Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

материал жилы;
конструкция;
сечение;
толщина жильной изоляции;
толщина оболочки;
маркировка;
расцветка жил;
упаковка;
сертификат;
состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
Название завода-изготовителя.
Год выпуска.
Количество жил.
Сечение.
Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

наименование завода или товарный знак изготовителя
марка (обозначение) продукции
ГОСТ или ТУ
дата выпуска
число отрезков с их длиной
номер барабана
вес проводника
знак соответствия
отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

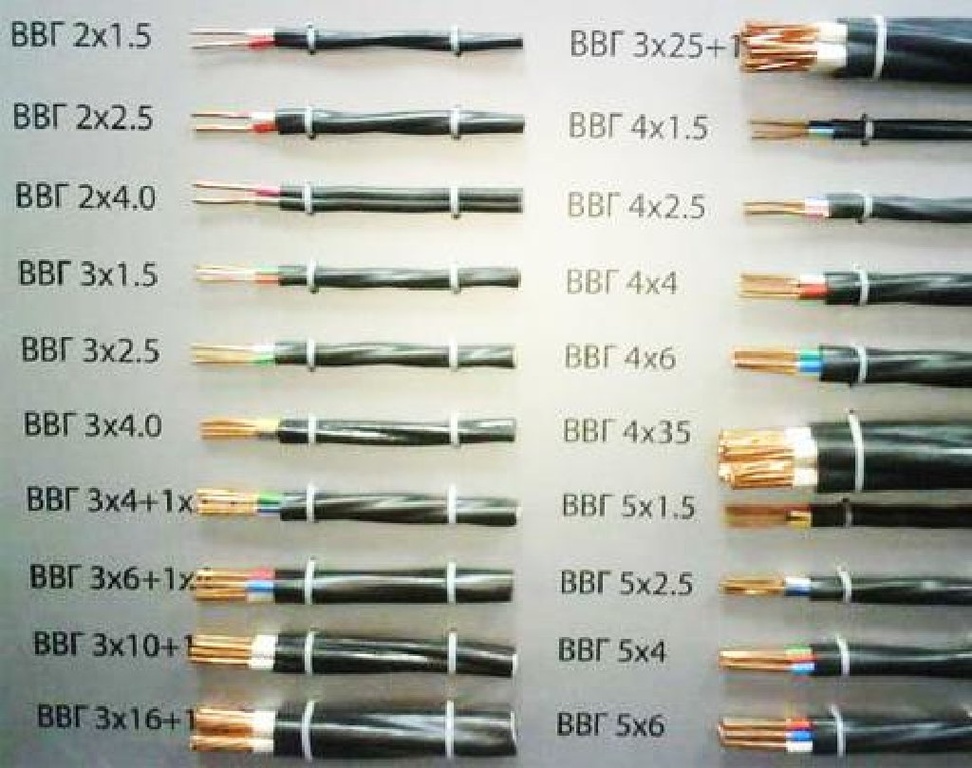

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

ВВГ — основной тип с виниловой изоляцией и оболочкой;
ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

автоматы защиты и УЗО;
монтажные коробки и подрозетники;
розетки и выключатели;
гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
изоляция, хомуты, наконечники и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Выбор кабеля для электропроводки в доме

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Плюсы и минусы алюминиевого кабеля

Минусы	Плюсы
· низкая электропроводимость · быстрое окисление · ломкость · срок эксплуатации – 10-15 лет	· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Плюсы и минусы медного кабеля

Минусы	Плюсы
· высокая стоимость	· низкое сопротивление · меньший нагрев · меньшее окисление · срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки	Суммарная мощность нагрузки	Сечение провода	Автоматический выключатель
Освещение	до 2,2 кВт	1,5 мм²	до 10 А
Группа розеток	до 3,5 кВт	2,5 мм²	до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер)	от 3,5 кВт	от 2,5 мм² и выше	от 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Какой кабель использовать для проводки в квартире? — RozetkaOnline.COM

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?

Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.

МЕДЬ ИЛИ АЛЮМИНИЙ

Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 «В зданиях следует применять кабели и провода с медными жилами»

СП 31-110-2003, п. 14.3 «Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS

ППГнг-HF

В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1. 5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм. кв, лучше если 3х10мм.кв.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

«Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)»

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

варианты для внутренней и наружной прокладки

Выбираем проводники для электропроводки

Как выбрать кабель для электропроводки, и на какие параметры следует обращать внимание при его выборе?

Для непосвященного человека такой вопрос может стать серьезной проблемой. Поэтому в нашей статье мы максимально доступным языком попробуем разобраться с видами проводов и кабелей, чем они отличаются друг от друга, как правильно выбирать сечение проводника, и на какие параметры нужно обращать внимание в первую очередь при выборе.

Расшифровка названия и структура проводов и кабелей

Начнем наш разговор с рассмотрения структуры кабеля и провода. Это позволит нам более грамотно произвести выбор, а так же ориентироваться в основных свойствах проводника и только по одному названию определять его основные свойства.

Расшифровка названия провода

Несмотря на то, что разные типы провода имеют отличные нормативы шифрования их марки, основные свойства у похожих моделей одинаковы. Тем более сейчас, когда на рынке широко представлены проводники иностранного производства, нормативы которых отличаются от отечественных.

В нашей статье мы рассмотрим варианты расшифровки отечественных проводов. Остальные практически аналогичны и имеют лишь небольшие отличия.

Принцип маркировки проводов

Первая буква у силовых проводов может быть «А». Она обозначает то, что провод выполнен из алюминия. Токопроводимость данного материала ниже, чем у меди в полтора раза, а цена ниже в три раза.

Обратите внимание! Согласно ГОСТ 7399 – 97 первой буквой в маркировке может быть «Ш» или «П». Они соответственно обозначают, что перед нами шнур или провод.

Формально, вторая буква, или если провод выполнен из меди – первая, может быть «В». Она говорит нам о том, что изоляция данного провода выполнена из поливинилхлорида. Кроме того, вы можете встретить буквы «П» — полиэтилен или «Пу» — вулканизированный полиэтилен.

Варианты маркировки шнуров и проводов

Следующая буква маркировки нам говорит о материале оболочки. То есть у данного провода, кроме самой изоляции, есть еще и дополнительная изоляционная оболочка. Это повышает механические и электрические свойства проводника. В качестве оболочки могут использоваться те же материалы, что и для изоляции. Соответственно они имеют такую же маркировку.

Варианты маркировки проводов

Следующей буквой или группой букв может быть указана стойкость проводника в отношении пожарной безопасности. «НГ» обозначает, что он не распространяет горения. Кроме того, данная маркировка имеет соответствующие расширения, типа с пониженным дымо- или газовыделением.
Последними в маркировке могут быть зоны климатического исполнения. Например, «Т» говорит нам о возможности эксплуатации в тропическом климате, а «У» — в умеренном.
После буквенной маркировки провода медные для электропроводки обычно содержат несколько цифр, перечисленных через знак умножения. Первая цифра говорит о количестве жил, а вторая о их сечении. Но и здесь могут быть варианты, о которых мы поговорим ниже.

Структура провода

Ну вот, с маркировкой окончили. Хотя мы указали еще далеко не все аббревиатуры, которые вы можете встретить в названиях провода. Но поговорим об этом ниже. Теперь же разберем структуру провода.

Класс провода по гибкости

Помните, мы выше говорили о том, что существуют шнур и провод. Более того провод в свою очередь делится на монтажный и установочный. В чем же разница?
А разница в строении жил проводов. Дело в том, что жила провода может быть выполнена из одной проволоки соответствующего диаметра, или же из нескольких проволок меньшего диаметра, скрученных между собой.

Технические характеристики проводов 5 класса гибкости

Понятное дело, что провод, выполненный из нескольких проволок меньшего диаметра, значительно более гибок по сравнению с одножильным проводом. Это особенно сильно заметно в проводах большого сечения.

Технические характеристики проводов 6 класса гибкости

Исходя из этого, провода разделили на шесть групп по классу гибкости. В первой группе представлены одножильные провода. Во-второй — многожильные, но с большим диаметром отдельных проволок, и так далее. В шестой группе представлены провода с наименьшим диаметром отдельных проволок – эти модели являются более гибкими. Провода из пятой и шестой группы обычно получают название шнур, что говорит об их очень высокой гибкости. Такие провода применяют для подключения утюгов, переносных светильников и других электроприборов, питающий проводник которых, по условиям эксплуатации, подвергается частым изгибам.

Плоский провод

Теперь остановимся на таком вопросе как форма провода. Она может быть круглая или плоская. В маркировке она соответственно обозначается «К» и «П». Это обозначение стоит перед типом изоляции. Провода круглого сечения встречаются чаще. Если же вы хотите подобрать провод для внутренней электропроводки, который будет монтироваться под слой шпаклевки, то лучше выбрать плоский провод. Это позволит снизить глубину штробы.

Расшифровка названия кабеля

Теперь давайте разберемся с маркировкой кабелей. В целом она достаточно похожа на маркировку проводов, но имеет целый ряд своих отличий.

Правила маркировки кабелей

Как и у провода первая буква обозначает материал токопроводящей части кабеля. «А» обозначает алюминий, а отсутствие этой буквы обозначает изделие из меди.
Вторая буква обозначает материал изоляции. Как и для проводов она может быть «В», «П» или «Пу».
А вот третья буква не свойственна проводам. Она обозначает наличие или отсутствие, а также материал брони кабеля. Броня кабелю необходима для защиты от механических повреждений. Если ее нет, то стоит буква «Г», если она выполнена из оцинкованных лент – «Б», если из алюминиевых лент – «Ба», из оцинкованных проволок – «К» и из алюминиевых проволок — «Ка».

Нормы маркировки немецких кабелей

Следующая буква говорит нам о материале оболочки. Здесь вы так же можете встретить буквы «В» и «П», но кроме этого возможен вариант «Шв» и «Шп», что говорит об использовании в качестве оболочки шланга, в первом случае из винила, а во-втором из полиэтилена.
Кабеля для электропроводки могут иметь такой элемент как экран. Он необходим для защиты проводников от наводимых помех и применяется он больше в электронике. Наличие экрана обозначается буквой «Э».

Обратите внимание! Некоторые провода так же имеют экран, для защиты от помех. Но для электропроводки такие проводники не применяются, поэтому в нашей статье мы их обошли своим вниманием.

Маркировка кабелей в бумажной изоляции

Следующие символы обозначают класс кабеля по пожарной безопасности. Здесь аббревиатуры такие же, как и для проводов.

Аббревиатура маркировки по пожарной безопасности

Так же вы можете встретить в аббревиатуре букву «П», как и в маркировке провода это обозначает плоскую структуру кабеля. Круглые кабели не имеют специальной маркировки.
Последним элементом, который обозначают на кабеле, является конструктивное исполнение жил. Одно- или многожильные «о» или «м» соответственно, круглые или сегментные – «к» или «с». Но об этом мы поговорим ниже.

Из этого видео Вы узнаете о том, какой лучше кабель выбрать.

Структура кабеля

Кабель для внутренней электропроводки применяется не так часто, тем не менее, отдельные виды таких проводников нашли применение и в жилищном строительстве.

Чтобы лучше разобраться, какой из них лучше, давайте разберем их особенности структуры:

Одножильный кабель	Начнем наш разговор с жил. Они так же могут быть одно или многожильными. Одножильные обычны применяются для проводников небольшого сечения. Многожильные же кабели – это изделия большого сечения, так как при моноструктуре их изгибание было бы возможно, только при помощи специальных механизмов.
Сегментная форма жил кабеля	Следующим важным аспектом является сама форма жил кабеля. Она может быть круглой или сегментной. Сегментной называется форма кабеля, при которой жилы занимают максимум внутреннего пространства кабеля. Такая форма жил снижает гибкость кабеля, но позволяет увеличить его суммарное сечение.
Возможные варианты жил кабеля	Еще одной особенностью является то, что форма различных жил и их сечение может быть разным. Ведь согласно норм ПУЭ сечение заземляющего и нулевого проводника могут отличаться от сечения фазного проводника. В связи с этим для снижения себестоимости инструкция допускает применять жилы меньшего сечения.
Нормы соотношения нулевых и фазных жил	В маркировке кабеля обязательно указывается соотношение сечений жил. После сечения основных жил вы можете увидеть меньшее сечение со знаком «N» и еще одно значение со знаком «РЕ». Они-то и указывают на существующие отличия.
Зависимость толщины изоляции кабеля от номинального напряжения	Изоляция жил кабеля, по сути, не очень отличается от изоляции жил провода. Единственное отличие — это большая толщина такой изоляции у изделий, предназначенных для больших напряжений. Ведь в отличии от изолированных проводов, кабели могут предназначаться для сетей с напряжением в 35кВ и выше.
На фото ленточная броня кабеля	Поверх изоляции в некоторых случаях накладывается броня. Она необходима для защиты кабеля от механических повреждений. Она может быть литой, а может быть представлена в форме ленты намотанной на жилы. Последний вариант применяется в тех случаях, когда на кабель точно не будут воздействовать продольные силы натяжения.

На что следует обратить внимание при выборе кабеля

Ну, а теперь давайте разберем, как подобрать кабель для электропроводки? Зная структуру и маркировку, сделать это не так уж сложно.

Выбираем кабель для проводки

Давайте пойдем по пути от противного. Поэтому сразу отметаем кабели с броней. Работать с ними крайне неудобно, да и не может наша проводка подвергаться таким механическим усилиям, чтобы повредиться. Кроме того, такой кабель категорически запрещено использовать во влажных помещениях и на улице.
Затем сразу отметаем кабели, предназначенные на напряжение выше 0,66кВ. Ведь напряжение в нашей сети 220 или 380В и переплачивать за более толстую изоляцию нет никакого смысла.

Кабель ВВГ

Теперь что касается сечения. Для бытовых нужд обычно достаточно кабеля с сечением одной жилы до 16 мм^2, и то для подключения мощного силового оборудования. В квартире или в доме обычно достаточно кабеля с сечением в 4 мм².
Количество жил зависит от типа сети, в которой предстоит его монтировать. Для трехфазной сети в 380В нам потребуется пятижильный кабель, для однофазной сети в 220В нам хватит трехжильного кабеля, как на видео.

Кабель НУМ

Исходя из всех выше перечисленных условий, выбор не так уж велик. Наиболее распространенными являются варианты кабеля ППГ, ВВГ или НУМ, хотя последний правильнее называть HYM, так как он выполнен по немецким стандартам и является аналогом ВВГ.

На что следует обратить внимание при выборе провода

Теперь давайте выберем провод для осветительной электропроводки. Здесь вариантов намного больше и выбор значительно шире.

Выбираем провод и его сечение

Начнем наш разговор с материала провода. Сразу откидываем алюминий. Это связано с тем, что с 2001 года, согласно норм ПУЭ, использование данного материала для создания электрических сетей в жилых помещениях запрещено.
Алюминиевый провод для наружной электропроводки использовать можно. Но в агрессивных условиях атмосферного воздействия он достаточно быстро окисляется. Особенно сильно это сказывается на контактных соединениях. Поэтому для наружных работ его лучше не использовать.

Таблицы выбора сечения проводов

Теперь, что касается сечения провода. Большинство сайтов предлагают для выбора таблицы, в которых вам предлагается выбрать сечение провода, согласно токовой нагрузки и способа монтажа. Это конечно правильно, и мы так же советуем ориентироваться на эти нормы ПУЭ. Но определиться с сечением можно и проще.
Так, ПУЭ устанавливает, что провод к счетчику должен быть сечением не меньше 4 мм². Групповой провод должен иметь сечение не меньше 1,5 мм². В то же время мы имеем номинальный ток счетчика, номинальный ток групповых автоматов. А согласно ВСН 59-88 групповой автомат в квартире должен иметь номинальный ток не выше 16А. Для 16А вполне достаточно провода с сечением в 1,5 мм².

Минимальные нормы сечения провода по ПУЭ

И только для группового автомата электрической печи или других мощных потребителей может потребоваться групповой автомат в 25А. Для такого тока потребуется провод в 2,5 мм². В итоге получается, что для групповых сетей нам нужен провод в пределах от 1,5 до 2,5 мм² включительно.

Обратите внимание! Это условие касается только внутренних электроустановок на напряжение в 220». Для наружных электрических сетей или для сетей, питающихся от более высокого напряжения следует пользоваться таблицами ПУЭ.

Провод ПУНП

Но на этом выбор не окончен. Дело в том, что если монтаж проводки будет осуществляться по сгораемым конструкциям, то очень важно выбрать провод, не поддерживающий горения. В идеале, еще имеющий пониженное газо- и дымовыделение. Это снизит вероятность пожара и его возможных последствий. Кстати, если вы хотите по-настоящему безлопастную проводку, то такой вариант следует выбрать для всех помещений.

Провод ПВС

Что касается количества жил провода, то оно должно выбираться, исходя из тех же условий, что и для кабеля.

Провод ПВ

При этом допускается выбирать не трехжильный провод, а три одножильных провода. Конечно, это не так удобно в плане монтажа, но зато дешевле.

Провод ШВВП

В итоге, если вы собрались монтировать проводку в доме своими руками, то вам лучше выбрать провод ПВ, ПВС, ППВ, ПУНП или даже ШВВП. При этом во время монтажа обязательно необходимо учитывать их свойства.

Вывод

Провода для наружной электропроводки, для внутренних сетей или для проводки в помещениях с особыми требованиями всегда следует выбирать, исходя из их особенностей. На первый взгляд это сложно, но большинство свойств кабелей и проводов указано в их маркировке. Поэтому умение читать эту аббревиатуру оградит вас от ошибок.

Как правильно выбрать провод для электропроводки?

Для начала разберемся с основными понятиями. Электрическая сеть предназначена для передачи и распределения электрической энергии. В зависимости от исполнения и назначения сети имеют разные названия (воздушные, кабельные). В данный момент нас интересует электрическая проводка. Итак, силовая и осветительная распределительная сеть, расположенная внутри зданий или по наружной поверхности стен, а так же дворов и прочих прилегающих территорий называется электропроводкой. Сеть прокладывается с помощью изолированных проводов или кабелей с максимальным сечением до 16мм2, напряжением до 1000 В. Есть два основных вида проводки: открытая (проложенная по поверхности стен, потолков) и скрытая (проложенная внутри перекрытий, балок, стен).

К замене электропроводки в помещениях стоит подходить максимально ответственно и внимательно, чтобы избежать нежелательных последствий в связи с ошибками в выборе проводов. Выбор кабеля для электропроводки — это не тот случай, когда нужно пытаться экономить. Ведь некачественный провод, изготовленный с отклонениями от технического процесса, может привести к замыканиям, пожару, потере имущества и прочим неприятностям.

Эта статья расскажет и поможет разобраться в основных характеристиках, по которым в дальнейшем будет сделан выбор — сечении, материалах и прочих немаловажных факторах.

Выбор материала

Первое, на что стоит обратить внимание при выборе кабеля (провода) — это материал из которого он изготовлен. Варианта тут два — медь и алюминий. Расхождения мнений тут быть не может — все специалисты единогласно рекомендуют использовать именно медь при монтаже проводки в жилых, коммерческих и производственных помещениях. По сравнению с алюминием у меди много преимуществ. Она меньше подвержена коррозии и имеет большую проводимость, да и просто более надежна в эксплуатации. Алюминий, конечно, поможет сэкономить — это более дешевый материал. Но на этом его плюсы заканчиваются. По сравнению с медью он более хрупкий, имеет свойство ломаться в местах сгиба и даже крошиться. При контакте с воздухом алюминий быстрее окисляется, на нём образуется окисная пленка, которая плохо проводит ток, искрит, и может привести к замыканию. Думаю после прочтения всего вышеперечисленного сомнений в выборе остаться не должно. Экономить на безопасности в данном случае бессмысленно и недальновидно.

Выбор сечения кабеля

Итак, после того как мы определились с материалом, перейдём к выбору правильного сечения провода. При выборе сечения нужно исходить из принципа — чем больше напряжения будет на сеть, тем больше должно быть сечение кабеля. Очевидно, что нагрузка на квартиру и загородный дом или , тем более, производственное помещение будет значительно различаться. Для электропроводки квартиры используйте медные провода с сечением от 1.5 мм до 2.5 мм.

В загородном доме с большими площадями можно использовать провода с сечением от 4 до 6 мм. Если вы по каким-то причинам выбрали не медный провод, обязательно учитывайте, что при том же сечении жилы алюминиевые провода выдерживают меньшую нагрузку, то есть нужно брать провод с большим диаметром. В случае если сечение выбрано меньше, чем необходимо, провод будет постоянно греться, контакты будут гореть, возможно, появление неприятностей в распределительных коробках, так как в результате сильного нагревания проводов свойства изоляции ослабеют, и может произойти короткое замыкание. Поэтому, при выборе сечения провода выберите сечение с запасом, чтобы в случае увеличения нагрузки уменьшить вероятность перегревания кабеля. Расчет сечения кабеля необходимо доверить специалисту.

Изоляция

Каждый провод состоит из жил (от 2 до 4). Лучше всего обеспечивают безопасность сети трехжильные провода. Изоляцию лучше выбирать двойную по простой причине, если первый слой изоляции придет в негодность, его функции возьмет на себя второй.

Основные марки кабеля

Итак, осталось выбрать марку кабеля. Есть несколько основных марок, используемых при монтаже:

NYM — медный провод, состоящий из однопроволочных жил, имеет изоляцию и оболочку из ПВХ и промежуточный заполнитель. Сам кабель круглой формы, очень удобен в использовании и монтаже за счет мягкости и простоты разделки.

ПВС — многопроволочный кабель круглой формы. Легко гнется. Состоит из скрученных отожженных медных жил с ПВХ изоляцией. Внешняя оболочка выполнена из этого же материала. Рекомендуется использовать этот вид провода не для прокладки электропроводки в комнатах, а в качестве сетевого провода для бытовых приборов. Монтаж данных проводов рекомендуют проводить в диапазоне температур от + 15 до + 40 по Цельсию. Однако есть некоторое неудобство, связанное с тем, что многопроволочные жилы рекомендуется облуживать для присоединения к клеммам электроустановочных изделий.

ВВГ — силовой кабель, в основном используется для монтажа проводки в загородных домах. Состоит из медных, однопроволочных жил с ПВХ оболочкой, с внешней изоляцией из того же материала. Форма кабеля круглая или плоская, он компактен, и хорошо укладывается в штробы и кабельные каналы. Набирает популярность модификация кабеля ВВГ с маркировкой «ВВГнг», где «нг» означает, что он не горючий. В изоляции провода содержатся дополнительные противопожарные компоненты, что делает его хорошим выбором для использования в жилых и офисных помещениях. Особенностью ВВГ кабеля является так же возможность использовать его в помещениях с повышенной влажностью (в ваннах, бассейнах, саунах).

ПУНП — разновидность ВВГ кабеля с однопроволочными жилами из меди и изоляцией из ПВХ. Главное отличие в том, что слой изоляции в нём меньше, и сечение жилы обычно тоньше за счет этого снижается цена и объем. Мы не рекомендуем использовать этот кабель при монтаже проводки в жилых помещениях.

Общие рекомендации

При монтаже постоянной проводки лучше использовать одножильный провод, он меньше подвержен коррозии, чем многожильный. Кабели с резиновым покрытием лучше не использовать в солнечных местах, резина быстро постареет и покроется микротрещинами. ПВХ трескается на морозе, поэтому на улице используйте кабель с покрытием из полиэтилена.

как правильно выбрать и что нужно знать о проводах.

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках? Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире». Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

Они не так сильно подвержены окислению.
Лучше проводят ток.
Более адоптированы под внешнюю среду.
Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

При электромонтаже дома есть много типов проводов на выбор, некоторые
медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений.
В целом, однако, существует только пара разновидностей, используемых для
электромонтаж жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) — торговое название типа
электрический провод с неметаллической оболочкой,
обычно используется в качестве проводки жилого отделения.Фактически, Romex будет
будет самым распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены
несколько основных фактов о проводке Romex:

Romex ™ является обычным
тип жилой электропроводки, относящийся к категории
Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или
кабель в неметаллической оболочке (NM и NMC).

Провода

NM и NMC состоят из двух или более
изолированные жилы в неметаллической оболочке.В
покрытие кабеля NMC непроводящее, огнестойкое и
влагостойкая. В отличие от других кабелей, обычно встречающихся в
дома, они разрешены во влажной среде, такой как
подвалы.
Подземные фидерные проводники похожи на НМ и
Кабели NMC, за исключением кабелей UF, содержат твердый пластик.
сердечник и его нельзя «перекатывать» между пальцами.

К Romex применяются следующие правила NEC.
проводники:

Они должны быть защищены, закреплены и зажаты
коробки устройства, распределительные коробки и приспособления.
Поддерживайте устройства, которые могут повредить кабели, например
гнутые гвозди и перегнутые скобы не допускаются.

Кабели

NM и NMC следует закреплять через определенные промежутки времени.
которые не превышают 4½ футов, и они должны быть закреплены
в пределах 12 дюймов от распределительных коробок и панелей, к которым
они прикреплены. Кабели, не соответствующие этому
Правило может провиснуть и уязвимо для повреждений.
Предназначены для постоянной электропроводки в домах и
не должен использоваться в качестве замены электропроводки прибора.
или удлинители.

Romex используется для большинства осветительных приборов и розеток.
схемы в вашем доме. Romex будет помечен как «12-2» или
«12-3». Первая цифра указывает калибр провода.
На ваш выбор обычно 10, 12 или 14 калибра. Второй
число указывает количество проводников. У Ромекса 12-2 будет
черный (горячий) и белый (нейтральный) провод, а также медь без оболочки
провод для заземления. У Ромекса 12-3 будет черный (горячий),
красный (горячий), белый (нейтральный) и голая медь.Красный на 12-3
используется для трехпозиционных переключателей света, которые будут рассмотрены позже.

Romex 12 калибра рассчитан на 20 ампер и
обычно в желтой рубашке. Romex 14 калибра до сих пор используется в некоторых
приложений, рассчитан на 15 ампер и имеет серую оболочку. 10
манометр Romex имеет оранжевую рубашку и используется для водонагревателей или
сушилки для одежды. Для нашей кабины мы использовали Romex 12-го калибра для всех
розеток и цепей освещения. Это очень часто
в наши дни, а не под пробегом 14 калибра.В дополнение к
Romex, для электромонтажа дома также требуется несколько больших
калибр проводов для приборов большой мощности. Ваш кондиционер или
электрическая плита попадает в эту категорию. Таблица ниже
перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме.

Диапазон

Калибр проволоки или тип	Номинальная сила тока	Обычное использование
14-2 Romex	15 А	Цепи освещения
12-2 Romex	20 А	Цепи освещения и розетки, холодильник
10-2 Romex	30 А	Водонагреватель электрический, обогреватели плинтусов
10-3 Romex	30 А	Электрическая сушилка для одежды
Кабель диапазона 6/3 Cu	50 А	, Тепловой насос, Электрический по запросу Водонагреватель
Медь 2 калибра	100 А	Центральное электрическое отопление
AL 1/0 SER	100 А	Алюминий 1 / 0-1 / 0-1 / 0-2 Сервисный питатель провод для выключателя 100 А
AL 4/0 SER	200 А	Алюминий 4 / 0-4 / 0-4 / 0-2 / 0 Сервисный механизм подачи проволоки для Панель выключателя 200A

Чтобы точно определить, сколько ампер вы можете запустить
через провод определенного калибра и для получения более подробной информации о выборе
правильную проводку манометра щелкните здесь.

Установка
домовой лифт имеет свой набор требований к электричеству. Хотя домашний лифт, вероятно, никогда не понадобился бы в маленькой кабине, он стал довольно распространенным явлением в больших домах.

Общие электрические
Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов
Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование — основы

Жилой
Электрические директивы и нормы

Приблизительный
Электрический и тяговый кабель

выключателей и
Предохранители

Типы проводов
и калибровка

Определение размеров вашей электрической части
Сервис

Электрооборудование — Монтаж главной линии обслуживания

Пожар / дым
Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Низковольтная проводка

Выводы кабеля

Щелкните значки ниже, чтобы получить
Соответствие требованиям NEC ^®, электрические
Calc Elite или Electric Toolkit для Android.В
Electrical Calc Elite разработан для решения многих распространенных проблем.
электрические расчеты на основе кода, такие как сечения проводов, падение напряжения,
определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения
(аналогичные тем, которые можно найти на этом веб-сайте), и другие электрические
справочные данные.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме. Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать о домашней электропроводке

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

Установка новой проводки и необходимость знать, какой тип провода использовать
ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

Кабель, с другой стороны, представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

Черный . Провод калибра 8 или 6, цепи 45 или 60 А
Оранжевый . Провод 10 калибра, цепь 30 А
Желтый . Провод 12 калибра, цепь 20 А
Белый . Провод 14 калибра, цепь 15 А

Серые кабели — это подземные фидерные (UF) кабели.Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
Голый / зеленый . Этот цветовой код обозначает провода заземления.При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме вносят вклад в вашу электрическую систему.

Маркировка

Как для проводов, так и для кабелей используется маркировка, указывающая на размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению с одножильным

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

14 калибр, цепи 15 А
калибр 12, цепи 20 ампер
Цепи калибра 10, 30 А
8 калибра, цепи 40 А
6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, например подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но чаще всего для этой цели используется кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки имеют квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, если кабели проложены по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Электрические провода и кабели — D&F Liquidators

Содержание

Общие сведения об электрическом проводе

Общие сведения об электрическом кабеле

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод — это отдельный электрический проводник, тогда как кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения об электрическом проводе

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

1. Размер провода

Для каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром провода.Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра.

2. Надписи на проволоке

Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

T — Термопластическая изоляция
H — Термостойкость
HH — Высокая термостойкость (до 194 ° F)
W — Подходит для влажных помещений
N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом
X — синтетический негорючий полимер

3. Типы электропроводки

В основном существует 5 типов проволоки: .

Триплексные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
Провода главного питателя: Провода главного питателя — это провода, которые соединяют служебную метеоголовку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
Однониточная проволока: Однониточная проволока также использует провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.

4. Цветовые коды

Провода разного цвета служат для разных целей, например: .

Черный: Горячий провод, для выключателей или розеток.
Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
Белый: Всегда нейтральный.
Зеленый и неизолированная медь: Только для заземления.

5. Калибр проводов, амплитуда и мощность нагрузки

Чтобы определить правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра.Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать через провод, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .

Типы проводов + использование. Видео от Neepawa GG

Общие сведения об электрическом кабеле

Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.

1. Типы электрических кабелей

Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых:

Кабель с неметаллической оболочкой: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластичную изоляцию) и неизолированный провод для заземления.Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.
Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода сгруппированы вместе и заделаны в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле.Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для светильников под открытым небом, насосов и т. Д.
Кредит изображения: servicewire.com
Кабель с металлической оболочкой: Также известный как бронированный кабель или кабель BX, кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ.Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.
Изображение предоставлено: ncwhomeinspections.com
Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, такие как многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
Коаксиальный кабель: Коаксиальный (иногда гелиаксиальный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
Неэкранированная витая пара: Как следует из названия, этот тип состоит из двух скрученных вместе проводов.Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене.
Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами.Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные волоконно-оптические кабели, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед тем, как проложить их под землей. Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.
Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в цепях постоянного или низкочастотного переменного тока.
Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Код цвета кабеля

Цветовая кодировка изоляции кабеля предназначена для определения активных, нулевых и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводов. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными..

3. Размер кабеля

Размер кабеля — это калибр отдельных жил внутри кабеля, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие в кабеле 3 проводов калибра 10. Заземляющий провод, если он есть, не обозначается этим номером, а обозначается буквой «G».

Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям.Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами

Электрооборудование 101 для домовладельца

Клинт К. Томас, эсквайр

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных.Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в домашнюю автоматическую коробку, часто еще называемую блоком предохранителей.Из коробки выключателя этот поток электричества распространяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т.е.е., чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток.Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели с более тяжелым калибром и более высоким током.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Трос 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи.Например, если используется провод слишком маленького калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для каждого конкретного случая. Это не та область, где можно гадать.Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно ознакомьтесь со своими местными и государственными строительными нормами, прежде чем начинать какие-либо работы с электричеством.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов.По черному проводу проходит электрический ток, поэтому его обычно называют «горячим» проводом. Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем.Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру в соответствии с электрическими проводами.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек. Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки.Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, протекающий по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющих проводов, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к серебряным винтам / винтам из нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же.На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества. Будь то внутри помещения или снаружи, нам необходимо бесперебойное снабжение электроэнергией, что достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и предприятия, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов. Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
600 В : этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней электропроводки.
ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводящих проводов. Вот несколько распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

T : Термопластическая изоляция, огнестойкий материал
H : Термостойкий; выдерживает температуру до 167 F.
HH : Высокая термостойкость; способен выдерживать температуру до 194 F.
W : «Мокрый» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих мест.
X : Изоляция из синтетического негорючего полимера
N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрических Чертежи и схемы

Кабели для электропроводки в жилых помещениях

Электропроводка в жилых помещениях от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Кабель ответвления службы:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания — это воздушная линия электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода обеспечивают подачу питания от сервисного погодозащитного кожуха в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией с номиналом на 25% больше, чем максимальный ток нагрузки.

Провода с неметаллической оболочкой:

Провода с неметаллической оболочкой или с нейлоновой оболочкой используются для внутренней проводки. Он может состоять из 2-х или более чем 2-х изолированных проводов с изолированным или неизолированным заземляющим проводом. Для большей защиты имеется еще один слой пластиковой оболочки из сшитого полиэтилена.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод является наиболее популярным выбором для электрических схем внутри дома. Он доступен в нескольких калибрах, цвете (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет собственное применение.

Коаксиальный кабель Hardline или кабель Heliax

Коаксиальный кабель Hardline или в основном известный под его торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально разработан таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и т. Д.

Коаксиальный кабель RG-6

RG-6 — наиболее распространенный тип коаксиального кабеля, используемый для передачи сигналов передача в жилых и коммерческих помещениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио и видеосигнала в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экраном в оплетке. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, сделанного из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель — это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Оптоволоконный кабель этого типа состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на приемном конце.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без необходимости дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической оболочкой или оболочкой NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Кабель этого типа имеет два отдельно изолированных провода с неизолированным проводом для заземления, что в сумме составляет 3 проводника.Он поставляется в различных калибрах для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный экранированный кабель NM : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного подключения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в виде одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить через трубу или кабелепровод. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для прокладки проводов внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой чаще всего называются кабелем переменного тока (армированный кабель) или кабелем BX и кабелем MC (кабелем с металлической оболочкой). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабели с металлической оболочкой такого типа имеют защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом армированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями переменного тока и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для непосредственного захоронения, так и во влажных помещениях, но при условии наличия защитной внешней оболочки из ПВХ.

Кабели в металлической оболочке дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты, по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для крупногабаритных бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые свернуты в один кабель с оболочкой.Его задача — избежать беспорядочного подключения, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра — это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель с двумя или более чем двумя отдельными трехфазными проводниками является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

Передача аудиосигнала на аудиомикшер.
Отправка аудио и видеосигнала в игровые приставки.
Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
Отправка аудио и видеосигнала от камеры по одному кабелю.
в сети

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания переносного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температуру, влажность, погодные условия, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого сечения, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла, или он может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен, чтобы защитить изоляцию от разрыва из-за коронного разряда, а также избежать поражения электрическим током.

Однопроводной провод

Одножильный провод или, как правило, просто провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из множества тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для приложений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод состоит из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям, предъявляемым к среде установки. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в физически ограниченном и недоступном месте. Чаще всего погружной кабель используется для питания погружных двигателей и насосов под водой, в сельском хозяйстве, в подземных горных выработках или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он предохраняет сигнал от искажения. Проводники в большинстве своем многожильные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но предпочтение отдается двухжильному кабелю из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, похожую на лестницу, отсюда и название — «Лестничная линия».

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель с сопротивлением 300 Ом, используемый для телевизоров. В основном они используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Подземный питающий кабель (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, таких как подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг них, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, например, для электроснабжения садового сарая, фонарного столба. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Многослойная скрутка

Этот тип кабеля состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Поскольку внешний слой растягивается во время изгиба, в то время как центральный сердечник сжимается.Такой кабель проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в жгуты

Этот тип кабеля достигается за счет плетения жил вокруг друг друга, так что жилы равномерно растягиваются при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи — это проводники, подвешенные к электрическим мачтам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Передающий кабель AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист и содержит небольшое количество кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности к весу.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали, окруженные жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он изготовлен из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены разделителями в равной степени.

Связанные сообщения:

Типы проводов и кабелей

Иллюстрированное объяснение различий между одножильными и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов. Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшие соединения, но его жесткость затрудняет прокладку по кабелепроводу по сравнению с многожильным проводом.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластическим материалом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения. Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки.Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, которые можно хранить где угодно. От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить его прокладку. Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель с обозначением «14-2» с заземлением имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода. Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Перед тем, как использовать любую из этих альтернатив, проверьте местные нормы и правила.

Допустимая электрическая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.

Максимально допустимая нагрузка на медный провод

Сечения медных проводов и проводников

Сечения медных проводов и проводов

Армированный электрический кабель

Гибкий армированный электрический кабель змеится сквозь стены, полы и потолки для обеспечения защитная цельнометаллическая оболочка для проводов.

Гибкий кабелепровод представляет собой очень прочную, но гибкую защитную втулку для электрических проводов. © Дон Вандерворт, HomeTips

Спиральный металлический трубопровод из оцинкованной стали когда-то был традиционным материалом для электропроводки во многих домах, но с момента изобретения и принятия неметаллического кабеля теперь используется в основном в ситуациях, когда для проводов требуется дополнительная защита.

Два или три изолированных провода проходят через каждый бронированный корпус, и каждый провод обернут прочной бумагой, называемой втулкой. В двухжильном кабеле один провод черный, другой белый. Они имеют цветовую кодировку, чтобы обеспечить целостность всей электрической системы (черный обычно «горячий», а белый — «нейтральный»).

Металлический корпус служит заземлением, но армированный кабель также имеет внутреннее заземление или «соединительную полосу», которая должна непрерывно проходить между всеми соединениями. Стальную рубашку можно разрезать ножовкой или согнуть и разрезать по диагоналям, а затем сломать.Специальные разъемы с втулками на концах предназначены для подключения к распределительным коробкам.

Бронированный кабель, появившийся в начале 1900-х годов, широко известен как BX, обозначение продукта, которое ему дали его первые производители, Johnson and Greenfield (металлическая оболочка без внутренних проводов называется Greenfield). Сегодня, если это разрешено правилами, BX можно устанавливать только в сухих помещениях. Неметаллический кабель Romex заменил BX как самый распространенный тип домашней электропроводки.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

Wires and Cables

Провода, как мы определяем здесь:
используется для передачи электричества или электрических сигналов. Провода
бывают разных форм и сделаны из разных материалов. Они могут показаться простыми, но инженеры
известно о двух
важные точки:

-Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких
провода, используемые в конструкции устройств

-Использование проводов в цепях переменного тока вызывает множество проблем , например
скин-эффект и эффекты близости.

1. Сопротивление / импеданс
2. Скин-эффект
3. Типы конструкций проводов
4. Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества
в проводах: сопротивление и импеданс

Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока
имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему
Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока.Инженеры любят
C.P. Штайнмецу пришлось
сначала разберитесь в математике и физике.

Питание переменного тока:

В сети переменного тока любит путешествовать рядом
поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает
вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие
соседние провода (например, в обмотке), вызывающие

эффект близости. Со всеми этими свойствами необходимо иметь дело
при проектировании цепи переменного тока.

Питание постоянного тока:

В цепи постоянного тока ток проходит по всей длине провода.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче передается в местах с высокой проводимостью.
элементы, такие как медь, серебро или золото, менее проводящие
Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую же токовую нагрузку.

Инженеры выбирают правильные
диаметр проволоки для работы, повышение тока в проволоке увеличивает удельное сопротивление и выделяет больше тепла.Как вы увидите на схеме ниже, медь
может выдерживать больший ток, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри
Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился.
и сделал первую лампу накаливания!
но всего через несколько секунд проволока расплавилась и испарилась из-за
тепло, вызванное сопротивлением в проводе.

Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси.
В меди содержание кислорода и других материалов в меди влияет на проводимость,
поэтому медь, из которой будет сделан электрический провод, легируется по-другому.
чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди).Монокристаллическая медь или алюминий лучше
проводимость, чем у поликристаллических металлов, однако крупнокристаллическая медь очень дорого обходится
производят и используются только в высокопроизводительных приложениях.

Удельное сопротивление:

Сопротивление в проводе описывает возбуждение электронов в проводе.
материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности.
На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без использования
медные провода большого диаметра за счет сопротивления на расстоянии.Это сделало мощность постоянного тока
не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:

Инженеры используют закон Ома
чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы
потеряет на расстоянии.

I = V / R Ампер = Вольт, деленное на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения

Проводимость = 1 / Сопротивление

Когда сопротивление хорошее:

Создание
Тепло в проводе обычно является признаком потери энергии, однако вольфрамовый
или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который
может быть желательным.Вольфрам используется для изготовления нитей
потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и
ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии
поскольку большая часть пропускаемой энергии теряется в виде тепла и света.

По мощности
передачи мы ищем как можно более низкое удельное сопротивление, мы хотим
для передачи энергии на большие расстояния без потери энергии из-за тепла.
Мы измеряем сопротивление в проводе в Ом на 1000 футов или метров.
Чем дольше электричество должно пройти, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: сверхпроводящий
проволоку можно превратить в металлическую «ленту»

Вверху: Карл Роснер, Марк Бенц и другие
использовали специальные катушки сверхпроводящего провода для производства всего мира
первый магнит 10 тесла.Вместо меди используются ниобий и олово.
поскольку материалы работают по-разному при разных температурах.

Одно из отличных решений для передачи энергии — это сверхпроводники.
Когда металл становится очень холодным (приближаясь к абсолютному нулю), он приобретает
проводимость бесконечности. В какой-то момент сопротивления вообще нет.
Были экспериментальные сверхпроводящие линии высокого напряжения, которые
смогли передавать мощность практически без потерь, однако технология
недостаточно развит, чтобы быть рентабельным.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи переменного тока, создает магнитное поле, по которому течет ток. В
магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения
провода, каждое кольцо ближе к проводу имеет более прочный
магнитная сила.
Магнитные поля полезны для создания очень сильных магнитов (когда они находятся в катушке) i.е. изготовление двигателей
и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как сопротивление провода может препятствовать прохождению тока и выделять тепло, индуктивность
провод / линия передачи также могут препятствовать прохождению тока, но это сопротивление
не выделяет тепла, так как энергия «теряется» при создании магнитного поля, а
чем возбуждение электронов в материале. Этот импеданс называется реактивным сопротивлением переменного тока.
Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля.
поле и возвращается, когда магнитное поле схлопывается.

2.) Скин-эффект:

В сети переменного тока электроны любят течь по
вне провода. Это потому, что изменение тока вперед и назад
вызывает вихревые токи, которые приводят к вытеснению тока к поверхности.

Глубина кожи

Глубина скин-слоя — это фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем сильнее сжимается ток.
на внешней стороне провода, поэтому провод, который используется с частотой 60 Гц при заданном напряжении, будет
не будет нормально на 200 МГц. Инженеры всегда должны
При проектировании цепей учитывайте скин-эффект. Увидеть
сайт Википедии для
формула, используемая для расчета глубины скин-слоя.

Вверху: инженеры преодолевают скин-эффект с помощью изолированного многожильного провода.
Если вы сделаете отдельные пряди равными одной толщине скин-слоя, большая часть тока будет протекать по всей
поперечное сечение, и вы используете всю медь. Обратной стороной является то, что ваш провод должен иметь больший
диаметр, так как вам нужно все дополнительное пространство для утепления. По мере того, как проволочные пряди становятся меньше
в диаметре, а изоляция остается той же толщины, соотношение площади меди
к изоляции может стать меньше единицы, тогда у вас будет больше изоляции, чем
медь в обмотке или кабеле.

Ниже: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется вперед и назад
тем больше вихревых токов он создает. Эта высокая частота
блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на
право. Провод кажется многожильным и оголенным, но это не так,
он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая небольшая жилка
несет свою часть тока, при этом ток идет снаружи
каждой пряди.Это дает большую площадь поверхности в целом и позволяет
большое количество тока для прохождения.

Вверху: Компактный люминесцентный
легкая электроника, трансформатор очень маленький и спроектирован
очень дешево. Эти детали часто выходят из строя до окончания типичного
жизненный цикл агрегата »

Инженеры и затраты
Сберегательный дизайн:
Инженеры используют математику
чтобы вычислить «глубину скин-фактора», чтобы узнать, сколько проволоки
используется для проведения электричества.Это важная часть
инженеров-электриков работают над проектированием энергосистем. Этот
работа также связана с экономией средств, как могут понять инженеры
какой калибр и какой тип провода использовать и сравнить с
другие материалы и конфигурации. Старый электрический
двигатели и генераторы из
начало 20 века, как известно, длилось долгое время, потому что
в то время инженеры могли спроектировать обмотки и тип провода
для лучшей производительности, так как затраты на оборудование и машины
были выше.Сегодня многие двигатели перегорают, потому что инженеры
вынуждены использовать самый дешевый вариант — наименьшее количество материала
который может выдерживать ток, однако, когда двигатель начинает
при перегреве более тонкие провода из более дешевого материала быстрее сгорят.
Балласты (трансформаторы) в современных системах освещения имеют общеизвестную
короткий срок службы в целях снижения стоимости единицы продукции.

Практическое упражнение:
Как затраты влияют на дизайн
Вы можете увидеть и
почувствуйте работу инженеров по проектированию проводов вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания
используется с дорогостоящими машинами или инструментами. Почувствуйте вес этих
стеновые блоки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон
зарядное устройство. Почувствуйте, насколько легкими кажутся трансформаторы по сравнению с ними.
Если вам повезет, вы можете найти два трансформатора, преобразующие мощность.
от стены (120 или 220 В) на такое же напряжение постоянного тока для устройства.
Если открыть корпус, можно увидеть разницу в размере.
калибра обмоток, а также от того, используют ли они медь или алюминий.Вы четко увидите, как влияет на дизайн общий предмет.

3.) Типы проводов:

Ниже: типов
провода, используемого коммунальными предприятиями при передаче электроэнергии:

Ниже:
фиксированная проводка, используемая в домах, а также шнуры, используемые в динамиках,
бытовая техника и телефонные системы.На рисунке ниже показаны старые
провода, которые когда-то использовались в домах (кабель SJTWA и тип SE), и современные
стандартный ромекс.

ЭЛЕКТРОПРОВОДКА с 1880-х до наших дней:

Вверху: 3 проводника
подземный медный провод (сейчас редко)
Внизу: плоская лента
провод, используемый в сверхпроводящих магнитах

Лучший провод для
должность:
Все инженеры-электрики
должны знать о проводах и думать об использовании правильной конструкции и
материал для поставленной задачи.Вот факторы для определения
конструкция проволоки:
-Прочность (способность многократно сгибаться или сдавливаться
веса)
-Уровень напряжения и тока
-Прочность подвески (способность долго удерживать собственный вес
пролеты между опорами)
-Под землей или под водой
-Температура эксплуатации (например, сверхпроводящие
проволока)
-Стоимость
Сплошная проволока:
Преимущества:
Меньшая площадь поверхности, подверженная коррозии
Может быть жесткой и прочной
Недостатки:
Не годится при многократном сгибании, может сломаться при одновременном сгибании
пятно
Непрактично для высокого напряжения

Многожильный провод:
Вверху: многожильный динамик
провод, который есть в каждом доме
Ниже: Для специального использования сверхтолстый многожильный медный провод
-Скрученный провод — много меньших проводов параллельно, можно скручивать
вместе
Преимущества:
Отличный проводник для своего размера
Недостатки:
Вы можете подумать, что это хорошо для высокочастотного использования, потому что
у него есть большая площадь поверхности на всех маленьких жилках проволоки,
однако это хуже, чем сплошная проволока, потому что пряди соприкасаются
друг друга, закорачивая, и поэтому провод действует как один больший
проволока, и в ней много воздушных пространств, что обеспечивает большее сопротивление
для размера
Плетеный провод:
Преимущества:
-Большая долговечность по сравнению с сплошным проводом
-Лучшая проводимость, чем сплошной провод (большая площадь поверхности)
-Может действовать как электромагнитный экран в шумоподавляющих проводах
-Чем больше жил в проволоке, тем она гибче и прочнее
есть, но он стоит дороже
Спец. провода:
Сплошной с внешней оплеткой или какой-либо комбинацией этого, эти
провода используются для всех видов специальных применений.
Коаксиальный кабель используется для передачи радио или кабельного телевидения.
потому что по своей конструкции проводники с оплеткой и фольгой снаружи
держать частоты в ловушке внутри. Экранирование предотвращает
паразитная электромагнитная энергия от заражения области вокруг чувствительной
приемники.

Ниже: Видео о типах проводов, используемых в электроэнергетике:

Практическое упражнение:
Игра в угадывание проводов
Соберите куски металлолома
провода вокруг вашего дома или школьной мастерской, соберите короткие образцы
разных типов.Теперь используйте приведенные выше диаграммы, чтобы выяснить, что
вид проволоки, из чего она сделана, и перечислите ее применение
каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали.
Провод бывает так много экзотических видов, что вы можете оказаться
с настоящей загадкой в твоих руках. Используйте поиск в Интернете, чтобы попробовать
чтобы идентифицировать все ваши образцы.

4.)
Проволочные материалы:

Наиболее распространенным материалом для изготовления электрического провода является медь и алюминий ,
это не самые лучшие проводники, однако они многочисленны и дешевы. Золото также используется в приложениях, поскольку оно устойчиво к коррозии.
Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство
будет функционировать много лет спустя, несмотря на воздействие вредных элементов.

Вверху: золото, использованное в
разъемы для микросхем Motorola

Золото обычно используется в контакте
области, потому что эта точка в системе более подвержена коррозии и
имеет больший окислительный потенциал.

Алюминий
обернутый вокруг стального центрального провода используется в передаче энергии, потому что
Алюминий дешевле меди и не подвержен коррозии. Стальной центр
используется просто для прочности, чтобы удерживать проволоку на длинных участках. Выше
типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники,
твердое вещество при комнатной температуре:

Платина, серебро, золото, медь, алюминий

4.) ПРОВОДНАЯ ИЗОЛЯЦИЯ:
Слева: Для эффективного
обмотки двигателя или генератора должны быть плотно упакованы вместе,
минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно
покрыты эмалью, чтобы обмотки плотно прилегали друг к другу.
Традиционная резиновая или полимерная изоляция сделает провод диаметром
толще, это одна из причин, почему старые электродвигатели были больше
и тяжелее современных моторов такой же мощности.
Смотрите, как провод двигателя
упакован и намотан в современный
асинхронные двигатели в нашем видео здесь.
Подробнее о
вся область электроизоляция
на нашей странице здесь.

Практическое упражнение:
Сжечь мотор!
Вы заметили
что когда моторчик игрушки сильно нагревается, он пахнет? Это
испарение изоляции.Тепло разрушает все виды изоляции
в конце концов, и в обмотке двигателя, когда изоляция становится слабой.
два провода рядом друг с другом будут короткими, это приведет к возникновению дуги.
и устройство сгорает.
Если взять маленький
двигатель, о котором вы не заботитесь, вы можете намеренно сжечь его
посмотреть, что происходит с обмотками. Вы можете сделать это, поставив
напряжение, превышающее рекомендованное, через устройство или при работе
мотор горячий в течение длительного периода времени.Проконсультируйтесь с электриком
или инженер, чтобы безопасно выполнить это упражнение.

Статья, фото и видео М. Велана и В. Корнрумпфа

Источники:
Университет штата Джорджия
Википедия
Волшебники Скенектади Карл Роснер. Технический центр Эдисона.

Какой кабель лучше использовать для электропроводки в квартире

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

1. Материал и конструкция

2. Сечение кабеля для проводки в квартире

3. Толщина жильной изоляции

4. Толщина оболочки

5. Маркировка

6. Расцветка жил

7. Упаковка

8. Сертификат

9. Состояние

Какой кабель нужен для проводки в квартире

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Кабель ВВГ

Кабель NYM

Какой провод не подходит для проводки в квартире

Провод ПВС

Провод ШВВП и ПВВП

Провод ПУНП

Комплектующие и аксессуары для кабеля

Подведём итоги

+7 (495) 540-49-82

8 (800) 333-49-42

Выбор кабеля для электропроводки в доме

Содержание

Что выбрать: провод или кабель?

Кабельная жила: какая она должна быть?

Медная или алюминиевая жила?

Плюсы и минусы алюминиевого кабеля

Плюсы и минусы медного кабеля

Как определить сечение кабеля?

Какие типы кабелей используются для бытовой проводки?

Цвет изоляции кабеля

Рекомендации, какой провод использовать для проводки в доме

Из чего делают электрокабели?

Разновидности электрических проводов

Вид #1 — ВВГ кабель

Вид #2 — кабель NYM

Вид #3 — провод ПУНП

Вид #4 — бронированный кабель ВБбШв

Критерии грамотного выбора

Как рассчитать сечение провода?

Выводы и полезное видео по теме

Какой кабель использовать для проводки в квартире? — RozetkaOnline.COM

ПРОВОДА ИЛИ КАБЕЛИ?

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

СЕЧЕНИЕ КАБЕЛЕЙ

ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ

варианты для внутренней и наружной прокладки

Расшифровка названия и структура проводов и кабелей

Расшифровка названия провода

Структура провода

Расшифровка названия кабеля

Структура кабеля

На что следует обратить внимание при выборе кабеля

На что следует обратить внимание при выборе провода

Вывод

Как правильно выбрать провод для электропроводки?

Выбор материала

Выбор сечения кабеля

Изоляция

Основные марки кабеля

Общие рекомендации

как правильно выбрать и что нужно знать о проводах.

Разновидности проводов и кабелей

Как выбрать провод

Сечение кабелей

Так какой же провод купить для электропроводки в квартире

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

Объяснение различных типов домашней электропроводки

Зачем нужно знать о домашней электропроводке

Основы домашних электрических проводов

Цветовая маркировка оболочки кабеля

Маркировка

Размер провода

Типы электропроводки в доме

Неметаллический кабель

Правила для кабеля NM
