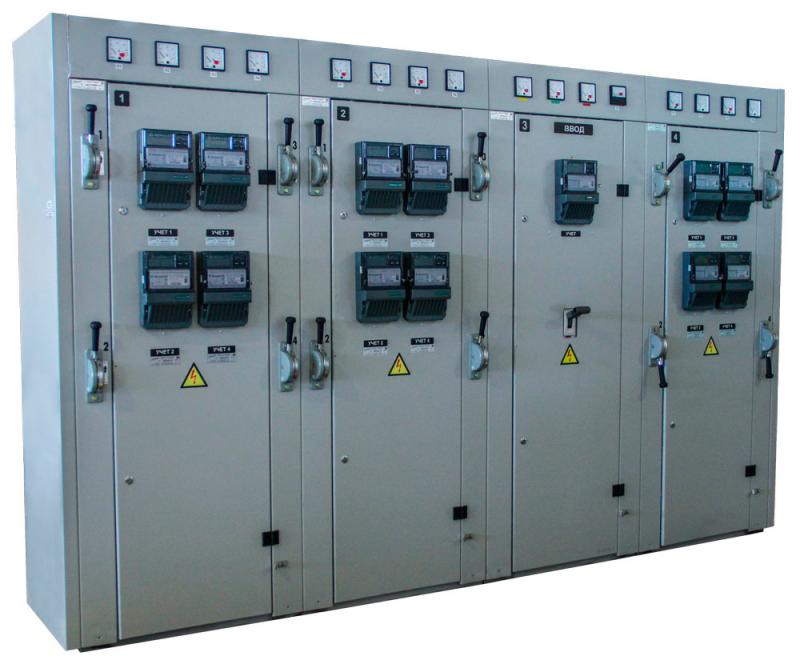

разновидности, подробное описание, назначение ВРУ

В электрике расшифровка ВРУ — вводно-распределительное устройство. Монтируют его на вводе электрических сетей определённого числа потребителей. Выполняет функцию распределения по ним электроэнергии и отключения во время аварийной ситуации (замыкание, какая-либо неисправность). При проведении ремонта ВРУ позволяет полностью отключить электрическую цепь в доме.

Разновидности вводно-распределительных устройств

В многоквартирных жилых домах такие электроустановки монтируют на лестничных клетках или в тамбурах, в двухэтажных постройках на внешней стене дома, на производствах устанавливают в цехах. Используют ВРУ для переменного тока, напряжение которого 220 или 380 В.

Классифицируются ВРУ соответственно номинальному току: 250, 400 и 630 А, а также набору контрольно-защитных приборов. Некоторые электроустановки оснащены автоматическими выключателями электроэнергии, устройствами, контролирующими освещение, приборами по учёту расхода электроэнергии. Существуют различные виды распределительных щитов, отличающиеся назначением и особенностями конструкции:

1. ГРЩ расшифровывается как главный распределительный щит — это высоковольтная установка, характеризующаяся высокотехнологичной механической или электронной системой, которая обеспечивает какой-либо объект электроэнергией.
2. ВРУ. Включает в себя целый набор приборов, аппаратуры и оборудования. Применяется для учёта, приёма и распределения электроэнергии. Представляет собой металлический корпус с заменяемыми панелями.
3. Расшифровка ВРЩ — вводно-распределительный щит. Щиты распределяют энергию, являются защитой для потребителей от скачков тока и коротких замыканий. Применяются они в жилых домах и общественных заведениях.
4. Щиты управления и автоматики используют в системах: вентиляционных, пожарных, осветительных и других.
5. Щиты учёта. Применяются на фабриках, заводах для учёта электроэнергии в трёхфазных сетях. В жилых домах и офисных помещениях используются очень редко.

При необходимости установки оснащаются автоматическими выключателями и УЗО (устройство защитного отключения). Такие предохранители смогут защитить от скачков напряжения — сработает моментальное отключение электричества там, где это потребуется. Если трудно выбрать конкретный вариант устройства, можно укомплектовать систему из нескольких видов панелей. Такое ВРУ будет соответствовать всем необходимым требованиям.

Нужно отметить, что ВРУ для жилого фонда, офисов и устройства для промышленных предприятий существенно отличаются своей комплектацией. Однако и те и другие модели оснащены вводными и распределительными панелями. Схема подключения и соединения у них соответствует стандарту.

Назначение электроустановки

Электроэнергия, поступающая в квартиру, предварительно распределяется и контролируется разными видами приборов, сгруппировавшихся на небольшом участке в единую систему ВРУ, которое размещается в общем шкафу. Его корпус может быть разной величины, зависящей от количества наполнения трансформаторами, рубильниками, автоматами, счётчиками и другими устройствами. Главным назначением ВРУ является снабжение зданий или отдельных помещений электроэнергией.

Электроустановки обустроены панелями, которые открываются с одной стороны и называются односторонними. Бывают одно-, двух- и трехпанельные устройства с соответствующей аббревиатурой:

1. ВРУ1 в полном комплекте применяют вне щитовых помещений — в подвалах, на лестничных площадках;
2. ВРУ2 состоит из профессионального набора всех средств распределения и контроля электроэнергии. Предназначается для эксплуатации в щитовых помещениях.
3. ВРУЗ характеризуется небольшой комплектацией приборов. Является частью основного электротехнического щита.

Некоторые варианты размещены в специальных контейнерах. Эти модели тщательно защищены от попадания влаги и пыли, негативного влияния окружающей среды. Назначения устройства следующие:

1. Распределение электроэнергии по различным объектам.
2. Схема структуры ВРУ состоит из всей контрольно-защитной аппаратуры, приборов измерения и учёта расхода электроэнергии и выполняет соответствующие функции.
3. Благодаря оснащению дополнительными рубильниками обеспечивается защита электросети пользователя от замыканий и внезапных перегрузок.
4. При помощи ВРУ оперативно включается и отключается электричество от отдельных помещений здания, оборудования и различных устройств.

В домах частного сектора подключение ВРУ выполняется в том случае, если нужно распределить энергоресурсы по нескольким точкам (гараж, баня, хозблок, летняя кухня и так далее). В этой ситуации монтируется основная электроустановка, а затем уже устраивается индивидуальная система для каждого отдельного строения.

Существует ещё ИВРУ — инвентарное ВРУ, отличающееся от стандартного модернизацией, повышенной степенью антивандальной защиты. Это даёт возможность применять его в полевых условиях и на стройках.

Принцип работы

Работа всего распределительного устройства начинается с приёма энергоресурсов от основной магистрали. Питающим кабелем подаётся ток на вводные приборы с соответствующими величинами (номинальными). Уже на этом этапе в работу включаются измерительные приборы и счётчики, которые замеряют параметры тока на вводе. Так как ВРУ является системой, включающей в себя устройства с различными функциями, одновременно с измерительной задачей выполняется и защитная.

Так, выключатель на вводе производит контроль над подачей питания и при изменении номинальных значений или возникновении неординарных ситуаций отключает автомат. Техническое назначение выключателя — выполнять функцию ручного или автоматического рубильника (разъединителя).

Затем к работе присоединяется группа разрядников, которая обеспечивает соединение проводов по фазам. На этом промежутке процесса обязательно проверяются параметры напряжения и, если необходимо, проводится их корректировка при помощи трансформаторов.

Распределение происходит в группах проводов при помощи автоматов с защитной функцией, у которых разные или схожие номиналы. Параметр электротока на каждом ответвлении провода зависит от запросов потребителя, к которому он подведён.

Назначение разветвления заключается не в разделении проводов в соответствии с характеристиками тока, а в необходимости разведения электроэнергии по своим направлениям для точек снабжения. А вот распределительная автоматика отвечает за равномерную нагрузку между фазами и при этом фиксирует коэффициент расхода электроэнергии с предельной загрузкой электрических сетей.

Монтаж и подключение

Установка приточного устройства выполняется согласно электрической схеме, по которой необходимо соблюдать определённую последовательность. По правилам электробезопасности нельзя допускать нарушения порядка выполнения действий.

В первую очередь нужно отключить объект от источника питания и полностью обесточить. Затем отсоединить кабели питания на вводе, то есть произвести расключение ВРУ и демонтировать электрооборудование, которое нуждается в замене.

Дальше устанавливается новый комплект устройства. Крепёж выбирается по утверждённой схеме. Затем выполняется прокладка кабеля, провода питания подключаются к новому оборудованию, вводные провода подводятся к центральному размыкающему устройству (рубильнику). В собранном виде электрическую схему тестируют, а все её составляющие маркируют. После этого объект подключают к питающему фидеру.

Такого плана электромонтажные операции не должны проводить частные лица или не совсем компетентные организации. Неграмотно, а значит некачественно выполненные работы могут спровоцировать аварийные ситуации, несчастные случаи. Обычно неквалифицированные работники делают ошибки, которые проявляются в неправильном соединении жил проводов в зажимах, при установке приборов: нарушения в изолировании кабелей и проводов, обрывы цепи заземления, плохо зажатые жилы в защитных устройствах.

Всё это можно предотвратить, если привлечь к работам по замене оборудования или ремонту квалифицированных специалистов. Именно они по окончании монтажного процесса качественно произведут все требуемые замеры, которые помогут определить и исключить возможные ошибки. По результатам замеров составляется техотчет монтажа ВРУ с подробным описанием всех действий.

Вначале проверки проводится визуальный осмотр всей созданной схемы и её составляющих элементов. Затем выполняются замеры на заземлённых установках, чтобы исключить разрывы цепи. Проверяется, насколько качественно выполнена изоляция, проводится замер полного сопротивления петли «фаза-ноль». Оцениваются параметры цепи и действие защитных устройств, в том числе срабатывание автоматических выключателей. Все предпринятые меры должны гарантировать качественное и надёжное функционирование вводно-распределительного устройства.

Ревизия электрощита

Раз в год специалисты обязаны проводить профилактические осмотры или ревизию электроустановки. Но возникают ситуации, когда необходимо посмотреть, в каком состоянии находится распределительная система и входящие в неё приборы. Например, купив квартиру, выясняется, что с электрикой не всё в порядке:

• мигает свет;
• возникают проблемы с розетками.

Нужно сделать ревизию электрощита. Речь идёт о щите, расположенном в квартире, на лестничной площадке многоквартирного дома (смотреть свою секцию) или в частном доме.

В первую очередь следует обеспечить хорошее освещение. Затем необходимо отключить все автоматы, в том числе вводный. В процессе осмотра в обязательном порядке соблюдать технику безопасности. Если обнаружились трещины и сколы на пластиковом щите, их нужно устранить. Крышка щита должна свободно открываться и закрываться.

Открыв щит можно обнаружить много пыли. Поэтому, сняв кожух, защищающий приборы, сухой кисточкой аккуратно убрать загрязнения со всех приспособлений и проводов. Все кабели должны быть промаркированы, автоматы подписаны.

Далее необходимо проверить все соединения проводов. Нужно обратить внимание на места контактов, на них не должно быть следов ржавчины и окислений. Если потребуется, соединение нужно разобрать и зачистить концы провода. На одном из них сделать петлю под болт и при помощи шайбы гравер снова соединить. Чтобы усилить гаечное соединение, используется контргайка.

Кроме этого, нужно провести профилактику контакта заземления щита. Для этого требуется:

• снять заземляющий провод;
• зачистить его;
• проверить болт;
• затем выполнить соединение и при необходимости усилить второй гайкой.

Если проводить регулярные осмотры и своевременно выполнять профилактические мероприятия, ВРУ предоставит качественную работу и безопасность потребителям. И все же по поводу выполнения ревизии лучше обращаться к специалистам.

Устройства для жилых домов

Для многоквартирных жилых домов, общественных зданий, офисов применяют электроустановки по вводу и распределению электроэнергии, выполненные в виде щитов с односторонним или двухсторонним способом обслуживания. Все ВРУ оснащены вводными и распределительными панелями. Существуют также шкафы в заводском исполнении. В больших городах электромонтажные организации по проектированию ведут разработки и запускают в производство свои инновационные решения, исходя из индивидуальных особенностей объектов.

В состав вводных панелей входят приборы, которые функционируют при силе тока: 0,25, 0,4, 0,63 кА. В соответствии с этими нагрузками монтируют рубильники и предохранители. Панели с 0,4 и 0,63 кА оснащаются защитными и отключающими устройствами с идентичными показателями нагрузки.

Распределительные панели бывают разных комплектаций. В одних устройствах отводящие линии снабжены электрическими автоматами, в других устанавливается автоматическое управление приборами освещения в коридорах и на лестничных проёмах, третьи оснащены приборами учёта. В состав панелей также могут входить пакетные выключатели, магнитные пускатели, промежуточные реле.

Проектируя и производя комплектацию распределительных и вводных панелей, одновременно предусматривается их размещение в непосредственной близости одна к другой. Изготавливаются они отдельно с предварительной установкой необходимых устройств. Связываются панели соединительными проводами. Большое количество вариантов схем позволяет укомплектовать любого вида устройства по вводу и распределению электроэнергии в соответствии с техническим заданием.

Для частного дома монтируется вначале основное ВРУ, а затем собираются и подключаются к нему остальные распределительные устройства, предназначенные для каждой постройки во дворе. Также используются аналогичные электроустановки в виде шкафов, оснащённых всеми необходимыми приборами.

Распредустройства для производств

Особенность применения ВРУ на производствах заключается в потреблении ими больших мощностей. Поэтому здесь пользуются вводными и распределительными шкафами заводского изготовления, согласно ТУ или ГОСТу. Аналогичные распредустройства применяются в электрических подстанциях на 380 В.

В их конструкциях (односторонних или двухсторонних) собраны наборы из предохранителей, автоматов, рубильников.

Односторонние щиты монтируют непосредственно у стен, двухсторонние модели на любом свободном пространстве, соблюдая расстояние от стен не менее 80 см. Преимущество первых моделей заключается в том, что их установка не требует много места, зато второй вариант удобен при обслуживании.

Заводами изготавливаются также и модульные виды распределительных устройств, представляющих собой, например, блок автоматов или предохранителей, блок счётчиков для контроля и так далее. Помещения, предназначенные для установки ВРУ должны соответствовать определённым требованиям:

1. Недопустима установка распределительных устройств в помещениях с повышенной влажностью, особенно в тех, где возможно затопление.
2. Исключено прохождение газопровода, другие проложенные коммуникации допустимы, но только без соединений и запорной арматуры: вентилей, задвижек.
3. Доступ в щитовую разрешён только обслуживающему персоналу, имеющему допуск.
4. Электрический шкаф, установленный на лестничной площадке или в коридоре, должен закрываться, а все рукоятки регулируемых приборов сняты или заперты от посторонних в шкафу.

Аппаратура вводно-распределительного устройства должна располагаться в таких местах, которые должны быть доступны только для монтёров электроремонтных бригад. Называются эти места — щитовые. Они в обязательном порядке должны быть закрыты на замки от посторонних проникновений.

Конструкции распределительных устройств | Оборудование

Различают распределительные устройства внутренние и наружные. В таких устройствах аппараты размещены в зданиях и, следовательно, защищены от атмосферных осадков, ветра, резких изменений температуры, а также от пыли, морской соли, вредных химических реагентов в воздухе. В наружных устройствах аппараты установлены вне зданий и, следовательно, подвержены воздействию атмосферы и содержащихся в воздухе вредных веществ.

Распределительное устройство называют сборным, если большая часть монтажных работ выполняется на месте установки. РУ называют комплектным, если оно изготовлено на специализированном заводе и поставляется к месту установки готовыми частями.

Распределительное устройство любого вида должно отвечать требованиям безопасности, надежности и экономичности.

Безопасность для людей, обслуживающих РУ, обеспечивают многими способами, из которых основными являются следующие:

1. В наружных РУ аппараты и проводники ограждают или устанавливают достаточно высоко, чтобы исключить возможность случайного прикосновения к частям, находящимся под напряжением.
2. Во внутренних РУ аппараты и проводники присоединений разделяют защитными стенами, обеспечивающими возможность безопасного ремонта частей РУ, не нарушая работу соседних частей.
3. Коридоры обслуживания и проезды выбирают достаточной ширины, чтобы обеспечить безопасный транспорт оборудования.
4. Оборудование размещают так, чтобы обеспечить возможность визуальной проверки отключенного положения разъединителей.
5. Предусматривают блокирующие устройства, исключающие возможность неправильных операций с коммутационными аппаратами.
6. В РУ 500 кВ и выше предусматривают особые средства для защиты людей от воздействия электрического поля.
7. Пожарную безопасность обеспечивают применением аппаратов без масла или с минимальным содержанием масла и горючих компаундов; в наружных устройствах с баковыми масляными выключателями предусматривают маслоприемники, заполненные гравием и щебнем с целью воспрепятствовать возгоранию масла; под трансформаторами предусматривают маслоприемники и маслостоки; между трансформаторами предусматривают прочные огнеупорные стены, препятствующие распространению огня.

Надежность РУ зависит от многих условий, из которых важнейшими являются:

1. высокое качество аппаратов;
2. соответствие коммутационной способности выключателей, электродинамической и термической стойкости аппаратов и проводников расчетным токам КЗ;
3. надежная быстродействующая защита сборных шин и присоединений, а также использование других автоматических устройств;
4. эффективная защита от перенапряжений;
5. правильно организованная эксплуатация оборудования.

Экономичность РУ определяется его стоимостью при условии

удовлетворительного решения требований безопасности и надежности. При проектировании внутренних и наружных РУ оценивают варианты, сопоставляя объемы строительных работ, размеры площадей, количество, массу металлических и железобетонных конструкций, проводникового материала и изоляторов, А также сроки сооружения.

Закрытые и открытые распределительные устройства сборного типа

Различают закрытые распределительные устройства (ЗРУ) и открытые распределительные устройства (ОРУ). ЗРУ, как правило, применяются на напряжении до 35 кВ, ОРУ — 35 — 750 кВ.

Характеристики основных типов конструкций ЗРУ.

ЗРУ 6-10 кВ с одной системой шин без реакторов на отходящих линиях широко применяются в промышленных установках и городских сетях. В таких РУ устанавливаются маломасляные или безмасляные выключатели небольших габаритов, что позволяет все оборудование одного присоединения разместить в одной камере. Такие РУ с камерами КСО-266, КСО-366 получили широкое распространение. Однако ремонт выключателей в этих камерах затруднен, поэтому в замен их в настоящее время применят камеры с выключателями на выкатной тележке — КРУ.

ЗРУ 6-10 кВ с двумя системами шин, как правило, сооружаются на ТЭЦ. На подстанциях такая схема встречается крайне редко. Значительные токи к.з. на сборных шинах генераторного напряжения приводит к необходимости увеличения расстояния между фазами, установки секционных и групповых реакторов. Все это усложняет конструкцию РУ.

ЗРУ 35-220 кВ применяются в особых условиях (ограниченность площади, загрязненная атмосфера, суровые климатические условия). Такие ЗРУ дороже ОРУ на тоже напряжение, т.к. стоимость здания значительно больше стоимости металлоконструкций и фундаментов, необходимых для открытой установки аппаратуры. В них применяются только воздушные или маломасляные, а также элегазовые выключатели. Установка баковых масляных выключателей привела бы к значительному увеличению стоимости РУ за счет сооружения специальных камер и маслосборных устройств. Данные ЗРУ бывают одноэтажного исполнения с обходной системой шин и гибкими шинами, а также двухэтажного исполнения с вынесенной наружу обходной системой шин. Для ЗРУ 220 кВ разработана схема с двумя рабочими и обходной системами шин.

Характеристики основных типов конструкций ОРУ.

ОРУ 35-110 кВ со сборными шинами. ОРУ 35 кВ по схеме с одной секционированной системой шин сооружается однопортальным. Все шире применяют ОРУ 35 кВ из блоков заводского изготовления. Также широко распространены схемы двумя рабочими и обходной системами шин (110-500 кВ). Ошиновка применяется как гибкая так и жесткая. Выключатели расположены в один ряд около второй системы шин.

ОРУ 330-500 кВ выполняются как и по вышеуказанной схеме, так и по схеме с полутора выключателями на цепь с трехрядной установкой выключателей. В таких ОРУ применяются подвесные разъединители, которые сокращают размеры ОРУ. В перспективе применение подвесных выключателей.

Комплектные распределительные устройства внутренней и наружной установки

Комплектные распределительные устройства (КРУ) широко распространены при сооружении промышленных и городских подстанций, главных РУ электростанций средней и малой мощности, РУ собственных нужд мощных электростанций.

Камеры и шкафы КРУ изготовляются заводами, электромонтажными организациями и фирмами, что позволяет добиться тщательной сборки всех узлов и обеспечения надежной работы электрооборудования. Камеры и шкафы с полностью собранным и готовым к работе оборудованием поступают на место монтажа, где их устанавливают, соединяют сборные шины на стыках камер и шкафов, подводят силовые и контрольные кабели. Применение КРУ позволяет ускорить монтаж распределительного устройства. КРУ безопасно в обслуживании, так как все части, находящиеся под напряжением, закрыты металлическим кожухом.

В качестве изоляции между токоведущими частями в КРУ могут быть использованы воздух, масло, пирален, твердая изоляция, инертные газы. КРУ с масляной и газовой изоляцией могут изготовляться на высокие напряжения (в мировой практике есть конструкции на 220,400 и 500 кВ).

Камеры и шкафы КРУ изготовляют различных серий с различными схемами первичных и вторичных цепей. Наличие шкафов с различными схемами первичных цепей позволяет комплектовать их согласно принятой схемы электрических соединений установки.

КРУ внутренней установки выполняют в виде камер типа КСО (камера стационарная, одностороннего обслуживания) или шкафов типа КРУ. В таких устройствах аппараты размещены в зданиях и, следовательно, защищены от атмосферных осадков, ветра, резких изменений температуры, а также от пыли, морской соли, вредных химических реагентов в воздухе.

Комплектные распределительные устройства наружной установки (КРУН) предназначены для открытой установки вне помещения. КРУН состоят из металлических шкафов со встроенными в них аппаратами, приборами, устройствами защиты и управления.

Шкафы КРУН имеют уплотнения, обеспечивающие защиту аппаратуры от загрязнения и атмосферных осадков. Так как шкафы не абсолютно герметичны, то КРУН не предназначены для работы в среде с влажностью воздуха более 80 %, опасной в отношении взрыва и пожара, а также в среде с химически активными газами и токопроводящей пылью. КРУН рассчитаны для работы при температурах окружающего воздуха от 40 до +35 С. В некоторых сериях КРУН предусматривается искусственный подогрев воздуха внутри шкафа для создания условий, препятствующих конденсации влаги при резких колебаниях температуры наружного воздуха.

КРУН могут иметь стационарную установку выключателя в шкафу или выкатную тележку с выключателем подобно КРУ внутренней установки. Преимущества выкатного исполнения были отмечены выше.

Шкафы КРУН широко применяются для комплектных трансформаторных подстанций и в открытых РУ электростанций и подстанций. Так же как и КРУ, они разработаны для схемы с одной системой шин.

КРУН может иметь различную конструкцию в зависимости от применяемого оборудования, различные схемы главных и вспомогательных соединений, поэтому при выборе их надо ориентироваться на сетку схем и каталожные данные.

Комплектные трансформаторные подстанции

Комплектные трансформаторные подстанции (КТП) изготовляются на заводах и крупноблочными узлами доставляются на место монтажа. Широкое внедрение КТП позволило индустриализовать и ускорить монтаж подстанций, обеспечить максимальную безопасность при обслуживании, уменьшить габариты подстанций.

Комплектные трансформаторные подстанции 6-10/0,4-0,23 кВ внутренней и наружной установки широко применяются для электроснабжения промышленных предприятий, сельскохозяйственных и коммунальных потребителей. Такие КТП комплектуются силовыми трансформаторами типа ТНЗ с негорючим заполнителем, трансформаторами типа ТМЗ герметичного исполнения с азотной подушкой или обычными масляными трансформаторами ТМ, ТСМА мощностью 30-1000 кВ А. Шкаф высшего напряжения имеет глухой кабельный ввод 6-10 кВ, или выключатель нагрузки с предохранителем, или разъединитель и предохранитель. В шкафах низшего напряжения устанавливаются автоматические выключатели выдвижного исполнения, блоки предохранитель — выключатель, магнитные пускатели с предохранителями.

Размеры КТП меньше размеров обычных подстанций тех же схем и мощностей, что позволяет размещать их близко к центру нагрузки. В КТП коммутационная и защитная аппаратура имеет обычное исполнение.

КТП внутренней установки. КТП напряжением 6-10/0,4-0,23 кВ наиболее широко применяют для непосредственного электроснабжения промышленных объектов и установок. Такие подстанции устанавливают в цехах и других помещениях в непосредственной близости от потребителей, что значительно упрощает и удешевляет распределительную сеть, идущую к токоприемникам, и дает возможность выполнять ее совершенными (в конструктивном отношении) магистральными (ШМА) и распределительными (ШРА) шинопровод ами.

Для безопасности эксплуатации на КТП применяют трансформаторы с сухой изоляцией с баком повышенной прочности.

Комплектные цеховые ТП выполняют напряжением 6-10/0,4. 0.23 кВ с трансформаторами до 2500 кВ А. На сравнительно небольшой площади, занимаемой КТП, размещают силовой трансформатор, коммутационную защитную и измерительную аппаратуру и при необходимости секционный автомат для присоединения второго комплекта двухтрансформаторной КТП. В КТП на стороне высшего напряжения применяют предохранители ПК и выключатели ВНП, на стороне низшего напряжения — предохранители ПН-2 или автоматические выключатели АВМ.

На рис. 1 приведена КТП для внутренней установки с трансформатором мощностью до 1 MB-А, с баком повышенной прочности без расширителя. На стороне высшего напряжения имеется шкаф, в котором установлены выключатель нагрузки с предохранителями. В шкафу предусмотрено место для подключения двух кабелей. Питание шин РУ низшего напряжения осуществляется через секционный автоматический выключатель АВМ-20.

Рис. 1. КТП внутренней установки с трансформатором мощностью 1000 кВА и напряжением 6-10/0,4-0,23 кВ

КТП внутренней установки состоят их трех основных элементов: вводного устройства (6 или 10 кВ), силового трансформатора и распределительного устройства (0,4 кВ).

Вводное устройство высокого напряжения типа ВВ-1 представляет собой металлический шкаф , укрепленный на баке силового трансформатора; вводное устройство типа ВВ-2 — закрытый шкаф со встроенными в него выключателем нагрузки типа ВНП-17 и с предохранителями типа ПК. Выключатель нагрузки предназначен для отключения трансформатора со стороны высшего напряжения при холостом ходе или при номинальной нагрузке. При коротком замыкании трансформатор отключается предохранителем. Для отключения одной из линий в шкафу типа ВВ-2 имеются съемные шинные накладки. Разделка высоковольтного кабеля предусмотрена сухая.

Силовой трансформатор типа ТМЗ имеет естественное масляное охлаждение и герметичный бак повышенной прочности (рассчитан на давление 80 кПа и вакуум 40 кПа с азотной подушкой). Напряжение регулируется при отключенном от сети трансформаторе.

Трансформаторы снабжают электроконтактными мановакуум- метрами для контроля внутреннего давления. Повышение давления, вызванного бурным газообразованием при внутренних повреждениях, контролируется реле давления.

Трансформаторы снабжают также термосигнализаторами для измерения температуры верхних слоев масла. Уровень масла в баке контролируется маслоуказателем.

Распределительное устройство состоит из набора металлических шкафов с вмонтированной аппаратурой, ошиновкой и проводами. Защитно-коммутационной аппаратурой КТП являются автоматические воздушные выключатели серии АВМ-4, АВМ-10 выдвижного исполнения, которые расположены в закрытых шкафах, управляются ручками или ключами, расположенными на дверцах шкафов. Измерительные приборы и реле размещены в отсеках приборов и на дверцах шкафов. При двухрядном расположении КТП ряды соединяют шинным мостом, который состоит из металлического короба с соединительными шинами и проводами.

КТП наружной установки. КТПН выполняются для различных напряжений и предназначаются для электроснабжения строительных объектов промышленных предприятий и отдельных районов. КТПН рассчитаны для установки на открытом воздухе, но не предназначены для работы в атмосфере с токопроводящей пылью, химически активными газами и испарениями.

На подстанциях энергосистем применяются КТП наружной установки с высшим напряжением 35 и 110 кВ.

Со стороны высшего напряжения в КТП могут устанавливаться силовые предохранители типа ПВТ или короткозамыкатели и отделители. На двухтрансформаторных КТП может предусматриваться схема мостика с отделителями или выключателями (для КТП 35 кВ). Со стороны 6-10 кВ применяются КРУН.

Широкое применение (для электрификации сельского хозяйства) находят КТП с предохранителями ПВТ. Все узлы ОРУ 11- кВ и КРУН 6-10 кВ изготовляются на заводе, в поставку завода не входит лишь силовой трансформатор. Выхлопной предохранитель устанавливается на приемном портале открытым концом трубки вниз. Площадка под предохранителем ограждена, так как при срабатывании его выбрасываются гибкая связь, расплавленный металл и пламя. Применение ПВТ обеспечивает быстрое отключение поврежденного участка при КЗ в трансформаторе. Стоимость КТП с ПВТ невелика, конструкция проста и удобна в обслуживании. Недостатками КТП являются: недостаточная чувствительность ПВТ к перегрузкам и относительно небольшим токам повреждения в трансформаторе, возможность их неселективного срабатывания из-за разброса характеристик предохранителей, а также возможность возникновения неполнофазного режима работы при перегорании вставки предохранителя одной фазы.

Раздел 4. Распределительные устройства и
подстанции / Pozhproekt.ru

РАЗДЕЛ 4

РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ

ГЛАВА 4.1

РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА НАПРЯЖЕНИЕМ ДО 1 кВ ПЕРЕМЕННОГО ТОКА И ДО 1,5 кВ ПОСТОЯННОГО ТОКА

ОБЛАСТЬ ПРИМЕНЕНИЯ

4.1.1. Настоящая глава¹ Правил распространяется на РУ до 1 кВ переменного тока и до 1,5 кВ постоянною тока, устанавливаемые в помещениях и на открытом воздухе и выполняемые в виде щитов распределительных, управления, релейных и пульотов; установок ячейкового типа; шкафов; шинных выводов; сборок.

Дополнительные требования к РУ специального назначения приведены в соответствующих главах разд. 7.

Термины и определения, содержащиеся в 4.2.2, 4.2.3, 4.2.5, 4.2.6, 4.2.8, 4.2.11 и 4.2.12, действительны и для настоящей главы.

ОБЩИЕ ТРЕБОВАНИЯ

4.1.2. Выбор проводов, шин, аппаратов, приборов и конструкций должен производиться как по нормальным условиям работы (соответствие рабочему напряжению и току, классу точности и т. п.), так и по условиям работы при КЗ (термические и динамические воздействия коммутационная способность).

_____________ ¹ Согласована с Госстроем СССР 30 июля 1976 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 29 ноября 1976 г. Внесены изменения Решением Главтехуправления Минэнерго СССР № Э-8/79 от 1 июня 1979 г.

4.1.3. Распределительные устройства должны иметь четкие надписи, указывающие назначение отдельных цепей и панелей.

Надписи должны выполняться на лицевой стороне устройства. а при обслуживании с двух сторон — также на задней стороне устройства. См. также гл. 3.4.

4.1.4. Относящиеся к цепям различного рода тока и различных напряжений части РУ должны быть выполнены и размещены так, чтобы была обеспечена возможность их четкого распознавания.

4.1.5. Взаимное расположение фаз и полюсов в пределах всего устройства должно быть, как правило, одинаковым. Шины должны иметь окраску, предусмотренную в гл. 1.1.

В РУ должна быть обеспечена возможность установки переносных защитных заземлений.

4.1.6. Все металлические части РУ должны быть окрашены или иметь другое антикоррозийное покрытие.

4.1.7. Заземление должно быть выполнено в соответствии с гл. 1.7.

УСТАНОВКА ПРИБОРОВ И АППАРАТОВ

4.1.8. Аппараты и приборы следует располагать гак, чтобы возникающие в них при эксплуатации искры или электрические дуги не могли причинить вреда обслуживающему персоналу, воспламенить или повредить окружающие предметы, вызвать КЗ или замыкание на землю.

4.1.9. Аппараты рубящего типа должны устанавливаться так, чтобы они не могли замкнуть цепь самопроизвольно, под действием силы тяжести. Подвижные токоведущие части их в отключенном состоянии, как правило, не должны быть под напряжением.

4.1.10. Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены несгораемыми кожухами без отверстий и щелей. Указанные рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они будут недоступны для неквалифицированного персонала.

4.1.11. На приводах коммутационных аппаратов должны быть четко указаны положения “включено” и “отключено”.

4.1.12. Должна быть предусмотрена возможность снятия напряжения с каждого автоматического выключателя на время его ремонта или демонтажа. Для этой цели в необходимых местах должны быть установлены рубильники или другие отключающие аппараты.

Отключающий аппарат перед выключателем каждой отходящей от РУ линии предусматривать не требуется в электроустановках:

с выдвижными выключателями;

со стационарными выключателями, в которых на время ремонта или демонтажа данного выключателя допустимо снятие напряжения общим аппаратом с группы выключателей или со всего распределительного устройства;

со стационарными выключателями, если обеспечена возможность безопасного демонтажа выключателей под напряжением с помощью изолированного инструмента.

Для указанных отключающих аппаратов специальный привод (например, рычажный) предусматривать не требуется.

4.1.13. Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам — к винтовой гильзе.

ШИНЫ, ПРОВОДА, КАБЕЛИ

4.1.14. Между неподвижно укрепленными неизолированными токоведущими частями разной полярности, а также между ними и неизолированными нетоковедущими металлическими частями должны быть обеспечены расстояния не менее: 20 мм по поверхности изоляции и 12 мм по воздуху. От неизолированных токоведущих частей до ограждений должны быть обеспечены расстояния не менее: 100 мм при сетках и 40 мм при сплошных съемных ограждениях.

4.1.15. В пределах панелей, щитов и шкафов, установленных в сухих помещениях, незащищенные изолированные провода с изоляцией, рассчитанной на рабочее напряжение не ниже 660 В, могут прокладываться по металлическим, защищенным от коррозии поверхностям и притом вплотную один к другому. В этих случаях для силовых цепей должны применяться снижающие коэффициенты на токовые нагрузки, приведенные в гл. 2.1.

4.1.16. Заземленные неизолированные провода и шины могут быть проложены и без изоляции.

4.1.17. Электропроводки цепей управления, измерения и т. п. должны соответствовать требованиям гл. 3.4. Прокладка кабелей должна соответствовать требованиям гл. 2.3.

КОНСТРУКЦИИ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ

4.1.18. Корпуса панелей должны быть выполнены из несгораемых материалов, а конструкции кожухов и других частей устройств из несгораемых или трудносгораемых материалов. Это требование не распространяется на диспетчерские и им подобные пульты управления.

4.1.19. Распределительные устройства должны быть выполнены так, чтобы вибрации, возникающие при действии аппаратов, а также от сотрясений, вызванных внешними воздействиями, не нарушали контактных соединений и не вызывали разрегулировки аппаратов и приборов.

4.1.20. Поверхности гигроскопических изоляционных плит, на которых непосредственно монтируются неизолированные токоведущие части, должны быть защищены от проникновенияв них влаги (пропиткой, окраской и т. п.).

В устройствах, устанавливаемых в сырых и особо сырых помещениях и открытых установках, применение гигроскопических изоляционных материалов (например, мрамора, асбестоцемента) не допускается.

В помещениях пыльных, сырых, особо сырых и на открытом воздухе следует устанавливать распределительные устройства, надежно защищенные от отрицательного воздействия окружающей среды.

УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ В ЭЛЕКТРОПОМЕЩЕНИЯХ

4.1.21. В электропомещениях (см. 1.1.5) проходы обслуживания, находящиеся с лицевой или с задней стороны щита, должны соответствовать следующим требованиям:

1. Ширина проходов в свету должна быть не менее 0,8 м; высота проходов в свету — не менее 1,9 м. В проходах не должны находиться предметы, которые могли бы стеснять передвижение людей и оборудования, В отдельных местах проходы могут быть стеснены выступающими строительными конструкциями, однако ширина прохода в этих местах должна быть не менее 0,6 м.

2. Расстояния от наиболее выступающих неогражденных неизолированных токоведущих частей (например, отключенных ножей рубильников), расположенных на доступной высоте (менее 3,2 м) по одну сторону прохода, до противоположной стены или оборудования, не имеющего неогражденных неизолированных токоведущих частей, должны быть не менее: при напряжении ниже 660 В — 1,0 м при длине щита до 7 м и 1,2 м при длине щита более 7 м; при напряжении 660 В и выше — 1,5 м. Длиной щита в данном случае называется длина прохода между двумя рядами сплошного фронта панелей (шкафов) или между одним рядом и стеной.

3. Расстояния между неогражденными неизолированными токоведущими частями, расположенными на высоте менее 2,2 м по обе стороны прохода, должны быть не менее: 1,5 м при напряжении ниже 660 В; 2,0 м при напряжении 660 В и выше.

4. Неизолированные токоведущие части, находящиеся на расстояниях, меньших приведенных в пп. 2 и 3, должны быть ограждены.

5. Неогражденные неизолированные токоведущие части, размещаемые над проходами, должны быть расположены на высоте не менее 2,2 м.

6. Ограждения, размещаемые над проходами, должны быть расположены на высоте не менее 1,9 м.

4.1.22. В качестве ограждения неизолированных токоведущих частей могут служить сетки с размерами ячеек не более 25 х 25 мм а также сплошные или смешанные ограждения.

Высота ограждений должна быть не менее 1,7 м.

4.1.23. Проходы обслуживания щитов при длине щита более 7 м должны иметь два выхода. Выходы из прохода с монтажной стороны щита могут быть выполнены как в щитовое помещение, так и в другие помещения. При ширине прохода обслуживания более 3 м и отсутствии маслонаполненных аппаратов второй выход не обязателен.

Двери из помещений РУ должны открываться в сторону других помещений (за исключением помещений РУ выше 1 кВ переменного тока и выше 1,5 кВ постоянного тока) или наружу и иметь самозапирающиеся замки, отпираемые без ключа с внутренней стороны помещения.

Ширина дверей должна быть не менее 0,75 м, высота — не менее 1,9 м.

УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ

4.1.24. Распределительные устройства, установленные в помещениях, доступных для неинструктированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями.

В случае применения РУ с открытыми токоведущими частями оно должно быть ограждено. При этом ограждение должно быть сетчатым, сплошным или смешанным высотой не менее 1,7 м. Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных — в соответствии с 4.1.14. Ширина проходов принимается в соответствии с требованиями, приведенными в 4.1.21.

4.1.25. Оконцевание проводов и кабелей должно быть выполнено так, чтобы оно находилось внутри устройства.

4.1.26. Съемные ограждения должны укрепляться так, чтобы их удаление было невозможно без применения инструмента. Дверцы должны запираться на ключ.

4.1.27. Установка комплектных распределительных устройств и подстанций (КРУ, КТП) должна соответствовать требованиям, приведенным в гл. 4.2 для КРУ и КТП выше 1 кВ.

УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ НА ОТКРЫТОМ ВОЗДУХЕ

4.1.28. При установке распределительных устройств на открытом воздухе необходимо соблюдать следующие требования:

1. Устройство должно быть расположено на спланированной площадке на высоте не менее 0,2 м от уровня планировки и должно иметь конструкцию, соответствующую условиям окружающей среды. В районах, где наблюдаются снежные заносы высотой 1 м и более, шкафы следует устанавливать на повышенных фундаментах.

2. В шкафах должен быть предусмотрен местный подогрев для обеспечения нормальной работы аппаратов, реле, измерительных приборов и приборов учета в соответствии с требованиями ГОСТ.

ГЛАВА 4.2

РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА И ПОДСТАНЦИИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ

ОБЛАСТЬ ПРИМЕНЕНИЯ, ОПРЕДЕЛЕНИЯ

4.2.1. Настоящая глава¹ Правил распространяется на стационарные РУ и подстанции переменного тока напряжением выше 1кВ.Правила не распространяются на специальные РУ и подстанции, регламентируемые особыми техническими условиями, и на передвижные электроустановки.

4.2.2. Распределительным устройством называется электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики и измерительные приборы.

Открытым распределительным устройством (ОРУ) называется РУ, все или основное оборудование которого расположено на открытом воздухе.

Закрытым распределительным устройством (ЗРУ) называется РУ, оборудование которого расположено в здании.

4.2.3. Комплектным распределительным устройством называется РУ, состоящее из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами защиты и автоматики, поставляемое в собранном или полностью подготовленном для сборки виде.

Комплектное распределительное устройство, предназначенное для внутренней установки, сокращенно обозначается КРУ. Комплектное распределительное устройство, предназначенное для наружной установки, сокращенно обозначается КРУН.

4.2.4. Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств, устройств управления и вспомогательных сооружений.

В зависимости от преобладания той или иной функции подстанций они называются трансформаторными или преобразовательными.

4.2.5. Пристроенной подстанцией (пристроенным РУ) называется подстанция (РУ), непосредственно примыкающая (примыкающее) к основному зданию.

_____________ ¹ Согласована с Госстроем СССР 7 июня 1976 г.; утверждена Главтехуправлением Минэнерго СССР 25 февраля 1977 г. Внесены изменения Решениями Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-1/81 от 23 февраля 1981 г. и № Э-1/82 от 5 апреля 1982 г.

4.2.6. Встроенной подстанцией (встроенным РУ) называется закрытая подстанция (закрытое РУ), вписанная (вписанное) в контур основного здания.

4.2.7. Внутрицеховой подстанцией называется подстанция, расположенная внутри производственного здания (открыто или в отдельном закрытом помещении).

4.2.8. Комплектной трансформаторной (преобразовательной) подстанцией называется подстанция, состоящая из трансформаторов (преобразователей) и блоков (КРУ или КРУН и других элементов), поставляемых в собранном или полностью подготовленном для сборки виде. Комплектные трансформаторные (преобразовательные) подстанции (КТП, КПП) или части их, устанавливаемые в закрытом помещении, относятся к внутренним установкам, устанавливаемые на открытом воздухе, — к наружным установкам.

4.2.9. Столбовой (мачтовой) трансформаторной подстанцией называется открытая трансформаторная подстанция, все оборудование которой установлено на конструкциях или на опорах ВЛ на высоте, не требующей ограждения подстанции.

4.2.10. Распределительным пунктом (РП) называется РУ, предназначенное для приема и распределения электроэнергии на одном напряжении без преобразования и трансформации, не входящее в состав подстанции.

4.2.11. Камерой называется помещение, предназначенное для установки аппаратов и шин.

Закрытой камерой называется камера, закрытая со всех сторон и имеющая сплошные (не сетчатые) двери.

Огражденной камерой называется камера, которая имеет проемы, защищенные полностью или частично несплошными (сетчатыми или смешанными) ограждениями.

Под смешанными ограждениями понимаются ограждения из сеток и сплошных листов.

Взрывной камерой называется закрытая камера, предназначенная для локализации возможных аварийных последствий при повреждении установленных в ней аппаратов и имеющая выход наружу или во взрывной коридор.

4.2.12. Коридором обслуживания называется коридор вдоль камер или шкафов КРУ, предназначенный для обслуживания аппаратов и шин.

Взрывным коридором называется коридор, в который выходят двери взрывных камер.

ОБЩИЕ ТРЕБОВАНИЯ

4.2.13. Электрооборудование, токоведущие части, изоляторы, крепления, ограждения, несущие конструкции, изоляционные и другие расстояния должны быть выбраны и установлены таким образом, чтобы:

1) вызываемые нормальными условиями работы электроустановки усилия, нагрев, электрическая дуга или другие сопутствующие ее работе явления (искрение, выброс газов и т. п.) не могли привести к повреждению оборудования и возникновению КЗ или замыкания на землю, а также причинить вред обслуживающему персоналу;

2) при нарушении нормальных условий работы электроустановки была обеспечена необходимая локализация повреждений, обусловленных действием КЗ;

3) при снятом напряжении с какой-либо цепи относящиеся к ней аппараты, токоведущие части и конструкции могли подвергаться безопасному осмотру, замене и ремонтам без нарушения нормальной работы соседних цепей;

4) была обеспечена возможность удобного транспортирования оборудования.

Требования п. 3 не распространяются на РУ типа сборок выше 1 кВ в подстанциях, ремонт которых производится при отключении всего РУ.

4.2.14. При использовании открытых ножевых разъединителей или открытых ножевых отделителей для отключения и включения тока ненагруженных трансформаторов, зарядного или уравнительного тока линий электропередачи, тока замыкания на землю расстояния между токоведущими частями и от токоведущих частей до земли должны соответствовать требованиям настоящей главы и специальных директивных документов Минэнерго СССР.

4.2.15. Выбор аппаратов, проводников и изоляторов по условиям КЗ должен производиться в соответствии с гл. 1.4.

4.2.16. Конструкции, на которых установлено и закреплено указанное в 4.2.15 электрооборудование, должны выдерживать нагрузки и воздействия от веса оборудования, ветра, гололеда, а также возникающие при КЗ.

Строительные конструкции, находящиеся вблизи токоведущих частей и доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока до температуры 50 ° С и выше; недоступные для прикосновения — до 70 ° С и выше.

Конструкции могут не проверяться на нагрев, если по находящимся вблизи них токоведущим частям проходит переменный ток 1000 А и менее.

4.2.17. Во всех цепях РУ должна быть предусмотрена установка разъединяющих устройств с видимым разрывом, обеспечивающих возможность отсоединения всех аппаратов (выключателей, отделителей предохранителей, трансформаторов тока, трансформаторов напряжения и т. п.) каждой цепи от сборных шин, а также от других источников напряжения.

Указанное требование не распространяется на шкафы КРУ и КРУН с выкатными тележками, высокочастотные заградители и конденсаторы связи, трансформаторы напряжения, устанавливаемые на отходящих линиях, разрядники, устанавливаемые на выводах трансформаторов и на отходящих линиях, а также на силовые трансформаторы с кабельными вводами.

В отдельных случаях, обусловленных конструктивными или схемными соображениями, допускается устанавливать трансформаторы тока до разъединителя, отсоединяющего остальные аппараты цепи от источников напряжения.

4.2.18. Выключатель или его привод должен иметь хорошо видимый и надежно работающий указатель положения (“включено”, “отключено”). Применение сигнальных ламп в качестве единственных указателей положения выключателя не допускается. Если выключатель не имеет открытых контактов и его привод отделен стеной от выключателя, то указатель должен быть и на выключателе, и на приводе.

4.2.19. При расположении РУ и подстанций в местах, где воздух может содержать вещества, ухудшающие работу изоляции или разрушающе действующие на оборудование и шины, должны быть приняты меры, обеспечивающие надежную работу установки: применена усиленная изоляция; применены шины из материала, стойкого к воздействию окружающей среды, или покраска их защитным покрытием; РУ и подстанции расположены со стороны господствующего направления ветра; РУ и подстанции выполнены по наиболее простым схемам: закрытое исполнение РУ и подстанций, защищенное от проникновения пыли, вредных газов или паров в помещение.

При сооружении ОРУ вблизи морских побережий, соленыхозер, химических предприятий, а также в местах, где длительнымопытом эксплуатации установлено разрушение алюминия от коррозии, следует применять специальные алюминиевые и сталеалюминиевые провода, защищенные от коррозии.

4.2.20. При расположении РУ и подстанций на высоте более 1000 м над уровнем моря воздушные изоляционные промежутки, подвесная изоляция и внешняя изоляция электрооборудования должны выбираться в соответствии с требованиями, приведенными в 4.2.53, 4.2.54, 4.2.82, 4.2.83, с учетом поправок, компенсирующих снижение электрической прочности изоляции при пониженном давлении атмосферы.

4.2.21. В ОРУ, КРУН и в неотапливаемых ЗРУ, где температура окружающего воздуха может быть ниже минус 25°С, должен быть предусмотрен подогрев масла масляных выключателей.

Кроме того, независимо от минимальной температуры должен быть предусмотрен подогрев механизмов приводов масляных и воздушных выключателей, блоков клапанов воздушных выключателей, их агрегатных шкафов, а также других шкафов, в которых применяются аппаратура или зажимы внутренней установки.

Подогрев реле и измерительных приборов должен производиться в соответствии с требованиями, приведенными в ГОСТ, подогрев счетчиков — в соответствии с 1.5.27 и 1.5.28.

4.2.22. Ошиновка РУ и подстанций должна выполняться, как правило, из алюминиевых, сталеалюминиевых и стальных проводов, полос, труб и шин из профилей алюминия и алюминиевых сплавов электротехнического назначения.

Токопроводы следует выполнять в соответствии с требованиями гл. 2.2.

4.2.23. Обозначение фаз электрооборудования и ошиновки РУ и подстанций должно выполняться в соответствии с требованиями гл. 1.1.

4.2.24. Распределительные устройства 3 кВ и выше должны быть оборудованы оперативной блокировкой, исключающей возможность:

включения выключателей, отделителей и разъединителей на заземляющие ножи и короткозамыкатели;

включения заземляющих ножей на ошиновку, не отделенную разъединителями от ошиновки, находящейся под напряжением;

отключения и включения отделителями и разъединителями тока нагрузки, если это не предусмотрено конструкцией аппарата.

На заземляющих ножах линейных разъединителей со стороны линии допускается устанавливать только механическую блокировку с приводом разъединителя и приспособление для запирания заземляющих ножей замками в отключенном положении.

Для РУ с простыми схемами электрических соединений рекомендуется применять механическую (ключевую) оперативную блокировку, а во всех остальных случаях — электромагнитную. Приводы разъединителей, доступные для посторонних лиц, должны иметь приспособления для запирания их замками в отключенном и включенном положениях.

4.2.25. РУ и подстанции выше 1 кВ должны быть оборудованы стационарными заземляющими ножами, обеспечивающими в соответствии с требованиями безопасности заземление аппаратов и ошиновки как правило, без применения переносных заземлений.

Заземляющие ножи должны быть окрашены в черный цвет. Рукоятки приводов заземляющих ножей должны быть окрашены в красный цвет, а рукоятки других приводов — в цвета оборудования.

В местах, в которых стационарные заземляющие ножи не могут быть применены, на токоведущих и заземляющих шинах должны быть подготовлены контактные поверхности для присоединения переносных заземляющих проводников.

При наличии трансформаторов напряжения заземление сборных шин должно осуществляться, как правило, заземляющими ножами разъединителей трансформаторов напряжения.

4.2.26. Сетчатые и смешанные ограждения токоведущих частей и электрооборудования должны иметь высоту над уровнем планировки для ОРУ и открыто установленных трансформаторов 2 или 1,6 м (с учетом требований 4.2.57 и 4.2.58), а над уровнем пола для ЗРУ и трансформаторов, установленных внутри здания, 1,9 м; сетки должны иметь отверстия размером не менее 10 х 10 мм и не более 25 х 25 мм, а также приспособления для запирания их на замок. Нижняя кромка этих ограждений в ОРУ должна располагаться на высоте 0,1—0,2 м, а в ЗРУ — на уровне пола.

Внешние ограждения должны выполняться в соответствии с требованиями, приведеннымив 4.2.39.

Применение барьеров допускается при входе в камеры выключателей, трансформаторов и других аппаратов для осмотра камер при наличии напряжения на токоведущих частях. Барьеры должны устанавливаться на высоте 1,2 м и быть съемными. При высоте пола камер над уровнем земли более 0,3 м необходимо оставить между дверью и барьером расстояние не менее 0,5 м или предусмотреть площадку перед дверью для осмотра.

4.2.27. В случае, когда деформации проводов (шин), обусловленные изменениями температуры, вибрацией и т. п., могут вызывать опасные механические напряжения в проводах или изоляторах, следует предусматривать меры, исключающие возникновение таких напряжении (компенсаторы, ослабленное тяжение и т. п.).

4.2.28. Указатели уровня и температуры масла маслонаполненных трансформаторов и аппаратов и другие указатели, характеризующие состояние оборудования, должны быть расположены таким образом. чтобы были обеспечены удобные и безопасные условия для доступа к ним и наблюдения за ними без снятия напряжения (например, со стороны прохода в камеру).

Для отбора проб масла расстояние от уровня пола или поверхности земли до крана трансформатора или аппарата должно быть не менее 0,2 м или должен быть предусмотрен соответствующий приямок.

4.2.29. Электропроводка цепей защиты, измерения, сигнализации и освещения, проложенная но электротехническим устройствам с масляным наполнением, должна быть выполнена проводами с маслостойкой изоляцией.

4.2.30. Трансформаторы, реакторы и конденсаторы наружной установки для уменьшения нагрева прямыми лучами солнца должны окрашиваться в светлые тона красками, стойкими к атмосферным воздействиям и воздействию масла.

4.2.31. Распределительные устройства и подстанции должны быть оборудованы электрическим освещением. Осветительная арматура должна быть установлена таким образом, чтобы было обеспечено ее безопасное обслуживание.

4.2.32. Распределительное устройство и подстанции должны быть обеспечены телефонной связью в соответствии с принятой системой обслуживания.

4.2.33. Размещение РУ и подстанций, генеральный план и инженерная подготовка территории и защита их от затопления, оползней, лавин и т. п. должны быть выполнены в соответствии с требованиями СНиП Госстроя СССР.

4.2.34. Компоновка и конструктивное выполнение ОРУ л ЗРУ должны предусматривать возможность применения механизмов, в том числе специальных, для производства монтажных и ремонтных работ.

4.2.35. Расстояния между РУ (подстанциями) и деревьями высотой более 4 м должны быть такими, чтобы исключались повреждения оборудования и ошиновки при падении дерева.

4.2.36. Для РУ и подстанций, размещаемых в районе жилой и промышленной застройки, должны предусматриваться мероприятия по снижению шума, создаваемого работающим электрооборудованием (трансформаторами, синхронными компенсаторами и т. п.), до значений, указанных в СНиП II-12-77 Госстроя СССР.

4.2.37. Распределительные устройства и подстанции с постоянным дежурством персонала, с постоянно находящимся на них оперативно-ремонтным персоналом, а также при наличии вблизи них жилых зданий должны быть обеспечены питьевой водой путем устройства хозяйственно-питьевого водопровода, сооружения артезианских скважин или колодцев.

4.2.38. Для РУ и подстанций с постоянным дежурством персонала, имеющих водопровод, должны быть устроены утепленные уборные с канализацией. При отсутствии вблизи подстанций канализационных Магистралей допускается выполнение местных канализационных устройств (отстойники, фильтры). Для подстанций без постоянного дежурства персонала допускается устройство неутепленных уборных с водонепроницаемыми выгребами.

При расположении подстанций 110 кВ и выше без постоянного дежурства персонала вблизи существующих систем водоснабжения и канализации (на расстоянии до 0,5 км) в здании общеподстанционного пункта управления (ОПУ) должны предусматриваться санитарные канализованные узлы.

4.2.39. Территория ОРУ и подстанции должны быть ограждены внешним забором высотой 1,8—2,0 м. Внешние заборы высотой более 2,0 м могут применяться в местах с высокими снежными заносами, а также для подстанций со специальным режимом допуска на их территорию.

Вспомогательные сооружения (мастерские, склады, ОПУ и т. п.), расположенные на территории ОРУ, следует огораживать внутренним забором высотой 1,6 м.

При расположении ОРУ (подстанции) на территории электростанций .эти ОРУ (подстанции) должны быть ограждены внутренним забором высотой 1,6 м.

Заборы могут быть сплошными, сетчатыми или решетчатыми.

Заборы могут не предусматриваться:

для закрытых подстанций, расположенных на охраняемой территории промышленного предприятия;

для закрытых подстанций, расположенных на территории городов и поселков;

для столбовых подстанций (см. также 4.2.134).

4.2.40. Металлические конструкции ЗРУ, ОРУ и подстанций, а также подземные части металлических и железобетонных конструкций должны быть защищены от коррозии.

4.2.41. Для территории ОРУ и подстанций, на которых в нормальных условиях эксплуатации из аппаратной маслохозяйства, со складов масла, из машинных помещений, а также из трансформаторов и выключателей при ремонтных и других работах могут иметь место утечки масла, должны предусматриваться устройства для его сбора и удаления с целью исключить возможность попадания масла в водоемы.

4.2.42. В качестве оперативного тока на подстанциях должен применяться переменный ток во всех случаях, когда это возможно и ведет к упрощению и удешевлению электроустановок при обеспечении необходимой надежности их работы.

ОТКРЫТЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

4.2.43. В ОРУ 110 кВ и выше должен быть предусмотрен проезд вдоль выключателей для передвижных монтажно-ремонтных механизмов и приспособлений, а также передвижных лабораторий; габарит проезда должен быть не менее 4 м по ширине и высоте.

Для ОРУ на территориях промышленных предприятий при стесненных условиях требования настоящего параграфа не обязательны.

4.2.44. Соединение гибких проводов в пролетах должно выполняться опрессовкой, а соединение в петлях у опор, присоединение ответвлений в пролете и присоединение к аппаратным зажимам — сваркой или опрессовкой. При этом присоединение ответвлений в пролете должно выполняться без разрезания проводов пролета.

Пайка и скрутка проводов не допускаются.

Болтовое соединение допускается только на зажимах аппаратов и на ответвлениях к разрядникам, конденсаторам связи и трансформаторам напряжения, а также для временных установок, для которых применение неразъемных соединений требует большою объема работ по перемонтажу шин.

Гирлянды изоляторов для подвески шин в ОРУ могут быть одноцепными. Если одноцепная гирлянда не удовлетворяет условиям механических нагрузок, то следует применять двухцепную.

Разделительные (врезные) гирлянды не допускаются, за исключением гирлянд, с помощью которых осуществляется подвеска высокочастотных заградителей.

Закрепления гибких шин и тросов в натяжных и подвесных зажимах в отношении прочности должны соответствовать требованиям, приведенным в 2.5.82, 2.5.84 и 2.5.85.

4.2.45. Ответвления от сборных шин ОРУ, как правило, должны располагаться ниже сборных шин. Подвеска ошиновки одним пролетом над двумя и более секциями или системами сборных шин не допускается.

4.2.46. Нагрузки на шины и конструкции от ветра и гололеда, а также расчетные температуры воздуха должны определяться в соответствии с требованиями гл. 2.5.

При определении нагрузок на гибкие шины должен учитываться и вес гирлянды изоляторов и спусков к аппаратам и трансформаторам.

При определении нагрузок на конструкции следует учитывать дополнительные нагрузки от массы человека с инструментом и монтажных приспособлений: 200 кг — при применении гирлянд изоляторов для анкерных опор и 150 кг — для промежуточных; 100 кг — при опорных изоляторах.

Тяжение спусков от шин к аппаратам ОРУ не должно вызывать недопустимые механические напряжения при низких температурах и недопустимое сближение проводов при сильном ветре.

4.2.47. Коэффициент запаса механической прочности для гибких шин при нагрузках, соответствующих требованиям, приведенным в 4.2.46, должен быть не менее 3 по о 1 ношению к их временному сопротивлению разрыву.

4.2.48. Коэффициент запаса механической прочности для подвесных изоляторов при нагрузках, соответствующих требованиям, приведенным в 4.2.46, должен быть не менее 4 по отношению к гарантированной минимальной разрушающей нагрузке целого изолятора (механической или электромеханической в зависимости от требования ГОСТ на примененный тип изолятора).

4.2.49. Расчетные механические усилия, передающиеся при КЗ жесткими шинами на опорные изоляторы, должны приниматься в соответствии с 1.4.15.

4.2.50. Коэффициент запаса механической прочности в сцепной арматуре для гибких шин при нагрузках, соответствующих требованиям, приведенным в 4.2.46, должен быть не менее 3 по отношению к минимальной разрушающей нагрузке.

4.2.51. Опоры для подвески тип ОРУ должны выполняться сборными железобетонными или из стали.

4.2.52. Опоры для крепления тип ОРУ выполняются и рассчитываются как промежуточные или концевые в соответствии с требованиями, приведенными в гл. 2.5. Промежуточные опоры, временно используемые как концевые, должны быть усилены при помощи оттяжек.

4.2.53. Количество подвесных изоляторов в гирляндах и опорных изоляторов в районах с чистой атмосферой и обычными полевыми загрязнениями атмосферы следует принимать по табл. 4.2.1.

При выборе количества изоляторов следует руководствоваться также требованиями, приведенными в 4.2.81.

Количество и типы подвесных и опорных изоляторов в РУ для районов с загрязненной атмосферой, а также в РУ, расположенных на высоте более 2000 м над уровнем моря, выбираются в соответствии с действующими нормативными документами.

Внешняя изоляция электрооборудования РУ, расположенных в районах с чистой атмосферой и обычными полевыми загрязнениями атмосферы, выбирается с удельной длиной пути утечки, соответствующей изоляции категории А по ГОСТ 9920-75.

Выбор внешней изоляции электрооборудования РУ в районах с загрязненной атмосферой, а также РУ, расположенных на высоте более 2000 м над уровнем моря, должен производиться в соответствии с действующими нормативными документами.

4.2.54. Расстояния в свету при жестких шинах между токоведущими и заземленными частями А_{ф– з} и между токоведущими частями разных фаз А_{ф– ф} должны быть не менее значений, приведенных в табл. 4.2.2 (рис. 4.2.1).

В случае, если в высокогорных установках расстояния между фазами увеличиваются по сравнению с приведенными в табл. 4.2.2 на основании проверки на корону, соответственно должны быть увеличены и расстояния до заземленных частей.

Рис. 4.2.1. Наименьшие расстояния в свету при жестких шинах

между токоведущими и заземленными частями (А_{ф– з}) и между токоведущими частями разных фаз (А_{ф– ф})

Таблица 4.2.1. Количество изоляторов для крепления шин

Распределительные устройства трансформаторных подстанций

    Выбор проводов, шин, аппаратов, приборов и конструкций должен производиться как по нормальным условиям работы (соответствовать  рабочему напряжению и току, классу точности и т.п.), так и по условиям работы при коротком замыкании (термические и динамические воздействия, коммутационная способность).

    Взаимное расположение фаз и полюсов в пределах всего устройства должно быть одинаковым.В распределительном устройстве  трансформаторной подстанции должна быть обеспечена возможность установки переносных защитных заземлений.

    Относящиеся к цепям различного рода тока и различных напряжений части РУ должны быть выполнены и размещены так, чтобы была обеспечена возможность их четкого распознавания.

    Распределительные устройства должны иметь четкие надписи, указывающие назначение отдельных цепей, панелей, аппаратов. Надписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон также на задней стороне устройства.

    В пределах панелей, щитов и шкафов, установленных в сухих помещениях, изолированные провода могут прокладываться по металлическим, защищенным от коррозии поверхностям вплотную один к другому. В этих случаях для силовых цепей должны применяться снижающие коэффициенты на токовые нагрузки.

    Защитные (РЕ) проводники и шины могут быть проложены без изоляции. Нулевые рабочие (N) проводники, шины и совмещенные (PEN) проводники прокладываются с изоляцией.

Требования к конструкции распределительных устройств трансформаторных подстанций

    Распределительные устройства 0,4-20 кВ могут быть закрытыми или открытыми.  Конструкции распределительных устройств и устанавливаемая в них аппаратура должны соответствовать требованиям действующих стандартов.

    Распределительные устройства 6-20 кВ и 0,4 кВ должны быть выполнены так, чтобы вибрации, возникающие при действии аппаратов, а также от сотрясений, вызванных внешними воздействиями, не нарушали контактных соединений и не вызывали разрегулировки аппаратов и приборов.

     Конструкции распределительных устройств должны предусматривать ввод кабелей без нарушения степени защиты оболочки, места для прокладки и разделки внешних присоединений, а также наименьшую в данной конструкции длину разделки кабелей. Должен быть обеспечен доступ ко всем обслуживаемым аппаратам, приборам, устройствам и их зажимам. Распределительное устройство должно иметь устройства для подключения нулевых рабочих (N), заземляющих (РЕ) и совмещенных (PEN) проводников внешних кабелей и проводов. В случае, когда внешние кабели по сечению или количеству не могут быть подключены непосредственно к зажимам аппаратов, конструкция распределительных устройств должна предусматривать дополнительные зажимы или промежуточные шины с устройствами для присоединения внешних кабелей. Распределительные устройства должны предусматривать ввод кабелей как снизу, так и сверху, или только снизу или только сверху.

    Проходы кабелей как снизу, так и сверху, внутрь панелей, шкафов и т.п. должны осуществляться через уплотняющие устройства, предотвращающие попадание внутрь пыли, влаги, посторонних предметов и т.п.

    Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены несгораемыми оболочками без отверстий и щелей. Указанные рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они будут недоступны для неквалифицированного персонала.

    Должна быть предусмотрена возможность снятия напряжения с каждого автоматического выключателя на время его ремонта или демонтажа. Для этой цели в необходимых местах должны быть установлены рубильники или другие отключающие аппараты. Отключающий аппарат перед выключателем каждой отходящей от РУ линии не требуется предусматривать в электроустановках:

– с выдвижными выключателями;

– со стационарными выключателями, в которых во время ремонта или демонтажа данного выключателя допустимо снятие напряжения общим аппаратом с группы выключателей или со всего распределительного устройства;

– со стационарными выключателями, если обеспечена возможность безопасного демонтажа выключателей под напряжением с помощью изолированного инструмента.

    Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам – к винтовой гильзе.

     Все металлические части распределительных устройств должны иметь антикоррозийное покрытие.

    Коммутационные аппараты рубящего типа должны устанавливаться так, чтобы они не могли замкнуть цепь самопроизвольно, под действием силы тяжести. Их подвижные токоведущие части в отключенном положении, как правило, не должны быть под напряжением.

    Основные требования к распределительным устройствам трансформаторных подстанций:

– закрытое исполнение, в том числе, с ячейками модульного типа на базе элегазовых и вакуумных выключателей;

– использование измерительных трансформаторов тока и напряжения с литой изоляцией, сухих трансформаторов собственных нужд;

– гибкая архитектура ячейки с компактной и безопасной компоновкой функциональных элементов устройства;

– оснащение устройствами РЗА, аппаратами телеуправления, телесигнализации и приборами для определения мест между фазных коротких замыканий, однофазных замыканий на землю в линии 6-20кВ.

    В конструкции распределительных устройств 6-20 кВ должны применяться:

– моноблоки КРУ, в которых оборудование (сборные шины и ошиновка, выключатели, выключатели нагрузки, заземляющие разъединители) заключено в герметичном металлическом корпусе, заполненном элегазом и заваренном на полный срок службы на заводе-изготовителе;

– модульные ячейки с воздушной или элегазовой изоляцией и необслуживаемыми выключателями, разъединителями и выключателями нагрузки. По условиям установки и эксплуатации ячейки должны соответствовать требованиям технического регламента на высоковольтное оборудование.

Требования к электропомещениям распределительных устройств  подстанций

    В электропомещениях распределительных устройств ( РУ ) трансформаторных подстанций проходы обслуживания, находящиеся с лицевой или с задней стороны щита, должны соответствовать следующим требованиям: ширина проходов в свету должна быть не менее 0,8 м, высота проходов в свету не менее 1,90 м. Ширина прохода должна обеспечивать удобное обслуживание установки и перемещение оборудования. В отдельных местах проходы могут быть стеснены выступающими строительными конструкциями, однако ширина прохода в этих местах должна быть не менее 0,60 м.

    Расстояния от наиболее выступающих не огражденных неизолированных токоведущих частей (например, отключенных ножей рубильников) при их одностороннем расположении на высоте менее 2,2 м до противоположной стены, ограждения или оборудования, не имеющего не огражденных неизолированных токоведущих частей, должны быть не менее: 1,0 м при длине щита до 7,00 м и 1,20 м при длине щита более 7,00 м. Длиной щита в данном случае называется длина прохода между двумя рядами сплошного фронта панелей (шкафов) или между одним рядом и стеной.

    Расстояния между не огражденными неизолированными токоведущими частями и находящимися на высоте менее 2,20 м при их двухстороннем расположении должны быть не менее 1,50 м.

    Не огражденные неизолированные токоведущие части, размещенные над проходами, должны быть расположены на высоте не менее 2,2 м. Ограждения, горизонтально размещаемые над проходами, должны быть расположены на высоте не менее 1,9 м.

    В качестве ограждения неизолированных токоведущих частей могут служить сетки с размерами ячеек не более 25×25 мм, а также сплошные или смешанные ограждения.

Главное распределительное устройство — Большая Энциклопедия Нефти и Газа, статья, страница 1

Главное распределительное устройство

Cтраница 1

Главное распределительное устройство 10 кВ выполнено по схеме с одной секционированной системой шин с групповыми реакторами, РУ 35 кВ также имеет одну секционированную систему шин, ОРУ 110 кВ выполнено с двумя основными и третьей обходной системами шин с отдельными обходным и шиносоединительнымА выключателями. Связь между ГРУ 10 кВ и РУ 35 и ПО кВ осуществляется двумя трехобмоточными трансформаторами.
 [2]

Главное распределительное устройство может быть расположено отдельно или совместно со щитом в торце машинного зала, что особенно удобно при широком и коротком машинном зале с поперечным размещением турбин.
 [3]

Использование главного распределительного устройства ГРУ ТЭЦ, от которого питаются ближайшие потребители.
 [4]

Для крупных электростанций главное распределительное устройство размещают в отдельном здании, которое размещается параллельно машинному залу.
 [6]

К электроцеху относятся главное распределительное устройство, распределительное устройство собственных нужд, открытая повысительная подстанция и главный электрический щит управления ТЭЦ.
 [7]

КРУ устанавливают в главных распределительных устройствах и на электрических подстанциях промышленных предприятий.
 [8]

Строгая последовательность работы пневмоцилиндров обеспечивается главным распределительным устройством 2, которое представляет собой три пневмокрана ( по числу цилиндров), выполненных в одном блоке. Поворот пневмокрана осуществляется от распределительного вала, который приводится во вращение отдельным электродвигателем мощностью 0 24 кет.
 

определение распределительного устройства по The Free Dictionary

В предложение ResearchAndMarkets.com был добавлен отчет «Рынок распределительных устройств в Мьянме (2019–2025 гг.): Прогноз рынка по напряжению, по изоляции, по типам, по областям применения, по регионам и конкурентной среде» [ClickPress, понедельник, 19 августа 2019 г.] В этом всеобъемлющем отчете MRRSE Research анализируется и прогнозируется рынок распределительных устройств среднего напряжения на глобальном и региональном уровнях. «Это приобретение дополняет наш портфель решений для распределительных устройств среднего напряжения», — сказал Брайан Брикхаус, президент Электротехнического сектора американского региона.Eaton заявила, что это приобретение дополняет ее портфель решений для распределительных устройств среднего напряжения продуктами для подземных распределительных устройств с твердым диэлектриком, которые обеспечивают компактное, не требующее обслуживания, легко настраиваемое решение, которое помогает решать критические задачи клиентов. 22 июля 2019 г. — Ирландская компания по управлению энергопотреблением Eaton ( NYSE: ETN) завершила сделку по приобретению американского производителя электрического оборудования Innovative Switchgear Solutions, Inc. (ISG) в Колорадо, обслуживающего коммунальные, коммерческие и промышленные рынки Северной Америки, сообщила компания.Канадская компания по хранению энергии CellCube Energy Storage Systems Inc (CSE CUBE) (CSE: CUBE.CN) (OTCQB: CECBF) (Франкфурт 01X, WKN A2JMGP) объявила в понедельник, что ее 100-процентная дочерняя компания EnerCube Switchgear Systems Inc (EnerCube) , завершила значительную продажу и комплексную модернизацию распределительного устройства для сталеплавильного завода AltaSteel. Q — Tec Switchgear недавно провела учебную программу в бизнес-парке, на улице Airport Road, для продуктов «415 V», «2500 A» и «DIN Type». Фидерная колонна.«Q — Tec Switchgear — ведущий производитель распределительных устройств низкого / среднего напряжения в Катаре. Уникальные распределительные устройства Power Switchgears — это компания с шестилетней историей, которая была создана исключительно для производства и сбыта продукции L&T Switchgear.» Switchgear гордится возможностью добавить штата Оклахома в список наших клиентов. Система анализирует поведение в различных рабочих условиях, генерируя ценную информацию о мощности распределительного устройства. Диапазон FMX включает в себя распределительные устройства с одинарной сборной шиной в металлическом корпусе, в которых используется воздушная и твердотельная изоляция, и доступны в IEC 12 кВ и версии на 24 кВ с номинальным током до 2000 А.

% PDF-1.4
%
2683 0 объект
>
endobj

xref
2683 71
0000000016 00000 н.
0000003453 00000 н.
0000003623 00000 н.
0000004146 00000 п.
0000004261 00000 н.
0000005350 00000 н.
0000005817 00000 н.
0000006087 00000 н.
0000006614 00000 н.
0000006741 00000 н.
0000007181 00000 н.
0000007669 00000 н.
0000008224 00000 н.
0000008486 00000 н.
0000009096 00000 н.
0000009370 00000 п.
0000009811 00000 н.
0000010076 00000 п.
0000010556 00000 п.
0000011170 00000 п.
0000011426 00000 п.
0000012040 00000 п.
0000012177 00000 п.
0000012206 00000 п.
0000012843 00000 п.
0000016474 00000 п.
0000021994 00000 п.
0000025698 00000 п.
0000043871 00000 п.
0000054748 00000 п.
0000070065 00000 п.
0000074339 00000 п.
0000076124 00000 п.
0000076195 00000 п.
0000079029 00000 н.
0000081674 00000 п.
0000081780 00000 п.
0000081893 00000 п.
0000082018 00000 п.
0000101752 00000 п.
0000110938 00000 п.
0000111209 00000 н.
0000111707 00000 н.
0000113879 00000 п.
0000114136 00000 п.
0000114382 00000 п.
0000114466 00000 н.
0000114523 00000 н.
0000114596 00000 н.
0000114681 00000 п.
0000114780 00000 н.
0000114929 00000 н.
0000135712 00000 н.
0000136118 00000 п.
0000136197 00000 н.
0000136391 00000 п.
0000136705 00000 н.
0000136746 00000 н.
0000140125 00000 н.
0000140309 00000 н.
0000140617 00000 н.
0000140696 00000 п.
0000141057 00000 н.
0000142871 00000 н.
0000147064 00000 н.
0000251807 00000 н.
0000255571 00000 н.
0000258489 00000 н.
0000267410 00000 н.
0000003228 00000 н.
0000001755 00000 н.
трейлер
] / Назад 5698760 / XRefStm 3228 >>
startxref
0
%% EOF

2753 0 объект
> поток
h ޜ U {lSe?} V6heLHfAtH7juk ~ 9Q (, 1! UĨqQDD | eK ܞ ;;

Распределительное устройство

НН / СН: Ultimate Guide

Распределительное устройство представляет собой совокупность электрических коммутационных устройств, функция которых состоит в переключении, управлении, измерении, регулировании, отключении , а также защитить электрические цепи и оборудование.Некоторые из продуктов, включенных в распределительное устройство, включают переключатели, автоматические выключатели, блоки предохранителей переключателя, подрядчиков, H.R.C. предохранители, изоляторы разгрузки и автоматические выключатели утечки на землю (E.L.C. Bs). Эти устройства логически собраны и образуют распределительное устройство. Распределительное устройство может использоваться для устранения неисправностей на выходе, а также для отключения оборудования, чтобы можно было выполнять работу. Это оборудование имеет прямую связь с надежностью подачи электроэнергии.

Компоненты распределительного устройства

Распределительное устройство включает в себя защитные и переключающие устройства, которые включают предохранители, переключатели, автоматические выключатели, изоляторы, панели управления, реле, трансформаторы тока, трансформаторы напряжения, панели управления и другое сопутствующее оборудование.

Некоторое оборудование предназначено для работы в ненормальных и нормальных условиях. Некоторое оборудование также предназначено только для выполнения роли коммутации; следовательно, не может ощущать ошибок. Распределительное устройство упрощает включение и выключение генераторов, распределителей, линий электропередачи, а также другого электрического оборудования.

В случае отказа какой-либо части системы, например, короткого замыкания, через оборудование протекает сильный ток, что создает потенциальную угрозу для оборудования, а также вызывает прерывание обслуживания.Когда это происходит, распределительное устройство обнаруживает существующую неисправность перед отключением неисправной секции от остальной системы.

Развитие распределительного устройства

Распределительное устройство в основном используется для прерывания и переключения токов в ненормальных или нормальных условиях эксплуатации. Самая простая форма распределительного устройства, которую вы можете найти, — это тумблер, который используется не только для управления и защиты света, но и для другого оборудования в офисе или дома. В случае цепей с более высоким рейтингом, высокая отключающая способность (H.R.C.) предохранитель и выключатель могут использоваться для защиты и управления цепью. Даже в этом случае распределительное устройство может оказаться невыгодным в системах высокого напряжения до 33 кВ по двум причинам:

• Предохранитель не может успешно прерывать большие токи короткого замыкания, возникающие в результате сбоев в системе.
• Если предохранитель перегорел, замена может занять более длительное время, что приведет к прерыванию обслуживания потребителей.

В современных энергосистемах оборудование и линии проходят под высоким током и работают при высоком напряжении; таким образом, возникновение короткого замыкания может привести к серьезным повреждениям.Таким образом, сильные токи прерываются сильными токами короткого замыкания.

Основные характеристики коммутатора

Вот некоторые из критических характеристик распределительного устройства:

• Полная надежность — Продолжение межсоединений, а также увеличение мощности генерирующих станций требуют установки надежного распределительного устройства. Включение распределительного устройства имеет первостепенное значение для повышения надежности. Таким образом, при возникновении неисправности в энергосистеме распределительное устройство должно работать, отделяя неисправную секцию от остальной цепи.
• Быстрое функционирование — При возникновении неисправностей в любом участке энергосистемы распределительное устройство должно работать быстро, чтобы предотвратить повреждение трансформаторов, генераторов, а также другого оборудования токами короткого замыкания. Когда неисправность не устраняется быстро, она может распространиться на другие исправные зоны, тем самым подвергая систему опасности полного отключения.
• Обеспечение для ручного управления — Надежное распределительное устройство должно иметь возможность ручного управления, при котором важная операция может выполняться вручную при выходе из строя электрического управления.
• Абсолютно определенная дискриминация — При возникновении неисправности в любой части энергосистемы распределительное устройство должно иметь возможность различать исправную и неисправную секцию. Следовательно, он должен иметь возможность изолировать неисправную секцию от системы, не оказывая влияния на исправную секцию, чтобы обеспечить непрерывность подачи питания.

Классификация распределительных устройств

Распределительные устройства классифицируются по уровню напряжения.Таким образом, существует три основных категории распределительных устройств:

• Распределительное устройство высокого напряжения (HV)
• Распределительное устройство среднего напряжения (MV)
• Распределительное устройство низкого напряжения (LV)

Распределительное устройство и защита

Предохранители, которые можно перемонтировать, и переключатели низкого напряжения используются для ручного замыкания и размыкания электрической цепи в доме, где электрический предохранитель защищает электрическую цепь домашнего хозяйства от короткого замыкания, а также от перегрузки по току.

Следовательно, электрические цепи, включающие системы электропитания высокого напряжения, требуют защитных устройств и коммутации. Однако в системах сверхвысокого и высокого напряжения схемы защиты и переключения могут стать слишком сложными для надежного и безопасного прерывания тока короткого замыкания.

Кроме того, с коммерческой точки зрения, электроэнергетические системы требуют устройства измерения, регулирования и управления. Вся эта система в совокупности называется распределительным устройством и защитой энергосистемы.Таким образом, электрические распределительные устройства получили развитие в различных формах.

Защита распределительного устройства играет важную роль в современной сети энергосистемы от генерации до передачи и распределения. Устройство, которое используется для переключения или прерывания протекания тока в системе защиты распределительного устройства, называется автоматическим выключателем, которым также можно управлять вручную. Автоматический выключатель определяет неисправные состояния в системе через реле защиты, когда реле приводится в действие ошибочным сигналом от трансформатора напряжения или трансформатора тока.

Помимо сети энергосистемы, распределительное устройство может также потребоваться в промышленных проектах, промышленных объектах, коммерческих и жилых зданиях.

Распределительное устройство низкого напряжения

Распределительное устройство низкого напряжения относится к электрическим распределительным устройствам, рассчитанным на 1 кВ. Таким образом, термин «низковольтное распределительное устройство» в совокупности относится к H.R.C. предохранители, автоматические выключатели низкого напряжения, электрические изоляторы разгрузки, переключатели, автоматические выключатели утечки на землю, автоматические выключатели в литом корпусе (MCCB) и миниатюрные автоматические выключатели (M.C.B.). То есть все аксессуары, необходимые для защиты низковольтной системы. Распределительное устройство низкого напряжения в основном используется в распределительном щите низкого напряжения. Система состоит из следующих частей:

• Приемник
• Субприемник
• Фидеры

Основные функции распределительного устройства низкого напряжения

Роль распределительного устройства низкого напряжения включает в себя следующее:

• Электрооборудование защита — Это гарантирует защиту элементов схемы от механических и термических нагрузок.Он также обеспечивает защиту людей в случае нарушения изоляции. Он защищает электроприборы, а также устройства, на которые подается электричество.
• Изоляция частей установки — Это направлено на отсоединение схемного оборудования от остальной системы, которая находится под напряжением, чтобы позволить работать с изолированной частью при обеспечении безопасности.
• Дистанционное или местное переключение — Функция управления распределительным устройством дает возможность для модификации загруженной системы персоналом операционной системы в соответствии с изложенными требованиями.Он включает в себя функциональный контроль, техническое обслуживание энергосистемы и аварийное переключение.

Работа низковольтного распределительного устройства

Как проверить, испытать и измерить низковольтное распределительное устройство

Вот некоторые общие сроки проверки и технического обслуживания распределительного устройства низкого напряжения:

• Общий осмотр следует проводить ежегодно, обращая внимание на все компоненты
• Двигатель и фидеры стартера (отходящие), вводы и обмотки должны проверяться каждые четыре года
• Правильность вольтметра следует проверять каждые четыре года
• Осмотр отсеков сборных шин следует проводить каждые восемь лет
• Правильность амперметра должно выполняться каждые четыре года
• Условная оценка наружного оборудования должна выполняться каждые два года

Для испытаний и технического обслуживания распределительного устройства низкого напряжения необходимо соблюдать следующие сроки:

• Фидеры (вводы, переключатели, шины )
  Операционные системы, управляющее оборудование Оборудование, блокировки и защитное оборудование необходимо проверять каждые четыре года.
• Системы сборных шин
  Сопротивление изоляции, болты на сопротивление крутящему моменту и воздуховоды следует проверять каждые восемь лет
• Фидеры для двигателя
  • Герметичность кабеля и блокировка вытягивания — каждые четыре года защита — каждые четыре года
  • Тепловая защита категории «е» — каждые 3 года
  • Повторный запуск — каждые четыре года
  • Сопротивление изоляции — каждые четыре года
• Фидеры (простые)
  • Срабатывание — каждые четыре года
  • р.CD. при фиксированной нагрузке (для предотвращения перегрева) — каждые четыре года
  • Вытяжная блокировка, герметичность кабеля — каждые четыре года

Распределительное устройство среднего напряжения

Система распределительного устройства, способная работать от 3 до 36 кВ, является называется распределительным устройством среднего напряжения. Они бывают разных типов, например, в металлическом корпусе для улицы, в помещении в металлическом корпусе, а также в наружном исполнении без металлического корпуса.

Режим отключения этого распределительного устройства может быть S.F., масло и вакуум, при этом основным требованием к сети средней мощности является отключение тока при возникновении неисправности, независимо от типа выключателя, который используется системой распределительного устройства среднего напряжения.

Функции распределительного устройства среднего напряжения

Распределительное устройство среднего напряжения должно выполнять следующие функции:

• Прерывание тока короткого замыкания
• Коммутация емкостных токов
• Коммутация индуктивных токов
• Выполнение нормального включения / выключения
• Другие специальные приложения

В конечном итоге все упомянутые функции должны выполняться с высокой степенью надежности и безопасности.

Работа распределительного устройства среднего напряжения

Как проверить, испытать и измерить распределительное устройство среднего напряжения

Различные компоненты, составляющие распределительное устройство среднего напряжения, необходимо проверять в рамках текущего обслуживания. Обычно осмотр и обслуживание проводятся по истечении определенного периода, а именно:

• Общий осмотр — Все компоненты необходимо проверять ежегодно
• Отсеков сборных шин — Каждые восемь лет
• Внутренние кабельные коробки, внутренние предохранители, внутренние C.B.’s — Каждые четыре года
• Правильность показаний вольтметра — Каждые четыре года
• Правильность показаний амперметра — Каждые четыре года
• Другие измерительные системы — Через четыре года

Тестирование и обслуживание

В терминах испытаний и технического обслуживания, допустимая продолжительность, по истечении которой система должна быть подвергнута испытаниям и техническому обслуживанию, составляет:

• Испытание воздуховодом — четыре года
• Электрическая прочность — восемь лет
• Расстояние между контактами (SF6, вакуум) — Четыре года
• Тепловая защита категории «е» — три года
• Испытание диэлектрического масла — четыре года
• Повторный запуск — четыре года
• Сопротивление изоляции — четыре года

Системы сборных шин

• Проверка правильности Квар, кВт и измерение максимальных требований системы — четыре года
• Сопротивление изоляции, сопротивление крутящему моменту, доктора и диэлектрическая прочность — Восемь лет

Восстановление

• Замена, фильтрация масла, а также замена компонентов — Когда возникает необходимость
• Смазка всех компонентов оборудования — Четыре года

Важность плановых проверок и Регулярное обслуживание распределительного устройства

Когда распределительное устройство устанавливается в среде с кондиционированием воздуха, хорошей вентиляцией и чистотой, оно не требует особого обслуживания.Однако при остановке завода необходимы серьезные проверки. Осмотры обычно включают: —

• Проверка операций блокировки
• Определение износа контактов
• Наблюдение за настройками перегрузки
• Проверка размера используемых предохранителей
• Обращение к возможному перегреву
• Проверка на наличие коррозии или грязи на компонентах распределительного устройства.

При проверке защитных устройств, контактных расстояний вакуумных баллонов и уровней масла в автоматическом выключателе необходимо уделять много внимания проверке защитных устройств, чтобы убедиться, что все они соответствуют спецификациям производителя.

Даже в этом случае исключения могут быть предоставлены распределительному устройству, которое часто работает и техническое обслуживание которого зависит от общего количества часов работы. Кроме того, необходимо следить за тем, чтобы изоляция распределительного устройства среднего напряжения и договорные цепи были на месте. Распределительное устройство с элегазовой изоляцией — еще одно исключение, которое следует обслуживать в соответствии со спецификациями производителя. Следовательно, производитель должен контролировать обширное техническое обслуживание. Если распределительное устройство устарело, необходимо провести условную оценку, чтобы определить, могут ли устройства работать дальше.

Где используются распределительные устройства низкого и среднего напряжения

Распределительные устройства могут использоваться в различных областях, включая следующие:

• Промышленное распределение электроэнергии на заводах и заводах, где необходимо уделять внимание защите от перегрузки и перенапряжения. Распределительное устройство помогает в обеспечении организованного и лучшего распределения энергии в машинах внутри промышленного блока.
• Производство солнечной энергии, где регулирование перенапряжения и напряжения является обязательным, поскольку оно регулирует поток электрического тока от основного блока.
• Электростанции — главные и вспомогательные распределительные устройства, которым необходима защита для различных электрических соединений.
• Распределение электроэнергии в жилых помещениях — распределительные устройства могут устанавливаться в жилых комплексах или местах, где есть комбинация распределительных устройств в металлическом корпусе и в металлическом корпусе.

В целом электроэнергия — жизненно важная часть жизни. Следовательно, распределение электроэнергии должно производиться надежно и безопасно. Уровни безопасности могут поддерживаться на различных распределительных устройствах, а также на подстанциях путем установки механизмов и устройств безопасности.Хотя многочисленные механизмы могут помочь защитить электрические соединения в промышленных и жилых районах, использование распределительного устройства рекомендуется из-за его характеристик и функций.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности

Сервер временно не может обслуживать ваш
запрос из-за того, что владелец сайта достиг своего
ограничение пропускной способности.
