Разрядники для ограничения перенапряжений

Разрядник — это пассивное электрическое устройство, у которого при определенном значении приложенного напряжения пробивается искровой промежуток и ограничивает перенапряжения в установке.

1. Разрядник, его назначение, принцип действия

Разрядники представляют собой защитные аппараты. Они предназначены для защиты изоляции электрооборудования от перенапряжений.
Разрядник состоит из двух электродов и дугогасительного устройства.

Один из электродов закрепляют на защищаемой цепи, второй электрод заземляют. Пространство между этими двумя электродами называется искровым промежутком. При определенном значении напряжения между электродами искровой промежуток пробивается и снимает перенапряжение с защищаемого участка цепи.

После пробоя импульсом искровой промежуток становится достаточно ионизированным, чтобы фазные напряжения нормального режима могли пробиться, в связи с этим возникает короткое замыкание. Задача дугогасительного устройства — в наиболее короткие сроки устранить это до того, как сработают устройства защиты.

Принцип действия разрядников. В конструкции разрядников предусмотрен воздушный зазор в перемычке, который соединяет фазы линии электропередач и заземляющий контур. При номинальной величине напряжения цепь в перемычке разорвана. В случае грозового разряда в результате перенапряжения в ЛЭП происходит пробой воздушного зазора, происходит замыкание цепи между фазой и землей и импульс высокого напряжения напрямую уходит в землю.

2. Типы разрядников

Различают  такие типы разрядников:

• Воздушный
• Газовый
• Вентильный
• Магнитовентильный

3. Воздушный разрядник закрытого и открытого типа (трубчатый разрядник)

Имеет вид полихлорвиниловой трубки, которая предназначена для гашения дуги. На каждом конце разрядника имеется по одному электроду (рис.1). К одному электроду подведено заземление, а другой установлен на незначительном расстоянии от защищаемого участка.

Рисунок 1 – Структурная схема воздушного разрядника

4. Газовый разрядник

Газовые разрядники представляют собой компоненты, заполненные инертным газом (рис.2). Корпус разрядника изготовлен в виде керамической трубки, концы которой закрыты металлическими пластинами и выступают в роли электродов.

Рисунок 2 – Структурная схема газового разрядника

5 Вентильный разрядник

Состоит из двух основных частей: многократный искровой промежуток и рабочий резистор, состоящий из последовательно набранных вилитовых дисков (рис.3). Оба этих основных элемента соединены между собой последовательно.

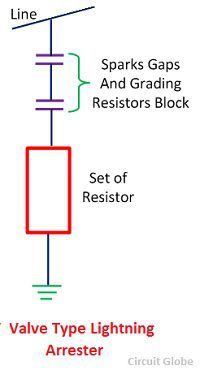

Рисунок 3 – Структурная схема вентильного разрядника

6. Магнитовентильный разрядник (рвмг)

В состав магнитовентильного разрядника входят несколько блоков, соединенных последовательно (рис.4). В каждом блоке имеются единичные искровые промежутки, которые последовательно соединены, а также постоянные магниты. Все элементы блока размещаются в цилиндре из фарфора.

Рисунок 4 – Структурная схема магнитовентильного разрядника

7. Ограничитель перенапряжений нелинейный (ОПН)

В этом разряднике отсутствуют искровые промежутки(рис.5). Конструкция активной части ограничителя включает в себя последовательный набор варисторов.

Рисунок 5 – Структурная схема ограничителя перенапряжений

8. Выбор разрядников

Основные параметры разрядников: класс пропускной способности, наиболее длительное допустимое рабочее напряжение, уровни остающихся напряжений при коммутационных и грозовых импульсах, номинальное напряжение, величина тока срабатывания противовзрывного устройства, номинальный разрядный ток, длина пути утечки внешней изоляции.

Выбор разрядников производится исходя из назначения, конструктивного исполнения, требуемого уровня ограничения перенапряжений, схемы сети и ее параметров.

9. Технические характеристики разрядников

Выделяют такие основные технические характеристики разрядников:

• Класс напряжения цепи;
• Наибольшее допустимое напряжение;
• Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем;
• Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс;
• Остающееся напряжение при волне 8 мкс;
• Ток утечки;
• Токовая пропускная способность;
• Длина пути утечки внешней изоляции;
• Допустимое натяжение проводов;
• Высота;
• Масса ограничителя.

10. Обозначения разрядников

Таблица 1 – Обозначения разрядников на схемах

11. Разрядники 6 КВ, 10 КВ, 35кВ, 110 кВ, 220 кВ

Основные характеристики разрядников 6-220 кВ приведены в таблицах 2 и 3.

Таблица 2 – Технические характеристики разрядников 6 кВ, 10 кВ

Таблица 3 – Технические характеристики разрядников 35кВ, 110 кВ, 220 кВ

Устройство и принцип действия трубчатых разрядников

Разрез трубчатого разрядника показан на рисунке ниже:

Для разгрузки изоляционного материала разрядника от электрического поля при нормальной работе электроустановки он отделяется от линии воздушным зазором S₂. Второй электрод разрядника заземляется. При появлении перенапряжений происходит пробой промежутка S₁ и S₂ и импульсный ток уходит в землю. После прохода импульсного тока течет сопровождающий ток промышленной частоты. Между электродами 2 и 3 в промежутке S₁ дуга загорается в узком канале обоймы 1 из газогенерирующего материала – фибры или винипласта. Внутри трубки происходит повышение давления. Газы могут отводиться через отверстие в кольцевом электроде 3.

При прохождении тока через нуль происходит гашение дуги под воздействием газов, выходящих из разрядника  на промежуток S₁.

Для улучшения условий гашения электрической дуги в заземленном электроде разрядника 4 имеется буферный объем 5, где энергия накапливается в виде потенциальной энергии сжатого газа. При проходе тока через нуль создается дутье из буферного объема, что способствует гашению электрической дуги.

Механическая прочность трубки определяет величину отключаемого тока промышленной частоты (для упрочненной стеклотканью на эпоксидной смоле винипластовой трубки 20 кА, для фибробакелитовой трубки – 10 кА).

Минимальный ток определяет гасящая способность трубки. Чем меньше диаметр выхлопного канала, чем больше его длина, тем меньше нижний предел отключаемого тока. В случае протекания большого тока в трубке возникает большое давление. В случае недостаточной механической прочности наступает разрушение разрядника. Поэтому решающую роль для трубчатого разрядника играет его механическая прочность. В качестве материала для разрядников применялась фибра до появления винипласта. В бумажно-бакелитовой среде размещалась фибровая трубка. Она увеличивала механическую прочность. Однако на открытом воздухе бакелит работает плохо, что требует тщательной окраски бакелитовой трубки специальным лаком, защищающим трубки от воздействия атмосферных явлений.

Маркировка разрядника расшифровывается следующим образом – в числителе указывается номинальное напряжение, а в знаменателе отключаемые токи. Например, разрядник РТ

расшифровывается как разрядник трубчатый фибровый напряжением 35 кВ, а его отключаемые  токи лежат в пределах 800 – 5000 А.

Наглядно защитное действие разрядника демонстрируется на рисунке ниже:

В момент пересечения вольт-секундной характеристики разрядника 2 с кривой 4 наступает пробой промежутка и через него протекает импульсный ток I, который создает падение напряжения на IR₃ на сопротивлении заземления R₃.

К более совершенным можно отнести разрядники РТВ (разрядник трубчатый винипластовый). Винипласт обладает высокой механической прочностью, имеет высокую газогенерирующую способность и хорошо работает без всяких покрытий на открытом воздухе. Наибольший отключаемый ток для этого разрядника доведен до 20 кА.

Работа трубчатого разрядника сопровождается выбросом газов и сильным звуковым эффектом. У разрядника РТВ-110 зона выброса представлена в виде конуса с высотой 2,2 м и диаметром 3,5. При установке разрядников нужно предусмотреть, чтобы в зону выброса не попали элементы электроустановки, находящиеся под высоким потенциалом.

От вольт-секундной характеристики в значительной степени зависит защитная характеристика промежутка между электродами. В трубчатом разряднике данный промежуток образовывается стержневыми электродами, которые имеют довольно крутую вольт-секундную характеристику из-за довольно большой неоднородности электрического поля. В электрических аппаратах и электрооборудовании электрическое поле  стремятся сделать равномерным, так как в этом случае удается более полно использовать особенности изоляционных материалов и уменьшить габариты и массу электрооборудования. Вольт-секундная характеристика получается пологой при равномерном поле, и практически мало зависимой от времени. Поэтому трубчатые разрядники не подходят для защиты подстанционного электрооборудования из-за крутой вольт-секундной характеристики. Обычно с их помощью производят защиту только линейной изоляции. Необходимо рассчитать возможный минимальный и максимальный ток короткого замыкания и на основании этих расчетов произвести выбор соответствующего разрядника. Номинальное напряжение сети должно соответствовать номинальному напряжению разрядника. Размеры внешнего S₂ и внутреннего S₁ промежутков выбираются из специальных таблиц.

Разрядник. Типы, виды, устройство высоковольтных разрядников.

При коммутациях, а также вследствие атмосферных разрядов в электротехнических установках часто возникают импульсы напряжения — перенапряжения, существенно превышающие номинальное. Электрическая изоляция оборудования не должна повреждаться при этом и выбирается с соответствующим запасом. Однако возникающие перенапряжения зачастую превосходят этот запас, и изоляция тогда повреждается — пробивается, что может привести к тяжелым авариям. Для ограничения возникающих перенапряжений, а следовательно, и снижения требований к уровню электрической изоляции (снижения стоимости оборудования) применяются разрядники.

Разрядник — это электрический аппарат, искровой промежуток которого пробивается при определенном значении приложенного напряжения, ограничивая тем самым перенапряжения в установке.

Разрядник состоит из электродов с искровым промежутком между ними и дугогасительного устройства. Один из электродов присоединяется к защищаемой цепи, другой — заземляется.

Если кривая 1 (рис. 3-6) — номинальное напряжение, а кривая 3 — вольт-секундная характеристика изоляции оборудования (т. е. время, в течение которого изоляция может выдержать данное перенапряжение не повреждаясь), то вольт-секундная характеристика разрядника должна определяться кривой 2. При возникновении перенапряжения (кривая 4) искровой промежуток разрядника пробивается раньше (точка О), чем изоляция оборудования. После пробоя линия (сеть) заземляется через сопротивление разрядника или накоротко. При этом напряжение на линии определяется значением тока через разрядник, сопротивлением разрядника и заземления.

Падение напряжения на разряднике при протекании импульсного тока данного значения и формы называется остающимся напряжением. Чем меньше это напряжение, тем лучше качество разрядника.

После пробоя разрядника от импульса напряжения его искровой промежуток ионизирован и легко пробивается фазным напряжением. Возникает короткое замыкание на землю, и через разрядник протекает ток промышленной частоты, который называется сопровождающим. Чтобы избежать срабатывания защиты и отключения оборудования, разрядник должен отключить сопровождающий ток в возможно малое время (примерно в полупериод промышленной частоты).

Рис. 3-6. Вольт-секундные характеристики.

К разрядникам предъявляются следующие требования:

1. Вольт-секундная характеристика разрядника должна быть ниже, чем у защищаемого объекта.

2. Искровой промежуток разрядника должен иметь определенную гарантированную электрическую прочность при промышленной частоте.

3. Остающееся напряжение на разряднике, и характеризующее его ограничивающую способность, не должно превышать значений, которые опасны для изоляции оборудования.

4. Сопровождающий ток должен отключаться на малое время.

5. Разрядник должен допускать большое число срабатываний без осмотра и ремонта.

Трубчатые разрядники. Разрядник (рис. 3-7) представляет собой дугогасительную трубку 3из полихлорвинила марки «винипласт», на концах которой закреплены металлические наконечники: верхний, закрытый, 2 и нижний, открытый, 7. Внутри трубки помещается стержневой электрод 4, который крепится в хвостовике 9 верхнего наконечника. Вторым электродом внутреннего искрового промежутка служит шайба б, закрепленная в нижнем наконечнике. При помощи хомутов 5 нижний наконечник (разрядник) крепится к заземленной конструкции. К нижнему же наконечнику крепится ленточный указатель срабатывания 8, свободный конец которого изгибается и заводится внутрь наконечника. При срабатывании разрядника конец указателя выбрасывается газовым дутьем, и лента выпрямляется.

Рис. 3-7. Общий вид трубчатого разрядника.

С целью разгрузки изоляционного материала разрядника от электрического поля при номинальном режиме разрядник отделяется от линии наружным (lнар) искровым промежутком, для регулирования которого служит удлинитель (рог) 1.

При возникновении перенапряжения пробиваются оба промежутка (lвн и lнар). Возникающая в трубке дуга вызывает сильную газогенерацию из стенок трубки. Газы устремляются через выхлопное отверстие в шайбе б и открытый наконечник, образуя интенсивное продольное дутье, которое гасит дугу при прохождении тока через нуль, одновременно гаснет дуга и на промежутке lнар. Отключение сопровождается большим выбросом пламени и газов (при U = 35 кВ А = 3 м, В = 1,5 м). В объеме, занимаемом пламенем и газами, не должны располагаться какие-либо токоведущие части. Предельный отключаемый ток определяется прочностью трубки и, например, для разрядников серии РТВ на 6-35 кВ составляет 12 кА. Предельные токи отключения разрядников с фибробакелитовыми трубками меньше, чем у разрядников с винипластовыми трубками.

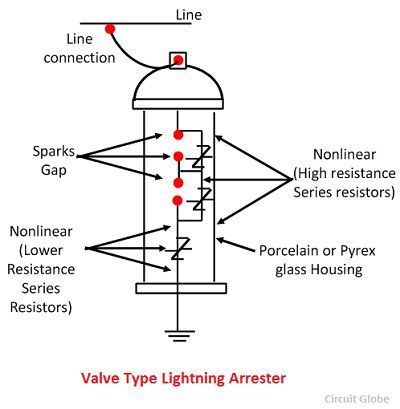

Вентильные разрядники. Вентильный разрядник (рис. 3-8, а) состоит из двух основных частей: блока искровых промежутков 4, в который входит несколько последовательно соединенных единичных искровых промежутков 3 (рис. 3-8, б), шунтированных подковообразными нелинейными резисторами 9, предназначенными для выравнивания распределения напряжения, и рабочего резистора, составленного из набора последовательно включенных вилитовых дисков 2. Искровые промежутки заключены в фарфоровые цилиндры 5.

Блок искровых промежутков соединен последовательно с рабочим резистором, закрыт фарфоровым кожухом 1, сжат спиральной пружиной 6 и герметизирован озоностойкой резиной 7. Необходимость герметизации обусловлена гигроскопичностью вилита, который меняет свои характеристики при увлажнении. Разрядник крепится при помощи фланцев 8 к чугунному основанию (на рисунке не показано).

Провод фазы линии высокого напряжения подключается к болту на крышке. Заземляющий проводник присоединяется к чугунному основанию разрядника непосредственно или через счетчик срабатываний.

Разрядник работает следующим образом. При возникновении перенапряжения пробиваются искровые промежутки и импульсный ток через рабочий резистор уходит в землю. Сопровождающий ток ограничивается рабочим резистором до значения, при котором дуга может быть погашена искровыми промежутками. Единичный промежуток способен отключить ток с амплитудой 80—100. А при действующем восстанавливающемся напряжении 1—1,5 кВ. Число искровых про­межутков и число дисков резистора выбираются исходя из указанных условий. Дуга при этом погаснет за один полупериод.

Рис. 3-8. Вентельный разрядник.

Рис. 3-9. Блок с магнитными искровыми промежутками.

Резистор из вилита характеризуется нелинейностью своего сопротивления. С ростом тока значение сопротивления падает. Это позволяет пропустить через резистор большой ток при малом падении напряжения (из-за этого разрядники получили название вентильных). Напряжение на разряднике практически мало меняется в широком диапазоне изменения токов. По мере приближения тока к нулю сопротивление резко возрастает, снижая ток до нуля ранее его естественного перехода через нуль. Это обстоятельство облегчает гашение дуги в единичных искровых промежутках.

Вентильные разрядники работают бесшумно и без какого-либо выброса газов и пламени. Для фиксации числа срабатываний устанавливаются специальные (электромагнитные, электромеханические и др.) счетчики. Вентильные разрядники выполняются на напряжения до 220 кВ и предназначены для защиты изоляции элек­трооборудования от атмосферных перенапряжений. Они применяются в открытых и закрытых электроустановках с частотой 50 Гц. Разрядники на 3, 6 и 10 кВ отличаются Друг от друга только числом искровых промежутков и числом вилитовых резисторов, а также габаритами. Разрядники на номинальные напряжения 15, 20 и 35 кВ состоят из одного стандартного элемента, аналогичного изображенному на рис. 3-8, а; разрядники на напряжение 60 кВ и выше—из трех и более соединенных последовательно стандартных элементов номинальным напряжением 15, 20 или 35 кВ.

Разрядники магнитовентнльные (РМВГ). Эти разрядники выполняются на номинальные напряжения 150—500 кВ. Они комплектуются из стандартных блоков (на 30 кВ) с магнитными искровыми промежутками и соответствующего числа дисков вилитовых резисторов.

Блок магнитных искровых промежутков (рис. 3-9) представляет собой набор (здесь четыре) единичных искровых промежутков 2, расположенных вперемежку с постоянными магнитами 3 кольцевой формы. Все устройство размещено в фарфоровом цилиндре 1 и закрыто стальными крышками 5. Крепление всех элементов внутри цилиндра осуществляется за счет давления пружины 4. Каждый блок шунтируется резисторами с высокоомным нелинейным сопротивлением.

Единичный магнитный искровой промежуток состоит из двух концентрически расположенных медных электродов б и 8. Щель 7 между ними образует искровой зазор. Кольцевые магниты 3 создают в щели магнитное поле (480—640 А/см).

Возникающая в щели дуга начинает вращаться по кольцевой щели с большой скоростью. По сравнению с обычными искровыми промежутками пропускная и дугогасительная способность магнитного искрового промежутка много выше.

Разрядники постоянного тока. Применение разрядников с обычными искровыми промежутками для защиты электрооборудования постоянного тока невозможно. Падение напряжения на искровом промежутке после его пробоя составит всего 20-30 В, и для гашения дуги потребуется чрезвычайно большое число промежутков; напряжение пробоя будет чрезмерно высоким, и не будет обеспечена защита изоляции.

Разрядники постоянного тока выполняются с устройствами для гашения дуги. Так, магнитные разрядники постоянного тока серии РМБВ состоят из искровых промежутков с дугогасящей камерой (шунтированных или не шунтированных резисторами с высокоомными нелинейными сопротивлениями), блока рабочего нелинейного вилитового резистора и дугогасящего искрового промежутка с постоянными магнитами. Конструктивно они выполняются аналогично вентильным разрядникам.

Магнитный разрядник типа РАН-1 — разрядник многократного действия с пониженным давлением внутри корпуса, предназначен для защиты от перенапряжений обмоток возбуждения синхронных машин. Разрядник имеет диапазон регулирования уставки по пробивному напряжению 1200-3500 В (амплитудное значение) и позволяет пропускать ток до 5000 А (амплитудное значение) при среднем значении тока в течение 1 с до 1000 А. Номинальное напряжение разрядника 1000 В постоянного тока.

Назначение и устройство разрядников

Разрядник – это аппарат, предназначенный для защиты электроустановки от атмосферных перенапряжений. Перенапряжения в электрических установках могут вызывать пробой изоляции с последующим коротким замыканием и выходом высоковольтной аппаратуры из строя.

Фактически разрядник это самое слабое место сети по изоляции, через которое происходит разряд на землю при перенапряжениях, после чего восстанавливается нормальный режим работы сети. Вместе с тем, разрядник должен работать так, чтобы после пробоя его разрядного промежутка не произошло короткого замыкания в цепи.

ПУЭ требует установки разрядников для защиты воздушных линий с воздушными вводами.

Воздушные линии защищают от перенапряжений трубчатыми разрядниками.

Разрядник типа РТ представляет собой трубку из оргстекла или фибры, внутри которой проходит металлический стержень с воздушным искровым промежутком. При перенапряжении, превышающем установленный уровень, искровой промежуток пробивается и образуется электрическая дуга. В результате высокой температуры из стенок трубки выделяются газы, вырывающиеся под большим давлением наружу и способствующие деионизации воздушного пространства в разряднике и гашению дуги. Для правильного выбора разрядников нужно иметь данные о токах короткого замыкания в местах их установки, так как при малой величине тока короткого замыкания количество выделяемых газов может оказаться недостаточным для быстрого гашения электрической дуги, следствием чего станет отключение сети максимальной защитой. И, наоборот, при величине тока короткого замыкания, превышающего максимально допустимый, для данного типа устройства, в результате бурного газообразования и чрезмерного повышения давления устройство может быть разрушено.

Поэтому в каталогах приводят минимальные и максимальные величины тока короткого замыкания для каждого типа трубчатого разрядника.

Например,  — это разрядник трубчатый на напряжение 10 кВ для диапазона токов короткого замыкания от 0,5 до 7 кА.

Вилитовые разрядники (рисунок ниже) предназначаются для защиты от перенапряжений аппаратуры электрических подстанций и станций.

В этих аппаратах, называемых еще вентильными, то есть запирающими, используется свойство керамического материала вилита, из которого они изготовлены, снижать свое сопротивление при превышении напряжения сверх некоторого предела. Таким образом, при перенапряжении разрядник пробивается, а по мере снижения потенциала его диэлектрическая прочность восстанавливается, и протекание электрического тока на землю прекращается.

Как работают искровые разрядники?

В линиях электропередачи из-за атмосферных явлений, а также процессов коммутации, нередко возникают импульсные перенапряжения. Импульсные перенапряжения из-за атмосферных явлений могут возникать также в проводных системах связи на медных кабелях, а также антенных сооружений систем радиосвязи. Резкие броски напряжения способны разрушать изоляцию проводов. Также указанные явления могут приводить к выходу аппаратуры из строя. Для борьбы с перенапряжениями применяются устройства, именуемые разрядниками. Их задача — быстро соединить линию подвергшеюся опасности с заземлением, тем самым «сбросить» разрушительный электрический заряд. Ни электромеханические системы (реле), ни даже устройства с микропроцессорным управлением не способны заменить простые и дешевые разрядники, отличающиеся от прочих «выключателей» высоким быстродействием.

Защитные устройства с нелинейным сопротивлением (варисторы) часто также относят к разрядникам, хотя принцип их работы другой

Наиболее массовый класс разрядников, исторически появившийся первым — так называемые искровые разрядники. В их основе лежит явление электрического разряда в газе, отсюда и появилось слово «разрядник». Сейчас для защиты изоляции и аппаратуры используют также твердотельные устройства, обладающие нелинейным сопротивлением (варисторы) — при росте напряжения, приложенного к электродам, сопротивление резко падает. Такие устройства также называют разрядниками, хотя никакого разряда в них физически не происходит. Мы расскажем о принципе работы именно искровых разрядников.

Устройство искрового разрядника

Конструкция типичного искрового разрядника содержит в себе следующие основные элементы: герметичную камеру, заполненную газом, электроды, устройство гашения дуги.

Когда напряжение на электродах не выше порогового значения, разрядник находится в состоянии покоя. Внутреннее сопротивление (до 1 ГОм) в этом режиме можно считать бесконечно большим.

При увеличении напряжения выше порогового значения на электродах в газе возникает сначала тлеющий разряд, в результате чего напряжение на выводах падает до 80 В. При этом газ разогревается, растет ток через него, что быстро приводит к возникновению дугового разряда, когда внутри устройства образуется плазменный канал низким сопротивлением. После перехода в данное состояние через разрядник протекает значительный ток (до 150 килоампер), а напряжение на выводах падает до значения около 20 В.

Одноразовые и самовосстанавливающиеся разрядники

Одноразовый искровой разрядник не сможет защитить изоляцию и аппаратуру от повторного действия молнии. После завершения своего действия он представляет собой перемычку с сопротивлением, близким к нулю. В сетях электропитания такая перемычка вызывает срабатывание защиты, отключающей подачу электроэнергии. В телекоммуникационных сетях прерывается связь, что вызывает срабатывание сигнализации. После получения сигнала об обесточивании или прерывании связи на место выезжает специалист, заменяющий одноразовый разрядник.

Простейший вариант реализации одноразового разрядника — электроды внутри камеры, выполненные из металла, который расплавляется под действием высокой температуры. Более сложный вариант — перемычка, закрепленная на стенке камеры каплей легко плавящегося металла. При дуговом разряде эта капля расплавляется и перемычка соединяет электроды. Вероятно, вы уже догадались о том, что одноразовый искровой разрядник не самое лучшее решение для защиты электрических линий и устройств.

Самовосстанавливающийся искровой разрядник способен возвращаться в состояние покоя ограниченное число раз. Иногда такой разрядник используют совместно со счетчиком срабатываний, который позволяет оценить грозовую нагрузку и ожидаемый срок службы устройства.

Проблемы технической реализации

Основной проблемой при построении самовосстанавливающегося искрового разрядника является необходимость гашения дуги. Дело в том, что процесс дугового разряда является самоподдерживающимся. После того, как импульс прошел, плазменный канал продолжает существовать какое-то время, при этом защищаемая линия замкнута на землю. Если канал не погасить, сработает защита линии от короткого замыкания, что в общем случае нельзя допустить. А, если речь идет о телекоммуникационных применениях, то прерывается связь. В добавок ко всему, от нагрева разрядник просто разрушается. Для гашения дуги используются разнообразные средства, по конструкции которых и различаются типы искровых разрядников.

Другая проблема — защита симметричной линии, что особенно актуально для использования в телекоммуникационной отрасли. Оба провода защищены путем соединения их разрядниками с «землей». Из-за разницы параметров разрядников может возникнуть ситуация, когда один разрядник сработает, а другой нет, что может только усугубить ущерб от импульсных перенапряжений. Поэтому для защиты симметричных линий применяются трехэлектродные разрядники (не путать с управляемыми разрядниками, которые также имеют три электрода). Они представляют собой фактически два разрядника в виде одного устройства и с общем выводом «земли», выполненные в едином производственном цикле. Благодаря этому их технические характеристики полностью идентичны.

Методы гашения дуги

Обеспечение гашение дуги в заданный промежуток времени может быть обеспечено применением специального газа, который подавляет электрическую дугу при силе тока ниже порогового значения. Но на практике такой способ применяется редко, недостатком подобных разрядников является низкая стабильность ресурса использования. То есть, количество возможных срабатываний можно наперед определить только приблизительно.

Трехэлектродный разрядник с термореле производства компании CITEL

Более распространенный способ, когда речь идет о телекоммуникационных применениях — разрядник с термореле. В таких разрядниках используются прочные электроды, способные выдержать многократное срабатывание. Параллельно разряднику включается термореле. При возникновении дугового разряда камера нагревается и термореле срабатывает, шунтируя разрядник. Напряжение на разряднике падает до нулевого значения и дуговой разряд прекращается. После охлаждения термореле его контакты размыкаются и разрядник переходит в состояние покоя. Разрядники с термореле выдерживают до 10 срабатываний.

В вентильном разряднике для гашения дуги используется нелинейное сопротивление

На протяжении многих десятилетий на электрических сетях широко используются вентильные разрядники. Они представляют собой последовательно соединенный газовый разрядник и нелинейное сопротивление. В нашей стране обычно используются сопротивления из вилита — композиционного материала на основе карбида кремния. Сопротивление вилитового резистора тем меньше, чем больше сила тока. Когда происходит импульсное перенапряжение и срабатывает разрядник, сила тока через резистор резко возрастает и его сопротивление снижается. Но когда импульс прошел и продолжается самоподдерживающийся дуговой разряд, сила тока падает, сопротивление резистора возрастает, что приводит к уменьшению напряжения на контактах разрядника. Таким способом гасится дуговой разряд. Вентильный разрядник выдерживает до 20 срабатываний.

Разновидностью вентильного разрядника является магнитовентильный, где для гашения дуги дополнительно используется магнитное поле.

Несколько выбивается из общего ряда трубчатый разрядник, который также относится к искровым. В нем камера не является герметичной и заполнена твердым веществом — поливинилхлоридом. «Земля» выполнена в виде трубки, другой электрод выполнен в виде стержня, коаксиально расположенного в этой трубе. При искровом разряде в толще поливинилхлорида вырабатывается газ, стремящийся выйти наружу. Течение газа осуществляет гашение дуги. Трубчатые разрядники выдерживают до 10 срабатываний. Их основное преимущество — дешевизна, но в остальном их характеристики находятся не на самом высоком уровне, поэтому такие разрядники постепенно заменяют твердотельными.

Специальные типы разрядников

Выпускаются управляемые разрядники, имеющие три электрода. Они используются не для защиты оборудования, а для коммутации больших импульсов энергии. Третий электрод нужен для управления током, текущим между двумя другими электродами.

Для защиты изоляторов ЛЭП применяются длинно искровые разрядники, основанные на принципе скользящего разряда. Этот тип разряда возникает на диэлектрической поверхности и не может переходить в дуговой разряд, что отменяет необходимость в дугогасительных устройствах. В последнее время на смену длинной искровым разрядникам приходят мультикамерные, в которых гашение дуги происходит потоком газа, вырабатываемом при разряде. Как длинно искровые, так и мультикамерные разрядники были изобретены российскими учеными.

Выводы

Искровые разрядники находят свое применение как недорогие надежные устройства, способные выдерживать большие нагрузки. В телекоммуникационных приложениях использование варисторов ограничено из-за высокой емкости. В то же время, целесообразность их использования во многом упирается в экономику. Вентильный разрядник — дорогое устройство, требующее замены через каждые 20 срабатываний. Разница в стоимости между твердотельным и вентильным разрядниками полностью перекрывается более высокими затратами на эксплуатацию, так что твердотельный разрядник предпочтительнее.

Искровые разрядники применяются для уравнивания потенциалов в системах молниезащиты

Применение искровых разрядников в телекоммуникационных и сетях низковольтного электроснабжения необходимо и оправдано. В системах молниезащиты они очень востребованы благодаря надежности и возможности пропускать через себя большие токи. Примером тому могут служить разделительные разрядники Leutron, выдерживающие силу тока до 100 килоампер.

Как вы могли понять из данного материала, принцип действия искровых разрядников не так, прост, как может показаться. Поэтому для их применения в системах молниезащиты желательно обратиться к опытным специалистам из технического центра Zandz.com.

Смотрите также:

Устройство и принцип действия вентильных разрядников

Разрез разрядника РВС-10 (разрядник вилитовый станционный) показан на рисунке ниже:

Основными элементами данного разрядника являются искровые промежутки 2, вилитовые кольца 6, рабочие резисторы 4. Эти элементы располагаются внутри фарфорового кожуха 1, который имеет специальные фланцы с торцов 3. С помощью данных фланцев осуществляется присоединение и крепление разрядника.

Особое внимание уделено герметизации внутренней плоскости. При увлажнении рабочие резисторы 4 меняют свои характеристики. Влага, оседающая на деталях и стенках внутри вентильного разрядника, ухудшает его изоляцию, что создает возможность перекрытия.  Герметизация достигается посредством пластин 5, закрывающих торцы разрядника. Пластины привинчиваются к фланцам, а между пластинами ставятся резиновые прокладки 7.

Принцип работы разрядника заключается в следующем.

В случае появления перенапряжения пробивается искровой промежуток и через рабочие резисторы ток уходит на землю.

Рабочие резисторы ограничивают ток пробоя и создают условия, при которых электрическая дуга может быть погашена одним искровым промежутком (рисунок выше б)).

После пробоя искровых промежутков напряжение на разряднике будет равно:

Если сопротивление R_p разрядника линейное, то с увеличением тока пробоя будет увеличиваться напряжение на разряднике, причем оно может стать выше допустимого для электрооборудования. Чтобы избежать данного эффекта сопротивление берется нелинейным, причем, чем больше ток – тем меньше сопротивление. Зависимость между током и напряжением для данного случая можно выразить формулой:

Где А – постоянная, характеризующая напряжение на резисторе при токе в 1А; α- показатель нелинейности. При α = 0 будет идеальный случай, когда падение напряжения не зависит от величины протекаемого тока.

Данный тип разрядников получил название вентильные, потому что при импульсных скачках тока их сопротивление падает, что дает возможность пропускать большие токи при относительно небольших падениях напряжения на рабочих резисторах.

В качестве нелинейного материала широкое распространение получил вилит. В области больших токов его степень нелинейности α достигает 0,13 – 0,20. Вольт-амперная характеристика разрядника с вилитовым резистором показана на рисунке ниже:

Зерна карборунда SiC с удельным сопротивлением примерно 10^-2 Ом·м составляют основу вилита. На поверхности карборундовых зерен создается пленка из окиси кремния SiO₂ толщиной 10^-7 м. Сопротивление данной пленки зависит от напряжения, приложенного к ней. При небольших напряжениях удельное сопротивление составляет примерно 10⁴ – 10⁶  Ом·м. Сопротивление пленки резко уменьшается при увеличении приложенного напряжения, что и ограничивает величину падения напряжения. В этом случае сопротивление в основном определяется зернами карборунда.

Рабочие резисторы изготавливают в виде дисков высотой (20 — 60)·10^-3 м и диаметром 0,1 – 0,15 м. Зерна карборунда объединяют в диск с помощью жидкого стекла, которое после обжига крепко схватывает зерна между собой.

Вилит очень гигроскопичен. Цилиндрические поверхности покрываются изолирующей смазкой для защиты от влаги.

Торцевые поверхности металлизируются.  Они являются контактами диска.

Обычно в разрядника устанавливается несколько дисков соединенных последовательно (на рисунке выше а) изображено 10 дисков).

Остающееся напряжение при наличии дисков будет увеличено:

Число дисков n должно быть меньше для уменьшения остающегося напряжения.

В дисках выделяется тепло при прохождении электрического тока, из-за чего повышается их температура. В случае превышения допустимой температуры диски потеряют вентильные свойства и разрядники выйдут из строя. Не смотря на большой импульсной ток нагрев резисторов мал, так как длительность его протекания составляет всего несколько десятков микросекунд. Резистор успевает остыть после одиночного импульса. При протекании тока промышленной частоты длительность воздействия возрастает (1 полупериод 10 000 мкс). Именно поэтому при длительном протекании даже небольшого тока происходит разрушение разрядника.

При длительности протекания 40 мкс предельный ток диска диаметром 100 мм равен 10 кА. В случае импульса тока прямоугольной формы длительностью 2000 мкс, допустимый ток падает до 150 А. Такие токи без повреждения диск может пропустить 20 – 30 раз.

После прохождения импульсного тока через разрядник снова начинает протекать ток короткого замыкания промышленной частоты. Сопротивление вилита резко увеличивается по мере приближения тока к нулевому значению, что приводит к искажению формы кривой тока. Это значительно облегчает процесс гашения дуги, так как  подводимая в момент близости тока к нулю мощность уменьшится. Активное сопротивление разрядника приближает коэффициент мощности к единице и ограничивает ток, что ведет к уменьшению восстанавливающего напряжения промышленной частоты. Это позволяет гасить электрическую дугу без применения специальных дугогасительных устройств.

Устройство единичного искрового промежутка вентильного разрядника показано на рисунке выше б).

Равномерное электрическое поле обеспечивает форма электродов, что позволяет получить довольно пологую вольт-амперную характеристику. Расстояние между электродами составляет (0,5 – 1) 10^-3 м.

Для облегчения ионизации принимаются надлежащие меры, ввиду ее возникновения из-за затруднения появления заряда в закрытом пространстве при малом времени импульса. Миканитовую прокладку помещают между электродами. Поскольку диэлектрическая проницаемость слюды значительно выше, чем воздуха, то на границе со слюдой, в воздухе, прилегающем к электродам, возникают высокие градиенты, которые и вызывают начальную ионизацию воздуха. К быстрому формированию разряда в центре основного воздушного промежутка  приводят образующиеся электроны.

Промежутки соединяют в блоки (рисунок выше б)). Как правило, разрядник имеет несколько таких блоков. Вольт-секундная характеристика последовательно соединенных единичных промежутков позволяет получить пологую защитную характеристику.

После прохода электрического тока через нуль около каждого катода электрическая прочность восстанавливается практически мгновенно. Если электрическая прочность больше восстанавливающегося напряжения – электрическая дуга гаснет. Особенно хорошо данный эффект проявляется при небольших токах (до 100 А), когда термоэлектронной эмиссией с электродов можно пренебречь. Экспериментальным путем было установлено, что единичный промежуток способен отключить сопровождающий ток с амплитудой в 80 – 100 А при действующем значении восстанавливающего напряжения порядка 1 – 1,5 кВ. Количество единичных промежутков выбирается исходя данного напряжения.

Количество дисков рабочего резистора выбирается исходя из значения максимального тока, которое не должно превышать 80 – 100 А. Гашение дуги при этом обеспечивается за один полупериод.

Для обеспечения равномерной нагрузки единичных промежутков при промышленной частоте напряжения, их снабжают специальными нелинейными шунтирующими резисторами (рисунок выше 6). Сопротивление данного резистора берется как можно больше, чтобы сохранить неравномерное распределение при высокой частоте (импульсах). Термическая стойкость дисков рассчитывается на пропускание сопровождающего тока в течении одного – двух полупериодов.

Внутренние перенапряжения могут длиться до 1 с и имеют низкочастотный характер. Из-за небольшой термической стойкости вилит не может использоваться для ограничения внутренних перенапряжений. Для ограничения внутренних перенапряжений может использоваться тервит, который обладает хорошей термической стойкостью. Тервит имеет коэффициент нелинейности α больше, чем у вилита, что приводит к значительному увеличению остающегося напряжения и делает данный материал непригодным для защиты от атмосферных перенапряжений. Поэтому для защиты от внешних и внутренних перенапряжений разрядник выполняется комбинированным. Защита от внутренних перенапряжений осуществляют тервитовыми дисками, а от внешних – вилитовыми.

Для предотвращения срабатывания вентильных разрядников от внутренних перенапряжений нижний предел напряжения срабатывания должен быть не менее чем в 2,7 раза меньше фазного напряжения промышленной частоты.

Работа вентильного разрядника протекает бесшумно. Для фиксации количества срабатываний между заземлением и нижним выводом разрядника устанавливается регистратор. Электромагнитный регистратор является наиболее надежным. Якорь электромагнитного регистратора при прохождении импульсного тока втягивается и воздействует на храповой механизм счетного устройства.

В другом виде регистратора при прохождении импульсного тока сгорает плавкая вставка, что и приводит к поворачиванию счетного механизма на одно деление.

Чтобы повысить защитные характеристики разрядников необходимо уменьшить остающееся напряжение, то есть число дисков. Но при этом произойдет увеличение сопровождающего тока.

Простые промежутки (рисунок б)) не способны отключать токи в 200 – 250 А. В таких случаях применяют камеры магнитного дутья. Магнитное поле создается постоянным магнитом. Возникающая в искровом промежутке дуга подвергается действию магнитного поля, которое «загоняет» ее в узкую щель, стенки которой выполняются из керамики. По такому принципу работают разрядники на напряжение до 500 кВ. Поднять термическую стойкость позволяет увеличение диаметров дисков до 150 мм. В большинстве случаев магнито-вентильные разрядники используются для ограничения внутренних перенапряжений.

Разрядник — Википедия. Что такое Разрядник

Разря́дник — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка. Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин «разрядник».

Применение

В электрических сетях часто возникают импульсные всплески напряжения, вызванные коммутациями электроаппаратов, атмосферными разрядами или иными причинами. Несмотря на кратковременность такого перенапряжения, его может быть достаточно для пробоя изоляции или p-n переходов полупроводниковых приборов и, как следствие, короткого замыкания, приводящего к разрушительным последствиям.^[1] Для того, чтобы устранить вероятность короткого замыкания, можно применять более надёжную изоляцию и высоковольтные полупроводниковые приборы, но это приводит к значительному увеличению стоимости оборудования. В связи с этим в электрических сетях целесообразно применять разрядники.

Устройство и принцип действия

Разрядник состоит из двух электродов и дугогасительного устройства.

Электроды

Один из электродов крепится на защищаемой цепи, второй электрод заземляется. Пространство между электродами называется искровым промежутком. При определенном значении напряжения между двумя электродами искровой промежуток пробивается, снимая тем самым перенапряжение с защищаемого участка цепи. Одно из основных требований, предъявляемых к разряднику — гарантированная электрическая прочность при промышленной частоте (разрядник не должен пробиваться в нормальном режиме работы сети).

Дугогасительное устройство

После пробоя импульсом искровой промежуток достаточно ионизирован, чтобы пробиться фазным напряжением нормального режима, в связи с чем возникает короткое замыкание и, как следствие, срабатывание устройств РЗА, защищающих данный участок. Задача дугогасительного устройства — устранить это замыкание в наиболее короткие сроки до срабатывания устройств защиты.

Виды разрядников

Воздушный разрядник закрытого или открытого типа (трубчатый разрядник)

Воздушный разрядник представляет собой дугогасительную трубку из полимеров, способных подвергаться термической деструкции с выделением значительного количества газов и без значительного обугливания — полихлорвинила или оргстекла (первоначально, в начале XX века, это была фибра), с разных концов которой закреплены электроды. Один электрод заземляется, а второй располагается на определенном расстоянии от него (расстояние определяет напряжение срабатывания, или пробоя, разрядника) и имеет прямое электрическое подключение к защищаемому проводнику линии. В результате пробоя в трубке возникает интенсивная газогенерация (плазма), и через выхлопное отверстие образуется продольное дутье, достаточное для гашения дуги. В воздушном разряднике открытого типа выброс плазменных газов осуществляется в атмосферу. Напряжение пробоя воздушных разрядников — более 1 кВ.

Газовый разрядник

Конструкция и принцип действия идентичны воздушному разряднику. Электрический разряд происходит в закрытом пространстве (керамическая трубка), заполненном инертными газами. Технология электрического разряда в газонаполненной среде позволяет обеспечить лучшие характеристики скорости срабатывания и гашения разрядника. Напряжение пробоя газонаполненного разрядника — от 60 вольт до 5 киловольт. В сигнальных электрических цепях соответствующего напряжения в качестве разрядника может использоваться миниатюрная неоновая лампа.

Вентильный разрядник

Вентильный разрядник РВМК-1150

Вентильный разрядник состоит из двух основных компонентов: многократного искрового промежутка (состоящего из нескольких последовательно соединенных единичных искровых промежутков) и рабочего резистора (состоящего из последовательного набора вилитовых дисков). Многократный искровой промежуток последовательно соединен с рабочим резистором. В связи с тем, что вилит меняет характеристики при увлажнении, рабочий резистор герметично закрывается от внешней среды.
Во время перенапряжения многократный искровой промежуток пробивается, задача рабочего резистора — снизить значение сопровождающего тока до величины, которая сможет быть успешно погашена искровыми промежутками. Вилит обладает особенным свойством — его сопротивление нелинейно — оно падает с увеличением значения силы тока. Это свойство позволяет пропустить больший ток при меньшем падении напряжения. Благодаря этому свойству вентильные разрядники и получили своё название.
Среди прочих преимуществ вентильных разрядников следует отметить бесшумность срабатывания и отсутствие выбросов газа или пламени.

Магнитовентильный разрядник (РВМГ)

РВМГ состоит из нескольких последовательных блоков с магнитным искровым промежутком и соответствующего числа вилитовых дисков. Каждый блок магнитных искровых промежутков представляет собой поочередное соединение единичных искровых промежутков и постоянных магнитов, заключенное в фарфоровый цилиндр.

При пробое в единичных искровых промежутках возникает дуга, которая за счет действия магнитного поля, создаваемого кольцевым магнитом, начинает вращаться с большой скоростью, что обеспечивает более быстрое, по сравнению с вентильными разрядниками, дугогашение.

Ограничитель перенапряжений нелинейный (ОПН)

ОПН для сети 110 кВ Разные варисторы

В процессе эксплуатации изоляция оборудования электрических сетей подвергается воздействию рабочего напряжения, а также различных видов перенапряжений, таких как грозовые, коммутационные, квазистационарные. Основными аппаратами для защиты сетей от грозовых и коммутационных перенапряжений являются вентильные разрядники (РВ) и нелинейные ограничители перенапряжений (ОПН). При построении или модернизации уже существующих схем защиты от перенапряжений с помощью ОПН и РВ необходимо решать две основные тесно связанные друг с другом задачи:

• выбор числа, мест установки и характеристик аппаратов, которые обеспечат надежную защиту изоляции от грозовых и коммутационных перенапряжений;
• обеспечение надежной работы самих аппаратов при квазистационарных перенапряжениях, для ограничения которых они не предназначены.

Защитные свойства РВ и ОПН основаны на нелинейности вольтамперной характеристики их рабочих элементов, обеспечивающей заметное снижение сопротивления при повышенных напряжениях и возврат в исходное состояние после снижения напряжения до нормального рабочего. Низкая нелинейность вольтамперной характеристики рабочих элементов в разрядниках не позволяла обеспечить одновременно и достаточно глубокое ограничение перенапряжений и малый ток проводимости при воздействии рабочего напряжения, от воздействия которого удалось отстроиться за счет введения последовательно с нелинейным элементом искровых промежутков. Значительно большая нелинейность сопротивлений окисно-цинковых варисторов ограничителей перенапряжений ОПН позволила отказаться от использования в их конструкции искровых промежутков, то есть нелинейные элементы ОПН присоединены к сети в течение всего срока его службы.

В настоящее время вентильные разрядники практически сняты с производства и в большинстве случаев отслужили свой нормативный срок службы. Построение схем защиты изоляции оборудования как новых, так и модернизируемых подстанций, от грозовых и коммутационных перенапряжений теперь оказывается возможным только с использованием ОПН.

Идентичность функционального назначения РВ и ОПН и кажущаяся простота конструкции последнего часто приводят к тому, что замену разрядников на ограничители перенапряжений проводят без проверки допустимости и эффективности использования устанавливаемого ОПН в рассматриваемой точке сети. Этим объясняется повышенная аварийность ОПН.

Помимо неверного выбора мест установки и характеристик ОПН еще одной причиной повреждений ОПН являются используемые при их сборке варисторы низкого качества, к которым, прежде всего, относятся китайские и индийские варисторы.

Стержневые искровые промежутки

Стержневые искровые промежутки также известные как «дугозащитные рога» применяются для защиты от пережога защищеных проводов и перевода однофазного к.з. в двухфазное. Для возникновения дуги необходим ток к.з., превышающий 1 кА. Вследствие относительно низкого напряжения (6-10 кВ против 20 кВ в сетях Финляндии) и высокого сопротивления заземления «дугозащитные рога» в российских сетях не срабатывают.

В настоящее время на ВЛ 6-10 кВ они запрещены «Положением о технической политике» ФСК.

Разрядник длинно-искровой

Фотография скользящего разряда

Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты. Разрядный элемент РДИ, вдоль которого развивается скользящий разряд, имеет длину, в несколько раз превышающую длину защищаемого изолятора линии. Конструкция разрядника обеспечивает его более низкую импульсную электрическую прочность по сравнению с защищаемой изоляцией. Главной особенностью длинно-искрового разрядника является то, что вследствие большой длины импульсного грозового перекрытия вероятность установления дуги короткого замыкания сводится к нулю.

Существуют различные модификации РДИ, отличающиеся назначением и особенностями воздушных линий, на которых они применяются.

РДИ предназначены для защиты воздушных линий электропередачи напряжением 6-10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий, и прямого удара молнии; рассчитаны для работы на открытом воздухе при температуре окружающего воздуха от минус 60 °C до плюс 50 °C в течение 30-и лет.

Основное преимущество РДИ: разряд развивается вдоль аппарата по воздуху, а не внутри его. Это позволяет значительно увеличить срок эксплуатации изделий и повышает их надежность.

Обозначение

На электрических принципиальных схемах в России разрядники обозначаются согласно ГОСТ 2.727—68.
1. Общее обозначение разрядника
2. Разрядник трубчатый
3. Разрядник вентильный и магнитовентильный
4. ОПН

Примечания

Источники

• Родштейн Л. А. Электрические аппараты: Учебник для техникумов. — 4-е изд., перераб. и доп. — Л.: Энергоатомиздат. Ленингр. отд-ние, 1981. — 304 с: ил.
• Защита сетей 6-35 кВ от перенапряжений / Халилов Ф. Х., Евдокунин Г. А., Поляков B.C., Подпоркин Г. В., Таджибаев А. И. — СПб.: Энергоатомиздат. Санкт-Петербургское отделение, 2002.- 272 с.
• Дмитриев М. В. Применение ОПН в электрических сетях 6-750 кВ Санкт-Петербург 2007 г

Применение ОПН в электрических сетях 6-750 кВ

Ссылки

Что такое грозозащитный разрядник клапанного типа? Определение, конструкция, работа и типы

Определение: Грозозащитный разрядник, состоящий из одного или нескольких зазоров, соединенных последовательно с элементом управления током, такой тип разрядника известен как грозозащитный разрядник. Зазор между электродами прерывает прохождение тока через разрядник, за исключением случаев, когда напряжение на зазоре превышает критическое перекрытие зазора. Разрядник клапанного типа также известен как переключатель перенапряжения с зазором или переключатель перенапряжения из карбида кремния с последовательным зазором.

Конструкция молниеотвода вентильного типа

Разрядник вентильного типа состоит из множества искровых разрядников, соединенных последовательно с резистором нелинейного элемента. Каждый разрядник состоит из двух элементов. Для неравномерного распределения между зазором нелинейные резисторы подключаются параллельно через каждый зазор.

Элементы резистора изготовлены из карбида кремния с неорганическими связующими. Вся конструкция заключена в герметичный фарфоровый корпус, заполненный газообразным азотом или элегазом.

Работа молниеотвода вентильного типа

При низком напряжении искры через промежутки отсутствуют из-за влияния параллельного резистора. Медленные изменения приложенного напряжения не вредят системе. Но когда на выводе разрядника происходят быстрые изменения напряжения, искра электрического зазора разряжается на землю через нелинейный резистор, который имеет очень маленькое сопротивление.

После прохождения скачка напряжение на ОПН падает, а сопротивление ОПН увеличивается до восстановления нормального напряжения.Когда устройство защиты от перенапряжения исчезает, небольшой ток на низкой частоте питания проходит по пути, создаваемому вспышкой. Этот ток известен как ток слежения за мощностью.

Величина мощности, сопровождающей ток, уменьшается до значения, которое может быть прервано искровым разрядником по мере восстановления диэлектрической прочности. Ток слежения за питанием гаснет при первом токе, и питание остается бесперебойным. Разрядник готов к нормальной работе, это называется повторной герметизацией грозозащитного разрядника.

Ступень молниеотвода вентильного типа

Когда импульсный импульс достигает трансформатора, он встречается с грозозащитным разрядником, как показано на рисунке ниже. Примерно за 0,25 мкс напряжение достигло значения пробоя последовательного промежутка и разряда разрядника.

Когда импульсное напряжение увеличивается, сопротивление нелинейного элемента падает, таким образом позволяя разрядиться дополнительной энергии импульсного перенапряжения. Таким образом ограничивается напряжение, передаваемое на оконечное оборудование, как показано на рисунке ниже.

Когда напряжение уменьшается, ток, идущий на землю, также уменьшается, а сопротивление увеличивается. Разрядник достигает стадии, когда ток прерывается искровым разрядником, и разрядник снова герметизируется.

Максимальное напряжение, развиваемое на выводе разрядника и передаваемое на оконечное оборудование, известно как величина разряда разрядника.

Типы молниеотводов клапанного типа

Молниеотводы вентильного типа могут быть постовыми, линейными, разрядниками для защиты вращающихся машин распределительного типа или вторичного типа.

Разрядник молниеприемника с клапаном на станции — Этот тип клапана в основном используется для защиты критического силового оборудования в цепях от 2,2 кВ до 400 кВ и выше. Они обладают высокой способностью рассеивать энергию.

Разрядник линейного типа — Разрядники линейного типа используются для защиты оборудования подстанции. Их площадь поперечного сечения меньше, легче по весу и дешевле. Они допускают более высокое импульсное напряжение на своем терминале по сравнению с типом станции и имеют более низкую допустимую импульсную нагрузку.

Разрядник распределительный — Разрядник такого типа обычно устанавливается на опоре и используется для защиты генераторов и двигателей.

Вторичный разрядник предназначен для защиты аппаратов низкого напряжения. Разрядник для защиты вращающейся машины предназначен для защиты генераторов и двигателей.

.

Пламегаситель | Дыхательный клапан | Ротаметр | Индикатор уровня | Ротаметр с металлической трубкой | ротаметр со стеклянной трубкой | пламегаситель inofline | пламегаситель endofline | пламегаситель барабанного типа | предохранительный клапан, предохранительный клапан | предохранительные клапаны обратного давления | люки | мерные люки | закрыть люки в анклешваре | дахей | гуджарат

Добро пожаловать в

Наша фирма стремится устанавливать новые стандарты качества и совершенства, поэтому занимается производством и экспортом технологического оборудования и измерительных приборов.Такие как ротаметр, индикатор уровня, поплавковые переключатели, переключатели уровня, манометры, смотровой манометр, индикаторы потока, сетчатый фильтр трубопровода, пламегаситель, дыхательный клапан, люки и т. Д.
Имея ценный опыт более семнадцати лет, компания стала синонимом высококачественной продукции, которая всегда доставляется вовремя.

О нас

Fidicon Devices India твердо верит в установление новых стандартов качества и совершенства и поэтому занимается производством и экспортом

Наше качество

Мы стремимся к соблюдению строгих мер качества, и наши продукты четко отражают этот факт.

Клиентура

С нашей твердой решимостью предоставлять самое лучшее и наилучшим образом обслуживать, Fidicon Devices India имеет множество крупных организаций

Объекты

Есть много факторов, которые сделали нас бесспорным лидером по качеству и совершенству, и это стало возможным благодаря некоторым мерам

Наши покровители

На основе деловой этики и социальной ответственности мы стремимся обслуживать наших клиентов.Libratherm пользуется большим покровительством

Политика качества

Качество всегда было нашей главной целью, и мы строго следим за качеством. У нас есть определенные политики и рекомендации в области качества

.

Предохранитель клапана | Статья о клапанном разряднике по The Free Dictionary

разрядник, предназначенный для защиты электрооборудования в сетях переменного тока от различных скачков напряжения; он состоит из ряда искровых разрядников, соединенных последовательно с нелинейными сопротивлениями, то есть с сопротивлениями, величина которых изменяется в зависимости от напряжения. Для выравнивания напряжения по разрядникам параллельно им подключаются шунтирующие сопротивления. Искровые разрядники, нелинейные сопротивления и шунтирующие сопротивления герметизированы фарфоровыми изоляторами; это исключает влияние атмосферных условий на характеристики разрядника.Клапанные разрядники обеспечивают стабильное напряжение пробоя и вольт-секундную характеристику, которая соответствует вольт-секундной характеристике защищаемой изоляции. Они предназначены для гашения дуги от следящего тока.

Когда нарастающий скачок напряжения достигает напряжения пробоя разрядника, искровые промежутки выходят из строя, и ток скачка напряжения начинает течь на землю через нелинейные сопротивления. Когда это происходит, напряжение на разряднике зависит от падения напряжения на этих сопротивлениях; это падение напряжения ниже напряжения пробоя.Это ограничивает амплитуду напряжения, действующего на изоляцию. После пробоя искровых промежутков через разрядник также начинает течь ток промышленной частоты (50 герц); это последующий ток, который должен быть отключен путем гашения дуги в искровых промежутках, когда последующий ток впервые проходит через нулевую точку. Чем меньше сопротивление разрядника, тем меньше напряжение на нем и лучше его защитный эффект; но последующий ток увеличивается с уменьшением значения сопротивления, и отсечь его становится труднее.В разряднике с клапаном Магне дуга следящего тока гасится за счет магнитного выброса, который накладывает магнитное поле на искровые промежутки.

Характеристики современных вентильных разрядников улучшены за счет использования резисторов с высоким коэффициентом нелинейности.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Вентиляционные разрядники высокого напряжения. Ленинград, 1971.

Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

.
