Подключение духового шкафа и панели к розетке. Розетки для электроплиты и духового шкафа

Розетка для варочной панели и духового шкафа

При выполнении ремонтных работ на кухне, как правило, происходит установка нового кухонного гарнитура, духового шкафа и варочной панели. На данный момент предусмотрены две модификации духового шкафа и варочной панели:

• независимые устройства;
• комплексная гарнитура.

Комплексная варочная панель и духовой шкаф

Главное различие состоит в том, что независимые устройства представляют собой непосредственно духовой шкаф без варочной панели, установку которого можно осуществить в любом месте.

Комплексные устройства включают в себя духовой шкаф и варочную панель в одном корпусе с органами управления на лицевой части прибора. С виду они напоминают классические электроплиты, где духовка расположена снизу, а сверху находится варочная поверхность.

Расположение шкафа

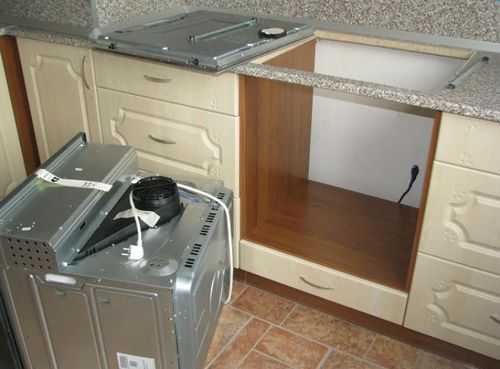

Для подключения необходимо подготовить рабочее место для духового шкафа, а именно специальную нишу в кухонном гарнитуре, с соблюдением следующих параметров:

• Не допускается наличие перекосов поверхности установки. При неровном положении духового шкафа происходит неравномерное распределение тепловой энергии внутри прибора, что, в свою очередь, может привести к поломке.
• Обязательное наличие зазоров между поверхностью кухонной гарнитуры и духового шкафа. Причина заключается в том, что при работе происходит нагрев корпуса прибора и обильное выделение тепловой энергии.

Расстояния от стенок ниши до шкафа:

• от боковой стены до корпуса духового шкафа – 5 см;
• от дна до основания прибора 8-10 см;
• зазор для обеспечения вентиляции от 4 см между стеной и задней крышкой.

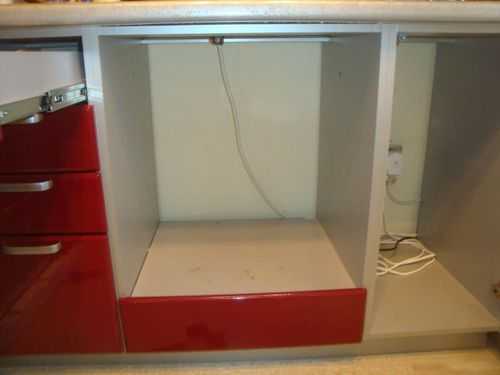

Подготовка места для установки духового шкафа

Кабель и автомат защиты

По причине высокого потребления электроэнергии приборов, мощность которых начинается с трёх киловатт и выше, рекомендуется питание на шкаф выполнить отдельным кабелем. Для этой цели подойдёт трёхжильный провод (наличие заземляющего желто-зеленого проводника обязательно). Сечение кабеля выбирается исходя из номинальной мощности духового шкафа.

При нагрузке 3-3.5 кВт рекомендуется применять провод 3х2.5мм2. Розетка берется на ток не менее 16 ампер европейского стандарта, а автоматический выключатель из расчёта на 25 А.

При мощности электроплиты выше 3.5 кВт выбирается кабель сечением 3х4мм2 и розетка с автоматическим выключателем не менее 32 ампер рабочего тока.

Подключение шкафа

После завершения стадии монтажа проводки и розетки, подключить шкаф не составит трудности. Коммутация прибора осуществляется с применением вилки с наличием заземляющих контактов.

Подключение рекомендуется выполнять с использованием отдельного автоматического выключателя по причине большой мощности электроприбора. Для обеспечения безопасности необходимо использовать УЗО (устройство защитного отключения) или дифференциальный автоматический выключатель.

В зависимости от конструктивного исполнения, питание на шкаф может подходить посредством установленной производителем вилки или прямым подключением.

При коммутации без использования вилки и розетки прокладывается провод от распределительного щита, и нагревательная поверхность подключается напрямую к заводским контактам.

Второй способ подачи напряжения на шкаф более надёжный, благодаря отсутствию дополнительного переходного сопротивления между вилкой и контактами розетки.

Если вилка на шкаф не предусмотрена производителем потребуется:

• отрезок кабеля от розетки на шкаф;
• силовая вилка с заземляющими контактами.

Порядок выполнения работы:

1. Для подключения кабеля вилка раскручивается, и закрепляется провод в клеммные зажимы.
2. Восстанавливается рабочее положение.
3. Вилка подключается к розетке, в результате шкаф готов к использованию.

Для подключения духового шкафа можно воспользоваться евророзеткой с заземляющими контактами (в том случае, если нагрузка не превышает 16 ампер) или специализированной силовой розеткой для электроплиты. Выбор осуществляется в зависимости от мощности духовки.

Желто-зеленый провод необходимо посадить на отдельную клемму в шкаф, предназначенную для заземления электроаппаратуры. Места подключения основных проводов (фаза и ноль) коммутируются на свободные контакты, предусмотренные производителем.

Цветовая расцветка кабеля для подключения духового шкафа

Вилка для варочной панели

Для подачи питания на варочную панель необходимо использовать медный трёхжильный кабель. Для 380 вольт используется пятижильный провод.

Сечение кабеля выбирается по нагрузке и расчёту рабочего тока, но не менее 4 мм2, автомат выбирается на 32 А. При использовании кабеля 6 мм2 автоматический выключатель применяется на 40 А.

Особенность варочной панели заключается в том, что нагрев поверхности происходит молниеносно. Это явление обусловлено большим потреблением мощности (достигает 7 кВт).

При наличии стационарной розетки для питания электроплиты выполнить подключение не составит труда.

Подключение вилки варочной панели происходит по следующей схеме:

• Приобретается силовая вилка, рассчитанная на 220 вольт переменного напряжения.
• Снимается защитный корпус.

Внутри силовой вилки шесть контактов для подключения. Клеммы один, два и три предназначены для подсоединения фазного проводника (L), как правило, они объединяются перемычкой. Контакты номер четыре и пять, предназначены для подключения нулевого провода (N). Клемма номер шесть рассчитана на заземляющий проводник.

• При использовании розетки на 220 вольт фазный провод подключается к контакту один (L), и устанавливается перемычка между первыми тремя клеммами.
• Нулевой проводник подключается к четвёртой или пятой клемме (N).
• Шестая клемма рассчитана на подсоединение защитного заземления.

Если неправильно подсоединить фазный проводник, будет постоянно срабатывать защита (УЗО или дифференциальный автомат).

Схема подключения силовой вилки для варочной панели на 220 вольт

Силовая вилка на 380 вольт подключается следующим образом:

• Снимается крышка вилки.
• На контакты (1), (2), (3) (на рисунке обозначены буквой L) подключаются фазные проводники.
• Нулевой провод присоединяется к клеммам (4) или (5) (N1-N2).
• К шестому контакту подключается заземление.

Розетки для варочной панели

Розетка на 220 вольт для варочной панели отличается расположением и формой отверстий для вилки. Выполняются эти коммутирующие приборы таким образом, чтобы исключить возможность неправильного подключения фазного и защитного проводника, в виде отверстия в верхней части розетки, отличного от остальных по форме и диаметру.

Розетки на 380 вольт представляет собой стационарный коммутационный прибор с пятью гнёздами, рассчитанными на трёхфазную нагрузку, нулевой провод и защитное заземление.

Перед приобретением этой розетки необходимо удостовериться в том, что вилка входит в контактные отверстия без усилия и деформации токоведущих штырей.

Прядок подключения:

• Обесточивается питающий кабель.
• Индикатором проверяется отсутствие напряжения на токоведущих частях.
• На контакты под номерами с первого по третий (L1-L3) включительно подсоединяются разноимённые фазные проводники в независимом порядке.

Для варочной панели чередование фаз не имеет значения.

• На контактный разъем с пометкой (N) подключается нулевой проводник.
• Заземляющий провод подключается на клемму, предназначенную для заземления (в некоторых розетках имеет номер шесть или обозначается значком в виде «дерева»).

Питание варочной панели

В зависимости от фирмы производителя существует несколько видов питания нагревательной поверхности:

• подключение 380 вольт с использованием двух фазных проводников;
• для сети 220 вольт;
• возможность коммутации трех фаз на 380 вольт.

Перед началом подключения необходимо сверить схему с клеммной коробкой прибора и инструкцией для определения заводской сборки.

• Контакты розетки с номерами с первого по третий (L1-L3) включительно применяются для коммутации фазного провода.
• Клемма с номерами пять и шесть (N1-N2) нужна для подключения нулевого проводника.
• Для коммутации защитного заземления варочной поверхности предусмотрен отдельный контакт розетки с болтовым соединением с соответствующим значком в виде «дерева».

Схема подключения питания для варочной панели

При подходящем питании 220 вольт к варочной панели нет необходимости вмешиваться в заводскую схему, достаточно подсоединить проводники по цветовой расцветке и номерам клемм.

Для подключения фазного проводника используется провод коричневого цвета. Жила синего цвета применяется для коммутации нуля. Провод желто-зеленого цвета используется для осуществления защитного заземления варочной панели.

Для многих новостроек и частных домов ввод питания выполнен трёхфазным кабелем с переменным напряжением 380 вольт.

Двухфазное подключение:

• Для двухфазного подключения в клеммной коробке варочной панели снимается перемычка между вторым и третьим контактом.
• Разноименные фазные провода подключаются ко второй и третьей клемме (L1-L2), как показано на рисунке выше, с пометкой 2N.
• На четвертую клемму подключается нулевой проводник.
• Защитное заземление устанавливается на специальное болтовое соединение варочной панели.

При таком питании необходим точный расчёт мощности всего электроснабжения помещения по причине использования двух независимых фаз. При неправильном распределении нагрузки возможно возникновение «перекоса», который приведёт к различным значениям напряжения на каждой отдельной фазе.

Трёхфазная коммутация варочной панели:

• При использовании трёхфазного подключения снимаются перемычки с контактов (1), (2), (3) (L1-L3) с обозначением 3N.
• Фазные проводники подключаются к варочной панели и вилке на клеммы (L1-L3), порядок чередования фаз не имеет значения.
• Для коммутации нулевого провода используется клемма четыре или пять (N). Рекомендуется использовать дальнюю клемму под номером пять по соображениям безопасности.
• Подсоединение заземления осуществляется в специальное гнездо с болтовым соединением и соответствующей маркировкой.

Вилка 0.4 кВ

При использовании 380 вольт требуется особая осторожность при коммутации. Если неправильно подключить хотя бы один фазный провод, возможен выход из строя варочной панели или получение ожога вследствие короткого замыкания.

Подключение варочной поверхности. Видео

О нюансах подключения варочной поверхности можно узнать из этого видео.

Для коммутации варочной панели и духового шкафа потребуются точные расчёты нагрузки проводников и выбора средств защиты. Настоятельно не рекомендуется использовать эти приборы без специальных приспособлений по защите от токов утечки и короткого замыкания. Для выполнения работы рекомендуется воспользоваться услугами профессионалов, которые выполнят расчёт нагрузки, средств защиты и подберут необходимую фурнитуру.

Оцените статью:

elquanta.ru

Где установить розетку для духового шкафа?

Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни. Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно. Рассмотрим все подробнее.

к содержанию ↑

Правила установки розетки для духового шкафа

До того, как заняться установкой розетки, следует изучить рекомендации, указанные в паспорте к бытовой технике. Паспорт содержит информацию о габаритных показателях электрооборудования и об условиях его подключения к электросети.

Запрещенные для установки места

В некоторых зонах установка розетки категорически запрещена. Они представлены:

• Местами, в которых возможно попадание воды. Чаще всего это мойка или канализационный слив.

Важно! Если установка розетки выполняется под мойкой, ее нужно надежно защитить от влаги.

• Местами, расположенными сразу за духовым шкафом. Пользоваться ею будет просто неудобно.
• Сразу же возле варочной панели.

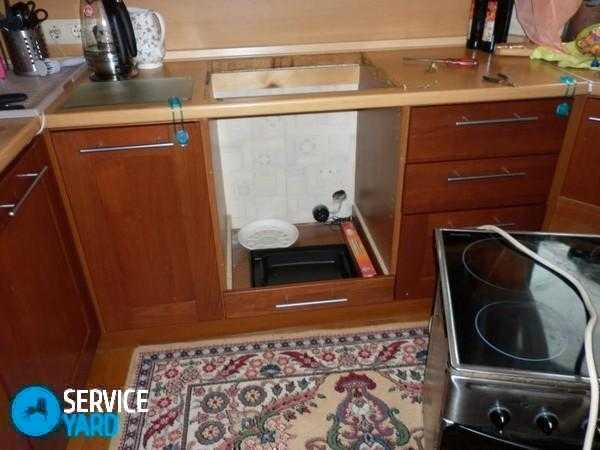

Оптимальные места для размещения

Обязательно нужно учитывать, что розетку нужно располагать на уровне ниже столешницы. Лучше всего для ее размещения использовать короб.

Важно! Обязательно нужно учитывать наличие свободного пространства возле розетки, так как доступ к ней должен быть свободным. Этот нюанс очень важен для безопасности, так как поломаться или загореться может даже правильно установленная розетка. В случае опасности требуется быстрое отключение прибора от электросети.

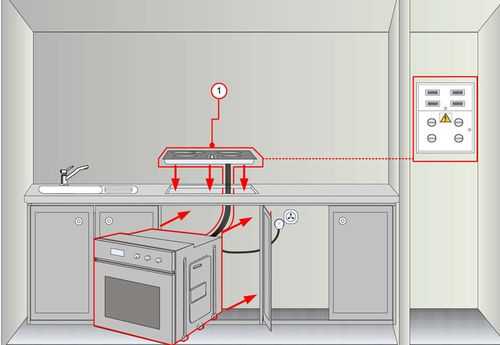

Установить розетку для духового шкафа можно в непосредственной близости от короба вытяжки или на рабочей стене гарнитура для кухни.

к содержанию ↑

Применение удлинителя

Для того чтобы соединить духовой шкаф с розеткой, используется удлинитель. Поэтому не имеет большого значения расстояние между ними. Конечно же, не хочется, чтобы удлинитель бросался в глаза. Для этого его можно спрятать за кухонной мебелью.

В том случае, если удлинитель по каким-либо причинам использовать нельзя, заранее продумывается, как установить розетку к духовому шкафу. Расстояние между ними в таком случае должно составлять не более одного метра.

Важно! Чтобы сделать установку правильно, лучше обращаться к специалистам. Они не только выберут наиболее удачное для размещения место, но и квалифицированно выполнят монтаж по всем правилам техники безопасности.

к содержанию ↑

Варианты подключения

Чтобы подключить духовой шкаф, пользуются следующими схемами:

• Однофазной. Ее используют в том случае, если помещение оснащено только однофазной сетью с напряжением 220 В.
• Двухфазной или трехфазной. Ее используют для того, чтобы увеличить мощность и в то же время повысить КПД.

Производитель не может предугадать заранее, какую схему будет использовать потребитель, поэтому на варочных панелях отсутствует стандартная электрическая вилка.

Важно! Духовой шкаф – не такой мощный прибор, поэтому для его нормальной работы предназначена бытовая электросеть, напряжение в которой составляет 220 В. Именно поэтому в комплектации с таким оборудованием идет стандартная евровилка с заземляющими контактами в конструкции.

к содержанию ↑

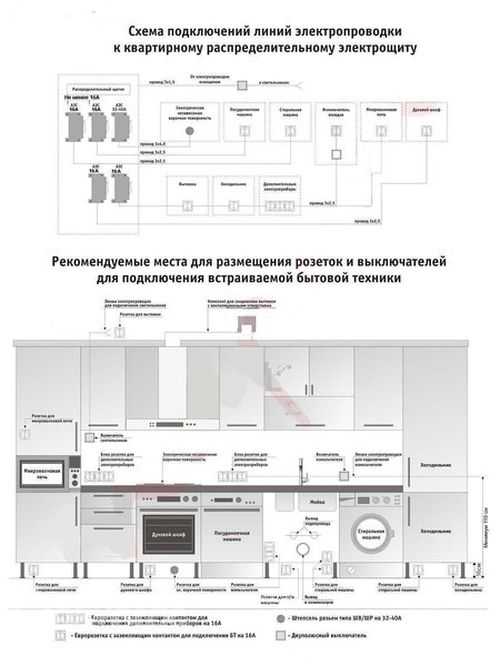

Как подключить линию к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной линии, которую защищает выключатель-автомат:

• Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
• Если – 32А, выключатель нужно брать на 40А.

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора. Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

Иногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов.

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

1. Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
2. Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
3. Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
4. Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
5. Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
6. После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.

к содержанию ↑

Как выбрать розетку?

До того, как решить, какую розетку выбрать для варочной панели, следует внимательно изучить характеристики техники. Подключение и варочных панелей, и духовых шкафов может быть и одно-, и трехфазным. Мощность таких приборов варьируется от 2,5 до 10 кВт.

Важно! В комплекте с варочными поверхностями не идут вилки и, зачастую, кабеля, поэтому их можно напрямую соединить с щитком. Но хотя вилка и не используется, обязательно нужно поставить УЗО и выключатель-автомат.

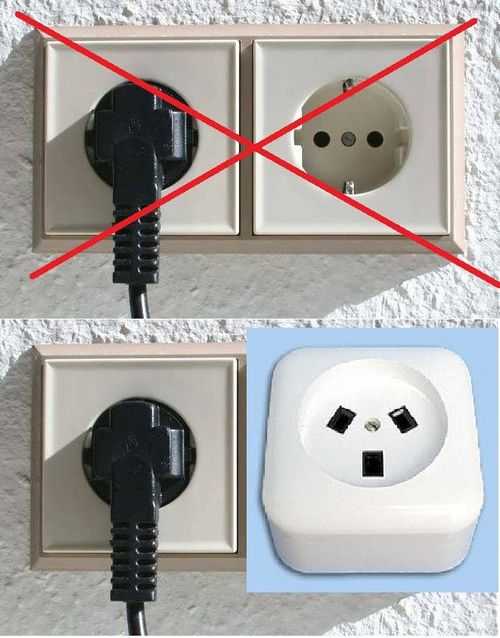

Какую же розетку выбрать?

• Для однофазного подключения прибора мощностью до 3,5 кВт используется стандартная розетка на 16А. Чаще всего духовые шкафы продаются уже с обычным проводом и шестнадцатиамперной вилкой, поэтому требуется приобретение только розетки. А в случае с варочной панелью потребуется приобретение всех комплектующих.
• Более мощные модели, 3,6-7 кВт, требуют подключения к силовой розетке на 32 А. В некоторых случаях потребуется приобретение и специальной вилки на 32А.
• Вольтаж при трехфазном подключении составляет 380 В. В том случае, если электроприбор не мощнее 3,5 кВт, достаточно розетки на 20А. Мощная варочная поверхность потребует 32А.

Важно! Подобная техника обычно оснащается вилками и розетками с заземляющим контактом, поэтому они имеют большее количество отверстий и штырьков. Однофазные представлены тремя: двумя питающими и землей, трехфазные – пятью: тремя питающими, землей и нейтралью. Пренебрегать этим нельзя, так как отсутствие заземления опасно для жизни.

к содержанию ↑

Видеоматериал

Как видите, не так уж и просто выбрать розетку для духового шкафа. Чаще всего это дело все же доверяют профессионалам-электрикам. Однако мы уверены, что данная статья была полезной для того, чтобы проконтролировать выполненную работу.

Поделиться в соц. сетях:

serviceyard.net

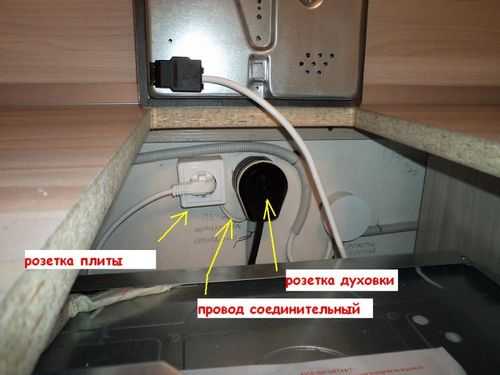

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ И ДУХОВОГО ШКАФА К ОДНОЙ РОЗЕТКЕ

Теперь нужно освободить от упаковки варочную панель или поверхность, кому как нравиться ее называть. Как правило, в ее комплекте отсутствует кабель, но есть инструкция к его подключению. И уж тем более нет вилки. Вилку нужно купить отдельно. Но отдельно от розетки ее не продают, потому покупайте вместе с розеткой. Розетка выглядит так же, как и в спаренной. Почему в комплекте со спаренной розеткой нет вилок, я тоже не знаю, и даже не имею предположений.

Провод к клеммам варочной панели нужно монтировать в соответствии с инструкцией варочной панели, она у каждой своя. Провод купить нужно многожильный, но сечение провода должно соответствовать сечению кабеля (или провода) идущего от щитка к розетке. Пример подключения варочной панели.

Главное, чтобы провода фазы и нуля в вилке соответствовали фазе и нуля в розетке.

Для тех, кто не знает, желто-зеленый провод соответствует заземлению, синий или голубой с белым — нулю, все остальные цвета — фазе. Если вы все поняли, то проблем у вас не возникнет.

Даже если все провода по цветам у вас подключены как вам взбрело в голову, главное, чтобы фаза и ноль были на местах, не взирая на цвет. Фазу в розетке можно проверить обычной индикаторной отверткой при включении автомата в щитке. Фаза в клеммах на варочной панели обозначена буквой.

В инструкции к варочной панели фаза и ноль указаны так. L — фаза. N — ноль. Заземление обозначено специальным значком, который вы сразу распознаете. Главное здесь, не ошибиться в соответствии фазы и нуля при контактах вилки с розеткой. Все остальное просто.

Духовой шкаф, в отличии от варочной панели, практически всегда снабжен вилкой, так же как телевизор, фен, холодильник и другие электроприборы. Здесь делать ничего не нужно. Не нужно искать соответствий и совпадений в фазе и нуле. Не нужно разбирать вилку и смотреть где какого цвета провод. Точно так же, как вы не делаете этого, включая в розетку другие бытовые электроприборы.

Кстати, о стиральных машинах. Случается, что некоторые стиральные машины, подключенные без УЗО и заземления, «пощипывают» владельцев током. В этом случае нередко помогает следующее простое решение. Выньте вилку из розетки и воткните ее обратно, сменив местами «зубья» вилки.

Что касается подключения к розетке духового шкафа и варочной панели, то это все что я хотел написать. Если возникнут затруднения, спрашивайте в комментариях. Надеюсь, что все изложенное выше, очень вам поможет.

blogremont.ru

Розетка для духового шкафа: установка, подключение, выбор

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.

Выбираем розетку

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели. Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Какая розетка для электрического духового шкафа может быть выбрана и как правильно ее подключать, показано на видео.Подводя итоги, отметим, что к выбору розетки, к которой планируется подключить электрическую духовку и варочную панель, нужно подходить максимально ответственно. От качества данного оборудования зависит срок службы кухонной бытовой техники. Не старайтесь сэкономить и приобрести дешевые аналоги. Специалисты рекомендуют установить дорогостоящее электрооборудование, которое будет отличаться высоким качеством. Только в этом случае, можно быть уверенным в безопасном использовании духового шкафа и варочной поверхности.

www.duhovka.vyborkuhni.ru

Двойная силовая розетка для варочной панели и духового шкафа

Электрический духовой шкаф — весьма востребованное оборудование в кухне. Однако его нужно правильно установить и подключить к электросети. Что для этого нужно? Отдельная розетка, ведь оборудование характеризуется высокой мощностью. Давайте далее в этой статье мы обсудим, как выбрать и установить розетку для варочной панели и духового шкафа.

Выбираем розетку

Изучите качество электропроводки

После того как выбранная модель куплена и доставлена в жилище, нужно проанализировать качество электропроводки. Если она очень старая, в большинстве случаев она не осилить подобную нагрузку, как электродуховка. Никакие удлинители не помогут.

Что делать в такой ситуации? Опытные специалисты настоятельно рекомендуют заменить старую проводку для включения духового шкафа с варочной панелью.

Если же это невозможно на данный момент, можно приобрести отдельный силовой автомат. Такой силовой агрегат при непредвиденных обстоятельствах оперативно среагирует.

Если же проблем с электропроводкой нет, то можно перейти к выбору розетки для купленного духового шкафа с варочной панелью.

Правила выбора

Розетка под варочную панель и духовой шкаф непременно должна быть качественной. От этого факта зависит срок службы и самого изделия, и духового шкафа с варочной панелью.

Обилие разного рода розеток в магазинах может удивить не подготовленного в этом плане человека. Многие бренды создают качественные товары подобного рода. К примеру, Legrand или Bosch. Но на отечественном рынке также много изделий непонятного происхождения.

Вот почему важно выбрать правильный вариант, который будет соответствовать всем предъявляемым к таким изделиям требованиям.

Видовое разнообразие розеток для духовых шкафов с варочной панелью

Как понять, какая нужна розетка Bosch или Legrand? Для этого нужно рассмотреть виды таких изделий.

Сегодня можно приобрести розетки нескольких типов:

• для вмонтированной в стене проводочки стоит выбрать изделие внутреннего типа. Его монтируют в отверстие в стеновой поверхности таким образом, что видной остается только его корпус;
• для проложенной снаружи проводки стоит подобрать накладной тип розеточки. Он устанавливается непосредственно на поверхности стены.

Основные критерии

Основными параметрами выбора того или иного варианта розетки в данном случае будут следующие факторы. Поговорим о них более подробно далее.

Степень защиты корпуса

Чтобы понять, какая нужна розеточка, нужно изучить специальную маркировку ее корпуса. Так, «А» и «В» – это цифровые значения степени ее защиты. Посмотрите, Legrand розетка для варочной панели и духового шкафа на фото ниже представлена.

«А» указывает на диаметр, закрывающийся от влияния факторов извне, а «В» демонстрирует качество защиты изделия от повышенной влажности. Помимо этого, непременно нужно проанализировать присутствие или тсутствие заземляющего контакта. Если перед вами изделие хорошего качества Legrand, то оно будет иметь заземляющий контакт. У дешевых недолговечных вариантов такого параметра нет.

Качество штепсельных разъемов

Этот фактор весьма важен для нагревательного оборудования с варочной панелью для дома. У хороших разъемов Bosch присутствуют пружины, добавляющие конструкции большую жесткость и обеспечивающие этим более качественное соединение.

При выборе варианта со стандартным разъемом, то вскоре качество соединения вилки и разъемов станет неважным. Чем это грозит в дальнейшем? Может произойти нагрев, или поломается розетка, что также может спровоцировать поломку духового шкафа с варочной панелью.

Способ подключения

Важно проанализирвать то, как электропровод подключен к розетке. Выбирайте тот вариант, у которого площадь контакта проводочка с контактами розетки максимально большая. Если установить такой вариант Legrand , то проблем с его эксплуатацией быть не должно.

Запах

Дешевый пластик имеет неприятный запах, от таких изделий стоит отказаться. Иначе поломок духовки с варочной панелью не избежать.

Например, розетка Legrand для варочной панели и духового шкафа или продукция Bosch отличается высоким качеством и не имеют запаха. Однако, и стоит такое изделие дороже китайских вариантов.

Наличие входов под несколько вилок: одинарная, двойная

Когда варочная панель приобреталась отдельно от модели духового шкафа, она требует отдельного подключения. Вам понадобиться двойная розетка. Если же техника комбинированная и имеет одну вилку, то двойная розеточка не потребуется.

Как установить розетку и подключить духовку?

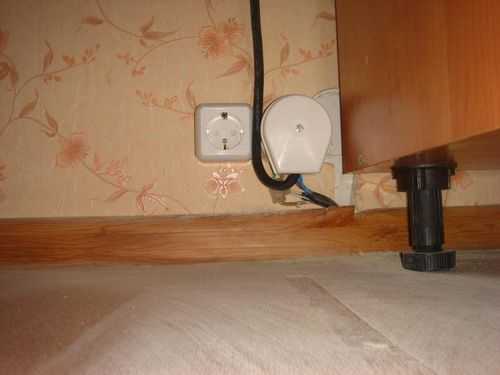

Для начала выберите удобное месторасположение розетки. Оптимальный вариант — ниже уровня столешницы кухонного гарнитура. Тогда доступ к ней будет легким. Хотя это не обязательное условие, в принципе место под такое изделие может быть любым. Но не возле варочной поверхности.

Чтобы без проблем подключить оборудование внимательно изучите схему подсоединения электропровода к нему. Главное в данном вопросе – верно определить клеммы. Ищите провода с тыльной стороны прибора. Если все одного цвета, тогда надо различить лишь фазу. Сделать это можно при помощи специальной отвертки индикаторного типа. Обязательно фаза должна совпасть к фазе, ноль к нолю и земля к земле. Тогда с подключением бытового оборудования не будет.

www.duhovka.vyborkuhni.ru

Как подключить варочную панель и духовой шкаф к одной розетке?

Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями. Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам.

к содержанию ↑

Подключаем плиту и духовку

Прежде чем отвечать на главный вопрос, нужно ознакомиться с базовыми правилами безопасностями:

• Если вы решились на подключение варочной панели к сети питания, то нужно обязательно предусмотреть наличие заземления. Чтобы узнать, есть ли оно, надо просто сосчитать количество контактных площадок на вилке прибора или в розетке. Получившиеся число должно быть обязательно нечетным.
• Приборы, которые потребляют больше 3.5 кВт, нужно обязательно снабдить дополнительным питающим кабелем, поскольку стандартные проводники на 220 В будут сильно перегреваться и могут выйти из строя. Духовой шкаф чаще всего потребляет не сильно много мощности, поэтому для него отдельный кабель не понадобится.

Важно! Не вздумайте нагружать этот кабель другими электроприборами. Также позаботьтесь об установке автомата защиты в него.

к содержанию ↑

Ход работы

Подключение варочной панели и духового шкафа к электросети — это не самое простое мероприятие, поэтому нужно быть уверенным в своих силах. Порядок действий будет выглядеть следующим образом:

1. Для начала стоит проверить, на какое питающее напряжение рассчитано наше устройство, через какую схему подключения все стоит реализовать. Эти сведения обычно находятся внутри пользовательского руководства, которое заботливо должен предоставить производитель.
2. Далее нужно произвести установку дополнительного автомата защиты сети в электрощит. От автомата защиты сети (АЗС) потребуется провести отдельный кабель.

Значения силы тока на АЗС и метод подключения зависят только от предполагаемой нагрузки:

• Если ваш аппарат имеет мощность потребления менее 5 кВт, то величина силы тока составит ровно 25 Ампер, а поперечное сечение площади кабеля — около 2.5 кв.мм.
• Если же устройство мощнее, то потребуется где-нибудь 30-40 Ампер, а площадь сечения — 6 кв.мм.

Важно! Стоит заострить внимание на выборе кабеля: марка должна быть несгораемой и иметь двойную изоляцию, которая устойчива к влаге. Прекрасно для таких целей подойдет ВВГнг. Если вам нужно произвести подключение к одной фазе, то выбор должен пасть на кабеля с четырьмя жилами. Для трехфазного соединения потребуется компонент с пятью жилами.

После всего этого необходимо разместить розетку и соединить вилку и кабель.

Как именно производить подключение варочной панели и духового шкафа в одну розетку? Давайте познакомимся с методами монтажа

к содержанию ↑

Монтируем варочную панель

Для реализации всей идеи, придется разобраться с технологией “встраивания” варочной панели в кухонную тумбу. Сперва необходимо подготовиться и найти подходящие инструменты:

• Электрическая дрель.
• Электрический лобзик.
• Несколько разных отверток.
• Острый прочный нож.
• Кусок картона, линейка, карандаши и угол.

Важно! На нашем сайте полезных советов вы найдете много информации о правилах эксплуатации бытовой техники. Узнайте некоторые из них:

Сам монтаж можно разбить на три части.

Наносим разметку

Берем в руки линейку и измеряем геометрические размеры под нашу установку.

Важно! Измерять нужно не саму поверхность варки, а только ее корпус.

Убедиться в том, что измерения сделаны правильно, можно при помощи сведений, которые записаны в инструкцию. Лучше всего наносить разметку, применяя для этого шаблон, который вы без затруднений сможете изготовить из куска картона. Бывает так, что в комплекте с моделью плиты может находиться заводской шаблон, который только упростит задачу.

Возьмите карандаш и начертите на столешнице тумбы линии, которые потом помогут сделать разрез. Рекомендуется сделать напуск, но не более 1 мм. Такие меры помогут вам в размещении панели.

Вырезаем

Теперь нужно сделать импровизированный корпус, в котором панель и будет размещаться:

1. Начать стоит с сверления дырок по углам прямоугольника. Подбирайте такое сверло, диаметр которого будет не меньше 8-11 мм. С задачей справятся и сверла по металлу, и сверла по дереву.
2. Вооружаемся лобзиком, для того чтобы выпилить квадрат. Лезвие лобзика должно быть мелкозубчатым и подходить для чистовой резки. Вставляем пилку электролобзика в дырку, плотно прижимаем подошву к столу и начинаем аккуратно делать разрез, двигая инструмент вдоль линий разметки.

Важно! Чтобы избежать мелких сколов, можно заклеить малярным скотчем те места, которые предназначены для пропила.

Устанавливаем и крепим

В то окошко, которое только что проделали, нужно вставить нашу варочную плиту:

• Места соприкосновения лучше проклеить герметиком или специальным уплотнителем.

Важно! Если размеры не совпадают и окошко нужно расширить, то снова берем инструмент и исправляем положение.

• С нижней стороны плита закрепляется специальными зажимами, которые должны идти в комплекте.
• После всех манипуляций удалите лишний герметик или просто отрежьте те части уплотнителя, которые выступают.

Как подключить варочную панель и духовой шкаф к одной розетке? Спокойствие, вы уже подошли к ответу на этот вопрос!

Важно! Планируете одновременно заменить мебель на кухне? Воспользуйтесь нашими советами, как расставить мебель в маленькой кухне.

к содержанию ↑

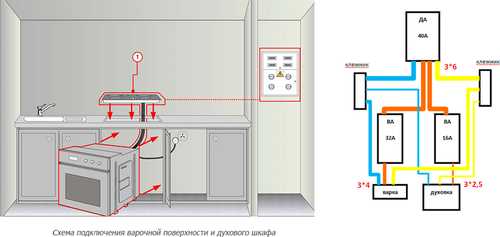

Схема совместного подключения двух бытовых электроприборов

Теперь перейдем к самой сложной и интересной части всей процедуры. Начнем с того, что способ подключения должен осуществлять только радиальным методом. Если перевести на разговорный, то питанием плиты должен заниматься отдельный кабель, который будет протянут от главного распределителя в электрощитке.

Важно! Не рекомендуется устанавливать на такой кабель розетки или другие электроприборы.

Схема подключения духовки и плиты происходит только с одной фазой сети в 220 В.

Безусловно, в некоторых частных домах бывает и три фазы от одной линии электроснабжения. Такие условия позволяют распределить нагрузку с нескольких конфорок на три фазы.

Но все же, если питающий вход на клеммной колодке плиты был сделан для использования в сети 220 В, то следовало бы задуматься о том, чтобы перемонтировать его на трехфазную сеть в 380 В. А сделать это очень просто:

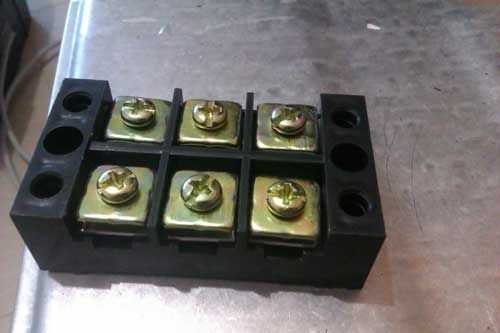

1. Берем отвертку и ослабляем крепежные элементы на зажимах клемм.
2. Вытаскиваем все перемычки, чтобы осталось пять мест для подключения.
3. Также можно попробовать использовать схему с двумя фазами, нулевым потенциалом и землей.

Важно! В инструкциях фазы обозначают — 1l, 2l, 3l, ноль — n, а землю — значком “земля” или “ground”.

Но не все производители снабжают свою технику клеммными колодками. Они просто выводят из прибора провода разных цветов, которые можно соединить друг с другом. Определить назначение каждого из них можно следующим образом: земля — это желтый цвет, ноль — это синий или голубой, а вот фазы могут быть окрашены в любой другой из цветов.

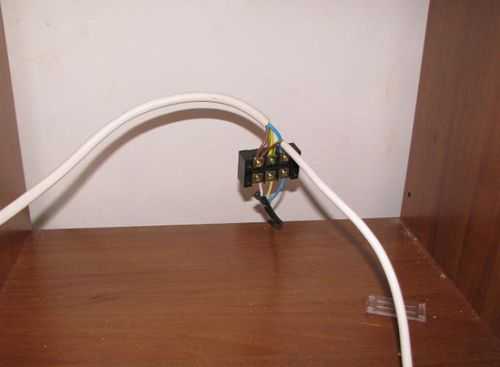

Если вы не знаете, как соединить панель и радиальный кабель, то можете прибегнуть к использованию коробки с клеммными колодками или обычную розетку. Принципиальных различий в разных схемах и методах подключения плит и духовок нет. Плита соединяется с розеткой или коробкой при помощи питающего кабеля. Если таких компонентов в комплекте не было обнаружено, то их придется приобрести отдельно, не забывая про все правила выбора площади сечения и количества жил. Потом в выбранный кабель монтируется вилка, и все готово!

к содержанию ↑

Видеоматериал

В этой статье мы рассмотрели все базовые правила подключения кухонной электротехники. Но помните, что весь процесс по подключению требует определенных знаний и навыков работы с электроприборами. Если таковых у вас не имеется, лучше не рисковать, а обратиться к специалисту.

Поделиться в соц. сетях:

serviceyard.net

Розетки для духового шкафа и варочной панели . Электропара

Каталог товаров

• Лампы
  • Светодиодные лампы
    • с цоколем Е27
    • с цоколем Е14
    • c цоколем GU5.3
    • T8 с цоколем G13
    • с цоколем GU10
    • с цоколем G4
    • с цоколем G9
    • с цоколем s14s / s14d
    • с цоколем GX53
    • с цоколем GU4
    • с цоколем G53
    • с цоколем G24d/G24q
  • Люминесцентные лампы
    • Линейные люминесцентные лампы T8 с цоколем G13
    • T5 с цоколем G5
    • T4 с цоколем G5
    • Кольцевые
    • Линейные лампы T2 с цоколем W4.3 x 8.5d
    • Линейные люминесцентные лампы T12
  • Энергосберегающие лампы
    • с цоколем E27
    • с цоколем Е14
    • с цоколем E40
    • с цоколем GX53
    • с цоколем GU5.3
    • с цоколем GU10
    • с цоколем R7S
  • Галогенные лампы
    • с цоколем GU5.3 (MR16)
    • с цоколем G9/GY4
    • c цоколем GU10/GZ10
    • с цоколем R7s/Fa4
    • с цоколем G4/ GY6,35
    • с цоколем E14, E27
    • с цоколем GU4 (MR11) 12V
    • c цоколем G53
    • с цоколем B15d/BA15d
    • с цоколем G8.5
  • Лампы накаливания
    • Лампы накаливания с цоколем E27
    • Лампа накаливания свеча E14/E27
    • Лампа накаливания шар
    • Рефлекторные лампы накаливания
    • Ретро лампы накаливания
    • Линейная лампа накаливания
    • Лампочки для холодильников, печей, кухонных вытяжек
  • Специальные лампы
    • Для растений
    • Ультрафиолетовые лампы
    • Бактерицидные лампы
    • Инфракрасные
    • Для аквариумов
    • Лампы от насекомых
    • Для продуктов питания
  • Металлогалогенные лампы
    • с цоколем Е27
    • с цоколем Е40
    • с цоколем Rx7s
    • с цоколем G8.5
    • с цоколем GX8.5
    • с цоколем GX10
    • с цоколем G12
    • с цоколем Fc2
    • с цоколем PGj5

electropara.ru

---

•
  Потери напряжения расчет
•
  Расчет мощности от сечения провода
•
  Датчик подачи
•
  Подключение трехфазного автомата
•
  Параллельная работа генератора с сетью
•
  Льготы на отопление
•
  Что делает электрик
•
  Различия узо от дифавтомата
•
  Плавное включение ламп
•
  Абсолютная надежность правильное устройство
•
  Последовательное соединение стабилитронов для увеличения напряжения
