Выбираем преобразователь с 12 на 220 вольт

За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.

Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.

Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.

Содержание

• 1. Применение
• 2. Технические характеристики
• 3. Мощность
• 4. Охлаждение
• 5. Пример характеристик
• 6. Типовое энергопотребление
• 7. Дополнительная защита
• 8. Подключение в авто
• 9. Как сделать своими руками
• 10. Подключение ноутбука в авто
• 11. Цены на преобразователи

Применение

Инверторы напряжения DC-AC нашли широкое применение  в местности без электрификации. От стандартного аккумулятора на 12В можно получить  бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.

По количеству Ватт на выходе в основном бывают:

• автомобильные на 100вт, 300вт, 500 Ватт;
• мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.

По конструкции делятся на:

1. на автомобильные;
2. стационарные;
3. компактные.

Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.

При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке  тоже стоит ШИМ драйвер для питания светодиодов.

Стационарный  инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.

Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания.  В автомобильном варианте выглядят как большая зарядка с розеткой.

Технические характеристики

Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V. Они соответствуют параметрам в нашей домашней сети и  совместимы практически со всеми домашними устройствами.

Основные параметры:

1. номинальная мощность;
2. коэффициент полезного действия;
3. активное или пассивное охлаждение;
4. энергопотребление на холостом ходу;
5. максимальный ток потребления на входе;
6. напряжение питания;
7. защита от замыкания и перегрева;
8. вид синусоиды на выходе.

Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.

Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.

Некоторые электроприборы при включении потребляют энергии в 2 раза больше. Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя.  Решением такой проблемы будет использование электроприборов с плавным пуском.

Мощность

Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть  в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.

Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.

При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная.   При подсчёте предполагаемой нагрузки делайте запас  на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс.  У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.

Подключение лучше проводит у специалистов, сила тока  от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.

Охлаждение

Пассивное с ребрами из алюминия

..

Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда  мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно,  только когда температура корпуса превышает установленную и термодатчик включает вентилятор.

Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился  пылью.

Активное охлаждение с вентилятором

Пример характеристик

В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.

1. Номинальная рабочая  1000вт, работать на ней может любое количество времени.

2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.

3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.

4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.

5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.

6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.

7. Частота тока 50Гц, частота колебаний в секунду.

8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.

Типовое энергопотребление

В таблице указано  минимальное потребление энергии для популярной бытовой техники. Чтобы узнать  количество Ватт для конкретного прибора, посмотрите  количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.

Дополнительная защита

Хорошая модель с индикаторами

Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель  в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.

В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.

Начинка и конструкция

Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.

Подключение в авто

Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины.   Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем  около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При  перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.

Только толстые провода или хорошие крокодилы

Мощную нагрузку на 12V можно подключать  только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом.  Должны иметь защиту от истирания и замыкания на массу. С этим  сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.

Нельзя использовать

Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.

Как сделать своими руками

Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.

На Ебее и Алиэкспресс продаётся около 10  разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.

Старый ИБП

Но  самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.

Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.

Подключение ноутбука в авто

Отдельно рассмотрим подключение к прикуривателю ноутбука с  питанием на 19V. Использовать  автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.

Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.

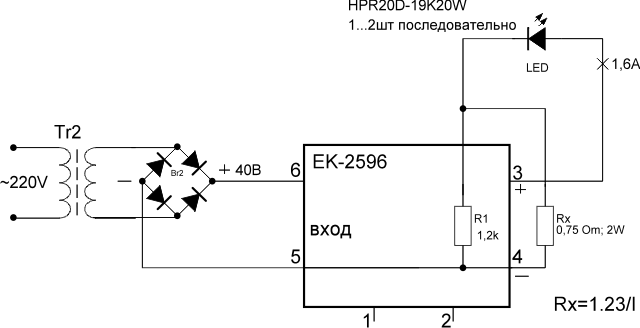

XL4016

Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных  Но всегда можно доработать конструкцию и элементную базу.

Цены на преобразователи

Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.

Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.

Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке. Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.

Преобразователи напряжения с 12 на 220 вольт

Инвертор Сибконтакт ИС3-12-600М3 DC-AC, 12В/600Вт

Инвертор ИС3-12-600М3 (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 12 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц.

Артикул: 23637

Цена:

7 200р.

Инвертор Сибконтакт ИС-12-1500У DC-AC, 12В/1500Вт

Инвертор ИС-12-1500 (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 12 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц.

Артикул: 23511

Цена:

15 900р.

Инвертор Сибконтакт ИС-12-3000У DC-AC, 12В/3000Вт

Инвертор ИС-12-3000 (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 12 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц.

Артикул: 23513

Цена:

26 700р.

Преобразователь напряжения автомобильный KOTO 12V-502 (12В > 220В, 200 Вт, 2 USB)

Розетка 220 В и USB-порт для зарядки!
Преобразователь напряжения авто сети 12В > 220 В. Компактные размеры, небольшой вес, прост в использовании.
Постоянная мощность: 200 Вт. Вес 200г.

Артикул: 3813

Цена:

2 650р.

Преобразователь напряжения AcmePower AP-DS2000/12 (12В, 2000Вт, usb)

Для дороги, дачи, катера и пикника!
Подключение к АКБ.
Вых. напряжение 220 В — 2 евророзетки!
Форма вых. напряжения: модифицированная синусоида.
Вх. напряжение 11-15 В. USB 5 В/2А.
Размеры…

Скидка

Новинка

Артикул: 54721

-10%
22 250
р.

Цена:

19 950р.

Преобразователь напряжения AcmePower AP-DS2500/12 (12В, 2500Вт, usb)

Для дороги, дачи, катера и пикника!
Подключение к АКБ.
Вых. напряжение 220 В — 2 евророзетки!
Форма вых. напряжения: модифицированная синусоида.
Вх. напряжение 11-15 В. USB 5 В/2А.
Размеры…

Скидка

Новинка

Артикул: 54715

-11%
25 960
р.

Цена:

22 950р.

Преобразователь напряжения AcmePower AP-PS1000 (реальный синус, 1000 Вт)

Уникальность серии: выходное напряжение — как у обычной электросети — реальная синусоида!
Для электродвигателей, индуктивных нагрузок, и компрессорных автохолодильников.
«Мяг…

Артикул: 3826

-14%
25 550
р.

Цена:

21 950р.

Преобразователь напряжения AcmePower AP-DS3000/12 (12В, 3000 Вт, usb)

Мощное устройство для дороги, дачи, катера и пикника!


Подключение напрямую к АКБ.


Вых. напряжение 220 В — две евророзетки!


Мощность нагрузки, не более: 3000 Вт.
…

Артикул: 3828

-14%
34 250
р.

Цена:

29 450р.

Синусоидальный инвертор AcmePower AP LS1500 (12В)

Передовой преобразователь 12В > 220 Вольт = чистый синус!
Для бытприборов, яхт, кепмеров, автохолодильников.
Подключается к АКБ. Мощность 1500Вт/пик 3000Вт.
Вх. напряжение 10-15В. USB. ..

Артикул: 39674

-17%
31 550
р.

Цена:

25 950р.

Преобразователь напряжения AcmePower AP СPS1000/12 (реальный синус, UPS)

Серия СPS: 3 в1 !!!
Инвертор, ИБП, ЗУ АКБ!
Синусоидальное вых. напряжение — как у обычной электросети!
Для электродвигателей, автохолодильников.
Подключение к АКБ12 В или сети 220В.
…

Артикул: 39675

-11%
25 750
р.

Цена:

22 750р.

Из 12 В делаем 220 вольт в авто, или как заряжать ноутбук в автомобиле (и не только)

Лето – пора отпусков, путешествий и вылазок в лес или на море. Кто из нас не мечтает в погожий летний денек выбраться из душного офиса, запрыгнуть в автомобиль и отправиться навстречу приключениям?

В поездках нередко возникает необходимость зарядить различные гаджеты, без которых многие уже не представляют свою жизнь. В таких случаях весьма пригодится розетка (автомобильный инвертор) в машине, установить которую совсем несложно.

Трудно найти второй настолько же полезный аксессуар для автомобиля, как преобразователь напряжения (инвертор). Вкратце, он добавляет розетку 220 В к любому автомобилю, позволяя подключать что угодно — от ноутбука до телевизора с плоским экраном.

Представьте себе телевизор (до 30 дюймов), который транслирует в прямом эфире матч прямо в салоне вашей машины. Либо подключите к розетке микроволновку и подогрейте себе что-нибудь вкусное.

♥ ПО ТЕМЕ: 7 аксессуаров для iPhone и iPad, которые нужно иметь в каждом автомобиле.

Что такое автомобильный инвертор?

Современные автомобили оснащены огромным количеством приборов, работающих от аккумулятора. Все они рассчитаны на напряжение 12 В, но что делать в ситуациях, когда требуется 220 В? На помощь придет автомобильный инвертор – преобразователь напряжения с 12 В до 220 В. Это настоящая палочка-выручалочка для автомобилистов, которая позволит использовать в автомобиле бытовые приборы, такие как домашняя аудиосистема, телевизор или холодильник. Качественный преобразователь оснащен защитными механизмами, предохраняющими устройство от возгорания в случае его перегрева. На рынке также представлены модели, в которых предусмотрено активное охлаждение воздушного типа.

Внешне инверторы представляют собой боксы небольшого размера, подключаемые к прикуривателю или к электрической системе автомобиля. Они оснащены несколькими розетками для бытовых приборов, а некоторые устройства даже включают порты USB для подсоединения мобильных гаджетов.

♥ ПО ТЕМЕ: Автомобильная зарядка для iPhone и гаджетов на Android: как выбрать + 10 лучших вариантов.

Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?

Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.

Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.

Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.

Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.

Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.

В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь.

♥ ПО ТЕМЕ: Как правильно выбрать внешний аккумулятор (повербанк).

Чем дорогие инверторы отличаются от дешевых?

В отличие от большинства устройств и гаджетов стоимость преобразователя зависит не от популярности торговой марки, а от его мощности и других функций. Эксперты разделяют инверторы на три категории:

До 300 Вт – наименее мощные модели, которые, чаще всего, подключаются через прикуриватель. Некоторые устройства из этой категории можно подключать напрямую к электросети авто, но для этого придется потратить немало усилий. В основном автомобилисты покупают такие девайсы для зарядки мобильных устройств и некоторых моделей ноутбуков, хотя чаще всего проще просто подключить зарядку к прикуривателю.

300 Вт — 1500 Вт – стандартные инверторы, которые подсоединяются к электросети машины. Их можно использовать для подключения телевизора, микроволновой печи, ноутбуков и прочих приборов.

Свыше 1500 Вт – особо мощные преобразователи, подключаемые только к аккумулятору машины. Они могут применяться для работ на дикой местности (например, если речь идет о строительстве).

При выборе инвертора убедитесь, что он превосходит ваши гаджеты по мощности примерно на 20-30%. Подключение слишком мощного устройства может быть чревато выходом из строя инвертора и повреждением проводки в автомобиле (по крайней мере, в теории).

Если вы намерены использовать приборы, которым требуется не меньше 220В, выбирайте инверторы мощностью более 1500 Вт, так как модели на 300 Вт вряд ли обеспечат напряжение свыше 200В.

Купить усовершенствованный инвертор UKC 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор повышенной мощности UKC 4000 Вт с бесплатной доставкой

♥ ПО ТЕМЕ: Какой телевизор лучше выбрать в 2020 году для дома: 11 практических советов.

Три режима работы автомобильных инверторов

Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.

Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.

Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.

Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.

♥ ПО ТЕМЕ: Xiaomi 70mai Air Compressor Lite: качественный тихий автомобильный компрессор (насос).

Как правильно выбрать автомобильный инвертор

При выборе преобразователя следует учитывать, какие устройства будут к нему подключаться, а также ряд прочих аспектов:

1. Мощность генератора автомобиля. Покупая инвертор, стоит помнить, что его мощность не должна превышать 50% мощности генератора, чтобы преобразователь не разряжал аккумулятор (по крайней мере в случае, если к нему подключены бытовые приборы). Примерно половина его мощности будет затрачена на обеспечение нужд систем машины, а остальное пойдет на подключенные устройства. Если не соблюдать это правило, вы рискуете остаться с разряженным аккумулятором.

2. Устройства. Преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, в том числе с учетом данных о том, сколько мощности требуется гаджетам при запуске, в нормальном режиме и на пике. Как уже указывалось выше, только самые мощные преобразователи могут обеспечивать напряжение в 220 В.

3. Модель использования инвертора. Как правило, прикуриватель в машине выдает не более 100 Вт, поэтому стоит учитывать этот аспект, если вы присматриваетесь к инвертору, который подключается через гнездо прикуривателя. На выбор устройства также может повлиять место, где должна располагаться розетка (внутри салона или нет), а также желаемая мощность.

4. Торговая марка. Качественные инверторы от известных брендов обладают защитой от короткого замыкания и возгорания, чего не скажешь о китайских устройствах сомнительного происхождения. При покупке инверторов лучше обращаться в крупные сетевые магазины, чтобы не попасть на откровенно некачественную модель.

5. Тип розетки. При покупке инвертора нужно уточнить тип розетки, поскольку не все из них являются универсальными и подходят под все типы вилок.

6. Дополнительные функции. Инверторы с высоким ценником предлагают широкий ассортимент дополнительных возможностей, например, информационные экраны, изменение напряжения или поддержку USB. Если функционал для вас бесполезен, лучше не тратить лишние деньги и обратить внимание на что-нибудь попроще.

♥ ПО ТЕМЕ: Чехол-зарядка для iPhone: подборка лучших вариантов в соотношении цена / качество.

Как правильно использовать инвертор

Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:

1. При запуске двигателя автомобиля инвертор должен быть выключен.

2. После включения инвертора следует подождать 10-15 секунд.

3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.

Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.

Смотрите также:

Преобразователи напряжения, инверторы, повышающие / понижающие.

Преобразователь электрической энергии — это электротехническое устройство, предназначение которого преобразовывать параметры электрической энергии (напряжения, частоты, числа фаз, формы сигнала). Для реализации преобразователей широко используются полупроводниковые приборы, так как они обеспечивают высокий КПД.

Так, например, различают автомобильные преобразователи напряжения 12 → 220 В, что означает, что они преобразовывают напряжение 12 Вольт в эффективное напряжение 220 Вольт. Такие преобразователи часто называют «инвертором», так как они преобразуют постоянный ток 12В бортовой сети автомобиля в переменный 220В. Такой преобразователь напряжения позволит использовать почти любые бытовые приборы (например фен, утюг, ноутбук, мобильный телефон и т.д.) при отсутствии сети 220В. Это сильно облегчает автомобильные путешествия и позволяет не отказываться от привычного всем комфорта, например в походных условиях.

Компактные размеры, простота использования и небольшой вес позволяют всегда иметь преобразователь напряжения под рукой.

Преобразователи напряжения защищены от короткого замыкания, перегрева и перегрузок.

    С помощью преобразователя напряжения Вы сможете питать и маломощную аппаратуру, (ноутбуки, телевизоры и т.д.), любой бытовой прибор, рассчитанный на напряжение 220 В,  в любом месте (на стоянке, на даче, в дороге). То есть автомобильный инвертор вырабатывает переменный ток, благодаря чему к нему можно подключать самые разнообразные электроприборы работающие от бытовой сети переменного тока.

Диапазон преобразователей напряжения 12 220 В очень широк: начиная от моделей (50 W) и заканчивая преобразователями напряжения на 1500 Вт.

    Для  грузовых  автомобилей  рабочее напряжение бортовой сети которых рассчитано  на 24 Вольта,  или  для аккумуляторов на  24 Вольта, мы  также предлагаем  преобразователи  напряжения,  рассчитанные  на  входное напряжение  24 Вольта.

Мощные инверторы могут питать разнообразные устройства, будь то компьютер или ноутбук, или холодильник или СВЧ-печь. К ним относятся преобразователи напряжения 450 В, преобразователи напряжения 900 В, преобразователи напряжения 1500 В.

Не гонитесь за высокой мощностью автомобильного инвертора, если Вы намерены подключать к нему только небольшие бытовые приборы.

Преобразователь напряжения купить Вы можете на сайте нашего фирменного Интернет-магазина «НПП Орион».

Преобразователь напряжения 12 на 220 и 220 на 12 вольт своими руками — ВикиСтрой

Корпус для инвертора

Первое, что нужно учесть — потери преобразования электричества, выделяющиеся в виде тепла на ключах схемы. В среднем эта величина составляет 2–5% от номинальной мощности устройства, но показатель этот имеет свойство расти из-за неправильного подбора или старения комплектующих.

Отвод тепла от полупроводниковых элементов имеет ключевое значение: транзисторы очень чувствительны к перегреву и выражается это в быстрой деградации последних и, вероятно, их полному отказу. По этой причине основанием для корпуса должен служить теплоотвод — алюминиевый радиатор.

Из радиаторных профилей хорошо подойдёт обычная «расчёска» шириной 80–120 мм и длиной около 300–400 мм. к плоской части профиля винтами крепятся экраны полевых транзисторов — металлические пятачки на их задней поверхности. Но и с этим не всё просто: электрического контакта между экранами всех транзисторов схемы быть не должно, поэтому радиатор и крепления изолируются слюдяными плёнками и картонными шайбами, при этом по обе стороны диэлектрической прокладки металлсодержащей пастой наносится термоинтерфейс .

Определяем нагрузку и закупаем компоненты

Крайне важно понимать, почему инвертор — это не просто трансформатор напряжения, а также почему существует столь разнообразный перечень подобных устройств. Прежде всего помните, что подключив трансформатор к источнику постоянного тока, вы ничего не получите на выходе: ток в АКБ не меняет полярности, соответственно, явление электромагнитной индукции в трансформаторе отсутствует как таковое.

Первая часть схемы инвертора — входной мультивибратор, имитирующий колебания сети для совершения трансформации. Собирается он обычно на двух биполярных транзисторах, способных раскачать силовые ключи (например, IRFZ44, IRF1010NPBF или мощнее — IRF1404ZPBF), для которых важнейший параметр — предельно допустимый ток. Он может достигать нескольких сотен ампер, но в целом вам достаточно умножить значение тока на вольтаж аккумуляторной батареи, чтобы получить ориентировочное количество ватт выходной мощности без учёта потерь.

Простой преобразователь на основе мультивибратора и силовых полевых ключей IRFZ44

Частота работы мультивибратора непостоянна, рассчитывать и стабилизировать её — пустая трата времени. Вместо этого ток на выходе трансформатора снова превращается в постоянный с помощью диодного моста. Такой инвертор может быть пригоден для питания чисто активных нагрузок — ламп накаливания или электрических нагревателей, печек.

На основе полученной базы можно собирать и другие схемы, отличающиеся частотой и чистотой выходного сигнала. Подбор компонентов для высоковольтной части схемы сделать проще: токи здесь не такие высокие, в ряде случаев сборку выходного мультивибратора и фильтра можно заменить парой микросхем с соответствующей обвязкой. Конденсаторы для нагрузочной сети следует использовать электролитические, а для цепей с низким уровнем сигнала — слюдяные.

Вариант преобразователя с генератором частоты на микросхемах К561ТМ2 в первичном контуре

Стоит также заметить, что для увеличения итоговой мощности вовсе не обязательно закупать более мощные и стойкие к нагреву компоненты первичного мультивибратора. Задачу можно решить увеличением числа преобразовательных контуров, включенных параллельно, но для каждого из них потребуется собственный трансформатор.

Вариант с пареллельным подключением контуров

Борьба за синусоиду — разбираем типовые схемы

Инверторы напряжения сегодня используются повсеместно как автолюбителями, желающими пользоваться бытовой техникой вдалеке от дома, так и обитателями автономных жилищ, питающихся солнечной энергией. И в целом можно сказать, что от сложности устройства преобразователя напрямую зависит ширина спектра токоприёмников, которые можно к нему подключить.

К сожалению, чистый «синус» присутствует только в магистральной электросети, добиться преобразования постоянного тока в него очень и очень сложно. Но в большинстве случаев этого и не требуется. Чтобы подключать электрические двигатели (от дрели до кофемолки), достаточно пульсирующего тока с частотой от 50 до 100 герц без сглаживания.

ЭСЛ, светодиодные лампы и всевозможные генераторы тока (блоки питания, зарядные устройства)более критичны к выбору частоты, поскольку именно на 50 Гц основана схема их работы. В таких случаях следует включать во вторичный вибратор микросхемы, зовущиеся генератором импульсов. Они могут коммутировать небольшую нагрузку непосредственно, либо исполнять роль «дирижёра» для серии силовых ключей выходной цепи инвертора.

Но даже такой хитрый план не сработает, если вы планируете использовать инвертор для стабильного питания сетей с массой разнородных потребителей, включая асинхронные электрические машины. Здесь чистый «синус» очень важен и реализовать такое под силу лишь преобразователям частоты с цифровым управлением сигналом.

Трансформатор: подберём или сами

Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24–250 В и обратно, остаётся лишь правильно определить выводы.

И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.

Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.

Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.

Монтаж радиоэлементов

Осталось собрать устройство. Поскольку компонентов в схеме не так много, можно размещать их не на печатной плате, а навесным монтажом с креплением к радиатору, то есть к корпусу устройства. К штыревым ножкам подпаиваемся моножильным медным проводом достаточно большого сечения, затем место соединения укрепляется 5–7 витками тонкой трансформаторной проволоки и небольшим количеством припоя ПОС-61. После остывания соединения оно изолируется тонкой термоусадочной трубкой.

Схемы высокой мощности и со сложным вторичным контуром могут потребовать изготовления печатной платы, на краю которой в ряд размещены транзисторы для свободного крепления к теплоотводу. Для изготовления печатки пригоден стеклотекстолит с толщиной фольги не менее 50 мкм, если же покрытие более тонкое — усиливайте цепи низкого напряжения перемычками из медного провода.

Изготовить печатную плату в домашних условиях сегодня просто — программа Sprint-Layout позволяет рисовать обтравочные трафареты для схем любой сложности, в том числе и для двухсторонних плат. Полученное изображение распечатывается лазерным принтером на качественной фотобумаге. Затем трафарет прикладывается к очищенной и обезжиренной меди, проглаживается утюгом, бумага размывается водой. Технология получила название «лазерно-утюжной» (ЛУТ) и описана в сети достаточно подробно.

Вытравливать остатки меди можно хлорным железом, электролитом или даже поваренной солью, способов предостаточно. После вытравливания припекшийся тонер нужно смыть, просверлить монтажные отверстия сверлом в 1 мм и пройтись по всем дорожкам паяльником (под флюсом), чтобы залудить медь контактных площадок и улучшить проводимость каналов.

рмнт.ру

16.09.16

применение и свойства инверторов напряжения, однофазные электропреобразователи

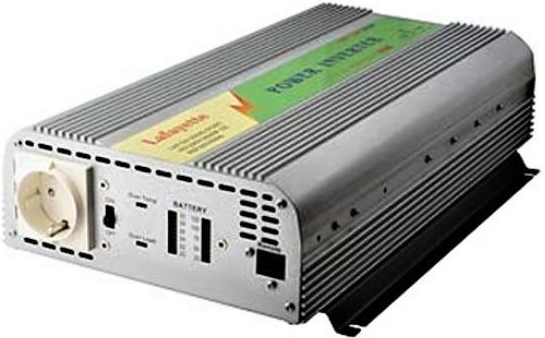

Инвертор, или преобразователь, с 12 на 220 В — аппарат для трансформации постоянного тока в переменный с изменением величины напряжения. Чаще представляет собой генератор сигналов напряжения, по форме близких к синусоиде или разделенному импульсу. Прибор применяется как отдельное устройство, так в комплексе источников и систем бесперебойной подачи потребителям электроэнергии.

Способы применения

Особенно широко преобразователи тока с 12 на 220 В применяются в местах, где отсутствует снабжение электроэнергией. От любого автомобильного аккумулятора можно сделать 220 В для обеспечения подачи электричества в загородный дом.

Следует помнить, что инверторы напряжения из 12 В в 220 В преобразуют форму электрического тока, которая ограничивает его использование. То есть не все электрические приборы способны воспринимать напряжение, подающееся графически почти по прямоугольной форме. Конструктивно инверторы бывают:

• автомобильными;
• стационарными;
• мобильными.

Если рассматривать выходную мощность, то автомобильные АКБ максимально выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых или дачный участок необходимо в вечернее время осветить помещение или место ночевки, то самый простой способ заключается в подсоединении к преобразователю светодиодного светильника.

Расход энергии автомобильного аккумулятора — очень невыгодный процесс, так как с увеличением нагрузки уменьшается коэффициент полезного действия батареи.

Стационарные преобразователи напряжения 12—220 вольт в основном применяются для трансформирования электрической энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и считаются неприхотливыми в выборе источника питания. Для обслуживания автомобилей это устройство представляет собой зарядное устройство с розеткой.

Технические характеристики

Все электропреобразователи на выходе выдают стандартную частоту 50 Гц и напряжение 220 В. Эти выходные данные соответствуют требованиям домашнего электричества и совместимы со всеми потребителями. К основным параметрам относятся:

• номинальная мощность;
• КПД;
• активная или пассивная система охлаждения;
• потребление электроэнергии на холостом ходу;
• величина максимального тока потребления на входе;
• напряжение питания;
• устройства защиты от короткого замыкания и перегрева оборудования.

Старые конструкции инверторов представляют собой трансформаторы тока, а современные модели собраны на импульсных контроллерах, обеспечивающих высокий КПД приборов. Иногда это значение достигает 95%, а оставшиеся 5% рассеиваются самим аппаратом, за счет чего происходит его нагрев.

В зависимости от модели инвертора 12—220 вольт, потребители на выходе получают прямоугольную синусоиду напряжения или в более дорогих конструкциях она соответствует стандартному значению. Некоторые приборы, обладающие большой пусковой мощностью, невозможно запустить от преобразователя.

Для этого необходимо применять переходники, состоящие из конденсаторов, которые могут обеспечить достаточный пусковой ток. Иногда просто необходимо ограничить применение некоторого электрического оборудования.

Полезные свойства аппаратов

Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.

В сложных и ответственных конструкциях эти устройства функционируют в более длительном и контролируемом режиме. Работа эта осуществляется как отдельно, так и параллельно с основной электрической сетью. Кроме того, инвертор может работать в качестве промежуточного звена в комплексе преобразователей.

Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

Выходное напряжение обязательно должно соответствовать техническим характеристикам общей сети, особенно это касается Grid-tie инверторов, которые используются для преобразования энергии солнечных батарей, ветровых генераторов и других экологически чистых источников.

Однофазные преобразователи

Отличаются они характеристиками синусоидального выходного напряжения. Более серьезные модели способны выдавать синусоиду, близкую к стандартному напряжению основной сети. Другая группа инверторов выдает график в упрощенной форме, который больше напоминает трапецеидальную форму.

Строение синусоиды напряжения большую роль играет для многих бытовых приборов. Некоторые из них не работают от напряжения, поступающего по упрощенной синусоиде. Она важна для устройств, обладающих:

• электродвигателями;
• трансформаторами;
• телекоммуникационными приборами.

Кроме того, некоторое медицинское оборудование, аудио и видеоаппаратура просто не будут работать при неправильном выходном напряжении. Обычно инверторы работают в трех режимах. При длительном функционировании используется номинальная мощность агрегата.

В краткосрочном режиме перегрузки возможен расход энергии, в 1,5 раза превышающий номинальную мощность. При пусковом режиме происходит моментальная отдача повышенной мощности, которая используется для запуска электрических двигателей и других нагрузок с повышенной емкостью.

Дополнительная защита

Современный инвертор должен обладать защитой от короткого замыкания. В нем устанавливается предохранитель от случайного воздействия на предмет посторонних вмешательств, особенно если это касается детей.

Защита от перегрузки должна срабатывать своевременно, чтобы не произошло перегревания проводки и последующего возгорания. Блок защиты осуществляет предохранение преобразователя от короткого замыкания и большого значения входного напряжения. Для этого существуют индикаторы, которые показывают состояние электрической сети.

Дополнительные датчики и установленные вольтметры помогут выявить соответствующую неисправность. Расположенные на радиаторе охлаждения указатели температуры системы позволят осуществить управление вентилятором, когда показания превысят допустимое значение.

Популярные модели

Очень много моделей инверторов выпускается в нашей стране. Применяться они могут как в промышленном производстве, так и в бытовых условиях. Популярными считаются:

1. AIRLINE API-150−01 — допустимый порог мощности прибора составляет 150 Вт. Корпус изготовлен из прочного пластика, который способен выдерживать высокие температуры. Автомобильный инвертор подключается от прикуривателя, который находится в салоне. К этому аппарату можно подключить несколько электрических приборов, общая мощность которых составляет не более 150 Вт. Аппарат имеет защиту от короткого замыкания и скачков входящего напряжения.
2. Jet A JA-P11 — если поблизости нет сети электрической энергии, то этот аппарат выручит в любой ситуации. Максимальная мощность устройства составляет около 300 Вт. Существует защита от низкого питающего напряжения, перегрева и перегрузок.
3. Titan HW-150E1 150 Вт — осуществляет возможность пользоваться электроприборами до 150 Вт. Подключается от автомобильного прикуривателя и выходное напряжение составляет 220—240 В. Вес аппарата не превышает 0,5 кг, что делает его очень удобным в дальних поездках.

Можно отметить и другие неплохие инверторы: Kensington Ultra Portable Inverter 150—33362EU, Inverter 150W AVS, Robiton 150W.

Прочая электроника — объявления OLX.ua

Как сделать схему преобразователя / инвертора с 12 В постоянного тока в 220 В переменного тока?

Инверторы часто необходимы в местах, где невозможно получить питание переменного тока от сети. Схема инвертора используется для преобразования мощности постоянного тока в мощность переменного тока. Инверторы могут быть двух типов: истинные / чистые синусоидальные инверторы и квази или модифицированные инверторы. Эти инверторы истинной / чистой синусоидальной волны дороги, тогда как модифицированные или квазиинверторы недороги.

Эти модифицированные инверторы генерируют прямоугольную волну и не используются для питания чувствительного электронного оборудования.Здесь построена простая схема инвертора, управляемая напряжением, использующая силовые транзисторы в качестве переключающих устройств, которая преобразует сигнал 12 В постоянного тока в однофазный 220 В переменного тока.

Принцип, лежащий в основе этой схемы

Основная идея каждой схемы инвертора состоит в том, чтобы генерировать колебания с использованием заданного постоянного тока и передавать эти колебания через первичную обмотку трансформатора путем усиления тока. Это первичное напряжение затем повышается до более высокого напряжения в зависимости от количества витков в первичной и вторичной катушках.

Также получите представление о схеме преобразователя постоянного тока с 12 В в 24 В

Схема инвертора

на транзисторах

Преобразователь 12 В постоянного тока в 220 В переменного тока также может быть сконструирован с использованием простых транзисторов. Его можно использовать для питания ламп мощностью до 35 Вт , но его можно использовать для управления более мощными нагрузками, добавив больше полевых МОП-транзисторов.

Инвертор, реализованный в этой схеме, представляет собой преобразователь прямоугольной формы и работает с устройствами, которым не требуется чистый синусоидальный переменный ток.

Принципиальная схема

Необходимые компоненты

• Аккумулятор 12 В
• МОП-транзистор IRF 630-2
• 2N2222 Транзисторы
• 2.2 мкФ конденсаторы-2
• Резистор
• 12В-220В повышающий трансформатор с ответвлениями.

Рабочий

Схему можно разделить на три части: генератор, усилитель и трансформатор. Генератор 50 Гц требуется, поскольку частота источника переменного тока составляет 50 Гц.

Это может быть достигнуто путем создания нестабильного мультивибратора, который генерирует прямоугольную волну на частоте 50 Гц. В цепи R1, R2, R3, R4, C1, C2, T2 и T3 образуют генератор.

Каждый транзистор генерирует инвертирующие прямоугольные волны. Значения R1, R2 и C1 (R4, R3 и C2 идентичны) будут определять частоту. Формула для частоты прямоугольной волны, генерируемой нестабильным мультивибратором, равна

.

F = 1 / (1,38 * R2 * C1)

Инвертирующие сигналы генератора усиливаются силовыми МОП-транзисторами T1 и T4.Эти усиленные сигналы подаются на повышающий трансформатор, центральный отвод которого подключен к 12 В постоянного тока.

Выходное видео

Передаточное число трансформатора должно быть 1:19, чтобы преобразовать 12 В в 220 В. Трансформатор объединяет оба инвертирующих сигнала для генерации переменного выходного сигнала прямоугольной формы 220 В.

К с использованием батареи 24 В , нагрузки до 85 Вт могут питаться , но конструкция неэффективна. Чтобы увеличить мощность инвертора, необходимо увеличить количество полевых МОП-транзисторов.

Чтобы разработать инвертор на 100 Вт, прочтите Простой инвертор на 100 Вт

Схема преобразователя постоянного тока 12В в переменный ток 220В с использованием нестабильного мультивибратора

В схемах инвертора

могут использоваться тиристоры в качестве переключающих устройств или транзисторы. Обычно для приложений малой и средней мощности используются силовые транзисторы. Причина использования силовых транзисторов заключается в том, что они имеют очень низкий выходной импеданс, позволяющий протекать максимальному току на выходе.

Одно из важных применений транзистора — переключение. Для этого применения транзистор смещен в области насыщения и отсечки.

Когда транзистор смещен в области насыщения, переходы коллектор-эмиттер и коллектор-база смещены в прямом направлении. Здесь напряжение коллектор-эмиттер минимально, а коллекторный ток максимален.

Еще одним важным аспектом этой схемы является генератор. Важное применение 555 Timer IC — это использование в качестве нестабильного мультивибратора.

Нестабильный мультивибратор генерирует выходной сигнал, который переключается между двумя состояниями и, следовательно, может использоваться в качестве генератора.Частота колебаний определяется номиналами конденсатора и резисторов.

[Также прочтите: Как сделать регулируемый таймер]

Принципиальная схема

Принципиальная схема преобразователя постоянного тока с 12 В в 220 В — ElectronicsHub.Org

Компоненты цепи

• V1 = 12 В
• R1 = 10 К
• R2 = 150 К
• R3 = 10 Ом
• R4 = 10 Ом
• Q1 = TIP41
• Q2 ​​= TIP42
• D1 = D2 = 1N4007
• C3 = 2200 мкФ
• T1 = повышающий трансформатор 12 В / 220 В

Описание схемотехники

Конструкция осциллятора: Нестабильный мультивибратор может использоваться как осциллятор. Здесь сконструирован нестабильный мультивибратор с таймером 555. Как известно, частота колебаний таймера 555 в нестабильном режиме составляет:

f = 1,44 / (R1 + 2 * R2) * C

, где R1 — сопротивление между разрядным выводом и Vcc, R2 — сопротивление между разрядным выводом и пороговым выводом, а C — емкость между пороговым выводом и землей. Также рабочий цикл выходного сигнала определяется как:

D = (R1 + R2) / (R1 + 2 * R2)

Так как наше требование составляет f = 50 Гц, D = 50% и предполагается, что C равно 0.1 мкФ, мы можем рассчитать значения R1 и R2 как 10 кОм и 140 кОм соответственно. Здесь мы предпочитаем использовать потенциометр 150K для точной настройки выходного сигнала.

Также между выводом управления и землей используется керамический конденсатор емкостью 0,01 мкФ.

Конструкция коммутационной цепи: Наша главная цель — разработать сигнал переменного тока напряжением 220 В. Это требует использования транзисторов высокой мощности, чтобы обеспечить прохождение максимального количества тока к нагрузке. По этой причине мы используем силовой транзистор TIP41 с максимальным током коллектора 6 А, где ток базы определяется как ток коллектора, деленный на коэффициент усиления постоянного тока.Это дает ток смещения около 0,4 А * 10, то есть 4 А. Однако, поскольку этот ток больше максимального тока базы транзистора, мы предпочитаем значение меньше максимального тока базы. Предположим, что ток смещения равен 1А. Тогда резистор смещения равен

.

R _b = (V _cc — V _{BE (ON)} ) / I _{смещение}

Для каждого транзистора напряжение V _{BE (ON)} составляет около 2 В. Таким образом, R _b для каждого рассчитывается как 10 Ом.Поскольку диоды используются для смещения, прямое падение напряжения на диодах должно быть равно прямому падению напряжения на транзисторах. По этой причине используются диоды 1N4007.

Конструкция транзисторов PNP и NPN одинакова. Мы используем силовой транзистор PNP TIP42.

Конструкция выходной нагрузки: Поскольку выходной сигнал схемы переключения является выходом с широтно-импульсной модуляцией, он может содержать гармонические частоты, отличные от основной частоты переменного тока.По этой причине необходимо использовать электролитический конденсатор, чтобы пропускать через него только основную частоту. Здесь мы используем электролитный конденсатор емкостью 2200 мкФ, достаточно большой, чтобы отфильтровать гармоники. Поскольку требуется выходное напряжение 220 В, предпочтительнее использовать повышающий трансформатор. Здесь используется повышающий трансформатор 12 В / 220 В.

Работа цепи преобразователя постоянного тока 12В в переменный ток 220В

• Когда это устройство питается от батареи 12 В, таймер 555, подключенный в нестабильном режиме, выдает прямоугольный сигнал с частотой 50 Гц.
• Когда на выходе высокий логический уровень, диод D2 будет проводить, и ток пройдет через диоды D1, R3 на базу транзистора Q1.
• Таким образом, транзистор Q1 будет включен. Когда выход находится на низком логическом уровне, диод D1 будет проводить, и ток будет течь через D1 и R4 к базе Q2, вызывая его включение.
• Это позволяет создавать постоянное напряжение через первичную обмотку трансформатора через переменные интервалы. Конденсатор гарантирует, что частота сигнала соответствует требуемой основной частоте.
• Этот сигнал 12 В переменного тока на первичной обмотке трансформатора затем повышается до сигнала 220 В переменного тока на вторичной обмотке трансформатора.

Применение схемы преобразователя постоянного тока с 12 В в 220 В

1. Эту схему можно использовать в автомобилях и других транспортных средствах для зарядки небольших батарей.
2. Эта схема может использоваться для управления двигателями переменного тока малой мощности
3. Может использоваться в солнечной энергетической системе.

Ограничения

1. Поскольку используется таймер 555, выходной сигнал может незначительно изменяться в пределах требуемого рабочего цикла 50%, т. е.е. Трудно достичь точного 50% сигнала рабочего цикла.
2. Использование транзисторов снижает КПД схемы.
3. Использование переключающих транзисторов может вызвать перекрестные искажения выходного сигнала. Однако это ограничение было до некоторой степени уменьшено за счет использования смещающих диодов.

Примечание

Вместо таймера 555 можно использовать любой нестабильный мультивибратор. Например, эти схемы также могут быть построены с использованием нестабильного мультивибратора 4047, выходной ток которого усиливается и подается на трансформатор.

[Читать: Солнечный инвертор для дома ]

12В до 220В Домашний инвертор питания Введение

Приложения
Оргтехника (например: компьютер, факс, принтер, сканер и т. Д.)
Электрооборудование (например, видеоигры, DVD, стерео, видеокамеры, электрические вентиляторы, осветительные приборы и т. Д.)
Заряжаемый аккумулятор (сотовые телефоны, электробритвы, цифровые фотоаппараты, видеокамеры и другие аккумуляторы)

Способ применения домашнего инвертора
Домашний инвертор напрямую принимает питание 12 В постоянного тока от источника постоянного тока (например, аккумуляторных батарей и т. ), со специальным зажимом, подключенным к инвертору в переменный ток 220 В, для питания электрических продуктов. Вы можете измерить номинальную мощность электрических продуктов, чтобы выбрать подходящий инвертор. Но обратите внимание на использование электроприборов с номинальной мощностью, меньшей или равной номинальной мощности инвертора.

Домашний инвертор питания Характеристики

1. Достаточная мощность: когда номинальная мощность нагрузки равна или меньше мощности инвертора, инвертор не будет обеспечивать защиту от перегрузки и может продолжать работу.
2. Хорошие показатели безопасности: инвертор от 12 В до 220 В обеспечивает защиту от короткого замыкания, перегрузки, перенапряжения, пониженного напряжения и перегрева. (Глоссарий: защита от короткого замыкания — когда выход переменного тока исправен, отрицательное напряжение случайно закорочено, инвертор автоматически прекращает работу, доступ к защищенному состоянию, так что выходное напряжение равно 0, батарея не влияет на прибор, инверторы и хранилище Защита от перегрузки — когда нагрузка превышает номинальную мощность инвертора мощности, он автоматически прекращает работу, доступ к защищенному состоянию. Защита от перенапряжения или пониженного напряжения — когда напряжение батареи выше или ниже номинального напряжения, инвертор автоматически прекращает работу, доступ к защищенному состоянию. Защита от перегрева — когда температура инвертора превышает 65 ℃, он автоматически прекращает работу, доступ к защищенному состоянию)
3. Хорошие физические свойства: в продукте используется полностью алюминиевая оболочка, твердая поверхность и хорошие тепловые характеристики. Он также может быть устойчивым к выдавливанию или разрушению некоторых внешних сил.
4. Разумная конструкция: домашний инвертор питания от 12 до 220 в использует международную популярную схему синусоидального инвертора. Он имеет такие преимущества, как высокая эффективность преобразования, автоматическая защита, разумный дизайн, простота в эксплуатации, безопасность и надежность. Домашний инвертор широко применяется для преобразования солнечной и ветровой энергии, работы на открытом воздухе и эксплуатации бытовой техники.

Параметры бытовой инверторной техники

• Номинальная выходная мощность: 1000 Вт
• Максимальная выходная мощность: 1050 Вт
• Ударная мощность: 2000 Вт
• Входное напряжение: 12 В постоянного тока
• Выходное напряжение: 220 В переменного тока ± 10%
• Выходная частота: 50 Гц ± 2 Гц
• КПД (полная нагрузка):> 85%
• Ток холостого хода: <0.5А
• Инструкции по работе: светодиод показывает статус работы
• Форма выходного сигнала: модифицированная синусоида
• Автоматическая защита: перегрузка, короткое замыкание, перегрев, обратная полярность (предохранитель), пониженное / повышенное напряжение
• Рабочая температура: -10 ℃ ~ 50 ℃
• Температура хранения: -30 ℃ ~ 70 ℃
• Охлаждение: вентилятор охлаждения с автоматическим управлением
• Размер продукта: 215 * 150 * 70 мм
• Размеры коробки: 400 * 345 * 225мм, 4шт / кор.

ПИТАНИЕ И ХРАНЕНИЕ 220 В НА 12 В (PDF)

Этот проект предназначен для создания сети 220 А.Источник питания постоянного тока от C до 12 В, который также может сохранять мощность в течение длительного времени. Используемая схема является эффективной и внесла множество улучшений в существующие источники питания постоянного тока, такие как регулирование напряжения и устранение пульсаций на выходе. Напряжение 220 АС сначала преобразуется в 12 В переменного тока понижающим трансформатором, затем используется двухполупериодный выпрямительный мост (на основе моста пшеничного камня) для преобразования переменного тока в постоянный ток.Затем этот выходной сигнал дважды фильтруется двумя механизмами.

> Для того, чтобы удалить рябь в форме волны мостовой схемы.

> Создайте регулируемый и эффективный источник питания.

NPN-транзистор с базой, подключенной к стабилитрону, также используется в качестве коммутирующей цепи. Затем на выходе получается 12 В. Схемы и формы сигналов созданы с помощью PSpice. Благодаря регулировке напряжения и устранению пульсаций на выходе этот источник питания также можно использовать в качестве «разрядника батареи», который обеспечивает постоянный и эффективный выход на нагрузку без необходимости в батарее.

В области электротехники всегда есть потребность в источниках питания постоянного тока. Основными преимуществами этих источников питания постоянного тока являются портативность и экономичность по сравнению с источниками питания переменного тока, но иногда дешевизна этих источников питания постоянного тока приводит к недостаточной эффективности их выхода. То есть выход большинства имеющихся на рынке источников питания постоянного тока имеет пульсации и не является чистым постоянным током.Кроме того, выходное напряжение неточно из-за потерь в цепи.Чтобы устранить эти недостатки в источниках питания постоянного тока, мы создали эффективную схему, которая не только устраняет пульсации выходного напряжения, чтобы получить чистый сигнал постоянного тока, но также регулирует напряжение до постоянного и желаемого значения. Это достигается за счет использования схемы фильтра и транзистора, который используется в качестве переключателя. Мы использовали мостовой выпрямитель вместо двухдиодного выпрямителя (который также производит двухполупериодное выпрямление), потому что мостовой выпрямитель не требует высокого «пикового обратного напряжения», поскольку он использует большую часть обмоток трансформатора.Мы также использовали простой трансформатор вместо центрального ответвителя, потому что он дешевле и обеспечивает компактную и дешевую передачу энергии. Использование схемы RL в качестве фильтра повысило эффективность схемы за счет устранения пульсаций в постоянном токе, которые устраняются мостом. Использование транзистора в качестве переключателя привело к другому усовершенствованию схемы, т.е. он отрегулировал напряжение до постоянного значения, что спасло нашу нагрузку от повреждений, вызванных колебаниями напряжения. Используются перезаряжаемые никель-металлогидридные батареи, которые в наши дни широко используются в бытовой электронике. Они также имеют меньшее время зарядки и очень долговечны. Благодаря эффективному сочетанию значений элементов схемы к выходной цепи можно подключить множество нагрузок, то есть любой элемент схемы, имеющий напряжение 12 В и сопротивление более 10 Ом.

ПРИМЕНЕНИЕ

> Схема может использоваться в качестве «разрядника батареи», поскольку она обеспечивает постоянное регулируемое напряжение и отсутствие пульсаций на выходе. Его можно использовать для вывода сначала напрямую на нагрузку, а не на батарею.Это снижает стоимость аккумулятора.

> Может использоваться как зарядное устройство. Его можно отсоединить от схемы, а затем использовать для подачи питания на различные электронные устройства.

> Его можно использовать в качестве регулятора напряжения постоянного тока, который может обеспечивать напряжение без пульсаций.

> Для подзарядки аккумуляторной батареи электромобиля (EV).

> Для подзарядки стартерной аккумуляторной батареи топливного автомобиля, где используется модульное зарядное устройство.

Сопутствующие

Инверторы питания 220 В — 110 220 В

• Продажа

  • Этот сверхмощный инвертор 220 В / 50 Гц подключается непосредственно к батарее постоянного тока 12 В для питания микроволн, электроинструментов и электроинструментов ЕВРОПЕЙСКОГО типа 220 В / 50 Гц. электроника в вашем автомобиле!
  • Power Bright ERP2300-12 Инвертор с модифицированной синусоидальной волной, 2300 Вт, выход переменного тока 220 В, 50 Гц, штекер прикуривателя 12 В; Встроенный охлаждающий вентилятор, индикатор перегрузки, выход переменного тока 220 В, 50 Гц, обеспечивает 19.2 ампера, индикатор перегрузки, переключатель питания, 11,5 x 7,5 x 2,75 (ERP230012 ERP-230012 ERP2300 ERP-2300 PBI2300E-12 PBI2300E12

  Узнать больше

• • Продолженная мощность 3500 Вт
  • Пиковая мощность нагрузки
  • Вход Диапазон напряжения постоянного тока 10-15,5 В
  • Потребляемый ток без нагрузки
  • Диапазон выходной частоты 50 +/- 3 Гц
  • Диапазон выходного напряжения 220 +/- 10% при 50 Гц
  • Макс. эффективность мощности> 90%
  • Макс.наружная температура
  • Сигнализация низкого напряжения, уровень 11 +/- 0.5 В
  • Уровень отключения высокого напряжения 15,5 +/- 1 В
  • Защита от короткого замыкания Да
  • Уровень отключения низкого напряжения 10 +/- 0,5 В
  • Размеры (ДxШxВ) в 19,92 x 8,9 x 6,1
  • Защита от перегрузки Да

  Узнать больше

  ERP3500-12-220Volts

  В корзину

• • Power Bright 220V 50Hz 900 Watt Inverter. 900 Вт непрерывная мощность 1800 Вт пиковая мощность 220 Вольт 50 Гц Выход переменного тока Анодированный алюминиевый корпус обеспечивает максимальное рассеивание тепла 3 фута 8 проводов для манометра AGW в комплекте Встроенный охлаждающий вентилятор Индикатор перегрузки Отключение при перегрузке Отключение при коротком замыкании Тепловое отключение Выключатель питания
  • 900 непрерывная мощность
  • 1800 Вт пиковая мощность
  • Обеспечивает 4.1 А
  • Корпус из анодированного алюминия обеспечивает долговечность
  • Встроенный вентилятор охлаждения
  • Внешний, заменяемый 30

  Узнать больше

• • Непрерывная мощность 400 Вт
  • Пиковая мощность 800 Вт
  • Обеспечивает 1,8 А
  • Корпус из анодированного алюминия обеспечивает долговечность
  • Встроенный вентилятор охлаждения
  • Внешний сменный предохранитель лопатчатого типа на 30 А
  • Штепсельная вилка 12 В
  • Розетка переменного тока 220 В 50 Гц (ЕВРОПЕЙСКАЯ РОЗЕТКА)
  • Индикатор перегрузки
  • Выключатель питания
  • Штекер прикуривателя
  • Выключатель питания
  • Форма выходной волны измененная синусоида
  • Потребление холостого хода
  • КПД до 90%
  • Диапазон входного напряжения 10-15 В постоянного тока
  • Более

  Узнать больше

• Продажа

  • Продолженная мощность 3500 Вт
  • Пиковая мощность нагрузки
  • Диапазон входного постоянного напряжения 10-15. 5 В
  • Потребляемый ток без нагрузки
  • Диапазон выходной частоты 50 +/- 3 Гц
  • Диапазон выходного напряжения 220 +/- 10% при 50 Гц
  • Макс.эффективность мощности> 90%
  • Макс.наружная температура
  • Уровень сигнала тревоги по низкому напряжению 11 +/- 0,5 В
  • Уровень отключения высокого напряжения 15,5 +/- 1 В
  • Защита от короткого замыкания Да
  • Уровень отключения низкого напряжения 10 +/- 0,5 В
  • Размеры (Д x Ш x В) в 19,92 x 8,9 x 6,1
  • Перегрузка Protect Yes

  Узнать больше

  PR5000-12-220volts

  В корзину

• Sale

  13.Максимальная нагрузка 8 В, ампер 23 А Переключаемый Регулируемый Подробнее

Преобразователь 12–220 В

Преобразователь 12–220 В

Цепи инвертора

очень полезны для получения высокого напряжения с использованием источника постоянного тока низкого напряжения или батареи. Здесь схема инвертора от 12 до 220 вольт разработана с использованием нескольких легко доступных компонентов, а также ее можно легко построить на печатной плате общего назначения.

Основная работа инвертора этого типа — это импульсный импульсный и повышающий трансформатор, поэтому IC CD4047 действует как импульсное генераторное устройство, а n-канальный силовой полевой МОП-транзистор IRFZ44n действует как переключатель, а затем вторичный трансформатор 12-0-12В, обратно используемый как повышающий трансформатор .

Принципиальная схема

Необходимые компоненты

1. IC CD4047
2. силовой полевой МОП-транзистор IRFZ44 = 2.
3. Вторичный трансформатор 12-0-12 В, 1 ампер
4. Переменный резистор 22 кОм
5. Резисторы 100 Ом / 10 Вт = 2
6. конденсатор 0,22 мкФ
7. 12-вольтная вспомогательная батарея

Строительство и работа

Эта простая схема инвертора от 12 до 220 вольт состоит из переключающего устройства и повышающего трансформатора. Поскольку мы знаем, что импульс высокой частоты переключения достигает повышающего трансформатора, выходное напряжение достигает высокого значения из-за взаимной индуктивности.

IC CD 4047 настроена в режиме нестабильного мультивибратора с помощью переменного резистора RV1 и конденсатора C1, изменяя значение переменного резистора, мы можем получить разный диапазон выходного импульса на выводах Q и Q ‘, что приводит к изменению выходного напряжения на трансформатор.

Силовые МОП-транзисторы канала

N IRFZ44 Дренажные контакты подключены к контактам вторичной обмотки трансформатора, а общий контакт вторичной обмотки подключен к положительному смещению батареи, оба контакта источника МОП-транзистора подключены к отрицательному смещению батареи, и эти МОП-транзисторы управляются Q и Q ‘вывод микросхемы CD4047.Когда чередующиеся прямоугольные импульсы приводят в действие полевой МОП-транзистор, тогда вторичная обмотка вынуждена индуцировать переменное магнитное поле, и это магнитное поле индуцирует большую (первичную) обмотку трансформатора и создает высокое переменное напряжение. (Здесь обычный трансформатор на 1 ампер 12-0-12В используется как повышающий трансформатор).

Примечание. Эта схема используется при обращении с рукояткой высокого напряжения переменного тока с особой осторожностью.

Как преобразовать 12 В постоянного тока в 220 В переменного тока

В статье объясняется очень простой метод получения 220 В переменного тока от источника 12 В постоянного тока.В этой идее используется топология повышения на основе индуктора / генератора с помощью IC 555.

Мы хорошо знакомы с инверторами, которые преобразуют потенциал постоянного тока в более высокие потенциалы переменного тока на уровнях сети.
Однако эти устройства включают сложные и дорогие конфигурации для получения требуемых выходов.

Гораздо более простой подход к достижению вышеуказанных результатов заключается в использовании схемы повышающего преобразователя MOSFET.

Если формы сигналов не критичны для ваших приложений, этот метод может быть намного проще и дешевле в реализации.

Работа схемы

Ссылаясь на схему ниже, мы видим, что вся идея основана на универсальной вечнозеленой IC 555.

Здесь он настроен в своем стандартном нестабильном режиме мультивибратора для генерации необходимых импульсов с частотой, определяемой резисторы 4к7, 1к и конденсатор 680пФ.

Рабочий цикл можно соответствующим образом отрегулировать путем экспериментов с резистором 1 кОм.

Выходной сигнал поступает на вывод № 3 ИС, который подается на затвор N-канального МОП-транзистора.

При включении питания положительные импульсы, исходящие от контакта № 3, включают МОП-транзистор на полную проводимость.

В течение вышеуказанных периодов высокий потенциал 12 В через катушку подтягивается к земле через МОП-транзистор.

Как мы все знаем, индукторы всегда пытаются противостоять мгновенным изменениям полярности тока через них, поэтому во время отрицательных импульсов, когда МОП-транзистор остается выключенным, вынуждает катушку сбросить сохраненный в ней потенциал в виде импульса ЭДС высокого напряжения в выход.

Это напряжение может быть равным 220В и дает необходимый потенциал на показанном выходе схемы.

Вышеупомянутая простая операция непрерывно повторяется на заданной частоте, обеспечивая на выходе постоянное напряжение 220 В переменного тока.

BC547 и его базовая сеть предназначены для ограничения выходного напряжения до необходимой степени.

Например, если требуемый выход составляет 220 В, предустановку 47 К можно отрегулировать так, чтобы отметка 220 В никогда не превышала, независимо от скорости обратной ЭДС катушки или колебаний входного напряжения.

МОП-транзистор может быть любого типа на 30 В, 50 А, например, можно использовать NTD4302.

Провод катушки должен быть достаточно толстым, чтобы выдерживать ток до 30 и более ампер.

Принципиальная схема

Распиновка IC 555

Распиновка Mosfet IRF 540

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

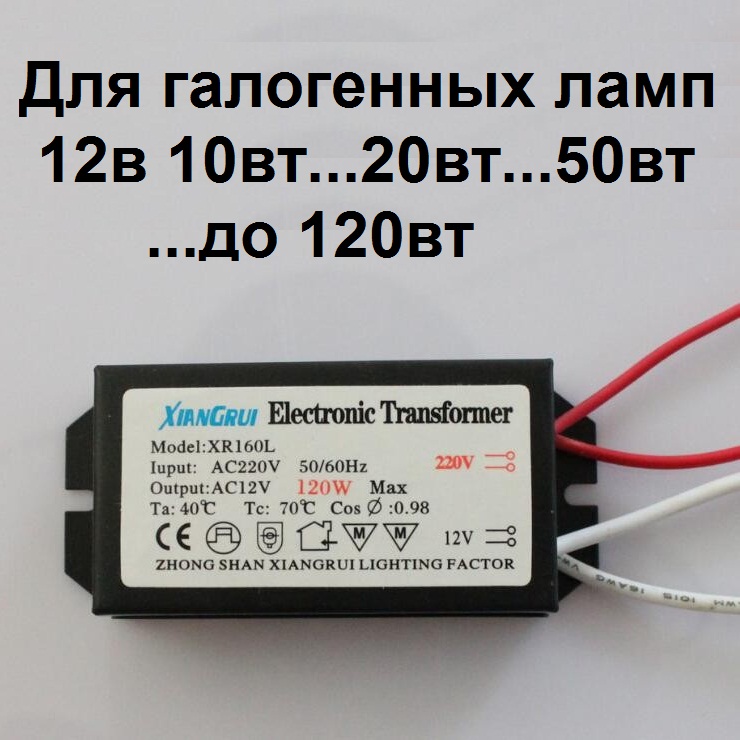

Преобразователь 220В в 12В — Обмен электротехнического стека

Вы могли бы использовать эту цепь . Он утверждает, что обеспечивает 12 В при 100 мА — это соответствует вашим требованиям.

Но я бы этому не поверил.

Это плохо регулируется. Выход 12 В может достигать 15 В, потому что единственное регулирование во всем этом — стабилитрон на 15 В.

Я бы не стал его использовать.

Он обеспечит 12 В между выходными контактами, но если вы измеряете между выходными контактами и землей под ногами, вы найдете полное линейное напряжение переменного тока. Он может обеспечить ток, достаточный для того, чтобы убить вас, если вы коснетесь выхода, стоя на земле. Это также повредит любое заземленное устройство, к которому вы его подключаете.

Я бы не хотел, чтобы эта штука была подключена к розетке в моем доме круглосуточно. В нем нет предохранителя, и в нем есть резисторы, которые могут нагреваться.

Здесь не упоминается, что вам нужен конденсатор с безопасным номиналом для C1. Вам нужен конденсатор с номиналом Y. Если конденсатор с номиналом Y выходит из строя, он прерывается. Обычный конденсатор или X-конденсатор выйдет из строя, в результате чего на остальную часть цепи попадут полные 220 В переменного тока, что также может выйти из строя и загореться или спокойно ждать, пока вы дотронетесь до него, чтобы он мог поджечь вас 220 В переменного тока.

Если вы используете эту вещь, вы должны поместить ее в изолированную коробку. Металлические части цепи не должны находиться в таком положении, чтобы вы могли коснуться цепи во время ее работы.Единственное соединение с этой схемой — это подключение к источнику питания — никакие другие устройства не могут быть подключены или управляться от нее, потому что эти устройства будут находиться под напряжением сети.

Я НЕ использовал бы эту цепь . Слишком много способов навредить этим себе или кому-то другому.

Когда я был ребенком, для первого проекта было обычным делом быть источником энергии. Настенные бородавки не были обычным явлением, поэтому, если вы хотели отказаться от батарей, вам приходилось покупать лабораторный блок питания или строить что-то самостоятельно.

Все источники питания были классического типа «трансформатор-выпрямитель».

Блок линейного напряжения был тщательно сконструирован, чтобы быть безопасным (и обычно помещается в коробку).

Низковольтная часть была изолирована трансформатором и абсолютно безопасна для прикосновения — никаких проблем по поводу того, что ваш источник питания 12 В постоянного тока перестанет попадать в сетевое напряжение.

Достаточно безопасно. Свой первый я построил примерно в 15 лет в заземленном металлическом корпусе.

Планы были общедоступными, и в большинстве всегда упоминалось, как построить устройство безопасно.
