Сечение провода и диаметр медного провода: Сечение провода – как выбрать по току или мощности

Сечение провода – как выбрать по току или мощности

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм², что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм², что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Выбор сечения

медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В

выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения провода электропроводки

по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами

при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку.
Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности

для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности

для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Выбор сечения провода для подключения электроприборов

к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм², с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм². Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм².

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм² при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм² при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм². Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм².

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Калькулятор для вычисления сечения одножильного провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм², после округления получим 0,2 мм². Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм²×15=3 мм². Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм². По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.

Александр Владимирович 01.09.2015

Добрый день! Александр Николаевич!

Во-первых, большое спасибо за сайт и большое количество полезной информации, я много проводки проложил на даче своими руками и прочитав Вашу статью понял, что не все делал правильно и скоро придется переделывать кое-что, спасибо.

Сейчас у меня очень больной вопрос, делаем ремонт в квартире. Рабочие проложили всю проводку трехжильным медным кабелем, утверждая, что это кабель 3×2,5, никакой маркировки на нем нет. Я померил диаметр жилы, оказалось 1,2 мм. Пошел в магазин и мне показали другой провод с медной жилой и маркировкой 3×2,5, померили диаметр жилы, тоже 1,2 мм.

По всем таблицам, что я нашел в интернете и из Ваших статей следует, что при диаметре жилы 1,2 мм — сечение 1,2 мм² – ток автомата 6 А и этот провод никак не подходит для розеток в квартире и уж тем более на кухне, где будет стоять стиральная машина и другие кухонные электроприборы большой мощности.

Может я чего не понял и ребята молодцы и провод диаметром 1,2 мм то, что нужно и мне не надо заставлять их перекладывать все проводом диаметром 1,8 мм, что соответствует (согласно Вашей статьи и здравого смысла) сечению 2,5 мм².

Очень прошу ответить, заранее спасибо.

Александр

Здравствуйте, Александр Владимирович!

В магазинах часто бывает, что маркировка сечения провода не соответствует действительности, сталкивался в жизни неоднократно.
Для диаметра провода 1,2 мм, номинальный ток 6 А, максимально допустимый до 10 А ( это 2,2 кВт). Поэтому для освещения и слабонагруженных розеток в комнатах вполне пойдет. Даже для утюга, хоть он и потребляет мощность 2 кВт, но включен не больше половины времени работы, то есть средняя потребляемая мощность его составляет 1 кВт. Стиральная машина тоже потребляет мощность 2 кВт, пока нагревается вода, а далее всего 300 Вт и только в момент вращения барабана. Таким образом, если одновременно не включать сразу несколько мощных электроприборов, то Ваша электропроводка вполне выдержит нагрузку.

Но для себя я бы все же выполнил доработку, проложив к розеткам, к которым будут подключаться мощные приборы прямой провод диаметром 1,8 мм, а если не хочется демонтировать уже проложенный провод, проложить к розеткам параллельно проложенному еще один двужильный кабель с диаметром жил 1,2 мм. Затраты небольшие, зато будет исключена перегрузка электропроводки для любого случая подключения электроприборов.

При параллельном соединении приводов новое сечение будет равно сумме сечений каждого, то есть в вашем случае 2,26 мм², что обеспечит номинальный ток нагрузки до 16 А, автомат тогда понадобиться тоже на 16 А.

Александр Владимирович

Большое спасибо все понял, усилим силовые розетки дополнительным проводом. Еще раз огромное спасибо за оперативный ответ, Вы мне очень помогли.


С уважением, Александр.

Виктор 24.03.2016

Здравствуйте, Александр Николаевич!

Прошу заранее прощения за некоторую бестолковость. Вопрос такого плана. Хочу проложить проводку на лоджию для освещения при помощи одной длинной круглой люминесцентной лампы типа L36W/765 и подключения розетки для зарядки (время от времени) автомобильного аккумулятора 12V (55-60 А/ч). Достаточно ли будет для этого провода ПВС (МБ) 2×1,5?

Буду очень признателен за ответ. Спасибо.

Александр

Здравствуйте, Виктор!

Предполагаемая максимальная нагрузка перечисленных электроприборов составляет не более 200 Вт, что создаст ток потребления 1 А. Провод ПВС (МБ) 2×1,5 рассчитан на ток до 10 А, что позволит подключать дополнительно электрочайник, или утюг и даже стиральную машину. Так что сечения более чем достаточно.

Виктор

Спасибо за ответ. Так может будет достаточно провода ШВВП 2×0,5? Или нужно все же сечение побольше?

Александр

Для светильника и зарядного устройства достаточно, но я всегда советую выбирать провод с запасом, так как неизвестно, что завтра потребуется подключать. Чем сечение больше, тем лучше.

Виталий 02.12.2020

Вы несуразицу написали в первых двух таблицах, где приведены данные по медным и алюминиевым проводам: по Вашему проводимость алюминия лучше или равна меди?

Чушь полная. Проверьте и исправьте.

Александр

Здравствуйте, Виталий. Спасибо за сообщение.

Очевидно данные в таблице вы изучили, а вот комментарии не читали.

Под таблицей по выбору медного провода для электропроводки есть уточнение: «Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации». Таким образом если выбрать сечение провода по моей таблице, то можно не задумываться о параметрах окружающей среды и способе прокладки электропроводки.

Например, провод может проходить рядом с батареей отопления или печкой в доме, на внешней южной стороне дома, где солнце может разогревать стену до 60°С.

Таблица нагрузочной способности алюминиевой электропроводки предназначена для оценки нагрузочной способности уже давно проложенной в квартире электропроводки, для того, чтобы узнать, приборы какой мощности допустимо к ней подключать.

Сегодня прокладывать электропроводку из алюминиевых проводов считаю плохой идеей, и допускаю такой вариант только в безвыходном случае. Поэтому этот вопрос в статье в деталях и не рассматривается.

Данияр 24.12.2020

Здравствуйте, у меня вопрос по подбору вводного кабеля, не могу подобрать.

Подключаемые нагрузки разные, есть и 6 кВт, 2,2 кВт, 7 кВт. В общем суммарная мощность составляет 30 кВт. У меня трехфазный ввод со сборки, все подключаемые нагрузки однофазные, я их раскидаю по трем фазам равномерно. Помогите выбрать сечение провода на ввод.

Александр

Здравствуйте, Данияр!

Сечение провода зависит от металла, из которого он сделан, длины кабеля и способа его прокладки (по воздуху или в земле). В дополнение, маловероятно, что будут включены все приборы одновременно и нагрузка на проводку длительное время составит 30 кВт.

С учетом вышесказанного для жил медного провода сечение при мощности 30 кВт должно быть не менее 10 мм². Если брать кабель из алюминиевых проводов, то сечение должно быть не менее 16 мм².

При любых сомнениях нужно помнить, что чем сечение провода больше, тем он меньше будет греться и впустую тратится электроэнергия.

Валерий 26.12.2020

Здравствуйте, Александр Николаевич.

Много лет пользуюсь простой и надеждой формулой выбора сечения проводов независимо от условий и важности, безопасности. Для меди: 1 мм² — 2 кВт нагрузки; для алюминиевого провода: 1 мм² — 1 кВт нагрузки. Это касается всех видов проводов: одножильных и многожильных. Ни разу не подводила и легко запомнить.

Хотелось бы услышать Ваш отзыв. Спасибо.

Александр

Здравствуйте, Валерий.

Ваша формула подходит только для частного случая прокладки электропроводки в квартире для переменного напряжения 220 В. По требованиям правил ПЭУ сечение электропроводки определяется исходя из величины протекающего через провода тока. Вы же опираетесь на потребляемую мощность, что неправильно.

Возьмем автомобильную электропроводку с напряжением бортовой сети 12 В. При потребляемой мощности прибором 2 кВт по проводам потечет ток: 2000Вт/12В=167А. При таком токе медный провод сечением 1 мм² расплавиться мгновенно.

В России принято считать допустимым током на провод сечением 1 мм² при нормальных условиях эксплуатации 10 А. Это повелось с тех времен, когда киловатт электроэнергии стоил 4 копейки и потери на проводах никого не волновали. Ведь при больших токах провода существенно нагреваются и это счетчик учитывает.

В Японии и некоторых других странах считают допустимой нагрузкой для медного провода сечением 1 мм² ток 6 А и это связано не только с надежностью, но и экономией электроэнергии.

Поэтому, с учетом выше сказанного, я бы скорректировал Вашу формулу для бытовой электропроводки 220 В. При нагрузке до 2 кВт для меди и до 1 кВт для алюминиевого выбирать для прокладки электропроводки провод сечением 1,5 мм².

Выбор сечения провода, кабеля (медного, алюминиевого) по мощности. Расчет сечения исходя из диаметра (видео)

 Использование полезной работы электрического тока, уже является чем-то обыденным, незаменимым и само собой разумеющимся. Действительно, с тех пор, когда были получены первые токи от первой батарейки, великим ученым Алессандро Вольтом, в далеком 1800 году, прошло всего-то два столетия. Однако теперь сеть проводов, электрических соединений буквально пронизывает все и вся на поверхности земли и в наших домах. Если всю эту сеть нескончаемых проводов представить себе со стороны, то это будет подобно нервной или кровеносной системе в нашем организме. Роль всех этих проводов для современного общества, пожалуй, не менее значима, чем функция одной из вышеупомянутых систем живого организма. Что же, раз это так важно и серьезно, то при выборе проводов и кабелей, для создания нашей собственной коммуникативной электрической сети стоит подходить с особым вниманием и придирчивостью. Дабы она работала стабильно, без сбоев и отказов. Что же в себя включает данный выбор проводов и кабелей? Во-первых, это определиться с применяемым для проводки материалом, будь то медь или алюминий. Во-вторых, определиться с количеством жил в проводнике, 2 или 3. В-третьих, необходимо подобрать сечения жил исходя из тока, которые будет проходить по проводам, то есть исходя из мощности нагрузки. В-четвертых, выбрать провод исходя из расчетного значения, ближайшее большее сечение по типоряду относительного расчетного. О мелочах и того можно говорить намного больше сказанного, поэтому пока остановимся на этом, и попытаемся все же раскрыть тему нашей статьи о расчете и выборе провода или кабеля исходя из мощности нагрузки.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Не смотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
 Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию. Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Какой провод, кабель выбрать для прокладки проводки (моножилу или многожильный)

 При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой. Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба которое постоянно меняет свое положение, то предпочтительно использовать моножилу. Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди. В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше. Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Выбираем провод (кабель) из меди или алюминия (документ ПЭУ)

 В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот. Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться. Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…». (До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами) Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал. Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
 Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Сколько примерно потребляют бытовые приборы, и как это отразиться на выборе, расчете сечения кабеля

Итак, мы уже определились с маркировкой кабеля, что это должна быть моножила, также с тем, что это должна быть медь, да и про подводимую мощность кабеля мы тоже «заикнулись» не просто так. Ведь именно исходя из показателя проводимой  мощности, будет рассчитываться провод, кабель на его применяемое сечение. Здесь все логично, прежде чем что-то рассчитать, надо исходить из начальных условий задачи. Этому нас научили еще в школе, исходные данные определяют основные пути решения. Что же, тоже самое можно сказать про расчет сечения медного провода, для расчета его сечения необходимо знать с какими токами или мощностями он будет работать. А для того чтобы нам знать токи и мощности, мы сразу должны знать, что именно будет подключено в нашей квартире, где лампочка, а где телевизор. Где компьютер, а куда мы включим зарядное устройство для телефона. Нет, конечно, со временем исходя из жизненных обстоятельств, что-то может поменяться, но нет кардинально, то есть примерная суммарная потребляемая мощность для всех наших помещений останется прежняя. Лучше всего сделать так, нарисовать план квартиры и там расставить и развешать все электроприборы, которые вам встретятся и которые запланированы. Скажем так.

Здесь неплохо было сориентироваться, сколько какой прибор потребляет. Именно для этого мы и приведем для вас таблицу ниже.

Подытожим данный абзац, мы должны представлять какие токи, мощности подводимые проводами и кабелями, должны быть обеспечены, для того, чтобы рассчитать необходимое нам сечение и выбрать подходящее. Об этом как раз далее.

Как рассчитать диаметр (сечение) провода (кабеля) исходя из силы тока, потребляемой мощности (медный и алюминиевый)

 Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
 Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда. Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
 Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток это направленное движение частиц. Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока. Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
 Не смотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
 Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке

 С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

 Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных. Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
 А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Как рассчитать зависимость диаметра токопроводящей жилы (провода, кабеля) от его сечения (площади)

Этот абзац больше относится к курсу школы по геометрии алгебре, когда необходимо найти площадь круга исходя из его диаметра. Именно такая задача стоит перед тем, кто хочет перевести диаметр в сечение. Делается это очень просто.

Сечение равно по формуле — S=0,7853*D^2, где D и есть диаметр окружности, а S это площадь. Также справедливо будет утверждение S=ПИ*R² , где R — радиус

Общепринятые сечения медных проводов для проводки в квартире по сечению

 Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства. Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.
 Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Выбор сечения провода исходя из количества коммуникаций в доме (квартире) (типовые схемы проводки)

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, приброшенный во все комнаты, от которого идут отводы. Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Подводя итог о выборе сечения провода (кабеля) в зависимости от силы тока (мощности)

 Если вы прочитали всю нашу статью, и все наши выкладки, то наверняка уже осознали насколько сложно и одновременно просто выбрать алюминиевый или медный провод, по сечению исходя из токовой нагрузки и мощности. Да, расчет сечения потребует знания множества формул, поправок на материал и температуру, при этом если воспользоваться справочными таблицами, которые мы и привели, то все просто и понятно.
 Что же, кроме выбора сечения провода необходимо будет правильно соединить между собой провода, использовать соответствующие автоматы, УЗО, розетки и выключатели. Не забывать про особенности схемы подключения проводки в квартире. Все это скажется на выборе сечения провода в вашем конкретном случае. И только в этом случае, когда вы учтете все факторы, воспользуетесь справочными материалами, правильно смонтируете все элементы, можно будет говорить о том, что все сделано как надо!

Видео о подборе сечения проводник в зависимости от тока (А)

Основные принципы по выбоу сечения, исходя из тока питания еще раз рассмотрены в этом видео.

Выбор сечения кабеля — stroka.by

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Напомним: площадь круга S = 0,78d², где d — диаметр круга. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм², а алюминиевой — 2 мм².

При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Обычно исходят из расчета мощности, что нагрузка величиной 1 кВт требует 1,57 мм² сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых проводов это 5 А на 1 мм²., для медных — 8 А на 1 мм². Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25 А, и для медного провода сечение должно быть не менее 3,2 мм². Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм² и т. д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных.

Например, если по расчетам нагрузки для меди нужна величина сечения 2,5 мм², то для алюминия следует брать 4 мм², если же для меди нужно 4 мм², то для алюминия — 6 мм² и т. д.

А вообще кабель лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

В таблицах приводится зависимость сечения кабеля, проводов и автомобильных гибких многожильных проводников в зависимости от силы тока и мощности нагрузки.

Таблица выбора сечения кабеля при прокладке проводов открыто и в трубе

Выбор сечения одиночного проводника гибкого многожильного автомобильного провода:

Примечание: при прокладке проводов сечением 0,5 — 4,0 мм² в жгутах, в поперечном сечении которых по трассе содержится от двух до семи проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов — 0,38 от силы тока в одиночном проводе.

Предлагаем обратить внимание на нашу продукцию:

Расчет сечения кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из
одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет
сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают.
В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых
«Допустимые токовые нагрузки
на кабель.»
Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный
кабель сечением 1,5-2,5мм², а на освещение — 1,0-1,5мм². Для ввода одной фазы в рядовую 2-3 комнатную квартиру
вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А
электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного
проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей
сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства
приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении. Обратите внимание, что при
прокладке кабеля в трубе (т.е. в любых закрытых пространствах, как например, в стене) возможные токовые нагрузки на кабель должны
быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене
или в земле значительно ниже, чем на открытом пространстве.

Важно Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя
нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки
названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Если Вы внимательно изучили приведенную таблицу и таки желаете самостоятельно определить необходимое Вам сечение кабеля,
например, для ввода в дом, то Вам также необходимо знать следующее. Настоящая таблица касается кабелей и проводов в резиновой
и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На
кабеля в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя. При расчетах сечения кабеля специалист
должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п. Кроме того, величины из таблиц о допустимых токовых
нагрузках должны быть откорректированы следующими снижающими коэффициентами:

• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;

• поправочный коэффициент на температуру окружающей среды;

• поправочный коэффициент для кабелей, прокладываемых в земле;

• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Если и это Вас не останавливает — то открывайте
справочник под ред. Белоруссова на стр.503,
а мы снимаем шляпу.

Если деньги для Вас не проблема, тогда смело увеличивайте справочное сечение жилы на 50%, и спите спокойно: так как даже все
поправочные коэффициенты в сумме не дадут больше.

При расчете необходимого сечения кабеля основной критерий — это количество тепла, выделяемого кабелем при прохождении через него
электрического тока и температура окружающей среды. Вообще-то, любой электропроводник может пропустить через себя очень много тока,
вплоть до температуры своего плавления, а это в десятки раз больше, чем указано в справочниках. Обратите внимание, что в справочниках
приведены величины для длительных токовых нагрузок на кабель. А кратковременные нагрузки могут быть гораздо выше. Т.е.
запас всегда есть. Но при условии, что Вы приобрели кабель, произведенный по ГОСТу. Если же Вам вместо медного кабеля продали нечто,
сделанное из какого-то сплава и покрытое пластиком из вторичного полиэтилена (из использованных кульков и ПЭТ-бутылок), то зачем
Вам все эти таблицы: см. статью «Как выбрать кабель»

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по другому. Сопротивление проводника постоянному
напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).
Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей
переменного тока, как известно колебания напряжения в пределах 10% в любую строону допустимы). Есть формула, определяющая
насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления
и силы тока в цепи:

U = ((p l) / S) I, где

U — напряжение постоянного тока, В

p — удельное сопротивление провода, Ом*мм²/м

l — длина провода, м

S — площадь поперечного сечения, мм²
I — сила тока, А

Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подставновки, или с помощью простйеших арифметических
действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для для выбора сечения можно пользоваться таблицей для переменного
тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 %
меньше, чем указано в таблице. Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с
нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Удельное электрическое сопротивление некоторых металлов, применяемых в электротехнике

Металл	Сопротивление, Ом·мм2/м
Серебро	0,015…0,0162
Медь	0,01724…0,018
Золото	0,023
Алюминий	0,0262. ..0,0295
Вольфрам	0,053…0,055
Цинк	0,059
Никель	0,087
Железо	0,098
Платина	0,107
Олово	0,12
Свинец	0,217…0,227

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Расчет сечения провода и кабеля

Какого сечения нужен провод или кабель, для выполения определенной задачи?

Расчёт сечения провода, кабеля

Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).

Основные показатели, определяющие сечение провода:

— Металл, из которого изготовлены токопроводящие жилы.

— Рабочее напряжение, В.

— Потребляемая мощность, кВт и токовая нагрузка, А.

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм². Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм² максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Кабели и провода нашего завода полностью соответствует заявленному сечению!

формулы, таблицы, примеры расчетов, правила выбора сечения проводов

Умение правильно выбрать сечение кабеля со временем может пригодиться каждому, и для этого необязательно быть квалифицированным электриком. Неверно рассчитав кабель, можно подвергнуть себя и своё имущество серьёзному риску — чересчур тонкие провода будут сильно греться, что может привести к появлению возгорания.

Для чего нужен расчёт сечения кабеля

В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя?

Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.

Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.

Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов.

Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.

Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:

• общее количество электротехнических устройств, находящихся в помещении;
• совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
• затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.

Внимание! Ввиду более низкой электропроводимости, провода с алюминиевыми жилами должны приобретаться с большим сечением, нежели медные.

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

1. Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
2. Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
3. Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
4. Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
5. Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Как делается расчёт потребляемой мощности

Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.

Последовательность действий при расчёте сечения такова:

1. Составляется подробный список всех находящихся в помещении электрических приборов.
2. Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
3. Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
4. Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.

Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока.

На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.

Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².

Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).

Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.

Особенности расчёта мощности скрытой проводки

Если проектной документацией подразумевается использование скрытой проводки, то необходимо приобретать кабельную продукцию «с запасом» — к полученному значению сечения кабеля следует прибавить порядка 20–30%. Это делается во избежание нагрева кабеля в процессе эксплуатации. Дело в том, что в условиях стеснённого пространства и отсутствия доступа воздуха нагрев кабеля происходит значительно интенсивнее, чем при монтаже открытой проводки. Если же в закрытых каналах предусматривается укладка не одного кабеля, а сразу нескольких, то следует увеличить сечение каждого провода не менее чем на 40%. Также не рекомендуется плотно укладывать различные провода — в идеале каждый кабель должен находиться гофротрубе, обеспечивающей его дополнительную защиту.

Важно! Именно по значению потребляемой мощности профессиональные электрики ориентируются при выборе сечения кабеля, и только такой способ является корректным.

Как рассчитать сечения кабеля по мощности

При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.

При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:

I=(P1+P2+…+Pn)/220

и получаем значение общей силы тока.

Pn обозначает указанную в паспорте мощность электроприбора, 220 — номинальный вольтаж.

Для трехфазной системы (380 В) формула выглядит так:

I=(P1+P2+….+Pn)/√3/380.

Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.

Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.

Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.

Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.

I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.

Дальше, чтоб увеличить запас прочности, согласно правилу «пяти ампер» к полученному значению силы тока нужно прибавить еще 5 А:

11 А+5 А=16 А.

Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².

Таблица сечения кабеля относительно величины силы тока

Как выбрать сечения проводника

Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:

1. Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
2. Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
3. Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.

Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:

1. Вид и тип изоляции электрической проводки;
2. Длина участков;
3. Способы и варианты прокладки;
4. Особенности температурного режима;
5. Уровень и процент влажности;
6. Максимально возможная величина перегрева;
7. Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.

Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:

• для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
• для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
• что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².

Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

Таблица сечения медного кабеля

Таблица сечения алюминиевого кабеля

От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.

Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно — многие любители сэкономить остались в итоге без крыши над головой.

Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.

Как рассчитать сечение медного провода и определить нагрузку на кабель. Расчет сопротивлений проводов Ищем сечение провода по диаметру: формула

Для того, чтобы удачно купить провод, перед покупкой необходимо измерить диаметр провода
, иначе можно стать жертвой обмана. Также измерять сечение провода придется, если будете добавлять новую электрическую точку на старой проводке, так как буквенной маркировки на ней может не быть. Информация, приведенная ниже, поможет вам правильно выбрать методику измерения диаметра провода
и эффективно ее использовать на практике.

При этом у вас сразу возникнет вопрос: «Какой смысл компании портить свою репутацию?» Объяснений этому может быть несколько:Но все дело в том, что даже совершив правильные расчеты сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром
. Авария может произойти из-за того, что на маркировке проводов будет указано сечение жил, которое не соответствует действительному. Это может случится в результате того, что завод-производитель сэкономил на материале, или же компанией, выпускающей данную продукцию, не были соблюдены все характеристики изделия. Также на прилавках можно найти провода, на которых совсем отсутствует маркировка, что изначально заставляет усомниться в их качественности.

1. В целях экономии. Например, завод сделал диаметр провода
меньше всего лишь на 2 мм. кв. при 2,5-миллиметровой жиле, что дало возможность выиграть на одном погонном метре несколько килограмм металла, не говоря уже о прибыли при массовом производстве.

2. В результате большой конкуренции компания снижает цену на электропроводку, пытаясь переманить к себе большую часть потребителей. Естественно, это происходит за счет уменьшения диаметра провода
, что невозможно определить невооруженным глазом.

И первый, и второй вариант имеет место быть на рынке продаж, поэтому вам лучше перестраховаться и сделать самостоятельно точные вычисления, о которых и пойдет речь дальше.

Три основных способа определения диаметра провода.

Способов есть несколько, но в основе каждого из них лежит определение диаметры
жилы с последующими вычислениями окончательных результатов.

Способ первый.
С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода
или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).

Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода
даже на участке работающей линии, например, в розетке.

После того, как вы измерили диаметр провода
, необходимо провести подсчеты по следующей формуле:

Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.

Способ второй
. Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).

Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода
.

Но при этом необходимо учитывать следующее:

• чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
• витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
• проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.

Обратите внимание и на минусы данного способа измерения:

1. Измерить можно только сечение тонких проводов , так как толстый провод вам с трудом удастся намотать на карандаш.

2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.

Формула, о которой говорили выше, подходит для всех измерений.

Способ третий.
Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода
? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.

На практике нередко приходится рассчитывать сопротивление различных проводов. Это можно сделать с помощью формул или по данным, приведенным в табл. 1.

Влияние материала проводника учитывается с помощью удельного сопротивления, обозначаемого греческой буквой? и представляющего собой длиной 1 м и площадью поперечного сечения 1 мм2. Наименьшим удельным сопротивлением? = 0,016 Ом мм2/м обладает серебро. Приведем среднее значение удельного соп
ротивления некоторых проводников:

Серебро — 0,016,
Свинец —
0,21,
Медь —
0,017,
Никелин —
0,42,
Алюминий —
0,026,
Манганин —
0,42,
Вольфрам —
0,055,
Константан —
0,5,
Цинк —
0,06,
Ртуть —
0,96,
Латунь —
0,07,
Нихром —
1,05,
Сталь —
0,1,
Фехраль —
1,2,
Бронза фосфористая —
0,11,
Хромаль —
1,45.

При различных количествах примесей и при разном соотношении компонентов, входящих в состав реостатных сплавов, удельное сопротивление может несколько измениться.

Сопротивление рассчитывается по формуле:

где R — сопротивление, Ом; удельное сопротивление, (Ом мм2)/м; l — длина провода, м; s — площадь сечения провода, мм2.

Если известен диаметр провода d, то площадь его сечения равна:

Измерить диаметр провода лучше всего с помощью микрометра, но если его нет, то следует намотать плотно 10 или 20 витков провода на карандаш и измерить линейкой длину намотки. Разделив длину намотки на число витков, найдем диаметр провода.

Для определения длины провода известного диаметра из данного материала, необходимой для получения нужного сопротивления, пользуются формулой

Таблица 1.

Примечание.
1. Данные для проводов, не указанных в таблице, надо брать как некоторые средние значения. Например, для провода из никелина диаметром 0,18 мм можно приблизительно считать, что площадь сечения равна 0,025 мм2, сопротивление одного метра 18 Ом, а допустимый ток равен 0,075 А.

2. Для другого значения плотности тока данные последнего столбца нужно соответственно изменить; например, при плотности тока, равной 6 А/мм2, их следует увеличить в два раза.

Пример 1.
Найти сопротивление 30 м медного провода диаметром 0,1 мм.

Решение.
Определяем по табл. 1 сопротивление 1 м медного провода, оно равно 2,2 Ом. Следовательно, сопротивление 30 м провода будет R = 30 2,2 = 66 Ом.

Расчет по формулам дает следующие результаты: площадь сечения провода: s= 0,78 0,12 = 0,0078 мм2. Так как удельное сопротивление меди равно 0,017 (Ом мм2)/м, то получим R = 0,017 30/0,0078 = 65,50м.

Пример 2.
Сколько никелинового провода диаметром 0,5 мм нужно для изготовления реостата, имеющего сопротивление 40 Ом?

Решение.
По табл. 1 определяем сопротивление 1 м этого провода: R= 2,12 Ом: Поэтому, чтобы изготовить реостат сопротивлением 40 Ом, нужен провод, длина которого l= 40/2,12=18,9 м.

Проделаем тот же расчет по формулам. Находим площадь сечения провода s= 0,78 0,52 = 0,195 мм2. А длина провода будет l = 0,195 40/0,42 = 18,6 м.

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D 2 = 3.14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите или , качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Электропроводка в современных квартирах предусматривает максимальный рабочий ток в сети до 25 Ампер. Под такой параметр рассчитаны и защитные автоматы, установленные в распределительном щите квартиры. Сечение провода на входе в помещение должно составлять не менее 4 мм2. При устройстве внутренней разводки допустимо применять кабели с сечением 2,5 мм2, которые рассчитаны на ток 16 Ампер.

[ Скрыть
]

Измерение диаметра провода

По стандарту диаметр провода должен соответствовать заявленным параметрам, которые описываются в маркировке. Но фактический размер может отличаться от заявленного на 10-15 процентов. Особенно это касается кабелей, которые изготовлены мелкими фирмами, однако проблемы могут быть и у крупных производителей. Перед покупкой электрического провода для передачи токов большого значения, рекомендуется промерять диаметр проводника.
Для этого могут применяться различные способы, отличающиеся погрешностью. Перед выполнением измерения требуется очистить жилы кабеля от изоляции.

Замеры можно производить непосредственно в магазине, если продавец разрешит снять изоляцию с небольшого участка провода. В противном случае придется приобрести небольшой отрезок кабеля и произвести измерение на нем.

Микрометром

Максимальную точность можно получить с помощью микрометров, которые имеют механическую и электронную схему. На стержне инструмента имеется шкала с ценой деления 0,5 мм, а на круге барабана есть 50 рисок с ценой деления 0,01 мм. Характеристики одинаковы у всех моделей микрометров.

При работе с механическим прибором следует соблюдать последовательность действий:

1. Вращением барабана устанавливают зазор между винтом и пяткой близкий к измеряемому размеру.
2. Подвести винт трещоткой плотнее к поверхности измеряемой детали. Подводку выполняют вращением рукой без усилий до момента срабатывания трещотки.
3. Высчитать поперечный диаметр детали по показаниям на шкалах, размещенных на стебле и барабане. Диаметр изделия равен сумме значения на стержне и барабане.

Измерение механическим микрометром

Работа с электронным микрометром не требует вращения узлов, он выводит значение диаметра на жидкокристаллический экран. Перед использованием прибора рекомендуется проверить настройки, поскольку электронные устройства производят замер в миллиметрах и дюймах.

Штангенциркулем

Прибор имеет уменьшенную по сравнению с микрометром точность, которой вполне хватает для измерения проводника. Штангенциркули оснащаются плоской шкалой (нониусом), круговым циферблатом или цифровой индикацией на жидкокристаллическом дисплее.

Чтобы измерять поперечный диаметр, необходимо:

1. Зажать измеряемый проводник между губками штангенциркуля.
2. Высчитать значение по шкале или посмотреть его на дисплее.

Пример вычисления размера на нониусе

Линейкой

Измерение линейкой дает грубый результат. Для выполнения замера рекомендуется применение инструментальных линеек, которые имеют большую точность. Использование деревянных и пластиковых школьных изделий даст весьма приблизительное значение диаметра.

Для замера линейкой необходимо:

1. Очистить от изоляции кусок провода с длиной до 100 мм.
2. Плотно намотать полученный отрезок на цилиндрический предмет. Витки должны быть полными, то есть начало и конец провода в намотке направлены в одну сторону.
3. Измерить длину получившейся намотки и разделить на количество витков.

Измерение диаметра линейкой по числу витков

В приведенном выше примере имеется 11 витков провода, которые составляют в длину около 7,5 мм. Разделив длину на количество витков, можно определить приблизительное значение диаметра, которое в данном случае равно 0,68 мм.

На сайтах магазинов, продающих электрические провода, имеются онлайн-калькуляторы, которые позволяют выполнить расчет сечения по количеству витков и длине полученной спирали.

Определение сечения по диаметру

После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.

По формуле

Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.

В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.

В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.

По таблице с часто встречаемыми диаметрами

Для упрощения расчета удобно воспользоваться готовой таблицей.

Порядок пользования числами из таблицы:

1. Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
2. Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
3. Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.

Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).

Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.

Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.

При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.

Для многожильного кабеля

Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.

Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S­=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.

Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.

При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.

Фотогалерея

Сегментный кабель (крайний справа)
Сегмент кабеля

Таблица потребляемой мощности электроприборов

Распространенным способом определения необходимого сечения провода является методика расчета по пиковой мощности. Для того чтобы узнать нагрузку, можно воспользоваться стандартной таблицей, в которой сведены параметры мощности и пикового значения потребляемого тока для бытовых приборов.

Ток будут потреблять холодильник, электроприборы в дежурном состоянии (телевизоры, радиотелефоны), зарядные устройства. Суммарное значение потребления мощности устройствами считается в пределах 0,1 кВт.

При подключении всех имеющихся бытовых приборов ток может достигать 100-120 А. Такой вариант подсоединения маловероятен, поэтому при расчетах нагрузки учитывают распространенные комбинации подключения.

Например, в утреннее время могут использоваться:

• электрический чайник — 9,0 А;
• печь СВЧ — 10,0 А;
• тостер — 7 А;
• кофемолка или кофеварка — 8 А;
• прочая бытовая техника и освещение — 3 А.

Итоговое потребление приборов может достигать: 9+10+7+8+3=37 А. Также имеются калькуляторы, которые позволяют рассчитывать ток по потребляемой мощности и напряжению.

Выбор кабеля по таблицам максимального тока в сети

Для вычисления применяются два вида данных из приведенной выше таблицы:

• по суммарной мощности;
• по величине потребляемого приборами тока.

Существуют таблицы стандартных значений, позволяющие определить необходимый диаметр и сечение, которые затем проверяются на покупаемом проводе. Найденный показатель округляется в большую сторону до совпадения с реально существующим диаметром кабеля.

В жилых помещениях нельзя использовать провода с излишним сечением, поскольку они имеют большое сопротивление, которое приводит к падению напряжения.

Для медного кабеля

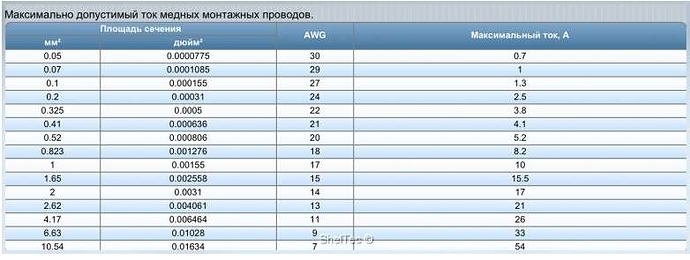

Для расчета медного проводника применяется таблица, составленная для напряжения 230 В.

Для алюминиевого кабеля

Для расчета провода из алюминия может использоваться приведенная ниже таблица (данные взяты для напряжения 230 В).

Выбор кабеля по таблицам ПУЭ и ГОСТ

При покупке провода рекомендуется посмотреть стандарт ГОСТ или условия ТУ, по которым изготовлено изделие. Требования ГОСТ выше аналогичных параметров технических условий, поэтому следует предпочитать продукцию, выполненную по стандарту.

Таблицы из правил устройства электроустановок (ПУЭ) представляют собой зависимость силы передаваемого по проводнику тока от сечения жилы и способа укладки в магистральной трубе. Допустимая сила тока уменьшается по мере увеличения отдельных жил или применения многожильного кабеля в изоляции. Явление связано с отдельным пунктом в ПУЭ, который оговаривает параметры максимально допустимого нагрева проводов. Под магистральной трубой понимается короб, в том числе пластиковый или при укладке проводки пучком на кабельном лотке.

Расчет диаметра провода и площади поперечного сечения

В этом блоге мы рассмотрим концепцию сопротивления, удельного сопротивления и шаги для расчета минимальной площади поперечного сечения и диаметра любого желаемого проводника.

Что такое сопротивление?

Свойство устройства или цепи, которое препятствует прохождению тока через нее. Сопротивление измеряется в Ом (Ом). Прочность любого материала с равномерной площадью поперечного сечения определяется следующими четырьмя факторами:

1. Вид материала
2. Длина
3. Площадь поперечного сечения
4. Температура

Что такое удельное сопротивление?

Удельное сопротивление — это мера того, насколько данный размер конкретного материала сопротивляется току.Хотя материалы сопротивляются прохождению электрического тока, некоторые из них проводят его лучше, чем другие. Удельное сопротивление используется для сравнения характеристик внутреннего сопротивления различных материалов. Материалы, которые легко проводят ток, называются проводниками. Проводники обладают низким удельным сопротивлением. В то время как материалы, которые плохо проводят ток, называются изоляторами. Изоляторы обладают высоким сопротивлением. Удельное сопротивление материала играет важную роль при выборе материалов, используемых для изготовления электрического провода.

Теперь, когда мы ясно понимаем концепции сопротивления и удельного сопротивления, давайте рассмотрим общую взаимосвязь между сопротивлением основного проводника, которая предполагает, что сопротивление данного проводника равно удельному сопротивлению материала, умноженному на отношение его длины к площади его поперечного сечения. . Это может помочь нам рассчитать минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Давайте рассмотрим пример, чтобы понять, как вычислить минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Пример: Каковы минимальная площадь поперечного сечения и диаметр проводника для медного провода длиной 750 метров с максимальным сопротивлением 0,2 Ом?

Минимальная площадь поперечного сечения:

Чтобы решить эту проблему, мы будем использовать общее соотношение для расчета сопротивления проводника по следующей формуле:

Сопротивление = Удельное сопротивление * (Длина / Площадь)

R =

R = Сопротивление материала, Ом

Ρ = Удельное сопротивление материала, Ом на метр

L = Длина проводника, в метрах

A = Площадь поперечного сечения, в квадратных метрах

Чтобы использовать это общее соотношение для решения нашей примерной задачи, нам требуется удельное сопротивление или удельное сопротивление меди. Обратите внимание, что мы получаем удельное сопротивление материалов проводников из таблицы удельных сопротивлений проводников, и теперь мы знаем, что удельное сопротивление меди составляет 1,72 x 10e-8 Ом на метр.

При вычислении сопротивления проводника не забудьте выразить сопротивление в омах, удельное сопротивление материала в омах на метр, длину проводника в метрах и площадь поперечного сечения в квадратных метрах, чтобы это соотношение было действительным. Затем мы можем перейти к вычислению площади поперечного сечения провода, подставив известные величины в примере.

A = Ур. (1)

Диаметр жилы:

Площадь круга может быть представлена ​​с помощью формулы ниже. Чтобы найти диаметр, нам придется изменить формулу.

А =

4 * А =

=

г =

Теперь мы можем заменить наше полученное значение площади поперечного сечения из уравнения. (1) в это соотношение и рассчитайте диаметр медной проволоки, чтобы получить диаметр 0. 2 и диаметром не менее 9,062 мм.

Таблица размеров калибра проводов | Таблица AWG

Калькулятор и таблица размеров американского калибра проводов (AWG).

Калькулятор калибра провода

* при 68 ° F или 20 ° C

** Диаметр и площадь поперечного сечения не включают изоляцию.

*** Результаты могут отличаться для реальных проволок: различное удельное сопротивление материала и количество жил в проволоке

Калькулятор падения напряжения ►

AWG диаграмма

AWG #	Диаметр (дюйм)	Диаметр (мм)	Площадь (тыс. Км)	Площадь (мм 2 )
0000 (4/0)	0.4600	11,6840	211,6000	107.2193
000 (3/0)	0,4096	10,4049	167.8064	85.0288
00 (2/0)	0,3648	9,2658	133. 0765	67.4309
0 (1/0)	0,3249	8,2515	105,5345	53,4751
1	0,2893	7.3481	83,6927	42,4077
2	0,2576	6.5437	66,3713	33,6308
3	0,2294	5,8273	52,6348	26,6705
4	0,2043	5,1894	41.7413	21.1506
5	0,1819	4,6213	33.1024	16.7732
6	0,1620	4,1154	26,2514	13.3018
7	0,1443	3,6649	20,8183	10,5 488
8	0,1285	3,2636	16,5097	8,3656
9	0,1144	2,9064	13,0927	6,6342
10	0. 1019	2,5882	10,3830	5,2612
11	0,0907	2.3048	8,2341	4,1723
12	0,0808	2,0525	6.5299	3,3088
13	0,0720	1,8278	5,1785	2,6240
14	0,0641	1,6277	4.1067	2,0809
15	0,0571	1.4495	3,2568	1,6502
16	0,0508	1,2908	2,5827	1,3087
17	0,0453	1,1495	2,0482	1.0378
18	0,0403	1.0237	1,6243	0,8230
19	0.0359	0,9116	1,2881	0,6527
20	0,0320	0,8118	1. 0215	0,5176
21	0,0285	0,7229	0,8101	0,4105
22	0,0253	0,6438	0,6424	0,3255
23	0,0226	0,5733	0.5095	0,2582
24	0,0201	0,5106	0,4040	0,2047
25	0,0179	0,4547	0,3204	0,1624
26	0,0159	0,4049	0,2541	0,128
27	0,0142	0,3606	0.2015	0,1021
28	0.0126	0,3211	0,1598	0,0810
29	0,0113	0,2859	0,1267	0,0642
30	0,0100	0,2546	0,1005	0,0509
31	0,0089	0,2268	0,0797	0,0404
32	0,0080	0. 2019	0.0632	0,0320
33	0,0071	0,1798	0,0501	0,0254
34	0,0063	0,1601	0,0398	0,0201
35	0,0056	0,1426	0,0315	0,0160
36	0,0050	0,1270	0,0250	0,0127
37	0.0045	0,1131	0,0198	0,0100
38	0,0040	0,1007	0,0157	0,0080
39	0,0035	0,0897	0,0125	0,0063
40	0,0031	0,0799	0,0099	0,0050

Расчет калибра провода

Расчет диаметра проволоки

Диаметр проволоки n-го калибра d _n в дюймах (дюймах) равен 0. 005, умноженное на 92 в степени 36 минус значение шкалы n, деленное на 39:

d _{n (дюйм)} = 0,005 дюйма × 92 ^{(36- n ) / 39}

Диаметр проволоки калибра n d _n в миллиметрах (мм) равен 0,127 мм, умноженному на 92, в степени 36 минус номер калибра n, деленный на 39:

d _{n (мм)} = 0,127 мм × 92 ^{(36- n ) / 39}

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода n-го калибра A _n в килокруглых милах (kcmil)
равно 1000 диаметрам квадратной проволоки d в дюймах (дюймах):

A _{n (kcmil)} = 1000 × d _n ²
= 0.025 дюймов ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n в квадратных дюймах (в дюймах ² )
равно пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):

A _{n (дюйм} 2 ₎ = (π / 4) × d _n ²
= 0,000019635 дюйм ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n
в квадратных миллиметрах (мм ² )
равно пи, деленному на 4 диаметра квадратной проволоки d в миллиметрах (мм):

A _{n (мм} 2 ₎ = (π / 4) × d _n ²
= 0. 012668 мм ² × 92 ^{(36- n ) / 19,5}

Расчет сопротивления проводов

Сопротивление провода калибра n R в омах на килофит (Ом / кфут) равно 0,3048 × 1000000000 удельному сопротивлению провода ρ дюймов.
Ом-метр (Ом · м), разделенное на 25,4 ² , умноженное на площадь поперечного сечения A _n в квадратных дюймах (в ² ):

R _{n (Ом / kft)} = 0,3048 × 10 ⁹ × ρ _{(Ом · м)} / (25.4 ²
× A _{n (в} 2 ₎ )

Сопротивление провода калибра n R в омах на километр (Ом / км) равно 1000000000 удельному сопротивлению провода ρ дюймов
ом-метры (Ом · м), разделенные на площадь поперечного сечения A _n в квадратных миллиметрах (мм ² ):

R _{n (Ом / км)} = 10 ⁹
× ρ _{(Ом · м)} / A _{n (мм} 2 ₎

См.

Также

Размер проводника

| Физика проводников и изоляторов

Это должно быть здравым смыслом, что жидкость течет по трубам большого диаметра легче, чем по трубам малого диаметра (если вам нужна практическая иллюстрация, попробуйте пить жидкость через соломинку разного диаметра).Тот же общий принцип действует для потока электронов через проводники: чем шире площадь поперечного сечения (толщина) проводника, тем больше места для протекания электронов и, следовательно, тем легче возникает поток (меньшее сопротивление). .

Два основных вида электрического провода: одножильный и многожильный

Электрический провод обычно имеет круглое поперечное сечение (хотя есть некоторые уникальные исключения из этого правила) и бывает двух основных разновидностей: , , одножильный, и многожильный, , . Сплошной медный провод — это так, как звучит: одна сплошная медная жила по всей длине провода. Многожильный провод состоит из более мелких жил сплошного медного провода, скрученных вместе в один провод большего размера. Самым большим преимуществом многожильного провода является его механическая гибкость, способность выдерживать многократные изгибы и скручивания намного лучше, чем сплошная медь (которая со временем склонна к усталости и ломается).

Размер провода можно измерить несколькими способами.Мы могли бы говорить о диаметре проволоки, но поскольку на самом деле площадь поперечного сечения имеет наибольшее значение для потока электронов, нам лучше определять размер проволоки в терминах площади.

Изображение сечения провода, показанное выше, конечно, не в масштабе. Диаметр показан как 0,1019 дюйма. Рассчитав площадь поперечного сечения по формуле Area = πr ₂ , мы получим площадь 0,008155 квадратных дюймов:

Это довольно маленькие числа для работы, поэтому размеры проводов часто выражаются в тысячных долях дюйма, или мил .Для проиллюстрированного примера мы бы сказали, что диаметр проволоки был 101,9 мил (0,1019 дюйма, умноженный на 1000). Мы также могли бы, если бы захотели, выразить площадь провода в квадратных милях, вычислив это значение с помощью той же формулы площади круга: Площадь = πr ₂ :

Расчет круглого сечения провода в миле

Однако электрики и другие лица, часто озабоченные размером провода, используют другую единицу измерения площади, специально разработанную для круглого сечения провода.Этот специальный блок называется круговой мил (иногда сокращенно см ). Единственная цель наличия этой специальной единицы измерения состоит в том, чтобы исключить необходимость использования коэффициента π (3,1415927 …) в формуле для вычисления площади, а также необходимости вычислять радиус провода , когда вам дан диаметр . Формула для расчета площади в милах круглого провода очень проста:

Поскольку это единица измерения площади , математическая степень 2 все еще действует (удвоение ширины круга всегда будет в четыре раза увеличивать его площадь, независимо от того, какие единицы используются, или если ширина этого круга выражается в единицах радиуса или диаметра). Чтобы проиллюстрировать разницу между измерениями в квадратных милях и измерениями в круглых милах, я сравню круг с квадратом, показывая площадь каждой формы в обеих единицах измерения:

А для провода другого размера:

Очевидно, круг данного диаметра имеет меньшую площадь поперечного сечения, чем квадрат ширины и высоты, равный диаметру круга: обе единицы измерения площади отражают это. Однако должно быть ясно, что единица «квадратный мил» действительно предназначена для удобного определения площади квадрата, в то время как «круговой мил» адаптирован для удобного определения площади круга: соответствующую формулу для каждого проще работать с.Следует понимать, что обе единицы действительны для измерения площади формы, независимо от того, какой формы она может быть. Преобразование между круговыми милами и квадратными милами представляет собой простое соотношение: на каждые 4 круговых мила приходится π (3,1415927 …) квадратных милов.

Измерение площади поперечного сечения провода с помощью калибра

Еще одним средством измерения площади поперечного сечения провода является калибр калибра . Шкала датчика основана на целых числах, а не на дробных или десятичных дюймах. Чем больше номер калибра, тем тоньше провод; чем меньше номер калибра, тем толще проволока.Для тех, кто знаком с ружьями, эта обратно пропорциональная шкала измерений должна показаться знакомой.

Таблица в конце этого раздела приравнивает калибр к диаметру в дюймах, круглые милы и квадратные дюймы для сплошной проволоки. Провода большего диаметра достигают конца общей шкалы (которая, естественно, достигает максимума, равного 1), и представлены серией нулей. «3/0» — это еще один способ представления «000», и он произносится как «тройной дол». Опять же, тем, кто знаком с ружьями, следует признать терминологию, как бы странно это ни звучало.Что еще больше усложняет ситуацию, в мире существует более одного «стандарта» калибра. Для определения размеров электрических проводов предпочтительной системой измерения является калибр American Wire Gauge (AWG), также известный как калибр Brown и Sharpe (B&S). В Канаде и Великобритании британский стандартный калибр проводов (SWG) является официальной системой измерения электрических проводников. В мире существуют и другие системы калибровки проволоки для классификации диаметра проволоки, такие как калибр для стальной проволоки Stubs и калибр для стальной музыкальной проволоки (MWG), но эти системы измерения применимы к неэлектрическим проводам.

Система измерения American Wire Gauge (AWG), несмотря на ее странности, была разработана с целью: на каждые три шага на шкале калибра площадь провода (и вес на единицу длины) примерно удваивается. Это удобное правило, которое следует помнить при приблизительной оценке диаметра проволоки!

Для очень проводов большого диаметра (толще 4/0) от системы калибров обычно отказываются для измерения площади поперечного сечения в тысячах круглых мил (MCM), заимствуя старую римскую цифру «M» для обозначения кратного от «тысячи» перед «CM» для «круговых мил. В следующей таблице размеров проводов не указаны размеры, превышающие калибр 4/0, потому что сплошной медный провод становится непрактичным для обращения с такими размерами. Вместо этого отдается предпочтение конструкции из многожильного провода.

Таблица проводов для сплошных круглых медных проводников

Размер	Диаметр	Площадь поперечного сечения	Вес
AWG	дюймов	cir. мил	кв. Дюймов	фунтов / 1000 футов
4/0	0.4600	211 600	0,1662	640,5
3/0	0,4096	167 800	0,1318	507,9
2/0	0,3648	133,100	0,1045	402,8
1/0	0,3249	105 500	0,08289	319,5
1	0,2893	83 690	0. 06573	253,5
2	0,2576	66,370	0,05213	200,9
3	0,2294	52 630	0,04134	159,3
4	0,2043	41740	0,03278	126,4
5	0,1819	33,100	0,02600	100,2
6	0.1620	26 250	0,02062	79,46
7	0,1443	20 820	0,01635	63,02
8	0,1285	16 510	0,01297	49,97
9	0,1144	13 090	0,01028	39,63
10	0,1019	10,380	0,008155	31.43
11	0,09074	8 234	0,006467	24,92
12	0,08081	6 530	0,005129	19,77
13	0,07196	5 178	0,004067	15,68
14	0,06408	4,107	0,003225	12,43
15	0. 05707	3 257	0,002558	9,858
16	0,05082	2,583	0,002028	7,818
17	0,04526	2,048	0,001609	6.200
18	0,04030	1,624	0,001276	4,917
19	0,03589	1,288	0.001012	3,899
20	0,03196	1,022	0,0008023	3,092
21	0,02846	810,1	0,0006363	2.452
22	0,02535	642,5	0,0005046	1,945
23	0,02257	509,5	0,0004001	1,542
24	0.02010	404,0	0,0003173	1,233
25	0,01790	320,4	0,0002517	0,9699
26	0,01594	254,1	0,0001996	0,7692
27	0,01420	201,5	0,0001583	0,6100
28	0,01264	159,8	0.0001255	0,4837
29	0,01126	126,7	0,00009954	0,3836
30	0,01003	100,5	0,00007894	0,3042
31	0,008928	79,70	0,00006260	0,2413
32	0,007950	63,21	0,00004964	0.1913
33	0,007080	50,13	0,00003937	0,1517
34	0,006305	39,75	0,00003122	0,1203
35	0,005615	31,52	0,00002476	0,09542
36	0,005000	25,00	0,00001963	0,07567
37	0.004453	19,83	0,00001557	0,06001
38	0,003965	15,72	0,00001235	0,04759
39	0,003531	12,47	0,000009793	0,03774
40	0,003145	9,888	0,000007766	0,02993
41	0,002800	7.842	0,000006159	0,02374
42	0,002494	6,219	0,000004884	0,01882
43	0,002221	4,932	0,000003873	0,01493

Для некоторых сильноточных приложений требуются провода сечением, превышающим практический предел размера круглого провода. В этих случаях в качестве проводников используются толстые шины из цельного металла, называемые сборными шинами .Шины обычно изготавливаются из меди или алюминия и чаще всего неизолированы. Они физически поддерживаются вдали от каркаса или конструкции, удерживающей их, с помощью опорных изоляторов. Хотя квадратное или прямоугольное поперечное сечение очень распространено для формы шин, используются также и другие формы. Площадь поперечного сечения шин обычно измеряется в круглых милах (даже для квадратных и прямоугольных шин!), Скорее всего, для удобства возможности напрямую приравнять размер шины к круглому проводу.

ОБЗОР:

• Ток протекает по проводам большого диаметра легче, чем по проводам малого диаметра, из-за большей площади поперечного сечения, по которой они могут двигаться.
• Вместо того, чтобы измерять небольшие размеры проволоки в дюймах, часто используется единица измерения «мил» (1/1000 дюйма).
• Площадь поперечного сечения провода может быть выражена в квадратных единицах (квадратные дюймы или квадратные милы), круговые милы или «калибровочная» шкала.
• При вычислении площади квадратной единицы для круглого провода используется формула площади круга:
• A = πr ² (квадратные единицы)
• Расчет площади круглой проволоки в миле для круглой проволоки намного проще из-за того, что единица измерения «круговой мил» была выбрана именно для этой цели: чтобы исключить факторы «пи» и d / 2 (радиус) в формула.
• A = d ² (круглые)
• На каждые 4 круговых мил приходится π (3,1416) квадратных милов.
• Система калибровки проводов калибра основана на целых числах, большие числа представляют провода меньшего сечения и наоборот. Провода толщиной более 1 калибра обозначаются нулями: 0, 00, 000 и 0000 (произносятся «одинарная», «двойная», «тройная» и «четверная».
• Провода очень большого диаметра измеряются в тысячах круглых милов (MCM), что типично для шин и проводов сечением выше 4/0.
• Шины — это сплошные шины из меди или алюминия, используемые в конструкции сильноточных цепей. Соединения, выполняемые с шинами, обычно являются сварными или болтовыми, а шины часто голые (неизолированные) и поддерживаются вдали от металлических каркасов за счет использования изолирующих стоек.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ :

Данные по неизолированному медному проводу — Ness Engineering Inc.

В следующей таблице приведены данные для неизолированного медного провода, включая калибр AWG, диаметр провода, площадь поперечного сечения, вес на 1000 футов и сопротивление на 1000 футов.

* Круглый мил — это термин, используемый для определения площади поперечного сечения проводника с использованием арифметического сокращения, в котором площадь круглого провода принимается как «квадрат диаметра в милах (0,001 ″)». В результате один круговой мил равен p / 4 квадратных мил.

Направляйте запросы, комментарии и предложения [email protected]

Калькуляторы сопротивления медного провода, падения напряжения и сечения проводника

AWG означает «Американский калибр проводов» и является
стандартизированная система калибра проволоки, используемая в США с 1857 г. для
диаметры круглой, цветной, электропроводящей проволоки.
Площадь поперечного сечения провода определяет его сопротивление и
допустимая нагрузка по току. Чем больше диаметр проволоки, тем
меньшее сопротивление он имеет потоку электронов, а тем больше ток
его можно носить без перегрева.В таблице ниже перечислены
сопротивление медной проволоки для различных калибров медной проволоки. Это должно быть
используется в качестве практического правила, поскольку есть и другие факторы, которые влияют на
номинальные токи провода, включая температуру окружающей среды, изоляцию
температурный предел, конвекцию воздуха и т. д. Вы должны проконсультироваться с
Национальный электротехнический кодекс (NEC) для конкретных рекомендаций.

AWG Размеры и сопротивление проводов

В
На диаграмме ниже показаны многие из стандартных размеров медных проводов, используемых при
проводка дома. Также перечислены общие номинальные значения допустимой нагрузки, но
вам следует обратиться к таблицам ниже, чтобы получить более точную информацию о допустимой нагрузке.
рейтинги. На этой иллюстрации показаны относительные размеры
обычные калибры проволоки.

Обычные размеры медных проводов

В этой таблице приведены значения силы тока для обычных изолированных
дирижеры, в том числе Romex.Изолированные жилы должны иметь
номинал температуры и тип (например, THWN 75ºC), напечатанные на внешней стороне
кабель. Затем вы можете следить за таблицей ниже, чтобы узнать, сколько
ток можно пропустить через проводник. Этот
таблица предполагает не более трех проводов в кабельной канавке или кабеле.
или земля (непосредственно закопанная) и зависит от температуры окружающей среды
30ºC (86ºF).

Сечения изолированных проводников

В таблице ниже указано максимальное количество проводников THNN, которые
вы можете вставить кабелепровод заданного размера.Коэффициенты коррекции должны
использоваться, если в дорожку кабельного ввода помещается более 3 проводов.

Максимальное количество проводников THNN в кабелепроводе

Поправочные коэффициенты амплитуды для более 3 проводов в
Дорожка качения

Зачем мне нужен провод большего сечения, чтобы пропускать больше тока?

Чем больше размер медного провода, тем меньше сопротивление и, следовательно,
больше тока он может проводить без перегрева.Сопротивление мешает
к потоку электронов и вызывает падение напряжения на проводе.
Вы хотите максимально избежать падения напряжения на вашей проводке.
потому что они выделяют тепло и расходуют энергию. Калькулятор
ниже поможет определить, какое падение напряжения вы получите с
учитывая медный провод и связанное с ним сопротивление.

Калькулятор падения напряжения Скачать

Следующая таблица Excel представляет собой калькулятор падения напряжения, который
немного более продвинутый. Его можно использовать для определения
рекомендуемые калибры проводов, максимальные расстояния или максимальная сила тока.

Расчет падения напряжения (.xls, 650 КБ)

Калькулятор размеров заземляющего проводника

Американский калибр проволоки [AWG] и метрические стандарты проволоки

Таблица преобразования: Американский калибр проволоки [AWG] и метрические стандарты проволоки
Американский калибр проволоки — это мера толщины проволоки.
Изначально это число было связано с величиной растяжения,
был нужен для производства такой проволоки.Чем выше цифра, тем тоньше
провод.

В метрической системе за пределами Северной и Южной Америки используется площадь поперечного сечения в мм ² для описания
какая толщина у проволоки. Это сечение напрямую связано с сопротивлением
провода.

В таблице ниже показано преобразование между двумя единицами измерения.
Из приведенной ниже таблицы может сложиться впечатление, что есть еще
диаметры проволоки в американской системе. Однако верно обратное.
Теоретически существует бесконечное количество диаметров в метрической системе как
мера напрямую связана с размером.С инженерной точки зрения
Однако имеет смысл использовать стандартные размеры, которые показаны ниже.

5,8

6,63

Стандартный

106

AWG значение	Диаметр [дюйм]	Диаметр [мм]	поперечное сечение [мм 2 ]	Сопротивление меди [Ом / км]	общий метрический эквивалент [мм] 2 ]	Примечания
1	0,2893	7,348	42,4	0.406
2	0,2576	6,543	33,6	0,512		Стандартный монтажный провод для США / Канады 125A
0,6128				Стандартный монтажный провод для США / Канады 100A
4	0,2043	5,189	21.2	0,815		Стандартный монтажный провод для США / Канады 85A
5	0,1819	4,621	16,8	1,028
									1,296
7	0,1443	3,665	10,5	1,634
8	0.1285	3,264	8,37	2,061		Стандартный монтажный провод США / Канады 50A
9	0,1144	2,906	6,63	2,599	2,599	2,599
10	0,1019	2,588	5,26	3,277		Стандартный монтажный провод для США / Канады 30A
11	0.0907	2,305	4,17	4,132	4,0
12	0,0808	2,053	3,31	5,211		США	5,211
1,828	2,62	6,571	2,5	Тонкий кабель громкоговорителя, стандартный европейский монтажный провод 16A
14	0.0641	1,628	2,08	8,286		Стандартный монтажный провод для США / Канады 15A
15	0,0571	1,450	1,65	10,45	Стандартный монтажный провод для Европы
16	0,0508	1,291	1,31	13,17
17	0.0453	1,150	1,04	16,61	1,0
18	0,0403	1,024	0,823	20,95	0,78	0,78 управляющие провода тепловые провода 0,912	0,653	26,42
20	0,0320	0,812	0.518	33,31	0,5
21	0,0285	0,723	0,410	42,00
22										провода управления для систем отопления
23	0,0226	0,573	0,258	66.79
24	0,0201	0,511	0,205	84,22	0,25	Телефонный провод
26	0,0159	0,405	0,129	133,9	0,14	Ethernet, некоторые телефонные линии, электроника для хобби
27	0.0142	0,361	0,102	168,9
28	0,0126	0,321	0,0810	212,9	0,09			0,09		0,09	0,09	268,5
30	0,0100	0,255	0,0509	338.6
31	0,00893	0,227	0,0404	426,9
32	0,0079512		для бытовых установок в Северной Америке имеют внешние рукава с цветовой кодировкой, чтобы их было легче идентифицировать: Белый = 15A (или 40A и более, но они будут намного толще). Желтый = 20А (иногда красный) Оранжевый = 30А Обратите внимание, что этот цветовой код является общепринятым, но не обязательным. Читать этикетку на упаковке или для уверенности измерьте диаметр меди. © Гвидо Сочер, Версия: 30.03.2017 Стандартные технические условия на стандартные номинальные диаметры и площади поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников Лицензионное соглашение ASTM ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ УСЛОВИЯ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ДАННОГО ПРОДУКТА ASTM. Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт и подтверждаете, что вы прочитали это Лицензионное соглашение, что вы понимаете и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, незамедлительно закройте эту страницу, не вводя продукт ASTM. 1.Право собственности: Этот продукт защищен авторским правом как компиляция и как отдельные стандарты, статьи и / или документы («Документы») ASTM («ASTM»), 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных Документов. Все права защищены. Ты (Лицензиат) не имеет права собственности или других прав на Продукт ASTM или Документы.Это не распродажа; все права, титул и интерес к продукту или документам ASTM (как в электронном файле, так и на бумажном носителе) принадлежат ASTM. Вы не можете удалить или скрыть уведомление об авторских правах или другое уведомление, содержащееся в продукте или документах ASTM. 2. Определения. A. Типы лицензиатов: (i) Индивидуальный пользователь: отдельный уникальный компьютер с индивидуальным IP-адресом; (ii) Один объект: одно географическое положение или несколько сайты в пределах одного города, которые являются частью единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно. (iii) Multi-Site: организация или компания с независимо управляемые несколько населенных пунктов в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральной администрацией для всех местоположений. B. Авторизованные пользователи: любое физическое лицо, подписавшееся к этому продукту; если лицензия сайта, также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудником Лицензиата на Единственном или Многократном сайте. 3. Ограниченная лицензия. ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения для использования разрешенный и описанный ниже, каждый Продукт ASTM, на который подписан Лицензиат. А.Конкретные лицензии: (i) Индивидуальный пользователь: (a) право просматривать, искать, извлекать, отображать и просматривать Продукт; (b) право скачивать, хранить или распечатывать единичные копии отдельных Документов или частей таких Документов исключительно для личного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере с целью просмотра и / или печать одной копии Документа для индивидуального использования.Ни электронный файл, ни единственная бумажная копия может быть воспроизведена в любом случае. Кроме того, электронная файл не может быть распространен где-либо еще через компьютерные сети или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае поделился. Распечатка единственной бумажной копии может быть передана другим лицам только для их внутреннее использование в вашей организации; это не может быть скопировано.Отдельный документ загружен не могут быть проданы или перепроданы, сданы в аренду, сданы внаем или сублицензированы. (ii) Лицензии для одного и нескольких сайтов: (a) право просматривать, искать, извлекать, отображать и просматривать Продукт; (b) право скачивать, хранить или распечатывать единичные копии отдельных Документов или их частей для личного пользования Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата; (c) , если образовательное учреждение, Лицензиат имеет право предоставить печатные копии отдельных Документов для отдельных студентов (Авторизованных пользователей) в классе в месте нахождения Лицензиата; (d) право показывать, скачивать и распространять бумажные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей. (e) Лицензиат выполнит всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM. (f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если несколько сайтов, список авторизованных сайтов. Б.Запрещенное использование. (i) Эта Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии. (ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного пользователя, по ссылке в Интернете, или разрешив доступ через свой терминал или компьютер; или другими подобными или отличными способами или договоренностями. (iii) В частности, никто не имеет права передавать, копировать, или распространять какой-либо Документ любым способом и для любых целей, кроме описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (а) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого Продукта или Документа ASTM; (б) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; (c) изменять, модифицировать, адаптировать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать производные работы на основе любых материалов. полученные из любого Продукта или Документа ASTM; (e) взимать плату за копию (электронную или в противном случае) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных затрат на печать / копирование, если такое воспроизведение разрешено. в соответствии с разделом 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в учебные пакеты или электронные резервы, или для дистанционного обучения, не разрешено данной Лицензией и запрещено без Предварительное письменное разрешение ASTM. (iv) Лицензиату запрещается использовать Продукт или доступ к Продукт для коммерческих целей, включая, помимо прочего, продажу Документов, материалы, использование Продукта за плату или массовое воспроизведение или распространение Документов в любой форме; Лицензиат также не может взимать с Авторизованных пользователей специальные сборы за использование Продукт выходит за рамки разумных затрат на печать или административные расходы. C. Уведомление об авторских правах . Все копии материалов из ASTM Продукт должен иметь надлежащее уведомление об авторских правах на название ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Скрытие, удаление или изменение уведомление об авторских правах не допускается. 4. Обнаружение запрещенного использования. A. Лицензиат несет ответственность за принятие разумных мер. для предотвращения запрещенного использования и незамедлительно уведомлять ASTM о любых нарушениях авторских прав или запрещенное использование, о котором становится известно Лицензиату. Лицензиат будет сотрудничать с ASTM в расследовании любого такого запрещенного использования и предпримет разумные меры для обеспечения прекращение такой деятельности и предотвращение ее повторения. B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, которое не разрешено в соответствии с настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором он узнает или о котором сообщается. 5. Постоянный доступ к продукту. ASTM оставляет за собой право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM лицензию или при оплате подписки ASTM предоставит Лицензиату 30-дневный период в течение что исправить такое нарушение. Период исправления существенных нарушений не предусмотрен. относящиеся к нарушениям Раздела 3 или любому другому нарушению, которое может привести к непоправимому вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Уполномоченные пользователи существенно нарушат этой Лицензии или запрещенного использования материала в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM. 6. Форматы доставки и сервис. A. Некоторые продукты ASTM используют стандартный Интернет-формат HTML. ASTM оставляет за собой право изменить такой формат после уведомления Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM. B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут полную ответственность за установку и настройте соответствующее программное обеспечение Adobe Acrobat Reader. C. ASTM приложит разумные усилия для обеспечения доступа в режиме онлайн. доступны на постоянной основе. Доступность будет зависеть от периодической прерывание и простой для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не будет нести ответственности за ущерб или возмещение, если Продукт станет временно недоступным, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, Интернет объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать Продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата. 7. Условия и комиссии. A. Срок действия настоящего Соглашения составляет _____________ («Срок подписки»). Доступ к продукту предоставляется только на период подписки. Настоящее Соглашение остается в силе. впоследствии на последующие Периоды подписки, если годовая абонентская плата, как таковая, может время от времени меняются, оплачиваются.Лицензиат и / или ASTM имеют право расторгнуть настоящее Соглашение. по окончании Срока подписки путем письменного уведомления не менее чем за 30 дней. B. Пошлины: 8. Поверка. ASTM имеет право проверить соответствие с настоящим Соглашением, за его счет и в любое время в ходе обычной деятельности часы.Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашения для проверки использования Лицензиатом Продукции и / или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в способом, который не препятствует необоснованному вмешательству в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке, и возместить ASTM для любого нелицензионного / запрещенного использования. Запуская эту процедуру, ASTM не отказывается от любое из его прав на обеспечение соблюдения настоящего Соглашения или защиту своей интеллектуальной собственности путем любыми другими способами, разрешенными законом.Лицензиат признает и соглашается с тем, что ASTM может включать определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале. 9. Пароли: Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании его пароля (паролей), а также о любом известном или подозреваемом нарушение безопасности, в том числе утеря, кража, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет полную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование продукта ASTM. Личные учетные записи / пароли не могут быть переданы. 10. Отказ от гарантии: Если иное не указано в настоящем Соглашении, все явные или подразумеваемые условия, заявления и гарантии, включая любые подразумеваемые гарантия товарной пригодности, пригодности для определенной цели или ненарушения прав отклоняются, за исключением тех случаев, когда эти заявления об ограничении ответственности считаются недействительными. 11. Ограничение ответственности: В части, не запрещенной законом, ни при каких обстоятельствах ASTM не несет ответственности за любую потерю, повреждение, потерю данных или за специальные, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникшие в результате или связанные с использованием Продукции ASTM или загрузкой Документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом в соответствии с настоящим Лицензионным соглашением. 12. Общие. A. Прекращение действия: Настоящее Соглашение действует до прекращено. Лицензиат может прекратить действие настоящего Соглашения в любое время, уничтожив все копии. (на бумажном носителе, в цифровом формате или на любом носителе) Документов ASTM и прекращение любого доступа к Продукту ASTM. B. Применимое право, место проведения и юрисдикция: Настоящее Соглашение должно толковаться и толковаться в соответствии с законодательством Российской Федерации. Содружество Пенсильвании.Лицензиат соглашается подчиниться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в связи с этим Соглашение. Лицензиат также соглашается отказаться от любых требований иммунитета, которыми он может обладать. C. Интеграция: Настоящее Соглашение является полным соглашением. между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заявления и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любого предложения, заказа, подтверждения, или иное общение между сторонами, касающееся его предмета в течение срока настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, кроме как в письменной форме. и подписано уполномоченным представителем каждой стороны. D. Присвоение: Лицензиат не имеет права уступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Сервоприводы что такое: Сервоприводы: подключение, управление, примеры работы 02.03.202109.11.2020 Самодельный полуавтомат из инвертора сварочный: Полуавтомат из инвертора своими руками: алгоритм переделки 22.11.202007.11.2020 Регулирование скорости дпт: Регулирование скорости вращения двигателей постоянного тока 26.05.201801.02.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
