Калибр провода — перевод сечения из awg в мм2. Формула и таблица перевода awg в мм2
Друзья приветствую всех читателей! Я как автор ресурса «Электрик в доме» – сайт домашнего электрика хочу поделиться с вами одной интересной темой.
Думаю, многие из Вас сталкивались с непонятной маркировкой на проводах – AWG. Причем данная маркировка относится не только к проводам и кабелям, а также к всевозможным клеммам, наконечникам, гильзам, инструменту и т.п.
Я впервые столкнулся с таким обозначением при заказе электротехнической продукции на торговой площадке Алиэкспресс.
Мне стало интересно, что это за система измерений и чем она отличается от привычной нам площади поперечного сечения в мм2. Поэтому в сегодняшней статье разберем откуда произошло данное обозначение, где применяется и как перевести сечение провода из AWG в мм2. А также примеры расшифровки популярных сечений в таблице.
Что такое awg в маркировке кабеля
На отечественных рынках все чаще можно встретить кабельную продукцию и инструмент для электромонтажных работ импортного производства с маркировкой AWG.
В качестве примера хочу предоставить фото инструмента. Это кримпер для обжима наконечников НШВИ. На корпусе четко видно данное обозначение.
Такую же аббревиатуру можно увидеть на китайском инструменте для зачистки проводов.
Еще один пример наконечники типа НШВИ.
Аббревиатура AWG расшифровывается как — American Wire Gauge, что в переводе с английского означает «Американский калибр проводов». American Wire Gauge был придуман в 1857 году и является «Американским стандартом» маркировки сечения проводов. В США нет такого понятия как сечение провода, там используют калибр провода.
Кстати стандарт American Wire Gauge относится не только к силовым проводам и кабелям, которые используются для монтажа электропроводки. Его также применяют в цифровой индустрии. Например, для маркировки USB кабеля, HDMI, витой пары, аудио кабель и т.п.
Откуда произошла маркировка awg
В чем заключается понятие данного стандарта? Чтобы с этим разобраться, давайте окунемся в способ изготовления провод.
По форме жилы проводов похожи на обычную проволоку, только медную.
В Америке проволоку изготавливали методом вытягивания (волочения). Для этого заготовка проходила через ролики станка. Например, имеется заготовка сечением 10 мм в диаметре. Для того чтобы уменьшить ее сечение до нужно размера проволоку протаскивали определенное количество раз через калибровочные отверстия станка. Тем самым она вытягивалась (диаметр уменьшался, а длина увеличивалась).
Каждая последующая протяжка проволоки уменьшала ее сечение и добавляла одну единицу к показателю AWG. То есть на начальном этапе мы имеем заготовку с самым большим калибром awg 0, который соответствует самому толстому проводу. Если проволоку вытянули один раз, то получаем awg 1. Если проволоку вытянули два раза, получает awg 2 и т.д.
Для больших калибров, более чем awg 0, обозначение выглядит как awg 00 (awg 2/0), awg 000 (awg 3/0) и т.д.
Такая маркировка получается перевернутой по отношению к нашей. Мы привыкли к тому что чем больше число, тем больше сечение (1.
5 мм2, 2,5 мм2, 4 мм2…). Здесь же все наоборот, чем больше число (калибр) тем меньше диаметр провода. Например, AWG 24 тоньше, чем AWG 18.
В каких странах применяют калибр awg?
Друзья как было сказано выше, стандарт был придуман Американцами, поэтому используется в Соединенных Штатах Америки. Также данный стандарт применяют в Японии и Китае.
В Европе включая Россию и страны СНГ пользуются иной системой измерения – мм2 (квадратные миллиметры).
Кроме того в Америке не используют такие единицы измерения как миллиметры. Практически во всех технических отраслях там используют дюймы (inch).
Поэтому наша с вами сегодняшняя задача разобраться как переводится калибр awg в мм2, с которыми мы так привыкли работать.
Как рассчитать калибр awg по формуле
Друзья давайте рассмотрим формулу, по которой можно пересчитать калибр AWG из дюймов в миллиметры:
В пересчете 0.005 дюймов (inch) равняется 0.127 мм. Показатель n – номер калибра.
Данная формула действует для монолитных жил проводов и кабелей.
Показатели «36», «39» и «92» в формуле перевода awg в мм2 взяты неспроста. Давным-давно значению AWG с диаметром 0.005 дюйма соответствовал калибр 36. На то время это считалось самой тонкой проволокой. В то время как самый толстый провод считался калибр AWG 0000. Соотношение между минимальным и максимальным диаметром как раз составляет «92» (0.4600/0.005).
В диапазоне калибров от AWG 36 до AWG 0000 содержится 38 калибров и соотношение между ними является постоянной величиной. Так соотношение между соседними калибрами составляет 1.1229322. Данное число является корнем 39-й степени из 92.
Для больших калибров (00, 000, 0000 …) в качестве n берется отрицательно значение -(m-1). Например, для AWG 4/0 берется -3. Для калибра AWG 3/0 будет -2 и т.д.
И наоборот, для пересчета номера калибра по известному диаметру проводника, можно воспользоваться формулой:
Сечение провода awg — таблица американского стандарта проводов
Друзья мы с Вами выяснили, что означает данный стандарт и как его можно рассчитать по формуле.
Но ведь каждый калибр не будешь пересчитывать в мм2 на калькуляторе, поэтому представляю вам таблицу перевода сечений провода из awg в мм2.
| AWG | Диаметр жилы | Площадь поперечного сечения | Токовая нагрузка для медного провода при t 60/75/90 °C | |
| дюймы | мм | мм2 | А | |
| 0000 (4/0) | 0,4600 | 11,684 | 107 | 195/230/260 |
| 000 (3/0) | 0,4096 | 10,404 | 85 | 165/200/225 |
| 00 (2/0) | 0,3648 | 9,266 | 67,4 | 145/175/195 |
| 0 (1/0) | 0,3249 | 8,252 | 53,5 | 125/150/170 |
| 1 | 0,2893 | 7,348 | 42,4 | 110 / 130 / 150 |
| 2 | 0,2576 | 6,544 | 33,6 | 95/115/130 |
| 3 | 0,2294 | 5,827 | 26,7 | 85/100/110 |
| 4 | 0,2043 | 5,189 | 21,2 | 70/85/95 |
| 5 | 0,1819 | 4,621 | 16,8 | |
| 6 | 0,1620 | 4,115 | 13,3 | 55/65/75 |
| 7 | 0,1443 | 3,665 | 10,5 | |
| 8 | 0,1285 | 3,264 | 8,37 | 40/50/55 |
| 9 | 0,1144 | 2,906 | 6,63 | |
| 10 | 0,1019 | 2,588 | 5,26 | 30/35/40 |
| 11 | 0,0907 | 2,305 | 4,17 | |
| 12 | 0,0808 | 2,053 | 3,31 | 25/25/30 |
| 13 | 0,0720 | 1,828 | 2,62 | |
| 14 | 0,0641 | 1,628 | 2,08 | 20/20/25 |
| 15 | 0,0571 | 1,450 | 1,65 | |
| 16 | 0,0508 | 1,291 | 1,31 | — / — / 18 |
| 17 | 0,0453 | 1,150 | 1,04 | |
| 18 | 0,0403 | 1,024 | 0,823 | —/—/14 |
| 19 | 0,0359 | 0,912 | 0,653 | |
| 20 | 0,0320 | 0,812 | 0,518 | |
| 21 | 0,0285 | 0,723 | 0,41 | |
| 22 | 0,0253 | 0,644 | 0,326 | |
| 23 | 0,0226 | 0,573 | 0,258 | |
| 24 | 0,0201 | 0,511 | 0,205 | |
| 25 | 0,0179 | 0,455 | 0,162 | |
| 26 | 0,0159 | 0,405 | 0,129 | |
| 27 | 0,0142 | 0,361 | 0,102 | |
| 28 | 0,0126 | 0,321 | 0,081 | |
| 29 | 0,0113 | 0,286 | 0,0642 | |
| 30 | 0,0100 | 0,255 | 0,0509 | |
| 31 | 0,00893 | 0,227 | 0,0404 | |
| 32 | 0,00795 | 0,202 | 0,032 | |
| 33 | 0,00708 | 0,180 | 0,0254 | |
| 34 | 0,00630 | 0,160 | 0,0201 | |
| 35 | 0,00561 | 0,143 | 0,016 | |
| 36 | 0,00500 | 0,127 | 0,0127 | |
| 37 | 0,00445 | 0,113 | 0,01 | |
| 38 | 0,00397 | 0,101 | 0,00797 | |
| 39 | 0,00353 | 0,0897 | 0,00632 | |
| 40 | 0,00314 | 0,0799 | 0,00501 | |
В Америке для бытовых нужд самыми ходовыми размерами являются провод калибром AWG 12, AWG 14, сечением 3.
31 мм2 и 2.08 мм2 соответственно.
Минимальный калибр в домашней электропроводке — AWG 14 используют для сетей освещения и розеточной группы. Калибр AWG 12 использую для розеточной группы более нагруженных линий (кухня, кондиционер, гараж, прачечная и т.п.) Для мощных потребителей используют провод калибром AWG 10 (электроплиты, сушилки и т.п.).
Для сравнения — провода калибром AWG 14 защищаются автоматом на 15 Ампер, а провода калибром AWG 12 защищаются автоматами на 20 Ампер. На AWG 10 ставят – автомат на 30 Ампер.
Друзья данная таблица проводов AWG взята не из потолка, для наглядности хочу предоставить вам данные из таблицы «Национального Электрического Кодекса» — National Electrical Code. В Америке это что-то вроде нашего ПУЭ. Вот токовая нагрузка на провод awg таблица из National Electrical Code NFPA 70 2002 года.
Данные представлены для медных и алюминиевых проводников.
На этом данная статья подходит к концу. Друзья надеюсь я в полной мере раскрыл вопрос перевода калибра провода awg в мм2, если остались вопросы пишите их в комментариях.
Понравилась статья — поделись с друзьями!
Как можно определить какую мощность выдержит кабель или провод
Как можно определить какую мощность выдержит кабель или провод
Нам часто приходится подключать электроприборы к сети. Для этого нужен кабель или провод подходящего сечения. Но как же самому подобрать именно тот, что нам нужен и справиться с этой ситуацией без помощи специалистов.
Если подключить слишком большую нагрузку на кабель, то он будет греться, а может и вовсе перегреться. Из-за этого оплавится изоляция, что опасно коротким замыканием, поражением электрическим током и возгоранием. Отсюда возникает вопрос: «как узнать какую мощность выдерживает кабель или провод?». Давайте разбираться!
Что влияет на допустимую мощность?
Сразу стоит отметить что сечение и мощность кабеля в принципе не связаны между собой. Для проводника решающую роль играет допустимый длительный ток.
Эти величины описаны в ПУЭ раздел 1, глава 1.3. Дело в том, что если он выдерживает ток 16А, то в сети 220В это 3.5 кВт, для 380В — это 10 кВт, а в сети 12В это всего 192Вт. Поэтому говорить о допустимой мощности для кабеля разумно говорить лишь в контексте заведомо известного напряжения.
Чтобы перевести киловатт в ватты нужно просто разделить кВт на 1000.
Чтобы перевести Ватты в Амперы нужно Ватты разделить на напряжение в вольтах.
А для трёхфазной сети то разделить ещё и на 1.73 (корень из 3) и на CosФ.
CosФ – коэффициент мощности, указывается на табличке расположенной на корпусе большинства электроприборов.
Таблица сечений провода и допустимый ток
Есть специальные таблицы, в которых описано соответствие сечения кабеля, тока, напряжения и мощности. Но информация в них не всегда справедлива для подбора кабелей.
Если для расчётов квартирной электропроводки, где длина линии редко превышает 15-20 метров между крайними точками, а температура окружающей среды обычно около 20-25 градусов, это ещё справедливо.
..
Но представим ситуацию, когда вы собрались ставить забор на участке частного дома, и придется использовать электроинструмент при его монтаже и сварочный аппарат, еще и бетономешалку, да к тому же на улице жара на солнце далеко за 30 градусов Цельсия. Тогда вам нужен хороший удлинитель, чтобы подключить его в гараже или в доме, а работать будете по всему периметру участка.
Все вышесказанное включало в себя ряд факторов влияющих на то, какую мощность выдержат кабеля, а именно:
1. Длина линии.
2. Температура окружающей среды и самого проводника.
Оба фактора влияют на сопротивление кабеля, а оно, в свою очередь, на потери мощности и нагрев проводника. Если выбрать проводник со слишком малым сечением для этой мощности, то под нагрузкой напряжение на его конце просядет. Нежелательно допускать потери более 3-5%. В цепях освещения допустимо 10% падения напряжения.
Сопротивление, длина, материал, температура как связаны?
Сопротивление проводника определяется по формуле
R=ро*L/S
Где Ро — удельное сопротивление металла Ом*кв.
мм/м, L — длина в метрах, S — площадь поперечного сечения в кв. мм.
Например, удельное сопротивление Ро у меди 0.018, а у алюминия 0.029. Поэтому, вы могли видеть в таблице выше, что при одинаковом сечении медный проводник выдержит больший ток, чем алюминиевый. Это связано с потерями, о них поговорим ниже.
Также в формуле фигурируют ещё две величины — длина и площадь поперечного сечения. Чем больше длина и чем меньше площадь поперечного сечения, тем больше сопротивление. Соответственно с увеличением сечения при постоянной длине сопротивление падает, также и с уменьшением длины.
Есть интересная аналогия с автомобильной дорогой: чем больше полос для движения в одном направлении, тем быстрее едут автомобили, а если автомобилей много (большой ток) и есть всего по одной полосе в каждую сторону, то они будут толкаться в пробке.
У металлов с ростом температуры повышается и сопротивление, соответственно снижается проводимость, если объяснить простыми словами, то это связано с тем, что при нагреве частицы в металле и носители зарядов начинают хаотичное движение, из-за чего чаще сталкиваются.
Потери
Подведем небольшие итоги, от чего зависят потери:
1. Материал кабеля (алюминий или медь).
2. Длина линии.
3. Площадь поперечного сечения.
4. Температура окружающей среды.
5. Прокладка нескольких кабелей в одной трубе. В таком случае нет условий для их охлаждения, к тому же температуры соседних кабелей влияют друг на друга худшим образом.
Подбирать кабель нужно так чтобы итоговые потери были как можно меньшими. В идеале до 3-5%. В крайнем случае, если других вариантов нет, то до 10%. Ведь, при напряжении в сети 220 вольт 10% — это уже 22В потерь и 192В на выходе, при условии что сеть и без того не просажена. А при токе хотя бы в 10А это 220Вт потерь только на проводах. Это описано в ГОСТ 721 и ГОСТ 21128.
Сечение
Перейдем к сути вопроса «Как узнать мощность, которую выдержит кабель?». Исходя из вышесказанного, следует определить сечение проводника. Для этого нужно измерить его диаметр.
Удобнее и быстрее это сделать штангенциркулем. Этот способ подойдёт для любых сечений и проводов.
Если провод с однопроволочной (монолитной) жилой, то нужно просто измерить её диаметр. Если жила гибкая многопроволочная — меряют диаметр одной проволоки, находят её площадь и умножают её на общее количество жил в проводе. Так находят общее поперечное сечение кабелей и проводов.
Чтобы вычислить поперечное сечение по диаметру, нужно возвести его в квадрат, и умножить на 0.785.
Как измерить диаметр кабеля линейкой?
Для толстых кабелей особой проблемы нет, нужно просто приложить линейку к жиле, но с тонкими кабелями так сделать не получится. Поэтому воспользуйтесь следующим способом.
Нужно плотно намотать на отвёртку или другой продолговатый предмет витков 10 провода, а затем измерить линейкой длину получившейся спирали и разделить её на количество витков. Для определения сечения тоненькой жилки из многопроволочной жилы придётся намотать больше витков 30-50, чтобы было удобнее измерять.
Когда вы уже знаете площадь поперечного сечения жил кабеля, можно заглянуть в таблицу и узнать её допустимый ток. Если линия не длинная (до 10 метров) и ток больше тока предполагаемой нагрузки, то можно смело его использовать.
Как упростить расчёты?
Чтобы избежать расчётов потерь и сечений можно воспользоваться онлайн калькуляторами или приложениями для смартфонов, тем более они работают в оффлайн режиме и он всегда с вами. К примеру, для пользователей ОС Android есть приложение «Мобильный Электрик» в нем есть функции:
1. Расчёта сопротивления проводника при известном: материале, сечении, длине и температуре.
2. Расчёта длины проводника при известных: сопротивлении, температуры и сечении.
3. Расчёта сечения при известных: длине, напряжении, допустимых потерях, материале жилы токе и температуре.
4. Расчёта максимальной длины проводника при известных: напряжении, допустимых потерях, материале жилы, токе и температуре.
И другие.
Они позволят оценить допустимую мощность и подобрать нужный провод для конкретной мощности.
Кроме этого приложения есть и другие я рассмотрел то, чем пользуюсь сам в работе.
Заключение
Подведем итоги. Чтобы узнать выдержит ли кабель или провод нагрузку нужно определить:
1. Материал, из которого изготовлены жилы.
2. Их сечение.
3. Длину линии.
4. Ток нагрузки.
После чего произвести расчёты или воспользоваться калькуляторами.
Ранее ЭлектроВести писали, почему происходят скачки напряжения и как от них защититься.
Под понятием скачков напряжения подразумевают, как правило, кратковременные или импульсные изменения значения напряжения, как в сторону увеличения, так и в сторону уменьшения. В зависимости от причины перепады напряжения могут иметь различную частоту, амплитуду и общую продолжительность.
По материалам electrik.info

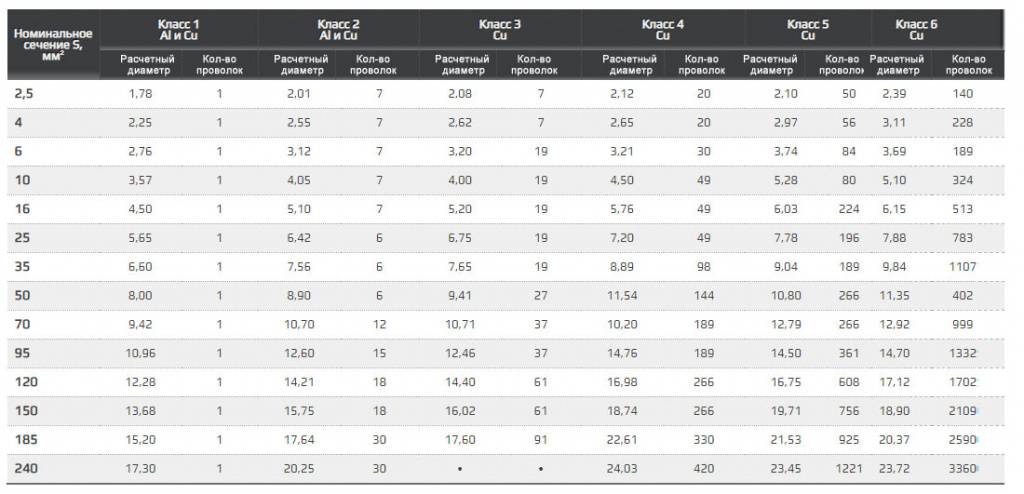

Как определить сечение кабеля по диаметру.
Пошаговая инструкция
Как правило, любой кабель состоит из нескольких жил, которые в сечении представляют тобой круг. Именно от площади этого сечения пропорционально зависит проводимость кабеля. Если оно будет слишком маленьким, кабель может перегореть, а это одна из основных причин пожаров в современном мире.
Как правило, любой кабель состоит из нескольких жил, которые в сечении представляют тобой круг. Именно от площади этого сечения пропорционально зависит проводимость кабеля. Если оно будет слишком маленьким, кабель может перегореть, а это одна из основных причин пожаров в современном мире.
Как определить сечение кабеля, зная его диаметр? Очень просто – нужно прочитать он-лайн журнал о строительстве ProfiDom.com.ua и найти эту пошаговую инструкцию
Вам понадобится
• — кабель с неизвестным сечением;
• — штангенциркуль или микрометр;
• — таблица удельных сопротивлений веществ.
Инструкция
Шаг 1. Возьмите кабель, сечение которого нужно определить.
Чаще всего он состоит из 2-4 жил, которые изолированы друг от друга специальными материалами. Эти жилы имеют одинаковый диаметр. Иногда можно встретить кабель, одна жила которого тоньше остальных – она предназначена для заземления.
Шаг 2. Очистите от изоляции жилы кабеля. С помощью штангенциркуля, а лучше микрометра (это позволит произвести более точное измерение), найдите диаметр жилы. Значение получите в миллиметрах. Затем высчитайте площадь поперечного сечения. Для этого коэффициент 0,25 умножьте на число π≈3,14 и значение диаметра d возведенное в квадрат S=0,25∙π∙d². Это значение умножьте на количество жил кабеля. Зная длину провода, его сечение и материал из которого он сделан, вычислите его сопротивление.
Шаг 3. Например, если нужно найти сечение медного кабеля из 4 жил, а измерение диаметра жилы дало значение 2 мм, найдите площадь его поперечного сечения. Для этого рассчитайте площадь поперечного сечения одной жилы. Она будет равна S=0,25∙3,14∙2²=3,14 мм².
Затем определите сечение всего кабеля для этого сечение одной жилы умножьте на их количество в нашем примере это 3,14∙4=12,56 мм².
Шаг 4. Теперь можно узнать максимальный ток, который может по нему протекать, или его сопротивления, если известна длина. Максимальный ток для медного кабеля рассчитайте из соотношения 8 А на 1 мм². Тогда предельное значение тока, который может проходить по кабелю, взятому в примере составляет 8∙12,56=100,5 А. Учитывайте, что для алюминиевого кабеля это соотношение составляет 5 А на 1 мм².
Шаг 5. Например, длина кабеля составляет 200 м. Для того чтобы найти его сопротивление, умножьте удельное сопротивление меди ρ в Ом∙ мм²/м, на длину кабеля l и поделите на площадь его поперечного сечения S (R=ρ∙l/S). Сделав подстановку, получите R=0,0175∙200/12,56≈0,279 Ом, что приведет к очень малым потерям электроэнергии при ее передаче по такому кабелю.
AWG — конвертер американского калибра проводов
AWG — американский калибр проводов — это стандарт США для размера проводника.
Калибр связан с диаметром проволоки.
- больший «калибр» -> меньший диаметр и более тонкая проволока
Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно имеет номер 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.
Приведенную ниже таблицу можно использовать для преобразования американского калибра проводов (AWG) в квадратные миллиметры площади поперечного сечения.
00 (2/0)
| Американский проволочный датчик (#awg) | диаметр | диаметр | диаметр | диаметр (мм) | поперечное сечение площадью (мм 2 ) |
|---|---|---|---|---|---|
| 0000 (4/0) | 0,460 | 11,7 | 107 | ||
| 000 (3/0) | 0.410 | 10. 4 | 10.4 | 85.0 | |
| 0.365 | 9.27 | 9.27 | 674 | ||
| 0 (1/0) | 0.325 | 8.25 | 53.5 | ||
| 1 | 0,289 7,35 | 42,4 | |||
| 2 0,258 | 6,54 33,6 | ||||
| 3 0,229 | 5,83 26,7 | ||||
| 4 0.204 | 5,19 | 21,1 | |||
| 5 | 0,182 | 4,62 | 16,8 | ||
| 6 | 0,162 | 4,11 | 13,3 | ||
| 7 | 0,144 | 3,67 | 10,6 | ||
| 8 | 0.129 | 0.129 | 3.26 | 8.36 | 8.36 |
| 9 | 0.114 | 0.114 | 2,91 | 6.63 | |
| 10 | 0.102 | 2,59 | 5,26 | ||
| 11 | 0,0907 | 2,30 | 4,17 | ||
| 12 | 0,0808 | 2,05 | 3,31 | ||
| 13 | 0,0720 | 1,83 | 2,63 | ||
| 14 | 0,0641 | 1. 63 | 2.08 | 2,08 | |
| 15 | 0,0571 | 1.45 | 1.65 | ||
| 16 | 0.0508 | 1,29 | 1,31 | ||
| 17 | 0,0453 | 1,15 | 1,04 | ||
| 18 | 0,0403 | 1,02 | 0,82 | ||
| 19 | 0,0359 | 0,91 | 0,65 | ||
| 20 | 0.0320 | 0.0320 | 0.81 | 0.52 | |
| 21 | 0,0285 | 0.0285 | 0.72 | 0.41 | |
| 22 | 0.0254 | 0,65 | 0,33 | ||
| 23 | 0,0226 | 0,57 | 0,26 | ||
| 24 | 0,0201 | 0,51 | 0,20 | ||
| 25 | 0,0179 | 0,45 | 0,16 | ||
| 26 | 0,0159 | 0,40 | 0,13 |
Примечание! — диаметр одножильного и многожильного провода с одинаковым AWG не идентичен.
Диаметр многожильного провода больше диаметра сплошного провода.
Загрузите и распечатайте таблицу AWG
Калькулятор преобразования AWG в мм и таблицу
Многие из наших клиентов искали простой инструмент для преобразования AWG в миллиметры, поэтому мы его создали. Вы можете просто выбрать размер AWG из раскрывающегося списка, и мы сообщим вам эквивалентный кабель. Мы даже включили таблицу преобразования AWG в миллиметры ниже на странице.
Выберите AWG0000 (4/0)000 (3/0)00 (2/0)0 (1/0)12345678
121314151617181222324252627282
323334353637383940
Руководство по переходу кабеля
AWG на мм
При покупке нарезанного на нужную длину электрического провода или электрического кабеля многие покупатели из Великобритании и других стран сталкиваются с трудностями, когда сталкиваются с размерами AWG. И наоборот, американские покупатели могут быть в тупике, когда им рекомендуют кабель или провод определенного сечения, и не знают, как его получить, когда сталкиваются с мм.
Что такое AWG? Стандарт AWG был создан компанией Brown & Sharpe, ведущим производителем машиностроительной техники в конце 1800-х и начале 1900-х годов. Стандарт AWG был официально принят и внедрен в качестве отраслевого стандарта размеров в 1857 году. К сожалению, AWG не подходит для округления в миллиметрах или дюймах, поэтому всегда будет необходимо небольшое округление в большую или меньшую сторону в зависимости от ваших потребностей или цели. . Если вам нужны технические формулы для преобразования между ними, это выглядит следующим образом;
Диаметр проволоки n калибра dn в миллиметрах (мм) равен 0.127 мм умножить на 92, возведенное в степень 36 минус калибровочное число n, деленное на 39: dn (мм) = 0,127 мм × 92(36-n)/39
Почему-то мы не замечаем, что небрежно вычисляем это в уме каждый раз, когда разговариваем с американским покупателем, поэтому мы составили таблицу преобразования, которой хотим поделиться для вашего удобства.
| AWG № | Диаметр (мм) | Диаметр (дюйм) | Район (мм²) | Доступный размер кабеля (мм²) |
|---|---|---|---|---|
| 0000 (4/0) | 11. 684 | 0,46 | 107.2193 | 120 |
| 000 (3/0) | 10.4049 | 0,4096 | 85.0288 | 95 |
| 00 (2/0) | 9,2658 | 0,3648 | 67.4309 | 70 |
| 0 (1/0) | 8.2515 | 0,3249 | 53.4751 | 70 |
| 1 | 7.3481 | 0,2893 | 42.4077 | 50 |
| 2 | 6,5437 | 0,2576 | 33.6308 | 35 |
| 3 | 5,8273 | 0,2294 | 26.6705 | 35 |
| 4 | 5.1894 | 0,2043 | 21.1506 | 25 |
| 5 | 4.6213 | 0,1819 | 16.7732 | 25 |
| 6 | 4.1154 | 0,162 | 13.3018 | 16 |
| 7 | 3,6649 | 0,1443 | 10. 5488 | 16 |
| 8 | 3,2636 | 0,1285 | 8.3656 | 10 |
| 9 | 2,9064 | 0,1144 | 6.6342 | 10 |
| 10 | 2,5882 | 0,1019 | 5.2612 | 6 |
| 11 | 2.3048 | 0,0907 | 4.1723 | 6 |
| 12 | 2,0525 | 0,0808 | 3,3088 | 4 |
| 13 | 1,8278 | 0,072 | 2,624 | 4 |
| 14 | 1,6277 | 0,0641 | 2.0809 | 2,5 |
| 15 | 1.4495 | 0,0571 | 1.6502 | 2,5 |
| 16 | 1.2908 | 0,0508 | 1.3087 | 1,5 |
| 17 | 1.1495 | 0,0453 | 1.0378 | 1,5 |
| 18 | 1. 0237 | 0,0403 | 0,823 | 1 |
| 19 | 0,9116 | 0,0359 | 0,6527 | 0,75 |
| 20 | 0,8118 | 0,032 | 0,5176 | 0,75 |
| 21 | 0,7229 | 0,0285 | 0.4105 | 0,5 |
| 22 | 0,6438 | 0,0253 | 0,3255 | 0,5 |
| 23 | 0,5733 | 0,0226 | 0,2582 | См. ниже |
| 24 | 0,5106 | 0,0201 | 0,2047 | См. ниже |
| 25 | 0.4547 | 0,0179 | 0,1624 | См. ниже |
| 26 | 0,4049 | 0,0159 | 0,1288 | См. ниже |
| 27 | 0,3606 | 0,0142 | 0,1021 | См. ниже |
| 28 | 0,3211 | 0,0126 | 0. 081 | См. ниже |
| 29 | 0,2859 | 0,0113 | 0,0642 | См. ниже |
| 30 | 0,2546 | 0,01 | 0,0509 | См. ниже |
| 31 | 0,2268 | 0,0089 | 0,0404 | См. ниже |
| 32 | 0.2019 | 0,008 | 0,032 | См. ниже |
| 33 | 0,1798 | 0,0071 | 0,0254 | См. ниже |
| 34 | 0,1601 | 0,0063 | 0,0201 | См. ниже |
| 35 | 0,1426 | 0,0056 | 0.016 | См. ниже |
| 36 | 0,127 | 0,005 | 0,0127 | См. ниже |
| 37 | 0,1131 | 0,0045 | 0,01 | См. ниже |
| 38 | 0,1007 | 0,004 | 0,008 | См. ниже |
| 39 | 0.0897 | 0,0035 | 0,0063 | См. ниже |
| 40 | 0,0799 | 0,0031 | 0,005 | См. ниже |
Для AWG 23 и выше — При использовании кабеля для питания от сети: (110 В, 230 В и т. д.) мы рекомендуем наименьший проводник 0,5 мм. Для аудио-, видео-, телефонных и защитных кабелей вы можете использовать кабели меньшего размера, где напряжение и сила тока меньше.
Что нужно помнить:
Калибр проволоки варьируется от низкого до высокого — это означает, что чем меньше номер калибра, тем больше он в миллиметрах. И наоборот, большое число в AWG соответствует очень маленькому числу мм.
Размеры AWG не полностью соответствуют миллиметрам или дюймам, поэтому вам может потребоваться округлить вверх или вниз, когда это безопасно.
Размеры кабеля (включая AWG) относятся к размеру проводника, а не к общей толщине кабеля, включая оболочку и т.
д.
Не путайте AWG (американский калибр проводов) с SWG (стандартный калибр проводов, в настоящее время в значительной степени избыточный британский имперский стандарт, который был заменен мм.), так как они не равны. Всегда перепроверяйте, чтобы убедиться, что вы покупаете провод или кабель правильной толщины.
Swg в MM, преобразование стандартной колеи в MM
SWG в MM
Онлайн-диаграмма, которая помогает конвертировать значения из SWG (стандартная единица измерения диаметра проволоки) в миллиметры и дюймы. Ниже представлена таблица калибров и диаметров проволоки.
| SWG | (в) | (мм) |
| 7/0 | 0.500 | 12.700 |
| 6/0 | 0,464 | 11.786 |
| 5/0 | 0,432 | 10,973 |
| 4/0 | 0,400 | 10,160 |
| 3/0 | 0,372 | 9. 449 |
| 2/0 | 0,348 | 8.839 |
| 0 | 0,324 | 8.230 |
| 1 | 0.300 | 7,620 |
| 2 | 0,276 | 7.010 |
| 3 | 0,252 | 6.401 |
| 4 | 0,232 | 5,893 |
| 5 | 0,212 | 5,385 |
| 6 | 0,192 | 4,877 |
| 7 | 0,176 | 4.470 |
| 8 | 0,160 | 4.064 |
| 9 | 0,144 | 3,658 |
| 10 | 0,128 | 3,251 |
| 11 | 0,116 | 2,946 |
| 12 | 0,104 | 2,642 |
| 13 | 0,092 | 2,337 |
| 14 | 0,080 | 2,032 |
| 15 | 0,072 | 1,829 |
| 16 | 0. 064 | 1,626 |
| 17 | 0,056 | 1,422 |
| 18 | 0,048 | 1,219 |
| 19 | 0,040 | 1,016 |
| 20 | 0,036 | 0,914 |
| 21 | 0,032 | 0,813 |
| 22 | 0,028 | 0,711 |
| 23 | 0,024 | 0.610 |
| 24 | 0,022 | 0,559 |
| 25 | 0,020 | 0,5080 |
| 26 | 0,018 | 0,4572 |
| 27 | 0,0164 | 0,4166 |
| 28 | 0,0148 | 0,3759 |
| 29 | 0,0136 | 0,3454 |
| 30 | 0,0124 | 0.3150 |
| 31 | 0,0116 | 0,2946 |
| 32 | 0,0108 | 0,2743 |
| 33 | 0,0100 | 0,2540 |
| 34 | 0,0092 | 0,2337 |
| 35 | 0,0084 | 0,2134 |
| 36 | 0,0076 | 0,1930 |
| 37 | 0,0068 | 0. 1727 |
| 38 | 0,0060 | 0,1524 |
| 39 | 0,0052 | 0,1321 |
| 40 | 0,0048 | 0,1219 |
| 41 | 0,0044 | 0,1118 |
| 42 | 0,004 | 0,1016 |
| 43 | 0,0036 | 0,0914 |
| 44 | 0,0032 | 0.0813 |
| 45 | 0,0028 | 0,0711 |
| 46 | 0,0024 | 0,0610 |
| 47 | 0,0020 | 0,0508 |
| 48 | 0,0016 | 0,0406 |
| 49 | 0,0012 | 0,0305 |
| 50 | 0,0010 | 0,0254 |
Конвертер размеров проводов
AWG в квадратные миллиметры
Провод (кабель) является жизненно важным компонентом любой системы возобновляемых источников энергии .
Это также один из самых дорогих компонентов, особенно в низковольтных системах постоянного тока с длинными проводами между генератором и аккумуляторной батареей. Внизу этой статьи находится таблица, показывающая взаимосвязь между четырьмя основными различными показателями размера провода:
1) AWG (Американский калибр проволоки)
2) Диаметр в дюймах
3) Диаметр в мм
4) Площадь поперечного сечения в квадратных мм
Простое преобразование диаметра AWG в мм
Ниже приведен калькулятор , который автоматически рассчитает диаметр в миллиметрах, диаметр в дюймах и площадь поперечного сечения в миллиметрах для любого заданного значения AWG (кроме 00, 000 и 0000).((36-AWG)/39)
Перевернув уравнение, можно рассчитать AWG длины провода, для которого известен диаметр в миллиметрах:
AWG = -(ln (диаметр [мм]/0,127) / (ln (92) * 39) – 36)
Примечание. чтобы преобразовать мм в дюймы, просто умножьте на 0,03936.
Чтобы преобразовать дюймы в миллиметры, разделите на 0,03936.
Расчет потерь в линии
Если вы хотите рассчитать правильный размер провода для вашей системы возобновляемых источников энергии или иным образом, посетите нашу страницу о минимизации потерь в линии в системах ВИЭ.Там вы должны найти все уравнения и информацию, необходимые для выбора провода, соответствующего напряжению, току и длине провода, требуемому в вашей системе.
Таблица преобразования размеров проводов
| Американский калибр проволоки (AWG) | Диаметр (дюймы) | Диаметр (мм) | Поперечное сечение Площадь (мм 2 ) |
| 0000 | 0.46 | 11,68 | 107,16 |
| 000 | 0,4096 | 10.40 | 84,97 |
| 00 | 0,3648 | 9,27 | 67,40 |
| 0 | 0,3249 | 8,25 | 53,46 |
| 1 | 0,2893 | 7,35 | 42,39 |
| 2 | 0,2576 | 6,54 | 33,61 |
| 3 | 0. 2294 | 5,83 | 26,65 |
| 4 | 0,2043 | 5,19 | 21.14 |
| 5 | 0,1819 | 4,62 | 16,76 |
| 6 | 0,162 | 4.11 | 13,29 |
| 7 | 0,1443 | 3,67 | 10,55 |
| 8 | 0,1285 | 3,26 | 8,36 |
| 9 | 0.1144 | 2,91 | 6,63 |
| 10 | 0,1019 | 2,59 | 5,26 |
| 11 | 0,0907 | 2,30 | 4,17 |
| 12 | 0,0808 | 2,05 | 3,31 |
| 13 | 0,072 | 1,83 | 2,63 |
| 14 | 0,0641 | 1,63 | 2,08 |
| 15 | 0.0571 | 1,45 | 1,65 |
| 16 | 0,0508 | 1,29 | 1,31 |
| 17 | 0,0453 | 1,15 | 1,04 |
| 18 | 0,0403 | 1,02 | 0,82 |
| 19 | 0,0359 | 0,91 | 0,65 |
| 20 | 0,032 | 0,81 | 0,52 |
| 21 | 0. 0285 | 0,72 | 0,41 |
| 22 | 0,0254 | 0,65 | 0,33 |
| 23 | 0,0226 | 0,57 | 0,26 |
| 24 | 0,0201 | 0,51 | 0,20 |
| 25 | 0,0179 | 0,45 | 0,16 |
| 26 | 0,0159 | 0,40 | 0,13 |
Таблица преобразования американского калибра проводов
в метрические единицы
При выборе кабеля, как вы увидите из следующей таблицы, метрический эквивалент измерения AWG может не соответствовать точному европейскому метрическому размеру кабеля.Эти данные служат только ориентиром, и мы настоятельно рекомендуем проконсультироваться с квалифицированным автомобильным электриком в случае сомнений при выборе кабеля.
AWG | МЕТРИЧЕСКАЯ (мм 2) | Наш ближайший кабель Прибл. |
22 | 0.33 | 0,35 мм 2 |
21 | 0,41 | 0,5 мм 2 |
20 | 0,52 | 0,5 мм 2 |
19 | 0,65 | 0,75 мм 2 |
18 | 0.82 | 1,0 мм 2 |
17 | 1. | 1,0 мм 2 |
16 | 1,31 | 1,5 мм 2 |
15 | 1,65 | 1,5 мм 2 или 2 мм 2 |
14 | 2.08 | 2 мм 2 |
13 | 2,62 | 3 мм 2 |
12 | 3,31 | 3 мм 2 или 4 мм 2 |
11 | 4. | 4.5 мм 2 |
10 | 5,26 | 6 мм 2 |
9 | 6,63 | 7 мм 2 |
8 | 8,37 | 8,5 мм 2 |
7 | 10.5 | 10 мм 2 |
6 | 13,3 | 16 мм 2 |
5 | 16,8 | 16 мм 2 или 20 мм 2 |
4 | 21. | 20 мм 2 или 25 мм 2 |
3 | 26.7 | 25 мм 2 |
2 | 33,6 | 35 мм 2 |
1 | 42,4 | 40 мм 2 |
1/0=0 | 53,5 | 50 мм 2 или 60 мм 2 |
2/0=00 | 67. | 70 мм 2 |
3/0=000 | 85,0 | 95 мм 2 |
4/0=0000 | 107,2 | 120 мм 2 |
5/0=00000 | 135.10 | 150 мм 2 |
04
17
1
4
Калькулятор преобразования AWG в мм
Преобразование AWG в мм
Это калькулятор преобразования, используемый для преобразования значений американского калибра проводов (AWG) в миллиметры (мм).
Этот преобразователь имеет два текстовых поля и кнопки управления, которые используются для выполнения различных действий во время вычислений. Первым шагом использования калькулятора AWG в миллиметры является выбор номера датчика, который находится в диапазоне от 0 до 40. Если у вас есть номер датчика, превышающий 40, вы введете его во второе поле. (Введите № манометра).
Нажмите кнопку «Рассчитать», чтобы выполнить преобразование. Он выполняет преобразования в один клик, отображая результат в миллиметрах (мм).Вы также получите площадь поперечного сечения в квадратных миллиметрах, которая рассчитывается автоматически вместе с диаметром в миллиметрах. Если вам нужно выполнить новые расчеты, вы будете использовать кнопку «Сброс», чтобы очистить все текстовые поля предыдущих расчетов.
Преобразование AWG в миллиметры
Преобразователь использует определенные формулы при выполнении расчетов;
Dn (мм) = 0,127 мм x 92 (36-n)/39, что означает, что диаметр проволоки калибра n в миллиметрах рассчитывается путем умножения 0.
127 мм на 92 (36-н)/39. Диаметр калибра № 36 составляет 0,127 миллиметра (мм).
Расчет площади поперечного сечения провода
An (мм2) = (∏/4) x dn2 = 0,0012668 мм2 x 92 (36-n)/19,5, что означает, что площадь поперечного сечения провода An калибра n в квадратных миллиметрах вычисляется путем умножения квадратного диаметра провода в миллиметрах на пи разделить на 4.
Например;
Если американский калибр проволоки равен 56 (AWG), найдите диаметр в миллиметрах и площадь поперечного сечения в квадратных миллиметрах.
Номер датчика больше 40, поэтому вы должны ввести значение в пустое текстовое поле. Нажмите кнопку рассчитать, и ваши результаты будут;
Диаметр в миллиметрах = 0,0125 мм
Площадь поперечного сечения в квадратных миллиметрах = 0,0001 мм2
Этот калькулятор выполняет преобразование только из AWG в миллиметры. Он может выполнять только один расчет за раз, поэтому вам потребуется стереть предыдущие расчеты из текстового поля с помощью кнопки «Сброс».
AWG/SWG в мм/мм2, дюйм/дюйм3 и тыс.смил Калькулятор и преобразование
Калькулятор преобразования размеров AWG и SWG с формулой, диаграммой и таблицей
Калькулятор стандартного калибра проводов «SWG»
Следующие калькуляторы американского калибра проводов «AWG» и стандартного калибра проводов «SWG» рассчитывают диаметр провода в мм, дюймах, площадь поперечного сечения провода в мм 2 , дюймах 2 и kcmil или MCM.
Чтобы рассчитать значения, просто выберите или введите размер AWG/SWG и нажмите кнопку «Рассчитать», чтобы получить результат различных свойств кабелей и проводов SWG/AWG, таких как диаметр в миллиметрах «мм» и дюймах «дюйм», площадь поперечного сечения в квадратных миллиметрах «мм 2 », квадратных дюймах «in 2 » и килограммах Circular Mils «kcmil или MCM».
Связанные калькуляторы:
Преобразование американского калибра проводов
Преобразование стандартного калибра проводов
Хорошо знать:
- AWG или Американский калибр проволоки также известен как «калибр Брауна и Шарпа» и используется в Северной Америке для калибровки проволоки.
- Стандартный калибр проволоки SWG или , используемый для определения размеров и свойств проволоки, также известен как «Британский стандартный калибр проволоки» и «Британский стандартный калибр» или «Имперский калибр проволоки».
Связанные калькуляторы:
Диаметр провода AWG/SWG в мм и дюймах, площадь в мм
2 , дюймы 2 и тыс.смил Расчеты
Следующие формулы преобразования размеров проводов SWG/AWG и уравнения могут использоваться для простого измерения значений проводов и кабелей.
Площадь диаметра проволоки в «мм» Расчет
д н = 27 х 10 -3 х 92 (39004)/366 9004/366 9000/36
Диаметр проволоки в дюймах Расчет
d n = 5 x 10 -3 x 92 (36-n)/39
Площадь поперечного сечения провода в мм 2 Расчет
А n = 12.
668 x 10 -3 x 92 (36-n)/19,5
Площадь поперечного сечения провода в дюймах 2 Расчет
A n = 19635 x 10 -6 x 92 (
5 36-n)/1093.Площадь поперечного сечения провода в тысячах милов Расчет
А н = 0,025 x 92 (36-н)/19.5
Где:
- n = номер сечения провода в AWG/SWG.
- d = диаметр проволоки в дюймах, мм, дюймах 2 и мм 2 соответственно.
- A n = Площадь поперечного сечения провода калибра «n» в дюймах 2 , «мм 2 » и тысяч кубических мил соответственно.
- R = Сопротивление провода в Ом/кФт и Ом/км соответственно.
- ρ = rho = удельное сопротивление в (Ом·м).
Похожие сообщения
AWG/SWG «мм» и «дюймы» Таблица преобразования и таблица
В следующей таблице AWG и SWG показаны размеры проводов SWG/AWG, номера калибров и диаметр в миллиметрах и дюймах, площадь поперечного сечения в , квадратных миллиметрах, квадратных дюймах и kcmil или MCM.
| AWG | Диаметр | Площадь поперечного сечения | SWG | Диаметр | Площадь поперечного сечения | ||||||
| мм | дюймов | мм 2 | Дюйм 2 | кмил | мм | дюймов | мм 2 | Дюйм 2 | кмил | ||
| 0000 (4/0) | 11. 6840 | 0,4600 | 107.2193 | 0,1662 | 211.6000 | 7/0 | 12.700 | 0,500 | 126,6769 | 0,1963 | 250 |
| 000 (3/0) | 10.4049 | 0,4096 | 85.0288 | 0,1318 | 167,8064 | 6/0 | 11.786 | 0,464 | 109.0921 | 0.1691 | 215 |
| 00 (2/0) | 9,2658 | 0,3648 | 67.4309 | 0,1045 | 133.0765 | 5/0 | 10,973 | 0,432 | 94,5638 | 0,1466 | 187 |
| 0 (1/0) | 8.2515 | 0,3249 | 53.4751 | 0,0829 | 105,5345 | 4/0 | 10.160 | 0,400 | 81. 0732 | 0,1257 | 160 |
| 1 | 7.3481 | 0,2893 | 42.4077 | 0,0657 | 83,6927 | 3/0 | 9.449 | 0,372 | 70.1202 | 0,1087 | 138 |
| 2 | 6,5437 | 0,2576 | 33.6308 | 0,0521 | 66.3713 | 2/0 | 8.839 | 0,348 | 61.3643 | 0,0951 | 121 |
| 3 | 5,8273 | 0,2294 | 26.6705 | 0,0413 | 52.6348 | 0 | 8.230 | 0,324 | 53.1921 | 0,0824 | 105 |
| 4 | 5.1894 | 0.2043 | 21.1506 | 0,0328 | 41.7413 | 1 | 7,620 | 0,300 | 45. 6037 | 0,0707 | 90,0 |
| 5 | 4.6213 | 0,1819 | 16.7732 | 0,0260 | 33.1024 | 2 | 7.010 | 0,276 | 38,5989 | 0,0598 | 76,2 |
| 6 | 4.1154 | 0,1620 | 13.3018 | 0,0206 | 26.2514 | 3 | 6.401 | 0,252 | 32.1780 | 0,0499 | 63,5 |
| 7 | 3,6649 | 0,1443 | 10,5488 | 0,0164 | 20.8183 | 4 | 5,893 | 0,232 | 27.2730 | 0,0423 | 53.8 |
| 8 | 3,2636 | 0,1285 | 8.3656 | 0,0130 | 16.5097 | 5 | 5,385 | 0,212 | 22. 7735 | 0,0353 | 44,9 |
| 9 | 2,9064 | 0,1144 | 6.6342 | 0,0103 | 13.0927 | 6 | 4,877 | 0,192 | 18.6793 | 0,0290 | 36,9 |
| 10 | 2,5882 | 0,1019 | 5.2612 | 0,0082 | 10.3830 | 7 | 4.470 | 0,176 | 15.6958 | 0,0243 | 31,0 |
| 11 | 2,3048 | 0,0907 | 4.1723 | 0,0065 | 8.2341 | 8 | 4.064 | 0,160 | 12.9717 | 0,0201 | 25,6 |
| 12 | 2,0525 | 0,0808 | 3,3088 | 0,0051 | 6,5299 | 9 | 3,658 | 0,144 | 10. 5071 | 0,0163 | 20,7 |
| 13 | 1,8278 | 0,0720 | 2,6240 | 0,0041 | 5.1785 | 10 | 3,251 | 0,128 | 8.3019 | 0,0129 | 16,4 |
| 14 | 1,6277 | 0,0641 | 2.0809 | 0,0032 | 4.1067 | 11 | 2,946 | 0,116 | 6,8183 | 0,0106 | 13,5 |
| 15 | 1.4495 | 0.0571 | 1.6502 | 0,0026 | 3,2568 | 12 | 2,642 | 0,104 | 5.4805 | 0,0085 | 10,8 |
| 16 | 1.2908 | 0,0508 | 1.3087 | 0,0020 | 2,5827 | 13 | 2,337 | 0,092 | 4,2888 | 0,0066 | 8,46 |
| 17 | 1. 1495 | 0,0453 | 1.0378 | 0,0016 | 2.0482 | 14 | 2,032 | 0,080 | 3,2429 | 0,0050 | 6,40 |
| 18 | 1.0237 | 0,0403 | 0,8230 | 0,0013 | 1,6243 | 16 | 1,626 | 0,072 | 2,0755 | 0,0041 | 5,18 |
| 19 | 0.9116 | 0,0359 | 0,6527 | 0,0010 | 1.2881 | 15 | 1,829 | 0,064 | 2,6268 | 0,0032 | 4.10 |
| 20 | 0,8118 | 0,0320 | 0,5176 | 0,0008 | 1.0215 | 17 | 1,422 | 0,056 | 1,5890 | 0,0025 | 3,14 |
| 21 | 0. 7229 | 0,0285 | 0,4105 | 0,0006 | 0,8101 | 18 | 1,219 | 0,048 | 1,1675 | 0,0018 | 2,30 |
| 22 | 0,6438 | 0,0253 | 0,3255 | 0,0005 | 0,6424 | 19 | 1,016 | 0,040 | 0,8107 | 0,0013 | 1,60 |
| 23 | 0.5733 | 0,0226 | 0,2582 | 0,0004 | 0,5095 | 20 | 0,914 | 0,036 | 0,6567 | 0,0010 | 1,30 |
| 24 | 0,5106 | 0,0201 | 0,2047 | 0,0003 | 0,4040 | 21 | 0,813 | 0,032 | 0,5189 | 0,0008 | 1,02 |
| 25 | 0. 4547 | 0,0179 | 0,1624 | 0,0003 | 0,3204 | 22 | 0,711 | 0,028 | 0,3973 | 0,0006 | 0,784 |
| 26 | 0,4049 | 0,0159 | 0,1288 | 0,00025 | 0,2541 | 23 | 0,610 | 0,024 | 0,2919 | 0,0005 | 0.576 |
| 27 | 0,3606 | 0,0142 | 0,1021 | 0,00020 | 0,2015 | 24 | 0,559 | 0,022 | 0,2452 | 0,0004 | 0,484 |
| 28 | 0,3211 | 0,0126 | 0,0810 | 0,00013 | 0,1598 | 25 | 0,5080 | 0.020 | 0,2027 | 0,0003 | 0,400 |
| 29 | 0,2859 | 0,0113 | 0,0642 | 0,00010 | 0,1267 | 26 | 0,4572 | 0,018 | 0,1642 | 0,00025 | 0,324 |
| 30 | 0,2546 | 0,0100 | 0,0509 | 0,00008 | 0,1005 | 27 | 0. 4166 | 0,0164 | 0,1363 | 0,00021 | 0,269 |
| 31 | 0,2268 | 0,0089 | 0,0404 | 0,00006 | 0,0797 | 28 | 0,3759 | 0,0148 | 0,1110 | 0,00017 | 0,219 |
| 32 | 0,2019 | 0,0080 | 0,0320 | 0,00005 | 0.0632 | 29 | 0,3454 | 0,0136 | 0,0937 | 0,00014 | 0,185 |
| 33 | 0,1798 | 0,0071 | 0,0254 | 0,00004 | 0,0501 | 30 | 0,3150 | 0,0124 | 0,0779 | 0,00012 | 0,154 |
| 34 | 0,1601 | 0.0063 | 0,0201 | 0,000031 | 0,0398 | 31 | 0,2946 | 0,0116 | 0,0682 | 0,00010 | 0,135 |
| 35 | 0,1426 | 0,0056 | 0,0160 | 0,000025 | 0,0315 | 32 | 0,2743 | 0,0108 | 0,0591 | 0,00009 | 0,117 |
| 36 | 0. 1270 | 0,0050 | 0,0127 | 0,000020 | 0,0250 | 33 | 0,2540 | 0,0100 | 0,0507 | 0,00008 | 0,100 |
| 37 | 0,1131 | 0,0045 | 0,0100 | 0,000016 | 0,0198 | 34 | 0,2337 | 0,0092 | 0,0429 | 0,00007 | 0.0846 |
| 38 | 0,1007 | 0,0040 | 0,0080 | 0,000012 | 0,0157 | 35 | 0,2134 | 0,0084 | 0,0358 | 0,00005 | 0,0706 |
| 39 | 0,0897 | 0,0035 | 0,0063 | 0,000010 | 0,0125 | 36 | 0,1930 | 0.0076 | 0,0293 | 0,00004 | 0,0578 |
| 40 | 0,0799 | 0,0031 | 0,0050 | 0,000008 | 0,0099 | 37 | 0,1727 | 0,0068 | 0,0234 | 0,00003 | 0,0462 |
. . . | . . . | . . . | . . . | . . . | .. . | 38 | 0,1524 | 0,0060 | 0,0182 | 0,000028 | 0,0360 |
| . . . | . . . | . . . | . . . | . . . | . . . | 39 | 0,1321 | 0,0052 | 0,0137 | 0,000021 | 0,0270 |
| . . . | . . . | .. . | . . . | . . . | . . . | 40 | 0,1219 | 0,0048 | 0,0117 | 0,00001809 | 0,0230 |
| . . . | . . . | . . . | . . . | . . . | . . . | 41 | 0,1118 | 0,0044 | 0,0098 | 0,00001522 | 0,0194 |
. . . | . . . | . . . | . . . | . . . | . . . | 42 | 0,1016 | 0,004 | 0,0081 | 0,00001257 | 0,0160 |
| . . . | . . . | . . . | . . . | . . . | . . . | 43 | 0,0914 | 0,0036 | 0,0066 | 0.00001017 | 0,0130 |
| . . . | . . . | . . . | . . . | . . . | . . . | 44 | 0,0813 | 0,0032 | 0,0052 | 0,00000805 | 0,0102 |
| . . . | . . . | . . . | . . . | . . . | . . . | 45 | 0.0711 | 0,0028 | 0,0040 | 0,00000615 | 0,00784 |
. . . | . . . | . . . | . . . | . . . | . . . | 46 | 0,0610 | 0,0024 | 0,0029 | 0,00000453 | 0,00576 |
| . . . | . . . | . . . | . . . | .. . | . . . | 47 | 0,0508 | 0,0020 | 0,0020 | 0,00000314 | 0,00400 |
| . . . | . . . | . . . | . . . | . . . | . . . | 48 | 0,0406 | 0,0016 | 0,0013 | 0,00000201 | 0,00256 |
| . . . | .. . | . . . | . . . | . . . | . . . | 49 | 0,0305 | 0,0012 | 0,0007 | 0,00000113 | 0,00144 |
.  | |||||||||||
