Шаговое реле назначение: Импульсное реле, устройство, назначение и схемы подключения | Энергофиксик

Импульсное реле, устройство, назначение и схемы подключения | Энергофиксик

В последнее время все больше набирает популярность способ управления освещением сразу из нескольких точек. И для его реализации в качестве самого простого и дешевого способа применяют импульсные реле. В данном материале будет рассказано о том, что такое импульсное реле, а также рассмотрим схемы его подключения.

Для чего необходимо импульсное реле

Импульсное реле (оно же бистабильное) имеет два нормальных положения и предназначено для включения и отключения нагрузки при подаче сигнала на вход управления. Как только управляющий импульс пропадает, положение контактов в реле остается в измененном состоянии пока вновь не будет подан управляющий импульс.

Как функционирует реле

На данный момент существует всего два типа подобных реле:

1. Электромеханическое.

2. Электронное.

Конструктивно электромеханическое реле выполнено из следующих элементов: катушка, группа контактов, система рычагов и пружин.

По-большому счету электромеханические импульсные реле похожи на модульные контакторы за исключением того, что напряжение на них подается только в момент коммутации, то есть потребление энергии осуществляется только при переключениях.

В электронных реле также присутствует плата с микроконтроллером и выходным электромагнитным реле.

Давайте познакомимся с каждым типом импульсного реле более подробно:

Принцип работы электромеханического реле заключен в следующем:

На катушку кратковременно подается импульс, который создает магнитный поток. Он в свою очередь, перемещает планку с закрепленной группой контактов, а фиксирующий механизм закрепляем эту планку в измененном положении.

Для того, чтобы лучше понять принцип функционирования такого реле давайте разобьем его на три блока:

— Первый блок. Исполняющий – контактная группа, оная выполняет функцию замыкания – размыкания электрической цепи.

— Второй блок. Промежуточный – состоит из катушки, сердечника и подвижного якоря.

— Третий блок. Управляющий – в этом типе реле в качестве управления выступает электромагнитное поле, которое образуется в результате поступившего электрического сигнала на катушку.

Такой тип реле отличается крайне высокой надежностью и долговечностью.

Следующей разновидностью импульсных реле является электромагнитное реле:

В данном типе реле за работу отвечает микроконтроллер, в роли промежуточного блока выступает либо катушка, либо полупроводниковый ключ.

Электромагнитное импульсное реле крайне чувствительно с всевозможным перепадам напряжения и различным помехам в сети, так же существует ограничение на длину коммутируемой линии при таком типе реле, но зато такое изделие вполне можно дополнить, например, таймером, что позволит задать временной интервал по истечению которого свет будет отключен без дополнительных коммутационных действий.

Область применения и схемы подключения

Как вы наверное догадались, такие реле в основном применяются в освещении для реализации системы «умный дом».

Так довольно широко используется такой тип реле как РИО-1(реле импульсное для освещения первого типа)

Схема подсоединения РИО-1 выглядит так:

Теперь давайте пробежимся по схеме. Пусть в самом начале освещение было отключено через нажатие любого кнопочного выключателя на короткий промежуток времени и фаза поступит на клемму Y. В результате этого произойдет срабатывание реле, замкнуться контакты (11-14) и свет будет включен.

Если мы произведем повторное нажатие на эту же кнопку (или любую другую), то фаза вновь поступит на клемму импульсного реле Y, что приведет к его срабатыванию и контакты 11-14 изменят свое положение – свет отключится.

А вот схема освещения с использованием импульсных реле с центральным управлением:

Здесь при нажатии на кнопку ВКЛ произойдет включение освещения во всем доме, при повторном нажатии отключение не произойдет, а свет отключится если нажать на кнопку ОТКЛ.

Чаще всего такие выключатели монтируются при входе в дом, когда нужно разом отключить освещение.

Заключение

Это все, что я хотел вам рассказать об импульсных реле. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание.

Импульсные реле – что это такое?

При необходимости управления осветительными устройствами из нескольких точек, удаленных на некотором расстоянии друг от друга, используют несколько проходных (перекрестных) выключателей. В данном случае к каждому отдельному выключателю ведется два-три провода (в зависимости от типа светильника) сечением, соответствующим току нагрузки данного осветительного устройства.

Если количество мест, с которых планируется управлять светильниками, не более двух-трех, при этом расстояние до светильника сравнительно небольшое, способ применения традиционных проходных и перекрестных переключателей актуален. Во всех остальных случаях наиболее предпочтительно использовать для управления осветительными устройствами импульсные реле.

Что такое импульсное реле?

Приведем краткую характеристику данных электрических аппаратов и приведем аргументы в пользу их применения для управления осветительными устройствами.

Для начала рассмотрим, что же такое импульсное реле. Принцип работы обычного электрического реле следующий. В реле есть катушка, которая втягивает сердечник, соединенный с группами контактов. При подаче напряжения на данную катушку, втягивается сердечник, который в свою очередь замыкает или размыкает контакты, в зависимости от их изначального положения. Основное преимущество реле заключается в том, что ток (напряжение), который подается на катушку управления реле, как правило, небольшой, а ток, который коммутируется контактными группами реле, может быть в несколько раз больше.

При этом реле находится во включенном положении в том случае, если на катушке будет присутствовать напряжение (ток). Когда напряжение с катушки будет снято, реле будет выключено, и контакты примут исходное положение.

Принципиальное отличие импульсного реле от реле традиционного типа в том, что для его включения не нужно постоянно подавать напряжение на цепь управления – достаточно одного импульса. Причем подачей импульса реле замыкается, таким же импульсом реле размыкается.

Если для управления обычным реле необходимо постоянно подавать напряжение на катушку, то в случае использования импульсного реле электроэнергия, расходуемая цепями управления реле, потребляется только в момент подачи импульса.

Применение импульсного реле в различных электронных устройствах не всегда оправдано, так как в нем отсутствует возможность контроля текущего положения контактных групп. Для осветительных сетей данное устройство подходит идеально. Ниже приведем краткую характеристику импульсных реле, применяемых для управления освещением.

Импульсные реле бывают двух типов, в зависимости от принципа работы: электромеханические и электронные. Импульсное реле электромеханического типа имеет конструкцию по принципу работы аналогичную всем электромеханическим реле, независимо от типа – катушка, сердечник, контакты и другие механические устройства, которые обеспечивают выполнение одной функции – поочередного отключения и включения в случае подачи импульса на катушку управления.

В импульсных реле электронного типа данную функцию выполняют полупроводниковые элементы или микропроцессоры. Основное преимущество импульсных реле электронного типа в том, что в них, помимо основной функции замыкания и размыкания контактов при подаче импульса, может быть реализовано множество дополнительных функций.

Преимущества импульсного реле Legrand

Использование импульсных реле для управления осветительными устройствами

Приведем несколько примеров использования импульсных реле для управления светильниками.

Например, в здании есть очень длинный коридор, в нем установлено несколько светильников. Для удобства управления осветительными устройствами планируется предусмотреть возможность включения освещения с четырех различных точек. Как и упоминалось в начале статье, что использование традиционных перекрестных и проходных выключателей для управления освещением актуально только в том случае, если расстояние между местами установки выключателей сравнительно небольшие и их общее количество не более двух-трех. В противном случае целесообразнее использовать для управления освещением импульсные реле.

Использование импульсных реле для централизации управления

Основное преимущество использования импульсного реле, по сравнению с обычными выключателями освещения в том, что для подключения кнопок управления данным реле можно выбрать провод с минимальным сечением. В то время как в случае использования обычных выключателей все провода (кабеля) должны иметь сечение, которое соответствует фактической нагрузке электроприборов, в данном случае осветительных устройств.

Существуют отдельные типы импульсных реле, которые имеют несколько цепей управления. Например, при подаче импульса на первую цепь реле может замыкаться и размыкаться, а при подаче импульса на другую цепь – только размыкаться. Чем это удобно? С помощью данной функции можно реализовать возможность одновременного отключения всех светильников, расположенных во всем доме. Например, можно объединить цепи отключения всех реле, установленных для управления светильниками в доме, и вывести их на кнопку, расположенную недалеко от входной двери. Теперь, когда вам необходимо выйти из дома, не нужно бегать по всем комнатам и проверять отключенное положение светильников – достаточно нажать одну кнопку и все светильники отключатся.

Также следует отметить такое преимущество использования импульсного реле, как удобство управления. Во-первых, кнопкой управлять значительно удобнее, чем клавишным выключателем. Во-вторых, благодаря тому, что для управления данным реле достаточно короткого импульса, можно дать волю фантазии и реализовать необычный способ включения освещения или других электроприборов при помощи импульсного реле.

Импульсное реле для управления освещением. Фото, видео

Автор Alexey На чтение 6 мин. Просмотров 2.7k. Опубликовано 05.04.2016
Обновлено 05.04.2016

В случае, если требуется управление освещением из множества разных мест в большом помещении, используют импульсное реле, как наиболее дешёвое и эффективное решение данной задачи.

Принцип действия устройства

Существует много производителей электротехнического оборудования, выпускающих импульсные реле:

ABB, Schneider Electric, Legrand, IEK, Finder и другие.

В независимости от изготовителя, в данных устройствах применяется один и тот же принцип управления катушкой, осуществляемый с помощью приходящего короткого импульса напряжения.

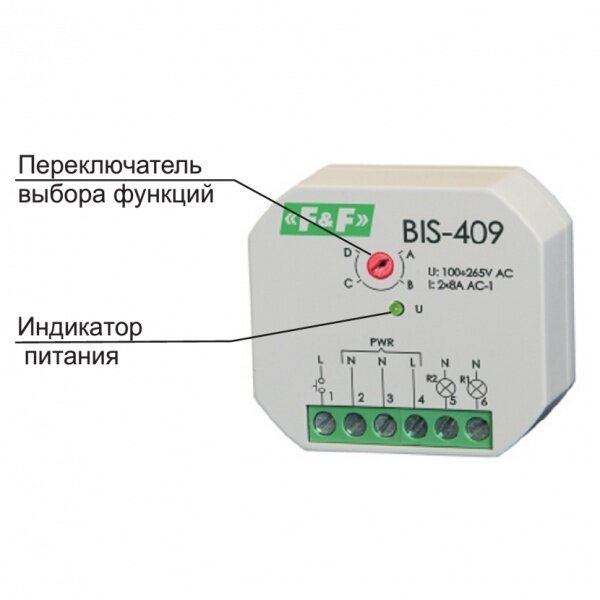

Импульсное реле электронное

Алгоритм работы такой: пришёл один импульс – устройство включилось, пришёл следующий – выключилось. Данный циклический принцип управления сохраняется во всех модификациях устройств. На само срабатывание необходимо, в зависимости от модели, в среднем около 50 мс.

Поскольку импульсное реле имеет два стабильных состояния – включённое и выключенное, его ещё называют бистабильным. Другое название, встречаемое в каталогах – блокировочное, из-за того, что контакт блокируется в одном из двух положений внутренним механизмом, и данное состояние сохраняется после исчезновения напряжения в сети.

Схема подключения и принцип работы импульсного реле на примере двух выключателей

Выключатель для импульсного реле

Очевидно, что включённых параллельно клавиш может быть много, нажатием которых осуществляют одну и ту же функцию. Для управления импульсным реле используется выключатель, имеющий самостоятельно размыкающийся под воздействием пружины контакт – кнопка с нормально открытым (разомкнутым) не фиксирующимся контактом.

Установив данные выключатели в разных местах большого помещения можно включить освещение нажатием клавиши на входе и выключить, закрывая выходную дверь. Если в это время кто-то ещё будет находиться внутри, то ему не надо будет пробираться в потёмках через весь зал – достаточно подойти к любому ближайшему выключателю, и возобновить освещение.

Разновидности и характеристики импульсных реле

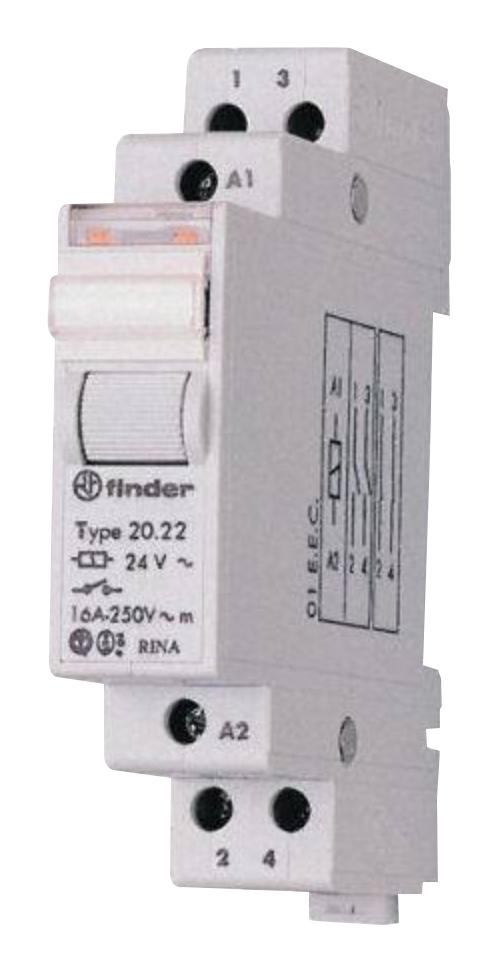

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления.

Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом.

Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

импульсное реле с рычажком и устанавливаемый на DIN рейку

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются.

Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так,

а его аналог Е290, теперь имеет несколько иной вид.

Различаются внутренней схемой также серии от одного изготовителя.

Основными характеристиками импульсных реле являются:

• Количество и первоначальное состояние контактов;
• Номинальное управляющее напряжение;
• Ток срабатывания катушки;
• Номинальный ток силовой цепи;
• Длительность импульса управления;
• Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей.

Характеристики импульсных реле

Схема подключения реле с одним нормально открытым контактом

Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

схема подключения

На рисунке справа показан момент нажатия выключателя и срабатывание реле, которое блокируется в данном состоянии до следующего нажатия любой из кнопок. Так выглядит монтажная схема подключения всё ещё популярного блокировочного реле ABB E251-230

Принципиально, схемы подключений изделий от других производителей ничем не отличаются.

Схема подключения импульсного реле с выключателем для защиты

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Или такая монтажная схема

Короткое описание некоторых возможностей импульсных реле от компании ABB

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя.

АВВ Е290 и его аналоги

Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257.

Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление.

В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Управляющее напряжение в импульсных реле от ABB указывается через дефис в старых изделиях (E251-230) и послеслеша в новом стандарте (E290-16-10/230).

Итог

Данная статья не является рекламой продукции ABB, просто устройства данной фирмы, являющейся одной из лучших на рынке в данном сегменте, взяты в качестве примера, чтобы показать некоторые существующие возможности, которые появляются при использовании различных модификаций импульсных реле.

Как уже говорилось выше, рабочий принцип данных устройств одинаковый у всех производителей, а чтобы правильно подключить и использовать конкретное изделие, нужно изучать его внутреннюю схему, функционал и технические характеристики.

Комбинируя различные устройства, подключая их последовательно, используя контакторы и дополнительные аксессуары, можно обеспечить многоуровневое управление не только освещением, но и другими производственными процессами.

Первая часть видео :

Вторая часть видео:

Импульсное реле управления освещением РИО-1 (реле памяти)

     Импульсное реле освещения РИО-1 (далее ― реле) предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

КОНСТРУКЦИЯ РЕЛЕ

     Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм².

УСЛОВИЯ ЭКСПЛУАТАЦИИ

     Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

     Реле не требует оперативного питания. Любая команда управления является питанием. Реле имеет три входа управления имеющие различные назначения. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. В реле использована технология синхронной коммутации контактов ― «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а также позволяет исключить подгорание контактов встроенного исполнительного реле.

ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.

     Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РИО-1

Модель	Ед.изм.	РИО-1 AC230В	РИО-1 DC24В
Питание	В	АС230 ± 10%	DC24 ± 10%
Минимальное время подачи сигнала управления, не менее, с	с	0,3
Время во включенном состоянии (по любому входу)		не ограничено
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более	шт.	20
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более	шт.	5
Задержка срабатывания реле, не более	с	0,25
Номинальное/максимальное коммутируемое напряжение	В	250/400
Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1)	А	16/16
Максимальный коммутируемый ток ( < 4с при скважности 10)	А	30
Максимальная нагрузка лампами накаливания	Вт	2000
Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0.5	Вт	900 (25шт. х35) 845 (13шт.х65)
Максимальная коммутируемая мощность АС250В (АС1)	Вт	4000
Минимальная коммутируемая мощность (100В/5мA)	мВт	500
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100000
Максимальная частота коммутаций, не более	комм./ч	600
Присоединение
Количество и тип контактов		1 замыкающий
Степень защиты (по корпусу/по клеммам)		IP40/IP20
Диапазон рабочих температур	0C	-25. ….+55
Температура хранения	0C	-40….+70
Относительная влажность воздуха	%	до 80 (при 250C)
Рабочее положение в пространстве		произвольное
Режим работы
