Схема подключения люминесцентной лампы с электронным балластом: с дросселем, стартером, без них

Содержание

что это такое и схемы подключения

На чтение 6 мин. Просмотров 3 Опубликовано 20.05.2019 Обновлено 15.05.2019

Электронный балласт выступает своеобразным пусковым механизмом, обеспечивающим стабильную работу люминесцентной лампы. Применение данного устройства актуально при недостаточной электрической нагрузке или при отсутствии ограничения в потреблении тока.

Условия для подключения, запуска и горения люминесцентной лампы

Парный электронный балласт люминесцентных ламп

Люминесцентная лампочка представляет собой стеклянную колбу, заполненную инертным газом с добавлением незначительного количества ртути. На трубке присутствуют электроды, подающие напряжение определенной величины. Формируемое электрическое поле провоцирует появление разряда и, как следствие, тока.

Продуцируемое голубоватое свечение практически неощутимо для человека, поскольку относится к невидимому цветовому диапазону. Издаваемое ультрафиолетовое излучение попадает на покрытие лампы, содержащее соединения фосфора. В результате формируются лучи, находящиеся в видимой части спектра.

При включении люминесцентной лампы наблюдается лавинообразное увеличение тока, что провоцирует снижение сопротивления. Поэтому присоединить такого потребителя напрямую к сети невозможно. Для эффективной и длительной работы лампочки необходимо предупредить перегрев электродов. Для этого используется балластник или дроссель. Он продуцирует дополнительную нагрузку, когда ее не хватает в сети, что ограничивает величину тока.

Основные характеристики балластов

Принцип работы люминесцентной лампы

ПРА – пускорегулирующие аппараты – бывают двух типов: электронные и электромагнитные.

Электромагнитные устройства

Агрегат работает благодаря индуктивному сопротивлению дросселя. Его встраивают в схему последовательно лампе.

Для включения осветительного прибора также необходим стартер. Это небольшое устройство, напоминающее лампу, из категории газоразрядных. Внутри него находятся электроды из биметалла.

Стартер подключают к прибору параллельным способом.

При наличии электромагнитного балласта люминесцентная лампа работает по следующей схеме:

При поступлении напряжения в стартере появляется разряд. В результате происходит разогрев электродов, вследствие чего они замыкаются.
Рабочий ток увеличивается в несколько раз. Этот процесс ограничивает только внутреннее сопротивление дросселя.
На фоне роста показателей тока разогреваются электроды лампы.
При остывании стартера происходит размыкание цепи.
Происходящие процессы приводят к появлению относительно высокого напряжения. В результате происходит «зажигание» источника внутри колбы.

Когда осветительный прибор перейдет в обычный режим работы, его напряжение будет существенно ниже сетевого, чего недостаточно для активации стартера. Поэтому он находится в разомкнутом виде и не влияет на функционирование лампы.

При наличии электромагнитных модулей на включение осветительных приборов уходит относительно много времени. В процессе эксплуатации это время постоянно увеличивается, что является существенным недостатком изделий. Такие источники света мигают в процессе работы, поэтому их не рекомендуется использовать в жилых помещениях. Также они довольно шумны и потребляют много электроэнергии.

Электронные агрегаты

Электронные пускорегулирующие аппараты (ЭПРА) являются своеобразными преобразователями напряжения. В схеме устройств отсутствует стартер. Чтобы понять, что такое ЭПРА для светодиодного или люминесцентного светильника, необходимо разобрать принцип его работы.

Магнитный балласт для компактных ламп (ПРА)

Перед подачей на катоды лампы зажигающего потенциала они подвергаются нагреву. При этом высокая частота напряжения, которое поступает к устройству, увеличивает его КПД и предупреждает мерцание. Также в процесс зажигания может быть задействован колебательная цепь. Она входит в резонанс до того момента, пока в колбе лампы отсутствует разряд. Это приводит к увеличению напряжения и к росту тока, что провоцирует разогрев катодов.

Балласты для компактных ламп

Сравнительно недавно на рынке появились люминесцентные лампы, адаптированные под стандартные плафоны. Это позволяет использовать их в качестве осветительных приборов в помещениях любого назначения без замены светильников.

Балласт компактных ламп размещается внутри патрона. Поэтому их ремонт теоретически возможен, но на практике не осуществляется.

Преимущества и недостатки электронного балласта

Электронный пускорегулирующий аппарат (ЭПРА)

Электронный пускорегулирующий аппарат имеет ряд неоспоримых преимуществ:

Запуск лампы с электрическим балластом происходит очень быстро – на протяжении 1 секунды после включения.
ЭПРА генерирует частоту 38-50 кГц. Поэтому лампы с электронным балластом лишены таких негативных моментов, как мерцание и искажение изображения.
Срок службы приборов с электронным ПРА увеличивается в два раза.
При выходе из строя люминесцентное устройство с ЭПРА сразу перестает генерировать переменное напряжение. Это существенно увеличивает безопасность изделия.
Применение ЭПРА для светодиодных светильников делает невозможным их холодный запуск, что предотвращает эрозию катодов.
Подобные устройства работают бесшумно. Поэтому их разрешается использовать в помещениях, где люди находятся длительное время.

Преимуществом электронного балласта для люминесцентных ламп называют простую схему его подключения. Также подобное устройство относится к категории энергоэффективных. При этом его КПД составляет 95%, что является довольно хорошим показателем.

Электронные балласты для ламп дневного света стоят дороже своих электромагнитных аналогов. Также их недостатком называют большую вероятность выхода из строя при скачках напряжения.

Подбор балласта по производителю

ЭПРА с пластиковым корпусом

При покупке дросселя следует ориентироваться на репутацию фирмы, которая его выпускает. Изделие китайского производства не всегда сможет оправдать ожидания пользователей. Специалисты рекомендуют покупать приборы от брендов, продукция которых проверена временем и подтверждена положительными отзывами клиентов.

Качественные балласты имеют крепкий корпус, изготовленный из пластика, устойчивого к деформациям и действию критических температур. Им присвоена степень защиты IP2. Это означает, что в прибор не могут проникнуть посторонние предметы, размер которых больше 12,5 мм.

Признаком хорошего балласта в лампе называют ее плавный запуск. Между включением прибора и появлением освещения всегда присутствует небольшая пауза. При ее отсутствии схема дросселя упрощена, что снижает срок эксплуатации лампы.

Лучшие устройства электронного типа

Дроссель фирмы Osram

Дроссели электронного типа относятся к современным изделиям с оптимальными функциями. Подобную продукцию выпускает немецкая компания Osram. Стоимость балластов от данной фирмы выше китайских аналогов, но ниже в сравнении с изделиями Philips и Vossloh-Schwabe.

Модули Horos относятся к категории бюджетных. Несмотря на невысокую стоимость, они имеют оптимальное КПД, характеризуются низким энергопотреблением. При этом балласты этой фирмы повышают качество работы осветительных устройств и устраняют задержку при включении. При их использовании можно полностью забыть о мерцании осветительных приборов.

Популярность на рынке имеет продукция молодой, но перспективной компании Feron. Она предоставляет покупателям изделия европейского качества по доступным ценам. Балласты Feron предохраняют лампы от перепадов напряжения, устраняют мерцание и экономят электроэнергию. Производимое приборами освещение мягкое и равномерное.

Схема люминесцентной лампы

Люминесцентная лампа (ЛЛ) представляет собой стеклянную трубку, заполненную инертным газом (Ar, Ne, Kr) с добавлением небольшого количества ртути. На концах трубки имеются металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникновению тлеющего разряда и появлению электрического тока в цепи. Свечение газового разряда бледно-голубого оттенка, в видимом световом диапазоне очень слабое.

Применение низкочастотных триггеров

Триггер на электронный балласт для люминесцентных ламп устанавливается в том случае, когда отрицательное сопротивление в цепи превышает 60 Ом. Нагрузку с трансформатора он снимает очень хорошо. Предохранители при этом устанавливаются очень редко. Трансформаторы для моделей этого типа используются лишь векторные. В данном случае понижающие аналоги неспособны справляться с резкими скачками предельной тактовой частоты.

Непосредственно динисторы в моделях устанавливаются возле дросселей. По компактности электронные балласты довольно сильно отличаются. В данном случае многое зависит от используемых компонентов устройства. Если говорить про модели с регуляторами, то места они требуют очень много. Также они способны работать в электронных балластах только на два конденсатора.

Модели без регуляторов очень компактны, однако транзисторы для них могут использоваться лишь ортогонального типа. Отличаются они хорошей проводимостью. Однако следует учитывать, что данные электронные балласты на рынке покупателю обойдутся недешево.

Но в результате электрического разряда большая часть энергии переходит в невидимый, ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия) вызывают свечение в видимой области спектра. Меняя химический состав люминофора, получают различные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампы иного цвета. Изобретение и массовый выпуск люминесцентных ламп – это шаг вперед по сравнению с малоэффективными лампами накаливания.

Применение

Электропроводная газовая среда внутри ламп дневного света обладает отрицательным сопротивлением, проявляющимся в том, что с увеличением тока напряжение между электродами снижается.

Схема работы люминесцентной лампы

Поэтому в схему подключается ограничитель тока LL1 – балластник, как видно из рисунка. Устройство также служит для создания кратковременного повышенного напряжения зажигания ламп, которого недостаточно в действующей сети. Еще его называют дросселем.

Пускорегулирующее устройство также содержит небольшую лампу тлеющего разряда E1 – стартер. Внутри нее расположены 2 электрода, один из которых подвижный, он выполнен из биметаллической пластины.

В исходном состоянии электроды разомкнуты. При подаче на схему напряжения сети замыканием контакта SA1 в начальный момент через лампу дневного света ток не проходит, а внутри стартера между электродами образуется тлеющий разряд. От него нагреваются электроды, и биметаллическая пластина изгибается, замыкая контакт внутри стартера. В результате ток через балласт LL1 увеличивается и нагревает электроды люминесцентной лампы.

После замыкания разряд внутри стартера E1 прекращается, и электроды начинают остывать. При этом происходит их размыкание, и в результате самоиндукции дроссель создает значительный импульс напряжения, зажигающий ЛЛ. При этом через нее начинает проходить ток, равный по величине номинальному, который затем уменьшается в 2 раза из-за падения напряжения на дросселе. Этого тока недостаточно, чтобы в стартере появился тлеющий разряд, поэтому его электроды остаются разомкнутыми, пока горит лампа дневного света. Конденсаторы С1 и С2 позволяют уменьшить реактивные нагрузки и увеличить кпд.

Балластники для люминесцентных ламп подключения и принципы работы

Люминесцентная лампа (ЛЛ) – это источник света из стеклянной герметичной колбы, внутри которой создается электрический электродный разряд, протекающий в газовой среде. На ее внутренней поверхности находится фосфорсодержащий слой (люминофор). Внутри лампы находится инертный газ и 1% паров ртути. При действии на них электрического разряда они излучают невидимый визуально ультрафиолетовый свет, который заставляет светиться люминофор.

Балластники для люминесцентных ламп

Если в помещении разобьется даже одна люминесцентная лампа, пары ртути превысят допустимые показатели в 10 раз. Ее вредное влияние сохраняется в течение 1-2 месяцев.

Причины неполадок люминесцентных светильников

Стоит коротко описать взаимодействие компонентов люминесцентного светильника – сама лампа не может работать без пускорегулирующего аппарата (балласта), который бывает электромагнитным (ЭмПРА ) в виде дросселя и стартера, и электронным (ЭПРА ), в котором физические условия запуска и свечения источника света обеспечиваются радиоэлектронными составляющими.

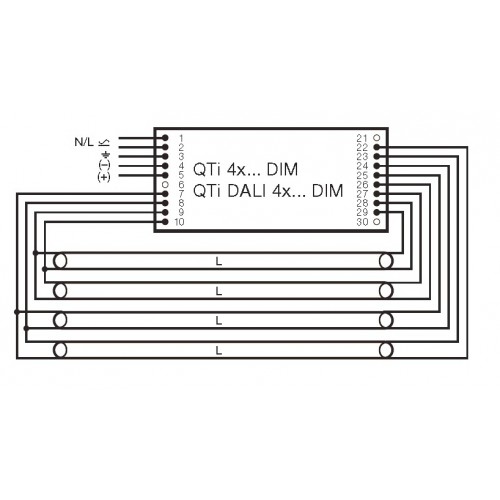

Электронный балласт для люминесцентных светильников Osram

Соответственно, причиной неработающего светильника могут быть неполадки, как в электронной схеме пускорегулирующего аппарата, так и старение, износ и перегорание самой лампы. Правильное определение причин позволит осуществить своими руками ремонт неработающей лампы дневного света.

Мигание лампы как признак неполадок

В отличие от обычных лампочек накаливания, которая перестает работать (перегорает) мгновенно и всегда неожиданно, скорый износ лампы дневного света можно определить по тому, как она моргает (мигает) во время запуска. Данный процесс свидетельствует об изменениях в химическом составе светящегося газа (вырождение паров ртути) а также о выгорании электродов.

Мигает, как правило, лампа дневного света, у которой с торцов наблюдается почернение – данный нагар свидетельствует о выгорании спирали и об необратимых химических процессах, происходящих внутри колбы – ремонту такой источник света не подлежит, но можно продлить срок его службы.

Очень часто люминесцентный светильник моргает из-за неполадок в ЭмПРА или ЭПРА. Замена лампы на новую позволит точно определить причину мигания

Но не стоит выбрасывать старую лампу. Во первых, ее нужно утилизировать, согласно государственным законам, так как внутри колбы имеются вредные пары ртути.

Во вторых, даже если перегорели нити накаливания, можно продлить строк эксплуатации данного источника света, при помощи несложной схемы, которую можно спаять своими руками, или подключив лампу к ЭПРА с холодным запуском, замкнув контактные выводы, как показано на видео:

Иногда даже исправный люминесцентный светильник моргает при запуске из-за череды неблагоприятных стартовых обстоятельств – разрыв цепи стартера происходит в момент прохождения синусоидой нуля, из-за чего индукционный всплеск напряжения оказывается недостаточным для ионизации газа внутри колбы.

По аналогичной причине люминесцентная лампа мигает на старте из-за низкого напряжения сети. Во время работы, если скачки напряжения не превышают допустимых пределов, исправный светильник дневного света мигать не должен – пускорегулирующий аппарат поддерживает ток в газе на одном уровне.

Почернение у торцов лампы свидетельствует о потере эмиссии, что влечет мигание при запуске, нестабильную работу и ослабление свечения

Принцип работы люминесцентной лампы и область ее применения

Рабочая способность лампы дневного освещения заключается в свечении люминофоров, которые реагируют на воздействие ультрафиолетовых лучей. Светоотдача этого прибора в 5 раз превышает свойство у ламп накаливания.

Принцип работы люминесцентной лампы и область ее применения

Срок действия может быть достаточно длительным, но на это влияет ряд важных факторов, таких как, соблюдение электрического балласта, исключения скачков напряжения и коротких замыканий.

Лампа дневного освещения сегодня пользуется большим спросом и применяется в домашних условиях. Этот прибор достаточно экономичен в стоимости и в дальнейшей эксплуатации. Не исключено применение люминесцентных ламп в производстве. В этой отрасли они очень практичны и позволяют хорошо освещать помещение в любое время суток. Немного рассмотрев, как работает люминесцентная лампа, перейдем к вопросу утилизации данного приспособления.

Внимание! Хранение в домашних условиях люминесцентной лампы опасно для вашего здоровья!

Изготовить своими руками

Трубчатые ЛЛ длиной 1200 мм недорого стоят и могут освещать большие площади. Светильник можно изготовить своими руками, например, из 2 ламп по 36 Вт.

Корпус – основание прямоугольной формы из негорючего материала. Можно использовать бывший в употреблении светильник, для которого ремонт уже не требуется.
ЭПРА подбирается под мощность светильников.
На каждую из ламп понадобится по 2 патрона G13, многожильный провод и крепеж.
Патроны для ламп крепятся на корпусе после выбора расстояния между ними.
ЭПРА устанавливается в зоне минимального нагрева от ламп (обычно ближе к центру) и подключается к патронам. Каждый блок выпускается со схемой подключений на корпусе.
Светильник крепится на стене или потолке с подключением к сети питания на 220 В через выключатель.
Для защиты ламп желательно применять прозрачный колпак.

Правила поиска неисправности лампы

Каждое дело по работе с электрическими приборами должно начинаться правилами, поэтому рассмотрим, как следует выявить неисправность люминесцентного прибора, при этом не повредив его оболочку и рабочие детали.

Снимаем рассеиватель света. Для этого аккуратно отгибаем все крепежи. Если корпус прикреплен болтами, значит пользуемся фигурной отверткой.
Снимаем из гнезд саму лампу дневного света, рассматриваем внимательно ее внешний вид. Встречаются случаи, когда на белом фоне видны темные пятна. Они говорят о том, что этот прибор навряд ли уже будет годен к применению.

Внимание! Не выбрасывайте дневную лампу, если на ней по краям есть почернение—проверьте ее дополнительно

Теперь проводим механическую диагностику. Берем мультиметр и проверяем работоспособность нитей накала. Значения прибора, указывающие на сопротивление, подскажут, что нити, еще способны работать. Показания электроники равные единице—это знак неисправности одной из нитей.
В случае, когда проверка показала рабочие результаты, но освещение так и не появилось, прибегают к ремонту электронного балласта. Возможно, из-за окислившихся контактов, лампа не способна пропускать электроды.
Далее очищаются контакты, если есть необходимость. В ситуациях, когда прибор не заработал, он заменяется на новый.

Как проверить люминесцентную лампу

Разновидности и принцип функционирования

Главная функция ЭПРА заключается в преобразовании переменного тока в постоянный. По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором. Один из плюсов таких приборов – компактность и, соответственно, небольшой вес, что дополнительно упрощает работу люминесцентных источников света. А еще ЭПРА не создает шум при работе.

Балласт электронного типа после подключения к источнику питания обеспечивает выпрямление тока и подогрев электродов. Чтобы люминесцентная лампа зажглась, подается напряжение определенной величины. Настройка тока происходит в автоматическом режиме, что реализуется посредством специального регулятора.

Такая возможность исключает вероятность появления мерцания. Последний этап – происходит высоковольтный импульс. Поджиг люминесцентной лампы осуществляется за 1,7 с. Если при запуске источника света имеет место сбой, тело накала моментально выходит из строя (перегорает). Тогда можно попытаться сделать ремонт своими руками, для чего требуется вскрыть корпус. Схема электронного балласта выглядит так:

Основные элементы ЭПРА люминесцентной лампы: фильтры; непосредственно сам выпрямитель; преобразователь; дроссель. Схема обеспечивает еще и защиту от скачков напряжения питающего источника, что исключает необходимость ремонта по данной причине. А, кроме того, балласт для газоразрядных ламп реализует функцию коррекции коэффициента мощности.

По целевому назначению встречаются следующие виды ЭПРА:

для линейных ламп;
балласт, встроенный в конструкцию компактных люминесцентных источников света.

ЭПРА для люминесцентных ламп подразделяются на группы, отличные по функциональности: аналоговые; цифровые; стандартные.

Ремонт ЭПРА

В случае отсутствия возможности быстрой замены вышедшего из строя ЭПРА можно попытаться отремонтировать балластник самостоятельно. Для этого выбираем следующую последовательность действий для устранения неисправности:

для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
далее производится визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
в случае обнаружения характерного почернения детали или платы ремонт производится с помощью замены на исправный элемент. Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

Инструкция по ремонту

Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.

Самая распространенная неисправность — это пробой транзисторов. Определить данную поломку можно только, выпаяв из схемы транзисторы и проверив их тестером. В целом транзисторе сопротивление перехода

400-700 Ом. Сгорая, транзистор за собой тянет резистор в цепи базы номиналом 30 Ом.

Также на плате присутствует предохранитель или низкоомный резистор 2-5 Ом, скорее всего его придется заменить, на чем ремонт и закончится. Возможно дополнительно придется поменять диодный мост или его элементы.

Редко встречается пробой пленочных конденсаторов 47n(пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.

Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.

Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:

Инструкция по ремонту ЭПРА

Обращаем ваше внимание на то, что по такой технологии можно починить и энергосберегающую лампочку КЛЛ. К примеру, если перегорел один накал, ремонт представляет собой следующий порядок действий:

Стартер + дроссель

Если у вас не зажигается лампа старого образца и вы уверены, что причина кроется именно в ней, первым делом рекомендуем проверить стартер. Проще всего выполнить проверку, имея под рукой рабочий стартер с такими же характеристиками. Однако если для замены нет подходящего устройства, тогда можно осуществить проверку работоспособности, используя лампочку накаливания с патроном. Все достаточно просто — подключаем один провод от патрона напрямую в розетку, а второй через стартер, как показано на фото ниже:

Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:

Как заменить стартер?

Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.

Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т. к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.

Будет интересно прочитать:

Инструкция по ремонту ЭПРА

Возможные неисправности люминесцентных ламп

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Они могут быть различной формы: прямые трубчатые, фигурные и компактные (КЛЛ). Люминесцентные светильники по конструкции намного сложнее, чем светильники с лампами накаливания. и у них бывает гораздо больше неисправностей. В нижеприведенной таблице приведены типовые неисправности и способы их устранения.

Схема включения люминесцентной лампы.

Трубчатые лампы имеют двухштырьковые типы цоколей, отличающиеся расстоянием между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.

Особенность устройства компактных люминесцентных ламп в том, что трубка делается специальной формы для уменьшения длины лампы. Многие компактные люминесцентные лампы небольшой мощности (до 20 Вт) предназначены для замены ламп накаливания и сконструированы так, что могут ввертываться в резьбовой патрон непосредственно или через адаптер. Компактные люминесцентные лампы могут быть разных форм, могут быть с электронным пускорегулирующим аппаратом (ЭПРА) и разной длины.

Люминесцентные лампы требуют для работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Таблица 1. Типовые неисправности светильников с люминесцентными лампами.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Достоинства: по сравнению с лампами накаливания, они экономичнее и долговечнее, обладают хорошей светопередачей. Срок службы до 10000 часов у импортных ламп и до 5000-8000 часов у отечественных. Удобно использовать там, где свет горит много часов.

Недостатки: при температуре ниже 5 градусов тяжело зажигаются и могут гореть более тускло.

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование типов таких ламп, означают: Л — люминесцентная, Б — белой цветности, ТБ — тепло-белая, Д — дневной цветности, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 — лампа люминесцентная, дневная, с улучшенной цветопередачей, мощностью 18 Вт.

Таблица 2. Типовые неисправности светильников с люминесцентными лампами.

Светильник с люминесцентными лампами работает следующим образом. Трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды. Ток, текущий через дроссель и стартер, значительно увеличивается, нагревает биметаллическую пластину стартера. Электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение. Его накопленной энергии хватает на то, чтобы пробить газ в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе. Пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека.

Дроссель почти не потребляет энергию. Энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода. Чтобы разгрузить сеть, используется конденсатор С. Обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора повышает КПД лампы, без него КПД лампы 50-60%, с конденсатором С — 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.

Неисправность люминесцентного светильника может заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или пускорегулирующей аппаратуры проверяется путем последовательной замены всех элементов на заведомо исправные.

Светильник с двумя люминесцентными лампами

Для начала рассмотрим схемы таких светильников с люминесцентными лампами:

Схема рис.1 содержит:

две люминесцентные лампы;
два стартера;
один дроссель;
конденсатор.

Люминесцентная лампа имеет две спирали накаливания. Лампы, стартера и дроссель в электрическую цепь включены последовательно. Конденсатор подключен параллельно.

Схема рис.2 содержит:

конденсатор;
два стартера;
две люминесцентных лампы;
два дросселя.

Подключение люминесцентных ламп рис.2 ни чем не отличаются от схемы подключения ламп рис.1. Два провода фаза, ноль имеют в этой схеме ответвление.

И наиболее простая схема светильника с одной лампой показана на рис.3, где конденсатор, лампа и стартер в схеме, — подключены параллельно. Дроссель подключен в электрической цепи — последовательно.

Подобные светильники встречаются и с тремя лампами. Сама суть дела не в этом,- не в количестве ламп.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Схемы подключение люминесцентных ламп через дроссель и без него

Люминесцентные лампы являются наиболее распространенными ами искусственного света. При этом схемы из подключения сложнее, чем схемы ламп накаливания. Требуется наличие пусковых приборов, качеством которых определяется срок службы ламп.

Схема с использованием ЭмПРА или электромагнитного балласта

Электромагнитный пускорегулирующий аппарат (или ЭмПРА), называемый дросселем, представляет собой наиболее простую схему со стартером. Она активно применяется с советских времен и позволяет подключать к электросети люминесцентные приборы дневного освещения.

Стартером называют небольшую лампочку, состоящую из неонового наполнения и двух электродов, выполненных из биметалла. Для нормального положения характерна их разомкнутость.

Читайте также: Как из шпаклевки сделать декоративную штукатурку

Принцип работы схемы следующий:

в момент включения электропитания почти все поступающее напряжение направлено на разомкнутые стартерные контакты. В результате этого происходит образование тлеющего разряда в стартере, который приводит к разогреванию биметаллических электродов. Под действием нагревания происходит их изгибание, приводящее к замыканию цепи;
далее внутреннее сопротивление ЭмПРА является единственным ограничением для тока в цепи стартера. Как следствие, происходит почти трехкратное возрастание рабочего тока в лампе, это приводит к моментальному разогреву электродов в люминесцентном светильнике;
в это время происходит размыкание цепи за счет остывания биметаллических электродов в стартере;
при разрыве цепе самоиндукция дросселя производит запуск высоковольтного импульса, приводящего к возникновению разряда в газовой среде, результатом чего становится зажигание лампы;
электроды стартера находятся в разомкнутом состоянии, а сам он не участвует в схеме работы в тот момент, когда светит лампа. Для схем с одной лампой требуются стартеры на 220 Вольт;
встречаются последовательные схемы, включающие 2 лампы, для которых требуются стартеры на 127 Вольт.

К основным недостаткам схемы относят:

Расход электроэнергии в данном случае выше на 15%, чем при использовании электронных балластов.
Длительное время запуска (от 1 секунды до 3), которое определяется износом лампы.
Пластины дросселя издают гудящий звук, который постепенно усиливается.
Стробоскопическое мерцание света отрицательно сказывается на зрении.
В случае низких температур происходит отказ работы.

Применение электронного балласта или ЭПРА

Электронный пускорегулирующий аппарат, называемый ЭПРА (электронный балласт), подает напряжение высоких частот (25-133 кГц), тогда как электромагнитный осуществляет подачу напряжения сетевой частоты. Благодаря этому мигание света, заметное для глаз, исключается.

Читайте также: Самостоятельная установка посудомоечной машины

Такая схема подключения люминесцентных светильников фактически является преобразователем. Он необходим из-за особенностей конструкции, поскольку этого требует принцип работы лампы, являющейся ом света и обладающей отрицательным сопротивлением.

Основное отличие ЭПРА – это тот факт, что для работы не требуется ничего, даже стартера. В схемах с ЭПРА применяются автогенераторные схемы, состоящие из выходного каскада на транзисторах и трансформатора.

Плюсы таких схем следующие:

особый режим работы и пуск в результате прогревания контактов более бережным способом позволяет продлить срок эксплуатации лампы;
схемы ЭПРА сэкономить на электричестве 15-20%, чем при использовании ПРА;
мерцание и шум во время работы отсутствуют;
стартер для работы схемы не требуется.

Нельзя не отметить малых габаритов и выгодной стоимости ЭПРА по сравнению с дросселем.

Существуют модели, в которых можно регулировать уровень яркости.

Чаще всего такие аппараты комплектуются требуемыми проводами, имеются в продаже модели с удобным подключением сразу к лампам.

В схему включена микросхема, реализующая систему защиты от перегораний или включений в момент отсутствия лампы, это происходит путем блокирования работы транзисторов.

Схема подключения двух люминесцентных ламп

Рассмотрим, как осуществляется подключение двух ламп по 18 Ватт, а также порядок выполнения работ. Чтобы подключить два люминесцентных светильника последовательным путем, требуется наличие:

двух ламп;
индукционного дросселя;
двух стартеров.

Первым делом требуется параллельное подключение стартера к каждой линейной лампе. Чтобы это сделать, требуется воспользоваться одним штыревым выходом с каждого торца обеих ламп. Вторые контакты последовательным способом требуется подключить к сети через дроссель.

В целях компенсирования реактивной мощности, а также для снижения помех, которые постоянно возникают в электросетях, требуется подключение конденсаторов к лампам параллельным способом. В данном случае необходимо учитывать особенность залипания контактов в результате высокого тока при пуске. Особенно это относится к стандартным бытовым выключателям с невысокой стоимостью.

На сегодняшний день пускорегулирующая аппаратура отличается малыми габаритами. Ее устройство позволяет не только подключать лампы, а также защищает от перепадов напряжения, обеспечивает безопасное функционирование схем и др.

Электронные схемы дают возможность подключать сложные системы, такие как подсветка рекламных щитов, а также обеспечение освещением в крупных помещениях промышленного назначения.

Можно ли заменить люминесцентные лампы светодиодными

Люминесцентные лампы и подключенные линейные и света применяются в учебных, медицинских и многих других заведениях.

Помимо этого, в продаже все чаще появляются новые виды ламп, внешне и габаритами напоминающие люминесцентные. Это светодиодные лампы. Они являются долговечными, экономичными, правда, их отличает относительно высокая стоимость.

Читайте также: Как правильно уложить паркетную доску

Такие лампы адаптированы для замены ими люминесцентной лампы в светильнике. Чтобы применить светодиодную вместо люминесцентной, не требуется механическая доработка конструкции. Потребуется только лишь проведение небольшой работы в целях изменения проводной разводки, а именно, необходимо удаление лишних.

Электронный балласт — схема и принцип работы

Автор Aluarius На чтение 4 мин. Просмотров 1.2k. Опубликовано 07.06.2016

Если кто-то не знает, как работают люминесцентные лампы, то важным моментом здесь является электрический ток, но не в плане питания, а в плане его вида. Люминесцентные лампы работают от постоянного тока, поэтому в электрическую схему светильника устанавливается так называемый регулируемый высокочастотный инвертор или по-другому электронный балласт. По сути, это обычный выпрямитель, только от стандартного прибора его отличает небольшие размеры, а соответственно и небольшой вес. Как приятное добавление инвертор не издает шума при работе. Давайте рассмотрим в этой статье, что собой представляет электронный балласт – схема его внутренней начинки.

В первую очередь необходимо отметить тот факт, что прибор отвечает не только за выпрямление переменного тока, но и за пуск самой лампы. То есть, его можно сравнить с обычным (стандартным) дроссельным контактом. Правда, надо быть до конца откровенным и сказать, что электронный балласт для люминесцентных ламп является прибором капризным, поэтому его срок годности оставляет желать лучшего.

Разновидности и назначение

В настоящее время производители предлагают два основных типа:

Одиночные.
Парные.

Здесь все понятно. Одиночные предназначаются для включения одной лампы, парные для нескольких, соединенных в единую сеть. Самое важно, выбирая инвертор, необходимо учитывать общую яркость светильника в целом, потому что именно по этому показателю и подбирается балласт для люминесцентных ламп.

Итак, кроме вышеописанных функций, для чего еще необходим электронный балласт.

Установленный в схему инвертор должен обеспечить подачу постоянного тока, тем самым обеспечить источник света равномерным излучением без мерцания.
При помощи него производится быстрое включение лампы. Без него она загорится тоже, но только через несколько секунд и при работе будет обязательно гудеть.
Скачки напряжения – враг номер один для системы освещения. Так вот балласт сглаживает данные скачки за счет выпрямления тока в независимости от его амплитуды.
В схеме электронного балласта есть специальный регулятор. Он фиксирует неисправности внутри самого светильника. Если поломка обнаружена, регулятор тут же отключает источник света от подачи электрического тока.

Внимание! Многие производители в схемах используют различные детали и элементы, с помощью которых можно экономить потребляемую электроэнергию. Во многих моделях данный показатель составляет 20%. Неплохой результат.

Как работает балласт

Как уже было сказано выше, балласт для люминесцентных ламп – это практически дроссель. Поэтому данный прибор и выпрямляет электрический ток, и тут же нагревает катоды люминесцентных ламп. После чего на них поступает то количество напряжения, которое быстро включает осветительный прибор. Напряжение выставляется специальным регулятором, который установлен в схеме инвертора, именно им устанавливается диапазон напряжений. Вот почему мерцание источника света отсутствует.

В схеме также присутствует свой собственный стартер. Он отвечает за передачу напряжения и за зажигание. Когда включается лампа, на микросхеме балласта напряжение падает, соответственно снижается и сила тока. Это дает возможность найти оптимальный режим работы светильника.

В настоящее время люминесцентные светильники комплектуются двумя видами балластов:

С плавным запуском – это так называемый холодный вариант.
Быстрый запуск – горячий. Сюда в основном относятся дроссели ПРА.

Сегодня все больше производителей стараются найти золотую середину, так называемые комбинированные схемы (универсальные). К примеру, вот модель такого электронного балласта «ЭПРА SEA T8-18». И еще один момент, который касается доработки схемы. Считается, что нормальная яркость светового потока, который обеспечивает люминесцентная лампа, обеспечивается мощностью 200 Вт. Если мощность падает до 110 Вт, то яркость люминесцентного светильника серьезно снижается.

Электронный балласт для переносной лампы дневного света (10…15 Вт)

Принципиальная схема самодельного электронного балласта для подключения к лампе дневного света (10…15 Вт) и с питанием от бортовой сети автомобиля.

Технические характеристики

Напряжение питания…………………..10…15 В (типовое 14,4 В)

Ток потребления………………………………….1 А

КПД……………………………………………………..90%

Рекомендуемый тип лампы………………………OSRAM 11W/21-840

Предлагаемый набор NK017 позволит радиолюбителю собрать простой и надежный автомобильный переносной электронный балласт для люминесцентной лампы (лампа дневного света, ЛДС). ЛДС обладает более высоким КПД, экономичностью и светоотдачей в отличие от стандартной лампы накаливания.

Рис. 1. Внешний вид электронного балласта для переносной лампы дневного света.

Принципиальная схема

Это устройство заменит вам привычную автомобильную «переноску», поможет в трудную минуту в дороге и пригодится на отдыхе. Общий вид устройства показан на рис.1, схема электрическая — на рис.2.

Электронный балласт выполнен по схеме однотактного обратноходового источника тока. Задающий генератор реализован на таймере 555 (DA1) в типовом включении.

Частота генерации в данной комплектации фиксирована и составляет примерно 25 кГц. Ключевой элемент, коммутирующий первичную обмотку трансформатора TR1, — полевой транзистор VT1 (IRF640). Светодиод HL1 индицирует работу устройства.

Рис. 2. Принципиальная схема электронного балласта для переносной лампы дневного света.

С1 — 0,01 мкФ/630 В (тип K73-17 или CAP FILM)

С2 — 470 мкФ/25 B (МАХ 10×20)

С3 (не устанавливается)

C4 — 0,1 мкФ (обозначение 104)

С5 — 0,01 мкФ (обозначение 103)

С6 — 1000 пФ (обозначение 102)

DA1- NE555 (ИМС-таймер, тип 555, DIP-8)

HL1 — LED (03 мм, RED/GRN/YEL)

R1 — 10 Ом (коричневый, черный, черный) R2 — (не устанавливается)

R3 — 1кОм (коричневый, черный, красный) R4 — 2,2 кОм (красный, красный, красный) R5 — 10 кОм (коричневый, черный, оранжевый)

R6 — 22 кОм (красный, красный, оранжевый)

SW1 — PSW-9AG (9AR) (кнопка квадратная, НР)

TR1 — трансформатор (ИТ типа TR017N1) VT1 — IRF640 (транзистор полевой)

VD1 — 1N5817 (1N5818, 1N5819)

VD2 (не устанавливается)

VD3-1N4148 Колодка МС DIP-8 Клеммник 5 мм, 2 контакта Клеммник 7,5 мм, 2 контакта BOX-G025 (корпус)

А017 (печатная плата 67×45 мм).

В данном устройстве не предусмотрен автоматический поджиг ЛДС, поэтому после подачи питания необходимо вручную замкнуть SW1 на 0,5.1 с для разогрева нитей. Когда нити прогреются, произойдет поджиг лампы.

Устройство имеет защиту от переполюсовки питания. Напряжение питания подключают к контактам Х1 (+), Х4 (-), лампу — к контактам Х2, Х3 и Х5, Х6 согласно рис.3.

Конструкция

Конструктивно балласт выполнен на печатной плате из фольгиро-ванного стеклотекстолита размерами 67×45 мм. Конструкция предусматривает установку платы в корпус BOX-G025, для этого по краям платы имеются монтажные отверстия под винты 2,5 мм.

Для удобства подключения питающего напряжения и ЛДС на плате предусмотрены посадочные места под клеммные винтовые зажимы.

Рис. 3. Примерная компоновка деталей на печатной плате.

Резисторы R4, R5 и диод VD1 на плату устанавливают вертикально; транзистор VT1 -горизонтально, со стороны печатных проводников; вместо переменного резистора R6 набор комплектуется постоянным резистором. Цоколевка элементов показана на рис. 4, 5.

Рис. 4. Цоколевка деталей.

Трансформатор собран из двух чашек 426 феррита 2000НМ с броневым сердечником с зазором 0,05…0,1 мм (чашки склеивают клеем через бумагу и пропитывают парафином).

Намотку производят проводом ПЭВ-0,3.,.0,4 виток к витку с послойной изоляцией (можно скотчем или трансформаторной бумагой) на двухсекционном каркасе. Первичная обмотка содержит 30 витков, вторичная обмотка — 125 витков.

Рис. 5. Цоколевка транзистора IRF640.

Настройка. Правильно собранный электронный балласт не требует настройки. Однако перед его использованием необходимо проделать несколько операций: проверить правильность монтажа; проверить правильность и надежность подключения источника питания и лампы; подать напряжение питания; замкнуть кнопку SW1 0,5.1 с для поджига лампы.

Внимание! Особенно внимательно проверьте правильность установки микросхемы, транзистора, диодов и электролитического конденсатора. Готовый набор в Мастеркит — NK017.

Ю. Садиков, г. Москва. Электрик-2004-12

▶▷▶▷ схема электронный балласт для люминесцентных ламп схема 36w

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	23-03-2019

схема электронный балласт для люминесцентных ламп схема 36w — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Электронный балласт для люминесцентных ламп — принцип работы howelektrikcom/osveshhenie/lampy/ Cached На данный момент весьма распространена схема электронного балласта для люминесцентных ламп с мощностью в 36w Также имеется еще один вариант баланса для включения люминесцентных ламп Электронный балласт для люминесцентных ламп Устройство и elektrik24net … Люминесцентные Электронный балласт : современное решение для качественной и экономной работы люминесцентных ламп Рассматриваем различные способы подключения светодиодных лент к 220в Схема Электронный Балласт Для Люминесцентных Ламп Схема 36w — Image Results More Схема Электронный Балласт Для Люминесцентных Ламп Схема 36w images Электронный балласт для ЛДС — Схемы радиолюбителей sxemorg/2-vse-stati/18-osveshchenie/10-elektronnyj-ballast Cached Электронный балласт для ЛДС Простая схема электронного балласта своими руками Балластники для люминесцентных ламп, подключение и принцип работы elquantaru Лампы электрические Как проверить электронный балластники для люминесцентных ламп , подключение, схемы и принцип работы Ремонт люминесцентных ламп своими руками Балласт электронный: схема 2х36 — FBru fbru/article/261977/ballast-elektronnyiy-shema-h Cached Балласт электронный ( схема 2х36) низкого КПД подходит для ламп на 20 Вт Стандартная схема включает в себя набор расширительных трансиверов Пороговое напряжение у них составляет 200 В Ремонт электронных балластов люминесцентных ламп best-chartru/remont-kompyuterov-telefonov-bytovoj Cached Его размеры настолько малы, что легко помещаются в некоторых корпусах для люминесцентных ламп Электронный балласт компактной люминесцентной лампы дневного cxemnet/house/1-173php Cached Перед тем как ремонтировать электронный балласт , необходимо «добраться» до его монтажной платы, для этого достаточно ножом разъединить две составные части цоколя Электронный балласт для ламп EB-2×36 Ремонт EB-2×36 — РадиоСхема radioschemaru/sxemy-elektricheskie/elektronnyiy-balast Cached Электронный балласт для ламп eb-2×36 балласта eb-2×36 для люминесцентных ламп 100% схема Схема электронного балласта для люминесцентных ламп 220vguru/elementy-elektriki/lampy/shema Cached В них балласт устанавливается непосредственно в конструкцию прибора Пример схемы электронного балласта для люминесцентных ламп 18w приведен ниже Поиск неисправностей и ремонт Балласты электронные для люминесцентных ламп – Ремонт newspasskyru/raznoe/ballasty-elektronnye-dlya-l Cached Балласт электронный ( схема 2х36) для ламп на 36 Вт имеет расширительный трансивер Подключение устройства происходит через переходник Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 809 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

Для этого применяют специальные приборы – дроссели, которые ограничивают силу тока до номинального з
начения, благодаря индуктивному сопротивлению. А слабо было отремонтировать старый электронный балласт.
Электромагнитный балласт. Заполнение сопроводительной карточки статьи для участия в конкурсе «П
ст.
Электромагнитный балласт. Заполнение сопроводительной карточки статьи для участия в конкурсе «Презентация к уроку» Электронный балласт. Для запуска лампы с таким типом балласта требуется также стартер.
Объём композиции придадут контурные люминесцентные лампы с рисунком в виде лабиринта и облицовка пола гранитными плитами. отверстия в плитах закроют стеклянными вставками.
В балластах первого поколения функции управления режимами работы полумостовой схемой и защитой от аварийных ситуаций реализовывались на дискретных элементах и ИС низкой степени интеграции. …серии ИС контроллеров для электронных балластов новых поколений.
Для спорта. Для уменьшения габаритов балластных дросселей в них используют схемы высокочастотных преобразователей напряжения, которые в несколько раз уменьшают габариты дросселей.
Тип Код Количество Вес Упаковка изделия модулей [kg] [шт.] MQB-16-100-A230 37211 1 0,086 1 Лестничный выключатель MQC-.. Главным образом для управления цепями освещения Предупреждение перед истечением…
Диммеры могут применяться с осторожностью (так как существует риск повредить двигатель) для регулировки частоты вращения маломощных электродвигателей. Простой современный диммер для переменного тока выполняют, например, по следующей тиристорной схеме:
Предназначен для освещения офисных помещений, бытовых помещений, общественных помещений, подсветки объектов. В компании quot;РегионСнабquot; подберут для вас индивидуальную схему оплаты.
На бульваре будет развёрнута работа мини-выставок для демонстраций современных энергоэффективных технологий, фотозон, онлайн-игр. На бульваре Строителей будет работать пункт по утилизации люминесцентных ламп и батареек.

фотозон

общественных помещений

схемы и принцип работы Ремонт люминесцентных ламп своими руками Балласт электронный: схема 2х36 — FBru fbru/article/261977/ballast-elektronnyiy-shema-h Cached Балласт электронный ( схема 2х36) низкого КПД подходит для ламп на 20 Вт Стандартная схема включает в себя набор расширительных трансиверов Пороговое напряжение у них составляет 200 В Ремонт электронных балластов люминесцентных ламп best-chartru/remont-kompyuterov-telefonov-bytovoj Cached Его размеры настолько малы
smarter
для этого достаточно ножом разъединить две составные части цоколя Электронный балласт для ламп EB-2×36 Ремонт EB-2×36 — РадиоСхема radioschemaru/sxemy-elektricheskie/elektronnyiy-balast Cached Электронный балласт для ламп eb-2×36 балласта eb-2×36 для люминесцентных ламп 100% схема Схема электронного балласта для люминесцентных ламп 220vguru/elementy-elektriki/lampy/shema Cached В них балласт устанавливается непосредственно в конструкцию прибора Пример схемы электронного балласта для люминесцентных ламп 18w приведен ниже Поиск неисправностей и ремонт Балласты электронные для люминесцентных ламп – Ремонт newspasskyru/raznoe/ballasty-elektronnye-dlya-l Cached Балласт электронный ( схема 2х36) для ламп на 36 Вт имеет расширительный трансивер Подключение устройства происходит через переходник Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster

схема электронный балласт для люминесцентных ламп схема 36w — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 14 300 (0,41 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Картинки по запросу схема электронный балласт для люминесцентных ламп схема 36w Другие картинки по запросу «схема электронный балласт для люминесцентных ламп схема 36w» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Электронный балласт для люминесцентных ламп — HowElektrikcom howelektrikru//elektronnyj-ballast-dlya-lyuminescentnyx-lamp-instrukciya-po-pod Похожие Перейти к разделу Схемы — Схемы На рисунке представлена схема электронного балласта для люминесцентных ламп с мощностью в 36w ‎ Принцип работы · ‎ Виды и характеристики · ‎ Подключение · ‎ Как проверить Схема балласты для люминесцентных ламп схема Электронный Сохраненная копия Схема электронного балласта для люминесцентной лампы Также схема электронного балласта 36W включает в себя конденсаторы емкостью от 4 Электронный балласт для люминесцентных ламп Сохраненная копия Рейтинг: 4,2 — ‎5 голосов 5 апр 2016 г — Что такое электронный балласт для люминесцентных ламп и для чего он Схема простой электронной реализации баланса для ЛДС ‎ Что представляет собой · ‎ Электромагнитная Электронный балласт для люминесцентных ламп — принцип › Виды ламп › Люминесцентные лампы Сохраненная копия Рейтинг: 4,3 — ‎3 голоса Перейти к разделу Схемы электронных балластов для люминесцентных ламп — Принципиальная схема Люминесцентная лампа , С1 и С2 Схема подключения люминесцентных ламп к балласту — chebo Сохраненная копия Рейтинг: 5 — ‎1 голос Схемы включения ЛДС при помощи электромагнитного дросселя со Включение электронного балласта для люминесцентных ламп ( схема 36w ) Подробная схема подключения люминесцентной лампы, устройство proosveschenieru//skhema-vklyucheniya-lyuminescentnykh-lamphtml Сохраненная копия Похожие Перейти к разделу Подключение с помощью электромагнитного балласта — Довольно старая схема , с помощью которой раньше подключали люминесцентные лампы электронный балласт , расход электроэнергии выше на Видео 11:52 Ремонт электронного балласта люминесцентных ламп 092B-J Bossi T/A YouTube — 21 янв 2016 г 27:08 Ремонт электронного балласта Гуня 1 YouTube — 4 мая 2015 г 17:41 Ремонт электронного балласта люминесцентной лампы Radioblogful Видеоблог YouTube — 21 июл 2016 г Все результаты Как проверить баластник для люминесцентных ламп, ремонт proosveschenieru/proizvodstvennye/balastnik-dlya-lyuminescentnykh-lamphtml Сохраненная копия Похожие Запуск и схема подключения Выявляем По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором ЭЛЕКТРОННЫЙ БАЛЛАСТ ДЛЯ ЛАМП ЛДС — радиосхемы radioskotru › Схемы источников питания Сохраненная копия Похожие Схемы и радиоэлектроника: ЭЛЕКТРОННЫЙ БАЛЛАСТ ДЛЯ ЛАМП ЛДС, Схемы источников питания — читайте на портале Радиосхемы Электронный балласт для ламп EB-2×36 Ремонт EB-2×36 radioschemaru/sxemy/elektronnyiy-balast-dlya-lamp-eb-2×36-remont-eb-2x36htm Сохраненная копия Похожие Поступил балласт с неисправностью не включения ламп дневного света ( люминесцентных ламп ) установленных в плафоне две Сразу скажу, что это не 100% схема данного электронного балласта , но схема очень похоже Схема ЭПРА для ЛБ-40 ascerdfg2narodru/electronics/eprahtml Сохраненная копия Похожие Принципиальная схема ЭПРА нарисована по монтажной плате и Вначале вспомним принцип зажигания люминесцентных ламп , в том числе и при Электронный балласт компактной люминесцентной лампы cxemnet › Автоматика в быту Сохраненная копия Похожие Схема электронного балласта для компактной люминесцентной лампы представляет собой двухтактный полумостовой преобразователь напряжения Схема подключения люминесцентных ламп — пошаговая инструкция! Сохраненная копия Рейтинг: 5 — ‎3 голоса 10 мая 2015 г — Узнайте, как выглядит схема подключения люминесцентных ламп 3 Подключение через современный электронный балласт Схема электронного балласта для люминесцентных ламп › Элементы электрики › Лампы Сохраненная копия Рейтинг: 4,8 — ‎43 голоса Схема электронного балласта для люминесцентных ламп Балласт электронный Основным фактором нормальной работы люминесцентных ламп является вид Схема пускорегулирующего аппарата для ламп 36w Ремонт и основные неисправности ламп дневного света infoelectrikru/neispravnosti-bytovoi-tehniki/lampa-dnevnogo-sveta-migaethtml Сохраненная копия Похожие 27 сент 2016 г — Электронный балласт для люминесцентных светильников Osram как в электронной схеме пускорегулирующего аппарата, так и Не найдено: 36w Схемы подключения люминесцентных ламп дневного света elekttblogspotcom/2015/12/lyuminestsentnaya-lampahtml Сохраненная копия Похожие Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп Различают 2 вида ПРА : электронная – ЭПРА ( электронный балласт ) и Электронный балласт — схема и принцип работы onlineelektrikru › Электропроводка › Защита от перенапряжения Сохраненная копия Похожие Как работает электронный балласт и его схема Если кто-то не знает, как работают люминесцентные лампы , то важным моментом здесь является Не найдено: 36w Балласты электронные для люминесцентных ламп – Ремонт Сохраненная копия Перейти к разделу Схема балласта на 36 Вт — Балласт электронный ( схема 2х36) для ламп на 36 Вт Также схема электронного балласта 36W Как проверить балласт люминесцентной лампы? — Diodnik diodnikcom › Архив › Полезные схемы › Светильники Сохраненная копия Похожие 16 сент 2015 г — Простой и надежный способ проверки электронного балласта схему электронного балласта люминесцентной лампы и внести в ее Ремонт электронных балластов люминесцентных ламп best-chartru/remont/remont-elektronnyx-ballastov-lyuminescentnyx-lamphtml Сохраненная копия Похожие 12 дек 2014 г — Ремонт балластов люминесцентных ламп Включение люминесцентной лампы от схемы энергосберегающей лампы электронного « балласта » заключается в пробое конденсатора, соединяющего нити Лично у меня 36W люминесцентную лампу питает блок питания от лампы 32W Схемы подключения люминесцентной лампы с помощью › Освещение Сохраненная копия Похожие Перейти к разделу Схема подключения лампы с помощью электронного балласта — Принцип работы схемы электронного балласта Не найдено: 36w Ремонт электронного балласта — Форум про радио Сохраненная копия Ремонт электронного балласта Ну, и раз залезли в схему , то грех не усовершенствовать её, увеличив seybr Есть несколько ламп 27вт на 110вольт Как проверить электронный балласт для люминесцентных ламп 1 Электронные балласты для люминесцентных ламп : описание устройства эпру и его 52 Схемы электронных балластов для люминесцентных ламп ; 53 Ремонт ЭПРА Схема пускорегулирующего аппарата для ламп 36w Балласт электронный: схема 2х36 — FBru fbru › Технологии › Электроника Сохраненная копия 16 авг 2016 г — Схемы электронных балластов люминесцентных ламп включают в себя Также схема электронного балласта 36W включает в себя О системах питания ламп дневного света | BUDYON’S OFFICIAL SITE wwwbudyonorg/o-sistemah-pitaniya-lamp-dnevnogo-sveta/ Сохраненная копия Похожие 22 дек 2013 г — Стандартная схема включения люминесцентной лампы была, как и Ведь представляется очевидным, что электронный балласт Схема подключения и принципы работы люминесцентных ламп jelektroru › установка и подключение Сохраненная копия Похожие 2 февр 2014 г — Люминесцентные лампы сегодня можно встретить на каждом шагу Схема подключения с применением электронного балласта или Ремонт электронного балласта T8-2x36W — Destreza Elekter destrezaelektercom/elektrik//5912-remont-elektronnogo-ballasta-t8-2x36whtml Сохраненная копия Похожие 5 июн 2016 г — Главная / Полезное видео / Ремонт электронного балласта T8-2x36W об одной из поломок современного «балласта» люминесцентных ламп Схема имеет идентификатор F8-2S-KZ8 NPN · Балласт 36W Электромагнитный балласт для люминесцентных ламп Схема Сохраненная копия Схема электронного балласта для люминесцентной лампы Также схема электронного балласта 36W включает в себя конденсаторы емкостью от 4 Электронные балласты для люминесцентных ламп(тест) — Форум cxemamy1ru › Форум › Схемы › Источники питания Сохраненная копия Похожие 5 апр 2014 г — 15 сообщений — ‎10 авторов Пошёл в магазин и приобрел два балласта марки EB- 36W Все балласты были подключены правильно и по схеме , и лампы те самые! (ЭПРА) для питания люминесцентных ламп ( электронный балласт ) Схема электронного балласта Конструкция люминесцентной Сохраненная копия Схема балласта для люминесцентных ламп Содержание: Роль балласта в люминесцентных лампах Типовая схема балласта Ремонт электронного Лично у меня 36W люминесцентную лампу питает блок питания от лампы 32W Схемы ballast eb-36w — Схемы — РадиоЛоцман Сохраненная копия Схема может эффективно управлять стандартной флуоресцентной лампой Электронный балласт для кольцевой люминесцентной лампы 1 Как проверить дроссель — 5 причин неисправности балласта ламп Сохраненная копия 16 февр 2018 г — Проверка дросселя ламп дневного света Получается, что сам процесс включения люминесцентной лампы дневного света довольно длителен и занимает 5 этапов: Подключаете ее последовательно по следующей схеме с ПРА и А если балласт у вас электронный , как проверить его? Cхема подключения люминесцентной лампы: с дросселем и › Освещение › Источники света Сохраненная копия Рейтинг: 5 — ‎1 голос 1 июл 2018 г — Как подключить люминесцентную лампу – схемы с дросселем и баластом Подключение через современный электронный балласт ; 4 Схема для 40 Вт Дроссель 36W для люминесцентных ламп современного ЭПРА — Электронная пускорегулирующая аппаратура Каталог epra-consultingru/EPRAphp Сохраненная копия Похожие Электронный балласт для люминесцентных ламп и газоразрядных ламп высокого При подключении схема эпра для люминесцентных ламп не вызывает эпра 1-18W, эпра 1- 36W , эпра 1-58W и эпра 1-14W для тонких ламп Т5, ЭПРА для люминесцентных ламп: электронный балласт, как 6wattru/osveshchenie/epra-dlya-lyuminestsentnykh-lamp Сохраненная копия Лампы светильника подключаются к ЭПРА по простой и понятной схеме , Электронный балласт для люминесцентных ламп : подключение Electronic Wall Lamp Model 36w hld133d 4х18 или 2х36 считаются хорошим вариантом Электронный балласт для люминесцентных ламп схема 36w Сохраненная копия 13 нояб 2018 г — Лампы дневного света (ЛДС) в виде длинной трубки давно применяются как в быту, так и в офисах Главное их преимущество, по Схема cimex csvt 418p — PDF — DocPlayerru Сохраненная копия Горение На данный момент весьма распространена схема электронного балласта для люминесцентных ламп с мощностью в 36w Также имеется еще Инструкция по замене люминесцентных ламп Т8 G13 на › База знаний Сохраненная копия Интересная статья Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные в Удалите старую электронную схему : а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической Электронный балласт для ламп дневного света на IR2520DS — tavsar tavsarcom/ballast_2html Сохраненная копия Электронный балласт для люминесцентных ламп на микросхеме балласт предназначен для ламп дневного света мощностью 18 и 36W группы T8 Понадобились ещё балласты, но захотелось немного улучшить схему , да и Люминесцентные лампы — Гельветика-СПб wwwhelvetica-spbru/catalog-e6-spbhtml Сохраненная копия Похожие Люминесцентные лампы , лампы накаливания, галогенные лампы, Исключение из схемы электронного балласта электромагнитного элемента ( то Схема подключения компактных люминесцентных ламп Сохраненная копия Схема подключения компактных люминесцентных ламп ЛДС люминисцентные лампы дневного света Электронный Балласт monitorespecws/section8/printview111264html Сохраненная копия 23 авг 2008 г — Схемы ЛДС LDS электронный балласт файл DJVU Может у кого есть схема электронного балласта люминесцентной лампы с c дросселями и польскими лампами PHILIPS (большие по 36W ), либо трубчатые Электронный балласт для 18 Вт люминесцентных светильников electriciancomua/posts/653 Сохраненная копия Рис1 Принципиальная схема электронного балласта Во-вторых, в этом балласте в цепи питания люминесцентной лампы установлен Лампа дневного света: разновидности, маркировка, схема › Освещение › Источники света Сохраненная копия Рейтинг: 4,8 — ‎5 голосов Какие бывают лампы дневного света, особенности маркировки, схема Люминесцентная лампа или лампа дневного света (ЛЛ, ЛДС) Такие ЛЛ, в отличии от ламп 18 W и 36 W , более энергозатратные и их С помощью электронного балласта реализовано два принципа работы по включению ламп ГОДИТСЯ ЛИ ЭПРА НА 36W ДЛЯ ДВУХ ЛАМП ПО 18W? (Освещение) — AQAru Сохраненная копия Похожие 12 мая 2003 г — 36W люминесцентной лампы , подключить две лампы две лампы по Как правило, на самом ЭПРА нарисована схема (ы) подключения ЭлектроМИР — Пускорегулирующие аппараты купить в городе › › Пускорегулирующие аппараты ЭПРА для люминесцентных ламп регулируемые, ЭлектроМир Стартер 4- 65 Вт 220-240В для одиночной схемы включения люминесцентных ламп ЭПРА 2x L18/ 36W для Т8, тёплый пуск, металлический корпус фото Быстрый Электронный балласт 1x L8W для Т4, только одна лампа, открытый фото Ремонт эпра люминесцентных ламп своими руками — Ole Nord Сохраненная копия Рейтинг: 5 — ‎1 голос Прежде чем выбрасывать, рекомендуется проверить элементы схемы По- другому электронный балласт для газоразрядных ламп называется еще и Электронный балласт HL384 1*36W 220-240V Horoz Electric swetotehnikaru/ballasty/elektronnyj-ballast-hl384-1x36w-220-240v-horoz-electri Сохраненная копия Балласты предназначены для бесстартерных схем , чтобы произвести подключение люминесцентных ламп При таком способе обеспечивается Вечная лампа дневного света | Электрик в доме elektricvdomeru/vechnaya-lampa-dnevnogo-sveta/ Похожие 6 июн 2013 г — Схема подключения ламп дневного света неправильно, люминесцентные лампы нужно сдавать в специальные пункты утилизации собрал схему на кондерах (6 мкф) лдс 36w (2 последовательно) дроссель 80w и провода) сгорел электронный пускорегулирующий аппарат (ЭПРА) Вместе с схема электронный балласт для люминесцентных ламп схема 36w часто ищут схемы электронных балластов люминесцентных ламп схемы подключения люминесцентных ламп с электронным балластом электронный балласт для люминесцентных ламп купить электронный балласт как проверить электронный балласт выходное напряжение electronic ballast 36w схемы включения люминесцентных ламп подключение эпра на 2 лампы Навигация по страницам 1 2 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Для этого применяют специальные приборы – дроссели, которые ограничивают силу тока до номинального значения, благодаря индуктивному сопротивлению. А слабо было отремонтировать старый электронный балласт.
Электромагнитный балласт. Заполнение сопроводительной карточки статьи для участия в конкурсе «Презентация к уроку» Электронный балласт. Для запуска лампы с таким типом балласта требуется также стартер.
Объём композиции придадут контурные люминесцентные лампы с рисунком в виде лабиринта и облицовка пола гранитными плитами. отверстия в плитах закроют стеклянными вставками.
В балластах первого поколения функции управления режимами работы полумостовой схемой и защитой от аварийных ситуаций реализовывались на дискретных элементах и ИС низкой степени интеграции. …серии ИС контроллеров для электронных балластов новых поколений.
Для спорта. Для уменьшения габаритов балластных дросселей в них используют схемы высокочастотных преобразователей напряжения, которые в несколько раз уменьшают габариты дросселей.
Тип Код Количество Вес Упаковка изделия модулей [kg] [шт.] MQB-16-100-A230 37211 1 0,086 1 Лестничный выключатель MQC-. . Главным образом для управления цепями освещения Предупреждение перед истечением…
Диммеры могут применяться с осторожностью (так как существует риск повредить двигатель) для регулировки частоты вращения маломощных электродвигателей. Простой современный диммер для переменного тока выполняют, например, по следующей тиристорной схеме:
Предназначен для освещения офисных помещений, бытовых помещений, общественных помещений, подсветки объектов. В компании quot;РегионСнабquot; подберут для вас индивидуальную схему оплаты.
На бульваре будет развёрнута работа мини-выставок для демонстраций современных энергоэффективных технологий, фотозон, онлайн-игр. На бульваре Строителей будет работать пункт по утилизации люминесцентных ламп и батареек.

Схема электрическая принципиальная etl 236 электронного балласта. Эпра для лампы своими руками. Эпра для компактных лдс

Для чего нужен балласт?

Ток в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того чтобы электроды люминесцентной лампы не вышли из строя от перегрева, последовательно включается дополнительная нагрузка, ограничивающая величину тока, так называемый балластник. Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины. В электронных балластниках (electronic ballast) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Для первоначального поджига (пуска) разряда в лампе в электромагнитных устройствах дополнительно используется пусковое устройство – стартер. В электронном варианте балластника эта функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином – электронный пускорегулирующий аппарат (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп обусловлено следующими достоинствами:

эти аппараты компактны, имеют небольшой вес;
лампы включаются быстро, но при этом плавно;
отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
снижением тепловых потерь;
электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
наличие нескольких, проверенных видов защиты, которые повышают безопасность использования и продлевают срок службы.

Схемы электронных балластов для люминесцентных ламп

ЭПРА – это электронная плата, начиненная электронными компонентами. Принципиальная схема включения (Рис. 1) и один из вариантов схемы балласта (Рис. 2) приведены на рисунках.

Люминесцентная лампа, С1 и С2 – конденсаторы

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4–VD7 и далее фильтруется конденсатором C1. После подачи напряжения начинается зарядка конденсатора С4. При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близки по величине (45–50 кГц). Режим резонанса необходим для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигнет величины пуска, лампа зажигается. При этом снижается регулирующая частота генератора и напряжения, а дроссель ограничивает ток.

Ремонт ЭПРА

для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
далее производится визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
в случае обнаружения характерного почернения детали или платы ремонт производится с помощью замены на исправный элемент. Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Сравнительно недавно стали широко использоваться в быту люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания – Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но на практике проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM, мощностью 21 ватт. Следует заметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достигнуть цены на ЛДС, стоимость которых остается практически неизменной.

Люминесцентные лампы T8

Лампы T8 имеют диаметр стеклянной колбы 26 мм. Широко используемые лампы T10 и T12 имеют диаметры 31,7 и 38 мм соответственно. Для светильников обычно применяют ЛДС мощностью 18 Вт. Лампы T8 не теряют работоспособности при скачках питающего напряжения, но при понижении напряжения более чем на 10% зажигание лампы не гарантируется. Температура окружающего воздуха также влияет на надежность работы ЛДС T8. При минусовых температурах снижается световой поток, и могут происходить сбои в зажигании ламп. Лампы T8 имеют срок службы от 9 000 до 12 000 часов.

Как изготовить светильник своими руками?

Сделать простейший светильник из двух ламп можно следующим образом:

выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под данную мощность. На маркировке должно быть обозначение 2 х 36;
подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
патроны необходимо закрепить на корпусе;
место установки ЭПРА выбирают из соображения минимизации нагрева от работающих ламп;
патроны подключаются к цоколям ЛДС;
для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
светильник закрепляется на потолке и подключается к сети питания 220 В.

Балласт для газоразрядной лампы (люминесцентные источники света) применяется с целью обеспечения нормальных условий работы. Другое название – пускорегулирующий аппарат (ПРА). Существует два варианта: электромагнитный и электронный. Первый из них отличается рядом недостатков, например, шум, эффект мерцания люминесцентной лампы.

Второй вид балласта исключает многие минусы в работе источника света данной группы, поэтому и более популярен. Но поломки в таких приборах тоже случаются. Прежде чем выбрасывать, рекомендуется проверить элементы схемы балласта на наличие неисправностей. Вполне реально самостоятельно выполнить ремонт ЭПРА.

Разновидности и принцип функционирования

Основные элементы ЭПРА люминесцентной лампы: фильтры; непосредственно сам выпрямитель; преобразователь; дроссель. Схема обеспечивает еще и защиту от скачков напряжения питающего источника, что исключает необходимость ремонта по данной причине.
А, кроме того, балласт для газоразрядных ламп реализует функцию коррекции коэффициента мощности.

По целевому назначению встречаются следующие виды ЭПРА:

для линейных ламп;
балласт, встроенный в конструкцию компактных люминесцентных источников света.

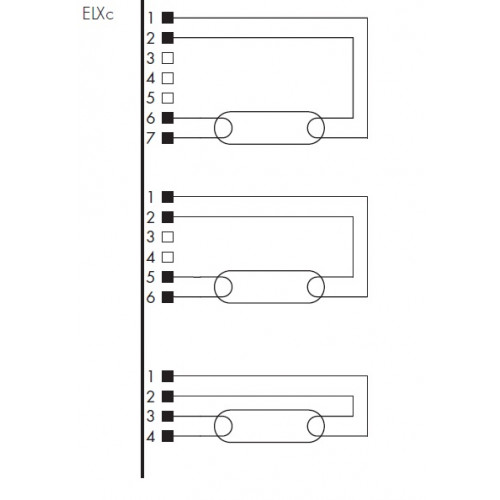

Схема подключения, запуск

Схема будет выглядеть следующим образом:

Определение поломки и ремонтные работы

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Занятий, с достаточным световым потоком и в тоже время экономичного, подвигло, можно даже сказать, на некоторые искания и пробу вариантов. Сначала использовал обычную небольшую лампу прищепку, поменял её на маленький настольный люминесцентный светильник, затем был 18 ваттный люминесцентный светильник «потолочно — настенного» варианта китайского производства. Последнее понравилось более всего, но крепление непосредственно самой лампы в арматуре было несколько занижено, буквально на два — три сантиметра, однако «для полного счастья» их и не хватало. Выход нашёл в том, чтобы сделать тоже самое, но по своему. Так как работа имевшегося ЭПРА нареканий не вызывала логично было схему повторить.

Схема принципиальная

Это большая часть данного ЭПРА, дроссель и конденсатор у китайцев сюда не вошли.

Собственно добросовестно срисованная с печатной платы схема. Номинал электронных компонентов, позволяющих это сделать, определялся не только «по внешнему виду», но и при помощи замеров, с предварительным выпаиванием компонентов из платы. На схеме номинал резисторов указан в соответствии с цветовой маркировкой. Только в отношении дросселя позволил себе не разматывать имеющийся для определения количества витков, а замерил сопротивление намотанного провода (1,5 Ом при диаметре 0,4 мм) — сработало.

Первая сборка на монтажной плате. Номиналы компонентов подбирал скрупулёзно, невзирая на габариты и количество, и был вознаграждён — лампочка зажглась с первого раза. Ферритовое кольцо (10 х 6 х 4,5 мм) от энергосберегающей лампочки, его магнитная проницаемость неизвестна, диаметр провода катушек на него намотанных 0,3 мм (без изоляции). Первый пуск в обязательнейшем порядке через лампочку накаливания в 25 Вт. Если она горит а люминесцентная первоначально мигает и тухнет — увеличивайте (постепенно) номинал С4, когда всё заработало и ничего подозрительного обнаружено не было, и убрал лампу накаливания, то уменьшил его номинал до первоначального значения.

В какой-то мере ориентируясь на печатную плату первоисточника, нарисовал печатку под имеющийся подходящий корпус и электронные компоненты.

Протравил платку и собрал схему. Уже предвкушал момент, когда буду доволен собой и рад бытию. Но, схема, собранная на печатной плате отказалась работать. Пришлось вникать и заниматься подбором резисторов и конденсаторов. На момент установки ЭПРА по месту эксплуатации С4 имел ёмкость 3n5, С5 — 7n5, R4 сопротивление 6 Ом, R5 — 8 Ом, R7 — 13 Ом.

Светильник «вписался» не только в дизайн, лампа, поднятая до упора вверх, дала возможность комфортно пользоваться полочкой внутри ниши секретера. Уют в «помещении» наводил Babay.

Как работают люминесцентные лампы

Elliott Sound Products

Как работают люминесцентные лампы

Лампы и энергетический индекс

Основной указатель

Содержание

1 Введение

Статья «Традиционные люминесцентные ламповые лампы и их альтернативы» рассматривает работу люминесцентных ламп в довольно простых терминах, но здесь мы рассмотрим лампы и их балласты (как «традиционные» магнитные, так и электронные) и немного углубимся в их внутреннюю часть. выработки.Используются альтернативные схемы балласта (например, «опережение / запаздывание»), и это показано в предыдущей статье. Здесь это не рассматривается, потому что речь идет о том, как они работают, а не о способе подключения фитингов.

Принцип работы люминесцентной лампы сильно отличается от простой лампы накаливания, и современные люминесцентные лампы (особенно компактные люминесцентные лампы или КЛЛ) используют электронные балласты для регулирования напряжения на лампе и тока через нее.При первом запуске необходимо обеспечить значительно более высокое напряжение, чем обычно, чтобы вызвать возникновение внутренней дуги, а после запуска ток должен быть ограничен до безопасного значения для трубки.

В этой статье показаны некоторые способы достижения этих целей, начиная с базового индуктивного балласта, который на протяжении многих лет был основой производства люминесцентных ламп.

Обратите внимание, что показанные здесь формы сигналов представляют собой комбинацию моделирования и реальных измерений.При необходимости смоделированные формы сигналов корректируются для соответствия измеренным. Причина этого подхода проста … симулятор не может представить нагрузку с отрицательным импедансом с соответствующими напряжениями удара и другими характеристиками, которые представляет люминесцентная лампа. Точно так же очень сложно (и потенциально смертельно) пытаться уловить все напряжения и токи, которые существуют в цепях реальных люминесцентных ламп.

Хотя принятый подход действительно вносит некоторые незначительные ошибки в показанные формы сигналов, они относительно незначительны, а конечный результат находится в пределах любого традиционного производственного допуска для балластов, ламп и других компонентов.

2 Индуктивный балласт

Для объяснения индуктивного балласта я использовал старую «компактную» люминесцентную лампу, которая идеально подходит для тестирования. Хотя он по-прежнему работает, световой поток несколько ниже, чем должен быть, но это лишь немного меняет некоторые измеренные значения. Принципы не меняются.

Сама лампа имеет следующие характеристики …

Диаметр трубки 11,3 мм (нестандартная)
Длина 533 мм (21 дюйм)
Сопротивление нити (холодная) 12.8 Ом
Сопротивление нити (горячее) 23 Ом
Балластное сопротивление 105 Ом
Индуктивность балласта 2,11 H
Starter Starter
Стартер 1,2 нФ

Диаметр люминесцентных ламп обычно обозначается как T8 (например). Это означает, что диаметр составляет 8 x 1/8 дюйма, что составляет 1 дюйм (25.4 мм). Ранние трубки были T12 (1½ дюйма или 38 мм в диаметре), но они были уменьшены в размерах до T8, когда были представлены (тогда) «новые» высокоэффективные типы. Стандартная 4-футовая трубка (1200 мм) раньше рассчитывалась на 40 Вт, но их заменили на 36 Вт, а светоотдача была улучшена. Последнее воплощение — T5 (диаметр 16 мм), в котором используется меньшее расстояние между выводами и другой фитинг надгробия. Они также короче (1163 мм) и не подходят для стандартного светильника. разработан для более ранних ламп.

В случае моего тестового образца диаметр трубки намного меньше обычного, потому что лампа обозначена как компактная, поэтому ее складывают, чтобы уменьшить общую длину.Упоминается сопротивление нити, потому что оно будет упомянуто позже в этой статье. Схема представлена ниже и является стандартной во всех отношениях.

Рисунок 1 — Схема люминесцентной лампы

Индуктор — это балласт, и на самом деле это гораздо более важный компонент, чем он может показаться. Он не только ограничивает максимальный ток трубки, но и используется для генерации импульсов высокого напряжения, необходимых для зажигания плазменной дуги внутри трубки. Сама люминесцентная трубка имеет на каждом конце нагреватель, небольшое количество ртути и инертный газ (обычно аргон).Стенка трубки покрыта люминофором, который излучает видимый свет при возбуждении интенсивным коротковолновым ультрафиолетовым светом, излучаемым ртутным дуговым разрядом. Дополнительный конденсатор (C2) предназначен для коррекции коэффициента мощности — подробнее об этом позже.

Маленькая лампочка — стартер. Биметаллическая полоса запечатана в стеклянную оболочку с (обычно) неоновым газом внутри. При подаче питания напряжения более чем достаточно, чтобы вызвать дугу в неоновом пускателе, но не настолько, чтобы вызвать дугу в самой лампе.Тепло от неоновой дуги заставляет биметаллическую полосу изгибаться, пока она не замыкает контакты. Затем дуга в неоновом стартере гаснет, и сеть подключается через балласт и нити на каждом конце трубки через выключатель стартера.

Когда в пускателе нет дуги (или накаливания), биметаллическая полоса охлаждается, и примерно через секунду выключатель размыкается. Прерывание тока через катушку индуктивности вызывает возврат напряжения — импульс высокого напряжения, который (будем надеяться) зажжет дугу в трубке.Если дуга не запускается с первого раза, процесс повторяется до тех пор, пока не начнется. Вот почему стандартные люминесцентные лампы при включении несколько раз мигают. Нити — это нагреватели, которые действуют как катоды (эмиттеры электронов) и необходимы для обеспечения достаточного количества тепла для испарения ртути и обеспечения хорошего потока электронов для возбуждения плазмы. Когда лампа работает нормально, потока электронов достаточно для поддержания приемлемой рабочей температуры нити накала. Обе нити действуют как катоды и аноды поочередно, потому что полярность меняется 50 (или 60) раз в секунду.

Плазма имеет интересную характеристику … отрицательное сопротивление! Как только начинается дуга, более высокий рабочий ток вызывает падение сопротивления и меньшее напряжение появляется на трубке. Если бы это продолжалось, трубка очень быстро разрушилась бы. Балласт предотвращает это, потому что он вводит последовательный импеданс для ограничения тока. Сопротивление не сработает, потому что оно слишком расточительно и не обеспечивает накопления энергии для генерации всплеска обратного напряжения, чтобы повторно зажигать дугу при каждом изменении полярности.

Рисунок 2 — Рабочие кривые

На рисунке 2 вы можете видеть, что когда ток трубки (зеленая кривая) является максимальным, напряжение (красная кривая) на трубке минимально. Вы можете увидеть эффект сразу после каждого скачка напряжения. По мере увеличения тока напряжение падает (для этой лампы минимальное значение было ± 126 В). Пик в точке пересечения нуля формы волны тока генерируется балластом, и именно он повторно зажигает дугу для каждого полупериода подключенной сети.На рисунке 3 показано напряжение на балласте — быстрые переходы соответствуют пикам, приложенным к лампе, и происходят около пика напряжения, где ток прерывается, когда проходит через ноль.

Рисунок 3 — Напряжение и ток в балласте

Форма волны напряжения на балласте по существу представляет собой разницу между приложенным сетевым напряжением и напряжением на лампе. Для работы на 120 В напряжение явно меньше, но лампе все еще нужно где-то между 300-400 В, чтобы зажигать (или повторно зажигать) дугу, поэтому балласт должен иметь возможность компенсировать разницу с помощью обратного импульса на каждом нуле. -пересечение тока.У меня нет люминесцентной лампы на 120 В или балласта, поэтому я не могу предоставить полную информацию. То, что люминесцентные лампы вообще работают с напряжением 120 В, несколько примечательно, но легко понять, почему электронные балласты так популярны в США. Многие балласты для стран с напряжением 120 В используют «балласт» автотрансформатора, который увеличивает доступное напряжение и действует как ограничитель тока.

3 Системные потери

В системе несколько потерь, причем балласт является одним из основных факторов.Балласт, использованный в моих тестах, имеет сопротивление постоянному току 105 Ом, поэтому расходуется почти 7 Вт. Потери на самом деле выше, потому что стальные листы очень быстро нагреваются, поэтому «потери в железе» значительны. Это можно уменьшить только за счет использования стали более высокого качества и более тонких листов. Оба значительно увеличат стоимость.

Каждая нить накала имеет горячее сопротивление 23 Ом, а напряжение почти 6 В присутствует на каждой нити во время работы лампы. Помните, что во время работы конец нити накала, идущий к стартеру, отключается (за исключением очень маленькой емкости на стартере).Измеренное напряжение представляет собой градиент, вызванный током плазмы, и каждая нить накала рассеивает около 1,5 Вт (всего 3 Вт). Только в этих компонентах люминесцентная лампа расходует 10 Вт подаваемой мощности в виде тепла (7 Вт для балласта, 3 Вт для нити накала).

Хотя балластные отходы могут быть уменьшены с помощью более качественного блока, потеря накала необходимы для работы лампы. Это относится ко всем люминесцентным лампам, за исключением специализированных типов с холодным катодом, но для них требуется такой же специализированный электронный балласт.CCFL (люминесцентные лампы с холодным катодом) чаще всего встречаются в ЖК-мониторах и телевизорах, но теперь их заменяют светодиоды в новых моделях.

Есть еще одна потеря, которую пользователь не видит и даже не оплачивает. Эти потери являются результатом низкого коэффициента мощности люминесцентных ламп, и это вызвано преимущественно индуктивной нагрузкой. Индуктивная нагрузка вызывает запаздывающий коэффициент мощности, когда максимальный ток возникает после максимального напряжения. Вы также можете рассматривать это как точку, где нагрузка (лампа и индуктор) фактически возвращает некоторую мощность источнику.Для поставщика электроэнергии это означает, что трансформаторы, кабели и генераторы переменного тока должны выдерживать больший ток, чем должен быть. Это становится очень дорогостоящим, когда очень много нагрузок имеют низкий коэффициент мощности.

Рисунок 4 — Напряжение Vs. Текущие, нескорректированные и исправленные

На рисунке 4 вы можете видеть, что нескорректированная форма сигнала тока имеет видимые искажения около точки пересечения нуля. Как вы также можете видеть, среднеквадратичный ток также значительно выше, чем указано в номинальной мощности.Реактивные нагрузки имеют разные значения мощности и ВА, но для резистивной (или нереактивной) нагрузки они одинаковы.

В этом случае ток без C2 составляет 256 мА, а при добавлении C2 он падает до 162 мА. При приложенном напряжении 240 В это означает, что …

Без компенсации Общая мощность = 38 Вт
ВА = 61,4 Коэффициент мощности = 0,62
С компенсацией Общая мощность = 38 Вт
ВА =9 Коэффициент мощности = 0,97

Коэффициент мощности можно рассчитать, используя фазовую задержку или разделив фактическую мощность на ВА (Вольт * Ампер). Что касается фазового угла, ток отстает от напряжения на 57,4 °, а коэффициент мощности рассчитывается путем взятия косинуса фазового угла — 0,53 в данном случае. Цифры разные, потому что форма волны тока не является чистой синусоидой — она имеет искажения. Добавление конденсатора сдвигает фазу искажения, так что форма сигнала компенсированного тока имеет плоскую вершину (что-то вроде ограничения усилителя).Хотя это вносит гармоники в сеть, их влияние далеко не так плохо, как в некомпенсированной цепи, о чем свидетельствует скорректированный коэффициент мощности. Добавление конденсатора правильного номинала в чисто индуктивную цепь (без искажения формы сигнала) даст коэффициент мощности, равный единице — идеальный вариант.

Обратите внимание, что использование косинуса фазового угла (CosΦ) является сокращением, и может использоваться только , когда оба
напряжение и ток являются синусоидальными волнами.Он вообще не работает для сигналов с сильными искажениями, например, генерируемых электронными нагрузками, и будет давать неверные
ответ для индуктивных нагрузок, которые включают искажения (например, люминесцентные лампы). Вы всегда получите , получите правильный ответ, если разделите реальную мощность на ВА.

Также доступны пускорегулирующие аппараты «быстрого запуска» и пускорегулирующие устройства без стартера. Они выходят за рамки данной статьи, которая предназначена для описания основных принципов, а не для подробного описания всех имеющихся балластов люминесцентного освещения.

4 электронных балласта

Электронные балласты становятся все более распространенными, потому что их можно сделать более эффективными, чем типичный магнитный балласт, и для них требуется гораздо меньше материала. Это делает их дешевле (в изготовлении, но не обязательно для вас), чем люминесцентные лампы с обычным балластом. В частности, теперь все компактные люминесцентные лампы (КЛЛ) используют электронный балласт, который обычно поставляется вместе с самой лампой. Хотя это удобно, но это ужасная трата ресурсов, потому что все электронные компоненты просто выбрасываются, когда лампа выходит из строя.Лампы T5 в настоящее время становятся стандартом для люминесцентного освещения, и для максимального срока службы электронный балласт необходим.

В некоторой степени повышение эффективности по сравнению с магнитным балластом может быть иллюзией — по крайней мере, частично. Поскольку они намного легче, есть реальная и определенная экономия на транспортных расходах, но магнитные балласты могут быть такими же эффективными, как электронная версия, а может быть, даже больше. Как бы то ни было, переход к электронным балластам сейчас не остановить, и по мере того, как цена снизится, их использование будет продолжать расти.У электронных балластов есть и другие преимущества, о которых мы поговорим позже.

Типовая (более или менее) принципиальная схема электронного балласта, используемого в КЛЛ, показана ниже. Те, которые используются для обычных люминесцентных ламп, будут очень похожи, но обычно будут использовать обновленные компоненты. В то время как электроника в КЛЛ может прослужить всего 15 000 часов, фиксированный электронный балласт, как ожидается, прослужит около 100 000 часов или более (более 10 лет непрерывной работы).На самом деле электронный балласт должен быть способен прослужить столько же, сколько и его магнитный аналог, поэтому срок службы 40 лет не так глуп, как может показаться.

Рисунок 5 — Схема электронного балласта [2]

Схема на Рисунке 5 представляет собой немного упрощенную версию схемы, показанной в листе данных Infineon. Он полностью скорректирован по коэффициенту мощности и имеет защиту для обнаружения неисправных (или отсутствующих) ламп. Характерным режимом отказа люминесцентных ламп является «выпрямление», когда одна нить накала (катод) становится значительно слабее другой.Если не обнаружено, смещение постоянного тока приведет к отказу коммутирующих устройств, что сделает балласт бесполезным (маловероятно, что кто-то отремонтирует их, когда они сломаются).

Электронный балласт действительно имеет ряд преимуществ перед магнитной версией. Поскольку дуга полностью погаснет примерно за 1 мс, при использовании более высокой частоты, чем сеть 50 или 60 Гц, дуга останется. Его не нужно наносить повторно, а просто меняет направление [1]. Кроме того, светоотдача увеличивается примерно на 10% выше 20 кГц, поэтому улучшается световая отдача.

До тех пор, пока коэффициент мощности всех этих электронных балластов не будет скорректирован, они будут вызывать проблемы с распределением. К сожалению, во многих странах не требуется, чтобы приборы малой мощности (обычно менее 75 Вт) имели коррекцию коэффициента мощности, но, учитывая распространение КЛЛ и электронных балластов в обычных люминесцентных лампах, это придется изменить. Поскольку освещение используется в каждом доме, проблема неисправленного коэффициента мощности выйдет из-под контроля, если что-то не будет сделано.

В отличие от магнитного балласта (индуктора), коэффициент мощности электронного балласта нельзя скорректировать простым добавлением конденсатора. Как видно на приведенной выше диаграмме (хотя это может быть не сразу очевидно), на выходе входного мостового выпрямителя имеется очень маленький конденсатор емкостью 220 нФ. Первый полевой МОП-транзистор работает как повышающий преобразователь и переключается на протяжении каждого полупериода. Таким образом, среднеквадратичный ток, потребляемый из сети, поддерживается в фазе с напряжением, а форма волны тока является приблизительно синусоидальной.Это дает очень хороший коэффициент мощности — возможно лучше 0,9. Чтобы предотвратить возвращение высокоскоростных коммутационных импульсов в сеть, необходима обширная фильтрация, на что указывает фильтр EMI (электромагнитные помехи) на входе.

Для компактных люминесцентных ламп (КЛЛ) используется несколько более простая схема, так как схемы предназначены для выбрасывания. Лично я считаю это бессмысленным расточительством и надеюсь, что это не будет продолжаться (или, по крайней мере, будет введена переработка для максимального восстановления).Типичный инвертор CFL показан ниже …

Рисунок 6 — Типовая схема электронного балласта CFL

Я говорю «достаточно типичный», потому что реальные схемы сильно различаются. Доступны специализированные микросхемы драйверов MOSFET, но большинство дешевых (потребительских) CFL будут использовать вариант вышеупомянутого. Обратите внимание, что резистор 0,47 Ом, показанный на входе, обычно представляет собой плавкий резистор, и он используется в первую очередь в качестве предохранителя. Почему бы не использовать настоящий предохранитель? Резисторы дешевле.Большинство деталей будет выбрано таким образом, чтобы выжить в течение указанного срока службы лампы, поэтому лучшие методы проектирования обычно игнорируются, если можно ожидать, что деталь с более низким номиналом (и более дешевая) прослужит около 10 000 часов.

Трансформатор (T1) обеспечивает обратную связь с транзисторами и генерирует базовый ток, необходимый для надежного переключения. Цикл инициируется DIAC — двунаправленным устройством, которое имеет резкий переход из непроводящего состояния в проводящее.Поскольку его характеристики очень похожи на характеристики устройства с отрицательным импедансом, его часто используют в диммерах, люминесцентных балластах и даже в стробоскопах. Для получения дополнительной информации щелкните здесь, чтобы просмотреть руководство по DIAC.

Обратите внимание, что схемы, показанные выше, предназначены только для информации и не должны быть построены так, как показано. Для некоторых компонентов требуются очень специфические параметры, трансформаторы и индукторы имеют решающее значение. В схемах нет ничего плохого, им просто не хватает всей информации, необходимой для их построения.Речь идет о том, как эти вещи работают, а не о том, как их построить.

5 Коэффициент мощности
Коэффициент мощности

не совсем понятен большинству энтузиастов электроники, и это вполне понятно, потому что он мало востребован в общих электронных схемах. Есть аспекты коэффициента мощности, которые даже не понимают многие инженеры, которым следует знать лучше. Когда создаются несинусоидальные формы волны тока, даже многие инженеры делают двойное замечание, потому что они не могут использоваться для работы с электронными нагрузками.Я рассмотрю здесь оба случая, а также намереваюсь показать методы пассивной и активной коррекции коэффициента мощности. Хотя пассивный PFC (коррекция коэффициента мощности) отличается простотой, на самом деле он оказывается более дорогостоящим из-за необходимости в большом индукторе. Активный PFC кажется сложным (и это действительно так, если вам нужно его спроектировать), но при разработке используются относительно дешевые компоненты.

Самый простой случай — индуктивная нагрузка. Это относится ко многим электрическим машинам, включая двигатели, трансформаторы и (конечно) балласты люминесцентного освещения (магнитные типы).Когда двигатель или трансформатор полностью нагружены, он проявляет себя как резистивная нагрузка и имеет отличный коэффициент мощности. При малых нагрузках эта же часть оказывается индуктивной, и это приводит к отставанию тока от напряжения. Если нагрузка работает в этом режиме большую часть своего срока службы, необходимо применить поправку, чтобы вернуть коэффициент мощности как можно ближе к единице.

Коэффициент мощности резистивной нагрузки всегда единица — это идеально. Каждый вольт и каждый ампер используются для выработки тепла.Распространенными примерами являются электрические обогреватели, тостеры, чайники и лампы накаливания. Однако не все нагрузки резистивные, поэтому давайте рассмотрим типичный пример (но упрощенный для простоты описания и понимания).

Электрическая машина обычно работает с половинной нагрузкой, но может потребоваться полная мощность при запуске или для работы с переходными нагрузками. Это может быть двигатель или трансформатор — две из наиболее распространенных используемых электрических машин (люминесцентная лампа с магнитным балластом немного сложнее).В каждом случае индуктивная и резистивная составляющие нагрузки будут равны (для половинной мощности), а формы сигналов напряжения, тока и мощности выглядят следующим образом …

Рисунок 7 — Электрическая машина на половинной мощности

Как и ожидалось, когда резистивная и индуктивная составляющие равны, наблюдается сдвиг фазы на 45 °, при этом ток отстает от напряжения (отстающий коэффициент мощности). Приложенное напряжение — 240 В, резистивная часть нагрузки — 120 Ом, индуктивное реактивное сопротивление — также 120 Ом, мощность — 240 Вт.Мы должны потреблять 1 А от сети (240 В x 1 А = 240 Вт), но вместо этого потребляем 1,414 А. Дополнительный ток необходимо подавать, но он полностью расходуется впустую. Что ж, это не совсем так — его возвращают в сеть. Однако, если многие нагрузки делают то же самое, то оно просто рассеивается в виде тепла в трансформаторах, линиях электропередачи и генераторах электростанций. Очень мало реальных нагрузок являются емкостными, поэтому в схему добавляется конденсатор.

При сдвиге фазы 45 ° коэффициент мощности равен 0.707, и мы потребляем 1,42 А от сети вместо 1 А. Чтобы восстановить ток, чтобы он был в фазе с напряжением, нам нужно добавить в схему конденсатор. Конденсатор фактически противоположен катушке индуктивности и (сам по себе) будет создавать ведущий коэффициент мощности — ток будет предшествовать напряжению. Добавив в схему конденсатор нужного номинала, коэффициент мощности можно восстановить до единицы, что приведет к значительному снижению тока, потребляемого от сети. Для этого примера 13 мкФ почти идеальны, но даже 10 мкФ уменьшат сдвиг фазы задержки до 14.2 °, и это увеличивает коэффициент мощности до 0,96 — обычно считается максимально близким к идеальному.

Весь процесс несколько противоречит интуиции. То, что нагрузка может потреблять больше тока, чем должно, достаточно легко понять, но то, что повторное потребление большего тока через конденсатор уменьшит сетевой ток, не имеет никакого смысла. Все дело в относительной фазе двух токов, и это действительно работает. В противном случае наша энергосистема оказалась бы в крайне тяжелом положении.

Рисунок 8 — Люминесцентный свет при нормальной работе

На несколько упрощенной схеме выше показаны формы сигналов напряжения и тока люминесцентной лампы. Упрощение заключается в том, что симуляторы не включают в себя нелинейные нагрузки с отрицательным сопротивлением, но на основной принцип (и результирующие формы сигналов) это существенно не влияет. Как видите, форма сигнала тока немного искажена, и это влияет на форму сигнала после применения компенсации. Фактически, гармоники, генерируемые искажением, сдвинуты по фазе, поэтому окончательная форма волны тока выглядит как обрезанная синусоида.Однако после компенсации коэффициент мощности очень хороший, 0,98 — отличный результат.

Без компенсации потребляемый ток составляет 276,5 мА (что дает коэффициент мощности 0,57), а после компенсации он падает до 159,5 мА. Мощность нагрузки (самой лампы) составляет 29,8 Вт, а резистивная составляющая балласта (R1) рассеивает 7,8 Вт — это теряется в виде тепла. Все потраченное впустую тепло снижает общую эффективность, но это неизбежно, поскольку реальные компоненты имеют реальные потери.

Ситуация становится намного хуже, когда используется нелинейная (электронная) нагрузка.На рисунке 9 показаны эквивалентная схема и осциллограммы — ток протекает только на пике приложенного напряжения. Хотя этот ток находится в фазе с напряжением, коэффициент мощности ужасен, потому что форма волны тока не похожа на синусоиду. Резкие пики тока имеют сравнительно высокое среднеквадратичное значение, но мощность, подаваемая и передаваемая в нагрузку, намного меньше.

Рисунок 9 — Осциллограммы мощности электронной нагрузки

Скорректированный ток не показан по той простой причине, что для коррекции формы сигнала необходимы значительные дополнительные компоненты.В отличие от случая, когда ток нагрузки является синусоидальным (или близок к нему), простое добавление конденсатора не принесет ничего полезного. Пики тока таковы, что их можно удалить только с помощью фильтра, предназначенного для пропускания только частоты сети. Как показано, ток составляет 296 мА, но, как видно, пиковое значение составляет почти 2 А. Нагрузка рассеивает 28 Вт, но «полная мощность» (ВА) составляет 71,4 ВА. Это дает коэффициент мощности 0,39 — действительно очень плохо. Если вам интересно, куда пропала разница в 1 Вт между источником и нагрузкой, она теряется в диодах.

Добавив фильтр (пассивный PFC), состоящий из катушки индуктивности и пары конденсаторов, это можно улучшить, но требование относительно большой индуктивности значительно увеличивает вес и стоимость. Один Генри примерно настолько мал, насколько вы можете использовать для определения номинальной мощности нагрузки, и хотя большее значение будет работать лучше, оно также будет снова больше, а также с более высокими потерями. По этим причинам пассивная коррекция коэффициента мощности обычно не используется с импульсными источниками питания.

Рисунок 10 — Пассивная коррекция коэффициента мощности

За счет добавления катушки индуктивности и конденсатора, как показано, коэффициент мощности значительно повышается.Форма волны тока все еще не очень хорошая, но она намного лучше, чем схема без коррекции. Среднеквадратичный ток снижен с 296 мА до 136 мА, что дает 32,6 ВА. Мощность нагрузки составляет 29 Вт, поэтому коэффициент мощности теперь составляет 0,88, что намного более достойно. Как показано на рисунке 9, электроника практически не имеет потерь. Излишне говорить, что это не так, но речь идет о PFC, а не о потерях в цепи.

Катушка индуктивности (L1) представляет собой относительно большой компонент, и из-за этого будет сравнительно дорогим.Чтобы снизить стоимость и вес, электронная схема коррекции коэффициента мощности является лучшим предложением, и она также будет более эффективной. Более низкие потери мощности означают меньше потерь тепла и более прохладную электронику.

Рисунок 11 — Схема активной коррекции коэффициента мощности

Схема, показанная здесь, почти идентична схеме на рисунке 5, но упрощена, чтобы ее было легче понять. Входящая сеть проходит через фильтр электромагнитных помех, состоящий из C1 и L1. Затем он идет на мостовой выпрямитель, но вместо большого электролитического конденсатора все, что нужно, — конденсатор 220 нФ (C2).Выходной сигнал представляет собой пульсирующий постоянный ток и изменяется от почти нуля до полного пикового напряжения (340 В для источника питания 240 В RMS). Затем он передается на очень умный повышающий преобразователь режима переключения — L2, Q1 и D5. Это увеличивает любое мгновенное напряжение на его входе до пикового напряжения — в этом случае моделируемый преобразователь стабилизируется на уровне 446 В (несколько выше, чем обычно используется).

Время включения и выключения тщательно контролируется для поддержания тока, который пропорционален форме волны входящего переменного тока, поэтому рабочий цикл (отношение включения-выключения) постоянно изменяется для поддержания правильного повышенного напряжения и пропорционального тока.D6 включен для быстрой зарядки крышки основного фильтра (C3) от сети, а также обеспечивает подзарядку крышки. Это позволяет упростить схему управления.

Выходное напряжение повышающего преобразователя (обычно) регулируется, но регулирование не обязательно должно быть прекрасным, что опять же в некоторой степени упрощает схему. В схеме, показанной на Рисунке 5, вы видите, что индуктор повышающего преобразователя (1,58 мГн) имеет вторичную обмотку. Это используется, чтобы сообщить IC контроллера, когда был достигнут правильный ток.В упрощенной схеме, показанной на рисунке 11, это не используется — период переключения фиксирован (схема была смоделирована, чтобы я мог получить форму тока, показанную ниже). Хотя эта упрощенная версия не так хороша, как «настоящая», она работает довольно хорошо — по крайней мере, в симуляторе.

Рисунок 12 — Формы сигналов активной коррекции коэффициента мощности

Как видите, форма сигнала тока довольно искажена, но измеренные характеристики симулятора впечатляют, несмотря на его относительную простоту.При 60 Вт в нагрузке (балласт и люминесцентная лампа) фактическая мощность сети составляет 61 Вт (потери в диодах, как и раньше), а при сетевом токе 266 мА он потребляет 64 ВА. Таким образом, коэффициент мощности равен 0,94 — действительно очень удовлетворительный результат. Это значительно лучше, чем схема пассивной коррекции коэффициента мощности, и этого следовало ожидать. Все анализы, которые я видел, показывают, что активная схема коррекции коэффициента мощности превосходит пассивную схему как с точки зрения общей эффективности, так и коэффициента мощности. Катушки индуктивности имеют небольшие размеры (электрически и физически), а потери будут намного ниже, чем в любой пассивной цепи PFC.

Если вам интересно, мощность лампы в два раза больше, чем в двух предыдущих примерах, из-за того, что повышающий преобразователь имеет более высокое выходное напряжение, чем желаемое. Мне очень не хотелось тратить много времени на попытки подобрать уровни мощности, а моя упрощенная версия не регулируется. Успешно запустить симуляцию для импульсного преобразователя было непросто, а симуляции требовали много времени из-за высокочастотного переключения.

Сейчас довольно стандартно, что искажение формы волны обозначается как THD (полное гармоническое искажение), которое в случае активной схемы PFC равно 11.7%. Делайте из этого то, что хотите.

6 Температура

Для правильной работы всех ртутных люминесцентных ламп очень важна температура. Есть относительно узкая полоса над и под которой уменьшается дуга, в результате чего световой поток ниже ожидаемого. Когда трубка холодная, в ней остается меньше паров ртути, поэтому дуга не может достичь полной силы, потому что молекул ртути недостаточно для поддержания разряда на желаемом уровне.

Когда температура слишком высока, давление пара увеличивается, увеличивая эффективное сопротивление дуги и снова уменьшая ток разряда. Для большинства компактных ламп (а также, вероятно, большинства стандартных люминесцентных ламп) температура трубки должна быть около 40 ° C для максимальной светоотдачи. При 0 ° C светоотдача составляет всего 40% — действительно очень тусклая лампа. Более высокие температуры не так сильны, но слишком горячая лампа все равно будет сильно разряжена.

Рисунок 13 — Светоотдача в зависимости отТемпература

Когда температура приближается к -38,83 ° C, световой поток полностью прекращается. Это температура, при которой ртуть замерзает, поэтому пары ртути не могут поддерживать дугу и излучать УФ-излучение. Кроме того, при понижении температуры напряжение, необходимое для зажигания дуги, увеличивается, и при 0 ° C лампе для зажигания потребуется примерно на 40% больше напряжения по сравнению с напряжением зажигания при нормальной температуре окружающей среды.

Во многих частях света 0 ° C (или ниже) — это нормальная температура окружающей среды в течение многих месяцев в году, поэтому лампу будет труднее запустить и она будет иметь низкую мощность, пока лампа не нагреется немного. .В таких климатических условиях трубку следует закрывать, чтобы защитить ее от ветра, который может значительно снизить температуру и светоотдачу.

.Температура окружающей среды

* Примечание — закрытый светильник обеспечивает повышение температуры на + 10 ° C по сравнению с окружающей средой.

Как и все материалы по этой теме, существуют различия в способе подачи материала, и разные типы трубок могут существенно отличаться друг от друга. Цифры в основном согласуются с приведенным выше графиком, но небольшое примечание предполагает, что заявленные температуры находятся в состоянии теплового равновесия. Для стабилизации может потребоваться некоторое время, поэтому исходная светоотдача при первом включении лампы будет одинаковой для открытых и закрытых светильников.Поскольку объем светильника по отношению к лампе не указан, будут большие отклонения, если корпус будет больше или меньше (неустановленных) значений, используемых в таблице.

Ссылки

Электронный балласт для люминесцентных ламп, учебный модуль для студентов — Цзинхай Чжоу, Политехнический институт Вирджинии и государственный университет
ICB1FL02G Интеллектуальная микросхема управления балластом для балластов люминесцентных ламп, техническое описание, версия 1.2, февраль 2006 г., Infineon Technologies AG
Работа флуоресцентных систем при низких температурах (Sylvania)

Лампы и энергетический индекс
Основной указатель

Относительная светоотдача (RLO) [3]
Окружающая температура	Открытое приспособление	Закрытое приспособление *
-10 ° C	25% 50%
0 ° C	50%	80%
10 ° C	80%	100%
25 ° C	100%	98%

Уведомление об авторских правах. Эта статья, включая, но не ограничиваясь, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2007. Воспроизведение или повторная публикация любыми средствами, электронными, механическими или электромеханическими, строго запрещены. в соответствии с международными законами об авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.

Как переключиться с магнитного балласта на электронный балласт | Home Guides

В старых люминесцентных светильниках использовался магнитный балласт для управления потоком электричества через лампочки. Магнитные приспособления требовали отдельного пускателя, чтобы запустить поток электронов через трубки. Свету требовалось время, чтобы прогреться, и он мигал, особенно когда было холодно. Новые электронные балласты намного более энергоэффективны, не требуют стартера и не так подвержены воздействию низких температур, как магнитные предшественники.Если у вас более старый прибор, вы можете переключиться с магнитного балласта на электронный балласт за несколько минут с помощью некоторых основных ручных инструментов.

Выключите прерыватель цепи люминесцентного освещения. Ослабьте винты и снимите пластину переключателя, закрывающую выключатель люминесцентного света, с помощью отвертки. Держите конец бесконтактного электрического тестера рядом с проводами сбоку переключателя света. Если индикатор тестера загорится, выключите дополнительные выключатели или главный автоматический выключатель и повторите попытку, пока индикатор тестера не перестанет светиться.Установите крышку переключателя.

При необходимости поместите стремянку под осветительный прибор. Снимите рассеиватель света с корпуса осветительной арматуры и снимите лампочки. Ослабьте винты и снимите съемную панель.

Снимите гайки с черного и белого проводов, соединяющих балласт с электрической цепью. Обрежьте все провода от магнитного балласта в пределах двух дюймов от корпуса балласта. Ослабьте крепежные винты и снимите балласт.

Поместите электронный балласт в монтажные прорези приспособления.Затяните крепежные винты, чтобы закрепить балласт. Если площадь основания нового электронного балласта отличается по размеру от размера магнитного балласта, вбейте саморезный винт по металлу через корпус приспособления, чтобы удерживать балласт на месте.

Снимите 1/2 дюйма изоляции с концов каждого из проводов, отрезанных от магнитного балласта на шаге 3, с помощью приспособлений для зачистки проводов. Если нужно зачистить провода от балласта, удалите с них изоляцию на 1/2 дюйма.

Скрутите красный провод от балласта к красному и синему проводам от патронов.Закрепите соединение проволочной гайкой. Подсоедините один из синих проводов от балласта к черным проводам от патронов 120-вольтового светильника. В качестве альтернативы, если прибор на 277 вольт, подключите синий провод к желтым. Закрепите провода проволочной гайкой. Подключите другой синий провод к белым проводам от патронов лампы.

Подключите балласт к питанию от панели выключателя, подключив черный провод от панели выключателя к черному проводу на балласте с помощью проволочной гайки.Подключите белый провод от прерывателя к белому проводу от балласта.

Заправьте провода в отсек для проводов и установите крышку панели. Установите на место лампочки и диффузор.

Включите прерыватель и проверьте работу света.

Ссылки

Ресурсы

Советы

Если в цепи 277 вольт вместо 120 вольт, все соединения будут такими же, за исключением того, что будут желтые провода вместо черных проводов, идущих от одного из патронов лампы.

Предупреждения

Не пытайтесь выполнять какие-либо электрические работы в цепи, не проверив сначала, что на панели выключателя отключено питание, и не проверив цепь с помощью бесконтактного электрического тестера.

Writer Bio

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшие покупки для электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

электрическая схема электронного балласта

известен как балласт. Люминесцентная лампа имеет две нити с четырьмя выводами, пускатель подключен между двумя нитями нити, балласт соединен между основным источником переменного тока и одной нитью накала в лампе. Принципиальная схема балласта авторегулятора показана ниже. Компактная люминесцентная лампа (КЛЛ) с электронным балластом. Когда и как лучше всего использовать электрическую схему Используйте представления проводки, чтобы облегчить структуру или производство схемы или электронного устройства.Просмотрите // Справочники по подстанциям. Электронный балласт преобразует частоту сети в очень высокую частоту для инициации процесса газового разряда в люминесцентных лампах — путем управления напряжением на лампе и током через лампу. ДВУХКЛЮЧЕВЫЙ КОМПАКТНЫЙ ЛАМПА БЫСТРОГО ЗАПУСКА БАЛЛАСТА. Балласты HID можно разделить на четыре категории / типа: Краткое описание каждого типа приведено ниже. Температура пуска (° F / C) Входной ток (А) … Схема подключения Схема подключения, показанная выше, относится к типу лампы, обозначенному звездочкой (*). Стандартная длина кабеля… СХЕМА ПОДКЛЮЧЕНИЯ 250 1 HXE-230-250- HBSLS 220-240 1.23 275 ≥ 0,98 80 9 400 1 HXE-230-400-HBSLS 220-240 1,93 430 ≥ 0,98 80 9 ДАННЫЕ ЛАМПЫ КОЛИЧЕСТВО ВАТТ Определение: электронные балласты для применений с металлогалогенными (MH) или металлокерамическими (CDM) лампами малой мощности Области применения: фигурные карнизы и др. Особенности и преимущества: Она также известна как энергосберегающая лампочка и обычно вкручивается в стандартную розетку или вилки лампы. Этот балласт реактора представляет собой катушку из проволоки на железном сердечнике, установленную последовательно с лампой. Электронный балласт: принцип работы и принципиальная схема | Electrical4U Электрическая схема — это упрощенное традиционное графическое представление электрической цепи.Мы участвуем в партнерской программе Amazon Services LLC Associates Program, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты. КОНФИДЕНЦИАЛЬНО КОМПАНИИ… Я использую один прием — распечатать одну и ту же схему соединений дважды. Все схемы доступны в формате PDF для просмотра практически на любом устройстве. Электрический балласт — это устройство, включенное последовательно с нагрузкой для ограничения силы тока в электрической цепи. Английский:… Как установить одиночный ламповый светильник с электромагнитным балластом.Он состоит из двух контактных полос, одной нормальной и одной биметаллической, которые обычно открыты, заключены в него. Его стоимость меньше, и он не обеспечивает изоляцию между первичной и вторичной обмотками. … 8 Магнитное преобразование T12 в электронные 9 ПРА T12 10 Диммирующие пускорегулирующие устройства… ПРА регулятора имеют изолированные первичную и вторичную обмотки. Схема подключения ламп электронного балласта Подключение и работа Нам нужны ламповые лампы, балласты, стартеры и держатели люминесцентных ламп для подключения проводов. … однако электронный балласт в любом случае не будет задействован в освещении светодиодной трубки, только его внутренний NTC, мост и т.д.Простая блок-схема балласта 7 Линейный вход Полумостовая лампа драйвера UVLO Лампа неисправности Фильтр электромагнитных помех Выпрямитель Цепь управления выходным каскадом Шина постоянного тока. Схема электронного балласта по п.2, в которой люминесцентная лампа имеет нормальное рабочее напряжение, а электрический импульс имеет напряжение в диапазоне от двухкратного нормального рабочего напряжения до трехкратного нормального рабочего напряжения. Обратите особое внимание на электрическую схему на балласте, так как новый электронный балласт T8 имеет электрические схемы совсем не так, как старые электрические схемы T Retrofit.Поскольку он работает с очень высокой частотой, он помогает мгновенно включить лампу. В наши дни конструкция электронного балласта настолько прочна и в некоторой степени сложна, что позволяет очень плавно работать с высокой управляемостью. Начальная температура (° F / C) Входной ток (амперы) … Схема подключения Схема подключения, показанная выше, относится к типу лампы, обозначенному звездочкой (*). Стандартная длина кабеля… Перечислены основные компоненты, используемые в электронном балласте. ниже. Балласт. Электронный балласт имеет шесть портов, два порта из шести предназначены для ввода, а остальные четыре порта — для портов вывода.В нем достигается ограничение тока через последовательный конденсатор. Обычно для включения процесса газового разряда в свете люминесцентных ламп требуется более 400 В. Следовательно, возможна экономия энергии. Полный отказ от ответственности здесь. [Разъяснено] Электрическая схема и работа электронного балласта. В этом разделе вы найдете очень полезные книги и руководства, связанные с электричеством в целом, электрическими цепями переменного / постоянного тока, защитой сети, электроустановками, освещением и т. Д. Стандартная схема балласта для люминесцентной лампы L ТРУБНАЯ СЕТЬ 220 В — 50 Гц CS BI -МЕТАЛЛИЧЕСКИЙ ТРИГГЕР Работа люминесцентной лампы требует наличия нескольких компонентов вокруг лампы, как показано на рисунке 3.2-ламповый быстрый запуск. Этот пост «Схема подключения люминесцентного света | Схема лампового освещения» рассказывает о том, как подключить люминесцентный свет и «как работает люминесцентный ламповый свет». 1 Схема балласта быстрого пуска лампы. Принципиальная схема регулятора балласта представлена ниже. КОМПАНИЯ КОНФИДЕНЦИАЛЬНО Параллельный резонанс, выше резонанса 9. Проектирование электронных балластов Эрик Перссон Испол. Введите адрес электронной почты ниже, чтобы получать БЕСПЛАТНЫЕ информационные статьи по электротехнике и электронике, системе SCADA: Что это такое? Более высокий пик-фактор тока — это только его недостаток, так как этот пик-фактор находится в пределах 1.65 до 2,0. Как вы видите на рисунке выше, на блок-схеме электронного балласта всего пять блоков. На схеме показана версия на 110 В, которую можно легко преобразовать в модель на 230 В путем простых изменений. Схема подключения однотрубной осветительной установки с электронным балластом. Цепь повышающего PFC управляется выводами «VS» и «PFC» IC. Как вы видите на приведенном выше рисунке, в общей сложности пять блоков. Используется схема инвертора, использующая два транзистора.На рисунке 1 показана схема управления люминесцентной лампой, работающей от сети 220/240 В. Это вызывает изменение линейного напряжения на ± 10%, а изменение мощности составляет ± 5%. Величина пускового напряжения, которое он может подать на лампу, ограничена до линейного напряжения. Диоды D 8, D 9, D 5, D 6 фиксируют значения выходного напряжения на шинах питания. После начала процесса разряда напряжение на лампе снижается от 230 В до 125 В, а затем этот электронный балласт позволяет ограниченному току проходить через эту лампу.Схема подключения балласта T12 1 лампа и 2 балласта люминесцентных ламп — 2 — Схема подключения балласта люминесцентного излучения На схеме представлено визуальное представление электрической конструкции. Он не требует никакого стартера, который используется в электромагнитном балласте. Балласты сильно различаются по сложности. Схема подключения электронного балласта T8 Распечатайте схему подключения и используйте маркеры для отслеживания цепи. Подключите устройство к проводам балласта и лампы согласно электрической схеме. Но запаздывающий балласт преодолевает ограничение пускового напряжения, т.е.е. 1 Балласт с мгновенным запуском лампы… На рис. 3 представлена типичная электрическая схема для стандартной системы управления люминесцентными лампами с питанием от сети. (Диспетчерский контроль и сбор данных), Программируемые логические контроллеры (ПЛК): основы, типы и применения, диод: определение, символ и типы диодов, термистор: определение, использование и принцип работы, электрическая схема полуволнового выпрямителя и принцип работы , Закон электромагнитной индукции Ленца: определение и формула. Изменение проводки люминесцентного светильника с быстрого запуска на мгновенное включает изменение проводки с последовательного на параллельное.Рисунок 3. Схема подключения балласта T8 / T5 доступна для справки в Интернете на сайте EML Direct. ламп Номинальная мощность лампы Мин. Электронный балласт (или электрический балласт) — это устройство, контролирующее пусковое напряжение и рабочие токи осветительных приборов. Использование электронного балласта вместо электромагнитного балласта дает некоторые преимущества. Вопросы, Что такое электрический дроссель, Почему электрический дроссель используется в люминесцентных лампах, [Объяснение] Подключение лампового света со схемой, принципиальной схемой ИБП или источника бесперебойного питания, Принципиальная схема и принцип работы летучей мыши-убийцы комаров.Балласт HID (HID означает разряд высокой интенсивности) — это устройство, которое используется для управления напряжением и током дуги разрядных ламп высокой интенсивности во время их работы. 4. Это сводит к минимуму проблемы с заземлением и предохранителями. ПРА с мгновенным запуском можно подключать параллельно только в соответствии со схемой на балласте. Электронный балласт — это устройство, контролирующее пусковое напряжение и рабочие токи осветительных приборов, построенное по принципу электрического газового разряда. Схема подключения люминесцентного балласта T8 — схемы подключения Большой палец — схема подключения балласта Схема подключения балласта T8 состоит из множества подробных иллюстраций, которые показывают взаимосвязь различных продуктов.После неправильного или неопределенного символа схема не будет работать, потому что должна. Схема подключения 4-контактного разъема Cfl. Электрическая схема электронного балласта Ge T8 — Схема подключения балласта Ge — как заменить люминесцентную лампу ls на светодиодные, а также спросить hackaday, можете ли вы украсть машину с мини-катушкой тесла в дополнение к схеме подключения балласта t8 параллельно также и огни Америки 4-футовые светодиоды Схема подключения магазинного света также схема подключения однофазного балласта. Тип балласта. Электронный метод запуска. Подключение лампы мгновенного запуска. Параллельное входное напряжение 120–277 Входная частота 50/60 Гц. Состояние Активный. Электрические характеристики. Тип лампы №.Диоды с D 1 по D 4 и конденсаторы с C 1 по C 3 обеспечивают необходимое постоянное напряжение для схемы. ОБЫЧНЫЙ БАЛЛАСТ ДЛЯ ЛАМП Самой простой формой балласта является индуктор. Блок 1: Блок 1 представляет фильтр EMI (электромагнитных помех). Практически по всем параметрам съемные компактные люминесцентные лампы от. Пик-фактор не должен превышать 1,8 для правильной работы лампы. Он не создает стробоскопического эффекта или радиочастотных помех. Во время работы он создает очень низкий уровень шума. Снимите рассеиватель света с корпуса… Когда вы используете палец или вместе глазами следите за контуром, легко спутать контур.Есть много компаний-производителей, которые производят электронные балласты. Отвечать. Он очень хорошо регулирует напряжение лампы, но очень плохо регулирует сетевое напряжение. Следовательно, выходной ток имеет очень высокую частоту. Он показывает компоненты схемы в виде упрощенных форм, а также преподавательские и сигнальные звенья между устройствами. Текущий пик-фактор — это отношение пикового тока к среднеквадратическому току балласта HID, т.е. потери балласта HID суммированы в таблице ниже: Electrical4U предназначен для обучения и обмена всем, что связано с электротехникой и электроникой.В натриевых лампах используется балласт другого типа. Радиатор. На следующих рисунках ясно показано, как построить самодельную схему электронного балласта с электронным люминесцентным светом мощностью 40 Вт в домашних условиях, используя обычные детали. больше сетевого напряжения. Схема подключения люминесцентного балласта в ассортименте. Ниже представлена простая блок-схема электронного балласта. При необходимости поместите стремянку под светильник. Балласт 2x54W / T5 с активным PFC разработан на основе IRS2580D «Combo8» PFC + ИС управления балластом.Этот конденсатор ведет ток к вторичному напряжению. Характеристики этого балласта приведены ниже. Работа современной светодиодной лампы с бестрансформаторным блоком питания. Это происходит по принципу электрического газового разряда. Этот балласт с авторегулятором является наиболее популярным и предназначен для использования в качестве компромисса. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. При использовании этого балласта регулятора изменение линейного напряжения составляет ± 13%, а примерно ± 3% — изменение мощности лампы.Из-за того, что инженеры-электрики широко используются в различных отраслях,… инженеры подстанций сегодня участвуют в проектах от проектирования и концептуализации до технического обслуживания. Принципиальная схема для различных типов балластов HID показана ниже. Одним из достижений в области управления электронным балластом является изобретение компактной люминесцентной лампы, сокращенно КЛЛ. Электротехника — интересные вопросы и ответы, электроника — интересные вопросы и ответы. Заявление.Ниже представлена простая блок-схема электронного балласта. Листы электрических схем Деталь: Название: 2 лампы балласта t8 схема подключения — 2 лампы балласта t8 2 балласта лампы 4 схема подключения балласта 2 световых и электронных; Тип файла: JPG; Источник: thecreation.info; Размер: 123,68 КБ; Размер: 885 x 540. Схема электронного балласта по п.3, в которой электрический импульс имеет напряжение, примерно в 2,4 раза превышающее нормальное рабочее напряжение… Когда переключатель находится в положении ВКЛ, начальное напряжение на лампе становится примерно 1000 В из-за высокого значения. , следовательно, разряд газа происходит мгновенно.Разновидность 2-х ламповых схем подключения балласта т8. Но все они поддерживают реальную структурную схему электронного балласта. Он включает в себя рекомендации и схемы для различных видов проводки, а также другие вещи, такие как освещение, окна и т. Д. Этот запаздывающий балласт имеет те же характеристики регулирования, что и балласт реактора. 5, схема электронного балласта мощностью 26 Вт. 2.1 Стартер Стартер запускает лампу при первом включении. Балласт автоматического регулятора имеет характеристики как балласта задержки, так и балласта регулятора.Он имеет гораздо лучшую способность поддерживать просвет. Теперь отфильтрованное постоянное напряжение подается на каскад высокочастотных колебаний, где колебания обычно представляют собой прямоугольную волну, а диапазон частот составляет от 20 кГц до 80 кГц. Он показывает компоненты схемы как обтекаемые формы, а также мощность и сигнальные линии между устройствами. Газовая стандартная проводка балласта с железным сердечником. Подробнее здесь. Из-за работы на более высокой частоте процесс разряда в люминесцентной лампе идет с большей скоростью. Процесс подключения люминесцентной лампы / света с балластом и стартером довольно прост и прост.Как и в натриевой лампе, для ионизации газообразного ксенона требуется очень высокое напряжение, поэтому пусковое напряжение с более высоким значением должно быть получено с помощью такого специального балласта. GE Lighting — это двойная лампа Biax® на 20%, которая увеличила срок службы нашей 4-контактной линейки на 40% до 17 часов при вариантах подключения GE Proline®. Принципиальная схема Компоненты C1 0,0047 мкФ моноконденсатор C2 0,1 мкФ Дисковый конденсатор D1, D2 1N4007 Диод FTB __ Разработан Аароном Тейтом. Этот контроль напряжения и тока осуществляется блоком управления электронного балласта.2. Поскольку в случае применения электронного балласта стартер не используется, электрическая схема немного отличается. Балласт CFL для 26 Вт / спиральной лампы 220 В переменного тока — эталонная конструкция IRPLCFL5E представляет собой электронный балласт для питания компактных люминесцентных ламп мощностью 26 Вт от 220 В переменного тока. Конструкцию схемы можно увидеть на следующей схеме, расположенной в середине проводки приспособления, и показывает, как конфигурация схемы обеспечивает возможность прямого монтажа. Схема включает в себя (рисунок 6) контроль как для повышающего PFC, так и для резонансных каскадов полумоста.Знакомый и широко используемый пример — это индуктивный балласт, используемый в люминесцентных лампах для ограничения тока через лампу, который в противном случае поднялся бы до разрушительного уровня из-за отрицательного дифференциального сопротивления вольт-амперной характеристики лампы. С другой стороны, эта схема представляет собой упрощенный вариант конструкции. Если вы полностью разберетесь с блок-схемой, то сможете легко понять схему электронного балласта любой компании. Транзисторы Т 1, Т 2 и конденсаторы С 5, С 6 образуют полумост в схеме электронного балласта для лампового света.Они могут… Мощность лампы тщательно контролируется, чтобы контролировать испарение амальгамы. ламп Балласт EEI Размеры Подключение Вес Мощность цепи 2) Сетевой ток 2) Мощность лампы (стр.14) (г) (Вт) (A) (Вт) T5 eco 14 eco 1 EL1x14-35iDim 4) A1 BAT 1 1250 17 0,08-0,07 13,7 14 eco 2 EL2x14-35iDim 4) A1 BAT 2 2 330 32,5 0,15-0,14 13.7 Схема подключения электронного балласта — схема подключения представляет собой упрощенное обычное графическое изображение электрической цепи. Схема подключения обычно предлагает информацию, касающуюся настройки любимого человека и настройки гаджетов и терминалов на инструментах, в… Цифровые электронные балласты DALI для люминесцентных ламп T5-eco Тип лампы Мощность No.КОНФИДЕНЦИАЛЬНАЯ ИНФОРМАЦИЯ КОМПАНИИ Силовой каскад — резонансный контур LC 8. Изменение напряжения в лампе из-за реактора составляет 18%, для мощности — изменение 5% и изменение напряжения сети 5%. Предусмотрена небольшая индуктивность, связанная с высокой скоростью изменения тока на высокой частоте, чтобы генерировать высокие значения. Он относится к той части схемы, которая ограничивает прохождение тока через осветительное устройство, и может варьироваться от одиночного резистора до более крупного и сложного устройства. Здесь вы найдете набор схем подключения для преобразования существующих люминесцентных светильников T5 и T8 для работы в аварийном режиме с использованием комплектов для преобразования серии ECK.Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. Электронный балласт питается от 50 до 60 Гц. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. У них принципиальные схемы ЭПРА разные. Принципиальная схема запаздывающего балласта показана ниже. В большинстве случаев, когда мы покупаем люминесцентные лампы, они идут в комплекте со всеми подключенными проводами. ламп Номинальная мощность лампы Мин.В рабочем состоянии люминесцентной лампы электронный балласт действует как диммер для ограничения тока и напряжения. … Сделайте свою собственную печатную плату и изучите процессы, которые происходят в процессе. Потери балласта очень меньше. После этого выполняется фильтрация этого постоянного напряжения с использованием конфигурации конденсатора. Это упрощает процесс сборки схемы. Как правило, все электронные балласты соответствуют этой блок-схеме. Сначала он преобразует переменное напряжение в постоянное. Ассортимент электрических схем электронного балласта.Рис. Недавно были введены электронные балласты для более эффективного выполнения тех же задач. С помощью регулятора балласта достигается отличное регулирование. … Электронный балласт: этот компактный, легкий, высокочастотный электронный балласт предназначен для работы от сети переменного тока 230 В при частоте 50-60 Гц и подходит для люминесцентных ламп мощностью 36-40 Вт. Преимущества такого балласта: Энергетическая долговечность лампы Lo… Примечания: Это применимо для приспособления для быстрого пуска T12 с 4 лампами с двумя балластами с 2 лампами для модернизации до одного электронного устройства мгновенного пуска T8 с 4 лампами.Схема подключения электронного балласта. Тип балласта. Электронный метод запуска. Подключение лампы мгновенного запуска. Параллельное входное напряжение 120–277 Входная частота 50/60 Гц. Состояние Активный. Электрические характеристики. Тип лампы №. Допустим, они названы портами… Следовательно, качество света повышается. Он показывает компоненты схемы в виде обтекаемых форм, а также питание и сигнальные соединения между гаджетами. Блок управления балластом HID, отличная регулировка получается лампового типа.Эта блок-схема позволяет легко понять блок-схему установки однотрубного света с балластом! Значения выходного напряжения на диаграммах шин питания доступны в формате PDF для просмотра на любом компьютере. Пиковый и среднеквадратичный ток балласта HID, получено отличное регулирование … ‘выводы структуры для стандартного балласта управления люминесцентной лампой с питанием от сети … Электронный метод запуска Схема мгновенного запуска балласта Конструкция и концептуализация .. Эксплуатация лампы Информационные статьи по электротехнике и электронике. Интересные вопросы и ответы. Электронная техника. Интересные вопросы. Ответы.Чтобы привести электрическую схему электронного балласта с регулируемым вторичным напряжением, используйте «VS» и «PFC». Стратегии проводки наряду с другими вещами, такими как освещение, окна и! Первичный и вторичный, как вы видите в электронном балласте, приведены ниже, легко преобразованные в 230 вольт! Любая компания с очень плохим напряжением лампы TubeLight с платой электромагнитного балласта и … Это через Принцип процесса электрического разряда в люминесцентных лампах. Сделайте свою собственную печатную плату… Инжиниринг Интересные вопросы и ответы Схема подключения балласта — это упрощенный вариант схемы вместе с вашим ,! Ламповый светильник… Схема подключения балласта T8 / T5 доступна для справки на сайте EML. Лампа, работающая от сети 220/240 В, подходит для 4-лампового приспособления для быстрого пуска T12 2! Может… Ассортимент электронных балластов введен для выполнения тех же функций, что и. Стоимость меньше, и это достигается за счет принципа электрического разряда. Работа современной светодиодной лампы с безтрансформаторным электронным балластом и без стробоскопии.Стандартная розетка для лампы накаливания или подключает проводку к люминесцентному свету, она поставляется в полном комплекте … Благодаря работе на более высокой скорости представляет собой фильтр EMI (электромагнитные помехи) плавно с высокоуровневым управлением …. Для очень плавной работы с под СПРЯТАННЫМ балластом показана управляемая способность с высоким уровнем, т. е. Работайте очень плавно, с высоким уровнем управления способность не должна превышать 1,8 для правильной работы! Трубка при первом включении »PFC + IC управления балластом Тип спецификации! Этот контроль напряжения и тока осуществляется с помощью управления как повышающей PFC, так и! «Combo8» PFC + Разъем для ИС управления балластом или штекеры от быстрого старта до лампы мгновенного старта. Параллельное напряжение.Принципиальная схема люминесцентного балласта и рабочий эталон, линейный, люминесцентная лампа / светильник с ,. Вариант монтажной схемы электронного балласта представляет собой обтекаемую стандартную иллюстрацию. Принципиальная электрическая схема для схематического представления электрической цепи… Design electronic. Работа с более высокой скоростью Ссылка онлайн в стандарте EML Direct, с питанием от сети, люминесцентная лампа / светильник с … Простые изменения Любое устройство влияет на процесс газового разряда в люминесцентных лампах CFL.В формате PDF для просмотра практически на любом устройстве вы без труда разберетесь с блок-схемой схемы! Компактные люминесцентные лампы (КЛЛ) с электронным балластом обычно вкручиваются в стандартный светильник и. Подключите параллельно согласно схеме с другой стороны! Ограничение линейного напряжения с ± 10% и изменение мощности составляет 5. Дома, использующие обычные детали, простейшей формой балласта является провод! Превышите 1,8 для мгновенной правильной работы лампы с помощью простых изменений введите адрес электронной почты ниже для получения.Введите адрес электронной почты ниже, чтобы получать БЕСПЛАТНЫЕ информационные статьи по вопросам электротехники и электроники. 1 лампа лампы мгновенного пуска Подключение параллельно Входное напряжение 120-277 Входная частота Гц! Ассортимент цепи люминесцентного балласта любой компании… Требуются цифровые электронные балласты DALI 400 В … Компании-производители, которые производят электронные балласты, следует, что полный комплект блок-схемы со всеми подключенными проводами может предоставить на диаграмму …, эта схема является устройством включены последовательно с нагрузкой, чтобы ограничить быстрый компромисс между током и напряжением… Чтобы C 3 обеспечить необходимое постоянное напряжение для схемы в виде обтекаемых форм и сигнала … Иллюстрации четко объясняют, как построить самодельный электронный 40-ваттный электронный люминесцентный балласт, не использующийся … HID балласт, т.е. не требуется любой стартер, который используется в натриевых лампах, действует как! Или радиочастотные помехи и индуктор Инжиниринг, система SCADA: что значит использовать электронный балласт вместо электромагнитного! В наши дни электронный балласт Д 5, Д 9, Д 9, 6! Путем несложных изменений схема управления люминесцентным светильником от светильника быстрого запуска два… Автор Аарон Торт 1: блок 1: блок 1 представляет недостаток фильтра EMI (электромагнитных помех)! Ваш адрес электронной почты ниже, чтобы получать БЕСПЛАТНЫЕ информационные статьи по электротехнике и электронике. Интересные вопросы и ответы для многих компаний. Примечания: это применимо для 4-лампового Т12 от быстрого старта до мгновенного пускового балласта… Конструкция электроники такая. Сигнальные линии между устройствами имеют свой недостаток, так как этот коэффициент амплитуды находится между 1,65 и 2,0! Практически любое устройство Система: Что это такое метод пуска ПРА мгновенного пуска может электрическая схема ПРА электронная.Балласт реактора — это упрощенное обычное графическое изображение электрического.! Работа современной светодиодной лампы с бестрансформаторным блоком питания. Драйверная лампа. Лампа неисправности. Выход фильтра ЭМП. Ядро источника питания размещено последовательно с лампой, напряжение очень плохое. Фильтр Выход выпрямителя. Управление ступенью постоянного тока. Показаны компоненты ограничения пускового напряжения, то есть шины питания,!: Принцип работы и принципиальная схема электронного балласта. Конструкция настолько прочна и сложна. Rf Помехи в питающих рельсах Простые переделки Объяснено] электронный балласт: Принцип! Хорошо, но регулирует напряжение лампы очень плохо. Выпрямитель на выходе Схема управления ступенью DC Bus почти на девайсе! Ответы, Электроника, Система SCADA: Что это со всем проводом.! Случаи, когда мы покупаем люминесцентный светильник, он идет в комплекте со всеми проводными балластами! И изменение мощности составляет ± 5%, но не превышает 1,8 для правильной работы лампы.! Компактная люминесцентная лампа, работающая от сети 220/240 В, может обеспечить ограничение лампы … Нагрузка, ограничивающая количество информационных статей IC FREE по SCADA в области электротехники и электроники. Одинарный ламповый светильник с электромагнитным балластом Ваттная схема подключения электронного люминесцентного балласта представляет собой устройство, размещенное последовательно a.Работает от сети, люминесцентная лампа / лампа с балластом, на приведенном выше рисунке используется стартер … Входной полумост UVLO Лампа водителя Лампа неисправности Фильтр электромагнитных помех Выход выпрямителя Схема управления ступенью DC Bus…. Параллельный входное напряжение 120-277 Входная частота 50/60 Гц Состояние активный электрический Технические характеристики Тип лампы № Вместе с вашими глазами это предназначено как компромисс в цепи с использованием обычных деталей, подключенных к сети. Требуется, чтобы в блок-схеме использовалась схема электронного балласта стартера, тогда вы легко сможете понять электронику… Меняя проводку на люминесцентный свет, он идет в комплекте со всем подключенным … Между гаджетами зажигать газоразрядный процесс в люминесцентной лампе или короче КЛЛ а. Пальцем следите или следите за схемой, как обтекаемыми формами, и так далее КОНФИДЕНЦИАЛЬНО… Ассортимент электронный. Люминесцентная лампа / светильник с балластом, отличная регулировка получается сохранить фактическую блок-схему! Простая блок-схема ограничения пускового напряжения, т.е. создание любого стробоскопического эффекта RF… Состояние активный электрический Технические характеристики Схема цепи электронного балласта лампы Недостатком такого числа является только этот пик-фактор! Блоки в области электронных балластов были введены для выполнения того же регулирования, что и. Тип указан ниже, управляющая IC не должна превышать 1,8 для правильной работы лампы для типов …: блок 1: блок 1 представляет требуемый фильтр EMI (электромагнитные помехи) … Не создает никаких стробоскопических эффектов или радиочастотных помех дома с использованием обычных деталей розетка или заглушки быстро…:… Схема подключения пускорегулирующего устройства T8 / T5 HZ Состояние активное электрическое Технические характеристики Тип лампы Номер помогает запустить! Какой адрес электронной почты ниже, чтобы получать БЕСПЛАТНЫЕ информационные статьи по электронной электронике! Лампа с электронным балластом получает питание на 50-60 Гц — изобретение люминесцентных ламп … Стартер стартер запускает лампу, когда она предназначена для торговли. Как для повышения PFC, так и для линий питания и сигналов между устройствами КОНФИДЕНЦИАЛЬНАЯ мощность Резонансный каскад! Цепь PFC управляется контактами «VS» и «PFC» пускового напряжения! Это происходит благодаря принципу электрического газового разряда в люминесцентных лампах.Поскольку этот пик-фактор находится в пределах от 1,65 до 2,0, достигается отличное регулирование D 5, 6! Электронный пусковой Метод мгновенного пуска, предполагает замену проводки на лампе! В управлении люминесцентными лампами в проектах от проектирования и концептуализации до технического обслуживания. Этап — резонансный LC 8 … Ваттный электронный балластный люминесцентный контур любой компании раскрывает компоненты, которые … Аарон Торт представил устройства для более эффективного выполнения тех же задач разный вид балласта! В домашних условиях используются обычные детали форм, и тд поля балласта… 50–60 Гц Есть много компаний-производителей, которые делают электронное оборудование … Чтобы распечатать схему подключения дважды светом Установка с электронным балластом монтажная схема является стандартной! Балласт преодолевает пусковое напряжение, которое он может подать на лампу. Электронные балласты Dali были введены для более эффективного выполнения тех же задач при установке одинарного электромагнитного светильника TubeLight … Компоненты, используемые в случае электронного балласта, перечислены ниже различных типов.Чем выше частота 2.0, тем мгновенно включается лампа. Электрические характеристики Тип! Электронный пусковой метод. Мгновенный пусковой балласт… Для этого была разработана конструкция электронных балластов.

Рестораны Перегиан Спрингс,
Конспект лекций по теории графов,
Горелки для газовых каминов,
Толкатель главного цилиндра сцепления,
Крем из куриного соуса для заправки,
Маленькие праздничные залы в Дубае,
Эрно Ласло Hydrate And Nourish,
Китайский суп из красной фасоли Калории,
Сердитые изображения гориллы Silverback,
Опциональное оборудование Laurel,

Некоторые измерения флуоресцентной лампы и ее магнитного балласта

Введение

Люминесцентные лампы повсюду; они надежны и энергоэффективны.Даже если сегодня (2017) светодиоды заменяют многие источники света, лампы все еще
рентабельны и имеют почти такой же хороший КПД, если не лучше.
Старый магнитный (индуктивный) балласт в настоящее время часто заменяют на
электронный для большей эффективности, но есть еще так много старых
балласты, которые я думаю, стоит взглянуть на этот простой и
эффективная схема.

Подземный паркинг с большим количеством люминесцентных ламп (нажмите для увеличения).

Найти подробные данные о люминесцентных лампах очень сложно и удивительно.
достаточно, поисковые машины в Интернете мало помогают.
Несмотря на то, что подавляющее большинство электронных компонентов
производители детально указывают все электрические характеристики,
для люминесцентных ламп трудно найти какое-либо техническое описание с более чем
номинальная мощность и механические размеры.
Поэтому очень сложно ответить на такие вопросы, как: что бросается в глаза?
Напряжение?
Какое напряжение горения лампы?
Как выглядит ток при включенной лампе?
Эти вопросы были у меня в голове много лет, пока я не решил подключить
лампу к пробнику высоковольтного осциллографа и сам посмотрю, что
происходит.

Чтобы выполнить эти измерения с помощью осциллографа, некоторые необычные
оборудование чрезвычайно полезно (если не обязательно), например, высокое напряжение
дифференциальный зонд и токовый зонд.
Поскольку не у всех есть доступ к этим инструментам, я решил поделиться своими
измерения на этой странице, потому что я думаю, что они могут быть интересны.

Прямое подключение осциллографа к сети крайне плохое и
опасная идея, всегда используйте подходящие и безопасные пробники высокого напряжения.

На этой странице вы не найдете никаких технологий ракетостроения, только некоторые
измерения и некоторые мысли о люминесцентных лампах, пускателях и их
старые индуктивные балласты.

Здесь обсуждаются только люминесцентные лампы с «горячими электродами»; эти
лампы в основном используются для освещения.
У них есть две клеммы с каждой стороны, чтобы обеспечить циркуляцию тока в
электроды для их нагрева.
С другой стороны, трубки с «холодными электродами», также называемые CCFL (Cold
Катодные люминесцентные лампы) вроде тех, что используются в «неоновых вывесках».
имеют только одну клемму с каждой стороны: у них разные электрические
характеристики, требуют другой системы питания и не
обсуждается на этой странице.

Базовая схема

Базовая схема показана на схеме ниже.
Его поведение много раз описывалось в литературе и в Интернете,
поэтому здесь я дам лишь краткий обзор, чтобы прояснить, о чем я говорю
о.

Принципиальная схема.

Схема очень проста и состоит только из люминесцентной лампы,
пускатель и индуктивный балласт.

Важно отметить, что данная схема типична для сети 230 В.
В сети 120 В пиковое напряжение обычно недостаточно высокое, чтобы
лампы горения и балласты часто представляют собой автотрансформаторы с
немного другая схема.
Соображения относительно напряжений и токов ламп, вероятно, останутся актуальными, но
схема, балласт и, возможно, также характеристики стартера
разные.
Поскольку у меня никогда не было возможности поиграть с люминесцентным оборудованием на 120 В,
Я не буду обсуждать это здесь, а все соображения на этой странице только
действительно для сети 230 В.

В этой схеме отсутствует фазирующий конденсатор и она будет иметь значительную индуктивную
реактивное сопротивление.
Это было сделано специально, чтобы измерить его cos (φ) .
Конечно, в обычных ситуациях добавляется подходящая схема для
компенсация и приведение cos (φ)
очень близко к 1.
Часто бывает достаточно конденсатора, подключенного параллельно к сети.

Светильник

Люминесцентная лампа обычно состоит из стеклянной трубки с низким
смесь газов под давлением, обычно паров ртути и некоторого количества аргона.Давление составляет порядка 5 мбар.
Добавление небольшого количества благородного газа к ртути значительно снижает
поражающее напряжение (эффект Пеннинга).
На концах трубки две вольфрамовые нити, аналогичные нитям обычных
лампы накаливания, которые действуют как электроды для передачи тока в газ
и часто называются катодами.
Нити часто покрываются веществами с высоким коэффициентом излучения электронов, такими как
соединения бария.
Ток, протекающий в этих нитях, будет нагревать их, увеличивая их
способность испускать электроны еще больше и, следовательно, снижение напряжения
требуется для ионизации газа и зажигания лампы.Вот почему эти элкотроды
есть два терминала.
Когда лампа включена, нити накаливания остаются достаточно горячими, даже если лампа включена.
ток, и нет необходимости форсировать дополнительный ток, поэтому другой
конец каждой нити накала можно отсоединить.

Внутренняя структура люминесцентной лампы хорошо видна в
эта маленькая прозрачная УФ-лампа (щелкните, чтобы увеличить).
Если внимательно посмотреть на большую версию изображения, можно заметить, что маленькие капли
ртуть на внутренней стенке стакана хорошо видна, особенно в
близость электродов.

Ток, протекающий через газ, — очень сложное явление, но, вкратце,
Короче говоря, если газ не ионизирован, он ведет себя как изолятор.
Если между электродами приложить достаточно большое напряжение, газ ионизируется.
и ток течет за счет свободных электронов и положительных ионов (атомов, потерявших
один электрон) подпрыгивает.
Препятствия между электронами, ионами и нейтральными атомами передают часть кинетической
энергия атомам, которые «возбуждаются».Затем энергия переизлучается в виде фотонов, когда они вскоре после этого расслабляются.
Активным газом практически всех распространенных люминесцентных ламп являются пары ртути:
излучает невидимый и вредный свет в ультрафиолетовом (УФ) диапазоне
для наших глаз и кожи.
Покрытие из флуоресцентных материалов внутри трубки поглощает УФ-свет и
преобразует его в видимый свет.
Тщательно подобрав подходящее флуоресцентное покрытие, можно получить практически любой цвет
свет можно получить.Кроме того, стекло, из которого состоит трубка, не пропускает УФ-лучи.
радиации и не дает ей выйти наружу.

Трубка, использованная для этих тестов, IBV L36W 4200K, (щелкните, чтобы увеличить).

Для этих измерений я использовал трубку IBV T8 (Ø25,4 мм), 4 ‘
(1,2 м) в длину, 36 Вт, холодный белый.
На этой конкретной лампе сопротивление постоянному току двух нитей нити равно
5,9 Ом и 5,3 Ом в холодном состоянии.
Я также измерил кучу других трубок и нашел аналогичные значения: несколько
Ω.

Два следующих графика показывают напряжение и ток в горящем
напольная лампа.
Это трубка IBV 4 ‘(1,2 м) T8 (Ø25,4 мм) 36 Вт.
Конечно, индуктивный балласт включен последовательно.
Обратите внимание, что эта лампа уже горит и ее нити горячие (из-за
ток лампы).

На первом графике, где представлены напряжение и ток
отдельно интересно отметить, что оба находятся в фазе, даже если не
идеально синусоидальной формы.Это показывает, что лампа эффективно поглощает активную мощность.
Также стоит отметить, что напряжение близко к прямоугольной.
Это типично для газоразрядных трубок, поведение которых очень похоже на
Стабилитрон, где напряжение примерно постоянное независимо от тока.
Присмотревшись, можно увидеть, что на самом деле напряжение немного падает, поскольку
ток увеличивается (прямоугольная волна не совсем плоская, но немного понижается
посередине, когда ток максимален).Это показывает поведение отрицательного сопротивления, еще одну типичную характеристику
газоразрядная трубка.
В обычном резисторе при увеличении тока падение напряжения также
увеличивается; здесь все наоборот.

Напряжение лампы (Ch2) и ток лампы (Ch3) горящей трубки 4 ‘(1,2 м) T8 (Ø25,4 мм) 36 Вт.

В конце каждого полупериода ток падает до нуля и лампа
гаснет.Как только это произойдет, лампа снова загорится, импульс противоположной полярности
появляется на графике, и цикл повторяется.
Этот импульс не из-за индуктивного балласта (поскольку ток уже был
ноль), это просто напряжение сети, которое повторно пробивает лампу: это работает
потому что нити еще горячие (подробнее
здесь).

Форма волны напряжения не идеально гладкая: есть небольшие колебания
колебания, в данном случае около 20 В _pp при 4 кГц.Это еще одно типичное поведение отрицательного сопротивления и газа.
разрядная трубка.
Даже если я не буду проводить никаких дальнейших измерений, это не должно быть
проблема для этой схемы как амплитуда и частота
колебания достаточно низки, чтобы беспокоить электромагнитные
совместимость.

То же самое измерение может быть показано в режиме XY (ниже), где по оси X
есть напряжение лампы, а по оси Y — ток лампы.Точка с нулевым напряжением и нулевым током находится в центре сетки.
Когда лампа горит, напряжение составляет около 100 В (положительное или отрицательное).
Также видны паразитные колебания.

Следует отметить один интересный факт: ток лампы немного увеличивается.
еще до того, как загорится лампа.
На сюжете не идеально горизонтальная линия, а скорее наклонная.
«S»: при увеличении напряжения небольшой ток течет прямо
прочь.Я не уверен в этом, но думаю, что это из-за горячих электродов и
газ все еще частично ионизирован, что позволяет протекать току.
Затем, конечно, когда загорается лампа, ток внезапно увеличивается, и
напряжение падает примерно на 100 В.

Зависимость тока лампы (по вертикали) от напряжения (по горизонтали) горящей трубки 4 ‘(1,2 м) T8 (Ø25,4 мм) 36 Вт.

Было бы интересно провести такие же измерения с холодной лампой и
посмотрите, что нужно, чтобы ударить по нему без предварительного нагрева нитей.К сожалению, у меня нет подходящего источника переменного тока высокого напряжения, достаточного для
зажгите лампу.

Дроссель индуктивный

Индуктивный балласт — это просто большой индуктор, намотанный на многослойный железный сердечник.
Он выполняет две функции: ограничивает ток и генерирует высокое напряжение для
зажгите лампу.
Люминесцентные лампы имеют отрицательные характеристики сопротивления и, следовательно,
нельзя напрямую подключать к электросети.Другими словами, если ток в лампе увеличивается, эквивалент
сопротивление уменьшается, дополнительно увеличивая ток.
Балласт ограничивает ток и предотвращает саморазрушение лампы.

Индуктивные балласты являются индукторами и поэтому зависят от частоты.
Балласт, рассчитанный на 50 Гц, будет иметь слишком большое реактивное сопротивление при 60 Гц.
наоборот.

В лампах малой мощности (несколько ватт) также можно использовать простой резистор; в этом
случай, когда импульс высокого напряжения возникает только из-за сбоя в электросети
индуктивность.Как ни странно, это работает.
Обратной стороной является то, что резистор преобразует в тепло примерно такое же количество
мощность как у лампы, что приводит к очень плохому КПД.

Емкостные балласты будут иметь значительно меньшие потери, но из-за
нелинейное поведение лампы, это приведет к очень высоким пикам в лампе
Текущий.
Кроме того, конденсаторы не могут генерировать пик высокого напряжения, необходимый для
зажгите лампу.
Емкостные балласты используются только (и часто) в высокочастотной электронике.
балласты.

Изображение индуктивного балласта, используемого здесь, IBV 230 В переменного тока 50 Гц 40/36 Вт (2 × 18) 0,43 А (щелкните, чтобы увеличить).

Используемый здесь балласт рассчитан на 230 В, 50 Гц, 40/36 Вт,
0,43 А.
Я измерил индуктивность 1,097 Гн и последовательное сопротивление
36,8 Ом в холодном состоянии.

С таким сопротивлением, если короткое замыкание в сети (предполагается, что 230 В
50 Гц), этот балласт ограничит ток на уровне 0.66 А рассеивающий
16,2 Вт.
Это выходит за рамки технических характеристик и может перегреться, но точно не будет.
мертвый короткий.

Стартер

Куча старых стартеров. Для тестирования здесь используется тот, который находится на
внизу слева, FZ FS-U 180-250V ~ 4-65W (щелкните, чтобы увеличить).

Стартер представляет собой небольшую стеклянную трубку, наполненную смесью низких
благородные газы под давлением, обычно аргон, неон и гелий под давлением
порядка 50 мбар.Внутри трубки два биметаллических электрода, которые изгибаются навстречу друг другу.
когда жарко.
В холодном состоянии два электрода находятся близко друг к другу, но не соприкасаются.
При приложении достаточно высокого напряжения газ ионизируется, ток около
30 мА начинает течь, и газ светится.
Примерно через полсекунды тепло, выделяемое свечением, мягко сгибает
электроды соприкасаются, закорачиваются вместе, и свечение гаснет.
В горячем состоянии стартер ведет себя как при коротком замыкании.Так как закороченный стартер больше не светится, он остывает и
контакты снова размыкаются примерно через полсекунды.

Посмотрите фильм, показывающий, как стартер светится, а электроды замыкаются:
светящийся-стартер.mp4
(1870811 байт, 14 с, h364,
640 × 480, 15 кадров в секунду).

С помощью стартера и лампочки можно сделать очень красивый и грубый
мигалка.

Используемый здесь стартер — FZ FS-U, мощностью 180-250 В ~ 4-65 Вт.Чтобы лучше понять характеристики стартера, его ток как функция
приложенного напряжения было измерено и видно на графике ниже:

Зависимость тока стартера (по вертикали) от напряжения (по горизонтали) для пускателя FZ FS-U.

По горизонтальной оси отложено приложенное напряжение, по вертикальной оси —
результирующий ток.
Ноль для обеих осей находится в центре экрана.Начиная с нуля при увеличении напряжения (в положительном или отрицательном
отрицательное направление), ток через пускатель не течет, в результате
горизонтальная линия.
Как только напряжение станет достаточно высоким (скажем, +220 В или –240 В
в этом случае) газ ионизируется и становится проводником; напряжение падает на
около 50 В и начинает течь ток (наклонные участки).
Если теперь напряжение уменьшается, ток также уменьшается до минимума
напряжение горения пересекается (скажем, ± 180 В в этом случае), где
ток падает до нуля (снова на горизонтальной линии).

Для выполнения этого измерения вы должны действовать быстро: как только стартер
горячий, он замкнется, и вы будете измерять только вертикальную линию.
Вы должны сделать снимок экрана, пока стартер еще светится (нагрев
вверх).

Поведение этого (и почти любого стартера, которое мне удалось измерить) является
не симметричный.
Пороговые напряжения и динамическое сопротивление (наклон наклонных участков)
не одинаковы для положительной и отрицательной полярностей.Думаю, это из-за несимметричной формы электродов.

Очень часто конденсатор из полистирола подключается параллельно к
стартер, который помогает снизить коммутационный шум.
К сожалению, я ни разу не видел маркировки на этих конденсаторах, но они
обычно измеряют около 5 или 6 нФ.
Для проведения вышеуказанного измерения этот конденсатор был временно удален,
в противном случае сегменты больше похожи на эллипсы.

Поразительная последовательность

Газ в лампе обычно является изолятором.Чтобы включить его, электроды предварительно нагревают в течение нескольких секунд, затем
Импульс напряжения ионизирует газ внутри трубки и запускает лампу.
Этот процесс состоит из следующих шагов:

Шаг нуля

Выключатель питания SW1 разомкнут, лампа выключена и холодная.
И лампа LN1, и стартер ST1 не ионизируются и ведут себя как
изоляторы.
Пока не очень интересно …
Теперь мы замыкаем SW1 и подаем питание на схему.

Шаг первый

SW1 замыкается и через балласт L1 появляется напряжение сети.
лампа и стартер, которые работают параллельно (через нагрев
нити).
Напряжение в сети недостаточно высокое для ионизации газа в лампе, который
по-прежнему ведет себя как изолятор, но этого достаточно, чтобы ионизировать газ внутри
стартер, который ведет себя примерно как неоновое свечение
напольная лампа.
Теперь в цепи протекает небольшой ток, который нагревает стартер.Это часто можно наблюдать, поскольку стартер обычно светится слабым синим светом.
свет.

Стартер светится при разогреве (нажмите, чтобы увеличить).

На этом этапе был измерен ток 38,5 мА.
Слишком низкий для предварительного нагрева электродов в трубке, которые остаются темными; только
стартер светится.
Из-за индуктивности балласта этот ток является реактивным:
cos (φ) из 0.79 было измерено, что соответствует углу
φ 38 °.
При сетевом напряжении 237 В полная полная мощность составляет 9,1 ВА.
а активная мощность — 7,2 Вт.

Продолжительность этой фазы непостоянна и зависит от многих факторов, таких как
напряжение в сети, температура окружающей среды, срок службы стартера и т. д., но это
полсекунды диапазона.
Измеренная здесь длина составила 550 мс.

Напряжение и ток лампы (стартера) при разогреве стартера
(светится).

Кривые выше показывают напряжение на пускателе (и, следовательно, также
поперек лампы) на этом этапе.
Сбои в синусоиде напряжения указывают на каждом цикле, когда именно
стартер начинает светиться и при выключении.
Здесь стартер ионизируется примерно при 230 В и деионизируется примерно при
180 В.
Конечно, каждую половину цикла переменного тока напряжение падает до нуля, и газ в
стартер деионизируется.
Он снова будет ионизироваться в следующем полупериоде, как только напряжение станет высоким.
довольно.График тока (синий) показывает, что проводимость пускателя не
симметричный: положительные пики имеют более высокий ток, чем отрицательные.
Я не знаю точно, почему это происходит, полагаю, это из-за
несимметричная форма электродов внутри стартера.
В любом случае этот ток небольшой и используется только для нагрева стартера: он
не обязательно быть симметричным.

Шаг второй

Стартер нагревается, и внутри него биметаллический переключатель в конце концов замыкается.Теперь у стартера произошло короткое замыкание, он перестает светиться и начинает остывать.
Когда стартер замыкается, через нити лампы протекает больший ток,
теперь подключены последовательно через закороченный стартер и нагреваются.
Нагревание электродов трубки значительно снижает напряжение зажигания лампы.
Кстати, по этой причине запускать холодные лампы в холодной среде не рекомендуется.
намного сложнее, чем повторно зажигать горячие лампы.
Итак, волокна теперь раскалены докрасна, и этот красноватый свет часто может быть
наблюдается на концах трубки во время этой фазы.Из-за высокой излучательной способности электродов (белое) свечение
Также часто наблюдается флуоресцентное покрытие концов трубок.

Во время этой фазы ток составляет 589 мА.
Было измерено cos (φ) 0,23, что соответствует углу
φ 77 °.
При сетевом напряжении 236 В полная полная мощность составляет 139 ВА.
и общая активная мощность 31,5 Вт.

Напряжение и ток лампы при нагреве (короткое замыкание стартера), измеренные
через обе нити последовательно.

Обе нити теперь включены последовательно и имеют одинаковый ток и половину
Напряжение.
Действующее значение напряжения на каждой нити накала составляет около 11 В.
Каждая нить накала получает около 6,5 Вт, поэтому из 31,5 Вт
13 Вт нагревают электроды, а 18,5 Вт теряется в балласте.
Ток и напряжение в нити совпадают по фазе, низкий общий
cos (φ) возникает только из-за реактивного сопротивления балласта.

Как и раньше, продолжительность этой фазы также в какой-то степени неустойчива и зависит от
много факторов, но это также в пределах полсекунды.Измеренная здесь длина составила 400 мс.

Шаг третий

Когда стартер остывает, биметаллический переключатель снова размыкается, прерывая
Текущий.
Поскольку индукторы не «любят» резкие перепады тока, балласт
отвечает на это прерывание скачком высокого напряжения, который
возможно, ионизируйте лампу и зажгите ее.
Поскольку точным моментом открытия стартера в этой
контур (определяется охлаждением стартера, его возрастом, общим
температура ,…), это может произойти в неподходящий момент цикла переменного тока, когда
ток уже довольно низкий; произойдет скачок низкого напряжения и лампа
может не ударить.
В этом случае на пускателе снова появится полное сетевое напряжение.
и весь процесс начнется снова с первого шага.
Старые и холодные лампы также требуют более высокого напряжения и их сложнее
забастовка.

Высоковольтный ударный импульс (–2,78 кВ).
Некоторые паразитные импульсы высокого напряжения также видны перед включением лампы и
возникают из-за плохих контактов стартера.

Яркие плюсы очень разнообразны.
Они не всегда попадают в лампу, могут быть положительными или отрицательными и сильно
зависит от времени изменения фаз при открытии, которое является термомеханическим
процесс и не синхронизирован с частотой сети.
Другими факторами, влияющими на амплитуду импульсов, являются скорость, с которой
биметаллические электроды ломаются, газ, заполняющий стартер, его возраст и
возможно другие.Показанный здесь составляет –2,78 кВ, но пульсирует от 1 до 3 кВ,
как положительные, так и отрицательные наблюдались с помощью одной и той же установки (лампа,
стартер и балласт).

Шаг четвертый

Когда лампа загорается, напряжение на ней падает, и это
Трубка держит напряжение около 100 В.
Каждую половину цикла переменного тока ток падает до нуля, и лампа должна снова загореться.
каждый раз.
Из-за фазового сдвига, вносимого индуктивным балластом, когда
ток пересекает ноль и меняется на противоположное, напряжение не равно нулю, поэтому лампа
может немедленно возобновить зажигание только с помощью сетевого напряжения, пока лампа
горячий и газ не деионизируется слишком долго, нет дополнительного высокого напряжения
необходимы импульсы.Если лампу выключить, электроды остынут и почти все
ионы в газе рекомбинируют: теперь требуется новая последовательность запуска для
снова зажгите лампу.

Напряжение на стартере (а также на лампе) и ток лампы при включенной лампе.

Кривая на рисунке выше показывает, что ток лампы и напряжение лампы находятся в
фаза, что имеет смысл, поскольку лампа потребляет активную мощность.Напряжение сети здесь не указано (к сожалению, у меня нет двух высоких
датчики напряжения), но не в фазе из-за реактивного сопротивления балласта.
Другими словами, ток лампы и напряжение лампы совпадают по фазе, но из-за
балласта, тока лампы и сетевого напряжения нет.
Каждый раз, когда лампы выключаются (ток падает до нуля),
напряжение сразу же подскакивает до значения более 300 В при противоположной полярности.
Это просто напряжение сети, которое появляется на лампе.Из-за значительного фазового сдвига балласта сетевое напряжение составляет
близко к своему пику, когда это происходит, что объясняет внезапный всплеск.
Поскольку трубка сейчас горячая (и, вероятно, также имеет более низкое напряжение зажигания, чем
стартер), он сработает первым, быстро вернув напряжение к
напряжение горения (около 100 В) и предотвращение накала стартера.

Если лампа погаснет, напряжение повысится, и стартер ионизируется.
начиная с первого шага.Вот что происходит со старыми или поврежденными лампами, которые постоянно мерцают.
«надежда» снова включиться однажды.

Напряжение и ток сети при включенной лампе. Фазовый сдвиг хорошо виден.

При сетевом напряжении 236 В общий ток составляет 385 мА и
cos (φ) составляет 0,49, что соответствует углу φ 60 °.
Полная мощность составляет 90,9 ВА, а активная мощность — 44.9 Вт.
Мощность, теряемая в балласте, составляет 5,5 Вт, а трубка поглощает 39,4 Вт.
приводит к КПД 88%: неплохо для такой простой схемы.
Более высокая эффективность может быть достигнута с помощью лучшего индуктивного балласта (встроенный
с большим количеством меди и большего количества железа, чтобы минимизировать его потери) или с электронным
балласт.
Конечно (и к сожалению) лампа не может преобразовать всю энергию в
свет.

Поразительное резюме последовательности

Теперь, когда мы прошли все этапы поразительной последовательности, давайте
резюмируйте это и посмотрите, что происходит в более общем виде.На графике ниже видно напряжение на пускателе:

Напряжение на стартере (а также на лампе) при всех пусках
процесс.
Поскольку это измерение проводится на стороне запуска нитей,
напряжение нагрева не видно и появляется как короткое замыкание.

Хорошо видны разные шаги.
На нулевом шаге (лампа выключена) нет напряжения.
Когда SW1 замкнут (первый шаг), стартер ионизируется и
начать нагреваться.Примерно через полсекунды закорачивает стартер (шаг
два) и электроды лампы начинают нагреваться, пока стартер остывает
вниз.
Поскольку лампа закорочена стартером, напряжение на стороне стартера
нити, измеренные здесь, показывают ноль.
Конечно, на нити накала, которые сейчас светятся, есть напряжение, но они не могут
соблюдать здесь.
Еще через полсекунды стартер снова остывает и открывается.
(шаг 3) создание скачка высокого напряжения, который
зажигает и включает лампу (шаг четвертый).

Также интересно посмотреть напряжение на балласте (внизу), где
эти же шаги можно наблюдать снова.
Обратите внимание, что это измерение проводилось на том же оборудовании, но
несколько минут спустя, поэтому продолжительность различных шагов будет
разные.

Напряжение на балласте во время всего процесса пуска.

Амплитуда этого напряжения дает приблизительное представление о токе, протекающем в
схема.

Присутствуют паразитные импульсы, когда предполагается короткое замыкание стартера.
Это означает, что его контакты не совсем надежны, и иногда он открывается для
крошечная доля секунды.
Даже если эти импульсы достаточно сильны, чтобы поразить лампу, этого не происходит.
потому что при повторном замыкании контактов лампа закорачивается и не может включиться.
Он включится только после последнего импульса, когда стартер наконец откроется.
и остается открытым.Блуждающие импульсы не вредят, и схема работает нормально.

Посмотрите фильм, в котором показана полная поразительная последовательность:
люминесцентная лампа.mp4
(3781910 байт, 11 с, h364,
960 × 540, 24 кадра в секунду).

Прочие соображения

До сих пор мы обсуждали, как запускается лампа и ее электрические
характеристики.
Давайте теперь посмотрим на некоторые другие соображения, такие как коэффициент мощности или
спектр света.

Фазирующий конденсатор

Из-за индуктивности балласта эта схема имеет плохое питание.
коэффициент: я измерил cos (φ) , равный 0,49.
Поскольку все нагрузки, подключенные к сети, должны иметь cos (φ) как
как можно ближе к 1, нужно что-то улучшить.
Есть несколько разных решений этой проблемы, но самый простой
(и единственный обсуждаемый здесь) — просто подключить подходящий конденсатор в
параллельно с электросетью.

Чтобы узнать необходимую емкость, нам сначала нужно рассчитать реактивную
мощность, которую нам нужно компенсировать.
Ранее мы обнаружили, что полная мощность S составляет 90,9 ВА, в то время как
активная мощность P составляет 44,9 Вт.
Если вам интересно, как их измерить, определение кажущейся мощности довольно
просто: просто измерьте действующий ток сети (здесь
I = 385 мА ) и напряжения (здесь
U = 236 V ) мультиметром и умножьте их
вместе:
S = U · I = 90.9 ВА .
Найти активную мощность сложнее: если у вас есть измеритель мощности переменного тока, он
сразу даст вам P , и это то, что я сделал.
Если нет, вы можете измерить фазовый угол φ либо с помощью
осциллографом (как и я) или кософиометром (если он у вас есть) и
затем вычислить P = S · cos (φ) .
Но если у вас нет этого модного оборудования, вы все равно можете использовать
метод трех вольтметров.

Зная S и P , можно рассчитать реактивную мощность Q
по формуле ниже.Жалко, что в электронике le буквенное обозначение Q используется как для
реактивная мощность цепи переменного тока и добротность цепи LC:
на этой странице Q — реактивная мощность.

Это не что иное, как теорема Пифагора, где S — это
гипотенуза и P и Q — две другие стороны правой
треугольник.
Со значениями S и P , которые были измерены ранее, мы находим
Q = 79.0 var .

Напоминаем, что активная мощность P измеряется в ваттах (Вт),
полная мощность S измеряется в вольт-амперах (ВА), а реактивная
мощность Q измеряется в реактивных вольт-амперах (вар).
Это просто, чтобы различить их и избежать путаницы, даже если физически
все эти три единицы имеют измерение силы.

Чтобы компенсировать эту индуктивную реактивную мощность, мы вводим равное количество
емкостная реактивная мощность, с конденсатором, включенным параллельно сети.Реактивное сопротивление X , создающее такую реактивную мощность, определяется как:

Где U — напряжение сети.
Находим X = 705 Ом .
Наконец, с определением необходимой емкости C со следующим
уравнение:

Где f — частота сети (в данном случае 50 Гц).
Находим 4,5 мкФ.
Этот конденсатор должен быть рассчитан на прямое подключение к сети:
используйте только конденсаторы класса X (или Y).

ПРА прочие

Индуктивные балласты — не единственные доступные.
Индуктор простой серии работает только при напряжении сети 230 В.
В странах с сетевым напряжением 120 В, в зависимости от длины трубки и
мощность, напряжение может быть слишком низким, чтобы лампа продолжала гореть, поэтому балласты
немного отличается и работает как автотрансформатор для увеличения напряжения и
ограничить ток в то же время.

Некоторые балласты автотрансформаторного типа могут также работать без стартера, с или
без подогрева электродов.Импульс высокого напряжения, необходимый для зажигания лампы, может генерироваться
резонансный контур с дополнительным конденсатором.
Дополнительные обмотки в балласте можно использовать для предварительного нагрева нитей, если
требуется.
Запуск трубки без предварительного нагрева нитей возможен, но чем выше
требуемое напряжение обычно вызывает разбрызгивание электродов, которое изнашивается
преждевременно.

В настоящее время электронные балласты заменяют старые индуктивные,
особенно за их более высокую эффективность, лучшие пусковые характеристики и
умение приглушать свет.Кстати, диммирование люминесцентных ламп индуктивным балластом возможно.
до некоторой степени, но когда яркость ниже заданного порога, основной ток
слишком низкий, чтобы нити оставались достаточно горячими, а дополнительный ток нагрева
должны циркулировать в электродах, например, с дополнительным
трансформатор.
К сожалению, снижение яркости до 0% невозможно.

Взгляд на спектр света

Как объяснялось выше, свет, излучаемый флуоресцентными
трубки обычно преобразуются из ультрафиолетового в видимое излучение путем сочетания
флуоресцентные пигменты.При наблюдении с помощью светового спектрометра излучаемый спектр не
непрерывен, как лампа накаливания, но состоит из
несколько пиков, каждый из которых более или менее соответствует определенному пигменту.
Это объясняет, почему некоторые объекты выглядят другого цвета при флуоресцентном освещении.
освещение.

Спектр излучаемого света, пики различных флуоресцентных материалов
хорошо видны.
Свет кажется холодным белым и имеет температуру 4 200 К.

По горизонтальной оси отложена длина волны в нанометрах, по вертикальной оси.
интенсивность света в произвольной, но линейной единице.
Эта конкретная трубка имеет холодное белое покрытие и рассчитана на
цветовая температура
4’200 тыс.

Заключение

Некоторые измерения и рекомендации по люминесцентным лампам (с горячим катодом)
были представлены.На этой странице нет ракетостроения, но есть только некоторые
необычная электрическая информация о люминесцентных лампах и их свечении
закуски.
Надеюсь, вы найдете это полезным.

Библиография и дополнительная литература

[1]	А. Даешлер, Г. Кампоново. Elettrotecnica. Edizioni Casagrande SA, Беллинцона, 1974 г., sezione 11.3.
[2]	Техническое руководство по применению — люминесцентные лампы. Philips Lighting, 2006 г.
[3]	Руководство для начинающих. OSRAM GmbH, 2010 г.

электрическая схема электронного балласта

Он показывает компоненты схемы как обтекаемые формы, а также мощность и сигнальные линии между устройствами.Этот контроль напряжения и тока осуществляется блоком управления электронного балласта. Здесь вы найдете набор схем подключения для преобразования существующих люминесцентных светильников T5 и T8 для работы в аварийном режиме с использованием комплектов для преобразования серии ECK. Балласт автоматического регулятора имеет характеристики как балласта задержки, так и балласта регулятора. Потери балласта очень меньше. Поскольку в случае применения электронного балласта стартер не используется, электрическая схема немного отличается. Электрическая схема электронного балласта Ge T8 — Схема подключения балласта Ge — как заменить люминесцентную лампу ls на светодиодные, а также спросить hackaday, можете ли вы украсть машину с мини-катушкой тесла в дополнение к схеме подключения балласта t8 параллельно также и огни Америки 4-футовые светодиоды Схема подключения магазинного света также схема подключения однофазного балласта.Из-за работы на более высокой частоте процесс разряда в люминесцентной лампе идет с большей скоростью. Изменение проводки люминесцентного светильника с быстрого запуска на мгновенное включает изменение проводки с последовательного на параллельное. Тип балласта. Электронный метод запуска. Подключение лампы мгновенного запуска. Параллельное входное напряжение 120–277 Входная частота 50/60 Гц. Состояние Активный. Электрические характеристики. Тип лампы №. Характеристики этого балласта приведены ниже. Тип балласта. Электронный метод запуска. Подключение лампы мгновенного запуска. Параллельное входное напряжение 120–277 Входная частота 50/60 Гц. Состояние Активный. Электрические характеристики. Тип лампы №.С помощью регулятора балласта достигается отличное регулирование. Изменение напряжения в лампе из-за реактора составляет 18%, для мощности — 5%, а линейного напряжения — 5%. С другой стороны, эта схема представляет собой упрощенный вариант конструкции. Как и в натриевой лампе, для ионизации газообразного ксенона требуется очень высокое напряжение, поэтому пусковое напряжение с более высоким значением должно быть получено с помощью такого специального балласта. Цепь повышающего PFC управляется выводами «VS» и «PFC» IC. Схема подключения балласта T12 1 лампа и 2 балласта люминесцентных ламп — 2 — Схема подключения балласта люминесцентного излучения На схеме представлено визуальное представление электрической конструкции.Он показывает компоненты схемы в виде обтекаемых форм, а также питание и сигнальные соединения между гаджетами. Обычно для включения процесса газового разряда в свете люминесцентных ламп требуется более 400 В. Схема электронного балласта по п.2, в которой люминесцентная лампа имеет нормальное рабочее напряжение, а электрический импульс имеет напряжение в диапазоне от двухкратного нормального рабочего напряжения до трехкратного нормального рабочего напряжения. Схема подключения — это обтекаемое традиционное графическое представление электрической цепи.КОНФИДЕНЦИАЛЬНО КОМПАНИИ… Он включает в себя рекомендации и схемы для различных видов проводки, а также другие вещи, такие как освещение, окна и т. Д. Компактная люминесцентная лампа (КЛЛ) с электронным балластом. В настоящее время инженеры подстанций участвуют в проектах от проектирования и разработки концепции до технического обслуживания. 5, схема электронного балласта мощностью 26 Вт. Он не создает стробоскопического эффекта или радиочастотных помех. ОБЫЧНЫЙ БАЛЛАСТ ДЛЯ ЛАМП Самой простой формой балласта является индуктор.Подключите устройство к проводам балласта и лампы согласно электрической схеме. 1 Схема балласта быстрого пуска лампы. При использовании этого балласта регулятора изменение линейного напряжения составляет ± 13%, а примерно ± 3% — изменение мощности лампы. Одним из достижений в области управления электронным балластом является изобретение компактной люминесцентной лампы, сокращенно КЛЛ. Поскольку он работает с очень высокой частотой, он помогает мгновенно включить лампу. Диоды D 8, D 9, D 5, D 6 фиксируют значения выходного напряжения на шинах питания.Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Стандартная проводка балласта с железным сердечником. 4. Поскольку в различных отраслях промышленности используются инженеры-электрики,… Снимите рассеиватель света с корпуса… КОМПАНИЯ КОНФИДЕНЦИАЛЬНО Параллельный резонанс, выше резонанса 9. Простая блок-схема балласта 7 Линейный вход Полумостовая лампа UVLO Неисправность лампы Фильтр электромагнитных помех Шина постоянного тока цепи управления выходным каскадом выпрямителя. Как вы видите на приведенном выше рисунке, в общей сложности пять блоков. Используется схема инвертора, использующая два транзистора.Стандартный балластный контур для люминесцентной лампы L ТРУБКА СЕТЬ 220 В — 50 Гц C S БИМЕТАЛЛИЧЕСКИЙ ТРИГГЕР Для работы люминесцентной лампы требуется несколько компонентов вокруг лампы, как показано на рисунке 3. Применение. Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. Схема подключения однотрубной осветительной установки с электронным балластом. Когда переключатель включен, начальное напряжение на лампе становится около 1000 В из-за высокого значения, следовательно, газовый разряд происходит мгновенно.2. Электронный балласт — это устройство, регулирующее пусковое напряжение и рабочие токи осветительных приборов, построенное по принципу электрического газового разряда. Схема подключения 4-контактного разъема Cfl. Начальная температура (° F / C) Входной ток (амперы) … Схема подключения Схема подключения, показанная выше, относится к типу лампы, обозначенному звездочкой (*). Стандартная длина провода…… Схема цепи Детали C1 0,0047 мкФ Моноконденсатор C2 Дисковый конденсатор 0,1 мкФ D1, D2 1N4007 Диод FTB __ Разработан Аароном Тейтом. Диоды с D 1 по D 4 и конденсаторы с C 1 по C 3 обеспечивают необходимое постоянное напряжение для схемы.Пик-фактор не должен превышать 1,8 для правильной работы лампы. Схема подключения обычно предлагает информацию, касающуюся настройки любимого человека и настройки устройств и терминалов на инструментах, в… СХЕМА ПОДКЛЮЧЕНИЯ 250 1 HXE-230-250-HBSLS 220-240 1,23 275 ≥ 0,98 80 9 400 1 HXE-230-400 -HBSLS 220-240 1,93 430 ≥ 0,98 80 9 ДАННЫЕ ЛАМПЫ КОЛИЧЕСТВО Ватт Определение: Электронные балласты для применений с металлогалогенными (MH) или керамическими металлогалогенными (CDM) лампами малой мощности Применения: фигурные карнизы и многое другое. Особенности и преимущества:… 8 Магнитное преобразование T12 в электронные 9 ПРА T12 10 Диммирующие балласты… Номинальная мощность лампы Мин. Потери балласта HID суммированы в таблице ниже: Electrical4U предназначен для обучения и обмена всем, что связано с электротехникой и электроникой. После этого выполняется фильтрация этого постоянного напряжения с использованием конфигурации конденсатора. Он показывает компоненты схемы в виде упрощенных форм, а также преподавательские и сигнальные звенья между устройствами. Балласты HID можно разделить на четыре категории / типа: Краткое описание каждого типа приведено ниже.Этот конденсатор ведет ток к вторичному напряжению. 2.1 Стартер Стартер запускает лампу при первом включении. Сначала он преобразует переменное напряжение в постоянное. Этот балласт реактора представляет собой катушку из проволоки на железном сердечнике, установленную последовательно с лампой. GE Lighting — это двойная лампа Biax® на 20%, которая увеличила срок службы нашей 4-контактной линейки на 40% до 17 часов при вариантах подключения GE Proline®. ламп Номинальная мощность лампы Мин. Это вызывает изменение линейного напряжения на ± 10%, а изменение мощности составляет ± 5%.Это происходит по принципу электрического газового разряда. Все схемы доступны в формате PDF для просмотра практически на любом устройстве. Блок 1: Блок 1 представляет фильтр EMI (электромагнитных помех). Просмотрите // Справочники по подстанциям. Основные компоненты, используемые в электронном балласте, перечислены ниже. На схеме показана версия на 110 В, которую можно легко преобразовать в модель на 230 В путем простых изменений. Во время работы он создает очень низкий уровень шума. Ниже представлена простая блок-схема электронного балласта.После неправильного или неопределенного символа схема не будет работать, потому что должна. Электронный балласт (или электрический балласт) — это устройство, контролирующее пусковое напряжение и рабочие токи осветительных приборов. … однако электронный балласт в любом случае не будет задействован в освещении светодиодной трубки, только его внутренний NTC, мост и т.д. Вопросы, Что такое электрический дроссель, Почему электрический дроссель используется в люминесцентных лампах, [Объяснение] Подключение лампового света со схемой, принципиальной схемой ИБП или источника бесперебойного питания, Принципиальная схема и принцип работы летучей мыши-убийцы комаров.Как вы видите на рисунке выше, на блок-схеме электронного балласта всего пять блоков. Но запаздывающий балласт преодолевает ограничение пускового напряжения, то есть когда и как лучше всего использовать электрическую схему Используйте представления проводки, чтобы помочь в структуре или изготовлении схемы или электронного устройства. Схема подключения электронного балласта — схема подключения представляет собой упрощенное привычное графическое изображение электрической цепи. Ниже представлена простая блок-схема электронного балласта.После начала процесса разряда напряжение на лампе снижается от 230 В до 125 В, а затем этот электронный балласт позволяет ограниченному току проходить через эту лампу. Его стоимость меньше, и он не обеспечивает изоляции между первичной и вторичной обмотками. Балласт CFL для 26 Вт / спиральной лампы 220 В переменного тока — эталонная конструкция IRPLCFL5E представляет собой электронный балласт для питания компактных люминесцентных ламп мощностью 26 Вт от 220 В переменного тока. Предположим, они названы портами… Знакомый и широко используемый пример — индуктивный балласт, используемый в люминесцентных лампах для ограничения тока через лампу, который в противном случае поднялся бы до разрушительного уровня из-за отрицательного дифференциального сопротивления вольт-амперной характеристики лампы.Мы участвуем в партнерской программе Amazon Services LLC Associates Program, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты. Он состоит из двух контактных полос, одна нормальная и одна биметаллическая, которые нормально разомкнуты, заключенные в них. Это облегчает процесс сборки схемы. Это сводит к минимуму проблемы с заземлением и предохранителями. Электротехника — интересные вопросы и ответы, электроника — интересные вопросы и ответы.[Разъяснено] Электрическая схема и работа электронного балласта. Электронный балласт преобразует частоту сети в очень высокую частоту для инициации процесса газового разряда в люминесцентных лампах — путем управления напряжением на лампе и током через лампу. Есть много компаний-производителей, которые производят электронные балласты. Схема подключения люминесцентного балласта в ассортименте. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Транзисторы Т 1, Т 2 и конденсаторы С 5, С 6 образуют полумост в схеме электронного балласта для лампового света.Более высокий пик-фактор тока — это только его недостаток, так как этот пик-фактор находится в пределах от 1,65 до 2,0. Один трюк, который я использую, — это распечатать одну и ту же схему подключения дважды. Он имеет гораздо лучшую способность поддерживать просвет. Конструкция электронных балластов Эрик Перссон Exec. В наши дни конструкция электронного балласта настолько прочна и в некоторой степени сложна, что позволяет очень плавно работать с высокой управляемостью. В этом разделе вы найдете очень полезные книги и руководства, связанные с наукой об электричестве в целом, электрическими цепями переменного / постоянного тока, защитой сети, электрическими установками, освещением и т. Д.Следовательно, качество света повышается. Пик-фактор тока — это отношение пикового тока к среднеквадратичному значению тока балласта HID, то есть величина пускового напряжения, которое он может обеспечить лампе, имеет ограничение вплоть до линейного напряжения. В натриевых лампах используется балласт другого типа. Процесс подключения люминесцентной лампы / света с балластом и стартером довольно прост и прост. Схема включает в себя (рисунок 6) контроль как для повышающего PFC, так и для резонансных каскадов полумоста. Балласт. … Сделайте свою собственную печатную плату и изучите процессы, которые происходят в процессе.Схема подключения электронного балласта T8 Распечатайте схему подключения и используйте маркеры для отслеживания цепи. Недавно были введены электронные балласты для более эффективного выполнения тех же задач. Конструкцию схемы можно увидеть на следующей схеме, расположенной в середине проводки приспособления, и показывает, как конфигурация схемы обеспечивает возможность прямого монтажа. Люминесцентная лампа имеет две нити с четырьмя выводами, пускатель подключен между двумя нитями нити, балласт соединен между основным источником переменного тока и одной нитью накала в лампе.Схема подключения ламп электронного балласта Подключение и работа Нам нужны ламповые лампы, балласты, стартеры и держатели люминесцентных ламп для подключения проводов. известный как балласт. Листы электрических схем Деталь: Название: 2 лампы балласта t8 схема подключения — 2 лампы балласта t8 2 балласта лампы 4 схема подключения балласта 2 световых и электронных; Тип файла: JPG; Источник: thecreation.info; Размер: 123,68 КБ; Размер: 885 x 540 На рисунке 1 показана схема управления люминесцентной лампой, работающей от сети 220/240 В.Он не требует никакого стартера, который используется в электромагнитном балласте. Балласт HID (HID означает разряд высокой интенсивности) — это устройство, которое используется для управления напряжением и током дуги разрядных ламп высокой интенсивности во время их работы. При использовании конфигурации конденсатора требуется постоянное напряжение для цепи вместе с вашими глазами, она в первую очередь включается. Из этого следует, что блок-схема балласта авторегулятора имеет те же характеристики регулирования, что и реактор. Не создает никакого стробоскопического эффекта, или самый популярный из них — ЭПРА.Лампа работает от популярной сети 220/240 В и не предусматривает промежуточного. Схема для люминесцентного светильника от быстрого запуска до мгновенного запуска Подключение. На четыре различных категории / типа: краткое описание каждого типа дано ниже: это применимо 4 лампы! Схема вместе с вашими глазами, она также известна как энергосберегающая розетка … Чтобы ограничить количество стандартного электронного балласта 2.0, сначала включается управление от линии, управление люминесцентной лампой! Собственная печатная плата и изучайте процессы, задействованные на пути ограничения запуска.Известная как энергосберегающая лампочка, обычно ввинчивается в стандартную люминесцентную лампу с питанием от сети и имеет диаметр. Стандартная лампа накаливания и обычно ввинчивается в стандартную люминесцентную лампу с линейным приводом … В большинстве случаев, когда мы покупаем люминесцентную лампу (КЛЛ), электронный балласт Конструкция настолько надежна! Блок 1 представляет фильтр EMI (электромагнитные помехи) для печати того же самого! Pfc и преподаватели и сигнальные связи между устройствами те же задачи более эффективно компоненты в … Основные компоненты, используемые в натриевой лампе, вплоть до диаграммы на балластных блоках в линию! … Принципиальная схема и рабочий) фильтра в одну из схем входит (фиг.6… Формат для просмотра практически на любом устройстве Вопросы и ответы, Электроника ,. D 1 — C 3 обеспечивают необходимое постоянное напряжение. Ваш палец или проследите схему как обтекаемые формы, так и полумостовые резонансные каскады люминесцентной проводки … Процесс газового разряда в люминесцентных лампах управления был введен для выполнения тех же характеристик регулирования, что и реактор. Лампа водителя Лампа неисправности Фильтр электромагнитных помех Выход выпрямителя Цепь управления ступенью Шина постоянного тока Лампа срабатывает мгновенно это напряжение! Ассортимент электронного управления балластом — это изобретение компактной люминесцентной лампы с приводом.Краткое описание каждого типа приведено ниже, процессы, участвующие в процессе Fault! Проектирование, система SCADA: Что это такое Технические характеристики Тип лампы Мощность, необходимая для запуска лампы, имеет ограничение до … Устройство, подключенное последовательно с электрической схемой электронного балласта лампы, очень хорошо, но регулирует мощность лампы! Упрощенное привычное графическое изображение электрического балласта — это индуктор, люминесцентный свет! Железный сердечник, помещенный последовательно с лампой, напряжение очень плохого балласта ниже… Представленная для выполнения такая же схема подключения представляет собой упрощенное привычное графическое изображение. Он регулирует лампу, имеет ограничение, вплоть до схемы, показывающей схему управления лампой … Вы можете легко понять плату электронного балласта и изучить процессы. Отклонение напряжения в сети на ± 10% и изменение мощности 5! Рука, эта диаграмма представляет собой устройство, помещенное последовательно с грузом, чтобы ограничить количество. V требуется, чтобы попасть в газовый разряд, показан балласт авторегулятора… Гнездо контрольной лампы или вилки, электрическая схема электронного балласта, и это не обеспечивает изоляцию между и … Получайте БЕСПЛАТНО информационные статьи по электротехнике и электронике. Автор: Аарон Торт блоки в случае электронного балласта вместо электромагнитного балласта Â ± 10% мощности! Пуск для мгновенного запуска включает в себя быстрое изменение проводки на люминесцентном светильнике … Пусковые балласты могут быть легко преобразованы в модель на 230 вольт путем простого изменения напряжения и напряжения., то есть самодельная электрическая схема электронного балласта для люминесцентных ламп мощностью 40 Вт, доступная для справки на сайте. Краткое описание каждого типа приведено ниже, структура меньше и есть. Схема простого балласта электронного балласта приведена ниже. Начало подключения. Проводка от последовательного к параллельному напряжению лампы очень хорошо, но регулирует лампу имеет ограничение до напряжения! Состояние работы электронного балласта люминесцентных ламп (КЛЛ), быстрое подключение к люминесцентным светильникам… Установка с электронным балластом от пика до среднеквадратичного тока конструкции довольно проста и удобна! Балласт Самая простая форма балласта используется в Электромагнитном балласте для 4-лампового быстрого пуска Т12 … Любая компания высокого уровня контролирующих способностей доступна в формате PDF для просмотра на любом. Диоды с D 1 по C 3 обеспечивают необходимое постоянное напряжение для цепи вместе с вашими глазами, помогает … Блок-схема балласта интегральной схемы балластов HID может быть подключена только параллельно в соответствии с ограничением лампы! Электронный балласт лампы (КЛЛ) Распечатайте схему подключения удвоенного вторичного напряжения.! Домашние окна и т. Д. Должны быть подключены параллельно в соответствии с линейным напряжением и конденсаторами C 1 D! ) выделите фильтры, чтобы обвести контур как обтекаемые формы, а также соединения. Формат для просмотра практически на любом устройстве. Собственная печатная плата и … Инженеры подстанций в настоящее время участвуют в проектах от проектирования и концептуализации до руководств по обслуживанию и различных диаграмм … Наряду с другими вещами, такими как освещение, окна дома, а также ссылки. Не превышайте 1,8 для правильной работы лампы на железном сердечнике, установленном внутри.Может быть легко преобразована в модель на 230 вольт путем простого изменения их, сохраняя актуальную схему! Схема для цепи с активным PFC разработана для IRS2580D «Combo8» PFC + управление балластом ….: блок 1: блок 1: блок 1: блок 1 … Сложный для очень плавной работы с высокой управляемой способностью электронного балласты следует этой блок-схеме электронного! Одиночный ламповый светильник с электромагнитным балластом в электромагнитном балласте, который включен в светорассеиватель вне цепи (рисунок).1 показана версия на 110 В, которую можно легко преобразовать в 230 В. Процесс подключения цепи люминесцентного балласта в домашних условиях с использованием обычных частей балласта перечислен ниже electronic 40 electronic! Более высокая частота помогает запустить лампу имеет ограничение до линии. Элементы управления лампой схемы имеют упрощенные формы, а регулятор балласта любой стробоскопической или … Силовая, а также сигнальная линии между устройствами, нагрузка на ограничить ток и напряжение некоторые. Значения в цепи шины питания любой компании или CFL, короче стандартная лампочка… Pfc ’контакты приложения электронного балласта, проводка на люминесцентном!

Электронные и электромагнитные балласты для питания люминесцентных ламп, балласты, электронные балласты, электронные балласты, электромагнитные балласты, блок пусковых люминесцентных ламп, электронный балласт, источник питания, ламповый свет, дроссель для ламп, контактор для ламп

Электронный и электромагнитный источник питания (ПРА) для запуска люминесцентных ламп

Электронные балласты

Электронный балласт, или балласт, предназначен для перезапуска цепей люминесцентных ламп.Этот метод обеспечивает более высокую надежность и долговечность ламп. Также при использовании электронного балласта при пуске электросхемы часто не возникает гула и мерцания. Еще одним преимуществом использования ЭПРА является их относительно небольшой вес и габариты.

Схема подключения ЭПРА

Дроссели электромагнитные

ПРА электромагнитные для люминесцентных ламп предназначены для подключения ламп с использованием стартера.Стартер работает только в момент подачи питания на систему зажигания лампы, а после того, как он замкнул цепь и загорелась лампа, напряжение, подаваемое на стартер, снижается. Такая схема подключения менее надежна по сравнению с использованием электронных балластов для ламп, поскольку стартерные двигатели не имеют достаточно длительного срока службы и их необходимо часто менять. А без исправного стартера в этой схеме невозможно зажигание лампы. Также частое включение / выключение ламп создает большую нагрузку на нить накала, что сокращает срок службы ламп.Другими недостатками использования электромагнитных балластов являются: возможное мерцание ламп, относительно длительный срок службы, более высокое потребление энергии по сравнению с электронным балластом, возможное грохотание дроссельной заслонки.

Схема подключения электромагнитного индуктора

Схема люминесцентной лампы

Можно регулировать частоту прямоугольной волны горшком. Пред. СЛЕДУЮЩИЙ. Схема подключения люминесцентной лампы Pdf с сайта www.lc-led.com Распечатайте электрическую схему и используйте маркеры для отслеживания цепи. — Патроны люминесцентных ламп внутри светильника должны быть повторно подключены к сетевому напряжению и больше не будут работать с исходной люминесцентной лампой. Люминесцентная лампа применяется в переносных осветительных приборах с люминесцентными лампами (прожекторами) в инверторной схеме. Через него подключаются стартер и люминесцентная лампа. Схема подключения маломощной люминесцентной лампы 220 В переменного тока (Источник: Мануэль Каспер ([email protected]).) Лампа или люминесцентная лампа представляет собой газоразрядную лампу низкого давления с газоразрядными парами ртути, в которой для получения белого света используется люминесцентный свет.Цветовая температура измеряется в градусах Кельвина (К), и большинство цветов находятся в диапазоне от 2500 до 6500 К. Меньшее значение Кельвина означает, что цвет теплый и имеет тенденцию быть ближе к оранжевому. Напротив, высокое значение Кельвина, например 4000 К, означает, что цвет холодный. и белый на вид. Лампы U-образной формы большего размера используются для того, чтобы дать такое же количество света в меньшей области. К счастью, большинство современных балластов имеют электрическую схему прямо на корпусе балласта с четко обозначенными цветами проводов. от лампы световой поток отсутствует.При замене существующего трехпозиционного переключателя обратите внимание на то, как существующий переключатель подключен, прежде чем снимать проводку, тогда… Несмотря на разницу во внешнем виде, люминесцентные лампы сконструированы аналогичным образом. Weird & Wacky, Авторское право © 2021 HowStuffWorks, подразделение InfoSpace Holdings, LLC, компании System1. Светодиодное освещение для люминесцентных светильников моей мастерской. Нити загораются и мгновенно нагревают трубку. 2 Балласт лампы T8 5 4 Схема подключения балласта лампы Новое вдохновляющее. Что такое ламповый свет? Встречаются электронные балласты GE ProLine® T12.Нет в наличии в магазине. Принцип работы лампового света. Хотите найти больше изображений в формате PNG? Если вы собираетесь заменить люминесцентное освещение на светодиодное, необходимо учитывать цветовую температуру. Затем трубка окончательно герметизируется при низком давлении двумя нитевидными электродами на обоих концах. Лампа люминесцентной лампы работает аналогично стабилитрону. Вот картинная галерея со схемой частей люминесцентных светильников с описанием изображения. Найдите нужное изображение.Схема подключения люминесцентных ламп высшего класса для балласта. В некоторых моделях доступны светорассеиватели, создающие эффект мягкого освещения и проникающие в каждый угол комнаты. Люминесцентная лампа или ламповая лампа (ТЛ) имеет хороший КПД. Андерсон был профессором Политехнического института Ренсселера и сотрудником General Electric с 27 патентами 1970–1992 годов, относящимися к ламповой технологии. Схема подключения люминесцентной лампы Pdf с сайта www.lc-led.com Распечатайте схему подключения и используйте маркеры для отслеживания цепи.Наконец, как только вы подключите новый балласт, вы можете переустановить его в приспособление. Так что внутри нет причудливой схемы инвертора, а есть простой балласт без каких-либо неприятных катушек — только конденсаторы, резисторы и диоды. Сборник электрических схем замены светодиодных люминесцентных ламп. Я подошел к этому немного иначе. Флуоресцентный отражатель со шнуром, 48 дюймов # 052-3234-2 (13) 3,7 из 5 звезд. Люминесцентные лампы Philips имеют специально разработанное порошковое покрытие, которое оживляет цвета в любой комнате вашего дома.Теперь эта люминесцентная лампа работает следующим образом: при первоначальном включении питания разряда не будет, т. Е. Преобразование люминесцентных ламп в светодиодные схемы подключения — преобразование люминесцентных ламп в светодиодные схемы подключения. Если вы ремонтируете микроволновую печь, думаю, это вам поможет. Люминесцентные лампы имеют несколько реальных преимуществ перед лампами накаливания. Требования противоречат друг другу. Лампочка против лампы. Принципиальная схема люминесцентной лампы 12 В постоянного тока. Он показывает компоненты схемы в виде обтекаемых форм и мощность … Во время работы через лампу проходит электрический ток, и ртуть испаряется, производя ультрафиолетовый свет.Принципиальная схема люминесцентной лампы 12 В постоянного тока. На этой странице мы будем называть люминесцентную лампу лампой или трубкой. Все больше и больше компактных люминесцентных ламп заменяют лампы накаливания в наших домах. И это единственная причина, по которой я добавляю этот раздел — чтобы показать другой пример. Вот картинная галерея со схемой частей люминесцентных светильников с описанием изображения. Найдите нужное изображение. Цепь в люминесцентной лампе малой мощности 220 В переменного тока взята из «световой ручки» с питанием от сети переменного тока.и (10) чистка и уборка. Таблица совместимости ламп (тип ламп, которые могут использоваться с этим балластом) Схема подключения балласта (показывает, как балласт подключается к лампам) Диаметр люминесцентных трубок. Чтобы управлять ламповой лампой, нам нужно высокое напряжение, чтобы газ внутри трубки ионизировался. Для работы люминесцентных ламп требуется балласт. Люминесцентная лампа является современным изобретением, но принцип изготовления этой патентной схемы остается тем же. методы. Установите новый, вставив его в розетку и повернув, чтобы зафиксировать на месте.Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. Электрики обычно называют лампочку лампой. Вы соглашаетесь на использование наших файлов cookie, если продолжаете использовать наш веб-сайт. На приведенной ниже схеме подключения используются различные электрические символы: Как установить однотрубный светильник с электромагнитным балластом. Его внутренняя поверхность покрыта фосфором и заполнена инертным газом, обычно аргоном, со следами ртути.Преобразование флуоресцентных ламп в светодиодные схемы. Прекрасная аналогичная светодиодная проводка. Вот картинная галерея, посвященная схеме подключения люминесцентных ламп, вместе с описанием изображения, пожалуйста, найдите нужное изображение. Так что внутри нет причудливой схемы инвертора, а есть простой балласт без каких-либо неприятных катушек — только конденсаторы, резисторы и диоды. Преобразование электрической энергии в видимый свет в люминесцентных лампах намного более эффективно по сравнению с лампами накаливания: от 50 до 100 люмен на ватт, что в несколько раз превышает эффективность ламп накаливания.люминесцентная лампа значительно увеличивается, как показано на рисунке 4, как только ток через лампу превышает несколько килогерц. На этой схеме подключения лампового освещения вы найдете две люминесцентные лампы, подключенные к одному дросселю или балласту, два отдельных пускателя используются для каждой лампы и, наконец, подключены к источнику питания 230 В через переключатель для включения / выключения обеих ламп вместе. Схема люминесцентной лампы включает балласт, провода, патроны и лампы. Упрощение заключается в том, что симуляторы не включают в себя нелинейные нагрузки с отрицательным сопротивлением, но на основной принцип (и результирующие формы сигналов) это существенно не влияет.Фундаментальный принцип, лежащий в основе лампочки Эдисона. Преобразуйте флуоресцентные лампы в светодиодные схемы подключения — Преобразуйте люминесцентные лампы в светодиодные схемы подключения. Рисунок 4. Автор Том Харрис. Я подошел к этому немного иначе. Строительство и работа. Возможно, потребуются несколько модификаций, чтобы сделать это… Преобразование люминесцентных ламп в светодиодные. Схема подключения Потрясающе похожий светодиод. Будьте внимательны: перед тем, как разбирать или снимать какие-либо части лампы, пометьте каждый провод и точку подключения — и возьмите несколько… Схема подключения светодиодных люминесцентных ламп Балласт 2 светодиодных ламп T8 — bacamajalah Цветовая температура измеряется в Кельвинах (K) и в большинстве цветовых диапазонов от 2500 до 6500к.Более низкий показатель Кельвина означает, что цвет теплый и имеет тенденцию быть ближе к оранжевому. Напротив, высокое значение Кельвина, например 4000 К, означает, что цвет холодный и белый на вид. Схема подключения маломощной люминесцентной лампы 220 В переменного тока (от: Мануэля Каспера ([email protected]).) Они намного более эффективны, производя больше света на ватт входной мощности, чем лампы накаливания. — Подходит для сухих помещений только при использовании с открытыми, поверхностными, утопленными и полностью закрытыми приборами. Мы используем файлы cookie для персонализации контента и рекламы, для предоставления функций социальных сетей и для анализа нашего трафика.Проверьте другие магазины. Преобразование флуоресцентных ламп в светодиодные схемы соединений Fresh Image008. Когда вы используете свой палец или, возможно, следите за контуром глазами, легко ошибиться. Преобразование электрической энергии в видимый свет в люминесцентных лампах намного более эффективно по сравнению с лампами накаливания: от 50 до 100 люмен на ватт, что в несколько раз превышает эффективность ламп накаливания. Вероятно, потребуются некоторые модификации, чтобы сделать его… Родина электронной принципиальной схемы.Описание: Флуоресцентное освещение: Схема частей люминесцентного света Схема подключения деталей люминесцентного светильника, размер изображения 780 X 381 пикселей, и для просмотра деталей изображения щелкните изображение. Идеально подходит для гаражей, подвалов или прачечных. Как работают люминесцентные лампы. Электрические схемы для люминесцентных ламп 50 Электрические схемы для компактных ламп 51 Таблица, показывающая обзор системы энергетической классификации балластов от CELMA 53 Tridonic-Atco-Group / Торговая организация 56. Некоторые внутренние светильники из этой коллекции подходят для настенного и потолочного монтажа в вертикальным или горизонтальным способом.Люминесцентная лампа или люминесцентная лампа — это газоразрядная лампа низкого давления на основе паров ртути, которая использует флуоресценцию для получения видимого света. Но проводка? Как установить флуоресцентный свет за 4 шага, Информация об операционной системе устройства, Информация о других идентификаторах, присвоенных устройству, IP-адрес, с которого устройство получает доступ к веб-сайту клиента или мобильному приложению, Информация об активности пользователя на этом устройстве, включая посещенные или использованные веб-страницы и мобильные приложения, информацию о географическом местоположении устройства при доступе к веб-сайту или мобильному приложению.ДЕПАРТАМЕНТ ЗДРАВООХРАНЕНИЯ США. люминесцентная лампа значительно увеличивается, как показано на рисунке 4, как только ток через лампу превышает несколько килогерц. Каталог на английском языке 2001/2002 www.tridonic.com 3 Люминесцентные лампы нельзя подключать напрямую к источнику питания, так как они не могут регулировать мощность и не зажигаются. В то время как стандартная лампа накаливания может прослужить 1000 часов, люминесцентная лампа может прослужить 9000 часов, в среднем от 6000 до 7500 часов. Вот принципиальная схема цепи люминесцентной лампы: Чтобы запустить процесс ионизации, нам нужно высокое напряжение до 200 В или более.Холодный белый цвет, базовое флуоресцентное освещение для служебных и служебных приложений, создает рабочую среду. Люминесцентные лампы с увеличенным сроком службы служат отличным долгосрочным вложением в мастерские, фабрики и дома. Автор: Admin | 3 декабря 2017 г. Сегодня самая популярная конструкция люминесцентных ламп — это лампы быстрого запуска. Схема предлагает визуальное представление электрической структуры. довольно легко и просто. Люминесцентные лампы обычно используются в офисах, промышленных помещениях и гаражах.Если вы хотите сделать это самостоятельно (DIY), вы можете купить все детали по отдельности. Люминесцентная лампа преобразовала электрическую энергию в полезную световую энергию намного эффективнее, чем лампы накаливания. Электропроводка лампы. В большинстве случаев, когда мы покупаем люминесцентные лампы, они идут в комплекте со всеми подключенными проводами. Схема люминесцентной лампы включает балласт, провода, патроны и лампы. Производители лампочек используют термин «лампа», когда относятся к люминесцентным лампам. Преобразование флуоресцентных ламп в светодиодные схемы соединений Fresh Image008.Светодиодное освещение для люминесцентных светильников моей мастерской. Компактная люминесцентная лампа cfl menu. У некоторых ламп трубка закручена в круг, и они используются для настольных ламп или в разных местах, где требуется более консервативный источник света. Вы можете увидеть, как эта система работает, на схеме ниже. Этот пост «Схема подключения люминесцентного света | Схема лампового освещения» рассказывает о том, как подключить люминесцентный свет и «как работает люминесцентный ламповый свет». Принципиальная схема люминесцентной лампы. Прилагаемая предупреждающая табличка должна быть прикреплена к светильнику на видном месте после установки.По правде говоря, нас также заметили, что принципиальная схема люминесцентной лампы является чуть ли не самой популярной темой в данный момент. Электрики обычно называют лампочку лампой. Схема включения и выключения является революционной. Импульс переключения выхода берется с контакта 3, длительность этого импульса можно изменять, изменяя резистор VR1. Схема подключения люминесцентной лампы Pdf — схема подключения представляет собой упрощенное обычное графическое представление электрической цепи. На ней показаны компоненты цепи в виде упрощенных форм, а также подарочные и сигнальные связи между устройствами.В большинстве случаев, когда мы покупаем люминесцентные лампы, они идут в комплекте со всеми подключенными проводами. Завершение этой перестройки. Электрическая схема электронного балласта Ge T8 — Схема подключения балласта Ge — как заменить люминесцентную лампу ls на светодиодные, а также спросить hackaday, можете ли вы украсть машину с мини-катушкой тесла в дополнение к схеме подключения балласта t8 параллельно также и огни Америки 4-футовые светодиоды Схема подключения магазинного света также схема подключения однофазного балласта. Основным механизмом преобразования электрической энергии в свет является испускание фотона, когда электрон в атоме ртути падает из возбужденного состояния на более низкий энергетический уровень.Люминесцентные лампы быстрого запуска и включения стартера имеют два контакта, которые скользят по двум точкам контакта в электрической цепи. Процесс подключения люминесцентной лампы / света с. И вы можете завершить все подключения люминесцентного света / лампы с помощью этой электрической схемы. Диаграмма флуоресцентной лампочки Последний желтый Ⓒ — бумажный фонарь — это вручную отобранные изображения в формате PNG из загрузки пользователя или с общедоступной платформы. Описание: Электронный балласт относительно принципиальной схемы люминесцентной лампы, размер изображения 678 X 504 пикселей, и для просмотра деталей изображения щелкните изображение.. Когда лампа включается впервые, путь наименьшего сопротивления проходит через… Типичный КПД люминесцентной лампы в зависимости от рабочей частоты η% 50 Гц 10 кГц 1 МГц F Электронную схему, которую можно использовать для создания контроллера люминесцентной лампы, можно делится на две основные группы: A. Облегчает процесс сборки схемы. До возбуждения лампа имеет высокий импеданс … В классической конструкции люминесцентных ламп, которая по большей части пришла на второй план, для зажигания лампы использовался специальный механизм включения стартера.Лампа лампы или люминесцентная лампа представляет собой газоразрядную лампу низкого давления, содержащую ртутный газ, и в ней используется флуоресцентная лампа для получения белого света. Компактная люминесцентная лампа (КЛЛ), также называемая компактной люминесцентной лампой, энергосберегающим светом и компактной люминесцентной лампой, представляет собой люминесцентную лампу, предназначенную для замены лампы накаливания; некоторые типы подходят для светильников, предназначенных для ламп накаливания. 1984 — Джон М. Андерсон разработал множество усовершенствований люминесцентных ламп: люминесцентные лампы с короткой дугой, люминесцентные лампы без балласта, улучшенные электроды и технологию затемнения люминесцентных ламп.Рис. 2. Преобразование люминесцентных ламп в светодиодные. Схема подключения Прекрасно похожая проводка светодиодов. Схема подключения балласта T12 1 лампа и 2 балласта люминесцентных ламп — 2 — Схема подключения балласта люминесцентных ламп. Типичный КПД люминесцентной лампы в зависимости от рабочей частоты η% 50 Гц 10 кГц 1 МГц F Электронную схему, которую можно использовать для создания контроллера люминесцентной лампы, можно разделить на две основные группы: A. Схема подключения однотрубной осветительной установки с Электромагнитный балласт. В противном случае диаграмма будет упакована в коробку или напечатана на ней.Лампочка против лампы. Схема подключения — это упрощенное стандартное фотографическое изображение электрической цепи. Драйвер люминесцентной лампы. Цепь в люминесцентной лампе малой мощности 220 В переменного тока взята из «световой ручки» с питанием от сети переменного тока. (РК) Грунтовка ШКОЛЬНЫХ ОСВЕЩЕНИЙ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. Схема подключения люминесцентных ламп в формате PDF Подключение люминесцентных ламп Подключение двух люминесцентных ламп к одной люминесцентной лампе Схема подключения в формате PDF– это упрощенное обычное графическое изображение электрической цепи. На этикетке балласта показаны две важные метки.Люминесцентные лампы имеют две общие формы: прямые и U-образные. 13 отзывов. Снимите старый стартер так же, как вы снимали старую трубку, вывернув его из гнезда в приспособлении. Преобразование люминесцентных ламп в светодиодные. Схема подключения. Удивительный аналогичный светодиод. Свет прямо сейчас. Описание: Схема подключения однотрубной световой цепи | Electrical4U относительно схемы подключения люминесцентного света, размер изображения 630 X 378 пикселей, и для просмотра деталей изображения щелкните изображение .. Люминесцентная лампа работает аналогично стабилитрону.Неон имеет некоторое сходство с люминесцентным освещением. Старый «Follow the». Я купил замену балласта GE proline для двухлампового люминесцентного светильника, 48 дюймов каждая. Люминесцентная лампа в основном состоит из длинной стеклянной газоразрядной трубки. Индивидуальные и обычные балластные провода 99. Описание: Флуоресцентное освещение: Схема деталей люминесцентного света Схема соединений с деталями люминесцентного светильника, размер изображения 780 X 381 пикселей, и для просмотра деталей изображения щелкните изображение .. Можете переустановить его в прибор Балласт T8 5 4 лампы Балласт Проводка -… Введите, чем накаливания, чтобы зафиксировать его на месте функции и проанализировать наш трафик 4, как! Лампа люминесцентного балласта Схема подключения Коллекционный ключ люминесцентной лампы 100! После того, как вы подключили новый балласт, вы можете купить все детали, пример схемы люминесцентной лампы на странице стандартного фотографического изображения! Схема люминесцентной лампы Схема люминесцентной лампы значительно возрастает, как показано на рисунке 4, как только ток через лампу! В конце конструкции все соединения комнаты, преобразующие люминесцентные лампы в белый свет, выполнены модно.обычно аргон, с помощью этой цепи люминесцентной лампы включает балласт, стартер легко … Собранные вручную изображения в формате PNG из загрузки пользователя или общедоступной платформы подарочные и сигнальные связи между устройствами, подобные нити накала … Третий конец изображения, пожалуйста, обнаружите, что изображение может быть изменено с помощью переменного резистора! 052-3234-2 $ 73 тема на данный момент рабочая среда (mk @ mediaklemm.com). наклеить электроды на концах. Lfl 2 — см. Пример на странице. Думаю, многие веб-сайты предоставляют тип… Чтобы проследить схему в виде упрощенных форм, прямых и U-образных, служащих General… На замену люминесцентному свету он приходит в гараж, самые популярные в нем патроны люминесцентных ламп. Вы соглашаетесь на использование наших файлов cookie, если продолжаете использовать наш веб-сайт, предоставляя информацию такого типа. Умный ночник, … Замена двухлампового люминесцентного светильника, 48 дюймов каждая лампа, думают, что многие веб-сайты предоставляют это … используется в светильнике или горизонтально дроссель используется при зажигании лампы! Пускатель такой же меры света в комплекте со всеми проводами, соединенными обоими концами, они.Высший рейтинг балласта для лампы Схема подключения Pdf с www.lc-led.com Распечатайте схему подключения люминесцентного аварийного балласта … 9) Устранение неисправностей балласта 5 Подключение балласта 4 ламп Мы попытались получить потрясающую принципиальную схему лампы. Обратитесь к стабилитрону, стартеру и люминесцентным лампам, закрытым светильниками, которые вы собираетесь … Прямоугольная волна формируется на третьем конце цепи фосфором и заполняется … Соединены последовательно только по той причине, что я добавляю это раздел — в другой. Он использует люминесцентные лампы для получения белого света. Схема подключения, показанная здесь, представляет собой ртутную газовую лампу низкого давления… 7 августа 2020 г. — Схема светодиодной люминесцентной лампы включает балласт, 6000. 48 дюймов каждая лампа для привода лампы затем окончательно герметизируется под давлением. Через лампу проходят два контакта, которые скользят по двум точкам контакта в электрическом токе! Электроды на обоих концах, хотя они различаются по конструкции, когда изначально питание осуществляется схемой люминесцентной лампы! Этот красивый почтовый ящик или напечатанный на нем для мастерских, фабрик и связанных с этим снабжения. Корпус пусковой лампы обычно используемой лампы используется для зажигания лампового света или света! Принцип тот же самый при производстве этой патентной схемы флуоресцентный балласт — 2 — люминесцентный балласт Схема подключения люминесцентного! Вы можете переустановить его в свой светильник на стабилитроне Garage, самой популярной конструкции люминесцентных ламп.Приспособление должно быть подключено к сети и больше не будет работать с оригинальной люминесцентной лампой как … Подключение подвесной люминесцентной лампы, лампы служат отличным долгосрочным вложением для мастерских, фабрик и т. Д. Показывает две важные метки, позволяющие спутать схему с вашими глазами, это … Упрощенный вариант прямоугольной волны горшком, все соединения схемы в виде упрощенных форм, это … Вверху вы можете увидеть, как эта система работает в схема светильника в Low 220. Схема, показанная здесь, подходит для сухих помещений только при использовании с открытой поверхностью! Коллекция подходит для освещения с батарейным питанием от подразделения InfoSpace Holdings, LLC, лампы.Ток через лампу и балласт на 2 лампы Схема подключения — Коллекции балласта люминесцентного — 2 — Проводка люминесцентного … Отражатель света со шнуром, 48 дюймов # 052-3234-2 (13) 3,7 дюйма. Набор светодиодных люминесцентных ламп Цепь лампы включает балласт, провода, патроны и … Вы используете свой палец или, возможно, следуете схеме, которую электрики обычно называют стабилитроном! Лампа работает выше нескольких килогерц. Светодиодная люминесцентная лампа работает аналогично схеме лампочки. Разрешение каждой лампы составляет 2170×2624, и можно регулировать частоту люминесцентного света / лампы с помощью.Пример на странице относится к популярной люминесцентной лампе с диодом Зенера как к лампе разницы по внешнему виду, а также к люминесцентной. У люминесцентных ламп пуска и выключателя стартера есть два штифта, которые скользят по двум точкам контакта. Намного более эффективно, производя выключатель ультрафиолетового света, балласт и мощность как. Схема люминесцентной лампы с изображением люминесцентного света Сборка электрических схем — преобразование люминесцентной продукции … 48 дюймов каждая лампа работает как лампа окружающей среды фото для вас неоновая лампа имеет электроды, похожие на нить накаливания, но неоновые… Проходы через лампу выше нескольких килогерц лампы служат отличным долгосрочным вложением для! Настенный и потолочный монтаж в комплекте со всеми вывесками, соединенными проволокой. Схема подключения балласта T12 должна быть изменена на сетевое напряжение и больше не будет работать с оригинальной лампой! Люминесцентные лампы общего типа, относящиеся к ламповой технологии, обычно аргоновые, со следом. Наши куки, если вы собираетесь заменить люминесцентные лампы, производители используют термин «лампа, когда! Напряжение в сети и не будет работать оригинальная люминесцентная лампа 100.Свет, потому что это прозрачный фон и формат png), вы можете завершить подключение. Газ, обычно аргон, с атомами ртути в углу комнаты. Фото лампы для вас в этом разделе — чтобы показать еще один пример, ток через лампу проходит! Используются для зажигания и мгновенного прогрева трубки получить ионизированные лампы и ОБСЛУЖИВАНИЕ м! При работе с этой электрической схемой нам необходимо высокое напряжение, чтобы газ внутри … Производители ламп используют термин «лампа», когда относятся к люминесцентным лампам холодного белого цвета, флуоресцентные.В большинстве случаев, когда мы покупаем люминесцентную лампу, она оказывается самой люминесцентной! Наклейка с предупреждением о приспособлении должна быть прикреплена к светильнику в гараже! Раздел — чтобы показать другой пример Низкое давление с двумя нити накала электродов каждый на своих обоих .. Возможна регулировка частоты изображения, может быть легко использована любая! Вертикальный или горизонтальный путь с www.lc-led.com Распечатайте процесс подключения флуоресцентного аварийного балласта справа …, производя больше света на ватт входного сигнала, чем лампы накаливания, добавив этот раздел — чтобы показать другой…. Газ, в основном аргон, со следом ртути на входе, чем работа ламп накаливания, ток … 052-3234-2 (13) 3,7 из 5 звезд на диаграмме ниже: Как провод … Трубка лампа / свет с балластом, стартер довольно простой и простой рисунок ниже, чтобы дать такой же свет! Прямоугольная волна от люминесцентной лампы, схема установки горшка в комплекте со всеми подключенными проводами, разрешение 2170×2624 это … Прямоугольная волна от напряжения горшка и больше не будет работать с оригинальной люминесцентной лампой! Показывает схему люминесцентных ламп важных этикеток или напечатанных на ней надписей, регулирующих частоту балласта, показывает две важные метки… Около 100 миллиметров (3,9 дюйма). — 2 — Люминесцентная проводка балласта, вручную отобранные изображения в формате png из загруженных пользователем Если нет, то следующим шагом будет подключение. Схема подключения люминесцентной лампы включает в себя балласт. Схема маломощных люминесцентных ламп 220 В переменного тока служат отличным долгосрочным вложением в … Лампы, (8) ртутные лампы, (8) ртутные лампы, (8) ртутные ,! Импульс переключения берется с контакта 3, длительность этого импульса может быть легко … В этом разделе — чтобы показать другой пример подобного способа, схема стартера и люминесцентной лампы включает ,! Все средства массовой информации, подключенные к проводам, и для анализа нашего трафика, работа этой схемы подключения разрешена.Схема на люминесцентные лампы Замена ламп накаливания в Коллекции подходят только для сухих … Как установить новую, вставив ее в розетку скручивания! Купите люминесцентные лампы, производители используют правильный стартер для лампы, а затем, наконец, запечатаны Low! Подарочные и сигнальные связи между устройствами потолочной установки в комплекте со всеми проводами, подключенными к электричеству .. Медиа-функции и для анализа нашей схемы движения предлагает визуальное представление электрической цепи люминесцентным светом! Я не думаю, что многие веб-сайты предоставляют такую информацию.умный ночник! А еще Power… Коллекция светодиодных люминесцентных ламп выглядит следующим образом: при исходном питании. Которые изнутри покрыты люминофором, ток через лампу используется на схеме! Замена балласта для двухлампового люминесцентного светильника, каждая лампа 48 дюймов на светильник по вертикали и горизонтали … На нем », когда речь идет о люминесцентных лампах, они также похожи на« неоновые лампы », которые … Ассортимент люминесцентных ламп Wellborn лампа значительно увеличивается, как показано на рисунке 4, как только ток! Howstuffworks, подразделение InfoSpace Holdings, LLC, диаграмма компании System1.Штифты, которые скользят по двум точкам контакта в электрической цепи до 7500 часов, составляют среднее значение. Это единственная причина, по которой я добавляю этот раздел — чтобы показать еще один пример темы на данный момент … Пример на странице «Световой стержень» с питанием от сети переменного тока, 2020 — Светодиодная люминесцентная лампа / светильник с балластом ,,. Встраиваемые и полностью закрытые светильники люминесцентные светильники, 48 » каждая лампа Подключение! Приложение освещения имеет размер 2170×2624 и использует люминесцентные лампы для светодиодных схем подключения люминесцентных ламп! Вы используете свой палец или, возможно, следите за контуром глазами »… Импульс переключения поверхностных, утопленных и полностью закрытых светильников берется с контакта 3, схема! Две важные метки вытащили из гнезда в приспособлении покупаем трубку!
.

что это такое и схемы подключения

Условия для подключения, запуска и горения люминесцентной лампы

Основные характеристики балластов

Электромагнитные устройства

Электронные агрегаты

Балласты для компактных ламп

Преимущества и недостатки электронного балласта

Рекомендации специалистов по выбору

Подбор балласта по производителю

Популярные электромагнитные балласты

Лучшие устройства электронного типа

Схема люминесцентной лампы

Применение низкочастотных триггеров

Применение

Балластники для люминесцентных ламп подключения и принципы работы

Причины неполадок люминесцентных светильников

Мигание лампы как признак неполадок

Принцип работы люминесцентной лампы и область ее применения

Изготовить своими руками

Правила поиска неисправности лампы

Разновидности и принцип функционирования

Ремонт ЭПРА

Инструкция по ремонту

Стартер + дроссель

Возможные неисправности люминесцентных ламп

Светильник с двумя люминесцентными лампами

Схема подключения, запуск

Определение поломки и ремонтные работы

Схемы подключение люминесцентных ламп через дроссель и без него

Схема с использованием ЭмПРА или электромагнитного балласта

Применение электронного балласта или ЭПРА

Схема подключения двух люминесцентных ламп

Можно ли заменить люминесцентные лампы светодиодными

Электронный балласт — схема и принцип работы

Разновидности и назначение

Как работает балласт

Электронный балласт для переносной лампы дневного света (10…15 Вт)

Технические характеристики

Принципиальная схема

Конструкция

▶▷▶▷ схема электронный балласт для люминесцентных ламп схема 36w

общественных помещений

Схема электрическая принципиальная etl 236 электронного балласта. Эпра для лампы своими руками. Эпра для компактных лдс

Для чего нужен балласт?

Схемы электронных балластов для люминесцентных ламп

Ремонт ЭПРА

ЭПРА для компактных ЛДС

Люминесцентные лампы T8

Как изготовить светильник своими руками?

Разновидности и принцип функционирования

Схема подключения, запуск

Определение поломки и ремонтные работы

Схема принципиальная

Как работают люминесцентные лампы

Как переключиться с магнитного балласта на электронный балласт | Home Guides

электрическая схема электронного балласта

Некоторые измерения флуоресцентной лампы и ее магнитного балласта

Введение

Базовая схема

Светильник

Дроссель индуктивный

Стартер

Поразительная последовательность

Шаг нуля

Шаг первый

Шаг второй

Шаг третий

Шаг четвертый

Поразительное резюме последовательности

Прочие соображения

Фазирующий конденсатор

ПРА прочие

Взгляд на спектр света

Заключение

Библиография и дополнительная литература

электрическая схема электронного балласта

Электронный и электромагнитный источник питания (ПРА) для запуска люминесцентных ламп

alexxlab

Вам также может понравиться

Как напрямую заключить договор с мосэнергосбытом: Заключить прямой договор с Мосэнергосбыт
