Мы все знакомы с прямым подключением приборов учета. Ведь все однофазные и множество трехфазных счетчиков в частном секторе именно так и подключены. Но в случае того, если потребление электроэнергии превышает показатель в 100 Ампер, то прямое включение не подойдет. В таких случаях прибор учета подсоединяется через трансформаторы тока.

В данном материале я покажу наиболее распространенные схемы подключения счетчиков электроэнергии через трансформаторы тока и трансформаторы напряжения.

Схемы подключения счетчика через трансформаторы тока

Схема подключения трехфазного электрического счетчика через три ТТ (трансформатор тока) и три ТН (трансформатор напряжения).

Схемы подключения счетчика через трансформаторы тока

Под обозначением ТН1-ТН3 подразумеваются трансформаторы напряжения, а соответственно ТТ1-ТТ3 — это трансформаторы тока. Также посмотрите на пунктирное обозначение: так показана общая точка заземления трансформаторов, которая выполняется с целью обеспечения безопасности, но она может также и отсутствовать.

Схема присоединения трехфазного счетчика через три ТТ

Схемы подключения счетчика через трансформаторы тока

На этой схеме также пунктиром обозначено соединение, которое может и не быть.

Схема соединения счетчика с применением двух трансформаторов тока

Схемы подключения счетчика через трансформаторы тока

Схема присоединения счетчика через парочку трансформаторов тока и тройку трансформаторов напряжения

Схемы подключения счетчика через трансформаторы тока

Схема присоединения прибора учета через два ТТ и два ТН

Схемы взяты с сайта zametkielectrika.ru

Выводы

Выше были приведены самые распространенные схемы присоединения приборов учета. Но хочу так же напомнить, что у подавляющего числа приборов учета (непосредственно на крышке или же в паспорте) присутствует схема подключения.

Еще важно учесть, что токовые цепи монтируются медными проводами с минимальным сечением в 2,5 квадрата, а цепи напряжения допустимо выполнять проводами сечением 1,5 квадрата. Причем использовать алюминий категорически запрещено.

Если статья оказалась вам полезна, то ставьте палец вверх.

Спасибо за внимание!

Трансформатор тока для счетчика трехфазного

Схема подключения трехфазного счетчика через трансформаторы тока

1. Принцип работы измерительных трансформаторов
2. Коэффициент трансформации электросчетчика
3. Установка счетчика с трансформаторами тока

В электрических сетях, с напряжением 380 вольт, потребляемой мощностью свыше 60 кВт и током более 100 ампер, используется схема подключения трехфазного счетчика через трансформаторы тока. Данный вариант известен как косвенное подключение. Подобная схема дает возможность измерения высокой потребляемой мощности приборами учета, рассчитанными на низкие показатели мощности. Разница между высокими и низкими значениями компенсируется с помощью специального коэффициента, определяющего окончательные показатели счетчика.

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Схемы подключения

Подключение измерительного трансформатора к счетчику может быть выполнено разными способами. Запрещается использовать трансформаторы тока с приборами учета, предназначенными для прямого включения в электрическую сеть. В подобных случаях вначале изучается сама возможность такого подключения, выбирается наиболее подходящий трансформатор, в соответствии с индивидуальной электрической схемой.

Если измерительные трансформаторы имеют различный коэффициент трансформации, они не должны подключаться к одному и тому же к счетчику.

Перед подключением необходимо внимательно изучить схему расположения контактов, имеющихся на трехфазном счетчике. Общий принцип действия электросчетчиков является одинаковым, поэтому контактные клеммы располагаются на одних и тех же местах во всех приборах. Контакт К1 соответствует питанию цепи трансформатора, К2 – подключение цепи напряжения, К3 является выходным контактом, подключаемым к трансформатору. Таким же образом подключается фаза «В» через контакты К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Контакт К10 является нулевым, к нему подключаются обмотки напряжения, расположенные внутри счетчика.

Чаще всего применяется наиболее простая схема раздельного подключения вторичных токовых цепей. К фазному зажиму от входного автомата сети подается фазовый ток. Для удобства монтажа с этого же контакта выполняется подключение второй клеммы катушки напряжения фазы на счетчике.

Выход фазы является окончанием первичной обмотки трансформатора. Его подключение осуществляется к нагрузке распределительного щита. Начало вторичной обмотки трансформатора соединяется с первым контактом токовой обмотки фазы счетчика. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета. Таким же образом подключаются остальные фазы.

В соответствии с правилами выполняется соединение и заземление вторичных обмоток в виде полной звезды. Однако это требование отражено не в каждом паспорте электросчетчиков. поэтому во время ввода в действие иногда приходится отключать заземляющий шлейф. Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом.

Существует и другая схема подключения трехфазного счетчика через трансформаторы тока. применяемая очень редко. В данной схеме используются совмещенные цепи тока и напряжения. Возникает большая погрешность в показаниях. Кроме того, при такой схеме невозможно своевременно выявить обмоточный пробой в трансформаторе.

Большое значение имеет правильный выбор трансформатора. Максимальная нагрузка требует величины тока во вторичной цепи не менее 40% от номинала, а минимальная нагрузка – 5%. Все фазы должны чередоваться в установленном порядке и проверяться специальным прибором – фазометром.

Установка счетчика с трансформаторами тока

Подключение счетчика через трансформаторы тока

Трансформаторы тока (далее ТТ) – это устройства, предназначенные для преобразования (снижения) тока до значений, при которых возможна нормальная работа приборов учета.

Проще говоря, они используются в щитах учета для измерения расхода электроэнергии потребителей большой мощности, когда непосредственное или прямое включение счетчика недопустимо из-за высоких токов в измеряемой цепи, способных привести к сгоранию токовой катушки и выводу прибора учета из строя.

Конструктивно эти устройства представляют собой магнитопровод с двумя обмотками: первичной и вторичной. Первичная (W1) подключается последовательно к измеряемой силовой цепи, к вторичная (W2) – к токовой катушке прибора учета.

Первичная обмотка выполняется с большим сечением и меньшим количеством витков чем вторичная, часто выполняется в виде проходной шины. Снижение тока (собственно, коэффициент трансформации) – это отношение тока W1 к W2 (100/5, 200/5, 300/5, 500/5 и т. д.).

Помимо преобразования измеряемого тока до допустимых для измерения значений, ввиду отсутствия связи W1 с W2 в ТТ происходит разделение измерительных и первичных цепей.

Схемы подключения счетчика через трансформаторы тока

Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной – И1 и И2.

Схемы полукосвенного подключения трехфазных электросчетчиков (с применением только ТТ) могут быть выполнены в разных вариантах:

Семипроводная. Это устаревшая и наименее предпочтительная в плане электробезопасности схема ввиду наличия связи токовых и измерительных цепей – токовые цепи электросчетчика находятся под напряжением.

Десятипроводная схема. Более предпочтительная и рекомендуемая для использования в настоящее время. Отсутствие гальванической связи токовых цепей прибора учета и цепей напряжения делает подключение счетчика более безопасным.

Схема подключения электросчетчика через испытательную колодку .Согласно требований ПУЭ п. 1.5.23 должна применяться при включении образцового счетчика через ТТ. Наличие испытательной коробки позволяет осуществлять шунтирование, отключение токовых цепей, подключение прибора учета без отключения нагрузки, пофазное снятие напряжение с измеряемых цепей.

Подключение выполняется на основе десятипроводной схемы, ее отличие от последней состоит в наличии специального испытательного переходного блока между электросчетчиком и ТТ.

С соединением ТТ в “звезду”. Одни выводы вторичных обмоток ТТ соединяются в одной точке, образуя соединение “звезда”, другие – с токовыми катушками счетчика, также соединяемые по схеме “звезда”.

Недостаток такого способа подключения учета – большая сложность коммутации и проверки правильности сборки схемы.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Учет электроэнергии с потребляемым током более 100А выполняется счетчиками трансформаторного включения, которые подключаются к измеряемой нагрузке через измерительные трансформаторы. Рассмотрим основные характеристики трансформаторов тока.

1. Номинальное напряжение трансформатора тока

В нашем случае измерительный трансформатор должен быть на 0,66кВ.

Класс точности измерительных трансформаторов тока определяется назначением электросчетчика. Для коммерческого учета класс точности должен быть 0,5S, для технического учета допускается – 1,0.

3. Номинальный ток вторичной обмотки

4. Номинальный ток первичной обмотки

Вот этот параметр для проектировщиков наиболее важен. Сейчас рассмотрим требования по выбору номинального тока первичной обмотки измерительного трансформатора. Номинальный ток первичной обмотки определяет коэффициент трансформации.

Коэффициент трансформации измерительного трансформатора – отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Коэффициент трансформации следует выбирать по расчетной нагрузке с учетом работы в аварийном режиме. Согласно ПУЭ допускается применение трансформаторов тока с завышенным коэффициентом трансформации:

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

В литературе можно встретить еще требования по выбору трансформаторов тока. Так завышенным по коэффициенту трансформации нужно считать тот трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика.

А сейчас вспомним математику и рассмотрим на примере данные требования.

Пусть электроустановка потребляет ток 140А (минимальная нагрузка 14А). Выберем измерительный трансформатор тока для счетчика.

Выполним проверку измерительного трансформатора Т-066 200/5. Коэффициент трансформации у него 40.

140/40=3,5А – ток вторичной обмотки при номинальном токе.

5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.

Как видим 3,5А>2А – требование выполнено.

14/40=0,35А – ток вторичной обмотки при минимальном токе.

5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.

Как видим 0,35А>0,25А – требование выполнено.

140*25/100 – 35А ток при 25%-ной нагрузке.

35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.

5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.

Как видим 0,875А>0,5А – требование выполнено.

Вывод: измерительный трансформатор Т-066 200/5 для нагрузки 140А выбран правильно.

По трансформаторам тока есть еще ГОСТ 7746—2001 (Трансформаторы тока. Общие технические условия), где можно найти классификацию, основные параметры и технические требования.

При выборе трансформаторов тока можно руководствоваться данными таблицы:

Для правильного выбора трансформаторов тока (ТТ) для расчетных счетчиков, нам нужно правильно выбрать коэффициент трансформации трансформатора тока, исходя из того, что расчетная нагрузка присоединения, будет работать в аварийном режиме.

Коэффициент трансформации считается завышенным, если при 25%-ной нагрузке присоединения в нормальном режиме, ток во вторичной обмотке будет меньше 10% от номинального тока подключенного счетчика – 5 А.

Для того, чтобы присоединенные приборы, работали в требуемом классе точности (напоминаю что для счетчиков коммерческого учета класс точности трансформаторов тока должен быть – 0,2; 0,2S; для технического учета – 0,5; 0,5S), необходимо чтобы, подключаемая вторичная нагрузка Zн не превышала номинальной вторичной нагрузки трансформатора тока, для данного класса точности, при этом должно выполняться условие Zн ≤ Zдоп. Подробно это рассмотрено в статье: «Выбор трансформаторов тока на напряжение 6(10) кВ».

Еще одним условием правильности выбора трансформаторов тока, является проверка трансформаторов тока на токовую ΔI и угловую погрешность δ.

Угловая погрешность учитывается только в показаниях счетчиков и ваттметров, и определяется углом δ между векторами I₁ и I₂.

Токовая погрешность определяется по формуле [Л1, с61]:

• Kном. – коэффициент трансформации;
• I₁ – ток первичной обмотки ТТ;
• I₂ – ток вторичной обмотки ТТ;

Пример выбора трансформатора тока для установки расчетных счетчиков

Нужно выбрать трансформаторы тока для отходящей линии, питающей трансформатор ТМ-2500/6. Расчетный ток в нормальном режиме составляет – 240,8А, в аварийном режиме, когда трансформатор будет перегружен на 1,2, ток составит – 289А.

Выбираем ТТ с коэффициентом трансформации 300/5.

1. Рассчитываем первичный ток при 25%-ной нагрузке:

2. Рассчитываем вторичный ток при 25%-ной нагрузке:

Как видим, трансформаторы тока выбраны правильно, так как выполняется условие:

I₂ > 10%*Iн.счетчика, т. е. 1 > 0,5.

Рекомендую при выборе трансформаторов тока к расчетным счетчикам использовать таблицы II.4 – II.5.

Таблица II.5 Технические данные трансформаторов тока

Таблица II.4 Выбор трансформаторов тока

Учитывая необходимость подключения трансформаторов тока для питания измерительных приборов и реле, для которых нужны различные классы точности, высоковольтные трансформаторы тока выполняются с двумя вторичными обмотками.

1. Справочник по расчету электрических сетей. И.Ф. Шаповалов. 1974г.

Общие требования

Схемы подключения счетчиков через трансформаторы можно разделить на две группы: полукосвенного и косвенного включения.

При схеме полукосвенного включения, счетчик включается в сеть только через трансформаторы тока (ТТ). Такая схема, как правило, применяется для средних и крупных предприятий которые питаются от сети 0,4кВ и имеют присоединенную нагрузку свыше 100 Ампер.

При схеме косвенного включения, счетчик включается в сеть через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). Такие схемы применяются, как правило, для крупных предприятий имеющих на своем балансе трансформаторные подстанции и другое высоковольтное оборудование которое питается от сети выше 1кВ.

Счетчик трансформаторного включения имеет 10 либо 11 выводов:

Как видно на картинке выше выводы №1, 3, 4, 6, 7 и 9 используются для подключения токовых цепей (от трансформаторов тока), а выводы №2, 5, и 8 — для подключения цепей напряжения (от трансформаторов напряжения — при косвенной схеме включения либо напрямую от сети — при полукосвенном включении). 10 вывод, как и 11 (при его наличии), служит для подключения нулевого проводника к счетчику.

В соответствии с п. 1.5.16. ПУЭ класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Кроме того в соответствии с п.1.5.23. ПУЭ цепи учета (цепи от трансформаторов до счетчика) следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. При этом токовые цепи должны выполняться сечением не менее 2,5 мм 2 по меди и не менее 4 мм 2 по алюминию (п.3.4.4 ПУЭ), а сечение и длина проводов и кабелей в цепях напряжения счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального напряжения (п. 1.5.19. ПУЭ). (Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи)

Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?

Испытательный блок или испытательная коробка представляет из себя сборку зажимов предназначенных для подключения электросчетчика и обеспечивающих возможность удобного и безопасного проведения работ со счетчиком:

ВАЖНО! Винты для закорачивания первых выводов токовых цепей обязательно должны быть вкручены при семипроводной схеме подключения и выкручены при десятипроводной схеме.

Перемычки для закорачивания токовых цепей должны быть замкнуты только на время монтажа и проведения других работ со счетчиком, в рабочем положении перемычки должны быть разомкнуты!

Подключения счетчика через трансформаторы тока

Как уже было написано выше при напряжении сети 0,4 кВ (380 Вольт) и нагрузках свыше 100 Ампер применяются схемы полукосвенного включения счетчика, при которой цепи напряжения подключаются к счетчику напрямую, а токовые цепи подключаются через трансформаторы тока:

Существуют следующие схемы подключения счетчиков через трансформаторы: десятипроводные, семипроводные и с совмещенными цепями (может использоваться только при полукосвенном включении). Разберем каждую из схем в отдельности:

2.1 Десятипроводная схема

Принципиальная десятипроводная схема подключения счетчика через трансформаторы тока:

Фактически десятипроводная схема будет иметь следующий вид:

Преимущества десятипроводной схемы:

1. Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
2. Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
3. Высокая надежность. Учет по каждой фазе собирается независимо друг от друга. В случае нарушения цепей учета по одной из фаз работа учета на других фазах не нарушается.

Недостатки десятипроводной схемы:

1. Большой расход проводника, для сборки вторичных цепей учета.

2.2 Семипроводная схема

Принципиальная семипроводная схема подключения электросчетчика через трансформаторы тока:

Фактически семипроводная схема будет иметь следующий вид:

Преимущества семипроводной схемы:

1. Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
2. Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
3. Экономия проводника, для сборки вторичных цепей учета за счет объединения вторичных токовых цепей.

Недостатки семипроводной схемы:

1. Низкая надежность. В случае нарушения совмещенной токовой цепи электроэнергия не учитывается ни по одной из фаз.

2.3 Схема с совмещенными цепями

Принципиальная схема подключения электросчетчика через трансформаторы тока с совмещенными цепями.

При данной схеме цепи напряжения объединяются с токовыми цепями путем установки перемычек на трансформаторах от контакта Л1 к контакту Л2.

Фактически схема с совмещенными цепями будет иметь следующий вид:

Схема с совмещенными цепями не соответствует требованиям действующих правил и в настоящее время не применяется, однако она все еще встречается в старых электроустановках.

3. Подключение счетчика через трансформаторы тока и напряжения

В случае необходимости организации учета электрической энергии в сети выше 1000 Вольт применяется схема косвенного включения счетчика при которой токовые цепи подключаются к счетчику через трансформаторы тока, а цепи напряжения подключаются через трансформаторы напряжения:

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Подключение счетчика через трансформатор тока. Особенности метода, плюсы и минусы, схемы. Полезные видео.

При подключении счетчика в электросеть 380V с током до 100А и мощностью >60кВт нужно пользоваться трансформаторами тока, а не включаться напрямую. Такой метод способствует замерам больших нагрузочных токов маломощными приборами учета. Проводится подключение трехфазного счетчика через трансформаторы тока по разным схемам и принципиально отличается от прямого включения в фазные линии.

Плюсы и минусы включения через ТТ

Если включить в измерительную цепь токовый трансформатор, вы сможете понизить токи до чисел, указанных в коэффициенте преобразования прибора. Если кратко описать устройство ТТ, становится ясно, что это индуктивный преобразователь с двумя обмотками: в первичной обмотке витков, как правило, больше, чем во вторичной, но бывает и наоборот.

Когда первичная катушка подключается последовательно в линию, во второй цепи образуется меньшая фазовая нагрузка. Туда же осуществляют подключение катушки счетчика через трансформаторы. Так вы обеспечите дополнительную защиту электросчетчика от перегрузок и короткого замыкания: в случае чего сгорит преобразователь, а не дорогостоящий счетчик.

Нас интересует такая токовая характеристика преобразователя, как коэффициент трансформации, или преобразования. Ток в 1-ной и 2-ной цепи по своему значению может отличаться в 4 — 100 раз, потому коэффициенты бывают разными:

• 20/5;
• 30/5;
• 40/5;
• 50/5;
• 75/5;
• 100/5;
• 150/5;
• 200/5;
• 300/5;
• 400/5;
• 500/5.

При выборе коэффициента преобразования вы должны понимать, что нормальный режим работы электросчетчика предполагает сетевую частоту 50 Гц и номинальный ток в 5А. Коэффициент преобразования 100/5, например, означает, что кратность передачи равняется 20-ти, и вы сможете при правильном подключении трансформаторов тока к трехфазному счетчику обеспечить ток в нагрузочной цепи на уровне 100А.

Что выделяют из недостатков схемы подключения трехфазного счетчика через трансформаторы тока:

• сбои в работе устройства учета бывают в ситуации, когда измерительный ток во вторичной обмотке не доходит до границы срабатывания считывающего механизма, — такое случается при незначительном потреблении в линейных цепях; проблема актуальна для электромеханических моделей, но не электронных счетчиков;
• во время подключения трансформаторов тока к трехфазному счетчику надо внимательно учитывать полярность ТТ;
• трансформатору нужно обеспечить пространство для монтажа;
• специальные службы буду проводить проверки приборов.

Важные нюансы при включении счетчика с помощью ТТ

1. До покупки определитесь с типом счетчика, местом монтажа, классом напряжения и продумайте схему подключения счетчика через трансформаторы тока.
2. Внимательно прочтите паспорт прибора, рассмотрите схему на клеммной крышке с маркировкой и номерами выводов.
3. Электромонтажные работы с токовыми цепями проводятся в строгом соответствии с ПУЭ. Электропровода токовых цепей в сечении должны превышать 2,5 мм².
4. Очень удобно эксплуатировать и обслуживать систему в дальнейшем, если сделать буквенную и цифровую маркировку проводки вторичных цепей. Цветом можно выделить другие провода трансформатора.
5. Чтобы облегчить ремонт и замену 3-фазного электросчетчика, предусмотрите дополнительные контакты. Вам не придется отсоединять потребителей от электроэнергии при ремонтных работах.

Как выбирают ТТ? Значение тока максимальное во вторичной обмотке не должно превышать 40% от номинала, минимум составляет 5%. Порядок фазных напряжений, подключаемых к счетчику, контролируют фазометром.

Соблюдения полярности подключения обмоток — ключевой момент. Три пары клемм входа размещены на первичной обмотке, один из их контактов Л1 нужен, чтобы подключить правильный фазный провод. Второй контакт Л2 ведет проводку к 3-фазной нагрузке. И1, И2 — клеммы на измерительной обмотке, катушка 3-фазного электросчетчика подсоединяется к ним в параллель. Какое будет сечение у кабеля, идущего к клеммам первичной катушки, зависит от тока нагрузки, во вторичных цепях к счетчику подключен проводник от 2,5 мм² и более.

Варианты схем подключения

Какая схема подключения трансформаторов тока к трехфазному счетчику подойдет в вашем случае? Давайте разберем плюсы и минусы популярных вариантов.

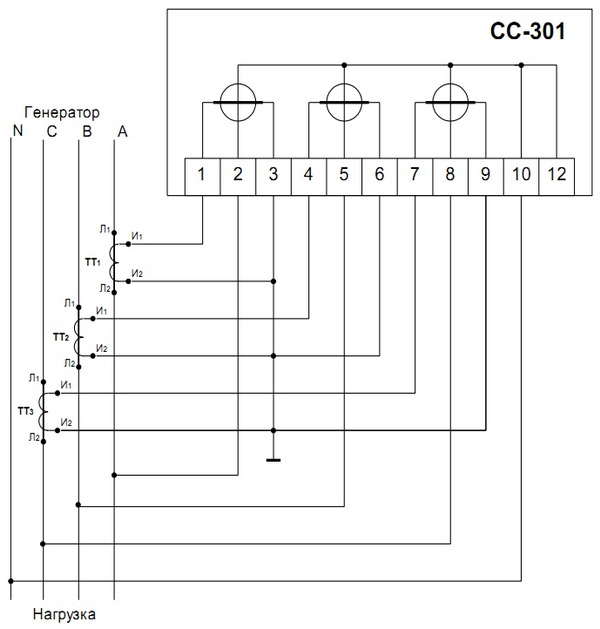

10-проводная принципиальная схема

Удобная, тщательная и безопасная схема подключения трехфазного счетчика через трансформатор тока, но не без недостатков. С одной стороны, схема позволяет при смене устройства учета не отсекать электроустановки, цепи напряжения можно спокойно выключать посредством испытательной коробки, заземление токовых цепей не дает потенциалу образовываться на выводах вторичных цепей. Независимый учет проводится по каждой фазе, если все-таки он нарушится по одной фазе, на других это не проявится. С другой стороны, 10-проводная схема предполагает значительный расход проводника.

Назначение контактных зажимов в десятипроводной схеме подключения:

• входные зажимы фазовых проводов А, В, С — первый, четвертый и седьмой; выходные — третий, шестой, девятый;
• входные зажимы измерительных обмоток фаз — второй, пятый, восьмой;
• входной 0 провод идет на десятый зажим;
• нулевой провод — на одиннадцатый.

Информация по контактам трансформатора: вход силовой линии показан как Л1, вход измерительной обмотки как И1, выход силовой линии — Л2, выход измерительной обмотки — И2. Заземляющий провод РЕ подсоединяется к 0-вой шине.

Схема подключения “звездой”

Все выходы измерительных обмоток И2 должны сойтись в одном узле тока и подсоединиться к одиннадцатому зажиму устройства учета. Третий, шестой и девятый выходные зажимы фазовых проводов, а также десятый входной нулевого провода надо соединить вместе и подключить к нулевой шине.

Плюс такого подключения — меньше проводов, минус — в плохой наглядности соединений, что может затруднить проверку энергоснабженцам.

7-проводное подключение

Эта схема экономит проводник, поскольку вторичные токовые цепи объединены, однако недостаточно надежна. Ненадежность работы связана со сбоем учета по всем фазам, если случится нарушение совмещенной токовой цепи. Сейчас является устарелой.

Видео для понимания процесса

Обратите внимание на интересные видео из Сети:

Основные схемы подключения трансформатора

Основные схемы подключения трансформатора

Что такое трансформатор тока?
Трансформатор тока (ТТ) представляет собой индуктивное устройство, преобразующее напряжение в сети. Его первичная обмотка подключается к источнику электроэнергии, а вторичная замыкается на защитный прибор с малым внутренним сопротивлением. Ток протекает через первичную обмотку, преодолевая ее сопротивление.

В процессе движения по виткам первичной обмотки возникает магнитный поток, который улавливается магнитопроводом. Витки вторичной обмотки расположены перпендикулярно виткам первичной обмотки. Под воздействием электродвижущей силы ток во вторичной обмотке преодолевает сопротивление в катушке, в результате чего падает напряжение на зажимах вторичной цепи.

Коэффициент трансформации определяется на стадии проектирования трансформатора, поэтому важно правильно выбрать модель устройства и заказать трансформатор в Бресте в зависимости от назначения и особенностей эксплуатации.

Сфера применения трансформаторов

Трансформаторы тока устанавливаются во многих бытовых электроприборах и промышленном электрооборудовании, для работы которых требуется более высокое или низкое напряжение, чем 220 В или 380 В. Для питания галогенных светильников необходимо напряжение 12 В, то есть почти в 20 раз ниже, чем в сети, и ТТ его понижает до требуемой величины.

Также трансформатор используются для учета электроэнергии. Широко распространены измерительные ТТ, которые подключаются к приборам измерения (вольтметрам, амперметрам и прочим) и осуществляют передачу токов на них. Выпускаются как компактные модели, которые помещаются в корпус бытовых приборов, так и модели для установки под открытым небом на линиях электросетей.

Основные преимущества изделий

Использование трансформаторов тока дает следующие преимущества:

Унификация измерительных приборов, градуировка их шкал в соответствии с измеряемым первичным током;

Повышается уровень безопасности при работе с различными реле и измерительными приборами за счет разделения цепей высшего и низшего напряжения;

Увеличивается максимальный диапазон напряжений и пределов измерения для различных измерительных приборов;

Обеспечивается питание токовых обмоток реле защиты и измерительных приборов;

Надежная изоляция от высокого первичного напряжения.

Параметры для выбора схемы подключения

Подключить самостоятельно трансформатор, предназначенный для бытового использования несложно – достаточно строго следовать схеме подключения. Но для эффективной и безопасной работы электроприборов необходимо правильно подобрать саму схему. При выборе необходимо учитывать:

Количество фаз в сети – трехфазные модели имеют 4 выхода, а однофазные только 2, поэтому схема подключения трехфазного трансформатора имеет ряд отличий;

Тип трансформатора тока – повышающий или понижающий;

Какой параметр тока необходим потребителю – для работы бытовой техники нужен постоянный ток, а в сети – переменный, и для его преобразования требуется подключение вторичной обмотки трансформатора тока через выпрямитель.

Популярные схемы подключения

Если ТТ используется для подключения через них вольтметров, амперметров и других высокочувствительных приборов, измеряющих ток небольшой силы, подключение трансформаторов тока производится по следующей схеме:

Схема подключения трансворматора для тока небольшой силы.

Первичная обмотка Л1-Л2 соединяется с линейным проводом, а вторичная обмотка ТТ И1-И2 соединена с токовой обмоткой измерительного прибора. Выводы Л1, И1 соединены перемычкой и подключены к фазному проводу. Третий зажим соединяется с нулевым проводом.

Для трехфазной электросети чаще всего используются три однофазных трансформатора, которые подключаются по схеме:

Если требуется подключение понижающего устройства, следует руководствоваться схемой:

Схема подключения понижающего трансворматора.

Чаще всего она используется для создания систем освещения. Небольшой размер ТТ дает возможность монтировать их непосредственно в каркасе потолка. Трансформатор располагается между выключателем и светильниками. Светильники подключаются параллельно.

Что важно учитывать при подключении?

Для облегчения монтажа производители наносят на них маркировку: ТАа, ТА1, КА1, что позволяет без ошибок соединить элементы.

При установке трансформатора на трехфазные линии необходимо учитывать, что, если напряжение в сети составляет от 6 до 35 кВ, трансформаторы могут быть установлены только на двух фазах, поскольку в таких сетях отсутствует нулевой провод.

Схемы подключения приборов учета

Подключение электросчетчика происходит по типовой схеме через контакты в клеммной колодке.

Схема подключения однофазного электросчетчика

На схеме показано подключение электросчетчика через вводной двухполюсной автомат.  После электросчетчика питание осуществляется через защитный однополюсной автомат.

Схемы включения индукционных и электронных электросчётчиков

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Посадочные отверстия для крепления обоих видов электросчётчиков тоже должны быть абсолютно одинаковы, однако некоторые производители не всегда придерживаются этого требования, поэтому иногда могут возникнуть проблемы с установкой электронного электросчётчика вместо индукционного именно в плане крепления на панели.

           Зажимы токовых обмоток электросчётчиков обозначаются буквами Г (генератор) и Н (нагрузка).  При этом генераторный зажим соответствует началу обмотки, а нагрузочный — ее концу.

           При подключении счетчика необходимо следить за тем, чтобы ток через токовые обмотки проходил от их начал к концам. Для этого провода со стороны источника питания должны подключаться к генераторным зажимам (зажимам Г) обмоток, а провода, отходящие от счетчика в сторону нагрузки, должны быть подключены к нагрузочным зажимам (зажимам Н).

           Самыми распространёнными схемами включения трёхфазных электросчётчиков являются схемынепосредственного (рис.2) и полукосвенного (рис.3) включения в четырехпроводную сеть.

Схема непосредственного включения трёхфазного счетчика активной энергии

Здесь необходимо обратить внимание на наличие обязательной связи нулевого проводника сети с нулевым зажимом счетчика, т.к. отсутствие такой связи может вызывать дополнительную погрешность при учете энергии в сетях с несимметрией напряжений.

При полукосвенном включении используют трансформаторы тока. Выбор трансформаторов тока проводят исходя из потребляемой мощности. Промышленностью выпускаются трансформаторы тока с различным коэффициентом трансформации – 50/5, 100/5 …. 400/5 и т.д.

Схема полукосвенного включения трёхфазного счетчика активной энергии

Монтаж цепей напряжения электросчётчика полукосвенного включения должен выполняться в соответствии с ПУЭ — медным проводом сечением не менее 1,5 мм, а токовых цепей – сечением не менее 2,5 мм.

При монтаже электросчётчиков непосредственного включения, монтаж должен быть выполнен проводом, рассчитанным на соответствующий ток.

В данном разделе приведены типовые схемы включения счетчиков электрической энергии, однако в каждом конкретном случае необходимо руководствоваться схемой подключения указанной заводом изготовителем на клеммной крышке данного счетчика или в его паспорте.

Коробка испытательная переходная (КИП) — варианты подключения

Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?

При описанных выше условиях  обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.

Рисунок 1. КИ-10 (ЛИМГ.301591.009)

Назначение

Данное приспособление применяется, когда необходимо выполнить монтаж цепей учета на основе электросчетчиков с трансформаторным включением. Такое решение позволяет проделать работу, без обесточивания потребителей:

1. подключать в щиток образцовое приспособление учета;
2. производить шунтирование и отключение токовых цепей;
3. выполнить расключение определенной фазы.

Первое действие выполняется, когда производится тестирование приспособлений контроля, остальные — при их замене.

Конструктивные особенности и основные характеристики

Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)

Рисунок 2. Расположение контактов в ИКК

Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.

Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели — 68х220х33 мм.

Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.

Остальные эксплуатационные характеристики:

• модуль может использоваться при температурном режиме от -40 С° до 60 С°;
• допустимая влажность – не более 98 %;
• для подключения используется провода с минимальным сечением 0,5 мм² и максимальным – 4 мм²;
• данная модель выпускается со степенью защиты IP20;
• длительность срока эксплуатации — до 30 лет.

Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.

Рисунок 3. Прозрачная крышка позволит вовремя заметить перегрев зажима при плохом контакте

Вариант подключения

На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.

Рисунок 4. Типовое подключение трехфазного приспособления учета

Обозначения:

• T₁, T₂, T₃ – трансформаторы тока;
• Сч1 – трехфазное приспособление учета;
• К1 – бокс, через который выполняется подключение приспособления контроля.

Особенности схемы:

На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.

При подключении трех ТТ к боксу используется тип соединения «звезда».

Перемычки следует установить также, как продемонстрировано на рисунке 4.

Как производится отключение и подключение приспособления учета или образцового устройства

Выполняя замену необходимо соблюдать очередность действий, начнем описание с процедуры отключения.

Как производить отключение?

Делается это в следующем порядке:

1. необходимо зашунтировать токовую цепь, чтобы сделать это, следует вкрутить в обозначенные на рисунке 5 места винты с соответствующей резьбой (как правило, м4). С обратной стороны бокса находится заизолированная шина, винтовое соединение обеспечит надежный контакт с ней.
   Рисунок 5. Места, куда необходимо вкрутить винты
2. Отключаются перемычки, указанные на рисунке 6. При этом, не обязательно их полностью снимать. Достаточно ослабить винты «a» «b» и «c» и перемычки можно будет разомкнуть.
   Рисунок 6. Перемычки обведены красным овалом, винты, которые нужно ослабить – синими стрелками
3. Размыкаются перемычки в цепи напряжения, их расположение показано на рисунке 7.
   Рисунок 7. Для отключения силовой части необходимо снять отмеченные красным овалом перемычки
4. На завершающем этапе производится отключение от бокса приспособления учета.

Подключение нового устройства учета.
После того, как выполнен полный демонтаж, можно приступать к процедуре установки, выполняется она в обратном порядке, а именно:

1. Производится монтаж приспособления.
2. Выполняется подключение к боксу.
3. Производится осмотр бокса на предмет, установлен ли шунт, если нет, то вкручивает соответствующие винты (см. рис. 5).
4. К коробке подключается обмотка ТТ.
5. Устанавливаются в рабочее положение перемычки в токовой и силовой зонах бокса (рисунок 6 и рисунок 7).
6. Снимается шунтирование.

Зачем необходимо шунтирование?

Считаем необходимым дать небольшое пояснение о необходимости замыкать выходную катушку ТТ. Это связано с характерными особенностями таких устройств, нельзя допустить работу ТТ на холостом ходу с разомкнутой вторичной обмоткой. Если данное условие не будет выполнено,- на ней наведется большая ЭДС, что может не только привести к межвитковому замыканию, а и представлять опасность для жизни или здоровья человека.

Подключение образцового приспособления.

Алгоритм действий в такой ситуации примет следующий вид:

1. Необходимо замкнуть выходы ТТ.
2. Снять токовые перемычки с бокса.
3. Отключить силовую часть.
4. Подключить к боксу образцовое приспособление.
5. Включить силовую часть.
6. Отключить замыкающую шину.
7. После проведения замеров образцовое устройство отключается и включается штатное, как это сделать было описано выше.

Для проведения тестового замера совершенно не обязательно отключать приспособление контроля от бокса. Особенности конструкции позволяют выполнить подключение,  не снимая тестируемое устройство. Для этого контрольное приспособление подключается к нижним контактным группам бокса, а токовые перемычки не устанавливаются на место. В результате, штатное приспособление учета останется на месте, но не будет подключено к ТТ.

Теоретически, можно и не отключать токовые перемычки, но тогда будет довольно велика вероятность влияния штатного устройства на показания образцового приспособления.

Что необходимо принимать во внимание при работе с КИП?

На подключенном испытательном боксе имеется напряжение, опасное для человеческой жизни. Поэтому, для работы с этим устройством необходимо иметь соответствующий уровень допуска (до 1000 вольт).

Поскольку данное приспособление подлежит обязательному опломбированию, то для манипуляций с ним могут быть допущены только лица, имеющие разрешение на проведение таких работ. Когда коммутация будет выполнена, бокс снова опечатывается.

Подключение счетчика через трансформатор тока

Счетчики электроэнергии являются неотъемлемым атрибутом в распределительном щитке, предназначенном для ввода соответствующей линии к конечному пользователю. Также на некоторых участках устанавливают контрольные аппараты, для обнаружения точных мест утечек энергии или незаконного подключения. У нас вы можете приобрести счетчик Меркурий и других производителей. В любом случае важно их грамотно подключить.

Как сделать это через трансформатор тока (ТТ)?

Если сеть имеет три фазы, а суммарное напряжение составляет 100 или 400 В, то подключение приборов учета осуществляют через ТТ с номинальными значением в 5 А. При этом большую роль играет полярность обоих концов обмотки (и первичной, и вторичной). А вот тип счетчика значения не имеет. Схема рассчитана и на индукционные, и на электронные (типа Меркурий 230) устройства.
Помимо центрального прибора, вам необходимо подготовить 3 трансформатора тока. Логика подключения в данном случае такая:

• Каждая жила вводного кабеля распределяется с помощью клеммных зажимов (так называемой испытательной коробки, в соответствии с ПУЭ) с учетом фазы.
• На выходе из коробки они собираются в единую гофрированную трубку и выводятся на ТТ.
• Далее на входной зажим первого трансформатора (ТТ1) подсоединяют фазу А. Этот же провод необходимо подключить ко второй клемме катушки напряжения на счетчике.
• Выходной зажим ТТ1 соединяют с нагрузкой в распределительном щите.
• Концы вторичной обмотки трансформатора №1 подсоединяются так: начало — к клемме 1 фазы А, конец — ко 2-ой.
• Аналогично поступают с B и C. Общие выводы обязательно заземляются.

При этом шины могут быть установлены до или после трансформаторов тока.
Если в процессе подключения схема становится непонятной, то ее графическое изображение всегда можно найти на коробке или в инструкции по эксплуатации конкретного прибора учета. Большая часть соответствующих требований есть в ПУЭ. Так, сечение проводов не должно быть меньше 2,5 кв. мм. При этом рекомендуется все провода маркировать до и после выхода из клеммника или устройства. Это позволяет не запутаться в процессе монтажа.

TT Deluxe — LC Изготовление

Зима и время «нового проекта» быстро приближалось. Джереми был в поисках любого Триумфа, который он мог получить в свои руки по приличной цене. С помощью друга, владеющего бизнесом по утилизации, он выиграл Bonneville 2006 года с повреждениями от дыма на аукционе всего за 300 долларов. Джереми нацелился на постройку в европейском стиле начала 1900-х годов. Это объясняет конструкцию рамы с проушинами для дополнительных деталей и добавление съемной подставки. Для очистки правой стороны колеса был установлен привод с промежуточным валом, поэтому для установки на промежуточный вал, естественно, был выбран задний барабанный тормоз.Было испробовано несколько старых барабанов разных марок, но ни один из них не дал того образа, который был у Джереми. Поэтому вместо этого он изготовил свою собственную алюминиевую версию. Вскоре после этого проект перешел от старинной классики к винтажному гоночному байку для кафе. Играя с бумагой и карандашом, Джереми набросал заднее крыло в стиле кафе … вот и все. На следующее утро он гнул прут. Позже он добавил озерные трубы 2-в-1, откидные дуги и перевернутые рычаги из нержавеющей стали (созданные Дэйвом Куком). Краска объединила весь дизайн, когда он воссоздал логотип Triumph 1910 года с медными листами.Вся работа с кожей стала возможной благодаря кухонному столу и заботливой жене. Последняя задача заключалась в том, чтобы избавиться от мешанины современной проводки двигателя. Большинство строителей просто прячут провода за поддельными масляными баками, но Джереми умеет делать все по-другому. 1 заводская схема, 1 оригинальный жгут проводов, вольт-омметр и 30 долгих часов работы дали первую в истории схему подключения в стиле прерывателя для современного Triumph. «Множество головных болей, но теперь у меня довольно чистая проводка, в которой используется только то, что мне нужно — без звукового сигнала, без регулятора яркости, без выбросов, без всякого дерьма, только старая добрая искра, зарядка и фары.«TT Deluxe занял 6-е место на чемпионате мира AMD 2009 по фристайлу, победил в Smoke Out 9 и стал победителем национальной премии Easyriders VQ.

–

–

Фото любезно предоставлено: Бесси Блэк

Toyota Tacoma 2015-2018 Руководство по техническому обслуживанию: не работает весь комбинированный счетчик — измерительная система / датчик

ОПИСАНИЕ

Эта схема является схемой источника питания для счетчика. Эта схема обеспечивает
два типа источников питания, один — постоянный источник питания, в основном используемый в качестве резервного
источник питания, а другой — источник питания IG, в основном используемый для передачи сигналов.
Источник постоянного питания в основном используется как резервный источник питания для счетчика.
CPU, однако, он также используется для связи CAN. Если напряжение 12 В не
приложенный к контакту IG + при включении зажигания, индикаторы будут
не работать.

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ

ВНИМАНИЕ:

Проверьте предохранители на цепи, относящиеся к этой системе, прежде чем выполнять следующие
порядок осмотра.

ПРОЦЕДУРА

(b) Измерьте напряжение в соответствии со значениями в таблице ниже.

Стандартное напряжение:

(c) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Текст в иллюстрации

Нарушена связь с ECM / PCM «A» (U0100, U0129, U0142, U0151, U0163, U023A, U1104)

ОПИСАНИЕ
Комбинированный счетчик обменивается данными с ECM, ECU системы противоскольжения, усилителем рулевого управления.
ЭБУ, главный ЭБУ кузова (бортовой ЭБУ мультиплексной сети), датчик подушки безопасности в сборе, навигация
сборка ресивера…

Неисправность спидометра

ОПИСАНИЕ
ЦП измерителя получает сигналы скорости автомобиля от ЭБУ системы противоскольжения через
Система связи CAN (шина CAN V1). Датчик скорости определяет скорость вращения колеса
и отправляет соответствующий …

Другие материалы:

Короткое замыкание цепи муфты гидротрансформатора на массу (P074011)
ОПИСАНИЕ
Электромагнитный клапан переключения передач SL включается и выключается по сигналам от блока управления двигателем.
гидравлическое давление, действующее на запорный релейный клапан, который затем управляет работой
муфты блокировки.№ DTC

Условие обнаружения DTC

Область проблем

SA …

Снятие
СНЯТИЕ
ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ
Текст в иллюстрации

* а

Предмет, превышающий предел веса передаточного механизма

Обязательно выполняйте эту процедуру с несколькими людьми, поскольку задний дифференциал
несущий узел очень тяжелый. Обязательно соблюдайте процедуру …

Неисправность ЭБУ 4WD (P163B)
ОПИСАНИЕ
Этот код неисправности выводится при обнаружении неисправности в системе управления полным приводом.
Внутренняя цепь ЭБУ.

№ DTC

Элемент обнаружения

Условие обнаружения DTC

Область проблем

P163B

Неисправность ЭБУ 4WD

Dia…

GReddy

ПОИСК ПО ЧАСТИ №
ЧАСТЬ # 1010681
