Схема ресанта стабилизатора: Стабилизатор напряжения Ресанта АСН-5000 1-Ц схема

Содержание

Ремонт стабилизаторов напряжения Ресанта — особенности ремонта

Стабилизаторы напряжения «Ресанта» используются во многих домах для обеспечения стабильной работы и защиты «здоровья» электрических приборов. В результате домашняя техника работает в течение длительного времени и почти не подвергается ремонту.

Надо сказать, что самому стабилизатору напряжения тоже необходимо соблюдение условий эксплуатации и периодический уход. Иначе аппарат может выйти из строя и ему потребуется ремонт. Помимо этого, отслужив достаточно большой срок, прибор может поломаться просто по причине износа деталей.

Эта статья посвящена тонким местам стабилизаторов бренда «Ресанта». Рассмотрим, как ремонтируются вышедшие из строя детали, а также восстанавливается полная работоспособность прибора.

Степень сложности ремонта стабилизаторов напряжения

Все приборы стабилизации оснащены защитными функциями, с помощью которых контролируются технические показатели на соответствие заявленным данным и условиям эксплуатации. У каждой модели защитная система своя, но существуют общие понимания выхода за пределы допустимого, что не позволяет аппарату дальше работать.

Прежде всего, требуется:

проверка на наличие КЗ, входного и выходного напряжения, температурного режима компонентов;
изучение высвеченного на дисплее кода ошибки.

Наиболее трудно определить неисправность симисторных ключей прибора, так как их управление связано со знанием электроники. При ремонте не обойтись без принципиальной схемы, измерительных средств, в том числе осциллографа. По контрольным точкам снятых осциллограмм определяются повреждения в структурном модуле устройства. Затем предстоит проверка каждой радиодетали и узла на предмет дефекта.

В стабилизаторах релейного типа нередко причиной неполадок становится реле, предназначенное для переключения обмоток трансформатора. Частые переключения контактов реле приводят к их выгоранию, заклиниванию, или перегоранию самой катушки. Если пропадает напряжение либо выходит сообщение об ошибке – стоит проверить все реле.

Наиболее прост ремонт электромеханического стабилизатора, у которого работа и реакция на изменение параметров сети становятся очевидными сразу после снятия корпуса. Недаром простая конструкция и высокая точность стабилизации делают эти модели весьма распространенными.

Виды неисправностей стабилизаторов напряжения

Ремонт электромеханического типа

Распространенной проблемой таких приборов является перегрев. Поэтому раз в 2 месяца следует предавать устройство техническому обслуживанию. Важной частью ремонта считается именно чистка элементов.

Примером могут служить характерные поломки распространённого стабилизатора АСН-10000/1-ЭМ. Устройство состоит из трёх одинаковых частей — из трёх 1-фазных стабилизаторов, предназначенных для стабилизации только своей фазы. Сердцем аппарата является повышающий автотрансформатор. Он же вместе с контактором и вводным автоматом относится к силовой части.

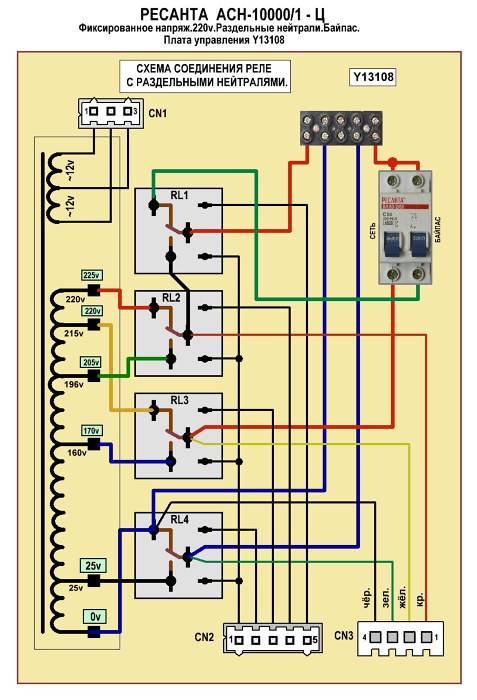

Принципиальная схема АСН-10000/1-ЭМ приведена на рисунке ниже.

В основе принципа действия электромеханических выравнивателей лежит плавное регулирование выходных параметров. Напряжение изменяется благодаря скольжению электрического контакта по обмотке автотрансформатора посредством электрического привода. На оси электродвигателя крепится ползунок, который перемещаясь, нормализует выходные параметры.

Заслуживает особого внимания следующая характерная неисправность, возникающая в процессе эксплуатации электромеханических стабилизаторов и методы ее устранения – отсутствие стабилизации выходного напряжения.

Первый признак такой неполадки – может ощущаться запах тлеющих деталей. Реверсивный двигатель недаром зовут «ахиллесовой пятой» электромеханических приборов. Контроллером стабилизатора напряжения постоянно отслеживается значение выходных параметров. Ротор постоянно вращается и это постепенно изнашивает сам двигатель.

Одна неисправность может повлечь за собой другие, например, выход из строя целого каскада управления электродвигателем, собранного на паре транзисторов. Помимо этих элементов от перегрева плавятся резисторы, стоящие в их коллекторной цепи.

Конечно, изношенный электродвигатель лучше заменить, но бывает умелая попытка привести его в действие, венчается успехом. Это и есть самый простой способ реанимации двигателя:

отключение двигателя от схемы;
подача на его выводы 5 В от мощного источника питания, к примеру, от компьютерного БП ATX.

При этом получается отжиг мелкого «мусора» на щётках двигателя. Нормальный ток электропотребления движка должен не выходить за пределы 90–160 мА. Поскольку двигатель реверсивного типа, то напряжение необходимо подавать не менее двух раз со сменой полярности. После этих воздействий работоспособность агрегата временно восстанавливается.

Другой вариант решения проблемы – небольшая замена схемы с сужением диапазона регулировки. Просто щетка будет ездить по-другому, в обход выгоревших участков дорожки трансформатора.

Ремонт релейных стабилизаторов

В качестве примеров рассмотрим ремонт:

Ресанта АСН-500/1-ц.

Наиболее частыми ошибками являются сообщения «L» и «H», что означает начальные буквы английских слов «низкий» и «высокий». То есть показатели выходят за пределы допустимых параметров. На прежних релейных стабилизаторах Ресанта со стрелочными индикаторами можно было видеть изменение выходного напряжения в пределах 204–235 В при переключении ступеней. На нынешней аппаратуре по записи видно 220 В, а по факту те же +- 6%, согласно паспортным данным.

Случается проблема реле медленно переключается, что влияет на защитное отключение компрессора кондиционера. Дело в том, что производителем используются дешёвые конденсаторы весьма низкого качества. Если заменить электролиты – проблема будет решена.

Главное, не стоит забывать о мощности. То, что написано на шильдике корпуса, справедливо для входного напряжения 200 В, в реальности для заниженного (170–180 В) мощность должна быть в 2 раза меньше.

Ресанта СПН-9000.

В основе принципа действия этого релейного стабилизатора лежит ступенчатое регулирование выходного напряжения. Стабилизация обеспечивается посредством микропроцессора. Коммутация отводов автотрансформатора выполняется пятью мощными реле, которые управляются транзисторными ключами. Стабильность выходного напряжения зависит от дискретности переключения (5–20 В).

Основная болезнь СПН-9000 – обгоревшие либо залипшие контакты в реле. Эти неполадки довольно часто возникают в процессе эксплуатации релейного стабилизатора. А также при несоответствии входного напряжения диапазону пороговых значений стабилизация не станет работать. Бывает, сразу при включении прибора выбивает предохранители, так срабатывает защита от КЗ.

По причине неисправности реле «летят» транзисторные ключи. Реле подлежат замене или реставрации. Для этого необходимо убрать крышки с реле, после снять подвижный контакт, освободить его от пружины и наждачной бумагой аккуратно очистить все контакты реле. В завершение очистить все контакты специальным бензином и собрать реле в обратном порядке. Затем впаять все транзисторы, и проверить на целостность переходов. Если понадобится, заменить транзисторы на новые.

Заключение

Если вам нужно подключить к стабильнику предположим электрическую печь (9 кВт), то лучшего прибора, чем стабилизатор напряжения Ресанта для этого не найти. А если при этом возникнут мелкие недочеты, то сервисные мастерские быстро и профессионально устранят их на основании гарантийных обязательств. Своевременно сделанный ремонт – залог долговечности и надёжности прибора и после гарантийного срока.

Поломки бывают различные, и иногда сложно понять, то ли просто не соблюдены условия эксплуатации по инструкции, то ли аппарат неисправен. Однако, неполадки могут существовать, и в итоге в самый неподходящий момент может возникнуть проблема. Правильно установить «диагноз» и эффективно устранить их всегда поможет ремонтная компания.

На видео: простой ремонт стабилизатора РЕСАНТА 15 квт 3 фазы.

Ремонт ресанта стабилизатор 9000 своими руками

Самое подробное описание: ремонт ресанта стабилизатор 9000 своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Во многих квартирах в нашей стране можно встретить стабилизаторы напряжения фирмы Ресанта, что вполне объяснимо. Это обусловлено тем, что подобные агрегаты позволяют нормализовать работу всех электрических приборов, которые присутствуют дома. Иными словами, они позволяют сберечь довольно дорогостоящую технику в случае возникновения перегрузки в сети, либо при скачках напряжения, тем самым существенно продлевая эксплуатационный срок всего электрооборудования.

Однако, работа стабилизатора напряжения также сопряжена с риском возникновения определенных поломок, единственным выходом из которых является своевременный ремонт.

Причин этому может быть несколько — от неправильной эксплуатации до естественных причин поломки, т.е. продолжительного срока службы.

Чтобы этого избежать, необходимо в точности следовать инструкции, которая прилагается в комплекте, позволяющая существенно продлить службу агрегата в правильном режиме работы. Если же все-таки поломка случилась, то нужно знать, какими методами нужно правильно осуществлять ремонт своими руками, чтобы еще больше не усугубить ситуацию. В данной статье мы рассмотрим основные неисправности, а также способы их своевременного устранения.

Нет видео.

Видео (кликните для воспроизведения).

На данном видео показан стабилизатор Ресанта с неисправностью

Конструктивное строение стабилизатора напряжения Ресанта выглядит следующим образом:

трансформатор автоматического типа;
электронный блок;
вольтметр;
орган управления, который ответственен за запуск и отключение некоторых обмоток.

Данным производителем выпускается множество различных типов стабилизаторов, поэтому и данные органы подключения обмоток будут разниться. О всех этих нюансах мы поговорим чуть позже, во время рассмотрения процедуры ремонта.

В данной конструкции определяющим является электронный блок, который осуществляет общее управление всей системой агрегата. Он ответственен за работу вольтметра, а также к нему поступают сведения о мощности входного напряжения. Затем, блок сравнивает полученные значения с оптимальными, определяя следующее действие, т.е. нужно ли добавить несколько вольт или, напротив, отнять некое количество.

Далее, по цепочке, идет определение необходимых обмоток — какие их них нужно запустить, а какие отключить. Затем, электронный блок осуществляет одно из этих действий, после чего все электрические приборы, находящиеся в квартире, получают стабильный ток.

Безусловно, сам процесс стабилизации может быть немного разным, в зависимости от типа выпускаемого устройства.

Данное различие распространяется на виды обмоток, а также методы их запуска и отключения. На сегодняшний день, компания Ресанта выпускает два вида данных стабилизаторов:

Электромеханического типа.
Релейные.

Соответственно, ремонт их будет несколько иным.

Начнем свое рассмотрение со стабилизаторов электромеханического типа. В его конструкции присутствует сервопривод, который и осуществляет запуск и отключение обмоток в устройстве.

Сам сервопривод состоит из двигателя, на котором располагается электрический контакт (щетка). При движении якоря данного мотора, соответственно, крутится и эта щетка, постоянно контактируя обмотками из меди. Ширина данной щетки позволяет осуществлять полный обхват всей обмотки, что позволяет фазе не пропадать.

Чтобы щетка двигалась в заданном направлении с нужными характеристиками, в устройстве возникает напряжение ошибки. Затем, данное значение напряжения растет. Далее оно передается к двигателю, что и заставляет якорь вращаться в оптимальном направлении. Соответственно, щетка также движется, как и якорь, в том же заданном направлении. При этом осуществляется непосредственный контакт с обмотками.

Значение напряжения ошибки будет пропорциональным тому значению, формируемое разницей между реальным вольтовым значением на входе и тем значением, которое должно там быть. Данный сигнал может обладать одной из двух полярностей, каждая из которых задает определенное направление движения. Ниже приведена схема подобного стабилизатора напряжения:

Вне зависимости от конкретной модели, строение данного стабилизатора напряжения будет практически одинаковым. Отличаются они между собой разными значениями мощности и отдельными элементами цепи.

Все релейные стабилизаторы выравнивают значения тока путем скачков. Это объясняется тем, что реле осуществляет запуск или отключение витков, расположенных на второй обмотке. Электромеханический стабилизатор выполняет этот процесс более плавно, чем релейный.

Релейные агрегаты от Ресанта осуществляют подключение витков до тех пор, пока не найдут нужный. Все эти витки условно разделены на подгруппы, при чем от каждого витка есть вывод, на который и поступает ток при запуске устройства.

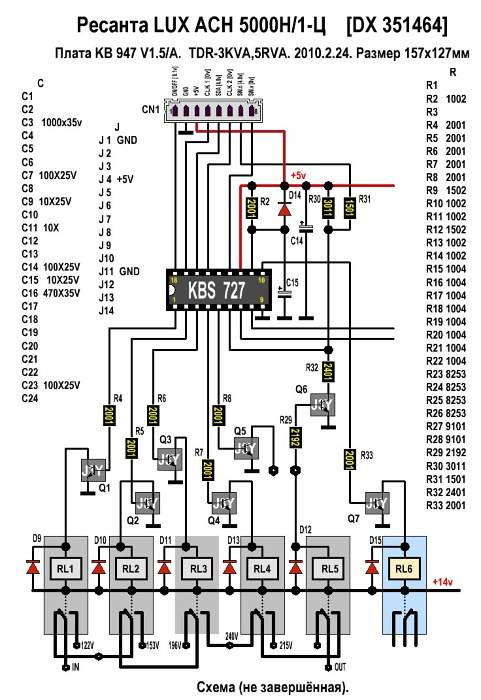

Схема всех релейных стабилизаторов данной марки показывает, что в её конструкции присутствует порядка четырех элементов реле. В отдельных случаях, это количество может ровняться пяти (модели СПН).

В случае релейных стабилизаторов, именно реле является наиболее уязвимым местом всего устройства. Это обуславливается тем, что оно находится в постоянном рабочем режиме, что существенно увеличивает риски выхода из строя.

Рассмотрев принципы работы обоих типов стабилизаторов напряжения, можно сделать вывод о том, что именно их основные составляющие части и являются наиболее часто ломающимися компонентами системы. Речь идет о сервоприводе в электромеханических приборах, а также о реле в релейных.

В первом случае, постоянное движение сервопривода приводит к периодическому трению витков катушки и щетки, что приводит к появлению излишнего перегрева данных комплектующих. Это также приводит к сильному износу и появлению искр от проводов меди.

Нужно также иметь в виду тот факт, что в сети периодически меняется значение тока, что провоцирует аналогичное изменение движения сервопривода. Подобная нестабильная работа может приводить к выходу из строя данного устройства.

Ремонт одной из неисправностей продемонстрирован на видео

Ремонт стабилизатора Ресанта можно условно разделить по типу поломок.

Сначала рассмотрим ситуацию, когда вышел из строя двигатель сервопривода Ресанта. Выходов из данной проблемы два:

Купить новый двигатель, затем установить его в устройство.
Попытаться произвести ремонт поврежденного.

Если с первым случаем все понятно, то второй требует детального рассмотрения. Важно понимать, что в случае успешного проведения ремонтных работ, отреставрированный двигатель не сможет работать долгое время, т.е. это является временной мерой.

Все наши действия будут сводиться к следующему:

Отключаем двигатель с сервоприводом от общей конструкции. Затем подключаем его к источнику питания, обладающему достаточной мощностью.
Нужно осуществить подачу на выходы двигателя тока мощностью в 5 В. Показатель силы тока должен быть не менее 90 мА.
Осуществление данных манипуляций позволит нормализовать работу стабилизатора. Далее нужно подключить двигатель обратно к схеме.

Нет видео.

Видео (кликните для воспроизведения).

Схема довольно проста: входной кабель подключается к входной клемме, нейтральный кабель подключается к нейтральной клемме. Те же самые манипуляции выполняются и для выходных кабелей. Кроме того, нужно не забыть о подключении заземляющего провода.

Выход из строя реле зачастую приводит и к поломке транзисторов. К примеру, в модели АСН-5000, располагаются транзисторы вида D882P. Схема приведена ниже:

Если эти транзисторы выходят из строя, то нужно приобретать на их место новые. Приобрести их можно довольно свободно, ведь во многих специализированных магазинах продается техника и комплектующие марки Ресанта.

Можно также попытаться произвести ремонт поврежденных частей:

Сначала нужно снять крышку реле. Далее снимаем подвижной контакт, освобождая его от пружины.
При помощи наждачной бумаги счищаем с контакта весь нагар. Осуществляем данную манипуляции для обоих контактов — верхнего и нижнего.
Затем смазываем контакты бензином, после чего собираем конструкцию реле.

Еще одной вероятной проблемой является неупорядоченное включение дисплея, а также включения самого реле. Причиной этому может быть резонатор XTA1, у которого может быть совершена некорректная пайка.

Ремонт заключается в следующем:

Выпаиваем с помощью паяльника данный резонатор.
C помощью наждачной бумаги счищаем выводы.
Запаиваем резонатор обратно.

Рассказ специалиста про ремонт Ресанта

Для совершения диагностики, нам понадобится прибор ЛАТР, т. е. лабораторный автотрансформатор регулируемого типа. Осуществляем подключение стабилизатора к данному устройству, при помощи которого нужно менять значения напряжения. Параллельно следим за работой стабилизатора Ресанта.

Осуществление ремонтных работ, в данном случае, может производиться в домашних условиях. При этом, предполагается, что человек, осуществляющий данные манипуляции, будет хорошо знаком с подобной техникой, обладать навыками правильной пайки и некоторых знаний в электронике. Если человек этим не обладает, то целесообразнее будет обратиться к специалистам.

Подобных сервисных центров довольно много по Москве и Санкт-Петербургу. В частности, «Демал-Сервис», находящийся по адресу: г.Москва, ул. 1-я Владимирская, дом 41.

В Санкт-Петербурге находится сервисный центр самой компании, находящийся по адресу: ул. Черняковского, дом 15.

Как и любая другая электронная техника, стабилизаторы напряжения подвержены поломкам. Некоторые модели имеют долгий безремонтный срок работы, другие – ломаются чаще. Многое зависит не только от качества выполнения монтажа, но и от продуманности схемотехники.

Наиболее подвержены поломкам агрегаты, которые содержат в себе механические устройства: щеточный узел в электромеханических стабилизаторах и электромагнитные реле – в релейных. Поломки тиристорных устройств случаются гораздо реже и по большей части связаны с аномальными значениями напряжения и некачественными комплектующими.

В объеме одной статьи невозможно предусмотреть все варианты поломок, да и отремонтировать сложную электронную технику способны только высококвалифицированные специалисты. Тем не менее, некоторые случаи повреждений под силу устранить в домашних условиях.

Далее речь будет идти про ремонт стабилизатора Ресанта, как наиболее распространенной марки. Устройства других типов являются либо клонами, либо имеют схожую схемотехнику и внутреннее устройство.

Всякий ремонт стабилизаторов должен начинаться с визуального осмотра внутренней части устройства. В первую очередь, следует обращать внимание на отсутствие видимых повреждений: обгорания дорожек на плате, выводов элементов, целостность обмоток трансформатора. Часто поломки в стабилизаторе возникают из-за неправильной работы схемы управления, которая вызывается потерей емкости электролитических конденсаторов. Такие элементы обычно имеют вздутый торец корпуса и подлежат первоочередной замене. Пускай, в данный момент они и не послужили причиной поломки, но в другой раз дадут о себе знать. Емкость заменяемых конденсаторов должна быть такой же, как и на оригинале, а рабочее напряжение может превышать необходимое – ничего страшного в этом нет, даже лучше.

Важно! При замене конденсаторов не перепутайте полярность.

Дальнейшие варианты поиска зависят от типа используемого стабилизатора.

Значительная часть повреждений электромеханических устройств связана с критическим износом щеток сервопривода. Движение щеток по оголенной части обмоток происходит со значительным трением, в результате прохождения токов большой величины через контакт щетка – обмотка происходит разогрев элементов щеточного узла. Все это приводит к разрушению материала щетки. Если при осмотре выявлено, что щетка имеет повреждения, ее износ препятствует плотному прижатию к обмотке, то щетки подлежат замене.

Другой случай поломки – обгорание провода обмотки и замыкание соседних витков электропроводной пылью от щеток. Для восстановления работоспособности нужно очистить оголенную часть обмотки от окислов мелкозернистой наждачной бумагой.

Важно! Шкурку с крупным зерном использовать нельзя, так как борозды на поверхности проводов вызовут сильное искрение и обгорание обмоток и щеток. Главный критерий выбора величины зерна – отсутствие видимых борозд на поверхности провода.

Пыль между витками можно удалить сильной струей воздуха от компрессора. Такой прибор есть не у всех, поэтому можно воспользоваться старой зубной щеткой с жестким ворсом. Работа облегчится, если щетка будет смочена в спирте максимальной концентрации.

Обратите внимание! Разбавленный спирт, растворители, а особенно воду применять нельзя.

В релейных стабилизаторах наименьшую надежность имеют электромагнитные реле. Протекание больших токов через контакты вызывает их обгорание или даже спекание. Последнее опасно тем, что может вызвать короткое замыкание части обмоток автотрансформатора.

Стабилизаторы напряжения Ресанта или аналогичные имеют на плате пять реле, коммутирующие по определенному алгоритму части обмоток автотрансформатора. Преимущественные колебания входного напряжения около одной величины приводят к тому, что постоянно в работе находятся только часть реле, одно или два. Поэтому именно они, прежде всего, выходят из строя.

Поиск неисправного элемента затрудняется тем, что малогабаритные реле низко,- и среднемощных стабилизаторов имеют непрозрачный неразборный корпус. Иногда можно определить неисправное реле путем легкого постукивания по корпусу каждого реле изолированной ручкой отвертки. При механическом воздействии сопротивление между обгоревшими контактами может восстановиться, а спекшиеся контакты – разомкнуться. Найденные реле необходимо менять в обязательном порядке.

Мощные устройства могут иметь реле в прозрачном корпусе, через который визуально наблюдается работа контактных групп. Кроме того, корпус выполнен разборным для возможности очистки. Обгоревшие контакты можно привести в порядок мелкозернистой наждачной шкуркой. Размер зерна должен быть еще меньше, чем при чистке обмоток электромеханических стабилизаторов.

Реле в прозрачном корпусе

В том случае, если визуальный осмотр не выявил повреждений, реле можно выпаять из платы и прозвонить контакты при помощи омметра. Расположение и нумерация контактов приведены на одной из сторон корпуса реле. Между нормально разомкнутыми контактами прибор должен показывать бесконечно большое сопротивление, а между замкнутыми –близкое к нулю. Подав постоянное напряжение 12 В на управляющую обмотку, прозванивают контакты еще раз. Теперь те, что были разомкнутыми, должны замкнуться и наоборот.

Важно! Реле имеют мощные выводы и для пайки требуют использования соответствующего паяльника. Не перегрейте печатные проводники.

Если имеется ЛАТР – лабораторный автотрансформатор, то можно сильно упростить поиск неисправностей и ремонт Ресанта или другого устройства. Для этого собирают простейшую цепь:

Вход ЛАТРа подключают к сети питания;
Выход ЛАТРа – ко входу стабилизатора;
К выходу стабилизатора подключают вольтметр переменного тока.

Вращая ручку регулировки ЛАТРА от минимального до максимального значений, наблюдают за работой стабилизатора и показаниями вольтметра. В механическом стабилизаторе при изменении входного напряжения должен вращаться вал сервопривода со щеточным узлом, а напряжение на выходе соответствовать номинальному напряжению.

В релейных стабилизаторах можно слышать включение различных реле, а выходное напряжение будет ступенчато меняться с размахом не более 10В при изменении входного от минимально допустимого до максимального.

Данный ремонт стабилизатора напряжения более сложен и требует знаний работы электронных схем. В релейных и тиристорных стабилизаторах проверке подлежат ключевые транзисторы, управляющие работой симисторов или реле. Проверка транзисторов производится по обычной методике после выпаивания их из платы. Сопротивление между коллектором и эмиттером должно быть бесконечно большим при любой полярности измерения.

Сопротивление база – коллектор и база – эмиттер в одной полярности должно быть также бесконечно большим, а в другой – составлять незначительную величину.

В электромеханических стабилизаторах можно наблюдать отсутствие вращения вала сервопривода при изменении входного напряжения. Причина этого – неисправность операционного усилителя HA17324a. Данная ИМС имеет небольшую стоимость и широко распространена в продаже.

Ремонт стабилизатора напряжения в некоторых случаях возможен своими руками с минимальными затратами времени. Следует учитывать тот факт, что от правильности ремонта может зависеть безопасность членов семьи. Если нет полной уверенности в своих силах, то это дело лучше поручить профессионалу.

Сегодня рассмотрим перечень базовых неисправностей стабилизаторов напряжения различных типов с описанием причин возникновения и методов их ремонта.

Сегодня рассмотрим перечень базовых неисправностей стабилизаторов напряжения различных типов с описанием причин возникновения и методов их ремонта. Ведь не каждая поломка стабилизатора напряжения требует сервисного ремонта, особенно по истечении гарантийного срока.

О внутреннем устройстве и типах стабилизаторов

Из всех разновидностей стабилизаторов напряжения можно выделить три наиболее распространённых топологии с довольно специфичными принципами преобразования. Среди них нельзя однозначно выделить самую надёжную, слишком многое зависит от характера питания и типа нагрузки, а также от добротности исполнения прибора. В нашем обзоре мы рассмотрим сервоприводные, релейные и полупроводниковые преобразователи, особенности их работы и типовые неисправности.

В сервоприводном стабилизаторе основным функциональным органом служит линейный трансформатор со множеством выводов средних точек вторичной, а иногда и первичной обмотки — от 10 до 40 в зависимости от класса точности. Концы выводов собраны в коллекторную гребёнку, по которой перемещается токосъёмная каретка. В зависимости от действующего напряжения по линии питания, стабилизатор поправляет положение каретки, регулируя тем самым число задействованных витков и, соответственно, коэффициент трансформации. На выходе схемы может осуществляться более тонкая подстройка напряжения, например с помощью интегральных полупроводниковых стабилизаторов.

Релейные трансформаторы устроены похожим образом. Число выводов трансформатора у них меньше, вместо плавного регулирования тонкость подстройки достигается рекомбинацией включенных в работу обмоток. За оперативное переключение отвечают силовые реле со сложной конфигурацией релейной группы. Как и в предыдущем случае, на выходе могут стоять дополнительные фильтры, стабилизаторы и устройства защиты, тем не менее, основную работу выполняют трансформатор и релейная сборка под аналоговым управлением.

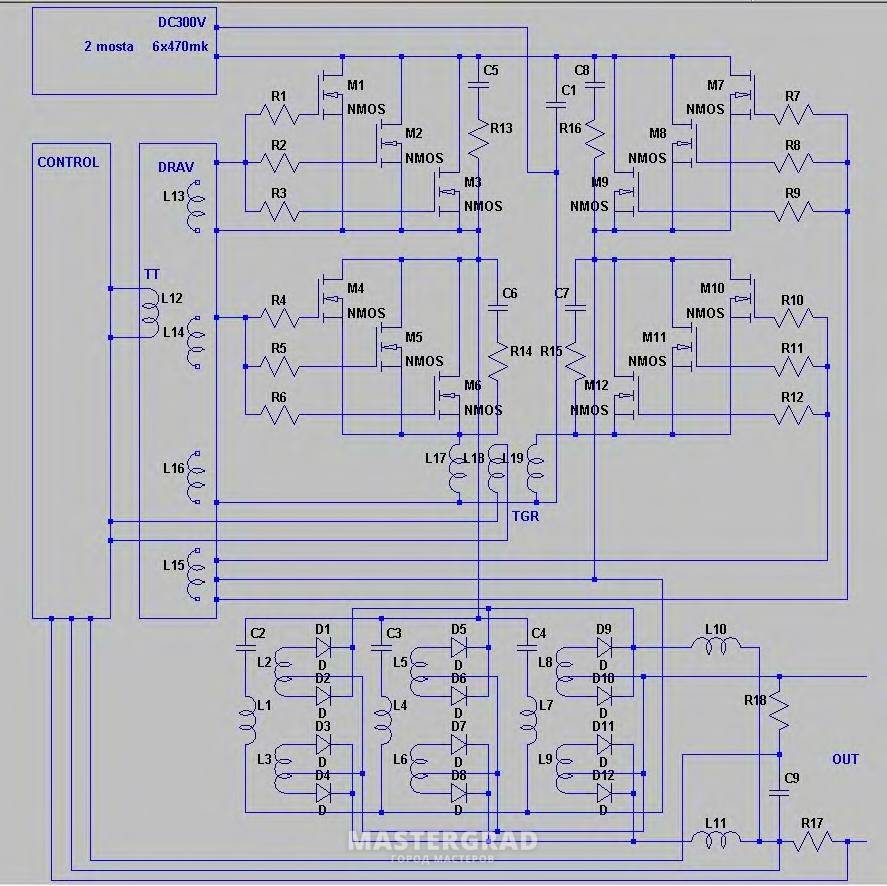

В основе электронных стабилизаторов напряжения может лежать два принципа преобразования. Первый — переключение обмоток трансформатора, но уже с помощью симметричных тиристоров, а не реле. Второй принцип — преобразование тока в постоянный, его накопление в буферных ёмкостях (конденсаторах), а затем обратное преобразование в «переменку» с чистой синусоидой посредством встроенного генератора. Схема на первый взгляд кажется достаточно сложной, но зато так обеспечивается беспрецедентно высокая точность стабилизации и качественная защита линии.

Конечно, есть и другие схемы стабилизаторов, в том числе и гибридные, но по причине узкоспециализированного применения или архаичности их мы рассматривать не будем. Каждое из трёх наиболее распространённых семейств обладает так называемыми детскими болезнями или врождёнными недостатками техники. И поэтому важнейшая задача перед отправкой прибора в сервисный центр — установить, не является ли поломка причиной несоблюдения норм ухода или заурядной для этого вида стабилизатора неисправностью.

Типовые неисправности релейных приборов

Релейные стабилизаторы характеризуются оптимальным соотношением стоимости и надёжности. Основному износу подвергается релейная группа, а при частой или постоянной работе в режиме повышенной нагрузки — также и диэлектрическая изоляция трансформаторных обмоток.

Диагностировать реле как причину неисправности достаточно просто. Первым делом производится демонтаж компонентов с печатной платы, отличить их можно по компактному прямоугольному корпусу, иногда из прозрачного пластика, с числом выводов не менее шести. Чтобы определить назначение выводов и схему переключения можно обратиться к принципиальной электрической схеме или технической спецификации на конкретный тип реле согласно указанной на корпусе маркировки.

Можно произвести пробное включение реле, для чего на контакты катушки подается рабочее напряжение, как правило, его указывают на корпусе изделия. Отсутствие щелчка при подключении — явный признак сгоревшей катушки или залипших контактов. Если щелчок слышен, но при прозвонке группы основных контактов не соблюдается схема их переключения, проблема, скорее всего, в механизме отброса и прижатия, либо в обугленных контактных площадках.

Значительная часть радиоэлектронных реле имеет разборный корпус и может подвергаться обслуживанию: восстановлению работы механизма, очистке контактных подушечек от нагара ластиком, иногда даже замене неисправной катушки. Однако лучшим решением будет всё же приобретение новых реле на замену вышедшим из строя согласно артикулу или расположению выводов.

Потеря диэлектрической прочности трансформатора вследствие перегрева сопровождается междувитковыми замыканиями и внешне наблюдается как потемнение или разрушение изоляции обмоток. Основной признак — существенное снижение сопротивления ниже паспортных норм.

Поскольку большинство бюджетных стабилизаторов имеют одну цельную первичную обмотку и многовыводную вторичную, перемотка не вызывает особых сложностей. В каждом звене число витков небольшое, их можно аккуратно уложить даже без веретена или прочих намоточных приспособлений. Самое важное — точно соблюдать количество витков и направление укладки, а также верно определить исходное удельное сопротивление проводников, а не просто приобретать обмоточный провод по диаметру.

Другая разновидность неисправностей трансформатора — срабатывание полупроводникового термопредохранителя, который обычно включен в разрыв одной из обмоток. Для замены полупроводникового элемента достаточно уточнить его серию или основные параметры, чтобы подобрать аналог. Обычно термопредохранитель подключён последовательно с первым звеном вторичной обмотки, поэтому для доступа к нему придётся снять все наружные витки. Диагностируется проблема просто: между началом обмотки и первым отводом цепь не прозванивается, зато все остальные витки в полном порядке.

Поломки сервоприводных стабилизаторов

Основная причина поломок сервоприводных устройств очевидна: износ токосъёмного узла. Именно этот недостаток и входит в разряд детских болезней, которые не удается устранить в большинстве моделей бюджетной техники.

Существует два вида токосъёмных механизмов. При малых нагрузках с задачей переключения обмоток прекрасно справляются обычные подпружиненные щётки. Устройство полностью повторяет принцип работы коллекторных двигателей электроинструмента, разве что сам коллектор развёрнут из цилиндрического положения в плоскость. Второй тип токосъёмников имеет щёточный узел в виде ролика, за счёт чего снижается трение при движении, а значит, не происходит интенсивного износа ламелей. При этом скорость износа плиточных и роликовых щёток примерно сопоставима.

Недостаток роликового токосъёмника проистекает из его геометрии. Контактное пятно очень малое — только лишь линия касания цилиндрического ролика к плоскости. Правда, в наиболее технически совершенных моделях ламели имеют радиусные канавки, хотя такое решение не совсем оправдано: по мере износа графитового ролика площадь контакта неизбежно снижается. В зависимости от интенсивности эксплуатации, замена щёток требуется с периодичностью от 3 до 7 лет. Ситуация может усугубляться при наличии большого количества пыли и нагара — вплоть до замыкания нескольких обмоток или полной потери контакта.

Хотя сервоприводные стабилизаторы также подвержены работе в режиме перегрузки, их трансформатор изнашивается меньше. В отличие от релейных приборов, в которых при переключении регулярно происходят броски напряжения и тока, коллекторный узел проводит регулировку более плавно, из-за чего механическое действие тока выражено минимально. Лаковая изоляция обмоток по-прежнему иссыхает и становится хрупкой, но при этом не осыпается.

В основном же принцип работы сервоприводного стабилизатора предельно прозрачен. Если при включении присутствует индикация входного напряжения, но прибор не реагирует, неисправность кроется либо в самом приводе, либо в контрольно-измерительной цепи. В последнем случае неисправный элемент схемы легко обнаружить чисто визуально или прозвонкой. Если на выходе нет напряжения — неисправен трансформатор, если же не обеспечивается должная точность стабилизации — на лицо наличие междувиткового замыкания во вторичной обмотке, загрязнение коллектора, износ токосъёмных щеток или самих ламелей.

Характерные проблемы электронных устройств

Инверторные стабилизаторы считаются наименее ремонтопригодными в домашних условиях. Причин тому несколько, но первоочередная — необходимость специальных познаний в схемотехнике и, в частности, принципах работы импульсных источников питания. Не получится обойтись и без соответствующей материальной базы: паяльного оборудования с регулировкой температуры, а также измерительных приборов. Комплект средств диагностики выходит далеко за пределы обычного мультиметра, потребуется прибор с расширенным набором функций для измерения ёмкости, частоты и индуктивности, также желательно иметь в распоряжении простейший осциллограф.

Наиболее частой причиной сбоев в работе инверторных стабилизаторов можно назвать нарушение в работе тактового генератора. Необходимо, исходя из номинальной мощности прибора и параметров трансформатора, определить оптимальную рабочую частоту импульсного преобразователя, после чего сравнить её с реальными параметрами. Обычно сбой частоты служит следствием неисправности в опорном колебательном контуре, подключённым к соответствующим выводам ИС тактового генератора.

Полный отказ прибора возможен по ряду причин. Если встроенной системы диагностики не имеется или по её показаниям невозможно определить поломку, скорее всего причиной неисправности стал выход из строя полевых или IGBT ключей, что достаточно просто определить по внешнему виду корпуса. Другая характерная причина неисправностей — поломка встроенного источника питания цепей управления, эта часть схемы в наибольшей степени уязвима к колебаниям напряжения, особенно импульсным.

Не будет лишним сделать прозвонку всех цепей, их проводимость должна соответствовать принципиальной и электрической схемам прибора. Из наиболее уязвимых элементов можно назвать входной и выходной выпрямители, снабберные цепочки трансформатора (для подавления импульсных перенапряжений), а также корректор коэффициента мощности при наличии такового.

Общие рекомендации

Радиоэлектронные компоненты встречаются не только в инверторных стабилизаторах, они могут применяться в контрольно-измерительных цепях или устройствах индикации и самодиагностики. В основном это касается пассивных элементов и микросхем с низкой степенью интеграции: операционных усилителей, логических элементов, совмещённых транзисторов, стабилизаторов тока и напряжения.

Выход из строя этих элементов наиболее часто можно определить чисто по внешним признакам: сгоревшие транзисторы и диоды имеют треснувший корпус, резисторы — следы подгара лакового покрытия, конденсаторы попросту раздувает. Поэтому пристальный внешний осмотр печатной платы — первый этап определения неисправности.

Если визуально причины поломки определить не удаётся, должна производиться последовательность контрольных замеров. Сначала проверяется проводимость и качество диэлектрической изоляции схемы в отключенном состоянии. После этого при подаче питания измеряются напряжения в ключевых точках: на клеммах подключения, после предохранителя, на фильтрах и стабилизаторах, обмотках трансформатора, основных узлах схемы управления.

Если описанные методы диагностики не дают результата, лучше обратиться в сервисный центр, ведь даже простая поломка может быть весьма специфичной, при том, что любительских познаний в электротехнике и домашних условий для её устранения оказывается недостаточно. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

проверка на наличие КЗ, входного и выходного напряжения, температурного режима компонентов;
изучение высвеченного на дисплее кода ошибки.

Принципиальная схема АСН-10000/1-ЭМ приведена на рисунке ниже.

отключение двигателя от схемы;
подача на его выводы 5 В от мощного источника питания, к примеру, от компьютерного БП ATX.

В качестве примеров рассмотрим ремонт:

На видео: простой ремонт стабилизатора РЕСАНТА 15 квт 3 фазы.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью:

Оценка 3.6 проголосовавших: 14

Приключения с подключением стабилизатора Ресанта

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом на четыре уровня: подвал, этажи с первого по третий.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище…
Работа с электрощитом заняла три дня.

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ.
После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Фаза А	Розетки первый этаж, кухня, стиральная машинка	Около 5 КВТ
Фаза В	Розетки второй и третий этаж, свет в доме, освещение улица	Около 3 КВт
Фаза С	Розетки подвал, котел, насосы, кондиционеры	Около 6 Квт

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой..

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону.
Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией.
Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами.
Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где — то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

характерные поломки, как восстановить реле своими руками

Стабилизаторы Ресанта — это универсальная надежная техника, которая используется в промышленности и в быту. В процессе эксплуатации, как и любое другое электрооборудование, выпрямители могут выходить из строя, требуя квалифицированного обслуживания. Ремонт стабилизаторов напряжения Ресанта должны выполнять профессионалы с использованием высококачественных запасных частей.

Принцип работы выпрямителей

Принцип работы устройств отличается в зависимости от их типа, мощности и ряда других характеристик. Конструкция выпрямителей Ресанта включает следующие элементы:

Электронный блок.
Трансформаторы автоматического типа.
Органы управления.
Вольтметр.

Принципиальная схема стабилизатора Ресанта 5000вт включает электронный блок, который отвечает за управление работой силовой части агрегата. В основной модуль от вольтметра поступают данные о мощности входного напряжения, после чего автоматика сверяет полученные цифры с установленными оптимальными значениями, внося соответствующие корректировки. На выходе получается качественный электроток с выровненной амплитудой. Полностью исключены скачки напряжения, которые могут вывести из строя работающее оборудование и бытовые приборы.

Изменение показателей напряжения в выпрямителях Ресанта осуществляется за счёт отключения и подключения обмоток на трансформаторах. Автоматика посылает сигналы исполнительному реле, что позволяет оперативно вносить изменения в показатели напряжения.

В зависимости от типа трансформатора, метода их отключения и запуска принято выделять две разновидности стабилизаторов:

Релейные.
Электромеханические.

Наибольшей популярностью сегодня пользуются стабилизаторы электромеханического типа, в конструкции которых имеется сервопривод, отвечающий за отключение и запуск обмотки в устройстве. Привод включает маломощный двигатель, на котором располагается щётка контакта. К преимуществам стабилизаторов электромеханического типа относят их точность работы, а также широкий диапазон регулировки напряжения. Единственный недостаток — это сложность конструкции, что отрицательно сказывается на надежности техники.

В релейных стабилизаторах встроенная автоматика выполняет отключение и подключение витков коммутатора работы, до тех пор, пока не будет получено оптимальное напряжение на выходе. Для ускорения работы аппарата все витки трансформатора поделены на подгруппы, что позволяет улучшить амплитуду напряжения, упрощая при этом работу аппарата. Стабилизаторы этого типа отличаются надежностью, что объясняется простотой конструкции. К минусам можно отнести небольшую скорость выпрямления напряжения, поэтому с чувствительными приборами использовать их не рекомендуется.

Основные неисправности

Стабилизаторы напряжения от латвийской компании Ресанта зарекомендовали себя как достаточно надежные и высокотехнологичные. Однако и они могут ломаться. В силу особенностей конструкции релейных и электромеханических устройств бывают характерные поломки, которые требуют замены поврежденных элементов и восстановления работоспособности оборудования.

У электромеханических стабилизаторов может сломаться привод, на который в процессе эксплуатации устройства приходится повышенная нагрузка. В электросетях, где отмечаются частые скачки напряжения, электродвигатель может сломаться уже через год после начала использования оборудования.

В трансформаторных установках слабым местом является реле, которое может перегореть, что приводит к проблемам с контактом подвижной щётки. Ремонт будет заключаться в замене повреждённых обмоток и реле, а также восстановлении трансформатора.

Причины поломок

Основной причиной неисправности стабилизатора напряжения Ресанта 10000ВТ является неправильная эксплуатация оборудования. Достаточно часто отмечается перегрев выпрямителей при использовании техники в пыльном помещении. Внутри корпуса оседает грязь, что ухудшает охлаждение устройства, возникают проблемы с перенапряжением силовой части и исполнительных плат.

Также причиной поломки электрических выпрямителей может стать эксплуатация в условиях повышенной влажности. Контакты и платы начинают окисляться, ухудшается соединение, что в конечном счете приводит к серьезным поломкам стабилизаторов — восстановить их можно заменой сервопривода или силовых элементов.

В инструкции по эксплуатации стабилизатора можно найти все рекомендации по использованию техники, что позволит предупредить появление характерных поломок и необходимость дорогостоящего и сложного ремонта оборудования.

В линейке Ресанта можно найти как простые и недорогие бытовые модели, которые предназначены для эксплуатации внутри помещений, так и специализированные промышленные установки, которые могут использоваться в условиях повышенной влажности и пыльных загрязненных цехах. Правильно подобрав стабилизатор, можно гарантировать беспроблемность работы и отсутствие поломок даже при повышенной нагрузке.

Ремонт оборудования

Отсутствие проблем при эксплуатации стабилизаторов напряжения будет зависеть и от качества их ремонта. Самостоятельно проводить такую работу или доверять ее сомительным мастерам не стоит. Экономить на ремонте не следует — это позволит гарантировать в дальнейшем отсутствие проблем со стабилизаторами Ресанта.

В мастерских для диагностики поломок и ремонта техники используется специальный прибор ЛАТР — лабораторный автотрансформатор регулируемого тока. К тестеру подключается вышедший из строя стабилизатор, на выпрямитель подают напряжение, что позволяет определить поломки оборудования.

Сервопривод аппарата

У сверхчувствительных электромеханических стабилизаторов чаще всего из строя выходит сервопривод, отвечающий за перемещение контактной щетки. Существует два вида решения этой проблемы:

Установка нового электродвигателя.
Ремонт повреждённых элементов.

Стоимость сервоприводов на стабилизаторы Ресанта чрезвычайно высока, поэтому к полной замене мотора прибегают лишь при серьезных повреждениях, когда отремонтировать его невозможно.

Ремонт стабилизатора напряжения своими руками выполняется по следующему алгоритму:

Вскрывается корпус стабилизатора, отключается двигатель с сервоприводом.
Мотор подключается к источнику питания с необходимой мощностью.
На выход двигателя подается электроток (5 Вт и не меньше 90 мА).

Работа сервопривода должна восстановится, после чего мотор устанавливают на место.

При наличии механических повреждений необходимо вскрыть вышедший из строя мотор и поменять сгоревшие элементы привода. Такие поломки часто отмечаются при перенапряжении сервопривода, когда стабилизаторы используются в электросети с нестабильными показателями напряжения.

Проблемы с двигателем могут появиться по причине выхода из строя электронной платы, по которой к мотору от биполярных транзисторов подаётся электричество. Вышедшие из строя транзисторы следует менять парой, так как используется двухполярная схема питания. В цепи также могут выгорать 10-омные резисторы, которые могут заменяться на аналогичные или имеющие мощность больше на 3−5 Вт. В последнем случае повышается надежность сервопривода и решаются проблемы в работе оборудования при пиковых нагрузках.

Повреждения реле

У транзисторных модификаций Ресанта часто ломается реле, что ограничивает функционал устройства или полностью выводит его из строя. Ремонт реле будет напрямую зависеть от характера поломки. В большинстве случаев требуется определить вышедшие из строя транзисторы и заменить их на новые.

Ремонт стабилизатора напряжения Ресанта своими руками выполняется следующим образом:

Снимают крышку реле, демонтируют подвижный контакт и освобождают фиксирующие пружины.
С помощью мелкой наждаки аккуратно зачищают верхний и нижний контакт.
Соединения и контакты аккуратно смазываются бензином.
Конструкция реле собирается в обратной последовательности.

Такой ремонт возможен в тех случаях, когда отмечается окисление контактов реле. Всю работу можно выполнить самостоятельно, без использования вольтметров и другого профессионального оборудования.

Другие неисправности

Характерным для релейных моделей Ресанта является выход из строя резонатора ХТА1. О его поломке свидетельствуют проблемы в работе реле и потухший дисплей. У резонатора бывает некорректная пайка, что приводит к затруднениям в работе стабилизатора.

Ремонт выполняется следующим образом:

Паяльником с тонким жалом выпаивают резонатор.
Наждачной бумагой зачищают выводы.
Смачивают их бензином и запаивают резонатор обратно.

При наличии на резонаторе выраженных признаков перегорания его требуется заменить. Использовать следует только подходящие резонаторы, что позволит гарантировать полное восстановление работоспособности техники.

Ремонт стабилизаторов Ресанта может выполняться как в домашних условиях, так и в специализированной мастерской. Но работу должен проводить человек, имеющий представление об устройстве и принципах функционирования техники. Зная характерные неисправности стабилизатора напряжения Ресанта 10000, можно с легкостью восстановить работоспособность выпрямителя, сократив расходы на ремонт оборудования.

стабилизатор напряжения трехфазный Ресанта АСН-45000/3-ЭМ

Стабилизатор напряжения трехфазный Ресанта АСН-45000/3-ЭМ.

Устройство, принцип работы, индикация, установка и подключение трехфазных стабилизаторов напряжения Ресанта.


Трехфазный стабилизатор состоит их трех однофазных, объединенный в один корпус.	Принцип действия — электромеханический.	Токосъемная щетка имеет большую площадь контакта с обмотками транформатора.	По трем ампермертам и вольтметру можно контролировать нагрузку и напряжение на выходе.

Рекомендуется для питания	НЕ рекомендуется для питания
Насосы, холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, микроволновые печи, электроплиты и чайники.	Компьютеры, ЖК телевизоры и аудио-видео техника, точные электронные приборы, медицинская техника. Для питания этих приборов используйте стабилизаторы с погрешностью 1,5-2% и высокой скоростью реакции.

Технические характеристики трехфазных стабилизаторов напряжения Ресанта.

Допустимая мощность нагрузки по каждой фазе не должна превышать

15000 VA

параметр	значение
Рабочий диапазон линейного входного напряжения	240-430 В
Номинальный диапазон фазног входного напряжения	140-260В
Время реакции при изменении входного напряжения на 10%	0. 5 сек.
Выходное фазное напряжение, при котором срабатывает защитное отключение нагрузки	265 В
Режим работы	непрерывный
Условия эксплуатации по температуре	+5-+40 С
Условия эксплуатации по влажности	не более 80%

Транспортировка стабилизатора напряжения должна осуществлятся СТРОГО в вертикальном положении.

Управление,контроль и монтаж стабилизатора напряжения трехфазного Ресанта.

Индикация	На передней панели стабилизатора три амперметра. позволяющие контролировать в режиме реального времени фазный ток по каждой фазе. Три светодиодных индикатора показывают состояние входного напряжения : повышенное нормальное пониженное
Управление	На боковой стенке стабилизатора расположен блок автоматических выключателей.
Подключение	Подключение трехфазного стабилизатора производится с помощью клеммной колодки, расположенной внизу устройства.
Техническое обслуживание	Для надежной и долговечной работы электромеханического стабилизатора напряжения необходимо один раз в год произвести замену (чистку) токосъемного узла. Производится в официальном сервис-центре РЕСАНТА.	сервисный центр стабилизаторов РЕСАНТА Адрес: Москва, Внутренний пр-д. д 8.

Принципиальная схема стабилизатора.

Трехфазный стабилизатор напряжения состоит из трех однофазных. конструктивно объединенных в одном корпусе.

Схема управления сервоприводами стабилизатора сравнивает номинальное напряжение с напряжением на выходе и дает команду в случае отклонения от эталонного на перемещение токосъемного контакта по обмотке автотрансформатора.

Краткие рекомендации к выбору стабилизатора по мощности.

Для покупки стабилизатора напряжения оптимальной мощности необходимо замерить входное напряжение Вашей электросети. (найти его МИНИМАЛЬНОЕ значение в течении суток).Это значение можно получить с помощью тестера напряжения или токосъемных клещей. Далее по графику, приведенному ниже определяем коэфициент понижения номинальной мощности стабилизации.

Пример: входное напряжение достигает 170 В. коэфициент — 0.7

Вы не ошибетесь, выбрав стабилизатор с «запасом» по мощности на случай появления у Вас новых электроприборов и обеспечения «щедящего» режима работы стабилизатора. Который ответит Вам своей надежной и долгой службой!

Подробнее о правильном выборе стабилизатора напряжения можно прочитать в статьях

схема, устройство и принцип действия

В любой сети напряжение не является стабильным и постоянно меняется. Зависит это в первую очередь от потребления электроэнергии. Таким образом, подключая приборы в розетку, можно значительно уменьшить напряжение в сети. В среднем отклонение составляет 10 %. Многие устройства, которые работают от электричества, рассчитаны на незначительные изменения. Однако большие колебания приводят к перегрузкам трансформаторов.

Как устроен стабилизатор?

Основным элементом стабилизатора принято считать трансформатор. Через переменную цепь он соединяется с диодами. В некоторых системах их имеется более пяти единиц. В результате они образуют мост в стабилизаторе. За диодами располагается транзистор, за которым устанавливается регулятор. Дополнительно в стабилизаторах имеются конденсаторы. Выключение автоматики осуществляется при помощи механизма замыкания.

Устранение помех

Принцип работы стабилизаторов построен на методе обратной связи. На первом этапе напряжение подается на трансформатор. Если его предельное значение превышает норму, то в работу вступает диод. Соединен он напрямую с транзистором по цепи. Если рассматривать систему переменного тока, то напряжение дополнительно фильтруется. В данном случае конденсатор исполняет роль преобразователя.

После того как ток пройдет резистор, он вновь возвращается на трансформатор. В результате номинальная величина нагрузки изменяется. Для устойчивости процесса в сети имеется автоматика. Благодаря ей конденсаторы не перегреваются в коллекторной цепи. На выходе сетевой ток проходит по обмотке через другой фильтр. В конечном счете напряжение становится выпрямленным.

Особенности сетевых стабилизаторов

Принципиальная схема стабилизатора напряжения данного типа представляет собой набор транзисторов, а также диодов. В свою очередь механизм замыкания в ней отсутствует. Регуляторы при этом имеются обычного типа. В некоторых моделях дополнительно устанавливается система индикации.

Она способна показать мощность скачков в сети. По чувствительности модели довольно сильно отличаются. Конденсаторы, как правило, в цепи имеются компенсационного типа. Система защиты у них отсутствует.

Устройства моделей с регулятором

Для холодильного оборудования востребованным является регулируемый стабилизатор напряжения. Схема его подразумевает возможность настройки прибора перед началом использования. В данном случае это помогает в устранении высокочастотных помех. В свою очередь электромагнитное поле проблем для резисторов не представляет.

Конденсаторы также включаются в регулируемый стабилизатор напряжения. Схема его не обходится без транзисторных мостов, которые соединяются между собой по коллекторной цепочке. Непосредственно регуляторы могут устанавливаться различных модификаций. Многое в данном случае зависит от предельного напряжения. Дополнительно учитывается тип трансформатора, который имеется в стабилизаторе.

Стабилизаторы «Ресанта»

Схема стабилизатора напряжения «Ресанта» представляет собой набор транзисторов, которые взаимодействуют между собой по коллектору. Для охлаждения системы имеется вентилятор. С высокочастотными перегрузками в системе справляется конденсатор компенсационного типа.

Также схема стабилизатора напряжения «Ресанта» включает в себя диодные мосты. Регуляторы во многих моделях устанавливаются обычные. Ограничения по нагрузке у стабилизаторов «Ресанта» есть. В целом помехи ими воспринимаются все. К недостаткам следует отнести высокую шумность трансформаторов.

Схема моделей с напряжением 220 В

Схема стабилизатора напряжения 220 В отличается от прочих устройств тем, что в ней имеется блок управления. Данный элемент соединяется напрямую с регулятором. Сразу за системой фильтрации имеется диодный мост. Для стабилизации колебаний дополнительно предусмотрена цепь из транзисторов. На выходе после обмотки располагается конденсатор.

С перегрузками в системе справляется трансформатор. Преобразование тока осуществляется им же. В целом диапазон мощности у данных устройств довольно высокий. Работать эти стабилизаторы способны и при минусовой температуре. По шумности они не отличаются от моделей других типов. Параметр чувствительности сильно зависит от производителя. Также на нее влияет тип установленного регулятора.

Принцип работы импульсных стабилизаторов

Схема электрическая стабилизатора напряжения данного типа схожа с моделью релейного аналога. Однако отличия в системе все же есть. Главным элементом в цепи принято считать модулятор. Занимается данное устройство тем, что считывает показатели напряжения. Далее сигнал переносится на один из трансформаторов. Там проходит полная обработка информации.

Для изменения силы тока имеется два преобразователя. Однако в некоторых моделях он установлен один. Чтобы справиться с электромагнитным полем, задействуется выпрямительный делитель. При повышении напряжения он снижает предельную частоту. Чтобы ток поступил на обмотку, диоды передают сигнал на транзисторы. На выходе стабилизированное напряжение проходит по вторичной обмотке.

Высокочастотные модели стабилизаторов

По сравнению с релейными моделями, высокочастотный стабилизатор напряжения (схема показана ниже) является более сложным, и диодов в нем задействуется больше двух. Отличительной особенность приборов данного типа принято считать высокую мощность.

Трансформаторы в цепи рассчитаны на большие помехи. В результате данные приборы способны защитить любую бытовую технику в доме. Система фильтрации в них настроена на различные скачки. За счет контроля напряжения величина тока может изменяться. Показатель предельной частоты при этом будет увеличиваться на входе, и уменьшаться на выходе. Преобразование тока в этой цепи осуществляется в два этапа.

Первоначально задействуется транзистор с фильтром на входе. На втором этапе включается диодный мост. Для того чтобы процесс преобразования тока завершился, системе требуется усилитель. Устанавливается он, как правило, между резисторами. Таким образом, температура в устройстве поддерживается на должном уровне. Дополнительно в системе учитывается источник питания. Использование блока защиты зависит от его работы.

Стабилизаторы на 15 В

Для устройств с напряжением 15 В используется сетевой стабилизатор напряжения, схема которого по своей структуре является довольно простой. Порог чувствительности у приборов находится на малом уровне. Модели с системой индикации встретить очень сложно. В фильтрах они не нуждаются, поскольку колебания в цепи незначительные.

Резисторы во многих моделях есть только на выходе. За счет этого процесс преобразования происходит довольно быстро. Входные усилители устанавливаются самые простые. Многое в данном случае зависит от производителя. Используются стабилизатор напряжения (схема показана ниже) этого типа чаще всего в лабораторных исследованиях.

Особенности моделей на 5 В

Для устройств с напряжением 5 В используют специальный сетевой стабилизатор напряжения. Схема их состоит из резисторов, как правило, не более двух. Применяют такие стабилизаторы исключительно для нормального функционирования измерительных приборов. В целом они являются довольно компактными, а работают тихо.

Модели серии SVK

Модели данной серии относятся к стабилизаторам латерного типа. Чаще всего их используют на производстве для уменьшения скачков от сети. Схема подключения стабилизатора напряжения этой модели предусматривает наличие четырех транзисторов, которые расположены попарно. За счет этого ток преодолевает меньшее сопротивление в цепи. На выходе у системы имеется обмотка для обратного эффекта. Фильтров в схеме предусмотрено два.

За счет отсутствия конденсатора процесс преобразования также происходит быстрее. К недостаткам следует отнести большую чувствительность. На электромагнитное поле прибор реагирует очень остро. Схема подключения стабилизатора напряжения серии SVK регулятор предусматривает, как и систему индикации. Напряжение максимум устройством воспринимается до 240 В, а отклонение при этом не может превышать 10 %.

Автоматические стабилизаторы «Лигао 220 В»

Для систем сигнализации является востребованным от компании «Лигао» стабилизатор напряжения 220В. Схема его построена на работе тиристоров. Использоваться данные элементы способны исключительно в полупроводниковых цепях. На сегодняшний день типов тиристоров существует довольно много. По степени защищенности они делятся на статические, а также динамические. Первый вид используется с источниками электричества различной мощности. В свою очередь динамические тиристоры имеют свой предел.

Если говорить про компании «Лигао» стабилизатор напряжения (схема показана ниже), то в нем имеется активный элемент. В большей степени он предназначен для нормального функционирования регулятора. Представляет он собой набор контактов, которые способны соединяться. Необходимо это для того чтобы увеличивать или уменьшать предельную частоту в системе. В других моделях тиристоров может иметься несколько. Устанавливаются они между собой при помощи катодов. В результате коэффициент полезного действия устройства можно значительно повысить.

Низкочастотные устройства

Для обслуживания устройств с частотой менее 30 Гц существует такой стабилизатор напряжения 220В. Схема его схожа со схемами релейных моделей за исключением транзисторов. В данном случае они имеются с эмиттером. Иногда дополнительно устанавливается специальный контроллер. Многое зависит от производителя, а также модели. Контроллер в стабилизаторе необходим для передачи сигнала на блок управления.

Для того чтобы связь была качественной, производители используют усилитель. Устанавливается он, как правило, на входе. На выходе в системе имеется обычно обмотка. Если говорить про предел напряжения в 220 В, конденсаторов можно найти два. Коэффициент передачи тока у таких устройств довольно низкий. Причиною этого принято считать малую предельную частоту, которая является следствием работы контроллера. Однако коэффициент насыщения находится на высокой отметке. Во многом это связано именно с транзисторами, которые устанавливаются с эмиттерами.

Зачем нужны феррорезонансные модели

Феррорезонансные стабилизаторы напряжения (схема показана ниже) используются на различных промышленных объектах. Порог чувствительности у них довольно высокий за счет мощных блоков питания. Транзисторы в основном устанавливаются попарно. Количество конденсаторов зависит от производителя. В данном случае это будет влиять на конечный порог чувствительности. Для стабилизации напряжения тиристоры не используются.

В данной ситуации с этой задачей способен справиться коллектор. Коэффициент усиления у них очень высокий благодаря прямой передаче сигнала. Если говорить про вольтамперные характеристики, то сопротивление в цепи поддерживается на уровне 5 МПа. В данном случае это оказывает положительное действие на предельную частоту стабилизатора. На выходе дифференциальное сопротивление не превышает 3 МПа. От повышенного напряжения в системе спасают транзисторы. Таким образом, перегрузок по току удается избежать в большинстве случаев.

Стабилизаторы латерного типа

Схема у стабилизаторов латерного типа отличается повышенным коэффициентом полезного действия. Входное напряжение при этом составляет в среднем 4 МПа. В данном случае пульсация выдерживается большой амплитуды. В свою очередь, выходное напряжение стабилизатора равняется 4 МПа. Резисторы во многих моделях устанавливаются серии «МР».

Регулирование тока в цепи происходит постоянно и за счет этого предельную частоту удается понизить до отметки 40 Гц. Делители в усилителях данного типа работают сообща с резисторами. В итоге все функциональные узлы связаны между собой. Усилитель постоянного тока обычно устанавливается после конденсатора перед обмоткой.

Как подключить стабилизатор напряжения ресанта

» Как

как подключить стабилизатор Ресанта АСН 10000 Н/1-Ц Lux

Зарегистрирован: 15 авг 15:46

Сообщения: 1

Я живу в 5-и этажном общежитие и в вечернее время у нас падает напряжение до 190-180В

Вот купил стабилизатор Ресанта АСН 10000 Н/1-Ц Lux от него хочу за питать 3 нагрузки холодильник Stinol 101ER,СМ Electrolux EWT 825,микроволновку LG MS2041US

Сообщения: 3047

Почему 6 мм2, а не 10?

Первая колонка — для одиночного провода, проложенного открыто.

Стабилизаторы напряжения Ресанта

Стабилизатор напряжения — это электрический прибор, основная цель которого предохранение бытовой техники от перепадов напряжения и, как следствие, от преждевременного выхода ее из строя.

Ресанта представляет различные модели подобных устройств для дома. Прежде, чем купить нужный прибор, следует определиться с необходимой мощностью. Представляем вашему вниманию основные категории такого оборудования.

Однофазный стабилизатор напряжения Ресанта применяется для защиты электроприборов с мощностью до 5 кВт от короткого замыкания и перепадов напряжения.

Прибор оснащен частотным фильтром входного и выходного напряжения. Предусмотрено аварийное отключение, которое срабатывает при повышении показателей напряжения. Данное устройство можно крепить на стену.

Трёхфазный стабилизатор напряжения Ресанта. Предназначен для домов, где подведены три фазы, или там, где установлены агрегаты, которые требуют 380В. Производятся только электромеханического типа. Достаточно дорогостоящие приборы, но оправдывают себя, так характеризуются высокой практичностью в пользовании.

Автоматические стабилизаторы напряжения Ресанта делятся на несколько подвидов: однофазные электромеханического типа, однофазные цифровые пониженного напряжения, однофазные электронного типа с цифровым дисплеем, однофазные цифровые настенные серии LUX, бытовые однофазные цифровые, трехфазные электромеханического типа.

Как подключить стабилизатор напряжения. Рассмотрим два возможных варианта:

1 вариант подключение после счетчика. Такой вид подключения выбирают, когда нужно подключить весь дом (квартиру). После счетчика устанавливают автомат (автоматический выключатель), на вход прибора идет выход автомата. Очень важно подводить фазы к фазе. Также можно установить дополнительный автомат на само устройство. Схема: счетчик автоматический выключатель стабилизатор автоматы разводки.

2 вариант розеточное подключение. К такому виду подключения прибегают в том случае, когда требуется оборудование большей мощности. На вход прибора подводят провод (на другом конце провода подсоединена вилка), на выход провод, на конце которого находится розетка. В этом случае фаза роли не играет. Длину провода вы можете корректировать, так как вам нужно. Схема: вилка провод (на вход) стабилизатор провод (на выход) розетка.

Технические характеристики стабилизатора напряжения Ресанта заключаются в следующем:

Мощность номинальная (Вт/А): 3000
Частота (Гц): 50
Диапазон (входное напряжение) (В): 240 430
Стабилизационная точность: 220 2%
КПД (при токе нагрузки 80%) (%): 97
Охлаждение: воздушное
Температура нагрева (максимальная) обмотки трансформатора (С): 70
Регулировочное время (сек): 10

Искажение синусоиды: отсутствует
Защита (высоковольтная) (В): 260 5
Защитный класс: ІР негерметизированный
Температура окружающей среды во время работы (С):0 45
Влажность воздуха (%): не более 80
Размеры (мм): 810х430х530.

Несмотря на то, что все модели Ресанта пользуются большой популярностью, так как сделаны очень качественно, однако и в них случаются поломки.

Что же делать при неисправности стабилизаторов напряжения Ресанта?

Первое, что нужно сделать это выяснить причину неисправной работы. Если вы не компетентны в этом вопросе, то лучше вызвать мастера либо отвезти прибор в ремонтную службу (фирму, где осуществлялась покупка). Профессионалы осмотрят аппарат и приступят к ремонту. Если он находится на гарантии, а вашей вины в поломке нет, то все будет абсолютно бесплатно.

XXI столетие это время автоматизации и компьютеризации. Мы привыкли к комфорту, поэтому, если что-то выходит из строя, это нас очень беспокоит. Каждый потребитель электроэнергии понимает, что такое перепады напряжения и как может из-за этого страдать наша техника. Поэтому самый лучший вариант для того, чтобы уберечь наш быт от поломок приобрести соответствующее устройство от Ресанта, так как это гарантия исправной работы всех электроприборов в вашем доме. Конечно, выбор делать вам: тратить деньги на стабилизатор либо надеяться на то, что все обойдется. Однако лучше обезопасить себя, купив оборудование от компании Ресанта.

Смотрите видео

Причиной поломки бытовых электроприборов зачастую могут стать скачки напряжения в сети. Предотвратить подобные проблемы можно с помощью стабилизаторов напряжения, которые сглаживают помехи и искажения и оберегают приборы от поломки. В этой статье расскажем, как правильно подключить стабилизатор напряжения на примере прибора фирмы Ресанта.

Где установить стабилизатор?

Установка стабилизатора напряжения в квартиру требует грамотного выбора размещения. Лучше всего поместить прибор в кладовке, если таковая имеется. И без того не очень хорошо, когда электрический прибор большой мощности стоит под ногами , а если в квартире дети, то это вообще опасно.

При этом, важно отметить, стабилизатор нужно разместить так, чтобы от его поверхности до стен со всех сторон оставалось сантиметров по 10 свободного пространства – это обеспечит нормальную вентиляцию устройства и защитит его от перегрева. Кроме того, материал стен, которые окружают стабилизатор, должен быть негорючим – голый бетон, кирпич, стеклотекстолит и т.д.

Как подключить?

Стабилизатор имеет три контакта для подключения:

Контакты отмаркированы, а потому вы их вряд ли перепутаете. На контакт фаза-вход стабилизатора заводится провод фаза распределительного автомата (электросчетчика), к контакту фаза-выход подключается фаза нагрузки (электроприбора, который вы хотите обезопасить от перепадов напряжения), а ноль подключается и к нулю нагрузки, и к нулю распределительного автомата (см. рисунок).

Важно! Все подключения проводите при обесточенной сети — предупредите соседей по площадке, отключите распределительный автомат и только затем приступайте к подключению.

Источники: http://ceshka.ru/forum/viewtopic.php?p=2415, http://myfta.ru/articles/stabilizatory-napryazheniya-resanta, http://elhow.ru/bytovye-sovety/remont/elektrika/kak-podkljuchit-stabilizator-naprjazhenija

Комментариев пока нет!

Поделитесь своим мнением

restart24. ru

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

Перед монтажом всегда отключайте питание сети в электрическом щите.
Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Подключение стабилизатора к сети

ostabilizatore.ru

Подключение стабилизатора

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом на четыре уровня: подвал, этажи с первого по третий.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

Установка была обязательным требованием для арендодателей.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Фаза А	Розетки первый этаж, кухня, стиральная машинка	Около 5 КВТ
Фаза В	Розетки второй и третий этаж, свет в доме, освещение улица	Около 3 КВт
Фаза С	Розетки подвал, котел, насосы, кондиционеры	Около 6 Квт

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой. .

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

Ни капли не соврал при этом.

Автотрансформатор состоит из катушки с большим количеством витков.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Не буду описывать свои дорожные приключения до сервиса.

Через три дня Алексей вышел на связь.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

elektrikpodolsk.ru

Как защитить домашнюю электропроводку стабилизатором напряжения

Вы здесь: Когда мы рассказывали об устройствах защиты сети от перенапряжения, особое внимание было уделено бесперебойникам и данным устройствам. Автоматические стабилизаторы могут использоваться где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком велика, а установка и подключение стабилизатора напряжения своими руками не представляет ничего сложного. Далее мы как раз поговорим о том, как самостоятельно установить и подключить защитную аппаратуру на весь дом либо квартиру, предоставив пошаговую инструкцию по монтажу!

Шаг 1 – Определяемся с типом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.

Шаг 2 – Выбираем место установки

При установке своими силами дела обстоят куда сложнее, т.к. если Вы неправильно установите корпус в доме, может произойти в лучшем случае выход защитного прибора из строя, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самому установить стабилизатор напряжения в помещении, учитывайте следующие рекомендации:

комната должна быть сухой и хорошо вентилируемой, т.к. одной из главных причин поломки устройства является появление конденсата внутри корпуса;
при установке изделия в нише, позаботьтесь о том, чтобы отделочные материалы были пожаробезопасные – кирпич, бетон, металл либо стеклотекстолит;
соблюдайте воздушный зазор между корпусом техники и стенками, со всех сторон отступ должен быть не меньше, чем 10 см;
если Вы решите установить стабилизатор напряжения на стене своими руками, позаботьтесь, чтобы подставка (либо анкера) смогла выдержать вес настенного корпуса.

Рекомендуем также просмотреть наглядную видео инструкцию по установке и подключению аппарата на стене в доме:

Как правильно осуществить монтаж

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.
Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Также читают:

Как правильно осуществить монтаж

Другие статьи по теме

Как определить короткое замыкание в сети?

Правила первой помощи при поражении током

samelectrik.ru

Схема автоматического стабилизатора напряжения

Стабилизатор напряжения представляет собой устройство, которое стабилизирует переменное напряжение и поддерживает его в диапазоне от 200 до 255 В переменного тока. Иногда в линии переменного тока появляются колебания напряжения или всплески. Если мы используем стабилизатор напряжения, то сверхвысокие или низкие напряжения не вызовут проблем с приборами. Он защищает любое электронное устройство, подключенное к нему, от повреждения. Автоматический стабилизатор напряжения является очень хорошим примером силовой электроники проектов .

На рынке представлены различные разновидности стабилизаторов напряжения. Но мы также можем сделать их дома в соответствии с нашими потребностями и требованиями.

важные моменты стабилизатора напряжения

Перед сборкой этого устройства следует помнить о следующих моментах и спецификациях, чтобы создаваемое нами устройство могло работать должным образом и давать нам желаемые результаты:

Диапазон входного напряжения должен быть от 150 до 260В.
Диапазон выходного напряжения должен составлять от 200 до 240 В.
Форма волны или частота входных/выходных напряжений не должны изменяться.
Материал, используемый в нем, не должен быть слишком дорогим, иначе нет смысла делать его дома, преодолевая все трудности, вместо этого можно просто купить дешевый на рынке. Поэтому он не должен быть дорогим.
В окончательном виде изделия не должно быть варисторов и переменных резисторов.
Всего в цепи используется 4 реле.
Используемый автотрансформатор имеет 4 дополнительных отвода, настроенных на 165В, 190В, 215В и 240В, все с разницей около 25В.
Используется микроконтроллер r PIC 16F873A.

Автоматический стабилизатор напряжения рабочий

Микроконтроллер формирует сигналы управления, а четыре реле используются с автотрансформатором для управления и преобразования напряжения. Входное напряжение определяется микроконтроллером, и он пытается удерживать выходное напряжение в заданных пределах, переключая реле. Из четырех реле два переключают соединение между ответвлениями 165В, 190В и 240В, одно переключает выходное соединение между ответвлениями 215 и 240, а последнее является главным реле включения/выключения, которое отключает выход в случае аварии. низкие и высокие режимы резки.Интерфейс реле с микроконтроллером очень прост.

Стабилизатор напряжения ИЗМЕРЕНИЕ ВХОДНОГО НАПРЯЖЕНИЯ

В первую очередь для преобразования входного переменного напряжения в постоянное используется мостовой выпрямитель , за которым следует большой конденсатор, сглаживающий постоянное напряжение. А с помощью схемы делителя напряжения мы понижаем постоянное напряжение, чтобы микроконтроллер мог его принять. После долгих размышлений и экспериментов соотношение резисторов схемы делителя напряжения было выбрано равным (47 кОм*6):3.3кОм. схема в этом соотношении работает лучше, а также снижается рассеиваемая мощность.

На выходе схемы делителя напряжения была подключена схема фиксации, образованная двумя диодами. Напряжение будет зафиксировано одним из диодов, когда он начнет работать в режиме прямого смещения после получения высокого напряжения. Оно будет примерно 5,7В. Если на выходе делителя напряжения появится низкое напряжение, то другой диод начнет работать в режиме прямого смещения и зафиксирует напряжение на -0.7. Эти напряжения можно потом спокойно подавать на АЦП микроконтроллера. Диоды Шоттки можно использовать для улучшения фиксации напряжения.

Входное сопротивление АЦП и входных конденсаторов — две вещи, которые могут повлиять на правильную работу схемы:

Если входной конденсатор очень большой, то его разрядка будет медленнее, и мы не сможем получить быстрый или быстрый ответ. После использования различных конденсаторов мы обнаружили, что конденсатор емкостью 22 мкФ лучше всего подходит, поскольку его отклик был эффективным в случае постоянного напряжения, а также пульсаций.
Для корректного измерения уровня постоянного тока АЦП ПОС подключаем конденсатор на выходе делителя напряжения. Это обеспечит параллельную емкость внутреннему конденсатору АЦП. Время выборки АЦП также было скорректировано, чтобы мы могли получить точные результаты.

КАЛИБРОВКА автомата Стабилизатор напряжения

Для целей калибровки мы поместили переключатель в цепь. Когда этот переключатель активируется и мы сбрасываем микроконтроллер, то контроллер переходит в режим калибровки.Это будет единственный переменный резистор, который мы использовали в схеме, и он необходим, потому что может быть много несоответствий в различных компонентах и их выводах в схеме. На выходы могут влиять допуск резисторов и вариации прямого падения напряжения на диодах, а также многие другие факторы. Мы подключим переменный резистор в нашу схему делителя напряжения и, изменяя значения сопротивления, мы сможем получить требуемый выход.

Переменный резистор в этой схеме не надежен, и в условиях переменного высокого и низкого напряжения нам нужна постоянство в работе этой схемы в течение более длительных периодов времени, поэтому мы решили не использовать переменный резистор в конечном продукте.

автоматический стабилизатор напряжения с использованием микроконтроллера

Когда микроконтроллер входит в режим калибровки, контроллер показывает измененное входное напряжение. Мы можем измерить реальное напряжение с помощью вольтметра. Изменяем переменное сопротивление и микроконтроллер показывает другое напряжение. Кодирование АЦП микроконтроллера выполняется таким образом, что результат АЦП преобразуется в уровень напряжения переменного тока. Также вводится константа, которая умножается на целое выражение, и когда мы изменяем значение переменного резистора, значение постоянной также изменяется, что можно увидеть на семисегментном дисплее.Микроконтроллер сохраняет это значение в своей EEPROM .

При запуске контроллер проверяет калибровку. Постоянное значение было сохранено в EEPROM, контроллер извлекает данные, и теперь это значение будет использоваться во всех дальнейших расчетах напряжения. При первом запуске микроконтроллера он ожидает калибровки, если переключатель нажат и калибровка выполнена, то переключатель размыкается и константа сохраняется в EEPROM и выполняются дальнейшие операции.

После успешной калибровки теперь мы можем удалить переключатель и переменный резистор из схемы. Переключатель и переменный резистор могут понадобиться только сейчас, если мы хотим перекалибровать схему, в противном случае они больше не требуются в схеме.

Стабилизатор напряжения реле и ответвления трансформатора

В приведенной выше конфигурации показаны различные ответвления трансформатора с реле. Переключение входа осуществляется между 165 В, 190 В и 240 В, а для выхода — 240 В и 215 В.В этой схеме мы использовали простой автотрансформатор. Вспомогательная обмотка используется для питания схемы, также показано соотношение витков:

схема автоматического стабилизатора напряжения

Обе части схемы автоматического стабилизатора напряжения показаны ниже. Вы можете использовать эти схемы.Схема автоматического стабилизатора напряжения 2Схема автоматического стабилизатора напряжения

Стабилизатор напряжения СХЕМА работы

Для схемы микроконтроллера мы используем внешний кварц 4 МГц. Это необходимо, поскольку в PIC 16F873A нет внутреннего кристалла. Вход постоянного тока 5 В используется для питания микроконтроллера. Вспомогательная обмотка автотрансформатора 12,5В. Это напряжение не будет сильно меняться, потому что схема и реле также будут регулировать это напряжение. Этот переменный ток преобразуется в постоянный с помощью выпрямителя, а затем фильтруется конденсатором. Также используется регулятор напряжения 7805, который принимает отфильтрованный постоянный ток. Также используется развязывающий конденсатор, расположенный рядом с микроконтроллером.

Напряжение постоянного тока, поступающее на 7805 , также используется для питания реле. Но не напрямую, так как напряжение все же немного превышает номинальное напряжение реле. Таким образом, мы пропускаем это напряжение через четыре последовательных диода, которые уменьшают напряжение на 2,8 В. Микроконтроллер управляет переключением реле, но он не может обеспечить ток, необходимый для работы реле, поэтому мы используем транзисторы для усиления значения тока.

Переходя к семисегментному дисплею, три семисегментных дисплея, используемых в схеме, переключаются один за другим, что сводит к минимуму количество выводов, необходимых для их управления.Но это происходит так быстро, что мы не можем понять это, просто взглянув на них. Частота обновления составляет 167 Гц, то есть дисплей обновляется 167 раз в секунду. Для достижения необходимой яркости мы соединили семь транзисторов с семисегментными дисплеями.

Мы использовали три светодиода в схеме, которая также показывает задержку, отсечку низких или высоких частот или просто нормальный режим контроллера. Это был весь процесс изготовления автоматического стабилизатора напряжения в домашних условиях. Мы надеемся, что, следуя инструкциям правильно, вы сможете сделать его и дома, а также модифицировать его в соответствии со своими требованиями.

Цепь автоматического стабилизатора напряжения для телевизоров и холодильников

Здесь мы изучим конструкцию простого автоматического стабилизатора сетевого напряжения переменного тока, который можно применять для защиты таких приборов, как телевизоры и холодильники, от колебаний напряжения.

Стабилизатор напряжения — это устройство, предназначенное для обнаружения несоответствующих колебаний напряжения на входах сети переменного тока и корректировки их для создания стабилизированного напряжения для подключенных приборов или гаджетов.

Как работает схема

Ссылаясь на рисунок, мы видим, что предлагаемая схема автоматического стабилизатора напряжения сконфигурирована с одним операционным усилителем IC 741. Он становится секцией управления всей конструкции. Операционный усилитель подключен как компаратор, мы все знают, насколько хорошо этот режим подходит для IC 741 и других операционных усилителей. Его два входа подходят для указанных операций.

Вывод № 2 микросхемы фиксируется на опорном уровне, создаваемом резистором R1 и стабилитроном, а на вывод № 3 подается напряжение выборки от трансформатора или источника питания.

Это напряжение становится напряжением считывания для микросхемы и прямо пропорционально изменению входного переменного тока нашего источника питания.

Предустановка используется для установки точки срабатывания или пороговой точки, при которой напряжение может считаться опасным или недопустимым. Мы обсудим это в разделе процедуры настройки.

На контакте №6, который является выходом микросхемы, устанавливается высокий уровень, как только контакт №3 достигает заданного значения, и активирует каскад транзистора/реле.

В случае, если напряжение сети превышает заданный порог, неинвертирующая микросхема обнаруживает это и ее выход немедленно становится высоким, включая транзистор и реле для выполнения желаемых действий.

Реле типа DPDT имеет контакты, подключенные к трансформатору, который представляет собой обычный трансформатор, модифицированный для выполнения функции стабилизирующего трансформатора.

Его первичная и вторичная обмотки соединены между собой таким образом, что путем соответствующего переключения отводов трансформатор может добавить или вычесть определенную величину сетевого напряжения переменного тока и выдать результирующую величину на выходную подключенную нагрузку.

Контакты реле должным образом интегрированы в ответвления трансформатора для выполнения вышеуказанных действий в соответствии с командами, подаваемыми с выхода операционного усилителя.

Таким образом, если входное напряжение переменного тока имеет тенденцию к увеличению установленного порогового значения, трансформатор вычитает некоторое напряжение и пытается не допустить, чтобы напряжение достигло опасного уровня, и наоборот в ситуациях низкого напряжения.

Полная принципиальная схема

Расчеты операционных усилителей

Если вместо стабилитрона на выводе № 2 использовался резисторный делитель, соотношение между опорным уровнем на выводе № 2 операционного усилителя с резисторным делителем и Vcc может быть задано как:

Vref = (R2 / R1 + R2) x Vcc

Где R2 — резистор, используемый вместо Z1.

Схема подключения реле трансформатора

Список деталей

Для сборки самодельной схемы автоматического стабилизатора сетевого напряжения потребуются следующие компоненты:

R1, R2 = 10 K, медленная коррекция напряжения)
C1 = 1000 мкФ / 25 В
D1, D2, D3 = 1N4007,
T1 = BC547,
TR1 = 0–12 В, 500 мА,
TR2 В, 5 А,
IC1 = 741,
Z1, Z2 = 4. 7 В/400 мВт
Реле = DPDT, 12 В, 200 или более Ом, приблизительное выходное напряжение для заданных входов

Пропорции стабилизированного выходного и нестабилизированного входного напряжения

——- 212В
210В ——— 222В
220В ——— 232В
225В ——— 237В
230В ——- — 218 В
240 В ——— 228 В
250 В ——— 238 В

Как настроить схему

Обсуждаемую простую схему автоматического стабилизатора напряжения можно настроить, выполнив следующие действия:

Сначала не подключайте трансформаторы к цепи, также оставьте R3 отключенным.

Теперь, используя переменный источник питания, подайте питание на схему через C1, положительный источник питания идет на линию контакта № 7 операционного усилителя, а отрицательный — на линию отрицательного контакта № 4 операционного усилителя.

Установите напряжение примерно на 12,5 В и отрегулируйте предустановку так, чтобы выходной сигнал ИС только стал высоким и срабатывал реле.

Помните, здесь мы предположили, что выход постоянного тока 12,5 В от TR1 соответствует примерно 225 В переменного тока на входе от сети…. Для вашей схемы обязательно подтвердите это перед выполнением этой процедуры настройки.Это означает, что если вы обнаружите, что ваш выход постоянного тока TR1 соответствует 13 В для входа 225 В, затем выполните эту процедуру, используя 13 В …. и так далее.

Теперь снижение напряжения примерно до 12 вольт должно привести к тому, что операционный усилитель приведет реле в исходное состояние или обесточит его.

Повторите и проверьте действие реле, изменив напряжение с 12 до 13 вольт, что должно привести к соответствующему срабатыванию реле.

Процедура настройки завершена.

Теперь вы можете подключить оба трансформатора к соответствующим позициям в схеме, а также восстановить соединения R3 и реле в исходных точках

Ваша простая самодельная схема стабилизатора сетевого напряжения готова.

При установке реле срабатывает всякий раз, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт, и постоянно удерживает это расстояние, когда напряжение достигает более высоких уровней.

Когда напряжение снова падает до 225 В, реле обесточивается, поднимая напряжение до 238 В, и поддерживает разницу при дальнейшем падении напряжения.

Описанное выше действие удерживает выходное напряжение на приборе в диапазоне от 200 до 250 вольт с колебаниями от 180 до 265 вольт.

Предупреждение. Одно неверное соединение может привести к пожару или взрыву, поэтому действуйте с осторожностью. Всегда используйте защитную лампу мощностью 100 Вт последовательно с той линией сети, которая первоначально идет к стабилизирующему трансформатору. Как только операции будут подтверждены, вы можете удалить эту лампочку.

2) Вся цепь не изолирована от сети, поэтому пользователям рекомендуется соблюдать крайнюю осторожность при тестировании устройства в открытом положении и при включенном питании, чтобы избежать смертельного поражения электрическим током.

Как сделать автоматический стабилизатор напряжения? Схема, описание конструкции

Введение

На рынке доступно огромное количество стабилизаторов напряжения, и, конечно же, приобрести их в зависимости от потребностей не составляет большого труда. Но, конечно, может быть очень забавно построить один дома и увидеть, как он действительно работает. Схема автоматического стабилизатора напряжения (АВС), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и обеспечит хорошую защиту электронного устройства, которое к нему подключено.Это особенно защитит их от опасного высокого напряжения, а также от возможных отключений (низких напряжений). Выходное напряжение останется в диапазоне 200–255 В переменного тока при входном напряжении 175–280 В переменного тока.

Как работает стабилизатор напряжения?

В одной из моих предыдущих статей вы наверняка узнали о функционировании автотрансформатора. Там мы изучили, как можно использовать автотрансформатор для получения напряжения выше и ниже входного напряжения сети переменного тока.Автотрансформатор фактически играет наиболее важную роль в схеме стабилизатора напряжения.

Схема стабилизатора напряжения в основном состоит из датчика напряжения. Он настроен на обнаружение подъема или падения сетевого напряжения переменного тока до опасного уровня. Как только он обнаруживает опасное входное напряжение, он немедленно активирует подключенные к нему реле. Эти реле, в свою очередь, меняют местами и переключают соответствующие клеммы обмотки автотрансформатора для корректировки и стабилизации выходного напряжения.Таким образом, прибор, подключенный к выходу схемы стабилизатора напряжения, всегда получает безопасное, допустимое напряжение и способен надежно функционировать независимо от колебаний входного напряжения.

Давайте перейдем к тому, какие детали необходимы для его сборки, а также детали его конструкции.

Запчасти требуются

Вам потребуются следующие детали для схемы:

Резистор ¼ ватт, CFR R1 = 2 к 7,
Предустановленные P1 = 10 K Линейные,
Транзистор T1 = BC 547,
ZENER DIODE Z1 = 3 В / 400 МВт,
Диод D1, D2 = 1N4007,
Конденсатор = 220UF / 25 V
RLAY RL1 = 12 V / DPDT MINI ( двухполюсный, на два направления),
Трансформатор T1 = 12–0–12 В / 5 А. T2 = 0–12 вольт / 500 мА (вход согласно спецификациям страны)
Плата общего назначения = 3” на 3”

Подсказки по строительству

С помощью данной принципиальной схемы (на следующей странице) ) сборку этой простой схемы АВС можно выполнить, выполнив следующие простые шаги:

В данный кусок платы общего назначения вставьте транзистор, припаяйте и отрежьте его выводы.
Продолжайте фиксировать и припаивать остальные связанные детали вместе с реле вокруг транзистора.
Соедините их все в соответствии со схемой.
Наконец, подключите первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.

На следующей странице описаны схема и детали конструкции этой схемы автоматического стабилизатора напряжения.

Описание схемы

Принцип работы этой простой схемы стабилизатора напряжения можно понять из следующих пунктов: схема.

Напряжение от меньшего трансформатора выпрямляется D1 и фильтруется C1 для получения необходимой рабочей мощности для схемы управления, состоящей из транзистора T1, предустановки P1, стабилитрона Z1 и реле DPDT.

Вышеупомянутое напряжение также используется в качестве базового опорного или измерительного напряжения. Потому что это напряжение будет изменяться пропорционально изменениям приложенного входного напряжения.

Например, если обычно рабочее напряжение постоянного тока составляет около 12 вольт, увеличение или уменьшение входного напряжения сети переменного тока, скажем, на 25 вольт пропорционально увеличит или уменьшит напряжение постоянного тока до 14 или 10 вольт соответственно.

Предварительная установка P1 устанавливается таким образом, что транзистор проводит и управляет реле всякий раз, когда входное напряжение сети переменного тока имеет тенденцию отклоняться от точного нормального напряжения (110 или 225 вольт) и наоборот.

Если входное напряжение превышает указанный выше предел, T1 проводит и активирует реле. Контакты реле соединяют соответствующие соединения трансформатора стабилизатора мощности, чтобы отнять 25 вольт от входа, т.е. довести выходное напряжение примерно до 205 вольт. С этого момента, если напряжение в сети будет продолжать расти, выходное напряжение для приборов будет на 25 вольт ниже его.Это означает, что даже если напряжение достигнет 260 В, на выходе будет только до 260 — 25 = 235 вольт.

Произойдет прямо противоположное, если входной переменный ток упадет ниже нормального уровня, т.е. в этом случае к выходу добавится 25 вольт, и даже если вход продолжит падать и достигнет 180 вольт, выход будет достигать только до 180 + 25 = 205 вольт.

Данная конструкция очень проста и проста, поэтому стабилизация не может быть очень точной. Но он точно будет держать выходное напряжение в пределах 200 и 250 вольт при экстремальных входных напряжениях от 180 до 275 вольт (или в пределах 100 и 125 против 90 и 130 вольт).

Как это проверить?

Готовая печатная плата простого стабилизатора напряжения может быть проверена следующим методом:

Для процедуры тестирования вам потребуется универсальный регулируемый источник питания постоянного тока 0 – 12 вольт.
Можно предположить, что максимальные 12 В источника питания эквивалентны входному напряжению приблизительно 230 В переменного тока. Примем это напряжение за срабатывание или напряжение переключения стабилизатора.
Подключите источник питания к клеммам питания готовой печатной платы.
Поддерживайте напряжение источника питания на максимальном уровне 12 вольт.
Тщательно отрегулируйте предустановку так, чтобы реле только активировалось.
Теперь при снижении напряжения питания на 1 вольт, т.е. до 11 вольт, реле должно вернуться в деактивированное положение.
На этом настройка устройства завершена. Он должен поддерживать выходное напряжение в диапазоне от 200 до 255 вольт с предельным входным напряжением от 175 до 280 вольт.

Ваш стабилизатор напряжения теперь готов и будет защищать любой бытовой электронный прибор, подключенный к его выходу.

Inkee Falcon Gimbal Stabilizer для Action Cameras Руководство пользователя

Home »Inkee» Inkee Falcon Gimbal Стабилизатор для действий Камеры Руководство пользователя

Руководство пользователя Сокол

V1. 4 2021.06

Введение

Falcon ручной стабилизатор, специально разработанный для камер, который поддерживает большинство экшн-камер на существующем рынке. Благодаря трехосевой компенсации движения стабилизирует экшн-камеру для получения стабильного эффекта.

Комплектация

Схема сокола

Камера не входит в комплект.

Использование продукта

Зарядка

Для зарядки используйте кабель TYPE-C. Индикатор состояния горит красным при зарядке, а при полной зарядке всегда горит зеленый.

Примечание:

Перед первым использованием обязательно полностью зарядите стабилизатор.
Немедленно зарядите стабилизатор, если мощность слишком низкая и красный индикатор медленно мигает.
Отключите питание, если оно не используется.

Установка экшн-камеры

В качестве примера возьмем GoPro HERO9:
① Разъедините нижнюю крепежную пряжку экшн-камеры и установите ее на стабилизатор.
② 2) Вставьте винт в отверстие, соответствующее стабилизатору, и затяните винт.
（*Если установлена камера GoPro Hero 8 или GoPro Hero 9, это может привести к блокировке виртуального положения камеры. Отрегулируйте положение камеры）

Регулировка баланса

Блокировка регулировки баланса слева и справа
Определите центр тяжести камеры.Если камера наклонена влево, это означает, что центр тяжести камеры находится слева. Ослабьте левый и правый стопорные винты регулировки баланса
① и переместите монтажную базу и камеру вправо, пока она не будет находиться на одном уровне с землей, когда она неподвижна; Если камера наклонена вправо, переместите монтажное основание и камеру влево, пока она не станет горизонтальной с землей, когда она неподвижна, а затем затяните винт.
Регулировка баланса передней и задней части
Переверните камеру объективом вертикально вверх.Определите центр тяжести камеры. Когда объектив камеры наклонен вперед, монтажное основание и камеру следует переместить назад, пока она не будет находиться на одном уровне с землей, когда она неподвижна, а затем можно затянуть винт; Если объектив камеры наклонен назад, монтажное основание и камеру следует переместить вперед, пока она не будет находиться на одном уровне с землей, когда она неподвижна, а затем можно затянуть винт.

Кнопка питания

При включенном или выключенном питании нажмите и удерживайте кнопку питания в течение двух секунд, чтобы включить или выключить стабилизатор.
При включенном или выключенном питании однократно нажмите кнопку питания, чтобы отобразить мощность стабилизатора.
В режиме загрузки дважды нажмите кнопку питания, чтобы перейти в режим ожидания, а затем один раз нажмите любую кнопку, чтобы восстановить рабочее состояние стабилизатора.
В режиме загрузки непрерывно и быстро нажимайте восемь раз, чтобы удалить сопряжение пульта дистанционного управления. Слишком медленное вызовет режим ожидания.

Примечание: Экшн-камеру можно включить только после ее надежной установки.

Кнопка спуска затвора

Кнопка съемки: Однократное нажатие для съемки
Кнопка REC: Однократное нажатие для начала или остановки записи.
Кнопка цейтраферной съемки: нажмите кнопку один раз, чтобы начать или остановить цейтраферную съемку.

Подключение к устройству

* Включите стабилизатор перед подключением к устройству.

Выдвиньте окно выбора сверху вниз, нажмите «ПОДКЛЮЧИТЬ»,
Нажмите «Подключить новое устройство», ③ Нажмите «GOPRO APP».

* Если вышеуказанная операция не позволяет подключить устройство, удалите сопряжение и выполните следующие действия, а затем еще раз повторите вышеуказанные действия.

Выдвиньте окно выбора сверху вниз, нажмите «ПОДКЛЮЧИТЬ»,
Нажмите «Сбросить подключения»,
Нажмите «СБРОС».

Функция Операция

Режим Функция

① Режим следования

② Режим блокировки

Красный круг указывает на то, что двигатель следует за двигателем что двигатель блокирует угол и не следует за движением рукоятки.

③ Режим вертикальной съемки и режим фонарика
Дважды щелкните, чтобы войти в режим вертикальной съемки, дважды щелкните еще раз, чтобы войти в режим фонарика. Нажмите один раз, чтобы выйти в режим HL.


Mode		Описание
Pan Mode Mode (по умолчанию)	Ось наклона и ось наклона сохраняют одно и то же направление, а линзу вращается с направлением рукоятки.
Панорамирование и наклон в соответствии с режимом	Ось поворота остается в том же направлении, а объектив вращается в направлении ручки.
Режим полного слежения	Объектив вращается в направлении ручки.
Режим блокировки	Объектив сохраняет одно и то же направление.
Сброс	Возврат в режим слежения за панорамированием, ось наклона, ось крена и ось панорамирования возвращаются в горизонтальное положение.
Trigger-Lock	Потяните камеру на указанный угол оси поворота и оси наклона на полсекунды, чтобы зафиксировать текущий угол.
Вертикальная съемка	Помогите камере снимать вертикально.
Flash Light Mode	Сделать камеру Rotate 360.

Четыренаправленного джойстика

Работа джойстика
Push Upwards / Dovers	Ось наклона вращается вверх или вниз
Толкает влево/вправо	Ось панорамирования вращается влево или вправо.

Кнопка переключения режимов

Иллюстрация
① Нажмите один раз, чтобы переключить режим PF-HL-FPV.
② Дважды щелкните, чтобы войти в режим вертикальной съемки, дважды щелкните еще раз, чтобы войти в режим фонарика.
Одиночный щелчок для выхода в режим HL.
③ Нажмите и удерживайте триггерную кнопку, чтобы войти в режим GL (режим блокировки), отпустите, чтобы вернуться к предыдущей модели (режим GL работает только в режиме PF или HL).
Текущую модель стабилизатора можно определить по состоянию светового индикатора.

кнопки триггера работы

описание
в GL режим (релиз вернется к предыдущей модели)
двойной прессу Сброс угла (ось наклона и ось панорамирования возвращаются в исходное положение)
Трехкратное нажатие Режим селфи (ось панорамирования поворачивается на 180 относительно исходного положения, одновременно сбрасывается ось наклона)

Ручная блокировка

Возьмитесь за камеру и потяните ее на указанный угол в направлении наклона, задержитесь на полсекунды, а затем зафиксируйте текущий угол.

Индикатор света статус

40527

Индикатор света

Описание

Синий светодиодный свет в режиме отключения и режима ожидания, текущая мощность 0-25%, 25-50% , 50-75%, 75-100% слева.

Отображение состояния режима после включения, в правильной последовательности слева направо: режим PF, режим HL, режим FPV, режим фонарика (FL), в режиме блокировки (GL) светодиод горит полностью, режим вертикальной съемки (мигает FL).

Зеленый светодиод Отображение состояния соединения Bluetooth. Он всегда включен, когда Bluetooth подключен, и всегда выключен, когда нет соединения. После того, как сопряжение будет очищено, индикатор будет медленно мигать во время сканирования Bluetooth, если он подключен, то всегда горит, если нет, то гаснет.

Красный светодиод

Отображение текущего состояния обновления.

Красный индикатор быстро мигает во время обновления и выключается через три секунды после завершения обновления.Когда мощность ниже 10%, красный индикатор медленно мигает. Мигание красного индикатора указывает на сбой обновления. . Пожалуйста, внимательно прочитайте их и правильно настройте и используйте этот продукт в соответствии с инструкциями. Если вы не будете следовать инструкциям и предупреждениям, изложенным в этой статье, это может причинить вред вам и окружающим вас людям, а также повредить продукт или продукты вокруг вас.Любое незаконное использование любым пользователем запрещено. Пользователь будет нести ответственность за все действия по покупке и использованию продукта. Для данного продукта компания не несет всех рисков и ответственности (включая прямые, косвенные убытки или убытки третьих лиц) конечных потребителей при отладке и использовании данного продукта. Наша компания не будет предоставлять какие-либо услуги для любых продуктов, полученных из аномальных каналов или для неизвестных целей.

Примечание:

Убедитесь, что вращение двигателя не блокируется внешней силой во время и после включения стабилизатора.
Убедитесь, что стабилизатор не подвергается воздействию воды или других жидкостей.
Не разбирайте стабилизатор целиком. Если он был разобран небрежно и вызвал ненормальную работу, пожалуйста, отправьте его обратно для повторной отладки. Все расходы, связанные с этим, несет заказчик.
Длительная непрерывная работа может привести к повышению температуры поверхности двигателя, будьте осторожны.
Категорически запрещается падать или сталкиваться. Падение или столкновение со стабилизатором может привести к его повреждению и неправильной работе.В случае ненормальной работы, вызванной падением или столкновением, своевременно свяжитесь с отделом послепродажного обслуживания.

Хранение и обслуживание

Храните этот продукт в недоступном для детей и домашних животных месте.
Запрещается размещать изделие вблизи источников тепла (печь или обогреватель и т.п.) и в автомобиле в жаркую погоду.
Пожалуйста, храните в сухом месте.
Не допускайте перезарядки или чрезмерной разрядки аккумулятора, иначе это приведет к повреждению элемента.
Не используйте это изделие в условиях слишком высокой или слишком низкой температуры.

Часто задаваемые вопросы

1. Как подключиться к GoPro?

Стабилизатор: непрерывное и быстрое «восемь раз нажмите кнопку питания стабилизатора».
GoPro: необходимо «сбросить соединение».
GoPro Hero 5: подключить — > подключить новое устройство — >приложение GoPro.
GoPro Hero 6: подключить — > подключить новое устройство — >приложение GoPro.
GoPro hero 7: подключить > подключить новое устройство — > приложение GoPro
GoPro hero 8: подключить > подключить новое устройство — > приложение GoPro
GoPro hero 9: подключить > подключить новое устройство — > приложение GoPro
После подключения GoPro к стабилизатора, индикатор подключения стабилизатора всегда будет гореть.

2. Почему стабилизатор не включается?
Возможно, мощность стабилизатора слишком мала. Пожалуйста, заряжайте в течение 10 минут, а затем включите его.
3. Вибрируют ли башмаки карданного подвеса?

Проверьте, выровнена ли установка и затянуты ли винты. Если винты не затянуты, подвес может вибрировать.
Если прошивка устарела, обновите ее.

4 . Почему не срабатывает, когда вы нажимаете кнопку, чтобы сделать снимок, записать видео или отложить фото?
Поскольку переключение из одного режима в другой может вызвать только переключение режима без запуска операции, нажмите соответствующий режим еще раз, чтобы запустить операцию (например, переключение из режима фотосъемки в режим видео, подвес переключается только в режим видео без выполнения операции с видео, поэтому вам нужно снова нажать кнопку видео, камера GoPro может выполнить операцию записи).

5. В чем причина того, что бут все равно криво стоит после установки подвеса?

Если установлена камера GoPro Hero 8 или GoPro Hero 9, это может быть вызвано виртуальным положением блокировки камеры, отрегулируйте положение камеры.
Подключите стабилизатор к приложению Falcon и выполните «статическую калибровку» и «горизонтальную калибровку».

6. Какие камеры GoPro Action совместимы?

Возможна установка камер: DJI Osmo action, GoPro hero 9/8/7/6/5/4, Sony RX0, YI, SJCAM и других аналогичных по размеру и весу видеокамер;
Устанавливаемая и управляемая камера: GoPro Hero 9/8/7/6/5.

Параметр продукта

90G 90G

Размер продукта:	238mmx115mmx37mm (Сложенные Статус) 104mmx210mmx92mm (Service Status)
Наименование:	Gimbal Стабилизатор для действий камеры
Материал продукта:	Алюминиевый сплав
Режим зарядки:	5V2A
Напряжение зарядки:	5V2A
Версия Bluetooth: 10
Емкость аккумулятора:	2500 мАч
Energy:	9WH
Нагрузка на продукцию:
200G
Время выносливости:	Лабораторные стационарные результаты испытаний.
Вес продукта:	310г (в комплекте батареи и штатив не включены.)
Имя Bluetooth Устройство:	Inkee 061 + последние четыре цифры серийного номера
Расстояние дистанционного управления:	В пределах 10 м

Shenzhen Yingzhiqi Technology Co., Ltd
Адрес: 18A, Ruijun Business Building, No.108, Central Road,
Xinqiao Street, Bao’an District, Shenzhen,
Guangdong Province
Tel: +86 40096 80096
Website: www.in-kee.com

Последняя версия Руководства пользователя доступна на официальном веб-сайте: https://www.in-kee.com/en/falcon/
Данное руководство может обновляться без предварительного уведомления. Если у вас есть какие-либо вопросы или предложения по поводу руководства, свяжитесь с нами по телефону
по следующему адресу электронной почты: [email protected]

http://weixin. qq.com/r/WEWIkALEpF-brUbz9xBK https://www.in-kee.com/

Документы/ресурсы

Ссылки

Связанные руководства/ресурсы

0 Post navigation INKEE D11392 Falcon Plus Карданный стабилизатор для ручной экшн-камеры. Руководство пользователя. экшн-камер на существующем рынке, благодаря трехосевой компенсации движения
для стабилизации экшн-камеры для получения стабильного эффекта.

Содержимое продукта

Диаграмма Falcon

Использование продукта

Зарядка

Для зарядки используйте кабель Type-C. Синий свет мигает во время зарядки. Все четыре индикатора всегда горят при полной зарядке.

Примечание

Перед первым использованием обязательно полностью зарядите стабилизатор.
Немедленно зарядите стабилизатор, если мощность слишком низкая и красный индикатор медленно мигает.
Выключите питание, если оно не используется.

Установка экшн-камеры

В качестве примера возьмем GoPro HERO 10 + MEDIA MOD:

Разъедините нижнюю крепежную пряжку экшн-камеры и установите ее на стабилизатор.
Вставьте винт в отверстие, соответствующее стабилизатору, и затяните винт.
*Если установлена камера GoPro hero 8 или GoPro hero 9, это может привести к блокировке виртуального положения камеры. Отрегулируйте положение камеры）
Совет: при установке камеры держите камеру как можно ближе к монтажному основанию камеры.
Установка камеры завершена.

Регулировка баланса

Блокировка регулировки баланса слева и справа
Определите центр тяжести камеры. Если камера наклонена влево, это означает, что центр тяжести камеры находится слева. Ослабьте левый и правый стопорные винты регулировки баланса ① и переместите монтажную базу и камеру вправо, пока она не будет находиться на одном уровне с землей, когда она неподвижна; Если камера наклонена вправо, переместите монтажное основание и камеру влево, пока она не станет горизонтальной с землей, когда она неподвижна, а затем затяните винт.
Регулировка баланса передней и задней части
Переверните камеру объективом вертикально вверх. Определите центр тяжести камеры.
Когда объектив камеры наклонен вперед, монтажное основание и камеру следует переместить назад, пока она не будет находиться на одном уровне с землей, когда она неподвижна, а затем можно затянуть винт; Если объектив камеры наклонен назад, монтажное основание и камеру следует переместить вперед, пока она не будет находиться на одном уровне с землей, когда она неподвижна, а затем можно затянуть винт.

Кнопки

Кнопка питания

При включении или выключении питания нажмите и удерживайте две секунды кнопку питания, чтобы включить или выключить стабилизатор.
При включенном или выключенном питании нажмите кнопку питания один раз, чтобы отобразить мощность стабилизатора.
В режиме загрузки дважды нажмите кнопку питания в режиме ожидания, а затем один раз нажмите любую кнопку, чтобы восстановить рабочее состояние стабилизатора.
В режиме загрузки непрерывно и быстро нажмите восемь раз, чтобы очистить сопряжение пульта дистанционного управления.Слишком медленное вызовет режим ожидания.

Примечание
Экшн-камеру можно включить только после ее надежной установки

Кнопка спуска затвора

Кнопка съемки: нажмите один раз для съемки
Кнопка REC: нажмите один раз, чтобы начать запись или остановить ее.
Кнопка цейтраферной съемки: нажмите кнопку один раз, чтобы начать или остановить цейтраферную съемку.

Индикатор света статус

индикатор света статус

Blue LED LED

В режиме отключения и режима ожидания текущая мощность составляет 0-25%, 25-50% , 50-75%, 75-100% слева.

Состояние режима после включения в правильной последовательности слева направо: режим PF, режим HL, режим FPV, режим фонарика (FL), в режиме блокировки (GL) светодиод горит полностью, режим вертикальной съемки (мигает FL).

Зеленый светодиод

Отображение состояния соединения Bluetooth. Он всегда включен, когда Bluetooth подключен, и всегда выключен, когда нет соединения. После того, как сопряжение будет очищено, индикатор будет медленно мигать во время сканирования Bluetooth, если он подключен, то всегда горит, если нет, то не горит.

Красный светодиод

Отображение текущего состояния обновления. Красный индикатор быстро мигает во время обновления и выключается через три секунды после завершения обновления. Когда мощность ниже 10%, красный индикатор медленно мигает. Мигание красного индикатора указывает на сбой обновления.

Дважды щелкните, чтобы войти в режим вертикальной съемки, дважды щелкните еще раз, чтобы включить режим фонарика.Один клик для выхода в режим HL.

Нажмите и удерживайте кнопку триггера, чтобы войти в режим GL (режим блокировки), отпустите, чтобы вернуться в предыдущий режим (режим GL работает только в режиме PF или HL).

Текущий режим стабилизатора можно определить по состоянию светового индикатора
PF Панорамирование Следование

HL Панорамирование/Наклон Следование

FPV Три оси все Следование

Вертикальный режим (индикатор мигает)

Режим фонарика

режим блокировки

функция функции

Функция

Функция

Следующий режим
Панорамирование Следующий режим Один Нажмите кнопку MODE
Панорамирование и наклон После
Режим Один Нажмите кнопку MODE
Режим Однократное нажатие кнопки «Режим» еще раз
Режим блокировки
Режим блокировки панорамирования и наклона Длительное нажатие кнопки запуска
Красный кружок указывает, что двигатель следует за движением рукоятки для изменения угла, а серый кружок указывает, что двигатель фиксирует угол и не следует за движением рукоятки.

Режим вертикальной съемки и режим фонарика
Дважды щелкните, чтобы войти в режим вертикальной съемки, дважды щелкните еще раз, чтобы включить режим фонарика
. Один клик для выхода в режим HL.

Режим	Описание
Панорамирование (PF)	Ось наклона и ось крена сохраняют одно и то же направление, и объектив вращается в направлении ручки.
Горизонтальная блокировка (HL) (режим по умолчанию)	Ось крена остается горизонтальной, а объектив вращается в направлении ручки.
Вид от первого лица (FPV)	Объектив следует направлению проекции ручки, чтобы имитировать визуальный эффект от первого лица.
Режим фонарика (FL)	Когда ручка параллельна земле, можно выполнять вертикальную съемку с поворотом на 360 градусов.
Глобальная блокировка (GL)	Нажмите и удерживайте триггерную кнопку, чтобы войти в полную блокировку в режиме PF/HL.
Вертикальная съемка	Помогите камеру снимать вертикально

Джойстик	Описание	Описание
Push Upwards / Downwards	Ось наклона вращается вверх или вниз
Толкает влево/вправо	Ось панорамирования вращается влево или вправо.

Триггерная кнопка Операция

Операция кнопки триггера	Описание
Нажмите и удерживайте	в режим GL (релиз вернется к предыдущему режиму)
Double Press	Угол сброс (Ось наклона и ось панорамирования возвращаются в исходное положение)
Трехкратное нажатие	Режим селфи (Ось панорамирования поворачивается на 180 относительно исходного положения, одновременно сбрасывается ось наклона)

Ручная блокировка

Подключение к устройству

* Включите стабилизатор перед подключением к устройству.

Выдвиньте окно выбора сверху вниз, нажмите «ПОДКЛЮЧЕНИЕ»,
Нажмите «Подключить новое устройство», ③ Нажмите «GOPRO APP».

Выдвиньте окно выбора сверху вниз, нажмите «ПОДКЛЮЧИТЬ»,
Нажмите «Сбросить соединения», ③ Нажмите «СБРОС».

Отказ от ответственности

Предупреждение

Содержимое, упомянутое в этой статье, касается вашей безопасности, законных прав и обязанностей. Пожалуйста, внимательно прочитайте их и правильно настройте и используйте этот продукт в соответствии с инструкциями. Если вы не будете следовать инструкциям и предупреждениям, изложенным в этой статье, это может причинить вред вам и окружающим вас людям, а также повредить продукт или продукты вокруг вас. Любое незаконное использование любым пользователем запрещено. Пользователь будет нести ответственность за все действия по покупке и использованию продукта.Для данного продукта компания не несет всех рисков и ответственности (включая прямые, косвенные убытки или убытки третьих лиц) конечных потребителей при отладке и использовании данного продукта.
Наша компания не будет предоставлять какие-либо услуги для любых продуктов, полученных из аномальных каналов или для неизвестных целей.

Примечание

Убедитесь, что вращение двигателя не блокируется внешней силой во время и после включения стабилизатора.
Убедитесь, что стабилизатор не подвергается воздействию воды или других жидкостей.
Не разбирайте стабилизатор целиком. Если он был разобран небрежно и вызвал ненормальную работу, пожалуйста, отправьте его обратно для повторной отладки. Все расходы, связанные с этим, несет заказчик.
Длительная непрерывная работа может привести к повышению температуры поверхности двигателя, пожалуйста, работайте с осторожностью.
Категорически запрещается падать или сталкиваться. Падение или столкновение со стабилизатором может привести к его повреждению и неправильной работе. В случае ненормальной работы, вызванной падением или столкновением, своевременно свяжитесь с отделом послепродажного обслуживания.

Хранение и обслуживание

Храните этот продукт в недоступном для детей и домашних животных месте.
Запрещается размещать изделие вблизи источников тепла (печь или обогреватель и т.п.) и в автомобиле в жаркую погоду.
Пожалуйста, храните в сухом месте.
Не перезаряжайте и не разряжайте аккумулятор, иначе это приведет к повреждению элемента.
Не используйте этот продукт при слишком высокой или слишком низкой температуре окружающей среды.

Часто задаваемые вопросы

Как подключиться к GoPro?
1. Подвес： Непрерывное и быстрое «нажмите восемь раз кнопку питания стабилизатора».
2. GoPro: необходимо «сбросить соединение»
3. GoPro Hero 5: подключение -> подключение к новому устройству -> приложение GoPro
  GoPro Hero 6: подключение -> приложение GoPro
  GoPro Hero 7: настройки -> подключение -> беспроводное соединение подключить -> Открыть ->
  Подключиться к устройству -> Приложение GoPro
  GoPro Hero 8: Настройки -> Подключить -> Беспроводное подключение -> Подключить -> Приложение GoPro
  GoPro Hero9: Подключение нового устройства: Подключить — > Беспроводное подключение -> Открыть ->
  Подключить -> Приложение GoPro
  Подключение подключенного устройства: Подключить -> Подключиться к устройству -> Приложение GoPro GoPro Hero 10: Подключить -> Беспроводное подключение -> Открыть -> Подключиться к устройству -> Приложение GoPro Quik
4. После успешно подключитесь к камере GoPro, индикатор подключения стабилизатора будет постоянно гореть зеленым цветом.
Почему стабилизатор не включается?
Возможно, мощность стабилизатора слишком мала. Пожалуйста, заряжайте в течение 10 минут, а затем включите его.
Вибрация башмаков карданного подвеса?
1. Проверьте, выровнена ли установка и затянуты ли винты. Если винты не затянуты, подвес может вибрировать.
2. Если прошивка устарела, обновите прошивку.
Почему не срабатывает при нажатии кнопки, чтобы сделать снимок, записать видео или отложить фото?
Поскольку переключение из одного режима в другой может вызвать только переключение режима без запуска операции, нажмите соответствующий режим еще раз, чтобы запустить операцию (например, переключение из режима фотосъемки в режим видео, стабилизатор переключается только в режим видео без выполнения операции с видео, поэтому вам нужно снова нажать кнопку видео, камера GoPro может выполнить операцию записи).
В чем причина того, что после установки карданного багажника все равно криво?
1. Если установлена камера GoPro hero 8 или GoPro hero 9, это может быть вызвано виртуальным положением блокировки камеры, отрегулируйте положение камеры.
2. Подключите стабилизатор к приложению Falcon и выполните «статическую калибровку» и «горизонтальную калибровку».
Какие камеры GoPro Action совместимы?
1. Возможна установка камер: DJI Osmo action, GoPro hero 10 / 9 / 8 / 7 / 6 / 5 / 4, Sony RX0, YI, SJCAM и других аналогичных по размеру и весу видеокамер;
2. Устанавливаемая и управляемая камера: GoPro hero 10 / 9 / 8 / 7 / 6 / 5.
Если FALCON APP не может подключиться к стабилизатору?
Способ 1:
1. Перезапустите стабилизатор;
  ② Найдите имя Bluetooth стабилизатора в настройках телефона, нажмите «Отменить сопряжение/Отменить сохранение»;
  ③ Снова откройте приложение Falcon, перейдите в интерфейс подключения Bluetooth, чтобы подключиться к стабилизатору Bluetooth.
Способ 2:
① Найдите Bluetooth на своем телефоне и нажмите «Отменить сопряжение», когда найдете его.
② После успешной отмены сопряжения снова подключитесь к Bluetooth.
③ Включите стабилизатор Falcon, найдите Bluetooth стабилизатора и подключитесь к нему.
Почему индикатор включения стабилизатора мигает красным?
Во время процесса обновления прерывание обновления приведет к загрузке стабилизатора в режим BOOT, при этом будет мигать красный индикатор. Обновите снова, чтобы решить проблему.

Параметр продукта



235 мм × 125 мм × 37 мм (сложенный статус) 111 мм × 240 мм × 93 мм (Сервис)
Название продукта	Гимбаль стабилизатор для действий камеры
Материал продукта	Алюминиевый сплав
зарядный режим	5V2A
Зарядное напряжение	5V2A
Версия Bluetooth	Bluetooth 5. 0
Емкость батареи	2500mAh
Энергия	9Wh
Загрузка продукта	200 г
Endurance Время	Лабораторные стационарные результаты теста размещения 9 часов.
Вес изделия	292,5 г (Батарея в комплекте, штатив не входит в комплект.)
Bluetooth-приборное имя	Inkee 061 + последние четыре цифры серийного номера
Дистанционное управление дистанционным управлением	в пределах 10 м

Shenzhen Yingzhiqi Technology Co., Ltd

Адрес: 18A, Ruijun Business Building, No.108, Central Road,
Xinqiao Street, Bao’an District, Shenzhen,
Guangdong Province
Tel: +86 40096 80096
Веб-сайт: www. in-kee.com

Последняя версия Руководства пользователя доступна на официальном веб-сайте:
https://www.in-kee.com/en/falcon/
Данное руководство может обновляться без предварительного уведомления. Если у вас есть какие-либо вопросы или предложения по поводу руководства, свяжитесь с нами по следующему адресу электронной почты:
[email protected]

QR-код официального сайта

Подписка на WeChat

Документы / ресурсы

Связанные руководства / Ресурсы

(PDF) Проектирование и изготовление стабилизатора напряжения 220 В

Применение потенциометров:

Потенциометры редко используются для непосредственного управления значительными мощностями (более

ватт

или около того).Вместо этого они используются для регулировки уровня аналоговых сигналов (например, регуляторы громкости

на аудиооборудовании) и в качестве управляющих входов для электронных схем. Например, диммер

использует потенциометр для управления переключением симистора и таким образом косвенно

для управления яркостью ламп. Потенциометры с предварительной настройкой широко используются в электронике везде, где

должны выполняться регулировки во время производства или обслуживания.

Потенциометры, активируемые пользователем, широко используются в качестве

функций управления оборудованием.Широкое использование потенциометров в бытовой электронике

сократилось в 1990-х годах, и теперь более распространены поворотные энкодеры, кнопки вверх / вниз и другие цифровые элементы управления

. Однако они остаются во многих приложениях, таких как регуляторы громкости и датчики положения

. Потенциометры маломощные, как линейные, так и поворотные, применяются для управления звуковой аппаратурой

, изменения громкости, затухания частоты и других характеристик звуковых сигналов.

«Логовенчатый потенциометр» используется в качестве регулятора громкости в аудиоусилителях мощности, где он также называется

«аудиоконусным потенциометром», поскольку амплитудная характеристика человеческого уха примерно равна

логарифмической. Это гарантирует, что на регуляторе громкости, отмеченном от 0 до 10, например, настройка 5

звучит субъективно вдвое тише, чем настройка 10. Существует также антилогарифмический потенциометр или обратный звук

конусность, которая просто реверс логарифмического потенциометра. Он почти всегда используется в групповой конфигурации

с логарифмическим потенциометром, например, в регуляторе баланса звука.

Телевидение:

Ранее потенциометры использовались для управления яркостью, контрастностью и цветовой чувствительностью изображения.Потенциометр

часто использовался для регулировки «вертикального удержания», что влияло на синхронизацию

между внутренней схемой развертки приемника (иногда мультивибратором) и принимаемым сигналом изображения

, а также на другие вещи, такие как смещение несущей аудио-видео. , частота настройки (для кнопочных наборов

) и т.д.

Управление перемещением:

Потенциометры могут использоваться в качестве устройств обратной связи по положению для создания управления по замкнутому контуру,

, например, в сервомеханизме. Этот метод управления движением, используемый в двигателе постоянного тока, является

простейшим методом измерения угла или скорости.

%PDF-1.4
%
1506 0 объект
>
эндообъект
внешняя ссылка
1506 54
0000000016 00000 н
0000001454 00000 н
0000001696 00000 н
0000001850 00000 н
0000001916 00000 н
0000003087 00000 н
0000003733 00000 н
0000003766 00000 н
0000003930 00000 н
0000004098 00000 н
0000004131 00000 н
0000004711 00000 н
0000005343 00000 н
0000005366 00000 н
0000006129 00000 н
0000006152 00000 н
0000006980 00000 н
0000007003 00000 н
0000007832 00000 н
0000007855 00000 н
0000008555 00000 н
0000008578 00000 н
0000009346 00000 н
0000009369 00000 н
0000010204 00000 н
0000010518 00000 н
0000010688 00000 н
0000010721 00000 н
0000010744 00000 н
0000011467 00000 н
0000015015 00000 н
0000015038 00000 н
0000015741 00000 н
0000015825 00000 н
0000015907 00000 н
0000015987 00000 н
0000016072 00000 н
0000016575 00000 н
0000016655 00000 н
0000020898 00000 н
0000021138 00000 н
0000021374 00000 н
0000021616 00000 н
0000021813 00000 н
0000022376 00000 н
0000027456 00000 н
0000028006 00000 н
0000028086 00000 н
0000031722 00000 н
0000034932 00000 н
0000038424 00000 н
0000042246 00000 н
0000002056 00000 н
0000003064 00000 н
трейлер
]
>>
startxref
0
%%EOF

1507 0 объект
>
/StructTreeRoot 1510 0 R
/Метаданные 1505 0 R
/МаркИнфо >
/PageLayout /Одностраничный
/OpenAction 1509 0 Р
>>
эндообъект
1508 0 объект
0^[*+[sF#J1z*zo䞮!z)
/У (ТД.

alexxlab

Посмотреть все записи автора alexxlab →
