Силовой кабель аввг: Кабель АВВГ — Цена, Расшифровка, Характеристики и все Сечения

Кабель АВВГ 1х25 — Цена, Вес, Диаметр, Ток и Характеристики

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания АВВГ 1х25

Допустимый ток односекундного короткого замыкания АВВГ 1х25: 1,81 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

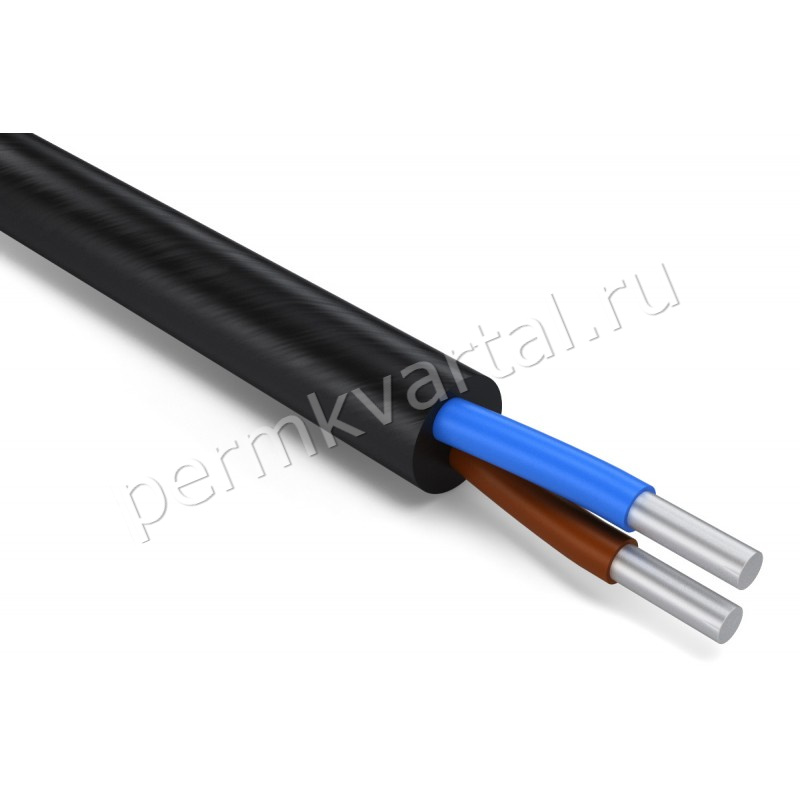

Кабель и провод АВВГ силовой алюминиевый

Кабель АВВГ расшифровывается как силовой кабель с алюминиевыми жилами, с изоляцией из поливинилхлорида, без армирования (с голыми жилами). Имеет защитную наружную оболочку из ПВХ-пластиката.

Маркировка

П – плоский

Т – тропический климат

У – умеренный климат

ХЛ – подходит для использования в холоде при температуре до -60 ºС

Конструкция

Внутри от 1 до 6 однопроволочных или многопроволочных жил с круглым или секторным строением, скрученных в сердечник. Они выполнены из мягкого алюминия, который придает кабелю гибкость. В шестижильном проводе фазы «ноль» и «земля» тоньше других. Сечение может быть от 2,5 до 250 кв. мм. Синий цвет указывает на нулевую жилу, желто-зеленый – на жилу заземления. Не имеет бронированного слоя, поэтому его нельзя прокладывать в земле без дополнительной защиты.

Технические характеристики

• Номинальное напряжение сети – до 1000 Вт
• Частота тока – до 50 Гц
• Температура монтажа – до -15 ºС
• Допустимая влажность воздуха – 90%
• Стойкость к УФ-излучению
• Стойкость к перепадам температур от -60 до +50 ºС
• Температура нагрева жил с сечением до 240 кв. мм при коротком замыкании – до 160 ºС, с сечением от 300 кв. мм – до 140 °С
• Максимальная длительность короткого замыкания – 5 секунд
• Максимальный нагрев жил при перегрузке – 90 ºС
• Минимальный радиус изгиба для многожильного кабеля – 7,5 наружных диаметров; для одножильного – 10

Применение

Низкая стоимость при высоком качестве кабеля определила его использование в производственных, складских и жилых многоквартирных домах для организации освещения, внутренней разводки, для ввода в распределительные устройства. Кабель можно монтировать двумя способами.

• Скрытая прокладка наиболее эстетичная и безопасная: кабель прокладывается в штробы или углубления из негорючих материалов.
• Открытая прокладка выполняется по поверхностям, которые не поддерживают горение и не повреждаются механически. Возможен монтаж по воздуху на тросах.

Прокладка в земле не рекомендуется, так как оболочка кабеля не имеет защиты от механических воздействий, что может привести к выходу кабеля из строя.

На нашем сайте вы можете купить кабель АВВГ. Если возникнут проблемы с выбором – звоните менеджеру. Он также сориентирует по срокам и стоимости доставки.

Кабель силовой алюминиевый АВВГ

Кабель АВВГ (812) 369-17-57

Кабель силовой АВВГ

Силовой кабель АВВГ предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ, 1 кВ и 6 кВ частоты 50 Гц. Кабели АВВГ предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели АВВГ не рекомендуются для прокладки в земле (траншеях).

Данные кабели могут быть использованы при проведении электромонтажных работ, внутренней и внешней проводки на строительных объектах промышленного назначения, жилищного строительства, в т.ч. при частных ремонтных работах бытового характера. Кабели марки АВВГ не распространяют горение при одиночной прокладке.

Кабели предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С, относительной влажности воздуха до 98% при температуре до 35°С, в том числе для прокладки в земле и на воздухе. Кабели марки АВВГ не распространяют горение при одиночной прокладке. Прокладка и монтаж кабелей АВВГ без предварительного подогрева производится при температуре не ниже: -15°С Минимальный радиус изгиба при прокладке кабелей одножильных марки АВВГ — 10 наружных диаметров, кабелей многожильных — 7.5 наружных диаметров.

Дополнительная маркировка кабеля АВВГ:
Т   — кабель АВВГ в тропическом исполнении;
ож — кабель АВВГ с однопроволочными жилами;
П   — кабель АВВГ в плоском исполнении;

номинальное напряжение — 0,66   1 и 6 кВ.
токопроводящая жила — Алюминиевая, класса 1 (однопроволочная, сечением 35-240 кв.мм-«ож») или класса 2 (многопроволочная, сечением 70-240 кв.мм).
изоляция — поливинилхлоридный пластикат с отличительной окраской:
Изолированные жилы кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется зелено-желтой расцветки.

оболочка — поливинилхлоридный пластикат без защитного покрова.
количество жил — 1, 2, 3, 4, 5.
сечение жил, мм² — 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240.
сопротивление изоляции при температуре +70°С не менее (Мом*км) — 0,005
длительно допустимая температура нагрева жил кабелей , °С — +70°С
температура жил при работе в аварийном режиме, oС — +80°С
максимальная температура при коротком замыкании в течение 4 сек не более, °С — +160°С

строительная длина кабелей для сечений основных жил:
2,5 — 16 мм2   — 450 м;
25 — 70 мм2   — 300 м;
95 мм2 и выше   — 200 м;

срок службы — 30 лет.
ГОСТ — 16442-80.

кабель АВВГ 3 *10               цена     23,00р. м

кабель АВВГ 4*  2.5             цена     11,00р. м

кабель АВВГ 4*  4                цена     15,00р. м

кабель АВВГ 4*  6                цена     20,00р. м

кабель АВВГ 4* 10               цена     30,00р. м

кабель АВВГ 4* 16               цена     44,00р. м

кабель АВВГ 4* 25               цена     68,00р. м

кабель АВВГ 4* 35               цена     86,00р. м

кабель АВВГ 4* 50               цена     120,00р.м

кабель АВВГ 4* 70               цена     168,00р.м

кабель АВВГ 4* 95               цена     220,00р.м

кабель АВВГ 4*120              цена     260,00р.м

кабель АВВГ 4*150              цена     330,00р.м

кабель АВВГ 4*185              цена     390,00р.м

кабель АВВГ 4*240              цена     510,00р.м

кабель АВВГ 5*  2,5              цена     13,00р. м

кабель АВВГ 5*  4                 цена     18,00р. м

кабель АВВГ 5*  6                 цена     24,00р. м

кабель АВВГ 5* 10                цена     38,00р. м

кабель АВВГ 5* 16                цена     55,00р. м

кабель АВВГ 5* 25                цена     81,00р. м

кабель АВВГ 5* 35                цена     105,00р.м

кабель АВВГ 5* 50                цена     150,00р.м

кабель АВВГ 5* 70                цена     235,00р.м

кабель АВВГ 5* 95                цена     301,00р.м

кабель АВВГ 5*120               цена     390,00р.м

кабель АВВГ 5*185               цена     580,00р.м

кабель АВВГнг 2* 4               цена     9,00р.   м

кабель АВВГнг 4*  6              цена     20,00р. м

кабель АВВГнг 4* 25             цена     68,00р. м

кабель АВВГнг 4* 35             цена     90,00р. м

кабель АВВГнг 4* 50             цена     120,00р.м

кабель АВВГнг 4* 70             цена     178,00р.м

кабель АВВГнг 4*120            цена     290,00р.м

кабель АВВГнг 4*150            цена     340,00р.м

кабель АВВГнг 5* 25             цена     88,00р. м

кабель АВВГнг 5* 70             цена     230,00р.м

кабель АВВГнг 5* 95             цена     301,00р.м

кабель АВВГнг 5*120            цена     360,00р.м

кабель АВВГнг 5*185            цена     526,00р.м

кабель АВВГнг(А) 5* 25        цена     95,00р. м

кабель АВВГнг(А) 5* 70        цена     256,00р.м

кабель АВВГнг(А) 5* 95        цена     310,00р.м

Силовой кабель АВВГ – для чего используется

Силовой кабель АВВГ – для чего используется

Термином АВВГ обозначают силовой кабель, в котором проводниками тока выступают монолитные алюминиевые жилы. Благодаря алюминию он дешевле провода с медными жилами, но уступает ему по некоторым характеристикам, например, количество возможных изгибов всего около 14, проводимость и допустимая нагрузка также ниже, чем у медных. Кроме этого медные жилы медленнее разрушаются в процессе эксплуатации. Тем не менее, кабель АВВГ имеет свои серьёзные достоинства помимо цены:

Оболочка и изоляция сделана из полихлорвинила, устойчивого к химическому воздействию различных кислот, растворителей, масел, а также щелочей и их соединений. Провод устойчив к ультрафиолетовому излучению, а также не горит на воздухе. Минусом является то, что АВВГ не морозостойкий, поэтому укладка без предварительного подогрева разрешена при температуре до минус 15 градусов. Когда все монтажные работы завершены, эксплуатация кабеля разрешена в температурном диапазоне от минус 50 до плюс 50 градусов тепла. Если разрешено использование в регионах с тропическим климатом, то используется маркировка «Т».

Где купить провод АВВГ? Его можно заказать в специализированном магазине проводов, ламп и электрооборудования Одескабель. Вы легко подберёте нужный тип кабеля по фильтрам на сайте, а если возникнуть затруднения при выборе, то специалисты компании проведут консультацию.

Верхний порог номинального напряжения стационарных сетей электроснабжения, в которых разрешено использование силового провода АВВГ – 1000В. Кабель может быть одножильным или многожильным. У каждой жилы свой цвет, как правило, синий цвет используется для нулевой жилы, а зелено-жёлтый для заземления. Но эти цвета могут быть и другими, всё зависит от конкретного производителя. Размер токопроводящих жил также отличается – они могут быть круглыми или секторными.

АВВГ можно использовать в производственных помещениях, в земле, шахтах, коллекторах, на открытом воздухе. Также разрешено использование во влажных и частично затапливаемых объектах, но только если окружающая среда имеет низкую коррозионную активность. Также силовой провод АВВГ можно использовать в пожароопасных и взрывоопасных помещениях или в местах с повышенной вибрацией. Его прокладывают не только в горизонтальных трассах, но также в вертикальных и наклонных.

Силовые кабели в Одессе: http://tdok.com.ua/ru/products/kabelj-silovoj/sor/p108r1841/index.html

Алексей Новиков

Кабель АВВГ 4х10 (ГОСТ)

АВВГ 4х10 — кабель силовой с 4 алюминиевыми жилами сечением 10 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 4х10

Климатическое исполнение кабеля силового алюминиевого АВВГ 4*10: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 4х10 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 4х10 не должна превышать 98%.
Монтаж кабеля АВВГ 4*10 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 4х10 должен быть не менее 171 миллиметров.
Растягивающее усилие при прокладке АВВГ 4х10 не должно превышать 1200 Ньютонов.
Расчетная масса кабеля АВВГ 4*10 составляет 0,56 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 4х10 равен 19 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 4х10 на воздухе: 50 Ампер.

Расшифровка маркировки АВВГ 4*10

А — жила выполнена из алюминия.
В — виниловая изоляция.
В — виниловая оболочка.
Г — не имеет защитного покрова.
4 — количество алюминиевых жил.
10 — сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож — жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж — жила выполнена в многопроволочном исполнении.
0,66 — кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 — кабель рассчитан на номинальное напряжение 1000 Вольт.

Конструкция кабеля АВВГ 4х10

1) Жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция — из поливинилхлоридного пластиката.
3) Скрутка — жилы скручены в сердечник.
4) Оболочка — из ПВХ пластиката.

Применение кабеля АВВГ 4х10

Кабель силовой алюминиевый АВВГ 4*10 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 63 Ампер.
АВВГ 4х10 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

• Марка?АВВГ
• Количество жил?4
• Сечение жилы (мм/кв)?10
• Материал жилы?Алюминий
• Материал изоляции?ПВХ
• Материал оболочки?ПВХ
• Максимальный вес (кг/м)?0.366
• Максимальный наружный диаметр (мм)17.1
• Электрическое сопротивление жилы (ом/км)3.08
• Допустимый радиус изгиба (мм)171
• Допустимая токовая нагрузка при прокладке на воздухе (А)50
• Допустимая токовая нагрузка при прокладке в земле (А)59
• Допустимый ток односекундного короткого замыкания (кА)0.7
• Номинальное переменное напряжение (кВ)1
• Диапазон температур эксплуатации (°С)от -50 до +50
• Срок службы30
• Код ОКП353 771
• Класс пожарной опасности по ГОСТ 31565-2012О1.8.2.5.4
• Объём горючей массы (л/км)251
• Сопротивление изоляции жил (МОм\км)7
• Толщина изоляции жил (мм)1
• Масса цветного металла (г/м)107.2
• Конструкция жилыок
• Максимальная температура эксплуатации (°С)50
• Минимальная температура эксплуатации (°С)-50
• Максимальная мощность при прокладке в воздухе, 220V (кВт)14.67
• Максимальная мощность при прокладке в земле, 220V (кВт)18.48
• Максимальная мощность при прокладке в воздухе, 380V (кВт)32.9
• Максимальная мощность при прокладке в земле, 380V (кВт)41.45
• Тип исполнения по ГОСТ 31565-2012Без обозначения
• ГОСТ31996-2012
• Толщина изоляции жил 0.66 Кв (мм)0.9
• Цвет изоляции жилСерый, Коричневый, Чёрный, Синий(Зелёный-желтый)
• Класс жилы по ГОСТ 22483-20121
• Максимальный диаметр жилы3.7
• Наружный диаметр 0.66 кВ (мм)16.6

Кабель силовой АВВГ 4х300мс(N)-1 АВВГ 4х300мс(N)-1 Неустановленный

Маркоразмер кабельного изделия		АВВГ 4х300мс(N)-1
Марка кабельного изделия (без категории пож. опасности)		АВВГ
Показатель пожарной опасности (кабельная маркировка)		без маркировки
Жилы — количество и тип (основные + вспомогательные)		4
Сечение основных жил (мм²)		300мм²
Сечение вспомогательных жил (мм²)
Материал токопроводящих жил		алюминий
Структура основных жил		многопроволочная
Форма основных жил		секторная
Структура вспомогательных жил
Форма вспомогательных жил
Материал изоляции жил		ПВХ
Маркировка или цвет изоляции жил		(N)
Класс гибкости жил		2 класс
Заполнение		без заполнения
Экран и его сечение (при наличии)		без экрана
Наружная оболочка		ПВХ
Защитный покров		без защитного покрова
Форма кабельного изделия		круглый
Диаметр кабеля, мм (точн. знач.)
Диаметр кабеля, мм (округлен.знач.)
Допустимый радиус изгиба		7,5Ø
Номинальное переменное напряжение U₀/U		0,6/1кВ
Номинальная частота		50Гц
Номинальное постоянное напряжение
Конструктивная особенность
Тип присоединения		стационарное
Особенности области применения
Тип прокладки		во внутр. эл.установках, в помещениях
Применение во взрывоопасных зонах		нет
Класс пожарной опасности		О1.8.2.5.4.
Климатическое исполнение		УХЛ
Диапазон температур эксплуатации		от -50°С до +50°С
Температура прокладки и монтажа кабельного изделия		не ниже -15°С
Срок службы кабельного изделия
Тип определяющего документа
Номер определяющего документа
Примечание
Альтернативные названия		АВВГ 4х300 4×300 4 300
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com		FN15.94.2.658
Статус компонента у производителя		—

Кабель питания

с алюминиевым сердечником с изоляцией из ПВХ и оболочкой Кабель Avvg

Кабель силовой с алюминиевым сердечником и изоляцией из ПВХ Кабель AVVG

1. Структура кабеля:

-Жилы — медные одножильные или многопроволочные сечением от 1,5 до 35,0 мм

— изоляция жил — ПВХ
— оболочка — ПВХ

Заявление

Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих на 0.Номинальное напряжение переменного тока 6 или 1 кВ, частота 50 Гц.

Соответствие требованиям

У У 31.3-05758730-024-2002, ГОСТ 16442-80, МЭК 502

Опции

ВВГнг (куртка из негорючего ПВХ)
ВВГнд (куртка из негорючего ПВХ)

2. Спецификация :

АВВГ (АВВГ) — российский аналог НАЙСЫ

ОБЪЕМ И НАЗНАЧЕНИЕ

Кабели предназначены для передачи и распределения электроэнергии при стационарной установке на номинальное переменное напряжение 6 кВ частотой 50 Гц для сетей с заземленной и изолированной нейтралью.

Можно укладывать в сухие почвы (песчаные, песчано-глинистые и нормальные с влажностью 14%).Климатическое исполнение УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150 / в том числе установка в грунт.

Класс пожарной опасности кабелей по ГОСТ 31565 01.8.2.5.4.

СТРУКТУРА

Проводник

Алюминий, сердечник однопроволочный или многопроволочный, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.

Изоляция

Изготовлен из ПВХ-компаунда (проводник с цветной маркировкой)

Расположение жил

Изолированные жилы трехжильных кабелей скручены в жилу кабеля.

Внутренняя оболочка

Изготавливается методом экструзии из ПВХ-компаунда или меловой неотвержденной резины с заполнением внешних зазоров между изолированными проводниками. Внешние зазоры между круглыми изолированными жилами можно заполнить пучками негигроскопичных волокон или полимерных материалов с нахлестом скрепляющей ленты, поверх которой уложена выразительная внутренняя оболочка. Допускается обмотка жилы кабеля слоем лент из полимерного материала, совместимого с материалами изоляции и поверх оболочки.

Лента

Он изготовлен из ленты или лент из токопроводящей бумаги или токопроводящей синтетической ленты или лент из нетканого материала.

Экран

Изготовлен из медных проводов и спирально наложенной медной ленты. Допускается оклейка экрана медными лентами.

Разделительный слой

Из полимерной ленты или нетканого материала.

Над оболочкой

ПВХ-пластикат.

Описание кабеля

Avvg.Avvg — кабель силовой алюминиевый с пластиковой изоляцией

Цена кабеля АВВГ зависит от стоимости материалов, использованных при его изготовлении, актуальная цена складского кабеля АВВГ указана в разделе прайс-лист, предусмотрены скидки от количества заказа, окончательную цену уточняйте у менеджера. .

Кабель АВВГ может быть приобретен физическими и юридическими лицами за наличный и безналичный расчет, складской кабель АВВГ отгружается в течение суток после оплаты.

Расшифровка маркировки АВВГ:

А — алюминиевые жилы.
Б — изоляция ПВХ.
B — оболочка из ПВХ.
G — не имеет бронекорпуса.

Технические характеристики кабеля АВВГ:

Климатическое исполнение кабеля АВВГ — УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69.
Температурный диапазон эксплуатации кабеля АВВГ от -50 ° С до 50 ° С.
Относительная влажность воздуха при температуре до 35 ° С — до 98%.
Прокладка и установка кабеля АВВГ без предварительного нагрева производится при температуре не ниже -15 ° С.
Допустимое усилие при обвязке кабеля АВВГ по трассе прокладки не должно превышать 30 Н / мм2 сечения жилы.
Срок службы кабеля АВВГ — 30 лет.

Конструкция кабеля AVVG:

1) Алюминий, однопроволочный или многопроволочный.
2) Изоляция — ПВХ пластикат.
3) Оболочка — ПВХ пластикат.

Кабель АВВГ Применение:

Кабель силовой алюминиевый АВВГ предназначен для передачи и распределения электроэнергии в стационарных электроустановках на номинальное переменное напряжение до 1000 Вольт с номинальной частотой 50 Гц.Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях.
При групповой кладке обязательно использовать средства противопожарной защиты.

Что такое кабель AVVG?

Здравствуйте, уважаемый читатель! Если вы еще раз заглянули на мою страницу на сайте, то вас интересует вопрос: что такое кабель AVVG?

Такой вопрос часто задают новички или просто люди, которые сталкиваются с проблемой, как выбрать кабель для разных целей. Попробуем, как обычно, по-простому рассказать все, что я знаю о кабеле AVVG.

Начнем с того, где он используется: кабель AVVG используется для передачи и распределения при постоянной установке на номинальное переменное напряжение 660 В и 1000 В при 50 Гц.

Кабель АВВГ предназначен для эксплуатации в различных помещениях и на открытом воздухе. Кабель прокладывается разными способами: в каналах, трубах, лотках, при отсутствии растягивающих нагрузок на кабель.

Дизайн

В одной из своих статей я уже рассказывал. Итак, кабель AVVG такой же, только обратите внимание на первую букву А.Там написано, что проводник алюминиевый. Они бывают однопроволочными или многопроволочными, круглой или секторной формы, изоляция — пластик ПВХ. Если посмотреть на вид кабеля в разрезе, то можно увидеть, что изолированные жилы 2-, 3-, 4-жильных кабелей скручены в жилу, оболочка АВВГ также пластиковая. Что еще хочу добавить, в изоляции проводов присутствует цветовая кодировка для удобства работы с кабелем. Ну, буква G говорит, что он голый (без доспехов).

Условия использования

Кабель АВВГ

может эксплуатироваться при температуре окружающей среды от -50 ° С до + 50 ° С.Я бы посоветовал вам лежать на открытом воздухе, в сухих и влажных производственных помещениях. Кабель АВВГ, имеющий между жилами заделку, можно прокладывать в земле при условии малой коррозийности грунта и отсутствия сильных механических нагрузок. Его можно прокладывать без предварительного нагрева при температуре не ниже -15 ° С. Минимальный радиус изгиба при прокладке должен быть не менее 7,5 наружных диаметров кабеля. Не расширяет горение при одиночной укладке. Срок службы 30 лет.

Небольшой совет: не рекомендую прокладывать кабель AVVG в земле.

Пытался ответить на ваш вопрос: что такое кабель AVVG? Все, что вам нужно знать о кабеле, описано выше. Раздел выбора мощности электроприборов. Пишите комментарии, дополнения к статье, может я что-то упустил. Загляните, буду рад, если вы найдете на моем сайте еще что-нибудь полезное.

Силовой кабель АВВГ представляет собой электромеханическое устройство с пластиковой изоляцией. Используется как передача и распределение электроэнергии в сетях, где Ураб от 0.От 66 до 1 кВ при частоте 50 Гц.

Объем кабеля АВВГ

Этот кабель активно используется в строительстве, на промышленных предприятиях, в быту.

Информация о покупке кабеля AVVG

Мы можем предложить Вам кабель АВВГ по оптовым ценам. Чтобы сделать выгодную покупку и задать вопросы, обращайтесь к нашим представителям: в Саранске, Пензе, Нижнем Новгороде, Воронеже, в Ростове-на-Дону и других городах России.

Товар сертифицирован и соответствует всем необходимым стандартам качества.

Условия эксплуатации кабеля АВВГ

Как внутри, так и снаружи кабель работает нормально. Уложен пучками, горения не продлевает. Он прочен и универсален, что позволяет ему беспрепятственно работать в пожароопасных и взрывоопасных местах (шахты, АЭС и т. Д.), Отлично выдерживает вибрацию.

Кабель декодирующий AVVG

Что технически возможно, можно узнать по его буквенному обозначению, где
« А » — жила алюминиевого жила;
« АТ » — изоляционный слой ПВХ для каждого из проводов;
« AT » — внешний пластиковый кожух;
« R » — отсутствие защитного кожуха.

Конструкция кабеля AVVG

Рассмотрим подробнее:

• В центральной части находится токопроводящий проводник.
  Это алюминий, относящийся к классу 1/2, одно- или многопроволочный.
• Жилы заключены в изоляционные оболочки; Для этих целей используется негорючий и прочный пластикат ПВХ.
• Внешний защитный кожух также состоит из поливинилхлоридного пластика.

Технические характеристики кабеля АВВГ

Уном — 0.66 на 1 и 6 кВ.
Номинальная частота — 50 Гц.
Режим работы, t от -50 ° С до +50 ° С.
Относительная влажность воздуха (при t0 + 35 ° С) — до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 5 лет (с момента ввода в эксплуатацию).
Монтажные работы проводить без предварительного нагрева при t от -15 ° С и выше.

Tmax допуск нагревательных жил для приборов:
— в процессе работы: +70 ° С;
— в аварийном состоянии: до +80 ° С.
— при коротком замыкании: +160 ° С.

Rмин изгиб в процессе прокладки:
— для одножильных устройств ≈ 15 внешних;
— для многоядерных устройств ≈ 7,5 внешних outer;

Строительная длина:
— сечением 2,5х16 мм2 — 450 м;
— сечением 25х70 мм2 — 300 м;
— сечением 95 мм2 и выше — 200 м.

Более наглядно показано в таблице:

Монтажные работы

АВВГ — кабель, который легко монтируется практически в любых условиях, включая горизонтально, наклонно или вертикально расположенные участки, в сухих и сырых помещениях, на открытых площадках, в зонах с риском распространения огня.Не рекомендуется собирать кабель в таких условиях, когда возможно механическое воздействие на устройство, например, в траншеях: кабель может повредить и повредить рабочие механизмы или транспорт.

Обозначение в нормативных документах

Кабель силовой, выпускаемый на специализированных заводах по производству электромеханических изделий по ГОСТ 15150-69; 16442-80; 22483; 5151-79.

Расчетная масса кабеля AVVG

Трос пожарный АВВГ

Кабель

АВВГ, оснащенный негорючей пластиковой оболочкой, активно применяется в промышленных и жилых (жилых) помещениях, где требования к пожарной безопасности повышены.Он почти не распространял дым и пламя.

ВВГ / АВВГ

Кабель питания

с пластиковой изоляцией на напряжение от 0,66 до 1 кВ

Применимо к:

Кабели

предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000 В частотой 50 Гц.

Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель не подвергается действию растягивающих усилий при эксплуатации, в окружающей среде любой степени. коррозионной активности.

-1. Токопроводящая жила алюминиевая
-2. Изоляция
-3. Ракушка

Технические характеристики:

1. Предельная рабочая температура окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98% при температуре 35 ° С.
3. Номинальное переменное напряжение 1 кВ при частоте 50 Гц.
4. Испытательное напряжение: переменный ток, 50 Гц, 3500 В в течение 10 минут.
5. Сопротивление изоляции не менее 0.005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15 диаметров кабеля.
7. Номинальное сечение:
Жила алюминиевая однопроволочная — от 2,5 до 50 мм ² ;

Проволока алюминиевая многопроволочная — 70-1000 мм ² .

8. Кабели выпускаются одно-, двух-, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с односекционными или одножильными жилами.

Кабельная структура:

1.Жилет алюминиевый однопроволочный или многопроволочный.
2. Изоляция из ПВХ или сшитого полиэтилена.
3. Оболочка — для марок АВВГ , АПвВГ из поливинилхлоридного пластика;
для марок АВВГнг , АПвВГнг из поливинилхлоридных пластиков пониженной горючести;

для марок АВВГнг-LS , АПвВГнг-LS из поливинилхлоридного пластика пониженной горючести с низким газо-дымовыделением.

Китай AVVG, ВВГ, с изоляцией из сшитого полиэтилена в оболочке из ПВХ с 3 жилами Производители и фабрики силовых кабелей — размеры, цена

Детали:

1. Высоковольтный силовой кабель из сшитого полиэтилена / ПВХ
2. Алюминиевый или медный проводник с изоляцией из сшитого полиэтилена Изолированный армированный кабель
3,0,6 кВ ~ 1 кВ ~ 35 кВ

4. Надежное качество, лучшая цена
5. Высокая пропускная способность, быстрая доставка

Описание:

Минимальный радиус изгиба:

• Одноядерный: 15 x общий диаметр
  Три сердечника: 12 x общий диаметр
  (Одноядерный 12 x общий диаметр

• и 3 сердечника 10 x общий диаметр

• , где полосы расположены рядом

• до стыков или концевых муфт при условии, что изгиб

• тщательно контролируется с помощью формирователя)

Качество превыше всего, мы уделяем этому большое внимание.

Хорошее качество и конкурентоспособная цена будут вашим лучшим выбором.

Выбирайте то, что вам нравится, мы предложим вам лучшие цены.

Любые запросы или вопросы, пожалуйста, свяжитесь со мной свободно!

Shandong New Luxing Cable Co., Ltd , основанная в 1999 году. Штаб-квартира расположена в городе Цзинань, столице провинции Шаньдун, зарегистрированный капитал составляет 16,5 миллионов долларов США, юридический представитель Ван Сючжэнь. Наш завод расположен в зоне экономического развития Линьи, занимающей площадь более 60 акров.

Видео-шоу:

1) Введение в компанию: https://youtu.be/j-bfOk2gCFY

2) Многожильный медный провод: https://youtu.by / QT-b7M9YkLw

3) Плетеный медный провод: https://youtu.be/3-fP1OOuPA4

4) Кабельная машина: https://youtu.be/h6kE4ofeiWA

9) Arduino

9) : https://youtu.be/Clu5e7LW_l8

6) Экструдированный ПВХ в оболочке, изоляция: https: // youtu.be / 3c93OxsKmBw

Мы в основном производим

Производственная база

Строгий тест качества (испытание на устойчивость / испытание на эксцентриситет)

Сертификаты

Партнер по сотрудничеству

Посещение клиента

Международные выставки

Свяжитесь с нами

Hot Tags: кабель силовой АВВГ, ВВГ, с изоляцией из сшитого полиэтилена в ПВХ оболочке 3х жильный, Китай, производители, завод, размеры, цена, продажа

Кабель силовой АВВГ нглс 5х120 купить в Киеве

Кабели АВВГ-1 предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 кВ и 1 кВ частотой 50 Гц. Прокладка и эксплуатация — на воздухе при отсутствии опасности механических повреждений, а также в грунте (в траншеях)
с низкой коррозионной активностью без воздействия растягивающих усилий.

Кабель AVVG конструкция:

1-токопроводящая жила: алюминиевая, — витая или однопроволочная.

2-Изоляция:
поливинилхлорид I40-13A пластичный компаунд.
3-Покрытие: пластик поливинилхлорид О-40.

Описание Кабель АВВГ 1 : Кабель с алюминиевым однопроволочным или многожильным проводом, изолированным поливинилхлоридным пластиком, скрученным между собой (кроме одножильного исполнения), в общей поливинилхлоридной оболочке.Оболочка в многожильных кабелях повторяет форму скрученных жил. Кабели с сечением жил от 2,5 до 120 мм2 имеют однопроволочную конструкцию жил. По желанию заказчика кабели сечением жил от 16 до 120 мм2 могут изготавливаться в многопроволочном исполнении.

Основные технические характеристики АВВГ :
Номинальное напряжение 660 В, 1000 В.
Испытательное напряжение переменного тока частотой 50 Гц в течение 10 мин .:
— 3000 В для кабеля на номинальное напряжение 660 В;
— 3500 В для кабеля на номинальное напряжение 1000 В; Кабели
должны эксплуатироваться в установившемся режиме при температуре окружающей среды от минус 50С до плюс 50С, относительной влажности воздуха
до 98% при температуре до 35С.
Температура, при которой производится монтаж кабелей — не ниже минус 15С (без предварительного нагрева).
Радиус изгиба при прокладке — не менее 10 наружных диаметров кабеля (для одножильных кабелей) и не менее 7,5 наружных диаметров кабеля
(для многожильных кабелей).
Максимальное напряжение трехфазной электрической сети, накоторые кабели могут эксплуатироваться:
0,72 кВ — для кабелей на номинальное напряжение 0,66 кВ;
1,2 кВ — для кабелей на номинальное напряжение 1 кВ
Долго — допустимая температура нагрева жил при эксплуатации должна превышать 70С;
Максимально допустимая температура нагрева жил при длительности короткого замыкания не более 4 с не должна превышать 160С.

Допустимая температура нагрева жил кабелей в аварийном режиме продолжительностью не более 8 ч в сутки и не более 1000 ч в срок службы не должна превышать 80С.

Количество жил в кабеле: 1, 2, 3, 4 и 5. Двухжильные и трехжильные кабели имеют все жилы одинакового сечения. У четырехжильных и пятижильных кабелей все жилы одинакового сечения или одна жила меньшего сечения.

Кабели не распространяют горение при одиночной прокладке.

Строительная длина кабелей
Номинальное сечение магистральных жил, мм2.
Строительная длина, не менее, м
1,5 — 16 450 *
25-70 300
95-185 200
240-300 100

Маркировка: изолированные жилки маркируются цифрами 0,1,2,3 и 4 или отличным друг от друга цветом. Расстояние между фигурами — не более 35 мм.

Гарантийный срок: 5 лет со дня ввода в эксплуатацию.
Срок службы кабелей — 25 лет.

ТОП 6 покупателей фотоэлектрических кабелей на Каймановых островах

Показать все
Торговля
Производство

Товары Кабели силовые фотоэлектрические оптом

Торгово-закупочная компания

Если вы хотите найти новых покупателей, которые покупают силовые кабели пв оптом

1. Health City Cayman Islands Hcci

   Перчатки синтетические, свободные от энергии, стерильные, размер 7, неопрен мягкий без латекса (durgicare

2. Car City Ltd

   1. Запчасти для автомобилей maruti suzuki переключатель в сборе, стеклоподъемник (97)
   2. Запчасти для автомобилей maruti suzuki [key1] в сборе, стеклоподъемник

3. Reflections Ltd.

   1. Foc item dqal. Hd fmgbt 2 c / w 4 x indian power outl ets (56)
   2. Запасной элемент mf 41wh.w silta high table 0mm настольная опорная балка power с белой отделкой (16)

4. Himalaya Wellness Cayman Ltd.

   Травяная косметика: средство для мытья лица с лакричником Power Glow 100 мл (мы намерены получить вознаграждение под (meis)

5. Health City Cayman Islands Hc

   Перчатки синтетические power free, стерильные, размер 7,0, мягкий неопрен без латекса

6. Rehoboth Physio & Paincare

   Разъем питания (конвертер из США в Индию)

Алексей Хохлов
Импорт в Азию, ЕС, Африку

Финансы, контракт, импорт
электронная почта: [электронная почта защищена]

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортер фотоэлектрических кабелей Power Cables

#	Компания (размер)	Продукт	Страна
1	Phihong Technology Co. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Управления освещением автомат: Как сделать автоматическое управление освещением 16.11.201828.09.2020 Амперметр что такое: характеристики, схемы подключения, принцип действия, параметры 06.03.202121.11.2020 Какой срок поверки электросчетчиков: Счетчики. Ответы на часто задаваемые вопросы. Наши статьи 14.08.197213.01.2022 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
