значение, другие буквенные и цветовые обозначения
Содержание статьи:
У различных фирм, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что означает L на выключателе освещения и существуют ли какие-то другие обозначения. Эти знания помогут всем заинтересованным лицам после приобретения установочного изделия правильно подключить его к действующей электросети.
Особенности подключения
Контакты двухклавишного выключателя
Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.
- переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
- с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
- один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
- на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.
Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.
При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.
Что обозначает L
Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.
Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.
Схема подключения одноклавишного выключателя
Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:
- Символ L с добавлением к нему единицы – L1.
- Тот же знак, но с добавлением штриха – L`.
- Небольшая стрелка, обращенная вверх.
- Просто единица («1»).
У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.

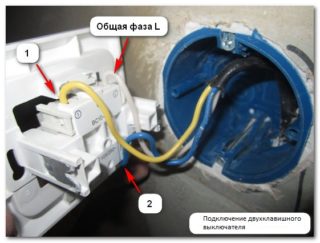

Схема подключения двухклавишного выключателя
В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.
У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты. Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.
Как подключаются выходные контакты
Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.
Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:
- при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;
- в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается;
- на основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;
- в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).
Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.
Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.
Обозначения на корпусе
Обозначения на корпусе выключателей
Помимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.
Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.
Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.
Условные функциональные обозначения на аппаратуре всех видов — Студопедия
Прочтение буквенно-цифровых обозначений элементов электрических схем
На всех видах схем любой элемент – резистор, катушка контактора, измерительный прибор и др., имеет буквенно-цифровое обозначение.
Это обозначение состоит из одной или двух букв и чисел. Буква ( буквы ) обознача-
ют код данного элемента, а числа ( цифры ) – порядковый номер этого элемента в данной схеме.
Например, буквенно-цифровое обозначениеКТ2 означает следующее: КТ – реле времени, 2 – второе по порядку в данной схеме.
В случае изображения на схеме составных частей элементов электрических схем
после основного цифрового обозначения через точку ставится дополнительное, обозначаю
щее порядковый номер этой составной части.
В этом случае расшифровка обозначений цифр и букв выполняется в обратном порядке, т.е. буквенные символы и цифры прочитываются в направлении справа налево.
Например, буквенно-цифровое обозначениеКМ5.4 означает следующее: КМ – катушка электромагнитного контактора, порядковый номер контактора в схеме – 5, порядковый номер контакта контактора в схеме – 4.
Прочитывается же это обозначение так: четвертый контакт пятого по счету электро
магнитного контактора.
Рис. 1.Плюс, положительная полярность.Для обозначения соединителей положительной полярности, подключающих источник постоянного тока
Рис. 2. Минус, отрицательная полярность. Для обозначения соединителей отри-
цательной полярности, подключающих источник постоянного тока
Рис. 3. Постоянный ток. Для обозначения соединителей, подключающих аппарату-
ру к источнику постоянного тока, а также для указания, что аппаратура работает только на постоянном токе
Рис. 4. Переменный ток. Для обозначения соединителей, подключающих аппарату
ру к источнику переменного тока, а также для указания, что аппаратура работает только на переменном токе
Рис. 5. Преобразователь переменного тока в постоянный.Для обозначения пре-
образователя переменного тока в постоянный и соответствующих соединителей
Рис. 6. Преобразователь постоянного тока в переменный.Для обозначения пре-
образователя постоянного тока в переменный и соответствующих соединителей
Рис. 7. Корпус, шасси. Для обозначения соединителей, подключенных к корпусу или шасси
Рис. 8. Заземление, масса. Для обозначения соединителей заземления
Рис. 9. Заземление, защитное. Для обозначения соединителей заземления, создаю-
щих защиту от поражения электрическим током
Рис. 10. Прибор II класса защиты. Для обозначения аппаратуры, соответствую-
щей требованиям техники безопасности, определенным для аппаратуры II класса ( защи-
ты )
Рис. 11. Предохранитель. Для обозначения коробок предохранителей и указания их места
Рис. 12. Сигнальная лампа. Для обозначения переключателя, при помощи которо-
го включают и выключают сигнальную лампу
Рис. 13. Лампа освещения, подсветка. Для обозначения переключателей, управ-
ляющих источником света
Рис. 14. Включено. Для обозначения включения сети, выключателей сети или их положения, соответствующего включению сети
Рис. 15. Выключено. Для обозначения выключения сети, выключателей сети или их положения, соответствующего выключению сети
Рис. 16. Включено / выключено, кнопочный переключатель с двумя фиксиро-
ванными положениями. Для обозначения выключателя, включающего или выключаю
щего сеть. Каждое положение выключателя фиксировано.
Рис. 17. Готовность к включению, дежурный режим. Для обозначения выключа-
теля ( или его положения ), при помощи которого часть аппаратуры приводится в состоя-
ние «готовность к включению». На судах дежурный режим называют «стенд-бай» («stand-by»)
Рис. 18. Ножной переключатель, педаль. Для обозначения соединителей, к кото-
рым подключается ножной переключатель
Рис. 19. Переключатель каналов программ. Для обозначения переключателей, кправляющих выбором канала, программы
Рис. 20. Старт, пуск, приведение в действие. Для обозначения переключателей старта, пуска, приведения в действие
Рис. 21. Быстрый пуск. Для обозначения переключателя или регулирующего эле-
мента, посредством которого рабочая скорость ( нормальный режим ) достигается без зна-
чимой задержки
Рис. 22. Остановка, блокировка. Для обозначения переключателя, при помощи которого движение, например, перемещение ленты прекращается
Рис. 23. Быстрая остановка, стоп. Для обозначения регулирующих элементов, при помощи которых процесс, программ, ход ленты останавливается без значимой задерж
ки
Рис. 24. Пауза, перерыв. Для обозначения переключателя, действие которого пере-
мещение ( например, ленты ) прерывается при помощи тормозной системы и отключения
Рис. 25. Эффект или действие в направлении к исходной точке, нормальный режим. Для обозначения переключателей эффекта или действия в направлении к действи-
тельной или воображаемой исходной точке, знаку, отметке, например, одновременное приведение нескольких параметров аппаратуры к заранее выбранным значениям
Рис. 26. Автоматическое управление. Для обозначения переключателя ( или его положения ), посредством которого аппаратура приводится в режим автоматического управления
Рис. 27. Ручное управление. Для обозначения переключателя ( или его положения ), посредством которого аппаратура приводится в режим ручного управления
Рис. 28. Дистанционное управление. Для обозначения переключателя ( или его положения
Рис. 29. Регулирование. Для обозначения элемента, подлежащего регулированию, устанавливающего соответствующее значение величины. Значение величины увеличивается с увеличением высоты фигуры
Рис. 30. Регулирование высоких звуковых частот. Для обозначения регулирую-
щих элементов высоких звуковых частот
Рис. 31. Регулирование низких звуковых частот. Для обозначения регулирую-
щих элементов низких звуковых частот
Рис. 32. Музыка. Для обозначения положения «музыка» переключателя «речь / музыка»
Рис. 33. Звук. Для обозначения переключателей, регулирующих элементов и соединителей, относящихся к звуковой информации
Рис. 34. Баланс. Для обозначения регулировки баланса стереоканалов
Рис. 35. Синхронизация.Для обозначения соединителей, переключателей и регули
рующих элементов, предназначенных для управления аппаратурой, работающей синхрон-
но, например, подключение синхронизатора кинопроектора
Рис. 36. Фильтр ( пропускание ) высоких частот. Для обозначения фильтра высо-
ких частот, а также связанных с ним переключателей и регулирующих элементов
Рис. 37.Фильтр ( пропускание ) низких частот. Для обозначения фильтра низких частот, а также связанных с ним переключателей и регулирующих элементов
Рис. 38. Фильтр полосно-заградительный, режекторный. Для обозначения полос
но-заградительного фильтра , а также связанных с ним переключателей и регулирующих элементов
Рис. 39. Фильтр средних частот, полосовой. Для обозначения полосового фильт-
ра , а также связанных с ним переключателей и регулирующих элементов
Рис. 40. Тюнер, радиоприемник. Для обозначения соединителей, переключателей и регулирующих элементов радиоприемника, тюнера
Рис. 41. Вход. Для обозначения входных соединителей, когда необходимо различие между входами и выходами
Рис. 42. Выход. Для обозначения выходных соединителей, когда необходимо разли
чие между входами и выходами
Рис. 43. Тонкомпенсация. Для обозначения переключателей и регулирующих эле-
ментов, позволяющих компенсировать физиологическую кривую слышимости
Рис. 44. Усилитель. Для обозначения соединителей, переключателей и регулирую-
щих элементов усилителя. Для обозначения усилителя, заключенного в защитный корпус
Рис. 45. Часы, реле времени. Для обозначения переключателей и регулирующих элементов в часах, реле времени, таймерах
Рис. 46. Монофонический, моно. Для обозначения монофонического воспроизве-
дения ( записи ) звука. Для обозначения положения «моно» на переключателях «моно /
стерео». Применяется также на этикетках грампластинок
Рис. 47. Стереофонический. Для обозначения стереофонического воспроизведения ( записи ) звука. Для обозначения положения «стерео» на переключателях «моно / стерео». Применяется также на этикетках грампластинок
Рис. 48. Магнитофон. Для обозначения соединителей, переключателей и регулиру-
ющих элементов, предназначенных для магнитофона
Рис. 49. Стереофонический магнитофон. Для обозначения соединителей, пере-
ключателей и регулирующих элементов, предназначенных для стереофонических магнито
фонов
Рис. 50. Головные телефоны. Для обозначения соединителей, переключателей и регулирующих элементов, предназначенных для головных телефонов
Рис. 51. Головные телефоны стереофонические. Для обозначения соединителей, переключателей и регулирующих элементов, предназначенных для головных стереофони-
ческих телефонов
Рис. 52. Головные телефоны с микрофоном.Для обозначения соединителей, пере
ключателей и регулирующих элементов, предназначенных для головных телефонов с мик-
олфоном
Рис. 53. Микрофон. Для обозначения соединителей, переключателей и регулирую-
щих элементов, предназначенных для микрофонов
Рис. 54. Микрофон стереофонический. Для обозначения соединителей, переклю-
чателей и регулирующих элементов, предназначенных для стереофонических микрофонов
Рис. 55. Наушник. Для обозначения соединителей, переключателей и регулирую-
щих элементов, предназначенных для наушника
Рис. 56. Громкоговоритель. Для обозначения соединителей, переключателей и регулирующих элементов, предназначенных для громкоговорителя
Рис. 57. Запись ( регистрация ) на носителе информации. Для обозначения пере
ключателя его положения, в котором аппаратура включается на запись
Рис. 58. Воспроизведение записи с носителя информации. Для обозначения пере-
ключателя или его положения, в котором аппаратура включается на воспроизведение с носителя информации
Рис. 59. Стирание записи с носителя информации. Для обозначения переключате
ля или его положения, в котором происходит стирание информации, записанной на носите
ле
Рис. 60. Контроль входных данных во время записи или регистрации на носи-
теле информации.Дляобозначения регулирующего элемента, посредством которого производится контроль входных данных во время записи или регистрации
Рис. 61. Контроль входных данных после записи или регистрации их на носи-
теле информации.Дляобозначения регулирующего элемента, посредством которого производится контроль входных данных после записи их или регистрации
Рис. 62. Контроль входных данных во время их воспроизведения.Дляобозна-
чения регулирующего элемента, посредством которого производится контроль входных
данных во время их воспроизведения
Рис. 63. Блокировка записи. Для обозначения управляющего элемента блокирую-
щей схемы, предназначенной для предотвращения случайного воспроизведения записи.
Рис. 64. Отметчик ( маркер ). Для обозначения управляющего элемента, при помо
щи которого отметка ( например, сигнал, перфорация, специальный код ) может быть за-
регистрирована на носителе информации
Рис. 65. Отсечка носителя.Для обозначения управляющего элемента системы от-
сечки, например, в устройствах копирования и монтажа бумажной, магнитной, перфори-
рованной ленты
Рис. 66. Постоянный и переменный ток. Для обозначения соединителей, подклю
чающих аппаратуру к источнику постоянного или переменного тока, а также для указа-
ния, что аппаратура работает на постоянном и переменном токе
Рис. 67. Кварц. Для обозначения органов управления кварцевыми резонаторами
Рис. 68. Включено / выключено, кнопочный переключатель с одним фиксиро
ванным положением. Для обозначения переключателя, включающего или выключающе-
го сеть. Положение «Выкл.» является фиксированным, положение «Вкл.» осуществляется только при нажатии переключателя
Рис. 69. Звонок. Для обозначения переключателя, управляющего звонком
Рис. 70. Гудок. Для обозначения переключателя, управляющего гудками, звуковы-
ми сигнализаторами тревоги
Рис. 71. Вентилятор. Для обозначения переключателя, управляющеговентилято-
ром
Рис. 72. Заземление бесшумное. Для обозначения соединителей заземления, обе-
спечивающих минимальные шумы аппаратуры от заземления
Рис. 73. Эквипотенциальность. Для обозначения соединений, предназначенных для приведения нескольких узлов аппаратуры к единому потенциалу
Рис. 74. Выпрямитель ( без указания типа ). Для обозначения соединителей и регулирующих элементов, связанных с выпрямительными устройствами
Рис. 75. Трансформатор. Для обозначения соединителей, переключателей и регу-
лирующих элементов, предназначенных для управления силовыми трансформаторами
Рис. 76. Движение в одном направлении. Для обозначения регулирующего эле-
мента, в результате действия которого объект перемещается в указанном направлении
Рис. 77. Движение в двух направлениях. Для обозначения регулирующего эле-
мента, в результате действия которого объект перемещается в двух указанных направле-ниях
Рис. 78. Движение, ограниченное в двух направлениях. Для обозначения элемен
та, в результате действия которого объект перемещается в двух направлениях в опреде-
ленных пределах
Рис. 79. Действие от исходной точки. Для обозначения регулирующего элемента,
посредством которого происходит перемещение объекта ( эффекта ) от исходной ( действительной или мнимой ) точки
Рис. 80. Действие по направлению к исходной точке.Для обозначения регулиру-
ющего элемента, посредством которого происходит перемещение объекта ( эффекта ) к исходной ( действительной или мнимой ) точке
Рис. 81. Действие в двух направлениях от исходной точки.Для обозначения регу
лирующего элемента, посредством которого происходит перемещение объекта ( эффекта ) от исходной ( действительной или мнимой ) точки
Рис. 82. Последовательное действие от исходной точки и обратно. Для обозначе-
ния регулирующего элемента, посредством которого происходит последующее перемеще-
ние объекта ( эффекта ) от исходной точки ( действительной или мнимой ) и обратно
Рис. 83. Одновременное действие от исходной точки и обратно. Для обозначе-
ния регулирующего элемента, посредством которого происходит одновременное переме
щение объекта ( эффекта ) от исходной точки и обратно
Рис. 84. Установка минимума. Для обозначения регулирующего элемента, посред
ством которого устанавливается минимальное значение величины, например, баланс мостовой схемы, минимум отклонения измерительного прибора, индикатора и т.п.
Рис. 85. Установка максимума.Для обозначения регулирующего элемента, по-
средством которого устанавливается максимальное значение величины, например, на-
стройка, максимальное отклонение измерительного прибора, индикатора и т.п.
Рис. 86. Режекторный резонансный фильтр ( волновая ловушка ). Для обозна-
чения регулирующего элемента, управляющего режекторным резонансным фильтром
Рис. 87. Фильтр полосно-заградительный с переменной полосой заграждения
( полосой пропускания ).Для обозначения регулирующего элемента, управляющего по-
лосно-заградительным фильтром с переменной полосой пропускания
Рис. 88. Фильтр полосовый с переменной средней частотой. Для обозначения регулирующего элемента, управляющего полосовым фильтром с переменной средней частотой
Рис. 89. Фильтр полосовый с переменной полосой пропускания ( селективная регулировка ).Для обозначения регулирующего элемента, управляющего полосовым фильтром с переменной полосой пропускания
Вкл/выкл: zyrda — LiveJournal
Никогда не понимал принцип большинства переключателей.
1. Пытался запомнить при каком положении кружочка или палочки техника начинает работать. И непойму никогда.
Проблему решить очень просто: каждый знает, что красный цвет — это запрет (на светофоре — состояние ожидания), зеленый цвет — цвет действия (на светофоре — сигнал того, что можно двигаться).
Вместо такого непонятного тумблера с кружочками и палочками, нужно делать тумблер с кружочками красного и зеленого цвета. Красный кружочек нажат — состояние покоя (выкл.), зеленый кружочек нажат — состояние работоспособности (вкл.)
2. На флешка есть функция блокировки. Там тоже непонятно, заблокирована она или нет, до тех пор, пока не вставишь в фотик.
Лучший способ — использовать цвет. Зеленый — ок, работаю. Красный — заблокирована, не работаю.
3. В домашних переключателях света используют красную лампочку (огонёк на тумблере не горит — значит свет включен) — это правильно.
Использовать один зеленый цвет — неправильно. Если использовать зеленый цвет, то обязательно должен быть и красный.
Для всего этого есть одно общее правило. Красный индикатор (кружочек или просто красная плоскость) должен находиться всегда внизу выключателя, если используем ещё зеленый индикатор, то он должен находиться вверху.
В домашних выключателях лучше использовать один красный индикатор внизу. В бытовой технике лучше использовать два индикатора: красный снизу, зеленый сверху.
⌃ ❖ ⎇ ⌥ ◆ ◇ ✦ ✧ ⇧ ⇪ 🄰 🅰 ⇪ ⇫ ⇬ ⇮ ⇯ 🔠 🔡 ⇭ 🔢 🔤 ↩ ↵ ⏎ ⌤ ⎆ ▤ ☰ 𝌆 ⎄ ⭾ ⇄ ⇤ ⇥ ↤ ↦ ⎋ ⌫ ⟵ ⌦ ⎀ ⎚ ⌧ ↖ ↘12 ⇥ ⤓ ⇱ ⇲ ⇞ ⇟ △ ▽ ▲ ▼ ⎗ ⎘ ↑ 12 → → 51 ▶ ▲ ▼ ◁ ▷ △ ▽ ⇦ ⇨ ⇧ ⇩ ⬅ ➡ ⬆ ⎙ ⍰ ❓ ❔ ℹ 🛈 ☾ ⏏ ✉ 🏠 🏡 ⌂ ✄ ↷ ⟲ ⟳ ↺ ↻ 🔍 🔎 🔅 🔆 🔇 🔈 🔉 🔊 🕨 9024 ⏯ ⏮ ⏭ ⏪ ⏩ ⏫ ⏬
Наведите указатель мыши или щелкните символ Юникода
⌘
чтобы увидеть его имя и код.
Обратите внимание: способ отображения символа Юникода на экране зависит от операционной системы (MacOS, Microsoft Windows, Linux), браузера (например, Google Chrome, Safari, Edge) и используемого шрифта. То, что вы видите на этой странице, может не совпадать с тем, что видят другие люди.
Символ клавиши управления на клавиатурах Microsoft
Ниже приведены подробности.
Клавиша управления
• ОТКРЫТЫЙ ЦЕНТР АСТЕРИСК
✲
печатается на клавиатурах Microsoft
.
• СИМВОЛ ШЛЕМА
⎈
используется на французском канадском ноутбуке MacBook для клавиши Control, и
иногда используется для обозначения клавиши Control в документации Linux.
(также известный как каретка) — это классическая нотация для обозначения управляющих последовательностей ASCII при программировании, а также используется как нотация для нажатия клавиши Control для ввода управляющей последовательности.
Символ
в основном использовался в 1970–1990 годах,
в документации или из онлайн-сообщений пользователя.
[см. Таблицу ASCII]
• СТРЕЛКА ВВЕРХ ⌃ , фактический символ, используемый веб-сайтом Apple по состоянию на 2017-07 год, в меню и документации.
Клавиатура ноутбука Apple MacBook Pro, французско-канадская раскладка.
и СТРЕЛКА ВВЕРХ
⌃
не подходят для обозначения клавиши Control, потому что она путает с печатаемым символом курсора на клавиатуре, клавишей со сдвинутой цифрой 6.
Клавиша с логотипом Windows
Клавиша с логотипом Windows (предложение)
❖
Этот символ иногда используется небольшими производителями клавиатур.
например на
Поистине эргономичная клавиатура
Клавиша с логотипом Windows и клавиша Apple Command отправляют один и тот же скан-код USB.
В Linux условно клавиша с логотипом Windows называется Super.(не путать с настоящим супер-ключом на клавиатурах Lisp Machine.
[см. Клавиатуры машины Лиспа]
)
Командная клавиша
Командная клавиша ⌘
Клавиатура Apple (A1242), 2009 г.
[см. Клавиатуры Apple ⌨]
[источник изображения]
Alt клавиша
Клавиша Alt ⎇ . Это стандартный символ Unicode для клавиши Alt, но он редко используется в качестве метки на клавиатуре или в документации.
Опциональный ключ
Ключ опций Apple ⌥
Примечание: Alt на клавиатуре ПК и ⌥ option на клавиатурах Apple отправляют один и тот же скан-код USB.
Мета-ключ, Супер-ключ
Мета-ключ ◆
ЧЕРНЫЙ АЛМАЗ
◆ используется на клавиатуре Sun Microsystems Type 6. В документации Solaris это называется мета-ключом. Мета-ключ — это ключ на клавиатурах машин Лиспа, который активно используется emacs.
[см. Любопытный взгляд на тысячу комбинаций клавиш Emacs]
Клавиша Meta с ромбовидным символом ◆ на клавиатуре Sun Microsystems Type 6
Hyper Key
Гипер ключ (предложения)
✦ ✧ .Hyper — это ключ к клавиатуре машин Lisp.
Клавиатура Symbolics Lisp Machine PN 365407 Rev C.
(Фото Джои Девиллы [ http://www.globalnerdy.com/2009/02/05/hacklabtos-lisp-machine-keyboard/ ]. Используется с разрешения.)
Клавиша Shift
клавиша Shift
⇧
Замок крышки
Capslock
⇪ 🄰 🅰
Другие предложения:
⇬ ⇫ ⇮ ⇯
Большинство клавиатур используют A внутри квадрата с закругленными углами.Некоторые используют пунктирную белую жирную стрелку.
Ниже приведены символы ввода из Unicode.
🔠 🔡
Цифровой замок
Предложение клавиши цифровой блокировки
⇭ 🔢 🔤
Я не видел никакого символа, используемого в качестве метки для клавиши Number Lock.
Клавиша возврата / ввода
Клавиша возврата / ввода
↩ ↵ ⏎
Это клавиша возврата над правой клавишей Shift.
[см. Символ клавиши ввода / возврата с клавиатуры]
- Apple использует стрелку с круглым крючком ↩ на своей международной версии клавиатуры.В версии для США используется слово «возврат».
- Microsoft использует длинную версию СТРЕЛКА ВНИЗ С УГОЛОМ ВЛЕВО ↵ .
- На некоторых других клавиатурах используется контур с резким поворотом на 90 ° СИМВОЛ ВОЗВРАТА ⏎ .
Введите
⌤
Это клавиша ввода на цифровой клавиатуре. Этот символ используется Apple.
[см. галерею компьютерных клавиатур Apple]
Введите ⎆ . Это символ Юникода с именем ENTER SYMBOL.
Примечание. На стандартной клавиатуре ПК есть 2 клавиши возврата / ввода: одна в основной части над правой клавишей Shift, другая на цифровой клавиатуре.Аппаратное обеспечение клавиатуры посылает различные ключевые сигналы.
- На клавиатурах ПК / Windows они обе помечены как «ввод».
- На клавиатурах Apple основная помечена как «возврат», а на цифровой клавиатуре — «ввод».
Клавиша меню / приложения
Клавиша меню / приложения (предложения)
▤ ☰ 𝌆
Этот ключ изобретен Microsoft. Это ключ для конкретного приложения.
[см. Клавиша меню клавиатуры Microsoft]
Составной ключ
Создать ключ
⎄ .Этот ключ встречается редко. Он находится на клавиатуре Sun Microsystems Type 6, но не использует никаких символов.
[см. Alt Graph Key, Compose Key, Dead Key]
Создать ключ на
Клавиатура Sun Microsystems Type 6
Клавиша Tab
Клавиша Tab
⭾ ↹ ⇄ ⇤ ⇥ ↤ ↦
Мост
Клавиатуры ПК
используйте удлиненный ↹ для таб.
Европейская версия клавиатуры Apple использует ⇥ .
Клавиша выхода
Клавиша выхода
⎋
На большинстве клавиатур в качестве метки используется «Esc».
Matias Mini Tactile Pro Keyboard использует ⎋.
[см. Matias Mini Tactile Pro Keyboard]
В документации Apple также используется ⎋.
Backspace
Клавиша возврата
⌫ ⟵
Клавиша возврата — это клавиша в правом верхнем углу клавиатуры ПК. Например, посмотрите на
Клавиатура IBM Model M.
[см. клавиатуру IBM Model M]
Клавиатура Microsoft пометила эту клавишу как «Backspace» вместе с длинной стрелкой влево ⟵ , напечатанной под ней.[см. Клавиатуры Microsoft]
На клавиатурах Apple эта клавиша помечена как «удалить».
Не путайте этот ключ с ключом Delete в кластере ключей home / end / insert.
Удалить
Удалить ключ
⌦
Ключи удаления находятся в кластере {home, end, page up, page down, insert}
Вставка
Вставить символ
⎀
Это Unicode U + 2380: СИМВОЛ ВСТАВКИ. Этот символ используется редакторами копирования для обозначения вставки.наверху.
[см. клавиатуру IBM Model M]
Очистить ключ
прозрачный
⎚ ⌧
Клавиша очистки — это клавиша на цифровой клавиатуре на
Клавиатуры Apple
.
Он помечен как «чистый».
Клавиши Home / End
Начало / Конец
⤒ ⤓ ↖ ↘ ⇤ ⇥ ⇱ ⇲
На клавиатуре
Apple до 2018 года используется ↖ ↘, теперь ⤓.
Изменения в программе просмотра клавиатуры Mac 2018-05-01
[см. Средство просмотра клавиатуры Mac]
Страница вверх / вниз
«Клавиатура Apple Pro (немецкий язык) (A1048)»
источник изображения
Клавиша перехода на страницу вверх / вниз
⇞ ⇟ △ ▽ ▲ ▼
Предыдущая / Следующая страница
⎗ ⎘
Это для предыдущей / следующей страницы браузера.Символы ⎘ используются IBM Thinkpad с 2000 по 2011 год.
[см. Эволюция клавиатуры ноутбука]
клавиши со стрелками
Часто встречающиеся символы, используемые для клавиш со стрелками
↑ ↓ ← → ◀ ▶ ▲ ▼ ◁ ▷ △ ▽ ⇦ ⬆ ⬇
[см. Стрелки Unicode →]
Клавиша экрана печати
⎙ СИМВОЛ ЭКРАНА ПЕЧАТИ
Я не видел, чтобы этот символ использовался на клавиатуре.
Scroll Lock (ScrLk)
Предложений:
Системный запрос (SysRq)
Предложений:
- 🗱 ПУЗЫРЬ МОЛНИЯ НАСТРОЕНИЯ
- 🗲 МОЛНИЕ НАСТРОЕНИЕ
[см. Экран печати, SysRq, ScrLk, Pause, Break Keys]
Пауза / пауза
клавиша паузы
⎉
сломать ключ
⎊
Это стандартные символы паузы / паузы, используемые в электронных схемах.
Вначале клавиши паузы / паузы на клавиатуре имеют то же значение, что и электронная пауза / пауза, но не сегодня.
[см. Экран печати, SysRq, ScrLk, Pause, Break Keys]
Я не видел клавиатуры с этими символами.
Клавиша справки
Клавиша справки предлагаемые символы.
⍰ ❓ ❔ ℹ 🛈
Клавиша справки находится на клавиатурах Apple ⌨
а также
Клавиатура Sun Microsystems Type 6
Этот ключ обычно обозначается просто «помощь».
Ключ сна
☾
[см. Астрологические символы 🌛]
Извлечь
Извлечь
⏏
почтовый ключ
почта
✉
[см. Office Emoji 📌]
ключ домашней страницы браузера
дом
🏡 ⌂
Cut
Вырезать
✄
Отменить, повторить
Отменить повторить
⎌ ↶ ↷
[см. Стрелки Unicode →]
Клавиша перезагрузки / обновления
Обновить / Обновить
⟲ ⟳ ↺ ↻
Символ ⟳ используется Chromebook для обновления браузера.
Браузер Microsoft Edge использует ↻ для перезагрузки.
Клавиатура Chromebook Pixel с клавишами
ключ поиска
🔍
а также
перезагрузить ключ
⟳ Google Pixelbook
Клавиша поиска, клавиша увеличения
искать, находить, увеличивать.
🔍 🔎 .
Проявление стекла 🔍 используется в Google
Chromebook для функции поиска в Интернете, как замена клавиши CapsLock .
Клавиша яркости экрана
яркости.
🔅 🔆
Мультимедийные клавиши
без звука
🔇
без звука
🔈
звук тише
🔉
звучать громче
🔊
🕨 🕩 🕪
остановка
◼
воспроизведение / пауза
⏯ ,
предыдущая песня
⏮ ,
Следующая песня
⏭ ,
быстро назад
⏪ ,
перемотка вперед
⏩ ,
быстро вверх
⏫ ,
быстро вниз
⏬
[см. Unicode: значки пользовательского интерфейса компьютера 🗑]
Цифровой замок, клавиши цифровой клавиатуры
[см. Числа в Юникоде ① ② ③]
Пример использования символов клавиатуры
Ключевые символы, используемые в меню Mac OS X по состоянию на 2009 год.Обозначение сочетания клавиш, используемое в Mac OS X, из Safari, .
Computer Interfac Icons
Юникод: значки пользовательского интерфейса компьютера 🗑
Представление символов
Таблица ASCII
Если у вас есть вопросы, положите 5 долларов на patreon и напишите мне.
.
Символьная сила — Википедия
Статья в Википедии, свободная энциклопедия.
Добавьте омонимы статей, в Power.
Le Symbole power — это устройство для смены электронной одежды. D’abord utilisé comm schéma en electronique, il est ensuite repris et dessiné sur les premiers ordinateurs. Aujourd’hui il est utilisé sur toutes sortes d’appareils électroniques et électriques Com sur les téléphones, les téléviseurs or les prises de courants.
Le Symbole, apparu for la première fois en 1973, est aujourd’hui célèbre à travers le monde entier.
Création [модификатор | модификатор кода файла]
En 1973 Международная электротехническая комиссия создала символ, который не смешивал символы «на» и «выключен». Символ нового модерна существует для того, чтобы он представлял un mode veille, ou d’utilisation faible (d’où le mélange entre l’icône de l’état allumé et l’icône de l’état éteint).
Переход [модификатор | модификатор кода файла]
Une ambiguïté s’est formée autour du nouveau Symbole; officiellement, il représente l’état de veille mais le grand public l’assignait de plus en plus au changement de la Voltage de l’appareil (вкл. / выкл.).
L’IEEE — это изменение значения au Cours d’une Revue des Normes. Aujourd’hui le Symbole представляет собой изменение во всем и во всем.
Символ, представляющий все ( SYMBOL POWER ON ), основан на двойной системе.
Символический представитель éteint ( SYMBOL POWER OFF ), основанный на двойной системе.
Обозначение «мощность» ( СИМВОЛ СИЛЫ ).
Оригинальный символический элемент, используемый для представления всех изменений и дополнений ( СИМВОЛ ВКЛЮЧЕНИЯ ВЫКЛЮЧЕНИЯ ).
Symbole de veille ( СИМВОЛ СИЛЬНОГО СНА ).
- ↑ coreight, « История символов высоких технологий », coreight.com , (lire en ligne, consulté le 2 novembre 2016)
.
Обозначения цепей 101
- Переключить меню
- 800-482-2828
- отдел продаж @ spemco.com
- Список желаний
- Войти
- Создать учетную запись
- Тележка 0
Поиск
Сбросить поиск
×
- Производители
- Продукты
Ресурсы
- Все ресурсы
- Вопросы-Ответы
- Ресурсы Carling Technologies
- Стандарт качества
Электроника 101
- Обозначения цепей 101
- Светодиоды 101
- Реле 101
- Переключатели 101
- Лампы 101
- Кабели 101
- Разъемы 101
- Разрешения агентств
- Заявка на кредит
- Добавленная стоимость
- Условия покупки
- Принадлежности
- Рейтинги NEMA и эквивалентность IP
НОВОСТИ / БЛОГ
- Все НОВОСТИ / БЛОГ
- Видео о продуктах
Около
- Все о
- Транспортная промышленность
- Морская промышленность
- Связаться с нами
Переключатели
- Все переключатели
Коромысло
- Кулисные переключатели серии V
- Рокеры Halo серии HR
- Блокировка кулисных переключателей
- Полноразмерные 1 и 2 полюса
- Круглые рокеры
- Рокеры для бытовых приборов
- L серия
- Рокеры в европейском стиле
- Специальные кулисные переключатели
- Миниатюрные кулисные переключатели
Тумблеры
- 1- и 2-полюсные тумблеры
- 3 и 4 полюса
- Тяжелые условия
- Горит Совет
- Блокировка переключателей безопасности
- Миниатюра
- Реверсивные переключатели
- Специальные переключатели
Кнопка
- Мгновенные кнопки
- Кнопки с фиксацией
- Специальные переключатели
- Выключатели антивандальной безопасности
Snap Switch
- Полный размер
- Миниатюра
- Микропереключатель
- Роторный
- Диммерные переключатели
- Переключатель стеклоочистителя
- Концевой выключатель
- Тянуть цепь
- Триггерный переключатель
- Замок
Автоматические выключатели
- Все автоматические выключатели
Серия 16 из Механических продуктов
- Прерыватели размера втулки 3 / 8-27 дюймов, серия 16
- Размер втулки 7 / 16-28 «, серия 16
Отбойные молотки Eaton / Bussmann
- Высокий усилитель
- Предохранители
- Макси
- Мини-выключатели
- Крепление шпильки
Нажмите для сброса
- 15/32 Втулочный выключатель
- Отбойный молоток 3 / 8-27 »
- Отбойный молоток 7 / 16-28 »
- Автоматические выключатели с защелкивающимся креплением
- Миниатюрные автоматические выключатели
Гидравлические и магнитные отбойные молотки
- Однополюсные выключатели
- Двухполюсные выключатели
- 3 полюсных выключателя
- Автоматические выключатели рокерского типа
- Автоматические выключатели типа Toggle
Автоматические выключатели
- Автоматические выключатели серии 17, механические изделия
- Высоковольтные автоматические выключатели с ручным сбросом
- Автоматический сброс
- Водонепроницаемые выключатели
- Мини автоматические выключатели
Автоматические выключатели на шпильке
- Автоматические выключатели с креплением на шпильке на 5 А
- Автоматические выключатели на 10 А на шпильке
- Автоматические выключатели на шпильке на 15 А
- Автоматические выключатели на 20 А на шпильке
- Автоматические выключатели на стойке 30 А
- Автоматические выключатели на шпильке на 40 А
- Автоматические выключатели на 50 А на шпильке
- Автоматические выключатели GFI при замыкании на землю
Контрольные лампы
- Все световые индикаторы
Круглые сигнальные лампы
- 0.Монтажное отверстие диаметром 68 дюймов
- Монтажное отверстие 1/2 «(0,50)
- Монтажное отверстие 3/8 дюйма (0,375)
- Монтажное отверстие 5/16 «(0,312)
- Монтажное отверстие миллиметра
Прямоугольный индикатор Carling VP Series Contura
- Полностью собранные индикаторы
- Отдельные компоненты
- Прямоугольные световые индикаторы
- Светодиод уровня платы
Реле
- Все реле
Автомобильные реле
- NO & NC (SPDT)
- Нормально открытый
- Реле CIT / Picker
- Реле общего назначения
Ботинки
- Все ботинки
- Особые ботинки
Переключить ботинки
- Стандартные ботинки с переключателем
- Высокие ботинки Toggle
- Половина переключения загрузки
- Миниатюрные ботинки Toggle
- Бронированные Сапоги
Сапоги автоматического выключателя
- Ботинки 3 / 8-27 дюймов
- Сапоги с резьбой 7 / 16-28 дюймов
Сапоги с кнопкой
- Сапоги с резьбой 15 / 32-32 »
- Сапоги с резьбой 3 / 8-32
- Ботинки Otto P7 / P9
- Сапоги Rocker
Оборудование
- Все оборудование
Аппаратное обеспечение коммутатора
- Аппаратное обеспечение кулисного переключателя серии V
- Аппаратное обеспечение кулисного переключателя серии L
- Переключить оборудование
- Оборудование для автоматического выключателя
- Световой индикатор оборудования
- USB и порты питания
- Кабельные стяжки
- Предохранители и держатели предохранителей
- Вилки, розетки и соединители
- Клеммные колодки и распределение питания
Клеммы
- Все терминалы
- Кольцевые клеммы
- Стыковые соединители
- Быстрое отключение
- Контейнерный терминал
- Фланцевые лопаты
- Солнечный светодиодный свет
- Карлинг Технологии
- Механические изделия
- Spemco
- ОТТО
- Солико
- Купер Буссманн
- VCC aka Visual Communications Company
- Cit реле и переключатель
- APM Hexseal
- NTE Electronics
- Посмотреть все бренды
- Подарочные сертификаты
- Войдите или зарегистрируйтесь
Главное меню
Сортировать по категориям
Сортировать по марке
Поиск
Сбросить поиск
×
Поиск
Сбросить поиск
×
Поиск
Сбросить поиск
×
0
Поиск
Сбросить поиск
×
- Производители
- Продукты
Ресурсы
- Все ресурсы
- Вопросы-Ответы
- Ресурсы Carling Technologies
- Стандарт качества
Электроника 101
- Обозначения цепей 101
- Светодиоды 101
- Реле 101
- Переключатели 101
- Лампы 101
- Кабели 101
- Разъемы 101
- Разрешения агентств
- Заявка на кредит
- Добавленная стоимость
- Условия покупки
- Принадлежности
- Рейтинги NEMA и эквивалентность IP
НОВОСТИ / БЛОГ
- Все НОВОСТИ / БЛОГ
- Видео о продуктах
Около
- Все о
- Транспортная промышленность
- Морская промышленность
- Связаться с нами
Переключатели
- Все переключатели
Коромысло
- Кулисные переключатели серии V
- Рокеры Halo серии HR
- Блокировка кулисных переключателей
- Полноразмерные 1 и 2 полюса
- Круглые рокеры
- Рокеры для бытовых приборов
- L серия
- Рокеры в европейском стиле
- Специальные кулисные переключатели
- Миниатюрные кулисные переключатели
Тумблеры
- 1- и 2-полюсные тумблеры
- 3 и 4 полюса
- Тяжелые условия
- Горит Совет
- Блокировка переключателей безопасности
- Миниатюра
- Реверсивные переключатели
- Специальные переключатели
Кнопка
- Мгновенные кнопки
- Кнопки с фиксацией
- Специальные переключатели
- Выключатели антивандальной безопасности
Snap Switch
- Полный размер
- Миниатюра
- Микропереключатель
- Роторный
- Диммерные переключатели
- Переключатель стеклоочистителя
- Концевой выключатель
- RSET — Этот вывод служит для сброса устройства, позволяя переключателю разомкнуться.
- VS — Этот вывод служит внутренним переключателем и плавающим заземлением устройства.
- VIN — Этот вывод служит плюсом для нашего устройства.
- СЛИВ — Как следует из названия, этот штифт служит сливом для нашего устройства.
- RSNS — Этот вывод определяет напряжение VS относительно земли нашей системы.
- Выберите значок Symbol в верхней части интерфейса, чтобы открыть диалоговое окно редактирования .
- Затем введите имя для вашего символа в поле New: и выберите OK. В нашем примере мы дадим нашему символу имя «TPS94211».
- Откроется диалоговое окно с предупреждением, выберите ОК , чтобы подтвердить, что вы хотите создать новое имя символа.
- Выберите значок Pin в левой части интерфейса.
- Щелкните левой кнопкой мыши в рабочем пространстве редактора символов , чтобы разместить первую метку.
- Продолжайте и повторите этот процесс для оставшихся булавок на вашем символе. Чтобы разместить 2 штифта справа, дважды щелкните правой кнопкой мыши , чтобы повернуть штифт на 180 °, а затем щелкните левой кнопкой мыши , чтобы разместить.
- Выберите значок Name в левой части интерфейса.
- Выберите первый размещенный штифт, и откроется диалоговое окно Имя .
- Введите « RSET » в поле Новое имя: и выберите OK .
- Контакт 1 — RSET
- Контакт 2 — VS
- контакт 3 — VIN
- Штифт 4 — СЛИВ
- Штифт 5 — RSNS
- Выберите значок Line в левой части интерфейса.
- Затем щелкните левой кнопкой мыши начальную точку, чтобы начать рисовать контур.
- Продолжайте перетаскивать и щелкните левой кнопкой мыши по мере необходимости, чтобы завершить каждую сторону вашего контура, чтобы нарисовать полную рамку.
- Щелкните значок Text в левой части интерфейса, чтобы открыть диалоговое окно « Text».
- Затем введите «> Имя » в поле Введите текст: и выберите OK .
- Перед размещением нового текста вам необходимо переключиться на слой размещения.Для этого выберите раскрывающийся список Layers в верхней части интерфейса и выберите Layer 95 Names .
Не забудьте изменить слой при размещении текста имени.
- Теперь перетащите текст в верхнюю часть символа и щелкните левой кнопкой мыши, чтобы разместить его. Вы узнаете, находится ли он на правильном слое, если текст будет серым.
- Щелкните правой кнопкой мыши на одном из выводов схемы и выберите Properties.
- Выберите раскрывающийся список Направление и выберите один из доступных вариантов направления.
- Щелкните правой кнопкой мыши на одном из выводов схемы и выберите Свойства .
- Выберите раскрывающийся список Длина и выберите одну из доступных длин (острие, короткая, средняя или длинная).
Главное меню
Сортировать по категориям
900 11.Основы библиотеки
, часть 2: Создание символов | EAGLE
С возвращением в серию «Основы библиотеки», пираты! В первой части вы испачкали руки, создавая свой самый первый пакет в Autodesk EAGLE. А теперь пора продолжить свое путешествие и научиться создавать свой первый символ. Независимо от того, какой дизайн вы создаете, все начинается с символов и схем. Вы можете думать об этих символах как о карте сундука с сокровищами! Символы демонстрируют всю функциональность вашего дизайна, не вдаваясь в детали физических размеров и упаковки.
Начнем!
Подготовительный этап — помните техническое описание
Прежде чем мы отправимся в плавание, вам нужно собрать свой лист данных! В нашем примере мы сделаем символ для переключателя MOSFET от Texas Instruments. Не стесняйтесь следовать вместе с таблицей данных TPS92411.
В большинстве технических описаний качества вы найдете как таблицу, так и рисунок, в котором приводится сводка всех контактов и их предназначенных функций для устройства. Это резюме важно, когда дело доходит до создания вашего символа, поскольку оно точно сообщает вам, какие булавки вам нужны и каковы их метки, без необходимости гадать.К счастью для нас, Texas Instruments выпускает впечатляющие таблицы данных, и если вы посмотрите на страницу 3, вы увидите заголовок Pin Configuration and Functions . Мы будем использовать тип корпуса SOT23-5, который требует 5 контактов, в том числе:
Это вся информация, необходимая для начала работы с вашим символом.
Если бы только каждое техническое описание было так легко читать! Все контакты для нашего символа TSP92411.
Шаг 1. Создание вашего первого символа
Если вы еще этого не сделали, откройте свою библиотеку из EAGLE Control Panel .Вы можете сделать это, щелкнув правой кнопкой мыши имя своей библиотеки и выбрав Открыть. Это откроет окно библиотеки , в котором представлена сводка всех устройств, пакетов и символов в вашей личной библиотеке. Чтобы добавить новый символ в вашу библиотеку:
Добавляем имя для нашего первого символа Autodesk EAGLE — TPS92411 от TI.
Теперь, когда у вас есть новый символ, добавленный в вашу библиотеку, вы увидите окно Symbol Editor .
Шаг 2 — Добавление контактов к вашему символу
Давайте вставим булавки в ваш символ.Судя по таблице данных, нам нужно всего 5 контактов, 3 слева и 2 справа. Вот как их добавить:
Мы оставили промежуток между нашими для удобства чтения, как показано на изображении ниже. Но эти имена контактов неправильные; мы изменим их сейчас.
Шаг 3. Изменение имен PIN-кодов
Вы, наверное, заметили, что Autodesk EAGLE по умолчанию присваивает имена всем вашим контактам при их размещении. Но нам нужно изменить их, чтобы они соответствовали тому, что показано в нашей таблице. Для этого:
Один готов, четыре осталось. Измените все имена контактов на:
Если вы все правильно назвали, то ваши пины должны быть похожи на наши ниже.
Все наши имена контактов теперь соответствуют нашему техническому описанию.
Шаг 4. Добавление контура символа
Чтобы завершить визуализацию вашего символа, вам теперь нужно добавить контур, чтобы сгруппировать все ваши булавки вместе. Вот как этого добиться:
Если вы сделаете какие-либо ошибки в процессе, не стесняйтесь использовать значок Удалить в левой части интерфейса, который может удалять отдельные сегменты проводов. Ваш план похож на наш?
Теперь у нас есть визуально законченный символ с правильными названиями контактов и контуром.
Шаг 5. Добавление заполнителей для имени и значений
Последний шаг в этом процессе является необходимым — добавление заполнителей для имени и значения вашего символа.Наличие имени и значения пригодится при сопоставлении информации между вашей схемой и компоновкой печатной платы, а также поможет, если друг должен просмотреть вашу схему. Вот как их добавить:
Продолжайте и повторите те же шаги, описанные выше, чтобы разместить текст для значения вашего символа, на этот раз используя Layer 96 Values .Когда вы закончите, ваш символ должен выглядеть так, как показано ниже.
Наконец, наш символ укомплектован заполнителями для имени и значения!
Дополнительные надстройки
На этом этапе ваш символ считается полностью завершенным, и вы можете продолжить и сохранить свои изменения. Тем не менее, есть два других полезных дополнения, которые мы хотели бы обсудить, но они не являются обязательными: установка направления штифта и изменение длины штифта.
Изменение направления штифта
Установка направления вывода поможет дать Autodesk EAGLE некоторый контекст об использовании вывода.Это особенно удобно, если у вас есть контакт, который не подключен к вашей схеме. Чтобы установить направление штифта:
Выберите ОК , чтобы завершить изменения. Вы заметите, что зеленый текст рядом с вашим булавкой должен был измениться с io на то, в каком направлении вы его задали.
Мы можем изменить направление нашего вывода VIN в соответствии с его назначением, мощностью (pwr).
Изменение длины пальца
Изменение длины штифтов — еще одна полезная настройка, которая зависит от личных предпочтений. Чтобы изменить длину:
Выберите ОК , чтобы завершить изменения. Вы сразу заметите визуальные изменения на схеме: более короткие или более длинные контакты.
Вы можете сделать ваши булавки короткими, средними или длинными на ваш выбор!
Вперед, мы идем
Отлично, вы создали свой самый первый схематический символ в Autodesk EAGLE! По сравнению с упаковками, символы создавать проще, и с качественным техническим описанием у вас не должно возникнуть никаких проблем.Если вы вернетесь в панель управления после сохранения изменений, то ваш самый первый символ должен быть указан в личной библиотеке, которая скоро будет расти. Последняя часть всего этого путешествия по созданию части — собрать вместе ваш пакет (ы) и символ в устройстве.
Следите за новостями о библиотеке, часть 3!
Готовы подписаться? Перейдите в интернет-магазин, чтобы оформить подписку на простой в использовании пакет программного обеспечения для проектирования печатных плат Autodesk EAGLE.
.
