Как выбрать электропроводку: советы электриков

Приступая к капитальному ремонту квартиры в первую очередь необходимо позаботиться о замене проводов. Ведь все со временем изнашивается, приходит в негодность, провода не исключение. Они нуждаются в профилактическом осмотре, ремонте, если возникает необходимость, то и полной замене. Не стоит ждать, когда проводка самостоятельно выйдет из строя.

Причины повреждений электропроводки

Причин, повлекших за собой выход из строя проводки, может быть несколько, начиная с повреждения изолирующего слоя, жил, пропускающих через себя ток, до разрушения соединений в коробках распределения.

Короткому замыканию, перебоям с электричеством может способствовать чрезмерная нагрузка на провода в старых постройках. Когда дома строились, в обиходе жильцов кроме телевизора, холодильника, утюга и обычной стиральной машинки других электрических приборов не было.

Сейчас в каждой квартире мощная электрическая техника. К перечню электрических приборов добавились кондиционеры, компьютеры, нагреватели воды, микроволновые и кухонные плиты, фены, электрические инструменты и многое другое.

На такие нагрузки старая электропроводка не была рассчитана. Токовым нагрузкам современной технике необходимы провода сечением не менее 4 квадратных миллиметров. Еще одной причиной неисправности электрической проводки может стать ее неправильный монтаж и эксплуатация.

Типы электрических проводок

Назначение любой проводки, это доставка электрического тока до потребителя. Внутренний тип электропроводки устанавливается внутри помещений, наружный – монтируется по внешней стороне стен зданий.

Различают 2 типа электропроводки в квартирах: скрытую и открытую. Скрытая электропроводка укладывается в трубы, гибкие металлические рукава, каналы, короба, ниши конструкций из гипсокартона, бороздки, выдолбленные в стенах под замазку штукатуркой.

Положительные и отрицательные стороны скрытой проводки

Скрытая электрическая проводка не оказывает никакого влияния на интерьер квартиры, не мешает декору стен, оклейки их обоями, другим отделочным материалом. Она не представляет опасности для жителей квартир при неосторожном обращении, связанном с поражением током.

Скрытая проводка пожаробезопасна, так как не контактирует с воздухом. Ему доступ к проводам перекрывает слой штукатурки, который защищает проводку от ультрафиолета солнечных лучей, тем самым продляя срок ее службы. Вероятность механических повреждений скрытой проводки сводится к минимуму.

Но вместе с положительными сторонами прокладки проводов таким способом есть и отрицательные:

• Она трудоемка в монтаже.
• В случае неисправности, отыскать повреждение бывает очень сложно.
• Не зная схемы расположения проводов, можно попасть гвоздем или сверлом в проводку задумав сделать крепеж в стене для установки спотов, бра, навесных полок.

Видимая часть скрытой проводки – это разъемы электрических сетей в виде розеток, выключателей тока, патронов для осветительных приборов, крышек распределительных коробов.

Плюсы и минусы открытой проводки

В случае с открытым методом проводки провода прокладываются не внутри стен, а по их наружной поверхности. Такой способ прокладки практиковался в постройках старых домов, в современном строительстве используется редко.

Если сравнивать время открытого и скрытого способа прокладки электрических проводов, то первый более быстрый и менее трудоемкий по сравнению с закрытым типом. Под открытый нет надобности штробить стены, нарушая их целостность.

Любители старинны могут использовать открытый способ проводки у себя в квартире, предварительно ознакомившись с правилами, применимыми к установке данного типа. Остальным рекомендуем использовать метод только в определенных случаях, связанных с незначительными расширениями передаточных линий.

Запрещается использовать открытую электропроводку:

• в местах, где много влаги;
• под трубами с конденсатом;
• рядом с приборами, выделяющими тепло.

Под воздействием тепла плавится и пересыхает пластик кабельных каналов и защитная изоляция проводки. Попадание капель воды на электрический кабель с нарушенной защитой может привести к замыканию системы. Ведь электричество и вода не совместимы между собой. Часто от замыкания не спасают даже гофрированные трубы и кабельные каналы с нарушенной герметичностью.

При использовании трубопроводов для линий электропередач, необходимо пользоваться кабелями с дополнительной защитой. Защиту класса IP-68 должны иметь и выключатели с розетками, что несколько портит интерьер комнат.

Электропередающие линии при монтаже открытым способом должны быть цельными, без повреждений и соединений. Для соединения проводов предусмотрены специальные распределительные коробки.

При повышенной влажности помещений коробки должны быть укомплектованы прокладками. Для установки распределительных коробок используют места, не заставленные шкафами, кухонными мебельными и гостиными гарнитурами, другими предметами мебели, преграждающими к ним свободный доступ при необходимости.

Крепление проводников осуществляется при помощи пластмассовых скоб, подобранных в соответствии с диаметром кабелей. Они как бы охватывают его с двух сторон. Крепления распределяются на таком расстоянии, чтобы проводники оставались в натянутом состоянии, не провисая под собственным весом. Особенно это касается мест подсоединения к разъемам электрических сетей, патронам для освещения.

При горизонтальной прокладке проводов примерное расстояние между скобами составляет 40-70 сантиметров. Это зависит от изоляционного покрытия кабеля и количества слоев его защиты (брони). При вертикальной прокладке открытой электрической проводки примерное расстояние между скобами составляет 100 сантиметров.

Для монтажа открытой проводки обычными тонкими проводниками предусмотрены несколько другие интервалы: для горизонтального закрепления – 25 см, для вертикального – 40 см. Перед подсоединением к любому из электрических элементов расстояние к фиксатору сокращается до 10 сантиметров.

Новые стандарты расположения выключателей относительно пола составляют 60 сантиметров, розеток – 20 сантиметров. Согласно старым стандартам, расстояние от пола составляло для выключателей 150 см, розеток – 60 см.

Под каждую квартиру разработаны нормативы, определяющие количество розеток, разрешенных к установке. Все зависит от наличия электрических приборов и их мощности. В санузлах наличие розеток не предусмотрено. В кухне они должны находиться от плиты на расстоянии не менее 50 сантиметров.

Не допустимо резкое сгибание проводов, радиус поворота должен начинаться от 8 сантиметров. Старайтесь все изгибы оформлять распределительными коробками. Если возникает необходимость протяжки провода с одной комнаты в другую через отверстие в стене, то разумнее в отверстие сначала вставить отрезок трубы, только затем через нее провести электрический провод. Не должны закрывать доступ к электрической проводке и ее составляющим открытые двери.

Это касается и пересечения электрической проводки с любыми неэлектрическими трубопроводами. Они не должны соприкасаться друг с другом. Расстояние между ними должно быть минимум 3-5 сантиметров. В местах соприкосновения провода с трубопроводом лучше его вставить в обрезок трубы из пластика.

Любая проводка открытая или скрытая начинается с составления чертежей с учетом подпитки от напряжения в 220 вольт, используемого в квартирах для бытовых нужд. В частных домах разрешена подпитка от напряжения в 380 вольт с обязательным заземлением.

Любая другая прокладка проводки кроме горизонтальной и вертикальной, неважно проходит она по стенам или потолку, запрещена законом и техникой безопасности. На чертеже четко должно быть указано расположение проводов, прочерчены все их направления, места размещения розеток, выключателей, распределительных коробок, прочих электрических приборов.

Выбор кабеля для внешней проводки

Выбирая кабель для внешней проводки, прежде всего надо руководствоваться степенью загруженности электрических сетей. Для квартир, где живут пожилые люди с простыми осветительными и бытовыми электрическими приборами, без мощной кухонной техники и электрических плит, для проводки подойдут двух и трехжильные медные или алюминиевые провода с сечением 2,5 квадратных миллиметров.

Для квартир с техникой, потребляющей большое количество электрической энергии для монтажа проводки разумнее использовать проводники, сечение которых 4-6 квадратных миллиметров. Желательно под каждую технику с мощным потреблением электроэнергии протянуть отдельные линии до распределительного щитка, установить персональный автоматический предохранитель в 25 ампер.

Какой из проводов лучше медный или алюминиевый

Обратимся к правилам устройств электрических установок. В них запрещается использование в жилых квартирах алюминиевые кабеля и провода сечением меньше 16 квадратных миллиметров. Постановление действует на территории Российской Федерации. К примеру, на Украине такого запрета нет.

Если исходить из расчета экономии, то выгоднее покупать провода с алюминиевыми жилами, они в 3 раза стоят меньше, чем с медными. Но из учета проводимости и электрического сопротивления лучше остановить выбор на проводах с медными жилами. У них сопротивление в 1,64 раза меньше, чем у алюминиевых, а электропроводность выше.

Алюминиевые провода, вступая в контакт с кислородом, начинают окисляться. Это может привести к нагреву проводки, спровоцировать выгорание электрических приборов (розеток, выключателей, автоматических переключателей), к которым они подведены.

Постоянное нагревание (во время пропускания тока) и охлаждение (в отключенном состоянии) алюминиевых жил провода постепенно способствует тому, что контактные зажимы перегреваются, действие болтов ослабевает. Зажимы нуждаются в постоянной профилактике и подтягивании болтов.

Если сравнивать коэффициенты изменений линейных размеров, происходящие во время нагревания, то у медных жил они ниже, чем у алюминиевых. Предотвратить образование окислительных процессов в проводах с алюминиевыми жилами можно смазав их электропроводящими герметиками (специальными кварце-вазелиновыми пастами или антиоксидными смазками).

Алюминий относится к хрупким материалам, с ограниченной стойкостью к механическим ударам, ломается при перегибах во время укладки. При работе с ним необходимо быть очень осторожным, слишком не затягивать контактные зажимы, не допускать случайных пережимов.

Если вы по-прежнему сомневаетесь в выборе кабеля, то лучше остановиться на имеющем внутри медные жилы. Медь не такая хрупкая как алюминий, во время укладки меньше риска ее повредить. Медные жилы меньше подвержены окислению, значит и коррозии.

Срок эксплуатации медных проводов намного превосходит алюминиевые. К тому же при одинаковой сумме сечений нагрузка на провода с медными жилами допускается намного больше по сравнению с проводкой с алюминиевыми жилами.

По мнению электриков, лучшими считаются медные витые провода с тонкими жилами, скрученными в виде тросика. Они гибкие и прочные, с их применением проводка напоминает стиль ретро.

Еще существуют биметаллическая проводка, состоящая из витой пары алюминиевых и медных проводов. Провода с таким сердечником имеют малую величину сопротивления, эластичные, прочные. Они хорошо поддаются пайке, лужению, их разрешается скручивать в местах соединений.

Биметаллические провода не нуждаются в антиоксидных смазках, имеют малый вес и низкую цену по сравнению с медными. Но вместе положительными сторонами, у них есть и отрицательные. Они более подвержены окислению, а значит и коррозии. При этом теряется их электропроводимость, ослабевает обжим.

Открытая проводка в интерьере комнат

Для того, чтобы открытая проводка гармонично вписывалась в интерьер квартиры ее можно спрятать в кабельный канал, подобрав его по цвету к мебели, обоям. Кабельканалы выпускаются разной ширины и наполняемости.

Наружную проводку можно спрятать в плинтус из пластика с наличием кабельных каналов. Для изменения направления проводов предусмотрены переходники.

Прокладка внешней проводки в трубах электротехнического назначения не только защитит ее от внешних повреждений, но и приукрасит своим присутствием декор квартиры в стиле с нордическим характером, дополнит концепцию стиля лофт.

основные нюансы ремонта скрытой электрической проводки

Содержание

Скрытая электропроводка и причины ее поломки

Скрытая электропроводка предполагает прокладку силовых кабелей и других элементов электросистемы несколькими вариантами, например, в гофрированных трубах под штукатуркой или в штробах внутри стен и полов, в трубах над навесным потолком, а также внутри других строительных конструкций: гипсокартонных и деревянных перекрытий или пластиковых стеновых панелей.

Несмотря на то, что скрытая проводка изолирована и максимально защищена от механических воздействий, поломка такой электросети не является редкостью: её итог – разрыв цепи или короткое замыкание. Рассмотрим основные причины, из-за которых это часто происходит.

Причина	Краткое описание
Механические повреждения	Например, во время сверления стены для установки кронштейна для телевизора повреждается фазный или нулевой провод, который проходит внутри заштукатуренной штробы. Чтобы этого не произошло пользователю важно знать трассировку скрытой проводки, то есть все те места, где в его квартире проходят силовые кабели.
Перегрузка сети	Помимо механических воздействий, разрыв цепи может произойти из-за токовой перегрузки, возникающей при неисправной защите, включении неисправных электроприборов или неравномерном распределении нагрузки. Например, подключение к одной розетке множества электроприборов приводит к перегрузке сети и чрезмерному нагреву кабеля, особенно в местах соединений, что ускоряет износ его изоляции (она рассыхается) и приводит к короткому замыканию. Обратите внимание! Если сечение провода и номинал защитного автомата выбраны верно, то повреждение проводки от короткого замыкания или перегрузки маловероятно. О том, как правильно выбрать кабель для электропроводки, можно прочитать нашу статью «Выбор кабеля для электропроводки в доме».
Некачественный монтаж	Неправильно подобранные автоматические выключатели или сечение проводов, несоответствующая затяжка их винтовых соединений, ошибочная схема подключения – все эти ошибки также могут привести к поломке домашней электросети.
Старение проводов	Все силовые провода, особенно алюминиевые, подвержены процессу старения: из-за коррозии или окисления их жилы со временем становятся шероховатыми, а изоляция – хрупкой. Кроме того, в местах изгибов провода под действием силы тока могут появится изломы.

На неполадку электропроводки будет указывать частичное прекращение подачи электрического тока: отсутствие напряжения в розетке или неработающее в помещении освещение.

Обратите внимание!

Если пропадание электрического тока в квартире сопровождается задымлением и характерным запахом, а автоматический выключатель не сработал, во избежание пожара необходимо незамедлительно отключить вводной автомат в электрощите.

Выявление причины неисправности проводки и её устранение

Ремонт скрытой электропроводки в квартире возможно выполнить своими силами, это не создаст больших сложностей. Самое главное, соблюдать принципы безопасности, иметь инструменты и последовательно выполнять необходимые действия.

Механическое повреждение кабеля

Если поломка кабеля произошла вследствие механического воздействия, например, во время сверления стены, то проблема ясна: пробит провод и, соответственно, необходимо выполнить ремонт поврежденного участка.

Прежде чем выполнять основные работы, в электрощите потребуется отключить автоматический выключатель группы, в которой перебит кабель.

Некоторые специалисты советуют полностью заменять поврежденный отрезок провода от распределительной коробки до розетки или выключателя во избежание дополнительных соединений. Однако в некоторых случаях это сделать невозможно из-за сложности демонтажа.

Если поврежденный провод находится в стене из гипсокартона, вагонки, фанеры или пластиковых панелей, то можно использовать несколько вариантов его ремонта в зависимости от особенностей электропроводки:

• вскрыть всю перегородку в месте обрыва и произвести соединение поврежденного провода;
• выпилить в месте повреждения провода специальное отверстие для установки распределительной коробки и соединения в ней поврежденного провода;
• подсоединить к повреждённому кабелю новый и попробовать протащить его внутрь стены, вытаскивая оттуда старый (данный вариант потребует отсоединения поврежденного участка кабеля от других элементов электросети и подойдет, если кабель не имеет большой длины и проложен в гофрированной трубе, иначе его протаскивание может быть невозможно).

Чтобы выполнить ремонт кабеля внутри бетонных и кирпичных стен, необходимо сначала аккуратно очистить штукатурку в штробе, где он был поврежден. Как правило, для этого используются зубило, стамеска и молоток. Очистка штробы выполняется примерно на 15 см в каждую сторону от места поломки. Затем разрыв кабеля зачищается и подготавливается. В стене высверливается отверстие для установки распределительной коробки, в которой кабель соединяется с помощью, например, коннекторов. Место соединения обязательно изолируется.

Обратите внимание!

Распределительная коробка необходима для того, чтобы изолировать место соединения проводов от горючих материалов стены и исключить опасность возгорания.

Повреждение кабеля немеханического характера

Если обрыв цепи или короткое замыкание произошло без механического вмешательства, то сначала необходимо определить участок и конкретное место проводки, на которой произошла поломка. В большинстве случаев проблема возникает в местах соединения проводов или в местах их подключения к розеткам, выключателям или в самом электрощите.

Для поиска неисправного участка необходимо временно отключить электричество на линии, где произошла поломка, затем открыть все контакты, чтобы их можно было легко протестировать на присутствие фазы. В этом поможет обычная индикаторная отвертка.

Проверка состояния всех элементов поврежденной линии выполняется при включенном автомате группы, начиная от его контактов и заканчивая контактами в распределительных коробках, розетках и светильниках. Если на одном из элементов фаза будет отсутствовать, значит поврежденный участок находится между ним и предыдущей частью цепи, ведущей к электрощиту.

Если проблема в самом контакте или элементе электропроводки, то его нужно заменить.

Если же с ними все в порядке, то разрыв цепи произошел где-то посередине провода, значит потребуется определить место его разрыва в стене. Для этого также можно использовать индикаторную отвертку. Она подойдет, если провод залегает неглубоко, например, под небольшим слоем штукатурки.

При более глубоком расположении проводов в стене потребуется специальный прибор, который имеет название тестер-трассоискатель. Стоит он немного дороже индикаторной отвертки, зато более эффективный: перемещая его по линии скрытой проводки, можно легко определить место обрыва провода с максимальной точностью. Кроме того, если пользователь не переставляет, где в стене проходит кабель, то данный прибор поможет и в этом.

Когда место поломки найдено, потребуется выполнить все те же действия, которые были описаны выше при механическом повреждении кабеля.

Если с фазным проводом все в порядке на всей поврежденной линии, значит поломка произошла с нулевым проводником. Чтобы проверить его работу потребуется отключить от неработающей линии электропроводки всю нагрузку, а затем в автоматическом выключателе группы поменять местами выход фазного и нулевого провода. Далее потребуется выполнить проверку всех элементов цепи. При нахождении разрыва у нулевого провода используется такой же алгоритм его устранения.

Обратите внимание!

Такую процедуру можно провести, только если полностью обесточить все приборы на объекте (выключить их из розеток) и подавать питание только на неисправную линию, так как в цепях домашней сети может быть фазозависимое оборудование (где нулевой проводник завязан с заземлением, поэтому из-за такой перестановки вместо нуля появится фаза), и поменяв местами фазу и нейтраль может произойти КЗ.

Также есть метод «прозвонки» цепи. При отключенном напряжении сети мультиметр в режиме измерения сопротивления/короткого замыкания с звуковой индикацией подключается с одной стороны к жиле в месте контакта, например, к выключателю/розетке, с другой стороны к этой же жиле в распределительной коробке. Если звуковая индикация есть, а сопротивление тестера – 0, то жила цела. Однако, такой способ, не поможет определить точное место обрыва кабеля в стене.

Как сделать монтаж скрытой проводки?

Mонтаж скрытой проводки легче осуществить во время строительства нового дома, когда стены еще остаются без внутренней отделки, т. е. черновые. Это наиболее оптимальный вариант для монтажа скрытой проводки. Такой вариант подойдет при условии, если стена ровная и электропроводка будет скрыта под слоем штукатурки толщиной 5 мм, для кабеля марки ВВГ.

Если стена кривая, тогда будет значительный перерасход штукатурки. В этом случае лучше сделать штробу и утопить проводку, для экономии штукатурной смеси.

Есть другой вариант, который позволяет скрытую проводку заменить, в случае ее случайного или аварийного повреждения. Такая схема монтажа скрытой проводки трудо-финансо-затратное мероприятие. Почему? Потребуется закладка гофрированной трубы или трубы ПВХ. При такой схеме, штроба требует большего углубления, до 40 мм.

Монтаж в трубах ПВХ возможен для закладки в стенах из кирпича, но не рекомендован в бетоне — может нарушится целостность конструкции здания и спровоцировать аварийную ситуацию.

Монтаж скрытой проводки: нормы и правила

Нормы и правила строительства запрещают прокладывать скрытую проводку кротчайшим путем, по диагонали, с целью сократить путь до электроточки или в целях экономии материала. Правило электромонтажа гласит так: скрытая проводка по всей длине, от электрощитовой до электроточки, т.е. к розеткам, выключателям, светильникам, должна пролегать по строго вертикально-горизонтальным линиям . Почему именно так? Когда понадобится найти повреждение электропроводки, или просто забить гвоздь для картины, человек будет знать, что над розеткой или выключателем строго по вертикали (или горизонтали) расположена скрытая проводка. А это, в свою очередь поможет или найти повреждение или избежать поражения током.

От потолка монтаж провода делают на расстоянии не менее 15 см. Связанно это с тем,что в моду вошли подвесные и натяжные потолки. В этом случае можно столкнутся с двумя трудностями:

1. Электропроводка может оказаться на линии направляющих профилей и её могут случайно просверлить;
2. Проводка окажется в не доступной зоне за подвесным или натяжным потолком —  будет сложно устранить неисправность.

монтаж скрытой проводки

Как сделать разметку для скрытой проводки?

Разметку нужно начинать после того как были определены места для розеток, выключателей, настенных и потолочных светильников.  Линию можно разметить различными способами.

Наиболее современный способ разметки – это лазерный уровень, который крепится на специальной площадке и перемещается по распорной штанге. Штанга распирается к полу и потолку, и удобна для того чтобы разметить горизонтальную линию под потолком.Вертикальную линию можно разметить, установив прибор на стандартный штатив. Но для прокладки провода мало кто пользуется таким способом, ведь здесь  особо не требуется точность до миллиметра.

Чаще всего для разметки под скрытую проводку используют простой строительный уровень. Линию можно отбивать с помощью капронового шнура. Шнур натирается цветным мелом, затем сильно натягивается, по разметочным точкам фиксируется, двумя пальцами оттягивается и резко отпускается. При ударе о стену остается идеальный след линии цветного мела. Вертикальную линию можно разметить таким же способом: опускается нить с отвесом в нужном направлении, прижимается и отбивается вертикальная линия.

Как сделать штробу для скрытой проводки?

После разметки выбираем подходящий электроинструмент, для того чтобы завершить начатое дело. Штроборез инструмент хороший, но довольно дорогой, не каждый может себе такое удовольствие позволить. Да и к тому же он идеален вкупе с техническим пылесосом — для работы без пыли.

Наиболее доступны такие электроинструменты как болгарка и перфоратор. С помощью болгарки алмазным кругом проделываются две бороздки, затем, с помощью перфоратора между бороздками делаем скол, в итоге получаем канавку под проводник. Для нескольких проводников штробу следует делать шире, с учетом того, что расстояние проводников друг от друга должно быть не менее трех миллиметров.

Как крепится скрытая проводка?

Идеальным креплением для монтажа провода в бетонной или кирпичной стене являются дюбель-хомуты (UW). Для провода сечением 3х1,5 мм² , 3х2,5 мм²  используются хомуты 5/10. Затем с помощью перфоратора бурим отверстия диаметром 6 мм.Отверстия сверлим на расстоянии друг от друга в пределах 30 см. Дюбель-хомуты входят в отверстия свободно, но вынуть обратно сложно, из-за того что хомуты имеют усики и надежно  «расклиниваются» в отверстии.

Как заделать штробу для скрытой проводки?

После того как уложили кабель в стену, штробу необходимо заделать смесью, но прежде, канавки нужно промазать грунтовкой. После чего штукатурная смесь наносится шпателем и выравнивается.

Не забывайте в точках соединений розеток, выключателей, распределительных коробках, оставлять достаточно большие  «хвосты» электропроводки, чтобы не получилось так, что они оказались слишком короткими, и впоследствии не затруднили  электромонтаж.

Если заранее хорошо все рассчитать и применить все советы, монтаж скрытой проводки доставит  огромное удовольствие.

Оцените качество статьи:

Скрытая проводка: правила монтажа

Монтировать скрытую проводку намного сложнее, чем открытую. Если открытая проводка позволяет визуально понять суть проблемы, то скрытая проводка усложняет задачу. Делая ремонт в квартире мы всегда идем на риск, вбивая гвоздь в стену. Никогда не знаешь, где проходит провод под напряжением.

Существуют определенные правила прокладки скрытой проводки. Эти правила регламентируются «Инструкцией по монтажу электрооборудования и электросетей жилых и общественных зданий», разработанной ОАО НИИ «Проектэлектромонтаж». Они являются обязательными для всех строительных и проектных организаций. Согласно принятым нормам, электропроводка в стене должна быть заключена в пластмассовые трубы и коробки.

Провода в стены панельного дома закладываются параллельно архитектурно-строительным линиям помещения, а в панели перекрытий — по кратчайшим расстояниям между начальными и конечными точками. На наличие канала в строительных конструкциях указывают клемные коробки, а в многопустотных панелях перекрытий — специальные пластмассовые крышки для закрывания отверстий.
Также допускается прокладка скрытой проводки без труб специальными проводами — АППВ. Это тот самый тип проводки, в который легче всего угодить гвоздем, сверлом или нарушить ее в процессе перепланировки квартиры.
В гипсокартонных перегородках скрытую проводку выполняют в стальных или поливинилхлоридных трубах. Или используют кабели и провода с самозатухающей оболочкой. На наличие проводки внутри полых перегородок указывают стальные и пластмассовые коробки специальной конструкции, в которых осуществляется монтаж узлов ответвлений, а также устанавливаются штепсельные розетки и выключатели.

Как же определить где проложен кабель или провод?

Можно воспользоваться отверткой-пробником. Она предназначена для проверки элементов и цепей переменного и постоянного тока. В данном случае нас интересует диагностика цепей переменного тока. Есть два варианта – контактный и бесконтактный:
Контактный метод. Установить переключатель в положение визуального режима. Щупом пробника, не касаясь бокового электрода, прикоснуться к оголенному участку токоведущей части электроустановки.

Свечение красного светодиода будет сигнализировать о наличии напряжения переменного тока и наоборот.
Бесконтактный метод.  Для поиска скрытой проводки нужно провести пробником по поверхности стены. Место прохождения проводов под напряжением определяется по сигнализации. Для полного контроля проложенных линий необходимо подать напряжение ко всем потребителям.

Решив проблемы со скрытой проводкой, необходимо помнить, что участок открытой проводки между розеткой и потребителями тока является самым уязвимым местом. Электрический шнур, ведущий к бытовому электроприбору, со временем изнашивается, создавая возможность короткого замыкания.

Все самое необходимое для прокладки проводки Вы можете найти в нашем каталоге.

Поделиться записью

Какой провод можно прокладывать без гофры?

Расскажем, какой провод можно прокладывать без гофры на примере ВВГ-нг-LS, а также рассказано о методе открытого и скрытого монтажа проводника.

Можно ли прокладывать кабель без гофры?

У многих, кто решил построить дом под ключ или полностью заменить проводку в доме, может возникнуть вопрос, касающийся того, какой провод можно прокладывать без гофры. Стоит знать, что оптимальный выбор типа кабеля и метода его монтажа обеспечит безопасную эксплуатацию электрической сети при небольших денежных вложениях. Далеко не всегда возникает необходимость в использовании в процессе прокладки кабеля дорогостоящей гофрированной трубы. Но при этом также нельзя забывать и об электробезопасности, требования к которой регламентированы нормативной документацией.

В соответствии с ГОСТ 31565–2012, в помещениях жилого типа допускается прокладка кабелей, имеющих медные жилы и оболочку, не распространяющую горение. Можно рассмотреть кабель ВВГ-нг-LS, но кроме него есть и аналоги, характеризующиеся еще большей защитой.

В ПУЭ 7 указано, что кабель ВВГнг-LS можно прокладывать скрыто или открыто. В первом случае основание для проводки должно быть создано из трудно сгораемого материала. При этом открытая прокладка рассматриваемого кабеля возможна практически на любом материале. Это значит, что наличие гофры в данном случае не является обязательным.

Особенности прокладки кабеля без гофры

Выбор способа монтажа проводника будет зависеть в первую очередь от его типа, а также материала основания, на котором кабель будет крепиться.

В случае открытой проводки монтаж осуществляется по конструкциям, относящимся к категории сгораемых материалов, а также в случаях, если штробы сделать невозможно. В таком варианте кабель располагают поверх стены или по потолку, отделка которого является законченной. При этом крепить проводник следует с помощью хомутов (скоб) через каждые 40 см. В местах изгиба закреплять кабель необходимо на расстоянии по 10 см с каждой стороны. Провисание кабеля не допускается.

Прокладка кабеля таким способом проводится в подсобках, подвалах и так далее. При наличии у проводника пожаробезопасной оболочки разрешается открытая прокладка провода без гофры и в помещениях жилого типа.

Можно ли прокладывать провод без гофры в деревянном доме

Монтаж проводника в деревянном доме, отделка которого выполнена в ретро стиле, также возможна открытым способом. Но в таком случае монтаж должен выполняться методом скручивания. Крепление к стенам деревянного дома необходимо выполнять при помощи специальных фарфоровых изоляторов.

Кабели, характеризующиеся ретро дизайном, изготавливаются из медных проводов диаметром от 0,75 до 2,5 кв. мм. Они имеют несколько оболочек: слой ПВХ и шелковая декоративная изоляция со специальной негорючей пропиткой. Также иногда в качестве покрытия используется стекловолокно. Но для обеспечения противопожарной защиты в деревянных домах и банях прокладку кабелей все же рекомендуется проводить в гофре.

Гофра является надежной защитой кабельных изделий от агрессивных факторов окружающей среды. Кроме этого, она может помочь в нестандартном дизайнерском оформлении помещения.

Какой провод можно прокладывать без гофры скрыто?

Любой. Скрытая электропроводка позволяет сохранить эстетику дизайна помещения. Суть ее заключается в том, что кабель прячется внутри стены или скрывается под потолком. Для удобного расположения кабеля внутри стены предварительно создаются штробы. Ширина этих бороздок должна соответствовать толщине кабеля, но не быть меньше. При скрытой прокладке кабеля обходятся без гофры, так как делать борозды под нее значительно труднее. Кроме этого, гофра для скрытой проводки вообще не требуется.

После крепления проводки, сверху наносят штукатурку и заканчивают отделочные работы. Очень важно перед началом монтажных работ выполнить разметку электрической сети.

Таким образом, отвечая на вопрос, какой провод можно прокладывать без гофры, можно сделать вывод, что гофра не является обязательным условием для монтажа защищенного кабеля. Ее необходимо использовать только в специальных случаях, указанных в нормативной документации. Если требования к электробезопасности выполняются, как в случае со скрытой проводкой под штукатуркой, то применять гофрированные трубы не нужно. Но в случаях, если кабель не имеет специальной оболочки, не поддерживающей горение, а прокладка осуществляется открытым способом, наличие гофры является обязательным условием требований техники пожарной безопасности.

Самые опасные косяки в электропроводке деревянного дома. Прокладка проводки. | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть опасна!

С косяками ввода в дом мы бегло ознакомились в позапрошлой моей статье. С кабелями и проводами разобрались в прошлой. Теперь давайте пробежимся по косякам, связанным с прокладкой проводки внутри деревянного дома.

Скрытая проводка

Часто можно встретить проводку, которая зашита в стены, но кабель идёт там либо совсем без защиты, либо в витой металлической гофре, что вообще-то не допускается ПУЭ (п. 7.1.38):

Так делать нельзя! Скрытая проводка только в металлических трубах!

Так делать нельзя! Скрытая проводка только в металлических трубах!

Внутри деревянных домов скрытую проводку (это та, которая проходит внутри стен, полов и потолков) можно проводить только в металлических трубах, обладающих локализационной способностью, то есть, герметичных, и с толщиной стенки не менее 0,5 мм для проводов сечением до 2,5 мм² включительно. Соответствующую таблицу сечений и толщин можно найти в СП 256.1325800.2016 п.15.15.

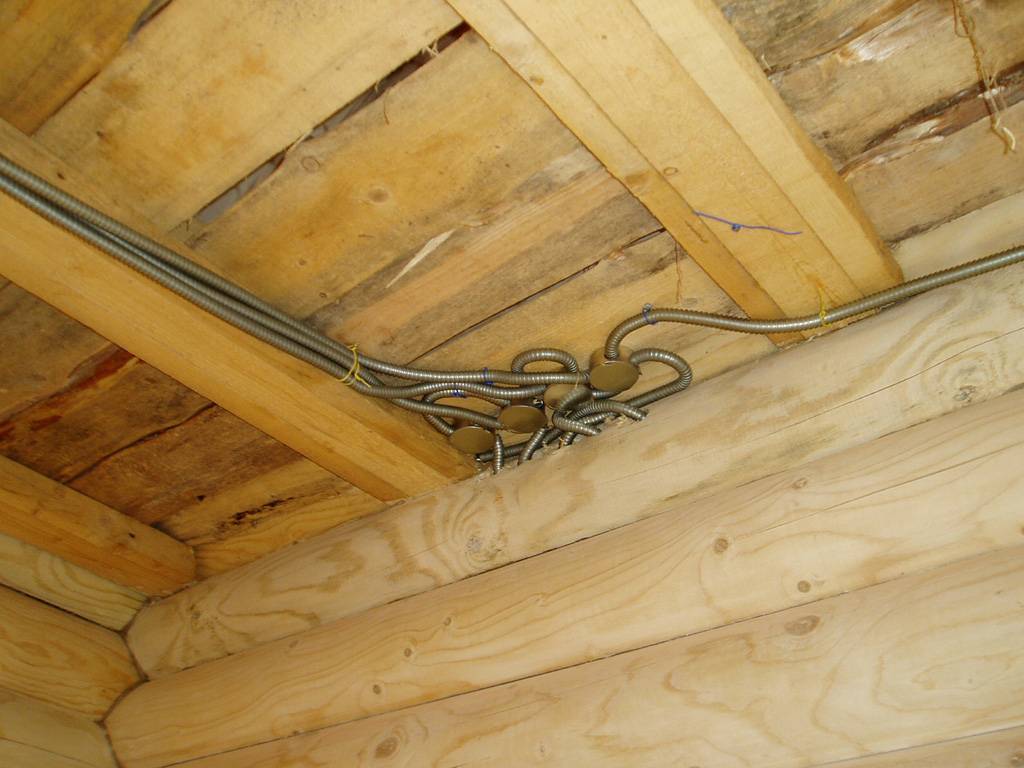

Пример выполнения скрытой электропроводки в сгораемых конструкциях. На фото несгораемая стена, но так же надо делать внутри сгораемых конструкций.

Пример выполнения скрытой электропроводки в сгораемых конструкциях. На фото несгораемая стена, но так же надо делать внутри сгораемых конструкций.

Такая проводка довольно дорогостоящая, да и соответствующих специалистов для её правильного осуществления на рынке практически нет. Поэтому этот вариант нам не подходит. Существует вариант прокладки проводки в слое штукатурки, но мы его даже не рассматриваем, поскольку он довольно экзотичен. Остаётся только открытая проводка, то есть проводка, проложенная по стенам непосредственно, в гофре, трубах или в кабель-каналах. Смиритесь с этим.

Замечу, что на рынке существуют готовые решения проектов домов с проводкой, сделанной по канадской технологии — внутри стен без дополнительной защиты. Если проект сертифицирован целиком, то он имеет право на существование, поскольку в нём нормировано всё, от технологии сборки до длины гвоздей и саморезов. Также, сборку таких домов осуществляют сертифицированные работники от соответствующих компаний.

Пример прокладки электропроводки по канадской технологии

Пример прокладки электропроводки по канадской технологии

Но в нашем случае ведь всё совсем не так, верно? Кроме того, сама сертификация таких строений на территории России производится на основе СП, которые продавлены специально в угоду таким домам. Об этом можно прочитать в одной из предыдущих моих статей.

Так что проводку в деревянном доме надо делать открытую, чтобы место задымления или возгорания было сразу доступно для обнаружения и непосредственного тушения.

Открытая проводка

Непосредственно по стенам

Большинство деревянных домов обшито изнутри вагонкой или другими материалами категории горючести Г4. Согласно СП 256.1325800.2016, непосредственно по такой поверхности проводить кабели нельзя ни в какой оболочке (хотя ПУЭ, выпущенная ранее, и разрешала это в случае одиночной прокладки). Чтобы провести кабель непосредственно, нужно выполнить ряд условий:

1. Пропитать стены огнезащитной пропиткой, подняв категорию горючести с Г4 до Г3 (или использовать негорючую подложку под провод, выступающую с обеих сторон на 10 мм на всём его протяжении, что, согласитесь, будет выглядеть дико).
2. Использовать кабели с маркировкой «нг» — не распространяющие горение.
3. Не прокладывать провода пучками. Только по отдельности. И не превышать сечение 6 мм².

Подробнее о проводке непосредственно по стенам можно почитать в одной из моих предыдущих статей.

Не самый аккуратный пример непосредственной прокладки по стене

Не самый аккуратный пример непосредственной прокладки по стене

Кроме вышеперечисленных проблем, непосредственно по стенам кабель вести нужно ровно, чтобы выглядело это эстетично, но не у всех это получается. Поэтому лучшим выходом может стать прокладка кабелей в специальных кабель-каналах.

В кабель-каналах и т.п.

Чтобы избежать всех вышеописанных проблем, существуют специальные кабель-каналы и соответствующие им распаечные коробки. Кабель-каналы легко крепятся к стенам, имеют стилизацию под разные виды древесины и доступны на любом рынке. Кроме того, они сертифицированы для прокладки кабелей по сгораемым конструкциям.

Пример использования кабель-канала

Пример использования кабель-канала

В сарае, наверное, более уместно будет выглядеть проводка в гофре:

Пример использования гофры

Пример использования гофры

Проходы сквозь деревянные стены

Проходы сквозь сгораемые стены следует расценивать, как элементы скрытой проводки. Поэтому, их следует выполнять через гильзы, обладающие локализационной способностью, то есть, с толщиной стенки не менее 0,5 мм для сечения жил кабеля до 2,5 мм² включительно.

Никакие ПВХ-трубки, гофры а тем-более водопроводные шланги, как на фото ниже, для этой цели использовать нельзя.

Так делать нельзя! Провод в сгораемой оболочке непосредственно по деревянной стене! Проход сквозь стену не в металлической гильзе!

Так делать нельзя! Провод в сгораемой оболочке непосредственно по деревянной стене! Проход сквозь стену не в металлической гильзе!

О том, как правильно изготовить гильзу, я писал ранее в одной из своих статей.

Напомню также, что для прокладки кабелей внутри помещений согласно требованию ПУЭ, п.2.1.48., «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)» и ГОСТ 31565-2012, следует использовать провода и кабели с маркировкой «нг-LS», то есть, т. н. «малодымные» и не распространяющие горение (т.е. в оболочке из трудносгораемых материалов).

Посмотрите, как сделана проводка у вас. Обратите внимание, соответствует ли тип вашей проводки способу её прокладки. При замене проводки соблюдайте сечения кабелей (1,5 мм² на освещение и 2,5 мм² на розетки).

Если у вас проводка двухпроводная, закладывайте сразу трёхпроводные кабели, даже если защитного ноля (заземления) у вас ещё нет. Только в этом случае жёлто-зелёный провод заземления не подключайте к розеткам, пока у вас в щитке не появится защитный ноль, иначе при пробое на корпус одного прибора опасное напряжение появится на корпусах всех остальных приборов.

Напомню, что жёлто-зелёный провод в кабеле — это защитный ноль (заземление), синий — рабочий ноль. Третий провод (фазный) может быть любого цвета кроме двух вышеперечисленных. Чаще он просто белый.

На этом я завершаю текущую статью. Ставьте лайки, пишите комментарии и подписывайтесь на мой канал. Удачи!

Открытая и скрытая электропроводка

Категория: Электричество на даче

Открытая и скрытая электропроводка

По способу прокладки электропроводка, как наружная, так и внутренняя, делится на открытую и скрытую. Во внутренних помещениях чаще всего используется скрытая электропроводка, однако в дачных строениях и подсобных помещениях нередко при меняется и способ открытой проводки.

Открытая электропроводка прокладывается по поверхности стен, потолков и другим конструктивным элементам зданий и сооружений.

Существует много способов прокладки открытой проводки. Наиболее простой — непосредственно по поверхности стен. Применяется также проводка электрически: проводов и кабелей на тросах, струнах, роликах, изоляторах, в гибких металлически: рукавах, в трубах, коробах, на лотках, в электротехнических плинтусах и наличника?

Возможна даже проводка так называемой свободной подвеской, когда электрически провода вообще никак не закрепляются. Следует помнить, правда, что такой cnocoi проводки допускается лишь для временных линий, не предназначенных для сколько нибудь длительного использования. По продолжительности эксплуатации различают переносную, передвижную и стационарную электропроводку.

Скрытая электропроводка прокладывается внутри стен, потолков, фундаментоь перекрытий, под съемными полами и в других конструктивных элементах зданш Скрытая проводка может производиться с помощью труб, гибких металлических рукавов, а также в пустотах строительных конструкций, в бороздах под штукатуркой Скрытая проводка иногда бывает предусмотрена при изготовлении строительных эле ментов, в этом случае провод монтируется в монолит самой конструкции.

Выбор способа электропроводки зависит не только от вашего желания или возмож ностей. В первую очередь он должен соответствовать характеру помещения, в которой вы проводите электрическую линию.

Следует отметить, что проводку кабелем можно применять в любых категориях по мещений. А вот на способ прокладки проводов существенно влияет влажность, запылен ность, химическая активность среды, пожаро- и взрывоопасность.

Любые виды проводок разрешается применять в сухих отапливаемых помещениях — в жилых комнатах, на складах, а также в подсобных помещениях, относительная влажность в которых не превышает 60%.

В сухих неотапливаемых и влажных помещениях запрещена скрытая проводка в изоляционных трубах. К таковым относятся кухни, лестничные клетки, неотапливаемые склады и т. п., где пары и конденсирующаяся влага выделяются лишь временно и относительная влажность не превышает 75%.

В пыльных помещениях разрешена открытая проводка изолированными проводами в-изоляционных трубках с тонкой металлической оболочкой, а также открытая и скрытая проводка изолированными проводами в стальных трубах. Продиктовано это тем, что технологическая пыль может оседать на проводах, проникать внутрь машин и аппаратов, вызывая короткое замыкание цепи.

Сырыми считаются помещения, в которых относительная влажность превышает 75%. Это, как правило, овощехранилища, погреба и туалеты. Особо сырыми (относительная влажность воздуха — до 100 %, потолок, стены, пол, предметы в помещении покрыты конденсатом) являются обычно теплицы и парники. В подобных помещениях применяют открытую или скрытую проводку изолированными защищенными или незащищенными проводами в трубах.

Такой же вид проводки применяется и в особо сырых помещениях с химически активной средой, в которых содержатся животные.

В пожаро- и взрывоопасных помещениях, например хранилищах нефтепродуктов, открытые и закрытые проводки выполняют в трубах.

В жилых помещениях наиболее распространены способы скрытой проводки под штукатуркой, в слое штукатурки, под полом (так называемая система нижней разводки) и прокладка в каналах. Для этой цели применяются провода марок АППВС, АПН, АППВ, АПВ, АПРН и др.

При скрытой прокладке трубы и каналы необходимо закрывать по всей длине на глубину не менее 10 мм, а провода — на глубину не менее 5 мм. Если другой вид прокладки невозможен, допускается прокладка в продалбливаемых в стенах штробах с последующей заделкой. Скрытая прокладка проводов в трубах удобнее тем, что в случае необходимости их легко заменить. Следует, однако, помнить, что не допускается прокладка в трубах и каналах двухпроводной и трехпроводной электрических линий.

Принципиально скрытая проводка в слое и под слоем штукатурки не различается и предполагает горизонтальную и вертикальную прокладку проводов в стенах или по стенам; устройство выемок, штробов, пробоев при прокладке труб; установку штепсельных розеток и коробок в недоступных для касания местах; недопустимость прокладки по дымоходам или шахтам отвода газов.

Провода к светильникам прокладывают сверху через потолок, а проводку к розеткам, выключателям — внутри помещений снизу. Вертикальная прокладка проводов нужна лишь при центральном распределении и между полом и выключателями, так как розетки устанавливают внизу стен. Провода прокладывают по кирпичной стене и покрывают штукатуркой или негорючим поливинилхлоридным материалом.

При прокладке проводов в бесшовном сплошном полу нужно предусмотреть на дежное покрытие определенной толщины. Провода следует укладывать на основу пол; и надежно закреплять, особенно в тех случаях, когда бесшовный сплошной пол наносят на жидкую массу. При устройстве канала основа пола должна быть гладкой и ровное Следует удалить остатки штукатурки и другие загрязнения, так как неровности могу повредить электропроводку.

При проектировании унифицированных панелей и перекрытий направления кана лов в них определяют исходя из кратчайших путей для проводов. Каналы в панеля пересекаются с гнездами под выключатели, розетки или оканчиваются этими гнездам! предназначенными для коробок под электроустановочные устройства (рис. 1).

В тех местах, где каналы выходят из панелей и перекрытий, располагаются узл: соединения проводов (рис. 2). Концы проводов свариваются, изолируются и заделывс ются цементным раствором или гипсом. В жилых домах, кроме скрытой проводки, часч применяются также электротехнические плинтусы, представляющие собой длиннь узкие пеналы с продольными перегородками.

Плинтусы (рис. 3) служат для прокладки электрических и телефонных лини телевизионных кабелей, проводов радиотрансляционной сети.

Изготавливают их из трудносгораемой пластмассы. Плинтус имеет крышку того же материала, которая защелкивается на пенале пружинящими боковыми сте: ками. Располагаются плинтусы в помещениях на стенах у пола, потолка и по пер: метру дверных проёмов.

Прокладка многих видов скрытой электропроводки — дело сложное даже д, квалифицированного домашнего электрика. Возможности мастера при прокладке н вой электропроводки обычно ограничены только применением ее открытых видов и. проводки под последующую штукатурку.

До начала монтажа электропроводки определяются точные места для у станов группового щитка, светильников, розеток, стационарных электроприборов.

Рис. 1. Коробка под электро-установочные устройства

Рис. 2. Соединение проводов в ответвительной коробке

Рис. 3. Плинтусы электротехнические:
1 — основание; 2 — крышка

При разметке вам следует помнить, что высота установки розеток в жилых помещениях выбирается исходя из назначения помещения, удобств подключения электроприборов, интерьера. Общепринятая высота размещения розеток — 50-80 см от пола. Выключатели располагают на высоте 1,5 м. У входной двери в помещение выключатель не должен загораживаться открытой дверью. В целях предотвращения несчастных случаев в детских комнатах розетки и выключатели размещают повыше, на недоступной маленьким детям высоте, примерно 1,8 мот пола.

Выключатели и розетки для туалетных и ванных комнат располагаются, как правило, снаружи в коридоре, так как эти помещения характеризуются повышенной влажностью. Не разрешается размещать также розетки вблизи заземленных металлических устройств — водопроводных и газовых труб, батарей центрального отопления, раковин, газовых и электрических плит. Расстояние от таких устройств до розетки должно быть не меньше 50 см.

На стене, разделяющей две комнаты одной квартиры, розетки ставятся, как правило, с каждой стороны стены друг напротив друга и включаются параллельно через пробитое в стене отверстие. Независимо от способа проводки соединения и ответвления проводов в помещениях выполняются в соединительных и ответвительных коробках.

Необходимо позаботиться о том, чтобы изоляция была равноценной по электрической прочности изоляции основной части провода, а места соединений не испытывали механических воздействий.

Для надежности контакта заземляющий и нулевой защитный провода соединяются между собой только посредством сварки, а к электроприборам, подлежащим заземлению или занулению, они подключаются при помощи болтовых соединений.

Хозяева домов нередко предусматривают установку на кухне стационарных элек трических плит, имеющих металлические корпуса. Для их зануления от квартирноп щитка прокладывается отдельный проводник сечением, равным сечению фазного про вода. Он должен быть подсоединен к нулевому защитному проводнику питающей сетки перед счетчиком электроэнергии.

В электрическую линию, состоящую из проводников, которые обеспечивают за щитное заземление или зануление, не должны входить предохранители и выключа тели. Этого требует техника безопасности, поскольку в случае срабатывания защиты все приборы, которые соединяет эта групповая линия, окажутся под опасным напря жением.

В отверстиях перекрытий укрепляются специальные металлические крюки, н которых подвешиваются потолочные светильники (рис. 4). Подвесы светильнике должны быть изолированы от этих крюков пластмассовой трубкой.

На некоторых типах проводов, отличающихся большой жесткостью и прочность светильники можно вешать и без крюков. Но использовать вместо крюков сами гот ющие провода можно только для подвески легкой осветительной арматуры и лиц в том случае, если провода изготовлены для этой цели. В любом случае контактнь зажимы в патроне и в соединительной колодке на потолке не должны испытываг механическую нагрузку.

Рис. 4. Металлические крюки, предназначенные для крепления светильников

Несмотря на то что сейчас уже не выпускаются патроны для ламп накаливаш с токоведущей винтовой гильзой, они все еще встречаются в эксплуатации. Токовед; щие гильзы в таких патронах должны быть присоединены к заземленному нулевое проводу, а центральный пружинящий контакт патрона — к фазному проводу, как то требуют правила техники безопасности. В выпускающихся в настоящее время патронах с изолированной гильзой цоколь вставляемой в них лампочки оказывается под напряжением только после того, как он полностью утоплен в изолированном корпусе патрона. Такие лампы намного безопаснее в эксплуатации.

Как уже говорилось, при открытой электропроводке провода закрепляют непосредственно на поверхности стен, потолков, балок, на изоляторах, в металлических, пластмассовых трубах, в коробах или электротехнических плинтусах.

Открытая электропроводка по поверхности оштукатуренных или оклеенных обоями бетонных, кирпичных, деревянных стен может производиться легкими небронированными кабелями, защищенными проводами, или плоскими проводами марок АППВ, ППВ, АППР.

По ряду показателей медные провода предпочтительнее алюминиевых. Они выдерживают большее количество изгибаний, гораздо лучше «ведут себя» в контактных соединениях (алюминиевые «текут», то есть ослабляют контакт, что приводит к нагреванию).

Горизонтальную прокладку проводов делают параллельно линии пересечения стены с потолком на расстоянии 10-20 см от последнего. Магистрали штепсельных розеток прокладываются по горизонтальной линии, а спуски и подъемы проводов к розеткам, выключателям и светильникам — вертикально. По перекрытиям плоские провода можно прокладывать по кратчайшей трассе между ответвительными коробками и светильниками, следя за тем, чтобы провода не перекрещивались и не подвергались механическим нагрузкам и повреждениям. Целесообразно использовать для этой цели пустотные каналы плит перекрытия.

Необходимо помнить, что расстояние от проложенной параллельно линии электропроводки или от соединительной коробки до стальных трубопроводов не должно быть меньше 10 см. Если линия проводки пересекает трубопровод, расстояние от нее до трубы в месте пересечения не должно быть меньше 5 см.

Для крепления проводов используются скобки, представляющие собой полоски из жести шириной 10 мм. Полоски закрепляются в стену дюбелями или вмазываются в нее цементным или алебастровым раствором в специально высверленные или пробитые в стене отверстия диаметром 10 мм.

Точки крепления провода располагаются на расстоянии не более 40 см. Если провода пересекаются, точки крепления выбирают не дальше 5 см от центра пересечения. Когда крепление производится гвоздями на деревянной стене, расстояние между точками нужно сделать 25-30 см. В этом случае ответвительные коробки укрепляют на деревянном основании шурупами. При креплении ответвительных коробок на других стенах (несгораемых) они приворачиваются шурупами, вставленными в пластмассовые дюбели, или приклеиваются. В некоторых случаях коробки вообще не закрепляются, а висят, поддерживаемые проводами.

Провода, введенные в распределительную коробку, закрепляются на стене на расстоянии примерно 5 см от нее.

Выключатели и розетки защищенного типа при открытой проводке устанавливают ся на пластмассовых или деревянных подрозетниках, прикрепленных к стене. Диаме! по дрозетника должен примерно на 1 см превышать размеры установленного на не устройства.

Для того чтобы провести кабель через деревянную стену, используют отрезки мета, лической трубы, для проводки через бетонную, кирпичную, керамзитобетонную стену -пластмассовые трубки или втулки. Как и провода, кабели соединяются в распределтельных пластмассовых коробках, закрепленных шурупами на стене.

Перед вводом кабеля в корпус светильника, выключателя или розетки его нео ходимо дополнительно закрепить на стене на расстоянии 5-10 см от места ввода.

Аналогичным образом производят проводку с применением защищенных проводе закрепляют их так же, как и кабельную линию.

Скрытая электропроводка (под штукатурку, выполняемую мокрым способом) пр изводится с применением проводов АППВ, АПВ, АППВС, АПН. Будущую линию щ водки размечают на стене, предусматривая гнезда для распределительных короб( коробок розеток и выключателей, пробивают отверстия в стенах для прохода провод коробки должны быть вмазаны в гнезда так, чтобы их края выступали из стены толщину слоя будущей штукатурки.

Штукатурить стены можно тогда, когда скрытая часть проводки будет готова. А остальные работы по монтажу выключателей и розеток, соединению проводов в кор

Электропроводка в трубах применяется в тех случаях, когда необходимо заи тить провода от воздействия агрессивной окружающей среды (сырость, взрывооп ные газовые смеси, химически активные газы) или от механических повреждений. Для. этой цели используют стальные водогазопроводные трубы, полиэтиленовые и полиппиленовые трубы, винипластовые трубы, а также металлические гибкие рукава. Д метр труб можно выбирать исходя от конкретной задачи — от количества и диамет; проводов конкретной электрической линии.

Начинать разметку труб таких проводок нужно с расположения концов труб, п ходящих к электрощитам, электроприемникам, аппаратам управления. После этого р мечают всю трассу, определяя сразу места установки соединительных коробок, у: поворотов, точки крепления.

Применение пластмассовых труб позволяет избежать соединений в местах пс ротов трассы, так как пластмассовые трубы легко гнутся в горячей воде при темпе туре 100-130° С. Следует помнить, что применять пластмассовые трубы можно TOJJ во внутренних помещениях, в которых температура не превышает 60° С.

Чтобы избежать скапливания в трубах конденсата, укладку труб производят с большим уклоном в любую сторону. Все металлические элементы электропровс в трубах должны быть защищены от коррозии, а также заземлены или занулены. единение труб при скрытой проводке выполняется только на резьбе с паклей и за] шивается суриком.

Заземление или зануление производится с помощью гибкой медной перемычки от трубы к корпусу или через трубу заземляющими гайками. Проверка смонтированного трубопровода перед протягиванием проводов сводится к его продувке. Затем в трубы затягивают стальную поволоку диаметром 1,5—3,5 мм, с петлей на конце. Выравненные и выправленные провода присоединяют к проволоке и затягивают в трубу. Затягивание необходимо выполнять вдвоем: один тянет проволоку, другой с противоположного конца следит за подачей проводов в трубу, предотвращая их спутывание.

Запрещено соединять провода в трубах. Любые соединения выполняются только в коробках и тщательно изолируются. После протяжки проводов необходимо испытать сопротивление изоляции проводов между собой и между каждым проводом и землей (трубой). Оно не должно превышать 0,5 МОм.

Розетки и выключатели при скрытой проводке на кирпичном, шлаковом, шлакобетонном основаниях необходимо устанавливать в стальных коробках, которые должны иметь два отверстия для зацепления распорных лапок розетки или выключателя.

Коробки изготавливаются из кровельного железа, жести или подходящих по размерам консервных банок и имеют наружный диаметр 72 мм и глубину 36 мм.

Электричество на даче — Открытая и скрытая электропроводка

Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это путаница незакрепленных шнуров и кабелей, свисающих со стены. К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки. И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а при необходимости — горизонтально.

Необходимое снаряжение

Набор для настенного монтажа Cable Concealer

Для прикрытия шнуров вне стен.

Эхо-редуктор в настенном комплекте питания

ECHOGEAR
amazon.com

59,99 долл. США

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Это гораздо больше, чем просто прибор для поиска стержней, он может обнаруживать проводку переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного телевидения с плоским экраном

DataComm Электроника

13,99 $

Для скрытия шнуров в стене (требуется высоковольтная розетка).

Существует несколько различных типов дорожек качения, в том числе из металла или пластика. Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене.Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать. Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Более удобный и аккуратный вариант — проложить телевизионные провода за стеной, используя что-то, что называется встроенным в стену комплектом питания. Эта предварительно смонтированная система поставляется с двумя низковольтными модулями питания, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.

Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 звезды или больше

Без проблем повесьте телевизор любого размера.

ПРОЧНЫЙ

Peerless PT650

Оценка потребителей: 93% дали 4 или более звезд

Не беспокойтесь о том, что ваш телевизор утяжелит это.

НАИМЕНОВАННЫЙ

Echogear Full Motion

Оценка потребителей: 95% дали 4 или более звезд

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 или более звезд

Он доступен по цене, надежен и доступен в любых размерах, которые вам могут понадобиться.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics для тяжелых условий эксплуатации

Оценка потребителей: 92% дали 4 или более звезд

С легкостью установите мини-экран.

Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания, встроенном в стену, используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект входит даже кольцевая фреза для сверления отверстий силового модуля в гипсокартоне. Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.

🎥 Смотреть дальше:

Джозеф Труини
Джо — бывший плотник и краснодеревщик, который много пишет о ремоделировании, деревообработке и инструментах.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как надежно спрятать кабели за стеной

Существует множество продуктов, которые помогут сделать вашу комнату для развлечений безупречной, но нет лучшего способа спрятать кабели, чем проложить их за стеной.Это разрушительная и деликатная задача, которую может быть сложно исправить, но если вы стремитесь к самой красивой комнате, это очень необходимо.

Как и для большинства других задач, подготовка сделает все гладко. Чтобы сделать это правильно, нужно всего несколько шагов, но не начинайте, не прочитав их, иначе вы можете наблюдать, как шпаклевочный состав сохнет в течение 24 часов.

Инструменты для скрытия кабелей за стеной

Установка относительно проста.В конце концов, если вы проделаете два отверстия в стене и опустите несколько кабелей, технически все будет работать.

Однако важно обращать внимание на детали, если вы хотите, чтобы установка была безопасной и чистой. Прокладка необработанных силовых кабелей за стеной представляет собой опасность возгорания, но есть решения, позволяющие снизить этот риск. Кроме того, чем больше усилий вы приложите для поиска определенных заглушек, тем лучше будет выглядеть ваша развлекательная система.

1. 1. 1. Кабели питания, сертифицированные ETL для установки в стену — кабели питания телевизоров и игровых консолей не соответствуют требованиям пожарной безопасности.Готовые альтернативы легко найти на таких сайтах, как Amazon. Они созданы для работы за стеной и часто идут в комплекте со всем остальным, необходимым для вашей установки.
      2. Заглушки для отверстий для проводов — Если вам не нужно прокладывать шнуры питания за стеной, вы можете выбрать базовые заглушки для отверстий в стене. Они делают отверстие в стене не так сильно, как отверстие в стене, и защищают вашу комнату от всего, что может скрываться внутри ваших стен.
      3. Электрическое регулируемое сверло — Вам понадобится специальная часть сверла, чтобы проделать отверстие идеального размера.Следовательно, вам также понадобится дрель, на которую можно прикрепить все типы сверл. Ищите что-то вроде этого. У него много хороших отзывов, у него низкая цена и, вероятно, хватит для этого небольшого проекта.
      4. Губная пила для гипсокартона — Эти сверла прикрепляются к сверлу, чтобы проделать отверстие идеального размера в стене. Вам нужно будет убедиться, что крышка отверстия и кольцевая пила имеют одинаковый размер, чтобы обеспечить хорошее прилегание.
      5. Комплект для вытягивания кабеля — Если вы не прокладываете кабели прямо вниз, вытащить конец из приемного отверстия может быть непросто.Подобные комплекты разработаны, чтобы помочь вам провести кабели через заднюю часть гипсокартона.
      6. Настенные крепления (дополнительно) — Настенные крепления имеют большое значение с точки зрения внешнего вида и организации. С их помощью ваш Apple TV / PS4 / Xbox Series X можно будет разместить ближе к телевизору или к отверстию в стене, что упрощает работу с кабелями.
      7. Если вы приобретете комплексный комплект, такой как первый связанный, он будет включать в себя сверло идеального размера для резки отверстий для гипсокартона, крышки для кабелей, сертифицированные шнуры питания для установки в стену и, возможно, что-то, что поможет прокладывать кабели через стену.

В противном случае вам нужно будет убедиться, что крышка отверстия больше, чем самая большая часть вашего кабеля, ваша коронка для кольцевой пилы имеет тот же размер, что и крышка отверстия, а комплект выталкивающего толкателя имеет достаточную длину. Потенциально единственное, что вам может понадобиться приобрести отдельно, — это электродрель.

Шаг 1. Наметьте размещение отверстий

Если ваш телевизор в настоящее время закреплен на стене, вам необходимо удалить его или создать пространство между ним и стеной. В идеале ваша дырка будет скрыта телевизором, когда он находится в обычном положении.

Лучшее место для ваших отверстий будет зависеть от трех вещей: точка позади телевизора , где нет штифтов , и, если смотреть под этим местом, есть выход рядом с розеткой .

Вот еще одна причина, по которой может быть полезен изначально связанный комплект. Крышка отверстия прикреплена к удлинителю, который можно безопасно проложить за стеной, что позволяет увеличить провисание для доступа к ближайшей розетке.

Шаг 2. Просверлите отверстия

Если выбранное местоположение соответствует трем критериям, указанным выше, вы готовы к бурению.

Если вы никогда раньше не прикрепляли сверло, это может немного запутать. Посмотрите это видео, в котором рассказывается обо всех типах различных патронов и о том, как установить в них сверла.

Все, что вам осталось, это поднести сверло к стене и нажать на спусковой крючок. Если вы нервничаете, вот еще одно видео, показывающее, как этот шаг выполняется правильно.

Шаг 3 — Ловля кабелей

Если вы приобрели комплект, обязательно ознакомьтесь с его инструкциями, так как этот шаг может сильно отличаться в зависимости от оборудования. Эти инструкции охватывают только более общее представление о том, как завершить этот процесс.

Если в комплект входят силовые кабели и розетки, их необходимо установить в первую очередь. В них обычно есть отверстия, через которые можно пропустить AV-кабели после установки.

Если ваши верхнее и нижнее отверстия прямо перпендикулярны друг другу, их должно быть достаточно легко пропустить через верх и захватить пальцами снизу.Если они не перпендикулярны или зацепились за что-то внутри стены, просто вытащите тяговый стержень и толкните их в своем направлении.

Промойте и повторите действия.

После этих шагов у вас будет надежный способ спрятать кабели за стеной. Этот способ можно использовать в любой комнате современного дома, если есть гипсокартон и есть оборудование. Только не срезайте углы.

На самом деле, ремонт этих отверстий не должен быть труднее, чем это, если у вас есть подходящие материалы.Все, что вам понадобится, — это краска, самоклеящаяся сетка и шпаклевочный состав. Помимо ожидания высыхания вещей, это 10-минутный процесс, который стоит тех преимуществ, которые дает чистая развлекательная система.

Сводка

Название статьи

Как надежно спрятать кабели за стеной

Описание

Нет альтернативы гладкому виду комнаты для развлечений с кабелями, проложенными за стеной. К сожалению, попасть туда — это непростой процесс.

Автор

Патрик Клис

Имя издателя

RackSolutions

Логотип издателя

Как правильно скрыть электрические провода в Crown Molding

Как правильно скрыть электрические провода в Crown Molding

9026 В вашем доме есть комната, в которой просто не хватает розеток? Вы готовы установить новую акустическую систему или настенный телевизор, но не хотите, чтобы по стене текли неприглядные провода? В большинстве случаев домовладельцы и электрики просто протягивают проводку за стеной из подвала внизу или с чердака вверху. Однако не все схемы собственности делают это возможным. Если вы ищете другое решение, рассмотрите возможность использования метода корончатого литья, чтобы скрыть проводку, чтобы получить четкий и чистый вид. В Mr. Electric мы с удовольствием предоставляем нашим клиентам в жилых и коммерческих помещениях творческие способы модернизации своей электрической системы без ущерба для удобства или эстетики. Вот как вы можете скрыть эти неприглядные провода с помощью декоративной коронки.

Как это делается?

Этот метод скрытия проводки потребует специального литья под коронку со скрытым каналом, по которому будут проходить провода.Есть несколько популярных производителей этого типа карнизов, которые можно купить в большинстве строительных магазинов или в Интернете. Эта специализированная разновидность молдинга поставляется с направляющей, которая привинчивается к стене на три дюйма ниже потолка. После этого можно просверлить отверстия в направляющих и в стене. После того, как отверстие будет проделано, проводку можно опустить в стену, где будет новое место для розетки. Коммерческую или домашнюю электропроводку можно закрепить на месте с помощью пластиковых стяжек.Затем устанавливаются новые выпускные отверстия, шпаклевкой заделываются отверстия в направляющих, и деревянная поверхность карниза защелкивается на направляющих так, что все следы процесса установки скрыты от глаз.

Когда звонить сертифицированному электрику

Хотя эту работу иногда может выполнять домовладелец, имеющий опыт работы с электричеством, определенно существуют риски для безопасности всякий раз, когда кто-то имеет дело с электричеством. Если вы пытаетесь справиться с проводами самостоятельно, всегда отключайте все электрическое питание на распределительной коробке и используйте тестер напряжения, чтобы убедиться, что к проводам, которые вы собираетесь протянуть, не поступает электричество.Вы также должны носить соответствующее защитное снаряжение и использовать качественные инструменты, предназначенные для электромонтажных работ. Метод «Сделай сам» для этой техники в первую очередь следует использовать при сокрытии основной проводки для телевизоров или систем объемного звучания. Если вы собираетесь установить новую электрическую розетку, обратитесь за помощью к сертифицированному электрику. Имейте в виду, что в любое время, когда вам нужно внести существенные изменения в вашу электрическую систему или структурные компоненты дома, вам может потребоваться нанять лицензированного электрика, чтобы избежать нарушений кодекса.Профессиональный электрик сможет выполнить эту задачу быстро и точно, так что вы сможете избежать любых рисков получения травм, возгорания или повреждения имущества.

Требуется установка или замена розетки? Позвоните в компанию Mr. Electric из Атланты сегодня:

. Если вы заинтересованы в приобретении новых розеток или вам нужна помощь с электропроводкой, обратитесь за помощью к специалистам компании Mr. Electric из Атланты. Наши лицензированные и застрахованные электрики готовы помочь с любым электрическим проектом, который вам нужен. Свяжитесь с нашим офисом сегодня, чтобы узнать больше или назначить удобную встречу.

7 способов прикрыть уродливые провода

Дом без гаджетов в наш цифровой век технологий просто немыслим. Какими бы незаменимыми ни были эти электронные устройства, они идут с большим багажом, а именно с проводами или кабелями. Вот как можно спрятать провода.

В то время как у некоторых из нас может не быть проблем с проводами, загромождающими наши пространства, остальные определенно ищут способы убрать их из поля зрения.Кроме того, всегда лучше организовать их, особенно если у вас дома есть малыши и домашние животные.

Итак, вот несколько интересных и творческих способов скрыть электрические провода, кабели и шнуры для чистого и организованного дома.

Советы по скрытию проводов №1: зажимы для бумаги

Начните с простого зажима

Зажимы для папок можно недорого купить в местном магазине канцелярских товаров. Используйте зажимы, чтобы связать вместе длинные отрезки проводов и кабелей, чтобы сформировать более мелкие жгуты, которые можно легко спрятать. Насколько это просто?

Советы по скрытию проводов # 2

: Книжная компоновка

Накройте книгами

Источник

Самый простой способ скрыть провода — сложить книги на консоли. Располагайте их систематически, чтобы провода не выглядели сквозь них.

Советы по скрытию проводов №3: Маршрутизатор под прикрытием

Камуфляж с элементом декора

Источник

Вместо того, чтобы останавливаться только на кабелях, почему бы не подумать о том, чтобы спрятать и свой маршрутизатор? Забавный и творческий способ сделать это — спрятать маршрутизатор в твердом переплете старой книги.Он служит декоративным элементом, а также решает вашу проблему!

Советы по скрытию проводов №4: используйте подарочную коробку

Используйте подарочную коробку с большей пользой

Источник

Как мы могли забыть подарочные коробки или коробки из-под обуви? Поместите роутер в коробку и проделайте за ней отверстия для проводов. Эти коробки можно хранить в любой части дома, чтобы спрятать провода на полу, и никто об этом даже не узнает.

Советы по скрытию проводов №5: проявите художественность

Наклейки для создания дизайна

Источник

Вместо того, чтобы просто прятать провода, подумайте о том, чтобы проявить творческий подход к ним.Используйте необычные зажимы для проводов, чтобы замаскировать провода вдоль стен. Таким образом, ваши провода могут служить декоративным элементом и гармонично вписаться в ваш интерьер.

Советы по прятанию проводов №6: ткань волшебника

Попробуйте это быстрое прикрытие

Источник

Этот быстрый и простой прием — отличный консилер, когда другие ваши идеи не увенчались успехом. Если у вашего рабочего стола много кабелей, разложенных по полу сзади, и вас раздражает неорганизованный дисплей, то скройте беспорядок черной тканью и прикрепите его к столу.

Советы по скрытию проводов # 7: ТВ-панель

Деревянная задняя панель для закрытия телевизионных кабелей

Если вы живете в съемной квартире или в собственном доме, настенный монтаж телевизора — отличная идея. В стене можно просверлить небольшое отверстие, а провода легко закрепить на высоте телевизора. Деревянная задняя панель закрывает провода за телевизором.

Это полезные быстрые исправления, позволяющие скрыть кабели, и более творческая альтернатива традиционным методам, таким как оплетка проводов, окраска и т. Д.Итак, какой из этих советов вы собираетесь попробовать в первую очередь?

Если вы нашли эти советы полезными, прочтите статью «Домовладельцы сокращают расходы на проектирование с помощью этих творческих приемов».

Присылайте свои комментарии и предложения.

— [email protected]

Как спрятать провода освещения под шкафом

Есть ли в вашем доме комнаты, которые явно темные и грязные, с видом на определенные места? Мы думаем о кухнях, где в углах и секциях столешниц основное потолочное освещение блокируется шкафами наверху.

Это можно исправить, используя практичные, компактные и универсальные светильники для освещения под шкафами. Однако одним из основных недостатков использования этого стиля освещения является то, что он требует обширной сети электропроводки, которая, если ее не закрывать, может сделать вашу кухню неопрятной и беспорядочной.

Однако есть способы избежать этого. Используя продуманность, планирование, подготовку и продуманный дизайн, вы можете скрыть проводку для освещения под шкафом, чтобы оно выглядело так, как будто области вашей кухни или других темных комнат освещаются как по волшебству.

Размещение проводки
По мере того, как вы будете читать эту статью, вы увидите множество предложений, которые вращаются вокруг интересных и эстетически приятных способов скрыть проводку. Но что, если это не вариант, можно ли их скрыть?

Да, идея состоит в том, чтобы прикрепить провода к стене или поверхности как можно ближе к нижнему краю передней части шкафа, слегка наклонив корпус сверху, чтобы они были скрыты.

Однако, если вы проведете проводку по нижнему краю шкафов сзади, их будет легче обнаружить, когда вы или кто-либо другой войдете в комнату.

Деревянные балки
Вы обнаружите, что некоторые осветительные приборы имеют тенденцию свисать с нижней стороны шкафов, что не идеально, если вы пытаетесь скрыть светильник или просто проводку.

Эту проблему можно решить, установив деревянную перегородку на нижней стороне с использованием клея для дерева, чтобы удлинить переднюю поверхность шкафа.

Вы можете украсить эту древесину соответствующим образом, так что, даже если вы не нашли нужный цвет с самого начала, вы могли использовать морилку или краску, чтобы получить его как можно ближе к остальной мебели.

Затем вам просто нужно использовать скобы или стяжки, чтобы надежно спрятать проводку под шкафом и за обшивкой.

Внутри шкафа
Если вы начинаете с нуля и имеете преимущество предвидения, чтобы спланировать, где будет проходить проводка, вы можете сделать необходимые разрезы в шкафу, где вы можете пропустить провода, чтобы они были скрыты.

Это отличный план для встраиваемого освещения, когда конец светильника проникает внутрь шкафа. Для этой секции потребуется деревянная планка, расположенная сверху, с отверстием и каналом, сделанным внутри, чтобы вы могли провести проводку через шкаф и в розетку на стене.

Для создания аккуратного отверстия и канала можно использовать маршрутизатор. После этого деревянную планку можно вставить внутрь шкафа. Для отделки необходимо использовать деревянную доску без каких-либо отверстий, чтобы закрыть готовую конструкцию.

Защитные устройства для кабелей
Мы оставили один из самых простых и быстрых способов уберечь непривлекательную и неприглядную проводку для освещения под шкафом.То есть с защитой кабеля. Один из способов сделать это — аккуратно и компактно связать проводку в жгут, а затем использовать стяжки, чтобы удерживать ее на месте.

Затем вы можете прикрепить его к нижней части корпуса с помощью скоб (конечно, будьте осторожны, чтобы не проколоть проводку и не испортить всю вашу тяжелую работу). Длина проводки должна быть достаточной, чтобы проложить от самого осветительного прибора до розетки.

Защитное устройство кабеля обычно имеет форму деревянного прямоугольника, длина которого равна длине пучка защищенной проводки.

Затем вы можете использовать фрезерный инструмент, чтобы вырезать в древесине специальный паз, в котором пучок проводов может лежать безопасно и надежно без возможности защемления.

Затем вы завершаете работу, устанавливая защиту кабеля на пучок проводов на нижней стороне шкафа, чтобы полностью скрыть проводку, как будто ее никогда и не было.

Если деревянная защита кабеля не соответствует цвету корпуса, вы можете использовать подходящую морилку или краску, чтобы все выглядело бесшовно.Или как можно ближе к бесшовной.

Очевидно, что если вы можете спланировать освещение под шкафом в то время, когда вы планируете свою кухню, это будет лучший и самый простой способ скрыть проводку.

Однако мы знаем, что это не всегда возможно. Когда это не так, приведенные выше советы — отличное решение, чтобы ваша кухня выглядела так потрясающе, как должна.

Как спрятать телевизионные провода в стене или на стене

Как сертифицированные производители первоклассных кронштейнов для телевизоров на Amazon, мы видели свою долю потрясающих телевизионных установок, сделанных своими руками.С другой стороны, появление в обзорах уродливых болтающихся телевизионных кабелей начало вызывать у нас серьезную изжогу. Было такое ощущение, что мы только что съели пару Mega Meat Stacks от Arby на завтрак. См. Экспонат A:

После того, как полбутылки Tums не подействовали, мы решили разработать несколько вариантов прокладки кабелей для вашего только что смонтированного телевизора. Каждый заслуживает финала в стиле HGTV, не наблюдая за тем, как Тарик и Кристина неловко взаимодействуют ни на секунду. Я почти уверен, что эти двое — на самом деле плохо запрограммированные андроиды, и наблюдение за ними заставляет меня чувствовать себя неловко.Имея это в виду, мы выпустили 5 лучших вариантов, которые мы смогли найти для того, чтобы спрятать телевизионные провода на стене или за ней.

Есть 2 основных способа спрятать телевизионные кабели. Первый очень простой и не требует большого количества инструментов (если таковые имеются). Вы будете использовать стенные кабельные каналы, что означает отсутствие прорезания стены, но вы по-прежнему сможете видеть кабельные каналы. Второй метод немного сложнее, но все же чертовски прост. Вы проложите кабели за стеной, чтобы полностью скрыть телевизионные провода.

Для поклонников Игры Престолов настенные туннели похожи на стальной меч, выкованный в замке, а варианты за стеной — из валирийской стали. Оба хороши, но один значительно лучше. Вот основная разница:

Как спрятать телевизионные провода, не разрезая стену

Если ваша установка не требует абсолютно чистой стены, это эффективный и недорогой способ прокладки кабелей. Оба эти варианта можно купить менее чем за 25 долларов, так что просто выпейте холодный вкусный Busch Light вместо модного бурбона в течение одного уик-энда, и вы получите за это деньги. Решение о том, что подходит именно вам, зависит от вашей настройки.

Вариант № 1: Настенный кабельный канал

Если вам просто нужно прикрыть провода от телевизора прямо до розетки, единственный настенный кабельный канал поможет. Он идеально сочетается с навесным телевизором и прост в установке. Все, что вам понадобится, это отвертка. У него большая емкость кабеля, поэтому у него не должно возникнуть проблем с скрытием всех ваших шнуров. Чтобы разблокировать статус балерины, раскрасьте канал так, чтобы он гармонировал с вашей стеной.

Этот кабельный туннель имеет длину 48 дюймов, что составляет 80% от длины туннеля Дэнни ДеВито. Хотите, чтобы он был короче? Достаньте ручную пилу, которую вы приберегали для зомби-апокалипсиса, и настройте длину канала в соответствии с вашими настройками. Лучшая часть? Он сделан в Америке. Да, да!

Вот как установить этот кабельный канал:

1. Измерьте длину канала.
2. Уменьшите его размер (при необходимости).
3. Используйте отверткой, чтобы закрепить его на стене.
4. Вставьте шнуры и защелкните крышку.

Вариант № 2: Настраиваемый комплект дорожек качения

Если ваша установка немного сложнее и кабели не идут прямо на пол, мы создали комплект дорожек качения, который включает в себя все, что вам нужно. Есть 3 кабельных канала, каждый по 48 дюймов, и различные разъемы для обработки любого поворота, угла или пересечения кабеля. Хотите узнать лучшую часть? У ребенка липкая задняя часть (плохой каламбур сэра Миксалота).У них есть клейкая задняя часть, которая приклеивается прямо к стене. Вы можете оставить отвертку в ящике для инструментов.

Все, что вам нужно сделать, это проложить маршрут для ваших кабелей, обрезать каналы до нужного размера и приклеить их к стене. После того, как вы поместите кабели в кабелепровод, наденьте крышку и защелкните угловые разъемы на месте, чтобы создать один цельный канал. Конечный результат будет впечатляющим и принесет вам как минимум 2 часа времени в Apex Legends. Гибралтар — это варенье.

Это два ваших лучших варианта, чтобы спрятать кабели на стене, резка гипсокартона не требуется.Теперь давайте перейдем к следующему уровню наших навыков DIY и спрячем их за стеной.

Как спрятать телевизионные провода за стеной

Как специалисты по домашнему AV (и экспериментальному фаст-фуду), мы рекомендуем прокладывать кабели за гипсокартоном. Это несложно сделать, и ваш телевизор может превратиться из бельма на глазу в монету. Открытые кабели похожи на ночное пение в караоке, а спрятать их — это как автонастройку. Просто все становится лучше.

Еще раз, мы хотели бы предложить вам варианты, которые лучше всего подходят для вашей установки.У нас есть 3 решения для прокладки кабелей в стене. Кабель проходит, питаемый кабель проходит, а питаемый кабель проходит через модуль звуковой панели. Все они поставляются с насадками для пилы для сверла, чтобы проделать отверстие идеального размера, поэтому не беспокойтесь о том, чтобы испортить гипсокартон. Прибереги это для своего друга Тодда, когда он злится у телевизора во время просмотра футбола. Не будь как Тодд.

Вы можете подумать: «Зачем мне нужен проход с питанием, если я могу просто пропустить кабель питания телевизора через стену».Хотя мы приветствуем вашу изобретательность, прокладка кабеля питания через стену противоречит правилам пожарной безопасности (если только кабель не предназначен для использования в стене). Если ваш телевизор когда-нибудь вызовет пожар, вы можете оказаться в горячей воде. Ваша страховая компания, вероятно, жестко отнесется к вам и откажется покрыть его … что будет означать возвращение в затхлый подвал ваших родителей. Поэтому, хотя вы можете делать все, что захотите, во имя того, чтобы стать ответственным взрослым, мы не рекомендуем протягивать ваши нынешние силовые кабели через стену.

Вариант 1: проходные кабельные втулки

Для прокладки HDMI и аудиокабелей от точки A к точке B за гипсокартоном это самый чистый вариант. После вырезания идеальных отверстий с помощью прилагаемой пилы внешний кронштейн зафиксируется на гипсокартоне для надежной фиксации. Затем вам нужно будет протянуть провода от верхнего отверстия до низа. Вы можете проявить творческий подход к тому, как это сделать. Если это внутренняя стена без изоляции, вы, вероятно, можете просто уронить их прямо вниз. Если есть изоляция, вот несколько вариантов протяжки провода через стену:

1. Будь ленив, покупай на Amazon

Если у вас есть дополнительные средства и вы хотите купить самую продаваемую проволочную ленту для рыбы на Amazon, попробуйте.У нашего товарного специалиста Марка есть один, и он дает ему два больших пальца вверх. Сертифицировано Марком Пламмером-младшим. Одобрено:

.

2. Macgyver It

В зависимости от вашей настройки вы, вероятно, сможете использовать некоторые предметы домашнего обихода, чтобы протянуть провода к стене. Вам понадобится что-то достаточно жесткое, чтобы протолкнуть изоляцию, но не настолько жесткое, чтобы его нельзя было протолкнуть в стену. Если у вас есть дополнительная проволочная вешалка или для дома используется толстая проволока, вы можете распутать ее и сделать простую проволочную удочку.

Совет: минимизируйте заедание, загибая последние 3 дюйма провода на себя и скрепляя их лентой. Гладкий край намного легче пропустить через изоляцию.

Когда все кабели пройдут через нижнее отверстие, наденьте крышки, и все готово. Раскрашивать их, чтобы они гармонировали, зависит от вас.

Вариант № 2: проход кабеля питания

Как мы упоминали выше, единственный «безопасный» способ пропустить силовые кабели через стену — это пропустить через стену номинальный проход под напряжением.В дополнение к гнезду для всех ваших HDMI и аудио проводов, проход с питанием имеет штекеры вверху и внизу для безопасного и сексуального подключения электричества за стенкой. Это почти так же элегантно, как пас через спину моего любимого бывшего Миннесотского Тимбервольфа Рики Рубио. Я скучаю по тебе, Рики. Он также поставляется с удлинителем для нижней вилки, так что вы можете добраться до ближайшей розетки для безопасного питания вашего телевизора.

Установка в основном такая же, как и комплект для прохода, но вам необходимо проложить кабель питания в стене между кронштейнами вместе с вашими AV-проводами.Обратите внимание, что кронштейны можно размещать на стене на расстоянии до 5 футов. Если вы обновили звук телевизора с помощью звуковой панели, следующий вариант может быть для вас очень захватывающим.

Вариант № 3: Прокладка кабеля с питанием от модуля звуковой панели

Это самое главное (иногда мы можем быть первоклассными) к решениям для скрытия кабелей в стене. Этот плохой мальчик направляет AV-кабели и питание от телевизора, как и в предыдущей модели, но также имеет модуль для питания звуковой панели. Идеально, если ваша звуковая панель прикреплена к стене или телевизору.У вас есть SONOS PlayBar или Beam? Если спрятать кабели, он будет выглядеть учтиво.

В дополнение к насадке для циркулярной пилы, он поставляется с пилой для гипсокартона, которая также отлично подходит для занятий карате в гараже. У этих тыкв не будет ни единого шанса! Используя прилагаемый шаблон, вы будете использовать пилу, чтобы вырезать прямоугольное отверстие в стене за звуковой панелью. После того, как модуль звуковой панели установлен, вы можете подключить его прямо здесь и подвести звуковые провода к телевизору. Звуковая панель будет выглядеть так, как будто она полностью беспроводная. Будьте готовы к тому, что друзья спросят, где она у вас.

Вот и все. 5 лучших способов спрятать телевизионные провода на стене или за ней. Если вы не уверены на 100%, что лучше всего подойдет для вашей установки, оставьте комментарий ниже или обратитесь в нашу службу поддержки клиентов мирового класса. Они доступны 7 дней в неделю, и из-за зимней погоды в Миннесоте мы все равно не хотим выходить на улицу.

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи. Для одного требуется дрель и набор шнура. Это лучший способ. Если вы снимаете дом или квартиру и не можете просверлить стену, другая идея, которую я использую для скрытия шнура, использует ткань, и ее легко сделать и снять.

Я превратил спальню в тренажерный зал. Одной из функций, которые я хотел в комнате, был телевизор, чтобы смотреть во время тренировки, и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о трансформации комнаты я оставил вам изображение настенного телевизора с оголенными шнурами, свисающими с него.Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, собственно не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал упакованный комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев, в которых говорилось, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ.Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

В магазинах товаров для дома продаются плоские настенные покрытия и комплекты Power . Есть из чего выбирать.

Я использовал этот комплект для установки в стене и кабеля питания, чтобы проложить телевизионные провода «для кодирования» за стеной. В комплект входят розетки. Комплекты стоят около 50 долларов и представляют собой лучший и самый безопасный способ спрятать телевизионные шнуры за стенами. Он поставляется с гибкой трубкой, в которую заключены кабели и провода.

Обновление: Большинство новых комплектов для скрытия шнуров телевизора, которые продаются сегодня, больше не имеют гибкой трубки для удержания проводов.

• Если к вашему телевизору подключено много кабелей и проводов, обязательно ищите комплект с большими отверстиями, чтобы кабели и провода легко входили и выходили. Я нашел этот новый комплект для скрытия шнура телевизора, и он мне понравился, поскольку в нем есть отдельное пространство для всех ваших кабелей и проводов.
• Это еще один вариант комплекта — TV Cord & Cable Power Kit

Что входит в комплект для скрытия шнура телевизора?

• Гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подключается к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором. (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит шнур питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой мебель, чтобы она была скрыта от глаз, но до нее было легко добраться в случае необходимости.)

Пошаговая инструкция по установке комплекта для скрытия телевизионного шнура в стене

1. После размещения монтажного кронштейна для телевизора (приобретается отдельно, чтобы установить телевизор) на стене, вам нужно выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее — ближе к нему. на полу и рядом с существующей розеткой, к которой будут подключаться шнуры и источник питания комплекта, выходящий из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя инструкциям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подключите питание к телевизору.

4. В верхней части шнура питания комплекта имеется розетка. Вы подключаете телевизор к нему за телевизором. В нижнем отверстии вам нужно подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите кого-нибудь из членов семьи помочь захватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решаете, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится стенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, соединяющие вашу электронику, имеют достаточную длину, чтобы пройти через стену и войти в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** Как спрятать телевизионные шнуры за стеной ВАРИАНТЫ / ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стеной, чтобы скрыть их при подвешивании настенного телевизора с плоским экраном, вот несколько вариантов для вас.

Провода можно накрыть плоской крышкой в ​​виде лепного украшения. Он белый, но может быть окрашен в цвет стены или молдинга в комнате.

Как я спрятал шнуры на настенном телевизоре с плоским экраном в семейной комнате, не проложив их за стену.
