Порядок действий при неисправности люминесцентных ламп: выявление возможных причин возникновения , проверка и устранение проблемы своими руками

При эксплуатации таких ламп могут появиться неисправности в схеме включения вспомогательной аппаратуры — стартера и дросселя. Если в данной схеме лампа не зажигается, необходимо проверить исправность электросети, а также отдельных элементов схемы включения лампы.

Нормальная эксплуатация лампы существенно зависит от внешних условий — от напряжения питающей сети и от температуры окружающего воздуха.

При исправности электросети и всех элементов схемы включенная лампа все же может не зажигаться, если температура окружающей среды меньше +10° С и если колебание напряжения питающей сети превосходит 6–7%. Зажигание лампы происходит обычно не сразу, а после нескольких срабатываний стартера. Полная длительность зажигания не должна превосходить 15 с. Если в течение этого времени лампа не загорится, то возможны неисправности, которые могут быть как в самой лампе, так и в отдельных элементах схемы включения.

Причинами могут быть неисправности:

в электросети — наличие обрыва или плохого контакта
стартера — не замыкает цепь накала электродов лампы
дросселя — обрыв в обмотке дросселя
патронов — отсутствие контактов
лампы — обрыв электродов лампы

Проверка и устранение указанных неисправностей производятся в следующем порядке:

проверить наличие напряжения на контактах патронов лампы и стартера
заменить лампу. Если новая лампа зажигается, то замененная лампа была неисправной

При включении лампы свечение люминофора, обуславливаемое возникновением вспомогательного разряда, имеется только в одном конце лампы. Лампа мигает, но не зажигается. Причинами этой неисправности могут быть замыкания в проводке, в патроне, в выходах лампы, где свечение люминофора отсутствует.

Устранение неисправности проводится в следующем порядке:

Лампу переставить так, чтобы неисправный и нормально светящиеся концы ее поменялись местами. Если при такой перестановке свечение будет отсутствовать, данная лампа является дефектной и должна быть заменена новой.
Если при замене лампы нет свечения, необходимо проверить схему включения и патрон лампы, устранить их замыкания, в случае необходимости патрон сменить.

Свечение на концах лампы имеется и сохраняется длительное время, но лампа не зажигается. Причину нужно искать в неисправности стартера, патрона или проводки. Если стартер вынуть и свечение исчезнет, значит, данный стартер подлежит замене. Если и при отсутствии стартера на концах лампы будет свечение, необходимо проверить проводку, патрон стартера и устранить имеющиеся в них замыкания.

На концах включенной лампы появляется и исчезает тусклое оранжевое свечение, лампа не зажигается и через некоторое время свечение вообще исчезает. Такая лампа должна быть заменена, так как в нее попал воздух.

Если лампа зажигается нормально, но уже в первые часы горения наблюдается сильное потемнение ее концов и через некоторое время она перестает зажигаться, то неисправен дроссель, т.к. пусковой и рабочий токи имеют значения, не соответствующие вольтамперной характеристике.

Для этого надо проверить значение пускового и рабочего токов. В отдельных случаях преждевременное потемнение концов лампы может быть вызвано плохим качеством ее катодов.

Если лампа зажигается нормально, но при горении разряд не заполняет равномерно все пространство между электродами и на отдельных участках извивается в виде змейки, то неисправен дроссель — ток лампы слишком велик. Необходимо проверить значение пускового и рабочего токов лампы, и, если они выходят за пределы, указанные в вольтамперной характеристике, дроссель должен быть заменен новым. Если значение токов не выходит за пределы, то в отдельных случаях может быть неисправна сама лампа — ее катоды обработаны недостаточно хорошо. Лампу следует несколько раз погасить и зажечь, повернуть ее в патронах вокруг собственной оси на 120° и еще раз зажечь и погасить. Если и после этого разряд не заполнит все пространство между электродами, лампу нужно заменить.

Если лампа периодически зажигается и гаснет, то неисправна лампа и стартер. Лампа неисправна, т.к. падение напряжения на лампе во время ее горения превышает напряжение зажигания разряда в стартере. Необходимо проверить падение напряжения в лампе. Если оно превышает значения, указанные в таблице, то данная лампа должна быть заменена новой. Если напряжение зажигания разряда в стартере ниже минимально допустимого значения, значит неисправен стартер.

Лампа зажигается нормально, но горит очень тускло, световой поток, излучаемый лампой, недостаточен. Это объясняется тем, что дроссель не обеспечивает надлежащего режима работы лампы. Если рабочий ток лампы меньше, чем минимально допустимое значение, указанное в таблице, то следует сменить дроссель. Если ток лампы не выходит за нижний предел, значит, лампа должна быть заменена, поскольку в ней мало ртути.

Если при включении установки перегорают спирали лампы, то должен быть заменен дроссель, т.к. в его обмотке частично или полностью пробита изоляция.

При любой неисправности в установке с люминесцентными лампами установка должна быть немедленно отключена. Причина неисправности должна быть выяснена и устранена, поскольку неисправность одного элемента может привести к порче других.

виды, устройство, принцип работы и назначение

Конструкция ламп газоразрядного типа обеспечивает стабильное свечение, а срок эксплуатации по сравнению со стандартными лампочками накаливания значительно выше. Вся работа этих устройств осуществляется с помощью специальной аппаратуры, в состав которой входит и стартер для люминесцентных ламп. Совместно с дросселем он принимает участие в запуске, защищает источник света от перенапряжения из-за высоких токов. Без стартера лампа не будет работать, поэтому нужно регулярно контролировать, осуществлять своевременный ремонт или замену.

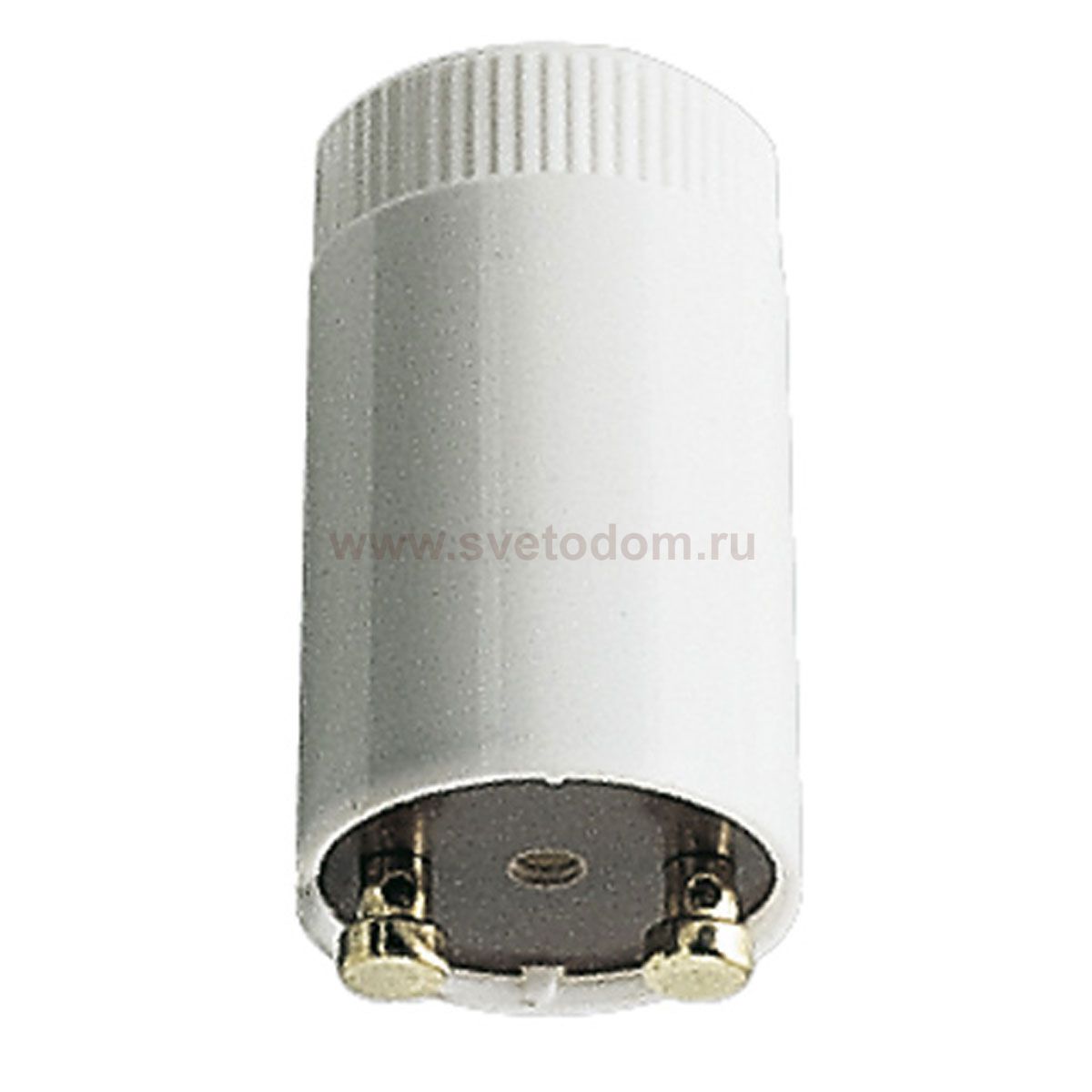

Стартер в газоразрядной лампе: назначение и устройство

При подключении ламп дневного света (ЛДС) используется пускорегулирующее устройство. Основные его элементы — это стартер (пускатель) и дроссель (электромагнитный балласт). Значимость деталей обусловлена их функциональностью.

Стартер для люминесцентных ламп (ЛЛ) выполняет такие функции:

Замыкание цепи. Значительно упрощается процесс зажигания. Разогрев ламповых электродов ускоряется за счет возникновения повышенного показателя электрического тока.
Разрыв электроцепи. После подачи напряжения ток через ЛЛ сразу не потечет, так как газовый промежуток внутри источника света выступает в роли изолятора. Для его пробоя необходимо напряжение, которое превысит показатель напряжения питающей сети. Посредством разрыва цепи пускателем в дросселе создается импульс повышенного напряжения, происходит быстрое зажигание лампочки.

Применяются такие устройства в электрических сетях с рабочей частотой в 50–60 Гц, напряжением в 220 В и ниже.

Технические характеристики конструкции приборов могут несколько отличаться, но основное назначение принципа их работы одно — зажигание газоразрядных источников света.

Зажигание пускового аппарата

Процесс испускания свечения начинается при условии, что катод источника света подогрет до нужного состояния. Кроме того, важно, чтобы уровень приложенного к катоду тока при возвратном движении биметаллической пластины стартера был высоким, так как, в противном случае, в дросселе не возникнет высоковольтный импульс достаточной интенсивности. Если эти условия не выполнены, светильник не включится.

Принцип работы газоразрядных ламп предполагает автоматическое повторение начального этапа процесса включения (момент размыкания электродов стартера). Происходит это до того момента, пока светильник не начнет работать. Конечно, многочисленные попытки зажечь лампу сказываются на продолжительности ее работы.

Это одна из причин, объясняющих, почему электронный пускорегулирующий аппарат (ЭПРА) значительно превосходит электромагнитный аналог.

Стартер для ЛЛ: принцип работы

Целесообразно классифицировать запускающее устройство на три вида, исходя из принципа действия, а именно:

Электронный пускатель. Размещается в обычном корпусе. Его полупроводниковые компоненты должны соответствовать основным рабочим требованиям соотношения показателя мощности и питающего напряжения подключенной лампы. Работа такого типа приспособления заключается в принципе ключа — размыкании цепи посредством нагрева. Приборы этого вида с таким важным параметром, как ждущий режим зажигания, считаются наиболее эффективными во время эксплуатации. Посредством этого размыкание контактов реализуется в нужной фазности напряжения и при оптимальных температурных параметрах нагрева электродов.

Важно! Применяемые в этом типе пускателя электронные элементы позволяют значительно увеличить срок эксплуатации как стартера, так и самой лампы. Единственный недостаток, в сравнении с аналогами электронного пускателя, – значительная стоимость устройства.

Тепловой стартер. Характерно продолжительное время запуска источника освещения при наличии такого типа пускателя. Плохая экономичность (значительно потребляет электроэнергию) компенсируется термобиметаллическими характеристиками. Этот параметр позволяет устройствам работать при низких температурных показателях. Основное отличие от аналогов — при отсутствии напряжения контакты механизма уже замкнуты, а при подаче питания возникает импульс очень высокого напряжения.
Устройства тлеющего разряда. Пускатели, основа работы которых заключается в тлеющем разрядном принципе, обустроены биметаллическими электродами. Их состав — сплавы металлов различных коэффициентов температурного расширения.

Важно! Коммутационные процессы стартеров, которые оборудованы контактной системой управления, оказываются полностью неуправляемыми. Пускатели с биметаллическими контактами не стоит применять при пониженных температурных показателях или подобных неблагоприятных условиях. Вследствие плохого нагрева биметаллических контактов светильник будет зажигаться очень долго или же полностью выйдет из строя.

Стартер для ламп дневного света, работающий по тепловому принципу или посредством действия тлеющего разряда, обязательно оснащается дополнительным элементом — конденсатором.

Схема электронного пускателя

Стандартная лампа состоит из:

контактов. Они отвечают за поступление сигнала от источника питания на лампу.
дросселя. Это обмотка из медной проволоки, надетая на кольцо. Такая схема распределит ток равномерно и ослабит лишнюю активность электромагнитного поля.
замыкающей дуги. Там самая пара контактов, которые изгибаются и приводят лампу в действие.
трансформатора. Служит для преобразования напряжения источника питания в то, на котором сможет работать лампа.
конденсатора. Для разрядки напряжения.
предохранителя. Установлен не на всех лампах и служит для предотвращения поломки из-за перепадов в сети.

Начальный нагрев катодов и величина силы тока прямым образом влияют на стабильный процесс зажигания и работу лампы Если тока будет недостаточно, дроссель разомкнёт цепь и лампа погаснет, если ток будет в избыточном количестве — неизбежен перегрев.

Промежуточная ситуация — мерцание лампы с разной частотой, когда происходит то затухание, то зажигание. Такие скачки снижают срок службы, ведь каждый цикл считается как полноценный запуск и выключение лампы, а именно количество таких циклов определяет срок службы лампы. Низкоамплитудные скачки не сильно повредят механизм, а вот перепады, которые заметны невооруженным глазом — да.

Обычно электромагнитная лампа загорается за 9–10 секунд, гаснет немного дольше.

Немаловажную роль играют конденсаторы, которые снимают напряжение после выключения лампы. Также конденсаторы устраняют помехи на радиочастотах, который ловит стартер.

Конденсатор предотвращает процесс сплавливания и сваривания электродов из-за сверх температур. Такие процессы наблюдаются на дешёвых репликах дорогих стартеров, который сделаны из подручных материалов.

Для обеспечения комфортной работы, на лампе рекомендуется установить 2 конденсатора, подключив их параллельно (и заземлив среднюю точку).

Трансформатор, созданный для выравнивания напряжения обеспечить бесперебойную работу лампы. Если оно просядет, лампа будет нагреваться дольше, причём напряжение может упасть всего на 20%, чтобы читатель заметил неполадку.

Тлеющий заряд теряет свой начальный потенциал во время длительной эксплуатации лампы. При этом стартер может гасить включенную лампу даже тогда, когда напряжения достаточно. Лампа начнёт мигать, что вызовет дискомфорт для глаз и раздражение, а также выведет из строя дроссель.

Каждый элемент оказывает влияние на механизм. Именно поэтому стартер нужно приобретать в сертифицированных магазинах у проверенных поставщиков. Они не экономят на деталях, тестирую оборудование, предоставляют гарантию. Рассмотрим наиболее популярных производителей и их модели

Конденсатор в работе устройства

Этот элемент конструкции поддерживает стабильную работу стартера. Пускатель и конденсатор взаимосвязаны. Основные функции прибора:

уменьшение интенсивности помех, которые возникают вследствие размыкания и смыкания стартерных электродов;
увеличение продолжительности импульса, возникающего во время размыкания электродов;
предотвращение возможности спаивания электродов, возможное вследствие большого значения импульсного напряжения.

Основное отличие конденсаторов заключается в их емкости. Чаще применяются устройства с емкостью в 0,003–0,1 мкФ.

Стартеры различных типов и модификаций конструктивно схожи. Зная основу их устройства, при необходимости пользователь сможет легко проверить и работоспособность.

Разнообразие зажигателей

На сегодняшний день используется несколько типов зажигателей:

тлеющего ряда. Предназначены для лампочек с биметаллическими электродами. Такого рода модели используются наиболее часто, так как они имеют упрощенную конструкцию. Кроме этого им требуется небольшое количество времени для зажигания лампы;

Стартер тлеющего ряда

тепловые. Для них характерно более длительный период зажигания источника света. Но в такой ситуации электроды нагреваются дольше, а это положительным образом сказывается на работоспособности лампочки. Также тепловые зажигатели характеризуются более сложным строением и поэтому потребляют на свою работу больше энергии;

Тепловой стартер

полупроводниковые. Функционируют по принципу ключа. При их нагревании электроды размыкаются, в результате чего в колбе происходит формирование импульса и лампочка включается.

Полупроводниковый стартер

Для того чтобы сделать правильный выбор в пользу той или иной модели, необходимо знать не только принцип их устройства, но и технические характеристики. Рассмотрим наиболее популярные и востребованные варианты стартеров, которые активно используются для активации люминесцентных ламп.

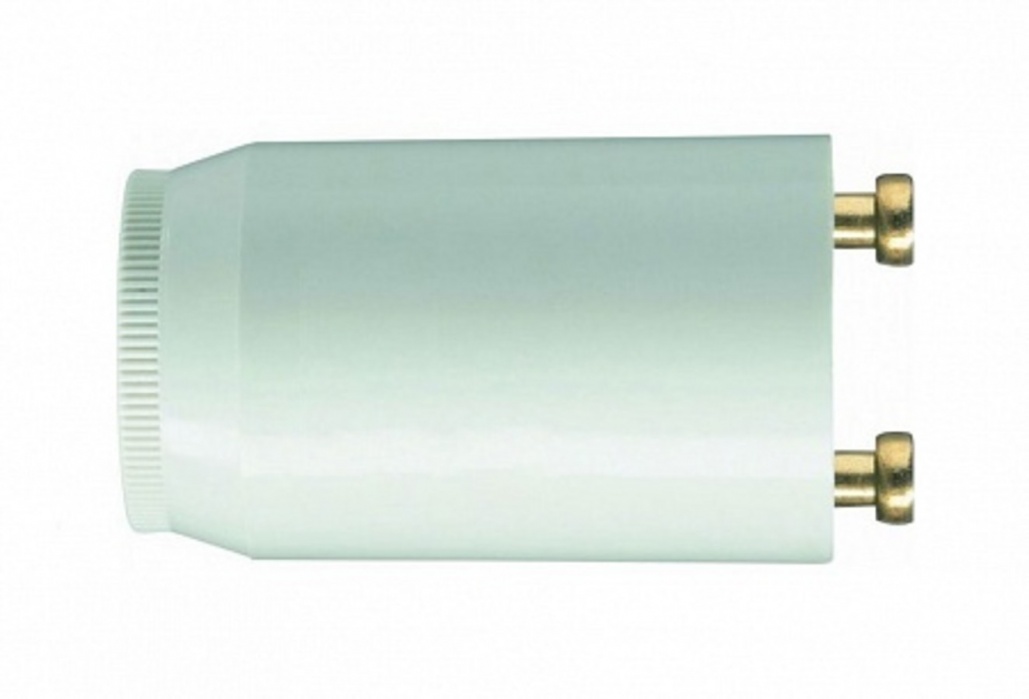

Стартер ламп дневного света: устройство

В основу конструкции пускателя входят такие компоненты:

Корпус.
Стеклянная колба. Ее внутренняя инертная газовая среда может быть наполнена гелиево-водородной смесью либо неоном.
Анод и катод — два электрода. Возможны два варианта конструктивного их исполнения, а именно:

симметричные электроды, подвижные контакты;
несимметричные элементы, одна подвижная часть.

Выводы электродов проходят через цоколи.

Стоит помнить! Чаще применяются на практике модели стартеров с симметричными электродными системами.

Баллон с инертной газовой средой располагается внутри корпуса — металлического или пластмассового, с верхним отверстием. Популярный материал корпуса — пластик. Посредством специальной пропитки корпус легко выдерживает высокие температурные показатели, рабочая функциональность этого параметра может несколько отличаться. Любой пускатель для ЛЛ оборудован исключительно двумя контактами, ножками.

Надежная эксплуатация стартерной системы ламп напрямую зависит от напряжения в электросети объекта (нагревание биметаллических электродов). Если происходит снижение его показателей до 80% от номинального, то лампы могут не зажечься. Только электронные компоненты определенного типа пускателей не так подвержены уменьшению напряжения в электросети.

Подобрать стартер для конкретной ЛДС не составляет труда, стоит лишь изучить определенные технические особенности разных моделей и производителей.

Общие положения

Стартёры разных модификаций и видов конструктивно между собой очень похожи. Составными частями стартера являются малогабаритная газоразрядная лампа, колба, которая изготавливается из стекла, а внутрь ее помещается инертный газ.

Лампа располагается внутри корпуса, который изготавливается из металла или разновидностей пластика, и может иметь отверстие в верхней части прибора. Стартеры, теплового действия и работающие по принципу тлеющего разряда, оснащаются конденсатором, который предназначен для сглаживания скачков напряжения и гашения дуги.

Также конденсатор служит для снижения радиопомех, подключается он параллельно к контактам стартера.

Выбор стартера: на что обращать внимание

Самые распространенные критерии, основываясь на которых потребители покупают элементы освещения для своего дома, — это производитель и цена. Такие параметры важны, но далеко не всегда можно выбрать подходящее конструктивное решение устройства, руководствуясь лишь этими моментами. При покупке пускового элемента стоит обратить внимание на:

Номинальное напряжение. Для подключенной двухламповой системы подойдет устройство пуска, рассчитанное на 127 В. Если система подключения одноламповая, применим стартер на 220 В. В маркировке это указано.
Мощность. В зависимости от уровня мощности ламп принято различать и пусковые устройства, которые также обладают разными мощностными показателями.
Качественный корпус. Основной параметр — огнеустойчивость. Так как в конструкции элемента не исключен вариант возгорания за счет электродуги, перегрева.
Срок эксплуатации. Этот параметр по-разному оценивается у разных производителей. К примеру, срок службы стартеров фирмы Филипс, при нормальных условиях эксплуатации, обозначенных на упаковке, подразумевает возможное количество включений лампы, превышающее 6 000 раз.
Продолжительность замкнутого состояния электродов или время катодного подогрева. Разброс в значениях этой характеристики у разных производителей — значителен.
Тип конденсатора.

Стоит помнить! Маркировка отечественных производителей отличается от заграничных.

Основа маркировки по ГОСТу:

Буква «С» — стартер.
Цифры перед «С» — это мощность источника света (60 Вт; 90 Вт или 120 Вт).
Цифры после — это напряжение (127 В или 220 В).

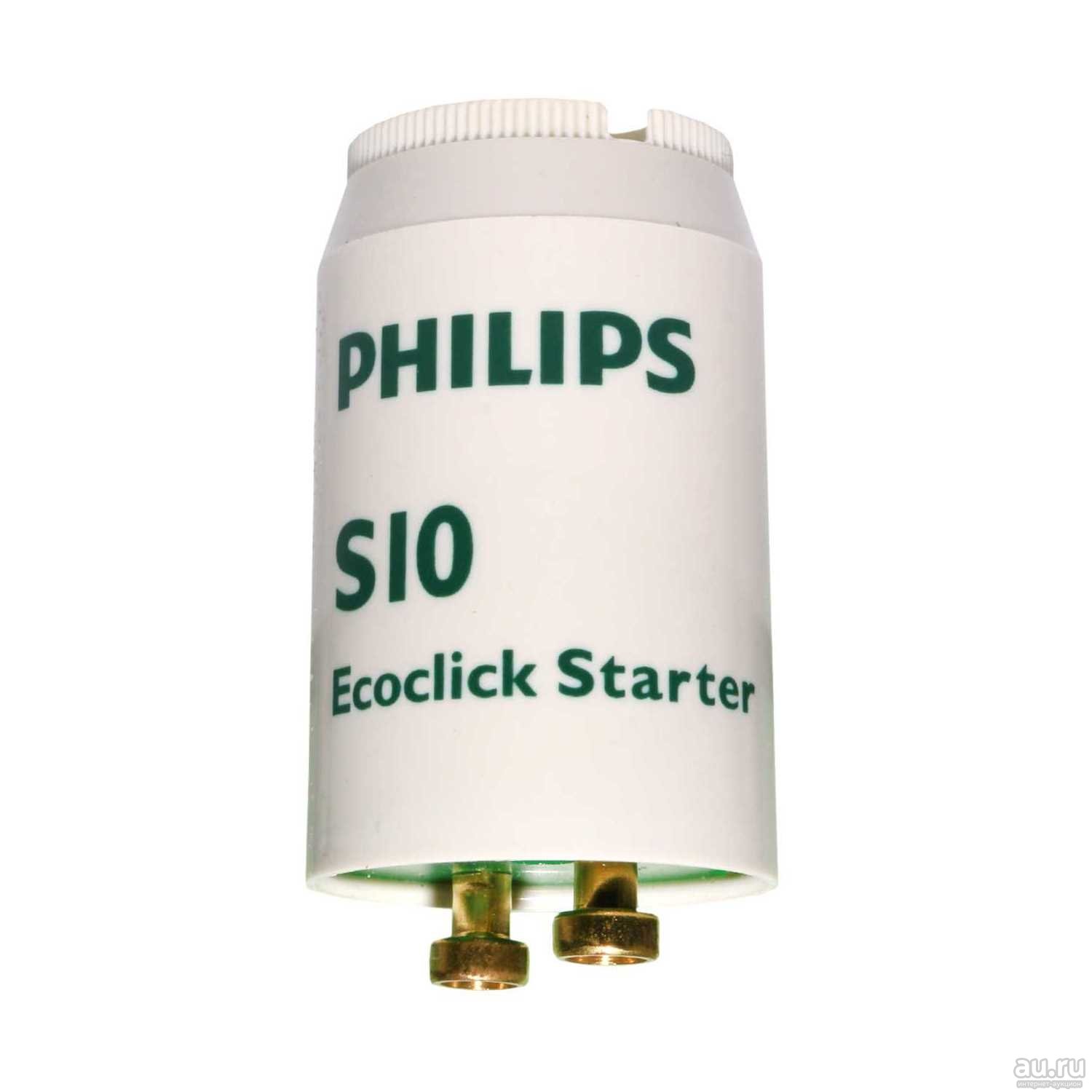

Заграничная маркировка:

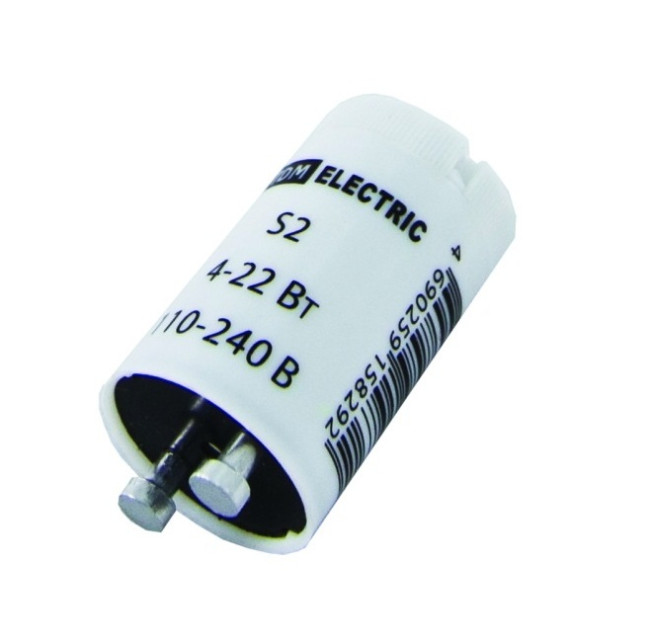

Под лампы мощностью от 4 Вт до 80 Вт и с показателем напряжения в 220 В стартеры обозначаются: S10; FS-U; ST 111.
Для лампочек мощностью не больше 22 Вт и напряжением 127 В пускатели маркированы: S2; FS-2; ST 151.

Обратите внимание! Маркировки по ГОСТу таких деталей для ЛДС приводятся на корпусе пускателя.

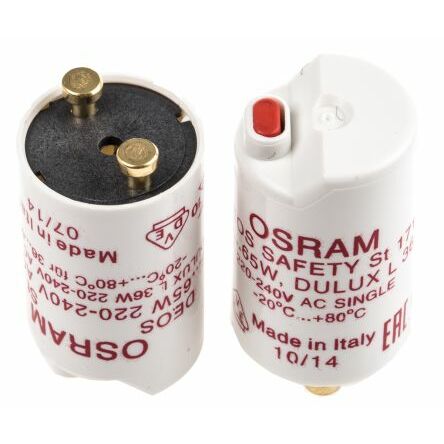

Производителей подобных элементов стартерной системы зажигания ламп достаточно много. Основной момент, на который покупатель должен обратить внимание при выборе модели, – соответствие всех технических характеристик прописанным профильным параметрам ГОСТа.

Схема подключения

Мощность источника света должна коррелировать с параметрами остальных компонентов. Если они не совпадают, то возможно либо, что схема вообще не запуститься, либо при запуске запуска электроды разрушатся из-за перегрева.

Для подключения двух лл не требуется дубляж схемы. Целесообразно сократить количество элементов. В этом случае высвобождается один из дросселей.

На второй схеме дополнительный газоразрядные лампы соединены последовательно, а стартеры включены в параллель. В остальном схемы идентичны. Различие будет в номинале дросселя. Он должен быть рассчитан на суммарную мощность ламп. Стартер должен соответствовать мощности лампы. Обычно, в схеме с двумя лампами, используют одинаковые мощности. Конденсатор желателен в параллели источнику переменного тока. Он предназначен для улучшения параметров питания. При мощностях ламп порядка 40 Ватт, обычно достаточно емкости от 2 до 10 мкФ. Напряжение конденсатора выбирается не ниже двукратного напряжения питания.

Как проверить исправность стартера

Несмотря на простоту конструкции детали, выход ее из строя способен существенно навредить источнику света.

Важно! При наличии неисправного светильника с люминесцентными источниками света в первую очередь нужно проверить работоспособность пускового устройства.

Самый простой способ проверки такого зажигающего элемента лампы – замена его на аналогичное устройство. Заменить стартер достаточно просто. Если люминесцентная лампа после этого начнет работать, то причина ее неисправности была именно в поломке пускателя.

Определиться с исправностью пускателя можно также при наличии специальных измерительных приборов — мультиметра или тестера. Мультиметр значительно многофункциональнее своего аналога (тестера).

Подобрать стартер под определенные технические характеристики люминесцентного источника света не составляет труда. Пользователю достаточно руководствоваться знаниями устройства зажигающего элемента, а также разбираться в особенностях его механических и эксплуатационных характеристик.

Особое значение стоит уделить маркировке стартера, особенно — показателю мощности и номинального напряжения. От выбора качественного пускателя напрямую зависит эффективная работоспособность светильника и срок его службы.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Возможные неисправности

При использовании любого источника освещения всегда возникает вопрос о его ремонте, замене вышедших из строя элементов.

Одной из причин, не зажигания лампы дневного света, может стать неисправный стартер, неисправность которого может выразиться как:

Лампа не зажигается;
На концах лампы свечение есть, но лампа не зажигается.

Для замены стартера необходимо выполнить несложные операции:

Выключить светильник;
Снять плафон или иной защитный элемент светильника;
Извлечь неисправный элемент – стартер;
Вставить в цоколь новый прибор;
Произвести сборку светильника в обратном порядке;
Включить светильник.

Заменить стартер не составляет труда, когда есть запасной, если же такого нет, то необходимо убедиться, что извлеченный из светильника является именно тем элементом, из-за которого не горит лампа. Работоспособность его можно проверить простым способом.

Необходимо последовательно со стартером включить лампочку накаливания и подать на них напряжение. Если стартер рабочий, то лампочка будет гореть и периодически выключаться, при этом будет слышен характерный щелчок внутри стартера. Если, лампочка не горит, или горит и не моргает, значит, стартер неисправен, и точно подлежит замене.

Теоретически считается, что срок исправной работы стартера эквивалентен времени работы лампы, которую он зажигает. Однако необходимо учитывать, что с увеличением срока работы прибора, интенсивность напряжения тлеющего разряда, для стартеров данного вида, снижается, что сказывается на работе последнего. Тем не менее, все производители ламп дневного света рекомендуют производить замену стартеров одновременно с заменой ламп.

Продукция OSRAM

Компания OSRAM производит надежные комплектующие, которые обуславливают щадящее и быстрое включение люминесцентных лампочек.

Стартер OSRAM

Продукция этой компании характеризуется наличие диэлектрического невозгораемого корпуса, изготовленного из макролона. Кроме этого в них встроены специальные помехоподавляющие конденсаторы (рулонный фольговый конденсатор).

Принцип действия

Действие стартера неразрывно связано с работой всей люминесцентной лампы и происходит в следующем порядке:

Перед началом работы электроды разомкнуты.
После подачи напряжения из сети, внутри колбы возникает тлеющий разряд с параметрами тока 20-50 мА.
Разряд начинает воздействовать на биметаллические электроды, постепенно выполняя их разогрев.
Под действием нагрева электроды изгибаются, после чего тлеющий разряд прекращается и далее происходит замыкание электрической цепи внутри лампы.
По замкнутой цепи начинается движение электрического тока, разогревающего дроссель и катоды самой лампы.
После прекращения тлеющего разряда начинается постепенное остывание биметаллических электродов. В результате, они размыкаются, разгибаются и цепь разрывается.
Все предыдущие действия привели к появлению высокого импульсного напряжения, воздействующего на дроссель. Сам дроссель обладает индуктивностью, под влиянием котором лампа начинает зажигаться.
Постепенно свечение лампы возрастает и достигает нормы. Поскольку стартер подключен параллельно с лампой, ему уже недостаточно напряжения для создания нового тлеющего разряда, поскольку весь ток уходит на поддержку свечения. Поэтому электроды остаются разомкнутыми, а лампа все равно продолжает работать.

Сервис объявлений OLX: сайт объявлений в Украине


	Днепр, Новокодакский Сегодня 02:50


	Жолква Сегодня 02:50


	Кременчуг Сегодня 02:49


	Киев, Дарницкий Сегодня 02:49


	Боярка Сегодня 02:48

200 грн.

Договорная

Винница, Замостянский

Сегодня 02:48


	Винница, Замостянский Сегодня 02:48

Схема люминесцентной лампы, электрическая схема и принцип действия лампы дневного света.

Лампы дневного света довольно широко распространены в использовании, поскольку обладают некоторыми преимуществами перед лампами накаливания. А именно, они экономнее в потреблении электроэнергии, поскольку меньше расходуют энергии на образование тепла, так же у них более рассеянный свет и имеется возможность выбирать свечение с определённым цветом, хотя наиболее популярные и ходовые всё же являются с белым свечением. Ну, а что касается специфики их работы, то скажу следующее: для любой люминесцентной лампы или лампы дневного света, необходимы определённые условия. То есть, поскольку в них содержится инертный газ с парами ртути, а как известно, газы являются плохими проводниками электрического тока. И для их зажигания требуется высокое напряжение пробоя.

Так же, для облегчения этого зажигания, делаются внутри люминесцентной лампы спиральки, которые при подачи напряжения накаляются и тем самым облегчают выход электронов из металла электродов. Учитывая данные условия, простое подключение к контактам лампы дневного света сетевого напряжения не пойдёт. Для этого однажды придумали очень простую схему на дросселе. В ней сочетаются все благоприятные условия для осуществления зажигания и дальнейшего горения люминесцентной лампы. Дроссель, как Вы должны знать, при подаче на него переменного напряжения способен ограничить силу тока, за счет индуктивного сопротивления. Это нам понадобится для дальнейшего поддержания непосредственного горения люминесцентной лампы.

Ещё дроссели умеют выдавать большие ЭДС, за счет внутренней самоиндукции, но для этого необходимо создать в цепи питания кратковременное прерывания, в виде замыкания и размыкания. Это и обеспечивает ещё один элемент схемы, под названием стартёр. Итак, на вход схемы лампы дневного света подается сетевое напряжение 220в. Оно проходит через дроссель и поступает на первую спиральку лампы, с неё переходит на стартёр и с него идёт во вторую спиральку, с которой поступает на вторую клемму сетевого напряжения. Первым срабатывает стартёр.

Напряжение зажигания тлеющего разряда стартера меньше напряжения сети, но больше рабочего напряжения лампы. Его внутренние контакты нагреваются и замыкаются, тем самым обеспечивая прохождение тока через спиральки лампы, нагревая их до температуры 800-900 градусов. Это позволяет легче проходить запуску лампы. После, контакты стартера остывают и размыкаются, что даёт кратковременный импульс на дроссель, а он выдаёт выброс высокого напряжения на электроды люминесцентной лампы, обеспечивая тем самым пробой и дальнейшее горение. Что касается подключённой емкости на входе. Это сетевой фильтр для гашения реактивной мощности, которую вырабатывает дроссель. Без ёмкости конечно лампа то же будет работать, но при этом потребляя больше энергии.

В первом варианте схемы происходит включение одной лампы. В этом случае элементы схемы будут такими: если лампа на 40Вт, то и дроссель на 40Вт, а стартер на напряжение 220в (если лампа одна). При подключении двух ламп к одному дросселю, общая схема уже имеет вид варианта 2, на нашем рисунке. В этом случае, дроссель на 40 Вт, а лампы на 20Вт и стартера, напряжением по 127в каждый. Ну а конденсатор, в первом и втором варианте можно поставить на напряжение не меньше сетевого, а лучше с запасом и емкостью около 0.22мкФ. На этом данная тема, схема люминесцентной лампы электрическая принципиальная, закончена. До следующих статей и удачи.

Видео по этой теме:

P.S. Это простейшие дроссельные схемы люминесцентных ламп, но имеется множество без дроссельных схем, которые мы рассмотрены в дальнейшем.

ДОМАШНЯЯ КЛИНИКА; УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ФЛУОРЕСЦЕНТНЫЕ ЛАМПЫ

ФЛУОРЕСЦЕНТНЫЕ лампы работают иначе, чем лампы накаливания. В результате лампы служат гораздо дольше, чем обычные лампочки, и с гораздо меньшей вероятностью могут стать причиной проблем, даже если свет вообще не работает, чем некоторые другие компоненты светильника.

Одним из главных подозреваемых в развитии болезней является стартер, устройство, которое на короткое время накапливает ток при включении выключателя света, а затем отпускает его (с учетом мгновенной задержки, которую проявляют некоторые люминесцентные лампы при воспламенении). Другой балласт, трансформатор. Когда-то все люминесцентные лампы имели стартеры, которые были отделены от балласта. Многие все еще делают; однако недавно разработанные люминесцентные лампы с быстрым запуском включают в себя эти два компонента в балласте.

Если люминесцентная лампа не подает признаков жизни, сначала проверьте, подключен ли светильник к сети и не перегорели ли или не сработали предохранители или автоматические выключатели. Также попробуйте осторожно пошевелить трубку, чтобы убедиться, что ее концы плотно сидят в гнездах.Если ничего из этого не дает ответа, замените стартер, затем трубку и балласт в указанном порядке. Все эти процедуры описаны ниже.

Большинство люминесцентных ламп мерцают или кружатся до 100 часов, если они новые. Однако, если трубка была установлена какое-то время, не почернела с обоих концов (коричневый цвет — это нормально) и однажды появляется мерцание, выключите свет и снимите трубку, повернув ее на четверть оборота и вытащив прямо наружу. . Осмотрите контакты на каждом конце.Если какие-то из них согнуты, аккуратно выпрямите их острогубцами.

После этого снова вставьте трубку. Держите его так, чтобы штифты совпали с прорезью в отверстиях гнезда, вдавите трубку до упора, затем поверните ее на четверть оборота, пока не почувствуете, что штифты вошли в гнездо. Восстановите питание и включите свет, чтобы проверить это.

Если лампа по-прежнему не работает должным образом, замените стартер, если у фонаря есть отдельный (они недорогие), прежде чем покупать сменную лампу. Замените стартер также, если новые трубки чернеют и перегорают задолго до того, как должны.Чтобы найти стартер, найдите над трубкой крошечный цилиндр, обычно серебристого цвета, около дюйма в диаметре и около двух дюймов в длину. Если вы его не видите, попробуйте снять отражатель прямо над трубкой или разобрать цоколь лампы.

Помните, что если приспособление относится к типу быстрого пуска, отдельного пускателя не будет, но если вы его найдете, снимите его, вдавив внутрь и повернув против часовой стрелки на четверть оборота; тогда он должен выскочить. Замените его дубликатом, доступным в большинстве хозяйственных магазинов, затем снова попробуйте свет.На многоламповых светильниках для каждой лампы будет отдельный стартер.

В моделях с быстрым пуском грязные трубки иногда могут препятствовать запуску и мешать работе. Чтобы исправить это, снимите трубку, тщательно промойте ее водой с моющим средством для посуды (трубки хрупкие и могут взорваться, разбрасывая повсюду осколки стекла), протрите ее тканью, смоченной в чистой воде, высушите и замените.

Помимо необходимости в новой трубке есть еще две возможности: ослабление соединений в проводке или неисправный балласт.Если трубка мигает, а не мерцает, скорее всего, причиной является первая. Если свет гудит или издает другие шумы, виноват последний.

Чтобы проверить и то, и другое, убедитесь, что питание отключено или свет отключен от сети, затем снимите отражатель над трубкой или любое другое покрытие, необходимое для открытия гнезд на каждом конце. Осмотрите все части, которые вы видите. Убедитесь, что закручивающиеся разъемы, соединяющие провода, затянуты, а заземляющий провод надежно прикреплен (обычно с помощью винта) к металлическому корпусу прибора.Розетки тоже должны быть прочно закреплены на месте.

Балласт представляет собой выступающую, обычно прямоугольную коробку, прикрепленную к приспособлению, с проводами, выходящими с каждого конца. Он должен быть надежно закреплен. Вы можете проверить наличие неисправного балласта, установив одолженную трубку, о которой известно, что она работает, и новый стартер. Если свет по-прежнему мерцает или возникли другие проблемы, вероятно, требуется замена балласта.

Для этого сначала пометьте провода, идущие от него, кусочками липкой ленты, чтобы вы знали, как их снова соединить, затем отсоедините разъемы, соединяющие балластные провода с остальными.Открутите балласт от крепления. Отнесите балласт в магазин скобяных изделий или электротоваров для замены. Если гудение или шум были проблемой, попросите устройство с низким уровнем шума. Также, если трубка эксплуатируется при температуре ниже 50 градусов (еще одна причина мерцания), доступны низкотемпературные балласты.

Только когда трубки постепенно чернеют с обоих концов, а также начинают мерцать, обычно примерно через год частого использования, вы можете заподозрить, что они изнашиваются и нуждаются в замене.Если новая трубка почернела только с одного конца, переверните ее в гнездах. Точно так же, если он почернеет только с одной стороны, переверните его и установите на место.

Как починить люминесцентную лампу

Внутри люминесцентной лампы электричество подается на балласт, который посылает искру через заполненную парами ртути трубку (или лампочку), создавая свет путем активации люминофоров, покрывающих внутреннюю часть лампы. трубка. Если какой-либо из компонентов неисправен, свет не будет работать должным образом. Как только вы определите проблему, большинство исправлений будет очень легко.Не забудьте сначала отключить питание!

Старая трубка мигает перед тем, как умереть; ремонт часто сводится к его замене. Эта проблема также может возникнуть из-за плохого контакта между штифтами на концах трубки и держателями трубки. Если штифты погнуты, используйте острогубцы, чтобы выпрямить их. Очистите штырьки и контакты гнезда мелкой наждачной бумагой.

Хотя серые полосы на концах трубок являются нормальными, черные полосы указывают на необходимость замены трубки.Если только один конец темный, поверните лампочку встык. Если лампа новая и эти исправления не работают, вам, возможно, придется заменить стартер или балласт. Флуоресцентная лампа не работает должным образом, когда лампа начинает выходить из строя. Когда лампа рядом с этой аптечкой перестала работать, нужно было заменить лампочку. © Don Vandervort, HomeTips

Некоторые светильники («класс А») работают тише других, но большинство люминесцентных ламп издают легкий шум. Если звук кажется слишком громким или вы чувствуете запах гари, отключите питание.Возможно, балласт не того типа, неправильно установлен или неисправен. Замените его или вызовите электрика.

Совершенно новые лампы мерцают, как и холодные лампочки. Если старая трубка все еще мерцает после того, как она успела нагреться (или после того, как вы прогрели комнату), поверните ее пару раз в держателях трубок. Попробуйте почистить концевые штифты трубки. Если он по-прежнему не работает, замените его.

Если светятся только концы трубки, либо стартер, либо балласт неисправен.Замените стартер, затем балласт.

Замена балласта люминесцентных ламп

Вы можете заменить балласт или держатель лампы, если хорошо разбираетесь в проводке.

1 Отключите питание цепи.

2 Снимите трубку и крышку, закрывающую работу.

3 Отсоедините или обрежьте провода к держателю трубки или балласту и снимите их.

4 Зачистите 1/2 дюйма изоляции с концов проводов.

5 Установите компонент и соедините провода с помощью проволочных гаек.

6 Установите на место крышку и трубку.

7 Снова включите цепь.

8 Включите выключатель.

Замена стартера люминесцентных ламп

Хотя новые люминесцентные светильники имеют встроенные стартеры или вообще не имеют стартеров, большинство старых ламп имеют легко заменяемый, видимый стартер. Это маленький серебристый цилиндр, который вставляется в один из держателей трубок.

1 Выключите выключатель.

2 Снимите трубку.

3 Поверните стартер на четверть оборота по часовой стрелке и вытащите его.

4 Подключите новый стартер, повернув его на четверть оборота против часовой стрелки.

5 Замените трубку.

6 Включите выключатель.

Рекомендуемый ресурс: Получите предварительно проверенный специалист по местной электропроводке

О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором-строителем журнала Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

Нужен ли мне стартер со светодиодной трубкой?

Обычные люминесцентные лампы нуждаются в стартере. Этот стартер обеспечивает напряжение зажигания. Естественно для светодиодов это не нужно, поэтому напряжение зажигания лишнее. Если вы хотите заменить традиционную люминесцентную лампу на светодиодную, то вам необходимо установить имитатор стартера или обойти стандартный стартер вручную.

Все ли ламповые светильники имеют стартеры?

Стартер есть не у всех люминесцентных ламп, но если он у вас есть, то обычно он находится рядом с розеткой для лампы. Лампы с более чем одной трубкой имеют отдельный стартер для каждой. Люминесцентные лампы, разработанные без стартеров, называются быстродействующими, и это обозначение обычно печатается или штампуется на них.

Можно ли заменить обычные люминесцентные лампы на светодиоды?

Можете ли вы заменить люминесцентные лампы светодиодными лампами? Да, вы можете заменить люминесцентные лампы на светодиодные или встроенные светодиодные светильники. Если вы не готовы заменить люминесцентный светильник и просто хотите заменить лампочки, вы можете использовать plug-and-play, прямой провод или гибридные светодиодные трубки.

Может ли светодиодная трубка работать без балласта?

Короткий ответ: вам нужно перемонтировать прибор. Гибридные светодиодные трубки будут работать как с балластом, так и без него. Гибриды обычно устанавливаются в светильники с балластами и работают как светодиоды «подключи и работай», пока не истечет срок службы балласта.

Как узнать, неисправен ли флуоресцентный стартер?

Верните люминесцентные лампы в патрон, если они были сняты, чтобы добраться до стартера.Включите переключатель. Если индикатор загорается и не мигает постоянно, проблема была в стартере. Если прибор не загорается или продолжает мерцать, проблема кроется в другом.

Нужен ли стартер для электронного балласта?

Для электронных балластов не нужны стартеры, поэтому, если вы заменяете свой фитинг с магнитного на электронный балласт, не забудьте снять стартер и клетку стартера.

Нужно ли снимать балласт для светодиодных ламп?

Plug and play LED — это приспособление, в которое вы можете установить светодиодные лампы на то, что когда-то было люминесцентной лампой.Это простое решение, требующее минимальных усилий с вашей стороны. Поскольку он работает с существующим балластом, нет необходимости в повторной проводке или удалении балласта.

Нужен ли балласт для светодиодных люминесцентных ламп?

Для светодиодных ламп не требуется балласт, хотя некоторые из них спроектированы для работы с существующим балластом. Вы найдете совместимые с балластом или «подключи и работай» светодиоды, которые предназначены для замены линейных флуоресцентных ламп, компактных флуоресцентных ламп или HID.

Продлевают ли срок службы балласты со светодиодами?

Преимущества светодиодной лампы и драйвера

(тип C): светодиодные драйверы рассчитаны на более длительный срок службы, чем традиционные люминесцентные балласты, что снижает затраты на техническое обслуживание.

Что лучше одноцокольная или двухцокольная светодиодная трубка?

По сравнению с одноцокольными светодиодными лампами двухцокольные светодиодные лампы более эффективны в качестве замены люминесцентных ламп, поскольку они также являются двухцокольными. Кроме того, в обеих лампах также используются шунтированные патроны, что необходимо для того, чтобы между контактами не возникало напряжения.

Будут ли светодиодные фонари работать с плохим балластом?

Могут ли светодиодные лампы работать от существующих балластов? Да, если у них есть внутренний драйвер, который может работать с этим балластом.Компания Philips, например, разработала лампу, совместимую с существующим электронным балластом.

Может ли люминесцентная лампа работать без стартера?

Может ли люминесцентная лампа работать без стартера? Некоторые современные люминесцентные лампы работают без стартера, потому что они предварительно оснащены балластом с дополнительными обмотками. Он постоянно подает небольшое количество напряжения для нагрева нитей накала.

Стартер или люминесцентная лампа?

Стартеры люминесцентных ламп или стартеры накаливания используются для облегчения зажигания люминесцентных трубок и ламп на начальном этапе их работы.Проще говоря, люминесцентные стартеры представляют собой таймер. Переключатель открывается и закрывается до тех пор, пока люминесцентная лампа не «ударит» и не загорится.

Как узнать, что люминесцентная лампа перегорела?

Как определить неисправность люминесцентной лампы?

Проверьте концы трубки. Если они кажутся затемненными, это означает, что лампочка перегорела.
Поверните трубку в приспособлении, если ни одна из ее сторон не затемнена.
Извлеките лампочку из светильника, если она по-прежнему не горит.

Где находится стартер люминесцентной лампы?

Стартер — это , расположенный на раме лампы (обычно есть два пускателя). Когда вы включаете выключатель света , стартер посылает разряд электричества в газ внутри люминесцентной лампы . Затем ионизированный газ проводит электричество, и лампочка зажигается .

Нажмите, чтобы увидеть полный ответ

Кроме того, все ли люминесцентные лампы имеют стартер?

Не все люминесцентные лампы имеют пускатели , но если у вас есть , то они обычно располагаются рядом с ламповым патроном. Фонари с несколькими лампами имеют отдельный стартер для каждого. Люминесцентные лампы , разработанные без стартеров , называются быстродействующими лампами , и это обозначение обычно печатается или штампуется на них.

Во-вторых, почему не включаются люминесцентные лампы? Неисправность флуоресцентной лампы может быть вызвана отсутствием электропитания (сработал выключатель или перегорел предохранитель), неисправным или умирающим балластом, неисправным стартером или перегоревшей лампочкой(ами). Сначала проверьте питание, затем стартер (если применимо), а затем лампочки . Когда ничего не помогает, балласт следует заменить.

Также Знайте, как узнать, неисправен ли флуоресцентный стартер?

Верните люминесцентные лампы в патрон , если они были сняты, чтобы добраться до стартера . Включите переключатель. Если лампочка загорается, а не мигает постоянно, проблема была в пускателе . Если прибор не загорается или продолжает мерцать, проблема в другом.

Может ли люминесцентная лампа работать без стартера?

При включении люминесцентной лампы стартер представляет собой замкнутый выключатель. Без стартера постоянный поток электронов никогда не создается между двумя нитями накала, и лампа мерцает. Без балласта дуга представляет собой короткое замыкание между нитями накала, и это короткое замыкание содержит большой ток.

Стартеры люминесцентных ламп | Компоненты RS

Осрам
Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня.
