Сварочный аппарат своими руками из подручных средств: как сделать постоянного тока, трансформатор

Когда требуется прочно соединить металлические конструкции без использования крепежа, то для таких целей используют сварочный аппарат своими руками, собранный в гараже. Чтобы узнать, какие детали нужны для такого изделия, как быстро и правильно собрать в один блок все составляющие, вам надо внимательно прочитать эту статью.

Характерные особенности

Собранный своими руками сварочный трансформатор имеет индивидуальные преимущества: мягкая активация дуги, качество соединения тонких листов из металла, отсутствие пропусков и однородность швов. От аналогичных изделий, работающих от сети переменного тока, эти изделия отличаются более высокими параметрами напряжения на выходе.

Многие домашние умельцы собирают сварочный аппарат на основе трёхфазного трансформатора понижающего типа с мощностью в 2 кВт, работающего от трехфазной сети. Для таких целей подходит устройство, у которого перегорела одна из обмоток.

Специфика выпрямителей

При изготовлении своими руками сварочного аппарата из подручных средств, аналогичное устройство собирают по принципу диодного моста, при этом надо помнить, что корпуса диодов находятся под напряжением. При установке выпрямитель надо изолировать от всех элементов общей схемы, особенно от основного корпуса и соседствующих аналогичных деталей.

Для уменьшения размеров будущего изделия надо использовать выпрямитель марки ВЛ200 из-за другого типа полярности и возможности объединять полупроводниковые детали на двух парных радиаторах.

Собираем

Чтобы сделать аппарат для сварки своими руками надо определиться, какое изделие нам нужно: работающее от сети переменного или постоянного тока. Вначале подбираем напряжение — оптимальный вариант 60 V, а сила тока регулируется в пределе — 120—160 А. Сечение провода из меди для первичной обмотки выбираем не более 3 мм, когда используют алюминиевый провод, то этот показатель умножают на 1,6.

Можно соединить вместе два провода сечением 1,5 мм, но надо их хорошо заизолировать, а это увеличивает габариты всего устройства. Во вторичной обмотке применяются толстые провода из меди с большим количеством жил.

Чтобы переделать аппарат для сварки деталей из нержавейки или чугуна добавляют в схему выпрямитель с диодным мостом, кроме этого, нужно установить дроссель.

Диоды должны выдерживать силу тока до 200 А и хорошо охлаждаться.

Трансформатор

Самодельное устройство для ручной сварки на основе аналогичного изделия служит для преобразования переменного тока в напряжение, достаточное для прочной сварки деталей.

Как рассчитать?

Здесь имеются определенные тонкости — самодельная сварка не подходят для действующих стандартных методик расчета, которые применяются для заводских аналогов, а напрямую зависит от функциональных возможностей и места эксплуатации. Например, аппарат для использования на даче или садовом участке, применяют без опасений, т. к. он не будет испытывать перегрузки.

Для работы в условиях города, особенно в малом бизнесе: частные СТО, ремонтные мастерские и т. п., нужно оснастить оборудование защитой от помех и увеличить мощность. При расчете используют такие данные:

• U1 — напряжение, подаваемое на первичную обмотку,
• U2 — аналогичный параметр вторичной обмотки,
• I — сила тока вторичной обмотки,
• Sс — площадь сечения сердечника, она варьируется в пределах 45—55 см2,
• So — идентичный параметр окна трансформатора (80—110 см2),
• плотность тока в обмотке —2,5—3 А/мм2,

Все нужные формулы для точного расчета имеются в интернете, можно использовать и стандартную методику, только надо делать коррекцию с учетом нестандартных характеристик самодельного изделия и требований к эксплуатации.

Схематическое изображение

Схема самодельного трансформатора несложная, поэтому легко изготавливается своими руками, эффективно работает без перебоев. Наиболее часто применяется стержневая схема для дуговой сварки своими руками, потому что отличается более высокими показателями. Такая аппаратура требует меньшего использования смазочных материалов, простая конструкция, широкий спектр управления и высокие показатели сварочного процесса.

Процесс подключения

Прежде всего, надо установить отдельный рубильник для включения/выключения изделия. Помните, что самодельное устройство по требованиям безопасности не должно уступать промышленным аналогам.

Держак для крепления электродов

Как сделать сварку самостоятельно мы уже рассказали, теперь несколько слов об устройстве, в которое вставляются электроды. Простейшее приспособление делается из куска металлической трубы:

• берем отрезок длиной не менее 20 см с диаметром 20 мм,
• на обоих конца делаются выемки, отступив от края 40 мм, глубина не более 0,5 диаметра трубы,
• с одной стороны, вставляем электрод и прижимаем его к трубе приваренным к трубке куском из стали, толщиной не менее 5 мм и снабженным сильной пружиной (по примеру бытовой плойки),
• ко второму концу прикрепляется провод от самодельного устройства.

Прежде чем подсоединять провод, надеваем на трубу дюрит (трубка из армированного полимера) с подходящим диаметром, исключающим его проворачивание во время работы.

Варианты конструкции

Существует много разновидностей держателей для электродов, но суть у них одна — надежная фиксация стержня для сварки. К основным типам относятся:

1. Устаревший вариант закрепления электродов в форме тройника.
2. Клещи — наиболее популярный вид, т. к. электрод зажимается под нужным углом. Недостатки заключаются в слабой фиксации.
3. Винтовой способ — обеспечивает прочное зажатие, но смена электродов отнимает больше времени у исполнителя.

Некоторые производители сварочного оборудования соединяют вместе основные виды, например, тип клещи, но электрод вставляется в разные отверстия под определенным углом.

Н. О. Кондратьев, образование: колледж, специальность: сварщик шестого разряда, опыт работы: с 2002 года: «Начинающим сварщикам надо использовать надежные держатели для электродов, чтобы стержень не гулял во время сварки, а жестко сидел в креплении — от этого зависит качество шва».

Устройство для точечной сварки

Как сделать сварку контактного типа, над подобным вопросом часто задумываются домашние мастера, т. к. этот вид сделать намного проще, чем другие варианты. Контактная сварка потребляет меньше энергии, нет нужды покупать расходные составляющие и усиленную защиту для исполнителя, достаточно иметь очки, плотный фартук и старые перчатки из кожи.

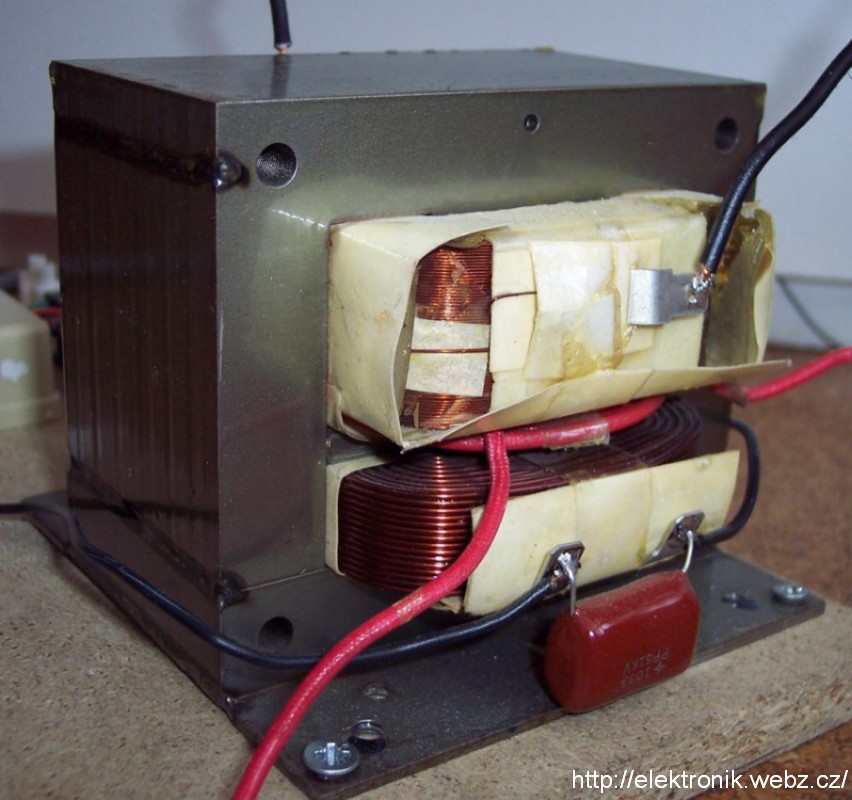

Трансформатор берем от старой СВЧ-печи, если нужен мощный агрегат, то берем два аналогичных устройства, но и расход электроэнергии при этом увеличится вдвое. Запасаемся толстым проводом из медной проволоки, приобретаем в магазине или делаем самостоятельно рычаги, чтобы зажимать свариваемый металл между электродами.

Для основания подойдет отрезок из толстого листа металла массой не менее 2 кг, если вы не планируете выносить аппарат из гаража, то закрепите его на верстаке или сварочном столе. Электроды делаются своими руками из старых деталей из меди или латуни. Струбцины, отвертка и изоляционный материал всегда найдутся в гараже у рачительного хозяина.

Теперь собираем все составляющие в единую конструкцию, размещаем всё в корпусе, устанавливаем кнопку пуска и отключения, подсоединяем провода. Аппарат точечной сварки готов к эксплуатации.

Инверторный агрегат

Чтобы сделать сварочный инвертор своими руками, понадобится набор инструментов, который имеется у любого владельца гаража, а также основные знания электротехники. Кроме этого, нужны блоки: питания, силовой и инверторный, а также система надежного охлаждения, чтобы аппарат не перегревался.

Основа для монтажа трансформатора — это отрезок листового гетинакса толщиной не менее 5 мм, крепление осуществляется при помощи медных скоб из проволоки сечением в 3 мм. Для электронных плат используется текстолит толщиной в 1 мм с покрытием из фольги. Перед установкой магнитопроводов надо рассчитать зазоры, чтобы воздушный поток охлаждения свободно циркулировал вокруг них.

Необходимо приобрести контроллер, отвечающий за стабильность силы тока, от этого зависит мощность подачи напряжения. Для удобного использования нужен орган управления, в виде панели, где располагается тумблер активации прибора, рукоятка резистора и сигнальные светодиоды. Сборка сварочного инвертора несложная, но надо придерживаться правил и рекомендаций, которые имеются в интернете, а также строго выдерживать схему подсоединения.

Выводы

Если разбираетесь в электрических схемах, знаете законы электротехники и имеете навыки демонтажа и монтажа электронных приборов, то смело приступайте к конструированию самодельных сварочных агрегатов. В противном случае — идите в соответствующий магазин и приобретайте стандартное оборудование или обратитесь за помощью к знакомым специалистам в этом вопросе.

Загрузка…

Как сделать сварочный аппарат своими руками

Купить сварочный аппарат сегодня — задача несложная, ведь это оборудование широко доступно в специализированных магазинах, в том числе в интернете. Однако все же бывают ситуации, когда такой возможности нет, зато есть смекалка, умелые руки и необходимые запчасти. Используя эти ресурсы, можно собрать вполне функциональный сварочный аппарат переменного тока из подручных средств. Конечно, такое оборудование будет уступать профессиональным моделям, однако в экстренных ситуациях сможет хотя бы на время выручить.

Какие материалы необходимы?

В основе конструкции любого сварочного аппарата лежит трансформатор — устройство для преобразования электрического тока. Его можно “добыть” из ненужного электрического оборудования (например, СВЧ-печи) и затем несколько модифицировать для достижения оптимальных значений, но если такой возможности нет, то вам понадобятся:

• листы трансформаторного железа с высоким показателем магнитной проводимости для сердечника;
• медный провод в стеклотканной или хлопчатобумажной изоляции для изготовления первичной и вторичной обмотки;
• текстолит или электротехнический картон для катушек, на которые будет наматываться кабель;
• стеклоткань, электротехническая бумага и лак, используемые в качестве изоляционного материала.

Также понадобится толстая фанера, оргалит или любой другой прочный изолирующий материал для изготовления корпуса, стандартный набор электромонтажного инструмента, ножницы для резки металла. В покупных сварочных аппаратах имеются дополнительные элементы, позволяющие регулировать выходную силу тока, напряжение и другие параметры. Если такой роскоши в вашем случае не имеется — не беда, “настройку” характеристик импровизированного сварочного аппарата можно осуществить путем изменения числа витков обмотки.

Перед тем, как сделать сварочный аппарат своими руками, необходимо определить следующие показатели:

• площадь поперечного сечения сердечника;
• толщина медного провода;
• количество витков и слоев обеих обмоток.

Подробно рассчитывать эти показатели в статье не имеет смысла — если вы занимаетесь сваркой, вам не составит труда сделать это самостоятельно. После того, как все математические расчеты выполнены, можно приступать непосредственно к сборке самого аппарата.

Схема изготовления

Процедура сборки самодельного сварочного аппарата выполняется в несколько этапов:

• Изготовление сердечника. Для этого элемента необходимо нарезать из трансформаторного железа одинаковые П-образные пластины. Такая форма наиболее удобна для ровного наложения обмотки. Стандартная площадь сечения сердечника для бытового сварочного аппарат составляет 50 кв. см.
• Выполнение обмотки. Предварительно изготовьте из текстолита или плотного картона аккуратные катушки, которые свободно надеваются на сердечник. Затем поочередно наматывайте ровными витками сначала первичную обмотку (используя кабель с сечением 5-7 кв. мм), затем — вторичную (сечение провода — 25-30 кв. мм). Между слоями обмотки обязательно прокладывайте полоски пропитанной лаком бумаги для изоляции.
• Сборка аппарата. Из толстой фанеры, оргалита или другого прочного изоляционного материала изготовьте корпус, предусмотрев в нем крепления для трансформатора и клемм подключения соединительных кабелей. Корпус желательно делать полностью закрытым, но легкоразборным — он защитит оборудование от воздействия внешних факторов и одновременно обеспечит свободный доступ к “внутренностям” аппарата.
• Настройка аппарата.Изготовленную сварочную установку необходимо настроить. Для этого подключите ее к сети и измерьте напряжение на вторичной обмотке — оно должно составлять 60-65 В. Если вольтметр показывает другие значения, домотайте или снимите столько обмотки, чтобы этот показатель находился в данном интервале.

Зная, как собрать такой аппарат, вы сможете выполнить простейшие сварочные работы в бытовых условиях. Однако ожидать от такого оборудования высокого качества сварки все же не стоит. Для профессиональных работ можно заказать сварочные установки в интернет-магазине SVAGA – в его каталоге имеются аппараты на переменном и постоянном токе, инверторные, трехфазные модели.

Сварка из электромотора своими руками

Если вы решили сделать электросварку своими руками, но не знаете, как проще всего это сделать, то можно присмотреться к этому проекту. Здесь сварочный трансформатор собирается из статора двигателя. Конструкция хороша тем, что в двигателе уже почти все имеется для создания сварки, нужно только произвести некоторые доработки магнитопровода и правильно намотать трансформатор.

Что касается технических характеристик, то для таких целей подходят асинхронные двигатели мощностью порядка 4 кВт, их часто используют на разных предприятиях.

Материалы и инструменты для самоделки:
— электродвигатель мощностью от 4 кВт;
— гаечные ключи, плоскогубцы, зубило, отвертки и другой инструмент, чтобы разобрать двигатель;
— киперная лента;
— кувалда.

Процесс изготовления электросварки:

Шаг первый. Разбираем электродвигатель
По словам автора, разбирается такой двигатель довольно легко. Нужно только запастись гаечными ключами. С помощью них нужно открутить пару гаек, который стягивают две крышки двигателя друг с другом и корпусом статора. Если двигатель уже ржавый, то порой эти гайки открутить не так просто, в таком случае можно воспользоваться болгаркой и просто перерезать шпильки. Ну а после этого нужно будет воспользоваться молотком или кувалдой, чтобы сбить крышки с двигателя.

После разборки из статора нужно будет вытащить ротор, он для самоделки не понадобится. Статор представляет собой набор стальных пластин, они образуют магнитопровод. На магнитопроводе находится обмотка. Размеры статора у двигателей, а также геометрия, может отличаться. Для создания электросварки лучше всего выбирать такие двигатели, у которых диаметр корпуса большой, а длина при этом маленькая.

Наибольшую ценность в статоре представляет кольцо магнитопровода, все остальное будет только мешать. Магнитопровод обычно запрессовывают в чугунный или алюминиевый корпус. В пазах магнитопровода проходят провода, их нужно удалить. Делать это лучше всего тогда, когда магнитопровод еще находится в корпусе. Чтобы извлечь провода, нужно взять зубило и обрубать их под торец при помощи острого зубила с одной стороны статора. Ну а далее их в виде петель можно будет вытащить с помощью плоскогубцев, предварительно поддев отверткой.
Чтобы извлекать провода было проще, их можно обжечь при помощи паяльной лампы. Только не следует слишком сильно греть металл магнитопровода, иначе он может потерять свои технические характеристики.

Чугунный корпус можно расколоть с помощью кувалды. Чтобы он раскололся как надо, по нему можно сделать продольные пропилы. Но в этом деле важно не перестараться, иначе можно согнуть магнитопровод.

Шаг второй. Подготовка магнитопровода
После того как будет удален корпус, нужно внимательно осмотреть магнитопровод, нужно определить, как он скреплен. Бывает, что пластины просто укладывают в корпус и скрепляют при помощи стопорной шайбы. Если это так, то такая конструкция при работе может рассыпаться, лучше всего ее стянуть шпильками или скрепить иным доступным способом. А бывает, конструкция выполнена в виде готового пакета. Если пакет магнитопровода слишком большой, то его можно уменьшить, так как сварочный аппарат будет слишком тяжелым. Если двигатель попался большой, то вполне возможно, что из него получится сделать даже две электросварки.

Что касается пазов магнитопровода, то здесь бытует несколько мнений. Некоторые забивают пазы трансформаторным железом, но наш автор делать этого не рекомендует, так как это сильно снижает КПД и увеличивает потребляемый ток. Что можно сделать — так это полностью срубить пазы с помощью зубила. Хорошо это тем, что трансформатор станет легче. Но так как процедура это довольно кропотливая, то большинство эти пазы вообще не трогают.

Шаг третий. Изолирование и намотка
Когда магнитопровод будет уже подготовлен, понадобится киперная лента, с помощью нее корпус нужно тщательно заизолировать, намотав несколько слоев. Особое внимание следует уделить острым краям на пазах, так как здесь может легко пробить изоляцию. Чтобы избежать таких проблем, то предварительно на острые края лучше всего положить какой-то диэлектрический материал, а затем обомотать магнитопровод лентой.

После этого можно приступать к наматыванию первичной обмотки. Поскольку диаметр кольца статора составляет порядка 150 мм, то в него можно уложить провод довольно большого размера, не переживая, что не хватит места. В связи с тем, что магнитопровод имеет пазы, то площадь поперечного сечения здесь будет постепенно меняться, внутри паза это значение самое маленькое. Рассчитывать количество витков нужно исходя из этого наименьшего эффективного значения.

Автор наматывает первичную обмотку непосредственно по всему кольцу магнитопровода. Потом все это дело снова изолируется сверху с помощью киперной ленты.

Ну а вторичная обмотка наматывается поверх первичной. Чтобы трансформатор можно было при необходимости настроить, вторичную обмотку нужно намотать так, чтобы она не перекрывала концы первичной. Тогда ее можно будет отмотать или домотать при необходимости.

При необходимости катушку трансформатора можно разнести на два плеча. Тогда к каждому плечу в любой момент можно будет получить доступ. Но при такой конструкции сварка будет терять мощность. Что касается технических характеристик такой самоделки, то сварка может варить без проблем электродом на 4 мм, если она сделана верно, а резать электродом на 3 мм. И все это от обычной розетки.
Потребляет сей агрегат при работе до 10А. Электродом в 3 мм можно варить сколько угодно времени, трансформатор не греется. А если сжечь штук десять на 4 мм, то трансформатор разогреется примерно до 50 градусов.

Расчет обмотки
Для первичной обмотки нужен будет провод диаметром примерно 2-2.5 мм. Вторичная обмотка делается из шины размером 8х4 мм, это касается меди, для алюминия сечение должно быть процентов на 15 больше.
Для расчета количества витков используется формула : 48 / (а х в), где (а х в) является площадью в квадратных миллиметрах.

Напряжение для первичной обмотки нужно выбирать 210В, так как оно садится при нагрузке. После того, как будет достигнуто значение 180В, через каждые 10В нужно будет делать отводы. Они понадобятся в том случае, если сваркой нужно будет пользоваться в месте с низким напряжением.
Что касается вторичной обмотки, то для стабильной дуги на холостом ходу она должна выдавать 55-65В.

Еще один подобный проект представлен по этой ссылке

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как собрать современный сварочный аппарат своими руками — moyakovka.ru

Починить самостоятельно систему водопровода, сделать различные ограды, цветочные подставки и многое другое можно с помощью сварочного аппарата. В настоящее время существует большое разнообразие такого оборудования, но можно его изготовить и самостоятельно. Современные сварочные аппараты своими руками сделать не так уж и сложно. Выполнить это можно из подручных материалов, деталей и простого набора инструментов.

Современный сварочный аппарат работает от тока, напряжением 220-380 В.

Собираем сварочный аппарат: инструкция

Современные сварочные аппараты могут подключаться от тока, напряжение которого составляет как 220 В, так и 380 В. Чаще всего с ними применяются электроды небольших диаметров и составляют 3-4 мм, что позволяет проводить обработку стальных изделий с толщиной 1-25 мм.

Чтобы самостоятельно собрать такой аппарат, понадобится следующий инструмент:

1. Набор отверток.
2. Дрель.
3. Паяльник.
4. Пассатижи.
5. Кусачки.
6. Напильник.
7. Молоток.

Рисунок 1. Трехфазный трансформатор. Он является основой сварочного аппарата. Мощность трансформатора должна составлять 1-2 КВт.

Собирая сварочный аппарат своими руками, нужно в его основу положить 3-фазный трансформатор (рис.1) с функцией понижения напряжения. Мощность его должна быть в пределах от 1 кВт до 2 кВт. Не выполняя разборки его сердечника, необходимо снять с катушек вторичную обмотку. Сделать это достаточно просто, с помощью плоскогубцев перекусывается шина из меди в нескольких местах. Первичную обмотку трансформатора трогать не надо, а вот среднюю требуется перемотать таким же проводом. Выполнив 30 витков, необходимо сделать отводы, после этого продолжить намотку. В итоге отводов должно получиться 9-10 штук, чтобы их не перепутать, необходимо пронумеровать получившиеся отводы.

После этого на двух крайних катушках требуется намотать трехфазный многожильный кабель (рис. 2), который будет выполнять функцию вторичной обмотки. Этот кабель должен состоять из проводов, сечение которых должно составлять 8 мм. Он сможет выдерживать большие токи, благодаря своей хорошей изоляции. Необходимая длина такого кабеля должна составлять 20-25 м. Такую работу необходимо делать вдвоем, что позволит более качественно произвести укладку.

Чтобы изготовить выводы от вторичной обмотки, надо собрать клеммы. Выполнить это можно, используя трубку из меди, диаметр которой должен составлять 12-14 мм и длина 3-4 см. Эту трубку расплющивают молотком и сверлят отверстия, диаметр которых должен быть 10-12 мм. А с другой стороны трубки требуется вставить провода, концы которых необходимо зачистить и залудить. Для того чтобы провод не выпадал из трубки, ее нужно немного обжать и сделать на поверхности насечки, которые помогут улучшить контакт.

На панели, находящейся сверху трансформатора, удаляются стандартные винты и гайки. Их необходимо заменить новыми с такой же резьбой, но изготовленными из меди. С помощью них необходимо закрепить клеммы от вторичной обмотки.

Вернуться к оглавлению

Заключительный этап работы

Рисунок 4. Пластина из текстолита. Используется для подключения выводов первичной обмотки.

Для того чтобы подключить выводы первичной обмотки, необходимо изготовить прямоугольную пластину (рис.4). Выполняется она из текстолита, ее размеры должны составлять 5х3 см и иметь толщину 3-4 мм. В ней необходимо просверлить отверстия в количестве 10-12 штук. Диаметр их должен составлять 6-8 мм. В них необходимо вставить болты М6, у которых будет иметься по 2 гайки и шайбы. К ним и будет крепиться первичная обмотка. В том случае, если питание аппарата будет осуществляться от сети с напряжением в 220 В, тогда крайние обмотки нужно параллельно соединить между собой, а среднюю обмотку подсоединить, используя последовательное соединение.

Для того чтобы изготовить держатель электродов, понадобятся следующие материалы:

1. Труба.
2. Пружина.
3. Шланг резиновый.
4. Болт М10 с гайкой.
5. Кабель.

Трубу лучше использовать диаметром 30-35 мм и длиной 200-250 мм. С двух сторон трубы выпиливаются выемки на расстоянии 35 и 45 мм от краев, сделать это можно с помощью ножовки. Глубина пропила выемки должна быть равной половине диаметра используемой трубы. Чтобы обеспечить прижим электрода к держателю, нужно прикрепить (приварить) к трубе стальную проволоку со стороны большего пропила.

Устройство сварочного аппарата.

С другой стороны необходимо просверлить отверстие с диаметром 8 мм. Далее прикрепить к держателю кабель, идентичный кабелю вторичной обмотки. А сверху надо надеть резиновый шланг. Также можно использовать и капроновый рукав. Сварочный аппарат необходимо подключить к сети с помощью рубильника. Выполнить такое подключение можно с помощью проводов, сечение которых будет достаточно большим и составлять 2-4 мм. Необходимо помнить, что аппарат собранный таким образом, не предназначен для проведения длительной сварки. Им можно за раз использовать не более 9-10 электродов. После этого ему необходимо остынуть, чтобы не произошло перегрева трансформатора. После завершения всех необходимых работ требуется полностью отключить аппарат от питания и аккуратно смотать все провода. Укладку проводов необходимо выполнять таким образом, чтобы не повредить клеммы.

Современные сварочные аппараты своими руками помогут получить достаточно качественный и равномерный соединительный шов.

https://moyakovka.ru/youtu.be/LvIyLUOzS64

Более того, их применение поможет сэкономить средства, которые можно будет потратить на покупку другого полезного инструмента.

схема и инструкция по сборке

На чтение 6 мин. Опубликовано 17.02.2020

Многие интересуются, как сделать полуавтомат сварочный своими руками. В качестве основы используют инвертор, подлежащий переделке. Этот элемент нередко заменяют старым сварочным трансформатором. Также понадобится обустройство горелки и механизма выдачи расходного материала.

Как работает полуавтомат для сварки

Самодельное устройство функционирует по тому же принципу, что стандартное оборудование. Однако вместо электродов здесь используют присадочную проволоку. Ее подают в сварочную ванну автоматически, с помощью специального приспособления. Из-за непрерывной работы механизма образуется зона расплавления, позволяющая быстро соединить 2 элемента.

В виде источника тока в электросхему самодельного полуавтомата включают трансформатор или инвертор. Электрическая дуга образуется на горелке пистолетного вида. Подача присадочной проволоки выполняется через прорезиненный шланг. В это же время по каналу поступает газ.

Принцип работы самодельного сварочного аппарата прост, производительность высока. Шов имеет равномерную поверхность, отличается повышенной прочностью. Самодельное устройство используют для сварки низкоуглеродистой стали и цветных металлов.

Полуавтомат из инвертора

Чтобы сделать сварочное оборудование из инвертора, понадобятся средства подачи тока и присадочного материала, горелка, формирующая защитную газовую среду. Ее подключают к баллону, подсоединяемому к аппарату шлангом.

При использовании некоторых видов присадочной проволоки можно обходиться без подачи газа.

Пистолетная рукоятка с кнопкой служит держателем электродов. Проволока перемещается по каналу прорезиненного рукава, соединяющего горелку с аппаратом. Инверторный агрегат должен удерживать постоянное выходное напряжение.

Инструменты и расходники

Для сборки устройства своими руками понадобятся следующие материалы и приспособления:

• инвертор с выходной силой тока не менее 150 А;
• подающий механизм, плавно выводящий проволоку в сварное соединение;
• газовая горелка, расплавляющая края металлических деталей;
• шланг для подачи газа к обрабатываемой области;
• катушка с расходным материалом;
• электронное устройство, управляющее функциями агрегата;
• схема сварочного полуавтомата.

О процессе создания полуавтомата

Готовый инвертор требует переделки. Входящий в конструкцию трансформатор оборачивают термобумагой и медной проволокой. Слишком тонкую жилу применять нельзя. Во время сварки она нагревается, из-за чего аппарат выключается.

Вторичную обмотку трансформатора защищают 3 слоями жести. Спаивание концов повышает токопроводимость. Источник питания для полуавтомата можно сделать из готового сварочного инвертора. Его подключают к отдельному корпусу, содержащему остальные элементы.

Создание механизма подачи проволоки

Этот блок нужен для равномерного введения расходного материала в сварочную ванну. Проволоку подбирают с учетом типа соединяемых металлов, результата работ. Механизм подачи должен адаптироваться под любые виды и размеры расходного материала. Готовое устройство приобретают в магазине электротоваров.

Допускается изготовление узла своими руками из таких подручных средств:

• мотора от автомобильных «дворников»;
• прижимного вала с пружиной;
• 3 подшипников;
• металлических пластин шириной 1 см.

Все детали устанавливают на текстолитовую подставку толщиной 5 мм. Проволоку вставляют между валом и подшипником. Место вывода присадочного материала сопоставляют с креплением конца шлага, используемого для впуска газа.

Провод накручивают на катушку равномерно, от этого зависит прочность сварных соединений. Катушку устанавливают на опору и закрепляют. При работе проволока разматывается и поступает в шов. Такой механизм облегчает и ускоряет процесс сварки.

Схема узла горелки

Этот элемент используется для формирования сварного соединения в газовой среде. Он служит около года и относится к категории расходных материалов. Принцип работы разных горелок одинаков. Виды отличаются максимальной температурой нагрева, мощностью, способом подачи газа.

Согласно описанию, конструкция узла включает такие детали:

• опору с рукояткой;
• сопло;
• крепеж;
• наконечник;
• втулку.

Элементы устройства перегреваются при сварке. Больше всего негативному влиянию подвергаются токопроводящий наконечник и сопло. От материала их изготовления зависит срок эксплуатации. Более дешевые варианты производятся из меди, дорогие — из вольфрама. В среднем наконечник работает 200 часов.

Рукоятку производят из огнеупорных изоляционных материалов, защищающих сварщика от поражения током. К этой детали подсоединяют рукав подачи газа длиной 3-7 м.

Горелка должна иметь небольшие размеры и вес. Для изготовления своими руками используют штекерный разъем. Он помещен в корпус из прочного пластика. Для поджига дуги проволоку выводят за край сопла на 10-15 см. Подачу проволоки начинают, нажимая кнопку на рукоятке, которую сварщик держит в руках.

Подключение питания

Важный этап переделки инвертора под полуавтомат — установка управляющего элемента. Он же отвечает за поддержание и преобразование тока. Питающий кабель подсоединяют к клапану подачи газа и вытяжки проволоки. Для этого устанавливают сварочный инвертор с выпрямителем.

Связь между двигателем и остальными компонентами агрегата обеспечивается промежуточным автоматическим реле на 12 В.

Финальная сборка агрегата

Для изготовления аппарата выполняют такие действия:

1. Подсоединяют инвертор к питающему и управляющему блокам.
2. Заправляют подающее устройство проволокой, оценивают равномерность ее распределения.
3. Соединяют горелку с рукавом, подключаемым к баллону. Включают инвертор, проверяют подачу газа. Проволока начинает выводиться в сварочную ванну через 1-2 секунды. Расходный материал подается в защитную среду, что исключает окисление.
4. Устанавливают входные преобразователи на радиаторах.
5. В самой горячей области инвертора устанавливают термодатчик. Он отключает систему при перегреве.
6. Подсоединяют силовую часть электрической схемы к управляющему блоку. Подключают инверторный аппарат к сети. Измеряют выходной ток, который должен составлять более 120 А. Если показатель меньше, меняют напряжение.

Полуавтомат трансформатора

При наличии ненужного сварочного устройства этого типа можно собрать рабочий полуавтоматический аппарат. Прибор с постоянным током и выпрямителем не требует доработки. Работающий с переменным напряжением трансформатор нужно переделывать.

Необходимые инструменты

Для сборки сварочного аппарата в домашних условиях применяют такие приспособления:

• механизм подачи проволоки;
• блок формирования сварочного тока;
• питающее устройство;
• горелку;
• опорную часть;
• рукава;
• зажимы.

Выбор элементов

Перед тем как сделать аппарат своими руками, нужно правильно подобрать следующие компоненты:

1. Источник питания. Для создания этого элемента используют трансформатор. От этой детали зависит производительность агрегата.
2. Корпус. Используют короб или ящик нужного размера. Он должен быть сделан из металлических листов или пластика. В корпус устанавливают трансформаторы, подключаемые к первичным и вторичным бобинам.
3. Охлаждающая система. При длительной работе сварочный аппарат перегревается. Самый простой способ охлаждения — установка вентиляторов. Эти устройства монтируют в боковых частях корпуса, напротив трансформатора.

Схема полуавтомата

Чертеж полуавтомата включает электронный блок, высокочастотный тиристор, специальные выпрямители. Будущий аппарат должен обладать оптимальной для образования сварного соединения силой тока, скоростью распределения проволоки, напряжением. Для обеспечения этих характеристик потребуется источник формирования электрической дуги.

Подготовка оборудования

Чтобы подготовить аппарат к работе, нужно переделать следующие блоки:

1. Трехфазный трансформатор. Его превращают в источник постоянного тока. Для этого устанавливают фильтры и диодный мост. Первый удерживает стабильную дугу, второй — выпрямляет напряжение. Подсоединение фильтра нейтрализует перепады напряжения.
2. Дроссельный элемент. Его получают путем обматывания старого трансформатора. Подойдет деталь от старого советского телевизора. Элемент имеет 2 катушки, расположенные на округлом сердечнике, состоящем из 2 частей. Конструкцию разбирают. После этого удаляют подводы. На катушки наматывают медную проволоку. Части сердечника складывают, между ними устанавливают текстолитовую приставку толщиной 1,5 мм. Катушки соединяют последовательно.

Процесс создания сварочного аппарата

После выполнения всех вышеуказанных действий трансформатор вводят в корпус, устанавливают горелку, механизм распределения проволоки, подающий газ рукав, баллон. Агрегат готов к работе.

Как сделать сварочный аппарат: краткий обзор наших статей

Время чтения: 6 минут

Можно ли собрать сварочный аппарат своими руками из подручных средств? Этим вопросом задаются многие практикующие и опытные мастера. Это не удивительно, ведь заводские сварочные аппараты порой очень дороги и сложны в обслуживании, а самодельный агрегат прост и стоит недорого. Чтобы собрать сварочный аппарат в домашних условиях, вам не понадобятся дорогостоящие детали. Множество мелких деталей можно купить с рук или даже найти в себя в гараже.

В этом материале мы расскажем о некоторых наших статьях, в которых мы подробно рассказывали, как самому собрать сварочный аппарат для дома, мастерской, гаража и дачи. Вы узнаете, как собрать точечную сварку, инвертор, полуавтомат, аргонодуговую сварку и даже споттер. И все это из подручных материалов.

Содержание статьи

Можно ли собрать сварочный аппарат своими руками для точечной сварки? Ведь это не самая примитивная технология… Но мы считаем, что можно. Ведь в основе точечной сварки лежит нагрев и сжатие. Сжатие можно выполнить вручную, а вот нагрев обеспечить с помощью простых компонентов.

У многих из нас на дачах и на балконах сохранились советские ламповые телевизоры. Кто-то не выбрасывает их из чувства ностальгии, а кто-то считает, что телевизор можно разобрать на детали. Именно это и стоит сделать. Из всего телевизора вам понадобятся трансформаторы типа ТС-270 и петли размагничивания.

В этой статье мы подробно рассказываем, как собрать полноценный аппарат точечной сварки, способный варить металл толщиной до 0.7-0.8 мм. Этого достаточно даже для кузовного ремонта. Контактная сварка своими руками надежна и проста в применении, ее изготовление стоит недорого и займет всего пару часов.

Точечная сварка — это хорошо. Но можно ли сделать что-то посерьезнее? Например, аргонодуговой аппарат? Наш ответ: конечно! Чтобы сделать сварку своими силами, прочтите эту статью.

С помощью самодельного аппарата вы сможете варить любые металлы, поскольку технология позволяет это сделать. И в отличие от заводского аппарата, самодельный будет гораздо дешевле и надежнее. Вы будете знать, из чего он собран и сколько стоит каждая деталь. Это очень полезно при дальнейшем ремонте аппарата.

Чтобы собрать аппарат для аргонодуговой сварки, вам понадобится источник тока (мы использовали инвертор), осциллятор. Дополнительно нужно собрать так называемый блок защиты, который позволит инвертору превратиться в аргонодуговой аппарат. Не обойдется и без горелки, редуктора и шлангов. Но это все можно купить в магазине, и не мучиться с самостоятельной сборкой.

Ну а как быть, если нужен простой сварочный аппарат своими руками? Наш ответ: соберите инвертор! Ведь сейчас миром правит именно инверторная сварка. Она самая распространенная и удобная в применении.

Конечно, в продаже есть десятки ультрадешёвых инверторов по цене до 50$. Но такие «пациенты» быстро выходят из строя и не справляются с элементарными задачами. Лучше вложите эти деньги в сборку самодельного аппарата.

Самодельный инвертор будет в разы надежнее дешевых заводских аппаратов, при этом его мощность также будет выше. Это значит, что у вас будет гораздо больше возможностей при выполнении работ. Конструктив самодельного инвертора прост и практичен. Вы сможете в любой момент быстро и недорого отремонтировать его, поскольку будете использовать простые детали.

В этой статье мы подробно рассказали, как собрать инвертор в домашних условиях. Вам не понадобятся дорогие детали или сложные инструменты. Однако, вам не обойтись без базовых знаний электротехники. В статье показан видеоролик, в котором автор рассказывает о своем самодельном инверторе. Ролик очень полезный и информативный.

«Ну нет, инвертор для нас как игрушка. А вот можно ли самому сделать сварочный аппарат полуавтоматического типа?» — спросите вы. И мы ответим, что это также возможно. Ведь выше мы уже рассказывали про аргонодуговой аппарат, а это разновидность полуавтомата.

Самодельный полуавтомат подойдет для дачника или гаражного мастера. Он пригодится и на работе, и в хозяйстве. Ограничений нет: можно варить любой металл, вне зависимости от его состава. Но учтите, что для применения самодельного полуавтомата вы уже должны обладать хотя бы базовыми навыками сварки.

В этой статье мы подробно рассказываем, как сделать полуавтомат на основе инвертора. Инвертор используется в качестве донора. Нужно использовать рабочий инвертор, который способен выдавать ток не менее 250 Ампер. Вся суть переделки заключается в изменении вольтамперных характеристик инвертора. Благодаря этому инвертор можно перенастроить на работу в полуавтоматическом режиме.

Но учтите, что такой вариант очень сложен для обывателя. Поэтому в статье мы приводим и другие способы, как собрать полуавтомат из инвертора. В целом, сборка самодельного полуавтомата — это дело непростое. Вам придется запастись терпением и временем. Все дело в самой технологии полуавтоматической сварки. Нужно учесть множество нюансов, чтобы получить рабочий агрегат.

Полуавтоматы, инверторы, точечный сварки… Все это, конечно, интересно. Но как своими рукамисобрать что-то более сложное? Например, споттер. Наш ответ: очень просто!Здесь так же нужно использовать трансформатор, поскольку он является «сердцем» самодельного споттера.Трансформатор можно извлечь из старого полуавтомата или инвертора. Также можно купить б/у трансформатор. Они активно продаются на сайтах с объявлениями.

В этой статье мы очень подробно, со всеми схемами и картинками, рассказываем, как изготовить споттер. Инструкция простая и понятная. Самодельный споттер может пригодиться при кузовных работах в гараже, или на небольшом СТО, где нет серьезных требований к качеству работы. Самодельный аппарат позволяет выровнять все неровности и выбоины. Словом, очень полезная вещь для любого умельца и автолюбителя.

Споттер, сделанный по данной инструкции, очень надежен и не требует особых навыков для его эксплуатации. Он также неприхотлив к хранению, поскольку собран из простых деталей, которые не выходят из строя при малейшем попадании пылинки.

Вместо заключения

Это был краткий обзор наших статей, в которых мы вам рассказываем, как сделать сварочный аппарат своими руками в домашних условиях, используя недорогие детали. Как видите, самостоятельно можно собрать практически любой сварочный аппарат, будь то споттер или полуавтомат. Сделайте свой сварочник и поделитесь опытом в комментариях ниже. Ну а если вы пока не готовы к этому, то можете собрать мини сварочный аппарат своими руками. Посмотрите ниже видеоролик о том, как сделать мини сварку.

[Всего: 0   Средний:  0/5]

Дроссель для сварочного аппарата

Как сделать дроссель для сварочного аппарата своими руками?

Практически каждый мастер хотя бы раз задумывался над тем, как сделать дроссель для сварочного аппарата своими руками. Сегодня продается достаточно большое количество различных устройств, которые можно использовать в условиях малого производства. Это может быть приспособление, которое работает на временном или непрерывном токе, полуавтомат для сварки или изделие с использованием электродов. Однако качественное устройство стоит очень дорого, а бюджетные аналоги быстро приходят в негодность.

Схема сварочного аппарата переменного тока с отдельным дросселем: 1 – первичная обмотка, 2 – сердечник, 3 – вторичная обмотка, 4 – обмотка дросселя, 5 – неподвижная часть сердечника дросселя, 6 – подвижная часть сердечника дросселя, 7 – винтовая пара, Др – регулятор тока.

Для сборки самодельного приспособления для сварки понадобится подобрать и соорудить все нужные элементы, в том числе и дроссель.

Преимущества использования дросселя

Однофазная мостовая схема выпрямления (а). Графики напряжений и тока в трансформаторе (б), напряжения и тока в нагрузке (в).

Дроссель для сварки – это устройство для регулировки силы тока, используемого для выполнения сварочных работ. Элемент нужен для компенсации сопротивления, которого может не хватать. Его можно подсоединить к повторной обмотке трансформаторной конструкции. Это дает возможность смещать фазы между проходящим током и его напряжением, в результате чего облегчается зажигание электродуги в начале работы. Она будет гореть ровно, в связи с чем есть возможность получить сварочный шов хорошего качества. Если не использовать дроссель, то могут появиться проблемы во время сварки.

Дроссель может состоять в конструкции полуавтомата или устройства для сварки, которое предусматривает использование электродов. Полуавтомат с дросселем практически не разбрызгивает металл во время работы. Процесс сварки будет проходить гораздо мягче, чем при отсутствии дросселя. Шов сварки сможет провариваться на существенную глубину. Достоинства подобного элемента не вызывают сомнений. Его можно смонтировать не только на самодельное устройство, но и на приспособление заводского производства. Особенно это касается бюджетных вариантов, склонных к неисправностям. Это сможет существенно облегчить работу на подобных конструкциях и повысить качество сварочного шва.

Какие подручные средства можно использовать

Схема источника питания инверторного сварочного аппарата.

Чтобы соорудить дроссель для сварки своими руками, первым делом нужно подготовить материал. В данном случае можно применить практически любые неиспользуемые электротехнические приспособления. Конструкция являет собой обыкновенный сердечник с намотанным проводом. Для данной цели можно использовать трансформаторную конструкцию, которая ранее была смонтирована в старом телевизоре. Всю обмотку понадобится демонтировать. Сердечник можно будет использовать для намотки провода, длина которого рассчитывается заранее.

Если есть возможность, можно применить детали, которые были установлены в лампочках фонарей. Старые обмотки следует демонтировать, так как они часто неисправны. В процессе намотки провода их понадобится установить на прежнее место.

Для намотки дросселя можно применить любой сердечник сечением приблизительно 12-15 см. Между его элементами понадобится сделать немагнитную часть. Для этого следует закрепить прокладку для изоляции толщиной примерно 0,6-1 мм.

Плавной регулировки тока можно достичь благодаря монтажу подвижных обмоток трансформаторной конструкции. Путем смены расстояния между обмотками можно изменять величину магнитного потока и сопротивление в повторной обмотке.

Преобразование тока в сварочном инверторе.

Для сварки на непрерывном токе к обмотке на выходе трансформаторной конструкции нужно подключить элемент для преобразования временного тока в непрерывный. Такое приспособление называется выпрямителем. Ток может быть не непрерывным, а пульсирующим. Уменьшить пульсацию возможно исключительно путем увеличения емкости конденсаторного устройства.

Чтобы была возможность выполнять регулировку тока дуги с помощью дросселя, между выходом трансформаторной конструкции и точкой нужно включить 3 выпрямителя.

Элементы, которые будут нужны для сооружения дросселя:

• электротехническая конструкция,
• провода,
• трансформатор,
• лампа фонаря,
• картон для изоляции.

Как изготовить дроссель для сварочного устройства

Схема изготовления сварочного дросселя.

Перед выполнением намотки провода понадобится изолировать ярмо.Для намотки дросселя можно использовать провод из алюминия или меди. В первом случае его сечение должно быть примерно 36-40 мм, во втором рекомендуемое сечение составляет 25 мм. Вместо провода можно использовать шину из меди толщиной 4-5 мм. Если планируется использовать алюминиевую деталь, то она должна иметь большую толщину. Провод нужно наматывать в количестве 30-35 витков, шина наматывается в 3 слоя. Если в качестве сердечника будет использоваться элемент от лампочки фонаря, то намотку следует выполнять только на одну боковую часть по всей длине до тех пор, пока окно не заполнится. Направление намотки изменять не допускается. Каждый слой должен быть изолирован от предыдущего. Элементы рекомендуется пропитать бакелитовым лаком.

В процессе намотки через одинаковое количество витков следует делать отводы. Контакты должны быть сильными, так как на них будет ложиться существенная нагрузка.

Установка дросселя оказывает положительное влияние на работу полуавтоматического устройства или обыкновенной самоделки. Для устройства, которое работает на временном токе, рекомендуется использовать приспособление вместе с конструкцией для выпрямления тока. В таком случае будет можно применять практически все возможные электроды.

Дроссель для сварки своими руками можно устанавливать и на устройство с понижающей трансформаторной конструкцией. Элемент нужно подключать на вторичную цепочку трансформатора для сварки. Это даст возможность соорудить устройство фирменного сварочного полуавтомата, который стоит очень дорого. Дроссель следует точно рассчитать по формуле, которая есть в документации, поставляемой вместе с приспособлением. Данное изделие будет иметь трансформаторную конструкцию с хорошим рассеиванием и отличными характеристиками.

Дроссель для инверторного или любого другого аппарата важно правильно настроить.

Дроссель для сварочного аппарата своими руками

Как сделать дроссель для сварочного аппарата постоянного тока

Сварка постоянным электрическим током получила широкое применение не только в масштабах крупных производств, но и в домашних мастерских.

Современный рынок предлагает десятки (если не сотни) аппаратов для сварки с помощью электрической дуги, начиная от компактных маломощных сварочников, заканчивая промышленными высокопроизводительными агрегатами.

Вне зависимости от типа оборудования, применяемого для электросварки, всех их объединяет одна проблема — неконтролируемое падение напряжение, из-за чего розжиг дуги и формирование шва становится затруднительным.

Для решения этой проблемы умельцы придумали дросель, внедряемый в цепь со сварочным оборудованием. У начинающих сварщиков сразу возникнет много вопросов: «Что это за деталь и как она функционирует? Как сделать дроссель самому на свой аппарат? Как рассчитать дроссель правильно?». В этой статье мы постараемся ответить на эти, и многие другие вопросы.

Общая информация

Для чего нужен дроссель? Эта небольшая деталь, подключенная в цепь, обеспечивает плавный розжиг дуги и поддерживает ее стабильность даже при перепадах напряжения, к тому же металл практически не разбрызгивается, шов получается более качественным, можно точно настроить аппарат и без проблем варить тонкий металл.

Принцип работы прост: дроссель пропускает через себя ток, накапливая его от сварочного аппарата. Накопленный ток как раз и используется для компенсации потерянного напряжения. Также дроссель с подмагничиванием обеспечивает нужное сопротивление тока, если напряжение слишком велико.

Совсем не обязательно покупать дроссель в магазине, тем более это далеко не дешевая покупка. Этот агрегат вполне можно смастерить самостоятельно.

Его конструкция состоит из сердечника и двух обмоток с сечением, рассчитанным на работу с определенным значением постоянного тока.

Именно поэтому не получится изготовить универсальный дроссель, ведь маленькая деталь не справится с мощным сварочником, и наоборот. Так что важно правильно рассчитать, сколько обмотки понадобится для работы с тем или иным напряжением.

Регулировка тока

Регулировка сварочного тока крайне важна для правильной работы и формировании качественного шва. Она может осуществляться несколькими способами:

• Регулировка тока путем изменения расстояния между элементами сварочного аппарата. Самый популярный способ. Чтобы уменьшить силу тока раздвиньте разрезанный сердечник трансформатора. Индукция несколько рассеется, и сила тока станет меньше. Чем больше сварочный агрегат, тем больше возможность регулировать ток, потому что интервал регулировки напрямую зависит от доступного размера в корпусе аппарата.
• Регулировка тока на обмотке трансформатора. Таким способом можно отсечь часть катушки, тем самым увеличив значение напряжения, пуская ток по более короткому пути. Чтобы ослабить ток путь нужно наоборот увеличить.
• Регулировка тока с помощью стальной пружины с креплением клемм через заданный интервал. Это неплохой способ регулировки, он позволяет плавно настраивать ток, но есть один существенный недостаток — пружина сильно нагревается и при этом постоянно находится под ногами у мастера, а это грубейшее нарушение техники безопасности.

Если внедрить в цепь дроссель, то решится большинство проблем, связанных с регулировкой тока. Это на первый взгляд небольшое приспособление способно в полной мере компенсировать недостающие напряжение или наоборот выполнять роль сопротивления, если напряжения слишком много. Настройка тока дросселем происходит очень плавно и сварщику не нужно держать под ногами раскаленную пружину.

Применение дросселя

Дроссель для сварки своими руками лучше всего работает на сварочных трансформаторах. Это доказывает наша практика. Дроссель быстро разжигает дугу даже при значительной потере тока, поэтому его можно без проблем использовать на даче или в цеху с нестабильным напряжением.

Отдельная особенность — это возможность использовать дроссель в паре с выпрямителем. Связка дроссель + выпрямитель способна увеличивать электродвижущую силу самоиндукции. В случае с полуавтоматом такой набор оборудования позволить легко зажечь дугу даже на значительном расстоянии от поверхности металла.

Дроссель своими руками

Теперь давайте разберемся, как дроссель для сварки своими руками можно намотать и как рассчитать дроссель. Чтобы намотать дроссель правильно, нужно досконально знать его устройство и понимать принцип работы.

В разделе «Общая информация» мы кратко описали устройство и принцип действия этого прибора. Мы составили небольшую поэтапную инструкцию, следуя которой вы сможете собрать дроссель.

Собранная вами деталь подойдет для использования на небольшом производстве или при домашней сварке. Итак, приступим:

1. Для начала вам нужно найти старый трансформатор, он будет нашей основой. Опытные мастера советуют брать повышающий элемент из лампового телевизора модели «ТСА 270-1», он будет выступать в роли сердечника. Подобные модели можно легко найти на блошином рынке или поискать в интернете на онлайн-досках объявлений.
2. Затем нужно разобрать трансформатор. Делается это просто: нужно срезать болты или повернуть головки в верхней части агрегата, затем снять катушки.
3. Полученные «подковы» (как их именуют умельцы) устанавливают специальные прокладки. Их изготавливают из тонкого картона и приклеивают к основанию «подковы». Прокладки нужны для образования индуктивного зазора.
4. Теперь нужно намотать провод на «подкову». Для этого берем алюминиевые провода сечением 36 миллиметров. Намотайте 22-24 витка с каждой стороны. Если вам удалось найти сердечник из лампового телевизора, то вы сможете намотать на каждую сторону по 8 витков в два слоя. Не забудьте сделать изоляцию между витками с помощью бумаги и бакелитового лака.
5. Провод следует наматывать в одну сторону на каждой из катушек. Это необходимо для того, чтобы в конце провода располагались в одинаковом направлении и вверху была перемычка между отводами, соединяющая катушки, а внизу располагался вход и выход.
6. Если вы все же неправильно намотали провода, и они располагаются в разном направлении, то установите по диагонали косую перемычку между верхним и нижним отводами. Вторая пара отводов будет играть роль входа и выход.
7. Рекомендуется устанавливать дроссель в сварочном аппарате только после диодов. Подключите ко входу кабель диодного моста.

Если сила тока дросселем наоборот продолжает падать при применении, то нужно убрать несколько витков на каждой из катушек.

Вместо заключения

Теперь вы знаете, как сделать дроссель для сварочного аппарата своими руками и использовать его в своей работе. Самодельный дроссель легко можно собрать своими силами, зная элементарные законы электротехники. Расскажите о своем опыте конструирования дросселя в комментариях и делитесь этой статьей в социальных сетях. Желаем удачи!

Как сделать (намотать) дроссель для сварочного инвертора

Электросварка широко применяется на крупных производствах и в мелких мастерских. Аппараты для соединения металлов электрической дугой тоже бывают разными по размерам и мощности.

Но всех их объединяет одна возможная проблема — падение напряжения мешает розжигу дуги и ведению шва. Еще бывает трудно настроить нужную величину тока для конкретной толщины металла. Для решения всего этого используется дроссель в составе оборудования.

Что это такое? Как он функционирует? Как сделать дроссель самому на свой аппарат?

Что это такое?

Дроссель для сварочного аппарата своими руками смастерить вполне возможно. Он состоит из сердечника и двух обмоток с определенным сечением, рассчитанным на работу с конкретной величиной тока. Дроссель от крупного сварочного оборудования не подойдет к маленькому агрегату, и наоборот, маленькая модель будет не эффективна на большом сварочном аппарате.

Дроссель получает и накапливает в себе ток от понижающего трансформатора, чем содействует плавному розжигу электрода. Во время ведения шва дуга горит более мягко и меньше разбрызгивается металл сварочной ванны. Если поступающее напряжение слишком велико, то дроссель берет на себя часть функции сопротивления. Это позволяет более точно настраивать аппарат и варить тонкий металл.

Преимущество самодельного дросселя

Для сварки металла различной толщины применяется несколько способов регулировки силы тока:

• Изменение расстояния между элементами трансформатора. В устройстве сварочных аппаратов имеется две обмотки, между которыми происходит электромагнитная индукция. Благодаря этому понижаются Вольты, и повышаются Амперы. Если сила тока слишком велика, для нормального ведения шва на заданной толщине материала, то обмотки разводятся между собой при помощи винта с резьбой. Это рассеивает индукцию и уменьшает силу тока. Степень регулировки зависит от длины винта и размеров корпуса аппарат. Чем шире настройки этого параметра, тем крупнее сам сварочный агрегат.
• Ступенчатая регулировка на обмотке трансформатора позволяет отсекать часть катушки, пуская ток по более коротком пути. Для уменьшения силы сварочной дуги устанавливают максимально длинный путь напряжению. Но это зависит от количества витков понижающего трансформатора.
• Сопротивление из стальной пружины с креплением клемм через определенный интервал позволяет регулировать силу тока мелкими «шагами», но имеет существенный недостаток в виде быстрого перегрева сопротивления, которое постоянно находится под ногами у сварщика.

Внедрение в схему дросселя решает все эти проблемы одновременно. Это небольшое электротехническое приспособление частично компенсирует недостающее сопротивление, поэтому нет необходимости использовать большие трансформаторы с широкими параметрами регулировки. Настройка тока происходит плавно без ступеней, а под ногами нет раскаленной пружины.

Применение

Сделанный самостоятельно дроссель хорошо взаимодействует на трансформаторах. Поскольку переменный ток отличается треском и разбрызгиванием металла, то добавление в схему этого элемента позволит варить более мягко. Особенно это чувствуется при работе на трубах отопления, где продолжает подтекать вода из системы.

Дроссель для сварочного инвертора и полуавтомата полезен и содействием быстрого розжига дуги. Например, если инвертор должен выдавать 48 V холостого хода, то при падении или скачках напряжения в сети, это значение будет еще меньше.

Когда требуется варить электродом МР-3, оптимальное значение тока для которого составляет 70 V, а при 48V он зажигается с трудом, то в случае падения напряжения дугу будет возбудить очень сложно.

В результате, запланированные сварочные работы придется отложить до восстановления нормального напряжения.

Дроссель, в сочетании с выпрямителем, способен производить ЭДС самоиндукции, которая пронизывает воздушное пространство и легко поджигает электрод. В случае полуавтомата это содействует легкому началу работ при малейшем поднесении к изделию подающейся из сопла проволоки.

Сочетая в себе две функции (компенсация сопротивления и стабилизация дуги) это устройство позволяет варить тонкий металл в условиях скачущего напряжения. Так, аппараты с дросселем широко используются для сварки кузовов автомобилей на СТО, или нержавеющих тонких емкостей.

Дроссель своими руками

Чтобы знать как намотать дроссель правильно, важно разобраться в его устройстве. Хотя оно простое, поэтапное точное выполнение каждой части обеспечит качественный результат. Для полуавтомата или инвертора, используемых в частном доме и на даче, подойдет дроссель, сделанный следующим образом:

1. За основу берется старый трансформатор. Оптимальная модель — это повышающий элемент на ламповом телевизоре с маркировкой «ТСА 270-1». Подобные можно найти у пожилых знакомых в гараже. Размеры его внутренней части идеально подходят под сварочный аппарат для домашнего использования.
2. Разборка трансформатора производится путем срезания болтов для освобождения катушек. Или можно повернуть ряд головок в верхней части устройства, и снять катушки напрямую.
3. На пустые подковы необходимо установить прокладки, которые будут образовывать индуктивный зазор дросселя. Их можно изготовить из картона с толщиной листа от 0.8 до 1.0 мм. Прокладки приклеиваются на основание подковы.
4. Обмотка производится мягким алюминиевым проводом с сечением 36 мм. На каждую катушку следует нанести по 24 витка. С использованием указанного сердечника от старого телевизора получится сделать три слоя по восемь витков в каждом. Между слоями необходимо выполнить качественную изоляцию бумагой и бакелитовым лаком. Это делается ввиду способности устройства к выработке ЭДС самоиндукции, которая появляется при разрыве дуги. Тогда разряд идет по пути наименьшего сопротивления и пробивает воздух, чем возобновляет горение электрода. Если наименьшее сопротивление окажется между витками обмотки, то пробой случится там, что повлечет порчу элемента.
5. Наматывать провод нужно в одну сторону на каждой катушке. Благодаря одинаковому направлению получится конструкция, на которой вверху будет перемычка между отводами, соединяющая катушки, а внизу расположатся вход и выход.
6. Если при наматывании была допущена ошибка, и катушки получились противоположными по направлению намотки, то выйти из положения можно установкой косой перемычки между верхним и нижним отводами по диагонали. Вторая пара отводов образует вход и выход.
7. Устанавливать дроссель в цепь рекомендуется уже после диодов. Ко входу подключается кабель с диодного моста, а к выходу крепится кабель массы, подающийся на изделие.

После сборки происходит тестирование устройства. Для этого необходимо выполнить сварку на металле, толщина которого будет применяться чаще всего в повседневной работе. Проверяется сила тока, которой должно быть достаточно для хорошего провара, но без прожогов.

Обращать внимание необходимо и на поведение сварочной дуги, ее стабильность, умеренный треск, и плавность горения без чрезмерных брызг. Легкий поджиг электрода и хорошие характеристики дуги будут показателем правильной сборки. Если сила тока значительно упала, то стоит перемотать устройство и удалить несколько витков обмотки на каждой катушке.

Внедрение дросселя в схему полуавтомата, инвертора или обычного трансформатора, облегчает работу с устройством. Накладывать швы становится более удобно, а поджиг электрода происходит плавно и стабильно. Особенно это практично в частном секторе, где скачки напряжения — привычное дело. Самодельное изготовление устройства легко выполнить придерживаясь последовательности приведенной в статье.

Поделись с друзьями

Сварочный аппарат своими руками

Самый подходящий по массе и мощности сварочный аппарат — с тороидальным магнитопроводом (например, от сгоревшего электродвигателя мощностью 3-5 кВт)…

Исходя из собственного опыта и практики других самодельных конструкторов, считаю также уместным подчеркнуть, что ток холостого хода у добротного сварочного трансформатора, рассчитанного на подключение к бытовой 220-вольтной сети, должен быть порядка 0,5-1 А.

При меньшем значении данного параметра падает мощность, при большем — греется магнитопровод, а вместе с ним и весь ЭСА.

Не могу также не отметить: если подключение «сварочника» планируется к сети с напряжением 220-380 В, то поверх первичной обмотки крайне желательно иметь дополнительную, 160-вольтную (требуемое число витков уточняется по вольтметру), после которой идет уже вторичная, сварочная.

Корпус такого самодельного сварочного аппарата можно выполнить, например, из перфорированного металлического листа толщиной 1-1,5 мм.

В основании его устанавливается на изоляционных подставках сам тороидальный трансформатор, фиксируемый сверху прижимной планкой-изолятором с двумя шпильками М10.

Перфорационные отверстия диаметром 20 мм — для создания естественной приточной вентиляции, необходимой нашему «сварочнику».

Рис.1. Самодельный сварочный аппарат в сборе: 1 — опора-амортизатор (4 шт.), 2 — кронштейн-шпилька М10 с двумя шайбами и парой гаек (4 компл.

), 3 — облицовка с прорезями для вентиляции: 4 — шпилька М8 с двумя шайбами и парой гаек (2 компл), 5 — основание с вентиляционными отверстиями, 6 — изолирующая подкладка (текстолит гетинакс или деревянная дощечка s10-15, 4 шт.

), 7 — магнитопровод (от электродвигателя мощностью 3-5 кВт), 8 — изоляционная подложка (стеклоткань, 2-3 слоя), 9 — первичная сетевая обмотка (220-380 В, ток холостого хода 0,5-1 А), 10 — дополнительная обмотка, рассчитанная на 160 В, 11 — вторичная сварочная обмотка, 12 — защитная оболочка сварочного трансформатора (стеклоткань, 2-3 слоя), 13 — косынка (4 шт.

), 14 — ручка для переноски (металлическая труба 20×3, 2 шт.

) 15 — прижимная планка (текстолит, гетинакс или деревянная дощечка s10-15), 16 — клеммная панель (13-мм стеклотекстолит или другой термостойкий изолятор), 17 — светоиндикатор (тиратрон МТХ-90 с 60-килоомным МЛТ-0,25 или «неонка» ТН-02 с последовательно соединенным резистором порядка 120 кОм), 18 — клемма 220 В (2 шт.): 19 — сварочная клемма (болт М10 с двумя гайками, парой шайб и гайкой «барашек», латунь или медь, 2 компл.), 20 — «концевик» сварочной обмотки (медь или латунь, лист s1,5, 2 шт.),

материал дет. поз. 3,5 и 13 — металлический лист s1-1,5, тип и количество деталей крепежа для облицовки и клеммной панели не показаны

К основанию крепится (например, на винтах и кронштейнах-уголках) облицовка: тоже из металлического листа, но уже с «прорезной» перфорацией. Расстояние между стенками и трансформатором должно быть, как свидетельствует практика, не менее 30 мм — опять-таки для облегчения условий воздушного охлаждения.

Сверху корпус ужестчается косынками, к которым крепятся скобы-ручки. Основу каждой из таких ручек составляет труба 20×2 мм с боковыми отверстиями диаметром 10,3 мм у концов, в которые вставляются шпильки М10 и привариваются через торцевое окно.

На завершающей стадии сборки устанавливается панель из 10-мм стеклотекстолита (или другого столь же термостойкого изолятора) с располагающимися на ней сетевыми и более мощными сварочными клеммами, а также светоиндикатором «Вкл».

В качестве последнего может использоваться тиратрон МТХ-90 с 60-килоомным резистором или «неонка» МН3 (ТН-0,2) с последовательно соединенным МЛТ-0,25 сопротивлением 120 кОм.

Для регулировки тока при сварке рекомендуется применять самодельный реостат. Основа — 100-мм отрезок асбоцементной трубы диаметром 200-250 мм. В качестве резистентной обмотки используется пружина (стальная хромо ванадиевая проволока диаметром 3-4 мм, навивка — на цилиндрической болванке диаметром 40 мм), например, от сеялки.

Кольцевой реостат сварочного аппарата:
1 — основание-изолятор (асбоцементная труба), 2 — резистентная обмотка (цилиндрическая пружина от сеялки, стальная хромованадиевая проволока диаметром 3-4, навивка диаметром 40, концы отожжены и после установки по месту загнуты под болт М8), 3 — клемма (болт М8 с гайкой и двумя шайбами, 2 компл.), 4 — сварочный кабель с «концевиком», 5 — ручка для переноски (стальная полоса 40×2), 6 — сварочный кабель с двумя «концевиками», 7 — обжимка-изолятор (резиновый шланг 20×3, L50), 8 — ножевой контакт (медная полоса 25×5, L110) Концы пружины-заготовки нагреваются докрасна, пропускаются в просверленные для них отверстия внутрь асбоцементной трубы-основания и плоскогубцами выгибаются под болт М8. Начало получившейся резистентной обмотки соединяется со сварочным 1-м кабелем при помощи самодельной клеммы, состоящей из болта М8, гайки и двух шайб. Ну а регулируемый токосъём осуществляется при помощи медного ножа-регулятора, вставляемого между витками пружины реостата. Конечно же, нелишне оснастить ЭСА и достаточно мощным выпрямителем, что позволит выполнять качественную сварку на постоянном токе. Как свидетельствует практика, самыми приемлемыми оказываются технические решения, в основе которых — так называемый выпрямительный мост на диодах, способных отдавать в нагрузку прямой ток не менее 100 А. С целью лучшего охлаждения каждый из полупроводниковых вентилей желательно снабжать радиатором, имеющим площадь теплоотдачи порядка 200 см2. Довольно хорошие эксплуатационные характеристики, например, у выпрямительного моста, состоящего из двух групп мощных разнополярных диодов В200 и ВЛ200, конструктивное исполнение которых (с «анодным» либо, наоборот, «катодным» отводом тепла и имеющим отличительные корпуса, соответственно, зеленого или малинового цвета) позволяет легко объединять их в суперкомпактный блок с «плюсо-минусовой» и «минусо-плюсовой» контактно-радиаторными группами, между которыми устанавливается резиновая прокладка. Для надежного поджигания дуги обычно используют конденсатор или дроссель. Однако последний предпочтительнее в силу свойственных ему высоких энергоемкостных и эксплуатационных качеств. Сама же конструкция зависит от используемого магнитопровода. Наиболее доступным для многих является «железо» сгоревших трансформаторов. Точнее — пакеты типовых конфигураций из электротехнической стали.

Рис.3. Схема выпрямительно-дроссельного блока

Варианты сварочного дросселя на стержневом магнитопроводе (а) и на броневом (б), составлением из двух типовых стержневых сердечников:

1 — магнитопровод (пакет, набранный из наиболее доступных пластин трансформаторной стали), 2 — изолирующая прокладка (2-3 слоя стекло изоляционной ленты), 3 — обмотка (35-40 витков кабеля с общим сечением медных жил 25 мм2 или алюминиевых 35-40 мм2), 4 — стяжной кронштейн (металлический уголок 15×15 или 25×25, 4 шт.), 5 — стяжка (шпилька с двумя гайками и шайбами Гровера, 4 или 8 компл.)

Неплохие дроссели получаются, в частности, когда в качестве магнитопровода для них — стержневой сердечник шириной 30 мм и толщиной пакета 150-250 мм (от старого блока электропитания) или два спаренных, приспособленных как своеобразный броневой с пакетом толщиной 100-150 мм. Обмотка содержит от 35 до 40 витков хорошо изолированного провода (токопроводящей шины, кабеля) сечением 35-40 (алюминий) или 25 (медь) мм2. Достоинство: можно использовать любой электрод. Именно такие дроссели легко встраивать в выпрямители или оформлять в виде отдельных блоков. Если приходится заниматься сваркой помногу да к тому же использовать 4-мм электроды, то не обойтись без принудительного воздушного охлаждения. При этом сам вентилятор желательно устанавливать непосредственно на выпрямителе сварочного аппарата.

В последнем авторском варианте пришлось пойти на установку более мощных радиаторов от 500-амперных диодов. В результате получился самодельный сварочный аппарат, который по своим технико-эксплуатационным параметрам способен быть, что называется, на равных со сварочными аппаратами промышленного изготовления.

А.Певнев, г. Димитровград, Ульяновская обл.Самодельный сварочный аппарат из старого электродвигателяТочечная сварка своими руками

Использование сварочного дросселя

Сварочный аппарат есть, практически у каждого мало-мальски уважающего себя хозяина. Как правило, в последнее время приобретаются аппараты относительно невысокого качества, которые, после небольшой и недорогой доработки, совершенно не уступают лучшим фирменным образцам. Одной из таких доработок является установка дросселя для сварки .

Что это дает? Во-первых стабилизируется сварочный ток.

При использовании сварочного аппарата переменного тока поджиг электрода возможен только при достижении уровня напряжения, необходимого для поджига и соответствующей синусоиды электрического тока.

Включение в конструкцию дросселя позволяет сместить фазы между током и напряжением, что приводит к более легкому началу сварочных работ и более ровному горению и, соответственно, более качественному сварному шву.

При современном строительстве одну из ключевых ролей играет пол, особенно если он должен обладать не только внешними показателями, но и сохранять тепло. Паркетный пол считается оптимальным решением. Паркет Киев есть разных видов, цветовых решений и в его выборе есть определенные нюансы.

Сварочные дроссели применяются как в сварочных аппаратах, использующих электроды, так и в полуавтоматах. В случае применения в полуавтомате, значительно уменьшается разбрызгивание металла, а работа становится более мягкой, причем шов проваривается более глубоко.

Для изготовления сварочного дросселя своими руками умельцы используют трансформаторы от старых, желательно ламповых, телевизоров. Для начала снимается полностью вся намотка, а на «железо» наматывается провод, исходя из предварительных расчетов.

Стоит отметить, что весьма неплохое качество при изготовлении сварочного дросселя своими руками можно получить, если использовать в качестве заготовки дроссели от сгоревших ламп уличного освещения.

Как правило, обмотка содержит от 25 до 40 витков провода, сечением 35-40 мм2, если используется алюминиевый провод и от 25 мм2, в том случае, если удалось раздобыть медный.

Неплохо подходит для намотки дросселя шинка — как алюминиевая, так и медная.

Итак, можно ставить дроссель на, практически, любой сварочный аппарат, но специалисты все-таки советуют использовать его совместно с выпрямительным блоком — это относится только к сварочным аппаратам, работающим с переменным током. В этом случае достигается двойная цель. Получается более мягкая работа и возможность варить любыми электродами.

Существуют конструкции, в которых дроссель работает в паре с понижающим трансформатором. В этом случае расчет дросселя должен бытьолее точным и производится по формулам, которые можно найти в специализированной литературе.

При такой реализации конструкции предпочтительное место установки дросселя — вторичная цепь сварочного трансформатора. Стоит заметить, что именно таким образом располагается дроссель в некоторых дорогих сварочных полуавтоматах импортного производства. Преимущества здесь налицо. При таком расположении трансформатор обладает нормальным рассеиванием и весьма жесткой внешней характеристикой.

Регулировка работы дросселя — весьма ответственное дело. Несмотря на все расчеты, добиться устойчивой и безупречной работы с первого раза, практически невозможно. Обычно количество витков подбирают опытным путем отматывая или, наоборот, добавляя витки. Еще один способ регулировки заключается в изменении воздушного зазора в магнитопроводе — в этом случае регулировка более плавная.

Дроссель для сварочного аппарата своими руками

• Расчет сечения проводов первичной обмотки трансформатора
• Расчет сечения проводов вторичной обмотки трансформатора
• Выпрямитель для сварочного аппарата
• Способы регулирования тока сварочной дуги
• Как сделать дроссель и намотать его правильно?

Понижающий трансформатор является основой простейшего сварочного аппарата. Более сложным является сварочный аппарат, у которого на выходе имеется выпрямитель, который переменное напряжение преобразует в постоянное. Такие сварочные аппараты называют выпрямителями.

Трансформаторы бывают трех видов: тороидальный, стержневой и броневой, различия между ними можно увидеть на рисунке выше.

Самым сложным является сварочный аппарат, преобразующий входную частоту сети питания 50 Гц сначала в постоянное напряжение, как у выпрямителей, с последующим преобразованием его в переменное, частота которого измеряется уже килогерцами. Это инвертор.

Сделать своими руками инвертор по силам только тому, кто хорошо разбирается в радиоэлектронике и в используемой там элементной базе. Для этого специалиста не нужно объяснять, для чего нужен дроссель и где его место в схеме. А неподготовленному человеку целесообразно объяснить, что такое трансформатор и выпрямитель к нему.

Расчет сечения проводов первичной обмотки трансформатора

Схема устройства сварочного трансформатора.

Теория трансформаторов сложна тем, что она основана на законах электромагнитной индукции и других явлений магнетизма. Однако, не используя сложный математический аппарат, можно пояснить, как работает трансформатор и можно ли его собрать самостоятельно.

Вручную трансформатор можно намотать на металлическом сердечнике, собранном из пластин трансформаторной стали. Проще выполнить намотку на стержневой или броневой сердечник, чем на тороидальный.

Сразу же следует обратить внимание, что на изображении хорошо видна разница в толщине проводов: тонкий провод расположен непосредственно на сердечнике, и в нем явно видно большее количество витков. Это первичная обмотка.

Более толстый провод и с меньшим количеством витков – это вторичная обмотка.

Не учитывая потери мощности внутри трансформатора, рассчитаем, каким должен быть ток I1 в его первичной обмотке. Идеальное напряжение сети равно U=220 В. Зная потребляемую мощность, например, P=5 кВт, имеем:

I1 = Р:U= 5000_220=22,7 А.

По току в первичной обмотке трансформатора определяем диаметр провода. Плотность тока для бытового сварочного трансформатора должна быть не более 5 А/мм 2 сечения провода. Следовательно, для первичной обмотки потребуется провод сечением S1 =22,7:5=4,54 мм 2 .

По сечению провода определяем квадрат, его диаметр d без учета изоляции:

d 2 =4S/π=4×4,54/3,14=5,78.

Извлекая корень квадратный, получаем d=2,4 мм. Эти расчеты выполнены для медных жил провода. При намотке проводов с алюминиевым сердечником полученный результат необходимо увеличить в 1,6-1,7 раза.

Для первичной обмотки применяют медный провод, изоляция которого должна хорошо выдерживать высокие температуры. Это стеклотканевая или хлопчатобумажная изоляция. Подойдет резиновая и резинотканевая изоляция. Провода, имеющие ПВХ изоляцию, применять не следует.

Доработка сварочного аппарата

Выбор бытовых сварочных аппаратов на современном рынке огромен — от трансформаторных и инверторных до аппаратов плазменной резки.

Основная область использования данной электроаппаратуры в бытовых целях — ремонт авто — мототехники, сварочные работы на малых строительных площадках (дачное строительство).

В данной статье предлагаю рассмотреть некоторые моменты по модернизации бытовых трансформаторных сварочных аппаратов на примере сварки фирмы BlueWeld модель Gamma 4. 185.

Рассмотрим принципиальную схему аппарата — как видите ничего сложного-обычный силовой трансформатор,с первичной обмоткой на 220/400В, с тепловой защитой и вентилятором охлаждения.

Рабочий ток прибора (от 25 до 160А) регулируется посредством выдвижной части сердечника трансформатора.Аппарат расчитан на работу с покрытыми электродами от 1,5 до 4мм диаметром.

Что же явилось предпосылкой к модернизации данного устройства? Прежде всего нестабильность питающего напряжения в том районе, где планировалось использование данного аппарата — в иные дни оно едва достигало 170В (кстати, некоторые инверторные аппараты просто не запускаются при таком напряжении питания).

Кроме того, аппарат изначально не предназачен для выполнения сварных швов с высокими эстетическими характеристиками (например при применении электродуговой сварки в процессе художественной холодной ковки металла или при сварке тонкостенных профильных труб) — в общем основным назначением аппарата было”спаять” между собой две железных болванки.

Помимо всего прочего, ”зажечь” дугу этой сваркой было весьма затруднительно даже при номинальном напряжении питания — про пониженное напряжение вообще говорить не приходится.

В итоге было решено прежде всего перевести аппарат на постоянный ток (для стабильности электрической дуги и как следствие увеличения качества сварного соединения) а также повысить напряжение выхода для более стабильного и легкого розжига электрода. Для этих целей идеально подошла схема выпрямителя/умножителя конструкции А.Трифонова — принципиальная электрическая схема (а) и вольт-амперные характеристики (б) показаны на рисунке.

Особую роль в этом техническом решении казалось бы обычного выпрямителя, играет перемычка Х1Х3-вставив ее,получают из обычного диодного моста VD1-VD4 с низкочастотным фильтром C1C2L1 выпрямительное устройство, на выходе которого в режиме холостого хода мы имеем удвоенное напряжение (по сравнению с вариантом работы прибора без перемычки).

Рассмотрим более подробно работу схемы. Положительная полуволна напряжения поступает на полупроводниковый вентиль VD1 и зарядив конденсатор С1 до максимума возвращается к началу обмотки трансформатора. В другой полупериод, заряд проходит к конденсатору С2, а от него к вентилю VD2 и далее к обмотке.

Конденсаторы С1 и С2 соединены таким образом, что результирующее напряжение оказывается равным суммарному (удвоенному) напряжению, которое и подводится через дроссель на держатель электрода и таким образом способствует стабильному разжиганию дуги. Вентили VD3 и VD4 при замкнутой перемычке Х2Х3 и отсутствии сварочной дуги в работе схемы не участвуют.

Главным достоинством схемы является то,что при применении обычной схемы моста имеет место резкое снижение выпрямленного напряжения при увеличении тока нагрузки в момент зажигания дуги-приходится ставить электролитические конденсаторы огромной емкости — 15000мкф, и все это при том, что в момент касания электродом свариваемых поверхностей и мнгновенного разряда конденсатора большой емкости, происходит микровзрыв плазмы с разрушением покрытия электрода, а это ухудшает розжиг. Теперь немного о деталях конструкции.

В качестве вентилей диодного моста применимы полупроводниковые диоды Д161 или В200 со стандартными радиаторами для них.

Если у вас в наличии имеются 2 диода Д161 и 2 диода В200 вы можете сделать мост более компактным — диоды исполнены с разной проводимостью и радиаторы можно скрепить шпильками прямо между собой, не применяя прокладок. В качестве конденсаторов, перестраховавшись, применил набор неполярных конденсаторов МБГО (можно МБГЧ,МБГП).

Емкость каждого получилась по 400 мкф, чего вполне хватило для стабильной работы аппарата. Токовый дроссель L1 намотан на сердечнике от трансформатора ТС-270 проводом сечением 10мм квадратных.

Сварочный аппарат своими руками: комплектация, чертежи, схемы и проекты самодельных аппаратов (110 фото)

Основная часть специалистов считает, что создание аппарата для сварки не потребует особых навыков. Но прежде чем приступить к его изготовлению, нужно чётко понять в каких целях его можно использовать.

Очень важно, чтобы схема сварочного аппарата была как можно проще, изредка, даже применяют трансформаторы, изъятые из микроволновой печи. Изделие обязано функционировать от бытовой электрической сети с напряжением в 220В.

При этом выделяют целый каталог самодельных аппаратов, функционирующих от электрической сети в 380В.

Комплектация

Сборка аппарата, в большинстве ситуаций, совершается для осуществления мелких сварочных работ, требуемых в бытовых условиях.

В комплектацию представленного аппарата включены следующие компоненты:

Блок питания

Главным компонентом в нём считается преобразователь (трансформатор), его можно создать из бывшего автотрансформатора или же из преобразователя, изъятого из микроволновой печи. Если используется последний вариант, то вынимая трансформатор из микроволновой печи нужно быть предельно осторожными, чтобы не навредить основной обмотке.

Блок выпрямителя

Главными компонентами представленного оборудования являются диоды. Подборка мощности диодов выполняется таким образом, чтобы они были в состоянии выдержать предварительно установленные нагрузки. Для охлаждения диодов применяются специальные радиаторы, изготовленные из сплава алюминия.

При разметке установочной платы обязательно нужно оставить место для дроссели, которая создана сглаживать импульсы. Сборка выпрямителя выполняется на отдельной плате с применением гетинакса или текстолина.

Блок инвертора

Инвертор трансформирует поступающий из выпрямителя постоянный ток в переменный, который характеризуется высокой частотой колебания. Трансформация осуществляется с применением электронных схем на мощных транзисторах или тиристорах.

Изготовить сварочный инвертор своими руками – не трудно, главное, подобрать все представленные компоненты, присутствующие в комплектации. К тому же можно значительно сэкономить на дополнительной обмотке преобразователя, используя не медные провода, а медную жесть.

Технология сборки сварочного аппарата

Если вас интересует, как сделать сварочный аппарат собственноручно, то нужно следовать такому плану:

Выпрямитель располагается на одном пульте управления с преобразователем и дросселю. Регулятор силы тока располагается на панели управления.

С имеющихся катушек преобразователя (не задевая сердечник) удаляются дополнительные обмотки. К основной обмотке прикасаться не нужно, а вот среднюю можно перемотать проводом, выполняя отводы через последующие тридцать витков.

Клеммы для выведения дополнительного типа обмотки преобразователя изготавливаются из трубок, из меди, диаметр которых равен 10-12 миллиметров, в длину они достигают 30-40 миллиметров. Одна сторона клеммы расклепывается и в образовавшейся пластине просверливается выемка размером около десяти миллиметров, с обратной стороны, вставляется предварительно зачищенный провод.

С панели, размещённой сверху преобразователя, удаляются винты, оснащённые гайками, и заменяются усовершенствованными винтами, типа М10 – к ним подсоединяются клеммы.

Для выведения основной обмотки создается отдельная плата и прикрепляется к преобразователю. Предварительно в плате нужно создать 10-11 отверстий, в диаметре достигающих 6 миллиметров, и соединить с ними винты М6, содержащие две гайки и шайбы. Далее, осуществляется параллельное соединение двух боковых обмоток, а затем добавление к ним средней обмотки.

Главной характеристикой самодельного сварочного аппарата является то, что к электрической сети он может быть подключен только через рубильник, используя провода сечения около 1,5 мм2.

С фото сварочного аппарата, изготовленного своими руками можно ознакомиться в нашей галерее.

Если при изготовлении представленного аппарата своими руками возникают трудности, то всегда можно приобрести сварочный аппарат в магазине.

svarnoy.info

Свежие записи

Свежие комментарии

• Дмитрий к записи Связаться с нами
• admin к записи Продолжение: DXF для твердотопливного котла 9 кВт.
• admin к записи Чертежи шахтного твердотопливного котла 9 кВт
• ric к записи Повышение эффективности производства
• Сварщик к записи Сварка труб через «операцию»

Сварочные аппараты переменного тока

Сварочные аппараты переменного тока, подразделяют на четыре основные группы: сварочные аппараты

? с отдельным дросселем,

? со встроенным дросселем,

? подвижным магнитным шунтом,

? с увеличенным магнитным рассеянием и подвижной обмоткой.

Они отличаются по конструкции и по электрической схеме. Сварочные аппараты состоят из понижающего трансформатора и устройства — дросселя, подвижного магнитного шунта, подвижной обмотки — для создания падающей внешней характеристики и регулирования сварочного тока. Трансформатор обеспечивает питание дуги переменным током напряжением 60…70 В.

Сварочные аппараты с отдельным дросселем (рис. 1) состоят из понижающего трансформатора и дросселя (регулятора тока). Трансформатор Тр имеет сердечник (магнитопровод) 2 из пластин, отштампованных из тонкой трансформаторной стали толщиной 0,5 мм. На сердечнике расположены первичная 1 и вторичная 3 обмотки. Первичная обмотка из изолированной проволоки подключается к сети переменного тока напряжением 220 или 380 В. Во вторичной обмотке, изготовленной из медной шины, индукцируется напряжение 60…70 В. Небольшое магнитное рассеивание и малое омическое сопротивление обмоток обеспечивают незначительное внутреннее падение напряжения и высокий к. п.д. трансформатора. Последовательно с вторичной обмоткой в сварочную цепь включена обмотка 4 (из голой медной шины) дросселя Др. Обмотка имеет асбестовые прокладки, пропитанные теплостойким лаком. Сердечник дросселя также набран из пластин тонкой трансформаторной стали и состоит из двух частей: неподвижной 5, на которой расположена обмотка дросселя, и подвижной 6, перемещаемой с помощью винтовой пары 7. При вращении рукоятки по часовой стрелке воздушный зазор а увеличивается, против часовой стрелки—уменьшается.

Сварочные аппараты с отдельным дросселем
Рис. 1

При возбуждении дуги (при коротком замыкании) большой ток, проходя через обмотку дросселя, создает мощный магнитный поток, наводящий э.д.с. дросселя, направленную против напряжения трансформатора. Вторичное напряжение, развиваемое трансформатором, полностью поглощается падением напряжения в дросселе. Напряжение в сварочной цепи почти достигает нулевого значения.

При возникновении дуги сварочный ток уменьшается, вслед за ним уменьшается э. д.с. самоиндукции дросселя, направленная против напряжения трансформатора, и в сварочной цепи устанавливается рабочее напряжение, необходимое для устойчивого горения дуги, меньшее, чем напряжение холостого хода. Изменяя зазор а между неподвижным, и подвижным магнитопроводами, изменяют индуктивное сопротивление дросселя и тем самым ток в сварочной цепи. При увеличении зазора магнитное сопротивление магнитопровода дросселя увеличивается, магнитный поток ослабляется, уменьшается э.д.с. самоиндукции катушки и ее индуктивное сопротивление. Это приводит к возрастанию сварочного тока. При уменьшении зазора сварочный ток уменьшается. Один оборот рукоятки винтовой пары изменяет сварочный ток примерно на 20 А.

По этой схеме изготовлены сварочные трансформаторы типа СТЭ. Трансформаторы СТЭ-24-У и СТЭ-34-У не сложны по устройству и безопасны в работе и поэтому их широко применяют при ручной дуговой сварке.

Сварочные аппараты со встроенным дросселем (рис.2) имеют электромагнитную схему, разработанную акад. В. П. Никитиным. Магнитопровод трансформатора состоит из основного сердечника на котором расположены первичная 2 и вторичная 6 обмотки собственно трансформатора, и добавочного сердечника 4 с обмоткой 5 дросселя (регулятора тока). Добавочный магнитопровод расположен над основным и состоит из неподвижной и подвижной частей, между которыми с помощью винтовой пары 3 устанавливается необходимый воздушный зазор а.

Сварочные аппараты со встроенным дросселем
Рис. 2

Магнитный поток, создаваемый обмоткой дросселя, может иметь попутное или встречное направление с потоком, создаваемым вторичной обмоткой трансформатора, в зависимости от того как включены эти обмотки.

Сварочный ток регулируют, изменяя воздушный зазор а, чем больше зазор а, тем больше сварочный ток.

Этот принцип действия лежит в основе конструкции следующих сварочных трансформаторов СТЭ-24-У, СТЭ-34-У, СТН-350, СТН-500, СТН-700, ТСД-500, ТСД-1000-3, ТСД-2000.

Сварочные аппараты с увеличенным магнитным рассеянием и подвижным магнитным шунтом (рис. 3)

Сварочные аппараты с увеличенным магнитным рассеянием и подвижным магнитным шунтом
Рис. 3

имеют замкнутый магнитопровод, у которого на одном стержне расположены первичная 4 и вторичная 3 обмотки трансформатора, а на другом — реактивная обмотка 1. Между ними находится стержень — магнитный шунт 2. Шунт замыкает магнитные потоки, создаваемые первичной и реактивной обмотками. При этом образуются магнитные потоки рассеяния, которые создают значительное индуктивное сопротивление. Таким образом, обеспечивается падающая внешняя характеристика трансформатора.

Сварочный ток регулируют, перемещая магнитный шунт вдоль направления магнитного потока. При выдвижении шунта рассеяние магнитных потоков первичной и реактивной обмоток уменьшается, вследствие чего уменьшается индуктивное сопротивление трансформатора. При этом сварочный ток возрастает. По такому принципу работают аппараты типа СТАН и СТШ.

Сварочные аппараты с увеличенным магнитным рассеянием и подвижной обмоткой. Трансформатор имеет магнитопровод, на обоих стержнях которого расположены по две катушки: одна с первичной обмоткой, а вторая — со вторичной обмоткой. Катушки первичной обмотки закреплены неподвижно в нижней части сердечника, а катушки вторичной обмотки перемещаются по стержню с помощью винтовой пары. Сварочный ток регулируют изменением расстояния между первичными и вторичными обмотками. При увеличении этого расстояния магнитный поток рассеяния возрастает, а сварочный ток уменьшается. По этому принципу изготовлены такие трансформаторы ТС-120, ТС-300, ТС-500, ТСК-300, ТСК-500, ТД-300, ТД-500.

Сварка для начинающих | Изучите основы сварки

Из самых ранних моих воспоминаний я склеивал бумагу, чтобы сделать что-нибудь в детском саду. Моими материалами тогда были куски плотной бумаги, вырезанные тупыми ножницами, и большая туба с пастой. В настоящее время у меня возникает то же чувство каждый раз, когда я склеиваю два куска металла с помощью сварочного аппарата.

Сварка может быть интересной и выгодной для всех, кто хочет создать что-то из разнообразного сырья. Давно прошли времена огромных стационарных стальных шкафов, которые занимали место в гараже и потребляли 220 вольт. Теперь сварщиком может быть удобная «коробка для жужжания» размером с коробку для снастей или устройство для подачи проволоки, работающее от бытового тока 110 В и переносимое с места на место одной рукой. Для домашнего хобби или обычного небольшого использования на ферме небольшая машина — это обычно просто билет.

На этой фотографии изображен авторский аппарат для подачи проволоки на верхней полке и сварочный аппарат на нижней полке тележки с роликами.В тележке также есть зажимы, проволочные щетки, сварочные стержни, каски, маркеры и перчатки.

Когда я рос в очень сельской местности, мой отец впервые познакомил меня со сваркой. Он был генеральным подрядчиком, который реконструировал старые дома, был пастором сельской церкви, и его всегда призывали оказывать общие услуги разнорабочего для людей из нашей небольшой общины … всегда отказываясь платить за свои услуги. Человек с минимальным формальным образованием, папа мог изучить проблему или потребность, а затем набросать простой рисунок в небольшом блокноте, который он носил в кармане рубашки.Затем он посетит свою груду труб, уголков и листовой стали в углу своей небольшой лавки на заднем дворе и заберет все необходимое. Спустя несколько минут или несколько часов он построил бы необходимый инструмент, деталь или другую штуковину, необходимую для решения возникшей проблемы.

Мое первое воспоминание о том, как он сваривал, было, когда я сидел на гаражном стуле, сделанном из колеса грузовика, двухфутового куска плоской стальной полосы и старого чугунного сиденья сельскохозяйственного орудия. Этот прочный табурет был одним из первых сварочных проектов отца задолго до того, как он помог маме создать меня.Спустя 45 лет табурет по-прежнему стоит в его мастерской, он такой же прочный и удобный, как и прежде. Помимо изготовления всевозможных необходимых предметов, папа также делал вращающиеся бельевые веревки и декоративные вешалки для растений из выброшенного сельскохозяйственного оборудования. Он также заработал репутацию своими самодельными грузовыми прицепами и нестандартными сцепными устройствами.

Я хочу сказать, что научиться сварке может каждый. У папы не было формального образования, но даже сегодня он все еще может поспевать за самым опытным торговцем.Я никогда не ходил на курсы сварки, кроме его импровизированных уроков в гараже за нашим домом, когда рос, но я рубил и упаковывал классические рамы грузовиков, ремонтировал прицепы, заменял ржавчину патч-панелями на старинных автомобилях, ремонтировал тракторы и строил свои Изрядная доля ангаров для растений и мангалов, а также новинок из подков и гвоздей. И хотя это не является моим главным интересом, я заработал на сварке более чем достаточно денег, чтобы клиенты могли оплачивать мое оборудование и расходные материалы для моего собственного использования.

Первый шаг

Первый шаг — определить тип проектов, которыми вы хотите заниматься. Будете ли вы делать в своей мастерской безделушки и подарки в качестве хобби? Или вам нужна небольшая переносная машина, которую можно вынести на подъездную дорожку или в поле для ремонта прицепного устройства или сельскохозяйственного орудия. Если вас интересуют хобби и сварка листового металла, такого как панели кузова транспортных средств или деки газонокосилок, лучше всего подойдет небольшая машина для подачи проволоки. Для более крупного ремонта стали вам потребуется более мощный аппарат, а портативный сварочный аппарат с потребляемой мощностью 110 или 220 вольт — это просто билет с минимальными вложениями.

Существует множество передовых методов и оборудования для сварки — MIG и TIG для алюминия и нержавеющей стали, газовая дуга, углеродная дуга и, в последнее время, атомарный водород. Но они предназначены для опытных сварщиков и здесь не рассматриваются. Моя цель — поделиться некоторой информацией с новичком или сварщиком-любителем и убедить того, кто не занимается сваркой, в том, что пора взять стержень (или катушку для сварочного аппарата с механизмом подачи проволоки) и устранить необходимость в найме дорогостоящего магазина или установка на грузовике на заказ для выполнения простого повседневного ремонта металла.

Наряду с ручной сваркой и сваркой с подачей проволоки существует также кислородно-ацетиленовая сварка, или «газовая сварка». Прелесть «газовой» сварки в том, что вы можете использовать один и тот же аппарат для резки и сварки металла. Хотя кислородно-ацетиленовая сварка имеет некоторые ограничения при работе с тонкими листами, возможность резки и сварки на одном оборудовании часто делает ее первым вариантом для многих новичков. Возможно, я коснусь газовой сварки в одной из следующих статей.

Выберите сварочный аппарат

Дуговая сварка включает любой метод, в котором для создания дуги используется электричество.Это может быть сварка штучной сваркой, также называемая сваркой «жужжащим ящиком», при которой используется расходный сварочный стержень как для создания дуги, так и для обеспечения дополнительного присадочного металла сварному шву. Это может быть сварка в инертном газе металла, также известная как MIG, при которой используется устройство подачи проволоки с защитным газом. Более простой и менее дорогой вариант сварки MIG — это устройство подачи проволоки, в котором используется проволока с флюсовым сердечником. Я расскажу о плюсах и минусах защитного газа чуть позже.

При любой форме дуговой сварки свариваемый материал по существу плавится под действием мощной электрической дуги.Например, металл присоединяется к отрицательному источнику питания, затем сварочный наконечник (проволока в устройстве подачи проволоки или наконечник сварочного стержня при сварке штангой) прикрепляется к положительной стороне источника питания. Когда положительно заряженный наконечник находится в непосредственной близости от свариваемого отрицательно заряженного металла, возникает электрическая «дуга». Эта дуга — это то, что перегревает металл до температуры плавления, позволяя соединить детали вместе. Эта дуга также создает ослепляющее сияние и устрашающее «жужжание», связанное со сваркой.Когда я был маленьким мальчиком, я обнаружил, что наблюдать за ярким светом дуги (разумеется, через темное защитное стекло сварочного шлема) и слышать это мощное жужжание в сочетании с ливнем искр, создаваемых расплавленным металлом, так же приятно, как фейерверк на Четвертом году. Июль.

Некоторые более дорогие сварочные аппараты позволяют пользователю изменять отрицательную / положительную полярность с помощью переключателя для повышения производительности в зависимости от свариваемого материала. Но для простой сварки дома или на ферме достаточно простого аппарата переменного тока.

Сварка с подачей проволоки

Любой, кто экспериментировал с различными методами, склонен согласиться с тем, что сварка MIG — это самый простой процесс для изучения и освоения. Вспышка дуги и связанный с ней «жужжащий» звук менее устрашающе, чем при сварке штучной сваркой. Аппарат подает проволоку в зону дуги с заранее определенной скоростью, что избавляет человека, выполняющего сварку, от необходимости измерять скорость, с которой вводить новый материал в сварной шов и соответственно двигаться.

Сварку

MIG можно разделить на два основных типа: подача защитного газа или проволока с флюсовым сердечником.Большинство машин будет работать с использованием обоих методов. Если вы хотите, чтобы сварные швы выглядели чище, или вы намереваетесь покрасить или нанести какое-либо другое нанесенное финишное покрытие на сварное соединение, вам может понадобиться машина, которая предлагает опцию защитного газа. Остатки, оставшиеся после использования проволоки с флюсовым сердечником, трудно очистить, и они могут вызвать проблемы с адгезией краски на линии.

Базовые машины с опцией защитного газа можно легко найти по цене от 200 до 400 долларов, и они требуют всего 110 вольт бытового тока.«Защитный газ» — негорючий газ, который закупается в баллоне под давлением и используется в аппаратах для сварки MIG или TIG. Газ проходит через сварочный аппарат и подается к сварочному наконечнику, где он создает невидимый газовый «экран» над и вокруг формируемого сварного шва. Газ помогает создать более гладкий и привлекательный сварной шов. Газ, закупаемый для сварки MIG, обычно представляет собой смесь аргона и кислорода. В этом случае проволока, используемая в сварочном аппарате, должна быть сплошной проволокой. Проволока продается в рулонах и легко устанавливается в корпус сварочного аппарата через люк на боковой стороне аппарата.

Для общего ремонта и любительских работ сварка флюсовой проволокой намного проще и дешевле. Сварочная проволока с флюсовым сердечником имеет небольшую полоску сварочного флюса, встроенную в центр проволоки. Флюс — это твердый материал, который имеет консистенцию некачественного бетона и при перегреве выделяет газ. Газ реагирует так же, как смесь аргона и кислорода при газовой сварке, вытесняя природный кислород и создавая невидимый газовый карман для образования сварного шва. Преимущества сварки с флюсовой проволокой заключаются в том, что аппарат легче переносить с места установить, не таща за собой баллон с сварочным газом, а также соответствующий манометр и шланг, и вы сэкономите на расходах на газ.Сварочный аппарат с подачей проволоки на 110 В, оснащенный рулоном проволоки с флюсовым сердечником, представляет собой автономную машину для соединения металлов, которую можно легко носить с собой куда угодно.

Возможности устройства подачи проволоки в основном связаны с вопросом о толщине металла, которую он будет сваривать. Максимальная рекомендуемая толщина материала четко указана в рекламных материалах, прилагаемых к любой новой машине. Подобные детали обычно можно найти где-нибудь на самой машине, обычно внутри боковой панели доступа. Честно говоря, учитывая низкую стоимость нового сварочного аппарата с механизмом подачи проволоки, нет причин покупать подержанный аппарат, у которого могут возникнуть какие-то невидимые проблемы.Я использую одну и ту же недорогую машину последние 10 лет или около того, без единой проблемы.

После того, как вы приобрели сварочный аппарат с механизмом подачи проволоки и познакомились с ним, начните практиковаться на ломе листовой стали, уголка или труб. Во-первых, и это относится к любому сварочному проекту, убедитесь, что металл чистый и не содержит ржавчины, масел или смазки. Загрязненный или покрытый ржавчиной металл — настоящая проблема для работы, и сварной шов после завершения будет не таким прочным. Я расскажу о проволочных щетках и других сварочных инструментах ближе к концу этой истории.Затем установите на машине рекомендуемые температуру и скорость подачи проволоки для толщины свариваемого материала. Предлагаемое руководство будет в руководстве пользователя, которое поставляется вместе с машиной. Начните с перекрытия соединяемых кусков металлолома.

Сопло с выступающей сварочной проволокой следует удерживать под углом 45 градусов к L, образованному стыком двух металлических кусков внахлест.

Удерживайте сварочный наконечник под углом 45 градусов к L, образованному стыком с кончиком проволоки, который выступает из сопла примерно на 5/8 дюйма от металла.Когда ваш сварочный шлем или щит на месте (о шлемах я еще расскажу позже), нажмите на курок сварочного сопла. Сразу же проволока продвинется вперед и образуется дуга. Начните медленно перемещать сопло по длине свариваемого стыка, сохраняя расстояние между наконечником сопла и металлической поверхностью. Некоторые люди проталкивают сварной шов, в то время как другие предпочитают отодвигать наконечник от уже уложенного сварного шва. Нет правильного пути, просто разные мнения сварщиков, как профессиональных, так и любительских.Невозможно выразить словами, насколько быстро или медленно двигается наконечник. Только метод проб и ошибок даст вам почувствовать темп, в котором вам следует двигаться. Вот тут и пригодится практика на записках.

Хотя есть кривая обучения, она очень мала, и вы удивитесь, как быстро вы начнете делать идеальные сварные швы. Примеры идеальных и неидеальных сварных швов см. На прилагаемых фотографиях. Теперь начните практиковаться, и как только вы сможете наполовину сделать последовательную бусинку, начните творчески подходить к безделушкам и гаджетам, которые вы можете варить в свое удовольствие.Поэкспериментируйте с регулировкой температуры сварного шва и скорости подачи проволоки в это время. Вы быстро разовьете любовь к сварке и удивитесь, как вы могли так долго не делать этого самостоятельно.

Автор сваривает два куска тонкого листового металла с помощью переносного сварочного аппарата с механизмом подачи проволоки.

Цель состоит в том, чтобы получить чистый, прочный сварной шов, соединяющий две части металла с хорошим проваром.

По мере развития навыков вы можете переходить к углам под углом 90 градусов, вертикальным сварным швам и более толстым металлам. Как только вы сможете уложить хороший валик, возьмите сваренную тренировочную деталь и попытайтесь сломать или разорвать сварной шов.Вы быстро обнаружите проблемы с проникновением или адгезией. Правильное проникновение придет с практикой и увеличением мощности до тех пор, пока вы не достигнете нужной точки для соединяемого металла. Общее практическое правило заключается в том, что вы должны иметь возможность переворачивать сварные детали и видеть, где тепло передается через металл, что проявляется в обесцвечивании на противоположной стороне от сварного шва.

Автор соединяет два уголка с помощью сварочного аппарата на 220 вольт. Необходима соответствующая защита глаз, а перчатки и другое защитное снаряжение защищают от разлетающихся искр.

Если вы решите использовать защитный газ, подсоедините шланг подачи и баллон в соответствии с рекомендациями производителя. При открытом клапане баллона и выключенном питании нажмите спусковой крючок на форсунке и прислушайтесь к выходу газа из наконечника. Это позволяет узнать, что газ течет правильно. При сварке газ должен начать выходить из наконечника за мгновение до того, как проволока дугой коснется свариваемого металла.

Сварка палкой

Первым сварщиком, которого я помню, был динозавр в виде станка в кузнице моего дедушки.Сварщик был примерно вдвое меньше современного холодильника, имел пару больших латунных регулировочных ручек спереди и ряд вставных розеток по всей длине аппарата, причем каждое отверстие было помечено другим номером. Для прикрепления к свариваемому металлу использовался тяжелый провод с зажимом на конце. Другой провод, с держателем стержня на другом конце, был вставлен в машину в одно из отверстий в ряду в зависимости от силы тока, с которой вы хотели сваривать. Аппарат не был портативным, занимал много места и был совершенно ужасен в использовании.

Дома у моего отца была более новая машина, ярко-красный Lincoln®… размером примерно в треть и намного проще, с переключателем включения / выключения, одной большой черной пластиковой ручкой регулировки мощности и двумя проводами. Вы можете легко установить дополнительный комплект колес на базу и получить более портативный инструмент. Но все же рядом должна была быть розетка на 220 В. Этим сварочным аппаратом он пользовался около 25 лет, а в день, когда он перестал работать, поехал в ближайший хозяйственный магазин и купил новый от того же производителя. Сейчас он работает с этой машиной 20 лет, и за это время она сослужила ему огромную службу.

Я не из тех, кто бросает имена, поэтому скажу только, что в наши дни есть несколько производителей, производящих качественные сварочные аппараты. Независимо от того, какой инструмент или оборудование вы покупаете, небольшое исследование в Интернете и общение с друзьями или экспертами в данной области — хороший способ определиться с брендом. Как вы, вероятно, увидите на фотографиях, я использую сварочный аппарат Миллера. Так получилось, что я живу всего в нескольких милях от дилера Miller, и в то время, когда я покупал машину, у магазина была отличная сделка на это почти новое устройство.Я уверен, что мог бы быть в равной степени доволен Lincoln или любым другим брендом, если бы он функционировал должным образом. Мой сварщик примерно вдвое меньше машины моего отца, и я таскаю его на нижнем уровне тележки. Мой сварщик MIG сидит на верхней полке с набором сварочных зажимов, металлических маркеров, стержней, шлемов и перчаток для поездки. Мой аппарат MIG работает от 110 бытового тока, а мой сварочный аппарат — от 220. Я много свариваю рамы автомобилей, поэтому мне нужны дополнительные возможности по сравнению с менее дорогими 110 единицами.У меня есть удлинительный шнур длиной 40 футов 220, который позволяет мне брать сварщиков в любое место в моем магазине 30X40 или на подъездную дорожку для работы с более крупным оборудованием.

Хороший сварной шов выглядит как ряд положенных на бок десятицентовиков. Как только сварной шов остынет, используйте молоток, чтобы сбить внешний слой шлака, чтобы обнажить сам шов.

Как и при сварке MIG, первым делом необходимо ознакомиться со сварочным аппаратом и его возможностями, описанными производителем. Эти знания хранятся в вашей голове для использования в будущем, теперь пора приступить к сварке.При сварке штангой серьезной проблемой является выбор сварочного стержня. Стержни, которые обычно можно найти в хозяйственных магазинах или магазинах сельскохозяйственных товаров, будут иметь маркировку «E6011», «E6013» или, возможно, «E7020». Буква «E» обозначает, что стержень подходит для электродуговой сварки. Первые два числа обозначают предел прочности материала стержня на разрыв при снятии напряжения в сварном шве, выполненном стержнем. Число «60» означает 60 000 фунтов на квадратный дюйм и так далее. Третье число обозначает положение сварки, для которого предназначен стержень. «3» означает плоскую сварку, «2» означает угловые или стыковые соединения, а «1» означает, что он подходит для всех положений.Четвертое число дает представление о типе покрытия и другую дополнительную информацию, которая не требуется любителю или непрофессиональному сварщику. Но эти подробности можно найти на сайте производителя сварочного аппарата или прутка.

Я бы посоветовал вам начать с хорошего универсального удилища, такого как E6011. Он справится с большинством ремонтов дома или фермы, от деки газонокосилки до ковша фронтального погрузчика. Затем вам нужно выбрать правильный размер стержня. Для начала выберите стержень примерно такой же толщины, как свариваемый материал.По мере совершенствования навыков вы можете перейти к сварке гораздо более толстого материала, сделав несколько проходов и наложив сварной шов. Но это происходит после некоторой практики.

С сварочным аппаратом и стержнями в руке и выключенным аппаратом вставьте сварочный стержень в зажим держателя стержня на конце сварочного кабеля. Другой зажим прикрепите к свариваемому материалу. Отрегулируйте настройку машины в соответствии с рекомендациями производителя в отношении толщины материала. Расположив конец стержня на расстоянии не менее нескольких дюймов от материала, включите выключатель питания.Вы услышите очень отчетливый гул, когда машина включится. Теперь, когда ваш шлем или щит на месте, медленно переместите конец стержня в сторону свариваемого соединения. В то время как сварочный аппарат MIG издает дугу, когда проволока продвигается и касается металла, в сварочном аппарате штангой вам придется «поцарапать» металл кончиком стержня, чтобы зажечь дугу. Это один из самых сложных аспектов обучения сварке клеем. Поцарапайте наконечник и слишком быстро или далеко отодвиньте его от металла, и дуга сломается. Если царапать слишком медленно, то наконечник стержня прилипнет к свариваемому металлу.Возвратно-поступательное движение обычно нарушает адгезию, но иногда вам необходимо выключить машину и принудительно освободить стержень от материала, прежде чем начинать заново. Снова потренируйтесь с металлическим ломом и убедитесь, что поверхности как можно более чистые.

Чтобы обеспечить хорошее проникновение тепла и адгезию сварного шва, переверните свариваемый металл и обратите внимание на изменение цвета напротив сварного шва.

После получения дуги медленно продвигайте стержень по стыку, чтобы сформировать валик сварного шва. Вы можете использовать небольшое движение вперед и назад или заставить наконечник перемещаться по крошечным кругам, перекрывая только что сваренную область при каждом проходе.При любой сварке наблюдайте за сварным швом, как если бы он формируется, и убедитесь, что оба соединяемых элемента расплавляются, а стержень (или проволока) добавляется к валику для создания дополнительного материала в стыке. При сварке штангой стержень расплавится и упадет в расплавленную лужу, и вам придется постоянно перемещать оставшийся наконечник стержня ближе для поддержания дуги. Прекратите сварку, когда стержень используется до такой степени, что рядом с держателем остается только пара дюймов флюсового покрытия. На этом этапе вы можете заменить стержень и приварить еще.Но помните, что оставшаяся часть старого удилища будет очень горячей, поэтому будьте осторожны.

Помните, что практика делает лучше, а чем больше практики, тем лучше. С базовым пониманием, теперь все, что остается делать, это сваривать и наслаждаться своим новым навыком.

При сварке необходима соответствующая защита глаз. Доступно несколько типов шлемов, включая (слева направо) автоматическое затемнение, широкий обзор и откидной щит.

Прежде чем закончить, было бы неправильно, если бы я не обсуждал связанное со сваркой оборудование.В первую очередь — это защита глаз. Интенсивное излучение сварочной дуги может быстро вызвать необратимое повреждение зрения. Новый сварщик, скорее всего, будет иметь по крайней мере ручной сварочный щиток. Повесьте его на стену, чтобы использовать, когда внук или сосед захочет посмотреть, как вы когда-нибудь сварите. Купите сварочный шлем, который закрывает лицо и шею. Не только линза обеспечит адекватную защиту зрения, но и остальная часть шлема защитит ваше лицо и шею от болезненных и вредных радиационных ожогов. Последним и величайшим достижением в области сварки стал шлем с автоматическим затемнением. Шлемы старого образца нужно было опускать непосредственно перед зажиганием дуги и поднимать для просмотра вашей работы после того, как дуга была сломана. Но шлем с автоматическим затемнением можно опустить на место и по-прежнему обеспечивать нормальный обзор через линзу до тех пор, пока за доли секунды не сформируется дуга стержня или наконечника проволоки. Линза мгновенно становится черной, и ваши глаза получают необходимую защиту. И как только дуга сломается, линза обратит процесс в обратном направлении и осветлится, чтобы вы могли рассмотреть сварной шов.

Следующими по важности должны быть сварочные перчатки. Эти толстые длинные перчатки не являются обязательными, но обеспечивают защиту как от излучения дуги, так и от искр, которые являются частью процесса соединения металлов. Они также удобны для токарной обработки и обработки недавно сваренного металла. Другая дополнительная одежда для сварщиков — кожаные или плотные брезентовые рубашки, брюки или фартуки. Избегайте сварки в теннисных туфлях и не засовывайте штанины в ботинки. Несколько лет назад, модифицируя раму классического грузовика, я уронил кусок расплавленного металла из сварного шва прямо на мою теннисную обувь.Расплавленный металл прогорал так быстро, как будто ботинка даже не было. И в худшем случае мой отец однажды сваривал, засунув джинсовые ноги в ковбойские сапоги. Большой кусок расплавленного металла упал с валика сварного шва и соскользнул с его штанины в ботинок. Прежде, чем он успел снять сапог, металл расплавил нейлоновый носок до ступни. Сильный ожог и последующая инфекция зажили месяцами. Вам также понадобится проволочная щетка для очистки металлических кромок перед сваркой и шлаковый молоток для удаления шлака, побочного продукта сварки, с верхней части сварных швов, экранированных флюсом, после их остывания.

Другое оборудование, которое делает сварку более приятной, включает длинные кожаные перчатки, различные зажимные клещи, молоток для измельчения шлака и проволочные щетки.

Избегайте сварочных работ, стоя на мокрой поверхности, и убедитесь, что рабочее место хорошо вентилируется. Это базовые вещи, но с любым проектом вы иногда торопитесь и сразу бросаетесь в дела, не руководствуясь здравым смыслом. Тем не менее, сварка — увлекательный и полезный навык. Вы найдете бесчисленное количество применений для сварных проектов для себя и друзей, и, похоже, в наши дни все меньше и меньше магазинов предлагают сварочные услуги.После того, как вы должным образом улучшите свои навыки, вы можете подумать о том, чтобы заняться оплачиваемой работой для других людей. Что может быть лучше хобби, которое окупается?

Сварочный стержень DIY | Марка:

В Maker ether есть множество статей и инструкций для самодельных сварщиков, от сверхпростых, глупых и чрезвычайно эффективных (три автомобильные батареи, соединенные последовательно) до высокотехнологичных и модных (аппараты TIG). от микроволновых битов, кислородно-водородных горелок от разветвленной воды и сантехники). Имея всю имеющуюся информацию, можно с уверенностью сказать, что опытные производители будут искусно плавить металл, даже если в сварочной отрасли постигнет странно конкретная, исключительно жестокая катастрофа. Если цивилизация и цепочки поставок рухнут, заборы от зомби все равно будут построены, а Громовой купол будет прочным и сделанным из стали.

Однако все сварщики, которых я видел своими руками, предполагают, что у вас есть доступ к сварочному стержню. Для менее осведомленных о сварке (посмотрите, что я там сделал?) Хороший прочный сварной шов включает в себя нечто большее, чем плавление и сплавление металлов — зона сварки должна быть свободна от кислорода, иначе нормальное окисление металлов приводит к ржавчине, патинам и т. Д. и обесцвечивание происходит с головокружительно быстрой скоростью, ускоряемой, как и многие химические реакции, высокой температурой.Это не только эстетическая проблема — окисление происходит внутри сварного шва, поэтому вместо прочной металлической связи вы получаете хрупкую пену. Удаление кислорода обычно достигается за счет заполнения зоны сварного шва инертным газом — регулируемым сжатым газом из отдельного резервуара в случае сварки MIG и TIG, газом, создаваемым из испаряющегося флюса при кислородно-топливной, стержневой сварке и сварке с сердечником из флюса. Стандартный пруток для дуговой сварки с покрытием — это обычное дело сварки, используемое для сохранения единства мира. Они повсеместны.Их можно достать везде. Пока ты не сможешь.

Даже самый лучший сварочный аппарат своими руками бесполезен без сварочного стержня. Я провел кучу исследований, гуглил и просматривал все более отрывочные форумы, начиная от обычных DIY и заканчивая сверхъестественными выживальщиками. Тонны интересной информации по всем вообразимым темам, но, насколько я могу судить, похоже, что никто никогда не делал свои собственные сварочные стержни и не документировал их в Интернете. Здесь устранен незначительный, но потенциально важный пробел в мире DIY.

Моим первым шагом, как это часто бывает, стал поиск патентов. Патенты закладывают важнейшее ядро ​​технологии, элементы, которые делают это конкретное изобретение уникальным, новым и патентоспособным. Часто процесс, связанный с изготовлением вещи, также описывается, защищая права изобретателя как на средства, так и на цели. Это позволяет поддерживать работу патентных поверенных и дает возможность писателям СДЕЛАТЬ пошаговые инструкции, чтобы их обмануть.

После небольшого поиска я откопал патент «Электрод для дуговой сварки», поданный Рубеном Стэнли Смитом, жителем Милуоки, штат Висконсин, в 1918 году.(Г-н Смит был плодовитым изобретателем, выдавшим 45 патентов на насосы, производственные процессы и сварочное оборудование. Более подробную информацию о нем можно найти здесь.)

Обычно стальной стержень оборачивают целлюлозой (бумагой), пропитанной силикатом натрия. Обертка гофрирована, чтобы поддерживать плотный контакт со стержнем. Затем электроды просушиваются (я использовал тостер — стержневую печь, или некоторое время на солнце тоже подойдет. )

Стержень является электродом и наполнителем, обертка из бумаги / силиката натрия извергает защитный газ при сгорании и обеспечивает путь для плазмы, направляющей дугу.Пруток не оставляет защитного керамического шлака, как современные сварочные прутки, но, как г-н Смит заявляет в патенте: «Я также обнаружил, что покрытие шлака, полученного с помощью известных покрытых электродов, не является существенным для производство в высшей степени удовлетворительной работы ». Я немного изменил процедуру патентования, чтобы использовать общедоступные материалы, которые можно было бы найти в доме.

идей для сварочных проектов (66 идей для начинающих и профессионалов)

Сварка — это больше, чем просто промышленное применение.Сварка — это очень весело и, кроме того, может улучшить вашу повседневную жизнь. Сварка также дает вам возможность увеличить ваш доход, особенно если вы продаете свои проекты.

Мы покажем вам 66 идей сварочных проектов, чтобы вы настроились на создание чего-то впечатляющего.

Сварочные проекты для начинающих

Нам всем нужно было с чего-то начинать, и лучшие сварочные проекты для начинающих — одни из самых приятных и простых в исполнении. Они действительно говорят, что лучшие идеи — самые простые, и мы согласны.Зачем усложнять жизнь, если есть легкий путь к совершенству.

1. Сварочный стол своими руками

Это один из самых простых проектов. Просто возьмите 12 прямых отрезков стали и сделайте коробку базовой формы. Затем приварите металлические планки сверху, чтобы обеспечить место для зажима. Наконец, прикрепите отрезок прямой длины к основанию, чтобы обеспечить дополнительную поддержку конструкции.

Теперь у вас есть сварочный стол, достаточно прочный для использования и достаточно легкий для маневрирования.

2.Ящик для металлолома

У вас весь этот металлолом и негде его хранить. Почему бы не использовать трубчатую сталь, чтобы сделать прямоугольную рамную коробку и не приварить листовую сталь. Поверните верх на петлях для легкого доступа и, если хотите, приварите защелку, чтобы прикрепить замок.

3. Ловушка для рогов сарая

Это еще один проект, в котором используется базовая рама, но он позволяет собирать рога без охоты. Все, что вам нужно сделать, это сварить треугольник с 3 планками, равномерно расположенными вдоль каждой стороны.

Если время подходящее, когда олень подходит, чтобы съесть пищу внутри ловушки, и удаляется, они оставляют свои рога позади. Если нет, они уходят с полным комплектом рогов и полным животом.

4. Корзины для огня из бревен

Создав свою дровяную печь, вы можете удерживать поленья с помощью корзины для дров. Вы можете сделать их достаточно легко, используя плоские прутки, согнутые в U-образной форме и приваренные к 2 полосам металла. Они удерживают бревна на месте и помогают создать сильный жар.

Идеи для домашних сварочных работ

Сварка имеет множество применений, особенно когда речь идет об улучшении домашних условий. Это может быть что-то столь же простое, как стол для ноутбука, или более сложные проекты, такие как изготовление дровяной горелки и экономия сотен долларов.

5. Пандусы для инвалидных колясок

Если у вас есть родственники-инвалиды, которым сложно добраться до машины или дома в инвалидной коляске, почему бы не построить пандус для инвалидных колясок из старого металлолома.Все, что вам нужно, это квадратные трубы и листовая сталь. Создайте базовую треугольную раму из двух прямоугольных треугольников и прикрепите лист металла, чтобы колеса плавно шли по ней.

6. Позвони мне в звонок

Изготовление дверного звонка — это удовлетворение и добавление стиля в экстерьер вашего дома. Все, что для этого нужно, — это небольшой баллон с аргоном и немного металлолома. Установите его прямо на свою собственность, или вы можете персонализировать звонок с некоторыми дополнительными элементами из листового металла.

7. Часы тикают

Настенные часы стильные и отлично подходят для украшения комнаты. Вы также можете создать эффектный предмет для сада. Используйте 0,25-дюймовую сталь, чтобы создать обе круглые части часов, и используйте стержень 0,31 дюйма для создания стрелок и цифр. Вы можете добавить механизм, как только добавите поддерживающую перекладину.

8. Подвесная стальная полка для сковород

Почему бы не привести в порядок свою кухню и не использовать пространство, которое в противном случае было бы потрачено впустую. Используйте квадратную трубку и просверлите отверстия вдоль поверхности, чтобы вставить крючки, удерживающие сковороды. Затем убедитесь, что вы просверлили отверстия, чтобы прикрепить крючки к потолку.

9. Гаражное хранилище Небеса

Добавьте дополнительное место для хранения вещей в гараж с помощью металлических труб. Вы можете создать обширное хранилище, используя трубы в качестве каркаса и добавив деревянные полки. Прикрепите каркас к потолку и стеновые стойки и убедитесь, что вы нашли время, чтобы проверить свои размеры.

10. Будьте в пожарной безопасности

С детьми и домашними животными нельзя быть слишком осторожным с открытым огнем. Создайте противопожарный щит, сварив вместе три стороны рамы и заполнив конструкцию сотнями полосок металлолома.Он не только будет хорошо выглядеть, но и защитит вашу семью.

Вместо того, чтобы сваривать панели вместе, почему бы не прикрепить петли к каждой панели, чтобы создать складное противопожарное ограждение.

11. Оставайтесь в безопасности с металлической дверью

Измерьте проем, который вы хотите закрепить, а затем приступайте к сборке дверной рамы из стальных труб. Затем приварите листовую сталь и подогнайте ее по размеру. Не забудьте прикрепить защелку и ручку, чтобы вы могли открыть дверь, когда замок откроется.

Сварка мебели

Ничто так не улучшает внешний вид вашего дома, как сделанная на заказ мебель. Конечно, вы можете обставить свой дом по каталогу или посетить известный мебельный магазин на главной улице, но у вас будет такая же мебель, как и у всех остальных. Спроектировать и построить его самостоятельно намного приятнее.

12. Журнальный столик

Измените старую квадратную трубу и сделайте прямоугольный журнальный столик. Сделайте базовую раму с 4 прямыми ножками, опирающимися на поперечные сечения.Попробуйте взять регенерированную древесину для верхней части и тщательно отшлифуйте ее, чтобы поверхность стола была гладкой и без изъянов.

13. Стол для ноутбука

Это один из самых простых в изготовлении конструкций, но при этом он предлагает множество возможностей. Он работает со стандартной C-образной рамой. Приварите стойки к основанию, а столешницу к стойкам, и вы получите стол, который можно использовать как стол для ноутбука, боковой столик и обеденный стол для телевизора.

14. Гнездо таблиц

Наличие двух столов, которые вставляются друг в друга для экономии места, — отличная идея для небольших помещений.Вы можете создать их, используя квадратные стальные трубы, оформленные в коробчатую раму. Чтобы добавить нотку классности, прикрепите к ним элегантную деревянную столешницу.

15. Простой табурет

Создайте стильный, но в то же время минималистский дизайн стула, создав каркас из стальных труб и приварив квадрат к сиденью. Затем увеличьте жесткость проекта, добавив поперечное сечение на нижнем конце ножек. Это обеспечивает поддержку, а также делает подставку для ног.

16. Бар открыт

Используйте аппарат для механической сварки MIG, чтобы прикрепить стальную трубку 1 × 1 дюйм к гофрированному листу гофрированного металла.Если хотите, вы можете прикрепить внутри кронштейны, чтобы выдержать вес деревянной полки для дополнительного хранения.

Верх представляет собой лист из нержавеющей стали с закругленными краями для удаления любых острых предметов. Вы даже можете добавить блокируемые колеса, чтобы сделать его более маневренным по дому и в саду.

17. Stack and Rack ‘Em

Дрова должны быть проветриваемыми и сухими, если они хотят создать сильное тепло, необходимое зимой. Возьмите две П-образные полосы металла и приварите поперечные опоры на ровных участках вдоль рамы.Если вы хотите что-то более красивое, почему бы не прикрепить стеллаж для хранения растопки.

Сварочные работы в саду

Все больше и больше людей ищут уникальные изделия для украшения своих садов. От садовой мебели до скульптур, то, как мы используем наше внешнее пространство, за эти годы сильно изменилось. Сварка помогает создавать забавную и практичную садовую мебель.

18. Зажги мой огонь

Ничто не вызывает в воображении образы зимних ночей, проведенных на улице, как костровище.Это развлечение для всей семьи и красиво выглядит, когда он горит. Все, что для этого требуется, — это поллист из стали толщиной 2,1 мм. Вырежьте боковые панели и основание и сварите их. Возможно, стоит сделать в нижней части дренажное отверстие, чтобы позволить дождю выходить из ямы и предотвратить ржавление ямы, когда она не используется.

19. Все садятся

Этот проект скамейки требует определенных навыков резки металла. Используя квадратную металлическую трубку диаметром 1 дюйм, отрежьте кусочки до нужного размера. Лучше начать с построения каркаса, начиная с двух сторон и спинки.Затем поработайте над сиденьем. Вы можете использовать любые размеры, чтобы удовлетворить ваш конкретный дизайн.

20. Как растет ваш сад?

Сделать металлическую решетку для роста вьющихся растений — это стильно и практично. Хорошая новость в том, что это задание может быть любого размера и формы, оно может быть отдельно стоящим или прикрепленным к ограждению.

Сделайте базовую раму и решите, хотите ли вы, чтобы она была плоской или трехмерной. Вы можете прикрепить поперечные сечения и опорные балки, а при желании даже треугольную секцию крыши.

21. Создайте садовую арку

Используйте конструкцию с открытой рамой, чтобы создать стильную беседку для своего сада. Это может быть арка или квадрат, и вы можете использовать ее для входа в лужайку или для отделения вашего сада. Для достижения наилучших результатов используйте квадратную трубку диаметром 1 дюйм.

22. Сделайте свои собственные ворота

Потрясающие ворота украшают любую стену или вход. Вы можете начать с простого с базовой рамки и перейти к свиткам и украшениям. Прежде чем вы это узнаете, вы создадите макет ворот, стоящих у входа в Версальский дворец.

23. Крючки Shepherd’s

Крючки

Shepherd’s очень полезны и могут стать отличными декоративными подвесами для растений или даже причудливыми решетками для выращивания вьющихся растений. Вам понадобится пробел 0,25 дюйма для стержня и универсальный гибочный станок для создания свитков. Вы можете сделать этот крючок одним или двумя свитками.

24. Маленькая садовая решетчатая арка

Если вы пытаетесь стимулировать рост вьющихся растений, приварите 2 арки из стальных стержней к каркасу квадратного сечения.Вся решетка должна быть не выше 3 футов, и вы кладете ее на лозы, чтобы стимулировать рост.

15. Создайте самодельную костровую яму

Возьмите старый баллон с пропаном и убедитесь, что он пустой, прежде чем начинать резать его. Затем вырежьте отверстие спереди и приварите ручки и подставку. Его можно использовать внутри или снаружи, и он станет отличным дополнением вашего дома.

26. Разожгите барбекю

Это задание для опытного сварщика.Опять же, вы можете использовать старую стальную бочку и разрезать ее посередине, чтобы получилась откидная крышка. Используйте старые квадратные трубы в качестве ножек и поперечных сечений, и не забудьте прорезать вентиляционные отверстия сбоку и сверху.

Небольшие сварочные проекты из металлолома

Лом для одного — сокровище для другого. Это, безусловно, верно, когда речь идет о металлоломе. Сварка открывает мир возможностей превратить груды мусора в нечто красивое и желанное. В следующий раз, когда вы окажетесь в гараже, осмотритесь и посмотрите, какие драгоценные камни вы можете найти.

27. Вешалки для подковы

Возьмите кучу старых подков и разложите их в линию вдоль полосы листового металла с помощью зажимов. Поставьте их на края так, чтобы крючок подковы действовал как колышек, чтобы повесить пальто. Теперь приварите их, и вы получите стильный способ повесить пальто. И хорошая новость в том, что это можно сделать в кратчайшие сроки.

28. Подсвечник

Подсвечники просты в изготовлении и украсят практически любой дом.Вы можете сделать их из подков с приваренными шипами для свечей или использовать квадратную трубку в качестве подставки с небольшим диском и шипом, приваренным к вершине.

29. Держатель для карандашей

Это отличный способ хранить карандаши и делать что-нибудь красивое и практичное. Возьмите 4 полые пробирки и расположите их по прямой линии. Прикрепите их к единому плоскому куску металла, чтобы получить основу и позволить держателю для карандашей свободно стоять на столе.

Если бы трубки различались по длине, это выглядело бы еще более стильно.

30. Сияй светом

Если у вас есть запасной стальной лист, оберните его вокруг простой круглой рамки, чтобы получить стильный и долговечный абажур, который переживет любой купленный в магазине абажур. Кроме того, его легко содержать в чистоте.

31. Сделайте стальную вазу

Если у вас много лишнего стального листа, почему бы не создать металлические вазы? У вас есть все дешевые материалы, необходимые для создания предметов, которые украсили бы любой буфет. Вы также можете превратить стальную пленку в банки для денег, лотки для хранения вещей и другие полезные приспособления для дома.

32. Время Молота

Как насчет создания молотка. С сварочным аппаратом TIG все, что вам нужно сделать, это прикрепить ручку к голове, чтобы создать полезный инструмент, который пригодится в бесчисленных проектах DIY.

33. Горячий покер

Используя те же принципы, создайте свой собственный камин, сварив кочергу, чтобы использовать ее с домашней дровяной печью. Также будет хорошо сидеть рядом с вашим магазином журналов.

34. Металлические номера домов

Выделите свой дом из толпы с помощью больших блестящих номеров домов.Вы можете сделать их настолько крупными и смелыми, насколько захотите. Вы даже можете украсить их или сделать трехмерными. Это ваш дом и ваш дизайн.

Сварочные проекты

Искусство обогащает нашу жизнь и превращает обыденное в нечто особенное. Искусство воодушевляет и вдохновляет, поэтому неудивительно, что когда дело доходит до сварки, создание искусства всегда рядом. Будь то скульптор или создание изображений из металла, творческие сварщики любят создавать что-то уникальное и неповторимое.

35.Елочные украшения

Сварите вместе несколько простых фигур, используя стальные стержни. Звезды, ангелы и санки станут идеальным украшением деревьев и станут семейными сувенирами, которые будут передаваться из поколения в поколение. Вы также можете продать несколько, чтобы увеличить свой доход.

36. Звездный свет, Звездный свет

Сварите вместе несколько стальных стержней, чтобы получилась пятиконечная звезда. Затем заполните полое тело звезды, обернув ее волшебными огнями, пока она не станет полна огней. Теперь привяжите проволоку к одной из точек, и у вас получится идеальное рождественское украшение для дома или на улице.

37. Дерево при свечах

Создайте дизайнерскую рождественскую елку, приварив несколько стальных стержней диаметром 16 мм к плоскому основанию, а затем прикрепив стержни 10 мм и 8 мм, чтобы создать случайные ветви дерева. Чтобы прикрепить подстаканники для чайных свечей, оберните несколько стальных стержней в ручном гибочном станке до точного размера чайного стакана. Прикрепите к металлическому дереву ветки, и у вас получится стильное украшение.

38. Шайба Уэй Те Блюз

Поднимите себе настроение, сделав красивую центральную чашу из стиральных машин разного размера.У всех нас в гараже крутятся стиральные машины. Это сложная задача, которая лучше всего подходит для опытного сварщика.

39. Ложка Цветочная

Это еще один отличный маленький проект для новичков или тех, кто хочет сделать что-то более ремесленное, чем практичное. Возьмите несколько старых ложек и приварите чашу с ложками к краю металлической посуды, чтобы они торчали, как лепестки. Затем вы можете прикрепить стержень или кол, чтобы толкнуть свое произведение искусства в землю.

40.

Декорации двора

Рождество — это время, когда в наших домах всегда весело и интересно, в том числе и во дворе.Сделайте стальной каркас в виде простой елки и задрапируйте его мерцающими огнями. Ночью это будет эффектно смотреться и поднимать настроение окрестностям.

41. Автомобиль — звезда

Создавайте необычные и красивые автомобильные скульптуры, используя детали подручных автомобилей. Они могут быть захватывающими и красивыми, а старые детали можно достать довольно дешево.

42. Увеличенный атомный орнамент

Для гика в вас увеличенная скульптура атома украсит любой стол.Используйте шариковые подшипники и стальные стержни для соединения элементов, пока не получите форму куба с шарикоподшипниками в каждой точке, с одним в середине куба, соединенным с большим количеством стальных стержней.

43. Садовое искусство

.

Удивительно, но вы можете превратить обрезки и металлолом в захватывающее и визуально привлекательное садовое искусство. Дайте волю своему воображению, пока вы придумываете последний проект. И самое лучшее в этом — это то, что вы придумываете это, когда никто не говорит вам, что вы совершили ошибку.

44. Создание животных из металла

Если у вас есть листы или обрезки стали, вырежьте их вручную до формы выбранного вами животного, а затем сварите кусочки вместе. Вы можете создать потрясающие скульптуры, которые не выглядели бы неуместными на полках высококлассной галереи.

45. Создайте садовый мобиль

Используя множество шайб, как в чаше, которую мы предложили ранее, сварите их встык, чтобы создать формы животных, таких как рыбы и птицы. Вы можете сделать любую форму, которая вам нравится, а когда вы закончите, закрепите готовый мобиль на проволоке и повесьте его в саду, где свет будет отражать его блестящую поверхность.

Проекты Cool Welding

По мере практики все мы прогрессируем, и сварка ничем не отличается. По крайней мере, так говорят, что практика ведет к совершенству, но как насчет тех проектов, которыми вы больше всего гордитесь, потому что вы использовали все навыки, которым научились за эти годы.

46. Подставка для бокала в форме сердца

Создайте дизайнерский держатель для бокала, согнув по 2 стальных полосы в каждую половину сердечка. Затем скрутите пару стальных стержней и приварите их к каркасу. Сварите все вместе, и теперь у вас есть стильный подстаканник для вина.

47. Старинный брелок для ключей

Воссоздайте старые держатели брелков для ключей из черно-белых фильмов, приварив маленькие крючки к стальному листу, просверлив 4 монтажных отверстия в углах. Он будет стильно смотреться в любой прихожей и в образах прошлых времен.

48. Да будет огонь

Создайте дровяную печь из старой металлической бочки и обрезков металла. Вам понадобятся купленные в магазине принадлежности, такие как насадка для дымохода, дверь и вентиляционное отверстие, но все остальное можно сделать из того, что у вас есть.Это также может сэкономить сотни долларов. Для выполнения этого проекта вам потребуются продвинутые навыки.

49. Архитектурные кронштейны

Вы могли видеть их на стенах старых зданий и на стропилах старых сараев. Эти кронштейны декоративны и функциональны, они помогают удерживать конструкцию на месте. Людям нравится рассматривать свидетельства промышленного облика здания как украшение.

50. Let’s Go Dutch

Если вы когда-либо сидели у костра, пока на огне пузырилась голландская печь, полная горячего тушеного мяса, вы не выжили.Возьмите 3 подковы и сварите их у основания в форме клевера. Приварите опорную стойку в каждой точке, чтобы голландская печь могла стоять над огнем.

Вы также можете использовать его как подставку для кастрюль или даже поднос на семейном барбекю.

51. Признак времени

Ничто так не добавит шика вашему дому или бизнесу, как традиционная металлическая вывеска. Они использовались на протяжении многих поколений и могут оживить унылый внешний вид вашего дома. Для достижения наилучших результатов используйте полоски кованого железа, и вам потребуются угловая шлифовальная машина и ручной гибочный станок или тиски.

Вы можете создать практически любой дизайн, и это дает вам возможность выразить себя.

52. Держатель сварочного пистолета MIG

Если вы используете сварочный пистолет MIG, будут моменты, когда вам нужно будет переключить передачу. Вместо того, чтобы класть пистолет на бок на сварочном столе, почему бы не сделать зажим, чтобы держать пистолет, когда вам нужны свободные руки.

53. Курение разрешено

Сделать самодельный курильщик — дело полезное. Вы можете использовать старую емкость с пропаном и вырезать дверцу спереди.Вырежьте несколько регулируемых вентиляционных отверстий, чтобы вы могли изменять количество дыма в курильщике. Вы даже можете использовать старую стальную бочку, если хотите курильщика библейских размеров.

54. Постройте бампер

Если вы живете в сельской местности и на дорогах с гравийным покрытием, для защиты вашего автомобиля почему бы не сделать прочный бампер для бездорожья. Используя стальные пластины и 1,75-дюймовые стальные трубы, вы можете сэкономить тысячи долларов по сравнению с купленными в магазине. Стоит помнить, что это сложная задача и лучше подходит для опытных сварщиков.

55. Разгоняй машину

Как и пандусы для инвалидных колясок, здесь используются прямоугольные треугольные рамы с поперечными опорами. Убедитесь, что вы используете металлические трубки подходящей толщины, чтобы выдержать вес автомобиля. Основная секция состоит из усиленных труб, оформленных в форме квадратов для дополнительной поддержки. Для верха используйте лист МДФ толщиной 0,375 дюйма.

56. Стрельба

Создайте идеальную круглую мишень для стрельбы, приварив 8-дюймовые металлические диски к стержням, которые подвешены к перекладине.Вы можете повернуть пластины так, чтобы снизить риск рикошета. Если вы чувствуете себя уверенно, почему бы не смешать размеры и высоту мишеней, чтобы отточить свои навыки стрельбы.

Продажа идей по сварке

Если у вас есть талант создавать желаемые предметы из металла, почему бы не попробовать продать их, чтобы заработать дополнительные деньги. Если вы можете создавать вещи на заказ для себя, то есть все шансы, что кто-то заплатит вам наличными, чтобы получить что-то подобное.

57. Подковообразные подставки для книг

Возьмите пару подков и сварите их под прямым углом.Вес обуви позволяет книгам опираться на них, не соскальзывая с полки. Теперь повторите проект для другой стороны. Если у вас может получиться только две подковы, приварите к каждой основу из листа, чтобы вы все еще могли создать вид.

58. Храните свои украшения

Почему бы не создать подставку для хранения колец и ожерелий, сварив вместе отрезки прямой стали различной длины в форме дерева. Затем приварите елку к небольшому плоскому основанию, чтобы оно свободно стояло на комоде или прикроватной тумбочке.Вы можете оставить дерево в деревенском стиле с помощью открытого металла или попытаться сделать его более реалистичным как часть украшения.

59. Держатель растений, которым можно гордиться

Подставку для растений можно вылепить из прямых полос стали. Проволока для армирования бетона толщиной 6 мм подойдет. Вам понадобится ручной гибочный станок или тиски, а также угловая шлифовальная машина или ножовка, чтобы отрезать полосы по размеру. Вы можете создать множество дизайнов, от деревенского трехколесного велосипеда до подвесной прихватки.

60. Стальное сердце

Если у вас есть старая металлическая цепь, почему бы не сварить звенья в форме сердца и не повесить ее на стену.Подойдет старая велосипедная цепь, или, если вам нужно ее купить, сходите в комиссионный магазин.

61. Принеси мне мое вино

Есть два способа выполнить это. Первый способ — сварить ряд из 3 подков рядом друг с другом, а затем сверху приварить еще 2. Добавьте третий слой вверху, чтобы создать треугольную стойку для вина из 6 бутылок.

Другой способ — приклеить первый слой из 3 подков и получить стойку с 3 бутылками.

62. Цельнометаллические кронштейны

Изготовление стальных кронштейнов — простой способ заработать деньги, и они не менее полезны, чем полки, рамы для картин и другие места для хранения вещей. Вы часто найдете старые и бывшие в употреблении кронштейны в местных комиссионных магазинах.

63. Красивая как картинка

Изготовленные на заказ рамы для картин — отличный подарок. Все, что вам нужно сделать, это подсоединить стальную трубку к задней части рамы под углом 45 градусов, чтобы получилась подставка. Вы даже можете изготавливать рамы на заказ, учитывая дизайн клиента.

64. Создание объектов из велосипедных цепей

Велосипедные цепи отлично подходят для создания объектов и форм, потому что они соединены между собой и им можно придать практически любой профиль.Когда у вас будет желаемая форма, приварите ее. Затем вы можете повесить его на стену или выставить в саду.

65. Держатель для винных бутылок

И снова мы можем найти применение старой велосипедной цепи. Измерьте и отрежьте его до нужной длины, затем выберите форму, которая вам больше всего нравится, и приварите, убедившись, что у вас осталось достаточно петли для горлышка винной бутылки. Убедитесь, что основание цепи образует круг для дополнительной устойчивости. Вы также можете использовать обычную цепочку для создания аналогичного эффекта.

66. Ведерко со льдом для шампанского

Возьмите старую листовую сталь и стальные стержни. Сначала сделайте каркас с помощью стержней. Верхние пяльцы должны быть по диаметру шире, чем нижние. Сварите 4 прямые полосы металла, чтобы соединить оба круга, а затем забейте стальной лист молотком по форме.

Давайте проявим творческий подход

Если повезет, этот длинный и подробный список вдохновил вас достать сварочный комплект и начать творить.

Независимо от того, новичок вы или эксперт, здесь для вас найдется проект.Это ни в коем случае не является исчерпывающим.

Есть бесчисленное множество идей, которые помогут вам сваривать, так чего же вы ждете? Готовься.

Практическое и информативное руководство для самостоятельных работников

Начало работы

Существует множество способов сварки, но ни один из них не подходит для всех областей применения. Очень важно учитывать ваши навыки сварки, доступные основные процессы, а также возможности и преимущества каждого из них, чтобы определить, какой процесс лучше всего подходит для ваших нужд и приложений.

Обзор сварочных процессов

Наиболее распространенными процессами являются MIG, TIG и Stick. У каждого из них есть преимущества и ограничения для определенных приложений. Не существует универсального подхода.

• MIG / газовая дуговая сварка металла (GMAW) — Сварочные аппараты MIG используют проволочный сварочный электрод на катушке, которая подается автоматически с постоянной предварительно выбранной скоростью. Дуга, создаваемая электрическим током между основным металлом и проволокой, расплавляет проволоку и соединяет ее с основанием, создавая высокопрочный сварной шов с прекрасным внешним видом и небольшой потребностью в очистке.Сварка MIG чиста и проста, ее можно использовать как для тонких, так и для толстых металлов.

  Подобно MIG, дуговая сварка порошковой проволокой (FCAW) * представляет собой процесс подачи проволоки, но отличается тем, что самозащитная сварка FCAW не требует защитного газа. Вместо этого порошковая проволока защищает дугу от загрязнения. Это простой и эффективный подход, особенно при сварке на открытом воздухе, в ветреную погоду или на грязных материалах. FCAW широко используется в строительстве из-за высокой скорости сварки и портативности.

  Сварка MIG и порошковой проволокой проста в освоении и позволяет создавать чрезвычайно чистые сварные швы на стали, алюминии и нержавеющей стали.Оба процесса позволяют сваривать материалы толщиной до 26 калибра.

  * Процесс FCAW предлагается на машинах Miller® MIG.

• Дуговая сварка TIG / газом вольфрамовым электродом (GTAW) — В этом процессе дуговой сварки для сварки используется неплавящийся вольфрамовый электрод. Зона сварки защищена от атмосферного загрязнения защитным газом (обычно аргоном) и присадочным металлом, хотя для некоторых сварных швов, известных как автогенные швы, этого не требуется.Сварочный источник постоянного тока вырабатывает энергию, которая проходит по дуге через столб высокоионизированного газа и паров металлов, известный как плазма.
  Сварка
  TIG чаще всего используется для сварки тонких профилей из легированной стали, нержавеющей стали и цветных металлов, таких как алюминий, магний и медные сплавы. Этот процесс дает оператору больший контроль над сварным швом, что позволяет получать прочные и высококачественные сварные швы. TIG сравнительно сложнее и труднее в освоении, чем другие процессы, и он значительно медленнее.

• Дуговая сварка палкой / экранированным металлом (SMAW) — На протяжении многих лет палочка была самым популярным методом сварки в домашних условиях. В этом процессе используется электрический ток, протекающий из зазора между металлом и электродом для дуговой сварки. Stick эффективен для сварки большинства сплавов или соединений и может использоваться в помещении и на открытом воздухе или в местах с сквозняками. Кроме того, это наиболее экономичный метод, обеспечивающий хорошее сцепление с ржавыми или грязными металлами.

  Однако он ограничен металлами толщиной не менее 18, требует частой замены стержней, излучает значительное количество брызг и требует очистки готовых сварных швов. Сварку палкой также труднее изучить и использовать, особенно способность зажигать и поддерживать дугу. Доступны аппараты для дуговой сварки переменным, постоянным или переменным / постоянным током, причем переменный ток является наиболее экономичным. Он используется для сварки более толстых металлов от 1/16 дюйма и более. Эти машины — хороший выбор для фермеров, любителей и домашних работников.

На приведенной ниже схеме показан каждый сварочный процесс. Учтите эти факторы, когда решите, какой процесс лучше всего подходит для ваших общих нужд.

Какой процесс лучше всего соответствует вашим потребностям?

Определите типы сварочных работ и материалы, которые вы будете сваривать большую часть времени. Вы создаете скульптуры из металла? Собираетесь ли вы отремонтировать старый маслкар в своем гараже? Требуется ли изготовление мотоцикла, который вы купили много лет назад? Возможно, вам нужно сделать основной ремонт сельхозтехники.

Заблаговременное выделение времени для определения проектов, которые займут наибольший процент вашей сварочной деятельности, поможет вам определить конкретную толщину металла, с которой вы, вероятно, будете сваривать чаще всего, и, в конечном итоге, поможет вам выбрать наиболее подходящего сварщика.

Пришло время уточнить детали. Давайте посмотрим, какой процесс сварки можно использовать для каждого типа металла. Имейте в виду, что многие из этих материалов также обрабатываются с использованием различных комбинаций двух или более металлов для усиления прочности и функциональности.

Какие факторы следует учитывать при определении бюджета?

Тип сварочного аппарата, который вы покупаете, должен подходить для конкретных функций, которые вам требуются, а также для проектов, над которыми вы будете работать больше всего. Подумайте о своей конечной цели и подумайте о возможностях повышения эффективности вашего сварщика.Вы хотите больше мощности или силы тока в будущем? Вы когда-нибудь захотите изучить или использовать дополнительные сварочные процессы?

Важно учитывать различные требования к силе тока и мощности, а также рабочий цикл, необходимый для достижения наиболее эффективных и экономичных эксплуатационных результатов для проектов, которые вы планируете завершить.

Помимо стоимости самого сварочного аппарата, не забудьте включить в него расходы на принадлежности и расходные материалы, необходимые для работы вашего нового сварочного аппарата. Сюда входит защита от сварки (каска, перчатки, куртка и т. Д.), А также газ и расходные материалы.

Не спешите принимать решение о покупке. Найдите время, чтобы определить свои потребности. Если у вас есть вопросы или что-то неясно, Миллер может ответить на любые ваши вопросы о сварочных процессах, преимуществах, ограничениях и работе аппарата. Когда вы будете готовы сопоставить конкретную модель с задачей, хобби или бизнесом, Миллер может предложить модель или продукт, который лучше всего подходит для вас.

Miller предоставляет качественных сварочных аппаратов с 1929 года. Когда вы будете готовы совершить покупку, для нас будет честью, если вашим первым сварщиком будет сварщик Miller.

Какая машина лучше всего подходит для вас?

Теперь, когда вы лучше знакомы с каждым процессом сварки, давайте рассмотрим рекомендуемые модели, которые предлагает Миллер.

MIG / порошковая сварка

• Millermatic® 141
  Универсальный сварочный аппарат на 120 В для сварки проволокой калибра 24 с низкоуглеродистой сталью толщиной 3/16 дюйма (0,8–4,8 мм) за один проход.
• Millermatic 211
  Сваривает материал толщиной от 24 до 3/8 дюйма за один проход. Штепсельная вилка с несколькими напряжениями (MVP ™) обеспечивает универсальность использования входной мощности 120 или 240 вольт.

TIG

• Diversion ™ 180
  Эта модернизированная машина для сварки TIG переменным / постоянным током идеально подходит для личных пользователей и имеет входную мощность 120 и 240 вольт.
• Syncrowave® 210
  Идеально подходит для легкой промышленности и личных пользователей, этот аппарат для сварки TIG и постоянного тока переменного / постоянного тока не снижает мощность или производительность в пользу доступной инверторной технологии.
• Dynasty® 210
  Максимальная гибкость и усовершенствованный инвертор с технологией Auto-Line ™ от этого источника питания AC / DC TIG / Stick.

Рукоять

• Thunderbolt® 160 и Thunderbolt 210
  Лучшие в своем классе надежные, портативные и мощные сварочные аппараты для стержневой сварки. Включает входную мощность 120 и 240 В с MVP (только Thunderbolt 160).

Многопроцессорность

Если вам нужен аппарат с несколькими сварочными функциями, подумайте о покупке многопроцессорного сварочного аппарата.Многопроцессорный сварочный аппарат позволяет использовать разные процессы, не покупая более одного аппарата. Если вы хотите изучить или использовать более одного процесса сварки, это может быть для вас хорошим вариантом. Мы рекомендуем

• Multimatic® 215
  Универсальный и простой в использовании аппарат для сварки MIG, порошковой сваркой, TIG и сваркой на постоянном токе. Подключается к входному источнику питания 120 или 240 В и сваривает низкоуглеродистую сталь толщиной до 3/8 дюйма.
• Multimatic 220 AC / DC
  Получите свободу при сварке любого процесса, включая MIG, порошковую сварку, TIG на постоянном токе и стержневую сварку на постоянном токе, а также дополнительные возможности сварки на переменном токе.

Полный список машин Miller можно найти на сайте MillerWelds. com/Equipment.

Видео: Изготовление самодельного сварочного аппарата с батарейным питанием

Несмотря на то, что мы полагаемся на клейкую ленту, стяжки, суперклей и эпоксидную смолу для ремонта в полевых условиях, есть некоторые вещи, которые эти материалы не могут исправить — по крайней мере, не в способ, который мы считаем постоянным. Трещины и трещины на небольших устройствах (или на вашей коже) можно заделать цианоакрилатным суперклеем, а более крупные трещины можно отремонтировать двухкомпонентной эпоксидной смолой, например JB Weld.Мы даже слышали о том, что сломанные блоки двигателя временно ремонтируют эпоксидной смолой. Но если вы хотите правильно скрепить две металлические части, JB не станет ее резать. Вам нужен настоящий сварной шов .

Быстрое применение сварки штангой может исправить этот сломанный прицеп.

Сварка часто связана с дорогостоящим оборудованием, специальными видами топлива и годами или десятилетиями обучения. Однако вам не нужно быть профессиональным сварщиком с дорогостоящим оборудованием, чтобы быстро нанести валик и соединить две металлические детали. Ручная сварка (также известная как SMAW или дуговая сварка защищенным металлом) — один из самых простых методов для изучения, и он относительно прост, даже если вы работаете с металлом, который не совсем чистым, поэтому он идеально подходит для аварийного ремонта оборудования.

Примечание. Сварка может быть чрезвычайно опасной, особенно если ее предпринимать без надлежащего защитного снаряжения. Если вы никогда раньше не занимались сваркой, мы рекомендуем получить профессиональную подготовку в местном общественном колледже или профессиональном училище. Всегда принимайте все меры предосторожности и пытайтесь использовать эти методы только на свой страх и риск.

Подпишитесь сегодня и сэкономьте!

Еще одно преимущество сварки штучной сваркой заключается в том, что все, что вам действительно нужно, это электричество, сварочный стержень и соответствующее защитное снаряжение. Это означает, что можно смастерить самодельный сварочный аппарат с батарейным питанием. На видео на YouTube ниже от Денниса Эверса показан способ изготовления сварочной установки с четырьмя выброшенными промышленными батареями емкостью 5000 мАч , медным стерео проводом 10 калибра, стандартными соединителями и металлическим пружинным зажимом для долларового магазина.Батареи подключены последовательно (т.е. положительный к отрицательному), чтобы обеспечить около 50 вольт.

Как говорит Деннис в видео, сварочная система DIY не предназначена для постройки корабля или высокоточного самолета, и, вероятно, она не даст самых красивых сварных швов (особенно если вы новичок). Но это хороший ресурс, если вам когда-нибудь понадобится быстро отремонтировать мотоцикл, укрепить петли на старых металлических воротах или прикрепить кронштейн к бамперу вашего грузовика.Те же принципы можно применить к двум или более автомобильным или грузовым аккумуляторам и некоторым соединительным кабелям, если вы не можете позволить себе роскошь небольших промышленных аккумуляторов.

Подготовьте сейчас:

Военный противогаз 249,95 долларов mirasafety.com Ножи EDC от 7,99 долларов smkw.com

Раскрытие информации: эти ссылки являются партнерскими ссылками. Caribou Media Group получает комиссию от соответствующих покупок. Спасибо!

---

ОСТАВАЙТЕСЬ В БЕЗОПАСНОСТИ: Загрузите бесплатную копию

OFFGRID Outbreak Issue

В выпуске 12, Offgrid Magazine внимательно изучил, что вам следует знать в случае вирусной вспышки.Теперь мы предлагаем бесплатную цифровую копию проблемы OffGrid Outbreak при подписке на электронную рассылку OffGrid. Зарегистрируйтесь и получите бесплатную цифровую копию Нажмите, чтобы загрузить!

Автор Патрик Маккарти

61 Идеи проекта по сварке для дома, хобби или продажи

Сварка может быть очень интересной. Это также может помочь вам повысить стоимость вашего дома, позволяя производить необходимый ремонт без необходимости нанимать специализированного специалиста по ремонту. Это может стать расслабляющим хобби.

Это также может быть отличной побочной работой, если вы хотите увеличить свой доход.

Вот некоторые из лучших идей сварочных проектов, которые могут помочь вам в достижении ваших целей, возможно, уже сегодня.

Сварочные проекты для начинающих

Создано Biji-biji Initiative для Me.reka Makerspace.

№1. Сварочный стол своими руками. В этом простом столе используется несколько прямых металлических деталей, сваренных вместе в каркас.Металлические планки наверху обеспечивают пространство для зажима, обеспечивая прочное пространство для тяжелых проектов, которое при этом достаточно легкое для перемещения.

http://www.instructables.com/id/DIY-Welding-Table/

Кредит: Роб Шуерер и Линкольн Электрик Компани

№ ​​2. Ловушка для сарая рогов. Это еще один базовый проект рамы, позволяющий собирать рога без охоты. Когда наступит подходящий сезон, олени будут кормиться этим проектом. Их рога застревают и отрываются.В противном случае олень уходит с полным брюхом.

Подробнее см. Проект на http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shed-antler-trap.aspx

# 3. Подносы для ТВ. Его также можно использовать в качестве прикроватного столика, подставки для ноутбука и многого другого. Конструкция С-образного стола требует минимального количества сварочных работ и удобна для новичков. Десятки идей, которые следуют за этой рамкой, дадут вам необходимые варианты.

http://foter.com/explore/modern-tv-tray-tables

Кредит: Кэмерон Белл из deburghsteel.com.au

№ ​​4. Дверной звонок. Все, что потребовалось для завершения этого проекта, — это небольшой баллон с аргоном и немного стального лома. Вы можете установить его прямо на экстерьер вашего дома или прикрепить к предпочитаемому вами материалу, чтобы придать вашей собственности уникальный вид.

http://www.instructables. com/id/Easy-Doorbell-From-Scrap-Steel/

Кредит: Кэмерон Белл на deburghsteel.com.au

# 5. Кострище. Все, что потребовалось, чтобы сделать эту уникальную кострищу, — это половина листа стали.Для этого проекта использовалась текстурированная сталь, но любая стальная пластина толщиной 2,1 мм справится со своей задачей. Вы также можете настроить размер дизайна в соответствии со своими потребностями.

http://www.instructables.com/id/How-to-Make-a-Cool-and-Compact-Fire-Pit-from-Half-/

# 6. Сервировочный бар. При использовании сварочного аппарата Power MIG этот сервировочный стержень представляет собой стальную трубку размером 1 × 1 дюйм, которая с трех сторон обернута гофрированным металлом. Столешница изготовлена ​​из нержавеющей стали с закругленной кромкой толщиной 1 дюйм.Деревянные стеллажи внутри предлагают место для хранения вещей.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/serving-bar. aspx

# 7. Стеллаж для дров. Эта простая конструкция позволяет относительно легко создать стеллаж для дров и исходных материалов. К двум U-образным металлическим деталям приварены распорки для создания опор. Также в комплект входит дополнительная насадка для растопки.

https://www.pinterest.com/pin/547187423451210980/

# 8.Вешалка-подкова. Возьмите несколько подков, зажмите их, а затем сварите. Затем вам просто нужно добавить держатели к тому, что вы создали, чтобы оно могло удерживать пальто. Его можно собрать за считанные минуты.

№ ​​9. Подковообразные подставки для книг. Для этого сварочного проекта вам просто нужно сварить две подковы вместе под прямым углом. Затем повторите, чтобы создать пару. Вы даже можете приварить небольшой стальной лист к подкове, если вам удастся достать только пару из них и все равно выполнить этот проект.

https://es.pinterest.com/pin/79164

9823007/

№ ​​10. Грязевая скамья. Для этого проекта требуется квадратная трубка диаметром 1 дюйм. Помимо этого, вы можете построить его по своим предпочтительным размерам. Это действительно требует некоторого навыка резки металла, но в остальном эта маленькая скамейка добавит приятный штрих любому дому.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/mudroom-bench.aspx

# 11. Металлическая решетка. Если у вас дома растут лозы или вы выращиваете вьющиеся овощи в своем саду, то это проект для начинающих.Он имеет конструкцию с открытой рамой, которая больше подойдет для вашего хобби садоводства или ландшафтного дизайна.

http://www.instructables.com/id/Metal-Trellis-for-Garden-VInes/

№ ​​12. Портативная рабочая станция. Нам всем нужно место для хранения вещей. Независимо от того, являетесь ли вы сварщиком или профессиональным писателем, эта рабочая станция предлагает оригинальный способ использовать материалы, которые уже есть в большинстве гаражей. Самое приятное то, что обод по-прежнему хорошо катится, что позволяет легко переместить рабочее место на новое место.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/portable-work-station.aspx

Easy and Simple Welding Projects

# 13. Держатель для карандашей. Взяв всего четыре полых стальных трубы, все, что вам нужно сделать, это прикрепить их к единому плоскому куску стали. Вы можете создать подставку любого размера, которая станет полезным дополнением к любому столу или столу за считанные минуты.

http://www.instructables.com/id/Simple-Industrial-Pencil-Holder/

# 14.Держатель ювелирных изделий. Этот простой проект требует, чтобы вы сварили небольшие прямые стальные детали вместе в форме дерева. Затем вы привариваете дерево к квадратному куску стали, чтобы его можно было поставить на стол или комод. Вы можете украсить проект, чтобы он выглядел реалистично, или оставьте стальной вид в деревенском стиле.

https://www.pinterest.com/pin/268597565247828669/

# 15. Патио беседка. Используя конструкцию с открытой рамой, вы можете создать множество индивидуализированных образов, используя стандартные стальные трубы.В этом проекте для создания верхних перил были использованы ножки старого батута. Для перекладин и ножек использовалась верхняя планка ограды. Затем саморезами закрепили решетку.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/patio-arbor.aspx

# 16. Голландский держатель для духовки. Если вы любите ходить в походы, то голландский держатель для духовки вам пригодится. Он сваривает три подковы вместе, а затем каждой точке дается одна опорная планка, чтобы создать подставку для штатива. Вы также можете использовать его для барбекю на открытом воздухе, в качестве подноса и для множества других целей.

http://www.instructables.com/id/Horseshoe-Dutchoven-Holder/

# 17. Трехколесный плантатор. Эта простая маленькая кашпо станет отличным дополнением к любому крыльцу, саду или подоконнику. Поскольку он сделан из кованого железа, сварка выполняется быстро и просто. Единственная проблема — найти инструменты, чтобы придать утюгу правильную форму.

http: // www.craftmanspace.com/free-projects/rustic-tricycle-planter-plan.html

№ ​​18. Держатель кузнечика. Если честно, правильнее было бы назвать это «третьей рукой». Используя твердый кусок металла, вы привариваете к нему три металлических наконечника, чтобы у вас была тяжелая рука, которая могла бы удерживать небольшие предметы во время сварки. Не забудьте приварить к нему ручку, чтобы ее можно было носить с собой.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/grasshopper-holding-device. aspx

# 19. Ложка цветок. В этом простом металлическом цветке используются ложки для педалей. Затем вы можете использовать таз, металлический шар или что-нибудь похожей формы. Сварите их вместе, а затем приварите предмет к металлическому стержню.

http://www.instructables.com/id/Weld-a-Spoon-Flower/

# 20. Висячий знак. Подставка для вывески из кованого железа придает заведению дополнительный уровень изысканности, создавая первое впечатление, которое она производит. Это также может быть способом дать дому более стильный адрес, чем большие числа, прибитые к дому.

http://www.craftsmanspace.com/free-projects/hanging-sign-plan.html

# 21. Настенные часы. Используя стержень из мягкой стали ¼ дюйма для обоих кругов этих часов и 5/16-дюймовый круглый стержень для чисел, этот проект требует множества различных небольших сварных швов и точной центровки. Затем добавьте опорную перекладину по вертикали и горизонтали, чтобы часы можно было добавить в дизайн.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wall-clock.aspx

# 22. Металлическое сердце. Если у вас завалялась старая велосипедная цепь, то у вас есть все, что вам нужно для этого простого проекта. Вы можете купить его в местном комиссионном магазине, если у вас его нет. Отрежьте цепочку до нужного размера и придайте ей форму сердца. Затем сварите его, чтобы он не изменил своей формы.

http://www.instructables.com/id/bicycle-chain-metal-heart/

# 23. Держатель сварочного пистолета MIG. Если вы используете сварочный аппарат MIG, то будут моменты, когда вы захотите установить пистолет, чтобы переключать передачи в рамках проекта.Вместо того, чтобы класть пистолет на бок на рабочем столе, этот простой зажим позволит вам безопасно положить пистолет, где бы вы ни работали.

https://www.pinterest.com/pin/322288917061348618/

№ ​​24. Шепердс Крючки. Преимущество изготовления крючка Shepherd’s из обычного железа или стали заключается в том, что его можно использовать самыми разными способами. Он может держать флаг. Он может стать вешалкой для растений. Он даже может служить уникальной решеткой для вьющегося растения.Этот вариант дает вам двойной крючок, но и одиночный крючок тоже выполнит свою работу.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shepards-hook.aspx

Сварочные проекты своими руками

# 25. Подвесной стальной поддон. Взяв квадратную трубку из предпочтительного материала, все, что вам нужно сделать, это сварить скобу вместе. Затем вы просверливаете трубку, чтобы разместить крючки, на которых будут держаться кастрюли и сковороды. Вам также понадобятся крючки, просверленные в верхней части рамы, чтобы окончательный проект можно было подвесить к потолку.

http://www.instructables.com/id/Modern-Industrial-Hanging-Steel-Pan-Rack/

# 26. Скульптуры животных. Это уникальное произведение искусства сделано из кованой вручную нержавеющей стали, сваренной вместе. Вы можете сделать то же самое с любимым животным.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shark-sculpture.aspx

# 27. Самодельный костровище. В этом проекте используется пустой баллон с пропаном и сварной каркас для создания кострища, который можно использовать как в помещении, так и на открытом воздухе.Одно предупреждение: убедитесь, что баллон с пропаном полностью пустой, прежде чем врезаться в него. В противном случае вы можете обнаружить, что танк взорвется вам прямо в лицо.

№ ​​28. Дровяная печь. Если вы купите новую дровяную печь для своего дома, она может обойтись вам более чем в 300 долларов. С другой стороны, вы можете сделать его самостоятельно за 60 долларов или меньше. Возьмите несколько припасов, стальной барабан и чугунную дверь, и вы будете готовы приступить к работе.

№ ​​29.Гаражные стеллажи. С помощью нескольких основных металлических трубок вы можете относительно легко создать обширные стеллажи для вашего гаража. Сверху на распорку укладывается простая деревянная планка, которую вы присоедините к потолочным стойкам и стойкам на стене. Ключ к успешному сварочному проекту своими руками здесь — это потратить время на два… или, может быть, три раза.

http://www.instructables.com/id/Industrial-Shelving-Some-Welding-Required/

# 30. Барбекю. Если у вас есть старый блок двигателя, который ни для чего не используется, то почему бы не превратить его в барбекю на заднем дворе с помощью сварочного оборудования? Конечно, изготовление и модификация этого проекта заняли более 90 часов, но результаты однозначно доказывают, что время было потрачено не зря.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/engine-bbq.aspx

# 31. Молоток. После небольшой сварки TIG все, что вам нужно сделать, это прикрепить ручку к головке, чтобы у вас был полезный молоток. По тому же принципу можно было создать каминную кочергу или другие инструменты. Таким образом, вы можете создать что-то, что будет вам полезно сейчас и в будущем для тех проектов DIY, которые лежат в доме.

№ ​​32.Промышленный журнальный столик. В этом уникальном проекте, сделанном своими руками, весь каркас изготовлен из вторичного металла. Затем дерево крепится к верхней части рамы, чтобы создать удобный журнальный столик, который будет отлично смотреться в любом доме, сделанный за небольшую часть цены, которую можно было бы заплатить за тот же предмет в мебельном магазине.

http://www.instructables.com/id/Industrial-Coffee-Table-From-Reclaimed-Metal/

# 33. Пандус для инвалидных колясок. Жизнь может измениться для кого-то в любой момент. Если в вашем доме требуется инвалидная коляска, получить доступ к приподнятым дверям может быть непросто.Этот проект упрощает работу для домашнего или коммерческого доступа.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wheelchair-ramp.aspx

# 34. Поднос Tote. Этот алюминиевый проект оснащен алмазной пластиной 16-го калибра для создания корзины для инструментов. В этом проекте вы также найдете несколько отличных советов по сварке TIG, которые значительно упростят выполнение вашего следующего проекта.

№ ​​35. Курильщик. Если вы любите жарить на гриле на улице, то в какой-то момент вам понадобится курильщик.Вместо того, чтобы бежать в местный Walmart, чтобы сбросить 300 долларов за тот, который может продержаться на сезон или два, попробуйте построить его самостоятельно. Этот быстрый и простой проект отлично выглядит и выполняет свою работу.

https://www.pinterest.com/pin/AWNZ-oMIgf03grDQ01F_eKEnGSm4pfChYGOTvRq1Rhh-BrGtzEvTHho/

№ ​​36. Пожарная охрана. Будь то чугунная печь или камин, есть ширмы и ограждения, которые продаются за сотни долларов и защищают любопытные пальцы от горячих поверхностей. Менее чем за 30 долларов вы можете создать то же самое.

http://www.instructables.com/id/Art-Deco-Fireguard-for-Log-Burner/

Cool Welding Projects

# 37. Автомобильные рампы. Трудно работать с автомобилем, не установив подходящие пандусы. Хотя этот проект дорогостоящий и тяжелый, он также понравится многим, кто любит крутые проекты.

http://chris-eigenheer.blogspot.co.uk/2011/04/building-my-car-ramp.html

# 38. Цели. Соревновательная стрельба находится на подъеме как вид спорта.Стрелкам нужны мишени, которые им не нужно постоянно заменять, когда они получают попадание. Этот проект буквально помогает попасть в цель.

https://texags.com/forums/34/topics/2104438

№ ​​39. Подковообразный винный шкаф. Если у вас есть куча подков и они бывают разных размеров, то это отличный сварочный проект, который стоит взять на себя. Просто убедитесь, что бутылка вина поместится в подковы, которые вы используете!

http://www.wcwelding.com/wine-rack.html

# 40.Стальная чаша шайбы. Это один из тех классных проектов, на создание которого, похоже, уйдет много времени, но на самом деле его можно завершить в течение дня. Просто убедитесь, что все ваши шайбы сделаны из стали, прежде чем приступить к работе.

№ ​​41. Алюминиевые крылья архангела. Это для тех сварщиков, которые хотят вывести свой косплей на новый уровень.

http://www.instructables.com/id/Arduino-controlled-Aluminium-Archangel-Costume-Win/

# 42.Кастомные внедорожные бамперы. Если вы живете в сельской местности, особенно на западе США, то повсюду есть заманчивые гравийные дороги. Любая машина может выехать туда. Так что наденьте этот бампер на свой автомобиль и отправляйтесь исследовать.

http://www.instructables.com/id/Custom-steel-bumper-for-off-road-truck/

# 43. Металл Садовое Искусство. Кому не нравится, когда в своем саду устраивают какие-нибудь великие животные? Выбирайте любимое животное и приступайте к работе.

https: // www.pinterest.com/pin/207587864055293699/

# 44. Автомобильные скульптуры. Искусство и сварка — прекрасное сочетание под умелыми и талантливыми руками многих сварщиков. Это уникальное и индивидуальное изделие из металла — всего лишь один набор идей, которые вы можете реализовать самостоятельно. Предупреждение: прямое копирование дизайна может нарушить авторские права, поэтому используйте свое собственное творчество.

http://www.browndogwelding.com/new/

# 45. Ворота. Дональд Трамп любит строить стены.Чтобы пройти сквозь стену, пригодятся ворота. Вы действительно хотите проехать через туннель, если у вас есть забор или стена, защищающая вашу собственность? Конечно, нет. Вот почему сложно сварные ворота — это творческий и интересный проект.

http://www.bakersgas.com/weldmyworld/2011/05/03/how-to-weld-an-ornamental-gate/

# 46. Пого Палка безумия. Само название этого сварочного проекта звучит круто. Сложите его вместе, и вся семья отлично проведет время.

http://www.instructables.com/id/The-Pogo-Stick-of-Insanity/

# 47. Форель Мобильный. Это еще одна конструкция стальной шайбы, за исключением того, что она предназначена для рыб. Сформируйте шайбы так, чтобы они были похожи на рыб, покрасьте их в цвет форели, а затем повесьте их, чтобы получился колокольчик или мобиль.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/trout-mobile.aspx

# 48. Кухня Турция. Самое лучшее в этом небольшом проекте — то, что в нем используется старая кухонная утварь.Хотя древесина используется для изготовления основной части корпуса, вы можете использовать алюминий для создания более прочной основы, на которой затем можно будет сварить части дуршлага.

https://www.pinterest.com/pin/207587864053179495/

Продажа прибыльных сварочных проектов

# 49. Металлические кронштейны. Если у вас стальная рама, у вас есть простой способ начать делать кронштейны для людей. Кронштейны полезны в качестве полок, рам для картин и прочего хранения.Вы часто можете найти использованные кронштейны в местных комиссионных магазинах.

http://weldingweb.com/showthread.php?48525-Small-project-steel-brackets

# 50. Стальные вазы. Если у вас есть доступ к стальному лому, то у вас есть доступ к дешевым материалам, из которых можно создавать красивые декоративные предметы. Для этого выгодного проекта вы можете превратить стальные тарелки в вазы, банки для монет и множество других вариантов для дома.

http://www.instructables.com/id/How-to-Make-a-Steel-Vase-Step-by-Step/

# 51.Рамки для картин. Если вы можете отрезать металлическую трубу под углом 45 градусов, а затем соединить эту трубу чистым сварным швом, то вы сможете сделать отличные металлические рамы для картин. Принимайте индивидуальные заказы, и вы сможете получать довольно солидную почасовую заработную плату, занимаясь любимым делом.

№ ​​52. Ящики для камина. Будь то дровяной камин или газовый, необходимо хранить поленья в условиях высокой температуры. Вы можете сделать их, используя простой плоский стержень. Однако вместо того, чтобы пытаться продавать их на Craigslist, вы можете подумать о Etsy.

(Ссылка на изображение: http://weldingweb.com/showthread.php?271391-Simple-Money-Making-Welding-Project-Ideas)

# 53. Тракторные вилы. Прикрепив эти вилы к трактору, вы создаете вилочный погрузчик мгновенного действия для фермеров, плужников и других людей, у которых на передней части оборудования есть ковш. В этом видео используются деревянные вилки. Сделайте их из металла, и у вас будет потенциальная прибыль.

№ ​​54. Архитектурные кронштейны. Люди все время вешают вещи на стены.Им также нравится вешать полки для дополнительного места для хранения вещей. Что позволяет это делать? Скобки. Принимайте заказы на нестандартные кронштейны, и вы можете отправлять свои работы по всему миру. Вот тот, кто уже сделал это.

http://www.cuttingedgemetals.com/custom-brackets/

# 55. Флаг Art. Качественное металлическое искусство можно повесить как внутри, так и снаружи. Просто ознакомьтесь с этой комбинацией дерева и металла для интересного проекта, который может быть потенциально прибыльным.

https: // www.pinterest.com/pin/528821181228500819/

# 56. Велосипедная цепь Gecko. Это уникальное сварное произведение искусства идеально подходит для тех, кто любит гекконов. Выберите свое любимое животное, и вы сможете создать для себя нишевый рынок.

https://www.pinterest.com/pin/217087644514740983/

# 57. Держатели для брелков. Все время от времени теряют ключи. Держатель брелка у двери помогает предотвратить это. Эта милая идея придаст дому изюминку.

http://www.homedit.com/top-15-diy-key-holder-racks-for-your-home/hotel-inpired-key-holder/

# 58. Подсвечники. Если вам нужны рентабельные сварочные проекты из подков, это может быть вашим лучшим вариантом. Предлагая различные варианты размеров, вы можете ориентироваться на отрасли ароматерапии, аварийного освещения и дизайнеров интерьера.

№ ​​59. Абажуры. Имея небольшой доступ к стальному лому, вы можете создать прочный абажур, который легко чистить и поддерживать в домашних условиях.Самое приятное то, что эти абажуры могут быть конкурентоспособными по стоимости по сравнению с тканевыми абажурами в магазинах, которые служат всего несколько лет.

№ ​​60. Лампы. И вы также можете создать лампу как выгодный сварочный проект, если хотите.

№ ​​61. Стойки водонагревателя. Не стоит недооценивать прибыльность этого проекта. На полу часто устанавливают водонагреватели, что может привести к преждевременной коррозии дна.Этот проект может иметь требования строительного кодекса, которые необходимо соблюдать, но это просто означает больше денег в кармане.

http://ipscorp.com/plumbing/watertite/protectivesystem/whstands

Лучшие идеи сварочных проектов помогут вам создать побочную суету, повеселиться или освоить новый навык, которым вы увлечены. Найдите лучшего сварщика для начинающих, который удовлетворит ваши потребности (особенно если вы новичок в сварке), используйте эти идеи, чтобы заняться чем-нибудь, и вы отлично проведете время, завоевав себе репутацию сварщика по соседству.

Можете ли вы сварить без сварщика? (Варианты использования)

Любители, которым нравится строить и работать над проектами «сделай сам» у себя дома, могут время от времени сталкиваться с проектами, в которых вам нужно соединить два куска металла вместе, но у вас нет сварщика. Сварка может потребовать некоторой практики, не говоря уже об оборудовании и расходных материалах, необходимых для выполнения одной работы, просто не стоит затрат. Может быть, вы знаете кого-то, кто мог бы сварить проект за вас, но вы очень рады, что проект просто завершен.Вам повезло, потому что мы были там до того, как задали себе тот же вопрос.

Можно ли сваривать без сварщика? Нет, если вы хотите расплавить и соединить вместе два куска металла, которые должны иметь прочную связь. Но есть несколько хороших альтернатив соединению металла в зависимости от проекта, над которым вы работаете, и во многих случаях они отлично работают!

Один из наших методов для простых проектов DIY с использованием металла, не требующего нагрузки, — это JB Weld, указанный здесь на Amazon.Это недорого, и в этой статье мы покажем вам проект, в котором мы его использовали.

Альтернативы сварке металла?

В этой статье я расскажу о нескольких различных способах соединения металла (многие из них мы уже использовали) без обучения и без необходимости вкладывать средства в сварочное оборудование и расходные материалы. Обязательно прочитайте всю статью, потому что у нас есть 2 недорогих варианта сварки, если вы планируете добавить возможность сварки в домашних условиях.

Почему пайка вместо сварки?

Пайка похожа на сварку, потому что она включает использование тепла для соединения двух металлических частей вместе.Процесс довольно простой и менее затратный, чем сварка.

Существует множество различных методов пайки с использованием горелки с присадочным стержнем и / или флюсом в зависимости от типа используемого паяльного стержня. Мы использовали пайку во всех типах проектов, и для большинства работ все, что вам нужно, — это флюс общего назначения с присадочным стержнем на основе серебра. Имейте в виду, что некоторые стержни работают только с определенными металлами, и вам могут понадобиться кислород и ацетилен.

Вот хороший набор для пайки, резки и других проектов для DIY’er.В комплекте есть все необходимое, включая инструкции и даже очки.

Вы можете приобрести присадочный пруток с флюсом или без него и приступить к пайке. Это относительно недорого по сравнению со сваркой, но имеет свои ограничения. Пайка — это процесс нагрева присадочного металла до температуры более 840 градусов по Фаренгейту для соединения двух металлических частей вместе. Это почти как металлический клей. После завершения проекта обязательно дайте ему полностью остыть перед использованием, иначе он может легко потрескаться.

Какие металлы можно паять?

Пайка аналогична пайке, но в основном используется для электроники и печатных плат. Как и пайка, для получения хорошей связи также необходим флюс, который уменьшает образование оксидов при нагревании металла. Медь, олово и латунь очень легко склеиваются при пайке. Поэтому, если у вас есть проект, над которым вы работаете с одним из этих металлов, пайка может быть для вас хорошим вариантом.

Но вот проблема с пайкой.

Если ваш проект включает в себя железо, нержавеющую сталь, сталь или алюминий, вам следует рассмотреть один из других альтернатив, перечисленных в этой статье, поскольку пайка не будет подходящим вариантом.

Клепка металлическая другой вариант

Заклепка — это металлическая застежка. Заклепка — это еще один способ соединения двух металлических частей или другого материала с помощью заклепки. Он имеет цилиндрическую стойку с головкой, которая вставляется в пробитое или просверленное отверстие.

Заклепка соединяет две смежные поверхности вместе, соединяя части вместе.Прямая металлическая деталь соединяется через детали, которые скрепляют детали вместе. Если вы решили использовать заклепку в одном из своих проектов и хотите, чтобы она оставалась постоянной, вам понадобится прочная заклепка. Заклепки хороши только как временное решение.

Клепка позволяет металлу гибкость при изменении температуры, что полезно для кораблей и самолетов. Это более прочный, чем монтаж оборудования, но не такой постоянный, как сварка. В зависимости от того, над чем вы работаете, подходящим вариантом может быть клепка.Если вам нравится возиться в своей мастерской, создание новых клепок может быть хорошей альтернативой, особенно если вы работаете над прототипами новой идеи.

Быстро и эффективно для соединения двух металлов?

Работает ли JB Weld?

JB Weld — отличный вариант для соединения металла с металлом, это двухкомпонентная эпоксидная система холодной сварки. Эпоксидная смола затвердевает, когда окружающая температура становится достаточно высокой. После отверждения он не может быть неотвержденным, поэтому считается очень прочным клеем.JB Weld имеет предел прочности на разрыв 3960 фунтов на квадратный дюйм и хорошо зарекомендовал себя для многих различных типов проектов.

JB Weld можно использовать для соединения сломанных деталей, разнородных деталей, длинных тонких деталей, а также для заполнения отверстий. Некоторые люди упоминали на форумах, что с помощью JB Weld можно исправить негерметичные трубы.

Чтобы использовать JB Weld, вы должны убедиться, что поверхность, на которую вы наносите, чистая и шероховатая. Ацетон — отличный вариант для очистки поверхности. Не забывайте следить за тем, чтобы поверхность не была жирной.При перемешивании используйте бумажную тарелку и несколько палочек для мороженого, чтобы смешать растворы. Тщательно смешайте равное количество отвердителя и смолы, иначе результат может быть плохим.

JB Welded & Hardware Used

На картинке выше мы использовали 2 различных метода, обсуждаемых в этой статье, для соединения двух разных металлов без сварки. Мы JB приварили центральную стойку, а для остальных использовали гайки, болты и резьбовую трубу. Это наша подставка, которую мы сделали для хранения и сжигания нашего шведского пожарного бревна (посмотрите его здесь) , который используется уже более десяти лет и до сих пор остается прочным!

Конечно, JB Weld или металлический клей и другие клеи не создают такого прочного соединения, как при сварке, но они все равно могут быть отличным вариантом быстрого исправления для определенных проектов.

Когда следует выполнять точечную сварку?

В процессе точечной сварки используются два медных электрода, которые скрепляют листовой металл.

Листовой металл небольшой толщины намного легче приваривать точечной сваркой. Более толстый листовой металл сложнее сваривать точечной сваркой, потому что у электрического тока, испускаемого двумя медными электродами, больше места для протекания.

Если электрический ток, излучаемый двумя медными электродами, достаточно силен, металл плавится.После этого должно быть место, где соединяются две металлические детали или листы.

Связь, которая создается, достаточно прочная. Он примерно такой же прочный, как и соединение, создаваемое обычной сваркой.

Использование крепежа для соединения металлических листов

Крепежные детали, такие как гайки, винты и болты, можно использовать для соединения листов металла. Отверстия нужно будет просверлить или пробить через пару листов металла.

Главное преимущество аппаратной сборки заключается в том, что это быстрое решение.Это также доступно и непостоянно, как сварка.

Плохая часть аппаратной сборки заключается в том, что она не так долговечна, как другие процессы, такие как сварка или точечная сварка.

Как сварить металл в домашних условиях

Итак, если все альтернативные идеи, перечисленные в этой статье для соединения двух металлов без сварщика, вам не подойдут, вы всегда можете подобрать недорогой сварочный аппарат, чтобы получить эту работу. сделано.

Если вы хотите начать сварочные работы самостоятельно, но у вас ограниченный бюджет, вот наши рекомендации, чтобы начать сварку по дешевке.

Недорогой сварочный аппарат, вариант № 1

Список базовых сварочных аппаратов и инструментов для домашних сварочных работ:

· Базовый аппарат для дуговой сварки — Ручной сварочный аппарат, переносной, работает от 110/220 вольт или того, что некоторые называют Buzz Box (дешевле всего покупать). Или ознакомьтесь с нашими рекомендациями по сварке для начинающих здесь.

· Электроды

· Защита глаз и прозрачный козырек

· Угловая шлифовальная машина

· Рабочие зажимы

· Сварочная маска с автоматическим затемнением

Отбойный молоток

· Soapstone и Измерительная лента

· Респиратор и Беруши

· Угольник для магнитной сварки

· Сварочные клещи

Сварочные клещи Вариант №2

Сделайте свой собственный сварочный аппарат с ременным приводом из лома автозапчастей (генератора и других материалов).Вы удивитесь, что можно сварить с помощью этого самодельного сварочного аппарата. Ознакомьтесь с нашими планами для сварщиков DIY здесь.

Поначалу это может показаться много, но вы могли бы собрать некоторые использованные инструменты и купить новую недорогую палку. Они универсальны и могут сваривать большинство вещей, кроме тонкого листового металла, например, кузовных работ. Ознакомьтесь с другой статьей нашего блога — Сварка в вашем гараже , чтобы более подробно изучить различные типы сварщиков и другие советы

Заключение

Любители, которым нравится создавать проекты и работать над ними дома, могут захотеть попробовать из некоторых альтернативных вариантов сварки, которые мы перечислили и использовали сами.Многие из них отлично работают в зависимости от вашего проекта.

Не забывайте оставаться в безопасности, пробуя что-то новое. Кроме того, если у вас есть какие-либо комментарии, советы или предложения по альтернативам, которые вы использовали, поделитесь ими в разделе комментариев ниже.
