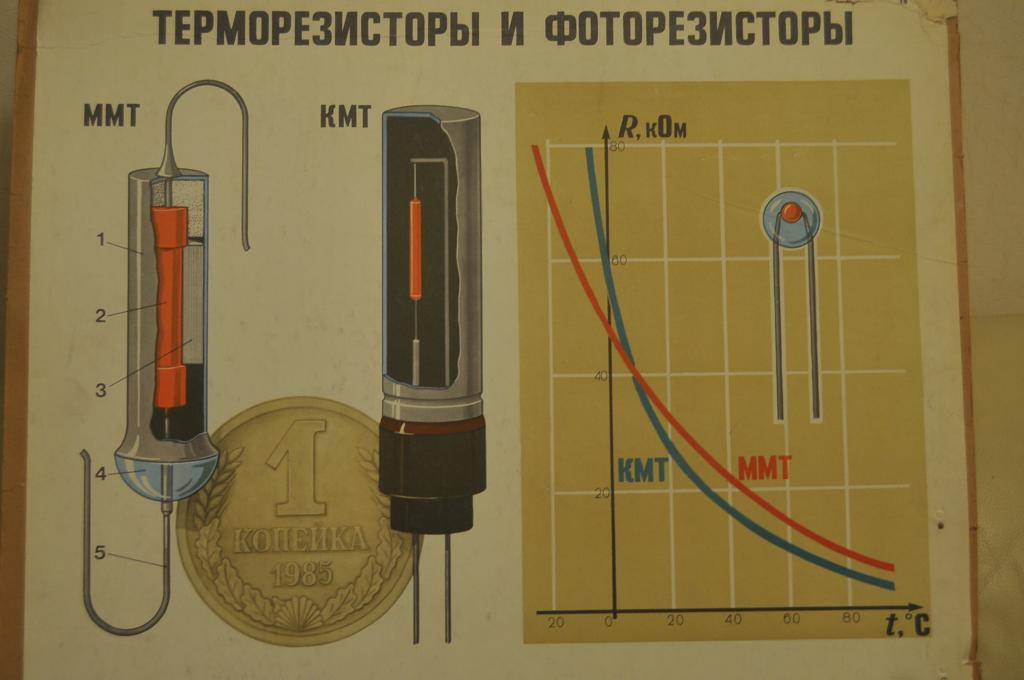

ТЕРМОРЕЗИСТОРЫ ММТ-1, ММТ-4
Назначение:
Терморезисторы прямого подогрева с отрицательным ТКС предназначены для работы в цепях постоянного,
пульсирующего и переменного тока частотой до 400 Гц в импульсных режимах, для измерения и регулирования температуры, а также для температурной
компенсации элементов электрической цепи с положительным температурным коэффициентом сопротивления.
|
Терморезисторы ММТ-1 — негерметизированные, незащищенные, неизолированные.
Промежуточные значения номинальных сопротивлений соответствуют ряду E6 с допуском ±20%
|
|
Наименование
К продаже
Цена от
К продаже:
59 шт.
К продаже:
31 шт.
К продаже:
39 шт.
К продаже:
37 шт.
К продаже:
22 шт.
К продаже:
3 шт.
К продаже:
252 шт.
К продаже:
14 шт.
К продаже:
69 шт.
К продаже:
21 шт.
К продаже:
29 шт.
К продаже:
119 шт.
⚡️Зарядное устройство для шуруповерта — простая схема
На чтение 4 мин.
Опубликовано
Обновлено
После года эксплуатации емкость Ni-Cd батарей аккумуляторов двух шуруповёртов резко уменьшилась, а штатное зарядное устройство (ЗУ) не выдержало экспериментов самодеятельных дачных электриков (напряжение сети колебалось в интервале 165…270 В).
Вообще-то, штатное зарядное устройство для шуруповерта и при нормальном напряжении вело себя не совсем адекватно, сильно разогревалось, а окончание процесса зарядки установить было невозможно.
Восстановление потерявших ёмкость аккумуляторных батарей (10 шт. Ni-Cd аккумуляторов) я произвёл по методике [1]. В результате одна батарея стала работать удовлетворительно, второй это не помогло, поэтому она была заменена четырьмя Li-Ion аккумуляторами (типоразмер — 18650, ёмкость — 9800 мА ч). Для зарядки этих разных батарей было изготовлено комбинированное зарядное устройство, схема которого показана на сайте.
Ток зарядки определяет суммарная ёмкость конденсаторов С1 и С2 и составляет около 120 мА. Собственное потребление устройства — около 10 мА. Зарядное устройство для шуруповерта допускает значительные колебания напряжения питания, а режим короткого замыкания в цепи нагрузки ему не страшен. Переменный ток выпрямляет диодный мост VD1. Пороговое напряжение, до которого заряжается батарея, устанавливают подстроечными резисторами R9 (Ni-Cd) или R11 (Li-Ion).
Пока батарея не заряжена, ток зарядки протекает через диод VD2, транзисторы VT1 и VT2 закрыты. Светодиод HL1 светит, сигнализируя об этом процессе. При достижении порогового напряжения ток через параллельный стабилизатор напряжения на микросхеме DA1 (который работает как компаратор) резко увеличивается, поэтому последовательно открываются транзисторы VT2 и VT1. В результате ток зарядки протекает через транзистор VT1 и напряжение на нём уменьшается.
В результате светодиод HL1 гаснет, а диод VD2 закрывается, не давая батарее разряжаться. Цепь VD3R7 обеспечивает гистерезис переключения компаратора (примерно 1,8 В), так как после отключения зарядного тока происходит снижение напряжения на батарее. При включении зарядного устройства без подключённой батареи светодиод HL1 кратковременно вспыхивает (частота вспышек определяется ёмкостью конденсатора СЗ). Подобная картина наблюдается и при подключении неисправного аккумулятора с обрывом цепи или малой ёмкостью.
Большинство элементов смонтированы на печатной плате из фольгированного стеклотекстолита, чертёж которой показан на рис. 2. Применены постоянный резистор R1 МЛТ, С2-23, остальные — для поверхностного монтажа типоразмера 1206, конденсаторы С1, С2 использованы из компьютерного импульсного блока питания, можно применить аналогичные, рассчитанные для работы на переменном токе. Оксидный конденсатор СЗ — импортный или К50-6, К50-35. Транзистор IRFZ24N можно заменить транзистором IRFZ34N, IRFZ44N.
Терморезисторы RK1, RK2 можно заменить одним сопротивлением 10…30 Ом, диодный мост 2W10 можно заменить мостом DB107 или четырьмя диодами 1N4007. Такими же диодами можно заменить диоды SMA4007 и КД513А. Светодиод может быть маломощным любого свечения.
Плату размещают на дне пластмассового корпуса подходящего размера, на его верхней крышке сделано отверстие для светодиода, на боковых — отверстия для переключателя, сетевого провода и проводов для подключения аккумуляторной батареи.
Налаживание устройства заключается в установке требуемого порогового напряжения подстроечными резисторами R9 и R11. Вместо аккумулятора временно подключают конденсатор большой ёмкости (2000…5000 мкФ) и вольтметр. Регулировка производится по максимальному показанию вольтметра. Для Li-Ion батареи порог отключения — 16,5 В, так как предельно допустимое напряжение составляет 16,8 В или 4,2В на элемент, порог для Ni-Cd батареи — 15,2 В, так как предельно допустимое напряжение составляет 15,2 В или 1,52В на элемент.
Указанные пороги взяты из имеющейся практики, к сожалению, в различных источниках встречается значительный разброс данного параметра, очевидно, что причиной этому является влияние легирующих присадок и разные условия проведения измерений.
Виды аккумуляторов для шуруповерта
Например, для свинцовых аккумуляторов приведены данные [2] о требуемом напряжении 14,7В при температуре +25 °С, а батарея GP12-4.5-S начинает кипеть уже при 14,1 В, а у автомобильных аккумуляторов такого эффекта не наблюдается.
Можно заряжать и свинцовые аккумуляторы малой ёмкости. При этом пороговое напряжение — 14,2 В или то, что требуется для конкретного типа аккумулятора. Без изменения схемы можно увеличить зарядный ток в несколько раз соответствующим увеличением ёмкости конденсаторов С1 и С2 при соответствующей коррекции печатной платы.
При зарядке аккумуляторной батареи следует соблюдать правила техники безопасности и исключить возможность прикосновения к батарее и другим элементам устройства, поскольку они имеют гальваническую связь с сетью 230 В. Поэтому отключение и подключение заряжаемой батареи следует проводить только при отключённом от сети зарядное устройство. Соответствующую предупреждающую надпись надо обязательно разместить на корпусе устройства.
Автор
Терморезистор — Энциклопедия по машиностроению XXL
Терморезистор — резистор, у которого используется зависимость сопротивления от температуры для измерения или регулирования температуры или связанных с нею величин различают терморезисторы проволочные и полупроводниковые (термисторы), а также терморезисторы с подогревом и без него [4, 91.
[c.155]
Изменение сопротивления терморезисторов при нагревании или охлаждении позволяет использовать их в приборах для измерения температуры, для поддержания постоянной температуры в автоматических устройствах — в закрытых камерах-термостатах. [c.157]
В принципе любой проводник с известной температурной зависимостью сопротивления может служить терморезистором. Но к материалу терморезистора предъявляют строгие требования высокой химической стойкости в условиях работы преобразователя линейности температурной зависимости сопротивления с достаточно высоким значением самого сопротивления и коэффициента его изменения от температуры стабильности и воспроизводимости температурной зав исимости сопротивления.
[c.176]
Наиболее полно этим требованиям отвечают чистые металлы сплавы имеют более слабую температурную зависимость сопротивления. В качестве материала для терморезистора используют такие чистые металлы, как Р(, Си и некоторые другие (N1, Ре, Ш, Мо) кроме того, в термометрах сопротивления могут быть использованы некоторые полупроводниковые материалы. [c.176]
Чистая платина, для которой Лыо/ о= 1>3925, в наибольшей степени удовлетворяет основным требованиям по химической стойкости, стабильности и воспроизводимости физических свойств и занимает особое место в терморезисторах для измерения температуры. Именно платиновые термометры сопротивления используются для интерполяции международной температурной шкалы в диапазоне от —259,34 до 4-630,74 °С. В этом диапазоне температур платиновый термометр сопротивления превосходит по точности измерения термоэлектрический термометр. Но термометром сопротивления невозможно измерить температуру в отдельной точке тела или среды из-за значительных размеров его чувствительного, элемента кроме того, для измерения электрического сопротивления требуется посторонний источник электропитания. [c.176]
Принцип терморезистора может быть использован для измерения температуры твердых тел, принимающих участие в исследуемом процессе особенно удобно его применять к телам, которые нагреваются путем пропускания череа них электрического тока. [c.176]
Полупроводниковые терморезисторы имеют большой температурный коэффициент, достигающий значения — (0,02 ч- 0,06) и высокое начальное сопротивление — порядка 150 кОм. Для изготовления некоторых полупроводниковых терморезисторов используют спекаемые смеси окислов а) меди и марганца (серийно выпускаемые терморезисторы типа ММТ) б) кобальта и марганца (терморезисторы типа КМТ). Применяют и другие окислы, а также сульфиды, селениды, теллуриды и другие полупроводниковые материалы. Эти терморезисторы обладают более высокой чувствительностью и более низкой тепловой инерцией по сравнению с проволочными резисторами. Влияние удлинительных проводов в этом случае также не сказывается на результатах измерения. Однако свойства терморезисторов (воспроизводимость характеристик) в сильной степени зависит от технологии производства и наличия примесей. [c.136]
В нижней части камеры расположен резервуар испарителя 8 из нержавеющей стали, заполняемый до определенного уровня водой, служащей для повышения влажности воздуха в камере. Степень увлажнения воздуха в камере при заданной температуре определяется температурой воды в испарителе. Имеющийся в испарителе охлаждающий змеевик 7 позволяет отводить излишки тепла и совместно с электронагревателем 9 поддерживает заданную температуру воды в испарителе. Электронагреватель 9 связан схемой автоматического регулирования с психрометрическим датчиком температуры 4. Для точного регулирования и поддержания постоянства температуры и влажности наилучшие результаты дает применение электронных регуляторов с терморезисторами в качестве датчиков сухой и влажной температур.
[c.141]
Основные области применения полупроводниковых материалов 1) выпрямительные и усилительные приборы разной МОЩНОСТИ на разные частоты неуправляемые и управляемые — диоды, транзисторы, тиристоры 2) нелинейные резисторы-варисторы 3) терморезисторы 4) фоторезисторы 5) фотоэлементы 6) термоэлектрические генера,- [c.276]
Серийно выпускается ряд материалов для конденсаторов, для нелинейных цепей, для терморезисторов и пьезокерамика. [c.154]
К другим полупроводниковым оксидам относится оксид цинка (ZnO) с избытком цинка по сравнению со стехиометрическим составом, являющийся примесным полупроводником только 7г-типа. При прокаливании на воздухе (в атмосфере, содержащей кислород) проводимость ZnO уменьшается. К полупроводникам относится и частично восстановленный диоксид титана TiO., (см. табл. 8-5). Полупроводниковые оксиды используются в основном для изготовления терморезисторов с большим отрицательным температурным коэффициентом удельного сопротивления [—(3-Ь4) %/К]. [c.265]
Устройство (рис. 22) вставляют и уплотняют в горловине сосуда Дьюара. Устройство содержит электрический нагреватель 6 из высокоомной проволоки, уложенной на изоляционном слое из стеклянной ленты. При включении нагревателя в верхней части сосуда Дьюара вследствие испарения хладагента образуется повышенное давление, которое выталкивает жидкий хладагент по трубке 4 и трубопроводам в рабочую камеру. При отключении нагревателя и включении электромагнита 3 открывается клапан I и газообразный хладагент сбрасывается в атмосферу. Подача жидкого хладагента прекращается. В нижней части устройства установлен терморезистор [c.307]
Металлические сплавы сопротивления, предназначенные для изготовления резисторов, тензодатчиков, терморезисторов, терморегуляторов и т. д., описаны Б разделе Прецизионные сплавы (см. с, 78). [c.75]
Зависимость электрического сопротивления полупроводниковых материалов от температуры используется в специальных по-лупроводниковых приборах — терморезисторах. [c.156]
Устройство терморезисторов. Для изготовления терморезисторов применяются полупроводни- [c.156]
Действие терморезисторных преобразователей основано на зависимости активного электрического сопротивления проводника от его температуры. Терморезистор позволяет преобразовать изменение входной величины — температуры в изменение выходной величины — электрического сопротивления (см. 9.1). [c.143]
В экспериментально-исследовательской практике терморезисторы широко-применяются для измерения как температуры, так и других физических величин в самых разнообразных конструктивных оформлениях. Например, термонить термоанемометра, используемая для измерения температуры, скорости, ее пульсаций и других величин, представляет собой терморезистор. Все измерения термоанемометром основаны на температурной зависимости электрического сопротивления нити. Такую же роль играет термонить в тепловых вакуумметрах сопротивления. [c.176]
В лабораторной практике все более широкое применение находят полупроводниковые термометры сопротивления — терморезисторы. Их основная особенность —высокие значения температурного коэффициента сопротивления (ТКС), определяемого как относительное приращение сопротивления (в процентах) при изменении температуры на I °С. Для так называемых отрицательных терморезисторов ТКССО и составляет примерно —2,4ч—8,4%/К. Для другой группы ТКС>0 и в узком интервале температур (примерно равном 5 К) может достигать 50%/К. Минимальные размеры терморезисторов могут достигать нескольких микрометров. [c.116]
КАМАК имеется набор специализированных модулей преобразователь оборотоз и расхо да (ПОР) преобразователь сигналов терморезисторов (ПСТР) преобразователь сигналов термопар (ПСТП) и преобразователь напряжений (ПН). [c.207]
Примеры подобных государственных стандартов ГОСТ 5.621—77 Конденсаторы керамические типа КЮ—7В. Технические условия. Требования к качеству аттестованной продукции . ГОСТ 5.1137—78Е Терморезисторы СТЗ-17. Технические условия. Требования к качеству аттестованной продукции . ГОСТ 5.2247—77 Транзисторы типов КТ604А и КТ604Б. Технические условия. Требования к качеству аттестованной продукции . ГОСТ 5.1043—71 Аппарат факсимильный приемный ФАК-П. Требования к качеству аттестованной продукции . ГОСТ 5.1709—72 Станция автоматическая телеграфная координатная АТА-(МК-2. Требования к качеству аттестованной продукции . [c.10]
Основные параметры Трубки осциллографичес-кие И индикаторные. Основные параметры и размеры Терморезисторы типа СТ1-17. Технические условия [c.61]
Терморезисторы (термисторы), отличающиеся большой абсолютной величиной отрицательного температурного коэффициента сопротивления, изготовляют на основе некоторых окислов, в частности окилов меди, марганца, кобальта, железа, цинка. Чаще всего используют смеси нескольких окислов, так как при этом удается получить требующиеся свойства. Сами материалы для терморезисторов изготовляют в виде шайб, стерженьков, бусинок методом керамической технологии подготовка (измельчение) компонентов, приготовление соответствующей смеси, прессование заготовок и их обжиг. В качестве примеров терморезисторных материалов можно указать на составы из смеси окислов меди и марганца (применяются для изготовления серийных терморезисторов типа ММТ), окислов кобальта и марганца (для типа КМТ). В зависимости от соотношения окислов меди uaO и марганца МП3О4 материалы имеют удельное сопротивление от 1,0 до 10 Ом-м. Для изготовляемых из этих окислов терморезисторов ММТ рабочая температура не должна превышать 120° С. Температурный коэффициент сопротивления терморезисторов ММТ в пределах от — 0,24 до — 0,034° С , у терморезисторов КМТ в пределах от — 0,045 до — 0,06° В качестве материалов для терморезисторов применяют и чистую окись марганца. [c.286]
Терморезисторы с положительным TKR — позисторы могут иметь номинальное сопротивление от 10 ом до 10 ком, а наибольший TKR = = (0,1 -т- 0,2) Иград. Температурный интервал с наибольшим TKR составляет около 30° С н может быть расположен на том илп ином участке шкалы температур — от нуля до 100° С. Следует учитывать, что сопротивление иозистора зависит не только от температуры, но и, как у всех сегиетоэлектриков, от приложенного напряжения. [c.158]
В терморезисторах с различными по величине и знаку температурными коэффициентами сопротивления используются циклические по-линитрйлы и другие полупроводники многие типы терморезисторов могут применяться при температурах до 600° С. Варисторы из фталоциани-на меди отличаются высокой температурной стабильностью. [c.213]
Катарометрические приборы, в основу принципа работы которых положен метод, использующий зависимость электрического сопротивления проводника, помещенного в проточную ячейку, через которую протекает газовоздушная смесь, от теплопроводности окружающей терморезистор смеси [111. В табл. 5 приведены теплопроводности некоторых газов Яр и относительные теплопроводности газа и воздуха Aj-Ab при температуре О °С. [c.195]
Терморезисторы (термисторы) изготовляют в виде стерженьков, пластинок или таблеток методами керамической технологии. Сопротивление и другие свойства терморезисторов зависят не только от состава, но и от крупности зерна, от технологического процесса изготовления давления при прессовании (если полупроводник берут в виде порошка) и температуры обжига. Терморезисторы используются для измерения, регулирования температуры и термокомиен-сации, для стабилизации напряжения, ограничения импульсных пусковых токов, измерения теплопроводности жидкостей, в качестве бесконтактных реостатов и токовых реле времени. [c.265]
Из нолупроводниковой керамики, обладающей точкой К,юри (см. стр. 173), изготовляются терморезисторы, отличающиеся от всех других терморезисторов тем, что имеют не отрицательный, а очень большой положительный температурный коэффициент сопротивления (свыше +20 %/К) в узком интервале температур (около 10 С). Такие терморезнсторы называют позасторами. Их изготовляют в виде дисков небольшой толщины и предназначают для контроля и регулирования температуры, использования в системах пожарной сигнализации, предохранения двигателей от перегрева, ограничения токов, измерения потоков жидкостей и газов. [c.265]
В катарометре водородомера АВ-201 в качестве чувствительных элементов используются терморезисторы (СТЗ-19). И так как в качестве газа-носителя используется воздух, то контактное уст- [c.25]
Для измерения импульса силы удара был применен динамометрический способ. Было спроектировано и изготовлено силоизмерительное устройство, которое крепится в основании установки. Принципиальная схема устройства приведена на рис. 61. Цилиндрическая на-ковальная со сферическими торцами свободно перемещается в корпусе, что обеспечивается двумя сегментными подшипниками. Наковальня опирается на упругий динамометр. Удар индентора по сферическому торцу наковальни воспринимается упругим динамометром, который жестко крепится к корпусу силоизмерительного устройства двумя винтами. Динамометр выполнен в виде жесткого кольца, с двух сторон которого по мостовой схеме наклеены четыре терморезистора сопротивлением по 100 Ом каждый и с базой 10 мм. Благодаря жесткости упругих элементов динамометра (он выполнен из [c.133]
По конструкции чувствительного элемента различают три вида термоанемометров проволочный, пленочный и полупроводниковый. Если для решения поставленной задачи первый не подходит по прочности, а применение второго затруднительно во вращающихся каналах ввиду его низкого сопротивления, то третий этих недостатков лишен. Кроме того, выпускаемые промышленностью полупроводниковые терморезисторы обладают стабильностью параметров, многообразием геометрических форм и размеров и гораздо более высокой, чем у металлов, чувствительностью, позволяющей использовать сравнительно простую и доступную регистрирующую аппаратуру. Поэтому в качестве чувствительного элемента датчика выбран серийно выпускаемый терморезпстор СТ1-18, выполненный в виде миниатюрной бусинки размерами 0,3X0,5 мм, покрытой тонким слоем стекла. [c.94]
Прибор, действуюпдий по такой схеме, обладает высокими динамическими свойствами, определяемыми постоянной времени электрической схемы, поддерживающей постоянную температуру датчика. Таким образом, постоянная времени датчика термоанемометра с обратной связью в сотни раз меньше постоянной времени того же датчика, работающего в режиме постоянного тока. Поэтому за основу измерительной схемы была взята мостовая схема с обратной связью, автоматически компенсирующей изменения сопротивления терморезистора. Исходной величиной для проектирования усилителя обратной связи являются коэффициент усиления, определяемый в соответствии с допустимой статической ошибкой и требуемым быстродействием, а также начальный и максимальный ток терморезистора, определяемые из его вольт-амперной и температурной характеристик. [c.96]
Электрическая схема подключения термоанемометра приведена на рис. 66. Терморезистор R4 с постоянными резисторами R1. .. R3 образует мостовую схему, работающую в балансном режпме за счет отрицательной обратной связи измерительной диагонали и диагонали питания моста. Эта связь осуществляется через трехкаскадный усилитель, собранный на транзисторах Т1. .. ТЗ. [c.96]
Движение масла вызывает увеличение количества тепла, рассеиваемого терморезистором. В результате этого температура терморезистора уменьшается, а его сопротивление увеличивается (см. рис. 65, в). На выходе моста появляется напряжение разбаланса, которое подается на вход усилителя. Плюсовое напряжение выхода моста подводится к эмиттеру, а минусовое — к базе триода ТЗ. В коллекторной цепи триода ТЗ появляется ток, протекающий через переход база — змиттер 72. Этот ток усиливается триодом Т2 и подается на вход триода 7/, в результате чего ток выхода усилителя, а следовательно, и ток терморезистора увеличиваются и температура последнего повышается до прежней. Такая схема обеспечивает работу терморезистора в режиме постоянной температуры и резко уменьшает его постоянную времени. Разбаланс моста и приложенное к мосту напряжение являются соответственно входом и выходом усилителя, т. е. прибор работает со 100%-ной обратной связью, что делает необязательной стабилизацию напряжения питания. [c.96]
При увеличении перегрева терморезистора относительно среды его чувствительность к скорости потока жидкости повышается, а к изменению температуры среды — уменьшается. При измерении скорости потока жидкости рабочая температура терморезистора не должна превышать температуру кипения жидкости, а также вызывать полимеризацию минерального масла, при которой образуются смола, осадки и коксоподобные вещества. В процессе градуировки прибора было установлено, что при работе на веретенном масле АУ достаточно высокая чувствительность с сохранением стабильности и длительности работы достигается при температуре терморезистора порядка 160. .. 180° (температура масла 90°С). [c.97]
Выбор терморезистора для контроля температуры [Smoothieware]
Существуют разные модели термисторов. У каждой кровати с подогревом есть одна кровать определенного типа. Различные модели термисторов преобразуют заданную температуру в разные сопротивления. Это означает, что вы должны сообщить Smoothie, какая именно модель термистора у вас есть, чтобы Smoothie мог правильно ее прочитать.
Это делается с помощью опции термистора в файле конфигурации. Вы передаете ему имя своего термистора, и он соответствующим образом настраивает математику.
терморегулятор EPCOS100K
Смузи не знает названия всех существующих термисторов. На данный момент это те, о которых он знает:
| Название | Бета для 0-80 ° C | Бета для 185-230 ° C | I для Steinhart Hart | J для Steinhart Hart | K для Steinhart Hart | Номер детали |
|---|---|---|---|---|---|---|
| EPCOS100K | 4066 | 4193 | 0.000722378300319346F | 0.000216301852054578F | 9.2641025635702e-08F | B57540G0104F000 |
| Honeywell100K | 3974 | 4385 | 0.000596153185928425F | 0.000231333192738335F | 6.19534004306738e-08F | 135-104LAG-J01 |
| Semitec | 4267 | 4375 | 0,0008112 145459F | 0.000211355789144265F | 7.17614730463848e-08F | 104GT-2 |
| Honeywell - QAD | 0.000827339299500986F | 0.000208786427208899F | 8.05595282332277e-08F | 135-104QAD-J01 | ||
| Semitec - 104NT4 | 0.000797110609710217F | 0.000213433144381270F | 6.5338987554e-08F | 104NT-4R025h52G | ||
| RRRF100K | 3960 | |||||
| RRRF10K | 3964 | |||||
| HT100K | 3990 | |||||
В случае, если у вас есть термистор, который не известен Smoothie , вы можете просто определить параметры в config.Есть два метода: с использованием бета-значения (хорошо, но не идеально) и с использованием алгоритма Steinhart Hart (идеально).
Использование значений бета:
Установите значение beta в файле конфигурации:
temperature_control.hotend.beta 4066 # set beta для термистора
О значениях бета
Бета-версии, опубликованные большинством производителей, относятся к диапазону 0–80 ° C.
Для 185–230 ° C это приводит к завышению показаний на 7–10 ° C.
Это означает, что значения бета обычно подходят для подогреваемой кровати, но не для хотэнда.
Если сопротивление термистора составляет 100 кОм при 25 ° C, этого обычно достаточно.
Вы также можете установить r0, t0, r1, r2, но обычно это не требуется, так как значений по умолчанию достаточно.
Если вы не знаете, какая у вас модель термистора, обратитесь к разработчику или продавцу вашего 3D-принтера, хотенда или кровати с подогревом и получите спецификацию , которая расскажет вам, какое значение бета для термистора.
Использование алгоритма Steinhart Hart:
Это рекомендуемый метод. Задайте параметры в файле конфигурации:
temperature_control.hotend.coefficients 0.000722376862540841,0.000216302098124288,0.000000092640163984
Чтобы узнать, каковы коэффициенты Стейнхарта-Харта для данного термистора, пожалуйста, прочтите страницу SteinhartHart.
Если у вас есть температурная кривая для вашего термистора, вы также можете определить три точки на этой кривой и позволить Smoothie все рассчитать:
temperature_control.hotend.rt_curve 20,0,126800,150,1360,240,206,5
Модификация устройств быстрой зарядки серии Genesis для NiMH аккумуляторов
Для тех немногих из вас, кто хочет «быстрого решения», измените R51 с 15k на 22k.
Все остальные могут захотеть прочитать статью и чему-нибудь научиться.
Справочная информация:
NTN4633B — это быстрое зарядное устройство на 120 В, 50/60 Гц, разработанное для HT600, HT800,
MT1000 и аналогичные радиостанции. NTN4634 — это то же зарядное устройство, подключенное на заводе для 220 /
240 В, 50/60 Гц (разница только в силовом трансформаторе и сетевом шнуре переменного тока).Европейские модели ELN1040B и ELN1041B идентичны вышеуказанным моделям, за исключением
оба питаются 220/240 В, 50 Гц и имеют розетки, подходящие для данной местности. Там
также являются зарядными устройствами с несколькими батареями, в которых используются одинаковые схемы, по одному для каждой батареи.
карман. Все они могут заряжать никель-кадмиевые (NiCd) размеры и емкости.
батареи от 600 мАч до 1200 мАч. Резистор внутри аккумуляторной батареи
различные значения, которые говорят зарядному устройству, какой ток использовать во время быстрого (сильноточного)
зарядка.Эти зарядные устройства были разработаны только для никель-кадмиевых (NiCd) элементов.
Есть зарядные устройства серии Genesis: NTN5538A (120 В / 60 Гц) и NTN5539A (240 В / 50 Гц)
которые кажутся почти идентичными. Эрик WB6FLY сообщает только об одном различии компонентов
на схемах между ними и зарядными устройствами NTN4633 / 4634.
Никель-кадмиевые батареи
обладают эффектом «памяти», что означает, что если вы не полностью разряжаете
аккумулятор во время использования, он не будет заряжаться до максимальной емкости в следующий раз. В
чем меньше вы его разряжаете, тем меньше он заряжается.В конце концов, пакет не выдержит
заряжается более чем на несколько минут, или одна или несколько ячеек закорочены или разомкнуты.
Это явление теперь называется «понижением напряжения», но результаты аналогичны.
Никель-металлогидридные батареи
— это более современная технология, которая предположительно
не обладают таким же эффектом памяти, как NiCd. Вам не нужно полностью разряжать их перед
снова заряжая их на полную мощность. К сожалению, есть существенные отличия
в том, как батареи реагируют на зарядку, и многие никель-кадмиевые зарядные устройства не заряжаются
Аккумуляторы NiMH должным образом, и описанные здесь устройства не являются исключением.
Одной из характеристик NiCd и NiMH батарей является то, что после полной зарядки батареи
любой дополнительный зарядный ток рассеивается в виде тепла. Зарядное устройство использует преимущества
эта характеристика с термистором в блоке, определяющим повышение температуры и
переключает зарядное устройство в режим непрерывной зарядки. Батареи следует извлекать в течение
несколько часов работы на такой низкой скорости зарядки. Если оставить слишком долго, струйка тока
может вызвать нагрев аккумуляторов и сократить срок их службы.Схема настольного зарядного устройства
предназначен для медленной зарядки аккумулятора, если он ниже 8 градусов или выше 41
градусов Цельсия. Между этими двумя диапазонами пакет будет быстро заряжаться до 800
мА. Когда температура поднимается до 41C, зарядное устройство переключается в режим непрерывной зарядки.
Аккумулятор:
Различные батареи, которые работают с радиостанциями HT600, HT800 и MT1000, имеют
те же клеммы: два сверху, которые подходят для нижней части радио, и четыре сзади, которые
стыковаться с контактами в основании зарядного устройства.Ниже приводится общая схема
аккумулятор, используемый в радиостанции HT600:
Не во всех блоках автоматический выключатель установлен последовательно с положительной клеммой. Контакт 2
— отрицательная контрольная точка зарядки. На вывод 4 подается зарядный ток.
резистор на выводе 3 составляет около 3,3 кОм для аккумуляторов большой емкости, которые могут заряжаться до 800 мА,
или 5,6 кОм для аккумуляторов средней емкости, которые могут заряжаться до 500 мА. Мелкий заряд
ток также регулируется в соответствии с номиналом этого резистора.
Контакт 1 подключается к термистору, который измеряет температуру блока. Как стая
становится больше, сопротивление между контактом 1 и контактом 2 уменьшается. Когда дело доходит до конкретного
уровня, зарядное устройство выйдет из режима быстрой зарядки и переключится в режим непрерывной зарядки.
Термисторы — нелинейные устройства. Есть несколько логарифмических уравнений, которые
описать сопротивление в зависимости от температуры; поиск в Интернете, если вам нужна дополнительная информация.
Сопротивление может измениться на 5000 Ом на градус около -15 ° C, тогда как оно изменяется только
на 250 Ом на градус около 30 ° C.График этой производительности показан ниже.
линейные шкалы. Изменение наклона около 10 ° C, вероятно, преувеличено из-за
детальность входных данных.
Обратите внимание, что термисторы, используемые разными производителями, вероятно, будут иметь разные
характеристики. Следовательно, даже аккумулятор NiCd может быть перезаряжен или поврежден
перегрев. Если ваши батареи выходят из зарядного устройства более чем слегка нагретыми, вы можете
хотите измерить термистор и соответственно отрегулировать R51.
Все аккумуляторные батареи, используемые с этими зарядными устройствами, герметично закрыты.
Если бы вы могли их открыть, вы могли бы заменить термистор на тот, который имеет
сопротивление в горячем состоянии. Другие производители аккумуляторов и зарядных устройств используют аккумуляторы, которые
могут быть открыты, позволяя владельцу заменять отдельные ячейки. Некоторые также используют
микровыключатели для определения емкости аккумулятора и / или скорости зарядки.
Уравнение термистора:
Термисторы
чаще всего характеризуются уравнением Стейнхарта-Харта.Вы
можете найти это в сети. В основном это принимает сопротивление и четыре параметра и
выходит со значением температуры. Это можно было бы повернуть, чтобы дать сопротивление
в зависимости от температуры. Я не математик; может я спрошу у кого есть.
В любом случае, вот одно уравнение, которое вычислит значение температуры с учетом
сопротивление и четыре параметра:
1
ТЕМП = ------------------------------------------------ -
a + b * ln (Rth) + c * (ln (Rth)) 2 + d * (ln (Rth)) 3
, где TEMP — температура в градусах Кельвина, a, b, c и d — константы, а Rth
сопротивление термистора.По практическим соображениям константа «c» обычно
очень маленький или нулевой, поэтому уравнение может быть сокращено (и инвертировано) до:
1 ---- = a + b * ln (Rth) + d * (ln (Rth)) 3 ТЕМП.
Анализ цепей:
На принципиальной схеме ниже показана часть цепи, определяющая зарядку.
режим в зависимости от температуры.
Эта часть схемы называется «ТЕМП. ОКНО».Термистор, на котором расположен
внутри блока аксессуаров, входит с правой стороны (показан красным как резистор на землю)
и заземляет вывод 9 U2D и вывод 10 U2C. Это образует делитель напряжения вместе с R51,
который подтягивает термистор к источнику 12 В постоянного тока. Напряжение в средней точке (VT,
напряжение термистора) определяется следующим уравнением:
Rth Rth
VT = 12,0 * ----------- = 12,0 * -----------
(Rth + R51) (Rth + 15k)
При 41 ° C, когда Rth = 5000 Ом, в результате получается 3.00 вольт в 0,25 раза больше напряжения питания 12 В:
5k
VT = 12,0 * ---------- = 3,00 В
(5k + 15k)
U2C и U2D образуют окно, которое работает на двух порогах: температура выше или ниже
8C (холодный), и температура выше или ниже 41C (горячий).
Напряжение холода (VC) на выводе 11 U2C определяется R48, R49 и R50 в соответствии с
это уравнение:
(R49 + R50) 25 тыс.
ВК = 12.0 * ----------------- = 12,0 * --- = 7,25 В
(R48 + R49 + R50) 40 тыс.
Выход 13-го контакта U2C будет низким, пока VT выше VC, или если батарея
холоднее 8С. Это держит зарядное устройство в режиме постоянного тока. Когда пакет нагревается, вывод U2C
13 станет высоким, и начнется быстрая зарядка. Если термистор выше 25 кОм,
температура должна быть ниже 8С. Обратите внимание, что когда Rth = 25k, уравнения VT и VC являются
То же самое, теперь мы знаем пороговые значения низких температур.
Аналогичная операция происходит с высокотемпературной половиной контура. Горячий
напряжение (VH) на выводе 8 U2D определяется R48, R49 и R50 в соответствии с этим уравнением:
R50 10 тыс.
VH = 12,0 * ----------------- = 12,0 * --- = 3,00 В
(R48 + R49 + R50) 40 тыс.
Выходной сигнал на выводе 14 U2D будет высоким, пока VT выше, чем VH, или если батарея
холоднее 41С. Это позволяет зарядному устройству работать в быстром режиме.Когда пакет нагреется,
Вывод 9 U2D опускается ниже вывода 8 U2D, и зарядное устройство завершает режим быстрой зарядки. когда
Rth = 5k, уравнение VT имеет то же отношение, что и уравнение VH, и в результате
напряжение 3,00 В.
Важные значения напряжения и сопротивления термистора приведены ниже для типичных
Аккумуляторы NiCd и NiMH. Обратите внимание, что красная ячейка — это проблемное состояние, при котором упаковка
продолжает быстро заряжаться даже после того, как становится слишком горячим:
| Измер. Pt. | NiCd Pack, R51 = 15k | NiMH пакет, R51 = 15k | ||||
|---|---|---|---|---|---|---|
| <8C | 8-41C | > 41C | <8C | 8-41C | > 41C | |
| Rth | > = 25 тыс. | 5-25 тыс. | <= 5 тыс. | > = 25 тыс. | 7-25 тыс. | <= 7 тыс. |
| VT | > 7,25 | 3,00-7,25 | <3,00 | > 7.25 | 3,82-7,25 | <3,82 |
| U2D | Высокая | Высокая | Низкая | Высокая | Высокая | Высокая |
| U2C | Низкий | Высокая | Высокая | Низкий | Высокий | Высокий |
| Chg | Тонкая струйка | Rapid | Trickle | Trickle | Rapid | Быстрый * |
ПРИМЕЧАНИЯ: * указывает, что это проблемное состояние, которое приведет к повреждению упаковки.
Анализ заряда аккумулятора:
Я поместил разряженный никель-кадмиевый аккумулятор в зарядное устройство и проверил температуру аккумулятора.
упаковка с переносным инфракрасным термометром. Да, я понимаю, что стая, вероятно, была
внутри теплее, чем я измерил, но без разрушения пачки это был лучший
Я мог бы сделать. Я также контролировал напряжение на выводе 10 U2C (VT) и записал оба значения. В качестве
батарея приближалась к полной зарядке и температура приближалась к 41 ° C, напряжение VT было
падает со скоростью около 0.003 вольта в секунду. Как только он упал ниже 3,0 В,
загорелся светодиод «зарядка завершена». Я снял пачку с зарядного устройства и измерил
сопротивление термистора в этой точке.
Я провел аналогичный тест со слегка разряженной батареей NiMH, за исключением того, что я держал более близкий
следите за температурой. Как только оно превысило 41С, я отметил напряжение ТН, снял
аккумулятор от зарядного устройства, и сразу же измерил сопротивление термистора. Эти
операции дали мне окончательное значение термистора.
Я также положил эти же пакеты в холодильник на 3 часа, затем вынул каждую и
измерил сопротивление термистора. Я положил их в морозилку еще на три часа
и снова замерил каждую пачку. Это дало мне значения ниже комнатной температуры. Все из этого
точки были нанесены на график ниже, имеющий логарифмическую вертикальную шкалу. Это имеет тенденцию
чтобы выпрямить кривые, но даже в этом случае они все еще не линейны и никогда не будут линейными.
Почему NiMH Pack перезаряжается:
Это один из вопросов по 64 доллара.Все это связано с характеристиками термистора.
используется в аккумуляторных батареях.
Глядя на график, можно увидеть, что при 41C сопротивление батареи NiCd падает.
до магического значения 5000 Ом. Это удовлетворяет приведенным выше значениям VT = VH. К сожалению,
никель-металлгидридный аккумулятор понижается только до 7300 Ом при той же температуре. Изменение в
сопротивление нелинейно, поэтому батарея должна нагреться перед термистором.
сопротивление снижается до 5000 Ом, поэтому зарядное устройство завершает свой цикл.В первый раз я
зарядил этот пакет, я оставил его в зарядном устройстве на три часа, но он так и не закончился
зарядка. Когда снял, чуть не обгорел. Я знаю, что внутри есть детали
зарядное устройство, достигающее 65C, и NiMH аккумулятор не сильно отстали. Сопротивление никогда не было
до 5000 Ом. Я не хочу повторять этот опыт, потому что пак точно будет
поврежден из-за многократного перегрева. Так что зарядное весело готовит аккумулятор в ожидании
термистор упал до 5000 Ом, чего никогда не случалось с моей батареей.
Термистор в NiMH пакете, который я купил, имеет такое же сопротивление, что и NiCd.
упаковка при комнатной температуре, и почти такое же значение, когда холоднее, но изменение значения
при повышении температуры не соответствует термистор в батарее NiCd. Поскольку
Зарядное устройство зависит от сопротивления термистора и составляет 5000 Ом при 41 ° C, незначительное
Разница в этой характеристике влияет на время отключения и конечную емкость зарядки.
В продаже есть несколько никель-металлгидридных аккумуляторов, которые заявляют, что их можно заряжать в любой Motorola.
зарядное устройство, работающее с NiCd.Возможно, производители выбрали
другой (и лучший) термистор, так что зарядное устройство видит такое же сопротивление при 41C
как и с NiCd. Вы должны полностью зарядить аккумулятор NiMH один раз, затем измерьте
его температура. Если зарядка завершена, а температура батареи около 40 ° C (слегка теплая),
тогда вы можете оставить все как есть. Если упаковка более горячая (более 45С), то вам следует
сделайте модификацию, показанную в этой статье.
Как это исправить:
Это еще один вопрос на 64 доллара.На самом деле это довольно просто, но, кажется, зависит от
на термисторе, используемом в аккумуляторной батарее, которую вы хотите зарядить. По моему, сопротивление
достигало примерно 7300 Ом, когда батарея была при 41C. Напряжение VT должно равняться напряжению VH.
зарядному устройству для завершения фазы быстрой зарядки.
Поскольку уравнение VH сводится к коэффициенту 0,25, нам нужны значения в уравнении VT
это соответствует этому. Это означает, что R51 должен быть в три раза больше Rth. Стандартное зарядное устройство
Здесь есть резистор 15 кОм, а сопротивление термистора батареи NiCd составляет 5 кОм при 41C.В
соотношение именно там, где мы этого хотим. Теперь, с сопротивлением термистора батареи NiMH 7,3 кОм
Ом при 41С, R51 надо заменить на 22кОм. Если вы вставите номера в VT
уравнение, вы обнаружите, что соотношение теперь составляет 0,2491 — достаточно близко для меня.
Бег 7,3 км
VT = 12,0 * ------------ = 2,99 В
(7,3 тыс. + 22 тыс.)
В результате аккумулятор полностью заряжается при температуре чуть ниже 41 ° C; лучше
безопаснее, чем сожалеть. В следующей таблице показаны параметры зарядки с R51 на 15k и 22k.Обратите внимание, что теперь аккумулятор завершает свой цикл быстрой зарядки, как и должен, как указано в
зеленая ячейка:
| Измер. Pt. | NiMH пакет, R51 = 15k | NiMH пакет, R51 = 22k | ||||
|---|---|---|---|---|---|---|
| <8C | 8-41C | > 41C | <8C | 8-41C | > 41C | |
| Rth | > = 25 тыс. | 7-25 тыс. | <= 7 тыс. | > = 25 тыс. | 7-25 тыс. | <= 7 тыс. |
| VT | > 7.25 | 3,82-7,25 | <3,82 | > 7,25 | 3,00-7,25 | <3,00 |
| U2D | Высокая | Высокая | Высокая | Высокая | Высокая | Низкая |
| U2C | Низкий | Высокая | Высокая | Низкий | Высокий | Высокий |
| Chg | Тонкая струйка | Rapid | Rapid * | Trickle | Rapid | Тонкая струйка # |
ПРИМЕЧАНИЯ: * указывает, что это проблемное состояние, которое приведет к повреждению упаковки.# указывает на это
это правильное состояние.
R51 — резистор для поверхностного монтажа, который можно увидеть на фотографии ниже. Есть много
место для установки резистора с обычными выводами в различные точки на печатной плате.
Если вам нужно другое место, обратитесь к рентгеновскому снимку этой области платы,
показано ниже. R51 находится ниже и правее U2. Одно предложение — припаять один конец к
U2 контакт 3 (+12 В), а другой конец — к контакту 9 или 10 U2.
Я решил сделать небольшой надрез на следе фольги, идущем от нижнего конца R51 до
верхний конец R48.Затем я припаял резистор 22 кОм от вывода 9 U2 к сквозному отверстию на
верх R48. На фото ниже показан разрез и установленный резистор:
После внесения этой модификации зарядное устройство больше не будет полностью заряжать NiCd.
пакеты. Цикл быстрой зарядки завершится, когда батарея нагреется примерно до 32 ° C, задолго до этого.
пакет заряжен на 90%. Вы можете оставить его в режиме непрерывной зарядки еще на восемь часов.
для завершения цикла зарядки.
Если вы ДЕЙСТВИТЕЛЬНО модифицируете зарядное устройство таким образом, было бы полезно прикрепить большое примечание к
лицевая сторона, указывающая на зарядное устройство, будет правильно заряжать только NiMH аккумуляторы.Это может
удерживают людей от ожидания зарядки аккумуляторов NiCd.
Вы можете добавить переключатель, чтобы выбрать соответствующее значение R51 для зарядки аккумуляторов NiCd.
(R51 = 15k) или NiMH (R51 = 22k) блоки, однако установка такого переключателя через верхнюю крышку
зарядного устройства нетривиально. Мы оставляем это в качестве упражнения для ученика.
В зарядном устройстве NTN4633A используются компоненты с выводами, а не для поверхностного монтажа. Такой же
компонент (R51) можно изменить с 14,7k (вместо 15k) на 22k. Местоположение показано
на рентгеновском снимке ниже.Нарезать фольгу не нужно. Вы можете легко поднять любой конец
R51 (или убрать полностью) и впаять в схему новый резистор.
Для полноты, вот фрагмент схемы для этой версии.
Проверка результатов:
К сожалению, каждый производитель аккумуляторной батареи может использовать свой термистор, поэтому
значение сопротивления при 41С может быть практически любым. Все, что вы можете сделать, это зарядить свой NiMH
батарею, проверяя ее температуру, и когда она достигнет 41C, извлеките ее, измерьте
сопротивление термистора, и выберите другое значение для R51, которое в три раза больше
сопротивление в упаковке.Это уравновесит уравнение VT. Тогда вы сможете позволить
пакет остынет в течение часа, положите его обратно в зарядное устройство, и цикл быстрой зарядки
должен быть укомплектован аккумулятором на уровне 41С или около него. Затем аккумулятор может оставаться в зарядном устройстве в течение
еще несколько часов в режиме непрерывной зарядки, чтобы завершить его. НЕ оставляйте NiMH аккумулятор заряженным
более чем на несколько часов.
После замены R51 я вставил никель-металлгидридный аккумулятор комнатной температуры (25 ° C) в зарядное устройство и
измерил напряжение на выводе 9 U2 (VT): было ровно 4.00 вольт. Я снял пачку и
измерил сопротивление термистора: оно составило 11000 Ом. Итак, схема действительно кажется
действовать так, как говорит теория. Это хорошая вещь.
Выбор скорости зарядки NiCd или NiMH:
Если у вас есть пакеты каждого типа, вы, вероятно, захотите, чтобы зарядное устройство выбрало правильный
скорость зарядки автоматически. Я перешел с никель-кадмиевых батарей на никель-металлгидридные, так что доволен
постоянная замена резистора и маркировка зарядного устройства как такового.
К сожалению, на аккумуляторных батареях нет неиспользуемых клемм, поэтому вы не можете сказать
просто подключив батарею к зарядному устройству. Вы могли бы установить небольшой микровыключатель
в аккумуляторном отсеке и либо просверлите небольшое отверстие, либо подпилите надрез в батарее NiMH, чтобы
переключатель мог определить, какая упаковка была вставлена. Проблемы с этим включают нарушение
герметичное уплотнение вокруг упаковки и наличие уродливого отверстия или выемки где-то на упаковке.
Вы можете найти старый отражающий язычок защиты от записи, который раньше
используйте с дискетами 5-1 / 4 дюйма и прикрепите их к нижней или боковой части упаковки, затем
Используйте какой-либо светодиод и датчик света для обнаружения отражения при установке пакета.Подойдет даже небольшой кусок алюминиевой фольги, приклеенный к боковой стороне упаковки. Соответствующий
Тогда схема сможет выбрать правильное значение для R51.
Некоторое количество серебряных проводящих чернил можно использовать для отметки пятна на упаковках. Это могло быть
С помощью пары контактов можно выбрать правильное значение для R51.
Другой метод предполагает вмешательство пользователя — нажатие переключателя — для выбора правильного
условия зарядки. Одним из методов может быть мгновенный кнопочный переключатель, который активирует
реле, срабатывающее при наличии батареи и выбирающее соответствующее значение
для R51.Когда аккумулятор вынимается, реле выпадает и готово к следующему циклу.
Вам нужно будет нажать его только для одного типа батареи, какую бы вы ни заряжали реже. Это
имеет смысл оставить R51 равным 22k, поэтому даже если вы забудете нажать кнопку, NiCd
пакеты будут завершены до того, как будут полностью заряжены, и не причинят никакого вреда ни одному из пакетов
из-за перегрева. Это был бы безотказный режим.
Вы также можете использовать тумблер и жестко подключить его к R51. Просверлить отверстие практически в любом месте
во внешнем корпусе установите переключатель, пометьте его и используйте какой-нибудь разъем, чтобы вы
чтобы снять крышку, чтобы провода не мешали.Используйте резистор 22 кОм для R51, затем
подключите переключатель, чтобы добавить 47k параллельно ему, когда вы хотите зарядить батарею NiCd. Этот
снижает эффективное значение сопротивления до 15 кОм. Зарядное устройство по-прежнему будет работать
Уровень NiMH при снятой крышке и / или отключенном переключателе. Единственная сложность с этим
метод заключается в том, что вы должны обязательно устанавливать тумблер каждый раз, когда вы вставляете батарею в
зарядное устройство. Тем не менее, тумблер DPDT по центру позволит вам выбрать пакет.
типа — NiCd или NiMH — а также отключайте питание переменного тока, когда зарядное устройство не используется.Пока
если вы правильно установите переключатель для аккумулятора, который хотите зарядить, он должен работать нормально. Вы можете
безопасно недозаряжать никель-кадмиевый аккумулятор, но перезарядка никель-металлгидридного аккумулятора значительно снизит его полезность
жизнь.
Эпилог:
После того, как я закончил модификацию своего зарядного устройства, я, естественно, захотел протестировать его с батареей NiMH и
убедитесь, что цикл быстрой зарядки правильно завершен. Ну, почему-то каждая пачка у меня была
заставлял мигать оба светодиода зарядного устройства.В руководстве сказано, что это состояние было вызвано
закороченный элемент или открытый аккумулятор. Поскольку все пакеты были заряжены всего за неделю
раньше, а никель-металлгидридным пакетам был всего месяц, решил, что причина другая.
Так вышла полная схема и вольтметр.
Короче говоря, я обнаружил плохую пайку на транзисторе Q1. Схема была
попытка погасить большой ток и при этом нагреть резистор 430 Ом. я
закончился заменой Q1, и я поставил резистор на 2 Вт 430 Ом.После того, как новые детали были
После установки я вставил свой никель-металлгидридный аккумулятор в зарядное устройство и контролировал напряжение термистора. Это
началось с 4,0 В при комнатной температуре, а через 80 минут напряжение упало до 2,99 В и
красный индикатор зарядки погас, а зеленый индикатор завершения загорелся. На данный момент я
снял батарею и измерил на термисторе 7300 Ом. Пакет был теплым, но не на
все горячо. Интересно, что через несколько минут сопротивление термистора упало до 7000 Ом.
Ом, что указывает на некоторую тепловую задержку между элементами батареи и термистором.
Я еще не пробовал заряжать один из своих никель-кадмиевых аккумуляторов, но подозреваю, что он просто перестанет быстро
заряжается, когда сопротивление термистора падает до 7300 Ом.
Обновление:
Другой комплект никель-металлгидридных аккумуляторов заряжался нормально, но цикл всегда заканчивался после
20 минут. Пакеты были едва теплыми. В итоге я добавил резистор 100 кОм параллельно с
резистор 22 кОм, что снижает общее сопротивление примерно до 18 кОм. После использования пакеты сейчас
заряжаются около часа и заметно теплые на ощупь.Я также оставляю их в
зарядное устройство, струйное, еще несколько часов. Когда я их снимаю, они чуть выше комнаты
температура, но они, кажется, позволяют радио работать намного дольше.
Благодарности и кредиты:
Информация о схеме для зарядного устройства NTN4633 / NTN4634 была получена от Motorola
официальные руководства по эксплуатации и сервисные бюллетени (6881079E24 от 9/1988). Руководство 6881108C47
от 1991 года также распространяется на это зарядное устройство.
Схема батареи взята из руководства HT600, 6881065C75, которое содержит
инструкции, обслуживание, схемы и т. д.
Все детали или номера моделей Motorola (NTN …., NLN …. и т. Д.) Являются собственностью (возможно,
авторские права / товарные знаки) Motorola, Inc.
Все фотографии и графики были сделаны или созданы автором и являются собственностью автора.
Эд KE4ZNU предоставил некоторую полезную информацию об аккумуляторах и зарядных устройствах в апреле 2007 г.
выпуск журнала Circuit Cellar. Он также просмотрел эту статью.
Эрик K1NUN подтвердил, что NTN4633A действительно использует выводные компоненты.
Контактная информация:
С автором можно связаться по адресу: his-callign [at] comcast [dot] net.
Вернуться к началу страницы
На один уровень выше (индекс Genesis)
На два уровня вверх (индекс Moto)
Перейти на главную страницу
Текст статьи, макет, код HTML вручную Авторские права © 2007 Роберт Мейстер WA1MIK.
Эта веб-страница, этот веб-сайт, информация, представленная на его страницах и
в этих модификациях и преобразованиях защищено авторским правом © 1995 г. и (дата
последнее обновление) Кевина Кастера W3KKC и нескольких авторов. Все права
Зарезервировано, в том числе для бумажных и сетевых публикаций в других местах.
