Типы узо: Электромеханическое, электронное УЗО: особенности

Принципы работы узо, 3 Фото с отличиями УЗО типа А и АС

Виды узо, принцип работы узо и дифференциального автомата, как проверить узо, ошибки при его подключении, с какой периодичностью проводят проверки. +3 Фото с отличиями УЗО типа А и АС

ТЕСТ:

Небольшой тест покажет уровень знаний данной темы и важность выбора оптимального электроаппарата защиты.

1. Нужны ли отдельные линии для подключения мощных домашних электроприборов?

а) да;

б) нет.

2. С каким током утечки необходимо устанавливать УЗО для детских комнат?

а) 10 мА;

б) 30 мА;

в) 100 мА.

3. Есть ли разница, какой тип УЗО приобретать для дома А или АС?

а) да;

б) нет.

4. Что надежнее УЗО+АВ или АД?

а) УЗО+АВ;

б) АД.

Ответы:

1. Да. Отдельно проведенные линии позволяют разгрузить вводные автоматы и устроить более надежные внутридомовые электрически сети.
2. 10 мА. Сопротивление тела ребенка меньше, чем у взрослого человека. 10 мА — единственно допустимая условно безопасная величина протекающего тока утечки.
3. Да. Приборы с характеристикой А защищают не только от переменного, но и постоянного импульсного потенциала.
4. УЗО+АВ. Отключение АД не устанавливает причину сбоя: КЗ или ток утечки. В случае с устройством защитного отключения и автоматом иначе, повторное включение АВ перед ним позволяет определить наличие короткого замыкания в системе. Также при выходе из строя дифавтомата, понадобится замена узла на новый. В другом случае, необходима замена АВ либо устройства защитного отключения.

Устройство защитного отключения – электроаппарат, предназначенный для защиты человека от поражения токами утечки. Это ключевой элемент в обеспечении безопасности пользования бытовыми электрическими сетями.

Современные внутридомовые проводки выполняются трехпроводными, а требования действующих Правил Устройства Электроустановок  предполагает обязательное наличие дифференциальной защиты. Распределительные электрические щиты оборудуются дифференциальными выключателями (устройствами, чувствительными к токам утечки) и УЗО. Устройство устанавливаются для розеточной группы и сети освещения, а также для стационарных бытовых электрических приборов.

Неправильное подключение прибора приводит к снижению уровня безопасности электрической сети и его некорректной работе (ложным срабатываниям).

Для правильного подключения электроаппарата необходимо понимать его принцип работы и устройство.

Рис.1 Многоуровневая защита от дифференциальных токов

На схеме изображена подробная схема подключения жилого дома: 1 уровень — противопожарные модели на 300 мА, 2 уровень — вводные, 3 уровень распределительные УЗО для силовых сетей, освещения и подключения отдельных электроприборов.

Отличия УЗО типа А и АС

Устройства защитного отключения разделяются на подвиды в зависимости от принципа действия и технических характеристик.

Род тока утечки. Разделяют устройства на 2 типа:

1. Тип АС. Срабатывает только на переменный ток утечки (который возникает в первичных цепях электроприборов).
2. Тип А. Реагирует на постоянный и переменный импульсный дифференциальный электроток, т.е. на токи утечки, которые возникают во вторичных цепях электроприборов (платы управления, блоки питания и т.д.).

Аббревиатура указана на корпусе: АС («~») или А.

Качественная маркировка производителя помогает быстро разобраться в схеме и подобрать необходимую модель аппарата зашиты.

Быстродействие. Селективность определяется временем срабатывания защиты:

1. Тип G. Электроаппарат отключается после протекания тока утечки 0,06..0,08с.
2. Тип S. Выдержка времени — 0,15-0,5 с. оптимальный вариант при организации многоуровневой защиты. Это вводные аппараты защиты, а также противопожарные.
   Срабатывают в случае некорректной работы либо повреждения групповой электрозащиты.

Принцип срабатывания. Различают модели двух типов:

• Электромеханические. Отключение аварийного участка не зависит от наличия напряжения в сети.
• Электронные. Работоспособность электронного усилителя обеспечивается при наличии внешнего источника электропитания. Если целостность нулевого проводника нарушена, то такие устройства не могут обеспечить защиту от поражения электрическим током. Поэтому электронные модели менее надежны.

Современные импортные устройства преимум класса оснащены электромагнитным реле, которое отключает нагрузку при исчезновении потенциала.

3 способа отличить электронное УЗО от электромеханического

1. Схема, изображенная на корпусе устройства. В моделях электронного типа, есть значок усилителя — «А» в треугольнике. И нагрузка извне подводится к элементу. В электромеханических образцах сети питания идут в обход элементов УЗО, а к дифференциальному трансформатору ничего не подключено.
2. Заряженный аккумулятор. К клеммам электроприбора присоединить провода, затем подключить их к полюсам батарейки, при необходимости поменять полярность. Если после манипуляций ничего не происходит, то устройство электронного типа.
3. Постоянный магнит. Электромеханический прибор чувствителен к помехам и срабатывает при приближении магнита.

Число полюсов. Двух- или четырехполюсные используются, соответственно, в однофазных и трехфазных сетях.

Принцип работы УЗО. 2 главных узла

Работа электроаппарата основана на принципе постоянного сравнения величины тока на входе и выходе. При равенстве значений сеть считается стабильной и безопасной. Если появляется разница, то чувствительный элемент реагирует на изменение параметров и срабатывает механизм защиты.

Главный узел прибора — дифференциальный трансформатор, который реагирует на изменения параметров в электросети. В нормальном режиме результирующий ток, проходящий через сердечник равен нулю. При появлении тока утечки величина тока в фазном и нулевом проводе различна, что провоцирует отключение соленоида и размыкание контактов электроаппарата.

Дифференциальный автомат совмещает в себе 2 устройства: УЗО и автоматический выключатель, защищая одновременно электрические сети от токов утечки и коротких замыканий.

Рис. 3. Принцип работы УЗО

Как избежать некорректной работы дифзащиты при отсутствии заземления. 2 способа

При строительстве гражданских объектов в советский период не было норм, обязывающих выполнять заземление в каждой квартире. Конечная точка заземления в таких случаях — домовой электрощиток. Пользование современными электроприборами при схеме подключения без заземления — крайне опасно. Использование электрозащиты позволяет снизить риск поражения электротоком.

Без заземления электроаппарат обеспечивает отключение сети при протекании тока утечки через тело человека. При этом быстродействие защиты таково, что ток не успевает поразить организм.

Важно помнить: при наличии заземляющего проводника электроаппарат отключает линию с током утечки моментально. Без заземления отключение происходит только после прикосновения человека к неисправному электроприбору (стиральной машине, водонагревателю и т. д.).

В бытовых сетях УЗО без заземления для защиты от пожаров равноценно корректно работает, как и в случае трехпроводных линий.

Условно можно считать подключение электрозащиты без заземления, как частный случай работы устройства при обрыве заземляющего проводника, стабильно выполняя при этом свою основную функцию.

Вывод: УЗО — главный элемент защиты во всех схемах (с заземляющим проводником и без него). Обеспечивает пожаробезопасность дома и высокий уровень защиты человека от поражения электротоком.

8 распространенных ошибок при подключении УЗО

Неправильное подключение устройства защитного отключения подвергает опасности жизни, поэтому необходимо знать, как избежать аварийных ситуаций.

1. Неполнофазное подключение. При соединении фазы и нулевого провода происходят ложные срабатывания УЗО  ввиду распознавания тока, как дифференциального.
2. Совмещение рабочего нуля и заземления в розетке провоцирует срабатывания защиты при подключении любой нагрузки.
3. Подключение к клеммам прибора всех фаз (в случае 4 полюсного УЗО). Устройство не может быть оценено, как корректно функционирующее.
4. Несоблюдение полярности. При перемене мест нулевого и фазного провода, правильная работа УЗО не может быть достигнута. В таком случае без нагрузки кнопка «Тест» оказывается нерабочая, а при включении электроприборов срабатывает дифреле.
5. Неправильное соединение нулевых проводов двух и более УЗО. Стандартное тестирование не выявляет проблем. Ложные срабатывания начинаются при подключении нагрузки в сеть.
6. Неправильная фазировка (1 УЗО на 2 автомата и т.д.) между несколькими устройствами после реконструкции домашней проводки может привести к циклическому ложному срабатыванию дифзащиты при заведомо исправной электросети и бытовых приборов.
7. Присоединение нескольких устройств защиты с объединенным нулевым проводником приводит к фиксированию одного/всеми УЗО ложного дифференциального тока. Между несколькими аппаратами дифзащиты не предусматривается перемычка и соединительные провода.
8. Совмещение нулевого проводника с заземлением после подключения к электрозащите вызывает ложные срабатывания.

Не следует приобретать новое устройство, не определив причину его некорректной работы.

Как избежать выхода из строя устройства ? 2 правила проверки

Производители оснащают изделия узлом контроля работоспособности «Тест». Программа позволяет проверить соответствие нормам и стандартам основные параметры аппарата электрозащиты: быстродействие и фиксирование дифференциального тока утечки. Оптимальная периодичность проверки — 1 раз в месяц.

Важно: кроме контроля основных функций регулярное тестирование определяет исправность PE-проводника, его целостность и качество соединения с заземлением, селективность электроаппарата при многоуровневой системе электрозащиты в доме.

При нажатии кнопки «Тест» на прибор подается электроток, равный величине отключающему дифференциальному. Длительность протекания тестирования не ограничена по времени. Успешное проведение теста (отключение аппарата электрозащиты) свидетельствует о нескольких факторах:

1. Быстродействие достаточно, соответствует заявленным характеристикам;
2. Чувствительность прибора достаточна для срабатывания защиты при номинальном дифференциальном токе.

В случае отсутствия реакции на манипуляции УЗО необходимо заменить, т.к. его чувствительность недостаточна либо время отключения превышает заявленное.

Важно: регулярно (не реже 1 раза в 6 месяцев) необходимо проводить тестирование электроаппарата специальными тестерами. В таких случаях поверка электрозащиты осуществляется более точно: быстродействие ограничено 200мс, а порог чувствительности больше номинального. Это позволяет предотвратить все возможные аварийные ситуации в бытовых электросетях.

В видеоролике подробно описаны действия по проверке работоспособности УЗО в бытовых условиях с помощью подручных средств.

УЗО в бытовых электрических сетях — главная защита человека от поражения электрическим током. Понимание принципа работы и устройства аппарата позволяет быстро устранить сбои в системе внутреннего электроснабжения и предотвратить аварийные ситуации.

Какие типы УЗО существуют и в чем их различие?

Типы УЗО

Есть самые простые типы УЗО – категории АС, которые идут только на утечки переменного тока. Есть категория А, которая реагирует на утечки постоянного и переменного тока, они гораздо дороже и немного сложнее. Их рекомендуется  устанавливать при наличии большого количества потребителей, в которых есть блоки питания, содержащие полупроводники.

При проектировании электрической части, лучше воспользоваться профессиональным проектировщиком, который сделает расчет, исходя из того какие будут использоваться электропотребители – назначит в какой линии поставить категорию АС, а в какой категорию А.

Типы УЗО по чувствительности тока

Какой тип Узо установить?

Для защиты людей приборы отличаются характеристикой чувствительности тока. Часто люди говорят: “у меня есть дети, давайте везде поставим УЗО 10 мА” (самое чувствительное). Они не понимают, что абсолютно идеальных приборов с точки зрения хорошей изоляции еще не создали, т.е. любой прибор имеет естественную утечку тока, она очень маленькая, но тем не менее, какой бы кабель замечательный ни был, утечка происходит.

Так вот, суммарная утечка в проводниковой продукции, а так же в электроприборах, набегает в такую сумму, что вызывает срабатывание УЗО. Суммарная утечка всех потребителей  и линий не должна превышать 1/3 ее номинального тока срабатывания, для 10 мА это будет 3,3 мА естественной утечки, для 30 мА – это 10 мА суммарной утечки.

Читайте следующие статьи про УЗО (типы, правильное подключение):

Если УЗО срабатывает — что делать?

При срабатывания УЗО люди говорят: “бракованную продали”, потом выясняется, что под одно УЗО подключили 20 розеток, теплый пол, стиральную машину.

В принципе, хороший производитель всегда указывает на электроприборах, какая естественная утечка бывает. Например, естественная утечка у электрической плиты — 5 мА. Естественно, если вы поставите УЗО на 10 мА, он будет постоянно срабатывать. Здесь нужно устанавливать на 30 мА. Голову можно не ломать — для защиты человека достаточно 30 мА. УЗО на 10 мА, можно сказать, больше маркетинговое.

Проверка УЗО на работоспособность

УЗО полагается проверять раз в месяц. Если посмотреть блок УЗО, там есть кнопочка, с помощью которой проверяют его срабатывание. Эта процедура обязательная, нужно проверять раз в месяц, чтобы понимать, что устройство работает, и оно может вас защитить в случае наличие утечки тока.

Типы УЗО и их различие. Видео

Оцените качество статьи:

УЗО селективное: принцип действия и виды

УЗО (устройство защитного отключения) предназначено для предотвращения опасного воздействия на человека и животных электрического тока при прикосновении к токоведущим и другим частям приборов и электроустановок, находящихся под напряжением. Следующей важной функцией устройства является предупреждение возгораний при появлении токов утечки на землю. Защитное действие проявляется в отключении питающей сети при следующих ситуациях:

• замыкание корпуса электроприбора, находящегося под напряжением, через тело на землю;
• контакт токоведущих элементов с заземленными нетоковедущими частями электроустановок в результате повреждения изоляции;
• перемена заземляющего (PE) и нулевого (N) проводников в электрической схеме.

УЗО также защищает сети от скачков напряжения. Для этого к нейтрали на входе прибора и фазе на выходе подключается нелинейное сопротивление. Дифференциальный ток протекает по нему при увеличении напряжения выше 270 В, после чего УЗО отключается.

Защитные устройства отличаются по типам и принципам работы. Одним из наиболее практичных является УЗО селективное, обеспечивающее целевое отключение групп нагрузок. Его особенностью является заниженная скоростная характеристика срабатывания (тип S или G). Он устанавливается ближе к источнику, имеет номинал дифференциального тока срабатывания 100 или 300 мА и гарантирует, что первым отключится следующее обычное УЗО, расположенное перед потребителем.

Таким образом, современная защита электросетей строится на выявлении неисправностей и отключения отдельных участков от работающих в нормальных режимах систем.

Как устроено УЗО?

УЗО также называют выключателем дифференциального тока. Назначение остается прежним: отключать цепь при появлении утечки тока. Основным элементом устройства является тороидальный трансформатор с несколькими витками нулевого и фазного проводов, включенных встречно. Результирующее магнитное поле при нормальной работе прибора остается равным нулю. Утечка в землю нарушает баланс, во вторичной обмотке возникает напряжение, при достижении которым определенной величины происходит отключение электрической цепи с помощью пускового и исполнительного механизмов.

Для УЗО нужна заземляющая шина РЕ. В противном случае, когда появляется потенциал на корпусе электроприбора из-за поврежденной изоляции, утечки тока нет, и при прикосновении к нему и заземленным металлическим частям (радиатор отопления, водопроводные трубы) можно получить ощутимый удар током. При этом защитное устройство сработает, но будет лучше, если это произойдет от утечки в землю.

Для надежной работы защитного устройства следует проложить заземление. При работе по такой схеме УЗО разорвет цепь еще до прикосновения к металлическому корпусу оборудования или бытовой техники.

Типы УЗО

УЗО классифицируются по выполняемым функциям:

• АС — реагирование на внезапно появляющийся или нарастающий постепенно переменный ток утечки.
• А — дополнительно срабатывает на постоянный пульсирующий дифференциальный ток, который может появляться неожиданно или нарастать постепенно.
• В — реагирование на постоянный и переменный пульсирующие токи утечки.
• S — селективное УЗО с дополнительной временной выдержкой на отключение.
• G — аналогично S, но с меньшей задержкой.

Какое УЗО выбрать?

Пульсирующий ток в бытовых условиях появляется от стиральных машин, диммеров освещения, телевизоров, компьютеров, электроинструментов и др. приборов с импульсными блоками питания. Отсутствие разделительных трансформаторов в приборах с тиристорным управлением существенно увеличили вероятность утечки постоянного или переменного пульсирующего тока. Поэтому, если раньше достаточно было установить тип АС, то теперь необходим тип А или В.

Где устанавливать УЗО?

1. Общедоступные места в зданиях, где отсутствует повышенная опасность поражения током.
2. В электрических цепях с возможной опасностью поражения током (помещения с влажностью выше нормы, группы розеток, бытовая техника и т. д.).
3. На главном вводе для защиты от пожарной опасности. Обычно здесь устанавливают УЗО селективное.
4. В этажных распределительных щитах, в квартирных щитках, в индивидуальных домах.
5. В радиальных системах электроснабжения: общее селективное УЗО и отдельные по отводящим линиям, с выбором параметров, гарантирующих избирательное срабатывание.
6. На ближних ступенях защиты, например, 10 и 30 мА, 30 и 40 мА и т. п. маловероятна токовая избирательность действия УЗО из-за высокой скорости срабатывания. Для указанных значений она обеспечивается, если подобрать селективное УЗО 100мА, чтобы была еще выдержка по времени.
7. По причине старения изоляции не всегда происходит постепенное увеличение токов утечки.
8. При мгновенном нарастании тока утечки из-за пробоя изоляции может сработать любое обычное УЗО, последовательно расположенные в цепи. Это происходит в связи с быстрым и значительным превышением уставок сразу на нескольких ступенях защиты.

Необходимость использования селективных УЗО

УЗО селективное выполняет свою функцию противопожарной защиты, если применять модификации с временной задержкой — S или G. К ним предъявляются повышенные требования по устойчивости к коротким замыканиям, коммутационной способности, динамической и термической стойкости и т. д.

Обычно на главном вводе устанавливают селективное противопожарное УЗО на большой ток утечки.

УЗО нельзя применять в цепях, которые недопустимо внезапно отключать, так как это может привести к аварийным ситуациям (пожарная или охранная сигнализация, опасность для персонала и т. п.).

Кроме УЗО, токовую селективность должны иметь автоматические выключатели. Первыми должны срабатывать расположенные ближе к участку перегрузки или короткого замыкания. При этом автоматические выключатели срабатывают раньше, чем ток КЗ достигает предельного значения. Это необходимо для предотвращения перегрузки последовательно подключенных участков, поскольку ток проходит через контакты их защитных устройств.

Типы селективных УЗО

Для селективного УЗО важно выдержать паузу, чтобы успело сработать устройство общего типа, расположенное ниже по схеме. При этом устройство с временной задержкой отключения пропускает через себя ток утечки и не срабатывает. Интервал задержки у моделей может отличаться. У изделий с маркировкой S он составляет 0,15-0,5 с, например, УЗО 63а 100мА селективное, с возможностью настройки запаздывания. Выбор будет лучшим, если их устанавливать на входе питающего кабеля квартиры. У некоторых иностранных моделей имеются выдержки времени еще выше. Они предназначены на отключение цепи при возникновении пожарной опасности. Чем дольше будет отключаться защита, тем больше вероятность воспламенения изоляции.

При маркировке G устройство срабатывает в пределах 0,06-0,08 с. Прибор является достаточно быстрым по реакции на неполадки в сети. Его следует устанавливать ниже УЗО типа S селективное. При двухступенчатой защите оно может устанавливаться на главном вводе, поскольку быстродействие УЗО, подключенных ниже все-таки выше.

При наличии в сети нескольких групп нагрузок, перед каждой подключается отдельное защитное устройство, а на вход — селективное противопожарное УЗО. Тогда при неисправности одной из линий обесточится только она, а остальные останутся подключенными. При подобной схеме соединений проще обнаружить неисправность. Если обычное УЗО окажется неисправным или не реагирует на неполадки в схеме, тогда сработает селективное УЗО (300 мА или 100 мА) и отключит всю сеть.

Для обеспечения селективности нужна следующая настройка приборов:

• выставить время срабатывания селективного УЗО, если в нем предусмотрена такая возможность;
• установить требуемые параметры отключения в зависимости от величины тока утечки.

Характеристики отключения УЗО селективного действия должны по величине превышать остальные не менее чем в 3 раза. Только в этом случае устройство будет гарантированно срабатывать.

Параметры УЗО

Два временных параметра УЗО определяются российскими стандартами:

• время отключения — промежуток от появления отключающего тока утечки ∆i до момента гашения дуги;
• предельное время несрабатывания для устройства типа S — временной интервал между началом возникновения ∆i и размыканием контактов.

Последний параметр определяет селективность действия УЗО. Его предельная величина составляет 0,5 с. При этом следует учитывать, что для защиты людей размыкание должно происходить в течение 10-30 мс, для предотвращения возгорания изоляции — до 500 мс. УЗО типа S селективное широко применяется там, где нужно исключить ложные срабатывания от влияния помех или скачков напряжения.

По скорости отключения сети УЗО разделяются следующим образом:

• общего применения — без задержки;
• типа G — 10-40 мс;
• типа S — 40-500 мс.

Токи утечки всегда имеют место в электрических цепях. В сумме они не должны быть выше 1/3 от номинального ∆i устройства. Считается, что на 1 А нагрузки приходится 0,4 мА тока утечки потребителя, а на 1 м длины фазного провода — 10 мкА. Защитный прибор настраивается по величине суммарного тока естественной утечки. Если этого не делать, могут происходить частые ложные срабатывания. При этом следует учитывать, что устройство с ∆i=100 мА уже не защитит человека от поражения током.

При проектировании электросетей можно не указывать тип УЗО, пока эксперты не требуют. Но обосновать свой выбор заранее нужно. Важно, чтобы номинальный ток прибора был выше тока предполагаемой нагрузки. Кроме того, УЗО устанавливается только в общей паре с автоматическим выключателем. Можно установить один дифференциальный автомат вместо двух приборов. Он обойдется дешевле, но при этом следует правильно подобрать параметры.

УЗО защищает в двухпроводных сетях, где отсутствует защитный проводник. Но срабатывает оно только после прикосновения к опасному месту.

Какое выбрать противопожарное УЗО?

Селективное УЗО 63А, 300мА обычно устанавливается на входе как противопожарное.

Многие используют обычные модели общего типа, установив в доме приборы защиты на 30 мА. Здесь функция «частичной» селективности выполняется благодаря большой разности токов срабатывания. При этом экономятся средства на разнице цен. Кроме того, обычное УЗО обеспечивает безопасность лучше из-за более быстрого срабатывания при отлавливании токов утечки. Разница в поведении приборов заключается в том, что селективный прибор не отключится первым при дифференциальном токе, равным или большим 300 мА. Подобная ситуация уже является экстраординарной и вопрос не стоит о том, стоит ли идти до щита управления, который может находиться на уличном столбе. При таком большом токе наверняка сработает еще обычное УЗО, если произошла авария на линии. Здесь и так будет ясно, где искать неисправность.

Таким образом, противопожарное УЗО можно устанавливать как селективное, так и обычное.

Производители УЗО

Группа Legrand является известным в мире производителем электрических систем зданий. Лидирующие позиции обеспечивает высочайшая культура производства и крупные инвестиции в создание новых электротехнических изделий. Для России группа поставляет весь перечень электрооборудования, начиная с розеток и выключателей до сложнейших систем управления.

Селективное УЗО Legrand бывает электронного и электромеханического типа (обозначено на лицевой панели). В зависимости от исполнения оно устанавливается сбоку или снизу от автоматических выключателей. Регулируется выдержка времени (0-1,3 с) и чувствительность. В комплексе с автоматами применяются как высокочувствительные или основные защитные устройства.

Цены на УЗО остаются высокими, как и у остальных брендов.

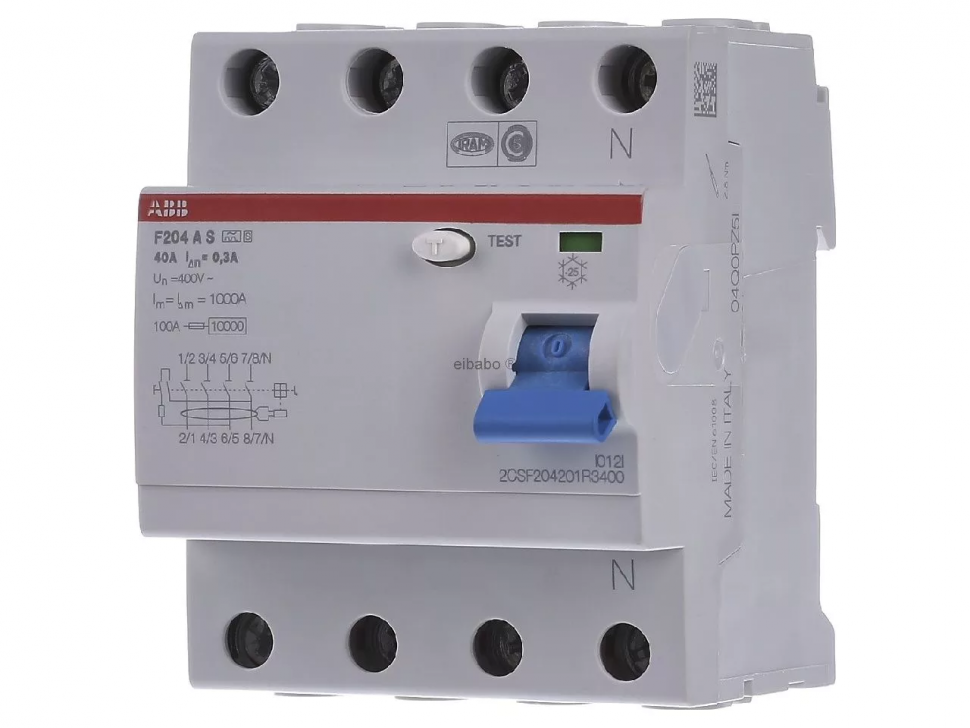

Фирмой АВВ наиболее полно УЗО представлены серией F 200 — от 16 А до 125 А. Для домашней сети достаточно УЗО 63A, 100мА селективное. По токам утечки для бытовой техники обычно применяется устройство на 30 мА. В качестве противопожарной защиты на вводе частного дома применяется селективное УЗО ABB (63А, 300мА) четырехполюсное для трехфазной сети, как одно из самых надежных. Ему не уступают по качеству изделия марки Legrand. Для квартиры с однофазным вводом будет двухполюсное устройство. На фото ниже изображено селективное УЗО ABB 63А, 300мА.

Максимальный ток, который способен выдержать аппарат, составляет от 3 до 10 кА (указывается на лицевой панели). Он является кратковременным, а не рабочим током. УЗО способно выдержать паузу, пока автомат не отключит цепь.

Фирма является одной из ведущих, но цены очень высокие. Потребители часто отдают предпочтение моделям abb, поскольку безопасность стоит дороже всего. Выпускается дифференциальный блок ABB DDA200 AP-R типа А и АС. В нем предусмотрена задержка срабатывания на 10 мс, хотя это не селективное УЗО ABB. Кривая характеристики отключения у него расположена между селективным и обычным УЗО. Устройство обладает повышенной устойчивостью к ложному срабатыванию по сравнению с устройствами общего назначения.

Процент брака на селективное УЗО ABB, как и на остальные изделия, составляет всего 2 %, благодаря чему проблем в работе практически не бывает. Электромеханические устройства значительно надежней электронных и во всем имеют плюсы, за исключением цены. Уже начинают появляться УЗО с электронным исполнительным устройством, не уступающие по надежности механическому.

На рынке можно найти изделия вдвое дешевле, а по качеству не уступающие АВВ. Фирма выпускает также серию FH 200, которая имеет цену несколько ниже, но значительно проигрывает в качестве изделиям F 200. В частности, у нее не такие надежные контакты крепления проводников, которые быстро начинают болтаться, что отражается на качестве работы.

Если приобретать селективное УЗО ABB, то только в специализированных магазинах, а не в сомнительных местах. Подделка опасна тем, что она не способна защитить человека должным образом. На модульное оборудование, в перечень которого также попало УЗО, самопальщики обращают большое внимание из-за высокой стоимости.

Отечественная группа компаний IEK производит около 7 тыс. наименований изделий, отвечающих мировым стандартам и обеспечивающих надежную работу электросетей.

К УЗО предъявляются высокие требования. С одной стороны, они должны надежно срабатывать, защищая людей от удара током, а проводку — от опасности воспламенения. Но при этом устройства, установленные на разных ступенях электрических цепей, должны действовать избирательно, отключая отдельные участки. Этим условиям, а также ГОСТу 51326.1, соответствует селективное УЗО IEK типа ВД1 63S.

Группа изделий представлена значениями номинальных токов 25-80 А, а дифференциальные токи составляют 100 мА и 300 мА. Изделия дешевле, чем у именитых брендов и широко применяются в качестве вводных противопожарных аппаратов. При этом селективность защиты обеспечивается большими величинами токов отсечки и временными задержками на отключение цепей.

Выбор защитных устройств

Если потребление электроэнергии происходит по простой схеме, по цепи протекает синусоидальный ток. Утечка будет аналогичной формы и здесь можно применять приборы типа АС.

В современных бытовых приборах все чаще применяются схемы управления с отсечкой по фазе. Устройство типа АС на них реагировать не будет и здесь лучше применять УЗО типа А, которое реагирует также на синусоидальный ток. Устройства можно применять совместно, например, для освещения лампами накаливания подойдет тип АС, а для розеток, к которым могут быть подключены приборы с импульсным регулированием — тип А. Но если придется менять освещение на энергосберегающие лампы с управлением яркости путем отсечки по фазе, придется также заменить устройство типа АС на А. Иначе оно не будет работать.

С целью разделения срабатывания по уровням электрических цепей необходимо применять селективные приборы. На главном вводе устанавливается тип S, на втором уровне — G, а затем приборы мгновенного срабатывания.

УЗО выбирается на одну ступеньку выше по номинальному току, чем подключенный в паре с ним автоматический выключатель, который может длительное время работать при превышении нагрузки. Если на вводе стоит автомат на 50 А, к нему подойдет УЗО селективное 63А.

По требованиям стандартов, на лицевых панелях приборов указываются номинальные значения напряжения, а также продолжительного и отключающего тока ∆i. Если есть обозначение синусоиды — это тип АС. Наличие под ней двух положительных полупериодов означает тип А. Селективные УЗО обозначаются буквами S и G. Номинальный ток КЗ указывается в рамке. Устройство должно выдержать его нарастание до максимума, пока автомат не отключится. Обычно ток не успевает достичь предельной величины. УЗО отключает цепь с дефектом заранее, пока еще не произошел нагрев проводника и не воспламенилась изоляция.

Заключение

В электрических бытовых сетях применяется токовая и временная селективность. Для этого защитные устройства устанавливают последовательно по древовидной схеме, где один выключатель является общим. Основой принципа действия является уменьшение времени протекания тока через тело при прямом или косвенном прикосновении к элементам электроустановок, находящихся под напряжением. УЗО селективное устанавливается на входе и выполняет противопожарную функцию.

Разница УЗО типа А и АС

Отличие характеристик УЗО типа А и АС

Устройство защитного отключения отличаются конструкцией, внутренним устройством (электромеханические и электронные), родом дифференциального тока утечки, значением выдержки времени и защитой тока утечки в однофазных или трехфазных сетях.

Род тока утечки может быть не только чисто синусоидальным 50 Гц, он может быть также пульсирующим постоянным или непрерывным постоянным. Вид дифференциального тока утечки зависит от места возникновения неисправностей. Например, нарушение изоляции сетевого провода устройства, пробой диодов выпрямительного блока электротехники и утечка пульсирующего постоянного тока по нагару, на корпус прибора и т. д.

Существует несколько типов устройств защитного отключения.

Тип АС. Такое УЗО рассчитано на срабатывание при утечке переменного тока. Если неисправность возникла в тиристорных устройствах, выпрямителях, то есть в таких устройствах где ток утечки будет пульсирующим постоянным или постоянным, то защита УЗО типа АС может просто не отреагировать на него.

Маркировка УЗО АС

Есть вероятность насыщения сердечника постоянным электромагнитным полем, что заметно снижает чувствительность блока к защите от переменного тока утечки или вовсе приведет к отказу защиты. Получается, что работа защиты типа АС может полностью нарушится из-за появления пульсирующего постоянного или полного постоянного тока утечки. Обозначается УЗО типа АС знаком переменного тока.

УЗО АС

Типа А. Эти устройства предназначены для работы с такими родами токов утечки, как переменный и пульсирующий постоянный. Они имеют более высокую чувствительность к пульсирующему постоянному току утечки, стоимость их соответственно выше.

Если переменный ток утечки появляется при нарушении изоляции сетевых проводов, то пульсирующий постоянный ток возникает при неисправности тиристорных, преобразователей напряжения, компьютеров, электронных схем стиральных машин, микроволновок и другой бытовой техники.

Почти вся техника сегодня имеет экономичный импульсный блок питания, даже светодиодные лампы содержат такие источники питания. Маркируются устройства типа А следующим образом.

УЗО А

Тип В. Схема такого прибора имеет защиту по переменному току утечки, а также защиту от пульсирующего постоянного тока и постоянного дифференциального тока утечки. Этот обширный вид защиты используется в промышленности, а в домах он не используется ввиду его высокой стоимости.

УЗО типа В

Тип S. Этот вариант УЗО устанавливается в домах и квартирах как селективная защита, имеющая задержку времени, необходимую для срабатывания нижестоящих УЗО.

Обозначение типов АС, А и В на корпусе УЗО

Вывод: Более качественная защита конечно у устройств типа А. В некоторых инструкциях на стиральную машину рекомендуется устанавливать защиту типа А. За рубежом также повсеместно устанавливают защиту типа А. Так как практически вся техника для дома имеет импульсные блоки питания и другие элементы, которые при неисправности могут вызвать пульсирующий постоянный ток рекомендуется устанавливать УЗО типа А.

Когда нет возможности выбрать УЗО этого типа, ставьте защиту типа АС. Некоторые качественные бренды этих устройств имеют повышенную чувствительность и хорошо срабатывают на пульсирующий постоянный ток утечки. Вероятность возникновения пульсирующего постоянного тока утечки гораздо ниже, чем появление переменного тока утечки. Поэтому, если устройство типа А не по карману, ставьте защиту типа АС. Лучше установить защиту АС, чем вовсе ее не иметь.

Как выбрать УЗО в зависимости от нагрузки потребляемой энергии

Использование электрических приборов несет ряд неприятностей по большей части не зависящих от потребителя. К ним относят перегрузка сетей, утечка тока, а также возникновение короткого замыкания. Чтобы предотвратить данные проблемы специалисты рекомендуют при электромонтаже проводки включать в сеть устройство защитного отключения. На современном рынке предоставлен большой выбор данных приборов. Они отличаются своим качеством, ценой, техническими характеристиками, а также конструктивной особенностью. Как выбрать УЗО, на что обратить особое внимание, ведь цена не является главным критерием в выборе защитного устройства.

Автомат

Быстрый и проверенный способ от экспертов, как подключить розетку

Важные параметры для УЗО

В случае если УЗО выбрано неправильно при использовании могут возникнуть некоторые проблемы: слишком частое срабатывание или наоборот при возникновении опасной ситуации обесточивания электрической сети не произойдет.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

В конце концов, устройство может просто не работать и не выполнять своих защитных функций. Чтобы избежать таких ситуаций, нужно изучить основные характеристики, которые присущи этим аппаратам.

Итак, при выборе УЗО необходимо учитывать следующее:

• численность полюсов – двухполюсные и четырехполюсные;
• при каком токе происходит отключение системы электроснабжения;
• какой максимальный ток выдержит устройство;
• конструктивная особенность защитного устройства – электронный или электромеханический;
• в какой сети можно использовать УЗО – 220В или 380В.

Также рекомендуется обратить внимание: на величину тока нагрузки; показатель условного тока, при котором возникает короткое замыкание; принцип действия.

На корпусе устройств данных типов есть маркировка, в которой обозначаются все технические параметры, относящиеся к этим аппаратам.

Тип изделия

Каждый тип изделия имеет свое предназначение:

• АС – применяются в однофазных и трехфазных электрических цепях для защиты бытовых приборов, за исключением приборов с пульсирующим током;
• А – этот тип обеспечивает защиту электроприборов с пульсирующим током, например, стиральная машина;
• В – применяется для промышленных и производственных целей, применение прибора в домашних условиях будет нецелесообразным;
• S – устанавливается данный тип для защиты всей электропроводки полностью, номинальный ток утечки составляет 100 мА;
• G – присоединяется на каждый прибор в отдельности с целью наблюдения, и предотвращения возгорания, при этом имеет меньшее время отключения.

Номинальный ток

Как выбрать УЗО в зависимости от тока? Номинальный ток является основным показателем при выборе. Он показывает, для какого тока предназначено УЗО. Чтобы правильно определиться с данным параметром, необходимо сориентироваться для чего будет устанавливаться оборудование.

Трехполюсной автомат

Если его предназначением будет защита электрических бытовых приборов, таких как стиральная машина или электротитан, то величина такого номинального тока может соответствовать показателю, не превышающему 16А. С целью защиты всей электропроводки жилища необходимо устанавливать устройство с величиной тока в 32А.

Какие типы выключателей существуют и где их применяют. Все о выключателях тут

Кроме этого при выборе требуется произвести расчет нагрузки всех электроприборов, находящихся в квартире, исходя из этого, подобрать необходимую величину номинального тока. Сделать это будет нетрудно, так как данный показатель указывается на каждом электрооборудовании.

Дифференциальный ток

Защищенность потребителя от удара током способны обеспечить установки от 6 – 100 мА. При этом необходимо обратить внимание на то, что человека может поразить утечка тока более 30 мА. По этой причине в детских комнатах и в душевых рекомендуется подобрать модель в 10 мА, а для защищенности осветительных приборов и розеток на 30 мА.

Кроме этого, каждая бытовая техника имеет свой собственный ток утечки, который оговаривается в техпаспорте прибора. Поэтому для исключения ложных срабатываний нужно учитывать суммарный ток естественных утечек, который не должен превышать номинального показателя УЗО более чем на 30%.

Селективность

Смысл этого слова заключается в том, чтобы при возникновении утечки тока, сработает то устройство, которое ближе всех находиться от поврежденного участка. Это в случае, если данная электрическая цепь является последовательной. Это свойство упрощает поиск неисправности, устранение неполадок, а также способствует работе неповрежденных участков цепи.

Автомат подключен

Чтобы условия для селективности работоспособности защитного устройства, следует выполнить два требования: селективность по времени и селективность по току.

Первое требование реализовывается путем расположения защитного устройства ближе к источнику питания, время срабатывания которого должно в три раза превышать УЗО, расположенного вблизи потребляемого электроприбора.

Второе условие относится к номинальному току. Так, УЗО, расположенное возле источника питания должно иметь дифференцированный ток, также превышающий в три раза показателя тока защитного устройства, вблизи которого находиться электроприбор.

Выбор УЗО от нагрузки

Как выбрать УЗО в зависимости от нагрузки? Максимальный ток, используемый жилищем, должен указываться в техническом паспорте квартиры. Также этот параметр, возможно узнать в организации, обслуживающей этот дом.

Так, в ветхом жилище он составляет примерно 16А, в домах новой планировки этот показатель равен 25А, в офисах и других зданиях, где располагаются всевозможные организации максимально допустимый ток будет соответствовать значению в 32А или в 50А.

Этот показатель рассчитывается исходя из лимита нагрузки на данную электросеть, а также максимально допустимой потребляемой мощности.

Например, в новой квартире с системой проводки TN-C-S, лимит потребляемой мощности составляет 6 кВт (30А). УЗО для защитных целей подбирается выше по номинальному току – 50А или 63А.

Для старого жилищного фонда необходимо УЗО на 25А. Так как лимитированное потребление в этих квартирах составляет 16А.

Коттедж с потреблением в 10 кВт, требует УЗО в 50А. По причине большой нагрузки маломощные УЗО не смогут выполнить своих защитных функций.

Автоматы УЗО — 85 фото грамотного подключения и защиты от утечки

Автомат УЗО – электрический аппарат защиты, является аналогом автовыключателя. Известно, что в процессе длительной эксплуатации, провода изнашиваются, ослабевают контакты электроцепи, в результате чего происходит утечка тока, провоцирующая появление искр и загорание.

Для того чтобы обезопасить людей от поражения тока или возгорания, используются автоматы защитного выключения. Также они защищают человека при работе с бытовыми приборами.

Разновидности УЗО

При планировании внутреннего электроснабжения разных объектов обращают внимание на критерии дифференциального тока и на его вид. По требованиям работы аппаратов выделяют следующие виды устройств защитного отключения:

• АС – реакция на переменный ток, который появляется постепенно или мгновенно;
• А – реакция на переменный либо пульсирующий ток,плавно либо неожиданно и быстропоявляющийся;
• В – реакция на переменные, постоянные или выпрямленные токи;
• S – селективное, выдерживаниепериода выключения;
• G – похожна предыдущий вид с минимальной выдерживанием времени.

По методу техничного исполнения различают аппараты, которые функционально имеют и не имеют зависимость от напряжения питания.

Технические качества автоматов УЗО

Основные особенности аппарата включают в себя множество параметров, которые позволяют установить возможность его использования:

• Если посмотреть на фото автомата УЗО, можно увидеть номинальный ток In– выдерживает максимальный ток, оставаясь, все время в рабочем состоянии;
• Номинальный выключающий дифференциальный ток – срабатывает при утечке тока;
• Номинальный не отключающийся ток дифференциальный –  не отключается при указанных условиях работы;
• Un – действующие параметры напряжения;
• Inc–способен выдержать максимальный ток короткого замыкания и оставаться работоспособным;
• Im – параметр ожидаемого тока, его аппарат включает и отключает;
• Tn – промежуток от периода, когда отключается дифференциальный ток и до гашения дуги на полюсах электроустройства.

Помимо технических характеристик автоматов УЗО немаловажно обратить на качество сборки и материалов. От этого зависит надежность, безопасность и долговечность устройства.

Как работает УЗО

Для того чтобы установить порог срабатывания аппарата используется надежное магнитоэлектрическое реле. На данный момент производители выпускают электронные реле, где порог определяет электросхема.

Рабочий механизм приводится в действие с помощью реле, в результате чего осуществляется разрыв электроцепи. Механизм включает в себя контактную группу и пружинный привод. Для того чтобы проверить исправен ли аппарат, с внутренней стороны устанавливается цепь, которая способна искусственно создавать утечку, что приводит к срабатыванию устройства. Таким образом, можно проверять наличие неисправностей без помощи специалистов.

Принцип работы автоматов УЗОпроисходит следующим образом. К примеру, все элементы системыфункционируют отлаженно. В ходе взаимодействия магнитных потоков, ток во вторичной обмотке равеннулю, порог не действует.

При утечке, ход токов нарушается в первичной обмотке, а во вторичной возникает ток, благодаря чему осуществляется действие порога и цепь полностью обесточивается.

Как подключить аппарат

Каждая клемма имеет свою маркировку. Nдля нулевого провода, L– для фазного. Соответственно фиксируются к отдельным зажимам. При установке автоматов УЗО учитывается положение выхода в нижней области корпуса установки и входа в верхней области. К входу подключают питающие провода. К выходу идет нагрузка. Если провода неправильно подключены, возможен отказ в работе системы.

Монтаж осуществляет опытный специалист. Аппарат и другие вспомогательные автоматические выключатели устанавливается в электрощит. Все устройства обеспечивают полную защиту от утечки тока, перегрузки и замыканий.

Если планируется установка УЗО в квартире с однофазной сетью, необходимо соблюдать последовательность. К вводному автомату подключается аппарат, учитывающий электроэнергию, далее УЗО и вся электросеть.

Для тех, кто потребляет больше мощности, рекомендовано применять свои кабельные линии и подключать отдельные УЗО. В больших коттеджах схема подключения другая. К вводному автомату присоединяется счетчик, далее вводное УЗО с селективным действием. После чего следуют автовыключатели для каждого потребителя, и в конце идет установка УЗО на определенные группы потребителей.

Фото автоматов УЗО

Также рекомендуем посетить:

Post Views: Статистика просмотров
113

Типы аллофонов и основные особенности фонемы

Рассмотрим английскую фонему [d]. Он окклюзионный, переднеязычный, верхушечный, альвеолярный, lenis consonant. Так оно звучит изолированно или в таких словах, как дверь, штопать, вниз и т. Д., Когда оно сохраняет свои типичные артикуляционные характеристики. В этом случае согласный звук [d] называется главным аллофоном. Аллофоны, не претерпевающие заметных изменений речи, называются основными.

Аллофоны, возникающие под влиянием соседних звуков в различных фонетических ситуациях, называются дочерними , e.г .:

а . дело, сделал — слегка палатализирован перед гласными переднего ряда

г. сильная боль, перед сном — произносится без взрыва

. внезапно, допустить — произносится с вздутием носа перед [n], [m]

г. сухой — становится постальвеолярным с последующим [r].

Если мы рассмотрим производство аллофонов указанной выше фонемы, мы обнаружим, что они обладают тремя общими артикуляционными особенностями — все они являются переднеязычными lenis stop.Следовательно, хотя аллофоны одной и той же фонемы обладают сходными артикуляционными особенностями, они часто могут иметь значительные фонетические различия.

Носители языка не замечают разницы между аллофонами одной фонемы. В то же время они осознают, что аллофоны каждой фонемы обладают набором отличительных особенностей, которые делают эту фонему функционально отличной от всех других фонем языка. Этот функционально значимый пучок называется инвариантом фонемы.Все аллофоны экземпляра фонемы [d] окклюзионные, форлингвальные, lenis. Если окклюзионное сочленение заменено на сужающее, [d] будет заменено на [z]: e. грамм. порода — легкость, рвение к делу, артикуляционные особенности, составляющие инвариант фонемы, называются отличительными или релевантными.

Чтобы выделить соответствующие особенности фонемы, мы должны противопоставить ее какой-либо другой фонеме в фонетическом контексте.

Если противопоставленные звуки отличаются одним артикуляционным признаком и это различие приводит к изменению значения, эта особенность называется релевантной: например, порт суд, [p] и [k] согласные, окклюзионные, фортис; единственная разница в том, что [p] — губная, а [t] — язычная.

Артикуляционные особенности, которые не служат для различения значений, называются неотличимыми, нерелевантными или избыточными. Например, невозможно противопоставить безнаддувный [p ^h ] без наддува в одном и том же фонетическом контексте, чтобы различать значения.

Мы знаем, что всякий, кто изучает иностранный язык, делает ошибки в произношении звуков. Л.В. Щерба классифицирует ошибки произношения на фонологические и фонетические. Если аллофон заменяется аллофоном другой фонемы, ошибка называется фонологической. Если аллофон фонемы заменяется другим аллофоном той же фонемы, ошибка называется фонетической.

:

Какие три типа СДВГ?

Понимание СДВГ

Синдром дефицита внимания и гиперактивности (СДВГ) является хроническим заболеванием. В основном это поражает детей, но может также поражать и взрослых. Это может повлиять на эмоции, поведение и способность узнавать новое.

СДВГ делится на три различных типа:

Симптомы определяют, какой тип СДВГ у вас есть.Чтобы поставить диагноз СДВГ, симптомы должны оказывать влияние на вашу повседневную жизнь.

Симптомы могут со временем меняться, поэтому может измениться и тип вашего СДВГ. СДВГ может быть проблемой на всю жизнь. Но лекарства и другие методы лечения могут помочь улучшить качество вашей жизни.

Каждый тип СДВГ связан с одной или несколькими характеристиками. СДВГ характеризуется невнимательностью и гиперактивно-импульсивным поведением.

Такое поведение часто проявляется в следующих формах:

• невнимательность: отвлечение, плохая концентрация и организационные навыки
• импульсивность: прерывание, риск
• гиперактивность: кажется, что никогда не замедляется, разговаривает и ерзание, трудности с выполнением задачи

Все люди разные, поэтому два человека часто испытывают одни и те же симптомы по-разному. Например, у мальчиков и девочек такое поведение часто различается. Мальчиков можно считать более гиперактивными, а девочек — тихими невнимательными.

Если у вас этот тип СДВГ, вы можете испытывать больше симптомов невнимательности, чем импульсивности и гиперактивности. Иногда вы можете бороться с импульсивным контролем или гиперактивностью. Но это не основные характеристики невнимательного СДВГ.

Люди, которые часто проявляют невнимательность:

• упускают детали и легко отвлекаются
• быстро скучают
• не могут сосредоточиться на одной задаче
• испытывают трудности с систематизацией мыслей и изучением новой информации
• теряют карандаши, бумагу или другие предметы, необходимые для выполнения задачи
• , кажется, не слушают
• двигаются медленно и выглядят так, как будто они мечтают
• обрабатывают информацию медленнее и менее точно, чем другие
• не следуют указаниям

Больше девушек с диагнозом СДВГ по невнимательности больше, чем у мальчиков.

Этот тип СДВГ характеризуется симптомами импульсивности и гиперактивности. Люди с этим типом могут проявлять признаки невнимательности, но они не так заметны, как другие симптомы.

Люди, которые часто импульсивны или гиперактивны:

• корчатся, ерзают или чувствуют беспокойство
• испытывают трудности с сидением на месте
• постоянно разговаривают
• касаются предметов и играют с ними, даже если они не подходят для выполняемой задачи
• ведение тихой деятельности
• постоянно «на ходу»
• нетерпеливы
• действуют вне очереди и не думают о последствиях своих действий
• выпаливают ответы и неуместные комментарии

Дети с гиперактивно-импульсивным типом СДВГ может помешать учебе.Они могут затруднить обучение для себя и других учеников.

Если у вас комбинированный тип, это означает, что ваши симптомы не относятся исключительно к невнимательности или гиперактивно-импульсивному поведению. Вместо этого проявляется комбинация симптомов из обеих категорий.

Большинство людей с СДВГ или без него испытывают в той или иной степени невнимательное или импульсивное поведение. Но это тяжелее у людей с СДВГ. Такое поведение возникает чаще и мешает вашему поведению дома, в школе, на работе и в социальных ситуациях.

Национальный институт психического здоровья объясняет, что у большинства детей СДВГ комбинированного типа. Самый частый симптом у детей дошкольного возраста — гиперактивность.

Не существует простого теста, который может диагностировать СДВГ. Дети обычно проявляют симптомы до 7 лет. Но СДВГ имеет общие симптомы с другими расстройствами. Ваш врач может сначала попытаться исключить такие состояния, как депрессия, беспокойство и некоторые проблемы со сном, прежде чем ставить диагноз.

Диагностическое и статистическое руководство Американской психиатрической ассоциации (DSM-5) используется на всей территории США для диагностики детей и взрослых с СДВГ. Он включает подробную диагностическую оценку поведения.

У человека должно быть как минимум шесть из девяти основных симптомов определенного типа СДВГ. Чтобы получить диагноз комбинированного СДВГ, вы должны показать как минимум шесть симптомов невнимательности и гиперактивно-импульсивного поведения. Такое поведение должно присутствовать и мешать повседневной жизни не менее шести месяцев.

Помимо демонстрации модели невнимательности, гиперактивности-импульсивности или того и другого, в DSM-5 говорится, что для постановки диагноза симптомы человека должны проявляться до 12 лет.И они должны присутствовать не только в одной обстановке, как в школе, так и дома. Симптомы также должны мешать повседневной жизни. И эти симптомы нельзя объяснить другим психическим расстройством.

Первоначальный диагноз может выявить один тип СДВГ. Но симптомы могут со временем измениться. Это важная информация для взрослых, которым может потребоваться повторная оценка.

После того, как вам поставили диагноз, вам доступно несколько вариантов лечения. Основная цель лечения — управлять симптомами СДВГ и способствовать позитивному поведению.

Терапия

Ваш врач может порекомендовать поведенческую терапию перед началом приема любых лекарств. Терапия может помочь людям с СДВГ заменить неадекватное поведение новым. Или помогите им найти способы выразить чувства.

Родители также могут пройти обучение управлению поведением. Это может помочь им управлять поведением ребенка. И помогите им научиться новым навыкам, чтобы справиться с расстройством.

Дети младше 6 лет обычно начинают с поведенческой терапии и не принимают лекарства.Дети в возрасте от 6 лет и старше могут получить наибольшую пользу от комбинации поведенческой терапии и лекарств.

Лекарства

Есть два типа лекарств от СДВГ.

• Стимуляторы — это наиболее часто назначаемые лекарства. Они быстродействующие, и от 70 до 80 процентов детей при приеме этих лекарств имеют меньше симптомов.
• Нестимуляторы не работают так быстро, чтобы облегчить симптомы СДВГ. Но эти лекарства могут длиться до 24 часов.

Взрослые с СДВГ часто получают пользу от той же комбинации методов лечения, что и дети старшего возраста.

У большинства детей, у которых диагностировано это заболевание, больше нет значительных симптомов к тому времени, когда им исполняется 20 лет. Но для многих СДВГ — это пожизненное состояние.

Возможно, вы сможете контролировать свое состояние с помощью лекарств или поведенческой терапии. Но лечение — это не универсальный подход. Если вы считаете, что план лечения вам не помогает, важно проконсультироваться с врачом.

Виды омонимов (классификация)

Цели обучения: после изучения лекции вы должны уметь говорить о следующем:

Омонимы (от греч. Homos означает одно и то же, омона означает имя) — слова, разные по значению и либо одинаковые по звучанию и написанию, либо идентичные только по написанию или звучанию. Наиболее распространена их классификация:

1. Собственно омонимы (или совершенные омонимы)

2. Омофоны

3. Омографы

1. Собственно омонимы — слова, идентичные по произношению и написанию:

а) Мяч как круглый предмет, используемый в игре, мяч как собрание людей для танцев;

б) Кора v издавать резкие взрывные крики; лай n — шум, производимый собакой или парусником и т. д.

б) залив в — лаять; залив n — часть моря или озера, заполняющего широкое устье суши, или европейский лавр [1], или.

Следует помнить, что омонимы — это отдельные слова, не имеющие разных значений в одном слове.

2. Омофоны — слова одного звука, но разного значения, например:

Воздушный наследник, подаяние оружия, прощай, его гимн, ночь рыцаря, царство дождя, а не узел или рудное весло, кусок мира, ароматный цент, украсть сталь, писать правильно, смотри на море, сын солнце.

В предложении: пьеса-написание справа от меня считает, что некий традиционный обряд [2] должен символизировать право каждого человека писать так, как ему заблагорассудится. Звуковой комплекс [rait] — существительное, прилагательное, наречие и глагол, имеет 4 разные варианты написания и 6 разных значений.

Разница может ограничиваться использованием заглавной буквы, как в счете, и в счете: Сколько стоит мой счет за молоко? Простите, мадам, но меня зовут Джон. С другой стороны, целые предложения могут быть омофоническими: Сыновья выращивают мясо — Солнечные лучи встречаются. Чтобы понять это, нужен широкий контекст.

3. Омографы — это слова, разные по звучанию и значению, но случайно идентичные по написанию:

Лук [bou] / [bau]

Свинец [li: d] / [led]

Ряд [rou] / [rau],

Север [сов] / [съем]

Слеза [tεe] / [ti]

Ветер [ветер] / [ветер] ()

7.Парадигматические и синтагматические отношения в языке .

Значение слова изучается на двух уровнях: парадигматическом и синтагматическом. на парадигматическом уровне слово изучается в его отношениях с другими словами в словарной системе. его можно изучить, сравнивая другие слова с аналогичным значением (смотреть, чтобы пристально смотреть), с противоположным значением (антонимия к исключению, чтобы отклонить, занято без дела). слова разных стилистических характеристик (мужчина-парень-парень).Основными проблемами парадигматических исследований являются синонимии, антонимы и различных функциональных стилей . На синтагматическом уровне семантическая структура слова анализируется через его линейные отношения с соседними словами в высказывании (,).

современный подход к семантике основан на предположении, что ино-форма слов представляет собой структуру, называемую денотативной () структурой ( денотативный компонент ), чтобы взглянуть, чтобы взглянуть на него. коннотационный () компонент слова является мотивом или оценочным () (эмотивным он также может быть причиной). денотационный компонент делает возможным общение, коннотационный компонент содержит () стилистическую ссылку и эмоциональный заряд.

8) Историческое развитие британских и американских словарей.

Словарь (также называемый словарным справочником, лексикой или словарным запасом) — это набор слов на одном или нескольких конкретных языках, часто перечисленных в алфавитном порядке (или по радикалу и штриху для идеографических языков), с информацией об использовании, определениями, этимологией, фонетикой , произношения и другая информация; или сборник слов на одном языке с их эквивалентами на другом, также известный как лексикон.

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |

Классификация товаров по Товарной номенклатуре ВЭД Таможенного союза

Классификация товаров по ТН ВЭД ТС

Классификация товаров по ТН ВЭД Таможенного союза (далее — ТН ВЭД ТС) — один из наиболее актуальных вопросов для участников внешнеэкономической деятельности (далее — ВЭД). .

Во-первых, классификационный код товаров согласно ТН ВЭД ТС определяет ставку импортных / экспортных пошлин и, следовательно, ставку таможенных пошлин, нетарифных мер, запретов и ограничений, применяемых в отношении товаров и транспортных средств.

Во-вторых, определение классификационного кода товаров по ТН ВЭД ТС часто требует специальной технической экспертизы и дополнительных исследований, связанных с определением технических характеристик товаров, производственных процессов и т. Д.

В частности, точность классификации товаров также имеет большое значение для большей объективности таможенной статистики внешней торговли, используемой при разработке таможенной политики государств-членов Таможенного союза, и для принятия конкретные меры по его реализации при таможенном оформлении и контроле товаров и транспортных средств.

В соответствии с положениями Таможенного кодекса Таможенного союза (далее — ТК ТС) участники ВЭД самостоятельно определяют код товаров, пересекающих таможенную границу.

В случае неправильной классификации товаров при их декларировании, классификационный код определяется таможенным органом (п. 3 ст. 52 ТК ТС).

Уполномоченные таможенные агенты по запросу заинтересованного лица принимают предварительные решения о классификации товаров (п. 3 ст. 52 ТК ТС).

Таможенные органы, назначенные в соответствии с законодательством государств-членов Таможенного союза, могут принимать решения и давать разъяснения по классификации отдельных видов товаров при условии публикации таких решений и разъяснений (п.6 ст. 52 ТК ТС ).

В целях обеспечения единообразного толкования Товарной номенклатуры внешнеэкономической деятельности на основе предложений таможенных органов Комиссия Таможенного союза (Евразийская экономическая комиссия) принимает и публикует решения и разъяснения по классификации отдельных видов товаров ( п.7 ст. 52 УК ТС).

Критерии и правила классификации:

1.Критерии классификации — свойство или характеристика объекта (продукта), лежащая в основе его классификации (назначение, тип материала, конструкция, конструкция, процесс изготовления, отделка и т. Д.). Классификация товаров основана на критериях, таких как используемое сырье, химический состав, применение и т. Д.

2. Существует шесть правил классификации товаров — это Основные правила толкования ТН ВЭД (далее — ВПП ТН ВЭД).

Созданию товарной номенклатуры, используемой сегодня в международной практике ВЭД, предшествовала долгая история.

В целях государственного регулирования экспорта и импорта товаров в Таможенном союзе используется международный классификатор — Товарная номенклатура внешнеэкономической деятельности Таможенного союза (ТН ВЭД ТС).

Он основан на опыте международной торговли и положениях Международной конвенции о Гармонизированной системе описания и кодирования товаров.Таким образом, в основе ТН ВЭД ТС лежит номенклатура Гармонизированной системы описания и кодирования товаров и Комбинированная номенклатура Европейского сообщества, которые были положены в основу разработки ТН ВЭД ЕврАзЭС, ТН ВЭД СНГ, ТН ВЭД. России, а затем ТН ВЭД ТС. Первые шесть цифр кода товара соответствуют номенклатуре ТН ВЭД, седьмая и восьмая цифры — Комбинированной номенклатуре Европейского сообщества, девятая цифра — ТН ВЭД СНГ. Десятая цифра кода товара предназначена для детализации товаров на национальном уровне.

Гармонизированная система — номенклатура товаров, которая включает товарные позиции и подпункты, соответствующие цифровые коды, разделенные на группы и разделы на основе определенных критериев, примечаний и основных правил интерпретации Гармонизированной системы.

Основной принцип Гармонизированной системы заключается в обязательной сопоставимости национальных и международных данных о внешней торговле любой страны.

Основные положения Конвенции определяют следующее: определенные страны или группы стран, присоединившихся к ней, могут на основе Гармонизированной системы разрабатывать свою товарную номенклатуру и таможенные тарифы с более высокой степенью детализации товарных подэлементов в дополнительных структурных элементах в дополнение к шестизначный код, указанный в номенклатуре Гармонизированной системы.

Классификационная схема Гармонизированной системы удовлетворяет следующим трем условиям:

— товары разделены на группы, поэтому товары внутри каждой группы имеют один общий критерий.Все части классификации независимы и могут быть подразделены;

— товары можно классифицировать за один раз только по одному основному критерию;

— товары сначала классифицируются по более общим критериям, а затем — по более детальным (конкретным) критериям.

Таким образом, разработка Гармонизированной системы была частью общих условий, направленных на упрощение процедур международной торговли, преодоление тарифных и нетарифных барьеров, стандартизацию международных торговых документов и получение возможности обмена данными в мягкой форме.

Сегодня более 170 стран разрабатывают свои таможенные тарифы и товарные номенклатуры на основе Гармонизированной системы описания и кодирования товаров.

Таким образом, Гармонизированная система является первой международной номенклатурой, которая учитывает требования статистики внешней торговли.

Наряду с созданием номенклатуры Гармонизированной системы параллельно разрабатывалась Международная конвенция по ее применению.

Конвенция определяет цели Гармонизированной системы, сферу ее применения, устанавливает правовой механизм использования Гармонизированной системы странами-участницами Конвенции, их обязательства и порядок дальнейшего совершенствования системы.

Договаривающиеся стороны принимают на себя следующие обязательства в соответствии с Конвенцией:

— использовать все товарные позиции и подпункты Гармонизированной системы и их соответствующие коды без каких-либо дополнений и изменений;

— следовать основным правилам классификации для интерпретации Гармонизированной системы, все примечания; не изменять объем разделов и групп Гармонизированной системы;

— соответствовать процедуре кодирования, указанной в Гармонизированной системе;

— публикуют свою статистику по импорту и экспорту товаров;

— имеют право для целей национальной номенклатуры таможенных тарифов или статистической номенклатуры создавать подразделы для классификации товаров с использованием большего количества символов по сравнению с Гармонизированной системой (при условии, что они добавляются к шестизначному коду, указанному в Гармонизированная система).

Неотъемлемой частью ТН ВЭД ТС являются следующие структурные элементы, имеющие одинаковую юридическую силу:

— основные правила толкования ТН ВЭД;

— классификационная часть;

— примечания к разделам, группам, пунктам, подпунктам, подпунктам и дополнительные примечания.

В ТН ВЭД ТС действует принцип однозначной классификации товаров по группам.

Шесть основных правил толкования определяют классификацию определенных товаров по соответствующей товарной позиции, затем — по подпункту и, наконец, по подпункту.

Несоблюдение вышеуказанного алгоритма может привести к ошибкам участников внешнеэкономической деятельности при декларировании ввозимых и вывозимых товаров.

Как должностные лица таможни, так и участники ВЭД должны быть осведомлены об Основах ТН ВЭД, включая процедуру разработки кода товара, поскольку декларирование товаров с использованием неверного кода ТН ВЭД может привести к начислению дополнительных платежей и наложению штрафов. .

Десятизначный код ТН ВЭД ТС основан на десятичной системе счисления и включает в себя код группы, товарной позиции, подпункта и подпункта и содержит следующую группу цифр, где каждый символ варьируется (диапазон) от От 0 до 9.

Товарная группа включает первые две цифры, товарная позиция — четырехзначная, подпункт — шестизначный и подподпозиционный — десятизначный.

Описание товаров в графе 31 Декларации товаров (далее — ДГ) должно быть детализировано в соответствии с требованиями ТН ВЭД ТС и содержать обязательные и необязательные характеристики (если это указано в таможенном законодательстве страны). Таможенного союза) и соответствовать коду продукции согласно ТН ВЭД ТС, как указано в графе 33 ГД.

Классификационная часть номенклатуры содержит подробные сведения о единицах товаров. Основная единица — килограммы, остальные — дополнительные.

Примечание — текст, который предшествует классификационной части ТН ВЭД ТС и детализирует значение каждой классификационной группы (группа товаров, названная в ТН ВЭД ТС на основе общих критериев). Классификационная группа включает следующие разделы, группы, товарные позиции, подпункты и подпункты.

Все ноты и ТН ВЭД ТС действуют.

Функции нот:

1) исключить товары из классификационных групп;

2) включить товары в классификационную группу;

3) определять значение терминов во избежание текстовой перегрузки товарных позиций;

4) разъясняет понятия, поскольку толкование определенных слов и терминов ТН ВЭД не обязательно соответствует их принятым определениям, а существующие ГОСТы не всегда применимы в номенклатуре;

5) рекомендуют определенную кодировку определенных товаров.

Примечания применимы только к той классификационной группе, к которой они относятся, за исключением случаев, когда указано, что примечания применимы ко всей FEACN ТС. Если это не указано, это примечание применяется не ко всей номенклатуре, а к разделу или группе.

Таким образом, точная классификация требует знания структуры и назначения товаров, принципа действия, материала, иногда производственного процесса, а также узких профессиональных терминов, которые характеризуют многие товары в описаниях товарных позиций.

В целях однозначной классификации товаров в ТН ВЭД и ТН ВЭД ТС на основании этого следует руководствоваться ВКИ ТН ВЭД.

Правила предназначены для определения порядка определения классификационного кода товаров согласно ТН ВЭД ТС.

FRI — это своего рода алгоритмизация действий, предпринимаемых при классификации товаров.

FRI пронумерованы от 1 до 6, однако некоторые правила подразделяются.

Вот основные правила толкования, используемые для классификации товаров согласно ТН ВЭД.

ВПП ТН ВЭД помогает соблюдать принцип однозначной классификации товаров по группам.

Шесть основных правил ТН ВЭД определяют классификацию определенных товаров по соответствующей товарной позиции (ИПП ТН ВЭД с 1 по 5), затем — по подпункту (ИКИ ТН ВЭД 6), и, наконец, по подпункту. подпункт (ЛИИ ТН ВЭД № 6).

Это алгоритм классификации товаров по ТН ВЭД ТС. Несоблюдение его часто приводит к ошибкам участников внешнеэкономической деятельности при декларировании товаров и транспортных средств.

Для определения кода товара согласно ТН ВЭД участник ВЭД должен соответствовать следующим условиям:

— указать собственное наименование товара и характеристики товара;

— помните о структуре классификатора.

Таким образом, основные правила определяют основные принципы классификации товаров, где первые пять правил помогают определить товарную позицию, а последнее (шестое) правило помогает определить подпункт и подпункт.

Перед использованием правил толкования 2, 3, 4, 5 и 6 необходимо ознакомиться с примечаниями к определенным разделам и группам (ФПИ 1 ТН ВЭД). Если код продукта не может быть определен с использованием FPI 1 FEACN, обратите внимание на следующее:

— правила 2 и 6 должны использоваться только после использования правила 1;

— для неоднородных товаров последовательно применяются правила 2b, 3a, 3b, 3c;

— правило 4 должно использоваться после использования правил с 1 по 3c;

— правила 2b, 5a, 5b и 6 могут использоваться в любой последовательности или даже одновременно (например,g.
