Токоограничивающие реакторы РТСТ, РТСТУ, РТСТГ, РТОС до 750 кВ

ООО «КПМ» производит токограничивающие реакторы уже длительное время. Произведены тысячи фаз реакторов, накоплен большой опыт производства и эксплуатации.

Назначение

Современные электрические сети характеризуются сложной топологией, с большим количеством узлов генерации и потребления. Потребности промышленности, транспорта и общества в целом в электроэнергии растут. Растёт установленная мощность электростанций, вводятся новые энергоблоки и станции.

Требования надёжности электроснабжения, возможность значительных перетоков (транзита) мощности приводят к тому, что существует необходимость в создании множественных параллельных электрических связей в сети. Растёт связность сети, уменьшается доля радиальных сетей, уменьшается количество точек деления сети. Современная электрическая сеть по своей топологии является преимущественно сложнозамкнутой.

Всё это приводит к росту токов короткого замыкания (КЗ) в сетях всех классов напряжения, а также росту перетоков в электрических сетях.

Рост токов короткого замыкания является серьёзной проблемой. Большие токи КЗ требуют дорогостоящего коммутационного оборудования с высокой отключающей способностью. Значительные токи КЗ в случае аварии приводят к тяжёлым последствиям — существенным повреждениям оборудования, высокому риску пожара после КЗ, риску каскадного развития аварии.

Наиболее простым и дешёвым средством ограничения токов КЗ является использование сухих токоограничивающих реакторов. Данное решение (в виде бетонных реакторов) давно положительно зарекомендовало себя в сетях 6 кВ и 10 кВ. ООО «КПМ» на основе современных технологий производит современные сухие реакторы на все классы напряжения от 6 кВ до 330 кВ.

Активное сопротивление токоограничивающего реактора минимально, а индуктивное может составлять до нескольких десятков Ом. В нормальном режиме работы сети потери в реакторе невелики. Но при коротком замыкании, эквивалентное сопротивление электрической системы с учётом реактора оказывается существенно больше, чем без него. Что в соответствии с законом Ома приводит к уменьшению тока КЗ до безопасных величин.

Другое применение токоограничивающих реакторов — выравнивание перетоков в электрически параллельных связях электрической сети сложной топологии. Наиболее типичный случай — наличие связей (линий электропередачи — ЛЭП) разного класса напряжения, соединяющих два узла сети с перетоком мощности между ними. Токи распределяются между параллельными связями пропорционально их полному электрическому сопротивлению, а не пропорционально их пропускной способности.

Нередко возникает ситуация, когда ЛЭП с меньшим полным сопротивлением оказывается перегружена, а с большим — недогружена. Включение реактора в перегруженную ЛЭП в такой ситуации увеличивает её полное сопротивление, что позволяет перераспределить потоки пропорционально пропускной способности ЛЭП. Что в свою очередь повышает суммарную пропускную способность сети и предупреждает перегрузку ЛЭП в различных режимах.

Конструкция

Отличительной особенностью реакторов КПМ является использование одножильного алюминиевого провода с комбинированной изоляцией, состоящей из полиимидно-фторопластовой (ПМФ) пленки и двух слоев стеклоткани, пропитанных теплостойким, кремнийорганическим лаком. Это позволяет не только обеспечить требуемую электрическую прочность, но и создать монолитное механическое соединение проводников в обмотке реактора. За счет чего обмотка становится самонесущей — она не нуждается в каркасе или других элементах для обеспечения её механической прочности.

Комбинированная изоляция реакторов ООО «КПМ» устойчива к колебаниям температуры, химическим и радиационному воздействиям. Она гидрофобна (не впитывает и не пропускает воду) и трудногоюрюча (воспламенение изоляции под действием электрической дуги практически исключено).

Важнейшими особенностями конструкции реактора ООО «КПМ» являются:

• Реактор представляет собой монолитную конструкцию, основу которой и главный несущий элемент представляет собой сама обмотка реактора. Обмотка не нуждается в опорном каркасе или других элементах для дополнительной прочности.
• Все металлические части реактора находятся под тем же напряжением, что и его обмотка. Отсутствие существенных разностей потенциалов внутри конструкции реактора минимизирует вероятность внутренних повреждений реактора. Таких как пробой между слоями, пробой между крестовиной и обмоткой и др.
• Вспомогательные элементы реактора (рейки, бандажи) выполнены из полностью немагнитных материалов, не обладающих электрической проводимостью. Что полностью исключает их взаимодействие с магнитным полем реактора. Поскольку элементы являются вспомогательными, их прочность многократно превышает нагрузки на них, возникающие в процессе эксплуатации.
• В конструкции реактора полностью отсутствуют разборные механические соединения (такие как винт-гайка и др.). Что обеспечивает высочайшую прочность, долговечность и надёжность конструкции в целом; исключает необходимость технического обслуживания механических соединений в процессе эксплуатации.
• Все электрические соединения выполняются методом пайки (сварки) что исключает их нагрев, старение контактных соединений, минимизирует потери.
• Реактор не содержит в своей конструкции жидкостей и легковоспламеняющихся материалов, не может быть источником пожара, взрывобезопасен. Конструкция реактора рассчитана на длительный срок службы без обслуживания.
• Наличие сквозных вертикальных и горизонтальных каналов между обмотками обеспечивает надёжное естественное охлаждение реактора.

Реакторы сухие токоограничивающие

Реакторы сухие токоограничивающие:

1. Реакторы сухие токоограничивающие с естественным охлаждением для электрических сетей 6-35 кВ переменного тока, климатического исполнения У, УХЛ и категории размещения 1, 2, 3, 4.
2. Реакторы однофазные сухие токоограничивающие, работающие в цепях выпрямленного тока напряжением до 1050 В.

Опросные листы для всех трансформаторов

Параметры

^{Обозначение реактора в зависимости от расположения фаз: РТСТ — вертикальное; РТСТГ, РТОС, РТСТСГ — горизонтальное; РТСТУ, РТСТСУ — угловое (ступенчатое).}

Реакторы однофазные сухие токоограничивающие, работающие в цепях выпрямленного тока напряжением до 1050 В.

Прикрепленные файлы

Напишите нам

Как выбрать токоограничивающий реактор? Расчет, формулы, пример

Реакторы устанавливаются на сборных шинах подстанций или на отходящих линиях для ограничения тока (мощности) короткого замыкания; на шинах подстанций или питающих линиях для обеспечения необходимого значения остаточного напряжения на шинах подстанций, ограничения пусковой мощности при пуске асинхронных или синхронных двигателей. Выбор реактора может производиться по заданному снижению тока короткого замыкания, заданному значению остаточного напряжения.

Необходимая реактивность реактора при заданном снижении тока короткого замыкания определяется по формуле:

где Iр. ном, Sр.ном — соответственно номинальный ток и номинальная проходная мощность реактора; It, St — соответственно ток и мощность короткого замыкания, соответствующий действительному времени отключения и ограниченный реактором; Iк, Sk — соответственно ток и мощность короткого замыкания до реактора, не ограниченный реактором.

Если известно относительное снижение тока за реактором у = It / Iк, то реактивность реактора, %, может определяться по формуле:

Относительное снижение тока у и относительное снижение напряжения а связаны между собой зависимостью а + у = 1, что позволяет достаточно просто решать задачи по определению предельной мощности короткого замыкания на шинах распределительных подстанций по условию снижения напряжения St = (1 — a)*Sк.

Стандартные реакторы, используемые для пуска, рассчитаны на одноминутную работу при номинальном токе. При протекании через реактор тока, отличного от номинального, длительность t изменяется обратно пропорционально квадрату тока.

Таким образом, реактор должен удовлетворять условию:

где n — число пусков подряд; t — продолжительность пуска, мин.

Эффективность применения реактора тем выше, чем ближе расположена подстанция промышленного предприятия к источнику питания системы. Если на предприятии имеются собственные генерирующие установки, связанные с шинами 10 кВ подстанции, то можно однозначно рекомендовать применение реакторов в межсекционной связи. В общем случае применение реакторов должно быть экономически обосновано, так как установка линейных, секционных или групповых реакторов должна обеспечивать экономию за счет применения более дешевых ячеек с выключателями и кабелей меньшего сечения.

Токоограничивающие реакторы — Наличие | цена от производителя

Продукция Реакторы токоограничивающие

• Реакторы МРОМ, МРОС, ЕРОС, ЕРОМ
• Реакторы РЗДСОМ, РЗДПОМ
• Реакторы РЗКОМ, РКОМ, Высокочастотные заградители ВЗ
• Реакторы РОДЦ, РОМ, РОМБС, РОД, РОДЦГ, РТМ, РОДБС, РОУДЦ
• Реакторы РОСФ, РОСН
• Реакторы РТСЛ, РОСТ, РСТ, РОСП, СРОМ
• Реакторы РФОС
• Реакторы РФОС, РКОС
• Реакторы РФОС, ФРОС
• Реакторы бетонные токоограничивающие
• Реакторы ФРОС, РСС, РСОС, Электрокатушки ZH
• Реакторы РСОС, РТОС, РТСТ
• Реакторы СРОС
• Реакторы токоограничивающие трехфазные

Реакторы токоограничивающие – это электрические аппараты, применяемые для ограничения ударного тока короткого замыкания. Реакторы токоограничивающие включаются последовательно в схему и работают как индуктивное дополнительное сопротивление, которое уменьшает ударный ток, тем самым увеличивая устойчивость генераторов и всей системы.

Необходимость использования таких реакторов объясняется тем, что: при коротком замыкании ток в цепи заметно возрастает по сравнению с током обычного режима. В высоковольтных сетях токи короткого замыкания достигают таких больших величин, что подобрать оборудование, которое смогло бы их выдержать, не представляется возможным. Таким образом, для ограничения тока короткого замыкания используют реакторы токоограничивающие.

Рассмотрим типичное устройство реактора. В его состав входят три фазные катушки, обычно располагающиеся одна над другой. Между катушками размещены опорные изоляторы, обеспечивающие достаточное расстояние между фазами, чтобы индуктивность между катушками была намного меньше, чем основная индуктивность.

Большое распространение получили реакторы токоограничивающие бетонные с воздушным охлаждением. Они достаточно просты в работе и надежны в эксплуатации. Реакторы токоограничивающие бетонные имеют обмотку из гибкого многожильного изолированного провода. Витки обмотки уложены на особом каркасе и скреплены бетонными колонками, пропитанными лаком. Реакторы из трех катушек, изолированных от заземленных частей и друг от друга, применяют в трехфазных установках.

Реакторы токоограничивающие бетонные производят на номинальное напряжение 6, 10 кВ, токи до 4000 А при индуктивном сопротивлении 4-12%. При номинальных токах менее 1500 А применяется вертикальная установка катушек реактора, более 1500 А – горизонтальная установка.

В последнее время широкое применение получили сдвоенные реакторы. При их использовании уменьшается общее необходимое количество реакторов.

Реакторы токоограничивающие масляные используются в сетях с напряжением более 35 кВ. Такой реактор состоит из обмоток медных проводников, которые изолированы кабельной бумагой, уложены на изоляционные цилиндры и залиты маслом. Масло является охлаждающей и изолирующей средой одновременно. Для уменьшения нагрева стенок бака от переменного поля катушек реактора токоограничивающего используются магнитные шунты или электромагнитные экраны.

Все реакторы токоограничивающие масляные на напряжение 500 кВ и выше должны быть оборудованы газовой защитой для того, чтобы предотвратить взрывы, связанные с перегревом масла в баке.

Доставка Реакторов в Казахстан (Павлодар, Астана, Алматы и др), Беларусь (Минск, Витебск и др), Россия (Якутск, Салехард, Благовещенск. Петропавловск Камчатский, Южно-Сахалинск, Владивосток. Чита, Иркутск, Красноярск, Томск, Кемерово и т.д)

Выбор токоограничивающих реакторов | Выбор коммутационных аппаратов и токоведущих частей распределительных устройств

Страница 11 из 12

6 ВЫБОР ТОКООГРАНИЧИВАЮЩИХ РЕАКТОРОВ

6.1 Расчетные условия для выбора и проверки токоограничивающих реакторов

Реакторы служат для ограничения токов К3 в электроустановках напряжением 6-10 кВ, а также позволяют поддерживать на шинах подстанции или электростанции определённый уровень напряжения при повреждениях за реакторами [14]. В электроустановках применяются как линейные, так и секционные реакторы. В качестве линейных реакторов могут применяться как одинарные, так и сдвоенные реакторы, схемы включения реакторов приведены на рисунке 6.1.


Рисунок 6.1 – Схемы включения линейных реакторов

Линейные реакторы широко применяются на электростанциях как для питания потребителей собственных нужд на ТЭЦ, так и питания потребителей промышленных предприятий. На подстанциях линейные реакторы применяются для питания потребителей.

Секционные реакторы применяются на ТЭЦ для ограничения тока К3 на шинах генераторного распределительного устройства напряжением 6-10 кВ.
Токоограничивающие реакторы выбираются по номинальному напряжению, номинальному току, номинальному индуктивному сопротивлению. Номинальное напряжение реактора выбирается таким образом, чтобы выполнялось условие
.                                       (6.1)
Номинальный ток одинарного реактора или одной ветви сдвоенного реактора, используемого в качестве линейного, должен быть таким, чтобы выполнялось условие
.                                         (6.2)
Номинальный ток секционного реактора должен соответствовать наибольшей мощности, передаваемой от секции к секции в следующих режимах: нормальном или аварийном, при отключении одного трансформатора связи или самого мощного генератора, подключенного к шинам ГРУ. Обычно принимают .
Индуктивное сопротивление линейного реактора определяется исходя из следующих двух условий: ограничения тока К3 до величины номинального тока отключения выключателя  или тока термической стойкости кабеля , присоединенного к сборным шинам ГРУ электростанции или подстанции. Сопротивление реактора должно быть таким, чтобы выполнялись условия
                                      (6.3)
или
,                                   (6.4)
где  — сечение кабеля, присоединенного к шинам ГРУ электростанции или подстанции.
Из двух значений определяемых выражениями (6.3) и (6.4) следует выбрать меньшее значение.

Требуемое сопротивление цепи для ограничения тока К3 до величины  равно
.                             (6.5)
Требуемое сопротивление реактора равно
,                              (6.6)
где  — результирующее сопротивление цепи К3 до установки реактора, которое определяется по выражению
.
После расчета  выбирают тип реактора с большим ближайшим индуктивным сопротивлением и рассчитывают действительное значение периодической составляющей тока К3 за реактором.
Сопротивление секционного реактора выбирается из условий наиболее эффективного ограничения токов КЗ [1,5]. Обычно сопротивление секционного реактора принимается таким, чтобы падение напряжения на реакторе при протекании по нему номинального тока было не более , т.е.
.                              (6.7)
Выбранный реактор необходимо проверить на электродинамическую и термическую стойкость при протекании через него тока КЗ.

Реактор будет электродинамически стойким, если выполняется условие
,                                             (6. 8)
где  — ударный ток трехфазного КЗ за реактором;
 — ток электродинамической стойкости реактора.

Проверка реактора на термическую стойкость проводится по условию
,                                       (6.9)
где — расчетный импульс квадратичного тока при КЗ за реактором;
 — допустимый импульс квадратичного тока КЗ для проверяемого реактора, который определяется по формулам (1.21) или (1.22).

Необходимо также определить потерю напряжения  в реакторе в нормальном и утяжеленном режимах и остаточное напряжение  на шинах ГРУ электростанции или подстанции при КЗ за реактором.
Потеря напряжения в реакторе определяется по выражениям:

для одинарного реактора
,                      (6.10)
для сдвоенного реактора
,                    (6.11)
где – ток, протекающий через реактор;
— коэффициент связи сдвоенного реактора;
 — номинальное напряжение установки, где используется реактор.
Допустимая потеря напряжения в нормальном режиме не должна превышать 1,5¸2,0%, а в утяжеленном режиме — 3¸4 %.

Остаточное напряжение на шинах генераторного распределительного устройства при КЗ за реактором определяется по формуле:
,                              (6.12)
где  — периодическая составляющая трехфазного тока КЗ за реактором.

Остаточное напряжение на шинах ГРУ при КЗ за реактором должно быть не менее 65¸70 % от номинального значения.

6.2 Примеры выбора и проверки токоограничивающих реакторов
Пример 6.1 Выбрать групповой линейный реактор для ограничения тока КЗ в распределительной сети 10 кВ, присоединенной к сборным шинам ТЭЦ. Распределительная сеть состоит из шести кабельных линий сечением 3´150 мм2 каждая. Максимальный ток продолжительного режима работы для каждой линии . Ток КЗ на шинах ГРУ составляет . На отходящих кабельных линиях установлены выключатели типа ВМП-10К с током отключения . Полное время отключения КЗ . Коэффициент мощности потребителя .
Намечаем к установке сдвоенный реактор на номинальное напряжение 10кВ. К каждой ветви реактора подключено по три линии и поэтому ток каждой ветви составляет

Выбираем реактор на номинальный ток ветви 1000 А

.
Определяем результирующее сопротивление цепи КЗ при отсутствии реактора
.
Определяем допустимое значение тока КЗ в распределительной сети. Ток термической стойкости кабеля сечением 3´150 мм2 при полном времени отключения  составляет в соответствии с (6.4)
,
где  в соответствии с таблицей 4.2;
 — для ветвей, защищенных реакторами с номинальным током 1000 A и выше, согласно таблице 1.1 .

В цепи кабельных линий установлены выключатели типа ВМП—10К с номинальным током отключения . Следовательно, параметры реактора определяются требованием термической стойкости кабеля.

Требуемое результирующее сопротивление цепи КЗ, исходя из допустимого значения тока КЗ 11,4 кА, должно быть не менее
.
Требуемое сопротивление реактора для ограничения тока КЗ
.
Выбираем окончательно реактор типа РБСГ—10—2×1000—0,45У3 с параметрами , , .

Результирующее сопротивление цепи КЗ с учетом реактора

.
Фактическое значение периодической составляющей тока КЗ за реактором
.
Проверим выбранный реактор на электродинамическую и  термическую стойкость:
,
т.е. реактор электродинамически стойкий.

Допустимое для реактора значение термического импульса  при  определяем по выражению (1.22). Таким образом

т.е. выбранный реактор термически стойкий.

Определим потерю напряжения в реакторе по выражению (6.11)

что меньше допустимого значения 1,5¸2,0 % .
Остаточное напряжение на шинах ГРУ при КЗ за реактором согласно (6.12) составляет
,
что лежит в пределах нормы .
Таким образом, выбранный реактор удовлетворяет всем предъявляемым требованиям.

Пример 6.2 Выбрать тип сдвоенных реакторов на вторичной стороне понижающих трансформаторов типа ТД—40000/110/10,5. Трансформаторы работают раздельно. В распределительном устройстве ток КЗ не должен превышать 12 кА. Коэффициент аварийной перегрузки трансформатора при отключении второго трансформатора 1,25 .

Рисунок 6.2-Схема подстанции

Номинальное напряжение реактора . Определим расчетный ток ветви сдвоенного реактора при отключении одного трансформатора.
.
Принимаем к установке реактор с номинальным током ветви .
Сопротивление реактора определим из условия ограничения тока КЗ до величины . За базисные величины принимаем номинальный ток и номинальное напряжение реактор.
Результирующее сопротивление цепи КЗ с учетом ограничения тока КЗ до значения  равно
.
Требуемое сопротивление реактора для ограничения тока К3 равно
,
где .
Принимаем к установке сдвоенный реактор типа РБСД-10-2х1600-0,25У3 с параметрами  .
Результирующее сопротивление цепи К3 с учетом реактора равно
.
Фактическое значение периодической составляющей тока К3 за реактором равно
.
Таким образом, выбранный реактор удовлетворяет условию ограничению тока К3.

Пример 6.3 Для схемы ТЭЦ, представленной на рисунке 6.3, выбрать секционные реакторы и определить потери напряжения в них в нормальном режиме работы. К шинам ГРУ подключено 4 генератора мощностью по 63 МВт. Графики нагрузок генераторов и потребителей ровные: . Расход электроэнергии на собственные нужды составляет 10% от мощности станции. Коэффициент мощности генераторов и потребителей равен 0,8. Нагрузка по секциям распределена равномерно.


Рисунок 6.3 – Схема ТЭЦ

Рассчитаем мощности, протекающие через реакторы в нормальном режиме, при отключении одного генератора, при отключении одного трансформатора и при разрыве кольца.

В нормальном режиме работы через каждый секционный реактор протекает мощность
.
При отключении одного генератора через каждый секционный реактор протекает мощность
.
При отключении одного трансформатора, например T1, через каждый секционный реактор протекает мощность
,
.
При разрыве кольца, например, отключен реактор LR4, через секционные реакторы протекает мощность
,
.
Расчетным режимом является режим отключения одного трансформатора:
.
Принимаем к установке реактор типа РБГ-10-2500-0,14УЗс параметрами .

Ток через реакторы в нормальном режиме равен

.
Потеря напряжения в реакторе в нормальном режиме, согласно (6.10) равна
,
что меньше допустимого значения потерь.

Ремонт токоограничивающих реакторов и КРУ | Ремонт электрооборудования распредустройств до 10 кВ | Оборудование

Страница 7 из 11

12. Ремонт токоограничивающих реакторов

Наиболее распространены бетонные реакторы с воздушным охлаждением (рис. 14), так как они просты по конструкции и надежны в работе. Обмотки реакторов выполняют из гибкого многожильного изолированного провода. Витки обмотки укладывают на специальном каркасе и закрепляют бетонными колонками, пропитанными лаком. В трехфазных установках применяют реакторы с тремя катушками, изолированными одна от другой и от заземленных частей. Реактор характеризуется номинальным током .и напряжением, а также индуктивным сопротивлением (в процентах), которое соответствует падению напряжения в нем при прохождении номинального тока.

Бетонные реакторы выполняют на номинальные напряжения 6 и 10 кВ и токи до 4000 А с индуктивным сопротивлением от 4 до 12%. Например, бетонный реактор с алюминиевой обмоткой РБА-6-400-4 имеет индуктивное сопротивление 4 %, номинальное напряжение 6 кВ и номинальный ток 400 А.

При номинальном токе 1500 А обычно применяют вертикальную установку катушек (фаз) реактора, а более 1500 А — горизонтальную. Направление намотки витков средней катушки должно быть противоположно направлению намотки витков крайних катушек. Это необходимо для того, чтобы при прохождении тока короткого замыкания катушки притягивались. В этом случае их легче надежно закрепить.

В последние годы широко применяют сдвоенные реакторы, по конструкции отличающиеся от обычных тем, что вывод от середины обмотки соединяют с линией питания, а два других вывода каждой обмотки — с защищаемым оборудованием. При использовании сдвоенных реакторов уменьшается их общее количество.

При текущем ремонте реактора его очищают от пыли и осматривают. Проверяют отсутствие трещин и сколов бетонных колонок, целость их лакового покрытия, прочность заделки в бетон крепящих болтов и контактных зажимов, состояние изоляции снаружи витков, отсутствие их деформации и замыкания между собой, повреждений опорных изоляторов и надежность крепления. Затем проводят испытания изоляции и опорных изоляторов.

Рис. 14. Бетонный реактор РБА-6-400-4:

1 — обмотка; 2 — бетонная колонка; 3 — опорный изолятор

13.

Ремонт КРУ и КРУН

Ячейки КРУ и КРУН (КРУ для наружной установки) подвергают плановому осмотру, а также осмотрам после отключения цепи короткого замыкания. При этом определяют состояние дверей шкафов, замков, цепей заземления, изоляции, смазки на трущихся поверхностях, всех механических систем, тяг, блокировок, неподвижных разъемных контактов, главных и вспомогательных цепей. Выявленные дефекты заносят в ремонтную ведомость и устраняют немедленно или в процессе текущего или капитального ремонта.

При плановом ремонте выполняют:

• проверку состояния болтовых и разъемных соединений главных и вспомогательных цепей, а при необходимости замену ламелей, пружин и других изношенных деталей;

• проверку и регулировку механизма заземления и замену изношенных деталей;

• контроль работы блокировочных устройств, смазывание трущихся поверхностей тонким слоем ЦИАТИМа-200 или -201;

• проверку работы шторочного механизма;

• очистку всего оборудования и особенно изоляционных деталей от пыли и грязи;

• проверку сочленения выдвижных тележек со шкафами КРУ по размерам, приведенным в заводских инструкциях.

Ремонт выключателей и другой комплектующей аппаратуры, смонтированной в шкафах и на выкатных тележках, выполняется согласно инструкциям.

В табл. 2 приведены наиболее часто встречающиеся неисправности КРУ и способы их устранения.

Табл. 2. Возможные неисправности КРУ и способы их устранения

При закатывании тележки в шкаф КРУ неподвижные контакты разъединяющих устройств не совпадают

Недостаточный контактный нажим

При закатывании тележки в шкаф наблюдается недостаточный заход ножей в контакты

Дефект опорного или проходного изолятора

При закатывании тележки не закрываются шторки

Отсутствует плавное перемещение шторок

Смешение неподвижных или подвижных контактов

Ослабление пружин на подвижных контактах

Нарушение установочных размеров

Большая нагрузка на изолятор или дефектный изолятор

Деформация шкафа или нарушение соосности направляющей пластины

Отсутствие смазки

Ослабить затяжку болтов крепления и устранить смещение

Заменить пружины

Отрегулировать заход ножей перемещением фиксатора в овальных отверстиях или контактов в тележке в овальных отверстиях путем изменения количества шайб под опорными изоляторами

Заменить изолятор

Устранить деформацию или обеспечить соосность

Смазать все трущиеся детали

Не горят лампы сигнализации положения выключателя

При включении заземляющего устройства требуется приложить большое усилие к рычагу

При включении заземляющего разъединителя не требуется усилия на рычаг

Окислились или обгорели поверхности контактов или выводов оборудования

Перегорание ламп. Обрыв провода в добавочном сопротивлении к лампе

Отсутствие смазки на заземляющих устройствах

Ослабление или нарушение сочленения

Ослабление контактов

Заменить лампу. Проверить исправность сопротивления и при необходимости заменить

Смазать контакты

Заменить пружины, восстановить соединение в приводном механизме

Зачистить обгоревшие контакты, протереть чистой тряпкой контактные поверхности, промыть их бензином и смазать техническим вазелином или покрыть смазкой

Выбор токоограничивающих реакторов с одной обмоткой

Основное назначение токоограничивающих реакторов это снижение токов короткого замыкания за реактором до требуемого уровня. Снижение токов КЗ может потребоваться например для снижения сечения кабелей, для ограничения отключающей способности выключателя или по минимальному допустимому напряжению на шинах (это делается если нужно обеспечить самозапуск двигателей).

При выборе и проверке токоограничивающих реакторов должны выполняться условия:

• номинальное напряжение Uуст ≤ Uном;
• номинальный длительный ток Iрасч < Iном;
• электродинамическая стойкость iу ≤ iпр. с

где:

• iу – ударный ток КЗ, берется из расчета токов короткого замыкания;
• iпр.с – ток динамической стойкости, согласно каталогу;

• ток термической стойкости:

где:

• I∞ — установившейся ток КЗ за реактором, кА;
• tпр – время короткого замыкания, с;

В основном термическая стойкость реакторов высока. Проверка на термическую стойкость может понадобиться лишь для реакторов с малым относительным сопротивлением и при большой длительности КЗ.

Пример выбора токоограничивающего реактора с одной обмоткой

На подстанции Б2СР требуется ограничить токи короткого замыкания до уровня 8 кА. В настоящее время на шинах РУ-10 кВ максимальный ток короткого замыкания составляет 11,5 кА, когда РПН находиться в минусовом положении. Поясняющая схема представлена на рис.1.

Рис.1 — Поясняющая схема

Расчет

Целью данной статьи является выбор реактора, поэтому приводить расчет ТКЗ я не буду. Значение суммарного сопротивления в точке К1 без установленного реактора составляет Х=0,47 Ом и R=0,016 Ом. Значения сопротивления кабеля от реактора до РУ-10 кВ не учитывается, в связи с не большой длиной кабельной линии.

1. Определяем допустимый расчетный ток, исходя из мощности трансформатора ТДН-16000/110-У1:

Предварительно выбираем токоограничивающий реактор с вертикальным расположением фаз типа РТСТ-10-1600-0,35-У3, номинальное индуктивное сопротивление составляет 0,35 Ом.

2. Определяем суммарное сопротивление с учетом установки реактора:

X∑=Хс + Хр = 0,47 + 0,35 = 0,82 Ом

3. Определяем ток в месте короткого замыкания, приведенный к действующему напряжению 10,5 кВ, равен:

4. Определяем ударный ток КЗ:

5. Определяем ток термической стойкости:

где:

• I∞ — установившейся ток КЗ за реактором, кА;
• tпр = 1,2 с – время отключения резервной защиты тр-ра короткого замыкания;

Каталожные данные на реактор типа РТСТ-10-1600-0,35-У3 приведены в таблице 1.

Все каталожные и расчетные данные сводим в таблицу 2.

Таким образом, выбранный токоограничивающий реактор типа РТСТ-10-1600-0,35-У3 соответствует условиям выбора.

Литература:

1. Справочник по электроснабжению и электрооборудованию: В 2-х томах. Электроснабжение / Под общ. ред. А. А. Федорова. — М.: Энергоатомиздат, 1986г.
2. Расчет и проектирование систем электроснабжения объектов и установок. Кабышев А.В, Обухов С.Г. 2006 г.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Токоограничивающие реакторы — обзор

Использование

Руководство по применению высокотемпературных изоляционных материалов в жидкостных силовых трансформаторах

/ IEEE

IEEE C57. 12.01

C57. 13,6

IEEE

.16

19.03

IEEE .93

IEEE

C57.121

0 IEEE

0

IEEE

IEEE

146

900 TP10

Регулятор Реакторы

UL

000

CAN / CSA-C88. 1

Измерительные трансформаторы

0

0

IEEE	IEEE Std 1 ™	Температура / оценка электрической изоляции
IEEE	IEEE Std 62 ™	Руководство IEEE для силовых полевых испытаний Часть 1: Масляные силовые трансформаторы, регуляторы и реакторы
IEEE	IEEE Std 98 ™	Испытание / оценка изоляционных материалов
IEEE	IEEE Std 99 ™	Тестирование / оценка систем изоляции
IEEE	IEEE Std 259 ™	Стандартная процедура испытаний IEEE для оценки систем изоляции для специальных трансформаторов
IEEE	IEEE Std 315 ™	000	000	000	000 Графические символы для диаграмм IEEE Std 637 ™	Руководство IEEE по рекультивации изоляционного масла и критериям его Используйте
IEEE	IEEE Std 638 ™	Стандарт IEEE для аттестации трансформаторов класса IE для атомных электростанций
IEEE	IEEE 799	Руководство IEEE по изоляции и распределению трансформаторов Печатные платы
IEEE	IEEE 1158	Рекомендуемая практика IEEE для определения потерь мощности в высоковольтных преобразовательных станциях постоянного тока (HVDC) — Описание
IEEE	IEEE Std 1276 IEEE
IEEE	IEEE Std 1277	Общие требования IEEE для пробного использования и правила испытаний для сухих и масляных сглаживающих реакторов для постоянного тока Передача питания
IEEE	IEEE Std 1312 ™	Стандартные рекомендуемые номинальные напряжения IEEE для электрических систем и оборудования переменного тока, работающих при номинальном напряжении выше 230 кВ
IEEE	IEEE Std 1313. 1 ™	Стандарт IEEE для координации изоляции — определения, принципы и правила
IEEE	IEEE Std 1313.2 ™	Руководство IEEE по применению координации изоляции
IEEE	IEEE	Стандарт IEEE для электронного сообщения данных испытаний трансформатора
IEEE	IEEE Std 1538 ™	Руководство IEEE по определению максимального повышения температуры обмотки в трансформаторах с жидким заполнением
IEEE	IEEE C37.015	Руководство по применению IEEE для коммутации шунтирующего реактора
IEEE	ANSI / IEEE C37.109	Руководство IEEE по защите шунтирующих реакторов
Руководство IEEE	IEEE 957.1413 Измерение разряда в силовых трансформаторах с жидкостным заполнением и шунтирующих реакторах
IEEE	ANSI / IEEE C57.12.00	Общие требования стандарта IEEE для жидкостных распределительных, силовых и регулирующих трансформаторов
IEEE	Стандартные общие требования IEEE для сухих распределительных и силовых трансформаторов, в том числе с цельнолитыми и / или залитыми смолой обмотками
IEEE	ANSI C57.12.10	Американский национальный стандарт для трансформаторов — 230 кВ и ниже От 833/958 до 8333/10 417 кВА, однофазные, и от 750/862 до 60 000/80 000/100 000 кВА, трехфазные без переключения ответвлений нагрузки; и от 3750/4687 до 60 000/80 000/100 000 кВА с переключением отводов нагрузки — Требования безопасности
IEEE	ANSI C57.12.20	Американский национальный стандарт для трансформаторов Стандарт для распределительных трансформаторов верхнего типа, 500 кВА и меньше: высокое напряжение, 34500 В и ниже; Низкое напряжение, 7970 / 13800Y В и ниже
IEEE	ANSI C57.12.21	Американский национальный стандарт для трансформаторов — монтируемые на площадках, отсечные, самоохлаждающиеся однофазные распределительные трансформаторы с высоковольтными вводами ; Высокое напряжение, 34 500 GRYD / 19920 В и ниже; Низкое напряжение, 240/120 Вольт; 167 кВА и меньше
IEEE	ANSI C57. 12.22	Американский национальный стандарт для трансформаторов — устанавливаемые на площадку, отсечного типа, самоохлаждающиеся, трехфазные распределительные трансформаторы с высоковольтными вводами, 2500 кВА и меньше: высокое напряжение, 34 500GrdY / 19 920 В и ниже; Низкое напряжение, 480 В и ниже — Требования
IEEE	ANSI C57.12.23	Стандарт IEEE для трансформаторов — подземные однофазные распределительные трансформаторы с самоохлаждением и разделяемыми изолированными высоковольтными разъемами; Высокое напряжение (24 940 GrdY / 14 400 В и ниже) и низкое напряжение (240/120 В, 167 кВА и меньше)
IEEE	ANSI C57.12.24	Американский национальный стандарт на трансформаторы Трехфазные распределительные трансформаторы подземного типа, 2500 кВА и меньше; Высокое напряжение, 34 500 GrdY / 19 920 В и ниже; Низкое напряжение, 480 В и ниже — Требования
IEEE	ANSI C57.12.25	Американский национальный стандарт для трансформаторов, монтируемых на площадках, отсечных, самоохлаждающихся однофазных распределительных трансформаторов с изоляцией высокого напряжения Разъемы; Высокое напряжение, 34 500 Grd Y / 19 920 В и ниже; Низкое напряжение, 240/120 Вольт; 167 кВА и меньшие требования
IEEE	ANSI C57. 12.26	Стандарт IEEE для монтируемых на площадках, отсечных, самоохлаждаемых трехфазных распределительных трансформаторов для использования с изолированными высоковольтными разъемами (34 500 Grd Y / 19 920 В и ниже; 2500 кВА и меньше)
IEEE	IEEE C57.12.28	Стандарт IEEE для оборудования, устанавливаемого на площадках, Целостность корпуса
IEEE	ANSL C57.12.29	Американский национальный стандарт для коммутационных устройств и трансформаторов — Оборудование для монтажа в стойку Прибрежная среда
IEEE	ANSI C57.12.31	Американский национальный стандарт оборудования, устанавливаемого на опоре — целостность корпуса
IEEE	ANSI C57.12.32	Американский национальный стандарт погружного оборудования — целостность корпуса
IEEE	IEEE C57.12.34 Стандарт IEEE	IEEE C57.12.34 для монтируемых на площадках, отсечных, самоохлаждающихся, трехфазных распределительных трансформаторов, 2500 кВА и меньшее высокое напряжение: 34 500 Грд / 19 920 В и ниже; Низкое напряжение: 480 В и ниже
IEEE	IEEE C57. 12.35	Стандарт IEEE для штрих-кодирования распределительных трансформаторов
IEEE	IEEE C57.12.36	Стандартные требования IEEE для жидкостных трансформаторов распределительной подстанции
IEEE	.3 Электронный отчет о данных испытаний распределительного трансформатора
IEEE	ANSI C57.12.40	Американский национальный стандарт для вторичных сетевых трансформаторов типов подземных и хранилищ (погруженных в жидкость) — Требования
IEEE	IEEE C57.12.44	Стандартные требования IEEE для вторичных защитных устройств сети
IEEE	ANSI C57.12.50	Требования американского национального стандарта для вентилируемых сухих распределительных трансформаторов, от 1 до 500 кВА, однофазные, и от 15 до 500 кВА, Трехфазный, с высоким напряжением от 601 до 34 500 В, низким напряжением от 120 до 600 В
IEEE	ANSI C57. 12.51	Требования американского национального стандарта для вентилируемых силовых трансформаторов сухого типа, 501 кВА и более , Трехфазный, с высоким напряжением от 601 до 34 500 В, с низким напряжением 208Y / от 120 до 4160 В
IEEE	ANSI / IEEE C57.12.52	Требования американского национального стандарта для герметичных силовых трансформаторов сухого типа, 501 кВА и более, трехфазные, с высоким напряжением от 601 до 34 500 В, низкое напряжение 208Y / от 120 до 4160 В
IEEE	ANSI C57.12.55	Американский национальный стандарт для трансформаторов Сухие трансформаторы, используемые в блочных установках, включая блочные подстанции. Стандарт соответствия
IEEE	ANSI C57.12.56	Стандартная процедура испытаний IEEE для тепловой оценки систем изоляции для вентилируемых Силовые и распределительные трансформаторы сухого типа
IEEE	ANSI C57. 12.57	Американский национальный стандарт для трансформаторов — вентилируемые сетевые трансформаторы сухого типа 2500 кВА и ниже, трехфазные, с высоким напряжением 34 500 В и ниже, низковольтные 216Y / 125 и 480Y / 277 В — Требования
IEEE	IEEE C57.12.58	Руководство IEEE по проведению анализа переходных напряжений обмотки трансформатора сухого типа
IEEE	IEEE C57.12.59	Стандарт для сухого трансформатора Длительность сквозного короткого замыкания
IEEE	IEEE C57.12.60	Руководство IEEE по процедурам испытаний для термической оценки систем изоляции для цельнолитых и залитых смолой силовых и распределительных трансформаторов
IEEE	ANSI C57.12.70	Американский национальный стандарт маркировки клемм и соединений для распределения и питания Трансформаторы
IEEE	ANSI / IEEE C57.12.80	Стандартная терминология IEEE для силовых и распределительных трансформаторов
IEEE	ANSI / IEEE C57. 12.90	Стандартный тестовый код IEEE для жидкостных распределительных, силовых и регулирующих трансформаторов и Руководство IEEE по тестированию на короткое замыкание распределительных и силовых трансформаторов
IEEE	ANSI / IEEE C57.12.91	Стандартный тестовый код IEEE для распределительных и силовых трансформаторов сухого типа
IEEE	IEEE C57.13	Стандартные требования IEEE для измерительных трансформаторов
IEEE	IEEE C57.13.1	Руководство IEEE по полевым испытаниям измерительных трансформаторов
IEEE	IEEE C57.13.2	Стандартная процедура испытания на соответствие IEEE для измерительных трансформаторов
IEEE	IEEE	Руководство по заземлению IEEE	. вторичных цепей и корпусов измерительного трансформатора
IEEE	IEEE C57.13.5	Испытательный стандарт рабочих характеристик и требования к испытаниям измерительных трансформаторов номинального напряжения системы 115 кВ и выше
IEEE	Стандарт IEEE для высокоточных измерительных трансформаторов
IEEE	IEEE C57.15	Стандартные требования IEEE, терминология и код испытаний для регуляторов ступенчатого и индукционного напряжения
IEEE	Стандартные требования, терминология и код испытаний IEEE для реакторов сухого типа с последовательным соединением с воздушным сердечником
IEEE	IEEE C57.18.10	Стандартные методы и требования IEEE для полупроводниковых трансформаторов напряжения питания	IEEE	ANSI / IEEE C57.19.00	Стандартные общие требования и процедуры испытаний IEEE для вводов наружных устройств
IEEE	ANSI / IEEE C57.19.01	Стандартные рабочие характеристики и размеры IEEE для вводов наружных устройств
IEEE	Стандартные требования, терминология и код испытаний IEEE для вводов для приложений постоянного тока
IEEE	IEEE C57. 19.100	Руководство IEEE по применению вводов силовых аппаратов
IEEE	.19.21	Стандартные требования, терминология и код испытаний IEEE для шунтирующих реакторов мощностью более 500 кВА
IEEE	IEEE C57.91	Руководство IEEE по загрузке трансформаторов, погруженных в минеральное масло
Руководство IEEE по установке силовых трансформаторов, погруженных в жидкость Трансформаторы
IEEE	ANSI / IEEE C57.96	Руководство IEEE по нагрузке распределительных и силовых трансформаторов сухого типа
IEEE	IEEE C57.98	Руководство IEEE по импульсным испытаниям трансформаторов
IEEE	Стандартные испытания ANSI / IEEE		ANSI / IEEE	Процедура тепловой оценки жидкостных распределительных и силовых трансформаторов
IEEE	IEEE C57. 104	Руководство IEEE по интерпретации газов, образующихся в масляных трансформаторах
IEEE	.105	Руководство IEEE по применению трансформаторных соединений в трехфазных распределительных системах
IEEE	IEEE C57.106	Руководство IEEE по приемке и техническому обслуживанию изоляционного масла в оборудовании
IEEE	. 109	Руководство IEEE по продолжительности сквозного тока короткого замыкания в жидкостном трансформаторе
IEEE	ANSI / IEEE C57.110	Рекомендуемая практика IEEE для определения работоспособности трансформатора при подаче несинусоидальных токов нагрузки
IEEE C57.111	Руководство IEEE по приемке силиконовой изоляционной жидкости и ее обслуживанию в трансформаторах
IEEE	IEEE C57.113	Руководство IEEE по измерению частичного разряда в силовых трансформаторах с жидким заполнением и шунтирующих реакторах
	IEEE C57. 116	Руководство IEEE для трансформаторов, напрямую подключенных к генераторам
IEEE	ANSI / IEEE C57.117	Руководство IEEE по сообщению данных об отказах силовых трансформаторов и шунтирующих реакторов в энергосистемах общего пользования	IEEE	IEEE C57.119	Рекомендуемая практика для проведения испытаний на повышение температуры масляных силовых трансформаторов при нагрузках, превышающих номинальные значения, указанные на паспортной табличке
IEEE	IEEE C57.120	Руководство по оценке потерь IEEE для силовых трансформаторов и реакторов 9000EE 9000E 9000E 9000E 9000E 9000E 9000E 9000E	Руководство IEEE по приемке и техническому обслуживанию менее воспламеняющихся углеводородных жидкостей в трансформаторах
IEEE	ANSI / IEEE C57.12.123	Руководство по измерению потерь трансформатора
IEEE	IEEE C57. 124	Рекомендуемая практика IEEE для обнаружения частичного разряда и измерения кажущегося заряда в сухих трансформаторах
IEEE	IEEE	IEEE	.125	Руководство IEEE по расследованию, документации и анализу отказов силовых трансформаторов и шунтирующих реакторов
IEEE	IEEE C57.127	Руководство IEEE по обнаружению и локализации акустической эмиссии при частичных разрядах в маслонаполненных средах Силовые трансформаторы и реакторы
IEEE	IEEE C57.129	Стандарт IEEE для общих требований и код испытаний для масляных трансформаторов HVDC
IEEE	IEEE C57.131	Стандартные требования IEEE для переключателей ответвлений нагрузки
IEEE		Руководство по определению температуры самой горячей точки в трансформаторах сухого типа
IEEE	IEEE C57.135	Руководство IEC / IEEE по применению, спецификации и испытаниям фазосдвигающих трансформаторов
IEEE	IEEE	IEEE	IEEE	C57. 136	Руководство по шумоподавлению и определению параметров для жидкостных силовых трансформаторов и шунтирующих реакторов мощностью более 500 кВА
IEEE	IEEE C57.138	Рекомендуемая практика IEEE для рутинных импульсных испытаний распределительных трансформаторов	IEEE C57.140	Руководство по оценке и восстановлению силовых трансформаторов с жидкостным погружением
IEEE	IEEE C57.144	Руководство IEEE по преобразованию стандартов трансформаторов в метрическую систему 9000EE 9000E	Руководство IEEE по анализу газов, образующихся в трансформаторах, погруженных в силикон
IEEE	IEEE C57.147	Руководство IEEE по приемке и техническому обслуживанию жидкостей на основе природных сложных эфиров в трансформаторах
NEMA	NEMA 1	Руководство по определению энергоэффективности распределительных трансформаторов
NEMA	NEMA TP 2	Стандартный метод испытания для измерения энергопотребления распределительных трансформаторов
NEMA	Трансформаторы NEMA TR 1
NEMA	NEMA ST 20	Сухие трансформаторы для общего применения
NFPA	NFPA 70®	Национальный электротехнический кодекс; Статья 450 Трансформаторы и трансформаторные хранилища
NFPA	NFPA 70®	Национальный электротехнический кодекс; Статья 470 Резисторы и реакторы
UL	UL 1062	Стандарт для блочных подстанций
UL	UL 1446	Системы изоляционных материалов — Общие
UL		Стандарт UL		Сухие трансформаторы общего назначения и силовые трансформаторы
UL	UL 1562	Трансформаторы распределительные, сухие — более 600 В
UL	UL 5085-1	Низковольтные трансформаторы — Часть 1 : Общие требования
UL	UL 5085-2	Низковольтные трансформаторы — Часть 2: Трансформаторы общего назначения
UL	UL 5085-3	Низковольтные трансформаторы — Часть 3: Класс 2 и Трансформаторы класса 3
CSA	CSA C9	Сухие трансформаторы
CSA	CSA CAN3-C13 9 0005	Инструментальные трансформаторы
CSA	CSA C50	Минеральное изоляционное масло, электрическое, для трансформаторов и переключателей
CSA	CAN / CSA-C88	Силовые трансформаторы и реакторы CSA
Втулки силового трансформатора и реактора
CSA	CSA C199	Трехфазные распределительные трансформаторы сети
CSA	CSA C227.3	Низкопрофильный, однофазный, монтаж на площадках Трансформаторы с разъединяемыми изолированными высоковольтными соединителями
CSA	CSA C227.4	Трехфазные распределительные трансформаторы на площадках с разъединяемым изолированным высоковольтным соединителем
CSA	CSA C227.5	Трехфазные распределительные трансформаторы, устанавливаемые на передней панели
CSA	CSA C301.1	Однофазные погружные распределительные трансформаторы
CSA	Трехфазные CSA C301.2	Распределительные трансформаторы
CSA	CAN / CSA-C60044-1	Измерительные трансформаторы — Часть 1: Трансформаторы тока (принятый CEI / IEC 60044-1: 1996 + A1: 2000 + A2: 2002, издание 1. 2, 2003- 02)
CSA	CAN / CSA-C60044-2	Измерительные трансформаторы — Часть 2: Индуктивные трансформаторы напряжения (принятый CEI / IEC 60044-2: 1997 + A1: 2000 + A2: 2002, издание 1.2, 2003-02)
CSA	CAN / CSA-C60044-3	Измерительные трансформаторы — Часть 3: Комбинированные трансформаторы (принятый CEI / IEC 60044-3: 2002, второе издание, 2002-12)
CSA	CAN / CSA-C60044-5	Измерительные трансформаторы — Часть 5: Конденсаторные трансформаторы напряжения (принят CEI / IEC 60044-5: 2004, первое издание, 2004-04)
CSA	CAN / CSA-C60044-6	— Часть 6: Требования к защитным трансформаторам тока для работы в переходных процессах (принят CEI / IEC 44-6: 1992, первое издание, 1992-03)
CSA	AN / CSA- C60044-7	Измерительные трансформаторы — Часть 7: Электронные трансформаторы напряжения (принятый CEI / IEC 60044-7: 1999, первое издание, 1999-12)
CSA	CAN / CSA-C60044-8	Измерительные трансформаторы — Часть 8: Электронные трансформаторы тока (принят IEC 60044-8: 2002, первое редактирование). n, 2002-07)
CSA	CAN / CSA-E61558-1	Безопасность силовых трансформаторов, блоков питания и т.п. — Часть 1: Общие требования и испытания (Принят CEI / IEC 61558-1: 1997 + A1: 1998, издание 1.1, 1998-07, с канадскими отклонениями)
CSA	CAN / CSA-E61558-2-1	Безопасность силовых трансформаторов, блоков питания и т.п. — Часть 2: Особые требования к разделительным трансформаторам общего назначения (Принято CEI / IEC 61558-2-1: 1997, первое издание, 1997-02)
CSA	CAN / CSA-E61558-2-2	Безопасность силовых трансформаторов, блоков питания и аналогичных — Часть 2-2: Особые требования к управляющим трансформаторам (принят CEI / IEC 61558-2-2: 1997, первое издание, 1997-10)
CSA	CAN / CSA-E61558-2-4	Безопасность электропитания Трансформаторы, блоки питания и аналогичные изделия — Часть 2: Особые требования к изолирующим трансформаторам общего назначения (принятый CEI / IEC 61558-2-4: 1997, первое издание 1997-02)
CSA	CAN / CSA-E61558 -2-5	Безопасность силовых трансформаторов, блоков питания и аналогичных изделий — Часть 2-5: Особые требования Компоненты для трансформаторов и блоков питания для бритв (принятый CEI / IEC 61558-2-5: 1997, первое издание, 1997-12, с отклонениями для Канады)
CSA	CAN / CSA-E61558-2-6	Безопасность силовых трансформаторов, блоков питания и т. П. — Часть 2: Особые требования к безопасным изолирующим трансформаторам общего назначения (принятый CEI / IEC 61558-2-6: 1997, первое издание, 1997-02)
CSA	CAN / CSA-E61558-2-13	Безопасность силовых трансформаторов, блоков питания и аналогичных устройств — Часть 2-13: Особые требования к автотрансформаторам общего назначения (принятый CEI / IEC 61558-2-13 : 1999, первое издание, 1999-10, с отклонениями от Канады)
CSA	CAN / CSA-C22.2 НЕТ. 47	Трансформаторы с воздушным охлаждением (сухого типа)
CSA	CSA C22.2 NO. 66.1	Низковольтные трансформаторы — Часть 1: Общие требования (Бинарный стандарт с UL 5085-1)
CSA	CSA C22.2 NO. 66.2	Низковольтные трансформаторы — Часть 2: Трансформаторы общего назначения (двухсторонний стандарт, с UL 5085-2)
CSA	CSA C22. 2 NO. 66.3	Низковольтные трансформаторы — Часть 3: Трансформаторы класса 2 и класса 3 (двухгосударственный стандарт, с UL 5085-3)
CSA	CSA C22.2 НЕТ. 180 Изолирующие трансформаторы серии	для освещения аэропортов
CSA	CSA CAN / CSA-E742	Изолирующие трансформаторы и безопасные изолирующие трансформаторы — Требования (принятый IEC 742: 1983, первое издание, включая поправку 1: 1992, с канадской Отклонения)
FM Global	FM 3990	Стандарт сертификации для маловоспламеняющихся или негорючих трансформаторов с жидкой изоляцией
FM Global	FM 6930	Стандарт сертификации по классификации горючести промышленных жидкостей	FM 6933	Стандарт утверждения для менее воспламеняющихся трансформаторных жидкостей
FM Global	FM 6934	Стандарт утверждения негорючих трансформаторных жидкостей

Токоограничивающий реактор | Определение | Функции | Рейтинги | Типы

Токоограничивающий реактор представляет собой индуктивную катушку с большим значением индуктивного реактивного сопротивления, которая используется для ограничения токов короткого замыкания во время повреждения.

Мы устанавливаем токоограничивающие реакторы в фидерах и связях, в выводах генератора и между секциями шин, чтобы уменьшить величину токов короткого замыкания, а также уменьшить влияние возникающих в результате нарушений напряжения.

В нормальных условиях эти реакторы допускают свободный обмен мощностью. Сопротивление реактора очень мало по сравнению с его индуктивным реактивным сопротивлением, поэтому оно не влияет на эффективность системы.

Ток короткого замыкания

Ток короткого замыкания или ток короткого замыкания в электросети — это протекание в сети сильного тока.Этот поток тяжелых […]

Зачем использовать токоограничивающий реактор?

Токоограничивающие реакторы играют важную роль в ограничении тока короткого замыкания при возникновении неисправности.

1. Ток короткого замыкания в энергосистеме, сетях обычно зависит от генерирующей мощности, напряжения в точке повреждения и общего реактивного сопротивления между точкой повреждения и генераторами. Могут возникнуть ситуации, когда токи короткого замыкания или токи короткого замыкания намного превышают возможности автоматических выключателей, присутствующих в системе.В этом случае ток короткого замыкания не может быть прерван.
2. В больших взаимосвязанных системах ток короткого замыкания может быть очень высоким из-за большой мощности генератора, присутствующего в системе. Здесь мы не можем получить автоматические выключатели с подходящей отключающей способностью. В таком случае мы должны ограничить ток короткого замыкания до некоторых более низких уровней.
3. Расширение системы может привести к внедрению генераторов с более высокими номиналами, что повысит уровень неисправности системы. В таких условиях иногда неэкономично заменять существующие автоматические выключатели на выключатели более высокого номинала.Таким образом, введение токоограничивающих реакторов может снизить уровень неисправности до значительного уровня, так что старые выключатели смогут эффективно выполнять свои функции.

Неисправности в системе электроснабжения

Неисправность в системе электроснабжения — это неисправность электрооборудования / аппаратуры. Благодаря этому ток отклоняется от предназначенного […]

Основные функции токоограничивающего реактора

Ниже перечислены основные функции токоограничивающего реактора:

1. Они помогают уменьшить протекание тока при коротком замыкании, чтобы защитить устройство от механического воздействия, перегрева из-за неисправностей и тем самым защитить всю систему.
2. Короткое замыкание вызывает нарушения в работе реактора ограничения напряжения, а ток, ограничивающий ток, помогает минимизировать величину возмущающего напряжения.
3. Помогает локализовать неисправности, ограничивая ток, протекающий в неисправной секции из других исправных секций системы. Это предотвратит распространение неисправности в системе и, таким образом, увеличит вероятность бесперебойной подачи электроэнергии.
4. Reactors снизит требуемый номинал коммутационного оборудования (например, автоматических выключателей).

Недостаток токоограничивающего реактора

Токоограничивающий реактор ухудшит регулирование системы. По мере того, как ввод реактора будет увеличивать процентное реактивное сопротивление системы, тем самым увеличивая падение реактивного напряжения. Коэффициент мощности также уменьшается из-за увеличения угла отставания между током и напряжением.

Номинал токоограничивающего реактора

Рейтинг реакторов выражен в процентах.

Для трехфазной системы 11 кВ 10-процентная номинальная мощность реактора означает, что на ней будет падение напряжения 1100 В, когда через нее протекает ток полной нагрузки.

Другие характеристики токоограничивающего реактора следующие:

Кратковременный номинальный ток

Симметричное действующее значение тока повреждения, которое реактор может выдерживать в течение заданной кратковременной продолжительности. Например 50 кА за 2 секунды.

Номинальное напряжение

Линейное напряжение, на которое рассчитан реактор.

Рейтинг короткого замыкания

Номинальный ток короткого замыкания, при котором реактор способен выдерживать механические и термические нагрузки во время короткого замыкания на его выводе в течение определенного времени.

Номинальный коэффициент перегрузки по току

Этот коэффициент представляет собой отношение кратковременного номинального тока к длительному току реактора.

Номинальная пропускная способность, кВА

Этот рейтинг равен троекратному корню произведения номинального напряжения и номинального тока в случае трехфазных реакторов.

Анализ симметричных разломов

В сетях энергосистем симметричные повреждения возникают нечасто. Трехфазное межфазное замыкание — это симметричное замыкание, и возникновение такого […]

Конструктивные особенности токоограничивающего реактора

При ограничении тока короткого замыкания реактивное сопротивление токоограничивающего реактора не должно уменьшаться из-за насыщения из-за протекания сильного тока через его обмотки.

Обычно используются реакторы с воздушным сердечником. Поскольку реакторы с железным сердечником дороги и тяжелы, они также вызывают потери на вихревые токи и гистерезис.

Типы токоограничивающих реакторов

Типы реакторов следующие:

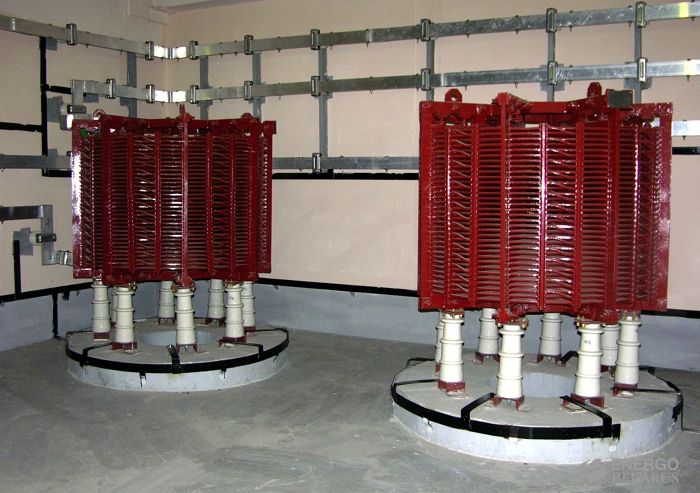

Реактор открытого типа

Он состоит из круглых катушек или стержней многожильных катушек, установленных в ряде специально разработанных бетонных плит.Такое расположение реактора обеспечивает очень жесткую механическую поддержку против сил, которые развиваются во время неисправностей.

Бетонное основание и фарфоровые опорные изоляторы обеспечивают необходимую изоляцию от земли. Этот реактор также известен как реактор сухого типа или бетонный реактор.

Охлаждение в этих токоограничивающих реакторах осуществляется естественной вентиляцией. Иногда также используется принудительный воздух и теплообменник. Для больших змеевиков возникнут трудности с охлаждением с помощью вентиляторов.

Для наружных работ эти реакторы не подходят. Мы можем использовать их на уровне напряжения до 33 кВ.

Экранированный или масляный Тип

Он состоит из системы охлаждения и изоляции, как и у обычного трансформатора. Эти реакторы могут применяться для любых уровней напряжения и для наружного и внутреннего применения.

Они имеют меньший размер по сравнению с реакторами сухого типа. Он обеспечивает более высокую защиту от вспышек и более высокую теплоемкость.

Этот тип реактора имеет конструкцию с воздушным или железным сердечником. Тип с железным сердечником имеет проблему насыщения во время коротких замыканий.

Выбор реактора

При выборе токоограничивающего реактора необходимо учитывать следующие аспекты.

1. Реактивное сопротивление в омах или процентах
2. Текущий рейтинг
3. Кратковременный ток
4. Номинальное напряжение
5. Номинальная мощность кВА
6. Тип реактора
7. Количество фаз
8. внутри или снаружи
9. Характеристики цепи, такие как частота.

Расположение токоограничивающего реактора

Реакторы в энергосистеме могут быть расположены вместе с генераторами, фидерами и в сборной шине, что кратко поясняется ниже.

Генераторный реактор

Здесь мы вставляем токоограничивающий реактор между генератором и шиной генератора. На рисунке ниже показаны реакторы генератора. Эти реакторы защищают машины или генераторы по отдельности.

Рисунок: Генератор Reactor

Современные машины не требуют установки реакторов, так как их переходное реактивное сопротивление достаточно, чтобы защитить их от трехфазного короткого замыкания на его выводе.

При установке новой машины в энергосистему мы должны подключить реакторы генераторов к старым машинам или генераторам. Размер этих реакторов составляет 5% или 0,05 единицы.

Прохождение тока полной нагрузки через эти реакторы во время нормальной работы вызывает постоянное падение напряжения и потерю мощности.

В случае короткого замыкания, если короткое замыкание происходит на любом фидере, напряжение на шине генератора может упасть до такого низкого уровня. Это приводит к сбоям в работе генератора и тем самым отрицательно влияет на всю систему.Это главный недостаток данного реактора.

Питающий реактор

Соединяем реакторы фидера последовательно с фидером. На рисунке ниже показаны реакторы питателя.

Рисунок: Feeder Reactor

Во время неисправности в любом из фидеров падение основного напряжения происходит только в реакторе, что не оказывает значительного влияния на шину. Следовательно, другие машины в системе могут непрерывно подавать питание на нагрузку.

Когда отказ происходит в одном из фидеров, он локализуется таким образом, что другие фидеры не затрагиваются.

Этот реактор также приводит к постоянному падению напряжения и потере мощности в системе.

Шинный реактор

Токоограничивающие реакторы генератора и фидера вызывают постоянное падение напряжения и потерю мощности в системе. Мы можем устранить эту проблему, установив в шину реакторы.

Токоограничивающий реактор для кольцевой системы

Здесь мы используем реакторы сборных шин, чтобы связать вместе отдельные секции шин. Здесь секции образуются из генераторов и фидеров и связаны между собой общей шиной, как показано на рисунке ниже.

Рисунок: Токоограничивающий реактор для кольцевой системы

Шинный реактор упрощает параллельную работу больших систем и широко вводится в эксплуатацию.

Токоограничивающий реактор для стяжной системы

Это модифицированная конфигурация вышеупомянутой системы. Эта конфигурация улучшит регулирование напряжения между секциями фидера.

Рисунок: Токоограничивающий реактор для стяжной системы

Эта система подходит для систем, в которых часто добавляются системы генерации.

В этой системе генератор подает питание на фидер напрямую, а мы подключаем генераторы к общей шине через реактор.

Дополнительным преимуществом является то, что с увеличением количества секций ток короткого замыкания не превышает определенного значения. Размер отдельного реактора фиксирует это значение. Следовательно, он не требует доработки существующих распределительных устройств.

Петлевой тест Мюррея и Варли

Для определения места замыкания на землю или короткого замыкания в подземном кабеле мы проводим петлевой тест.Мюррей […]

ИНЖЕНЕРНЫЕ ЗАМЕТКИ В ИНТЕРНЕТЕ

Резонансное заземление или заземление дугогасящих катушек | Инженерные заметки онлайн

Резонансное заземление или заземление дугогасящей катушки В методе заземления с помощью дугогасящей катушки опасность искрения заземления исключена, и система […] приближена к

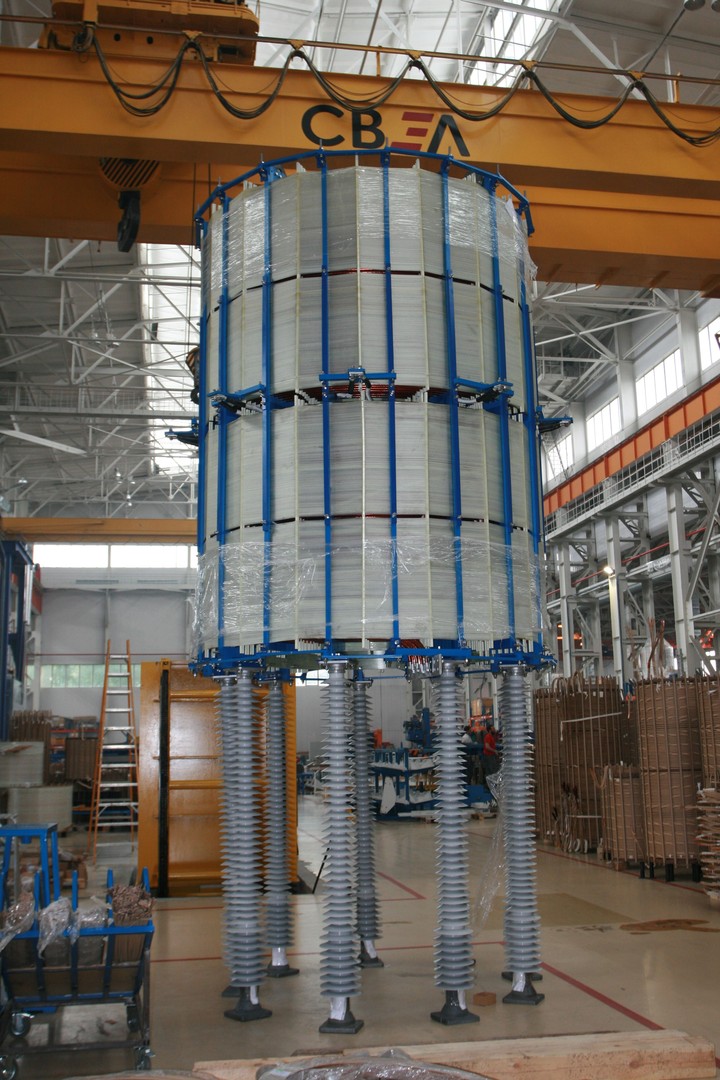

Токоограничивающие реакторы

ООО «КПМ» давно занимается производством токоограничивающих реакторов.Изготовлены тысячи змеевиков реакторов, накоплен огромный опыт их изготовления и эксплуатации.

Назначение

Современные электрические сети имеют сложную планировку с большим количеством узлов генерации и потребления. Производство, транспорт и общество в целом требуют все больше и больше электроэнергии. Увеличиваются мощности электростанций, вводятся в эксплуатацию новые энергоблоки и станции.

Требования к надежности электроснабжения, возможность значительных перетоков (транзита) мощности вызывают необходимость в нескольких параллельных электрических соединениях в сети.Растет связность сетей, падает доля радиальных систем, уменьшается количество точек разделения. Современные электрические сети по своей планировке в основном представляют собой ячеистые системы.

Все это приводит к увеличению токов короткого замыкания (КЗ) в сетях всех классов напряжения и к увеличению перетоков мощности в электрических сетях.

Повышение токов короткого замыкания — серьезная проблема. Высокие токи SC требуют дорогостоящих коммутационных аппаратов с высокой отключающей способностью.Большие токи КЗ, возникающие при КЗ, вызывают серьезные последствия — серьезное повреждение оборудования, высокий риск пожара после КЗ, риск каскадного КЗ.

Самый простой и дешевый способ ограничения токов КЗ — использование сухих токоограничивающих реакторов. Это решение (в виде бетонных реакторов) давно зарекомендовало себя в сетях 6 кВ и 10 кВ. На основе новейших технологий ООО «КПМ» производит сложные сухие реакторы, рассчитанные на все классы напряжения от 6 кВ до 330 кВ.

Омическое сопротивление токоограничивающего реактора минимально, а индуктивное сопротивление может достигать нескольких десятков Ом. В нормальном режиме работы потери в реакторе незначительны. Однако в случае короткого замыкания эквивалентное сопротивление электрической системы, содержащей реактор, становится намного больше, чем без него. Что по закону Ома приводит к снижению тока КЗ до безопасных значений.

Токоограничивающие реакторы также используются для выравнивания потоков мощности при параллельных электрических соединениях в электрической сети сложной компоновки.Наиболее типичный случай — наличие подключений (линий электропередачи), относящихся к разным классам напряжения и соединяющих два сетевых узла с протеканием энергии между ними. Токи распределяются между параллельными соединениями пропорционально их электрическому импедансу, а не их пропускной способности.

Нередки ситуации, когда ЛЭП с меньшим электрическим сопротивлением оказывается перегруженной, а линия с большим сопротивлением — недогруженной.Если мы подключим реактор к перегруженной ЛЭП, электрическое сопротивление линии возрастет, что позволит нам перераспределить потоки пропорционально пропускной способности линий электропередачи. Это, в свою очередь, увеличивает общую пропускную способность сети и предотвращает перегрузку ЛЭП в различных режимах работы.

Дизайн

Отличительной особенностью реакторов КПМ является использование однопроволочных алюминиевых жил с композитной изоляцией, состоящей из полиимидно-фторопластовой пленки и двух слоев стеклоткани, пропитанной термостойким силиконовым лаком.Это позволяет не только обеспечить необходимую электрическую прочность, но и создать неразъемную механическую связь между проводниками в обмотках реактора. Обмотка становится самонесущей — для обеспечения ее механической прочности не требуется каркас или другие конструктивные элементы.

Композитная изоляция реакторов ООО «КПМ» устойчива к перепадам температур, химическому и радиационному воздействию. Изоляция гидрофобна (не впитывает воду и не пропускает ее) и трудногорючая (поджечь изоляцию при воздействии электрической дуги практически невозможно).

Наиболее важными конструктивными особенностями реактора ООО «КПМ» являются:

• Реактор представляет собой прочную конструкцию, его основание и основной несущий элемент — сама обмотка реактора. Извилистые не нуждается в поддержке рамочные или другие элементы, чтобы обеспечить дополнительную прочность.
• Все металлические части реактора находятся под таким же напряжением, что и его обмотка. Отсутствие значительных перепадов потенциала внутри реактора сводит к минимуму вероятность его внутреннего повреждения.Например, пробои между слоями, пробои между крестовиной и обмоткой и т. Д.
• Вторичные элементы реактора (стержни, обвязки) изготовлены из полностью немагнитных материалов, не обладающих электропроводностью. Это полностью предотвращает их взаимодействие с магнитным полем реактора. Поскольку такие элементы вторичны, их прочность во много раз превышает нагрузки, прикладываемые к ним в процессе эксплуатации.
• Реактор абсолютно не имеет разборных механических соединений (например, резьбовых соединений и т. Д.). Это обеспечивает максимальную прочность, долговечность и надежность всей конструкции; исключает необходимость обслуживания механических соединений в процессе эксплуатации.
• Все электрические соединения выполняются пайкой (сваркой), что предотвращает их нагрев, ухудшение контактных соединений, сводит к минимуму потери.
• Реактор не содержит жидкостей и легковоспламеняющихся материалов, не может быть источником пожара и взрывобезопасен. Реактор рассчитан на длительную необслуживаемую службу.
• Наличие вертикальных и горизонтальных сквозных каналов между обмотками обеспечивает надежное естественное охлаждение реактора.

Данные реактора ограничения тока (C.L.)

Это диалоговое окно включает следующие области и вкладки:

См. Общие вкладки для получения информации о вкладках Местоположение, Надежность, Комментарии, Гиперссылки, Галерея мультимедиа или Собранные данные.

Рисунок 1: Диалоговое окно данных реактора ограничения тока

Информация о подключении

Вкладка «Технические характеристики»

Опция	Описание
Пропускная способность	В этом поле содержится список стандартных номинальных значений тока реактора, но вы также можете ввести номинал, которого нет в списке.
Импеданс кВА	Трехфазный реактор, полное сопротивление кВА. Это значение используется для определения импеданса и отношения X / R реактора. Если это значение неизвестно, вы должны ввести импеданс прямой и нулевой последовательности (X1 и X0) для вычисления отношения X / R с помощью кнопки Calculate.Импеданс кВА рассчитывается по следующей формуле: Импеданс кВА3ф = 3 (IL) 2 (Xohm) / 1000
Материал	Материал реактора (медь, алюминий или высокодобротный алюминий). Это значение используется для определения отношения X / R реактора. Рисунок 2: Отношение CLR X / R относительно Рейтинг устройства
Импеданс
X1	Импеданс прямой последовательности.При заполнении с помощью кнопки «Рассчитать» значение этого поля основано на импедансе реактора, кВА.
X0	Импеданс нулевой последовательности. При заполнении с помощью кнопки «Рассчитать» значение этого поля считается таким же, как полное сопротивление прямой последовательности X1. Если вы вводите это значение как ноль (0,0), используется импеданс прямой последовательности.
Соотношение X / R	Отношение реактивного сопротивления к сопротивлению реактора.При заполнении с помощью кнопки «Рассчитать» значение этого поля основывается на импедансе, кВА и типе материала реактора.
Рассчитать	Заполняет вычисленные значения для полей X1, X0 и X / R. Вы можете изменить эти значения, введя разные числа.

Вкладка гармоник

Используйте вкладку «Гармоники», чтобы указать, вносит ли данный элемент оборудования гармоники в вашу энергосистему.

Рисунок 3: Вкладка гармоник

Другие вкладки

См. Общие вкладки для получения информации о вкладках Местоположение, Надежность, Комментарии, Гиперссылки, Галерея мультимедиа или Собранные данные.

Дополнительная информация

Страница не найдена — EE Publishers

Просмотр статей за последние 30 дней

Выберите день 4 июля 2020 г. 5 апреля 2020 г. 29 марта 2020 г. 22 марта 2020 г. 17 марта 2020 г. 4 марта 2020 г. 13 декабря 2019 г. 30 ноября 2019 г. 29 ноября 2019 г. 28 ноября 2019 г. 27 ноября 2019 г. 26 ноября 2019 г. , 2019 25 ноября 2019 22 ноября 2019 21 ноября 2019 20 ноября 2019 19 ноября 2019 18 ноября 2019 15 ноября 2019 14 ноября 2019 13 ноября 2019 12 ноября 2019 11 ноября 2019 9 ноября 2019 8 ноября 2019 г. 7 ноября 2019 г. 6 ноября 2019 г. 5 ноября 2019 г. 4 ноября 2019 г. 1 ноября 2019 г.

Просмотреть статьи по месяцам

Пожалуйста, выберите месяц июль 2020 г. (1) апрель 2020 г. (1) март 2020 г. (4) декабрь 2019 г. (1) ноябрь 2019 г. (172) октябрь 2019 г. (256) сентябрь 2019 г. (262) август 2019 г. (247) июль 2019 г. (264) июнь 2019 (264) Май 2019 (231) Апрель 2019 (242) Март 2019 (280) Февраль 2019 (186) Январь 2019 (201) Декабрь 2018 (121) Ноябрь 2018 (194) Октябрь 2018 (230) Сентябрь 2018 (184) Август 2018 (281) июль 2018 (276) июнь 2018 (220) май 2018 (303) апрель 2018 (263) март 2018 (245) февраль 2018 (250) январь 2018 (192) декабрь 2017 (150) ноябрь 2017 (230) октябрь 2017 (346) Сентябрь 2017 (280) Август 2017 (348) Июль 2017 (342) Июнь 2017 (355) Май 2017 (372) Апрель 2017 (276) Март 2017 (346) Февраль 2017 (262) Январь 2017 (260) Декабрь 2016 г. (164) ноябрь 2016 (251) октябрь 2016 (303) сентябрь 2016 (292) август 2016 (298) июль 2016 (399) июнь 2016 (344) май 2016 (389) апрель 2016 (374) март 2016 (360) февраль 2016 (324) Январь 2016 (252) Декабрь 2015 (197) ноябрь 2015 (275) октябрь 2015 (360) сентябрь 2015 (380) август 2015 (306) июль 2015 (374) июнь 2015 (385) май 2015 (342) апрель 2015 (311) март 2015 (396) февраль 2015 (301) январь 2015 г. (267) декабрь 2014 г. (154) ноябрь 2014 г. (288) октябрь 2014 г. (336) сентябрь 2014 г. (375) август 2014 г. (382) июль 2014 г. (406) июнь 2014 г. (388) май 2014 г. (345) апрель 2014 г. (425) март 2014 г. (395) февраль 2014 г. (369) январь 2014 г. (31) декабрь 2013 г. (138) ноябрь 2013 г. (222) октябрь 2013 г. (355) сентябрь 2013 г. (324) август 2013 г. (361) июль 2013 г. (478) июнь 2013 г. (325) май 2013 г. (374) апрель 2013 г. (373) март 2013 г. (328) февраль 2013 г. (328) январь 2013 г. (249) декабрь 2012 г. (191) ноябрь 2012 г. (283) октябрь 2012 г. (388) сентябрь 2012 г. (323) август 2012 г. (389) июль 2012 г. (396) июнь 2012 г. (371) май 2012 г. (314) апрель 2012 г. (295) март 2012 г. (290) февраль 2012 г. (322) январь 2012 г. (263)

Что такое реактор ограничения тока? Функции, недостатки и его расположение

Токоограничивающий реактор представляет собой индуктивную катушку, имеющую большие индуктивные реактивные сопротивления по сравнению с их сопротивлением, и используется для ограничения токов короткого замыкания в условиях повреждения.Вольт-амперные реакторы также уменьшали возмущения напряжения в остальной части системы. Он устанавливается в фидерах и связях, в выводах генератора и между секциями шины для уменьшения величины токов короткого замыкания и влияния соответствующих возмущений напряжения.

Токовый реактор позволяет свободно обмениваться мощностью при нормальных условиях, но при возникновении неисправности возмущение ограничивается токовым реактором до неисправной секции. Поскольку сопротивление системы очень мало по сравнению с их реактивным сопротивлением. Следовательно, эффективность системы не сильно пострадает.

Основная функция токоограничивающего реактора

Основная цель токоограничивающего реактора заключается в том, что его реактивное сопротивление не должно уменьшаться, когда через его обмотки протекает большой ток короткого замыкания. Когда ток повреждения превышает номинальный ток полной нагрузки примерно в три раза, для ограничения тока повреждения используется реактор с железным сердечником большого сечения. Из-за большой площади поперечного сечения реактор с железным сердечником становится очень дорогим и тяжелым.Поэтому реактор с воздушным сердечником обычно используется для ограничения тока короткого замыкания или короткого замыкания.

Реактор с железным сердечником вызывает гистерезис и потери на вихревые токи, из-за которых потребляется больше энергии по сравнению с реактором с воздушным сердечником. Обычно в реакторе с воздушным сердечником общие потери составляют порядка 5% от номинальной мощности реактора в кВА.

Функции токоограничивающего реактора

• Токоограничивающий реактор уменьшает протекание тока короткого замыкания, чтобы защитить приборы от механических нагрузок и перегрева.
• Токовый реактор уменьшил величину нарушений напряжения, вызванных короткими замыканиями.
• Он ограничивает ток повреждения, протекающий в исправные фидеры или части системы, тем самым предотвращая распространение неисправности. Это увеличивает шансы на непрерывность поставок.

Недостатки токоограничивающего реактора

Основные недостатки токоограничивающих реакторов:

• Когда реактор установлен в сети, общее реактивное сопротивление контура увеличивается в процентах.
• Уменьшается коэффициент мощности и ухудшается регулирование.

Расположение реакторов

Реакторы расположены в разных местах энергосистемы для уменьшения тока короткого замыкания. Эти реакторы могут быть подключены последовательно с генераторами, фидерами или шинами, как описано ниже.

Генераторы Реакторы

Реакторы генератора вставляются между генератором и шиной генератора. Такие реакторы защищают машины индивидуально.В генераторе электростанции реакторы устанавливаются вместе с генераторами. Количество реакторов примерно 0,05 на единицу. Основные недостатки такого типа реакторов заключаются в том, что если отказ происходит на одном фидере, то это отрицательно сказывается на всей системе.

Питатели Реакторы

Реакторы, которые соединены последовательно с питателем, называют питателями реактора. Когда неисправность происходит на каком-либо одном фидере, то падения напряжения происходят только в его реакторах, и шина не сильно страдает.Следовательно, машины продолжают обеспечивать нагрузку. Другое преимущество состоит в том, что неисправность, возникающая на одном фидере, не влияет на другие фидеры, и, таким образом, последствия неисправности локализованы.

Недостатком реакторов такого типа является то, что они не обеспечивают никакой защиты генераторов от короткого замыкания на шинах. Кроме того, при нормальных условиях эксплуатации в реакторах наблюдается постоянное падение напряжения и постоянные потери мощности.

Шинный реактор

Когда реакторы вставляются в электрическую шину, это называется шинным реактором.Постоянного падения напряжения и постоянной потери мощности в реакторах можно избежать, вставив реакторы в шины. Шинный реактор для кольцевой системы и система стяжек поясняются ниже.

Шинные реакторы (кольцевая система)

Шинные реакторы используются для соединения отдельных секций шин. В этой системе секции состоят из генераторов и фидеров, и эти секции соединены друг с другом общей шиной. В такой системе обычно один фидер питается от одного генератора.В нормальных условиях эксплуатации через реакторы проходит небольшое количество энергии. Поэтому падение напряжения и потери мощности в реакторе низкие. Таким образом, шинный реактор имеет высокое омическое сопротивление, поэтому на нем не наблюдается большого падения напряжения.

Когда неисправность происходит на одном из фидеров, только один генератор питает неисправность, в то время как ток другого генератора ограничивается из-за наличия реакторов на сборных шинах. Сильные колебания тока и напряжения, вызванные коротким замыканием на участке шины, уменьшаются и ограничиваются только этим неисправным участком.Единственным недостатком такого типа реактора является то, что он не защищает генераторы, подключенные к неисправным секциям.

Шинные реакторы (соединительная шина)

Это модификация указанной выше системы. В системе межкоммутаторных шин генератор подключается к общей шине через реакторы, а питание фидера осуществляется со стороны генератора.

Принцип действия системы аналогичен кольцевой системе, но имеет дополнительные преимущества: в этой системе при увеличении количества секций ток короткого замыкания не превысит определенного значения, которое фиксируется размером индивидуальные реакторы.

Грин Трафо

Токоограничивающий реактор

Токоограничивающий реактор

Конструкция состоит из трех однофазных воздушных реакторов, которые могут быть собраны в трехфазный блок с возможностью
вертикальная или горизонтальная установка. Сборка в трехфазный блок может производиться в Green Trafo или на месте
установки. Общие технические характеристики:

Номинальное напряжение (кВ): 6, 10, 20

Наивысший уровень напряжения оборудования (кВ): 7.2, 12, 24

Номинальный ток (однофазный) (A): до 2000

Подключение: III (три однофазных блока)

Монтаж трехфазный: вертикальный или горизонтальный

Охлаждение: AN

Температурный класс: F (155)

Частота (Гц): 50

Стандарт: I EC 60076-6

Приведенные выше технические характеристики могут быть адаптированы под индивидуальные потребности заказчика.
