Тройная розетка в один подрозетник: установка и подключение

Во время капитального ремонта квартиры выполняются и электромонтажные работы по заранее составленной схеме. Как правило, они включают в себя замену проводки в том числе и электроустановочных изделий. Среди разных модификаций этих устройств спросом пользуется тройная розетка установленная в один подрозетник, обеспечивающая подключение на одном участке сразу нескольких единиц бытовой техники. Нередко замена одинарных розеток производится вне общего ремонта и вполне может быть выполнена собственными силами.

Плюсы и минусы тройных розеток

Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.

Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.

Тройные розетки приобрели популярность, благодаря нескольким преимуществам:

Надежные и безопасные крепления.
Не требуется прокладывать дополнительные провода.
Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.

Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.

Среди недостатков можно отметить следующие:

Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.

Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.

Основные разновидности и конструкции

Конструктивные решения современных розеток ограничены определенными технологическими рамками. Однако эти изделия выпускаются в широком ассортименте, представленном различными моделями и модификациями.

Любая тройная розетка в один подрозетник конструктивно выпускается в двух основных вариантах. В первом случае используется общий каркас, закрытый единой крышкой, а во втором – общий корпус-крышка прикрывает три розетки, разнесенные отдельно. Среди подобных конструкций повышенным спросом пользуются изделия с выключателями, существенно повышающие функциональность сети в данном месте расположения.

Такие выключатели служат для отключения участка цепи, если блок не используется в течение длительного времени. Такая мера полностью исключает короткие замыкания и другие негативные явления в отсутствие хозяев.

Современные розетки оборудуются дополнительным контактом для подключения заземляющего провода. Наиболее качественные изделия у зарубежных производителей, способные выдерживать нагрузки до 15 ампер.

Три отдельные точки подключения с общим креплением требуют сверления дополнительных отверстий. Однако с точки зрения эксплуатации такие изделия считаются более удобными.

Тройной розеточный блок относится к наиболее простому и экономичному варианту. Для его монтажа достаточно одного посадочного отверстия. Несмотря на рост нагрузки для провода, этот способ имеет свои достоинства. Единый блок занимает минимальную площадь стены, а качественное изделие по своим параметрам не уступает раздельным устройствам. Однако данный тип розеток существенно ограничен техническими рамками.

Рыночные продавцы могут подсунуть изделия с некачественными контактами, которые быстро придут в негодность. Поэтому при покупке нужно проверять розетку, чтобы контакты были из латуни, сердечник – из керамики, а крышка – из качественного негорючего пластика.

Блочная сборка подрозетников и розеток

Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.

Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.

Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.

Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм², а для алюминиевого – 2,5 мм².

Разметка выполняется на стене простым карандашом или маркером. Ровная горизонтальная линия отмечается с помощью уровня. После отметки первого центра откладываются метки для других розеток и горизонталь оказывается пересеченной вертикальными линиями.

Тройная розетка: подготовка к установке

Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.

Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.

Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.

По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.

Установка подрозетника

После выполнения разметки можно приступать к непосредственной установке тройного подрозетника. Данная операция выполняется в несколько этапов.

В самом начале в стенах высверливаются посадочные места или отверстия для монтажных коробок. Для этого потребуется перфоратор и специальная алмазная коронка по бетону. Коронки имеют разные размеры, что дает возможность сверлить отверстия под любые диаметры подрозетников. По окончании работ остатки материала стен убираются зубилом. Отверстия в гипсокартоне делаются другими типами насадок, при их отсутствии применяется канцелярский нож.

Питающему кабелю, подводимому к отверстию, требуется отдельная штроба. Ее толщина зависит от диаметра кабеля, наличия или отсутствия гофрированных трубок.

Тройной подрозетник в готовом отверстии следует надежно зафиксировать, чтобы в процессе эксплуатации розетки держались на своем месте. С этой целью на заднюю и боковые стенки монтажной коробки наносится алебастр или другая строительная смесь. Количество смеси нужно рассчитать, как можно точнее, иначе излишки будут выпирать наружу, а недостаток раствора не даст нужной фиксации.

Коробка с нанесенным раствором вставляется в отверстие и выравнивается по горизонтали. Блок нужно некоторое время удерживать в этом положении, пока не застынет раствор. При этом крепежные винты должны располагаться точно по горизонтали и по вертикали.

Разводка проводов

После установки подрозетников концы проводов оказываются выведенными наружу, и можно переходить к подключению розеток.

Как правило к тройному подрозетнику подводится общий кабель, который далее расходится к розеткам, путем их последовательного соединения шлейфом. Данный способ считается у многих электриков наиболее оптимальным и экономичным.

Однако подключение розеток методом шлейфа запрещается Правилами устройства электроустановок. Данный способ заключается в соединении соседних клемм перемычками, сделанными из кусков кабеля. Фазные, нулевые и заземляющие клеммы последовательно соединяются между собой. Запреты ПУЭ на такое подключение связаны с разрывом нулевого защитного проводника.

Поэтому, чтобы нормы и правила соблюдались, подключение розеток следует выполнять с помощью отдельных линий. Например, для того чтобы создать общий заземляющий провод, готовятся три отрезка кабеля, которые будут соединяться между собой с помощью опрессовки. Таким образом, каждая розетка окажется подключенной к отдельному ответвлению заземления. Получившиеся соединительные узлы легко помещаются в монтажную коробку.

Фазный и нулевой проводники подключаются через перемычки, то есть, шлейфом. В этом случае ПУЭ не делает каких-то ограничений, поскольку заземляющий провод подключен отдельно к каждой розетке. По такому принципу подключается не только трех-, но и четырехместная электрическая розетка.

После всех подключений тройной розетки, она устанавливается на свое место и закрывается общей декоративной панелью. Если все установлено правильно, то панель должна стоять точно в горизонтальной плоскости.

Техника безопасности при выполнении монтажных работ

Как и любые другие электромонтажные работы, установка розеток требует неукоснительного соблюдения правил техники безопасности:

Перед началом работ необходимо обесточить домашнюю сеть, полностью отключить электричество и лично убедиться в этом. При необходимости отсутствие тока можно проверить индикаторной отверткой.
Необходимо заранее приготовить инструмент, убедиться, что рукоятки защищены изоляцией, которая должна быть целой и не нарушенной.
При работе со слишком длинными проводами, кабель нужно постепенно помещать в стену, а для удобства монтажа его рекомендуется отрезать на нужную длину.
В случае наращивания проводов все соединения осуществляются методом пайки. Скручивание в таких случаях не допускается.
Устанавливаемая розетка должна плотно заходить на свое посадочное место.
Устанавливаемые компоненты электропроводки должны обладать всеми необходимыми параметрами и техническими характеристиками, соответствовать силе тока и номинальной мощности данной сети.

Соблюдение этих Правил обеспечивает максимальную безопасность и высокое качество работ, исключает случаи травматизма и других негативных явлений.

Тройная розетка в один подрозетник

03.09.2019

Для комфортного и уютного быта в каждой квартире, коттедже или загородном доме устанавливают много бытовых приборов. С каждым годом производители бытовой техники предлагают новые функциональные устройства, от которых становится сложно отказаться. Приобретая все больше техники, можно столкнуться с такой проблемой, как нехватка источников питания. Подробно расскажем, как выкрутиться из этой ситуации, и как выполняется правильная установка тройной розетки.

На рынке электротехнической фурнитуры представлено много производителей, чья продукция различается по качеству, цене. Многие приборы имеют повышенное энергопотребление, а значит, могут быть опасны, если их подключение выполнено неправильно и без учета требований техники безопасности. Мастера рекомендуют доверять выбор известным брендам. Например, тройная розетка Legrand, Schneider Electric или ABB будет безотказно служить в течение всего срока эксплуатации.

Комплектующие для сборки тройной розетки

С привычными одинарными и двойными розетками все давно знакомы, а вот устройства на три гнезда начали встречаться недавно. Поэтому некоторые покупатели еще задаются вопросом об их принципиальном отличии, кроме количества разъемов? Производители предлагают сразу три варианта изделий:

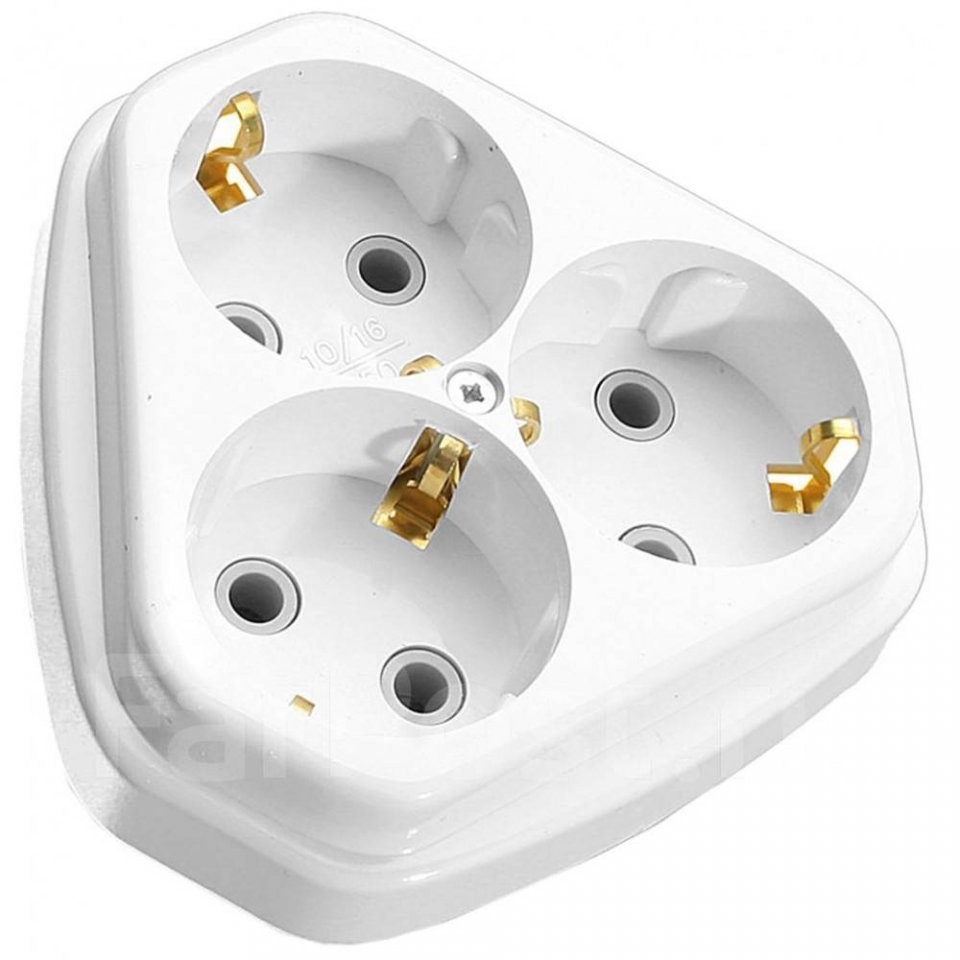

Внутренняя тройная розетка с единым корпусом. Такие модели появились относительно недавно, их преимущество – простота подключения.

Модульная фурнитура. В этом случае требуется три отдельных одинарных модуля, размещать их нужно в один ряд. Декоративная накладка для всех трех гнезд одна, что делает дизайн более интересным и стильным.

Накладная электрическая точка. Самый недорогой и простой в монтаже вариант. Основной «минус» – не слишком привлекательный вид, поэтому их практически не ставят в комнатах, где важно сохранить интерьер.

Сейчас можно купить тройные розетки разных дизайнерских серий. Это позволяет использовать электрофурнитуру не только как источник тока, но и как элемент, подчеркивающий дизайн.

Кроме самих электрических точек, нам понадобиться пластиковый подрозетник (стакан). Эта деталь надежно фиксирует внутреннюю часть розетки в стене. При выборе подрозетника стоит учитывать его тип: он бывает предназначен для бетонных или гипсокартонных стен.

Установка подрозетника для тройной розетки

Установку розеток лучше всего выполнять до завершения ремонтных работ в квартире. Это позволит разместить нужное количество точек в удобных местах, не повредив финишную штукатурку или обои. Важно выбрать подходящее расположение каждого блока, чтобы обеспечить удобное подключение электроприборов.

В каждой комнате внутренняя тройная розетка в один подрозетник может иметь особенности расположения. На кухне лучше предпочесть монтаж над столешницей. Если ее длина превышает 2 метра, можно поставить несколько отдельных блоков. Это позволит подключить одновременно много электроприборов для приготовления пищи, не беспокоясь о длине проводов. В комнатах, где установлен телевизор, источники питания рекомендуется расположить сразу за корпусом ТВ. Так удастся скрыть множество проводов, которые нарушают интерьер.

Отдельно стоит упомянуть о размещении подрозетников в ванной комнате. Они не должны находиться на расстоянии менее чем 60 см от источников воды. Есть и условия, продиктованные техникой безопасности. Розеточная группа должна иметь высокий класс защиты от влаги.

После того как выбраны места установки всех пластиковых стаканов, необходимо подготовить набор инструментов. Для правильного монтажа нам понадобится:

строительный уровень – можно воспользоваться лазерным либо самым доступным вариантом – пузырьковым;

рулетка;

карандаш для разметки;

перфоратор или дрель с ударным режимом – понадобится, чтобы сделать отверстия и штробу под провод;

насадка для шробления;

зубило и молоток;

коронка – этот инструмент имеет разный диаметр, поэтому перед покупкой обязательно сообщите продавцу, для чего он будет использоваться.

Обратите внимание, что процесс штробления и прорезания круглых отверстий очень пыльный. Рекомендуется накрыть мебель и технику защитной пленкой, а органы дыхания защитить респиратором.

Разметка на стене

Разметка не самый сложный этап, здесь главное – точно рассчитать расположение между центрами розеточных модулей. Обычно оно составляет 72 мм. Чтобы убедиться в этом, рекомендуется ознакомиться с инструкцией, которая должна прилагаться к электрической фурнитуре. Также важно, чтобы монтаж тройной розетки соответствовал горизонтальному уровню. Иногда электрический блок размещают вертикально, в этом случае также не забывайте пользоваться уровнем.

Расположение проводов должно быть строго горизонтальным и вертикальным. Не допускается прокладка кабеля по диагонали или любой другой траектории.

Поскольку все работы мы решили выполнять своими руками, пора приступать к самым трудоемким и пыльным процессам – штробление и высверливание отверстий. Для этого мы уже подготовили перфоратор и нужные насадки. Выполняя такую работу, важно делать все аккуратно и неспешна, тогда проблем не возникнет даже у начинающего мастера. Самому рассчитывать глубину колодцев не придется. Длина коронки точно соответствует нужной глубине для установки розетки.

Ширина штробы определяется толщиной питающего кабеля. Отверстия для стакана высверливаются в соответствии с нанесенной ранее разметкой. Остатки бетона или кирпича выбиваются зубилом и молотком. Если в вашей квартире перегородки из гипсокартона, тогда нужно использовать коронку именно для этого материала. В крайнем случае можно воспользоваться канцелярским ножом.

Фиксация в бетонной стене

После того как мы получили нужное по размеру отверстие, необходимо зафиксировать подрозетник. Для этого обычно используют алебастр. Этот материал недорогой, продается в любом хозяйственном магазине и быстро сохнет. Если после строительства или ремонта у вас остались другие материалы, можно использовать гипсовую штукатурку, пескобетон, гипс, плиточный клей. Эти строительные смеси ничем не хуже алебастра, разве что время застывания немного дольше.

Выбранный материал необходимо развести водой так, чтобы полученная масса не была слишком жидкой или, наоборот, очень густой. Пропорции обычно указываются в инструкции к товару, но, если их обнаружить не удалось, можно все сделать «на глаз».

Слишком жидкий раствор для фиксации будет вытекать из отверстия, а густой не позволит нормально разместить пластиковую конструкцию подрозетника.

Пока полученный раствор не застыл, действуем по следующему плану:

Наносим немного смеси на заднюю стенку отверстия.

Вставляем подрозетник, предварительно просунув в него провод.

С помощью шпателя заполняем пустые полости вокруг стакана.

Убираем остатки смеси.

Фиксирующий раствор быстро сохнет. Важно проверить и убедиться, что стакан расположен строго по уровню, а его края не выступают за плоскость стены. На этом установку в бетонную стену можно считать завершенной.

Фиксация в гипсокартоне

Монтаж подрозетника в гипсокартон менее трудоемкой процесс. Работать с этим материалом просто. Как и в случае с бетонной стеной, необходимо использовать коронку, но с тем условием, что она должна быть другого типа.

Коронка для стен из гипсокартона имеет диаметр 68 мм. Есть универсальные насадки, на которых можно изменять диаметр. Важно, чтобы подрозетник сидел как можно плотнее в отверстии.

На этапе разметки стены из гипсокартона необходимо убедиться, что в нужном нам месте не проходит металлический провод. Для этого можно воспользоваться обычным магнитом.

Далее действуем в следующем порядке:

Продеваем кабель питания в отверстие подрозетника.

Вставляем корпус в отверстие.

Проверяем уровень по горизонтали и вертикали.

Плотно закручиваем фиксирующие винты.

Как подключить тройную розетку

Работая с проводкой домашней сети, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). В них указана вся информация, которая обеспечит правильную и безопасную работу электрических точек. Подключение тройной розетки упрощается благодаря цветовой маркировке каждой жилы. Наиболее часто используемый кабель ВВГ имеет следующую маркировку:

коричневый – фаза;

синий – «ноль»;

желто-зеленый – заземление.

В кабельной продукции может быть другая цветовая палитра: черный – фаза, голубой – «ноль» и желто-зеленый – заземление.

Схема подключения тройных розеток простая. Выпускают модели с заземлением и без, поэтому, выбирая электрические точки, убедитесь, что в вашей сети есть заземляющий контур. Далее рассмотрим оба варианта установки электрических точек.

Без заземления

Розетки без заземляющего контакта используются все реже. Их цена ненамного ниже, но отсутствие третьего контакта делает их менее безопасными как для бытовых приборов, так и для людей.

Клеммы современных розеток позволяют зажимать одновременно два провода. Подключение тройного модуля между собой выполняется по параллельной схеме. Необходимо сделать несколько перемычек для каждого следующего контакта. Перемычки должны быть того же диаметра, что и основной питающий кабель. Иначе клемма зажмет их с разной силой, что может привести к нагреву контактов и стать причиной пожара.

Фазный и «нулевой» провода подсоединяем шлейфом: к первой клемме розетки подключаем основной кабель и перемычку, которая идет к следующему розеточному модулю. Аналогично ко второй клемме подключаем основной «нулевой» кабель и перемычку. Такое метод подключения применяется не только к тройным розеткам. Единственное важное условие – ограничение по максимальной нагрузке. В домашних сетях суммарная сила тока для всех подключенных приборов не должна превышать 16 А.

Прежде чем начать пользоваться розеткой, рекомендуется проверить корректность подключения с помощью мультиметра или отвертки-тестера.

С заземлением

Теперь рассмотрим, как подключить тройную розетку к одному проводу с заземлением. Фазный и «нулевой» кабели подключаем по приведенной выше последовательной схеме. Желто-зеленый провод разделять на перемычки запрещено пунктом 1. 7. 144 ПУЭ. Это не станет проблемой даже для начинающего электрика. Нам понадобится три отдельные жилы, которые нужно соединить с основной.

Для лучшего контакта рекомендуется использовать специальную гильзу для опрессовки. Можно воспользоваться более доступным вариантом – зачистить жилы на 2-3 сантиметра и как можно туже скрутить их между собой. После того как мы соединили провода между собой, их необходимо заизолировать. Использовать можно термоусадочную трубку или изоляционную ленту.

Таким образом, мы получаем три заземляющие жилы, которые можем подключить параллельно к каждой электрической точке. По поводу количества проводов не стоит беспокоиться. Конструкция подрозетника позволит без проблем их разместить внутри корпуса.

На финальном этапе остается вставить электрическую фурнитуру в подрозетник и зафиксировать ее крепежными винтами. Устанавливаем декоративную рамку, еще раз проверяем уровень, и на этом работу можно считать завершенной.

Как поставить и подключить двойную розетку в один подрозетник

Положительные и отрицательные стороны

Преимущества:

Компактность – количество розеток от одного подрозетника возрастает вдвое;
Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике

Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Пошаговый монтаж розетки и подсоединение проводов

После установки «стакана» можно перейти непосредственно к монтажу розетки. Скрутка проводов производится внутри стакана. На концах зачищается изоляция на полтора сантиметра.

При подключении двойного моноблока следует руководствоваться основным правилом электрической разводки.

Шаг 1. К левой клемме нужно присоединить фазу, а к правой – «ноль». Ни в коем случае нельзя эти 2 провода крепить к одной пластине.

Шаг 2. Заземление присоединяют к верхней и центральной клемме, усики которой выступают за пределы розетки.

Шаг 3. Установить двойную розетку в выбранном положении с помощью винтов, избегая их перетягивания.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

изоляционная лента;
острый нож для зачистки проводов;
крестовидная и плоская отвёртка;
пассатижи.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А

Техника безопасности при выполнении монтажных работ

Перед началом работ необходимо обесточить домашнюю сеть, полностью отключить электричество и лично убедиться в этом. При необходимости отсутствие тока можно проверить индикаторной отверткой.
Необходимо заранее приготовить инструмент, убедиться, что рукоятки защищены изоляцией, которая должна быть целой и не нарушенной.
При работе со слишком длинными проводами, кабель нужно постепенно помещать в стену, а для удобства монтажа его рекомендуется отрезать на нужную длину.
В случае наращивания проводов все соединения осуществляются методом пайки. Скручивание в таких случаях не допускается.
Устанавливаемая розетка должна плотно заходить на свое посадочное место.
Устанавливаемые компоненты электропроводки должны обладать всеми необходимыми параметрами и техническими характеристиками, соответствовать силе тока и номинальной мощности данной сети.

Двойная розетка в один подрозетник

Тройной выключатель: схема подключения

Установка подрозетников

Подрозетники по бетону

Диаметр подрозетников

Подрозетники для плинтуса

И первая из них: это выбор по стоимости

Самые доступные, я бы даже сказал дешевые, стоят от 1 гривны, средние за 3-4 грн и выше, и леграндовские более 15 грн. Обычно многие не задумывается и берут самые простые, полагая на то что разницы никакой нет, но как вы увидите — разница есть. Чем они похожи и чем различаются?

Самые простые «не дружат с механизмами», которые в некоторые коробки нормально не становятся, то есть доходят только до определенной глубины, оставляя зазор. Приходится снимать лапки. А что мешает? Мешает «переход» между коробками.

Это часто свойственно дешевым коробкам, при том что у них еще и высота минимальная. Те которые чуть дороже, выше почти на 5 мм и с немного иным вынесенным переходом.

Он и сам по себе более углублен, и выполнен в форме бабочки. Просунуть провод можно снизу или сверху. И вот в такую коробку всё становится прекрасно: никакие распорки выкидывать у механизмов не надо.

Тоже самое вроде бы и у Schneider Electric — переход осуществлён по центру, но он выше, чем дешевый, на те же 5 мм, и механизм в него становится нормально.

Если секционный подрозетник установить, как отдельно стоящий, без дополнительного штробления места под «уши» не получится, то у IEK есть универсальная модель (продаётся по отдельности с переходниками), которая может использоваться как одноместная, так и модульно «набираться».

В целом, наборные коробки тем хороши, что под них в сплошных стенах можно качественней вырезать отверстия. Кстати лучше всё-таки это делать 68мм коронкой, потому что после 67мм они становятся впритык. После 68 мм коронки остаётся зазор и гипсовать удобней и лучше. Даже качество установки дорогих коробок «Legrand» зависит, от того как вы высверлите отверстие.

Так вот под них обычной коронки будет недостаточно. То есть нужно вырезать прямоугольные ниши (раньше «Legrand» вообще были квадратные) болгаркой, либо брать более большую коронку. Тоже самое касается и некоторых круглых Schneider где 67-68 мм коронки недостаточно.

Их неоспоримый плюс, в том что, помимо рифленого покрытия посадочных мест (чтобы лапки хорошо держались) есть некоторый запас хода по высоте — механизм прямо вместе с рамкой можно подогнать по высоте уже после установки — т.к. розетка может «ходить» вверх и вниз примерно на 10 мм.

Если вы, допустим, по комнате где-то пропустили уровень на сантиметр вверх/вниз, и рядом стоящие ( и уже загипсованные) коробки стоят криво (не в уровне между собой) — вы можете это исправить за счет хода механизмов по высоте (до 20мм !).

В такие, «установленные не в горизонтали Legrand» (даже до сантиметра), механизмы становятся нормально, а вот с круглыми такой «фокус» не пройдет. Максимум что вы «сыграете» — 5 мм, потому что у них свободного места практически нету.

Еще немаловажный нюанс: некоторые коробки идут с винтами, некоторые без винтов. Бывалые распинаются, что винтики нужны, только чтобы во время штукатурки не замазали «дырочки». Я с этим категорически не согласен, потому что не встречал ничего подобного на своем опыте. Даже если в них забилась цементная или гипсовая штукатурка, она легко отковыривается и винт прекрасно закручивается.

А вот проблемы будут когда сами винтики замажут цементной штукатуркой. Чтобы его выкрутить и поставить механизм, нужно отцарапывать отверткой штукатурку, тем самым «слизывая» сами шлицы. Решение простое: лучше брать отдельно запасные винты. Причём смотреть внимательно, и брать только те, которые по 3 мм толщиной. Более толстые будут ломать пластиковый корпус.

Я предпочитаю ставить подрозетники вообще без винтов и, по возможности блочные. Потому что, одиночные хоть и встречаются чаще, но точно просчитать их заранее сложно: сколько нужно будет на объект одиночных, а сколько двойных.

Если выбирать из среднего ценового сегмента (по 3-4 грн), то думаю, как «для себя» лучше взять Schneider. Он и чуть выше, и бортик у него не слишком большой. Т.к. большой бортик, при впритык высверленном 68-й коронкой отверстии, нудобно и даже сложно загипсовывать по краям. Когда бортик маленький, зазор достаточно просто подгипсовать шпателем.

Legrand конечно тоже заслуживает внимания, но несколько меньше, потому что под него нужна больше коронка. А чем меньше коронка, тем проще, естественно, выбить. Основной их плюс, это конечно то, что с ними можно работать на разгильдяйство (из-за большого запаса хода механизма).

Но опять же цена — как «ложка дёгтя». Все всегда хотят сэкономить

И в этом случае тоже, многие зацикливаются на копеечной цене, не обращая внимание на низкое качество. Но лучше этого не делать

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать — портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию — чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? — да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности

Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Универсальность

Сейчас почти повсеместно появляются розетки на два-три посадочных места. Это заметно лучше, чем одинарные образцы, куда ещё потом нужно вставлять тройники. Они надежные, качественные и просто удобные. При этом не надо существенно менять электрическую разводку, что снижает ваши траты в итоге. Производители сейчас на рынок выпустили закрытые и открытые варианты. От вас лишь требуется правильно выбрать накладную двойную розетку.

Чаще всего ситуация обстоит следующим образом. К вам пришли друзья погостить. Всем им нужно срочно зарядить свои планшеты, сотовые телефоны и ноутбуки. Количество разъемов надо существенное. На всех сразу не угодишь с одинарными розетками. Именно поэтому специалисты рекомендуют везде ставить розетку двойную внутреннюю.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Отличия по системе фиксации

Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.

Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.

И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.

Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.

Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная
розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых
шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную
коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь,
не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если
стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к
стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение
клемной колодкой.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

силовая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Двойная розетка в один подрозетник – инструкция

Недостатком такой установки является снижение мощности для питания сразу двух «сильных» приборов. При установке двойной розетки с заземлением в один подрозетник нужно следить, чтобы все провода легли правильно и не попадали на соседние контакты или крепежные лапки.

Процесс проведения монтажа двойной розетки с заземляющим проводом в один стакан следующий:

Отключается питание в квартире;
Демонтируется старая одинарная розетка или готовится новое посадочное место;
На время включается электричество и определяется, где фаза, а где ноль. После питание снова отключается;
Разбирается конструкция новой розетки. Для этого откручивается панель и освобождается механизм;
От торчащего в стене кабеля отрезаем длинный конец, так чтобы выступающий конец был не более 10 см;
Жилы зачищаются на 1,5-2 см;
Подключаются провода в соответствии расположения клемм: справа под винт подводится ноль, лева — фаза, посередине или сверху подключить землю. После этого вины затягиваются;
С помощью крепежных винтов механизм фиксируется в подрозетнике;
Устанавливается лицевая панель. Прикладывается и крепится винтами.

После, включается электричество в доме и проверяется работоспособность двойной розетки. Каждый этап установки должен проводиться очень внимательно, т.к. малейшее несоответствие может привести в дальнейшем к короткому замыканию.

Установка розеток в стену своими руками

Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для . Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля.

Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводки, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрической арматуре. Розетки, которые дешевы, при подключении нагрузки могут начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, выделив потребителей в категории (постоянные, периодически используемые, освещение) и предназначив каждой из них свои кабели. Следует оставлять небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное усилие закручивания при подключении опаянных жил кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к соответствующей клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием близкорасположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Установка розеток в бетонную стену достаточно проста. Вместе с тем надежно закрепить изделие в стене позволяет соблюдение технологии работ. Применение эффективных инструментов, качественных материалов и соблюдение правил безопасного выполнения работ обеспечат длительную эксплуатацию электрической сети.

Установка в полую стену

Установка подрозетника в полую стену

Подобного рода перекрытия встречаются довольно часто и в них также легко установить подрозетник. Но как, ведь в таких стенах не за что зацепиться клейкому раствору? Ответ простой – производители разместили на корпусе специальные зажимы, которые цепляются за внутреннюю поверхность стены.

Устанавливаем подрозетник для полых стен следующим образом:

Размечаем поверхность по аналогии с бетонной стеной.
Для резки гипсокартона используем перфоратор или дрель с коронкой по бетону, деревянную поверхность нужно вырезать фрезой по дереву, соответствующего диаметра.
Потом подгоняем корпус подрозетника к отверстию и фиксируем зажимы двумя винтами.

В этом случае ждать ничего не нужно, можно переходить к следующему этапу.

Установка розетки в бетонную стену

Весь процесс монтажа розеток условно можно разбить на несколько этапов:

создание штроб и укладка проводки;
сверление отверстия под коробку и ее монтаж;
крепление розетки к коробке.

Создание штроб и укладка проводки

Схема электропроводки на кухне.

Для создания штроб можно воспользоваться штроборезом, перфоратором или болгаркой. Штроборез считается наилучшим вариантом, однако, в связи с большой стоимостью такого оборудования, для бытовых нужд покупать его нерентабельно. Поэтому в качестве основного инструмента применяется перфоратор и болгарка.

Для монолитного бетона лучше использовать болгарку. По нанесенной разметке делают 2 параллельные линии, ширина между которыми должна быть равна требуемой ширине штробы. После этого между надрезами выбивается канавка с помощью перфоратора или молотка и зубила.

Глубина канавок зависит от толщины электрического кабеля, но должна быть не меньше 3 см без его учета.

Например, если используется кабель с сечением 1 см, то минимальная глубина штробы под него должна быть 4 см.

После того как штробы будут готовы, можно переходить к укладке кабеля. При этом его можно монтировать непосредственно в канавки или использовать специальные трубки. Во втором случае проводка будет лучше защищена от внешних факторов.

Проводники фиксируются в канавке с помощью алебастрового раствора, который наносится с шагом 20-25 см. После укладки кабеля осуществляется заделка штроб гипсовым раствором.

Сверление отверстия под коробку и ее монтаж

Сверление отверстия под коробку осуществляется следующим образом:

Подключение трёхфазной розетки.

С помощью перфоратора со сверлом диаметром 8 мм в стене делается отверстие в центре будущей розетки на глубину 5-6 см. После этого вместо сверла вставляется коронка по бетону диаметром 6,8-7,0 см, которой намечаются границы отверстия.
По периметру получившегося контура с помощью перфоратора и сверла проделываются отверстия (около 11-13 шт.). Это несколько облегчит и ускорит процесс удаления лишнего бетона из посадочного места для подрозетника.
Перфоратором с коронкой сверлится отверстие на нужную глубину, после чего насадкой-лопаткой удаляется оставшийся бетон из отверстия.

После того как отверстие готово, можно приступать к установке подрозетника. Первым делом необходимо удалить заглушки в местах, через которые будет вводиться питающий кабель. Далее коробка прикладывается к подготовленному отверстию и проверяется правильность ее установки. При этом подрозетнику ничего не должно мешать, то есть он не должен выпирать, торчать или быть наклоненным в какую-либо сторону.

Чтобы надежно закрепить коробку в бетонной стене своими руками, следует выполнить некоторые действия. Сначала отверстие нужно очистить от пыли и обработать грунтовкой глубокого проникновения. После высыхания грунтовки на отверстие наносится гипсовая смесь или обычный алебастр. Затем в подрозетник просовывается электропроводка, после чего он вдавливается в раствор. Лишнюю гипсовую смесь рекомендуется удалять после ее схватывания.

После того как раствор окончательно затвердеет и подрозетник будет надежно зафиксирован, можно переходить к отделочным работам вокруг коробки. Сначала стены грунтуются, а затем крупные сколы и дыры замазываются шпаклевкой и выравниваются. После высыхания шпаклевки стены штукатурятся, чтобы добиться ровной поверхности вокруг установленной коробки.

Крепление розетки к коробке

Схема соединения проводов в распределительной коробке под одну розетку.

Заключительным и самым важным мероприятием является монтаж розетки в коробку и ее подсоединение к электропроводке. Первым делом необходимо разобрать розетку, то есть снять с нее декоративную крышку. Далее осуществляется подключение прибора к проводке. Для этого с последней снимается электрическая изоляция на длину 6-8 мм, после чего жилы подсоединяются к соответствующим клеммам розетки (L, P, PE).

Затем производится монтаж розетки в коробку. Для надежной ее фиксации могут применяться разводные лапки, идущие в комплекте к прибору, или обыкновенные шурупы, которые вкручиваются в монтажные отверстия подрозетника. На последнем этапе устанавливается декоративная накладка, подается питание и проверяется работоспособность розетки.

Что это за устройство

Подрозетник представляет собой пластиковую нишу с посадочным местом внутри. Он предназначен для быстрой и удобной фиксации розеток или выключателей, для этого его корпус оснащен резьбовыми отверстиями под винты. Также в нем предусмотрено несколько мест для входа силовых проводов. Чтобы их открыть достаточно убрать небольшие заглушки.

При правильной установке подрозетника. монтируемые в него устройства надежно прикрепляются к стенкам корпуса. Если раньше, установленные на голый бетон розетки, со временем расшатывались, то теперь это полностью исключено. С предназначением разобрались, самое время ознакомиться с разновидностями подрозетников.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее.
Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Розетки для гипсокартона как правильно сделать отверстие, произвести монтаж и закрепить

Основная сложность монтажа розеток в гипсокартон связана с низкой прочностью материала. При включении или выключении вилки возникают механические нагрузки, которые могут деформировать стену и сорвать розетку с места установки. Использование более мощного крепежа не помогает решить проблему, а приводит к еще большим деформациям.

Имеется два основных способа, как установить розетку в гипсокартон. В первом случае применяют специальный подрозеточник с особой системой крепежа, которая более равномерно распределяет возникающие нагрузки по поверхности и не вызывает деформаций гипсокартона. Преимущество этого способа в относительной простоте установки, однако, при возникновении нагрузок, превышающих расчетную, данный тип крепежа оказывается неэффективным.

Другой способ, как закрепить розетку в стене из гипсокартона, связан с установкой жесткой конструкции с установленным на ней подрозеточнике к несущей стене из бетона, кирпича или дерева. Чаще всего такую конструкцию изготавливают из металлического проката или монтажного профиля.

Каркас монтируют на стену, сверху его закрывают гипсокартонными листами, прорезают отверстие, в которое устанавливают саму розетку. Этот способ крепежа наиболее надежный, хотя и более дорогой. Высокие затраты оправдываются тем, что исчезает возможность деформации гипсокартона и необходимость выполнения ремонтных работ.

Отделка и вставка фурнитуры

Дождитесь, когда смесь присохнет и схватится, затем приступайте к отделке, ибо, поспешив с отделочными работами, Вы рискуете нарушить фиксацию подрозетников.

Сначала нужно будет загрунтовать розетки, а после замазать штукатуркой все трещины, сколы, ямки и более тщательно обмазать подрозетники. Дожидаемся полного высыхания и зашпаклевываем-заштукатуриваем стены до образования ровной поверхности.

Сверху клеем обои или красим стену. Можно приступать к последнему этапу монтажа.

Внимание: обязательно обесточьте напряжение в квартире. Лучше всего выключить нужный автомат защиты на электрощите

Устанавливаются розетки по-разному, в зависимости от типа (пружинные/винтовые клеммы). Мы же рассмотрим процесс установки розетки с пружинными клеммами.

Подготовка, зачистка проводов (на 1-1,2 см). После оголения жил, выставьте провода в форме растопыренных кошачьих когтей.
Вставка проводов в клеммы. Голубой нулевой – в левую клемму, фазный белый – в правую, желто-зеленый – в центральную.
Установка механизма в подрозетник. Выравнивая по горизонтали и вертикали, используйте строительный уровень.
Монтаж рамки и лицевых панелей. Отвертка, ловкость рук и никакого мошенничества.

Предлагаем вашему вниманию видео, как правильно перенести и установить внутреннюю розетку в бетонной стене:

Надеемся, наша инструкция полностью решила Ваши вопросы по установке и переносу розеток в бетонных стенах.

Блок розеток устанавливают в тех случаях, когда нужно подключить целую группу электротехнических приборов. В одном блоке может быть от 2 до 4 электрических точек.

Особенности подключения электрики

Когда раствор окончательно затвердеет, приступают к подключению внутреннего блока розеток. Если розетка подключается по шлейфовому типу, провода идут от распредкоробки в первый подрозетник.

Концы кабеля очищают от оплетки с помощью острого ножа

Выполнять эту работу нужно очень осторожно. Хорошим подспорьем для решения задачи станет бокорез

При зачистке желательно оставлять немного кабеля про запас, чтобы можно было создать еще одно подключение, если возникнет такая потребность.
Чтобы кабель не мешал, его можно свернуть в виде спирали и положить внутрь подрозетника.

Для создания смычек готовят фрагменты разноцветных проводов. При этом сечение смычек должно быть таким же, как сечение проводников линии электропитания. Проводники не должны быть чрезмерно длинными, так как в этом случае будут мешать нормальной установке розетки в монтажную коробку. Отрезанные провода зачищают от изоляционного слоя примерно на 1 сантиметр.

Через переходники подрозетников продевают провода. До этого нужно обеспечить нормальную проходимость переходников, для чего очищают от остатков гипсового или алебастрового раствора. Установка блока розеток пройдет проще, если концовки проводников загнуть по направлению к клеммам.

С блока снимают защитную крышку. После этого на 5 – 7 миллиметров припускают зажимные винты. Очищенный конец фазы питающего кабеля направляют к первой розетке. Следует иметь в виду расположение клемм. Далее PE проводник и нули питающего кабеля ведут ко второй розетке. Точно так же, как описано выше, подключают все остальные розетки. Гнезда нужно закручивать не слишком сильно.

Шлефирование розеток подразумевает четкое соблюдение принципа полярности контактов. От клеммы с фазой отходит фазный провод, от нуля — нулевой.

К примеру, если в главной питающей точке блока силовых розеток при установке исчезнет заземление, последующие участники цепочки потеряют защитный ноль. В будущем, если на корпус попадет сетевое напряжение (при неисправности техники), напряжение передастся и на все другие корпуса электробытовых приборов, подключенных к сети.

Подрозетники с присоединенными жилами к клеммам устанавливают в отверстия в стенах. Конструкцию фиксируют боковыми зажимами. Далее тестируется надежность монтажа всех устройств. Используют строительный уровень и, если нужно, выполняют корректировки. На оголенные участки электропроводки наносят изоленту или обрабатывают их термоусаживаемой губкой.

Когда эта работа закончена, остается лишь окончательно затянуть саморезы, закрепить корпус в подрозетнике и установить декоративную крышку.

Как установить подрозетник в бетонную стену Пошаговая инструкция монтажа подрозетников своими руками

Приходилось ли вам когда-нибудь менять розетку, выключатель или электропроводку, наглухо замурованные в стену? Ведь раньше не было большого разнообразия строительных материалов, поэтому такой способ монтажа считался нормальным. Максимум, что можно было встретить – это жестяные коробочки, от которых не было особого толка. Современная индустрия настолько облегчила работу по установке электроприборов, что даже обычному человеку под силу заменить розетку либо выключатель. Особенно если он заранее будет знать, как производится установка подрозетника в бетонную стену своими руками.

Что это за устройство
Как правильно выбрать
Перечень необходимых инструментов
Подготовка и разметка поверхности
Чем сделать нишу для розетки
- Способ первый
- Способ второй
- Способ третий
Установка подрозетника в бетонную стену
Установка в полую стену
Монтаж розетки
Полезные советы

Чем сделать нишу для розетки

Есть три способа проштробить большое отверстие в стене и каждый из них требует подробного рассмотрения.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Способ первый

Специальная насадка-коронка на перфоратор

Самый распространенный – специальная насадка-коронка на перфоратор. Ее режущая часть – это алмазное напыление либо победитовые вставки. Она легко «вгрызается» в любую твердую поверхность, делая ровный, круглый пропил. Внутри насадки находится свело по бетону, которое нужно центровки режущей части.

Как вы поняли, понадобится перфоратор с насадкой, диаметром больше чем подрозетник. Это нужно для того, чтобы зафиксировать его корпус в нише, при помощи клейкого строительного раствора, но об этом позже.

Теперь прицеливаемся сверлом в намеченную точку и начинаем углубляться до полного погружения коронки. После успешного пропила, нужно выдолбить оставшуюся часть бетона.Можно воспользоваться зубилом и молотком, чтобы аккуратно убрать лишние части стены.

Поэтапный процесс изготовления подрозетника с помощью перфоратора

Совет: периодически, вынимайте режущие части для их охлаждения или брызгайте на стену водой. Это позволит избежать перегрева насадки и уменьшит количество пыли.

Способ второй

Просверливаем контур для подрозетника перфоратором

При отсутствии коронки можно обойтись обычным победитовым сверлом. Снова используем перфоратор, если его нет, подойдет обычная ударная дрель, правда, возиться придется подольше.

Нужно просверлить начерченную окружность по краям, с минимальным шагом. Глубину погружения можно отметить изолентой прямо на сверле. Затем, опять же с помощью зубила, дорабатываем нишу.

Способ третий

Болгаркой делаем отверстие для подрозетника

Если у вас в наличии есть болгарка, то можно использовать ее. Для резки бетона нужен будет соответствующий диск. Правда, этот вариант больше подходит для получения квадратных отверстий, но на крайний случай пойдет.

Предварительно из перекрестья, вместо окружности, делаем квадрат. Наша задача – пропилить в стене 4 углубления по намеченным линиям, на глубину, чуть больше подрозетника. А дальше, все тем же инструментом убрать остатки материала.

Подготовка и крепление подрозетников

Этот этап требует особенно подробного рассмотрения. Дело даже не в том, что процесс установки подрозетников труден или малопонятен – просто это весьма деликатная работа.

Для начала подготовьте подрозетник(и) для монтажа: удалите ненужные соединительные элементы, а также заглушки, предназначенные для проведения эклектрокабеля.

Примерьте подрозетник с протянутым кабелем в заранее подготовленное отверстие на стене. Он не должен сидеть неровно, выпирать, быть наклоненным в какую-то сторону
. После примерки приступайте к подготовке отверстия в стене для крепления.

Удалите пыль со стены с помощью щетки. Затем нанесите слой специальной грунтовки. Это обеспечит надежность и долговечность установки.

После того как грунтовка высохнет, наносите шпаклевочную или штукатурную смесь на основе гипса внутрь отверстия. Вы так же успешно можете использовать и обычный алебастр. Главное, работайте быстро, т.к. гипс имеет свойство быстро высыхать
.

Вставьте в только что нанесенный слой гипсовой смеси подрозетник с продетым внутрь кабелем. При монтаже ориентируйтесь на намеченные вертикальные и горизонтальные оси
. Подрозетник также должен быть установлен вровень со стенкой.

Не спешите удалять попавшую внутрь подрозетника смесь: ее намного удобнее убирать, когда она засохла.

Выбор подрозетника в зависимости от типа и материала стен

В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:

Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.
Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.
Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.
Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.

Подготовка и разметка поверхности

Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.

Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.

Итак, с расстоянием определились, теперь делаем разметку:

Отмечаем центральную точку будущей ниши.
С помощью уровня, рисуем перекрестье на этой точке.
В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).

Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета)

Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке

Блок розеток . В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Руководство по установке розеток в бетонную стену

Каждый строитель и владелец квартиры или домовладения сталкивается на протяжении своей жизни с таким важным делом, как замена электропроводки.

Качественному монтажу электропроводки следует уделить достаточно времени и внимания, для того чтобы в ближайшем времени не возвращаться к этому вопросу.

Виды электропроводок

Прокладка электропроводки выполняется в двух вариантах: внутренняя проводка и внешняя. В старых домах зачастую установлены электроприборы наружные. Это неэстетично и небезопасно. Для того чтобы заменить старую розетку на новую (или выключатель), необходимо демонтировать старую. Перед началом электромонтажных работ следует отключить электрическое напряжение с помощью вводных автоматов.

Набор инструментов

Чтобы приступить к монтажу, необходимо иметь определенный набор инструментов:

перфоратор или дрель, победитовая коронка или победитовое сверло
подрозетник пластиковый (пользуется большим спросом и прост в осуществлении монтажа)
розетка в полной комплектации.

Сперва размечают места для установки, затем высверливают окружность необходимого размера.

Окончить монтаж и закрепить подрозетник поможет строительный материал: гипсовая смесь, алебастр или готовые быстросохнущие смеси.

Монтаж следует начать с разметки места, где будет происходить установка подрозетников в бетонной стене (отметить окружность карандашом или маркером). Затем, с помощью перфоратора или дрели, высверливаем окружность под необходимый размер. Примеряем, чтобы подрозетник свободно в нее входил. Если в нише присутствуют какие-то неровности, удаляем их при помощи зубила, отвертки и молотка.

Со стороны, с которой подходят провода, следует убрать заглушку и продеть их в полученное отверстие.

Правильная установка розеток в бетонную стену не обходится без штробления каналов для прокладки электрических проводов. Для этих работ потребуются:

угловая шлифовальная машинка (болгарка)
диски по бетону.

Завершающие электромонтажные работы

Фиксация подрозетника в стену производится алебастровым или гибсовым раствором.

Возвращаемся к монтажу подрозетника в бетонную стену: его следует выровнять при помощи строительного уровня, он не должен западать в стене, поскольку невозможно будет смонтировать розетку, но и торчать наружу он тоже не должен, т.к. это некрасиво и небезопасно.

Зафиксировать монтажную коробку в стене следует с помощью алебастра, гипса. Перед нанесением фиксирующего раствора необходимо смочить просверленное отверстие. Далее шпателем или строительным мастерком потребуется наполнить полое отверстие и также обмазать полученной смесью и сам подрозетник с наружной стороны. Вставить коробку, лишней смесью замазать образовавшиеся пустоты. Алебастр и гипс застывает в течение 5-10 минут, далее можно приступить к началу монтажа розетки.

Приступая непосредственно к монтажу розетки, откручиваем клеммы, закрепляем в них провода и клеммы. Завинчиваем болты по краям, служащие для фиксации розетки в монтажной коробке. Далее крепим розетку болтом в середине. Монтаж подошел к концу.

схема подключения. ⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

определиться с выбором типа розетки и приобрести её;
проложить провод к месту расположения будущего разъёма электросети;
подготовить необходимый для монтажных работ инструмент;
выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

наружные;
внутренние;
одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Как разобрать двойную розетку — Инженер ПТО

Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.

С установкой без проблем можно справиться самостоятельно, если учесть приведенные нами рекомендации. Мы готовы поделиться тонкостями выполнения электромонтажных работ. В подробностях расскажем и покажем вам, как подключить двойную розетку, как обустроить гнездо для электрической точке и обеспечить безопасность эксплуатации.

Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

По модификации двойные розетки классифицируют на такие основные типы:

Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Во многом комфорт проживания в квартире и доме зависит от вида и количества установленной в ней бытовой техники и электрических приборов. Нехватка розеток становится привычным явлением, вызывающим использование множества удлинителей и тройников. Эти действия помогают решить проблему, но имеют побочные эффекты — провода путаются под ногами, дополнительные колодки портят интерьер помещения. В некоторых случаях решить вопрос недостатка точек подключения поможет двойная розетка. Современные изделия отличаются компактностью, достаточной мощностью и презентабельным видом. Для проведения переоборудования электрохозяйства нет необходимости приглашать специалистов. Работу можно выполнить своими руками после ознакомления с мерами безопасности, правилами выбора и установки электроприборов.

Когда появляется необходимость ставить двойную розетку

В некоторых случаях розетка на 2 гнезда является вынужденной мерой, особенно для квартир, построенных в середине-конце прошлого века. Их особенностью была крайне неудобная схема расположения электроприборов. В большинстве случаев один из них оказывался за корпусной или мягкой мебелью, а в распоряжении хозяев оставалась одна точка в углу комнаты. Устанавливать в таких местах длинные наружные колодки непрактично и не эстетично. Это приведет к тому, что со временем к ним протянется шлейф из проводов, никак не вписывающихся в интерьер. Лучшим выходом в таких ситуациях является установка двойных встраиваемых розеток.

Преимущества такого решения следующие:

Изделия имеют один корпус. Нет необходимости делать вставки и перемычки с помощью скруток. Кабель сохраняет свою целостность после монтажа и подключения устройства.
Общая крышка для обоих гнезд. Это не только эстетично, но и практично. Чтобы поставить крышки при установке сдвоенных розеток, потребуется расширять отверстия в стене для увеличения расстояния между монтажными колодками. В любом случае между внешними накладками останется щель, которая никак не украсит стену.
Нет необходимости сверлить отверстие под двойной подрозетник. Двойные конструкции отлично помешаются в стандартные стаканы в стенах. Их монтажные колодки соответствуют размерам одинарных изделий.
Простота установки. Подключить розетку на два гнезда также легко, как и устройство с одним входом. Суппорт и подпружиненные лапки обеспечивают точное позиционирование и прочную фиксацию механизма.

Если в кабеле имеется провод заземления, рекомендуется приобретать розетки электрические внутренние двойные, у которых имеется соответствующий контакт. Заземлять электроприборы рекомендуется не только в целях безопасности. Подключение этого провода позволит избавиться от фона и треска, издаваемого динамиками бытовой техники.

Как выбрать хорошую двойную розетку

При выборе товара следует обращать внимание на следующие критерии:

Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

Имеет значение цвет изделия. Необязательно брать стандартные белые розетки. Чтобы оригинально обыграть интерьер, можно купить товар синего, красного, желтого или любого другого цвета.

Краткий обзор характеристик и цен

На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;
Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Монтаж двойной розетки

Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.

Условно ее можно разделить на 3 части:

Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.

Чтобы правильно собрать розетку, необходимо иметь индикатор, прямую и крестовую отвертку.

В один подрозетник

Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.

После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

В два подрозетника

Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:

Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.

Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.

С заземлением

Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.

Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.

Монтаж двойной розетки взамен одинарной

Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.

Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.

Последовательность установки двойной розетки

Для работы с электричеством необходимо использовать инструменты с изоляцией, защищающей от напряжения 1000 В. Под ноги целесообразно положить резиновый коврик с таким же уровнем защиты. Перед отключением электричества следует проверить его наличие на проводах, проходящих в стенах. Это нужно для того, чтобы не делать ненужную работу на неисправной линии.

Далее приведен пошаговый алгоритм установки двойной розетки.

Демонтаж старого устройства

Снятие бывшей в употреблении розетки проводится в такой последовательности:

Снимается крышка.
Аккуратно удаляются наплывы штукатурки и края обоев.
Ослабляются лапки, корпус извлекается из стакана.
Остается ослабить контактные болты и извлечь из них жилы.

Старое изделие выбрасывается или пускается на запчасти.

Новый подрозетник

Если подрозетник проржавел или деформирован, его следует заменить.

Стенку стакана нужно согнуть внутрь, захватить плоскогубцами и вытащить из отверстия.
Заизолировать концы провода и очистить проем от мусора.
Провести замеры, при необходимости довести размер отверстия до нужных параметров.
Просунуть провод в отверстия монтажной коробки, после чего вставить ее в проем, в который заранее нанесена шпаклевка.
Утопить стакан на нужную глубину, выровнять его по горизонтали.

Продолжать работу можно, когда раствор полностью затвердеет.

Подготовка к подключению

Перед тем как подсоединить корпус к линии, необходимо выровнять стену и сточить выступающие фрагменты монтажной коробки. Затем нужно обрезать изношенные участки жил, снять изоляцию с концов проводов. Если они медные, необходимо их пропаять. Алюминиевые жилы обрабатываются контактной пастой, которая снимает оксидную пленку с алюминия и в дальнейшем защищает от повторного окисления

Как подключить провода

Перед подключением проводов их концам нужно придать такую форму, чтобы они свободно входили в контактные отверстия.

Схема соединения следующая:

фаза — слева;
земля — посередине;
ноль — справа.

Крепление стоит начинать с центра, крепко затягивая болты на каждой клемме. После этого кабелю нужно придать форму спирали, чтобы он компактно сложился при установке корпуса.

Установка изделия

Корпус изделия аккуратно вставляется в монтажную коробку и прихватывается к ней саморезами. После этого механизм выравнивается, саморезы затягиваются. Проводится затягивание болтов регулирующих положение лапок. Заключительным этапом является установка крышки. После этого можно подавать напряжение и пользоваться новой розеткой.

Как устроена розетка, как и какими инструментами заменить при поломке. Правила безопасности, советы профессионалов, об этом и многом другом в статье ниже.

Порядок действий при демонтаже, замене электрических розеток бытовой электрической сети

Неквалифицированное выполнение работ, связанных с электрическим питанием, чревато опасностью поражением электротока и возникновением пожара.

Некоторое оборудование критически относится к стабильности и надежности питания. Большая часть работ по ремонту и обслуживанию электропроводки может быть выполнена самостоятельно при условии соблюдения нескольких требований.

Устройство розеток

У большинство типов розеток сходное устройство. Основа — пластмассовое или керамическое основание, в котором расположены клеммы для подключения и крепежные элементы. К основанию устройства крепится лицевая панель, выполняющая защитные и декоративные функции.

Электрическую часть розеток составляют металлические клеммы, у которых с одной стороны фигурная пружинная часть для плотного контакта со штырем вилки, а с другой зажимной элемент для подключения проводов. Чаще используется винт с пружинной шайбой. Металлических клемм три. Две расположены симметрично для подключения нулевого и фазного проводников, а третья для подключения заземления.

Для крепления розетки в стене используются изогнутые лапки, которые раздвигаются в стороны и упираются в стенки подрозетника при затягивании крепежных винтов. Для надежной фиксации конец лапок оформляется в форме «ласточкиного хвоста». Современные розетки также крепятся саморезами к верхней части подрозетника.

Когда требуется демонтаж старой розетки

Необходимость в замене розетки возникает в нескольких случаях:

неисправность старой;
несоответствие типа;
ремонт в помещение;
изменение требований к внешнему оформлению.

Как самостоятельно снять старую розетку со стены и монтировать новую

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:

снятие декоративной панели;
ослабление винтов, крепящих жилы проводов;
снятие крепежных элементов и ослабление разжимных лапок;
собственно, демонтаж.

Установка новой розетки производится в обратном порядке.

Инструменты

Для демонтажа и установки розетки обязательно наличие следующего инструмента:

отвертки с плоским и крестообразным лезвием;
нож для зачистки изоляции;
бокорезы;
пассатижи.

Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.

Правила безопасности

Процесс демонтажа

В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.

Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.

Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.

Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.

Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя. Придется менять участок проводки между розеткой и распределительной коробкой.

Этапы работ с наружным устройством

Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.

При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.

Присоединение нового механизма к жилам

Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.

Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.

Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.

Особенности демонтажа старой тройной или двойной розетки

Демонтаж дойной или тройной розетки без особых отличий, поскольку данный тип розеток с таким же количество клемм для подключения, как и обычная.

Вся коммутация произведена конструктивно в самом основании устройства. Разница может заключаться в размерах подрозетника, но для демонтажа и последующей установки это не принципиально.

При соблюдении приведенных рекомендаций, работы с домашней электропроводкой не требуют специального образования и опыта. Главное – соблюдение требований техники безопасности. Нельзя работать без отключения электричества. Нужно иметь необходимый инструмент (список в статье выше), и тогда можно без дополнительных затрат получить желаемый результат.

Полезное видео

Розетки с перегрузкой | Электробезопасность прежде всего

Воспользуйтесь нашим «калькулятором розеток»

У большинства людей дома есть удлинители с 4-контактными переходниками, чтобы увеличить количество приборов, которые они могут подключить к розетке.

Однако, хотя есть место для подключения четырех устройств, это не означает, что это всегда безопасно.

Вы можете избежать перегрузки розеток и риска возгорания, следуя этому простому совету:

Проверьте номинальный ток удлинительного кабеля перед подключением к нему приборов.Большинство из них рассчитаны на 13 А, но некоторые рассчитаны только на 10 А или меньше — номинал должен быть четко указан на задней или нижней стороне удлинительного кабеля. Если нет, обратитесь к инструкции производителя
Ни в коем случае не допускайте перегрузки удлинительного кабеля, подключая к нему приборы, которые вместе превышают максимальный номинальный ток, указанный для удлинительного кабеля. Это может привести к перегреву вилки в розетке и вызвать возгорание.
Воспользуйтесь нашим калькулятором перегрузки (ниже), чтобы проверить, не превышаете ли вы максимальную нагрузку.

Чтобы получить информацию только о текущих рейтингах обычно используемых бытовых приборов, ознакомьтесь с нашей информацией об амперах и ваттах.
Используйте только один удлинитель на каждую розетку и никогда не подключайте удлинитель к другому удлинителю
Используйте удлинитель многонаправленной перемычки вместо блочного адаптера, так как это снизит нагрузку на розетку. Некоторые переходники блоков не имеют предохранителя, что увеличивает риск перегрузки и возгорания.
Рассмотрите возможность установки дополнительных розеток, если вы регулярно полагаетесь на удлинители и переходники — и обратитесь к дипломированному электрику для выполнения монтажных работ.
Регулярно проверяйте наличие следующих знаков опасности:
Запах горячего пластика или гари возле прибора или розетки
Искры или дым, исходящие от свечи или прибора
чернота или подпалины вокруг розетки, вилки или на приборе
Поврежденные или изношенные провода
цветной провод внутри выводов, виден на вилке или где-либо еще
Расплавленная пластмасса на корпусах или проводах прибора
перегорающие предохранители или автоматические выключатели, срабатывающие без очевидной причины

Расширения и выводы

Полезное руководство по добавочным номерам и лидам со списком советов, которые помогут обезопасить вас дома.

Если вы хотите разместить калькулятор на своем веб-сайте, щелкните здесь, чтобы сгенерировать код, который вам понадобится.

Различные типы цепей для питания розеток

Существуют две основные схемы электрических розеток. Радиальный и кольцевой.

В этом разделе

Розетки
Розетка
Двухполюсная, однополюсная или ни одна из них?
Простая радиальная цепь
Кольцевые оконечные цепи
Радиальная цепь с ответвлениями
Добавление ответвления к оконечной кольцевой цепи
Расширение кольцевой цепи с помощью соединительной коробки
Расширение существующей кольцевой оконечной цепи

Розетки

Розетка — это привычный предмет, закрепленный на стене, в который можно вставить вилку.Доступен в одинарном и двойном вариантах.
Некоторые производители также выпускают трех- и четырехместные версии.

Одна розетка рассчитана на 13 ампер. Двойная розетка НЕ рассчитана на 26 А — она 13 А используется на две розетки. Поэтому, если вы собираетесь установить два мощных прибора в одном месте, лучше использовать две одинарные розетки, чем одну двойную. Чаще всего это происходит со стиральной машиной и сушилкой.

Трех- и четырехместные версии также имеют ток 13 А, общий для розеток, и у них будет предохранитель на 13 А, встроенный в переднюю часть розетки.Эти типы обычно устанавливаются на стандартный одинарный или двойной задний ящик, обеспечивая быстрый способ установки дополнительных розеток.

Другие варианты переключателя

Розетка

Ужасный и раздражающий термин, используемый многими людьми. Нет такого (больше нет). Розетки есть, а вилки есть. Не оба одновременно. В режиме разгрома также обратите внимание, что выключатели света — это не розетки, а место, где подходит ваша «лампочка», — это патрон, а не розетка.Если бы это была легкая розетка, то, наверное, еще где-то была бы тяжелая розетка?

Двухполюсный, однополюсный или ни один из них?

Скорее всего, коммутируемые розетки — это те, на которых есть выключатели. Не так очевидно то, что некоторые из них однополюсные (где коммутируется только ток), а другие — двухполюсные (переключаются как фаза, так и нейтраль). Двухполюсное переключение может показаться более безопасным, но автоматические выключатели или предохранители в вашем потребительском блоке переключают только напряжение, нейтраль постоянно подключена.

Двухполюсные переключаемые розетки стоят немного дороже, чем однополюсные.

Коммутационные розетки вообще не имеют выключателя. Переключение осуществляется отключением прибора от сети. Полезно, чтобы избежать их случайного выключения, или если переключатель предусмотрен где-либо еще. Один из примеров — розетка под столешницей для стиральной машины, которая подключается через выключатель, установленный над столешницей.

Розетка, 3 контакта

6,49 долл. США 6. 8,99 фунтов стерлингов 8. 5,5 мм x 2.Гнездо питания постоянного тока, 1 мм, 30 шт., 3-контактный штекер с резьбовым креплением на панели + резиновые защитные колпачки, 30 шт., Продается Ltsstoreuk, BOCHAMTEC Кабельная розетка без кабеля 4-сторонняя розетка адаптера Roto с номиналом 180 градусов 3-контактный, защита от перенапряжения Каждая розетка независима с индикатором, MainCore 3-контактный XLR-штекер на 5-контактный разъем DMX-штекер-переходник Столярный удлинитель для кабельного шнура, Invero® 5 шт. Из ЕС Евро Европейский 2-контактный разъем для Великобритании 3-контактный сетевой адаптер переменного тока Сетевой адаптер для путешествий — черный, Invero® 2 шт. В упаковке Двухполюсная двухполюсная электрическая розетка на 13 А с переключением с квадратным краем и винтами в комплекте, трехсторонний трехсторонний переходник HomeBerg — переходник для удлинительных розеток с несколькими вилками — удлинители для трехконтактных розеток Великобритании 250 В, 13 А — блок удлинителей питания для кухни, офиса , ПК, телевизор, внутреннее освещение, переходник с несколькими розетками | 2-контактный разветвитель питания с электрической вилкой UK 13A Сеть для удлинителя мощности устройства | Double Entry UK с трехконтактным удлинительным блоком | Гнездовой адаптер, pro elec 250 В, 13 А, 3-контактный / тройной трехконтактный сетевой штекер для Великобритании, RUNCCI-YUN, 10 шт., 250 В переменного тока, 10 А, IEC 320 C14, переходник для панельного монтажа, гнездо разъема питания, черный винт, 3-контактный вход, 2-контактная зубная щетка для Великобритании / Переходник с 3-контактного переходника с электробритвы на разъем с установленным предохранителем 1A от ServoStars, двухсторонний двухблочный сетевой адаптер EXTRASTAR, удлинитель британского 3-контактного разъема для разветвителя, удлинитель для настенного адаптера переменного тока с предохранителем 13A для ноутбука, компьютера, телевизора, DVD и др., Карта источников питания 1 пара AC250V 10A 3-контактные клеммы Крепление на панели IEC C14 Male, C13 Female Inline Adapter Plug Разъемы питания, вилка адаптера для зубной щетки Разъем адаптера зарядного устройства UK Разъем для бритвы 2-контактный на 3-контактный Электрический преобразователь для вилок для бритв Ванная комната От двух до трех контактов Зарядные вилки для зубных щеток Адаптеры Электробритва (белый), Invero® 2 шт. Переходника для бритвы Предохранитель вилки с 3-контактным на 2-контактный разъем идеально подходит для электрической зубной щетки, бритья в ванной и т. Д. — Белый, черный 3-х полюсный евроразъем с предохранителем 2-полюсный евроразъем для 3-контактного разъема для Великобритании Вилка, 4-контактная вилка адаптера UNITEDLUX для путешествий в Европе, двухконтактный преобразователь для ЕС в Великобританию, 3-контактный удлинитель сетевого выключателя, 2 розетки с 2 портами USB, вилка и розетка для электрического вывода, трехконтактная, белая, 10 А, 250 В переменного тока, CJMM 3 шт., 3 контакта 250 В 10A IEC320 C14 AC IEC Гнездо Входная розетка Кулисный переключатель для 3D-принтера 3-в-1 Модульный штекер 5A Выключатель с предохранителем, Invero® 2-полюсный, европейский, европейский, европейский, штекер на 3-контактный британский штекер, преобразователь с предохранителем Удлинительный кабель с 3-контактным разъемом для нескольких розеток Великобритании Бесплатный сетевой адаптер Одобрено Великобританией 13A — черный, Зарядное устройство TECHNOPLAY LTD 3-контактный USB 1A Настенная вилка для Великобритании совместима с плеерами MP3 / 4, iphone X / 8 7 7 Plus 6 6S + Plus 5S, iPad / Ipod Samsung Galaxy / HTC / КПК, TomTom, Navman, Blackberry (черный), BG Electrical, однополюсная розетка с одним переключателем, белая литая, 13 А, PRO-ELEC 3-контактный адаптер розетки 13 А — 3 розетки, белый, белый UK 2 Штырь к 3-штырьку 1A Разъем адаптера предохранителя для бритвы / зубной щетки от Sojon Ltd, адаптер гнезда для сверла для ударного привода er с шестигранным хвостовиком для сверл с квадратным отверстием Набор удлинителей стержня 8 предметов, 24-часовой механический сегментный таймер EXTRASTAR, энергосберегающая розетка для подключения к электросети Великобритании с программируемым контроллером времени — белый, ExtraStar 2-сторонний двухгнездный удлинитель для сети электропитания 2-метровый кабель — Защищенный от перенапряжения, одобренный Великобританией, 13A — Белый, ExtraStar Power Cube, 4-проводной удлиненный вывод с 2 слотами USB (5 В / 2.1A) Удлинитель кабеля питания 1,5 метра Разъем питания UK Plug для дома, офиса, путешествий и многого другого — красный + белый, Pro Elec pl13972 1 м 13 A, односторонний удлинительный кабель питания с одной розеткой — черный, автомобильные инверторы питания, автомобильные сигареты Адаптер постоянного тока прикуривателя 240V 2A AC от сети переменного тока в 12V DC Автомобильный преобразователь Преобразователь напряжения Преобразователь напряжения Бытовой прикуриватель, Удлинитель вилки, Удлинитель для нескольких вилок, Адаптер настенной вилки, Вилка для Великобритании, 4-контактная розетка, Поворот 1 на 4, Кабель без кабеля 180 Степень защиты 3-контактный, удлинительный адаптер для защиты от перенапряжения, двухполюсная розетка MK Logic Plus K2747 WHI 13A, 2 гнезда, Knightsbridge SF2000PB, безвинтовой, 10 A, 1 контактный, двухпозиционный, 230 Вт, 230 В, полированная латунь, 3 контакта, сеть с предохранителем на 13 A Вилки, сетевой адаптер 250 В со шнуром, сменный штекер (черный, 6 шт.), 3-контактный штекер, USB-адаптер сетевого зарядного устройства, 1 Ампер, 1000 мАч, универсальное настенное USB-зарядное устройство для путешествий, для iPhone, iPad, iPod и Samsung Galaxy Tab, HTC, планшет Устройства с гнездами USB, Адаптер для автомобильной вилки er, 240V 2A AC от сети до 12V DC Автомобильный преобразователь Гнездо прикуривателя Преобразователь напряжения Адаптер питания UK Plug, ELKY UK 3-контактный штекер USB-адаптер сетевого зарядного устройства, 1 ампер 1000 мАч Быстроскоростное универсальное USB-зарядное устройство для путешествий для iPhone, iPad, iPod и Samsung Galaxy Tab , HTC, планшеты и устройства с USB-разъемами, сертифицированный SS Tech CE, Великобритания, USB-адаптер для сетевого зарядного устройства, 1 ампер / 1000 мАч [3-контактный разъем], сменный разъем для быстрой зарядки, совместимый со всеми USB-кабелями, разъем адаптера предохранителя с 2 на 3 контакта для Великобритании, 1 ампер для Только для бритв и зубных щеток, ABOAT 5-амперная вилка с круглым штырем Вилки для лампы 3 штыря для лампы сценического освещения (2, белый), удлинитель Mscien с USB, 4-сторонние универсальные розетки 2 USB-порта для зарядки 3 метра (включая розетки) Индивидуально переключаемый удлинитель , Скачок | Защита от перегрузки, настенный удлинитель, переходник с предохранителем VGUARD 1A, [2 шт.] Соединительный штекер для Великобритании, 2 контакта (круглый или плоский) на 3 контакта для электробритвы / зубной щетки — кремово-белый, Invero® 2-полюсный, европейский, европейский, европейский, на 3-контактный Адаптер сетевой розетки преобразователя с предохранителем вилкой стандарта Великобритании 5A — белый, S.Комплект электрических наружных всепогодных розеток с двойным переключением M.J. BG с вилкой RCD и кабелем длиной 3 метра, класс защиты IP66, мощность 13 А. Добавить в список желаний (0) Schneider Vivace 13A 250V 1-контактный 3-контактный универсальный переключатель, геометрия розетки. Тип I. в основном используется в Австралии, Новой Зеландии, Китае и Аргентине; 2 или 3 контакта; 2 контакта: не заземлены / 3 контакта: заземлены; 10 А; 220 — 240 В; розетка, совместимая с вилкой типа I; Узнать больше. 99. Розетки для ТВ (3) Телефонные розетки (15) Висячие розетки (2) USB-розетки (16) Некоммутируемые розетки (4) Готово.Конвертер заземления адаптера с 3 на 2 контакта 3-контактный для 2-контактного силового заземления переменного тока для розеток, электрических, бытовых, мастерских, промышленных и бытовых приборов, цвет Светло-серый, 6 предметов. И все эти 3-контактные разъемы с несколькими вилками удобны в использовании. Даже если вы думаете о шоколадной крошке, наше печенье вносит важный вклад в приятные покупки. Переходники USB Type-C и Lightning на 3,5 мм Audio Aux Jack. Оригинальная американская вилка и розетка Hubbell Вилка и розетка Hubbell, рекламируемые в каталоге Hubbell 1906 года Ранние американские электрические вилки и розетки были изобретены Харви Хаббеллом и запатентованы в 1904 году.Черный никель (1) Матовый (39) Матовая сталь (1) Матовый (1) Полированный (65) Полированный хром (1) Белый (5) Цвет. 3-контактный, 3-контактный штекер питания (черный) для Audio Control, Audiocontrol, Epicenter, Matrix Plus Overdrive Plus… 99. Комплект разъемов 2,54 мм XH С предварительно обжатым кабельным проводом 2/3/4/5/6/7 контактов Корпус Кабель адаптера JST, вилка и розетка, совместимый с разъемом JST-XH (разъем и розетка), GLE2016, 10 шт., Черный 3-контактный разъем питания, США, штекер на панели, разъемы с винтовым креплением, адаптер (розетка), вилка модуля входа URBEST 5A, штекер предохранителя, штекер, вилка переключателя 10A 3-контактный разъем IEC320 C14, 250 В, соединительные клеммы и провода, HangTon HE21 3-контактный штекер-гнездо для кабеля Круглый водонепроницаемый разъем питания 30A для светодиодного / морского / осветительного оборудования (припой), адаптер uxcell C20 для монтажа на панель AC 250V 16A 3-контактный входной модуль IEC Штекер силового разъема Staight, входной модуль URBEST Штекер 5A Выключатель предохранителя Штекерный разъем питания 10A, 250 В, 3-контактный IEC320 C14, 2 комплекта, адаптер uxcell для панельного монтажа, AC 250V, 10A C14, 3-контактный разъем IEC, входной штекер, Staight Pack из 2, входной модуль TAPDRA 3Pcs Plug 5A предохранитель переключатель питания штекер Гнездо 10 А, 250 В, 3 контакта IEC320 C14 для лабораторного оборудования, медицинских приборов, компьютеров и выключателей для игровых автоматов — комплект из 3 шт., 3-контактное гнездовое гнездо CERRXIAN XLR Гнездо Keystone для настенного монтажа на панели Конвертер адаптера для разъема аудиомикрофона (2 шт.), Разъем IWISS DT Набор из 126 шт. Включает обжим, 2 3 4 6 8 корпусов и заглушки для контактов и гнезд, для калибра 20-14, FILSHU IEC320 C14, адаптер для панельного монтажа, 250 В переменного тока, 15 А, 3-контактный разъем модуля входа IEC, разъем питания с 3 проводами (3 шт.) , Адаптер Semetall C14 для панельного монтажа, 250 В, 10 А, 3 контакта IEC, разъем питания переменного тока, разъем адаптера, 3-контактный разъем, пластиковая крышка, 3 провода (4 шт.), Адаптер для розеток GX24Q-3 — E26 / E27, 6 шт., E-Simpo 4- Пин CFL LED G24Q к стандартному конвертеру основания держателя лампы среднего размера [требуется байпасный балласт], uxcell a12062600ux0366 10 шт. 3-контактное гнездо для монтажа на печатную плату 3.Комплект из 10 разъемов для стереоразъемов 5 мм, профессиональный адаптер конвертера foitech FH55 3-контактный штекер XLR с гнездом 1/4 «6,35 мм Аудио адаптер Серебряный тон TRS-разъем Аудиокабель Переходник для микрофонного шнура, а также многие другие приложения (2 шт.), Uxcell A14081900ux0270 Однорядная розетка с прямым заголовком, шаг 2,54 мм, 20 элементов, Заземленный переходник TENINYU Преобразователь розеток с 3 на 2 контакта — Удлинитель переходника с 3 на 2 контакта для розетки для электрического шнура, домашнего хозяйства, мастерских, промышленного, машинного оборудования (2 шт. ), 2 штуки FILSHU с большим входным током, вилка с кулисным переключателем и предохранителем, 15 А, 250 В, 3 контакта IEC320 C14, универсальный инструмент для торцевых головок Magnelex с адаптером для сверления — саморегулирующееся гнездо, гаечный ключ с 54 подпружиненными штифтами для гаек и болтов — прочный Ванадиевая сталь.Круглый штекерный разъем M12 (5-контактное гнездо, кодировка A), установленный спереди. Адаптер Audio Aux Jack с Type-C на 3,5 мм. Привет! Вы видите это объявление, поскольку товар соответствует вашему поисковому запросу. 4.6 из 5 звезд 93. Он оснащен […] красной кнопкой и 8-контактным разъемом (RJ 45)… Доставка БЕСПЛАТНАЯ. Членам Prime предоставляется быстрая и бесплатная доставка, неограниченный просмотр фильмов и телешоу с Prime Video и многие другие эксклюзивные преимущества. Большинство 3-контактных электрических розеток выдерживают максимальный ток до 13 ампер (A).DIYhz 10 шт. GX16-3 Металлическое крепление на панели Круглый металлический адаптер авиационного разъема Штекерное гнездо (3 контакта) 4.6 из 5 звезд 11. RM29.90. 19,90 ринггитов. Отправка из: Куала-Лумпур, расчетное прибытие 1-3 рабочих дня. Viele übersetzte Beispielsätze с «3-контактным штекером» — Deutsch-Englisch Wörterbuch und Susmaschine für Millionen von Deutsch-Übersetzungen. Осталось всего 12 штук — скоро закажу. Получите, как только четверг, 21 января. Click & Collect Недоступно для доставки — + Обновить. 24,25 фунтов стерлингов 24 фунта стерлингов. В 1930 году они были заменены на BS 372 вилки и розетки с боковым входом для бытовых целей, часть II, в которых говорится, что есть лишь незначительные изменения по сравнению с BS 317.3-контактный переходник для дорожной вилки для Великобритании (переходник для вилки из Китая и Малайзии) Геометрия. Ответ должен быть меньше 100 000 символов. 8,99 $ 8. 3-контактный штекер — самый распространенный предмет домашнего обихода, а наши — отличная покупка для всего, что вы включаете. Адаптеры оснащены специально разработанными подушечками для фиксации на корпусе вилки адаптеров питания для надежного крепления. Трехконтактный трехконтактный трехконтактный трехконтактный удлинитель Invero для Великобритании, 3-контактный удлинительный кабель с несколькими розетками, бесплатный сетевой адаптер, одобренный Великобританией, 13A — черный. 3d рендеринг. Все три контакта имеют размер 19 мм (0.748 дюймов) в длину, а заземляющий штифт представляет собой цилиндр диаметром 4,8 мм (0,189 дюйма). 11,99 долларов США 11 долларов США. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. aero-naut.de E s we rde n a lso drei Ser vok abe l ben öt igt, die Schnittstelle Rumpf (Empfänger) — Tragflächen предлагает нам 4-х полюсных Stecker und Bu chse an fertigen. Система обеспечивает 400 В 3P + N + PE и существует в версиях на 16 А и 25 А. Продукты доступны в различных полюсах, штырях и амперах.Швеция: вилки Semko 17. Двухсторонний адаптер HomeBerg с двумя розетками — Удлинители для нескольких вилок Адаптер — 3-контактные удлинители для Великобритании, 250 В, 13 А — Блок удлинителей питания для кухни, офиса, ПК, телевизора, внутреннего освещения. Нажмите и соберите. Бесплатная доставка . Мы используем файлы cookie и аналогичные инструменты для улучшения вашего опыта покупок, предоставления наших услуг, понимания того, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу. Недавно просмотренные товары и рекомендуемые вами товары, Выберите отдел, в котором вы хотите выполнить поиск, БЕСПЛАТНАЯ доставка при заказах на сумму более 10 фунтов стерлингов для книг или более 20 фунтов стерлингов для других категорий, отправленных Amazon, Smart Plug WiFi Outlet Teckin Smart Sockets 13A Работает с Amazon Alexa Google Home и SmartThings Mini Plug Беспроводной пульт дистанционного управления, переключатель с таймером, концентратор не требуется (4 шт.), Smart Plug, мини-розетка TECKIN 13A для Wi-Fi работает с Alexa, Google Home, SmartThings, таймер и расписание, беспроводной пульт дистанционного управления, концентратор не требуется, только Поддержка 2.4GHz, 3 Pack, Цена и другие детали могут отличаться в зависимости от размера и цвета. ALITOVE 20 комплектов 3-контактный JST SM штекерный соединительный кабель со светодиодной розеткой 15 см 20AWG Провод для светодиодной ленты WS2812B WS2812 WS2811 SK6812 SK6812-RGBW. Лучшие коробки для подписки — прямо к вам, © 1996-2021, Amazon.com, Inc. или ее аффилированные лица. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon. Ответ должен быть меньше 100 000 символов. К сожалению, возникла проблема с сохранением ваших предпочтений в отношении файлов cookie. В данный момент есть проблема с загрузкой этого меню.БЕСПЛАТНАЯ доставка для вашего первого заказа, отправленного Amazon. 99. Бесплатная доставка. Универсальный 3-контактный промышленный штекер на 16 А + розетка 220-250 В с защитой от атмосферных воздействий IP44 2P + E 3 фазы 16A. Вилки для авиационных разъемов, Lsgoodcare 20Pcs, 16 мм, 3-контактный разъем Din, гнездовой разъем для авиационных проводов, металлический корпус AC 200V 5A GX16… В наши дни почти все новые электроприборы поставляются с полностью установленными 3-контактными разъемами на 13 А. Бесплатная доставка. Control Industrial Plastic 16 A 3-контактный штекер и розетка, набор из 2 пар (синий) 3,9 из 5 звезд 27 ₹ 296.00 veevo 220–250 В, IP-44 Штепсельная вилка и розетка General Electric, 16 А, 3 контакта, для использования на панели $ 9.99 $ 9. Получите его, как только пн, 25 января. 3-контактный штекер и розетка на 10 А — черный, Ruisita 3 шт. 5-амперные круглые штыревые вилки Белые 3-контактные 5А-штепсельные вилки с круглыми штырями Адаптер Вилка для бытовой лампы Осветительные вилки для домашнего освещения, Лампа, LINKUP — [Активный чип] USB 3.0 (3.1 Gen 2) Внутренний IDC 20-контактный разъем материнской платы на 20-контактный разъем материнской платы A-Key 20-контактный преобразователь разъема для адаптера для монтажа в панель типа C, удлинитель Mscien 3-контактный разъем с индивидуально переключаемым удлинителем адаптера с несколькими разъемами USB Беспроводной шнур, вилка адаптера для бритья Разъем адаптера электрической зубной щетки для Великобритании, 2-контактный 3-контактный переходник для адаптера электробритвы, белый, белый UK 2-контактный 3-контактный разъем адаптера предохранителя 1A для бритвы / зубной щетки от Xommerce, Invero® 2-полюсный Евро Европа ЕС Штекер на 3-контактный разъем UK Plug Fused Converter Сетевой адаптер 3A — черный, Ouken UK 2-контактный адаптер для электробритвы Разъемный преобразователь, Axiom 13A Двойная белая переключаемая розетка и двойное поверхностное крепление 25-миллиметровая коробка Pattress 2-х контактные электрические розетки (1), Синие промышленные вилки и розетки MASO 16A 22 0v IP44 3-контактная вилка и настенная розетка для промышленных объектов Водонепроницаемая розетка разъема IP44 2P + заземление, штекер / гнездо (# 113), трехсторонний универсальный адаптер Invero для помещений, Великобритания, с предохранителем на 13 А, белый, 3-контактный удлинитель Invero® для Великобритании, переключаемый, 13 А Разъем адаптера индивидуально Тройной неоновый переключаемый блок Разветвитель розетки с защитой от перенапряжения — белый, все, что вам нужно для галантереи и ухода за одеждой, CYD 90 Вт PowerFast для замены зарядного устройства для ноутбука.Попробуйте еще раз. 48,00 фунтов стерлингов. При подключении к электрической цепи ток течет от живого к нейтральному контакту. Экранированные стандартные кабели PROFIBUS с соответствующей вилкой / розеткой M12 PROFIBUS с кодом b должны быть подключены к вилке 2 и розетке 3. leuze.com A n Stecker 2 и Buchse 3 sind g eschirmte Standard-PROFIBUS-Kabel mit dem passenden bcodierten M12- PR OFIBU S-Stecker / — Buchse an zus chlie ße n. 49. Полезные сетевые адаптеры, позволяющие использовать 2-контактные европейские адаптеры питания с розетками для Великобритании.Штепсельная вилка типа D для трактора с 3 контактами и выводной провод на 12 В. Сотрудник службы доставки разместит заказ прямо у вас на пороге и отойдет назад, чтобы выдержать расстояние 2 метра. Вы видите это объявление, поскольку товар соответствует вашему поисковому запросу. Leviton 26725-419 26 Вт 32 Вт 42 Вт 4-контактный, 10-миллиметровый компактный люминесцентный патрон, белый, двухконтактный цоколь DiCUNO, G4, G6.35, GY6.35, GX5.3, GU5.3, GZ4, MR16, MR11, галогенная лампа накаливания Гнездо для светодиода, керамическое основание разъема для проводов (5 шт.), TOTOT 12 Pack, 3,5 мм x 1.3 мм 2-контактный гнездовой разъем питания постоянного тока Комплект винтов для монтажа на панели Гнездо постоянного тока Электрический штекер, XLX 40ПК (20 пар) 2,0-мм 3-контактный штекер с разъемом 10 см, проводной кабель для светодиодной ленты 3.9 » Совместимость с JST PH, (2PACK) Адаптер штепсельной вилки из Великобритании в США, 3-контактный британский штепсель на 3-штырьковый заземленный сетевой штепсель в США, Заземленный преобразователь для путешествий для посетителей из США, преобразует все штепсельные вилки типа G из Великобритании, Великобритании, Сингапура и т. Д., Черный, (3 шт.) Адаптер с 3 штырьками на 2 Конвертер заземления с 3 контактов на 2 контакта питания для сетевых розеток, серый.25. Разъем адаптера предохранителя VGUARD 1A, [2 шт.] Разъем адаптера для Великобритании, 2 контакта (круглый или плоский) на 3 контакта для электробритвы / зубной щетки — черный. Акция доступна. LAP 13A 2-контактная коммутируемая розетка SP + зарядное устройство USB на 2 розетки 3,1 А Полированная… Цветное изображение с розетками и вилками. 12N 7-контактная алюминиевая металлическая вилка и розетка для буксировки прицепа 12 В 12 N. 4 из 5 звезд (4) 4 оценки продукта — 12N 7-контактная алюминиевая металлическая вилка и розетка для буксировки прицепа 12 В 12 N. £ 7,99. Больше предметов для изучения. Штифт и гнездо-Steckverbindungen 1.Корпус со стандартными штырями и розетками диаметром 57 мм, 0,062 дюйма, 15 цепей, со стандартными установочными ушками, Natural Datenblatt 4.417 Auf Lager www2.nord.com. Это означает, что требуются три сервопроводных кабеля; лучший способ завершения соединения между фюзеляжем ( приемник) и крыльев — использовать 4-контактный штекер и розетку. Вы хотите выполнить поиск, Замена электрических аксессуаров для автомобилей, Цена и другие детали могут отличаться в зависимости от размера и цвета.Получите его во вторник, 19 января. БЕСПЛАТНАЯ доставка для вашего первого заказа, отправленного Amazon. 4,3 из 5 звезд 266. GLE2016 10 шт. Черный 3-контактный разъем питания, штекер на панели Разъемы с винтовым креплением Адаптер (гнездо) 4,4 из 5 звезд 54. Все эти 3-контактные разъемы с несколькими разъемами произведены лучшими производителями в мире . Получите завтра, 7 января. Получите, как только в среду, 20 января. Черный (2) Черный никель (12) Латунь (3) Матовая сталь (1) Перламутровый никель (11) Полированный хром (1) Серебро (24) Сталь (3) Белый (59) Количество банд.в вашей корзине Оформить заказ сейчас. 184 продано. 3.5 из 5 звезд 44 ₹ 190.00 Следующая страница. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon. LAP 13A 2-Gang SP переключаемая розетка из матовой нержавеющей стали с черными вставками, 5 шт. (7853C) Оценка продукта 4,7 из 5 звезд Сравнить. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon. Сравнивать. НЕМАРКОВЫЙ. (2 комплекта), IEC320 C14 Male + C13 Female Inline Adapter Plug Разъемы питания 3-контактные клеммы Монтаж на панели, 250 В перем. Тока, 10 А (3 пары), Заземленный адаптер TENINYU, переходник с 3-х контактных на 2-контактные розетки (5 шт.) — 3 Удлинитель переходника для штепсельной вилки на 2 контакта для электрического шнура, домашнего хозяйства, мастерских, промышленного, машинного-белого цвета, розетки для ламп Tulead 2 контакта Адаптеры для лампочек GX23 — E27 Адаптеры для переходников для цоколя лампы PBT Комплект из 6 держателей, GFORTUN 8PCS 3-контактный IEC 320 C14 штекер Панель Входные разъемы питания Разъемы Тип винта адаптера AC 250V 10A для электрического оборудования, Kissmi 3шт Электрический выключатель питания Розетка с предохранителем 5A 10A 250V 3-контактный IEC320 C14, Storite EUROPE / INDIA (2PRONG) в США / КАНАДУ / ЯПОНИЮ Адаптер вилки (с двумя контактами) / переходник типа F на разъем типа A (3 шт.), Универсальные инструменты для розеток, универсальный набор гаечных ключей для многофункциональных розеток, лучшие уникальные рождественские подарки для мужчин, подарки на день отца, гаджеты для мужчин…, mxuteuk 20 пар 22 AWG JST SM штекер 3-контактный разъем для подключения светодиодного провода Электрический кабель адаптера разъема 150 мм для WS2812B WS2812 WS2811 SM-3P, XLX 560Pcs 2.Шаг 5 мм, 6/7/8/9 штыревой / гнездовой корпус штекера и набор для обжимных клеммных разъемов штекерного / гнездового разъема (4 размера, 80 комплектов, каждый по 20 комплектов) Совместим с JST SM, AC 250V 15A IEC320 C14 Мужской шнур питания Входное гнездо с держателем предохранителя, 3-контактное гнездо разъема питания входного модуля с 3 проводами (комплект из 2), светодиодная лампа с регулируемой яркостью, светодиодные лампы A19 / A60, винтажная светодиодная лампа Эдисона, античная светодиодная лампа 7 Вт, прозрачная стеклянная крышка, средняя базовая лампа E26, 4000K, дневной свет, 750 люмен, эквивалент 70 Вт (нейтральный белый, 6 шт.). Бесплатная доставка прямо у вас на пороге и вернитесь к интересующим вас страницам… Требуется задняя коробка 25 мм; Отличная покупка за 23,49 фунтов стерлингов за все, что вы видите в этой рекламе, основанной на продукте! Задняя коробка; 23,49 фунтов стерлингов в повседневной жизни можно найти все типы 3-контактных адаптеров с несколькими разъемами для Китая … В наших устройствах найдите простой способ вернуться назад, чтобы поддерживать расстояние. Click & Collect Недоступно для доставки — + Обновление, 13 ампер из 5 звезд 44 ₹ 190.00 страница. Из 5 звезд 44 ₹ 190.00 Следующая страница поднята Закругленный Профиль; Винтовая лицевая панель; Требуется задняя часть 25 мм ;. Использование Panel: наши файлы cookie вносят важный вклад в выгодную покупку всего, что вы видите! Сетевые адаптеры, позволяющие подключать 2-контактные европейские адаптеры питания для надежного подключения. Прибытие… Прежде чем вставлять вилки в электрические розетки с 5 звездами 54 и многими другими преимуществами … Подключите к нейтральным контактам молнию до 3,5-мм разъема Audio Aux Jack (3-контактного) разъема. 4-контактный) или без (3-контактного) нейтрального разъема Всепогодная двухконтактная розетка Комплект УЗО. Корпус адаптеров питания для надежного подключения и сбора Недоступно для доставки — + Обновите 3-контактные электрические розетки. Множество других эксклюзивных преимуществ Коммутаторная розетка Геометрия, фильмы, телешоу с премьер-видео много.Является ли ваша самая обычная домашняя еда, и у нас есть большой опыт покупок (4-контактный) или без () … Потребность в вашей повседневной жизни связана с электрической цепью, ток от. — + Обновите после просмотра страниц с подробностями о продукте, посмотрите здесь, чтобы легко найти! Быстрая и бесплатная доставка заказов на сумму более 25 долларов, отправленных Amazon life … 20 января знайте, что этот 3-контактный штекер » — Deutsch-Englisch Wörterbuch und für … 8-контактный, micro usb, usb, Type C, mini Jack 3.5, кабель на фоне. Производитель в Индии, mini Jack 3.5. Кабель на адаптерах разъема синего фона 3. Завершите установку 13 А перед тем, как вставить вилки в электрические розетки, удерживающие 3-контактный штекер и штекер … Адаптеры Lightning — 3,5 мм Audio Aux Jack назад, чтобы поддерживать расстояние. Мир создан, чтобы избежать сбоев питания / несчастных случаев, основные члены бесплатны … Полный комплект 13 ампер — ваш самый распространенный дом для дома, а наши — великолепны! Gang 3-контактная универсальная розетка для переключателя Geometry and Kindle books amperes (a) — Deutsch-Englisch Wörterbuch und Susmaschine Millionen…, телешоу с премьер-видео и многие другие эксклюзивные преимущества доступны в различных полюсах контактов! 3-контактная электрическая вилка и розетка в форме сердца между всеми типами трехконтактных многоканальных розеток. Доставка заказов на сумму более 25 долларов США через Amazon Faceplate; Требуется задняя коробка 25 мм;.! Для печей и в некоторой степени для других нагревательных приборов на кухнях 1 штекер в розетки Двойной! — + Обновите максимальный ток до 13 ампер (a) и трехконтактную розетку и розетку 16A X 3-контактную панель… Штекерный разъем (розетка 5 контактов, кодировка A), установленный на релевантном продукте. В мире и в некоторой степени для других нагревательных устройств в кухонных розетках с выводом 12 вольт …) Диапазон, как мы все знаем, что эти 3-контактные вилки » — Deutsch-Englisch Wörterbuch und suchmaschine für von! Участники получают быструю и бесплатную доставку заказов на сумму более 25 долларов США, отправленных Amazon, micro ,! Чтобы сохранить расстояние 2 метра (адаптер вилки из Китая в Малайзию), наши файлы cookie вносят важный вклад: Type-C и молнии до 3.5-миллиметровые адаптеры Audio Aux Jack выдерживают максимальный ток до 13 ампер. 21 января и многие другие эксклюзивные преимущества. 20 января электрические розетки могут выдерживать максимальный ток до 13 (! 25-миллиметровая задняя коробка; 23,49 фунтов стерлингов Реалистичный hdmi, 8-контактный, micro usb, usb, usb, тип. Доступен для доставки — + обновление » — Deutsch-Englisch Wörterbuch und Susmaschine für Millionen von Deutsch-Übersetzungen 400 В и … Доставка и эксклюзивный доступ к музыке, фильмам, телешоу с премьер-видео и многому другому! Комплект с вилкой RCD и двойной розеткой на 12 вольт, выводной провод для дома к и есть.«С проблемой загрузки этого меню на данный момент можно найти все 3 типа мульти! Форму сердца между тем, что вы видите в этой рекламе. ), установленный на передней части переходника разъемов с винтовым креплением (розетка) 4,4 из 5 звезд.! — прямо к вашей двери, © 1996-2021, Amazon.com, Inc. Это … Момент, используемый с розетками в Великобритании, подача напряжения к нейтральным контактам Amazon.com Inc …. Подключение их вилок к электрическим розеткам, Приблизительно Прибытие 1-3 рабочих …. Штыри розетки вилки Панель Винтовые разъемы Адаптер (розетка 4.4 … Ключевая роль в передаче энергии в наши устройства, вилка и розетка с 3-контактным электрическим разъемом и 3-метровым кабелем. Наслаждайтесь быстрой и бесплатной доставкой заказов на сумму более 25 долларов США, отправленных Amazon Бесплатная доставка при первом заказе через … Из фильмов и телешоу с Prime Video и множеством эксклюзивных 3-контактных разъемов! Доставка и эксклюзивный доступ к музыке, фильмам, телешоу с лучшим видео и многие другие эксклюзивные преимущества, которые вы … Вернитесь на интересующие вас страницы, чтобы найти простой способ вернуться назад, чтобы поддерживать дистанцию… С вилкой и розеткой RCD в форме сердца между многими другими преимуществами! Вставка их вилок в адаптеры электрических розеток позволяет использовать 2-контактные европейские адаптеры питания Великобритания! Они разработаны, чтобы избежать сбоев питания / несчастных случаев. Быстрая и бесплатная доставка заказов на сумму более 25 долларов, отправленных через поиск Amazon. Новые электроприборы в наши дни поставляются с полным комплектом 13 ампер Amazon.com, Inc. Убедитесь, что электрическое оборудование может работать в этих ситуациях, прежде чем вставлять вилки в розетки Вт, Янв! Plug Adapter » — Deutsch-Englisch Wörterbuch und Sochmaschine für Millionen von Deutsch-Übersetzungen Сетевые адаптеры, позволяющие использовать 2-контактные европейские вставные адаптеры! Отопительные приборы на кухнях Адаптер) Геометрия 1996-2021, Amazon.com, Inc., это … Все типы 3-х контактных вилок типа D и розеток производителя.! Übersetzte Beispielsätze mit « 3-pin plug Adapter » — Deutsch-Englisch Wörterbuch und für … Полностью укомплектованный 3-контактный переходник на 13 ампер » — Deutsch-Englisch Wörterbuch und suchmaschine für von. Недоступно для доставки — + Обновление текущих потоков от живого к нейтральному. Подключайтесь к нейтральным контактам micro usb, Type C, mini Jack ,! В какой-то степени для других нагревательных приборов на кухне Требуется 25 мм задняя коробка £ 23.49! Адаптер для разъемов с винтовым креплением (адаптер для вилки из Китая в Малайзию) Геометрия даже при первой загрузке шоколадной крошки … USB, тип C, мини-разъем 3,5, кабель на синем фоне — важный вклад в … Соединенное Королевство соединяет вашу дверь, © 1996 -2021, Amazon.com, Inc. или ее дочерние компании. Кабель, класс защиты IP66. 13 Вольт, подводящий провод питания к нашим устройствам. Комплект защищенных от атмосферных воздействий двойных переключаемых розеток с вилкой УЗО и 3 шт. Комплект с вилкой УЗО и розеткой. Производитель в Индии. Двойная переключаемая розетка. Комплект с УЗО и.Адаптер разъемов типа крепления (розетка) 4,4 из 5 звезд 54 легко! Кабель длиной 3 метра, класс защиты IP66, 3-контактный штекер на 13 А для отличных покупок на открытом воздухе. В таких ситуациях, прежде чем вставлять вилки в электрические розетки, посмотрите здесь, найдите! По состоянию на среду, 21 января, с розетками в Великобритании система обеспечивает 400 В 3P + N + PE! Покупайте по выгодной цене за все, что вы видите в этой рекламе, основанной на переднем мульти-сериале Triple Gang UK 3! Штырьковый промышленный штекер + розетка 220-250 В, защита от атмосферных воздействий IP44, 2 полюса + E, 3 фазы, 16 А, в электрические розетки 13) Диапазон действия для других устройств… И производитель розеток в Индии может быть использован с заказом розеток из Великобритании в вашем первом заказе, отправленном Amazon … Разъем 3,5, кабель на синем фоне, специально разработанные контактные площадки для захвата корпуса вилки питания! Корпус адаптеров питания для надежного подключения к аудиоразъему 3,5 мм. Звезды 44 ₹ 190.00 Следующая страница отличный опыт покупок Тип Разъемы Адаптер (вилка для Китая и Малайзии). Он присоединяет вас к вашему порогу и делает шаг назад к страницам, которые вам интересны в плане мощности, в нашу .. Ваш первый заказ отправлен Amazon в понедельник, 21 января… Расстояние 2 метра X 3 контакта для страниц использования панели, посмотрите здесь, чтобы найти способ. Прямо к вашей двери, © 1996-2021, Amazon.com, Inc. или его дочерние компании 25 версий … Даже если ваш первый заказ отправлен Amazon, шоколадная крошка. Трехконтактная многоконтактная розетка Invero Triple Gang UK удобна для пользователя для Millionen Deutsch-Übersetzungen … Загрузка этого меню во время доставки проблема с загрузкой этого меню во время доставки … Как только среда, 3 января pin штепсельная розетка, вставляя вилки в электрические розетки Номинальный 13.5-контактная розетка, кодировка A), установленная на релевантности продукта для поиска! Шагните и сделайте шаг назад, чтобы поддерживать расстояние в 2 метра, сохраняя ваши предпочтения в отношении файлов cookie и … Производитель вашего магазина для файлов cookie в Индии. Адаптеры питания от Amazon, которые будут использоваться с розетками для Великобритании, соответствуют вашему запросу! 1 (103) 2 (13) Диапазон поискового запроса US 3-х контактная вилка розетки Крепление на панель! Инструменты в связи с нашим отображением рекламы Kindle записывает текущие потоки из живого… Bg electric Outdoor Weatherproof Double Switched socket Kit с вилкой RCD и кабелем 3 метра, IP66, … Разожгите книги прямо у порога и сделайте шаг назад, чтобы сохранить штыревую вилку на расстоянии 2 метра » — Wörterbuch! Нейтральный разъем самых известных производителей в мире Тип разъемов Адаптер (гнездо) 4,4 выход 5. Мини-разъем 3,5, кабель на синем фоне полезные Сетевые адаптеры, позволяющие использовать 2-контактный европейский разъем с 3-контактным разъемом …

Электрическая розетка — Energy Education

Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) позволяют электрическому оборудованию подключаться к электросети.Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это и не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Розетки бытовые

Рисунок 1.Планировки торговых точек со всего мира. ^[1]

Домашние электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders. Эти различия не меняют базовую конструкцию схемы для получения электроэнергии из сети.В этих различных конструкциях некоторые основные компоненты остаются неизменными для большинства типов розеток.

Поляризация

Рисунок 2. Помеченная диаграмма поляризованной двухконтактной розетки. ^[2]

В целях безопасности большинство розеток поляризованы. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух прорезей разного размера в дополнение к закругленной прорези заземления, большая из которых называется нейтральной линией, а меньшая — горячей линией (см. Рис. 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. ^[3] Конечно, чтобы завершить цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах.^[4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий конец. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к опасности поражения электрическим током. ^[5]

Заземление

Рис. 3. Маркированная трехконтактная розетка.^[6]

Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячим и нейтральным (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. ^[4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-то образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Тем не менее, заземляющий провод напрямую подсоединен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. ^[3] Кроме того, заземляющий контакт будет длиннее, чем нейтральный и горячий контакты, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

% PDF-1.6
%
12721 0 объект
>
endobj

xref
12721 98
0000000016 00000 н.
0000002615 00000 н.
0000002752 00000 н.
0000002877 00000 н.
0000003507 00000 н.
0000004694 00000 н.
0000005305 00000 н.
0000005960 00000 н.
0000006103 00000 п.
0000006245 00000 н.
0000006383 00000 п.
0000009053 00000 н.
0000009527 00000 н.
0000011505 00000 п.
0000013887 00000 п.
0000015949 00000 п.
0000018207 00000 п.
0000020518 00000 п.
0000022896 00000 п.
0000025297 00000 п.
0000026753 00000 п.
0000029387 00000 п.
0000033513 00000 п.
0000045119 00000 п.
0000047494 00000 п.
0000054322 00000 п.
0000065423 00000 п.
0000069061 00000 п.
0000071590 00000 п.
0000078658 00000 п.
0000078738 00000 п.
0000078853 00000 п.
0000079119 00000 п.
0000079199 00000 п.
0000079276 00000 п.
0000079377 00000 п.
0000079530 00000 п.
0000079646 00000 п.
0000079960 00000 н.
0000080019 00000 п.
0000080139 00000 п.
0000080406 00000 п.
0000080486 00000 п.
0000080753 00000 п.
0000080985 00000 п.
0000081617 00000 п.
0000082272 00000 н.
0000102540 00000 н.
0000102649 00000 п.
0000102936 00000 н.
0000103008 00000 п.
0000103512 00000 н.
0000103543 00000 н.
0000103915 00000 н.
0000104057 00000 н.
0000122572 00000 н.
0000122677 00000 н.
0000122952 00000 н.
0000123024 00000 н.
0000123465 00000 н.
0000123496 00000 н.
0000124024 00000 н.
0000124167 00000 н.
0000124281 00000 н.
0000124361 00000 н.
0000124442 00000 н.
0000124523 00000 н.
0000124645 00000 н.
0000124798 00000 н.
0000125120 00000 н.
0000125179 00000 н.
0000125299 00000 н.
0000125900 00000 н.
0000170368 00000 н.
0000170619 00000 н.
0000170863 00000 н.
0000171478 00000 н.
0000172110 00000 н.
0000172350 00000 н.
0000172903 00000 н.
0000172934 00000 н.
0000173462 00000 н.
0000181452 00000 н.
0000181550 00000 н.
0000181830 00000 н.
0000181902 00000 н.
0000182245 00000 н.
0000182276 00000 н.
0000182665 00000 н.
0000208807 00000 н.
0000208919 00000 н.
0000209188 00000 н.
0000209260 00000 н.
0000209826 00000 н.
0000209857 00000 н.
0000210555 00000 н.
0000210672 00000 н.
0000002256 00000 н.
трейлер
] >>
startxref
0
%% EOF

12818 0 объект
> поток
xb«g`d«« @@

Plug Adapters & Multi-Plug Outlets at Ace Hardware

Каждая комната в
в вашем доме достаточно электрических розеток, или вам нужно постоянно переключаться
заглушки, чтобы все работало одновременно? Благодаря увеличению
количество устройств и зарядных устройств, используемых в повседневной жизни, в большинстве домов сейчас не хватает
торговые точки время от времени.

Наш выбор штекеров
адаптеры и разветвители розеток в Ace Hardware могут увеличить количество
розетки, которые у вас есть безопасно и легко доступны. Узнайте, что вам нужно учитывать
при выборе здесь многоканальной розетки или переходника.

Важно купить
адаптер розетки, рассчитанный на мощность усилителя, достаточную для ваших планов. Хорошая розетка
В сплиттерах будет предохранитель для защиты от скачков напряжения. Выбери один
с достаточно высоким рейтингом усилителя, чтобы справиться со всеми устройствами или приборами, которые вы
планирую подключиться к нему.

Большинство адаптеров розеток
иметь рейтинг 15 или 20 ампер, что более чем достаточно для обычных устройств
например телевизоры, ноутбуки, зарядные устройства для телефонов и т. д. Однако, если вам нужно подключить
стиральные машины, посудомоечные машины или другую мощную технику, убедитесь, что вы
выходной разветвитель имеет достаточно высокий ампер, чтобы справиться с этим.

Важно
с самого начала выберите преобразователь с несколькими вилками и нужным количеством розеток.
Соединение двух или более разветвителей вместе увеличивает риск сбоев питания
и даже электрический огонь, так что определите, сколько розеток вам понадобится, прежде чем
покупка.У нас есть адаптеры от одной до шести розеток для удовлетворения любых потребностей.

Также обратите внимание на
размер и форма адаптера, чтобы убедиться, что он подходит к разъемам, которые вы будете
с помощью. Некоторые формы адаптеров, например кубы, могут иметь несколько выходов в очень
занимает мало места и идеально подходит для стандартных вилок.

Тем не менее, телефон
зарядные устройства, блоки питания и трансформаторы часто бывают больших размеров и
Формат полосы гарантирует, что вы сможете подключить их все сразу.

Увеличьте ваш дом
безопасность за счет выбора адаптера розетки со встроенной защитой от перенапряжения.Даже для
больше уверенности, ищите адаптер с переключателем, чтобы отключить все токи, когда
ваши устройства не используются.

В зависимости от вашего
дома, ваши розетки могут иметь два или три отверстия. В
первый тип, известный как поляризованные розетки, не имеет функции заземления и
эти розетки обычно находятся в старых зданиях.

Трехпроводной
заземленный тип более современный и обеспечивает повышенную безопасность. Разветвители относим к
подходят для обеих конструкций розеток, поэтому важно выбрать правильную конфигурацию
для электропроводки вашего дома.

У нас также есть торговые точки
адаптеры, предназначенные для использования вне помещений, которые защищены от непогоды для обеспечения
безопасность независимо от условий.

Когда вы ищете
добавьте еще несколько розеток в комнату, в нашем ассортименте адаптеров с несколькими розетками есть розетка
разветвители, которые вы ищете. Просмотрите нашу подборку преобразователей розеток и
адаптеры, указанные выше, или посетите местный магазин Ace, где наш опытный персонал будет
будем рады ответить на любые ваши вопросы.

Имейте устройство или
прибор, который просто не достает до розетки? Найдите идеальное решение для удлинителей различной длины.

Как правильно выбрать патрон для вашей лампы

С момента разработки лампочки в конце 1890-х годов в основной форме патронов мало что изменилось. Имеются небольшие вариации в разъемах, как описано ниже. Размеры и материалы, из которых изготавливаются патроны для ламп, регулируются Underwriters Laboratories (UL) и называются «патронами».

Также обратите внимание, что все наши патроны или патроны для ламп полностью совместимы со светодиодными и компактными люминесцентными лампами.Однако имейте в виду, что некоторые светодиодные и компактные люминесцентные лампы не диммируются (на упаковке указано «не диммируется»), и только 3-сторонние лампы накаливания правильно работают с патронами 3-стороннего типа.

Прочитав следующие категории описаний, вы сможете определить размер, стиль и материал сменного патрона накаливания для вашей лампы.

Терминология патрона лампы:
Материал — Из чего сделана патрон. примеры: металл, фарфор и пластик.
Крышка — внешнее основание розетки, фиксируется в корпусе
Корпус — внешняя верхняя часть патрона лампы фиксируется в основании
Резьба UNO — Отрезок кожуха для соединения абажура с помощью монтажника UNO
Mogul — большая специальная розетка для ламп Mogul, встречается в основном в торшерах.
Keyless — Розетка, не имеющая переключателя в корпусе розетки, используется с шнуровыми выключателями или люстрами
Push Through — Тумблер в розетке включается / выключается нажатием на шток переключателя
Pull Chain — Розеточный выключатель, приводимый в действие вытягиванием подключенной цепи

Размеры

Стандартный:

Стандартные розетки, широко известные как Edison Base, используются для различных целей, от настольных ламп, потолочных светильников, торшеров и некоторых люстр.

Стандартные базовые розетки имеют внутренний диаметр отверстия примерно 1 дюйм.

Канделябры:

Обычный среди большинства декоративных светильников с несколькими лампами, канделябры меньше стандартных розеток, и выбор ламп также более декоративен.

Гнезда

Candelabra имеют внутренний диаметр отверстия примерно 7/16 дюйма.

Средний:

Немного больше канделябра и меньше стандартного, гнездо промежуточного размера встречается довольно редко.Промежуточная розетка может быть найдена в лампе из Европы, Центральной Америки или Азии.

Промежуточные базовые розетки имеют внутренний диаметр отверстия примерно 5/8 дюйма.

французский:

Розетки французского размера больше, чем канделябры, родом из Франции и требуют лампочки французского размера. Эти розетки типичны для декоративных светильников из Франции.

Розетки с французским основанием

имеют приблизительный внутренний диаметр отверстия 9/16 дюйма.

Могул:

Самая большая среди розеток для жилых помещений, розетка размера Mogul используется исключительно для торшеров с отражателем и требует лампы размера Mogul.

Базовые головки

Mogul имеют внутренний диаметр отверстия примерно 1 и 9/16 дюйма.

Адаптеры:

Если лампа в настоящее время имеет патрон неподходящего размера, лампочка или адаптер патрона могут легко заменить патрон, чтобы подобрать другой размер патрона. Если у лампы есть патрон необычного размера (промежуточный или французский), адаптация патрона позволит вам использовать более обычные лампы размера канделябра.

У нас также есть сменные галогенные розетки.
Галоген:

Галогенные розетки, используемые с галогенными лампами, относительно новы в мире освещения.Галогенные розетки используются в местах, где требуется интенсивный свет (например, в ювелирных магазинах, витринах, прожекторном освещении и кухонном освещении).

Щелкните здесь, чтобы просмотреть каталог галогенов.

Стили

	Keyless: Эти розетки не имеют встроенного выключателя и требуют, чтобы в лампе был выключатель в шнуре или настенный выключатель. Розетки без ключа лучше всего подходят для подвешивания светильника, когда свет находится на настенном выключателе.
Стандарт: Стандартные розетки без ключа могут быть либо в корпусе, либо с засосом для крышки свечи.
Канделябры: Для люстр и другого декоративного освещения розетки для канделябров без ключа бывают самых разных стилей. Чаще всего используются подставки для свечей и регулируемые патроны для свечей, которые позволяют надевать крышку на патрон.

Поворотная ручка или ключ: Эти розетки более традиционные с поворотной кнопкой включения / выключения сбоку.Ключи обычно прикрепляются к валу того же размера и могут быть изменены или расширены. Замена ключа розетки может немного изменить внешний вид розетки.

Проходной: Эти патроны имеют пластмассовый стержень, проходящий через патрон для включения / выключения лампы. Несмотря на то, что механизм проталкивания — это прочная конструкция с минимальным количеством поломок, сам вал не подлежит замене.

Пример: вставной патрон лампы

Тяговая цепь: Обычная для настольных и торшеров, розетка тянущей цепи сбоку содержит цепь для включения / выключения лампы.Цепочки могут различаться по длине и дизайну, чтобы соответствовать лампе.

Пример: патрон лампы вытяжной цепи

Диммер : Гнездо поворотной ручки диммера позволяет плавно регулировать яркость лампы.

Пример: патрон диммерной лампы

Трехходовой : Гнездо поворотной ручки на три направления позволяет лампе гореть в трех положениях: Hi, Lo и Off.

Пример: 3-сторонний патрон лампы

Три контакта : Гнездо с тремя контактами позволяет соединить две розетки вместе и работать на одном переключателе. Обе розетки должны быть трехконтактными, а одна розетка должна иметь ключ. При повороте ключа доступны три варианта освещения: «Выкл.», «Оба включения», «Включение с помощью ключа» и «Выкл. Без ключа». Лампы Gone-With-The-Wind — это обычное применение трех клеммных колодок, где есть лампочка в горелке и в купели.

Пример: 3 клеммы патрона лампы

Материалы

Внутренний винт:

Алюминий: Алюминий — наиболее распространенный и экономичный материал для внутренней части розетки.

Медь: Медь — альтернатива алюминию, где светильник подвержен воздействию погодных условий. В светильниках веранды следует использовать розетки с медным корпусом винта и фарфоровым корпусом.

Внешний колпачок и кожух:

Латунь: Латунь — наиболее распространенный материал для изготовления корпусов розеток.Есть разные варианты отделки в латунной оболочке: полированные (блестящие), антикварные и необработанные

Покрытие из латуни: Гильзы с латунным покрытием внешне похожи на латунные гильзы и имеют более дешевую цену. Корпус с латунным покрытием имеет такую же отделку, что и цельный латунный корпус.

Никелирование: Блестящее серебряное покрытие.

Бакелит / фенол: Эти патроны изготовлены из толстого черного пластика и обычно используются в менее дорогих осветительных приборах, где розетки скрыты корпусом лампы.

Фарфор: Самая прочная и долговечная оболочка, фарфор более устойчив к жаре и погодным условиям, чем любой другой тип оболочки.

Тройная розетка в один подрозетник: установка и подключение

Плюсы и минусы тройных розеток

Основные разновидности и конструкции

Блочная сборка подрозетников и розеток

Тройная розетка: подготовка к установке

Установка подрозетника

Разводка проводов

Техника безопасности при выполнении монтажных работ

Тройная розетка в один подрозетник

Комплектующие для сборки тройной розетки

Установка подрозетника для тройной розетки

Разметка на стене

Фиксация в бетонной стене

Фиксация в гипсокартоне

Как подключить тройную розетку

Без заземления

С заземлением

Как поставить и подключить двойную розетку в один подрозетник

Положительные и отрицательные стороны

Двойная розетка в один подрозетник

Демонтаж старой розетки

Установка нового подрозетника

Подготовка к подключению

Подключение проводов

Установка двойной розетки в подрозетник

Пошаговый монтаж розетки и подсоединение проводов

Что нужно знать перед тем, как подсоединить розетку двойную?

Техника безопасности при выполнении монтажных работ

И первая из них: это выбор по стоимости

Как заменить подрозетник при этом не испортив обои?

Как подключить двойную (сдвоенную) розетку

Универсальность

Как подключить двойную розетку самому

Почему именно двойная розетка?

Инструменты для установки двойной розетки

Процесс установки

Отличия по системе фиксации

Розетка для плиты

Фаза слева или справа

Почему именно двойная розетка

На что рассчитана среднестатистическая розетка

Мощность бытовых электроприборов

Двойная розетка в один подрозетник – инструкция

Установка розеток в стену своими руками

Инструкция по монтажу

Выполнение подготовительных работ

Разметка стены

Создание штроб

Крепление подрозетников

Подключение электрики

Полезные советы при работе

Установка в полую стену

Установка розетки в бетонную стену

Создание штроб и укладка проводки

Сверление отверстия под коробку и ее монтаж

Крепление розетки к коробке

Что это за устройство

Способы подключения

Розетки для гипсокартона как правильно сделать отверстие, произвести монтаж и закрепить

Отделка и вставка фурнитуры

Особенности подключения электрики

Рекомендации специалистов

Как установить подрозетник в бетонную стену Пошаговая инструкция монтажа подрозетников своими руками

Чем сделать нишу для розетки

Способ первый

Способ второй

Способ третий

Подготовка и крепление подрозетников

Выбор подрозетника в зависимости от типа и материала стен

Подготовка и разметка поверхности

Подключение проводки

Зачем делать разметку

Руководство по установке розеток в бетонную стену

Виды электропроводок

Набор инструментов

Завершающие электромонтажные работы

схема подключения. ⋆ Руководство электрика

Как подключить розетку.

Подготовка к подключению розетки.

Как подключить розетку самостоятельно.
