Содержание

Измерение удельного сопротивления грунта



ООО «ЭнергоАльянс»

ЭЛЕКТРОЛАБОРАТОРИЯ







1.   Назначение и область применения.

1.1   Настоящий документ устанавливает методику выполнения измерения сопротивления грунта на соответствие проекту и требованиям НД.

1.2     Настоящий документ разработан для применения персоналом электролаборатории при проведении приемо-сдаточных, периодических и ремонтных  испытаний в электроустановках, напряжением до 1000 В и вне электроустановок.



2.   Нормативные ссылки.



В данной методике использованы ссылки на следующие нормативные документы:

2.1 Руководство пользователя. Измеритель сопротивления заземления ИС-10 или аналогичный.

2.2 Правила технической эксплуатации электроустановок потребителей

2.4  Правила устройства электроустановок (ПУЭ). Изд. 6 с изменениями и дополнениями.

2.3 Правила по охране труда при эксплуатации электроустановок ПОТЭЭ. С изменениями на 15 ноября 2018 года.

2.4  ГОСТ Р 16504-81 «Испытания и контроль качества продукции».

2.5  ГОСТ Р 8.563-96 «Методики выполнения измерений»

2.6  Правила устройства электроустановок (ПУЭ), Издание 7-е.

2.7    Комплекс стандартов ГОСТ Р 50571.16 — 2007 «Электроустановки низковольтные. Часть 6. Испытания».



3     Термины и определения.



В данной методике используются следующие термины и определения, принятые согласно ПУЭ изд. 7 и комплекса стандартов ГОСТ Р 50571.16 — 2007:

3.1 Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

3.2   Защитное заземление — заземление, выполняемое в целях электробезопасности.

3.3 Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).

3.4 Защитное зануление в электроустановках напряжением до 1 кВ — преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

3.5 Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

3.6 Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления.

3.7 Естественный заземлитель — сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

3.8 Заземляющий проводник — проводник, соединяющий заземляемую часть (точку) с заземлителем.

3.9   Заземляющее устройство — совокупность заземлителя и заземляющих проводников.

3.10 Зона нулевого потенциала (относительная земля) — часть земли, находящаяся вне зоны влияния какого-либо заземлителя, электрический потенциал которой принимается равным нулю.

3.11 Зона растекания (локальная земля) — зона земли между заземлителем и зоной нулевого потенциала.

Термин земля, используемый в главе, следует понимать как земля в зоне растекания.

3.12  Замыкание на землю — случайный электрический контакт между токоведущими частями, находящимися под напряжением, и землей.

3.13 Напряжение на заземляющем устройстве — напряжение, возникающее при стекании тока с заземлителя в землю между точкой ввода тока в заземлитель и зоной нулевого потенциала.

3.14 Напряжение прикосновения — напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.

Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается.

3.15 Напряжение шага — напряжение между двумя точками на поверхности земли, на расстоянии 1 м одна от другой, которое принимается равным длине шага человека.

3.16 Сопротивление заземляющего устройства — отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю.

3.17 Эквивалентное удельное сопротивление земли с неоднородной структурой — удельное электрическое сопротивление земли с однородной структурой, в которой сопротивление заземляющего устройства имеет то же значение, что и в земле с неоднородной структурой.

Термин удельное сопротивление, используемый в главе для земли с неоднородной структурой, следует понимать как эквивалентное удельное сопротивление.

3.18 Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

3.19 Защитное заземление — заземление, выполняемое в целях электробезопасности.

3.20 Рабочее (функциональное) заземление — заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности).3.1  Заземление — преднамеренное электрическое соединение этой части с заземляющим устройством.

3.21 Главная заземляющая шина — шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.



4.     Характеристика измеряемой величины, нормативные значения измеряемой величины.



Объектом измерения является грунт.

Цель измерений — установление и расчет параметров вновь сооружаемого заземляющего устройства или соответствия имеющегося ЗУ требованиям проекта нормативных документов.

Измеряемая величина – удельное сопротивление грунта р (Ом·м)

Согласно действующему ГОСТ 12. 1.030-81, при удельном электрическом сопротивлении “земли” P выше 100 Ом х м допускается увеличение указанной нормы в P / 100 раз, но не более десятикратного, эта информация также дублируется в ПУЭ. Исходя из этого, имея, например, удельное сопротивление грунта 631 Ом на метр, делим полученное значение на 100, получаем 6,31 и во столько раз мы можем превысить норматив в 4 Ома и значение сопротивление заземляющего устройства. 25,24 Ом в данном случае будет считаться удовлетворительным.

Величина сопротивления заземляющего устройства зависит от удельного сопротивления грунта (удельное сопротивление принято обозначать греческой буквой р). Эта величина определяет свойства грунта с точки зрения его электрической проводимости и чем она меньше, тем меньше сопротивление растеканию, а следовательно, благоприятнее условия для устройства заземления. В зависимости от состава (чернозем, песок, глина и т. п.), размеров и плотности прилегания друг к другу частиц, влажности и температуры, наличия растворимых химических веществ (кислот, щелочей, продуктов гниения и т. д.) удельное сопротивление грунтов изменяется в очень широких пределах. Грунт может в летнее время просыхать, а в зимнее — промерзать. И в том и в другом случаях сопротивление растеканию заземлителей возрастает, часто довольно значительно.

Наиболее важными факторами, влияющими на величину удельного сопротивления грунта, являются влажность и температура. В течение года в связи с изменением атмосферных и климатических условий содержание влаги в грунте изменяются, а следовательно, изменяется и удельное сопротивление.

Наиболее резкие колебания удельного сопротивления наблюдаются в верхних слоях земли, которые зимой промерзают, а летом высыхают. Из данных измерений следует, что при понижении температуры воздуха от 0 до -10°С удельное сопротивление грунта на глубине 0,3 м увеличивается в 10 раз, а на глубине 0,5 м — в 3 раза.

Величина удельного сопротивления грунта определяется путем измерений в месте устройства заземления(монтажа) с учетом коэффициентов влажности.

В исключительных случаях для оценки величины удельного сопротивления р при проектировании заземляющих устройств можно пользоваться средними величинами удельного сопротивлений грунта из таблиц.

Однако в последующем при строительстве заземлений необходимо пересчитать сопротивление заземления, предварительно уточнив удельное сопротивление грунта путем контрольных измерений.

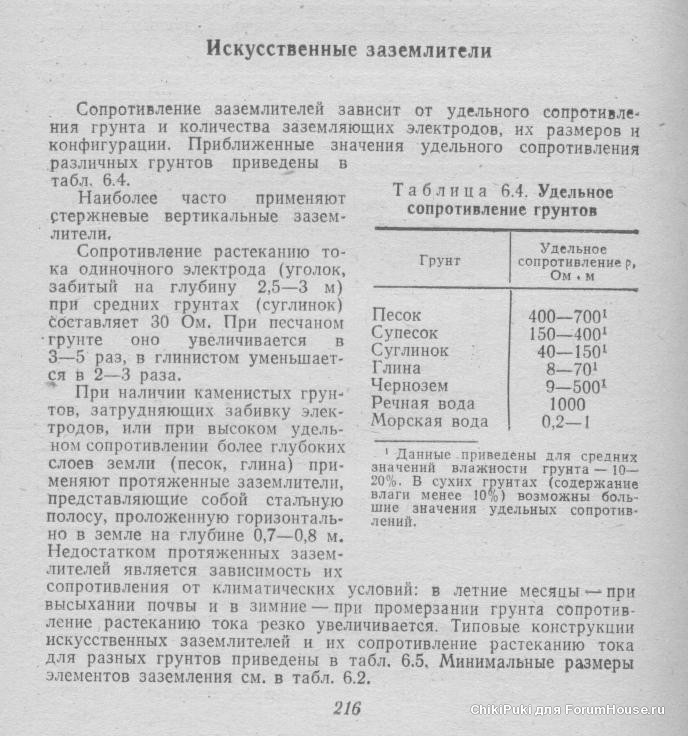

Приближенные значения средних удельных сопротивлений отдельных видов грунтов р,Ом·м.













Наименование грунта

Среднее удельное сопротивление, Ом·м

Песок

500

Супесок

300

Суглинок

80

Глина

60

Садовая земля

40

Чернозем

50

Торф

25

Пористый известняк

180

Песчаник

1000



Зная величину удельного сопротивления грунта, можно определить приближенные сопротивления растеканию различных заземлителей.

Эффективность заземлителя зависит от конкретных грунтовых условий, и поэтому в зависимости от этих условий и требуемого значения сопротивления растеканию должны быть выбраны количество и конструкция заземлителей. Значение сопротивления растеканию заземляющего устройства должно быть измерено и соответствовать допустимому значению.





5.         Условия испытаний (измерений).



5.1 При  выполнении измерений и испытаний, согласно руководству пользователя прибором ИС-10 или аналогичным, соблюдают следующие условия:

температура окружающего воздуха  — 250С до +600С,

относительная влажность (95 ±3%) при температуре 350С,

измерение рекомендуется проводить в периоды наименьшей проводимости грунта, в засушливое летнее время при наибольшем высыхании грунта или в периоды промерзания грунта зимой,

5.2              Измерения проводят в светлое время суток. Производить измерения на заземляющих устройствах во время грозы, дождя, мокрого тумана и снега, а также в темное время суток запрещается.



6.              Метод  испытаний (измерений).



6.1              Величина удельного сопротивления грунта определяется по методике измерения Вернера. Эта методика предполагает равные расстояния между электродами (d) и удельное сопротивление рассчитывается по формуле:

R уд = 2π • d • R

 (6,28 • d • R),

где R – сопротивление, измеренное прибором.

ИС-10 или аналогичный данные расчеты проводит автоматически



7.  Производство измерений.



7.1 Измерение удельного сопротивления грунта. (Rуд)

Измерительные штыри установить в грунт по прямой линии, через равные расстояния (d), которое следует принимать не менее чем в 5 раз больше глубины погружения штырей.

Соединить штыри с измерительными гнездами Т1, П1, П2 и Т2 в соответствии с рисунком 2. 3.6.

Кнопкой «РЕЖИМ» выбрать режим «Rуд», при этом на индикаторе отображается ранее установленное расстояние между штырями. Расстояние между штырями можно изменить в меню прибора. Выбрать функцию «УСТ. РАССТ». Появится сообщение «РАССТОЯНИЕ ХХм».

Кнопками «▲» или «▼» Т1 П2 Т2 R 3П 2,21 Ом  установить расстояние от 1 до 99 м с шагом 1 м. Для подтверждения выбранного расстояния нажать кнопку «Rx / ¿». Заданное расстояние сохраняется в памяти прибора до введения новых значений. Результат измерений будет отображаться в «мОм*м», «Ом*м» или «кОм*м». Нажать кнопку «Rx / ¿» и считать показания значения удельного сопротивления.

Рисунок 2.3.6 — Схема подключения при измерении удельного сопротивления грунта и вид индикатора







8.    Контроль точности результатов испытаний (измерений).



8.1 Контроль точности результатов измерений обеспечивается ежегодной поверкой средств измерений в органах Госстандарта РФ и проверкой соответствия размеров вспомогательных технических средств перед выполнением измерений. Выполнение измерений прибором с просроченным сроком поверки не допускается.



9. Требования к квалификации персонала.



9.1 К выполнению измерений и испытаний допускают лиц, прошедших специальное  обучение и аттестацию с присвоением  группы по электробезопасности не ниже III  при работе в электроустановках до 1000 В, имеющих запись о допуске к испытаниям и измерениям в электроустановках до 1000 В.

9.2 Измерения должен проводить только квалифицированный персонал в составе бригады, в количестве не менее 2 человек.







10. Требования к обеспечению безопасности при выполнении испытаний (измерений) и экологической безопасности.



10.1 При проведении измерений персонал должен соблюдать требования ПОТЭЭ, инструкций по производственной санитарии, требования инструкций по технике безопасности.

10.2 Забивать электроды в землю необходимо исправным молотком (ударная часть без сколов и трещин, рукоять без повреждений) только в рукавицах.

10.3 При сборке измерительных схем следует соблюдать последовательность соединения проводов токовой и потенциальной цепи. Сначала необходимо присоединить провод к вспомогательному электроду  и лишь затем к прибору.

10.4     Испытания не наносят вреда окружающей среде.







11. Оформление результатов измерений



По результатам проверки составляется протокол испытаний.



Электролаборатория Краснодар. Электролаборатория Краснодарский край



Удельное электрическое сопротивление грунта: определение вида исследования

Определение удельного электросопротивления грунтов – это один из ключевых видов исследований, который является элементом комплексных геологических изысканий и позволяет характеризовать способность исследуемого грунта препятствовать прохождению электротока.

Измерение уровня удельного электросопротивления грунтов необходимо для:

  1. Определения степени вероятности возникновения опасных техногенных процессов (например, коррозии).
  2. Уточнения параметров расчета и проектирования заземляющих устройств (например, при прокладке трубопровода).
  3. Установления соответствия основной электрической характеристики конкретного грунта установленным нормам (сопротивление растеканию электротока с заземлителя).

Что включается в себя процесс исследования

Удельное электрическое сопротивление измеряется по специальной методике, учитывая заданный интервал. В некоторых случаях, при значительном превышении уровня грунтовых вод глубины закладки фундамента, проба должна иметь гораздо меньший объем.

В лабораторных условиях удельное электросопротивление рассчитывается по специальным формулам, а полученные в результате расчетов данные вписываются в протокол исследования. Для получения развернутых и детальных сведений о геологии исследуемого участка должно провести весь комплекс исследовательских работ как в полевых, так и в лабораторных условиях.

Геология участков бывает чрезвычайно сложной, вплоть до непредсказуемости. Качественное проведение всех необходимых мероприятий по исследованию свойств грунтов и характеристик природных вод возможно лишь с привлечением профессионалов, имеющих в своем арсенале специальное оборудование.

Чтобы предотвратить возникновение неприятных последствий в виде смещений, подтоплений или даже разрушений строений, необходимо со всей ответственностью подходить к расчетам фундамента и разработке проекта строительства, в том числе учитывая показатели удельного электрического сопротивления грунтов.

Сопротивление грунта удельно — Справочник химика 21





    Измерение удельного электрического сопротивления грунта производят с целью получения необходимых дан- [c.53]









    Схемы измерения удельного электрического сопротивления грунта приборами М-416 и МС-08 аналогичны (см. рис. 19). [c.68]

    ПОЛЕВОЙ МЕТОД ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ГРУНТА [c. 53]

    Прибор МС-08 предназначен для измерения удельного электрического сопротивления грунта. [c.67]

    Эффективность протекторной защиты значительно снижается с увеличением удельного сопротивления грунта. Удельное сопротивление и его стабильность зависят от глубины установки протектора, поэтому протекторы желательно устанавливать по возможности глубже, причем они могут устанавливаться как в вертикальном, так и в горизонтальном положениях. При больших удельных сопротивлениях грунта уменьшается КПД и увеличивается стоимость защиты. Вследствие этого протекторную [c.132]

    Целесообразно применять заземлители, для которых 1, Ниже приведены предельные длины /пр (в м) горизонтальных заземлителей, гарантирующих а. 1 при разных удельных сопротивлениях грунта р (в Ом-м). [c.430]

    Значения коэффициента импульса а при разных удельных сопротивлениях грунта р (в Ом-м) приведены ниже (цифры в числителе относятся к комбинированным заземлителям, в знаменателе — к вертикальным заземли-телям)  [c. 430]

    Вывод уравнения для определения удельного электрического сопротивления грунта методом четырех электродов………………411 [c.10]

    Согласно исследованиям, проведенным Национальной физической лабораторией в Великобритании, агрессивность почвы по отношению к черным металлам можно оценить, измеряя сопротивление грунта и потенциал платинового электрода в грунте по отношению к насыщенному каломельному электроду сравнения [8]. Почвы, имеющие низкое удельное сопротивление (потенциал которых при pH = 7 был низким (собой хорошую среду для существования сульфатвосстанавливающих бактерий, а значит, также агрессивны. В случаях, не относящихся к этим двум, критерием агрессивности служит влагосодержание грунты, содержащие более 20 % воды, агрессивны. [c.183]

    ИЗМЕРЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ГРУНТА [c.213]

    Рг — удельное сопротивление грунта  [c.63]

    Коррозионную активность грунтов по отношению к углеродистой стали подземных металлических сооружений оценивают по удельному электрическому сопротивлению грунта, потере массы образцов и плотности поляризующего тока.[c.53]

    При противокоррозионной защите днищ вертикальных стальных резервуаров одиночными протекторными установками, установленными в грунт (рис. 46), основной задачей является определение числа протекторов и срока их службы. В основу расчета положено достижение плотностью тока в цепи протектор—резервуар защитной величины, которая выбирается в зависимости от переходного сопротивления изоляции днища и удельного электрического сопротивления грунтов (табл. 24). [c.160]










    При помощи двух других электродов М N определяют разность потенциалов в созданном электрическом поле. Зная разность потенциалов А V (в В) и силу тока / (в А), можно найти величину кажущегося удельного электрического сопротивления грунта (в Ом-м) [c.54]

    Измерение удельного электрического сопротивления грунта рекомендуется производить с помощью симметричной четырехзлектродной установки (четырехэлектродный метод). Данный метод основан на определении кажущегося сопротивления почвы в общем слое до глубины заложения трубопровода. Для этого по одной линии над трубопроводом забивают в грунт четыре электрода (рис. 16). Между крайними электродами А В включают источник постоянного тока, в качестве которого можно использовать аккумуляторную батарею напряжением 80 В. Возникающее между электродами А и В электрическое поле распространяется в земле на глубину, зависящую от расстояния между электродами. Рекомендуемое расстояние между питающими электродами А и В находится в следующих пределах  [c.54]

    Потенциометр ЭП-1М работает по компенсационной схеме. Измерение удельного электрического сопротивления грунта осуществляют методом амперметра-вольтметра. В качестве измерительного прибора используют гальванометр магнитоэлектрической системы с нулевым отсчетом. [c.68]

    При измерениях удельного электрического сопротивления грунта прибором МС-08 (или МС-07) необходимо помнить о том, что на токовых клеммах /[ и создается высокое напряжение 1000 В), поэтому прикосновение к оголенным проводам, подсоединенным к прибору,. может привести к поражению током. Собирать или разбирать измерительную схему при вращении ручки генератора запрещается. Схему следует выполнять изолированным проводом. [c.74]

    При выборе типов и конструкций противокоррозионных покрытий трубопроводов необходимо руководствоваться следующим положением независимо от величины удельного электрического сопротивления грунтов усиленный тип изоляции применяется при прокладке трубопроводов диаметром 1020 мм и более и на всех трубопроводах при прокладке их  [c.87]

    Оптимальным расстоянием между анодным заземлением и трубопроводом будет такое расстояние, при кото-эом приведенные годовые расходы на эксплуатацию и сооружение катодной защиты будут минимальными. Проведенные расчеты для различных вариантов катодной защиты магистральных трубопроводов показывают, что удаление анодного заземления зависит от диаметра трубопровода, состояния его изоляционного покрытия и удельного электрического сопротивления грунтов. Так, о увеличением удельного электрического сопротивления грунта от 5 до 100 Ом-м оптимальное удаление анодного заземления от магистрального трубопровода диаметром 1020 м увеличивается от 80 до 355 м. Такое удаление анодного заземления соответствует переходному сопротивлению труба — грунт 7000 Ом м При снижении защитных свойств изоляционного покрытия ( пер=450 Ом-м ) эти расстояния составляют соответственно 110 и 575 м. [c.139]

    К факторам, определяющим коррозионность грунтов по отношению к стали, относятся типы грунтов состав и концентрация веществ, находящихся в грунте содержание влаги (влажность) скорость проникновения воздуха в грунт структура грунта температура и удельное сопротивление грунта наличие в грунте бактерий, активизирующих коррозионные процессы. [c.10]

    Удельное электрическое сопротивление грунтов зависит не только от их природы и степени влажности, но и от процентного содержания минералов, химического состава и концентрации солей, растворенных в воде, а также от температуры, от формы и размера частиц грунта и их структуры.[c.12]

    При прочих равных условиях удельное сопротивление грунтов значительно уменьшается при увеличении их влажности. С повышением температуры удельное сопротивление грунтов обычно уменьшается. Однако это наблюдается лишь при условии, что влажность грунтов не уменьшается. [c.12]








    Таким образом, удельное электрическое сопротивление грунтов зависит от совокупности факторов и изменяется ь течение года в широких пределах. [c.12]

    Здесь 81 — площадь г-го дефекта, м р — удельное сопротивление грунта, Ом-м. [c.72]

    При небольших строительных дефектах, при 8[ низких значениях удельного сопротивления грунта р 20 Ом м переходное сопротивление согласно (4.27) определяется сопротивлением изоляционного покрытия [c.72]

    Сопротивление защитного заземления состоит из сопротивления заземляющих проводов и заземлителей е сопротивления растеканию тока в земле. Сопротивление растеканию тока в земле определяется удельным сопротивлением грунта. Удельное сопротивление грунта и следовательно, сопротивление заземлителей в целом зависят от структуры грунта, содержания в нем влаги растворимых веществ (солей). Величина удельного со противления грунта сильно колеблется в течение года так как температура и влажность влияют на состояние верхних слоев почвы. Расчеты заземлений основываютс на предварительных измерениях удельных сопротивле ний грунта. [c.168]










    Для измерения сопротивления заземляющих устройств, измерения удельного сопротивления грунта применяют измерители сопротивления типа МС-08. Измерение основано на методе амперметра-вольтметра, реали- [c.49]

    Удельное сопротивление грунта можно измерить с помощью четырех электродов, расположенных по прямой линии на равном расстоя1 и (рис. 11.4). Постоянный ток / из батареи течет через два внешних металлических электрода, одновременно с этим измеряется разность потенциалов между двумя внутренними электродами сравнения (например, Си — СиЗО . Обычно измерения повторяют, меняя направление тока, чтобы избежать влияния блуждающих токов. Тогда [c.213]

    Все расчётные форлулы выведены из предположения, что грунт является однородным, изоляция равномерная и без дсгТектов. Па боль-шее влияние на точность расчётов оказывают величина удельного сопротивления грунта и величина сопротивления (проводимости) [c.62]

    Для расчета зоны действия катодных установок при электрозащите магистральных трубопроводов необходимо знать среднее значение удельного электрического сопротивления грунтов по трассе проектируемого трубопровода. Исследованиями М. В. Кузнецова и П. И. Ту-гунова доказано, что интервал между смежными точками измерения можно увеличить до 2—4 км. При этом погрешность определения среднего удельного электрического сопротивления грунтов не превышает 10%. [c.54]

    Полевой электроразведочный потенциометр ЭП-1М предназначен для измерения напряжений и токов, а также почвенных потенциалов и токов, удельного элек1ри-ческого сопротивления грунта.[c.68]

    Переходное опротисление изоляции, Ом м Удельное электрическое сопротивление грунта. Ом м  [c.160]

    Удельное эле1 трическое сопротивление грунтов увеличивается при падении их температуры ниже нуля. Однако ято увеличение происходит медленно, поскольку процесс вымерзавия вод постепенный. [c.12]


Удельное сопротивление грунта

Величины расчетного электрического удельного сопротивления грунта (таблица)

Грунт

Удельное сопротивление, среднее значение (Ом*м) Сопротивление заземления для комплекта
ZZ-000-015, Ом
Сопротивление заземления для комплекта
ZZ-000-030, Ом
Сопротивление заземления для комплекта
ZZ-100-102, Ом
Асфальт200 — 3 20017 — 2779,4 — 1518,3 — 132
Базальт2 000Требуются специальные мероприятия (замена грунта)
Бентонит (сорт глины)2 — 100,17 — 0,870,09 — 0,470,08 — 0,41
Бетон40 — 1 0003,5 — 872 — 471,5 — 41
Вода
Вода морская0,2000
Вода прудовая403,521,7
Вода равнинной реки5042,52
Вода грунтовая20 — 601,7 — 51 — 31 — 2,5
Вечномёрзлый грунт (многолетнемёрзлый грунт)
Вечномёрзлый грунт — талый слой (у поверхности летом)500 — 100020 — 41
Вечномёрзлый грунт (суглинок)20 000Требуются специальные мероприятия (замена грунта)
Вечномёрзлый грунт (песок)50 000Требуются специальные мероприятия (замена грунта)
Глина
Глина влажная201,710,8
Глина полутвёрдая60532,5
Гнейс разложившийся275241211,5
Гравий
Гравий глинистый, неоднородный300261412,5
Гравий однородный800693833
Гранит1 100 — 22 000Требуются специальные мероприятия (замена грунта)
Гранитный гравий14 500Требуются специальные мероприятия (замена грунта)
Графитовая крошка0,1 — 2000
Дресва (мелкий щебень/крупный песок)5 500477260228
Зола, пепел403,521,7
Известняк (поверхность)100 — 10 0008,7 — 8684,7 — 4724,1 — 414
Известняк (внутри)5 — 4 0000,43 — 3470,24 — 1890,21 — 166
Ил302,61,51
Каменный уголь1501376
Кварц15 000Требуются специальные мероприятия (замена грунта)
Кокс2,50,20,10,1
Лёсс (желтозем)250221210
Мел60532,5
Мергель
Мергель обычный1501476
Мергель глинистый (50 — 75% глинистых частиц)50422
Песок
Песок, сильно увлажненный грунтовыми водами10 — 600,9 — 50,5 — 30,4 — 2,5
Песок, умеренно увлажненный60 — 1305 — 113 — 62,5 — 5,5
Песок влажный130 — 40010 — 356 — 195 — 17
Песок слегка влажный400 — 1 50035 — 13019 — 7117 — 62
Песок сухой1 500 — 4 200130 — 36471 — 19862 — 174
Супесь (супесок)1501376
Песчаник1 000874741
Садовая земля403,521,7
Солончак201,710,8
Суглинок
Суглинок, сильно увлажненный грунтовыми водами10 — 600,9 — 50,5 — 30,4 — 2,5
Суглинок полутвердый, лесовидный100954
Суглинок при температуре минус 5 С°1506
Супесь (супесок)1501376
Сланец10 — 100
Сланец графитовый5552,52,3
Супесь (супесок)1501376
Торф
Торф при температуре 10°25211
Торф при температуре 0 С°5042,52
Чернозём60532,5
Щебень
Щебень мокрый3 000260142124
Щебень сухой5 000434236207



Сопротивление заземления для комплектов ZZ-000-015 и ZZ-000-030, указанное в таблице, может использоваться
при различных конфигурациях заземлителя — и точечной, и многоэлектродной.

Вместе с таблицей ориентировочных величин расчетного удельного сопротивления грунта предлагаем Вам
воспользоваться географической картой уже смонтированных ранее заземлителей на базе готовых комплектов заземления ZANDZ
с результатами замеров сопротивления заземления.

Удельное электрическое сопротивление основных типов почв, грунта, земли, камня. Ом*м. Таблица.

Таблицы DPVA.ru — Инженерный Справочник

Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Физический справочник / / Электрические и магнитные величины / / Электрическое сопротивление и проводимость проводников, растворов, почв.  / / Удельное электрическое сопротивление основных типов почв, грунта, земли, камня. Ом*м. Таблица.

Поделиться:




Удельное электрическое сопротивление основных типов почв, грунта, земли, камня. Ом*м. Таблица.

Полезные данные для пректирования систем с заземленными электродами и собственно заземлений.






















Тип почвыСредняя величина
(Ом*м, Ω*м)
Глина (глинозем), уплотнённая100 — 200
Глина (глинозем), мягкая50
Глинозем с песком50 — 500
Гранит1500 — 10000
Гранит, диагенетически измененный100 — 600
Дерн, торф5 — 100
Чернозем, перегной растительный10 — 150
Известняк, юрский (юрский мрамор)30 — 40
Известняк, трещиноватый500 — 1000
Известняк100 — 200
Торф, дерн5 — 100
Песчаник1500 — 10000
Песчаник, диагенетически измененный100 — 600
Кварцевый песок200 — 300
Почва известняковая100 — 300
Почва болотистая1 — 30
Каменистая подпочва,
покрытая травой
300 — 500
Каменистая почва,
каменистый грунт
1500 — 3000
Сланец Аспидный; кристаллический сланец50 — 300
Сланец слюдяной800


Поиск в инженерном справочнике DPVA. Введите свой запрос:


Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.

Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.
Free xml sitemap generator

Зачем нужно знать удельное сопротивление грунта для заземления?

Удельное сопротивление грунта измеряется перед монтажом защитного или функционального контура заземления. Зачем это делать и что дают результаты измерения удельного сопротивления грунтов.

Основное
влияние на величину сопротивления заземлителей оказывает верхний слой грунта на
глубине до 25 м, поэтому при
расчете и устройстве заземлений необходимо знать его удельное сопротивление. Наиболее
важными факторами, влияющими на величину удельного сопротивления грунта,
являются влажность и температура.На рисунках ниже приведены зависимости удельного сопротивления глины в зависимости от влажности и температуры:

В течение
года в связи с изменением атмосферных и климатических условий содержание влаги
в грунте и его температура изменяются, а следовательно, изменяется и удельное
сопротивление. Наиболее резкие колебания удельного сопротивления наблюдаются в
верхних слоях земли, которые зимой промерзают, а летом высыхают. Из данных
измерений следует, что при понижении температуры воздуха от 0 до -10 °С
удельное сопротивление грунта на глубине 0,3 м увеличивается в 10 раз, а
на глубине 0,5 м — в 3 раза.

В реальных условиях земля имеет многослойное строение, однако для практических
расчетов достаточно представлять землю в виде двухслойной структуры. Во многих
случаях удельное сопротивление нижнего слоя ниже сопротивления верхнего слоя,
поэтому целесообразно использование заглубленных (от 5 до 10 м) и
глубинных (свыше 10 м) заземлителей, что приводит к существенной
экономии средств, труда и материалов.
Расчетное сопротивление  вертикального заземлителя, начинающегося от
поверхности земли при двухслойном ее строении, определяется по формуле:

где к =
( r 2 — r 1 )/( r 2 + r 1 ) — коэффициент
неоднородности; r 1 — удельное сопротивление
верхнего слоя, ом ? м; r 2 — удельное сопротивление
нижнего слоя, Ом ? м; h -
глубина верхнего слоя, м; l — длина заземлителя, м; d -
диаметр заземлителя, м.

Для приблизительного расчета контура заземления можно применять средние удельные сопротивления разных грунтов:

Мы предлагаем
монтаж  контура заземления и продаем элементы системы заземления по Киеве, Днепропетровске, Одессе, Виннице, Житомире,Днепре, Харькове,
Полтаве.Доставка в любой город Украины.

Звоните, по телефонам указанным в разделе Контакты , будем рады помочь Вам.

Вернутся назад

Каталог радиолюбительских схем. Как точно измерить удельное сопротивление грунта?

Каталог радиолюбительских схем. Как точно измерить удельное сопротивление грунта?

Как точно измерить удельное сопротивление грунта?

Вопросам обеспечения электробезопасности в настоящее время придают исключительно большое значение. Данная статья посвящена измерению удельного электрического сопротивления грунта методом так называемого вертикального электрического зондирования (ВЭЗ) земли.

Метод ВЭЗ был предложен и быстро получил широкое распространение в начале 20-х годов для геофизических целей. Практическая ценность метода ВЭЗ заключается в том, что, осуществляя исследования на поверхности земли, можно получить (с привлечением теории поля) глубинное поведение удельного электрического сопротивления изучаемого земного массива.

Известны различные устройства, схемы и установки для вертикального электрического зондирования земли, предназначенные для измерения удельного сопротивления грунта. Наибольшее распространение для предпроектных изысканий в электроэнергетике получила так называемая установка Бургсдорфа.

Она состоит (рис.1) из генератора стабилизированного электрического тока, например, из комплекта ИКС-1 или ИКС-50, микровольтметра с делителем напряжения и схемой замещения измеряемого сигнала собственным сигналом, например, из комплекта ИКС-1 или ИКС-50, двух потенциальных электродов М и N и двух токовых электродов А и В, которые перед зондированием должны быть погружены в землю. Электрод А должен находиться на равном расстоянии от электродов М и N, с тем чтобы наводимая им разность потенциалов на потенциальных электродах М и N равнялась нулю. Кроме того, между электродами А и М, а также А и N в земле не должно быть местных поверхностных включений с удельным электрическим сопротивлением, отличным от удельного электрического сопротивления земли, которые могут сделать разность потенциалов между потенциальными электродами отличной от нуля, что приведет к погрешности вертикального электрического зондирования земли. Недостатком рассматриваемой установки Бургсдорфа является погрешность, иногда значительная, возникающая при вертикальном электрическом зондировании земли в местах с местными поверхностными включениями с удельными электрическими сопротивлениями, существенно отличными от удельного электрического сопротивления зондируемой земли.

Автор статьи поставил перед собой задачу повышения точности вертикального электрического зондирования земли при наличии в верхнем слое грунта указанных выше неоднородных включений. В результате использования предлагаемого устройства резко повышается точность ВЭЗ земли. Вышеуказанный технический результат достигается тем, что в установке Бургсдорфа функцию токового электрода А выполняют потенциальные электроды М и N, продолжающие одновременно выполнять и свою собственную функцию потенциальных электродов (рис. 2). Ток на эти потенциальные электроды поступает от генератора через два резистора равного сопротивления.

Один из указанных резисторов присоединен одним своим концом к электроду М, а вторым — к одному из полюсов генератора стабилизированного электрического тока. Второй резистор присоединен одним своим концом к электроду N, а вторым — к тому же полюсу генератора стабилизированного электрического тока, к которому присоединен первый резистор. Сопротивление R каждого из резисторов должно удовлетворять выражению:

К <= (10000 — RB)/2,

где RB — сопротивление токового электрода В, Ом.

Удельное электрическое сопротивление с грунта определяют по известной формуле:

где AU — разность потенциалов между электродами М и N; MN — расстояние между электродами Ми N; NB — расстояние между электродами N и В.

Коструба С. Измерение удельного сопротивления грунта, предпроектные изыскания для сооружения заземляющих устройств // Новости электротехники. — 2003. — №1.

Конструктор № 7-8/2003

Введение в удельное сопротивление грунта

Для проектирования системы заземления требуются надежные значения удельного сопротивления грунта. Геоэлектрическая разведка предоставляет информацию, необходимую для определения удельного сопротивления грунта. В этом исследовании используются массивы электродов, расположенных на поверхности земли. Одной из самых популярных техник в Америке является четырехтерминальный или метод Веннера.

Каждый вид проводящего материала имеет своего рода встроенное влияние на сопротивление, называемое его удельным сопротивлением.Удельное сопротивление является характерным параметром проводящих сред. Проводники имеют низкое удельное сопротивление; изоляторы имеют высокие. Единицами измерения удельного сопротивления являются Ом-м и Ом-см.

Удельное электрическое сопротивление грунта характеризует его способность сопротивляться прохождению тока. Он затрагивает различные области, такие как системы электроснабжения, электроника, охрана окружающей среды, геотехника, подземные воды, сельское хозяйство и разведка подземных ресурсов.

Электрические системы заземления могут быть простыми, такими как вертикальный стержень или горизонтальный проводник, заглубленный на определенной глубине, или сложными, такими как маты заземления на передающих и распределительных подстанциях.Решающая роль системы заземления заключается в защите людей от поражения электрическим током. Проектирование системы заземления требует знания электрического отклика почвы.


Удельное сопротивление почвы

Удельное сопротивление характеризует электрическое поведение почвы. Грунты однородны и изотропны, когда удельное сопротивление одинаково в любой точке и направлении.

Однородные почвы встречаются очень редко. Обычно наблюдаются колебания удельного сопротивления как по латерали, так и по глубине.

Колебания удельного сопротивления в основном зависят от следующих характеристик:

  • тип почвы
  • смесь материалов
  • влажность
  • минералогический состав
  • концентрация соли
  • степень насыщения
  • рН
  • температура
  • пористость
  • уплотнение
  • расслоение
  • осадки



Некоторые из этих факторов зависят от геологии местности, и их вариации очень долгосрочны. Именно поэтому они считаются постоянными для проектирования систем заземления.

Другие факторы, такие как содержание влаги и солей, температура и уплотнение, могут изменяться и будут влиять на работу систем заземления на протяжении всего срока их службы.



Удельное сопротивление различных типов грунта

Существует несколько методов классификации, основанных на конкретных свойствах грунтов, таких как прочность, пластичность, гранулометрический состав и другие характеристики. Эти классификации помогают инженерам распознавать особенности данной земли.В США широко используется Единая система классификации почв (USCS), предложенная австрийским инженером Артуром Касагранде в 1947 году.



По сути, почва:

  • Гравий, если сито № 4 удерживает более 50% (по массе),
  • Песок, если более 50 % проходит через сито № 4, но сито № 200 задерживает более 50 %, и,
  • Мелкозернистый (ил или глина), если более 50% проходит через сито № 200.



Если через сито № 200 проходит менее 5%, материал представляет собой хорошо или плохо отсортированный песок или гравий с символами,



ГВ, ГП, ЮЗ, СП, где,

Г = гравий; S = песок; W = хорошо оцененный; P = плохая оценка;

Если через сито № 200 проходит более 12 %, символы материала:

ГМ, ГК, СМ, СК, где,

M = содержит ил; C = содержит глину.

Почвы считаются мелкозернистыми, когда более 50% проходит через сито № 200.

С ограничениями жидкости <50%,

МЛ, ПР, КЛ, где,

М = илы; O = органические почвы; С = глина; L = менее 50%.

С пределами жидкости >50%,

МХ, ОН, СН, где

H = выше 50%.



В таблице 1 показаны факторы для классификации грунта в соответствии с USCS с некоторыми выбранными значениями удельного сопротивления.

Таблица 1 Единая система классификации грунтов и выбранные значения удельного сопротивления
Основные подразделения   Символ группы Типичные имена Диапазон сопротивления
Повторно крупнозернистые грунты

(более половины материала крупнее #200)

Гравий и гравийные почвы ГВт Хорошо отсортированный гравий или гравийно-песчаные смеси с небольшим содержанием мелких частиц или без них 60 000–100 000
ГП Гравий низкого качества или гравийно-песчаные смеси с небольшим содержанием мелких частиц или без них 100 000–250 000
ГМ Алевритовый гравий, гравийно-песчано-иловые смеси
ГК Глинистый гравий, гравийно-песчано-глинистые смеси 20 000–40 000
Песок и песчаные почвы SW Хорошо отсортированные пески или гравийные пески, с небольшим содержанием мелких частиц или без них
СП Пески плохого качества или гравийные пески с небольшим содержанием мелких частиц или без них
СМ Алевритовые пески, песчано-алевритовые смеси 10 000–50 000
СК Пески глинистые, песчано-алевритовые смеси 5 000–20 000
Мелкозернистые грунты

(более половины материала меньше #200)

Илы и
Глины
(предел жидкости < 50)
мл Неорганические илы и очень мелкие пески, каменная мука, илистые или глинистые мелкие пески или глинистые илы со слабой пластичностью 3 000–8 000
Класс Неорганические глины с низкой и средней пластичностью, гравийные глины, песчаные глины, алевритовые глины, тощие глины 2 500–6 000
ПР Органические илы и органоалевритовые глины низкой пластичности
Илы и
Глины
(предел жидкости > 50)
МХ Неорганические илы, слюдистые или диатомовые мелкопесчаные или илистые почвы, эластичные илы 8 000 – 30 000
Ч Глины неорганические высокопластичные, жирные глины 1000 – 5500
ОХ Органические глины средней и высокой пластичности, органические илы
Высокоорганические почвы Пт Торф и другие высокоорганические почвы


В табл. 2 приведены значения удельного сопротивления для некоторых типов грунтов и горных пород, выраженные в общепринятых терминах и измеренные разными методами.Соблюдайте полный диапазон значений для каждого типа почвы. Фактическое удельное сопротивление может варьироваться в пределах указанных там максимального и минимального значений.



Таблица 2 Удельное сопротивление различных грунтов
ТИП ПОЧВЫ Минимум
(Ом∙см)
Среднее
(Ом∙см)
Максимум
(Ом∙см)
Зола, рассол, отходы 590 2 370 7000
Глина 340 4060 16 300
То же, что и выше
с различными пропорциями
из песка и гравия
1020 15 800 135 000
Гравий, песок,
камни с небольшим количеством глины
59 000 94 000 458 000
Гранит, базальт   1 000 000
Шифер 1000   10 000
Известняк 500   400 000
мергель 100   5000
Песчаник 2000   200 000
Шист, сланец 500   10 000
Грунт меловой 10 000   1 000 000
Морская вода 20 100 200
Озерная вода   20 000 20 000 000
Водопроводная вода 1000   5000
Плодородные земли холмы   3000
Прибрежная земля, сухая,
равнинная, песчаная
30 000 50 000 500 000



Геологические исследования дают ценную информацию, позволяющую иметь представление о диапазоне значений удельного сопротивления. Тем не менее, надежная конструкция системы заземления требует проведения измерений на месте.

В дополнение к колебаниям, связанным с типом почвы, удельное сопротивление будет изменяться на несколько порядков при небольших колебаниях содержания влаги, содержания солей и температуры.



Влияние влажности на удельное сопротивление почвы

Содержание влаги является одним из факторов, определяющих удельное сопротивление грунта. Он выражается в процентах от веса почвы в сухом состоянии.

Таблица 3 показывает, что удельное сопротивление быстро уменьшается по мере того, как сухая почва становится более влажной. Но когда почва становится насыщенной, дополнительное увеличение влажности не приводит к значительному снижению удельного сопротивления. Предельное значение в Таблице 3 составляет приблизительно 20%, выше которого уже не будет существенного снижения удельного сопротивления.



Таблица 3 Влияние содержания влаги на удельное сопротивление грунта

Содержание влаги

(% от массы сухой почвы)

Верхний слой почвы

(Ом∙см)

Песчаный суглинок

(Ом∙см)

0 >10⁹ >10⁹
0. 25 250, 000 250, 000
5 165, 000 43, 000
10 53, 000 18, 500
15 19, 000 10, 500
20 12, 000 6, 300
30 6, 400 4, 200



Влияние содержания солей на удельное сопротивление почвы

Одной влаги недостаточно для достижения низкого удельного сопротивления.Почва должна содержать минеральные соли таким образом, чтобы образовывался электролит для проведения электричества.

Концентрация растворенных солей может изменяться естественным образом из-за влияния осадков и химических элементов, находящихся в верхних слоях почвы. Когда дождевая вода проникает в почву, она притягивает новые химические элементы или разбавляет концентрацию существующих.

Минеральные соли могут быть природными или могут быть искусственно введены в почву для улучшения ее проводимости.

Минеральные соли оказывают наиболее значительное влияние на снижение удельного сопротивления, и поэтому они являются первым выбором при обработке грунта для улучшения его электрических характеристик.



Влияние температуры на удельное сопротивление грунта

Температурный коэффициент для грунта отрицательный, т.е. чем ниже температура, тем выше удельное сопротивление.

Таблица 4 показывает, что при температурах выше точки замерзания изменения удельного сопротивления невелики на ⁰C.В точке замерзания 0 ⁰C наблюдается разрыв. Удельное сопротивление имеет значительный рост от жидкой фазы к твердой фазе воды.



Таблица 4 Влияние температуры на удельное сопротивление грунта Песчаный суглинок, влажность 15,2%

Температура

(⁰С)

Удельное сопротивление

(Ом∙см)

20 7, 200
10 9, 900
0 (Вода) 13, 800
0 (Лед) 30, 000
-5 79, 000
-15 130, 000

Резкое увеличение удельного сопротивления происходит, когда температура грунта падает ниже точки замерзания. По этой причине в холодных регионах заземляющие электроды должны проходить под мерзлым грунтом.



Обзор удельного сопротивления почвы

Удельное сопротивление — это характеристика проводящих материалов, тесно связанная с сопротивлением. Сопротивление заземляющих электродов существенно зависит от удельного сопротивления грунта. Следовательно, разумная аппроксимация удельного сопротивления позволит правильно спроектировать.

Значения удельного сопротивления почвы являются одним из элементов при определении глубины заземляющего электрода для получения приемлемого сопротивления относительно земли.

Описания грунтов, используемые в геотехнических и геофизических исследованиях, также полезны для геоэлектрических исследований. Широко используемой системой классификации почв в Соединенных Штатах является USCS.

Удельное сопротивление почвы меняется в зависимости от времени года, и многие элементы влияют на его значение. Особого внимания заслуживают температура, влажность, наличие минералов и растворенных солей. Почва без присутствия электролита может стать отличным изолятором.

Низкие температуры вызывают значительное увеличение удельного сопротивления, поэтому рекомендуется размещать заземляющие электроды ниже области, где земля промерзает.

Поскольку температура и влажность более стабильны в более глубоких частях почвы, важно разместить там заземляющие электроды.

Конструкции заземляющих электродов очень востребованы в местах с высоким удельным сопротивлением.

Что такое удельное сопротивление почвы и как оно влияет на заземление?

Надлежащее заземление является важным вопросом при проектировании и установке систем электропитания и молниезащиты. Цель любой системы заземления состоит в том, чтобы обеспечить путь с низким импедансом для проникновения токов короткого замыкания и индуцированных молнией в землю, обеспечивая максимальную безопасность от неисправностей электрической системы и молнии.

Правильно установленная система заземления не только помогает защитить здания и оборудование от повреждений, вызванных непреднамеренными токами короткого замыкания или грозовыми перенапряжениями, но, что более важно, защищает людей.

Заземление — очень сложная тема. Правильная установка систем заземления требует знания национальных и международных стандартов, материалов и составов заземляющих проводников, а также заземляющих соединений и выводов. Однако проектировщики и монтажники систем заземления не должны упускать из виду еще один немаловажный фактор — грунтовые условия.

Ниже мы рассмотрим, что такое удельное сопротивление грунта, как оно определяется и как различные сопротивления грунта влияют на системы заземления.

Что такое удельное сопротивление почвы?

Проще говоря, удельное сопротивление почвы показывает, насколько почва сопротивляется потоку электричества . В большинстве применений предпочтительнее или даже требуется низкое сопротивление заземления, поэтому чаще всего предпочтительнее низкое сопротивление . В ряде приложений само сопротивление заземления не так критично, как схема заземления (т.е. сетка, сетка и др.). Однако, несмотря на это, высокое удельное сопротивление грунта по-прежнему представляет собой проблему для этих конструкций и может усугубить недостатки или недостатки конструкции.

Желательно, чтобы измерение удельного сопротивления грунта проводилось до проектирования системы заземления. Распространенным методом для достижения этого является 4-точечный тест Веннера, который включает четыре зонда, расположенных на одинаковом расстоянии друг от друга, для определения профиля удельного сопротивления грунта на разных глубинах. Понимание того, как удельное сопротивление почвы изменяется с глубиной, важно для проектировщика, поскольку оно может определить, требуется ли конструкция заземлителя с глубоким или мелким заземлителем.

Помимо типа почвы, другими факторами, которые могут влиять на удельное сопротивление почвы, являются температура и уровень влажности. Из-за этого изменение сезона или погодных условий может повлиять на удельное сопротивление грунта и, следовательно, на производительность системы заземления. Например, почва с низким удельным сопротивлением в теплое влажное время года может иметь более высокое удельное сопротивление в холодное (экстремальное замерзание) или засушливое время года.

Поскольку измерение удельного сопротивления грунта не всегда возможно, помните о факторах, влияющих на удельное сопротивление грунта:

  • Тип почвы. Каменистый грунт или гравий имеют особенно высокое удельное сопротивление.
  • Уровень влажности. Сухая земля, как песок в пустыне, обладает высоким сопротивлением.
  • Температура. Холодная или промерзшая земля будет иметь большее сопротивление, чем теплая земля.
  • Содержание минералов. Магматические породы, например, обладают более высоким сопротивлением, чем рудные минералы.
  • Загрязняющие вещества . Это могут быть металлы, соли или другие вещества, такие как масло.

В приведенной ниже таблице показаны некоторые диапазоны сопротивления для типичных типов почвы:

*Типичное удельное сопротивление для различных типов грунта

Почему удельное сопротивление грунта имеет значение для заземления

Когда токи текут от заземляющего электрода в окружающую почву, они часто описываются как протекающие через ряд концентрических оболочек увеличивающегося диаметра. Каждая последующая оболочка имеет большую площадь для протекания тока и, следовательно, меньшее сопротивление. В какой-то точке, удаленной от заземляющего проводника, рассеяние тока становится достаточно большим, а плотность тока достаточно малой, чтобы сопротивлением можно было пренебречь.

Если почва имеет высокое удельное сопротивление, а заземляющий электрод расположен недостаточно, чтобы компенсировать это, рассеяние электрического тока, протекающего через систему, приведет к более высокому напряжению в системе заземления. Это имеет значение в определенных приложениях, таких как более высокие потенциалы прикосновения или шага, или, в более крайних случаях, отказ надежной работы устройств перегрузки по току или перенапряжению.

Самое экономичное решение для заземления грунта с высоким удельным сопротивлением

Чтобы завершить безопасное рассеяние тока молнии в землю, должно присутствовать заземление с высокой проводимостью. Материалы для повышения проводимости являются одними из наиболее экономичных способов преодоления высокого удельного сопротивления грунта. Эти материалы идеально подходят для использования в районах с почвами с высоким удельным сопротивлением, включая каменистую почву, вершины гор и песчаную почву. Эти продукты можно назвать «заземляющими» или «заземляющими» улучшающими материалами.

Низкое сопротивление грунта также может быть достигнуто с помощью других методов, таких как:

  • Электроды с более глубоким погружением
  • Несколько стержней, соединенных вместе
  • Противовесная система
  • Соединительные стержни
  • Химические стержни

В зависимости от применения проводящий материал для улучшения грунта часто предпочтительнее вышеупомянутых вариантов. Благодаря токопроводящим свойствам материала может потребоваться меньше заземляющих электродов для достижения целевого сопротивления заземления, что позволяет сэкономить время и деньги на всей установке.

Как работает материал улучшения?

Улучшающий материал устанавливается вокруг заземляющего электрода в вертикальной или горизонтальной ориентации в качестве пути с высокой проводимостью для рассеивания тока на землю.

Эти материалы доступны в различных составах. Бентонитовая глина, например, представляет собой природное соединение, иногда используемое, в то время как коммерчески доступные формы включают порошки, гранулы и гели. Однако армирующие материалы чаще всего изготавливаются на основе цемента, которые требуют смешивания и схватывания.

При рассмотрении альтернатив оценивайте в соответствии с:

  • Проводимость
  • Простота и время установки
  • Долговечность и надежность (т.е. не растворяется, не разлагается и не выщелачивается)
  • Коррозионная стойкость с заземляющим электродом

Узнайте больше о решениях для заземления

Ознакомьтесь с передовыми методами заземления и соединения от лидеров в области электрозащиты объектов. Руководство ERICO по решениям для заземления и соединения содержит подробную информацию о ключевых стандартах, методах и методах, которые помогут защитить различные типы объектов от электрических событий.

Стандартный метод испытаний для измерения удельного сопротивления грунта с использованием метода двухэлектродного ящика для грунта

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.

Приобретая подписку и нажимая на это соглашение, вы вступаете в
контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете
его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения,
немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом, как
компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM
(«ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда
прямо указано в тексте отдельных документов. Все права защищены. Ты
(Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы.
Это не продажа; все права, право собственности и интерес к продукту или документам ASTM
(как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать
уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько
объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно;
например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с
независимое управление несколькими точками в одном городе; или организация или
компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся
к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников,
или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное,
отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких
авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать
разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии
отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом.
То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его.
Документа) для временного хранения на одном компьютере в целях просмотра и/или
печать одной копии документа для личного пользования.Ни электронный файл, ни
единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный
файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это
электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или
в противном случае разделены. Одна печатная копия может быть распространена среди других только для их
внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ
иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии
отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя.
использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять
печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии
Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию
и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных
IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой
использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или
Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке,
или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать,
или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе
3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно,
за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения
ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла,
или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые
стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать,
или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM;
(d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или
Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов.
получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или
иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или
Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено
по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные
части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или
Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы,
или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без
Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к
Продукт в коммерческих целях, включая, помимо прочего, продажу Документов,
материалы, платное использование Продукта или массовое воспроизведение или распространение Документов
в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование
Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM
Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице.
каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение
уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер
для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или
запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM
при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения
прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты
Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет
ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует
право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит
условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или
абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение
что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется
связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM.
вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к
онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают
настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право
право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML.
ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца,
хотя ASTM приложит разумные усилия для использования общедоступных форматов.
Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет
подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение
для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat
(PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку
и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа
доступны на постоянной основе. Доступность будет зависеть от периодического
перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения,
загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ,
и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен,
или если доступ становится медленным или неполным из-за процедур резервного копирования системы,
объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети
или задержки, или любая другая причина, которая может время от времени делать продукт недоступным
для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»).
Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе
после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может
меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение.
в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие
с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности
часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности.
соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается
разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка
состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в
таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если
проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM,
Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении
ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от
любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем
любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять
определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM
о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом
нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля
или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность
для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного
доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении,
все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые
гарантия товарного состояния, пригодности для определенной цели или ненарушения прав
отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом,
ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные,
косвенные или штрафные убытки, независимо от теории ответственности,
возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM.
Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до
прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии
(на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это
Соглашение должно толковаться и толковаться в соответствии с законодательством
Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения
в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим
Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение
между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или
одновременные устные или письменные сообщения, предложения, заверения и гарантии
и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения,
или другое сообщение между сторонами, относящееся к его предмету в течение срока действия
настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме
и подписан уполномоченным представителем каждой стороны.

D. Переуступка:
Лицензиат не может уступать или передавать
свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен платить все применимые налоги,
за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM.
и/или права, предоставленные по настоящему Соглашению.

Что такое испытание удельного сопротивления грунта и как проводится испытание

Сопротивление заземляющего электрода связано с удельным сопротивлением грунта, в котором он установлен и перемещается, поэтому расчеты и измерения удельного сопротивления грунта являются решающим аспектом при проектировании заземляющих устройств.

Удельное сопротивление может быть определено для любого материала, и это делается Американским обществом по испытаниям и материалам (ASTM), которое публикует стандарты для испытаний и измерений.Применительно к почве удельное сопротивление является показателем способности данной почвы проводить электрический ток.

Поток электричества в почве в значительной степени электролитический, определяемый переносом ионов, растворенных во влаге. Информация об удельном сопротивлении грунта в определенном месте и о том, как оно изменяется в зависимости от различных факторов, таких как температура, глубина, содержание влаги и т. д., дает нам понимание того, как нужно получить желаемое значение сопротивления грунта и поддерживать его в течение всего срока службы установки с наименьшими затратами. стоимость и проблемы.

Почему важны измерения удельного сопротивления почвы?

Основной целью системы заземления является создание общего опорного потенциала для конструкции здания, системы электроснабжения, электрических кабелепроводов, стальных конструкций предприятия и системы контрольно-измерительных приборов. Для достижения этой цели желательно подходящее заземление с низким сопротивлением. Однако этого часто трудно достичь, и это зависит от ряда факторов:

  • Удельное сопротивление грунта
  • Стратификация
  • Размер и тип используемого электрода
  • Глубина покрытия электрода
  • Влажность и химический состав почвы

Цели испытания удельного сопротивления грунта:

  • Для получения набора измерений, которые можно интерпретировать для получения эквивалентной модели электрических характеристик земли с точки зрения конкретной системы заземления.
  • Геофизические исследования выполняются с использованием этих значений в качестве помощи в определении глубины коренных пород, местоположения керна и других геологических явлений.
  • Определяют степень коррозии подземных трубопроводов. Падение удельного сопротивления пропорционально углублению коррозии в подрывных трубопроводах.

Удельное сопротивление грунта абсолютно влияет на план системы заземления и является основным фактором, определяющим сопротивление системы заземления относительно земли.Таким образом, перед проектированием и установкой новой системы заземления в определенном месте необходимо проверить удельное сопротивление грунта.

Тип почвы или воды Типовое удельное сопротивление Ом м Обычный предел Ом м
Морская вода 2 от 0,1 до 10
Глина 40 от 8 до 70
Колодец и родниковая вода 50 от 10 до 150
Смеси глины и песка 100 от 4 до 300
Сланец, сланцы, песчаник и т. д. 120 от 10 до 100
Торф, суглинок и грязь 150 от 5 до 250
Вода озера и ручья 250 от 100 до 400
Песок 2000 от 200 до 3000
Моренный гравий 3000 от 40 до 10000
Коньковый гравий 15000 от 3000 до 30000
Массив гранита 25000 от 10000 до 50000
Лед 100000 от 10000 до 100000



Что делается при испытании удельного сопротивления грунта?

Удельное сопротивление почвы сильно зависит от следующих факторов:

  • Тип заземления
  • Стратификация
  • Содержание влаги; удельное сопротивление может быстро падать по мере увеличения содержания влаги
  • Температура
  • Химический состав и концентрация растворенной соли.
  • Наличие металлических и бетонных труб, резервуаров, больших плит.
  • Топография

Результаты, если перед тестом не проведено надлежащее исследование или тест проведен неправильно, могут быть неверными или вводящими в заблуждение. Для преодоления этих проблем предлагаются следующие рекомендации по сбору данных и тестированию:

  • Начальная фаза исследования необходима для обеспечения адекватной базы данных, на основании которой можно определить программу тестирования и относительно которой можно интерпретировать результаты.
  • Очень полезны данные, касающиеся близлежащих металлических конструкций, а также геологических, географических и метеорологических особенностей района. Например, геологические данные о типах и мощности пластов дадут представление о водоудерживающих свойствах верхних слоев, а также об ожидаемом изменении удельного сопротивления в зависимости от содержания воды.
  • Путем сопоставления новых данных об осадках со средними, минимальными и максимальными сезонными значениями для местоположения можно определить, являются ли результаты точными или нет.
  • Метод испытания При выборе типа испытания необходимо учитывать такие факторы, как максимальная глубина зонда, требуемая длина кабелей, эффективность метода измерения, стоимость и простота интерпретации данных.

Примечание. Температура и влажность становятся более стабильными по мере увеличения расстояния от поверхности земли. Таким образом, чтобы система заземления работала круглый год, она должна быть закреплена как можно глубже.

Ниже приведены этапы, обычно выполняемые при испытании удельного сопротивления грунта:

Метод испытания
Необходимо учитывать такие факторы, как максимальная глубина зондирования, требуемая длина кабелей, эффективность метода измерения, стоимость (определяемая временем и численностью исследовательской группы) и простота интерпретации данных, при выборе типа теста.Три общих типа тестов:

  • Массив Веннера: Массив Веннера наименее эффективен с точки зрения эксплуатации. Для этого требуется самая длинная прокладка кабеля, самое большое расстояние между электродами, а для больших расстояний требуется один человек на электрод, чтобы завершить съемку в разумные сроки. Поскольку все 4 электрода смещаются после каждого анализа, матрица Веннера наиболее уязвима к боковым вариациям.
  • Массив Schlumberger: рабочая сила широко используется с массивом Schlumberger, так как при каждом перемещении внутренних электродов внешние электроды перемещаются четыре или пять раз.Уменьшение количества сдвигов электродов также уменьшает последствия бокового отклонения конечных результатов. Значительная экономия времени может быть достигнута за счет использования теоремы взаимности с массивом Шлюмберже, когда контактное сопротивление является проблемой.
  • Метод с приводным стержнем: метод с приводным стержнем (или метод с тремя штифтами или методом падения потенциала) обычно подходит для использования в таких условиях, как заземление конструкции линии электропередачи или участки со сложным рельефом, из-за: неглубокого проникновения, которое может быть достигается в практических ситуациях, очень локализованная область измерения и неточности, возникающие в условиях двухслойного грунта.

Места пересечения.

Удельное сопротивление грунта может значительно различаться как от одного места к другому, так и по глубине на участке, и одной величины удельного сопротивления грунта, как правило, недостаточно. Чтобы получить улучшенную картину перепада сопротивлений грунта, целесообразно провести тщательную съемку. Съемка с линейным ходом недорога и позволяет легко найти различия в удельном сопротивлении грунта в определенном месте и может дать значительную экономию денег с точки зрения труда и материалов при попытке получить необходимое значение сопротивления.

Диапазон интервалов.

Определенный предел расстояния включает точные расстояния между датчиками, то есть менее 1 м, которые необходимы для определения удельного сопротивления верхнего слоя, используемого при количественном определении напряжения прикосновения и шагового напряжения. Большие интервалы используются для количественной оценки импеданса сети и удаленных градиентов напряжения. Расчеты на больших расстояниях обычно доставляют значительные проблемы, и они жизненно необходимы, если нижний слой имеет большее удельное сопротивление, т.е. ρ2 > ρ1.В таких случаях вносится значительная ошибка, если реальное значение ρ2 не измеряется из-за недостаточного расстояния.

Рекомендации по практическому тестированию.

  • Было установлено, что требуется особая осторожность при тестировании на:
  • Устраните взаимную связь или помехи из-за проводов, параллельных линиям электропередач.
  • Убедитесь, что приборы и настройки соответствуют требованиям
  • Провести эксплуатационные проверки точности
  • Уменьшить контактное сопротивление
  • Проинструктируйте персонал использовать более мелкое расстояние между тестами в областях с резкими изменениями
  • Сразу во время тестирования отображать результаты тестирования для выявления таких проблемных областей

Как проводится измерение удельного сопротивления грунта?

Этот тест требует, чтобы пользователь поместил в землю четыре вспомогательных датчика, расположенных на равном расстоянии друг от друга, чтобы определить фактическое сопротивление почвы, обычно в Ом-см или Ом-м. Этот тест должен проводиться по всей территории, чтобы определить ценность почвы во всех местах. Этот тест проводится на разном расстоянии от 5 до 40 футов, чтобы определить значение сопротивления на разных глубинах. Эти знания помогут в разработке и реализации правильной системы заземления для удовлетворения конкретных требований площадки. Ниже приведены этапы измерения удельного сопротивления грунта:

  • 4 испытательных стержня, равномерно расставленных по прямой линии и забитых в просматриваемый грунт на глубину не более одной двадцатой расстояния между соседними стержнями.
  • К этим четырем стойкам подключен тестер сопротивления заземления.
  • Затем на тестере выбирается и выполняется опция проверки постоянным током, и записывается показатель сопротивления R.
  • Уровень удельного сопротивления грунта r в Ом/см определяется по формуле:
    • r = 2 ρaR
    • , где: R = значение сопротивления (в омах), a = расстояние между испытательными стержнями в метрах.

Физические свойства, удельное электрическое сопротивление и прочностные характеристики карбонатного пылеватого грунта с примесью реактивной магнезии

Цитируется по

1. Экспериментальное исследование массовой стабилизации мягкого грунтового основания на основе технологии карбонизации MgO-CO2

2. Прочностные характеристики и эволюция микроструктуры грунтов, стабилизированных углеродистым стальным шлаком, в лабораторных масштабах

3. Карбонизированный молотый гранулированный доменный шлак стабилизирующий бурый каолин

4. Оценка CO2, захваченного щелочным строительным шламом, связанного с нейтрализацией pH

5. Характеристики замораживания-оттаивания реактивной алевритовой глины с примесью MgO, подвергнутой принудительной карбонизации

6. Механические характеристики и микроструктурные характеристики реактивного ила, карбонатизированного MgO, подвергнутого циклам замораживания-оттаивания

7. CO2 Карбонизация оливина- Примешанная морская глина: пригодность для применения в качестве нижнего хвостовика

8. Улучшение грунта и его роль в сокращении выбросов углекислого газа: обзор

9. Смягчающие дноуглубительные работы на морском дне Инженерно-геологическое исследование с использованием двухмерного ERI и текстурных характеристик в гавани Тенгапаттанам, Южная Индия

10. Карбонизация MgO для обработки почв, загрязненных марганцем и кадмием

11. Поле — грунтовое дорожное полотно, обработанное по технологии массовой карбонизации

12. Микроскопический механизм повышения прочности цемента, стабилизированного известью-летучей золой, аллювиальный ил Хуанхэ, стабилизированный

13. Подход с достижимой областью при анализе поведения при разрушении пласта частиц оливинового песка: оптимизация энергии удара и размера частиц Удельный метод характеристики гидромеханических и структурных свойств уплотненного лёсса при постоянной скорости деформации сжатия

16. Фундаментальные исследования по ускорению нейтрализации щелочного строительного шлама с использованием СО2-инкубатора

17. Характеристики гидравлической проводимости ила, обработанного карбонатным реактивным магнезием

18. Влияние типа грунта на прочность и микроструктуру ила, обработанного карбонатным реактивным магнезием

20. Электромагнитная характеристика почвы для внедрения подземной RFID-системы

1 9302 Улучшение прочности и микроструктуры реактивных MgO-CaO-зольных отвержденных грунтов, вызванное карбонизацией CO2

22. Влияние циклов сушки-увлажнения на долговечность карбонатизированного реактивного глинистого грунта с примесью магния

23. Стабилизация/затвердевание загрязненных свинцом и цинком грунтов с использованием MgO и CO2

24. Улучшение инженерных свойств грунта мягкая морская глина с форстеритовым оливином

25. Влияние индекса активности MgO на физико-химические, электрические и механические свойства карбонизированного ила с примесью MgO

26. Влияние циклов сушки-смачивания на технические свойства карбонизированного ила с примесью реактивного MgO

27. Прирост прочности и микроструктура карбонизированного реакционноспособного MgO-зольного осадка из Восточного озера, Китай

28. Новые методы Моделирование и мониторинг взаимодействий загрязнителя и геоматериала

29. Технология ускоренной карбонизации реакционноспособной MgO-стабилизированной почвы для возможного связывания CO2

31. Сравнение проницаемости почв, обработанных MgO и цементом Новое вяжущее на основе фосфатов

34. Экспериментальное исследование электродного метода электроразведки для обнаружения полостей под дорожными покрытиями

35. Уплотнение, механические характеристики и механизм стабилизации карбонатизированного реактивного ила, стабилизированного MgO вяжущих составов в известковом грунте при твердении

38. Технические свойства карбонизированного реактивного магнезиально-стабилизированного ила при различных показателях активности

39. Развитие прочности в мягкой морской глине, стабилизированной золой-уносом и геополимером на основе остатков карбида кальция

40. Лабораторная модель отложения углекислого газа для стабилизации грунта

41. Многомасштабная лабораторная оценка физико-механических , и микроструктурные свойства мягкого грунта дорожного полотна, стабилизированного остатками карбида кальция

42. Экспериментальное исследование механических и кислотно-щелочных свойств реактивного магнезиального карбонатно-стабилизированного грунта

43. Влияние циклического всестороннего давления на деформационные характеристики природной мягкой глины

International Journal of Scientific & Technology Research

ДОБРО ПОЖАЛОВАТЬ В IJSTR (ISSN 2277-8616)  —

International Journal of Scientific & Technology Research — это международный журнал с открытым доступом, посвященный различным областям науки, техники и технологий, в котором особое внимание уделяется новым исследованиям, разработкам и их применению.

Приветствуются статьи, сообщающие об оригинальных исследованиях или расширенных версиях уже опубликованных статей для конференций/журналов. Статьи для публикации отбираются на основе рецензирования, чтобы гарантировать оригинальность, актуальность и удобочитаемость.

IJSTR обеспечивает широкую политику индексации, чтобы сделать опубликованные статьи заметными для научного сообщества.

IJSTR является частью экологически чистого сообщества и предпочитает режим электронной публикации как онлайновый «ЗЕЛЕНЫЙ журнал».



Приглашаем вас представить высококачественные статьи для рецензирования и возможной публикации во всех областях техники, науки и техники.Все авторы должны согласовать содержание рукописи и ее представление для публикации в этом журнале, прежде чем она будет передана нам. Рукописи должны быть представлены через онлайн-подачу

IJSTR приветствует ученых, которые заинтересованы в работе в качестве добровольных рецензентов. Рецензенты должны проявить интерес, отправив нам свои полные биографические данные. Рецензенты определяют качество материалов.Поскольку ожидается, что они будут экспертами в своих областях, они должны прокомментировать значимость рецензируемой рукописи и то, способствует ли исследование знаниям и продвижению как теории, так и практики в этой области. Заинтересованным рецензентам предлагается отправить свое резюме и краткое изложение конкретных знаний и интересов по адресу [email protected]

.

IJSTR публикует статьи, посвященные исследованиям, разработкам и применению в области техники, науки и техники.Все рукописи предварительно рецензируются редакционной комиссией. Вклады должны быть оригинальными, ранее или одновременно не публиковавшимися в других местах, и подвергаться критическому анализу перед публикацией. Статьи, которые должны быть написаны на английском языке, должны иметь правильную грамматику и правильную терминологию.

IJSTR — международный рецензируемый электронный онлайн-журнал, публикуемый ежемесячно. Цель и сфера деятельности журнала — предоставить академическую среду и важную ссылку для продвижения и распространения результатов исследований, которые поддерживают обучение, преподавание и исследования на высоком уровне в области инженерии, науки и технологий.Приветствуются оригинальные теоретические работы и прикладные исследования, которые способствуют лучшему пониманию инженерных, научных и технологических задач.

Методы удельного сопротивления | Экологическая геофизика

Введение

Поверхностная съемка удельного электрического сопротивления основана на принципе
что распределение электрического потенциала в земле вокруг
токоведущий электрод зависит от электрического
удельные сопротивления и распределение окружающих грунтов и
горные породы. Обычной практикой в ​​этой области является применение
электрический постоянный ток (DC) между двумя электродами, имплантированными в
землю и измерить разность потенциалов между двумя
дополнительные электроды, не проводящие ток. Обычно
потенциальные электроды находятся на одной линии между токовыми электродами,
но в принципе они могут располагаться где угодно. Электрический ток
используется либо постоянный ток, либо коммутируемый постоянный ток (т.е.
прямоугольный переменный ток) или переменный ток низкой частоты (обычно
около 20 Гц).Весь анализ и интерпретация выполняются на
основе постоянного тока. Распределение потенциала может
быть связаны теоретически с удельным сопротивлением грунта и их
распределение для некоторых простых случаев, в частности, случай
горизонтально стратифицированный грунт и случай однородных масс
разделены вертикальными плоскостями (например, вертикальный разлом с большим
бросок или вертикальная дамба). Для других видов удельного сопротивления
распределений, интерпретация обычно выполняется качественными
сравнение наблюдаемого ответа с идеализированным гипотетическим
моделей или на основе эмпирических методов.

Минеральные зерна, состоящие из почв и горных пород, в основном
непроводящие, за исключением некоторых экзотических материалов, таких как металлические
руд, поэтому удельное сопротивление грунтов и горных пород определяется в первую очередь
количеством поровой воды, ее удельным сопротивлением и расположением
пор. В той мере, в какой различия в литологии
сопровождается разницей удельного сопротивления, исследования удельного сопротивления могут
могут быть полезны при обнаружении тел из аномальных материалов или в
оценка глубины поверхности коренных пород.В грубом,
зернистые грунты, поверхность грунтовых вод, как правило, отмечена
резким изменением водонасыщенности и, таким образом, изменением
удельное сопротивление. Однако в мелкозернистых почвах может не быть
такое изменение удельного сопротивления, совпадающее с пьезометрическим
поверхность. Как правило, поскольку удельное сопротивление почвы или горной породы
контролируется в первую очередь состоянием поровой воды,
широкий диапазон удельного сопротивления для любого конкретного типа грунта или горной породы,
и значения удельного сопротивления не могут быть напрямую интерпретированы с точки зрения
тип почвы или литология. Однако обычно зоны
характерное удельное сопротивление может быть связано с конкретным грунтом или
единицы горных пород на основе информации о местном месторождении или буровой скважине,
и исследования удельного сопротивления могут быть с пользой использованы для расширения полевых
исследования в областях с очень ограниченными или отсутствующими
данные. Кроме того, исследования удельного сопротивления могут использоваться в качестве
метод разведки, для обнаружения аномалий, которые могут быть дополнительно
исследованы дополнительными геофизическими методами и/или бурением
отверстия.

Метод удельного электрического сопротивления имеет некоторые
присущие ограничения, которые влияют на разрешение и точность, которые
от него можно ожидать. Как и все методы с использованием измерений
потенциального поля, значение измерения, полученное в любой
местоположение представляет собой средневзвешенное значение эффектов, произведенных за
большой объем материала, при этом близлежащие части вносят свой вклад
наиболее сильно. Это имеет тенденцию производить плавные кривые, которые делают
не поддаются высокому разрешению для интерпретаций.
Еще одна особенность, общая для всех потенциальных полевых геофизических методов.
заключается в том, что определенное распределение потенциала в земле
Поверхность обычно не имеет однозначной интерпретации.
Хотя эти ограничения следует признать, неуникальность
или неоднозначность метода удельного сопротивления едва ли меньше, чем при
другие геофизические методы. По этим причинам именно
всегда рекомендуется использовать несколько взаимодополняющих геофизических методов
в комплексной программе разведки, а не полагаться на
единый метод разведки.

Теория

Данные резистивных съемок обычно
представлены и интерпретированы в виде значений кажущихся
удельное сопротивление ρ a . Кажущееся удельное сопротивление определяется как удельное сопротивление
электрически однородного и изотропного полупространства, которое
дают измеренное соотношение между приложенным током и
разность потенциалов для определенного расположения и расстояния между
электроды. Уравнение, дающее кажущееся удельное сопротивление в
с точки зрения приложенного тока, распределения потенциала и
расположение электродов может быть достигнуто путем осмотра
распределения потенциала из-за одиночного тока
электрод. Влияние пары электродов (или любого другого
комбинация) может быть найдена суперпозицией. Рассмотрим один
точечный электрод, расположенный на границе полубесконечного,
электрически однородная среда, которая представляет собой фиктивную
однородная земля.Если по электроду течет ток I,
измеряется в амперах (а), потенциал в любой точке среды
или на границе задается:

(1)

где


U
= потенциал, в В,

ρ = удельное сопротивление среды,

r = расстояние от электрода.

Математическая демонстрация вывода уравнения
можно найти в учебниках по геофизике, таких как Келлер и
Фришкнехт (1966).

Для пары электродов с током I на электроде А и -I на
электрода B (рис. 1), потенциал в точке задается
алгебраическая сумма индивидуальных вкладов:

(2)

где


р А
и
р Б
= расстояния от точки до
электроды A и B

Рисунок 1 иллюстрирует электрическое поле вокруг двух электродов.
с точки зрения эквипотенциалов и линий тока.То
эквипотенциалы представляют собой образные раковины или чаши, окружающие
токовые электроды, и на любом из которых электрические
потенциал везде одинаков. Текущие строки представляют собой
выборка бесконечного множества путей, по которым следует ток,
пути, которые определяются условием, что они должны быть
везде нормально к эквипотенциальным поверхностям.

Рисунок 1.Эквипотенциалы и линии тока для пары
токовые электроды А и В на однородном полупространстве.

Помимо токовых электродов A и B,
На рис. 1 показана пара электродов M и N, не несущих
тока, но между которыми разность потенциалов V может быть
измерено. Следуя предыдущему уравнению, потенциал
разница V может быть
написано

(3)

где


У М
и
У Н
= потенциалы при М и
Н,

AM = расстояние между электродами A и
М и т. д.

Эти расстояния всегда являются действительными
расстояния между соответствующими электродами, независимо от того,
лежать на линии. Количество в скобках является функцией
только из-за различных расстояний между электродами. Количество
обозначается 1/ K , что
позволяет переписать уравнение как:

(4)

где


K
= геометрический коэффициент массива.

Уравнение 58 можно решить для
ρ для получения:

(5)

Удельное сопротивление среды можно найти
от измеренных значений V ,
I и K ,
геометрический фактор. К это
зависит только от геометрии расположения электродов.

Кажущееся удельное сопротивление

Везде, где эти измерения проводятся в течение
реальная неоднородная земля, в отличие от фиктивной
однородном полупространстве символ ρ заменяется на
ρ a для
кажущееся удельное сопротивление. Задача измерения удельного сопротивления состоит в том,
сводится к своей сути, использование значений кажущегося сопротивления из
полевые наблюдения в разных местах и ​​с разными электродами
конфигурации для оценки истинного удельного сопротивления нескольких
грунтовые материалы, присутствующие на участке, и определение их границ
пространственно ниже поверхности площадки.

Электродная решетка с
постоянное расстояние используется для исследования боковых изменений в видимых
сопротивление, отражающее латеральную геологическую изменчивость или локализованное
аномальные черты. Чтобы исследовать изменения удельного сопротивления
с глубиной размер массива электродов варьируется. То
кажущееся удельное сопротивление зависит от материала во все большей степени
большую глубину (следовательно, больший объем), поскольку расстояние между электродами
вырос.Из-за этого эффекта график кажущегося
Удельное сопротивление относительно расстояния между электродами может быть использовано для обозначения
вертикальные колебания удельного сопротивления.

Типы электродных решеток, которые наиболее
обычно используются (Шлюмберже, Веннер и диполь-диполь) являются
показано на рис. 2. Существуют другие электроды.
конфигурации, которые используются экспериментально или для негеотехнических
проблемы или не пользуются сегодня широкой популярностью.Что-нибудь из этого
включают Ли, полуШлюмберже, полярный диполь, бипольный диполь,
и массивы градиентов. В любом случае геометрический фактор для
любая четырехэлектродная система может быть найдена из уравнения 3 и может быть
разработаны для более сложных систем с использованием правила
иллюстрируется уравнением 2. Это также видно из уравнения
58, токовый и потенциальный электроды можно поменять местами.
не влияя на результаты; это свойство называется
взаимность.

Массив Шлюмберже

Для этого массива (рис. 2а) в пределе
как и
приближается к нулю, количество
V/ и
приближается к значению градиента потенциала
в середине массива. На практике чувствительность
инструменты ограничивают соотношение с к
и и обычно держит его в пределах примерно от 3 до
30.Поэтому типичной практикой является использование конечного
расстояние между электродами и уравнение 2 для расчета геометрического фактора
(Келлер и Фришкнехт, 1966). Кажущееся удельное сопротивление
(г) это:

(6)

В обычных полевых операциях внутренний
(потенциальные) электроды остаются неподвижными, а внешние (токовые)
электроды регулируются для изменения расстояния s .
Расстояние между и составляет
корректируется по мере необходимости из-за снижения чувствительности
измерение. Промежуток и должен
никогда не превышать 0,4 s или
предположение о потенциальном градиенте больше не действует. Также,
и
интервал иногда может быть скорректирован с помощью
s удерживается постоянным для обнаружения присутствия локальных
неоднородности или боковые изменения в окрестности
потенциальные электроды.

Массив Веннера

Этот массив (рис. 2б) состоит из четырех
электроды в линию, разделенные равными интервалами, обозначены
и . Применяя уравнение 2, пользователь обнаружит, что
геометрический фактор K равен a , поэтому
кажущееся сопротивление определяется как:

(7)

Хотя массив Шлюмберже всегда был предпочтительным массивом
в Европе до недавнего времени больше применялась решетка Веннера
значительно больше, чем массив Шлюмберже в США.
При съемке с различным расстоянием между электродами полевые операции с
массив Шлюмберже быстрее, потому что все четыре электрода
массив Веннера перемещается между последовательными наблюдениями, но
с массивом Шлюмберже должны быть только внешние
взолнованный. Говорят, что массив Шлюмберже превосходит
различать боковые и вертикальные изменения в
удельное сопротивление. С другой стороны, массив Веннера требует меньше
чувствительность прибора и обработка данных немного проще.

Рисунок 2. Конфигурации электродной решетки для удельного сопротивления
измерения.

Диполь-дипольная решетка

Диполь-дипольная решетка (рис. 2с) представляет собой один
член семейства решеток, использующих диполи (близко расположенные
пары электродов) для измерения кривизны потенциала
поле. Если расстояние между обеими парами электродов
те же а, и
расстояние между центрами диполей ограничено
к a(n+1) ,
кажущееся сопротивление определяется как:

(8)

Этот массив особенно полезен
для измерения боковых изменений удельного сопротивления и все чаще
используется в геотехнических приложениях.

Глубина исследования

Для иллюстрации основных особенностей
связь между кажущимся удельным сопротивлением и расстоянием между электродами,
На рисунке 3 показана гипотетическая модель Земли и некоторые гипотетические
кривые кажущегося сопротивления. Модель Земли имеет поверхность
слой удельного сопротивления ρ1 и подстилающий слой удельного сопротивления
ρn, которое простирается вниз до бесконечности (рис. 3а).Там
могут быть промежуточными слоями произвольной толщины и
сопротивления. Расстояние между электродами может быть равно Веннеру.
интервал и
или расстояние Шлюмберже
и ; кривые зависимости кажущегося сопротивления от расстояния будут иметь
одинаковая общая форма для обоих массивов, хотя они не будут
в целом совпадают.

При малых расстояниях между электродами кажущееся удельное сопротивление близко к
сопротивление поверхностного слоя, а при больших расстояниях между электродами
оно приближается к удельному сопротивлению слоя фундамента.Каждый
Таким образом, кривая кажущегося сопротивления имеет две асимптоты: горизонтальную
линии ρ a = ρ 1 и ρ a =
ρ n , что она приближается при крайних значениях
расстояние между электродами. Это верно, если ρ n является
больше, чем ρ 1 , как показано на рисунке 3b, или
обеспечить регресс. Поведение кривой между областями, где
приближается к асимптотам, зависит от распределения
удельные сопротивления в промежуточных слоях.Кривая А представляет
случай, когда имеется промежуточный слой с удельным сопротивлением
больше, чем ρ n . Поведение кривой B
напоминает двухслойный случай или случай, когда удельные сопротивления
возрастают от поверхности к основанию. Кривая
могла бы выглядеть как кривая C, если бы существовал промежуточный слой с
сопротивление ниже ρ 1,   К сожалению для
интерпретатор, ни максимум кривой А, ни минимум
кривая C достигает истинных значений удельного сопротивления для промежуточного
слоев, хотя они могут быть близкими, если слои очень толстые.

Не существует простых отношений между
расстояние между электродами, при котором особенности кажущегося сопротивления
расположены кривые и глубины до границ раздела между
слои. Глубина расследования будет ВСЕГДА
быть меньше расстояния между электродами.
Как правило, максимальное расстояние между электродами в три или более раз превышает
глубина интереса необходима, чтобы гарантировать наличие достаточного количества данных.
было получено.Лучшее общее руководство для использования в полевых условиях
построить кривую кажущегося сопротивления (рис. 2б) по мере
прогрессирует, так что можно судить, соответствует ли асимптотическая фаза
кривой достигнута.

Рис. 3. Асимптотическое поведение кажущегося удельного сопротивления
кривые на очень малых и очень
большие расстояния между электродами.

Приборы и измерения

Теория и полевые методы, используемые для исследований удельного сопротивления, основаны на
на использовании постоянного тока, потому что он позволяет большую глубину
исследование, чем переменный ток, и поскольку он позволяет избежать
сложности, вызванные влиянием индуктивности и емкости заземления
и результирующая частотная зависимость удельного сопротивления.Тем не мение,
на практике фактический постоянный ток редко используется для двух
причины: (1) электроды постоянного тока создают поляризованные
поля ионизации в электролитах вокруг них, и эти поля
создают дополнительные электродвижущие силы, вызывающие ток и
потенциалы в земле отличаются от потенциалов в
электроды; и (2) естественные земные течения (теллурические токи)
и спонтанные потенциалы, которые являются по существу однонаправленными или
медленно меняющиеся во времени, индуцируют потенциалы в дополнение к вызванным
по приложенному току. Последствия этих явлений, как
а также любые другие, которые производят однонаправленные компоненты
текущие или потенциальные градиенты уменьшаются за счет использования
переменного тока, потому что поля поляризованной ионизации не
иметь достаточно времени для развития в полупериоде, а
переменный компонент ответа может быть измерен независимо
любых наложенных постоянных токов. Используемые частоты
очень низкая, обычно ниже 20 Гц, так что измеренное
удельное сопротивление практически такое же, как и постоянный ток
удельное сопротивление.

По идее, постоянный ток (I) или
переменный ток низкой частоты, подается на ток
электроды, а силу тока измеряют амперметром.
Независимо измеряется разность потенциалов В на потенциальных электродах и, в идеале,
между потенциалами не должно протекать тока.
электроды. Это достигается либо нулевой балансировкой
гальванометр (старая технология) или очень высокое входное сопротивление
операционные усилители.Некоторые приборы удельного сопротивления имеют
отдельные «отправляющие» и «принимающие» блоки для тока и потенциала;
но в обычной практике схема измерения потенциала выводится
из того же источника, что и потенциал на токе
электроды, так что изменения напряжения питания влияют на оба
одинаково и не влияют на точку баланса.

Питание обычно обеспечивается сухими батареями в меньших размерах.
инструменты и мотор-генераторы в более крупных инструментах.
От 90 В до нескольких сотен вольт может использоваться через
токовые электроды в изысканиях для инженерных целей. В
В устройствах с батарейным питанием ток обычно невелик и составляет
применяется только в течение очень короткого времени, в то время как потенциал
измерено, поэтому потребление батареи низкое. Следует проявлять осторожность
НИКОГДА не подавать напряжение на электроды во время манипуляций с ними,
потому что при приложенных потенциалах в сотни вольт ОПАСНО И
Возможны ПОТЕНЦИАЛЬНО СМЕРТЕЛЬНЫЕ удары током.

Токовые электроды, используемые с переменным током (или коммутируемым
постоянного тока) инструменты обычно представляют собой колья из бронзы, меди,
стальной с бронзовыми кожухами, или, что менее желательно, стальной, около 50 см
в длину. Они должны быть вбиты в землю достаточно глубоко, чтобы
обеспечить хороший электрический контакт. Если есть трудности, потому что
высокого контактного сопротивления между электродами и грунтом, он может
иногда можно облегчить, облив соленой водой вокруг
электроды.Многие приборы сопротивления включают амперметр.
чтобы убедиться, что ток между токовыми электродами находится на уровне
приемлемый уровень, желательная функция. Другие инструменты
просто выведите требуемую разность потенциалов для управления выбранным
ток в токовые электроды. Типичные токи в
инструменты, используемые для инженерных приложений в диапазоне от 2 мА до
500 мА. Если ток слишком мал, чувствительность
измерение ухудшается.Проблема может быть устранена путем
улучшение электрических контактов на электродах. Тем не мение,
если проблема связана с сочетанием высокого удельного сопротивления земли
и большое расстояние между электродами, средство состоит в том, чтобы увеличить напряжение
через токовые электроды. Где земля слишком тверда
или скалистый, чтобы вбить колья, обычной альтернативой являются листы
алюминиевая фольга, закопанная в неглубоких углублениях или в небольших насыпях
земли и смоченной.

Одним из преимуществ четырехэлектродного метода является то, что измерения
не чувствителен к контактному сопротивлению на потенциальных электродах, поэтому
до тех пор, пока он достаточно низок, чтобы можно было провести измерение, потому что
наблюдения производятся с системой, настроенной таким образом, чтобы не было
ток в потенциальных электродах. При нулевом токе
фактическое значение контактного сопротивления несущественно, так как оно не
влияют на потенциал.На токовых электродах также
фактическое значение контактного сопротивления не влияет на измерение,
до тех пор, пока он достаточно мал, чтобы обеспечить удовлетворительный ток
получено, и до тех пор, пока нет большой разницы между
два электрода. Контактное сопротивление влияет на отношения
между током и потенциалами на электродах, но
поскольку используется только измеренное значение тока, потенциалы
на этих электродах не фигурируют ни в теории, ни в интерпретации.

При использовании постоянного тока необходимо принять специальные меры для
устранить эффекты поляризации электродов и теллурического
токи. Неполяризующий электрод доступен в виде
пористого неглазурованного керамического горшка, который содержит центральную
металлический электрод, обычно медный, заполненный жидкостью
электролит, представляющий собой насыщенный раствор соли того же
металл (с медью используется медный купорос).Центральный
электрод подключен к прибору, и электрический контакт
с грунтом производится через электролит в порах
керамический горшок. Этот тип электрода может быть выгоден для
использование на скальных поверхностях, где электроды стержневого типа
трудный. Хороший контакт горшка с землей может быть
помогая убирать траву и листья под ним, заделывая его
слегка в почву, а если земля сухая, подсыпая небольшой
количество воды на поверхности перед размещением горшка.То
баки должны быть заполнены электролитом за несколько часов до их
Используется для проникновения электролита в тонкие поры
керамический. Пористые электроды необходимо проверять каждый раз.
несколько часов в течение полевого дня для проверки уровня электролита
и присутствие твердой соли для поддержания насыщенного
решение.

Теллурические токи возникают в природе
широко распространенные электрические поля, некоторые из которых
масштаб.Обычно они имеют небольшую величину, но могут быть очень
велика во время солнечных вспышек или если дополняется токами
искусственное происхождение. Спонтанные потенциалы в земле могут быть
генерируемые гальваническими явлениями вокруг электрохимически активных
материалы, такие как трубы, трубопроводы, закопанные отходы,
шлаки и месторождения руды. Они также могут возникать как потоки
потенциалы, создаваемые движением подземных вод. (электрический
поля, связанные с движением грунтовых вод, будут иметь наибольшее
амплитуда там, где скорость потока подземных вод высока, например, через
подземный поток в открытом русле.Движение подземных вод в карсте
участки могут демонстрировать быстрый поток через растворенные каналы внутри
камень. Источники и подповерхностный поток могут быть причиной
теллурические источники, которые могут скрывать удельное сопротивление
измерений.) Теллурические токи и спонтанный потенциал
эффекты могут быть скомпенсированы приложением потенциала смещения для уравновешивания
потенциальные электроды перед подачей тока
электроды. Поскольку теллурические токи обычно меняются в зависимости от
время может потребоваться частая регулировка потенциала смещения
в ходе наблюдения.Если инструмент
отсутствует возможность применения потенциала смещения, менее
удовлетворительной альтернативой является использование переключателя полярности для
снимать показания с поочередно реверсивным направлением тока в
токовые электроды. Средние значения V
и I для
прямое и обратное направления тока затем используются для вычисления
кажущееся сопротивление.

Разводку электродов следует выполнять с непроводящими измерительными
ленты, так как ленты из токопроводящих материалов, если их оставить на земле
во время измерения может влиять на кажущееся сопротивление
ценности.На измерения удельного сопротивления также могут влиять
металлические ограждения, рельсы, трубы или другие проводники, которые могут
индуцируют спонтанные потенциалы и обеспечивают пути короткого замыкания для
электрический ток. Эффекты таких линейных проводников, как эти
можно свести к минимуму, но не устранить, выкладывая электрод
массив на линии, перпендикулярной проводнику; но в некоторых
местах, таких как некоторые городские районы, может быть так много
вблизи проводящих тел, что это невозможно.
Кроме того, электрические помехи от линий электропередач, кабелей или других источников
может мешать измерениям. Из-за почти
вездесущий шум от источников питания с частотой 60 Гц в Соединенных Штатах,
использование частоты 60 Гц или ее гармоник в приборах удельного сопротивления не допускается.
желательно. В некоторых случаях на качество данных влияет
Электрический шум можно уменьшить, усредняя значения, полученные из
ряд наблюдений; Иногда электрический шум возникает из-за
временные источники, поэтому более точные измерения могут быть получены путем
ждем улучшения условий.Иногда окружающий
электрические шумы и другие мешающие факторы на объекте могут
съемка сопротивлений невозможна. Современное сопротивление
приборы имеют возможность усреднения или суммирования данных; это
позволяет проводить исследования удельного сопротивления, несмотря на самый шумный участок
условий и улучшить отношение сигнал/шум для слабых сигналов.

Сбор данных

Исследования удельного сопротивления выполняются для удовлетворения потребностей двух четко
различные виды проблем интерпретации: (1)
изменение удельного сопротивления с глубиной, отражающее более или менее
горизонтальное расслоение грунтовых материалов; и (2) боковой
вариации удельного сопротивления, которые могут указывать на линзы грунта, изолированные
рудные тела, разломы или полости.Для первого вида
задачи, измерения кажущегося сопротивления производятся за один раз
местоположение (или вокруг одной центральной точки) с систематическим
разное расстояние между электродами. Эта процедура иногда
называется вертикальным электрическим зондированием (ВЭЗ) или вертикальным
профилирование. Съемки боковых отклонений могут быть выполнены на месте.
или координатной сетке, или по определенным траверсным линиям, процедура
иногда называется горизонтальным профилированием.

Рис. 4. Система сбора данных удельного сопротивления постоянного тока, развернутая для определения характеристик участка (http://water.usgs.gov/ogw/bgas/toxics/NAWC-surface.html). Это изображение предоставлено в демонстрационных целях и не предназначено для поддержки использования этого продукта.

Вертикальное электрическое зондирование (VES ) — 1D Imaging

Либо система Шлюмберже, либо, что менее эффективно, система Веннера.
используется для звучания, так как все общедоступные интерпретации
методы и средства интерпретации зондирования основаны на этих двух
массивы.При использовании любого метода центральная точка
массив хранится в фиксированном месте, а расположение электродов
разнообразны вокруг него. Значения кажущегося сопротивления и
глубина слоя, интерпретируемая по ним, отнесена к центру
точка.

В установке Веннера электроды расположены на расстоянии a/2
и 3а/2 от центральной точки. Самый удобный способ
определить местонахождение электродных станций заключается в использовании двух измерительных лент, закрепленных булавками
с их нулевыми концами в центральной точке и отходящими от
центра в противоположные стороны.После каждого чтения каждый
потенциальный электрод выдвигается на половину приращения электрода
интервал, а каждый токовый электрод выдвинут в 1,5 раза
приращение. Используемый шаг зависит от
методы интерпретации, которые будут применяться. В большинстве
методов интерпретации кривые дискретизируются в логарифмическом
разнесенные точки. Соотношение между последовательными интервалами может быть
получено из соотношения

(9)

где

n = количество
точки, которые должны быть построены в каждом логарифмическом
цикл.

Например, если требуется шесть очков для каждого
цикл логарифмического графика, то каждый интервал
и будут равны предыдущему интервалу в 1,47 раза.
Тогда последовательность, начинающаяся с 10 м, будет следующей: 10, 14,7, 21,5, 31,6,
46.4, 68.2, которые для удобства компоновки и черчения можно было бы
округляется до 10, 15, 20, 30, 45, 70. В следующем цикле
интервалы будут 100, 150, 200 и так далее.Шесть очков за
цикл является минимально рекомендуемым; 10, 12 или даже больше за цикл
может быть необходимо в шумных местах.

Съемки ВЭЗ с установкой Schlumberger
также выполнен с фиксированной центральной точкой. инициал
интервал с
(расстояние от центра массива до
любой из токовых электродов) выбирается, и ток
электроды перемещаются наружу с потенциальными электродами
фиксированный.Согласно Ван Ностранду и Куку (1966), ошибки в
кажущееся удельное сопротивление находится в пределах от 2 до 3 процентов, если расстояние
между потенциальными электродами не превышает
2 с /5.
Таким образом, потенциальное расстояние между электродами определяется
минимальное значение s .
Как с
повышается, чувствительность потенциала
измерение уменьшается; поэтому в какой-то момент, если
s станет достаточно большим, надо будет увеличить
потенциальное расстояние между электродами.Приращения в
s обычно должен быть логарифмическим и может быть выбран в
так же, как описано для массива Веннера.

Для любого типа электродной решетки минимум
и максимальные интервалы регулируются необходимостью определить
асимптотических фаз кривой кажущегося сопротивления и необходимой
глубина расследования. Часто максимально полезно
расстояние между электродами ограничено доступным временем, топографией участка или
боковые колебания удельного сопротивления.С целью
при планировании обследования максимальное расстояние между электродами не менее трех
раз можно использовать глубину интереса, но кажущаяся
Кривая удельного сопротивления должна строиться по мере продвижения исследования в
для того, чтобы судить о том, были ли получены достаточные данные.
Кроме того, прогрессивный график можно использовать для обнаружения ошибок в показаниях.
или ложные значения удельного сопротивления из-за локальных эффектов. Образец
листы полевых данных показаны на рисунках с 4 по 6.

Рисунок 4. Пример технического паспорта для вертикали Schlumberger
звучание.

Рисунок 5. Пример таблицы данных для массива Веннера.

Фигура
6. Пример листа данных для диполь-дипольной решетки.

В обычной серии наблюдений полное сопротивление,
R = V / I ,
уменьшается с увеличением расстояния между электродами.Время от времени,
нормальные отношения могут быть изменены на одно или несколько
чтения. Если эти обращения не являются результатом ошибок в
чтения, они вызваны некоторым типом боковых или местных изменений
в удельном сопротивлении почвы или породы. Такой эффект может быть
вызвано тем, что один токовый электрод был помещен в материал с большой
более высокое удельное сопротивление, чем вокруг других, например, в
карман из сухого гравия в контакте с валуном с высоким сопротивлением
рок или близко к пустой полости.Систематические развороты могут
быть вызвано истончением поверхностного проводящего слоя, где
нижележащий устойчивый слой приближается к поверхности, потому что он погружается
круто или из-за топографии поверхности. В холмистой местности,
линия электродов должна быть проложена по контуру, если
возможный. Там, где пласты, как известно, круто падают (более
около 10 град.), линия должна быть проложена вдоль
забастовка. Электроды не должны располагаться в непосредственной близости от
валуны, поэтому иногда может потребоваться перемещение отдельных
электроды вдали от линии.Теоретически правильно
метод смещения одного электрода, например, токового электрода A,
было бы поместить его в новую позицию A’ так, чтобы геометрическая
коэффициент К
неизменен. Это условие было бы
выполняется (см. уравнение 10), если

(10)

Если расстояние между электродами велико по сравнению с количеством
смещение, удовлетворительно сдвигать электрод по линии
перпендикулярно массиву.При больших сменах разумно
приближение заключается в перемещении электрода по дуге с центром в
ближайший потенциальный электрод, если он не перемещается более чем
около 45° от
линия.

График зависимости кажущегося удельного сопротивления от расстояния всегда плавный.
кривая, где она определяется только вертикальным изменением
удельное сопротивление. Изменение сопротивления и неравномерность
кривая кажущегося сопротивления, если не из-за ошибок, то обе указывают
боковые изменения и должны быть дополнительно исследованы.С
Веннера, модификация Ли может быть использована для обнаружения
различия с одной стороны массива на другую, а также
Проверка может быть выполнена путем снятия второго набора показаний в то же самое время.
месте, но на перпендикулярной линии. Где Шлюмберже
используется массив, изменение расстояния между потенциальными электродами может
вызвать смещение кривой кажущегося сопротивления в результате
боковая неоднородность. Такое смещение может иметь место как общее
сдвиг кривой без особого изменения ее формы (Zohdy,
1968).В таких условиях причиной смещения может быть
часто определяется повторением частей звучания с
разное потенциальное расстояние между электродами.

Горизонтальное профилирование — 1D-визуализация

Исследования латеральных вариаций удельного сопротивления могут быть полезны для
исследование любых геологических особенностей, которые, как можно ожидать,
предлагают контрасты удельного сопротивления с их окружением.Депозиты
гравия, особенно ненасыщенного, имеют высокое удельное сопротивление и
были успешно разведаны методами удельного сопротивления.
Крутопадающие разломы могут быть локализованы по резистивным траверсам.
пересечение предполагаемой линии разлома, если имеется достаточно
контраст сопротивлений между породами на двух сторонах
вина. Полости раствора или открытые швы могут быть обнаружены как
аномалии высокого сопротивления, если они открыты, или низкого сопротивления
аномалией, если они заполнены почвой или водой.

Исследования удельного сопротивления для изучения аэрогеологии
выполненный с фиксированным расстоянием между электродами путем перемещения массива между
последовательные измерения. Горизонтальное профилирование само по себе означает
перемещение массива по линии траверсы, хотя и горизонтальной
вариации также могут быть исследованы путем индивидуальных измерений, сделанных
в точках сетки. Если симметричный массив, например
Используется массив Шлюмберже или Веннера, значение удельного сопротивления
полученное связано с расположением центра
множество.Обычно сначала проводится вертикальная съемка.
определить наилучшее расстояние между электродами. Любой доступный
геологическая информация, такая как глубина особенностей
интерес, также следует учитывать при принятии этого решения, которое
определяет эффективную глубину исследования. Расстояние между
соседние станции удельного сопротивления или мелкость сетки определяют
разрешение деталей, которое может быть получено. Это очень
во многом зависит от глубины особенностей и достижимого
разрешение уменьшается с глубиной.Как правило,
расстояние между станциями удельного сопротивления должно быть меньше
ширина наименьшего элемента, который необходимо обнаружить, или меньше, чем
требуемое разрешение в расположении боковых границ.

Полевые данные могут быть нанесены в виде профилей или изолиний на
карта обследуемой территории. Для контурной карты удельное сопротивление
данные, полученные в узлах сетки, предпочтительнее данных, полученных
линии профиля, если только линии не расположены близко друг к другу, потому что
выравнивание данных по профилям имеет тенденцию искажать контурную карту
и придает ему искусственную зернистость, которая отвлекает и мешает
с толкованием карты.Лучший метод данных
набор для контурной карты должен использовать квадратную сетку или, по крайней мере,
набор станций с равномерным охватом местности и без
направленное смещение.

Иногда возможно сочетание вертикального и горизонтального методов.
использоваться. Если требуется нанести на карту глубину до коренной породы,
Вертикальное зондирование может быть выполнено на каждом наборе сетки
точки. Однако прежде чем принять на себя обязательство
комплексная съемка данного типа, результаты резистивных
съемки на нескольких станциях следует сравнивать с буровой скважиной
журналы.Если сравнение показывает, что надежные количественные
может быть сделана интерпретация удельного сопротивления, съемка может быть
простирается на интересующую область.

Когда профилирование выполняется с помощью массива Веннера, удобно
используйте расстояние между станциями, равное расстоянию между электродами, если
это совместимо с требованиями к расстоянию задачи и
условия сайта. При перемещении массива самый задний электрод
нужно только переместить на шаг вперед переднего электрода, на
расстояние равно расстоянию между электродами.Затем кабели
снова подключены к нужным электродам, и следующее показание
сделал. Однако с массивом Schlumberger весь набор
электроды необходимо перемещать между станциями.

Обнаружение полостей

Подповерхностные полости чаще всего встречаются как полости раствора в
карбонатные породы. Они могут быть пустыми или заполненными землей или
вода. При благоприятных обстоятельствах любой тип может предложить
хороший контраст удельного сопротивления с окружающей породой, так как карбонат
породы, кроме пористых и насыщенных, обычно имеют высокую
удельные сопротивления, в то время как заполнение грунтом или водой обычно
электропроводны, а воздух в пустой полости существенно
непроводящий.Массивы Веннера или Шлюмберже могут использоваться с
горизонтальное профилирование для обнаружения аномалий удельного сопротивления
полостями, хотя сообщения в литературе указывают на смешанные
успех. Вероятность успеха этого метода зависит от
условиях участка и об использовании оптимального сочетания
расстояние между электродами и интервал между последовательными станциями.
Многие из неудачных съемок тоже делаются с интервалом
большой, чтобы устранить искомые аномалии.

Интерпретация данных вертикального электрического зондирования

Проблема интерпретации данных ВЭЗ заключается в использовании кривой
кажущееся удельное сопротивление в зависимости от расстояния между электродами, построенное по полю
измерений, для получения параметров геоэлектрической
разрез: удельные сопротивления и толщины слоев. Из
при заданном наборе параметров слоя всегда можно вычислить
кажущееся удельное сопротивление в зависимости от расстояния между электродами (ВЭЗ
изгиб).К сожалению, для обратной этой задачи
обычно невозможно получить единственное решение. Там
представляет собой взаимодействие между толщиной и удельным сопротивлением; может быть
анизотропия удельного сопротивления в некоторых пластах; большие различия в
геоэлектрический разрез, особенно на глубине, дает небольшие
различия в кажущемся сопротивлении; и точность поля
измерения ограничены естественной изменчивостью поверхности почвы
и рок и по инструментальным возможностям.Как результат,
различные участки могут быть электрически эквивалентны внутри
практические пределы точности полевых измерений.

Чтобы справиться с проблемой двусмысленности, интерпретатор должен проверить
все интерпретации путем расчета теоретической кривой ВЭЗ для
интерпретируемый разрез и сравнение его с кривой поля.
Должен применяться критерий геологической обоснованности. В
частности, трактовали тонкие грядки с неоправданно высокими
контрасты удельного сопротивления, вероятно, являются артефактами интерпретации
а не реальные характеристики.Корректировка интерпретируемого
значения могут быть сделаны на основе рассчитанных кривых ВЭЗ и
проверяется вычислением новых кривых. Из-за точности
ограничения, вызванные инструментальными и геологическими факторами, усилиями
не следует тратиться на чрезмерную доработку
интерпретация. В качестве примера предположим, что набор полевых данных
и трехслойная теоретическая кривая согласуются в пределах
10 процентов. Добавление нескольких тонких слоев для достижения подгонки
2 процента редко лучше соответствуют геологическим условиям.

Все методы прямой интерпретации, кроме некоторых эмпирических и
полуэмпирические методы, такие как кумулятивный метод Мура и
Метод слоя Барнса, которого следует избегать, опирается на кривую
сопоставление в той или иной форме для получения параметров слоя. Так как
теоретические кривые всегда гладкие, кривые поля должны
быть сглажены до того, как начнется их интерпретация, чтобы убрать очевидные
ошибки наблюдения и влияние латеральной изменчивости.
Изолированные одноточечные всплески удельного сопротивления удаляются, а не
интерполированный. Кривые должны быть проверены на очевидные
искажения из-за эффектов боковых вариаций.

Сравнение с теоретическими многослойными кривыми полезно при
обнаружения такого искажения. Условия на площадке должны быть
обдуманный; чрезмерное падение подповерхностных пластов по ходу съемки
линия (более 10 процентов), неблагоприятная топография или
известная высокая боковая изменчивость свойств почвы или породы может быть
причины отклонения полевых данных как непригодных для интерпретации в
с точки зрения простого вертикального изменения удельного сопротивления.

Простейший многослойный случай — это одиночный
слой конечной толщины, покрывающий однородное полупространство
разное удельное сопротивление. Кривые ВЭЗ для этого случая изменяются в
относительно простым способом, и можно получить полный набор эталонных кривых.
нанесены на один лист бумаги. Стандартные двухслойные кривые
для массива Шлюмберже показаны на рис. 7. Кривые
нанесены в логарифмическом масштабе как по горизонтали, так и по вертикали,
и нормируются путем построения графика отношения кажущегося удельного сопротивления к
удельное сопротивление первого слоя (ρa/ρ1) в зависимости от отношения
расстояние между электродами до толщины первого слоя (a/d1).Каждый
кривая семейства представляет собой одно значение параметра
k
, который определяется

(11)

Кажущееся сопротивление при малых расстояниях между электродами приближается
ρ 1 и для подходов с большим шагом
р 2; эти кривые начинаются в
ρ a 1 = 1, и асимптотически
подход ρ a 1 =
ρ 2 1 .

Любая двухслойная кривая для определенного значения k или для
определенное отношение удельных сопротивлений слоев, должны иметь одинаковую форму
на логарифмическом графике в виде соответствующей стандартной кривой.
Отличается только сдвигами по горизонтали и вертикали, которые равны
к логарифмам толщины и удельного сопротивления первого
слой. Ранний (т. е. соответствующий меньшему
расстояния между электродами) часть более сложных многослойных кривых
также можно подогнать к двухслойным кривым, чтобы получить первый слой
параметры ρ1 и d1 и удельное сопротивление ρ2 слоя 2.То
крайние кривые на рис. 7 соответствуют значениям k, равным 1,0
и -1,0; эти значения представляют бесконечно большое удельное сопротивление
контрасты между верхним и нижним слоями. Первый случай
представляет собой слой 2, который является идеальным изолятором; второй, а
слой 2, который является идеальным проводником. Следующие ближайшие кривые
в обоих случаях представляют соотношение 19 в слое
сопротивления. Очевидно, там, где контраст сопротивлений
более 20 к 1, высокое разрешение удельного сопротивления слоя 2
нельзя ожидать.Потеря разрешения — это не просто
зависит от того, как построены кривые, но является репрезентативным
основная физика
проблема и приводит к неоднозначности интерпретации ВЭЗ
кривые.

Рисунок 7. Двухслойный основной набор кривых зондирования для
Массив Шлюмберже. (Зохди 1974а, 1974б)

Где три
или более пластов контрастного сопротивления, ВЭЗ
кривые более сложны, чем двухслойные кривые.На троих
слоев существует четыре возможных типа кривых ВЭЗ, как показано на рис.
рис. 8, в зависимости от характера последовательного удельного сопротивления
контрасты. Классификация этих кривых содержится в
литературе с обозначениями H, K, A и Q. Эти символы
соответствуют соответственно чашеобразным кривым, которые возникают при
промежуточный слой с более низким удельным сопротивлением, чем слои 1 или 3;
колоколообразные кривые, где промежуточный слой выше
удельное сопротивление; восходящие кривые, где сопротивления последовательно
увеличивать; и нисходящие кривые, где сопротивления последовательно
снижаться.При четырех слоях присутствует еще один сегмент кривой,
так что можно определить 16 типов кривых: HK для чаши-колокола
кривая, AA для монотонно возрастающей кривой и так далее.

Рис. 8. Четыре типа трехслойных кривых ВЭЗ; три
выборочные кривые для каждого из четырех типов представляют значения d2/d1=
1/3, 1 и 3.

До появления персональных компьютеров сопоставление кривых
процесс был сделан графически путем построения графика полевых данных, нанесенных на
прозрачная логарифмическая миллиметровка в том же масштабе каталогов
двух- и трехслойные стандартные кривые.Использование стандартных
кривых требуется идентификация типа кривой, за которой следует
сравнение со стандартными кривыми этого типа для получения наилучшего
совпадение. Можно использовать двухслойные и трехслойные кривые.
полная интерпретация кривых ВЭЗ большего количества слоев
Вспомогательный точечный метод, который требует использования небольшого набора
вспомогательные кривые и некоторые построения. Обсуждения и
пошаговые примеры этого метода приведены Zohdy (1965),
Орельяна и Муни (1966) и Келлер и Фришкнехт (1966).Наборы стандартных кривых были разработаны несколькими
рабочие. Орельяна и Муни (1966) опубликовали набор из 1417 экземпляров.
двух-, трех- и четырехслойные кривые Шлюмберже, сопровождающиеся
набор вспомогательных кривых и табличные значения как для Schlumberger
и кривые Веннера. Значения кажущегося удельного сопротивления для 102
трехслойные кривые Веннера были опубликованы Ветцелем и МакМюрреем.
(1937). Коллекция из 2400 двух-, трех- и четырехслойных
Кривые были опубликованы Муни и Ветцелем (1956).Большинство, если
не все из этих публикаций распроданы, но копии могут быть
доступны в библиотеках.

Гош (1971a, 1971b) и Йохансен (1975) использовали теорию линейных фильтров.
разработать быстрый численный метод для вычисления кажущегося
значения удельного сопротивления из преобразований удельного сопротивления, и наоборот
наоборот С помощью этих методов новые стандартные кривые или пробная ВЭЗ
кривые могут быть рассчитаны по мере необходимости с помощью цифрового компьютера или
калькулятор, либо для сопоставления кривых, либо для проверки достоверности
интерпретация полевых данных.Таким образом, методом проб и ошибок
возможна интерпретация данных ВЭЗ. Пробные значения
параметры слоя можно угадать, проверить с помощью вычисленного кажущегося
кривая удельного сопротивления, и скорректированная, чтобы сделать поле и вычислить
кривые совпадают. Процесс будет намного быстрее, конечно, если
первоначальная догадка основывается на полуколичественном сравнении с
двух- и трехслойные кривые. Компьютерные программы были
написано Зоди (1973, 1974a, 1975), Зоди и Бисдорф (1975) и
несколько коммерческих компаний-разработчиков программного обеспечения для использования этого метода для
получить параметры слоя автоматически путем итерации, начиная
с начальной оценкой, полученной приближенным методом.
Для большинства компьютерных программ требуется исходная оценка, вводимая пользователем.
(модель), тогда как некоторые программы могут дополнительно генерировать начальный
режим. После того, как набор кривых зондирования был индивидуально
интерпретируется таким образом, второй проход может быть сделан там, где определенная
Толщина слоя и/или удельное сопротивление могут быть фиксированными, чтобы получить более
последовательная интерпретация всего проекта.

Интерпретация данных горизонтального профилирования

Данные, полученные из горизонтального профилирования для инженерных
приложения обычно интерпретируются качественно.Очевидный
Значения удельного сопротивления наносятся на карту и контурируются на картах или наносятся в виде
профили и области, отображающие аномально высокие или низкие значения или
выявляются аномальные закономерности. Интерпретация
данных, а также при планировании обследования необходимо руководствоваться
имеющиеся знания о местной геологии. Переводчик
обычно знает, что ищет с точки зрения геологии
особенности и их ожидаемое влияние на кажущееся сопротивление,
потому что исследование удельного сопротивления мотивировано геологическими данными
определенного вида исследовательской задачи (т.г., карстовая местность).
Затем обследование проводится способом, который, как ожидается, будет наиболее
в зависимости от видов геологических или гидрогеологических особенностей
искал. Подводный камень, присущий этому подходу, заключается в том, что
переводчик может быть введен в заблуждение своими предубеждениями, если он не
достаточно бдителен к возможности неожиданного
происходит. Следует рассмотреть альтернативные интерпретации,
и доказательства из как можно большего числа независимых источников должны быть
применяется к толкованию.Один из способов помочь спланировать
съемки заключается в построении модельных кривых зондирования ВЭЗ для ожидаемого
моделей, измените каждый параметр модели отдельно, скажем, на 20%, а затем
выберите разделение электродов, которое лучше всего устранит ожидаемую
вариации удельного сопротивления/глубины. Затем большинство следователей выполняют
ряд замеров ВЭЗ для проверки и уточнения результатов модели
перед началом горизонтального профилирования.

Построение теоретических профилей возможно для некоторых
виды идеализированных моделей, и изучение таких профилей очень
помогает понять значение профилей поля.
Ван Ностранд и Кук (1966) подробно обсуждают
теория интерпретации удельного электрического сопротивления и многочисленные
примеры профилей удельного сопротивления по идеализированным моделям разломов,
дамбы, заполненные провалы и полости.

На рис. 9 показана теоретическая кривая Веннера.
профиль пересекает разлом, ситуация, о которой можно подумать подробнее
как правило, как линия обзора, пересекающая какой-либо резкий переход
между участками с разным сопротивлением.На рисунке сравнивается
теоретическая кривая, представляющая непрерывное изменение кажущегося
удельное сопротивление с расположением центра электродной решетки, и
теоретическая кривая поля, которая была бы получена с интервалом
и /2 между станциями.
Чаще всего интервал, равный расстоянию между электродами, будет
использовал; можно построить различные теоретические кривые поля для этого случая.
соединяя точки на непрерывной кривой через промежутки
и .Эти кривые не смогли бы выявить большую часть
деталь непрерывной кривой и может выглядеть совершенно иначе
друг от друга. На рис. 10 показан профиль через
заполненный сланцем провал (т. е. тело с относительно низким удельным сопротивлением) и
сравнивает ее с теоретической непрерывной кривой и теоретической
кривая поля. Теоретические кривые относятся к проводящему телу.
выставлены на поверхность, в то время как полевой корпус имеет тонкое покрытие
аллювия, но кривые очень похожи.На рис. 9а показано число
теоретических непрерывных профилей по всей поверхности
теплоизоляционные цилиндры. Эта модель будет близко аппроксимировать
подповерхностный туннель и, в меньшей степени, удлиненная пещера. А
сферическая каверна вызовет аналогичный отклик, но с меньшим
ярко выраженные максимумы и минимумы. На рис. 11b показан набор
аналогичные кривые для цилиндров разного удельного сопротивления
контрасты.

Рисунок 9.Горизонтальный профиль удельного сопротивления Веннера над
вертикальный разлом; типичная кривая поля (сплошная линия), теоретическая кривая
(пунктир). (Ван Ностранд и Кук, 1966)

Рис. 10. Горизонтальные профили удельного сопротивления Веннера по
заполненная раковина: А) непрерывная теоретическая кривая
полусферический сток, б) наблюдаемая кривая поля с геологическим крестом
разрез, в) график теоретического поля над полусферическим стоком (Ван
Ностранд и Кук, 1966).

Рис. 11. Теоретические профили Веннера по окружности
цилиндр; а) идеально изолирующие цилиндры на разной глубине, б)
цилиндры разного контраста удельного сопротивления. (Ван Ностранд и
Кук 1966)

2D и 3D электрические изображения

Вслед за 1D-приложениями теории построения изображений удельного сопротивления следуют 2D-, а затем и 3D-приложения.2D-профили используют описанные выше методы зондирования и интегрируют их в 2D-плоскость, пересекающую желаемую целевую область. В наиболее распространенной конфигурации 2D-съемки используются конфигурации электродов диполь-диполь. Пример геометрии сбора данных для 2D-профиля представлен на рисунке 12.

Рис. 12. Двухмерная конфигурация измерения диполь-дипольного профиля удельного сопротивления. Место построения псевдоразреза указано красным.

На рис. 12 показан передающий диполь тока (I), за которым следует ряд потенциальных диполей (V), которые измеряют результирующий градиент напряжения на каждой станции вдоль линии.Последующие измерения завершаются последовательным перемещением токового диполя вниз по линии. Тем не менее, альтернативные измерения удельного сопротивления могут быть выполнены с использованием буксируемых надводных или морских установок, которые сохранили бы вышеуказанную конфигурацию и построили 2D-изображение, перемещая всю измерительную группу для каждой серии измерений. В обоих случаях на полученном изображении отображается кажущееся сопротивление с глубиной, которое затем контурируется (обычно криггингом) с использованием имеющейся в продаже программы. Цветное контурное изображение отображает распределение значений кажущегося удельного сопротивления и соответствующих градиентов в интересующей области.Для преобразования данных кажущегося удельного сопротивления в истинное сопротивление данные инвертируются. На Рисунке 13 показан пример псевдоразреза измеренного кажущегося сопротивления вверху, за которым следует псевдоразрез расчетного кажущегося сопротивления, в результате чего получается перевернутый 2D-разрез истинного удельного сопротивления. Цифры, представленные в нижней части перевернутого разреза, отображают критерии согласия, используемые для оценки точности рассчитанной модели удельного сопротивления. Наконец, обратите внимание, что отметки поверхности были включены в окончательную модель с учетом изменений в геометрии измерений из-за изменения топографии.

Рис. 13. Примеры измеренных кажущихся сопротивлений, расчетных кажущихся сопротивлений и инвертированных разрезов удельных сопротивлений (http://www.agiusa.com/agi2dimg.shtml). Это изображение предоставлено в демонстрационных целях и не предназначено для поддержки использования этого программного обеспечения.

На рис. 14 представлен альтернативный способ создания двумерного изображения удельного электрического сопротивления геологической среды. В этом сценарии ряд электродов размещают через равные промежутки времени вертикально вниз по двум обсадным трубам.Каждый доступный диполь используется как для передачи (ток), так и для приема (напряжение). На рис. 15 показан пример перевернутого набора данных межскважинного ERT в 2D.

Рис. 14. Траектории измерительных лучей, связанные с одним передающим диполем, пересекающим скважину. Традиционно измерения производятся с использованием каждого доступного диполя как передающего и принимающего диполей.

Рис. 15. Пример перевернутого набора данных межскважинного ERT (http://www.agiusa.com/agi2dimg.shtml). Это изображение предоставлено в демонстрационных целях и не предназначено для поддержки использования этого программного обеспечения.



Страницы, найденные в разделе «Поверхностные методы» и «Скважинные методы»
в значительной степени основаны на отчете Министерства транспорта США:

Вайтман, У. Э., Джалинос, Ф., Сирлес, П., и Ханна, К. (2003). «Применение геофизических методов к проблемам, связанным с автомобильными дорогами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
