Комплектное распределительное устройство (КРУ), КРУЭ — Что такое Комплектное распределительное устройство (КРУ), КРУЭ?

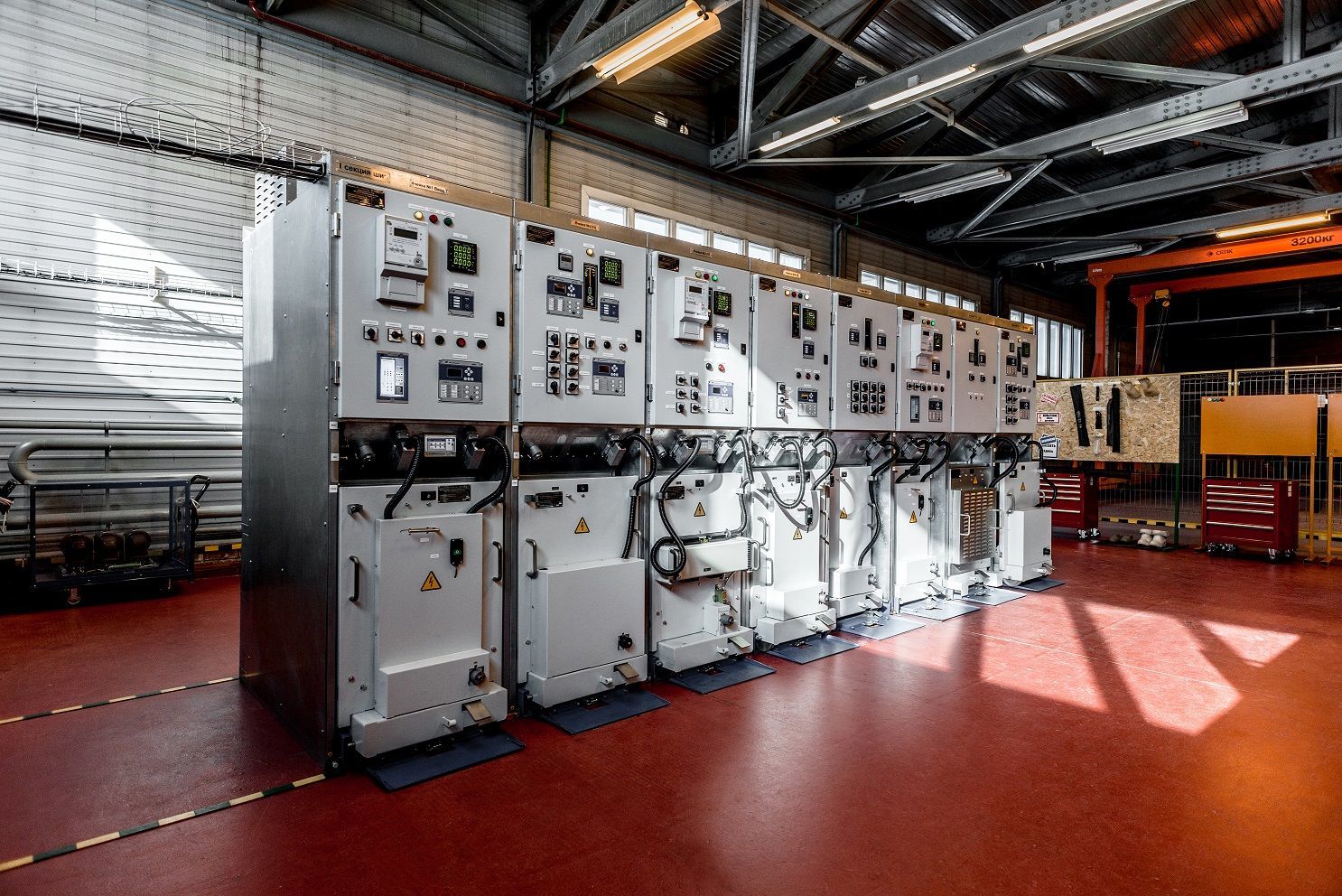

КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности

ИА Neftegaz.RU. Комплектное распределительное устройство (КРУ) — распределительное устройство, собранное из типовых унифицированых блоков (ячеек) высокой степени готовности, собранных в заводских условиях.

Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения.

На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд.

В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ — проводниками с воздушной изоляцией.

Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом.

Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов.

КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.

Область применения

Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства.

В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.

Среди шкафов КРУ, отдельно выделяют камеры сборные одностороннего обслуживания (КСО). Одностороннее обслуживание позволяет ставить КСО непосредственно к стене или задними стенками друг к другу, что позволяет экономить место (важно в условиях высокой плотности городской застройки).

Устройство КРУ

Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных — кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный — релейный шкаф.

— В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники.

На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.

— В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН).

Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.

— В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.

— Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) , трансформаторов напряжения, ОПН.

КРУЭ — комплектное распределительное устройство с элегазовой изоляцией.

Применение КРУЭ позволяет значительно уменьшить площади и объемы, занимаемые РУ и обеспечить возможность более легкого расширения КРУЭ по сравнению с традиционными РУ.

Другие преимущества КРУЭ:

•
  многофункциональность — в одном корпусе совмещены сборные шины, выключатель, разъединители с заземляющими разъединителями, трансформаторы тока, что снижает размеры и увеличивает надежность ОРУ;

•
  взрыво- и пожаробезопасность;

•
  надежность и стойкость к воздействию внешней среды, в тч сейсмически активных районов и зон с повышенной загрязненностью;

•
  отсутствие электрических и магнитных полей;

•
  безопасность и удобство эксплуатации, простота монтажа и демонтажа.

Ячейки КРУЭ выполняются в 3-фазном исполнении и состоят из отдельных элементов, заключенных в герметичную металлическую оболочку цилиндрической или шаровой формы, заполненной элегазом или смесью азота с элегазом.

Соединение оболочек элементов обеспечивают фланцы и патрубки, контакты и уплотнения.

Ячейки КРУЭ, отдельные модули и элементы допускают возможность компоновки распределительных устройств 110 кВ по любым схемам. В зависимости от применяемой схемы распределительное устройство может состоять из 1 и более ячеек.

По функциональному назначению ячейки КРУЭ могут быть линейные, шиносоединительные, трансформаторов напряжения и секционные, с 1 или 2 системами сборных шин.

Ячейки, отдельные модули и элементы допускают возможность компоновки КРУЭ по различным электрическим схемам.

Ячейки состоят из 3 полюсов, шкафов и сборных шин.

В шкафах размещена аппаратура цепей сигнализации, блокировки, дистанционного электрического управления, контроля давления элегаза и подачи его в ячейку, питания приводов сжатым воздухом.

Ячейки на номинальное напряжение 110-220 кВ имеют 3-полюсное или пополюсное управление, а ячейки на 500 кВ — только пополюсное управление.

В полюс ячейки входят:

•
  коммутационные аппараты: выключатели, разъединители, заземлители;

•
  измерительные трансформаторы тока и напряжения;

•
  соединительные элементы: сборные шины, кабельные вводы (масло-элегаз), проходные вводы (воздух-элегаз), элегазовые токопроводы и др.

Различные элементы ячеек по конструкции, условиям эксплуатации, монтажу, ремонту газовой схемы могут быть объединены в отсеки, а по условиям транспортировки — в транспортные блоки.

Ячейки или их транспортные блоки заполнены элегазом или азотом при небольшом избыточном давлении.

КРУЭ снабжаются вспомогательным оборудованием и приспособлениями, обеспечивающими их нормальное обслуживание.

Комплектные распределительные устройства 6-10 кВ — АБС Электротехника

Назначение и область применения

Устройства комплектные распределительные (КРУ) серии С-410 предназначены для приема и передачи электрической энергии переменного трёхфазного тока промышленной частоты 50 Гц и номинальным напряжением 6/10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ С-410 применяются в распределительных устройствах трансформаторных подстанций (в том числе и комплектных), в распределительных устройствах электростанций и подстанций энергосистем, промышленных предприятий, в газовой и нефтедобывающей промышленности, а также на железнодорожном транспорте.

Общие сведения

Шкафы КРУ представляют собой конструкцию, состоящую из четырех отсеков: линейного отсека, отсека сборных шин, отсека выключателя и релейного отсека. В линейном отсеке, расположенном в нижней части шкафа и имеющем доступ как с фасадной, так и с тыловой стороны шкафа, располагаются аппараты и приборы главных цепей. В задней верхней части шкафа расположен отсек сборных шин. В средней части расположен отсек выключателя, устанавливаемого на выкатную тележку. В передней верхней части шкафа, в релейном отсеке, располагаются аппаратура релейной защиты и вторичные цепи.

Корпус шкафа представляет собой сборную металлоконструкцию из листов оцинкованной стали толщиной 2 мм, собранную на болтовых соединениях. Лакокрасочное покрытие дверей шкафов осуществляется краской на основе эпоксидно-полиэфирного порошка «Infralit-ВК8420НК1″ методом напыления. Цвет — RAL7038.

Толщина покрытия — от 50 до 100 мкм. Условия эксплуатации Шкафы КРУ имеют климатическое исполнение «У», «УХЛ», «Т», категория размещения «3», по ГОСТ 15150 и ГОСТ 15543.1.

КРУ предназначено для работы в следующих условиях:
1. Значение температуры окружающего воздуха:

• верхнее значение — плюс 50 °С;
• нижнее значение — минус 25 °С (при условии подогрева шкафов допускается эксплуатация КРУ при минус 60 °С).

2. Высота над уровнем моря — до 1000 м.
3. Атмосферное давление — от 86,6 до 106,7 кПа (от 645 до 795 мм рт. ст.).
4. Относительная влажность воздуха — 95% при плюс 25 °С (для У3) и 98% при плюс 35 °С (Т3).
5. Тип атмосферы — II по ГОСТ 15150, окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Отличительные особенности ячеек С-410

1. Надежность и безопасность, универсальность и современный дизайн при оптимальном соотношении цена/качество.
2. Возможность установки широкой гаммы комплектующих изделий.
3. Изготовление несущей конструкции шкафа из оцинкованных сборных элементов позволяет:

• использовать болтовые и заклепочные соединения вместо сварных, что существенно упрощает и удешевляет процесс сборки;
• повысить антикоррозионную стойкость за счет цинкового покрытия и отсутствия сварных соединений;
• обеспечить надежное заземление всех элементов конструкции;
• обеспечить удобство ремонта конструкции и легкий доступ к отсекам шкафа.

4. Возможность как двухстороннего, так и одностороннего обслуживания ячеек.
5. Применение шкафов меньшей, чем у большинства производителей, ширины (650 мм) на токах до 1250 А позволяет
сократить общие габариты комплектного распределительного устройства и снизить его массу.
6. Среднее расположение выключателя обеспечивает удобство его эксплуатации и ремонта, а также дает возможность установки дополнительного оборудования в линейном отсеке шкафа, доступ в который осуществляется без удаления выключателя из ячейки.
7. Перемещение выключателя из рабочего положения в контрольное и обратно осуществляется при закрытой двери
отсека выключателя.

Основные технические параметры и характеристики

Наименование параметра	Значение параметра
Номинальное напряжение (линейное), кВ	6; 10
Наибольшее рабочее напряжение (линейное), кВ	7,2; 12
Номинальный ток главных цепей шкафов, А	От 630 до 3150
Номинальный ток сборных шин, не более, А	3150
Номинальный ток отключения выключателей, встраиваемых в КРУ, кА	20; 25; 31,5; 40
Ток термической стойкости (кратковременный)*, кА	20; 25; 31,5; 40
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ и выключателей, встраиваемых в КРУ, кА	51; 62; 81; 102
Номинальное напряжение вспомогательных цепей, В: — постоянного тока — переменного тока — цепей освещения	110; 220 220; 50 Гц 12; 36; 220
Уровень изоляции по ГОСТ 1516. 3-96	Нормальная, уровень «б»
Вид изоляции	Воздушная, комбинированная
Наличие изоляции токоведущих частей	С неизолированными шинами
Вид линейных высоковольтных присоединений	Кабельные – нижние; верхние. Шинные – верхние
Система сборных шин	С верхним расположением сборных шин
Вид управления коммутационными аппаратами	Ручное, дистанционное
Наличие дверей в отсеке выкатного элемента	Шкафы с дверью
Условия обслуживания**	Одностороннее или двухстороннее
Род установки	Для внутренней установки в электропомещениях
Вид поставки	Отдельными шкафами
Масса шкафа КРУ (в зависимости от исполнения), кг	От 600 до 750, от 950 до 1100

* — Время протекания тока термической стойкости для главных цепей – 3 с, для заземляющих ножей – 1 с.
** — Минимальное расстояние между шкафами, установленными в два ряда – 1600 мм. При двухстороннем обслуживании расстояние между шкафами и стеной электропомещения согласно ПУЭ.

Конструктивные особенности КРУ серии С-410

Габаритные размеры шкафов КРУ

Комплектные распределительные устройства КРУ-2-13 — Челябинский завод «Электротехника»

Ячейки КРУ

Комплектное распределительное устройство КРУ-2-13 предназначено для распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КРУ-2-13 оснащено кассетными выкатными элементами, силовым вакуумным выключателем, системой сборных шин и воздушной изоляцией. Корпус КРУ выполнен из стали, разделен на отсеки заземленными металлическими перегородками и имеет повышенную механическую прочность.

КРУ-2-13 применяется как на первичном, так и на вторичном уровнях распределения электроэнергии. Ячейки КРУ используются генерирующими и сетевыми компаниями, а также в электрохозяйстве промышленных предприятий и на объектах инфраструктуры.

Скачать опросный лист

Технические характеристики

Габаритные размеры КРУ-2-13

Комплектное распределительное устройство КРУ-2-13 разработано для универсального применения и может быть одностороннего и двухстороннего обслуживания. В зависимости от номинального тока ячейки выпускаются в трех габаритных исполнениях по ширине. Принцип модульного построения дает возможность реализовать требуемую конфигурация КРУ-2-13 с сохранением высокой степени унификации базовой конструкции.

 Условия эксплуатации КРУ-2-13

КРУ-2-13 предназначено для установки внутри помещений при следующих условиях окружающей среды:

• высота над уровнем моря до 1000 м;
• верхнее рабочее значение температуры окружающего воздуха не выше +40°С;
• нижнее рабочее значение температуры окружающего воздуха не ниже -25°С;
• относительная влажность воздуха не более 80% при температуре +15°С. Тип атмосферы II по        ГОСТ 15150-69;
• окружающая среда невзрывоопасная, не содержит токопроводящей пыли, агрессивных паров и —  газов, разрушающих изоляцию и металл.

При разработке КРУ-2-13 учитывались самые современные тенденции в мировом строении комплектно-распределительных устройств. Особое внимание было уделено обеспечению высокого уровня надежности, безопасности, удобству эксплуатации оборудования и экономической эффективности конструкторских и технологических решений.

Конструктивные особенности

Функциональные отсеки (выкатного элемента, кабельных присоединений, сборных шин и цепей вторичной коммутации) разделены металлическими перегородками. Для каждого высоковольтного отсека предусмотрены отдельные клапаны сброса избыточного давления при внутренних дуговых коротких замыканиях. Прокладка цепей вторичной коммутации в высоковольтных отсеках выполнена в металлических кабель-каналах. Отсеки сборных шин соседних ячеек разделены металлическими перегородками с проходными изоляторами. Применены высоконадежные коммутационные аппараты: вакуумные силовые выключатели и заземляющие разъединители.

Безопасность

Порядок доступа в высоковольтные отсеки определяется блокировками. Металлические шторки закрывают доступ к неподвижным силовым контактам в контрольном или сервисном положениях выкатного элемента. Дугостойкие двери закрываются многоточечным замком. Наглядная активная мнемосхема однозначно показывает положение коммутационных аппаратов главной цепи. Все активные оперативные переключения главных цепей возможны только при закрытых дверях в высоковольтные отсеки. Система встроенных механических блокировок предупреждает ошибочные действия обслуживающего персонала. Защита персонала от воздействия короткого замыкания обеспечена системой независимых клапанов сброса давления, расположенных на крыше ячейки. Конденсаторные делители напряжения позволяют контролировать наличие (отсутствие) напряжения и выполнять фазировку кабеля на низком напряжении.

Удобство эксплуатации

В отсеке выкатного элемента КРУ-2-13 реализована возможность выполнять регламентные работы с выключателем и проводить высоковольтные испытания кабелей без снятия напряжения со сборных шин. Отсек кабельных присоединений выполнен за отдельной дверью. Благодаря фронтальному размещению присоединительных шин и высокой точке подключения обеспечиваются наиболее комфортные условия для монтажа и обслуживания кабельных присоединений. Реализована возможность технического обслуживания и оперативных переключений с фронтальной стороны ячейки. Вакуумные силовые выключатели не требуют обслуживания. Трансформаторы тока имеют длинные выводы и не требуют периодического контроля и затяжки винтов вторичных токовых цепей в высоковольтном отсеке. Работа с токовыми цепями производится только в релейном отсеке. Наличие напряжения на кабеле контролируется с помощью стационарных указателей напряжения.

Экономическая эффективность

Возможность применения комплектующих российского производства обеспечивает оптимальное соотношение цены и качества. Комбинирование отдельных модулей позволяет реализовывать широкую линейку модификаций ячеек КРУ-2-13. Изготовление модулей на независимых друг от друга технологических линиях снижает время и стоимость производства КРУ-2-13. Модульная конструкция обеспечивает быструю замену комплектующих, что сокращает время на профилактическое обслуживание и ремонт в аварийных ситуациях. Возможность селективного отключения в случае возникновения внутренней дуги обеспечивает минимальные потери в аварийных ситуациях. Малые габаритные размеры по фронту способствуют эффективному использованию внутреннего пространства помещений вновь вводимых распределительных устройств (РУ), позволяют модернизировать существующие РУ без увеличения занимаемых площадей.

КРУ. Комплектные распределительные устройства — НИПОМ

Применение КРУ
КРУ предназначены для работы в сетях трехфазного переменного тока номинальным напряжением 6 (10) кВ и частотой 50 Гц с изолированной или заземленной через дугогасительный реактор или резистор нейтралью.

КРУ применяется в качестве распределительного устройства 6 (10) кВ комплектных трансформаторных и распределительных подстанций.

Конструктивные возможности комплектных распределительных устройств

Основные технические характеристики КРУ

Устройство производства «НИПОМ» на 93% состоит из отечественных комплектующих.

Каждая из трех фаз КРУ демонстрирует различные варианты реализации цифровизации существующих ЗРУ по протоколу МЭК 61850.

Применение комбинированных цифровых трансформаторов тока и напряжения имеет ряд преимуществ при реконструкции и новом строительстве распределительных устройств (РУ) 10 кВ:

— при новом строительстве данное решение позволяет:

1. Отказаться от ячеек КРУ 10 кВ с трансформаторами напряжения;
2. Уменьшить габариты РУ 10 кВ (блок-бокса или помещения при встроенной КТП) за счет исключения ячеек  ТН, и тем самым уменьшить затраты на выполнение фундаментов;
3. Внедрить цифровые технологии в соответствии с МЭК 61850;

— при реконструкции данное решение позволяет:

1. Исключить ячейки КРУ 10 кВ с трансформаторами напряжения;
2. Модернизировать существующие ячейки ТН под ячейки отходящих линий, что позволит иметь два дополнительных присоединения отходящих линий в тех же габаритах;
3. Внедрить цифровые технологии в соответствии с МЭК 61850.

Особенности и преимущества КРУ (комплектных распределительных устройств):

1. Сокращение времени на обслуживание оборудования.
   • Возможность проведения технического обслуживания и оперативных переключений с фасадной стороны ячейки. Отсутствие выступающих частей в стороны дает возможность извлечения ячейки КРУ из секции без демонтажа соседних ячеек.
   • Удобство монтажа и подключения бларя высокой точке подключения кабеля.
   • Простота монтажа внешних присоединений и оптимальное использование внутреннего пространства отсека цепей вторичной коммутации бларя размещению комплектующего оборудования на двух монтажных панелях (на задней монтажной панели устанавливаются устройства, не требующие периодического доступа для обслуживания, на передней монтажной панели — обслуживаемые устройства).
   • Обеспечен полный доступ к трансформаторам тока для удобства проведения испытаний и поверки КРУ.
   • Исключение самопроизвольного наложения заземления бларя вертикальному расположению ножей заземлителя в отключенном состоянии.
2. Минимизация простоев за счет полной и оперативной информации.
   • Интерактивная однолинейная схема главных цепей с индикатором наличия напряжения.
   • Визуальный контроль положения ножей заземлителя бларя смотровому окну на двери отсека и соответствующему размещению заземлителя.
3. Максимальная безопасность персонала.
   • Возможность управления силовым выключателем непосредственным воздействием на механические кнопки привода.
   • Исключение прикосновения к токоведущим частям бларя шторочному механизму.
   • Защита персонала от поражения электрической дугой обеспечивается системой клапанов сброса давления, установленной на крыше КРУ. Для каждого из отсеков КРУ предусмотрен отдельный клапан.
   • Зона выброса клапанов рассчитана таким образом, чтобы исключить попадание продуктов горения электрической дуги в зону обслуживания КРУ.
4. Повышенная надежность – долговременная защита капиталовложений
   • Прокладка цепей вторичных коммутаций к каждому трансформатору в металлических лотках, к подвижным элементам — в металлорукавах.
   • Сборные шины изготавливаются из бескислородной меди, обладающей повышенной устойчивостью к воздействию окружающей среды. Для уменьшения напряженности поля шины не имеют острых кромок, грани скруглены радиусом 5 мм. Для локализации дуги в пределах одной ячейки сборные шины проходят через проходные изоляторы, установленные на стальной лист толщиной 2 мм, разделенные друг от друга нержавеющими немагнитными вставками.
   • Защита от воздействия внешней среды бларя антиконденсатному обогреву с автоматическим управлением от термостата.
5. Цифровизация КРУ (комплектных распределительных устройств).

Передача данных и управление оборудованием реализуются на терминале РЗА собственной разработки и изготовления, который использует возможности стандарта МЭК 61850, отечественную элементную базу и передовые технические решения.

Комплектное распределительное устройство КРУ-Т

Комплектное распределительное устройство с твёрдой изоляцией серии КРУ-Т предназначено для использования в сетях вторичного распределения электроэнергии.

Модульная конструкция КРУ-Т обеспечивает как возможность изготовления классических необслуживаемых моноблоков, в том числе для использования в сетях Smart Grid, так и кастомизацию изделия под нужное количество присоединений и тип релейной защиты в соответствии с требованиями заказчика.

Безопасность персонала обеспечивается не только встроенными блокировками, которые препятствуют совершению неправильной операции, но и отсутствием элегаза в качестве среды дугогашения в комбинированном коммутационном модуле КРУ-Т. Последнее позволяет экплуатирующей организации:

— отказаться от периодических проверок давления SF6 и поддержания его необходимого уровня в корпусе изделия;

— снизить риски для населения в случае установки КРУ-Т на трансформаторных подстанциях в жилых районах, торговых центрах, предприятиях легкой промышленности;

— упростить процедуру утилизации оборудования в конце его срока службы.

Технические характеристики

Конструкция

В комплектном распределительном устройстве серии КРУ-Т применён комбинированный коммутационный модуль с твёрдой изоляцией и степенью защиты IP67, состоящий из двух коммутационных аппаратов:

— трехпозиционного разъединителя;

— силового вакуумного выключателя или выключателя нагрузки с вакуумными дугогасительными камерами.

В отсеке кабельных присоединений располагаются трансформаторы тока, а также кабельные коннекторы, обеспечивающие фронтальное подключение кабеля.

В заводском исполнении поставляются блоки КРУ-Т для тупиковых и проходных трансформаторных подстанций с необслуживаемой изолированной системой сборных шин, а также терминалами релейной защиты, не требующими источника оперативного питания.

Преимущества

• Безопасность за счёт встроенных взаимных блокировок.




• Отсутствие элегаза.




• Модульная конструкция, обеспечивающая возможность расширения РУ.




• Возможность работы в сетях Smart Grid.

Комплектные распределительные устройства типа КРУ-РН-6-ВВ

В последнее время все больше и больше входит в нашу жизнь цифровая техника и технологии. Один раз попробовав эксплуатировать цифровые подстанции, мы уже не возвратимся к релейным схемам, и будем только совершенствовать как групповые, так и отдельно стоящие КРУ-РН.

На данный момент отдельно стоящие и групповые шкафы КРУ-РН дополнены такими функциями, как:

• видеонаблюдение за процессом вкатывания-выкатывания вакуумного выключателя и состояния заземляющих ножей;
• моторный привод вкатывания-выкатывания вакуумного выключателя и заземляющих ножей;
• микропроцессорная защита от аварийных режимов выполнена на базе современных микропроцессорных устройств — «Бастион», «Сириус», Sepam;
• блоком предварительного контроля изоляции ПКИ-6кВ и ПКИ-10кВ собственного производства;
• в связи с повышенным потреблением электроэнергии, увеличена мощность трансформаторов собственных нужд с 1,25кВА до 2,5кВА, а также применен ИБП с улучшенными характеристиками.
• оснащены интерфейсами сбора, обработки и передачи данных по сети RS-485 для возможности подключения к шкафу телемеханики (ШТМ) для сбора данных, управления и передачи информации в АСОДУ рудника.

При построении комплектной подземной распределительной подстанции из ячеек КРУ-РН, в настоящее время, возникает необходимость в более мощном ИБП и способе распределения энергии от него, поэтому комплектно со шкафами КРУ-РН поставляется шкаф оперативного тока ШОТ.

Кроме того, шкаф ШОТ позволяет производить различного рода переключения, настройки, то есть полноценно производить пусконаладочные работы без подачи высокого напряжения сети. Таким образом, отпадает необходимость установки в каждую ячейку трансформатора собственных нужд ТCН-1,25кВА, так как эти функции будет выполнять шкаф ШОТ. Тип шкафа определяется проектом и зависит от количества ячеек подстанции.

При цифровизации ячеек подземных подстанций возникает необходимость комплектовать шкафом телемеханики (ШТМ), который будет буфером для сбора информации и управления, обработки и передачи информации на верхний уровень.

Таким образом, выбор схемы построения подземной подстанции зависит от «Заказчика» и может иметь компоновку в следующих вариантах:

• Вариант 1 – по схеме с трансформаторами ТCН в каждой ячейке, маломощным с ИБП с аккумулятором на 7А*ч, установленным в отделении секционного выключателя, для питания цепей управления (позволяет производить ПНР не более 0,5 часа).
• Вариант 2 –  по схеме с одним трансформатором ТСН в каждой секции, и дополнительным шкафом ШОТ.

Исходя из вышесказанного, второй вариант компоновки подстанции считается более привлекательным, так как позволяет оперативно выполнять ПНР без подачи высокого напряжения сети на подстанцию в целом, шкаф ШОТ в этом случае может быть запитан по временной схеме от другой действующей подстанции.

Закрыть новость

Что такое распределительное устройство? | ASCO Power Technologies

Ни для кого не секрет, что скачок напряжения может нанести ущерб вашим электрическим системам. Цепи рассчитаны на работу с ограниченным количеством электроэнергии, и когда через них проходит слишком большой ток, это может привести к перегреву проводки. Это может привести к повреждению жизненно важных электрических компонентов или даже к возгоранию. Распределительные устройства предназначены для защиты оборудования, подключенного к источнику питания, от угрозы электрической перегрузки.

Распределительное устройство Определение



Что такое распределительное устройство? Коммутационное оборудование — это широкий термин, описывающий широкий спектр коммутационных устройств, которые выполняют общие задачи: управление, защита и изоляция энергосистем.Хотя это определение может быть расширено за счет включения устройств для регулирования и измерения энергосистемы, автоматических выключателей и аналогичных технологий.

В случае скачка напряжения срабатывает эффективное распределительное устройство, автоматически прерывающее подачу энергии и защищающее электрические системы от повреждений. Распределительные устройства также используются для обесточивания оборудования для безопасного тестирования, обслуживания и устранения неисправностей.

Примеры распределительных устройств

Как уже говорилось, термин распределительное устройство может относиться к ряду различных систем и компонентов. Примеры распределительных устройств включают следующее:

• Переключатели

• Предохранители

• Изоляторы

• Реле

• Автоматические выключатели

• Молниеотводы

Типы распределительных устройств

Существует три разных класса распределительных устройств: низковольтные, средневольтные и высоковольтные. Чтобы определить, какая система распределительного устройства подходит именно вам, сопоставьте расчетное напряжение любой системы с номинальным напряжением распределительного устройства.

Высоковольтные распределительные устройства

Высоковольтные распределительные устройства, которые контролируют мощность 75 кВ и более.Поскольку эти выключатели предназначены для использования с высоким напряжением, они часто имеют улучшенные функции безопасности.

Распределительное устройство среднего напряжения

Распределительные устройства среднего напряжения используются в системах от 1кВ до 75кВ. Это распределительное устройство часто встречается в системах, включающих двигатели, фидерные цепи, генераторы, а также линии передачи и распределения.

Низковольтное распределительное устройство

Распределительные устройства низковольтные предназначены для регулирования систем напряжением до 1 кВ. Они обычно находятся на низковольтных сторонах силовых распределительных трансформаторов и используются в различных отраслях промышленности.

Изолирующий носитель

В дополнение к различным уровням напряжения, распределительное устройство также может быть определено по изолирующей среде, используемой каждым устройством для защиты находящихся под напряжением устройств от электрических неисправностей. В корпусе распределительного устройства могут использоваться различные изоляторы с различными диэлектрическими свойствами или другими характеристиками.

Воздух

Хотя воздух является наименее дорогим вариантом изоляции (и, следовательно, наиболее часто используемым), он имеет низкую диэлектрическую прочность, что делает его относительно плохим изолятором. В результате устройства с воздушной изоляцией обычно больше, чем устройства с изоляцией из других сред.

Жидкость
Жидкость
обеспечивает лучшую изоляцию по сравнению с воздухом и также недорога. Жидкость также обеспечивает дополнительное преимущество охлаждения перегретых систем.

Газ

Газ под давлением также обеспечивает повышенную диэлектрическую прочность по сравнению со стандартной воздушной изоляцией. Хотя гексафторид серы является обычным изолирующим газом для распределительных устройств, вместо него можно использовать другие газы.

Масло
Масло
обладает высокой диэлектрической прочностью, а также может обеспечивать более эффективное охлаждение.

Твердый

Хотя твердые непроводящие материалы встречаются реже и стоят дороже, чем некоторые другие варианты, они могут обеспечить исключительную диэлектрическую прочность, а также устойчивость к химическому и термическому износу.

Распределительное устройство и распределительный щит



Термин «распределительный щит» иногда используется как синоним «распределительного устройства». Однако у этих двух устройств разные основные функции.

Там, где существует распределительное устройство для подключения и отключения оборудования нагрузки от источников питания, распределительные щиты используются для направления потока электроэнергии в системе распределения электроэнергии.

Как работает распределительное устройство?



Различные типы распределительных устройств могут следовать различным рабочим процессам. Тем не менее, основные распределительные устройства следуют относительно простому процессу:

В случае электрической неисправности реле замыкает цепь отключения, отключая последующие нагрузки.Это позволяет остальной части цепи продолжать работу без сбоев, а также защищает жизненно важное оборудование от повреждений.

Решения для распределительных устройств от ASCO



Правильное распределительное устройство может означать разницу между полной работой и полным отказом электрической системы. ASCO предлагает широкий спектр решений для параллельных распределительных устройств, которые соединяют несколько источников питания с системами резервного питания, чтобы обеспечить высочайший уровень надежности и доступности для критически важных объектов.Кликните сюда, чтобы узнать больше.

Все, что вам нужно знать о распределительном устройстве – что это такое, как оно работает и типы

Распределительное устройство является неотъемлемой частью электроэнергетической системы. Распределительное устройство включает в себя плавкие предохранители, выключатели, реле, разъединители, автоматический выключатель, трансформаторы напряжения и тока, устройства индикации, грозозащитные разрядники и т.д., защищающие электротехническое оборудование от неисправных состояний.

Давайте узнаем больше о распределительном устройстве, поняв, как оно работает и какие бывают его типы.

Что такое распределительное устройство?

Электрическое распределительное устройство

подключается к системам электроснабжения и используется в силовых трансформаторах как низкого, так и высокого напряжения. Его цель — обесточить установку для технического обслуживания и ремонта, чтобы устранить неисправные проблемы. Каждый раз, когда в энергосистеме возникает неисправность, например, короткое замыкание, через электрическую установку протекает сильный ток, который повреждает конструкцию, а также вызывает перебои в подаче электроэнергии пользователям. Крайне важно обеспечить оптимальную электрическую защиту .

Как работает распределительное устройство?

Автоматическое распределительное устройство состоит из реле и автоматического выключателя. Реле срабатывает при возникновении неисправности. Реле замыкает неисправную цепь и отключает оборванную линию. Это гарантирует, что приборы не будут повреждены, а подача электроэнергии будет бесперебойной. Реле обеспечивают то, что неисправная часть остается изолированной, а исправная часть продолжает функционировать в обычном режиме.

Характеристики распределительного устройства

Распределительное устройство

обеспечивает бесперебойную взаимосвязь и более высокую мощность генерирующих станций. Это повышает надежность. Это означает, что распределительное устройство в случае неисправности отделяет неисправные участки цепи.

В случае неисправности в цепи распределительное устройство быстро срабатывает, чтобы предотвратить распространение повреждения на исправные части. Таким образом, это помогает предотвратить полное отключение цепи.

• Объект физического контроля

Распределительные устройства также могут обеспечивать ручное управление в случае неисправности электрического управления.

Распределительное устройство может переключаться между функционирующими и нефункционирующими частями цепи. Исходя из этого, распределительное устройство затем отделяет неработающие компоненты для обеспечения бескомпромиссного энергоснабжения.

Типы распределительных устройств

Существуют различные типы распределительных устройств, различающиеся по уровням напряжения. Три категории:

• Распределительное устройство высокого напряжения (ВН)
• Распределительное устройство среднего напряжения (MV)
• Распределительное устройство низкого напряжения (НН)

Распределительное устройство низкого напряжения

Данное распределительное устройство имеет мощность до 1 кВ. Таким образом, термин распределительное устройство низкого напряжения включает в себя автоматические выключатели низкого напряжения, разгрузочные электрические изоляторы, автоматические выключатели утечки на землю, переключатели, миниатюрные автоматические выключатели ( MCB ), автоматические выключатели в литом корпусе ( MCCB ) и H.R.C. предохранители. Распределительное устройство НН присутствует в распределительном щите НН. Он состоит из входящих, подвходовых и питающих.

Распределительное устройство

LV облегчает защиту частей цепи от механических и тепловых повреждений. Он отделяет неисправные детали, обеспечивая при этом безопасность, и обеспечивает оперативное управление дистанционным и местным переключением.

Распределительное устройство среднего напряжения

Распределительное устройство среднего напряжения может работать от 3 кВ до 36 кВ. Существует множество типов распределительных устройств среднего напряжения, например, в металлическом корпусе внутреннего типа, в металлическом корпусе наружного типа и т. д. В этом типе распределительного устройства используется S.F. (гексафторид серы), масло и вакуум для блокировки тока в случае неисправности.

Распределительное устройство

MV выполняет такие задачи, как прерывание тока короткого замыкания, переключение емкостных ветров и индуктивных токов, выполнение обычной функции включения/выключения и т. д.

Распределительные устройства

широко используются в промышленных установках для бесперебойного распределения электроэнергии. Они также встречаются на солнечных электростанциях и в жилых комплексах.

Schneider Electric India предлагает широкий ассортимент распределительных устройств отличного качества, трансформаторов напряжения , силовых трансформаторов , и т. д. для бытового и промышленного использования по разумной цене. Они также предлагают хорошие услуги послепродажной поддержки.

Основы распределительных щитов, распределительных устройств и щитов

Основы распределительных щитов, распределительных устройств и щитов

Гарт Стивенс, PE

Статья 240 Национального электротехнического кодекса (NEC) касается защиты от перегрузки по току и отмечает, что все электрические проводники должны быть защищены. Устройства защиты от перегрузки по току (OCPD) состоят из предохранителей и автоматических выключателей.

Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя предохранители были первыми OCPD, которые широко использовались в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и очень распространен сегодня. В этой статье рассматриваются основы щитов, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD.Для простоты при обсуждении OCPD здесь будут упоминаться только прерыватели.

Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других.

Garth Stevens, PE

В каждом из этих трех типов передач есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают.Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других. Краткое описание каждого типа зубчатого колеса и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатого колеса.

Панели

NEC определяет щит как: «Один щит или группа блоков щита, предназначенных для сборки в виде единого щита, включая шины и автоматические устройства максимального тока, и оборудованные переключателями или без них для управления светом, обогревом или силовые цепи; предназначен для размещения в шкафу или вырезанной коробке, размещенной в стене, перегородке или другой опоре или у нее; доступ только спереди» [NEC 100].Их можно разделить на центры нагрузки и панели, которые часто называют «панелями».

Типичный пример панели.

Центры нагрузки

обычно используются в жилых и небольших коммерческих помещениях. Поскольку он есть почти в каждом доме в Америке, это самый дешевый способ размещения автоматических выключателей. Сами выключатели обычно менее дороги, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений до 240 В и обычно рассчитаны только на 225 А.При таких номиналах они достаточно неглубокие, чтобы врезаться в стену из стоек 2×4, и достаточно узкие, чтобы поместиться между стойками на 16-дюймовых центрах.

Для более крупных корпусов для поверхностного монтажа один производитель предлагает центры нагрузки с номинальным током до 600 А. Также можно получить напряжение до 277В, но это не распространено. И центры нагрузки, и щиты монтируются в шкафах». . . снабжается рамой, матом или отделкой, на которые навешиваются или могут подвешиваться распашные двери или двери» [NEC 100]. Как требуется в NEC 408.38, они также имеют глухие фронты, что означает отсутствие «.. . части, находящиеся под напряжением, подвергаются воздействию человека на рабочей стороне оборудования» [NEC 100]. Обычно щиты используются для напряжения до 600 В, но также доступны более высокие номиналы напряжения. Панели могут быть рассчитаны на ток до 1200 А. Щиты меньшего размера могут вмещать втычные выключатели или выключатели с болтовым креплением. В больших щитах используются только выключатели с болтовым креплением, и они могут иметь стандартные термомагнитные или электронные выключатели с регулируемыми настройками. Щиты глубже, чем центры нагрузки. Стена, в которую монтируется встраиваемая панель, должна быть построена с использованием шпилек 2×6.Щиты номиналом 600 А и выше устанавливаются глубже и крепятся к стене.

Распределительные щиты

Распределительные щиты определяются в NEC как «Большая отдельная панель, рама или набор панелей, на которых установлены на лицевой, задней или обеих сторонах выключатели, устройства перегрузки по току и другие защитные устройства, шины и, как правило, приборы. Эти узлы, как правило, доступны как сзади, так и спереди, и не предназначены для установки в шкафах» [NEC 100].

Типичный пример распределительного щита.Распределительные щиты

похожи на щитовые в том, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щитовые щиты и центры нагрузки. Они устанавливаются на полу и имеют большую глубину, чем щитовые панели, обычно начиная с 18 дюймов в глубину. Поскольку распределительные щиты крупнее и дороже щитовых, они редко используются для шин с током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели.Часто требуется доступ только спереди, но также может потребоваться доступ сзади и сбоку.

Распределительное устройство

NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий коммутацию первичной силовой цепи, прерывающие устройства или и то, и другое, с шинами и соединениями. В состав узла могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса осуществляется через дверцы, съемные крышки или и то, и другое.

Типичный пример распределительного устройства.

Распределительное устройство

— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части механизма. Распределительное устройство тестируется по другому стандарту UL, чем щиты и распределительные щиты. Поскольку выключатели в распределительном устройстве находятся каждый в своем отсеке, устройство рассчитано на то, чтобы выдерживать условия короткого замыкания до 30 циклов.Щиты и распределительные щиты рассчитаны только на то, чтобы выдерживать условия короткого замыкания до 3 циклов.

В распределительных устройствах

часто используются выкатные выключатели. Эти выключатели могут быть отсоединены от шины и удалены для обслуживания или замены, не отключая главный и не затрагивая другие выключатели в ряду передач. С подвижными частями выкатной выключатель не нуждается в регулярном обслуживании, чтобы гарантировать, что механизмы должным образом смазаны и будут функционировать должным образом, когда это необходимо.Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового замыкания и использования средств индивидуальной защиты.

Когда один тип снаряжения предпочтительнее других

Факторы, влияющие на решение о том, какой тип редуктора использовать, включают экономичность, нехватку места, требования к коммунальным службам, возможность отключения объекта и размер электрической системы (номиналы напряжения и силы тока).

• Экономика часто определяет, какой тип оборудования использовать.Если нагрузки немногочисленны и малы, центр нагрузки может выполнять эту работу. Поскольку специальные корпуса могут быть очень дорогими, если окружающая среда требует такого корпуса, обычно используется наименьшая возможная панель.
• Необходимое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно в арендованных помещениях, где площадь в квадратных футах равняется доходу владельца. Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
• Чтобы удовлетворить требования коммунального обслуживания или сэкономить место внутри, часто главное распределительное устройство устанавливается снаружи здания.Это устраняет необходимость в корпусе трансформатора тока (C/T) для служебного входа, поскольку секция механизма может вместить C/T и счетчик.
• Отключение электрической системы для технического обслуживания может быть экономически невыгодным на промышленных или критически важных объектах. Поэтому применяют распределительные устройства с выкатными выключателями.
• В зависимости от потребностей объекта в электроснабжении могут потребоваться распределительные щиты или распределительные устройства для основного распределительного оборудования.Однако из соображений экономии и пространства, отмеченных выше, щитовые панели используются везде, где это возможно, по всему зданию.

Щит, распределительный щит, сравнительная таблица распределительных устройств

Нажмите на таблицу слева, чтобы развернуть ее. В этом документе представлено сравнение различных аспектов снаряжения разных стилей. Обратите внимание, что NEC не ограничивает использование каких-либо типов редуктора конкретными диапазонами напряжений или токов. Это продукты, созданные производителями электрооборудования в соответствии с требованиями Кодекса и потребностями электростроительной отрасли.Эта таблица основана на номиналах и размерах редукторов компаний ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. На промышленных предприятиях могут использоваться шестерни других производителей с дополнительными параметрами и размерами.

Заключение

Имея варианты щитов, распределительных щитов и распределительных устройств, проектировщик электрических систем имеет надежный набор опций для обеспечения необходимой защиты от перегрузки по току для проводников по всему объекту. В зависимости от того, какие факторы действуют на конкретном объекте, всегда есть работающие решения.

Первоначально эта статья была опубликована в июльско-августовском выпуске журнала IAEI — журнала Международной ассоциации инспекторов по электротехнике. Узнать больше.

Гарт Стивенс, PE, — старший инженер-электрик компании Morrison-Maierle в Монтане. Он имеет 31-летний опыт проектирования электрических систем для зданий.Наряду со своими обязанностями по проектированию он пишет технические спецификации и выполняет проверку качества для многих комплектов электрических планов своих коллег. С ним можно связаться по адресу [email protected].

Все, что вам нужно знать о распределительных устройствах — что это такое, как оно работает и типы

Комбинация цепи или предохранителей, электрических разъединителей или прерывателей, используемых для изоляции, защиты и управления электрическим оборудованием или механизмами от неисправного состояния, обычно называется распределительным устройством.

Ниже приведены некоторые примеры распределительных устройств:

• Переключатели
• реле
• реле
• Изолятор
• Автоматический выключатель
• Потенциал и ток Трансформатор
• Указание Указания
• Указание молнии

Давайте обсудим, какое распределительное устройство, как это работает, и что это типы.

Что такое распределительное устройство?

Системы распределительных устройств подключены к системе электроснабжения.

Устанавливается как на низкое, так и на высокое напряжение силового трансформатора. Он используется для обесточивания оборудования для обслуживания и тестирования с целью устранения неисправности. Каждый раз, когда в энергосистеме происходит неисправность или отказ (например, короткое замыкание), через электрооборудование проходит сильный ток, огромный ущерб аппаратуре и перебои в подаче электроэнергии потребителю.

В ходе штатной эксплуатации распределительное устройство позволяет включать и выключать распределительные устройства, линии электропередач, генераторы и другое электрооборудование.

Как работает распределительное устройство?

В состав автоматизированного защитного распределительного устройства в первую очередь входят автоматический выключатель и реле.

Реле срабатывает при возникновении неисправности и обычно замыкает цепь отключения, которая автоматически отключает неисправную линию. После этого оперативная и исправная секция работает с нормальной и необходимой питающей нагрузкой. А значит, нет повреждений аппаратуры и перебоев с подачей.

При возникновении какой-либо неисправности или дефекта в системе питания все электрические устройства уязвимы для сильного тока, что означает, что устройство может быть повреждено, а также нарушено электроснабжение.

Типы распределительных устройств

Высоковольтное распределительное устройство

Энергосистема контролирует напряжение свыше 36 кВ, известное как высокое напряжение.

Поскольку напряжение обычно высокое, искрение, возникающее во время операции переключения, также высокое.

Поэтому при изготовлении высоковольтных распределительных устройств требуется особое внимание. Высоковольтный автоматический выключатель на самом деле является основной частью высоковольтного распределительного устройства, поэтому высоковольтный автоматический выключатель должен иметь специальные функции для надежной и безопасной работы.

LV: Распределительное устройство низкого напряжения

В большинстве случаев распределительные устройства, рассчитанные на напряжение до 1 кВ, принято называть распределительными устройствами низкого напряжения.

Термин «Распределительное устройство низкого напряжения» включает низковольтные выключатели, прерыватели цепи утечки на землю, предохранители HRC, разгрузочные электрические изоляторы, автоматические выключатели в литом корпусе (MCCB) и миниатюрные автоматические выключатели (MCB).

MV: распределительное устройство среднего напряжения

Распределительные устройства от трех кВ до тридцати шести кВ классифицируются как распределительные устройства среднего напряжения или распределительные устройства среднего напряжения.

Большинство этих распределительных устройств бывают нескольких типов. Обычно они бывают наружного типа с металлическим корпусом, внутреннего типа с металлическим корпусом, внутреннего или наружного типа без металлического корпуса и так далее.

Канал отключения именно этого КРУ вакуумный, элегазовый и масляный. Основной обязанностью энергосистемы среднего напряжения является отключение сильного тока в аварийной ситуации, независимо от того, какой тип выключателя используется в системе распределительного устройства среднего напряжения.

Если вам нужно модернизировать существующее распределительное устройство или установить новое распределительное устройство, Energy Solutions может помочь.

Узнайте больше о нашей услуге обновления или свяжитесь с нами сегодня.

Для получения дополнительной информации об этом сообщении и о том, как Energy Solutions может помочь с электричеством, газом или водой, щелкните ссылки или ознакомьтесь с контактной информацией внизу страницы.

Распределительное устройство низкого напряжения | IEM

Уникальный подход IEM к проектированию и производству позволяет нам собирать продукты, отвечающие особым требованиям к размерам и электрическим параметрам.

Наши гибкие возможности позволяют выбирать лучшие в отрасли компоненты, включая контрольно-измерительные устройства, что обеспечивает превосходное, полностью настраиваемое управление и мониторинг электрических сборок.Это лишь один из элементов превосходных решений IEM по управлению, обеспечивающих защиту и эксплуатационную надежность любого качественного узла распределения электроэнергии.

В зависимости от технических и физических требований пользователя силовые автоматические выключатели UL 1066 могут устанавливаться в стационарном или выкатном исполнении. Внутренние и наружные закрытые корпуса доступны в широком ассортименте прочных цветовых покрытий.

• Напряжение: от 240 до 600 В
• Сила тока: от 800 А до 10 000 А
• До 200 кА при 480 В и до 100 кА при 600 В
• Доступен в корпусах для наружной установки NEMA 1 и NEMA 3R
• UL 1558 Внесен в список
• Автоматический выключатель UL 1066
• Через дверной выключатель
• Автоматические выключатели доступны с различными уровнями отключающей способности от 42–200 кА до 480 В и от 100 кА до 600 В
• Автоматические выключатели с одинаковым типоразмером и отключающей способностью взаимозаменяемы.
• Доступ спереди к проводке управления и связи
• Изолированный доступ ко всей проводке
• Все выключатели имеют уникальную выкатную конструкцию, позволяющую вешать их через дверь
• Устойчивость к короткому замыканию до 100 кА/85 кА (600 В)
• Медная шина с болтовым креплением входит в стандартную комплектацию
• Большое пространство для вытягивания заднего кабельного отсека обеспечивает максимальное пространство для силовых кабелей
• Предоставление шины для будущего расширения оборудования
• Система рассчитана на максимальное время безотказной работы при минимальном обслуживании
• Модульный автоматический выключатель, позволяющий легко добавлять аксессуары управления
• Краска ANSI 61 – стандартная, другие цвета доступны как опция

Hyosung Heavy Industries > Сфера деятельности > Передача и распределение > Распределительные устройства среднего/низкого напряжения

Hyosung Heavy Industries начала поставку 25 штук. Распределительное устройство среднего напряжения 8 кВ 25 кА в 1984 году и в течение 30 лет поставляет продукцию и услуги в различные страны (КРУЭ, распределительное устройство высокого напряжения, распределительное устройство низкого напряжения, IPB и т. д.)
Hyosung
Heavy Industries предлагает широкий ассортимент продукции от распределительных устройств от 440 В до 38 кВ.
Нам удалось разработать продукты, которые имеют различные устройства безопасности, такие как внутренняя дуга, сейсмостойкость, степень защиты IP, удовлетворяя различные потребности клиентов, таких как
как нефтехимия, производство электроэнергии, электротехника и электроника

Тип продукта

Pro MV SWGRPro LV SWGRPro GISPro IPB (изолированная фазовая шина)

• Про МВ SWGR

  Hyosung Heavy Industries начала поставку 25 штук.Распределительное устройство среднего напряжения 8 кВ 25 кА в 1984 году и уже 30 лет поставляет продукцию и услуги в различные страны. Компактная конструкция уменьшает площадь установки более чем на 40% по сравнению со старыми моделями.
  Распредустройство. В распределительном устройстве Pro все отсеки, такие как выключатели, главная шина, а также входящие и исходящие соединения разделены заземлением (металлической перегородкой), чтобы предотвратить распространение аварии.

  Рейтинг

  Про МВ SWGR

  Пункт Модель			ХАС/А-12.ХХ.ХХ				HAS/A-17.XX.XX				ХАС/А-24.ХХ.ХХ
  Номинальное напряжение		кВ	12				17,5				24
  Номинальный кратковременный ток		кА	25	31,5	40	50	25	31. 5	40	50	25
  Кратковременность		сек	3				3				3
  Номинальный нормальный ток		А	630/1250/2000/2500/3150/4000				630/1250/2000/2500/3150/4000				1250/2500
  Напряжение промышленной частоты		кВ	28				38				50
  Напряжение грозового импульса		кВ	75				95				125
  Частота		Гц	50/60				50/60				50/60
  Внутренняя дуга	Класс		АФЛР				АФЛР				АФЛР
  	Текущий	кА	25	31. 5	40	50	25	31,5	40	50	25
  	Продолжительность	сек	1				1				1
  Степень защиты IP	Корпус		IP4X				IP4X				IP4X
  	Перегородка		IP2X/3X				IP2X/3X				IP2X/3X
  	Дополнительно		IP41/42				IP41/42				IP41/42
  Потеря непрерывности обслуживания			ЛСК2Б				ЛСК2Б				ЛСК2Б
  Класс перегородки			PM				PM				PM
  Размер	Ширина	мм	650/800/1000		800/1000		650/800/1000		800/1000		800/1000
  	Высота	мм	2300(2400)				2300(2400)				2300(2525)
  	Высота с воздуховодом	мм	2550				2550				2650
  	Глубина	мм	1300/1350(1800/1850)				1300/1350(1800/1850)				1525(2200)

• Pro LV SWGR

  Hyosung Heavy Industries поставляет широкий спектр продуктов, таких как 480 В, 100 кА, 5000 А, в различные страны, основываясь на 20-летнем опыте поставок внутри страны и за границу. Компактный размер изделия позволяет занимать площадь подстанции.
  снижение до 20% по сравнению со старыми моделями. Наш проект снижает затраты на строительство подстанции

  Рейтинг

  Pro LV SWGR

  Пункт Модель			HSL-XX(Полюс)-XX(A)-XX(кА)
  Номинальное напряжение		В	До 690
  Номинальное напряжение изоляции		В	1000
  Номинальный кратковременный ток		кА	65	85	100
  Кратковременность		сек	1	1	1
  Номинальный нормальный ток		А	До 4000	До 5000	До 5000
  Частота		Гц	50/60
  Фазы			3 П / 4 Вт
  Внутренняя дуга	Класс		Класс дугообразования C	Класс дугообразования C	Класс дугообразования C
  	Текущий	кА	65	85	100
  	Продолжительность	сек	0. 5	0,5	0,5
  Степень защиты IP	Корпус		IP4X	IP4X	IP4X
  	Перегородка		IP2X/3X/4X	IP2X/3X/4X	IP2X/3X/4X
  	Дополнительно		IP41/42	IP41/42	IP41/42
  Форма разделения			Форма 3b
  Факультативная форма разделения			Форма 4b (Тип 6)
  Размер	Ширина	мм	600/800/1000/1200
  	Высота	мм	2240
  	Высота с воздуховодом	мм	2310
  	Глубина	мм	1150 (1450)

• Про ГИС

  Pro GIS используется в различных местах, таких как здания, фабрики, поезда и другие общественные объекты, где требуется высокая надежность, стабильность и минимальная площадь установки. Hyosung Heavy Industries имеет полную линейку моделей с максимальным
  номинальный ток отключения 40 кА, номинальное напряжение от 24 кВ до 38 кВ, соответствует международным стандартам, таким как IEC и IEEE. Кроме того, мы разработали и поставили экологически безопасные ГИС с сухим воздухом, которые заменили газ SF6.

  Рейтинг

  Про ГИС

  Пункт Модель		ПроК2ХХ25		ProL2XX25		ProG2xx25		ProG2xx40
  		Про C21225S	Про C22025S	Про L21225	Про L22025	Про G20625	Про G22025	Про G21240	Про G22540	Про G23140
  Номинальное напряжение (кВ)		25. 8	25,8	24	24	25,8	25,8	25,8	25,8	25,8
  Номинальный ток (А)		1250	2000	1250	2000	600	2000	1250	2500	3150
  Номинальный ток отключения (кА)		25	25	25	25	25	25	40	40	40
  Номинальное время отключения (цикл)		5	5	5	5	5	5	5	5	5
  Частота сети Выдерживаемое напряжение (кВ/60 сек)		70(77)	70(77)	50(60)	50(60)	70(77)	70(77)	70(77)	70(77)	70(77)
  Bagic Impulse Уровень изоляции (кВ)		150(165)	150(165)	125(145)	125(145)	150(165)	150(165)	150(165)	150(165)	150(165)
  Частота (Гц)		50/60	50/60	50/60	50/60	60	60	60	60	60
  Метод эксплуатации		Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной
  Размеры (мм)	Ширина (мм)	550	550	650	650	600	600	700	700	700
  	Высота (мм)	2350	2350	2050	2050	2600	2600	2350/2700	2350/2700	2350/2700
  	Глубина (мм)	1200	1200	1500	1500	2000	2000	2100	2100	2100
  Номинальное давление газа (кгс/см2-G)		1. 0	1,0	0,5	0,5	1,0	1,0	1,0	1,0	1,0
  Минимальное давление газа (кгс/см2-G)		0,7	0,7	0,2	0,2	0.7	0,7	0,7	0,7	0,7

  Про ГИС

  Пункт Модель		ПроГ3ХХ31		ПроГ3ХХ40		ProU2xx40			ProU3xx40
  		Про G31231	Про G32531	Про G31240	Про G32540	Про U21240	Про U22040	Про U24040	Про U31240	Про U32040	Про U34040
  Номинальное напряжение (кВ)		36	36	38	38	25. 8	25,8	25,8	36	36	36
  Номинальный ток (А)		1250	2500	1250	2500	1250	2000	4000	1250	2000	4000
  Номинальный ток отключения (кА)		31	31	40	40	40	40	40	40	40	40
  Номинальное время отключения (цикл)		5	5	5	5	5	5	5	5	5	5
  Частота сети Выдерживаемое напряжение (кВ/60 сек)		70(80)	70(80)	95(105)	95(105)	70(80)	70(80)	70(80)	70(80)	70(80)	70(80)
  Bagic Impulse Уровень изоляции (кВ)		170(195)	170(195)	200(220)	200(220)	170(195)	170(195)	170(195)	170(195)	170(195)	170(195)
  Частота (Гц)		50/60	50/60	50/60	50/60	60	60	60	60	60	60
  Метод эксплуатации		Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной	Электрический / Ручной
  Размеры (мм)	Ширина (мм)	550	550	700	700	700	700	800	700	700	800
  	Высота (мм)	2350	2350	2350	2350	2700	2700	2700	2700	2700	2700
  	Глубина (мм)	1800	1800	1800	1800	2300	2300	2300	2300	2300	2300
  Номинальное давление газа (кгс/см2-G)		1. 0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
  Минимальное давление газа (кгс/см2-G)		0,7	0,7	0,7	0.7	0,7	0,7	0,7	0,7	0,7	0,7

• Pro IPB (изолированная фазовая шина)

  Hyosung Heavy Industries — единственная компания в Корее, разрабатывающая и производящая технологии IPB. С 1985 года Hyosung поставляет продукцию с максимальным номинальным током 43 000 А различным отечественным и зарубежным генерирующим компаниям.
  такие как Korea Hydro & Nuclear Power Co., Ltd. Минимизировав количество узлов, сократили время монтажа и применили скользящий тип с учетом расширения проводника.

  Особенности и преимущества

  • Сокращение времени установки за счет уменьшения количества узлов Hyosung предлагает широкий выбор продуктов текущей мощности.
    Минимизация количества узлов и проектирование допуска на поддержку могут сократить время установки.
  • Конструктивный дизайн с учетом устойчивости к атмосферным воздействиям Условия установки токопроводящих трубок обеспечивают надежность продукта благодаря программам структурного анализа, которые могут преодолевать естественные условия, такие как сильный ветер, соленость и землетрясения.
    Сводит к минимуму ошибки установки с помощью метода 3D-сканирования для обеспечения надежности установки

Распределительное устройство и центр управления

МВ＆НН| Фуджи Электрик Глобальный

Распределительное устройство среднего напряжения (24 кВ, 7,2 кВ) и центр управления низковольтными двигателями

Распределительное устройство СН (24кВ,7,2кВ)

Новинка!Получена сертификация IEC в 2016 году и впервые поступила в продажу в Азии

Распределительное устройство 24 кВ (Тип:VC-V20A)

Кондиционер Fuji Power

серии PVI получил награду Агентства природных ресурсов и энергетики за превосходное энергосберегающее оборудование.

• Автоматическая защитная шторка для предотвращения случайного прикосновения к токоведущим частям в отсеке выключателя, она должна быть закрыта, когда выключатель находится в испытательном положении.
• Система охлаждения дугового газа доступна, если для этого продукта требуется дополнительная классификация внутренней дуги (IAC). Если по какой-то причине может произойти внутреннее дуговое замыкание, он быстро охладит горячий газ за счет теплообмена с внутренним металлом. Таким образом, он способен обеспечить безопасность людей, находящихся рядом с распределительным устройством, без каких-либо модификаций здания, в отличие от обычного вытяжного воздуховода, который выпускает горячий газ из здания.

Распределительное устройство 7,2 кВ (Тип:VC-V6A,VC-VS6A)

Fuji VC-V6A и VC-VS6A — это продукты, разработанные и изготовленные с использованием передовых технологий Fuji Electric и имеющие сертификат стандарта IEC62271-200, выданный независимым уполномоченным органом (членом STL).

• Автоматический выключатель применяется тележкового типа с узкими габаритами и не требует использования подъемника при выдвижении из распределительного устройства.
• Трансформатор напряжения для сборных шин выкатного типа, легко и безопасно обслуживаемый.

Центр управления двигателем низкого напряжения

Центр управления (тип: SM1200)

Центр управления Fuji SM1200 — это простой в использовании и очень безопасный центр управления, созданный на основе нашего постоянного стремления к функциональности и надежности.

• Центр управления SM1200 поддерживает 7 односторонних устройств и 14 односторонних устройств.
• Горизонтальная шинная камера расположена в верхней части шкафа. Когда верхняя крышка снята, доступ беспрепятственный, и все секции можно легко осмотреть. Номинальный ток шины составляет от 600 до 2000 А, поддерживаются различные типы систем распределения электроэнергии, включая трехфазные трехпроводные и трехфазные четырехпроводные системы.
