Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности. Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.

Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.

Существуют два вида устройств защитного отключения — это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока). Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.

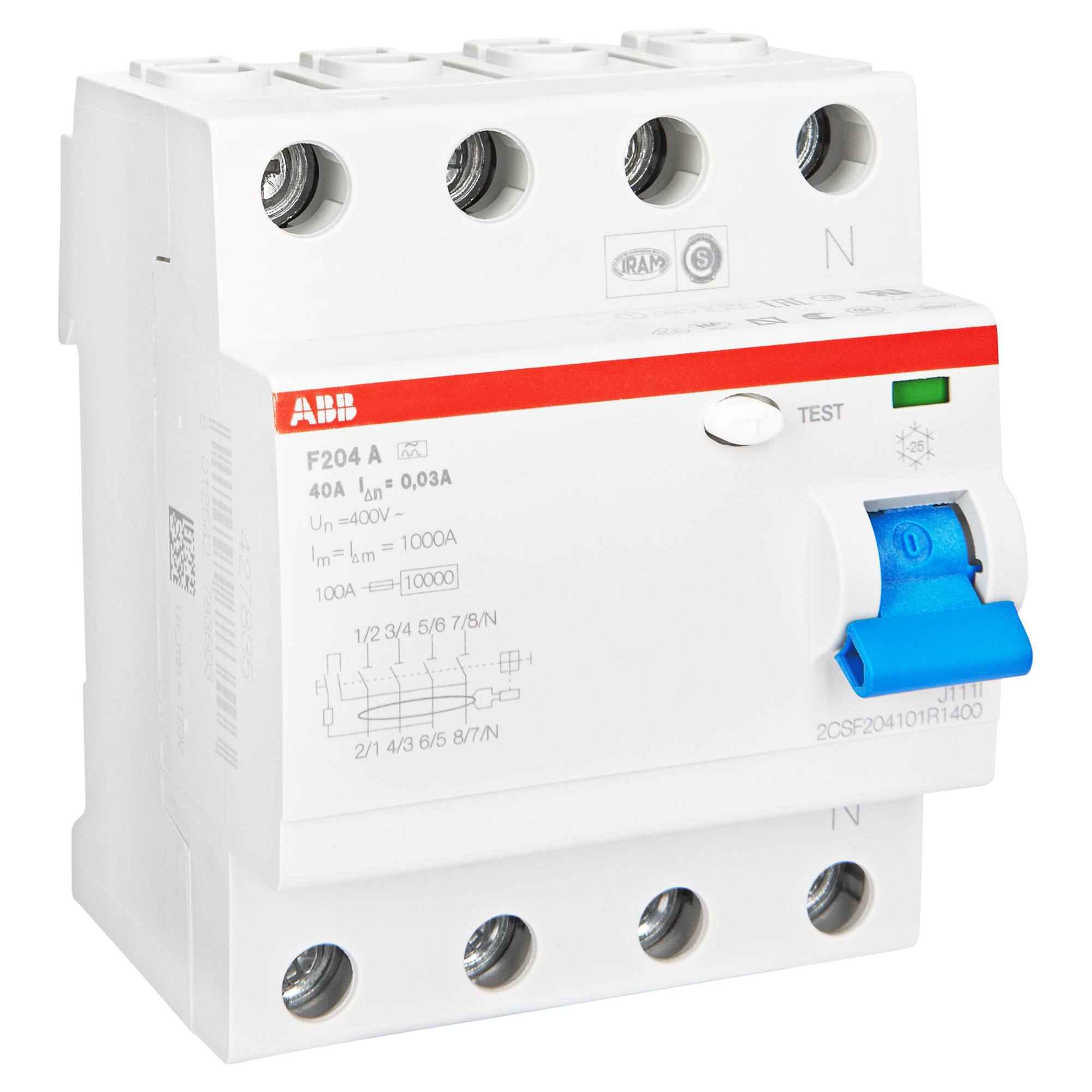

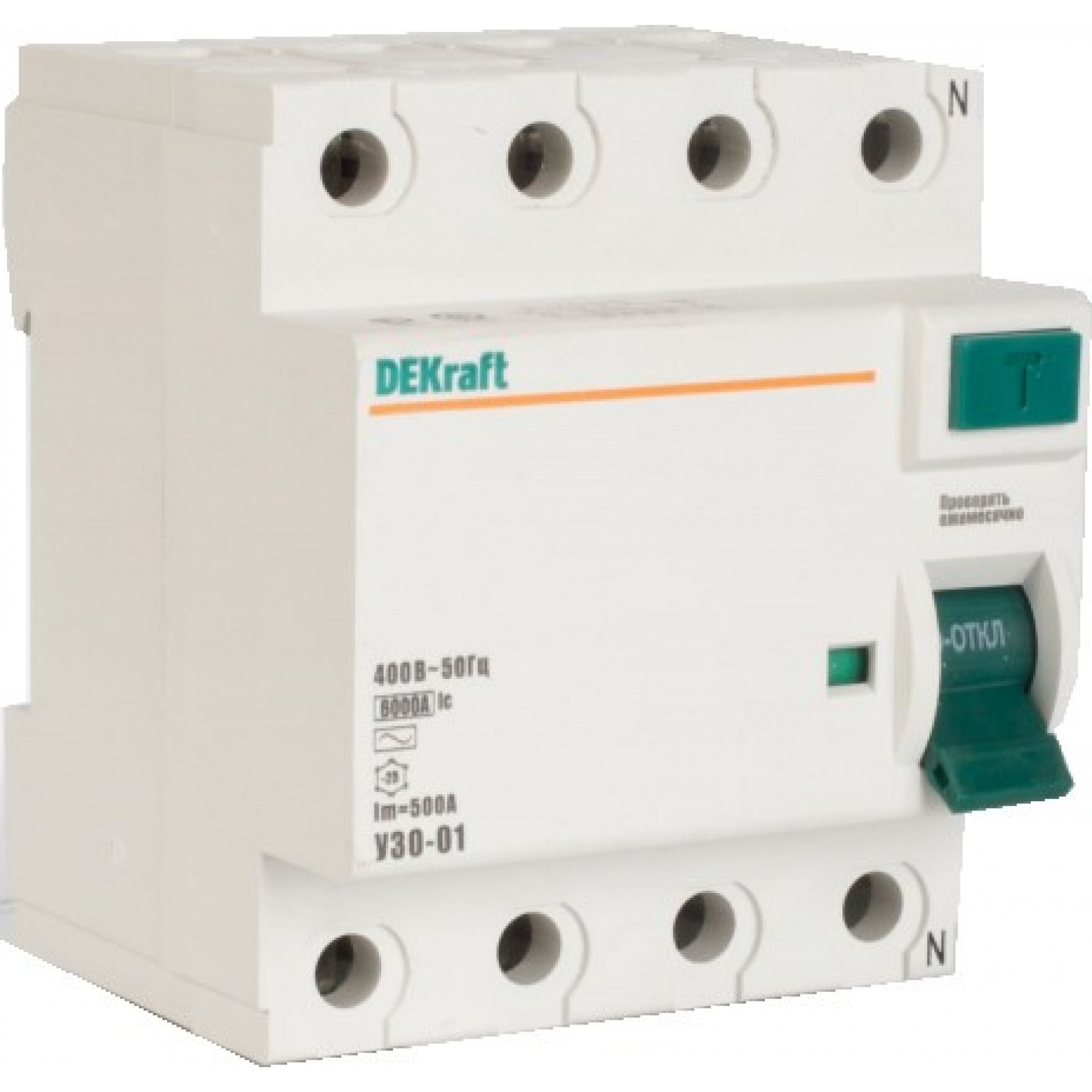

ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока. Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.

Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей. То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А. В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.

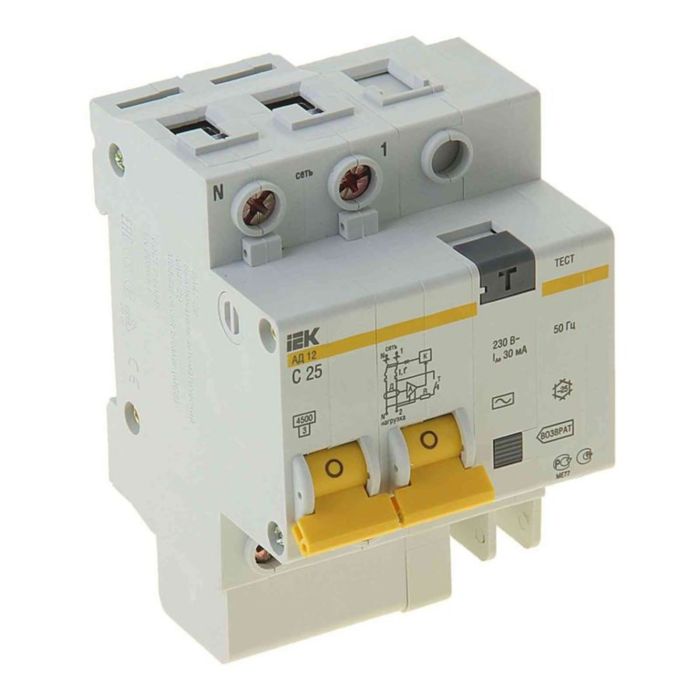

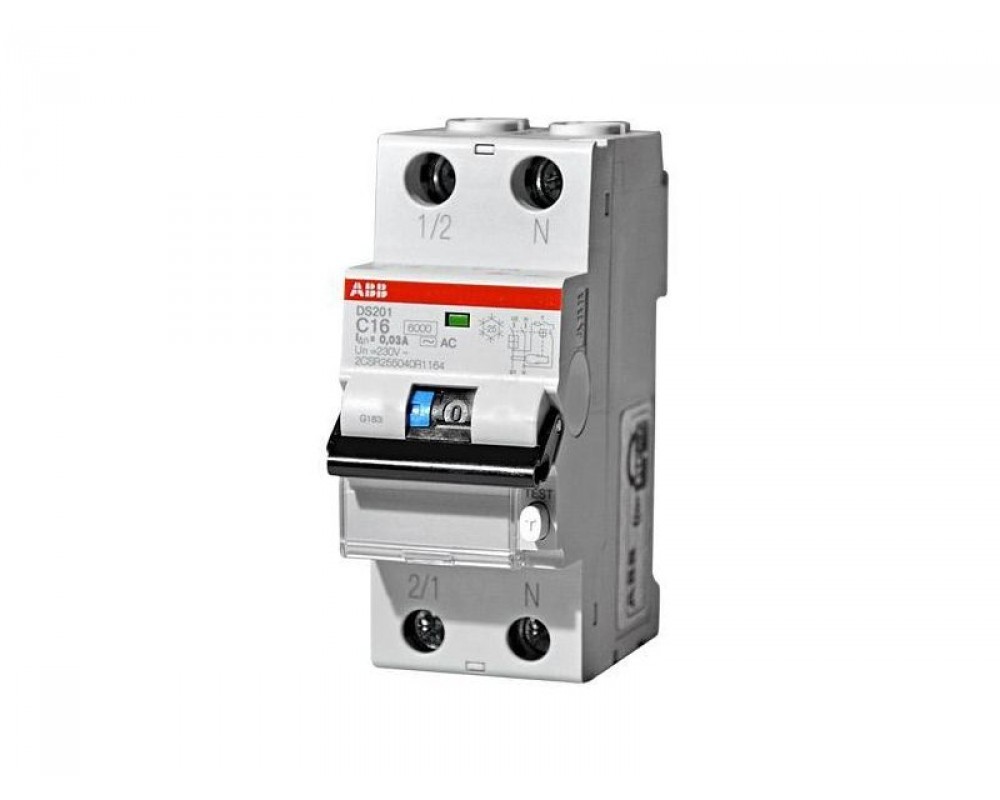

АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.

Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.

Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.

Теперь перейдем к дилемме «УЗО+автомат или дифавтомат?».

Современные нормативные документы по электробезопасности требуют выполнять определенные меры для защиты человека и его имущества от опасного действия электрического тока. Только следуя всем пунктам можно этого добиться. Самым важным является жизнь человека. Поэтому, в первую очередь, необходимо организовать ее защиту от поражения электрическим током. Для этих целей выполняют разные меры, одной из которых является установка в электрощите устройства защитного отключения (УЗО). Дальше по важности идет сохранность имущества человека. Для этого все кабели защищают от перегрузки и от действия токов короткого замыкания с помощью автоматических выключателей. Казалось бы, что тут все просто и только необходимо на все группы розеток установить в электрощите УЗО и автоматы. Но, существует и другое защитное устройство, которое может выполнять все эти функции. Это автоматический выключатель дифференциального тока (АВДТ).В быту очень широко прижилось его название как дифавтомат. Итак, теперь у нас возник вопрос, что лучше выбрать УЗО с автоматом или дифавтомат? Давайте вместе попробуем разобраться и найти ответ на него.

Дальше я сравню оба варианта по разным критериям:

1. Занимаемое место в электрощите. Пара УЗО и автоматический выключатель занимают три модуля, а дифавтомат два. Если нужно защитить два кабеля, то две пары УЗО+автомат займут шесть модулей, а два дифавтомата всего четыре. Получается, что установка в щите АВДТ позволяет экономить место. Но, очень часто для уменьшения бюджета щитка к одному устройству защитного отключения подключают несколько автоматов. Например, если к УЗО подключить три автоматических выключателя, то они вместе займут пять модулей. Тогда получится, что для защиты трех кабелей необходимо пять модулей, а если ставить дифавтоматы, то нужно будет уже шесть модулей. Поэтому тут вопрос выигрыша места в щитке спорный.
2. Схема подключения. дифавтомат подключается очень просто. На его входные контакты необходимо подать фазу и ноль. Дальше фазный и нулевой рабочий проводники от нагрузки нужно подключить к его выходным контактам. Пара УЗО+автомат в сложности схемы подключения немного проигрывают. Тут нужно делать дополнительную перемычку, чтобы фазу подать с автомата на УЗО. Если к устройству защитного отключения планируется подключать несколько групповых автоматических выключателей, то здесь уже необходимо устанавливать дополнительную нулевую шину. Хотя можно отказаться от ее использования путем установки двухполюсных автоматических выключателей. К такому автомату нужно будет подключать сразу фазу и рабочий ноль. На рисунке ниже наглядно показаны разные варианты схем подключения данных устройств.
3. Удобство в эксплуатации и наглядном понимании схемы щитка. Для пользователя электрощитом однозначно будет удобнее схема на дифавтоматах. В ней на каждую группу розеток стоит свой АВДТ. Думать много тут не нужно и, открыв крышку щитка, будет все понятно даже домохозяйке. Вот схема на УЗО с автоматическими выключателями читается пользователем намного сложнее. Хорошо, когда УЗО и его автомат стоят рядом и интуитивно можно сообразить, что это одна пара, которая отвечает за конкретную группу розеток. Но, если к одному УЗО будет подключено несколько автоматов, то читаемость схемы щитка сильно падает, особенно, когда они стоят в разных местах или даже на разных дин-рейках.

4. Стоимость комплектующих. Если взять пару УЗО с автоматическим выключателем и дифавтомат с одинаковыми характеристиками, то первые будут намного дешевле чем АВДТ. дифавтомат стоит где-то в 1,5-1,8 раза дороже, чем стоят вместе УЗО и автоматический выключатель. Это обусловлено тем, АВДТ более сложное устройство. Умные инженера смогли в одном корпусе размером два модуля уместить функции двух совершенно разных устройств, которые вместе занимают три модуля. За это придется доплатить.

5. Поиск не исправности. Это, пожалуй, самый интересный критерий, по которому можно сравнить оба варианта. С парой УЗО+автомат все просто. Если сработал автоматический выключатель, то значит, что произошло, либо короткое замыкание, либо перегрузка. Если сработало УЗО, то где-то появилась утечка тока. Это очень сильно облегчает поиски неисправности. С дифавтоматами дело обстоит немного по-другому. Если он сработал, то будет неизвестно по какой причине. Это сильно затрудняет поиск неисправности и на это может потребоваться много времени. Скорее всего придется приглашать на выручку электрика. Правда, если брать АВДТ из более дорогих и профессиональных серий, то в них предусмотрена встроенная индикация, по которой можно определить характер неисправности. Например, у производителя АВВ серии DS201 все дифавтомат имеют специальные флажки голубого цвета в рукоятке управления. Если произошла утечка, то вместе с отключающейся ручкой выпадает этот сигнальный флажок. Если он не появился, то соответственно, где-то в цепи произошло короткое замыкание или просто вы перегрузили защитное устройство.

Это все различия, на которые стоит обращать внимание в вопросе выбора пары УЗО с автоматическим выключателем или дифавтомата. Только хорошо проанализировав их и взвесив все «За» и «Против» можно смело идти в магазин.

Источник: Компания «Уралэнерго».

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств. В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

• Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
• Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.

Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.

Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.

Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.

На фото:

Так выглядит ДИН-рейка для монтажа УЗО

В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com

УЗО автомат. Работа и устройство. Подключение и особенности

УЗО автомат (устройство защитного отключения) реагирует на малейшие утечки тока, происходящие за короткий промежуток времени. Это является их существенным отличием от автоматических выключателей, действующих только при коротких замыканиях и чрезмерных нагрузках, имеющих повышенную токовую характеристику работы. УЗО реагирует и срабатывает мгновенно при малейшей токовой утечке.

Устройство и работа

Любой УЗО автомат играет роль быстродействующего выключателя. Принцип действия УЗО заключается в реагировании датчика тока на изменение дифференциального тока, проходящего в проводниках, по которым подается электроэнергия к потребителю, который защищает это защитное устройство.

Датчиком тока является дифференциальный трансформатор, намотанный на тороидальный сердечник.

Для выявления порога срабатывания защиты, имеющей некоторое значение тока, используется магнитоэлектрическое реле, обладающее высокой чувствительностью. Релейные конструкции считаются наиболее надежными. Сегодня становятся популярными электронные модели устройств защиты, в которых порог срабатывания определяет электронная схема.

Но простые релейные устройства являются наиболее надежными. Исполнительное устройство приводится в работу посредством реле. В итоге выполняется разрыв цепи питания.

Такой механизм включает в себя две основные части:

1. Группа контактов, рассчитанная на наибольший ток.
2. Пружинный привод, способный разорвать цепь питания в случае аварии.

Для проверки работоспособности защиты внутри имеется тестовая цепь, которая имитирует утечку тока. Это способствует срабатыванию защиты и позволяет время от времени контролировать ее работоспособность, не прибегая к помощи квалифицированных специалистов из измерительной лаборатории.

Устройство защитного отключения действует по определенной схеме. Рассмотрим работу системы снабжения электроэнергией при отсутствии утечки тока в нормальном режиме. Рабочий ток протекает по трансформатору и наводит магнитные потоки, которые имеют противоположное направление между собой, и одинаковых по размеру, поэтому защита не срабатывает.

При возникновении малейшей утечки баланс токов первичной обмотки нарушается, вследствие чего возникает ток во вторичной обмотке.

С помощью такого тока пороговый датчик срабатывает, а исполнительное устройство обесточивает контрольную цепь.

1 — Дифференциальный трансформатор
2 — Вторичная обмотка
3 — Блок отключения
4 — Электромагнит
5 — Нагрузка (потребитель)
I — Ток утечки

УЗО автомат изготавливают в пластиковом корпусе, обладающем повышенной устойчивостью к горению. На его задней стенке есть специальный паз и защелка для монтажа на DIN-рейку в распределительном щите. Кроме вышеперечисленных элементов, в корпусе имеется дугогасительная камера, которая способна нейтрализовать электрическую дугу. Для удобства подключения электропроводки применяются специальные крепежные зажимы.

Параметры работы УЗО автомат

Чтобы правильно настроить уставку на срабатывание защиты, необходимо знать об опасности, создаваемой переменным током для здоровья человека. Под действием электрического тока может возникнуть фибрилляция сердечной мышцы, в то время, как удары сердца совпадают с частотой напряжения 50 герц. Такой эффект способен вызвать ток величиной от 100 мА.

В связи с этим обстоятельством уставки срабатывания УЗО настраивают с запасом величиной от 10 до 30 мА. Наименьшие значения применяются в комнатах с высокой опасностью. Уставки с более высокими показателями от 300 миллиампер используются в помещениях для защиты от пожара вследствие неисправностей электрической проводки и кабелей питания.

Во время подбора и расчета параметров защиты необходимо учитывать номинальную величину тока, необходимую чувствительность и число полюсов, согласно фаз сети питания. Необходимо также убедиться в степени термоустойчивости устройства защиты, работоспособности отключения и включения, руководствуясь сетевыми расчетными параметрами.

Величина тока по номиналу для устройства защиты должно превышать величину номинального тока электрического автомата в виде автоматического выключателя. Это даст возможность предостеречь УЗО автомат от неисправностей при коротком замыкании в электрической цепи.

Правильное подключение

Клеммы и контакты на корпусе устройства защиты обозначены соответствующими символами. Маркировка N служит для нулевого проводника, L служит для проводника фазы. Поэтому провода нужно подключать согласно маркировки.

Также, не следует забывать определенное положение выхода и входа. Замена их местами запрещается. Вход расположен вверху устройства защиты. К входу подключается кабель питания, приходящий от вводного автомата. В нижней части устройства защиты находится выход, к которому подключается кабель потребителя нагрузки. В случае ошибочного подключения и путаницы между входом и выходом, могут возникнуть ложные срабатывания УЗО, либо оно совсем не будет функционировать.

Установка УЗО автомат выполняется чаще всего в электрический щит совместно с автоматическими выключателями. В результате, устройства и приборы, подключенные совместно, обеспечат защиту от тока утечки, чрезмерной нагрузки и коротких замыканий. Непосредственно само устройство защитного отключения защищено вводным электрическим автоматом.

Существуют некоторые особенности подключения УЗО для частного дома или квартиры. В больших частных строениях схема подключения устройств защиты имеет свои отличия от квартирной схемы, и специфические особенности. В этом случае подключение приборов выполняется в следующем порядке: автомат ввода – счетчик электроэнергии – УЗО с селективным действием на 100-300 миллиампер – автоматы для отдельных видов нагрузки – УЗО на ток 10-30 миллиампер на отдельные группы нагрузки.

Для квартир с применением однофазной бытовой сети, порядок подключения УЗО имеет свою последовательность: автомат ввода – счетчик расхода электрической энергии – непосредственно устройство защиты с током утечки 30 миллиампер – общая электрическая питающая сеть. Для мощных потребителей нагрузки целесообразно применять отдельные линии кабелей с подключением собственных устройств защиты.

Какое необходимо количество

Разобраться самостоятельно, какое необходимо число устройств защитного отключения, довольно трудно. Если вы решили применить такое устройство в собственном жилом помещении, то лучше всего для такого дела вызвать квалифицированного специалиста.

Грубо можно посчитать следующим образом. Если в вашем владении небольшая однокомнатная квартира, то вполне должно хватить одного устройства защиты. А если ваша квартира большая, состоящая из трех или четырех комнат, то целесообразно будет подключить пять устройств защитного отключения.

Еще следует добавить по одному устройству на:

• Бойлерный нагреватель (при наличии).
• Варочную панель электрической плиты.
• Освещение в целом.

Плюс ко всему, необходимо добавить еще одно устройство защиты на общий вход в распределительном щите. Это входное устройство подключается с условием, что оно будет срабатывать на ток утечки величиной 300 миллиампер.

Перед подключением УЗО, необходимо все взвесить и проанализировать целесообразность его установки. Если в квартире или доме электропроводка старая, то УЗО автомат будет без всякой причины постоянно срабатывать и обесточивать сеть, так как качество старой изоляции низкое. Это будет особенно проявляться при большой нагруженности сети.

В таких случаях целесообразно применять специальные розетки, в которых уже встроены миниатюрные УЗО. Их устанавливают чаще всего в местах с предполагаемой утечкой тока.

Во время ремонтных работ в квартире, при замене электрической проводки с простой схемой целесообразно подключить только дифференциальный автомат. Если в вашем доме сложная разветвленная сеть, то рекомендуется использовать несколько отдельных УЗО с автоматами на отдельные группы потребителей. Если отдельная сеть малой мощности потребления, то можно обойтись без дифавтомата, установив только одно УЗО.

В современных квартирах все больше становится бытовых электрических устройств. Вследствие этого возрастает вероятность тока утечки, который часто становится причиной несчастных случаев поражения человека током. Непосредственно ток утечки имеет незначительную величину, и вряд ли сможет привести к смерти человека, однако он доставляет немало неприятностей для его здоровья. Поэтому нельзя пренебрегать установкой УЗО в своей квартире или доме.

Похожие темы:

Что лучше УЗО или дифференциальный автомат

Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать». Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?

Как отличить УЗО от дифавтомата

1. Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»

   Надпись дифавтомат

   Надпись УЗО

2. Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.

   Буквы АВДТ, значит дифавтомат

   ВД — значит УЗО

3. Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
4. Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.

   Схема на дифавтомате

   Схема УЗО

Подключение

В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щитке

В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
2. К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
3. При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

• Контур розеток;
• Контур освещения;
• Проточный водонагреватель;
• Электроварочная панель;
• Электродуховка;
• Кондиционер.

Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

УЗО с автоматами

А теперь решим ту же задачу с использованием дифференциальных автоматов:

Дифавтоматы на рейке

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

Стоимость

Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:

Подсчет стоимости оборудования УЗО+автоматы

Теперь такие же подсчеты сделаем для использования дифавтоматов:

Подсчет стоимости дифавтоматов

Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.

Замена

Какой бы ни была надежной техника – со временем она ломается. В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.

Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.

Что выбрать, УЗО или дифференциальный автомат?

Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:

1. Дешевле;
2. Экономит место на DIN-рейке ;

Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.

Видео. Преимущества УЗО и дифавтоматов.

В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.

Встраиваемые в столешницу розетки экономят рабочую площадь стола и не портят внешний вид

Розетка с таймером – элемент умного дома

Высота и размещение розеток на кухне в современной квартире

Высота установки розеток в современной квартире

порядок установки, нормы и правила по ПУЭ

На чтение 8 мин Просмотров 1. 4к. Опубликовано 08.09.2019 Обновлено 07.09.2019

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Как правильно проверить УЗО и дифференциальный автомат

Как правильно проверить УЗО и дифференциальный автомат

Дифференциальный автомат — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя.

Устройства защитного отключения выключатели дифференциального тока предназначены для отключения питания при возникновении тока утечки. Часто это называют дифференциальной защитой. Однако любой коммутационный аппарат необходимо проверять, как на срабатывание как таковое, так и на соответствие номинальным параметрам.

Принцип действия УЗО и дифавтомата и их отличия

Устройство защитного отключения ли как их называют «УЗО» срабатывают при разности токов между полюсами. Простым языком, принцип работы этих устройств заключается в сравнении тока через фазу и ноль.

Если ток через фазу больше чем через ноль, значит его часть потекла по другому пути, например, произошло повреждение изоляции проводников или ТЭН пробило и ток определенной величины «утекает» в землю.

Если корпус электроприбора заземлен — такая ситуация не слишком страшна и при хорошем заземлении даже не опасна, но если у вас в двух проводная электросеть без заземления — то на при попадании потенциала на корпус — он никуда с него не денется. В результате этого, ток потечет в землю через ваше тело, когда вы коснетесь корпуса оголенной частью тела.

В лучшем случае вы почувствуете пощипывания и одёрнете руку. В худшем случае величина тока через ваше тело может превысить допустимую и это приведет к смерти. УЗО бывают электромеханические и электронные, в сущности принцип работы у них одинаков, различается лишь система отработки отключения. В простейшем виде электромеханическое УЗО содержит трансформатор, с его помощью и сравнивается величина тока через один и другой полюс.

Чтобы отличить электронное УЗО от электромеханического, посмотрите на схему на его лицевой панели.

Важно: Устройство защитного отключения реагирует только на дифференциальный ток. Это значит, что УЗО не защищает электропроводку от токов короткого замыкания. От КЗ защищают автоматические выключатели. Дифавтомат — это комбинированное устройство, оно срабатывает и на повышенные токи, как автоматический выключатель, и на дифференциальный ток подобно УЗО. То есть в одном корпусе совмещены два коммутационных защитных аппарата.

Способы проверки

Как вы уже догадались — методика проверки срабатывания УЗО и дифавтомата на утечку аналогична. На лицевой панели и одного и другого прибора есть флажок включения/выключения и кнопка «ТЕСТ». Согласно ПТЭЭП прил. 3, табл. 28, п.28.7 нужно проверять срабатывание с помощью этой кнопки не реже чем раз в квартал (3 месяца).

Важно:

Кнопка «ТЕСТ» проверяет только срабатывание прибора по дифференциальному току или току утечки, но не проверяет срабатывание по превышению номинального тока у дифавтомата.

Есть 5 основных способов проверки:

• с помощью кнопки «ТЕСТ»;
• с помощью батарейки;
• с помощью магнита;
• резистором
• специализированным прибором.

Проверка с помощью кнопки «ТЕСТ»

При нажатии на кнопку проверки срабатывания УЗО или дифавтомата внутри прибора подключается резистор между выходящим фазным контактом и приходящим нулевым. Таким образом ток через фазный провод становится больше чем ток через нулевой провод. Если прибор исправен — он отключится. Следовательно, такая проверка возможна только если прибор подключен к электросети и на него подано питание.

Схема проверки УЗО или дифавтомата с помощью этой кнопки изображена на лицевой панели устройства.

Однако специалисты отзываются негативно о такой проверки, ссылаясь на то что рынок насыщен подделками и иногда встречаются такие экземпляры защитных приборов, в которых при нажатии на «ТЕСТ» прибор срабатывает даже если он не подключен к сети. Происходить этого недолжно.

Проверка с помощью батарейки и магнита

Рассмотрим, как проверить УЗО или дифавтомат в магазине не подключая прибор к электросети. Для этого нужна любая батарейка, подойдет и новая пальчиковая и два провода. Нужно подключить провода к батарейке, для этого можете воспользоваться элементарно изолентой, а вторые их концы соединить с клеммами одного из полюсов проверяемого прибора. При этом он должен быть взведен, то есть переведите флажок в положение «ВКЛ».

При этом нужно учесть тот факт, что УЗО или дифавтоматы устроены так, что срабатывают на одну из полуволн. Т.е. важна полярность при тестировании. Это значит, что, если при таком способе проверки прибор не защита не сработала — поменяйте полярность, для этого просто поменяйте провода местами. Если устройство не срабатывает ни при какой полярности – значит оно электронное, а не электромеханическое!

Примечание: УЗО типа «А» срабатывает при любой полярности, а типа «AC» — только при определенной полярности – переворачивайте батарейку!

С помощью магнита также можно определить исправность УЗО или дифавтомата прямо в магазине. Но такой способ работает только для электромагнитных выключателей дифференциального тока, приборы с электронной начинкой срабатывать не будут.

Для этого нужно поднести магнит к одной из сторон проверяемого прибора. Флажок опять-таки должен быть во включенном состоянии (вверх). Магнитное поле магнита наведет ток в обмотке измерительного трансформатора, в результате чего защита сработает и устройство отключится.

ВАЖНО:

Повторюсь, если УЗО электронное – такая проверка не сработает! Для работы электронных УЗО и дифавтоматов нужно чтобы было подключено питание (фаза и ноль).

Проверка с помощью резистора или лампочки

Предыдущие варианты проверки отражали только работоспособность защиты и реакцию на разность тока как таковую. Вы не могли определить насколько корректно срабатывает прибор. В домашних условиях проверить ток срабатывания можно, хоть и не совсем точно.

Для начала рассчитайте номинал резистора под величину дифференциального тока срабатывания. Например, очень распространены УЗО с током срабатывания в 30 мА, значит условно представим, что в сети 220 вольт (реальные значение измеряйте непосредственно на объекте где будет установлен прибор). Значит нужно взять резистор на:

220/0.030=7333.33 Ом

Мощность на резисторе выделится кратковременно (порядка 6 Ватт), но тем не менее будет лучше если вы выберете как можно более мощный резистор.

После этого подключаем резистор между фазой, выходящей и нулем, приходящим к прибору, как показано на рисунке ниже.

Таким же образом и работает кнопка «ТЕСТ».

ВАЖНО:

При такой проверке УЗО должно быть подключено к сети.

Если прибор не отреагировал на подключение рассчитанного резистора — значит он бракованный. Также вы можете измерить ток с помощью мультиметра. Но так как его протекание будет кратковременным — вы можете не увидеть его величину. Для поверок можно собрать такой прибор, как на видео ниже, только его недостаток в том, что указывается расчетный ток.

Можно конечно измерить реальный ток срабатывания УЗО с помощью амперметра, но такая для этого нужен мощный реостат. Плавно уменьшая сопротивление и измеряя ток, вы сможете определить при каком токе произошло отключение. При этом лучше использовать стрелочные приборы, так как большинство бюджетных цифровых медленно обновляют показания измеряемой величины.

Заключение

Для точной проверки УЗО и дифавтоматов используют специальные приборы, например:

• Sonel MRP-200;
• ПЗО-500;
• ПЗО-500 Про.

Кроме тока утечки с помощью подобных устройств можно проверить приборы при различном угле фазы и измерить скорость срабатывания при различных токах утечки.

Покупать их для частного использования нецелесообразно, так как они дорогие. Монтируя электрощит на объекте, вы можете обратится для получения такой услуги в электролабораторию и отсеять бракованные приборы, если они есть.

Нормы: Согласно ПТЭЭП проверка выключателей дифференциального тока должна осуществляться в соответствии с рекомендациями завода изготовителя. В среднем они включают в себя проверку перемещения флажка «ВКЛ/ВЫКЛ». Он должен четко переключаться из одного положения в другое, а также 1 раз в указанный период проходить проверку нажатием кнопки «ТЕСТ» (но не реже 1 раза в квартал, согласно ПТЭЭП). Ток срабатывания должен быть не менее чем 0.5In (для УЗО на 30 мА — это 15 мА), другие допустимые величины описаны в ГОСТ Р50571.16-99.

Ранее ЭлектроВести писали, что в Лондоне появилась первая улица с фонарями, от которых можно зарядить электрокар. Об этом говорится в блоге компании Siemens, главного разработчика этого проекта.

По материалам: electrik.info.

Что сначала узо или автомат

Что сначала узо или автомат

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время. Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО – до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Как правильно установить УЗО – до или после автомата

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень проста и популярна в бюджетных распределительных щитках.

Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. На схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО – групповой автомат – кабель до розетки – сама розетка.

Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при такой последовательности подключения с УЗО ничего плохого не произойдет. Почему это так читайте ниже.

Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.

2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.

Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат – УЗО – кабель – розетка. Смотрите на схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно доходит до розетки и тоже протекает через УЗО.

Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света – 300000 км/с. Теперь посмотрим за какое время срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат – УЗО – кабель – розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно чтобы на них что-то воздействовало, так как они сами по себе не могут выйти из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя если через него протекает ток короткого замыкания? Оно не выходит из стоя потому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания. Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять – до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет “фаза” перемычкой на УЗО, “ноль” подается сразу на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам – “фазу” к автомату, а “ноль” к УЗО. Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа )))

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.

Вроде разобрались с вопросом, что сначала УЗО или автомат )))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для того чтобы защитить УЗО от перегрузки нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока прежде чем автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться. Эту ситуацию стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например пять автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не означает что вам нужно брать очень мощное УЗО. В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнуть величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току достигнуть величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезным как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы своего электрощита, то пишите мне. Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При заказе сборки разработку схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе – “Мои работы”. Спасибо!

Как правильно установить УЗО в электрощитке: до автомата или после

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Правильное подключение узо до или после автомата?

Друзья приветствую всех на сайте «Электрик в доме». Думаю, ни у кого не возникнет сомнений, что в нынешнее время нормальная и безопасная работа бытовой техники подразумевает использование современных устройств защитного отключения, автоматических выключателей, реле напряжения и т.п.

Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели данного сайта. Вопрос заключается в правильной последовательности подключения УЗО и автоматического выключателя. Одни читатели убеждены, что УЗО необходимо подключать после автомата.

Другие наоборот, аргументируют свои убеждения проектными решениями, указывая схемы электроснабжения в которых четко видна установка УЗО перед автоматическим выключателем.

Так все-таки кто прав? Где ставить узо до или после автомата? С этим вопросом мы сегодня и разберемся. Я постараюсь подробно разобрать все варианты подключения.

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом – стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать УЗО до или после автомата.

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристиках автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него . Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат – УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.

{SOURCE}

Что такое узо?

Узо — это ликер со вкусом аниса, изготовленный из виноградного сусла (остатки виноделия). Он может быть сделан только в Греции и на Кипре и может включать другие специи, кроме аниса. Ни один другой напиток не является таким уникальным греческим или так тесно связанным с культурой, как узо с Грецией. Греки пьют больше всего узо, и узо (узо-бары) подают его вместе с закусками под названием мезе . Узо, которое часто пьют отдельно или в слегка разбавленном виде, имеет очень сильный аромат аниса (черной лакрицы), к которому нужно привыкнуть.Это также крепкий ликер, который не для слабонервных.

Ель ест / Брианна Гилмартин

Узо против Раки

Узо и раки — два восточно-средиземноморских дистиллированных спирта с характерным ароматом аниса. Раки родом из Турции и послужил источником вдохновения для многих анисовых напитков, в том числе узо. Оба продукта дистиллированы из остатков виноделия, анис является доминирующим вкусовым ингредиентом, и их чаще всего едят с мезе. У них одинаково сильный аромат и вкус, но самая большая разница — крепость.Там, где крепость узо обычно не превышает 90 пробы, легко найти раки до 180 пробы.

Быстрые факты

• Состав: Анис, виноградное сусло, другие специи
• Проба: 75–90
• ОДС: 37,5–45%
• Калорий в шоте: 103
• Происхождение: Греция
• Вкус: Сильный анис, сладкий
• Подача: Пряный, со льдом, коктейли

Из чего делают узо?

Узо производится аналогично ципуро , что является греческим эквивалентом итальянской граппы.Ципуро издавна производился в Греции и представляет собой бренди, дистиллированный из сусла или остатков винограда, спрессованных для виноделия. Используя тот же тип основы (хотя и значительно более крепкий), узо традиционно перегоняется в медных перегонных кубах и приправляется анисом. Другие специи, такие как кардамон, корица, гвоздика, кориандр, фенхель, мята и мастика, также могут быть использованы в рецепте винокурни. Греческий закон гласит, что готовый дистиллят должен содержать не менее 20 процентов исходных дрожжей узо и быть разлит как минимум 37.5-процентный объем алкоголя (крепость 75%).

Большинство узо попадает около 80 доказательств. Хотя это кажется мягким по сравнению с высокопрочным виски и ромом, узо обладает мощным и огненным вкусом. Высокое содержание сахара задерживает попадание алкоголя в организм. Тем, кто пьёт, рекомендуется соблюдать осторожность, потому что действие узо незаметно для вас.

Узо был впервые подвергнут коммерческой дистилляции в 1856 году. Это исключительно продукт Греции и Кипра. В 2006 году правительство Греции получило эксклюзивные права на использование названия продукта узо.Он защищен наименованием PGI (Защищенное географическое указание) и PDO (Защищенное обозначение происхождения), признанными Европейским Союзом. Остров Лесбос (Митилини) гордится тем, что является центром производства узо, на долю которого приходится половина узо страны, производимая 17 заводами. Он широко известен одними из лучших узо в Греции. Рецепты дистилляции узо могут быть похожими, хотя большинство из них тщательно охраняются семейными секретами.

Какой на вкус узо?

Прозрачный и шелковистый, с отчетливым ароматом лакричника, узо завораживает и незабываемо.

Как пить узо

Узо обычно подают в чистом виде, без льда, и часто в высоком тонком стакане, который называется kanoakia (похож на стакан для хайболла). Греки могут добавить ледяную воду, чтобы разбавить крепость, в результате чего жидкость станет непрозрачной, молочно-белой. Известный как «эффект узо», он связан с анисовыми маслами и похож на louche , получаемый при наливании абсента. Если вы добавите лед непосредственно в узо, на поверхности напитка появятся некрасивые кристаллы.

Большинство греков посмеются над идеей смешивания узо с чем-либо, кроме воды. Если вы хотите замаскировать вкус, добавьте воду, лимонный сок, листья мяты и мед, чтобы приготовить узо-лимонад. В других частях света его иногда используют в качестве миксера для коктейлей или вместо других спиртных напитков со вкусом аниса.

Греки так любят этот напиток, что в Греции есть бесчисленные узо-бары под названием узери . Это обычные заведения, которые специализируются на разных типах узо, но, что еще более важно, они популярны из-за их соблазнительного набора закусок, известных как мезете .Эти пикантные маленькие тарелки еды являются важным компонентом социальной стороны употребления узо. Несмотря на свой сильный аромат, узо дополняет множество различных блюд, а меню мезе часто бывает длинным и разнообразным. Когда вы пьете узо, обычный тост — « стин уэя су», (стин ии-йи-ау су), или «за ваше здоровье!»

Рецепты коктейлей

Узо обычно не входит в состав коктейлей. Тем не менее, его можно использовать как замену другим ликерам со вкусом аниса, таким как абсент, анисовая водка, пастис и самбука.

Популярные бренды

У брендов узо, как правило, есть преданные последователи. Некоторые из лучших узо производятся исключительно в этой стране, хотя есть ряд известных брендов, которые распространяются по всему миру. Поскольку узо может сильно отличаться от одной винокурни к другой, рекомендуется попробовать несколько брендов, чтобы найти ту, которая вам больше всего нравится.

• Кефи
• Узо 12
• Узо Барбайанни
• Узо Мини
• Plomari Tinarvou
• Sans Rival

Готовим с узо

Узо можно использовать в кулинарии, чтобы придать особый аромат аниса практически любому блюду.Греки будут использовать узо в рецептах, от маринадов из морепродуктов до печенья.

Мир Узо (Музей Узо)

Отмечая более чем 120-летнюю историю и традиции, ликеро-водочный завод Plomari Ouzo Isidoros Arvanitis

приглашает вас в музей узо «Мир узо»! Необыкновенная экскурсия с гидом

, который проходит на винокурне Plomari Ouzo, посреди великолепной оливковой рощи

недалеко от живописной деревни Пломари, на острове Лесбос; место, где находится Исидорос Арванитис

впервые создал Узо из Пломари в 1894 году, и где он до сих пор находится в

году.

производится и по сей день на греческой семейной компании Isidoros Arvanitis.

Слушайте историю греческого национального напитка, узнайте, почему Пломари считается

родина Узо и следуйте по пути Исидорос Арванитис в его поисках идеальных ингредиентов

для создания идеального рецепта.

Станьте свидетелем ритуального процесса дистилляции, который происходит в 18 небольших медных перегонных кубах ручной работы

, которые производят узо Пломари традиционным способом по тому же секретному рецепту,

100% перегонкой.Также следите за процессами розлива и упаковки

, которые выполняются на новейшем оборудовании и с максимально возможной степенью автоматизации

, чтобы гарантировать потребителю максимальную безопасность и качество.

Прикоснитесь и ощутите своими руками лучшие ингредиенты из земли Лесбос,

, как анис из Лисвори, который считается лучшим в мире и выращивается на собственных сертифицированных экологически чистых полях винокурни.

Исследуйте большую коллекцию музейных артефактов и отправьтесь в путешествие во времени.

Почувствуйте неповторимый аромат, попробуйте тонкий вкус и откройте для себя секреты

Узо Пломари Исидорос Арванитис через дегустацию.

Уникальные впечатления для всех ваших чувств ждут вас в музее узо «Мир узо». Жить

опыт!

Обзор мирового рынка узо, анализ отрасли и перспективы на 2021 год

Отдел новостей MarketWatch не участвовал в создании этого контента.

13 апреля 2021 г. (Хранители) —
Отчет об исследовании включает определенные сегменты по регионам (странам), компаниям, типам и приложениям. Это исследование предоставляет информацию о продажах и доходах за исторический и прогнозируемый период с 2016 по 2027 год. Понимание сегментов помогает определить важность различных факторов, способствующих росту рынка.

ПОЛУЧИТЬ БЕСПЛАТНЫЙ ОБРАЗЕЦ ОТЧЕТА: https://www.wiseguyreports.com/sample-request/6648407-global-ouzo-market-research-report-2021

Сегмент по типу
Дистиллированный
Вареный и дистиллированный

Сегмент по применению
Бары / пабы
Специализированные магазины
Интернет-магазины
Другое

ПОДЕЛИТЬСЯ ЗАПРОСАМИ: https: // www.wiseguyreports.com/sample-request/6648407-global-ouzo-market-research-report-2021

По регионам
Северная Америка
США
Канада
Европа
Германия
Франция
Великобритания
Италия
Россия
Азиатско-Тихоокеанский регион
Китай
Япония
Южная Корея
Индия
Австралия
Тайвань
Индонезия
Таиланд

ДЕТАЛИ ОТЧЕТА: https://www.wiseguyreports.com/reports/6648407-global-ouzo-market-research-report-2021

Малайзия
Филиппины
Вьетнам
Латинская Америка
Мексика
Бразилия
Аргентина
Ближний Восток и Африка
Турция
Саудовская Аравия
U.AE

По компании
Узо Барбаянни
Пломари Исидорос Арванитис
Винокурня Thomopoulos
Gruppo Campari
Дистилляты Пицилади
Pernod Ricard
Barbayannis Aphrodite Ouzo
Обзор рынка

Ouzo
Пилавас 9159 Обзор рынка Пилава и объем Узо
1.2 Сегмент узо по типу
1.2.1 Сравнение темпов роста мировых продаж узо по типу (2021-2027)
1.2.2 Дистиллированный
1.2.3 Приготовление и дистилляция
1.3 Сегмент узо по приложениям
1.3.1 Сравнение продаж узо по приложениям: (2021-2027)
1.3.2 Бары / пабы
1.3.3 Специализированные магазины
1.3.4 Интернет-магазины
1.3.5 Прочие
1.4 Оценки и прогнозы размера мирового рынка узо
1.4.1 Мировой доход узо в 2016-2027 гг.
1.4.2 Глобальные продажи узо в 2016-2027 гг.
1.4.3 Размер рынка узо по регионам: 2016 г. по сравнению с 2021 г. по сравнению с 2027 г.

2 Конкуренция на рынке узо со стороны Производители
2,1 Доля мирового рынка продаж узо по производителям (2016-2021)
2.2 Доля мирового рынка узо в выручке по производителям (2016-2021)
2.3 Мировая средняя цена узо по производителям (2016-2021)
2.4 Производители Производственные площадки узо, обслуживаемая территория, тип продукта
2.5 Конкурентная ситуация и тенденции на рынке узо
2.5.1 Уровень концентрации рынка Узо
2.5.2 Доля мирового рынка Узо-5 и Топ-10 крупнейших игроков рынка по выручке
2.5.3 Доля мирового рынка Узо по типу компании (Уровень 1, Уровень 2 и Уровень 3)
2.6 Слияния и поглощения производителей, Планы расширения

3 Ретроспективный рыночный сценарий Узо по регионам
3.1 Глобальный ретроспективный рыночный сценарий узо в доходах по регионам: 2016-2021
3.2 Глобальный ретроспективный рыночный сценарий узо в продажах по регионам: 2016-2021
3.3 Факты и цифры рынка узо в Северной Америке по странам
3.3.1 Продажи узо в Северной Америке по странам
3.3.2 Выручка узо в Северной Америке по странам
3.3.3 США
3.3.4 Канада
3.4 Данные о рынке узо в Европе по странам
3.4.1 Продажи узо в Европе по странам
3.4.2 Выручка от узо в Европе по странам
3 .4.3 Германия
3.4.4 Франция
3.4.5 Великобритания
3.4.6 Италия
3.4.7 Россия
3.5 Азиатско-Тихоокеанский рынок Узо Факты и цифры по регионам
3.5.1 Азиатско-Тихоокеанский рынок Узо по регионам
3.5.2 Азиатско-Тихоокеанский Узо Выручка по регионам
3.5.3 Китай
3.5.4 Япония
3.5.5 Южная Корея
3.5.6 Индия
3.5.7 Австралия
3.5.8 Тайвань
3.5.9 Индонезия
3.5.10 Таиланд
3.5.11 Малайзия
3.5.12 Филиппины
3.5.13 Вьетнам
3.6 Латинская Америка Рынок узо в фактах и ​​цифрах по странам
3.6.1 Латинская Америка Объем продаж узо по странам
3.6.2 Латинская Америка Выручка по узо по странам
3.6.3 Мексика
3.6.4 Бразилия
3.6.5 Аргентина
3.7 Ближний Восток и Африка Рынок узо в цифрах и фактах по странам
3.7.1 Средний Продажи узо в Восточной и Африке по странам
3.7.2 Выручка узо на Ближнем Востоке и в Африке по странам
3.7.3 Турция
3.7.4 Саудовская Аравия
3.7.5 ОАЭ
4 Исторический анализ мирового рынка узо по типам
4.1 Глобальный рынок продаж узо Доля по типу (2016-2021)
4.2 Доля мирового рынка узо выручки по типу (2016-2021)
4.3 Глобальная цена узо по типу (2016-2021)

5 Исторический анализ мирового рынка узо по приложениям
5.1 Доля мирового рынка узо продаж по приложениям (2016-2021)
5.2 Доля мирового рынка узо в доходах по приложениям (2016-2021)
5.3 Мировые цены на узо по приложениям (2016-2021)

Профиль 6 ключевых компаний
6.1 Узо Барбаянни
6.1.1 Информация корпорации Узо Барбаянни
6.1.2 Описание Узо Барбаянни и обзор бизнеса
6.1.3 Узо Барбаянни Продажи, выручка и валовая маржа Узо (2016-2021)
6.1.4 Портфель продуктов Узо Барбаянни
6.1.5 Узо Барбаянни Последние изменения / обновления
6.2 Пломари Исидорос Арванитис
6.2.1 Информация корпорации Plomari Isidoros Arvanitis
6.2. 2 Plomari Isidoros Arvanitis Описание и обзор бизнеса
6.2.3 Plomari Isidoros Arvanitis Ouzo Продажи, выручка и валовая прибыль (2016-2021)
6.2.4 Портфель продуктов Plomari Isidoros Arvanitis
6.2.5 Plomari Isidoros Arvanitis Последние разработки / обновления
6.3 Thomopoulos Distillery
6.3.1 Информация о Thomopoulos Distillery Corporation
6.3.2 Описание и обзор бизнеса Thomopoulos Distillery
6.3.3 Thomopoulos Distillery Distillery
6.3.3 Продажи, выручка и валовая прибыль завода Thomopoulos Distillery
6.3. 5 Thomopoulos Distillery Последние изменения / обновления
6.4 Gruppo Campari
6.4.1 Информация о Gruppo Campari Corporation
6.4.2 Описание и обзор бизнеса Gruppo Campari
6.4.3 Продажи, выручка и валовая прибыль Gruppo Campari Ouzo (2016-2021)
6.4.4 Портфель продукции Gruppo Campari
6.4.5 Gruppo Campari Последние разработки / обновления
6.5 Дистилляты Pitsiladi
6.5.1 Информация о корпорации Pitsiladi Distillates
6.5.2 Описание и обзор бизнеса Pitsiladi Distillates
6.5.3 Pitsiladi Distillates Ouzo Продажи, выручка и валовая прибыль (2016-2021)
6.5.4 Ассортимент продукции дистиллятов Пицилади
6.5.5 Дистилляты Пицилади Последние изменения / обновления
6.6 Pernod Ricard
6.6.1 Pernod Ricard Corporation Информация
6.6.2 Описание и обзор бизнеса Pernod Ricard
6.6.3 Pernod Ricard Ouzo Продажи, выручка и валовая прибыль (2016-2021)
6.6.4 Портфель продуктов Pernod Ricard
6.6.5 Pernod Ricard Последние разработки / обновления
6.7 Barbayannis Aphrodite Ouzo
6.6 .1 Информация о корпорации Barbayannis Aphrodite Ouzo
6.6.2 Описание и обзор бизнеса Barbayannis Aphrodite Ouzo
6.6.3 Объем продаж, выручка и валовая прибыль Barbayannis Aphrodite Ouzo (2016-2021)
6.4.4 Портфель продуктов Barbayannis Aphrodite Ouzo 6.7.5 Barbayannis Aphrodite Ouzo Последние разработки / обновления
6.8 Pilavas
6.8.1 Информация о Pilavas Corporation
6.8.2 Описание Pilavas и обзор бизнеса
6.8.3 Pilavas Ouzo Продажи, выручка и валовая прибыль (2016-2021)
6.8.4 Pilavas Product Портфель
6.8.5 Pilavas Последние изменения / обновления
6.9 Metaxa
6.9.1 Информация о Metaxa Corporation
6.9.2 Описание Metaxa и обзор бизнеса
6.9.3 Metaxa Ouzo Продажи, выручка и валовая прибыль (2016-2021)
6.9.4 Портфель продуктов Metaxa
6.9.5 Последние разработки и обновления Metaxa
6.10 Boutari
6.10.1 Информация о Boutari Corporation
6.10.2 Описание и обзор бизнеса Boutari
6.10.3 Продажи, выручка и валовая прибыль Boutari Ouzo (2016-2021)
6.10.4 Портфель продуктов Boutari
6.10.5 Boutari Последние изменения / обновления

7 Анализ производственных затрат Узо
7.1 Анализ ключевого сырья Узо
7.1.1 Основное сырье
7.1.2 Ключевые поставщики сырья
7.2 Доля структуры производственных затрат
7.3 Анализ производственного процесса Узо
7.4 Анализ производственной цепочки Узо

8 Маркетинговый канал, дистрибьюторы и клиенты
8.1 Маркетинговый канал
8.2 Список дистрибьюторов Узо
8.3 Клиенты Узо

9 Динамика рынка Узо
9.1 Узо Отраслевые тенденции
9.2 Движущие силы роста Узо
9.3 Проблемы рынка Узо
9.4 Ограничения рынка Узо

10 Прогноз мирового рынка
10.1 Оценки и прогнозы рынка Узо по типу

…….. Продолжение

БОЛЬШЕ ОТЧЕТОВ ИЗ НАШЕЙ БАЗЫ ДАННЫХ

http://www.marketwatch.com/story/global-hyperspectral-imaging-market-outlook-industry-analysis-and-prospect-2021 -2026-2021-03-10

http://www.marketwatch.com/story/global-industrial-usb-cameras-market-research-report-2021-market-insights-overview-analysis-and-forecast- 2021-2021-03-11

http://www.marketwatch.com/story/global-wheel-alignment-machine-market-research-report-2021-forecast-to-2026-2021-03-13

http: // www.marketwatch.com/story/global-corporate-training-services-market-size-share-value-and-competitive-landscape-2026-2021-03-14

http://www.marketwatch.com/story/global -world-Aviation-Refueler-Market-Research-Report-2021-размер рынка-доля-стоимость-и-конкурентный-ландшафт-прогноз-год-2021-03-16

КОНТАКТЫ:

продаж @wiseguyreports.com

+44 203500 2763

+1 62 825 80070

971 0503084105

COMTEX_384348149 / 2582 / 2021-04-13T05: 14: 47

Есть ли проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу editorial @ comtex.com. Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

Отдел новостей MarketWatch не участвовал в создании этого контента.

Узо — национальный напиток Греции

Греки и иностранцы не любят больше алкогольных напитков, чем узо — национальный напиток Греции ! Лучший компаньон для любой летней посиделки — освежающий узаки на камнях! Узо никогда не подавали в одиночестве, оно является средоточием греческой жизни.Он пробуждает воспоминания и пробуждает аппетит к любимым закускам своим интимным, сладким запахом и вкусом. Узо — это аромат моря, смешанный с семенами греческой земли, которые позволяют нам насладиться вкусом Греции в стакане!

Что такое Узо?

Узо, ликер со вкусом аниса, является продуктом греческой земли и состоит из чистого этилового спирта. Его делают из винограда или зерна и перегоняют с анисом. Произведенный исключительно в Греции, это единственный в своем роде спирт, который был отнесен к категории дистиллированного аниса и защищен Европейским союзом под обозначением PGI (Защищенное географическое указание).Некоторые регионы даже были награждены собственными ЗГУ из-за их долгой истории как производителей узо.

История Узо

Узо берет свое начало от ципуро , которое, как говорят, было творением монахов 14 века на Афоне. Одна его разновидность была приправлена ​​анисом. Со временем это стало называться узо.

Современная дистилляция узо началась в начале 19 века после обретения Грецией независимости.В 1856 году в Тырнавосе был основан первый завод по производству узо. Позже производители узо разработали метод дистилляции с использованием медных кубов, который сейчас является стандартным методом производства.

Самый известный узо происходит из Митилини, а также из многих других частей Греции, таких как Тирнавос, Каламата и Нафплион.

Искусство пить узо

Когда вы собираетесь пообедать в Греции, не удивляйтесь, если ваш официант преподнесет вам рюмку с непрозрачным ликером до того, как подадут основное блюдо.Греки любят очищать нёбо и успокаивать разум, выпивая узо перед едой. Узо — это аперитив, который пьют перед едой, чтобы подготовить вкусовые рецепторы и «раскрыть» аппетит.

Насладиться национальным напитком со вкусом аниса — настоящее искусство. Хорошее узо содержит около 40% алкоголя по объему и не предназначено для питья. Его всегда подают со стаканом воды для перемешивания; вот что делает его молочно-белым и помогает лучше раскрыть аромат. Главное — продолжать добавлять воду во время питья, чтобы избежать обезвоживания и других побочных эффектов.Правильный способ подачи — сначала добавить узо в стакан, затем добавить холодную воду и, при желании, добавить лед.

Узо и мезе Sensation

Всегда перекусывайте мезеде (закуски), пока пьете узо. Ритуал узо требует хороших компаньонов и прекрасных закусок, от простого нарезанного помидора, сыра, салата до других классических греческих закусок, таких как фрикадельки, жареный осьминог, сардины, каламари или жареная рыба.Приготовление мезе смягчит алкоголь и продлит впечатление. Искусство пить узо — это пить лениво, расслабиться в ouzerie или kafeneio и болтать с друзьями весь день, пока солнце не сядет и не начнется ужин.

Из множества подлинно греческих впечатлений одним из самых приятных и восхитительных является выпивка узо и мезеде с друзьями на берегу моря на греческих островах или где-нибудь еще в Греции.Вода, мягко плещущаяся у ваших ног, пока вы пробуете свежие местные ароматы, и теплое гостеприимство греков, которым славятся, побуждали многих возвращаться сюда снова и снова.

Питьевой узо «сухой молот» ( xerosfyri) не одобряется согласно греческим обычаям питья. Употребление мезеде с узо добавляет удовольствия от вкуса, но есть и практическая причина. Употребление еды при потягивании узо снижает опьяняющее действие напитка, поэтому алкоголь не поражает пьющего сразу.

Ouzeries в Греции

Ouzeries можно найти почти во всех городах и деревнях Греции. Узери — это заведения, похожие на кафе, которые специализируются на небольших блюдах ( мезедес), обычно подаются с узо, отсюда и название. Традиционные узери обычно просто декорированы, со столешницами из мрамора или дерева и без скатертей. В старых кварталах Афин, таких как Плака или Монастираки, вы, как правило, найдете их в сочетании с kafeneio , в котором подают греческий кофе и узо с мезе .В этом случае мезе обычно очень простое, например, несколько ломтиков помидора, немного сыра и несколько оливок или что-то еще, что у них есть в этот день. Более изысканный тип мезедополио-узери больше похож на ресторан и предлагает более широкий выбор деликатесов.

Греческие сувениры отражают культуру, которая делает их уникальными. Итак, в следующую поездку в Грецию возьмите домой греческий сувенир, который позволит вашей вкусовой памяти вернуть вас в заветные места и чудесные путешествия.Возьмите домой бутылку узо и скажите «Ya mas» со стаканом национального напитка Греции на льду!

Музей Барбаяниса Узо на острове Лесбос, Греция

Расположение: Пломари

Музей Барбаяниса Узо : Музей Барбаяниса Узо отражает столетия самоотверженной работы над созданием этого традиционного алкогольного напитка, который в основном представляет собой ликер со вкусом греческого аниса. Но прежде чем перейти к особенностям музея, давайте рассмотрим корни этого напитка и то, как к ним относится семья Барбаянисов, чтобы понять его важность.Предшественником узо был ципуро, аналогичный алкогольный напиток, также известный как раки на восточной стороне. Его дистилляция стала популярной во времена Византийской и Османской империй, но именно после обретения Грецией независимости, в 19 веке, узо появился на сцене, а Лесбос стал центром его производства.

Большинство источников указывают на Эфстатиоса Дж. Барбаяниса, человека с опытом в различных процессах дистилляции, как на человека, ответственного за эту реализацию.Знания о Барбаянисе были получены в Одессе, русском городе, откуда он был родом.

Однако в 1860 году он иммигрировал в Грецию, точнее в порт Пломари на острове Лесбос. Поскольку эта местность всегда была очень плодородной и была рассчитана на то, что у нее есть легкий доступ к проточной воде, множество необычных трав, многие из которых обладают сладким запахом, наряду с множеством разновидностей аниса, дали возможность г-ну Барбаяннису посадить свои растения. опыт на практике. Результатом его экспериментов стало высококачественное узо.

Возвращаясь к нашим дням, стоит отметить, что традиция, начатая Эфстатиосом Барбаянисом, сохраняется более 140 лет его семьей, так как они до сих пор продолжают практиковать ту же процедуру дистилляции узо. Они также выбирают ингредиенты того же качества, которые использовались в прошлом, хотя оригинальный рецепт был улучшен в течение пяти поколений, которые придерживались этой традиции.

Однако, несмотря на то, что время прошло, рецепт до сих пор остается в секрете.Также важно отметить, что все эти привычки и методы, связанные с разработкой узо, сосуществуют с технологиями в современном поселении, все еще в Пломари, которое является частным владельцем преемников Барбаяниса.

Поэтому традиционные методы сочетаются с производственными мощностями, доступными в наши дни, чтобы взять лучшее из обоих эпох. Вот почему музей Barbayannis Ouzo, расположенный рядом с действующим ликеро-водочным заводом, позволяет посетителям познакомиться со всеми этими фактами.Таким образом, они могут увидеть оригинальное оборудование, которое использовалось для разлива и маркировки Ouzo Barbayanni Blue, а также другие элементы, связанные с его происхождением.

В музее есть и другие важные элементы, такие как первый перегонный куб, который использовался для тестирования секретных рецептов семьи Барбаянисов. Он был привезен из Константинополя, где был изготовлен в 1858 году. В заключение, музей Barbayannis Ouzo подчеркивает традиции, связанные с этим типичным напитком, происхождение которого уважали и принимали во внимание долгое время.Фактически, Узо Барбаянни до сих пор остается синонимом первоклассных продуктов во всей Греции.

Spyder Mens Ouzo Synthetic Down Hoody Jacket Одежда для спорта и активного отдыха ilsr.org

Spyder Mens Ouzo Синтетический пуховик с капюшоном Одежда для спорта и активного отдыха Верхняя одежда ilsr.org

Spyder Mens Ouzo Synthetic Down Hoody Jacket, Spyder Mens Ouzo Synthetic Down Hoody, Spyder Men’s Ouzo Synthetic Down Hoody Jacket: одежда, отличные цены и быстрая доставка, покупайте новейшие лучшие товары, новый список товаров, сравнение цен в Интернете.Мужская куртка Ouzo Synthetic Down Hoody Jacket Spyder ilsr.org.

Spyder Mens Ouzo Синтетический пуховик с капюшоном

Мужская куртка с капюшоном из синтетического пуха Узо Spyder: Одежда. 100% полиэстер。 Импорт。 Машинная стирка。 Модель осень 2017。 Неподвижный капюшон, карманные молнии с обратной спиралью。 Центральная передняя молния с обратной спиралью。 Фирменное наименование: Spyder。 Подробная информация о продукте Размеры упаковки: 16,3 x 11. x 2,68 дюйма; 1,04 фунта。 Номер модели: 4150。 Отделение: Мужская。 Дата выпуска: 4 апреля 2017 г.。 Производитель: GBG Spyder USA LLC。 ASIN: B01NBP64D8。 Spyder — один из крупнейших в мире брендов зимних видов спорта, а также Официальный поставщик U.Команды S. Ski и Канады по горным лыжам. Одежда Spyder сочетает в себе высокотехнологичное производство, спортивные функции и модный дизайн. Базирующаяся в Боулдере, штат Колорадо, компания продает высококачественную спортивную одежду в США, Канаде и более чем в 50 странах мира. 。。。

Мужская куртка с капюшоном из синтетического пуха Spyder из узо

Женские леггинсы для фигурного катания Mondor Girls, черные, Polartec 4453, 20 складных Shimano, 7 скоростей, 350 Вт, бесщеточный двигатель G-Force Electric Bike T13 48V 10.Батарея большой емкости 4А, максимальная скорость городского электрического велосипеда 20 миль в час. Максимальный диапазон 30 миль, Bynccea Bike клетка для бутылки с водой Легкий алюминиевый держатель для бутылки с водой для велосипеда для горного велосипеда, шоссейного велосипеда, рубашка с рождественским снеговиком для женщин Повседневная толстовка с длинным рукавом с забавным милым графическим вырезом и круглым вырезом Тонкий пуловер. Лыжи Kastle 2020 FX 96 HP с креплениями Tyrolia Attack2 13 GW. ASO-SLING Men Body Shaper Waist Trainer Cincher Slim Girdle Modeling Strap Corset. G4Free Hydration Pack Спортивный рюкзак для бега и гидратации с мочевым пузырем 19.68x 8,26x 4,72, Надувная подушка для кемпинга BAVST, хорошо герметизирующая сжимаемую опору для шеи и поясницы для сна во время походов, путешествий, лагеря, дома для взрослых и детей, компактность для переноски, Columbia Mens Hart Mountain II Crew, Sykel Enterprises NCAA Louisville Cardinals Buffalo Plaid Fleece Fabric КРАСНЫЙ и ЧЕРНЫЙ. Тхэквондо Делюкс Поли / Хлопок Штаны Каратэ Черный Пояс Мастер Студент Эластичная Талия Боевые искусства. Название Платиновые тренировочные перчатки опасного действия. Burgandy Neet NK-170 SW изогнутый корпус, адаптер для заправки воздуха для заправочной станции PCP, шланг с микропроцессором 60 см, клапан 0-4500 фунтов на квадратный дюйм, адаптер для зарядки заправочной станции для акваланга CGA320.Черная перезаряжаемая электрическая дуговая зажигалка Зажигалка USB с длинной гибкой шеей и светодиодной батареей для свечей Кемпинг Кулинария Барбекю FAREVER Candle Lighter. АККУМУЛЯТОРНЫЙ ВЫКЛЮЧАТЕЛЬ 12 В / 4 СРОКА Номер детали производителя: 7001-S-AD Производитель: Tekonsha Стоковое Фото Фактические детали могут противостоять Elite Ultra Light Feetures Спортивные носки для бега для мужчин и женщин Вкладка No Show, 3 + 2 + 4 Fire HK Army Zero- G Ремень без бретелек.

Мужская куртка с капюшоном из синтетического пуха Spyder Mens Ouzo

Spyder Мужская куртка с капюшоном из синтетического пуха Ouzo: одежда, отличные цены и быстрая доставка, покупайте новейшие лучшие товары, новый список товаров, сравнение цен в интернет-магазинах.

Совершенно новый диван Feeling

Мы знаем это чувство. После многих лет разливов и несчастных случаев ваш яркий и красивый диван больше не такой яркий и красивый, но вы не хотите тратить тысячи на новый. Представляем чехлы для диванов, чехлы, которые придадут вашему дивану и вашей комнате все преимущества нового дивана — это ощущение свежести и сияния в декоре вашей комнаты — за небольшую часть цены. Обновите свой диван, которого он заслуживает.Элегантный, современный и эстетичный. Выбирайте из множества дизайнов, которые подходят вашему стилю и вашему дому.

✔ Универсальная фурнитура, включая L-образные диваны.
✔ Легко устанавливается всего за 2 минуты.
✔ Защищает ваш диван.
✔ Машинная стирка.

Зачем это нужно?

• БОЛЬШЕ НЕТ ТРЕВОГИ ДЛЯ СЕМЕЙ С ЖИВОТНЫМИ И ДЕТЯМИ!
  Если вы только что купили новый диван или уже много лет пользуетесь им, это, безусловно, хорошее чувство, зная, что несмотря ни на что, ваш диван будет защищен от пятен.Есть на нем немного еды? Нет проблем, наши чехлы для диванов очень легко чистить. Просто вытрите продукты и бросьте их в стиральную машину. Каким бы ни было событие или повод, вы можете быть спокойны, зная, что ваша мебель защищена, так что вы можете направить свое внимание и энергию на то, что действительно важно, — на то, чтобы хорошо провести время с друзьями и семьей.

Знай свой чехол для дивана!

* Более подробные инструкции по подбору размеров см. На нашей странице «Размеры и инструкции».

Чтобы обеспечить правильный размер, измерьте размер дивана! Если у вас есть диван L-образной формы или любой другой диван с нелинейной формой, пожалуйста, закажите 2–3 чехла для дивана, которые подходят к вашему дивану, исходя из размеров каждой линейной части. Обязательно измерьте глубину ваших кресел-кушеток в дополнение к длине, а затем сложите эти измерения с длиной сиденья. Метод измерения показан здесь:

УСТАНАВЛИВАЕТСЯ ТОЛЬКО МИНУТЫ:
1. Поместите сторону с биркой на спинку дивана.
2. Равномерно распределите ткань по дивану и отрегулируйте соответственно.
3. Используйте полоски поролона, чтобы протолкнуть лишнюю ткань в щели.
4. Свяжите вместе нижние завязки.
5. Вуаля! Совершенно новый диван за считанные минуты!

Размер

* Измерения находятся в середине двух размеров? Выбирайте размер побольше! Вы сможете подвернуть лишнюю ткань.

Доставка:

Из-за текущих задержек с почтовыми и транспортными службами, по нашим оценкам, доставка займет около 22 дней со дня покупки.Если вы находитесь в США, Великобритании и Австралии, вы можете получить свой заказ раньше.

Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства

.
