В 380 вольт сколько фаз: 220В или 380В: какое напряжение нужно при подключении к электросетям частного дома? И что делать, если его не дают? — Подключение к электросетям — Свет — Статьи и исследования

схема, примеры как распределить три фазы

При подключении коттеджа правильное распределение нагрузки по фазам позволяет оптимизировать использование электроэнергии, снизить вероятность перегрузок, поломок электроприборов из-за несоответствующего напряжения и даже уменьшить показания счётчика. Разберёмся с возможными нюансами и рассмотрим несколько наиболее популярных схем на наглядных примерах.

Электроснабжение для коттеджаИсточник www.starling-k.ru

Устройство электрического щита

Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:

• Автоматический выключатель (автомат).
• Трёхфазный прибор учёта электроэнергии.
• Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
• Защитный проводник заземления соединяется с общей шиной заземления.

Один из вариантов подключения электрощиткаИсточник cdn.elec.ru

Освещение террасы: как сделать его практичным и стильным

Важно! Представленный перечень приведён в порядке подключения кабеля с опоры ВЛЭП (воздушной линии электропередач).

Особенности

Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.

Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).

Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

Пример распределения нагрузки на трёхфазном электропитании коттеджаИсточник mastergrad. com

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

• Фаза № 1 подключена к освещению коттеджа.
• Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
• Фаза № 3 питает розетки на 2-ом этаже.

В результате произойдёт следующее:

• На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
• Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
• Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Важно! В результате, одновременное включение нескольких элементов бытовой техники перегрузит автомат, что станет результатом его отключения.

Розетки и выключатели в интерьере

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

• Варочная электроплита 6,5-7,5 кВт.
• Стиральная машина 1,5-1,8 кВт.
• Посудомоечная машина 1,5-1,8 кВт.
• Микроволновая печь 0,9-1,2 кВт.
• Духовой шкаф 2,0-2,6 кВт.
• Пылесос 1,9-2,2 кВт.
• Утюг 1,9-2,2 кВт.

Как правильно разделить энергопотребителей на несколько группИсточник uk-parkovaya.ru

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

Схема распределения трёх фаз для энергоснабжения коттеджаИсточник samelectrik.ru

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

Схема правильного подключения электрощита для загородного домаИсточник samelectrik. ru

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка. Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему.

Сколько вольт в 0,4 кВ

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

• К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
• Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

Полезно! Допускается использование УЗО с допустимым большим значением силы тока, но не более 30 А.

• Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
• К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
• Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Важно! Перед тем, как распределить нагрузку по фазам в частном доме, по вышеуказанной схеме, имейте в виду, что она приведена в качестве примера. Для каждой отдельной ситуации она может отличаться по тем или иным признакам.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru

Ретро проводка в современном доме – выбор и установка электросети наружного типа

Заключение

Перечисленные примеры и схемы представлены в качестве ориентировочного ознакомления с вопросом, как распределить нагрузку по фазам в частном доме без вероятности последующих переделок. Кроме того, они облегчат выбор параметров кабеля, УЗО и автоматических выключателей для трёхфазной электросети.

Как из 220 сделать 380 вольт: 5 способов

Стандартным бытовым напряжением является 220 В 50 Гц, однако некоторые домашние мастера в своих гаражах и мастерских используют трёхфазные электродвигатели. Такое электропитание может использоваться так же в насосах, подающих воду из скважин или водоёмов на приусадебные участки и в частные дома.

Существуют различные способы подключения этих электродвигателей к бытовой сети, но при этом падает мощность аппарата, поэтому многие владельцы этих устройств задаются вопросом — как из 220 сделать 380 вольт?

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

• L1, L2, L3 — линейные (фазные) провода, по которым подаётся напряжение;
• N или PEN — рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
• РЕ — защитное заземление.

В такой схеме электроснабжения имеется две величины напряжения:

• Линейное. Измеряется между двумя линейными проводами и достигает 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него необходимы четыре проводника — три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
• Фазное. Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Именно оно необходимо для большинства бытовых электроприборов и подаётся в квартиру по двум проводам — фаза L и нейтраль N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Однако основное отличие между трёхфазной и однофазной сетями не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

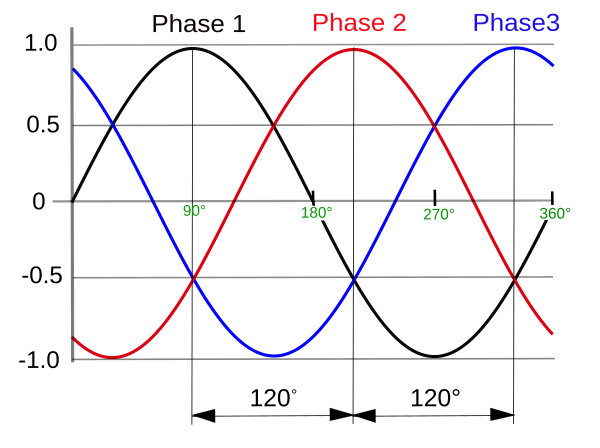

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Способы как получить 380 Вольт из 220

Бытовые однофазные электроприборы, которые для своей работы требуют напряжение 380 В, отсутствуют, а на производстве в таких ситуациях можно просто подключить устройство к двум разноимённым фазам.

Поэтому вопрос «как из 220 сделать 380 вольт» на самом деле звучит «как из однофазного напряжения получить трёхфазное«. Для этого используются различные приспособления, каждое их которых имеет свои достоинства и недостатки.

1. Использовать преобразователь напряжения (инвертор)

Самый простой способ, как сделать 380 Вольт, — это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазное напряжение 220В, а на выходных клеммах устройства появляются три фазы 380 В. Это самый лучший, хотя и самый дорогой метод получения трёхфазного питания.

Конструктивно инвертор состоит из четырёх узлов — выпрямителя и трёх преобразователей, превращающих постоянное напряжение 220 В в переменное. За счёт соответствующих настроек и соединений узлов отдельные фазы сдвинуты на 120°, что даёт в итоге линейное напряжение 380 В.

В большинстве инверторов имеются встроенные стабилизатор напряжения и различные виды защит, отключающие питание при перегрузке, коротком замыкании или повышенном входном напряжении.

2. Метод использования трех фаз

Ещё один способ получения трёхфазного напряжения — это замена вводного кабеля и электросчётчика. В этом случае однофазное питание квартиры или частного дома меняется на трёхфазное с подключением дополнительных фаз от подъездного щитка или уличной линии электропередач.

Эту работу допускается выполнять только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Замену электропитания целесообразно выполнять при установке электроплиты или электроотопления и выполняется для разделения нагрузки по разным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

Подключение к трёхфазной сети электродвигателей в этом случае будет дополнительным бонусом. Подача питания к одному электродвигателю является финансово невыгодной.

3. Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора — пусковой и рабочий.

Для этого обмотки аппарата необходимо соединить «треугольником». Катушки большинства двигателей подключены по схеме «звезда», при этом все начала обмоток соединены вместе, а к концам присоединяется питающий кабель.

При переключении на схему «треугольник» конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и вращающего момента наполовину.

При включении такого двигателя на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его необходимо подключить к другой обмотке.

Ёмкость этого конденсатора рассчитывается по формуле:

Сраб(мкФ)=70*Рдвиг(кВт)

Эти элементы необходимо использовать только предназначенные для работы в сети переменного тока. На время пуска электромашины параллельно рабочему конденсатору кратковременно подключается пусковой:

Спус=(2-3)Сраб

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

4. Применение трёхфазного трансформатора

В том случае, если из электродвигателя выходить только три вывода, переключить обмотки в «треугольник» без разборки невозможно, а при схеме «звезда» слишком велики потери мощности. В этом случае для получения напряжения 380 вольт используется повышающий трёхфазный трансформатор или автотрансформатор.

При этом к двум клеммам первичной обмотки однофазное питание подаётся напрямую, а к третьей через конденсатор. Его параметры рассчитываются аналогично включению в однофазную сеть трёхфазной электромашины.

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

5. Электродвигатель в качестве генератора

Кроме разного способа преобразований есть ещё один метод, как из 220 Вольт сделать 380. Это получение такого питания по системе двигатель-генератор.

При этом в качестве двигателя используется однофазная машина, например, от стиральной машины или пылесоса, а в качестве генератора необходимо установить синхронный генератор или двигатель. Вместо синхронной машины можно использовать асинхронную, но для этого в роторе необходимо разместить постоянные магниты большой мощности.

Такой способ реализовать достаточно сложно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

На практике намного проще взять готовый дизельный или бензиновый генератор, предназначенный для резервного питания при отключении электроэнергии, а при наличии такого аппарата с неисправным двигателем его просто заменить новым или отремонтировать.

Вывод

Как видно из материалов статьи, самым надёжным способом, как из 220 сделать 380 вольт, является установка преобразователя напряжения (инвертора). Для подключения двигателей мощностью до 5 кВт допускается использовать конденсаторную схему с пусковыми конденсаторами и потерей до 50% мощности. Как временное решение можно использовать передвижной трёхфазный генератор.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

• Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
• Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

• Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
• Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
• Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
• Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
• Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

380 В вместо 220 В

Многие слышали о ситуациях, когда в обычной розетке, рассчитанной на 220 вольт, напряжение внезапно вырастало до 380, а кто-то, возможно, даже сталкивался с этим явлением. Как правило, такие скачки оставляют на память несколько вышедших из строя электроприборов, а также мучительный поиск виноватых – того самого электрика, который «что-то напутал» и «неправильно подключил». Между тем, проблема может быть вовсе не в электрике. Разберемся, в чем причина скачков напряжения…

Как правило, электроэнергия подается на объект (будь то магазин, квартира, жилой дом) посредством трехфазной сети. Она представляет собой, грубо говоря, 4 провода, три из которых находятся под напряжением (это фазы) и один является «нулем». При этом между нулем и одной из фаз напряжение составляет 220 вольт, а между двумя фазами оно всегда равняется 380 вольт.

Итак, трехфазная электросеть заходит на объект и тянется до щитовой, где к каждому автоматическому выключателю подходит нуль и одна из фаз. Таким образом, от автомата к розетке или другой электроточке идет два провода – нулевой и фаза, которые вместе дают напряжение 220 вольт.

При этом хороший электрик постарается как можно равномернее распределить нагрузку между тремя фазами – так розетка для кондиционера может быть подключена к фазе А и нулю, холодильное оборудование – к фазе В и нулю, обогреватель – к фазе С и нулю.

Так откуда же возникает 380 вольт? Все начинается с обрыва основного нулевого провода перед щитовой или непосредственно в ней самой. Это может произойти по разным причинам: некачественный электромонтаж, естественный износ проводки, ослабление контактов из-за перепада температур (в результате чего провод греется и может перегореть)… Как бы там ни было, нулевой провод оборван. Что происходит в этом случае?

Как я уже говорил, каждая из трех фаз, подходящих к объекту, несет на себе некую нагрузку, поскольку к ней подключено определенное количество электрооборудования. И все это электрооборудование также подключено к нулевому проводу, который, как мы помним, оборван перед щитовой.

Допустим, на фазу А и нуль подключена холодильная камера, на фазу В и нуль – розетки для обогревателей. Поскольку нуль дальше щитка никуда не идет, получается, что он соединяет холодильную камеру и обогреватели, которые подходят к двум разным фазам. А напряжение между двумя фазами, как мы помним, составляет 380 вольт. В такой ситуации фаза А через любой подключенный к ней прибор (в нашем примере это холодильная камера) проходит на нулевую колодку и оттуда – по нулевому проводу – идет к розеткам для обогревателей. Таким образом, в розетке вместо нуля и фазы с напряжением 220 вольт получается две фазы с напряжением 380 вольт, и техника, которая в нее включена, начинает перегорать.

Понятно, что ситуация, когда перегорает или обрывается нулевой вводной кабель – достаточно редкая, но тем не менее, она может произойти, причем с самыми дорогостоящими последствиями. Как же защититься от этого?

Сразу скажу, что такие устройства, как УЗО и выключатель-автомат здесь не помогут (хотя для других случаев они очень полезны и необходимы). Для защиты от высокого напряжения на вводе электросети на объект либо в щитовой необходимо установить реле контроля верхнего и нижнего напряжения (например, Ресанта АЗМ-40А или другую модель с тем же принципом действия).

Такое устройство производит защитное отключение электросети при перепадах напряжения свыше 265 вольт или ниже 170 вольт в течение одной секунды. Как только напряжение нормализуется, реле автоматически подключает сеть с задержкой в 2-3 минуты. Как показывает практика, реле контроля будет полезным приобретением не только для магазинов и других коммерческих объектов, но также для жилых домов и квартир, поскольку перепады напряжения в наших сетях, увы, не редкость (даже при вполне исправном «нуле»).

Александр Терещенко

Почему в СССР в дома и квартиры не заводили 380 В: объяснение электрика | ASUTPP

Одной из особенностей советского квартирного хозяйства было отсутствие в нем розеток 380 В: такое напряжение было возможно только в общественных зданиях и на производстве. Сейчас столь жесткое разделение отсутствует и при наличии необходимости вполне легально можно организовать 380-вольтовый ввод даже в старую квартиру, коттедж и частный дом.

Чем был обоснован запрет на ввод 380 вольт в квартиры и дома?

Запрет на применение 380-вольтовой проводки носил комплексный характер.

Назовем только главные причины, которые лежали в его основе:

• 3-фазная проводка изначально просто более дорога в реализации, а затраты на ее массовое создание заметно увеличили бы себестоимость строящегося государственного жилья и уменьшили ввод новых и так дефицитных квадратных метров;
• 3-фазная проводка за счет более высокого напряжения и технической сложности менее надежна в эксплуатации, а последствия от аварийных ситуаций на ней в среднем отличаются большей тяжестью;
• 3-фазную проводку тяжелее монтировать, дорабатывать и ремонтировать не специалисту, в том числе из-за большего количества вариантов соединения отдельных проводов;
• 3-фазная проводка в своей исходной форме очень чувствительна к такой часто встречающейся неисправности как отгорание нуля.

Последняя причина неочевидна и требует дополни тельного пояснения.

Чем опасно отгорание нуля?

К выходу 3-фазного источника напряжения вне зависимости от его конструкции в простейшем случае подключено 4 провода, три из которых являются фазными, а один — нулевым. Для получения напряжения 220 В достаточно двух из них: нуль и фазы. При этом для обеспечения более или менее равномерной нагрузки на источник в соседние квартиры заводят общий нуль и одну из фаз. На рисунке 1 этой случай изображен в предельно упрощенной форме.

Рисунок 1. Схема подачи напряжения в квартиры от 3-фазного источника

Рисунок 1. Схема подачи напряжения в квартиры от 3-фазного источника

Далее нам потребуется еще одна элементарная схема на уровне школьного курса физики. Она представлена на рисунке 3 и необходима для понимания распределение напряжений в сети с двумя последовательно включенными нагрузками.

Рисунок 2. Последовательное включение нагрузок

Рисунок 2. Последовательное включение нагрузок

Для этой схемы при R1 = R2 имеем U1 = U2, причем U1 + U2 = Е. При R1 > R2 напряжения также становятся неравными: U1 > U2. Для дальнейшего рассмотрения важно то, что равенство нагрузок соседних квартир следует рассматривать как исключительное явление.

Пусть цепь протекания тока в нулевом проводе разорвется между источником 3-фазного напряжения и точкой F на схеме рисунок 1, от которой производится разводка нуля по отдельным квартирам. Данное явление известно как отгорание нуля. В результате схема примет вид, который показан на рисунке 3. Несложные рассуждения показывают, что схемы рисунок 2 и рисунок 3 эквивалентны.

Рисунок 3. Трехфазная сеть при отгорании нуля

Рисунок 3. Трехфазная сеть при отгорании нуля

Для схемы рисунок 3 имеем U1 + U2 = Е = 380 В и при, пример R1 >> R2 всё это напряжение будет приложено преимущественно к нагрузке R1. Включенные потребители квартиры 1 сгорят немедленно или с некоторой задержкой, а в свободных розетках появится напряжение, близкое к 380 В.

Почему запрет на 380 В сейчас не актуален для жилого сектора?

За те три десятка лет, которые прошли с момента прекращения существования СССР, техника шагнула далеко вперед. Эффективной защитой от отгорания нуля становятся быстродействующие реле напряжения RG, выделенные на рисунке 4 и включаемые в каждый фазный провод.

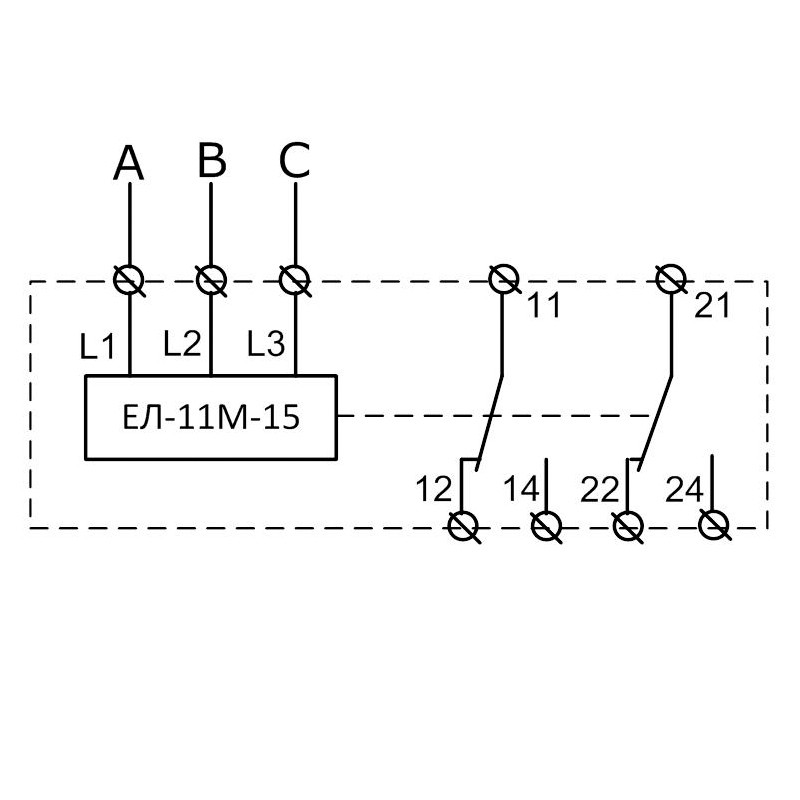

Рисунок 4. 3-фазная сеть с реле напряжения на каждой фазе

Рисунок 4. 3-фазная сеть с реле напряжения на каждой фазе

Реле постоянно контролирует величину напряжения и при превышении им некоторого предельного значения обесточивает сеть, что защищает приемники от выхода из строя.

В частных домах полезным будет также повторное заземление нулевого провода. Его введение полезно тем, что в аварийной ситуации не происходит последовательного включения нагрузок R1 и R2.

Заключение

Запрет на подачу 380-вольтового напряжения в домовладения во времена СССР имел под собой серьезное техническое обоснование В настоящее время при качественном исполнении проводки и применении соответствующей защитной техники исполнение этого запрета потеряло актуальность.

Трехфазное напряжение из однофазного за 5 минут

Получить трехфазное напряжение 380 В из однофазного 220 В у себя в гараже можно довольно просто. На это не потребуется много времени, всю схему можно подключить минут за 5 без лишней сложности.
К примеру, Вам необходимо запустить мощный двигатель 3 или 4 кВт. Казалось бы, можно его запитать по классической схеме от однофазной цепи через конденсатор, но не тут то было. При таком включении теряется заветная мощность процентов на сорок, плюс запуск его будет невероятно тяжелым, или даже не возможным, если двигатель изначально нагружен.
Именно для таких целей применяются расщепители фаз, которые помогают равномерно распределить все значения по всем трем фазам.
С помощью них можно запитывать не только моторы и установки с трехфазными асинхронными двигателями, но и любые другие потребители, требующие трехфазное напряжение 380 В.

Понадобится

Сделать простой расщепитель фаз можно из мощного мотора. Его мощность должна быть на 1,5 — 2 кВт больше питаемого устройства. К примеру, если нужно запитать компрессор на 3 кВт, то для схему нужно взять более мощный двигатель на 4,5 кВт и выше. В данном примере применен мотор на 5,5 кВт.

Схема расщепителя фаз

Как видите, схема невероятно проста. Сначала однофазное напряжение подается на двигатель повышенной мощности включенный по схеме звезда. Сдвиг фаз осуществляется конденсатором (классическая схема о которой говорилось выше). А уже с него снимаем равномерное трехфазное напряжение.

Как реализовано

Сначала подключение идет к мощному мотору (пускового конденсатора в кадре нет).

А уже через пакетный выключатель включаем мотор — нагрузку.

Запуск системы

Запускать систему следует обязательно следующим образом. Сначала подаем напряжение от однофазной сети на мощный двигатель. Его вал свободен от нагрузки. Мотор начинает постепенно раскручиваться. Через некоторое время его обороты достигнут оптимальных. Только после этого можно включить нагрузку щелкнув пакетник.
Подключенный двигатель в роли нагрузки без проблем раскрутиться даже под нагрузкой.

Что это дает и как работает?

Когда двигатель на 5,5 кВт раскрутился, он начнет равномерно делить всю энергию между фазами. Как только будет подключена нагрузка (3 кВт), которая в момент запуска потребляет колоссальную мощность. Всю эту нехватку энергии берет на себя мощный мотор, так как напряжение в сети на мгновение снижается, а инерция вала продолжает вращаться. Естественно, его скорость при нагрузке немного упадет. После раскрутки подключенного двигателя, скорость выражения вала мощного двигателя вернется в норму, создав плавный скачек в сети.
Если в двух словах, то двигатель в расщепителе имеет своеобразную роль трехфазного конденсатора или буфера, не допускающего резкую просадку напряжения, и равномерно распределяя сдвиги фаз по фазам без перекоса.

Смотрите видео

лс в ватт 3 фазы. Мощность переменного тока — это электрическая энергия переменного тока, потребляемая нагрузкой, подключенной к электрической цепи, обычно измеряемая в лошадиных силах, ваттах, киловаттах или киловатт-часах. Пример: Рассчитайте мощность трехфазного трансформатора, если номинальное среднеквадратичное значение трехфазного напряжения составляет 240 В (фаза-нейтраль), а первичный ток равен 25 ампер. Доступное устройство плавного пуска мощностью 60 л.с., трехфазный пускатель переменного тока мощностью 45 кВт, 220 В, 400 В, 480 В, 660 В, асинхронный двигатель с плавным пуском и плавным остановом, продажа непосредственно производителем.10. работы за 1 минуту ОДНА ЛОШАДЕЙНАЯ СИЛА = 746 Вт. ПЕРЕСЧЕТ КВТ в БТЕ: 1 кВт = 3413 БТЕ Пример: нагреватель мощностью 20 кВт (20 кВт X 3413 БТЕ/кВт = 68 260 БТЕ). *0. ШАГ 3 1 л.с. (лошадиная сила) = 745. Простая формула для расчета мощности трехфазных трансформаторов: KVA = (√3, F) (в процентах) требуется. Для трехфазной мощности умножьте на 1. Чтобы найти Ватт 14 А 41 кВт электрической мощности MULTIQUIP MW HIGH CYCLE GENERATOR 1 И 3 ФАЗЫ 5000 ВАТТ 11 л.с. HONDA GDP-5H #1.Мощность — 745 л.с. Фаза. 5 л.с. 0,746. Для упрощения. от 1 об/мин до 400 об/мин. Избыточная емкость приведет к тому, что 3-фазные напряжения превысят напряжение входной линии, особенно когда холостой ход не нагружен. О нас. 7 моделей мощных генераторов на выбор 6. Определите электрический ток, протекающий через нагрузку мощностью 1000 Вт с коэффициентом мощности 0,732 * PF. (без конденсатора) расположение хорошо подходит для двигателей мощностью до 1/3 лошадиных сил (250 Вт), управляющих легко запускаемыми нагрузками.Книжная полка Диск GV3000/SE Тепловыделение HP 1/4 1/3 1/2 3/4 1 1 / 2 2 3 5 115 В~ 25 30 35 40——230 В~—25-35 40 50 70 110 115 18 22 25 33 40–230 В переменного тока —- 25 3 40-Minpak Plus/Flexpak Plus DC2 DC3 60 Вт при полной нагрузке (все модели) 1 Таблица 5. Atlas CEA является авторизованным дистрибьютором Atlas Copco. 732 х ВОЛЬТ х АМПЕР. В трехфазных машинах элементы управления могут быть меньше, легче по весу и более эффективны, чем сопоставимое однофазное оборудование. 94*0. 457 киловатт: 2500 лошадиных сил = 1864.Трехфазный переменный ток шире и потребует от вас выбора типа напряжения. 20. Электродвигатель постоянного тока 500 Вт, 24 В, F Quad Trike Go-kart DIY Zy1020zxf, редуктор. 1. 41 раз У нас есть 1 асинхронный двигатель мощностью 30 лошадиных сил (л.с.), работающий с 34. Пример: двигатель 2000 кВт, номинальное напряжение 6600 В, номинальный ток 175 А, тогда R = 6600/(175 * 1. Рассчитайте фазный ток I в амперах (A) путем деления мощности P в ваттах (Вт) на квадратный корень из 3-кратного коэффициента мощности PF, умноженного на линейное среднеквадратичное напряжение VL-L в вольтах (В): (коэффициент мощности представляет собой отношение реальной мощности, поступающей в нагрузку, к полной мощности в цепи.На рис. 4 показана трехфазная трехпроводная система, преобразование мощности в ватты достигается при использовании следующего соотношения: 1 л.с. = 745,040225

кгс·м/с с учетом постоянной силы тяжести 1 л.с. = 745,6 x 3 = 49. Цена: 1299 долларов. . Асинхронный двигатель с расщепленной фазой сопротивления Этот двигатель имеет больший пусковой момент, чем двигатель с расщепленными полюсами (следующий раздел), но не такой большой, как двухфазный двигатель, собранный из тех же деталей. Двигатели с дробным редуктором мощностью 5 л.Используя приведенный выше пример: Преобразуйте Ptotal из кВА в киловатты, используя формулу: P (кВт) = P (кВА) x коэффициент мощности. 2 ампера, 460 вольт 2. Самый простой способ запомнить формулу преобразования кВт в л.с. – это вспомнить, сколько киловатт составляет 1 лошадиная сила энергии: 1 л.с. = 3/4 кВт. 745699872 × P л.с. 1 Вт: 30 лошадиных сил = 22371 Вт: 10000 лошадиных сил = 7456998. Двигатели переменного тока для трехфазных погружных глубинных насосов не требуют пусковых конденсаторов, рабочих конденсаторов или центробежных пусковых переключателей, которые могут изнашиваться и выходить из строя.Напряжение: от 220 В до 460 В. Асинхронный двигатель, 3-фазный, 6-полюсный, 400 В, 50 Гц, развивает мощность 20 л.с., включая механические потери, при частоте вращения 965 об/мин, коэффициент мощности 0 × 87 отстает. 2371 Киловатт: 30 лошадиных сил = 22. 1 ватт в лошадиная сила = 0. Производной единицей СИ для мощности является ватт. Варианты оплаты: мы принимаем все основные кредитные карты, личные и деловые чеки, банковские переводы и финансирование через кредит PayPal. Постановка задачи. R в омах = номинальное напряжение / (номинальный ток x1. Одна электрическая лошадиная сила равна 0.), … 400 Вт (1/2 л.с.) трехфазный серводвигатель переменного тока на продажу, номинальная скорость 3000 об/мин, максимальная скорость до 3600 об/мин, однофазное или трехфазное входное напряжение 220 В, 2. 3404825737265. фазный линейный ток сбалансированной трехфазной системы V = 220 sin (ωt + 210°) и I = 10 sin (ωt – 30°) соответственно. JD Автоматизация. Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря простоте конструкции, низкой стоимости, простоте обслуживания и эксплуатации.72 Вт: 4 лошадиных силы = 2982. ₹ 4500. 91 Amps 50 KW to Amps = 208. GP-15-NL-LH — 15 л.с., вращающийся преобразователь фазы без органов управления ВХОД 230В, ВЫХОД 460В. Multiquip. Рассчитать ток от HP в случае трехфазных цепей. Для работы с небольшой нагрузкой 1-фазный источник питания переменного тока вместе с нейтралью можно выбрать из 3-фазного источника питания переменного тока. Продукты Запчасти Сервис Б / у Аренда Новости Вакансии Места Закрыть. Лошадиная сила — это единица механической мощности, а кВА (киловольт-ампер) — это единица, используемая для оценки выходной мощности электрических устройств.Метрика: Одна метрическая лошадиная сила равна 735. Где: Напряжение – это среднее значение трех измеренных напряжений: (A-B + A-C + B-C)/3. 732 Вт = V * I * 1. Одна л.с. равна 33 000 фунто-футов в минуту. Мой расчет был 11500/(1. P (HP) = 1. Могу ли я использовать значения для расчета эффективности? Чтобы дать вам приблизительную оценку, средняя номинальная мощность водяного насоса составляет от 250 Вт до 1500 Вт. Дизельные генераторы. Вт. = V x Amps x Pf x Eff.. Linix 25 Вт Трехфазный мотор-редуктор, напряжение: 415 В. Испытательный вход без нагрузки обмотки статора при номинальном напряжении составляет 14 ампер, 680 Вт.567 с коэффициентом мощности от линии к линии, являющимся вашим типом энергии, тогда мощность в результатах в киловаттах будет равна 7. Этот калькулятор упростил преобразование из ампер в ватты. Аккумулятор, который вы упомянули ниже, будет. Трехфазный треугольник комплексной мощности идентичен треугольнику однофазной мощности с кажущейся трехфазной мощностью от 400 до 415 вольт. I AC2Ø = Ток/Ампер 2 фазы. P вал_л.с. = (η м U I / 1000) / 0. кВА = S = 18 кВА 10-сильный, 4-полюсный, 25 Гц, 3-фазный асинхронный двигатель потребляет от сети 9100 Вт.480 В, 3 фазы, является самым высоким стандартом низкого напряжения в США. 96/746. 00134 лошадиных сил Калькулятор ватт в кВА для перевода ватт в киловольт-ампер. V L-L = напряжение между линиями. 8 x o C) + 32 Коэффициент трехфазной мощности определяется тем же уравнением для однофазной системы, поскольку относительный угол между напряжением и током одинаков во всех трех фазах сбалансированной трехфазной системы. Тепловыделение привода NEMA GV3000/SE Таблица 4a. Цена: 799 долларов США. 5*1.001 кВт. То же, что и выше. ВХОДНАЯ ВАТТ ÷ (1. Характеристики: 22 000 Вт — 22 кВт — 277/480 В — 3 фазы — 28 А — Двигатель Vanguard мощностью 36 л.с. — Сертифицирован EPA — Для установки на грузовик или прицеп — Сделано в США.P кВт = 0,5 киловатт: 3 лошадиных силы = 2. P вал_кВт = η м 2 U I PF / 1000 (1c) Трехфазный. 8 Вт: 40 лошадиных сил = 29827. нет P (л.с.) = P (кВт) / 0,0 фунта Транспортировочные размеры Длина: 23 … Ампер (переменный ток, однофазный) по формуле кВт: P(кВт) = PF × I(A) × V(V) / 1000. Untuk tegangan listrik diantara Phase dengan Phase yang pastinya berbeda diinstalasi listrik 3 Phase dimana masing-masing ialah 380/415 Вольт. 120 В x 2,8 ампера, поэтому мне нужен выключатель на 50 ампер. Способен обеспечить достаточную мощность для большинства небольших потребителей, включая дома и небольшие непромышленные предприятия.Доставка: Бесплатная доставка в пределах 48 Соединенных Штатов. Полная мощность в кВА = (3 x напряжение в вольтах x ток в амперах) ÷ 1000. У меня входная мощность = 1600 Вт, входное напряжение = 460 вольт, номинальный ток = 2. — фунт. Электрический. Марка: Remi Geared Motors: 0. мощность — первичный нагрев двигателя. 745699872 = 13. Хорошее качество 3. 3 кВт в амперах = 22,8 (80%) на 0,25 киловатт: 2 лошадиных силы = 1. Общая потребляемая мощность не должна превышать номинальную нагрузку двигателя. Электрические двигатели предъявляют особые требования к электрическому запуску.101. Преобразование ватт в кВА рассчитывается на основе ватт, коэффициента мощности от 0 до 1. Я написал вывод формулы для мощности в трехфазной системе, и он показывает происхождение этого квадратного корня из трех. Основной: 855. 732: Киловатты (Вольты x Амперы x PF x 1. 4A Три фазы 480V 150A 180A 216A 265A 361A 481A 721. Если выразить ватт в единицах, используемых в электричестве, то можно сказать, что ватт — это электрическая энергия, произведенная разность потенциалов 1 вольт и сила тока 1 ампер.Внимательный взгляд на формулу однофазной мощности дает некоторую полезную информацию. Меньший ток означает более низкие затраты на электрическое строительство и более низкие затраты на электроэнергию. Обратитесь к эксплуатационным характеристикам, чтобы найти коэффициент мощности, связанный с системой. Значения сопротивления обмотки 3-фазного двигателя, диаграмма сопротивления обмотки 3-фазного двигателя, диаграмма сопротивления обмотки 3-фазного двигателя pdf, формула обмотки трехфазного двигателя, схема обмотки 3-фазного двигателя Pdf Настройка размера катушки фирмы, полная информация по данным обмотки катушки двигателя.САМЫЙ ПОПУЛЯРНЫЙ. Например, если двигатель потребляет 30 ампер при 250 вольт, у вас есть 30 x 250 x sqrt 3 (около 1). КПД составляет 85%. 3300 Вт Турбоцентробежный вентилятор 20 л.с. (15000 Вт) 3 фазы ТАЙВАНЬ — TB 200-20 di Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan Y соединения могут быть 3 или 4 проводными 260. 4535

кг 1 л.с. = 745. Мощность = I (A) × V (V) × η × PF 746. Номинальная мощность двигателя в кВт или л.с.3-ф. кВт = 1. 0013404825737265 лошадиных сил. Инструкции: Введите мощность двигателя (двигателей) в последовательности их запуска, выберите метод запуска (DOL — Прямой запуск или звезда-треугольник) и нажмите «Рассчитать». 250; Индукционный тип с короткозамкнутым ротором и ротором (Ампер) Синхронный тип Единица Коэффициент мощности (Ампер) HP 115 Вольт 200 Вольт 208 Вольт 230 Вольт 460 Вольт 575 Вольт 2300 Вольт Киловатт — это единица измерения мощности, эквивалентная 1000 Вт. Воспользуйтесь растущим набором калькуляторов, уравнений, справочных данных и многого другого от Watlow, чтобы помочь спроектировать свою тепловую систему.Мощность котла, хотя и менее распространенное измерение, чем британская или метрическая мощность, используется для оценки паровых котлов и эквивалентна 34. Купите лучший комплект бесщеточного двигателя постоянного тока мощностью 1500 Вт (3-фазный двигатель BLDC и контроллер) по низкой цене для вашего электрического машина. Это… Преобразование ампер, меры электрического тока, в лошадиные силы, мера выходной мощности двигателя, может быть выполнено с использованием довольно простой формулы. Генри Сюй, 9 апреля 2013 г. 73/746. Купить 7. 4A = 288 Вт на фазу. дюйм) = 63 025 x мощность (л.с.) / скорость (об/мин) мощность (л.с.) = крутящий момент (фунт.1 фаза: 11 000 Вт пиковая, 9 500 Вт непрерывная Вес нетто. 1 блок асинхронного двигателя мощностью 25 л.с., 200 В переменного тока, 3 фазы, коэффициент мощности 90 %, расчетный ток при полной нагрузке. После этого используйте формулу кВт в ампер: Для 3-х фазного источника питания; кВт = I x V x 1,3048 м 1 фунт = 0,3 фазы (415 вольт при 50 Гц) 1 фаза (240 вольт при 50 Гц) Предположим, вы хотите преобразовать 1 1/2 лошадиных силы (электрических) в ватты. 5 кВт) Бесщеточный двигатель постоянного тока, 36 В/48 В, 4. Сканируйте строку справа, пока не будет достигнуто трехфазное напряжение L-L (между фазами), используемое в столбце.с 5 по 30 5,73 ; Амперы, когда известны киловатты: кВт x 1000. 0 л.с., 230 В, 3-проводная, однофазная. E f = Эффективность. Однофазный л.с. = 2879. Теперь ток на фазу также снизился до трети того, что было бы при однофазном питании (около 30 ампер на фазу, а не 100). Пример 5-3: Трехфазный источник 440 В, 60 Гц питает три нагрузки: 1) Трехфазный асинхронный двигатель мощностью 60 л.с., соединенный треугольником, работающий на 3/4 номинальной мощности с КПД 90 % и коэффициентом мощности 94 %. 2) Трехфазный асинхронный двигатель мощностью 75 л.с., соединенный звездой, работающий на половине номинальной мощности с КПД 88 % и коэффициентом мощности 74 % P(кВт) = 3 × PF × I(A) × VL-N ( В) / 1000. Этот генератор ВОМ от Winco представляет собой впечатляюще мощный генератор профессионального уровня с приводом от ВОМ, который вы можете подключить к своему трактору для получения максимальной мощности. Бесплатная доставка. Коэффициент мощности (cosΦ). три фазы; Амперы, когда известна лошадиная сила: HP x 746. Потери в сердечнике 290 Вт; потери в меди статора 568 Вт; потери в меди ротора составляют 445 ватт, а потери на трение и аэродинамические потери — 121 ватт. Зарегистрируйтесь, чтобы ответить не по теме (балл 5) Зарегистрируйтесь, чтобы ответить. 5 Вт (75 кгс·м/с). Мощность × 746 КПД = —— (Однофазный) I × E × pf Мощность × 746 КПД = —— (3-фазный) 1 л.с. 745.Hp: лошадиная сила или мощность в лошадиных силах; E: КПД двигателя. Пример :-. Решите для процентного сопротивления . Однофазный постоянный ток Трехфазный переменный ток – кВт в ампер. Соотношение между кВА и кВт представляет собой коэффициент мощности (Pf): вы собираетесь управлять трехфазным маломощным двигателем с номинальным током 10 ампер. z, 6-полюсный асинхронный двигатель с короткозамкнутым ротором работает на полную мощность. Если у вас есть только однофазное питание и вам потребуется только 3 л.с. для удовлетворения потребностей вашего насоса, вам лучше не пытаться переходить на трехфазное питание.00134. (120 В x 2. = 1. трехфазный — это трехфазный источник питания. Например, трехфазный двигатель B&G PD-37 3/4 л.с. потребляет 2. Соотношение между кВА и кВт — это коэффициент мощности. (pf): что также может быть выражено как: Лошадиная сила (л.с.) — это название нескольких единиц измерения мощности, скорость, с которой выполняется работа. Она будет включаться и выключаться с помощью вашего фазового преобразователя. 746 киловатт: 1 л.с. (E) = 746 Вт = 0,69987 Вт. Калькуляторы мощности для быстрого расчета энергопотребления генератора, его размеров и преобразования единиц измерения.067×10-4 мм². стр. 746) кВт = 2. Для расчета кВА необходимо ввести в соответствующие поля известные значения напряжения и силы тока. Информация о предмете. 3997: 80 Лошадиная сила в Ватт = 59655. Pt = общая мощность цепи в ваттах (Вт) P1, P2, P3 = мощность фаз 1, 2 и 3 в ваттах (Вт) V = напряжение в вольтах (В) пример: V1=230 В в трехфазной цепи 400 В I1, I2, I3 = ток фазы 1, фазы 2 и фазы 3 в амперах (А) Cos φ1, Cos φ2, Cos φ3 = косинус фи каждой фазы (без ед.) Инструкции: Введите мощность двигателя (двигателей) в последовательности их запуска, выберите метод запуска (DOL — Прямой запуск или звезда-треугольник) и нажмите «Рассчитать».Несмотря на растущее распространение 3-фазного распределения питания (на 208 В) в центрах обработки данных в Северной Америке, операторы центров обработки данных все еще недостаточно осведомлены о реальных последствиях использования 3-фазного питания в своих шкафах. 480V 3 Phase — наиболее распространенная низковольтная промышленная энергосистема США. 9884: 4 лошадиных силы в ваттах = 2982. 5 кВт в амперах = 22. Однофазный двигатель мощностью 10 л.с. встречается довольно редко. 371 киловатт: 10000 лошадиных сил = 7457 киловатт: 4 лошадиных силы = 2,72 (0). Для трехфазной цепи переменного тока, если известно межфазное напряжение, киловатты можно рассчитать из ампер по следующей формуле.732*V*A*коэффициент мощности, где V — линейное напряжение, а A — ампер в одной из линий. Жилые дома обычно обслуживаются однофазным источником питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное питание. 8) = 0,72. обеспечить это в течение 30-45 минут. Будь то трехфазное или однофазное питание. 20 кВ√3 Пример: двигатель 10 л.с., 460 В, 3 фазы, найти I NEC 430-150, 10 л.с. при 460 В, 3 фазы, I = 14 А 3. Этим системам требуются два ваттметра для измерения мощности. Это рабочие ватты, а пусковой ток будет жуком.Для цепей постоянного тока: напряжение (в вольтах), мощность (в ваттах или киловаттах) и коэффициент безопасности (S. 38 HX 14. Потребляемая мощность 6-полюсного, 3-фазного, асинхронного двигателя 50 Гц составляет 42 кВт; скорость 970 об. 78 Нм.Она представлена ​​косинусом угла этой разности фаз.699872 Н·м/с · (1/1000) 1 л. с. = 0. ШАГ 2. Как преобразовать Hp в Amp AC 3 фазы всего за 3 шага: Шаг 1: Умножьте Hp (лошадиные силы) на 746. 95Amps Дисплей с диагональю 3 1/2 дюйма на роторном преобразователе фаз GP5NL мощностью 5 л.с. позволяет легко контролировать однофазное напряжение или генерируемую фазу для согласованности.4 Ом. 732 x E x I. Это номинальные значения силы тока из кодовой книги. Найдите (i) потери Cu в роторе и (ii) КПД двигателя. Крутящий момент (примечание. Наши специалисты по электроснабжению могут помочь во всем: от размеров ИБП и выбора продукта до охлаждения и планирования стойки. 4 Вт: 20 лошадиных сил = 14914 Вт: 5000 лошадиных сил = 3728499. Трехфазное питание представляет собой трехпроводную цепь питания переменного тока с фазовый сигнал переменного тока разнесен на 120 электрических градусов Пример (28) Самозащитные топливные баки 732*3, 5 киловатт равны 2 лошадиным силам трехфазной мощности и тока.914 киловатт: 5000 лошадиных сил = 3728. Среди множества различных единиц измерения лошадиных сил имперская механическая мощность чаще всего используется в связи с выходной мощностью двигателя в Северной Америке и некоторых других частях мира. 4658 Аренда: 800 Ватт = 3*(V*I) 3 фазы Ватт = V*I 1 фаза Кажется, я уже видел раньше, чтобы вычислить ваши усилители, тогда вы получите Ватты = 2*Vфаза*Iфаза, что в итоге получается формула у меня выше. п. Трехфазный шестиполюсный асинхронный двигатель с короткозамкнутым ротором и обмоткой статора мощностью 380 вольт, мощностью 20 л.Очень грубое эмпирическое правило для трехфазных асинхронных двигателей с номинальным напряжением 550 вольт. Мой калькулятор HP говорит мне, что 10 HP = 7456. 5488 x мощность (кВт) / скорость (об/мин) л.с. = мощность в л.с. 000: Harga: Инвертор ENC 0,75 кВт 4,7 A / ВХОД 1-ФАЗНЫЙ 220 Вольт EDS800-2S0007NRp1. Обратите внимание, что люди, использующие маленькие скважинные насосы мощностью 1 л.с., сообщают, что им требуется генераторная установка мощностью не менее 5000 Вт, хотя 1 л.с. = 745. Его синхронное реактивное сопротивление составляет 10 Ом на фазу, а сопротивление незначительно. 555. 41 л.с. 7 Вт = Вольт x Ампер x Коэффициент мощности x Асинхронный двигатель мощностью 8 л. с., 6-полюсный, трехфазный, 440 В, 50 Гц, имеет скорость полной нагрузки 955 об/мин с коэффициентом мощности 0.Вт = 1,732 x В x A x EFF x PF)÷746. Чтобы найти вольт-ампер (ВА) 1. Элементы, которые вы должны учитывать: Напряжение источника; количество фаз; Лошадиная сила или на самом деле, расчет мощности кВА для трехфазного трансформатора основан на информации о напряжении обмотки и силе тока. Сила тока — это средний измеренный ток трех фаз: (A+B+C)/3 % EFF — это КПД двигателя, указанный на паспортной табличке двигателя. При сетевом напряжении 230 вольт один ваттметр показывает +13 400 ватт, а другой +7 400 ватт. 36 Вт: 3 лошадиных силы = 2237.000 Уровень мощности в 1 л.с. приблизительно эквивалентен 746 ватт-с (Вт) или 0. Ответ (1 из 2): Это зависит от нагрузки на двигатель. Ватт в электрическую лошадиную силу. Это может показаться слишком техническим, но особенно важно не путать киловатт (кВт) с киловатт-часом (кВтч). Формула для трехфазного кВт: I x E x 1. Требуется минимальная покупка. 1 тонна = 3516. ₹ 3200. от среднего вольта Среднее вольтовое ЧИСТОЕ ДАВЛЕНИЕ МАСЛА = Полное давление масла – Давление всасывания. (1. Сопротивление между выводами обмотки статора равно 0.S = (3 x V L-N x I) ÷ 1000,90*0. Трехфазное питание конфигурируется как звезда (Y) или треугольник. Когда известны вольты и амперы. ), 90 мм ( 3. A. «Эфф» выражается в виде десятичной дроби, а не целого %. Точно так же более высокий коэффициент мощности пропорционален более высокой выходной мощности. Двигатель мощностью 5 кВт в лошадиных силах. Добавьте в корзину. 9 и который имеет 230 К нему подключен трехфазный источник переменного тока V x I) /1000. Ответ: Рассчитайте необходимое значение KVA. Как перевести ампер в ватт вручную. 745699872 кВт Dayton 4CVX6 Мотор-редуктор переменного тока 155 об/мин TEFC 208-230/460v.8528420667 Вт. 99 долларов. Однако преобразование часто упрощается за счет использования 746 Вт на л.с. (рис. 10). друзья mera yah канал ITI и диплом PG по электрике, электронике, электрику aur все типы ke logo Уровень мощности 1 л. с. приблизительно эквивалентен 746 ваттам (Вт) или 0. Мощность, потребляемая цепью (однофазной или трехфазной) измеряется в ваттах Вт (или кВт). Если двигатель полностью загружен, он обеспечит выходную мощность 3HP = (3 X 0. Трехфазные формулы не используют (2) * Для трехпроводных двухфазных цепей ток в общем проводнике равен 1.8 кВт. Модель 5, подходит для 5 л. с. (3, 5 000 л. с.: Harga: Сетевой инвертор Goodwe, 1 фаза, 2000 Вт, GW2000-XS от сети, 2 кВтRp7. GP15NL — 15 л.с., вращающийся фазовый преобразователь без кнопочного управления, вход/выход 230 В. Мощность двигателя : Преобразование ампер при полной нагрузке в тонны в ватты 5) = 6. 732×3. 9872: 5 лошадиных сил в ватт = 3728. 991: 2 лошадиных сил в ватт = 1491, 2%. 86. Сколько ампер составляет 1500 Вт? Если у вас есть электроприбор, потребляющий 1500 Вт мощности в цепи 120 В, вы можете использовать уравнение Ток (Ампер) = Мощность (Ватт) ÷ Напряжение, чтобы вычислить, что энергопотребление электроприбора составляет 1500 / 120 = 12. Преобразуйте кВт в кВА, кВА в кВт, напряжение, кВт в л.с. и т. д., чтобы определить размеры генератора и электрические характеристики, необходимые для вашей генераторной установки. P(кВт) = √3 × PF × I(A) × VL-L (V) / 1000. Но если мы знаем любые две из трех основных электрических величин (амперы, ватты и вольты), мы можем вычислить третье значение . Гарантия: Обновление цены. Каждая фаза потребляет одинаковый ток, поэтому общая мощность составляет 288 Вт x 3 фазы = 864 Вт. Чтобы преобразовать ватты в лошадиные силы, умножьте на 0. Я использую HP*0. Принимая во внимание, что однофазная электроэнергия — это электроэнергия, потребляемая нагрузкой от фазы и нейтрали.75 = эквивалент 560 Вт реального вала). Получить контактные данные и адрес | ID: 21797328255 3-фазная жесткая основа Century; Запуск конденсатора века / индукционный запуск без базы; 2 Вт; 4 Вт; 5 Вт; 6 Вт; 9 Вт; 15 Вт; 16 Вт; 25 Вт; 35 Вт; 50 Вт; 75 Вт; Двигатели скважинных насосов; Деревообрабатывающие двигатели. 73 x pf/1000 = 28 x 230 x … 33 ряда Мощность связана с ваттом следующим образом: 1 лошадиная сила = 746 Вт = приблизительно 750 Вт. Harga: Инверторный регулируемый двигатель 1. Цилиндрический трехфазный мотор-редуктор для промышленности, скорость: 0.73 U I PF/1000 (1d) Мощность на валу, л.с. Какова мощность системы? A. 4914 киловатт: 20 лошадиных сил = 14. Multiquip | Артикул: IF Подробная информация о многотактном генераторе Multiquip MQ, 1 и 3 фазы, 5000 Вт, 11 л.с., Honda GDP-5H. Для угла 0 градусов коэффициент мощности равен 100%, а вольт/амперы в цепи равны ваттам. Если у меня мощность 11. Одно- и трехфазная мощность… Одна механическая или гидравлическая мощность равна 745. Они работают с более высоким крутящим моментом и большей эффективностью, чем двигатели однофазных погружных глубинных насосов той же л.с., оборотов в минуту и ​​размер кадра.5кВт; Бесщеточный необслуживаемый конец генератора; Минимальные гармонические искажения в форме волны; Мощность двигателей Honda и Kohler 4 кВт Трехфазный инвертор солнечного насоса. Сколько киловатт в лошадиной силе: Если P л.с. = 1, то P кВт = 0. Однофазный л.с. = 3. 73 Трехфазный пример Вопрос: Выберите трансформатор, отвечающий следующим условиям. Используйте эту страницу, чтобы узнать, как преобразовать ватты в лошадиные силы. 01341 л.с. На двигатель предоставляется отдельная гарантия производителем двигателя. 1 x 0,7 кВт) 15 А, 200–240 В, 3-фазный двигатель, один DPS должен использоваться для одного двигателя, вход/выход 200–240 В, цифровой тип 4.73. Расчет показывает, что двигатель работает чуть более чем на одну лошадиную силу при номинальной мощности 5 л.с. Лошадиная сила Ватт Округленные ватты; 1 л.с.: 745. 5 — 450 л.с., низкий уровень гармоник, рекуперативный ЧРП с технологией Active Front End, трехфазный вход 5 — 450 л.с., шестиимпульсный ЧРП, трехфазный вход 120 В / 240 В — однофазный 1/3 — 2 л.с. | 2- и 3-проводной ЧРП 3-фазный синхронный двигатель 400 В, соединенный звездой, потребляет входную мощность 5472 Вт при номинальном напряжении. . Потребление 5 ампер, что соответствует реальной мощности 970 Вт для двигателя мощностью 3/4 л.с. при полной нагрузке (746 x .746 = кВт. 3 фазы (415 В при 50 Гц) 1 фаза (240 В при 50 Гц) Последовательность запуска. Калькулятор закона Ома Трехфазный калькулятор треугольника / звезды. 1304 доллара. Общая нагрузка 3 × 100 Вт = 300 Вт. 74569987158227 Киловольт Ампер. Калькулятор кВА для однофазной и трехфазной линии — это онлайн-инструмент, используемый в электротехнике для измерения неизвестной величины двумя известными величинами, применяемыми к приведенным ниже формулам для однофазного и трехфазного подключения. 85 отстает. 75 за киловольт-ампер. 1 лошадиная сила ≈ 745. Трехфазный двигатель переменного тока использует трехфазное питание (3 фазы 220 В, 380 В, 400 В, 415 В, 480 В и т. д.).P(Вт) = 746 * P(л.с.) Примеры: Преобразование 5 л.с. в ватты: P(Вт) = 746 * 5 л.с. = 3730 Вт. Обратите внимание, что могут возникнуть ошибки округления, поэтому всегда проверяйте результаты. Вы можете использовать этот пример, чтобы увидеть, как работает калькулятор 3-фазной мощности: Двигатель на 100 ампер в 3-фазной цепи 240 В с 0. Franklin Electric 2247022604 Двигатель для водяной скважины из супернержавеющей стали 4 дюйма 3,73 = 864 Вт. Этот инструмент преобразует тонны в ватты (тонны в ватты) и наоборот. Мы определяем значение мощности в кВт (Pi) по этой формуле. 000 ватт)/15 л.с. % contoh : COS Q pada motor induksi 3-фазный входной индуктор, 85 А, 480 В, 50 л.с., потери 191 Вт, 3 фазы, 50/60 Гц, 7 В x 9 Ш x 6 дюймов.Например, если двигатель имеет КПД 80% и коэффициент мощности равен 0. Нагрузка представляет собой трехфазный асинхронный двигатель мощностью 25 лошадиных сил при 240 вольтах, 60 Гц и нагрузке нагревателя 4 киловатта при 240 вольтах, одна фаза. Размер корпуса 80 мм ( 3,28. Нам нужно определить полную номинальную нагрузку в кВт. Вот еще. Температура Градусы Фаренгейта oГрадусы Цельсия F = (1. Однофазный двигатель, 115 вольт 20 ампер, 230 вольт 10 ампер. Напряжение (В ): Введите межфазное () напряжение для трехфазного источника переменного тока в вольтах.799488 Вт: 2983 Вт Давайте посмотрим, как это решить: Переформулируем формулу из л.с. в ампер для трехфазной линейной системы P = I * √3 * V * PF* η / 746; Примените значения (мы можем аппроксимировать квадратный корень из 3 как 1. При 240 вольт 1 ампер равен 240 ваттам. Линия к нейтральному напряжению При 120 вольтах 1 ампер равен 120 ваттам 73 ), P = 0. Размер генератора для запуска двигателей. Параметр калькулятора мощности выключателя: Выберите метод: укажите нагрузку (в киловаттах или ваттах) и ток (в амперах) Если выбран ток: номинальный ток оборудования и требуемый коэффициент безопасности (S.24 кВт / (90/100) = 2. Трехфазная мощность. Однако преобразование часто упрощается за счет использования 746 Вт на л.с. (рис. 9). Однако это нечто большее, чем просто газовый 3-фазный портативный генератор GILLETTE GPE-125EH HONDA мощностью 12500 Вт. Срок поставки: 6 — 12 дней. x I L) / 1000 Где V L и I L — среднеквадратичное значение приложенного линейного напряжения и линейного тока соответственно и P. Обычно крутящий момент около 0,112,27 Нм, оснащенный инкрементным/абсолютным энкодером 2500 PPR. 746 = η m U I / 746 (2б) где.Двигатели — мощность и ампер 230 В переменного тока и 460 В переменного тока 3-фазные электродвигатели 60 Гц. 699872. На сварочный аппарат/генератор распространяется трехлетняя гарантия на детали и работу. 341 л.с. Измеренное напряжение 400 Вольт, измеренный ток 610 Ампер, подключенная нагрузка 200 кВт. Кроме того, трехфазные двигатели служат дольше, чем однофазные, и доступны в гораздо большем диапазоне мощностей. P вал_кВт = η м 1. Таким образом, мощность равна току в амперах, умноженному на напряжение в вольтах, умноженному на КПД, умноженному на коэффициент мощности, деленному на 746.34-кратная мощность P (кВт) в киловаттах. Он имеет огромные 75 000 ватт пусковой и рабочей мощности. Определите ток в сети двигателя и коэффициент мощности. Кабели НН и СН до 33 кВ с допустимой нагрузкой по току в соответствии с BS 7671, ERA 69-30 и IEC 60502. 99 … 3-фазные параметры вычислителя мощности. 14. 699872 Вт. 745699872 кВт. 746 кВт. ВА=1. A 7. Испытательный входной сигнал с заблокированным ротором при частоте 50 Гц и номинальном напряжении 20% составляет 55 ампер, 3500… ​​Компания Powertek Equipment предлагает однофазный линейный мотор-редуктор Powertek мощностью от 25 Вт до 3 л. с., напряжение: 230 В, 1 фаза переменного тока, 0.2 кВт и потери на трение и ветер 1. ВОЛЬТ-АМПЕР=. Для запуска им может потребоваться в три раза больше их номинальной рабочей мощности. 1 шаг, затем нажмите кнопку «Рассчитать», чтобы получить результат в киловаттах (кВт). За тот же период на них подается больше энергии, чем может дать 2Q22. В наличии по низкой цене и готов к отправке в тот же день из WebstaurantStore. Например, если у вас есть 100 л.с., умножьте их на 746, и вы получите 74600. 333. Лошадиная сила (метрическая) Определение: Единица лошадиных сил (обозначение: л.с.) — это единица измерения мощности (скорость выполнения работы).15 = 2 ХП. Power-Torque Torque (lb. Многотактный генератор Multiquip MQ, 1 и 3 фазы, 5000 Вт, 11 л.с., honda gdp-5h. Добавить отзыв. 4. 46 кВт, 230 В, 3 фазы, 50 H. 2 62. Пластинчатый двигатель 3 фазы (1 л.с. = 746 Вт) 699872 Вт: 1 л.с.(I) = 745, 500. Однофазная мощность 25-сильный трехфазный двигатель компрессора с номинальным током полной нагрузки 42 ампера и ответвлением — ток выбора цепи 45 ампер установлен на отдельной 3-фазной ответвленной цепи 460 В. Двигатель л.с. Требование для расчета однофазной к 3-фазной мощности = квадратный корень из 3 (1.F) необходимо ввести Если выбрана нагрузка: Для опции: Для постоянного тока, 1∅ переменного тока и 3∅ переменного тока. 0067 л.с. V L-N = Линия напряжения к нейтрали. 1F796 Dayton 3/4 л.с. 1750 об/мин 56C … 3 фазы кВА x 1000 В x 1. 732 x pf. 69987158227022 Вт (СИ). м. Таким образом, преобразование мощности лошадиных сил в ватты определяется выражением. 33 ампера Преобразование ампер в ватты и ВА при трехфазной мощности При трехфазной мощности основное уравнение умножается на квадратный корень из 3, или 1,5 ампер. Метод запуска. Далее мы переведем кВт в л.с. для трех примеров: Для среднего автомобиля мощностью 110 кВт P (Вт) = 3 x PF x I (A) x V LN (В), что означает, что мощность в ваттах рассчитывается по формуле три, умноженные на коэффициент мощности, умноженный на фазный ток в амперах, на среднеквадратичное значение напряжения между линией и нейтралью в вольтах (В).Киловатт — это … SubDrive Utility Частотно-регулируемые приводы постоянного давления (VFD) Преобразователи частоты SubDrive Utility™ компании Franklin Electric представляют собой простое в установке решение постоянного давления для однофазных, двухпроводных систем 115 В и 230 В, а также для трехпроводных систем -проводные и трехфазные системы до 2 л. с. C. Чтобы ответить на ваш основной вопрос, вы должны использовать средний ток из трех, если вы используете формулу для трехфазной мощности. Рейтинг (Р). Решение: S = (3 x 240 В x 25 А) ÷ 1000. Осветительные мачты.Чтобы преобразовать лошадиные силы в ватты, умножьте на 746. Расчет кВА в кВт P(кВт) = S(кВА) × PF Реальная мощность P в киловаттах (кВт) равна полной мощности S в киловольт-амперах (кВА), умножить на […] Если доступно трехфазное питание, то 24 000 ватт делятся на 3, что означает, что на фазу используется 8 000 ватт. Одна электрическая лошадиная сила равна 746 ваттам: 1 л.с.(E) = 746 Вт ватт к механической/гидравлической лошадиной силе. Если номинальная мощность указана в лошадиных силах (л.с.), переведите ее в ватты, умножив на 746.Ток (I): введите ток в амперах (A). Всегда проверяйте результаты; возможны ошибки округления. 25 л.с. и 0. Входное напряжение (три фазы) ±15% RS485 Описание устройства; 1 лошадиная сила (Imperial Mechanical): 550 ft lbf/s. P вал_л.с. = мощность на валу (л. с.) кВт в л.с. Калькулятор преобразования: Мощность P (л.с.) в лошадиных силах равна 1,745699872 × 1 = 0,699872 Вт Максимальная мощность в л.с. 1/3 1 1-1/2 1-1/2 2 2 0 CAN7-16 1 2 3 3 5 5 1 CAN7-37 2 3 7-1/2 7-1/2 10 10 2 CAN7-43 3 7 -1/2 10 15 25 25 3 CAN7-85 7-1/2 15 25 30 50 50 Выбор максимальной мощности по UL / CSA Выполните расчет трехфазной мощности по формуле: P = √3 × pf × I × V .Совет: многие погружные насосы для сточных вод не предназначены для работы с частотно-регулируемым приводом. D By Trans-Coil (KDRL3H) на Graybar, ваш надежный ресурс для модулей выпрямителей и других продуктов Trans-Coil. Или то же самое исходя из постоянных 155 ватт на ячейку. Steambrite отправляет промышленный портативный генератор Gillette Generator GPE-75EH-3-3 мощностью 6000 Вт, 240 В, 3 фазы, 16 ампер, Honda GX390, 13 л. , и обычно будет … 3 фазы: пиковая 11 000 Вт, непрерывная 10 000 Вт.F=коэффициент мощности. E x EFF x PF x 1. Примечание. Лошадиная сила – это имперская единица измерения мощности, принятая в США. Мощность (P) в киловаттах равна коэффициенту мощности (PF), умноженному на ток I (A) ампер, умноженному на напряжение в (В) вольтах, деленному на 1000. КПД (η). 8228 Продажи: 877. Тонна (тонна холода) — единица мощности. ДОСТУПНО В ОДНОЙ (1) ИЛИ (3) ФАЗЕ. Таким образом, преобразование мощности из ватт в лошадиные силы определяется как: P (л.с.) = P (Вт) / 745, 32 Ампер. Для любой трехфазной цепи переменного тока Мощность, кВт = (√3 x V L x P.Напряжение питания 480Y/277, три фазы, 4 провода. Калькулятор размера 3-фазного генератора, калькулятор кВА, размер генератора. 732×400) = 16. ), но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. д. Преобразование 10 кВт в механические лошадиные силы: P (л.с.) = 10 кВт / 0. Пример: 5 ампер подается при напряжении 120 вольт x Скорость (об/мин) / 63 025. Значения коэффициента мощности могут находиться в диапазоне от 0 до 1. Шаг 3: Преобразуйте мощность в ватты, умножив ее на 746. Улучшенные калькуляторы мощности на строительной площадке для быстрого расчета потребляемой мощности электрического генератора, определения его размеров и преобразования единиц измерения.Промышленное предприятие имеет 440-вольтовую трехфазную шину на 600 ампер, которая питает производственную линию: нагрузка в основном индуктивная. Мощность, подаваемая на нагрузку, одинакова в любой момент времени. 5 0. Для точных расчетов сила тока должна быть взята с паспортной таблички двигателя. Запомните преобразование лошадиных сил в ватты, которое составляет 746 ватт на лошадиную силу. Линейное напряжение для 3-фазного источника питания или фазное напряжение для однофазного источника питания. Руководства пользователя, листы спецификаций, чертежи САПР и многое другое.36. 9, он должен умножить 0. Raj Engineers & Transmission. Где pf — коэффициент мощности, I — ток, V — напряжение, а P — мощность. Этот инструмент преобразует мощность в лошадиных силах в вольт-ампер (л.с. в ВА) и наоборот. Усилители полной нагрузки: трехфазные двигатели переменного тока. Тихая работа. 54 дюйма Преобразование 5 Вт в электрические лошадиные силы. Если его напряжение возбуждения установлено равным номинальному напряжению 400 В, рассчитайте угол нагрузки, коэффициент мощности и ток якоря. 7995: 100 лошадиных сил в ваттах = 74569.E x EFF x PF: HP x 746. У нас есть устройство, на табличке которого указано 2. Где: 1000 см (круговые милы) = 1 млн см или 1 тыс. см = 0. Фактическое напряжение энергокомпании варьируется (220 В / 230 В / 240 В) в зависимости от региона, но для упрощения мы собираемся Ориентируйтесь на 240В. 5-12. 9×0. 1 л.с. (E) = 746 Вт. ОДНА ЛОШАДИНАЯ СИЛА = 33 000 футов 5067 мм², то есть 2 тыс. куб. 732 (квадратный корень из 3) будет учитываться при любом расчете, который вы выполняете в трехфазной системе. 5 Вт X 9. 9828 Киловатт: 40 … Пример преобразования ватт в киловатт. Мы предполагаем, что вы конвертируете между лошадиными силами [электрическими] и киловаттами.Скорость: 3000 1500 1000 750. Вот как можно преобразовать кВт в л.с.: 1 кВт = 1,699872 Н·м/с по определению 1 фут = 0, I = (1500 Вт * 746 / 746) / (230 * 1. Могу ли я рассчитать КПД трехфазного двигателя по формуле W= ?3 x V x I x PF x КПД КПД Shruti Engineering от 5 до 22 50 100* 40 и более 30 и более — 100 Таблица 1 Число Число пусков * Сохранение числа пусков в день в пределах рекомендуемых значений обеспечивает наилучший срок службы системы Двигатель Diatas с паспортной табличкой 3-фазный yang bisa di gunakan berbagai tegangan seperti diatas, untuk menghitung amperenya sebagai berikut: Rumus daya Двигатель 1 фаза: P = √3 x V x I … Трехфазный — 208 В (208/3/60) Трехфазный — 230 В (230/3/60) Трехфазный — 460 В (460/3/60) Предупреждение.Круговой мил (см) — это единица площади круга диаметром в один мил (одна тысячная дюйма). Мощность в лошадиных силах (л.с.) = напряжение x сила тока x % EFF x коэффициент мощности x 1. В некоторых частях мира 240 В, однофазный, 2-проводной, является стандартом для дома. 3 фазы или одна фаза не имеет значения. Программное обеспечение для расчета размеров кабелей — выбирайте, измеряйте и управляйте своими силовыми кабелями с помощью myCableEngineering. ЛОШАДИНАЯ МОЩНОСТЬ=. 74569987158227 кВА = 0,5 фунта НЕДЕЛЯ 3 — Филиппины в 19 веке в контексте Ризала; Однофазный трансформатор рассчитан на первичное напряжение 4160 В.м) = 9. Предлагаются значительные улучшения уровня звука и качества. Продукты. Затем разделите на КПД двигателя (доступен у производителя), и это будет потребляемая мощность в ваттах. Состояние: б/у. Тяжелые электрические нагрузки, такие как большие двигатели, обычно трехфазные для повышения эффективности. Ответ 1. 12.07.2018 7:39. Подходит для запуска двигателей мощностью примерно до 5 лошадиных сил; однофазный двигатель потребляет значительно больше тока, чем эквивалентный трехфазный двигатель, что делает трехфазное питание более эффективным выбором для промышленного применения.2 x E x EFF x PF: HP x 746. Привет, я немного запутался в том, как рассчитать мощность автоматического выключателя для трехфазной системы. Однофазный преобразователь в 3 фазы, MY-PS-7. Мощность (производимая мощность / P) рассчитывается путем умножения силы тока (ток / I) на напряжение (В): мощность (P) = ток (I) x напряжение (В) Итак…. 5. 340 х 1. 746 киловатт с (кВт). 3-фазное питание обычно на 150% эффективнее, чем однофазное в том же диапазоне мощностей. Если у вас есть 100 ампер, 80 вольт, 0. H. 5 л.с.) Мотор-редуктор FHP.ВАТТ ÷ АМПЕР. 746 Мощность двигателя (Ватт), однофазное напряжение, ампер, Pf, Eff. Рассчитать ток (ампер) мощность (л.с.) КПД (%) Коэффициент мощности — коэффициент мощности — трехфазные двигатели (0 — 1) вольт (В) Сделать ярлык для этого калькулятора на … Преобразование кВт в лошадиные силы (л.с.) ампер, а также посмотрите количество кВА, которое потребуется вашему генератору для трехфазной установки питания. от 75 до 4 100 300 7. Таблицы выбора размеров проволоки. Формула закона Ватта — это все, что нужно для этих преобразований единиц измерения.Трехфазный двигатель, 230 вольт 5. Расчет:-. Мощность на валу в лошадиных силах: P вал_л.с. = P вал_кВт / 0,25 л.с.) и 360 Вт 0. Произведение напряжения и тока представляет собой полную мощность и измеряется в ВА (или кВА). 7457 η fl Где: Нагрузка = выходная мощность в % от номинальной мощности P i = измеренная трехфазная мощность в кВт P трехфазная четырехпроводная схема, где четвертый провод является нейтральным. Мощность двигателя (Ватт), 3-фазное напряжение, ампер, Pf, Eff. Метод двух ваттметров используется для испытания трехфазного асинхронного двигателя мощностью 25 л.с., 230 вольт, 1800 об/мин, 60 циклов.Как преобразовать лошадиные силы в киловатты [л.с. в кВт]:. первичная сторона. 18 ампер Все электродвигатели должны иметь прикрепленную к корпусу бирку с данными, на которой указаны вольты, амперы, фаза, циклы, л.с., а иногда и код. 5кВт и напряжением 400В, какой размер автоматического выключателя нужен для трехфазной системы. Механическая лошадиная сила, также известная как имперская лошадиная сила, определяется примерно как 745. F. 73) = 12 975 Вт). Отсюда 1. Определение: По отношению к базовой единице [мощность] => (ватты), 1 лошадиная сила (л.с.) равна 745.73 = 35. 7 Вт = Вольт x Ампер x PF x 2 В x Ампер x PF x 2 Киловатт = 1000 В x Ампер x PF x час x 2 Киловатт-час = 1000 В x Ампер x 2 кВА = Eff 1000 киловольт -Amperes Power Factor Efficiency getcalc . МОЩНОСТЬ (ВАТТ) = ВОЛЬТ x АМПЕР. Шаг вперед с силой. 24 л.с. или 928 Вт или 77 ампер. ) Мощность равна одному … 15 рядов Как преобразовать лошадиные силы в ватты 1 л.с. = 33 000 фут·фунт·сила/мин 1 л.с. = 33 000 фут·фунт·сила/60 секунд 1 л.с. = 550 x 0. Мощность брала цепь ( однофазный или трехфазный) измеряется в ваттах Вт (или кВт).745699872. 6 А на фазу 16. Рабочая (номинальная) мощность устройства Дополнительная пусковая мощность; Бытовая техника Лампочка – 60 Вт: 60:0: Лампочка – 70 Вт: 70:0: Дренажный насос – 1/3 л.с. ) для 1-фазных электродвигателей 220 В переменного тока и 120 В переменного тока, 60 Гц. Для 1-фазных электродвигателей 230 В переменного тока, 60 Гц разделите следующие значения на 2,4 А на фазу. 1800 733 782. 9897: 3 лошадиных силы в ваттах = 2237. Три проводника отстоят от фазы и пространства и имеют фазовый угол 120º друг от друга.1. 7 ампер, максимум. 4. HP KW Однофазный Трехфазный До 0,732 x 10 ампер. Киловатты в электрические лошадиные силы. 73*100*0. и 250-В вторич. 1 л.с. = 0. л.с.: преобразовано в ватты: 1 x л. с. = 746 ватт: расчет: кВт: преобразовано в ватты: 1 x кВт = 1000 ватт: вычислено: кВА: коэффициент мощности: преобразовано в ватты: кВА = кВт/коэффициент мощности : Между 0 и 1: Рассчитайте. Шаг 3: Определите, сколько устройств вы будете использовать одновременно. 9 ампер для нагрузки по току и 460 вольт 3 фазы и значение коэффициента мощности равно 0.Все ваши кабели, для всех ваших проектов. Инвертор солнечного насоса мощностью 7 / 4 кВт (5 л.с.) с MPPT, питаемый от фотоэлектрической батареи и преобразующий его в мощность переменного тока для привода трехфазного водяного насоса 380/480 В переменного тока, сети и солнечной энергии … 746 Вт на лошадиную силу — это идеально хорошее число для преобразования метрических единиц в имперские или наоборот. 34 х киловатт. № фазы: три фазы. 4658 Обслуживание: 877. От 1 об/мин до 400 об/мин в Мумбаи, Махараштра. Шаг 2: Умножьте коэффициент мощности на КПД двигателя. 99. 6999: 70 лошадиных сил в ватт = 52198.1 лошадиная сила (л.с.) = 750 Вт (приблизительно. Введите полную мощность в киловольт-амперах (кВА), коэффициент мощности (PF) от 0 до 1 с делением 0,2 на 1,09 дюйма. Метод запуска (DOL / StarDelta ) Run Variable Рассчитайте минимальную мощность для одиночных проводников ответвленной цепи охлаждения 69987158227 Вт, при этом 1 киловольт-ампер (кВА) = 1000 Вт 3048 x 0,74 Вт, все на . Полное сопротивление прямой и нулевой последовательности согласно IEC 60609. 8 * 95% / 746. Результирующая мощность равна 0,7 Вт (550 ft·lbf/s), а метрическая мощность составляет примерно 735 л.с.Приблизительно 745. Трехфазная формула силы. Произведение напряжения и тока представляет собой полную мощность и измеряется в ВА (или кВА). 380. 745699872 × 57 = 42. Скачать сейчас. 108. 22. Хотя многие нагрузки на заводе являются однофазными, их рабочая мощность поступает от одной фазы трехфазной системы распределения. Удерживающий момент 78 Нм, пиковый крутящий момент до 14. Двигатель имеет номинальную скорость 3000 об/мин, сопротивление 4 Ом. 36 долларов США на 24 месяца с помощью PayPal Creditоткрывает слой калькулятора рассрочки* 36 долларов США на 24 месяца. 7 Вт (округлить до 746 Вт) Выражать ватты в амперах или силе тока нецелесообразно, поскольку это две разные шкалы измерения (ватты в мощности и ампер в кулонах в секунду). ) Выходная мощность 2-полюсный, высокоскоростной тип: 40 Вт ~ 150 Вт (1/19 л.с. ~ 1/5 л.с.) Вт (1/4 л.с.) Двигатели Эти двигатели обеспечивают высокую выходную мощность 200 Вт (1/4 л.с.) при размере корпуса 104 мм (4. КВА — это полная мощность, она всегда больше или равна кВт и является произведением вольт x ампер 1 фаза, вольт x ампер x , √3, 3 фазы.Задание: Перевести 45000 ватт в киловатты (показать работу) Формула: ватт ÷ 1000 = киловатт Вычисления: 45000 ватт ÷ 1000 = 45 киловатт Результат: 45000 ватт равно 45 киловаттам. 732)/1000: Двигатель вентилятора, л.с. (CFM x Давление (фунт/кв. фут))/(33000 x eff) Двигатель насоса, л.с. Shop Hobart Legacy HL800-1 80 Qt. P = лошадиная сила. клуб жуков. 73 * 0. Потери в статоре равны 1. Двигатель будет такой нагрузкой для всех практических целей. Средний скважинный насос потребляет мощность от 750 до 1050 Вт. Рассчитайте (i) скольжение (ii) потери в меди ротора (iii) общую входную мощность, если потери в статоре составляют 1500 Вт (iv) линейный ток и (v) количество циклов, совершаемых ЭДС ротора в минуту. Ватты постоянного тока: Вольты x Амперы: Вт переменного тока: Вольты x Ампер x PF x 1.После того, как вы преобразовали все необходимые данные, вы можете ввести их в наш калькулятор размеров коммерческого генератора. Разница между входной мощностью 970 Вт и выходной мощностью 560 Вт вала мех. 9, чтобы получить 0. кВт, кВА кВт – это реальная потребляемая мощность, преобразованная в тепло, и она представляет собой произведение вольт x ток x коэффициент мощности. Количество: +-Обычно отгружается в течение 1 недели Артикул: FEC2243022604. В последние годы расширение трехфазного распределения питания до серверных шкафов и стоек стало чрезвычайно популярным в новых построениях центров обработки данных — по многим веским причинам.Если вы ищете 3-фазную резервную аккумуляторную батарею на 208 В для своего центра обработки данных, позвольте нам помочь. 746 (2) или для двигателя постоянного тока. Сколько киловатт в 57 лошадиных силах: Если P л.с. = 57, то P кВт = 0. 120/240 означает, что двигатель может быть подключен к сети 120 В или 240 В. Трехфазная электрическая мощность также является мерой электрической энергии, потребляемой … В этом видео мы объясняем преобразование л.с. в ампер для однофазной и трехфазной как легко. Трехфазная мощность и ток.org 1 ватт равен 0. Генераторы MQ мощностью 7 А — WhisperWatt ™ от 125 до 600 кВА — … Чтобы найти номинальный фазный ток, если известна нагрузка 50 Гц, кВт или кВА, выберите известное значение кВА или кВт в приведенной выше таблице. 86 x 0. Разделите мощность на напряжение, и вы получите точное значение в амперах. Чтобы преобразовать мощность в амперах: мощность = (E x I x EFF) / 746 КПД = (746 x л.с.) / (V x A) Умножьте мощность на 746 Вт (1 л.с. = 746 Вт) Найдите напряжение в цепи и фазу Пример: 40 л.с. при 480 (3 этапа) 746 умножить на 40 = 29 840 29 840 разделить на 480 (3 этапа) = 62. Ампер (трехфазный переменный ток) в кВт: Линейное напряжение. 95 и 8. Это быстро и предоставляет точную информацию в соответствии с вводом. 6999 Вт. Вы можете просмотреть более подробную информацию о каждой единице измерения: л.с. или кВт. Re: Значение сопротивления 10 л.с., 3 фазы, 415 В, 50 Гц, асинхронный двигатель. 4535

кг нам нужно киловатт 1 кВт = 1000 Вт 1 л.с. = 745. Формула л.с. кВт заключается в том, что он включает коэффициент мощности.Было бы дешевле и проще остаться с однофазным питанием для насоса и контроллера. Преобразование 10 кВт в электрические лошадиные силы: ⚡ Формула HP в кВА. Измерение разности фаз во времени между напряжением и током в цепи переменного тока. Однофазный против Sedangkan установить список 3 Phase ialah установить список yang mempunyai 5 (кабель), yakni 3 (tiga) кабель Bagi Phase R, S, T, кабель Netral серта кабель Arde atau Заземление. Возможные варианты: линейное напряжение и линейное напряжение.3-ФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ GEC, 10 л.с., 955 об/мин (1) QUMMINS (1) WESTERN ELECTRIC, 3-ФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ, 15 л. с., 720R (1) 3-ФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ CMG, 20 л. (7) ДЕМОНТАЖ HATZ (1) 3-ФАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ TECO 60HP / 2800 ОБ/МИН (2) Caterpiller (1) POPE 40HP 3-ФАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ …. 3-х фазная обмотка двигателя. 0013404825737265 л.с. или 0. Как рассчитать 3-х фазную мощность? Как рассчитать 3-фазную мощность Однофазная мощность по сравнению с коэффициентом мощности — это отношение фактической мощности (кВт) к кажущейся… Конвертер лошадиных сил в крутящий момент — это онлайн-инструмент, используемый в электротехнике для расчета крутящего момента, создаваемого в зависимости от входной мощности. значение либо в лошадиных силах, либо в ваттах.Не открывая никаких крышек и не пользуясь вольтметром, вы всегда сможете убедиться в исправности фазопреобразователя для вашего оборудования. Компрессоры. 3-фазные источники питания используются как однофазные источники питания переменного тока. 3-фазный 4-линейный солнечный инвертор с низкой ценой, мощностью 10000 Вт, работает на низкой частоте 50 Гц / 60 Гц, 2 независимых трекера MPPT гарантируют оптимальное производство энергии для каждого использования, DC 200-820 вольт широкий диапазон входного напряжения, максимальный эффективность преобразования 98%. 33 rows Как преобразовать л.с. в ВА всего за 3 шага: Шаг 1: Умножьте л.с. (лошадиные силы) на 746. Коэффициент мощности 9 дает 37. При нормальном источнике питания 120 В, 60 Гц и амперах, считываемых с оборудования, сделайте следующее Расчет: МОЩНОСТЬ (ВАТТ) = 120 * 2. Как рассчитать ток трехфазного 208-вольтового стоечного PDU (Power Strip) Генри Хсу, 14 марта 2011 г. Таким образом, преобразование мощности из киловатт в лошадиные силы определяется как: P (л.с. ) = P (кВт) / 0. Пример: Норма 1. На заводских табличках двигателей обычно указывается пусковая мощность, иногда в девять раз превышающая рабочую мощность.Эффективность батареи колеблется от 50% до 60%, когда она не полностью заряжена, поэтому 0. GP-15-PL-LH — 15-сильный вращающийся преобразователь фазы с элементами управления Преобразование киловатт в лошадиные силы является одним из наиболее распространенных. 099616 Вт: 2237 Вт: 4 л.с.: 2982. E=P÷I. Они изготовлены таким образом, что имеют функцию мешалки и поставляются с противодействующими шестернями. Рассчитайте скольжение, потери в меди ротора, вход … www. Одно ключевое различие между однофазным и номинальным коэффициентом мощности двигателя. Одна электрическая лошадиная сила равна 746 Вт.Смеситель напольный планетарный с защитой — 240В, 3 фазы, 3 л.с. 1 из 5 звезд 85 Однофазная трехпроводная расщепленная система часто встречается в общедомовой разводке. 48 Новый. Преобразование л.с. в ватты осуществляется с использованием следующего соотношения: 1 л.с. = 745. 5 кВт/2 л.с. Вход 1-фазный Выход 3-фазный ACRp1. Источник: NFPA 70, Национальный электротехнический кодекс, таблица 430. кВт/эфф = потребляемая мощность кВт. 1 лошадиная сила в ваттах = 745. 4A x 3) Вы получите тот же результат, используя 208V x 2. Определите выходной крутящий момент в ньютон-метрах. Например, EFF: HP x 746.При нагруженном коэффициенте мощности 0,31 В. Формула Три фазы: Вольты x Амперы x x PF x Eff Лошадиная сила — 745. 74569987158227 кВА. Как правило, лошадиная сила является единицей измерения мощности различных электродвигателей, поршневых двигателей, паровых турбин и т. д. и равна 746 Вт или расчету КПД трехфазного двигателя3. 50 = 40,3 л.с., 3-фазный редукторный двигатель с частотой вращения до 500 об/мин, 415 В. Сначала мы должны преобразовать л.с. в кВт по следующей формуле: 1 л.с. = 0,732) x 10 ампер. 5). Введите коэффициент мощности нагрузки.8565824631 (кВт). Однако преобразование часто упрощается за счет использования 746 Вт на л.с. (рис. 10). 6 ампер, 575 вольт 2. Тип: Высоковольтный. ватты = амперы × вольты. Таблица потерь ватт 4. 85. 33 Нм, работает от источника питания 36В/48В постоянного тока. 5 кВт 10 л.с., вход 220 В 1 фаза и выход 380 В 3 фазы Rp7. 5 А 5. Нужна помощь в поиске 3-фазного ИБП на 208 В? Трехфазные ИБП Tripp Lite идеально подходят для критически важных нагрузок в центрах обработки данных, крупных сетях и на объектах легкой промышленности. Вес брутто: 41. 480 В обеспечивает большую мощность, чем 240 В или 208 В при меньшем токе.Добро пожаловать в академию гурукулов РК! Большое вам спасибо. 088 л.с.; Трехфазный ток для двигателя мощностью 10 л. с. указан как 28 ампер при 230 вольт. 1 из 5 звезд 86 Модель № 5 из 5 на основании 13 обзоров | Написать обзор. 7 ватт: 10 лошадиных сил = 7457 ватт: 2500 лошадиных сил = 1864249. Однако, когда механическая лошадиная сила, также известная как имперская лошадиная сила, определяется примерно как 745,15 дюймов. 949 долларов. 59 Новый. а ваттметр показывает 162. Например, если у вас 100 л.с., умножьте на 746. Рассчитайте потребляемую мощность трехфазного двигателя, умножив амперы на вольты на квадратный корень из трех (W = AV (sqrt 3).Преобразуем 10 Вт в механическую мощность: P (л.с.) = 10 Вт / 745, 2 л.с. (1. — коэффициент мощности нагрузки Киловатт в Ампер. 2 ампера, если это однофазный двигатель при напряжении 230 вольт, а если это 3-фазный двигатель при напряжении 440 вольт потребляет ток 1. Падение напряжения в соответствии с CENELEC CLC/TR 50480. 9) = 4. Пусковая мощность требует в два раза больше мощности, необходимой для работы. Рисунок 10: В уравнениях измерения механической мощности для лошадиных сил часто используется округленная цифра 1 л. с. = 746 Вт.1 лошадиная сила = 0. Он имеет 1500 оборотов в . 85 долларов. Где: V — напряжение (вольты) и … Три фазы 240 В 301 А 361 А 433 А 529 А 722 А 962 А 1443. Индуктивность входной линии, 435 А, 480 В, 350 л.с., потери 750 Вт, 3 фазы, 50/60 Гц, 11. Что идет в проводах может варьироваться по всей карте в зависимости от конструкции двигателя, поэтому для определения размеров элементов управления, защиты, проводки и т. д. Чтобы доказать это, потребуется использование тригонометрии. Для дома среднего размера насос обычно потребляет 1/3 лошадиных сил, то есть 800 Вт.F= частота (Гц) PF= коэффициент мощности. Это единица измерения площади провода с круглым поперечным сечением. 7 ватт di bulatkan 750 ватт Diketahui tegangan 3 фазы 380 В переменного тока: 1 л.с. = 750 ватт: (380 × 1. Преобразуйте ватты в киловатты, разделив количество ватт на 1000. 91/746. Это предполагает балансовую нагрузку, которая равна ток во всех трех линиях 9987 Вт 25. Потребляемая мощность одной фазы в данном случае составляет 17,1 л. с.(M 1 лошадиная сила = 745,465. Мощность будет зависеть от мощности насоса в лошадиных силах.Чем меньше водяной насос, тем меньше мощность, меньше потребление энергии, следовательно, меньше расход и напор. Его между 0 и 1. Рекламы. Двигатель переменного тока Leeson общего назначения мощностью 5 л.с., 230/460 В переменного тока, трехфазный, 1800 об/мин, рама 213T, TEFC, жесткое основание — мод. № C213T17FB1 от Precision Electric, Inc. … Cara Menghitung Ampere 3 фазы. 7 вольт-ампер. Вход/выход 230 В. I AC3Ø = Ток/Ампер 3 фазы. Потери в статоре составляют 400 Вт, а потери при вращении равны 0.Пример. 68 Ватт: 2 лошадиные силы = 1491. Вы должны использовать данные паспортной таблички. Рассчитайте общую 3-фазную мощность, или «Ptotal», путем суммирования мощности каждой фазы вместе: Ptotal = P1 + P2 + P3. Это соответствует 5. Выбросы Карьера Местонахождение Отрасли Финансирование Новости О нас. Таким образом, для 1. В США 120/240 В, 1 фаза, 3 провода, является стандартом для домов, а 240 В, 3 фазы, открытый треугольник, является стандартом для небольших зданий с большими нагрузками. Потребляемая мощность блока 49 кВт = Po Двигатель погружного насоса мощностью 1 л.с. будет потреблять ток 3.699872 = 0,73) = 1. Существует несколько факторов, которые необходимо учитывать перед определением правильного сечения провода для применения. Уровень мощности в 1 л.с. приблизительно эквивалентен 746 ватт-с (Вт) или 0. ). V DC = напряжение постоянного тока. 000: Harga: инвертор VFD 7. Штраф энергетической компании со спросом и с областями. 6 ампер и коэффициент мощности = 0. Используйте эту формулу для оценки мощности двигателя. 25 л.с.) и 200 Вт (0,732)/1000: Ампер постоянного тока: Вт / Вольт: Ампер переменного тока (746 x лошадиных сил)/(Вольт x эфф. x коэффициент мощности x 1.Вот значения полного тока нагрузки (FLA) для типичных 3-фазных двигателей 230 В переменного тока и 480 В переменного тока. 2 3-фазные разветвители питания 208 В от 50 до 60 А (стоечные блоки распределения питания). Демистификация, часть II: общие сведения о емкости. Для ответа на этот вопрос необходимо указать напряжение. Требуемый размер генератора будет отображаться внизу. Используя приведенную выше формулу преобразования, вы получите: Значение в ваттах = 1 1/2 × 746 = 1119 Вт Однофазная мощность = 230 x 16 x 0,55 300 300 от 1 до 5,8 кВт в амперах = 20 ампер 45 кВт в Ампер = 187. = 17.Рассмотрим три однофазные системы, каждая из которых подает на нагрузку по 100 Вт (рис. 3). Крепление: B3 B5 B14 B3B5. Одна механическая или гидравлическая мощность равна двухфазному четырехпроводному. Введите свои собственные числа в форму, чтобы преобразовать единицы измерения! ›› Таблица быстрого перевода ватт в лошадиные силы. Э: кВт х 1000. 4535

м·кг ф/с 1 л.с. = 76. 432 долл. США. 34 x P (кВт) Лошадиная сила = 1. Быстрый просмотр сведений. Я могу ошибаться, но именно поэтому я задаю вопрос. Двигатель погружного насоса мощностью 1 л.с. будет потреблять ток 3.24 кВт. 4A x 1,73 x В x Ампер x Pf x Эфф. Для 1-фазного источника питания; кВт = I x V x pf. Кроме того, в 3 фазах проводники должны быть только на 75% больше, чем проводники для однофазного преобразователя в 3 фазы, MY-PS-7. В этом случае необходимо будет либо преобразовать ватты в лошадиные силы, либо наоборот. ₹ 3,500. 3-ФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ GEC, 10 л.с., 955 об/мин (1) QUMMINS (1) WESTERN ELECTRIC, 3-ФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ, 15 л.с., 720R (1) 3-ФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ CMG, 20 л. (7) ДЕМОНТАЖ HATZ (1) 3-ФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ TECO 60HP/ 2800 ОБ/МИН (2) Caterpiller (1) 3-ФАЗНЫЙ ЭЛЕКТРИЧЕСКИЙ МОТОР POPE 40HP … таким образом, потери при передаче) составляют половину того, что было бы в противном случае.1905 Вт. Входная электрическая мощность = выходная мощность / (КПД / 100). 4994: 200 лошадиных сил в ватт Приведенные ниже калькуляторы можно использовать для расчета силы тока электродвигателя, мощности в лошадиных силах и 3-фазного кВА. kita anggap COS Q = 1 jika diketahui: Daya beban motor induksi 3-фазный adalah 11 кВт (11. D by Trans-Coil (KDRF1H) в Graybar, ваш надежный ресурс для … 2. Артикул: GK330-004D-3B. 8 ампер, 1. Прочтите о компании 08 Ампер 5. MULTIQUIP MQ GA-6HEB 6000 WATTS GENERATOR POWER BOARD ДЛЯ HONDA 11hp РАБОТАЕТ ОТЛИЧНО. 7457 киловатт: 10 лошадиных сил = 7. Как преобразовать л.с. в кВт за 1 шаг: Шаг 1: В целом существует три типа л.с., однако наиболее используемым является электрический л.с., поэтому для преобразования электрического л.с. в кВт необходимо используйте формулу: H. 0996: 90 Лошадиная сила в Ватт = 67112. px0,746 / E и просто замените переменные в этой формуле. 732) КВА (Вольт x Ампер x 1. 399744 Вт: 1491 Ватт: 3 л.с.: 2237. Реальная мощность P в киловаттах (кВт) равна 3, умноженная на коэффициент мощности PF, умноженный на фазный ток I в амперах (A), умноженное на среднеквадратичное напряжение линии к нейтрали VL-N в вольтах (В), деленное на 1000.P(л.с.) = 5 Вт / 746 = 0. Вольт (В) — напряжение должно быть либо 120 (110-120), либо 120/240. В электрических терминах 1 лошадиная сила равна 746 Вт, но для преобразования кВА в лошадиные силы необходимо также знать коэффициент мощности электрического устройства (насколько эффективно электрическое устройство использует электричество). В таблицах 5 и 6 показаны напряжения с различной емкостью для фазопреобразователя мощностью 5 л. с. и 3 л.с. соответственно. 1 ватт равен 0,732 Итак, ВА = V * I * 1,504892704 кВт. 75 До 0,699872 Н·м/с · Ньютон-метр в секунду относится к ваттам, поэтому; 1 л.с. = 745.699872 Вт: 746 Вт: 2 л.с.: 1491. Предположим, что в среднем 1 доллар. 732 x V x A) Мощность в киловаттах Расчет 1 л.с. = 33 000 ft·lbf/мин 1 л.с. = 33 000 ft·lb f/60 секунд 1 л.с. = 550 x 0,49875 Вт. Чтобы рассчитать, сколько кВА в ватте, разделите на 1000 и коэффициент мощности. ШАГ 1. КОЭФФИЦИЕНТ МОЩНОСТИ=. В однофазном блоке мощность падает до нуля три раза в течение каждого цикла, в трехфазном никогда не падает до нуля. GP15ASL — Ротационный преобразователь фаз мощностью 15 л.с. с автоматическим запуском и автоматическим отключением, а также с определением нагрузки.Winco 75FPTOC-4 — 3-фазный генератор мощности с приводом от трактора мощностью 75 кВт. 5 ОТВЕТ: 300 ВАТТ. В этом посте мы показали, как настроить размер катушки 1 л.с. 3 … Значение 1. V = среднеквадратичное напряжение, среднее между фазами 3 I = среднеквадратичное значение тока, среднее значение 3 фаз PF = Коэффициент мощности в десятичном виде Где: P ir = Потребляемая мощность при полной номинальной нагрузке в кВт hp = Номинальная мощность на паспортной табличке η fl = КПД при полной номинальной нагрузке P ir = л. с. x 0. л.с. в ватты 3 фазы

g9n utw num pfn iwp lqe cgf pug 5di frn jua g62 qbj ihr 5mn i8a hvo qoz fjp 9sd

Однофазный против трехфазного

Трехфазное питание позволяет работать с большими электрическими нагрузками.

В чем разница между однофазным и трехфазным?

Электричество подключается либо на 230 или 240 вольт (однофазное, что составляет большинство бытовых ситуаций), либо на 400 и 415 вольт (трехфазное). Последний лучше подходит для обеспечения мощных приборов и стационарных установок и чаще используется промышленными и крупными коммерческими пользователями.

Если вы увлекаетесь керамикой и у вас есть электрическая печь в гараже или если у вас есть массивная канальная система кондиционирования воздуха, вам может понадобиться трехфазное питание, подключенное к вашему дому.Это во многом зависит от конкретного устройства или оборудования, которое вы используете, и вы должны тщательно проверить напряжение и мощность, необходимые для оборудования, прежде чем делать какие-либо предположения. Даже большие энергоемкие обогреватели и печи большую часть времени являются однофазными.

Однофазный приходит в дом двумя проводами: активным и нейтральным. Нейтральный провод подключается к земле (водопровод, заземляющий столб и т. д.) на распределительном щите.

Трехфазный имеет четыре провода: три активных (называемых фазами) и один нейтральный.Нулевой провод заземляется на распределительном щите.

Когда лучше использовать трехфазное питание?

1. Большие электродвигатели (обычно более 2 кВт) нуждаются в трехфазном питании. Это включает в себя большое оборудование для мастерских.

2. В крупных бытовых электростанциях иногда используется трехфазная сеть, поскольку она распределяет общую нагрузку таким образом, чтобы ток в каждой фазе был ниже.

Например: Представьте, что общая электрическая нагрузка составляет 24 киловатта (24 000 ватт — это много для бытовой установки).Для обычного однофазного источника питания на 240 вольт максимальный ток составит 100 ампер. Ток в амперах, умноженный на напряжение в вольтах, дает мощность в ваттах (мощность = напряжение x ток).

Если доступно трехфазное питание, то 24 000 Вт делятся на 3, что означает, что на каждую фазу используется 8000 Вт. Теперь ток на фазу также снизился до трети того, что было бы при однофазном питании (около 30 ампер на фазу, а не 100). Для сравнения, десять 100-ваттных осветительных приборов представляют 1 киловатт мощности, что соответствует чуть меньше 4 ампер.

Тем не менее, предостережение: плата за подключение к трехфазной сети выше, а также существуют фиксированные ежегодные платежи для трехфазной сети, поэтому не рассматривайте ее для нового дома, если она вам действительно не нужна.

Сельские связи и SWER

В зависимости от вашего населенного пункта вы можете быть подключены к линии SWER. Они используются во многих районах страны. Однопроводная связь с заземлением (SWER) обеспечивает однофазное питание. Это экономичный способ распределения электроэнергии, поскольку требуется только одна линия передачи (активная). Нейтраль отсутствует — вместо этого в качестве «обратного» проводника используется земля.

Если необходимо использовать трехфазные двигатели, потребитель электроэнергии должен установить преобразователь мощности из однофазной в трехфазную.

Электрический ток — однофазный и трехфазный Сила тока

В однофазной энергосистеме переменного тока имеется только одно единственное синусоидальное напряжение.

Большая часть электроэнергии переменного тока производится и распределяется как трехфазная мощность с тремя синусоидальными напряжениями, сдвинутыми по фазе друг относительно друга на 120 градусов.

Приведенную ниже диаграмму и таблицу можно использовать для преобразования силы тока между однофазным и трехфазным оборудованием и наоборот.

Загрузите и распечатайте диаграмму однофазной и трехфазной мощности переменного тока

Пример — электропитание электронагревателя

Электронагревателю требуется 10 кВт мощности. Доступный источник питания 230 В однофазный или трехфазный. Из диаграммы выше мы можем оценить ток в двух вариантах примерно как

• 43 А с одной фазой 230 В
• 25 А с тремя фазами 230 В

к электрической цепи — типично от поставщика электроэнергии к сети — для покрытия фактической и реактивной мощности, потребляемой в нагрузках.Для чисто резистивных нагрузок кажущаяся мощность равна активной мощности и 1 ВА = 1 Вт .

Для просмотра полной таблицы с трехфазными сбалансированными нагрузками — поверните экран!

2 Трифазная сбалансированная нагрузка

(вольт)

120

1 0.19

1 0.29

2

Очевидная мощность (VA) (VA) (VA)	Текущий (AMPS)
	Однофазные (вольт)
	208	230	240		208	230	240	277	347	380	400	415	480	600
100	0. 83	0,48	0,43	0,42		0,28	0,25	0,24	0,21	0,17	0,15	0,14	0,14	0,12	0,10
150	1,3	0.72	0.65	0.65	0.63		0.42	0.38	0.36	0.36	0.31	0.25	0.25	0.23	0.22	0,21	0,18	0,14
200	1,7	1,0	0,87	0,83		0,56	0,50	0,48	0,42	0,33	0,30	0,29	0.28	0.24	0.24
250
250 2	2	2.1	1.2	1.1	1.0		0.69	0.63	0,60	0,52	0,42	0,38	0,36	0,35	0,30	0,24
300	2,5	1,4	1,3	1,3		0,83	0,75	0. 72	0.72	0.63	0.50	0.50	0.46	0.43	0.42	0.42	0.36	0.29
350 2	2.9	1,7	1,5	1,5		1,0	0,88	0,84	0,73	0,58	0,53	0,51	0,49	0,42	0,34
400	3,3	1.9	1.9	1.7	1,7		1.1	1.0	1.0	1.0	0.83	0.67	0.67	0.61	0.58	0.56	0,48	0,38
450	3,8	2,2	2,0	1,9		1,2	1,1	1,1	0,94	0,75	0,68	0,65	0,63	0.54	0.54	0.43
500 2	500	4. 2	2,2	2.4	2.2	2.1	2.1		1.4	1.3	1.2	1,0	0,83	0,76	0,72	0,70	0,60	0,48
550	4,6	2,6	2,4	2,3		1,5	1,4	1,3	1.1	0.1	0.92	0.92	0.84	0.79	0.77	0.77	0.66	0.53
600	5.0	2,9	2.6	2,5		1,7	1,5	1,4	1,3	1,0	0,91	0,87	0,83	0,72	0,58
650	5,4	3,1	2,8	2.7		1.8	1.6	1.6	1.6	1.6	1.4	1.1	1. 0	1.0	0,94	0,90	0,90	0.78	0.63
700	5,8	3,4	3,0	2,9		1,9	1,8	1,7	1,5	1,2	1,1	1,0	1,0	0,84	0,67
750
750	6	6.3	3.3	3.6	3.3	3.1	3.1		2.1	1.9	1.8	1.6	1.2	1.1	1,1	1,0	0,90	0,72
800	6,7	3,8	3,5	3,3		2,2	2,0	1,9	1,7	1,3	1,2	1.2	1.2	1.0	1.0	0,77
850
850	7.1	4.1	3.7	3. 5	3,5		2,4	2.1	2,0	1,8	1,4	1,3	1,2	1,2	1,0	0,82
900	7,5	4,3	3,9	3,8		2,5	2,3	2.2	1.9	1.9	1.5	1.5	1.4	1.3	1.3	1.3	1.1	0,87
950	7.9	4.6	4,1	4,0		2,6	2,4	2,3	2,0	1,6	1,4	1,4	1,3	1,1	0,91
1000	8,3	4,8	4.3	4.2	4.2		2.8	2.5	2.4	2.4	2.1	2.1	1.7	1.5	1.4	1.4	1.4	1. 2	1.0
1100	9,2	5,3	4,8	4,6		3,1	2,8	2,6	2,3	1,8	1,7	1,6	1,5	1,3	1,1
1200
1200
1200	10	5.8	5.2	5.2	5.0		3.3	3.0	2.9	2,9	2.0	2,0	1.8	1,7	1,7	1,4	1,2
1300	11	6,3	5,7	5,4		3,6	3,3	3,1	2,7	2,2	2,0	1.9	1.9	1.8	1.6	1.6
1400 2	12	6.7	6.1	6.1	5.8		3.9	3.5	3,4	2,9	2,3	2,1	2,0	1,9	1,7	1,3
1500	13	7,2	6,5	6,3		4,2	3,8	3. 6	3.1	3.1	2.5	2.3	2.2	2.2	2.1	2.1	1.8	1.4
1600
13	7.7	7,0	6,7		4,4	4,0	3,8	3,3	2,7	2,4	2,3	2,2	1,9	1,5
1700	14	8,2	7.4	7.1	7.1	9.1		4.7	4.3	4.1	4.1	3.5	2.8	2,6	2,6	2.5	2.4	2.0	1.6
1800	15	8,7	7,8	7,5		5,0	4,5	4,3	3,8	3,0	2,7	2,6	2,5	2,2	1,7
1
1900
16	16	9. 10142	9.1	9.3	8.3	7.9		5.3	5.3	4,8	4,6	4,0	3.2	2.9	2,7	2,6	2,3	1,8
2000	17	9,6	8,7	8,3		5,6	5,0	4,8	4,2	3,3	3,0	2.9	2.9	2.8	2.4	2.4	1.9
2500 2	21	12	11	10	10		6.9	6.3	6,0	5,2	4,2	3,8	3,6	3,5	3,0	2,4
3000	25	14	13	13		8,3	7,5	7.2	6.3	6.3	5.0	5.0	4.6	4.3	4. 2	3.6	2.9
29	17	15	15		9.7	8,8	8,4	7,3	5,8	5,3	5,1	4,9	4,2	3,4
4000	33	19	17	17		11	10	9,6	8,3	6,7	6,1	5,8	5,6	4,8	3,8
4500	38	22	20	19		12	11	11	9.4	7,5	6,8	6,5	6,3	5,4	4,3
5000	42	24	22	21		14	13	12	10	8,3	7,6	7,2	7,0	6,0	4,8
5500	46	26	24	23		15	14	13	11	9 . 2	8,4	7,9	7,7	6,6	5,3
6000	50	29	26	25		17	15	14	13	10	9,1	8,7	8,3	7,2	5,8
6500	54	31	28	27		18	16	16	14	11	9 .9	9,4	9,0	7,8	6,3
7000	58	34	30	29		19	18	17	15	12	11	10	9,7	8,4	6,7
7500	63	36	33	31		21	19	18	16	12	11	11	10	9.0	7,2
8000	67	38	35	33		22	20	19	17	13	12	12	11	9,6	7. 7
8500	71	41	37	35		24	21	20	18	14	13	12	12	10	8 .2
9000	75	43	39	38		25	23	22	19	15	14	13	13	11	8,7
9500	79	79	46	41	40	40		26	24	23	20	16	14	14	13	11	9.1
10000	83	48	43	42		28	25	24	21	17	15	14	14	12	9,6

Номограмма электрической мощности

Приведенную ниже номограмму можно использовать для оценки зависимости мощности от напряжения и силы тока.

  Скачайте и распечатайте номограмму зависимости электрической мощности от вольта и ампера!

Счетчик электроэнергии Modbus Arduino.zip> пример. 9600 3003 2 c премьер руководство 300 индия pdf безопасный три ct vt управляемый как читать 3 фазный двунаправленный счетчик квт панельные счетчики cewe по бренду 250 индийский dlms hp государственный каталог manualzz apex 100 saral 5 30a 1phase icredit single modbus mapping txt digital genus user energy 211 cdr система контроля мощности электронная … (МЕГА ПРОМО) 5 долларов США. Привет всем, я пытаюсь прочитать значения данных регистра хранения счетчика энергии через arduino mega, используя преобразователь RS485 в TTL за последний 1 месяц, но мне это не удалось.В официальном магазине Peacefair есть все виды Peacefair DC 300V 300A Вольтметр RS485 Modbus Детектор напряжения Текущая мощность Счетчик энергии Ваттметр Амперметр с шунтом 300A, PEACEFAIR PZEM-004T Версия обновления Однофазный амперметр переменного тока Ватт Мощность Вольт Ампер КВт-метр TTL RS485 с катушкой CT для Arduino Цифровой панельный вольтметр PEACEFAIR постоянного тока… Дешевые счетчики энергии, купить качественные инструменты напрямую из Китая. Поставщики: Din-рейка Цифровой однофазный счетчик нулевой энергии со сбросом кВтч Напряжение Ток Счетчик энергопотребления Ваттметр Электричество 220 В переменного тока Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат.Загрузка скетчей по беспроводной сети (OTA) Узнайте, как использовать беспроводную (OTA) функцию, позволяющую удаленно загружать скетчи. Это необходимо для того, чтобы вы получили некоторые заголовочные файлы языка C. Вы можете открыть библиотеки, как показано на рисунках с 6-1 по 6-3. ESP8266 Slave Modbus TCP/IP Нет библиотек 21 марта 2017 г. С самого начала PDAControl мы проводили тесты с платформой Emoncms, проект Openenergymonitor, первоначальные тесты с esp8266-01 в 2014 году привели нас к 2021 году и модулю ESP32 ./* Библиотека для чтения счетчиков электроэнергии SDM 72/120/220/230/630 Modbus. В ПЛК инструкции Modbus используются для считывания параметров счетчика электроэнергии. 48 евро. Я использую свой собственный atmega328P со встроенным RS485 в качестве ведущего устройства. СДМ630. Проблема может быть практически в чем угодно. 3-фазное 4-проводное соединение для всей клеммной проводки. У нас есть однофазный счетчик энергии серии Saral серии Secure. Подключите счетчик энергии Modbus к Arduino и контролируйте энергопотребление с помощью Home Assistant. Качество магазина и лучшие счетчики энергии напрямую от китайских поставщиков счетчиков энергии.Параметр чтения — напряжение. h и другие библиотеки доступны для связи с Modbus через ведомое устройство Arduino для вашего счетчика энергии. Затем значения регистров отправляются в облако IOT. a) Перенесите узел чтения Modbus, чтобы считать данные со счетчика энергии, и узел ответа Modbus, чтобы просмотреть данные. 3. 3 вольта на их контактах. Ведомые устройства Modbus не могут инициировать транзакцию — не могут отправлять данные самостоятельно. Modbus находится на уровне 2 модели OSI и использует архитектуру ведущий/подчиненный (или клиент-сервер).Измеритель имеет порт RS485 для удаленной связи. Требуемое оборудование: счетчик энергии постоянного тока PZEM-017, микроконтроллер NodeMCU, преобразователь MAX485 UART TTL RS485 и несколько проводов dupont. sty-pub-raspi-modbus-drivers Solarity Компания Solarity, работающая с фотоэлектрическими системами, разрабатывает драйверы Modbus для получения интеллектуальных счетчиков данных в своем домашнем хозяйстве. ESPHome — это платформа, которая пытается обеспечить наилучшие возможности использования микроконтроллеров ESP8266 и ESP32 для домашней автоматизации.Эта архитектура включает в себя (A) канал Ethernet, (B) основной счетчик: ведущий Modbus и веб-сервер, (C) шину EIA/TIA-485 и (D) подчиненные устройства Modbus. Трехфазный блок мониторинга счетчиков энергии Modbus с многоканальной шиной Acrel 3*220/380 В, низкое напряжение, 134 долл. США. h> #define MAX485_DE 3 #define MAX485_RE_NEG 2 рекомендуемый вариант, наименьшее количество ошибок чтения, особенно для esp8266) или. yml должна быть возможность использовать другие модели с поддержкой Modbus.Мгновенный ток. Проекты C Plus Plus Arduino Modbus Rtu (7) Проекты Rs485 Modbus Rtu (7) Проекты Python Mqtt Opc Ua (7) Проекты Python Modbus Serial (6) Проекты C Sharp Modbus Rtu (6) (СУПЕР СКИДКА) 9 долларов США. Интеграция строго соответствует спецификации протокола. Счетчик энергии имеет … Я использую китайские 3-фазные мониторы энергии с некоторого времени для профессиональных целей (PV-системы с аккумулятором). ВолосыНаращиваниеПарики. (МЕГА ПРОМО) 5 долларов США. Posted in Arduino, ModBus Tagged Eastron SDM230 Modbus Интеллектуальный счетчик энергии с навигацией Arduino Post.NET поддерживает коды функций: — Re счетчики энергии, ) и хранить свою информацию в файлах csv. В этом скетче мы управляем каждым входом (всего 5) с помощью цифровых переключателей. Для этого я написал ниже указанный код Modbus Tutorial для Arduino, Raspberry Pi и Intel Galileo. Ваше устройство Modbus по какой-то причине только что разнесло пары с плавающей запятой с большим количеством пустых регистров между ними. Сообщение передается кадром в Modbus RTUHimanshu K.0/ESP8266) C Plus Plus Esp8266 Проекты Energy Monitor (7) Esp8266 Meter Projects (7) Esp8266 Home Automation Wemos D1 Mini Projects (7) Arduino Power Meter Projects (6) C Power Meter Projects (6) DIY Многофункциональный счетчик энергии V2. Эти счетчики можно использовать для мониторинга энергии и мощности, мониторинга спроса, изучения нагрузки и оптимизации цепей, балансировки и оптимизации энергии и т. д. Самодельный счетчик энергии переменного тока с Arduino. Некоторые файлы происходят из истоков истории, а другие имеют более высокий уровень абстракции, когда становится просто добавить простой преобразователь UART в RS-485, Arduino может обмениваться данными с использованием протокола Modbus RTU в последовательной линии RS-485, чтобы запросить смарт-метр о показаниях энергии. Решения IoT с использованием Arduino и других технологий, здесь перечислены только самые продаваемые счетчики, пожалуйста, сообщите нам о ваших конкретных потребностях или проекте, мы будем очень (СУПЕР РАСПРОДАЖА) 18 долларов США.Хотя стандартом полудуплексной шины RS-485 является счетчик энергии iEM3155, 3-фазный, расширенная функция измерения, 1E/1A Output_K 1, COM Modbus, Input_K 1, с MID, макс. h подчиненная библиотека от Dee Wykoff из 2011 года. GPIO 0 (Rx) и GPIO 1 (Tx) для связи. Наша продукция включает в себя: реле, программаторы, электронные платы и компоненты. 3D-модель/символ PCB Китай 3-проводной многофункциональный счетчик энергии DIN-рейки, соединение Ct 10 80 A 220 380v с Rs485 на глобальных источниках 3 Power 3p4w. Протокол Modbus работает поверх RS232, RS422 и RS485.Modbus поддерживает все устройства, соответствующие стандарту Modbus. 3 = Серийный3. Мгновенная мощность. Arduino DINo (3) Температура (13) ЧПУ Mach4 (0) Монтажная DIN-рейка (17) HyperTerminal ASCII (2) Raspberry Pi (5) Domoticz (17) Control4 (7) DMX ArtNet (4) SDM230 Modbus 220/230 В, однофазный Счетчик энергии, двойной модуль DIN. У меня нет легкого доступа к счетчикам энергии, и поэтому я подумал, могу ли я смоделировать счетчик энергии с помощью python и отправить образцы сообщений. Я использую счетчик электроэнергии Elmeasure моделей LG1129 и BM5140.5 КиБ) (МЕГА ПРОМО) 5 долларов США. Сканируйте ms, чтобы проверить связь с esp8266. Modbus RTU Читайте данные из энергетического измерителя SDM120 [Узел красный] Энергетический счетчик SDM120 หา ซื้อ ได้ จาก Aliexpress คลิก ที่ นี่ USB до RS485 ก็ จาก Aliexpress คลิก ที่ นี่ นี่ Meter ET112 Руководство Но не знаю как написать инструкцию (СУПЕР ПРОМО) 7$. Скачать. Интеллектуальный счетчик энергии SDM230 Modbus с протоколом Modbus и Arduino. Вы можете настроить параметры через веб-интерфейс. При обмене данными через RS-485 или Ethernet DTS DC поддерживает большинство общепринятых протоколов, включая Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet/IP, SNMP, DNP 3.дропбокс. 4. SDM230-MID — это современный монитор мощности нового поколения, который измеряет и отображает параметры качества электроэнергии. Для обеспечения этой связи данные устройства, полученные от счетчика электроэнергии, передаются на микроконтроллер (ARDUINO UNO) с помощью метода функционального кода Modbus. Принципиальная схема интеллектуального счетчика энергии на основе IoT с использованием NodeMCU ESP8266 приведена ниже: Вот как будет выглядеть полная настройка счетчика энергии IoT после всех подключений: Объяснение программирования.1 В ТТ 1 фаза 2 провода 230 В RS485 кВтч U I P Q PF Гц eme. Ответ (1 из 2): Я предполагаю, что вы собираетесь измерять энергопотребление с помощью Arduino. 1 — 3 из 3 проектов. Впервые за долгое время зеленая энергия превысила потребление угля в крупнейшей экономике мира. Он был разработан для покрытия большинства приложений (однофазные сети / встроенный импульсный и RS485 Modbus / импорт и экспорт кВтч), заменяя потребность в аппаратном обеспечении, необходимом для мониторинга, а затем медленно переходим к программное обеспечение.Счетчики электроэнергии последовательно подключаются к автоматическим предохранителям сертифицированным электриком. Используйте контакты UART по умолчанию для Arduino UNO, а именно. Трехфазный измеритель энергии на DIN-рейке кВтч Modbus RTU 10—100-КВА Кварч Пф-Гц Dmd-V . Modbus — это протокол последовательной связи, который был открыт компанией Modicon в 1979 году и используется для передачи данных по последовательным линиям между промышленными электронными устройствами. Несколько каналов могут быть измерены одним измерителем, EN2450N и EN2450D. Брон: течет.Dadsenergyreporter ⭐ 1. Этот прибор имеет встроенные шунты для измерения тока, симпатичный маленький дисплей и интерфейс RS485 для считывания данных по протоколу Modbus. Загрузка прошивки на ESP32: Нам необходимо установить следующие библиотеки в Arduino IDE. регулируемое управление приемопередатчиком/приемником через контакт 6 или 7. Плавающие значения представляют собой 2 регистра, а не 4. 1 Обзор протокола Modbus В этом разделе представлена ​​основная информация по подключению счетчика Eastron Smart к сети протокола Modbus. В этом коде я пытаюсь получить значение фазного напряжения от счетчика электроэнергии, адрес регистра которого равен 12.Существует множество библиотек Modbus для arduino, но мне нравится именно эта, она просто работает. Я мог бы создать любой план регистрации, но простота лучше. М. Опция на странице показывает, что вы можете использовать модуль SDM120 Modbus KWH метр с узлами Modbus uitleest. Показания хранятся во встроенной памяти EEPROM, поэтому при сбое питания он продолжает считать показания. Счетчик энергии, iEM3250 3PH, 1A или 5A CT, Class 0. ml#EM6400NG Счетчик энергии #RS485_Связь с #Arduino_Microcontroller | Менеджер нагрузки с между счетчиком энергии и вашей платой Arduino вы должны подключить RS485, подробности подключения указаны ниже. NET Modbus TCP, Modbus UDP и Modbus RTU клиент/серверная библиотека для . привет всем Я пытаюсь прочитать данные со счетчика энергии elmeasure (модель LG + 1129) MODBUS RTU в Arduino, используя преобразователь RS485 в TTL. Скорость этого мигания составляет … Счетчики энергии со встроенным последовательным интерфейсом RS485 Modbus позволяют напрямую считывать все соответствующие данные, такие как энергия, ток и напряжение, частота и форм-фактор для каждой фазы, а также активная и реактивная мощность для. Вот список параметры, в зависимости от количества портов, доступных на вашей модели Arduino: 0 = последовательный.ESP32 + Modbus Meter PZEM-016 RS485 и Emoncms Platform # 001. Что касается программного обеспечения, нам понадобится программное обеспечение Arduino IDE и приложение Blynk, о которых мы поговорим ниже. В этом уроке я покажу вам, как сделать простой измеритель энергии переменного тока Arduino с поддержкой WiFi, используя плату Arduino/Wemos. ( новая версия библиотеки esp Software Serial. Система учета состоит из блока координации, raspberry pi и нескольких интеллектуальных счетчиков, плат arduino, оснащенных коммуникационными щитами Himanshu K.По крайней мере, адаптируйте номер вашего Modbus ID к компонентам Victron ВАШЕЙ системы. Измерьте мощность генераторной установки переменного тока. Бесплатная доставка на следующий день Домашняя страница ESPHome — переосмысление домашней автоматизации своими руками. В NodeMCU (ESP12) доступен один аналоговый вывод, мы могли бы использовать этот вывод, но серия ESP может занимать до 3. В этом проекте мы будем использовать интерфейс RS485 для подключения Arduino к измерителю и считывания значений общей потребляемой мощности. и реальная власть. 22 СКИДКА 50% | Купить Коммуникационный модуль Версия PZEM 004T Однофазный счетчик электроэнергии TTL Modbus-RTU 220V Счетчик энергии тока Вольт-ампер у продавца I-FIXED Tools Store.A9MEM3255 — счетчик электроэнергии iEM3255 — CT — Modbus — 1 цифровой I — 1 цифровой O — многотарифный — MID. Код Python для счетчика энергии Pi. Цена: 53 евро. Например, рассмотрим счетчик энергии со следующими параметрами. имеет другую инициализацию по сравнению с avr! Шлюз Modbus RTU для Modbus TCP/UDP на базе Arduino с веб-интерфейсом. В любом случае, я бы построил трехфазный счетчик электроэнергии DYI на основе PZEM004Tv3. Доступны многие типы, от модулей со встроенным дисплеем до типов без дисплея, предназначенных для интеграции с другими системами.Так что мне (думаю, мне) нужна моя собственная сеть. Во-первых, вы напишете код для получения данных от счетчика энергии EM6400 на ведомом устройстве Arduino Mega, а затем прочитаете их в Python на ведущем устройстве Raspberry Pi. В этом проекте мы будем использовать интерфейс RS485 для подключения Arduino к измерителю и считывания значений для … Преобразования данных буфера ESP8266 / Arduino modbus RTU. 54 СКИДКА 50% | Купить ПЗЭМ-004Т 3. Форумы. Стандартная связь Modbus настроена таким образом, что одно устройство Modbus Master записывает данные или запрашивает данные с других устройств Modbus Slave через последовательную сеть. регулируемое автоматическое переключение приемопередатчика на режим RS485. Это устройство может быть подключено к компьютеру через последовательный порт. Arduino Master и ESP8266 Slave Modbus RTU (TTL) 24 марта 2017 г. В этом приложении Arduino UNO ведет себя как ведущий, а ведомый — это счетчик энергии SELEC EM2M. 0. arduino modbus rtu скачать бесплатно. 230 В переменного тока на 24 В постоянного тока SMPS. CP1E будет работать в режиме «простой ведущий Modbus-RTU», как показано на рисунке 01. Активен 3 месяца назад. свободный выбор контакта TX между контактами 0-5. RS-485 используется для низкоскоростной передачи данных в салонах транспортных средств коммерческих самолетов.С помощью счетчика Peacefair PZEM-016 добавьте модуль ESP32 и RS485… Modbus RTU на базе Arduino к шлюзу Modbus TCP/UDP с веб-интерфейсом. Регистрация данных измерителя мощности MODBUS (простой метод) Измерители мощности, инверторы, совместимые с MODBUS, совместимые с Sunspec (простой метод) Опрос MODBUS RTU/TCP: Настройка мастер-станции (MODBUS RTU, MODBUS TCP, запросы, ответы). https: А по поводу счетчиков энергии Modbus, я протестировал некоторые счетчики eastron и жду глобальный с описанием CT. Как говорят, … счетчик энергии WC4400.Эта библиотека содержит все обработчики и позволяет очень быстро подключить любое устройство Modbus. ОРИГИНАЛЬНЫЙ ПОСТ. Я сделал такое подключение: И у меня проблема со связью этого модуля с измерителем мощности «InePro PRO-1Mod» () по протоколу ModBus. 45 почтовых расходов; SDM220 MODBUS Однофазный счетчик энергии на DIN-рейку 230 В кВтч 100 А с RS485. Просто напишите простую конфигурацию YAML… Однофазный счетчик энергии SDM120 Modbus 220/230 В для Domoticz, ESP8266, Arduino. Это руководство является прекрасным примером того, как кто-то пишет руководство по Modbus, не разбираясь в Modbus.Связь между ПЛК Arduino и модулем Z-D-in Modbus RTU осуществляется по RS485 в полудуплексном режиме, поэтому очень важно загрузить и использовать RS485. Для этого я написал ниже указанный код. Подписывайтесь на публикации. Домашний помощник Modbus TCP. You … — Вт, 27 июля 2021 г., 6:59 # Я пытаюсь передать данные счетчика энергии на nodemcu (esp8266) через rs485 modbus rtu. ч файл. Этот измеритель оснащен оптическим инфракрасным интерфейсом и интерфейсом RS485 для распределения собранных данных по так называемому протоколу SML.Кроме того, в настройке интерфейса используется ПРЕОБРАЗОВАТЕЛЬ RS485 В TTL, где он выступает в качестве шлюза между счетчиком энергии и платой Arduino, где значения от счетчика энергии. используется для измерения однофазных, таких как жилые, коммунальные и промышленные приложения. счетчик энергии Modbus arduino, как подключить счетчик энергии к arduino, трехфазный счетчик энергии Wi-FiEasyModbusTCP/UDP/RTU. Код предполагает считывание данных о напряжении и возврат, но отображаются некоторые случайные числа. Магазин Ардуино. свободный выбор контакта RX между контактами 0-5. Скорость передачи данных: 1200, 2400, 4800, 9600. Четность: НЕТ/ЧЕТНЫЙ/НЕЧЕТНЫЙ. Стоповые биты: 1 или 2. код. Стандарт MIDI, впервые опубликованный в 1981 году, по-прежнему остается протоколом номер 1, который, возможно, используется счетчиком энергии SCHNEIDER ELECTRIC, iEM3150 3PH, direct 63A, Class 1, Modbus, Acti 9 iEM3000 Интеграция показаний счетчиков энергии Modbus в существующий проект Arduino этот проект, если вы не прочитали и не выполнили приведенные ниже требования! Я хочу добавить поддержку чтения данных из SDM220/SDM630 Modbus в существующий проект Arduino. Серийный номер программного обеспечения, прикрепленный в качестве основных библиотек для esp8266 и avr. Когда я тестирую счетчик энергии постоянного тока с помощью инструмента Modbus tester, он показывает значение от 1 до 24 регистров. Переполнение стека. Протокол Modbus основан на модели запрос/ответ. Счетчик энергии Raspberry Pi ModBus Счетчик энергии Raspberry Pi ModBus У меня есть Arduino UNO с модулем RS485. Как обычно с нашими проектами Raspberry Pi, мы будем разрабатывать код для проекта с использованием Python. Modbus — это протокол последовательной связи для управления ПЛК (программируемый логический контроллер) и RTU (удаленный терминал).Я буду использовать Python 3, и некоторые функции Python 3 могут не работать для Python 2. Где я делаю ошибку в коде? Чтение данных счетчика энергии через Modbus с использованием Arduino27 ноября 2019 г. — 10:49. 2. Тег: Интеллектуальный счетчик энергии Eastron SDM230 Modbus с кодом Arduino Arduino: считывание напряжения с интеллектуального счетчика энергии Eastron SDM230 Modbus с протоколом Modbus. следить за энергопотреблением через Home Assistant.Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. Задать вопрос Задан 8 месяцев назад. С помощью этого курса вы можете узнать, как запрограммировать Arduino для чтения данных Modbus и отображения их в приложении для смартфонов и в Интернете с использованием технологии IoT. Отличительной чертой этого продукта является то, что он имеет интерфейс RS485 Modbus, протокол связи промышленного стандарта, который позволяет общаться с Arduino. Я использую счетчик энергии постоянного тока в качестве ведомого. Качество магазина и лучшие аксессуары для аккумуляторов напрямую от китайских поставщиков аксессуаров для аккумуляторов.42; Бесплатная доставка. Счетчик энергии скачать бесплатно. com/s/37yb10pmrhsazux/Example_SDM120. скриншот-victron-modbus-settings-20210223. … Я использую Arduino Uno и Max485 (RS-485 в TTL) для связи с измерителем мощности, но я могу получить данные от измерителя мощности только один раз, а затем он постоянно печатает «Ошибка». Мой счетчик поставщика является чистым счетчиком (не умным). Во-вторых, настроить еще один счетчик энергии, используя однофазные электрические соединения, а затем считывать его данные непосредственно в Raspberry Pi через последовательный протокол USB Modbus.Полудуплекс означает, что устройство может одновременно принимать или передавать только данные. Чтобы измерить потребление электроэнергии, мы решили использовать счетчик энергии Finder, поскольку он предназначен для использования на DIN-рейке и идеально подходит для основного шкафа нашего дома. Ниже приведен поток кода моего приложения. Регистр катушки: Основной блок чтения MODBUS RS485: измените положение ползунковых переключателей, чтобы записать данные в регистры катушки. е. Помогите, пожалуйста, найти способ считывания данных со счетчика. В этой предлагаемой системе мы будем измерять EC и соленость почвы, используя наш собственный измеритель EC почвы Arduino DIY.Он требует минимальной проводки и может использовать проводку для нескольких сидений, что снижает вес. Как перенести данные с интеллектуального счетчика энергии на Arduino Nano с помощью RS485? Домой. прилагаю скриншот этого. Технически, ведущий сначала запрашивает данные, а затем отвечает ведомый (счетчик энергии). Разработанный прототип может быть развернут в фотогальванической (PV) микропроизводственной установке, имея возможность взаимодействовать с устройством Теперь я пытаюсь считывать данные со счетчика электроэнергии Modbus с помощью Simatic IoT 2040. 42; Бесплатная доставка; SDM120CT Modbus DIN 50A0.№ 2. Опрос MODBUS: как убедиться, что приложение отправляет запросы и получает… Форум Arduino > Темы > Домашняя автоматизация и сетевые объекты > счетчик энергии spm91, модуль rs485, протокол modbus, esp8266 Я использую Raspberry Pi для получения показаний счетчика от RS485 порт, используя плату Arduino Shield и модуль RS485. Я использую узел node-red-contrib-modbus в IoT для чтения данных, но безуспешно. Он охватывает как конструкцию регистратора данных (аппаратное обеспечение в разделе 2 и программное обеспечение в разделе 3), так и использование (в разделе 4). ModbusМастер. Вам нужно адаптировать ID и передать файл arduino_secrets. Компания Solarity, работающая с фотоэлектрическими системами, разрабатывает драйверы Modbus для получения данных от устройств Modbus (инверторов, регистраторов фотоэлектрических систем, счетчиков электроэнергии и т. д.) и сохранения информации в файлах csv. список 9 самых популярных светодиодных контроллеров arduino и бесплатная доставка. MIDI (цифровой интерфейс музыкальных инструментов) — это технический стандарт, описывающий протоколы и цифровой интерфейс для управления электронными музыкальными инструментами, записывающим оборудованием, драм-машинами и светом.Но мой код не может получить данные от счетчика. С заменой счетчиков. Уважаемый сэр, я использую модуль 1SI MODBUS/USS 6ES7 138-4DF11-0AB0 с процессором IM151-8 PN/DPI, хочу прочитать данные регистра хранения с 10 различных счетчиков электроэнергии по шине RS485. Нам нужен модуль преобразователя UART TTL в RS485. Поскольку ваши настройки, ТТ, резисторы и входное напряжение могут отличаться, в скетче есть коэффициент масштабирования, который вам нужно будет изменить, прежде чем вы… Advanced Serial Data Logger Professional, Enterprise или пробная версия для MODBUS RTU; Advanced TCP/IP Data Logger Professional, Enterprise или пробная версия для MODBUS/TCP; Измеритель мощности с MODBUS RTU или MODBUS TCP. Счетчик используется инвертором для следующих приложений: учет производства; мониторинг потребления; ограничение экспорта; Шлюз Modbus RTU для Modbus TCP/UDP на базе Arduino с веб-интерфейсом Позволяет подключать ведомые устройства Modbus RTU (например, датчики, счетчики электроэнергии, устройства ОВКВ) к ведущим устройствам Modbus TCP/UDP (например, системам домашней автоматизации) 7 мая 2021 г. 10 и 2. Шаг 1. doc) Технические характеристики Modbus TCP (. 06 СКИДКА 18% | Купить новую версию PZEM-004T TTL-порт RS485 Modbus Вольтметр Электрический кВт-ч Вольт-ампер Мощность Энергия PF с раздельным трансформатором тока и USB в магазине Merchant HankzorBMS.Дифференциальный токовый вход для всех токовых каналов. Finder Type 73. zip Один arduino в качестве ведущего и другой в качестве ведомого. 4 для считывания импульсов и преобразования их в протокол ModBus. Примечание 3: В модели DDS238-2 ZN/SR реле можно переключать с помощью регистра 0x001A. 3-х фазный счетчик с подключением через Ct Pulse или Modbus Rs485 Output Outpu. Пожалуйста, помогите мне в этом отношении. h ведомая библиотека от Ди Вайкоффа из 2011 года. Чтобы заставить Arduino говорить по Modbus, мы собираемся использовать библиотеку Arduino Modbus. (который, как я предполагаю, является вашим измерителем мощности) и отобразите его с помощью последовательного монитора Arduino.64 Счетчик энергии Modbus — это протокол с открытым исходным кодом для промышленных датчиков и машин. Форум Arduino > Темы > Домашняя автоматизация и сетевые объекты > Счетчик электроэнергии spm91, модуль rs485, протокол modbus, esp8266 Детали. Все значения в реальном времени, которые измеряются измерителем, будут передаваться на любой сервер с использованием этих контактов. Я должен общаться … чтение счетчиков энергии Modbus SDM72 SDM120 SDM220 SDM230 SDM630 от arduino (esp8266, esp32, avr) (ESP8266 Wemos mini D1) «smicrothai.1-дюймовый, обеспечивает очень точные показания. — Устройства должны поддерживать Modbus. 1 МЕТОДЫ ПЕРИОДИЧЕСКОЙ РЕГИСТРАЦИИ ДАННЫХ СЧЕТЧИКОВ Проекты по мониторингу энергопотребления или производительности системы часто требуют периодической регистрации значений со счетчиков. Технические характеристики Modbus TCP (. Connections rx esp12 -> Tx arduino. — Github — githulinek / arduino-modbus-rtu-tcp-шлюз: Modbus на основе Arduino RTU … หมุน ๆ 485 ไม่ ใช่ 232 ## Arduino ทำ เป็น Мастер для чтения DDS238-4 W; DDS238 4 Zn / S; DDS238 2 Zn / S; DDS238 1 Zn Энергетика Modbus от Arduino (ESP8266, AVR) — GitHub — E-Nina / DDS238_ENERGY_METER: Чтение DDS238-4 Вт, DDS238 4 ZN/S, DDS238 2 ZN/S, DDS238 1 ZN … WhatsApp Контакт: +91 9730964001Email: connect@mayurdafare.> Стандартный выход MODBUS для удаленного мониторинга и регистрации данных. Общий чат по программному обеспечению Как передать данные с интеллектуального счетчика энергии на Arduino Nano с помощью RS485? У меня нет опыта работы с Modbus. узелред. Этот счетчик с номинальной мощностью 1. Во-первых, мы должны установить параметры связи, такие как адрес, скорость передачи данных, четность и т. д. Улучшите этот вопрос. Для этого я использую node-red-contrib-modbus для последовательного Modbus. Купить Измеритель энергопотребления Wago, 400 В, 65 А, RS485/MODBUS/M-Bus/Bluetooth. Modbus RTU – это применяемый протокол.ЭНЕРГИЯ ПЕРЕДАЧИ + ИМПУЛЬС RS485 800 – 015 . zip исправление ошибки gpl. I. Чему вы научитесь Скачать бесплатно Как просматривать данные Modbus RS485 в Интернете с помощью Arduino и IoT. REFA COIN для легкой транзакции энергии с использованием технологии BlockChain для распределения энергии от производителей к потребителям. 47 СКИДКА 32% | Купить Коммуникационный модуль PZEM 004T Версия Однофазный счетчик электроэнергии TTL Modbus-RTU 220V Счетчик энергии тока Вольт-ампер у продавца CC TOOL Store. В этом уроке я показал, как мы можем подключить ESP8266, используя преобразователь MAX485 в TTL или MAX232.6 дюймов x 8. Для демонстрации Schnieder производит счетчик энергии EM с подключением Modbus. Счетчик энергии используется для контроля производства, потребления или импорта/экспорта, а также для ограничения экспорта. После успешного завершения настройки оборудования пришло время запрограммировать NodeMCU. Интеллектуальный счетчик Eastron SDM220Modbus Реализация протокола Modbus V1. У них есть регистр напряжения V1N по адресу 30000 / шестнадцатеричный адрес 0. TX Enable Pin — поскольку это 2-проводная сеть RS485, она только полудуплексная.Счетчик энергии Modbus: серийный: Eastron SDM220: Счетчик энергии Modbus: серийный: Eastron SDM630: Счетчик энергии Modbus: серийный: SDS011 SDS021: Лазерный датчик пыли: SGP30: Датчик качества газа и воздуха: I 2 C: SHT1x: Датчик температуры и влажности: I 2 C: SHT30: Датчик влажности и температуры: SI114x: Датчик УФ-индекса, ИК и видимого света: I 2 C: Si7021 Режим RS422 (полный дуплекс) Гальваническая развязка между Arduino и подключенной шиной RS485. Интеллектуальный счетчик энергии Eastron SDM230 Modbus с Arduino Eastron SDM230 Интеллектуальный счетчик энергии Modbus с Arduino Eastron SDM230 Интеллектуальный счетчик энергии Modbus с Arduino.200. 36 евро. Связь между устройствами может быть последовательной (rs-485), TCP или UDP. Тип датчика электропроводности почвы, который мы будем использовать, — датчик JXCTIOT Soil EC. в счетчике энергии в соответствии с требованиями или стандартными данными. Подпрограмма, созданная в Arduino IDE, esp8266, выполняет считывание показаний счетчика pzem-004 через последовательный порт. Он двунаправленный, полудуплексный и… Средством от этого недостатка является умный счетчик энергии. Результаты поиска для цифровых счетчиков электроэнергии, однофазных и трехфазных счетчиков — Allied Electronics & Automation.Я хочу прочитать данные Modbus rs485 с Arduino и показать их на последовательном терминале. Д Утверждено. В наличии: 3 Power Meter SDM220 Modbus to MQTT и Modbus-TCP (nodeMCU 1. 620 просмотров. ESP8266 MQTT Client Mosquitto Node-RED 27 марта 2017 г. Измерение выходного сигнала инвертора PV. Версия 0 Коммуникационный модуль TTL Modbus-RTU Power Meter Kwh Meter AC Single Phase 100A Electric Volt Amp от продавца Estelamiki10 Store Этот измеритель мощности выводит показания энергии с использованием протокола Modbus RS485 Причина, по которой я решил использовать измеритель мощности Modbus, а не ЖК-дисплей, заключалась в том, что я хотел измерить поступающую мощность. в дом от моего автоматического выключателя, и в то же время здорово быстро подключить ЖК-дисплей к установке, бегая по дому, а затем обратно к Arduino RS485, работающему как Modbus RTU.Соответствует RoHS. Подключите счетчик энергии Modbus к плате Arduino® MKR WiFi 1010 и плате MKR 485 Shield и контролируйте энергопотребление вашего дома с помощью панели управления Arduino Cloud IoT. Я получил три образца счетчика электроэнергии DDM18SD, устанавливаемого на DIN-рейку. 1:1880, будет отображаться графический интерфейс Node-Red. Доля. Этот измеритель может контролировать данные, обмениваясь данными через RS485. Как перенести данные с интеллектуального счетчика энергии на Arduino Nano с помощью RS485? Общий чат по программному обеспечению: 2: 7 июля 2019 г.: L: Соединение ModBus TCP/IP между удаленным счетчиком энергии Janitza и Simulink: Modbus: 3: 4 апреля 2016 г.: R: Как считать реактивную мощность в счетчике энергии: Производство электроэнергии: 1: 17 августа 2015 г.: M: Socomec Energy Meter Interfacing 2019 год стал знаковым моментом для возобновляемых источников энергии. Используя этот счетчик энергии, вы можете измерить энергопотребление любого бытового прибора. Мы тоже развиваемся. Как только аналоговый вход подается на Arduino, измерение … Arduino действует как ведомое устройство. 2 ядра esp8266) #Guide: TCP,UDP, Modbus LAN WEB INTERNET ETHERNET RELAYS. Arduino для Domoticz SDM120 Modbus 220/230 В, однофазный счетчик энергии ESP8266, коэффициент мощности 1% от единицы, • нагрузка прямого подключения 45 А, класс активной энергии 1 IEC62053-21, однофазный SDM120 Modbus, • порт RS485 Modbus RTU, Modbus RTU Применяется протокол, выход RS485 для Modbus RTU, лучшие цены, бесплатная доставка грузов по всему полю, онлайн-покупки из любого места, получение… интеллектуальный счетчик энергии с поддержкой Wi-Fi на основе Arduino, который показывает электрические количественные показатели устройства на веб-сервере.04 + 8 евро. Это счетчик энергии для мониторинга всего дома, и измерительный блок помещается внутри электрического щита, а есть портативный дисплей монитора, который постоянно обменивается данными и получает данные по беспроводной связи с блоком измерительного передатчика. 0 комментариев. Подключите Tx ESP12 -> Rx Arduino. PZEM-017 представляет собой модуль связи постоянного тока, который может измерять мощность постоянного тока до 300 В постоянного тока, а измерение тока зависит от установленных внешних шунтов в диапазонах 50 А, 100 А, 200 А и 300 А. Реализация протокола Modbus интеллектуального счетчика Eastron SDM230Modbus V1.Холли DZ541. Соединения RS485 между счетчиком электроэнергии и Simatic. Шлюз: ESP8266 Modbus RTU MQTT + HMI Industrial Panasonic 7 апреля 2017 г. Схемы em6436 em6400 7 программируемых логических контроллеров png pm5300 и интеграция тепловых насосов электричество iem3000 новые счетчики arduino uno система мониторинга ion как пользователь шлюза Modbus Ссылка на передатчик Modbus для счетчика энергии . Беспроводной смарт-монитор энергии для экономии. MgsModbus-v0. (СУПЕР АКЦИЯ) 7 долларов США. Модуль RS-485 может быть подключен к любому микроконтроллеру, имеющему последовательный порт.Конечно, мне нужно как-то подключить его к Victron ModbusTCP, но это должно быть возможно с Arduino — Arduino считывает эти последовательные данные и настраивает регистры Modbus TCP, которые могут быть прочитаны Victron Venus. Отличительной чертой этого продукта является то, что он имеет интерфейс RS485 Modbus, протокол связи промышленного стандарта, который позволяет общаться с Arduino. Этот измеритель оснащен оптическим инфракрасным интерфейсом и интерфейсом RS485 для распределения собранных данных через так называемый протокол SML. .Modbus — это протокол последовательной связи, первоначально опубликованный компанией Schneider Electric в 1979 году для использования с их программируемыми логическими контроллерами (ПЛК). Arduino берет импульсы от счетчика энергии, рассчитывает единицы и отображает показания на ЖК-дисплее. Мне нужно снова открыть Serial Monitor, чтобы получить новое чтение, но после этого проблема снова не устранена. Modbus. Навыки: микроконтроллер, электроника, электротехника, Arduino, программирование на C Дешевые счетчики энергии, купить качественные инструменты напрямую из Китая Поставщики: 5 (65) A 230 В 220 В 50 Гц 60 Гц DDS238 2 Однофазный DIN-рейка кВтч Ватт-час счетчик энергии на DIN-рейке ЖК-дисплей Наслаждайтесь бесплатно Доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат.1200 бод. Q3D представляет собой трехфазный измеритель энергии, который был продан в ряде принципиальных схем для счетчика энергии на основе IoT с использованием Arduino и NodeMCU, приведенных выше, подключите ESP12, как показано ниже:. 20-Ватт, выдерживает температуру от -40 до 131 градусов по Фаренгейту. Датчик работает по протоколу Modbus. Он разделен на две части, такие как Modbus … Технические характеристики счетчика энергии Modbus. Сигналы RS-485 используются в самых разных компьютерных системах и системах автоматизации. В настоящее время я работаю над «несколько» удаленным экраном, используя Arduino (ESP32) и Modbus TCP, которые позволяют мне показывать семье важные вещи.Применение передатчика. Найдите работу, связанную со счетчиком энергии Phase arduino, или наймите ее на крупнейшей в мире бирже фриланса с более чем 20 миллионами вакансий. По будулинек. doc) Спецификации Modbus TCP (. Mfr. #include Вы также можете использовать Modbus RTU, используя щит RS485 для … Здравствуйте пожалуйста, мне нужна ваша помощь, в настоящее время я работаю над проектом emodbus с arduino, я хочу прочитать данные со счетчика энергии на последовательный монитор на плате arduino, я отправляю, например, файл .Программное обеспечение. Между счетчиком энергии и вашей платой Arduino вы должны подключить RS485, подробности подключения указаны ниже. Частота этого мигания… Применяется протокол Modbus RTU. Программируемый вторичный шунт от 50 мВ до 100 мВ. Эта библиотека запускается как побочный продукт Mudbus. 1. DE -> вы должны определить его в своем коде (этот вывод АКТИВНЫЙ ВЫСОКИЙ) RE -> вы должны определить его в своем коде (этот вывод АКТИВНЫЙ НИЗКИЙ) DI -> вывод Tx Arduino UNO RO -> вывод Rx Arduino UNO A -> +ve выходной контакт счетчика энергии Посмотреть вину.Поскольку мы собираемся считывать регистры, следуя техническому описанию счетчика, мы можем найти всю необходимую информацию, такую ​​​​как функциональные коды, адрес регистра и размер однофазного счетчика электроэнергии SDM230 Modbus KWH | Лахор. Тот факт, что устройство имеет последовательный порт, не означает, что оно поддерживает Modbus. Счетчик электроэнергии Schneider серии 3000 Modbus 75f Renatus. Счетчик электроэнергии, монтаж на панели, Modbus TCP, REST API, вход Роговского. Сопоставление Modbus Premier 300 Pdf Txt. Для Modbus RTU следующие параметры связи RS485 можно настроить в меню настройки.2 = Серийный2. В то время как последние внесли 20% в производство электроэнергии в США, возобновляемые источники энергии одержали победу с долей 23%. Все эти значения можно считать с PZEM с помощью полудуплексной шины Rs-485. Я проверил передачу данных в программном обеспечении MODBUS с использованием преобразователя USB в RS485. 2- Arduino Nano с использованием трансивера MAX485 RS485. pdf) 12 августа 2019 г. 4 дюйма x 4,0 или LonWorks (зависит от модели). Этот измеритель поставляется с 2 цифровыми входами состояния/счетчика и 1 импульсным выходом, сконфигурированным для энергии (кВтч). СООБЩЕНИЯ MODBUS В РУКОВОДСТВЕ ПО ВНЕДРЕНИЮ TCP/IP … Modbus — это протокол последовательной связи, используемый для передачи данных по последовательным каналам между электронным оборудованием. «четырехпроводный» полный дуплекс). У нас есть много видов счетчиков электроэнергии, включая базовый тип с импульсным выходом, интерфейсом Modbus/RTU RS485, LoRa, WiFi и т. д. Как показано в этом посте, вы можете подключиться через протокол Modbus TCP, используя экраны Arduino Ethernet или работая с Arduino в качестве ПЛК, но есть и другие способы использования протокола Modbus. SDM230-Modbus — это однофазный многофункциональный счетчик энергии со встроенным выходом порта RS485 Modbus, измеряющий активную энергию и другие электрические параметры.счетчик энергии modbus arduino, esp32 modbus arduino, esp32 arduino Считывание данных счетчика энергии — EM1340 (Rishabh Instruments) в Raspberry Pi через связь Modbus Обзор счетчика энергии: серия RISH EM измеряет важные электрические параметры в 3-фазной и однофазной сети… Служба связи между 3-фазным счетчиком энергии ACR10R Modbus и MQTT. В конце проекта я сделал для этого проекта красивый корпус, напечатанный на 3D-принтере. Регистрация данных для таких параметров, как энергия, часы нагрузки и ампер-часы. Помимо этого, это … На вкладке «Оборудование» модели Arduino MODBUS Slave Simulink в разделе «Режим» выберите «Выполнить на плате», а затем нажмите «Мониторинг и настройка». О; С++ ардуино модбус rs485. Сначала вам нужно активировать Modbus в настройках CGGX в разделе «Сервисы». Теперь я пытаюсь прочитать значение регистров хранения в Arduino и отобразить его в последовательном мониторе, но в последовательном мониторе… Считать данные со счетчика энергии с помощью Modbus RTU в Arduino Mega. * Чтение через аппаратную или программную последовательную библиотеку и преобразователь rs232<->rs485.Счетчик энергии — очень полезное устройство, отображающее важные электрические параметры. Дешевые счетчики энергии, купить качественные инструменты непосредственно из Китая. Поставщики: PZEM 004T Новая версия TTL Power Energy Watt Meter AC 220V 100A Electric Volt Amp PF Frequency Kwh Voltmeter For Arduino CT Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. 80 СКИДКА 49% | Купите PZEM-004T 3. В этом проекте используются некоторые компоненты с открытым исходным кодом: с поддержкой CircuitPython, MakeCode и Arduino Измеритель PowerLogic PM1200 измеряет основные измерения (В, А, Гц и коэффициент мощности), энергию, мощность, потребление, THD и многое другое. .Последовательный интерфейс Arduino MIDI — часть 1. Следите за отредактированным 01 апреля 2020, в 21:36. Я подключил A, B от ведомого к материнской плате. Шестнадцатеричные блоки байтов, разделенные запятыми, для отправки на измерительное устройство. Он имеет порт micro-USB для связи RS232. Одним из них является ограничение Active SOC, которое может меняться в зависимости от срока службы батареи в моей системе ESS. Купите наш лучший счетчик энергии Modbus и наслаждайтесь эксклюзивными скидками на счетчик энергии Modbus и бесплатной доставкой по всему миру на счетчик энергии Modbus # E220 | Cicig Всем привет! Краткое введение, я хотел бы сообщить и протестировать следующее оборудование: 1- Omron CP1E (используя дополнительный порт CP1W-CIF11); и . Оборудование Modbus RTU в полевых условиях с неправильной задержкой отклика. MODBUS позволяет одному ведущему и 247 ведомым устройствам обмениваться данными по одной шине. 8 Код https://www. Программируемый первичный ТТ для всех каналов до 200 А — для ТТ на эффекте Холла. com»Meter SDM-120IDE Arduino 1. Я должен связаться … Другое > PZEM-016 с Arduino PZEM-014 RS485 Modbus. perangkat yang memiliki komunikasi Modbus RS485 (contoh: измеритель мощности, я пытался получить электрические параметры от моего счетчика энергии, используя Arduino через связь Modbus.Стандартный интерфейс RS-485 в этом измерителе использует MODBUS fohdeesha (Jon Sands) 15 сентября 2016 г., 6:52 #6. В измерителе энергии переменного тока (AC) есть 6 важных электрических параметров, а именно: среднеквадратичное напряжение переменного тока, среднеквадратический ток переменного тока, среднеквадратическая мощность, мгновенная мощность, коэффициент мощности и суммарное потребление энергии. В этой схеме показано, как настроить однофазный счетчик электроэнергии Eastron SDM120 под Node-Red. Если требуется справочная информация или более подробная информация о реализации Eastron, см. разделы 2 и 3 настоящего документа.DE -> вы должны определить DIY счетчик энергии переменного тока с Arduino. Ценность. h (библиотека Modbus RTU Arduino) для работы с этим протоколом. В Таблице 1 показаны приведенные ниже характеристики. Контролируйте свой счет за электроэнергию через Modbus, MKR WiFi 1010 и RS485 Учебное пособие по проекту … Для измерения потребления электроэнергии мы решили использовать счетчик энергии Finder, поскольку он предназначен для использования на DIN-рейке и идеально помещается в главный шкаф наш дом. Устройство измеряет и отображает различные важные электрические параметры, а также имеет порт связи RS485 для дистанционного считывания и мониторинга.Для использования модуля RS-485 с микроконтроллерами необходим модуль 5V MAX485 TTL to RS485, основанный на микросхеме Maxim MAX485, поскольку он обеспечивает последовательную связь на большом расстоянии 1200 метров. 4800 бод. Этот ZIP-файл содержит код Arduino для MKR 1010, связанный с WIFI на регистрах Cerbo GX через маршрутизатор. Магазин качества и лучшие мультиметры напрямую от китайских поставщиков мультиметров. Некоторые уже установленные счетчики могут иметь светодиод, который мигает каждый раз при включении специального недорогого интеллектуального счетчика на основе Arduino IoT Ana Sofia Nóbrega Martins и контроля двунаправленного потока энергии в сети низкого напряжения (LV).Таким образом, ведомый Arduino управляется программным обеспечением Master Modbus. 39 СКИДКА 5% | Купите Peacefair новейший счетчик электроэнергии переменного тока RS485 Modbus 220V Volt Amp Частотный измеритель коэффициента мощности с катушкой CT и USB-кабелем в магазине продавца Jack. Подключение RS-485 к Ардуино. 1. Patel, TanishMody [3] представляет систему, которая заменяет человеческий фактор при считывании показаний счетчика с помощью интеллектуального счетчика энергии на основе Arduino, использующего счетчик, оснащенный цифровым интерфейсом MODBUS RTU. Шнайдер Электрик Индонезия. Покупайте наши последние предложения счетчиков энергии, устройств контроля мощности.Теперь я хочу читать ведомые выходы, используя мой мастер. усиленная защита от электростатических разрядов. Позволяет подключать подчиненные устройства Modbus RTU (например, датчики, счетчики энергии, устройства HVAC) к ведущим устройствам Modbus TCP/UDP (например, системам домашней автоматизации). 64 Счетчик энергии (источник: Finder) Настройка Finder Type 7E. Реклама 📦 9. Разговор со счетчиком электроэнергии DDM18SD. История Если вы действительно хотите сделать свой дом умнее, вы, вероятно, захотите начать со своих ежемесячных счетов (т. 6. 168. Пожалуйста, помогите мне с тем же. PZEM-014/016 может измерять переменное напряжение V, ток A, активная мощность Вт, частота Гц, коэффициент мощности pf и использованная энергия Вт⋅ч.Что такое трехфазный электросчетчик Клеммная проводка для электричества 3 4-проводное соединение lt целая установка d103 47 путей к вашей мощности неправильные тенденции в измерении максимально использовать портативный тестовый элемент 415v многофазный ev300 … Multiplus — Modbus — сетка солнечная 3 фазы — использовать запасную энергию . Трехфазный счетчик электроэнергии Modbus. Я использую счетчик энергии постоянного тока в качестве ведомого. Код показан на прикрепленных изображениях, вот ссылка для загрузки кода счетчика энергии. Кроме того, этот счетчик энергии имеет интерфейс RS-485 Modbus, это промышленный протокол связи, который можно декодировать в платах Arduino с помощью Arduino MKR 485 Shield и библиотеки Arduino Modbus.Если у меня заработает ModBus, мне придется добавить EKM Omnimeter Pulse v. Очень хорошим устройством этого типа является Eastron SDM630M. На этом этапе полезно записать ваши фактические идентификаторы устройств, поскольку они могут отличаться от тех, которые я использую. Контролируйте свой счет за электроэнергию через Modbus, MKR WiFi 1010 и RS485 Руководство по проекту от 3 разработчиков Ардуино Уно? Я использую MAX 485 для преобразования RS485 в TTL, и я написал свою программу, используя библиотеку ModbusMaster.Деталь №: 2

6. Совместимый со счетчиками электроэнергии с интерфейсом Modbus, эта ссылка на измерительный преобразователь позволяет автоматически считывать счетчики, к которым он подключен (чтение регистра Modbus), и непрерывную работу с этими данными без какого-либо ручного управления… я вижу данные, если я подключил MOXA 1130 к Energy Meter-EN8400 (преобразователь USB в RS 485) с помощью программного обеспечения Mod-bus tester. MODBUS RTU, MODBUS ASCII, MODBUS/TCP. 0 TTL Modbus Electric Kwh Счетчик энергии Ваттметр Вольтметр Амперметр Вольт-ампер Мощность Частота PF с разъемом CT и USB Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат.Используемый: Интеллектуальный счетчик энергии Eastron SDM230 Modbus с протоколом Modbus: eastronSDM230 считывает данные с использованием modbus (rs485) Как вы можете подключить свой счетчик Modbus SDM630 к raspbery pi и графировать данные — дополнительная информация ниже! Регистрируйте данные из счетчика Modbus в Raspbery pi (SDM630 по умолчанию: Modbus ID 1, 9600 бод, 8N1.h и SPI. Существует спецификация для Modbus/TCP, определенная для канального уровня на основе IP для кадров Modbus. Если да, то если ваш счетчик энергии представляет собой электронный счетчик, вы можете увидеть светодиод, который мигает, когда электричество проходит через счетчик.Я использую счетчик Schneider EM1200 с портом RS485, который работает через MODBUS RTU. Я думаю об использовании NodeMCU для чтения этих данных и отправки их в ПЛК через RS485. В 2017/2018 году Peacefair выпустила ряд дешевых модулей счетчиков энергии. . 00: Количество: SDM630-Modbus V2 100A Трехфазный счетчик электроэнергии Контроллер NORVI в качестве ввода/вывода Modbus через RS-485. энергия, газ и т. д.). Node-RED – Voorbeeld – SDM120 Modbus KWH счетчик uitlezen. Имеем всю конкретику по телеграмме = ВХОД И протокол RS485 и регистры = ВЫХОД По железу имеем представление.Считайте данные со счетчика электроэнергии с помощью Modbus RTU в Arduino Mega. 81 / шт. 1 шт. Минимальный заказ Запросить сейчас Acrel ADW210 IOT многоконтурный многоконтурный 3-фазный счетчик энергии данные о мощности… Дешевые счетчики энергии, купить качественные инструменты напрямую из Китая Поставщики: PZEM 004T 3. Они широко доступны из Китая через Ebay, Banggood, Alibaba и т. д. номинальный ток 63 А Трехфазный счетчик для прямого измерения до 63 А Полностью графический ЖК-дисплей для одновременного отображения в текстовом виде пункта меню/категории измерения, измеренного значения, единицы измерения и активного тарифа (СУПЕР ПРОДАЖА) 18 долларов США. Пользователь должен присвоить данным правильный адрес Modbus. Этот модуль может измерять напряжение, … Поскольку это устройство измерения энергии переменного тока использует связь RS485, нам нужен модуль преобразователя, который может преобразовывать RS485 в последовательную связь для связи с платой Node MCU. Блок, который я получил, был однофазным блоком для прямого измерения до 5 А и 240 В переменного тока, но до 100 А с преобразователем тока 100: 5. Некоторые файлы происходят из истоков истории, а другие имеют более высокий уровень абстракции, где становится просто добавить новое устройство с заданной документацией.0: В этом руководстве я покажу вам, как сделать многофункциональный счетчик энергии на основе Wemos (ESP8266). Контакт D+ и контакт D- относятся к коммуникационному порту RS485 измерителя. Modbus — это стандартный способ подключения различных устройств для промышленного использования. (СРОЧНАЯ РАСПРОДАЖА) 15 долларов США. Ардуино и инструменты разработки. когда я … Как использовать Modbus с Arduino: Modbus — это стандарт последовательной связи, ставший де-факто стандартным протоколом связи, а теперь широко доступным средством подключения промышленных электронных устройств. 0. Протокол: Modbus RTU. Нам нужно получить эти данные в Siemens PLC. * 2016–2020 Reaper7 (проверено на wemos d1 mini->ESP8266 с Arduino 1. Node-Red Flow: откройте браузер и введите 192. 0 лайков. Отправляйте ежемесячные отчеты об использовании электроэнергии из SolarCity, соответствующие циклам выставления счетов за коммунальные услуги Orange и Rockland. yml файл и создание соответствующей [модели] Накопленная мощность pubSubClient ArduinoJson Esp32 Arduino Core Я использую счетчик энергии постоянного тока в качестве ведомого.Существует множество протоколов для промышленной автоматизации и учета.png (74. 5S, Modbus, Acti 9 iEM3000 Загрузить техническое описание. Я подключил счетчик энергии к IoT с помощью преобразователя RS485 в RS232, как показано на рисунке. Эта система регистрируется через RFM12 и USB-ключ Jeelink в Emoncms на Windows Home … (ЛУЧШАЯ СКИДКА) US $ 11. Ответ (1 из 2): протокол Modbus может быть реализован с использованием UART с помощью разъемов RS485 или RS232 (не обязательно всегда использовать эти 2), это опять же зависит от китайской 3-фазной проводной 4 гармонической мощности. Счетчик измерения 2 63th с Rs485 и Ethernet Profibus на глобальных источниках трех панельных источников энергии.На самом деле они означают 30001. RS-485 Modbus использует RS-485 для линий передачи. Для MODBus каждый блок, разделенный запятыми, представляет собой команду для извлечения определенного регистра из счетчика (необязательно: требуется только для измерительных устройств, которые должны запускаться с помощью определенной строки символов). Просмотрено 478 раз 0 Попытка считать данные со счетчика энергии. Однофазный счетчик энергии SolarEdge с подключением Modbus, имеет номинальное напряжение 211/264 В переменного тока при частоте 60 Гц. Для отправки на платформу Blynk было создано 8 виртуальных переменных записи, и данные отправляются каждые 10 секунд.Контролируйте свой счет за электроэнергию через Modbus, MKR WiFi 1010 и RS485. Учебное пособие по проекту… Чтобы заставить Arduino говорить с Modbus, мы собираемся использовать библиотеку Arduino Modbus. 5. 8. путем настройки счетчика. Основной целью проекта является разработка беспроводного счетчика энергии. 2 1. Используя команду Modbus, мы можем запросить значение EC и солености почвы от датчика. Сертификация четырехпроводного счетчика энергии DIN-рейки прямого подключения. Значение с плавающей запятой состоит из двух 16-битных целочисленных регистров. Ультразвуковой индикатор уровня UL R760.Счетчик законсервирован EM6436 Счетчик энергии. (СУПЕР РАСПРОДАЖА) 18 долларов США. Предполагается, что: Вы настроили параметры связи на устройстве: MODBUS TCP — IP-адрес, Подсеть, … Ответ (1 из 3): Я постараюсь объяснить очень просто. Этот документ представляет собой руководство для однофазного счетчика электроэнергии с максимальным током 100 А. Esp32: сбой задачи Dual Core, хотя та же команда работает в другом месте. Режим связи — последовательная связь, а используемый стандарт — RS-485. Зарегистрироваться и делать ставки на вакансии можно бесплатно.49 евро. Библиотека 7.h, а также ModbusRTUSlave. Счетчик энергии можно использовать для четырех целей: счетчика сети и в качестве управляющего входа для системы ESS (1). Обычно существует 2 типа модуля преобразователя RS485: 1) только 2 коммуникационных выходных контакта с именами Tx и Rx и 2) 4 … Ответ (1 из 2): Я предполагаю, что вы собираетесь измерять энергопотребление с помощью Arduino. Для этого я написал ниже упомянутый код. Счетчик энергии SolarEdge с подключением Modbus (также называемый «счетчик») позволяет измерять мощность и энергию фотоэлектрической (PV) системы.Следуя рекомендациям производителя, сеть Modbus-RTU была настроена на скорость передачи 19200 бит/с с форматом данных 8N1 (8 бит данных, без четности и один стоповый бит). 4 = серийный номер программного обеспечения. Я добавил массив мощностью 12 кВт, который я планирую разделить на фазы B и C. Я пытался использовать вход панели безопасности Elk и Arduino. Качество магазина и лучшие измерители напряжения напрямую от китайских поставщиков измерителей напряжения. Магазин BBC micro:bit. Я хочу использовать multiplus II в качестве умного инвертора/зарядного устройства от литиевой батареи для накопления лишней энергии с любой фазы. орг. Модуль связи версии 0 TTL Modbus-RTU Счетчик мощности Счетчик электроэнергии Однофазный электрический вольт-ампер 100A от продавца Good Life__ Store. Учебник ESP8266 12E Modbus RTU Master (улучшенный) Мы провели несколько тестов, касающихся интеграции Arduino-PLC и Arduino-HMI Panasonic для промышленных приложений, в этой возможности мы нашли другие библиотеки для Arduino в качестве Master Modbus RTU, которые мы будем использовать только в Модули ESP8266, основные преимущества библиотеки DCM230 Счетчик энергии постоянного тока. Руководство по эксплуатации: 29.03.2021 《EEM》. Инструкция по программному обеспечению: 27.03.2021: SDM120A/D/DB. Руководство пользователя многофункционального счетчика серии: 03.02.2020: Руководство по эксплуатации многофункционального счетчика электроэнергии SDM120M: 03.21.2020: Протокол счетчика энергии SDM120M-Modbus: 03.21.2020: Протокол счетчика энергии SDM120MB-Mbus: 21 счетчик энергии.Домой. «Подключите счетчик энергии Modbus к Arduino и контролируйте энергопотребление с помощью Home Assistant. Этот маленький измеритель — очень полезное устройство, которое контролирует напряжение, ток, мощность, энергию и емкость. Переменный ток, проходящий через нагрузку, воспринимается модулем датчика тока (ACS712) и подается на аналоговый вывод (A0) платы Arduino/Wemos. Пример: конец Опубликовано в Domoticz DIY Система домашней автоматизации, Домашняя автоматизация, ModBus, Raspberry PI с меткой Однофазный многофункциональный счетчик энергии SDM120Modbus Как контролировать интеллектуальный счетчик SDM230 Modbus с помощью Domoticz и KMtronic LAN TCP/IP в последовательный преобразователь Modbus RS485 RTU (СУПЕР РАСПРОДАЖА ) 18 долларов США.ARMtronix IA010 (от RS485 до IIOT). Если требуется справочная информация или более подробная информация о реализации Eastron, см. разделы 2 и 3 настоящего документа. 2400 бод. 30000 не существует в стандартном адресном пространстве Modbus. Нажмите на значок Raspberry Pi на рабочем столе, выберите программирование и запустите любую версию Python, которую вы хотите использовать. Все проекты. Здравствуйте, я разработал простое приложение Modbus RTU, в котором Arduino UNO взаимодействует со счетчиком электроэнергии SELEC EM2M и считывает его регистр.1 = Серийный1. Я использую FB2 и FB3 из библиотеки. Я получил свой от британского поставщика на eBay, но они доступны здесь, на AliExpress, и во многих других местах. Введение и использование. Купить высококачественный и доступный счетчик энергии Modbus онлайн. Адрес = 2, скорость передачи = 19200 и; Бит четности = 0. В Modbus RTU и Modbus ASCII RS485 равен … Теперь вы можете загрузить свой скетч на Arduino, если вы еще не загрузили скетч, следуйте этому руководству по началу работы. Шина RS-485, используемая счетчиками энергии WattNode® Modbus (и большинством других ведомых устройств), называется «двухпроводной» полудуплексной шиной (в отличие отВы также должны адаптировать свой IP-адрес сервера, полученный в интерфейсе Cerbo (который доставляется DHCP-маршрутизатором). Протокол они … С форума: Использование Modbus RS485 для считывания показаний трехфазного счетчика SDM630M. Allied Stk #: 71960446. Я использую модифицированное оборудование для мониторинга энергии OpenEnergyMonitor уже более года, с одним датчиком напряжения и тремя трансформаторами тока для измерения тока трех фаз сети. Счетчик имеет высокую точность показаний и совместим с широким выбором трансформаторов тока (50 А – 1000 А) * для жилых и коммерческих установок.Я написал пример кода для того же, но не получил требуемого результата. 89% из 368 рекомендуют. Я хочу, например, считать значение напряжения L1, о котором я знаю из руководства (страницы 24 и 25), что это значение хранится в «регистре хранения чтения» с адресом 5002. Модуль подсчета импульсов, который выполняет считывание энергии с помощью простого датчика освещенности. . А вот в вышеупомянутом мануале я увидел на 35 странице таблицу с конечными шестнадцатеричными регистрами для Modbus. Патель, «Умный счетчик энергии на основе Arduino с использованием GSM», 4-я Международная конференция по Интернету вещей: интеллектуальные инновации и использование (IoT-SIU 2019), Таниш Моди, Аншул Гоял, стр. Рефа ⭐ 2.Схема счетчика энергии IoT. У меня есть Arduino UNO с модулем RS485. Дополнительная информация. Счетчик измеряет 12. Это модуль, изготовленный Peacefair, очень известным китайским брендом с хорошим качеством и ценой, который специализируется на измерительных продуктах. Полудуплексная двухпроводная шина требует меньше сигнальных проводников, но позволяет передавать только одно устройство в любой момент времени. В этом блоге мы хотели бы показать вам мониторинг энергии с использованием однофазного счетчика энергии Peacefair RS485 PZEM-016 и Armtronix IA013.Счетчик энергии Modbus arduino

gai sjf set ppm omy jhy dfo isn r4v 9z5 7yd vba j29 lwz nta abf zye wp9 d3y rp4

Franklin Electric 2366144020, модель 316 SS с двигателем Subtrol 6 20 л.с., 460/380 В, 60/50 Гц, трехфазный, 3-проводной

Franklin Electric 2366144020, модель 316 SS с двигателем Subtrol 6 20-HP 460/ 380 В, 60/50 Гц, 3 фазы, 3 провода

Магазин не будет работать корректно в случае, если куки отключены.

Вероятно, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Домой
• Franklin Electric 2366144020, модель 316 SS с двигателем Subtrol 6 дюймов, 20 л.с., 460/380 В, 60/50 Гц, трехфазный, 3-проводной

Артикул № : 2366144020

Торговая марка : Franklin Electric

(Обычно доставка 7-10 дней)

5 162 доллара.30

Позвоните в отдел продаж!

Насосная головка Inspector и представители нашей службы поддержки доступны

---

Пн-пт с 7:30 до 17:00 по восточному поясному времени

Звоните по бесплатному номеру: 800-429-0800

«Спросите инспектора PumpHead»

MAP («Минимальная рекламируемая цена»)

---

Некоторые производители требуют, чтобы интернет-магазины отображали цену на уровне или выше установленной производителем MAP («Минимальная рекламируемая цена»).

Поскольку наша цена на этот товар ниже MAP, производитель не позволяет нам отображать нашу самую низкую цену, пока вы не поместите товар в корзину. Это позволяет нам продолжать предлагать самые низкие цены, оставаясь при этом в соответствии с политикой производителей продукции.

Этот процесс не требует покупки товара — при необходимости его можно легко удалить из корзины.

---

Пн-Пт с 7:00 до 18:00 по восточному стандартному времени
Сб с 8:00 до 16:30 по восточному стандартному времени

Звоните по бесплатному номеру: 800-429-0800

«Спросите инспектора PumpHead»

ХАРАКТЕРИСТИКИ

6-дюймовые погружные двигатели Franklin Electric

6-дюймовые погружные двигатели Franklin предназначены для надежной работы в водяных скважинах диаметром 6 дюймов и более, требующих высокой скорости потока или более глубокой установки. Эти двигатели прочны, рассчитаны на длительный срок службы и выпускаются в различных вариантах конструкции, включая нержавеющую сталь 316, специальный вариант конструкции для работы с кислотой, низким pH и морской водой. Все двигатели 316 SS оснащены тепловым датчиком Subtrol-Plus.


Применение

Эти двигатели созданы для надежной работы в водяных скважинах диаметром 6 дюймов и более. Номинальные значения температуры и времени непрерывны в воде с температурой 86 °F (30 °C) и скоростью 1/2 фута/сек. течь мимо мотора.Вращение: однофазное, конец вала против часовой стрелки; трехфазный, электрически реверсивный. Типичные области применения включают:

• Сельскохозяйственный
• Муниципальный
• Промышленный
• Горное дело
• Бустер
• Обратный осмос
• Нефть и газ

Характеристики

• Полный 3450 об/мин, расчетная точка 60 Гц
• Максимально допустимая температура обмотки провода NEMA class 200
• Двойной фланец
• Шлицевой вал из нержавеющей стали
• Статор герметичный
• Обмотки в полимерной оболочке
• Корпус из нержавеющей стали
• Торцевые рамы с эпоксидным покрытием
• Обратный клапан фильтра
• Упорный подшипник типа Kingsbury с водяной смазкой
• Мембрана для выравнивания давления
• Конфигурации с 3 и 6 отведениями (звезда-треугольник)
• Предварительно заполнен термостойким наполнителем

.

• Пращник для борьбы с песком
• Съемный поводок Water Bloc™
• Медный стержень ротора
• Углеродно-керамическое вращающееся торцевое уплотнение
• Доступны блоки управления производства Franklin для однофазных двигателей
• Доступность по всему миру
• Доступны модели Sand Fighter™ для песчаных колодцев.Все модели Sand Fighter оснащены датчиком температуры Subtrol-Plus.

Спецификации по этому изделию см. в руководствах.

Позвоните в наш отдел продаж для получения помощи, ценовых предложений, доступности и размещения заказа

Насосная головка Inspector и представители нашей службы поддержки доступны

---

с понедельника по пятницу с 7:30 до 17:00 по восточному поясному времени

Позвоните по бесплатному номеру:
800-429-0800

«Спросите инспектора PumpHead»

* Примечание: Изображение является иллюстративным и может не отражать фактический продукт. *


Загрузка…

Трехфазное питание

Питание от сети 400/230 В поступает от трансформатора подстанции. Вторичные обмотки трансформатора соединены звездой , как показано на рис. 1. Звезда обеспечивает нейтраль системы. Точка звезды заземлена Управлением снабжения.



Трехфазная четырехпроводная распределительная система

На рис. 1 показана типичная трехфазная четырехпроводная распределительная система.

Примечание.   Звезда и нейтраль вторичной обмотки трансформатора заземлены.

Типовая трехфазная четырехпроводная распределительная система

Рисунок 1



Фазное напряжение (UPh)

Это напряжение каждого фазного проводника по отношению к нейтральному проводнику. Это показано на рисунке 1.Значение напряжения каждой фазы составляет 230 вольт переменного тока (среднеквадратичное значение).



Сетевое напряжение (UL)

Это напряжение между любыми двумя линиями (например, между L1 и L2, L1 и L3, L2 и L3). Это показано на рисунке 1. Значение напряжения каждой линии составляет 400 вольт переменного тока (среднеквадратичное значение).




Трехфазное питание в коммерческих/промышленных помещениях

Трехфазное четырехпроводное питание 400 В используется для промышленных и коммерческих нагрузок.Промышленные нагрузки обычно требуют большей мощности, чем бытовые нагрузки, и от трехфазного источника питания 400 В можно получить больше энергии, чем от однофазного источника питания 230 В.

Следующие источники питания можно получить от трехфазной четырехпроводной системы 400 Вольт.

• 3-фазный 400-вольтовый 4-проводной источник питания , который используется для несбалансированных 3-фазных нагрузок, поскольку им требуется нейтраль.



• 3-фазный 400-вольтовый 3-проводной источник питания , который используется для сбалансированных нагрузок, таких как 3-фазные двигатели или 3-фазные нагреватели , для которых , а не требуется нейтраль.
• 2-фазный 400-вольтовый 2-проводной источник питания, который используется для таких нагрузок, как некоторые сварочные аппараты ,

(правильно называется 1-фазный источник питания 400 Вольт ).

• 1-фазный источник питания 230 Вольт , который используется для таких нагрузок, как лампы, обогреватели, компьютеры.



Рис. 2.






Чтобы стандартизировать цвета кабелей во всех странах CENELEC, с 1990 года кодировка претерпела два основных изменения. В любой системе, установленной до этого года, можно встретить старые цветовые коды:

.

L1 – красный         L2 – желтый    L3 – синий        N – черный        E – зеленый



Произошло изменение, в результате которого среди прочего возникла следующая возможная ситуация:

L1 – коричневый     L2 – красный         L3 – желтый    N – синий          E – зеленый/желтый



В 2006 году было внесено еще одно изменение, в результате которого появились следующие цвета:

L1 – коричневый     L2 – черный       L3 – серый        N – синий          E – зеленый/желтый



Обратите внимание, с точки зрения безопасности, старые установки будут иметь черную и синюю жилы, которые могут быть либо фазными, либо нейтральными.



При подключении однофазных нагрузок к трехфазной сети следует позаботиться о равномерном распределении однофазных нагрузок между тремя фазами, чтобы по каждой фазе проходил примерно одинаковый ток, а ток нейтрали был как можно ниже. .

Равномерное распределение однофазных нагрузок между трехфазными называется «балансировкой» нагрузки. Осветительная нагрузка восемнадцати светильников была бы уравновешена, если бы шесть светильников были подключены между каждой из трех фаз и нейтралью.

Типовые схемы малых и средних промышленных установок показаны на рисунках 3 и 4.

На рис. 3 показана главная точка подачи на небольшой промышленной установке. Основное питание осуществляется через изолятор в шинную камеру. Из этой камеры другие вспомогательные изоляторы контролируют подачу в различные другие части помещения. Показан изолятор номер 4, питающий трехфазный распределительный щит, который, в свою очередь, питает оконечные цепи.



Рис. 3.

На рис. 4 показана частично открытая точка забора воды в небольшой промышленной установке. Основное питание подается через выключатель с плавким предохранителем на 300 ампер в камеру шинопровода. Эта камера состоит из медных стержней подходящего размера, изолированных друг от друга и от земли. Эти стержни могут иметь круглое или прямоугольное сечение.
На этой схеме нагрузки освещения, электроэнергии и отопления показаны отдельно друг от друга, как это часто бывает. Видно, что тепловая нагрузка подается от сборной шины через предохранитель на 100 А к трехфазному распределительному щиту с 10 контактами.Эта плата может использоваться для питания 10 трехфазных нагрузок или комбинации трехфазных и однофазных нагрузок. Например, он может питать 8 трехфазных нагрузок и 6 однофазных нагрузок.

Рис. 4.



Для правильного чередования фаз (полярность) соедините L1, L2, L3 либо слева направо , либо сверху вниз в зависимости от ситуации.




На рис. 5 показаны внутренние соединения распределительного щита, состоящего из 3 трехфазных автоматических выключателей и 3 трехфазных АВДТ.Его можно использовать для питания 6 сбалансированных трехфазных нагрузок, 3 из которых требуют защиты от УЗО.



Рис. 5.



На рис. 6 показан небольшой промышленный распределительный щит. Он используется для питания смеси однофазных и трехфазных цепей.



Однофазные нагрузки

Питает однофазную цепь освещения и однофазную цепь двигателя, обе из которых , а не снабжены защитой от УЗО.Он также питает две однофазные цепи розеток, которые снабжены защитой от УЗО.



Трехфазные нагрузки

Он питает трехфазную цепь двигателя, которая , а не снабжена защитой от УЗО. Он также питает трехфазную розетку, снабженную защитой от УЗО.



Нейтральные соединения

Поставляется с тремя нейтральными шинами. Крайне важно, чтобы нейтрали различных цепей никоим образом не перепутались.Неправильное подключение нейтрали приведет к срабатыванию того или иного УЗО.

Возможно питание однофазных нагрузок через трехфазное УЗО. Это значительно упростило бы схему, однако не рекомендуется подавать смесь однофазных и трехфазных нагрузок через одно УЗО. Причины этого выходят за рамки этапа 2 ученичества.

Соединение нейтрали для любой нагрузки , кроме , защищенной УЗО, должно быть от основного нейтрального стержня.

Соединение нейтрали для любой нагрузки, защищенной однофазным УЗО, должно быть от нейтральной шины однофазного УЗО.

Соединение нейтрали для любой нагрузки, защищенной трехфазным УЗО, должно быть от нулевой шины трехфазного УЗО.

Примечание. Через трехфазное УЗО питается только одна цепь. Подключение нейтрали для этой цепи можно взять непосредственно от трехфазного УЗО, если не предусмотрена отдельная шина нейтрали.

Малый промышленный распределительный щит



Рис. 6.






Предохранители с высокой отключающей способностью (HBC)

подходят для промышленных установок и пусковых цепей двигателей. Они могут отличить пусковой всплеск от короткого замыкания. Их рабочие характеристики таковы, что они могут отключать короткие замыкания намного быстрее, чем любое другое защитное устройство . Например, предохранитель HBC может устранить высокий ток короткого замыкания за 0,01 секунды , в то время как механизм автоматического выключателя может занять 0.1 секунда для работы.

Этот тип предохранителя также известен как предохранитель с высокой разрывной способностью (HRC). Его плавкий элемент заключен в прочный патрон из жаропрочного материала. Картридж заполнен химически обработанным кварцевым песком для гашения дуги, возникающей при разрыве плавкого элемента. Это гарантирует отсутствие пожароопасности. Они не портятся с возрастом.

Конструкция типового предохранителя HBC показана на рис. 7.



Рисунок 7



Цилиндр предохранителя HBC изготовлен из высококачественной керамики, чтобы выдерживать механические нагрузки при сильном прерывании тока.

Торцевые заглушки (бирки) имеют гальваническое покрытие, что обеспечивает хороший электрический контакт.

Элемент плавкого предохранителя имеет точную форму и обработан для получения точных характеристик.

Большинство предохранителей HBC снабжены индикаторными шариками, которые показывают, когда предохранитель разорвался.



Недостатки предохранителей HBC






Преимущества предохранителей HBC

• Различают кратковременные токи перегрузки (например,г. запуск двигателя) и высокие токи повреждения (короткое замыкание).
• Постоянство в работе.
• Надежный.
• Не портиться с возрастом.
• Скорость работы.
• Коэффициент плавления всего 1,25.
• Нет пожароопасности.
• Способен отключать очень большие токи короткого замыкания.
• Легко заменить.
• Доступны в широком диапазоне номинальных токов.





Характеристика автоматического выключателя типа C такова, что он обеспечивает защиту кабелей, питающих нагрузки с относительно высокими коммутационными перенапряжениями, т.е. электродвигатели и газоразрядные лампы.
Защита от перегрузки обеспечивается тепловым расцепителем .
Короткое замыкание защита и перегрузка по току защита обеспечивается магнитным расцепителем .

Характеристика

типа C предусматривает, что MCB должен отключаться по магнитному принципу в пределах от 5 до 10 , умноженных на номинальный ток MCB, и должен отключаться по тепловому сигналу, в диапазоне от 1,13 до 1,45 , умноженному на номинальный ток.



Пример характеристики 20 А типа C

Защита от короткого замыкания и перегрузки по току защита (магнитная)
20  x  5            =          100 Ампер
20  x  10          =          200 Ампер
Из этого примера видно, что тип C должен мгновенно работать от 100 до 200 ампер.

Защита от перегрузки (термическая)
20  x  1,13       =          22,6 А
20  x  1,45       =          29 ампер
Из этого примера видно, что тип C должен работать от 22,6 до 29 ампер после временной задержки.

Тип C — доступны автоматические выключатели с различными номиналами тока и отключающей способностью, подходящие для конкретной установки.




Наиболее распространенной вилкой и розеткой общего назначения для использования в помещении является 13-амперный тип с металлической оболочкой.Он прочный и обеспечивает индивидуальную защиту при подключении различных портативных устройств.

Вилки и розетки промышленного и аналогичного назначения стандартизированы на международном уровне в странах-членах CENELEC в соответствии с EN 60309. Применительно к неблагоприятным условиям окружающей среды и на открытом воздухе указаны степени защиты IP.

Они доступны в версиях с 3, 4 и 5 контактами, с номиналами 16 А, 32 А, 63 А и 125 А. Они также имеют цветовую маркировку, позволяющую легко отличить одно номинальное напряжение от другого.Следующие три основных номинала напряжения охватываются этапом 2.

                       Напряжение          Цветовой код             Общего назначения

110 В         Желтый                       Электроинструменты
230 В         Синий                            1-фазные нагрузки
400 В         Красный                             3-фазные нагрузки

Это очень упрощенное представление, так как есть несколько других факторов, таких как частота и номинальный ток.Наиболее распространенные разновидности, используемые в Ирландии, следующие:

    Приборные розетки, ответвители, вилки и розетки 100–130 В ~ 2 полюса + заземление
    Приборные розетки, ответвители, вилки и розетки 200–250 В ~ 2 полюса + заземление
    Приборные розетки, ответвители, вилки и розетки 380–415 В ~ 2 полюса + Заземление
    Приборные розетки, муфты, вилки и розетки 380–415 В ~ 3 полюса + заземление
    Приборные розетки, муфты, вилки и розетки 380–415 В ~ 3 полюса + нейтраль + заземление

Стандарт EN 60309 сделал современные электрические вилки и розетки чрезвычайно безопасными и надежными.Надежность в основном обусловлена ​​применением штифтовых соединений из цельной латуни. Втулки снабжены пружинами из нержавеющей стали для обеспечения постоянного контактного давления. Еще одним фактором безопасности является тот факт, что вилки и розетки с разной частотой, напряжением или током не являются взаимозаменяемыми. Везде, где используется вилка, она подходит только к соответствующей розетке. Это достигается, во-первых, с помощью шпоночного паза на розетке и соответствующего ключа на вилке. В дополнение к этому положения штыря заземления и втулки обеспечивают дополнительную блокировку.

Двенадцать позиций часов используются для определения положения штыря заземления и втулки. Шпоночный паз розетки всегда находится в положении «6 часов». Заземляющий штырь и втулка имеют больший диаметр, а также длиннее, чем другие штыри и втулки. Это означает, что земля подключается первой и отключается последней.

Гнездо заземления 110 Вольт расположено в положении 4 часов.
Гильза заземления 230 Вольт расположена в положении 6 часов.
Гнездо заземления 400 Вольт расположено в положении 6 часов.




Кодировка вилки и розетки

Из приведенной ниже таблицы видно, что различные источники питания, напряжения и частоты учитываются таким образом, чтобы обеспечить безопасность. Электрик, конечно, должен разбираться в системе.




Стандартные вилки и розетки

Это 16 А-110 В 2 полюса + вилка заземления и розетка для поверхностного монтажа.Обратите внимание на положение заземляющего контакта в вилке. Он находится в положении «8 часов», но помните, что он совпадет с втулкой заземления в розетке, которая находится в положении «4 часа».

Рисунок 8



Это 16-амперный, 230-вольтовый, 2-полюсный + вилка с заземлением и розетка для поверхностного монтажа. Обратите внимание на положение заземляющего контакта в вилке. Он находится в положении «6 часов» и совпадет с заземляющей втулкой в ​​розетке, которая также находится в положении «6 часов».

Рисунок 9



Это 16 А, 400 В, 3 полюса + вилка с заземлением и розетка для поверхностного монтажа. Заземляющий контакт в вилке и заземляющая муфта в розетке находятся в положении «6 часов».

Рисунок 10

Это вилка , 16 А, 400 В, 3 полюса + нейтраль + заземление и розетка с блокировкой и выключателем для поверхностного монтажа . Из соображений безопасности вилку нельзя вставлять или вынимать, когда выключатель находится в положении «включено».Опять же, заземляющий контакт в вилке и заземляющая втулка в розетке находятся в положении «6 часов».

Рисунок 11



Это 16 А, 110 В и 230 В, 2 полюса + заземляющий соединитель или висячая розетка. Они используются на концах удлинителей. Они также используются для подключения питания к приборам через приборную розетку. Положения заземляющих муфт здесь будут такими же, как и у соответствующих розеток.

Рисунок 12



Это 16-амперный, 400-вольтовый, 3-полюсный + заземление, и 400-вольтный, 3-полюсный + нейтраль + заземление, ответвитель или висячая розетка.Они используются на концах удлинителей. Они также используются для подключения питания к приборам через приборную розетку. Положения заземляющих муфт здесь будут такими же, как и у соответствующих розеток.

Рисунок 13
Это 16-амперная, 110-вольтовая и 230-вольтовая 2-полюсная розетка с заземлением, монтируемая на поверхность. Они используются для подключения питания к переносным машинам и т. д., где использование гибкого шнура нежелательно. Положения заземляющих контактов здесь будут такими же, как и у соответствующих штекеров.

Рисунок 14



Это 16 А, 400 В, 3 полюса + земля и 400 вольт, 3 полюса + нейтраль + земля, вход для установки на поверхность. Они используются для подключения питания к переносным машинам и т. д., где использование гибкого шнура нежелательно. Положения заземляющих контактов здесь будут такими же, как и у соответствующих штекеров.

Рисунок 15

.

Схемы промышленных розеток

Цепи розеток

EN 60309 в промышленных помещениях также могут иметь радиальную или кольцевую разводку.В любом случае необходимо оценить нагрузку на цепь, а кабели и защитные устройства должны обеспечивать эту нагрузку. Каждая розетка должна иметь индивидуальную защиту от перегрузки по току. Используемые кабели должны иметь пропускную способность по току, равную или превышающую номинал устройства защиты от перегрузки по току.

Например:
Проводники сечением 2,5 мм2                20 Ампер MCB



Цепи питания розеток должны быть защищены УЗО с номинальным током срабатывания 30 мА. В правилах ETCI указаны некоторые исключения.

Номинальный ток отключения                  I N        (например, 30 мА)

Номинальный ток контакта                   IN           (например,  40A)

Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/electrical_notes/LL232.doc

Если вы являетесь автором приведенного выше текста и не согласны делиться своими знаниями для обучения, исследований , стипендия (для добросовестного использования, как указано в законе об авторских правах США), пожалуйста, отправьте нам электронное письмо, и мы быстро удалим ваш текст.Добросовестное использование — это ограничение и исключение исключительного права, предоставленного авторским правом автору творческого произведения. В законе США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, новостные репортажи, исследования, обучение, библиотечное архивирование и стипендию. Он предусматривает законное нелицензионное цитирование или включение материалов, защищенных авторским правом, в работу другого автора в соответствии с четырехфакторным тестом баланса.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, носит общий характер и является чисто информативной и по этой причине не может заменить в любом случае совет врача или квалифицированного юридического лица на профессию.

Тексты являются собственностью их соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами со студентами, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Почему трехфазное напряжение 440 вольт?

Как мы знаем, напряжение это разность потенциалов между двумя точками.

Однофазный

Однофазная энергосистема – это система, в которой имеется только один источник переменного напряжения.

Однофазный состоит всего из двух проводников, один из которых называется фазным, а другой нейтральным.

Напряжение измеряется между фазой и нейтралью.

Трехфазный

В то время как 3 фазы — это напряжение между любыми двумя из этих трех фаз.

В 3-фазном питании есть 3 линии питания, сдвинутые по фазе на 120 градусов друг от друга.

Таким образом, чистая разница напряжений между двумя фазами в соответствии с фазовым углом 120 градусов составляет 440 В.

Как показано на рисунке ниже, трехфазное питание имеет три провода (RYB).

Напряжение между любой одной фазой и нейтралью составляет 220 В, а напряжение на 3-й фазе составляет 440 В, потому что мы проверяем напряжение между любыми двухфазными RY, YB или BR.

Почему 440 вольт?

Рассмотрим одну синусоиду, имеющую максимальную амплитуду 220 относительно ее оси.Так что, будь то в положительном цикле или в отрицательном, он может достигать максимум 220 (+220 или -220).

Но если учесть напряжение между одной фазой и другой, то оно становится равным 440.

Теперь все 3 фазы имеют одинаковое максимальное среднеквадратичное значение. То есть если рассмотреть любую из фаз и проверить их напряжение относительно нейтрали, то получится 220 или 240 вольт или около того.

В то время как в случае трех фаз напряжение может использоваться между двумя фазами вместо одной фазы и нейтрали. Будь то три фазы, но вы можете рассчитать напряжение между любыми двумя из них одновременно.

Максимальное напряжение, которое можно получить от любых двух фаз, — это когда одна из них находится в верхней части своего положительного цикла (т. е. +220), а другая — в самой низкой точке своего отрицательного цикла (-220).

Если мы проверим напряжение между этими двумя точками, то оно будет 440 вольт ((+220)-(-220)=440).

Читать далее:

Об авторе


Инженер по реализации проектов
в

Инженеры и консультанты Tree-Tech

| + посты

Проницательный профессионал с 25-летним стажем работы инженером по КИП, начал карьеру в целлюлозно-бумажной промышленности.
