Модульный выключатель нагрузки, что это такое и чем он отличается от автоматического выключателя | Энергофиксик
Все мы с вами прекрасно знаем, что такое автоматический выключатель и для чего он предназначен, а вот что такое выключатель нагрузки скажет далеко не каждый. В этой статье я расскажу, что такое модульный выключатель нагрузки, а также чем они отличаются от обычного автомата и где его в основном применяют.
Содержание
Что такое выключатель нагрузки (ВН)
ВН: какие они бывают
Как отличить ВН от АВ
Область применения выключателей нагрузки
Заключение
Что такое выключатель нагрузки (ВН)

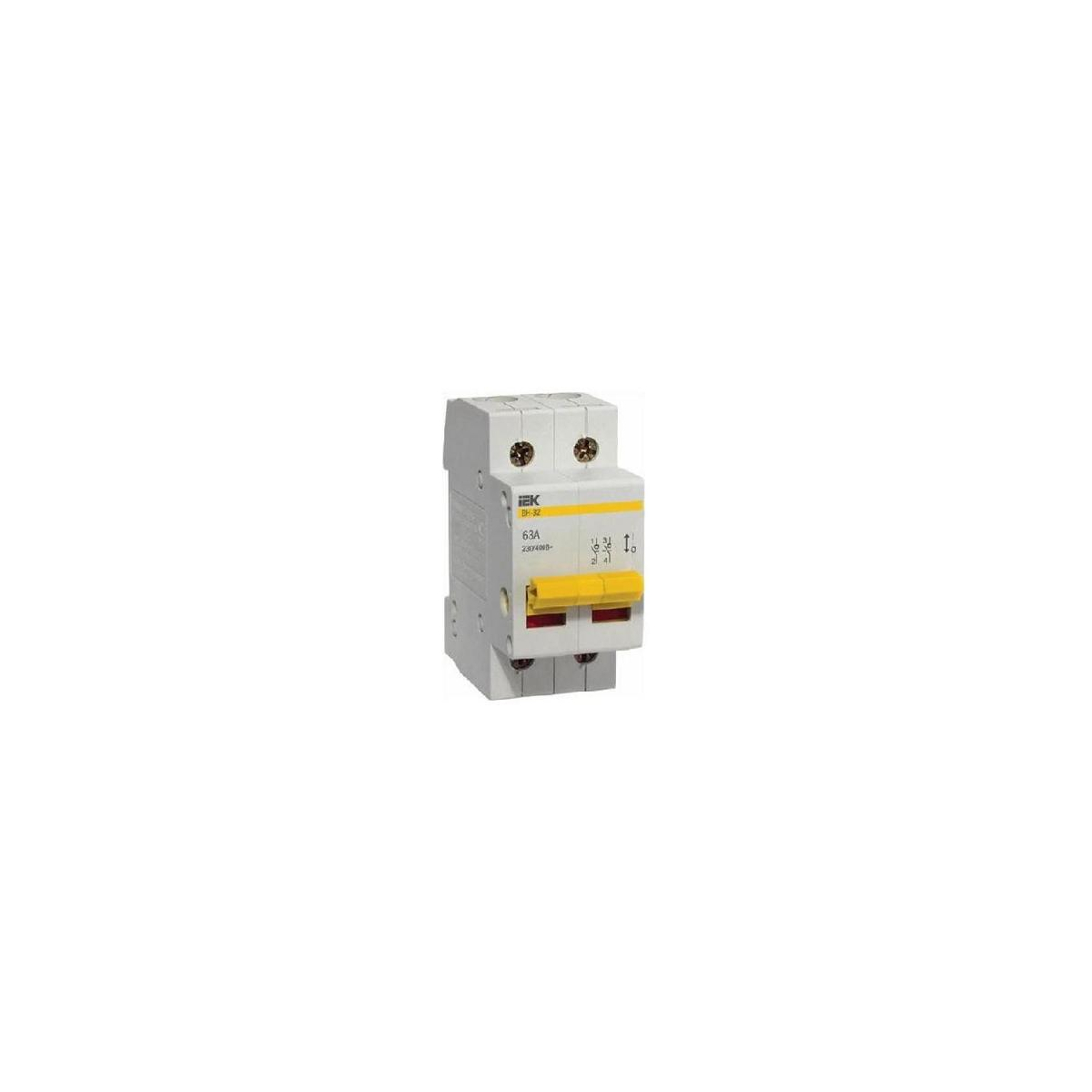

Итак, выключатель нагрузки — это коммутационный аппарат, предназначенный для обесточивания сети, находящейся под нагрузкой. По большому счету ВН — это не что иное, как миниатюрный рубильник.
Конструктивно ВН обладают усиленными контактами, а некоторые модели также имеют так называемый двойной разрыв контактов, что гарантирует полное обесточивание участка сети и высокий срок службы элементов ВН.
Конечно, отключать нагрузку можно и обычным автоматическим выключателем, но если часто использовать автоматический выключатель для отключения и включения сети под нагрузкой, то дуга испортит контактную группу и автомат не сработает в самый ответственный момент. Ведь основное назначение автоматического выключателя в защите сети (проводки), а возможность коммутации под нагрузкой вторична.

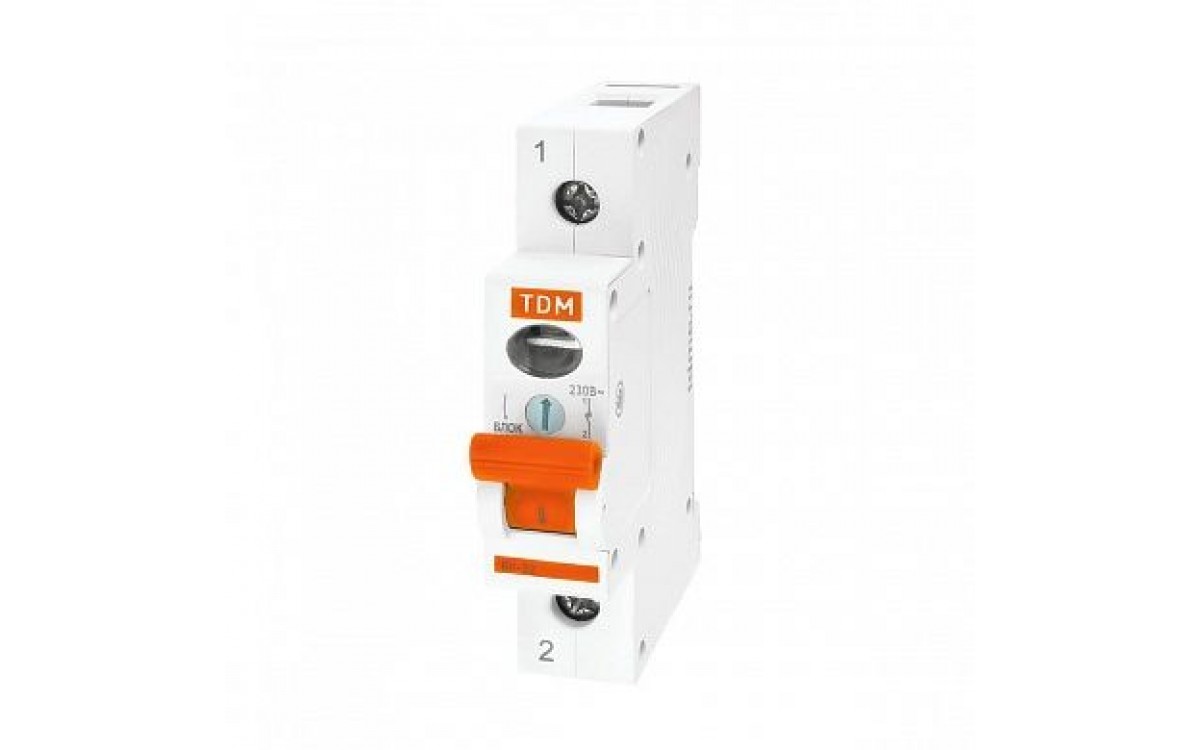

У ВН (в некоторых моделях) даже предусмотрены смотровые отверстия, чтобы вы смогли убедиться в отключенном или включенном положении коммутационного аппарата.
А для защиты от случайного включения предусмотрен специальный блокиратор.
Если же взглянуть немного назад, то классическим представителем миниатюрных рубильников являлись пакетные выключатели.
ВН какие они бывают
Выключатели нагрузки выпускаются на 1,2,3 или 4 полюса. При этом выбор типа исполнения напрямую зависит от того, какая у вас сеть (трехфазная либо однофазная), а так же есть ли необходимость коммутировать нулевой провод.
По номинальному току ВН разделены на следующие величины: 16, 20, 25, 32, 40, 63, 80, 100, 125 Ампер.
Важно. Выключатель нагрузки не защищает от токов короткого замыкания, поэтому использовать его нужно обязательно в тандеме с обычным автоматическим выключателем.
При этом учтите следующее правило выбора ВН, по номинальному току он должен быть на один или два порядка выше, чем автоматический выключатель.
Если вы планируете использовать ВН совместно с вводным автоматом, то обратите внимание, что согласно ГОСТ 32397-2013 минимальный ток вводного устройства должен быть 40 Ампер. При этом ВН лучше всего монтировать перед вводным автоматом.
Примечание. Помимо ВН рассчитанных на 220 В и 380 В существуют так же ВН на 6-10 кВ Но в этой статье они рассматриваться не будут.
Как отличить ВН от АВ
Чисто визуально эти два коммутационных аппарата довольно похожи, единственно рычаг управления у выключателя нагрузки выглядит более массивно, а на лицевой стороне изделия написана аббревиатура «ВН»
Преимущества использования и область применения выключателей нагрузки
Данные коммутационные аппараты обладают следующими преимуществами:
1. Они предназначены для работы под нагрузкой, поэтому повреждения изолирующих элементов дугой сведено к абсолютному минимуму.
2. Повышенная электрическая износостойкость.
3. Возможна работа при незначительных превышениях номинального тока.
А используют ВН в основном так:
Зачастую в проектных решениях, многоквартирных домов, где отходящие линии (например, такие, как кухня, ванная, коридор, прихожая) защищены своим отдельным автоматом, вместо вводного автомата используется именно выключатель нагрузки.
Так же его применение целесообразно в водном распределительном устройстве многоквартирного дома, для возможности отключения оборудования и дальнейшего его технического обслуживания.
Либо на производстве, где необходимо отключать часть энергосистемы для технического обслуживания.
В частном доме же применение ВН, по моему мнению, не целесообразно.
Заключение
В этом материале был рассмотрен такой коммутационный аппарат как выключатель нагрузки, а так же рассмотрели где его обычно используют. Если статья оказалась вам полезна или интересна, то ставьте палец вверх. Спасибо за ваше внимание!
| Конструктивное исполнение | Встроенное устройство втычного исполнения |
| Количество полюсов | 3 |
| Номинальный ток длительной нагрузки Iu | 40 А |
| Степень защиты (IP) лицевой стороны | ip20 |
| Тип элемента управления | Тумблер |
| Тип присоединения главной электрической цепи | Винтовое соединение |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 400 в |
| Моторный привод опционально | нет |
| Исполнение в качестве выключателя-разъединителя | Да |
| Исполнение в качестве главного выключателя | Да |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 5. 5 кВт |
| Номинальная мощность в рабочем режиме AC-3, 400 В | 5.5 кВт |
| Глубина корпуса, мм | 74 |
| Компактная версия выключателя-разъединителя | true |
| Конструкция прибора | Встраив. устройство с втычным подключением |
| Макс. допустимое раб. напряжение Ue AC, В | 400 |
| Номин. продолжительный ток Iu, А | 40 |
| Номинальная мощность в рабочем режиме при AC-3, 400 В, кВт | 5.5 |
| Пригоден в качестве главного выключателя | true |
| Пригоден в качестве предохранительного выключателя | false |
| Пригоден в качестве сервисного выключателя | false |
| Пригоден в качестве устройства аварийной остановки | false |
| Степень защиты (IP), передняя сторона | IP20 |
Тип подключения силовой электрич. цепи | Винтовое соединение |
| Условный номин. ток короткого замыкания Iq, кА | 40 |
| Ширина корпуса, мм | 54 |
| Вид | выключатель нагрузки |
| ГОСТ | ГОСТ Р 50030.3 |
| Количество модулей | 3 |
| Материал корпуса | пластик |
| Модельный ряд | ВН-32 |
| Номинальное рабочее напряжение, В | 380(400) |
| Номинальный ток, А | 40 |
| Степень защиты | IP20 |
| Тип | модульный |
| Цвет корпуса | белый |
| Вес, г | 195.4 |
Выключатель нагрузки: устройство, принцип действия, назначение
Выключатель нагрузки — высоковольтный коммутационный аппарат, предназначенный для коммутации токов трехфазной электрической сети в номинальном режиме.
Коммутация токов данным элементом оборудования, в зависимости от типа, может осуществляться дистанционно, в том числе автоматически или вручную, с места. Данный тип устройств является достаточно популярным и применяется в электрических сетях высокого напряжения. Далее мы рассмотрим устройство, принцип действия и назначение выключателей нагрузки.
Назначение
Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.
При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.
Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.
Применение
Область применения выключателя нагрузки – преимущественно сети класса напряжения 6 и 10 кВ. Применение данных коммутационных устройств обусловлено, прежде всего, экономией: ВН значительно дешевле полноценных высоковольтных защитных аппаратов, а также требуют значительно меньше затрат на обслуживание и ремонт.
Где применяются данные элементы оборудования? ВН являются альтернативой отделителям и короткозамыкателям — их применяют для коммутации токов стороны высокого напряжения силовых трансформаторов. Но только при условии наличия в цепи присоединения трансформатора, как и упоминалось выше, предохранителей или защитных элементов оборудования на другом конце линии со стороны смежной питающей подстанции либо линейных выключателей, от которых запитано распределительное устройство, питающее данный трансформатор.
Выключатели нагрузки применяют в других сетях небольшой мощности в качестве самостоятельного коммутационного аппарата. На протяженных и разветвленных воздушных линиях устройства используются для удобства отключения участков линий без необходимости полного ее обесточивания. При этом на питающей подстанции устанавливается выключатель для защиты всей линии от повреждений.
Конструкция
Рассмотрим, из чего состоит выключатель нагрузки на примере устройства коммутационного аппарата типа ВНР-10/400
- Основание (рама).
- Опорный изолятор.
- Держатели с контактами.
- Подвижный рабочий нож.
- Камера гашения дуги.
- Неподвижный верхний контакт.
- Изолирующая тяга.
- Рычаг.
- Гибкая связь.
- Нож заземления.
- Вал заземления.
- Тяга блокировочного устройства.
- Пружины.
- Резиновые прокладки.
- Вал рабочих ножей.
Принцип действия
Рассмотрим вкратце, как работают выключатели нагрузки на примере вышеупомянутого ВНР-10/400, предоставленного на фото:
Конструктивно данный коммутационный аппарат схож с разъединителем.
Главное отличие разъединителя от ВН — наличие у последнего дугогасительного устройства и привода, обеспечивающего более быстрое выполнение операций.
Принцип действия выключателя нагрузки следующий. При включенном положении подвижные контакты находятся в дугогасительной камере. В нижней части дугогасительного устройства расположены дополнительные дугогасящие контакты. При выполнении операции отключения сначала размыкаются основные контакты, а затем дугогасительные. Образовавшаяся в процессе разрыва контактов электрическая дуга попадает в дугогасительную камеру, где нагревает до высокой температуры оргстекло, которое в свою очередь выделяет большое количество газов. Эти газы мощным потоком вырываются из дугогасительной камеры, чем гасят возникшую электрическую дугу за несколько миллисекунд.
Как изображается ВН на однолинейных схемах? Ниже приведено условное обозначение на схеме:
Слева на схеме изображен ВН, справа — коммутационный аппарат, который конструктивно укомплектован плавкими предохранителями (ВНП).
Вот мы и рассмотрели устройство, назначение и принцип действия выключателя нагрузки. Надеемся, предоставленный материал был для вас полезным и интересным!
Рекомендуем также прочитать:
Выключатели нагрузки ВНА
Соответствуют ГОСТ 17717-79. Применяются для включения-отключения под нагрузкой цепей переменного трехфазного тока и заземления
отключенных участков. Газогенерирующие выключатели ВНА предназначены для использования в сетях с номинальным током 630 А, частотой 50/60 ГЦ, при номинальном напряжении 10 кВ. Дугогасительные устройства выключателей нагрузки рассчитаны на гашение маломощной дуги, возникающей при отключении тока нагрузки.
Сборно-сварная конструкция выключателя. Наличие видимого разрыва между контактами. Наличие механической блокировки на приводах. Наличие исполнений со встроенными контактами для патронов типа ПТ. Токоведущие элементы изготовлены из высококачественной меди марки Ml.
Вид привода: пружинный, взводимый вручную или электроприводом.
Структура условного обозначения ВНА
Выключатель нагрузки ВНА-10/Х1-Х2-з-Х3-ИХ4-У2-КЭАЗ
| ВНА | — Выключатель нагрузки автогазовый |
| 10 | — Номинальное напряжение 10 кВ |
| Х1 | — Номинальный ток: 400 А; 630 А |
| Х2 | — Расположение привода: П — с правосторонним приводом ПРБД-10 Л — с левосторонним приводом ПРБД-10 |
| з | — Наличие заземляющих ножей |
| Х3 | — Наличие встроенных элементов (контактов для патронов): ПТ1.2; ПТ1.3; при отсутствии встроенных элементов обозначение не ставится |
| ИХ4 | — Покрытие каркаса: И1 — каркас оцинкован; И2 — каркас окрашен |
| У2 | — Климатическое исполнение У2 |
| КЭАЗ | — Торговая марка |
Технические характеристики
| Наименование параметра | Значение |
| Номинальное напряжение Uном и соответствующее ему наибольшее рабочее напряжение Uнр: Uном /Uнр, кВ | 10/12 |
| Номинальный ток, Iном, А | 400, 630 |
| Номинальный ток отключения при cosj > 0,7, А | 400, 630 |
| Наибольший ток отключения при cosj > 0,7, А | 800 |
| Нормированные параметры сквозных токов короткого замыкания: | |
| наибольший ток (ток электродинамической стойкости), кА | 51 |
| номинальное значение периодической составляющей Iнп, кА | 20 |
время протекания тока (время к. з.), tкз, с | 1 |
| Нормированные параметры тока включения: | |
| наибольший ток, кА | 51 |
| среднеквадратичное значение тока за 1с (ток термической стойкости), кА | 20 |
| Электрическое сопротивление главных токоведущих цепей при включенном положении выключателя не должна превышать, мкОм | 100 |
| Коммутационная способность в нормальном эксплуатационном режиме, не менее операций ВО | 10 |
Ассортимент
| Выключатели нагрузки высоковольтные на номинальное напряжение до 10кВ и ток до 630А серии ВНА | |
| Артикул | Наименование |
| 145590 | Выключатели нагрузки высоковольтные ВНА-10/400-Л-з-И2-УХЛ2 |
| 145604 | Выключатели нагрузки высоковольтные ВНА-10/400-Л-з-ПТ1. 2-И2-УХЛ2 |
| 145610 | Выключатели нагрузки высоковольтные ВНА-10/400-Л-з-ПТ1.3-И2-УХЛ2 |
| 145591 | Выключатели нагрузки высоковольтные ВНА-10/400-П-з-И2-УХЛ2 |
| 145605 | Выключатели нагрузки высоковольтные ВНА-10/400-П-з-ПТ1.2-И2-УХЛ2 |
| 145611 | Выключатели нагрузки высоковольтные ВНА-10/400-П-з-ПТ1.3-И2-УХЛ2 |
| 248210 | Выключатели нагрузки высоковольтные ВНА-10/630-Л-IIIз-И2-УХЛ2 |
| 142387 | Выключатели нагрузки высоковольтные ВНА-10/630-Л-з-И2-УХЛ2 |
| 145606 | Выключатели нагрузки высоковольтные ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2 |
| 145609 | Выключатели нагрузки высоковольтные ВНА-10/630-Л-з-ПТ1.3-И2-УХЛ2 |
| 248211 | Выключатели нагрузки высоковольтные ВНА-10/630-П-IIIз-И2-УХЛ2 |
| 142388 | Выключатели нагрузки высоковольтные ВНА-10/630-П-з-И2-УХЛ2 |
| 145607 | Выключатели нагрузки высоковольтные ВНА-10/630-П-з-ПТ1. 2-И2-УХЛ2 |
| 145608 | Выключатели нагрузки высоковольтные ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2 |
| Аксессуары для высоковольтных выключателей нагрузки ВНА | |
| Артикул | Наименование |
| 228037 | Комплект двух приводов ПРБД-10-У2 |
Габаритные, установочные и присоединительные размеры ВНА
Выключатель нагрузки ВНА-10/630-П-3-И2-УХЛ2
Выключатель нагрузки ВНА-10/630-Л-3-И2-УХЛ2
Выключатель нагрузки ВНА-10/630-П-3-ПТ1.2-И2-УХЛ2
Выключатель нагрузки ВНА-10/630-Л-3-ПТ1.2-И2-УХЛ2
Выключатель нагрузки ВНА-10/630-П-3-ПТ1.3-И2-УХЛ2
Выключатель нагрузки ВНА-10/630-Л-3-ПТ1.
3-И2-УХЛ2
Привод ПРБД-10
Руководство по эксплуатации ВНА (.pdf, 2,08Мб)
Каталог выключателей нагрузки ВНА (.pdf, 15,9Мб)
Инструкция по настройке привода ВНА (.pdf, 1,36Мб)
Общие сведения Выключатели нагрузки автогазовые типа ВНП-10/630-20 Структура условного обозначения ВНП-10/630-20зпЗУ3: Условия эксплуатации Высота над уровнем моря не более 1000 м. Нормативно-технический документ ТУ 16-674. Конструкция и принцип действия Выключатель выполнен со встроенным пружинным приводом с ручным Рис. 1.   Общий вид, габаритные, установочные и присоединительные размеры Рис. Рис. 2,б Рис. 2,в   Общий вид, габаритные и установочные размеры выключателей: В комплект поставки входят: выключатель, рукоятка для завода Табл. Центр комплектации «СпецТехноРесурс» |
087-87.
2,а
Выключатель нагрузки автогазовый ВНА — ООО «Кстовский Электротехнический Завод»
Выключатели ВНА применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).
Расшифровка условного обозначения выключателя нагрузки:
ВНА (П)(Л)-10/630(400)-20- X- Х ХХ
| В | Выключатель |
| Н | Нагрузки |
| А | Автогазовый |
| П | с правосторонним приводом ПРБД |
| Л | с левосторонним приводом ПРБД |
| 10 | Номинальное напряжение: кВ |
| 630 | Номинальный ток: 400, 630 А |
| 20 | Номинальная периодическая составляющая сквозного тока; кА |
| Iз | заземляющие ножи со стороны разъемных контактов; |
| IIз | заземляющие ножи со стороны шарнирных контактов; |
| IIIз | заземляющие ножи с двух cторон; |
Пт(. .) | со встроенными контактами для патронов типа: ПТ1.1; ПТ1.2; ПТ.1.3; ПКТ-VK; |
| — | при отсутствии встроенных элементов обозначение не ставится; |
| У2 | климатичесое исполнение |
Привод:
| П | привод |
| Р | ручной |
| БД | с блокировкой в двух положениях |
| 10 | номинальное напряжение, кВ |
| У2 | климатическое исполнение |
Технические параметры
| Наименование | Ед.измерения | Значение |
| Номинальное напряжение, Uном | кВ | 10 |
| Номинальное рабочее напряжение, Uнр | кВ | 12 |
| Номинальный ток, А | А | 400/630 |
| Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, Iнп | кА | 20 |
| Номинальный ток отключения | А | 400/630 |
|
Нормативные параметры сквозного тока короткого замыкания:
| ||
| Наибольший пик тока (ток электродинамической стойкости) | кА | 51 |
| Начальное действующее значение периодической составляющей | кА | 20 |
| Среднеквадратичное значение тока за время его протекания (ток термической стойкости) | кА | 20 |
| Время протекания тока tкз | с | 1 |
|
Нормированные параметры тока включения:
| ||
| Наибольший пик | кА | 51 |
| Начальное действующее значение периодической составляющей | кА | 20 |
| Коммутационная способность в нормальном эксплуатационном режиме |
Циклы
ВКЛ/ОТКЛ
| 10 |
| Сторона присоединения привода | — |
Справа/слева
|
Выключатели нагрузки ВНА-П/Л-10/400(630)-20з(п) У2 предназначены для включения и отключения под нагрузкой участков цепей переменного трехфазного тока частотой 50-60 Гц, номинальным напряжением 6(10) кВ, а также заземления отключенных участков при помощи заземлителей.
Базовые переключатели: Миниатюрные | Руководство по выбору | Вьетнам
Миниатюрный базовый переключатель
| | |||||
| ||||||
| В-21 | В-16 | В-15 | В-11 | В-10 | ||
| Широкий Можно использовать Доступно в | |||||
| | Заклепка | ||||
| Серебряный сплав | Серебро | ||||
| 21А на 250 | 16А на 250 | 15А при 250 | 11А на 250 | 10А при 250 | |
| 50А макс. | 40А макс. | 36 А макс. | 24 А макс. | 24 А макс. | |
| 160 мА при 5 | |||||
| 3.92N {400 гс} | 0,98, 1,96, | 0,98 Н {100 gf} | 0,98, 1,96 с. | ||
| | 50 × 10 6 | ||||
| 100 × 10 ³ | 300 × 10 ³ | ||||
| от -25°C до 80°C | |||||
| 10. | |||||
|
• Штифтовой толкатель • Шарнирный рычаг • Имитация роликового рычага • Шарнирный роликовый рычаг | |||||
| Быстроразъемное соединение | Быстроразъемное соединение Быстроразъемное соединение Винт | ||||
ш.
3 × 22,2 * Нажмите на модель продукта для просмотра
информация о продукте.
верх
| | | |||
| |||||
| ВХ-5 | ВХ-01 | Д2МВ-1 | Д2МВ-01 | ||
| Широкий Высокий контакт | Сверхнизкий Двойная перекладина | |||
| | Заклепка | Перекладина | Игла | Перекладина |
| Серебряный сплав | Золотой сплав | Серебро | Золотой сплав | |
| 5 А при 250 В переменного тока | 0. | 1 А при 125 В переменного тока | 0,1 А при 30 | |
| НЗ: 15 А макс. | — | 1 А макс. | 0,1 А макс. | |
| 160 мА при 5 | 1 мА при 5 В пост. тока | 30 мА при 5 | 1 мА при 5 В пост. | |
| 0.25, 0,49 с.ш. {25, 50 г} | 0,10, 0,25, | |||
| | 50 × 10 6 | 10 × 10 6 | 10 × 10 6 | |
| 500 × 10 ³ | 1 × 10 6 | 0,5 × 10 6 | 1 × 10 6 | |
| от -25°C до 80°C | от -25°C до 80°C | |||
| 10.3 × 22,2 | 10,3 × 22,2 | |||
|
• Штифтовой толкатель • Шарнирный рычаг • Имитация роликового рычага • Шарнирный роликовый рычаг |
• Штифтовой толкатель • Шарнирный рычаг • Имитация роликового рычага • Шарнирный роликовый рычаг | |||
| Припой Быстроразъемное соединение (#187) | Припой | |||
1А в 30
тока
* Нажмите на модель продукта, чтобы просмотреть информацию о продукте.
верх
| | | ||
| ||||
| D2MC-5 | D2MC-01 | |||
| Встроенный язычок То же крепление | Низкий крутящий момент | ||
| | Геркон | Заклепка | Ригель |
| Серебряный сплав | Золотой сплав | ||
| 0. | 5 А при 250 В переменного тока | 0,5 А при 30 | |
| • Рейтинги Переключение Переключение Контакт Мин. | НЗ: 15 А макс. NO: 7 А макс. | НЗ: 0,5 А НО: 0,5 А | |
| 160 мА при 5 В пост. тока | 1 мА при 5 В постоянного тока | ||
| 0.25, 0,49, {25, 50, 100 | 0,5, 0,75, {5.1, 7.6, | ||
| | 10 × 10 6 | 10 × 10 6 | |
| 3 × 10 6 | 100 × 10 3 мин. | ||
| от -10°C до 60°C | от -25°C до 80°C | ||
| 10.3 × 22,2 | 8,7 × 23,8 мм | ||
|
• Штифтовой толкатель • Шарнирный рычаг • Имитация роликового рычага • Шарнирный роликовый рычаг |
• Вращательное действие | ||
| Припой | Быстроразъемное соединение (#205) | ||
1А в 30
* Нажмите на модель продукта, чтобы просмотреть информацию о продукте.
ТОП-4 крупнейших покупателей выключателей нагрузки в 🇹🇭 Таиланде
Показать все
Трейдинг
Производство
Выключатели нагрузки оптом
Торгово-скупочная компания
Вы хотите найти новых клиентов, которые покупают выключатели нагрузки оптом
Даниэли Индия Лтд.
Набор инструментов для центрирования пластин, состоящий из тензодатчиков, переключателя, клапанов, манометра, источника питания (dp039k015004) (детали mach
Thai Rayon Public Co.ООО
Система управления производственным процессом cs2 Система разгрузки, состоящая из сигнализатора аварийного выключателя потока с панелью давления
C Minor Integration Co.ltd.
- Выключатели нагрузки, 20a lb 09 rd y/r (19)
- Выключатели нагрузки 16a lb 00 b 31sm rd y/r, 9 часов выключения (6)
- Детали выключателей нагрузки, дополнительные на основной полюс на 16 А, передний fmc16 (6)
- Части выключателя нагрузки, дополнительный дополнительный полюс для 16 А, задний mc rac16 (5)
- Части выключателя нагрузки, дополнительный нейтральный полюс для 16 А, задний rnc16
Люси Электрик Тайланд Лтд.
Выключатель нагрузки Ap, электропривод, внутренний жгут, идентификатор изделия thm0068197
Елена Еременко
менеджер по логистике в ЕС, Азию
логистика, сертификат
электронная почта: [email protected]
Крупнейшие производители и экспортеры выключателей нагрузки
| Company (размер) | Product | Страна | 1. 🇲🇹 Methode Electronics Malta Ltd. (6) | Загруженные зажигательные выключатели загружены на поддон Ex KN MLA | Мальта |
| 2.🇫🇮 Abb Oy Protection And Connection (4) | ПЕРЕКЛЮЧАТЕЛИ EX KN VAA СОДЕРЖАНИЕ И ДЕТАЛИ В СООТВЕТСТВИИ С ДЕКЛАРАЦИЯМИ, ЗАГРУЖЕННЫМИ В SACO CHS DESTINATION MEMPHIS | Финляндия |
| 3. 🇲🇽 Flextrnoics International (3) | Импульсный источник питания Bpa S A Lf Bpa S Y Ctns, нагруженные на плиты № кода H.S. | Мексика |
4. 🇹🇭 Dukil Industries Co., Ltd. (3) | CTNS РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ СТРАНА ПРОИСХОЖДЕНИЯ: РЕСПУБЛИКА КОРЕЯ: ГРУЗ EXW, ПОКРЫВАЕМЫЙ НАСТОЯЩИМ КОНосаментом, БЫЛ ЗАГРУЖЕН С КОМПАНИЕЙ EDCARGO, ООО | Таиланд |
| 5.🇺🇸 Grasslin Controls Corp. (3) | Погрузка на поддоны Кормушка для рыбы, электронные переключатели, синхронные переключатели времени Производственные счетчики,,,, | США |
ВЫКЛЮЧАТЕЛИ НАГРУЗКИ оптовая цена в Тайланде
| Продукт | нагрузочные выключатели Price Per KG, MT | вес | ||
|---|---|---|---|---|
| автоматические автоматические выключатели для напряжения менее 72 | $ 35.6 / кг | 10-100 кг | ||
| коммутационные модули (автоматические Предохранители).Предназначен для механического переключения эл. Цепи в сети переменного тока до 50 кВ в вакуумной среде | 35,6 долл. США за кг | 100–1000 кг | ||
Коммутационные модули (автоматические выключатели). Предназначен для механического переключения эл. Схемы в сети до 50 кВ AC в вакуумной среде | $ 32.1 / кг | 1,000 — 10.000 кг | ||
| Автоматические автоматические выключатели для текущего не более 63 A | $ 56,1 / кг | 10-100 кг | ||
| Автоматические выключатели на ток не более 63 А | 15 $.7 за KG | 100 — 1.000 кг | ||
| Автоматические автоматические выключатели для тока не более 63а и напряжения менее 1000V | $ 11.7 / кг | $ 11.000 — 10.000 кг | ||
| Автоматические автоматические выключатели для тока более 63 A | $ 38,7 / кг | $ 38,7 / кг | 10-100 кг | 10-100 кг |
| Автоматические автоматические выключатели для тока более 63 A | $ 32,5 за KG | 100 — 1.000 кг | ||
| Автоматические автоматические выключатели для тока более 63а и напряжения Менее 1000 В Предназначен для защиты электрических цепей от перегрузок и коротких замыканий | $37. 9 / кг | 1.000 — 10.000 кг | ||
| $ 136 / кг | $ 136 / кг | 10-100 кг | ||
| Выключатели не автоматические | $ 16.4 за KG | 100 — 1.000 кг | ||
| Выключатели не Автомобили | $ 7.5 / кг | 1.000 — 10.000 кг | ||
| Выключатели не автоматические | $ 4776 на MT | $ 4776 за MT | $ 4776 | |
| Автоматический контроль управления: POP Panels | $ 578 / кг | |||
| Элементы управления | 174 долл. США за кг | 100 — 1.000 кг | ||
| Электронный блок управления (шкаф управления блоком коммутации в алюминиевом корпусе с повышенной коррозионной стойкостью). Предназначен для выполнения электронной защиты объектов электроснабжения по переменному току T | 45,6 $/кг | 1.000 — 10.000 кг |
выключатели нагрузки Склад
- Склад в Бангкоке
- Выключатели нагрузки в Чиангмае
- Склад в Самутпракане
- Накхонратчасима, Таиланд
- Склад в Хатъяй, Таиланд
Просмотрите эту статью:
Лицо: Thiti 15 декабря 2021 г.
Образование: Миланский университет, Италия
© Copyright 2016 — 2022 «Экспорт из России».Все права защищены.
Сайт не является публичной офертой. Вся информация на сайте носит ознакомительный характер. Все тексты, изображения и товарные знаки на этом веб-сайте являются интеллектуальной собственностью их соответствующих владельцев. Мы не являемся дистрибьютором бренда или компаний, представленных на сайте, Политика конфиденциальности
Внутренние разъединители среднего напряжения, выключатели нагрузки, заземлители — Выключатели среднего напряжения, разъединители и изоляторы (аппараты)
Выключатели, разъединители, изоляторы и заземлители с воздушной и элегазовой изоляцией до 38.5 кВ для работы внутри помещений в распределительных устройствах среднего напряжения или компактных подстанциях.
Выключатели-разъединители с воздушной изоляцией подходят для секционирования кабелей, коммутации цепей трансформаторов и двигателей, во вторичных распределительных подстанциях для питающих линий, трансформаторов и кольцевых сетей, могут комбинироваться с предохранителями стандарта DIN для защиты трансформаторов.
Версия ANSI используется в распределительных устройствах с металлическим корпусом, шкафах с монтажной панелью, горнодобывающей промышленности и коммутации конденсаторов.
Выключатели-разъединители с элегазовой изоляцией основаны на технологии герметизации на весь срок службы SF6, которая обеспечивает высокую производительность, надежность и длительный срок службы при компактных размерах установки.Недавним дополнением к ассортименту стал новый GSec, разработанный в соответствии с конкретными требованиями последних стандартов IEC.
Заземлители бывают двух видов: независимые заземлители и комбинированные заземлители со встроенными трансформаторами тока. Трансформаторы тока комбинированного исполнения образуют монтажную основу для контактов заземлителя, тем самым уменьшая занимаемое пространство в шкафу.
Комплект поставки
- Внутренние выключатели IEC/ANSI, комбинации выключателей и предохранителей, разъединители и выключатели нагрузки до 38. 5 кВ
5 кВОсновные характеристики
- Широкий диапазон рабочих температур
- Большое количество операций отключения при номинальном значении тока
- Компактные размеры для панельных и CSS-приложений
- Заземлитель с включающей способностью
- Надежная индикация положения
Ключ преимущества
- Возможность применения с частыми переключениями
- Возможность замыкания при больших токах короткого замыкания в сочетании с токоограничивающими предохранителями
- Работа в горизонтальном и вертикальном положении
- Экономичное решение для защиты трансформаторов
- Готовность к интеллектуальной сети
ИС переключателя нагрузки
выполняет одну базовую функцию
Выключатели нагрузки представляют собой полностью электронный эквивалент тумблера включения/выключения: с помощью простого управляющего сигнала они переключают ток в несколько ампер на нагрузку.
Они необходимы для включения/выключения печатных плат, подсхем и любых системных функций, которые не нужны в данный момент, для экономии энергии и снижения тепловой нагрузки. Их основными параметрами являются текущая емкость, сопротивление во включенном состоянии, размер и, конечно же, цена.
Хотя они и не выглядят гламурно, они являются важными компонентами «гайки и болта», необходимыми во многих приложениях, включая промышленное оборудование, медицинские устройства и серверы. Их функциональная простота является их достоинством, так как они не запутывают системное программное обеспечение, не имеют сложных функциональных последовательностей и не требуют постоянного внимания со стороны операционного кода.
Недавно представленный переключатель нагрузки верхнего плеча MIC
), — сказал Микрел.Рисунок 1
Подключение переключателя нагрузки высокого плеча Micrel MIC
Источник питания смещения рабочего напряжения MIC
Это ограничение скорости нарастания, реализованное с помощью внешнего конденсатора, сводит к минимуму системные переходные процессы на шине питания, которые могут вызвать трудноуловимые сбои и неустойчивую работу соответствующей схемы.
Внутренний N-канальный MOSFET-переключатель микросхемы, как показано на рис. 2 , обеспечивает два преимущества для пользователя: он устраняет необходимость в отдельном MOSFET-транзисторе (таким образом уменьшая потребность в пространстве на плате и стоимость спецификации), а также обеспечивает общую производительность управления переключателем. а функции управления питанием определяются спецификацией поставщика, а не тонкостями выбранного пользователем полевого МОП-транзистора.
Рисунок 2
Внутри переключателя нагрузки находятся интерфейс линии управления, зарядный насос, драйвер полевого МОП-транзистора и N-канальный полевой МОП-транзистор, которые действуют как электронный эквивалент тумблера включения/выключения.
Даже функционально простой компонент может пострадать из-за неправильной компоновки платы, и выключатель нагрузки не является исключением; у него есть свои собственные рекомендации по компоновке платы для оптимального электрического и теплового поведения.
Чтобы убедиться, что деталь соответствует спецификациям, Micrel предоставляет подробный пример подходящей компоновки и разводки для верхнего и нижнего слоев печатной платы, а также некоторые варианты базового примера.
Небольшие размеры и цена коммутатора: он упакован в виде 10-выводного, 1.Устройство QFN 2 мм × 2,0 мм по цене 0,45 доллара США (1000 штук).
Вопросы или комментарии к этой истории? Контактное лицо: [email protected]
Ссылки по теме:
www.micrel.com
Полупроводники и компоненты IHS
Новостные статьи:
МОП-транзисторы Vishay предназначены для высокопроизводительных потребительских товаров
Чип
TI обеспечивает бессенсорное управление двигателем BLDC для массовых приложений
Полностью SiC-силовой модуль Cree Rolls
Партнеры ON Semi поставят микросхемы питания на основе GaN
Dialog Semi расширяет линейку адаптеров питания
(PDF) Анализ переключения электронных нагрузок, работающих в качестве активного фильтра на шине
Нормативное разрешение №.
№ 414 [5] от 9 сентября 2010 г.
, устанавливающий общие условия поставки
Электроэнергии в обновленном и сводном виде, говорит
, что для потребителей группы А расчетный коэффициент мощности «фр»
, индуктивная или емкостная, имеет минимально допустимый предел, значение
0,92.
«К объемам электрической энергии и реактивной мощности
требования, превышающие допустимый предел, начисляются сборы, установленные
в ст.96 и 97, которые должны быть добавлены к регулярному выставлению счетов
бытовых единиц группы А, в том числе тех, которые выбирают выставление счетов
с применением тарифа группы В в соответствии со ст. 100.
» (Нормативное постановление № 414, 2010 г., стр. 84).
Таким образом, хотя сумма к оплате относится к
Избыток реактивной, она пропорциональна количеству активной
измеренной электрической энергии в интервале времени, относящемся к измерению
и отношению эталонного коэффициента мощности к
коэффициенту мощности потребительского блока.
[6]
Для расчета этих величин также существует период
6 (шесть) последовательных часов (по усмотрению энергоснабжающей организации) с 23:30 до 17:30, в которых учитываются только
коэффициенты мощности ниже 0,92 емкостные,
проверяются с интервалом в один час. При дополнительном
суточном периоде учитываются только коэффициенты мощности ниже 0,92 индуктивных,
проверенных одновременно.
Поскольку нелинейная электронная нагрузка, изучаемая в данной работе,
рассматривается счетчиком как инжектор или
gy реактивной энергии в сети, то имеется прямое влияние на описанное
измерение избыточных реактивных значений в нормативном разрешении
путем поглощения или подачи реактивной энергии
на шину с точки зрения счетчика, внося
в изменение значения коэффициента мощности, регистрируемое каждые
часа.Эта ситуация вызывает новые дискуссии в академическом
мире о том, насколько актуальным будет это влияние, в связи со значительным увеличением электронных зарядов в жилых,
коммерческих и промышленных автобусах с целью достижения энергоэффективности.
II.
СООБРАЖЕНИЯ В ОТНОШЕНИИ АКТИВНЫХ ФИЛЬТРОВ С ростом количества электронных нагрузок, включенных в
контекст электрической эффективности, гармоники стали
неотъемлемой частью электрической системы.Это связано, в частности,
с переключением формы волны электрического тока с целью
уменьшения ее площади и, как следствие, уменьшения
электрического энергопотребления оборудования. В настоящее время эти маломощные
устройства распространены как в промышленных, так и в малых потребителях
, поэтому наличие гармоник в сети
стало неизбежным.
В Бразилии Национальное агентство электроэнергетики —
ANEEL, через модуль 8 Порядка распределения электроэнергии в национальной электрической системе —
PRODIST [7], определяет пределы для гармоник уровни напряжения
на сборных шинах национальной электрической системы.Гармонические
токи генерируются нелинейными нагрузками, подключенными к
сети, при прохождении этих токов через импедансы сети
они генерируют гармонические напряжения, т.-10-630-2z.jpg)
е.
вызывают деформацию напряжение питания шины. Для уменьшения этой деформации предлагается использовать фильтры, уменьшающие
искажение напряжения шины и препятствующие распространению в сети определенной частоты.
Существует несколько вариантов подключения фильтра к сети —
работают, среди наиболее распространенных — активные фильтры и пассивные фильтры
. Пассивные фильтры представляют собой схемы, предназначенные для фильтрации определенной частоты системы посредством объединения резисторов, конденсаторов и катушек индуктивности, то есть с помощью пассивных компонентов. Активный фильтр — это тип аналогового электронного фильтра, отличающийся от других использованием одного или нескольких активных компонентов, которые могут обеспечивать некоторую форму усиления мощности.Обычно этим компонентом может быть транзистор
,
или операционный усилитель. Поскольку эти фильтры действуют
непосредственно для уменьшения гармонических искажений и улучшения
качества электроэнергии в системе, можно сделать вывод, что использование обоих фильтров в нелинейной системе с высоким уровнем гармонических искажений
является очень важно гарантировать синусоидальное напряжение
или как можно ближе к нему.
IV. СООБРАЖЕНИЯ, КАСАЮЩИЕСЯ ГАРМОНИЧЕСКИХ РАЗРЫВОВ
В ЭЛЕКТРИЧЕСКИХ СИСТЕМАХ
Для основной энергетической сети с 2002 года Национальным оператором системы
(ONS) установлены параметры качества
для подаваемого напряжения.Но с точки зрения потребителя
следует учитывать ограничения (в основном)
системы распределения.
ANEEL с помощью модуля PRODIST 8 [7] предлагает
эталонные значения гармонического искажения напряжения в распределительной системе
, как показано в Таблице I.
ТАБЛИЦА I. ЭТАЛОННЫЕ ЗНАЧЕНИЯ VHD НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ В
ШИНЕ
ОБЩЕЕ НАПРЯЖЕНИЕ ГАРМОНИЧЕСКОЕ
ИСКАЖЕНИЕ [%]
Диммер Flex использует лабораторные эксперименты для получения
нелинейных характеристик, что приводит к формам сигналов
со значительными токами.Однако для нагрузок
напряжения питающей шины существенных гармонических искажений
не наблюдалось, оставаясь в пределах, рекомендованных нормативным постановлением
, установленным АНЭЭЛ [8].
V. ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ
Оборудование, используемое для регистрации электроэнергии в лаборатории
, соответствует анализаторам энергии MARH-21 и Fluke 434, оба измерителя количества в режиме реального времени для одной фазы,
два фазные и трехфазные в электрических системах низкого, среднего и высокого напряжения
.
Для исследования в лаборатории использовались два электронных устройства, переключающие лампы накаливания
, называемые здесь Dim-
mer Flex, одно из них однофазное, а три других
фазные, составляющие не- линейная нагрузка. На рис. 1 показаны
фотографии цепей управления диммерами, без наличия
ламп накаливания.
Лист технических данных коммутатора Cisco Catalyst серии 9400
Усовершенствованные постоянные угрозы безопасности, экспоненциальный рост числа устройств Интернета вещей (IoT), повсеместная мобильность и внедрение облачных технологий требуют создания сетевой структуры, объединяющей передовые аппаратные и программные инновации для автоматизации, защиты и упрощения клиентских сетей.
Целью этой сетевой структуры является обеспечение роста доходов клиентов за счет ускорения развертывания бизнес-услуг.
Архитектура цифровой сети Cisco (Cisco DNA) с программно-определяемым доступом (SD-Access) — это сетевая структура, обеспечивающая работу бизнеса. Cisco DNA — это открытая и расширяемая программно-управляемая архитектура, которая ускоряет и упрощает работу вашей корпоративной сети. Программируемая архитектура освобождает ваш ИТ-персонал от трудоемких, повторяющихся задач по настройке сети, поэтому они могут вместо этого сосредоточиться на инновациях, которые позитивно изменят ваш бизнес.SD-Access обеспечивает автоматизацию на основе политик от периферии до облака с базовыми возможностями. К ним относятся:
● Упрощенное развертывание устройства
● Единое управление проводными и беспроводными сетями
● Виртуализация сети и сегментация
● Групповые политики
● Контекстная аналитика
Коммутаторы Cisco Catalyst ® серии 9400 — это ведущая модульная корпоративная коммутационная платформа Cisco для доступа, распределения и ядра, созданная для обеспечения безопасности, IoT и облачных технологий.
Эти коммутаторы составляют основу SD-Access — ведущей корпоративной архитектуры Cisco. Платформа обеспечивает непревзойденную защиту инвестиций благодаря архитектуре шасси, способной поддерживать пропускную способность системы до 9 Тбит/с и непревзойденную подачу питания с высокой плотностью IEEE 802.3bt PoE (60 Вт и 90 Вт). Избыточность теперь является ставкой таблицы во всем портфеле. Catalyst 9400 обеспечивает современную высокую доступность (HA) с такими возможностями, как виртуальная технология Cisco StackWise ® с обновлением программного обеспечения в процессе эксплуатации (ISSU), SSO/NSF, отказоустойчивостью восходящей линии связи, N+1/N. +N резервирование источников питания.Платформа оптимизирована для предприятий с инновационной конструкцией кассеты вентиляторов с возможностью двойного обслуживания, боковым воздушным потоком и удобна для установки в шкафу с глубиной ~ 16 дюймов. Одна система может масштабироваться до 384 портов доступа с выбором из нескольких гигабитных медных сетей 5G, медных сетей 1G, оптоволоконных сетей 1G, Cisco UPOE ® +, Cisco UPOE и PoE+, а также до 192 портов оптических сетей 10G Fiber и 10G multigigabit.
Наличие оптоволоконных портов 1/10G облегчает объединение существующих коммутаторов фиксированного доступа малого форм-фактора. Добавление нового супервизора SUP-1XL-Y обеспечивает уникальную защиту инвестиций благодаря возможности подключения восходящей линии связи 25G, которая становится популярной альтернативой 10G в ядре.Платформа также поддерживает расширенные службы маршрутизации и инфраструктуры, возможности SD-Access и виртуализацию сетевых систем. Эти функции позволяют опционально разместить платформу на уровне ядра и агрегации кампусных сред малого и среднего размера.
ПО Cisco DNA
Программное обеспечение Cisco DNA
предлагает выгодный и гибкий способ приобретения программного обеспечения для доменов доступа, глобальной сети и центров обработки данных. На каждом этапе жизненного цикла продукта программное обеспечение Cisco DNA помогает упростить покупку, управление и обновление сетевого и инфраструктурного программного обеспечения.Программное обеспечение Cisco DNA предоставляет:
● Гибкие модели лицензирования для беспрепятственного распределения расходов клиентов на программное обеспечение во времени
● Защита инвестиций при покупке программного обеспечения благодаря возможности переноса лицензий на программные услуги
● Доступ к обновлениям, обновлениям и новым технологиям от Cisco через услуги поддержки программного обеспечения Cisco ® (SWSS)
.
● Более низкая стоимость входа с новой моделью Cisco DNA Subscription for Switching
.
● Коммутаторы Cisco Catalyst серии 9400 изначально поддерживают размещение пространств Cisco DNA Spaces на комплексе ЦП (включено в лицензии Cisco DNA Advantage и Premier).Услуги Интернета вещей Cisco DNA Spaces на коммутаторах Catalyst 9000 соединяют проводную технологию умного здания, используя возможности данных, чтобы помочь ускорить возвращение на надежное рабочее место и неизбежное возвращение в офис. Cisco DNA Spaces входит в состав подписки Catalyst 9400 Cisco DNA Advantage или Premier.
● Доступ к комплексной гарантии обслуживания с помощью Cisco ThousandEyes * Network and Application Synthetics (входит в состав лицензий Cisco DNA Advantage и Premier)
Cisco DNA for Access позволяет управлять всей структурой коммутации как единым конвергентным компонентом.Благодаря единой системе управления и единой политике для проводных и беспроводных сетей он предлагает эффективный способ обеспечения более безопасного доступа.
* Кредиты Cisco ThousandEyes на одного клиента, включенного в подписку Catalyst 9400 Cisco DNA Advantage или Premier, будут ограничены 110 000 000 единиц тестовой емкости. Доступ к Cisco ThousandEyes Cloud Agent не включен в лицензию Cisco DNA. Возможности тестирования и доступ к облачным агентам можно увеличить, купив дополнительные модули Cisco ThousandEyes Network и Application Synthetics.
Характеристики
Особенности продукта
● Платформа Cisco Unified Access Data Plane (UADP) 2.0 ASIC готова к использованию технологий следующего поколения благодаря программируемому конвейеру, возможностям микродвижка и настраиваемому распределению уровней 2, 3 на основе шаблонов, пересылке, списку управления доступом (ACL), и записи качества обслуживания (QoS)
● Intel x86 2,4 ГГц с локальным хранилищем SATA SSD до 960 ГБ для размещения приложений на основе контейнеров
● До 1.Проводная коммутационная способность 44 Тбит/с (IPv4) с пропускной способностью 900 млн пакетов в секунду
● До двух неблокируемых восходящих каналов 25 Gigabit Ethernet на Supervisor-1XL-Y
● До двух неблокируемых восходящих каналов 40 Gigabit Ethernet (Quad Small Form-Factor Pluggable [QSFP]) и до восьми неблокируемых восходящих каналов 10 Gigabit Ethernet (SFP+)
● Поддержка SFP на восходящих каналах для обеспечения гибкости до восьми портов Gigabit Ethernet
● 384 неблокируемых порта 10/100/1000 RJ-45
● 392 неблокируемых порта 1 Gigabit Ethernet Fiber (SFP)
● 200 портов 10 Gigabit Ethernet SFP+ (восемь восходящих каналов плюс 192 порта линейной карты 10G)
● 384 неблокируемых порта 5G mGig RJ-45
● Возможности Cisco UPOE ® + (90 Вт) на 384 портах одновременно
● Возможности Cisco UPOE (60 Вт)/PoE+ (30 Вт) на 384 портах одновременно
● Гибкий NetFlow (FNF) с аппаратной скоростью линии, обеспечивающий сбор до 384 000 потоков
● Аппаратная поддержка IPv6, обеспечивающая переадресацию на скорости передачи для сетей IPv6
● Поддержка двух стеков для IPv4 и IPv6 и динамическое распределение таблиц аппаратной переадресации для упрощения перехода с IPv4 на IPv6
● Масштабируемые таблицы маршрутизации (IPv4, IPv6 и многоадресная рассылка) и таблицы уровня 2
● Open Cisco IOS ® XE.
Эта современная операционная система для предприятий обеспечивает поддержку программируемости на основе моделей, встроенных сценариев Python, потоковой телеметрии, размещения приложений на основе контейнеров и исправления критических ошибок.ОС также имеет встроенные средства защиты от атак во время выполнения
.
● Сквозная визуализация пути от кампуса/филиала до облаков/ЦОД с помощью Cisco ThousandEyes Network and Application Synthetics (входит в состав лицензий Cisco DNA Advantage и Premier)
● SD-Access: Cisco Catalyst серии 9400 образуют основу для SD-Access — ведущей корпоративной архитектуры Cisco, которая включает:
◦ Автоматизация на основе политик от периферии до облака
◦ Упрощение сегментации и микросегментации благодаря предсказуемой производительности и масштабируемости
◦ Автоматизация с помощью Cisco DNA Center ™
◦ Политика через Cisco Identity Services Engine (ISE)
◦ Гарантия качества сети через Network Data Platform
◦ Возможность быстрее запускать новые бизнес-услуги и значительно сокращать время решения проблем
● SD-Access Embedded Wireless: на коммутаторы Cisco Catalyst серии 9400 можно установить пакет программного обеспечения встроенного контроллера беспроводной сети Cisco Catalyst 9800, чтобы включить функции контроллера беспроводной сети для распределенных филиалов и небольших кампусов.
После установки встроенный беспроводной контроллер Catalyst 9800, работающий на коммутаторе Catalyst серии 9400, может поддерживать до 200 точек доступа и 4000 клиентов. Максимум два беспроводных контроллера могут быть включены на сайте на двух разных коммутаторах Catalyst серии 9400, что увеличится до 200 точек доступа и 4000 беспроводных клиентов. Программный пакет встроенного контроллера беспроводной связи Catalyst 9800 обеспечивает беспроводную связь только для развертываний SD-Access с двумя поддерживаемыми топологиями:
.
◦ Программный пакет встроенного контроллера беспроводной связи Catalyst 9800 можно активировать на коммутаторах Catalyst серии 9400, функционирующих как совмещенная граница и плоскость управления
◦ Программный пакет беспроводной связи C9800 можно активировать на коммутаторах Catalyst серии 9400, функционирующих как Fabric in a Box
● Включено Plug and Play (PnP): простое, безопасное, унифицированное и интегрированное предложение упрощает развертывание новых устройств в филиалах или кампусе, а также может использоваться для обновления существующей сети
● Расширенная безопасность
◦ Cisco Encrypted Traffic Analytics (ETA): вы получаете преимущества машинного обучения для выявления угроз или аномалий в вашей сети и принятия мер по их устранению, включая обнаружение вредоносных программ в зашифрованном трафике (без расшифровки) и обнаружение распределенных аномалий
◦ Поддержка AES-2561 с мощным алгоритмом шифрования MACsec-256 доступна в аппаратном обеспечении
◦ Надежные системы: поддержка безопасной уникальной идентификации устройства (SUDI) для защищенной от несанкционированного доступа функции идентификации устройства PnP обеспечивает автоматическую подготовку, позволяя вашему устройству показывать сертификат серверу для доступа к вашей сети
1 MAC Sec не поддерживается аппаратно в C9400-SUP-1XL-Y
Рисунок 1.
Cisco Catalyst серии 9400
Корпус Cisco Catalyst серии 9400
Серия Cisco Catalyst 9400 предлагает три варианта шасси и широкий набор вариантов линейных карт (таблица 1). Он обеспечивает общую архитектуру, которая может масштабироваться до 400 портов. Технология Cisco StackWise Virtual удваивает эту плотность портов за счет виртуального объединения двух модульных коммутаторов Catalyst 9400 в один логический коммутатор.
Шасси Catalyst серии 9400 оптимизировано для предприятий благодаря эффективному поперечному воздушному потоку и полному доступу спереди ко всем съемным компонентам, включая супервизоры, линейные карты, блоки питания и кассеты вентиляторов.Шасси также поддерживает дополнительный доступ сзади для кассет вентиляторов, чтобы обеспечить эффективную укладку кабелей. Шасси Catalyst серии 9400, супервизор, линейные карты, блоки питания и кассеты вентиляторов имеют встроенные RFID-метки, которые упрощают управление активами и запасами с помощью коммерческих считывателей RFID.
Таблица 1. Характеристики шасси Cisco Catalyst серии 9400
Особенность | Корпус Cisco Catalyst C9404R | Корпус Cisco Catalyst C9407R | Корпус Cisco Catalyst C9410R |
Общее количество слотов | 4 | 7 | 10 |
Слоты для линейных карт | 2 | 5 | 8 |
Слоты Supervisor Engine | 2 1 | 2 2 | 2 3 |
Номера выделенных слотов Supervisor Engine | 2 и 3 4 | 3 и 4 4 | 5 и 6 4 |
Резервирование супервизора | Да | Да | Да |
Поддерживаемые модули Supervisor | C9400-SUP-1, | C9400-SUP-1, | C9400-SUP-1, |
Максимальное значение PoE на слот | 4320 Вт 5 | 4320 Вт 5 | 2960 Вт 5 |
Максимальная масштабируемость полосы пропускания на слот линейной карты | До 480 Гбит/с на всех слотах 6 | До 480 Гбит/с на всех слотах 7 | До 480 Гбит/с на всех слотах 8 |
Количество отсеков для блоков питания | 4 | 8 | 8 |
Входная мощность переменного тока | Да | Да | Да |
Встроенный PoE | Да | Да | Да |
Поддерживаемые блоки питания | 3200 Вт переменного тока, 2100 Вт переменного тока, 3200 Вт постоянного тока | 3200 Вт переменного тока, 2100 Вт переменного тока, 3200 Вт постоянного тока | 3200 Вт переменного тока, 2100 Вт переменного тока, 3200 Вт постоянного тока |
Количество отсеков для кассет вентиляторов | 1 | 1 | 1 |
Расположение 19-дюймовой стойки | Передний | Передний | Передний |
1 Слоты 2 и 3 зарезервированы для Supervisor Engine только в Cisco Catalyst C9404R; слоты 1 и 4 зарезервированы для линейных карт.
2 Слоты 3 и 4 зарезервированы для Supervisor Engine только в Cisco Catalyst C9407R; слоты 1-2 и 5-7 зарезервированы для линейных карт.
3 Слоты 5 и 6 зарезервированы для Supervisor Engine только в Cisco Catalyst C9410R; слоты 1-4 и 7-10 зарезервированы для линейных карт.
4 Линейные карты не поддерживаются в слотах Supervisor.
5 Упомянутое максимальное значение PoE соответствует текущей поставляемой линейной карте, однако шасси поддерживает ~4800 Вт PoE на слот.
6 80 Гбит/с на слот линейной карты при использовании с C9400-SUP-1 и 240 Гбит/с на слот линейной карты при использовании с C9400-SUP-1XL, C9400-SUP-1XL-Y.
7 80 Гбит/с на слот линейной карты при использовании с C9400-SUP-1 и 120 Гбит/с на слот линейной карты при использовании с C9400-SUP-1XL, C9400-SUP-1XL-Y.
8 80 Гбит/с на слот линейной карты при использовании с C9400-SUP-1 и 80 Гбит/с на слот линейной карты при использовании с C9400-SUP-1XL, C9400-SUP-1XL-Y.
Конфигурация супервизора
Catalyst серии 9400 предлагает лучший в отрасли механизм управления, созданный для безопасных сетей, приложений IoT, мобильности нового поколения и внедрения облачных вычислений. Варианты Supervisor Engine-1 (Sup-1, Sup-1XL, Sup-1XL-Y) построены с использованием новейшей ASIC Unified Access Dataplane 2.0 (UADP2.0), рассчитанной на будущее для технологий следующего поколения с ее программируемым конвейером, возможностями микродвижка и настраиваемое распределение уровней 2, 3, переадресация, списки управления доступом (ACL) и записи QoS на основе шаблонов.
Таблица 2. Максимальная пропускная способность Supervisor Engine Cisco Catalyst серии 9400 на слот
Особенность | Супервизор Cisco Catalyst серии 9400 C9400-SUP-1 | Супервизор Cisco Catalyst серии 9400 Engine C9400-SUP-1XL | Супервизор Cisco Catalyst серии 9400 Engine C9400-SUP-1XL-Y |
Шасси Cisco Catalyst C9404R | 80 Гбит/с/слот | 240 Гбит/с/слот | 240 Гбит/с/слот |
Шасси Cisco Catalyst C9407R | 80 Гбит/с/слот | 120 Гбит/с/слот | 120 Гбит/с/слот |
Шасси Cisco Catalyst C9410R | 80 Гбит/с/слот | 80 Гбит/с/слот | 80 Гбит/с/слот |
В таблице 3 перечислены минимальные требования к программному обеспечению модуля Supervisor Engine Cisco Catalyst 9400.
Таблица 3. Минимальные требования к ПО Cisco Catalyst Supervisor Engine
Шасси | Супервизор Engine | Минимальные требования к программному обеспечению |
Сиско C9407R | Супервизор Engine C9400-SUP-1 | Программное обеспечение Cisco IOS XE версии 16.6.1 |
Сиско C9410R | Супервизор Engine C9400-SUP-1 | ПО Cisco IOS XE версии 16.6.1 |
Сиско C9407R | Супервизор двигателя C9400-SUP-1XL | ПО Cisco IOS XE версии 16. |
Сиско C9410R | Супервизор двигателя C9400-SUP-1XL | Программное обеспечение Cisco IOS XE версии 16.6.2 |
Сиско C9404R | Супервизор Engine C9400-SUP-1 | ПО Cisco IOS XE версии 16.9.1 |
Сиско C9404R | Супервизор двигателя C9400-SUP-1XL | ПО Cisco IOS XE версии 16.9.1 |
Сиско C9404R | Супервизор Engine C9400-SUP-1XL-Y | Программное обеспечение Cisco IOS XE версии 16.9.1 |
Сиско C9407R | Супервизор Engine C9400-SUP-1XL-Y | ПО Cisco IOS XE версии 16. |
Сиско C9410R | Супервизор Engine C9400-SUP-1XL-Y | ПО Cisco IOS XE версии 16.9.1 |
6.2-10-630-znp(pkt-101).jpg)
9.1Опции конфигурации линейной карты
Catalyst 9400 предлагает возможность комбинировать и сочетать ряд линейных карт для поддержки доступа к различным локальным сетям, подключения к серверам, малого и среднего бизнеса (SMB) или развертывания в филиалах.Cisco Catalyst серии 9400 поддерживает линейные карты, перечисленные в таблице 4 по номерам деталей.
Таблица 4. Линейные карты Cisco Catalyst серии 9400
Номер продукта | Описание | Минимальные требования к программному обеспечению |
Линейные карты Cisco Catalyst серии 9400 | ||
C9400-LC-48U | Cisco Catalyst серии 9400, 48 портов UPOE 10/100/1000 (RJ-45) | Программное обеспечение Cisco IOS XE версии 16. |
C9400-LC-48T | Cisco Catalyst серии 9400, 48 портов, 10/100/1000 (RJ-45) | ПО Cisco IOS XE версии 16.6.1 |
C9400-LC-48UX | Cisco Catalyst серии 9400, 48 портов UPOE с 24p mGig 24p RJ-45 | Программное обеспечение Cisco IOS XE версии 16.6.2 |
C9400-LC-24XS | Cisco Catalyst серии 9400, 24 порта 10 Gigabit Ethernet (SFP+) | ПО Cisco IOS XE версии 16.6.2 |
C9400-LC-48P | Cisco Catalyst серии 9400, 48 портов POE+ 10/100/1000 (RJ-45) | Программное обеспечение Cisco IOS XE версии 16.8.1 |
C9400-LC-24S | Cisco Catalyst серии 9400, 24 порта Gigabit Ethernet (SFP) | ПО Cisco IOS XE версии 16. |
C9400-LC-48S | Cisco Catalyst серии 9400, 48 портов Gigabit Ethernet (SFP) | ПО Cisco IOS XE версии 16.8.1 |
C9400-LC-48H | Cisco Catalyst серии 9400, 48 портов UPOE+ 10/100/1000 (RJ-45) | Программное обеспечение Cisco IOS XE версии 16.12.1 |
C9400-LC-48HN | Cisco Catalyst серии 9400, 48 портов, 5 Гбит/с, полный UPOE+ 90 Вт | ПО Cisco IOS XE версии 17.5 |
6.1
8.1Cisco Catalyst серии 9400 имеет гибкие типы интерфейсов и плотность портов, что позволяет комбинировать сетевые конфигурации в соответствии с конкретными потребностями кампусных сетей (таблица 5).
Таблица 5.
Cisco Catalyst серии 9400 Максимальная плотность портов
Коммутационные модули Cisco Catalyst серии 9400 | Катализатор Сиско К9404Р | Катализатор Сиско К9407Р | Катализатор Сиско К9410Р |
Порты 10/100/1000BASE-T Gigabit (RJ‑45) | 96 | 240 | 384 |
10/100/1000BASE-T Gigabit Ethernet с портами POE+ | 96 | 240 | 384 |
Коммутируемый 10/100/1000BASE-T Gigabit Ethernet с портами UPOE | 96 | 240 | 384 |
Коммутируемые порты 10 Gigabit Ethernet | 48 | 120 | 192 |
Порты Cisco 10G Multigigabit Ethernet (с UPOE) | 48 | 120 | 192 |
Порты Cisco 5G Multigigabit Ethernet (с UPOE+) | 96 | 240 | 384 |
Коммутируемые порты 1 Gigabit Ethernet | 96 | 240 | 384 |
802. | 96 | 240 | 384 1 |
3 порта BT типа 4 (90 Вт) 1 При максимальной мощности 260 портов могут одновременно подавать полные 90 Вт на все порты
Технические характеристики
В таблице 6 перечислены физические характеристики шасси Cisco Catalyst серии 9400.
Таблица 6. Физические характеристики шасси Cisco Catalyst серии 9400
Спецификация | К9404Р | К9407Р | К9410Р |
Размеры | 10.47 x 17,30 x 16,30 дюйма | 17,41 x 17,30 x 16,30 дюйма | 22,61 x 17,30 x 16,30 дюйма |
Стойки (RU) | 6 RU | 10 руб. | 13 РУ |
Масса корпуса (с кассетой вентиляторов) | 39.0 фунтов (17,2 кг) | 63,0 фунта (28,58 кг) | 65,0 фунтов (29,48 кг) |
Крепление | Совместимость с 19-дюймовой стойкой (19-дюймовая стойка и направляющие для кабелей в комплекте) | Совместимость с 19-дюймовой стойкой (19-дюймовая стойка и направляющие для кабелей в комплекте) | 19 дюймов. совместимость со стойкой (19-дюймовая стойка и направляющие для кабеля в комплекте) |
Блок питания
Источники питания Cisco Catalyst 9400 поддерживают три режима работы.Во всех режимах источники питания могут быть разной мощности и типа, будь то переменный или постоянный ток.
Резервный режим N+N
Шасси Cisco Catalyst 9400 также поддерживает резервирование N + N с N независимыми входными цепями и защищает от отказа N (+N) цепей, а не от отказа блока питания.
Резервный режим N+1
Шасси Cisco Catalyst 9400 также поддерживает резервирование N + 1 с N независимыми входными цепями и защищает от отказа одной (+1) цепи, а не от отказа блока питания.
Комбинированный режим
В этом режиме мощность, доступная для всего шасси, равна сумме выходной мощности обоих блоков питания, умноженной на коэффициент доли.
P = Выходная мощность одного блока питания.
Суммарная мощность комбинированного режима = P + (N-1) * P * (долевое отношение).
В Таблице 7 приведены технические характеристики блока питания для Catalyst серии 9400.
Таблица 7. Технические характеристики блока питания Cisco Catalyst серии 9400
Блок питания | 3200 Вт переменного тока | 2100 Вт переменного тока | 3200 Вт постоянного тока |
Встроенный PoE | Да | Да | Да |
Входной ток (ном. | ● 10.4А при 100 В переменного тока ● 10,4 А при 200 В переменного тока | ● 36 А на каждый вход (всего 72 А) | |
Входное напряжение | от 100 до 240 В переменного тока (±10 % для всего диапазона) | от 100 до 240 В переменного тока (±10 % для всего диапазона) | от -48 до -60 В постоянного тока (+20/-16,6 % для всего диапазона) |
Выходной ток (данные) | ● 55 В на 58.0 А/28,36 А (диапазоны 230/115 В переменного тока) ● 3,3 В при 3,0 А | ● 55 В при 38,21/17,09 А (диапазоны 230/115 В переменного тока) ● 3,3 В при 3,0 А | ● 55 В при 58,0 А ● 3,3 В при 3,0 А |
Выходная мощность (N+N) резервный режим (PoE + данные) | (3190 Вт x Н)/2 + 10 Вт (3. (1560 Вт x N)/2 + 10 Вт (3,3 В в режиме ожидания) для диапазона 115 В переменного тока N = количество источников питания (N>1) | (2102 Вт x N)/2 + 10 Вт (3,3 В в режиме ожидания) для диапазона 230 В переменного тока (940 Вт x N)/2 + 10 Вт (3,3 В в режиме ожидания) для диапазона 115 В переменного тока N = количество источников питания (N>1 ) | (3190 Вт x N)/2 + 10 Вт (3,3 В в режиме ожидания) N = количество блоков питания (N>1) |
Выходная мощность (N+1) резервный режим (PoE + данные) | (3190 Вт x (N-1)) + 10 Вт (3.3 В в режиме ожидания) для диапазона 230 В переменного тока (1560 Вт x (N-1)) + 10 Вт (3,3 В в режиме ожидания) для диапазона 115 В переменного тока N = количество источников питания (N>1) | (2102 Вт x (N-1)) + 10 Вт (3,3 В в режиме ожидания) для диапазона 230 В переменного тока (940 Вт x (N-1)) + 10 Вт (3,3 В в режиме ожидания) для диапазона 115 В переменного тока N = количество источников питания (N>1) | (3190 Вт x (N-1)) + 10 Вт (3,3 В в режиме ожидания) N = количество блоков питания (N>1) |
Выходная мощность Комбинированный режим (PoE + данные) | (3190Ш x Н) + 10Вт (3. (1560 Вт x N) + 10 Вт (3,3 В в режиме ожидания) для диапазона 115 В переменного тока N = количество источников питания (N>1) | (2102 Вт x N) + 10 Вт (3,3 В в режиме ожидания) для диапазона 230 В переменного тока (940 Вт x N) + 10 Вт (3,3 В в режиме ожидания) для диапазона 115 В переменного тока N = количество источников питания (N>1) | (3190 Вт x N) + 10 Вт (3,3 В в режиме ожидания) N = количество блоков питания (N>1) |
Теплоотвод | 950 БТЕ/час x N N = количество источников питания | 460 БТЕ/час x N N = количество источников питания | 950 БТЕ/час x N N = количество источников питания |
Время задержки | 20 мс | 20 мс | 8 мс |
Горячая замена | Да | Да | Да |
Средняя наработка на отказ | 300 000 часов | 300 000 часов | 300 000 часов |
Минимальные требования к программному обеспечению | Программное обеспечение Cisco IOS XE версии 16. | ПО Cisco IOS XE версии 16.8.1 | ПО Cisco IOS XE версии 16.9.1 |
)
3 В в режиме ожидания) для диапазона 230 В переменного тока
3 В в режиме ожидания) для диапазона 230 В переменного тока
6.1Примечание:
● Выходная мощность указана для одного блока питания, если не указано иное.
● Показатели тепловыделения представляют собой потери мощности при преобразовании источника питания в рабочем состоянии.
● Количество поддерживаемых устройств питания зависит от конфигурации заказчика.
Индикаторы питания
● Индикатор сбоя вывода (на устройство): КРАСНЫЙ.
● Индикатор ввода в порядке (на единицу): зеленый.
● Идентификационный индикатор (на единицу): синий.
Таблица 8. Варианты кабелей питания Cisco Catalyst серии 9400
Блок питания | 3200 Вт переменного тока | 2100 Вт переменного тока |
Европа | CAB-CEE77-C19-EU CAB-I309-C19-INTL | CAB-CEE77-C19-EU CAB-I309-C19-INTL |
Международный | CAB-I309-C19-INTL | CAB-I309-C19-INTL |
США | CAB-US520-C19-US CAB-L620P-C19-US CAB-US620P-C19-US | CAB-US515P-C19-US CAB-US520-C19-US CAB-L620P-C19-US CAB-US620P-C19-US |
Австралия | CAB-AC-16A-AUS | CAB-AC-16A-AUS |
Италия | CAB-C2316-C19-IT | CAB-C2316-C19-IT |
Соединенное Королевство | CAB-I309-C19-INTL | CAB-I309-C19-INTL CAB-BS1363-C19-UK |
Аргентина | CAB-I309-C19-INTL | CAB-I309-C19-INTL |
Южная Африка | CAB-I309-C19-INTL | CAB-I309-C19-INTL |
Израиль | CAB-S132-C19-ISRL | CAB-S132-C19-ISRL |
Индия | CAB-SABS-C19-IND | CAB-SABS-C19-IND |
ИБП 220 В | CAB-C19-CBN | CAB-C19-CBN |
Китай | CAB-9K16A-CH | CAB-9K16A-CH |
Япония | CAB-US620P-C19-US CAB-L620P-C19-US | CAB-US620P-C19-US CAB-L620P-C19-US |
Лотки вентиляторов
В каждом коммутаторе Cisco Catalyst серии 9400 для охлаждения используются две обслуживаемые кассеты вентиляторов.
Доступ к коммутаторам Cisco Catalyst 9400 можно получить сзади для гибкого управления кабелями. Шасси оптимизировано для корпоративного шкафа с боковым воздушным потоком. Все кассеты вентиляторов состоят из нескольких независимо управляемых вентиляторов с резервированием N+1. Если хотя бы один вентилятор выйдет из строя, система будет продолжать работать без ухудшения охлаждения. Скорости вентиляторов изменяются динамически, чтобы компенсировать отказ вентилятора. Вентиляторы Catalyst серии 9400 оснащены барометрическим датчиком, который позволяет использовать более медленные кривые скорости вращения вентилятора на более низких высотах над уровнем моря.Вентиляторы Catalyst серии 9400 также имеют точную настройку широтно-импульсной модуляции (ШИМ) для отдельных вентиляторов, чтобы уменьшить изменчивость числа оборотов вентилятора в минуту (RPM) в условиях дросселирования. Это обеспечивает оптимальные акустические характеристики на уровне 60 дБ, когда система работает с нагрузкой 50 %.
Фигура 2.
Двойная обслуживаемая кассета вентиляторов
Условия окружающей среды
Для Cisco Catalyst серии 9400 требуются следующие условия:
● Рабочая температура
● Нормальная работа * температура и высота над уровнем моря:
◦ от 23° до 113°F (от -5 до +45°C), до 6000 футов (1800 м)
◦ от 23° до 104°F (от -5 до +40°C), до 10 000 футов (3000 м)
◦ * Минимальная температура окружающей среды для холодного запуска 0°C
● Краткосрочные ** исключительные условия:
◦ от 23° до 131°F (от -5 до +55°C), до 6000 футов (1800 м)
◦ от 23° до 122°F (от -5 до +50°C), до 10 000 футов (3000 м)
◦ ** Не более следующего в течение одного года: 96 часов подряд, или всего 360 часов, или 15 событий
● Температура хранения: от -40° до 158°F (от -40° до 70°C)
● Относительная влажность: от 10 до 95 процентов, без конденсации
● Рабочая высота: от -60 до 3000 м
Соответствие нормативным стандартам
В таблице 9 перечислены соответствия нормативным стандартам, поддерживаемые Cisco Catalyst серии 9400.
Таблица 9. Соответствие нормативным стандартам
Спецификация | Стандарт |
Соответствие нормативным требованиям | Маркировка CE |
Безопасность | ● CAN/CSA-C222.2 № 60950-1 ● EN 60950-1 ● МЭК 60950-1 ● AS/NZS 60950.1 ● IEEE 802.3 |
ЭМС | ● СИСПР22, класс А ● КН 32 Класс А ● EN 300 386 V1. ● EN 55022, класс А ● EN 55032, класс А ● СИСПР 32, класс А ● EN61000-3-2 ● EN61000-3-3 ● ICES-003, класс A ● TCVN 7189, класс А ● V-3, класс А ● CNS13438, класс А ● СИСПР24 ● EN 300 386 ● EN55024 ● ТСВН 7317 ● КН35 |
Промышленные стандарты ЭМС, безопасности и защиты окружающей среды | ● NEBS: рабочая температура: от -5 до 55 C. ● Относительная влажность: 10–93 % ● Рабочая высота над уровнем моря: до 1829 м (6000 футов) при 55°C. ● Требования ETSI 300-019 включены в GR-63-CORE с некоторыми отклонениями. ● SR-3580 NEBS уровня 3 (GR-63-CORE, к текущему выпуску, GR-1089-CORE, к текущему выпуску) ● ETS 300 019-2-1, хранение класса 1.2. ● ETS 300 019-2-2, класс 2.3 Транспорт ● ETS 300 019-2-3, класс 3.2, стационарный ● EN50121-4 ● EN 300 386 |
Соответствие ROHS | ROHS5 |
6.1
Информация о средней наработке на отказ
В таблице 10 приведены данные о среднем времени наработки на отказ (MTBF) для различных шасси.
Таблица 10. Информация о среднем наработке на отказ
Номер детали | Номинальная наработка на отказ (часы) |
C9404R | 2 077 070 |
C9407R | 1 571 010 |
C9410R | 1 404 840 |
Информация для заказа
В Табл.
11 приведена информация для заказа шасси, блоков питания, Supervisor Engine и памяти, которые обычно используются с Cisco Catalyst серии 9400.
Таблица 11. Информация для заказа
Номер продукта | Описание |
C9404R (=) | Корпус Cisco Catalyst серии 9400 с 4 слотами |
C9407R (=) | Корпус Cisco Catalyst серии 9400 с 7 слотами |
C9410R (=) | Корпус Cisco Catalyst серии 9400 с 10 разъемами |
C9400-SUP-1 (=) | Модуль супервизора Cisco Catalyst серии 9400 1 |
C9400-SUP-1/2 | Cisco Catalyst серии 9400 Резервный модуль Supervisor 1 |
C9400-SUP-1XL (=) | Модуль Supervisor 1XL Cisco Catalyst серии 9400 |
C9400-SUP-1XL/2 | Резервный модуль супервизора Cisco Catalyst серии 9400 1XL |
C9400-SUP-1XL-Y (=) | Cisco Catalyst серии 9400 Supervisor 1XL-Y с модулем 25G |
C9400-SUP-1XL-Y/2 | Резервный супервизор Cisco Catalyst серии 9400 1XL-Y с модулем 25G |
C9400-LC-48U (=) | Cisco Catalyst серии 9400, 48 портов UPOE 10/100/1000 (RJ-45) |
C9400-LC-48P (=) | Cisco Catalyst серии 9400, 48 портов POE+ 10/100/1000 (RJ-45) |
C9400-LC-48T (=) | Cisco Catalyst серии 9400, 48 портов, 10/100/1000 (RJ-45) |
C9400-LC-48UX (=) | Cisco Catalyst серии 9400, 48 портов UPOE с 24 портами 10Gig, 24 порта 1G RJ-45 |
C9400-LC-24XS (=) | Cisco Catalyst серии 9400, 24 порта 10 Gigabit Ethernet (SFP+) |
C9400-LC-24S (=) | Cisco Catalyst серии 9400, 24 порта 1 Gigabit Ethernet (SFP) |
C9400-LC-48S (=) | Cisco Catalyst серии 9400, 48 портов, 1 Gigabit Ethernet (SFP) |
C9400-LC-48H (=) | Cisco Catalyst серии 9400, 48 портов UPOE+ 10/100/1000 (RJ-45) |
C9400-LC-48HN (=) | Cisco Catalyst серии 9400, 48 портов UPOE+ 5G mGig (RJ-45) |
C9400-PWR-3200AC (=) | Блок питания переменного тока Cisco Catalyst серии 9400 мощностью 3200 Вт |
C9400-PWR-2100AC (=) | Блок питания переменного тока Cisco Catalyst серии 9400 мощностью 2100 Вт |
C9400-PWR-3200DC (=) | Блок питания постоянного тока Cisco Catalyst серии 9400 мощностью 3200 Вт |
C9400-S-ПУСТО (=) | Заглушка слота Cisco Catalyst серии 9400 |
C9400-PWR-ПУСТО (=) | Заглушка блока питания Cisco Catalyst серии 9400 |
C9410-FAN= | Блок вентиляторов шасси Cisco Catalyst серии 9400 с 10 слотами |
C9407-FAN= | Блок вентиляторов шасси Cisco Catalyst серии 9400 с 7 слотами |
C9404-FAN= | Блок вентиляторов корпуса Cisco Catalyst серии 9400 с 4 слотами |
C9410-ACC-KIT= | Комплект принадлежностей корпуса Cisco Catalyst серии 9400 с 10 разъемами |
C9407-ACC-KIT= | Набор аксессуаров для корпуса Cisco Catalyst серии 9400 с 7 разъемами |
C9404-ACC-KIT= | Комплект принадлежностей для шасси Cisco Catalyst серии 9400 с 4 слотами |
C9404-RACK-19-KIT= | Корпус Cisco Catalyst серии 9400 с 4 разъемами для монтажа в стойку |
C9407-RACK-19-KIT= | Корпус Cisco Catalyst серии 9400 с 7 разъемами для монтажа в стойку |
C9410-RACK-19-KIT= | Корпус Cisco Catalyst серии 9400 с 10 слотами для монтажа в стойку |
C9410-ПОЛОЧНЫЙ КОМПЛЕКТ= | Комплект для установки полки корпуса Cisco Catalyst серии 9400 с 10 слотами |
C9407-ПОЛОЧНЫЙ КОМПЛЕКТ= | Комплект для установки полки корпуса Cisco Catalyst серии 9400 с 7 слотами |
C9400-ДНК-П | C9400 Cisco DNA Premier Term: включает временные лицензии на Cisco DNA Advantage, 100 ISE Base и 100 ISE Plus Endpoints, 100 потоков Stealthwatch (включая Virtual Flow Collector и Management Console). |
C9400-ДНК-P-3Y | C9400 Cisco DNA Premier на 3 года — Cisco DNA, 100 ISE PLS и ISE BASE, 100 SWATCH |
C9400-ДНК-P-5Y | C9400 Cisco DNA Premier на 5 лет — Cisco DNA, 100 ISE PLS и ISE BASE, 100 SWATCH |
C9400-ДНК-P-7Y | C9400 Cisco DNA Premier 7Y Term — Cisco DNA, 100 ISE PLS и ISE BASE, 100 SWATCH |
C9400-ДНК-П-АА | C9400 Дополнение Cisco DNA Premier Срок действия: включает временные лицензии на 50 ISE Base и 50 ISE Plus Endpoints, 50 потоков Stealthwatch (включая Virtual Flow Collector и Management Console).Требуется отдельная покупка устройства ISE/VM ISE и устройства Cisco DNA Center. |
C9400-DNA-P-AA-3Y | Дополнение C9400 Cisco DNA Premier на 3 года — 50 ISE PLS, 50 SWATCH |
C9400-DNA-P-AA-5Y | Дополнение C9400 Cisco DNA Premier на 5 лет — 50 ISE PLS, 50 SWATCH |
C9400-DNA-P-AA-7Y | C9400 Надстройка Cisco DNA Premier на 7 лет — 50 ISE PLS, 50 SWATCH |
C9400-ДНК-Е | Срочная лицензия Cisco Catalyst 9400 Cisco DNA Essential |
C9400-ДНК-E-3Y | Cisco Catalyst 9400 Лицензия Cisco DNA Essential на 3 года |
C9400-ДНК-Е-5Y | Лицензия Cisco Catalyst 9400 Cisco DNA Essential на 5 лет |
C9400-DNA-E-7Y | Лицензия Cisco Catalyst 9400 Cisco DNA Essential на 7 лет |
C9400-ДНК-А | Срочная лицензия Cisco Catalyst 9400 Cisco DNA Advantage |
C9400-ДНК-А-3Y | Лицензия Cisco DNA Advantage 9400 Cisco DNA Advantage на 3 года |
C9400-ДНК-А-5Y | Лицензия Cisco DNA Advantage 9400 Cisco DNA Advantage на 5 лет |
C9400-ДНК-А-7Y | Лицензия Cisco DNA Advantage 9400 Cisco DNA Advantage на 7 лет |
C9400-LIC= | Электронная лицензия на программное обеспечение для коммутаторов C9400 |
C9400-ДНК-Е-А | C9400 NW и Cisco DNA Essentials для обновления NW и Cisco DNA Advantage |
C9400-ДНК-Е-А-3 | C9400 NW и лицензия на обновление Cisco DNA Essentials и Cisco DNA Advantage Upgrade (3 года) |
C9400-ДНК-Е-А-5 | C9400 NW и лицензия на обновление Cisco DNA Essentials и Cisco DNA Advantage Upgrade (5 лет) |
C9400-ДНК-Е-А-7 | C9400 NW и лицензия на обновление Cisco DNA Essentials и Cisco DNA Advantage Upgrade (7 лет) |
Требуется отдельная покупка устройства ISE/VM ISE и устройства Cisco DNA Center.
Гарантия
Коммутаторы Cisco Catalyst серии 9400 поставляются с расширенной ограниченной пожизненной гарантией Cisco (E-LLW), которая включает доставку оборудования на замену на следующий рабочий день (NBD) при наличии и 90-дневную круглосуточную поддержку Центра технической поддержки Cisco (TAC).
Ваше официальное гарантийное заявление, включая гарантию, применимую к программному обеспечению Cisco, содержится в информационном пакете, который прилагается к вашему продукту Cisco. Мы рекомендуем вам перед использованием внимательно ознакомиться с заявлением о гарантии, поставляемым с конкретным продуктом.
Cisco оставляет за собой право на возмещение покупной цены в качестве исключительной гарантии.
Для получения дополнительной информации об условиях гарантии посетите веб-сайт https://www.cisco.com/go/warranty.
В таблице 12 представлена информация о E-LLW.
Таблица 12. Детали E-LLW
| Cisco E-LLW |
Охватываемые устройства | Применяется к коммутаторам Cisco Catalyst серии 9400. |
Срок гарантии | Пока продукт принадлежит первоначальному покупателю. |
Политика прекращения эксплуатации | В случае прекращения производства продукта гарантийная поддержка Cisco ограничивается 5 годами с момента объявления о прекращении производства. |
Замена оборудования | Cisco или ее сервисный центр предпримут коммерчески разумные усилия для отправки замены для доставки NBD, если она доступна.В противном случае замена будет отправлена в течение 10 рабочих дней после получения запроса на разрешение на возврат материалов (RMA). Фактические сроки доставки могут варьироваться в зависимости от местоположения клиента. |
Дата вступления в силу | Гарантия на оборудование начинается с даты отгрузки покупателю (а в случае перепродажи торговым посредником Cisco — не позднее, чем через 90 дней после первоначальной отгрузки Cisco). |
Опора TAC | Cisco предоставит в рабочее время, 8 часов в день, 5 дней в неделю, базовую настройку, диагностику и устранение неполадок на уровне устройства в течение периода до 90 дней с даты отгрузки первоначально приобретенного Cisco Catalyst. Продукт серии 9400.Эта поддержка не включает поддержку решения или сети за пределами конкретного рассматриваемого устройства. |
Доступ к Cisco.com | Гарантия разрешает гостевой доступ только к Cisco.com. |
Устойчивость продукта
Информация об экологических, социальных и управленческих инициативах и эффективности Cisco представлена в отчетах Cisco о корпоративной социальной ответственности и устойчивом развитии.
Услуги Cisco
Добейтесь совершенства инфраструктуры быстрее и с меньшим риском.
Услуги Cisco Catalyst 9K предоставляют экспертные рекомендации, которые помогут вам успешно развернуть, управлять и поддерживать новые коммутаторы Catalyst серии 9K. Благодаря непревзойденному опыту работы с сетями, лучшим практикам и инновационным инструментам мы можем помочь вам сократить общие затраты на модернизацию, обновление и миграцию по мере внедрения в сеть нового оборудования, программного обеспечения и протоколов. Предлагая комплексный жизненный цикл услуг — от внедрения, оптимизации, технических и управляемых услуг — эксперты Cisco помогут вам свести к минимуму сбои и добиться высокого качества работы, чтобы извлечь максимальную выгоду из вашей инфраструктуры Cisco DNA-ready.Узнайте больше об услугах Cisco для корпоративных сетей.
Программная политика для коммутаторов Cisco Catalyst серии 9400
Предложение Cisco DNA Subscription for Switching предоставляет свободную сеть с открытой и расширяемой архитектурой, которая поможет вам ориентироваться в цифровом путешествии.
Это предложение по подписке упрощает процесс покупки и включает более низкие начальные затраты и гибкие условия. Он включает в себя: Cisco DNA Premier с полными возможностями цифровой сетевой архитектуры Cisco (Cisco DNA) и Cisco Software-Defined Access (SD-Access).
Информацию для заказа Cisco DNA для Cisco Catalyst 9400 см. на странице https://www.cisco.com/c/en/us/products/software/one-access/switching-part-numbers.html.
Программная политика для компонентов сетевого стека
Клиентам с наборами функций программного обеспечения Network Essential Stack и Network Advantage Stack предоставляются обновления обслуживания и исправления ошибок, предназначенные для обеспечения соответствия программного обеспечения опубликованным спецификациям, примечаниям к выпуску и соответствию отраслевым стандартам до тех пор, пока первоначальный конечный пользователь продолжает владеть или использовать продукт, или до одного года с даты окончания продажи этого продукта, в зависимости от того, что наступит раньше.
Встроенная поддержка Cisco для компонентов термина Cisco DNA
Cisco Embedded Support обеспечивает правильную поддержку программных продуктов и пакетов Cisco. Это обеспечит ожидаемую производительность ваших бизнес-приложений и защитит ваши инвестиции. Встроенная поддержка Cisco для компонентов термина Cisco DNA Essentials и Cisco DNA Advantage включена в стоимость коммутатора. Встроенная поддержка Cisco обеспечивает доступ к поддержке TAC, основным обновлениям программного обеспечения, обслуживанию и дополнительным выпускам программного обеспечения, а также к сайту встроенной поддержки Cisco для повышения производительности с доступом в любое время.
Сиско Кэпитал
Гибкие платежные решения, которые помогут вам достичь ваших целей
Cisco Capital упрощает получение нужных технологий для достижения ваших целей, обеспечивает трансформацию бизнеса и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост.
В более чем 100 странах наши гибкие платежные решения помогут вам приобрести оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей.Выучить больше.
История документа
Новая или пересмотренная тема | Описано в | Дата |
Добавлена новая поддержка Cisco DNA Spaces |
|
|
Добавлена новая линейная карта UPOE+ 5G mGig (C9400-LC-48HN) | Информация для заказа | 03.03.21 |
Добавлена новая линейная карта UPOE+ (C9400-LC-48H) | Информация для заказа | 20. |
Добавлен новый блок питания постоянного тока (C9400-PWR-3200DC) | Блок питания | 20.08.19 |
Добавлено шасси с 4 слотами и новый Supervisor C9400-SUP-1XL-Y | C9404R, SUP-1XL-Y | 15.08.18 |
Добавлены новые линейные карты: a.Доступ — 48 портов PoE+. B. Core — 24/48 портов 1G SFP. Добавлены новые варианты питания — 2100 Вт переменного тока, 3200 Вт постоянного тока. Добавлена поддержка RESTCONF. | Информация для заказа | 31.03.18 |
Добавлен Sup-1XL, 120 Гб/слот, оптимизировано ядро. Исправлены ссылки на коммутаторы Catalyst 9000, а не на коммутаторы серии Catalyst 9000. | Sup-1XL, 120 Гб/слот | 18.12.17 |
Страница 13: C9400 Номер детали изменен | Таблица 11 | 18.12.17 |
Страница 13: Название C9400 C1 Advantage изменено на C9400 Cisco DNA Premier | Таблица 11 | 18.12.17 |
Страница 14: C9400 NW и Cisco DNA Ess на NW и название Cisco DNA Adv изменено на Cisco DNA Essentials и Cisco DNA Advantage | Таблица 11 | 18.12.17 |
Страница 14: Добавление «Cisco» к названию продукта Cisco Catalyst 9400: Cisco Catalyst 9400 Лицензия Cisco DNA Advantage на 7 лет | Таблица 11 | 18. |
Страница 15: Изменение названия программного обеспечения Cisco DNA на: Cisco DNA for Access Switching и Cisco DNA Premier | Программная политика для коммутаторов Cisco Catalyst серии 9400 | 18.12.17 |
08.19
Исправлены ссылки на Cisco IOS XE, а не на IOS-XE.
12.17
Скайворкс Солюшнс, Инк. | Больше информации AAT4618 SmartSwitch™ входит в семейство продуктов AnalogicTech Application Specific Power MOSFET™ (ASPM™).Это силовой P-канальный MOSFET-ключ с ограничением по току, разработанный для приложений с переключением нагрузки на стороне высокого напряжения, работающих с входным напряжением от 2,4 В до 5,5 В, что делает его идеальным для систем с напряжением 2,5 В, 3 В и 5 В. Встроенная схема ограничения тока защищает входной источник питания от больших токов, которые могут привести к выходу из строя источника питания. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | 1А | 125 | 2.4 | 5,5 | 10 | SOT-23 5 л 2,85 x 2,80 x 1,20 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации SmartSwitch AAT4616 — это P-канальный силовой ключ с ограничением по току на полевых МОП-транзисторах, разработанный для приложений с высокой боковой нагрузкой.Этот переключатель работает с входами в диапазоне от 2,4 В до 5,5 В, что делает его идеальным для систем 3 В и 5 В. Встроенная высокоточная схема ограничения тока защищает входной источник питания от больших токов, которые могут привести к выходу из строя источника питания. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | Регулировка 300 мА на 1.6А | 130 | 2,4 | 5,5 | 10 | SOT-23 5 л 2,85 x 2,80 x 1,20 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации SmartSwitch AAT4616 — это P-канальный силовой ключ с ограничением по току на полевых МОП-транзисторах, разработанный для приложений с высокой боковой нагрузкой.Этот переключатель работает с входами в диапазоне от 2,4 В до 5,5 В, что делает его идеальным для систем 3 В и 5 В. Встроенная высокоточная схема ограничения тока защищает входной источник питания от больших токов, которые могут привести к выходу из строя источника питания. Блокировка обратного тока предусмотрена для защиты выключателя нагрузки от протекания обратного тока во время отключения устройства. AAT4616 также защищен от тепловой перегрузки, что ограничивает рассеивание мощности и температуру перехода. Порог ограничения тока программируется резистором от SET к земле и может регулироваться для уровней нагрузки до 1.6А. Сверхбыстрая реакция ограничения тока на внезапное короткое замыкание составляет всего 2 мкс, что снижает требования к обходу местного источника питания. Характеристики
| Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | Регулировка 300 мА на 1. 6А | 130 | 2,4 | 5,5 | 10 | TDFN22 6 л 2 x 2 x 0,75 | |||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Продукты SmartSwitch AAT4290 и AAT4291 входят в семейство продуктов AnalogicTech Application Specific Power MOSFET™ (ASPM™).AAT4290 и AAT4291 представляют собой пятиканальные и трехканальные МОП-транзисторы соответственно, сконфигурированные для использования в качестве расширителя ввода-вывода микропроцессора. Имея независимые выходы стока и общий вход истока, они работают с входным напряжением в диапазоне от 1,8 В до 5,5 В, что делает их идеальными для систем 2,5 В, 3,3 В или 5 В, а также систем с питанием от литий-ионных/полимерных аккумуляторов. . Каждый переключатель имеет время включения 500 нс. Состояния переключателя контролируются интерфейсом Simple Serial Control™ (S²Cwire™) компании AnalogicTech, который обеспечивает простоту управления и эффективность размера. Характеристики
Max 910,5 | Отправить запрос котировки | Отправить запрос котировки | Переключатель нагрузки с последовательным управлением | 3 | S2Cwire | 1100 | 1. 8 | 5,5 | 4,5 | 0,27 | SC70JW 8 л 2,0 x 2,1 x 1,05 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Коммутатор SmartSwitch AAT4670 входит в семейство продуктов AnalogicTech Application Specific Power MOSFET™ (ASPM™).AAT4670 состоит из двух независимых переключателей питания P-канальных полевых МОП-транзисторов с ограничением по току 1 А и регулируемой скоростью нарастания, при этом каждому переключателю назначены отдельные контакты истока и стока. Внутренняя схема автоматически получает питание от более высокого из двух входных контактов источника питания с низким рабочим током покоя 18 мкА. В режиме отключения ток питания снижается до менее 1 мкА. Переключатели работают с входным напряжением от 2,2 В до 5,5 В, что делает их идеальными для систем с напряжением 2,5 В, 3 В и 5 В.Двойная конфигурация позволяет интегрировать функцию переключения нагрузки для систем с двумя разными силовыми шинами. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Двойной | 2 | № | Да | 1А | 95 | 2.2 | 5,5 | 18 | SOP 8 л 4,9 x 6,0 x 1,55 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации AAT4618 SmartSwitch™ входит в семейство продуктов AnalogicTech Application Specific Power MOSFET™ (ASPM™).Это силовой P-канальный MOSFET-ключ с ограничением по току, разработанный для приложений с переключением нагрузки на стороне высокого напряжения, работающих с входным напряжением от 2,4 В до 5,5 В, что делает его идеальным для систем с напряжением 2,5 В, 3 В и 5 В. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | 1А | 125 | 2.4 | 5,5 | 10 | SC70JW 8 л 2,0 x 2,1 x 1,05 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации SmartSwitch AAT4625 является частью семейства продуктов AnalogicTech Application Specific Power MOSFET™ (ASPM™).Это силовой P-канальный MOSFET-ключ с ограничением по току 1,0 А, разработанный для приложений с переключением нагрузки на стороне высокого напряжения. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | 1.5А, 2А, 1А | 60 | 2,7 | 5,5 | 16 | SOP 8 л 4,9 x 6,0 x 1,55 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации AAT4644 — четырехканальный самовосстанавливающийся предохранитель.В нем используются независимые P-канальные МОП-транзисторы с ограничением по току и термозащитой для защиты от коротких замыканий. Ограничение тока каждого переключателя запрограммировано на заводе на 1 А. Характеристики
| |||||||||||||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации SmartSwitch AAT4614 — это P-канальный силовой ключ с ограничением по току на полевых МОП-транзисторах, разработанный для приложений с высокой боковой нагрузкой.Этот переключатель работает с входами в диапазоне от 2,4 В до 5,5 В, что делает его идеальным для систем 3 В и 5 В. Встроенная схема ограничения тока защищает входной источник питания от больших токов, которые могут привести к нарушению регулирования питания. Предусмотрена блокировка обратного тока для защиты выключателя нагрузки от потенциалов обратного тока во время отключения устройства. AAT4614 также защищен от тепловой перегрузки, которая ограничивается рассеиваемой мощностью и температурой перехода. Порог ограничения тока программируется с помощью резистора от SET к земле и может быть отрегулирован для уровней до 1. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | Приспособить к 1. 6А | 160 | 2,4 | 5,5 | 10 | SOT-23 5 л 2,85 x 2,80 x 1,20 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации SmartSwitch AAT4296/98 входит в семейство продуктов Application Specific Power MOSFET™ (ASPM™) компании AnalogicTech.AAT4296/98 состоит из пяти/шести двухтактных выходных переключателей, которые управляют каждым соответствующим выходом между общим входным источником питания и землей. Это устройство предназначено для приложений расширения ввода-вывода, но его также можно использовать для комбинации общих целей, чтобы упростить переключение питания при разрядке нагрузки в выключенном состоянии. AAT4296/98 работает в диапазоне входных напряжений от 1,8 В до 5,5 В, что делает его идеальным для приложений с батарейным питанием. Состояние каждого выходного канала контролируется одним GPIO через контакт EN/SET с использованием интерфейса AnalogicTech Simple Serial Control™ (S²Cwire™). Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Переключатель нагрузки с последовательным управлением | 6 | S2Cwire | 1. 8 | 5,5 | 3 | 1,6 | TSOPJW 12 л 3 x 2,85 x 1,02 | |||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации SmartSwitch AAT4296/98 входит в семейство продуктов Application Specific Power MOSFET™ (ASPM™) компании AnalogicTech.AAT4296/98 состоит из пяти/шести двухтактных выходных переключателей, которые управляют каждым соответствующим выходом между общим входным источником питания и землей. Это устройство предназначено для приложений расширения ввода-вывода, но его также можно использовать для комбинации общих целей, чтобы упростить переключение питания при разрядке нагрузки в выключенном состоянии. AAT4296/98 работает в диапазоне входных напряжений от 1,8 В до 5,5 В, что делает его идеальным для приложений с батарейным питанием. Состояние каждого выходного канала контролируется одним GPIO через контакт EN/SET с использованием интерфейса AnalogicTech Simple Serial Control™ (S²Cwire™). Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Переключатель нагрузки с последовательным управлением | 6 | S2Cwire | 1.8 | 5,5 | 3 | 1,6 | SC70JW 10 л 2,0 x 2,2 x 0,55 | |||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Продукты SmartSwitch AAT4290 и AAT4291 входят в семейство продуктов AnalogicTech Application Specific Power MOSFET™ (ASPM™).AAT4290 и AAT4291 представляют собой пятиканальные и трехканальные МОП-транзисторы соответственно, сконфигурированные для использования в качестве расширителя ввода-вывода микропроцессора. Имея независимые выходы стока и общий вход истока, они работают с входным напряжением в диапазоне от 1,8 В до 5,5 В, что делает их идеальными для систем 2,5 В, 3,3 В или 5 В, а также систем с питанием от литий-ионных/полимерных аккумуляторов. Характеристики
Max 910,5 | Отправить запрос котировки | Отправить запрос котировки | Переключатель нагрузки с последовательным управлением | 3 | S2Cwire | 1100 | 1. 8 | 5,5 | 4,5 | 0,27 | SC70JW 8 л 2,0 x 2,1 x 1,05 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации
65 с, 750 с Переключатель нагрузки с регулируемой скоростью нарастания Характеристики
| Отправить запрос котировки |
| Контролируемая скорость нарастания | 2 | Да | 67 | 1,5 | 6,5 | 0,04 | 65 | ТДФН22-8 2,0 х 2.0 х 0,75 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации
Переключатель нагрузки с регулируемой скоростью нарастания, 100 с FTDFN22-8 Характеристики
| Отправить запрос котировки |
| Контролируемая скорость нарастания | 2 | Да | 60 | 1,5 | 6,5 | 1 | 100 | FTDFN22-8 2,0 x 2.0 х 0,75 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации 0.Переключатель нагрузки с регулируемой скоростью нарастания, 5 с FTDFN22-8 Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Контролируемая скорость нарастания | 2 | Да | 60 | 1. 5 | 6,5 | 1 | 0,5 | FTDFN22-8 2,0 х 2,0 х 0,75 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Переключатель нагрузки с регулируемой скоростью нарастания 1 мс FTDFN22-8 Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Контролируемая скорость нарастания | 2 | Да | 60 | 1. 5 | 6,5 | 1 | 1000 | FTDFN22-8 2,0 х 2,0 х 0,75 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Переключатель нагрузки с регулируемой скоростью нарастания 1 мс SC70JW-8TR Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Контролируемая скорость нарастания | 2 | Да | 60 | 1. 5 | 6,5 | 1 | 1000 | SC70JW 8 л 2,2 x 2,0 x 1,05 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации 0.5-секундный переключатель нагрузки с регулируемой скоростью нарастания Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Контролируемая скорость нарастания | 2 | Да | 87 | 1.5 | 6,5 | 0,5 | 0,5 | TSOPJW 12 л 3 x 2,85 x 1,02 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Переключатель нагрузки с двойной скоростью нарастания 1 мс Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Контролируемая скорость нарастания | 2 | Да | 87 | 1.5 | 6,5 | 0,5 | 1000 | TSOPJW 12 л 3 x 2,85 x 1,02 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Фиксированный 6.Пороговый выключатель защиты от перенапряжения 5 В Характеристики
Да | Отправить запрос котировки | Отправить запрос котировки | Защита от перенапряжения | 1 | Да | Да | 130 | 3 | 14 | 30 | SC70JW 10 л 2.0 х 2,2 х 0,55 | ||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Фиксированный 6.5V Threshold MOSFET Driver IC с защитой от перенапряжения Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Защита от перенапряжения | 1 | Да | Да | 3 | 14 | 30 | СК70ДЖВ 8л 2.0 х 2,1 х 1,05 | |||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Фиксированный 5. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Защита от перенапряжения | 1 | Да | Да | 1.9А | 120 | 3 | 28 | 600 | ТДФН 12 л 3 x 3 x 0,75 | |||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Фиксированный 6. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Защита от перенапряжения | 1 | Да | Да | 1.8А | 100 | 3 | 14 | 30 | TSOPJW 12 л 3 x 2,85 x 1,02 | |||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Фиксированный 6. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Защита от перенапряжения | 1 | Да | Да | 1.9А | 120 | 3 | 28 | 600 | ТДФН 12 л 3 x 3 x 0,75 | |||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Автоматический перезапуск переключателя нагрузки с ограничением тока, активный высокий уровень с 1.LDO-регулятор 8 В Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | 150мА, 1А | 220 | 2.4 | 5,5 | 15 | FTDFN22 8 л 2 x 2 x 0,75 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации 4-канальный выключатель нагрузки с ограничением по току/сбрасываемый предохранитель TSSOP-8 Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 4 | № | № | 1А | 100 | 2.7 | 5,5 | 20 | TSSOP 8 л 3,0 x 6,4 x 1,2 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Автоматический перезапуск выключателя нагрузки с ограничением тока Активный низкий уровень с 1. Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | 1А, 150мА | 220 | 2.4 | 5,5 | 15 | FTDFN22 8 л 2 x 2 x 0,75 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации 400 мА Текущий переключатель с ограниченной нагрузкой Активный низкий уровень SC70JW-8TR Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | 400 мА | 125 | 2.4 | 5,5 | 10 | SC70JW 8 л 2,0 x 2,1 x 1,05 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации 400 мА Текущий переключатель с ограниченной нагрузкой Активный высокий уровень SC70JW-8TR Характеристики
| |||||||||||||||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Переключатель нагрузки с регулируемым током и активным низким уровнем сигнала неисправности SC70JW-8 Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | Да | Приспособить к 1.6А | 160 | 2,4 | 5,5 | 10 | SC70JW 8 л 2,0 x 2,1 x 1,05 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Переключатель нагрузки с ограниченным током Active High SOT23-5 Характеристики
| Отправить запрос котировки | Отправить запрос котировки | Выключатель нагрузки с ограничением тока | Одноместный | 1 | Да | № | Адаптация к 1A | 160 | 2.7 | 5,5 | 15 | SOT-23 5 л 2,85 x 2,80 x 1,20 | ||||||||||||||||
Скайворкс Солюшнс, Инк. | Больше информации Выключатель нагрузки с ограниченным током в корпусе SOT23 Характеристики
|
Кроме того, защита от тепловой перегрузки AAT4618 ограничивает рассеиваемую мощность и температуру перехода, связанные с длительными периодами работы в режиме ограничения тока.Благодаря низкому значению R DS(ON) AAT4618 может использоваться для управления нагрузками, для которых требуется до заводских настроек 400 мА, 500 мА или 1 А. Сверхбыстрая реакция ограничения тока на внезапное короткое замыкание составляет всего 400 нс, что снижает требования к обходу местного источника питания. Флаг FAULT с открытым стоком сигнализирует о состоянии перегрузки по току или перегреву после тайм-аута 4 мс. Ток покоя составляет всего 10 мкА; в режиме отключения ток питания уменьшается до менее 1 мкА. AAT4618 доступен в 5-контактном корпусе SOT23 и 8-контактном корпусе SC70JW, предназначенном для работы в диапазоне температур от -40°C до +85°C.
4
Блокировка обратного тока предусмотрена для защиты выключателя нагрузки от протекания обратного тока во время отключения устройства. AAT4616 также защищен от тепловой перегрузки, что ограничивает рассеивание мощности и температуру перехода. Порог ограничения тока программируется резистором от SET к земле и может регулироваться для уровней нагрузки до 1.6А. Сверхбыстрая реакция ограничения тока на внезапное короткое замыкание составляет всего 2 мкс, что снижает требования к обходу местного источника питания. Флаг FAULT с открытым стоком сигнализирует о перегрузке по току или перегреве. Чтобы предотвратить ложные сообщения, при запуске используется временной интервал 4 мс (зарядка емкостной нагрузки), когда условия неисправности не отслеживаются и не сообщаются. Ток покоя составляет всего 10 мкА, а ток питания уменьшается до менее 1 мкА в режиме отключения. AAT4616 предлагается в небольших бессвинцовых 5-выводных корпусах SOT23-5 и TDFN22-8 и предназначен для работы в диапазоне температур окружающей среды от -40°C до +85°C.
Ток покоя очень низкий, обычно 4,5 мкА. В режиме отключения ток питания снижается до менее 1 мкА. AAT4290 и AAT4291 предлагаются в бессвинцовом 8-контактном корпусе SC70JW, предназначенном для работы в диапазоне температур от -40°C до +85°C.
Независимые схемы блокировки при пониженном напряжении отключат соответствующий переключатель, если его входное напряжение упадет ниже порога блокировки при пониженном напряжении. Если температура кристалла достигает термического предела, оба выключают и включают термический цикл на неопределенный срок без повреждений, пока тепловое состояние не будет устранено. Выход FAULT с открытым стоком сигнализирует о перегрузке по току или перегреве для каждого канала.Входные логические уровни совместимы с TTL. AAT4670 доступен в бессвинцовом 8-контактном SOP-корпусе и работает в диапазоне температур от -40°C до +85°C.
2
Встроенная схема ограничения тока защищает входной источник питания от больших токов, которые могут привести к выходу из строя источника питания. Кроме того, защита от тепловой перегрузки AAT4618 ограничивает рассеиваемую мощность и температуру перехода, связанные с длительными периодами работы в режиме ограничения тока.Благодаря низкому значению R DS(ON) AAT4618 может использоваться для управления нагрузками, для которых требуется до заводских настроек 400 мА, 500 мА или 1 А. Сверхбыстрая реакция ограничения тока на внезапное короткое замыкание составляет всего 400 нс, что снижает требования к обходу местного источника питания. Флаг FAULT с открытым стоком сигнализирует о состоянии перегрузки по току или перегреву после тайм-аута 4 мс. Ток покоя составляет всего 10 мкА; в режиме отключения ток питания уменьшается до менее 1 мкА. AAT4618 доступен в 5-контактном корпусе SOT23 и 8-контактном корпусе SC70JW, предназначенном для работы в диапазоне температур от -40°C до +85°C.
0-T1
Этот переключатель работает с входами в диапазоне от 2,7 В до 5,5 В, что делает его идеальным для систем 3 В и 5 В. Встроенная схема ограничения тока защищает входной источник питания от больших изменений тока нагрузки, которые могут привести к выходу из строя источника питания. AAT4625 также защищен от тепловой перегрузки, что ограничивает рассеивание мощности и температуру перехода. Порог ограничения тока запрограммирован на заводе на 1.5А, максимум 2,0А. Ток питания в состоянии покоя обычно составляет 16 мкА. В режиме отключения ток питания снижается до менее 1 мкА. AAT4625 доступен в бессвинцовых 8-выводных корпусах SOP или MSOP и работает в диапазоне температур от -40°C до +85°C. Серия AAT4600 — это семейство регулируемых и фиксированных продуктов SmartSwitch с рядом возможностей управления током. Доступны одиночные версии с регулируемым ограничением тока (AAT4601) или фиксированным ограничением тока (AAT4625), а также двойные версии с фиксированным ограничением тока (AAT4626).
7
4А. Сверхбыстрая реакция ограничения тока на внезапное короткое замыкание составляет всего 1 мкс, что снижает требования к обходу местного источника питания. Флаг FAULT с открытым стоком сигнализирует о состоянии перегрузки по току или перегреву после времени гашения 4 мс для предотвращения ложных сообщений. Ток покоя составляет всего 10 мкА, а ток питания уменьшается до менее 1 мкА в режиме отключения. AAT4614 предлагается в небольших бессвинцовых 8-выводных корпусах SC70JW, SOT23-6 и SOT23-5 и предназначен для работы в диапазоне температур окружающей среды от -40°C до +85°C.
Когда EN/SET устанавливается на высокий логический уровень, устройство включается и потребляет 3 мкА типичного тока покоя. В выключенном состоянии каждый выход подключается к земле с низким логическим уровнем, чтобы повлиять на низкое логическое состояние для приложений расширения ввода-вывода или переключения питания; эта схема будет действовать как функция разряда нагрузки для быстрого отключения цепи нагрузки. Работающий в диапазоне температур от -40°C до +85°C, AAT4296 предлагается в бессвинцовом 8-контактном корпусе SC70JW, а AAT4298 предлагается как в бессвинцовом 10-контактном корпусе SC70JW, так и в бессвинцовом 12-контактном корпусе. контактный пакет TSOPJW.
Когда EN/SET устанавливается на высокий логический уровень, устройство включается и потребляет 3 мкА типичного тока покоя. В выключенном состоянии каждый выход подключается к земле с низким логическим уровнем, чтобы повлиять на низкое логическое состояние для приложений расширения ввода-вывода или переключения питания; эта схема будет действовать как функция разряда нагрузки для быстрого отключения цепи нагрузки. Работающий в диапазоне температур от -40°C до +85°C, AAT4296 предлагается в бессвинцовом 8-контактном корпусе SC70JW, а AAT4298 предлагается как в бессвинцовом 10-контактном корпусе SC70JW, так и в бессвинцовом 12-контактном корпусе. контактный пакет TSOPJW.
6
. Каждый переключатель имеет время включения 500 нс. Состояния переключателя контролируются интерфейсом Simple Serial Control™ (S²Cwire™) компании AnalogicTech, который обеспечивает простоту управления и эффективность размера.Ток покоя очень низкий, обычно 4,5 мкА. В режиме отключения ток питания снижается до менее 1 мкА. AAT4290 и AAT4291 предлагаются в бессвинцовом 8-контактном корпусе SC70JW, предназначенном для работы в диапазоне температур от -40°C до +85°C.
353
):1
Пороговый выключатель защиты от перенапряжения 85 В с OCP и BOVP
Пороговый выключатель защиты от перенапряжения 5 В
Пороговый выключатель защиты от перенапряжения 8 В с OCP и BOVP
LDO-регулятор 8 В
4-T1
4-1-T1
