Внешняя антенна для 4g модема своими руками: чертежи, характеристики и порядок изготовления

Создание антенны для усиления сигнала 3G и 4G модема своими руками: Харченко, проволочная, баночная

Мобильный интернет всё же проигрывает домашнему в скорости. Не всегда абоненты находятся в стабильной зоне покрытия. Если сигнал слабый, скорость загрузки страниц будет низкой. Одно из решений — внешняя антенна к USB-модему. Её можно либо купить, либо сделать самостоятельно из подручных средств.

В каких случаях нужна антенна для модема

Антенна улучшит мобильный интернет, если на значке сигнала присутствуют два или вообще одно деление. Комплектующие внешней антенны будут улавливать сигнал там, где встроенная антенна этого сделать не может. Если сигнала вовсе нет, есть вероятность, что даже внешняя антенна окажется бессильной в вашем случае.

На многих модемах есть разъём сбоку для подключения кабеля от внешней антенны

Если проблема только в скорости — делений много, скорее всего, причина в том, что базовая станция оператора перегружена запросами от абонентов. Даже если вы установите антенну, скорость не увеличится. В этом случае рекомендуется сменить оператора или попробовать направить антенну на другую вышку компании.

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

1. Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
2. Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
3. Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

   Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

1. В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
2. К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
3. После этого останется только сделать шнур для подсоединения антенны к модему.

   Баночную антенну можно сделать с кабелем

Антенна из проволоки

Ещё один примитивный способ усилить угасающий сигнал мобильной сети — медная проволока. Ей нужно обмотать нижнюю часть модема, где находится внутренняя антенна. Где-то 20 – 30 см проволоки должны остаться свободными. Этот свободный кусок выгибаем — он должен находиться перпендикулярно модему, то есть вертикально. Размещаем модем с самодельной антенной на окне и подключаем её к ПК с помощью удлинителя.

Сделайте несколько витков вокруг модема и выпрямите кабель по вертикали

Удлинитель можно приобрести прямо с усилителем — это также поможет улучшить показатели.

Антенна Харченко (биквадрат): простая пошаговая инструкция

Учёный Харченко предложил эту модель рамочной антенны в 1961 году. Она использовалась как приёмник для ТВ-передач. Антенна очень эффективна — она выступает в роли и приёмника, и усилителя. Она широкополосная, способна увеличить мощность сигнала до 3 – 4 дБ при отсутствии рефлектора и до 8 – 9 дБ с рефлектором (металлической панелью, которая отражает сигнал). При этом не важно, 3G это или 4G.

Минус её в сложности изготовления по сравнению с предыдущими самодельными антеннами. Однако при должном желании справиться с её созданием сможет каждый:

1. Сначала изготовьте «восьмёрку» из монолитной проволоки сечением 4 мм². Квадраты должны быть максимально одинаковыми. Должна быть чёткая симметрия. Чтобы её добиться, перед сгибанием проведите разметку проволоки маркером. Поставьте затем пассатижи на разметку провода. Теперь нужно выгнуть провод под углом 90^о. Используйте угольник, чтобы добиться точного угла.

   Сделайте симметричную «восьмёрку» из медной проволоки

2. Возьмите алюминиевую пластину — толщина 22 мм. Общая площадь — 140 х 140 мм. Пластина будет отражателем (рефлектором). Сделайте отверстие в центре пластины (просверлите).
3. Закрепите «восьмёрку» прямо по центру рефлектора на расстоянии 3,6 см. Панель и проволока не должны соприкасаться.

   Закрепите антенну с помощью деревянных палочек по бокам

4. Просверлите в рефлекторе отверстия под хомуты, наденьте конструкцию на кронштейн (возьмите от спутниковой тарелки). Теперь нужно припаять кабель, пропустив его заранее через отверстие в пластине.

   От антенны проведите кабель к модему

5. Если у модема есть разъём для антенны, подключите кабель к нему через переходник.
6. Если разъёма нет, возьмите немного медной фольги. Сделайте колпак в соответствии с размерами модема. Закрепите кабель на колпаке (нужно припаять) и наденьте его на устройство.

   Если нет разъёма под антенну, используйте медную пластину для закрепления провода на модеме

7. После подключения антенны настройте сигнал — поворачивайте её, пока не получите максимальный результат в виде нескольких делений. Они отображаются в фирменной программе устройства или вашего провайдера, которая скачивается и устанавливается на компьютере для настройки подключения. Попробуйте разместить антенну под разными углами, например, под 45^о или 70^о.

Видео: как изготовить антенну Харченко

Другие варианты самодельных антенн

Идеи для самодельных антенн могут быть и такие:

1. Дуршлаг 4G. У каждого в доме есть простой алюминиевый дуршлаг. Нужно зафиксировать удлинитель USB на ручке посуды. К нему подключить модем — он в итоге должен быть в пределах круга чаши. Направляем дуршлаг на базовую станцию и ловим сигнал.

   Усилить сигнал можно с помощью обычного дуршага

2. Спутниковая антенна 3G/4G. Если у вас есть старая спутниковая антенна, пустите в ход её. Сигнал будет усилен значительно, так как антенна будет уличной. Уберите конвертер со штанги. На этом месте закрепите модем. Естественно, понадобится удлинитель USB — аккуратно протяните его до модема и подключите. Теперь направьте тарелку на вышку оператора. Для настройки нужно будет медленно вращать тарелку, чтобы достигнуть максимального эффекта.

   Спутниковую тарелку можно быстро переделать под антенну для 3G/4G

3. Антенна «Двойное кольцо». Метод похож на антенну Харченко. Он такой же эффективный, но здесь тоже придётся потрудиться, чтобы изготовить антенну.

   Чтобы собрать двойное кольцо, нужно взять четыре одинаковые круглые металлические пластины и одну большую панель из того же материала в качестве отражателя

Как протестировать изменения

Можно просто немного «посёрфить» в интернете, чтобы определить, улучшилась скорость или нет. Если вам нужны точные данные, измерьте скорость с помощью любого сервиса, например, через SpeedTest или «Яндекс.Интернетометр». Сделать это нужно до и после установки антенны на модем.

Переходим на сайт и запускаем процедуру. Оцените результат, когда процесс завершится. Повторите его несколько раз и высчитайте среднее значение — показатель и будет реальной скоростью.

Щёлкните по «Измерить» на сайте

Если вам нужна простая антенна, для изготовления которой не требуется особых навыков и знаний, сделайте проволочную или баночную антенну. Можно также взять вариант с дуршлагом или старой спутниковой антенной. Для более опытных подойдут способы посложнее — антенна Харченко или «Двойное кольцо».

3G 4G антенна с радиусом действия более 30 км

Проживая далеко от вышек мобильных операторов бывают проблемы с покрытием. Имеющийся сигнал не позволяет даже звонить, не говоря о приеме 3G и 4G интернета. Подобные проблемы легко решаются, если собрать мощную антенну. Сделать это можно из дешевых материалов. Антенна способна улавливать сигнал даже за 30 км от вышки.

Материалы для антенны

Для сборки потребуется:

• шпилька цельнорезьбовая М6 или М8 длиной 140 мм;
• гайки под шпильку – 12 шт.;
• тонкая жесть из любого металла;
• коаксиальный кабель длиной до 12 м – 2 шт. ;
• разъем Pigtail с переходником – 2 шт.;
• F разъем для ТВ кабеля – 4 шт.

Необходимая теория

Параметры антенны отличаются для 3G или 4G интернета. Важен диапазон частоты, на котором работает нужный оператор. Чтобы собрать правильную антенну его нужно узнать. Для этого следует войти в настройки сети телефона и выполнить поиск операторов сети. В выдаваемом списке со множеством 2G позиций нужно искать только 3G и 4G. Зная какой оператор обеспечивает нужное покрытие в данной местности можно купить подходящую SIM-карту.

При сборке антенны важно соблюсти все размеры вплоть до миллиметра. Для каждого типа сети они разные. Обычно 4G сеть работает с частотой 2600 МГц, в 3G – 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц. Если при поиске сети не удалось найти оператора для 3G и никакой информации о его частоте нет, тогда лучше делать антенну под параметры 2100 МГц, так выше вероятность уловить сигнал.

Процесс сборки антенны

Я буду собирать антенну 3G 2100 МГц. Процесс изготовления устройств разных параметров аналогичный, но отличается по диаметру сегментов и расстоянию между ними. Сначала нужно из жести вырезать 6 дисков. Я применяю тонкую листовую медь, поскольку она легко разрезается с помощью канцелярских ножниц. Диаметры сегментов антенны согласно схеме должен составлять 100, 74, 54, 39, 39, и 39 мм.

Поскольку важно соблюсти размеры до миллиметра, то лучше сначала просверлить отверстие под диаметр имеющейся шпильки, а уже после по нему циркулем построить плоскость для выреза диска.

На диске с диаметром 74 мм нужно подготовить отверстие для пайки жилы провода. Оно сверлится на расстоянии 11 мм от края. Данная антенна при работе с 3G диапазоном требует присоединение 2 коаксиальных ТВ проводов. Длина каждого из них не должна превышать больше 12 м. Второе отверстия нужно просверлить тоже на расстояние 11 мм от края, но под углом 90 градусов относительно первого.

Теперь приложив диск на 74 мм к большому сегменту на 100 мм нужно сделать разметку под большие отверстия для ввода коаксиального телевизионного кабеля вместе с оплеткой.

Из пары обыкновенных телевизионных F разъемов нужно отломать выступающую часть, как сделал я, и запрессовать их в имеющиеся отверстия на диске 100 мм. Для надежности разъемы лучше немного обжать.

Теперь нужно зафиксировать диски на шпильку в указанной очередности и с соблюдением расстояния предложенного схемой. Дистанция между сегментами на 100 и 74 мм составляет 10 мм, в следующем переходе между дисками расстояние будет соответственно 9, 33, 33 и 33 мм. Каждый элемент фиксируется двумя гайками, по одной из каждой стороны.

При сборке нужно еще раз перепроверить расстояние между дисками, поскольку отклонение приведет к уменьшению качества приема сигнала.

Далее нужно подсоединить коаксиальные кабеля к большому диску. Это нужно сделать так, чтобы центральная медная жила каждую провода входила в тонкое отверстие на соседнем сегменте с диаметром 74 мм. После установки проволоку нужно припаять, ни в коем случае не загибая.

К выступающему хвостику шпильки на задней части антенны нужно прикрепить деревянную, пластиковую или металлическую планку, выполняющую роль держателя. Для надежности к ней можно подвязать коаксиальные кабеля, чтобы не создавать нагрузку на тонкий жестяной диск, к которому они припаяны.

Теперь на свободные концы коаксиального кабеля нужно закрепить разъемы Pigtail с переходниками. Именно они и подключаются в 3G 4G модем. Все антенна готово, осталось ее установить.

Если нет гнезда.

Настройка

Для достижения максимального качества приема нужно вывести антенну за пределы помещения. Ее нужно поставить немного выше крыш ближайших построек, чтобы минимизировать возможные помехи и не допустить шумов. Нужно направить антенну прямо на ближайшую вышку, которая транслирует интернет сигнал. Чтобы узнать, где она располагается можно воспользоваться приложением Netmonitor. Такая простенькая антенна способна улавливать сигнал от вышек расположенных на расстоянии даже больше 30 км.

Смотрите видео

Подробные испытания и изготовления антенн смотрите в видео

Как сделать антенну MIMO 4G LTE для усиления интернета своими руками

MIMO антенна – делаем сами

MIMO антенна 4G LTE своими руками – это не миф. Такое устройство действительно можно собрать самостоятельно. Усилитель для 4G модема, сделанный своими руками, отличается предельно простой конструкцией, доступностью необходимых материалов и надежностью полученного устройства. Поэтому антенны 4G MIMO, сделанные своими руками, являются дешевым и надежным методом для получения хорошего сигнала. Если дальность от дома до вышки сотового оператора позволяет, можно попробовать самостоятельно сконструировать антенну. Собранный прибор можно интегрировать с роутером, чтобы раздавать интернет на телефон, планшет и другие гаджеты. Перед сборкой конструкции нужно выполнить точный расчет, выбрать оптимально подходящие размеры, которые будут соответствовать схеме. В итоге должен получиться довольно мощный аппарат, с помощью которого Вы сможете значительно увеличить качество и скорость соединения. В сегодняшней статье мы детально поговорим о том, как сделать усилитель сигнала для 4G модема своими руками.

Специфические особенности 4G MIMO

LTE антенна своими руками – это замечательная возможность улучшить качество приема данных. Для тех пользователей, которые живут в отдаленной местности или регулярно выезжают на дачу, такие устройства станут настоящим спасением, поскольку помогут решить проблему «плохого» интернета. На территории нашей страны есть достаточно много мест, удаленных от базовых станций сотовых операторов. Поэтому в этих зонах качество связи предельно низкое. Чтобы нормально и комфортно пользоваться сетью, стоит задуматься о таком варианте, как антенна МИМО 4G своими руками. Самодельные устройства пользуются популярностью среди абонентов. Впервые такие конструкции собирали для улучшения качества ТВ сигналов. В дальнейшем они были заменены более технологичными приспособлениями – спутниковыми антеннами и кабельным ТВ. Но с ростом популярности Mobile Internet люди снова стали сооружать такие приспособления.

Сегодня популярными являются сети 3G. Чтобы усилить ее стандартного модема будет недостаточно. Несмотря на то, что операторы постоянно устанавливают новые вышки, в некоторых местностях этого оказывается мало, поэтому проблемы с низкокачественным сигналом остаются. Сконструированная по чертежам конструкция поможет увеличить качество сигнала. Один важный нюанс: если в Вашем населенном пункте вообще отсутствует сигнал оператора, ни одна антенна не поможет исправить ситуацию.

Вариации

Усилительные приборы подразделяются на два типа: комнатные и наружные. Последние подразделяются на две категории в зависимости от принципа своей работы: однонаправленные и всенаправленные. Можно найти устройства, которые способны в одно время функционировать в разных частотных диапазонах.

Комнатные антенны могут работать исключительно в закрытых помещениях, поскольку не оснащаются защитой от негативных воздействий окружающей среды. А наружные модели могут спокойно функционировать на крыше или фасаде здания, не боясь ни осадков, ни других природных явлений. По качеству и универсальности вторые модели более подходящие. Устройства способны функционировать как для приема, так и для передачи данных. Чтобы подключиться к сети, антенна принимает и сразу усиливает сигналы с вышки оператора, затем уже усиленный сигнал подается на модем посредством ЮСБ кабеля. Наружные модели антенн подразделяются на виды:

• направленные;
• всенаправленные;
• широкодиапазонные.

Первая группа разделяется на подтипы:

• модели, направленные на улучшение сигналов лишь с одной стороны
• секторные – подобно первой группе могут ловить и улучшать сигнал в одностороннем порядке, но также рассчитаны на охват дополнительного пространства

Всенаправленные антенны рассчитаны на усиление сигнала с разных сторон.

Расчет 4G LTE MIMO

Чтобы собранная собственноручно антенна функционировала правильно и не доставляла проблем, необходимо выполнить расчет ее основных параметров. Что входит в конструкцию прибора:

• вибратор
• провода
• передающий блок
• отражатель

Вибратор, провод и рефлектор

Материалом для изготовления вибратора выступает медь или алюминий. Эти типы металла устойчивы к коррозионным процессам, характеризуются достаточно высоким вибрационным эффектом. По габаритам данный компонент конструкции небольшой. Поскольку материал мягкий, то соединение с проводом выполняется при помощи пайки. Поперечное сечение варьируется в пределах 5-7 мм, а диаметр должен быть более трех мм. При сборке конструкции своими руками очень важно соблюсти симметрию квадратов и боковых поверхностей.

Помимо вибратора понадобится надежный провод. Чтобы избежать потери мощности, следует выбирать провода с минимальным уровнем сопротивления. Такие изделия обладают массой преимуществ и оптимально подходят для соединения с вибратором.

Самая крупная по размерам часть конструкции — это рефлектор. Данный компонент имеет прямое воздействие на прием сигналов. Изготовить его можно при помощи обычной пластины из металла. Пользователи, у которых отсутствует пластина, выбирают более простые варианты – дно старой кастрюли, обмотанный фольгой картон. Некоторые мастера-самоучки используют даже стандартные диски, прикрепляя к ним модем. Обратите внимание на один важный нюанс: габариты рефлектора должны сопоставляться по масштабам с размерами вибратора. Это обязательное условие для качественной сборки конструкции.

МИМО – особенности

Это специальные устройства панельного типа, которые могут принимать и усиливать качество сигнала. МИМО конструкции функционируют с несколькими входами и выходами потоковых данных. По сравнению с обычной антенной, МИМО собрать гораздо сложнее. Но если пользоваться специальными схемами и соответствующими чертежами, обязательно все получится. Перед тем как выбирать антенну, необходимо учитывать, что не каждый сотовый оператор способен работать с данной технологией. Скорость передачи данных с использованием МИМО технологии, равняется 100 Мбит/с, что существенно превышает возможности стандартных устройств. Обращаем Ваше внимание на то, что устройство состоит из корпуса, внутри которого прикреплены две антенны. Оба элемента одновременно, но по разным каналам принимают и передают сигналы.

Особенности внешних усилителей

Коэффициент усиления (КУ) сигнала влияет на то, насколько качественно будет приниматься и передаваться информация. Это важный параметр, который необходимо учитывать, выбирая антенну. К примеру, для расстояния от одного до трех километров до точки с оптимальным сигналом потребуется устройство с КУ 14 дБ. Если расстояние составляет от трех до восьми километров, нужно подбирать прибор, где коэффициент усиления 18 дБ. Если расстояние составляет минимум 10 км – выбирайте антенну с КУ 20 дБ.

Специфика сборки

Этапы конструирования устройства будут зависеть от конкретного вида антенны. Например, стандартная наружная антенна – это простейший прибор, который способен усиливать качество сигнала. Такие устройства монтируются на улице. Приборы могут отличаться по внешнему виду. Это могут быть изделия в формате большой пластины или стандартной ТВ антенны, адаптированной под прием сигнала 3G. Очень важно уделить надлежащее внимание качеству изоляции, потому как антенна будет функционировать в разных погодных условиях. Вода и пыль не должны попасть в места, где размещены микросхемы и провода. Также немаловажный момент – выбор места для монтажа конструкции. Антенна должна быть строго направленной в ту сторону, где расположена ближайшая вышка оператора.

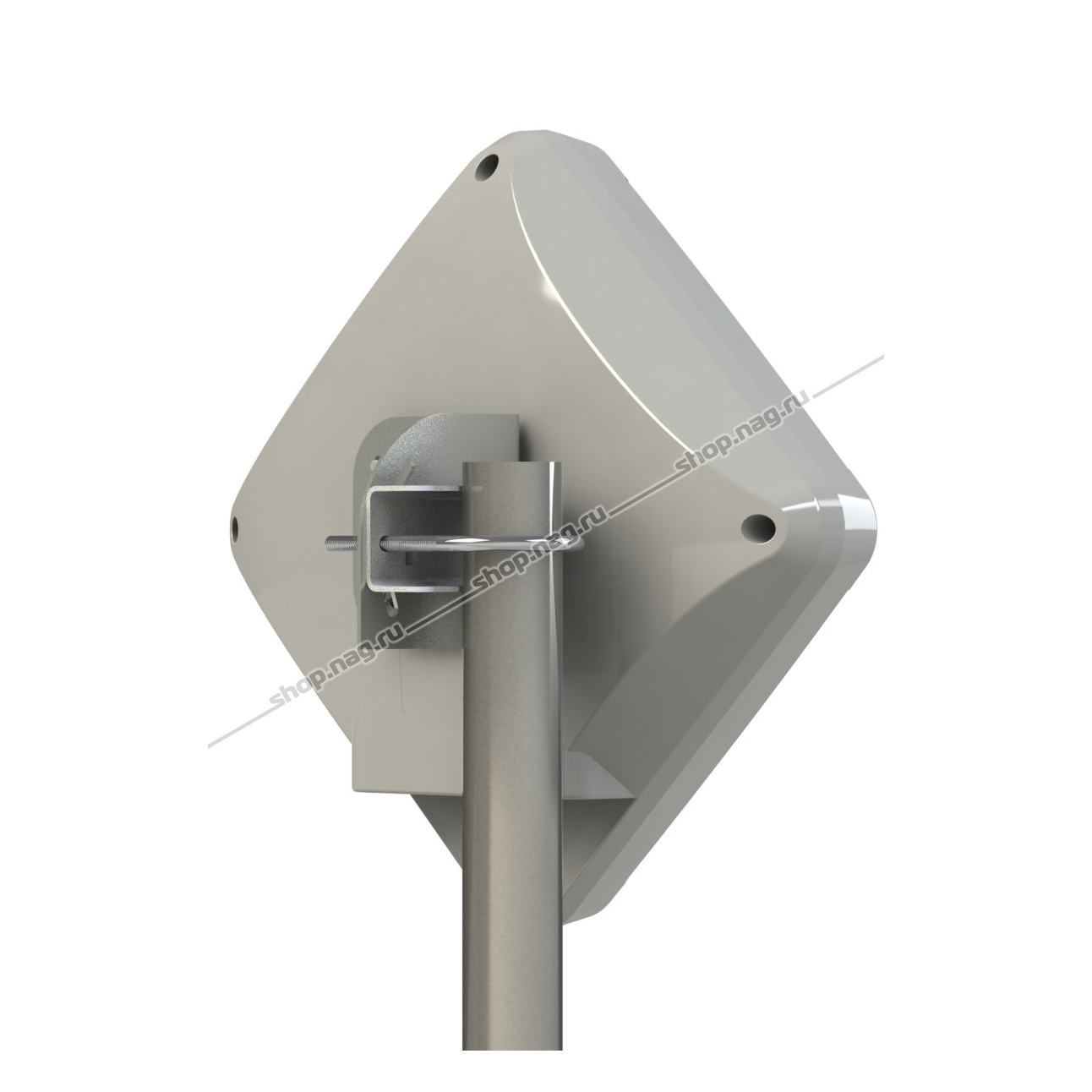

Панельная направленная антенна MIMO

Такие конструкции имеют вид крупной пластинки из металла. На ней прикрепляются патчи или маленькие панели, чтобы лучше улавливать сигналы. Чтобы самостоятельно сконструировать антенну «пушку», потребуется ребристое оцинкованное железо. Из листа нужно сделать панель. Патчи также создаются из такого материала. Помимо этого, потребуется медная проволока и фольга. Для патчей следует приобрести пенопласт. Также понадобится клей.

Антенна Харченко для 4G модема

Антенна Харченко имеет свою многолетнюю историю. Прибор был разработан ученым, в честь которого устройство получило свое название. Среди других моделей данная антенна является наиболее простой и самой универсальной. Чтобы собственноручно собрать конструкцию, Вам понадобятся:

• Проволока в виде спирали
• Коаксиальный провод
• Стержневая рейка из дерева
• Инструменты

Перед тем, как выполнять сборку, рекомендуем четко и точно произвести расчет конструкции.

Как собирается антенна Харченко:

• Первый этап – определение поляризации и волновой частоты. Прибор должен быть линейным.
• В форме зигзага делается биквадратная антенна из меди. Все компоненты должны размещаться по углам, одним из них соприкасаться. Если поляризация горизонтальная, восьмерка будет стоять стоймя. Для вертикального типа конструкцию ставят на бок.
• Сторону квадрата нужно просчитать по соответствующей формуле: длина волны делится на 4.
• Сборка всего прибора. Должна получиться овальная форма.

В конструировании самодельных антенн в принципе ничего сложного нет. Самое главное – правильно подобрать материалы для изготовления и грамотно выполнить расчеты.

4G антенна своими руками для модема — Инструкция как усилить сигнал, Видео

Сегодня многие граждане пользуются беспроводным интернетом, но при этом стремятся повысить скорость его работы. Ведь отличный доступ гарантируется, когда модем близко расположен к базовой станции мобильного оператора. В связи с этим те, кто работает в интернет далеко от станции, довольствуются низкой скоростью. Есть ли технический способ, который поможет решить такую проблему? Лучший вариант – это 4G антенна собственными руками.

Что такое антенна Харченко и как она работает

Так называемая антенна Харченко, которая предназначена для 3G модема, является самодельной моделью. В ее устройстве нет ничего особенно сложного. Зигзагообразная конструкция была предложена ученым К.Харченко еще в 1960-е гг. Сегодня она достаточно популярна среди радиолюбителей не только благодаря своему простому устройству, но и отличной повторяемости, а также широкополосности. Последнее преимущество особенно хорошо относится к спиральной конструкции.

По собственному устройству модели могут достаточно сильно отличаться. Исходя от величины пластины, частотность конструкции значительно изменяется. Заодно нужно учитывать, что самодельные антенны могут включать в себя предметы, выполненные из пластика и металла.

Антенна для модема бывает разных видов. Наиболее простая – это — всенаправленная. Она может осуществлять прием и передачу сигнала во всех направлениях одинаково интенсивно. В частности, такой может быть простой четвертьволновой вибратор. Если пояснять упрощенно, это кусок провода, который обладает протяженностью четверть волны того сигнала, что принимается.

Секторная антенна может осуществлять ограничение излучения в конкретном секторе. В частности если за всенаправленным устройством выставить железный лист, то получится секторная конструкция. Ее сектор составит 180 градусов. Подобный железный лист называют экраном.

Наиболее эффективной является направленная конструкция. Благодаря правильному выбору экранной кривизны можно сделать узконаправленный луч, который будет излучать радиоволна.

Главные антенные узлы это:

• вибратор, на который происходит индуцирование, наведение волны электромагнитных колебаний, которые посылаются передатчиком сотового оператора;
• кабель вместе с узлом согласования, передающий индуцированный сигнал непосредственно от вибратора;
• узел сигнальной передачи с кабеля прямо на модемный вход;
• рефлектор, который устраняет помехи, а также отраженные сигналы для повышения приемной мощности.

Антенна Харченко собственными руками является превосходным приспособлением для всех, кто стремится обладать качественной связью без необходимости затрачивать крупные средства. Ее весьма просто изготовить даже обычному человеку, не обладающему соответствующими профессиональными навыками. Результат в действительности превосходный. Подобная конструкция прослужит на протяжении длительного времени.

Делаем внешнюю антенну

Как правило, внешняя антенна собственными руками для 4g модема наделена двумя квадратными компонентами. Выполненный расчет антенны Харченко на частоту 2100 МГц показывает, что размеры сторон компоненты должны равняться 53 миллиметров каждая.

Вместе с тем для уменьшения внутренней сопротивляемости антенны умельцы советуют делать не квадратные компоненты, а ромбовидные, у которых угол составляет 120 градусов.

Подробная инструкция изложена на данном видео:

Как усилить сигнал 4G?

Для того чтобы увеличить эффективное применение антенны для USB модема, ее оснащают рефлектором — стальной пластиной. Ее можно сделать из фольгированного текстолита. Дистанция между антенной и рефлектором должна быть 36 миллиметров. Для того чтобы создать дистанцию между антенной и рефлектором, можно применять какой-то колпачок или коробочку.

Усилитель 4g сигнала для модема обладает определенными особенностями устройства. В виде экрана может осуществлять работу всякая стальная пластина. Такой экран можно вырезать с помощью ножниц непосредственно из жести или из устаревшей кастрюли из алюминия с помощью болгарки либо вообще сделать из фанерный кусок или картонный материал и обклеить, использовав фольгу. Особой разницы не будет. Только бы он перекрывал помехи, которые идут. Специалисты советуют применять для антенны какой-нибудь ДВД-диск. Его одна сторона окутана фольгой из алюминия и прекрасно справляется с волновым отражением. Вдобавок он красиво выглядит и способствует существенному упрощению работы. Понадобится лишь намазать его клеем и укрепить на торце вставки-крышечки от бутылки из пластика, отрегулировать удаленность вибратора от усилителя добавлением добавочных шайб или срезанием лишней утолщенности.

Какие существуют требования к вибратору?

Специалисты советуют делать антенну Харченко из провода, выполненного из меди. Его поперечное сечение должно равняться 5 мм. кв. или быть с диаметром 2.5 миллиметра. Сразу стоит отметить, что можно брать утолщенность 2.3 миллиметра (сечение при этом — 4 мм кв), которая не очень значительно уменьшит параметры приема. Также допустимо осуществлять установку с сечением 2.5 мм кв, но это приведет к ухудшению сигнала, увеличив его затухание. Впрочем, для определенной местности это является вполне допустимым.

К антенне нужно выполнить припайку высокочастотного кабеля. Но тут может появиться проблема в виде оплетки. Ее у многих дешевых кабелей нельзя паять, используя канифоль. Решить эту проблему можно, если использовать простой F-конектор, накрутив его на кабель. К нему следует припаять кусочек провода из меди, а всю конструкцию непосредственно к антенне.

У пользователей зачастую возникает вопрос, какой именно кабель следует использовать, чтобы получилась панельная антенна 4G? Главное различие, с которым можно столкнуться — это размер волновой сопротивляемости, которая может быть пятьдесят либо семьдесят пять Ом. Для снижения утрат мощности лучше применять кабель с меньшей сопротивляемостью. Он лучше подходит по электрическим показателям, лучше гарантирует наименьшие потери сигнала. Но применяя один из таких типов кабеля лучше более точно сделать под него механические габариты вибратора. В этом случае потери сигнальной мощности будут наименьшими.

Получившуюся конструкцию нужно надежно зафиксировать, применив термоклей. После этого останется подсоединить антенну к модему и выполнить настройку на предельный уровень сигнала. Если модем не оборудован разъемом, предназначенным для наружной антенны, то следует попросту сделать три-четыре витка основной жилы вокруг USB модема.

Антенна для 3-4G модема

Удобным устройством для выхода в интернет является так называемый USB-модем, основанный на технологии мобильной связи 3G, и более современной технологии 4 поколения.

Разница в технологии 3G и 4G в основном заключается в скорости передачи данных. Так максимальная скорость 3G составляет 15-20 Мб/сек. , в то время как 4 поколение предлагает скорость передачи до 100 Мб/сек. Технически существует разница в частоте передачи и в ряде других параметров общетехнического плана. В настоящее время практически все операторы мобильного интернета: МТС, Билайн, Мегафон и Теле2, представляют технологии как GSM, 3G, так и 4G модема. Техническое обеспечение 3G и LTE различается, поэтому 4G имеет свою частоту работы.

Зависимость интернет-соединения по технологии 3G от множества факторов приводит к тому, что зачастую требуется использовать усилители сигналов. Что говорить о 4G LTE соединении, которое ещё более требовательно к качеству сигнала.

Интернет

Общие принципы усиления сигнала

Существует несколько способов увеличить мощность сигнала и создать стабильное соединение:

• Установить USB-модем как можно ближе к передающей станции, поднять его выше, поднести к окну;
• Купить систему усиления сигнала, выпускаемую промышленными способами;
• Создать приёмную внешнюю антенну самостоятельно, используя для этого подручные материалы, жесть от банок пищевых продуктов или медный провод в биквадрате Харченко.

Самодельный рефлектор

Усилитель сигнала работает по следующей схеме:

1. Внешняя антенна 3 g для модема улавливает слабый сигнал от передающей станции мобильной связи;
2. Сигнал поступает на репитер, при его наличии;
3. Усиленный сигнал с репитера поступает на модем.

Необходимо отметить, что при изготовлении антенны своими руками репитер, как правило, не используется. Как сделать антенну? Об этом ниже.

Важно! На качество сигнала оказывает влияние длина кабеля от компьютера до модема. Чем этот провод короче, тем лучше приём.

Виды антенн

Для использования в качестве рабочих материалов подходят разные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях прекрасно показали себя банки из-под кофе. Кабель показано применять телевизионный, высокочастотный. Антенна для 3g модема своими руками – это легко, но затраты времени и труда пропорциональны её эффективности.

Намотка антенны

Виды исполнения:

• Усилитель из обычной жестяной банки из-под кофе или консервов, вывешенной на высокочастотном кабеле за оконный проем. При этом на сам модем накручивается 3-4 витка проволоки. Недостатками являются непрезентабельный вид и громоздкость, с другой стороны баночная антенна для модема непритязательна и проста в изготовлении;
• Использование жестяной банки в качестве рефлектора, в этом случае в качестве антенны используется банка из-под пищевых продуктов из белого металла. В боковой стенке банки проделывается отверстие точно по сечению коробки модема. После чего модем просто вставляется в банку. Для временной фиксации можно использовать обычный пластилин или жевательную резинку. Хорошую фиксацию дает использование холодной сварки. Сам модем соединяется с ноутбуком или компьютером с помощью кабеля. Этот вариант антенны 3g своими руками более эффективный, чем вышеописанный, может дать до 20% прироста;
• Использование в качестве рефлектора спутниковой тарелки. Достаточно интересный способ, но требующий достаточно долгого и нудного настраивания расположения модема относительно фокуса тарелки. Кроме того использовать тарелку в качестве телевизионной уже не получится, так как в случае установки модема ее необходимо направить в сторону станции. В этом случае обязательна изоляция модема от воздействия внешней среды. Метод сложный, но в случае видимости передающей станции, куда ее достаточно направить, выдающий превосходный результат;
• Использование направленной антенны 3 g – это может быть как самостоятельно выполненная антенна, так и телевизионная, расчёт этой схемы антенны сложен, поэтому рекомендуется применение антенны для 3g заводского изготовления. Можно разобрать штыревую антенну и использовать части от неё. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
• Использование биквадратной антенны. Антенна Харченко известна с 60-х годов прошлого века. В плане качества и эффективности хорошо показала себя во время своей долгой службы. Антенна Харченко для 3g модема состоит из двух незамкнутых ромбов, состыкованных между собой одним углом. Позади рамы располагается рефлектор, который можно выполнить из листа жести или медного сплава. Самодельная 3g антенна великолепно показала себя в плане эффективности и затрат на изготовление. Расположение антенны: чем выше, тем стабильней сигнал: лучшего места, чем крыша многоэтажного дома, не найти. Направление антенны подбирается опытным путём. Направлять антенну придётся вручную. Биквадрат Харченко достаточно хорошо принимает сигнал три и четыре джи.

Модем в банке

Важно! При пайке учитывайте особенности металла, так большинство современных кабелей достаточно плохо паяются, но зато есть отличной конструкции фидеры, паять которые легко и просто. Не забывайте, что в разных случаях их использование облегчит жизнь.

Соединение антенны с модемом

Для соединения антенны и коннектора лучше всего использовать высокочастотный телевизионный кабель. Соединять элементы антенны и кабель лучше всего посредством пайки, этим достигается необходимая плотность соединения.

Существует несколько вариантов подключения модема к внешней антенне:

• Соединить коннектор с антенной можно простейшей намоткой витков оголённого провода на корпус модема – не самый удачный, но зато очень быстрый вариант;
• Создание высокоэффективного съёмного соединения, в этом случае нужен лист медной фольги, который аккуратно оборачивается вокруг коннектора и размечается с небольшим нахлестом. После чего полоска фольги пропаивается по длине и запаивается одна торцевая часть. К этому чехлу сверху припаивается кабель, идущий от антенны. Сверху, на расстоянии 5 мм, припаивается ещё одна полоска фольги, служащая экраном. Эффективность такого соединения USB-модема и антенны будет гораздо выше, чем намотка провода на модем. Это достаточно хорошая система подключения, возможно лучшая;
• Самым эффективным будет вариант использования стандартного переходника на антенну, но, к сожалению, этот способ подойдёт только для такого коннектора, в котором есть возможность подключения внешнего усилителя.

Важно! Необходимо отметить, что при навыках пайки тонких деталей, можно разобрать сам модем и припаять вывод антенны напрямую к внутренней антенне. Тест этого метода показывает значительное улучшение сигнала. Но этот способ не рекомендуется применять без достаточного навыка работы с микросхемами.

Вход антенны

Изготовление антенны Харченко для модема

3G модем работает на частоте 2100 МГц. Исходя из необходимого расчёта, общая схема антенны 3 g состоит из двух ромбов, соединённых центральной спайкой. Размеры стороны ромба составляют 35 мм, диаметр медного провода – 2-4 мм, внешний угол ромба – 120 градусов, при этом погрешность должна быть минимальной.

Антенна Харченко для 3g модема своими руками делается достаточно легко, относительная сложность заключается только в расчёте параметров и поиске необходимых материалов. Именно эта антенна 4g показана всем любителям сёрфинга в интернете в труднодоступных местах.

Вооружившись линейкой, транспортиром и ножницами по металлу, нарезаем проволоку. Для выгибания рамки антенны и удобства её пайки можно сделать простейший кондуктор, для этого необходима схема. По транспортиру и линейке размечаем деревянную доску по схеме, под необходимые размеры. Вбиваем 4 гвоздя или самореза по углам ромба, после чего навиваем на них распрямлённую проволоку.

Расстояние между нижней и верхней рамкой в месте соединения должно быть не более 3 мм. В это место припаиваем конец высокочастотного кабеля, прикрытый фидером. Наличие фидера позволит без проблем припаять провод к рамке, так как большинство современных проводов достаточно сложно припаять обычными методами.

Соединение кабеля и антенны

Для большей эффективности на расстоянии 3-5 см сзади устанавливается пластина медной фольги или фольгированного текстолита. Это рефлектор. Для того чтобы выдержать постоянное расстояние между рамкой и дефлектором, в месте соединения устанавливаем диэлектрическую прокладку или штырь необходимой толщины. К ней крепим рамку и дефлектор. Не забываем об изоляции штыря. Таким образом, прокладка является связующим звеном антенны, требования к ней соответствующие.

В некоторых случаях возможно добавление третьего и четвёртого ромба в антенну для улучшения очень слабого сигнала.

Так как основная  часть работы устройства будет проходить на улице под воздействием дождя, ветра и перепадов температуры, перед использованием его стоит покрыть слоем нитролака. Это обезопасит рамку и рефлектор от воздействия влаги.

Антенна Харченко

Рекомендуется! В частных случаях вместо проволоки применять медные пластины, так как они лучше принимают сигнал.

При необходимости параметры рассчитываются под необходимую частоту. Расчёт антенны не представляет труда. В настоящее время достаточно онлайн-калькулятора для расчёта параметров биквадрата для 4g модема. После чего соединяем кабель с модемом по рецепту, и усилитель готов.

Видео

Оцените статью:

Как сделать антенну для модема МТС в домашних условиях

Антенна для модема своими руками

Имеются другие случаи. Везде, где требуется улучшить качество приема, нужна самодельная антенна для модема. Правда, выдумано одно устройство, позволяющее повысить уровень сигнала. Подразумеваем рефлектор. Покупатели видели в магазине усилитель 3G, представляющий цилиндрическую поверхность: вдоль оси устанавливали модем-флэшку. Лучи собирались в центре, улучшая прием. Устройство пассивное, ценой превышает модем с пакетом на полгода интернета. Неудивителен вопрос обывателей величиной с гору, как может быть изготовлена антенна для модема своими руками.

Начнем биквадратной антенной Харченко, пригодной всем диапазонов цифровой связи. Экземпляр, ловящий WiFi, умещается коробкой лазерных дисков, удобно с точки зрения защиты от непогоды. Порекомендовали бы пользоваться онлайн калькуляторами, ведя расчеты. Поскольку найти достаточно сложно, взяли труд рассчитать для некоторых случаев параметры, дальше читатели обобщат на любую частоту, потому что соотношения станут очевидными. Частоты WiFi.

• Частота 2,6 ГГц, длина волны 115,3 мм. Сторона квадрата составит четверть длины волны: 28,82. Для получения общей длины восьмерки умножаем одну сторону на 8, получается 230,6 мм. Берем запас, получается 235 мм. Расстояние до рефлектора составит 0,15 — 0,2 длины волны. Берем нечто среднее — 0,175. Получается 20,2 мм.
• Частота 2,45 ГГц, длина волны вычисляется делением скорости света на число. Приближенно скорость света вакуума равна 3 х 10 8 м/с, точное значение – 299792458. Вычисляем длину волны… получается 122,36 мм. Далее ведем расчет проторенным путем. Получаем сторону квадрата, деля длину волны на 4 – 30,6 мм. Длина проволоки подсчитывается умножением на 8, получается 245 мм, берем запас — 250. Расстояние до рефлектора составит 112,36 х 0,175 = 21,413 мм.

Сложно согнуть проволоку под прямым углом. Рекомендуем использовать при изготовлении антенны для модема тиски, плоскогубцы, молоток. Наравне с линейкой и уголком, конечно. У многих возникает вопрос, какой толщины должна быть сама проволока. Попробуем ответить! Снижение частоты диаметр повышает, на 2600 МГц параметр составляет 2,75 мм; осваивающим 1300, следовательно, следует взять 5,5 мм. Приведем несколько значений.

Аналогично получим результат для любой частоты. Понятно, нарушение толщины, удаление от расчетных значений к фатальным последствиям не приведет, однако и слишком увлекаться не стоит. Чтобы потом не говорить, что на сайте ВашТехник приведены неправильные значения… По нашим сведениям, на территории РФ часто применяется стандарт GSM 1800, посмотрим, какая биквадратная антенна Харченко должна быть на рабочей частоте (модем 3G).

Частота 1800 МГц, находим длину волны: 299792458/1800000000 = 166,6 мм. Находим сторону квадрата делением на 4, получается 41,6 мм. Суммарная длина проволоки составит 333,1 мм. С запасом выйдет 335 мм. Расстояние до рефлектора составляет 166,6 х 0,175 = 29,15 мм. Толщина проволоки указана выше. Конструируйте на здоровье.

Прочие длины волн повременим рассматривать, порядок расчета очевиден. Приведем пару замечаний по конструкции самодельной антенны для модема. Если биквадрат один (и больше встретим), напоминает восьмерку – не более. В центральной точке пересечение отсутствует. Просто проволока сближается, не касаясь, затем разбегается вновь в стороны. Напоминает, действительно, положенную набок восьмерку (поляризация WiFi вертикальная). Для другой поляризации — горизонтальной — размещаем восьмерку вертикально.

Провод для антенны лучше брать изолированный. Подойдет жила кабеля нужной толщины. Необязательно материал должен быть медь, просто олимпийский металл не подвержен электрохимической коррозии (всегда является акцептором). Защитить сооружение нужно в любом случае. Как было сказано выше, модели WiFi помещаются в коробку лазерных дисков, которую для верности заклеим.

Восьмерка стоит на изолированных стойках, которые можно размещать в любом месте, однако проще использовать две опоры в области сближения (посередке). Один край подсоединяется к экранам кабеля и антенны, второй служит для снятия сигнала. Оба вывода находятся близко друг от друга, почти соприкасаются, электрический контакт в месте пересечения отсутствует.

Усиление сигнала повысится, если использовать два биквадрата. Центральная часть выполняется указанным образом, дальше восьмерки пересекаются (!) крест-накрест, но в месте контакта надежно изолируются два провода друг от друга. Диаграмма направленности сужается, повышая усиление. Хороши методики ловли вышки, которая виднеется на горизонте. Удастся направить антенну модема точно — прием непременно улучшится.

Подключение устройства ведется стандартным 50-омным кабелем. В идеале неплохо померить КСВ, затем довести до значения, меньшего 2. Устройство антенны для модема может быть иным, приводили в недавнем обзоре конструкции, напоминающие используемые сотовыми телефонами. Излучающие площадки, объединенные согласующими линиями.

Заканчивая обзор, подчеркиваем: стандарты сотовой связи, WiFi напоминают друг друга. В обоих случаях поляризация вертикальная. Сделано для уверенного приема в любой точке. При распространении волны вокруг планеты конфигурация сохраняется. Вертикальная поляризация перпендикулярна грунту. При разговоре по рации старайтесь так держать антенну.

Доподлинно известно — туповатые индивиды склонны выполнять простейшие процедуры неверно. Действуя напоказ, держат рации горизонтально, выворачивая немыслимым образом. Придерживайтесь проверенных решений. Иногда проще сделать пару шагов. Луч редко меняет поляризацию, иначе отрасль радиовещания давно учла бы нюанс (рации авто, например).

Внешняя антенна для 4g lte модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятакчк4а диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Изготовление антенны для 4G- модема своими руками

Не секрет, что главным критерием эффективной работы современного 4G-роутера, будь то Билайн, Мегафон, МТС и др. является не количество показанных управляющей программой процентов, децибел и палочек на шкале wi-fi, а реальное увеличение скорости. И несоответствие параметров скоростного режима с натуральными показателями приобретенного модема еще не причина отказываться от того или иного поставщика интернет-услуг. Если имеется сигнал, то вполне реально усилить его, повысив при этом скорость и качество, с помощью антенны, сделанной своими руками.

• Для начала необходимо проделать на дне жестяной банки (можно из-под кофе) отверстие для втулки из жести, которую нужно будет припаять.
• Затем, по центру между дном и верхней частью, сделать сечение, совпадающее с размерами 4G-модема.
• После, в проделанное отверстие вставить сам маршрутизатор входом наружу и направить усилитель в сторону вышки оператора.
• В итоге подключить устройство к компьютеру с помощью USB-кабеля как можно меньшей длины.

Скоростной интернет в современном мире является неотъемлемой частью жизнедеятельности человека. Известно, что подключение к Всемирной паутине на компьютере происходит посредством модема, который подразделяется на стационарный и беспроводной. Если это кабельное оборудование, здесь все довольно просто и скорость высокая.

Если используется переносной модем (2G, 3G или 4G), то не всегда получается получить качественное высокоскоростное соединение. И здесь на помощь может прийти банальная антенна.

Антенны – это устройства для усиления сигнала. Они бывают разных типов.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью.

Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала. Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам.

Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой. Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого.

Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство.

Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками. Если нет куска металла, возьмите плотный картон и обклейте его фольгой. Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления.

Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным.

Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи. Никогда русский человек при возможности сэкономить не откажется от этого.

Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

штыревая антенна и антенна Харченко

При возникновении проблем с беспроводной связью по сети интернет их решением станет антенна для модема gsm и иных видов сигналов. Часто у потребителей встает вопрос, как выбрать хорошую модель для 4g или 3g, и насколько подходящей альтернативой может стать изготовление баночной антенны или иного типа конструкции для модема своими руками.

Вариант размещения устройства на подоконнике

Зачем нужны антенны для 3G/4G модемов

Хотя самые востребованные операторы 4g и 3g связи покрывают большую часть территории России, в ряде малонаселенных местностей возникают проблемы со скоростью и стабильностью получения сигнала, кое-где он отсутствует полностью. Также трудности с сигналом могут быть вызваны преградами естественного или искусственного происхождения на его пути или территориальной отдаленностью провайдера. Нестабильность сигнала и низкая эффективность работы в веб-пространстве, являющиеся следствиями таких явлений, подталкивают к решению о приобретении антенны для 3g. Она может принимать и направлять сигнал, обеспечивая тем самым устойчивость соединения. По внешнему виду такие изделия бывают похожими на антенны для телевизора или могут иметь несколько иную конструкцию.

Важно! Альтернативой покупке готового устройства может быть изготовление антенны для 3g модема своими руками. Существуют разные варианты исполнения, например, панельный, с использованием штыря или проволочной конфигурации из двух квадратов.

Типы антенн-усилителей для модема

По критерию способности ловить и направлять сигнал в разные стороны антенны делятся на всенаправленные и секторные. Последние могут отграничивать излучение лишь в некотором секторе пространства.

Направленные антенны для модемов

Направленная конструкция представляет собой один из вариантов секторных антенн. Она обладает наибольшим КПД из всех. Произведя расчет антенны с помощью калькулятора и определив необходимые размеры, можно изготовить устройство, создающее сфокусированный луч волнового излучения.

Всенаправленные антенны

Такие конструкции отличаются наибольшей простотой и способностью одинаково эффективно принимать и перенаправлять сигнал в разные стороны. Простейшим вариантом является штыревой или проводниковый элемент, чья длина составляет 25% от таковой, свойственной волне, используемой модемом. Если за подобной антенной установить экран из листового железа, выйдет секторная конструкция, сегмент действия которой имеет величину 180 градусов.

Всенаправленная 3g модель

Характеристики внешних усилителей для модема

Основными параметрами, характеризующими работу внешней антенны, следует считать восприимчивость, определяющую качество улавливаемого сигнала, и коэффициент усиления, описывающий сигнал, перенаправляемый устройством. Обе эти величины полагается измерять в dBi.

Важно! Характеристика, описывающая, насколько чувствительной является антенна, является отрицательной величиной (в отличие от усилительного коэффициента). Объединяет эти величины то, что высоко ценится большое значение модуля числа. Например, восприимчивость в -85 dBi будет предпочтительнее, чем -70. В свою очередь, коэффициент в 10 dBi ценится выше, чем в 5.

Как подобрать антенну для модема

Если вместо изготовления самодельной 3g антенны было решено устанавливать покупную, потребитель должен иметь представление о критериях выбора лучшего устройства:

1. В первую очередь нужно знать, для какой частоты выбирается установка. Если в местности присутствует сигнал джи 4, лучше выбрать модем для него. Важно не забывать, что у двух наиболее популярных операторов, предоставляющих 4G (lte), разные частоты: Мтс работает с волнами в 2600 мегагерц, а Мегафон – 800. Выбрать оператора можно, сравнив качество покрытия конкретной местности, опираясь на информацию на сайтах компаний и отзывы потребителей. 3G работает с волнами в 2100 МГц. Кроме того, есть антенны, работающие с большим диапазоном частот, но усилительный коэффициент у таких устройств ниже. Они подойдут для эксплуатации в условиях, когда надо усилить средний сигнал, но не при слабом или полном его отсутствии.
2. Часто у потребителей стоит выбор между установками YAGI и MIMO. Изделия первого вида имеют высокий усилительный коэффициент (11-17 единиц) и требуют всего одного гнезда для подключения. Если у модема два гнезда, подсоединять разрешается к любому. У MIMO коэффициент меньше (примерно 9), но при работе с 4G они демонстрируют значительное увеличение скорости работы интернета. Для использования с 3g они вообще не предназначены, соответственно, в этом случае предпочтение отдается YAGI. При работе с 4G нужно ориентироваться на силу сигнала: если время от времени он исчезает совсем, стоит предпочесть модель YAGI.

Важно! Иногда практикуют размещение пары YAGI-агрегатов с применением технологии MIMO, объединяющее преимущества обоих способов. Монтаж такой конструкции будет стоить вдвое дороже, чем установка одиночной антенны.

Установка MIMO

Простая внешняя 4g антенна своими руками

Раздумывая, как сделать антенну самостоятельно, нужно оценить, какие исходные материалы имеются в доме. Если потребитель интернет-услуг располагает корпусом от пришедшего в негодность компьютера дома или на даче, можно использовать его в качестве основы для антенны. Понадобится приобрести в магазине usb-шнур для усилителя сигнала и ножницы, режущие по железу.

Потребуется вырезать из задней стенки корпуса конструкцию, в основе которой – прямоугольник 24 (ширина) на 20 см, от которого вниз отходит тонкая длинная часть 7 (ширина) на 14 см. В этой «ножке» проделываются квадратное отверстие под кабель (2 на 2 см), а также дыры для тонкой металлической изгибающейся конструкции (габариты последней – 23 см в длину на 2 в ширину), вырезанной из того же корпуса, и для стопорного болта. Схема раскройки корпуса на компоненты весьма проста, соответствующие отметки можно делать карандашом.

Панельная антенна 4g своими руками

Чтобы сделать такую конструкцию для 4g модема, потребуется приобрести оцинкованные железные листы. Их должно быть достаточно для того, чтобы вырезать 4 заготовки габаритами 118 на 70,5 мм, а также панельную основу 290 на 334 мм. Также потребуются фольга из меди (квадрат со стороной 3 см), проволока из этого же металла (диаметр 2 мм), пенопласт для четырех заготовок и клей. Сначала вырезают составляющие из листов железа. Затем на бумаге делают набросок усилителя реалистичных габаритов. На него кладут заготовки, а проволоку изгибают по линиям и припаивают. Кабельный штекер припаивается в специально просверленное отверстие. Пенопластовые кружки приклеиваются к основе в местах расположения заготовок, а сверху размещается усилитель.

Антенна Харченко для 4g модема своими руками

Простым решением самодельного устройства может быть антенна Харченко для 3g модема, конструкция которой основана на проволочном биквадрате.

Требования к вибратору

Для изготовления антенны Харченко для 3g модема своими руками важно правильно выбрать проводник, из которого будет изготовлен вибратор, – это  ее основа.

Вид металла

Для данных устройств применяют медные или алюминиевые детали. Поскольку биквадрат имеет малые размеры, а соединение деталей удобнее реализовывать посредством пайки, для антенны лучше подойдет медный провод.

Форма и площадь поперечного сечения

Рекомендуемые параметры провода – 2,3-2,5 мм диаметра, при этом верхняя граница является предпочтительной – в этом случае сигнал будет надежнее. Порой умельцы делают антенны из провода в 2 мм, но такое приемлемо не для любой местности. В большинстве случаев такой сигнал будет недостаточно надежным.

Основные размеры

Чтобы их рассчитать, нужно знать частоту и длину волны. Сторона квадрата должна быть равна 25% последней. Опираясь на эти габариты, из медной проволоки подготавливают биквадрат-восьмерку с соприкасающимися углами. Если нужна горизонтальная поляризация, конструкцию ставят стоймя, если вертикальная – в боковое положение.

Требования к кабелю для антенны Харченко

Подойдут изделия с сопротивлением от 50 до 80 Ом. Лучше выбрать вариант из меньшей части этого диапазона – так потери сигнала будут менее выраженными.

Особенности конструкции рефлектора

Для экранирования подойдет любая пластина из металла, будь то вырезанная из жестяного листа, алюминиевой посуды или фольгированного картона. Хорошо подойдет DVD-диск, закрепленный на торце крышки от газировки. Нужна регулировка удаленности отрезанием избытка толщины или установкой добавочных шайбочек.

Изготовление вибратора

Для максимальной симметричности проводок размечают маркером, ставят на него пассатижи и делают изгиб под прямым углом. Выверять изгиб нужно с помощью треугольника.

Подключение кабеля и рефлектора

В крышке сверлят дырку для провода, продевают его кончик и разделывают, обнажая основную жилу с экраном, залуживают и проводят пайку. Затем на вибратор натягивают крышечку, скрепив клеевым составом. Диск приклеивают к торцу крышки.

Способы передачи 3G сигнала с антенны на модем

Подготовленная конструкция реализует прием сигнала и направление его по соосному проводу. Теперь надо добиться того, чтобы модем его поймал.

Способ передачи информации по проводному каналу

Его реализация зависит от наличия разъема для соединения с внешней антенной.

Вариант №1

Кончики кабеля спаиваются с разъемом, и устройство подсоединяют через него. Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Разбирают кабель и спаивают центральную жилку с микросхемными компонентами. Без соответствующих компетенций операцию производить не рекомендуется.

Способ передачи информации по беспроводному каналу

Можно вырезать два электрода из консервной банки или листа фольги. Длина их может быть 7,5 см, а ширина – 4,5 и 2,7. Их спаивают с выходами соосного кабеля, и они направляют усиленную волну на модемную антенну. Обязательно нужно развести электродные компоненты на некоторое расстояние.

Упрощенная конструкция электродных концов

С модемной стороны кончик кабеля разделывают на 10 см, основную жилку обматывают вокруг корпуса. К экранной части припаивают загнутую жестяную полосу около 8 см. Когда антенна готова, модем вставляют в соответствующее гнездо компьютера и делают тест приема сигнала.

Конструкция Харченко

Необходимые инструмент и материалы

Мастеру для устройства Харченко понадобятся медный проводок длиной хотя бы 30 см, соосный кабель для подключения телевизора (1-2 м длиной), крышка от бутилированной воды, ненужный двд-диск (или кусок металлической пластины или фольги сопоставимого размера), паяльник, пассатижи, острый ножик, маркер и клей для пластмассовых изделий.

Простая самодельная антенна не потребует дорогостоящих ресурсов и увеличит скорость интернет-соединения. Такое решение весьма оправдано для использования на даче или в местности с трудностями связи.

Видео

Установка антенны

4G LTE | NetXL Blog

Устранение неполадок с производительностью антенны 4G может оказаться затруднительным. Когда ваша LTE-антенна работает не так, как вы ожидали, становится совершенно ясно, что вы работаете с силами, которых не видите. Большинство людей будут пытаться решить проблему методом проб и ошибок, пока их производительность не станет приемлемой, только чтобы затем забыть, что они сделали для решения проблемы.

В этой статье мы укажем вам верное направление. Воспользовавшись парой удобных бесплатных инструментов и проявив немного терпения, вы сможете оптимизировать производительность своей антенны 4G и получить то соединение, которое вы заслуживаете.

Ориентация антенны на ближайшую к вам мачту сотовой связи — важный первый шаг.

В нашем видео-руководстве по настройке антенны 4G, приведенном ниже, мы обсуждаем важность определения местоположения локальных мачт сотовой связи, прежде чем идти дальше с оптимизацией антенны.

Ваша антенна взаимодействует с мачтами сотовой связи в вашем районе. Если у вас направленная антенна, то она может посылать и принимать радиочастотную энергию только в том направлении, в котором она направлена.Следовательно, если ваша антенна не ориентирована на местную мачту сотовой связи, она не сможет эффективно взаимодействовать с ней. Конечно, это отрицательно скажется на характеристиках вашей антенны. Даже если ваша антенна является всенаправленной, вы, вероятно, заметите улучшение производительности, если переместите ее на сторону дома, ближайшую к ближайшей мачте сотовой связи.

Cell Mapper — это онлайн-инструмент, который вы можете использовать для определения местоположения всех сотовых мачт в вашем районе. После обнаружения обратите внимание на то, какие антенны передают сигнал для каких провайдеров.Если контракт на передачу ваших сотовых данных заключен с провайдером, который плохо представлен сотовыми мачтами в вашем районе, вам следует подумать о переходе к более широко представленному провайдеру. Использование провайдера, который плохо представлен в вашем регионе, оставляет вам меньше возможностей и меньше прав на ошибку, когда дело доходит до ориентации антенны.

Когда вы узнаете, где находятся местные сотовые мачты, и знаете, что у вас лучший поставщик данных в вашем районе, вам нужно будет рассмотреть различные варианты монтажа антенны 4G.

При установке антенны необходимо учитывать ряд факторов, но следующие рекомендации помогут упростить задачу.

Если вы разместите антенну в помещении, она должна будет взаимодействовать со своей сотовой мачтой через препятствия (в данном случае стены). Неудивительно, что это отрицательно скажется на характеристиках антенны. Установите антенну снаружи и проложите кабель к модему 4G в помещении, чтобы воспользоваться преимуществами производительности.

Если вы не можете установить антенну снаружи по какой-либо причине, то лучшим вариантом будет установка внутри окна на верхнем этаже вашего дома.Большинство антенн поставляются с присосками в качестве варианта крепления, поэтому вы можете прикрепить их к окну. Стекло будет меньше препятствовать прохождению сигнала, чем сплошная стена, поэтому это лучший вариант для установки внутри дома.

Если вы определили местонахождение окружающих мачт сотовой связи и у вас есть хороший поставщик услуг в вашем районе, этот шаг должен быть довольно простым. В случае направленных антенн, чем дальше вы находитесь от мачты сотовой связи, тем сложнее будет ее правильно сориентировать. Небольшие изменения угла ориентации могут привести к большим колебаниям производительности, поэтому вносите изменения медленно и постепенно, измеряя производительность в процессе работы с помощью простого инструмента, такого как speedtest.org, чтобы определить лучшую ориентацию.

Антенны часто поставляются с опцией крепления на опоре. Если вы можете установить антенну на столб, это поможет увеличить ее высоту. Чем выше ваша антенна, тем меньше (как правило) препятствий будет служить в качестве возможных препятствий.

Как только ваша антенна принимает сигнал, этот сигнал должен пройти к модему, чтобы быть модулированным в двоичную форму, чтобы сделать его доступным для чтения в вашей локальной сети. Для этой транспортировки вам понадобится кабель, и, если ваша антенна не была отправлена ​​с заводским кабелем, вы можете выбрать кабель для себя.Здесь вы получаете то, за что платите, поэтому выбирайте высококачественный коаксиальный кабель.

Поскольку коаксиальный кабель относительно дорогой и толстый, его минимальное использование дает множество преимуществ, помимо минимизации ухудшения сигнала.

Хотя сами антенны 4G (обычно) имеют IP-рейтинг различных уровней защиты от атмосферных воздействий, многие модемы 4G не имеют такой же защиты.

Однако, если вы можете разместить свой 4G-модем снаружи и как можно ближе к антенне, вы можете значительно сэкономить.Вам нужно будет только приобрести кабель Ethernet с экранированной витой парой (STP). Более высокая категория обеспечит большую скорость, а большее экранирование обеспечит большую защиту от затухания.

Прочтите в нашем блоге о структурированных кабелях, чтобы узнать больше о кабелях Ethernet и их категоризации, чтобы выбрать правильный продукт.

Узнайте больше о кабелях Ethernet с неэкранированной витой парой (UTP) и других типах в нашем специальном сообщении в блоге.

Приведенные выше рекомендации решат большинство проблем с производительностью антенны 4G и могут считаться 20% усилий, которые возвращают 80% результатов.Помимо уже упомянутых шагов, вы можете сделать еще несколько вещей, которые могут улучшить производительность.

Несмотря на все усилия, чтобы работать в гармонии с физикой антенн 4G, все еще существует множество факторов, не зависящих от нас, которые влияют на производительность. По этой причине, если вы испробовали все, что мы уже упомянули, но все еще не получили ожидаемых результатов, возможно, пришло время подумать нестандартно.

Эти вышеупомянутые факторы являются причиной того, что установка антенны может показаться скорее искусством, чем наукой.Иногда вы обнаруживаете, что на самом деле лучше работаете с местоположениями, которые не имеют интуитивного смысла. Установив антенну на противоположной стороне здания от мачты сотовой связи, вы действительно сможете добиться лучших результатов. В большинстве случаев, конечно, это не так, но это случается достаточно часто, чтобы мы здесь упоминали об этом.

Средний потребитель обычно покупает антенну, основываясь только на ее максимальном усилении. У нас есть сообщение в блоге о завышенной важности усиления антенны, когда речь идет о производительности, и о недооценке сильных диаграмм направленности.

Короче говоря, высокое усиление преувеличивает существующую диаграмму направленности антенны.

Диаграмма направленности антенны — это форма радиочастотного (РЧ) поля, которое она распределяет в трехмерном пространстве.

При производстве антенны ее диаграммой направленности можно манипулировать конструктивно, чтобы преувеличить ее силу в определенных плоскостях и / или направлениях (именно так изготавливаются направленные антенны и отличаются от всенаправленных антенн).

Плохая диаграмма направленности лишь слегка преувеличивает силу в определенном направлении или плоскости, что приводит к потере энергии.

Большее усиление антенны преувеличивает диаграмму направленности, поэтому большее усиление антенны с неэффективной диаграммой направленности просто преувеличивает радиочастотное поле в бесполезных направлениях.

Антенны Poynting известны во всем мире своими превосходными диаграммами направленности и настоятельно рекомендуются. Вы можете быть уверены, что диаграмма направленности антенны Poynting не будет слабым звеном в цепочке характеристик антенны, как это часто бывает с антеннами LTE других производителей.

Направленная LTE-антенна Poynting XPOL-2-5G

Две антенны можно настроить для работы в унисон, объединяя их возможности для получения лучших результатов.

IO (вход / выход) одной антенны будет объединен с антенной другой для создания так называемого MIMO (Multi-Input / Multi-Output). Благодаря двойному количеству приемных / передающих узлов антенна способна достигать значительно более высоких скоростей передачи данных.

Многие современные антенны, такие как Poynting XPOL-1-5G, производятся с предустановленными возможностями MIMO, несущими два антенных узла в одном корпусе.Такие антенны превосходят свои аналоги из SISO, что подводит нас к нашему заключительному пункту.

Последнее средство, но если вы перепробовали все из этого списка и все еще не получили никакой радости, возможно, ваша модель антенны 4G не подходит для вашего приложения.

Скоро у нас будет руководство по покупке антенны, которое поможет вам сделать осознанную покупку лучшей антенны для вас. А пока не забудьте связаться с нами напрямую, чтобы получить индивидуальный совет о том, какую антенну выбрать.

Если вы еще не приобрели антенну, подумайте о покупке антенны MIMO с сильной диаграммой направленности, такой как Poynting XPOL-1-5G, если вы ищете всенаправленную антенну, или Poynting XPOL-2- 5G, если вам нужна направленная антенна. Помните, что если вам нужна антенна, которая может усилить сигнал WiFi, вам нужно будет искать антенну, которая покрывает частоты WiFi и указана как антенна WiFi, а не антенна 4G / LTE.

Если производительность вашей антенны 4G вас не устраивает, попробуйте следующие советы.Уверены, что они помогут.

Если все, что здесь обсуждается, вас немного ошеломило, мы были бы рады, если бы вы связались с нами напрямую, чтобы получить индивидуальный совет о том, какую антенну 4G купить, а также какие из вышеперечисленных настроек, скорее всего, будут иметь наибольшие, наиболее немедленное воздействие на вас.

Ознакомьтесь с полным ассортиментом антенн здесь.

Как выбрать антенну 4G LTE?

4G LTE Тарифы на передачу данных от известных дилеров, таких как Unlimited LTE Advanced , обеспечивают качественное интернет-покрытие
для сельских и мобильных пользователей в США.Большинство пользователей получают отличный сервис с качественным
модем и симкарта. Но некоторые локации
нужен усилитель сигнала антенны или сотового телефона для достижения качества данных
возможность подключения, которую желает большинство пользователей. В
проблема в том, что информации много, не вся она ясна, и
часть этой информации просто неверна.

Переход через
Jargon

Вы открыли статью об услугах передачи данных 4G и обнаружили, что сами
перегружены такими терминами, как «мультиплексирование с частотным разделением каналов, 3GPP, фемтосоты,
Пикосоты или платформы LTE с поддержкой MIMO? Что ж, можешь расслабиться, я собираюсь разрезать
через весь техно-жаргон и объясните, что вам нужно знать.Затем вы можете решить, нужен ли вам
антенна и / или усилитель сигнала, и какой из них наиболее подходит для вас
основанный на нескольких простых идеях.

Беспроводной сигнал

Сигналы сотовой связи находятся в диапазоне частот УВЧ (Ultra
Высокие частоты). УВЧ-сигналы являются
самый сильный, когда приемник (в данном случае ваш беспроводной модем) находится в прямом
прямая видимость (LOS) вышки сотовой связи.
Беспроводные сигналы могут отражаться от предметов в окружающей среде, и это может
создавать покрытие, когда вы находитесь вне зоны прямой видимости (NLOS).Но это
может также искажать и создавать копии сигнала посредством отражения, преломления,
дифракция, поглощение и рассеяние.

Когда сигналы клеток отражаются, они
перевернуть как зеркальное отображение. Это
называется «не в фазе». Противофазные сигналы могут ослабить и даже нейтрализовать
исходный хороший сигнал за счет «замирания частоты». В качественных беспроводных системах есть технологии
включены, чтобы помочь уменьшить деструктивные эффекты замирания частоты, но
есть также шаги, которые вы можете предпринять.

Барьеры

Хотя УВЧ сигналы проходят сквозь стены большинства деревянных домов, некоторые
материалы создают барьер.Металл,
бетонные и каменные стены ограничивают проникновение сигнала и отрицательно влияют на
прием.

Искусственные барьеры — не единственная проблема. Природные препятствия, такие как холмы, долины,
каньоны, а также листва деревьев также блокируют или снижают прием.

Местоположение

Местоположение — ключ ко многим вещам в жизни, а беспроводные данные — нет.
разные. Это означает ваш первый шаг в
Для улучшения зоны покрытия необходимо рассмотреть два местоположения — ваше и вышку (и) сотовой связи. Вы можете запросить местные сотовые компании или
самостоятельно исследовать локации башен (есть пара хороших сайтов для
поиск вышек сотовой связи в конце этой статьи).Вам нужно знать, как далеко
башня находится от вашего местоположения и того, что находится между этой башней и вашим модемом. Самый простой и первый шаг, который вы можете сделать
улучшить качество сигнала — добиться доступа «прямой видимости» к ближайшему
башня. Я помог клиентам достичь
значительное улучшение скорости передачи данных в Интернете, просто переместив их
беспроводной модем в более высокое место в доме. Одна женщина из Теннесси, которая жила в
бетонный блок домой увеличился с 1,5 мб скорости загрузки до 17 мб, переместив ее
модем к окну.

В доме слева можно было переместить модем, подрезать деревья или поставить антенну над деревьями.

Какой тип сотовой антенны вам нужен?

Мы можем разделить наружные сотовые антенны на две категории:
Всенаправленные и направленные (обычно называемые антеннами Яги).
Всенаправленные антенны могут получить доступ к нескольким ближайшим вышкам сотовой связи для создания
сильный сигнал. Направленные антенны могут получить доступ к вышке сотовой связи с более длинного расстояния.
расстояния. Чем дальше ваше местоположение
тем более вероятно, что вы захотите использовать одну или несколько направленных антенн.Усилители сигнала сотового телефона также могут быть полезны
в улучшении вашего охвата данными. Вы можете принять решение о добавлении одного на основе
по вашим уникальным критериям.

Критерий # 1

Какая у вас мощность сигнала? Лучший способ измерить
уровень сигнала — арендовать или купить измеритель радиочастотного сигнала. Попробуйте несколько мест по соседству
включая подъем так высоко, как вы можете безопасно подняться. Если ваша собственность
окруженный деревьями, вы можете поискать поблизости возвышенность, чтобы увидеть, сможете ли вы
получить хороший сигнал над деревьями.это
также вероятно, что есть местный продавец антенн, который может выйти и взять
эти измерения для вас, подняв антенну, чтобы найти хорошее место.

Уровни сигнала

• от 0 до -90 дБ: Этот сигнал сильный и указывает на один или
  больше вышек сотовой связи рядом с вами.
  Всенаправленная антенна будет хорошо работать в этом диапазоне и будет
  также облегчить работу с несколькими операторами.
• от -91 до -105 дБ:
  Этот сигнал слабый и, скорее всего, потребуется направленная антенна.Вам также может пригодиться усилитель сигнала.
• -106to
  -135db: этот сигнал очень плох для
  несуществующий. Направленная антенна с
  усилитель сигнала потребуется для улучшения этого сигнала. у меня было
  клиентов, которые успешно усилили сигнал с вышек, которые были в этом
  диапазон, в то время как другие не могли.

Выбирая оборудование, обращайте внимание на качественный брендовый бренд.
товары с хорошими отзывами и гарантией возврата денег. Остерегайтесь небрендовых или
оборудование под маркой дилера (white-label), так как оно часто бывает низкого качества
подделки.

Критерий № 2

Используете ли вы несколько операторов связи? Есть две причины, по которым вы можете захотеть
для увеличения количества операторов. Ты первый
может захотеться усилитель антенны сотового телефона для гостей, у которых другой
перевозчик, чем вы. Далее идут модемы
которые используют сим-карты нескольких операторов связи.
Эти модемы выберут самый сильный сигнал или «свяжут» несущую.
сигналы для повышения скорости передачи данных. если ты
находятся в диапазоне от 0 до 90 дБ, всенаправленная антенна облегчит это
модемы.В противном случае вам понадобится
несколько направленных антенн, настроенных или нацеленных на башню каждого авианосца (многие
башни принимают несколько перевозчиков).

Советы по установке

При установке антенны на опоре выбирайте опору, которая не только может
справиться с весом антенны, а также с погодой, к которой эта башня будет
быть подвергнутым. Сильный ветер и молния — ваши самые большие проблемы. Направленная антенна, которая качается или
колеблется, будет серьезно потеряна сигнал.
Прочный металлический столб, приклеенный к земле или прикрепленный к зданию.
с кронштейнами и растяжками (при необходимости) может обеспечить достаточную поддержку при высоких
ветры.

Для защиты вашего оборудования и дома от удара молнии
необходимо будет заземлить ваш столб и установить грозозащитный фильтр на ваш
кабель. Ваш заземляющий провод должен быть подключен к заземляющему полюсу, который обычно выходит из строя.
6-10 футов в землю. Сетевой фильтр встроен в ваш кабель и
подключается к заземляющему проводу.

Есть ли у вас другие антенны?

Если у вас есть местная телевизионная или радиоантенна, вы захотите установить разнонаправленную
антенна на расстоянии не менее 10-20 футов, чтобы уменьшить вероятность помех от
и этим другим сигналам.Убеждаться
на пути направленной антенны нет ближайших антенн. Если вы устанавливаете внутреннюю Wi-Fi трансляцию
к антенне сотовой связи, старайтесь поддерживать расстояние не менее 50 футов между
эти две антенны и поместите их так, чтобы направленные антенны были направлены в сторону от внутренней части.
антенна.

При размещении вышки и модема помните, что расстояние кабеля также
добавляет к потере сигнала. Правило здесь — кабель
пробег должен быть достаточно длинным, но не более.

Предоставлено The Repeater Store

РЕЗЮМЕ

Решение для получения хорошего беспроводного сервиса передачи данных в сложных условиях.
местоположение часто можно найти с помощью небольшого исследования и некоторых проб и ошибок
ваша часть.Хотя беспроводные данные не являются
возможность для всех, сегодняшние технические достижения делают ее реальностью для
наиболее. Если вы ищете решения, квалифицированный и полезный сервис
такой провайдер, как Unlimited LTE Advanced, также может быть хорошим ресурсом, так как нас нет
общаемся с пользователями, которые нашли свои уникальные решения для широкого
разнообразие ситуаций.

Сотовая башня
Расположение сайтов

https://www.cellmapper.net/map

http://www.antennasearch.com/default.asp

Amazon.com: Proxicast 10 дБи 3G / 4G / LTE Всенаправленная стационарная наружная антенна из стекловолокна с высоким коэффициентом усиления для Verizon, AT&T, Sprint: Домашнее аудио и кинотеатр

Простая в установке 24-дюймовая всенаправленная антенна Proxicast с постоянным креплением улучшает передачу и прием сигналов для всех частот 3G и 4G / LTE на Verizon, AT&T, Sprint, T-Mobile, US Cellular, Bell Mobility, Rogers, Telus, Sasktel, Telcel, Movistar, Digicel, IUSACELL и многие другие операторы сотовой связи по всему миру.

Эта антенна также подходит для нелицензированных радиоприложений 900 МГц (ISM), таких как LoRa / Helium и использование диапазона WiFi / ISM 2,4 ГГц и GPS.

Всенаправленная конструкция обеспечивает высокое усиление без необходимости расположения вышек сотовой связи и проблем с юстировкой направленных антенн.

Его компактный размер и глянцево-белое покрытие прекрасно вписываются в любую среду и делают его идеальным для многих наружных применений, включая крыши зданий, опоры, прицепы наблюдения, колодцы, удаленные телеметрические устройства, счетчики, дома и офисы.

С соответствующим переходным кабелем (не входит в комплект) эта антенна совместима с сотовыми USB-модемами и точками доступа Mi-Fi, внешними сотовыми модемами 3G / 4G, маршрутизаторами и усилителями сигналов от таких компаний, как CalAmp, Cisco, Cradlepoint, Digi, MoFi, Netgear. , Novatel, Pepwave, Proxicast, Sierra Wireless, SureCall и ZTE.

Требуется прямое коаксиальное проводное соединение с существующим модемом, маршрутизатором, усилителем / усилителем.НЕ БУДЕТ увеличивать прием сотовых телефонов — им требуется активный усилитель / усилитель.

Совместимо ли это с моим устройством? — Электронная почта Proxicast для проверки перед заказом.

Примечание. Используйте перекрестный кронштейн XBOOM (ASIN B079WTQ4CM), чтобы установить 2 идентичные антенны, разделенные расстоянием не менее 22 дюймов для достижения наилучших результатов LTE MIMO.

Внешняя антенна для широкополосного доступа 4G / 5G: улучшение сигнала и скорости

Внешняя антенна может помочь повысить скорость и надежность домашнего широкополосного подключения 4G или 5G.

Если вы используете домашний широкополосный сервис 4G или 5G, такой как Three’s HomeFi (Huawei B311), Three’s Huawei B535, Vodafone GigaCube или EE’s 4GEE Home, подключение внешней антенны к маршрутизатору может помочь повысить как скорость, так и надежность. ваше интернет-соединение.

При выборе внешней антенны есть широкий выбор различных вариантов антенны. Для начала вам нужно решить, хотите ли вы купить всенаправленную антенну или направленную антенну.Вы также должны проверить диапазоны частот, поддерживаемые антенной, количество разъемов, которые она имеет, и поляризацию антенны. Тип разъема, используемого антенной, также важен (большинство маршрутизаторов 4G и 5G имеют разъем SMA или TS9).

В этой статье мы обсудим, как можно использовать внешнюю антенну для улучшения домашнего широкополосного сервиса и сигнала 4G или 5G. Мы рассмотрим совместимость маршрутизатора и основные моменты, которые следует учитывать при выборе внешней антенны для маршрутизатора.Мы также представим наши рекомендуемые варианты, если вы хотите купить внешнюю антенну для использования в Великобритании.

Чтобы найти подходящую антенну, выберите свой маршрутизатор из следующего раскрывающегося списка:

Выберите один из самых популярных маршрутизаторов:

Или выберите свой маршрутизатор из следующего списка:

Выберите свой маршрутизатор … Домашний концентратор BT 4G (Домашний концентратор BT 4G) EE Домашний маршрутизатор 4GEEEE Домашний маршрутизатор 4GEE 2 (Домашний маршрутизатор 4GEE) EE 4GEE WiFi (4GEE WiFi) EE 4GEE WiFi Mini (4GEE WiFi Mini) HTC 5G Hub (5GEE WiFi) Huawei 5G CPE Pro (Vodafone GigaCube 5G) Huawei 5G CPE Pro (три концентратора 5G) Huawei 5G CPE Pro (5GEE Home) Huawei 5G CPE Pro Huawei 5G CPE Pro Huawei AI Cube B900 (три концентратора 4G с Alexa) Huawei B310Huawei B311 (три HomeFi) Huawei B315Huawei B525Huawei B528Huawei B535 HomeFi Plus (три концентратора 4G) Huawei B618Huawei B818 (Vodafone GigaCube 4G) Huawei E5573bs-322 ( 4G Mobile Wi-Fi) Huawei E5783B (три 4G Plus Mi-Fi) Huawei E5785 (EE Huawei 4G WiFi 2) TP-Link Archer MR600 (4G интернет-маршрутизатор Wi-Fi) TP-Link TL-MR6400 (Archer) Verve VH510B (Three Home Hub) Vodafone R219 (Vodafone Mobile Wi-Fi)

Найдите антенну для вашего роутера →

Внешние антенны для домашнего широкополосного доступа 4G и 5G

За последний год домашняя широкополосная связь 4G и 5G становится все более жизнеспособной альтернативой фиксированной домашней широкополосной связи по телефонной линии или кабелю.

В настоящее время вы можете получить безлимитный домашний широкополосный доступ через соединение 4G всего за 20 фунтов стерлингов в месяц за услугу HomeFi от Three (она поставляется с маршрутизатором Huawei B535 в комплекте).

Домашняя широкополосная связь

4G также доступна через службу GigaCube от Vodafone (с маршрутизатором Huawei B528) и через домашний маршрутизатор 4GEE от EE. В качестве альтернативы некоторые люди решают создать собственное домашнее широкополосное решение с разблокированным широкополосным маршрутизатором 4G, таким как Huawei B525.

Совсем недавно домашняя широкополосная связь 5G была запущена в некоторых крупных городских районах.Вы можете получить домашний широкополосный доступ 5G через Three’s 5G Home и Vodafone GigaCube 5G.

Чтобы получить максимальную производительность от домашнего широкополосного подключения 4G или 5G, иногда стоит приобрести внешнюю антенну. Это может увеличить мощность сигнала вашего соединения, обеспечивая более высокую скорость загрузки и более надежное соединение.

В этой статье мы обсудим внешние антенны для домашнего широкополосного доступа 4G и 5G, а также как вы можете выбрать одну из них и как она может повысить скорость вашего соединения.

Основные соображения

Прежде чем покупать внешнюю антенну, стоит сначала учесть следующие четыре вещи:

1. Скорость загрузки ограничена вашим соединением 4G / 5G или это сила сигнала Wi-Fi между вашим устройством и маршрутизатором?

На скорость загрузки на вашем устройстве влияют два фактора: качество сигнала 4G / 5G и мощность Wi-Fi-соединения между маршрутизатором и устройством.

Прежде чем решать, что делать, стоит выделить эти два фактора. Например, поместите устройство прямо рядом с маршрутизатором или подключите проводной кабель Ethernet, чтобы исключить влияние потери сигнала Wi-Fi.

Если это сигнал Wi-Fi, который вызывает снижение скорости загрузки, вам следует вместо этого изучить технологию ячеистой сети для Wi-Fi (например, с таким решением, как BT Whole Home Wi-Fi).

2. Проверьте различные варианты размещения вашего широкополосного маршрутизатора.

Лучшее место для установки маршрутизатора — это обычно рядом с окном (в идеале окно, выходящее в сторону ближайшей телефонной мачты).Окно наверху обычно работает лучше, чем окно внизу, так как на пути между мачтой и маршрутизатором будет меньше препятствий.

3. Обновление маршрутизатора 4G может улучшить производительность.

Например, оригинальный сервис HomeFi от Three поставлялся в комплекте с роутером Huawei B311. Это ограничено скоростью LTE категории 4 (загрузка до 150 Мбит / с) и поддерживает только однополосное соединение Wi-Fi (802.11n).

Обновление до более мощного маршрутизатора, такого как Huawei B535 HomeFi Plus, позволит вам получить доступ к скоростям LTE категории 7 (до 300 Мбит / с).Кроме того, вы получите двухдиапазонное подключение Wi-Fi (включая 802.11ac на частоте 5 ГГц) и четыре разъема Gigabit Ethernet для подключения проводных устройств к вашей сети.

Если вам нужен разблокированный роутер, есть несколько вариантов на выбор, включая Huawei B525. Он доступен по цене около 120 фунтов стерлингов в разблокированном виде и имеет очень похожие характеристики с Huawei B535.

Обновление вашего маршрутизатора 4G может улучшить производительность вашего сервиса, даже если вы добавите к нему внешнюю антенну.

4. Дважды проверьте, позволяет ли маршрутизатор использовать внешнюю антенну.

Большинство домашних широкополосных маршрутизаторов 4G и 5G позволяют подключать внешнюю антенну. Однако эта функция недоступна на некоторых устройствах, таких как Huawei AI Cube B900. Также невозможно использовать антенну с большинством устройств Mi-Fi, таких как Huawei E5573bs-322.

Если вы используете домашнюю широкополосную услугу 5G, стоит отметить, что внешние антенны, доступные в настоящее время на рынке, обычно работают только с частотами 4G.По этой причине использование внешней антенны может привести к потере покрытия 5G. Тем не менее, общее влияние может быть положительным, если вы получите более надежное и быстрое соединение 4G.

Как выбрать антенну

По нашему мнению, есть шесть важных моментов, которые следует учитывать при выборе внешней антенны для домашнего широкополосного доступа 4G или 5G.

Всенаправленная VS Направленная антенна

Первое и самое важное, что нужно решить, это то, хотите ли вы всенаправленную или направленную антенну.Разница здесь относится к направлению, в котором распространяются мобильные сигналы 4G и 5G, и в том, может ли антенна принимать сигналы с этого направления.

Всенаправленная антенна способна улавливать мобильный сигнал, в каком бы направлении он ни исходил. Это дает преимущества, если вы живете в городской или пригородной зоне, поскольку обычно вокруг вас в разных направлениях находится несколько телефонных мачт. Кроме того, поскольку он всенаправленный, нет необходимости специально настраивать антенну.Недостатком является меньшее усиление по сравнению с направленной антенной, но мы по-прежнему считаем, что это лучший вариант для большинства пользователей.

Направленная антенна отличается тем, что она может улавливать мобильный сигнал, идущий только с одного направления. Это усложняет настройку, так как вам нужно будет выяснить, где находится ближайшая к вам мобильная мачта. Чтобы принять этот сигнал, вам нужно будет выровнять антенну, что может потребовать проб и ошибок. Преимущество направленной антенны в том, что вы можете максимизировать коэффициент усиления в одном направлении.Это делает его хорошим вариантом для использования в сельской местности, где у вас только слабый или предельный сигнал от одной близлежащей мачты.

В следующей таблице приведены основные различия между всенаправленной и направленной антенной:

В подавляющем большинстве случаев мы рекомендуем начинать с всенаправленной антенны.Направленную антенну стоит рассматривать только в том случае, если вы уже попробовали всенаправленную антенну и не можете установить с ней хорошее соединение.

Диапазон частот

При выборе внешней антенны также важно убедиться, что она может захватывать частоты, используемые вашей мобильной сетью для предоставления широкополосных услуг.

В Великобритании мы используем следующие частоты для наших услуг мобильного широкополосного доступа:

• 800 МГц используется для покрытия 4G EE, O2, Three и Vodafone
• 900 МГц используется для покрытия 2G, 3G и 4G O2 и Vodafone
• 1400 МГц используется для дополнительного покрытия 4G компаниями Three и Vodafone
• 1800 МГц используется для покрытия 3G и 4G компаниями Three и EE
• 2100 МГц используется для покрытия 3G и 4G EE, O2, Three и Vodafone
• 2300 МГц используется для покрытия 4G O2
• 2600 МГц используется для покрытия 4G EE и Vodafone
• 3500 МГц используется для покрытия 5G EE, O2, Three и Vodafone.
• 3600 МГц используется для покрытия 5G компанией Three.

В ближайшие несколько лет для мобильных услуг 5G в Великобритании должен быть введен дополнительный спектр на частотах 700 МГц и 3400 МГц. Для получения дополнительной информации см. Наше руководство по диапазонам и частотам мобильных сетей в Великобритании.

MIMO и количество разъемов

Чтобы обеспечить максимальную производительность современного маршрутизатора 4G, вам потребуются две внешние антенны.

В технологиях 4G и 5G используется метод, называемый Multiple In Multiple Out (или сокращенно MIMO), для увеличения максимальной скорости, доступной в сети.Метод MIMO требует, чтобы ваш маршрутизатор использовал несколько антенн для одновременной связи с мобильной сетью.

В настоящее время большинство маршрутизаторов 4G поддерживают MIMO 2 × 2, что означает, что для связи с сетью будут использоваться 2 антенны. По этой причине ваш маршрутизатор, скорее всего, будет иметь два разъема для подключения внешней антенны. Поэтому вы можете купить либо две отдельные антенны, либо использовать комбинированную систему с двумя антеннами, которая будет подключаться к обоим портам.

Поляризация

Мобильные сигналы линейно поляризованы.Другими словами, они «вибрируют» в определенном направлении при движении (иногда вертикально, иногда горизонтально, а иногда где-то посередине). Эффективность вашей внешней антенны для приема этого сигнала зависит от того, насколько хорошо она согласована с поляризацией этого сигнала.

Если вы покупаете комбинированную систему с двумя антеннами, лучше всего искать антенну с кросс-поляризацией. Это будет иметь две антенны, ориентированные на 90 ° друг от друга. Такая конструкция означает, что антенная система может эффективно улавливать сигнал независимо от поляризации входящего сигнала.

Если у вас две отдельные антенны, обратите внимание на возможность поворота антенны по мере необходимости.

Длина кабеля

Если вы используете внешнюю наружную антенну, она обычно идет в комплекте с кабелем, который подключается к маршрутизатору. Лучше всего выбирать для вашей установки как можно более короткую длину кабеля. Более длинный кабель, чем необходимо, приведет к снижению мощности сигнала.

Обычно для большинства установок рекомендуется 5-метровый кабель (для обеспечения этого маршрутизатор следует перемещать и размещать как можно ближе к антенне).Из-за потерь сигнала в кабеле использование более длинного кабеля сведет на нет все преимущества внешней антенны.

Тип разъема

Наконец, вы должны проверить тип разъема, необходимый для вашего маршрутизатора. Большинство маршрутизаторов используют разъем SMA, поэтому обычно вам следует покупать антенну SMA. В некоторых маршрутизаторах используются другие разъемы (например, Huawei B618 имеет разъем TS9 и, реже, другие маршрутизаторы могут использовать разъем CRC9 или FME). В этом случае при необходимости можно легко купить переходник (напр.грамм. чтобы преобразовать вашу антенну SMA в антенну TS9).

В следующей таблице показан требуемый тип разъема для некоторых домашних широкополосных маршрутизаторов:

Некоторые маршрутизаторы, такие как HTC 5G Hub и Huawei AI Cube B900, не позволяют подключать внешнюю антенну.

Рекомендуемая антенна

Если вы ищете довольно простую антенну SMA, Huawei предлагает простой в установке набор из 2 внешних антенн примерно за 15 фунтов стерлингов. Две антенны предназначены для использования в помещении и легко привинчиваются к задней части маршрутизатора для усиления принимаемого сигнала.Антенна всенаправленная и должна быть совместима с любым маршрутизатором, использующим разъем SMA (включая HomeFi B311, Huawei B315, Huawei B525 и домашний маршрутизатор 4GEE).

Если вы ищете более сложную антенну, которую можно установить на открытом воздухе, наша текущая рекомендация — Poynting XPOL-1. Это всенаправленная антенна, совместимая со всеми ключевыми частотами 4G в Великобритании (она не поддерживает только очень редко используемый дополнительный нисходящий канал 32 диапазона 1400 МГц).Если вы используете широкополосную связь 5G, вы можете получить Poynting XPOL-1 5G с поддержкой 5G. Poynting XPOL-1 имеет две антенны в кросс-поляризованной конфигурации, размещенные в одном корпусе. Антенна стоит около 75 фунтов стерлингов и имеет два 5-метровых кабеля, оканчивающихся разъемом SMA. В коробку входит несколько различных монтажных кронштейнов для крепления антенны к столбу, стене или окну.

Если вы ищете направленную антенну, обратите внимание на Poynting XPOL-2.Его цена составляет около 115 фунтов стерлингов (примерно на 40 фунтов больше, чем у всенаправленного Poynting XPOL-1), но в остальном он имеет довольно похожие характеристики с XPOL-1. Это включает в себя полную поддержку ключевых частот 4G в Великобритании, две антенны SMA в кросс-поляризованной конфигурации, два 5-метровых кабеля и т. Д. Версия с поддержкой 5G также доступна в виде Poynting XPOL-2 5G. Как упоминалось выше, направленная антенна требует гораздо больше работы с точки зрения юстировки и настройки, поэтому вам также следует выделить время, необходимое для этого.

Если вы используете маршрутизатор Vodafone GigaCube, Huawei B618 или Huawei 5G CPE Pro, вам понадобится адаптер SMA-TS9 для использования вместе с этой антенной.

Если вы пользуетесь услугой 4GEE Home от EE, вам доступна профессиональная услуга по установке антенны 4GEE. Плата за установку внешней антенны EE составляет 100 фунтов стерлингов. Для этого они установят и разместят антенну на внешней стене вашего дома, проложив 5-метровый кабель от антенны до вашего маршрутизатора.

Если вы используете домашнюю широкополосную услугу 5G, вам понадобится антенна, способная усилить спектр 3,4–3,8 ГГц (недоступно на большинстве антенн 4G). Вы можете приобрести Poynting XPOL-1 5G, если вам нужна всенаправленная антенна 5G, или Poynting XPOL-2 5G, если ищете, или направленную антенну 5G.

Дополнительная информация

Для получения дополнительной информации мы рекомендуем прочитать ответы на часто задаваемые вопросы на веб-сайте Poynting. Они отвечают на множество часто задаваемых вопросов о том, как установить антенну и где ее лучше всего разместить.На веб-сайте Solwise также есть хороший обзор некоторых ключевых моментов, о которых следует подумать при выборе внешней антенны 4G.

Как выбрать внешнюю антенну мобильной широкополосной связи 4G или 5G

Большинству из нас посчастливилось жить в пределах досягаемости довольно сильного сигнала британской мобильной широкополосной сети (3G, 4G или 5G), но это не везде, особенно в некоторых отдаленных сельских районах. Иногда лучший способ получить более сильный сигнал — это попытаться установить собственную внешнюю антенну, но знать, что получить, может быть непросто.

Перед тем, как мы начнем, важно уточнить, что эта статья в первую очередь предназначена для людей, которые не могут получить доступ к хорошему фиксированному широкополосному Интернет-соединению, но все еще могут быть почти в пределах досягаемости жизнеспособной альтернативы мобильного широкополосного доступа, хотя часто изо всех сил пытаются получить хорошее или стабильный сигнал от любого из операторов. В этом случае вам может пригодиться внешняя антенна.

Очевидно, что если вы уже можете получить быстрого широкополосного провайдера фиксированной связи и просто хотите улучшить мобильный сигнал в помещении, то многие операторы уже предлагают устройства в стиле Femtocell , которые, по сути, подключаются к вашему домашнему широкополосному соединению (скорости 0.Обычно требуется 5 Мбит / с или 2 Мбит / с +) и используйте это для усиления локализованного мобильного сигнала для вашего смартфона.

Примерами устройств с фемтосотами являются маршрутизатор Sure Signal от Vodafone, Home Signal компании Three UK, Boostbox от O2 или устройство Signal Box от EE. В противном случае некоторые смартфоны и приложения от операторов мобильной связи также поддерживают звонки на ваш счет через домашний Wi-Fi (некоторые мобильные телефоны также имеют более прямую функцию «WiFi-звонки», которая делает это без приложения).

Поговорим о внешних антеннах

Фактический процесс установки внешней антенны, как правило, заключается в том, чтобы прикрутить одну к самому высокому и наиболее устойчивому месту за пределами вашего дома (например, к сплошной кирпичной стене возле вашей крыши), направить ее в правильном направлении и затем просверлить кабель в дом (избегая прокладки электрических кабелей, водопроводных труб и последующего уплотнения и т. д.). Многие профессиональные установщики тоже могут сделать это за вас (часто менее чем за 100 фунтов стерлингов).

Однако любой, кто когда-либо пытался улучшить свой мобильный сигнал, вероятно, подтвердит, что найти правильный комплект для работы непросто, и изменчивый характер радиочастотного спектра — проходящий через разные среды — может привести ко всем необычных результатов. Иногда наиболее логичное решение не всегда оказывается правильным для вашего конкретного местоположения или ваших потребностей.

Тем не менее, наша цель здесь — дать некоторые общие рекомендации, но помните, что иногда необходимо протестировать несколько различных подходов, прежде чем вы выберете лучший.Кроме того, мы не собираемся углубляться в более промышленные установки (например, конструкция личной мачты или реле Wi-Fi), поскольку они слишком сложны для большинства людей, но если вы окружены высокими деревьями, иногда необходимо стать радикальным.

Часто можно купить опору для столба, а затем закрепить на ней антенну (то есть поднять выше над вашим домом), но просто убедитесь, что то, что вы устанавливаете, является устойчивым и не повредит дом. Точно так же в некоторых районах высокий столб может нарушать правила планирования, поэтому всегда сначала уточняйте у местных властей.

Всенаправленная или направленная антенна

Первое решение — использовать направленную или всенаправленную антенну. Направленная антенна фокусирует свое более высокое усиление (прием) в одном направлении, хотя она также становится слабее в других направлениях. Для сравнения, всенаправленные антенны пытаются обеспечить одинаковый прием со всех сторон, хотя и с меньшим общим усилением.

ПРИМЕЧАНИЕ. Несмотря на то, что показано выше, направленные и всенаправленные антенны бывают самых разных форм и размеров.Иногда они могут даже выглядеть одинаково.

На первый взгляд вы можете подумать, что знаете ответ на этот вопрос, но это не всегда так просто. Если вы знаете, где находится ближайшая мачта или базовая станция для вашего оператора, особенно если у вас есть LOS или Line-of-Sight (ничего не мешает), то направление может быть лучшим выбором (часто это верно в сельской местности). . Однако с направленной антенной могут возникать проблемы, например, если станция перегружена или выходит из строя (может произойти во время обновлений).

С другой стороны, всенаправленная антенна может повысить надежность, поскольку она смотрит на более широкую область, хотя она также может привлекать больше помех и может не обеспечивать такую ​​же производительность, как хорошо расположенная направленная антенна. Как правило, если вы не совсем уверены, где находится мачта, или живете в городе или пригороде, то, вероятно, лучшим выбором будет омни. На самом деле, в любом случае начните с омни, это проще.

ПРИМЕЧАНИЕ. Если вы будете делать это своими руками, тогда будет проще использовать омни (меньше проблем с выравниванием).

Теперь, если вы действительно любите приключения, вы можете установить две антенны разных типов, но для этого вам придется подключить их обе к настроенному маршрутизатору MIMO (два порта), например, Huawei B618 . Аналогичным образом вы также можете купить несколько антенн MIMO с двумя выходами (MIMO 2 × 2) для связанных маршрутизаторов с двумя входами. Просто помните, что такие комплекты обычно дороже и усложняют установку.

Как правило, лучше сначала попробовать с одной антенной и не покупать маршрутизатор MIMO с двумя внешними антенными портами, если вы собираетесь использовать только антенну с одним выходом, хотя, если вы все же попытаетесь установить две антенны, убедитесь, что чтобы немного разнести их.

Здесь мы должны коснуться поляризации . Мобильные сигналы имеют тенденцию быть линейно поляризованными (они вибрируют вертикально, горизонтально или немного того и другого), и в идеале цель состоит в том, чтобы согласовать поляризацию вашей антенны с поляризацией сигнала (метод проб и ошибок — помогает, если вы можете повернуть антенну). Быстрое решение этой проблемы — использовать кросс-поляризованную антенну, у нее обычно есть два выхода (хорошо для маршрутизаторов MIMO), которые могут фиксировать сигнал независимо от его поляризации.

Мы также рекомендуем делать кабель между антенной и маршрутизатором как можно короче, чтобы уменьшить помехи. Как правило, достаточно 5 метров или меньше, хотя некоторые люди использовали больше без проблем, но ваш пробег может отличаться (чем больше кабеля, тем больше потеря сигнала). Однако есть и другие факторы, которые нужно учитывать, так что давайте продолжим.

Что означают значения усиления (дБ / дБи) на антенне?

Мощность антенны измеряется ее «усилением , », что обычно отражается в цифрах для дБи (децибелы относительно изотропного излучателя) или всего дБ (децибелы относительно дипольного излучателя — технически dBd , но маркетологи часто используют просто dB, что сбивает с толку).Коэффициент усиления по существу является относительной мерой способности антенны направлять (концентрировать) радиочастотную энергию в определенном направлении или в определенном направлении.

На этом этапе объяснения могут быть очень сложными, и поскольку это руководство предназначено для людей из всех слоев общества, мы просто скажем, что чем выше коэффициент усиления, тем лучше характеристики и диапазон антенны (чрезмерное упрощение). Однако антенны с очень высоким коэффициентом усиления также могут быть более дорогими, часто из-за их качества, поэтому есть что сказать о выборе одной из средних (обратите внимание, что для каждого c.6 дБи, вы можете удвоить диапазон антенны).

Некоторые антенны также могут давать несколько разных значений усиления, чтобы отразить диапазон поддерживаемых ими диапазонов спектра, поскольку каждая из них может иметь разные характеристики из-за конструкции антенны. Таким образом, это помогает узнать, какие диапазоны на самом деле использует ваш мобильный оператор, и как понять различные показатели мощности сигнала (это поможет при попытке определить необычные проблемы с приемом), о чем мы поговорим дальше.

Карты и диапазоны спектра — поиск информации.

Одна из самых больших проблем при установке новой антенны — это знать, откуда приходит сигнал, насколько он силен и какие диапазоны используются в вашем районе (это может варьироваться в зависимости от оператора). Vodafone, Three UK, O2 и EE (BT) имеют на своих веб-сайтах средства проверки покрытия, но они очень расплывчаты и не всегда особенно точны (см. Ofcoms Mobile Coverage Checker ).

Продолжение на странице 2 ..

Какая внешняя антенна лучше всего подходит для вас?

Зачем мне нужна внешняя антенна?

Они нужны вам для захвата и передачи сигнала.Внешняя антенна — это, в частности, ваш шлюз к 5G, 4G LTE и 3G сотовому, цифровому или Wi-Fi сигналу, доходящему до вас в вашем доме, в автомобиле или на рабочем месте.

Усилители сигнала сотового телефона используют их для захвата внешнего сигнала с целью его усиления и ретрансляции.

Комплект усилителя сигнала состоит из трех основных компонентов:

1. Внешняя антенна для захвата слабого сигнала
2. Усилитель для усиления этого слабого сигнала
3. Внутренняя антенна для передачи усиленного сигнала в замкнутом пространстве.

Что вы можете не знать, так это то, что мощность антенн может иногда сильно влиять на мощность сигнала, который вы в конечном итоге подаете на усилитель для усиления. Таким образом, правильно настроенная более мощная внешняя антенна может значительно повысить производительность вашего комплекта.

Какие типы внешних антенн существуют?

Наружные антенны можно разделить на две категории: всенаправленные и однонаправленные. В категории однонаправленных есть еще несколько: яги и логопериодические.Они бывают двух типов: 50 Ом или 75 Ом.

Одна из самых сложных задач при выборе усилителя сигнала — это знать, какой тип антенны подходит для вашей ситуации, поэтому давайте начнем с устранения различий между этими различными типами.

Мы предлагаем полные комплекты усилителя сигнала сотового телефона для любой ситуации:

Вниманию владельцев бизнеса и собственности, установщиков и интеграторов

Воспользуйтесь нашими услугами по проектированию и установке систем.Узнайте больше или позвоните нам для бесплатной консультации: 1-800-969-8189.

Как они одинаковы

Как всенаправленные, так и однонаправленные антенны принимают существующий сотовый сигнал (5G, 5G E, 4G LTE и 3G). Оба увеличивают мощность сигнала при его втягивании, но степень, в которой это происходит, зависит от типа.

Чем они отличаются

Всенаправленные антенны улавливают сигнал из поля зрения на 360 градусов и не различают. Они перехватят любой сигнал, который существует, хотите вы этого или нет.Это замечательно, если рядом есть несколько сотовых узлов, и для одновременного увеличения числа операторов связи. Всенаправленные антенны почти всегда выглядят как стержневые цилиндры. Подумайте о радиоантенне, которая может быть у вас в машине — это всенаправленная антенна.

Направленные антенны более специализированы. Они улавливают сигнал с максимальным углом 90 градусов, сужаясь с более точным оборудованием. Логопериодическая антенна UltraGain 26, например, имеет поле 5 градусов. Эта направленность позволяет более точному и мощному сигналу достигать вашего усилителя.

Чем дальше вы находитесь, тем более направленным вы хотите мыслить. И наоборот, если вы находитесь в очень городской местности и вас засыпают нерелевантным сигналом, более направленное движение тоже может помочь в этом.

Всенаправленные антенны

Лучшее во всенаправленной антенне — это ее установка. Все, что вам нужно сделать, это установить его где-нибудь с сильным сигналом, и он будет втягивать сигнал на 360 градусов. Ни суеты, ни суеты.

Проблема возникает, когда вы находитесь в отдалении или даже в пригороде, и вам нужно найти вышку сотовой связи, чтобы найти сигнал вашего оператора.Ему не хватает мощности (усиления) более направленных антенн, поэтому сигнал за пределами вашего дома или офиса должен быть достаточно сильным, чтобы увидеть большой эффект. Кроме того, поскольку он улавливает сигнал отовсюду, в нем нет фильтров, поэтому очень загруженные городские районы могут вызвать проблемы.

Давайте разберемся:

ЗА:

1. Простая установка.
2. Усиливает весь сотовый сигнал в вашем районе от нескольких операторов связи с разными вышками сотовой связи в разных местах
3. Отлично подходит для усиления сигнала 5G E, 4G LTE и 3G, когда строительные материалы являются основной причиной плохого сигнала в помещении

Минусы:

1. Не достигает направленной антенны
2. Не дает такого же усиления входящему сигналу, как направленная антенна
3. Восприимчив к «сигнальному шуму» и может быть подавлен в очень загруженных городских районах
4. Не оптимизирован для сельской местности, где удаленность от вышки сотовой связи является основной проблемой

Всенаправленные антенны, которые легко устанавливаются, являются популярным, но неспециализированным выбором для большинства пользователей.

Многие из наших корпоративных клиентов выбирают всенаправленные антенны, потому что они обслуживают сразу нескольких провайдеров, таких как Verizon, AT&T, T-Mobile и Sprint.

Если вы живете в густонаселенном районе с приличным покрытием от нескольких вышек сотовой связи, достаточно близко, чтобы всенаправленная антенна могла подключиться, всенаправленная антенна — хороший выбор.

Купите всенаправленную антенну здесь:

• Наружная антенна всенаправленно захватывает сигнал 5G E (AT&T), 4G LTE и 3G.
• Доступен в формате 50 и 75 Ом
• Усиление до +4 дБ

Купить автомобильную всенаправленную антенну (OTR Truck Antenna):

• Наружная антенна всенаправленно захватывает сигнал 5G E (AT&T), 4G LTE и 3G.
• Доступен в формате 50 и 75 Ом
• Усиление до +4 дБ

Несколько популярных усилителей сигнала сотовых телефонов с всенаправленными антеннами:

1. SureCall Fusion4Home Omni / Whip: Повышает качество разговоров, текстовых сообщений, 3G и 4G LTE с домашним покрытием от 500 до 1500 кв. Футов.
2. weBoost Drive Reach OTR: Повышает качество разговоров, текстовых сообщений, 5G E [AT&T], 4G LTE и 3G для легковых, грузовых автомобилей, седанов и больших транспортных средств.
3. Cel-Fi GO +: усиливает разговоры, текстовые сообщения, 5G E [AT&T], 4G LTE и 3G для отдельных операторов в легковых, грузовых и седанах.

Антенны Yagi

Яги-антенна — это наиболее распространенный тип однонаправленной сотовой антенны. Они немного более продвинуты, чем всенаправленные антенны, и после установки высоко на здании или стене будут принимать сигнал в поле от 45 до 90 градусов в том направлении, на которое они указывают.

Это более узкое поле концентрации позволяет антенне yagi дотянуться дальше для втягивания сигнала — в 3 раза дальше, чем у всенаправленной, — при этом обеспечивая более высокое усиление для втягиваемого сигнала. Однако она должна быть направлена ​​на несущую. -соответствующая вышка сотовой связи для правильной работы.

ПРОФИ:

1. До 3 раз мощнее всенаправленной антенны
2. Хорошо подходит для людей в сельской или пригородной местности.
3. Может усилить несколько операторов связи, если их вышки сотовой связи попадают в зону их действия
4. Отлично подходит для усиления сигнала 5G, 5G E, 4G LTE и 3G, когда расстояние от вышки сотовой связи является самой большой проблемой

Минусы:

1. Один яги лучше всего подходит для усиления сигнала только одной или двух несущих одновременно, поэтому для повышения несущих требуется несколько яги по мере необходимости
2. Требуется некоторая установка — антенна должна быть направлена ​​в правильном направлении, чтобы работать эффективно
3. Требуется небольшое техническое ноу-хау, чтобы найти подходящую вышку сотовой связи и убедиться, что вы указываете прямо на нее

Антенны типа Yagi — это антенны, которые мы чаще всего связываем с нашими усилителями сигнала.Это потому, что они дают лучшие результаты для большинства наших клиентов по сравнению с омни, но не во всех ситуациях.

Это специализированная антенна, которая потенциально может передавать больше сигнала, чем всенаправленная антенна, но для их правильной настройки требуется определенная работа. Тем не менее, это просто НЕМНОГО больше (выяснить, где находится ваша сотовая вышка и указать ее в этом направлении), поэтому оптимизация вашей системы с помощью яги все еще не слишком сложна, и обычно попадает в золотую середину для того, что нужно и что он хочет делать чтобы получить лучший сигнал.

Купите антенну Yagi здесь:

• Наружная антенна направленно захватывает сигнал 5G E (AT&T), 4G LTE и 3G
• Доступен в форматах 50 и 75 Ом
• Усиление до +10,6 дБ

Несколько усилителей сигнала сотовых телефонов с направленной антенной Яги:

1. weBoost Home MultiRoom: Повышает качество разговоров, текстовых сообщений, 5G E [AT&T], 4G LTE и 3G с домашним покрытием от 1 500 до 5 000 кв. Футов.
2. SureCall Fusion Professional: Повышает качество разговоров, текстовых сообщений, 5G E [AT&T], 4G LTE и 3G с домашним покрытием до 8 000 кв. Футов.
3. Cel-Fi GO X: Повышает качество разговоров, текстовых сообщений, 5G E (AT&T), 4G LTE и 3G для одного оператора с домашним покрытием от 2500 до 7500 кв. Футов.
4. Wilson Pro 70 Plus: усилитель коммерческого сигнала. Покрытие для зданий от 15 000 до 25 000 кв. Футов

Логопериодические антенны

Дедушка направленных антенн, логопериодические антенны — это то, что вы обычно видите у людей, пользующихся услугами спутникового телевидения.У них очень большая дальность действия и очень высокая направленность, поэтому возьмите все, что было сказано выше о яги, и умножьте это. Они часто используются с параболическими решетками, которые представляют собой листы, размещенные за антенной, чтобы лучше улавливать сигнал вокруг нее и увеличивать его усиление. Добавление других элементов к логопериодической антенне увеличивает ее полосу пропускания, а не усиление.

ПРОФИ:

1. Намного более мощные, чем всенаправленные антенны — в некоторых случаях до 30 раз — и значительно сильнее, чем антенны Яги
2. Включите все разновидности радиосигнала, будь то 5G, 4G LTE, 3G, WiFi, WiMax, вы называете это
3. Абсолютно лучший выбор для тех, кто проживает в очень отдаленных районах, так как они могут дойти до ближайшей вышки сотовой связи на расстояние до 10 миль.
4. Также очень полезен в очень загруженных городских районах, а его очень направленное поле помогает минимизировать шум при правильном использовании

Минусы:

1. Чрезвычайно направленный — имеет поле зрения от 5 до 15 градусов, что делает установку относительно сложной
2. Может поразить за один раз только одну вышку сотовой связи
3. Дороже яги или всенаправленной антенны
4. Довольно большой, поэтому вам понадобится много места на крыше для правильной установки

Это большие мальчики, и прежде чем вы даже подумаете о том, чтобы приобрести такую, вам нужно спросить себя, нужна ли вам большая антенна снаружи и готовы ли вы потратить немного времени на ее установку.Если вы из тех, кто хочет наилучших возможных результатов и готов сделать все возможное для достижения этих результатов, логопериодическая антенна почти наверняка даст вам работоспособный сигнал независимо от того, где вы живете или в каких обстоятельствах вы оказались (за исключением стихийные бедствия, конечно).

Они также соответствуют требованиям завтрашнего дня и охватывают все возможные сотовые сигналы, поэтому, какие бы новые причудливые технологии ни предлагали беспроводные компании для улучшения скорости передачи данных или передачи голоса / текста, вы можете быть уверены, что антенна с логопериодической периодичностью справится с этим.Их универсальность выходит далеко за рамки усиления сигнала сотовой связи и может даже увеличить мощность вашего Wi-Fi, если ваша кабельная компания не сможет связаться с ними и у вас есть подходящее оборудование.

Самая мощная логопериодическая антенна — Long Ranger от Bolton Technical. Эта антенна может обеспечить колоссальное усиление +28 дБ. Для сравнения: это позволяет получить в 64 раза больший потенциальный коэффициент усиления, чем максимальное усиление традиционных яги-антенн. Если у вас возникли проблемы с получением сигнала в любой ситуации, вам лучше всего подойдет Long Ranger.

Тем не менее, они дороже, чем всенаправленные или яги-антенны, и не поставляются в комплекте с какими-либо усилителями из-за их огромных размеров и мощности. Вы получаете обратно то, что вложили.

The Long Ranger — параболическая антенна со сверхвысоким усилением от Bolton Technical

• Наружная антенна захватывает любой радиосигнал, включая сотовый и Wi-Fi, в сверхнаправленном направлении
• Надежная, прочная, устойчивая к атмосферным воздействиям конструкция
• Достигает более 10 миль для полезного сигнала
• До +28 дБ усиления

Какую антенну мне выбрать?

Думайте об этих антеннах как об источниках света.

Всенаправленная антенна — это фонарь с широким радиусом света, падающим со всех сторон вокруг него. Антенна яги похожа на фонарик с более сфокусированным лучом, который проникает дальше в темноту. Логопериодическая антенна похожа на лазерную указку — она ​​не освещает большую часть площади, но настолько сконцентрирована, что ее можно увидеть сияющей на лице Скалы, где бы вы ни сидели на арене.

Хорошее практическое правило: если вы окружены близлежащими башнями, но не окружены тоннами городского шума, используйте всенаправленную антенну.

Если вы находитесь в месте, где вышка сотовой связи находится далеко, но не слишком далеко, возьмите яги. Яги — это то, что мы обычно включаем в наши комплекты усилителя сигнала, потому что они работают для большинства людей в большинстве ситуаций.

Если вам нужна дополнительная мощность или вы живете так далеко от сети, вы даже не находитесь на карте, The Long Ranger — ваш лучший выбор. Их можно использовать так же часто, как яги, но тот факт, что их немного сложнее настроить и немного дороже, делает их более трудными для продажи.Тем не менее, в этом случае вы получаете то, за что платите.

Кроме того, существуют комбайнеры, которые позволяют выполнять сложные настройки с использованием нескольких антенн любого разнообразия, так что выбор за вами.

И последнее, о чем следует подумать, — позволит ли ваша ассоциация домовладельцев установить большую антенну. Омни и яги антенны редко, если вообще когда-либо, проблема, но размер логопериодической антенны может затруднить ее скрытие.

Надеюсь, это поможет, и спасибо за чтение!

Есть другие вопросы? Напишите нам в комментариях ниже.

Свяжитесь с нами

SignalBoosters.com — ведущий поставщик решений и установок для усиления сигнала сотовой связи и Wi-Fi.

Свяжитесь с нами сегодня для комплексного решения.

MikroTik Routers and Wireless — Продукты: wAP 4G kit

Комплект wAP 4G — это небольшая защищенная от атмосферных воздействий точка беспроводного доступа со встроенным сотовым модемом, поддерживающая подключение 4G (LTE). Подключайтесь к беспроводной сети 802.11b / g / n, встроенной в wAP, и получайте доступ к сети LTE со своего телефона или любого другого беспроводного устройства.WAP LTE также имеет один порт 10/100 Ethernet LAN для проводных устройств.

Карты LTE подключаются к двум внутренним антеннам с помощью разъемов u.FL, поэтому, если вы хотите, вы можете отключить разъемы и добавить свою собственную внешнюю антенну LTE для большего покрытия. Устройство имеет несколько вариантов питания — вход PoE 9-30 В через порт Ethernet, разъем постоянного тока и автомобильный разъем, что очень удобно в мобильных устройствах, таких как автомобиль, автобус или поезд.

RBwAPR-2nD и R11e-4G включает модем LTE, который поддерживает диапазоны LTE, диапазоны FDD 3 (1800 МГц), 7 (2600 МГц), 20 (800 МГц) и 31 (450 МГц), а также диапазоны LTE TDD 41n (2500 МГц), 42 (3500 МГц). ) и 43 (3700 МГц).

Отправить вопросы о покупке

Технические характеристики

Питание

Мобильный

Характеристики беспроводной сети

Ethernet

Периферийные устройства

Другое

Сертификация и одобрения

Характеристики беспроводной сети

20

Детали в комплекте

Руководство по программному обеспечению RouterOSOpen

Изображения с высоким разрешением

Результаты тестирования Ethernet

кбит / с

кб / с

кб / с

Мбит / с

RBwAPR-2nD & R11e-4G		QCA9531 100M Тест одного порта
Режим	Конфигурация	1518 байт		512 байт		64 байт		kpps	Мбит / с
		Мостовое соединение	нет (быстрый путь)	8.1	98,4	23,5	96,3	173,6	88,9
Перемычка	25 правил фильтра перемычки	8,1	98,4 96296	23,5				нет (быстрый путь)	8,1	98,4	23,5	96,3	160,8	82,3
Маршрутизация	25 простых очередей	8.1	98,4	23,5	96,3	90,8	46,5
Маршрутизация	25 правил фильтрации IP	8,1	98,4	23,5	96,3 Все тесты выполняются на специализированном тестовом оборудовании Xena Networks (XenaBay) в соответствии с RFC2544 (Xena2544) Максимальная пропускная способность определяется с 30+ секундными попытками с допуском потери пакетов 0,1% для пакетов размером 64, 512, 1518 байт Результаты тестирования показывают максимальную производительность устройства и достигаются с использованием упомянутой конфигурации аппаратного и программного обеспечения, различные конфигурации, скорее всего, приведут к более низким результатам На устройстве предустановлена ​​и лицензирована операционная система. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Схемы электрических цепей электротехника: Электрические схемы. Элементы и параметры электрических цепей 25.10.197517.02.2022 Индукционная печь для плавки алюминия: Индукционная плавильная печь из кухонной плитки — Литье алюминия 22.12.202015.11.2020 Центр сбк передача показаний электроэнергии: Передать показания | Центр-СБК 15.05.201928.09.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
