Электробезопасность — Измерение цепи фаза-нуль

ИЗМЕРЕНИЕ ПАРАМЕТРОВ ЦЕПИ ФАЗА-НУЛЬ, ПОЛНОГО СОПРОТИВЛЕНИЯ, ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ И ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

Петлёй «ФАЗА-НУЛЬ» принято называть цепь, состоящую из фазы трансформатора и проводников — нулевого и фазного.
По измеренному полному сопротивлению петли «ФАЗА-НУЛЬ» производится расчет тока однофазного короткого замыкания. Основной целью является проверка временных параметров срабатывания аппаратов защиты от cверхтоков при замыкании фазы на корпус. Данная проверка так же подверждает непрерывность PE цепи. Время срабатывания аппаратов защиты должно удовлетворять требованиям п.1.7.79 ПУЭ.
Надёжность срабатывания защиты от сверхтоков является одним из основных требований как при проектировании, так и при монтаже и требует расчетной и натурной проверки.

Поскольку речь идёт о замыкании на корпус, то под нулевым проводником мы понимаем совокупность защитных (PE) и защитно-рабочих (PEN) проводников от «корпуса» до трансформатора. Таким образом, проверка петли «ФАЗА-НУЛЬ» позволяет оценить и качество защитной цепи.

ИЗМЕРЕНИЯ

Существует несколько методик измерения сопротивления петли «ФАЗА-НУЛЬ» и токов короткого замыкания, как с отключением напряжения линии, так и без.
В настоящее время в основном применяются современные микропроцессорные измерительные приборы, реализующие методику измерения полного сопротивления петли «ФАЗА-НУЛЬ» без отключения напряжения, и автоматического расчета тока короткого замыкания на основании значения сопротивления петли. Применение данных приборов упрощает процесс испытаний. Кроме того, испытания оказываются более щадящими по отношению к испытываемым линиям и аппаратам защиты. Некоторые из этих приборов позволяют проводить измерения без искючения из испытываемой линии УЗО и не вызывают их срабатывания, что представляется достаточно важным и удобным, поскольку измерения проводятся между фазным проводником и нулевым защитным проводником. Измерения проводятся на концах проводников, защищаемых аппаратами защиты от сверхтока.

Результаты измерений оформляются протоколом установленного образца.

Перед проведением измерений петли «ФАЗА-НУЛЬ» рекомендуется провести измерение сопротивлений защитных проводников, проверку их непрерывности (проверка металлосвязи, проверка заземления).

УСТРАНЕНИЕ ДЕФЕКТОВ

Если при проведении измерений петли «ФАЗА-НУЛЬ» в действующей электроустановке получены неудовлетворительные результаты, то требуется срочное устранение дефекта. Как правило, бывает достаточно заменить аппарат защиты от сверхтоков на другой, с более подходящими характеристиками. Но иногда требуется замена существующего кабеля на кабель с другим сечением жил. Подобные случаи, как правило, сложнее с точки зрения монтажа.

РАСЧЁТ ПЕТЛИ «ФАЗА-НУЛЬ»

С целью своевременного согласования параметров кабельных линий и аппаратов защиты от сверхтоков необходимо производить расчёты петли «ФАЗА-НУЛЬ» на стадии проектных работ. Подобные расчеты удобно проводить в комплексе: мощность нагрузки; cos φ; длина кабельной линии; сечение жилы; вид монтажа; падение напряжения на линии; расчетное полное сопротивление петли; прогнозируемый ток короткого замыкания; номинальный ток аппарата защиты; характеристика аппарата защиты. Расчет петли «ФАЗА-НУЛЬ» является одним из наиболее сложных, поскольку требует принятия во внимание ряда трудно учитываемых параметров.

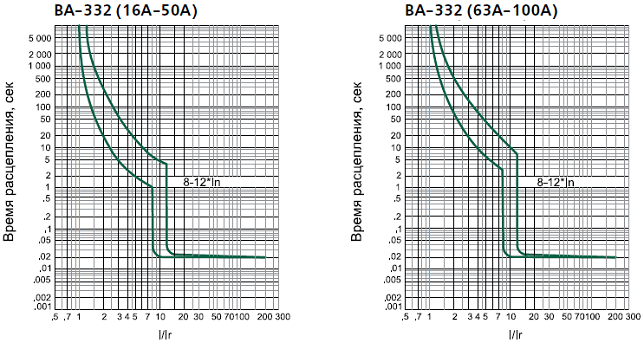

ВРЕМЯ-ТОКОВЫЕ ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ

Согласно ГОСТа Р 50345-99, п.3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. его электромагнитная защита.

В этом же ГОСТе Р 50345-99, п.5.3.5., говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

B — от 3·In до 5·In
C — от 5·In до 10·In
D — от 10·In до 20·In (встречаются от 10·In до 50·In)
In – номинальный ток автоматического выключателя.

Рассмотрим каждый вид характеристики на примере модульного автоматического выключателя ВА47-29.

Время-токовая характеристика типа В

На графике (кривой) показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

График разделен двумя линиями, которые и определяют разброс времени срабатывания тепловой и электромагнитной защит автомата. Нижняя линия — это горячее состояние автомата (после срабатывания), а верхняя линия — это холодное состояние.

Характеристики практически всех автоматов изображаются при температуре +30°С.

На представленных время-токовых характеристиках (сокращенно, ВТХ) пунктирная линия — это верхняя граница (предел) для автоматов с номинальным током меньше 32 (А).

По графику видно:

1.  Если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время 0,02 секунды в горячем состоянии, до 35 секунд в холодном состоянии (для автоматов менее 32А) и до 80 секунд в холодном состоянии

2. Если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за 0,01 секунду в горячем состоянии или за 0,04 секунды в холодном.(для автоматов более 32А).

Автоматы с характеристикой В применяются в основном для защиты потребителей с преимущественно активной нагрузкой, например, электрические печи, электрические обогреватели, цепи освещения.

Правда, в магазинах их количество почему то всегда ограничено, т.к. распространенным видом является характеристика С. И кто так решил? Вполне целесообразно на автоматы групповых линий для освещения и розеток ставить именно тип В, а на вводной автомат — тип С. Так будет соблюдена селективность, и при коротком замыкании где нибудь в линии не будет отключаться вводной автомат и «гасить» всю квартиру.

Время-токовая характеристика типа С

Вот ее график:

1. Если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время 0,02 секунды в горячем состоянии, до 11 секунд в холодном состоянии (для автоматов менее 32А) и до 25 секунд в холодном состоянии (для автоматов более 32А).

2. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за 0,01 секунду в горячем состоянии или за 0,03 секунды в холодном.

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Время-токовая характеристика типа D

График:

1.  Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время 0,02 секунды в горячем состоянии, до 3 секунд в холодном состоянии (для автоматов менее 32А) и до 7 секунд в холодном состоянии (для автоматов более 32А).

2. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за 0,009 секунд в горячем состоянии или за 0,02 секунды в холодном.

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

Плавкие предохранители — это электрические аппараты, защищающие установки от перегрузок и токов короткого замыкания.
Основными элементами предохранителя являются плавкая вставка, включаемая в рассечку защищаемой цепи, и дугогасительное устройство, гасящее дугу, возникающую после плавления вставки.

К предохранителям предъявляются следующие требования:

1. Времятоковая характеристика предохранителя должна проходить ниже, но возможно ближе к времятоковой характеристике защищаемого объекта.
2. При коротком замыкании предохранители должны работать селективно.
3. Время срабатывания предохранителя при коротком замыкании должно быть минимально возможным, особенно при защите полупроводниковых приборов. Предохранители должны работать с токоограничением.
4. Характеристики предохранителя должны быть стабильными. Разброс параметров из-за производственных отклонений не должен нарушать защитные свойства предохранителя.
5. В связи с возросшей мощностью установок предохранители должны иметь высокую отключающую способность.
6. Замена сгоревшего предохранителя или плавкой вставки не должна требовать много времени.

В промышленности наибольшее распространение получили предохранители типа и ПН-2.

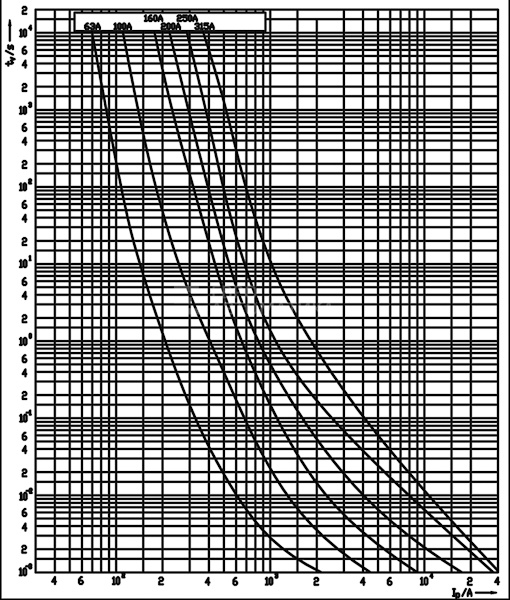

ВРЕМЯ-ТОКОВЫЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЕЙ СЕРИИ ПН2

Устройство предохранителей ПН-2

Эти предохранители более совершенны, чем предохранители ПР-2. Корпус квадратного сечения №1 предохранителя типа ПН-2 изготавливается из прочного фарфора или стеатита. Внутри корпуса расположены ленточные плавкие вставки №2 и наполнитель — кварцевый песок №3. Плавкие вставки привариваются к диску №4, который крепится к пластинам №5, связанным с ножевыми контактами №9. Пластины №5 крепятся к корпусу винтами.

В качестве наполнителя в предохранителях ПН-2 используется кварцевый песок с содержанием SiO2 не менее 98 %, с зернами размером (0,2—0,4)10-3 м и влажностью не выше 3 %. Перед засыпкой песок тщательно просушивается при температуре 120—180 °С. Зерна кварцевого песка имеют высокую теплопроводность и хорошо развитую охлаждающую поверхность.

Плавкая вставка предохранителей ПН-2 выполняется из медной ленты толщиной 0,1— 0,2 мм. Для получения токоограничения вставка имеет суженные сечения №8. Плавкая вставка разделена на три параллельных ветви для более полного использования наполнителя. Применение тонкой ленты, эффективный теплоотвод от суженных участков позволяют выбрать небольшое минимальное сечение вставки для данного номинального тока, что обеспечивает высокую токоограничивающую способность. Соединение нескольких суженных участков по-следовательно способствует замедлению роста тока после плавления вставки, так как возрастает напряжение на дуге предохранителя. Для снижения температуры плавления на вставки наносятся оловянные полоски №7 (металлургический эффект).

Принцип действия предохранителя ПН-2

При коротком замыкании плавкая вставка предохранителя ПН-2 сгорает и дуга горит в канале, образованном зернами наполнителя. Из-за горения в узкой щели при токах выше 100 А дуга имеет возрастающую вольт-амперную характеристику. Градиент напряжения на дуге очень высок и достигает (2—6)104 В/м. Этим обеспечивается гашение дуги за несколько миллисекунд.

После срабатывания предохранителя плавкие вставки вместе с диском №4 заменяются, после чего патрон засыпается песком. Для герметизации патрона под пластины №5 кладется асбестовая прокладка №6 что предохраняет песок от увлажнения. При номинальном токе 40 А и ниже предохранитель имеет более простую конструкцию.

Технические характеристики предохранителей ПН-2

Предохранители ПН-2 выполняются на номинальный ток до 630 А. Предельный отключаемый ток короткого замыкания, который может отключаться предохранителем, достигает 50 кА (действующее значение тока металлического короткого замыкания сети, в которой устанавливается предохранитель).
Малые габариты, незначительная затрата дефицитных материалов, высокая токоограничивающая способность являются достоинствами плавкого предохранителя ПН-2.

Материал плавких вставок предохранителей

Плавкие вставки изготовляются из меди, цинка, свинца или серебра.

В современных наиболее совершенных предохранителях отдают предпочтение медным вставкам с оловянным растворителем. Широко распространены также цинковые вставки.
Медные вставки для предохранителей наиболее удобны, просты и дешевы. Улучшение их характеристик достигается наплавлением оловянного шарика в определенном месте, примерно в середине вставки. Такие вставки применяются, например, в упомянутой серии насыпных предохранителей ПН2. Олово плавится при температуре 232°, значительно меньшей, чем температура плавления меди, и растворяет медь вставки в месте соприкосновения с нею. Появляющаяся при этом дуга уже расплавляет всю вставку и гасится. Цепь тока оказывается отключенной.
Таким образом, наплавление оловянного шарика приводит к следующему.
Во-первых, медные вставки начинают реагировать с выдержкой времени на столь малые перегрузки, на которые они при отсутствии растворителя вовсе не реагировали бы. Например, медная проволока диаметром 0,25 мм с .растворителем расплавилась при температуре 280° за 120 мин.

Во-вторых, при одной и той же достаточно большой температуре (т. е. при одинаковой нагрузке) вставки с растворителем реагируют много быстрее, чем вставки без растворителя.
Например, медная проволока диаметром 0,25 мм без растворителя при средней температуре 1 000° расплавилась за 120 мин, а такая же проволока, но с растворителем при средней температуре только 650°, расплавилась всего за 4 мин.

Применение оловянного растворителя позволяет иметь надежные и дешевые медные вставки, работающие при сравнительно низкой эксплуатационной температуре, имеющие относительно малый объем и вес металла (что благоприятствует коммутационной способности предохранителя) и в то же время обладающие большим быстродействием при больших перегрузках и реагирующие с выдержкой времени на относительно малые перегрузки.

Цинк часто используется для изготовления плавких вставок. В частности, такие вставки применяются в упомянутой серии предохранителей ПР-2.
Вставки из цинка более устойчивы против коррозии. Поэтому, несмотря на относительно малую температуру плавления, для них, вообще говоря, можно было бы допустить такую же предельную эксплуатационную температуру, как для меди (250°), и конструировать вставки с меньшим сечением. Однако электрическое сопротивление цинка примерно в 3,4 раза больше, чем у меди.
Чтобы сохранить ту же температуру, надо уменьшить потери энергии в ней, соответственно увеличив ее сечение. Вставка получается значительно более массивной. Это при прочих равных условиях приводит к понижению коммутационной способности предохранителя. Кроме того, при массивной вставке с температурой 250° не удалось бы в тех же габаритах удержать на допустимом уровне температуру патрона и контактов.
Все это заставляет снизить предельную температуру цинковых вставок до 200°, а для этого — еще больше увеличивать сечение вставки. В итоге предохранители с цинковыми вставками при тех же размерах обладают значительно меньшей устойчивостью к токам короткого замыкания, чем предохранители с медными вставками и оловянными растворителями.

Предохранители серии ПН2 = производитель Элект Белтиз

Главная

>>

Низковольтная аппаратура

>>

Предохранители ПН2

Унитарное предприятие «Элект» ОО «БелТИЗ» производит плавкие вставки и сами предохранители серии ПН2 ссыпной конструкции. Эта серия охватывает все многообразие исполнений, предусмотренных техническими условиями, и дает потребителям возможность выбора изделий в зависимости от условий эксплуатации. Обладают широким диапазоном устойчивости к механическим внешним воздействующим факторам.

Габаритные установочные размеры, защитные характеристики и номинальные параметры энергосберегающих предохранителей ПН2 полностью соответствуют серии ПН2, которые производятся в России и странах СНГ по ТУ 16-522.113-И.

Назначение

Предохранители серии ПН2, оснащенные токоограничивающими плавкими вставками общего назначения типа g, представляют собой экономные и удобные устройства защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 380 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях.

Область применения:

• предприятия машиностроительной отрасли
• топливно-энергетический комплекс
• предприятия энергетики
• предприятия жилищно-коммунального хозяйства
• другие отрасли народного хозяйства

Структура идентификационного обозначения:

ПН2 — предохранитель наполненный серии 2

ХХХ — номинальный ток контакта основания: 100 А, 250 А, 400 А, 630 А;

Х — способ монтажа и вида присоединения внешних проводников к выводам предохранителя:

• 1 — на основании комплектного устройства с передним присоединением
• 2 — на собственном изоляционном основании с передним присоединением
• 3 — на проводниках комплектного устройства

Х — наличие указателя срабатывания и свободных контактов:

• 0 — без указателя, без свободных контактов

ХХ — климатическое исполнение и категории размещения по ГОСТ 15150-69 УХЛ3. ТЗ.

Формулирование заказа

В заказе должно быть указано:

• тип предохранителя в соответствии со структурой идентификационного обозначения
• номинальный ток плавкой вставки
• обозначение технических условий

Пример:

Предохранитель серии ПН2 на номинальный ток 250 А, без указателя срабатывания и свободного контакта с плавким элементом на 200 А: «Предохранитель ПН2-250-10 УХЛ3 на 200А»

Тема № 1

Министерство
образования и науки Республики Казахстан

Алматинский
университет энергетики и связи

Кафедра
« Электроснабжение промышленных
предприятий»

НИЗКОВОЛЬТНЫЕ
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

специальность:

050718-«Электроэнергетика»

Алматы

2013

Краткие
теоретические сведения

Плавкий
предохранитель — аппарат, автоматически
отключаю­щий электрическую цепь при
коротком замыкании или перегрузке в
ней. Отключение цепи осуществляется
путем расплавления плав­кой вставки,
которая нагревается током защища­емой
цепи.
Отсюда
возникло и название плавкий предохра­нитель.
Плавкие предохранители появились
одновременно с появлением электрических
сетей. Простота устройства и обслуживания,
малые размеры, высокая отключающая
способность и небольшая стоимость
обеспечили им очень широкое применение.
Предохранители до 1 кВ изготовляются
на номинальные токи до 1000А.

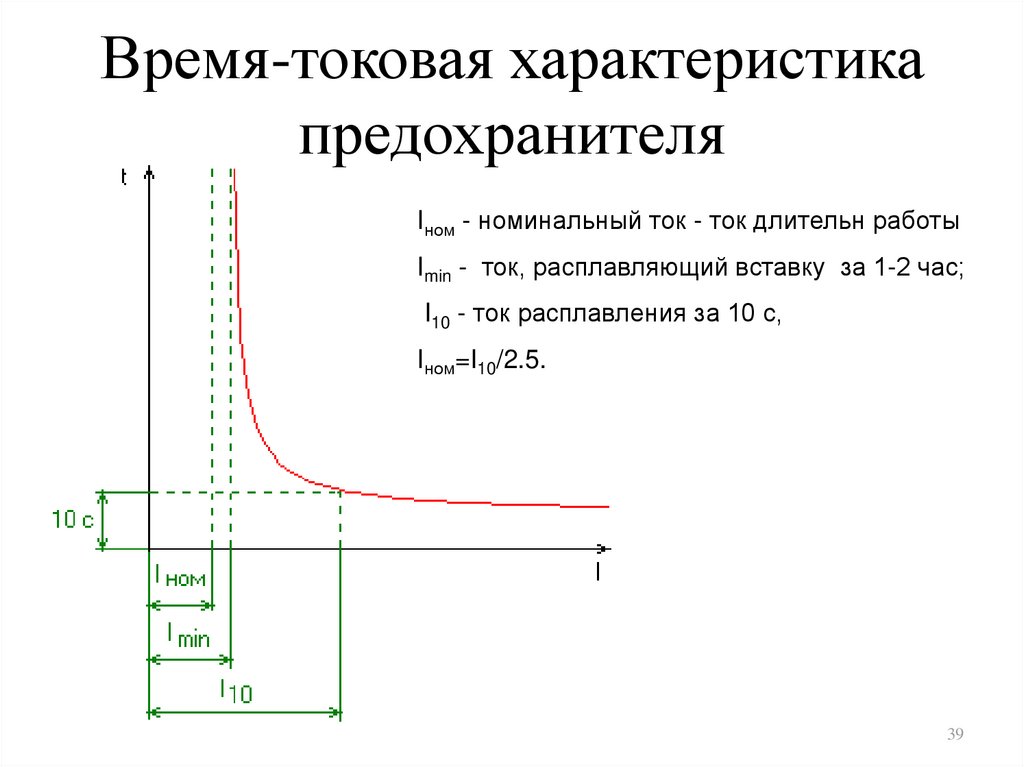

Важнейшей
характеристикой предохранителя
является защитная характеристика,
представляющая собою зависимость
времени перегорания плавкой вставки
от тока, приведенная на рисунке 1.

Рисунок
1 — Защитная характеристика предохранителя
ПН-2

Режимы работы предохранителя

Работа
предохранителя протекает в трех резко
отличающихся друг от друга режи­мах:
при номинальном токе, в условиях
перегрузок и КЗ.

В
первом случае нагрев вставки имеет
характер устано­вившегося процесса,
при котором все выделяемое в ней тепло
отдается в окружающую среду. При этом
кроме вставки, нагреваются до установившейся
температуры и все другие детали
предохранителя. Установившаяся
температура не должна превышать
допустимых значений.

Номинальным током
предохранителя называется такой
длительный ток, при котором температура
контактных частей предохранителя не
превышает допустимую для них величину.
А номинальным током плавкой вставки
называется ток, длительное протекание
которого не вызывает перегорание
вставки. Он может быть отличным от
номинального тока самого предо­хранителя.
Обычно в один и тот же предохранитель
можно вставлять плавкие вставки на
различные номинальные токи. Номиналь­ный
ток предохранителя, указанный на нем,
равен наибольшему из номинальных токов
плавких вставок, предназна­ченных
для данной конструкции предохранителя.

Кроме указанных
токов стандартом на предохранители
нормируется еще один ток, называемый
плавящим током. Плавящим током называется
ток, под действием которого плавкая
вставка перегорает.

Стандартом
задается диапазон, в котором находится
плавящий ток.

Величина
минимального то­ка равна
,

а
величина мак­симального тока —
.

где

—
номинальный ток плавкой вставки.

Нижнее
значение тока указанного диапазона
определяет ток, при котором вставка
гарантированно
не расплавится
в течение условного времени, а верхнее
значение тока определяет ток, при котором
вставка гарантированно
перегорит
за условное время.
Условное время зависит от номинального
тока вставки и составляет для наиболее
распространенных токов 1 или 2 часа.

При токах,
превыша­ющих максимальный ток плавления
плавкая вставка должна перегорать в
кратчайшее время.

Исходя
из значения максимального плавящего
тока, сечение кабеля по условию защиты
его от перегрева можно рекомендовать
выбирать из условия:

,

где

— допустимый ток кабеля.

Способы сокращения
времени плавления плавкой вставки

Чтобы достигнуть
резкого сокращения време­ни плавления
вставки с рос­том тока, идут по двум
на­правлениям:

1.
Придают плавкой вста­вке специальную
форму;

2.
Используют металлургический эффект.

По
первому способу вставку выполняют в
виде пластинки с вырезами, уменьшающи­ми
ее сечение на отдельных участках
(рисунок 2).

Рисунок
2.- Фигурная плавкая вставка и распределение
температуры вдоль вставки

На этих суженных
участ­ках выделяется больше тепла,
чем на широких участках. При номиналь­ном
токе избыточное тепло вследствие
теплопроводности мате­риала вставки
успевает распространиться к более
широким частям, и вся вставка имеет
практически одну температуру.

При
пере­грузках нагрев суженных участков
идет быстрее, так как только часть тепла
успевает отводиться к широким участ­кам.
Плавкая вставка плавится в одном самом
горячем месте (рисунок 3б).

Рисунок
3.- Места перегорания фигурных плавких
вставок

При
перегрузках (б) и коротких замыканиях
(в)

При
коротком замыкании нагрев суженных
участков идет настолько интенсивно,
что практически отводом тепла от них
можно пренебречь. Плавкая вставка
перегорает одновре­менно во всех или
в нескольких суженных местах (рисунок.3
в).

Второй
способ сокращения времени плавления
вставки — металлургический эффект
заключается в том, что многие легкоплавкие
металлы (олово, свинец и др.) способны в
расплавленном состоянии растворять
некоторые тугоплавкие металлы (медь,
серебро и др.). Полученный таким образом
раствор обладает иными характеристиками,
чем исходные материалы, на­пример,
большим электрическим сопротивлением
и пониженной температурой лавления.
Указанное явление используется в
пре­дохранителях с вставками из ряда
параллельных проволок. Для ускорения
плавления вставки при перегрузках и
снижения общей температуры всей вставки
при плавлении ее, на проволоки напаиваются
небольшие оловянные шарики. При токах
перегрузки, когда температура вставки
достигает температуры плавления олова,
шарик расплавляется и растворяет часть
металла, на котором он напаян. Происходит
местное увеличение сопротивления
вставки и снижение температуры плавления
металла в этом месте. Вставка перегорает
в том месте, где был наплавлен шарик.
При этом тем­пература всей вставки
оказывается намного ниже температуры
плавления металла, из которого она
выполнена. В номинальном режиме шарик
практически не влияет на температуру
нагрева вставки. Этот способ получения
требуемой время — токовой характеристики
может применяться при тонких вставках,
например, при диаметре шарика в 1 мм для
проволок диаметром 0,3 мм и диаметрах
шарика до 2 мм при более толстых проволоках.
При возрастании диаметра вставки влияние
металлургического эффекта резко
снижается и практически не сказывается.

Плавкие вставки
изготовляют из свинца, сплавов свинца
с оло­вом, цинка, меди, серебра и др.
Вставки из легкоплавких металлов
(температура плавления 200—420° С) обладают
невысокой электро­проводностью и
получаются значительных сечений,
особенно при больших номинальных токах.
Широкое распространение имеют цинковые
вставки. Пары цинка ускоряют процесс
рекомбинации ионов и делают его более
быстрым, чем даже для чистого воздуха.
Вставки из меди и серебра получаются
меньшего сечения, но недостатком их
является высокая температура плавления,
что приводит при токах перегрузки к
сильному нагреву и быстрому разрушению
деталей предохранителя. Применяются
такие вставки на малые токи. Медные
плавкие вставки должны обязательно
иметь антикоррозий­ное покрытие. В
противном случае окисление приведет к
постепен­ному уменьшению сечения
вставки и несвоевременному перегоранию.

Конструкции
предохранителей

Предохранители
типа ПР-2

Предохранители
типа ПР-2 (П — предохранитель, Р- разборный)
изготовляются на напряжение 220 и 500В и
токи патронов 15-1000А.

Предельный ток
отключения зависит от номинального
тока пре­дохранителя и лежит в пределах
1,2 — 1,5 кА.

Плавкая
вставка 2 (Рисунок
4) изготавли­вается из цинка путем
штамповки.

Применение
легкоплавкого металла — цинка, стойкого
против коррозии, и фигурная форма
плавкой вставки позволяют получить
благоприятную защитную характеристику.

Рисунок
4. – Конструкция предохранителя типа
ПР-2

Патрон предохранителя
ПР-2 выполнен из толстостенной фибровой
трубки 1, на которой с обеих сторон плотно
насажены латунные втулки 3, предотвращающие
разрыв трубки. На втулки навинчиваются
колпачки 4, которые закрепляют плавкую
вставку 2, привинченную к контактным
но­жам 6, до установки ее в патрон. Для
предотвращения поворота контакт­ных
ножей предусмотрена шайба 5, имеющая
паз для контактного ножа.

После
перегорания плавкой вставки возникает
дуга, под действием температуры которой
фибра выделяет газ, содержащий около
40 % водорода. Происходит диссоциация
молекул водорода с поглощением тепла.
Температура дуги снижается, что приводит
к снижению термической ионизации,
усилению процесса деионизации дугового
пространства и погашению дуги. Кроме
снижения температуры повышается до
нескольких атмосфер давление газа в
патроне. Высокое давление затрудняет
ударную ионизацию, способствует
деионизации и гаше­нию дуги.

Кроме
того при перегорании вставки образуются
несколько коротких дуг, количество
которых равно числу сужений вставки.
На каждом катоде разрыва восстанавливается
электрическая прочность около 200 вольт.

В
результате электрическая прочность
предохранителя будет равна произведению
числа дуг на напряжение катода. Например,
при наличии у вставки 4 сужений.
электрическая прочность предохранителя
будет равна 800 вольт. Это гораздо больше
величины напряжения сети и дуга после
первого же перехода через нуль гаснет.

При
коротких замыканиях суженный участок
плавкой вставки начи­нает плавиться
раньше, чем ток короткого замыкания
достигнет своего ус­тановившегося
значения в цепи постоянного тока или
удар­ного тока в цепи переменного
тока (рисунок
5).

Рисунок
5.- Осциллограмма отключения тока КЗ
предохранителем

Величина
тока коротко­го замыкания в цепи при
этом ограничивается в несколько раз.
Такие пре­дохранители называются
токоограничивающими. Цепи, защищенные
токоограничивающими предохранителями,
обычно не проверяют на термическое и
динамическое действие токов короткого
замыкания.

Достоинством
предохранителей ПР-2 является простота
их переза­рядки, недостатком — несколько
большие размеры, чем у насыпных
предо­хранителей типа ПН-2

Плавкие
предохранители типа ПН-2

Предохранители
типа ПН-2 (П — предохранитель, Н — насыпной)
применяются для защиты силовых цепей
до 500В переменно­го и 440В постоянного
тока и изготовляются на номинальные
токи до 1000А, предельный отключаемый ток
— до 50 кА.

Корпус
предохранителя 1 (рисунок 6) изготавливается
из прочного фарфора или стеатита. Внутри
корпуса расположены ленточные плавкие
вставки 2 и на­полнитель — кварцевый
песок 3.

Рисунок 6 —
Предохранитель типа ПН-2

Снаружи
корпус имеет форму квадрата, внутри —
цилиндра. Плавкие вставки привариваются
к диску 4, который крепится к пластинам
5, связанным с контактным ножом 9. Пластины
5 закрепляются на корпусе с помощью
винтов 10, которые ввинчиваются в отверстия
с резьбой.

Плавкая
вставка выполняется из медной ленты
толщиной 0,1 — 0,2 мм. Для получения эффекта
токоограничения вставка имеет суженные
се­чения 8. Разбивка плавкой вставки
на несколько параллельных ветвей —
ленточек (на рисунке 6 их три) позволяет
более полно использовать объем
наполнителя.

Для
снижения температуры плавления вставки
при токах перегрузки ис­пользуется
металлургический эффект — на полоски
меди напаяны шарики олова 7.

В
качестве наполнителя используется
чистый кварцевый песок. Реч­ной песок
для этого не пригоден, т.к. может содержать
токопроводящие включения. Размер зерен
кварца должен быть в пределах 0,1 — 0,5 мм.
Уве­личение размеров зерен уменьшает
их общую поверхность, аккумулирую­щую
энергию, а уменьшение размеров затрудняет
проникновение газов внутрь наполнителя.
При коротком замыкании плавкая вставка
сгорает и образуется дуга, которая горит
в канале, образованном песчинками.
Кварцевые песчинки имеют высокую
теплопроводность и хорошо развитую
охлаждающую по­верхность. Ускорение
гашения дуги происходит за счет быстрого
отвода тепла из зоны горения дуги к
холодным стенкам предохранителя,
снижению температуры горения дуги и
термической ионизации и усилению
процесса деионизации.

Малые
габариты, незначительная затрата
дефицитных материалов высокая
токоограничивающая способность являются
достоинствами пре­дохранителя
ПН-2.Предохранители НПН подобны ПН, но
имеют не разборный патрон без контактных
ножей и изготовляются на токи до 60 А.

В
последнее время согласно сообщениям
заводов — изготовителей предохранители
типа ПН-2 снимаются с производства, и
вместо них будут выпускаться предохранители
типа ППН-33 (Кореневский завод низковольтной
аппаратуры) и предохранители типа ПП-32
(Завод « Электроаппарат, г. Курск)

Предохранители
ПНБ-7 с наполнителем в закрытом патроне
— быст­родействующие, на токи 40-600А,
предназначены для защиты полупровод­никовых
устройств. Быстродействие достигается
конструкцией плавкой вставки. Она
изготавливается из листового серебра
с очень большим от­ношением максимального
сечения к минимальному (в пределах
10-50).

К
недостаткам предохранителей можно
отнести однократность их действия и
необходимость замены после срабатывания
плавкой вставки или всего предохранителя.
Кроме того при использовании их для
защиты асинхронных двигателей имеется
опасность работы двигателя в неполнофазном
режиме при перегорании одного из
предохранителей. Это приводит к резкому
снижению вращающего момента, торможению
двигателя росту тока статора и перегреву
машины.

В
соответствии с современными стандартами
предохранители маркируют двумя
буквами. Первая буква в обозначении
типа плавкой вставки указывает диапазон
отключения:

«g»
— плавкие
вставки с отключающей способностью во
всем диапазоне;

«а»
— плавкие вставки с отключающей
способностью в части диапазона.

Вторая
буква указывает категорию применения.

Примеры:

«gG»
— плавкие
вставки общего назначения с отключающей
способностью во всем диапазоне;

«gM»
— плавкие вставки для защиты цепей
двигателей с отключающей способностью
во всем диапазоне;

«aМ»
— плавкие вставки для защиты цепей
двигателей с отключающей способностью
в части диапазона;

Плавкие
вставки типа «gG»
можно использовать для защиты цепей
двигателей, если по своим характеристикам
они способны выдержать пусковой ток
двигателя. На рисунке 7 приведены защитные
характеристики указанных выше категорий
применения.

Рисунок
7 – Защитные характеристики плавких
предохранителей

В
настоящее время в электроустановках
до 1000В вместо предохранителей все чаще
применяют автоматические выключатели.

15.3. time — Доступ ко времени и преобразования — документация Python 2.7.18

Этот модуль предоставляет различные функции, связанные со временем. Для связанных
функциональные возможности, см. также модули datetime и calendar .

Хотя этот модуль всегда доступен,
не все функции доступны на всех платформах. Большинство функций
Определенные в этом модуле функции библиотеки C вызывают одноименные функции. Это
иногда может быть полезно обратиться к документации платформы, потому что
семантика этих функций варьируется в зависимости от платформы.

Пояснение терминологии и условных обозначений.

• Эпоха — это точка, где начинается время. 1 января этого
  год, в 0 часов «время с эпохи» равно нулю. Для Unix эпоха
  1970. Чтобы узнать, что это за эпоха, посмотрите на gmtime (0) .

• Проблемы 2000 года (Y2K) : Python зависит от библиотеки C платформы, которая
  обычно не имеет выпусков за 2000 год, так как все даты и время
  представлен внутри как секунды с эпохи.Функции, принимающие
  struct_time (см. Ниже) обычно требует 4-значного года. Для обратного
  совместимость, поддерживаются 2-значные годы, если переменная модуля
  accept2dyear — ненулевое целое число; эта переменная инициализируется как 1
  если для переменной среды PYTHONY2K не задано непустое значение
  строка, в этом случае она инициализируется как 0 . Таким образом, вы можете установить
  PYTHONY2K в непустую строку в среде, чтобы требовать 4-значную
  лет для всего года ввода. Когда принимаются двузначные годы, они конвертируются
  в соответствии со стандартом POSIX или X / Open: значения 69-99 соответствуют 1969-1999 гг.,
  а значения 0–68 соответствуют 2000–2068 гг. Значения 100–1899 всегда недопустимы.

• DST — переход на летнее время, изменение часового пояса (обычно) на единицу
  час в течение части года. Правила DST волшебны (определяются местным законодательством) и
  может меняться из года в год. В библиотеке C есть таблица, содержащая локальные
  rules (часто для гибкости он читается из системного файла) и является единственным
  источник Истинной Мудрости в этом отношении.

• Точность различных функций реального времени может быть ниже, чем предлагается
  единицы, в которых выражено их значение или аргумент. Например. на большинстве Unix
  В системах часы «тикают» только 50 или 100 раз в секунду.

• С другой стороны, точность time () и sleep () лучше
  чем их эквиваленты в Unix: время выражается как числа с плавающей запятой,
  time () возвращает наиболее точное доступное время (с использованием Unix
  gettimeofday () , если доступно) и sleep () примет время
  с ненулевой дробью (для этого используется Unix select () , где
  имеется в наличии).

• Значение времени, возвращаемое функциями gmtime () , localtime () и
  strptime () и принимается asctime () , mktime () и
  strftime () , можно рассматривать как последовательность из 9 целых чисел. Возвращение
  значения gmtime () , localtime () и strptime () также предлагают
  имена атрибутов для отдельных полей.

  Описание этих объектов см. В struct_time .

  Изменено в версии 2.2: последовательность значений времени была изменена с кортежа на struct_time , с
  добавление имен атрибутов для полей.

• Используйте следующие функции для преобразования между представлениями времени:

Модуль определяет следующие функции и элементы данных:

раз. принять 2 года

Логическое значение, указывающее, будут ли приняты двузначные значения года. Этот
по умолчанию истинно, но будет установлено значение false, если переменная среды
PYTHONY2K был установлен как непустая строка. Он также может быть изменен
во время выполнения.

раз. altzone

Смещение местного часового пояса летнего времени в секундах к западу от UTC, если он определен.
Это отрицательно, если местный часовой пояс DST находится к востоку от UTC (как в Западной Европе,
включая Великобританию). Используйте это, только если дневной свет отличен от нуля.

раз. asctime ([ t ])

Преобразование кортежа или struct_time , представляющего время, возвращаемое
gmtime () или localtime () в 24-символьную строку следующего
форма: 'Вс, 20 июня 23:21:05 1993' . Если t не указано, текущее время
как возвращается localtime () используется . Информация о локали не используется
asctime () .

Примечание

В отличие от одноименной функции C, в конце строки новой строки нет.

Изменено в версии 2.1: разрешено не указывать т .

DB2- Дата, время, отметка времени — Srinimf

Основы — Чтобы получить текущую дату, время и метку времени с помощью SQL, обратитесь к соответствующим регистрам DB2:

Использование даты и времени в SQL-запросах DB2, которые вам нужны

 ВЫБЕРИТЕ ТЕКУЩУЮ ДАТУ
 ИЗ sysibm.sysdummy1;

 ВЫБЕРИТЕ ТЕКУЩЕЕ ВРЕМЯ
 ИЗ sysibm.sysdummy1;

 ВЫБРАТЬ ТЕКУЩУЮ метку времени
 ИЗ sysibm.sysdummy1;

Таблица sysibm.sysdummy1 — это специальная таблица в памяти, которую можно использовать для обнаружения значений регистров DB2, как показано выше.

Вы также можете использовать ключевое слово VALUES для оценки регистра или выражения.

Текущая дата, время и отметка времени

Например, из процессора командной строки (CLP) DB2 следующие операторы SQL показывают аналогичную информацию:

• VALUES CURRENT date
• VALUES CURRENT time
• VALUES CURRENT timestamp

Для остальных примеров я просто предоставлю функцию или выражение, не повторяя SELECT. .. ИЗ sysibm.sysdummy1 или с помощью предложения VALUES.

Чтобы получить текущее время или текущую метку времени, скорректированную на GMT / CUT, вычтите регистр текущего часового пояса из текущего времени или метки времени:

 CURRENT time - CURRENT timezone
 CURRENT timestamp - CURRENT timezone

Учитывая дату, время или метку времени, вы можете извлекать (где применимо) части года, месяца, дня, часа, минут, секунд и микросекунд независимо, используя соответствующую функцию:

• ГОД (текущая временная метка)
• Месяц (ТЕКУЩАЯ временная метка)
• ДЕНЬ (ТЕКУЩАЯ временная метка)
• Час (ТЕКУЩАЯ временная метка)
• Минута (ТЕКУЩАЯ временная метка)
• СЕКУНДА (текущая временная метка)
• 20 СЕКУНДА (текущая временная метка)
• 20

Извлечь дату и время независимо от метки времени тоже очень просто:

• DATE (временная метка CURRENT)
• Time (временная метка CURRENT)

Вы также можете выполнять вычисления даты и времени, используя, за отсутствием лучшего термина, английский язык:

• ТЕКУЩАЯ дата + 1 год
• ТЕКУЩАЯ дата + 3 года + 2 месяца + 15 дней
• ТЕКУЩЕЕ время + 5 часов — 3 минуты + 10 секунд

Чтобы вычислить, сколько дней находится между двумя датами, вы можете вычесть даты как в следующем:

 дней (текущая дата) - дней (дата ('1999-10-22'))

А вот пример того, как получить текущую метку времени со сбросом части микросекунд на ноль:

 ТЕКУЩАЯ ВРЕМЯ - МИКРОСЕКУНДА (текущая отметка времени) МИКРОСЕКУНД

Если вы хотите объединить значения даты или времени с другим текстом, вам необходимо сначала преобразовать значение в строку символов. Для этого вы можете просто использовать функцию CHAR ():

• CHAR (ТЕКУЩАЯ дата)
• char (ТЕКУЩЕЕ время)
• char (ТЕКУЩАЯ дата + 12 часов)

Чтобы преобразовать символьную строку в значение даты или времени, вы можете использовать:

 TIMESTAMP ('2002-10-20-12.00.00.000000')
 Отметка времени ('2002-10-20 12:00:00'
 Дата ('2002-10-20')
 Дата ('20.10.2002 ')
 Время ('12: 00: 00')
 Время ('12 .00.00 ')

Функции TIMESTAMP (), DATE () и TIME () принимают еще несколько форматов.Приведенный выше список является только примерами. Есть еще много чего попробовать.

Продолжайте читать

• Краткое руководство: лучшие примеры специальных регистров DB2
• Таблица, производная от DB2, ключевые знания Вопросы, которые необходимо изучить

Moment.js | Документы

Момент

Moment
Часовой пояс

Люксон

Дом
Документы
Гиды
Тесты
GitHub

Искать в документации

Статус проекта
Рекомендации
Будущее

Использование момента
Узел. js
Браузер
Беседка
Require.js
NuGet
метеор
Browserify
Webpack
Машинопись
System.js
Другие
Исправление проблем

Разобрать
Сейчас же
Строка
Строка + Формат
Строка + Форматы
Специальные форматы
Объект
Метка времени Unix (миллисекунды)
Метка времени Unix (секунды)
Дата
Массив
Дата ASP.NET JSON
Клон Момента
универсальное глобальное время
parseZone
Проверка
Данные о создании
По умолчанию

Получить + Установить
Миллисекунды
Второй
Минуты
Час
Дата месяца
День недели
День недели (с учетом региональных настроек)
День недели ISO
День года
Неделя года
Неделя года (ISO)
Месяц
Квартал
Год
Неделя Год
Год недели (ISO)
Недель в году
Недели в году (ISO)
Получить
Задавать
Максимум
Минимум

Манипулировать
Добавить
Вычесть
Начало времени
Конец времени
Максимум
Минимум
Местный
универсальное глобальное время
Смещение UTC
Смещение часового пояса

Дисплей
Формат
Время с этого момента
Время от X
Время сейчас
Время до X
Календарное время
Разница
Метка времени Unix (миллисекунды)
Метка времени Unix (секунды)
Дней в Месяце
Как Дата Javascript
Как массив
Как JSON
Как строка ISO 8601
Как объект
Как строка
Осмотреть

Запрос
До
Такой же
После
То же или раньше
То же самое или после
Между
Летнее время
Переход на летнее время
Високосный год
Это момент
Дата

i18n
Изменение локали глобально
Изменение локали на месте
Загрузка локалей в NodeJS
Загрузка локалей в браузере
Добавление вашего региона в Moment.
