Выбрать стабилизатор для дачи: Как выбрать стабилизаторы напряжения для дома и дачи?

Содержание

Как выбрать стабилизаторы напряжения для дома и дачи?

Стабилизатор напряжения бесспорно необходим на даче или в загородном доме, где в электросетях постоянно скачет напряжение. Этот прибор сбережет дорогую электронную аппаратуру и бытовую технику. Как его выбрать? Об этом пойдет речь в данной статье.

Актуальность применения стабилизаторов напряжения не требует доказательств. Они необходимы для нивелирования всплесков напряжения в электросетях. Сегодня такие проблемы встречаются намного реже, но даже небольшие скачки приводят к негативным последствиям, связанным с выходом из строя дорогостоящей бытовой техники. Качественные стабилизаторы для дома и дачи выравнивают величину напряжения электротока до стандартных параметров и очищают от высокочастотных помех. Аппараты для дома выпускаются номиналами мощности от 10 до 20 кВт.

Таким образом, на даче или в загородном доме стабилизаторы обеспечивают:

  • Стабильность работы бытовой техники и электронных устройств с повышенными требованиями к устойчивости напряжения.

  • Продление срока эксплуатации дорогостоящего бытового и электронного оборудования.

Принцип работы стабилизатора напряжения и его конструкция

Принцип работы устройства состоит в отслеживании изменений входного напряжения и его регулировании в соответствии с обстоятельствами и согласно определенному алгоритму:

  • Первая фаза (20 м/с) используется при изменении входного напряжения для его тестирования.

  • Тестирование напряжения и реакция на ситуацию.

  • При изменении напряжения в пределах диапазона, оно выравнивается до 220 В.

  • При падении напряжения ниже допустимого диапазона идет фаза «вытягивания», в пределах имеющегося ресурса трансформатора.

  • При скачке выше допустимых показателей происходит аварийное отключение.

  • При импульсных скачках и при отключениях и включениях, идет выравнивание напряжения.

Процесс корректировки напряжения идет за счет добавочных обмоток трансформатора. Напряжение переключается электронными ключами, которые срабатывают при падении синусоиды напряжения на нулевое значение. Сами ключи управляются процессором, который собирает с датчиков данные и коммутирует ключи согласно заданному алгоритму. Он не дает включаться более чем одному ключу и контролирует их исправность.

Процессор работает в определенных режимах:

  • Транзитном, когда напряжение на входе имеет нормальные показатели. Стабилизатор осуществляет только защиту от скачков.

  • Повышенном, когда входное напряжение ниже нормы и агрегат вытягивает его до номинального.

  • Аварийном, очень низком напряжении на входе. Стабилизатор поднимает его до возможностей ресурса своего транформатора. Другой аварийный режим связан со скачком напряжения вверх. Тогда прибор отключается, переходит в работу дежурного режима и ждет падения напряжения.

  • Пониженном, когда напряжение на входе высокое, но еще в диапазоне возможной корректировки. Агрегат понижает его до номинала.

  • Задержка включения, этот режим обеспечивает сглаживание скачка в сети при включении электроэнергии после отключения.

Конструкция стабилизатора напряжения

Устройство разных стабилизаторов отличается друг от друга в зависимости от вида. Но по своей сути, стабилизатор – это регулируемый трансформатор, с обратной связью.

Виды стабилизаторов напряжения: их преимущества и недостатки

Стабилизаторы на основе трансформаторов делятся на две группы (по способу регулирования).

Электромеханические стабилизаторы представляют собой электромагнитную катушку с бегунком. Положение бегунка изменяется действием мотора или реле. В отличие от других видов аналогичного оборудования такие стабилизаторы имеют плавную регулировку напряжения. Основным их плюсом считается высокая точность стабилизации. Это главный аргумент в пользу применения электромеханических стабилизаторов в качестве защиты особо чувствительной электротехники. Они оснащены автоматической системой защиты, позволяющей обезопасить бытовые приборы и сам аппарат от скачков напряжения и помех в электросетях. Еще один плюс данных приборов – низкая цена.

Недостатки у приборов электромеханического типа тоже есть. Это – медленное изменение параметров и шум при работе. Менее шумные – аппараты с мотором. Еще один минус – перенапряжение в случаях, когда резко упавшее напряжение также резко приходит в норму. Он попросту не успевает среагировать на резкий подъем напряжения и на выходе возникает скачок, губительный для бытовой техники. Для исключения такой неприятности на входе ставится защита по напряжению, отключающая питание.

Электронные стабилизаторы работают на симисторах или тиристорах. Они имеют многоступенчатую регулировку, которая работает на включение/выключение в зависимости от входного напряжения. Функция переключения выполняется электронным ключом или реле. К достоинствам данных приборов относят высокую скорость реакции и бесшумность работы. Минусы – низкая точность стабилизации и высокая стоимость. Чем больше ступеней, тем выше точность регулировки, тем дороже прибор.

Основные параметры выбора стабилизатора напряжения

Стабилизаторы напряжения выбирают по нескольким параметрам:

  • Мощность. Перед тем как выбрать оптимальный вариант стабилизатора для дома надо правильно рассчитать суммарную потенциальную мощность нагрузки. Полная мощность указана в техпаспорте и измеряется в вольт-амперах — ВА, VA. При расчете надо учитывать пусковые токи электродвигателей, сделать поправку на рост входного тока при пониженном напряжении. Не стоит нагружать прибор на все сто процентов, чтобы он прослужил в исправном состоянии долгое время.

  • Тип стабилизатора. По способу регулирования они бывают ступенчатые, симисторные, тиристорные и стабилизаторы плавного регулирования. Последние лучше выбирать при несущественных скачках напряжения. Чаще выбирают релейные и тиристорные аппараты, которые отличаются более качественными характеристиками и могут работать при резких перепадах напряжения в сети.

  • Точность стабилизации. Эта характеристика выбирается в зависимости с диапазоном допустимых напряжений, необходимых для работы оборудования. Более высокая точность у тиристорных вариантов. Она получается за счет большого числа ступеней, переключение на которые связано с кратковременным разрывом фазы.

  • Фаза. Для выбора фазы аппарата надо знать, к какой сети он будет подключен. Если сеть однофазная, то и стабилизатор должен быть однофазный. При наличии хотя бы одного трехфазного потребителя необходимо приобретать трехфазный стабилизатор напряжения. Преимущества трехфазного варианта – возможность работы этого устройства при исчезновении напряжения на одной из фаз.

  • По производителю. Аппараты делятся по этому параметру на российские, китайские, итальянские. У каждой группы есть как более качественные марки, так и менее качественные. Более выгодные в соотношении цена/качество – российские и китайские модели. Итальянские стабилизаторы отличаются высоким качеством, длительным сроком службы, но высокой стоимостью.

Как выбрать номинальную мощность стабилизатора напряжения

Выбирая номинальную мощность бытового стабилизатора, необходимо подсчитать полную мощность всех подключаемых к нему потребителей, которые могут работать одновременно. Она указывается в ВА при напряжении 220В. Снижение питающего напряжения ведет к уменьшению мощности прибора. Поэтому, рассчитывая полную мощность потребителей, надо умножить ее на 1,2 при 180В в сети и на 1,3 при 170В. Если стабилизатор будет использоваться длительное время, то коэффициент составит 1,25. Номинальная мощность прибора, указанная на маркировке, не должна быть меньше полной величины мощности при расчетах.

Как выбрать стабилизаторы напряжения для дома и дачи

Оптимальным вариантом прибора защиты от перебоев электропитания станет тот вариант, который обеспечит автоматическое поддержание установленного значения выходного напряжения (220В). Основными критериями выбора являются:

  • Наличие питающей сети. Для трехфазной сети лучшими решениями станут: один трехфазный стабилизатор напряжения 380 В, или три однофазных на 220В, по одному на каждую фазу.

  • Тип подключения. Важно определиться, что будет подключаться к стабилизатору – один прибор, или все электрооборудование в доме. Для небольшого дома или дачи подойдет однофазный прибор на 220В, подключаемый через бытовую розетку и рассчитанный на несколько потребителей. В большой загородный коттедж более подходящий вариант – мощный однофазный или трехфазный прибор, обеспечивающий комплексную защиту всей электросети.

  • Мощность. Как показывает опыт для современной дачи или загородного дома для самой основной техники следует рассматривать варианты моделей мощностью 5-6 кВт. Если необходим стабилизатор напряжения на весь загородный дом, то мощность его должна составлять не менее 15 кВт.

  • Диапазон входного напряжения. Более дешевые варианты стабилизаторов имеют небольшие границы входного напряжения. Они не всегда справляются с ситуацией, когда скачки напряжения в сети находятся в интервалах ниже 165В и выше 250В. Определить отклонения в электросети можно произведя замеры вольтмером через розетку. На основании выполненного тестирования можно определить нижние и верхние границы сетевых колебаний. Исходя из этого, можно подобрать стабилизатор, который справится с ними.

  • Точность стабилизации. Этот критерий должен соответствовать требованиям к качеству электричества, подключенных к нему электроприборов. Есть допустимые отклонения для некоторых категорий бытовой техники: для сложной электронной аппаратуры – от 1% до 3%; для осветительных приборов – 3%; для бытовой техники – от 5% до 7%. Если стабилизатор имеет точность стабилизации более 7%, то он не соответствует требованиям современного электрооборудования.

  • Стоимость. Цена стабилизатора зависит от его характеристик и сложности схемы. Самые дорогостоящие – симисторные и тиристорные стабилизаторы. Но их технические характеристики намного выше электромеханических и релейных вариантов.

  • Если стабилизатор необходим для работы такого оборудования как отопительный котел, то выбирать надо только электронный вариант (симисторный или тиристорный). Устройства другого типа не гарантируют стабильность работы газового или электрического котла.

  • Уровень шума при работе. Более шумные в работе – релейные и электромеханические приборы. Электронные приборы работают без шума.

В заключение надо
отметить, что бытует мнение, что современная техника вполне может обойтись без
стабилизаторов и выдерживает перепады в электросетях до 10-15%. В то же время,
частые поломки сложной бытовой техники не всегда можно отнести на счет
недобросовестности производителя. В действительности же, в большинстве случаев
виноваты скачки в электросетях. Поэтому, в целях рациональной экономии средств
на ремонт дорогостоящей бытовой аппаратуры лучшим решением будет приобретение
надежного стабилизатора напряжения.

Какой стабилизатор напряжения выбрать для дачи

Современные дачи и загородные дома становятся все более уютными, обустроенными, пригодными для жизни круглый год. Некоторые перебираются в дачный домики на все лето, кто-то живет в них и зимой. Даже небольшие дачи представляют собой вполне комфортное жилье. Многие владельцы не только обустраивают дом качественной мебелью, но и приобретают дорогую технику: холодильники, электрические плиты, обогреватели, микроволновки – все это встречается в частных домах и значительно облегчает быт. Но вот электрические сети за территорией города оставляют желать лучшего. В этой местности чаще обычного случаются сбои, перепады, отключения электроэнергии. Чтобы сделать дачную жизнь по-настоящему комфортной, продлить период эксплуатации бытовых прибор и не беспокоится о качестве сетей, любители загородного отдыха покупают стабилизаторы напряжения на дачу.

Зачем нужен этот агрегат?

Это устройство позволяет использовать привычную технику даже в условия нестабильной работы сетей сельской местности. Благодаря ему на коттедже, даче, вилле, садовом домике можно установить:

  • холодильник;
  • водный насос;
  • электрическую плиту;
  • микроволновку;
  • бойлер для нагрева воды;
  • утюг, чайник, ноутбук, зарядку и прочие мелочи.

Выбираем стабилизатор напряжения 220 В для дачи: 4 главных критерия

  1. Особенности установки стабилизатора напряжения 220 В на дачу
  2. Перед тем как определить какой тип выбрать, нужно учесть, что многие дачные дома на длительный период остаются без жильцов. Если летние, осенние месяцы участок пустует редко, владельцы могут легко контролировать состояние дома, техники, то зимние месяцы дом чаще всего простаивает. За это время здание остывает, стены промерзают, часто образовывается конденсат на поверхностях. Такой же конденсат может появиться на стабилизаторе и привести к его поломке. Поэтому потребуется подобрать для его установки сухое помещение, внутрь которого не попадают осадки.

  3. Какой тип стабилизатора напряжения 220В для дачи будет оптимальным
  4. Для начала определим главные требования к стабилизатору напряжения 220В на участок:

  • широкий диапазон рабочих температур – устройство должно легко переносить резкие перепады температур, часто случающиеся в средней полосе России;
  • работа при минусовых температура – если вы планируете использовать прибор осень, зимой, весной, то нужно, чтобы он функционировал при температуре ниже нуля;
  • возможность эксплуатации устройства при высокой влажности.

Под перечисленные требования максимально подходят модели тиристорного типа. В их конструкции нет механически коммутируемых контактов, они не требуют особого обслуживания, ухода, знаний. Отлично функционируют при повышенной влажности, минусовых температурах. Отличаются высоким сроком беспрерывной работы – около 15 лет. Единственный, но существенный недостаток – высокая цена.

Релейный тип не менее популярен, благодаря более демократичной цене при достойных характеристиках. Показатели релейных стабилизаторов чуть ниже, чем тиристорных, но для обеспечения требуемого напряжения для загородной техники этого будет достаточно. Еще одно достоинство этого вида – эксплуатация при температурах до -30C. Недостаток – присутствие в их конструкции множества коммутируемых контактов, чувствительных к высокой влажности. Для нормальной работы прибора требуется сухое помещение с надежными потолками, полом, стенами без протеканий. Тогда устройство может прослужить около 10 лет.

Важно: для дачи не подойдет электромеханический стабилизатор с автоматическим трансформатором, а также плавающим щеточным контактом. Преимущества такого вида устройств раскрываются только в зданиях с отоплением. А так как дом большую часть году пустует, это будет лишь тратой денег.

  • Как определить подходящую мощность
  • Чтобы определить подходящую мощность оборудования для частного дома, необходимо сложить показатели бытовых приборов, которыми вы будете пользоваться одновременно. Например, мощность плиты + микроволновки + бойлера для воды + ноутбука. Полученную сумму умножить на постоянный коэффициент 1,2. Результат вычисления будет номинальной мощностью подходящего для вас оборудования. Лучше заложить небольшой запас.

    Также важно учесть тот факт, что для некоторых приборов требуется большой пусковой ток. Чтобы 100% попасть в нужную цифру рекомендуется умножать заявленную в паспорте прибора мощность на три. Особенно если речь идет о погружных насосах, строительных инструментах, пылесосах и другой технике, работающей за счет электродвигателя.

  • Выбираем количество фаз
  • Если на территории вашего загородного участку проведена трехфазная сеть, то трехфазный стабилизатор будет идеальным решением. Остальные критерии также требуется подобрать под условия внутри дома, мощности и пусковым моментам техники. Однофазный выбирают при остальных типах сетей.

    Для загородного дома рекомендуем купить релейный стабилизатор напряжения 220В «Союз DUH-5000VA», а для дачи – «DUH-1000VA». Также вы можете обратиться к нашему техническому специалисту, который поможет подобрать оборудование с учетом особенностей вашего участка.

    Как правильно выбрать стабилизатор для дачи или частного дома

    В удаленных районах и за городом проблема с качеством электроэнергии сейчас столь же актуальна, как и полвека назад.

    Оптимальным вариантом комплексной защиты от перебоев электропитания является использование стабилизатора напряжения для дома или дачи. В данной статье мы приведём основные критерии подбора стабилизатора и на конкретном примере рассмотрим процесс определения основных параметров аппарата.

    При выборе стабилизатора для дачи и дома нужно опираться на несколько основных вопросов, которые помогут вам самим сделать правильный выбор.


    1 вопрос — фазность вашей сети.
    2 вопрос — мощность вашей нагрузки
    3 вопрос — какие проблемы с сетью?

    Как узнать сколько фаз у вас.

    Первый способ — Эти данные прописаны в договоре с электросетями.
    Второй — можно определить визуально по подходящим проводам .
    При однофазном это два провода, при трехфазном 4 провода.

    Рассчитываем мощность стабилизатора

    Прежде чем решить, какой стабилизатор выбрать для дома или дачи, следует определить суммарную мощность всех электроприборов, подключение которых планируется к аппарату.

    Как правило, в обычной городской квартире хватает стабилизатора с мощностью от 200 до 3500 кВт, поскольку нагрузка небольшая – телевизор, компьютер, стиральная машина и холодильник.

    Современный частный дом, как правило, предполагает отопительное и насосное оборудование, автоматические ворота, наружное освещение с лампами большой мощности. Кроме того, на приусадебном участке используется различный электроинструмент и гаражное оборудование. Мощность всех этих устройств значительно превышает мощность обычной «квартирной» бытовой техники, поэтому при выборе стабилизатора для дачи или коттеджа следует рассматривать модели от 5-6 кВт и более.

    При расчете суммарной мощности стабилизатора для дачи и дома необходимо руководствоваться данными, указанными в технической документации или на заводских шильдиках приборов. При этом на корпусах большинства электроприборов обозначена активная мощность, в Ваттах (Вт), а производители стабилизаторов обычно указывают для своей продукции полную мощность, измеряемую в Вольт-Амперах (ВА).

    Внимание!
    Отсюда и определенные проблемы при выборе – посчитав суммарную мощность в Ваттах, покупатель может не заметить, что значение номинальной мощности приобретаемого стабилизатора указано в Вольт-Амперах.

    Во избежание ошибки нужно внимательно читать маркировку и при необходимости перевести активную суммарную мощность своего оборудования в Вольт-Амперы.

    Для этого значение мощности каждого электроприбора в Ваттах делится на специальный коэффициент – cos(φ).

    Получается следующая формула ВА=Вт/cos(φ).

    Сos(φ) обычно указывается производителем в сопроводительной документации к электроприбору (встречается обозначение PF – Power Factor). При отсутствии данных допустимо принять cos(φ) в пределах 0,7 — 0,8.

    Схема подключения стабилизатора

    Подключение электронных или любых других стабилизаторов напряжения для дачи осуществляется по схеме:
    Счетчик → распределительный щиток → стабилизатор → все другие электроприборы.

    Стоит отметить, что для подключения к сети преобразователя напряжения производители предлагают два варианта. Первый предполагает наличие провода с вилкой и розетками, которые размещаются на тыльной стороне корпуса. В этом случае сначала подключается преобразователь, а дальше к розеткам бытовая техника. В обязательном порядке при подключении преобразователь напряжения должен быть выключенным.Входы и выходы в бытовом стабилизаторе

    Второй вариант подключения заключается в использовании клемм. Этих клемм есть как минимум четыре. Две для входа электроэнергии и две для выхода. Для определения, которые клеммы являются входными, которые выходными, производители делают специальные обозначения, или указывают в инструкции.

    При подключении придерживаются правила: фазный провод от распределительного щитка подключают к клемме, которая может иметь букву «L» или слово «фаза». К клемме «N» или «ноль» подсоединяют входной провод «ноль». Аналогично с выходными клеммами.

    Эти два варианта касаются однофазных стабилизаторов.

    Трехфазный преобразователь же подключается подобным образом. Также к клеммам фазы и нуля подключаются соответствующие провода. Его можно заменить тремя однофазными, которые подключаются по правилам схемы «Звезда».

    Выбираем стабилизатор напряжения для дачи

                Пользование современными благами цивилизации во многом зависит не только от того, насколько доступны те или иные современные устройства и домашняя бытовая техника, но и оттого насколько правильно продуманно осуществляется пользование ею. Современная среда обитания, безусловно, дарит возможность пользоваться компьютером и просматривать телепередачи, без труда стирать белье в машинке-автомате и проводить уборку в квартире моющим пылесосом.

    Однако все эти блага прогресса в один миг могут превратиться в дорогостоящий утиль, в случае выхода из строя из-за неполадок в электрической сети, и это в лучшем случае, если рядом будет находиться опытный человек, способный быстро отключить приборы и в случае необходимости потушить пожар.

                С другой стороны, даже наличие минимального количества бытовых приборов и техники, например, на загородной даче не дает гарантии безопасного пользования ними при нестабильной электросети. И если в городских условиях службы сервиса находятся буквально рядом, то вдали от города придется искать выход из ситуации самостоятельно, например, установив стабилизатор напряжения для дачи.



    Для чего нужен стабилизатор на даче

    Действительно, вкладывая большие суммы на покупку дорогостоящей бытовой техники чтобы пребывание на даче было по уровню комфорта не хуже чем в городской квартире, с наличием массы важных функций практически мало кто задумывается о том, что одной из первых покупок в новостройку должен быть стабилизатор напряжения.

    Не секрет, что стандартом электрической сети для бытовых потребителей является напряжение в 220 вольт с допустимым отклонением в 10% и частотой тока 50 Гц. Этот, так сказать, стандарт электрических сетей, в реальности такой стандарт выдерживается довольно редко, тем более, для отдаленных от основных электрических магистралей мест.

    Тут несколько причин:
    ·         — несоответствие внутренних электрических линий современным нагрузкам, ведь даже относительно новые дома 1980-1990 годов были спроектированы под нагрузку внутренних сетей по стандартам 1970-х годов;
    ·         — весьма устаревшие внешние электрические сети – большинство трансформаторных станций имеют срок эксплуатации 20 и более лет, сами линии передач имеют большие потери и изношенные опоры, что приводит к частым поломками и авариям;
    ·         — в дачных поселках, где проводится большой объем строительства новых построек, подключение и ввод в эксплуатацию новых потребителей производится посредством подключения к временным линиям и подстанциям, рассчитанным на небольшое количество подключений и которые в пиковые моменты не выдерживают нагрузок;
    ·         — несанкционированное подключение других потребителей к электрической сети.
    ·         — всплески напряжения, вызванные попаданиями молний или работа мощного сварочного аппарата вблизи.

    При этом могут быть как скачки напряжения до 275-290В так и, понижение напряжения до критических 175-150В в сети. Это нетрудно заметить по «морганию» обычной лампочки накаливания, тусклый свет говорит о понижении напряжения в сети, а, наоборот, очень яркий о повышенном напряжении в сети.

    В таких условиях любая бытовая техника, а уж тем более современная систематически находится в состоянии риска поломки из-за качества потребляемой энергии. Рецептов выхода из этой ситуации может быть много, но рациональный и самый практичный один – установка для дома или дачи стабилизатора напряжения или подключение наиболее ценных электрических приборов к такому устройству.

    Основные виды и принципы работы стабилизаторов напряжения

                Рассматривая все варианты установки дополнительных защитных устройств и приборов на дачу, для понимания важности проблемы получения нормального, соответствующего параметрам напряжения в сети необходимо понимать роль стабилизатора напряжения, его основные виды и принцип работы.

    Основным предназначением стабилизатора напряжения является сглаживание изменения напряжения в общей электрической сети, как в большую, так и меньшую сторону, и выравнивание их с приведением к близкому стандартному значению сети 220В. Такое электронное устройство позволяет с наименьшими потерями обеспечивать питание потребителей всех бытовых приборов, подключенных к стабилизатору в наиболее приемлемом режиме.

    Различают однофазные и трехфазные стабилизаторы. Поскольку в помещениях, где используется обычная бытовая техника, рассчитанная на 220В, используется однофазная сеть, и поэтому однофазные приборы работают в основном для обслуживания квартир, домов, дач и других помещений.

    Трехфазные стабилизаторы, исполняют в принципе такую же функцию, но с тем отличим от однофазных, что предназначены для работы оборудования потребляющего напряжение 380В. Это важный момент, ведь для дачи, имеющей подключение к трехфазной сети необходимо ориентироваться на покупку трехфазного прибора для подключения всей сети участка. В случае же подключения на даче от трехфазной сети только нескольких, наиболее важных приборов достаточно ориентироваться на стабилизатор напряжения 220в для дачи и его подсоединения к одной фазе.

    Все однофазные приборы можно разделить на два основных вида – электронные аппараты и релейные стабилизаторы. Особенностью работы электронных стабилизаторов является регулировка напряжения посредством применения автотрансформатора или трансформатора. При использовании трансформатора изменение выходного тока производится посредством электропривода изменения положения подвижного контакта-ролика на обмотке трансформатора, свободной от изоляции.

    Релейные трансформаторы используют при работе дополнительные витки вторичной обмотки изоляции и электронной полупроводниковой базы.

    Оба вида трансформаторов хорошо зарекомендовали себя в различных режимах работы, однако, электронные и релейные трансформаторы имеют отличия в точности корректировки напряжения. Для большинства бытовых электроприборов это не критично, поскольку отклонения от номинального значения напряжения в 220В допускается в 5-7% это нормально, да и многие производители бытовой техники допускают отклонения и в большем диапазоне до 10 %.

    Как правильно подобрать стабилизатор

    При выборе оптимального варианта, стабилизатора напряжения для дачи наиболее рационально ориентироваться на следующие показатели:
    ·         — мощность стабилизатора;
    ·         — вариант установки;
    ·         — экономическая целесообразность.

    Оценивая, какой стабилизатор напряжения для обеспечения стабильного электроснабжения дачи будет наиболее приемлемым, следует принять во внимание тот факт, что по своим характеристикам прибор должен обеспечить полноценное снабжение всех потребителей подключенных к нему при их одновременном включении.

    И, несмотря на то что такое событие в принципе маловероятно нелишне все же подсчитать суммарную мощность, потребляемую холодильником, электрической плитой, телевизором, печью в сауне и системой автономного водоснабжения, и другими электроприборами при их одновременном включении.

    Такой подсчет позволит определить минимально необходимые технические характеристики стабилизатора напряжения для дачи. Но это первая сторона медали, вторая, состоит в том, что при снижении напряжения в сети мощность потребляемого тока в электроприборах увеличивается. Так, при снижении напряжения до 200В, в отдельных приборах потребляемая мощность может увеличиться в 1,3-1,5 раза в зависимости от прибора.

    Кроме этого, при расчетах следует учитывать и создание запаса по мощности стабилизатора, это необходимо, в случае если в сеть, обеспечиваемую стабилизатором напряжения на даче, будут подключаться электроприборы, при включении которых необходим большой пусковой ток, например – бытовые станки и прочее оборудование, в состав которого входит и асинхронный двигатель.

    Поэтому при выборе стабилизатора напряжения суммарная мощность потребителей должна быть увеличена на 20-25%, такой показатель мощности стабилизатора во многом эксплуатировать его в нормальном режиме, без перегрузки в моменты пиковых включения электроприборов.

    Вторым вариантом выбора стабилизатора на дачу выступает вариант подключения к нему не всей сети участка, а только отдельных потребителей. Стабилизатор для дачи, к которому планируется подключить только наиболее ценные приборы, например, холодильник, насосную станцию и кондиционер должен обеспечивать покрытие необходимого напряжения для включения этих приборов.

    Следует заметить, что стабилизаторы напряжения для дачи на некоторые отдельных потребителей и линии обойдется намного дешевле, чем покупка одного большого мощностью 10 или 15 кВт.

    Отвечая на вопрос, какой стабилизатор напряжения лучше выбрать, логично определить то, какие потребители будут подсоединены к нему. Если стабилизатор планируется для защиты только наиболее важных бытовых приборов – электрического котла отопления, бойлера, холодильника и кухонной техники или других приборов, то кроме традиционного варианта стабилизатора в переносном виде имеет смысл рассмотреть вариант покупки настенного варианта установки. Такой, стационарный вариант размещения стабилизатора напряжения более разумный для обеспечения электроснабжения на даче.

    Расположенный возле вводного щита электроснабжения он будет занимать мало места, не мешать остальным приборам. Кроме этого при установке стабилизатора напряжения для дачи, где не планируется проживание круглый год, следует учесть вариант приобретения стабилизатора, рассчитанного для работы, как в условиях низких температур, так и в жаркое время года.

    Экономическая целесообразность покупки очень дорогого оборудования во многом будет оправдана, когда электрическая сеть действительно не может выдерживать минимально необходимые требования, постоянно допускает скачки напряжения, или постоянно имеет низкое напряжение.

    В остальных случаях для обеспечения нормальной работы всех домашних приборов достаточно и стабилизатора напряжения на 220в из более демократичного ценового диапазона.

    Установка и монтаж стабилизатора

    Стабилизаторы напряжения для дачи независимо от мощности и конструкции смогут правильно и долговременно работать только при условии правильного обращения с ними, а это значит, что необходимо максимально точно следовать инструкции по эксплуатации.

    Как и большинство промышленного оборудования, приборы поставляются в специальной упаковке с соответствующей маркировкой, в которую входят отметки на внешней стороне коробки – где находится верх аппарата, место раскрытия упаковки и метод транспортировки и складирования.

    Важно чтобы при покупке стабилизатор напряжения, впрочем, как и другие бытовые товары прошел необходимую предпродажную подготовку и заполнение соответствующей документации.

    Распаковка картонной коробки стабилизатора производится по линии разрыва, указанной на коробке, чаще всего линия склеивается скотчем. Сам агрегат освобождается от полиэтиленовой упаковочной пленки и пенопластовых предохранительных элементов.

    Распакованный стабилизатор напряжения осматривается на предмет наличия механических повреждений и проверяется его комплектность, согласно комплекту поставки, указанного в технической документации. Относительно комплекта поставки, то для настенных видов приборов, как на 380 так, и на 220В необходимо обратить внимание на наличие всех клеммных соединений и винтов в колодках, а также наличия предусмотренных инструкцией плавких предохранительных вставок.

    Особое внимание следует обратить при распаковывании стабилизатора в холодное время, после того как аппарат будет принесен в теплое помещение, следует дать возможность «отпотеть» прибору, то есть выступивший конденсат должен испариться естественным способом, а сам прибор нагреться до температуры помещения во избежание короткого замыкания внутри.

    Подключение стабилизатора напряжения для дачи к электрической сети, как и любого другого прибора, производится согласно инструкции технической документации, именно поэтому заранее необходимо предусмотреть место установки и вывод в соответствии со схемой питающего кабеля и проводов, идущих к потребителям.

    Переносные модели практически не имеют сложностей с подключением – потребители подключается к розеточному гнезду на задней панели аппарата, а сам аппарат подключается посредством неразъемного питающего шнура с электросети помещения.

    Подключение настенного варианта стабилизатора напряжения хотя и имеет определенные особенности, но в принципе не отличается от переносного варианта. На панели прибора указанной соответствующими указателями и символами расположены клеммы входа 220В, клемма заземления и клеммы выхода. Подключение производится согласно инструкции при соблюдении полярности.

    Стабилизаторы напряжения для дачи удобнее выбирать с оборудованными цифровыми дисплеями, с отображением происходящих событий – напряжения сети до и после преобразования стабилизатором. Но для лучшего понимания символов на дисплее рекомендуется, кроме всего прочего, внимательно прочесть инструкцию, информация, изложенная производителем иногда, отличается от знаний и представлений относительно работы прибора.

    Так, при первоначальном включении в сеть, на некоторых моделях отображается цифровая индикация времени задержки включения стабилизатора напряжения, а после срабатывания автоматики задержки, высвечивается входное напряжение и выходное, у различных аппаратов это разные варианты комбинации цифр, букв или символов, при получении небольшого опыта, они станут простыми и понятными.

    Во многих моделях, вместо цифровых табло в качестве приборов индикации монтируются стрелочные индикаторы, определить напряжение можно по отклонению стрелки и показателей шкалы.

    Какой бы ни был модели прибор, при самостоятельном включении стабилизатора в сеть, при первом осмотре рекомендуется перед включением, проверить состояние предохранителя. Месторасположения предохранителя у напольных моделей расположено на задней панели прибора.

    Установка стабилизатора напряжения для дачи производится в сухих, недоступных для детей и животных местах. Кроме того, следует позаботиться о том, чтобы прибор имел достаточную вентиляцию для отвода теплого воздуха. Отключенный стабилизатор желательно хранить в заводской упаковке, во избежание попадания внутрь пыли, грязи и влаги.

    В большинстве случаев при нарушении режима эксплуатации стабилизатора напряжения происходит отключение прибора от сети вследствие перегорания плавкой вставки предохранителя, в более сложных случаях, когда происходит превышение мощности стабилизатора потребителями, может выйти из строя сам стабилизатор.

    В основном в большинстве случаев поломка стабилизатора происходит вследствие неправильной эксплуатации прибора – при попадании внутрь воды, механические повреждения после падения, перегрева, когда его устанавливают возле батарей отопления или под прямыми солнечными лучами. Кроме этого, следует указать на необходимость подключения стабилизатора к розеткам, имеющим, разъем заземления, такое предостережение очень важно для предотвращения поражения электрическим током.

    Какой стабилизатор лучше выбрать

    Для того чтобы в конечном итоге получить отвечающий всем запросам прибор перед тем, как выбрать стабилизатор напряжения для дачи необходимо при помощи специалистов определить качество напряжения в сети, чаще всего это смогут сделать эксперты из общества потребителей или энергокомпании. Результаты исследования подскажут, какой стабилизатор лучше выбрать.

    Среди всевозможных брендов и торговых марок на сегодняшний день лучше отдать выбор продукции отечественных производителей. Сегодня, это, пожалуй, самый оптимальный выбор, ведь и качество сборки и материалы, которые используются в производстве удовлетворяют всем нормам.

    Кроме того, отечественные стабилизаторы напряжения на 220 вольт, так же как и их зарубежные аналоги оборудуются блоками автоматической защиты, которые срабатывают при превышении максимально допустимой нагрузки в сети.

    Возможность выбрать подходящую модель и тип стабилизатора помогут и специалисты специализированных торговых представительств, обратившись к которым можно получить всю исчерпывающую информацию по тому, какой стабилизатор напряжения для дачи лучше выбрать в каждом конкретном случае.


    Как выбрать стабилизатор напряжения для дома, дачи, предприятия

    В общем случае выбрать стабилизатор напряжения — это не самая простая задача, даже для человека, разбирающегося в вопросах электроснабжения. Совет хорошего незаинтересованного специалиста может сэкономить много средств. Тем не менее, мы позволим себе дать Вам рекомендации, которые помогут сориентироваться в этом вопросе.

    Что нужно знать при выборе

    Для этого Вы должны ответить самостоятельно, или с помощью грамотного электрика на несколько вопросов:

    1. Нужен стабилизатор или нет?

    Первый из них — а вообще надо ли устанавливать стабилизатор напряжения? Определиться в этом вопросе можно таким путем. Сделайте замеры напряжения в сети несколько раз в течении суток на протяжении нескольких дней, например двух будних и двух выходных. Для этого Вам потребуется обычный тестер (такие измерения сможет провести и не электрик). По результатам измерений возможны варианты решений:

    • Если за время измерений оно не выходило за пределы 205…235 Вольт и не заметно раздражающего мигания света, то устанавливать стабилизатор напряжения, скорее всего, необходимо только для питания особо ответственных потребителей и дорогостоящих электроприборов. При этом стабилизатор надо использовать высокоточный, которые обеспечат комфортные условия работы такой техники.
    • Если напряжение выходит за пределы 205…235 Вольт, происходят его резкие значительные изменения, заметны мигания источников света, но его значения остается в диапазоне 195…245 вольт, то в такой ситуации устанавливать стабилизатор напряжения крайне необходимо для всех электроприборов, а для источников света обязательно.
    • Напряжение в сети может быть сколь угодно долго ниже 195 вольт или выше 245 Вольт, при этом в течении суток его уровень может меняться неоднократно от номинального значения до максимального. В такой сети, не применяя стабилизатор напряжения, пользоваться электроприборами нельзя. Выход их из строя — вопрос времени и везения.

    Определившись с необходимостью купить стабилизатор напряжения в принципе, можно переходить к следующему этапу.

    2. Сколько фаз стабилизировать?

    Нужен обязательно трехфазный стабилизатор напряжения или подойдёт однофазный?

    • Этот вопрос может отпасть сам собой, если ввод в дом, квартиру или офис однофазный, и трехфазные потребители не могут включаться в такую сеть (в этом случае подходит только однофазный стабилизатор напряжения).
    • Если ввод трехфазный, то надо уточнить наличие нагрузки, требующей трехфазного подключения или возможность появления таковой в ближайшем будущем. Для трехфазной нагрузки требуется устанавливать трехфазный стабилизатор напряжения.
    • Но есть и третий вариант. В доме три фазы. А Вы используете только одну или две. Или на двух фазах стабильное напряжение, а на третьей — нет. В таком случае можно использовать один, два или три просто однофазных стабилизатора.

    3. Какой мощности нужен стабилизатор?

    Какой мощности необходимо выбрать стабилизатор напряжения? Этот вопрос важен и с технической, и с финансовой точки зрения. Занижение мощности будет в дальнейшем ограничивать подключение электроприборов и вызывать перегрузку стабилизатора. А неоправданное завышение приводит к лишним затратам.

    Есть два крайних варианта:

    • стабилизатор напряжения может быть поставлен индивидуально к каждому электроприбору
    • а можно установить один общий для всех

    При определении мощности стабилизатора всегда надо учитывать, что многие электроприборы, в первую очередь электродвигатели, в момент пуска нагрузки потребляют ток из сети в несколько раз больше, чем в установившемся режиме работы. Когда подбирается стабилизатор напряжения, необходимо знать полную мощность, потребляемую нагрузкой. Мощность, потребляемую конкретным устройством, можно узнать из эксплуатационной документации на данное устройство.

    Определение мощности может идти двумя путями:

    • узнаем из паспорта каждого прибора его мощность, и суммируем все
    • включаем все приборы в сеть, и производим замер протекающего тока по проводу (это сможет сделать электрик)

    При этом, можно учитывать то, что все приборы одновременно не включаются. Получив какую то сумму Ватт, к ним рекомендуется добавить 20-30% запаса.

    4. Какую конкретную серию и модель стабилизатора выбрать?

    Вот мы уже знаем:

    • величину напряжения в сети
    • количество фаз, которое нужно стабилизировать
    • мощность всех приборов

    Теперь можно сказать сколько стабилизаторов приобретать, с какими характеристиками и куда ставить. Какая температура и влажность в помещении, где планируется установить стабилизатор напряжения?

    А основными параметрами стабилизаторов являются:

    • Точность стабилизации. Например, для бытового оборудования (для дома, дачи, квартиры) достаточно 5%. А для требовательного оборудования к качеству сети нужно и 0,5%. Этот вопрос решать Вам.
    • Величина номинального входного напряжения. Этот диапазон должен быть шире, чем Вы измерили у себя в сети.
    • Количество фаз Вам, которые нужно стабилизировать, уже известна.
    • Мощность Вам тоже уже известна.
    • Рекомендуем выбирать стабилизаторы отечественного Российского производства, так как они адаптированы для наших условий.
    • Стабилизаторы Лидер могут эксплуатироваться при температуре от -40 до +40 градусов в закрытых помещения. Если требуется установка на улице, тогда можно купить дополнительно металлический шкаф.

    Теперь Вы сами можете выбрать стабилизатор для дачи, дома, офиса, предприятия. Ну или, по крайней мере, знаете, как это нужно делать!

    И еще совет. Не нужно быть решающим факторов цене при выборе стабилизаторов. Вы его покупаете не каждый день. От этого зависит срок службы Вашей техники и безопасность дома.



    Как подобрать стабилизатор

    Мы переехали на новый сайт SOLPI.RU

    Подбор стабилизатора напряжения



    Если Вы решили обеспечить ваши газовый котёл (систему отопления), электроприборы, оборудование или объект целиком качественным напряжением, то следующий шаг — правильно подобрать тип и мощность стабилизатора.



    Справка: в связи с тем, что мощность нагрузки обычно указывается в ваттах (Вт), а мощность стабилизаторов напряжения — в вольт-амперах (ВА), применяется формула перевода:

    Р (ВА) = Р (Вт) / cos φ или Р (Вт) = Р (ВА) · cos φ.



    Для газового котла хорошо подойдёт однофазный стабилизатор напряжения электронно-релейного или электромеханического типа мощностью 500 ВА настенного исполнения.



    Для системы отопления (газовый котёл и несколько насосов) подойдёт однофазный стабилизатор напряжения электронно-релейного или электромеханического типа мощностью 750-1500 ВА настенного исполнения.



    Для электроприбора или группы электроприборов можно использовать отдельный стабилизатор. В этом случае его мощность определяется суммарной мощностью данных приборов, например:

    — Для холодильника

    Пусковые токи компрессора холодильника в 6-7 выше потребляемого им тока. Поэтому при расчёте мощности стабилизатора следует умножить мощность компрессора на 6. Если выбирается электромеханический стабилизатор напряжения (обладают большей перегрузочной способностью, чем электронно релейные) вместо коэффициента 6 следует применить коэффициент 4.

    Обычно для среднего бытового холодильника подходит электромеханический стабилизатор напряжения мощностью 1000 ВА либо электронно-релейный 1500 ВА.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора. Например, при входном напряжении 180В следует предусмотреть 25%-й запас по мощности, а при входном напряжении 150В следует предусмотреть 100%-й запас по мощности.

    — Для освещения

    Чаще всего при подборе стабилизатора нужно сложить мощности ламп (светильников). Для некоторых типов ламп (например типа ДРЛ) следует учесть наличие пусковых токов.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

    — Для стиральной машины

    В среднем бытовые стиральные машины потребляют мощность не более 2200 Вт (следует проверить по паспорту). Подходит электромеханический стабилизатор напряжения мощностью 3000 ВА либо электронно-релейный 3000 ВА.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

    — Для оргтехники

    При подборе стабилизатора для компьютера, принтеров, копировальных аппаратов и др. следует сложить мощности приборов.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

    — Для насоса, насосной станции

    Электродвигатели насосов и насосных станций имеют большие пусковые токи, примерно в 3 и более раз (в зависимости от типа насоса) превышающие рабочий ток. Поэтому, при подборе стабилизатора паспортная мощность умножается на коэффициент 3. Для погружных насосов следует применить коэффициент 5.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

    — Для электродвигателя

    Электродвигатели имеют пусковые токи в 3 и более раз превышающие номинальные.

    Для электродвигателей стабилизатор напряжения подбирается в 3 раза больше по мощности, чем потребляемая ими мощность.

    Для двигателей, оборудованных системой плавного пуска, стабилизатор напряжения подбирается в 2 раза больше по мощности, чем потребляемая ими мощность.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

    — Для сварочного аппарата

    Для инверторных сварочных аппаратов дуговой сварки, стабилизатор напряжения подбирается в 2 раза больше по мощности, чем мощность сварочного аппарата.

    Для трансформаторных сварочных аппаратов дуговой сварки, стабилизатор напряжения подбирается в 5 раз больше по мощности, чем мощность сварочного аппарата.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

    — Для компрессора

    Электродвигатели компрессоров имеют пусковые токи в 3 и более раз (в зависимости от типа компрессора) превышающие номинальные.

    Для однофазных компрессоров стабилизатор напряжения подбирается в 5-7 раз больше по мощности, чем потребляемая мощность компрессора.

    Для трёхфазных компрессоров стабилизатор напряжения подбирается в 3 раза больше по мощности, чем мощность компрессора.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

    — Для станка

    Большинство станков работает в нескольких режимах, и на каждый режим в технической документации приведена потребляемая ими мощность.

    Для станков стабилизатор напряжения подбирается в 3 раза больше по мощности, чем потребляемая ими мощность при работе на максимальном режиме.

    Для станков, оборудованных системой плавного пуска, стабилизатор напряжения подбирается в 2 раза больше по мощности, чем потребляемая ими мощность при работе на максимальном режиме.

    При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «Для холодильника»).



    Для обеспечения качественным напряжением всего дома, дачи, офисного здания, или другого объекта можно установить общий стабилизатор напряжения, тогда:



    1. Определяемся с количеством фаз:

    — Если сеть однофазная — нужен однофазный стабилизатор напряжения.

    — Если сеть трёхфазная — возможны 2 варианта:

    а) если есть трёхфазное электрооборудование — нужен трёхфазный стабилизатор напряжения,

    б) при отсутствии трёхфазной нагрузки (трёхфазных потребителей) возможно использование трёх однофазных стабилизаторов (по одному для каждой фазы) одинаковых или различных по мощности.



    2. Рассчитываем мощность стабилизатора, при этом учитываем:

    — мощность подключаемой нагрузки,

    — наличие пусковых токов при включении приборов и оборудования,

    — на сколько понижается напряжение в сети,

    — на какой ток установлен вводной автомат.

    Например, однофазная сеть, установлен вводной автомат на 50А — допускаемая мощность нагрузки 10 кВт. Подходит стабилизатор напряжения от 12 до 15 кВА.

    Для трёхфазной сети, при мощности нагрузки 10 кВт устанавливается трёхфазный вводной автомат на 16А. Подходит трёхфазный стабилизатор напряжения 15 кВА.

    Следует учесть, что при сильно пониженном напряжении в сети, например, при входном напряжении 180В стабилизатор напряжения мощностью 12 кВА на выходе (после повышения напряжения) выдаст мощность 9 кВА, а при входном напряжении 150В — только 6 кВА.



    3. Выбираем стабилизатор напряжения по типу регулирования (принцип регулирования и преимущества типов стабилизаторов напряжения).



    Принцип работы стабилизаторов напряжения электронно-релейного типа

    При изменении входного напряжения, контроллер на плате управления отслеживает уровень выходного напряжения, и когда его величина выходит за пределы диапазона точности регулирования 220В±5% (209-231В), либо  выдаёт управляющие команды на реле, подключающие соответствующие отводы обмотки трансформатора для повышения напряжения (при пониженном напряжении в сети) и понижения напряжения (при повышенном напряжении в питающей сети). Таким образом происходит ступенчатое регулирование выходного напряжения.

    Преимущества стабилизаторов напряжения электронно-релейного типа — высокая скорость регулирования и невысокая стоимость.



    Принцип работы стабилизаторов напряжения электромеханического типа

    При изменении входного напряжения стабилизатора происходит изменение выходного напряжения.

    Когда величина выходного напряжения выходит за пределы диапазона 220В±3% (213…227В), контроллер выдаёт команду и плата управления даёт напряжение определённой полярности на электродвигатель сервопривода щёточного узла регулирующего трансформатора. Это приводит к перемещению токосъёмных щёток по обмотке регулирующего трансформатора на определённое количество витков автотрансформатора в нужном направлении для повышения или понижения напряжения до диапазона 213…227В.

    Таким образом величина выходного напряжения поддерживается в диапазоне 220В±3% (213. ..227В) либо 220В±8% (202-238В), вне зависимости от уровня входного напряжения во всём рабочем диапазоне (140…260В).

    Преимущества стабилизаторов напряжения электромеханического типа — высокая точность регулирования и более высокая перегрузочная способность.



    Наши специалисты всегда готовы Вам помочь в подборе стабилизатора напряжения под ваши потребности.

    основные типы и характеристики стабилизирующих устройств

    Автор: Александр Старченко

    Ни один регион страны не может похвастаться идеальным напряжением сети. Особенно это заметно на отдаленной от больших городов территории, там, где большинство горожан имеют дачи. Если напряжение будет ниже нормы, техника просто не будет работать, а превышение напряжения может вывести технику из строя.

    Стабилизатор напряжения 220 вольт для дачи позволяет сгладить перепады сети до допустимого уровня. При слишком низком напряжении вольтаж будет увеличен, а напряжение, превышающее допустимый уровень, будет понижено до нормы. Поэтому надёжный стабилизатор напряжения на даче или в загородном доме должен быть установлен обязательно.

    Содержание:

    1. Виды стабилизаторов
    2. Критерии выбора стабилизатора
    3. Выбор стабилизатора по мощности
    4. Стабилизатор «Энергия Voltron РСН 10 000»

    Виды стабилизаторов

    Устройства, выравнивающие сетевое напряжение могут работать на различных технических принципах.

    В настоящее время для бытовых целей применяются следующие виды стабилизаторов:

    • Релейные;
    • Электромеханические;
    • Электронные.

    Каждый тип стабилизатора имеет свои преимущества и недостатки, а отдельные технические параметры могут заметно отличаться.

    Смотрите небольшой видеоролик о видах и критериях выбора стабилизирующих устройств:

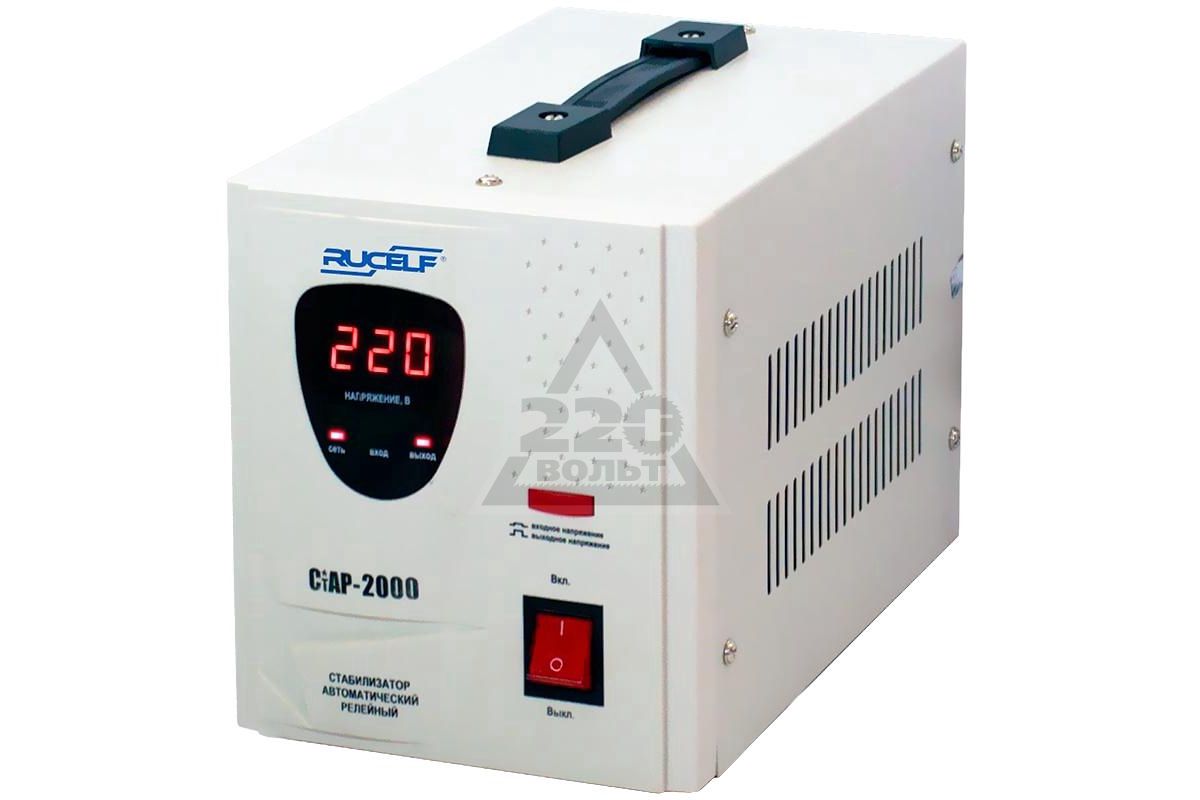

    Релейный стабилизатор

    Релейный стабилизатор представляет собой автоматический трансформатор, где изменение выходного напряжения осуществляется с помощью нескольких реле, которые коммутируют секции обмотки.

    Основные достоинства релейного стабилизатора:

    • Высокая скорость срабатывания;
    • Низкая стоимость;
    • Приемлемая точность выходного напряжения;

    Недостатки:

    • Ступенчатое переключение напряжения;
    • Недолговечность;
    • Шум от переключения обмоток реле.

    Современные электромагнитные реле обеспечивают скорость переключения порядка 0,1-0,15 сек, что достаточно для большинства бытовой техники, но некоторые устройства могут на это реагировать.

    Точность напряжения на выходе всегда будет отличаться от 220В, поскольку переключением обмоток нельзя добиться идеального совпадения выходного напряжения с номиналом. В релейных стабилизаторах точность выходного напряжения обычно составляет 5-8% (203-237В на выходе), что вполне достаточно для основной бытовой техники.

    Недолговечность релейного стабилизатора понятие относительное, поскольку она зависит от количества срабатываний реле, а это определяется подгоранием контактов.

    Если перепады напряжения небольшие, то для частного дома такой прибор прекрасно подойдёт. В жилом помещении релейный стабилизатор лучше не размещать, так как реле при работе издают заметные щелчки.

    Электромеханический стабилизатор

    В электромеханическом стабилизаторе регулировка напряжения на выходе осуществляется контактом, скользящим по обмотке трансформатора. За перемещение контакта отвечает серводвигатель, управляемый сигналами с платы электроники.

    Устройство имеет следующие преимущества и недостатки:

    • Очень точная и плавная регулировка;
    • Низкая скорость срабатывания;
    • Требуется техническое обслуживание;
    • Шум в процессе работы.

    Малая скорость обусловлена инерционностью электродвигателя, поскольку для перемещения контакта по обмотке требуется время. Скорость срабатывания таких устройств составляет примерно 10 вольт в секунду, что в 25 раз ниже скорости электронного стабилизатора.   Электромеханический стабилизатор может обеспечить высокую точность установки напряжения порядка 2%, и это очень хороший показатель, хотя для большинства бытовых приборов такой точности не требуется.

    Существенным недостатком электромеханического стабилизатора является необходимость регулярного технического обслуживания. Пыль, попадающая на щётки, вызывает искрение и обгорание контакта, поэтому для его чистки или замены потребуется вызывать мастера. Желательно делать это 1 раз в пол года.

    Электронные стабилизирующие устройства

    Электронные стабилизаторы не имеют механических контактов и движущихся частей, поэтому считаются самыми надёжными. Они бывают тиристорными (симисторными) или инверторными.

    Основой тиристорного стабилизатора напряжения является катушка вольтодобавки, витки которой переключаются не электромагнитными реле, а полупроводниковыми электронными ключами.

    Такое устройство имеет следующие характеристики:

    • Высокая скорость срабатывания;
    • Дискретное переключение напряжения;
    • Отсутствие шума;
    • Длительный срок работы;
    • Высокая стоимость.

    Управление переключением секций трансформатора осуществляется с помощью тиристорных или симисторных ключей, которые обеспечивают очень высокую скорость срабатывания. Она может достигать 20 мс.

    Выходное напряжение, по аналогии с релейным стабилизатором, переключается ступенями. Чем больше электронных ключей задействовано в схеме, тем выше точность стабилизатора. Тиристорное устройство работает совершенно бесшумно, обладает высоким КПД, имеет большой срок службы, но отличается высокой ценой.

    Инверторные устройства

    Инверторные стабилизаторы считаются самыми инновационными и перспективными. В этих устройствах осуществляется двойное преобразование (инвертирование) входного напряжения сначала в постоянное, а затем снова в переменное, но с идеальными характеристиками. Этим процессом управляет специальный контроллер, а высокие параметры обеспечиваются кварцевой стабилизацией.

    Инверторные стабилизаторы обладают очень хорошими характеристиками:

    • Мгновенная скорость срабатывания;
    • Высокая точность установки напряжения;
    • Надёжность;
    • Электронные схемы защиты;
    • Идеальная синусоида на выходе.

    Если стоимость устройства не является определяющей, то лучший стабилизатор напряжения для дачи это, конечно же, электронный прибор, без электромеханических элементов и движущихся частей.

    Критерии выбора стабилизатора

    Независимо от конструкции и принципа действия все устройства, предназначенные для стабилизации сетевого напряжения, обладают сходными характеристиками, по которым производится выбор требуемой модели.

    К основным параметрам стабилизаторов относятся следующие величины:

    1. Количество фаз;
    2. Мощность;
    3. Погрешность установки;
    4. Скорость реагирования;
    5. Диапазон входного напряжения;
    6. Перегрузочная способность;
    7. Защита;
    8. Уровень шума;
    9. Управление и индикация.

    Разберем подробнее каждый из пунктов списка:

    • Количество фаз определяется потребностью владельца дачи. Для маленькой мастерской со станочным оборудованием может потребоваться трёхфазный переменный ток, в то время как обычная бытовая техника питается от однофазной сети.
    • Мощность стабилизатора – это одна из самых важных характеристик. Она определяется общей мощностью всех устройств, которые будут подключены к выходным клеммам прибора.
    • Погрешность установки или точность измеряется в процентах. Так, если стабилизатор имеет погрешность 5%, а сеть 220В, то напряжение на выходе может принимать значения в диапазоне от 209 до 231В, что достаточно для питания любой техники, за исключением особо точного оборудования.
    • Скорость реагирования отвечает за то, насколько быстро стабилизирующее устройство выровняет изменение напряжения на входе. Максимальной скоростью обладают все электронные стабилизаторы, несколько медленнее срабатывают релейные устройства, а самым медленным является электромеханический стабилизатор с сервоприводом.
    • Чтобы не попасть впросак, выбирая стабилизатор напряжения для дачи, необходимо точно знать, в каких пределах может меняться сетевое напряжение. Для этого с помощью тестера необходимо замерять напряжение в розетке несколько раз в день, в течение нескольких дней, включая выходные, в утреннее и вечернее время. Эту услугу, при необходимости может оказать любой электрик. Обычно диапазон напряжений может варьироваться от 120-160В до 240-260В.
    • Стабилизатор должен выдерживать кратковременные перегрузки по мощности и иметь электронную защиту от короткого замыкания. В случае повреждения самого стабилизатора вся нагрузка должна быть мгновенно отключена.
    • Если шум устройства имеет какое-то значение, то нужно выбирать электронные устройства. Хорошо если стабилизатор оборудован дисплеем, на котором указывается входное и выходное напряжение, имеется индикация режимов работы и регулировка напряжения на выходе производится в пределах 210-230В.

    Еще немного информации в коротком но доходчивом видеоролике:

    Выбор стабилизатора по мощности

    Все потребители энергии, подключаемые к стабилизатору, представляют собой нагрузку, которая может быть активной или реактивной. В активной нагрузке вся энергия переходит в тепло.

    Примеры активной нагрузки:

    • Лампы накаливания;
    • Кипятильники;
    • Электроплиты;
    • Паяльник.

    Если вся нагрузка на даче только активная, то необходимая мощность стабилизатора будет равна мощности всех потребителей плюс 20% резерв.

    В реактивной нагрузке в электрической цепи присутствует индуктивность или ёмкость.

    Реактивная нагрузка это:

    • Пылесос;
    • Стиральная машина;
    • Холодильник;
    • Насос;
    • Электроинструмент с двигателем.

    В паспортах на такие устройства, кроме тепловой мощности, указывается ещё Cos ϕ, который используется в формуле вычисления реальной мощности. Для этого нужно указанную мощность разделить на косинус фи, который обычно составляет 0,75.

    Если косинус фи не указан, то величину тепловой мощности следует разделить на 0,7.

    Для вычисления максимальной потребляемой мощности устройства с электродвигателем необходимо умножить его мощность на 3, поскольку мощность двигателя в момент включения превышает номинальную мощность примерно в три раза.

    Чтобы точно знать, какой стабилизатор напряжения 220В для дачи выбрать, необходимо суммировать активную и реактивную мощность всех потребителей. Реактивную мощность каждого потребителя с электродвигателями умножаем на 3, и после этого делим на Cos ϕ.

    Например, рассчитаем пылесос мощностью 1200Вт.

    Его полная мощность будет:

    (1200*3)/0,9=4000Вт

    Получаем, что пылесос мощностью 1200Вт при запуске будет потреблять 3600Вт, теперь делим 3600 на Cos ϕ и выводим максимальную мощность потребления пылесоса 4000Вт. Аналогично считаем другие приборы с электродвигателями.

    После расчета максимальной нагрузки устройств с электродвигателем суммируем ее с активной нагрузкой, и получаем необходимую мощность стабилизатора. При этом необходимо учесть тот момент, что не все устройства с электронными двигателями будут запускаться одновременно, поэтому суммируем реактивную нагрузку только тех приборов, вероятность одновременного запуска которых наиболее вероятна. И не забываем про 20%-ный резерв.

    Смотрим небольшое завершающее видео на тему выбора стабилизатора напряжения:

    Стабилизатор «Энергия Voltron РСН 10 000»

    Однофазный стабилизатор напряжения релейного типа Voltron РСН 10 000, является мощным устройством, предназначенным для обеспечения качественным напряжением потребителей с мощностью до 10 кВт. При номинальном напряжении на входе от 105 до 265В, прибор обеспечивает на выходе синусоидальное переменное напряжение 220В ± 10%. Этот аппарат компании Энергия имеет 7 ступеней автоматического регулирования и КПД 98%.

    Устройство имеет защиту от перегрузки, защиту от пониженного (95В) и повышенного (280В) напряжения. При повышении температуры трансформатора свыше +120°С прибор автоматически выключается. В стабилизаторе предусмотрено подавление импульсных и высокочастотных помех.

    Для удобства эксплуатации в приборе имеется информационный дисплей и светодиодная индикация режимов работы. Это устройство прекрасно подойдёт как стабилизатор напряжения 220В для дачи, частного дома или загородного коттеджа.

    С этим читают:

    Понравилась статья? Поделись с друзьями в соц сетях!

    Переезд Осень 2021 | Жилищно-жилой быт

    Время прибытия

    Осеннее приветствие Участникам предоставляется 60-минутный блок вселения, при этом на каждый блок в зал прибывает не более 33 студентов. В это время студенты прибывают, получают ключи от комнаты, выгружают вещи и паркуют машину. У вас есть целый день, чтобы отнести вещи в свою комнату и настроить их. Студенты будут отправлены по электронной почте 9 августа с указаниями о том, как выбрать время.

    Вернувшиеся студенты переезжают в августе.29, не имеют блоков прибытия.

    Тестирование на COVID

    WMU обсуждает мероприятие по тестированию на COVID для студентов в дни заселения в основные общежития. Информация будет размещена здесь и в электронных письмах студентам, как только она станет известна.

    Зоны разгрузки и стоянки

    Добровольцы будут встречать вас на дорогах. Они выдадут 15-минутное разрешение на разгрузку и направят ваш автомобиль на временное место для разгрузки перед общежитием.

    Пока ученики получают ключи от комнаты, семья выгружает машину на траву. После разгрузки автомобиль перемещается на ближайшую стоянку в течение дня.

    Учащиеся и родители могут парковаться на любом студенческом месте на участках, обозначенных A, C, F, K и W в течение недели въезда. Парковки долины быстро заполняются, поэтому на близлежащих стоянках обозначены переполненные парковки долины (см. карту). Автомобили в служебных, зарезервированных местах и ​​местах для инвалидов (если не отображается разрешение) будут оплачиваться, а также автомобили на тротуарах и траве.Также будут введены зоны разгрузки перед общежитиями.

    Дорога

    Valley 2 превращается в дорогу с односторонним движением между 9:00 и 17:00.  для заселения новых студентов.

    Регистрация

    Станции регистрации будут иметь одностороннее движение внутрь и наружу помещения. Новые студенты должны направить свой телефон на QR-код Fall Welcome, чтобы зарегистрироваться в программе и получить ваши материалы. Для получения ключа от номера необходимо удостоверение личности государственного образца с фотографией или удостоверение личности WMU.Вы также получите инструкции о том, как заполнить онлайн-инвентарь комнаты, чтобы задокументировать состояние вашей комнаты.

    Тележки и тележки

    В каждом холле будет 15-20 больших корзин, которые учащиеся или семьи могут использовать для доставки вещей в комнату. Урны будут вытираться между семьями. Семьи также могут привезти свои тележки и тележки для перевозки коробок и вещей.

    Услуги общественного питания

    В течение всего осеннего приветствия, с 26 по 31 августа, столовая WMU будет открыта для зачисленных студентов и сотрудников программы осеннего приветствия. Из-за ограничений по размещению семьям рекомендуется принимать пищу до или после переезда учащегося в общежитие за пределами кампуса или брать с собой напитки и еду. Чтобы гарантировать, что наши зачисленные студенты получат лучший сервис, это также означает, что гостевые пропуска от студенческих планов питания не будут приниматься во время осеннего приветствия. Ресторан приносит извинения за эти неудобства, так как обычно они рады пригласить семьи и других людей попробовать обеденный опыт в WMU.

    Двери, лифты и лестницы

    Все входные двери, защитные двери и двери на лестничные клетки будут открыты до 18:00.м. в дни крупных въездов, чтобы устранить поверхность с частым прикосновением.

    Во всех залах есть лифты. Пожалуйста, соблюдайте социальную дистанцию ​​при использовании лифтов. Чтобы ускорить использование лифтов, мы рекомендуем вам подниматься на лифте с вещами, но использовать лестницу, чтобы спускаться, если вы в состоянии это сделать.

    В холлах Valley есть две лестничные клетки, поэтому одна будет предназначена для подъема, а другая — для спуска. Там, где это возможно, в вестибюлях будут обозначены полосы с односторонним движением для людей, входящих и выходящих из здания.

    Проблемы с вашей комнатой?

    Если по прибытии у вас возникнут вопросы по поводу вашего номера, обратитесь к директору общежития или ассистенту выпускника. Их можно найти в холле офиса или в комнате регистрации. Охрана и техническое обслуживание находятся в режиме ожидания, чтобы помочь.

    Переработка

    Переезд приносит много картона и пенопласта. Большие мусорные баки находятся за пределами зала, где вы можете оставить свой картон. Пожалуйста, снимите пенопласт и разбейте коробки.Рядом с мусорным контейнером стоят большие мешки для пенополистирола. Посетите страницу утилизации помещений для въезда, чтобы получить дополнительную информацию.

    Домашние животные

    Домашние животные, за исключением рыб и служебных животных, не допускаются в общежития. Мы рекомендуем оставлять домашних питомцев дома, чтобы вам не приходилось оставлять их в машине во время августовской жары.

    Стоит ли использовать стабилизатор дизельного топлива?

    Стандарты качества для дизельного топлива общеизвестно широки, а это означает, что существует множество некачественных продуктов, которые не оборудованы для защиты ваших машин.

    Никто не хочет иметь дело с простоями, связанными с топливом, поэтому лечить регулярные нет. 2 дизель с послепродажными присадками стал таким распространенным патчем для многих владельцев техники. Среди наиболее распространенных присадок, используемых на вторичном рынке, — стабилизаторы топлива. Но что такое стабилизатор топлива и что следует учитывать при его покупке? Вот что вам нужно знать.

    Начнем с того, что технически существует два вида стабилизаторов топлива: стабилизаторы впрыска и стабилизаторы хранения.Каждый из них играет важную роль в повышении эффективности дизельного топлива.

    Зачем дизелю стабилизатор впрыска?

    Точно так же, как сердце перекачивает кровь к телу, форсунки подают топливо в двигатель. Они делают это, распыляя тонкий туман топлива в камеру сгорания, где оно воспламеняется для создания энергии. Но превращение топлива в туман требует огромного давления — и часто низкокачественное топливо не справляется с этой задачей.

    Интенсивное давление означает сильный нагрев, который может разрушить типичный нет.2 дизеля и оставляют вредные отложения на форсунках. Это химическое разрушение известно как закоксовывание, и если оставить его без внимания, оно может проявляться до тех пор, пока отложения полностью не закупорят ваши форсунки, что потребует дорогостоящего ремонта и простоев.

    Стабилизатор впрыска помогает предотвратить закоксовывание и образование отложений. В результате инжекторы остаются чистыми и свободно перекачивают кровь — как и должно быть у здорового сердца.

    Зачем дизельному топливу стабилизатор хранения?

    Все больше и больше владельцев оборудования покупают топливо оптом и хранят его до тех пор, пока оно не понадобится.Это может быть отличной стратегией. Обеспечив запасы, вам не нужно беспокоиться о длительных заправках во время посадки и сбора урожая. Вы также можете запастись, когда спрос низкий, чтобы избежать скачков цен в пик сезона.

    Беда в том, что обычный нет. 2 дизель имеет приблизительный срок годности шесть месяцев. Со временем изменения температуры, образование лака и смолы могут ухудшить качество топлива во время хранения. Это означает, что если топливо не используется своевременно, оно будет потрачено впустую.

    Если только он не защищен стабилизатором при хранении.Стабилизаторы хранения продлевают срок хранения топлива, выдерживая экстремальные температуры и уменьшая накопление смолы и лака. В результате топливо может безопасно храниться дольше, не портясь. Более того, стабилизаторы для хранения также могут помочь увеличить срок службы форсунок и оптимизировать воспламеняемость топлива.

    Как подобрать стабилизатор дизельного топлива

    Теперь самое важное: определить, какое решение подходит именно вам. На рынке нет недостатка в вариантах. Как вы должны знать, какой продукт лучше?

    Более того, есть множество других вопросов, которые вам нужно задать себе.Как часто нужно обрабатывать топливо? Доливать стабилизатор на полный бак или на пустой? Если один глоток хорошо, то два лучше?

    Короче говоря, когда дело доходит до стабилизаторов топлива, есть много неизвестных, чтобы делать это в одиночку. Вместо того, чтобы пытаться улучшить топливо низкого качества с помощью вторичного стабилизатора, рассмотрите возможность использования дизельного топлива премиум-класса, в который встроены стабилизаторы впрыска и хранения.

    Впрыскиваемые на терминале как часть ведущего в отрасли многофункционального пакета присадок, стабилизаторы внутри Cenex® Roadmaster XL® и Ruby Fieldmaster® дают оборудованию все те же преимущества без каких-либо предположений о вариантах послепродажного обслуживания.

    Чтобы узнать больше о том, как Roadmaster XL или Ruby Fieldmaster могут помочь поддерживать эффективность вашей работы, обратитесь к местному дилеру Cenex.

    Вот почему вам следует установить стабилизаторы на следующую лодку

    Катание по морю — это то, чего большинство людей предпочитает избегать, если это возможно. С современными стабилизирующими системами, доступными сегодня, вы снижаете риск морской болезни на 80-90 процентов.



    Катание на лодке должно быть отличным опытом

    Катание на лодке — это то, что большинство людей считает очень ценным.Такие выражения, как «смена обстановки», «открытые пространства», «безмятежность» и «прекрасная социальная жизнь» являются примерами фраз, которые часто используются, когда люди рассказывают о своих впечатлениях от моря и о том, почему им это так нравится. Осмелюсь сказать, что подавляющее число людей хотели бы регулярно владеть или арендовать лодку. Вот если бы он мог быть таким же предсказуемым, как летняя вилла или роскошный отель!



    Стабилизаторы предотвращают морскую болезнь

    Будучи капитаном, вы наверняка ощутили огромную разницу в комфорте на борту в безветренный день с ровным морским дном по сравнению даже с полуметровыми волнами. Это разрушительная сила волн, которая является злейшим врагом лодочного спорта.

    Исследования показывают, что только 25 процентов населения земного шара равнодушны к морской болезни. Остальная часть населения имеет различное сопротивление, но заболеет, если подвергнется воздействию волн выше их порога. Двумя основными триггерными факторами являются ускорение и повторяющаяся частота этого ускорения.

    Подробнее: Что такое морские стабилизаторы и как они работают? →

    Если вы в настоящее время являетесь владельцем лодки, коммерческим капитаном или рассматриваете возможность покупки судна, вывод, вероятно, будет одинаковым, несмотря ни на что.Стыдно исключать до 75 процентов ваших потенциальных гостей из-за их страха заболеть морской болезнью. Хуже того, присутствие на борту гостей, не имеющих опыта плавания на лодке, разделяющих их первый кошмар морской болезни, не доставляет удовольствия ни жертве, ни ее окружению — по сути, испорченный день в море.



    Стабилизатор может сделать прекрасный день практически в любой день

    Ну а что, если можно снизить вероятность морской болезни процентов на 80-90? Что такое резкое снижение будет означать для комфорта экипажа и гостей на борту в течение всего срока службы судна?

    Чтобы кто-то еще мог ответить на этот вопрос за меня, я цитирую одного из наших клиентов, Джона Макси, который установил стабилизаторы плавников на свою 78-ю эскадрилью Fairline: «Стабилизаторы добавляют, может быть, 3 или 4 процента к стоимости лодки, но они добавляют 50 процента или 100 процентов удобства использования лодки. Вы даже не можете дать количественную оценку. Если вы отправляетесь на лодке на целый день с группой друзей, и они страдают от морской болезни, это паршивый день. Стабилизатор может сделать прекрасный день, когда в противном случае он был бы паршивым. Как вы оцениваете стоимость этого?»

    Я думаю, что цитата Джона Макси очень точна. Катание по морю — это то, чего большинство людей предпочитает избегать, если это возможно. С современными системами стабилизации, доступными сегодня на рынке, они снижают риск морской болезни на 80-90 процентов, в некоторой степени в зависимости от судна, системы стабилизации и установки на борту.



    Стабилизированная лодка — это больше, чем просто комфорт на борту

    Еще один аспект, на который стоит обратить внимание, — это понятная и простая безопасность на борту. Забудем на время о морской болезни и общем комфорте на борту. Крен всего в несколько градусов влияет на вашу опору на борту. Неожиданные волны застают вас врасплох и отправят предметы в полет. Мы все были там. Стабилизированная лодка — это совсем другая база с точки зрения как воспринимаемой, так и фактической безопасности.

    Подробнее: Как правильно выбрать стабилизатор для лодки →



    Есть ли у стабилизаторов недостатки?

    Итак, вы получили два огромных преимущества от стабилизаторов, которые, по мнению большинства людей, действительно являются факторами притяжения. Но есть ли недостатки? Да, как обычно, некоторые вещи просто идеальны на 100 процентов. Вы добавляете своему судну дополнительный вес и/или мокрую поверхность. Из-за этого более старые системы на рынке увеличат ваши затраты на топливо. Тем не менее, самые современные системы, представленные сегодня на рынке, имеют совсем другой коэффициент эффективности, а это означает, что некоторые суда экономят топливо на более высоких скоростях.Судовые стабилизаторы долгое время не претерпевали особой эволюции, но в последние годы на рынок вышли новые революционные системы. Итак, сегодня гораздо важнее исследовать различные методы, чем несколько лет назад.

    Подробнее: Стабилизаторы с векторным оперением и стабилизаторы с плоским оперением →

    Любая система стабилизатора требует некоторого внутреннего пространства в вашем судне, от небольшого до довольно большого, в зависимости от системы. В новостройках это редко бывает проблемой. В ситуациях ремонта доступное пространство может быть гораздо более важным решающим фактором.

    Однако на сегодняшний день я ни разу не разговаривал ни с одним человеком, владеющим современной системой стабилизации, который бы когда-либо вернулся. Кажется, что компромиссы, на которые вы идете, которые были значительно уменьшены в самых последних системах, стоят того для владельцев. Как говорит Джон Макси в своем видео-интервью: «Я никогда не куплю другую лодку без стабилизаторов!»



    Хорошая система стабилизации обеспечит долгосрочную ценность вашего судна

    Это подводит меня к последнему пункту этой статьи. У меня есть основания полагать, что в течение следующих нескольких лет, когда стабилизаторы станут более распространенными, и люди сами получат непосредственный опыт, подержанные лодки без удовлетворительной системы стабилизации будет намного сложнее продать. Некоторое время назад я услышал довольно хороший аргумент по этому поводу: если вам в конечном итоге придется модернизировать стабилизаторы на своем судне, чтобы иметь возможность продать его, почему бы не установить стабилизаторы прямо сейчас и получить удовольствие от того, чтобы пользоваться преимуществами самостоятельно?

    О стабилизации можно сказать гораздо больше, и мы постараемся максимально объективно осветить каждый аспект нашей статьи.Если вы подумываете о стабилизации яхты/суперяхты или коммерческого судна, прочитайте другие наши статьи. Вы найдете как углубленный материал для судостроителей и кораблестроителей, так и много интересного для капитанов и владельцев лодок.

    Руководство

    : Морские стабилизаторы для яхт, судов и рабочих катеров →



    Попробуйте сами получить личный опыт

    Наконец, если у вас никогда не было возможности испытать стабилизированное судно, я бы порекомендовал вам попробовать попасть на его борт.

    Я никогда не участвовал в демонстрации, где бы люди не были положительно удивлены эффективностью современной системы, когда они впервые столкнулись с ней. Один очень впечатленный лодочник однажды сказал мне: «Как будто гигантская рука вдруг схватила лодку!» Ощущение, которое он испытал, сложно выразить словами, цифрами и статистикой. Было бы полезно, если бы вы сами попытались получить личный опыт. Вам, вероятно, понравится!





    Патент США US9527556 ​​– Патент Австралии AU2013335369 – Ожидается получение патента PCT/NO2013/050067

    Основа для вышивания и стабилизаторы | Ганолд США

    В дополнение к своим торговым маркам Solvy ™ и Ultra Solvy ™ подложки и начинки, Gunold предлагает огромное разнообразие оптовых стабилизаторов вышивки, состоящих из самого лучшего и самого большого выбора тканых и нетканых подложек. Мы продаем подложку для вышивки в рулонах, высечки и даже перфорированные рулонные подложки. Ознакомьтесь с полным ассортиментом стабилизаторов для вышивания ниже.

    Отрывная подложка для вышивки

    Отрывная подложка является предпочтительной для очень устойчивых предметов. Дизайны, вышитые на очень устойчивых предметах одежды, лучше всего работают с отрывной подкладкой. Большинство отрывных подложек имеют вес от 1 до 3 унций на ярд. Чтобы хорошо работать в качестве подложки, отрывной материал должен быть стабильным и выдерживать многократные перфорации.Подложка должна легко и чисто рваться в любом направлении. К сожалению, некоторые вышивальщицы до сих пор используют подложки, которые рвутся только в одном направлении. Эти продукты необходимо тянуть, оставляя длинные нити волокна. Слишком сильное или слишком быстрое вытягивание жесткой отрывной ткани на тонких длинных стежках может привести к ненужным искажениям.

    Независимо от типа отрыва, вы должны отрывать подложку как можно ближе к стежкам, чтобы уменьшить вероятность деформации. Использование двух легких слоев отрывной пленки, снимаемых по одному, позволяет избежать проблемы искажения.

    Наконец, при выборе отрывной подложки учитывайте легкость разрыва, чистоту разрыва, стабильность обруча и устойчивость к перфорации. Отрывные ткани можно использовать на устойчивых вещах, но их нельзя использовать на исключительно деликатных или эластичных тканях, таких как свитера свободной вязки. Купальники и носки часто являются исключением из этого правила, где хорошим выбором является смываемость/срывание.

    Компания Gunold предлагает следующие отрывные подложки:

    Подложка для вышивки в разрезе

    Отрезные подложки необходимы для обеспечения стабильной основы для деликатных и эластичных тканей как во время, так и после процесса шитья. Некоторые ткани настолько эластичны, что могут продавить игольную пластину. Отрезанная подложка не только помогает сохранить четкость деталей дизайна, но и помогает сохранить форму дизайна после многократных стирок. Избегайте возврата рассерженным покупателем провисшего или растянутого дизайна, используя вырезки.Вышивальщица должна настаивать на том, чтобы вырезки можно было как стирать, так и подвергать химической чистке.

    Важно не резать ножницами слишком близко к вышивке, и лучше всего работает скользящее движение ножниц, а не режущее движение. Резка, обладающая некоторой жесткостью, поможет с этим движением ножниц. При раскрое следует держать в поле зрения как подкладку, так и ткань, не допускайте загиба изделия. Вы даже можете подумать о ножницах с тупыми концами, чтобы не зацепиться за ткань.Другие используют универсальные двойные острые предметы от 3,5 до 4 дюймов. Кусачки не особенно полезны для этой операции.

    Большинство вырезок имеют вес от 1,5 до 3,5 унций / ярд. При выборе выреза учитывайте легкость резки, устойчивость к стирке, стабильность пялец и устойчивость к перфорации. Вырезки, как правило, имеют больший объем, чем отрывки. В некоторых случаях вышивальщице необходимо определить, какое свойство является наиболее важным для конкретного дизайна. Более мягкие подложки, как правило, имеют большее растяжение и не позволяют получить такой четкий рисунок, как жесткие.

    Мы предлагаем следующие варианты выреза:

    Если вы не видите именно то, что вам нужно, мы полностью оснащены высокопроизводительным оборудованием для резервного копирования на месте. Позвоните, чтобы получить бесплатное предложение, чтобы мы могли удовлетворить ваши запросы на конкретный размер подложки. Например, мы преобразуем рулонные подложки в предварительно нарезанные размеры, и мы можем разрезать и повторно свернуть все типы стабилизаторов для вышивки в соответствии с вашим точным запросом.

    Позвоните по телефону 1-800-432-3781 или свяжитесь с нами сегодня для получения дополнительной информации.

    Глава 14: Жилые бассейны и спа | Справочное руководство по здоровому жилью

    Загрузите версию руководства Adobe Acrobat Cdc-pdf[PDF – 6.65 МБ]

    «Большинство людей предполагает, что если их маленький ребенок упадет в бассейн, будет много брызг и криков, и будет достаточно времени, чтобы отреагировать. На самом деле ребенок соскальзывает в воду и часто уходит под воду. Эти утопления могут произойти быстро и тихо — без предупреждения».

    Хэл Стрэттон, председатель,
    Комиссия США по безопасности потребительских товаров, 2002 г. – настоящее время

    Введение
    Плавание является одним из лучших доступных видов физических упражнений, и наличие жилого бассейна также может доставить большое удовольствие.Тем не менее, требуется много работы и затрат, чтобы сделать и сохранить воду в бассейне чистой и свободной от плавающего мусора. Без сомнения, правильно обслуживаемый и эксплуатируемый бассейн весьма полезен. Однако домашние бассейны иногда называют привлекательными неприятностями или опасностями. Очень важно уметь оценивать риски, связанные с пулом. Регулирующий агент или консультант должны понимать всю спроектированную систему бассейнов и быть в состоянии идентифицировать все оборудование, клапаны и системы трубопроводов.Система трубопроводов для бассейна должна иметь цветовую маркировку, чтобы помочь оператору бассейна или владельцу определить правильный способ эксплуатации бассейна. Конкретная цель состоит в том, чтобы защитить владельцев, их семьи и других лиц, которых может привлечь жилой пул.

    Жилые бассейны и спа должны обеспечивать чистую, прозрачную воду; вода без возбудителей болезней; и безопасная среда для отдыха. Кроме того, жилые бассейны и спа-салоны должны иметь эффективное, правильно работающее оборудование и эффективное техническое обслуживание и эксплуатацию.

    Защита от детей
    Хотя это кажется очевидным, для семей с жилым бассейном жизненно важен тщательный присмотр за маленькими детьми. Обычный сценарий — маленький ребенок выходит из дома без ведома родителя или опекуна. Детей тянет к воде, и они могут утонуть, даже если умеют плавать. Все дети должны находиться под постоянным присмотром в бассейне и рядом с ним.

    Ключом к предотвращению трагедий в бассейне является обеспечение уровней защиты. Эти уровни включают в себя ограничение доступа к бассейну, использование сигнализации для бассейна, тщательный контроль за детьми и готовность на случай чрезвычайной ситуации. Комиссия США по безопасности потребительских товаров (CPSC) предлагает следующие советы по предотвращению утопления:

    • Ограждения и стены должны быть не менее 4 футов в высоту и полностью окружать бассейн. Забор должен быть не более чем на 2 дюйма выше уровня земли. Отверстия в заборе должны быть не более 4 дюймов. Через забор должно быть трудно перелезть.
    • Ворота забора должны быть самозакрывающимися и самоблокирующимися. Замок должен быть вне досягаемости маленького ребенка. Ворота должны открываться в сторону от бассейна; защелка должна быть обращена к бассейну.
    • Все двери с прямым выходом в бассейн должны иметь звуковой сигнал, который звучит в течение 30 секунд. Устройство управления сигнализацией должно иметь высоту не менее 54 дюймов и автоматически сбрасываться.
    • Если дом образует одну сторону барьера, ведущего к бассейну, то двери, ведущие из дома в бассейн, должны быть защищены сигнализаторами, издавающими звук при открытии двери.
    • Маленькие дети, которые брали уроки плавания, не должны считаться «защищенными от утопления»; за маленькими детьми всегда следует внимательно следить во время плавания.
    • Защитное покрытие с электроприводом — барьер с приводом от двигателя, который можно разместить над акваторией — можно использовать, когда бассейн не используется.
    • Спасательное оборудование и телефон должны находиться у бассейна; Номера экстренных служб должны быть размещены. Знание сердечно-легочной реанимации (СЛР) может спасти жизнь.
    • Для надземных бассейнов ступени и лестницы должны быть закреплены и заперты или сняты, когда бассейн не используется.
    • Няня должна быть проинструктирована о потенциальных опасностях для маленьких детей в плавательных бассейнах и вокруг них и о необходимости постоянного присмотра за ними.
    • Если дочерний элемент отсутствует, пул всегда следует проверять в первую очередь. В предотвращении смерти или инвалидности счет идет на секунды.
    • Сигнализация для бассейнов может использоваться в качестве дополнительной меры предосторожности. Сигнализаторы для подводных бассейнов можно использовать вместе с защитными кожухами. CPSC советует потребителям использовать удаленные приемники сигналов тревоги, чтобы сигнал тревоги можно было услышать внутри дома или в других местах вдали от бассейна.
    • Игрушки и плавсредства следует использовать в бассейнах только под наблюдением; их не следует использовать вместо надзора.
    • Спасательное оборудование в хорошем состоянии (включая спасательный круг с привязанным тросом и/или спасательную удочку пастушьего посоха) должно храниться у бассейна.
    • Действия в чрезвычайных ситуациях должны быть четко написаны и размещены в бассейне.
    • Все лица, осуществляющие уход, должны уметь плавать, уметь вызывать неотложную помощь и уметь проводить сердечно-легочную реанимацию.
    • Детей следует учить плавать (занятия плаванием не рекомендуются для детей в возрасте до 4 лет) и всегда следует плавать с напарником.
    • Не следует употреблять алкоголь во время или непосредственно перед плаванием или при наблюдении за детьми.
    • Во избежание удушья следует избегать жевания резинки и приема пищи во время плавания, ныряния или игр в воде.
    • Перед входом в бассейн необходимо проверить глубину воды. Американский Красный Крест рекомендует 9 футов в качестве минимальной глубины для ныряния и прыжков.
    • Правила должны размещаться в хорошо заметных местах. В правилах должно быть указано «не бегать», «не толкаться», «не пить» и «никогда не плавать в одиночку».Обязательно соблюдайте правила.
    • Столы, стулья и другие предметы следует размещать на достаточном расстоянии от ограждения бассейна, чтобы дети не могли с их помощью забраться в зону бассейна.
    • Когда бассейн не используется, все игрушки должны быть убраны, чтобы дети не могли играть с ними или тянуться к ним и непреднамеренно падать в воду.
    • Свободный обзор бассейна из дома должен быть обеспечен за счет удаления растительности и других препятствий, мешающих обзору.

    Опасности
    Перед строительством жилых бассейнов необходимо рассмотреть множество вопросов: расположение воздушных линий электропередач, установка и техническое обслуживание прерывателей цепи замыкания на землю, заземление электрической системы, размеры электропроводки, расположение бассейна и тип растительности вблизи бассейна. бассейн.Обычно используемые солнцезащитные покрытия, которые опираются на поверхность бассейна и усиливают солнечный свет, отлично справляются с повышением температуры в бассейне, а также повышают риск утопления. Если дети или домашние животные упадут и утонут под крышкой, она может быть почти непроницаемой, если они попытаются всплыть под ней.

    Подготовка бассейна к зиме также может быть опасной. Вода в большинстве подземных бассейнов редко сливается из-за давления грунтовых вод, которое может повредить структуру бассейна.Поэтому вода в большинстве домашних бассейнов опускается ниже линии промерзания только для зимней защиты. В этих случаях устанавливается покрытие для бассейна, чтобы мусор и листья не заполняли бассейн в зимние месяцы. Покрытие бассейна становится отличным местом для размножения комаров до того, как бассейн снова откроется весной, из-за разлагающейся растительности, которая находится на покрытии бассейна, дождя, который скапливается на верхней части покрытия бассейна зимой, и яиц, отложенных на нем. покрытие бассейна ранней осенью и ранней весной.Покрытие также обеспечивает идеальные условия для размножения комаров: стоячая вода, защита от ветра, который может утопить плавающие яйца, почти полное отсутствие хищников и теплая вода, создаваемая покрытием бассейна, собирающим тепло непосредственно под поверхностью (рис. 14.1) .

    Проблемы общественного здравоохранения
    Текущие эпидемиологические данные показывают, что правильно построенные и эксплуатируемые плавательные бассейны не являются серьезной проблемой общественного здравоохранения. Они предпочтительнее пляжей для купания из-за инженерных средств управления, встроенных в бассейны.Однако плохо спроектированные или плохо эксплуатируемые бассейны могут представлять серьезную опасность для здоровья населения. Данные CDC за период с 1999 по 2000 год показывают, что 59 вспышек заболеваний в 23 штатах были связаны с воздействием воды в рекреационных целях и затронули примерно 2093 человека. Из 59 рекреационных вспышек 44 (74,6%) имели известную инфекционную этиологию. Из 36 вспышек гастроэнтеритов 17 (47,2%) были вызваны паразитами; 9 (25,0%) бактериями; 3 (8,3%) вирусами; 1 (2,8%) сочетанием паразитов и бактерий, а остальные 6 (16.7%) были по неизвестной причине. Из 23 рекреационных вспышек, не связанных с гастроэнтеритом, семь были связаны с видами Pseudomonas aeruginosa , четыре — с свободноживущими амебами, одна — с видами Leptospira , одна — с видами Legionella и одна — с бромидом. Шестнадцать из 17 вспышек паразитарных рекреационных водоемов, связанных с гастроэнтеритом; девять (24,3%) были вспышками дерматита; и шесть (16,2%) были вызваны Cryptosporidium parvum . Семнадцатая вспышка была вызвана Giardia lamblia ( кишечная ).В 1999 г. вспышка Campylobacter jejuni была связана с частным бассейном, в котором не проводилась постоянная дезинфекция хлором и, как сообщается, в бассейне плавали утки [1] .

    Болезни

    • Кишечные заболевания: Escherichia coli O157:H7, брюшной тиф, паратиф, амебная дизентерия, лептоспироз, криптоспоридиоз (с высокой устойчивостью к хлору) и бациллярная дизентерия могут быть проблемой там, где вода загрязнена бытовыми или животными сточными водами или отходами.Плавательные бассейны также были причастны к вспышкам лептоспироза.
    • Респираторные заболевания: простуда, синусит и септическая боль в горле могут легче распространяться в местах для купания в результате тесного контакта или неправильно обработанной воды в бассейне в сочетании со снижением сопротивления из-за физической нагрузки.
    • Инфекции глаз, ушей, носа, горла и кожи: воздействие на нежные слизистые оболочки, перемещение вредных организмов в уши и носовые проходы, чрезмерное использование химикатов для обработки воды и наличие вредных веществ в воде могут способствовать к инфекциям глаз, ушей, носа, горла и кожи.Тесный физический контакт и наличие фомитов (например, полотенец) также способствуют распространению эпидермофитии стоп, импетиго и дерматита.

    Травмы
    Травмы и смерти от утопления, безусловно, являются самой большой проблемой в плавательных бассейнах. Основной причиной является отсутствие присмотра купальщиков, а также неправильная конструкция, использование и техническое обслуживание оборудования. Травмы включают потрошение, поражение электрическим током, захват и запутывание. Некоторые конкретные проблемные области включают следующее:

    • потеря или неудачное расположение трамплина,
    • скользкие палубы или дно бассейнов,
    • плохо спроектированные или расположенные водные горки,
    • выступающие или не имеющие решетки трубы и водостоки, в которые могут попасть волосы или части тела,
    • сливные решетки неподходящего размера,
    • неправильно установленное или обслуживаемое электрооборудование и
    • неправильная вентиляция хлораторов и неправильное обращение с хлорсодержащими материалами.

    Оборудование для тестирования воды
    Для оценки качества воды как в плавательных бассейнах, так и в спа-салонах необходимо использовать и обслуживать правильное оборудование. Операторам бассейнов и спа-салонов необходимо контролировать широкий спектр химических веществ, влияющих на работу бассейнов и качество воды. Их оборудование должно проверять наличие хлора, брома, рН, щелочности, жесткости и накопления циануровой кислоты. Хлор должен измеряться в диапазоне от 0 до 10 частей на миллион (ppm).Уровни pH воды должны быть точно измерены с помощью кислотного или щелочного теста. Набор для проверки уровня химических веществ в бассейне обычно включает таблетированные тесты N,N-диэтил-п-фенилендиамина (DPD) на свободный и общий хлор, а также другие одноэтапные тесты в таблетках на pH, общую щелочность, кальциевую жесткость и циануровые кислоты. . Домовладелец должен определить потребность в кислоте или щелочи, используя уже прореагировавший образец pH в бутылках-капельницах. Бумажные тест-полоски с несколькими тестами (включая хлор, бром и pH) также доступны, но надежность этих тестов сильно различается.Если они используются, их следует хранить свежими, защищать от тепла и влаги и периодически проверять с помощью других тест-систем, если проблемы с качеством воды сохраняются.

    Плавательные бассейны представляют собой спроектированные системы, предъявляющие высокие требования к безопасности и санитарии, что обуславливает довольно сложные стандарты проектирования и системы очистки воды. Размер, форма и операционная система пула основываются на следующих соображениях:

    • предполагаемое использование бассейна и максимальное ожидаемое количество купальщиков;
    • подбор скиммеров, шпигатов или желобов в зависимости от назначения, размера и формы бассейна;
    • рециркуляционный насос, мощность которого и конфигурация рабочего колеса зависят от расстояния, объема и высоты перекачиваемой воды;
    • фильтры, размеры которых зависят от объема воды, подлежащей очистке, максимального количества галлонов (литров) воды в минуту, которое может быть подано насосом, и выбранного типа фильтрующего материала; и
    • размеры и типы дозаторов химикатов, которые основаны на используемых химикатах, общем количестве воды в системе, ожидаемых нормах использования и внешних факторах окружающей среды, таких как количество солнечного света и ветра, влияющих на систему.

    Дезинфекция
    Продолжительность дезинфекции бассейна зависит, например, от типа фекальной аварии и уровня хлора, выбранного для дезинфекции бассейна. Если фекальный несчастный случай представляет собой сформированный стул, следующие уровни хлора будут определять время, необходимое для инактивации Giardia :

    Уровни хлора (частей на миллион)        Время дезинфекции
    1,0                            45 минут
    2,0              0                            19 минут

    Эти значения времени основаны на 99,9% инактивации цист Giardia хлором, pH 7,5 и 77°F (25ºC). Время взято из Руководства EPA по профилированию и сравнительному анализу дезинфекции [2] . Это время не учитывает «мертвые зоны» и другие области плохого перемешивания воды в бассейне.

    Если фекальная авария вызвана диареей, следующие уровни хлора будут определять время, необходимое для инактивации криптоспоридий:

    Уровни хлора (частей на миллион)           Время дезинфекции
    1. 0                               6,7 дней
    10,0                              16 часов
    20,0

    Значение CT представляет собой концентрацию (C) свободного доступного хлора в частях на миллион, умноженную на время (T) в минутах (значение CT = C x T ). Значение CT для Giardia составляет 45, а значение для Cryptosporidia составляет 9600. Если используется другая концентрация хлора или время инактивации, значения CT должны оставаться прежними. Например, чтобы определить продолжительность времени, необходимого для дезинфекции бассейна при 15 ppm после несчастного случая с диареей, используется следующая формула: C x T = 9600.Решите для времени: T = 9600 ÷ 15 частей на миллион = 10,7 часа. Таким образом, для инактивации Cryptosporidia при концентрации 15 частей на миллион потребуется 10,7 часа. Вы можете сделать то же самое для Giardia , используя CT 45.

    CDC имеет веб-сайты, содержащие отличную информацию о рекомендациях по безопасному плаванию, заболеваниях рекреационной воды и процедурах дезинфекции при несчастных случаях с фекалиями [3,4] .

    Коэффициент оборота содержимого
    Количество раз, которое содержимое пула может быть отфильтровано с помощью фильтрующего оборудования в течение 24 часов, является скоростью оборота пула.Поскольку фильтрованная вода разбавляется нефильтрованной водой
    бассейна, мутность постоянно снижается. Как только вода в бассейне достигнет равновесия с источниками загрязнения, 6-часовая скорость оборота приведет к 98% осветлению, если бассейн правильно спроектирован. Бассейн стандартного назначения должен иметь насос и систему фильтрации, способные перекачивать все содержимое бассейна через фильтры каждые 6 часов. Для определения соответствия этому стандарту 6-часового оборота используется следующая формула:

    Скорость оборота = объем бассейна (галлоны)/скорость потока x 60 (минуты в часе)

    Ниже приведен пример расчета скорости оборота содержимого бассейна с использованием скорости потока, считываемой с расходомера:

    Скорость оборота = 90 000 (галлонов в бассейне)/180 галлонов в минуту x 60 (минут в час)

    8. Оборот за 3 часа = 90 000 (объем бассейна в галлонах)/10 800

    Указанный выше пул не соответствует требуемой скорости оборота в 6 часов. Причиной может быть неправильный размер трубопровода или ограничения в трубопроводе, насос меньшего размера или фильтры меньшего размера или забиты. Такая скорость оборота, вероятно, приведет к помутнению воды, если бассейн будет использоваться при нормальном количестве купающихся. Уменьшение циркуляции также затруднит соответствие дезинфицирующего оборудования требуемым уровням.

    Фильтры
    Фильтры для бассейнов предназначены не для удаления бактерий, а для очистки воды в бассейне.Обычная водопроводная вода выглядит довольно грязной, если ею наполнить бассейн, а в некоторых случаях дно бассейна не видно.
    Максимальный уровень мутности в бассейне должен быть менее 0,5 нефелометрических единиц мутности. Размер фильтров для бассейнов должен быть таким, чтобы все содержимое бассейна проходило через фильтр каждые 6 часов. Домашние бассейны обычно используют один из трех типов фильтров.

    Высокопроизводительные песочные фильтры
    Высокопроизводительные песочные фильтры были представлены более 30 лет назад и уменьшили размер обычного песочного фильтра на 80%.Песочный фильтр является самым популярным фильтром на рынке. В высокопроизводительных песчаных фильтрах используется кварцевый песок, процеженный для придания ему однородного размера. Его называют кремнеземным песком № 20 для бассейнов. Песок обычно имеет диаметр от 0,45 мм (мм) до 0,55 мм. Когда вода проходит через фильтр, острые края песка задерживают грязь из воды в бассейне. Когда противодавление фильтра увеличивается до 3–5 фунтов на квадратный дюйм, фильтр необходимо очистить. Обычно это достигается за счет изменения направления потока воды через фильтр и вымывания грязи из канализационной трубы до тех пор, пока выходящая вода не станет чистой.Эти фильтры работают лучше всего при уровне давления ниже 15-20 галлонов в минуту, в зависимости от производителя фильтра.

    Картриджные фильтры
    Картриджные фильтры существуют уже много лет, но только недавно они приобрели популярность в индустрии бассейнов. Они аналогичны фильтру в двигателе автомобиля. Вода проходит через картридж и возвращается в бассейн. Когда давление картриджного фильтра увеличивается примерно на 5 фунтов на квадратный дюйм, насос отключается; и снимается верхняя часть фильтра.Картридж извлекают и либо выбрасывают, либо заменяют, либо, в некоторых случаях, промывают.

    Диатомовая земля
    Диатомовая земля (DE) представляет собой пористый порошок, изготовленный из скелетов миллиардов микроскопических животных, захороненных миллионы лет назад. Существует два основных типа фильтров DE, но оба они работают одинаково. Вода поступает в фильтр, проходит через ДЭ и возвращается в бассейн. Некоторые считают, что при правильном размере и эксплуатации фильтры DE обеспечивают высочайшее качество воды.Они способны фильтровать наименьший размер частиц из всех типов фильтров. Обычно достаточно менять DE один раз в 30 дней. Однако, если вода в вашем бассейне очень грязная, ее нередко меняют 3–4 раза в день, пока вода не станет чистой. Частота обратной промывки будет зависеть от многих факторов, в том числе от размера вашего фильтра, расхода воды в водопроводе и количества купающихся в вашем бассейне. Когда показания давления на фильтре достигнут уровня, установленного в руководстве производителя, он будет готов к обратной промывке.

    Коэффициенты нагрузки на фильтр
    Табличка с техническими характеристиками на боковой стороне утвержденных фильтров для бытовых или коммерческих бассейнов содержит такую ​​информацию, как производитель, тип фильтра, серийный номер, площадь поверхности и расчетная степень нагрузки. Зная площадь поверхности фильтра, можно рассчитать количество галлонов, протекающих через фильтр в минуту. Чрезмерная скорость потока может вытолкнуть среду в бассейн или вытолкнуть твердые частицы и материалы из бассейна в среду, что приведет к мутности воды. На рис. 14.2 показана типичная система очистки домашнего бассейна. В правилах обычно указывается, сколько воды можно фильтровать через различные типы систем фильтрации для бассейнов.

    Дезинфицирующие средства
    Многие дезинфицирующие средства используются в бассейнах и спа по всему миру, включая соединения на основе галогенов (хлор, бром, йод), озон и ультрафиолетовое излучение с перекисью водорода. Чаще всего используются хлор, бром и йод, и каждый из них имеет свои преимущества и ограничения.

    Хлор — Бассейны можно дезинфицировать с помощью соединений, выделяющих хлор, включая соединения гипохлоритных солей. Гипохлорит кальция недорог и популярен для бассейнов с холодной водой, но не подходит для бассейнов с горячей водой и спа, так как способствует образованию накипи на теплообменниках и трубопроводах. Уровни хлора могут быть быстро снижены при интенсивном использовании, и необходимо проводить регулярные проверки для обеспечения поддержания дезинфекции. Для большинства форм дезинфекции хлором требуется некоторая корректировка pH.При использовании газообразного хлора необходимо поддерживать достаточно высокую щелочность для удаления кислоты, образующейся при дозировании [5] . Гипохлорит натрия представляет собой жидкий хлор и имеет рН 13, вызывая небольшое повышение рН воды в бассейне, которое следует регулировать кислой смесью. Солнечные лучи разлагают гипохлорит натрия. Хлорированный изоцианат доступен в трех формах: гранулированной, таблетированной и в форме палочки. Гранулированная форма содержит 55-62% доступного хлора, а палочки и таблетки содержат 89% активного хлора [6] .

    Бром — Бром должен использоваться в количествах, в два раза превышающих уровень хлора, для достижения аналогичной дезинфекции. Бром доступен в виде солей натрия или калия. В присутствии аммиака бром быстро образует относительно нестабильные аммиачные бромамины, которые обладают эффективностью дезинфекции, сравнимой с эффективностью свободного брома. Также нет необходимости уничтожать бромамины аммиака, поскольку они не производят раздражающих запахов [5] .

    Йод — Калий йодид представляет собой белый кристаллический химикат.Этому химическому веществу нужен окислитель, такой как гипохлорит, для реакции с органическим мусором и бактериями. Йод не вступает в реакцию с аммиаком, волосами или купальными костюмами и не вызывает раздражения глаз, но может реагировать с металлами, придавая воде в бассейне зеленоватый цвет [6] .

    Озон —Озон является очень сильным окислителем и эффективен против вирусов. Его можно генерировать только в точке использования, а коммерческие генерирующие установки безопасны для использования. Дозирование озона целесообразно только там, где вода циркулирует вне бассейна, поскольку для максимального окисления необходимо адекватное смешивание озона с водой.Генераторы озона могут быть ультрафиолетовыми лампами или типа коронного разряда. Эффективность ультрафиолетовой лампы со временем снижается, и лампу и соответствующий фильтр с активированным углем необходимо заменить [5] .

    Ультрафиолетовый свет — Ультрафиолетовый свет, как и озон, иногда используется для дезинфекции воды вне бассейна. Ультрафиолетовый свет не влияет на pH или цвет и мало влияет на химический состав воды. Однако цвет, мутность и химический состав воды могут препятствовать пропусканию ультрафиолетового света.Вода должна быть соответствующим образом обработана перед воздействием ультрафиолетового света. Для этой цели часто используется перекись водорода, поскольку она относительно безопасна в низких концентрациях, не воспламеняется и в качестве конечных продуктов образует кислород и воду. Чтобы система ультрафиолетового света и перекиси водорода была эффективной, она должна работать 24 часа в сутки. Дезинфекция ультрафиолетовым светом не зависит от рН, но добавление перекиси водорода приводит к слабокислой среде [5] .

    Ионизация серебро-медь — Санитарная обработка может быть выполнена с помощью ионизатора, который вводит в воду ионы серебра и меди путем электролиза или пропускания электрического тока через серебряный и медный электроды.Факторами, ограничивающими использование этой системы в бассейне и спа, являются стоимость, медленное бактерицидное действие и потенциально высокий уровень загрязнения, вызванный большим количеством купающихся. Кроме того, на поверхности бассейна могут образовываться черные пятна, если не поддерживать надлежащие параметры водно-химического режима. С ионизирующим устройством [6] следует использовать утвержденное химическое дезинфицирующее средство.

    Эффективность использования галогенных дезинфицирующих средств зависит от pH, жесткости и щелочности воды. Неправильный уровень pH, жесткости и щелочности в бассейне может сделать высокие концентрации дезинфицирующих средств бесполезными для уничтожения болезнетворных организмов. Таблица 14.1 обобщает проблемы качества воды, влияющие на бассейны, и предлагает корректирующие действия.

    Влияние pH
    Идеальный pH для предотвращения раздражения глаз составляет 7,3. Эффективность уничтожения бактерий или водорослей повышается при еще более низком pH. Национальные стандарты обычно рекомендуют диапазон от 7,2 до 7,6, что является рентабельным. Таблица 14.2 демонстрирует потерю дезинфекции при увеличении pH:

    Хлор

    Хлорсодержащие дезинфицирующие средства
    Варианты выбора формы хлорсодержащего дезинфицирующего средства для использования в бассейнах весьма разнообразны, и выбор сложен. В таблице 14.3 приведены свойства каждой формы. Газообразный хлор стоит меньше всего, и относительная стоимость каждой формы хлора увеличивается по мере того, как вы перемещаетесь прямо по столу. Стоимость дезинфицирующего средства имеет тенденцию быть меньше, чем выше концентрация доступного хлора. Вопросы безопасности более сложны, чем может показаться. Опасность газообразного хлора хорошо известна. Твердые формы хлора, такие как гипохлорит кальция, весьма реакционноспособны. При контакте с органическими соединениями они могут выделять большое количество тепла и потенциально взрывоопасны.Поскольку твердый хлор кажется неподготовленному рабочему инертным, его часто хранят рядом с моторным маслом или бензином или оставляют в местах, где влага может вызвать химическую реакцию. Даже карандаш с графитовым стержнем, упавший из кармана рубашки
    в контейнер с гипохлоритом кальция, может вызвать
    химическую реакцию, ведущую к пожару с выделением свободного газообразного хлора [7] .

    Следующие химические реакции производят побочные продукты хлора, которые снижают эффективность хлора и вызывают раздражение глаз.

    Cl 2 + H 2 O = HCl + HOCl
    Хлор + вода = соляная кислота + хлорноватистая кислота

    HOCl + NH 3 = H 2 O + NH 2 Cl
    Хлорноватистая кислота + аммиак = вода + монохлорамин

    HOCl + NH 2 Cl = H 2 O + NHCl 2
    Хлорноватистая кислота + монохлорамин = вода + дихлорамин

    HOCl + NHCl 2 = H 2 O + NCl 3
    Хлорноватистая кислота + дихлорамин = вода + трихлорид азота

    Таблицы 14. 1, 14.2, 14.3, 14.4 служат в качестве справочника по быстрому решению проблем для владельца и оператора домашнего бассейна. Веб-сайт CDC (www.cdc.gov/healthyswimming) содержит много полезной информации как для инспектора, так и для домовладельца.

    Жесткость и щелочность воды в бассейне
    Идеальный диапазон жесткости воды для гипсового бассейна составляет от 200 до 275 частей на миллион. Идеальный диапазон для виниловой, окрашенной или стекловолоконной поверхности составляет от 175 до 225 частей на миллион. Избыточная жесткость вызывает образование накипи, обесцвечивание и неэффективность фильтра.Твердость ниже рекомендуемой приводит к коррозии большинства контактных поверхностей.

    Щелочность должна составлять от 80 до 120 частей на миллион. Высокий уровень щелочи вызывает накипь и высокую потребность в хлоре. Низкие уровни вызывают нестабильность pH. Бикарбонат натрия повысит уровень щелочности. Вода в бассейне будет мутной, если щелочность выше 200 ppm.

    Питатели жидких химикатов

    Поршневой насос
    Поршневой насос предпочтительнее, чем дозаторы эрозионного дезинфицирующего средства.Поршневые насосы прямого вытеснения могут быть настроены на подачу различных и конкретных дозировок химикатов, чтобы гарантировать, что бассейн не загрязнится вредными микроорганизмами. Поршневой насос требует регулярной очистки, удаления накипи и обслуживания. Еженедельное пропускание раствора слабой соляной кислоты или уксуса через помпу может свести к минимуму основное обслуживание помпы. Большая часть обслуживания насоса включает одну из четырех областей:

    1. на обратных клапанах образовался налет, их пружины ослабли или клапаны потеряли эластичность;
    2. диафрагма треснула, протекает или не гибкая;
    3. требуется замена или регулировка приводного кулачка; или
    4. двигатель требует замены.

    Эрозионные и проточные питатели для дезинфицирующих средств
    Эти дозаторы работают под действием воды, движущейся вокруг твердой корки хлора и разрушающей корку. Кормушки хорошо подходят для небольших бассейнов, но требуют значительного ухода и обслуживания. Переменные, влияющие на эффективность питателей эрозии:

    1. растворимость хлорной лепешки или таблетки;
    2. площадь поверхности торта или таблетки;
    3. количество воды, обтекающей торт или таблетку;
    4. концентрация хлора в осадке или таблетке; и
    5. количество лепешек или таблеток в кормушке.

    Примечание. Из соображений безопасности доступ к лепешке дезинфицирующего средства должен быть закрыт.

    Спа и гидромассажные ванны
    Гидромассажные ванны (большие ванны, наполненные горячей водой для одного или нескольких человек) или спа (ванны с аэрацией или вихревой водой) используются для удовольствия и все чаще рекомендуются для лечения. Сложность этих устройств возрастает с каждой новой выпускаемой моделью. Более новые модели часто имеют излучатели озона и ультрафиолета для усиленной дезинфекции (см. раздел «Дезинфицирующие средства» ранее в этой главе). Однако окружающая среда спа и джакузи, если ее не чистить и эксплуатировать неправильно, может стать питательной средой для микроорганизмов. Поскольку теплая вода имеет идеальную температуру для роста микроорганизмов, очень важна хорошая дезинфекция. В таблице 14.5 приведены рекомендуемые рабочие параметры гидромассажной ванны и спа. Важно, чтобы все оборудование работало должным образом, а устройства регулярно очищались и дезинфицировались. Контроль температуры воды очень важен и, в зависимости от состояния здоровья пользователя, может быть вопросом жизни и смерти.Время нахождения в нагретой воде должно быть ограничено, а температура для беременных должна быть ниже 103°F (39°C), чтобы защитить будущего ребенка.

    Ссылки

    1. Ли Х.Л., Леви Д.А., Краун Г.Ф., Бич М.Дж., Кальдерон Р.Л. Надзор за вспышками болезней, передающихся через воду, — США, 1999–2000 гг. ММВР 2002; 51 (SS08): 1–28. Доступно по URL-адресу: https://www.cdc.gov/mmwr/preview/mmwrhtml/ss5108a1. htm.
    2. Агентство по охране окружающей среды США. LT1ESWTR Профилирование и сравнительный анализ дезинфекции: техническое руководство.Вашингтон, округ Колумбия: Агентство по охране окружающей среды США; 2003.
      Доступно по URL-адресу: http://www.epa.gov/safewater/mdbp/pdf/profile/lt1profiling.pdf [PDF – 3,91 МБ].
    3. Центры по контролю и профилактике заболеваний. Здоровое плавание.
      Атланта: Министерство здравоохранения и социальных служб США; без даты. Доступно по URL-адресу: https://www.cdc.gov/healthyswimming/.
    4. Центры по контролю и профилактике заболеваний. Рекомендации по реагированию на фекальные аварии для водного персонала. Атланта: Министерство здравоохранения и социальных служб США; без даты.Доступно по URL-адресу: https://www.cdc.gov/healthywater/swimming/pdf/fecal-incident-response-guidelines.pdf.
    5. Бродбент С. Руководство по качеству воды для обогреваемых спа. Торговый центр Рандл, Южная Австралия, Австралия: Общественная служба гигиены окружающей среды; 1996. Доступно по URL-адресу:heated-spas.pdf.
    6. Образовательная программа Университета штата Мичиган по пестицидам.
      Борьба с вредителями в плавательных бассейнах: категория 5A, учебное пособие для специалистов по применению пестицидов и операторов плавательных бассейнов. Глава 3: Дезинфицирующие средства для бассейнов и рН.Ист-Лансинг, Мичиган: Университет штата Мичиган; без даты. Доступно по URL-адресу: http://www.pested.msu.edu/Resources/bulletins/E2621.html.
    7. Национальный фонд плавательных бассейнов. Справочник сертифицированного оператора спа-бассейна, 2004 г. Колорадо-Спрингс, Колорадо: Национальный фонд плавательных бассейнов; 2004. Доступно по URL-адресу: http://nspf.orgExternal.

    Дополнительные источники информации

    Американская академия педиатрии. Доступно по URL-адресу: www.aap.orgExternal.
    Американский национальный институт стандартов.Доступно по URL-адресу: http://www.ansi.orgExternal.
    Американский Красный Крест. Доступно по URL-адресу: www.redcross.orgExternal.
    Американское общество травм. Доступно по URL-адресу: www.amtrauma.orgВнешний.
    Ассоциация профессионалов бассейнов и спа. Доступно по URL-адресу:
    http://www.nspi.org/External.
    Центры по контролю и профилактике заболеваний, Национальный центр по профилактике и контролю травматизма. Доступно по URL-адресу: www.cdc.gov/ncipc/factsheets/drown.htm.

    Для получения дополнительной информации о рекомендациях CDC по несчастным случаям с фекалиями перейдите по ссылке: https://www.cdc.gov/healthyswimming/fecal_response.htm.
    Для получения дополнительной информации о криптоспоридиозе
    перейдите по ссылке: https://www.cdc.gov/healthyswimming/cryptofacts.htm.
    См. также веб-систему запросов и отчетности по статистике травматизма (WISQARS) [онлайн]. (2002). Национальный центр профилактики и контроля травматизма, Центры контроля и профилактики заболеваний. Доступно по URL-адресу:
    https://www.cdc.gov/injury/wisqars/index. html.

    Детская сеть безопасности. Доступно по URL-адресу: http://www.Childrenssafetynetwork.orgВнешний.
    Chlorine Institute, Inc. Доступно по адресу: http://www.cl2.com.
    Национальная кампания за безопасность детей. Доступно по URL-адресу: http://www.safekids.orgExternal.
    Национальный совет по безопасности. Доступно по URL-адресу: http://www.nsc.org/External.
    Национальный фонд плавательных бассейнов. Доступно по URL-адресу: http://www.nspf.com/External.
    Национальный фонд травматизма Think First. Доступно по URL-адресу:
    http://www.thinkfirst.orgExternal.
    Комиссия по безопасности потребительских товаров США.Доступно по URL-адресу: http://www.cpsc.govExternal.

    Таблица 14.1. Решение проблем с качеством воды в бассейне [7]

    Таблица 14.2. Влияние рН на дезинфекцию хлором [7]

    Таблица 14.3. Использование хлора в плавательных бассейнах

    Таблица 14. 4. Рабочие параметры плавательного бассейна [7]

    Таблица 14.5. Рабочие параметры спа и гидромассажной ванны [7]

    Стабилизатор дизельного топлива может защитить при летнем хранении топлива

    Типичные летние условия совместно снижают эффективный срок хранения дизельного топлива.Особенно это касается дизельного топлива со сверхнизким содержанием серы.

    Когда-то вы могли хранить дизельное топливо и рассчитывать на то, что оно прослужит несколько лет. Погуглите спецификации топлива армии США, и вы сможете найти ссылки 1980-х и 70-х годов, в которых говорится об этом.

    Появление на рынке дизельного топлива со сверхнизким содержанием серы, наряду с другими изменениями в составе дизельного топлива, резко сократило срок хранения дизельного топлива до 6 месяцев или менее.

    Это приводит к необходимости обрабатывать хранящееся дизельное топливо стабилизаторами дизельного топлива, чтобы защитить его качество и гарантировать, что оно останется пригодным для использования, когда оно вам понадобится в какой-то момент в будущем.

    Если подумать, то есть 4-5 факторов, влияющих на срок хранения нефтепродуктов. По крайней мере 4 из них усиливаются в летнее время.

    Воздействие тепла и света

    Топливо, находящееся в резервуарах для хранения, не должно беспокоиться о воздействии света. Тепло — совсем другое дело. Стабильность топлива во многом связана с химическими реакциями, происходящими в топливе. Во всем дизельном топливе (и бензине, если на то пошло) присутствуют нестабильные молекулы, которые стремятся вступить в реакцию с другими молекулами в топливе.Это запускает цепную реакцию, которая в конечном итоге приводит к потемнению топлива и образованию шлама, нагара и отложений асфальтенов.

    Тепло и свет ускоряют этот процесс, просто обеспечивая больше энергии для этих реакций. Из школьного курса химии мы узнали, что большинство реакций происходит быстрее, когда предметы горячие, чем когда они холодные. Это связано с тем, что для осуществления большинства химических реакций требуется затрата энергии. Чем больше тепла, как в жаркую летнюю погоду, тем больше энергии доступно для большего количества реакций, которые приводят к тому, что хранящееся дизельное топливо теряет свое качество и становится нестабильным.

    Обработка дизельного топлива в летнее время позволяет ему выдерживать летнюю жару, предотвращая эти реакции.

    Воздействие воды

    Водяные обломки снижают качество топлива двумя способами. Вода сама по себе способствует реакциям гидролиза, которые ускоряют разложение хранящегося топлива.

    Жаркая летняя погода ускоряет сбор воды в резервуарах для хранения из-за большей конденсации в ночное время. Воздух в резервуаре для хранения остается горячим в течение дня, удерживая весь этот водяной пар в растворенном состоянии.Ночью он остывает, и водяной пар конденсируется на внутренних поверхностях резервуара, в конечном итоге образуя водяной слой на дне резервуара.

    О, и наличие воды необходимо для роста микробов.

    Говоря о микробах

    Кстати, о тех. .. топливные микробы летом растут быстрее, потому что микробы любят расти в жарких условиях. Микробы действительно могут повлиять на стабильность топлива из-за выделяемых ими кислот и биологических веществ, которые способствуют этим химическим реакциям в топливе.

    Хотите сохранить свежесть топлива летом? Не забудьте стабилизатор

    А еще лучше соедините стабилизатор дизельного топлива с топливным биоцидом. Хороший стабилизатор дизельного топлива важно использовать при летнем хранении топлива именно по причинам, указанным выше. Летом химические реакции нестабильности происходят намного быстрее. Стабилизатор топлива нейтрализует эти реакции и позволяет хранить топливо в течение лета, не беспокоясь о его качестве. А хорошая биоцидная обработка топлива убьет топливные микробы до того, как они успеют прижиться и сформировать проблемные инвазии.

    Пост опубликован 23.07.2015 и обновлен 26.10.2020.

    Преобразователь частоты для насоса для дачи.

    Электронные преобразователи частоты для электронасосов систем водоснабжения. Пример работы частотника на демонстрационном стенде

    Преобразователи частоты для погружных насосов применяются в системах артезианского водоснабжения как альтернатива водонапорной башне. Артезианские насосные станции, в которых применяются частотные преобразователи, значительно дешевле водонапорной башни, исключают гидроудары в системе водоснабжения, увеличивают время работы погружных насосов, улучшают эксплуатационные характеристики системы водоснабжения и экономят 25 — 40% электричества.

    Несмотря на все свои преимущества, преобразователи частоты иногда приводят к неприятным проблемам при запуске погружного насоса. Вроде бы все сделано правильно, преобразователи частоты подобраны не по мощности насоса, а по его номинальному току, все параметры отрегулировали, и при пуске насос разгоняется до 20 — 25 Гц и частоты преобразователь отключается из-за перегрузки по току. Такой ситуации никому не пожелаешь, преобразователи частоты купили, а результата нет.

    Давайте рассмотрим основные причины, почему мы «грешим» на преобразователи частоты и основные приемы, которые иногда помогают «уговорить» преобразователи частоты и они при неблагоприятных обстоятельствах все же позволят обеспечить нормальное функционирование артезианской насосной станции.

    Начнем с того, что добрая половина артезианских погружных насосов работает с перемотанными электродвигателями, рабочий ток которых значительно выше номинального значения для этих насосов. Вот и получается, что мы выбираем преобразователи частоты по номинальному току насоса, а реальный ток гораздо выше.В таких ситуациях все наши «примочки», которые мы рассмотрим ниже, могут не помочь, поэтому при выборе преобразователей частоты не поленитесь измерить реальный ток глубинного насоса — ведь у каждого электрика есть токовый зажим.

    Теперь о погружной трубе, с помощью которой преобразователи частоты подключаются к артезианским погружным насосам. Этот провод не из дешевых и некоторые люди «экономят» на его сечении, выбирая меньшее, чтобы было дешевле. Не делайте этого, необходимо, чтобы падение напряжения по всей длине погружного водопровода не превышало 2% от номинального значения питающего напряжения.Расчет сечения провода прост и под силу каждому, кто не забыл закон Ома. Если не считать охоты, то можно воспользоваться таблицей, которая приведена в некоторых паспортах на погружные насосы. Например: мощность двигателя 2,2 кВт, сила тока 6 А, при длине провода 70 метров его сечение должно быть не менее 1,5 мм. квадрат, а при длине 200 метров – 4 мм. квадратный.

    При высокой минерализации артезианской воды, особенно в присутствии мела, подшипники и рабочие колеса иногда прилипают к корпусу насоса.В таких случаях преобразователи частоты не могут ускорить насос и отключаются из-за перегрузки по току. Чтобы выйти из этой ситуации, необходимо включить насос в обратном направлении. В этом режиме погружные насосы работают с меньшей нагрузкой, а преобразователи частоты могут разогнать насос, после чего необходимо восстановить рабочее направление вращения. Эти манипуляции можно проводить вручную, а можно запрограммировать преобразователи частоты так, чтобы они автоматически делали это сами при каждом запуске.

    Если у вас реальный ток двигателя не превышает номинальный ток преобразователя частоты, если сечение водопогружного провода нормальное, если к вам ничего не прилипает, а преобразователи частоты отключаются при пуске насоса из-за на перегрузку по току, то можно уменьшить частоту коммутации, например, до 1 кГц. Как ни странно, но снижение частоты переключения иногда помогает решить проблему запуска глубинного насоса. Мы не будем рассматривать в этой статье, почему преобразователи частоты «работают» в таких случаях лучше, а просто отметим для себя, что это связано с волновыми процессами, происходящими в длинной линии, представляющей собой двигательный кабель, соединяющий преобразователи частоты с глубинными насосами.

    Кроме того, преобразователи частоты учитывают характеристику момента нагрузки приводного механизма и для работы с насосами оптимизированы под квадратичную зависимость момента нагрузки от частоты вращения. Однако зависимость момента нагружения глубинного насоса от его скорости несколько отличается от квадратичной зависимости момента консольных и моноблочных насосов, особенно на малых скоростях, где очень часто «зависают» погружные насосы. Для преодоления этой «несогласованности» необходимо отказаться от оптимизированной квадратичной зависимости и выбрать постоянную характеристику момента нагрузки, как для винтовых и спиральных компрессоров.При постоянном крутящем моменте преобразователи частоты без проблем разгоняют погружной насос, но их эффективность с точки зрения энергосбережения несколько хуже. Поэтому разгон погружного насоса необходимо осуществлять с постоянным моментом, а после разгона переходить на характеристику переменного момента.

    Нетрудно заметить, что упомянутые выше проблемы возникают, когда преобразователи частоты выбираются потрубно по номинальному току погружного насоса без какого-либо запаса.Подберем вместе с вами преобразователь частоты для погружного насоса, например, ЭЦВ 6-10-120, мощностью 5,5 кВт с номинальным током 14 А. Специализированный преобразователь частоты VLT FC 202, мощностью 7,5 кВт с номинальным током 16 А и с перегрузкой по току 110% в течение 60 секунд на первый взгляд вполне подходит, но практика эксплуатации показывает, что при таком выборе постоянно приходится сталкиваться с проблемами пуска насоса. Если выбрать преобразователь частоты следующего типоразмера, мощностью 11 кВт с номинальным током 24 А, то о существующих проблемах пуска глубинных насосов вы даже не догадаетесь.Запас никогда не помешает, преобразователи частоты будут работать в облегчённом режиме, что благоприятно сказывается на их надёжности и долговечности, кроме того, запчасти поставляются для преобразователей частоты мощностью от 11 кВт и выше, а вот для 7,5 кВт и ниже они не поставляются. Что касается стоимости, то 11 кВт на 25% дороже 7,5 кВт — выбор за вами.

    И в заключение хотелось бы обратить ваше внимание на то, что сервисный центр не только рассказывает о реальных проблемах и способах их решения, но и как официальный дистрибьютор Danfoss продает преобразователи частоты, за что мы будем благодарны если вы покупаете их у нас. Вам также выгодно сотрудничать с сервисным центром, ведь продать может каждый, но не каждый может сделать ремонт или решить проблемы, возникающие в процессе работы.


    Основным элементом, обеспечивающим работоспособность насоса, является электродвигатель. Раньше регулировка рабочего процесса осуществлялась за счет автоматики, теперь эту проблему решает частотный преобразователь для насосов.

    Функциональное назначение преобразователя частоты в конструкции насоса

    Инвертор (преобразователь частоты) значительно лучше реле регулирует работу насоса.Работает одновременно как стабилизатор, автоматика и регулятор рабочего процесса. Благодаря ему достигается высокий КПД устройства:

    • Уровень подачи электроэнергии при необходимости и обороты двигателя снижаются, что позволяет защитить насос от преждевременного износа.
    • Предотвращается образование избыточного давления в трубах.
    • Решена проблема со скачками напряжения, что тоже однозначно увеличивает срок службы насоса.

    В основном уже в процессе сборки насосной станции вживляется.К таким устройствам относятся модели очень известного насоса Grundfos.

    Визуально представляет собой коробку, оснащенную электроникой (несколько плат, датчик, который измеряет, и инвертор, выравнивающий уровень напряжения) и небольшим экраном.

    Более дорогие образцы оснащены микропроцессорами. Батарейки, дополнительные эквалайзеры и так далее могут быть встроенными.

    Используемые преобразователи могут быть однофазными или трехфазными.

    В принципе преобразователь частоты довольно прост.Волновой электрический ток подается на платы устройства. Расположенные там инверторы и стабилизаторы обеспечивают его юстировку. В то же время датчик считывает данные о давлении и другую соответствующую информацию.

    Вся информация перенаправляется на блок автоматики. Далее преобразователь частоты их оценивает, определяя уровень мощности, который необходимо подать, и в соответствии с этим подавая количество электроэнергии, необходимое для продолжения работы.

    В результате преобразователь частоты может регулировать плавность пуска электродвигателей, уровень давления воды и остановку работы в аварийной ситуации.Список всех «обязанностей», возложенных на частотного оператора, постоянно расширяется за счет доработок, вносимых разработчиками.

    Процесс управления действиями преобразователя осуществляется простым нажатием нужной кнопки с ориентацией на отображаемые на экране данные. Более дорогие устройства способны распознавать больше команд. Большинство качественных моделей рассчитано на несколько десятков режимов работы со сменой скорости и программы.

    Затраты на установку и приобретение преобразователя полностью окупаются в течение одного года эксплуатации

    Перечень положительных функций преобразователя частоты:

    • Возможность выравнивания входного напряжения.
    • Обеспечение регулирования мощности насоса.
    • Создание условий, позволяющих экономить энергию.
    • Увеличение срока службы насосного оборудования.
    • Обеспечение возможности работы без гидроаккумулятора.
    • Стабилизация внутрисистемного давления.
    • Снижение уровня шума насоса.

    Также работает замом автоматики.

    Отрицательные моменты:

    • Высокая стоимость устройства.
    • Настройка и подключение обычно доступны только техническим специалистам.

    Преобразователь частоты работает в конструкции насоса следующим образом: при значительном падении уровня давления в гидробаке (определяется с помощью реле) преобразователь частоты получает соответствующий сигнал и дает команду на запуск электродвигателя . При этом все выполняется «без резких движений», мощность увеличивается постепенно, обеспечивая страховку от гидравлических перегрузок. В настоящее время в моделях преобразователей предусмотрено регулирование времени разгона от 5 до 30 секунд.

    Во время разгона преобразователь постоянно получает информацию об уровне давления в трубопроводе. Как только этот уровень достигает нужного значения, разгон прекращается, работа двигателя продолжается на достигнутой частоте.

    Как выбрать и установить оборудование?

    Стандартное оборудование насосной станции состоит из:

    • Погружной или поверхностный насос;
    • Манометр;
    • Шланг с покрытием из нержавеющей стали;
    • Гидроаккумулятор;
    • Реле давления воды.

    Дополнительное оборудование включает:

    • Источники бесперебойного питания;
    • Датчик;
    • Блоки;
    • Реле управления и т. д.

    Если в конструкции существующего насосного оборудования нет преобразователя частоты, то его можно осуществить самостоятельной установкой. Обычно в документации, поставляемой с моделью насоса, есть указание, какой преобразователь нужен насосу данного типа может общаться с.

    При отсутствии такой информации необходимо, опираясь на значимые параметры, самостоятельно подобрать преобразователь:

    1. Уровень мощности.

    Требуется соответствие между мощностью привода и инвертора.

    1. Значение входного напряжения.

    Индикация тока, при котором работает инвертор. Здесь необходимо учитывать, какими могут быть колебания потенциала в сети (низкий уровень напряжения провоцирует остановку, высокий – пробой).

    1. Категория двигателя насоса.

    Однофазный, двухфазный или трехфазный.

    1. Границы диапазона регулирования частоты.

    Для скважинного насоса требуется 200 — 600 Гц (в зависимости от того, какая мощность основного насоса), для циркулярного насоса — 200 — 350 Гц.

    1. Соответствие количества управляющих входов/выходов операционным потребностям.

    Чем их больше, тем больше возможностей для управления рабочим процессом.

    1. Выбор подходящего способа управления.

    В случае со скважинным насосом это пульт дистанционного управления, который позволяет управлять прямо из дома, а циркуляционный насос прекрасно работает с дистанционным управлением.

    Надежность приобретаемых устройств необходимо определять косвенно по длительности гарантийного срока. Соответственно, чем он больше, тем лучше качество.

    Где установить преобразователь насоса?

    Преобразователи частоты с гидравлическим подключением устанавливаются непосредственно на напорную линию. Без такого подключения к линии подключается только датчик давления воды, подключенный к инвертору.

    Трансформатор располагается максимально близко к насосу, но только внутри отапливаемого помещения.Общая схема подключения к питанию проста и понятна.

    Модели датчиков для насоса

    Датчики, изготовленные датским производителем насосов. В результате эти частотные приводы разработаны в максимальном соответствии с конструкцией моделей насосов от Grundfos. Устройство отвечает за точную регулировку всего механизма, выполнение функций безопасности и контроля. Преобразователи системы Cue отличаются разнообразием качественных моделей (более 15 видов в ассортименте), но и стоимость их соответствующая.Кроме того, цена напрямую зависит от мощности, необходимой для механизма преобразователя частоты. Среди модельного ряда можно найти преобразователи для однофазного насоса () и для трехфазного насоса (Micro Drive FC101).

    Преобразователи этой фирмы отличаются своей бюджетностью. Отвечают за компенсацию крутящего момента, плавный пуск, контроль давления и обладают различными режимами управления до 24 цифр. Соответствие мощности подбирается в индивидуальном порядке. Имеется защитный чехол, предохраняющий от пыли и грязи.

    Преобразователь частоты однофазного типа. Может использоваться в бытовой технике. Уровень мощности 0,7-2,5 кВт. Небольшой размер, что позволяет легко установить его в любое устройство. Он примечателен тем, что обеспечивает точную настройку благодаря нескольким режимам настройки и 16 дискретным скоростям. Стоит примерно в два раза больше, чем предыдущая модель.

    Модели этой марки универсальны и очень популярны. Их отличительной чертой является качественный привод и векторное управление. Привод, кроме всего прочего, гасит шумы при работе двигателя, автоматически подбирает скорость вращения электродвигателя, предохраняет весь механизм от перегрузок и перегрева, обеспечивает плавный пуск. Стоимость сопоставима с Grundfos Cue .

    Использование насоса в системах автономного водоснабжения и отопления

    Модели насосов данной категории считаются очень производительными, но отличаются чрезмерно высоким уровнем энергопотребления, что, безусловно, усложняет эксплуатацию. Безусловно, преобразователи частоты позволяют снизить объем энергопотребления, уровень давления и продлить срок службы.

    Большинство современных насосов сконструированы по принципу дросселирования.Электродвигатели этих механизмов работают на верхнем пределе мощности, то есть буквально на износ. Часто из-за отсутствия плавности хода при включении наблюдаются мощные гидроудары, которые портят конструкцию насоса. Для тонкой настройки такого механизма тоже нужно изрядно постараться.

    Расчет данных для насосного оборудования всегда производится исходя из максимального уровня мощности, хотя максимальную нагрузку механизм испытывает лишь изредка при пиковом потреблении воды, что случается нечасто. В остальное время работать на пределе возможностей совершенно неоправданно. Именно в такие моменты преобразователь частоты для циркуляционного и скважинного насоса снижает энергопотребление на 30 — 40%.

    Помимо прочего, использование частотного преобразователя в насосной станции, обеспечивающей подачу воды, предотвращает проблему «сухого хода». Актуален в тех случаях, когда внутри системы нет воды, а двигатель работает. Из-за «сухого хода» двигатель может перегреться и повредить механизм в целом.Это еще раз доказывает необходимость использования преобразователя.

    Преобразователь частоты однофазный для насоса в системе хозяйственно-питьевого водоснабжения

    Эргономика устройств — очень важный показатель в рамках бытового обслуживания. Улучшить этот параметр для системы водоснабжения с использованием маломощной модели однофазного насоса сложно, так как для этого требуется преобразователь с уровнем входного/выходного напряжения 1х220В, а найти его непросто.

    Обычно к бытовым насосам претензий по энергопотреблению нет, но это не компенсирует затраты на покупку, ввиду его редкой эксплуатации.

    Однако установка преобразователя не теряет своей актуальности, так как помогает поддерживать постоянное давление в сети. Другими словами, здесь осуществляется запрос на комфортную работу.

    Эта опция особенно актуальна при использовании горячей воды. То есть использование частотника исключает скачки температуры и изменение силы напора.

    Однофазные преобразователи подходят как для погружных, так и для поверхностных насосов.

    Однофазный преобразователь частоты для домашнего использования

    Преобразователи стандартного типа обычно не оснащены гидравлическим соединением.Попытка самостоятельно модернизировать устройство для таких нужд может оказаться бесполезной, даже если за дело возьмется специалист.

    Осознавая эту проблему, производители, занимающиеся производством преобразователей частоты, создали специальный однофазный преобразователь частоты для насоса, обеспечивающего системы бытового водоснабжения.

    Один из таких преобразователей оснащен гидравлическим соединением и способен выполнять все стандартные задачи частотного специалиста.

    Современные бытовые и промышленные насосы работают за счет мощности электродвигателя.Именно электродвигатель можно считать настоящим сердцем насоса. Изначально регулировку его работы выполнял только прессостат или более сложная автоматика.

    Однако в последнее время для этих целей стали использовать преобразователи частоты.

    Устройство и назначение

    Преобразователь частоты для насоса выполняет очень полезную функцию. Дело в том, что современные насосы остаются устройствами, которыми изначально невозможно правильно управлять. Конечно, на него можно установить реле, но это лишь полумеры.

    С этим оборудованием двигатель насоса всегда будет работать на полную мощность. При максимальной подаче электроэнергии он работает даже слишком мощно. Но проблема здесь в том, что это также потребляет много энергии.

    Тем более, что образовавшееся избыточное давление в трубах ни к чему хорошему не приведет. В результате возникает ситуация, когда в силу своих конструктивных особенностей насосы работают недостаточно эффективно.

    Не забывайте о проблемах с подачей электроэнергии, скачках напряжения и прочих неприятных вещах.Все эти моменты могут привести к выходу насоса из строя или чрезмерному износу.

    Проблема решается очень просто. Вам достаточно установить преобразователь частоты на насосное оборудование. Выполняет функции стабилизатора, автоматики и регулятора насоса.

    Очень часто производители насосных станций еще на стадии сборки встраивают в схему насоса преобразователи. Ярким примером являются насосы Grundfos с частотным регулированием, которые раскупаются в магазинах с повышенной интенсивностью.

    Это устройство выглядит как коробка с электронной начинкой и небольшим экраном. Внутри преобразователя находятся инверторы для выравнивания напряжения, несколько плат автоматики и специальные датчики для измерений.

    В дорогих моделях встроен микропроцессор. Также есть модели с аккумуляторами, дополнительными эквалайзерами и т. д. Преобразователи могут быть однофазными или трехфазными.

    Принцип работы преобразователя очень прост. Электрический ток сначала подается на печатные платы устройства.Там она нивелируется с помощью стабилизаторов и инверторов. При этом датчики на трансмиттере оценивают уровень давления в системе, а также все остальные необходимые показатели.

    Данные передаются на блок автоматики. Затем преобразователь оценивает требуемую мощность насоса и подает на него именно то количество электроэнергии, которое необходимо для выполнения задач.

    Также преобразователи могут обеспечивать плавный пуск двигателей, их аварийную остановку и т.д. Описать перечень всех функций очень сложно, так как разработчики постоянно совершенствуют свою продукцию.

    Инвертор можно настроить с помощью нескольких простых команд. Команды вводятся с помощью кнопок и экрана. Чем дороже устройство, тем больше команд оно может распознать. Качественные преобразователи имеют десятки возможных режимов работы, скоростей и программ.

    Совершенно очевидно, что преобразователи имеют массу преимуществ. Доказано, что они окупаются уже в первый год эксплуатации. Есть у такого оборудования и недостатки, но они незначительны.

    Плюсы частотных преобразователей:

    • Выравнивание входного напряжения;
    • Регулятор мощности насоса;
    • Возможность энергосбережения;
    • Увеличенный срок службы двигателя насоса;
    • Выполнение функций автоматизации насосных станций;
    • Наличие преобразователя избавит вас от необходимости покупать гидроаккумулятор;
    • Снижение шума насоса.

    Минусы преобразователей частоты:

    • Довольно дорогое оборудование;
    • Настройку и подключение преобразователя желательно доверить профессионалам.

    О моделях

    Современные производители быстро сориентировались и начали массово выпускать преобразователи. Производители насосов также участвуют. Выше уже упоминалось о насосах Grundfos с частотным регулированием, но эта практика популярна и у других популярных компаний.

    • Grundfos Cue Преобразователь частоты от известного производителя насосов. Они специально разработали преобразователи для наилучшей работы с их продуктами. Устройство способно тонко регулировать работу насоса, выполняя функции автоматики и безопасности. Системы киев очень разнообразны и имеют множество вариаций. За конвертер придется заплатить значительную сумму. Системы Grundfos Cue стоят $400-500. Здесь серьезное влияние оказывает мощность оборудования.Чем он больше, тем дороже сам преобразователь.
    • Преобразователь Erman E-9 – бюджетное решение. Устройство способно компенсировать крутящий момент, плавно запустить двигатель насоса и имеет до 24 режимов управления оборудованием. Мощность инвертора следует подбирать отдельно. Корпус устройства защищен от пыли и грязи, что позволяет использовать его в разных ситуациях. Преобразователь Erman E-9 можно приобрести в магазинах за 100-150 долларов.
    • Hyundai N 50 Однофазный преобразователь частоты бытового назначения. .. Его мощность находится на уровне 0,7-2,5 кВт. Преобразователь имеет небольшие размеры и может быть установлен практически в любом месте. Отличительной особенностью данной модели считается возможность тонкой настройки за счет использования нескольких режимов настройки и 16 дискретных скоростей. Модель Hyundai The N 50 продается по цене 250-300 долларов.
    • PowerFlex 40 — еще одна популярная и универсальная модель. Можно отметить наличие качественного привода векторного управления. В привод включены функции подавления шума двигателя, автоподхвата вращения электродвигателя, защиты системы от перегрузок и перегрева, а также возможность плавного пуска.Ну а цена устройства под названием PowerFlex 40 составляет 350-450 долларов.

    Стоимость насоса со встроенным преобразователем будет еще выше. Например, частотно-регулируемые насосы Wilo Stratos 40 продают по цене 1000-1100 долларов.

    Любое оборудование, необходимое для эффективной работы насоса для воды и не входящее в его стандартную комплектацию, называется дополнительным. Как правило, в стандартную комплектацию насосной станции входят следующие узлы: погружной или поверхностный насос, манометр, шланг с покрытием из нержавеющей стали, гидроаккумулятор, реле давления воды.К дополнительному оборудованию относятся такие вспомогательные изделия, как преобразователь частоты для скважинного насоса, стабилизаторы напряжения, источник бесперебойного питания (ИБП), его второе название преобразователь напряжения, различные датчики, блоки, реле управления и многое другое. В нашей статье мы рассмотрим назначение и особенности использования основного дополнительного оборудования к насосам.

    Для любой насосной станции очень важна защита от работы всухую. Это может произойти при нехватке воды в источнике.Если водозаборник полностью пуст, агрегат будет работать всухую. Это приведет к перегреву рабочего колеса (крыльчатки) и других важных элементов рабочей камеры. В результате термической деформации детали могут заклинить и агрегат выйдет из строя. Чтобы этого не произошло, понадобится блок, предохраняющий агрегат от работы всухую. Эти блоки включают в себя разные части:

    • электронные контроллеры;
    • поплавковый механизм;
    • Электромеханический регулятор (реле).

    Рассмотрим особенности устройства и использование некоторых из них.

    Простой контроллер

    Электронный переключатель имеет датчик расхода, определяющий наличие или отсутствие расхода воды в трубах. Если регулятор показывает отсутствие воды в трубопроводе, прибор отключает насосное оборудование. В продаже имеется множество видов контроллеров, отличающихся функциональностью и внешним видом. Самые простые из них оснащены только датчиком расхода.Наиболее совершенные модели могут совмещать в себе функции контроля предельного давления пуска и остановки агрегата, а также защиту от работы всухую.

    Для стандартной насосной станции с электромеханической регулировкой давления достаточно купить простой электронный контроллер. Такой блок защитит агрегат от работы всухую. Устанавливается на подающей трубе.

    Если вы используете насосную станцию ​​без гидроаккумулятора, то вам также понадобится блок управления, защищающий от работы всухую.Это устройство обеспечит остановку насосного оборудования в закрытых точках водопотребления. Датчик протока в этом случае тоже сработает, ведь поток воды прекратится с остановкой потока из трубопровода.

    Контроллер с дополнительными опциями

    Такой улучшенный регулятор для насосного оборудования может:

    • контролировать давление с помощью встроенного манометра;
    • устройство может попытаться автоматически перезапустить помпу через определенный промежуток времени;
    • установить нижний порог давления для включения агрегата;
    • контролируют верхний и нижний пороги давления (это универсальные блоки, сочетающие в себе регулятор давления и датчик расхода).

    Важно знать: в некоторых модификациях новых контроллеров пользователь может самостоятельно изменять верхний и нижний пороги давления в заданных пределах.

    Электромеханические устройства защиты от сухого хода

    Электромеханические устройства управления имеют обозначение LP3. Они также защищают агрегат от работы всухую. По своей сути это те же реле давления. Однако есть небольшие отличия:

    • такой блок работает только при низком давлении;
    • это устройство при достижении нижнего предела давления отключает насос, а при верхнем пределе — включает, в то время как обычные реле делают наоборот;
    • прибор практически нечувствителен к скачкам напряжения;
    • его надежность и долговечность намного выше;
    • цена этого блока ниже по сравнению со стоимостью обычного реле;
    • , если насос остановится из-за защиты от сухого хода, блок управления не перезапустит насос, пользователю придется делать это вручную.

    Поплавковый механизм

    Это устройство состоит из поплавка со стальным шариком внутри и электрического кабеля. Когда вода набирается в устройство, поплавковый блок всплывает. В это время шар находится в положении, при котором он замыкает электрическую цепь. Это приводит к запуску и работе насосного оборудования. Если поплавковый блок опускается из-за снижения уровня воды, шарик меняет свое положение и размыкает цепь, что приводит к отключению устройства.

    УЗИП

    Внимание: при запуске насосного оборудования и без того низкое напряжение в загородной сети может упасть до минимума, что приведет к выходу из строя бытовых электроприборов. Все дело в том, что в таких условиях устройства будут работать на максимуме мощность для компенсации недостающего напряжения.

    Кроме того, отсутствие напряжения отрицательно скажется на двигателе насосного оборудования, а также на способности агрегата обеспечивать достаточный напор воды.Чтобы этого не произошло, необходимо приобрести стабилизатор напряжения для агрегатов, перекачивающих воду.

    Чтобы правильно выбрать стабилизатор, необходимо учитывать следующие нюансы:

    1. Необходимо знать величину пусковых токов. Его можно получить у производителя или рассчитать по формуле. Для начала определяем рабочий ток, разделив мощность двигателя на напряжение (220 В) и умножив на коэффициент мощности 0,6-0,8. После этого умножьте выученное число на 4 и получите требуемое значение.
    2. Стабилизатор напряжения должен иметь мощность, позволяющую подключать к нему не только насосное оборудование.
    3. Выбирайте стабилизатор, модель которого адаптирована для работы с агрегатами, оснащенными электродвигателем. Для этих нужд как нельзя лучше подходят релейные стабилизаторы, которые имеют повышенный коэффициент стабилизации.
    4. Для трехфазных насосов подходят трехфазные стабилизаторы повышенной мощности.
    5. Стабилизатор для помпы, как правило, нужно выбирать на тройную мощность.
    6. Чем ниже входное напряжение, тем больший запас мощности должен быть отдан стабилизатору.
    7. Лучше загружать устройство во время работы на 80%, а не на 100%. Это увеличит срок службы устройства.

    Типы стабилизирующих устройств:

      тиристор

    • ;
    • реле

    • ;
    • электромеханический.

    Выбор того или иного типа стабилизатора зависит от уровня напряжения в сети, удаленности объекта от трансформаторной подстанции, скачка напряжения на данной линии.Если нет резких скачков напряжения и высоких показаний напряжения, можно выбрать электромеханический прибор, имеющий плавную регулировку. Для линий с скачками напряжения в сети подойдут релейные или тиристорные модели.

    Преобразователь частоты для насоса

    Для управления насосным оборудованием используются различные устройства:

    1. Реле аварийной сигнализации требуется для отключения работающего насоса из-за изменения режима работы.
    2. Для переключения цепей в необходимой последовательности необходимо промежуточное реле.
    3. Как мы писали выше, реле напряжения нужно для защиты от скачков напряжения.
    4. Таймер необходим для обратного отсчета времени выполнения определенной операции.
    5. Для контроля давления в трубопроводе и управления схемами автоматики пригодится электроконтактный манометр.
    6. Для измерения температуры подшипников и уплотнений необходимо тепловое реле.
    7. Датчики уровня

    8. подают сигнал на пуск или останов агрегата из-за изменения давления или уровня жидкости.
    9. Вакуумный переключатель поддерживает заданный уровень вакуума в камере устройства или во впускном трубопроводе.
    10. Струйное реле используется для управления движением жидкости в трубах.

    Важно: Преобразователь частоты особенно важен в системах с несколькими насосами.

    Преимущества использования преобразователя частоты для управления насосом:

    • Двигатель запускается плавно. Это позволяет снизить воздействие механических нагрузок на насосное оборудование.Кроме того, более низкие пусковые токи снижают риск гидравлического удара. Отсутствие гидроударов благотворно сказывается на долговечности и целостности всего гидротехнического сооружения.
    • Благодаря этому ресурс насосного агрегата расходуется более экономно. Это продлит срок службы оборудования.
    • Использование преобразователя частоты помогает экономить энергию.

    К недостаткам преобразователя частоты для управления насосным оборудованием можно отнести следующее:

    • Высокая цена устройства.Даже для покупки маломощных насосов стоимость такого преобразователя получится немаленькой.
    • Преобразователь управления насосом можно использовать только при длине кабеля не более 50 м.

    Источники бесперебойного питания

    Для обеспечения постоянного электроснабжения насосного оборудования используются специальные источники бесперебойного питания (ИБП), второе его название — преобразователь напряжения. Принцип работы этого устройства основан на том, что при наличии тока в электросети оно заряжает специальные аккумуляторы.В случае отключения электроэнергии устройство потребляет энергию от аккумуляторов. При этом он преобразует d.C. (12В), выдающий переменный (220В).

    Другими словами, если для управления насосом нужны какие-то дополнительные устройства, то преобразователь обеспечивает его бесперебойную работу в случае отключения электроэнергии. Это устройство подключается к аккумуляторным батареям и подключается к электрической сети.

    Синусоида частоты в источниках бесперебойного питания насосного оборудования необходима, так как без нее агрегаты будут сильно шуметь и перегреваться.В результате тонкая обмотка может просто сгореть. Обычно мощность ИБП составляет 1000-2000 Вт. Этой мощности будет достаточно не только для обеспечения работы насосного оборудования, но и для поддержания работоспособности котлов отопления, телевизоров и освещения во всем доме.

    В нашей статье мы рассмотрели самое необходимое дополнительное оборудование, которое нужно для облегчения управления насосом, повышения его эффективности, защиты от выхода из строя при изменении условий эксплуатации.

    Важнейшим аспектом в области технического развития систем водоснабжения и канализации можно считать автоматизацию насосного оборудования.Это важно не только для станций, снабжающих водой населенные пункты.

    Умный насос для скважины также сделает комфортной работу автономной системы водоснабжения. Для этого очень важно правильно рассчитать скважинный насос, и по полученным расчетам подобрать к нему преобразователь частоты.

    Видео в этой статье поможет вам сделать это самостоятельно.

    Преимущества автоматической подачи воды

    Чтобы добиться максимально щадящей работы оборудования, на насосных станциях автоматизируют все – начиная от пуска и остановки агрегатов, и заканчивая контролем расхода воды.Устройства, помогающие осуществлять полный контроль над системой, передают сигналы на дисплей в диспетчерской.

    Почти то же самое, только в меньшем масштабе, происходит в случае автоматизации бытовых насосов. Давайте посмотрим на преимущества автоматизации для системы.

    Итак:

    • Самое главное вот что: плавный пуск и остановка двигателя насоса, сводит вероятность гидроудара к нулю, а бережная эксплуатация помогает продлить срок службы любого оборудования.При этом снижаются затраты, связанные с эксплуатацией водозабора.
    • Прежде всего, это энергопотребление. Его цена неуклонно растет, и это ощущают все: и частные лица, и предприятия. Частотное регулирование двигателей насосов позволяет уменьшить объем накопительных баков, а то и вовсе отказаться от них.

    В таких случаях используют устройство под названием: «инверторный блок управления скважинным насосом» — это то, что вы видите на фото выше.Инвертор сочетает в себе различные комбинации устройств управления, которыми сам насос не оборудован, в том числе, имеет встроенный преобразователь частоты.

    Функциональность и выбор преобразователя частоты

    Понятно, что максимальный расход воды происходит только в определенные моменты, и большую часть времени мощность насоса избыточна. Преобразователь частоты позволяет настроить систему так, чтобы в час пик насос выдавал полную мощность, а в остальное время снижал обороты.

    • Количество оборотов насосного колеса за определенный промежуток времени определяет развиваемое им давление, а соответственно и производительность. Суть использования преобразователя частоты заключается в том, чтобы заставить вал двигателя вращаться с заданной скоростью. При этом частота переменного тока, полученного от сети, меняет свое значение.
    • Современные преобразователи имеют широчайший диапазон и способны преобразовывать напряжения как выше, так и ниже характеристик сетевого питания.Схема этого электроприбора разделена на две части: силовую, состоящую из группы транзисторов или тиристоров, и управляющую, собственно, представляющую собой электронный ключ.
    • Управляющая часть состоит из цифровых микропроцессоров и выполняет все функции управления и защиты. Поскольку структура силовой части имеет характерные отличия, преобразователи частоты делятся на две группы. В один из них входят устройства с промежуточным звеном постоянного тока.
    • Вторая группа не имеет этой связи и называется «преобразователи частоты с прямой связью».Устройства без промежуточного звена имеют более высокий КПД и способны «обуздать» самый мощный высоковольтный двигатель. Несмотря на то, что цена этого варианта выше, система, в которой он реализован, намного экономичнее с точки зрения затрат.
    • Как вы экономите деньги? Дело в том, что такие преобразователи имеют небольшой частотный диапазон, и он не может быть равным или превосходить характеристики питающей сети. Стандартная частота тока в сети 50Гц, а прибор преобразует ее до 30Гц и ниже, вплоть до нуля.Следовательно, потребление энергии снижается — вот вам и экономия!

    Такой ограниченный ассортимент не позволяет использовать преобразователи данного типа в промышленных масштабах. А вот для бытовых насосов это как раз то, что нужно.

    Подбор насоса для скважины

    В первую очередь необходимо учитывать, что мощностные характеристики насоса должны превышать расчетное потребление. То есть всегда должен быть запас мощности.

    Расчет основан на следующих данных:

    • Глубина и
    • Диаметр корпуса
    • , а если проще — расстояние от зеркала воды в колодце, до поверхности земли при работающем насосе
    • Суммарное суточное потребление воды на семью, содержание животных и водопой (рассчитано на основании действующих нормативов)
    • Расстояние до дома
    • Высота водопровода (учитывается этажность здания)
    • Диаметр напорной линии

    Напор насоса для колодца, из которого вода будет подаваться непосредственно в дом, представляет собой сумму длины вертикального и горизонтального расстояний, умноженную на сопротивление трубопровода — этот коэффициент является постоянной величиной и равен до 1.15.

    • Если водопровод содержит накопительную емкость, то к сумме расстояний добавляется напор гидробака. Давление выражается в атмосферах, каждая атмосфера равна 10 метрам по вертикали.
    • Рассмотрим, как выполняется расчет на конкретном примере. Допустим, у вас есть скважина с динамическим уровнем 35 м. Находится в 20 м от двухэтажного дома высотой 7 м. При этом в доме установлен гидроаккумулятор емкостью 60 литров и давлением 3 атм.

    Расчет напора будет выглядеть так: H = (35+20+7+(3*10))*1,15=105 метров.

    Учитывая небольшую наценку, можно купить насос с напорной характеристикой 110-115м. Как видите, этот расчет не представляет особой сложности. Теперь поговорим о критериях выбора преобразователя частоты, сокращенно ПЭ.

    Выбор преобразователя

    Что касается технических характеристик ПЭ, то они должны соотноситься с типом и мощностью электродвигателя, к которому он будет подключаться.Далее нужно учитывать требуемый диапазон регулирования, а также уровень точности настройки и поддержания крутящего момента на валу двигателя.

    • Имеют значение и конструктивные особенности инвертора, то есть его габариты, комплектация, встроенное или дистанционное управление. В подавляющем большинстве устанавливаются асинхронные двигатели. Блок питания к ним подбирается по мощности, и лучше, если эта характеристика преобразователя будет на порядок выше, чем у насоса.
    • Существуют преобразователи с векторным управлением, которые позволяют поддерживать скорость вращения при переменных нагрузках, а также работать без снижения скорости в нулевом диапазоне. Эти преобразователи наиболее точно регулируют крутящий момент и частоту вращения вала. Это особенно важно при наличии в сети двух насосов.
    • Как правило, преобразователи частоты имеют собственную классификацию. Как и любое другое электрооборудование, они могут быть однофазными и трехфазными.Исполнение инверторов может быть бытовым, для сети 220В. Существуют также промышленные преобразователи мощностью до 500В и высоковольтные — до 6000В.
    • Различается и степень защиты IP. По типу управления ПЭ делятся на векторные и скалярные. Все ведущие производители насосного оборудования предлагают потребительские и инверторные агрегаты.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
