Выключатель автоматический постоянного тока: Автоматический выключатель для постоянного тока 6А, однополюсный, 10kА, тип C, SIEMENS, 5SY51067

Автоматический выключатель для постоянного тока 6А, однополюсный, 10kА, тип C, SIEMENS, 5SY51067

Производитель:

EAN код:

4001869226378

Код заказа:

5SY5106-7

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты, In=6А, AC/DC, 1-полюсный, Icu=10kА, тип C

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Технические характеристики (data sheet) автоматического выключателя 5SY5106-7

Габаритные размеры автоматического выключателя
5SY5106-7

Аналоги «5SY51067»

Артикул:

2CDS271001R0064

Производитель:

ABB

1675
руб/шт

Производитель:

SIEMENS

1613
руб/шт

Артикул:

2CDS271061R0064

Производитель:

ABB

2488
руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

404
руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

245
руб/шт

Производитель:

SIEMENS

674
руб/шт

Производитель:

SIEMENS

454
руб/шт

Автоматический выключатель для постоянного тока 25А, двухполюсный, 10kА, тип С, SIEMENS, 5SY52257

Производитель:

EAN код:

4001869226712

Код заказа:

5SY5225-7

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты, In=25А, AC/DC, 2-полюсный, Icu=10kА, тип С

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Технические характеристики (data sheet) автоматического выключателя 5SY5225-7

Габаритные размеры автоматического выключателя 5SY5225-7

Аналоги «5SY52257»

Артикул:

2CDS272001R0254

Производитель:

ABB

4956
руб/шт

Производитель:

SIEMENS

3740
руб/шт

Артикул:

2CDS272061R0254

Производитель:

ABB

5807
руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

404
руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

245
руб/шт

Производитель:

SIEMENS

674
руб/шт

Производитель:

SIEMENS

454
руб/шт

Всё в дом Автоматический выключатель постоянного тока Outback Power PNL-125-DC на 125A

Автоматический выключатель для цепей постоянного и переменного тока. Подходит для защиты и отключения инверторов Outback Power GFX1424, Outback Power VFX3048, Outback Power GVFX3048; Expert KS 3K-24, Expert MKS 3K-24, Expert MKS 3K-24 Plus, Expert МKS 3K-48 Plus

Номинальный ток, А:

125 A

Тип крепления:

Панель

Количество полюсов :

1

Номинальное напряжение, В :

Номинальная отключающая способность, А :

Время срабатывания, с:

Защитные характеристики:

Сечение присоединяемых проводников, мм2 :

Масса одного полюса, не более, г :

Гарантийный срок, лет :

Срок службы, не менее, лет:

Условие эксплуатации:

Износостойкость коммутационная:

Износостойкость коммутационная:

Износостойкость коммутационная:

Износостойкость коммутационная:

Степень защиты выключателя:

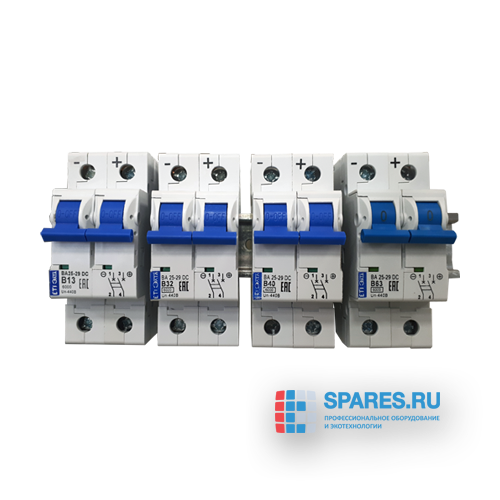

Автомат защиты ВА25-29 DC ETI В(С) 40 А

Технические характеристики

Номинальный ток:
40 А

Максимальное напряжение:
220 В

Время срабатывания:
0,004 Секунды

Размеры:
86 х 18 х 66 мм

Вес, Кг:
0,12

Уровень защиты:
IP30

Соответствие:
ГОСТ Р 50030. 2

Сечение кабеля:
1-25 кв.мм.

Количество полюсов:
1 р

Рабочая температура, °С:
от -25°C до +50°C

Производитель:
ETI Элта, Россия

Срок службы:
не менее 12 лет

Автоматы защиты от КЗ в солнечной электростанции

Автоматические выключатели, их ещё называют «пакетники», или просто автоматы это основное средство защиты от КЗ и перегрузок. Обычные бытовые автоматические выключатели с защитой от КЗ и тепловой защитой по превышению тока я использую с самого начала создания своей ветро-солнечной электростанции. Это наверно единственный доступный способ обеспечить защиту от короткого замыкания аккумуляторов, сберечь проводку в случае ЧП и потребителей.

И до сих пор много людей кто смотрит мои видео если видят обычные автоматы в моей электростанции то сразу пишут что нельзя использовать такие автоматы, нужно специальные для постоянного тока или предохранители. Слишком большая дуга на постоянном токе при расцеплении контактов сожжёт автомат. Пишут что большие потери на таких автоматах. В общем я решил подробно описать всё как есть с подкреплением опытом и цифрами.

В данной статье я буду говорить именно про автоматы с обозначением «C», это самые распространённые автоматы, именно они находятся в большинстве электрощитов и продаются в магазинах. Ниже на фотоавтоматы в моей солнечной электростанции, это развязка на 12V.

>

Краткие характеристики автоматических выключателей класса «C»:

Характеристика С-автоматов. Автоматы «С» отличаются большей перегрузочной способностью по сравнению с автоматами с обозначением «В» и «А». Ток моментального срабатывания электромагнитного расцепителя автомата происходит при токах в 5-10 раз больше тока указанного на автомате. Например автомат на 50А сработает мгновенно при токах 250-500А. А автомат на 10А сработает мгновенно при токах 50-100А. При этом же токе тепловой расцепитель срабатывает через 1,5 секунд, а гарантированное срабатывание электромагнитного расцепителя наступает при десятикратной перегрузке для переменного тока и при 15-ти кратной перегрузке для цепей тока постоянного.

Электромагнитный расцепитель призван спасать от короткого замыкания и срабатывает по току, а на каком напряжении по сути не важно. На практике я проверял автоматы на 10А, и при токе 12А автомат срабатывал в первый раз течении 30-40 минут, далее уже нагретый гораздо быстрее.

Тепловой расцепитель (биметаллическая пластина) работает по температуре, и чем выше ток тем выше нагрев пластины, и быстрее время срабатывания. При токе протекающим через автомат равным его номиналу автомат должен сработать в течении часа в зависимости от температуры. Это защита если например включено слишком много приборов в линии, чтобы не перегревались провода и не оплавилась изоляция. При двойном превышении тока автомат должен сработать в течении минуты, чем он больше нагревается тем быстрее сработает тепловой расцепитель.

Вот такие характеристики автоматов класса «C», особенность это большая перегрузочная способность чтобы автоматы не выбивало при запуске нагрузок с большими пусковыми токами. Но если чтото не так то они вполне справляются с задачей защитить электропроводку.

Использование автоматов переменного тока на постоянном токе

Конструктивно автоматы переменного тока ничем не отличаются от автоматов постоянного тока, и я считаю что это просто маркетинговых ход чтобы продавать автоматы дороже, ведь за обозначение DC ценник сразу умножается в 10 раз. Даже в промышленности в цепях постоянного тока используют и обычные автоматы.

Главный аргумент противников таких автоматов это типа большая и мощная дуга на постоянном токе, которая спалит автомат и он может типа загореться и пр. Они говорят что на переменном токе дуга сама гаснет при переходе через ноль. Но если посмотреть видео где зажигают дугу на постоянном токе 220В и переменном 220В, то разницы никакой. Да и как тогда раньше варили сварщики от сварочных аппаратов переменного тока если дуга типа гаснет при переходе через ноль. Они бы не смогли её зажечь так как она бы постоянно гасла, но дуга стабильная и электроды прекрасно горят также как и на постоянном токе. Ниже видео по этому поводу.

Я сам пробовал много раз замыкать автоматы на 12В АКБ, и автоматы прекрасно срабатывают, и никакая другая ничего не палит, пробовал и на 24 вольта АКБ замыкать автоматический выключатель.

По поводу потерь на автоматах они конечно есть, но не такие большие как про них рассказывают. Например при токе 26А потери на двойном автомате на 50А около 0.02, это общее 0.04В*26=1.04 ватт. Гораздо больше потери в проводах при недостаточном сечении или при длине более пять метров.

Я думаю что автоматы надо ставить обязательно, и не в коем случае не подключать инверторы и контроллеры напрямую к аккумуляторам, да и другие устройства. Бывает так что в таких устройствах выгорают входные транзисторы, и хорошо если они просто сгорят с небольшим дымком, но бывает так что при сгорании расплавляются и замыкают контакты кристалла транзистора, и получается Короткое Замыкание, и тогда может не выдержать уже провод, и начаться горение проводов, и внутренностей инвертора или контроллера.

У меня пока небыло таких случаев, и не было больших коротких замыканий. Но был случай когда замкнул маленький DC/DC преобразователь с 12 до 5 вольт. Он был подключён тонким проводом сечением 1. 5кв через автомат на 10А, и при замыкании автомат не сразу сработал так как ток КЗ был небольшой. Провод успел немного оплавится, но автомат сработал быстро и спас от возгорания провода и больших проблем.

Также гдето читал что у человека начал гореть инвертор, который был прикручен толстым кабелем к аккумулятору на клеммы и оторвать руками кабель было нельзя. Пришлось срочно искать топор и рубить кабель, и пока искали топор инвертор продолжал гореть. А если бы в этот момент никого рядом не оказалось, или не успели бы и начался пожар…

Время-токовые характеристики (ВТХ) автоматических выключателей

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.

Согласно ГОСТа Р 50345-99, п. 3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.

В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

• B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
• C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
• D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)

In – номинальный ток автоматического выключателя.

Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.

Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).

Время-токовая характеристика типа В

Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).

Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.

Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.

Но сначала несколько слов о графике.

Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:

На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.

График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.

Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).

1. Токи условного нерасцепления (1,13·In)

У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).

Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.

Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.

Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.

Вот значения «токов условного нерасцепления» для различных номиналов:

• 10 (А) — 11,3 (А)
• 16 (А) — 18,08 (А)
• 20 (А) — 22,6 (А)
• 25 (А) — 28,25 (А)
• 32 (А) — 36,16 (А)
• 40 (А) — 45,2 (А)
• 50 (А) — 56,5 (А)

2. Токи условного расцепления (1,45·In)

Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).

Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).

Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.

Вот значения «токов условного расцепления» для различных номиналов:

• 10 (А) — 14,5 (А)
• 16 (А) — 23,2 (А)
• 20 (А) — 29 (А)
• 25 (А) — 36,25 (А)
• 32 (А) — 46,4 (А)
• 40 (А) — 58(А)
• 50 (А) — 72,5 (А)

Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).

Вот представьте себе, что кабель сечением 2,5 кв. мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».

Лично я рекомендую защищать кабели следующим образом:

• 1,5 кв.мм — защищаем автоматом на 10 (А)
• 2,5 кв.мм —  защищаем автоматом на 16 (А)
• 4 кв. мм —  защищаем автоматом на 20 (А) и 25 (А)
• 6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
• 10 кв.мм — защищаем автоматом 40 (А)
• 16 кв.мм — защищаем автоматом 50 (А)

Для удобства все данные я свел в одну таблицу:

Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.

3. Проверка теплового расцепителя при токе 2,55·In

Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).

На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т. е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.

Проверим!

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).

Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:

4. Проверка электромагнитного расцепителя при токе 3·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.

Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль

сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).

5. Проверка электромагнитного расцепителя при токе 5·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек. ).

Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.

Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:

Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.

Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.

Время-токовая характеристика типа С

Вот ее график:

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.

Время-токовая характеристика типа D

График:

По графику видно следующее:

1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.

2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).

3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.

4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).

Изменение характеристик расцепления автоматов

Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:

1. Температурный коэффициент окружающего воздуха — Кt.

Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.

2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.

Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.

Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.

Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:

In* = In · Кt · Кn

Как эти два коэффициента применить на практике?

Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.

Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:

Найдем ток, приведенный к нашим условиям:

In* = In · Кt · Кn = 16 · 1,1  · 0,82 = 14,43 (А)

Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).

Заключение

Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):

Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.

P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Автоматический выключатель: устройство, принцип действия, назначение

На сегодняшний день при монтаже электропроводки невозможно обойтись без защитных аппаратов. В любом распределительном щите обязательно устанавливают вводной автомат и несколько дополнительных на освещение, розетки и другие группы проводов. Далее мы рассмотрим устройство, назначение и принцип действия автоматического выключателя.

Назначение

Прежде всего, разберемся с тем, что такое автоматический выключатель (АВ). Автомат представляет собой защитный аппарат, отключающий электроэнергию на определенном участке проводки по следующим причинам:

Помимо этого данное устройство может использоваться для того, чтобы «снять» напряжение на определенном участке электропроводки путем оперативного отключения (мероприятие проводиться крайне редко). Простыми словами, назначение автоматического выключателя заключается в защите электроприборов при выходе проводки из строя.

Что касается области применения автоматов, она возможна как в бытовых условиях (защита домов и квартир), так и на промышленных предприятиях. Автоматические выключатели применяются во всех сферах электроэнергетики.

К вашему вниманию видео урок, в котором находиться полное объяснение того, что такое автоматический выключатель и какой у него принцип действия:

Обзор существующих изделий

Конструкция

На сегодняшний день существует множество различных изделий для отключения тока в сети. Каждый из аппаратов имеет свою специфическую конструкцию, поэтому в данной статье мы рассмотрим пример с модульным автоматом.

Итак, устройство автоматического выключателя состоит из четырех основных частей:

• Система контактов (подвижный и неподвижный). Подвижный контакт соединен с рычагом управления, а неподвижный установлен в самом корпусе. Отключение электроэнергии происходит путем выталкивания подвижного контакта пружиной, после чего размыкается сеть.
• Тепловой (электромагнитный) расцепитель. Элемент, с помощью которого и размыкаются контакты. Тепловой расцепитель – это биметаллическая пластина, которая изгибаясь, размыкает контакты. Изгибание происходит вследствие нагревания током (если его значение превышает номинальное). Такое расцепление происходит при повышенных нагрузках на линию электропередач. Действие магнитного расцепителя является мгновенным, вследствие возникновения короткого замыкания. Сверхток провоцирует движение сердечника соленоида, который приводит в действие механизм расцепления контактов.
• Система дугогашения. Данная часть автомата представлена двумя пластинами из металла, которые нейтрализуют электрическую дугу. Последняя возникает тогда, когда осуществляется разрыв цепи.
• Механизм управления. Для ручного отключения используется специальный механический рычаг либо кнопка (в других типах АВ).

Также предоставляем к Вашему вниманию более подробную конструкцию автоматического выключателя:

В данном видео примере наглядно предоставлена конструкция и принцип действия автомата:

Подробный принцип действия

Технические характеристики

Любой автоматический выключатель имеет свои индивидуальные характеристики, по которым мы и осуществляем выбор подходящей модели.

Основными техническими характеристиками автоматического выключателя являются:

• Номинальное напряжение (Uн). Данная величина устанавливается производителем и указывается на передней панели аппарата.
• Номинальный ток (Iн). Также устанавливается заводом и представляет собой максимальное значение тока, при котором защита не будет срабатывать.
• Номинальный рабочий ток расцепителя (Ipн). При увеличении тока в сети до значений 1,05*Iрн либо 1,2*Iрн некоторое время срабатывание не будет происходить. Данная величина обязательно должна быть ниже номинального тока.
• Время срабатывания при коротком замыкании (КЗ). При возникновении КЗ автомат выключается после определенного времени прохождения данного тока через аппарат (время срабатывания). Также устанавливается заводом изготовителем.
• Предельная коммутационная способность автоматического выключателя. Значение проходящих токов короткого замыкания, при которых устройство еще может нормально функционировать.
• Уставка по току срабатывания. При превышении данного значения аппарат моментально срабатывает и разъединяет цепь. Тут изделия делятся на 3 типа: B, C, D. Первый тип используется при монтаже длинной линии электропередач, диапазон срабатывания 3-5 номинальный рабочих токов расцепителя (Iрн). Устройство типа С работает в диапазоне 5-10 значений и используется в осветительных цепях. Тип D применяют для защиты трансформаторов и электродвигателей. Его диапазон работы составляет от 10 до 20 Iрн.

Общая классификация

Также хотелось бы предоставить Вам наиболее обобщенную классификацию автоматических выключателей для дома. На сегодняшний день изделия принято разделять по следующим признакам:

• Число полюсов: один, два, три либо четыре. Однополюсные и двухполюсные автоматические выключатели принято использовать в однофазной электропроводке. Последние два варианта применяются для трехфазной электросети.
• Тип привода. Аппаратом можно управлять вручную (ручной привод) либо на определенном расстоянии (электрический привод).
• Присутствие/отсутствие токоограничителя. В первом случае разрыв цепи при КЗ происходит быстрее, т.к. токоограничитель защищает проводку от предельных значений тока короткого замыкания.
• Вид расцепителя. Назначение и виды данных элементов конструкции автоматических выключателей мы рассмотрели выше. Еще раз повторимся, что электромагнитный расцепитель служит для защиты от токов КЗ, а тепловой – от токов перегрузки.
• Селективность/неселективность изделия. Данная функция позволяет регулировать время срабатывания АВ.
• Способ крепления. Обычно крепление представлено выдвижным либо стационарным фиксатором. В первом случае АВ устанавливается на известную всем электрикам DIN-рейку (как показано на фото), во втором случае монтаж осуществляется в раму электрического щита.

Также изделия могут классифицироваться по степени защиты IP, амперажу, предельному току КЗ и способу подключения проводов.

Вот и все, что вы должны знать об устройстве, принципе действия и назначении автоматических выключателей. Надеемся, что информация стала для вас полезной и теперь вы знаете, как работает автомат, из чего состоит и для чего нужен.

Также читают:

Автоматические выключатели переменного и постоянного тока для защиты от перегрузки по току

Автоматический выключатель представляет собой устройство защиты от перегрузки по току (OCPD), предназначенное для защиты электрических устройств и людей от условий перегрузки по току. В отличие от большинства предохранителей, автоматические выключатели можно сбрасывать, что делает их популярным выбором для защиты от перегрузки по току. В автоматических выключателях используется электромагнит и/или биметаллический переключатель для обнаружения состояния перегрузки по току.

Типы и характеристики автоматических выключателей

Автоматический выключатель можно сбросить, переместив рукоятку расцепляющего рычага в положение полного ВЫКЛ, а затем вернув рукоятку в положение ВКЛ.Перед попыткой сброса выключателя люди должны убедиться, что источник перегрузки устранен. Существует три типа автоматических выключателей, отличающихся внутренними механизмами отключения:

1. Магнитный
2. Термальный
3. Термомагнитный

Независимо от того, какой внутренний механизм используется в автоматическом выключателе, большинство автоматических выключателей внешне выглядят одинаково, за исключением предохранителя. Предохранитель автоматического выключателя представляет собой ввинчиваемый OCPD, который имеет рабочие характеристики автоматического выключателя.

Преимущество предохранителя автоматического выключателя заключается в том, что предохранитель можно сбросить после перегрузки. Доступны автоматические выключатели с различной силой тока, но обычно напряжение составляет 110 В для однополюсных выключателей для жилых помещений или 220 В для двухполюсных выключателей для жилых помещений.

Рис. 1. Автоматические выключатели доступны в нескольких конфигурациях, включая однополюсные и двухполюсные выключатели.

Чтобы получить доступ к разъемам автоматического выключателя на сервисной панели, необходимо снять крышку панели.

Магнитный

Магнитный автоматический выключатель представляет собой OCPD, работающий за счет использования миниатюрных электромагнитов для размыкания и замыкания контактов. Основная идея показана ниже.

Рис. 2. Электромагнитные соленоиды являются примером использования электромагнетизма для выполнения работы.

Как вы можете видеть, железный плунжер окружен заключенной в кожух катушкой проволоки, а к железному плунжеру прикреплен набор контактов.Когда электрический ток проходит через катушку, контакты, прикрепленные к железному сердечнику, притягиваются к катушке. Таким образом, мы можем размыкать или замыкать контакты соленоида. Обратите внимание, что на рисунке показаны как нормально открытые, так и нормально замкнутые контакты.

Как показано на рис. 3, создаваемое магнитное поле можно усилить, увеличив приложенный ток и число витков на единицу длины, а также вставив в катушку железный сердечник.

Рис. 3.Электромагнит можно усилить, увеличив силу тока, увеличив количество витков в катушке и вставив через катушку железный сердечник.

Соленоид в магнитном выключателе размыкает цепь в зависимости от ограничения тока выключателя.

Когда ток через катушку превышает номинальное значение выключателя, магнитное притяжение становится достаточно сильным, чтобы привести в действие рукоятку расцепляющего рычага и разомкнуть цепь. См. рис. 4.

Рис. 4. В магнитном выключателе прохождение электрического тока через катушку заставляет контакты, прикрепленные к железному сердечнику, притягиваться к катушке. Соленоид в магнитном выключателе размыкает и замыкает контакты в зависимости от уровня тока.

После устранения перегрузки рукоятку рычага отключения можно вернуть в исходное положение, повторно активировав цепь.

Тепловой

В тепловых автоматических выключателях

используется биметаллическая полоса, прикрепленная к защелке.Биметаллическая полоса изготовлена ​​из двух разнородных металлов, которые при нагревании расширяются с разной скоростью. Биметаллическая полоска при нагреве изгибается и размыкает контакты. См. рис. 5. Биметаллическая пластина может нагреваться непосредственно током цепи или косвенно за счет повышения температуры, вызванного увеличением тока цепи.

Рис. 5. В тепловых автоматических выключателях используется биметаллическая пластина, прикрепленная к защелке, для размыкания цепи при возникновении короткого замыкания или перегрузки.

Тепловые автоматические выключатели сконструированы таким образом, что биметаллическая полоса изгибается для размыкания контакта под действием натяжения пружины в зависимости от величины непрерывного тока, протекающего через нее. Биметаллическая пластина должна остыть и вернуться к своему нормальному состоянию (размеру) при комнатной температуре, прежде чем автоматический выключатель можно будет сбросить.

Тепловая защита цепи не является мгновенной. Требуется время, чтобы нагреть полосу и чтобы полоска изогнулась достаточно сильно, чтобы контакты разомкнулись.Магнитный автоматический выключатель используется в приложениях, где эта задержка может привести к повреждению цепи. Тепловые автоматические выключатели можно сбросить нажатием кнопки только после того, как биметаллическая пластина остынет.

Термомагнитный

Термомагнитные автоматические выключатели имеют как функцию магнитного отключения для защиты от короткого замыкания, так и функцию теплового отключения для защиты от перегрузки, как показано на рис. 6.

Рис. 6.Термомагнитный автоматический выключатель.

Термомагнитные автоматические выключатели также называются автоматическими выключателями с обратнозависимой выдержкой времени. Как указывает альтернативное название обратнозависимой выдержки времени, чем выше перегрузка, тем меньше время требуется для размыкания автоматического выключателя.

При возникновении состояния перегрузки избыточный ток выделяет тепло, которое воспринимается биметаллическим термочувствительным элементом. Через короткий промежуток времени, в зависимости от номинала выключателя и величины перегрузки, выключатель сработает, отключив источник напряжения от нагрузки.При возникновении короткого замыкания электромагнитный датчик немедленно реагирует на ток замыкания и размыкает цепь.

Автоматические выключатели постоянного тока

Автоматический выключатель постоянного тока представляет собой УЗО, защищающее электрические устройства, работающие от постоянного тока, и содержит дополнительные меры дугогашения.

Автоматические выключатели постоянного тока

— это относительно новая технология для большинства домовладельцев, поскольку большинство устройств, используемых в доме, работают с автоматическими выключателями переменного и переменного тока. Общие автоматические выключатели переменного тока для дома рассчитаны на прерывание свыше 6 кА.Некоторые производители производят автоматические выключатели с двойным номиналом для переменного и постоянного тока от 48 В постоянного тока до 125 В постоянного тока. Автоматические выключатели постоянного тока используются с программируемыми логическими контроллерами (ПЛК) от 24 до 48 В постоянного тока и в ветроэнергетике.

Хотя выключатели переменного и постоянного тока кажутся похожими по форме и функциям, внутри они работают совершенно по-разному. Во время перегрузки внутренние контакты автоматических выключателей переменного и постоянного тока размыкаются для защиты цепи. Однако по мере того, как контакты расходятся друг от друга, образуется дуга, когда ток проходит через созданный воздушный зазор.Контактная дуга – это электрическая дуга, возникающая при размыкании и замыкании автоматических выключателей. См. рис. 7. Поскольку дуга продолжает прыгать через воздушный зазор, ток будет продолжать течь по цепи. Эти дуги должны быть быстро погашены.

Рис. 7. Дугообразование контактов — это электрическая дуга, возникающая при размыкании и замыкании автоматических выключателей.

Способы, которыми выключатели переменного и постоянного тока предназначены для гашения дуги, сильно различаются, поэтому выключатели переменного и постоянного тока не взаимозаменяемы.Только автоматические выключатели, помеченные как рассчитанные на постоянный ток, должны использоваться для приложений постоянного тока.

Автоматический выключатель с номиналом переменного тока никогда не следует использовать в цепи постоянного тока. Автоматические выключатели переменного тока не предназначены для решения проблем дугового разряда, связанных с постоянным током. Автоматические выключатели постоянного тока включают дополнительные меры гашения дуги для рассеивания электрической дуги при размыкании и замыкании и продления срока службы устройства.

Гашение дуги постоянного тока

Дуги постоянного тока

считаются наиболее трудными для гашения, потому что непрерывная подача постоянного тока заставляет ток течь постоянно и с большей стабильностью через гораздо более широкий промежуток, чем подача переменного тока с равным напряжением, часто отображаемым в таких показателях, как пиковое значение и среднеквадратичное значение.

Для уменьшения образования дуги в цепях постоянного тока механизм переключения должен быть таким, чтобы контакты быстро размыкались и имелся достаточный воздушный зазор для скорейшего гашения дуги при размыкании. Когда контакты постоянного тока замыкаются, необходимо, чтобы контакты двигались вместе как можно быстрее, чтобы предотвратить некоторые проблемы, возникающие при их размыкании. Если автоматический выключатель рассчитан на постоянный ток, производители укажут это на выключателе.

Рис. 8.Некоторые автоматические выключатели рассчитаны на переменный/постоянный ток. Эта информация будет четко указана на этикетке производителя.

Следует отметить, что при коротком замыкании на клеммах цепи постоянного тока ток увеличивается от рабочего тока до тока короткого замыкания в зависимости от сопротивления и индуктивности короткозамкнутого контура.

Некоторые типы автоматических выключателей рассчитаны на переменный/постоянный ток и подходят для любого типа приложений. Эта информация будет указана на этикетке производителя.

Устройство гашения дуги переменного тока

Дуга переменного тока самозатухает при размыкании набора контактов. Источник переменного тока имеет напряжение, которое меняет полярность 120 раз в секунду при работе на частоте сети 60 Гц. Чередование позволяет дуге иметь максимальную продолжительность не более полупериода.

Переменный ток достигает нуля 60 раз в секунду. См. рис. 8. Когда переменный ток достигает нуля, ток не течет, и поэтому дуга гаснет.

Рис. 9.Когда переменный ток достигает нуля, ток не течет, и поэтому дуга гаснет.

Автоматические выключатели как OCPD

Автоматический выключатель представляет собой устройство защиты от перегрузки по току с механическим механизмом, который может автоматически размыкать цепь при возникновении короткого замыкания или перегрузки. Автоматические выключатели используют два принципа работы для защиты цепи: тепловой и магнитный.

Тепловые автоматические выключатели состоят из нагревательного элемента и механического запорного механизма.Нагревательный элемент обычно представляет собой биметаллическую пластину, которая нагревается при протекании через нее тока.

Магнитные автоматические выключатели используют электромагнит для обнаружения перегрузки по току. Большинство магнитных автоматических выключателей содержат как тепловые, так и магнитные компоненты. В то время как магнитные компоненты защищают цепь от высокого тока перегрузки или токов короткого замыкания, тепловые компоненты защищают цепь от постоянного тока перегрузки, уровень которого недостаточен для срабатывания магнитных компонентов.

Автоматический выключатель постоянного тока используется для защиты электрических устройств, работающих на постоянном токе (DC), и содержит дополнительные меры по гашению дуги. Автоматические выключатели постоянного тока являются относительно новой технологией и используются на зарядных станциях для электромобилей, фотогальванических устройствах и системах хранения аккумуляторов, а также в промышленных распределительных сетях постоянного тока.

Автоматический выключатель постоянного тока

Effectual Electric Сертифицированные продукты

Приобретите невероятный автоматический выключатель постоянного тока на Alibaba. com и убедитесь в превосходной защите ваших электрических цепей дома или в офисе.Эти автоматические выключатели постоянного тока специально разработаны для того, чтобы ваши гаджеты были идеально защищены от избыточных токов от перегрузок и коротких замыканий. После обнаружения дефекта в протекании тока автоматический выключатель постоянного тока прерывает этот ток, а затем сбрасывается для продолжения нормальной работы.

Автоматический выключатель постоянного тока состоит из высокотехнологичных инноваций, которые обеспечивают невероятные характеристики отключения. Они могут прерывать большое количество аварийных токов без ущерба.Материалы, используемые в этих автоматических выключателях постоянного тока , прочны и обеспечивают оптимальную эффективность в различных условиях. Например, автоматический выключатель постоянного тока эффективен в широком диапазоне температур. Они также очень устойчивы к влаге, что делает их эффективными даже в помещениях с высокой влажностью.

Автоматический выключатель постоянного тока

на Alibaba.com значительно устойчив к механическим ударам. Тем не менее, легко доступны амортизаторы, чтобы убедиться, что автоматический выключатель постоянного тока поддерживает свои лучшие уровни выходной мощности, особенно когда они подвергаются очень сильным механическим ударам.Эти автоматические выключатели постоянного тока соответствуют нормативным стандартам, таким как Underwriters Laboratories, для обеспечения качества и гарантии правильной калибровки. Они доступны в широкой категории, состоящей из различных классов напряжения, номинальных токов и типов, чтобы удовлетворить все потребности людей.

Выберите Alibaba.com сегодня и наслаждайтесь продукцией самого высокого качества. Найдите различные привлекательные предложения автоматических выключателей постоянного тока и убедитесь в неограниченных возможностях. Ценность, которую вы получите с точки зрения защиты ваших гаджетов, будет достаточным доказательством того, что они достойны каждой копейки, которую вы на них потратите.

Высоковольтные автоматические выключатели постоянного тока — IEEE Power and Energy Society

Системы передачи

HVDC быстро строятся для интеграции возобновляемых генерирующих ресурсов через двухточечные, многотерминальные сети и сети HVDC благодаря преимуществам, присущим технологии VSC. Кроме того, технология постоянного тока развивается для применения в распределительных системах, которые внедряются либо путем преобразования существующей системы распределения переменного тока в систему постоянного тока, либо в новую систему распределения постоянного тока.Как развитие HVDC в передающих, так и распределительных сетях требует использования выключателей HVDC, чтобы обеспечить быстрое прерывание неисправности постоянного тока для обеспечения стабильной и надежной работы систем.

Технологии выключателей постоянного тока высокого напряжения совершенствуются, и различные типы выключателей постоянного тока, в том числе механические, полупроводниковые или гибридные, были исследованы, спроектированы и введены в эксплуатацию. Основная проблема, с которой сталкиваются исследователи и инженеры, заключается в том, что не существует никаких международных стандартов на высоковольтные выключатели постоянного тока.Рейтинги и требования к тестированию в первую очередь выбираются и определяются на основе необходимости индивидуальных исследований и применения.

Комитет по распределительным устройствам IEEE прилагает усилия для предоставления последних разработок в области выключателей постоянного тока высокого напряжения, а также для создания рабочей группы, чтобы можно было разработать стандарт на выключатели постоянного тока высокого напряжения, который лучше всего подходит для клиентов в Северной Америке. Это также поможет принять и/или согласовать с IEC в ближайшем будущем.

Веб-семинары/учебники/обучение IEEE PES

Коммутация в системах постоянного тока

Учебное пособие по коммутации постоянного тока на весеннем собрании комитета IEEE по распределительному устройству 2018 г. : апрель 2018 г.

В этом учебном пособии представлен обзор разработки системы HVDC, топологий, соответствующих функций переключения, различных неисправностей в системе HVDC, требований к прерыванию тока утечки, разработки автоматических выключателей HVDC, практических установок и опыта тестирования автоматических выключателей HVDC.

Просмотреть сейчас

Автоматические выключатели для сетей постоянного тока высокого напряжения

Веб-семинар IEEE-PES: ноябрь 2019 г.
Докладчик: Драган Йовчич

Автоматические выключатели постоянного тока

станут ключевыми компонентами будущих сетей передачи постоянного тока. На рынок были представлены в основном два семейства выключателей постоянного тока: механические выключатели постоянного тока и гибридные выключатели постоянного тока. На вебинаре будут обсуждаться технические характеристики каждого из этих операционных выключателей постоянного тока.

Просмотреть сейчас

Публикации IEEE PES

Журнал «Электрификация» — Том 1: Выпуск 1: Искрящиеся инновации

Автоматические выключатели постоянного тока

обеспечивают защиту систем постоянного тока. В системах HVdc доступны два типа автоматических выключателей. Первый тип, электромеханические выключатели, доступны до 500 кВ и 5 кА; второй тип, твердотельные автоматические выключатели на основе тиристора с коммутацией затвора (IGCT) или биполярного транзистора с изолированным затвором (IGBT), имеют типичные номинальные значения 4 кВ и 2 кА.

Твердотельные выключатели постоянного тока

также используются в низковольтных системах постоянного тока, например, в судовых энергосистемах. В первом выпуске журнала IEEE Electrification Magazine (2013 г., том 1, № 1) «Твердотельная защита на борту корабля: обзор и применение» Рича Шмерды; Роб Кузнер; Родни Кларк; Дэн Новак; Стив Бунзел представляет обзор современного искусства защиты низковольтных (НН) систем распределения электроэнергии постоянного тока с использованием полупроводниковых автоматических выключателей постоянного тока. Номинальные параметры автоматических выключателей составляют 1000 В, 1000 А для выключателей на основе IGCT и 1000 В, 1800 А для выключателей на основе IGBT.

Журнал Electrification — Том 4: Выпуск 2: Имеет ли смысл распределение постоянного тока?

В выпуске за июнь 2016 г. на тему «Имеет ли смысл распределение постоянного тока» есть две статьи в выпуске за июнь 2016 г., относящиеся к автоматическим выключателям постоянного тока.

1. Защита микросети постоянного тока: использование полупроводникового автоматического выключателя со связанной индуктивностью Атифа Максуда и Кейта Корзина
2. Сверхбыстродействующие полупроводниковые автоматические выключатели: защита микросетей постоянного и переменного тока на основе преобразователей от короткого замыкания [Лидеры технологий] З.Джон Шен

Обе статьи посвящены технологиям, позволяющим сделать автоматические выключатели более быстрыми для систем низкого напряжения постоянного тока на 400 В.

Многочисленные статьи из журнала IEEE Power and Energy Magazine и журнала Electrification более подробно рассматривают тему устойчивости сети. Эти статьи включают:

• «Применение автоматических выключателей для высоковольтной сети постоянного тока»
  Драган Йовчич; Гуанфу Тан; Хуэй Панг, Журнал IEEE Power and Energy, том: 17, выпуск: 3, 2019 г.
• «Подстанции для будущих сетей HVDC: оборудование и конфигурации для подключения элементов сети HVDC»
  Дирк Ван Хертем, Виллем Летерм, Герайнт Чаффи, Мудар Абедраббо, Миан Ванг, Фирью Зерихун; Майк Барнс, журнал IEEE Power and Energy, том: 17, выпуск 4, 2019 г.
• «Автоматические выключатели постоянного тока высокого напряжения: обзор, определяющий потребности в будущих исследованиях»
  Кристиан М. Франк, IEEE TRANSACTIONS ON POWER DELIVERY, VOL. 26, НЕТ. 2 апреля 2011 г.
• «Автоматические выключатели постоянного тока высокого напряжения — обзор»
  Майк Барнс, Дамиан Серхио Вилчис-Родригес, Роджер Шаттлворт, Оливер Цвиковски и Александр С. Смит, IEEE Access, ноябрь 2020 г.
• «Проектирование защиты высоковольтных сетей постоянного тока: стратегии устранения неисправностей и алгоритмы защиты»
  Виллем Летерме; Илка Ян; Филипп Раффинг; Камран Шарифабади; Дирк Ван Хертем Журнал IEEE Power and Energy Год: 2019 | Том: 17, Выпуск: 3

Связанные разработки других международных организаций: IEC/CIGRE

Комитеты по интересам и способы участия:

• Чтобы узнать больше и принять участие, посетите веб-сайт подкомитета HVCB Комитета IEEE PES по распределительным устройствам здесь.

Рабочие группы CB HVDC

• дважды в год проводят собрания WG совместно с заседаниями Комитета по распределительному устройству IEEE. Следующее собрание запланировано на собрание IEEE SG осенью 2021 года. Если вы заинтересованы в деятельности рабочей группы и разработке стандартов, приглашаем вас присоединиться к рабочей группе. Дополнительную информацию о будущих встречах можно найти по адресу https://www. ewh.ieee.org/soc/pes/switchgear/meetings/meetings.html

.

Сортировать поСпонсорыСоспонсорыТехнически соспонсорыТехнические комитетыОбразование

Покупайте морские принадлежности и морскую электронику WMJ Marine по лучшей цене

____________________________________________________________________________________________

Гибридный автоматический выключатель постоянного тока с индуктором для автоматической коммутации тока

https://doi. org/10.1016/j.ijepes.2020.106004Получить права и содержимое

Основные моменты

•

Гибридный автоматический выключатель постоянного тока со связанным индуктором обеспечивает автоматическую коммутацию тока.

•

Коммутация тока происходит быстрее, когда скорость нарастания тока короткого замыкания выше.

•

Гибкость конструкции спаренной катушки индуктивности для коммутации тока.

•

Прототип успешно прервал постоянный ток 200 А в течение 4 мс.

•

Топология гибридного автоматического выключателя постоянного тока с очень низкими эксплуатационными потерями.

Abstract

Системы передачи постоянного тока высокого напряжения, использующие преобразователи источника напряжения (VSC-HVDC), были признаны привлекательным решением для передачи больших объемов электроэнергии на большие расстояния. Однако, если сети постоянного тока должны быть построены с использованием этой технологии, необходимы быстродействующие автоматические выключатели постоянного тока. В этой работе предлагается новый гибридный автоматический выключатель постоянного тока, в котором используется последовательно соединенная катушка индуктивности, которая обеспечивает автоматическую коммутацию тока от механического переключателя к полупроводниковому переключателю во время неисправности.Ключевым преимуществом предложенного автоматического выключателя постоянного тока является то, что ток в механическом выключателе автоматически снижается до нуля при возникновении неисправности. В этой статье основное внимание уделяется сравнению различных механизмов коммутации тока с механического переключателя на полупроводниковый переключатель и создания нулевого тока для механического переключателя. Три типа топологий гибридных автоматических выключателей постоянного тока, включая проактивный гибридный автоматический выключатель постоянного тока, гибридный автоматический выключатель постоянного тока с коммутационным усилителем и гибридный автоматический выключатель постоянного тока со связанным индуктором для системы высокого напряжения постоянного тока 500 кВ, моделируются и сравниваются с использованием Matlab/Simulink. Разработан и изготовлен прототип гибридного автоматического выключателя постоянного тока со связанным индуктором. Прототип способен отключать постоянный ток 200 А в течение 4 мс. Автоматическая коммутация тока компенсирует время обнаружения и локализации КЗ в схеме селективной защиты, что обеспечивает более быстрое прерывание тока КЗ.

Ключевые слова

Связанный индуктор

Токовая коммутация

Гибридный автоматический выключатель постоянного тока

Механический переключатель

Полупроводниковый переключатель

Все права защищены.

Рекомендованные статьи

Цитирующие статьи

Главная

Del City предлагает полный выбор из более чем 15 000 электрических и транспортных принадлежностей. Купите провода и кабели, электрические клеммы, разъемы, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкий станок и тысячи других автомобильных электротехнических изделий с лучшим персональным обслуживанием в отрасли прямо здесь.

! Совершайте покупки в Интернете сегодня и получайте БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.

Аккумуляторные кабели и аксессуары

Кабельные стяжки и крепежи для проводов

Реле и распределение питания

Соединители проводов и быстрые соединения

Химикаты, безопасность и дворники

Защита транспортных средств и ящики для инструментов

Применение автоматического выключателя постоянного тока

Что такое автоматический выключатель постоянного тока?

Автоматические выключатели постоянного тока могут использоваться для защиты отдельных нагрузок, работающих с постоянным током,
или для защиты главных цепей, таких как инверторы, солнечные фотоэлектрические батареи или батареи.


Различия между автоматическим выключателем постоянного тока и автоматическим выключателем переменного тока

Автоматические выключатели постоянного и переменного тока работают с разными типами электрического тока.
Как объяснялось выше, постоянный ток создает выходное напряжение, которое имеет постоянное значение во времени,
в то время как переменный ток циклически переключается между положительным и отрицательным напряжением несколько раз в секунду.

Что такое автоматический выключатель постоянного тока?

Автоматические выключатели постоянного тока могут использоваться для защиты отдельных нагрузок, работающих с постоянным током,
, или они могут использоваться для защиты основных цепей, таких как инверторы, солнечные фотоэлектрические батареи или батареи.

Различия между автоматическими выключателями постоянного и переменного тока

Автоматические выключатели постоянного и переменного тока работают с разными типами электрического тока.
Как объяснялось выше, постоянный ток создает выходное напряжение, которое имеет постоянное значение во времени,
в то время как переменный ток циклически переключается между положительным и отрицательным напряжением несколько раз в секунду.
Количество циклов в секунду для переменного тока стандартизировано для каждой страны,
и в большинстве случаев составляет 60 или 50 герц.Электрические сети обычно обеспечивают питание переменным током,
в то время как специализированные промышленные или аккумуляторные приложения, как правило, работают с питанием постоянного тока.
На следующем графике показана разница в поведении источника переменного и постоянного напряжения:

 количество циклов в секунду для переменного тока стандартизировано для каждой страны,
и в большинстве случаев составляет 60 или 50 Гц. . Электрические сети обычно обеспечивают питание переменным током,
в то время как специализированные промышленные или аккумуляторные приложения, как правило, работают с питанием постоянного тока.
На следующем графике показана разница в работе источника переменного и постоянного напряжения:

Ни один из типов электропитания не «лучше», чем другой, и каждый из них подходит для различных типов приложений: Переменный ток идеально подходит для генерации, передачи электроэнергии на большие расстояния и работы мощных моторных устройств;
, в то время как постоянный ток более практичен при работе с батареями, солнечными энергетическими установками или прецизионным оборудованием, которым легче управлять постоянным током.Освещение очень универсально, и иногда доступны разные версии одной и той же лампы
для постоянного и переменного тока. Автоматические выключатели постоянного тока часто используются в таких приложениях, как:

Приложение

Приложение

Автоматический выключатель постоянного тока Hyundai

Характеристики продукта

Электронный тип HGP оснащен интеллектуальными электронными функциями для новой эры и имеет самый высокий разрыв во всем корпусе
(100 кА при 500 В).
