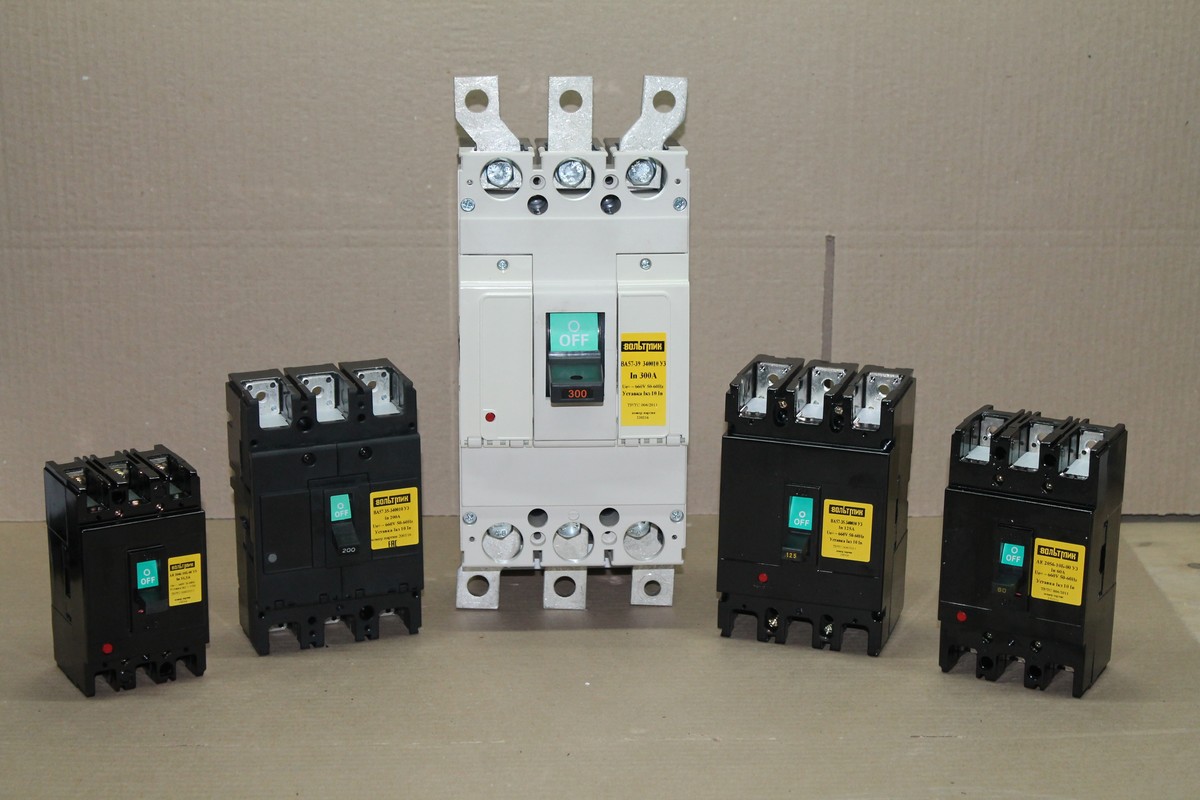

Выключатели серии А
Автоматические выключатели А предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.
Автоматические выключатели серии A3700 предназначены для использования в цепях с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частотой 50 Гц и до 380 В переменного тока частотой 400 Гц.
Серия А3700 состоит из четырех величин (1; 2; 3; 4) на номинальные токи 160, 250, 400 и 630 А.
Выключатели допускают нечастые пуски короткозамкнутых асинхронных двигателей. Выключатели выполняются с максимальной токовой защитой в зонах перегрузки и короткого замыкания. Расцепители токовой защиты выполнены на полупроводниковых и электромагнитных элементах. Автоматические выключатели выпускаются в двух основных исполнениях: для селективной защиты (с полупроводниковыми расцепителями) и токоограничивающие.
Последние находят наибольшее применение. Основные технические данные токоограничивающих автоматических выключателей приведены в таблице 7. Габаритные размеры в зависимости от исполнения.
Широкое распространение в системах электроснабжения получили автоматические выключатели серии A3700. Они относятся к классу установочных автоматов на напряжение до 500 В (на переменном токе) и 220 В (на постоянном токе) и выпускаются на номинальные токи отключения от 50 до 600 А.
Автоматы изготавливаются пяти типоразмеров: А3760, А3710, А3720, A3730, A3740. Они снабжены тепловыми, электромагнитными или комбинированными расцепителями. Возможно исполнение без расцепителей (неавтоматический выключатель). Автоматы выполняются в однополюсном, двухполюсном и трехполюсном исполнениях и допускают 10000 коммутационных операции при номинальном токе и номинальном напряжении.
Основные технические характеристики автоматических выключателей показаны в таблице 1.
Табл. 1. Основные технические характеристики автоматических выключателей А3700
|
Параметр автомата
|
Тип
| |||||||||
|
А3791В
|
А3792Б
|
А3793Б
|
А3794Б
|
А3793С
|
А3794С
|
А3797С
|
А3798С
| |||
|
Номинальный ток, 1н, А
|
630
|
250; 400; 630
|
250; 400; 630
|
630
| ||||||
|
Количество полюсов
|
2
|
3
|
2
|
3
|
2
|
3
|
2
|
3
| ||
|
Номинальное напряжение
|
переменного тока, В
|
660
|
660
|
660
|
660
|
660
|
660
|
660
|
660
| |
|
постоянного тока, В
|
440
|
—
|
440
|
—
|
440
|
—
|
440
|
—
| ||
|
Токовые уставки полупроводникового расцепителя, Ip, А
|
—
|
160; 200; 250 250; 320; 400 400; 500; 630
|
160; 200; 250 250; 320; 400 400; 500; 630
|
Без максимальных расцепителей тока
| ||||||
|
Токовые установки электромагнитных максимальных расцепителей тока, А, (*)
|
2500; 3200;4000; 5000; 6300
|
4000
|
6300
|
—
| ||||||
|
Предельная отключающая способность, b,кА
|
Cos<p = 0,3
|
660В
|
28,6
|
28,6
|
28,6
|
28,6
| ||||
|
380 В
|
50,5
|
50,5
|
50,5
|
50,5
| ||||||
|
на постоянном токе 220 В и постоянной времени цепи 0,015 с
|
111
|
111
|
111
|
111
| ||||||
|
Наличие токоограничения
|
+
|
+
|
—
|
—
| ||||||
|
вставки полупроводникового расцепителя в зоне токов
|
перегрузки
|
по току X 1р
|
—
|
1,25
|
1,25
|
—
| ||||
|
повремени, с
|
—
|
4; 8; 16
|
4; 8; 16
|
—
| ||||||
|
короткого замыкания
|
по току X 1р, А {«)
|
—
|
2; 3; 5; 7; 10
|
2; 3; 5; 7; 10
|
—
| |||||
|
по времени, с (***)
|
—
|
—
|
0,1; 0,25; 0,4
|
—
| ||||||
|
Верхняя граница зоны селективности, кА
|
—
|
—
|
30
|
20
|
—
| |||||
|
Износостойкость, циклов Вкл.
|
общее количество
|
16000
|
16000
|
16000
|
16000
| |||||
|
под нагрузкой
|
3000
|
3000
|
3000
|
3000
| ||||||
|
Вид привода
|
ручной
|
+
|
+
|
+
|
+
| |||||
|
электромагнитный
|
+
|
+
|
+
|
+
| ||||||
— Откл.
Автомат А-3100 состоит из следующих основных узлов: кожуха, коммутирующего устройства, дугогасительных камер, расцепителя максимального тока, механизма управления и зажимов для присоединения внешних проводов
Воздушные автоматические выключатели серии ВА50-47
Климатическое исполнение выключателей Т3 по ГОСТ 15150.
• Температура окружающего воздуха должна быть от минус 5 до плюс 40°С.
• Высота над уровнем моря до 2000 м.
• Относительная влажность не выше 50 % при максимальной температуре окружающего воздуха +40° С, более высокая от-носительная влажность при более низкой температуре, например, 90% при 20° С. Не допускается выпадение росы на по-верхности изделий из-за изменения температуры;
• Степень загрязнения по ГОСТ IEC 60947-1-2014 – III;
• Место установки выключателя – защищенное от попадания воды, масла, эмульсии и т.п.;
• Тип атмосферы по ГОСТ 15150-69 — IV для главной цепи; III для других вспомогательных и цепей управления;•рабочее положение выключателя вертикальное; Отклонение от вертикального положения не более 5°
• Категория В
• Окружающая среда – не взрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу выключателей, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная во-дяными парами;
• Отсутствие непосредственного воздействия солнечной радиации и радиоактивного облучения;
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14255 должна быть у выключателя IP30, у клиентских зажимов IP00.
• При установке на высоте выше 2000 м, номинальные характеристики выключателя снижаются, см. “снижение характеристик в зависимости от высоты”
Выключатели изготавливаются трехполюсными и четырехполюсными.
По способу установки выключатели изготавливаются в стационарном и выдвижном исполнениях.
Стандартный перечень аксессуаров:
- независимый расцепитель
- расцепитель минимального напряжения;
- электромагнит включения;
- моторный привод;
- вспомогательные контакты;
- счетчик циклов;
- механический и электрический индикатор срабатывания;
- межполюсные перегородки;
- электронный расцепитель.

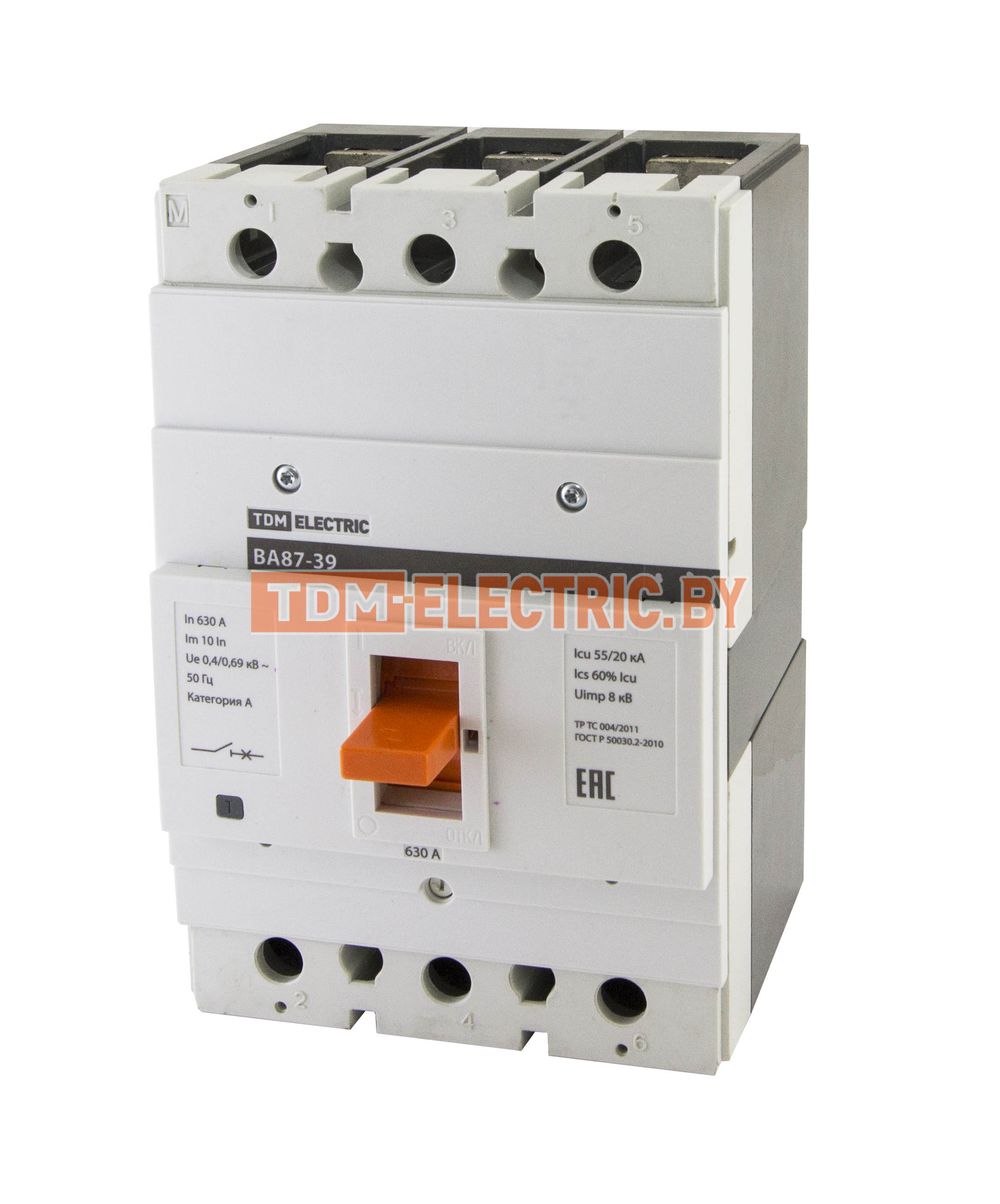

Технические данные автоматических выключателей серии ВА
Структура условного обозначения автоматического выключателя.
Примечание: ТР — тепловое реле МР — магнитный расцепитель ЭМР — электромагнитный расцепитель ПМР — полупроводниковый магнитный расцепитель | |||||
а
э
Ошибка 404.
Страница не найдена.
Страница не найдена.
-
Меню -
Каталог -
Назад -
Каталог
-
Выключатели. Розетки.
-
Декоративная светотехника -
Инструмент. -
Кабель и провод.
-
Кабельные каналы. -
Климатическая техника -
Кабельные лотки.
-
Кнопки. Светосигнальная арматура. Посты. -
Контакторы. Пускатели. Реле. -
Лампы.
-
Маркировка. -
Муфта и трубка термоусаживаемые -
Наконечники и гильзы кабельные.
-
Назад -
Наконечники и гильзы кабельные.
- Наконечники крюковые
- Алюмо-медные шайбы (ШАМ)
- Медный луженый штифтовый (НШП)
- Гильзы изолированные соединительные (ГСИ,ГСИ-н, ГСИ-т)
- Гильзы силовые под опрессовку (ГМЛ, ГА)
- Зажимы ответвители прокалывающие изоляцию (ЗПО, ОВ, ОВ-Т)
- Зажимы соединительные изолирующие (СИЗ)
- Изоляторы для наконечников
- Наконечники болтовые (НБ)
- Наконечники вилочные изолированные (НВИ, НВИ-н, НВИ-т)
- Наконечники гильзы втулочные (НШВ)
- Наконечники кольцевые изолированные (НКИ, НКИ-н, НКИ-т)
- Наконечники неизолированные кольцевые медные (НК)
- Наконечники неизолированные плоские (РП-М, РП-П)
- Наконечники под пайку медные луженые (ПМ)
- Наконечники силовые под опрессовку (ТМЛ, ТМ)
- Наконечники-гильза втулочные изолированные (НШВИ)
- Круглые и плоские штыревые изолированные (НШКИ, НПИШ)
- Плоские изолированные (РПИ-М, РПИ-П, РПИ-О)
- Штекеры изолированные (РШИ-М, РШИ-П)
- Соеденители болтовые (СБ)
-
-
Низковольтное оборудование.
-
Оборудование для СКС. -
Плавкие вставки. Держатели. - Преобразователи частоты.
- Прожекторы.
-
Промышленные разъемы. -
Рубильники. Разъеденители. -
Светильники.
-
Светодиодная лента. -
Силовые автоматы. -
Счетчики. Трансформаторы. Щитовые приборы.
-
Трубы электротехнические. -
Удлинители. -
Шкафы. Боксы.
-
Розетки.
Трансформаторы. Щитовые приборы.
Боксы.
Узнаем в лицо. Классификация автоматических выключателей ИЭК
Автоматический выключатель ИЭК представляет собой механическое устройство, которое выполняет включение, проведение и отключение электрической энергии в цепи.
Отключение электрической цепи выполняется при:
- • коротком замыкании,
- • превышении допустимых значений тока,
- • превышении допустимого отклонения от номинального напряжения.
На данный момент существует несколько типов автоматических выключателей, которые собраны в группы или серии, каждая из которых имеет свое назначение и определенный набор характеристик.
Автоматические выключатели компании ИЭК можно классифицировать по следующим параметрам:
- • по количеству полюсов,
- • по роду тока (переменный, постоянный),
- • наличию возможного ограничения тока,
- • по типу (виду) системы расцепителя,
- • по возможности подключения дополнительного оборудования.
Но основным параметром выбора автоматического выключателя ИЭК всегда служит его номинальный ток, который не должен превышаться при подключении нагрузки.
Для бытовой проводки (квартиры, дома, дачи) обычно подходят автоматические выключатели модульного типа. Они позволяют быстро произвести монтаж и замену, а также имеют малые габаритные размеры, что очень важно при небольшом пространстве в домашнем электрическом щите.
Монтаж модульного автоматического выключателя ИЭК не сложен и для его выполнения достаточно защелкнуть автомат на DIN-рейке и подключить к нему провода. Снятие автомата происходит также быстро, как и монтаж.
Автоматический выключатель ИЭК серии ВА 88
Автоматические выключатели серии ВА 88 зарекомендовали себя как надежные устройства и получили в 2006 году серебряную медаль за надежность на международной выставке «Электро».
В конструкции автоматического выключателя ВА 88 предусмотрены не только ручное отключение, но и два независимых расцепителя. Причем любой из них может отключить сеть и имеют изоляцию друг от друга и от внешних воздействий.
Корпус автоматов ВА 88 имеет компактные габаритные размеры и выполнен из прочного материала. Имеется возможность подключения дополнительных устройств.
Рабочее напряжение автоматов ВА 88 — 400 В. А ряд номинальных токов начинается с 12.5А и заканчивается 1600А. Это позволяет применять автоматы этой серии не только в квартирах, но и в любой области коммунального хозяйства, а также на производственных участках в промышленности.
Автоматические выключатели ИЭК серии ВА47-100
Автоматические выключатели серии ВА 47-100 предназначены для защиты цепей, в которых есть не только активные, но и индуктивные нагрузки. Причем защита может выполняться для единичных и для групповых потребителей.
Особенностями автоматических выключателей серии ВА 47 — 100 являются:
- • гальваническое покрытие контактов,
- • наличие специального индикатора, говорящего о положении контактов,
- • подключение нагрузки можно выполнять к верхним или нижним губкам,
- • защелка на DIN-рейке имеет специальный фиксатор.
Автоматические выключатели ИЭК серии ВА47-60
Автоматические выключатели серии ВА 47-60, в основном, применяются как вводные автоматические выключатели. Основная задача этой серии автоматов — это защита от сверх токов источников питания. Причем эта защита реализована с помощью двух типов систем. Система значительно быстрее производит расцепление контактов.
Кроме других дополнений, в конструкции применены серебросодержащие композиты. Также увеличены размеры головок зажимных винтов, что упрощает работу по подключению проводов.
Все это позволяет применять данные автоматические выключатели в различных распределительных щитах в административных и жилых зданиях.
Автоматические выключатели ИЭК серии ВА 47 — 29 и ВА 47 — 29М
Автоматические выключатели этой серии являются современными электротехническими устройствами, которые предназначены для защиты цепей от токов короткого замыкания, превышения допустимых токовых нагрузок и оперативного управления линиями или участками электрических линий.
Автоматические выключатели ВА 47 — 29М завоевали золотую медаль на выставке Электро-2006, как самое лучшее электрооборудование. Эта награда досталась компании ИЭК за наилучшее решение задач электробезопасности не только на производстве, но и жилом секторе.
Особенностью этой серии является:
- • защита от токов короткого замыкания не позволяет достичь максимальных значений (отключение происходит раньше),
- • установочное положение автоматического выключателя не имеет значение (любая ось установки и положения),
- • нагрузка может подключаться к любым контактам (верхним или нижним) без ущерба для характеристик,
- • подвижные контакты имеют серебряную напайку для снижения потерь и повышения долговечности.
Маркировка автоматических выключателей ИЭК серии ВА 47
Пример маркировки: ВА 47 — YY ХХ WW ХХХ
ВА — автоматический выключатель,
47 — YY обозначение серии (например, ВА 47 — 29),
ХХ — количество полюсов прибора: 1,2,3 или 4,
WW — уставка тока перегрузки: от 10 до 100 А.
ХХХ — предельная коммутационная способность в кА (если значения нет — 6 кА).
Выключатели автоматические ВА 88. Надежность в каждой детали.
Выключатели автоматические серии ВА 88 – это силовые автоматы, также известные как MCCB (Moulded Case Circuit Breaker) — автоматические выключатели в литом корпусе. Предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения в трехфазных электрических сетях переменного тока напряжением до 600 В частотой 50 Гц с номинальными токами от 10А до 1600 А и предельной отключающей способностью от 12 до 50 кА. Серийный ряд состоит из 6 габаритов: ВА 88-32, ВА 88-33, ВА 88-35, ВА 88-37, ВА 88-40, ВА 88-43.
Серийный ряд автоматических выключателей ВА 88
История автоматических выключателей ВА 88 берет свое начало от популярной линейки выключателей Tmax шведской компании ABB: запоминающийся дизайн, широкий диапазон номинальных токов, возможность регулировки расцепителей и большой выбор дополнительных устройств, по праву закрепили за устройствами этой серии лидирующие позиции не только в России, но и во всем мире.
Производство на самом высоком уровне
Компания TEXENERGO обладает собственной инженерной и производственной базой за рубежом, что позволяет нам осуществлять контроль на всех этапах производства – от идеи до готового изделия, проходящего выходной контроль специалиста ОТК.
Производство выключателей ВА 88 осуществляется строго в соответствии с российскими и международными стандартами: ГОСТ Р 50030.2 (МЭК 60947-2), ГОСТ 15150, ГОСТ 17516.1, ГОСТ IEC 60947-1, ГОСТ IEC 60947-2, ГОСТ 12.2.007.0-75, Техническому регламенту Таможенного союза 004/2011 О безопасности низковольтного оборудования. Все изделия изготовлены по ТУ — 3422 – 002 – 18987877 – 2014.
Немаловажную роль играет проверка и настройка производимых под брендом TEXENERGO выключателей. Регламент контроля качества включает следующие виды тестирования:
- Механическую и электрическую износостойкость;
- Степень защиты корпусов электрооборудования;
- Испытание устройств защитного отключения;
- Прогрузка автоматических выключателей;
- Корректная работа внутренних электрические цепей и их соединения;
- Надежность зажимов для внешних проводников;
- Измерение сопротивление изоляции;
- Проверка работы при различных температурных режимах.
Забота о качестве
TEXENERGO не первый год сотрудничает с международной корпорацией DEKRA. Ни для кого не секрет, что лаборатории DEKRA обладают не только всеми необходимым техническими возможностями для проведения испытаний, но и в высшей степени квалифицированным персоналом и безупречной репутацией. Мы уверены, что результаты испытаний нашего оборудования, проводимые в лабораториях DEKRA, заслуживают высокого уровня доверия и являются подтверждением качества производимой под брендом TEXENERGO продукции.
Мы делаем все, чтобы, приобретая автоматические выключатели ВА 88, вы были уверенны в их качестве, надежности и гарантированной поддержке в случае необходимости.
Сделайте свой выбор в пользу надежного производителя и поставщика – TEXENERGO.
Конструкция и принцип действия
Конструкция на примере ВА88-35
- Механизм взвода
- Дугогасительная камера
- Подвижный силовой контакт
- Неподвижный силовой контакт
- Изолирующая рейка
- Плоская рейка
- Регулировка теплового расцепителя
- Корпус из теплостойкого АБС пластика (допустима повторная переработка)
Механизм управления ВА 88 реализован по принципу переламывающегося рычага и дополняется мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены подпружиненные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним коленом на выступ поворотного элемента «сброса» механизма управления. Сброс механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
Рукоятка выключателя имеет три положения (включено, отключено и промежуточное после срабатывания от расцепителей). Для включения после срабатывания необходимо рукоятку перевести из промежуточного положения в положение «Выкл», а затем – «Вкл».
Отличительные особенности выключателей автоматических ВА 88
Дополнительные устройства (приобретаются отдельно) позволяют расширить функциональные возможности автоматических выключателей для использования их в современных автоматизированных системах управления и электроснабжения. При этом конструкция автоматического выключателя дает возможность произвести установку любых дополнительных устройств самостоятельно.
- крышка зажимов;
- межфазные перегородки;
- неподвижная часть (цоколь) для втычного/выдвижного варианта;
- втычные контакты;
- силовой автоматический выключатель;
- блокировочный узел;
- независимый расцепитель/расцепитель минимального напряжения РН/РМ;
- крышка корпуса;
- накладная крышка корпуса;
- ручной поворотный привод ПРП;
- электромагнитный привод РП;
- дополнительные/аварийные контакты АК, АК+ДК, ДК;
- боковые элементы для выдвижного варианта;
- переходные шины.
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
| ||
|
|
|
|
| ||
|
|
|
|
| ||
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Характеристики
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
| |||||
|
|
|
| ||||
|
Номинальный ток In, А
|
|
|
|
|
| |
|
|
| |||||
|
|
| |||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
| ||||
|
|
| |||||
|
|
| |||||
|
|
| |||||
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
| |||||
|
|
| |||||
|
|
| |||||
Электрическая схема
Время-токовые характеристики
|
Время-токовые характеристики расцепителя ВА 88-32 |
Время-токовые характеристики расцепителя ВА 88-33 |
|
Время-токовые характеристики расцепителя ВА 88-33 |
Время-токовые характеристики расцепителя ВА 88-37 (40) |
Габаритные и установочные размеры
|
Типоразмер
|
ВА 88-32
|
ВА 88-33
|
ВА 88-35
|
ВА 88-37
|
ВА 88-40
|
|
Длина, мм
|
120
|
120
|
170
|
254
|
268
|
|
Ширина, мм
|
78
|
90
|
105
|
140
|
210
|
|
Высота, мм
|
70
|
70
|
103,5
|
103,5
|
103,5
|
|
Диаметр отверстия в панели, мм
|
5
|
5
|
6
|
6
|
6
|
|
Расстояние между осями отверстий, мм
|
25х100
|
30х100
|
35х139
|
44х214
|
70х237
|
Инструкция по тестированию
1. Перед началом тестирования включите и выключите автоматический выключатель, используя переключатель на лицевой стороне устройства;
2. Подготовьте соединительный кабель соответствующего сечения, воспользовавшись таблицей:
|
Номинальный
|
Сечение
|
Переменный
|
Постоянный
|
|
10-50
|
10
|
400
|
600
|
|
63
|
16
|
504
|
756
|
|
80
|
25
|
640
|
960
|
|
100
|
35
|
800
|
1200
|
3. Подведите соединительный кабель от автоматического выключателя к испытательному прибору;
4. Проведите тестирование поочередно, подключая фазы переменного тока к соответствующим клеммам:
— AB
— BC
-AC
Внимание! Тестирование необходимо проводить задействуя
пары клемм поочередно: АВ, ВС, АС.
Для быстрого и удобного оформления заказов, воспользуйтесь нашим сервисом по подбору товаров по референсам и артикулам.
Необходимо пройти регистрацию.
Обращайтесь к нашим менеджерам по продажам, чтобы узнать о всех действующих акциях и скидках: +7 (495) 651-99-99 (доб. 1200)
Автоматические выключатели по выгодной цене — Выгодные предложения на автоматические выключатели от глобальных продавцов автоматических выключателей
Отличные новости !!! Вы попали в нужное место для автоматических выключателей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти автоматические выключатели должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автоматические выключатели на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в автоматических выключателях и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автоматический выключатель по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Разъяснение принадлежностей для автоматических выключателей
В силовых выключателях с электрическим приводом используются различные аксессуары, установленные внутри выключателя для дистанционной индикации и автоматического управления.
Принадлежности автоматического выключателя согласованы с управляющим напряжением системы и могут быть доступны в виде заводских опций или в виде набора для установки на месте. Некоторые типичные управляющие напряжения включают: 250 В постоянного тока, 240 В переменного тока, 120 В переменного тока, 125 В постоянного тока, 48 В постоянного тока, 24 В постоянного тока.
Вспомогательный переключатель
Вспомогательные переключатели обеспечивают дистанционную индикацию положения главного контакта выключателя, изменяя состояние при достижении минимального изоляционного расстояния между главными контактами. Обычно контакты формы C, NO / NC с общей нейтралью.
- A Контакт Открыто или закрыто так же, как выключатель.
- B Контакт Напротив контактов выключателя.
Переключатели замкнутые / замкнутые
Переключатели «Подключено / замкнуто» объединяют информацию «подключенное устройство» и «замкнутое устройство», показывая, что «цепь замкнута».
Звонок сигнализация / выключатель максимального тока
Выключатель максимального тока обеспечивает дистанционную индикацию отключения автоматического выключателя из-за электрического сбоя.Обычно один набор контактов формы C, NO / NC с общей нейтралью. Переключатель активируется, и выходы меняют состояние всякий раз, когда автоматический выключатель срабатывает из-за перегрузки по току, замыкания на землю или срабатывания защитного реле через расцепитель.
Отключение, вызванное ручной кнопкой ОТКРЫТЬ, независимым расцепителем или устройством отключения при пониженном напряжении, не активирует сигнал сирены. Аксессуар можно сбросить, вернув контакты к их нормальной конфигурации, повторно включив выключатель или вручную сбросив цель на розетке выключателя.
Блокировка сигнала тревоги звонка
Сигнализация звонка с блокировкой предотвращает включение выключателя после срабатывания защиты до тех пор, пока блокировка не будет сброшена.
Электрический сброс
Электрический сброс используется для удаленного сброса автоматического выключателя после электрического сбоя.
Выключатель готовности к включению
Выключатель готовности к включению указывает, что следующие условия выполнены и автоматический выключатель может быть включен:
- Выключатель разомкнут
- Пружины включения взведены
- Автоматический выключатель не заблокирован / заблокирован в разомкнутом положении
- Нет постоянного приказа на закрытие
- Нет постоянной заявки на открытие
Пружинный двигатель
Двигатель взвода пружины обеспечивает средство для электрического заряда замыкающих пружин после включения автоматического выключателя.Когда пружины полностью заряжены, выключатель автоматически обесточивает двигатель. Включающие пружины автоматически перезаряжаются после замыкания выключателя, если внешний контакт переключателя не подключен к цепи взвода пружины.
Пружинный контакт
Подпружиненный контакт показывает, что автоматический выключатель заряжен. Обычно контакт формы C.
Независимый расцепитель / независимый выключатель
Катушка независимого расцепителя размыкает автоматический выключатель при подаче напряжения.Shunt Close замыкает автоматический выключатель при подаче напряжения, если устройство готово к включению. Независимый расцепитель и замыкающий шунт — это одна и та же катушка, действие определяется расположением катушки. Аксессуар включения шунта имеет функцию защиты от накачки, которая предотвращает повторное включение выключателя, если сигнал включения сохраняется.
Отключение при пониженном напряжении
Расцепитель минимального напряжения размыкает автоматический выключатель, когда его напряжение питания падает ниже порогового значения. Катушки отключения при пониженном напряжении требуют постоянного источника питания, чтобы выключатель оставался включенным.
Модуль задержки отключения при пониженном напряжении
Модуль выдержки времени для отключения по пониженному напряжению может использоваться для установки регулируемой задержки перед отключением выключателя по пониженному напряжению, чтобы предотвратить ложное отключение из-за кратковременного падения напряжения. Механизм с выдержкой времени включен последовательно с расцепителем минимального напряжения (MN) и установлен вне автоматического выключателя.
Электроблокировка
В аксессуаре электрической блокировки используется катушка, аналогичная устройству отключения при пониженном напряжении, для предотвращения включения выключателя, если катушка не находится под напряжением.Таким образом, выключатель не может быть включен без подачи управляющего напряжения; однако потеря управляющего напряжения не приведет к срабатыванию выключателя.
Например, два выключателя могут быть заблокированы таким образом, что они не могут быть включены одновременно. Катушки электрической блокировки на двух выключателях, которые должны быть заблокированы, могут быть подключены последовательно с нормально замкнутым контактом вспомогательного выключателя на другом выключателе для обеспечения функции блокировки. Механический байпас используется для обеспечения холодного пуска при отсутствии управляющей мощности.
Кнопка электрического включения
Кнопка электрического включения включает выключатель электрически через шунтирующее включение. Требуется установка закрывающего шунта.
Счетчик операций
Счетчик операций регистрирует общее количество рабочих циклов автоматического выключателя.
Коммуникационный модуль
Коммуникационный модуль автоматического выключателя обеспечивает связь между расцепителем автоматического выключателя и сетью связи.Специальные переключатели могут использоваться для считывания состояния автоматического выключателя. Приводы могут использоваться для управления выключателем.
Позиционный переключатель
Переключатель положения ячейки показывает положение выключателя в подставке / ячейке. Этот аксессуар предназначен только для выкатного выключателя и обычно содержит нормально разомкнутые и нормально замкнутые контакты. От одного до трех позиционных переключателей для каждого типа:
- Подключено
- Отключено
- Тест
Блокировка открытого предохранителя
Блокировка открытого предохранителя поставляется на выключатели со встроенными предохранителями или когда выключатель используется в сочетании с выкатным элементом предохранителя.Когда перегорает какой-либо предохранитель, блокировка открытого предохранителя отключает выключатель, чтобы предотвратить однофазное срабатывание.
Индикатор показывает, какой предохранитель перегорел. Автоматический выключатель не срабатывает механически и не может быть повторно включен до тех пор, пока не будет заменен перегоревший предохранитель и не будет сброшена блокировка открытого предохранителя.
Скрытая кнопка закрытия
Скрытая кнопка закрытия — это немаркированная замена обычной кнопки закрытия. Обычное нажатие на скрытую кнопку включения не приведет к включению выключателя; стержень, вставленный с легким нажатием, используется для включения кнопки скрытого закрытия.
Список литературы
Что такое автоматические выключатели? Определение автоматических выключателей, автоматические выключатели Значение
Определение: Автоматические выключатели — это заранее определенные значения в процентном выражении, которые запускают автоматическую проверку, когда происходит неконтролируемое движение по любой ценной бумаге или индексу в любом направлении. Значения рассчитываются исходя из предыдущего уровня закрытия ценной бумаги или индекса.
Обычно автоматические выключатели используются как для акций, так и для индексов. После выхода из строя автоматических выключателей можно предпринять много действий.
Вот некоторые из популярных:
1. Остановка торговли ценными бумагами или индексами на определенный период
2. Остановка торговли ценными бумагами или индексами на весь торговый день.
В случае первого варианта торговля ценными бумагами останавливается на время от нескольких минут до нескольких часов, чтобы дать возможность участникам рынка остыть. Этот период времени также позволяет участникам рынка улавливать любые внезапные новостные события по конкретной ценной бумаге или набору ценных бумаг и после этого применять рациональный и взвешенный подход к ценной бумаге в течение оставшейся части торговой сессии.
Если волатильность или большие движения все еще не контролируются, когда торговля возобновляется после временной остановки, то активируется второй вариант и торговля останавливается на весь день.
Процентные уровни срабатывания этих автоматических выключателей регулярно пересматриваются, в зависимости от уровней защиты или индекса за период. Например, на акции может быть установлен автоматический выключатель на 20% на определенный период, а впоследствии он может быть понижен до 10%, если биржа сочтет это целесообразным.
Недостаток:
1. Первым недостатком автоматических выключателей является то, что они предотвращают обнаружение истинной цены акции как на ее пути вверх, так и вниз, по крайней мере, в течение ограниченного периода времени, на который они наложены.
2. Во-вторых, они позволяют ранним инвесторам (обычно хорошо информированным учреждениям или трейдерам алгоритмов) получить преимущество и предпринять шаги до того, как в конечном итоге будут задействованы автоматические выключатели, тем самым ограничивая действия других инвесторов, которые делают ход немного позже день (обычно розничные инвесторы).
Описание: Автоматические выключатели установлены для различных запасов на индийских биржах. Обычно их значения составляют 2 процента, 5 процентов, 10 процентов или 20 процентов. Акции, которые торгуются в сегменте деривативов, не имеют автоматических выключателей. На индийских фондовых биржах система автоматических выключателей, основанная на индексах, применяется на трех этапах движения индекса с обеих сторон, а именно. на 10 процентов, 15 процентов и 20 процентов. При срабатывании этих автоматических выключателей происходит скоординированная остановка торгов на всех рынках акций и производных финансовых инструментов по всей стране.Обычные автоматические выключатели срабатывают при движении либо BSE Sensex, либо Nifty50, в зависимости от того, какой из них срабатывает первым.
После того, как основанный на индексе фильтр рыночных цепей нарушен, рынок снова открывается с помощью сеанса аукциона до открытия колл. Ниже приводится информация о продолжительности остановки рынка и сеанса перед открытием: —
Что такое автоматический выключатель? — Энергид
Автоматические выключатели бывают всех форм и размеров.
Однако все они имеют одну общую черту:
они являются частью распределительной коробки, которая прерывает электрическую цепь, когда короткое замыкание или перегрузка происходит в результате слишком высокого тока в системе .
Когда-то предохранитель, теперь автоматический выключатель
Предохранитель также предназначен для защиты проводки электрических систем от повреждений, вызванных высокими электрическими токами.
Разница в том, что предохранитель может «перегореть», и его необходимо будет заменить.Предохранитель состоит из электропроводящей ленты или проволоки из меди, серебра или иногда из медного сплава, плавящегося при коротком замыкании или перегрузке. В первую очередь это можно найти в старых системах.
В автоматическом выключателе защита от перегрузки состоит из двух последовательно соединенных элементов:
- магнитный выключатель, защищающий от коротких замыканий;
- тепловой выключатель, который автоматически реагирует на перегрузку.
Автоматический выключатель можно просто перезапустить после прерывания. Вот почему предохранители все чаще заменяются автоматическими выключателями.
А как насчет остаточного тока?
Таким образом, электрическая система защищена автоматическим выключателем от короткого замыкания и перегрузки, но не от остаточного тока (утечки на землю). Поэтому для защиты людей от поражения электрическим током и предотвращения возгорания в результате утечки тока существует еще один тип автоматического выключателя.
Автоматический выключатель с защитой от перегрузки состоит из единого компактного корпуса, в котором функции автоматического выключателя совмещены с устройством защитного отключения. Общий термин для этого — устройство защитного отключения.
(См. Также: «Для чего служит заземление?»)
Автоматические выключатели связи 5G — Quisure
Что делает NDB6AZ-63H?
Серия NDB6AZ-63H — это высокопроизводительные автоматические выключатели, родились только для индустрии связи 5G .Основываясь на технических преимуществах Nader в области исследований и разработок и производстве высококлассных автоматических выключателей, в сочетании с преимуществом электроники HUAWEI и Samsung в технологии связи 5G и богатым опытом применения, объединение сильных предприятий , позволяющее использовать преимущества друг друга, имеет разработали продукты этой серии.
Что означает применение NDB6AZ-63H?
Продукция серии NDB6AZ-63H используется в шкафах связи или помещениях телекоммуникационного оборудования в качестве изоляции, защиты от короткого замыкания и перегрузки для шкафов, аппаратных и нисходящих абонентских линий.
-Защита от короткого замыкания
-Защита от перегрузки
-Изоляция
Что такое портрет продукта?
| Серия продуктов | Класс корпуса | Номинальный ток | Применение | Количество полюсов |
| NDB6AZ-63H | 63A | 6A 10A 16A 20A 25A 25A 3250A 4025 Батарея | 1PN, прямой полюс N |
Характеристики отключения: диапазон мгновенного отключения 11In (1 ± 20%)
Каковы основные технические параметры?
| Название параметра | Описание конкретного параметра |
Номинальное напряжение (В) | 80 В постоянного тока 230 В / 240 В переменного тока |
| Номинальная отключающая способность (кА постоянного тока) | В 6.0 кА (6-16 А, 230 В / 240 В переменного тока) 4,5 кА (20-63 А, 230 В / 240 В переменного тока) |
| Электрическая износостойкость (раз) | 4000 раз |
| Механический срок службы (раз) | 6000 раз |
Время вставки выключателя и время снятия (раз) | 200 стяжек |
| Усилие вставляемой рамы (Н) | ≤80 Н |
| Усилие выдвижения рамы (Н) | N |
| Глубина заглушки (мм) | 23 ～ 25 мм |
| Длина снятия изоляции (мм) | 0.75 ～ 6 мм²: 12 ～ 18 10 мм²: 14 ～ 18 16 мм²: 18 ± 1 |
| Длина конца холодного прессования (мм) | 0,75 ～ 6 мм²: 10 ～ 16 10 мм²: 12 ～ 16 16 мм²: 16 ± 1 |
| Площадь проводки (мм²) | Оголенный провод: 0,75 ～ 16 Наконечник с пластиковой втулкой: 0,75 ～ 10 Наконечник без пластиковой втулки: 16 Площадь поперечного сечения наконечника: 1,3 мм ≤ длина ≤ 6 мм, 1,3 мм ≤ ширина ≤ 6 мм. Изоляционная муфта или термоусаживаемая трубка диаметром ≤9.5 мм, когда феррул вставлен на глубину 25 мм. |
Загрузить техническое описание NDB6AZ-63H
Почему NDB6AZ-63H — лучший выбор в отрасли 5G?
1. Идеально под заказ
Ультратонкие и тонкие размеры , так легко уменьшить масштабную переделку оригинального оборудования и шкафа.
2. Надежная продукция
Эти автоматические выключатели были созданы для оборудования связи 5G только компанией Nader .
3. Сертифицированная защита продукции
Quisure и Nader являются стратегическими партнерами, поэтому каждый продукт, продаваемый в сети Quisure, произведен компанией Nader и разрешен к продаже .
Как купить?
Рекомендуем связаться с нами напрямую. В настоящее время Quisure.com является наиболее эффективным и гарантированным каналом и единственной авторизованной сетевой платформой для зарубежного бизнеса Nader. Свяжитесь с Quisure
Если вы находитесь в следующих регионах, вы можете покупать напрямую через наши филиалы или дистрибьюторов в Сингапур , Малайзия , Таиланд , Вьетнам , Пакистан .
В настоящее время Quisure не имеет офисов или дистрибьюторов в Европе и Австралии. Вы можете связаться с нами напрямую для покупки, а эффективная логистика может гарантировать своевременную доставку.
Автоматический выключатель AFCI — Устранение неполадок при отключении
Поиск и устранение неисправностей автоматического выключателя AFCI
Прерыватель цепи от дугового замыкания (AFCI) — это автоматический выключатель *, расположенный на вашей электрической панели, который выполняет функции обычного выключателя, но также определяет опасную дугу в своей цепи и отключается для этого.Его можно узнать по специальной цветной тестовой кнопке возле ручки. (У выключателей защиты от замыканий на землю также есть кнопка, поэтому смотрите в увеличительное стекло, чтобы узнать, какой у вас выключатель.)
* Другое устройство теперь может находиться подальше от вашей панели выключателя. Он напоминает знакомые розетки GFCI. (Однако его установка более строгая.) Это называется «тип розетки / ответвления AFCI» или просто розетка AFCI или розетка AFCI.
Выключатели
AFCI начали требовать Кодекс в 2002 году для новой электропроводки, питающей спальни.В 2008 году охраняемые территории были расширены (где этот национальный кодекс был принят на местном уровне) до большинства комнат дома. Не задействованы следующие области: гараж, ванная, кухня и прачечная; они уже должны были иметь защиту от замыканий на землю для розеток, но Кодекс 2017 года также включает их в требование AFCI.
При поиске и устранении неисправностей автоматических выключателей AFCI важно, чтобы большинство AFCI также имели встроенную защиту от замыкания на землю. (Если этот уровень будет стандартизирован для соответствия Кодексу защиты GFCI, такие AFCI позволят одновременно соответствовать кодам AFCI и GFCI.)
Пять возможных причин срабатывания выключателя AFCI
Стандартный выключатель срабатывает из-за перегрузки, короткого замыкания или перегрева (первые три причины указаны ниже). Чтобы решить их проблему, обычно нужно выяснить, какая из этих трех причин работает. Но при использовании дугогасительного выключателя в список могут быть добавлены две дополнительные причины (четвертая и пятая ниже):
- Перегрузка — когда использование электричества начало перегревать провода цепи
- A Короткое замыкание — очень высокий ток в результате неисправности в цепи
- Прерыватель перегрева — когда сам прерыватель имеет плохие контакты или соединения
- A Ground-Fault — меньшая утечка вне предполагаемой цепи.Сюда я включаю опасность поражения электрическим током, замыкания нейтрали на землю и разные токи в нейтральном проводе, когда он используется другой цепью.
- Arc-Fault — искрение, возникающее в цепи, ее лампах или приборах
Устранение неисправностей AFCI, которое срабатывает
Какая из пяти причин сработала выключателем AFCI, может иметь большое значение для решения проблемы. Некоторые бренды AFCI могут иметь индикатор, который покажет (если вы еще не сбросили!), Была ли причина последнего отключения дуговым замыканием или нет.Но вам все равно нужно будет знать, что и где исправить. В приведенной ниже таблице также показаны некоторые дополнительные причины, связанные с самим выключателем или давно существующими проблемами с проводкой в доме.
| ПРИЧИНА: | А Ф Ц И С И М П Т О М | РЕШЕНИЕ: | ||||||
|---|---|---|---|---|---|---|---|---|
| Поездки сразу | Поездки за 5 сек. | Поездок за 1 мин. до 1 месяца | Отключение при работе любой небольшой нагрузки в цепи | Отключение, когда какая-то вещь работает на другой цепи | Никогда не срабатывает, даже если нажата кнопка TEST | |||
| 1 | Перегрузка | – | – | да | – | – | – | Уменьшить потребляемую мощность в цепи |
| 2 | Короткое замыкание | да | да | – | – | – | – | Короткий |
| 3 | Перегрев AFCI | – | – | да | – | – | – | Заменить AFCI и вставить дифф.расположение в панели |
| 4 | Замыкание на землю | да | да | – | да | – | – | Замыкание на землю |
| (4) | Нейтраль используется совместно с другой цепью | да | – | – | да | да | – | Вызов опытного электрика |
| 5 | Дуговая неисправность | – | – | да | – | – | – | См. C.ниже |
| Устройство AFCI неправильно подключено | да | – | – | да | – | да | Белый цвет AFCI идет на нейтраль, белый контур — на нейтраль нагрузки | |
| Плохой AFCI | редкий | – | – | – | – | да | Заменить | |
ПРИМЕЧАНИЯ , чтобы сузить, что вызывает:
- Чтобы определить, вызвано ли немедленное отключение замыканием на землю или коротким замыканием, вам, возможно, придется временно заменить прерыватель AFCI на стандартный прерыватель (подключив сплошной белый провод от вывода AFCI к шине нейтрали / заземления панели).Если стандартный выключатель исправен, то проблема чаще заключается в замыкании на землю, реже в дуговом замыкании.
- В случае устройства защиты от дуги, установленного в существующем доме, распространенной причиной отключения будет то, что нейтраль цепи где-то смешана с нейтралью другой цепи [«(4)» выше]. Двумя общими местами, в которых может происходить такое смешение нейтралей, являются распределительная коробка с 2 или 3 группами, где присутствуют обе цепи, или в системе с 3-позиционным переключателем, где нейтраль для света (ов) была заимствована (неправильно ) от другой цепи.
- Хотя меня еще ни разу не вызывали для определения местоположения действительной дуги, которая отключила AFCI, вот что можно сделать. Если вы не оставите его на месте после вашего бдительного поиска, стандартный выключатель может быть вставлен в панель вместо AFCI. Тогда вы сможете услышать, увидеть или почувствовать запах тепла или дуги;
мигающие огни на цепи дадут дополнительные подсказки. Мне удобно предлагать то, что могло бы звучать как игра с огнем, потому что лишь в немногих случаях искрение может привести к возгоранию.В большинстве домов (большинство из них не имеют AFCI), когда дуга в точках соединения («последовательная» дуга) возникает в течение некоторого времени, это обычно проявляется в конечном итоге как частичное отключение цепи, начиная с точки дуги. Тогда это может быть
устранять неполадки проще. - Известно, что некоторые модели бытовых приборов во время своей нормальной работы вызывают срабатывание AFCI из-за своей чувствительности к искрению (в телевизорах с плоским экраном, вакуум, другие двигатели) или к замыканиям на землю (в беговой дорожке, флуоресцентных лампах).К сожалению, с прибором или выключателем все в порядке. Также известно, что радиопередачи HAM вызывают отключение GFCI и AFCI (подробности см. На этом сайте).
- Если автоматический выключатель AFCI позволяет сбросить его и не повторяет его отключение, вам не нужно знать причину или беспокоиться о ней.
