Выключатели тройные света: схема, область применения, конструкция и принцип работы тройного выключателя

схема, область применения, конструкция и принцип работы тройного выключателя

Подключение трехклавишного выключателя начинается с присоединения проводников к распредкоробке. Перед этим его надо сначала разобрать. Тройные выключатели света применяют для обеспечения освещения в разных комнатах из одной точки.

Конструкция и принцип работы трехклавишного выключателя

Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.

Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.

Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.

Читайте также: Как осуществить монтаж галогенных светильников.

Области применения

Трехконтурное устройство обладает массой преимуществ. Трехклавишный выключатель выглядит эстетично. Прокладка электрических проводников к области подключения является предельно простой. Коробку размещают в технологической нише. При выборе других типов устройств приходится делать несколько выбоин в стене.

Трехклавишные выключатели применяют для зданий, обладающих нестандартной планировкой. Выключатели применяют для протяженных коридоров и регулировки освещения нескольких помещений из одного места.

Выбор трехклавишного выключателя

При выборе трехконтурного выключателя его стоит внимательно осмотреть. Следует изучить физические характеристики и удостовериться в присутствии схемы подключения. Качественный трехклавишник обладает нижеприведенными характеристиками:

1. На корпусе отсутствуют царапины, вмятины и повреждения.
2. Клавиши срабатывают легко и не заедают.
3. Включение 1 клавиши сопровождается щелчком.
4. Сердцевина и ее зажимы функционируют исправно.

Для комнат с высоким уровнем влажности нужно приобрести устройство, имеющее специальную защиту. Сердцевины с винтовыми и зажимными клеммами обладают дополнительными плюсами. Это упростит установку и продлит срок службы переключателя.

Не рекомендуется покупать устройство с любыми дефектами. От этого напрямую зависит не только бесперебойное освещение, но и безопасность.

Как подключить трехклавишный выключатель своими руками

Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:

• подключение кабеля к трехклавишнику;
• соединение проводов в коробке;
• проверка правильности подсоединения и устранение ошибок.

Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.

Читайте также: Что делать если энергосберегающая лампочка горит после выключения.

Схема подключения тройного выключателя

В коробе находятся несколько проводников. Каждый выполняет свою функцию:

1. Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
2. Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
3. Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
4. При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.

Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.

Полезное видео по теме:

Подключение проводов к выключателю

Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:

1. Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
2. Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
3. Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.

Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.

Соединения проводов в распредкоробке

В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.

Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.

Читайте также: Как правильно установить диммер реостата: пошаговая инструкция.

Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.

Нельзя забывать, что ноль не направлен на переключатель. Он поступает напрямую в светильники. Посредством контакта прибора с тремя клавишами разрывается 1 фаза.

Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.

Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.

Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.

Рекомендуем посмотреть видео по теме:

Ошибки при подключении

При подключении бывают недочеты. Важно их не допускать. В противном случае возникнет опасность короткого замыкания.

• Распространенная ошибка при подключении трехклавишника – когда при работе розетки выключатель не срабатывает. Причина скрывается в путанице фазы и нуля на розетке. Перемычка запускается не на общую клемму, а на фазу. Последняя оказывается на нуле. Индикаторной отверткой необходимо проверить направление проводника.
• При замене блока переключателя стоит проверять напряжение на проводах. Правило не подходит для монтажа на новом участке. Специалисты заводят фазы на розетку и переключатель. В блоке при этом окажутся сразу 2 питания. Данная схема тройного электровыключателя вызовет короткое замыкание.
• Свет не горит на 2 клавишах до включения третьей. При ее активации все функционирует исправно. Проблема в неверном присоединении жилы. Она направлена на выходной контакт последней клавиши, а должна на общий вход. Чтобы исправить ошибку, требуется проверка отверткой с индикаторами.
• При замене отслуживших блоков на новые возникают проблемы. Проверка напряжения на контактах показывает все фазы. Свет загорается на всех контурах сразу. Переключатель разрывает ноль вместо фазы. Промахнуться мог как электрик, так и кто-то иной. Он перекинул жилы в счетчике или щитке на чужую квартиру.
• Индикаторы контактов светятся из-за вкручивания лампочек в патроны. Цепь замкнута нитью накаливания. После выкручивания ламп надо проверить проводники. Свечение пропадет, если отыскать общий нуль и подкинуть на центральный контакт нового прибора.
• Подключение в блоке одной клавишей производить нельзя. Способ является удобным, но он ошибочный. Через контакты розетки подключают нагрузку. В качестве примера можно привести фен 1,5–2 кВт.

Так часто подключают тройник или удлинитель. Однако контакты переключателя не совместимы с током данной величины и длительности. Через некоторое время исчезнет напряжение в блоке и может произойти пожар.

Подробнее об ошибках при подключении стоит посмотреть в видео:

В заключение

Используя приведенные советы, можно самостоятельно установить прибор. Если возникают сомнения в собственных силах, лучше вызвать профессионального электрика. Он верно подключит устройство и обезопасит от возможного короткого замыкания.

его особенности, разновидности и самостоятельное подключение

Тройной выключатель: его особенности, разновидности и самостоятельное подключение

Что такое тройной выключатель? По аналогии с его ближайшим сородичем, двойным выключателем, можно предположить, что это электрический прибор, позволяющий управлять тремя группами осветительных приборов из одного места. Такой выключатель оборудован не одной и даже не двумя, а целыми тремя клавишами, в чем и заключается его основная особенность – при этом его размеры остаются стандартными для данной группы оборудования. О нем и пойдет разговор в этой статье, в которой мы разберемся с его разновидностями и изучим присущие им особенности. Также мы рассмотрим технологию его самостоятельной установки.

Тройной выключатель фото

Тройной выключатель: какие бывают

Как ни странно, но даже такая простая и привычная для всех вещь, как выключатель, может иметь массу разновидностей – мало того, даже каждая отдельно взятая разновидность, в свою очередь, может делиться на подвиды. Тройной выключатель в этом отношении не является исключением, и классифицировать эти изделия можно даже не по одному, а по нескольким признакам.

1. Тройной выключатель с подсветкой. Как вы понимаете, здесь может быть несколько вариантов – в одних выключателях делается подсветка, а в других она отсутствует. Все свои преимущества тройной выключатель с подсветкой проявляет ночью – маленький огонек служит прекрасным ориентиром в темноте и позволяет найти быстро не только сам выключатель, но и помещение, в котором он управляет светом. Также в большинстве случаев подсветка на выключателе является своего рода указателем, который сигнализирует о рабочем или не рабочем состоянии освещения в том или ином помещении – как правило, подсветка работает только тогда, когда напряжение не подается на осветительные приборы. Соответственно, если выключатель не подсвечен, значит в помещении горит свет.

   Тройной выключатель с подсветкой фото

2. Сенсорный тройной выключатель. Это уже далеко не новшество, и практически все люди знают, что выключатели, в том числе и тройные, могут быть клавишными или сенсорными. Разница между ними заключается только в способе управления – если в стандартном, если можно так сказать, устаревшем варианте исполнения этого электрического прибора выключать и включать свет приходится нажатием на клавишу, то в сенсорном выключателе достаточно только прикоснуться к панели в определенном месте. Зачастую сенсорные выключатели, как одинарные, так и двойные и тройные, оборудуются диммером, который позволяет регулировать яркость свечения ламп.
3. Тройной выключатель с розеткой. Своеобразный комбинированный вариант, который подойдет для установки не в любое место. Оптимальным вариантом для изделий такого типа является туалетный столик, на котором и розетка необходима для подключения того же фена или плойки, и освещение, без которого модницы жить не могут. В принципе, такой выключатель можно установить и стандартным способом, но…. во-первых, розеткой, установленной на высоте 800-900мм от пола, пользоваться неудобно (мы уже отвыкли от этого) и, во-вторых, установка тройного выключателя с розеткой невозможна без переделкиэлектропроводки. По сути, в одно и то же место понадобится подвести отдельно провода для розетки и отвести из него исходящие фазы для освещения.

В отдельный подвид дополнительно можно выделить и беспроводный тройной выключатель, но следует понимать, что это уже изделия совсем другого типа. В большей степени это даже не выключатель, а пульт дистанционного управления. С первого раза может даже показаться, что это вполне удобная вещь, но когда такие мысли приходят в голову, сразу вспоминается пульт от телевизора, который периодически куда-то пропадает и его приходится долго искать.

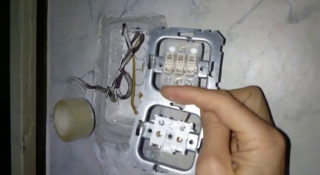

Подключение тройного выключателя с розеткой фото

Как подключить тройной выключатель: особенности

Если разобраться и понять принцип работы электрических приборов данного типа, то установить тройной выключатель самостоятельно не покажется сложной задачей ни для кого. Разница между ним и двойным выключателем, по большому счету, незначительная, и принцип его работы, в некотором роде можно сравнить с работой тройника. Если говорить простым языком, то тройной выключатель просто разделяет одну приходящую на него фазу на три, каждая из которых оборудована отдельной клавишей выключателя. Если принцип работы понятен, то несложно будет разобраться и с вопросом самостоятельного подключения такого выключателя. Схему этого процесса можно представить в виде следующей последовательности работ.

1. Для начала к месту установки тройного выключателя необходимо подвести фазу – стандартно она берется в распределительной или, как ее еще называют, коммутационной коробке.

   Как подключить тройной выключатель фото

2. Также к этому месту установки, а вернее от него, протягивается три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов – ноль для них можно делать общим и брать его нужно, опять-таки, из коммутационной коробки. А тянется он мимо выключателя, напрямую к светильникам.
3. Дальше стандартная установка и подсоединение выключателя. С одной стороны этого прибора имеется входная клемма (как правило, она отмечена стрелочкой, направленной к клемме) и три клеммы исходящих (стрелка от клеммы). Соответственно, приходящую фазу подсоединяем к входной клемме, а исходящие – к выходным (к каждой по одному проводу). Какой куда, особой роли не играет – если хотите, чтобы каждая клемма отвечала именно за нужные осветительные приборы, то перекоммутировать провода в необходимом порядке будет несложно.

   Схема подключения тройного выключателя

В принципе, это и весь процесс установки тройного выключателя. Если говорить о тройном выключателе с розеткой, то здесь схема несколько иная – для того чтобы правильно решить вопрос, как подключить тройной выключатель с розеткой, к месту его установки от распределительной коробки нужно тянуть не только фазу, но и ноль, который, так же как и фазы, отводится от места установки выключателя к осветительным приборам. То есть выход с выключателя имеет уже не три жилы провода, а четыре – используется не тройной провод, а два двойных. И это еще не все. Если в случае с выключателем без розетки можно использовать кабель сечением 1,5 квадрата, то здесь делать этого не стоит – к розетке с выключателем тянется провод сечением в 2,5 квадрата, а от нее непосредственно к осветительным приборам можно уже тянуть провода с сечением 1,5 квадрата.

В принципе, дополнительно можно рассказать еще и про тройной проходной выключатель, но это другая тема, о которой следует говорить отдельно. Этот выключатель работает только в паре со вторым аналогичным устройством – он позволяет управлять тремя группами осветительных приборов из двух мест. Это отличный вариант для проходных комнат и коридоров. О том, как работают проходные выключатели, какими они бывают и как производится их подключение, читайте в статье «Проходной выключатель и его особенности».

Источник: http://stroisovety.org/

Как выбрать и правильно подключить трехклавишный выключатель

В стремлении повысить удобство управления электроприборами производители создают новые виды функциональных устройств. Одним из таковых является тройной выключатель.

Какую конструкцию имеет трехклавишный выключатель и какие нюансы учитывать при подключении устройства, рассмотрим подробнее.

Содержание статьи:

Конструкция трехклавишного выключателя

Выключатели этого типа при стандартных габаритах устройств оснащены тремя расположенными впритык друг к другу клавишами. Основное их предназначение – обеспечивать возможность контроля одновременно трех групп подключаемых осветительных приборов из одной общей точки доступа.

Чаще всего устанавливают такие приборы в комнатах со сложной конфигурацией: совмещенных санузлах, длинных коридорах, объединенных с кухнями гостиных.

Трехклавишный выключатель удобно задействовать для управления как основным, так и вспомогательным освещением, к примеру, для реализации схемы диодной подсветки «потолок/стены/пол»

Трехклавишные устройства удобно использовать для управления многорожковыми люстрами. Для получения трех вариантов насыщенного света их можно включать в три этапа, при которых сначала загорается 1 одна лампа, затем последующие две.

К числу неоспоримых достоинств трехконтурных устройств стоит отнести:

1. Презентабельный внешний вид.
2. Экономия занимаемой площади.
3. Облегчение монтажа.

Упрощение процедуры монтажа трехклавишного выключателя достигается благодаря снижению трудозатрат при создании общей технологической ниши для размещения сердцевины устройства и прокладки к ней электрокабеля.

При грамотно подобранных электрических параметрах и правильном соблюдении режима эксплуатации трехклавишного устройства даже бюджетная модель выключателя способна безотказно проработать многие десятилетия

Конструкция трехклавишного выключателя довольно проста и включает две составляющие:

• Внутренняя часть, представляющая собой подвижный механизм, где осуществляется процесс замыкания/размыкания сети под действием сжатия/растяжения пружины.
• Внешняя часть, представляющая собой коробку с клавишей-переключателем, к которой стационарно прикреплены контакты.

Поскольку нагрузка на такие устройства в сравнении с простыми типами моделей несколько выше, внутренние элементы и внешний корпус выполняются только из качественных материалов.

Галерея изображений

Фото из

Установка трехклавишного выключателя позволит рационально организовать пространство, повысить удобство пользования и минимизировать число приборов, расположенных на стене

У тройных выключателей множество вариантов использования. Одним из них является управление трех- и более рожковыми люстрами

Чаще всего тройные выключатели применяются в управлении разными зонами освещения. В этом случае три устройства объединены в одной рамке, подключают их отдельно

На тыльной стороне суппорта тройного выключателя ответственные производители приводят схемы и варианты подключения

В конструкции тройного выключателя четыре контакта. Три из них идут на разные лампочки или линии освещения, четвертый — на вход. В зависимости от схемы разводки к устройству подводят или одну питающую линию, или три — для каждой ветки освещения

В случае подвода к прибору трех разных линий в одной рамке располагают по сути три одноклавишных выключателя. Вариаций по функционалу масса, к примеру, одно из устройств может быть с таймером

Если в устройстве кроме трех клавиш, с помощью которых активизируют и отключают свет, есть еще и диммер, то у владельца появляется возможность регулировать интенсивность светового потока

Немаловажным фактором выбора тройного выключателя является его дизайн. Кроме того, для установки в кухнях и ванных важна еще степень защиты от влаги

Выключатель для грамотной организации пространства

Устройство для управления лампочками люстры

Тройной выключатель с проходным радиоустройством

Схема подключения трехклавишника

Последовательное соединение контактов

Трехклавишный выключатель с таймером

Выключатель с тремя клавишами и диммером

Дизайн электроустановочного изделия

Основные виды замыкающих аппаратов

Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и . Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.

Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света

При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности. К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.

Подробнее о том, что такое диммер и как его выбрать читайте в

В зависимости от типа монтажа тройные выключатели бывают трех типов:

• для наружной прокладки;
• внутренние, предполагающие заглубление в полость стены;
• комбинированные модели, имеющие общий корпус с розеткой.

Комбинированные модели, оборудованные розеткой, имеют более узкую сферу  применения. Это связано с тем, что их установка невозможна без переделки электропроводки.

При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения

Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола.

По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.

Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.

Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.

Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления

Беспроводные устройства оснащены двумя модулями:

• Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
• Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.

Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.

Встречаются в продаже и выключатели, оснащенные . Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.

Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор

При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами.

Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.

Критерии грамотного выбора

Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения.

Основные моменты, на которые стоит обращать при выборе изделия:

1. Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
2. Срабатывание клавиш – должно происходить легко и без заеданий.
3. Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
4. Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.

Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.

Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой

Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.

В ходе монтажа тройных выключателей импортного производства, особенно корейских и китайских изделий, могут возникнуть трудности, о которых стоит заранее подумать:

Галерея изображений

Фото из

Китайский выключатель марки Livolo

Монтажная коробка того же производителя

Подрезка цилиндрических выступов для крепления

Подрозетник белорусского производства

Технология подключения устройства

Подключение трехклавишных выключателей практически ничем не отличается от технологии монтажа одно- и .

Смысл в том, что на вход выключателя подключается один из питающих кабелей, а к входным контактам коммутационных колодок – кабели осветительных приборов. Разница лишь в общем количестве контактов задействованных коммутационных групп, размещенных в корпусе прибора.

Проведение подготовительных работ

Первое, что необходимо сделать перед тем, как подключить или разобрать трехклавишный выключатель – отключить на время рубильник и убедиться, что сеть обесточена. Перед началом работ необходимо разобраться в проводке, к которой предполагается монтировать коробку устройства.

Согласно этой схеме подключения при монтаже блока под установку комбинированной модели из распределительной коробки следует отдельно проложить нулевую жилу, которая обеспечит функционирование розетки

Подключение выключателя невозможно будет выполнить без набора следующих инструментов:

• индикатор напряжения;
• инструмент для снятия изоляции;
• крестовая и плоская отвертка;
• перфоратор, оснащенный коронкой;
• строительный уровень;
• изолента.

При внутренней установке выключателя для размещения сердцевины устройства потребуется подрозетник и небольшая порция гипса или алебастра. Для сборки проводов и подключения контактов внутри распределительной коробки – самозажимные клеммники.

Сборка проводов в распределительной коробке

От щитка в распределительную коробку подводится два провода.

Определить их принадлежность проще всего по цвету оплетки и маркировке:

• «ноль» – окрашен в синий цвет;
• «фаза» – имеет коричневую оплетку.

Для достоверности выводов при определении принадлежности проводов лучше воспользоваться тестером.

От ламп в распределительную коробку поступают шесть проводов. Задача мастера – соединить между собой три из них, а затем подключить к рабочему нулю, идущему от щитка. Оставшиеся три провода останется только направить на выключатель и состыковать с его выходами.

Подведенные к распределительной коробке провода соединяют между собой, задействуя самозажимные клеммники либо же применяя метод обычной скрутки

Основные моменты, которые стоит учитывать при сборке проводов в полости распределительной коробки:

1. Ноль питающего провода присоединяют ко всем «нулям» запитываемых осветительных приборов.
2. Фазу питающего провода состыковывают с общим контактом выключателя.
3. Остальные три провода, идущие от выключателя, соединяют с соответствующим им трем фазным проводам, пришедшим от каждого осветительного прибора.

Подключив к расцепителю одну общую фазу для всех источников света, создается цепь, в которой в момент замыкания одного из контактов выключателя загорается та или иная лампочка.

Монтаж подрозетника в нишу

Подрозетник задействуют только при установке выключателей внутреннего монтажа, сердцевина которых наполовину уходит в стену. Главное требование при монтаже подрозетника – чтобы его края были вровень со стеной и не выступали за ее пределы. В противном случае после установки сердцевины корпус выключателя будет выпирать из стены.

Для заглубления сердцевины устройства в нишу в полости рабочей поверхности с помощью перфоратора, оборудованного коронкой, проделывают отверстие глубиной, достаточной для размещения «стакана»

Представленные в продаже подрозетники могут различаться по цвету, форме и наличию боковых выступов. Если же за основу брать способ монтажа, то «стаканы» делятся на два типа:

• Для бетона – цельные конструкции, которые фиксируют в стене посредством заделки гипсом или алебастром.
• Для гипсокартона – конструкции оснащены специальными лапками, с помощью которых распираются в стене.

Независимо от исполнения любой подрозетник оснащен впрессованными отверстиями, через которые в полость конструкции заводится электропровод.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о технологии монтажа подрозетников в бетон и гипсокартон. Подробнее – переходите по .

«Стакан» с заведенным в него проводом заглубляют в предварительно проделанную нишу, выравнивают с помощью уровня по горизонтальной и вертикальной плоскости и фиксируют в стене.

 Схема подключения 3-клавишного выключателя

Чтобы получить доступ к механизму тройного выключателя, у устройства извлекают клавиши и снимают декоративную рамку. Эту работу не составит труда выполнить с помощью плоской отвертки.

Чтобы извлечь клавишу, нужно лишь нажать на нее, приведя в положение «выключено», а выступающий с противоположной стороны край аккуратно, не прилагая чрезмерных усилий, поддеть наконечником отвертки.

Фактически с задней стороны тройного выключателя хорошо видно, куда подводится фаза, а куда подключаются отходящие от ламп провода – они разделены по отдельным колодкам

К месту установки выключателя будут подводиться четыре провода.

Они могут быть объединены в четырехжильный кабель либо представлять собой комбинацию при которой:

• фазный одножильный поступает от распределительной коробки;
• трехжильный, который через распредкоробку подает фазу на подключаемые осветительные приборы.

Нулевой провод будет проходить непосредственно от распределительной коробки к светильникам, минуя выключатель.

Приходящую фазу присоединяют к входной клемме, помеченной стрелочкой, а три исходящих клеммы – к выходным проводам светильников. Какой выход к какой клемме, особой роли не играет. Если вы хотите, чтобы конкретная клемма отвечала за именно этот светильник, перекоммутация проводов не вызовет особых сложностей.

Провода в механизме фиксируются посредством прижимных винтов. Прежде чем вставлять оголенные концы, важно убедиться, что стержни винтов не полностью закручены в пазы. Заведя зачищенные от оплетки концы проводов в механизм, крепко затягивают винты. При проверке проводов на извлечение не должно образовываться никакого люфта.

В механизме сначала отделяют общую клемму для фазного провода и лишь после этого – клеммы для подачи напряжения от отдельных осветительных секций

Основное правило подключения схемы трехклавишного выключателя – на вход устройства заводится не нулевой, а сетевой фазный провод. Нулевые сетевые провода подключаются исключительно к «нулям» осветительных приборов. Это правило строго регламентировано действующим нормативом – ПУЭ.

Некоторые умельцы пренебрегают этим правилом, направляя фазный провод на лампу, а “ноль” подавая через выключатель на разрыв. При таком варианте сборки сеть все равно будет работать. Но такое решение чревато опасностью при эксплуатации электросистемы, поскольку даже при отключенном положении выключателя проводка будет все равно оставаться под напряжением.

Это опасно тем, что даже при обычной замене лампочек человек будет каждый раз подвергаться риску поражения электротоком. А если и вовсе произойдет пробой изоляции, и при этом отсутствует заземление подключенного осветительного прибора, на корпусе устройства возникнет напряжение.

Как результат, при малейшем соприкосновении с поверхностью устройства произойдет удар электротоком.

Особенности монтажа комбинированных моделей

Схема подключения выключателя, объединенного в общем корпусе с розеткой, несколько отличается от описанной выше. И главное отличие – наличие дополнительного нулевого провода, проложенного из распределительной коробки непосредственно к розетке. В этом случае выход с выключателя будет иметь два двойных провода.

При подключении многожильных проводов, чтобы исключить их обламывание под давлением винтового зажима, оголенные участки жил оснащают НШВИ наконечниками

Чтобы выполнить безопасное подключение выключателя с розеткой, лучше задействовать провод сечением в 2,5 кв.мм. А уже непосредственно к осветительным приборам от выключателя проложить кабель в 1,5 квадрата.

На завершающем этапе монтажа остается только проверить правильность коммутации проводов и установить декоративную рамку. Чтобы проверить правильность подключения, нужно включить рубильник и подать напряжение.

При включении первой клавиши устройства должен зажечься один светильник, при включении второй – следующий рожок люстры или подключенный электроприбор.

Рамка фиксируется с помощью прижимной вставки. Нужно слегка надавить на нее и с небольшим усилием защелкнуть по бокам.

Более подробно об установке комбинированных розеток написано в

Выводы и полезное видео по теме

Последовательность подключения тройного выключателя:

Вариант сборки трехклавишного выключателя с розеткой:

Пример монтажа устройства:

Выполняя сборку устройства в соответствии со схемой подключения и придерживаясь техники безопасности при монтаже, вы можете быть уверены, что выключатель будет бесперебойно работать в течение многих лет.

Может быть, вам уже приходилось самостоятельно устанавливать трехклавишный выключатель и известны тонкости, которые мы не учли в этой статье? Или возникли вопросы по теме? Пишите, пожалуйста, комментарии, делитесь советами, задавайте вопросы в расположенном ниже блоке.

Схема подключения выключателя света с тремя клавишами

Схема, фото и видео примеры подключения трехклавишного выключателя света.

Для того, чтобы немного экономить электроэнергию, а также управлять разными уровнями освещения с одного места, были созданы выключатели света на три клавиши. Они часто используются в домах и квартирах, т.к. действительно удобны и простые в обращении. Подключить тройную модель сложнее одинарной, поэтому в данной статье для вас предоставлены видео и фото примеры, а также схема подключения трехклавишного выключателя света. Содержание:

Особенность применения

Человек, сам того не осознавая, использует намного больше источников света, чем ему необходимо на самом деле. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше. Если человек перестанет потреблять лишнее электричество и выключать ненужные лампочки, то это сэкономит до 30% используемой электроэнергии. Как раз для этих случаев и применяется тройной выключатель, изображенный на фото ниже. Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Чаще всего используется основное освещение, а остальные клавиши применяются по необходимости.

Также часто подключение трехклавишной модели используется для управления освещением разных комнат с одного места. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже (вместо установки трех отдельных изделий будет задействован всего один).

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

• Системы дистанционного управления освещением
• Что такое умные лампы
• Схема электропроводки без распределительных коробок

Нравится0)Не нравится0)

Тройной выключатель: виды и особенности подключения

Оглавление:
Тройной выключатель: какие бывают
Как подключить тройной выключатель: особенности

Что такое тройной выключатель? По аналогии с его ближайшим сородичем, двойным выключателем, можно предположить, что это электрический прибор, позволяющий управлять тремя группами осветительных приборов из одного места. Такой выключатель оборудован не одной и даже не двумя, а целыми тремя клавишами, в чем и заключается его основная особенность – при этом его размеры остаются стандартными для данной группы оборудования. О нем и пойдет разговор в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его разновидностями и изучим присущие им особенности. Также мы рассмотрим технологию его самостоятельной установки.

Тройной выключатель фото

Тройной выключатель: какие бывают

Как ни странно, но даже такая простая и привычная для всех вещь, как выключатель, может иметь массу разновидностей – мало того, даже каждая отдельно взятая разновидность, в свою очередь, может делиться на подвиды. Тройной выключатель в этом отношении не является исключением, и классифицировать эти изделия можно даже не по одному, а по нескольким признакам.

1. Тройной выключатель с подсветкой. Как вы понимаете, здесь может быть несколько вариантов – в одних выключателях делается подсветка, а в других она отсутствует. Все свои преимущества тройной выключатель с подсветкой проявляет ночью – маленький огонек служит прекрасным ориентиром в темноте и позволяет найти быстро не только сам выключатель, но и помещение, в котором он управляет светом. Также в большинстве случаев подсветка на выключателе является своего рода указателем, который сигнализирует о рабочем или не рабочем состоянии освещения в том или ином помещении – как правило, подсветка работает только тогда, когда напряжение не подается на осветительные приборы. Соответственно, если выключатель не подсвечен, значит в помещении горит свет.


   Тройной выключатель с подсветкой фото

2. Сенсорный тройной выключатель. Это уже далеко не новшество, и практически все люди знают, что выключатели, в том числе и тройные, могут быть клавишными или сенсорными. Разница между ними заключается только в способе управления – если в стандартном, если можно так сказать, устаревшем варианте исполнения этого электрического прибора выключать и включать свет приходится нажатием на клавишу, то в сенсорном выключателе достаточно только прикоснуться к панели в определенном месте. Зачастую сенсорные выключатели, как одинарные, так и двойные и тройные, оборудуются диммером, который позволяет регулировать яркость свечения ламп.
3. Тройной выключатель с розеткой. Своеобразный комбинированный вариант, который подойдет для установки не в любое место. Оптимальным вариантом для изделий такого типа является туалетный столик, на котором и розетка необходима для подключения того же фена или плойки, и освещение, без которого модницы жить не могут. В принципе, такой выключатель можно установить и стандартным способом, но…. во-первых, розеткой, установленной на высоте 800-900мм от пола, пользоваться неудобно (мы уже отвыкли от этого) и, во-вторых, установка тройного выключателя с розеткой невозможна без переделки электропроводки. По сути, в одно и то же место понадобится подвести отдельно провода для розетки и отвести из него исходящие фазы для освещения.

В отдельный подвид дополнительно можно выделить и беспроводный тройной выключатель, но следует понимать, что это уже изделия совсем другого типа. В большей степени это даже не выключатель, а пульт дистанционного управления. С первого раза может даже показаться, что это вполне удобная вещь, но когда такие мысли приходят в голову, сразу вспоминается пульт от телевизора, который периодически куда-то пропадает и его приходится долго искать.

Подключение тройного выключателя с розеткой фото

Как подключить тройной выключатель: особенности

Если разобраться и понять принцип работы электрических приборов данного типа, то установить тройной выключатель самостоятельно не покажется сложной задачей ни для кого. Разница между ним и двойным выключателем, по большому счету, незначительная, и принцип его работы, в некотором роде можно сравнить с работой тройника. Если говорить простым языком, то тройной выключатель просто разделяет одну приходящую на него фазу на три, каждая из которых оборудована отдельной клавишей выключателя. Если принцип работы понятен, то несложно будет разобраться и с вопросом самостоятельного подключения такого выключателя. Схему этого процесса можно представить в виде следующей последовательности работ.

1. Для начала к месту установки тройного выключателя необходимо подвести фазу – стандартно она берется в распределительной или, как ее еще называют, коммутационной коробке.


   Как подключить тройной выключатель фото

2. Также к этому месту установки, а вернее от него, протягивается три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов – ноль для них можно делать общим и брать его нужно, опять-таки, из коммутационной коробки. А тянется он мимо выключателя, напрямую к светильникам.
3. Дальше стандартная установка и подсоединение выключателя. С одной стороны этого прибора имеется входная клемма (как правило, она отмечена стрелочкой, направленной к клемме) и три клеммы исходящих (стрелка от клеммы). Соответственно, приходящую фазу подсоединяем к входной клемме, а исходящие – к выходным (к каждой по одному проводу). Какой куда, особой роли не играет – если хотите, чтобы каждая клемма отвечала именно за нужные осветительные приборы, то перекоммутировать провода в необходимом порядке будет несложно.


   Схема подключения тройного выключателя

В принципе, это и весь процесс установки тройного выключателя. Если говорить о тройном выключателе с розеткой, то здесь схема несколько иная – для того чтобы правильно решить вопрос, как подключить тройной выключатель с розеткой, к месту его установки от распределительной коробки нужно тянуть не только фазу, но и ноль, который, так же как и фазы, отводится от места установки выключателя к осветительным приборам. То есть выход с выключателя имеет уже не три жилы провода, а четыре – используется не тройной провод, а два двойных. И это еще не все. Если в случае с выключателем без розетки можно использовать кабель сечением 1,5 квадрата, то здесь делать этого не стоит – к розетке с выключателем тянется провод сечением в 2,5 квадрата, а от нее непосредственно к осветительным приборам можно уже тянуть провода с сечением 1,5 квадрата.

В принципе, дополнительно можно рассказать еще и про тройной проходной выключатель, но это другая тема, о которой следует говорить отдельно. Этот выключатель работает только в паре со вторым аналогичным устройством – он позволяет управлять тремя группами осветительных приборов из двух мест. Это отличный вариант для проходных комнат и коридоров. О том, как работают проходные выключатели, какими они бывают и как производится их подключение, читайте в статье «Проходной выключатель и его особенности».

Автор статьи Александр Куликов

Схема подключения тройного проходного выключателя

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

• одноклавишный выключатель имеет одну вводную клемму и две выходных;
• двухклавишный выключатель – две входных клеммы и четыре выходных;
• трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

• красный – фаза;
• синий – 0;
• желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

• Проходной переключатель
• Перекрестный переключатель
• Двухклавишный проходной переключатель
• Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмо

Трехклавишный выключатель с розеткой: схема подключения и назначение

Содержание статьи:

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Применение, преимущества и способы использования

Выключатель с розеткой

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

• компактность и функциональность – корпус содержит несколько устройств;
• управление освещением в соседних помещениях;
• экономия электроэнергии;
• возможность применять комбинированное освещение;
• простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Выбирая подходящую модель, нужно осмотреть ее на предмет наличия физических дефектов, царапин, потертостей. Во время переключения клавиши должны издавать щелкающие звуки. Если процесс происходит беззвучно, это говорит о выходе из строя самозажимных лемм, предназначенных для закрепления подсоединяемых кабелей.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание. С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков. Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Ошибки при монтаже

Подключение тройного выключателя с розеткой

При подключении трехклавишного выключателя с розеткой в одном корпусе возможны ошибочные действия, вследствие которых осветительные приборы могут не включаться. К распространенным случаям относятся:

• Неработающий выключатель при исправной розетке – указывает на то, что мастер перепутал фазовый и нулевой провода. Нужно проверить конструкцию индикатором и внести требуемые изменения.
• Две кнопки не функционируют до нажатия на третью – признак того, что фазу запустили к выходу третьей кнопки, а не к основному входу.

Не следует подсоединять в розетку тройник – ее контакты не рассчитаны на высокое напряжение, устройство может перестать функционировать.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Тройной выключатель света Dual S / P + 3-позиционный Legrand RCD113

Получите дополнительное управление освещением в ограниченных настенных коробках с тройным расположением клавиш кулисных переключателей с двумя однополюсными переключателями плюс дополнительный переключатель, который может быть подключен как однополюсный, так и 3-позиционный переключатель. Элегантный тройной кулисный переключатель Legrand имеет три кулисных переключателя, которые плавно изогнуты и сходятся посередине: выпуклые, когда оба включены, и вогнутые, когда оба выключены. Трехпозиционный переключатель позволяет управлять отдельным светом, вентилятором, обогревателем, вентиляционным отверстием, двигателем и т. Д., с двух сторон комнаты и обычно устанавливается парами. Каждое устройство устанавливается в одно отверстие настенной панели переключателя Decor, что позволяет использовать имеющиеся крышки панели переключателя. Отлично подходит для противоположных концов большой комнаты, коридоров или лестниц. Если вы приобретете световой модуль с защелкой, устройство может превратиться в локаторные фонари с крошечным светодиодным индикатором вверху.

Характеристики

• 15 А, 120 В каждый
• трехъярусный кулисный переключатель; нижний переключатель с тиснением «legrand»
• сдвоенные однополюсные (S / P) переключатели, расположенные над дополнительным переключателем (однополюсным или трехполюсным)
• Комбинированные переключатели Decorator качаются вверх и вниз
• управляет переключателями в одной или двух разных цепях (новая версия — ИМЕЕТ вкладку с разделенной цепью)
• два верхних переключателя должны быть в одной цепи; нижний переключатель может быть разным по схеме
• на задней панели переключателя имеется черный съемный язычок с пометкой «удалить язычок для разделения цепи»
• пластиковая поверхность с сатинированной отделкой; слегка изогнутый профиль
• крепежные винты прилагаются
• RDC113 Светло-миндальный, белый, коричневый или черный переключатель Radiant от Pass & Seymour Legrand, производство Китай
• Зарегистрирован в UL и CUL
• электрические схемы на английском, испанском, французском языках
• Гарантия производителя 5 лет
• устройств класса технических характеристик на годы надежной службы

Магазин кулисных электрических переключателей Decora во всех стилях.

.

Крышка тройного переключателя в стиле стимпанк с центральными вырезами и рычагами

Сделайте свой дом таким же уникальным, как и вы, с помощью этой трехгнездной панели выключателя света с рычагами и вырезами в центре. Просто поверните металлические рычаги, чтобы включить и выключить свет! Он сделан из необработанной стали толщиной 1/4 дюйма, поэтому имеет аутентичный индустриальный вид. Моя конструкция подходит для большинства тумблеров в США. Просто отвинтите и снимите имеющуюся пластину переключателя и прикрутите ее на место.Это очень просто, в комплект входят винты.

Моя система рычагов имеет конструкцию с болтом и гайкой, которая позволяет регулировать крутящий момент, необходимый для включения и выключения света. К вашей покупке прилагается небольшой соответствующий гаечный ключ, который поможет вам отрегулировать болты. Он также поставляется со стальной разделительной пластиной, которая обеспечивает герметичное уплотнение по отношению к стене, а также предотвращает биение и неприглядные промежутки.

Опорная плита имеет высоту 4 ¾ дюйма и длину 6 дюйма. Рычаги выступают на 4 дюйма от стены.

При установке хорошим вариантом будет перевернуть имеющийся тумблер вверх дном, чтобы не было обратного действия рычагов вверх / вниз, включения / выключения.

Эта конструкция совместима только с тумблерами (такими, которые вы щелкаете пальцем вверх и вниз). Если у вас другой стиль переключателя света и вы хотите преобразовать его в совместимый стиль переключения, сообщите мне, и я включу переключатель 15A-120V в ваш заказ без дополнительной оплаты.

Я больше не предлагаю ржавую версию крышки выключателя.Тем не менее, я все еще предлагаю ржавую версию для дуплексных крышек розеток, крышек клапанов и бланков. Если вы предпочитаете ржавый вид, я предлагаю «не промасленную» версию моей крышки выключателя. Вместо того, чтобы смазывать их маслом WD40 для предотвращения ржавчины, я чищу их, а затем оставляю без смазки. Затем вы можете создать свой собственный раствор для защиты от ржавчины. Я рекомендую 16 унций перекиси водорода, 2 унции белого уксуса и ½ столовой ложки соли. Смешайте этот раствор в пульверизаторе, встряхните его, чтобы все хорошо перемешалось, а затем опрыскайте крышку переключателя света.Вероятно, вам нужно будет нанести на него два слоя, а затем оставить на пару дней, чтобы ржавчина действительно началась. Затем используйте прозрачную матовую аэрозольную краску, чтобы закрепить ржавчину и не дать ей попасть в руки. Кроме того, вы можете приобрести распыляемую патину ржавчины на сайте www.steelfxpatinas.com. Просто опрыскайте крышку выключателя света и подождите несколько дней. *** ПОЖАЛУЙСТА, ВКЛЮЧИТЕ ЗАПИСКУ К ВАШЕМУ ЗАКАЗУ, ЕСЛИ ВЫ ПРЕДПОЧИТАЕТЕ НЕМАСЛЯНУЮ ВЕРСИЮ! ***

Если вы ищете крышки переключателей, совместимые с регуляторами диммера, эти ссылки приведут вас к моим переключателям диммера:

Одинарный диммер — https: // www.etsy.com/listing/255435232/urban-industrial-lighting-dimmer-light?ref=shop_home_active_11

Двойной диммер

— https://www.etsy.com/listing/384588146/dimmer-light-switch-cover-gear- рычаг? ga_order = most_relevant & ga_search_type = all & ga_view_type = gallery & ga_search_query = steampunk% 20dimmer% 20sillcock & ref = sr_gallery_2

Тройной диммер

— https://www.etsy.com/listing/ustic_ga_game_group_group_ru_group_ru_group_ru_game_game_group_ru_game_ru_game_ru all & ga_view_type = gallery & ga_search_query = steampunk% 20dimmer% 20sillcock & ref = sr_gallery_1

Надежный и изготовленный в США из стальных пластин 1/4 дюйма, подвергнутых плазменной резке с ЧПУ.Пожалуйста, подождите 3-5 рабочих дней до отправки товара. Индивидуальные заказы или очень большие заказы могут занять больше времени.

.

Электрические розетки и выключатели для настенных выключателей

• Главная
• Электрические розетки и выключатели света

Найдите полный интернет-магазин электрических розеток, выключателей света, розеток GCI, клавишных переключателей и диммеров для панелей настенных переключателей, чтобы легко делать покупки по цвету, типу или бренду.Цвета декоратора: черный, серый, белый, светло-миндальный, слоновая кость, никель, бронза, латунь, красный и прозрачный.

Электрические устройства в стиле Decora

Какой тип устройства вы ищете? Многие переключатели, диммеры и розетки подходят к пластинам кулисных переключателей Decora, которые бывают самых разных отделок.

1. Стандартный кулисный переключатель света decora.
2. Один из примеров составного переключателя света. Также доступны версии с 3 и 4 переключателями.
3. Кулисный переключатель и вилка — комбинированные устройства 2-в-1 — это простой способ добавить дополнительные устройства на панель переключателей, не устанавливая коробку большего размера.
4. Диммерный переключатель
5. Выход GFCI
6. Гнезда для телефона и кабеля
7. Используйте вставки-тумблеры, чтобы преобразовать проем для декорации в тумблер.
8. Кабельные адаптеры позволяют использовать кабельные гнезда.
9. Модульные гнезда могут быть заполнены гнездами для телефона, Ethernet и кабеля.
10. Заглушки-заглушки заполняют неиспользуемые отверстия в пластинах.

Электрическая розетка и выключатель света: часто задаваемые вопросы

Вы продаете двухпозиционный переключатель?
Да, если вам нужен выключатель, который может включать один свет из 2 мест (верх и низ лестницы, противоположные концы коридоров, через большие комнаты), тогда вам нужно купить 3-позиционный выключатель , который мы продаем как тумблер, так и Decora rocker и Despard.То, что неспециалисты называют двухпозиционным переключателем, на самом деле известно как трехпозиционный переключатель. (Настоящий двухпозиционный переключатель очень специализирован

Нужно ли мне покупать узкие переключатели, если мне нужно использовать узкую панель переключателей?
Нет, размер переключателя не меняется. По этой же причине не нужно покупать узкие электрические коробки. Выключатели всегда стандартного размера, и им все равно нужно столько же места в настенной коробке, поэтому единственное различие — это размер панели выключателя, закрывающей их на поверхности стены.

Потребуется ли мне покупать выключатели и розетки увеличенного размера, если я устанавливаю слишком большие крышки выключателей?
Нет, вам не нужны специальные переключатели для увеличения размеров настенных панелей. Электрические розетки и выключатели освещения всегда будут одного размера — изменятся только габаритные размеры ваших распределительных щитов. Таким образом, независимо от того, какой размер крышки вам нужен — высокий, глубокий, большой, узкий, короткий — ваши переключатели всегда подходят к отверстиям и отверстиям для винтов на ваших настенных панелях.

Я хочу разместить свои переключатели в темноте. Я куплю выключатель с пилотной подсветкой или просто выключатель с подсветкой?
Разница между выключателем с пилотным освещением и выключателем с обычным освещением заключается в том, когда горит свет. Пилотные переключатели подсвечиваются, когда они включены, чтобы напомнить вам, когда работает незаметное для вас оборудование, например, уличный фонтан или водоотливной насос в подвале. Обычные переключатели с подсветкой, иногда называемые переключателями локатора, подсвечиваются в выключенном состоянии, поэтому они мягко светятся в темноте, что облегчает их поиск.Иногда они имеют световую полосу, крошечное световое отверстие, светящийся центр или полностью освещенную лопасть в зависимости от марки и стиля коммутационного устройства.

Переключатели какого цвета следует использовать с пластинами переключателей?
Существуют разные подходы к выбору цвета переключателя, причем часть решения зависит от разнообразия устройств, необходимых для удовлетворения ваших потребностей в освещении. Вам понадобятся четырехпозиционные переключатели? Розетки 20А для работы сверхмощной техники? Комбинированные выключатели / розетки для узких мест? Специальные диммеры для управления слишком ярким светом?

Вообще говоря, вам нужен постоянный цвет электрического устройства в пределах одной комнаты или области.Совершенно приемлемо изменение цвета по всему дому, например, сатинированные никелевые переключатели с пластинами из нержавеющей стали на кухне, ярко-красные переключатели на драматической акцентной стене, черные розетки в ванной комнате с черными мраморными столешницами или плиткой или приятная миндальная электропроводка приборы в спальне.

Посмотреть все варианты отделки переключателей и крышки.

Подходящие переключатели и крышки Наиболее распространенный подход заключается в выборе розеток и переключателей, подходящих к вашим коммутационным щитам — белый с белым, коричневый с коричневым и т. Д.Kyle Switch Plates имеет десять отделок для электрических устройств — белый, черный, коричневый, светло-миндальный, слоновой кости, серый, прозрачный, никелевый, бронзовый и красный, чтобы упростить задачу.

Устройства с дополнительными пластинами Для пластин без прямого совпадения цветов, таких как металлы (латунь, бронза, алюминий и т. Д.), Отделка под старину или разноцветные поверхности, выбор наилучшей отделки переключателя больше зависит от разнообразия устройств, необходимых удовлетворить ваши потребности в освещении. Вы найдете больше всего вариантов белого, цвета слоновой кости и коричневого; несколько меньше вариантов черного, серого и светлого миндаля; и более ограниченный выбор прозрачных, красных, никелевых и бронзовых.Вообще говоря, настенные тарелки более светлого цвета лучше всего смотрятся с белым, миндальным или слоновой костью; темные пластины лучше всего смотрятся с черным или коричневым; а серебристая металлическая отделка лучше всего смотрится с никелем, серым или прозрачным.

Подходящие цвета отделки Можно использовать контрастные электрические переключатели и розетки для создания драматического эффекта, если они сочетаются с оконными коробками, дверями, молдингами, перилами и другой отделкой. Слишком много одного цвета становится визуально подавляющим и утомительным, поэтому электрические переключатели могут обеспечить необходимый контраст, который переносит взгляд по комнате с единой дизайнерской чертой.

Окрашенные переключатели Хотя некоторые предпочитают красить свои электрические переключатели, в целом мы не рекомендуем этот подход. Электрические устройства используются чаще, а окрашенные поверхности изнашиваются намного быстрее. (Просто посмотрите на краску вокруг ваших текущих электрических устройств в местах с интенсивным движением — вы, вероятно, заметите следы износа.) Кроме того, розетки легко поцарапаются, потому что краска не сцепляется с пластиком. Так что неровности и царапины от колец, ногтей, электрических вилок и т. Д., начнут брать свое. Хотя покраску переключателей можно выполнить, электрические устройства с их множеством углов, щелей и отверстий намного сложнее покрасить с профессиональным результатом. Окрашенные поверхности намного сложнее чистить, поэтому, если вам не нужен дополнительный проект в вашей жизни, не красите электрические переключатели и выберите из огромного разнообразия, доступного в настоящее время.

Специальные цвета Хотя некоторые производители производят электрические устройства необычных цветов — розовый лимонад, поджаренный кокос, яблоко «бабушка Смит» — вы можете не использовать их.Помимо того, что очень трудно подобрать соответствие, изменение вкусов и времен может оставить вас с цветами, которые больше не выпускаются, поэтому, если вы когда-нибудь обновите освещение или захотите добавить дополнительную розетку для зарядных станций или компьютеров, вы больше не сможете найти «свой» цвет доступный. И мы не можем сказать вам, как часто мы слышим, что настенные плиты были сломаны или случайно выброшены во время ремонта. Подумайте о долгосрочной перспективе — покупайте электрические выключатели всегда актуального цвета.

Могу ли я установить выключатели / розетки на 20 А, если в моем доме проводка подключена только к выключателям / розеткам на 15 А?

№Если вам нужно использовать переключатель или розетку на 20 А с определенным приспособлением — мусоропроводом, подвижными жалюзи, тяжелым оборудованием и т. Д. — вам нужно будет попросить электрика модернизировать проводку в стенах. (Обратите внимание, что если в вашем доме уже проведена проводка на 20 А, можно установить устройства на 15 А.)

.

Крышка тройного переключателя света с рычагами / Сталь / Стимпанк

Сделайте свой дом таким же уникальным, как и вы, с этой стальной трехгнездной крышкой для выключателя с рычагами 1/4 дюйма. Просто поверните металлические рычаги, чтобы включить и выключить свет! Мой дизайн очень хорошо сочетается как с дизайном дома в стиле стимпанк, так и с индустриальным дизайном. Он подходит для большинства настенных тумблеров в США, устанавливая их поверх существующего выключателя света. Просто открутите текущую крышку переключателя света и прикрутите ее на место.Установить очень просто!

Моя система рычагов имеет конструкцию с болтом и гайкой, которая позволяет регулировать крутящий момент, необходимый для включения и выключения света. К вашей покупке прилагается небольшой соответствующий гаечный ключ, который поможет вам отрегулировать болты. Он также поставляется со стальной разделительной пластиной, которая обеспечивает герметичное уплотнение по отношению к стене, а также предотвращает биение и неприглядные промежутки.

Опорная плита имеет высоту 4 ¾ дюйма и длину 6 дюйма. Рычаги выступают на 4 дюйма от стены.

При установке хорошим вариантом будет перевернуть имеющийся тумблер вверх дном, чтобы не было обратного действия рычагов вверх / вниз, включения / выключения.

Эта конструкция совместима только с тумблерами (такими, которые вы щелкаете пальцем вверх и вниз). Если у вас другой стиль переключателя света и вы хотите преобразовать его в совместимый стиль переключения, сообщите мне, и я включу переключатель 15A-120V в ваш заказ без дополнительной оплаты.

Я больше не предлагаю ржавую версию крышки выключателя. Тем не менее, я все еще предлагаю ржавую версию для дуплексных крышек розеток, крышек клапанов и бланков.Если вы предпочитаете ржавый вид, я предлагаю «не промасленную» версию моей крышки выключателя. Вместо того, чтобы смазывать их маслом WD40 для предотвращения ржавчины, я чищу их, а затем оставляю без смазки. Затем вы можете создать свой собственный раствор для защиты от ржавчины. Я рекомендую 16 унций перекиси водорода, 2 унции белого уксуса и ½ столовой ложки соли. Смешайте этот раствор в пульверизаторе, встряхните его, чтобы все хорошо перемешалось, а затем опрыскайте крышку переключателя света. Вероятно, вам нужно будет нанести два слоя, а затем оставить на пару дней, чтобы действительно заржавела.Затем используйте прозрачную матовую аэрозольную краску, чтобы закрепить ржавчину и не дать ей попасть в руки. Кроме того, вы можете приобрести распыляемую патину ржавчины на сайте www.steelfxpatinas.com. Просто опрыскайте крышку выключателя света и подождите несколько дней. *** ПОЖАЛУЙСТА, ВКЛЮЧИТЕ ЗАПИСКУ К ВАШЕМУ ЗАКАЗУ, ЕСЛИ ВЫ ПРЕДПОЧИТАЕТЕ НЕМАСЛЯНУЮ ВЕРСИЮ! ***

Если вы ищете крышки переключателей, совместимые с регуляторами диммера, эти ссылки приведут вас к моим переключателям диммера:

Одинарный диммер — https: // www.etsy.com/listing/255435232/urban-industrial-lighting-dimmer-light?ref=shop_home_active_11

Двойной диммер

— https://www.etsy.com/listing/384588146/dimmer-light-switch-cover-gear- рычаг? ga_order = most_relevant & ga_search_type = all & ga_view_type = gallery & ga_search_query = steampunk% 20dimmer% 20sillcock & ref = sr_gallery_2

Тройной диммер

— https://www.etsy.com/listing/ustic_ga_game_group_group_ru_group_ru_group_ru_game_game_group_ru_game_ru_game_ru all & ga_view_type = gallery & ga_search_query = steampunk% 20dimmer% 20sillcock & ref = sr_gallery_1

Надежный и изготовленный в США из стальных пластин 1/4 дюйма, подвергнутых плазменной резке с ЧПУ.Пожалуйста, подождите 3-5 рабочих дней до отправки товара. Индивидуальные заказы или очень большие заказы могут занять больше времени.

.
