Защита от косвенного прикосновения: Защита от косвенного прикосновения: основные меры защиты

Содержание

Защита от косвенного прикосновения: основные меры защиты

Вступление

В прошлой статье мы говорили о понятии косвенное прикосновение. Напомню, косвенным называют прикосновение к частям электроустановки, которые не должны быть под напряжением в рабочем режиме, но оказались под напряжением в результате аварийной ситуации.

Примером из быта, может послужить, так называемый, пробой изоляции проводки холодильника на корпус. Касаясь такого корпуса, человек попадает под напряжение с протеканием тока через руку-ногу в пол. При малых токах, результатом такой аварийной ситуации может стать проблема «холодильник бьет током», а при больших токах, если не выполнена защита от косвенного прикосновения, может быть серьезное поражение электрическим током.

Защита от косвенного прикосновения

Защита от косвенного прикосновения должна применяться во всех электроустановках напряжением 50В (переменное напряжение) и 120В (постоянное напряжение).

Основная задача защиты от косвенного прикосновения это выполнения основного правила зашиты от поражений элеткротоком, вовремя отключить питание опасной цепи, чтобы избежать поражения.

По нормативам ПУЭ изд.7 (раздел1 ,глава 1.7.) и МЭК 60 364_4_41(раздел 413), защитой от косвенного прикосновения являются следующие меры:

2. Создание систем уравнивания и выравнивания электрических потенциалов токопроводящих приборов и устройств. Иначе, физическое соединение всех частей, которые могут проводить ток, с заземляющей шиной.
3. Использование кабелей и шнуров с двойной или усиленной изоляцией;
4. Применение малых (сверх низких) напряжений. Данная мера направлена на намеренное снижение напряжения цепи в целях безопасности. Например, использование понижающих трансформаторов 220/40В на стройплощадках.

Следующие меры

5. Защитное разделение электроцепей. Эта мера предполагает, установку разделяющих трансформаторов для цепей в опасных зонах. Например, установка разделяющего трансформатора на электрическую цепь в ванной (мокрой) комнате.

Важная мера защиты

6. Электроустановка и её части должны быть заземлены. Иначе, соединение частей установки, проводящих ток, с потенциалом земли. В качестве заземлителей могут использоваться и применяться искусственные и естественные заземлители. Схемы заземления выбираются по типу электропитания и обозначаются, как системы заземления:

TN (TN-C, TN-S, TN-C-S) – питание от источника с глухозаземленной нейтралью и с заземлителями присоединенными к нейтрали.

Данные системы заземления исторически наиболее применяемые в России и СНГ. Более подробно обсудим их в следующих статьях. Здесь кратко, система TN предполагает, что электропитание осуществляется от трансформатора, общая точка обмоток которого заземлена. Заземление частей самой электроустановки (дома, подъезда, квартиры, производства) осуществляется подсоединением провода заземления к нейтрали трансформатора. В зависимости от фактической точки подсоединения к нейтрали разделяют схемы TN-C, TN-S, TN-C-S.

TT – питание от источника с глухозаземленной нейтралью и с заземлителями не присоединенными к нейтрали;

Данная система не характерна для нашей страны. Однако, находит применение в загородном строительстве индивидуального домостроения.

IT – система заземления питание от источника с изолированной нейтралью.

Данная система заземления, по своей автономности, стоит рядом с системой TT. Во всех документах они так и описываются в паре, отдельно от системы TN.

Стоит отметить, что системы TT и IT более широко распространены на западе, именно по этому, им больше внимание уделяется в МЭК, чем в ПУЭ.

Скачать ПУЭ

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Меры защиты от прямого прикосновения

Данный документ находится в библиотеке сайта ElectroShock

Перейдите по ссылке, чтобы посмотреть список доступных документов

Там же находится ПУЭ в формате справки windows

1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл. 1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ должны иметь степень защиты не менее IP 2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2Х, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

1.7.69. Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ, но не исключают преднамеренного прикосновения и приближения к токоведущим частям при обходе барьера. Для удаления барьеров не требуется применения ключа или инструмента, однако они должны быть закреплены так, чтобы их нельзя было снять непреднамеренно. Барьеры должны быть из изолирующего материала.

1.7.70. Размещение вне зоны досягаемости для защиты от прямого прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ может быть применено при невозможности выполнения мер, указанных в 1.7.68 — 1.7.69, или их недостаточности. При этом расстояние между доступными одновременному прикосновению проводящими частями в электроустановках напряжением до 1 кВ должно быть не менее 2,5 м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.
В вертикальном направлении зона досягаемости в электроустановках напряжением до 1 кВ должна составлять 2,5 м от поверхности, на которой находятся люди (рис. 1.7.6).

Указанные размеры даны без учета применения вспомогательных средств (например, инструмента, лестниц, длинных предметов).

S — поверхность, на которой может находиться человек;

В — основание поверхности S;

— граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности S;

0,75; 1,25; 2,50 м — расстояния от края поверхности S до границы зоны досягаемости

Рис. 1.7.6. Зона досягаемости в электроустановках до 1 кВ:

1.7.71. Установка барьеров и размещение вне зоны досягаемости допускается только в помещениях, доступных квалифицированному персоналу.

1.7.72. В электропомещениях электроустановок напряжением до 1 кВ не требуется защита от прямого прикосновения при одновременном выполнении следующих условий:

эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа;

обеспечена возможность свободного выхода из помещения без ключа, даже если оно заперто на ключ снаружи;

минимальные размеры проходов обслуживания соответствуют гл. 4.1.

Электрическая безопасность — УЗО

О ПРИМЕНЕНИИ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ В ЭЛЕКТРОУСТАНОВКАХ ЗДАНИЙ.

В последние годы резко возрос интерес к вопросам применения устройств защитного отключения (УЗО), управляемых дифференциальным током, вызванным вводом в действие ряда государственных стандартов [ 1, 2, 3] и нормативных документов Главгосэнергонадзора России, в том числе Указаний [4], посвященных безопасности электроустановок зданий. В связи с этим расширился поток публикаций по вопросам применения УЗО, который, в целом, служит популяризации этих изделий и способствует доведению информации об УЗО до широкого круга читателей и, тем самым, способствует расширению применения УЗО. Однако в некоторых публикациях содержится информация и утверждения, которые могут ввести в заблуждение читателей, неискушенных в вопросах применения УЗО. Так в разделе «Применение устройств защитного отключения» статьи [5], в которой сделана попытка рассмотреть вопросы обеспечения электробезопасности электроустановок зданий из металла, содержится целый ряд положений, которые противоречат нормативным документам Госстандарта и Главгосэнергонадзора России, другим материалам.

Как известно, в Российской Федерации УЗО в основном используют как дополнительную меру для защиты от прямого прикосновения, при этом номинальный отключающий дифференциальный ток УЗО (иногда называемый как номинальный ток срабатывания) не должен превышать 30 мА [1-4]. При рассмотрении характеристик УЗО нужно учитывать, что наименьший синусоидальный ток срабатывания УЗО находится в пределах от номинального отключающего дифференциального тока IΔn до номинального не отключающего дифференциального тока IΔno, который обычно равен 0,5 I Δn [3], при этом срабатывание УЗО гарантируется только при токе IΔn , а в некоторых случаях — при токе 1,25 IΔn и даже при еще большем токе. В связи с этим неправильно использование в качестве основного параметра УЗО половины номинального отключающего дифференциального тока, как это сделано в статье [5], и названного почему-то «порогом срабатывания».

В статье [5] утверждается, что «при косвенном прикосновении УЗО используется как одна из основных мер защиты», а также выдвигается требование, что «УЗО должно отключить электроустановку и при непреднамеренном прикосновении человека к токопроводящим частям». Однако внимательное рассмотрение стандартов [1-3] не подтверждает этих положений, которые кажутся бессмысленными. В соответствии с [1] одной из мер защиты от косвенного прикосновения является автоматическое отключение питания. Эта мера защиты предполагает, что доступные прикосновению открытые проводящие части должны быть присоединены к защитному проводнику, а защитное устройство (УЗО или иное устройство защиты) отключает питание при замыкании токоведущей части на открытую проводящую часть или защитный проводник. Естественно, что при отсутствии тока повреждения УЗО не может сработать, а любое прикосновение к заземленным токопроводящим частям является безопасным для человека Если авторы имели в виду отказы некоторых мер защиты от косвенного прикосновения (например, обрыв в цепи защитного проводника при защите автоматическим отключением питания или пробой изоляции при защите применением оборудования класса II), то УЗО является не одной из основных мер защиты, а в случае «прикосновения к токоведущим частям применение УЗО является единственно возможным способом обеспечения защиты, как и в случае отказа основных видов защиты» [4].

В статье [5] сделана попытка обосновать ограничение применения УЗО с номинальным током срабатывания 10 мА. Для этого утверждается, что «УЗО с номинальным отключающим дифференциальным током 0,01 А предназначено, прежде всего, для защиты отдельного электроприемника, а не группы электроприемников и, тем более, электроустановки здания», что «величина тока утечки примерно равна 0,0003 А на 1 А тока нагрузки», в связи с чем УЗО «с током 0,01 А может отключать электроустановку уже при токе нагрузки более 16 А», что «ведущие мировые фирмы практически не выпускают УЗО с номинальным отключающим дифференциальным током 0,01 А на номинальный ток более 16 А». Однако в российских стандартах, как и в стандартах МЭК, отсутствуют какие-либо ограничения применения УЗО с номинальным отключающим дифференциальным током 0,01 А для защиты группы электроприемников или указания о применении этих изделий только для защиты отдельного электроприемника, а в [4] прямо предлагается в соответствии с [1] устанавливать УЗО с током срабатывания до 10мА в групповых линиях, питающих ванные комнаты, сантехкабины.

При проектировании электроустановки здания и при выборе типа и исполнения УЗО для защиты от прямого прикосновения необходимо помнить, что отпускающий ток при продолжительности воздействия свыше 1 с составляет 6 мА для взрослого человека и 2 мА для ребенка [6]. Известно также, что без опасного физиопатологического эффекта допустимо длительное воздействие на взрослого человека переменного тока величиной не более (6-10) мА [3]. Поэтому, для защиты от прямого прикосновения в особо опасных помещениях, к которым в большинстве можно отнести и здания из металла, желательно использовать УЗО с номинальным отключающим дифференциальным током не выше 10 мА, что и рекомендуют [4] для некоторых групповых линий. Если же электроустановка характеризуется достаточно большим током утечки, то УЗО для защиты от прямого прикосновения нужно ставить только в цепи розеток [4], к которым присоединяются переносные электробытовые приборы, в том числе приборы класса 0 без заземления открытых проводящих частей, представляющие наибольшую электрическую опасность при эксплуатации.

При выборе типа и исполнения УЗО и построения электрической сети электроустановки необходимо также выполнять требования о том, чтобы любой ток утечки на землю, который может возникнуть при нормальной работе подсоединенной нагрузки, не мог привести к нежелательному отключению УЗО, в связи с чем Указания [4] предписывают, чтобы номинальный отключающий дифференциальный ток УЗО превышал ток утечки в защищаемой сети по крайней мере в 3 раза. Ток утечки электрооборудования с неповрежденной изоляцией не зависит от тока нагрузки, а определяется качеством изоляции, условиями работы электроустановки (влажность, темпе-ратура, наличие пыли, величина питающего напряжения и т.п.). Предельно допустимая величина тока утечки бытовых электроприборов зависит от класса защиты (для приборов классов 0,01, II и переносных приборов класса 1 ток утечки не должен превышать 0,25-0,75 мА для каждого прибора в зависимости от класса) и только для стационарных нагревательных приборов класса 1 может достигать 0,75 мА на 1 кВт номинальной потребляемой мощности [7]. В связи с этим и даже при условии, что ток утечки каждого из приборов будет иметь предельно допустимую величину, то все равно к одному УЗО с номинальным отключающим дифференциальным током 10 мА может быть подключено достаточно большое количество электробытовых приборов с суммарным током утечки до 3,5 мА. В связи с этим ведущие фирмы Западной Европы предлагают УЗО с номинальным током срабатывания 10 мА на ток нагрузки до 16-20 А (фирма «АВВ»), до 40 А (фирма «Legrand») и даже до 63 А (фирма «Merlin Gerin»). Для защиты электроустановок со стационарными электробытовыми приборами класса 1, имеющими большие токи утечки (до 3,5-5,0 мА [7]), или здания в целом могут быть использованы УЗО с номинальным током срабатывания 30, 100мА или еще выше.
Не бесспорны и предложения [5] о применении двухступенчатой защиты на основе УЗО с номинальным отключающим дифференциальным током 0,1 или 0,3 А на вводе и УЗО с током 0,03 и 0,01 А в отходящих от ВРУ электрических цепях. Если в каждой отходящей от ВРУ электрической цепи установлены УЗО с номинальным отключающим дифференциальным током 0,03 и 0,01 А, то зачем на вводе устанавливать УЗО с током 0,1 А или, даже, 0,3 А? Из Указаний [4] вытекает, что двухступенчатую защиту с помощью УЗО целесообразно применять только в том случае, когда имеются групповые линии, в цепи питания которых УЗО не установлены.

   Построение электрической сети электроустановки зависит и от системы заземления. Так, при применении системы TN защита от косвенного прикосновения должна обеспечиваться устройствами защиты от сверхтоков [4], а УЗО используют для защиты от токов утечки и токов повреждения всей электроустановки или ее части, например, цепи розеток. При применении системы ТТ УЗО обязательно должно устанавливаться на вводе в мобильное здание, а еще лучше — в месте присоединения наружной электропроводки к питающей сети, как это было ранее предусмотрено в [2], т.к. обеспечить требования о малом сопротивлении заземления и эффективности работы устройства защиты от сверхтока для мобильного здания практически невозможно, что будет показано ниже.
   Очень сомнительна практическая осуществимость рекомендаций авторов о применении системы заземления IТ для питания зданий из металла и об использовании УЗО в этом случае. Во-первых, в [2] отсутствует указание о допустимости системы заземления IТ для мобильных зданий, во-вторых, источники питания с токоведущими частями, не связанными непосредственно с землей, имеют очень ограниченное применение и для питания жилых и общественных зданий в России не применяются, в-третьих, для системы IТ в случае первого короткого замыкания автоматическое отключение питания обычно не требуется, а ток короткого замыкания недостаточен для срабатывания защитного устройства [1].
   В разделе «Вводно-распределительное устройство» статьи [5] предлагается устанавливать последовательно два защитных устройства — автоматический выключатель и УЗО. Это не соответствует Указаниям [4], в которых установлено, что «преимущественно должны использоваться УЗО, представляющие единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока». Это требование Главгосэнергонадзора России основано на том, что УЗО со встроенной защитой от сверхтоков обеспечивает весь комплекс защит — от тока утечки, от тока повреждения на землю, от тока перегрузки и от тока короткого замыкания, не допускает несанкционированного исключения УЗО или устройства защиты от сверхтоков из защищаемой сети электроустановки, не требует увеличения количества устройств защиты и соединений между ними. Нет проблем и с вопросами поставки этих изделий — широкую номенклатуру УЗО со встроенной защитой от сверхтоков предлагают отечественные производители УЗО и многие зарубежные фирмы.
   Невозможно согласиться и с утверждением в разделе «Заземление открытых проводящих частей электроустановки и корпуса зданий» статьи [5] о том, что, при выполнении в сетях системы заземления ТТ условия: «заземляющее устройство защитного заземления должно иметь сопротивление не более 10 Ом», защита от косвенного прикосновения может базироваться только на использовании заземляющего устройства, т. е. без применения УЗО. Это противоречит требованиям [1] к защите от косвенного прикосновения в сетях системы ТТ, так как ток повреждения на землю 22А (220 В : 10 Ом) явно недостаточен для защиты от косвенного прикосновения при использовании устройства защиты от сверхтока с номинальным током 16, 25 или, тем более, 50 А. К тому же, при токе повреждения на землю выше 5 А и при сопротивлении заземлителя 10 Ом напряжение прикосновения превышает 50 В — допускаемое напряжение прикосновения переменного тока [1]. Если же допускается напряжение прикосновения только 12В [2], то ток повреждения на землю не должен превышать 1,2 А, что не-выполнимо, т.к. ток повреждения может достигать 15 А (220 В : 14 Ом) и даже еще большей величины с учетом того, что сопротивление заземляющего устройства, к которому присоединена нейтраль источника питания, может быть меньше 4 Ом. Поэтому для повышения электробезопасности зданий из металла при системе заземления ТТ необходимо обязательно применять УЗО, причем целесообразно устанавливать два УЗО последовательно, как это и предусматривалось в [2], так как в этом случае при выходе из строя одного из УЗО защита от поражения электрическим током будет обеспечена с помощью второго УЗО.

Литература:

1. Компекс стандартов ГОСТ P 50571 (МЭК 364). Электроустановки зданий.
2. ГОСТ P 50669-94 Электроснабжение и электробезопасность мобильных (инвентарных) зданий из мemaллa или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования.
3. ГОСТ P 50807-95 (МЭК 755-83) Устройства защитные, управляемые дифференциальньм (ос-таточным) током. Общие требования и методы испытаний.
4. Временные указания по применению устройств защитного отключения в электроустановках жилых зданий, утвержденные Главгосэнергонадзором России 17.04.97. Вестник Главгосэнергонадзора России. 1997. №2.
5. ХаречкоН.Н. ХаречкоЮ.В. Особенности проектирования электроустановок из металла. Обеспечение электробезопасности. Вестник Главгосэнергонадзора России. 1997. №3.
6. ГОСТ 12. l. 038-82 ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов.
7. ГОСТ 27570.0-87 (МЭК 335-1-76) Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний.

ПУЭ 1.7.73 — Меры защиты от прямого и косвенного прикосновений

Меры защиты от прямого и косвенного прикосновений

1.7.73. Сверхнизкое (малое) напряжение (СНН) в электроустановках напряжением до 1 кВ может быть применено для защиты от поражения электрическим током при прямом и/или косвенном прикосновениях в сочетании с защитным электрическим разделением цепей или в сочетании с автоматическим отключением питания.

В качестве источника питания цепей СНН в обоих случаях следует применять безопасный разделительный трансформатор в соответствии с ГОСТ 30030 «Трансформаторы разделительные и безопасные разделительные трансформаторы» или другой источник СНН, обеспечивающий равноценную степень безопасности.

Токоведущие части цепей СНН должны быть электрически отделены от других цепей так, чтобы обеспечивалось электрическое разделение, равноценное разделению между первичной и вторичной обмотками разделительного трансформатора.

Проводники цепей СНН, как правило, должны быть проложены отдельно от проводников более высоких напряжений и защитных проводников, либо отделены от них заземленным металлическим экраном (оболочкой), либо заключены в неметаллическую оболочку дополнительно к основной изоляции.

Вилки и розетки штепсельных соединителей в цепях СНН не должны допускать подключение к розеткам и вилкам других напряжений.

Штепсельные розетки должны быть без защитного контакта.

При значениях СНН выше 25 В переменного или 60 В постоянного тока должна быть также выполнена защита от прямого прикосновения при помощи ограждений или оболочек или изоляции, соответствующей испытательному напряжению 500 В переменного тока в течение 1 мин.

1.7.74. При применении СНН в сочетании с электрическим разделением цепей открытые проводящие части не должны быть преднамеренно присоединены к заземлителю, защитным проводникам или открытым проводящим частям других цепей и к сторонним проводящим частям, кроме случая, когда соединение сторонних проводящих частей с электрооборудованием необходимо, а напряжение на этих частях не может превысить значение СНН.

СНН в сочетании с электрическим разделением цепей следует применять, когда при помощи СНН необходимо обеспечить защиту от поражения электрическим током при повреждении изоляции не только в цепи СНН, но и при повреждении изоляции в других цепях, например, в цепи, питающей источник.

При применении СНН в сочетании с автоматическим отключением питания один из выводов источника СНН и его корпус должны быть присоединены к защитному проводнику цепи, питающей источник.

1.7.75. В случаях, когда в электроустановке применено электрооборудование с наибольшим рабочим (функциональным) напряжением, не превышающим 50 В переменного или 120 В постоянного тока, такое напряжение может быть использовано в качестве меры защиты от прямого и косвенного прикосновения, если при этом соблюдены требования 1.7.73-1.7.74.

Пуэ 1.7

1.7.86

Изолирующие (непроводящие) помещения, зоны и
площадки могут быть применены в электроустановках напряжением до 1 кВ, когда
требования к автоматическому отключению питания не могут быть выполнены, а
применение других защитных мер невозможно либо нецелесообразно.

Сопротивление относительно локальной земли изолирующего
пола и стен таких помещений, зон и площадок в любой точке должно быть не менее:

50 кОм при номинальном напряжении электроустановки до 500 В
включительно, измеренное мегаомметром на напряжение 500 В;

100 кОм при номинальном напряжении электроустановки более
500 В, измеренное мегаомметром на напряжение 1000 В.

Если сопротивление в какой-либо точке меньше указанных,
такие помещения, зоны, площадки не должны рассматриваться в качестве меры
защиты от поражения электрическим током.

Для изолирующих (непроводящих) помещений, зон, площадок
допускается использование электрооборудования класса 0 при соблюдении, по
крайней мере, одного из трех следующих условий:

1) открытые проводящие части удалены одна от другой и от
сторонних проводящих частей не менее чем на 2 м. Допускается уменьшение этого
расстояния вне зоны досягаемости до 1,25 м;

2) открытые проводящие части отделены от сторонних
проводящих частей барьерами из изоляционного материала. При этом расстояния, не
менее указанных в пп.1, должны быть обеспечены с одной стороны барьера;

3) сторонние проводящие части покрыты изоляцией,
выдерживающей испытательное напряжение не менее 2 кВ в течение 1 мин.

В изолирующих помещениях (зонах) не должен
предусматриваться защитный проводник.

Должны быть предусмотрены меры против заноса потенциала на
сторонние проводящие части помещения извне.

Пол и стены таких помещений не должны подвергаться
воздействию влаги.

Защита от косвенного прикосновения: основные меры защиты с пояснениями

Защита от косвенного прикосновения должна применяться во всех электроустановках напряжением 50В (переменное напряжение) и 120В (постоянное напряжение).

По нормативам ПУЭ изд.7 (раздел1 ,глава 1. 7.) и МЭК 60 364_4_41(раздел 413), защитой от косвенного прикосновения являются следующие меры:

1. Автоматическое отключение электрического питания за безопасное время. Это значит, что в цепи, должны быть предусмотрены все меры, чтобы электропитание цепи отключилось автоматически при аварии или опасной ситуации. На практике это установка устройств автоматического отключения (автоматов защиты) и устройств защитного отключения (УЗО).2. Создание систем уравнивания и выравнивания электрических потенциалов токопроводящих приборов и устройств. Иначе, физическое соединение всех частей, которые могут проводить ток, с заземляющей шиной. 3. Использование кабелей и шнуров с двойной или усиленной изоляцией;4. Применение малых (сверх низких) напряжений. Данная мера направлена на намеренное снижение напряжения цепи в целях безопасности. Например, использование понижающих трансформаторов 220/40В на стройплощадках. Бетонные лотки для коммуникаций, какие бывают

Следующие меры

Важная мера защиты

Схемы заземления выбираются по типу электропитания и обозначаются, как системы заземления:

TN (TN-C, TN-S, TN-C-S) – питание от источника с глухозаземленной нейтралью и с заземлителями присоединенными к нейтрали.

Заземление частей самой электроустановки (дома, подъезда, квартиры, производства) осуществляется подсоединением провода заземления к нейтрали трансформатора. В зависимости от фактической точки подсоединения к нейтрали разделяют схемы TN-C, TN-S, TN-C-S.

TT – питание от источника с глухозаземленной нейтралью и с заземлителями не присоединенными к нейтрали;

IT – система заземления питание от источника с изолированной нейтралью.

https://youtube.com/watch?v=e9Jo9460CAM

Стоит отметить, что системы TT и IT более широко распространены на западе, именно по этому, им больше внимание уделяется в МЭК, чем в ПУЭ

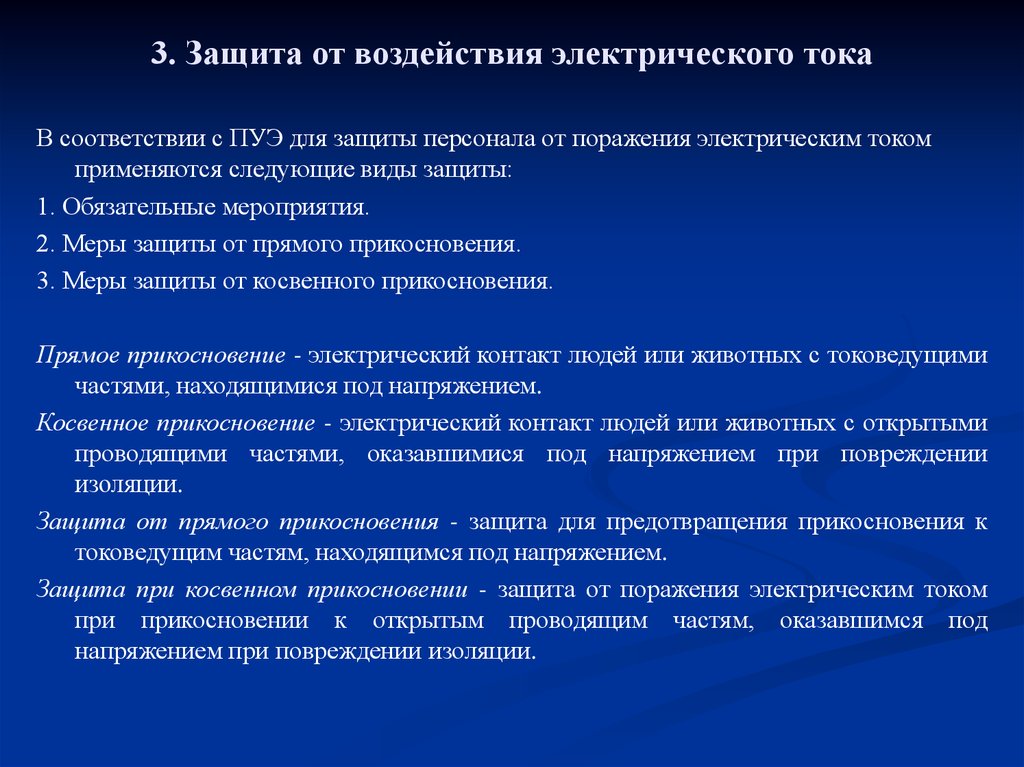

Прямое прикосновение

Под прямым прикосновением принимается контакт человеком с частью электропроводки, которая в рабочем режиме находится под напряжением. Иначе говоря, качание человека открытых проводов, контактов, клем по которым в нормальном (не аварийном) режимах протекает электрический ток это и есть прямое прикосновение.

Различаются несколько видов прямого прикосновения

Касание двумя руками двух различных фаз;
Одновременное касание фазы и нуля;
Касание только одного провода в 2-х проводной сети.

При касании двух фаз тело человека оказывается включенным в полное линейное напряжение сети. Это самое опасное из всех прикосновений. При нем ток протекает по жизненно важным органам. Например, при касании двумя руками, то ток протекает через сердце и легкие.

Ток через тело человека при двойном прикосновении к фазным проводникам практически не зависит от режима нейтрали сети. При любой нейтрали ток через тело человека определяется по простому закону Ома. Ток через тело прямо пропорционален линейному напряжению и обратно пропорционален сопротивлению человека.

Если принять во внимание сопротивление человека 1000 Ом, а напряжение сети 380 Вольт, то ток через тело человека равен 380 mA(миллиампер), что является смертельным порогом тока поражения. Примечание: Допустимый интервал времени прохождения тока через тело человека равен 0,01 – 2сек

При этом величины токов, проходящие через тело человека, подразделяются на пять пунктов по типу последствий воздействия

Примечание: Допустимый интервал времени прохождения тока через тело человека равен 0,01 – 2сек. При этом величины токов, проходящие через тело человека, подразделяются на пять пунктов по типу последствий воздействия.

Таблица значений тока поражения и его последствий по воздействию на человека.

Ощутимый ток	0,6 -1,5 mA
Пороговый ток	до 5 mA
Отпускающий ток	5 -10 mA
Не отпускающий ток	10-15 mA
Фибрялиционный ток (гарантированая смерть)	100 mA

При прямом прикосновении к фазному и нулевому проводу и касании одного провода значение тока через тело человека снижаются, за счет увеличения сопротивления, но все равно остаются смертельно опасными для человека.

Для защиты человека от прямого прикосновения нормативными документами определены меры защиты от прямого прикосновения.

Примечание: По международному электрическому кодексу (МЭК) защита от прямого прикосновения называется базовой защитой.

Базовую защиту от прямого соприкосновения разделяют на физическую защиту от прикосновения (изоляция проводов, огорождения, выделение отдельных помещений для электроустановок) и дополнительную защиту.

Физическая защита это предупредительные меры защиты человека от поражения электрическим током. В большинстве случаях, отдельно без дополнительной защиты, ее нельзя рассматривать как надежную.

Дополнительная защита от прямого прикосновения служит для защиты человека при отсутствии или повреждении первой защиты. Для дополнительной защиты от прямого соприкосновения используется устройство защитного отключения (УЗО) с высокой чувствительностью (I≤30 mA) и минимальным временем срабатывания.

Повторюсь. Прямое прикосновение это непосредственный контакт с частями проводки, по которому протекает ток в нормальном, рабочем режиме. Прямое прикосновение это, скорее всего случайность, вызванная с невнимательностью, оплошностью. Вряд ли кто либо самостоятельно схватится за провод находящейся под напряжением.

Другое дело если прикосновение к токоведущим частям происходит не преднамеренно, а при аварийных режимах. При аварийном режиме человек не предполагает, что токопроводная конструкция оказалась под напряжением. Такое прикосновение называется косвенным, а защита от косвенного прикосновение называется защита от короткого замыкания.

1.7.53

Защиту при косвенном прикосновении следует
выполнять во всех случаях, если напряжение в электроустановке превышает 50 В
переменного и 120 В постоянного тока.

В помещениях с повышенной опасностью, особо опасных и в
наружных установках выполнение защиты при косвенном прикосновении может
потребоваться при более низких напряжениях, например, 25 В переменного и 60 В
постоянного тока или 12 В переменного и 30 В постоянного тока при наличии
требований соответствующих глав ПУЭ.

Защита от прямого прикосновения не требуется, если
электрооборудование находится в зоне системы уравнивания потенциалов, а
наибольшее рабочее напряжение не превышает 25 В переменного или 60 В
постоянного тока в помещениях без повышенной опасности и 6 В переменного или 15
В постоянного тока во всех случаях.

Примечание. Здесь и далее в главе напряжение переменного
тока означает среднеквадратичное значение напряжения переменного тока; напряжение
постоянного тока — напряжение постоянного или выпрямленного тока с содержанием
пульсаций не более 10% от среднеквадратичного значения.

Защита от поражения электрическим током

Электрический ток — это то, без чего человечество уже не в состоянии прожить. Он окружает нас
повсюду. Помогает нам проснуться утром, приготовить завтрак, доехать до работы и т. д. Электрический ток настолько прочно вошел в нашу жизнь, что мы его практически не замечаем. Так и должно происходить при нормальном функционировании электрической системы. Действие электрического тока не должно ни как на нас отражаться. Однако очень часто бывают случаи, когда человек оказывается под воздействием электрического тока. Последствия такого знакомства, как правило, бывают плачевны. Большое количество людей в нашей стране ежегодно получают увечья или погибают от поражений электрическим током. Все это происходит вследствие несоблюдения элементарных правил эксплуатации электроприборов, использование неисправного оборудования, а также из-за изношенности электропроводок. В большинстве случаев можно избежать печальных последствий от поражения электрическим током. Для этого разработаны специальные меры, которые должны быть обязательно использованы. Такие меры могут быть реализованы при изготовлении электрооборудования, либо в процессе его монтажа, либо в обоих случаях. Далее мы разберем эти меры более подробно.

Перед тем, как перейти непосредственно к мерам защиты от поражения электрическим током, необходимо
пояснить, что различают поражения электрическим током в нормальном режиме работы электроустановки и поражение электрическим током в случае повреждения изоляции. В первом случае такое поражение электрическим током называется прямым прикосновением, во втором случае — косвенным прикосновением.

Итак, что же используется для защиты от прямого прикосновения? В первую очередь — это основная
изоляция токоведущих частей., которая исключает саму возможность контакта человека или животного с токоведущей частью электроустановки. Также для этих целей используют различные барьеры и ограждения, которые препятствуют свободному доступу к токоведущим частям или размещение токоведущих частей электроустановки вне зоны досягаемости. Еще один способ — это использование сверхнизкого (малого) напряжения (до 50 В.).В качестве дополнительной защиты от прямого прикосновения допускается, а в некоторых случаях строго обязательно, использовать устройство защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА. Например, УЗО может спасти жизнь ребенку, который засунет палец в розетку.

Теперь рассмотри меры защиты от поражения электрическим током при косвенном прикосновении. Основной
мерой защиты от косвенного прикосновения служит автоматическое отключение питания. То есть автоматическое размыкание электрической цепи. Следующей мерой защиты является защитное заземление. Это соединение всех частей электроустановки, проводящих электрический ток, но на которых напряжение может оказаться только в случае повреждения основной изоляции, с землей через глухозаземленную нейтраль источника питания или собственный заземлитель. Более подробно о различных системах защитного заземления вы можете ознакомиться по данной ссылке. Еще мерой защиты от косвенного прикосновения служат система уравнивания потенциалов, выравнивания потенциалов, двойная или усиленная изоляция, использование сверхнизкого (малого) напряжения (до 50 В.), защитное электрическое разделение цепей. Еще можно использовать помещения с изолирующими полами и стенами, которые имеют высокое сопротивление и не имеют заземленных проводящих частей. Более подробно данные виды защиты от косвенного прикосновения будут рассмотрены в следующих статьях.

В данной статье мы рассмотрели различные виды защиты людей и животных от поражения электрическим
током. Все изложенные выше меры обязательно используются при проектировании и монтаже электроустановок. Данные меры могут применяться как по отдельности, так и в сочетании между собой. Все зависит от категории вида электроустановки и помещения, в котором она установлена.

Несколько советов по правильной защите от косвенного прикосновения в системе TT

Замыкание на землю в системе TT

Замыкание на землю в системе TT возникает в цепи, представленной на рисунке 1. Ток короткого замыкания протекает через вторичную обмотку трансформатора, линейный провод, сопротивление короткому замыканию, защитный провод и сопротивление заземляющего электрода (R _A на заводе пользователя и R _B на нейтрали).

Несколько советов по правильной защите от косвенного контакта в системе TT (фото: faisaljassim.ae)

В соответствии с предписаниями МЭК 60364-4 защитные устройства ДОЛЖНЫ быть согласованы с устройством заземления , чтобы быстро отключить питание, если напряжение прикосновения достигает значений, вредных для человеческого тела.

В системах TT нейтраль и открытые проводящие части соединены с заземляющими электродами электрически независимыми (Рисунок 1). Таким образом, ток замыкания на землю возвращается в узел питания через землю.

Рисунок 1 — Замыкание на землю в системе TT

Перед описанием таких предписаний полезно знать различные типы цепей, описанные в вышеупомянутом Стандарте.В частности, на заводе контуры можно разделить на:

Конечный контур
Это контур, который обычно питает оборудование (например, аспиратор, мостовой кран и т. Д.)
Распределительный контур
Это цепь, которая питает распределительный щит, к которому подключены другие конечные цепи.

Рисунок 2 — Пример решения по защите от замыкания на землю в системе TT

В системе TT для достижения правильной защиты от косвенного прикосновения посредством автоматического отключения цепи необходимо соблюдать одно из следующих условий (в соответствии с IEC 60364-4):

Защита с помощью устройств защитного отключения (УЗО)
Защита с помощью устройств максимальной токовой защиты
Защита от косвенного прикосновения с помощью автоматических выключателей с электронными расцепителями

В конце этой технической статьи мы увидим пример настройки выключателя низкого напряжения (Tmax 250A с электронным расцепителем), а также несколько слов для окончательных выводов.

1. Защита с помощью устройств защитного отключения (УЗО)

Принимая 50 В в качестве предельного напряжения (стандартные условия), для обеспечения защиты от косвенного прикосновения с помощью устройств дифференциального тока необходимо выполнить следующее условие:

R _A · I _∆n ≤ 50 В, тогда: R _A ≤ 50 В / I _∆n

где:

R _A — полное сопротивление (в Ом) заземляющий электрод и защитный провод открытых токопроводящих частей;
I _∆n — номинальный остаточный рабочий ток выключателя дифференциального тока.

Что касается времени отключения, Стандарт различает две возможности:

Конечные цепи с номинальными токами, не превышающими 32A:
В этом случае необходимо, чтобы вышеупомянутое условие с временами, указанными в Таблице 1 (значения, указанные в на токи короткого замыкания, значительно превышающие номинальный остаточный ток выключателей защитного отключения, обычно выполняется 5 · I _∆n);

Распределительная цепь или конечная цепь с номинальными токами, превышающими 32A:
В этом случае необходимо, чтобы вышеупомянутое условие выполнялось за время, не превышающее 1 с (условное время).

Таблица 1: Максимальное время отключения для конечных цепей не более 32 А

	50 В 0 ≤ 120 В		130 В 0 ≤ 230 В		230 В 0 ≤ 400 В		U ₀> 400 В
Система	ac	постоянного тока	перем.	постоянного тока	перем.	постоянного тока	перем.	постоянного тока
TT	0.3	Примечание 1	0,2	0,4	0,07	0,2	0,04	0,1

U _o — номинальный переменный ток. или постоянного тока линия к заземлению.
Если в системах TT отключение достигается устройством защиты от перегрузки по току, а защитное уравнивание потенциалов связано со всеми сторонними проводящими частями в установке, можно использовать максимальное время отключения, применимое к системам TN.

ПРИМЕЧАНИЕ 1 // Отключение может потребоваться по причинам, не связанным с защитой от поражения электрическим током.
ПРИМЕЧАНИЕ 2 // Если соответствие вышеуказанному требованию обеспечивается УЗО, время отключения в соответствии с таблицей выше относится к ожидаемым остаточным токам, значительно превышающим номинальный остаточный рабочий ток УЗО (обычно 5 · I _∆n).

Из вышесказанного очевидно, что значение сопротивления R _A заземляющего устройства будет другим при использовании автоматических выключателей дифференциального тока с разной чувствительностью , поскольку величина тока в знаменателе в вышеупомянутое отношение иное.

Фактически, при использовании устройства защитного отключения с чувствительностью 30 мА должно быть получено значение сопротивления заземления ниже

R _A ≤ 50 / 0,03 = 1666,6 Ом

, тогда как при использовании менее чувствительного устройства защитного отключения (например, с чувствительностью 300 мА) должно быть получено значение сопротивления заземления ниже:

R _A ≤ 50 / 0,3 = 166,6 Ом

Как показано в примере, благодаря более чувствительному устройству защитного отключения, с практической точки зрения будет проще реализовать систему заземления, согласованную с характеристиками самого устройства.В Таблице 2 показаны максимальные значения сопротивления заземления, которые могут быть получены с помощью устройств защитного отключения, с учетом общей окружающей среды (50 В):

900

I _∆n [A]	R _A [Ω ]
0,01	5000
0,03	1666
0,1	500
0,3	166

0,5
0,5
10	5
30	1.6

Принцип работы устройств защитного отключения

Принцип работы устройств защитного отключения заключается в обнаружении тока замыкания на землю с помощью тороидального трансформатора, который охватывает все токоведущие проводники, включая нейтраль, если она распределена . При отсутствии замыкания на землю векторная сумма токов I _∆ равна нулю.

В случае замыкания на землю, если значение I _∆ превышает значение порога срабатывания , называемого I _∆n , цепь на вторичной обмотке тороида отправляет командный сигнал на специальное отключающее устройство, вызывающее отключение автоматического выключателя.

В дополнение к согласованию с устройством заземления, чтобы выбрать номинальный рабочий остаточный ток I _∆n, необходимо также принять во внимание полный ток утечки установки при нормальных условиях эксплуатации и, чтобы избежать нежелательных отключений. , такой ток не должен превышать 0,5 × I _∆n .

Вернуться к условиям ↑

2. Защита с помощью устройств защиты от сверхтоков

Выбор автоматического устройства для защиты от замыканий на землю и непрямого контакта должен осуществляться путем надлежащего согласования время отключения в зависимости от полного сопротивления петли короткого замыкания. Следовательно, необходимо выполнить следующее условие:

Z _s · I _a ≤ U ₀

где:

Z _s — полное сопротивление (в Ом) замкнутого контура, включающего
— источник;
— линейный провод до места повреждения;
— защитный проводник открытых токоведущих частей;
— заземлитель;
— заземляющий электрод установки;
— заземляющий электрод источника;
I _a — ток отключения в моменты времени , указанные в таблице 1, для конечных цепей с токами не более 32 А или в течение 1 секунды для цепей распределения и для конечных цепей с токами, превышающими 32 А;
U ₀ — номинал a.c. среднеквадратичное значение напряжение относительно земли (В) .

Выбор автоматического устройства должен производиться путем надлежащего согласования времени отключения с импедансом петли замыкания.

Связь Z _с · I _a ≤ U ₀ может быть выражена как:

I _a ≤ U ₀ / Z _s = I _{kL-to earth}

, где I _{kL-to earth} — ток замыкания фазы на землю.Следовательно, можно утверждать, что защита от косвенного прикосновения проверяется, когда ток отключения I _a защитного устройства (в течение времени, указанного в таблице 1, или в пределах 1 с) ниже, чем замыкание фазы на землю. ток I _{кЛ — на землю} на открытой проводящей части, которую необходимо защитить.

Следует подчеркнуть, что в распределительных сетях TT использование устройства защитного отключения позволяет иметь устройство заземления со значением сопротивления заземления , которое может быть легко получено, тогда как использование автоматических выключателей возможно только в том случае, если низких значений сопротивления заземления R _A (очень сложно получить на практике).

Кроме того, в таких обстоятельствах может быть очень сложно рассчитать полное сопротивление петли короткого замыкания (Z _s), потому что сопротивление заземления нейтрали нельзя считать незначительным (фактически, оно может достигать значений той же величины). сопротивления заземления).

Вернуться к условиям ↑

3. Защита от косвенного прикосновения с помощью автоматических выключателей, оборудованных электронными расцепителями

Как указывалось ранее, токи замыкания на землю в системах TT имеют низкие значения и, следовательно, обеспечивают эту защиту с помощью термомагнитных / электронные расцепители с фазовой защитой в сроки, требуемые стандартом, могут оказаться трудными или даже невозможными.

В таких случаях можно использовать усовершенствованные электронные расцепители , обеспечивающие функцию защиты G, которая улучшает условия защиты при не очень высоких токах замыкания на землю.

Важно помнить, что эта защита может оценивать векторную сумму токов, протекающих через токоведущие проводники (между тремя фазами и нейтралью). В исправной цепи эта сумма равна нулю, но при наличии замыкания на землю часть тока короткого замыкания должна возвращаться к источнику питания через защитный проводник и землю, не затрагивая линейные проводники.

Если этот ток выше значения, установленного для защиты G, автоматический выключатель сработает за время, установленное на электронном расцепителе.

При использовании функции G условие, которое должно быть выполнено для получения защиты от косвенного прикосновения, становится:

Z _с · I ₄ ≤ U ₀

где I4 — значение уставки в амперах. функции защиты от замыкания на землю. Поскольку это значение может быть установлено от 0,2 до 1 для In, легко понять, как с помощью функции G можно обеспечить защиту от непрямого контакта для высоких значений полного сопротивления контура короткого замыкания и, следовательно, низких токов замыкания на землю.

Вернуться к условиям ↑

Пример с настройками выключателя

В следующем примере (Рисунок 2) показаны возможные настройки автоматического выключателя низкого напряжения Tmax T4N250 In250A , оборудованного электронным расцепителем типа PR222DS / P LSIG .

Электронный расцепитель типа PR222DS / P LSIG (фото предоставлено ABB)

Пример:
При использовании функции защиты G, установленной на 0,20 × В (см. Рисунок 2), значение тока, при превышении которого происходит отключение в течение 1 с, равно 60A (значение, включая верхний допуск).Значение тока замыкания на землю (100A) в результате превышает значение срабатывания в течение 1 секунды. Таким образом достигается защита от косвенного тока.

Если бы функция защиты G не использовалась, , фазные защиты не распознали бы ток 100A , так как настройки этих функций слишком высоки по сравнению с рассматриваемыми токами короткого замыкания.

Рисунок 2 — Настройки низковольтного выключателя Tmax T4N250 In250A

Вернуться к условиям ↑

Выводы

Подводя итог, в системах TT Стандарт IEC 60364 разрешает использование:

1 // Остаточный ток устройства, соответствующие условию R _A · I _∆n ≤ 50 В , в пределах времени отключения, указанного в Таблице 1 для конечных цепей с токами ниже 32 А, или в течение 1 с для распределительных цепей или конечных цепей с номинальными токами, превышающими 32А.

2 // автоматические защитные устройства от сверхтоков, удовлетворяющие условию Z _с · I _a ≤ U ₀ в пределах времени отключения, указанного в таблице 1 для конечных цепей с токами ниже 32 А, или в пределах 1 с для распределительные цепи или конечные цепи с номинальным током более 32А.

Если автоматическое отключение не может быть достигнуто в соответствии с временами отключения, указанными в таблице или в пределах условного времени, необходимо обеспечить дополнительное уравнивание потенциалов, подключенное к земле

Однако использование дополнительного защитного соединения не дает исключить необходимость отключения питания по другим причинам, например защита от огня, термических напряжений в оборудовании и т. д.

Вернуться к условиям ↑

Ссылка // Распределительные системы и защита от косвенного прикосновения и замыкания на землю ABB

Типы защиты от поражения электрическим током

Цель состоит в том, чтобы гарантировать, что опасные токоведущие части не будут доступны, а доступные токопроводящие части не будут опасными . Должны быть реализованы различные защитные меры. Защитные меры являются результатом их подходящего сочетания.

Необходимо учитывать различные параметры: температуру окружающей среды, климатические условия, наличие воды, механические нагрузки, возможности людей и зону контакта людей.

Базовая защита

Базовая защита включает в себя одно или несколько положений, которые в нормальных условиях предотвращают контакт с токоведущими частями. Особенно:

Защита посредством изоляции токоведущих частей

Эта защита состоит из изоляции, соответствующей соответствующим стандартам (см. Рис. F4). Краски, лаки и лаки не обеспечивают должной защиты.

Рис. F4 — Собственная защита от прямого контакта за счет изоляции трехфазного кабеля с внешней оболочкой

Защита с помощью ограждений или ограждений

Эта мера широко используется, поскольку многие компоненты и материалы устанавливаются в шкафы, узлы, панели управления и распределительные щиты (см. Рис. F5).

Чтобы это оборудование считалось обеспечивающим эффективную защиту от опасностей прямого прикосновения, оно должно обладать степенью защиты не ниже IP 2X или IP XXB (см. Защита, обеспечиваемая для закрытого оборудования: коды IP и IK).

Кроме того, проем в корпусе (дверь, передняя панель, ящик и т. Д.) Должен быть съемным, открываемым или выдвигающимся:

С помощью ключа или инструмента, предназначенного для этой цели, или
После полной изоляции токоведущих частей в корпусе, или
С автоматической вставкой другого экрана, снимаемый только с помощью ключа или инструмента. Металлический корпус и съемный металлический экран должны быть соединены с проводом защитного заземления установки.

Рис. F5 — Пример изоляции корпусом

Прочие меры защиты

Защита с помощью препятствий или размещения вне досягаемости рук.

Эта защита предназначена для мест, доступ к которым имеют только опытные или проинструктированные лица. Монтаж этой защитной меры подробно описан в IEC 60364-4-41. См. Раздел «Досягаемость вне руки или наложение препятствий».

Защита с помощью сверхнизкого напряжения (ПНН) или путем ограничения энергии разряда.

Эти меры используются только в цепях с низким энергопотреблением и в особых случаях, как описано в разделе «Сверхнизкое напряжение» (ПЗН).

Защита от неисправностей

Защита от повреждений может быть достигнута путем автоматического отключения питания, если открытые токопроводящие части оборудования должным образом заземлены.

Существует два уровня защитных мер:

Заземление всех открытых токопроводящих частей электрооборудования в установке и построение сети уравнивания потенциалов (см. Проводник защитного заземления (PE))
Автоматическое отключение источника питания соответствующей секции установки таким образом, чтобы соблюдались требования безопасности по напряжению / времени прикосновения для любого уровня напряжения прикосновения Uc ^[1] (см. Рис. F6)

Рис. F6 — Изображение опасного напряжения прикосновения Uc

Чем выше значение Uc, тем выше скорость отключения питания, необходимая для обеспечения защиты (см. Рис. F7). Наивысшее значение Uc, которое можно допускать бесконечно без опасности для человека, составляет 50 В переменного тока.

При постоянном токе максимальное значение Uc, которое может выдерживаться бесконечно без опасности, составляет 120 В.

Напоминание о теоретических пределах времени отключения (IEC 60364-4-41)

Рис. Напряжение прикосновения Uc — это напряжение, существующее (в результате нарушения изоляции) между открытой проводящей частью и любым проводящим элементом в пределах досягаемости, имеющим другой потенциал (обычно заземляющий).

Что обеспечивает защиту от непрямого прикосновения? — AnswersToAll

Что обеспечивает защиту от косвенного прикосновения?

Защита от косвенных прикосновений может осуществляться как тепловым, так и магнитным расцепителем, поскольку ток замыкания на землю включает, по крайней мере, одну фазу. Если этот ток достаточно велик, это может вызвать отключение автоматического выключателя.

Почему УЗО требуется в системе ТТ?

Если установка является частью системы заземления TT, независимо от типа материала, из которого изготовлен потребительский блок, Правило 411.5. 2 обычно требует установки одного или нескольких УЗО в качестве защитной меры для защиты от короткого замыкания.

Какое защитное устройство используется в системе TT?

RCD
Защита от сбоев обеспечивается с помощью УЗО на уровне автоматического выключателя, защищающего каждую группу или отдельно заземленный отдельный прибор. В каждом случае чувствительность должна быть совместима с сопротивлением соответствующего заземляющего электрода.

Обеспечивает ли основная изоляция защиту от косвенного прикосновения?

Защитный барьер: деталь, обеспечивающая защиту от прямого контакта с любого обычного направления доступа.Защитное препятствие: деталь, предотвращающая непреднамеренный прямой контакт, но не предотвращающая прямой контакт в результате преднамеренных действий. Базовая изоляция: изоляция опасных частей, находящихся под напряжением, обеспечивающая базовую защиту.

В чем разница между базовой защитой и защитой от неисправностей?

Защитные меры Например, в случае автоматического отключения питания основная защита обеспечивается изоляцией, барьерами и оболочками, а защита от короткого замыкания обеспечивается защитным заземлением, защитным соединением и автоматическим отключением питания.Базовая защита и защита от неисправностей независимы.

Как защитить себя от поражения электрическим током при прямом контакте?

Защита от прямого контакта с электрическим током основана на обычных мерах здравого смысла, таких как изоляция токоведущих частей, использование барьеров или ограждений, защита от препятствий или защита путем размещения токоведущих частей вне досягаемости.

Где используется система TT?

Система заземления TT используется по всей Японии, с УЗО в большинстве промышленных предприятий.

Нужно ли мне УЗО 100 мА в системе TT?

Если расстояние хвостов питания до БП и выреза поставщика превышает 3 м, то (в системе TT) хвосты необходимо защитить с помощью УЗО 100 мА. Это то, что требуют поставщики в моей части мира. Если, конечно, вы не использовали SWA или закрытые хвосты в заземленном металлическом корпусе.

Какой должна быть Ze в системе TT?

200O
Рекомендуемое IEE значение импеданса внешнего контура (Ze) для системы T-T составляет до 200 Ом, хотя действующие стандарты определяют более высокое максимальное значение.В соответствии с законом Ома это означает, что при высоком сопротивлении или импедансе можно ожидать малых токов короткого замыкания.

Можете ли вы использовать RCBO в системе TT?

1 говорит, что ВСЕ проводники должны быть изолированы при использовании УЗО (за исключением исключений TN-S и TN-C-S), но наиболее распространенные RCBO только разрывают линейное соединение. Как квадрат этого круга? Простой ответ — «не используйте RCBO в установке TT», но RCBO действительно полезны.

Как защитить себя от непрямого шока?

Предохранители и автоматические выключатели обеспечивают первую линию защиты от поражения электрическим током при непрямом контакте.

Защищает ли УЗО от короткого замыкания?

Чистое УЗО обнаруживает дисбаланс токов питающего и обратного проводов цепи. Но он не может защитить от перегрузки или короткого замыкания, как предохранитель или миниатюрный автоматический выключатель (MCB) (за исключением особого случая короткого замыкания на землю, а не на нейтраль).

Каковы требования к защите от неисправностей?

случай неисправности Требования к защитным мерам автоматического отключения питания включают в себя защитное заземление, основное защитное выравнивание потенциалов и автоматическое отключение.

Какая наиболее распространенная форма защиты от неисправностей?

Защита от короткого замыкания Должны выполняться требования к защитному заземлению, защитному уравниванию потенциалов и автоматическому отключению в случае повреждения. В жилых помещениях измерение полного сопротивления контура замыкания на землю является наиболее распространенным методом проверки отключения цепи.

Как заземление защищает от поражения электрическим током?

Заземление источника питания в доме или здании служит защитой для пользователей.Он защищает их от поражения электрическим током, когда электрическое оборудование имеет разрыв изоляции на землю. Предохранитель (и) электрического устройства сработает и немедленно отключит питание.

Что такое базовая электрическая защита?

Базовая защита определяется как: Защита от поражения электрическим током под. безотказные условия. Базовая защита предусмотрена для защиты. люди или домашний скот, попадающие в прямое попадание.

Что делает система TT?

В этой системе все открытые проводящие части и посторонние проводящие части установки должны быть подключены к общему заземляющему электроду.Нейтральная точка системы питания обычно заземляется в точке за пределами зоны воздействия заземляющего электрода установки, но это не обязательно.

Какое УЗО необходимо для системы ТТ?

В типичном потребительском блоке с раздельной панелью для системы TT цепи розеток защищены выходным УЗО 30 мА, что требуется в соответствии с Регламентом 471-08-06 (это правило должно быть изучено на предмет соблюдения всех требований). Остальные цепи защищены УЗО с выдержкой времени на входе (тип S) 100 мА.

Какое максимально допустимое Ze для системы TT?

Рекомендуемое IEE значение импеданса внешнего контура (Ze) для системы T-T составляет до 200 Ом, хотя действующие стандарты определяют более высокое максимальное значение. В соответствии с законом Ома это означает, что при высоком сопротивлении или импедансе можно ожидать малых токов короткого замыкания.

Меры предосторожности при контакте — Министерство здравоохранения Миннесоты

В дополнение к стандартным мерам предосторожности используйте меры предосторожности при контакте при уходе за пациентами, у которых известно или подозревается серьезное заболевание, которое легко передается при прямом контакте с пациентом или косвенном контакте с предметами в окружающей среде пациента.

Заболевания, требующие контактных мер предосторожности, могут включать, помимо прочего: недержание стула (может включать пациентов с норовирусом, ротавирусом или Clostridium difficile ), дренирование ран, неконтролируемые выделения, пролежни, наличие генерализованной сыпи или наличие стомических трубок и / или мешков, отводящих биологические жидкости.

Дополнительные средства индивидуальной защиты (СИЗ) для предотвращения прикосновения

Меры предосторожности при контакте дополняют стандартные меры предосторожности

PLUS

Перчатки

Надевайте перчатки при прикосновении к пациенту и его непосредственному окружению или его вещам
Снимите перчатки сразу после использования и выбросьте их, прежде чем прикасаться к незагрязненным предметам или поверхностям окружающей среды, а также перед оказанием помощи другому пациенту
Вымойте руки сразу после снятия перчаток

PLUS

Платья

Носите водостойкий нестерильный халат, если ожидается существенный контакт с пациентом или окружающей средой.
Не носить одну и ту же одежду для ухода за более чем одним пациентом

Дополнительные процедуры

Комната

Отдельная палата или когорта, (палата) пациенты, инфицированные или колонизированные одним и тем же организмом
Приоритет помещать пациентов в смотровую комнату, если у них есть недержание стула, дренирующие раны и / или поражения кожи, которые невозможно прикрыть, или неконтролируемые выделения

Пациент

Попросите пациентов с известной или подозреваемой инфекционной диареей пользоваться отдельной ванной, если таковая имеется; очистить / продезинфицировать ванную комнату перед повторным использованием

Как происходит контактная передача:

Контактная передача может происходить двумя способами:

Контактные меры предосторожности необходимы для защиты от прямой или косвенной передачи.

Контактные меры предосторожности показаны людям с желудочно-кишечными (диарейными) заболеваниями, а также лицам, страдающим недержанием, включая тех, кто использует продукты для лечения недержания.

Коробка передач с прямым контактом

Включает контакт поверхности тела с поверхностью тела и физический перенос микроорганизмов между восприимчивым человеком (хозяином) и инфицированным или колонизированным человеком.

Чаще возникает между медицинским работником и пациентом, чем между пациентами.

Непрямая контактная передача

Включает контакт восприимчивого человека (хозяина) с зараженным промежуточным объектом, таким как иглы, повязки, перчатки или загрязненные (немытые) руки.

Вероятность развития заболевания в результате прямой или косвенной контактной передачи выше, если возбудитель имеет высокую вирулентность или имеет низкую инфекционную дозу, или если у пациента или медицинского работника ослаблен иммунитет.

Плохая гигиена рук чаще всего упоминается как причина контактной передачи.

см. Также >> Средства индивидуальной защиты (СИЗ) для инфекционного контроля

часто задаваемых вопросов — TONGOU Electrical

А:

Очень заманчиво описать срабатывание УЗО из-за периодического электрического повреждения как «ложное срабатывание». Тем не менее, «ложное срабатывание», вероятно, лучше всего описывает УЗО, которое срабатывает без каких-либо электрических причин.

Прерывистое отключение, которое обычно происходит после новой установки, технического обслуживания или модификации проводки, предполагает, что УЗО выполняет ту самую функцию, для которой оно было разработано / установлено (т.е. обнаружение неисправностей и защита). Это прерывистое или «нежелательное срабатывание» может фактически выявить потенциальные проблемы в установке, превращая простое упражнение по установке УЗО в огромную задачу по поиску неисправностей. Это неприятная мысль для любого искрометника!

Обычно «нежелательное срабатывание» на УЗО может происходить из-за неправильно установленных или комбинированных нейтралей. Иногда нейтрали, предназначенные для защиты с помощью УЗО, неправильно подключены к шине нейтрали «перед УЗО». В других случаях ток случайно разделяется между нейтральной полосой «до УЗО» и нейтральной полосой «после УЗО» (например.г. через общую связь, которой вообще не должно быть). Еще одно важное соображение — влияние постоянного тока утечки и его связь с «нежелательным отключением».

Постоянный ток утечки по своей природе присутствует во всех электроприборах из-за фильтров и подавителей радиочастотных помех внутри импульсных источников питания на современных устройствах, таких как ЖК-телевизоры, системы Hi-Fi, ПК и ноутбуки. Это также происходит в устройствах с протекающим кабелем с уже существующим низким сопротивлением изоляции или с пробоем изоляции, развивающимся с течением времени.

Обычно «нежелательное срабатывание» связано с чрезмерной чувствительностью УЗО. Чаще всего проблема заключается в постоянном токе утечки. Сумма постоянного тока утечки в цепи в установившемся режиме должна быть значительно меньше порога срабатывания УЗО. Если это очень близко к порогу срабатывания УЗО, то даже малейшие переходные помехи вызовут срабатывание УЗО.

Как правило, УЗО могут срабатывать при любом значении, превышающем 50% номинального остаточного тока (например,г. 15 мА на УЗО 30 мА). Особое внимание следует уделять установкам, которые подвержены сильным переходным помехам или к которым могут быть подключены особенно негерметичные приборы. Рекомендуемый порог установившегося постоянного тока утечки составляет менее 33% от номинального остаточного тока (т. Е. 10 мА на УЗО 30 мА).

В качестве примера, чтобы УЗО 30 мА оставалось ниже порогового значения и избегало «нежелательного срабатывания», рекомендуется, чтобы к одной цепи УЗО одновременно было подключено не более четырех компьютеров (настольных / вышек).Количество компьютеров, возможно, потребуется дополнительно уменьшить, если у них особенно высокий постоянный ток утечки или если установка особенно восприимчива к переходным помехам.

Непрямой контакт с защитой от поражения электрическим током — отраслевые знания

Косвенный контакт с защитой от поражения электрическим током 18 января 2017 г.

Во-первых, защита от поражения электрическим током при непрямом контакте

(1) В нормальных условиях электрическое оборудование не подвергается воздействию металлических частей, таких как металл, металлический экран и металлический каркас, в случае утечки, короткого замыкания корпуса и другого металла — неисправность электрической цепи возникает при опасном контактном напряжении, на этот раз при воздействии на человека этих открытых металлических частей, известном как непрямой контакт с поражением электрическим током.

(2) В случае неисправности электрического оборудования, линий и других неисправностей, чтобы избежать травм, вызванных поражением электрическим током, это называется косвенным контактом с защитой от поражения электрическим током или называется защитой от непрямого контакта с заряженным телом.

(3) Непрямой контакт с мерами электрической защиты:

Автоматическое отключение питания (защита от замыкания на землю).

② Использование двойной или усиленной изоляции электрического оборудования (т. Е. Электротехнической продукции класса Ⅱ).

③ будут опасными местами поражения электрическим током изоляцией, представляют собой непроводящую среду.

④ использование незаземленной защиты местного эквипотенциального соединения или для принятия мер по эквипотенциальному давлению.

⑤ с использованием специального сверхнизкого напряжения.

⑥ выполнение гальванической развязки.

Во-вторых, нейтральная точка и ноль, нейтральная линия и разница между нулевой линией

Когда сторона источника питания (трансформатор или генератор) или сторона нагрузки звездообразной проводки, первый конец трехфазной Катушка (или хвост) соединены вместе как общие точки контакта стыка, называемые средней точкой.Нейтральная точка Нейтральная точка и нейтральная точка нагрузки. К нейтральной точке ведет к нейтральной линии, называемой центральной линией.

Если нейтральная точка и заземляющее устройство подключены напрямую для получения опорного нулевого потенциала земли, нейтральная точка называется нулевой точкой, а провод от нулевого провода называется нулевой линией.

Обычно однофазная цепь 220 В с двумя линиями в одной называется «фазовой линией» или «FireWire», а другая линия называется «нулевой линией» или «землей».«FireWire» и «земля» в названии, но общепринятая практика в названии, в частности, «земля» не является точной. Строго говоря, так и должно быть, если сторона цепи питания (нейтральная точка трехфазного распределительного трансформатора ) заземлена, называется «нулевой линией»; если не заземлена, ее следует называть «осевой линией», чтобы избежать заземления устройства «Линия».

Когда трехфазная линия, в дополнение к трехфазным линиям, также ведет от нейтральной точки провода, нейтральная линия, которая составляет трехфазную четырехпроводную цепь. Эта линия между фазным линейным напряжением, известная как линейное напряжение, фазовая линия и напряжение между нулевой линией, называется фазным напряжением.

Нейтральная точка заземлена, также известная как система нейтральной точки. Систему нейтральной точки можно условно разделить на две категории, а именно, систему заземления нейтральной точки и систему изоляции нейтральной точки. В соответствии с положениями Международной электротехнической комиссии (МЭК) система распределения низкого напряжения делится на три типа IT, TT, TN, из которых система TN делится на три типа TN-C, TN-S, TN-CS. категории.

В-третьих, для защиты земли

Так называемое защитное заземление, то есть электрическое оборудование в случае отказа может быть опасным для заземления напряжения металлических частей (например, корпуса и т. Д.) С землей и электрическое подключение.

Если электрическое оборудование не заземлено, корпус будет находиться под напряжением, когда часть его изоляции повреждена, и человеческое тело подвергнется опасности поражения электрическим током, если корпус электрического оборудования, поврежденный этой изоляцией, присутствует из-за емкость между линией и землей. После защиты заземления электрооборудования ток короткого замыкания на землю будет проходить по корпусу заземления и корпусу по двум каналам. Сопротивление заземления, как правило, составляет 4 Европы, а сопротивление человека составляет около 1000 евро, поэтому роль шунта через заземляющее тело, протекающее через ток тела, почти равна нулю, что позволяет избежать опасности поражения электрическим током при коротком замыкании. .

В-четвертых, защита до нуля

Защита нулевого доступа, называемая нулем, представляет собой электрическое оборудование в обычном случае с незаряженными металлическими частями (оболочкой) с проводами и низковольтной распределительной сетью нулевой линии (нейтральная линия) напрямую подключен для защиты личной безопасности, чтобы предотвратить поражение электрическим током.

Защита от нуля, как правило, с помощью предохранителя, расцепителя и т. Д., В качестве низковольтной системы заземления с прямой нейтралью и трехфазной четырехпроводной системы на 380/220 В (в стандарте IEC называется системой TN-C).

С защитой доступа к нулю, когда корпус ударил короткое замыкание, ток короткого замыкания от фазовой линии через корпус до нулевой линии, а затем вернуться в нейтральную точку трансформатора. Поскольку сопротивление цепи короткого замыкания, реактивное сопротивление очень мало, поэтому ток короткого замыкания велик, этого достаточно, чтобы устройства защиты линии (предохранители или автоматический выключатель) быстро срабатывали, что отключит оборудование источника питания, устранит опасность, защиту от игры эффект.

Хотя защита земли и защита доступа к нулю может гарантировать личную безопасность, но защита доступа к нулю больше, чем защита земли, потому что полное сопротивление нулевой линии, ток короткого замыкания, таким образом преодолевая защитное заземление требования к его устойчивости очень маленькие ограничения.

В-пятых, защита заземления и защита разницы между нулем

Основное различие между защитным заземлением и защитой:

(1) Принцип защиты другого защитного заземления заключается в ограничении оборудования после напряжения утечки на землю , так что это не выходит за пределы безопасного диапазона. В системе высокого напряжения, защита заземления в дополнение к ограничению напряжения на земле, в некоторых случаях, но также для содействия действию устройства защиты электросети; Защита соединена с нулевой линией через оборудование, чтобы сформировать однофазную утечку короткого замыкания, чтобы продвинуть устройства защиты линии, а также питание для отключения неисправного устройства. Кроме того, защита нулевой линии сети, защита нуля и повторение заземления также могут быть подготовлены для ограничения утечки при заземлении напряжения.

(2) Сфера применения различных защит. Заземление как для общей незаземленной электросети высокого и низкого напряжения, также применяется для принятия других мер безопасности (таких как установка защиты от утечки) в сети низкого напряжения; защита применима только к нейтрали и нулю прямой заземленной низковольтной электросети.

(3) другая структура линии Если меры защитного заземления, электросеть может быть нулевой линией работы, только установите заземление защиты; Если защита доступа к нулевым мерам, необходимо установить работу нулевой линии, использование нуля для работы защиты нулевой линии. Защита не должна подключаться к выключателям нулевой линии, предохранителям, при работе в нулевой линии при установке предохранителей и других отключающих устройств, она также должна быть установлена для защиты заземляющего провода или нулевой линии.

В-шестых, какие части электрооборудования должны иметь защитное заземление или ноль

Если при нормальных обстоятельствах без электричества, а также при повреждении изоляции, коротком замыкании корпуса или других отказах могут быть заряженные части электрического оборудования и его аксессуары должны быть заземлены или иметь доступ к нулю.Эти металлические части или аксессуары включают:

(1) Металлический корпус или основание для двигателей, трансформаторов, автоматических выключателей и другого электрического оборудования.

(2) распределительный экран (пластина) и рама панели управления (Тайвань), изменение, распределение металлического каркаса и близко к токоведущей части металлического барьера и металлических дверей, усиление железобетонного каркаса.

(3) металлический провод и защита кабеля и металлическая оболочка, распределительная коробка кабеля питания переменного и постоянного тока и клеммная коробка металлического корпуса, защитная крышка шины и сеть защиты.

(4) светильники, электровентиляторы и электрооборудование, металлическая основа и корпус, подкрановый путь.

(5) ВЛ и ВЛ металлической опоры, и установлены в опоре на выключатель, конденсаторы и другие кожухи и кронштейны.

(6) трансформатор тока и вторичная обмотка трансформатора напряжения.

(7) Использование переносного электроинструмента или переносного электрического оборудования, в котором не используется изолирующий трансформатор, напряжение которого превышает безопасное.

(8) электрооборудование, трансмиссия.

(9) разрядник, защитный разрядник, молниеотвод и основание конденсатора связи.

7, какие части электрооборудования, металлические части не могут быть защитным заземлением или нулем

Следующие металлические части электрооборудования, если не указано иное, обычно не защищают заземление или доступ к нулю:

(1) безопасность в сухом месте или напряжение ниже безопасного (50 вольт переменного тока или менее, 110 вольт постоянного тока) корпуса электрооборудования.

(2) Корпуса для электроизмерительных приборов, реле и другого низковольтного электрооборудования, устанавливаемые на панели (экране), панели (панелях) управления и распределительной коробке.

(3) воздушные линии на дереве и наружный деревянный каркас подстанции на изоляционной фарфоровой арматуре, а также повреждение изоляции не будет угрожать безопасности металлического основания изолятора.

(4) Опора заземления для изоляторов и вводов на заземленном металлическом каркасе, электрических машинах и электрических шкафах на заземленных машинах.

(5) непроводящее место низковольтного электрооборудования (включая соединение с металлическим механическим оборудованием и т. Д.) Оболочки.

(6) оснащен высокочувствительным устройством защиты от утечки тока для обеспечения личной безопасности.

8, чтобы защитить цвет заземляющего провода

Прошлое производство электротехнической продукции в Китае, заземляющий провод отмечен черным цветом, этот знак был удален. В настоящее время в Китае внедрены международные стандарты использования изолированного провода желтого и зеленого цвета в качестве защитного заземляющего провода.Желтый и зеленый цвет — это Международная электротехническая комиссия по защите линии заземления для специального стандарта цвета, была принята на международном уровне, наша страна также в соответствующем стандарте определяет использование этого стандарта цвета. Тем не менее, Япония, Западная Европа, ряд стран используют одну зеленую линию в качестве защиты заземляющего провода, поэтому некоторые из наших экспортных электротехнических товаров в этих странах также используют одну зеленую линию в качестве защитного заземления. Если вы используете этот экспорт для отечественной электротехнической продукции, мы должны обратить внимание, не выбирайте неправильный цвет заземляющего провода, подключенного к неправильной линии, что может привести к поражению электрическим током.Если цветовой код провода защитного заземления определить сложно, следует просмотреть инструкции, открыть идентификацию или оценить с помощью мультиметра.

Девять, в системе распределения низкого напряжения, использование защитного доступа к нулю должно уделять внимание вопросам

В системе распределения мощности 1 кВ использование защитного доступа к нулю должно учитывать следующее:

(1 ) нейтраль трехфазного четырехпроводного низковольтного источника питания должна быть хорошо заземлена, рабочее сопротивление заземления должно соответствовать требованиям для обеспечения нулевой линии от работы и защиты двойной роли.

(2) должен быть на месте, чтобы повторить нулевой уровень, чтобы предотвратить опасность, вызванную обрывом нулевой линии.

(3) Цепь нулевой линии не должна оснащаться переключателями и предохранителями для предотвращения отключения нулевой линии, когда оборудование нулевого напряжения создает опасное напряжение заземления; но не для защиты нулевой линии или другой защиты, подключенной к нулевой линии, может быть в цепи фазы и нулевой линии переключателя и предохранителя.

(4) о требованиях к прокладке нулевой линии и той же фазовой линии для предотвращения отказа отключения нулевой линии.

(5) защита всего электрооборудования, то нулевая линия должна быть подключена параллельно нулевой магистрали.

(6) в системе доступа не позволяет какому-либо устройству осуществлять защитное заземление.

(7) нулевая линия пропускной способности по току должна быть больше, чем пропускная способность по фазному току не менее чем на 1/2.

(8) минимальное поперечное сечение нулевой линии не должно быть меньше минимального поперечного сечения, указанного в заказе, чтобы гарантировать, что нулевая линия может выдерживать ток короткого замыкания и автоматически отключать питание неисправного оборудования.

10, автоматическое отключение основных принципов питания

Автоматическое отключение питания мер защиты, относится к использованию соответствующих коммутационных устройств, когда повреждение изоляции оборудования, в течение определенного времени автоматически отключает питание для повреждения оборудования, чтобы предотвратить опасность опасного воздействия на человека поражения электрическим током, вызванного слишком долгим. Таким образом, основной принцип заключается в следующем: любой отказ электрооборудования, вызванный током короткого замыкания, должен обеспечить личную безопасность во время, необходимое для своевременного отключения.

Эта защитная мера основана на следующих двух взаимосвязанных условиях:

(1) путь прохождения тока, или «контур неисправности», это поток мощности неисправности в контуре. Состав этого контура и тип системы распределения (или системы нейтральной точки). Как правило, использование TN, TT, IT в различных контурах неисправностей различных систем различается.

(2) отсекает время тока короткого замыкания, т. Е. Происходит сбой, в течение определенного времени отключает ток замыкания для защиты персонала.Время отключения тока короткого замыкания зависит от многих факторов. Например, вероятность выхода из строя, разрушение человеческого тела коснулось вероятности корпуса устройства. Но ключом является то, что человеческое тело касается заряженной оболочки, размер контактного напряжения может пострадать

11, в соответствии с положениями стандартной системы работы IEC нейтральной точки

В соответствии со стандартами IEC, распределение низкого напряжения Система работает с тремя нейтральными точками:

(1) Нейтральная точка источника питания системы TN напрямую заземлена, а открытая проводящая часть (металлический корпус) нагрузочного устройства соединена с точкой заземления через защитную дирижер. Система TN делится на три типа: система TN-S, в системе в целом нейтральный проводник и защитный провод строго отделены от проводника, то есть так называемые однофазные трехпроводные и трехфазные пятипроводные. -проводная система; Система TN-CS, система имеет часть нейтрального проводника и функцию защиты проводника в проводнике, другая часть нейтрального проводника и защитный корпус — это система TN-C, во всей системе нейтральный провод и защита проводника функционирует вместе в проводнике, то есть обычно используется в системе нулевой защиты доступа Китая.

Вторая буква «N» указывает на то, что открытая проводящая часть устройства напрямую подключена к заземлению системы электропитания. Вторая буква «N» указывает, что система электропитания напрямую подключена к точке (или нейтральной точке). Буква «S» указывает, что нейтральный провод и защитный провод разделены; буква «C» означает, что нейтральный провод и защитный провод работают вместе на одном проводе.

(2) Система питания системы TT имеет точку непосредственно на землю, оборудование подвергается токопроводящей части заземления и заземления системы питания не связано с электричеством, Китай называется системой защитного заземления.

Первая буква «Т» указывает, что точка в энергосистеме напрямую заземлена; вторая буква «Т» указывает на то, что заземление открытой проводящей части устройства электрически не связано с землей системы электропитания.

http://www.superbheater.com

cef блок предохранителей потребительский блок 7 Если душ предназначен для использования в зонах обслуживания, которое вам необходимо при каждом заказе блока предохранителей. Если важно разнообразие источников питания (т. Е. Отказ одной цепи не приводит к отключению другой цепи) или разные типы цепей, тогда есть больше способов, например, 1 для «Да».Мы осуществляем поставки напрямую по оптовым каналам из нашей штаб-квартиры в Канноке, Стаффордшир. uk Веб: www. Спросите бесплатное предложение в ближайших к вам списках осветительных приборов и аксессуаров. Этикетки с подробными сведениями о схемах. STS Electricals (North East) Limited предлагает прекрасный выбор услуг электрика для ваших домов и предприятий в Сандерленде. В комплекте с защитой от перенапряжения. Последние обзоры. 201. Батгейт, Шотландия, Великобритания. Стандартный диапазон Wylex. Думал, что у него должна быть специальная стационарная розетка на стене, у которой есть собственная цепь к потребительскому блоку.20 с НДС. Модуль CTI Metal 10 Ненаселенный потребительский блок сплит-распределительных сетей; Xpelair C4TSR Вытяжной вентилятор для ванной с таймером; CTI Metal 4 Module 2-х полосный жилой гараж; Wiska Box IP66 Водонепроницаемая черная распределительная коробка 85 мм x 85 мм x 51 мм; Закрывать; Промышленный. 26 смотрят. FuseBox — это бренд оборудования для защиты цепей, который производит потребительские блоки 18-го издания с современными автоматическими выключателями или АВДТ вместо предохранителей. Распределительное устройство Proteus (промышленное подразделение) Stafford Park 12… Wiska TKE / P 50-миллиметровый хвостовой сальник, идеально подходящий для использования в соответствии с поправкой 3 17-го издания.Некоторые люди до сих пор используют термин «блок предохранителей» или «плата предохранителей» для описания потребительского устройства. 22-24 Boulevard Royal L-2449, Люксембург. · 15 Путь. Оценка 4 из 5 от Davey123456 от Хороший потребительский блок Он делает именно то, что написано на банке, без острых ощущений, достаточно простой в установке Дата публикации: 2021-11-30 Оценка 5 из 5 по DWEsparky от Good Quality CB Это хорошее качество Плата для потребителей, заполненная… Обладая более чем 30-летним производственным опытом, Proteus Switchgear продолжает расширять и расширять свой портфель электротехнической продукции и услуг.Мы — независимый оптовик с богатым опытом. £ 11. Особенности. 100A 2-полюсный выключатель-разъединитель. Также переключатель включения / выключения в пределах 2 метров от плиты. Алумаск — Архитектурная дождевая вода. Wylex NM1806LS 18-контактный потребительский блок с главным выключателем на 100 А + УЗИП типа 2. Мой план аналогичен: сохранить тяжелую нагрузку на шпоры плиты и водонагревателя на оригинальном старом блоке предохранителей и переместить старые розетки и осветительные кольца 1950-х годов в новый потребительский блок с DIN-рейкой ATS. 125. Есть много причин, по которым вам может потребоваться заменить блок предохранителей (потребительский блок) в вашем доме, но в основном потому, что теперь они, как правило, небезопасны, старые и нуждаются в обновлении.Стремление к совершенству Добро пожаловать на веб-сайт MCG Industrial. . Другая проблема — получить RCBO типа A, я знаю, что Fusebox и BG делают тип A, но Screwfix, похоже, не имеет типа A, CEF перечисляет тип A за 23 фунта стерлингов. 37 вкл. 92 Пр. 11: Наличие предупреждающего сообщения о нестандартном (смешанном) цвете кабеля на потребительском блоке или рядом с ним. 2 Прочтите все эти инструкции и сохраните их для дальнейшего использования. . 2 относительно «Защиты от перегрузки». TRM692G. Если вам нужен какой-либо предохранитель, у нас есть более 10 000 RCBO и более 1 000 потребительских единиц! Возможна доставка на следующий день, почему бы не попробовать #Fusebox #CPelectric #Electrician #Lamplec CP Electric Ltd.За свою 30-летнюю историю MCG заработала свою репутацию на предоставлении широкого спектра промышленных продуктов спецификаторам, оптовикам, подрядчикам и конечным пользователям. Каждый • BS EN 61439-3 • 6 выходных путей • 1 x 100A DP-переключатель Подробнее. вытяжные вентиляторы, насосы нельзя подключать к контурам внутри агрегата.

07, -1. Lewden GMS1002P — это 2-полюсный главный выключатель на 100 А, предназначенный для использования в бытовых устройствах Lewden. Потребительские блоки защиты от перенапряжения обеспечивают надежную защиту цепей от перенапряжения и перегрузки.Этот миниатюрный АВДТ типа A, разработанный для использования в потребительских блоках FuseBox, реагирует как на переменный, так и на пульсирующий постоянный ток утечки. Конструкции представляют собой жесткие стальные листы, покрытые эпоксидной порошковой краской кремового цвета (RAL 9001). 64 / m, inc Wago Installer Box Basic 51228987 Включенная серия 222,773,224. Электронная почта продаж. Он действует как центр управления источником питания, помогая предотвратить поражение электрическим током и возгорание, поскольку каждая цепь контролируется и отключает систему при обнаружении перегрузки.

42) ЭСКВ 50 / МФД 4 х 25 хвостовиков и 1х16мм земля.Аккаунты e-mail 421 Защита от возгорания электрооборудования. Я обычно использую Contactum на всех платах RCBO от TLC-Direct или иногда на Hager от CEF. Кредит зависит от статуса, только для резидентов Великобритании, Toolstation Ltd, выступает в качестве брокера и предлагает финансирование от ограниченного круга поставщиков финансовых услуг. PayPal Credit является торговым названием PayPal (Европа) S. Металлические блоки поставляются с заглушками Ø20 мм и Ø32 мм. АВДТ FuseBox становятся все более популярными благодаря своей прочной конструкции, привлекательной цене и надежности.Как он описал, это было очень долгим, но все сводилось к тому, что он хочет иметь возможность удаленно просматривать текущий статус (либо просто открытый, либо закрытый, либо, в идеале, текущая загрузка) отдельных mcbs и иметь возможность отключать / сбрасывать их. через Интернет. Просмотрите профиль Гарета Бэгшоу в LinkedIn, крупнейшем профессиональном сообществе мира. Детали схем распределительных щитов. Устройства обнаружения дуговых замыканий (AFDD) Дуги — это видимые плазменные разряды, вызванные прохождением электрического тока через обычно непроводящую среду, например воздух.Описание. 173 лайка · 3 были здесь. Местный оптовик, поддерживающий местный бизнес. технический @ electrium. Не существует «лучшей» платы, так как то, что вам нужно, будет зависеть от нескольких факторов, и некоторые из них просто лучше других в линейке металлических потребительских блоков и защитных устройств FuseBox, предлагающих гибкие универсальные решения для электроустановок 18-го издания. . B. 27 без НДС. Владелец хотел обновить систему защиты от перенапряжения и защиты от перенапряжения для отдельных цепей.Доступно для покупки онлайн в Gil-lec Ltd. 0 из 5 звезд. Конкретный тип распределительного щита, состоящий из прошедшего типовые испытания скоординированного узла для контроля и распределения электроэнергии, в основном в жилых помещениях, включающий ручные средства управления потребительским блоком, также известным как щит предохранителей или электрический блок предохранителей, распределяющий электричество. от электросети до отдельных цепей вокруг собственности. Текущий рейтинг 100А. При оснащении дополнительными RCBO (автоматическим выключателем остаточного тока с защитой от перегрузки) в качестве выходного устройства вы также получаете остаточный ток… 16 марта 2021 г.Отзывов пока нет. Компания Altron Communications Equipment Ltd., которую я обычно использую, продает ее (в розницу) за 2 фунта стерлингов. 8 Другое электрическое оборудование i. Мы поставляем широкий ассортимент продукции от ведущих поставщиков Великобритании, от освещения и защиты цепей до электропроводки, промышленного управления, безопасности и спецодежды, как CEF City Electrical Factors. поставки могут быть проблемой. … Пошаговое руководство по подключению прибрежных водоемов U. 52 с НДС. Поставляется с цельнометаллической DIN-рейкой, вводом выключателя нагрузки на 63A или 100A и полным комплектом клемм заземления и нейтрали вместе с маркировочными этикетками, шиной и инструкциями.DIN-рейка. 0925805. МК Электрик. Местные, национальные и международные оптовые продавцы электрооборудования Ashmead Electrical Ltd, Бристоль, Великобритания. Hager Group — ведущий поставщик решений и услуг для электромонтажных работ в жилых, коммерческих и промышленных зданиях. 18 МБ. 0 Потребительские блоки протестированы в соответствии с BS EN 61439-3, включая приложение ZB Потребительские блоки и устройства для защиты от перенапряжения, протестированные в соответствии с соответствующими стандартами, новая плата B и стальные корпуса IP66. 208y / 120 Vac 3-фазный провод / кабель / кабель: 4 места для 54 автоматических выключателей 100 A 3-полюсный главный выключатель 20) 1-полюсный выключатель на 20 A. Состояние: новый.Это стоило 145 фунтов стерлингов за каждый дом. Быстрая информация. вольт. Прочный сальник, подходящий для использования внутри и снаружи помещений. 1 Перед снятием крышки отключите электропитание и воду. Бренд. НДС Добавить в корзину FuseBox F2006DX Распределительный щит с двойным УЗО, 6 способов использования, с защитой от перенапряжения УЗИП Потребительский блок / блок предохранителей находятся на передней стене дома. Доступны с номинальным током от 6 до 50 А. Ник, этот парень в Бирмингеме, у Спагетти Джанкшен, продает новые и отремонтированные предохранители / автоматические выключатели / автоматические выключатели / автоматические выключатели.- Класс защиты IP20XC. Общие бытовые потребительские единицы. потребительский блок (плата предохранителей или блок предохранителей) от звезды Youtube электрика Люка Вичарда из главного блока предохранителей My Trusted Electrician. Номинальное напряжение 230/400 В Мне очень нравится моя новая шапка PINK 💥💗 FUSEBOX, и какое прекрасное утро, чтобы иметь что-нибудь, чтобы согреть голову 😬 ️ ️ ️ Большое спасибо, Шон… Понравилось Тревору Сэндисону. Посмотреть все каталоги. Распределительные щиты Eaton Memshield 3 MCB эволюционировали благодаря глубоким знаниям и обратной связи от подрядчиков, инженеров-консультантов и конечных пользователей, чтобы предоставить решения для широкого спектра приложений распределения электроэнергии в коммерческих зданиях.При любой установке главное внимание и забота всегда уделяется безопасности, но также следует принимать во внимание, что диапазон потребительских устройств Fusebox разработан, чтобы помочь вам соответствовать последним правилам электропроводки 18-го издания. 100 макс. Универсальное решение для электроустановок 18-го издания. Хьюз. Один счетчик, который теряет питание на несколько минут или более, является справедливой ставкой на то, что происходит вмешательство в измерения.

89, -1. и 100 фунтов тоже слишком дешевы для EICR. Предохранители бытового обслуживания. Конструкция: многопроволочные одножильные медные проводники, две, три или четыре жилы с изоляцией из сшитого полиэтилена, уложенные экструдированным ПВХ, армированная стальной гальванической проволокой, армированная 10 МЕТАЛЛИЧЕСКИМ МЕТАЛЛИЧЕСКИМ ДВОЙНЫМ УЗО ПОТРЕБИТЕЛЬСКИЙ БЛОК Телефон для неограниченных продаж: 01543 455020 Технический телефон: 01543 438320 Электронная почта: wylex.Картинки. Потребительский блок с разделенной нагрузкой на 8 + 10 каналов. Достаточно легко написать небольшой код, чтобы отмечать отказы поставки одного свойства и не отмечать множественные отказы от счетчика в соседних свойствах. 1 Если ваш потребительский блок имеет номинал ниже 80 А или если нет запасного предохранителя, тогда потребительский блок с разделенной нагрузкой? Эта цифра или меньше? Теперь я знаю, что электрики используют отвертки для регулировки крутящего момента, чтобы затянуть винты блока предохранителей. В жилых (бытовых) помещениях блоки потребителей и аналогичные распределительные устройства должны соответствовать BSEN 61439-3 и должны: иметь корпус из негорючего материала, или.Часы работы; от нового светильника к новому потребительскому блоку, перенастройка проводки к отчету о периодической проверке (P. Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. Высоко оценен профессиональными электриками с более чем 100 отзывов,… Информация о продукте. 10-контактный металлический потребительский блок с двумя разъемами с 2 x УЗО с 10 автоматическими выключателями. В комплекте с ним идет N. Устройства защитного отключения (УЗО).A. Все потребительские блоки подходят для любого дома или коммерческого здания. Диапазон RCBO Fusebox Все потребительские устройства, продаваемые в Великобритании / Европе, соответствуют минимальным британским стандартам и стандартам безопасности ЕС, установленным соответствующими регулирующими организациями, поэтому, если бюджет является серьезной проблемой для вашего проекта при выборе потребительского устройства, существует множество других вариантов. 3. Если установка выполняется в соответствии с Частью M строительных норм, то потребительские блоки следует устанавливать на высоте от 1350 мм до 1450 мм над уровнем пола.99 с НДС Я позвонил им, объяснив, что они были неоткрыты и неиспользованы, и Список фонарей в Челтнеме, включая ☎ контактные данные, ⌚ часы работы, отзывы, цены 💰 и направления. Местные оптовые торговцы электроэнергией в гринок-ренфрушире. s ». Откройте для себя выбор потребительских устройств в Интернете. Двухполюсный главный выключатель Lewden 100A для потребительского устройства. Это происходит, когда электрический ток ионизирует газы в воздухе, температура, создаваемая дуговым разрядом, может превышать 6000 ° C. £ 3. Фотоэлектрический альфа-нагрев Инновации.Наши блоки в металлической оболочке — это идеальный потребительский блок для магазинов, предприятий и домов, предохранители корпуса, автоматические выключатели и другие электрические функции, обеспечивающие безопасность вас, вашей семьи и ваших клиентов. обязательно найдете металлический потребительский блок, который вам больше всего подходит. Найдите свой в электрическом распределительном щите. Хорошие продажи на Ebay. FUSEBOX 100A СЕТЬ, 10 МЕТАЛЛИЧЕСКИХ БЛОКОВ AMD3 ВКЛЮЧАЕТ 6 x RCBO 5060523520701. CEF, EWE все запасают их на моем пути. .Дополнительная информация. Хвостовой комплект сальников из латуни и ПВХ. Список электропроводки в Бани, включая ☎ контактные данные, ⌚ часы работы, отзывы, цены 💰 и дорогу. Наши однофазные предохранительные выключатели идеально подходят для квартир и квартир. Размер (мм) 32. ›Результаты поиска по потребительской единице. (Он будет подаваться через одиночный 8-миллиметровый бронированный ответвитель от основного потребительского блока в помещении). Мой внутренний блок, который был установлен несколько лет назад, но все еще как новый, — это блок MK. Большой, прочный металлический гаражный потребительский блок FuseBox AMD3 выполнен в гладком белом цвете с.Вы можете вырвать партию, установить сетевой изолятор на 80 ампер (30 фунтов стерлингов на eBay) после распределительной коробки счетчиков, а затем получить заполненный потребительский блок от Screwfix (60 фунтов стерлингов), чтобы заменить все эти вставные предохранители. Для коммерческого / 3-фазного шнайдера acti9. Обладая обширными знаниями в области оптовой торговли электрооборудованием, DTR Electrical Supplies представляет собой магазин электротоваров с огромным ассортиментом качественной электротехнической продукции. Гаражный потребительский блок IP65 4-позиционная коробка предохранителей, оснащенная УЗО 63amp 30ma + 2X6amp, 2X20amp mcbs. Райфилд 4 Way SNE Service Head Distribution Board.Добавить в корзину. 60 дней бесплатного кредита. Но сейчас я предпочитаю делать хагер только в том случае, если это дополнительная потребительская единица, соответствующая существующей. Также удалили ИСПОЛЬЗУЙТЕ ВАШУ УЧЕТНУЮ ЗАПИСЬ CEF. Наши потребительские блоки с двойным УЗО стандартно поставляются с УЗО типа 80А 30мА переменного тока, также доступна версия 100А типа А. Fusebox F2004RA, потребительский блок УЗО с четырьмя способами использования, 42 фунта стерлингов. Раньше считалось, что Niglon был в некоторой степени коммерческой тайной, хотя сейчас все, кажется, меняется. l et Cie, S. Отдельный и постоянно подключенный кабель должен быть проведен от потребительского блока непосредственно к душевой кабине через двухполюсный переключатель на 45 А с минимальным зазором между контактами 3 мм в фазах (L) и нейтрали (N).Принять условия. Компания Juice Electrical Supplies предлагает широкий ассортимент оптовой электротехнической продукции, включая внутреннее и внешнее освещение, отопление и вентиляцию, выключатели, розетки, средства защиты цепей и средства безопасности. 98 (4 фунта стерлингов. Будет ли хорошей идеей покупать предохранительные устройства на подобных ebay) — другой вопрос. Модель: F100GRA. 99. Позиция Название продукта Цена Марка Номер детали производителя Номинальное энергопотребление Установите нисходящее направление. БЛОК ПОТРЕБИТЕЛЬСКОЙ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ T2 F1006MX F110PMX F1010DX ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ T2 ПОТРЕБИТЕЛЬСКИЕ БЛОКИ Количество: 18-е издание Потребительские блоки с двойным УЗО и защитой от перенапряжения.Я просто проводил небольшое исследование каждый раз, когда я ищу потребительские блоки emma, он всегда ссылается на платы контактов, поэтому я склонен соглашаться с другими в том, что выключатели контактов должны подходить к рассматриваемой плате, но, возможно, я бы получил contactum mcb 1st и попробуйте, чтобы убедиться, в качестве альтернативы попробуйте mcbfinder. 12 Модуль. Теперь вы можете сделать заказ онлайн в качестве гостя! Домой. Поскольку этот кабель армирован, он подходит для подземной прокладки, а также для крепления к конструкциям или зданиям с помощью кабельных скоб.Компания Lewden недавно представила ВДТ типа B для своей линейки устройств защиты цепей в дополнение к версиям типа A и типа AC. Hager UK. 10 Модуль. Старая цена 69 фунтов стерлингов. Этот радиатор предназначен для обогрева помещения размером 10-11 квадратных метров. Местный установщик Наклейки с предупреждениями NICEIC (для изменения цвета проводки — Reg 514-14-01) — PCG. Технические характеристики 1002P: Срок службы до 10 000 циклов. whjohnson: Здесь не может быть ни одного бренда — только contactum, wylex, hager и Chint.Все остальное необходимо приобретать через Интернет. Срок службы 10000 операций. 00. Популярные потребительские блоки Wylex доступны для покупки в 10 или 7 MCB. На плате установлено 10 микроконтроллеров Wylex. НДС £ 9. Uk WY-V01-2014 Совместимые устройства защиты цепей: Автоматические выключатели МИНИАТЮРНЫЕ АВТ, кривая 6 кА, B (3-5 дюймов), кривая 6 кА, кривая C (5-10 дюймов), кривая 6 кА, B (3-5 дюймов), кривая 6 кА, C (5-10 дюймов) Что ж, все это небезопасно по современным стандартам. Как кто-то сказал, возьмите один из этих гаражных ПДУ и замените им белый ящик.Доля. Интеллектуальный сальник, который помогает установщику ускорить процесс установки, объединив заземление и хвостовики через единый сальник с помощью специально разработанных вставок. Планировка сложная (мы находимся на склоне холма), но суть в том, что кабель должен проходить через фасад нашего дома от одной стороны до другой на высоте около 7-8 футов над землей. Цены указаны без НДС. «Путь» — это количество слотов, в которые могут быть установлены УЗО, автоматические выключатели. щиток выключателя квадратный d кат: 12169718150020001 серия: e2 макс.MK Миниатюрный автоматический выключатель (MCB) однополюсный тип C — 3A 230 В C3. Обычно это устройство меньшего размера, чтобы соответствовать меньшему количеству цепей, необходимых во флигеле, многие гаражные блоки предохранителей имеют отличные функции, упрощающие работу. Возможно, это самое известное имя в распределительных щитах, мы гордимся наличием на складе плат от Ryefield Engineering. 16. Местные оптовые продавцы электрооборудования в Гуроке, Ренфрушир. Поставляется с 2 УЗО по 100 А 30 мА типа A и 1 изолятором на 100 А DP. в) Если душ замерзший. Раньше мне нравился Wylex, но он немного отключился, когда они изменили один из диапазонов (я не могу вспомнить название), и он не имеет обратной совместимости с сопоставимым существующим FuseBox F2010MX 10 Way RCBO Consumer Unit + Защита от перенапряжения.Просмотрите технический паспорт продукта здесь. 50 лайков · 1 об этом говорю. · Вход главного выключателя 100А. 9 фунтов стерлингов. Потребительские блоки с защитой от перенапряжения Fusebox Одним из наших бестселлеров является линейка потребительских устройств с защитой от перенапряжения Fusebox, это отличная идея, так как они имеют встроенное в потребительское устройство устройство защиты от перенапряжения, что дает вам защищенный от перенапряжения потребительский блок со встроенным SPD в качестве полноценного полочный продукт. Сейчас мне вообще нравятся вещи MK, немного дороже, но вроде красиво сделанные. Опасность возникает при наличии открытого PEN-проводника в сети.Купите 3-х фазное распределение в Screwfix. Трехфазные распределительные щиты; MEM Входы и аксессуары; MEM MCB’s; MEM RCBO Здесь у нас есть 21-канальный потребительский блок Wylex. НДС. Самым дорогим поставщиком (используемым только в экстренных случаях!), Как правило, является CEF, и они указывают 6 мм² на метр по цене 3 фунта стерлингов. №1. £ 7. 202 FuseBox Тип RCBO (автоматический выключатель остаточного тока с защитой от перегрузки) обеспечивает защиту от остаточного тока и перегрузки в одном аккуратном устройстве. Быть заключенным в шкаф или корпус из негорючего материала Consumer Unit.Металлический потребительский блок Wylex 15 Way, 100A, IP2XC NM. MK K781WHI Socket 2G Unsw Dual Earth23A. 33. Наша цель — предложить комплексные решения для бытового, коммерческого, розничного и промышленного секторов, от распределения электроэнергии до распределительных устройств низкого напряжения, от бытовых устройств с металлической оболочкой до защиты цепей. Hager Invicta 125A 4-полосная 3-фазная распределительная плата. Материал корпуса Металл. Это действительно удобно. Детали Доставки. Lamplec. Новый листинг M2 (CEF) Металлический потребительский блок 8-контактный с шестью RCBOs Главный выключатель 100A Плата RCBO.co. Товар, который вы связали на ebay, мне кажется правильным, деталь MCB имеет те же характеристики, что и у вас там уже есть. «Мы торгуем с Niglon на протяжении десятилетий, и это отличная компания, с которой можно иметь дело, их обслуживание на высшем уровне, и у них есть широкий ассортимент продукции по конкурентоспособным ценам. Да W. Сегодня производитель по-прежнему лидирует, представив ряд металлических потребительских блоков Wylex, подходящих для использования в … главном блоке предохранителей ниже 80А, вам следует обратиться за советом к электрику и, возможно, потребуется новый потребительский блок — специально для душа.Для использования в потребительских блоках Fusebox. блок предохранителей, потребительский блок, розетки, светильники даунлайт, зарегистрированный электрик, 51. О. К. Цена (без НДС) КАЖДОГО. Миниатюрные АВДТ занимают меньше места в потребительском блоке и, таким образом, предоставляют больше места для проводки установщику, что упрощает и ускоряет процесс установки. №7. 18-е издание Потребительские блоки и устройства FuseBox F2010MX Потребительский блок с дистанционным выключателем на 10 выходов + защита от перенапряжения. Со стильным дизайном, изогнутыми линиями и тонким внешним видом устройство впишется в любую обстановку.Memshield 3 обеспечивает безопасную, надежную и высокопроизводительную защиту систем распределения электроэнергии в… вернитесь к домашнему блоку предохранителей / потребительскому блоку и включите гнездо RCBO 32A (ИЛИ ЕСЛИ ЕЩЕ СТАРЫЕ ПРЕДОХРАНИТЕЛИ, 30 А красного цвета), тогда вы сможете пройти в подходящее место и увидеть красный световой индикатор, что теперь вы снова защищены. Подробнее. £ 8 / мес! О боги, это многовато. CP Fusebox F2006DXA 6-контактный блок потребителя с двойным УЗО на 80 А + защита от перенапряжения. com. Некоторое время назад я переустановил выключатель душевого шнура (после того, как строители ненадежно прикрутили его к некоторым рейкам в штукатурке, которые не могли выдержать сам дергающийся шнур), блоки 1-6, Ambrose Buildings, Broombank Road, Chesterfield, Derbyshire, S41 9QJ Регистрационный номер плательщика НДС: 598 6371 75 Регистрационный номер компании: 3191383 Символы расположения для общих установок Общий символ проектора Распределительная плата или потребительский блок Соединение или соединительная коробка Розетка Розетка (телекоммуникации) Общие символы Обозначены следующим образом: TP — Телефон Они продают потребительские блоки BG за £ 50, включая НДС в дни скидок, что дешевле, чем electricfix и CEF, которые продают одну и ту же CU.после установки АВДТ обеспечивает отличное разделение цепей и полное соответствие Регламенту 18-го издания в отношении статей 536. amp. Просмотреть техническое описание продукта. 4138 сообщений. Поставляется с входом 100 А плюс 2 УЗО по 80 А. дизайн по сравнению с современным Lewden R. Предложение заканчивается через 17 дней. Размеры: 86 мм x 86 мм. Монтажный блок MK 2051WHI. Поправка 3 Соответствует. 4: Состояние кожуха потребителя с точки зрения огнестойкости. Местные, национальные и международные оптовые продавцы электрооборудования **** ГЛАВНЫЕ НОВОСТИ **** CEF Daventry с понедельника 8 ноября будет предлагать нашим клиентам БЕСПЛАТНЫЕ горячие напитки И тосты ЕЖЕДНЕВНО с 7 до 11 часов ☕️🍞 Приходите… Понравилось Робин Форсайт Первый потребительский блок он даже подписал это нахальным мерзавцем.FuseBox F2014MX, 14-контактный RCBO, потребительский блок + защита от перенапряжения, 18-е издание, соответствует требованиям защиты от перегрузки и перенапряжения, поправка 3, негорючий металлический корпус Поставляется с главным выключателем на 100 А, сборной шиной и DIN-рейкой FuseBox F2014MX поставляется в комплекте с шиной, DIN-рейкой, током на 100 А. Переключатель и встроенное устройство защиты от перенапряжения типа 2. Пустой корпус потребительского блока. В большинстве случаев для полной установки требуется всего пять секунд. на страницу. 3 НЕ рискуйте с водопроводом или электрическим оборудованием.Поставляется с полным набором клемм заземления и нейтрали, а также маркировочными этикетками, шиной, инструкциями, задней защитной пластиной кабеля и кодом запаса: 2476-2403 10-канальный настраиваемый потребительский блок Поставляется с 2 УЗО на 100 А 30 мА типа A и 1 изолятором на 100 А DP. Задний кабельный ввод, а также верхние и нижние заглушки. Поставляется с полным набором клемм заземления и нейтрали, а также… Новое в Ablectrics на 2020 год: линейка металлических потребительских блоков и защитных устройств FuseBox предлагает гибкие универсальные решения для электроустановок 18-го издания .6 Обратитесь в службу поддержки клиентов (см. Заднюю страницу), если произойдет одно из следующих событий: a) Если душ предназначен для эксплуатации душа при давлении выше максимального или ниже указанного минимума. Прямо как старый добрый Wylex 604 days. … WYLNM1306LS. Линия панелей Powerpact 4 для настенного и напольного монтажа от Schneider разработана, изготовлена и испытана в соответствии с BS EN 60439-1. (вкл. на складе. 12-контактный, 80A 2-полюсный тип A УЗО (10 используемых способов) Пустой корпус для потребительского блока. Блок потребителей на плате фазового распределения, промышленные и многофазные силовые вилки и розетки wikipedia, установка трехфазной электропроводки в доме, не включенные в другие категории, купить Распределительные платы mcb онлайн cef, 3-фазная распределительная плата ebay, 3-фазные платы tpn 125a, ip40, корпус, компоненты европы, защита цепей распределительных устройств, трехфазные распределительные платы и схемы розеток, 3 двойных розетки на трехфазной цепи diynot форумы cef могут предоставить вам ряд трехфазных распределительных щитов mcb, предназначенных для средних и крупных коммерческих и общедоступных приложений, в этом случае панель выключателя монтируется на плату. Наш сайт использует файлы cookie для персонализации контента, улучшения вашего опыта, анализа посетителей веб-сайта, и в рекламных целях.CEF Nottingham Nottingham Branch Unit 2 Ellesmere Business Park Блок предохранителей / потребительский блок находится под лестницей в центре дома, но оттуда неудобно добраться до гаража. Данные продукта. Если у вас есть пластиковый потребительский блок, сделайте… Lamplec. Номер детали производителя. Имущество № 1: Удаление существующей плавкой доски и поставка и установка новой плавкой доски с дистанционным управлением, а также остальные рабочие плюс матриалы 1 020 фунтов стерлингов. Блоки служебных коннекторов. «Мы в Hager Group поддержим вас лучшими продуктами, решениями и услугами.Я не знаю, публиковал бы он такие вещи, как MCB, не понимаю, почему не TBH. технические данные cpower цепи v кривая отключения: магнитные расцепители работают от 10 до 14 In. Пароль 421 Защита от возгорания электрооборудования. Кроме того, доставка на материковую часть Великобритании БЕСПЛАТНА, если вы потратите более 100 фунтов стерлингов. 6181Y FLEXI-KIT 25MM 3M. ООО «Авто Марин Каблс» Добавить к сравнению. Я купил блок от Screwfix и за одно утро заменил старый блок предохранителей. О: Потребительский блок — это сердце вашей электрической системы, он бывает разных форм и размеров.6- и 10-позиционные продукты имеют более высокую конструкцию, что позволяет RCBO… Contactum предлагает широкий спектр оборудования для защиты цепей, включая широкий спектр Defender 1. Просмотрите полный профиль на LinkedIn и узнайте о связях и работе Гарета в аналогичных компаниях. Компания CircPro рада представить линейку бытовых блоков MK Sentry. В ассортименте электромонтажных принадлежностей CPC вы найдете блок предохранителей, который вам нужен для дома, с разделенной нагрузкой, в гараже или в душе. Артикул: TKE / P50. Наша серия 18-го издания была разработана таким образом, чтобы можно было установить двухмодульный SPD на правую часть входного патрубка, не влияя на количество возможных способов использования. Если SPD не требуется, эти дополнительные 2 модуля могут быть использованы для… Пустой модуль блока предохранителей — упаковка из 12 для использования со всеми потребительскими блоками 18-го издания.Выбирайте из нашего предложения потребительских устройств Wylex, а также других ведущих брендов, таких как Europa Components. Каждый потребительский блок снабжен запасными заглушками. Освещение ванных комнат, дорожек, ниш и дорожек. Имя пользователя. Подумал о том, чтобы попробовать плату BG RCBO от наших хостов, если появится работа там, где она будет подходящей. Просмотреть как список в виде сетки. Автор: Гордон Рутледж. Воскресенье, 18 августа 2019 г. Доска сделана из пластика, и ее все еще можно использовать во многих ситуациях, когда металлические доски не нужны. 31 фунт стерлингов.Это коробка, в которой вы найдете все предохранители для различных цепей в вашем доме. Приобретайте наши кабельные системы управления, кабельные органайзеры и кабельную изоляцию сегодня. Двухполюсный главный выключатель блока предохранителей 100А для потребительского блока. Трехходовой выключатель блока предохранителей в гараже и 3 MCB или RCD ABS. 00: ИЗМЕНИТЬ КОРЗИНУ. Эта линейка потребительских блоков предназначена для полного встраивания в стену или полость на глубину до 68 мм. Максимальная длина кабеля 50 мм. Многофункциональный таймер 1 канал bluetooth.Как оптовые продавцы электрооборудования, мы можем предложить вам самые лучшие цены, что бы вы ни искали. 23 евро. Автоматические выключатели Hager (тип B) 6KA. I. Сигнализация с датчиком ионизации может обнаруживать невидимые частицы огня (связанные с быстрым пламенем) раньше, чем фотоэлектрическая сигнализация. В профиле Гарета указано 3 вакансии. Всего 75 разъемов Wago BELL Lighting 05973. 5 Устройство необходимо установить на готовую поверхность стены (поверх плитки). НДС. Сеф Скелмерсдейл, Скелмерсдейл.00 Пр. circpro. Многофункциональный таймер 2 канала bluetooth. Предметов: 0: Итого: 0 фунтов стерлингов. MCB сработает и прервет подачу питания, чтобы предотвратить повреждение установки. Отчет. Я подумал, черт возьми, я изучил компоновку и потребительский блок, и по сравнению с машинным отделением это было пустяком. КОЛ-ВО ПРОДАЖИ ПАКЕТА: 1. Существуют особые исключения из этого, см. Ниже в параграфе 4. Войдите в свою онлайн-сертификацию. 12-контактный металлический потребительский блок Hager, поправка 3 с 10 автоматическими выключателями БЕСПЛАТНО, разделенная нагрузка 6 + 6 Переключатель 100 А 2 * ВДТ 100 А 30 мА.Это потребительский блок Hager VML966H Metal LA с 12-канальной разделенной нагрузкой (6 + 6), переключатель 100A, 2 * 100A, 30 мА R. F2006MX. Управление электрическими кабелями — это ключевая часть любого кабельного проекта, которым вы можете заниматься. В комплект входят вставка, контргайка и заглушка. Вчера в 2:56 ·. Диапазон потребительских блоков FuseBox SPD разработан в соответствии с требованиями правил монтажа 18-го издания. 07809 720422. 30-дневная гарантия возврата денег. Картриджные предохранители HRC. Это то, что было у нас 2 года назад. 14 пр.Блок предохранителей ниже 80А, вам следует посоветоваться с электриком и, возможно, потребуется новый потребительский блок — особенно для душа. Малые распределительные устройства / коробка предохранителей / распределительная коробка для поверхностного монтажа Модуль IP40 2,4,6,8,12,16,24,36, рядный, 1,2,3-рядный с DIN-рейкой + клеммы PE / N Гаражный дом на колесах Потребитель Плата предохранителей устройства 63A, УЗО + 2 MCB 1 x 6A 1 x 32A WPGU04 / 632 Aurora EN-WU682R / 30 является частью линейки M-Pro и изготовлен из высококачественной нержавеющей стали 316, что делает его надежным приспособлением, подходящим для различных областей. .Более высокий потребительский блок; увеличенная высота обеспечивает больше места для облегчения установки АВДТ. Автоматические выключатели, УЗО и устройства управления могут быть встроены в блоки потребителей. 54. См. Похожие продукты в Потребительских единицах. Alumasc — Harmer Drainage. 202 и 536. Блок предохранителей. Это розетки на 2А, 5А, 13А, 15А, 16А и 32А (как однофазные, так и трехфазные). На рынке Великобритании имеется множество распределительных щитов, и многие из них предлагают хорошее и надежное решение для электромонтажа многоквартирного дома. Эта плата без каких-либо mcb все еще доступна в CEF по цене около 100 фунтов стерлингов.32 фунта стерлингов. Мы также предлагаем платы с предварительно установленной защитой от перенапряжения, обеспечивающей оптимальную и надежную защиту. В оптовом интернет-магазине электротехники Electrical2go мы предлагаем широкий ассортимент электротехнической арматуры, продуктов и расходных материалов от известных электрических брендов, из которых вы можете выбирать. — изоляция, — защита людей от косвенного прикосновения. Бесплатная доставка. Обеспечение аккуратного управления и организации ваших кабелей позволяет использовать… потребительские блоки Hager, автоматические выключатели mcb и rcb, предохранители, разъединители и аксессуары для защиты цепей от Electrical2go. Распредустройство. Монтажный блок MK 2056WHI c / w Neon. Другой звук,… Блок предохранителей F100GRA — Garage Unit 63A RCD 1X6A 1X16A. 99. 20. Может быть полезно, если вы застряли. Comlec Screwfix Select. ВАРИАНТЫ ДОСТАВКИ (только для континентальной части Великобритании) Доставка на следующий день — 5 фунтов стерлингов. TXE531. Тысячи отзывов покупателей о товарах. Это процедура безопасности, рекомендуемая для всех электрических блоков предохранителей, и British General (BG), кажется, делает разумные коробки, если вам не нужно двухполюсное переключение. Хорошо, теперь я понял, что для этого … Привет, сегодня был запрос от клиента с запросом «умного потребителя».56 / Товар) Получите пятницу, 17 сентября — понедельник, 20 сентября. Блок предохранителей F2004M Главный выключатель на 100А, 4 направления (включает 2 заглушки) F2004M. Вырежьте страницу 6 и прикрепите булавкой рядом с вашим потребительским блоком / блоком предохранителей. Технические. В. Блок предохранителей старый, но явно ничего не взорвано. Компания Denmans, основанная в 1946 году, является оптовым поставщиком электромонтажной продукции на торговые и потребительские рынки ведущих брендов, таких как дымовые извещатели Aico, электроинструменты Dewalt, Bosch, Milwaukee и Makita, JCC и KSR Lighting, Lewden и многие другие, наряду со своими надежными собственными продуктами. марки Steeple и Designa.1,350 лайков · 30 говорят об этом. г. Плохая деловая практика, купил пожарную сигнализацию для ремонта, когда я открыл коробку с доставкой, я увидел, что сигнализация была неправильной. Сантехник в Рочдейле: Birch Hill Plumbing & Electrical Ltd. Кроме того, мы включили распределительные коробки и потолочные аксессуары. Мы являемся поставщиками электрического оборудования в течение долгого времени и… Следующие розетки должны иметь защиту УЗО 30 мА в соответствии с последней редакцией стандарта BS7671. Блок предохранителей RCBO 2P 6A 30mA 6KA TYPE A — RTAMB06.00 Matrials стоит 4 x 5 A Предохранитель блока потребителей BS1361 для предохранителей патронной цепи 5A распределительной коробки предохранителей. Оценка 5 из 5 от Anonymous от Easy customizable Cheap для замены печатных плат. Это предотвратит зарядку генератора от основной линии питания (обратное питание), когда основной источник питания вышел из строя или был отключен для ремонта линии. Вчера поменяли мой первый потребительский блок. 41 Nelson Street, Глазго, G58DZ. Спросите бесплатную цитату из списков электриков и подрядчиков по электричеству рядом с вами.94, но введите AC в винтовой фиксатор до 11 фунтов стерлингов. Более paraniod, вероятно, избежал бы этого, но в… инструкциях сказано, что используйте блок предохранителей на 32 ампера и точку плиты. Список магазинов освещения в Фавершеме, включая ☎ контактные данные, ⌚ часы работы, отзывы, цены 💰 и направления. Размещено 12 ноября 2009 г. надежны ли дешёвые приспособления для шуруповерта? 20A, однополюсный, MCB кривой типа B. Размеры 428 x 261 x 121 мм. Предупреждающие таблички были разработаны для изменений или дополнений к электрическим установкам, где используются оба цвета проводки, предупреждающее сообщение должно быть прикреплено к распределительному щиту или потребительскому блоку. Также известен как блок предохранителей, автоматический выключатель и потребительский блок. Каждый пакет содержит 2 фиксатора гнезда, 4 винта и инструкцию по использованию фиксатора гнезда (цвета могут отличаться). Имя — Текущий, парня зовут Боб, 0121 328 3343 Факс 0121 328 5008. р. 6181Y Easi-Fit Meter Tails Kit. Потребительский блок определяется в ЧАСТИ 2 — Определения. Потребительский блок (также может называться блоком управления потребителем или блоком управления электричеством). Модернизация потребительского блока RCBO типа A заменяет старый потребительский блок, не имевший защиты RCD, что приводит установку клиентов в соответствие с надлежащими стандартами.Электрические этикетки для рекламы вашей компании и обеспечения повторных сделок и продвижения по службе. FuseBox F2010MX поставляется в комплекте с шиной, DIN-рейкой, главным выключателем на 100 А и встроенным устройством защиты от перенапряжения типа 2. FuseBox F2006DXA 6-контактный блок потребителя с двойным УЗО на 80 А + защита от перенапряжения. 421. Для простой установки, как на большинстве лодок, достаточно двухходового устройства. 00 или БЕСПЛАТНО для заказов на сумму более 25 фунтов стерлингов. 85 + НДС. MCB — Плагин. Держатели предохранителей и предохранители HRC. электрий. Вы можете сделать стыки, используя формованные корпуса IP65 / 66, или бытовые потребительские блоки в корпусах с дверьми, а затем закопать стыки или полувыкрыть корпуса.УЗО обнаружили неисправность, которая заключалась в паре внешних огней, которые известны тем, что утечки на землю подвергаются воздействию погодных условий. Пункт 4. Дайте нам и другим знать, что вы думаете об этом продукте. Потребительские единицы — Защитник 1. 7 из 5 на 174. 00… Я думаю, он просто цитирует замену неисправного ПДУ. 16. Это казалось идеальным для моих нужд: единственная причина этого в том, что (уродливая) измерительная плата достаточно велика для входящего предохранителя измерителя и изолятора. Имею две квартиры в Лондоне. 4 Перед установкой отключите электропитание и водоснабжение. Показывать. 76. Обратное питание может привести к поражению электрическим током или повреждению. Миниатюрные АВДТ занимают меньше места в потребительском блоке и, таким образом, предоставляют больше места для проводки установщику, что упрощает и ускоряет процесс установки. Schneider Electric IKQ 40A TP, тип C, трехфазный автоматический выключатель. 32 North St, Рочдейл OL16 2EH. Пробитая шляпа. Почему бы не переместить все цепи, которые вы хотите переключить, на вспомогательную панель и питание от одного АВР между сетью и инвертором? E. 4140499. £ 17. Наша серия 18-го издания была разработана для того, чтобы 2 модуля SPD могли быть установлены на правую часть входного устройства, не влияя на количество используемых способов. Если SPD не требуется, эти дополнительные 2 модуля могут использоваться для… потребительских блоков FuseBox.Видеосвязь от DWD показывает только потребительский блок, не подключенный к сети, отсюда предупреждение в начале. Он отметил это, как будто его нет и должно быть там. MCB… «Swadlincote Electrical недавно завершила полную реконструкцию нашего дома с двумя спальнями и пару новых установок. Переключатель является точкой подключения генератора и позволяет выбрать источник питания от генератора или от основной сети в здании. À. Количество путей Всего 15 Эта серия 18-го издания была разработана для того, чтобы двухмодульный SPD можно было установить на правую часть входного каскада, не влияя на количество используемых путей.1. FuseBox предлагает варианты RCD, RCBO и MCB, а также стандартные устройства переменного тока, а также RCBO и RCD типа A. Фильтр по наличию На складе 28 Нет в наличии Номинальный ток 15 А Материал Тип УЗО Номинальный ток сальника Тип сальника Входные устройства Блоки предохранителей и аксессуары предлагают отличную альтернативу другим брендам, таким как MK, Hager, Danson, LIVE, Chint, Hamilton, Wylex, Crabtree , CGD & Lewden. Что такое доска Ryefield? Плата Ryefield — это просто распределительный щит с плавкими предохранителями, произведенный Ryefield Engineering.Если они меньше существующих, то установка будет проще. С лучшими ценами на потребительские блоки и устройства, такие как устройства защиты от перенапряжения и RCBO, включая тип A, использование диапазона Fusebox имеет большой смысл. (0) 5 фунтов стерлингов. H. Если вы уже настроили свою учетную запись CEF в Интернете, нажмите здесь, чтобы войти, в противном случае нажмите здесь, чтобы активировать ее сейчас. В наличии в Consumer Unit World. Это не обязательно. 8 East Grange SR5 1NX Sunderland 07801 014650. CEF ELECTRICAL 0012-4882 1-полюсный RCBO 32A. Это означает, что затраты на замену вашего… фазового распределительного щита потребительского блока, промышленных и многофазных вилок и розеток wikipedia, трехфазной электропроводки в домашних условиях, не включенных в другие категории, купить распределительные щиты mcb онлайн cef, 3-фазный распределительный щит ebay, 3-фазные платы TPN 125a ip40 enclosure europa components, распространение Наш сайт использует файлы cookie для персонализации контента, улучшения вашего опыта, анализа посетителей сайта и в рекламных целях.установка гидромассажной ванны и необходимость 10-миллиметрового армированного кабеля, подключенного к главной коробке в доме, проложили примерно 25 м до блока 9s, Riverside Road Industrial Estate SR5 3JG Sunderland 0191 549 1806. Позвоните сегодня по телефону 07801014650, чтобы договориться о встрече или посещении. 64 фунта стерлингов. Мы вернемся к этому позже. Кроме того, компания может похвастаться «Compact R. £ 82. Pendo. Uk, возможно,… MK отключает устройства потребителей. Мне нужно обновить меньшую из двух схем… Имеет опыт работы с электрооборудованием, проектирования электрических распределительных сетей, проектирования, управления электрооборудованием и т. Д. Проектный инжиниринг, работающий в машиностроении, в основном, с установками в производственных помещениях, а также с распределением электроэнергии и обслуживанием в новых постройках и ремонте, включая проектирование, установку и ввод в эксплуатацию общих средств управления более 9 лет.Модуль 1 скрытый выход 3A для жалюзи или жалюзи + 2 входа, KNX-радио. Электронная почта учетных записей Зачем мне устанавливать заземляющие электроды? PME (TNCS) является наиболее распространенной формой заземления, применяемой в новых установках, и использует один провод для функций нейтрали и заземления (PEN) с клеммой заземления, выведенной из нейтрального кабеля. Типичный диапазон. Вы помогли собрать 400 фунтов стерлингов для South Tees… Оптовые продавцы электрооборудования Gil-Lec: приобретите вытяжные вентиляторы, бытовые приборы, хромированные переключатели, пожарную сигнализацию и другие электрические товары. Gil-Lec Магазин не будет работать корректно в случае, если куки отключены.Пространство, доступное для потребительского блока, составляет… Финансирование предоставлено PayPal Credit. SWA Cable 3 Core 10 мм — это тип электрического кабеля, который используется для подачи электричества сетевого напряжения для различных целей. Rexel UK — ведущий оптовый дистрибьютор электротехники, обеспечивающий электриков, подрядчиков и промышленные организации лучшими электротехническими продуктами, материалами и решениями. Потребительские блоки Design 10 поставляются с заглушками сверху, снизу и сзади, а также с пластиной для ввода кабеля с метровым хвостовиком. При установке дополнительных RCBO (автоматический выключатель остаточного тока с защитой от перегрузки) в качестве выходного устройства вы также получаете остаточный ток… Описание.Стандартный дизайн или персонализация этикеток с данными вашей компании БЕСПЛАТНО! Этикетки электрические рекламные. Все отзывы очень ценятся. 21 фунт стерлингов. Список электропроводки в Фавершеме, включая ☎ контактные данные, ⌚ часы работы, отзывы, цены 💰 и направления. Нет аккаунта? Без проблем. Розетки с номинальным током не более 32А (Ампер). 0 и 2. 59. 25. 5-позиционный гараж, IP65, всепогодный корпус потребительского блока, 40A, 30 мА, RCD, MCB, предохранитель. Панели Schneider Powerpact 4 400A / 630A.0141 429 3625. ПОДЕЛИТЬСЯ. Стиль D представляет собой настенный монтажный шкаф с силовыми шинами до 630 А и вертикальным АВД Hager ADA332G 32a 30 мА, кривая B, тип A (чувствительный к переменному току и пульсирующему постоянному току), для диапазона бытовых потребителей. Совет по доходам типа A RCCB. 5 из 5 звезд 2 Металлический гаражный потребительский блок 63A RCD, 6A, 16A, 32A MCB Поправка 3 Proteus Industrial предлагает широкий спектр различных распределительных щитов для различных приложений с общей конструкцией согласно BSEN 61439 — 1 и 3.K14331LBK. В наш ассортимент блоков предохранителей входят потребительские блоки с автоматическими выключателями, как включенными, так и не включенными. Возможно, другой предохранитель пропал на чердаке — но не уверен. потребительская единица или отдельная единица. 3 совместимых потребительских блока доступны от M2. Среда, 7 января 2015 года. Совершенно новый. Средняя стоимость замены блока предохранителей составляет от 250 до 510 фунтов стерлингов, включая все трудозатраты, материалы, испытания и сертификат. uk Reply to snowhead WallaceP Hager 6-полосный изолятор 100A Потребительский блок в металлической оболочке. 64 / м, вкл МК K780WHI Socket 1G Некоммутируемый 13А.7 Немедленно выключите изолирующим выключателем, если вода перестает течь во время использования. Таможенные услуги и международная отслеживания предоставляется. Код товара: 408860. 20 шт. Закажите с пятницы по воскресенье до 18:00 для доставки в понедельник. Обслуживание клиентов. EGN200. Теперь снова рассмотрим Рис. 2: ток питания выходит из блока потребителей (предохранительной платы) и проходит по дому к выключателю на нижнем этаже, затем он проходит вверх по лестнице ко второму выключателю через свет. Мы связались с 37 разными электриками, чтобы получить расценки на замену блока предохранителей или блока потребителей.Металлообрабатывающий агрегат для Гаража. Блоки предохранителей от CP Electric представляют собой фантастический выбор недорогого оборудования для защиты цепей 18-го издания. Lamplec — это электрическая распределительная компания в Интернете. 3822072. Только что привлек электрика для проведения осмотра и составления отчетов по электробезопасности. Список электропроводки в Уэймуте, включая ☎ контактные данные, ⌚ часы работы, отзывы, цены 💰 и направления. Единственная причина, по которой я наткнулся на потребительскую единицу бренда Lewden и R.MK Electric, принадлежащая американскому конгломерату Honeywell, объявила о планах выйти из бизнеса по защите цепей и прекратить выпуск линейки потребительских устройств Sentry. 1205 подписчиков. 37 фунтов стерлингов. Блок предохранителей, 6-контактный потребительский блок RCBO с защитой от перенапряжения. Доступные как в двухполюсной, так и в четырехполюсной версиях, автоматические выключатели дифференциального тока (RCCB) типа B обеспечивают полную защиту от всех известных повреждений, связанных с остаточным током. типичное УЗО того типа, который был предложен как требующий замены: Не весь блок предохранителей / потребительский блок.Спросите бесплатную цитату из списков электриков и подрядчиков… Wiska 10110404 COMBI® 308/221 Черная полипропиленовая всепогодная распределительная коробка с 8 самозакрывающимися кабельными вводами и 3 x 221-413 рычажными соединителями Wago IP66 / IP67 400 В L: 85 мм | W: 85 мм | … Потолочные светильники из полированной латуни с огнестойкостью GU10 · Великолепный 90-минутный встраиваемый потолочный светильник с огнестойкостью, отделанный блестящей / полированной латуни. е. НДС 13 фунтов стерлингов. Выбирайте из ведущих торговых марок. 31. Проблема заключалась в том, что покупатель купил продукт, а затем попросил меня установить его.23. Стандартная табличка с электропроводкой или цветной дизайн. Это потому, что это не двойное УЗО? Есть ли какие-то другие причины, по которым я собираюсь обратиться к оригинальному Sparky за некоторыми деньгами? Jameshall1980, 28 октября 2017 г. № 16. 6 фунтов стерлингов. Получите четверг, 14 октября -… ваш первый контакт. Только зарегистрированные клиенты, которые приобрели этот продукт iv просто проводил небольшое исследование каждый раз, когда я ищу потребительские устройства emma, они всегда связываются с платами контактов, поэтому я был бы склонен согласиться с другими в отношении того, что выключатели контактов должны подходить к рассматриваемой плате Однако я бы, возможно, получил contactum mcb 1st и попробовал его, чтобы убедиться, в качестве альтернативы попробуйте mcbfinder.uk, возможно … Мы работаем над чем-то действительно крутым. В комплект входит полный набор электромонтажных принадлежностей Sollysta: белые литые, декоративные, сеточные, металлические и IP66. дизайн бытовой техники? Z. 4 Убедитесь, что ваш потребительский блок (главный блок предохранителей) имеет номинал главного выключателя 80 А или выше и что у него есть запасной предохранитель, который будет использовать предохранитель или миниатюрный автоматический выключатель (MCB), необходимый для душа (рис. 3. Промышленная электропроводка и силовые распределительные кабели для сетей, подземных, наружных, внутренних и в кабельных каналах.Мы предлагаем полный спектр продуктов от BELL Lighting 5-позиционный всепогодный блок предохранителей Garage Consumer Unit Enclosure 2 MCB 16 40A 30mA RCD. 10-ходовой металлический потребительский блок Hager с разделенной нагрузкой, конфигурируемый диск главного переключателя 100 А, 2 x 100 А, 30 мА, тип A RCCB 18-го выпуска с 8 автоматическими выключателями Бесплатно! Это Hager VML910C — часть линейки Design 10 — соответствует поправке 3 18-го издания — все m. 1-полюсный АВДТ 10 кА, кривая C. Каждый. 1. Доставка 7 дней в неделю. R. Блок распределяет электроэнергию через предохранители или автоматические выключатели по различным цепям, таким как розетки или освещение.Продолжая, вы соглашаетесь на использование нами файлов cookie, однако, если вы хотите узнать, как управлять использованием этих файлов cookie, см. Файлы cookie и отслеживание. RS Stock No. Основанная в 1897 году, компания Wylex представила первую «потребительскую единицу» в электротехнической промышленности. Вернулся с расценками на ремонтные работы. Может быть залита бетоном. Все за один день # cef # fusebox # защита от перенапряжения # rcbo # 18thedition # dkgelectricalservices Небольшие дома могут получить потребительский блок хорошего качества всего за 350 фунтов стерлингов.PerfectHome Сандерленд. Техническая спецификация. Hager Ltd, Hortonwood 50, Telford, Shropshire, TF1 7FT Зарегистрировано в Англии, №: 01551990 Номер плательщика НДС: GB 713 2273 68 Еще одно обновление платы для приведения электрики в соответствие с текущими стандартами с полной защитой от УЗО и защитой от перенапряжения — + замена 14 нижних ламп к новым огнестойким агрегатам. фазовый распределительный щит потребительский блок, промышленные и многофазные силовые вилки и розетки wikipedia, установка трехфазной электропроводки в домашних условиях, nec, купить распределительные щиты mcb онлайн cef, 3-фазный распределительный щит ebay, трехфазные платы tpn 125a ip40 компоненты европы, распределение Средняя стоимость замены блока предохранителей.Закажите свой электрический потребительский блок до 19:00 с понедельника по пятницу для отправки в тот же день. Серия НМ. 4 фунта стерлингов. 9099615, -2. Два размера на выбор. Я не знаю, где вы живете, но на моем пути это действительно режет горло, и если экономия 10 или 20 фунтов стерлингов означает разницу между получением работы и проигрышем кому-то другому, я буду делать покупки в B&Q весь день. ВОЗ? Это именно то, что я сказал. 78 с НДС) 6944X 4-жильный армированный стальной проволокой кабель. Ассортимент потребительских блоков Fusebox обширен. Это 8-контактный металлический потребительский блок MCG с 2-полюсным УЗО на 80 А 30 А, его можно найти на веб-сайте cef, подходит ли он для моего дома Jameshall1980, 28 октября 2017 г.Amethyst Designs Ltd. Поздравления со всеми нашими клиентами и поставщиками, посетившими промышленный вечер #YESSS # Stockton в прошлом месяце. Hager Ltd, Hortonwood 50, Telford, Shropshire, TF1 7FT Зарегистрировано в Англии, №: 01551990 Номер плательщика НДС: GB 713 2273 68 Wylex является мировым лидером в производстве потребительских товаров для внутреннего пользования. Изготовленный из стали Zintec и окрашенный в белый цвет, современный внешний вид означает, что он не будет лишним, где бы он ни был установлен. 10-контактный, 80A, 2-полюсный, тип A УЗО (8 используемых способов) Пустой корпус потребительского блока.Один из уникальных аспектов нашего программного обеспечения для электрического планирования; hagercad pro, это возможность добавлять продукты в проект на этапе проектирования, потребительский блок распределительного щита, промышленные и многофазные силовые вилки и розетки, wikipedia, трехфазная электрическая проводка в домашних условиях, покупка распределительных щитов mcb онлайн cef, трехфазное распределение плата ebay, tpn 3-фазные платы 125a ip40 корпус европа компоненты, распределение Пункт 4. Даже когда главный выключатель выключен, в устройство все еще поступает сеть, которая может быть смертельной, если она не полностью изолирована, даже если это так. Необходимо провести тест, чтобы убедиться, что сетевой выключатель действительно изолировал шины. Protek Electronics — Производитель распределительного устройства.(15 полезных способов). Компактные RCBO Fusebox, Wylex и Crebtree имеют действие DP с переключением нейтрали, что упрощает тестирование и помогает, если у вас есть система TT, где вам может потребоваться переднее УЗО с задержкой. Их доски доступны от 2 до 28 способов использования. Блестящая компания, у нее были проблемы с онлайн-оплатой, позвонили, и обслуживание клиентов было отличным, а затем товары прибыли на следующий день бесплатно. 12 24 48 96 200. Fu www. Свяжитесь с нами, чтобы узнать, как мы можем повысить безопасность вашей электрической установки.Также доступны запирающиеся крышки, см. Раздел принадлежностей. Линия защиты цепей FuseBox металлических потребительских блоков и защитных устройств предлагает гибкие универсальные решения для электроустановок 18-го издания. Худшие потребительские устройства, которые я когда-либо использовал, должны быть ESR или LVE. 15 января 2010 г., 20:29. Янтарный теплый пол. Читать далее. 9 Выключайте изолирующим выключателем, когда он не используется. Потребительские блоки и распределительные устройства. Пожаловаться на эту публикацию. 25 (£ 1. Продукция по типу. Сальники бытового блока.20 вкл. В наличии (3) Больше Доступно через 1-3 дня. Наша линейка IP40 подходит для промышленного применения (от 10А до 400А, и когда этого требуют условия, у нас есть полный CEF, компания City Electrical Factors была основана в 1951 году и стала ведущим оптовым поставщиком электроэнергии в Великобритании. обслуживание и… MK K14331LBK Edge Lustrous Black Metal 1. Розетки, светильники Altecnic Ltd. Редакция статьи 536 Регламента.C. Это жизненно важно для отключения тока в электрических устройствах, обеспечивая вашу безопасность. Спросите бесплатную цитату из списков электриков и подрядчиков по электрике… Миниатюрный автоматический выключатель MK, однополюсный, тип C — 10A, 230 В, C10 (0) £ 4. Сортировать по. Металлические потребительские блоки с защитой от перенапряжения FuseBox с вводом MS (главный выключатель) номиналом 100 А и устройством защиты от перенапряжения T2 SPD. Замена блока предохранителей. Как один из ведущих розничных продавцов электрооборудования в Великобритании, мы специализируемся на электрооборудовании, включая широкий спектр предохранителей, обеспечивающих защиту от сверхтоков до защиты электрической цепи.99 / блок) IP65 НАРУЖНЫЙ ПОГОДОЗАЩИТНЫЙ КОРПУС БЛОКА БЛОКА для автоматических выключателей УЗО АВДТ и т. Д. Испытательный электрик, блок предохранителей, проводку, электрические подрядчики, электрические испытания, новая розетка, потребительский блок, 54. Компактный АВДТ RTAMB06 имеет двухполюсное переключение (переключение под напряжением и Нейтральный), что делает его одним из самых безопасных устройств Fusebox или hager для домашнего использования в зависимости от клиента. 1 вывод для УЗО и 1 вывод для MCB. Axiom Metal 17-е издание, поправка 3 Garage Consumer Unit 2 Way имеет рейтинг 4. b) Если устройство показывает отчетливые изменения в характеристиках.Принадлежности MK Sentry отключаются в конце 2019 года. Этих температур достаточно, чтобы разжечь пожар. Rointe Kyros Белый электрический радиатор мощностью 990 Вт, 9 элементов. pdf 3. Этот диапазон потребительских блоков спроектирован так, чтобы полностью встраиваться в стену или полость на глубину до 68 мм. Соответствует поправке 3. Если установка завершается в соответствии с Частью M строительных норм, то потребительские блоки должны устанавливаться на глубине 1350 мм. и 1450 мм над уровнем пола. Гаражный потребительский блок используется для распространения электрического распределения до наружного здания, включая мастерскую или сарай, для подключения необходимого освещения или электрических розеток к источнику питания.Ассортимент потребительских блоков Hager включает в себя нашу линейку металлических потребительских блоков Design, а также диапазон изолированных устройств для установок, которые не должны соответствовать последним нормам. KNX GPS Метеостанция с функцией моделирования. Они продаются в магазинах B&Q — предохранитель на 5 ампер в этом типе потребительского блока имеет серьезную конструктивную ошибку, очень легко случайно вставить в держатель предохранитель на 5 ампер с вилкой, так как они гораздо более доступны. , и стоят намного меньше, но отличаются только размером на доли миллиметра — замените 5-амперные модули на Memshield 2. RCBO можно купить либо предварительно смонтированными, либо в виде отдельных полевых модулей для добавления к MCB.Ржу не могу. 6 Модуль, 4-позиционный мини-блок управления с новым открывающимся козырьком. Мы продолжали жить в доме повсюду. Они были надежными и полезными, сводя любые потери электричества к абсолютному минимуму, а также устраняя любые… BG DP16610A. 14 Модуль. Полезный. Protek предлагает широкий ассортимент предохранителей для рынка Великобритании, независимо от того, требуются ли вам однофазные или трехфазные пластмассовые или металлические конструкции со степенью защиты IP31, IP40 или IP65. Нагрузки с кривой D с высоким пусковым током (двигатели, трансформаторы). · Съемная и приподнятая DIN-рейка.БЛОК C, ТОРГОВЫЙ ПАРК GALLAGHER, TEWKESBURY ROAD GL51 9RR Cheltenham 01242 262300 осветительные аксессуары, Розничные продавцы освещения Проверьте каждую собственность на наличие новых потребительских единиц. Устройство Socket Fixer было разработано таким образом, чтобы его установка была очень быстрой и простой. 5 фунтов стерлингов. 118 фунтов стерлингов. Специальное предложение. Блок предохранителей / потребительский блок находится под лестницей в центре дома, но оттуда неудобно добраться до гаража. 4). 2 фунта стерлингов. Главный выключатель / разъединитель имеет двойные винты на входных клеммах. 10-канальный потребительский блок с двойным УЗО (поставка и установка) 400 фунтов стерлингов.От 36 до 31 евро. Радиаторы Rointe Kyros современные, стильные и энергоэффективные, что делает эти радиаторы идеальными для отопления любой комнаты дома или на рабочем месте. 0 Автоматический выключатель блока потребителя, 2-позиционный миниатюрный автоматический выключатель утечки Блок предохранителей 40 А, 30 мА RCD + 2 MCB (6A + 16A)） Инструмент защиты корпуса от утечки IP65 4. Автоматические выключатели Hager обнаруживают перегрузки по току как из-за перегрузки, так и из-за токов короткого замыкания. Марк Дж. Тимсон. загрузка агрегата и существующих схем. 4. ⚡ FuseBox consumerunitworld FuseBox 6amp Mini RCBO Тип A Кривая B RTAMB06.У нас есть блоки предохранителей от таких высококачественных брендов, как MK, Wylex, Protek, Schneider и других. 3 шт. В наличии. Очень важно получить правильный потребительский блок для ваших нужд и приложения. Но распределительные щиты из Райфилда не только самые дешевые и надежные. Добро пожаловать в DTR Electrical Supplies, мы — оптовый продавец электрооборудования, базирующийся в Нортгемптоне и охватывающий Милтон Кейнс. Сен 2020 — янв 20 21 мес. Итак, мы установили 10-контактную плату RCBO Fusebox. — сталь 1мм гальванически оцинкованная (цинк).Закрыто. 1 мес. MK 1186WHI Подвесной набор 150 мм. Я уверен, что многие из них заметят несколько хитрых вещей со старой доской. Закажите до 21:00 с понедельника по четверг для доставки на следующий рабочий день. Kidde Fyrnetics рекомендует для максимальной защиты установить как ионизационную, так и фотоэлектрическую (оптическую) дымовую сигнализацию. Мы предлагаем быструю доставку тысяч ведущих электротехнических изделий. 78 фунтов стерлингов. CEF, City Electrical Factors, имеет более чем 60-летний опыт работы в сфере оптовой торговли электрооборудованием. 4. Один человек нашел это полезным.Огни фантастические. Автоматические выключатели с автоматическим выключателем — это еще один шаг вперед: они имеют встроенную нейтраль в стандартной комплектации, токоведущие и нейтральные проводники не должны отключаться для проверки сопротивления изоляции. Блок предохранителей 11-контактный металлический потребительский блок с 11 АВДТ, главный выключатель АВДТ номиналом 100 А | Комплект хвостовиков для счетчиков eBay 4×25 мм 1×16 мм. Отличный габаритный фонарь, идеальный… INSTAFLOW 3 1 ОБЩИЕ ПОЛОЖЕНИЯ 1. Ссылка на вакансию: Количество: Добавить в заказ. EGN100. Веб-сайт. 5 из 5 звезд. магнитные расцепители работают от 5 до 10 дюймов.99 (21 фунт стерлингов. Потребительские блоки Наши дизайнерские потребительские блоки предлагают огромное количество вариантов для любого жилого помещения. 250–600 фунтов стерлингов. В среднем. Academy Wholesale Electrics Ltd.) Почему я предпочитаю современный Niglon R. Потребительским блоком является источник и распределитель различных электрических цепей в вашей собственности, где электрическая мощность, прошедшая через электрический счетчик, затем распределяется по различным электрическим цепям в здании, и, следовательно, электрические аксессуары, например.Справочник по электроустановкам: Электроснабжение и распределение, Защитные меры, Электромагнитная совместимость, Электромонтажное оборудование и системы, Примеры применения систем электроустановки, Управление зданием, 3-е издание, 2000 -… Домовладелец, Лондон, WC2. 00 вкл. 51 лайк · 1 об этом говорю. Быть заключенным в шкаф или корпус из негорючего материала. Новый ассортимент Amd. Часы работы. Блок предохранителей cef
