Реактивная и активная электроэнергия: Активная и реактивная электроэнергия

Содержание

Что такое активная и реактивная электроэнергия?

Расчет электрической энергии, используемой бытовым или промышленным электротехническим прибором, производится обычно с учетом полной мощности электрического тока, проходящего через измеряемую электрическую цепь.

При этом выделяются два показателя, отражающие затраты полной мощности при обслуживании потребителя. Эти показатели называются активная и реактивная энергия. Полная мощность представляет собой сумму этих двух показателей.

Полная мощность.

По сложившейся практике потребители оплачивают не полезную мощность, которая непосредственно используется в хозяйстве, а полную, которую отпускает предприятие-поставщик. Различают эти показатели по единицам измерения – полная мощность измеряется в вольт-амперах (ВА), а полезная – в киловаттах. Активная и реактивная электроэнергия используется всеми запитанными от сети электроприборами.

Активная электроэнергия.

Активная составляющая полной мощности совершает полезную работу и преобразовывается в те виды энергии, которые нужны потребителю. У части бытовых и промышленных электроприборов в расчетах активная и полная мощность совпадают. Среди таких устройств – электроплиты, лампы накаливания, электропечи, обогреватели, утюги и гладильные прессы и прочее. Если в паспорте указана активная мощность 1 кВт, то полная мощность такого прибора будет составлять 1 кВА.

Понятие реактивной электроэнергии.

Этот вид электроэнергии присущ цепям, в составе которых имеются реактивные элементы. Реактивная электроэнергия — это часть полной поступаемой мощности, которая не расходуется на полезную работу. В электроцепях постоянного тока понятие реактивной мощности отсутствует. В цепях переменного тока реактивная составляющая возникает только в том случае, когда присутствует индуктивная или емкостная нагрузка. В таком случае наблюдается несоответствие фазы тока с фазой напряжения. Данный сдвиг фаз между напряжением и током обозначается символом «φ». При индуктивной нагрузке в цепи наблюдается отставание фазы, при емкостной – ее опережение. Поэтому потребителю приходит только часть полной мощности, а основные потери происходят из-за бесполезного нагревания устройств и приборов в процессе эксплуатации. Потери мощности происходят из-за наличия в электрических устройствах индуктивных катушек и конденсаторов. Из-за них в цепи в течение некоторого времени происходит накопление электроэнергии. После этого запасенная энергия поступает обратно в цепь. К приборам, в составе потребляемой мощности которых имеется реактивная составляющая электроэнергии, относятся переносные электроинструменты, электродвигатели и различная бытовая техника. Эта величина рассчитывается с учетом особого коэффициента мощности, который обозначается как cos φ.

Расчет реактивной электроэнергии.

Коэффициент мощности лежит в пределах от 0,5 до 0,9; точное значение этого параметра можно узнать из паспорта электроприбора. Полная мощность должна быть определена как частное от деления активной мощности на коэффициент. Например, если в паспорте электрической дрели указана мощность в 600 Вт и значение 0,6, тогда потребляемая устройством полная мощность будет равна 600/06, то есть 1000 ВА. При отсутствии паспортов для вычисления полной мощности прибора коэффициент можно брать равным 0,7. Поскольку одной из основных задач действующих систем электроснабжения является доставка полезной мощности конечному потребителю, реактивные потери электроэнергии считаются негативным фактором, и возрастание этого показателя ставит под сомнение эффективность электроцепи в целом.

Значение коэффициента при учете потерь.

Чем выше значение коэффициента мощности, тем меньше будут потери активной электроэнергии – а значит конечному потребителю потребляемая электрическая энергия обойдется немного дешевле. Для того чтобы повысить значение этого коэффициента, в электротехнике используются различные приемы компенсации нецелевых потерь электроэнергии. Компенсирующие устройства представляют собой генераторы опережающего тока, сглаживающие угол сдвига фаз между током и напряжением. Для этой же цели иногда используются батареи конденсаторов. Они подключаются параллельно к рабочей цепи и используются как синхронные компенсаторы.

Расчет стоимости электроэнергии для частных клиентов.

Для индивидуального пользования активная и реактивная электроэнергия в счетах не разделяется – в масштабах потребления доля реактивной энергии невелика. Поэтому частные клиенты при потреблении мощности до 63 А оплачивают один счет, в котором вся потребляемая электроэнергия считается активной. Дополнительные потери в цепи на реактивную электроэнергию отдельно не выделяются и не оплачиваются. Учет реактивной электроэнергии для предприятий Другое дело – предприятия и организации. В производственных помещениях и промышленных цехах установлено огромное число электрооборудования, и в общей поступаемой электроэнергии имеется значительная часть энергии реактивной, которая необходима для работы блоков питания и электродвигателей. Активная и реактивная электроэнергия, поставляемая предприятиям и организациям, нуждается в четком разделении и ином способе оплаты за нее. Основанием для регуляции отношений предприятия-поставщика электроэнергии и конечных потребителей в этом случае выступает типовой договор. Согласно правилам, установленным в этом документе, организации, потребляющие электроэнергию свыше 63 А, нуждаются в особом устройстве, предоставляющем показания реактивной энергии для учета и оплаты. Сетевое предприятие устанавливает счетчик реактивной электроэнергии и начисляет оплату согласно его показаниям.

Коэффициент реактивной энергии.

Как говорилось ранее, активная и реактивная электроэнергия в счетах на оплату выделяются отдельными строками. Если соотношение объемов реактивной и потребленной электроэнергии не превышает установленной нормы, то плата за реактивную энергию не начисляется. Коэффициент соотношения бывает прописан по-разному, его среднее значение составляет 0,15. При превышении данного порогового значения предприятию-потребителю рекомендуют установить компенсаторные устройства.

Реактивная энергия в многоквартирных домах.

Типичным потребителем электроэнергии является многоквартирный дом с главным предохранителем, потребляющий электроэнергию свыше 63 А. Если в таком доме имеются исключительно жилые помещения, плата за реактивную электроэнергию не взимается. Таким образом, жильцы многоквартирного дома видят в начислениях оплату только за полную электроэнергию, поставленную в дом предприятием-поставщиком. Та же норма касается жилищных кооперативов.

Частные случаи учета реактивной мощности.

Бывают случаи, когда в многоэтажном здании имеются и коммерческие организации, и квартиры. Поставка электроэнергии в такие дома регулируется отдельными Актами. Например, разделением могут служить размеры полезной площади. Если в многоквартирном доме коммерческие организации занимают менее половины полезной площади, то оплата за реактивную энергию не начисляется. Если пороговый процент был превышен, то возникают обязательства оплаты за реактивную электроэнергию. В ряде случаев жилые дома не освобождаются от оплаты за реактивную энергию. Например, если в доме установлены пункты подключения лифтов для квартир, начисление за использование реактивной электроэнергии происходит отдельно, лишь для этого оборудования. Владельцы квартир по-прежнему оплачивают лишь активную электроэнергию.

Что такое активная и реактивная электроэнергия на счетчике

С одной стороны, работу тока можно легко посчитать, зная силу тока, напряжение и сопротивление нагрузки. До боли знакомые формулы из курса школьной физики выглядят так.

Рис. 1. Формулы

И здесь нет ни слова про реактивную составляющую.

С другой стороны, ряд физических процессов на самом деле накладывают свои особенности на эти расчёты. Речь идёт о реактивной энергии. Проблемы с пониманием реактивных процессов приходят вместе со счетами за электроэнергию в крупных предприятиях, ведь в бытовых сетях мы платим только за активную энергию (размеры потребления реактивной энергии настолько малы, что ими просто пренебрегают).

Определения

Чтобы понять суть физических процессов начнём с определений.

Активная электроэнергия – это полностью преобразуемая энергия, поступающая в цепь от источника питания. Преобразование может происходить в тепло или в другой вид энергии, но суть остаётся одна – принятая энергия не возвращается обратно в источник.

Пример работы активной энергии: ток, проходя через элемент сопротивления, часть энергии преобразует в нагрев. Эта совершённая работа тока и является активной.

Реактивная электроэнергия – это энергия, возвращаемая обратно источнику тока. То есть ранее полученный и учтённый счётчиком ток, не совершив работы, возвращается. Помимо прочего ток совершает скачок (на короткое время нагрузка сильно возрастает).

Тут без примеров сложно понять процесс.

Самый наглядный – работа конденсатора. Сам по себе конденсатор не преобразует электроэнергию в полезную работу, он её накапливает и отдаёт. Конечно, если часть энергии всё-таки уходит на нагрев элемента, то её можно считать активной. Реактивная же выглядит так:

1.При питании ёмкости переменным напряжением, вместе с увеличением U растёт и заряд конденсатора.

2.В момент начала падения напряжения (второй четвертьпериод на синусоиде) напряжение на конденсаторе оказывается выше, чем у источника. И поэтому конденсатор начинает разряжаться, отдавая энергию обратно в цепь питания (ток течёт в обратном направлении).

3.В следующих двух четвертьпериодах ситуация полностью повторяется, то только напряжение меняется на противоположное.

Ввиду того, что сам конденсатор работы не совершает, принимаемое напряжение достигает своего максимального амплитудного значения (то есть в √2=1,414 раза больше действующего 220В, или 220·1,414=311В).

При работе с индуктивными элементами (катушки, трансформаторы, электродвигатели и т.п.) ситуация аналогична. График показателей можно увидеть на изображении ниже.

Рис. 2. Графики показателей

Ввиду того, что современные бытовые приборы состоят из множества разных элементов с «реактивным» эффектом питания и без него, то реактивный ток, протекая в обратном направлении, совершает вполне реальную работу по нагреву активных элементов. Таким образом, реактивная мощность цепи – по сути выражается в побочных потерях и скачках напряжения.

Очень сложно отделить один показатель мощности от другого при расчётах. А система качественного и эффективного учёта стоит дорого, что, собственно, и привело к отказу от измерения объёма потребления реактивных токов в быту.

В крупных коммерческих объектах наоборот, объем потребления реактивной энергии намного больше (из-за обилия силовой техники, снабжаемой мощными электродвигателями, трансформаторами и другими элементами, порождающими реактивный ток), поэтому для них вводится раздельный учёт.

Как считается активная и реактивная электроэнергия

Большинство производителей счётчиков электроэнергии для предприятий реализуют простой алгоритм.

Q=(S²— P²)^1/2

Здесь из полной мощности S отнимается активная мощность P (в облегчённом для понимания виде).

Таким образом, производителю не обязательно организовывать полностью раздельный учёт.

Что такое cosϕ (косинус фи)

Ввиду того, что большой объем фактически паразитных реактивных токов нагружает сети поставщика электроэнергии, последние стимулируют потребителей снижать реактивную мощность.

Для числового выражения соотношения активной и реактивной мощностей применяется специальный коэффициент – косинус фи.

Вычисляется он по формуле.

cosϕ = P_акт/P_полн

Где полная мощность – это сумма активной и реактивной.

Чем ближе показатель к единице, тем меньше паразитной нагрузки на сеть.

Такой же коэффициент указывается на шильдиках электроинструмента, оснащённого двигателями. В этом случае cosϕ используется для оценки пиковой потребляемой мощности. Например, номинальная мощность прибора составляет 600 Вт, а cosϕ = 0,7 (средний показатель для подавляющего большинства электроинструмента), тогда пиковая мощность, необходимая для старта электродвигателя будет считаться как Pномин / cosϕ, = 600 Вт / 0,7 = 857 ВА (реактивная мощность выражается в вольт-амперах).

Применение компенсаторов реактивной мощности

Чтобы стимулировать потребителей эксплуатировать электросеть без реактивной нагрузки, поставщики электроэнергии вводят дополнительный оплачиваемый тариф на реактивную мощность, но оплату взимают только если среднемесячное потребление превысит определённый коэффициент, например, при соотношении полной и активной мощностей составит свыше 0,9, счёт на оплату реактивной мощности не выставляется.

Для того, чтобы снизить расходы, предприятия ставят специальное оборудование – компенсаторы. Они могут быть двух видов (в соответствии с принципом работы):

Ёмкостные;
Индуктивные.

Автор: RadioRadar

О природе реактивной энергии / Хабр

Вокруг реактивной энергии сложилось немало легенд, активно способствовала развитию околонаучного фольклора любовь нашего человека к халяве и разнообразным теориям глобального заговора.

В рунете можно найти множество success story о том как простой мужичок из глубинки годами эксплуатирует халявную реактивную энергию (которую бытовой счетчик электроэнергии не регистрирует) и живет себе, не зная бед. Так же можно найти заметки людей, призывающих бросить бесполезное занятие поиска источника халявы в халявной реактивной энергии. Для того чтобы окончательно раставить точки над ‘i’ в этом вопросе, я решил написать этот пост, не мудрствуя лукаво.

Как известно, потребляемая от источника переменного тока энергия складывается из двух составляющих:

Активной энергии

Реактивной энергии

1. Активная энергия — та часть потребляемой энергии, которая целиком и безвозвратно преобразуется приемником в другие виды энергии.

Пример: Протекая через резистор, ток совершает активную работу, что выражается в увеличении тепловой энергии резистора. Вне зависимости от фазы протекающего тока, резистор преобразует его энергию в тепловую. Резистору не важно в каком направлении течет по нему ток, важна лишь его величина: чем он больше, тем больше тепла высвободится на резисторе (количество выделенного тепла равно произведению квадрата тока и сопротивления резистора).

2. Реактивная энергия — та часть потребляемой энергии, которая в следующую четверть периода будет целиком отдана обратно источнику.

Пример: Представим себе, что к источнику переменного тока подключен конденсатор. Начальный заряд на обкладках конденсатора равен нулю, начальная фаза напряжения источника так же равна нулю. Одно полное колебание состоит из четырех четвертьпериодов:

Напряжение источника растет от 0 до максимального мгновенного значения (при действующем значении U источника 230V оно равно 230 * 1,4142 = 325V) При этом конденсатор потребляет ток, необходимый для его полного заряда

Напряжение источника стремительно уменьшается (движется к нулю), при этом, напряжение на заряженном конденсаторе оказывается выше чем на источнике, что вызывает течение тока в обратную сторону (ведь ток течет от большего потенциала к меньшему), то есть конденсатор разряжается, отдавая накопленную энергию обратно источнику!

Для следующих двух четвертьпериодов вышеописанная история повторяется с тем лишь различием, что токи заряда и разряда емкости потекут в противоположных направлениях.
В случае включения вместо конденсатора катушки индуктивности, суть процесса не изменится.
В этом и состоит главный фокус реактивной энергии — в момент ‘прилива’ мы заполняем свои цистерны, в момент отлива же, мы сливаем их содержимое обратно. Как можно заметить из этой простой аналогии, мы просто туда-сюда переливаем жидкость (или ток в электроцепях). Если же мы соблазнимся слить хоть немного жидкости ‘налево’ (включить последовательно с реактивным конденсатором активный резистор), то мы станем брать ‘несколько больше’ чем возвращать, а это ‘несколько больше’ уже является активной энергией по определению (ведь мы эту часть не возвращаем обратно, не так ли?), за которую как известно, приходится платить.
Или иной пример: предположим, что мы берем у кредитора некоторую сумму денег взаймы и сразу же возвращаем ему взятый только что кредит. Если мы отдадим ровно столько, сколько взяли (чистая реактивность) — мы придем к исходному состоянию и никто никому не будет ничего должен. В случае же, если мы потратим часть кредита на какую ни будь покупку и вернем то, что осталось от кредита после совершения покупки (добавим в цепь активную нагрузку и часть энергии уйдет из системы) — мы будем все еще должны. Эта потраченная часть является активной составляющей взятого нами кредита.
Теперь у вас может возникнуть один весьма резонный вопрос — если все так просто, и для того чтобы энергия считалась реактивной, ее просто нужно полностью вернуть обратно источнику, почему предприятия вынуждены платить за потребляемую (и полностью возвращаемую) реактивную энергию?
Все дело в том, что в случае чисто реактивной нагрузки, момент максимально потребляемого тока (реактивного) приходится на момент минимального значения напряжения, и наоборот, в момент максимума напряжения на клеммах нагрузки, протекающий через нее ток равен нулю.
Протекающий реактивный ток греет питающие проводники — но это активные потери, вызванные протеканием реактивного тока по проводникам с ограниченной проводимостью, что эквивалентно последовательно включенным с реактивной нагрузкой активным резистором. Так же, поскольку в момент максимума реактивного тока напряжение на полюсах реактивного элемента переходит через ноль, активная мощность подводимая к нему в этот момент (произведение тока и напряжения) равна нулю. Вывод — реактивный ток вызывает нагрев проводов, не совершая при этом никакой полезной работы. Следует заметить, что эти потери так-же является активными и будут засчитываться бытовым счетчиком активной энергии.
Большие предприятия сопсобны генерировать достаточно большие реактивные токи, которые отрицательно сказываются на функционировании энергосистемы. По этой причине, для них проводится учет как активной, так и реактивной составляющей потребленной энергии. Для уменьшения генерации реактивных токов (вызывающих вполне реальные активные потери), на предприятиях размещают установки компенсации реактивной мощности.

Активная и реактивная энергия — Знаешь как

Величина, определяемая произведением активной мощности Р и времени t, в течение которого она остается неизменной, называется а ктивной энергией

W_a = Pt = UIсоsφ•t

Она характеризует электрическую энергию, израсходованную в цепи переменного тока.

Если в течение времени t мощность изменяется, то время t делят на промежутки t₁ t₂ t₃ и т. д. в течение каждого из которых мощность остается неизменной и энергию определяют как сумму энергий

W_a = P₁t₁ = P₂t₂ + … = W_a1 + W_a2 + …

Активная энергия измеряется счетчиками активной энергии.

Величина, определяемая произведением реактивной мощности и времени t, называется реактивной энергией

W_p = Qt = UI sin φ•t

Она является расчетной величиной. При изменяющейся реактивной мощности реактивная энергия определяется по формуле

W_p = Q₁t₁ + Q₂t₂ + … = W_p1 + W_p2 + …

Реактивная энергия измеряется счетчиками реактивной энергии.

Измерив за один и тот же промежуток времени активную

и реактивную энергию, можно определить коэффициент мощности цепи

При изменяющихся мощностях по показанию счетчиков по приведенной формуле определяется среднее значение коэффициента мощности.

Статья на тему Активная и реактивная энергия

Реактивная энергия — РАДИОСХЕМЫ

Наверняка многие из вас слышали о реактивной электроэнергии. Зная, насколько сложен для понимания этот термин, давайте разберём детально отличия реактивной и активной энергии. Важно осознать тот факт, что реактивную электроэнергию мы можем наблюдать только в переменном токе. Там, где течёт постоянный ток, реактивная энергия не присутствует. Обусловлено это природой появления реактивной энергии.

Через несколько понижающих трансформаторов к потребителю поступает переменный ток, конструкция которых разделяет обмотки низкого и высокого напряжения. То есть получается так, что в трансформаторе отсутствует физический контакт между двумя обмотками, при этом ток всё равно течёт. Объяснить это довольно просто. Электроэнергия всегда передаётся через воздух, который является прекрасным диэлектриком, при помощи электромагнитного поля, составляющая которого – переменное магнитное поле. Оно регулярно пересекает обмотку, появляясь в другой, и не имеет с первой электрического контакта, наводя электродвижущую силу. Коэффициент полезного действия у современных трансформаторов достаточно велик, отсюда потеря электроэнергии сводиться к минимуму, и потому вся мощь переменного тока, который протекает в первичной обмотке, оказывается в цепи вторичной обмотки. Тоже самое происходит в конденсаторе, правда, уже за счёт электрического поля. Ёмкость и индуктивность вместе порождают реактивную энергию. Активная энергия (которой мешает возврат реактивной энергии) преобразовывается в тепловую, механическую и другую.

Реактивная составляющая электрического тока возникает только в цепях, содержащих реактивные элементы (индуктивности и ёмкости) и расходуется обычно на бесполезный нагрев проводников, из которых составлена эта цепь. Примером таких реактивных нагрузок являются электродвигатели различного типа, переносные электроинструменты (электродрели, «болгарки», штроборезы и т.п.), а также различная бытовая электронная техника. Полная мощность этих приборов, измеряемая в вольт-амперах, и активная мощность (в ваттах) соотносятся между собой через коэффициент мощности cosφ, который может принимать значение от 0,5 до 0,9. На этих приборах указывается обычно активная мощность в ваттах и значение коэффициента cosφ. Для определения полной потребляемой мощности в ВА, необходимо величину активной мощности (Вт) разделить на коэффициент cosφ.

Пример: если на электродрели указана величина мощности в 800 Вт и cosφ = 0,8, то отсюда следует, что потребляемая инструментом полная мощность составляет 800/0,8=1000 ВА. При отсутствии данных по cosφ можно брать его приблизительное значение, которое для домашнего электроинструмента составляет примерно 0,7.

Реактивный тип нагрузки характеризуется тем, что сначала, неторое время, в нём происходит накопление энергии, поставляемой источником питания. Затем запасённая энергия отдаётся обратно в этот источник. К подобным нагрузкам относятся такие элементы электрических цепей, как конденсаторы и катушки индуктивности, а также устройства, содержащие их. При этом в такой нагрузке между напряжением и током присутствует сдвиг фаз, равный 90 градусам. Поскольку основной целью существующих систем электроснабжения является полезная доставка электроэнергии от производителя непосредственно к потребителю — реактивная составляющая мощности обычно считается вредной характеристикой цепи.

Для того, чтобы компенсировать противодействие реактивной энергии, применяются специальные устанавливаемые конденсаторы. Это заставляет свести к минимуму появляющееся негативное влияние реактивной энергии. Мы уже отмечали, что реактивная мощность существенно влияет на потерю электрической энергии в сети. Потому получается, что величину той самой негативной энергии приходиться постоянно держать под контролем, и лучший для этого способ – организовать её учёт.

Там, где озабочены этой проблемой (различные промышленные предприятия) довольно часто ставят отдельные специальные приборы, которые ведут учёт не только самой реактивной энергии, но и активной её части. Учёт ведётся в трёхфазных сетях по индуктивной и ёмкостной составляющей. Обычно такие счётчики, это не что иное, как аналого-цифровое устройство, которое преобразует мощность в аналоговый сигнал, который превращается в частоту следования электро-импульсов. Сложив их, мы можем судить о количестве потребляемой энергии. Обычно счётчик сделан из пластмассового корпуса, где установлены 3 трансформатора и блок учёта на печатной плате. На внешней стороне располагается ЖК экран или светодиоды.

Предприятия в настоящее время всё чаще ставят универсальные счётчики учёта электроэнергии, которые измеряют количество как активной, так и реактивной энергии. Более того, такие приборы могут совмещать функции от двух, а иногда и более устройств, что позволяет снижать затраты на обслуживание и позволяет сэкономить во время покупки. Такие устройство способны вычислять реактивную и активную мощность, а также измерять мгновенные значения напряжений. Счётчик фиксирует, каков уровень потребления энергии и показывает всю информацию на дисплее 3-мя сменяющимися кадрами (индуктивная составляющая, ёмкостная составляющая, а также объём активной энергии). Современные модели позволяют передавать данные по ИК цифровому каналу, защищены от магнитных полей, хищения энергии. Более того, мы получаем более точные измерения и малое энергопотребление, что выгодно отличает новые модели от предшественников.

Реактивная энергия в электросети. Учет реактивной энергии

Электрическия система вырабатывает полную энергию, которая делится на полезную, или активную и остаточную под названием реактивная энергия. О том, что это такое и как ведётся её учёт, расскажет статья.

Остаточная энергия: что это такое?

Все электрические машины представлены реактивными и активными элементами. Именно они и потребляют электрическую энергию. К ним относят реактивные соединения кабелей, конденсаторные и трансформаторные обмотки.

В процессе течения переменного тока на этих сопротивлениях индексируются реактивные электродвижущие силы, которые создают реактивный ток.

В установках и приборах, создающих переменный ток, используется реактивная энергия в электросети, которая создает магнитное поле электрического поля.

Влияние индуктивного сопротивления на создание магнитного поля

Все приборы, которые питаются от электросети, имеют индуктивное сопротивление. Именно благодаря ему знаки тока и напряжения противоположны. Например, напряжение имеет отрицательный знак, а ток — положительный, или наоборот.

В это время электроэнергия, создаваемая в индуктивном элементе про запас, колебательными движениями исходит по сети за счёт нагрузки от генератора и обратно. Этот процесс и называется реактивной мощностью, которая создает магнитное поле электрического поля.

Для чего необходима реактивная энергия?

Можно сказать, что она направлена на регулировку изменений, которые вызывает в сети электрический ток. Сюда относят:

поддержка магнитного поля во время индуктивности в цепи;
при наличии конденсаторов и проводов поддержка их заряда.

Проблемы при выработке реактивной мощности

Если в сети существует большая доля выработки реактивной мощности, то приходится:

повышать мощность силовых аппаратов, которые предназначены для преобразования электрической энергии одного значения напряжения в электрическую энергию другого значения напряжения;
увеличивать сечение кабелей;
бороться с ростом потери мощности в силовых аппаратах и линиях передач;
увеличивать плату за потребление электроэнергии;
бороться с потерей напряжения в сети.

В чём разница между активной и реактивной энергией?

Люди привыкли платить за ту электроэнергию, которую они потребляют. Они оплачивают энергию, используемую для обогрева помещения, приготовления еды, нагревания воды в ванной комнате (кто пользуется индивидуальными водонагревателями) и другую полезную электрическую энергию. Именно она и называется активной.

Активная и реактивная энергии различны в том, что вторая представляет собой оставшуюся часть энергии, которая не используется в полезной работе. Другими словами, они обе образуют полную мощность. Соответственно, потребителям невыгодно оплачивать помимо активной ещё и реактивную энергию в электросети, а поставщикам выгодно, чтобы они платили за полную мощность. Можно ли как-нибудь урегулировать этот вопрос? Давайте рассмотрим это.

Чем измеряют потребление энергии?

Для замера потребленной энергии используют счетчик активной и реактивной энергии. Всё они делятся на счетчики с одной фазой и тремя фазами. В чем же их различие?

Однофазные счетчики применяют для учета электрической энергии у потребителей, которые используют ее для бытовых нужд. Питание выполняется однофазным током.

Трехфазные счетчики используются для учета полной энергии. Они классифицируются исходя из схемы электроснабжения на трех- и четырехпроводные.

Различая счетчиков по способу включения

По тому, как они включаются, их делят на три группы:

Не используют трансформаторы и напрямую включаются в сеть счетчики прямого включения.
С использованием силовых аппаратов включаются счетчики полукосвенного включения.
Счетчики косвенного включения. Они подключаются к сети не только с использованием силовых аппаратов тока, но и с использованием трансформаторов напряжения.

Различая счетчиков по способу оплаты

По способу начисления платы за электроэнергию принято делить счетчики на следующие группы:

Счетчики, основанные на применении двух тарифов – их действие состоит в том, что тариф за потребляемую энергию меняется в течение суток. То есть в утренние часы и днем он меньше, чем в вечернее время.
Счетчики с предварительной оплатой – их действие основано на том, что потребитель платит за электроэнергию заранее, так как находится в отдаленных местах проживания.
Счетчики с указанием максимальной нагрузки – потребитель платит отдельно за потребленную энергию и за максимальную нагрузку.

Учет полной мощности

Учет полезной энергии направлен на определение:

Электрической энергии, вырабатываемой машинами по производству напряжения на электростанции.
Количества энергии, которая расходуется на собственные потребности подстанции и электростанции.
Электроэнергии, направленной на расходование ее потребителями.
Энергии, переданной для других энергосистем.
Электрической энергии, которая пущена по шинам электростанций к потребителям.

Учитывать реактивную электрическую энергию при передаче потребителям от электростанции необходимо только в том случае, если эти данные подсчитывают и контролируют режим работы устройств, компенсирующих эту энергию.

Где проводят контроль оставшейся энергии?

Счетчик реактивной энергии устанавливают:

Там же, где и счетчики по учету полезной энергии. Устанавливают их для потребителей, которые платят за полную используемую ими мощность.
На источниках присоединения реактивной мощности для потребителей. Это делается, если приходится контролировать процесс работы.

Если потребителю разрешено пускать оставшуюся энергию в сеть, то ставят 2 счетчика в элементах системы, где идет учет полезной энергии. В других случаях ставят отдельный счетчик для учета реактивной энергии.

Как сэкономить на потреблении электричества?

Большой популярностью в этом направлении пользуется прибор для экономии электричества. Его действие основано на подавлении остаточной электроэнергии.

На современном рынке можно найти много подобных устройств, в основе которых лежит трансформатор, направляющий электроэнергию в нужное русло.

Прибор для экономии электричества направляет эту энергию на разнообразное бытовое оборудование.

Рациональное использование электроэнергии

Для рационального использования электроэнергии применяется компенсация реактивной энергии. Для этого применяют конденсаторные установки, электродвигатели и компенсаторы.

Они помогают уменьшить потери активной энергии, которые обусловлены перетоками реактивной мощности. Это существенно влияет на уровень транспортных технологических потерь распределительных электрических сетей.

Чем выгодна компенсация мощности?

Применение установок для компенсации мощности способно принести большую выгоду в экономическом плане.

Согласно статистическим данным, их применение приносит до 50 % экономии трат за пользование электрической энергией во всех уголках Российской Федерации.

Денежные вложения, которые потрачены на их установку, окупаются в течение первого же года их использования.

Кроме того, там, где проектируются данные установки, кабель приобретается с меньшим сечением, что также очень выгодно.

Преимущества конденсаторных установок

Применение конденсаторных установок имеет следующие положительные стороны:

Небольшая потеря активной энергии.
В конденсаторных установках отсутствуют вращающиеся части.
Они легки в работе и эксплуатации.
Инвестиционные затраты не высоки.
Работают бесшумно.
Их можно установить в любой точке электрической сети.
Можно подобрать любую требуемую мощность.

Отличие конденсаторных установок от компенсаторов и синхронных двигателей состоит в том, что фильтрокомпенсирующие установки синхронно осуществляют компенсацию мощности и частично сдерживают присутствующие в компенсируемой сети гармоники. От того, насколько компенсируется мощность и будет зависеть стоимость за электроэнергию, ну и, соответственно, от действующего тарифа.

Какие виды компенсации существуют?

В процессе применения конденсаторных установок выделяют следующие виды подавляемой мощности:

Индивидуальная.
Групповая.
Централизованная.

Рассмотрим подробнее каждую из них.

Индивидуальная мощность

Конденсаторные установки располагаются прямо у электрических приемников и коммутируются в то же время, что и они.

Недостатками этого вида компенсации считается зависимость времени включения конденсаторной установки от времени начала работы электроприемников. Кроме того, перед проведением работ необходимо согласовывать емкость установки и индуктивность электрического приемника. Это необходимо для предупреждения резонансных перенапряжений.

Групповая мощность

Название говорит само за себя. Эта мощность используется при компенсации мощности нескольких индуктивных нагрузок, которые одновременно присоединены к одному распределительному устройству с общей конденсаторной установкой.

В процессе одновременного включения нагрузки увеличивается коэффициент, что приводит к понижению мощности. Это способствует лучшей работе конденсаторной установки. Остаточная энергия подавляется эффективнее, чем при индивидуальной мощности.

Отрицательной стороной данного процесса является частичная разгрузка реактивной энергии в электросети.

Централизованная мощность

В отличие от индивидуальной и групповой мощности, эта мощность регулируется. Она применяется для обширного диапазона изменения потребления остаточной энергии.

Большую роль в регулировании мощности конденсаторной установки играет функция реактивного тока нагрузки. При этом установка должна быть оснащена автоматическим регулятором, а её полная компенсационная мощность разделена на отдельно коммутируемые ступени.

Какие проблемы решают конденсаторные установки

Конечно, в первую очередь они направлены на подавление реактивной мощности, но на производстве они помогают решать следующие задачи:

В процессе подавления реактивной мощности, соответственно, снижается и полная мощность, что приводит к понижению загрузки силовых трансформаторов.
Питание нагрузки обеспечивается по кабелю с меньшим сечением, при этом не происходит перегрева изоляции.
Возможно подключение дополнительной активной мощности.
Разрешает избежать глубокой просадки напряжения на линиях электроснабжения удаленных потребителей.
Применение мощности автономных дизель-генераторов идёт по максимуму (судовые электроустановки, электроснабжение геологических партий, стройплощадок, установок разведочного бурения и т. д.).
Индивидуальная компенсация позволяет упростить деятельность асинхронных двигателей.
В случае аварийной обстановки конденсаторная установка немедленно отключается.
Автоматически включается обогрев или вентиляция установки.

Выделяют два варианта конденсаторных установок. Это модульные, применяются на крупных предприятиях, и моноблочные — для малых предприятий.

Подведём итоги

Реактивная энергия в электросети негативно сказывается на работе всей электрической системы. Это приводит к таким последствиям, как потеря напряжения в сети и увеличение затрат на топливо.

В связи с этим активно применяются компенсаторы данной мощности. Их выгода состоит не только в хорошей экономии денежных средств, но и в следующем:

Увеличивается срок службы силовых аппаратов.
Улучшается качество электрической энергии.
Экономятся деньги на покупку кабелей малого сечения.
Снижается потребление электрической энергии.

Реактивная электроэнергия — оплата

Законодательство в области электроэнергетики предусматривает довольно внушительный набор упоминаний о необходимости оплаты потребителю в адрес сетевой организации реактивной мощности, однако, фактически, такая оплата в настоящее время не осуществляется. Давайте разберемся почему так происходит.

Известный всем еще со школьной скамьи треугольник мощностей, творчески переработанный в иллюстрации к данной статье, говорит о том, что полная мощность состоит из активной мощности, то есть идущей на полезную работу, а также реактивной мощности, которая, соответственно, на полезную работу не идет.

По сути, реактивная мощность — это потери. Чем больше реактивная мощность, тем больше сетевая организация должна передать энергии, чтобы электроустановки потребителя выполнили полезную работу.

По логике потребитель должен либо компенсировать сетевой организации затраты на передачу «лишней» мощности, либо устанавливать у себя компенсаторы реактивной мощности, которые стоят совсем не дешево.

Законодательство на первый взгляд здесь на стороне сетевой организации.

В правилах оказания услуг по передаче электрической энергии, указано, что:

При необходимости потребитель обязан установить оборудование, обеспечивающие регулирование реактивной мощности.

Потребитель обязан поддерживать на границе балансовой принадлежности значения показателей качества электрической энергии, в том числе соблюдать значения соотношения потребления активной и реактивной мощности, определяемые для отдельных энергопринимающих устройств (групп энергопринимающих устройств).

Сетевая организация обязана определять значения соотношения потребления активной и реактивной мощности для отдельных энергопринимающих устройств. Правила определения установлены соответствующим приказом Минэнерго РФ.

Если сетевая организация выявляет нарушение потребителем соотношения активной и реактивной мощности, далее:
- Составляется акт.
- Потребитель уведомляет о сроке в течение которого он установит компенсаторы реактивной мощности.
- Если уведомления от потребителя нет, либо в установленные сроки (не более 6 месяцев) компенсаторы не установлены, в отношении потребителя применяется повышающий коэффициент к тарифу на услуги по передаче электроэнергии.

Размер повышающего коэффициента устанавливается в соответствии с методическими указаниями, утверждаемыми федеральным органом исполнительной власти в области государственного регулирования тарифов.

При технологическом присоединении в технических условиях для заявителей сетевая организация указывает требования к устройствам контроля и учета качества электроэнергии, к том числе соотношению активной и реактивной мощности.

В правилах розничных рынков электроэнергии указано, что:

Обязанность потребителя по обеспечению функционирования компенсации реактивной мощности является существенным условием договора энергоснабжения.

Потребитель обязан поддерживать на границе балансовой принадлежности значения показателей качества электрической энергии соблюдать значения соотношения потребления активной и реактивной мощности для отдельных энергопринимающих устройств.

Почему же при столь детальной проработке вопроса об обязанностях потребителя по поддержанию соотношения активной и реактивной мощности и оплате сетевой организации услуг по передаче с повышающим коэффициентом при нарушении данного соотношения, в настоящее время потребители фактически не доплачивают за реактивную мощность?

Всё просто.

В настоящее время повышающие коэффициенты установлены только в отношении потребителей, подключенных к сетям единой национальной (общероссийской) электрической сети.

То есть, для потребителей, не имеющих договор оказания услуг по передаче электроэнергии с ПАО «ФСК ЕЭС» зафиксировать нарушение соотношения активной и реактивной мощности можно, а вот наказать за это нельзя.

В результате в распределительных сетях контроль реактивной мощности осуществляется только на этапе технологического присоединения, где сетевая организация может включить установку компенсаторов реактивной мощности в технические условия.

Разница между активной и реактивной мощностью

Основная разница между активной и реактивной мощностью

Основное различие между активной и реактивной мощностью заключается в том, что активная мощность — это фактическая или реальная мощность, которая используется в цепи, в то время как реактивная мощность отражается взад и вперед между загрузкой и источником, что теоретически бесполезно.

Следующий треугольник мощности показывает соотношение между активной, реактивной и полной мощностью. Все эти мощности индуцируются только в цепях переменного тока, когда ток опережает или отстает от напряжения i.е. существует разность фаз (фазовый угол (Φ) между напряжением и током.

Что такое активная мощность?

Мощность, которая действительно используется и потребляется для полезных работ в цепи переменного или постоянного тока, известна как Активная мощность. Ее также называют истинной мощностью, реальной мощностью, полезной мощностью или полной мощностью в ваттах. Она обозначается буквой «P» и измеряется в ваттах, кВт или МВт. Среднее значение активной мощности можно рассчитать по следующим формулам .

Формулы для активной мощности

P = V x I … (цепи постоянного тока)
P = V x I x Cosθ … (однофазные цепи переменного тока)
P = √3 x В _L x I _L x Cosθ … (трехфазные цепи переменного тока)
кВт = √ (кВА ² — кВАр ²)

Связанное сообщение: Разница между аналогом и d Цифровой мультиметр

Что такое реактивная мощность

Мощность, которая движется и возвращается (колеблется назад и вперед) между источником и нагрузкой в цепи, известна как реактивная мощность.Его также называют бесполезной мощностью или мощностью без ватта. Реактивная мощность обозначается буквой «Q» и измеряется в ВАР (вольт-ампер, реактивная мощность), кВАр или МВАр.

Реактивная мощность тоже полезна, то есть она помогает создавать магнитное и электрическое поле и накапливать в цепях и разряжать трансформаторы, соленоиды, асинхронные двигатели и т. Д.

Формулы для реактивной мощности

Q = V x I x Sinθ
VAR = √ (VA ² — P ² )
кВАр3 =
0 кВА =
0 кВАр =
0 кВАр =
0 — кВт ² )
Реактивная мощность = √ (Полная мощность ² — Истинная мощность ² )

Разница между сообщениями Конденсатор и суперконденсатор

Сравнение активной и реактивной мощности.

В следующей таблице показаны основные различия между активной и реактивной мощностями.

Характеристики	Активная мощность	Реактивная мощность
Определение	Цепь True или Реальная или рассеиваемая мощность Фактическая или Фактическая мощность Активная мощность , которая фактически используется или потребляется.	Мощность, которая непрерывно колеблется между источником и нагрузкой, известна как Реактивная мощность .(Также известен как бесполезный или Вт без Мощность)
Обозначается	P	Q
Единицы	Вт, МВт, МВт, мВт, кВт
Формулы	P = V x I (цепи постоянного тока) P = V x I x Cosθ (однофазные цепи переменного тока) P = √3 x В _L x I _L x Cosθ (трехфазные цепи переменного тока) P = 3 x В _Ph x I _{Ph x Cosθ} P = √ (S ² — Q ² ) ^или P = √ (VA — VAR ² ) или	Q = V x I x Sinθ Реактивная мощность = √ (Полная мощность ²3 — ² — мощность ² ) VAR = √ (VA ² — P ² ) kVAR = √ (000400040004 кВА — кВт ² )
Измерительный прибор	Ваттметр	VAr метр
Роль в цепях постоянного тока	Активная мощность i равна реактивной мощности.е. в цепях постоянного тока нет VAr. Существует только активная мощность.	В цепях постоянного тока отсутствует реактивная мощность из-за нулевого фазового угла (Φ) между током и напряжением.
Роль в цепях переменного тока	Активная мощность важна для производства тепла и использования электрического и магнитного поля, создаваемого реактивной мощностью.	Реактивная мощность играет важную роль в цепях переменного тока для создания магнитных и электрических полей.
Поведение в чисто резистивной цепи	Вся мощность в цепи рассеивается резисторами, что составляет активную мощность	Нет реактивной мощности в чисто резистивной цепи.
Поведение в чистой емкостной цепи	Активная мощность равна нулю (0), то есть вся мощность поочередно поглощается от источника переменного тока и непрерывно возвращается обратно.	Ведущие вариации. В чисто емкостной цепи нагрузки напряжение и ток не совпадают по фазе на 90 ° друг с другом (ток опережает напряжение на 90 ° (другими словами, напряжение отстает на 90 ° от тока). Т.е. опережающая реактивная мощность.
Поведение в чисто индуктивной цепи	Активная мощность равна нулю (0) P = VI Cos φ Когда: Cos (90 °) = 0 Мощность P = VI (0) = 0 Тогда общая активная мощность = 0 Вт.	Отстающие Вар. В чисто индуктивной или реактивной цепи нагрузки напряжение и ток не совпадают по фазе на 90 ° друг с другом (ток отстает на 90 ° от напряжения (другими словами, напряжение опережает на 90 ° от тока). Т.е. опережающая реактивная мощность.
Приложения	Активная мощность используется для производства тепла, света, крутящего момента и т. Д. В электрических приборах и машинах.	Реактивная мощность также полезна, которая используется для измерения коэффициента мощности и генерации магнитного потока, электрического потока, электрического и магнитное поле в двигателях, трансформаторах, балластах, оборудовании индукционного нагрева и т. д.

Похожие сообщения:

Полезна ли реактивная мощность? Важность реактивной мощности

Что такое реактивная мощность и почему она полезна?

В последние годы контроль реактивной мощности стал предметом систематических исследований, поскольку он играет важную роль в поддержании безопасного профиля напряжения в крупномасштабной системе передачи. Хотя это побочный продукт систем переменного тока, он необходим для нормального функционирования различных электрических систем, таких как линии передачи, двигатели, трансформатор и т. Д.

Он необходим для работы большинства устройств электромагнитной энергии для создания магнитного поля. В некоторых случаях он принудительно вводится в сеть энергосистемы для поддержания более высокого напряжения узла. Давайте кратко обсудим важность реактивной мощности .

Что такое реактивная мощность?

Это количество, которое стало фундаментальным понятием для анализа и понимания электроэнергетической системы переменного тока.Как правило, это количество определено только для электрических систем переменного тока.

Примечание. Здесь вы можете проверить забавное, но логичное определение реактивной мощности.

Это один из компонентов полной мощности в цепи переменного тока, источником которого является фазовый сдвиг между синусоидальным напряжением и формой волны тока. Он определяется как амплитуда колебаний мощности без чистой передачи энергии.

Это следствие или побочный продукт системы переменного тока, который перемещается вперед и назад в силовом проводе, т.е.т.е. течет к реактивным компонентам от источника в течение одного полупериода и обратно к источнику в течение другого полупериода формы волны переменного тока.

Таким образом, среднее значение мощности равно нулю, что означает, что нагрузка никогда не потребляет реактивную мощность. В случае трехфазной цепи в любой момент суммирование реактивных мощностей трех фаз равно нулю. Чтобы отличить от активной мощности, которая выполняет полезную работу, реактивная мощность измеряется в «VAR», что означает «вольт-ампер-реактивная мощность», а не в ваттах. Это можно выразить как Q = S sin ϕ

Q = VI sin ϕ

Q = P tan ϕ

Где S = полная мощность, а P = активная мощность.

Реактивная мощность временно сохраняется в форме электрических или магнитных полей, которые текут вперед и назад из-за емкостных и индуктивных компонентов . Реактивная мощность может генерироваться, а также поглощаться элементами системы передачи энергии за счет сопротивления шунта и последовательного реактивного сопротивления соответственно.

Как уже говорилось, это происходит из-за фазового сдвига. Если ток, протекающий через устройство, отстает от напряжения, то устройство потребляет реактивную мощность.В зависимости от фазового сдвига между напряжением и током определяется количество реактивной мощности потребляемой устройством.

Поскольку реактивная мощность просто перемещается взад и вперед по линии (линии передачи или любому другому проводнику), она действует как дополнительная нагрузка. Таким образом, реактивная мощность учитывается при оценке всех кабелей, трансформаторов, распределительных устройств и другого электрического оборудования.

Это означает, что все эти установки должны быть рассчитаны на полную мощность, которая учитывает как активную, так и реактивную мощность.Если реактивная мощность присутствует в чрезмерных количествах, это значительно снизит коэффициент мощности системы и, следовательно, снизит эффективность работы. Это вызывает нежелательные падения напряжения, большие потери проводимости, избыточный нагрев и более высокие эксплуатационные расходы.

Для преодоления этих ограничений в системах электропередачи обычно используются методы компенсации реактивной мощности для повышения эффективности системы и даже для коррекции коэффициента мощности. С другой стороны, реактивная мощность важна для правильной работы электрооборудования по нескольким причинам, которые мы кратко обсудим в этой статье.

Цель этой статьи — дать нормальное утверждение о том, что для работы многих электрических устройств, а также сети энергосистемы требуется достаточное количество реактивной мощности, которая обеспечивается источниками реактивной мощности точно в том месте, где она потребляется. .

Источники и приемники реактивной мощности

Реактивная мощность вырабатывается или потребляется множеством оборудования, подключенного к сети энергосистемы. Таким образом, поток реактивной мощности через сеть контролируется этим оборудованием.Давайте посмотрим на эти источники реактивной мощности.

Генераторы: Синхронные машины, способные генерировать или поглощать реактивную мощность в зависимости от возбуждения постоянного тока в своей обмотке возбуждения. Он генерирует реактивную мощность при чрезмерном возбуждении и поглощает реактивную мощность при недостаточном возбуждении. Это наиболее часто используемый источник реактивной мощности для регулирования напряжения.

Конденсаторы и реакторы: Емкостные и индуктивные устройства используются в методах последовательной и шунтовой компенсации для управления реактивной мощностью, тем самым регулируя напряжение и стабильность системы.Емкостной компенсатор генерирует реактивную мощность, тогда как индуктивный компенсатор поглощает реактивную мощность. Компенсация конденсаторов серии

обычно применяется к линиям электропередачи для выработки реактивной мощности, когда она наиболее необходима, в то время как шунтирующие конденсаторы устанавливаются на подстанциях в зонах нагрузки для генерации реактивной мощности и поддержания напряжения в установленных пределах. Реакторы (шунтирующие) в основном используются для поглощения реактивной мощности с целью снижения напряжения, а также для компенсации емкостной нагрузки на линии.

Линии передачи и подземные кабели : Линии передачи и кабели поглощают и генерируют реактивную мощность. Сильно загруженная линия передачи потребляет реактивную мощность, снижая напряжение в линии, в то время как слабо загруженная линия передачи генерирует реактивную мощность, увеличивая напряжение в линии.

Твердотельные преобразователи : В энергосистеме используется несколько твердотельных преобразователей, например преобразователи HVDC. Эти преобразователи всегда потребляют реактивную мощность во время работы.По этой причине в большинстве преобразователей используются устройства компенсации реактивной мощности для управления потребляемой реактивной мощностью преобразователей.

Трансформаторы: Для создания магнитного поля трансформатору требуется реактивная мощность, поэтому он поглощает реактивную мощность. Потребляемая реактивная мощность трансформатора зависит от номинальной мощности и текущей нагрузки.

Нагрузки: Существует множество нагрузок, потребляющих реактивную мощность, которые имеют большое влияние на напряжение и стабильность шины или системы.Некоторые из этих нагрузок включают асинхронные двигатели, индукционные генераторы, дуговые печи, разряженное освещение, постоянные нагрузки, такие как (индукционный нагрев, обогрев помещений, водонагревание и кондиционирование воздуха).

Важность реактивной мощности

Реактивная мощность одновременно проблема и решение для сети энергосистемы по нескольким причинам. Она играет важную роль в энергосистеме для различных функций, таких как удовлетворение требований реактивной мощности, улучшение профилей напряжения, уменьшение потерь в сети, обеспечение достаточного резерва для обеспечения система безопасности в чрезвычайных ситуациях и ряд других функций.Давайте кратко обсудим некоторые из причин, по которым реактивная мощность так важна.

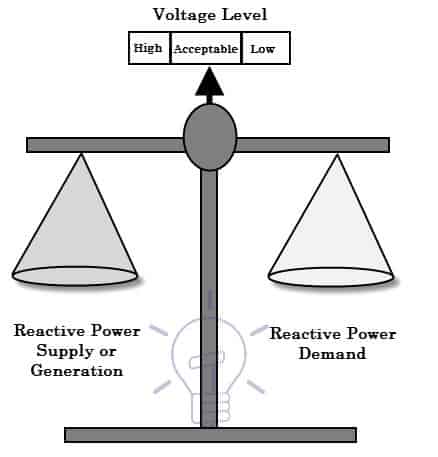

Контроль напряжения

В целом все электрическое оборудование рассчитано на удовлетворительную работу в указанных пределах номинального напряжения (т.е. ± 6 процентов) на клеммах потребителей. Колебания напряжения в основном вызваны изменением нагрузки на источник энергосистемы.

Если нагрузка на источник энергосистемы увеличивается, падение напряжения в компонентах энергосистемы увеличивается, в результате чего уменьшается напряжение на клеммах потребителей, и наоборот.Эти изменения напряжения в системе питания нежелательны, поскольку они отклоняют фактические характеристики оборудования со стороны потребителя, такого как лампы, двигатели и другое оборудование, чувствительное к колебаниям напряжения.

Таким образом, энергосистема должна быть спроектирована так, чтобы поддерживать эти колебания напряжения путем размещения оборудования для регулирования напряжения в подходящих местах. Наиболее распространенный метод поддержания профиля напряжения — ввод и поглощение реактивной мощности. Как правило, увеличение реактивной мощности вызывает повышение напряжения в системе, а уменьшение реактивной мощности вызывает падение напряжения.

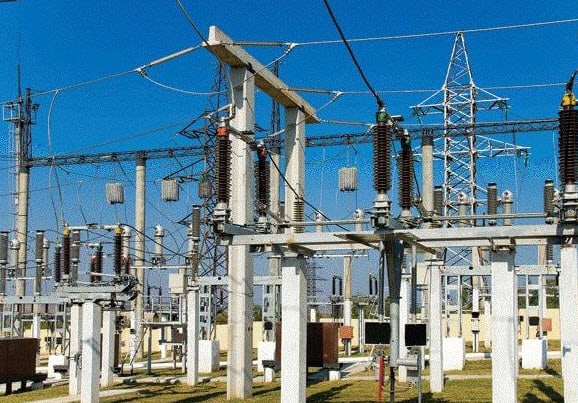

Оборудование для контроля напряжения размещается в двух или более чем двух местах (за счет исключения передачи реактивной мощности на большие расстояния из-за чрезмерных потерь реактивной мощности) в сети энергосистемы, поскольку на разных участках передачи будут разные падения напряжения и распределительные системы, а также характеристики нагрузки будут разными в разных цепях энергосистемы.

Чаще всего это оборудование устанавливается на электростанциях, передающих подстанциях и фидерах.

Для управления напряжением в линии электропередачи используются различные методы, такие как управление возбуждением, трансформаторы с переключением ответвлений, шунтирующие конденсаторы, последовательные конденсаторы, синхронные конденсаторы и усилители. У каждого метода есть свои преимущества и недостатки. В зависимости от пригодности, доступности и дороговизны эти методы используются для управления напряжением на приемном конце.

В случае сильной нагрузки (т. Е. Потребность в реактивной мощности больше, чем у поставленной), тем больше тока потребляется от источника питания, что приводит к резкому падению напряжения на принимающей стороне.Если наблюдается большее падение напряжения, это вызывает отключение энергоблоков, отказы оборудования и перегрев двигателей.

В этом состоянии автоматический рабочий механизм или реле активируют оборудование реактивной мощности, так что реактивная мощность увеличивается (например, напряжение на клеммах возбуждения генератора увеличивается, чтобы обеспечить больший переменный ток в генераторе переменного тока), чтобы вернуть напряжение к номинальному значению. Это также достигается последовательными реакторами и последовательными конденсаторами.

В случае слабой нагрузки (т. Е. Потребляемая мощность меньше, чем подача реактивной мощности), напряжение на приемном конце возрастает до большего значения. Это приведет к повреждению изоляции машин, снижению коэффициента мощности и автоматическому отключению оборудования.

При этом условии, дополнительная реактивная мощность в линиях компенсируется оборудованием автоматической компенсации реактивной мощности, таким как синхронные конденсаторы, управление возбуждением с помощью генератора переменного тока, шунтирующих конденсаторов и реакторов.

Для удовлетворения потребности в реактивной мощности

Некоторым нагрузкам, таким как трансформаторы и преобразователи постоянного тока, требуется реактивная мощность для их правильного функционирования. Когда нагрузки потребляют большую реактивную мощность, происходит падение напряжения.

По мере падения напряжения из источника будет потребляться больший ток для поддержания мощности, в результате чего линии будут потреблять больше реактивной мощности и, следовательно, падение напряжения будет еще больше. Это приведет к падению напряжения, если оно упадет слишком низко.Это падение напряжения приводит к отключению генераторов, нестабильности системы и отключению другого оборудования, подключенного к энергосистеме.

Этот коллапс напряжения связан с тем, что энергосистема не может обеспечить потребность в реактивной мощности нагрузки, которая не удовлетворяется из-за нехватки генерации и передачи реактивной мощности.

Чтобы избежать этого, источники реактивной мощности, такие как последовательные конденсаторы, подключаются к нагрузкам локально, где реактивная мощность требуется нагрузкам.Однако коммунальные предприятия взимают с потребителей штраф за спрос на реактивную мощность, если нагрузки потребляют чрезмерную реактивную мощность сверх допустимой реактивной мощности.

Чтобы уменьшить отключение электроэнергии

Недостаточная реактивная мощность в сети энергосистемы была основной причиной перебоев в подаче электроэнергии во всем мире. Как уже говорилось, недостаточное количество реактивной мощности вызывает падение напряжения, что в конечном итоге приводит к останову генерирующих станций и различного оборудования.Некоторые из этих отключений электроэнергии включают в себя Токио 23 июля 1987 г .; в Лондоне 28 августа 2003 г .; в Швеции и Дании 23 сентября 2003 г.

Для создания магнитного потока

Большинство индуктивных нагрузок, таких как двигатели, трансформаторы, балласты и оборудование для индукционного нагрева, требуют реактивной мощности для создания магнитного поля. В каждой электрической машине часть входящей энергии, то есть реактивной мощности, потребляется для создания и поддержания магнитного потока.Однако это приводит к снижению коэффициента мощности. Для достижения высокого коэффициента мощности к этим устройствам обычно подключаются конденсаторы для обеспечения реактивной мощности.

Это небольшое примечание о значении реактивной мощности. Надеюсь, вы получили представление об этой концепции. Возможно, у вас есть отличные знания по этой теме, поэтому, пожалуйста, не стесняйтесь добавлять любые комментарии, опыт и дополнительную информацию по этой теме в разделе комментариев ниже.

Похожие сообщения:

Власть и оценка: активная и реактивная сила

Когда политические теоретики говорят о власти, они обычно имеют в виду способы, которыми одни агенты управляют или осуществляют контроль над действиями других. Так было не всегда. Сдвиг от более общей концепции власти как способности к более узкой концепции власти, которая преобладает в современной политической теории, проиллюстрирован в дискуссии Хоббесса в Leviathan , где, после определения власти как настоящего средства для получения некоторого видимого блага в будущем, он продолжает рассматривать только средства, с помощью которых отдельные люди могут усиливать свои собственные силы, контролируя силы других.Тот факт, что он включает дружбу как инструментальную силу наряду с богатством и репутацией, привлекает внимание к важной особенности этой концепции, а именно к тому, что в проявлении власти нет ничего предосудительного (Hobbes 1968: 150 и сл.). Как мы видели выше, предлагать совет, наставление или поддержку — это также действовать в соответствии с действиями других. Широко распространенное представление о власти как о репрессивном по существу предполагает, что власть по своей природе враждебна интересам тех, над кем она осуществляется. Напротив, для Делёза и Фуко власть не всегда наносит ущерб интересам тех, над кем она осуществляется.¹⁰ В самом деле, в некоторых отношениях именно использование власти формирует и определяет эти интересы. Их концепция власти не является нормативной в том смысле, что она включает в себя все способы, которыми агенты могут действовать на других или на самих себя. Вот почему Делез может прокомментировать, что нет смысла спрашивать, лучше или хуже новая форма власти, воплощенная в механизмах контроля, чем старая: в каждом случае существует конфликт между способами, которыми они освобождают и порабощают нас (Делёз 1995b: 178).

Вопрос, поднятый этим подходом к власти, состоит в том, существуют ли оценочные средства дифференциации, имманентные самому осуществлению власти? Можем ли мы провести различие между формами доминирования и более мягкими способами воздействия на действия других в терминах, присущих осуществлению власти? Критики, такие как Фрейзер и Хабермас, указали на отсутствие у Фуко каких-либо критериев, которые позволили бы проводить нормативную дискриминацию между способами осуществления власти. Другие указали на его неспособность решить какие-либо нормативные вопросы, которые касаются либеральной политической теории и традиции общественного договора: когда и какими способами власть, особенно государственная, оправдана? Эти вопросы в основном, хотя и не полностью отсутствуют, в дискуссиях Фуко о власти вплоть до публикации The History of Sexuality, Volume I, в 1976 году.¹¹

Напротив, в Deleuzes Nietzsche and Philosophy (1983) есть смысл, в котором теория воли к власти Ницше действительно дает основания для оценки, но в манере, которая вряд ли удовлетворит критиков Фуко. Делез утверждает, что проект Ницше является воплощением и радикализацией критики Канта. Для Ницше необходимо оценивать сами ценности, в отличие от некритического принятия установленных ценностей.

Стр. 60

, который характеризует кантовскую критику.Согласно Делёзу, мы находим у Ницше явное качественное различие между активными и реактивными модальностями власти, и именно это качественное измерение воли к власти позволяет оценивать ценности. Критика Ницше принимает форму генеалогической интерпретации явлений, которая оценивает их смысл и ценность. Смысл или значение данного явления определяется качеством преобладающей силы (силы либо активны, либо противодействуют), а его ценность — качеством присутствующей воли к власти (утвердительной или отрицательной).

Другими словами, помимо различий между различными естественными видами силы, Делёз обращает внимание на различие между активной и реактивной силой. Это находит наиболее яркое выражение в рассказе Ницше о различиях между моралью господина и раба в книге О генеалогии морали (Ницше 1994: эссе 1, параграфы 10, 11). Принципиальное различие заключается между теми, кто отличает добро (себя и им подобных) от зла, и теми, кто отличает зло (других) от хорошего (самих себя).Это разница в направлении того, что Ницше называет ценностным взглядом, между действием, направленным на себя, и действием, направленным на других:

Для того, чтобы существовать, мораль рабов всегда сначала нуждается во враждебном внешнем мире; физиологически говоря, ему нужны внешние раздражители, чтобы действовать вообще, его действие, по сути, является реакцией. Обратное дело с благородным способом оценки: он действует и растет спонтанно.

(Ницше 1994: эссе 1, параграф 10)

В систематической переформулировке Делёза это различие проводится в первую очередь со ссылкой на относительную силу присутствующих сил: превосходящая сила, под которой понимается сила, доминирующая в данном столкновении с другой силой, активна, в то время как подчиненная или доминирующая сила является реактивной.Таким образом, разница между этими двумя видами силы заключается в различии в способе их действия. Реактивные силы — это силы, деятельность которых обусловлена или ограничена превосходящими силами. Это парадигматические силы адаптации или сохранения, регулирующие силы, механическое и утилитарное приспособление которых выражает всю мощь подчиненных и доминирующих сил (Deleuze 1983: 41). Напротив, активные силы — это те присваивающие, доминирующие или подчиненные силы, которые навязывают формы деятельности другим.Хотя они до некоторой степени ограничены своей собственной природой, даже это ограничение является относительным, поскольку активные силы по существу преобразуют: сила преобразования, сила Диониса, является основным определением деятельности (Deleuze 1983: 42).

Делёз описывает разницу между активной и реактивной силами как разницу между двумя качествами силы, где качества соответствуют

Стр.61

с разницей в количестве.В действительности, поскольку силы существуют только по отношению к другим силам, количественное различие составляет сущность силы как таковой (в природе нет равных сил). Но это количественное различие, в свою очередь, порождает различие в качестве: взаимосвязанные силы отражают одновременный двойной генезис: взаимный генезис их количественного различия и абсолютный генезис их соответствующих качеств (Deleuze 1983: 51). Воля к власти — это дифференциальный и генетический принцип, который определяет отношения между силами.Это внутренний принцип, который дает начало этому двойному генезису: воля к власти — это элемент, из которого проистекает как количественное различие связанных сил, так и качество каждой силы в этом отношении (Deleuze 1983: 50). Хотя это не приводит силы во взаимосвязь, эта задача остается на усмотрение случая, воля к власти производит разницу в количестве и результирующем качестве, которые каждая сила приобретает в данном отношении (Deleuze 1983: 53).

Хотя качество сил берет свое начало в количественном различии, оно не связано с исходным положением дел.Культурные явления не в меньшей степени, чем физические события, связаны с динамическими системами. Как неоднократно доказывал Ницше, слабый может восторжествовать над сильным. В книге «О генеалогии морали» он анализирует некоторые из основных форм реактивной силы, господствовавшие над человеческой природой, а именно: ressentiment, нечистой совести и аскетический идеал. Реактивные силы могут взять верх над активными, но при этом они не станут активными по той причине, что их режим работы отличается.Согласно Делёзу, точка зрения Ницше заключается в том, что различие между активными и реактивными силами проистекает в первую очередь из разницы в количестве: активные силы — это те, которые доминируют, а реактивные — доминируют. Но эту разницу в качестве сил нельзя сводить только к количественной разнице. Если бы это было возможно, то различие не служило бы критической цели, в то время как Делёз явно хочет, чтобы это было так: подчиненные силы могут преобладать, не переставая быть меньшими по количеству и реактивными по качеству (Deleuze 1983: 58).¹² Поэтому он проводит различие в терминах разницы между двумя режимами работы или функционирования: реактивные силы — это силы ограничения или разложения, которые сопротивляются активности других сил. Они отделяют активную силу от того, что она может сделать (Deleuze 1983: 57), и таким образом могут преодолевать активные силы, нейтрализуя часть или всю их силу. Напротив, активная сила — это сила, действующая сама по себе. Поступая так, он может навязывать формы меньшим силам или иным образом присваивать или подчинять их своим собственным целям.Активная сила достигает предела своих возможностей, вплоть до собственного разрушения и превращения во что-то еще.

Здесь, утверждает Делез, необходимо еще одно различие, чтобы завершить оценочную функцию воли к власти: для того, чтобы быть источником силовых качеств таким образом, воля к власти должна сама иметь качества, в частности, беглость. единицы, даже более тонкие, чем силы (Deleuze 1983: 53). Эти качества являются положительными и отрицательными.

стр.62

символ воли к власти.Хотя может показаться, что разница в способах действия активных и реактивных сил вытекает из первоначальной количественной разницы, доминирующие силы — это те силы, которые в состоянии осуществлять свою собственную деятельность, в то время как доминирующие силы вынуждены реагировать и ограничены в своих возможных ответах, разница также соответствует разница между утверждением и отрицанием. Активная сила утверждает свою собственную природу, а не пытается противодействовать или ограничивать другую.

Утверждение и отрицание или отрицание — это изначальные выражения воли к власти.Они, как говорит Делез, являются непосредственными качествами самого становления (Deleuze 1983: 54). Вот почему воля к власти не может означать отсутствие власти: то, чего хочет воля, выражаясь антропоморфными терминами, есть определенное соотношение сил, особое качество сил. А также особое качество силы: утверждение или отрицание (Deleuze 1983: 85). Учитывая, что во всех событиях действует воля к власти, отсюда следует, что каждое явление выражает определенную комбинацию сил и, следовательно, определенный тип.И наоборот, хотя воля к власти выражается в каждом типе тела, она, тем не менее, принимает более высокие и низкие формы. Власть в том смысле, что Заратустра превозносит больше всех остальных, активна и творческая. Это особенно проявляется в даровании добродетели: воля к власти по своей сути творческая и отдающая: она не стремится, не ищет, не желает и, прежде всего, не желает власти. Это дает (Делёз 1983: 85).

Введение этого изначального различия между качествами воли к власти вносит дополнительную сложность в генеалогическую интерпретацию Ницше.Интерпретация включает определение смысла и ценности вещи, где ее смысл определяется качеством силы, которая присутствует, а ее ценность определяется качеством воли к власти. Существует сходство или соучастие между утверждением и активной силой, а также между отрицанием и реактивной силой, но никогда не происходит смешение этих двух уровней. Это означает, что активные силы могут на самом деле обладать ценностью отрицательной воли к власти или, что то же самое, что силы нигилизма, отрицающие жизнь силы, могут стать активными.И наоборот, силы утверждения могут сами стать реактивными: есть реактивные силы, которые становятся грандиозными и завораживающими, следуя воле к ничто, и есть активные силы, которые ослабевают, потому что не знают, как следовать силам утверждения (Делёз 1983: 67) .

Различие между качествами силы и волей к власти нельзя просто определить по относительной силе сил, действующих в данном случае: именно поэтому оно обеспечивает основу для критической оценки, которая могу судить о настоящем.Но это не моральная форма критики, которая судит о том, что противоречит тому, что должно быть, скорее это генеалогическая критика, которая оценивает то, что есть, путем определения качества присутствующих сил и их близости к тому или иному персонажу

Стр.63

воли к власти. Результатом является сложная и детализированная система суждений, не допускающая простого аксиологического приоритета активного над реактивным, положительного над отрицательным.

Возьмем, к примеру, христианскую религию: для Ницше она берет свое начало в восстании рабов в морали и имеет существенное сходство с негативной стороной воли к власти.Это явно вдвойне отрицательное явление, тем не менее, породило до сих пор одни из самых высоких форм человеческой жизни. ¹³ Это и грубая, и грандиозная глупость (Ницше 1973: часть 5, параграф 188), но также и главное средство, с помощью которого (европейский) человеческий дух воспитывался и развивался до его нынешнего состояния чувствительности и возможностей. Речь идет об историческом разнообразии форм, которые приняла эта религия, различном характере (активном или реактивном) и нюансах (сходство с утверждением или отрицанием) сил, господствовавших в разных контекстах.Реактивное сознание греха, которое становится евангелизационным и обличительным, — это не то же самое, что активное воздержание от всего греховного. Есть формы религиозной жизни, которые демонстрируют внутреннюю силу утверждения и наслаждения собой. Реактивные силы духовной дисциплины и самоотречения могут приобрести сходство с утвердительным аспектом воли к власти. Или возьмем пример болезни или травмы, которые отделяют здорового человека от его или ее способностей и ограничивают возможности для действий.Хотя это явно реактивная сила, ее ценность зависит от природы субъекта и от того, как он реагирует на болезнь, которая действует на него. Одно и то же физиологическое состояние может ослабить некоторые силы, но также открыть новые возможности чувств или вызвать новые способности действовать и подвергаться действию. Ницше говорил о своей болезни в этих терминах, когда он предположил, что она позволила ему заново открыть для себя жизнь и себя, и что именно в годы его самой низкой жизнеспособности он перестал быть пессимистом (Nietzsche 1969: Почему я так мудр , раздел 2).В зависимости от того, как переживается болезнь, мы должны задаться вопросом, является ли она одним и тем же состоянием или одной и той же болезнью в каждом случае: один и тот же инвалид является рабом своей болезни и использует ее как средство исследования, доминирования и самосохранения. мощный? (Делёз 1983: 67). В конечном итоге именно отношения между болезнью и пациентом определяют положительное или отрицательное качество этой реактивной силы.

Динамические аспекты взаимодействия между качествами воли к власти и качествами, лежащими в основе отношений силы, означают, что оценка конкретных явлений — непростая задача.Внутренняя сложность, которая возникает из-за возможности того, что активные силы могут стать реактивными и приобретать сходство с отрицательным, а не утвердительным качеством воли к власти, или возможностью того, что реактивные силы могут стать активными и приобрести сходство с утвердительным Измерение воли к власти подразумевает, что значение и ценность конкретных явлений могут быть оценены только терпеливой и скрупулезной практикой генеалогии. Не существует алгоритма, с помощью которого мы можем определить качество данного события или

стр. 64

феномен.Действительно, как предполагает концепция истории Ницше как последовательных событий подчинения и становления господином, философия, задуманная как интерпретация значения вещей, должна быть искусством (Nietzsche 1994: эссе 2, параграф 12). Тем не менее, защитники веры Просвещения, цепляющиеся за возможность объективного суждения, могут все же настаивать на том, что должны быть основания для заверений. Даже учитывая сложность явлений и извилистые пути их исторического развития, безусловно, существует объективная ценность, которая принадлежит только им: в конце концов, данному явлению должно быть присвоено единственное, пусть даже сложное и тонкое, значение.

В этом месте в реконструкции Делёза метафизики власти Ницше появляется еще одна бифуркация. На уровне эмпирических актов суждения отдельными, исторически сложившимися субъектами не существует трансцендентной точки или единого стандарта суждения. В конце концов, именно воля к власти интерпретирует и оценивает (Deleuze 1983: 534), а воля к власти разделяется. В результате всякая оценка должна основываться на том или ином характере воли к власти, на том или ином качестве силы.Ценности нельзя абстрагироваться от той точки зрения, с которой они черпают свою ценность, и эта точка зрения в конечном итоге является положительным или отрицательным характером воли к власти. На этом уровне оценки отражают качество сил, которые их создают, и будет столько оценок данного явления, сколько субъектов оценки. Не существует трансцендентного стандарта, точки зрения Бога, чтобы обосновать возможность объективной оценки. Любое конкретное суждение будет выражением характера того, что судит.По этой причине, утверждают Ницше и Делез, у нас есть иерархия, которую мы заслуживаем, мы, по сути, реактивные, мы, принимающие триумфы реакции за преобразование действия и рабы для новых хозяев (Deleuze 1983: 61). В этом смысле ницшеанская философия власти поддерживает отказ Фуко увлекаться игрой оправданий, поскольку она показывает, почему нет возможности согласования между конфликтующими точками зрения.

В то же время, рассматриваемая как трансцендентный принцип качеств силы, воля к власти действительно позволяет критически взглянуть на ценности:

Высокое и благородное обозначают для Ницше превосходство активных сил, их близость к утверждению, их склонность к восхождению, их легкость.Низкое и низкое обозначают торжество реактивных сил, их близость к негативу, их тяжесть или неуклюжесть.

(Делёз 1983: 86)

Воля к власти не только разделена, но и упорядочена изнутри, так что качество утверждения и активные силы являются первичными. Для Ницше воля к власти в конечном итоге утвердительна. Везде, где он принимает отрицательный характер, это может быть понято только в отношении более фундаментального утвердительного характера: таким образом, нигилизм, воля к ничто, есть и остается

Стр.65

будет (Ницше 1994: эссе 3, п.28). Точно так же есть важный смысл, в котором активная сила является первичным качеством силы: хотя реактивная сила не меньше присутствует в источнике, ее можно понимать только как реактивную по отношению к активному и на его основе (Deleuze 1983: 42).

В этом смысле воля к власти уже является партийным принципом, принципом, который не может претендовать на нейтральный статус объективной истины, а только соответствует своей собственной фундаментальной природе. Воля к власти сама по себе является утвердительной мыслью, способной выражать новые силы: мыслью, которая доводит до предела того, что может сделать жизнь, мыслью, которая доводит жизнь до предела того, что она может сделать (Deleuze 1983: 101).Нет самостоятельного ответа на вопрос: в каком смысле и по какому праву благородство выше или лучше подлости? Нет никакого внешнего оправдания преобладанию позитивного и активного. Недостаточно указать на логическое преобладание активного над реактивным, утвердительного над отрицательным, поскольку, если воля к власти существует только в ее определенных и определенных формах, то она в не меньшей степени присутствует на стороне отрицательное и реактивное. Делез утверждает, что для того, чтобы служить основой для критической оценки, волю к власти необходимо рассматривать в контексте философии Ницше в целом.Мы не можем рассматривать волю к власти как таковую или абстрактно, просто как наделенную двумя противоположными качествами: утверждением и отрицанием (Deleuze 1983: 86). Мы также должны обратиться к испытанию вечного возвращения. В конечном счете, метафизика Делёза-Ницше подразумевает избирательную концепцию бытия или концепцию бытия как избирательного процесса, в котором возвращаются только активное и утвердительное, а отрицательное в конечном итоге должно быть преобразовано в утвердительное. Поскольку она подразумевает принцип отбора, философия различия Делёза-Ницше не менее нравственна по своему действию, чем Платон.Но он включает в себя другой принцип отбора, допускающий возвращение только избыточных и преобразующих форм, тех, которые доходят до предела своих возможностей и трансформируются во что-то другое. Поскольку бытие понимается в терминах степени могущества, это равносильно отбору высших форм: тех, которые обладают наибольшей способностью действовать и подвергаться действию, обладают наибольшими способностями и наибольшей чувствительностью. Таким образом, вечное возвращение определяет и отбирает то, что является благородным в смысле этого слова Ницше: только вечное возвращение производит истинный отбор, потому что оно устраняет средние формы и раскрывает высшую форму всего сущего (Deleuze 1994: 545).В этом смысле, в отличие от аналитики власти Фуко, метафизика Делёза-Ницше предлагает суррогат надежды.

Социально-политический анализ Делёза и Гваттариса опирается на столь же избирательную и партийную концептуальную основу оценки. Рассмотрим Плато 9, 1933: микрополитика и сегментарность (Deleuze and Guattari 1987: 20831), где они бросают вызов антропологической идее о том, что социальное пространство цивилизованного общества централизовано и иерархично, в отличие от сегментарного пространства так называемых примитивных обществ.Они указывают

Стр.66

, что социальная ткань современного капиталистического общества не менее сегментирована по своей экономической и политической организации, использованию языка и организации желаний. Они утверждают, что сегментарность присутствует в обеих формах общества, но есть два вида сегментарности: гибкая и молекулярная; другой жесткий и коренной. Они различны, потому что не имеют одинаковых терминов, одинаковых отношений, одинаковой природы или даже одного и того же типа множественности (Deleuze and Guattari 1987: 213).Они неразделимы, потому что сосуществуют и переходят друг в друга (Deleuze and Guattari 1987: 213). По этой причине, как предполагают Делёз и Гваттари, их концепция социального пространства в целом подразумевает различие между двумя одновременными состояниями одной абстрактной машины: абстрактной машины перекодирования, которая определяет жесткую сегментарность и которая связана с государством и его аппаратом правительство, и абстрактная машина мутации, которая действует путем декодирования и детерриториализации (Делёз и Гваттари 1987: 223).Эти концепции и их последствия для социальной и политической теории будут рассмотрены в главах 5 и 6. Что касается оценочной системы Делёза и Гваттари, здесь важно то, каким образом различные типы сегментации социального пространства приводят к различным типам линий: молярные линии, соответствующие формам жесткой сегментации, характерным для бюрократических и иерархических институтов; молекулярные линии, которые соответствуют текучим и перекрывающимся формам деления, характерным для примитивной территориальности.Делез и Гваттари утверждают, что как люди и как коллективы мы состоим из разных линий. То, что они называют микрополитикой, шизоанализом или социальной картографией, — это изучение этих различных линий и их взаимодействий в данной социальной сфере.

Молярные и молекулярные линии соответствуют различным способам организации или занятия социального пространства. С оценочной точки зрения, у каждого есть свои преимущества и свои опасности. Однако для структуры оценки Делёза и Гваттари важной фигурой является линия совершенно другого рода: линия бегства или детерриториализации, которая прослеживает пути, по которым вещи меняются или превращаются во что-то другое.Линия полета является привилегированной в их анализе и на протяжении Тысячи плато. Предпочтение отдается тем процессам или способам существования, которые демонстрируют максимально возможную степень творчества или жизни: линии бегства или детерриториализации, непрерывное изменение, становление второстепенным — вот некоторые из этих процессов; ризома, тело без органов, план последовательности и кочевничество — вот некоторые из фигур, связанных с этими творческими процессами. Тем не менее, всем этим делезианским фигурам метаморфоз и творчества присуща амбивалентность.Ничто в «Тысяча плато » не является однозначно хорошим или плохим, и линия полета не является исключением. Это и линия максимального творческого потенциала, и линия величайшей опасности, предлагающая одновременно возможность величайшей радости и величайшей боли.

Стр.67

Помимо того, что они являются творческими линиями или потенциальными путями мутации в индивидуальной или социальной ткани, линии полета имеют свои собственные опасности: они сами могут излучать странное отчаяние, подобное запаху смерти и самопожертвования, состояние войны, из которого возвращается сломанным (Делёз и Гваттари 1987: 229).Опасность состоит в том, что, однажды вырвавшись за пределы, налагаемые молярными формами сегментарности и субъективности, линия полета может не соответствовать необходимым условиям творческого развития или быть неспособной к такому соединению и вместо этого превратиться в линию разрушение. Когда это происходит, результатом может быть страсть к отмене смертной казни, ведущая к самоубийству или худшему (Deleuze and Guattari 1987: 229). Потенциальная опасность и неопределенность, связанные с линиями полета, являются причиной существенной осторожности делезианской политики.Необходима осторожность потому, что мы никогда заранее не знаем, в какую сторону развернется линия полета и сможет ли данный набор разнородных элементов сформировать последовательную и функциональную множественность. В то же время именно потому, что мы всегда находимся на линии полета, которую мы создаем (Deleuze and Parnet 1987: 135), мы должны продолжать экспериментировать с такими линиями.

Стр. 68

Дата: 11.01.2015; вид: 1345

Что такое треугольник силы? — Активная, реактивная и полная мощность

Треугольник мощности представляет собой прямоугольный треугольник, показывающий соотношение между активной мощностью, реактивной мощностью и полной мощностью.

Когда каждая составляющая тока, которая является активной составляющей (Icosϕ) или реактивной составляющей (Isinϕ), умножается на напряжение V, получается треугольник мощности, показанный на рисунке ниже:

Мощность, которая фактически потребляется или используется в цепи переменного тока, называется истинной мощностью или активной мощностью или реальной мощностью.Он измеряется в киловаттах (кВт) или МВт.

Мощность, которая течет вперед и назад, что означает, что она движется в обоих направлениях в цепи или реагирует на нее, называется Реактивная мощность . Реактивная мощность измеряется в киловольт-амперах, реактивная (кВАр) или МВАр.

Произведение среднеквадратичного значения напряжения и тока известно как кажущаяся мощность . Эта мощность измеряется в кВА или МВА.

Следующий пункт показывает взаимосвязь между следующими величинами и объясняется графическим представлением, называемым треугольником мощности, показанным выше.

Когда активная составляющая тока умножается на напряжение цепи V, получается активная мощность. Именно эта мощность создает крутящий момент в двигателе, нагревает нагреватель и т. Д. Эта мощность измеряется ваттметром.
Когда реактивная составляющая тока умножается на напряжение цепи, получается реактивная мощность. Эта мощность определяет коэффициент мощности, и она течет вперед и назад по цепи.
Когда ток цепи умножается на напряжение цепи, получается полная мощность.
Из треугольника мощности, показанного над мощностью, коэффициент может быть определен путем взятия отношения истинной мощности к полной мощности.

Как мы знаем, просто мощность означает произведение напряжения и тока, но в цепи переменного тока, за исключением чисто резистивной цепи, обычно существует разность фаз между напряжением и током, и поэтому VI не дает реальной или истинной мощности в цепи.
