Синхронный генератор принцип работы: Устройство, принцип действия и конструкция синхронного генератора, режимы работы

Устройство, принцип действия и конструкция синхронного генератора, режимы работы

Синхронным генератором (СГ) называют устройство, выполняющее функцию трансформации механической энергии в электрическую. Принцип работы и устройство синхронного генератора достаточно просты и надежны. Такое энергетическое оборудование востребовано для использования в мобильных авторемонтных мастерских, для ремонта и обслуживания станков-качалок, спецмашин нефтегазовой отрасли, на ГЭС, ТЭС, АЭС, в транспортных системах.

Основные конструктивные элементы

Основные части синхронного генератора: неподвижная — статор, вращающаяся — ротор, представляющая собой электромагнит, и две основные обмотки.

1. Одна обмотка статора («обмотка возбуждения») запитывается от источника постоянного тока, функцию которого выполняет электронный регулятор напряжения. Регулятор используется в генераторах с самовозбуждением. Принцип самовозбуждения основан на том, что первоначальное возбуждение осуществляется с использованием остаточного магнетизма магнитопровода СГ. При этом энергия переменного тока поступает от обмотки статора СГ. Комплекс из понижающего трансформатора и полупроводникового выпрямителя-преобразователя трансформирует ее в энергию постоянного тока.
2. Ток, протекающий в обмотке возбуждения статора, наводит ЭДС на обмотке возбуждения якоря генератора. Статор возбудителя, как конструкционный элемент может отсутствовать, и тогда его функции выполняют постоянные магниты.
3. Обмотка ротора, в которой индуцируется ЭДС, называется обмоткой возбуждения якоря, или якорем возбудителя.
4. Переменное напряжение, возникающее на обмотке якоря возбудителя, выпрямляется в блоке вращающихся диодов, которые так же называются словосочетанием «диодный мост», и превращает силовую обмотку ротора во вращающийся электромагнит, который наводит ЭДС в силовой обмотке статора СГ.
5. Силовые обмотки и обмотки возбуждения монтируются в пазы якоря и ротора.
6. Генераторы по типу выходного напряжения делятся на одно-, или трехфазные. Основное распространение в промышленности имеют трехфазные синхронные генераторы, а в быту — однофазные.

В конструкцию статора входит корпус, внутри которого расположен сердечник, или пакет, собираемый из листов электротехнической стали особой формы. На качество электрического тока влияют такие факторы как: цельность листов в пакете (бывают цельными или составными), качество и материал обмотки. Для обмотки применяется медный эмаль-провод, а в дешевых устройствах возможна замена меди на алюминий.

Роторы изготавливаются явнополюсными или неявнополюсными.

• Явнополюсные роторы предназначены для синхронных генераторов, работающих с двигателями внутреннего сгорания с низкой частотой вращения — 1500 и 3000 об/мин.
• Неявнополюсные роторы востребованы в высокоскоростных (более 3000 об/мин) механизмах переменного электрического тока высокой мощности. Обычно их размещают на одном валу с паровыми турбинами. Такие СГ называют «турбогенераторы».

Определение скорости вращения

Понятие «синхронный» означает, что число оборотов находится в прямой математической зависимости от частоты тока. Эта зависимость определяется по формуле n = 60*f/p, где:

• n — скорость вращения, об/мин;
• f — частота, в бытовой электрической сети она равна 50 Гц;
• p — количество пар полюсов.

Принцип работы СГ

Принцип действия машины в режиме синхронного генератора:

1. При пропускании через обмотку возбуждения постоянного тока образуется стабильное во времени магнитное поле с чередующейся полярностью.
2. При вращении магнитного поля относительно проводников обмотки якоря возбуждаются переменные ЭДС.
3. Переменные ЭДС суммируются, образуя ЭДС фаз. Трехфазная система образуется тремя одинаковыми обмотками, размещаемыми на якоре под электрическим углом друг к другу, равным 120°.

В случаях, если централизованное электроснабжение имеет недостаточную мощность или отсутствует, как, например, на удаленных стройплощадках, нефтегазодобывающих объектах, морских и воздушных судах, СГ в составе с двигателем внутреннего сгорания функционируют в автономном режиме. При необходимости создания мощных источников питания синхронные двигатели включают на параллельную работу. Такой способ включения позволяет более полно использовать мощность каждой машины и при необходимости выводить отдельные СГ в ремонт без прекращения эффективного электроснабжения потребителей.

Второй режим работы синхронной машины — выполнение функций электродвигателя. Обычно СГ востребован в качестве двигателя в высокомощных установках более 50 кВт. Для работы в режиме электродвигателя обмотку статора подключают к электросети, а обмотку ротора — к источнику постоянного тока. Вращающий момент возникает при взаимодействии вращающегося магнитного поля СГ с постоянным током обмотки возбуждения.

Генератор синхронный. Устройство, конструкции и работа.

Статор синхронной машины по конструкции не отличается от статора асинхронного двигателя. В пазах статора размещается трехфазная, двухфазная или однофазная обмотки. Заметное отличие имеет ротор, который принципиально представляет собой постоянный магнит или электромагнит. Это налагает особые требования на геометрическую форму ротора. Любой магнит имеет полюса, число которых может быть два и более. На рисунке приведены две конструкции генераторов, с тихоходным и быстроходным ротором.

Конструкции синхронных генераторов

Быстроходными бывают, как правило, турбогенераторы. Количество пар магнитных полюсов у них равно единице. Чтобы такой генератор вырабатывал электрический ток стандартной частоты f = 50 Гц, его необходимо вращать с частотой:

n = 60 f / p = 60 * 50 / 1 = 3000 об/мин

На гидроэлектростанциях вращение ротора зависит от движения водяного потока. Но и при медленном вращении такой генератор должен вырабатывать электрический ток стандартной частоты f = 50 Гц. Поэтому для каждой гидроэлектростанции конструируется свой генератор, на определенное число магнитных полюсов на роторе. В качестве примера приведем параметры синхронного генератора, работающего на Днепровской ГЭС. Водяной поток вращает ротор генератора с частотой n = 33,3 об / мин. Задавшись частотой f = 50 Гц, определим число пар полюсов на роторе:

p = 60 f / n = 60 * 50 / 33,3 = 96 пар

Принцип действия синхронного генератора основан на явлении электромагнитной индукции. Ротор с магнитными полюсами создает вращающееся магнитное поле, которое, пересекая обмотку статора, наводит в ней ЭДС. При подключении к генератору нагрузки генератор будет являться источником переменного тока.

ЭДС синхронного генератора

Как было показано выше, величина наводимой в обмотке статора ЭДС количественно связана с числом витков обмотки и скорости изменения магнитного потока:

Переходя к действующим значениям, выражение ЭДС можно записать в виде:

E = c n Ф

где n — частота вращения ротора генератора, Ф — магнитный поток, c — постоянный коэффициент.

При подключении нагрузки напряжение на зажимах генератора в разной степени меняется. Так, увеличение активной нагрузки не оказывает заметного влияния на напряжение. В то же время индуктивная и емкостная нагрузки влияют на выходное напряжение генератора. В первом случае рост нагрузки размагничивает генератор и снижает напряжение, во втором происходит его подмагничивание и повышение напряжения. Такое явление называется реакцией якоря.

Для обеспечения стабильности выходного напряжения генератора необходимо регулировать магнитный поток. При его ослаблении машину надо подмагнитить, при увеличении — размагнитить. Делается это путем регулирования тока, подаваемого в обмотку возбуждения ротора генератора.

принцип действия, характеристики холостого хода и устройство, параллельная работа. С какой скоростью вращается ротор?

Синхронный генератор – специальное устройство, посредством которого удается преобразовать любую энергию в электрическую. В роли таких устройств выступают мобильные станции, термические или солнечные батареи, специальная техника. В зависимости от вида генератора определяется возможность его использования, поэтому стоит подробнее разобраться с тем, что представляет собой устройство.

История создания

В конце XIX века компания Роберта Боша впервые разработала нечто похожее на генератор. Устройство было способно зажечь двигатель. В процессе испытаний было выявлено, что машина не подходит для постоянного использования, однако разработчики смогли усовершенствовать аппарата.

В 1890 году фирма практически полностью перешла на производство данного оборудования, так как оно приобрело большую популярность. В 1902 ученик Боша создал зажигание, задействуя высокое напряжение. Устройство было способно добыть искру между двумя электродами свечи, что сделало систему более универсальной.

Начало 60-х годов XX века стало эпохой распространения генераторов по всему миру. И если раньше устройства были востребованы только в автомобилестроении, то сейчас подобные агрегаты способны обеспечить электроэнергией целые дома.

Устройство и назначение

Конструкция подобных агрегатов задействует только два главных элемента:

При этом на валу ротора предусмотрены дополнительные элементы. Это могут быть магниты или обмотка возбуждения. У магнитов зубчатая форма, полюса для получения и передачи тока направлены в разные стороны.

Главная задача генератора заключается в преобразовании одного вида энергии в электрическую. С его помощью удается обеспечить необходимым количеством тока зависимые устройства, чтобы можно было ими воспользоваться.

Характеристики

Чтобы оценить работоспособность генератора, необходимо посмотреть на его характеристики. В принципе они такие же, как у станции, вырабатывающей постоянный ток. Главными параметрами оценки являются несколько факторов.

• Холостой ход. Представляет собой зависимость ЭДС от силы движущихся токов, отвечающих за возбуждение демпферной катушки. С его помощью удается определить способность цепей намагнититься.
• Внешняя характеристика. Подразумевает параллельную связь между напряжением катушки и нагрузочным током. Величина зависит от типа прикладываемой к устройству нагрузки. Среди причин, способных вызвать изменения, выделяют увеличение или уменьшение ЭДС агрегата, а также падение напряжения на обмотках установленной катушки, которая помещена внутрь устройства.
• Регулировка. Представляет зависимость, которая образуется между токами возбуждения и нагрузочным током. Обеспечение работоспособности и защиты синхронных агрегатов достигается за счет отслеживания данного показателя. Достичь этого несложно, если постоянно проводить настройку ЭДС.

Еще один важный параметр – это мощность. Определить значение можно посредством показателей ЭДС, напряжения и углового сопротивления.

Принцип действия

С принципом работы устройства разобраться не так уж сложно. Он заключается во вращении магнитной рамки с целью создания электрического поля. В процессе вращения рамки возникают магнитные линии, начинающие пересекать ее контур. Пересечение способствует образованию электрического тока.

Чтобы определить, куда движутся потоки электрической энергии, необходимо воспользоваться правилом буравчика. При этом стоит отметить, что на некоторых участках движение тока противоположное. Направления постоянно меняются при достижении очередного полюса, который расположен на магните. Такое явление называется переменным током, и доказать это условие способно подключение рамки к отдельному магнитному кольцу.

Зависимость между величиной тока в рамке и скоростью вращения ротора системы пропорциональная. Таким образом, чем сильнее будет вращаться рамка, тем больше электричества сможет поставить генератор. Такой показатель характеризуется частотой вращения.

Согласно установленным нормам, оптимальный показатель частоты вращения в большинстве стран не должен превышать 50 Гц. Это значит, что ротор должен выполнять 50 колебаний в секунду. Для вычисления параметра необходимо условиться, что один поворот рамки приводит к изменению направления тока.

Если вал успевает повернуться 1 раз за секунду, это означает, что частота электрического тока составляет 1 Гц. Таким образом, для достижения показателя в 50 Гц потребуется обеспечить правильное количество вращений рамки за секунду.

В процессе эксплуатации нередко происходит возрастание числа полюсов электромагнита. Их удается задержать посредством уменьшения скорости, с которой вращается ротор.

Зависимость в этом случае обратно пропорциональная. Таким образом, чтобы обеспечить частоту в 50 Гц, потребуется снизить скорость примерно в 2 раза.

Дополнительно стоит отметить, что в некоторых странах установлены другие нормы вращения ротора. Стандартным показателем частоты является показатель в 60 Гц.

Виды

Сегодня производители выпускают несколько видов синхронных генераторов. Среди существующих классификаций особого внимания заслуживают несколько. В первую очередь стоит рассмотреть деление агрегатов по конструктивному устройству. Генераторы бывают двух видов.

• Бесщеточный. Конструкция электрогенератора подразумевает использование обмоток статора. Они размещены так, чтобы сердечники элементов совпадали с направлением либо магнитных полюсов, либо сердечников, которые предусмотрены на катушке. Максимальное количество зубьев магнита не должно превышать 6 штук.

• Синхронный, оборудованный индуктором. Если речь идет о регулировочных машинах, работающих на небольшой мощности, то в качестве ротора используют магниты постоянного тока. В противном случае ротором является обмотка индуктора.

Следующая классификация подразумевает деление мобильных станций на отдельные виды.

• Гидрогенераторы. Отличительная черта устройства – ротор с выраженными полюсами. Такие агрегаты используют для производства электроэнергии там, где нет необходимости в обеспечении большого количества оборотов устройства.

• Турбогенераторы. Отличие – отсутствие выраженных полюсов. Устройство собирают из различных турбин, оно способно в несколько раз повысить количество оборотов ротора.

• Синхронные компенсаторы. Используется для достижения реактивной мощности – важного показателя на промышленных объектах. С его помощью удается повысить качество подаваемого тока и стабилизировать показатели напряжения.

Выделяют несколько распространенных моделей подобных устройств.

• Шаговые. Их используют для обеспечения работоспособности приводов, установленных в механизмах, которые имеют цикл работы старт-стоп.

• Безредукторные. В основном используются в автономных системах.

• Бесконтактные. Востребованы в качестве основных или резервных мобильных станций на судах.

• Гистерезисные. Такие генераторы задействуют для счетчиков времени.

• Индукторные. Обеспечивают работу электроустановок.

Еще один вид деления агрегатов – тип используемого ротора. В этой категории генераторы делятся на устройства с явнополюсным ротором и неявнополюсным.

Первые представляют собой устройства, в которых четко просматриваются полюса. Они отличаются небольшой скоростью вращения ротора. Вторая категория имеет в своей конструкции цилиндрический ротор, у которого отсутствуют выступающие полюса.

Область применения

Синхронные генераторы – устройства, предназначенные для добычи переменного тока. Встретить такие устройства можно на различных станциях:

• атомных;
• тепловых;
• гидроэлектростанциях.

А также агрегаты активно используются в транспортных системах. Их применяют в различных автомобилях, в судовых системах. Синхронный генератор способен работать как в автономном режиме, отдельно от электрической сети, так и одновременно с ней. При этом удается подключить сразу несколько агрегатов.

Преимуществом станций, вырабатывающих переменный ток, является возможность обеспечить выделенное пространство электроэнергией. Удобно, если объект находится далеко от центральной сети. Поэтому агрегаты пользуются спросом у владельцев ферм, отдаленных от города населенных пунктов.

Как выбрать?

При выборе генератора важно найти подходящее и надежное устройство, которое сможет обеспечить электроэнергией отведенную площадь. Для начала необходимо определиться с техническими параметрами будущего устройства. Специалисты советуют обратить внимание на:

• массу электрогенератора;
• габариты устройства;
• мощность;
• расход топлива;
• показатель шума;
• продолжительность работы.

А также важным параметром является возможность организации автоматической работы. Чтобы понять, сколько фаз требуется будущему генератору, необходимо определиться с типом и количеством электроприборов, которые будут к нему подключаться.

Например, к однофазному электрогенератору могут подключиться только потребители с одной фазой. Трехфазная заметно расширяет этот показатель.

Однако не всегда покупка подобной мобильной электростанции становится лучшим решением.

Перед покупкой дополнительно рекомендуется учесть нагрузку, которая будет оказана на устройство во время его работы. На каждую фазу должна приходиться нагрузка максимум в 30% от общего количества. Таким образом, если мощность генератора составляет 6 кВт, то в случае использования розеток с напряжением в 220 В удастся задействовать только 2 кВт.

Покупка трехфазного генератора востребована только тогда, когда в доме много трехфазных потребителей. Если большинство приборов однофазные, лучше приобрести соответствующий агрегат.

Эксплуатация

Перед запуском электрогенератора необходимо сначала провести его регулировку. В первую очередь настраивают частоту работы устройства. Сделать это можно двумя способами:

1. поменять конструкцию агрегата, заранее предусмотрев, какое количество полюсов необходимо для работы электромагнита;
2. обеспечить требуемую частоту вращения вала без каких-либо изменений в конструкции.

Яркий пример – тихоходные турбины. Они обеспечивают вращение ротора в 150 оборотов в минуту. Для настройки частоты используют первый способ, увеличивая количество полюсов до 40 штук.

Следующим параметром, который необходимо настроить, является ЭДС. Возникает необходимость регулировки из-за изменений характеристик поступающих нагрузок, действующих на мобильную станцию.

Несмотря на то что ЭДС индукции устройства связана с ротором и его вращениями, из-за требований безопасности нельзя разбирать конструкцию, чтобы поменять параметр.

Изменить величину ЭДС можно посредством регулировки образующегося магнитного потока. Его необходимо будет увеличить или уменьшить. За величину показателя отвечают витки обмотки, а точнее, их количество. А также повлиять на мощность магнитного потока можно посредством тока, который образует катушка.

Наладка подразумевает включение в цепь нескольких катушек. Для этого необходимо воспользоваться дополнительными реостатами или электронными схемами. Второй вариант требует настройки параметра за счет внешних стабилизаторов. Это обеспечивает надежное обслуживание.

Преимущество синхронной мобильной станции – это возможность синхронизации с другими электромашинами подобного типа. При этом во время подключения удается сопоставить скорости вращения и обеспечить нулевой фазовый сдвиг. В связи с этим мобильные электростанции востребованы в промышленной энергетике, где очень удобно их использовать в качестве резервного источника тока для повышения производственных мощностей в случае больших нагрузок.

О синхронном и асинхронном генераторе смотрите далее.

Схема включения и принцип работы синхронного генератора

В синхронном генераторе, работающем под нагрузкой, магнитное поле статора, накладываюсь на основное магнитное поле ротора, создаваемое обмоткой возбуждения, ослабляет или усиливает его. Воздействие намагничивающей силы якоря на магнитное поле возбуждения ротора генератора называется реакцией якоря.

Реакция якоря может быть поперечной или продольной. При поперечной реакции поле статора размагничивает набегающий край полюсов и намагничивает сбегающий край полюсов. Продольная реакция может быть продольно-размагничивающей или продольно-намагничивающей. В первом случае магнитный поток якоря направлен навстречу потоку полюсов вдоль их оси, во втором случае согласно потоку полюсов также вдоль их оси.

Рис. 1. Схема включения синхронного генератора в сеть с нагрузкой:
1 — статор, 2 — ротор, 3 — возбудитель, 4 — шунтовой регулятор, 5 — электродвигатель, 6 — лампы

Реакция якоря зависит от характера нагрузки и оказывает большое влияние на работу синхронного генератора. При чисто активной нагрузке реакция якоря будет поперечной, а при чисто индуктивной и чисто емкостной нагрузках — соответственно продольно-размагничивающей и продольно-намагничивающей. Обыч-нЪ генераторы работают на смешанную нагрузку, чаще всего на индуктивную и активную.

Регулирование тока в обмотке возбуждения (в обмотке индуктора) генератора осуществляют при помощи шунтового регулятора (реостата), включенного в цепь возбуждения возбудителя. Изменяя напряжение возбудителя, можно изменять силу тока в индукторе генератора. Сущность данного способа регулирования заключается в том, что изменение тока в обмотке возбуждения ротора вызывает изменение э. д. е., индуктируемой в обмотке статора. При этом с увеличением тока в обмотке возбуждения э. д. е., индуктируемая в обмотке статора, также увеличивается.

Необходимость регулирования тока возбуждения вызывается частыми изменениями характера и величины нагрузки.

Синхронный и асинхронный генератор

Электричество есть  везде. Уже настал тот день, когда с этим сложно спорить. Даже там, куда не дотянулась централизованная электросеть, вовсю используются дизельные и бензиновые генераторы, которые получили широкое распространение не так давно, несмотря на почти двухсотлетнюю историю. Сегодня ассортимент генераторов очень велик, и существует множество способов их классификации, один из которых – классификация по степени синхронизации.

Применительно к электрогенераторам, синхронизация – это совмещение частоты вращения ротора и магнитного поля статора. Соответственно, если частота их вращения совпадает, такой генератор будет называться синхронным, а если нет, то асинхронным.

Синхронный генератор

Как известно, в дизельном или бензиновом генераторе электрический ток образуется после прохождения вращающегося магнитного поля через обмотку. При этом в синхронном электрогенераторе ротор представляет собой постоянный магнит или электромагнит. После запуска генератора он создаёт вокруг себя слабое магнитное поле, которое с увеличением оборотов становится сильнее. В конце концов, число оборотов ротора и магнитного поля синхронизируются, что позволяет получить на выходе наиболее стабильный ток.

В отличие от асинхронного генератора, синхронный агрегат уязвим при перегрузках, поскольку превышение допустимой нагрузки может вызвать сильный скачок напряжения в обмотке ротора. С другой стороны, важным преимуществом синхронного генератора является его способность кратковременно выдавать ток мощностью в 3-4 раза выше номинального, что позволяет подключать к нему такие устройства, как насосы, компрессоры, холодильники и т.д. Иными словами, он предназначен для электроприборов с высокими стартовыми токами. Несмотря на свою уязвимость, стоимость синхронных генераторов выше, чем асинхронных устройств.

Асинхронный генератор

Асинхронный генератор работает в режиме торможения: ротор вращается в одном направлении со статором, но скорость его вращения изначально выше. При этом частота вращения магнитного поля всегда остаётся неизменной, а регулированию поддаётся лишь скорость вращения ротора. Такие генераторы малоуязвимы при коротком замыкании и хорошо защищены от внешних воздействий (пыли, низкой температуры, влаги и т. д.).

Недостатками асинхронного генератора можно назвать обязательное наличие конденсаторов и зависимость частоты выходного тока от стабильности работы дизельного или бензинового двигателя. При этом стоимость такого устройства ниже, чем синхронного, но применяется оно реже. Асинхронные генераторы рекомендуется использовать для подключения устройств, не требующих высокого стартового напряжения и устойчивых к его перепадам.

Устройство, принцип действия и конструкция синхронного генератора, режимы работы

Если в рассмотренных выше асинхронных машинах ротор имел частоту вращения, отличную от частоты вращения магнитного поля статора, то в синхронных эти частоты равны между собой. Синхронные машины могут работать как генераторами, так и двигателями. В зависимости от типа привода синхронные генераторы получили и свои названия. Турбогенератор

, например, — это генератор, приводимый в движение паровой турбиной, гидрогенератор вращает водяное колесо, а дизель — генератор механически связан с двигателем внутреннего сгорания. Синхронные двигатели широко применяют для привода мощных компрессоров, насосов, вентиляторов. Синхронные микродвигатели используют для привода лентопротяжных механизмов регистрирующих приборов, магнитофонов и т.д.

6.1. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ СИНХРОННОГО ГЕНЕРАТОРА

Статор синхронной машины по конструкции не отличается от статора асинхронного двигателя. В пазах статора размещается трехфазная, двухфазная или однофазная обмотки. Заметное отличие имеет ротор, который принципиально представляет собой постоянный магнит или электромагнит. Это налагает особые требования на геометрическую форму ротора. Любой магнит имеет полюса, число которых может быть два и более. На рис. 6.1.1 приведены две конструкции генераторов, с тихоходным и быстроходным ротором.

Быстроходными бывают, как правило, турбогенераторы. Количество пар магнитных полюсов у них равно единице. Чтобы такой генератор вырабатывал электрический ток стандартной частоты f = 50 Гц, его необходимо вращать с частотой

На гидроэлектростанциях вращение ротора зависит от движения водяного потока. Но и при медленном вращении такой генератор должен вырабатывать электрический ток стандартной частоты f = 50 Гц. Поэтому для каждой гидроэлектростанции конструируется свой генератор, на определенное число магнитных полюсов на роторе. В качестве примера приведем параметры синхронного генератора, работающего на Днепровской ГЭС. Водяной поток вращает ротор генератора с частотой n = 33,3 об / мин. Задавшись частотой f = 50 Гц, определим число пар полюсов на роторе:

Принцип действия синхронного генератора основан на явлении электромагнитной индукции. Ротор с магнитными полюсами создает вращающееся магнитное поле, кото-рое, пересекая обмотку статора, наводит в ней ЭДС. При подключении к генератору нагрузки генератор будет являться источником переменного тока.

Регулирование частоты

Достигнуть требуемых параметров частоты можно 2 путями:

1. Сконструировать генератор с определённым количеством полюсов электромагнитов.
2. Обеспечить соответствующую расчётную частоту вращения вала.

Например, в тихоходных гидротурбинах, вращающихся со скоростью 150 об./мин. для регулирования частоты число полюсов синхронных генераторов увеличивают до 40. На дизельных электростанциях, при скоростях вращения 750 об./мин., оптимальное число полюсов – 8.

6.2. ЭДС СИНХРОННОГО ГЕНЕРАТОРА

Как было показано выше, величина наводимой в обмотке статора ЭДС количественно связана с числом витков обмотки и скорости изменения магнитного потока:

Переходя к действующим значениям, выражение ЭДС можно записать в виде:

где n — частота вращения ротора генератора, Ф — магнитный поток, c — постоянный коэффициент. При подключении нагрузки напряжение на зажимах генератора в разной степени меняется. Так, увеличение активной нагрузки не оказывает заметного влияния на напряжение. В то же время индуктивная и емкостная нагрузки влияют на выходное на-пряжение генератора. В первом случае рост нагрузки размагничивает генератор и снижает напряжение, во втором происходит его подмагничивание и повышение напряжения. Такое явление называется реакцией якоря. Для обеспечения стабильности выходного напряжения генератора необходимо регулировать магнитный поток. При его ослаблении машину надо подмагнитить

, при увеличении —
размагнитить
. Делается это путем регулирования тока, подаваемого в обмотку возбуждения ротора генератора.

Принцип работы

Рассмотрим принцип генерации тока на примере контурной рамки, помещённой между магнитными полюсами. (Рис. 3)

Рис. 3. Схема, объясняющая принцип работы генератора

Если заставить рамку вращаться (по направлению стрелок), то она будет пересекать магнитные силовые линии. При этом, по закону электромагнитной индукции, в рамке индуцируется электрический ток, который проявляется при подключении нагрузки к щёткам. Его направление можно определить по правилу буравчика. На схеме направление тока показано чёрными стрелками.

Обратите внимание на то, что на участках рамки ab и cd ток движется в противоположных направлениях. Эти направления меняются при переходе участков рамки от одного полюса к другому полюсу магнита. Если каждый вывод рамки подключить к отдельному кольцу (на рисунке они подключены к коллектору!), то на выходе мы получим переменный ток.

Величина тока пропорциональна скорости вращения ротора. Кроме того, переменный ток характеризуется ещё одним параметром – частотой. Эта величина напрямую зависит от частоты вращения вала.

Частота тока в электросетях строго соблюдается. В России и в ряде других стран она составляет 50 Гц, то есть 50 колебаний в секунду.

Этот параметр довольно легко вычислить из таких соображений: за один оборот рамки (или двухполюсного магнита) происходит одно изменение направления тока. Если вал синхронного генератора делает 1 оборот в секунду, то частота переменного тока составит 1 Гц. Для получения частоты 50 Гц необходимо обеспечить 50 оборотов статора в секунду или 3000 об./мин.

При возрастании числа полюсов заданная частота удерживается путём снижения скорости вращения статора. (обратно пропорциональная зависимость). Так, для четерёхполюсного статора (число полюсов в два раза больше) для поддержания частоты 50 Гц скорость вращения вала необходимо снизить в два раза. Соответственно если используется 6 полюсов, то частота вращения вала должна уменьшиться в три раза – до 1000 об./мин.

Заметим, что в некоторых странах, таких как США, Япония и др. существуют другие стандарты – 60 Гц, а переменный 400 Гц используется, например, в бортовой сети современных самолётов.

6.3. СИНХРОННЫЙ ДВИГАТЕЛЬ

6.3.1. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструкция синхронного двигателя такая же, как и у синхронного генератора. При подаче тока в трехфазную обмотку статора в нем возникает вращающееся магнитное поле. Частота вращения его определяется формулой:

где f — частота тока питающей сети, р — число пар полюсов на статоре. Ротор, являющийся часто электромагнитом, будет строго следовать за вращаю-щимся магнитным полем, т.е. его частота вращения n2 = n1. Рассмотрим принцип действия синхронного двигателя на следующей условной модели (рис. 6.3.1.). Пусть магнитное поле статора будет смоделировано системой вращающихся магнитных полюсов N — S.

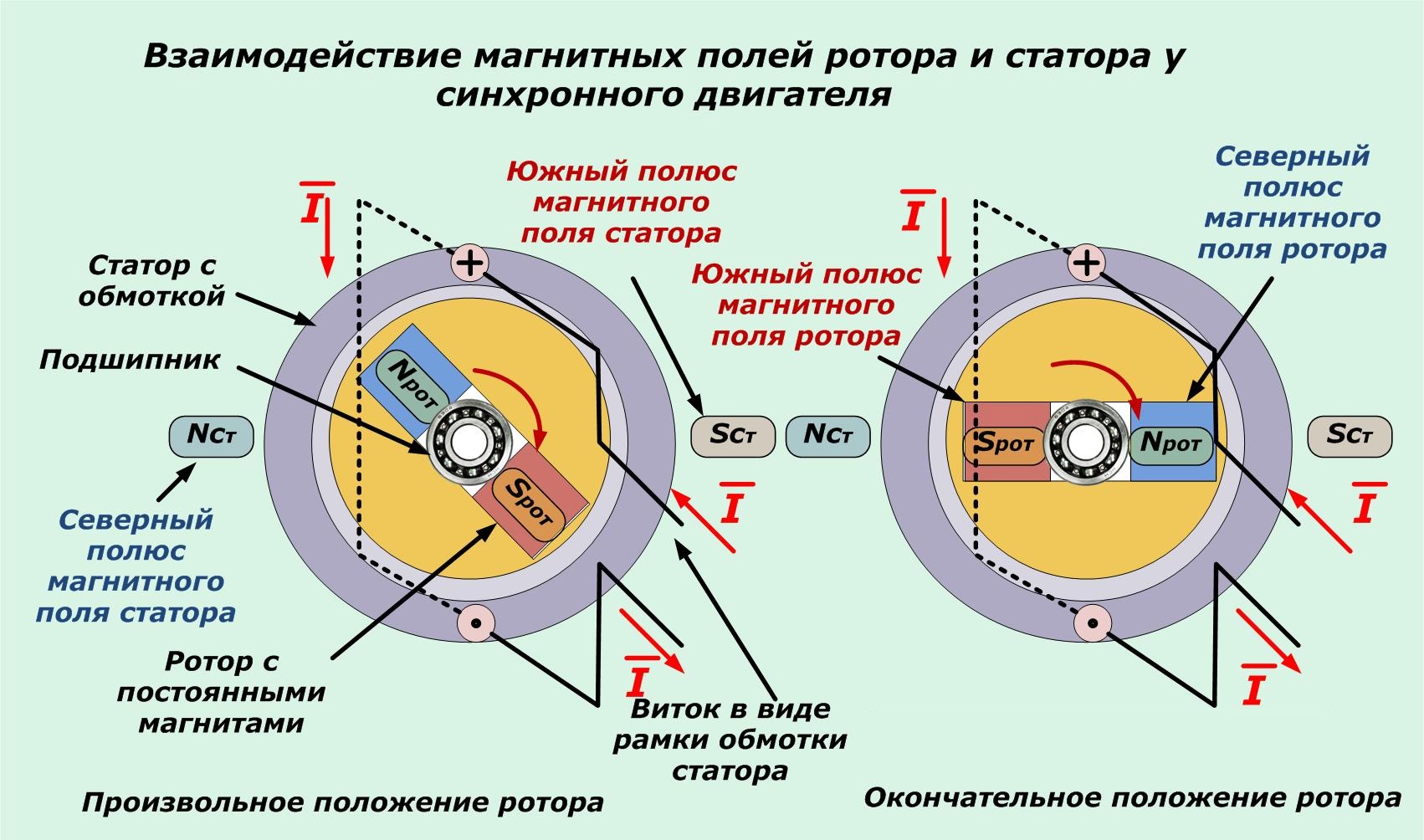

Ротор двигателя тоже представляет собой систему электромагнитов S — N, кото-рые «сцеплены» с полюсами на статоре. Если нагрузка на двигателе отсутствует, то оси полюсов статора будут совпадать с осями полюсов ротора ( = 0). Если же к ротору подключена механическая нагрузка, то оси полюсов статора и ротора могут расходиться на некоторый угол . Однако «магнитное сцепление» ротора со статором будет продолжаться, и частота вращения ротора будет равна синхронной частоте статора (n2 = n1). При больших значениях ротор может выйти из «сцепления» и двигатель остановится. Главное преимущество синхронного двигателя перед асинхронным — это обеспечение синхронной скорости вращения ротора при значительных колебаниях нагрузки.

6.3.2. СИСТЕМА ПУСКА СИНХРОННОГО ДВИГАТЕЛЯ

Как мы показали выше, синхронное вращение ротора обеспечивается «магнитным сцеплением» полюсов ротора с вращающимся магнитным полем статора. В первый момент пуска двигателя вращающееся магнитное поле статора возникает практически мгновенно. Ротор же, обладая значительной инерционной массой, прийти в синхронное вращение сразу не сможет. Его надо «разогнать» до подсинхронной скорости каким-то дополнительным устройством. Долгое время роль разгонного двигателя играл обычный асинхронный двигатель, механически соединенный с синхронным. Ротор синхронного двигателя приводится во вращение до подсинхронной скорости. Далее двигатель сам втягивается в синхронизм. Обычно мощность пускового двигателя составляет 5-15 % от мощности синхронного двигателя. Это позволяет пускать в ход синхронный двигатель только вхолостую или при малой нагрузке на валу. Применение пускового двигателя мощностью, достаточной для пуска синхронного двигателя под нагрузкой делает такую установку громоздкой и дорогой. В последнее время используется так называемая система асинхронного пуска

синхронных двигателей. С этой целью в полюсные наконечники забивают стержни, напоминающие собою короткозамкнутую обмотку асинхронного двигателя (рис. 6.3.2.1).

В начальный период пуска синхронный двигатель работает как асинхронный, а в последующем — как синхронный. В целях безопасности обмотку возбуждения в начальном периоде пуска закорачивают, а на заключительном подключают к источнику по-стоянного тока.

Применение

У синхронных генераторов переменного тока есть одна важная особенность: они поддаются синхронизации с другими подобными электрическими машинами. При этом синхронные скорости и ЭДС параллельно включенных альтернаторов совпадают, а фазовый сдвиг равен нулю. Данное обстоятельство позволяет применять устройства в промышленной энергетике и подключать резервные генераторы при превышении номинальных мощностей в часы пиковых нагрузок.

Трёхфазные тяговые генераторы применяют на тепловозах. Переменные токи для питания двигателей выпрямляются полупроводниковыми устройствами. Сегодня в России уже выпускаются тепловозы на базе асинхронных электродвигателей, не требующих выпрямления тока. В режиме торможения они работают в качестве асинхронных генераторов.

Синхронные генераторы устанавливают на гибридных автомобилях с целью совмещения тяги ДВС и мощности тяговых электродвигателей. Развивая активную мощность при номинальных нагрузках, они позволяют экономить дорогое топливо.

Существует много других сфер применения. Например, мобильные мини-электростанции, бытовые генераторы тока, как однофазный двигатель и т. п.

6.4. РЕАКТИВНЫЙ СИНХРОННЫЙ ДВИГАТЕЛЬ

В лабораторной практике, в быту и в маломощных механизмах применяют так называемые реактивные синхронные двигатели

. От обычных классических машин они отличаются лишь конструкцией ротора. Ротор здесь не является магнитом или электромагнитом, хотя по форме напоминает собой полюсную систему. Принцип действия реактивного синхронного двигателя отличен от рассмотренного выше. Здесь работа двигателя основана, на свободной ориентации ротора таким образом, чтобы обеспечить магнитному потоку статора лучшую магнитную проводимость (рис. 6.4.1).

Действительно, если в какой-то момент времени максимальный магнитный поток будет в фазе А — X, то ротор займет положение вдоль потока ФА. Через 1/3 периода максимальным будет поток в фазе В — У. Тогда ротор развернется вдоль потока ФВ. Еще через 1/3 периода произойдет ориентация ротора вдоль потока. ФС. Так непрерывно и синхронно ротор будет вращаться с вращающимся магнитным полем статора. В школьной практике иногда, при отсутствии специальных синхронных двигателей, возникает необходимость в синхронной передаче. Эту проблему можно решить с помощью обычного асинхронного двигателя, если придать ротору следующую геометрическую форму (рис. 6.4.2).

Краткое описание

Каждый специалист знает, что синхронный трёхфазный генератор зарекомендовал себя как высококачественный, мощный агрегат, который отличается специфической структурой переменного тока, а это высоко ценится в различных отраслях. Вмонтированный крутящийся электромагнит способен создавать магнитный поток, перемещающийся через три фазы обмотки используемого статора. В результате можно добиться того, что в пазах будет происходить переменная ЭДС однотипной частоты. Стоит отметить, что любой сдвиг фаз осуществляется исключительно под определённым углом, который равен одной трети вращения магнитных полей.

6.5. ШАГОВЫЙ ДВИГАТЕЛЬ

Этот тип двигателя является машиной постоянного тока, хотя принцип действия его напоминает синхронный реактивный двигатель. Как видно из рис. 6.5.1, статор двигателя имеет шесть пар выступающих полюсов.

Каждые две катушки, расположенные на противоположных полюсах статора, образуют обмотку управления, включаемую, в сеть постоянного тока. Ротор — двухполюсный. Если подключить к источнику постоянного тока катушки полюсов 1 — 1′, то ротор расположится вдоль этих полюсов. Если задействовать катушки полюсов 2 — 2′, а ка-тушки полюсов 1 — 1′ обесточить, то ротор повернется и займет положение вдоль полю-сов 2 — 2′. Такой же поворот ротора произойдет, если включить в сеть катушки полюсов 3 — 3′. Так, шагами, ротор будет «следовать» за своей обмоткой управления. Преимуществом шаговых двигателей является то, что в них совершенно отсутствует «самоход». Они поворачиваются и строго фиксируются с шагом, пропорциональ-ным числу полюсов на статоре. Это качество делает его незаменимым в особо точных механизмах (для привода часов, механизмов подачи ядерного топлива в реакторах, в станках с ЧПУ и т.д.). Управление шаговыми двигателями ведется с применением различных электронных устройств (триггеров Шмидта и др.).

Виды синхронных агрегатов

Существуют следующие виды синхронных генераторов:

1. Гидро – в нем ротор имеет отличие за счет присутствия явно выраженных полюсов, применяется при производстве электроэнергии, осуществляет работу на малых оборотах.
2. Турбо – имеет отличия неявнополюсным строением генератора, производится от турбин разного вида, скорость оборотов довольно высокая, достигает порядка 6000 оборотов в минуту.
3. Компенсатор синхронный – данный агрегат поставляет реактивную мощность, применяется для повышения качества электроэнергии, чтобы стабилизировать напряжение.
4. Асинхронный агрегат двойного питания – устройство генератора такого типа заключается в том, что в нем подключается как роторная, так и статорная обмотки от поставщика токов с различной частотой. Создается асинхронный график работы. Также он отличается устойчивостью графика работы и тем, что преобразовывает разные токи фаз и используется для решения задач с узкой специализацией.
5. Двухполюсный ударный агрегат – работает в графике короткого замыкания, воздействует кратковременно, в миллисекундах. Также испытывает аппараты с высоким напряжением.

6.6. КОЛЛЕКТОРНЫЙ ДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА

Безколлекторные асинхронные и синхронные двигатели при многих положительных качествах имеют существенные недостатки. Они не допускают достаточно плавного и экономичного регулирования вращения. Этот пробел частично восполняют коллекторные двигатели переменного тока. Коллекторные двигатели бывают однофазными и трехфазными. Ротор однофазного коллекторного двигателя выполнен в виде цилиндра с фазными обмотками, статор — явнополюсный. Так как обмотка полюсов статора, подключаемая к сети переменного тока, создает пульсирующее магнитное поле, то все элементы магнитной цепи машины набираются из отдельных листов электротехнической стали. Вращающий момент в однофазном коллекторном двигателе создается взаимодействием токов в обмотке ротора с магнитным потоком полюсов. На рис. 6.6.1- показана схема подключения к сети коллекторного двигателя.

Коллекторные двигатели могут работать как от сети переменного тока, так и от сети постоянного тока. Это обстоятельство послужило для присвоения им наименования универсальных коллекторных двигателей. Коллекторные двигатели широко при-меняются для привода швейных машин, пылесоса и т.д.

Реакция якоря

Концевой выключатель двери

В обмотках статорного элемента при присоединении выхода с наружной нагрузкой начинает протекать электроток. Образующееся при этом силовое магнитное поле совмещается с полем, что формируется роторным элементом. Такое взаимодействие полей именуется реакцией якоря.

Реакция якоря в СГ при разнородных видах нагрузки

При активной нагрузке электроток и ЭДС имеют одни и те же фазы. Предельная сила электротока проявляется в тот момент, когда полюса роторного элемента находятся на противоположной стороне от якорных обмоток. Главный магнитный поток и второстепенный поток, который формируется во время реакции якоря, перпендикулярны друг другу, а при сопоставлении формируют увеличенный итоговый поток, что увеличивает в тот момент ЭДС.

Нагрузка индуктивного вида, имея потоки, направленные навстречу друг к другу, наоборот, приводит к значительному снижению электродвижущей силы.

Нагрузка емкостного типа вызывает совмещение потоков, движущихся в одну сторону, итог – увеличение ЭДС.

Любое повышение нагрузки увеличивает влияние реакции якоря на выходное электронапряжение, которое из-за этого изменяется в ту или иную сторону, что крайне нежелательно в электросетях. Практично такой процесс можно контролировать: просто изменять возбудитель, что снизит уровень влияния реакции якоря на главное силовое поле.

Назначение и принцип действия синхронного генератора

Если в рассмотренных выше асинхронных машинах ротор имел частоту вращения, отличную от частоты вращения магнитного поля статора, то в синхронных эти частоты равны между собой. Синхронные машины могут работать как генераторами, так и двигателями. В зависимости от типа привода синхронные генераторы получили и свои названия. Турбогенератор

, например, — это генератор, приводимый в движение паровой турбиной, гидрогенератор вращает водяное колесо, а дизель — генератор механически связан с двигателем внутреннего сгорания. Синхронные двигатели широко применяют для привода мощных компрессоров, насосов, вентиляторов. Синхронные микродвигатели используют для привода лентопротяжных механизмов регистрирующих приборов, магнитофонов и т.д.

6.1. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ СИНХРОННОГО ГЕНЕРАТОРА

Статор синхронной машины по конструкции не отличается от статора асинхронного двигателя. В пазах статора размещается трехфазная, двухфазная или однофазная обмотки. Заметное отличие имеет ротор, который принципиально представляет собой постоянный магнит или электромагнит. Это налагает особые требования на геометрическую форму ротора. Любой магнит имеет полюса, число которых может быть два и более. На рис. 6.1.1 приведены две конструкции генераторов, с тихоходным и быстроходным ротором.

Быстроходными бывают, как правило, турбогенераторы. Количество пар магнитных полюсов у них равно единице. Чтобы такой генератор вырабатывал электрический ток стандартной частоты f = 50 Гц, его необходимо вращать с частотой

На гидроэлектростанциях вращение ротора зависит от движения водяного потока. Но и при медленном вращении такой генератор должен вырабатывать электрический ток стандартной частоты f = 50 Гц. Поэтому для каждой гидроэлектростанции конструируется свой генератор, на определенное число магнитных полюсов на роторе. В качестве примера приведем параметры синхронного генератора, работающего на Днепровской ГЭС. Водяной поток вращает ротор генератора с частотой n = 33,3 об / мин. Задавшись частотой f = 50 Гц, определим число пар полюсов на роторе:

Принцип действия синхронного генератора основан на явлении электромагнитной индукции. Ротор с магнитными полюсами создает вращающееся магнитное поле, кото-рое, пересекая обмотку статора, наводит в ней ЭДС. При подключении к генератору нагрузки генератор будет являться источником переменного тока.

Классификация

Различают два вида генераторов постоянного тока:

• с независимым возбуждением обмоток;
• с самовозбуждением.

Для самовозбуждения генераторов используют электричество, вырабатываемое самим устройством. По принципу соединения обмоток якоря самовозбуждающиеся альтернаторы с делятся на типы:

• устройства с параллельным возбуждением;
• альтернаторы с последовательным возбуждением;
• устройства смешанного типа (компудные генераторы).

Рассмотрим более подробно особенности каждого типа соединения якорных обмоток.

Для обеспечения нормальной работы электроприборов, требуется наличие стабильного напряжения на зажимах генераторов, не зависящее от изменения общей нагрузки. Задача решается путём регулировки параметров возбуждения. В альтернаторах с параллельным возбуждением выводы катушки подключены через регулировочный реостат параллельно якорной обмотке.

Реостаты возбуждения могут замыкать обмотку «на себя». Если этого не сделать, то при разрыве цепи возбуждения, в обмотке резко увеличится ЭДС самоиндукции, которая может пробить изоляцию. В состоянии, соответствующем короткому замыканию, энергия рассеивается в виде тепла, предотвращая разрушение генератора.

Электрические машины с параллельным возбуждением не нуждаются во внешнем источнике питания. Благодаря наличию остаточного магнетизма всегда присутствующего в сердечнике электромагнита происходит самовозбуждение параллельных обмоток. Для увеличения остаточного магнетизма в катушках возбуждения сердечники электромагнитов делают из литой стали.

Процесс самовозбуждения продолжается до момента, пока сила тока не достигнет своей предельной величины, а ЭДС не выйдет на номинальные показатели при оптимальных оборотах вращения якоря.

Достоинство: на генераторы с параллельным возбуждением слабо влияют токи при КЗ.

В качестве источника питания для обмоток возбуждения часто используют аккумуляторы или другие внешние устройства. В моделях маломощных машин используют постоянные магниты, которые обеспечивают наличие основного магнитного потока.

ЧИТАТЬ ДАЛЕЕ: Шкаф-купе в маленькую прихожую 72 фото для небольшой комнаты и угловой в коридор

На валу мощных генераторов расположен генератор-возбудитель, вырабатывающий постоянный ток для возбуждения основных обмоток якоря. Для возбуждения достаточно 1 – 3% номинального тока якоря и не зависит от него. Изменение ЭДС осуществляется регулировочным реостатом.

Преимущество независимого возбуждения состоит в том, что на возбуждающий ток никак не влияет напряжение на зажимах. А это обеспечивает хорошие внешние характеристики альтернатора.

Последовательные обмотки вырабатывают ток, равен току генератора. Поскольку на холостом ходе нагрузка равна нулю, то и возбуждение нулевое. Это значит, что характеристику холостого хода невозможно снять, то есть регулировочные характеристики отсутствуют.

В генераторах с последовательным возбуждением практически отсутствует ток, при вращении ротора на холостых оборотах. Для запуска процесса возбуждения необходимо к зажимам генератора подключить внешнюю нагрузку. Такая выраженная зависимость напряжения от нагрузки является недостатком последовательных обмоток. Такие устройства можно использовать только для питания электроприборов с постоянной нагрузкой.

Полезные характеристики сочетают в себе конструкции генераторов со смешанным возбуждением. Их особенности: устройства имеют две катушки – основную, подключённую параллельно обмоткам якоря и вспомогательную, которая подключена последовательно. В цепь параллельной обмотки включён реостат, используемый для регулировки тока возбуждения.

Процесс самовозбуждения альтернатора со смешанным возбуждением аналогичен тому, который имеет генератор с параллельными обмотками (из-за отсутствия начального тока последовательная обмотка в самовозбуждении не участвует). Характеристика холостого хода такая же, как у альтернатора с параллельной обмоткой. Это позволяет регулировать напряжения на зажимах генератора.

Смешанное возбуждение сглаживает пульсацию напряжения при номинальной нагрузке. В этом состоит главное преимущество таких альтернаторов перед прочими типами генераторов. Недостатком является сложность конструкции, что ведёт к удорожанию этих устройств. Не терпят такие генераторы и коротких замыканий.

6.2. ЭДС СИНХРОННОГО ГЕНЕРАТОРА

Как было показано выше, величина наводимой в обмотке статора ЭДС количественно связана с числом витков обмотки и скорости изменения магнитного потока:

Переходя к действующим значениям, выражение ЭДС можно записать в виде:

где n — частота вращения ротора генератора, Ф — магнитный поток, c — постоянный коэффициент. При подключении нагрузки напряжение на зажимах генератора в разной степени меняется. Так, увеличение активной нагрузки не оказывает заметного влияния на напряжение. В то же время индуктивная и емкостная нагрузки влияют на выходное на-пряжение генератора. В первом случае рост нагрузки размагничивает генератор и снижает напряжение, во втором происходит его подмагничивание и повышение напряжения. Такое явление называется реакцией якоря. Для обеспечения стабильности выходного напряжения генератора необходимо регулировать магнитный поток. При его ослаблении машину надо подмагнитить

, при увеличении —
размагнитить
. Делается это путем регулирования тока, подаваемого в обмотку возбуждения ротора генератора.

Синхронные генераторы с самовозбуждением (ССГ) получили широкое распространение в автономных установках: на судах, в авиации, на транспорте и др. В этих машинах используется тот же принцип самовозбуждения от потока остаточного намагничивания, что и в генераторах постоянного тока. Однако наличие полупроводниковых выпрямителей в системе возбуждения обусловливает ряд особенностей. В частности, остаточное напряжение обычно меньше порогового напряжения выпрямителей, и поэтому в начальной стадии возбуждения ССГ приходится применять ряд искусственных мер.

В ССГ регулирование производится непрерывно и осуществляется по возмущению; эти генераторы можно разделить на две группы: системы токового и фазового компаундирования. В первой сигналы по каналам тока и напряжения суммируются после выпрямления; эта система имеет относительно небольшую точность регулирования, так как она не реагирует на изменение нагрузки. Обычно в этом случае для повышения точности регулирования требуется корректор напряжения, что усложняет систему и снижает ее надежность.

При фазовом компаундировании регулирование напряжения осуществляется в зависимости от тока, что повышает точность регулирования без использования корректора напряжения. Применение последнего должно еще более повысить точность работы системы. Поэтому в большинстве случаев отдается предпочтение системам фазового компаундирования.

В ССГ обычно применяется смешанное возбуждение с фазовым компаундированием, а иногда схемы с параллельным и последовательным возбуждением, причем используется электрическое или электромагнитное суммирование сигналов, поступающих по каналам тока и напряжений. Это осуществляется в результате суммирования магнитодвижущих сил в трехобмоточном трансформаторе. Заметим, что в таких схемах особое значение имеет дроссель или в общем случае некоторое добавочное сопротивление, которое обычно называется компаундирующим элементом. Дроссель должен быть с относительно малым активным сопротивлением; он может быть заменен конденсатором.

Опыт эксплуатации ССГ показывает, что они обладают высокой надежностью, имеют хорошие динамические характеристики, удобны при эксплуатации.

Из других конструкций генераторов представляют интерес так называемые бесщеточные синхронные генераторы (БСГ). У этих генераторов в качестве возбудителя используется синхронная или асинхронная машина, причем якорные обмотки возбудителей переменного тока расположены на одном валу с ротором генератора, а возбуждение они получают от неподвижных обмоток.

При использовании в качестве возбудителя синхронной машины ее обмотка возбуждения питается постоянным током, получаемым от основного генератора через выпрямитель. Если же возбудителями являются асинхронные электродвигатели, то она получает возбуждение от трехфазной обмотки, которая питается трехфазным током от основного генератора. Такая обмотка создает поток возбуждения в виде магнитного поля, вращающегося в пространстве. У синхронного возбудителя поток возбуждения неподвижен относительно обмотки возбуждения, т. е. он неподвижен и в пространстве.

БСГ с асинхронным возбудителем имеет относительно малые постоянные времени возбудителя и, как следствие, высокое быстродействие. Он обладает высокой надежностью и хорошими динамическими характеристиками системы возбуждения, а по быстродействию не уступает ССГ.

БСГ с синхронным возбудителем имеет большие постоянные времени возбудителя и по динамическим свойствам он хуже БСГ с асинхронным возбудителем. Система возбуждения генератора реагирует на изменения процессов в обмотке статора более медленно, что соответствующим образом сказывается на характере переходных процессов в генераторе. Более широкое распространение БСГ с синхронным возбудителем объясняется лучшими массогабаритными показателями и рядом других преимуществ. Основное достоинство БСГ состоит прежде всего в отсутствии у них щеточных устройств. Недостатками БСГ по сравнению с ССГ являются усложнение обслуживания вращающейся выпрямительной установки, возможное увеличение габаритов генератора по длине и некоторые другие.

6.3. СИНХРОННЫЙ ДВИГАТЕЛЬ

6.3.1. КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструкция синхронного двигателя такая же, как и у синхронного генератора. При подаче тока в трехфазную обмотку статора в нем возникает вращающееся магнитное поле. Частота вращения его определяется формулой:

где f — частота тока питающей сети, р — число пар полюсов на статоре. Ротор, являющийся часто электромагнитом, будет строго следовать за вращаю-щимся магнитным полем, т.е. его частота вращения n2 = n1. Рассмотрим принцип действия синхронного двигателя на следующей условной модели (рис. 6.3.1.). Пусть магнитное поле статора будет смоделировано системой вращающихся магнитных полюсов N — S.

Ротор двигателя тоже представляет собой систему электромагнитов S — N, кото-рые «сцеплены» с полюсами на статоре. Если нагрузка на двигателе отсутствует, то оси полюсов статора будут совпадать с осями полюсов ротора ( = 0). Если же к ротору подключена механическая нагрузка, то оси полюсов статора и ротора могут расходиться на некоторый угол . Однако «магнитное сцепление» ротора со статором будет продолжаться, и частота вращения ротора будет равна синхронной частоте статора (n2 = n1). При больших значениях ротор может выйти из «сцепления» и двигатель остановится. Главное преимущество синхронного двигателя перед асинхронным — это обеспечение синхронной скорости вращения ротора при значительных колебаниях нагрузки.

6.3.2. СИСТЕМА ПУСКА СИНХРОННОГО ДВИГАТЕЛЯ

Как мы показали выше, синхронное вращение ротора обеспечивается «магнитным сцеплением» полюсов ротора с вращающимся магнитным полем статора. В первый момент пуска двигателя вращающееся магнитное поле статора возникает практически мгновенно. Ротор же, обладая значительной инерционной массой, прийти в синхронное вращение сразу не сможет. Его надо «разогнать» до подсинхронной скорости каким-то дополнительным устройством. Долгое время роль разгонного двигателя играл обычный асинхронный двигатель, механически соединенный с синхронным. Ротор синхронного двигателя приводится во вращение до подсинхронной скорости. Далее двигатель сам втягивается в синхронизм. Обычно мощность пускового двигателя составляет 5-15 % от мощности синхронного двигателя. Это позволяет пускать в ход синхронный двигатель только вхолостую или при малой нагрузке на валу. Применение пускового двигателя мощностью, достаточной для пуска синхронного двигателя под нагрузкой делает такую установку громоздкой и дорогой. В последнее время используется так называемая система асинхронного пуска

синхронных двигателей. С этой целью в полюсные наконечники забивают стержни, напоминающие собою короткозамкнутую обмотку асинхронного двигателя (рис. 6.3.2.1).

В начальный период пуска синхронный двигатель работает как асинхронный, а в последующем — как синхронный. В целях безопасности обмотку возбуждения в начальном периоде пуска закорачивают, а на заключительном подключают к источнику по-стоянного тока.

Технические характеристики генератора постоянного тока

Для оценки функции синхронных генераторов применяются те же самые характеристики, какие применяются в генераторах постоянного тока. Только некоторые условия различаются и дополняются.

ЧИТАТЬ ДАЛЕЕ: Фильтры для очистки воды 75 фото видов и основных характеристик

Главные характеристики синхронного генератора такие:

• Холостой ход – это зависимость ЭДС прибора от токов возбуждения, одновременно является показателем намагничивания магнитных цепей машины.
• Внешняя характеристика – это зависимость напряжения устройства от токов нагрузки. Напряжение агрегата меняется по-разному в зависимости от увеличения нагрузки при различных ее видах. Причины, что вызывают такие изменения, следующие:

1. Падение значения напряжения на индуктивном и активном сопротивлении обмоток устройства. Увеличивается по мере того, как увеличивается нагрузка прибора, то есть его ток.
2. Изменение ЭДС агрегата. Происходит в зависимости от реакции статора. При активных нагрузках уменьшение напряжения будет вызвано падением напряжения во всех обмотках, потому что реакция статора влечет за собой увеличение ЭДС генератора. При активно-емкостных видах нагрузки эффект намагничивания вызывает увеличение текущего значения напряжения по сравнению с номинальным показателем.

• Регулировочные характеристики синхронного генератора – это зависимость токов возбуждения от токов нагрузки. В процессе работы синхронных агрегатов нужно поддерживать постоянное напряжение на их зажимах независимо от характера и величины нагрузок. Этого несложно достигнуть, если регулировать ЭДС генератора. Это можно сделать путем изменения токов воз­буждения автоматически в зависимости от изменений нагрузок, то есть при активно-емкостной нагрузке нужно уменьшать ток возбуждения для поддержания постоянного напряжения, а при активно-индуктивной и активной — увеличивать.

Мощность синхронного генератора определяется такими значениями:

• Соответствующим напряжением в электросети.
• Своей ЭДС.
• Углом измерения.

Работу генератора характеризуют зависимости между основными величинами, которые называются его характеристиками. К основным характеристикам можно отнести:

• зависимости между величинами при работе на холостом ходе;
• характеристики внешних параметров;
• регулировочные величины.

Некоторые регулировочные характеристики и зависимости холостого хода мы раскрыли частично в разделе «Классификация». Остановимся кратко на внешних характеристиках, которые соответствуют работе генератора в номинальном режиме. Внешняя характеристика очень важна, так как она показывает зависимость напряжения от нагрузки, и снимается при стабильной скорости оборотов якоря.

Внешняя характеристика генератора постоянного тока с независимым возбуждением выглядит следующим образом: это кривая, зависимости напряжения от нагрузки (см. рис. 5). Как видно на графике падение напряжения наблюдается, но оно не сильно зависит от тока нагрузки (при сохранении скорости оборотов двигателя, вращающего якорь).

ЧИТАТЬ ДАЛЕЕ: Рейтинг: ТОП-9 лучших колясок в самолет

Рис. 5. Внешняя характеристика ГПТ

В генераторах с параллельным возбуждением зависимость напряжения от нагрузки сильнее выражена (см. рис. 6). Это связано с падением тока возбуждения в обмотках. Чем выше нагрузочный ток, тем стремительнее будет падать напряжение на зажимах генератора. В частности, при постепенном падении сопротивления до уровня КЗ, напряжение падёт до нуля. Но резкое замыкание в цепи вызывает обратную реакцию генератора и может быть губительным для электрической машины этого типа.

Рис. 6. Характеристика ГПТ с параллельным возбуждением

Увеличение тока нагрузки при последовательном возбуждении ведёт к росту ЭДС. (см. верхнюю кривую на рис. 7). Однако напряжение (нижняя кривая) отстаёт от ЭДС, поскольку часть энергии расходуется на электрические потери от присутствующих вихревых токов.

Рис. 7. Внешняя характеристика генератора с последовательным возбуждением

Обратите внимание на то, что при достижении своего максимума напряжение, с увеличением нагрузки, начинает резко падать, хотя кривая ЭДС продолжает стремиться вверх. Такое поведение является недостатком, что ограничивает применение альтернатора этого типа.

В генераторах со смешанным возбуждением предусмотрены встречные включения обеих катушек – последовательной и параллельной. Результирующая намагничивающая сила при согласном включении равна векторной сумме намагничивающих сил этих обмоток, а при встречном – разнице этих сил.

В процессе плавного увеличении нагрузки от момента холостого хода до номинального уровня, напряжение на зажимах будет практически постоянным (кривая 2 на рис. 8). Увеличение напряжения наблюдается в том случае, если количество проводников последовательной обмотки будет превышать количество витков соответствующее номинальному возбуждению якоря (кривая 1).

Изменение напряжения для случая с меньшим числом витков в последовательной обмотке, изображает кривая 3. Встречное включение обмоток иллюстрирует кривая 4.

Рис. 8. Внешняя характеристика ГПТ со смешанным возбуждением

Генераторы со встречным включением используют тогда, когда необходимо ограничить токи КЗ, например, при подключении сварочных аппаратов.

В нормально возбуждённых устройствах смешанного типа ток возбуждения постоянный и от нагрузки почти не зависит.

Реакция якоря

Когда к генератору подключена внешняя нагрузка, то токи в его обмотке образуют собственное магнитное поле. Возникает магнитное сопротивление полей статора и ротора. Результирующее поле сильнее в тех точках, где якорь набегает на полюсы магнита, и слабее там, где он с них сбегает. Другими словами якорь реагирует на магнитное насыщение стали в сердечниках катушек. Интенсивность реакции якоря зависит от насыщения в магнитопроводах. Результатом такой реакции является искрение щёток на коллекторных пластинах.

Снизить реакцию якоря можно путём применения компенсирующих дополнительных магнитных полюсов или сдвигом щёток с осевой линии геометрической нейтрали.

Среднее значение электродвижущей силы пропорционально магнитному потоку, количеству активных проводников в обмотках и частоте вращения якоря. Увеличивая или уменьшая указанные параметры можно управлять величиной ЭДС, а значит и напряжением. Проще всего, желаемого результата можно достичь путём регулировки частоты вращения якоря.

Мощность

Различают полную и полезную мощность генератора. При постоянной ЭДС полная мощность пропорциональна току: P = EIa. Отдаваемая в цепь полезная мощность P1 = UI.

Важной характеристикой альтернатора является его КПД – отношение полезной мощности к полной. Обозначим данную величину символом ηe. Тогда: ηe=P1/P.

На холостом ходе ηe = 0. максимальное значение КПД – при номинальных нагрузках. Коэффициент полезного действия в мощных генераторах приближается к 90%.

6.4. РЕАКТИВНЫЙ СИНХРОННЫЙ ДВИГАТЕЛЬ

В лабораторной практике, в быту и в маломощных механизмах применяют так называемые реактивные синхронные двигатели

. От обычных классических машин они отличаются лишь конструкцией ротора. Ротор здесь не является магнитом или электромагнитом, хотя по форме напоминает собой полюсную систему. Принцип действия реактивного синхронного двигателя отличен от рассмотренного выше. Здесь работа двигателя основана, на свободной ориентации ротора таким образом, чтобы обеспечить магнитному потоку статора лучшую магнитную проводимость (рис. 6.4.1).

Действительно, если в какой-то момент времени максимальный магнитный поток будет в фазе А — X, то ротор займет положение вдоль потока ФА. Через 1/3 периода максимальным будет поток в фазе В — У. Тогда ротор развернется вдоль потока ФВ. Еще через 1/3 периода произойдет ориентация ротора вдоль потока. ФС. Так непрерывно и синхронно ротор будет вращаться с вращающимся магнитным полем статора. В школьной практике иногда, при отсутствии специальных синхронных двигателей, возникает необходимость в синхронной передаче. Эту проблему можно решить с помощью обычного асинхронного двигателя, если придать ротору следующую геометрическую форму (рис. 6.4.2).

6.5. ШАГОВЫЙ ДВИГАТЕЛЬ

Этот тип двигателя является машиной постоянного тока, хотя принцип действия его напоминает синхронный реактивный двигатель. Как видно из рис. 6.5.1, статор двигателя имеет шесть пар выступающих полюсов.

Каждые две катушки, расположенные на противоположных полюсах статора, образуют обмотку управления, включаемую, в сеть постоянного тока. Ротор — двухполюсный. Если подключить к источнику постоянного тока катушки полюсов 1 — 1′, то ротор расположится вдоль этих полюсов. Если задействовать катушки полюсов 2 — 2′, а ка-тушки полюсов 1 — 1′ обесточить, то ротор повернется и займет положение вдоль полю-сов 2 — 2′. Такой же поворот ротора произойдет, если включить в сеть катушки полюсов 3 — 3′. Так, шагами, ротор будет «следовать» за своей обмоткой управления. Преимуществом шаговых двигателей является то, что в них совершенно отсутствует «самоход». Они поворачиваются и строго фиксируются с шагом, пропорциональ-ным числу полюсов на статоре. Это качество делает его незаменимым в особо точных механизмах (для привода часов, механизмов подачи ядерного топлива в реакторах, в станках с ЧПУ и т.д.). Управление шаговыми двигателями ведется с применением различных электронных устройств (триггеров Шмидта и др.).

6.6. КОЛЛЕКТОРНЫЙ ДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА

Безколлекторные асинхронные и синхронные двигатели при многих положительных качествах имеют существенные недостатки. Они не допускают достаточно плавного и экономичного регулирования вращения. Этот пробел частично восполняют коллекторные двигатели переменного тока. Коллекторные двигатели бывают однофазными и трехфазными. Ротор однофазного коллекторного двигателя выполнен в виде цилиндра с фазными обмотками, статор — явнополюсный. Так как обмотка полюсов статора, подключаемая к сети переменного тока, создает пульсирующее магнитное поле, то все элементы магнитной цепи машины набираются из отдельных листов электротехнической стали. Вращающий момент в однофазном коллекторном двигателе создается взаимодействием токов в обмотке ротора с магнитным потоком полюсов. На рис. 6.6.1- показана схема подключения к сети коллекторного двигателя.

Коллекторные двигатели могут работать как от сети переменного тока, так и от сети постоянного тока. Это обстоятельство послужило для присвоения им наименования универсальных коллекторных двигателей. Коллекторные двигатели широко при-меняются для привода швейных машин, пылесоса и т.д.

Принцип работы синхронного генератора или генератора переменного тока

Синхронный генератор или генератор переменного тока:

Известно, что электроснабжение, используемое в настоящее время для коммерческих, а также бытовых целей, имеет переменный тип. Подобно машинам постоянного тока, машины переменного тока , связанные с переменным напряжением, также классифицируются как генераторы и моторы.

Машины, генерирующие ЭДС переменного тока, называются генераторами переменного тока или синхронными генераторами . В то время как машины, принимающие вход от источника переменного тока для создания механического выхода, называются синхронными двигателями. Обе эти машины работают с определенной постоянной скоростью, называемой синхронной скоростью, и поэтому обычно называются синхронными машинами .

Разница между генератором постоянного тока и генератором переменного тока:

Видно, что в случае генератора постоянного тока в основном характер ЭДС индукции в проводниках якоря носит переменный характер. С помощью коллектора и щеточного узла он преобразуется в d.c и доступны для внешней цепи.
        Если коммутатор отбрасывается от генератора постоянного тока, а ЭДС индукции снимается с якоря непосредственно снаружи, характер такой ЭДС будет переменным. Такая машина без коммутатора, создающая ЭДС переменного тока во внешней цепи, называется генератором переменного тока .

Этот учебник «Электромашиностроение П. С. Бхимбры» является лучшим в отрасли. Возьмите его сейчас по очень низкой цене.

Конструкция синхронного генератора или генератора переменного тока:

В синхронном генераторе или генераторах переменного тока неподвижная обмотка называется «статор», а вращающаяся обмотка называется «ротор».

Статор:

Статор синхронного генератора представляет собой стационарный якорь. Он состоит из сердечника и пазов для удержания обмотки якоря, аналогично якорю генератора постоянного тока. Сердечник статора имеет многослойную конструкцию. друг от друга лаком или бумагой. Ламинированная конструкция в основном предназначена для снижения потерь на вихревые токи.

        Обычно в качестве материала выбирают сталь, чтобы уменьшить потери на гистерезис.Весь сердечник выполнен в каркасе из стальных пластин. Сердечник имеет по периферии пазы для размещения проводников якоря. Каркас не пропускает поток и служит опорой для сердечника. Вентиляция обеспечивается с помощью отверстий литье в раму.

Ротор:

В синхронных генераторах или генераторах переменного тока используются два типа роторов:

1) Явнополюсный ротор

2) Гладкий цилиндрический ротор

1) Ротор с явными полюсами:

Это также называется типом с выступающими полюсами, поскольку все полюса выступают за пределы поверхности ротора.Полюса состоят из толстых стальных пластин. Полюса прикручены к ротору болтами, как показано на рисунке. Полюсной поверхности придана особая форма. Обмотка возбуждения расположена на полюсном башмаке. осевые длины.


Ограничивающим фактором размера ротора является центробежная сила, действующая на вращающийся элемент машины. Поскольку механическая прочность явнополюсного типа меньше, он предпочтительнее для низкоскоростных генераторов в диапазоне от 125 об/мин.до 50 об/мин. Первичными двигателями, используемыми для привода такого ротора, обычно являются водяные турбины и двигатели внутреннего сгорания. двигатели.

2) Гладкий цилиндрический ротор:

Его также называют невыступающим ротором типа типа или ротором типа с невыступающим полюсом типа или круглым ротором. Этот ротор состоит из гладкого сплошного стального цилиндра, имеющего несколько пазов для размещения катушки возбуждения. Эти пазы закрыты сверху. с помощью стальных или марганцевых клиньев.Части самого цилиндра без прорезей действуют как полюса. Полюса не выступают наружу, а поверхность ротора гладкая, что обеспечивает равномерный воздушный зазор между статором и ротором.


Эти роторы имеют малый диаметр и большую осевую длину. Это позволяет удерживать окружную скорость в определенных пределах. Основное преимущество этого типа заключается в том, что они механически очень прочны и поэтому предпочтительны для высокоскоростных генераторов в диапазоне от 1500 до 3000 об/мин.вечера. Такие высокоскоростные генераторы переменного тока называются «турбогенераторами». Первичными двигателями, используемыми для привода такого типа роторов, обычно являются паровые турбины или электродвигатели.

Принцип работы синхронного генератора:

Генераторы работают по принципу электромагнитной индукции . При относительном движении между проводниками и потоком в проводниках индуцируется ЭДС. Генераторы постоянного тока также работают по тому же принципу. Единственная разница в практическом синхронном генераторе и генераторе постоянного тока заключается в том, что в генераторе переменного тока проводники неподвижны, а поле вращается.Но для понимания цели мы всегда можем рассматривать относительное движение проводников относительно потока, создаваемого обмоткой возбуждения.

Рассмотрим относительное движение одиночного проводника в магнитном поле, создаваемом двумя неподвижными полюсами. Магнитная ось двух полюсов, создаваемых полем, вертикальна, как показано пунктиром на рисунке ниже.

               Пусть проводник начнет вращаться из положения 1. в этот момент вся составляющая скорости параллельна линиям потока. Следовательно, проводник не перерезает силовые линии. Значит, d@/dt в этот момент равно нулю и, следовательно, ЭДС индукции в проводнике также равна нулю. При перемещении проводника из положения 1 в положение 2 часть составляющей скорости становится перпендикулярной силовым линиям и пропорциональна ей, в проводнике индуцируется ЭДС. Величина такой ЭДС индукции увеличивается по мере перемещения проводника из положения 1 в положение 2.

В положении 2 вся составляющая скорости перпендикулярна линиям потока.Следовательно, существует разрезание линий потока. И в этот момент ЭДС индукции в проводнике максимальна. При изменении положения проводника с 2 на 3 составляющая скорости, перпендикулярная потоку, начинает уменьшаться, и, следовательно, величина ЭДС индукции также начинает уменьшаться. В положении 3 снова вся составляющая скорости параллельна линиям потока и, следовательно, в этот момент ЭДС в проводнике равна нулю.

При перемещении проводника из 3 в 4 составляющая скорости, перпендикулярная силовым линиям, снова начинает увеличиваться.Но направление составляющей скорости теперь противоположно направлению составляющей скорости, существующей при движении проводника из положения 1 в положение 2. Следовательно, ЭДС индукции в проводнике возрастает, но в противоположном направлении.

В положении 4 он достигает максимума в противоположном направлении, так как вся составляющая скорости становится перпендикулярной линиям потока.Снова от положения 4 к 1 ЭДС индукции уменьшается и, наконец, в положении снова становится равным нулю. Этот цикл продолжается, поскольку проводник вращается с определенной скоростью. Поэтому, если мы построим зависимость величины ЭДС индукции от времени, мы получим переменный характер ЭДС индукции, показанный на рисунке выше. Это принцип работы синхронного генератора или генератора переменного тока .

Сравнение индукционного генератора

и синхронного генератора

Добро пожаловать в блог Linquip. Сегодня и в этой статье мы проводим сравнение между асинхронным генератором и синхронным генератором.Как вы, возможно, знаете, машины переменного тока можно дополнительно классифицировать как индукционные машины и синхронные машины. И, следовательно, генераторы переменного тока как синхронные генераторы, которые обычно называют генераторами переменного тока и индукционными генераторами, или как их называют асинхронными генераторами.

В этой статье мы обсудим каждый из этих генераторов отдельно и сравним их характеристики, чтобы было понятно, чем они отличаются. Итак, как обычно, и во-первых, нам нужно иметь определение каждого из этих генераторов.После того, как мы проясним, что они из себя представляют, нам нужно перейти к следующему разделу, чтобы показать, как они работают. В двух последних разделах мы рассмотрим различия и остановимся на том, чем они отличаются экономически.

Наша команда собрала всю необходимую информацию по этой теме, чтобы избавиться от необходимости читать разнообразный контент на других сайтах. Оставайтесь с нами до конца, чтобы найти ответ на свой вопрос по этой теме. Существуют существенные различия между принципами работы и конструкцией синхронных и асинхронных машин.А пока давайте обсудим различия между синхронным генератором и асинхронным генератором.

Что такое синхронный генератор?

Синхронный генератор представляет собой генератор переменного тока с той же частотой вращения ротора, что и вращающееся магнитное поле статора. По структуре его можно разделить на два типа: вращающийся якорь и вращающееся магнитное поле. Синхронные генераторы являются одними из наиболее часто используемых генераторов переменного тока. В современной энергетике он широко используется в гидроэнергетике, теплоэнергетике, атомной энергетике и дизельной энергетике.

Что такое индукционный генератор?

Асинхронный генератор представляет собой генератор переменного тока, в котором используется вращающееся магнитное поле с воздушным зазором между статором и ротором для взаимодействия с индуцированным током в обмотке ротора. Их обычно называют асинхронными генераторами. Скорость немного выше синхронной скорости. Выходная мощность увеличивается или уменьшается в зависимости от скорости скольжения. Он может возбуждаться от сети или самовозбуждаться с помощью силового конденсатора.

Как работает индукционный генератор?

В предыдущем разделе мы дали вам два простых определения того, что такое асинхронный и синхронный генераторы.Далее мы покажем вам, как эти два генератора работают по-разному.

Асинхронный генератор производит электроэнергию, когда его ротор вращается быстрее, чем синхронная скорость. Для типичного четырехполюсного двигателя с двумя парами полюсов на статоре, работающем от электрической сети с частотой 60 Гц, синхронная скорость составляет 1800 оборотов в минуту. Тот же четырехполюсный двигатель, работающий от сети с частотой 50 Гц, будет иметь синхронную скорость 1500 оборотов в минуту. Двигатель обычно вращается немного медленнее, чем синхронная скорость; разница между синхронной и рабочей скоростью, как известно, называется скольжением и обычно выражается в процентах от синхронной скорости. Например, двигатель, работающий со скоростью 1450 об/мин и синхронной скоростью 1500 об/мин, работает со скольжением +3,3%.

При нормальной работе двигателя вращение потока статора быстрее, чем вращение ротора. Это заставляет поток статора индуцировать токи ротора, которые создают поток ротора с магнитной полярностью, противоположной статору. Таким образом, ротор тащится за потоком статора, при этом токи в роторе индуцируются на частоте скольжения.

В режиме генератора первичный двигатель, такой как турбина или двигатель любого типа, приводит в движение ротор со скоростью выше синхронной (отрицательное скольжение).Поток статора по-прежнему индуцирует токи в роторе, но, поскольку противоположный поток ротора теперь пересекает катушки статора, в катушках статора создается активный ток, и двигатель теперь работает как генератор, возвращая энергию обратно в электрическую сеть.

Как работает синхронный генератор?

Принцип работы синхронного генератора такой же, как у генератора постоянного тока. Он использует закон электромагнитной индукции Фарадея. Этот закон гласит, что когда поток тока индуцируется внутри проводника в магнитном поле, тогда будет относительное движение проводника, а также магнитного поля.В синхронном генераторе магнитное поле неподвижно, и проводники будут вращаться. Однако в практической конструкции проводники якоря неподвижны, и между ними будут вращаться магниты возбуждения.

Ротор в синхронном генераторе может быть механически прикреплен к валу, чтобы вращаться с синхронной скоростью под действием некоторой механической силы, что приводит к срезанию магнитного потока в неподвижных проводниках якоря статора. Из-за этого резания прямого потока в проводниках якоря будут возникать ЭДС индукции и протекание тока.Для каждой обмотки будет протекать ток в первом полупериоде, а затем во втором полупериоде с определенной временной задержкой 120°.

Три основных отличия между асинхронным генератором и синхронным генератором

Теперь, когда вы знаете, как работают асинхронный и синхронный генераторы, давайте более подробно рассмотрим различия между двумя типами генераторов. Далее вы узнаете больше о трех наиболее важных различиях между этими двумя генераторами.

1. В синхронном генераторе форма волны генерируемого напряжения синхронизирована и напрямую соответствует частоте вращения ротора. Выходная частота может быть задана как f = N * P / 120 Гц. где N — скорость вращения ротора в об/мин, а P — число полюсов.

В случае асинхронных генераторов частота выходного напряжения регулируется энергосистемой, к которой подключен асинхронный генератор. Если асинхронный генератор питает автономную нагрузку, выходная частота будет несколько ниже (на 2 или 3 %), рассчитанной по формуле f = N * P / 120.

2. В генераторе переменного тока или синхронном генераторе требуется отдельная система возбуждения постоянного тока, в то время как асинхронный генератор получает реактивную мощность от энергосистемы для возбуждения возбуждения. Если асинхронный генератор предназначен для питания автономной нагрузки, необходимо подключить батарею конденсаторов для подачи реактивной мощности.

3. Конструкция асинхронного генератора менее сложна, так как не требует установки щеток и контактных колец. Щетки необходимы в синхронном генераторе для подачи постоянного напряжения на ротор для возбуждения.

Экономическое сравнение между асинхронным генератором и синхронным генератором

Вот мы и подошли к последней части этой статьи. Где мы рассмотрим различия между двумя генераторами с точки зрения экономической эффективности.

• Электростанция, оснащенная асинхронными генераторами, имеет низкую инвестиционную стоимость из-за отсутствия системы возбуждения постоянного тока и синхронных устройств. Кроме того, поскольку отсутствует коллекторное кольцо, щетка и обмотка возбуждения ротора, затраты на техническое обслуживание и эксплуатацию низки.
• Ротор асинхронного генератора представляет собой обмотку ротора, аналогичную скрытому полюсу и асинхронному генератору. Следовательно, общий КПД выше, чем у синхронного генератора с той же мощностью и той же скоростью. При том же источнике воды асинхронный генератор может генерировать больше энергии.
• Вышеуказанные экономические преимущества асинхронных генераторов будут частично компенсированы требуемым возбуждением или дополнительной синхронной мощностью или дополнительными конденсаторами асинхронного генератора.
• Величина возбуждения, необходимая для асинхронного генератора, обратно пропорциональна номинальной скорости двигателя. Чем выше скорость, тем ниже возбуждение целевого значения.
• Площадь электростанции с асинхронным генератором меньше площади электростанции с синхронным генератором.

Заключение

В этой статье мы постарались предоставить всю необходимую информацию об отличиях асинхронных генераторов от обычных.синхронные генераторы. мы привели основное определение того, что такое асинхронные и синхронные генераторы, а затем перешли к принципам работы каждого из этих генераторов. В следующих разделах мы сравнили эти два генератора, чтобы показать, чем они отличаются. наконец, мы рассмотрели различия между двумя генераторами с точки зрения экономической эффективности.

Если у вас есть опыт использования любого из этих двух генераторов и вы знаете о них больше, мы будем очень рады вашим отзывам в комментариях на нашем сайте Linquip.Более того, если у вас есть какие-либо вопросы по этой теме, вы можете зарегистрироваться на нашем сайте и дождаться ответа наших специалистов на ваши вопросы. Надеюсь, вам понравилось читать эту статью.

Синхронный генератор на постоянных магнитах — Инженерные знания

Здравствуйте, друзья, надеюсь, вы все наслаждаетесь жизнью. В сегодняшнем уроке я собираюсь объяснить синхронный генератор с постоянным магнитом . Синхронный генератор представляет собой такое устройство, которое преобразует механическую энергию в электрическую энергию, передаваемую первичным двигателем генератора.Он также известен как генератор переменного тока. Он называется синхронным генератором, потому что скорость его вращения равна скорости вращения поля на статоре генератора, называемого синхронной скоростью. В этом генераторе предусмотрено внешнее питание для возбуждения генератора, противоположного асинхронному генератору . Для возбуждения внешний источник постоянного тока подключается к синхронному генератору.

В сегодняшней статье мы рассмотрим еще один тип синхронного генератора, который называется синхронным генератором с постоянными магнитами.В этом генераторе нет необходимости в отдельном источнике постоянного тока для возбуждения генератора. Мы опишем принцип работы, области применения, преимущества, недостатки и некоторые другие параметры этого генератора. Итак, давайте начнем с синхронного генератора с постоянными магнитами .

Синхронный генератор на постоянных магнитах

• Синхронный генератор с постоянными магнитами назван так потому, что в этом синхронном генераторе возбуждение обеспечивается постоянным магнитом вместо внешнего источника возбуждения.
• Его ротор состоит из постоянного, который генерирует поле для возбуждения и заменяет внешний источник питания для генератора.

• На большинстве генерирующих электростанций используется синхронный генератор. В паровых турбинах, гидротурбинах и газовых турбинах используется синхронный генератор.
• Как и другие генераторы , , физическая структура этого генератора такая же, он также состоит из ротора, который также состоит из постоянного магнита с соединенным с ним валом.
• Как и статор других генераторов, этот генератор также имеет статор, обеспечивающий защиту внутренней конструкции от внешней среды.
• В постоянном синхронном генераторе нет необходимости в контактных кольцах и угольных щетках, что делает машину менее дорогой и легкой, а также снижает потребность в обслуживании генератора.
• Но в высокопроизводительных генераторах используются генераторы больших размеров, что делает машины несколько дорогими и увеличивает цену.
• Генератор, соединенный со схемой электронного преобразования мощности, может работать на меньшей скорости, поэтому редуктор не нужен.
• Наличие редукторов увеличивает цену, потери энергии и затраты на ремонт генератора, но без редуктора цена и вес схем снижается, но это также лучший вариант для оффшорных применений.
• По направлению силовых линий постоянный синхронный генератор делится на три категории: первая — это синхронный генератор с постоянным магнитом с радиальным потоком, вторая — синхронный генератор с постоянным магнитом с осевым потоком, а третья — постоянный синхронный генератор с поперечным потоком. .

Что такое синхронная скорость

• PMSG называются синхронными генераторами, поскольку частота создаваемого напряжения в статоре или якоре, исчисляемая в герцах, прямо пропорциональна циклам вращения ротора.

• Формула для определения синхронной скорости: 120 (f _e /P).
• В этом уравнении f _e представляет собой частоту напряжения, индуцируемого на статоре.
• P — номер полюса в генераторе.

Принцип работы синхронного генератора на постоянных магнитах

• Работа PMSG зависит от поля, создаваемого постоянным магнитом, прикрепленным к ротору генератора для преобразования механической энергии в электрическую.
• Как и в случае с синхронным генератором, в PMSG есть два типа обмоток: первая — это якорь, намотанный на статор, а второй — обмотка возбуждения, намотанная на роторе.
• На статоре генератора 6 намотаны и закреплены на своих местах обмотки из меди.
• Ротор с постоянным магнитом соединен с подшипником, вращающимся на валу. В этом генераторе есть 2 ротора, первый за статором, а второй снаружи.
• Оба они соединены друг с другом длинными шпильками, проходящими через отверстие в статоре.
• Лопасти также наплавлены на эти шпильки, соединяющие роторы друг с другом.
• Эти лопасти вращают ротор для производства электроэнергии.

• На данном рисунке показана конструкция генератора.

Применение постоянного синхронного генератора

• Вот некоторые области применения синхронного генератора с постоянными магнитами.
• Используется для подачи питания на возбуждение синхронного генератора высокой мощности.
• Во время короткого замыкания эти генераторы обеспечивают питание генератора, подключенного к системе, для поддержания необходимого напряжения в системе.
• Он также используется в таких системах выработки электроэнергии, где используются ветряные турбины.

Итак, друзья, это подробный пост о синхронном генераторе с постоянными магнитами. Я стараюсь изо всех сил упростить эту статью для вас и объяснить каждый параметр, связанный с генератором. Если у вас есть дополнительные вопросы по этому посту, как в комментариях. Я буду вести вас дальше. Увидимся в следующем уроке. Спасибо за чтение.

Автор: Генри

http://www.theengineeringknowledge.com

Я профессиональный инженер, выпускник известного инженерного университета, также имею опыт работы инженером в различных известных отраслях. Я также являюсь автором технического контента, мое хобби — исследовать новые вещи и делиться ими с миром. Через эту платформу я также делюсь своими профессиональными и техническими знаниями со студентами инженерных специальностей.

Почтовая навигация

Синхронный генератор в качестве ветрового генератора

Синхронный генератор в качестве ветрового генератора

Как и генератор постоянного тока в предыдущем уроке, работа синхронного генератора также основана на законе электромагнитной индукции Фарадея, работающем по аналогичному принципу. мода на генератор автомобильного типа.

На этот раз отличие заключается в том, что синхронный генератор вырабатывает трехфазное напряжение переменного тока на выходе из своих обмоток статора, в отличие от генератора постоянного тока, который вырабатывает один выход постоянного или постоянного тока. Однофазные синхронные генераторы также доступны для систем синхронных генераторов маломощных бытовых ветряных турбин.

По сути, синхронный генератор представляет собой синхронную электромеханическую машину, используемую в качестве генератора, и состоит из магнитного поля на вращающемся роторе и неподвижного статора, содержащего несколько обмоток, которые обеспечивают генерируемую мощность.Система магнитного поля ротора (возбуждение) создается либо с помощью постоянных магнитов, установленных непосредственно на роторе, либо за счет электромагнитного возбуждения от внешнего постоянного тока, протекающего в обмотках возбуждения ротора.

Этот постоянный ток возбуждения передается на ротор синхронной машины через контактные кольца и угольные или графитовые щетки. В отличие от предыдущей конструкции генератора постоянного тока, синхронные генераторы не требуют сложной коммутации, что обеспечивает более простую конструкцию. Затем синхронный генератор работает аналогично автомобильному генератору переменного тока и состоит из двух следующих общих частей:

Основные компоненты синхронного генератора

• Статор: — Статор несет три отдельных (3-фазных) якоря. обмотки физически и электрически смещены друг от друга на 120 градусов, создавая выходное напряжение переменного тока.
• Ротор: – Ротор несет магнитное поле либо в виде постоянных магнитов, либо в виде намотанных катушек, подключенных к внешнему источнику питания постоянного тока через токосъемные кольца и угольные щетки.

Говоря о «синхронном генераторе», терминология, используемая для описания частей машины, является обратной терминологии для описания генератора постоянного тока. Обмотки возбуждения — это обмотки, создающие основное магнитное поле, которые являются обмотками ротора для синхронной машины, а обмотки якоря — это обмотки, в которых индуцируется основное напряжение, обычно называемые обмотками статора.Другими словами, для синхронной машины обмотки ротора являются обмотками возбуждения, а обмотки статора — обмотками якоря, как показано.

Конструкция синхронного генератора

В приведенном выше примере показана базовая конструкция синхронного генератора с явно выраженным двухполюсным ротором. Эта обмотка ротора подключена к напряжению питания постоянного тока, создающему ток возбуждения I _f . Внешнее напряжение возбуждения постоянного тока, которое может достигать 250 вольт постоянного тока, создает электромагнитное поле вокруг катушки со статическими северным и южным полюсами.

Когда вал ротора генератора вращается лопастями турбины (первичный двигатель), полюса ротора также будут двигаться, создавая вращающееся магнитное поле, поскольку северный и южный полюса вращаются с той же угловой скоростью, что и лопасти турбины (при условии прямого водить машину). Когда ротор вращается, его магнитный поток пересекает отдельные катушки статора одну за другой, и по закону Фарадея в каждой катушке статора индуцируется ЭДС и, следовательно, ток.

Величина напряжения, индуцированного в обмотке статора, как показано выше, является функцией напряженности магнитного поля, которая определяется током возбуждения, скоростью вращения ротора и числом витков в обмотке статора. Поскольку синхронная машина имеет три обмотки статора, в обмотках статора генерируется трехфазное напряжение питания, соответствующее обмоткам А, В и С, которые электрически разнесены на 120 ^o друг от друга, как показано выше.

Эта трехфазная обмотка статора подключается непосредственно к нагрузке, и, поскольку эти катушки являются стационарными, им не нужно проходить через большие ненадежные контактные кольца, коллектор или угольные щетки. Кроме того, поскольку катушки, генерирующие основной ток, являются стационарными, упрощается намотка и изоляция обмоток, поскольку они не подвергаются вращательным и центробежным силам, что позволяет генерировать более высокие напряжения.

Синхронный генератор с постоянными магнитами

Как мы видели, синхронные машины с возбуждением возбуждения требуют возбуждения постоянным током в обмотке ротора. Это возбуждение осуществляется за счет использования щеток и контактных колец на валу генератора. Однако есть несколько недостатков, таких как необходимость регулярного обслуживания, очистки от угольной пыли и т. д. Альтернативным подходом является использование бесщеточного возбуждения, в котором вместо электромагнитов используются постоянные магниты.

Как следует из названия, в синхронном генераторе с постоянными магнитами (PMSG) поле возбуждения создается с помощью постоянных магнитов в роторе.Постоянные магниты могут быть установлены на поверхности ротора, встроены в поверхность или установлены внутри ротора. Воздушный зазор между статором и ротором уменьшен для обеспечения максимальной эффективности и сведения к минимуму количества необходимого редкоземельного магнитного материала. Постоянные магниты обычно используются в маломощных и недорогих синхронных генераторах.

Для низкоскоростных ветряных генераторов с прямым приводом генератор с постоянными магнитами является более конкурентоспособным, поскольку он может иметь большее число полюсов, составляющее 60 или более полюсов, по сравнению с обычным синхронным генератором с фазным ротором. Кроме того, реализация возбуждения с постоянными магнитами проще, надежнее, но не позволяет контролировать возбуждение или реактивную мощность. Одним из основных недостатков синхронных генераторов ветряных турбин с постоянными магнитами является то, что без контроля потока ротора они достигают максимальной эффективности только при одной заранее определенной скорости ветра.

Синхронная скорость генераторов

Частота выходного напряжения зависит от скорости вращения ротора, другими словами, от его «угловой скорости», а также от количества отдельных магнитных полюсов на роторе.В нашем простом примере выше синхронная машина имеет два полюса, один северный полюс и один южный полюс. Другими словами, машина имеет два отдельных полюса или одну пару полюсов (север-юг), также известную как пары полюсов.

Когда ротор делает один полный оборот, 360 ^o , генерируется один цикл ЭДС индукции, поэтому частота будет равна одному циклу на каждый полный оборот или 360 ^o . Если удвоить количество магнитных полюсов до четырех, (две пары полюсов), то на каждый оборот ротора будет генерироваться два цикла ЭДС индукции и так далее.

Поскольку один цикл ЭДС индукции создается одной парой полюсов, количество циклов ЭДС, возникающих за один оборот ротора, будет, следовательно, равно количеству пар полюсов P. Таким образом, если количество циклов на число оборотов задается как: P/2 относительно числа полюсов, а количество оборотов ротора N в секунду задается как: N/60, тогда частота ( ƒ ) ЭДС индукции будет определяться как:

In синхронный двигатель, его угловая скорость фиксируется частотой напряжения питания, поэтому N обычно называют синхронной скоростью.Тогда для синхронного генератора с полюсом «P» скорость вращения первичного двигателя (лопастей турбины) для получения требуемой выходной частоты ЭДС индукции 50 Гц или 60 Гц будет:

При 50 Гц

(RPM)

на 60hz

9

9

Так для данного с синхронный генератор, спроектированный с фиксированным числом полюсов, генератор должен работать с фиксированной синхронной скоростью, чтобы поддерживать постоянную частоту ЭДС индукции на требуемом уровне, 50 Гц или 60 Гц для питания сетевых приборов.Другими словами, частота создаваемой ЭДС синхронизирована с механическим вращением ротора.

Тогда сверху видно, что для генерации 60 Гц с помощью 2-полюсной машины ротор должен вращаться со скоростью 3600 об/мин, или для генерации 50 Гц с помощью 4-полюсной машины ротор должен вращаться со скоростью 1500 об/мин. мин. Для синхронного генератора, который приводится в действие электродвигателем или парогенератором, эта синхронная скорость может быть легко достигнута, однако при использовании в качестве синхронного генератора ветровой турбины это может быть невозможно, поскольку скорость и мощность ветра постоянно меняется.

Из нашего предыдущего учебника по проектированию ветряных турбин мы знаем, что все ветряные турбины выигрывают от ротора, работающего с оптимальным передаточным числом скоростей . Но чтобы получить TSR от 6 до 8, угловая скорость лопастей, как правило, очень низкая, около 100–500 об/мин, поэтому, глядя на наши таблицы выше, нам потребуется синхронный генератор с большим числом магнитных полюсов, например, 12 или выше.

Кроме того, потребуется какая-либо форма механического ограничителя скорости, например бесступенчатая трансмиссия или бесступенчатая трансмиссия, чтобы поддерживать вращение лопастей ротора с постоянной максимальной скоростью для ветряной турбины с прямым приводом.Однако для синхронной машины чем больше у нее полюсов, тем крупнее, тяжелее и дороже становится машина, которая может быть приемлемой или неприемлемой.

Одним из решений является использование синхронной машины с небольшим числом полюсов, которая может вращаться с более высокой скоростью от 1500 до 3600 об/мин, приводимой в движение через редуктор. Низкая скорость вращения лопастей ротора ветряных турбин увеличивается с помощью редуктора, который позволяет скорости генератора оставаться более постоянной при изменении скорости вращения лопастей турбины, поскольку изменение на 10% при 1500 об/мин менее проблематично, чем изменение на 10% при 100 об/мин.Этот редуктор может согласовать скорость генератора с переменной скоростью вращения лопастей, что позволяет работать с переменной скоростью в более широком диапазоне.

Однако использование редуктора или системы шкивов требует регулярного технического обслуживания, увеличивает вес ветряной турбины, создает шум, увеличивает потери мощности и снижает эффективность системы, поскольку требуется дополнительная энергия для привода шестерен редуктора и внутренних компонентов.

Существует много преимуществ использования системы прямого привода без механической коробки передач, но отсутствие коробки передач означает более крупную синхронную машину с увеличением как размера, так и стоимости генератора, который должен работать на низких скоростях.Итак, как мы можем управлять синхронным генератором в системе низкоскоростных ветряных турбин, скорость вращения лопастей ротора которых определяется только мощностью ветра. Путем выпрямления сгенерированного 3-фазного питания в источник постоянного или постоянного тока.

Синхронные генераторные выпрямители

Диодные выпрямители представляют собой электронные устройства, используемые для преобразования переменного тока (переменного тока) в постоянный (постоянный ток). Преобразовывая выходную мощность синхронного генератора в источник постоянного тока, генератор ветровой турбины может работать на других скоростях и частотах, отличных от его фиксированной синхронной скорости.

Это позволяет преобразовывать переменную частоту и переменное выходное напряжение генератора в постоянное напряжение переменного уровня. Преобразовывая выход переменного тока в постоянный, генератор теперь можно использовать как часть ветряной системы для зарядки аккумуляторов или как часть ветроэнергетической системы с переменной скоростью. Затем синхронный генератор переменного тока преобразуется в генератор постоянного тока.

Схема простейшего выпрямителя использует схему диодного моста для преобразования переменного тока, генерируемого генератором, в переменный постоянный ток, амплитуда которого определяется скоростью вращения генератора.В этой схеме выпрямителя синхронного генератора, показанной ниже, 3-фазный выход генератора выпрямляется до постоянного тока с помощью 3-фазного выпрямителя.

Цепь генераторного выпрямителя

Принципиальная схема мостового трехфазного выпрямителя переменного тока в постоянный показана выше. В этой конфигурации ветряная турбина может управлять генератором на частоте, не зависящей от синхронной частоты, поскольку изменение скорости генератора изменяет частоту генератора. Следовательно, можно изменять скорость генератора в более широком диапазоне и работать с оптимальной скоростью для получения максимальной мощности в зависимости от фактической скорости ветра.

Обратите внимание, что выходное напряжение трехфазного мостового выпрямителя не является чистым постоянным током. Выходное напряжение имеет уровень постоянного тока вместе с большими колебаниями переменного тока. Эта форма сигнала обычно известна как «пульсирующий постоянный ток», который можно использовать для зарядки аккумуляторов, но нельзя использовать в качестве удовлетворительного источника постоянного тока. Чтобы удалить эти пульсации переменного тока, используется фильтр или схема сглаживания. Эти схемы сглаживания или схемы фильтра пульсаций используют комбинации катушек индуктивности и конденсаторов для получения плавного постоянного напряжения и тока.

При использовании в составе системы, подключенной к сети, синхронные машины могут быть подключены к сети только тогда, когда их частота, фазовый угол и выходное напряжение такие же, как у сетей, другими словами, они вращаются синхронно скорость, как мы видели выше. Но, преобразовывая их переменное выходное напряжение и частоту в постоянный источник постоянного тока, мы теперь можем преобразовать это постоянное напряжение в источник переменного тока с правильной частотой и амплитудой, соответствующей сети электросети, используя либо однофазную, либо трехфазную сеть. фазоинвертор.

Инвертор — это устройство, которое преобразует электроэнергию постоянного тока (DC) в электроэнергию переменного тока (AC), которая может подаваться непосредственно в электрическую сеть, поскольку подключенные к сети инверторы работают синхронно с коммунальной сетью и производят идентичную электроэнергию. к мощности коммунальной сети. Подключенные к сети синусоидальные инверторы для ветровых установок выбираются с диапазоном входного напряжения, соответствующим выпрямленному выходному напряжению турбины.

Преимущество непрямого подключения к сети заключается в том, что ветряная турбина может работать с переменной скоростью.Еще одним преимуществом выпрямления выходного сигнала генератора является то, что ветряные турбины с синхронными генераторами, которые используют электромагниты в своей конструкции ротора, могут использовать этот постоянный ток для питания обмоток катушек вокруг электромагнитов в роторе. Однако недостатком непрямого подключения к сети является стоимость, поскольку системе требуется инвертор и два выпрямителя, один для управления током статора, а другой для генерирования выходного тока, как показано ниже.

Схема синхронного генератора

Краткий обзор учебного пособия

Синхронный генератор с фазным ротором уже используется в качестве генератора ветровой турбины, но одним из основных недостатков синхронного генератора может быть его сложность и стоимость.Безредукторные генераторы с прямым приводом представляют собой очень медленно вращающиеся синхронные генераторы с большим количеством полюсов для достижения их синхронной скорости. Генераторы с меньшим количеством полюсов имеют более высокие скорости вращения, поэтому требуют коробки передач или трансмиссии, что увеличивает стоимость.

Синхронные генераторы производят электричество, основная выходная частота которого синхронизирована со скоростью вращения ротора. Сетевым генераторам требуется постоянная фиксированная скорость для синхронизации с частотой сети общего пользования, и необходимо возбуждать обмотку ротора от внешнего источника постоянного тока с помощью токосъемных колец и щеток.

Основным недостатком одной операции с фиксированной скоростью является то, что она почти никогда не улавливает энергию ветра с максимальной эффективностью. Энергия ветра теряется, когда скорость ветра выше или ниже определенного значения, выбранного в качестве синхронной скорости.

Ветряные турбины с регулируемой скоростью используют выпрямители и инверторы для преобразования переменного напряжения, выходной переменной частоты синхронного генератора в фиксированное напряжение, фиксированную выходную частоту 50 Гц или 60 Гц, требуемую энергосистемой.Это позволяет использовать синхронные генераторы с постоянными магнитами, снижая стоимость. Для низкоскоростных генераторов ветряных турбин с прямым приводом генератор с постоянными магнитами более конкурентоспособен, поскольку он может иметь большее число полюсов, составляющее 60 или более полюсов, по сравнению с обычным синхронным генератором с фазным ротором.

В следующем уроке о ветроэнергетике и генераторах ветряных турбин мы рассмотрим работу и конструкцию другого типа электрической машины, называемой индукционным генератором, также известной как «асинхронный генератор».Асинхронные генераторы также могут использоваться для выработки трехфазной электроэнергии переменного тока, подключенной к сети.

Чтобы узнать больше о «синхронных генераторах» или получить дополнительную информацию об энергии ветра о различных доступных системах генерации ветряных турбин, или изучить преимущества и недостатки использования синхронных генераторов как части системы ветряных турбин, подключенной к сети, нажмите здесь, чтобы Получите копию одной из лучших книг о синхронных генераторах и двигателях прямо сегодня на Amazon.

Принцип работы синхронного генератора ~ инженерно-информационные технологии

онлайн инженерная степень / инженерная степень онлайн / онлайн инженерные курсы / инженерные технологии онлайн / инженерные курсы онлайн / инженерная степень техника онлайн / онлайн инженерные технологии / электронная инженерия онлайн

Генераторы работают по принципу электромагнитной индукции.При относительном движении между проводниками и потоком, э.д.с. индуцируется в проводниках. постоянный ток Генераторы также работают по тому же принципу. Единственная разница в практическом генераторе переменного тока и постоянном токе. Генератор заключается в том, что в генераторе переменного тока проводники неподвижны, а поле вращается. Но для понимания цели мы всегда можем рассмотреть относительное движение проводников по отношению к потоку, создаваемому обмоткой возбуждения.

       Рассмотрим относительное движение одиночного проводника в магнитном поле, создаваемом двумя неподвижными полюсами.Магнитная ось двух полюсов, создаваемых полем, вертикальна, как показано на рис.1 пунктиром.

       Примечание  :  Таким образом, электрические градусы ЭДС индукции т. е. число циклов ЭДС индукции зависит от количества полюсов генератора.

Так что для четырех полюсов генератор мы можем написать,
360 ^O Mechanical = 720 ^O Электрические
от этого мы можем установить общие отношения между градусами Механические и градусы электрические как,
360 ^O Механический = 360 ^o x (p/2) электрический
        Где    P = количество полюсов

1.2 Частота наведенной Э.Д.С.

       Пусть      P = количество полюсов
                 N = скорость ротора в об/мин.
       и       f = частота ЭДС индукции.
       Из обсуждения, приведенного выше в разделе 1.1, мы можем написать:
       Один механический оборот ротора = P/2 цикла ЭДС. электрически.
       Таким образом, на один оборот приходится P/2 тактов.
       Поскольку скорость равна N об/мин, за одну секунду ротор совершит (N/60) оборотов.
       Но число циклов/сек = частота = f
       Частота f = (№.циклов на оборот) x (число оборотов в секунду)
. ^. .      f = (P/2) x (N/60)

       Таким образом, существует фиксированная связь между тремя величинами: числом полюсов P, скоростью вращения ротора N в об/мин. и f частота ЭДС индукции. в Гц (Герц).

       Примечание  : Такая машина, имеющая фиксированное соотношение между P, N и f, называется синхронной машиной, поэтому генераторы переменного тока также называются синхронными генераторами.

Синхронная скорость (N _s )

       Из приведенного выше выражения видно, что при фиксированном числе полюсов генератор переменного тока должен вращаться с определенной скоростью, чтобы поддерживать частоту генерируемой ЭДС. постоянна на требуемом значении. Такая скорость называется синхронной скоростью генератора и обозначается как N _s .

       где          f = требуемая частота

       В нашей стране частота переменного e.м.ф. является стандартной равной 50 Гц. Чтобы получить частоту 50 Гц, для разного количества полюсов генератор переменного тока должен работать с разными скоростями, называемыми синхронными скоростями. В следующей таблице приведены значения синхронных скоростей для генераторов переменного тока с разным числом полюсов.

       Из таблицы видно, что минимальное количество полюсов генератора может быть два, следовательно, максимальное значение синхронной скорости, возможное в нашей стране, т.е. для частоты 50 Гц составляет 3000 об/мин.

—

онлайн-степень по технологиям гражданского строительства / онлайн-степень по электротехнике / онлайн-степень по электротехнике / онлайн-степень по электротехнике / онлайн-курсы по инженерии / онлайн-степень по инженерии / онлайн-технологии по инженерии / онлайн-степень по инженерным технологиям / онлайн-программы по инженерным технологиям / онлайн-технологии в области машиностроения степень

Типы, конструкция и принцип работы синхронного генератора или генератора переменного тока

Типы, конструкция и принцип работы синхронного генератора или генератора переменного токаТипы генераторов переменного тока

Генераторы переменного тока или синхронные генераторы можно классифицировать по-разному в зависимости от их применения и конструкции. По применению эти машины классифицируются как-

1.     Автомобильный тип — используется в современном автомобиле.

2.    Тип дизель-электровоз — используется в дизель-электрических моторвагонах.

3.     Морской тип — используется в морской среде.

4.     Бесщеточный тип — используется на электростанциях в качестве основного источника энергии.

5.     Радиогенераторы – используются для передачи радиочастот низких марок.

Эти генераторы переменного тока можно разделить по-разному, но сейчас мы обсудим два основных типа генераторов переменного тока, классифицированных по их конструкции. Это;

1.     Явнополюсный тип. Он используется в качестве генератора низкой и средней скорости. Он имеет большое количество выступающих полюсов, сердечники которых прикреплены болтами или «ласточкиным хвостом» к тяжелому магнитному колесу из чугуна или стали с хорошими магнитными свойствами.Такие генераторы характеризуются большими диаметрами и малой осевой длиной. Эти генераторы выглядят как большое колесо. Они в основном используются для низкоскоростных турбин, таких как гидроэлектростанции.

2.     Гладкий цилиндрический тип. Он используется для генератора с приводом от паровой турбины. Ротор этого генератора вращается с очень высокой скоростью. Ротор состоит из цельного гладкого цилиндра из кованой стали с несколькими прорезями, выфрезерованными через определенные промежутки времени по внешней периферии для размещения катушек возбуждения.Эти роторы предназначены в основном для 2-х или 4-х полюсных турбогенераторов, работающих со скоростью 36000 об/мин или 1800 об/мин соответственно.

2. Строительство и рабочие принцип генератора

Строительство

1

Основные части генератора , очевидно, состоит из статора и ротора. Но, в отличие от других машин, в большинстве генераторов переменного тока возбудители вращаются, а катушка якоря неподвижна.

Статор :

В отличие от машины постоянного тока статор генератора переменного тока не предназначен для прохождения магнитного потока. Вместо этого статор используется для удержания обмотки якоря. Сердечник статора состоит из пластин из стальных сплавов или магнитного железа, чтобы свести к минимуму потери на вихревые токи.

Почему обмотка якоря в генераторе переменного тока неподвижна?

При высоких напряжениях проще изолировать стационарную обмотку якоря, которая может достигать 30 кВ и более.

Выход высокого напряжения может быть снят непосредственно со стационарной арматуры. В то время как для вращающегося якоря при более высоких напряжениях будет большое падение напряжения на контакте щеток, а также возникнет искрение на поверхности щеток.

Обмотка возбуждения размещена в роторе, и низкое постоянное напряжение может безопасно передаваться.

Обмотка якоря может быть хорошо закреплена, чтобы предотвратить деформацию, вызванную высокой центробежной силой.

Rotor:

Существует два типа ротора, используемые в генератор переменного тока / генератор:

(i) Супружеский и (II) Цилиндрический тип

Тип с явно выраженными полюсами: Ротор с явно выраженными полюсами используется в генераторах переменного тока с низкой и средней скоростью вращения. Конструкция генератора переменного тока с явнополюсным ротором показана на рисунке выше. Этот тип ротора состоит из большого количества выступающих полюсов (называемых явными полюсами), прикрепленных болтами к магнитному колесу.Эти полюса также ламинированы, чтобы свести к минимуму потери на вихревые токи. Генераторы переменного тока с этим типом ротора имеют большой диаметр и короткую осевую длину.

Цилиндрический тип: Роторы цилиндрического типа используются в высокоскоростных генераторах переменного тока, особенно в турбогенераторах. Этот тип ротора состоит из гладкого и прочного стального цилиндра с прорезями по внешней периферии. В эти пазы помещаются обмотки возбуждения.

Принцип работы

Принцип работы генератора переменного тока очень прост.Это так же, как основной принцип генератора постоянного тока. Это также зависит от закона электромагнитной индукции Фарадея, который гласит, что ток индуцируется в проводнике внутри магнитного поля, когда между этим проводником и магнитным полем существует относительное движение.

Питание постоянным током подается на обмотку ротора через контактные кольца и щетки. Поняв самый основной принцип генератора переменного тока, давайте теперь рассмотрим его основной принцип работы практического генератора переменного тока.При обсуждении основных принципов работы генератора переменного тока мы считали, что магнитное поле стационарно, а проводники (якорь) вращаются. Но, как правило, в практической конструкции генератора переменного тока проводники якоря неподвижны, а между ними вращаются магниты возбуждения. Ротор генератора переменного тока или синхронного генератора механически соединен с валом или лопастями турбины, которые при вращении с синхронной скоростью Ns под действием некоторой механической силы приводят к срезанию магнитного потока неподвижных проводников якоря, размещенных на статоре.Как прямое следствие этого срезания потока, ЭДС индукции и ток начинают протекать по проводникам якоря, которые сначала текут в одном направлении в течение первого полупериода, а затем в другом направлении во втором полупериоде для каждой обмотки с определенной временной задержкой. 120° из-за смещения пространства между ними на 120°, как показано на рисунке 3.17. Это конкретное явление приводит к потоку мощности 3φ из генератора переменного тока, который затем передается на распределительные станции для бытового и промышленного использования.

(PDF) Синхронный генератор

Применение синхронного генератора

Трехфазные синхронные генераторы имеют много преимуществ в генерации,

передаче и распределении. Большие синхронные генераторы используют в системе

ядерную, тепловую и гидроэнергетическую систему для выработки напряжения.

Синхронный генератор номинальной мощностью 100 МВА используется в генерирующей станции

. Трансформатор номинальной мощности 500 МВА используется на станциях сверхтепловой мощности

.Синхронные генераторы являются основным источником электроэнергии.

Для тяжелой энергетики статор синхронного генератора конструкции

на номинальное напряжение от 6,6 кВ до 33 кВ.

Преимущества: Асинхронный генератор – это генератор переменного тока, у которого отношение скорости

нагрузки к частоте подключенной электросети непостоянно.

Таким образом, он имеет преимущества простой конструкции, удобного изготовления, использования

и обслуживания, надежной работы и низкой стоимости.Асинхронные генераторы имеют

более высокую эффективность работы и лучшие рабочие характеристики, которые могут удовлетворить требования

к трансмиссии большинства машин промышленного и сельскохозяйственного производства

из-за его близкой к постоянной скорости в диапазоне от холостого хода до полной

нагрузки.
