12 Вольт и 220 Вольт, в чем разница?

Почему одни светильники работают от напряжения в 12V, а другие от напряжения в 220V, зачем и для чего сделано такое разделение?

Своему появлению рабочее напряжения в 12V обязано началу использования в ремонте и светодизайне встраиваемых (врезных, точечных) светильников. К встраиваемым светильникам, которые должны быть маленькими по размеру и не перегревать окружающие поверхности, в которые они вмонтированы, не подходили существовавшие лампы накаливания. Лампы накаливания обладают большими размерами и выделяют много тепла вокруг.

Для встраиваемых светильников были созданы новые типы ламп, хорошо известные сейчас галогенные лампы – G4, GU4, и менее используемые GY5,3, GY6,35. Но такие типы ламп, при работе от напряжения в 220V быстро перегорали. А при работе от низкого напряжения они работали достаточно долго – напряжение 12V начало использоваться для встраиваемых светильников с такими новыми лампами. Трансформатор для перехода на это напряжение стал добавляться в комплект к светильникам. Встраиваемые светильники, работающие от напряжения 12V, на многие годы вошли в широкий обиход.

В настояшее время появилось много ламп, которые отлично подходят к использованию во встраиваемых светильниках и имеют долгое время работы от обычной сети в 220V – это галогенные лампы G9, GU10, GZ10 различной мощности от 20Вт до 50Вт (Все о типах ламп). Встраиваемые светильники с такими лампами, работающие от сети в 220V, уже сильно потеснили в продажах устаревающие встраиваемые светильники на 12V. Так как для работы от 12V нужен трансформатор, который удорожает систему и сам требует места для размещения. А светильники на 220V подключаются напрямую в сеть.

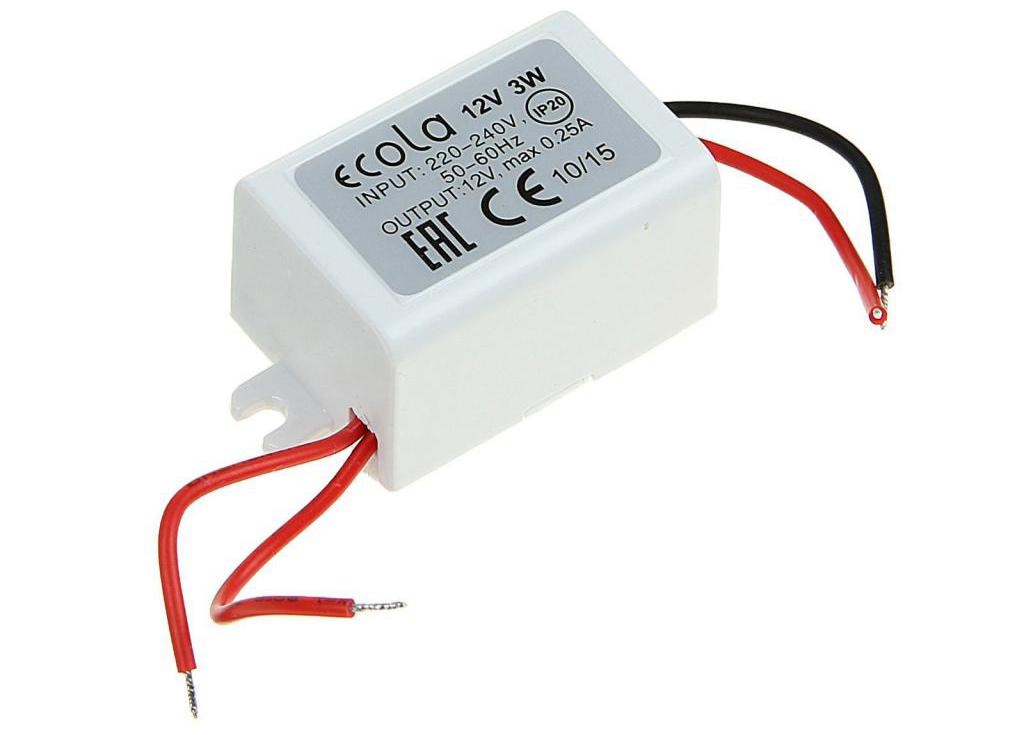

Технические сложности с лампами решены, нужные для встраиваемых светильников лампы могут долго работать от напряжения 220V. Светильники на 12V вытесняются из продажи. Все новые встраиваемые светильники работают от 220V.

Автомобильные инверторы напряжения 12-220, 24-220 Вольт

Зарядное устройство сотового телефона — 10 Ватт, инвертор от 20 Ватт.

Зарядное устройство фотоаппарата — 10-15 Ватт, инвертор от 20 Ватт.

Зарядное устройство видеокамеры — 20-60 Ватт, инвертор от 75 Ватт.

Нетбук — 40-50 Ватт, инвертор от 100 Ватт.

Ноутбук — 70-150 Ватт, инвертор от 200 Ватт.

Струйный принтер — 30-50 Ватт, инвертор от 100 Ватт.

Лазерный принтер — 1000-1300 Ватт, инвертор от 1500 Ватт.

Компьютер с монитором — 300-500 Ватт, инвертор 600-1000 Ватт.

Бритва, эпилятор — 10-30 Ватт, инвертор от 20 Ватт.

Радиоприёмник — 5-15 Ватт., инвертор от 20 Ватт.

Телевизор — 20-200 Ватт, инвертор 300-600 Ватт.

Фен — 1000-2500 Ватт, инвертор 1000-3000 Ватт.

Утюг — 1000-2500 Ватт, инвертор 1000-2500 Ватт.

Пылесос — 1000-2000 Ватт, инвертор 1500-3000 Ватт.

Болгарка — 1000-2000 Ватт, инвертор 2000-4000 Ватт.

Дрель — 200-1000 Ватт, инвертор 300-1500 Ватт.

СВЧ чечь — 1000-2500 Ватт, инвертор 2000-4000 Ватт.

Соответственно если вы планируете использовать разные приборы, то инвертор следует выбрать исходя из мощности самого мощного. Если Вы планируете подключать к инвертору несколько приборов одновременно, то мощности этих приборов нужно сложить и выбрать инвертор подходящий по мощности. Так же следует учитывать, что инвертор будет потреблять ток от аккумулятора в соответствии с мощностью нагрузки подключенной к инвертору. Примерно рассчитать входной ток инвертора можно следующим образом: к мощности нагрузки подключенной к инвертору прибавить 15% и поделить на напряжение питания инвертора (12 или 24 Вольта), в результате получим ток потребления от аккумулятора. Соответственно, если вы планируете подключить инвертор например в автомобиле то и генератор в автомобиле должен обеспечивать необходимый ток для работы инвертора. В противном случае, аккумулятор будет разряжаться даже при работающем двигателе.

Внешний вид и габариты преобразователей могут несущественно отличаться от представленных на фото.

Преобразователи напряжения, инверторы, повышающие / понижающие.

Преобразователь электрической энергии — это электротехническое устройство, предназначение которого преобразовывать параметры электрической энергии (напряжения, частоты, числа фаз, формы сигнала). Для реализации преобразователей широко используются полупроводниковые приборы, так как они обеспечивают высокий КПД.

Так, например, различают автомобильные преобразователи напряжения 12 → 220 В, что означает, что они преобразовывают напряжение 12 Вольт в эффективное напряжение 220 Вольт. Такие преобразователи часто называют «инвертором», так как они преобразуют постоянный ток 12В бортовой сети автомобиля в переменный 220В. Такой преобразователь напряжения позволит использовать почти любые бытовые приборы (например фен, утюг, ноутбук, мобильный телефон и т.д.) при отсутствии сети 220В. Это сильно облегчает автомобильные путешествия и позволяет не отказываться от привычного всем комфорта, например в походных условиях.

Компактные размеры, простота использования и небольшой вес позволяют всегда иметь преобразователь напряжения под рукой.

Преобразователи напряжения защищены от короткого замыкания, перегрева и перегрузок.

    С помощью преобразователя напряжения Вы сможете питать и маломощную аппаратуру, (ноутбуки, телевизоры и т.д.), любой бытовой прибор, рассчитанный на напряжение 220 В,  в любом месте (на стоянке, на даче, в дороге). То есть автомобильный инвертор вырабатывает переменный ток, благодаря чему к нему можно подключать самые разнообразные электроприборы работающие от бытовой сети переменного тока.

Диапазон преобразователей напряжения 12 220 В очень широк: начиная от моделей (50 W) и заканчивая преобразователями напряжения на 1500 Вт.

    Для  грузовых  автомобилей  рабочее напряжение бортовой сети которых рассчитано  на 24 Вольта,  или  для аккумуляторов на  24 Вольта, мы  также предлагаем  преобразователи  напряжения,  рассчитанные  на  входное напряжение  24 Вольта.

Мощные инверторы могут питать разнообразные устройства, будь то компьютер или ноутбук, или холодильник или СВЧ-печь. К ним относятся преобразователи напряжения 450 В, преобразователи напряжения 900 В, преобразователи напряжения 1500 В.

Не гонитесь за высокой мощностью автомобильного инвертора, если Вы намерены подключать к нему только небольшие бытовые приборы.

Преобразователь напряжения купить Вы можете на сайте нашего фирменного Интернет-магазина «НПП Орион».

применение и свойства инверторов напряжения, однофазные электропреобразователи

Инвертор, или преобразователь, с 12 на 220 В — аппарат для трансформации постоянного тока в переменный с изменением величины напряжения. Чаще представляет собой генератор сигналов напряжения, по форме близких к синусоиде или разделенному импульсу. Прибор применяется как отдельное устройство, так в комплексе источников и систем бесперебойной подачи потребителям электроэнергии.

Способы применения

Особенно широко преобразователи тока с 12 на 220 В применяются в местах, где отсутствует снабжение электроэнергией. От любого автомобильного аккумулятора можно сделать 220 В для обеспечения подачи электричества в загородный дом.

Следует помнить, что инверторы напряжения из 12 В в 220 В преобразуют форму электрического тока, которая ограничивает его использование. То есть не все электрические приборы способны воспринимать напряжение, подающееся графически почти по прямоугольной форме. Конструктивно инверторы бывают:

• автомобильными;
• стационарными;
• мобильными.

Если рассматривать выходную мощность, то автомобильные АКБ максимально выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых или дачный участок необходимо в вечернее время осветить помещение или место ночевки, то самый простой способ заключается в подсоединении к преобразователю светодиодного светильника.

Расход энергии автомобильного аккумулятора — очень невыгодный процесс, так как с увеличением нагрузки уменьшается коэффициент полезного действия батареи.

Стационарные преобразователи напряжения 12—220 вольт в основном применяются для трансформирования электрической энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и считаются неприхотливыми в выборе источника питания. Для обслуживания автомобилей это устройство представляет собой зарядное устройство с розеткой.

Технические характеристики

Все электропреобразователи на выходе выдают стандартную частоту 50 Гц и напряжение 220 В. Эти выходные данные соответствуют требованиям домашнего электричества и совместимы со всеми потребителями. К основным параметрам относятся:

• номинальная мощность;
• КПД;
• активная или пассивная система охлаждения;
• потребление электроэнергии на холостом ходу;
• величина максимального тока потребления на входе;
• напряжение питания;
• устройства защиты от короткого замыкания и перегрева оборудования.

Старые конструкции инверторов представляют собой трансформаторы тока, а современные модели собраны на импульсных контроллерах, обеспечивающих высокий КПД приборов. Иногда это значение достигает 95%, а оставшиеся 5% рассеиваются самим аппаратом, за счет чего происходит его нагрев.

В зависимости от модели инвертора 12—220 вольт, потребители на выходе получают прямоугольную синусоиду напряжения или в более дорогих конструкциях она соответствует стандартному значению. Некоторые приборы, обладающие большой пусковой мощностью, невозможно запустить от преобразователя.

Для этого необходимо применять переходники, состоящие из конденсаторов, которые могут обеспечить достаточный пусковой ток. Иногда просто необходимо ограничить применение некоторого электрического оборудования.

Полезные свойства аппаратов

Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.

В сложных и ответственных конструкциях эти устройства функционируют в более длительном и контролируемом режиме. Работа эта осуществляется как отдельно, так и параллельно с основной электрической сетью. Кроме того, инвертор может работать в качестве промежуточного звена в комплексе преобразователей.

Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

Выходное напряжение обязательно должно соответствовать техническим характеристикам общей сети, особенно это касается Grid-tie инверторов, которые используются для преобразования энергии солнечных батарей, ветровых генераторов и других экологически чистых источников.

Однофазные преобразователи

Отличаются они характеристиками синусоидального выходного напряжения. Более серьезные модели способны выдавать синусоиду, близкую к стандартному напряжению основной сети. Другая группа инверторов выдает график в упрощенной форме, который больше напоминает трапецеидальную форму.

Строение синусоиды напряжения большую роль играет для многих бытовых приборов. Некоторые из них не работают от напряжения, поступающего по упрощенной синусоиде. Она важна для устройств, обладающих:

• электродвигателями;
• трансформаторами;
• телекоммуникационными приборами.

Кроме того, некоторое медицинское оборудование, аудио и видеоаппаратура просто не будут работать при неправильном выходном напряжении. Обычно инверторы работают в трех режимах. При длительном функционировании используется номинальная мощность агрегата.

В краткосрочном режиме перегрузки возможен расход энергии, в 1,5 раза превышающий номинальную мощность. При пусковом режиме происходит моментальная отдача повышенной мощности, которая используется для запуска электрических двигателей и других нагрузок с повышенной емкостью.

Дополнительная защита

Современный инвертор должен обладать защитой от короткого замыкания. В нем устанавливается предохранитель от случайного воздействия на предмет посторонних вмешательств, особенно если это касается детей.

Защита от перегрузки должна срабатывать своевременно, чтобы не произошло перегревания проводки и последующего возгорания. Блок защиты осуществляет предохранение преобразователя от короткого замыкания и большого значения входного напряжения. Для этого существуют индикаторы, которые показывают состояние электрической сети.

Дополнительные датчики и установленные вольтметры помогут выявить соответствующую неисправность. Расположенные на радиаторе охлаждения указатели температуры системы позволят осуществить управление вентилятором, когда показания превысят допустимое значение.

Популярные модели

Очень много моделей инверторов выпускается в нашей стране. Применяться они могут как в промышленном производстве, так и в бытовых условиях. Популярными считаются:

1. AIRLINE API-150−01 — допустимый порог мощности прибора составляет 150 Вт. Корпус изготовлен из прочного пластика, который способен выдерживать высокие температуры. Автомобильный инвертор подключается от прикуривателя, который находится в салоне. К этому аппарату можно подключить несколько электрических приборов, общая мощность которых составляет не более 150 Вт. Аппарат имеет защиту от короткого замыкания и скачков входящего напряжения.
2. Jet A JA-P11 — если поблизости нет сети электрической энергии, то этот аппарат выручит в любой ситуации. Максимальная мощность устройства составляет около 300 Вт. Существует защита от низкого питающего напряжения, перегрева и перегрузок.
3. Titan HW-150E1 150 Вт — осуществляет возможность пользоваться электроприборами до 150 Вт. Подключается от автомобильного прикуривателя и выходное напряжение составляет 220—240 В. Вес аппарата не превышает 0,5 кг, что делает его очень удобным в дальних поездках.

Можно отметить и другие неплохие инверторы: Kensington Ultra Portable Inverter 150—33362EU, Inverter 150W AVS, Robiton 150W.

Неисправность преобразователя напряжения ➔ Почему плохо запускается инвертор при нормальном напряжении? ✮ Newet.ru

Одной из распространенных причин выхода из строя различного электрооборудования является неисправность преобразователя напряжения. Также проблемы с этим устройством отрицательно сказываются на стабильности и эффективности подключенной к нему аппаратуры. В этой статье мы рассмотрим основные поломки преобразователей напряжения DC/AC (инверторов), возможные причины их возникновения и способы устранения.

Назначение и принцип работы инверторов

Преобразователи напряжения DC/AC предназначены для преобразования постоянного напряжения в переменное — например 12 вольт DC в 220 вольт АС. Они используются в системах бесперебойного питания, на транспорте, в системах кондиционирования воздуха, сварочном оборудовании, АСУ ТП, телекоммуникационных и информационных технологиях.

Инвертор работает по следующему принципу:

1. Постоянное напряжения от аккумулятора или другого источника подается на вход устройства.
2. С помощью силовых ключей (транзисторов или тиристоров) производится периодическое подключение источника электропитания к цепи нагрузки. При этом происходит чередование полярности для формирования переменного напряжения.
3. Управление частотой переключения силовых ключей, а также их синхронизация выполняется контроллером. Регулировка выходного напряжения в зависимости от изменения нагрузки осуществляется с помощью широтно-импульсной модуляции.
4. Фильтры обеспечивают сглаживание ступенчатой формы выходного сигнала и формирование чистой синусоиды, необходимой для питания чувствительного электрооборудования.

Типовые проблемы с преобразователями напряжения

Основные неисправности преобразователя напряжения:

• Отсутствие выходного тока при подаче питания на вход. Часто эта проблема связана с нарушением целостности электроцепи или перегоранием предохранителя. Также ее может вызвать неправильная полярность, срабатывание тепловой защиты или перегрузка.
• Выходные характеристики не отвечают устанавливаемым значениям. Этот признак может быть связан с поломкой силового блока, потерями на контактных зажимах.
• Частое отключение инвертора в процессе работы. Обычно оно связано с перегревом компонентов или коротким замыканием в цепи, из-за которого система защиты отключает устройство.
• Нестабильное напряжение, неправильная форма выходного сигнала. Может вызываться загрязнением или запылением преобразователя, неисправностью транзисторов или силового трансформатора.
• Перегрев. Его причиной также часто становится большое количество пыли, ухудшающей охлаждение компонентов. В ряде случаев он вызывается выходом из строя охлаждающих вентиляторов. Перегрев является распространенной причиной того, почему плохо запускается инвертор при нормальном напряжении.
• Фон при питании аудиоаппаратуры от инвертора. Он может быть связан с неправильной полярностью (перевернутой вилкой сетевого провода при включении оборудования в розетку преобразователя), близким расположением питающих кабелей и аудиокабелей, плохим заземлением аудиоустройства.
• Некоторые приборы не работают при подключении к инвертору. Эта проблема может быть вызвана высокими пусковыми токами. Повышенная потребляемая мощность оборудования в момент включения вызывает снижение выходного напряжения преобразователя. Также данная перегрузка может привести к поломке инвертора.

Неисправность преобразователя напряжения часто возникает из-за использования не подходящих проводов (например, алюминиевых вместо медных). Многие модели инверторов чувствительны к питания. Они рассчитаны на работу только от аккумуляторных батарей или стабилизированных источников электропитания. Такие устройства нельзя подключать к солнечным панелям или бензогенераторам. Кроме того, к основным причинам поломки преобразователей относится неправильное подключение, настройка и эксплуатация, несвоевременное обслуживание. Важно помнить, что основная масса инверторов не рассчитана на длительную работу в режиме максимальных нагрузок.

Ремонт преобразователей напряжения

Ремонт преобразователей напряжения в основном предусматривает замену перегоревших или неисправных компонентов. Чаще всего из строя выходят силовые транзисторы, предохранители, диоды, трансформаторы. Многие модели инверторов выполнены из отдельных модулей. В случае поломки таких устройств обычно меняют весь неисправный блок целиком, так как покомпонентный замена бывает нецелесообразной.

При ремонте инверторов нужно учесть следующие моменты:

• При замене перегоревших деталей очень важно правильно подобрать подходящий элемент. Основная сложность заключается в выборе аналогов транзисторов и трансформаторов при отсутствии оригинальных компонентов. Остальные элементы электросхемы — например, резисторы, конденсаторы или диоды — не имеют конструктивных особенностей, поэтому можно использовать любые доступные детали, подходящие по напряжению, мощности и номиналу.
• При замене мощных транзисторов необходимо монтировать их на радиаторы с предварительным нанесением термопасты. В противном случае будет происходить перегрев силового ключа и быстрый выход его из строя.
• Чтобы предотвратить возникновение многих неисправностей преобразователя напряжения, можно использовать дополнительные устройства и схемы защиты. В большинстве современных промышленных инверторов такие системы заложены в конструкцию устройства. Но некоторые производители не используют защитные схемы с целью удешевления аппарата.
• Эффективность ремонта преобразователей напряжения во многом зависит от правильной диагностики. Желательно протестировать каждый элемент и участок цепи, чтобы точно определить причину поломки и не допустить ее повторение в будущем.

Итоги

Мы рассмотрели основные поломки инверторов и способы их устранения. Важно помнить, что для минимизации риска возникновения неисправности преобразователя напряжения следует соблюдать требования завода-изготовителя по подключению, условиям эксплуатации и обслуживанию устройства.

Hybrid Мощный 12-вольтовый 220-вольтовый инвертор для различного применения Сертифицированная продукция

Получите доступ к множеству разновидностей мощных, надежных и эффективных инверторов 12-220-вольтового инвертора на Alibaba. com для всех типов жилых и коммерческих помещений. Эти инверторы 12 вольт 220 вольт оснащены новейшими технологиями и обладают различной мощностью, чтобы с легкостью выполнять ваши задачи. Вы можете выбрать из существующих моделей инвертора 12 вольт 220 вольт на сайте или выбрать полностью индивидуальные версии этих продуктов.Они долговечны и устойчивы, чтобы постоянно предлагать стабильную работу без каких-либо поломок.

Коллекции инверторов 12 вольт 220 вольт , представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок, защита от перенапряжения и так далее. Эти 12-вольтовые 220-вольтовые инверторы доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В/230 В/240 В для преобразователей и 100 В/110 В/120 В/220 В/230 В/240 В для линейки инверторов. Эти инверторы 12 вольт 220 вольт также оснащены функциями защиты от обратной полярности на входе.

Alibaba.com может помочь вам выбрать из различных инверторов 12 вольт 220 вольт с различными моделями, размерами, мощностью, потребляемой мощностью и многим другим. Эти интеллектуальные инверторы 12 вольт 220 вольт эффективно экономят счета за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать эти инверторы 12 вольт 220 вольт в своих домах, отелях, офисах или любых других коммерческих объектах, где потребность в электроэнергии является дорогостоящей и решающей.

Просмотрите различные линейки инверторов 12 вольт 220 вольт на Alibaba.com и купите лучшие из этих продуктов. Все эти продукты сертифицированы CE, ISO, RoHS и имеют гарантийные сроки. Заказы OEM доступны для оптовых закупок с индивидуальными вариантами упаковки.

Морская батарея зарядное устройство

9003 5 Call Tech Support для любых вопросов на товары: Ксантрекс в 408.987.6030; Ньюмар в (714) 751-0488; Мастервольт на  (800) 307-6702; Промаринер в 800-824-0524 Xantrex TrueCharge 2 10AMPAMP, 120 В / 230 В вход, зарядное устройство, 1 банк 12 В, 804-1210 Совершенно новый с заводской гарантией Xantrex TrueCharge 2 40AMP 110V / 220V вход, зарядное устройство, 3 банка 12 В, 804-1240-02 Совершенно новый с заводской гарантией Xantrex TrueCharge 2 60A, 110V / 220V ввод, 12 В зарядное устройство, 3 Bank 804-1260-02 Совершенно новый с фабричной гарантией Mastervolt CombiMaster 12 В — 3000 Вт — 100 А (230 В) 35013000 Совершенно новый с завода Гарантия Mastervolt CombiMaster 12V — 2000W — 60 Amp (230) 35012000 Brand New с заводской гарантии Mastervolt ChargeMaster 25A зарядное устройство -120 / 230V Input 3 банка, 12, 44010250 Brand New с заводской гарантии Mastervolt Chargemaster 15A батарея зарядное устройство -120 / 230V вход 2 банка, 12v, 4301100 совершенно новый с заводской гарантией Mastervolt Mass Combi 12 / 2200-100 (12V / 230V) 36012200 Абсолютно новый с заводской гарантией Newmar PT7 12V зарядного устройство 2 банка 7 115 / 230V Входные Brand New с заводской гарантией Newmar PT14 12V Выходная батарея зарядное устройство 3 Bank 14A 115 / 230V вход PT-14W Newmar PT255W 12V Выходная батарея зарядное устройство 3 Bank 25A 115 / 230V вход Совершенно новый с заводской гарантией Newmar PT40U 12V выходной зарядное устройство 40AMP 115 / 230V вход Совершенно новый с заводской гарантией NewMar PT80 12V 80A Зарядное устройство 115/230 В вход Совершенно новый с заводской гарантией Analytic 20A, 12 В, 220VAC, 60 Гц, 3 банка, Зарядное устройство переменного тока BCA310-220-12 Analytic 40A, 12 В, 220VAC, 60 Гц, 2 банка, зарядное устройство переменного тока BCA610-220-12 Совершенно новый с заводской гарантией Аналитический 60A, 12 В, 220 В переменного тока, 60 Гц, -12 Совершенно новый с фабрикой гарантии аналитик TIC 100A, 12 В, 220VAC, 60 Гц, 1 Банк, AC Зарядное устройство AC BCA1505-220-12 Совершенно новый с заводской гарантией 7 Морское зарядное устройство Зарядные устройства Xantrex управляются микропроцессором для быстрого точная зарядка автомобильных или лодочных аккумуляторов в глубоком цикле или обслуживании Приложения. Зарядные устройства Xantrex компактны, легки и просты в использовании. установить. Эти зарядные устройства имеют многоступенчатую зарядку с коррекцией коэффициента мощности. Это означает, что им требуется меньше входной мощности переменного тока, чем традиционным зарядным устройствам. работать с максимальной эффективностью. Это приводит к увеличению мощности переменного тока, доступной для подключенные нагрузки переменного тока на судне или транспортном средстве. TrueCharge2 Зарядные устройства Xantrex TRUECharge2 лидируют в отрасли благодаря небольшие габариты и ультракомпактный дизайн. Предназначен для морских и коммерческих приложений по всему миру, новое зарядное устройство TRUECharge2 является последним дополнением к серия TRUECharge2.   Зарядное устройство Newmar Зарядные устройства серии Phase Three: 12 В Вход: 115/230 В переменного тока Выход: 7 80 А Интеллектуальная технология зарядки аккумуляторных батарей для 12-вольтовых бортовых систем морские приложения, включая рабочие катера, военные суда, коммерческие суда, и прогулочные суда. Эти зарядные устройства взаимодействуют с батареями, обеспечивая оптимальный трехступенчатый процесс загрузки для быстрого восстановления и кондиционирования, повышение производительности и продление срока службы батареи. Третий этап Зарядные устройства серии: 24 и 32 В Вход: 115/230 VAC Выход: 8 95 А Умная батарея технология зарядки для бортовых систем на 24 и 32 В включая рабочие катера, военные суда, коммерческие суда и прогулочные ремесло. Эти зарядные устройства взаимодействуют с батареями, обеспечивая оптимальный трехступенчатый заряд. процесс зарядки для быстрого восстановления и кондиционирования, максимизации производительности и продление срока службы батареи. Третий этап Модульные и программируемые зарядные устройства для аккумуляторов: 24 В Вход: 115/230 VAC Выход: 100–150 А PTMP представляет собой новый уровень функциональности, надежности, и удобство обслуживания при очень интеллектуальной зарядке аккумуляторов для критически важных систем 24 В на борту рабочих лодок, военных, коммерческих и прогулочных судов. Меню из предварительно запрограммированные профили заряда типа батареи, а также возможность пользовательских настроек позволяют пользователю выбирать или программировать оптимальные трехступенчатые зарядные напряжения и рабочие параметры.Зарядные устройства взаимодействуют с батареями, обеспечивая идеальное профиль для пополнения и кондиционирования, что приводит к максимальной производительности и продление срока службы. Третий этап Зарядное устройство модульной серии: 24 В   Вход: 115/230 VAC Выход: 67 А Зарядное устройство ПТМ обеспечивает значительное повышение надежности системы для критически важных морских приложений, используя несколько независимых зарядных модулей, которые подключаются к блока, и в случае отказа одного из модулей система продолжает работают, поэтому считается отказоустойчивым. Третий этап Блок контроля/управления зарядным устройством Предназначен для установка в сочетании с большинством моделей зарядных устройств PT, это устройство обеспечивает дополнительные функции мониторинга, управления и сигнализации. Это содержит цифровой вольтметр постоянного тока с селектором 3 батарейных блоков, циферблат, который регулирует плавающее напряжение зарядного устройства PT и главный автоматический выключатель переменного тока для управления и защита входной мощности зарядного устройства. Серия АВС Зарядное устройство: 12 В I вход: 115/230 В переменного тока Выход: 6 А Серия АВС Зарядные устройства используют проверенную временем схему зарядки SCR, индивидуально определяющую и регулирование каждого из двух изолированных батарейных блоков, что позволяет пользователю покинуть зарядное устройство, работающее на неопределенный срок, даже в условиях холостого хода, не опасаясь перезарядка.Эти зарядные устройства идеально подходят для судов или транспортных средств с периодическая потребность в заряде батареи. Отрасль отмечена премией IBEX Innovation Award 2010, ProNauticP использует нашу цифровую зарядку ProMar третьего поколения. Платформа, которая сочетает в себе цифровое управление и программное преобразование энергии технология с глобальными функциями управления энергопотреблением. ProNauticP обращается к тенденция включения и использования большего количества 12-вольтовой электроники на борту сегодня моторные, парусные, круизные и спортивные рыболовные суда.Двенадцать профили зарядки производительности с цифровым управлением и выбором кончиком пальца, ProNauticP полностью заряжает, кондиционирует, обслуживает и восстанавливает батареи одновременно продлевая срок службы батареи и максимально увеличивая резервную мощность батареи.     Часто задаваемые вопросы — Promariner В. Сколько времени зарядки доступно в день, будь то с береговой мощность или мощность генератора? А. Блок на 20 ампер будет потреблять в среднем 20 ампер в час. Двенадцать часов время зарядки будет равно около 240 ампер, возвращаемых в батарею. В. Сколько батарей или блоков батарей должно быть взимается? А. Банк представляет собой несколько аккумуляторов, соединенных вместе и обработанных как если бы они были одной большой батареей.Вашему зарядному устройству потребуется один выход на банк. Зарядные устройства часто имеют несколько выходов, некоторые из которых требуют не использоваться. У некоторых их 1 или 2, у большинства 3 и более единиц. В. Тип, использование и общая емкость в ампер-часах ваших аккумуляторов? (Примеры: № 1 — один 205 А 8D для запуска двигателя, № 2 — один 205 А). усилитель 8D для запуска двигателя, №3-четыре 250-амперных 6-вольтовых тележки для гольфа, №4-один 85 гелевая ячейка для запуска генератора) А. Эта цифра обычно выражается как 20-часовой рейтинг. Быстрый или быстрые зарядные устройства не должны превышать 20% от этого рейтинга для обычных аккумуляторов. или 30% для тележки для гольфа или специальных аккумуляторов. В. Какова ваша среднечасовая нагрузка постоянного тока (24 часа)? (Пример: Холодильник работает 20 минут в час при 12 амперах = четыре часа. средняя нагрузка в амперах.) А. Это сумма всех нагрузок оборудования: освещение + охлаждение + насосы + двигатели и т. д. Прерывистые нагрузки, такие как 12 В постоянного тока холодильники, которые циклически включаются и выключаются, должны быть усреднены за время их работы. цикл. В. Как быстро нужно перезарядиться и на что процентов полного заряда 80% или 100%? А. Аккумуляторы должны быть полностью заряжены (до 80% нормально для две-три недели плавания). Обычные генераторы и зарядные устройства достаточно быстро достичь 70% полного заряда, но это займет больше времени, чем быстро зарядные устройства для зарядки последних 30%. Новая технология многоступенчатых зарядных устройств зарядите свои батареи на 100%. В. Аккумуляторы какого типа залитые, свинцово-кислотные, гелевые, АГМ и др.? А. Зарядные устройства регулируются в полевых условиях в соответствии со спецификациями производителей. или Professional Mariner настроит устройство в соответствии с вашими требованиями. В. Какие существуют типы батарей? А. Вот различные типы батарей, которые вы можете приобрести:   Свинцово-кислотные батареи   Требуется обслуживание. Жидкий электролит, который необходимо периодически проверять и доливать дистиллированной водой (при необходимости). Должен быть установлен вертикально (будет течь через колпачки, если они установлены в любом другом положении). Считается опасным материалом.   AGM абсорбированные стекломатовые батареи   Не требует обслуживания. Герметичная батарея, весь электролит которой впитался в стекловолоконные сепараторы, состоящие из губчатой ​​массы матового стекла волокна.Работает под давлением, чтобы заставить газы водорода и кислорода производится во время зарядки для рекомбинации в воду, устраняя необходимость периодически доливать воду в батарею. Влагозащищенный, герметичный, может монтируется в любом положении и может перевозиться обычным транспортом перевозчики.   Гелевые аккумуляторы   Не требует обслуживания. Герметичный аккумулятор, в котором используется технология гелеобразного электролита.Работает под давлением, чтобы заставить газообразные водород и кислород, образующиеся во время зарядка для рекомбинации в воду, избавляя от необходимости периодически добавить воды в батарею. Влагонепроницаемый, герметичный, может быть установлен в любом положении и может отправляем обычными транспортными компаниями. В. Какие типы аккумуляторов подходят для ваших зарядных устройств? А. В наших зарядных устройствах можно использовать любой из указанных выше типов аккумуляторов. Наши зарядные устройства устанавливаются на заводе для свинцово-кислотных аккумуляторов. Настройки зависят от типа зарядное устройство (у разных моделей могут быть разные настройки), но большинство наших зарядные устройства имеют свинцово-кислотные и гелевые аккумуляторы. Аккумуляторы AGM будут заряжаться в свинцово-кислотном режиме (НЕ в режиме геля). Аккумуляторы В. Может ли зарядное устройство на 12 В заряжать аккумулятор на 24 или 36 В? система? А. Наши водонепроницаемые зарядные устройства предназначены для зарядки 12-вольтовых батареи в системе 12/24/36 вольт. Если у вас аккумулятор с сухим креплением зарядное устройство (ProTech, Flyback, Promatic), тогда вам понадобится 24-вольтовое зарядное устройство для 24-вольтовой системы или 36-вольтовое зарядное устройство для 36-вольтовой системы. 12-вольтовый не водонепроницаемое зарядное устройство не может заряжать 24-вольтовую или 36-вольтовую систему. зарядное устройство имеет отдельные положительные клеммы, но только один общий отрицательный клемма (чтобы батареи не были изолированы друг от друга). В. Можно ли подключить зарядное устройство только к одному аккумулятору? Что делать с неиспользуемыми клеммами? А. На зарядном устройстве с сухим креплением вам потребуется перекрыть неиспользуемый положительные клеммы к одной из положительных клемм, которые вы используете, чтобы что зарядное устройство будет считывать аккумулятор на каждом выводе. В. Где можно установить зарядное устройство? А. Обеспечьте достаточную вентиляцию для охлаждения зарядного устройства, но эти зарядные устройства не предназначены для намокания, и это приведет к аннулированию гарантии. В. Мое зарядное устройство отключает автоматический выключатель GFCI снаружи торговая точка? А. Все зарядные устройства, использующие эту технологию для зарядки аккумуляторов, немного разряжаются напряжение, которое должно быть ниже точки срабатывания GFCI. Протестируйте зарядное устройство на розетку без GFCI (внутри дома) и посмотрите, работает ли зарядное устройство. Если это работает, то скорее всего что-то не так с розеткой GFCI. Если это так не работает на внутренней розетке, значит что-то не так с зарядное устройство. В. Можно ли оставлять зарядное устройство включенным на длительное время? А. Более новые 3-ступенчатые зарядные устройства имеют плавающий режим (3-й шаг), который поддерживает батареи на 13.3 вольта (для свинцово-кислотных аккумуляторов) и 13,8 вольта (для гелевые аккумуляторы). Пока батареи в хорошем состоянии и вы периодически поддерживайте уровень воды внутри батарей (для свинцово-кислотных батареи), тогда вы можете оставить зарядное устройство включенным между рыбалкой, катанием на лодке поездки и т.п. В. Какие настройки зарядного устройства следует использовать для аккумуляторов AGM? А. AGM могут заряжаться при свинцово-кислотных настройках нашего аккумулятора. зарядные устройства.Наши зарядные устройства настроены на заводе для свинцово-кислотных аккумуляторов, поэтому вам не нужно внести какие-либо изменения в зарядное устройство. В. Можно ли заряжать свинцово-кислотные и гелевые аккумуляторы вместе? А. Наши зарядные устройства заряжают и подзаряжают свинцово-кислотные аккумуляторы при другом напряжении чем гелевые аккумуляторы. Вы не должны смешивать типы батарей, потому что вы собирается поставить под угрозу аккумулятор, если вы зарядите его с неправильными настройками. В. Чем отличаются старые зарядные устройства Ferro-Resonant и более новые 3-ступенчатые зарядные устройства? А. Старые феррорезонансные зарядные устройства были зарядными устройствами постоянного напряжения, которые выходит 13,8 вольта. Они не заряжались при высоком напряжении, а затем снижали напряжение для режима обслуживания. Они намного больше и тяжелее, и большинство часто громче. В. Сколько времени потребуется для зарядки аккумуляторов? А. Следующее уравнение даст вам хорошее представление о том, как долго взять для зарядки аккумуляторов.   Суммарная емкость аккумуляторов в ампер-часах Суммарная мощность зарядного устройства в амперах = Общее время зарядки аккумуляторов в часах Пример: аккумулятор на 100 ампер-часов / зарядное устройство на 10 ампер = 10 часов Если вы разрядите аккумулятор наполовину (50%), вам нужно будет поставить 50 амперы обратно в него. Исходя из приведенного выше уравнения, вам потребуется 5 часов, чтобы зарядить аккумулятор. Если у вас более одной батареи, вам придется сложить ампер-часы. емкость всех батарей, а затем разделить на общий выходной ток зарядное устройство, чтобы получить время зарядки.   v Водонепроницаемый Часто задаваемые вопросы о зарядном устройстве В. Насколько горячим должно быть мое зарядное устройство? А. Если это водонепроницаемое зарядное устройство (ProTournament, ProSport, ProSport Generation 2, XPS или ProMite), на нем нет внешних вентиляторов.Это рассеивает тепло через корпус, поэтому он получает теплый на ощупь. Чаще всего мы описываем температура как: вы можете коснуться зарядного устройства, но вы не хотелось бы таскать его по комнате. В. Как подключить зарядное устройство к моей 24-вольтовой или 36-вольтовой аккумуляторной системе? А. Наши водонепроницаемые зарядные устройства предназначен для зарядки 12-вольтовых аккумуляторов в течение Система 12/24/36 вольт. Если у вас водонепроницаемый зарядное устройство (ProTournament, ProSport, ProSport Generation 2, BassMaster, ProMite или XPS) и вы хочу подключить к сети 24 или 36 вольт. системы, просто подключите один набор отведений (положительный и отрицательный) к каждой батарее в системе ( провода полностью изолированы друг от друга).Вы делаете не нужно отключать перемычку, которая соединяет плюс одной батареи к минусу другой другой аккумулятор. То же самое касается аккумуляторов в 12-вольтовая система. .просто подключите один комплект проводов (положительный и отрицательный) на каждой батарее. Итак, 2 зарядное устройство для банка заряжает 2 аккумулятора, а банк 3 зарядное устройство заряжает 3 аккумулятора. В. Можно ли подключить зарядное устройство только к одному батарея? Что мне делать с неиспользованными лидами или терминалы? А. Если вы используете водонепроницаемое зарядное устройство и хотите чтобы зарядить 1 аккумулятор на зарядном устройстве на 2 банка, вы необходимо подключить оба провода к этой батарее. Если вы заряжаете 1 или 2 батареи с помощью 3 банка зарядное устройство, вам нужно будет подключить все провода к 1 или 2 батареи. Ни в коем случае не следует Зарядное устройство должно работать без подключения всех проводов. подключен к аккумулятору (аккумуляторам). В. Где можно установить зарядное устройство? А. Обеспечьте достаточную вентиляцию для охлаждение при зарядке. Его можно установить в любой направление; его можно даже установить на нижней стороне люка или любой стены, в которой у вас достаточно места (при условии, что он установлен как можно дальше от батареи или топливный бак). Не устанавливайте их на ковры, если у вас нет другого места, закрепите его на либо доской, либо с какими-то проставками, чтобы снимите зарядное устройство с коврового покрытия.Если зарядное устройство монтируется в закрытом помещении лучше всего открыть люк на первом этапе зарядка. В. Мое зарядное устройство отключает мою цепь GFCI выключатель на моей внешней розетке? А. Все зарядные устройства, использующие эту технологию для зарядка аккумуляторов немного сбрасывает напряжение на заземление, которое должно быть ниже точки срабатывания GFCI. Проверьте зарядное устройство на розетке без GFCI (внутри дом) и посмотрите, работает ли зарядное устройство. Если он работает, то скорее всего что-то не так с GFCI торговая точка. Если он не работает на внутренней розетке, тогда что-то не так с зарядным устройством. В. Можно ли оставить зарядное устройство включенным на длительный период времени? А. Более новые 3-ступенчатые зарядные устройства имеют плавающий режим. (3-й шаг), который поддерживает батареи на уровне 13,3 вольт (для свинцово-кислотных аккумуляторов) и 13,8 вольт (для гелевых аккумуляторов). Пока батарейки находятся в хорошем состоянии, и вы поддерживаете свою воду уровни внутри батарей периодически (для свинцово-кислотные аккумуляторы), то можно оставить зарядное устройство между рыбалкой, морскими прогулками и т. д. В. Какие настройки зарядного устройства я должен использовать для АГМ аккумуляторов? А. Большинство аккумуляторов AGM можно заряжать на свинцово-кислотном установка на зарядное устройство. Наши зарядные устройства заводская настройка для свинцово-кислотной, поэтому вам не нужно внести какие-либо изменения в зарядное устройство. В. Можно ли заряжать свинцово-кислотный аккумулятор и гелевая батарея вместе? А. Наши зарядные устройства заряжают и подзаряжают свинцово-кислотные аккумуляторы. аккумуляторы с другим напряжением, чем гелевые батареи. Не следует смешивать типы батарей потому что вы собираетесь скомпрометировать батарею, если вы заряжаете его при неправильной настройке. В. Что значит, если у меня мигает светлый? А. Если у вас мигают лампочки, значит две вещи, которые могут происходить.1. Там может проблема с зарядным устройством.2.Там может быть проблема с вашим(и) аккумулятором(ами) (даже если они новый). Первое, что нужно проверить, это убедиться, что полярность (отрицательная и положительная) не была перевернутый. Если они настроены правильно, то отсоедините провода от аккумуляторов и конец проводов ничего не касается поворота зарядное устройство включено.Вы должны получить сплошной зеленый свет а на выходе зарядного должно быть 13,3 вольт. Если индикатор(ы) все еще мигает, значит, проблема с зарядным устройством. Если вы получаете твердое зеленый свет, следующим шагом будет изоляция каждого из аккумуляторы, сдвоив провода на одном из батареи. Повторяйте это, пока не изолируете каждой из батарей.Если он мигает на всех комбинации батарей, то есть проблема с зарядным устройством. Если он мигает на одном из батареи, то проблема в этой батарее.

XP-3000 3000 Вт 12 В пост. тока до 220 В 230 В перем.

3000 Вт 12 В постоянного тока в 220 В 230 В переменного тока чистый синусоидальный инвертор с ЖК-дисплеем

Описание продукта

. Pass Power Advantage: ведущий китайский бренд инверторов мощности. Обеспечивает непрерывное преобразование постоянного тока в переменный мощностью 3000 Вт и пиковую мощность 6000 Вт, имеет 2 розетки переменного тока, светодиодную индикацию и ЖК-дисплей.

.Быстрая зарядка: две розетки переменного тока 110 В или 120 В для зарядки больших устройств. Используйте этот инвертор для возобновляемых источников энергии, автономного дома или бизнеса, мобильных и аварийных приложений резервного питания в любом месте, где используется 220 или 230 вольт переменного тока.

.Сверхкомпактный и легкий: новый дизайн идеально подходит для использования в отпуске, командировке и кемпинге.

.Mufti-Protection: встроенный предохранитель на 40 ампер для защиты вашего устройства. Безопасная конструкция обеспечивает защиту от низкого напряжения, защиту от перенапряжения, защиту от перегрузки, защиту от короткого замыкания, защиту от обратного подключения входа и защиту от перегрева

. Прочный металлический корпус обеспечивает улучшенную защиту от падений и ударов. Встроенный охлаждающий вентилятор помогает уменьшить нагрев и предотвращает нехватку.

.24 мес. гарантии.

Особенности

1.Форма выходного сигнала: чистая синусоида
2. Входное напряжение 12 В постоянного тока
3. Выходное напряжение 220 В переменного тока
4. Выходная частота: 60 ​​Гц/50 Гц
5. Непрерывная чистая синусоидальная мощность: 3000 Вт
6. Пиковая мощность: 6000 Вт
7. Эффективность работы: 87%
8. КНИ: <3% (меньше стандартного 5%)
9. Светодиодная индикация или дополнительная ЖК-панель
10. Полная мощность и плавный пуск
11. Высокая эффективность преобразования, быстрый запуск
12. Высокая адаптивность и стабильность
13. Безопасный и надежный со встроенным предохранителем
14. Интеллектуальный вентилятор с контролем температуры, безопасный и эффективный
15.Защита от низкого напряжения
16. Защита от перенапряжения
17. Защита от перегрузки
18. Защита от короткого замыкания
19. Защита от обратного подключения входа
20. Защита от перегрева
21. Сертификация CE &ROHS &SGS &GMC &IP30

22. Гарантия 24 месяца

Основные преимущества

1. Высокоскоростной процессор DSP, быстрая работа

2. Программное обеспечение регулирует выходное напряжение постоянного и переменного тока, настраивает частоту. Он может удовлетворить потребности различных клиентов

3.Двойная защита программного и аппаратного обеспечения, сокращение потерь в трубах mos, высокая стабильность

4. с режимом энергосбережения для снижения потерь при холостом ходе

5. Дополнительно: связь RS-485, интерфейс дистанционного управления

6. Настраивается: Низкотемпературный ( -40 ℃) Рабочая модель

7. Настраиваемое входное напряжение, такое как 36 В, 72В, 96В, 110 В, 127 В, 220 В и т. Д.

8. Настраивается: разные розетки и переменного тока

Технические характеристики

Инверторные спецификации. :   0.1~1

Эффективность при полной нагрузке: >87% (пиковая)

Выходная частота: 50 Гц +/- 1 Гц или 60 Гц +/- 1 Гц )

Отключение при перегрузке: 120%-125%

Рабочая температура окружающей среды: от -14°F до 122°F (от -10°C до 50°C)

Характеристики входа

Номинальное входное напряжение : 12,0 В постоянного тока

Диапазон входного напряжения постоянного тока: 10,0–15,0 В

Аварийный сигнал низкого заряда батареи: 10,50 В постоянного тока +/- 0.3 В пост. тока

Отключение при низком напряжении: 10,0 В пост. тока +/- 0,5 В пост. тока

Восстановление низкого напряжения: 12,0 В пост. тока +/- 0,5 В пост. — 0,3VDC

Размеры

единиц Вес: 52,93 фунта. (24 кг)

Размер блока L x W X H: 18.83 x 8.67 x 7.10 дюймов (48x22x18 см)

Вес доставки: 61,82 фунта. (28 кгс )

Доставка Д x Ш x В: 23,62 x 13,39 x 12,99 дюйма (60*34*33 см)

12-220-вольтовый инвертор для дома Введение

Применение
Офисное оборудование (такое как: компьютер, факс, принтер, сканер и т.д.)
Электроприбор (например: видеоигры, DVD, стереосистемы, видеокамеры, электрические вентиляторы, осветительные приборы и т. д.)
Аккумуляторная батарея (мобильные телефоны, электробритвы, цифровые фотоаппараты, видеокамеры и другие батареи)

Способ применения домашнего инвертора
Домашний силовой инвертор напрямую получает питание 12 В постоянного тока от источника постоянного тока (например, аккумуляторных батарей и т. Д.) С помощью специального зажима, подключенного к инвертору, в переменное напряжение 220 В для питания электротехнических изделий.Вы можете определить номинальную мощность электрических продуктов, чтобы выбрать подходящий инвертор мощности. Но обратите внимание на использование электроприборов номинальной мощностью меньше или равной номинальной мощности инвертора.

Домашний инвертор Характеристики

1. Достаточная мощность: Когда номинальная мощность нагрузки равна или меньше мощности инвертора, инвертор не обеспечивает защиту от перегрузки и может продолжать работать.
2. Хорошие показатели безопасности: инвертор 12–220 В имеет защиту от короткого замыкания, перегрузки, перенапряжения, пониженного напряжения и перегрева.(Глоссарий: защита от короткого замыкания — когда выход переменного тока правильный, отрицательный непреднамеренно закорочен, инвертор автоматически прекращает работу, доступ к защищенному состоянию, так что выходное напряжение равно 0, батарея не влияет на устройство, инверторы и хранилище Батарея Защита от перегрузки — Когда нагрузка превышает номинальную мощность инвертора, он автоматически прекращает работу, доступ к защищенному состоянию Защита от перенапряжения или пониженного напряжения — Когда напряжение батареи выше или ниже номинального напряжения, инвертор автоматически прекращает работу, доступ к защищенному состоянию. Защита от перегрева — когда температура инвертора превышает 65 ℃, он автоматически прекращает работу, доступ к защищенному состоянию)
3. Хорошие физические свойства: продукт использует полностью алюминиевый корпус, окислительную обработку с твердой поверхностью и хорошие тепловые характеристики. Он также может быть устойчивым к некоторому экструзии или падению внешней силы.
4. Разумная конструкция: инвертор домашней мощности от 12 В до 220 В использует международную популярную схему инвертора с чистой синусоидой.Он имеет преимущества высокой эффективности преобразования, автоматической защиты, разумной конструкции, простоты в эксплуатации, безопасности и надежности. Домашний инвертор широко применяется для преобразования солнечной и ветровой энергии, работы на открытом воздухе и эксплуатации бытовой техники.

Параметры бытовой инверторной технологии

• Номинальная выходная мощность: 1000 Вт
• Максимальная выходная мощность: 1050 Вт
• Ударная мощность: 2000 Вт
• Входное напряжение: 12 В постоянного тока
• Выходное напряжение: 220 В переменного тока ±10%
• Выходная частота: 50 Гц ± 2 Гц
• КПД (полная нагрузка): > 85%
• Ток холостого хода: <0. 5А
• Инструкции по работе: светодиод показывает статус работы
• Форма выходного сигнала: модифицированная синусоида
• Автоматическая защита: перегрузка, короткое замыкание, перегрев, обратная полярность (предохранитель), пониженное/повышенное напряжение
• Рабочая температура: -10℃~50℃
• Температура хранения: -30℃~70℃
• Охлаждение: Охлаждающий вентилятор с автоматическим управлением
• Размер продукта: 215*150*70 мм
• Размеры коробки: 400*345*225мм, 4пкс/кор

Преобразователь от 12 В до 220 В

Схемы инвертора

очень полезны для получения высокого напряжения с использованием источника постоянного тока низкого напряжения или батареи.Здесь схема инвертора от 12 вольт до 220 вольт разработана с использованием нескольких легкодоступных компонентов, а также может быть легко построена на печатной плате общего назначения.

Основная функция инвертора этого типа заключается в переключении импульсов и повышающего трансформатора, следовательно, IC CD4047 действует как переключающее импульсное колебательное устройство, а n-канальный силовой полевой МОП-транзистор IRFZ44n действует как переключатель, а вторичный трансформатор 12-0-12 В, обратно используемый в качестве повышающего трансформатора. .

Принципиальная схема

Необходимые компоненты

1. IC CD4047
2. мощность MOSFET IRFZ44 = 2.
3. Вторичный трансформатор 12-0-12 В 1 А
4. Переменный резистор 22 кОм
5. Резисторы 100 Ом / 10 Вт = 2
6. конденсатор 0,22 мкФ
7. 12-вольтовая батарея

   Эта простая схема преобразователя напряжения от 12 В до 220 В состоит из переключателя и повышающего трансформатора. Как мы знаем, импульс высокой частоты переключения достигает повышающего трансформатора, после чего выходное напряжение достигает высокого значения из-за взаимной индуктивности.

   Микросхема

   CD 4047 сконфигурирована в режиме нестабильного мультивибратора с помощью переменного резистора RV1 и конденсатора С1, изменяя значение переменного резистора, можно получить различный диапазон выходного импульса на выводах Q и Q’, что приводит к изменению выходного напряжения на выводах Q и Q’. трансформатор.

   Силовые полевые МОП-транзисторы N-канала IRFZ44 Дренажные контакты соединены с выводами вторичной обмотки трансформатора, а общий вывод во вторичной обмотке подключен к положительному смещению батареи, оба контакта источника MOSFET подключены к отрицательному смещению батареи, и эти МОП-транзисторы управляются Q и Q ‘ выход из IC CD4047. Когда переменный прямоугольный импульс приводит в действие переключатели MOSFET, вторичная обмотка вынуждена индуцировать переменное магнитное поле, и это магнитное поле индуцирует большую (первичную) обмотку трансформатора и создает высокое переменное напряжение. (Здесь обычный трансформатор 1 ампер 12-0-12 В используется в качестве повышающего трансформатора).

   Примечание. Эта цепь предназначена для работы с высоким напряжением переменного тока. Обращайтесь с особой осторожностью.

   ИСТОЧНИК ПИТАНИЯ И ХРАНЕНИЕ ПИТАНИЯ ОТ 220 В ДО 12 В (PDF)

   Этот проект предназначен для создания 220 А.Блок питания от C до 12 В постоянного тока, который также может сохранять мощность в течение длительного времени. Используемая схема является эффективной и привнесла множество улучшений в современные источники питания постоянного тока, такие как регулирование напряжения и устранение пульсаций на выходе. Напряжение 220 В переменного тока сначала преобразуется в переменное напряжение 12 В с помощью понижающего трансформатора, затем для преобразования переменного тока в постоянный используется двухполупериодный выпрямительный мост (на основе моста пшеничного камня). Затем этот выходной сигнал дважды фильтруется двумя механизмами.

   > Для устранения пульсаций в осциллограмме мостовой схемы.

   > Создайте регулируемый и эффективный источник питания.

   Транзистор NPN с базой, соединенной со стабилитроном, также используется в качестве переключающей схемы. Затем в качестве выходного напряжения принимается 12 В. Схемы и формы волн создаются с помощью PSpice. Благодаря регулированию напряжения и устранению пульсаций на выходе этот источник питания также может использоваться в качестве «выпрямителя батареи», который обеспечивает постоянную и эффективную выходную мощность на нагрузку без необходимости использования батареи.

   Потребность в источниках постоянного тока всегда есть в области электротехники. Основными преимуществами этих источников питания постоянного тока являются портативность и экономическая эффективность по сравнению с источниками питания переменного тока, но иногда дешевизна этих источников питания постоянного тока приводит к недостаточной эффективности выходного сигнала. Это выходной сигнал большинства источников питания постоянного тока, представленных на рынке, имеет пульсации и не является чистым постоянным током. Кроме того, выходное напряжение не является точным из-за потерь в цепи.Чтобы устранить эти недостатки в источниках питания постоянного тока, мы разработали эффективную схему, которая не только устраняет пульсации выходного напряжения для получения чистого сигнала постоянного тока, но и регулирует напряжение до постоянного и желаемого значения. Это достигается за счет использования схемы фильтра и транзистора, который используется в качестве переключателя. Мы использовали мостовой выпрямитель вместо двухдиодного выпрямителя (который также производит двухполупериодное выпрямление), потому что мостовой выпрямитель не требует высокого «пикового обратного напряжения», поскольку он использует большую часть обмоток трансформатора.Мы также использовали простой трансформатор вместо центрального отвода, потому что он дешевле и обеспечивает компактную и дешевую передачу энергии. Использование RL-цепи в качестве фильтра повысило эффективность схемы за счет устранения пульсаций в постоянном токе, выпрямляемом мостом. Использование транзистора в качестве переключателя внесло еще одно усовершенствование в схему, т.е. он отрегулировал напряжение до постоянного значения, что спасло нашу нагрузку от повреждений, вызванных колебаниями напряжения. Используются перезаряжаемые никель-металлогидридные батареи, которые в наши дни широко используются в бытовой электронике.Они также имеют меньшее время зарядки и очень долговечны. Благодаря эффективному сочетанию номиналов элементов схемы к выходной цепи можно подключать различные нагрузки, т. е. любой элемент схемы с напряжением 12 В и сопротивлением более 10 Ом.

   ПРИМЕНЕНИЕ

   > Схема может использоваться как «выпрямитель батареи», поскольку она обеспечивает постоянное регулируемое напряжение и отсутствие пульсаций на выходе. Его можно использовать для подачи вывода непосредственно на нагрузку, а не на батарею. Это снижает стоимость батареи.

   > Может использоваться как зарядное устройство. Его можно отсоединить от цепи, а затем использовать для питания различных электронных устройств.

   > Может использоваться в качестве регулятора напряжения постоянного тока, способного обеспечивать напряжение без пульсаций.

   > Для подзарядки аккумулятора электромобиля.

   > Для подзарядки стартерной батареи топливного автомобиля, где используется модульное зарядное устройство.

   Сопутствующие

   Цепь инвертора 12 В постоянного тока в 220 В переменного тока и печатная плата

   ---

   Обзор

   Пост о Схема преобразователя 12 В постоянного тока в 220 В переменного тока , разработанная с использованием нескольких легкодоступных компонентов. Инверторы часто необходимы в местах, где невозможно получить питание переменным током от сети. Схема инвертора используется для преобразования мощности постоянного тока в мощность переменного тока. Схема инвертора очень полезна для производства высокого напряжения с использованием источника постоянного тока низкого напряжения или батареи.Также можно использовать схему преобразователя постоянного тока , но она имеет определенные ограничения по напряжению.

   Схема инвертора 12 В постоянного тока в 220 В переменного тока разработана с использованием IC CD4047 . Микросхема CD4047 действует как переключающее импульсное колебательное устройство. В качестве переключателя выступает n-канальный силовой MOSFET IRFZ44n . Вторичный трансформатор 12-0-12 В , обратно используемый в качестве повышающего трансформатора для преобразования низкого переменного тока в высокий переменный ток.

   ---

   Необходимые компоненты

   Для создания этого проекта инвертора необходимы следующие компоненты.

   1. IC CD4047
   2. Силовой МОП-транзистор IRFZ44 – 2
   3. Вторичный трансформатор 12-0-12/1A
   4. Переменный резистор 22 кОм
   5. Резисторы 100 Ом/10 Вт – 2
   6. Конденсаторы 0,22 мкФ 2 Герметичный свинцово-кислотный аккумулятор

   ---

   Принципиальная схема и конструкция

   Схема, показанная выше, представляет собой протестированную цепь преобразователя 12 В постоянного тока в 220 В переменного тока. Он использует 2 мощных полевых МОП-транзистора IRFZ44 для управления выходной мощностью и микросхему 4047 в качестве нестабильного мультивибратора , работающего на частоте около 50 Гц.

   10- и 11-контактные выводы микросхемы напрямую управляют силовыми МОП-транзисторами, которые используются в двухтактной конфигурации. Используйте подходящие радиаторы для МОП-транзисторов, так как они будут выделять огромное количество тепла. Выходной трансформатор имеет 12В-0-12В, 1А на вторичной обмотке и 220В на первичной.

   ---

   Работа цепи

   ИМС CD4047 настраивается в режиме нестабильного мультивибратора с помощью переменного резистора RV1 и конденсатора С1. Изменяя значение RV1, мы можем получить разный диапазон выходного импульса на выводах Q и Q’ CD4047.Следовательно, происходит изменение выходного напряжения на трансформаторе.

   Силовые n-канальные полевые МОП-транзисторы IRFZ44 Дренажные контакты соединены с выводами вторичной обмотки трансформатора, а общий вывод во вторичной обмотке соединен с плюсом батареи. Оба контакта источника MOSFET подключены к отрицательной клемме аккумулятора. Когда чередующийся прямоугольный импульс от Q и Q’ приводит в действие МОП-транзистор, он включается. Затем вторичная обмотка вынуждена индуцировать переменное магнитное поле.Это индуцированное магнитное поле создает высокое переменное напряжение около 220 В.

   ---

   Моделирование цепи

   Схема была смоделирована с помощью Proteus. Симуляция дала желаемый результат, как показано на скриншоте ниже.

   Вы также можете проверить эту схему: Цепь удвоителя напряжения с 12 В на 24 В

   ---

   Проектирование печатных плат и заказ онлайн

   Если вы не хотите собирать схему на макетной плате и хотите PCB для проекта, то вот вам PCB.

   Сначала я разработал схему с помощью EasyEDA. Затем я преобразовал схему в печатную плату. Печатная плата зарядного устройства для литий-ионных аккумуляторов выглядит примерно так, как показано ниже.

   Файл Gerber для печатной платы приведен ниже. Вы можете просто загрузить файл Gerber и заказать плату по адресу https://www.nextpcb.com/

   .
   Загрузить файл Gerber: Преобразователь 12 В постоянного тока в 220 В переменного тока

   Теперь вы можете посетить официальный сайт NextPCB, нажав здесь: https://www.
