220 в светодиод: Простейшие схемы подключения светодиодов в 220 вольт без драйвера (самое простое питание светодиода от сети напряжением 220В)

Содержание

Простейшие схемы подключения светодиодов в 220 вольт без драйвера (самое простое питание светодиода от сети напряжением 220В)

Потому что нужно грамотно решить сразу две задачи:

Ограничить прямой ток через светодиод, чтобы он не сгорел.
Обеспечить защиту светодиода от пробоя обратным током.

Если проигнорировать любой из этих пунктов, светодиод моментально накроется медным тазом.

В самом простейшем случае ограничить ток через светодиод можно резистором и/или конденсатором. А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода.

Поэтому самая простая схема подключения светодиода к 220В состоит всего из нескольких элементов:

Защитный диод может быть практически любым, т.к. его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.

Сопротивление и мощность ограничительного (балластного) резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:

R = (U_вх — U_LED) / I

А мощность рассеивания резистора рассчитывается так:

P = (U_вх — U_LED)² / R

где U_вх = 220 В,
U_LED — прямое (рабочее) напряжение светодиода. Обычно оно лежит в пределах 1.5-3.5 В. Для одного-двух светодиодов им можно пренебречь и, соответственно, упростить формулу до R=U_вх/I,
I — ток светодиода. Для обычных индикаторных светодиодов ток будет 5-20 мА.

Пример расчета балластного резистора

Допустим, нам нужно получить средний ток через светодиод = 20 мА, следовательно, резистор должен быть:

R = 220В/0.020А = 11000 Ом (берем два резистора: 10 + 1 кОм)

P = (220В)²/11000 = 4.4 Вт (берём с запасом: 5 Вт)

Необходимое сопротивление резистора можно взять из таблицы ниже.

Таблица 1. Зависимость тока светодиода от сопротивления балластного резистора.

Сопротивление резистора, кОм	Амплитудное значение тока через светодиод, мА	Средний ток светодиода, мА	Средний ток резистора, мА	Мощность резистора, Вт
43	7. 2	2.5	5	1.1
24	13	4.5	9	2
22	14	5	10	2.2
12	26	9	18	4
10	31	11	22	4.8
7.5	41	15	29	6.5
4.3	72	25	51	11.3
2.2	141	50	100	22

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0. 018А. А это уже не так опасно.

Как быть с пульсациями?

В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. То есть он будет мерцать с частой 50 Гц или 50 раз в секунду, причём размах пульсаций будет равен 100% (10 мс горит, 10 мс не горит и так далее). Это будет заметно глазу.

К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.п., неизбежно будет возникать стробоскопический эффект. В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя (диодного моста):

Обратите внимание, что по сравнению со схемой #2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток. И, соответственно, в четыре раза большую мощность рассеивания резисторов.

К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным.

Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода (несколько вольт максимум), поэтому каждый из светодиодов будет надежно защищен от пробоя.

Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы (хотя я таких ни разу не видел).

Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна. Для них самое главное — это максимально заметная разница между включенным и выключенным состоянием (индикация вкл/выкл, воспроизведение/запись, заряд/разряд, норма/авария и т.п.)

А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.

Какие пульсации считаются допустимыми?

Все зависит от частоты: чем она ниже, тем заметнее пульсации. На частотах выше 300 Гц пульсации становятся совершенно невидимыми и вообще никак не нормируются, то есть даже 100%-ные считаются нормой.

Не смотря на то, что пульсации освещенности на частотах 60-80 Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.

Для предотвращения вышеперечисленных последствий, международный стандарт IEEE 1789-2015 рекомендует максимальный уровень пульсаций яркости для частоты 100 Гц — 8% (гарантированно безопасный уровень — 3%). Для частоты 50 Гц — это будут 1.25% и 0.5% соответственно. Но это для перфекционистов.

На самом деле, для того, чтобы пульсации яркости светодиода перестали хоть как-то досаждать, достаточно, чтобы они не превышали 15-20%. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Да и наш российский СНиП 23-05-95 допускает мерцание света в 20% (и только для особо кропотливых и ответственных работ требование повышено до 10%).

В соответствии с ГОСТ 33393-2015 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций (К_п).

Коэфф. пульсаций в общем рассчитывается по сложной формуле с применением интегральной функции, но для гармонических колебаний формула упрощается до следующей:

К_п = (Е_max — E_min) / (E_max + E_min) ⋅ 100%,

где Е_мах — максимальное значение освещенности (амплитудное), а Е_мин — минимальное.

Мы будем использовать эту формулу для расчета емкости сглаживающего конденсатора.

Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:

Как уменьшить пульсации?

Посмотрим, как включить светодиод в сеть 220 вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный (сглаживающий) конденсатор:

Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:

А во-вторых, сделать вид, что яркость светодиода (а, следовательно, и освещенность) имеет линейную зависимость от тока.

Давайте попробуем приблизительно рассчитать емкость конденсатора на конкретном примере.

Расчет емкости сглаживающего конденсатора

Допустим, мы хотим получить коэфф. пульсаций 2.5% при токе через светодиод 20 мА. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В. Частота сети, как обычно, 50 Гц.

Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:

К_п = (U_max — U_min) / (U_max + U_min) ⋅ 100%

Подставляем исходные данные и вычисляем U_min:

2.5% = (2В — U_min) / (2В + U_min) ⋅ 100% => U_min = 1.9В

Период колебаний напряжения в сети равен 0.02 с (1/50).

Таким образом, осциллограмма напряжения на конденсаторе (а значит и на нашем упрощенном светодиоде) будет выглядеть примерно вот так:

Вспоминаем тригонометрию и считаем время заряда конденсатора (для простоты не будем учитывать сопротивление балластного резистора):

t_зар = arccos(U_min/U_max) / 2πf = arccos(1. 9/2) / (2⋅3.1415⋅50) = 0.0010108 с

Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, т.к. у нас используется двухполупериодный выпрямитель:

t_разр = Т — t_зар = 0.02/2 — 0.0010108 = 0.008989 с

Осталось вычислить емкость:

C = I_LED⋅ dt/dU = 0.02 ⋅ 0.008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ)

На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Хотя, если стоит задача получить пульсации в 10%, то нужно всего 440 мкФ.

Повышаем КПД

Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить?

Оказывается, еще как можно! Достаточно вместо активного сопротивления (резистора) взять реактивное (конденсатор или дроссель).

Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать.

Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока. А вот сопротивление переменному току рассчитывается по этой формуле:

R_c = 1 / 2πfC

то есть, чем больше емкость C и чем выше частота тока f — тем ниже сопротивление.

Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания (в розетку). Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Да, она создает дополнительную нагрузку на сеть, но вас, как конечного потребителя, это вряд ли сильно обеспокоит =)

Таким образом, наша схема питания светодиодов от 220В своими руками приобретает следующий вид:

Но! Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех.

Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки (двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.п.) приводит к появлению в сети очень коротких выбросов напряжения. Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5.

К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода.

Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети (т.е. в тот самый момент, когда напряжение в розетке находится на пике своего значения). Т.к. С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод.

Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения.

Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на 47-100 Ом и мощностью 1 Вт. Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1.

Получается, что схема включения светодиода в сеть 220 вольт должна быть такой:

И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать 300 вольт.

А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго (сутки и более). И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.

Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор (например, на 1 МОм). Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет.

Таким образом, законченная схема подключения светодиода к сети 220В (с учетом всех нюансов и доработок) будет выглядеть так:

Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2, а можно рассчитать самостоятельно.

Вот здесь можно посмотреть, как еще сильнее усовершенствовать данную схему, добавив в нее стабилизатор тока на одном транзисторе и стабилитроне. Это существенно понизит пульсации и продлит срок службы светодиодов.

Расчет гасящего конденсатора для светодиода

Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости (в Фарадах):

C = I / (2πf√(U²_вх — U²_LED)) [Ф],

где I — ток через светодиод, f — частота тока (50 Гц), U_вх — действующее значение напряжения сети (220В), U_LED — напряжение на светодиоде.

Если расчет ведется для небольшого числа последовательно включенных светодиодов, то выражение √(U²_вх — U²_LED) приблизительно равно U_вх, следовательно формулу можно упростить:

C ≈ 3183 ⋅ I_LED / U_вх [мкФ]

а, раз уж мы делаем расчеты под U_вх = 220 вольт, то:

C ≈ 15 ⋅ I_LED [мкФ]

Таким образом, при включении светодиода на напряжение 220 В, на каждые 100 мА тока потребуется примерно 1. 5 мкФ (1500 нФ) емкости.

Кто не в ладах с математикой, заранее посчитанные значения можно взять из таблицы ниже.

Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.

C1	15 nF	68 nF	100 nF	150 nF	330 nF	680 nF	1000 nF
I_LED	1 mA	4.5 mA	6.7 mA	10 mA	22 mA	45 mA	67 mA

Немного о самих конденсаторах

В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем. Выглядят так:

Если вкратце, то:

X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ;
X2 – самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачек до 2.5 кВ;
Y1 – работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ;
Y2 – довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.

Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630 В).

Сегодня широкое распространение получили китайские «шоколадки» (CL21), но в виду их крайне низкой надежности, очень рекомендую удержаться от соблазна применять их в своих схемах. Особенно в качестве балластных конденсаторов.

Внимание! Полярные конденсаторы ни в коем случае нельзя использовать в качестве балластных!

Итак, мы рассмотрели, как подключать светодиод к 220В (схемы и их расчет). Все приведенные в данной статье примеры хорошо подходят для одного или нескольких маломощных светодиодов, но совершенно нецелесообразны для мощных светильников, например, ламп или прожекторов — для них лучше использовать полноценные схемы, которые называются драйверами.

Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор)

При конструировании радиоаппаратуры часто встает вопрос о индикации питания. Век ламп накаливания для индикации уже давно прошел, современным и надежным радиоэлементом индикации на настоящий момент является светодиод. В данной статье будет предложена схема подключения светодиода к 220 вольтам, то есть рассмотрена возможность запитать светодиод от бытовой сети переменного тока — розетки, которая есть в любой благоустроенной квартире.
Если вам необходимо будет запитать несколько светодиодов одновременно, то об этом мы также упомянем в нашей статье. Фактически такие схемы применяются для светодиодных гирлянд или ламп, это немного другое. Фактически здесь необходимо реализовать так называемый драйвер для светодиодов. Итак, давайте не будем все валить в одну кучу. Попробуем разобраться по порядку.

Принцип понижения напряжения питания для светодиода

Для питания низковольтной нагрузки может быть выбрана два пути питания. Первый, это так скажем классический вариант, когда питание снижается за счет резистора. Второй, вариант, который часто используется для зарядных устройств, это гасящий конденсатор. В этом случае напряжение и ток идут словно импульсами, и эти самые импульсы и должны быть точно подобраны, дабы светодиод, нагрузка не сгорела. Здесь необходимо более детальный расчет чем с резистором. Третий вариант, это комбинированное питание, когда применяется и тот и другой способ понижения напряжения. Что же, теперь обо всех этих вариантах по порядку.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор)

Схема подключения светодиода к 220 вольтам на вид не сложная, принцип ее работы прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной стороны он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен соответствовать напряжению свечения светодиода. Так в итоге полностью заряжается конденсатор. Далее приходит вторая полуволна, когда конденсатор начинает разряжаться. В этом случае напряжение также идет через стабилитрон, который теперь работает в своем штатном режиме и через светодиод. В итоге на светодиод в это время подается напряжение равное напряжению стабилизации стабилитрона. Здесь важно подобрать стабилитрон с тем же номиналом, что и светодиод.

Здесь все вроде как просто и теоретически реализуется нормально. Однако точные расчеты не столь просты. Ведь по сути надо рассчитать емкость конденсатора, который будет являться в данном случае гасящим. Делается это по формуле.

Прикинем: 3200*0,02/√(220*220-3*3)=0,29 мКФ. Вот какой должен быть конденсатор при напряжении для светодиода 3 вольта, а токе 0,02 А. Вы же можете подставить свои значения и рассчитать свой вариант.

Радиодетали для подключения светодиода к 220 вольтам

Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах).
Конденсатор (емкость указана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт.
Светодиод может быть любой, например с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б.
Стабилитрон как мы уже упоминали должен соответствовать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г

Такой способ имеет свои недостатки, так как при незначительном скачке напряжения или отклонении в работе конденсатора, можем получить напряжения куда более высокое нежели 3 вольта. Светодиод сгорит в один момент. Плюсом является экономичность схемы, так как она импульсная. Скажем так, не высокая надежность, но экономичность. Теперь о варианте комбинированном.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор + резистор)

Здесь все тоже самое, за исключением того, что в цепочку добавили резистор. В целом влияние резистора способно сделать всю схему более предсказуемое, более надежной. Здесь будет меньше импульсных токов с высоким напряжением. Это хорошо!

(…как и н на схеме выше использован гасящий конденсатор + резистор)

Все плюсы и минусы сродни варианту с гасящим конденсатором, но надежности здесь тоже нет. Даже более, того, использование диода, а не стабилитрона, скажется на защите светодиода при разрядке конденсатора. То есть весь ток потечет именно через светодиод, а не как в предыдущем случае через светодиод и стабилитрон. Вариант этот так себе. И вот последний случай, с применением резистора.

Схема подключения светодиода к напряжению 220 вольт (резистор)

Именно эти схемы мы вам рекомендуем к сборке. Здесь все по классическим принципам, закону Ома и формуле расчета мощности. Первое, рассчитаем сопротивление. При расчете сопротивления будет пренебрегать внутренним сопротивлением светодиода и падением напряжения на нем. В этом случае получим небольшой запас, так как фактическое падение напряжения на нем, позволит ему работать в режиме чуть более щадящем, нежели предписано характеристиками. Итак, скажем у нас ток светодиода 0,01 А и 3 вольта.

R=U/I=220/0,01=22000 Ом=22 кОм. В схеме же 15 кОм, то есть ток приняли 0,014666 А, что вполне допустимо. Вот так и рассчитываются резисторы для этих случаев. Единственное здесь все будет зависеть от того, сколько резисторов вы применяете. Если два как на первой схеме, то делим получившийся результат пополам.

Если один, то само собой все напряжение будет падать только на нем.

Ну, как и положено, скажем о плюсах и минусах. Плюс один и очень большой, схема очень надежная. Минус тоже один, то что все напряжение будет падать на 1-2 резисторе, а значит он будет рассеивать большую мощность. Давайте прикинем. P=U*I=220*0,02=4,4 Ватта. То есть аж 4 Ватта должен быть резистор, если ток будет 0,02 А. В этом случае стоит щепетильно подойти к выбору резистора, он должен быть не менее 3-4 Ватт. Ну и сами понимаете, что об экономичности в этом случае речи не идет, когда на резисторе рассеивается 4 Ватта, а светодиодом можно пренебречь. Фактически это почти как маленькая светодиодная лампа, а горит всего лишь 1 светодиод.

Подключение нескольких светодиодов к 220 вольтам

Когда вам необходимо подключить сразу несколько светодиодов, это несколько друга история. Фактически такие вариации схемы, еще вернее схемы стабилизатора для светодиодов называют драйвером. Видимо от слова drive (англ.) в движении. То есть вроде как схема запускающая в работу группу светодиодов. Не будем говорить о корректности применения данного слова и о новых словах, которые мы постоянно заимствуем из других языков. Скажем лишь, что это несколько иной вариант, а значит и разбирать его мы будем в другой нашей статье «Драйвер для светодиодов (светодиодной лампы)».

Видео о подключении светодиода к сети 220 вольт

А теперь тоже самое, но на видео, для тех кто видимо ленился читать;)

Итак, если хотите подключить светодиод надежно, но чуть с завышенными энергозатратами, то вам к сборке рекомендуется последних два варианта из статьи. Для всех ищущих приключений — первый вариант в самый раз!

Ну и напоследок калькулятор для тех, кто не в состоянии осилить подсчеты по формулам сам или лень;)

Несколько вариантов схем как подключить светодиод к 220 вольтам (для световой индикации)

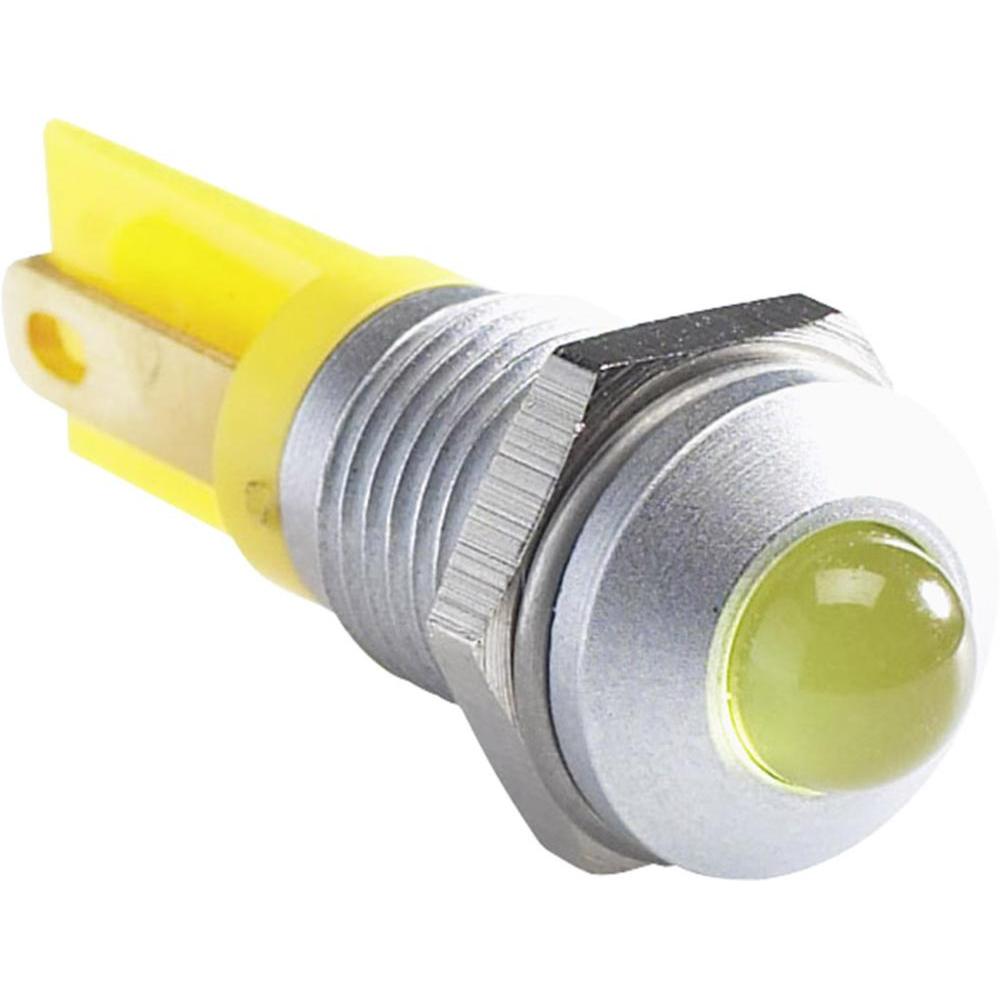

Порой возникает необходимость в подключении обычного, маломощного светодиода к переменному, сетевому напряжению 220 вольт в роли светового индикатора. Казалось бы нет ничего проще, чем взять и поставить последовательно светодиоду обычный резистор, который бы ограничивал силу тока в данной цепи. Но не все так просто. В этой статье давайте с вами рассмотрим наиболее распространенные варианты такого подключения, после чего можно будет выбрать наиболее лучшую схему с учетом имеющихся достоинств и недостатков.

Вариант №1 » последовательное включение светодиода и резистора.

Итак, первым вариантом все же будет схема, где последовательно к светодиоду подключается обычный резистор с нужным сопротивлением. Величину сопротивления можно вычислить по закону ома. Допустим у нас светодиод, рассчитанный на напряжение 3 вольта и потребляющий 9 миллиампер. Напряжение питания (220 В) разделится между резистором и светодиодом. Если на светодиоде осядет 3 вольта, то на резисторе осядет около 217 вольт. Ток в последовательных цепях во всех точках одинаковый (в нашем случае он будет равен 9 мА). И чтобы узнать сопротивление резистора мы 217 вольт делим на 9 миллиампер и получаем 24 ком (24000 ом).

Теоретически эта схема подключения светодиода к сети 220 вольт рабочая, но практически она скорее всего сгорит сразу при включении. Почему это так. Дело в том, что большинство обычных светодиодов рассчитаны на напряжение питания (при прямом своем включении, то есть плюс светодиода к плюсу источника питания и минус светодиода к минусу источника питания), где-то в пределах от 2,5 до 4,5 вольта. При прямом включении на светодиоде будет его рабочее напряжение (пусть 3 вольта), а излишек (217 вольт) осядет на резисторе. Обратное напряжение у светодиодов не такое уж и высокое (где-то около 30 вольт). И когда обратная полуволна переменного напряжения подается на светодиод, то светодиод просто выйдет из строя из-за слишком большого обратного напряжения, поданного на него. Напомню, что полупроводники при обратном включении имеют очень большое внутреннее сопротивление (гораздо большее чем стоящий в цепи резистор). Следовательно все сетевое напряжение осядет именно на светодиоде.

Вариант №2 » подключение светодиода с защитой от обратного напряжения.

В этом варианте схемы подключения индикаторного светодиода к сетевому напряжению 220 вольт имеется защита от чрезмерного высокого напряжения обратной полуволны, что подается на светодиод. То есть, в цепь добавлен обычный диод, который включен той же полярностью, что и светодиод. В итоге все излишнее высокое напряжение оседает на полупроводниках (при обратном включении питания, обратной полуволне переменного тока). Тот ток, что возникает в цепи при обратной полуволне настолько настолько мал, что его не хватает для пробиться светодиода при обратном его включении. Таким образом данная схема уже будет нормально работать. Хотя в этом варианте все же имеются свои недостатки, а именно будет достаточно сильно греться резистор. Его мощность должна быть не менее 2 Вт. Этот нагрев приводит к тому, что схема весьма не экономна, у нее низкий КПД. Помимо этого поскольку светодиод будет светить только при одной полуволне, то рабочая частота светодиода будет равна 25 Гц. Свечение светодиода при такой частоте будет восприниматься глазом с эффектом мерцания.

Вариант №3 » альтернативная схема подключения светодиода к 220 с защитой от обратного напряжения.

Эта схема похожа не предыдущую. Она также имеет защиту от чрезмерного напряжения обратной полуволны переменного напряжения. Если в первой схеме защитный диод стоял последовательно со светодиодом, то в данной схеме диод подключен параллельно, и имеет уже обратное включение относительно светодиоду. При одной полуволне переменного напряжения будет гореть индикаторный светодиод (на котором будет падение напряжения до рабочей величины светодиода), а при обратной полуволне диод будет находится в открытом состоянии и на нем также будет падение напряжения до величины (порядка 1 вольта) недостаточной для пробоя светодиода. Как и в предыдущей схеме недостатками будет значительный нагрев резистора и видимое мерцание светодиода, вдобавок эта схема будет больше потреблять электроэнергии из-за прямого включения диода.

Хотя вместо обычного диода можно поставить еще один светодиод.

Тогда в одну полуволну будет гореть один светодиод, ну а в обратную второй. Хотя в этом случае и будут светодиоды защищены от высокого обратного напряжения, но гореть каждый из них будет все равно с частотой 25 герц (будут оба мерцать).

Вариант №4 » лучшая схема с токоограничительным конденсатором, резистором и выпрямительным мостом.

Данный вариант схемы подключения индикаторного светодиода к сети 220 вольт считаю наиболее лучшим. Единственным недостатком (если можно так сказать) этой схемы является то, что в ней больше всего деталей. К достоинствам же можно отнести то, что в ней нет элементов, которые чрезмерно нагревались, поскольку стоит диодный мост, то светодиод работает с двумя полупериодами переменного напряжения, следовательно нет заметных для глаза мерцаний. Потребляет эта схема меньше всего электроэнергии (экономная).

Работает данная схема следующим образом. Вместо токоограничительного резистора (который был в предыдущих схемах на 24 кОм) стоит конденсатор, что исключает нагрев данного элемента. Этот конденсатор обязательно должен быть пленочного типа (не электролит) и рассчитан на напряжение не менее 250 вольт (лучше ставить на 400 вольт). Именно подбором его емкости можно регулировать величину силы тока в схеме. В таблице на рисунке приведены емкости конденсатора и соответствующие им токи. Параллельно конденсатору стоит резистор, задача которого сводится всего лишь к разряду конденсатора после отключения схемы от сети 220 вольт. Активной роли в самой схеме запитки индикаторного светодиода от 220 В он не принимает.

Далее стоит обычный выпрямительный диодный мост, который из переменного тока делает постоянный. Подойдут любые диоды (готовый диодный мост), у которых максимальная сила тока будет больше тока, потребляемого самим индикаторным светодиодом. Ну и обратное напряжение этих диодов должно быть не менее 400 вольт. Можно поставить наиболее популярные диоды серии 1N4007. Они дешево стоят, малы по размерам, рассчитаны на ток до 1 ампера и обратное напряжение 1000 вольт.

В схеме есть еще один резистор, токоограничительный, но он нужен для ограничения тока, который возникает от случайных всплесков напряжения, идущие от самой сети 220 вольт. Допусти если кто-то по соседству использует мощные устройства, содержащие катушки (индуктивный элемент, способствующий кратковременным всплескам напряжения), то в сети образуется кратковременное увеличение сетевого напряжения. Конденсатор данный всплеск напряжения пропускает беспрепятственно. А поскольку величина тока этого всплеска достаточна для того, чтобы вывести из строя индикаторный светодиод в схеме предусмотрен токоограничительный резистор, защищающий схему от подобный перепадов напряжения в электрической сети. Этот резистор нагревается незначительно, в сравнении с резисторами в предыдущих схемах. Ну и сам индикаторный светодиод. Его вы выбираете уже сами, его яркость, цвет, размеры. После выбора светодиода подбирайте соответствующий конденсатор нужной емкости руководствуясь таблицей на рисунке.

Видео по этой теме:

P.S. Альтернативным вариантом электрической светодиодной подсветки может быть классическая схема подключения неоновой лампочки (параллельно которой ставится резистор где-то на 500кОм-2мОм). Если сравнивать по яркости, то все таки она больше у светодиодной подсветки, ну а если особая яркость не требуется, то вполне можно обойтись данным вариантом схемы на неоновой лампе.

Лучший вариант схемы питания светодиода от 220 вольт. Как подключить индикаторный светодиод к сети 220.

Порой возникает необходимость подключить обычный светодиод к сетевому переменному напряжению величиной 220 вольт. Например, это может быть нужно при установке светодиодного индикатора на переднюю панель какого-либо электроприбора, который будет сигнализировать об определенном режиме работы той или иной функции устройства. Допустим это индикатор наличия сетевого питания, или сигнальная лампа аварии и т.д. Как известно, большинство обычных индикаторных светодиодов изначально рассчитаны на постоянное низковольтное напряжение величиной от 1,5 до 4 вольт. Сила тока, которую могут потреблять такие светодиоды около 5 — 20 миллиампер. Следовательно, чтобы запитать такой световой диод от более высокого напряжения, да к тому же переменного типа, нужна специальная схема.

Данная схема, по моему мнению, является наилучшим вариантом подключения индикаторного светодиода к переменному, сетевому напряжению 220 вольт. Она имеет, пожалуй, всего один недостаток, это относительно большое количество деталей. Во всем остальном она хороша (ее элементы не нагреваются, светодиод защищен от пробоя высоким обратным напряжением, имеющиеся незначительные пульсации света не заметны человеческому глазу, путем изменения емкости конденсатора можно подбирать нужную силу тока, которую будет потреблять светодиод, возможность подключения множества световых диодов в схему).

Теперь давайте разберем саму электрическую схему, ее работу, назначение функциональных элементов. Итак, в начале схемы стоит конденсатор C1, который является ограничителем тока. Как известно конденсаторы не пропускают через себя постоянный ток, тем самым являясь для него бесконечно большим сопротивлением. Переменный же ток конденсаторы могут весьма хорошо пропускать, и величина этого тока будет зависеть от частоты и от емкости конденсатора. Поскольку в обычной электросети частота стандартизирована и равна 50 герцам, то силу тока в схеме мы можем менять только за счет подбора соответствующей емкости.

Стоит заметить, что конденсатор C1 не должен быть электролитом (иметь полюса)! Поскольку в этом случае он попросту может взорваться. В схему ставится емкость пленочного типа. Величина напряжения данного токоограничительного конденсатора должна быть более 250 вольт (можно и 250 В, но лучше 400 В или 600 В). В данной схеме питания индикаторного светодиода от напряжения 220 вольт емкость конденсатора равна 220 nF (220 нанофарад, они же 0,22 микрофарад). Данная емкость соответствует силе тока около 15 миллиампер, что является вполне оптимальным вариантом питания обычного индикаторного светодиода. Напряжение же на световом диоде осядет ровно столько, сколько ему требуется для своей нормальной работы (в схеме питающая энергия контролируется силой тока, а нужное постоянное напряжение возникает вследствии падения напряжения на светодиоде).

Вот таблица зависимости емкости конденсатора C1 от силы тока светодиода:

Параллельно конденсатору C1 стоит резистор R1. Его функция заключается в разряде конденсатора, после отключения схемы от питающего напряжения. То есть, данная схема питания индикаторного светового диода будет работать и без R1, но тогда существует большая вероятность, что Вас может ударить небольшим током (при случайном соприкосновении с токопроводящими частями схемы) даже после отключения питания от этой схемы. Этот резистор просто снимает накопленный электрический заряд с конденсатора, и все. Его можно поставить небольшой мощности, величиной около 1 мегаома (от 500 килоом до 2 мегаом).

На схеме можно увидеть еще один резистор R2, который является токоограничительным. Для переменного тока фиксированной частоты и напряжения конденсатор будет иметь свое определенное реактивное сопротивления, которое нам и ограничивает силу тока для питания светодиода. Но вот для случайных всплесков напряжения, что возникают в электросети по причине включения и выключения различных, мощных индуктивных нагрузок (сварочные аппараты, мощные трансформаторные блоки питания, индукционные электроплиты, обогреватели и т.д.) наш конденсатор будет иметь практически нулевое сопротивление.

То есть, если Ваш сосед часто включает и выключает такие мощные индуктивные нагрузки, то возникающие всплески напряжения легко пройдут через конденсатор и осядут на индикаторном светодиоде, что с большой вероятностью его может вывести из строя. Именно силу тока таких всплесков призван ограничивать резистор R2. В схеме номинал этого резистора может быть от 68 ом до 150 ом (мощность 0,5 ватт).

Ну и последней, важной функциональной частью схемы питания индикаторного светодиода от напряжения 220 вольт является выпрямительный диодный мост. Его роль заключается в преобразовании переменного напряжения в постоянное (хотя и скачкообразное). Этот мост все полуволны переменного напряжения переводит в одну полуволну, частота которой уже будет 100 герц. Именно эта частота уже не воспринимается как мерцающая. То есть, раздражающих световых мерцаний мы не заметим.

При подборе этого диодного моста важно чтобы его диоды (или готовый мост в виде целостной сборки) были рассчитаны на обратное напряжение более 400 вольт, и силу прямого тока более того, что будет потребляться индикаторным светодиодом. В схеме я поставил на диодный мост диоды типа 1N4007, у которых обратное напряжение равно 1000 вольт, и прямой ток они выдерживают до 1 ампера. Стоят они недорого! Имеют маленькие размеры. Широко распространены, легко доступны.

Ну вот и все, что касается элементов данной электрической схемы питания светодиода индикатора от переменного, сетевого напряжения 220 вольт. Как я уже говорил выше, единственный недостаток этой схемы заключается в том, что она содержит относительно много элементов. Во всем остальном она хороша. Так что если кому нужно, берите и собирайте ее.

P.S. На просторах интернета можно найти множество более простых схем для питания световых диодов от 220 В. Они имеют, как свои достоинства, так и свои недостатки. Среди них я выбрал наиболее оптимальный и рабочий вариант, чем собственно с вами и поделился в этой статье.

Распространенные способы подключения светодиодов к сетевому напряжению 220 В, варианты схем, пояснение их работы, какие лучше | ЭлектроХобби

В этой статье хотелось рассмотреть несколько принципиальных схем подключения обычных индикаторных светодиодов к сетевому напряжению 220 В. Также постараемся с вами разобраться с принципом их действия, выявить имеющиеся достоинства и недостатки.

Распространенные способы подключения светодиодов к сетевому напряжению 220 В

Для начала стоит уточнить, как именно работает обычный светодиод.

Как работает обычный светодиод

Светодиод подобен обычному диоду. В одну сторону он проводит ток, в другую сторону не проводит. У светодиода имеются два вывода, это катод и анод. Если на анод подать плюс источника питания, а на катод минус, необходимого для работы напряжения, то светодиод будет светиться. И это называется прямым включением. Если плюс и минус поменять местами, то светодиод гореть не будет. Это будет уже обратное включение светодиода к источнику питания.

При прямом включении (когда светодиод светится) между катодом и анодом имеется определенное падение напряжения. И в зависимости от цвета светодиода это напряжение может быть в пределах от 1,8 вольт (красный цвет) до 4,5 вольт (синий цвет).

Нормальным током для индикаторных светодиодов считается 20 мА (миллиампер). Допустимо немного превышать это значение, ну пусть до 30 мА. Но вот при большем долговременном токе светодиоды такого типа просто сгорят от перегрева своего кристалла. Хотя кратковременно такие светодиоды могу выдержать и ток до 100 мА (но так лучше не делать).

При обратном включении светодиод через себя ток не пропускает, он закрыт. Ток конечно течет (ток утечки), но его величина очень и очень мала (какие-то микроамперы). При этом напряжение на светодиоде будет равно приложенному к нему напряжению. При этом стоит учесть, что у обычных индикаторных светодиодов максимальный обратный ток не так уж и велик (где-то до 40 вольт). То есть, если при обратном включении на светодиод подать более 40 вольт, то большая вероятность, что он просто выйдет из строя из-за электрического пробоя.

А теперь давайте рассмотрим с вами сами схемы включения светодиодов к сетевому, переменному напряжению 220 вольт. И опять же, для новичков стоит уточнить, что переменное напряжение отличается от постоянного тем, что оно периодически меняет свою полярность на противоположную. И так за секунду аж 100 раз (при частоте 50 Гц).

Схема №1.

Простая, но не совсем рабочая, схема подключения светодиода к напряжению 220 вольт через токоограничительный резистор

Данная схема является наиболее простой и обычно именно так индикаторный светодиод пытаются подключить к сетевому напряжению 220 вольт. Что в этой схеме не так. Вроде бы мы ток ограничили дополнительным сопротивлением на 24 ком. И величина тока в этой цепи не должна превышать величины в 10 мА (если быть точнее то 9,1 мА, то есть, мы 220 разделили на 24000 Ом и получили силу тока). Светодиод сгореть не должен от чрезмерного тока. Но он может выйти из строя из-за электрического пробоя при обратном подключении, во время работы противоположной волны переменного напряжения. Поскольку к светодиоду прикладывается все 220 вольт, а если быть точнее и говорить об амплитудном значении напряжения, то все 310 вольт. А как я уже ранее написал, что у обычных светодиодов максимальное обратное напряжение где-то всего до 40 вольт. Вот и велика вероятность электрического пробоя полупроводника при таком вот его подключении к 220 вольт. Поэтому данный вариант схемы является потенциально не рабочим, хотя некоторое время работать возможно и будет.

Схема №2.

Схема подключения светодиода к 220 вольт с диодной защитой этого светодиода

В этой схеме мы и ток ограничили резистором R1 до безопасного значения при прямом включении светоизлучающего полупроводника и защитили светодиод от электрического пробоя высоким напряжением при обратном его включении. Для тех, кто не понял как работает в этой схеме защитный диод, поясняю. Дело в том, что когда идет противоположная волна переменного тока, то напряжение, величиной 220 вольт, делится между имеющимися тремя элементами – резистор R1, обычный диод VD1 и светодиод VD2. При обратном подключении внутренняя проводимость как у диода, так и у светодиода очень и очень мала. То есть, это подобно тому, что эти элементы при таком подключении имеют бесконечно большое сопротивление. И поэтому благодаря защитному диоду ток утечки полупроводника настолько мал, что его не хватает для полноценного электрического пробоя светодиода. Следовательно, наш светодиод защищен от перенапряжения.

Но в данной схеме все же есть свой недостаток. Это мерцания светодиода с частотой 25 Гц. То есть, при работе только с одной полу волной переменного тока мы из 50 Гц получаем половину (25 Гц). К сожалению, эта частота заметна глазу и она вызывает некий дискомфорт для восприятия. И еще один недостаток, которым обладают все эти схемы, где используется токоограничительный резистор на 24 кОм. Это его относительно большой нагрев. Это если мы 220 В перемножим на 10 мА, то получим мощность, оседающую на резисторе порядка 2,2 Вт. Поэтому в такие схемы ставятся резисторы мощностью не менее 2 Вт, а то и все 5 Вт.

Схема №3.

Схема с защитным диодом, подключенным параллельно светодиоду

Данная схема также защищена от перенапряжения при обратном включении светодиода, но тут, как видно, защитный диод стоит параллельно светодиоду. Работа это схемы проста. Как известно, при прямом включении обычного диода на между его катодом и анодом появляется падение напряжения где-то от 0,6 вольт (при малых токах, проходящих через этот диод) до 1,2 вольта (при больших токах). Следовательно, при прямой волне переменного тока у нас будет светится светодиод и на нем будет падение напряжения около 3 вольт. А при противоположной волне переменного тока у нас прямое подключение будет иметь защитный диод VD1. На котором будет около 0,6 вольт. При этом величина тока в этот полупериод также будет около 10 мА. Если сравнивать эту схему и предыдущую, то вариант №2 пожалуй будет лучше, поскольку не тратится лишняя энергия на защитный диод.

Схема №4.

Схема, в которой предусмотрена электробезопасность при случайном прикосновении человека к токоведущей части данной схемы

По своей работе и по характеристикам эта схема полностью идентична схеме №2. Но тут учтена безопасность самого человека, который случайно может прикоснутся к токовещущей части этой схемы. А именно, если в схеме №2 фазовый провод будет подключен к месту, что ближе к светодиоду и диоду, то при случайном прикосновении человека к этим местам цепи он может получить значительные повреждения от удара током. Величина тока будет максимальной, и она будет зависеть только от сопротивления тела самого человека. Следовательно, есть большая вероятность получить очень сильный удар током. В схеме №4 мы один общий резистор на 24 кОм разделили на два резистора по 12 кОм. Общее сопротивление осталось также 24 кОм, но вот при случайном прикосновении человека к электрической цепи около светодиода удара будет уже ограничен нашим дополнительным сопротивлением. В итоге поражение током будет гораздо меньше, чем в первом случае.

Схема №5.

Схема подключения двух светодиодов к сети 220 вольт, которые имеют противоположную полярность своего включения

Данная схема защищена от перенапряжения при обратном включении дополнительным светодиодом. То есть, при одной полу волне будет работать и светиться один светодиод. На котором будет падение напряжения около 3 вольт. А при противоположной волне переменного тока будет работать второй светодиод, на котором также будет падение напряжения около 3 вольт. Хотя мерцание все же будет заметно глазу, также как и будет происходить нагрев самого резистора.

Схема №6.

Схема, где используется ионная лампа в роли светового индикатора

Хотя мы и рассматриваем тему подключения именно индикаторных светодиодов к сети 220 вольт, но не стоит сбрасывать со счетов обычную ионную лампу. Ее работа принципиально отличается от работы светодиода. Если для свечения светодиода нужен именно ток, то для ионной лампы нужно определенная величина именно напряжения. Обычные ионные лампы зажигаются от приложенного напряжения величиной более 70 вольт. Причем сила тока очень маленькая. Свечение происходит за счет ионизации газа внутри лампы. Сила свечения не такая уж и большая, но для индикации вполне хватает. Ну, а схему подключения вы можете увидеть на рисунке выше.

Схема №7.

Схема подключения светодиода к сети 220 вольт с использованием простого бестрансформаторного блока питания с гасящим конденсатором

Данная схема является лучшей, среди ранее рассмотренных. Хотя она и содержит больше всего электронных компонентов. Дело в том, что в ней отсутствуют все те недостатки, которые были присущи всем предыдущим схемам. Поскольку в место токоограничительного резистора в этой схеме стоит гасящий конденсатор C1, то нет нагрева этого компонента и не тратится лишняя электроэнергия. Также в данной схеме практически не заметны мерцания поскольку частота полу волн тут уже равна 100 Гц. Увеличение частоты произошло за счет переворачивания полу волн диодным мостом, собранном на диодах VD2-VD5. И также отсутствует проблема, связанная с опасностью пробоя светодиода от высокого обратного напряжения. Обратного напряжения просто нет, опять же за счет использования диодного моста.

И несколько слов о самой работе данной схемы питания индикаторного светодиода от напряжения 220 вольт. Итак, сила тока ограничивается гасящим конденсатором (обязательно должен быть пленочным, не полярным). Величина ограниченного тока зависит от емкости этого конденсатора. Ниже будет таблица зависимости тока от емкости. Емкость в 330 нФ будет соответствовать максимальному току в 22 мА, что для индикаторных светодиодов является номинальным значением.

Параллельно гасящему конденсатору C1 стоит резистор R1, который нужен только для того, чтобы разряжать конденсатор после выключения схемы от сети. Этот резистор не нагревается, поскольку имеет достаточно большое сопротивление. Далее стоит обычный выпрямительный диодный мост. Он из переменного тока делает постоянный, хотя и пульсирующий. Но эти пульсации особо не заметны для глаза. Поскольку ток потребления светодиодом всего до 20 мА, то тут диоды подойдут любые выпрямительные. Я в схеме поставил наиболее распространенные типа 1n4007 (максимальный прямой ток до 1А, максимальное обратное напряжение до 1000 вольт). Еще в схеме стоит дополнительный резистор R2. Он нужен для того, чтобы обезопасить схему в случае возникновения непредвиденных скачков напряжения. Тем самым ограничив ток для безопасного уровня для питания индикаторного светодиода.

Ниже приведена таблица зависимости тока от емкости гасящего конденсатора.

Таблица зависимости тока от емкости гасящего конденсатора

Ниже можно посмотреть видео по данной теме.

Схема включения светодиода в сеть 220 вольт

Сейчас стало очень популярным освещение светодиодными лампами. Все дело в том, что это освещение не только достаточно мощное, но и экономически выгодное. Светодиоды — это полупроводниковые диоды в эпоксидной оболочке.

Изначально они были достаточно слабыми и дорогими. Но позднее в производство были выпущены очень яркие белые и синие диоды. К тому времени их рыночная цена снизилась. На данный момент существуют светодиоды практически любого цвета, что послужило причиной использования их в различных сферах деятельности. К ним относится освещение различных помещений, подсветка экранов и вывесок, использование на дорожных знаках и светофорах, в салоне и фарах автомобилей, в мобильных телефонах и т. д.

Описание

Светодиоды потребляют мало электроэнергии, в результате чего такое освещение постепенно вытесняет ранее существовавшие источники света. В специализированных магазинах можно приобрести различные предметы, в основе которых светодиодное освещение, начиная от обычного светильника и светодиодной ленты, заканчивая светодиодными панелями. Их всех объединяет то, что для их подключения необходимо наличие тока в 12 или 24 В.

В отличие от других источников освещения, которые используют нагревательный элемент, здесь применяется полупроводниковый кристалл, который генерирует оптическое излучение под воздействием тока.

Чтобы понять схемы включения светодиодов в сеть 220В, нужно для начала сказать о том, что напрямую от такой сети он питаться не сможет. Поэтому для работы со светодиодами нужно соблюдать определенную последовательность подключения их к сети высокого напряжения.

Электрические свойства светодиода

Вольтамперная характеристика светодиода — это крутая линия. То есть, если напряжение увеличится хотя бы немного, то ток резко возрастет, это повлечет за собой перегрев светодиода с последующим его перегоранием. Чтобы этого избежать, необходимо включить в цепь ограничительный резистор.

Но важно не забывать о максимально допустимом обратном напряжении светодиодов в 20 В. И в случае его подключения в сеть с обратной полярностью он получит амплитудное напряжение в 315 вольт, то есть в 1,41 раза больше, чем действующее. Дело в том, что ток в сети на 220 вольт переменный, и он изначально пойдет в одну сторону, а затем обратно.

Для того чтобы не дать току двигаться в противоположном направлении, схема включения светодиода должна быть следующей: в цепь включается диод. Он не пропустит обратное напряжение. При этом подключение обязательно должно быть параллельным.

Еще одна схема включения светодиода в сеть 220 вольт заключается в установке двух светодиодов встречно-параллельно.

Что касается питания от сети с гасящим резистором, то это не самый лучший вариант. Потому что резистор будет выделять сильную мощность. К примеру, если использовать резистор 24 кОм, то мощность рассеивания составит примерно 3 Вт. При включении последовательно диода мощность снизится вдвое. Обратное напряжение на диоде должно равняться 400 В. Когда включаются два встречных светодиода, можно поставить два двухваттных резистора. Их сопротивление должно быть в два раза меньше. Это возможно, когда в одном корпусе два кристалла разных цветов. Обычно один кристалл красный, другой зелёный.

В том случае, когда используется резистор 200 кОм, наличие защитного диода не требуется, так как ток на обратном ходу маленький и не будет вызывать разрушение кристалла. Эта схема включения светодиодов в сеть имеет один минус — маленькая яркость лампочки. Она может применяться, например, для подсветки комнатного выключателя.

Из-за того, что ток в сети переменный, это позволяет избежать лишних трат электричества на нагрев воздуха с помощью ограничительного резистора. С этой задачей справляется конденсатор. Ведь он пропускает переменный ток и при этом не нагревается.

Важно помнить, что через конденсатор должны проходить оба полупериода сети, для того чтобы он смог пропускать переменный ток. А так как светодиод проводит ток только в одну сторону, то необходимо поставить обычный диод (либо еще дополнительный светодиод) встречно-параллельно светодиоду. Тогда он и будет пропускать второй полупериод.

Когда схема включения светодиода в сеть 220 вольт будет отключена, на конденсаторе останется напряжение. Иногда даже полное амплитудное в 315 В. Это грозит ударом тока. Чтобы этого избежать, нужно предусмотреть помимо конденсатора еще и разрядный резистор большого номинала, который в случае отсоединения от сети моментально разрядит конденсатор. Через этот резистор, при нормальной его работе, течет незначительный ток, не нагревающий его.

Для защиты от импульсного зарядного тока и в качестве предохранителя ставим низкоомный резистор. Конденсатор должен быть специальный, который рассчитан на цепь с переменным током не меньше 250 В, либо на 400 В.

Схема последовательного включения светодиодов предполагает установку лампочки из нескольких светодиодов, включенных последовательно. Для этого примера достаточно одного встречного диода.

Так как падение напряжения тока на резисторе будет меньше, то от источника питания нужно отнять суммарное падение напряжения на светодиодах.

Необходимо, чтобы устанавливаемый диод был рассчитан на ток, аналогичный току, проходящему через светодиоды, а обратное напряжение должно быть равно сумме напряжений на светодиодах. Лучше всего использовать чётное количество светодиодов и подключать их встречно-параллельно.

В одной цепочке может быть больше десяти светодиодов. Чтобы рассчитать конденсатор, нужно отнять от амплитудного напряжения сети 315 В сумму падения напряжения светодиодов. В результате узнаем число падения напряжения на конденсаторе.

Ошибки подключения светодиодов

Первая ошибка — это когда подключают светодиод без ограничителя, напрямую к источнику. В этом случае светодиод очень быстро выйдет из строя, по причине отсутствия контроля над величиной тока.
Вторая ошибка — это подключение к общему резистору светодиодов, установленных параллельно. Из-за того, что происходит разброс параметров, яркость горения светодиодов будет разной. К тому же, в случае выхода одного из светодиодов из строя, произойдет возрастание тока второго светодиода, из-за чего он может сгореть. Так что, когда используется один резистор, необходимо последовательно подключать светодиоды. Это позволяет оставить ток прежним при расчёте резистора и сложить напряжения светодиодов.
Третья ошибка — это когда светодиоды, которые рассчитаны на разный ток, включают последовательно. Это становится причиной того, что один из них будет гореть слабо, либо наоборот — работать на износ.
Четвертая ошибка — это использование резистора, у которого недостаточное сопротивление. Из-за этого ток, текущий через светодиод, будет слишком большим. Некоторая часть энергии, при завышенном напряжении тока, превращается в тепло, в результате чего происходит перегрев кристалла и значительное уменьшение его срока службы. Причина этому — дефекты кристаллической решетки. Если напряжение тока еще больше возрастет, и р-n-переход нагреется, это приведет к снижению внутреннего квантового выхода. В результате этого упадет яркость светодиода, и кристалл будет подвергаться разрушению.
Пятая ошибка — включение светодиода в 220В, схема которой очень проста, при отсутствии ограничения обратного напряжения. Максимально допустимое обратное напряжение у большинства светодиодов — примерно 2 В, а напряжение обратного полупериода влияет на падение напряжения, которое равняется напряжению питания при запертом светодиоде.
Шестая причина — это использование резистора, мощность которого недостаточна. Это провоцирует сильный нагрев резистора и процесс плавления изоляции, которая касается его проводов. Затем начинает обгорать краска и под влиянием высоких температур наступает разрушение. Все по причине того, что резистор рассеивает только ту мощность, на которую он был рассчитан.

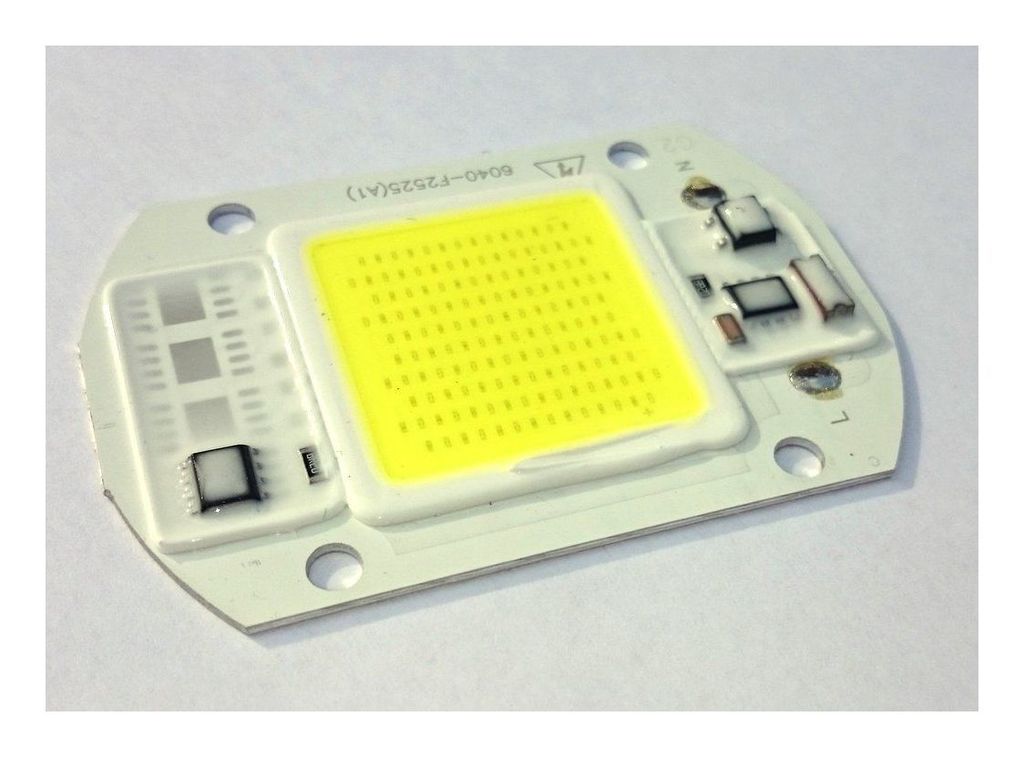

Схема включения мощного светодиода

Для подключения мощных светодиодов нужно использовать AC/DC-преобразователи, у которых стабилизированный выход тока. Это поможет отказаться от применения резистора или интегральной схемы драйвера светодиодов. В то же время мы сможем добиться простого подключения светодиодов, комфортного использования системы и снижения стоимости.

Прежде чем включить в электросеть мощные светодиоды, убедитесь в надежности подключения их к источнику тока. Не подключайте систему к блоку питания, который находится под напряжением, иначе это приведет к выходу из строя светодиодов.

Светодиоды 5050.

Характеристики. Схема включения

К маломощным светодиодам относятся также светодиоды поверхностного монтажа (SMD). Чаще всего их используют для подсветки кнопок в мобильном телефоне или для декоративной светодиодной ленты.

Светодиоды 5050 (размер типокорпуса: 5 на 5 мм) — это полупроводниковые источники света, прямое напряжение которых 1,8-3,4 В, а сила прямого тока на каждый кристалл — до 25 мА. Особенность светодиодов SMD 5050 состоит в том, что их конструкция состоит из трех кристаллов, которые позволяют светодиоду излучать несколько цветов. Их называют RGB-светодиодами. Корпус их выполнен из термоустойчивого пластика. Линза рассеивания прозрачная и залита эпоксидной смолой.

Для того чтобы светодиоды 5050 работали как можно дольше, их необходимо подключать к номиналам сопротивлений последовательно. Для максимальной надежности схемы на каждую цепочку лучше подключить отдельный резистор.

Схемы включения мигающих светодиодов

Мигающий светодиод — это светодиод, в который встроен интегральный генератор импульсов. Частота вспышек у него составляет от 1,5 до 3 Гц.

Несмотря на то что мигающий светодиод достаточно компактный, в него вмещен полупроводниковый чип генератора и дополнительные элементы.

Что касается напряжения мигающего светодиода, то оно универсально и может варьироваться. Например, для высоковольтных это З-14 вольт, а для низковольтных 1,8-5 вольт.

Соответственно, к положительным качествам мигающего светодиода можно отнести, помимо маленького размера и компактности устройства световой сигнализации, еще и широкий диапазон допустимого напряжения тока. К тому же он может излучать различные цвета.

В отдельные виды мигающих светодиодов встраивают около трех разноцветных светодиодов, у которых разная периодичность вспышек.

Мигающие светодиоды еще и достаточно экономичны. Дело в том, что электронная схема включения светодиода сделана на МОП-структурах, благодаря чему мигающим диодом можно заменить отдельный функциональный узел. По причине маленьких габаритов мигающие светодиоды часто применяются в компактных устройствах, требующих наличия маленьких радиоэлементов.

На схеме мигающие светодиоды обозначаются так же, как и обычные, исключение лишь в том, что линии стрелок не просто прямые, а пунктирные. Тем самым они символизируют мигание светодиода.

Через прозрачный корпус мигающего светодиода видно, что он состоит из двух частей. Там на отрицательном выводе катодного основания находится кристалл светоизлучающего диода, а на анодном выводе расположен чип генератора.

Соединены все составляющие данного устройства с помощью трех золотистых проволочных перемычек. Чтобы отличить мигающий светодиод от обычного, достаточно просмотреть прозрачный корпус на свету. Там можно увидеть две подложки одинаковой величины.

На одной подложке находится кристаллический кубик светоизлучателя. Он состоит из редкоземельного сплава. Для того чтобы увеличить световой поток и фокусировку, а также для формирования диаграммы направленности используют параболический алюминиевый отражатель. Этот отражатель в мигающем светодиоде по размеру меньше, чем в обычном. Это по причине того, что во второй половине корпуса находится подложка с интегральной микросхемой.

Между собой эти две подложки сообщаются при помощи двух золотистых проволочных перемычек. Что касается корпуса мигающего светодиода, то он может быть выполнен либо из светорассеивающей матовой пластмассы, либо из прозрачного пластика.

Из-за того, что излучатель в мигающем светодиоде находится не на оси симметрии корпуса, то для функционирования равномерной засветки необходимо применение монолитного цветного диффузного световода.

Наличие прозрачного корпуса можно встретить лишь у мигающих светодиодов большого диаметра, которые обладают узкой диаграммой направленности.

Из высокочастотного задающего генератора состоит генератор мигающего светодиода. Его работа постоянна, а частота составляет около 100 кГц.

Наравне с высокочастотным генератором также функционирует делитель на логических элементах. Он, в свою очередь, осуществляет деление высокой частоты до 1,5-3 Гц. Причиной совместного применения высокочастотного генератора с делителем частоты является то, что для работы низкочастотного генератора необходимо наличие конденсатора с наибольшей ёмкостью для времязадающей цепи.

Доведение высокой частоты до 1-3 Гц требует наличия делителей на логических элементах. А их достаточно легко можно применить на небольшом пространстве полупроводникового кристалла. На полупроводниковой подложке, помимо делителя и задающего высокочастотного генератора, находится защитный диод и электронный ключ. Ограничительный резистор встраивается в мигающие светодиоды, которые рассчитаны на напряжение тока от 3 до 12 вольт.

Низковольтные мигающие светодиоды

Что касается низковольтных мигающих светодиодов, то у них отсутствует ограничительный резистор. При переполюсовке питания требуется наличие защитного диода. Он необходим для того, чтобы не допустить выхода микросхемы из строя.

Чтобы работа высоковольтных мигающих светодиодов была долговременной и шла бесперебойно, напряжение питания не должно превышать 9 вольт. Если напряжение тока возрастет, то рассеиваемая мощность мигающего светодиода увеличится, что приведет к нагреву полупроводникового кристалла. Впоследствии из-за чрезмерного нагрева начнется деградация мигающего светодиода.

Когда необходимо проверить исправность мигающего светодиода, то для того, чтобы это сделать безопасно, можно использовать батарейку на 4,5 вольта и включенный последовательно со светодиодом резистор сопротивлением 51 Ом. Мощностью резистора должна быть не менее 0,25 Вт.

Монтаж светодиодов

Монтаж светодиодов — очень важный вопрос по той причине, что это непосредственно связано с их жизнеспособностью.

Так как светодиоды и микросхемы не любят статику и перегрев, то паять детали необходимо как можно быстрее, не больше пяти секунд. При этом нужно использовать паяльник малой мощности. Температура жала не должна превышать 260 градусов.

При пайке дополнительно можно использовать медицинский пинцет. Пинцетом светодиод зажимается ближе к корпусу, благодаря чему при пайке создается дополнительный отвод тепла от кристалла. Чтобы ножки светодиода не сломались, их необходимо гнуть не сильно. Они должны оставаться параллельно друг другу.

Для того чтобы избежать перегрузки либо замыкания, устройство нужно снабдить предохранителем.

Схема плавного включения светодиодов

Схема плавного включения и выключения светодиодов — популярная среди других, ею интересуются автовладельцы, желающие тюнинговать свои машины. Данная схема применяется для подсветки салона автомобиля. Но это не единственное ее применение. Она используется и в других сферах.

Простая схема плавного включения светодиода должна состоять из транзистора, конденсатора, двух резисторов и светодиодов. Необходимо подобрать такие токоограничивающие резисторы, которые смогут пропускать ток в 20 мА через каждую цепочку светодиодов.

Схема плавного включения и выключения светодиодов не будет полноценной без наличия конденсатора. Именно он позволяет ее собрать. Транзистор должен быть p-n-p-структуры. А ток на коллекторе не должен быть меньше 100 мА. Если схема плавного включения светодиодов собрана правильно, то на примере салонного освещения автомобиля за 1 секунду будет проходить плавное включение светодиодов, а после закрытия дверей — плавное выключение.

Поочередное включение светодиодов. Схема

Одним из световых эффектов с применением светодиодов является поочередное их включение. Он именуется бегущим огнем. Работает такая схема от автономного питания. Для ее конструкции применяется обычный переключатель, который подает напряжение питания поочередно на каждый из светодиодов.

Рассмотрим устройство, состоящее из двух микросхем и десяти транзисторов, которые вкупе составляют задающий генератор, управление и саму индексацию. С выхода задающего генератора импульс передается на блок управления, он же десятичный счетчик. Затем напряжение поступает на базу транзистора и открывает его. Анод светодиода оказывается подключен к плюсу источника питания, что приводит к свечению.

Второй импульс формирует логическую единицу на следующем выходе счетчика, а на предыдущем появится низкое напряжение и закроет транзистор, в результате чего светодиод погаснет. Далее все происходит в той же последовательности.

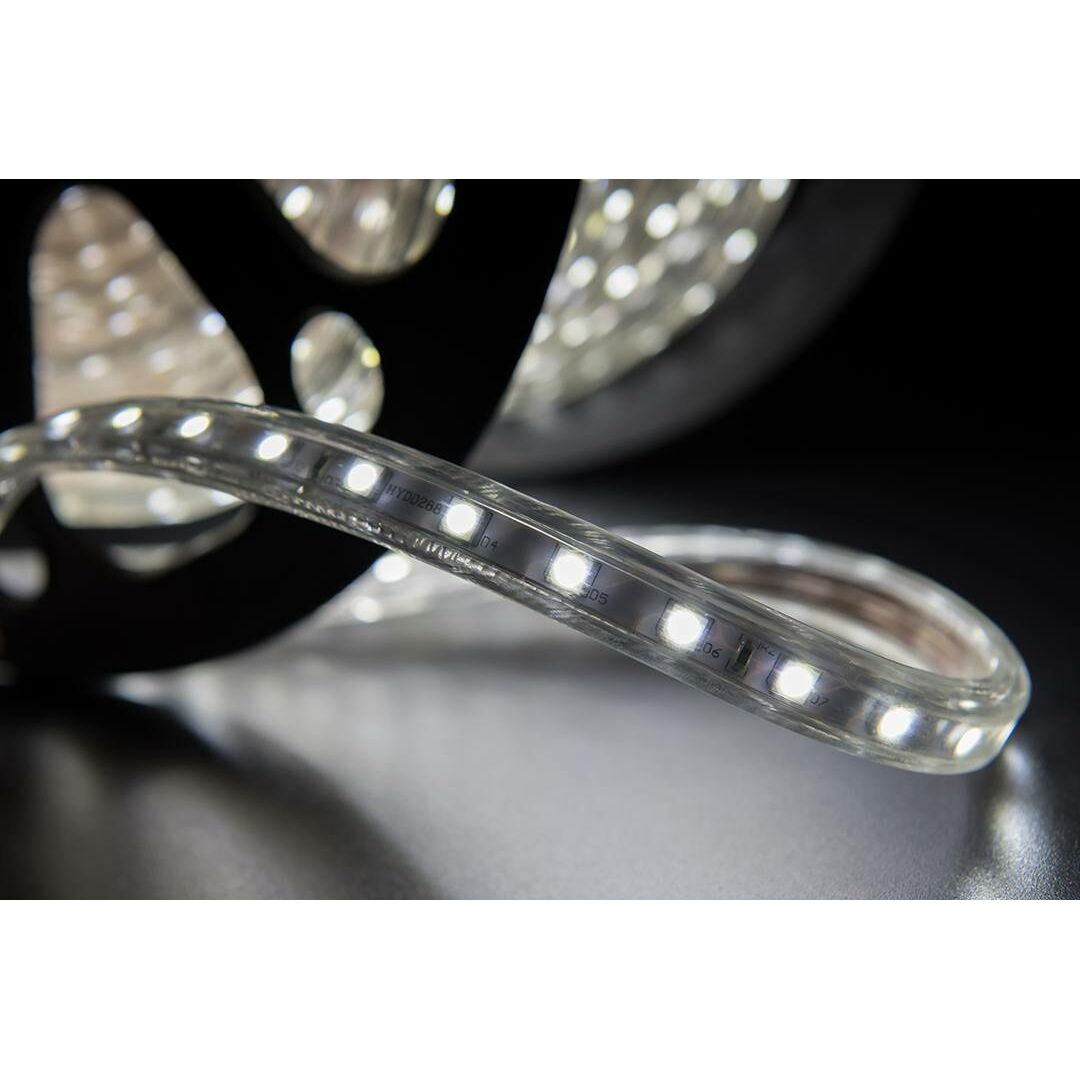

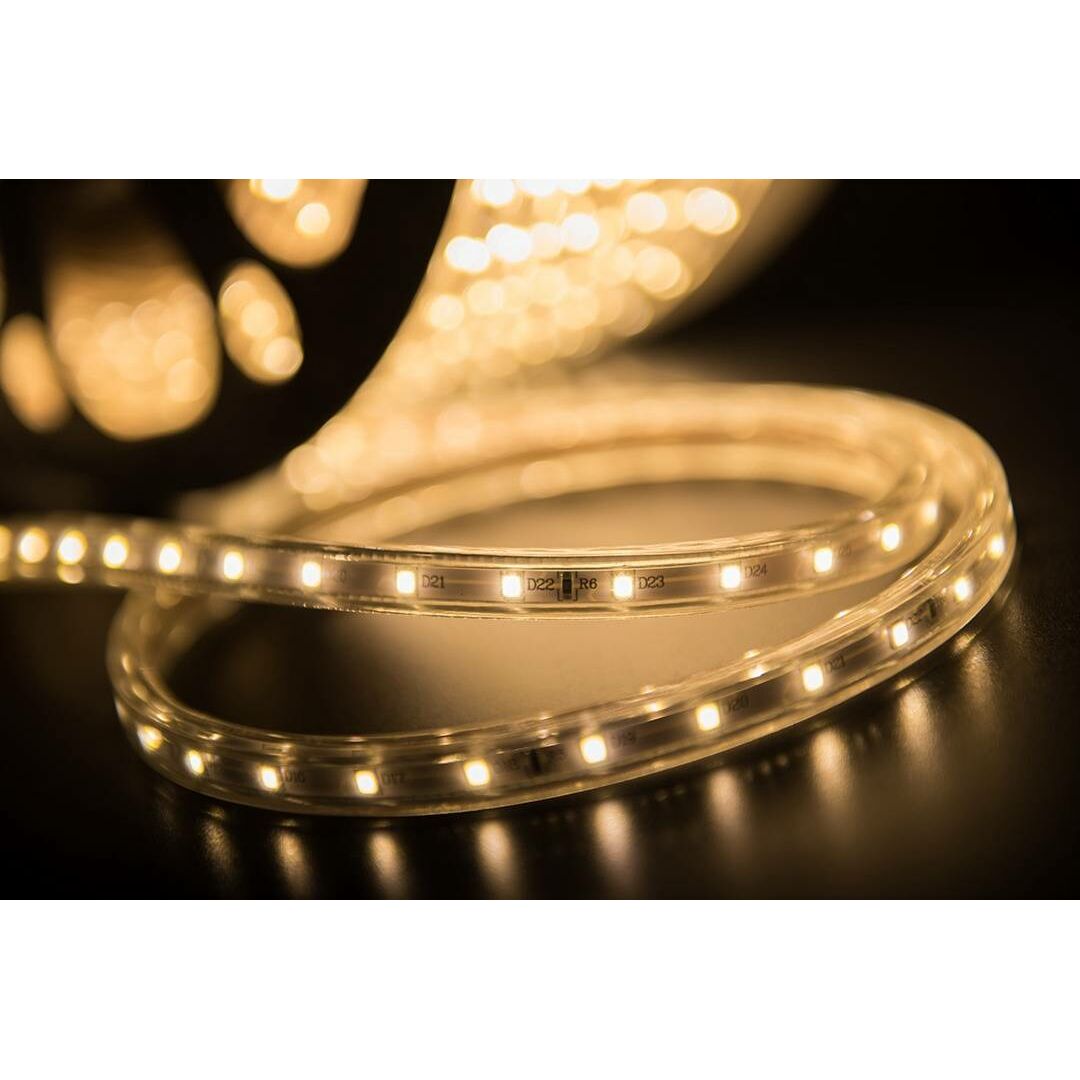

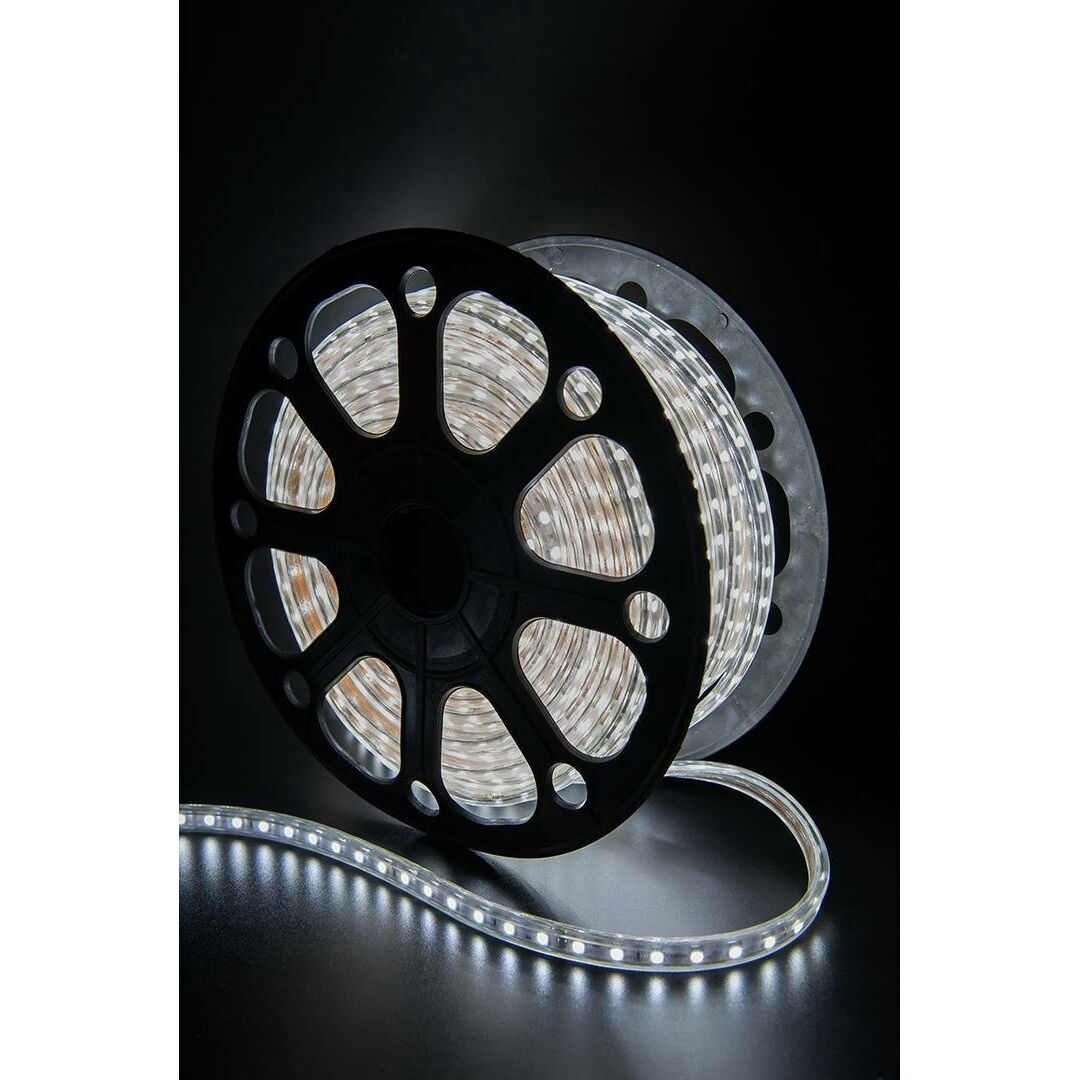

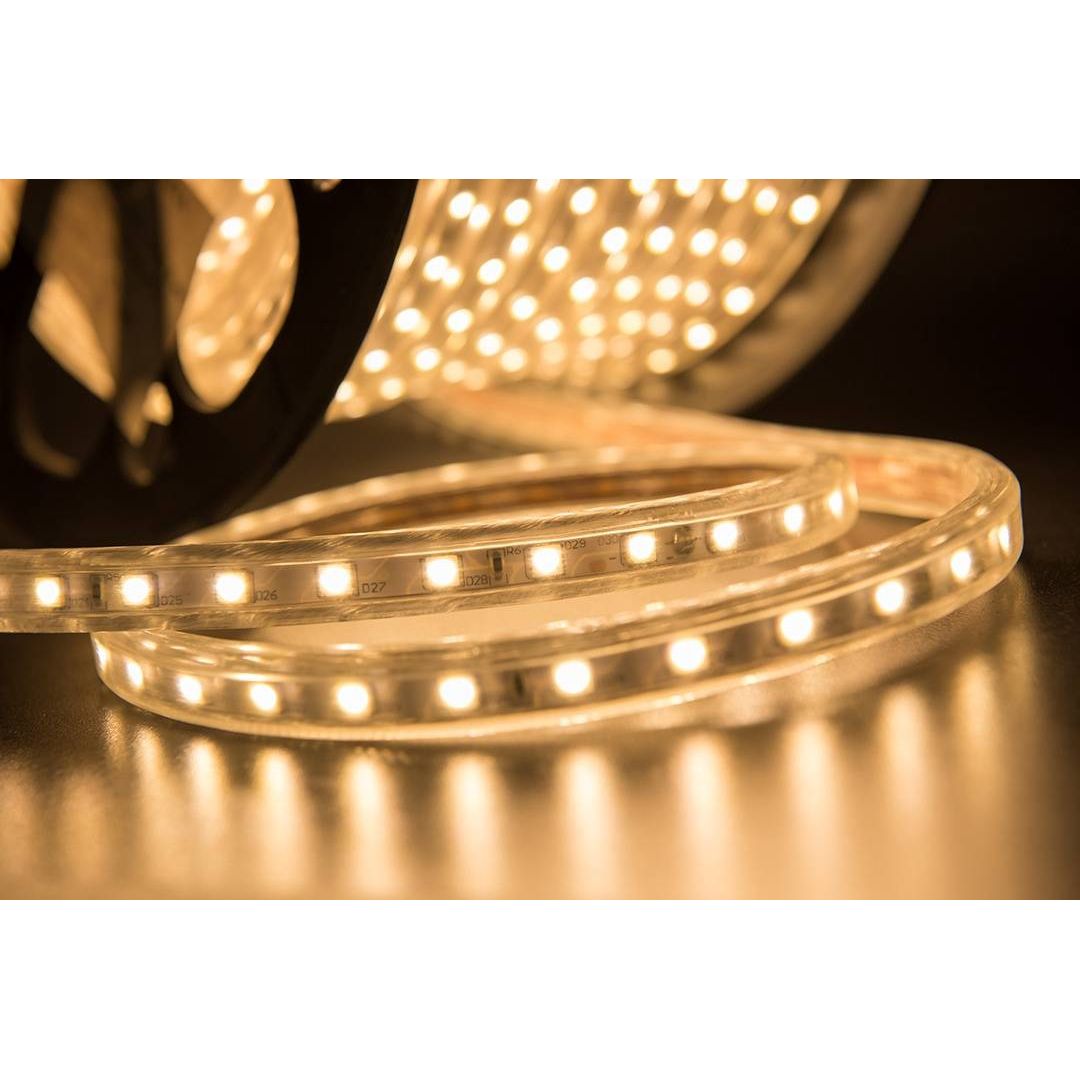

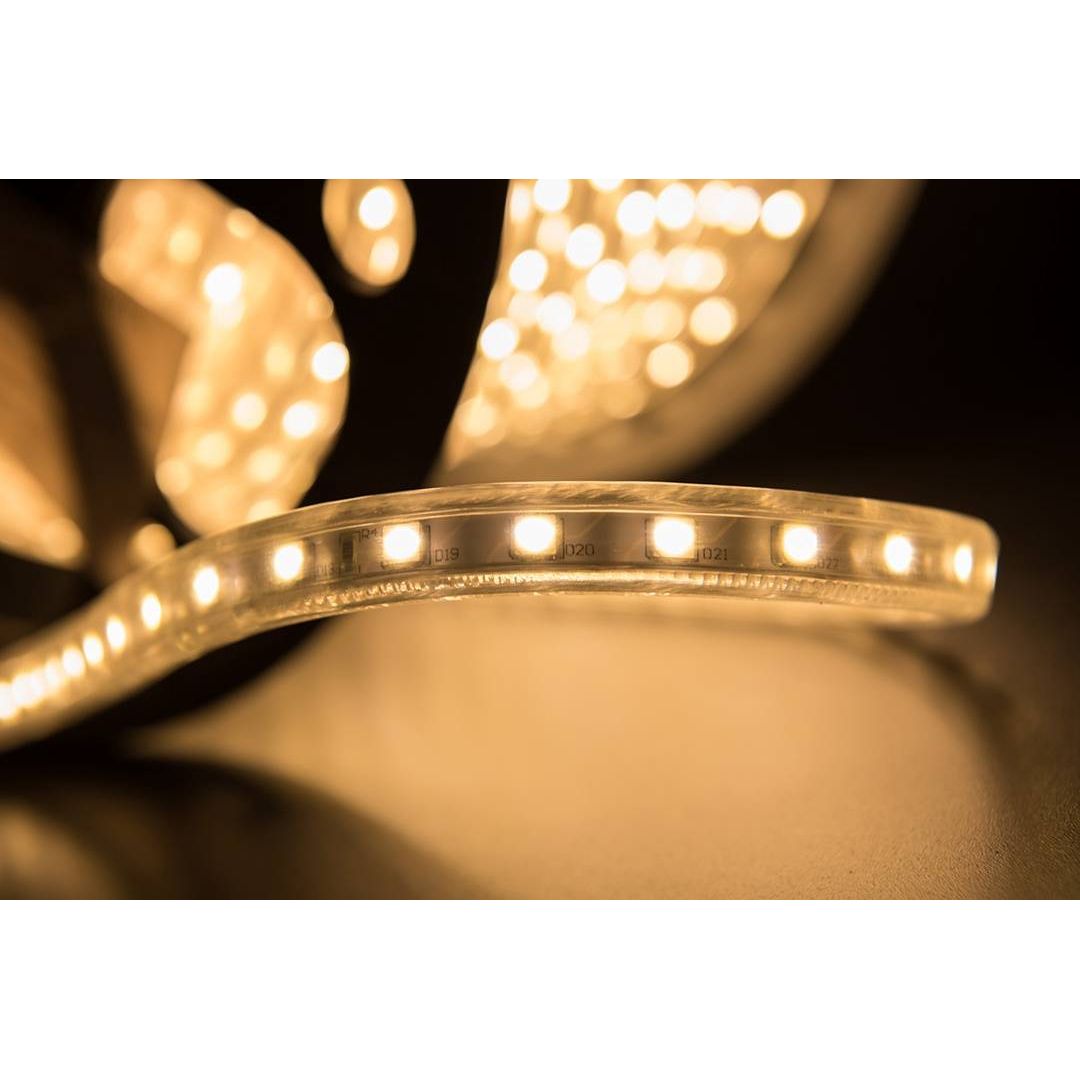

142-703, LED лента 220 В, 6.5×17 мм, IP67, SMD 5730, 120 LED/m, цвет свечения белый, 100 м (за 1 м), Neon-Night

Цвет свечения	белый
Тип светодиодов	smd 5730
Кол-во светодиодов на 1м	120
Класс защиты IP	ip67
Напряжение питания,В	220
Потребляемая мощность, Вт/м	38
Длина модуля резки, мм	1 000
Индекс цветопередачи (Ra)	70-79 (класс 2A)
Класс защиты	II
Количество источников света на 1 метр погонный	120
Модель/исполнение	Шланг (гибкая трубка)
Мощность источников света на 1 метр погонный, Вт	38
Наименьший радиус изгиба, мм	15
Напряжение лампы, В	12. ..0
С защитным стеклом/плафоном	Нет
С комплектом для подключения/соединения	Нет
С торцевой заглушкой	Нет
Самоклеющ-ся	Нет
Способ монтажа	Накладн. на поверхность
Способ подключения	Безвинтов. зажим/клемма
Степень защиты (IP)	IP67
Тип лампы	Светодиод. (LED) несменная
Тип напряжения	AC (перемен.)
Тип управляющего аппарата (ПРА)	Не требуется
Угол светового пучка, Degrees	120
Цвет света	Белый
Ширина, мм	17
Вес, г	123

Larson Electronics — Взрывозащищенные светильники 220 В, 50 Гц

Действительно ли красные линзы помогают при охоте на варминтов?

(04. 01.2017)

Практика использования красных линз при охоте на варминтов противоречива. Некоторые охотники — убежденные поклонники этой техники, в то время как другие заявляют, что этот метод неэффективен и является пустой тратой времени. Эта статья призвана развенчать обычную практику использования красных линз, пролив столь необходимый свет на доводы, лежащие в основе применения цветов во время ночных охотничьих экскурсий.

Люмен против фут-свечей — что более точно для измерения освещенности?

(16.02.2016)

Когда покупатель ищет светильники, чаще всего задают вопрос: «Насколько ярок этот свет?» По мере совершенствования технологии освещения стандартные измерения освещенности не всегда являются наиболее точными при расчете светоотдачи. Понимание того, как определяется каждый рейтинг, поможет вам выбрать лучшее приспособление для приложения.

Преимущества и применение взрывозащищенного светодиодного освещения в замкнутых пространствах

(10. 02.2016)

Сложный и опасный характер замкнутых пространств представляет собой многочисленные риски для рабочих.По этой причине многие предприятия, работающие во взрывоопасных зонах, используют взрывозащищенные фонари для предотвращения возгорания горючих газов и частиц пыли. Светодиодные технологии улучшили характеристики взрывозащищенных фонарей, сделав их более надежными, прочными и экономичными.

Будущее освещения: больше не нужно ремонтировать лампы?

(28.01.2014)

Хотя, с одной стороны, мы наблюдаем сдвиг в сторону использования интегрированных светодиодных ламп / приспособлений, все же существует потенциал для «модульного» подхода к производству светодиодов.Это звучит противоречиво, но давайте поясним немного подробнее. Хотя интегрированная конструкция светодиода / светильника действительно является вероятным путем будущего дизайна освещения, фактическая совокупность светильника на основе светодиодов основана на комбинации нескольких отдельных частей или «модулей». Сами светодиоды представлены только «фишкой»; т

Как узнать, действительно ли светильник взрывозащищен?

(16.12.2010)

Осветительное оборудование для опасных зон в простейшем объяснении используется в местах, где концентрация летучих газов, легковоспламеняющейся пыли или твердых частиц или легковоспламеняющихся химикатов достаточно высока, чтобы представлять опасность возгорания, которое может привести к взрыву или пожару.

Освещение замкнутого пространства для опасных зон

(02.08.2010)

Замкнутые пространства представляют собой одни из самых опасных рабочих мест в коммерческих отраслях. Из-за своей замкнутости замкнутые пространства плохо вентилируются и позволяют летучим газам, дымам, парам и твердым частицам накапливаться и увеличиваться в плотности атмосферы до потенциально взрывоопасных уровней. Замкнутое пространство представляет собой опасную рабочую зону и определяется несколькими общими характеристиками.

Светодиодные лампы E27 220в — MiniInTheBox.

com

Адрес электронной почты:

Пароль:
Подтвердите пароль:
Доставка по умолчанию:
FranceItalySpainUnited StatesGermanyUnited KingdomBrazilBelgiumNetherlandsPortugalAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegowinaBotswanaBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D & # 39; IvoireCroatiaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, DOM-TOM GuadeloupeFrance, DOM-TOM MartiniqueFrance, ДОМ-Том Майотта, Франция, ДОМ-Том, Новая Каледония, Франция, ДОМ-Том, Реюньон, Франция, ДОМ-Том, Уоллис и Футуна, Франция, ул. Пьер и MiquelonFrench GuianaFrench PolynesiaFrench Южной TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHondurasHong Kong, ChinaHungaryIcelandIndiaIndonesiaIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Республика ofKuwaitKyrgyzstanLao Жэньминь & # 39; Демократическая RepublicLatviaLebanonLesothoLiberiaLiechtensteinLithuaniaLuxembourgMacau, ChinaMacedonia, F.Y.R.O.MMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussian FederationRwandaSt.HelenaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbia республика ofSeychellesSierra LeoneSingaporeSlovakia (Словацкая Республика) SloveniaSolomon IslandsSomaliland, Республика ofSouth AfricaSpainSri LankaSt BarthelemyFrance, DOM-TOM Санкт-MartinSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandTaiwan, ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос Острова ТувалуU. Южный ГуамУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатикан Государство (Святой Престол) ВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) Западная СахараЗамбияЗимбабве

Щелкните поле проверки.

Нажимая «Создать мою учетную запись», вы подтверждаете, что принимаете наши Условия использования и Политику конфиденциальности.

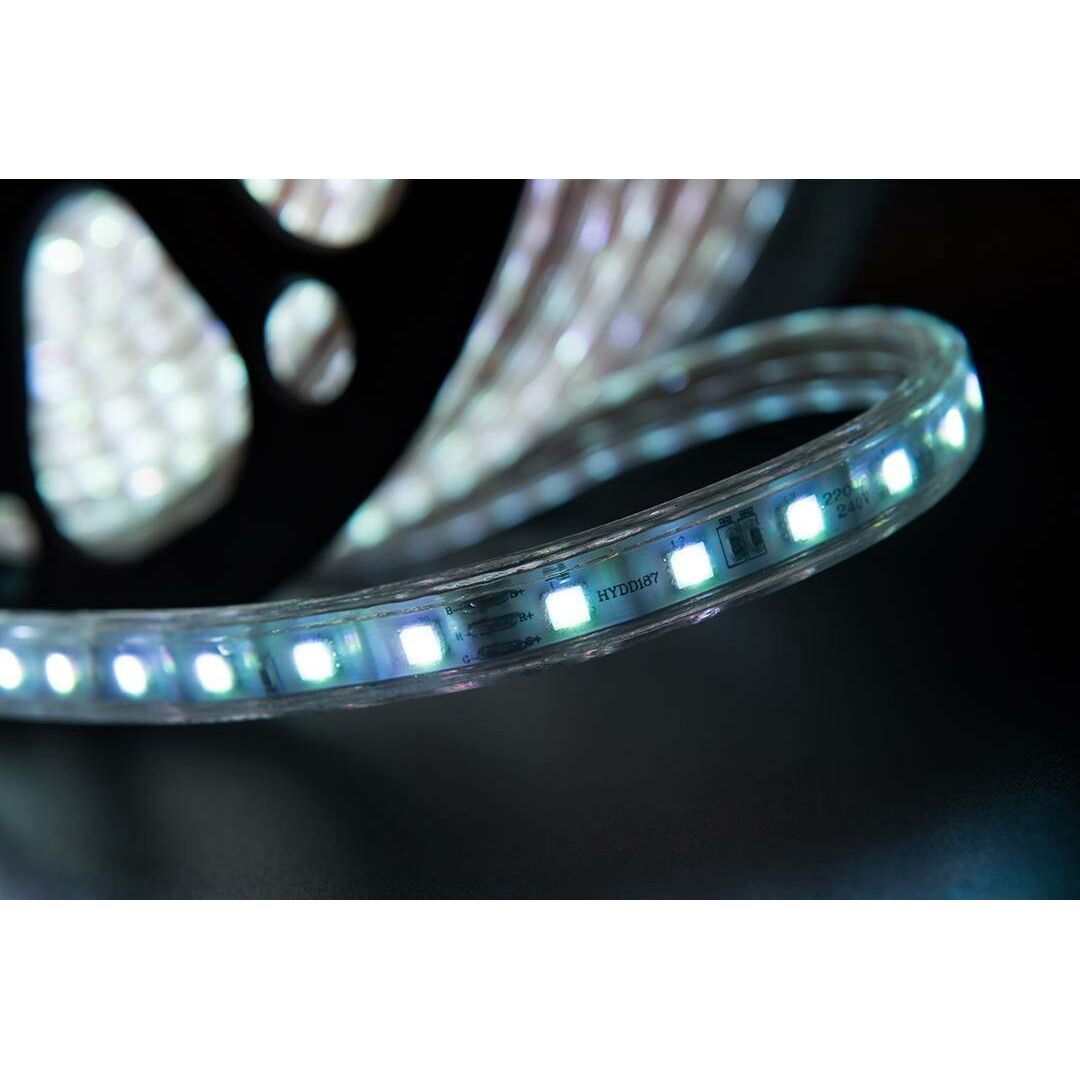

Светодиодная лента 220V прямая к RED 5050 — IP65 RGB свет

Измеритель светодиодных лент 220 В постоянного тока с прямым подключением к СЕТИ с 60 светодиодами на метр высокой мощности и низкого потребления, 1224 люмен на метр и только 14.4 Вт на метр потребления. Эта светодиодная лента, продаваемая по метрам, имеет угол раскрытия 180 ° и многоцветный световой тон RGB. Благодаря защите IP65 ее можно устанавливать как в помещении, так и на улице.

Светодиодная лента, напрямую подключенная к КРАСНОМУ источнику питания 220 В, с очень низким потреблением энергии, изготовленная из гибкого материала и адаптируемая к любой поверхности с помощью фиксирующих зажимов, не выделяющая тепла и имеющая практически нулевые затраты на обслуживание.

Светодиодные ленты

— идеальное решение для украшения и создания атмосферы во многих местах и различными способами, вы можете использовать их под полками или полками, в барах, для подсветки потолков, стен, контуров предметов или мебели, для создания непрямого света в помещении. любое окружение, чтобы очертить круглые и квадратные пространства или в качестве освещения для витрин, коридоров и витрин.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип: 5050

Мощность: 14,4 Вт на метр

Люмен: 1.224 Лм на метр

Светлый тон: Многоцветный RGB

Напряжение: 220 В постоянного тока

Полная длина рулона: 50 метров (Продано за метр)

Угол открытия: 180 °

Тип защиты: IP65 Внешний вид

Никакой минимальной суммы не требуется, вы можете оформить заказ по нужному вам счетчику.

УСТАНОВКА

Гибкие светодиодные ленты 220 В подключаются непосредственно к электрической сети 220 В через соединительный штекер для светодиодных лент 5050 RGB 220 В (доступны в нашем интернет-магазине), что позволяет устанавливать до 50 метров на вилку без риска падения напряжения. .

Вместе с соединительным штекером в том же продукте встроены контроллер и пульт дистанционного управления, необходимые для управления светодиодной лентой RGB.

Они не требуют дополнительных трансформаторов, усилителей или адаптеров, что дает значительную экономию материалов и рабочей силы по сравнению со светодиодными лентами 12/24 В.

Для установки светодиодной ленты необходимо выполнить следующие действия:

Измерьте пространство, на котором вы собираетесь повесить полосу, и отрежьте необходимую длину. Его можно разрезать через каждые 1 метр, и вы можете запросить у нас нужные вам метры.
Используйте фиксирующие зажимы, чтобы поместить его в желаемое место.
Подключите один конец светодиодной ленты к разъему, который контроллер уже встроил в середину, а другой конец — к заглушке из ПВХ, оба доступны в нашем интернет-магазине, и все.
В случае, если длина установки превышает 50 метров, необходимо использовать 1 штекер на каждые 50 метров, а для соединений использовать промежуточные соединения и стыки, доступные в нашем Интернет-магазине.

Скидка, применяемая к PVP, составляет -55%

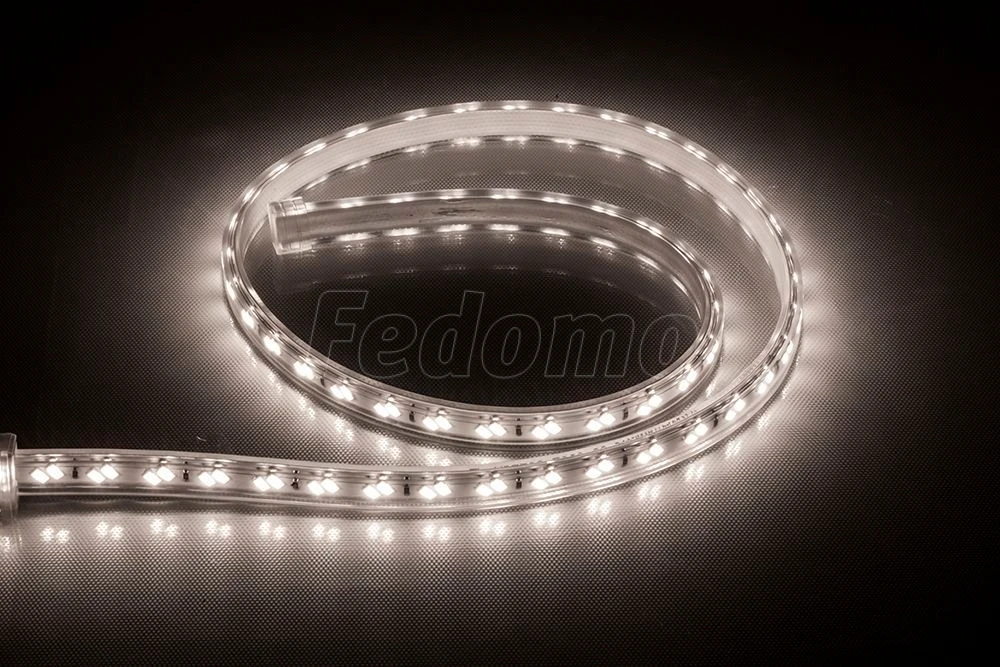

Светодиодная лента 220В, соединительная и разностная лента на 12 вольт

Многие планируют светотехнику и то ли не догадываются, что там светодиодная лента 220В.Не требует блока питания 12В, только миниатюрные выпрямители, через которые подключается непосредственно к розетке. Очевидным преимуществом является простота использования и возможности подключения, практически эквивалентные светодиодной лампе. Кроме того, есть очевидные достоинства и недостатки.

Типы диодных лент 220В

Популярные модели SMD 5050 и SMD3528

Вид кормов на 220 состоит из нескольких видов, и это светодиоды 3528, 5050, 2835, 3014 и мощные SMD 5630. Наиболее распространены светодиодные ленты 5050 и 3528, которые легко купить в России, а вот остальные придется заказывать у китайцев, но покупать у них не советую обманутые.Внешне практически не отличим от обычного, но имеет маркировку, указывающую, на какое напряжение он рассчитан. Особенностью является то, что его обычно режут только кратным 1 метру или кратным 50 см. Это не работает, чтобы сократить 30 см или 80 см.

Основные настройки:

кратность разрезов 50, 100, 200 см;
Ватт мощности на метр;
степень защиты от влаги;
красочная температура.

Стандартно доступны различные версии по степени защиты от влаги.Защита может быть IP67, IP68 в виде силиконовой трубки, такие протечки позволят им работать во влажных помещениях, таких как сауны и на улицах. По мнению моих коллег, достойно работающих в суровых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания измерительный элемент превращается в линейку светодиода или модуля. Из этих линий можно собрать светильник. По типу монтажа может быть самоклеящимся на акриловой липкой ленте и не иметь клеящей основы.
Устройство и принцип работы

Устройство и принцип работы

Двойная подача в 2 раза шире

Рассмотрим, как они питаются от высокого напряжения:

с использованием обычных светодиодов с напряжением 3,3 В — 3,5 В;
им требуется полярное питание, которое создает диодный мост, иначе они будут мигать с частотой 50 Гц;
Мультипликаторы можно разрезать только на 50 и 100 см., Так что светодиоды соединены последовательно в цепи 60 витков на метр светодиода.
Почему 60? делим на 220В 3,3В шт., получаем около 60 подключений таких рядов, блок питания на 12В нам не нужен.

Для повышения надежности светодиодной ленты 220В применяется соединение диодов попарно, в случае выхода из строя одного из диодов ток пройдет через остальные, но повышенная нагрузка ляжет на него.

Мощный SMD 5630 при потреблении более 10 Вт на метр потребует радиатора или алюминиевого профиля для охлаждения.Но повышенную мощность можно получить на более слабых светодиодах. Склеить две части бок о бок, получая двойную, с увеличенной вдвое шириной. Кроме того, широкая база лучше отводит тепло при нагреве.

Цветной RGB, резистор на светодиод или два.

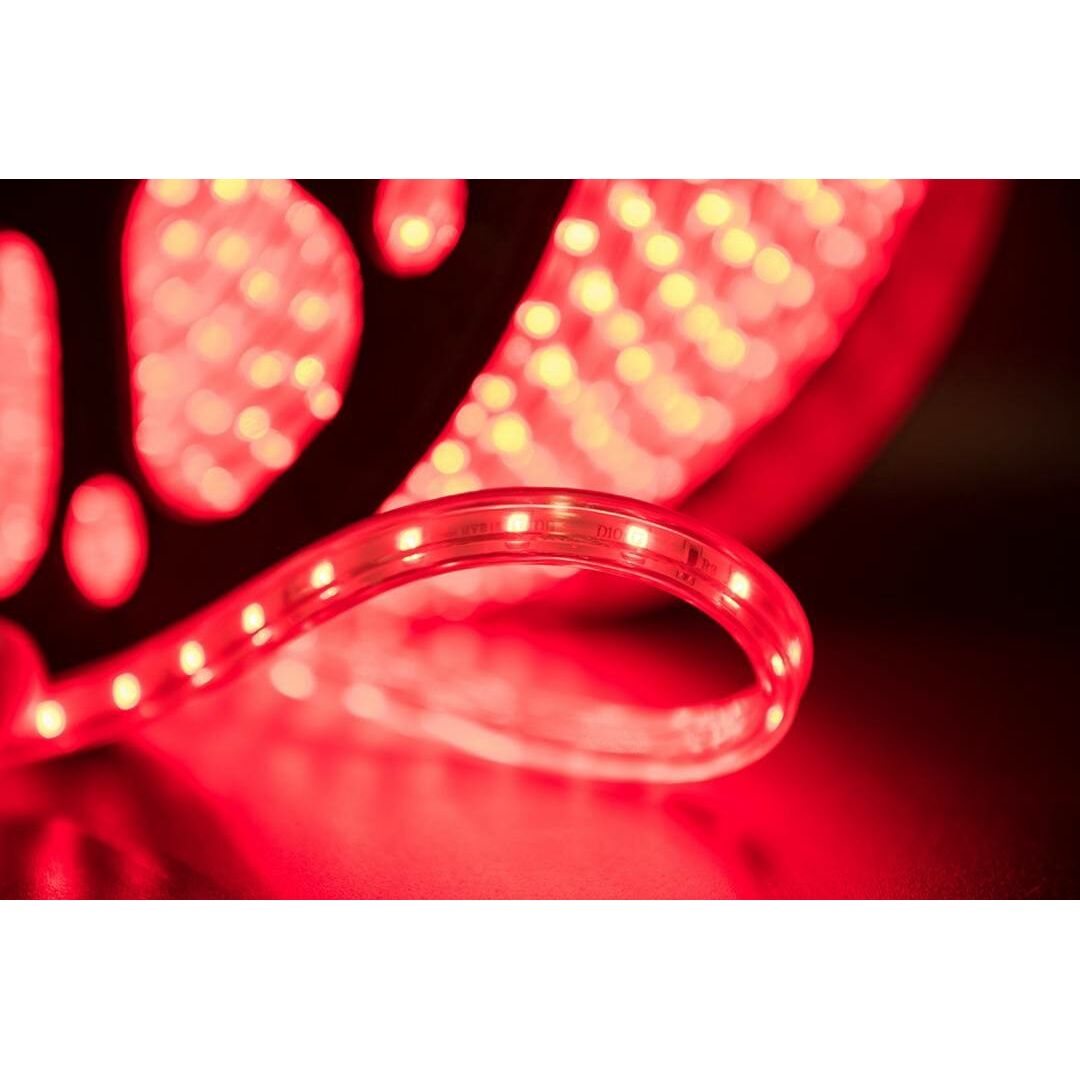

Цвета светового потока такие же, как у нормального :. Белые, красные, зеленые, синие и трехцветные светодиодные ленты RGB RGB на 220В требуют специальных регуляторов яркости, каждый цвет рассчитывается на те же 220 вольт, найти их сложно, потому что почти все они вырабатываются на 12 вольт.Поэтому советую покупать готовые комплекты.

Контроллер для RGB на 220 вольт

Как подключить светодиодную ленту к 220В

Подключение планки 220 Вольт

Электромонтаж очень прост, нужно только подключить пару проводов с правильной полярностью. В случае с цветной полосой подключите в соответствии с проводом контроллера RGB с цветной маркировкой.

Этапы подключения:

отрежьте необходимую длину, кратную длине, указанной производителем, обычно 50 или 100 см.;

№

, если вы используете герметик, в конце разреза и нанесите герметик на силиконовый соединитель, в виде кольца;
Вставляем разъем и прикручиваем к герметику;
правильной полярности подключите провод от выпрямителя;
проверьте всю полосу на герметичность, не допускайте попадания воды внутрь.

Подключение и пломбирование

Выпрямитель, через который он подключен, состоит из диодного моста и также имеет собственное питание. Он может иметь мощность 700 Вт., Хватит и на обычных 100 метров светодиодной ленты, или на 40 метров прочной. Этого достаточно, чтобы осветить очень большую комнату. Стоимость этого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или произведя финальную сборку в магазине радиодеталей.

Выпрямитель с вилкой для подключения к сети

Преимущество ленты перед обычной будет отсутствием требований к толщине силовых проводов. В отличие от низкого напряжения, для которого требуются очень толстые кабели, при таких высоких требованиях нет, их можно соединять любыми тонкими проводами.Провода сечением 0,75 квадратных миллиметра без проблем тянут мощность 1500Вт.

Заправочный выпрямитель

Поскольку выпрямитель представляет собой диодный мост и в нем отсутствуют конденсаторы, которые будут сглаживать пульсации напряжения в сети, вся полоска мерцает с частотой 100 Герц. Согласно СанПиН, такие пульсации недопустимы в жилых помещениях, особенно там, где читаете или работаете. По этой причине не рекомендуется использовать в квартирах. Но пульсации можно уменьшить, если установить в выпрямитель высоковольтный конденсатор до 400 В, чем мощнее, тем больше требуется конденсатора.Тесно вопросом не занимался, но обычным светодиодным лампам мощностью 6 Вт требовалось 40 мкФ, чтобы вызвать скачок скорости, но полностью от них не избавиться. Чтобы использовать его, используйте одинаковую мощность на каждые 6 Вт.

Основные отличия

Разъем для подключения

Подводя итог, выделим основные достоинства и недостатки.

Преимущества.

Они не требуют дорогостоящего блока питания, если нужно подключить 1-3 метра, то сунул в ближайшую розетку и запустил.
Подключите тонкие провода так как сила тока мала.
Длина цельного куска может достигать 100 м. Или 70 Вт.

Недостатки.

Высокое напряжение требует особой осторожности при установке и эксплуатации.
Может быстро выйти из строя, если покупать дешевый китайский.
Ремонт герметика будет очень сложным.
Обрежьте только длину, кратную 100 или 50 сантиметрам.

Светодиод

мигает с частотой 100 Герц, глаз не видно, но воздействие на сознание человека утомляет и может появиться головная боль.

Эти недостатки ограничивают сферу применения, он может быть установлен в качестве вторичного освещения светодиодным кухонным освещением, освещением кладовой, гаража, коридора или гирлянд. В коммерческой сфере возможно освещение зданий, рекламных вывесок. Под Новый год строители украшают башенный кран и высоту стрелы.

Сэкономлю ли я деньги, используя светодиодные лампы для выращивания растений на 220/240 В вместо 110 В?

Распространенное заблуждение относительно светодиодных светильников для выращивания растений состоит в том, что использование их при напряжении 220 или 240 В позволит сэкономить на счете за электроэнергию.Использование ламп для выращивания растений на 220/240 В не снизит мощность и не сэкономит денег на счетах за электроэнергию.

Работа при 220/240 В снизит силу тока примерно наполовину, но потребляемая мощность останется прежней.

Закон Ома гласит, что V = I * R, а формула мощности утверждает, что P = I * V.

В — напряжение (вольт) количество доступной электроэнергии

I — ток (амперы) количество электричества, проходящего через провод

R — сопротивление (Ом) способность материала сопротивляться току

P — мощность (ватт) сколько работы выполняет электричество

Следовательно, удвоение напряжения (В-вольт) уменьшит ток (I-ампер) вдвое, но потребляемая мощность (P-ватт) останется прежней. Количество потребляемой электроэнергии, измеряемое в ваттах, будет одинаковым при 110 В или 220 В. Коммунальная компания не взимает плату за силу тока, они взимают плату за мощность, поэтому на счетах за электроэнергию не будет экономии при работе от 220 В.

Пример — Закон Ома для светодиодных ламп для выращивания

G8-900 Лампа для выращивания овощей / цветов

P = I * V

Энергопотребление — 540 Вт (0,544 кВт)

при 110 / 120В ток (I) равен 4.6 А

При 220/240 В ток (I) составляет 2,3 А

Количество потребляемой мощности, измеренное в ваттах, одинаково в обоих случаях — 540 Вт (0,544 кВт) в час.

В чем преимущество работы от сети 220В?

Преимущество работы при 220 В состоит в том, что сила тока будет вдвое меньше, а это означает, что вы можете подключить к цепи больше устройств. Хотя вы не сэкономите на электроэнергии, использование более высокого напряжения для работы оборудования в некоторых случаях может оказаться полезным. Одна из основных причин использования 240-вольтного питания — недостаточная электрическая сила тока для работы всего оборудования при более низком напряжении.

Цепь ограничена автоматическими выключателями в электрической панели для предотвращения перегрева проводов и возникновения пожара. Автоматические выключатели регулируют силу тока, которая может протекать по цепи, независимо от напряжения. При более низкой силе тока к данной комнате для выращивания можно подключить больше источников света. Однако помните, что ваш счет за электроэнергию рассчитывается по потребляемым ваттам, а не по напряжению или силе тока.

Как подключить светодиод к источнику переменного тока 220 В (с расчетом)

Описание:

В этом проекте я объяснил, как подключить светодиоды с источником переменного тока 220 В с помощью принципиальной схемы. Я также объяснил, как спроектировать бестрансформаторную схему питания светодиода 220В переменного тока с расчетом.

Принципиальная схема:

Схема светодиода 220 В переменного тока очень проста и эффективна. Здесь я подключил последовательно 8 светодиодов (5 мм, 3 В) и запитал схему от бестрансформаторного источника питания.

Необходимые компоненты для этой цепи светодиода 220 В:

0,22 мкФ Конденсатор переменного тока 400 В
Конденсатор постоянного тока 100 мкФ 35 В
Резистор 560 Ом 1 Вт
1M Резистор 0,25 Вт
1N4007 Диод (4no) -мм светодиоды (3V) (8no)
Zero PCB

Сделайте схему светодиода 220В переменного тока на макетной плате

Сначала я сделал схему на макетной плате для тестирования. В обучающем видео я измерил все напряжения с помощью мультиметра, чтобы показать, как работает схема.

Обучающее видео по цепи светодиода 220 В переменного тока:

В этом видео я объяснил все детали для этой цепи светодиода 220 В переменного тока.

Расчет бестрансформаторного источника питания

Чтобы спроектировать любой бестрансформаторный источник питания с конденсаторным падением, сначала необходимо рассчитать значение емкости.

Как рассчитать значение емкости для бестрансформаторного источника питания?

1. Мы должны знать входное напряжение (Vrms) и необходимое выходное напряжение (Vreq) и ток (Iout).

2. Рассчитайте полное сопротивление (Z).
Z = (( Vrms X 1,41 ) — Vreq ) / Iout

3. Рассчитайте необходимое значение емкости (C).
C = 1 / ( 2 X 3,14 X частота X Z )

Я подробно объяснил в обучающем видео.

Сделайте схему светодиода на печатной плате

После тестирования схемы светодиода на макетной плате я сделал схему на нулевой печатной плате.

Поместите печатную плату в коробку

Поскольку мы используем источник переменного тока 220 В, я поместил печатную плату в пластиковую коробку, чтобы избежать опасности поражения электрическим током.

Всегда соблюдайте меры безопасности при подключении источника питания 220 В.

Наконец-то !!

Теперь я легко могу подключить схему к сети переменного тока 220В. Здесь я буду использовать эту светодиодную схему в качестве ночника.

Надеюсь, вам понравился этот проект электроники.

Вы также можете подписаться на на нашу новостную рассылку , чтобы получать больше таких полезных проектов электроники по электронной почте.

Пожалуйста, поделитесь своими отзывами об этом проекте Arduino. Спасибо за уделенное время.

Лампочки 220 вольт, галогенные лампы 220 вольт, светодиодные лампы 220 вольт и многое другое!

LED 3W FLAME TIP / CL / CAND — 3-ваттный светодиодный пламенный наконечник, винтовая основа типа «канделябр», 85-265 В, 2700K, 40000 часов

LED 3W FLAME TIP / CL / CAND — DIMMABLE — SUPERIOR LIFE — 3 Вт LED Flame TIP, 85-265 В, винтовая основа типа «канделябр», 2700K 40000 часов

LED 3W TEAR DROP / CL / CAND- DIMMABLE — SUPERIOR LIFE — 3 Вт LED B11, винтовая основа типа «канделябр» 85-265 В, 2700K 40000 часов

	gif»>


40B10 / E12 / 220V 40 Вт 220 В B10 Clear E12 Base — 40 Вт 220 Volt Clear B10 Torpedo E12 Base, 1500 часов		25B10 / E12 / 220V 25 Вт 220 В B10 Clear E12 Base — 25 Вт 220 Volt Clear B10 Torpedo E12 Base, 1500 часов	60B10 / E12 / 220V 60 Вт 220 Вольт B10 Clear E12 Base — 60 Вт 220 Volt Clear B10 Torpedo E12 Base, 1500 часов

	gif»>


25B10 / E14 / 220V Европейская лампа E14, цоколь — 25 Вт B-10 Прозрачная торпедная лампа E-14, цоколь 220 В, 1000 часов		40B10 / E14 / 220V European Bulb E-14 Base — 40 Вт B-10 Прозрачная торпедная лампа E-14, 220 В, 1000 часов	25T8 / N / 220V 25 Вт T8 220 Вольт E17 База — 220 Вольт 0.114 A, 25 Вт, Clear T8 Intermediate Base (E17), база, 1000 часов

	gif»>


Q200T3 / CL / 118 мм / 220 В 200 Вт T3 ГАЛОГЕННАЯ 118 ММ R7S BASE — 200 Вт кварцево-галогенная лампа T3 с двумя цоколями 118 мм, 220 В, 1500 часов		30S21 / 4 / E26 / MARCONI / 120-240V — Лампа S21 «Marconi» мощностью 30 Вт, средняя лампа в старинном стиле (E26), цоколь 3000 часов	12.5CA11 / C / LS / 4 / 120-240V GOLD SWAN PERMA-GLOW E12 BASE — 12,5 Вт CA-11 «Лебедь», старинная копия лампочки, дымчатое стекло, канделябры (E12) Латунная основа 120-240 В, средняя номинальная мощность 3000 Часы, максимальная общая длина 5 дюймов.




20B11 / C / GS / 3 / 120-240V Gold Swirl Perma-Glow E12 Base — 20-ваттная лампа B-11 «Gold Swirl» в старинном стиле, основание из канделябров, 120-240 В, 3000 часов		8.5A19 / LED / 30K / 120-277V — L.E.D. 8,5 Вт A19, 120-277 В, средняя база (E26), 25000 часов	10T7 / C / 220V 10 Вт T-7 220 В База E-12 — 220 В 0,045 А 10 Вт Прозрачная винтовая основа T7 Candelabra, 1000 часов
gif» colspan=»5″>



30T14 / 4 / E26 / Radio / 120-240V — 30 Вт T14 «Радио», антикварная лампа, средняя лампа (E26), цоколь 3000 часов		30T9 / 4 / 120-240V BEACON PERMA-GLOW E26 BASE — 30-ваттный T9 «маяк», воспроизводимый в старинном стиле лампочки, дымчатое стекло, среднее основание, 120-240 В, 3000 часов	2W / LED / T5 / 840 / BP F4T5 LED G5 Base — 2 Вт L. E.D. Замена F4T5CW, миниатюрная двухштырьковая база (G5) на 120–277 В, 50000 часов




3W / LED / T5 / 840 / BP F6T5 LED G5 Base — 3 Вт L.E.D. Замена F6T5CW, миниатюрная двухштырьковая (G5) база на 120–277 В, 50000 часов		4W / LED / T5 / 840 / BP F8T5 LED G5 Base — L. E.D. 4 Вт. Замена F8T5CW, миниатюрная двухштырьковая (G5) база на 120–277 В, 50000 часов	7W / LED / T5 / 840 / BP F13T5 LED G5 Base — 7 Вт L.E.D. Замена F13T5CW, миниатюрная двухштырьковая (G5) база на 120–277 В, 50000 часов




4W / LED / T5 / 865 / BP F8T5 LED G5 Base — 4 Вт L. E.D. Замена F8T5DL, миниатюрная двухштырьковая (G5) база на 120–277 В, 50000 часов		20T7 / C / 220V 20 WATT T7 220 VOLT E12 BASE — 220 вольт 0,09 A 20 Watt Clear T7 Candelabra Screw Base, 1500 часов		LED 3W TEAR DROP / CL / CAND- 3 Вт LED B11, винтовая основа типа «канделябр», 85-265 В, 2700K, 40000 часов





gif» colspan=»5″>



FC8T9 / LED / CIR / 840 / BP — 11 Вт L.E.D. Замена FC8T9CW, база 120–277 В G10q, 50 000 часов		FC12T9 / LED / CIR / 840 / BP — L.E.D. 16 Вт. Замена FC8T9CW, база 120–277 В G10q, 50 000 часов	QIR 220V / 1850W Frost QIR нагревательная лампа R7S цоколь — 1850 Вт 220 вольт Frost QIR Heat Lamp R7S цоколь, 5000 часов
gif» colspan=»5″>



GE # 20309 220 В 2000 Вт CP43 FTM — Галогенная лампа 2000 Вт 220 В, цоколь GY16, 400 часов		45 Вт Лампа для переоборудования столба кукурузного початка 5000K База E39 Mogul — 45 Вт 100 В — 300 В Замена светодиодного уличного фонаря T28, База Mogul, 5000K, 50000 часов	Светодиодный уличный фонарь 40 Вт 5000K База E39 — 40 Вт 100 В — 300 В Замена светодиодного уличного фонаря T29, База Mogul, 5000K, 50000 часов
Навигация по записям Предыдущая запись: Почему не дали отопление: Куда звонить если не дали отопление Следующая запись: Электропроводность у алюминия: Физические свойства алюминия зависят от его чистоты alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Электротехника онлайн калькулятор: Электротехнические калькуляторы онлайн / Элек.ру 15.10.202111.11.2020 Потери реактивной мощности в трансформаторе: описание, теория и пример расчета, от чего зависят, формулы 01.03.202103.10.2020 Льготный тариф на тепловую энергию: VI. ПОРЯДОК УСТАНОВЛЕНИЯ ЛЬГОТНЫХ РЕГУЛИРУЕМЫХ ТАРИФОВ / КонсультантПлюс 05.02.197208.01.2022 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Генератор Разное Советы Турбина Электростанции Энергия 2024 © Все права защищены.
