Как выбрать трёхфазный стабилизатор напряжения?

Автор: Александр Старченко

Трёхфазные стабилизаторы напряжения находят широкое применение не только на промышленных объектах. Они могут применяться в коттеджных загородных посёлках, на объектах социальной инфраструктуры и на предприятиях малого бизнеса. Даже к жилым домам в некоторых случаях может быть подведена трёхфазная сеть, поэтому не исключено его использование и в качестве стабилизатора сетевого напряжения для дома.

Идеальная трёхфазная сеть должна иметь уровень напряжения 380В, но это соблюдается далеко не всегда, поэтому для нормализации сети применяются трёхфазные стабилизаторы напряжения.

Содержание:

1. Что такое трёхфазный стабилизатор?
2. Виды стабилизаторов
3. Критерии выбора
4. Подключение трёхфазного стабилизатора
5. Стабилизаторы от компании «Энергия»

Что такое трёхфазный стабилизатор?

По своей сути трёхфазный стабилизатор напряжения это три самостоятельных однофазных стабилизатора, которые объединены общей схемой контроля, и в случае перекоса фазы или её отключения, схема полностью отключит весь стабилизатор. Однофазные устройства подключаются таким образом, что на каждый блок подаётся своя фаза, а ноль является общим для всех блоков. Кроме того, сам корпус трёхфазного стабилизатора должен быть заземлён.

Принципиальных отличий трёхфазного стабилизатора от однофазного прибора практически нет. Трёхфазные устройства могут иметь релейную, электромеханическую или тиристорную схему.

В трёхфазных стабилизаторах может быть более сложная схема защиты.

Она может отключать стабилизатор по любой из следующих причин:

• Напряжение фазы ниже критического уровня;
• Напряжение фазы выше критического уровня;
• Температура элементов любого блока превысила определённый порог.

Иногда при подключении потребителей может возникнуть ситуация с неравномерной нагрузкой на отдельные фазы, что называется «перекос фаз». Элементом защиты в этом случае является трехфазный автомат. Стабилизаторы такого типа обычно представляют собой вертикальную напольную  конструкцию. Кроме органов управления, на передней панелей располагаются индикаторы напряжения. Это могут быть стрелочные вольтметры или цифровые сегментные индикаторы.

Область применения трёхфазных стабилизаторов исключительно велика. Трёхфазные стабилизаторы напряжения для дома обычно имеют небольшую мощность. Она может ограничиваться 30-50 кВт. Стабилизаторы с мощностью до 100 кВт используются для электропитания небольших коттеджных посёлков, а так же на предприятиях малого бизнеса.

Устройства большой мощности устанавливаются на промышленных предприятиях. Если трёхфазный стабилизатор имеет гальваническую развязку, то он может эксплуатироваться в условиях повышенной влажности. Стабилизаторы такой конструкции применяются в специализированных медицинских учреждениях, лабораториях и научных центрах.

Виды стабилизаторов

В качестве трёхфазных  стабилизаторов используются следующие схемы:

• Электромеханические;
• Релейные;
• Тиристорные.

Если релейные и тиристорные стабилизаторы имеют определённые ограничения по мощности, то у электромеханических стабилизаторов этот параметр не является критичной величиной. Мощность электромеханических (электродинамических) устройств может достигать сотен киловатт.

Электромеханические

Трёхфазный промышленный стабилизатор напряжения может быть выполнен по одной из двух схем:

1. В первом случае стабилизация осуществляется по среднефазному напряжению. В таком стабилизаторе имеются три трансформатора, по одному на каждую фазу, и три контактных регулятора напряжения, но управление ими осуществляется одним сервоприводом. Электронная схема контролирует точность стабилизации среднефазного напряжения и в случае его отклонения даёт команду серводвигателю. Стабилизатор напряжения, выполненный по такой схеме, подходит только для питания хорошо сбалансированных нагрузок. В этой схеме не задействован нулевой провод. Он проходит с входа на выход, не заходя в схему. Трёхфазный стабилизатор этой конструкции может работать с трёхфазными сетями, организованными по схеме «треугольник» без нейтрали.
2. Во втором случае стабилизатор так же имеет три трансформатора, но у каждого установлен свой сервопривод и отдельная плата управления на каждую фазу. Это самая распространённая конструкция, которая может работать с любым видом трехфазной нагрузки и допускает некоторую их разбалансировку. Основной недостаток электродинамического стабилизатора это низкая скорость стабилизации, зависящая от времени, в течение которого скользящий контакт переместится по обмотке трансформатора для выполнения коррекции напряжения.

Главные достоинства:

• Высокая точность регулировки;
• Большой диапазон напряжения на входе;
• Практически неограниченная мощность нагрузки.

Релейные

Трёхфазный стабилизатор, выполненный на электромеханических реле, состоит из трансформатора с секционированной обмоткой. Отдельные секции переключаются с помощью реле, изменяя тем самым коэффициент трансформации и меняя величину напряжения на выходе устройства.

Достоинства релейного стабилизатора – это высокая скорость срабатывания и надёжность, поскольку устройство не имеет механического привода и не нуждается в техническом обслуживании.

Недостатком можно считать дискретность (ступенчатость) установки напряжения, но при большом количестве электромагнитных реле это практически незаметно и не оказывает негативного влияния на нагрузку.

Тиристорные

По такому же принципу работает трёхфазный тиристорный стабилизатор. Переключение секций трансформатора, вместо реле, осуществляется электронными силовыми приборами. Это – тиристоры и симисторы. Стабилизатор такого типа обладает ещё более высокой скоростью корректирования напряжения, хотя его величина, так же как и у релейной конструкции, изменяется ступенями.

Трёхфазный электронный стабилизатор напряжения может иметь до 7-9 тиристорных ключей, что позволяет довести точность установки напряжения до 3-5%. Большим преимуществом электронных стабилизаторов является возможность работы в широком температурном диапазоне,  включая и достаточно низкие температуры.

Симисторные устройства плохо работают с реактивной нагрузкой, поэтому в трёхфазных стабилизаторах практически не применяются.

Критерии выбора

На выбор трёхфазного стабилизатора могут повлиять следующие факторы:

• Состояние (качество) входного напряжения;
• Мощность потребителей электроэнергии;
• Требуемая скорость выравнивания;
• Необходимая точность установки напряжения;
• Условия эксплуатации.

При выборе трёхфазного  стабилизатора следует заранее знать, какие минимальные и максимальные величины напряжения сети могут возникнуть в процессе эксплуатации. Допустимый разброс входных напряжений всегда указывается в технической документации на изделие.

Трёхфазные стабилизаторы, работающие по среднефазному напряжению, используются преимущественно с реактивной нагрузкой, поэтому требуемую мощность несложно подсчитать по формуле. Стабилизаторы, представляющие собой три отдельных блока (по одному для каждой фазы), могут работать с любыми нагрузками. В каждом случае подсчёт мощности следует выполнять очень тщательно.

Если важным критерием является скорость стабилизации, то от использования сервоприводного электродинамического стабилизатора придётся отказаться. В этом случае подойдёт релейный трёхфазный стабилизатор, а если эксплуатация прибора подразумевает неотапливаемое помещение и работу при низкой температуре, то электронный стабилизатор.

Если наоборот, важна высокая точность установки, а скорость стабилизации менее важна, то электромеханический трёхфазный стабилизатор будет оптимальным вариантом.

Практически все модели современных стабилизаторов оборудуются системой «байпас». При нормальной величине напряжения сети нагрузка подключается к ней напрямую, минуя схему стабилизатора. При отклонении напряжения в ту или иную сторону, питание потребителей начинает осуществляться через стабилизатор.

Конструктивно, трёхфазный стабилизатор напряжения может быть выполнен в виде вертикальной напольной стойки, но могут быть устройства и с настенным креплением. Некоторые модели мощных стабилизаторов напряжения могут иметь систему принудительного воздушного охлаждения, что заметно облегчает режим работы трансформаторов и мощных полупроводниковых приборов.

Подключение трёхфазного стабилизатора

Подключение трёхфазного стабилизатора напряжения не является слишком сложной задачей, но если человек не имеет элементарных знаний и опыта в электротехнике, то лучше поручить это дело специалистам. Трёхфазный стабилизатор напряжения состоит из трёх отдельных блоков. На задней панели каждого блока расположена винтовая колодка со следующими обозначениями:

• L (фаза) вход;
• L (фаза) выход;
• N (ноль).

Бытовой стабилизатор устанавливается после входного автомата и счётчика. Каждая из трёх фаз подключается к соответствующей клемме каждого блока. Клеммы «ноль» всех блоков соединяются между собой. Клеммы «фаза-выход» подключаются к автоматам нагрузки. Подробная схема подключения всегда имеется в техническом описании, с которым следует тщательно ознакомиться, поскольку каждая модель стабилизатора может иметь некоторые конструктивные особенности.

Стабилизаторы от компании «Энергия»

Трёхфазный стабилизатор напряжения 15 кВт «Энергия HYBRID СНВТ 15 000/3» представляет собой оригинальное техническое решение, объединяющее в одном устройстве два принципа стабилизации напряжения – электродинамический (сервоприводный) и релейный. Прибор обеспечивает устойчивую работу в диапазоне напряжения сети от 105 до 280В и гарантирует установку напряжения 220±3%.

Стабилизатор может использоваться на даче, в загородных жилых домах, офисах и небольших производственных предприятиях. Прибор выполнен в виде вертикальной стойки и оснащён всеми видами защиты.

При выборе трёхфазных стабилизаторов следует обращать внимание преимущественно на российские разработки, поскольку они, в отличие от зарубежных производителей, полностью адаптированы для эксплуатации в наших условиях.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

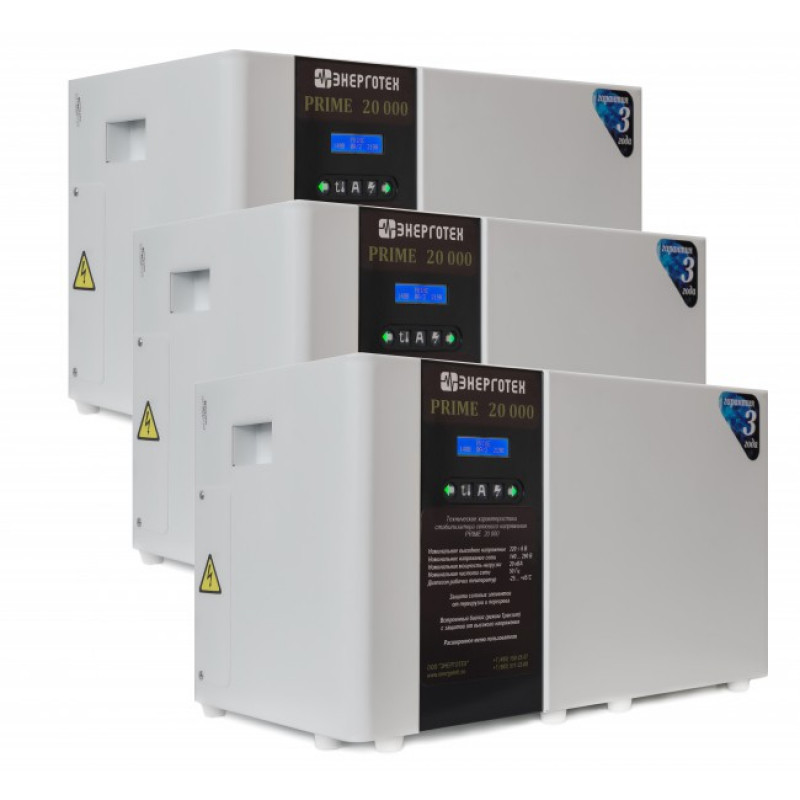

Использование однофазных стабилизаторов в трехфазной сети

Если у вас к дому (объекту) подходит трехфазная сеть, то у многих покупателей стоит выбор между приобретением трехфазного стабилизатора и тремя однофазными.

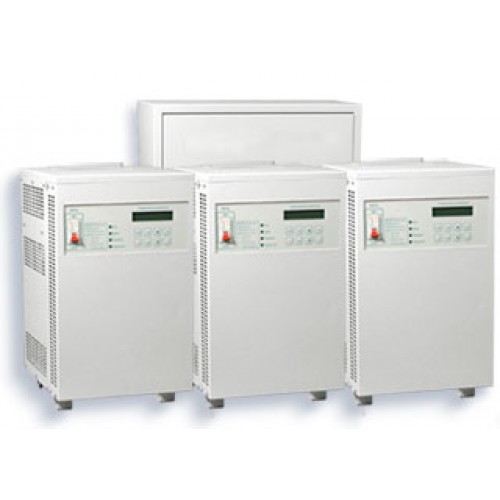

Схематично трехфазный стабилизатор представляет собой три однофазных стабилизатора и устройство блокировки фаз, которое контролирует межфазное напряжение и в случае исчезновения напряжения на одной из фаз — отключает напряжение на остальных фазах. Это сделано для защиты трехфазной нагрузки.

Поэтому важно — если у вас трехфазная нагрузка — обязательно надо брать трехфазные стабилизатор.

В остальных случаях удобнее брать три однофазных. Т.к. при исчезновении напряжения на одной из фаз, остальные будут работать. Также получается, что три однофазных стабилизатора стоят дешевле чем один трехфазный.

Схема подключения к трехфазной нагрузке:

При подключении стабилизаторов напряжения в трехфазную сеть необходимо выполнять следующие условия:

1. Стабилизаторы должны быть установлены на каждую фазу. Нельзя устанавливать стабилизаторы на одну или две фазы, оставляя без стабилизации остальные (-ую).
2. Уровень загруженности на каждый стабилизатор напряжения должен быть приблизительно одинаковый. В ином случае возникает на нулевом проводе ток, что может вывести стабилизатор из рабочего состояния (стабилизатор будет выдавать ошибку).
3. Нельзя подключать однофазные стабилизаторы напряжения в трехфазную сеть, если есть трехфазная нагрузка.
4. Нельзя подключать стабилизаторы напряжения в трехфазную сеть, если разность линейных напряжений между фазами превышает 20-25%.

При покупке 3-х однофазных стабилизаторов напряжения — СКИДКА 5%!

Подробнее о акции

Учитывайте, что стоимость 3-х однофазных дешевле чем аналогичной мощности трехфазный (абсолютно любого производителя) — Вы не плохо экономите на трехфазном стабилизаторе, а покупка трех однофазных стабилизаторов позволит с умом распорядиться пространством при его размещении и более грамотно подключить и использовать их с технической точки зрения!

При выборе номинала надо понимать, что если к вам подведено трехфазное напряжение, например 15000 ВА, то разделяется по 5000 ВА на фазу, то есть надо брать три однофазных по 5000 ВА.

Схема подключения в однофазной сети:

Заказывайте Стабилизатор напряжения Ресанта АСН 100000/3 ЭМ по доступным ценам, 49680865

Стабилизатор трехфазный Ресанта АСН 100000/3 ЭМ

Если ваше производство требует бесперебойной эксплуатации большого количества техники и механизмов и высокоточной техники, целесообразно применять специализированные стабилизаторы. Они позволяют не только защитить аппаратуру от короткого замыкания, но и гарантируют подачу стабильного напряжения без колебаний. Среди предложенных вариантов следует выделить стабилизатор напряжения Ресанта АСН 100000/3 ЭМ! Заказать его вы можете на нашем сайте!

Отличительные качества устройства

Технические особенности

Стабилизатор напряжения Ресанта АСН 100000/3 ЭМ — надежный трехфазный стабилизатор с электромеханической конструкцией. Он станет отличной защитой для вашего предприятия!

Схема заказа Стабилизатора напряжения Ресанта АСН 100000/3 ЭМ

Оформить заказ на сайте или по телефону

Консультация менеджера и согласование всех нюансов

Оплата удобным способом

Доставка выбранным способом

Купить

20 кВА 3-фазный автоматический стабилизатор напряжения переменного тока

Горячий заказ трехфазный полностью автоматический стабилизатор напряжения мощностью 20 кВА состоит из серводвигателя, схемы управления, компенсатора, широко используемого в системе электроснабжения и промышленном оборудовании. Он имеет преимущества высокой эффективности, красивого внешнего вида, надежной работы и простоты перемещения.

Стабилизатор напряжения 20 кВА Технические характеристики

Номер модели		АТО-ТНС/JSW-20K
Емкость		20 кВА (мощность стабилизатора напряжения должна быть 1. в 5~2 раза больше, чем мощность нагрузки)
Фаза		3 фазы 4 линии
Диапазон входного напряжения		Допуск ±15 % для всех стандартных выходных напряжений выше 380 В. Допуск ±20% для требуемого выходного напряжения 380 В и всех указанных ниже стандартных напряжений.
Выходное напряжение		3 фазы 380 В (опционально: 110 В/ 120 В/ 208 В/ 220 В/ 230 В/ 240 В/ 400 В/ 415 В/ 440 В/ 460 В/ 480 В)
Точность вывода		±2~4%/±1% (дополнительно) * В случае точности выхода +/- 2-4% стабилизатор напряжения будет основан на серводвигателе, а в случае точности выхода +/- 1%, стабилизатор напряжения будет основан на SCR.
Частота		50 Гц/60 Гц
Тип тока		АС
Эффективность		≥95%
Время отклика		≤1,5S
Температура окружающей среды		-15°С~+40°С
Способ охлаждения		Естественное воздушное охлаждение
Сопротивление изоляции		≥5 МОм
Электрическая напряженность		Без явлений пробоя и пробоя при синусоидальном напряжении промышленной частоты 2000В в течение 1 мин
Перегрузочная способность		Ток перегрузки (%)		Продолжительность (мин)
		20		≤60
		40		≤15
		60		≤5
Искажение формы сигнала		Форма сигнала без потери точности
Защита		Перенапряжение, перегрузка по току, фазы питания
Класс защиты		ИП 24
Гарантия		24 месяца
Сертификат		ИСО9001:2008, СЕ
Вес		150 кг
Размер упаковки		520x430x880 мм

Схема трехфазного стабилизатора напряжения

9 советов по безопасности при использовании стабилизатора напряжения

1. Когда стабилизатор напряжения включен, не отсоединяйте и не тяните за входные и выходные провода стабилизатора напряжения во избежание поражения электрическим током или других несчастных случаев, связанных с электробезопасностью.

2. Входная и выходная проводка стабилизатора напряжения должна быть организована разумно, чтобы предотвратить утечку, вызванную износом.

3. Стабилизатор напряжения должен быть надежно заземлен. Пользователь несет ответственность за поражение электрическим током или телесные повреждения, вызванные работой без заземляющего провода.

4. Заземляющий провод компенсатора давления не должен подключаться к трубопроводу отопления, водопроводу, газопроводу и другим объектам общественного назначения во избежание нарушения прав третьих лиц или причинения вреда.

5. Регулярно проверяйте входные и выходные провода стабилизатора напряжения, чтобы избежать ослабления или падения, что может повлиять на нормальное использование и безопасность питания трехфазного стабилизатора напряжения.

⒍ Соединительная линия стабилизатора напряжения должна быть выбрана и согласована с соединительной линией, способной выдерживать достаточную токовую нагрузку.

⒎ С компенсатором давления следует обращаться осторожно, чтобы избежать сильной вибрации во время работы.

8. Убедитесь, что пружина щетки стабилизатора напряжения имеет достаточное давление, чтобы избежать возгорания контактной поверхности между щеткой и катушкой.

⒐ Непрофессионалы не должны разбирать или ремонтировать стабилизатор.

20 кВА Сервостабилизаторы напряжения 3-х фазного воздушного охлаждения Производитель.

Описание продукта

SM-VOLTSMART специализируется на производстве и поставке высококачественных сервостабилизаторов напряжения Variac для удовлетворения требований всех типов небольших промышленных, служебных и жилых помещений.Наш сервостабилизатор с воздушным охлаждением поставляется как с однофазным, так и с трехфазным питанием. Цепь управления нашего сервостабилизатора с воздушным охлаждением автоматически регулирует напряжение или мощность и регулирует их до установленного или требуемого уровня. Самое приятное то, что во время всей операции регулятор напряжения не требует ручного прерывания, он работает автоматически. После того, как он установлен, вам не нужно проверять напряжение каждый раз, когда основное напряжение колеблется. Наши стабилизаторы напряжения с сервоприводом с воздушным охлаждением используются с индивидуальным чувствительным электрическим/электронным оборудованием.

Дополнительные функции

• Система отключения высокого и низкого напряжения
• Защита от перегрузки и короткого замыкания
• Переключение на обход системы

Заявка

Стабилизатор напряжения сервопривода Variac используется для защиты электрических и электронных машин, устройств и устройств от колебаний напряжения в источнике питания.

Технические характеристики

Рейтинг	20 кВА
Диапазон входного напряжения	190–470 В, 240–470 В, 300–470 В, 330–470 В или заказной
Диапазон выходного напряжения	400В
Форма выходного сигнала	Истина для ввода
Входная частота	45–55 Гц
Время отклика	10 м.сек.
Скорость коррекции	25–65 В/с
Методы коррекции	Бесступенчатая коррекция с использованием Variac
Охлаждение	Воздушное охлаждение
Эффективность	Лучше, чем на 98%
Цепь управления	Плата управления на базе микропроцессора для удобства обслуживания на линии
Рабочий цикл	100%
Эксплуатация	Авто / Ручной
Без потери нагрузки	Меньше 0. 5%
Совместимость с DG Set	Специально разработанная плата управления для надежной работы от сети, а также от DG Set
Пригодность	Подходит для трехфазного несбалансированного/сбалансированного питания, несбалансированных/сбалансированных нагрузок
Рабочая температура	от -15°C до 45°C выше температуры окружающей среды

3/3-фазный стабилизатор напряжения питания SBW/DBW

Обзор продукта

Однофазный DBW / SBW и трехфазный стабилизатор напряжения (далее стабилизатор напряжения) представляет собой контактный регулируемый стабилизатор, применяемый при колебаниях внешней мощности или мощности нагрузки при любой разнице во времени, непослушных колебаниях напряжения, этот трехфазный стабилизатор напряжения может автоматически поддерживать выходное напряжение. стабилизация, продукты этой серии по сравнению с другими стабилизаторами имеют следующие характеристики: имеют большую емкость, очень высокую эффективность, отсутствие недостатка точности в искажении волны, регулируемый баланс напряжения, самоохлаждение и последовательную работу в течение длительного периода и длительного срока службы, может выдерживают мгновенную перегрузку, а также переключение между ручным управлением и системой автоматического управления, кроме того, он снабжен защитой от перенапряжения, перегрузки (перегрузки по току), отсутствия фазы или обрыва фазы, защиты чередования фаз и автоматического механического повреждения защита, малый объем, легкий вес, удобная установка и надежная работа и так далее.
Трехфазный стабилизатор напряжения питания Широко используется в электромеханическом оборудовании, металлообрабатывающем оборудовании, производственной линии, строительных устройствах, экскаваторах для золотых приисков, почте и телекоммуникациях, универмагах, лифтах, больничном оборудовании, школах, печатных машинах, ценных бумагах и других случаях, когда все они нуждаются в обычном напряжении для обеспечения, например, в мастерских шахт средних предприятий, некоторых важных оборудованиях и компьютерных мощностях и поддержке, где требуется стабилизация напряжения.
Трехфазный стабилизатор напряжения соответствует стандарту: JB/T 8749.8, Q/ZT431.

Нормальные условия эксплуатации и условия установки

1. Трехфазный стабилизатор напряжения Температура окружающей среды: -10°C~+40°C.
2. Высота над уровнем моря не превышает 1000 метров.
3. Относительная влажность: не более 90%.
4. В месте установки не должно быть паров газа, химических отложений, пыли, грязи и других взрывоопасных и агрессивных сред, которые могут серьезно повредить изоляцию стабилизатора напряжения.
5. На месте установки не должно быть сильной вибрации или ударов.
6. Особые условия использования, не отвечающие вышеуказанным требованиям, определяются путем консультаций между пользователем и компанией.

Основные параметры и технические характеристики

Фаза	Однофазный	Трехфазный
Входное напряжение	220 В ± 20 %	380 В ± 20 %
Выходное напряжение	220 В ± 5 % (устанавливается)	380 В ± 5 % (можно настроить)
Частота	50 Гц~60 Гц	50 Гц~60 Гц
Точность стабилизированного напряжения	±(1~5)% (можно установить)	±(1~5)% (можно установить)
Время отклика	≤1. 5 с (шаг входного напряжения 15 В)	≤1,5 ​​с (шаг входного напряжения 25 В)
Значение защиты от перенапряжения на выходе	(242±2,2)В	(418±3,8)В
Эффективность	≥95% (класс мощности: более 50 кВА)
Перегрузочная способность	Двойной номинальный ток, выдержка 1 минута
Функция защиты	Перенапряжение, перегрузка по току, обрыв фазы, чередование фаз
Сопротивление изоляции	≥5 МОм
Искажение формы волны	Нет дополнительных искажений формы сигнала

Примечания: 1. Трехфазный стабилизатор напряжения питания SBW (380 В/220 В), (380 В/200 В) и (220 В/220 В) может быть изготовлен по индивидуальному заказу.
2. Трехфазный стабилизатор напряжения, параметры и технические характеристики которого превышают параметры и технические характеристики, указанные в таблице выше, могут быть согласованы и настроены.
Например: выходное напряжение 400 В, трехфазное выходное напряжение 220 В, диапазон регулятора напряжения ± 30% можно настроить.

Элементы конструкции

Внедрение «новой технологии прямого подключения к сети» позволило сократить количество контакторов переменного тока и повысить надежность регулятора.
Защита от перенапряжения на выходе и функция сигнализации: в состоянии регулирования, когда входное напряжение превышает верхний предел диапазона входного напряжения регулятора (трехфазное: 456 В, однофазное: 264 В) и достигает определенного значения или выходного напряжения. регулятора выше указанного значения, вызванного другими причинами, регулятор отключает выходную мощность и подает сигнал тревоги. После того, как входное и выходное напряжения попадут в допустимые пределы, регулятор автоматически вернется в нормальное состояние.
Трехфазный стабилизатор напряжения питания с функцией самовосстановления: когда отключение электроэнергии в электросети восстанавливается, регулятор может автоматически восстанавливать электропитание.
Трехфазный стабилизатор напряжения питания с функцией задержки включения: в режиме регулирования нажмите кнопку пуска, регулятор напряжения будет иметь выходное напряжение только после самонастройки до стабильного значения (несколько секунд).

Информация для заказа

Метод выбора:
Мощность регулятора можно рассчитать по следующей формуле: S=PS’/cosφ. Среди них: S-действительно требуемая мощность регулятора, мощность P-нагрузки, S’-фактор безопасности и коэффициент мощности cos-нагрузки.
Коэффициент мощности:
1.Чисто резистивная нагрузка: коэффициент мощности равен 1 (например, резистивная проволока, электрическая печь и т. д.).
2. Индуктивная нагрузка: Коэффициент мощности обычно составляет 0,6~0,8 (например, лифты, кондиционеры и моторное оборудование).
3. Емкостная нагрузка: коэффициент мощности обычно составляет 0,6–0,8 (например, компьютерный зал, радио, телевидение и т. д.)
4. Полная нагрузка: коэффициент мощности обычно составляет 0,6–0,7 (например, фабрики, гостиницы и совокупная нагрузка бытовой техники).
Коэффициент безопасности
В среде с индуктивно-емкостной нагрузкой при выборе модели также следует учитывать большой пусковой ток нагрузки, который влияет на регулятор. Таким образом, коэффициент безопасности должен быть увеличен в 1,5–3 раза. Коэффициент безопасности следует выбирать в соответствии с условиями нагрузки. как правило, в соответствии с оборудованием с низкой нагрузкой, большой мощностью, длительной работой или повторяющейся кратковременной работой (частый запуск) и большими значениями, когда не используется дополнительное пусковое оборудование, в противном случае принимают небольшое значение.
Входные и выходные цепи данного трехфазного изделия представляют собой разводку трехфазной четырехпроводной системы и должны быть подключены к нулевой линии.
Когда трехфазный источник питания используется для однофазных или трехфазных приложений, максимальная мощность на фазу составляет одну треть от номинальной мощности всей машины.
Если у пользователя есть какие-либо особые требования, пожалуйста, дайте дополнительные инструкции, TAIXI Electric может спроектировать и произвести.

ТРЕХФАЗНЫЙ СЕРВОСТАБИЛИЗАТОР НАПРЯЖЕНИЯ | PR10062611 | Закрытие: 3 августа 2021 г.

, 9:00 по местному времени

.

ТРЕХФАЗНЫЙ СЕРВОСТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Справочный номер закупки PR10062611:

Требование:

Представительство США в Кампале приглашает ответственных поставщиков предоставить расценки, как указано ниже.

Выдача уведомления и срок исполнения

Дата выпуска: 16 июля 2021 г.
Дата закрытия: 3 августа 2021 г., 9:00

Пункт доставки:

Доставка с оплатой пошлины (DDP)
Посольство США в Кампале,
Склад GSO,
63/67 Spring Road, Bugolobi,
Кампала, Уганда

Срок действия предложения — Все предложения должны быть действительны в течение 60 дней с даты закрытия этого тендера.

Условие доставки — все цены предложений должны включать доставку DDP. Частичные поставки не допускаются, если иное не указано сотрудником по контрактам во время присуждения контракта.

Регистрация SAM

В соответствии с FAR 4.1102 и другими применимыми нормами и инструкциями для этого запроса требуется регистрация в Системе управления наградами (SAM) до присуждения награды. Информацию можно найти по телефону www.sam.gov . Регистрация должна быть « АКТИВНА» на момент присуждения.

Котировки ДОЛЖНЫ иметь подробную спецификацию, так как выбор будет основан на самой низкой цене, технически приемлемой. Продавцам рекомендуется добавить графическое представление предложения и указать срок поставки

Пожалуйста, отправьте свои предложения по электронной почте [email protected]

Положения и условия

Этот RFQ включает посредством ссылки FAR 52.212-5 и 52.252-2 с той же силой и эффектом, как если бы они были даны в полном тексте.С полным текстом статьи можно ознакомиться в электронном виде по этому адресу: http://acquisition.gov/far/index.html

.
С положениями DOSAR

можно ознакомиться по адресу: http://farsite.hill.af.mil/vfdosara.htm

Дополнительная информация
Электронная почта [email protected]

Представительство США в Уганде | 16 июля 2021 г. | Темы: Exclude, Sections & Offices

3-фазные стабилизаторы напряжения, стабилизатор напряжения 150 кВА, поставщик, производитель

Технические характеристики — модель SVS34L3150
Рейтинг	150 кВА, 3 фазы, 4 провода
Выходной ток	217 А на фазу
Диапазон входного напряжения	340–460 В, 47–63 Гц, 4 провода
Выходное напряжение	400 В +/- 1%
Рабочий цикл	Непрерывно 24×7
Искажение формы сигнала	нет
Время отклика	Менее 10 мс
Пригодность	Подходит для всех нагрузок с коэффициентом мощности
Охлаждение	Охлаждение натуральным маслом
Класс изоляции	Класс А
Прочность на разрыв и теплостойкость	1500 В переменного тока в течение 2 минут. Более 50 МОм при 500 В пост. тока
Дополнительный объект	Ручное управление
Установка	Внутренний тип (также доступен наружный дверной тип)
Степень защиты	ИП-30
Без потери нагрузки	Менее 0,4 %
Эффективность	98-99%
Температура окружающей среды	от -20°C до +50°C
Трансформаторное масло	Новое изолирующее трансформаторное масло ISI 335 с маркировкой
Размер (в мм) и вес	Д 1450 x Г 960 x В 940 и 742 кг.
Терминатор ввода/вывода	На медной шине
Материал обмотки и проводки	Медь марки EC (чистота 99,9 %)
Технология	Переменный автотрансформатор с крутящейся обмоткой для линейного управления и большей эффективности.
Привод	Прямой привод переменного тока для быстрой коррекции напряжения и долговечности
Органы управления	Все три фазы контролируются индивидуально для лучшего управления напряжением и нагрузкой.
Применимый стандарт	ЕСТЬ 9815, ИСО 9001-2015, ИСО 14001-2015
Международная маркировка	Соответствие CE EN61558-1:2005+A1:2009
В связи с новыми инновациями и улучшениями технические характеристики могут быть изменены.
Также доступны другие диапазоны, такие как 320-460, 300-460, 280-460, 260-460 или изготовленные по индивидуальному заказу

Как выбрать трехфазный стабилизатор?

P1: Как выбрать 3-фазный стабилизатор?

В первую очередь это зависит от типа вашего электрооборудования. Как правило, нагрузка не является чисто резистивной. Поэтому при практическом выборе стабилизированный источник питания следует выбирать разумно в соответствии с деталями дополнительной мощности, коэффициента мощности и типа нагрузки электрооборудования, а его выходную мощность следует оставлять с соответствующим запасом, особенно запасом на ударную нагрузку. выбор. Чтобы быть больше, как выбрать 3-фазный стабилизатор следующим образом:

⒈Для чистых резистивных нагрузок, таких как лампы накаливания, резистивные провода, электропечи и другое оборудование, мощность трехфазного стабилизатора должна быть 1.В 5-2 раза больше мощности нагрузочного оборудования.

⒉ Рациональные и емкостные нагрузки, такие как люминесцентные лампы, вентиляторы, двигатели, водяные насосы, кондиционеры, компьютеры, холодильники и т. д. Мощность трехфазного регулятора должна быть в 3 раза больше мощности нагрузочного оборудования.

⒊В условиях большой электрической рациональности и емкостной нагрузки при выборе модели следует учитывать пусковой ток нагрузки, особенно большой (до 5-8 раз превышающий дополнительный ток), поэтому мощность трехфазного регулятора должна быть более чем в 3 раза больше мощности нагрузки.

P2：Вопросы безопасности трехфазного стабилизатора

⒈Когда стабилизированный источник питания включен, пожалуйста, не разбирайте стабилизированный источник питания и не тяните входное и выходное соединение стабилизированного источника питания по желанию, чтобы предотвратить поражение электрическим током или другие несчастные случаи в области электробезопасности.

⒉Входные и выходные соединения стабилизированного источника питания должны быть расположены разумно, чтобы избежать их вытаптывания и износа, что может привести к утечкам.

⒊Стабилизированный источник питания должен быть надежно заземлен, и пользователь несет ответственность за поражение электрическим током или повреждение человеческого тела, вызванное работой без заземляющего провода.

⒋Заземляющий провод стабилизированного источника питания нельзя подключать к объектам общественного назначения, таким как теплопроводы, водопроводы, газопроводы и т. д., во избежание нарушения стороннего питания или причинения вреда.

⒌Регулярно проверяйте входные и выходные соединения стабилизированного источника питания, чтобы избежать ослабления или падения, которые могут повлиять на нормальную работу и безопасность трехфазного стабилизированного источника питания.

⒍Выбор соединительного провода трехфазного стабилизатора напряжения должен доходить до соединительного провода, способного нести заданную токовую нагрузку.

⒎С трехфазным стабилизатором напряжения следует обращаться осторожно, чтобы избежать сильных колебаний во время работы;

⒏Убедиться, что пружина угольной щетки трехфазного стабилизатора напряжения имеет достаточное давление, чтобы избежать пробоя на поверхности контакта угольной щетки и катушки;

9. Непрофессионалы, пожалуйста, не разбирайте и не ремонтируйте стабилизированный блок питания.

P3：Установка и применение трехфазного стабилизатора

⒈Подключите вход трехфазного стабилизатора напряжения к распределительному щиту и установите предохранитель, соответствующий гарантированной мощности данного прибора, на пользовательском распределительном щите, чтобы обеспечить безопасность электричества.

⒉Подключите источник питания электрооборудования к выходной клемме прибора, обратите внимание на то, чтобы значение дополнительного входного напряжения электроприбора было таким же, как на выходе трехфазного трансформатора и трехфазного стабилизатора напряжения. .

⒊Сначала разомкните выключатель питания трехфазного стабилизатора напряжения, и загорится индикатор работы. Проверьте, соответствует ли указанное значение вольтметра норме. Когда выходное напряжение в норме, снова включите выключатель питания электрооборудования, и трехфазный стабилизатор напряжения сможет автоматически отрегулировать напряжение и обеспечить нормальное питание производителя трехфазного стабилизатора напряжения.

⒋Если электрооборудование не используется в течение длительного времени, замкните выключатель питания электрооборудования, чтобы снизить энергопотребление и продлить срок службы трехфазного стабилизатора напряжения.

⒌Трехфазный стабилизатор напряжения не должен использоваться при перегрузке. При низком сетевом напряжении выходная мощность снижается, и соответственно должна быть уменьшена нагрузка трехфазного регулятора.

⒍При выборе электроприборов, таких как холодильники, кондиционеры, водяные насосы и другое электрооборудование, следует выбирать 3-фазный стабилизатор с мощностью более чем в 3 раза, чтобы предотвратить превышение пускового тока оборудования по сравнению с трехфазным стабилизатором напряжения. ток предохранителя или ток выключателя защиты от перегрузки по току Перегорел предохранитель трехфазного стабилизатора напряжения, или сработал автоматический выключатель, или падение напряжения слишком велико для срабатывания.

⒎Провод, подключенный к 3-фазному стабилизатору, должен иметь достаточную поверхность нагрузки, чтобы избежать тепловыделения и уменьшить падение напряжения. Для трехфазных стабилизаторов напряжения мощностью 2кВА и более следует использовать клеммные соединения. Следует использовать один медный провод, а винты клемм следует затянуть как можно сильнее, чтобы избежать выделения тепла в месте соединения.

⒏Независимо от того, является ли стабилизатор однофазным или трехфазным, после подключения всех входных и выходных линий сначала выключите выключатель питания нагрузки, а затем разомкните трехфазный стабилизатор напряжения, а затем разомкните выключатель нагрузки.

Регулятор напряжения | Три фазы | Стабилизатор напряжения

Размеры	15, 30, 50, 75 и *100 кВА
Входное напряжение**	208 или 480 В переменного тока
Выходное напряжение**	208Y/120 или 480Y/277 В переменного тока
Частота*	60 Гц.±5%
Время отклика	1 цикл типичный
Гармонические искажения	Максимум 1% добавляется при переключении ответвлений
Слышимый шум	Соответствует или превосходит стандарты NEMA
Общий режим	-120 дБ
Обычный режим	-40 дБ/декада
Перегрузка (пусковой)	200 % полной нагрузки в течение 10 секунд 1000 % полной нагрузки в течение 1 цикла
Диапазон регулирования входного напряжения	от +10 % до -26 % от номинального значения
Диапазон регулирования выходного напряжения	±3% тип. , ±4%
Эффективность	96 % при полной нагрузке; 98.5% при легкой нагрузке
Коэффициент мощности нагрузки	0,3 опережает или отстает от единицы
Трансформатор	Трехфазный компьютерный класс, двойное экранирование, медная обмотка, изолирующий трансформатор
Импеданс трансформатора	от 3 до 5%
Охлаждение	Конвекция
* 100 кВА доступно только для входного напряжения 480 В ** Доступны другие напряжения и частоты.Свяжитесь с заводом

.
