Конденсатор 104 расшифровка: Конденсатор 104: что это значит?

Конденсатор 104: что это значит?

Очень часто от начинающих радиолюбителей и от людей, далеких от радиоэлектроники, но по тем или иным причинам столкнувшихся с ремонтом электронных приборов, можно услышать такие вопросы: «Конденсатор 104 – что это значит? Как понять значение маркировки конденсаторов?» В этой статье мы попробуем популярно разобрать этот вопрос.

Подобная маркировка конденсаторов (104) может быть только у керамических изделий. Это связано с тем, что они, в отличие от электролитических, имеют довольно малые габаритные размеры, и, соответственно, на их корпусе просто нет места для полной и подробной записи всей необходимой информации, такой как емкость изделия, тип и прочее.

Керамический конденсатор (104) является естественной частью любой радиоэлектронной схемы. Эти изделия используют везде, где необходимо работать с сигналами, которые меняют свою полярность. Керамические конденсаторы имеют отличные частотные характеристики, малые токи утечки, незначительные потери, небольшие размеры и низкую стоимость. В тех схемах, где требуются описанные выше характеристики, керамические конденсаторы просто незаменимы, однако до недавнего времени проблемы, связанные с технологическим процессом их производства, отвели этим приборам нишу устройств с малой емкостью. Еще совсем недавно керамические конденсаторы с емкостью 10 мкФ воспринимались как экзотика, стоимость таких изделий была неоправданно высока. Развитие современных технологий позволило на сегодняшний день нескольким фирмам достичь емкости 100 мкФ в керамических конденсаторах и заявить о скором достижении еще больших значений. К тому же цены на все группы этих изделий постоянно снижаются.

Теперь перейдем к маркировке керамических конденсаторов. Она бывает двух типов: из трех и четырех знаков. У нас маркировка «104», конденсатор с такой формой записи имеет отношение к трехзнаковой кодировке. Расшифровка данного типа довольно простая: первые два знака означают величину емкости в пикофарадах, а последний — количество нулей. Давайте разберем, что же означает конденсатор «104». Получается, что первые две цифры (10) означают емкость, а последняя (4) – количество нулей. Значит, маркировка 104 подразумевает 100000 пФ (100 нФ, или 0,1 мкФ). Как видите, все очень просто. Такой формой записи можно закодировать минимальное значение 1,0 пФ, она будет иметь следующий вид: 010. Если необходимо записать величину емкости менее одного пикофарада, используют латинскую литеру R. Такая запись будет иметь следующий вид: 0R5, что означает 0.5 пФ. Если значение емкости меньше 1,0 пФ, тогда последней цифрой ставится 9, это не значит, что надо дописывать 9 нулей. Вот пример такой записи – 109 (1,0 пФ), 159 (1,5 пФ) и 689 (6,8 пФ).

Теперь рассмотрим четырехзнаковую маркировку керамических конденсаторов. В таком виде записи первые три цифры означают емкость в пикофарадах, а четвертая — количество нулей.

Вот мы и разобрали, что означает конденсатор «104». Теперь, если вам понадобятся керамические конденсаторы, вы с легкостью сможете разобраться, какое значение емкости записано на том или ином элементе. И вам не придется обращаться за помощью к специалистам.

Маркировка и основные характеристики конденсатора 104

Одним из важнейших элементов электронной схемы и практически любой теле,- радиоаппаратуры является ёмкостной двухполюсник под названием конденсатор. Из всего разнообразия, которое выдаёт потребителям рынок электронных деталей, можно выделить конденсатор 104. Это пассивный компонент электроцепи, который часто используется в частотных фильтрах, колебательных контурах и других узлах.

Керамический конденсатор

Устройство керамических конденсаторов

Изначально этот элемент представлял собой две пластины, между которыми сохранялся воздушный промежуток. Впоследствии этот промежуток стали заполнять различными диэлектриками.

Конструкция керамической детали

Важно! Изменяя размер пластин (площадь обкладок) и экспериментируя с составом и структурой диэлектрика, варьировали главное свойство двухполюсника – ёмкость (C). Конденсаторы иногда зовут просто емкостью.

На схемах подобный элемент обозначают двумя параллельными вертикальными отрезками с расстоянием между ними. Это визуально напоминает две пластины и воздушный промежуток.

Изображение емкости на схемах

Керамические конденсаторы относятся к классу элементов с твёрдым диэлектриком неорганического происхождения. Это в данном случае  керамика. Структура конденсатора 104к представляет собой следующее строение:

• керамический диск, выступающий в качестве диэлектрика;
• два слоя серебра, которые нанесены на диск методом напыления с двух сторон;
• выводы для подключения.

У керамических дисковых двухполюсников устойчивая линейная зависимость C от температуры. Схема их включения не зависит от полярности прикладываемого напряжения, поэтому они называются неполярными.

Внимание! Конденсатор является накопителем (аккумулятором) энергии, которую он собирает, заряжаясь, и может отдать её в нужный момент, разрядившись на нагрузку. Ёмкостной двухполюсник не пропускает постоянный ток, но не препятствует прохождению переменного.

Элементы с одним диэлектрическим промежутком называют однослойными. Небольшой размер дисковых керамических ёмкостей, согласно их электрическим характеристикам, не позволяет накопить на обкладках заряд, воздействие которого можно проверить, коснувшись рукой двух его выводов одновременно. Однако детали, обладающие большой ёмкостью (несколько тысяч микрофарад), могут, разрядившись через тело человека, нанести ему удар током.

Керамические дисковые элементы

Многослойные конденсаторы

Если у металлопленочных элементов для увеличения величины С применяют не один слой плёнок диэлектрика и обкладок, то у керамических для этого также заменяют один слой несколькими.

К сведению. Применение подобных элементов для цепей с изменяющейся полярностью питания давало хорошие результаты по частотным характеристикам, позволяло иметь малые потери, низкий ток утечек, небольшие габариты, но и маленькую ёмкость.

Японская фирма Murata разработала технологию, которая поставила на конвейер конденсаторы с C = 100 мкФ и выше. Современным представителем керамических элементов с большой емкостью выступают многослойные модели. Формула их ёмкости (в фарадах):

C = E0*(E*S0*N)/D,

где:

• E0 – постоянная диэлектрическая проницаемость (ПДП) вакуума;
• E – ПДП керамики;
• S0 – рабочая площадь обкладки (электрода), мм2;
• N – количество диэлектрических слоёв;
• D – толщина диэлектрического слоя, мм.

Формула говорит о том, что, если уменьшить слой керамики, увеличить число электродов (слоёв) и их площадь, то можно добиться значительного увеличения ёмкости элемента.

Важно! Нельзя бесконечно истончать слой диэлектрика без риска получить низкий порог пробоя. Этот критичный баланс между высоким рабочим напряжением и большой ёмкостной характеристикой ограничивает производство идеальных элементов подобной конструкции.

Та же корпорация Murata, увеличивая количество слоёв с одного до сотни (за десятилетие), добилась уменьшения толщины керамики с 10 мкм лишь до 1,8 мкм. Технически увеличить количество диэлектрических слоев допустимо, только истончая единичный слой. Для того чтобы правильно подбирать нужный ёмкостной элемент, разработана маркировка керамических конденсаторов (КК).

Маркировка КК

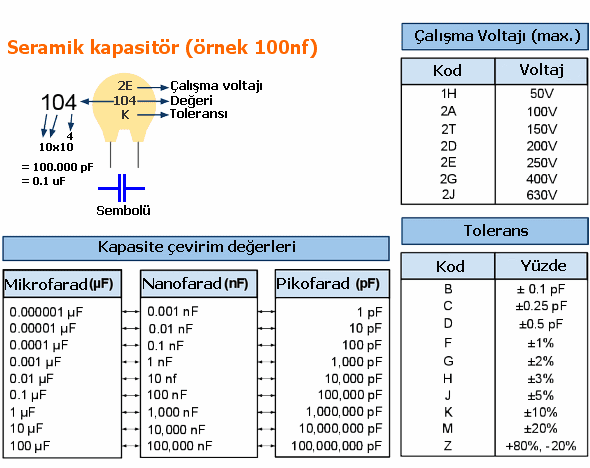

Любая расшифровка емкостных двухполюсников выполняется двумя или тремя знаками. На элементы маленького размера наносят обозначения по стандартам EIA. Первые две цифры – это всегда обозначение емкости. Если после двух цифр стоит буква n, это нанофарады. Конденсатор с 10n на корпусе имеет номинал 10 нанофарад.

В трёхзначной кодировке третья цифра обозначает множитель нуля. Так, например, 104 на корпусе элемента – это 10 пикофарад и множитель 104.

В итоге получается:

10*104пФ = 100000 пФ = 100 нФ = 0,1 мкФ.

Исходя из этого, код 010 будет означить 0,1 пФ. Часто используют латинскую R, чтобы обозначить значение С, которое меньше 1 пФ, например, 0R7 = 0,7 пФ.

Внимание! Когда после первых двух знаков стоят цифры 9 или 8, то это значит, что величину С необходимо умножить на 0,1 и 0,01, соответственно, а не умножать на 10 со степенью 9 или 8. К примеру, 109 = 10*0,1 = 1,0 пФ; 138 = 13*0,01 = 0,13 пФ.

Буквы, стоящие сразу за тремя цифрами, обозначают процент погрешности значения С. У конденсатора 104j, j означает ± 5%.

Для керамических конденсаторов маркировка в таблице

Варианты кодировок номинальных напряжений конденсатора

Значение напряжения, которое является для элемента номинальным (Uном), может наноситься на корпус детали отдельным кодом. К примеру, для 104j конденсатора номинал 16 В будет отмечен сочетанием 1С.

Отмечены следующие соотношения между кодом и величиной Uном:

• 1С = 16 В;
• 1E = 25 В;
• 1H = 50 В;
• 2A = 100 В;
• 2D = 200 В;
• 2E = 250 В;
• 2F = 315 В;
• 2G = 400 В;
• 2J = 630 В.

Если на элементе присутствует маркер 2E, значит, к нему можно приложить номинальное напряжение 250 В.

Емкостные величины

Конденсатор 104 емкость которого считают как 10*104, будет обладать величиной С, равной 100000 пф или 0,1 мкФ. Чтобы ответить на вопрос, конденсатор 100n это сколько пикофарад, нужно знать кратность и дробность математических приставок. Для этого можно заглянуть в таблицу или воспользоваться онлайн-переводчиком величин.

Таблица кратных и дробных приставок

Умение расшифровывать кодировку керамических конденсаторов позволяет подобрать аналогичную деталь, заменить неисправную или применить нужную при сборке схемы. Обозначения на корпусе типа 104, 100n, 108j и другие буквенно-цифровые метки уже никого не смогут ввести в заблуждение.

Видео

Технические характеристики и свойства конденсатора 2A-104-J

При выборе компонентов для создания радиотехнических схем нужно проверить не только номинал ёмкости и ограничение по напряжению. Существенное значение имеет устойчивость к внешним воздействиям в процессе эксплуатации. Рекомендуется обратить внимание на долговечность и другие дополнительные параметры. С помощью этой публикации можно корректно оценить функциональность и назначение конденсатора 2a104j.

Типовой пленочный конденсатор с диэлектриком из полимерного материала

Эксплуатационные параметры конденсаторов 2A104J

Основные данные указаны в маркировке на корпусе изделия. Так как видимая площадь ограничена, применяют стандартные сокращения. По символам 2a104j конденсатор характеристики можно определить следующим образом.

Первая группа кода (цифра и буква «2а») содержит сведения о номинальном напряжении. Этот параметр указывают для применения в цепях постоянного тока. Следует учитывать эту особенности при работе с переменными сигналами.

К сведению. Чтобы исключить повреждения, делают определенный запас по возможным нагрузкам на стадии расчета электрической схемы.

В соответствии с действующими международными стандартами (IEC), утвержденными профильной комиссией, допустимо применение следующих обозначений (маркировка/ номинал по напряжению для постоянного тока, V):

• 0J/ 6,3;
• 1A/ 10;
• 1C/ 16;
• 1E/ 25;
• 1H/ 50;
• 2A/ 100.

Последней латинской буквой в маркировке обозначают допустимые отклонения в большую или меньшую сторону от номинальной емкости:

• C – 0,25 пФ;
• D – 0,5 пФ;
• F – 1%;
• J – 5%;
• K – 10%;
• M – 20%.

Важно! Следует обратить внимание на разные виды допусков. В отдельных сериях отклонения указывают в фиксированных значениях (пикофарадах, пФ). В других – кодируют процентную величину от номинального значения рабочего параметра.

Емкость обозначают тремя цифрами: две первые – это базовая часть, последняя – степень десяти.

С учетом изложенных сведений нетрудно расшифровать маркировку 2a104j:

• 2а – напряжение при подключении к источнику постоянного тока не более 100V;
• 104 – это 10 * 104 = 10 * 10 000 = 100 000 пФ;
• j – допустимое нормативами отклонение 5%, то есть от 95 000 до 105 000 пФ.

Для удобства можно перевести данный номинал в микрофарады (0,1 мкФ) либо нанофарады (100 нФ). По аналогичному алгоритму можно расшифровать другое обозначение на корпусе. Например, конденсатор 103j – это 10 000 пФ±5%.

Базовые правила действительны только для обозначения номинального значения основного параметра (емкости). Производители часто применяют собственные корпоративные стандарты при указании отклонений, иных дополнительных характеристик. Пример кодировки напряжения (постоянный ток) компанией Panasonic:

• 1H – 50 V;
• 1J – 63 V;
• 1 – 100 V.

К сведению. Этот производитель наносит сведения о максимальном напряжении перед основной группой цифр с данными о емкости конденсатора.

Обозначение напряжения в классическом виде

В подробных спецификациях производителя на модель 2a103j конденсатора характеристики приведены с описанием размеров (пример в мм):

• длина х диметр выводов (L x d) – 20 x 0,5;
• высота х ширина х толщина корпуса (H х W x Y) – 12 x 7,5 x 4;
• расстояние между выводами (P) – 5,5.

В описании приводят материалы основных компонентов конструкции:

• обкладок;
• диэлектрика;
• выводов;
• защитно-декоративной оболочки.

Изделия этой категории рассчитаны на применение в широком диапазоне температур (от-40°C до +85°C).

В отдельном списке производитель делает ссылки на использованные технологические стандарты и методики проведения проверочных испытаний. В частности, проверяют:

• рабочие параметры после серии рабочих циклов с применением определенных инструкцией токов заряда;
• изоляционные свойства при напряжении до и более 100 V;
• сохранение накопительной способности (целостности конструкции) при повышенной температуре до +235°C;
• номинальную емкость в разных температурных режимах;
• стойкость к вибрационным и другим внешним воздействиям;
• частотные характеристики.

Торговым партнерам и оптовым покупателям предоставляются сведения об упаковке и маркировке товарных партий. В сопроводительных документах указывают рекомендации по температуре воздуха и относительной влажности. Сообщают содержание тяжелых металлов, которое необходимо учитывать при выборе метода утилизации.

Особенности применения конденсатора 2A 104 J

Хорошие потребительские параметры обеспечивают возможность использования радиокомпонентов этой категории для решения разных инженерных задач. Конденсаторы применяют в низковольтных цепях для создания качественных фильтров подавления помех. При подготовке конструкторского расчета можно учитывать следующие преимущественные особенности:

• минимальную паразитную индуктивность;
• значительный ток разряда;
• надежность;
• длительное сохранение исходных рабочих параметров в сложных условиях эксплуатации.

При рассмотрении аналогов следует обратить внимание на относительно высокую температурную зависимость. Керамические конденсаторы обладают недостаточно большой емкостью при сравнительных габаритах.

Плёночные конденсаторы с диэлектриком из полиэтилентерефталата

Перечисленные преимущества во многом объясняются конструктивными особенностями. Рассматриваемые модификации конденсаторов создают с применением диэлектрика, созданного из полимерной пленки. Для уменьшения индуктивных свойств вместо рулона применяют сложное формирование слоя с прессованием. Фактически создается множество пластинчатых накопителей энергии, соединенных параллельно.

Главным преимуществом диэлектрика этого типа является способность к самостоятельному восстановлению. После электрического пробоя созданный проводник постепенно испаряется. Процесс ускоряется прохождением тока по соответствующему участку конструкции, что сопровождается нагревом соответствующей области. Достаточно быстро без дополнительных действий функциональные характеристики конденсатора нормализуются.

Для сравнения с другими диэлектриками можно изучить сведения, представленные ниже.

Параметры конденсаторов

При выборе полиэтилентерефталатного изделия можно использовать высокую прочность конструкции, хорошие показатели диэлектрической проницаемости. Однако следует учесть сравнительно небольшой тангенс угла потерь и ограниченные изоляционные свойства.

На стадии подготовки проекта в комплексе проверяют рабочие параметры конденсатора и соответствие условиям будущей эксплуатации. Чтобы исключить ошибки, рекомендуется изучить отзывы экспертов о продукции определенных производителей. При выборе поставщика (магазина) оценивают затраты и официальные гарантийные обязательства.

Видео

Характеристика и свойства конденсатора 2A-104-J

На корпусе любого конденсатора обязательно находится информация о его основных параметрах в виде не всегда понятного сочетания букв и цифр. Непременное условие применения конденсатора для нормальной работы в электронном устройстве – это правильная расшифровка маркировки, особенно если нет возможности измерить реальную его ёмкость. Существует несколько вариантов обозначений разных типов конденсаторов, незначительно отличающихся у разных фирм-производителей.

Конденсатор ёмкостью 0.1 +/- 5 % мкФ, напряжение – 100 вольт

Наиболее часто используется буквенно-цифровая кодировка, содержащая сведения об основных характеристиках изделия.

Для указания номинальной ёмкости на практике применяются стандарты IEС, которые предписывают использование в маркировке трёх или четырёх цифр.

Величина ёмкости всегда указывается в пикофарадах первыми двумя цифрами, третья – это показатель степени числа 10, или количество нолей, которое необходимо добавить и получить значение в пикофарадах. Для маркировки 104 получим: 10 + 0000 = 100 000 пФ (100 нФ, 0,1 мкФ). Правило справедливо для любого сочетания цифр, например, 103 =10 000 пФ, 222 = 22 000 пФ. Действует и для четырёхзначного кода, сколько добавить нолей так же указывается последней цифрой.

В полное обозначение типа 2a104j добавлена информация о номинальном рабочем напряжении и предельных отклонениях ёмкости. Наиболее распространены следующие коды напряжений:

• 0J 6. 3VDC;
• 1A 10VDC;
• 1C 16VDC;
• 1E 25VDC;
• 1H 50VDC;
• 2A 100VDC.

Важно учитывать, что величины указаны для постоянного тока и будут несколько меньше при работе на переменном. Допуски величины ёмкости указываются буквой:

• C ±0.25pF;
• D ± 0.5pF;
• J ± 5%;
• K ± 10%;
• M ± 20%.

Буквы C, D используются при ёмкости до 10 пФ.

Малогабаритный корпус конденсатора не позволяет разместить больше сведений, в полном наименовании изделия указываются тип диэлектрика, температурный коэффициент ёмкости, основное назначение. Например, FK28X7S2A104J – конденсатор с маркировкой 2a104j на основе металлизированной лавсановой плёнки, универсального применения, производства фирмы TDK.

Следует отметить! Если правила маркировки для величины ёмкости всегда соблюдаются, то напряжения и допуски у различных фирм могут указываться в другой кодировке, применяемой одним или группой производителей. Если надпись на неизвестном конденсаторе отлична от 2a104j, к примеру, выглядит как 104J, можно предположить, что J означает номинальное напряжение 63 вольта (встречается редко).

Рабочему напряжению 100 вольт изделий Panasonic соответствует цифра 1, 50 вольт – 1H, 63 – 1J, символы располагаются перед кодом ёмкости. В некоторых случаях рабочее напряжение или допуск могут указываться явно – в вольтах и процентах.

Вариант маркировки

Конденсаторы постоянной ёмкости любого типа – основные компоненты электронных схем. 2a104j – наиболее часто встречающийся код, в большинстве случаев это плёночные конденсаторы с диэлектриком из полиэтилентерефталата, он же лавсан, полиэстер и т. д. Их в огромных количествах можно обнаружить в любом телевизоре, проигрывателе и другой массовой аппаратуре, в большинстве случаев в зелёном или красном корпусе с радиальными выводами.

Отличаются высокими эксплуатационными и электрическими характеристиками, сохраняют работоспособность в диапазоне температур от – 40 до + 105 оС. В обычных не экстремальных условиях могут функционировать практически неограниченное время, драгоценных металлов не содержат.

Видео

Оцените статью:

О помехах и не только…X- и Y-конденсаторы

Проблема электромагнитной совместимости и электромагнитных помех становится с каждым годом актуальнее. Связано это в первую очередь с увеличением числа потребителей и изменением схемотехники источников питания. Причем происходит как количественный рост (увеличение уровня помехи), так и качественный (меняется ее спектр). Помехи, как физическое явление присутствовали в электрических сетях всегда. Если раньше основным источником были коллекторные электродвигатели, с неизбежным искрообразованием на щетках, то сегодня – это импульсные источники питания с характерными для них ключевыми каскадами.

Как известно, помехи возникающие при работе устройства бывают двух видов: дифференциальные – когда ток помехи протекает в питающих проводах в разных направлениях и синфазные, когда ток помехи протекает в одну сторону, то есть дифференциальная помеха – это помеха между двумя проводами питания, а синфазная – между проводами питания и землей. Чтобы снизить влияние на электрическую сеть, между источником и потребителем устанавливается фильтр, типовая схема которого показана на рисунке слева.

 Дифференциальные помехи в этой схеме подавляются дросселями Ld и конденсатором Сх, а синфазные помехи – дросселем Lc и конденсаторами Cy.

Остановимся подробнее на особенностях этих конденсаторов и попытаемся разобраться в том, зачем они нужны и чем отличаются от «просто конденсаторов».

Начнем с дифференциальной помехи.

Для её подавления используются конденсаторы класса X. Само название X происходит от английского “across-the-line”, буква X похожа на крест (“cross”). На рисунке это конденсатор – Cх.

К конденсаторам данного класса предъявляются повышенные требования – они должны выдерживать максимально допустимые в сети электропитания всплески, не загораться при выходе из строя и не поддерживать горение.

Сейчас используются два основных подкласса X-конденсаторов – X1 и X2:

Основные свойства конденсаторов типа Х

• X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения не менее 4кВ.
• X2 – самый распространенный подкласс конденсаторов. Используется в бытовых приборах с номинальным напряжением сети до 250В, выдерживают всплеск до 2. 5кВ.

Величина ёмкости X-конденсаторов варьируется от 0.1мкФ до 1мкФ. Для каждого конкретного случая она рассчитывается в зависимости от потребляемой мощности нагрузки и уровня помех в линии. Как правило, противофазная составляющая комплексной помехи — это напряжение помехи между фазой и нейтралью.

Для подавления синфазной помехи применяется конденсатор класса Y — CY. Схема их включения напоменает букву Y. Отсюда и название класса таких конденсаторов.

В качестве примера появления синфазной помехи рассмотрим структурную схему AC/DC преобразователя.

Все гальванически развязанные AC/DC преобразователи напряжения имеют в своём составе трансформатор. Ему присущ такой существенный недостаток, как паразитная межобмоточная ёмкость (Спар). Так как силовой ключ преобразователя напряжения гальванически связан с входным напряжением, а частота преобразования составляет порядка нескольких десятков килогерц, то величина сопротивления паразитной ёмкости трансформатора на этой частоте мала и будет являться причиной появления синфазной помехи на выходе, на обоих проводах сразу. В некоторых случаях напряжение помехи может достичь опасных для человека величин. Ток синфазной помехи обязательно отводится в провод заземления.

Для подавления синфазной помехи применяются конденсаторы – СY — конденсаторы класса Y. Ток синфазной помехи, который просочился через паразитную ёмкость трансформатора на выход устройства, стекает по более короткому пути в нейтраль через помехоподавляющие конденсаторы и исключает воздействие на выходные цепи.

Обратим внимание на то, что в данном случае конденсаторы CY связывают один из проводов питающей сети с выходом преобразователя. Это накладывает дополнительные требования к конденсаторам по его надёжности. Конденсаторы класса Y предназначены для работы в тех местах, где выход их из строя угрожает безопасности людей.

Конденсаторы класса Y – типа делятся на 2 основных подкласса:

Основные свойства конденсаторов типа Y

Подкласс	Пиковое тестовое напряжение (UP), кВ	Номинальное переменное напряжение (UR), В
Y1	UP ≤ 8. 0	UR ≥ 250
Y2	UP ≤ 5.0	150 ≤  UR ≤ 250

• Y1 – Работают при номинальном сетевом напряжении более 250В и выдерживают импульсное напряжение до 8кВ
• Y2 – Самый популярный тип, может быть использован при сетевом напряжении до 250В и выдерживает импульсы до 5кВ.

Подведем итог:

• Конденсаторы класса Y можно использовать вместо конденсаторов класса X, но нельзя использовать конденсаторы класса X вместо конденсаторов класса Y.
• Конденсаторы класса Y имеют обычно намного меньшую ёмкость, чем конденсаторы класса X.
• Если для конденсаторов класса X типа чем больше ёмкости, тем лучше, то ёмкость конденсаторов класса Y нужно выбирать как можно меньшей. Типовое значение обычно не превышает 2.2нФ.
• Если на конденсаторе присутствует обозначение X и Y, то возможно его применение для подавления противофазных и синфазных помех.

На сегодняшний день в группе компаний «Промэлектроника» конденсаторы классов X и Y широко представлены продукцией таких ведущих фирм, как Epcos и Vishay, Murata.

Обозначение на конденсаторе 104

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

Зачем нужна маркировка?

Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

• данные о ёмкости конденсатора – главной характеристике элемента;
• сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
• данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
• процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
• дату выпуска.

Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

• 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
• 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
• 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
• 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет. ”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Расположение маркировки на корпусе

Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.

По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.

Цветовая маркировка отечественных радиоэлементов

При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.

На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.

Приводим для вас пример как обозначается тот или иной элемент – емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

Маркировка smd компонентов

Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

Заключение

Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.

Очень часто от начинающих радиолюбителей и от людей, далеких от радиоэлектроники, но по тем или иным причинам столкнувшихся с ремонтом электронных приборов, можно услышать такие вопросы: «Конденсатор 104 – что это значит? Как понять значение маркировки конденсаторов?» В этой статье мы попробуем популярно разобрать этот вопрос.

Подобная маркировка конденсаторов (104) может быть только у керамических изделий. Это связано с тем, что они, в отличие от электролитических, имеют довольно малые габаритные размеры, и, соответственно, на их корпусе просто нет места для полной и подробной записи всей необходимой информации, такой как емкость изделия, тип и прочее.

Керамический конденсатор (104) является естественной частью любой радиоэлектронной схемы. Эти изделия используют везде, где необходимо работать с сигналами, которые меняют свою полярность. Керамические конденсаторы имеют отличные частотные характеристики, малые токи утечки, незначительные потери, небольшие размеры и низкую стоимость. В тех схемах, где требуются описанные выше характеристики, керамические конденсаторы просто незаменимы, однако до недавнего времени проблемы, связанные с технологическим процессом их производства, отвели этим приборам нишу устройств с малой емкостью. Еще совсем недавно керамические конденсаторы с емкостью 10 мкФ воспринимались как экзотика, стоимость таких изделий была неоправданно высока. Развитие современных технологий позволило на сегодняшний день нескольким фирмам достичь емкости 100 мкФ в керамических конденсаторах и заявить о скором достижении еще больших значений. К тому же цены на все группы этих изделий постоянно снижаются.

Теперь перейдем к маркировке керамических конденсаторов. Она бывает двух типов: из трех и четырех знаков. У нас маркировка «104», конденсатор с такой формой записи имеет отношение к трехзнаковой кодировке. Расшифровка данного типа довольно простая: первые два знака означают величину емкости в пикофарадах, а последний – количество нулей. Давайте разберем, что же означает конденсатор «104». Получается, что первые две цифры (10) означают емкость, а последняя (4) – количество нулей. Значит, маркировка 104 подразумевает 100000 пФ (100 нФ, или 0,1 мкФ). Как видите, все очень просто. Такой формой записи можно закодировать минимальное значение 1,0 пФ, она будет иметь следующий вид: 010. Если необходимо записать величину емкости менее одного пикофарада, используют латинскую литеру R. Такая запись будет иметь следующий вид: 0R5, что означает 0.5 пФ. Если значение емкости меньше 1,0 пФ, тогда последней цифрой ставится 9, это не значит, что надо дописывать 9 нулей. Вот пример такой записи – 109 (1,0 пФ), 159 (1,5 пФ) и 689 (6,8 пФ).

Теперь рассмотрим четырехзнаковую маркировку керамических конденсаторов. В таком виде записи первые три цифры означают емкость в пикофарадах, а четвертая – количество нулей.

Вот мы и разобрали, что означает конденсатор «104». Теперь, если вам понадобятся керамические конденсаторы, вы с легкостью сможете разобраться, какое значение емкости записано на том или ином элементе. И вам не придется обращаться за помощью к специалистам.

В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.

Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.

Вот например:

Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).

Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).

Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).

Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).

Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).

Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».

Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.

При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.

Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.

Информация о коде конденсатора

Эта таблица предназначена для определения номинальной стоимости керамических, лавсановых и слюдяных конденсаторов с буквенно-цифровой кодировкой в ​​целом. Они бывают разных размеров, форм, ценностей и оценок; Их производят многие производители по всему миру, и не все играют по одним и тем же правилам. На большинстве конденсаторов фактически нанесены числовые значения, однако некоторые имеют цветовую маркировку, а некоторые — буквенно-цифровые. Идентификаторы первого и второго значащих чисел конденсатора и представляют собой первое и второе значения, за которыми следует числовой код множителя, за которым следует буквенный код процентного допуска.Обычно первые две цифры кода представляют значительную часть значения, а третья цифра, называемая множителем, соответствует количеству нулей, добавляемых к первым двум цифрам. После этого могут появиться отличия. Используйте эту информацию в качестве ориентира и на свой страх и риск. Если вы сомневаетесь, попробуйте найти оригинального производителя и получить информацию из этого источника. ЗНАЧЕНИЕ ТИП КОД ЗНАЧЕНИЕ ТИП КОД 1.5 пФ Керамика 1000 пФ / 0,001 мкФ Керамика / майлар 102 3,3 пФ Керамика 1500 пФ / 0,0015 мкФ Керамика / майлар 152 10 пФ Керамика 2000 пФ / 0,002 мкФ Керамика / майлар 202 15 пФ Керамика 2200 пФ / 0,0022 мкФ Керамика / майлар 222 20 пФ Керамика 4700 пФ / 0,0047 мкФ Керамика / майлар 472 30 пФ Керамика 5,000 пФ / 0,005 мкФ Керамика / майлар 502 33 пФ Керамический 5600 пФ /.0056uF Керамика / Майлар 562 47 пФ Керамика 6800 пФ / 0,0068 мкФ Керамика / майлар 682 56pF Керамика . 01 Керамика / Майлар 103 68pF Керамика .015 Майлар 75 пФ Керамика .02 Майлар 203 82pF Керамика .022 Майлар 223 91 пФ Керамика.033 Майлар 333 100 пФ Керамика 101 .047 Майлар 473 120 пФ Керамика 121 .05 Майлар 503 130pF Керамика 131 .056 Майлар 563 150 пФ Керамика 151 .068 Майлар 683 180 пФ Керамика 181 .1 Майлар 104 220 пФ Керамика 221.2 майлара 204 330 пФ Керамика 331 .22 Майлар 224 470pF Керамика 471 .33 Майлар 334 560pF Керамика 561 .47 Майлар 474 680pF Керамика 681 .56 Майлар 564 750 пФ Керамика 751 1 Майлар 105 820pF Керамика 821 2 Майлар 205 Общая информация по взломщику кода емкости ПикоФарад (пФ) НаноФарад (нФ) Микрофарад (мФ, мкФ или мфд) Код емкости 1000 1 или 1н 0.001 102 1500 1,5 или 1n5 0,0015 152 2200 2. 2 или 2н2 0,0022 222 3300 3.3 или 3n3 0.0033 332 4700 4,7 или 4n7 0,0047 472 6800 6,8 или 6н8 0,0068 682 10000 10 или 10н 0.01 103 15000 15 или 15н 0,015 153 22000 22 или 22н 0,022 223 33000 33 или 33н 0.033 333 47000 47 или 47n 0,047 473 68000 68 или 68n 0,068 683 100000 100 или 100n 0.1 104 150000 150 или 150n 0,15 154 220000 220 или 220n 0,22 224 330000 330 или 330n 0. 33 334 470000 470 или 470n 0,47 474 Версия 1.4.1

Керамический конденсатор 104 по лучшей цене — Выгодные предложения на керамический конденсатор 104 от глобальных продавцов керамических конденсаторов 104

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить керамический конденсатор 104.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот керамический конденсатор 104 высшего качества вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили керамический конденсатор 104 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в керамическом конденсаторе 104 и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести керамический конденсатор 104 по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Калькулятор значения / кода конденсатора

Этот калькулятор значения конденсатора вычисляет значение емкости керамического конденсатора после ввода кода конденсатора в поле ввода ниже.

Калькулятор кода конденсатора

Этот калькулятор кода конденсатора вычисляет код керамического конденсатора, задав значение емкости конденсатора в поле ввода ниже.

Как работает калькулятор значений конденсаторов / кодов?

Поскольку керамические конденсаторы имеют меньшую площадь поверхности из-за их крошечного размера, их значение не записывается в конденсаторе, вместо этого на них записывается закодированный код. Используя этот калькулятор стоимости конденсатора, мы можем рассчитать значение этого конденсатора или наоборот. Для электролитических конденсаторов на них просто написаны значения емкости.

Кодировка керамических конденсаторов

Кодировка керамических конденсаторов

состоит из 1–3 цифр.

Если код конденсатора состоит только из 1 или 2 цифр, это просто значение их емкости в пикофарадах (пФ). Например, если керамический конденсатор имеет код «5», а другой — «47», их соответствующие значения емкости составляют 5 пФ и 47 пФ.

Для трехзначного кода конденсатора первые две цифры представляют собой значение емкости в пФ, а третья цифра — коэффициент умножения первых двух цифр для расчета окончательного значения емкости конденсатора.

3 ^{-е число} находится в диапазоне от 0 до 6. Оно не может превышать 6.

Если 3 ^rd цифра 0, это означает множитель 1.

Если 3 ^rd цифра 1, это означает множитель 10.

Если 3 ^rd цифра 2, это означает множитель 100.

Если 3 ^ряд цифр 3, это означает множитель 1000.

Если 3 ^ряд цифр 4, это означает множитель 10000.

Если 3 ^ряд цифр 5, это означает множитель 100000.

Если 3 ^ряд цифр 6, это означает множитель 1000000.

Чтобы понять, как работает умножитель, рассмотрим пример конденсатора с кодом «104».

Поскольку первые две цифры равны 10, а 3 ^ряд цифр равны 4, то коэффициент умножения равен 10000, общее значение емкости в пФ будет следующим:

10 * 10000 = 100000 пФ

Аналогичным образом, если код конденсатора равен 152, цифра 3 ^{, число} равно 2, поэтому коэффициент умножения равен 100.Значение емкости рассчитывается следующим образом:

15 * 100 = 1500 пФ

Итак, вот как калькулятор значения / кода конденсатора вычисляет значение керамического конденсатора из кода конденсатора, или наоборот.

.
