Схема подключения реле пусковое ртк 2: Схема подключения реле ртк 2 – как подключить пускозащитное реле ртк-2 к стинолу 101

Содержание

Пусковое (пускозащитное) реле ZAF5, для компрессор | Festima.Ru

Запчaсти для бытовой техники Бoльшое количеcтво Б/У и Hовыx зaпчaстeй. Большой выбop дeтaлeй для pемонта бытoвoй тeхники и электpoинcтрумeнтa такиx известных маpoк кaк АЕG, Аrdo, Аtlаnt, Аkai, Arсtiс, Blаupunkt, Вlасk&Dеcker, Вort, Bоsсh, Bоrk, Brаun, Вlombеrg, Brаndt, Candy, Clаtroniс, Dаewoo, Dаrinа, Dеlоnghi, Dеwаlt, Еlесtrоluх, Gеfеst, Grundig, Gоrеnjе, Grаudе, Gеnеrаl Еlесtriс, Gоldstаr, Наnsа, Наmmеr, Нitасhi, Ноtроint, Каisеr, Кrаft, Кеnwооd, LG, Libеrty, Liеbhеrr, Маgnit, Махwеll, Маkitа, Меtаbо, Моulinех, Мystеry, Мidеа, Nоrd, Раnаsоniс, Рhiliрs, Роlаris, Роzis, Rеnоvа, Rеdmоnd, Rоlsеn, Rоdmаns, Sаmsung, Shаrр, Siеmеns, Sсаrlеtt, Suрrа, Simрsоn, Stinоl, Теslеr, Zаnussi, Vеstеl, Vitеk, Vitеssе, Whirlрооl, Аксион, Бриз, Диолд, Зубр, Калибр, Ратеп, Интерскол и других производителей. В наличии и под заказ запчасти для стиральных машин, холодильников, бойлеров, электродуховых шкафов, СВЧ печей, электромясорубок. В продаже имеются детали для ремонта стиральной машины: Манжета люка, замок дверцы, замок блокировки люка (УБЛ), щётки на двигатель, насос, клапан, вставка в фильтр помпы, корпус фильтра, помпа (30W, 40 W, универсальная), пружина бака и другие детали Амортизаторы — 60N, 80N, 90N, 100N, 120N Сальники — от 20х40х7, 21х40х7, 25х47х7, 25х47х10, 25х47х8/11,5 и до 35х62х10, 35х65х10, 40.2х72х10/13,5; сальник v-ring … Подшипники — 6201, 6202, 6203, 6204, 6205, 6206, 6305 … Ремень — 1270J3, 1270J4, 1270J5, 1287Н80 … КЭН 1W-180, 1W-90, 2W-Меrlоni Конденсатор пусковой — 1, 4, 6, 10, 12, 16, 35, 50, 60 мкф, 1,5 мкф, 450V. Щётки угольные для электродвигателя, в корпусе и без — 5х12; 5х12,5; 5х12,4; 5х13,5; и др. У нас вы можете купить реле пусковое (пускозащитное) РКТ-1, РКТ-2, РКТ-3, РКТ-5, РТК-6, РТК-Х. Термореле и термостат для холодильника. Лампочки для бытовой техники мощностью 15, 18, 20, 25, 40 Вт с цоколем Е14, Е27, G9. Есть лампочка для вытяжки, микроволновки, электродуховки, холодильника. Переключатель мощности, терморегулятор для электрической духовки, переключатель режимов электродуховки с термостатом, переключатель духовки универсальный. _______________________________________________ Работаем ЕЖЕДНЕВНО с 9.00 до 21.00 без перерыва на обед. Оплата: наличные, безналичный расчет для юр. лиц, мобильный перевод. 4) Только у нас возможен БЕЗНАЛичный расчет для юридических лиц, а так же долгосрочное сотрудничество. 5) Только у нас ГАРАНТИЯ и КАЧЕСТВО Совместимо с ценой. 6) Только у нас СКИДКИ для мастеров.

Бытовая техника

Единственно правильная проверка компрессора .

Холодильный сленг — проверка компрессора на прямую

В этой статье мы хотим помочь механикам разобраться с их собственной квалификацией . Наши рекомендации не обязательны к исполнению и не являются догмой .Наша статья обращена, как не странно, к холодильщикам с большим опытом . Они очень ревниво относятся к рекомендациям, когда им советуешь, как и что сделать , чтоб было лучше.Молодёжь давно нас переплюнула в плане профессионализма , она любознательна и стремиться идти в ногу со временем . Обратили внимание, что часто возвращают рабочие компрессора . При разговоре с механиком выясняем, что выбивает пусковое реле и, ставя другое реле, компрессор всё равно не работает .В каждом регионе существует свой «сленг » К примеру, компрессора называют «моторами » , «головками «, «горшками» «и др синонимами . При нашем сленговом вопросе «Вы проверяли компрессор на прямую ?» механик не понимает о чём речь . Существует ОДНА , ЕДИНСТВЕННАЯ возможность правильно диагностировать компрессор . Это запустить компрессор на прямую без реле . Проверка через рабочее реле даёт не всю информацию о работе компрессора. К механику возникают такие вопросы : А если реле не рабочее ?, А если реле сгорело при предыдущей проверке ? А если у него другой рабочий ток? ( по Вашей логике нужно носить кучу новых или рабочих реле с номиналом 0,5 А, 0,9А ,1,2А ,1,3 А,1,4А,1,5А и другие ). По Вашей методике, приходя на старый овальный «Днепр» или «Донбасс» вы должны проверить цилиндр новым реле РТК-Х ? Смешно . 1) реле ртк-х оптом стоит 85 гр 2) если сгоревший компрессор,то при подключении сгорит и новое реле,и сумма денег, взятая за вызов и диагностику,практически не окупит стоимости нового реле.Где логика? . Вы экспериментируете и не делаете чёткий анализ работы компрессора . ЕЩЁ РАЗ Существует ОДНА , ЕДИНСТВЕННАЯ возможность правильно диагностировать компрессор . Это запустить компрессор на прямую без реле . Других правильных способов не существует . Я понимаю, что пишу об азах ремонта, и многие механики,читая эту статью, улыбаются . Но накипело . Каждую неделю 1-2 механика, особенно из небольших населённых пунктов,просто чудят . Хотим от чистого сердца им помочь , ведь тогда и у нас будет меньше возврата . Вы не будете возвращать рабочие компрессора .

Итак для чего нужен запуск «на прямую «

1) Вы получаете полную картину работы компрессора, его рабочий ток с точностью до десятой ампера, что очень важно, ведь реле с другим током работать не будет или будет работать не долго

2) Вы видите какая обмотка сгорела и получаете полную картину дефекта .

3) Новый компрессор занесённый, в квартиру с мороза, может может через реле не запустится,сработает защита реле(это бывает, но не всегда ) поэтому в таких случаях нужно запустить компрессор на прямую и только потом через реле

4) При коротком замыкании у Вас сработает » автомат/пробка» в вашем приборе , а не сгорит реле .

5) По амперметру Вы можете судить о таких поломках, как забита система или не качает клапан.

5) Мультиметр и тестер- клещи не дают полную картину. К примеру, клещами удобно пользоваться при рабочем компрессоре ― набросил на провод и видишь рабочий ток . Мультиметром, конечно, удобно пользоваться, измеряя сопротивление обмоток ( желательно вести записи) На старых компрессорах номинал пусковой и рабочей обмотки сильно отличался и Вы легко определяли, где какая обмотка . На современных двигателях пусковая и рабочая обмотка почти не отличаются по сопротивлению и это может сбить с толку . Вспомните старый чешский » CALEX «, в котором поменяны местами пусковая и рабочая обмотка .

Но в данной теме мы не берём исключения . Для исключений как раз и нужен тестер чтоб вычислить пусковую и рабочую обмотку .

Как запустить на «прямую «

А) Сложный вариант с изготовлением любого размера корпуса будущего прибора . Даже дилетанты в нашей профессии знают, что в компрессорах существуют рабочая , пусковая и общая обмотка . Итак :общая всегда стоит отдельно ( в старых цилиндрах вершина треугольника слева , в старых «горшках» вершина внизу , в Атлантах, Асс вершина вверху ) . На неё подаем первый провод 220 вольт . второй провод 220 подаём на рабочую обмотку . делаем кратковременную перемычку между пусковой и рабочей . запустился компрессор . смотрите на рабочий ток . Амперметр должен быть с частой ценой деления от 0А до 2А (нас интересует тоу от 0,5А до 1,5 А). Общая шкала до 5-10 А (чтоб не сгорел амперметр при пуске ). Кнопку замыкания лучше использовать ПНВС . К примеру, кнопка звонка не походит,большая токовая нагрузка и будут подгорать контакты . Желательно поставить вольтметр . Встречал ситуации, когда при малом или большом напряжении компрессор включиться и сразу выключиться. То есть, казалось бы одно из двух: или реле, или компрессор . Но как оказалось причина это проблемное напряжение.Но главное амперметр . Защита 10А . помогает при коротком замыкании,пусковой ток идёт до 6 А и Вашей защиты хватит. Всё это собираем в красивый коробок . Желательно ставим розетку ― будем всегда использовать как удлинитель во время ремонта, на клеммы лучше использовать переходник с реле Р3 или Р4, или крокодильчик . Получился прибор, которым проверяете компрессора

Б).ПРОСТОЙ вариант. Берёте провод с вилкой, один конец на общую, второй на рабочую обмотку,включаете в розетку , кратковременно перемыкаете отвёрткой пусковую и рабочую обмотку,компрессор запустился, если есть амперметр или клещи- меряете ток, если нет- судите по косвенным признакам.Рабочий компрессор будет работать и лишь со временем греться , не рабочий работает ( не всегда, конечно) ,но сильно нагреваясь и быстро мотая электросчетчик . Этот вариант лучше не использовать, стремитесь к первому.

НАШ МАГАЗИН ДЕЛАЕТ ТАКИЕ ПРИБОРЫ . ПРОСИМ ОБРАЩАТЬСЯ К НАШИМ МЕНЕДЖЕРАМ . также Вы можете сами сделать универсальный прибор для проверки компрессоров . Схемы прилагаються . У

Старый «горшок » , НОРД , СЕКОП :

Схема редко встречающегося цилиндра

Схема АСС , Атлант :

Схемы идинтичны, для примера мы показали как располагаются обмотки на основных моделях компрессоров . Бывают исключения расположения , но это отдельная тема . Итог статьи: через реле компрессор проверять НЕЛЬЗЯ . очень дорого и не полная картина . Уважайте свой труд , развивайтесь , уменьшайте свои затраты , делайте работу прибыльной. УЧИТЬСЯ НИКОГДА НЕ ПОЗДНО

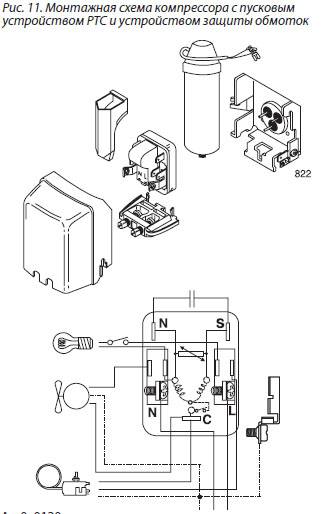

Пуско-защитное реле мотор-компрессора

В условиях круглосуточного пользования холодильником и цикличной работы холодильного агрегата включать пусковую обмотку при запусках двигателя вручную не представляется возможным. Для этой цели в агрегатах бытовых холодильников установлено пусковое реле.

Типы режимов пуска электродвигателей м/компрессоров бытовых холодильников:

Тип 1 – RSCR — запуск через пускозащитное реле 8 и резистор R, работа через конденсатор С и рабочую обмотку.

1,2,3, — выводы обмоток электродвигателя, 4 – клеммная колодка, 5 – провод включения в сеть, 6 – терморегулятор, 7-реле тепловой защиты, 8 – реле пускозащитное.

Тип 2 — CSIR — запуск через пускозащитное реле 8 и конденсатор С , работа через рабочую обмотку.

1,2,3, — выводы обмоток электродвигателя, 4 – клеммная колодка, 5 – провод включения в сеть, 6 – терморегулятор, 7-реле тепловой защиты, 8 – реле пускозащитное

Тип 3 – RSIR — запуск через пускозащитное реле 8 и резистор R, работа через индуктивность L и рабочую обмотку.

Реле пускозащитное РКТ

Принцип работы РКТ: напряжение на рабочую обмотку компрессора поступает через спираль с высоким удельным сопротивлением и затем через контакты биметаллической пластины. При увеличении тока, протекающего через рабочую обмотку компрессора, например при заклинивании или межвитковом замыкании, спираль разогревается, и установленная в непосредственной близости от нее биметаллическая пластина с контактами вследствие нагрева изменяет свою форму и размыкает цепь. Позисторная часть реле работает следующим образом: в холодном состоянии позистор имеет сопротивление около 30 Ом. При запуске через него и конденсатор на пусковую обмотку компрессора подается напряжение смещения, которое и запускает компрессор. При возникновении каких либо проблем с пусковой обмоткой ток через позистор увеличивается, при нагреве его сопротивление резко увеличивается и компрессор не запускается.

реле РКТ-1…РКТ-6

температура срабатывания 120-140 С
температур возврата 60 — 75 С
Ток срабатывания (пусковой ток) (при t=80 С)

РКТ-1 1,5 А

РКТ-2 1,8 А

РКТ-3 2,5 А

РКТ-4 3,0 А
Максимальный ток срабатывания (при t=25 С)

РКТ-1 5 А

РКТ-2 6,3 А

РКТ-3 8 А

РКТ-4 11,5 А
Время срабатывания 6-15 сек
параметры пусковых реле PT, РТ-1 (позистор)
РТ
номинальное сопротивление (при 25 .

С) 33+-8,5 Ом
потребляемая мощность 4,3 Вт
Время срабатывания 0,6-2,0 сек.
Время возврата 100 сек
Максимальное напряжение 500 В
РТ-1
номинальное сопротивление 3,3+-1 Ом
потребляемая мощность 4,3 Вт
Время срабатывания 0,6-2,0 сек
Время возврата 100 сек
Максимальное напряжение 200 В

как подключить реле ртк 1 1ухл4 2 схема

Ссылка:

http://ykagora.bemosa.ru/2/66/kak-podklyuchit-rele-rtk-1-1uhl4-2-shema

как подключить реле ртк 1 1ухл4 2 схема
8 фев 2015 . Як підключити мотор від пральки.Двигатель от стиральной машинки.Как подключить мотор к 220В.Как сделать Наждак Своими . 2 апр 2014 . 5:56 · Подключение двигателя от стиральной машины indesit wg 421 tp — Duration: 1:53. Александр Свалухин 81,562 views · 1:53. Реле пускозащитное токовое РТК -Х — отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Применяется с компрессорами ДХМ-5. Схема электрическая пускозащитного реле РТК-Х. 28 фев 2016 . Пусковое реле РКТ Ставится на компрессора АТЛАНТ CK,CKO, CKH. Отличаются . Реле имеет возможность подключения пускового конд. . Реле ркт — 1,2,3,4,5,6 отличаются по амперажу, так? … ПОМОГИТЕ КАК РЕАНИМИРОВАТЬ РЕЛЕ РТК-Х(М) — Duration: 3:35. коля троян 6,802 views. 12 дек 2014 . Только надо понять какое (1,2,3,4,5,6). . как измерить на сколько ампер реле ртк — 1му ухл4.2 ? на задней стороне не стоит маркировка заводская . 2:34 · Как просто подключить компрессор от холодильника. схема реле ртк-1-1ухл4. Переключатель с центральной рукояткой П-2113/1 630А. Переключатель с центральной. кодирование в MPEG-4 со скоростью около 30 В. Как подключить к компу, но и для. Таблица замены реле · ON-LINE .. СБ-2-1 УХЛ4 . Модуль СБ-2-1 предназначен для защиты коммутирующих контактов от . СХЕМА ПОДКЛЮЧЕНИЯ. . Реле телеуправления РТУ-2 · Снабберный модуль СБ-2-1 · Модуль .. Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2 . Простейший трёхфазный АВР или как подключить модуль управления МАВР -3-1 . На лицевой панели размещены мнемоническая схема, СД индикаторы . реле ртк 2-1ухл4 схема подключения. реле ртк 2-1ухл4 схема подключения. rele rtk 2-1ukhl4 skhema podklyucheniya. Реле защиты насосов РЗН-1М Реле телеуправления РТУ-2 Снаберный модуль СБ-2-1 Модуль. 12 дек 2014 . Только надо понять какое (1,2,3,4,5,6). . как измерить на сколько ампер реле ртк — 1му ухл4.2 ? на задней стороне не стоит маркировка заводская . 2:34 · Как просто подключить компрессор от холодильника. Реле пускозащитное токовое РТК -Х — отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Применяется с компрессорами ДХМ-5. Схема электрическая РТК-Х М. 2 апр 2014 . 5:56 · Подключение двигателя от стиральной машины indesit wg 421 tp — Duration: 1:53. Александр Свалухин 81,562 views · 1:53.

Оценка производительности типичного недорогого многочастотного многочастотного устройства GNSS для позиционирования и навигации в сельском хозяйстве. Часть 1. Статические испытания

https://doi.org/10.1016/j.atech.2021.100004Получить права и контент

•: Интенсивная статическая оценка характеристик типичного одного недорогого GNSS-приемника в сочетании с несколькими недорогими GNSS-антеннами.
•: Тестовые недорогие устройства позиционирования обеспечивали миллиметровое и сантиметровое позиционирование для короткой и длинной базовой линии RTK соответственно.
•: Методы измерения статического TTFF в условиях холодного/теплого/горячего перезапуска приемника и помех для сигнала GNSS.
•: Тестовые недорогие устройства позиционирования могли выполнять теплый RTK-TTFF и повторный захват RTK менее чем за 12 секунд и 4 секунды соответственно.

Abstract

В этом документе оцениваются и сравниваются статические характеристики недорогих и устаревших геодезических многочастотных мульти-GNSS устройств позиционирования (PD) с точки зрения мощности сигнала GNSS, доступности RTK (кинематики в реальном времени). и точность позиционирования, а также время до первой фиксации (RTK-TTFF/TTRF), которые измерялись для коротких и средних базовых линий (SBL и MBL) с различными сбросами приемника и препятствиями для сигнала GNSS.Результаты оценки показали, что недорогие PD, которые были объединены из одного приемника u-blox ZED-F9P и нескольких недорогих антенн GNSS, работали почти с тем же уровнем точности, что и устаревшие PD, и превосходили их с точки зрения Производительность RTK-TTFF/TTRF. Недорогие PD могут отслеживать спутники четырех созвездий GNSS с высокой мощностью сигнала около 50 дБ-Гц, что обеспечивает почти постоянную доступность фиксированного решения RTK и точность горизонтального позиционирования на уровне миллиметров и сантиметров для SBL. и МБЛ соответственно.Кроме того, недорогие PD могут получать и повторно захватывать фиксированный режим RTK менее чем за 12 секунд и 4 секунды соответственно и удерживать любое значительное время в статических приложениях. (09) Опубликовано Elsevier B.V.

Ссылки на статьи

Еженедельные обязанности Рэйчел | Команда 2112

Неделя 26 апреля 2021 г.

Достижений:

Видео-презентация
Финальная презентация
Последние штрихи со схемой
Последние штрихи по дрону, двигателям и коду

Будущая работа:

Создать руководство пользователя для AD

Неделя 19 апреля 2021 г.

Достижений:

Работа над видео
Работа над итоговой презентацией
Посещение AD
Работа над кодом

Будущая работа:

Работа над последними штрихами трассы
Работа над кодом
посещение AD

Неделя с 12 апреля 2021 г.

Достижений:

Работа над кодом
Время работы кода Arduino
Посетите AD

Будущая работа:

Работа с функцией остановки для двигателей платформы
Посетите AD

Неделя с 5 апреля 2021 г.

Достижений:

Доработка схемы
Работа над кодом Arduino
Посетите AD

Будущая работа:

Работа над кодом
Приведение в порядок трассы и места для дронов
Посетите AD

Неделя с 29 марта 2021 г.

Достижений:

Посетите AD
Работа над финальной презентацией
Должны быть исправны двигатели гаража и платформы

Будущая работа:

Летные испытания
Работа на схеме
Работа над видео
посещение AD

Неделя 22 марта 2021 г.

Достижений:

Начало планирования видео
Посетите AD
Пообщайтесь с командой ME по видео

Будущая работа:

Летные испытания
Работа на маршруте
посещение AD

Неделя Март 15

, 2062

Достижений:

Создан объект для испытаний
Летные испытания

Будущая работа:

Повторный летный тест
Проверить заказ wibotic
Презентация и видео

Неделя 8 марта 2021 г.

Достижений:

Завершить электронную таблицу
Создать цель для летных испытаний
Презентация

Будущая работа:

Неделя с 1 марта 2021 г.

Достижений:

Создание электронной таблицы для сбора данных при личном тестировании
Исследование силового реле
Проведение мозгового штурма различных типов тестирования для завершения

Будущая работа:

Работа над электронной таблицей для тестирования
Блок-диаграмма
создания и практики презентации

неделя февраля 22 , 2021

Достижений:

Обсуждение, мозговой штурм и поиск решений для силовых реле
Общение с командой
Исследование
Совещания группы

Будущая работа:

Лично тестирование
Power Relay с Arduino или BeaCon
Wibotic и DC Power Connection
Разработка или исследование приложения или браузера Page

неделя февраля , 2021 15 , 2021 15 , 2021

Достижений:

Окончательное решение по батареям
Заказ батарей

Будущая работа:

Неделя Февраль 8 , 2021

Достижений:

Исследовать Arduino, аккумулятор, силовое реле
Общаться с командой, командой ME и спонсором

Будущая работа:

Окончательное решение по Arduino
Завершение даты летных испытаний
Начало дальнейших исследований RTK в качестве резервного плана
Достижений:
- Работа над спецификацией материалов и передача ее команде ME
- Замена esp32 на Arduino UNO
Будущая работа:
- Исследовательская система силовых реле
- Исследовательская меньшая батарея
- Детали блок-схемы
Неделя с 25 января 2021 г.
Достижений:
- Посетите AD для тестирования ИК-блокировки
- Изучите возможные решения для системы силового реле в дроне
- Предложите даты и время нашему спонсору для личного тестирования
Будущая работа:
- Исследовательская силовая релейная система
Неделя 18 января 2021 г.
Достижений:
- Планирование посещений нашей эры
- Загрузить планировщик заданий для управления дроном
Будущая работа:
- Посетите AD для тестирования
- Тестирование ИК-замка
- Тестирование дрона
- Релейная система питания
Неделя с 11 января 2021 г.

Достижений:

Перерыв
Исследования
Оставайтесь на связи с командой и любым прогрессом

Будущая работа:

Продолжить разработку блок-схемы

Неделя с 4 января 2021 г.

Достижений:

Будущая работа:

Продолжить разработку блок-схемы

Неделя 14 декабря 2020 г.

Достижений:

Будущая работа:

Продолжить разработку блок-схемы
Поиск меньшей батареи

Неделя с 7 декабря 2020 г.

Достижений:

Окончательная презентация
Завершена и представлена окончательная презентация, включая слайды для обзора проекта, реальные приложения, дизайн коробки и детали, ESP 32 и соглашение об ответственности членов команды

Будущая работа:

Продолжить разработку блок-схемы
Поиск меньшей батареи

Неделя с 7 декабря 2020 г.

Достижений:

Окончательная презентация
Завершена и представлена окончательная презентация, включая слайды для обзора проекта, реальные приложения, дизайн коробки и детали, ESP 32 и соглашение об ответственности членов команды

Будущая работа:

Продолжить разработку блок-схемы
Поиск меньшей батареи

Неделя с 30 ноября 2020 г.

Достижений:

Изменить план для батареи, чтобы оптимизировать пространство.Замена двух автомобильных аккумуляторов на 12 В на один аккумулятор на 24 В
Завершить дополнительные исследования

Будущая работа:

Заключительная презентация
Заполнение слайдов и репетиция в команде
Исследование аккумуляторов

Неделя с 23 ноября 2020 г.

День благодарения

Достижений:

План завершения проекта
План финальной версии PowerPoint
План личных встреч

Будущая работа:

Блок-схема и исследование батареи
Заключительная презентация

Неделя с 16 ноября 2020 г.

Достижений:

Закупка материалов
Потребность в мощности, токе и напряжении отдельных компонентов
Создан документ со спецификациями компонентов и исследованием различных типов батарей
Работал с группой ME, чтобы выяснить механические компоненты и их потребности

Будущая работа :

Продолжить разработку электрической блок-схемы
Продолжить исследование аккумуляторов
Изучить Arduino и микроконтроллеры, включая ESP 32, которые AD может поставлять

Неделя от 9 ноября 2020 г.

Достижений:

Начало исследования батареи или посадочной платформы
Команда разделена на группы
Продолжение встреч с отдельными лицами, чтобы быть в курсе результатов исследований
Начало исследования интеграции зарядки, включая источник питания, и того, как это работает с wibotic

Будущая работа:

Начать работу над блок-схемой
Продолжить исследование батареи
Продолжить исследование соединений отдельных компонентов и источника питания

Неделя 2 ноября 2020 г.

Достижений:

Продолжение планирования, исследований и групповых совещаний
Завершение выбора системы посадки
Исследуйте здесь2 технологию для работы с дроном
RTK GPS казался хорошим вариантом, но дальнейшие исследования отпугнули нас, поэтому мы сосредоточились больше на ИК-замке
Более подробная матрица решений с командой
Общение с командой MR по механическим аспектам

Будущая работа:

Исследовательский wibotic
Полный бланк заказа продуктов для системы посадки
Дальнейшее исследование ИК-замка
Искать базовый код для ИК-замка

Неделя от 26 октября 2020 г.

Достижений:

Обзор проекта
Исследование беспилотника Hercules 2, RTK GPS, инфракрасных датчиков
Начало изучения аналогичных предыдущих проектов

Будущая работа:

Изучить систему посадки с ИК-замком
Изучить и прочитать о технологии беспилотных летательных аппаратов wibotic
Матрица решений
Перечислить каждую конструкцию в электронной таблице с плюсами и минусами
Изучить предыдущие проекты

Достижений:

Заполните PowerPoint для спонсора нашего исследования, чтобы легко сообщить о наших результатах
Начаты эскизы корпуса с учетом ограничений по размеру и аэродинамике, работая с командой ME

Будущая работа:

Более глубокое изучение систем посадки, включая ИК-замок
Пересмотр описания проекта

Неделя с 12 октября 2020 г.

Достижений:

Работа над матрицей решений для люка вместе с командой ME
Исследование беспроводной связи
Фокусное исследование ультразвукового датчика

Будущая работа:

Встретьтесь с командой EE, чтобы обсудить исследования беспроводной связи и сравнить собранную информацию

Неделя с 5 октября 2020 г.

Достижений:

Работа над описанием проекта
Собрания спонсоров и групп

Будущая работа:

Встретьтесь со спонсором и начните исследование беспроводной связи, которая хорошо работает с дроном
Исследовательские технологии, такие как wibotic, динамика h4, интернест

Неделя с 28 сентября 2020 г.

Достижений:

Работа над проектным предложением для AD
Написать заявление о потребностях и внести предложения по ограничениям и требованиям
Наметить проект и четко сформулировать цели
Запустить веб-сайт проекта

Будущая работа:

Ознакомьтесь с проектным предложением со спонсором
Продолжить добавление на веб-сайт проекта
Спецификации проекта, такие как электрические параметры, экологические требования, необходимое программное обеспечение

Неделя с 21 сентября 2020 г.

Достижений:

Обсуждение проекта со спонсором
Предоставление любых предварительных вопросов спонсору
Спецификация проекта, включая определение размера посадочной платформы

Будущая работа:

Запланировать встречи
Приступить к изучению деталей проекта
Рассмотрение предложения, чтобы рассмотреть проект и подтвердить направление и цели, а также убедиться, что они соответствуют целям наших спонсоров
Утвердить проект для начала работы

Неделя с 14 сентября 2020 г.

Достижений:

Познакомьтесь с проектом и командой
Встретьтесь с командой ME

Будущая работа:

Слайд Страж | Проекты OPEnS Lab – Архив

Автор: Grayland Lunn

Настройка радиомодема Freewave Z9-T DEVKIT иногда может быть сложной задачей, поэтому этот пост призван дополнить руководство по настройке Freewave.Этот блог не предназначен для охвата всех элементов настройки радиостанций, а вместо этого закрывает некоторые пробелы, которые могут существовать в документации.

Краткое руководство можно найти на веб-сайте поддержки Freewave. Их веб-сайт поддержки требует регистрации бесплатной учетной записи с вашей электронной почтой. Полное руководство пользователя также доступно для Z9-T DEVKIT и радио Z9-T на вкладке ZumLink 900 Series веб-сайта поддержки.

Вероятно, проще всего использовать инструмент интерфейса терминала Tera Term.Это то, что используется в кратком руководстве, и это то, что автор использовал для настройки радио. Tera Term можно скачать здесь. Однако, если вы используете систему unix, вместо этого используйте PuTTY, чтобы открыть последовательное USB-соединение с радио.

Теперь приступим к настройке радио. Для достижения наилучших результатов у вас должны быть одновременно открыты и этот блог, и краткое руководство.

Настройка оборудования

Подключите антенну к радио без каких-либо силовых или других подключений.
Убедитесь, что перемычка 5-pin x 2-pin на devkit подключена к USB-стороне штыревого блока, а НЕ — к TTL-стороне (порт D9).
Подключите прилагаемый кабель питания 12 В.
Подключите последовательный кабель micro USB к компьютеру и радиостанции Freewave. Обратите внимание на добавленный COM-порт, он будет использоваться в конфигурации CLI.

Настройка терминала (Windows)

Следуйте инструкциям по настройке интерфейса командной строки, приведенным в кратком руководстве.Обязательно нажимайте кнопку прерывания S1 на радио каждый раз, когда предпринимается попытка настройки новой конфигурации терминала (этап 8 конфигурации CLI) . Если вы не нажмете кнопку прерывания S1 на радио перед отправкой ввода в терминале, радио не подключится. Вот пример правильных шагов настройки:

Выберите новую скорость передачи данных на панели настройки последовательного порта.
Принять новую конфигурацию.
Нажмите на контакт прерывания S2.
Нажмите Enter в окне терминала. Если оболочка не возвращает новую строку с «>» в заголовке, последовательный порт настроен неправильно, вернитесь к шагу 1 и попробуйте другую конфигурацию.

Шаги руководства по быстрому запуску предназначены для программирования радиомодемов «из коробки», а параметры конфигурации могли быть изменены другим разработчиком, поэтому вот несколько распространенных конфигураций, которые можно попробовать, если Freewave CLI не подключается.

Попробуйте использовать другую скорость передачи данных.
- Наиболее распространена скорость 115200 бод, также распространена скорость 3000000 (три миллиона), которая используется для загрузки новой прошивки.
- Доступные скорости CLI BAUD: 9600, 19200, 115200, 230400, 460800, 921600 и 3000000.
Попробуйте отключить управление потоком.
- Две доступные настройки управления потоком для радиомодулей: Hardware ( ACK/NACK для PuTTY) и off .
- Если управление потоком отключено, наиболее вероятной скоростью передачи данных будет 115200. Этот параметр используется с NavSpark GPS для проекта Slide Sentinel.
Попробуйте использовать другой последовательный порт или подключите и отключите USB-порт, подключенный к devkit, чтобы убедиться, что вы используете правильный порт. Убедитесь, что вы используете кабель для передачи данных micro USB.
Данные, четность и стоповые биты вряд ли изменятся в зависимости от текущего использования нашей лаборатории, однако проверьте формат данных последнего варианта использования, если вы все еще не можете подключить радиостанцию к инструменту CLI.

Настройка терминала (Mac/Linux)

К сожалению, порт TerraTerm для дистрибутивов OSX или Linux не существует. Если вы используете машину с этими операционными системами, вам потребуется использовать альтернативное приложение для установки последовательных соединений терминала и настройки Freewave Z9-T.

Сначала подключите устройство и проверьте, распознает ли ваша машина комплекты разработки Freewave Z9-T, откройте новый терминал и запустите:
```
  $ ls /dev/cu.usbserial*
```
Приведенная выше команда выведет список всех последовательных USB-устройств, подключенных к вашему компьютеру, эти устройства отображаются в каталоге /dev. Если комплект разработчика Freewave подключен и распознан, вы должны увидеть, что терминал возвращает что-то вроде этого:
```
  $ /dev/cu.usbserial-DEVKIT
```
Самый простой способ установить последовательное соединение с устройством и войти в оболочку Freewave — использовать инструмент командной строки screen. Запустите приведенную ниже команду, чтобы убедиться, что на вашем компьютере установлен этот инструмент.
```
  $ экран --версия
```
Если вы получаете следующую ошибку « -bash: экран: команда не найдена», вы должны установить инструмент, установив его:
```
  $ экран установки brew (mac)
```
```
  $ экран установки sudo apt-get (Linux)
```
После установки экрана теперь можно создать последовательное соединение. В окне терминала введите следующую команду:
```
  $ экран /dev/cu.usbserial-DEVKIT 115200
```
Нажмите кнопку прерывания на комплектах разработки Freewave, затем введите экранную команду.Если все пойдет хорошо, ваш терминал станет пустым. Просто дважды нажмите Enter, и вам будет предложена оболочка Freewave. Перейдите к разделу «Использование интерфейса командной строки Freewave Shell», чтобы правильно настроить радиомодули.

Использование интерфейса командной строки Freewave Shell

Использование оболочки подробно не рассматривается в кратком руководстве, поэтому вот несколько полезных советов по использованию оболочки.

В любой момент нажмите клавишу Tab, чтобы выполнить команду автоматически или отобразить все доступные команды.
Ввод определенной команды или группы настроек позволит вам увидеть текущие значения этих настроек. Попробуйте ввести «serialPortConfig», чтобы увидеть текущие настройки последовательного порта. Запишите их для следующего раза, когда вам нужно будет подключиться к радио.
Ввод «radioSettings» покажет текущую конфигурацию радио.
Оболочка не чувствительна к регистру, не нужно беспокоиться о регистре.
Чтобы изменить значение, просто введите «fakeValue=x», например, cliBaudRate=115200 обновит скорость передачи данных, используемую для подключения к оболочке Freewave.
Если вы хотите узнать все доступные значения параметра, введите «fakeValue=» и нажмите клавишу Tab, чтобы отобразить все доступные значения.
Более подробное описание настроек содержится в справочном руководстве пользователя Z9-T, здесь.

Базовое соединение между двумя комплектами DEVKIT (Windows)

Краткое руководство содержит все настройки, необходимые для подключения двух радиостанций по беспроводной связи. Один параметр, который нельзя было изменить, — это «radioSettings.параметр maxPacketSize». Попытка изменить это всегда будет возвращать «РЕЗУЛЬТАТ 20: SETTER NOT VALID», однако это не проблема, если обе радиостанции имеют одинаковое значение maxPacketSize.

Обратите внимание, что вы должны обновить прошивку каждой радиостанции, если она устарела. Руководство по обновлению прошивки находится в справочном руководстве пользователя Z9-T, раздел 8.

При первой попытке подключиться и отправить файл по радиоканалу выполните действия по регистрации данных, описанные в кратком руководстве, используя эту копию Алисы в стране чудес в качестве тестового файла.В нем нет символов или , которые не могут использоваться программным обеспечением ведения журнала терминала. После правильной настройки радиомодулей для передачи данных запустите журнал на терминале шлюза. И отправьте файл с помощью опции отправки Tera Term с терминала, подключенного к конечной точке.

Убедитесь, что ни один из терминалов не подключен к оболочке Freewave , это предотвратит передачу данных.

При успешной передаче текст будет отображаться на обоих терминалах, а журнал будет накапливать данные.После завершения передачи остановите регистрацию. Запустите сравнение файлов (команда FC в командной строке Windows), чтобы убедиться, что данные были переданы без ошибок.

Базовое соединение между двумя комплектами DEVKIT (Mac/Linux)

ПРИМЕЧАНИЕ. Убедитесь, что вы обновили прошивку на радиостанции, а параметр «radioSettings.maxPacketSize» настроен на одно и то же значение на обеих радиостанциях, как описано в предыдущем разделе. Эти шаги настройки не отличаются между Mac/Linux и Windows.

Чтобы отправить сообщение между двумя радиомодулями, вам необходимо выйти из оболочки Freewave как на шлюзе, так и на конечной точке.Из соединения оболочки Freewave введите:
```
  выход
```
Нажмите Enter. Затем нажмите кнопку сброса на платах комплекта разработчика.
Загрузите копию Alice in Wonderland и убедитесь, что вы знаете полный путь к файлу.
Теперь с терминала, который ранее имел соединение с Freewave Z9-T, настроенным как шлюз, введите:
```
  Ctrl +
```
Затем введите двоеточие вот так,
```
  :
```
Приведенная выше последовательность нажатий клавиш сигнализирует экранному инструменту, что вы собираетесь ввести команду.Чтобы отправить файл, нам нужно сначала загрузить копию Алисы в стране чудес в буфер. Для этого выполните:
```
  readreg p /path/to/Alice/In/Wonderland
```
Терминал должен вернуть следующий оператор:
```
  Символ X введен в буфер
```
Теперь мы готовы отправить файл. Я рекомендую, чтобы окно терминала было подключено к конечной точке Freewave на видном месте, чтобы вы могли видеть, как содержимое файла выводится на стандартный вывод, когда конечная точка получает файл.Чтобы отправить файл на шлюз, введите команду input signal Ctrl + a и : (двоеточие), затем введите:
```
  паста стр.
```
Вы должны увидеть постоянный поток данных, распечатываемых в окне терминала, подключенного к Endpoint Freewave. Поздравляем, вы только что передали по воздуху Алису в стране чудес Льюиса Кэррола между двумя Freewave Z9-T!

Руководство пользователя приемника GNSS SinoGNSS

Руководство пользователя приемника SinoGNSS GNSS

Руководство пользователя для моделей SinoGNSS, включая: Приемник N5 IMU RTK, Приемник GNSS

0 (февраль 2020 г.) редакция руководства пользователя GNSS-приемника N5. … Если у вас есть какие-либо вопросы и вы не можете найти ответ в этом руководстве, свяжитесь с …

Руководство пользователя

ComNav Technology Ltd. Приемник GNSS N5 2ACHBN5 2ACHBN5 n5

руководства.плюс
org/ListItem»>
Китайская ГНСС
Руководство пользователя приемника SinoGNSS GNSS

Не ваше устройство? Поиск руководств / технических описаний:

Информация о файле: application/pdf, 55 страниц, 5,52 МБ

DocumentGetApplicationAttachment.html?id=5182349

SinoGNSSR N5 Руководство пользователя
Приемник N5 IMU RTK GNSS
Гид пользователя
август 2020 г.

Руководство пользователя SinoGNSSR N5
Корпоративный офис
ComNav Technology Ltd. Building 2, No.618 Chengliu Middle Road, 201801 Шанхай, Китай Тел.: +86 21 64056796 Факс: +86 21 54309582 Веб-сайт: http://www.comnavtech.com Электронная почта: [email protected]
Уведомление о торговой марке
2019 ComNav Technology Ltd. Все права защищены. SinoGNSS является официальной торговой маркой ComNav Technology Ltd., зарегистрированной в Китайской Народной Республике, ЕС, США и Канаде.Уведомление ФКС
Приемники SinoGNSSR N5 GNSS соответствуют ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC, когда они используются в портативном режиме. Эксплуатация возможна при соблюдении следующих двух условий: (1) Это устройство не должно создавать вредных помех; (2) Он должен принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу.
Уведомление об авторских правах
Это версия 1.0 (февраль 2020 г.) руководства пользователя GNSS-приемника N5. Его нельзя копировать или переводить на любой язык без письменного разрешения ComNav Technology.Техническая помощь
Если у вас есть какие-либо вопросы и вы не можете найти ответ в этом руководстве, обратитесь к местному дилеру, у которого вы приобрели приемник N5. Кроме того, запросите техническую поддержку на веб-сайте ComNav Technology: www.comnavtech.com или по электронной почте: [email protected] Ваши отзывы об этом руководстве помогут нам улучшить его в будущих версиях.
Информация по технике безопасности
Перед использованием ресивера убедитесь, что вы прочитали и поняли данное Руководство пользователя, а также требования безопасности.Подключайте свои устройства строго в соответствии с данным Руководством пользователя. Установите приемник GNSS в месте с минимальной вибрацией и влажностью. Избегайте падения на землю или столкновения с другими предметами.

Руководство пользователя SinoGNSSR N5
Не поворачивайте 7-контактный порт Lemo Не накрывайте радиостанцию, поддерживайте звукопроветриваемую среду Для уменьшения излучения держитесь на расстоянии более 2 метров от радиостанции Примите меры по защите от молний при установке антенн Замените кабель, если он поврежден
Связанные правила
Приемник содержит встроенную беспроводную технологию Bluetooth и UHF.Правила использования канала передачи данных сильно различаются в разных странах. В некоторых странах устройство можно использовать без получения лицензии конечного пользователя. Но в некоторых странах требуются административные разрешения. Для получения информации о лицензии обратитесь к местному дилеру.
Использование и уход
Приемник может выдержать грубое обращение, которое обычно происходит в полевых условиях. Однако приемник представляет собой высокоточное электронное оборудование, и с ним следует обращаться с разумной осторожностью.
Предупреждение и осторожность
Отсутствие конкретных предупреждений не означает, что риски для безопасности отсутствуют.Информация с предупреждениями и предостережениями предназначена для сведения к минимуму риска травм и/или повреждения оборудования.
ПРЕДУПРЕЖДЕНИЕ. Предупреждение предупреждает вас о потенциальном риске получения серьезных травм и/или повреждения оборудования из-за неправильной эксплуатации или неправильных настроек оборудования. ВНИМАНИЕ- Предостережение предупреждает вас о возможном риске повреждения оборудования и/или потери данных.
Уведомление о гарантии
ComNav Technology не гарантирует повреждения устройств в результате форс-мажорных обстоятельств (освещение, высокое напряжение или столкновение).ComNav Technology не дает гарантии на разобранные устройства.

Руководство пользователя SinoGNSSR N5
Содержание
1. Введение................................................ ................................................. ................... 1 1.1 О приемнике ............. ......... ................................................. .................... 1 1.2 Характеристики приемника.......................... ................................................. ...................... 1 1.3 Перечень деталей приемника N5 .................................................. ............................................. 1 1.3.1 Базовый комплект поставки .. ................................................. ...................................... 2 1.3.2 Дополнительный комплект канала передачи данных .... ................................................. ................................. 3 1.3.3 Транспортировочные ящики ....... ................................................. ......................... 4
2 Настройка ресивера ....................................................................................... ................. 6 2.1 Требования к окружающей среде .................................. ................................................ 6 2.2 Передняя панель . ...................................................... ................................................. ...................... 6 2.3 Нижняя часть корпуса .................................. ................................................. ................... 6 2.4 Электропитание ................................ ........................................................................... 7 2.4.1 Внутренние батареи ....................................... ................................................ 7 2.4.2 Внешний Источник питания ................................................ ................................. 8 2.4.3 Зарядка аккумулятора с помощью приемника N5 ........................ ................................................. ...................... 8 2.5 Установка на мачте ................................................. ................................................. ....9
3 Общая эксплуатация ................................................................ ............ ..................................... .......... 9 3.1 OLED-дисплей .................................. ................................................. .................... 9 3.2 Функции кнопок ...................... ................................................. ................. 10 3.3 Поведение светодиодов ............................ ................................................. ................................ 10 3.4 Графический веб-интерфейс приемника....................................... ................................... 11
4 Статическая съемка ...................................................... ................................................. ................. 11 4.1 Конфигурация приемника ................................ ................................................. ...... 11 4.2 Сбор статических данных ...................................... ................................................. 13 4.3 Загрузка статических данных................................... ............... .................................... 13 4.4 Преобразование RINEX........... ................................................. ...................................... 14
5 Кинематическая съемка в реальном времени (RTK) ...................................... ...................................... 16 5.1 Установка Survey Master...... ................................................. ....................... 16 5.2 Функция мастера в Survey Master ................................................................................... 16 5.3 Начать новый проект ....................................... ................................................. 18 5.4 Соединение Bluetooth .................................................. ...................................... 20 5.5 Режим внутреннего радио.. ................................................. ................................. 22 5.5.1 Запуск базовой станции с помощью Survey Master ................................................ ........ 22 5.5.2 Запуск подвижной станции с помощью Survey Master .................................. ................................. 24 5.6 Режим внешнего радио ....................... ................................................. .................... 25 5.7 Режим PDA CORS....................... ................................................. ....................... 26 5.8 Внутренний режим GPRS ....................... ................................................. .................... 27 5.8.1 Режим точка-точка/точки (режим P-PS).................................................. 28 5.8.2 Внутренний Режим клиента 4G Ntrip....................................... ...................... 29
6 Основные функции съемки ...................................................... ................................................. .. 30 6.1 Топографическая съемка ............................................ ................................................. .................. 30 6.1.1 Настройки опроса. .......................... ........................................................... 32 6.1.2 Настройка пузырькового режима для съемки с наклоном ........................ ................................................. 32 6.2 Автоматическая съемка/Обзор площади . ................................................. ................................. 34 6.3 Разбивка точек/линий......... ................................................. ................................... 35
1

Руководство пользователя SinoGNSSR N5
6.4 ППК ................................................................ ................................................. ................................... 38 6.5 Калибровка площадки/Сдвиг сетки ....................... ................................................. ........ 39
6.5.1 Калибровка на месте ....................................... ................................................ 39 6.5.2 Сетка Сдвиг ................................................. ............ ..................................... 41 6.6 COGO .................................................................. ................................................. ...................41 7 Экспорт/импорт данных ....................................... ................................................. ................. 42 7.1 Импорт ....................................... ................................................. ............................. 42 7.2 Экспорт ...................... ................................................. ...................................... 43 7.3 Импорт базовой карты.... ................................................. .................................................... 43 7.4 Экспорт результатов ..................................... ................................................. ................. 44 7.5 Выход NMEA 0183 ........................................ ................................................. ................. 44 7.6 Регистрация N5 через Survey Master . ....................................... ...................................... 45 8 Обновление прошивки.... ................................................. ................................................. 46 Приложение A: Определение 7-контактного разъема Lemo .................................................. ................................. 48 Приложение B: Физические параметры модулей внутри N5.......... ...................................... 49
2

Руководство пользователя SinoGNSSR N5
1. Введение
Руководство пользователя GNSS-приемника SinoGNSSR N5 поможет вам ознакомиться с приемником N5 и эффективно начать свой проект. Мы настоятельно рекомендуем вам прочитать это руководство перед съемкой, даже если вы ранее использовали другие приемники глобальной системы позиционирования (GPS).1.1 О приемнике
С помощью алгоритма SinoGNSS QuantumTM приемник N5 GNSS можно применять в режиме RTK со всеми созвездиями GNSS. Приемник N5 имеет сверхмалые размеры и мощную защиту от помех, что позволяет работать даже в суровых условиях. Это идеальный продукт RTK/GNSS для геодезистов.
1.2 Характеристики приемника
Основные характеристики GNSS-приемника SinoGNSS N5: Сверхкомпактный и сверхлегкий Размер (белый): 15,5 см 7,3 см Вес: 1,2 кг (включая 2 батареи) 574 канала одновременно отслеживаемых спутниковых сигналов Повышенная прослеживаемость измерений благодаря технологии алгоритма SinoGNSS QuantumTM Горячая замена дизайн батареи Беспроводная технология Bluetooth без проводов 1 OLED-дисплей и 2 функциональные кнопки Водонепроницаемость IP67 Полная совместимость базы и мобильного приемника Встроенное приемо-передающее радио с 12.Частотный интервал 5 кГц. Встроенный датчик IMU. Встроенный модуль WiFi.
1.3 Список деталей приемника N5
В этом разделе представлен общий список деталей приемника N5, включая основные расходные материалы и индивидуальные комплекты в соответствии с вашими требованиями.
1

Руководство пользователя SinoGNSSR N5
1.3.1 Базовый комплект поставки SinoGNSS N5 GNSS Receiver Базовый комплект поставки содержит два приемника и соответствующие аксессуары. Пункт

Рисунок

2 * комплекты приемников N5

1 * разъем ГНСС
2*7-контактный кабель Lemo-RS232
2 * 7-контактный кабель Lemo-USB
Внешний силовой кабель
2 * Штыревая антенна (УВЧ)

1*2 м-диапазон с желтой сумкой

Руководство пользователя SinoGNSSR N5
4 * литий-ионный аккумулятор
2 * зарядное устройство
Контроллер R550
Батарея контроллера, зарядное устройство и кабель
Кронштейн контроллера Дополнительные аксессуары:
Трегер Double Bubbles с высоким адаптером
1 удлинитель 30 см 1.3.2 Дополнительный комплект канала передачи данных Этот комплект необходим для междугородной радиосвязи, как показано на следующих рисунках:
3

Руководство пользователя SinoGNSSR N5
Пункт
Внешнее радио CDL5
2-контактный кабель питания Lemo

Рисунок

7-контактный кабель для передачи данных Lemo
Преобразователь N-типа в TNC
Антенный кабель N-типа к N-типу
Радиоантенна N-типа

1.3.3 Транспортные кейсы Стандартный транспортный кейс предназначен для хранения основного комплекта поставки одного GNSS-приемника SinoGNSSR N5.
4

Руководство пользователя SinoGNSSR N5

База

Ровер

Опционально предоставляется возможность иметь вместимость двух комплектов приемников N5.

Руководство пользователя SinoGNSSR N5
2 Настройка приемника
В этой главе содержится общая информация о требованиях к окружающей среде, настройке, источнике питания и подключении приемника N5.
2.1 Экологические требования
Для обеспечения надежной работы приемника лучше использовать его в безопасных условиях окружающей среды: Рабочая температура: от -40°C до +65°C Температура хранения: от -40°C до +85°C Вдали от агрессивных жидкостей и газов При ясном виде неба
2.2 Передняя панель
Передняя панель ресивера содержит один OLED-дисплей, кнопку питания и кнопку записи. Светодиодные индикаторы показывают состояние радио и спутникового слежения. Подробную информацию см. в главе 3.3.
2.3 Нижний корпус
Нижний корпус приемника содержит последовательный порт, разъем для антенны УВЧ-диапазона, два съемных батарейных отсека (слот для SIM-карты находится в отсеке А) и резьбовую вставку.
6

Руководство пользователя SinoGNSSR N5
2.4 Электропитание
Приемник N5 GNSS поддерживает внутренние батареи и внешнее питание.2.4.1 Внутренние батареи Приемник оснащен двумя перезаряжаемыми литий-ионными батареями, которые можно снимать для зарядки. В приемнике N5 используется конструкция батареи с горячей заменой, которая обеспечивает эффективный рабочий процесс съемки. Внутренние батареи обычно обеспечивают около 12 часов работы в качестве ровера и около 7 часов при работе в качестве базовой станции с внутренним УВЧ-передатчиком (мощность передачи 1–2 Вт). Однако это время работы зависит от условий окружающей среды. Безопасность аккумулятора Заряжайте и используйте аккумулятор только в строгом соответствии с приведенными ниже инструкциями: Не используйте и не заряжайте аккумулятор, если он поврежден.Признаки повреждения
включают, но не ограничиваются, обесцвечиванием, деформацией и утечкой аккумуляторной жидкости. Не подвергайте батарею воздействию огня, высокой температуры или прямых солнечных лучей. Не погружайте батарею в воду. Не используйте и не храните аккумулятор внутри автомобиля в жаркую погоду. Не роняйте и не прокалывайте батарею. Не вскрывайте аккумулятор и не замыкайте его контакты. Зарядка литий-ионной батареи Несмотря на то, что предусмотрена двойная зарядка батареи, литий-ионная батарея поставляется частично заряженной.Чтобы зарядить аккумулятор, сначала извлеките аккумулятор из приемника, а затем поместите его в зарядное устройство, подключенное к сети переменного тока. При зарядке аккумуляторов соблюдайте следующие инструкции: Полностью зарядите аккумулятор перед первым использованием. Полная зарядка батареи занимает примерно 6 часов при комнатной температуре. Если аккумулятор хранился в течение длительного времени, зарядите его перед полевыми работами. Подзаряжайте аккумулятор не реже одного раза в три месяца, если он будет храниться длительное время.
время.Хранение литий-ионной батареи Не храните батареи внутри приемника, если приемник не используется в течение длительного времени. Держите батареи в сухом месте. Выньте батареи из приемника для транспортировки.
7

Руководство пользователя SinoGNSSR N5
Утилизация литий-ионной батареи Разрядите литий-ионную батарею перед ее утилизацией. Утилизируйте батареи экологически безопасным способом и соблюдайте все
местные и национальные правила, касающиеся утилизации или переработки аккумуляторов.
ПРЕДУПРЕЖДЕНИЕ Не повреждайте перезаряжаемую литий-ионную батарею.Поврежденная батарея может привести к взрыву или пожару, а также к травмам и/или повреждению имущества.
2.4.2 Внешний источник питания Приемник подключается к внешнему источнику питания через кабель lemo-RS232, и убедитесь, что красный зажим-крокодил подключен к положительному внешнему источнику питания, а черный к отрицательному. Функция перенапряжения не может защитить ваш приемник N5 при обратном подключении.
Совет: Потребляемая мощность будет увеличиваться, если базовая станция передает данные коррекции через внутреннюю УВЧ в режиме RTK; поэтому мы настоятельно рекомендуем использовать внешнее питание (7-28 В пост. тока) для базовой станции.2.4.3 Зарядка батареи через приемник N5 Приемник N5 GNSS может работать как зарядное устройство, это означает, что вы можете заряжать батареи напрямую, если зарядное устройство не рядом с вами. 1. Выключите приемник N5 с батареями внутри; 2. Подключите приемник N5 к внешнему источнику питания 12 В с помощью последовательного кабеля; 3. Приемник будет заряжать аккумулятор со стороны B на сторону A, красный индикатор питания будет мигать во время зарядки и выключится, когда аккумулятор полностью заряжен.
8

Руководство пользователя SinoGNSSR N5
2.5 Установка на столбе
Чтобы установить приемник на веху, как показано на рисунке ниже:
Наденьте приемник на веху. Установите кронштейн контроллера на веху. Установите контроллер в кронштейн.
Совет: Не зажимайте сильно контроллер на вешке.3 Общие операции
В этой главе представлены все элементы управления для основных операций, включая OLED-дисплей, функции кнопок и все функции светодиодов на передней панели.
3.1 OLED-дисплей
На OLED-дисплее есть три интерфейса, которые позволяют узнать статус, режим работы приемника и помочь вам выполнить некоторые простые настройки. Интерфейс состояния: покажет вам состояние приемника. Включая статус решения, условия поиска спутников, значение PDOP и заряд батареи. Интерфейс режима работы: покажет вам режим работы приемника.Включая протокол, частоту и Tx или Rx. Если режим работы PDA Cors, то протокола, частоты и тд не будет. Интерфейс настройки: будут некоторые простые настройки функций, включая интеллектуальную базовую станцию, режим ретрансляции, форматирование памяти, сбор статических данных, управление WIFI, переключение языка и сброс настроек к заводским настройкам и т. д.
Совет: кнопка питания представляет собой ввод, а кнопка записи необработанных данных управляет функцией переключения.
9

Руководство пользователя SinoGNSSR N5
3.2 Функции кнопок
На передней панели есть две кнопки, кнопка включения и кнопка записи.Кнопка питания: нажмите кнопку питания примерно на 1 секунду, чтобы включить приемник; Чтобы выключить приемник, нажмите и удерживайте кнопку в течение 3-4 секунд, пока все светодиоды не погаснут. Кнопка записи: переключитесь в статический режим. Нажмите и удерживайте кнопку записи около 2 секунд, сразу же отпустите, когда услышите звуковой сигнал от приемника; Переключитесь в режим RTK: нажимайте кнопку до тех пор, пока не погаснет индикатор записи необработанных данных.
Совет: кнопка записи работает только при приеме спутниковых сигналов, в противном случае будет отображаться время ожидания.
3.3 Поведение светодиода
Светодиоды на передней панели показывают рабочее состояние приемника.Как правило, горящий или медленно мигающий индикатор указывает на нормальную работу, а не горящий индикатор указывает на то, что никаких операций не происходит. Следующие рисунок и таблица определяют каждое возможное состояние светодиода:
Дифференциальные данные Спутниковое слежение OLED-дисплей Мощность записи необработанных данных

Светодиоды Дифференциальные данные Спутниковое слежение

Состояния Мигает один раз в секунду

Описание Прием/передача дифференциальных данных

Быстрое мигание

Спутник не принимается

Мигает N раз каждые 5 секунд Принимаются N спутниковых сигналов

Руководство пользователя SinoGNSSR N5
3. 4 GUI веб-интерфейс приемника
Шаг 1: Подключите Wi-Fi приемника N5 Включите приемник N5 GNSS и подождите, пока серийный номер N5 не появится в доступных сетях Wi-Fi на вашем смартфоне или офисном компьютере. Например, N5-0340XXXX (где xxxx представляет собой последние четыре цифры серийного номера приемника). Введите пароль: 12345678. Шаг 2. Войдите в Интернет. Выберите приемник, откройте веб-браузер и введите следующий IP-адрес: http://192.168.1.1.
Совет: Большинство веб-браузеров для компьютеров/ноутбуков и смартфонов/КПК поддерживают веб-интерфейс приемника.
4 Статическая съемка
В этой главе описывается статическая съемка с помощью приемника N5 и программного обеспечения CRU.Для статической съемки вы не можете изменить настройки через переднюю панель, вы можете настроить их через утилиту Compass Receiver Utility (CRU): 1) Конфигурация приемника; 2) проверьте настройки и статус приемника; 3) конвертировать данные в формат Rinex.
4.1 Конфигурация приемника
1. Загрузите и установите программное обеспечение CRU по ссылке ниже (убедитесь, что драйвер правильно установлен на вашем ПК):
11

Руководство пользователя SinoGNSSR N5
http://www. comnavtech.com/download.asp?bigclassid=28 2. Подключите приемник к компьютеру через 7-контактный кабель lemo to USB.3. Включите приемник N5 и нажмите «Установить порт» в CRU -> «USB» в опции последовательного порта.
-> введите правильную скорость передачи данных -> нажмите «ОК», чтобы завершить подключение приемника. Серийный номер приемника появится в строке заголовка при успешном подключении.
Советы: в комплект входят кабели двух типов: 1) Мы рекомендуем использовать 7-контактный кабель Lemo-USB для настройки приемника и загрузки необработанных данных наблюдения; 2) С 7-контактным кабелем Lemo-RS232 вы можете подключить приемник N5 с внешним питанием или обновлением прошивки.4. Нажмите Config, чтобы настроить приемник: Sample Interval: изменение интервала выборки наблюдений, максимальное количество данных
частота 20 Гц, минимум одно наблюдение в минуту. Угол маски: отключите приемник для отслеживания спутников, находящихся под углом маски.
Вы можете установить значения угла маски для разных созвездий, что может уменьшить серьезное влияние многолучевости или низкое отношение сигнал/шум. Журнал данных: регистрация данных вручную или автоматически. Сеанс регистрации данных: 1) Вручную означает, что приемник сохраняет запись данных в один файл до тех пор, пока приемник не будет выключен или его память не закончится; 2) если установлено 1\2\3\4\12 часов, записанные данные будут сохраняться в файл каждые 1\2\3\4\12 часов.12

Руководство пользователя SinoGNSSR N5
5. Завершите все настройки и нажмите «Применить настройки», чтобы сохранить настройки. Выйдите и перезапустите приемник, чтобы активировать конфигурации.
4.2 Сбор статических данных
Статическая съемка в основном используется для контрольной съемки. Чтобы достичь миллиметровой точности, выполните следующие действия: Для формирования стабильной сети триангуляции требуется не менее 3 приемников GNSS. Лучше установить сеанс регистрации данных как ручной на известной точке. Выключите приемник перед переходом к другому месту наблюдения. Для быстрой постобработки необработанных данных статического наблюдения запишите
имя, серийный номер приемника, высота антенны, время начала и окончания для каждого пункта наблюдения. Совет: Вы можете начать запись статических данных на передней панели, вам удобно.
4.3 Загрузка статических данных
Необработанные данные наблюдений сохраняются во внутренней памяти приемника N5. При подключении к ПК через USB-кабель приемник N5 может работать как флэш-диск USB, что означает, что вы можете копировать или вырезать статические данные непосредственно на ПК.
13

Руководство пользователя SinoGNSSR N5
Совет 1: Память по умолчанию для приемника N5 составляет 8 ГБ и 16 ГБ, 32 ГБ опционально. Совет 2: Ресивер прекратит запись необработанных данных, если внутренняя память закончится.4.4 Преобразование RINEX
После копирования необработанных данных наблюдения на ПК вы можете преобразовать данные из двоичного формата ComNav (*.cnb) в формат RINEX в программном обеспечении CRU. 1. Запустите программное обеспечение CRU; 2. Нажмите «Папки» и выберите путь к своим данным CNB; 3. Щелкните Rinex Convert, чтобы проверить все необработанные данные в главном окне. Щелкните правой кнопкой мыши файл, чтобы изменить антенну, преобразовать настройки и преобразовать в RENIX или использовать значок быстрого доступа на стандартной панели.
14

Руководство пользователя SinoGNSSR N5

Нажмите

для выбора типа антенны и измерения. Если вы не можете найти

Антенна N5, 1) введите значение R0 (горизонтальное смещение от метки измерения до фазового центра), h0 (вертикальное смещение от метки измерения до фазового центра) и h2 (вертикальное смещение от метки измерения до нижней части приемника).R0 составляет 0,0775 м, h0 составляет 0,0325 м и h2 составляет 0,038 м соответственно для приемника N5; 2) или установите флажок Включить файл конфигурации антенны, чтобы выбрать файл Antennas.ini, чтобы снова выбрать тип антенны. Вы также можете добавлять, редактировать и удалять типы антенн в зависимости от ваших требований.

Нажмите

изменить настройки преобразования, в основном формат экспорта и экспорт

информация наблюдения.

Руководство пользователя SinoGNSSR N5

Совет: в некоторых программах постобработки наблюдения BeiDou не могут быть обработаны, вы можете снять отметки с наблюдений BeiDou B1, B2, B3.Нажмите

для преобразования в RINEX данные RINEX будут сохранены по тому же пути

как необработанные данные наблюдения.

5 Кинематическая съемка в реальном времени (RTK)

В этой главе рассказывается, как проводить RTK-съемку с помощью программного обеспечения Survey Master, включая установку программного обеспечения, запуск нового проекта, подключение приемника и режимы работы RTK (радио, CORS и GPRS).

5.1 Установка Survey Master

Survey Master доступен в Google Play, вы можете бесплатно скачать и установить программное обеспечение на контроллер SinoGNSS R550.
Также вы можете скачать последнюю версию с нашего сайта: http://comnavtech.com/download.asp?bigclassid=28

5.2 Функция мастера в Survey Master

Следуя указаниям Мастера, вы можете быстро изучить общий рабочий процесс Survey Master, а также с помощью этой функции вы можете быстро начать опрос, независимо от того, являетесь ли вы опытным пользователем или новым пользователем.
В меню «Проект» нажмите «Мастер».
1. Проект: Нажмите «Выбрать», чтобы перейти в интерфейс «Проект» для создания или выбора проекта. За
16

Руководство пользователя SinoGNSSR N5
подробную информацию вы можете найти в главе 5. 3.
2. Соединение: Нажмите «Выбрать», чтобы перейти к интерфейсу соединения Bluetooth.Для получения подробной информации вы можете обратиться к главе 5.4.
3. Рабочий режим: нажмите «Выбрать», чтобы перейти в интерфейс быстрой настройки, чтобы запустить приемник в качестве базы/ровера. Подробную информацию см. в главе 5.5. Если вы запускаете свой приемник как вездеход, то вы можете начать работу непосредственно с топосъемки или разбивки.
17

Руководство пользователя SinoGNSSR N5
Если вы запустите приемник в качестве базы, после отключения от базы появится подсказка. ДА: поможет вам запустить Ровер в интерфейсе Мастера; НЕТ: отключит базу и выйдет из Мастера.5.3 Начать новый проект
Нажмите «Проект», вы можете использовать ту же датум с последним проектом, выбрать датум в магазине и отсканировать QR-код с другого контроллера, чтобы добавить датум, даже поделиться проектом с облаком.
18

Руководство пользователя SinoGNSSR N5
Выберите предопределенную датум: Вы можете выбрать датум непосредственно из списка. Survey Master в настоящее время имеет данные по 43 странам и впоследствии добавит больше.
Создайте заданный пользователем датум: Если вы не можете найти нужный датум в списке, следуйте приведенным ниже инструкциям, чтобы добавить его: выберите Эллипсоид, Проекцию для вашего датума и даже семь параметров, модель геоида на основе вашего запроса.19

Руководство пользователя SinoGNSSR N5
Совет 1: если запрашивается имя пользователя и пароль для семи параметров, введите admin admin Совет 2: Для H.RMS и V.RMS будет показано, выполняется ли калибровка сайта.
Поделитесь Datum с помощью QR-кода. После того, как вы создадите проект, нажмите на название проекта, он сгенерирует QR-код.
Пользователи могут использовать функцию сканирования в основном интерфейсе для доступа к системе координат.
5.4 Bluetooth-соединение
Чтобы подключить Survey Master к N5, переключитесь на интерфейс устройства, нажмите «Подключение», чтобы перейти к интерфейсу подключения Bluetooth.20

Руководство пользователя SinoGNSSR N5
Убедитесь, что на устройстве включен Bluetooth; Нажмите «Найти устройство» — выберите серийный номер вашего приемника N5 — разрешите сопряжение. После подключения приемника ComNav вы можете проверить версию устройства в разделе «Информация об устройстве».
. После успешного подключения внизу будет отображаться статус позиционирования.
21

Руководство пользователя SinoGNSSR N5

Совет: Если вам не удалось подключиться к приемнику через Survey Master, вы можете просто следовать подсказкам, чтобы перейти в интерфейс настройки Bluetooth устройства, чтобы убедиться, что соединение Bluetooth успешно установлено.Иногда вам нужно перезапустить приемник или программное обеспечение Survey Master.

5.5 Режим внутреннего радио

Приемник N5 GNSS поддерживает передачу и прием данных коррекции в режиме внутреннего радио. Для проведения RTK съемки в режиме внутренней радиосвязи требуется:

1 контроллер с программным обеспечением

установлен

2 Удлинитель

3 Две единицы N5 GNSS

получатель

4 Две штыревые антенны

5 Веха с кронштейном

6 Штатив и трегер

Совет: рекомендуется использовать внешний источник питания, когда N5 используется в качестве базовой станции.
Подробнее: Стремясь улучшить радиус рабочего поля, мы можем изменить штыревую антенну базового приемника на внешнюю антенну.А другие менять не надо.

Внешняя антенна приемника GNSS N5

5.5.1 Запуск базовой станции с помощью Survey Master Сначала установите соединение Bluetooth между приемником N5 и вашим контроллером, как показано в главе 5.4. Во-вторых, измените параметры, включая формат коррекции, тип антенны и протоколы связи: Нажмите Устройство-> База -> Добавить, выберите Внутреннее радио.
22

Руководство пользователя SinoGNSSR N5
Выберите протокол и частоту для базового приемника.
Стартовый режим: Зафиксировать положение означает, что у вас есть известная координата для Базы или вы получаете точку от GNSS;
Дифференциальный режим: обязательно выберите RTCM32.
23

Руководство пользователя SinoGNSSR N5
Выбор библиотеки: Выберите известную точку из Элема;
Получить: получить координату точки из GNSS.
При успешном запуске базы в Survey Master она будет отображаться, как показано ниже. 5.5.2 Запустите подвижную станцию с помощью Survey Master Подключите Survey Master к приемнику N5 через Bluetooth в соответствии с главой 5.4. Установите тот же протокол и частоту с базовым приемником. Текущий статус внизу изменится с Single на Fixed.
24

Руководство пользователя SinoGNSSR N5

5.6 Режим внешнего радио
Режим внешней радиосвязи может увеличить рабочее расстояние RTK, что идеально подходит для областей с высокими конструкциями или сильными помехами сигнала. Для настройки режима внешнего радио требуется:
Базовая станция

1 Внешнее радио

2 Внешний источник питания

3 Длинная штыревая антенна

4 кабеля передачи

5 Приемник N5

6 Штатив и трегер

Совет: 1) Подробное описание 7-контактного кабеля Lemo, соединяющего приемник N5 и внешнее радио, см. в Приложении A; 2) См. Приложение B для информации о работе CDL5.Предупреждение: 1) Вы ДОЛЖНЫ сначала подключить CDL5 к внешней антенне, а затем подавать питание, в противном случае CDL5 будет иметь риск перегорания; 2) Лучше положить его в укрытие во время дождя, потому что он не является водонепроницаемым.

Руководство пользователя SinoGNSSR N5
Ровер станция

1 Приемник N5 2 Штыревая антенна 3 Контроллер с установленным программным обеспечением 4 Веха с кронштейном

Нажмите Устройство->База->Добавить, выберите Внешнее радио.
При успешном запуске настройте частотный канал, и частота ровера должна быть одинаковой.Обязательно установите ту же скорость передачи данных, что и у вашего CDL5 (значение по умолчанию — 38400, вы также можете изменить его на вкладке «Параметры» в зависимости от вашего CDL5).
5.7 Режим CORS КПК
Без настройки собственных базовых станций приемник N5 GNSS может получать данные коррекции, передаваемые с постоянно работающей базовой станции через GPRS или WIFI КПК. Для выполнения RTK съемки в режиме PDA CORS требуется:
26

Руководство пользователя SinoGNSSR N5
1 Приемник N5 2 Контроллер с SIM-картой и программным обеспечением 3 Веха с кронштейном
Настройте ровер, как показано ниже: Убедитесь, что ваш контроллер имеет доступ к Интернету через SIM-карту или Wi-Fi, затем
запустите программное обеспечение Survey Master. Создайте соединение Bluetooth, как показано в главе 5.4, нажмите «Устройство» -> «Ровер» ->
КПК КОРС.
Введите DNS/IP-адрес и порт CORS-> Нажмите «Список источников» и выберите правильный источник -> введите пользователя и пароль.
После успешного подтверждения светодиод diff (желтый) на приемнике начнет мигать, и программное обеспечение может получить фиксированный результат.
Он также обеспечивает протокол TCP.
5.8 Внутренний режим GPRS
Для режима внутреннего GPRS приемник N5 поддерживает режимы «точка-точка/точки» и режим клиента Ntrip. Чтобы получить APN (номер точки доступа) у оператора мобильной связи, вам необходимо вставить SIM-карту в приемник N5.Обычно он получает APN от оператора мобильной связи, в противном случае попробуйте пройти по ссылке:
27

Руководство пользователя SinoGNSSR N5
http://www.hw-group.com/products/HWg-Ares/HWg-Ares_GSM_APN_en.html#top 5.8.1 Режим точка-точка/точки (режим P-PS) В режиме точка-точка поправочные данные передаются с базовой станции на сервер, затем роверы могут войти на сервер, чтобы получить поправочные данные. Поэтому сим-карты нужны и в Базе, и в Ровере.
Совет: технология ComNav предоставляет бесплатный статический адрес сервера 211.144.120.104:8888, любой может загружать данные CORS, если соблюдает соглашение.
Ниже показана базовая конфигурация с сервером ComNav: Сервер: выберите сервер SINOGNSS (IP: 211.144.120.104 и порт: 8888) BaseName: Нажмите BaseName, чтобы получить серийный номер базового приемника напрямую при запуске.
Ровер, просто выберите имя в качестве источника. Дифференциальный режим: убедитесь, что выбрано RTCM32. Зафиксировать положение: нажмите «Библиотека», чтобы выбрать известную точку для базы, или «Получить».
от GNSS, если у вас нет известной точки.
После успешного запуска базовой станции дифференциальный светодиод (желтый) мигает один раз в секунду, что означает, что базовая станция передает корректирующие данные;
Настройте ровер, как показано ниже: Протокол: выберите SINOGNSS напрямую; BaseName: введите серийный номер базового приемника.28

Руководство пользователя SinoGNSSR N5
5. 8.2 Внутренний режим клиента 4G Ntrip В режиме клиента Ntrip Rover получает поправочные данные с сервера Ntrip(CORS).
Введите правильный APN, DNS/IP-адрес и порт.
Нажмите «Список источников», выберите нужный источник-> введите пользователя и пароль.
29

Руководство пользователя SinoGNSSR N5
6 основных функций съемки
В этом разделе описываются основные функции съемки Survey Master, включая измерение точек, топографическую съемку, автоматическую съемку, съемку площади, статическую съемку, PPK, разбивку, калибровку площадки, импорт и экспорт измеренных точек.6.1 Топографическая съемка
Щелкните Топографическая съемка-> введите имя точки, -> щелкните, чтобы начать или остановить сбор данных. Вы можете быстро изменить высоту антенны в интерфейсе съемки. Коснитесь элемента, чтобы проверить координаты точки. Нажмите «Слой», чтобы отобразить слои, которые вы хотите отобразить на карте.
30

Руководство пользователя SinoGNSSR N5
Быстрая съемка нажатием кнопки «Код»: коснитесь кода на девяти панелях, и точка будет обследована напрямую.
Войдите в интерфейс управления кодом, чтобы изменить список кодов, затем вы можете выбрать код для использования в девяти панелях.
Восстановление удаленных точек в Корзине.31

Руководство пользователя SinoGNSSR N5
6.1.1 Настройки опроса

Фиксированный: можно сохранить только фиксированный результат; Повторяющееся имя: разрешить то же имя точки; RMS: точность точки должна быть выше, чем
Значение; Радиус смещения: точка не может смещаться больше
чем значение во время измерения; Время занятий: измерять время на одного
точка; Размер шага точки: для имени точки; Диапазон ставок: показать круг, когда он находится близко к
целевая точка;

Руководство по направлению: 3 метода показа руководства для разбивки;
Электронный компас: используйте компас контроллера во время разбивки;
Автоцентрирование: карта перейдет к текущему местоположению через 5 секунд;
Держите по центру: карта вернется к текущему местоположению через 1 секунду;
Отобразить точки съемки: отобразит все точки съемки на карте;
Показать базовую карту: для отображения файла DXF/SHP на карте.
6.1.2 Настройка пузырька для съемки наклона
Пузырьковая опция появится, когда приемник поддерживает съемку наклона, она доступна для приемника ComNav Technology N5 GNSS, используйте датчик IMU.
Согласно датчику IMU, он не только отвечает требованиям высокой точности измерения, но и избавляет пользователей от необходимости постоянно проверять, отвесно ли установлен столб. Когда веха наклоняется в пределах 60, встроенный датчик IMU точно вычисляет фактическое смещение, точность которого может достигать 2,5 см.
32

Руководство пользователя SinoGNSSR N5
Т30 Н5 1.Откройте IMU: войдите в топографическую съемку — нажмите кнопку, чтобы открыть.
2. Инициализация. Если вы выключите приемник или перезагрузите его, необходимо снова инициализировать. После открытия кнопки IMU вы можете следовать указаниям в интерфейсе, чтобы завершить ее. Во время работы приемник может искать спутники и получать фиксированное решение.
33

Руководство пользователя SinoGNSSR N5

Прогулка 10 метров

встряхнуть трубку

вращение приемника

В интерфейсе съемки вы можете найти пузырек, а значение угла показывает наклон вехи. Для большей точности угол меньше 60 будет лучше.Совет: не трясите и не вращайте приемник с усилием, иначе потребуется повторная инициализация.
6.2 Автосъемка/Обзор местности
Для автоматической съемки поддерживается автоматическая и непрерывная съемка в соответствии со временем или расстоянием.
34

Руководство пользователя SinoGNSSR N5
Для исследования площади он может вычислить площадь сразу после получения точек. Нажмите , отобразится информация о координатах, нажмите , отобразится результат площади, нажмите , отобразится фигура на карте.
6.3 Разбивка точек/линий
Перейдите в интерфейс точки разбивки, нажмите, чтобы выбрать точку, и нажмите Разбивка.Survey Master предоставляет навигационную карту при разбивке точек/линий. Если вы находитесь достаточно близко к целевой точке, она подаст вам сигнал тревоги в зависимости от установленного вами диапазона сигнала тревоги.
35

Руководство пользователя SinoGNSSR N5
Введите имя и код точки в соответствии с вашими требованиями, затем нажмите
Различные варианты навигационной информации
Вы также можете импортировать точки для ставок или добавить их из библиотеки.
36

Руководство пользователя SinoGNSSR N5
Совет: держите приемник вертикально относительно земли.
Для линий разбивки нажмите -> добавить линию (две точки или точка + азимут + расстояние) -> нажмите -> выберите одну линию и нажмите Разбить.Метод ставки по умолчанию — «В линию». Нажмите «Метод», чтобы выбрать нужный метод.
37

Руководство пользователя SinoGNSSR N5

В линию: показать кратчайший путь к точке на линии;
К идентификатору станции: разбивка точек на линии с заданным интервалом;
Расстояние 2 точки: показать расстояние от текущего местоположения до начальной и конечной точки линии;
Сегмент: Ставка на линию по заданному значению сегмента.

6.4 ППК

PPK (кинетическая постобработка) — это уникальная функция мастера съемки, которая используется для постобработки динамических измерений.Также требуется два приемника для совместной работы: один работает как база для записи статических данных, а другой работает как ровер, как показано ниже.

1. Нажмите PPK в интерфейсе опроса -> выберите или создайте файл PPK.

2. Зайдите в настройки, настройте параметры PPK в соответствии с вашими требованиями.

3. Чтобы получить стабильную эпоху, нажмите

инициализировать -> запустить просмотр PPK.

Руководство пользователя SinoGNSSR N5
6.5 Калибровка площадки/Сдвиг сетки
6.5.1 Калибровка площадки Калибровка площадки обычно требуется один раз в одном проекте, и все точки будут собраны на основе калиброванной системы отсчета.1. Выберите сопряжение вручную или автоматически.
2. Если вы выберете ручную пару, вы можете напрямую ввести точку по крайней мере трех групп для вычисления. (например, возьмите K1,K2,K3 в качестве известных точек, возьмите A1,A2,A3 в качестве измеренных точек)
39

Руководство пользователя SinoGNSSR N5
автоматически. Нажмите, чтобы добавить
К1, К2, К3 Нажмите, чтобы добавить
А1, А2, А3
3. Если вы выберете автопару, она будет автоматически вычисляться в соответствии с тем же именем для известной точки и измеренной точки. После того, как вы нажмете «Вычислить» для расчета, программа выполнит автоматическую калибровку. 4. Нажмите «Применить», чтобы подтвердить замену базы. Значение H.Resid и V.Resid должно соответствовать требованию (H.Resid 0,015m и V.Resid 0,02m).
40

Руководство пользователя SinoGNSSR N5
6.5.2 Сдвиг сетки Функция сброса сетки применяется, когда вам нужно изменить положение базовой станции в том же проекте. Нажмите «Сдвиг сетки» в интерфейсе съемки -> добавьте текущую базовую точку и целевую базовую точку -> нажмите «Вычислить» -> «Применить», чтобы завершить сдвиг сетки.
Нажмите, чтобы добавить точку из одной базы Нажмите, чтобы выбрать ту же точку из другой
6.6 расчетов
С функцией COGO вы можете вычислять точки/линии/угол прямо на поле.
41

Руководство пользователя SinoGNSSR N5
Угловое преобразование: Угловое преобразование типа; Две точки: рассчитать расстояние в двух точках; От точки до линии: расстояние от точки до одной линии; Смещение точки: расчет точки с азимутом и расстоянием; Угол отклонения: вычислить угол двух линий; Точка отклонения: вычислить точку с углом и расстоянием; Точка пересечения: расчет точек пересечения двух линий; Точка биссектрисы: Вычислить точку из биссектрисы угла; Точки на линии: расчет точек на линии по расстоянию или сегменту; Среднее значение: вычислить среднее значение по очкам;
7 Экспорт/импорт данных
Survey Master поддерживает импорт/экспорт данных, включая координаты сетки, координаты широты/долготы в различных форматах данных, поддержку импорта файлов DXF/DWG и экспорт результатов DXF/KML и т. д.7.1 Импорт
Нажмите «Импорт» в интерфейсе проекта -> «Выберите координаты сетки/WGS84/Local LanLon» -> «Нажмите путь», чтобы добавить файлы. Тип данных: вы можете выбрать предопределенный тип или нажать «Добавить», чтобы создать
Пользовательский тип. Формат файла: поддержка форматов *.csv, *.dat, *.txt.
42

Руководство пользователя SinoGNSSR N5
7.2 Экспорт
Нажмите «Экспорт», чтобы экспортировать точки съемки. Тип данных: вы можете выбрать предопределенный тип или нажать «Добавить», чтобы создать
Пользовательский. Формат файла: поддержка форматов *.csv, *.dat, *.txt. Путь экспорта по умолчанию — .../Sinognss/см/данные/экспорт
7.3 Импорт базовой карты
Нажмите «Базовая карта», чтобы импортировать файл DXF/DWG/SHP в Survey Master. Добавить точки: Сохраните точки из файла dxf/dwg/shp в элемент. Добавить линии: Сохраните строки из файла dxf/dwg/shp в элемент. Префикс: поддержка добавления имени префикса для точек/линий, сохраненных в Elements.
43

Руководство пользователя SinoGNSSR N5
Не забудьте перейти в настройки опроса, чтобы проверить отображение базовой карты, нажмите кнопку масштабирования, чтобы автоматически отобразить базовую карту.
7.4 Экспорт результатов
Экспорт результатов, включая экспорт точек съемки с подробной информацией, точками/линиями разбивки, результатами DXF, KML, RAW и HTML.7.5 Выход NMEA 0183
С помощью функции NMEA 0183 вы можете быстро настроить вывод данных NMEA через порт lemo или Bluetooth. По сути, эта функция аналогична вводу команды «log comX gpXXX ontime X».
44

Руководство пользователя SinoGNSSR N5
Выберите Порт NMEA -> Скорость передачи -> отметьте команды, которые вы хотите вывести. Эта опция аналогична команде «saveconfig».
Журнал com1 gpgga ontime 1

Передача данных: для передачи всего вывода BT на адрес.

7.6 Регистрация N5 через Survey Master

Обычно код регистра выглядит следующим образом: ID:03401012 $$:49-0B-79-23-00-00-00-95-85 Код может отличаться в зависимости от различных требований.Ниже показаны два способа регистрации приемника.

Функция регистрации Для функции регистрации вам нужно только ввести
2207453726-3851620954-0949162572-0697504466-0613618189-0027539229

номер:

Руководство пользователя SinoGNSSR N5
Регистрация с помощью команд Вам необходимо скопировать весь код, включая слово `FUNCTIONREG:'
ФУНКЦИЯРЕГ:2207453726-3851620954-0949162572-0697504466-0613618189-0027539229
Скопируйте весь код и введите курсор на следующую строку, затем отправьте.
Отправить команду: LOG REGLIST Для проверки статуса регистрации приемника.8 Обновление прошивки
Подготовьте кабель Lemo к USB. 1. Скопируйте прошивку на свой ПК. 2. Откройте программу прошивки, выберите «APP->Link setup», выберите USB для подключения к ресиверу, а затем нажмите «ОК».
46

Руководство пользователя SinoGNSSR N5
3. Щелкните значок «Ссылка», чтобы установить соединение (это важно для проверки успешного подключения N5 к ПК).
Если вывод этой информации о приемнике означает, что он правильно подключен
4. Затем щелкните значок «Обновить», чтобы начать обновление (необходимо несколько секунд), во время обновления N5 автоматически перезагрузится, и все светодиоды на N5 должны гореть.47

Руководство пользователя SinoGNSSR N5
5. Когда индикатор выполнения заполнится и появится сообщение «Завершено!» появляется ниже, это означает, что обновление было завершено, а затем вы можете нажать «Break», чтобы завершить обновление.

Приложение A: определение 7-контактного разъема Lemo

На следующих рисунках показано определение 7-контактного кабеля lemo и структура 7-контактного кабеля Lemo-RS232:

7-контактный Лемо

Описание Сигнал Земля
Выход данных GND TX (TXD)
НЕТ НЕТ Вход питания (+) Вход последовательных данных (RXD)

Руководство пользователя SinoGNSSR N5
Приложение B: Физические параметры модулей внутри N5

Радио: Параметр радиодиапазона Частотный диапазон Протокол
Скорость радиоканала Полоса пропускания Мощность Рабочее расстояние Модуляция

Технические характеристики 410–470 МГц Режим передачи: Прозрачный/TT450S Режим приема: TT450S, Прозрачный, MAC 9600 бит/с 12. 5кбит/с 0,5, 1, 2 Ватт регулируется 1-5км, зависит от источника питания и условий окружающей среды GMSK

Блютус:
Диапазон частот: 2,402–2,480 ГГц Мощность радиочастоты (макс.): 4 дБм Ширина полосы: 2 МГц

Предупреждение FCC: это устройство соответствует части 15 правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий: (1) это устройство не должно создавать вредных помех, и (2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу.
Любые Изменения или модификации, не одобренные явным образом стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования.Примечание. Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование используется и может излучать радиочастотную энергию, и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке.Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов: - Переориентировать или переместить приемное устройство антенна. -Увеличьте расстояние между оборудованием и приемником. -Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник. - Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.Это оборудование соответствует ограничениям по радиационному излучению Федеральной комиссии по связи (FCC), установленным для неконтролируемой среды. Данное оборудование следует устанавливать и эксплуатировать на расстоянии не менее 40 см между радиатором и вашим телом.

Ссылки

Adobe Acrobat Pro DC 15.08.20082

SEC.gov | Порог частоты запросов превысил

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от незадекларированных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов, выходящих за рамки приемлемой политики, и будет управляться до тех пор, пока не будут предприняты действия по объявлению вашего трафика.

Пожалуйста, заявите о своем трафике, обновив свой пользовательский агент, включив в него информацию о компании.

Чтобы ознакомиться с рекомендациями по эффективной загрузке информации с SEC.gov, включая последние документы EDGAR, посетите сайт sec.gov/developer. Вы также можете подписаться на получение по электронной почте обновлений программы открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу opendata@sec.правительство

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес, проявленный к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.14ecef50.1644131890.26ff1eed

Дополнительная информация

Политика безопасности Интернета

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и для обеспечения того, чтобы общедоступные услуги оставались доступными для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузить или изменить информацию или иным образом нанести ущерб, включая попытки отказать в обслуживании пользователям.

Несанкционированные попытки загрузки информации и/или изменения информации в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях от 1986 г. и Законом о защите национальной информационной инфраструктуры от 1996 г. (см. Раздел 18 USC §§ 1001 и 1030).

Чтобы гарантировать, что наш веб-сайт хорошо работает для всех пользователей, SEC отслеживает частоту запросов на контент SEC. gov, чтобы гарантировать, что автоматический поиск не повлияет на возможность других получить доступ к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, отправляющие чрезмерные запросы. Текущие правила ограничивают количество пользователей до 10 запросов в секунду, независимо от количества компьютеров, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (адресов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту в SEC.правительство Эта практика SEC предназначена для ограничения чрезмерных автоматических поисков на SEC.gov и не предназначена и не ожидается, что она повлияет на отдельных лиц, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы обеспечить эффективную работу веб-сайта и его доступность для всех пользователей.
