Антенны 3G/4G MIMO

Антенны MIMO

3G/4G антенны с технологией MIMO («multiple input – multiple output» – буквально «множественный вход», «множественный выход») предназначены для одновременного решения двух задач:

•
  Улучшение качества связи
•
  Повышение скорости передачи данных мобильного интернета

Улучшение сигнала связи 3G/4G происходит за счет конструкции антенны. MIMO антенна, представляя собой металлоконструкцию специальной формы, входит в резонанс с радиоволной определенной частоты, усиливает её и передает далее в кабель.

Повышение скорости передачи 3G/4G данных  происходит за счет применения пространственного мультиплексирования. Иначе говоря, контуры MIMO антенны расположены в разных плоскостях. Что это дает? Сигнал, передаваемый MIMO антенной в стороны базовой станции оператора, не мешает входящему сигналу, получаемому от станции, т.к. благодаря двойной конструкции антенны эти два MIMO контура (принимающий и передающий) расположены в разных плоскостях.

Принцип работы MIMO 3G/4G антенн

Антенна MIMO представляет собой две полосковых резонаторных 3G/4G антенны с разносом в пространстве и по поляризации под наклоном +45° или -45°. Минимальная корреляция (взаимосвязь) 3G/4G сигналов достигается за счет особого разнесения антенн в пространстве. Особое расположение обеспечивает высокую надежность и повышает производительность системы связи.

Конструкционные особенности MIMO антенн

•
  3G/4G MIMO антенна — это антенна выносного типа. Она, как правило, устанавливается на улице: в точке оптимального приема 3G/4G сигнала
•
  MIMO антенна может быть закреплена на крыше или фасаде здания посредством мачт или кронштейнов, которые позволяют изменять угол наклона антенны
•
  Герметичный пластиковый корпус обеспечивает надежную защиту MIMO антенны от неблагоприятного воздействия атмосферных явлений
•
  Входы MIMO антенн замкнуты по постоянному току, потому нет необходимости устанавливать дополнительные грозозащитные устройства
•
  Для подключения MIMO антенны к 3G/4G модему понадобится двойной набор комплектующих – два адаптера и две кабельных сборки

Чтобы правильно подобрать комплектующие для системы усиления 3G/4G сигнала с антенной MIMO Вы можете обратиться к нашим консультантам.

Для этого Вы можете либо позвонить по номеру 8 (800) 333-39-65, либо оставить свои контактные данные и заказать бесплатный входящий звонок.

Панельные 4G антенны для усиления модема Yota, МТС, Билайн, Мегафон

KNA21-800/2700C — Параболическая MIMO антенна 21 дБ, сборная

Усиление до 21 дБ, технология MIMO
Поддерживает стандарты LTE800, LTE1800, LTE2600, UMTS900, UMTS2100, GSM900/1800, Wi-Fi2400
Диапазон частот: от 800 до 2700 МГц
Разборная конструкция рефлектора

арт. 2056

нет в наличии

5 650a

Внешняя направленная антенна WiFi2400/LTE2600 усилением 17 дБ KY17-2600

Направленная антенна «волновой канал»,  усилением 17 дБ. Предназначена для работы в стандартах LTE 2600 и Wi-Fi 2400/

арт. 2160
в наличии
1 300a

Широкополосная 3G/4G MIMO антенна KAA15-1700/2700

MIMO антенна LTE1800, UMTS2100, WiFi 2400, LTE2600.
Усиление 12-15 дБ. Для всех операторов.
Применяется с 3G/4G модемами и роутерами.

арт. 770
в наличии
2 400a

Широкополосная 2G/3G/4G антенна усилением 15 дБ KP15-1700/2700

Широкополосная антенна 2G/3G/4G/WIFI. Усиление 12-15 дБ.
Рекомендуется для использования в комплекте с 3G/4G модемами и GSM1800/3G репитерами.

арт. 616
в наличии
1 700a

Широкополосная 2G/3G/4G антенна 15 дБ KP15-750/2900

Широкополосная внешняя антенна усилением 15 дБ, частотный диапазон 790-960 и 1700-2700 МГц

арт. 1031
в наличии
1 900a

Автомобильная антенна GSM900/1800/3G/4G KC6-700/2700A

Усиление до 3-6 дБ на металлической поверхности.
Кабель RG58 длиной 3 метра.
Для всех операторов.

арт. 619
в наличии
1 600a

Широкополосный MIMO облучатель KIP9-1700/2700 DP для спутниковой тарелки

Поддерживает стандарты LTE1800, UMTS2100, LTE2600 и Wi-Fi (2,4 ГГц) 802.11 b/g/n с технологией MIMO.
Усиление до 35 дБ.

арт. 786
в наличии
1 800a

Широкополосная 2G/3G/4G MIMO антенна усилением 18 дБ KAA18-1700/2700

Широкополосная MIMO антенна 2G/3G/4G/WIFI. Усиление 18 дБ.
Поддерживает стандарты LTE1800, UMTS2100, Wi-Fi2400, LTE2600.
Рекомендуется для использования в комплекте с 3G/4G модемами и роутерами.

арт. 1122
в наличии
4 400a

Широкополосная 3G/4G панельная MIMO антенна KAA20-1700/2700 (17-20 дБ)

Широкополосная MIMO антенна 2G/3G/4G/Wi-Fi.
LTE 1800, GSM 1800, UMTS 2100, Wi-Fi 2400, LTE 2600.
Поддерживает технологию LTE-A (advanced).
Усиление 20 дБ. Для всех операторов.
Рекомендуется для 3G и 4G/LTE модемов и роутеров.

арт. 2084
в наличии
5 200a

Всенаправленная антенна KC3-800/2700 с магнитным креплением

Поддерживает 2G/3G/4G/Wi-Fi
Частоты 790-960, 1710-2700 МГц
Усиление 3 дБ
Для терминалов, сигнализаций, счетчиков электроэнергии

арт. 2108
в наличии
390a

Широкополосная секторная 2G/3G/4G антенна усилением 18 дБ KP18-1700/2700

Широкополосная антенна 2G/3G/4G/WIFI. Усиление 18 дБ.
Поддерживает стандарты LTE1800, GSM1800, UMTS2100, WiFi2400, LTE2600.
Рекомендуется для использования в комплекте с 3G/4G модемами и GSM1800/3G репитерами.

арт. 1090
в наличии
3 100a

3G/4G MIMO антенна KAA15-1700/2700 U-BOX

3G, 4G(LTE) MIMO антенна 15 дБ
LTE1800, 3G(UMTS2100), LTE2600
Гарантия производителя- 2 года.

арт. 1647
в наличии
4 100a

Широкополосная 900/1800/3G/LTE антенна KC6-700/2700T

Антенна для терминалов. Усиление 6 дБ.

Для всех операторов.

арт. 775
в наличии
1 600a

KC5-700/2700C — Широкополосная антенна GSM900/1800/3G/4G с кабелем LMR-100

Усиление 5 дБ.

Для всех операторов.

арт. 1733
в наличии
920a

Всенаправленная потолочная антенна 900,1800, 2100, 2600 KDA5-800/2700

Усиление GSM, 3G, 4G для офисов, жилых и промышленных помещений. Потолочное крепление.

арт. 395
в наличии
940a

Широкополосная 2G/3G/WiFi/4G MIMO антенна 15 дБ KAA15-750/2900

Поддерживает технологию LTE-A (advanced)
Широкополосная MIMO антенна LTE800/GSM900/GSM1800/LTE1800/UMTS900/UMTS2100/WiFi/LTE2600.
Усиление от 8 дБ (LTE800) до 15 дБ (LTE2600)

арт. 1038
в наличии
3 400a

Широкополосная 2G/3G/4G MIMO антенна 15 дБ KAA15-700/2700

LTE800, UMTS900, LTE1800, UMTS2100, WiFi 2400, LTE2600.
Поддерживает технологию LTE-A (advanced).
Усиление 15 дБ. Для всех операторов.
Рекомендуется для 3G/4G модемов и роутеров.

арт. 2043
в наличии
3 500a

3G/4G MIMO антенна KAA15-1700/2700 U-BOX RJ45 (с гермовводом RJ-45)

3G, 4G(LTE) MIMO антенна 15 дБ
LTE1800, 3G(UMTS2100), LTE2600
Разборный гермоввод RJ45
Гарантия производителя — 2 года.

арт. 2099
в наличии
4 400a

KNA21-1700/2700 — Параболическая MIMO антенна 21 дБ

Усиление до 21 дБ, технология MIMO
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц.

арт. 1742
в наличии
5 350a

KN27-1700/2700 — Параболическая антенна 27 дБ

Усиление до 27 дБ
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц

арт. 1047
в наличии
5 500a

Всенаправленная (круговая) 10 дБ 4G/Wi-Fi антенна KC10-2300/2700

Усиление 10 дБ.
Высота 740 мм.
Крепление на мачту или стену.

арт. 1350
в наличии
1 900a

Широкополосная панельная антенна 4G/3G/2G KP20-1700/2700 (17-20 дБ)

Широкополосная антенна 2G/3G/4G/Wi-Fi. Усиление 20 дБ.
Поддерживает стандарты LTE1800, GSM1800, UMTS2100, Wi-Fi2400, LTE2600.
Рекомендуется для использования в комплекте с 3G/4G модемами и GSM1800/3G репитерами.

арт. 1326
в наличии
4 800a

Измерительная антенна KM6-600/6000

Диапазон 600-6000 МГц.

арт. 1465
в наличии
3 900a

Всенаправленная антенна KC3-800/2700T

Поддерживает 2G/3G/4G/Wi-Fi
Частоты 790-960, 1710-2700 МГц
Усиление 3 дБ
Для терминалов, сигнализаций, счетчиков электроэнергии
На угловом кронштейне

арт. 2151
в наличии
390a

Внешняя направленная MIMO антенна LTE2600 17 дБ KYY17-2600

Всепогодная направленная антенна «волновой канал», усилением 17 дБ с поддержкой технологии MIMO. Предназначена для работы в системах усиления сотового сигнала LTE-2600 (4G) для всех операторов.

арт. 1924
в наличии
2 350a

Измерительная антенна KPM15-790/2700

Диапазоны 790-960 и 1700-2700 МГц

арт. 1688
в наличии
4 600a

Широкополосная 900/1800/3G/LTE антенна KC6-700/2700T Белая

Антенна для терминалов. Усиление 6 дБ.

Для всех операторов.

арт. 1865
в наличии
1 600a

Широкополосная антенна KC3-700/2700M

Диапазон частот 900-2700 МГц.
Для терминалов и автомобилей.
Усиление 3 дБ.

арт. 767
в наличии
1 600a

KN24-1700/2700 — Параболическая антенна 24 дБ

Усиление до 24 дБ
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц

арт. 1046
в наличии
5 000a

KN21-1700/2700 — Параболическая антенна 21 дБ

Усиление до 21 дБ
Поддерживает стандарты LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600
Диапазон частот: от 1700 до 2700 МГц

арт. 1748
в наличии
4 600a

KC5-700/2700 — Широкополосная антенна GSM900/1800/3G/4G

Усиление 5 дБ.

Для всех операторов.

арт. 1730
в наличии
780a

Направленная 14дБ WiFi/4G MIMO антенна KAA14-2600 DP

4G / WiFi MIMO антенна усилением 14 дБ.

Скорость соединения до 300 Мбит/с.

Гарантия производителя- 2 года.

арт. 210
в наличии
2 600a

Всенаправленная (круговая) 10 дБ 4G/Wi-Fi антенна KC10-2300/2700 Белая

Усиление 10 дБ.
Высота 740 мм.
Крепление на мачту или стену.

арт. 1872
в наличии
1 900a

Направленная панельная 20 дБ 4G MIMO антенна KAA20-2600

Панельная 4G / LTE MIMO антенна, усиление 20 дБ.

Скорость соединения до 150 Мбит/с. Работает со всеми мобильными операторами.

Гарантия производителя — 2 года.

арт. 1323
в наличии
4 800a

Направленная 14дБ WiFi/4G антенна KP14-2600

Антенна для 4G/LTE модема, усиление 14 дБ.

Скорость соединения до 60 Мбит/с. Работает со всеми мобильными операторами.

Гарантия производителя 2 года.

арт. 200
в наличии
1 300a

KAA14-2600 Lite — направленная 14 дБ 4G (LTE2600), Wi-Fi MIMO антенна

4G (LTE 2600) / Wi-Fi MIMO антенна, усиление 14 дБ.

Скорость соединения до 150 Мбит/с. Работает со всеми мобильными операторами.

Гарантия производителя 2 года.

арт. 1041
в наличии
2 100a

3G/4G антенна KP15-750/2900 U-BOX

Широкополосная антенна 15 дБ
LTE800, UMTS900, LTE1800, GSM1800, 3G(UMTS2100), LTE2600, WiFi2400

арт. 1654
в наличии
3 600a

4G LTE антенна MIMO направленная 2500-2700 мГц

Направленная антенна MIMO 4G (LTE) коэффициентом усиления 18 dBi.

Надежное решение для обеспечения уверенного сигнала в современных системах беспроводной передачи данных LTE, WiMAX, 4G, Yota в перекрываемых диапазоне частот 2500 — 2700 мГц.

Данная антенна служит для усиления мобильных операторов МТС, Билайн, Мегафон, Yota.

Используется как самостоятельная антенна, для увеличения дальности приема сигнала.

ВНИМАНИЕ!

То, что в корпусе изделия находятся внутри 2-е антенны по 18 дБ не говорит о том, что конечное усиление данного устройства будет 32 дБ …!!!

Такого не бывает и физически просто не возможно! Об этом скажет любой более-менее образованный радиолюбитель. Если Вам показывают 2-е антенны закреплённые на одной мачте с усилением по 16 дБ каждая и говорят, что общее усиление равно 32 дБ , знайте что это полная ерунда 🙂

 * Чтобы получить итоговое усиление в 32 dBi используя так называемую фазированную антенную решётку из панельных антенн ( без учёта потерь на соединение антенн) потребуется 32 антенны по 16 dBi каждая.

4G антенне MIMO обеспечивает усиление сигнала на прием и передачу.

* Если вам не важна скорость исходящего канала — купите простую направленную антенну 3G или 4G. Если же вы желаете выжать МАКСИМУМ из сети — купите MIMO антенну.

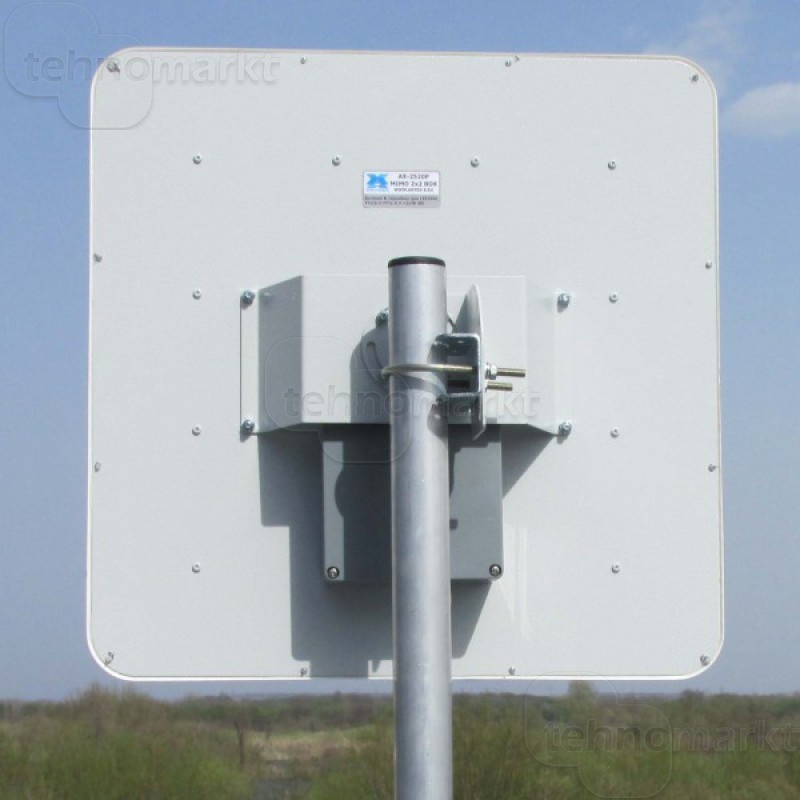

Антенна предназначена для установки на мачту или на стену с помощью кронштейна.

Для точной настройки антенны на источник сигнала используйте утилиту мониторинга обычно поставляемую с Вашим оборудованием.

Рекомендации при установке MIMO 4G абонентской антенны.

Для герметизации разъема, используйте силиконовый герметик и изоленту. Установите разъем кабеля на антенну и нанесите герметик на разъем и обмотайте его целиком изолентой — это исключит возможное попадание влаги на разъем.

Антенна заземлена по постоянному току на корпус, поэтому она не требует применения грозоразрядника в составе антенно фидерного тракта.

Антенна должна устанавливаться на заземленную мачту.

Антенна предназначена для эксплуатации при температуре окружающей среды от — 40 до + 60 градусов С и относительной влажности воздуха не более 95% при температуре +25 С.

Антенны MIMO 3G/4G/LTE для усиления сигнала

Для самостоятельной установки рекомендуем рассматривать прежде всего панельные антенны 3G/4G. Этот тип устройств не требует каких-либо профессиональных навыков монтажа и специального оборудования для юстировки. Такие антенны есть в ассортименте всех основных российских производителей усиливающего оборудования.

Основным параметром, по которому следует выбирать антенну – это коэффициент усиления. Если базовая станция оператора находится недалеко от вашего дома, и прием сигнала на улице хороший, то можно использовать направленную антенну с усилением 9-12 дБ. Когда базовая станция удалена на 3-5 км, подойдет антенна 15-17 Дб. Для адресов, находящихся на границе зон обслуживания сетей 4G/LTE понадобится антенна с усилением 20 дБ. Если же вышка расположена далее 15 км, то здесь необходимо воспользоваться параболической антенной 24 – 27 дБ.

Другим важным критерием при выборе является конструкция антенны. На рынке распространены 2 основных вида устройств: с подключением модема через радиочастотный (коаксиальный) кабель и с гермобоксом и подключением по витой паре.

Первый тип антенн дешевле, но требует приобретения кабеля. При прохождении сигнала по кабельной трассе 5-10 метров при работе антенны будут возникать потери сигнала, как следствие – снижение скорости до 30%. При этом с точки зрения эксплуатации подобные антенны могут показаться непрофессионалам более удобными, так как замена сим-карты в комплекте оборудования производится внутри помещения, не нужно добираться до самой антенны (расположенной на крыше или на стене) для смены оператора связи.

Второй тип антенн дороже, так как они обычно укомплектованы уличным кабелем «витая пара» с разъемом USB. Модем размещается в герметичном боксе и подключается непосредственно к принимающей панели антенны. Такая технология позволяет полностью исключить потери сигнала при его передачи антенны к роутеру, что позволяет добиться более высокой и стабильной скорости интернета. Такая антенна не подойдет, если планируется частая смена сим-карт в комплекте, а возможности лазить на крышу к антенне – нет.

4G антенна Bester Box LTE MIMO

Смотреть таблицу основных* 3G 4G LTE
usb-модемов, имеющих разъемы для подключения внешних антенн.

Bester
Box LTE MIMO

4G антенна-бокс Bester Box LTE MIMO — это абонентское устройство для
улучшения приёма сигнала операторов беспроводной передачи данных,
работающих в стандарте 4G (LTE 2500-2700 МГц). Антенна уличного всепогодного
исполнения. Может монтироваться внутри или снаружи помещений.
4G модем инсталлируется внутри антенны и остается внутри на всё время
эксплуатации системы. При желании, модем в любое время может быть
извлечен из антенны и/или заменен новым.
4G антенна Bester Box LTE MIMO соединяется с компьютером или роутером
через специальный usb-удлинитель

Антенн со схожими свойствами и возможностями в РФ не производится.

Аналогов подобного решения на рынке телекоммуникаций не существует.

Антенна поставляется в двух
модификациях в зависимости от поляризации:

1. Линейная

2. Эллиптическая

Антенна Bester Box LTE MIMO с линейной поляризацией применяется в
обычных условиях приема, когда нет существенных препятствия на пути
распространения сигнала.

Напротив, антенна B.B. LTE MIMO с эллиптической поляризацией наиболее
эффективна там, где сигнал от базовой станции LTE оператора
подвергается множественному преломлению (переотражению). В результате
чего визуальная картина векторов принимаемых сигналов приобретает
неопределенное значение. Т.е. невозможно определенно сказать в какой
поляризации приходит сигнал. Такие условия наиболее часто встречаются,
когда сигнал проходит через массив деревьев (лесопосадка, лесопарк и
т.п.).

В таких условиях рекомендовано применение 4G антенн с эллиптической
поляризацией. Такие антенны в состоянии принять сигнал с любым
направлением вектора поляризации и не просто выделить полезный сигнал
из гаммы шумовых сигналов, но и суммировать разнонаправленные сиганлы и
сформировать из них один мощный и чистый сигнал.

Более подробную информацию можно получить, прочитав статью об
особенностях эллиптической поляризации.

4G антенна
Bester Box LTE MIMO обладает рядом преимуществ и уникальных для
подобного рода антенн
качеств:

1. Реализована полноценная антенная станция.

Антенна состоит из двух отдельных конструкций, каждая из которых
представляет собой самостоятельную приёмо-передающую антенну. Совместно
они работают как MIMO антенна с пространственным разнесением излучающих
(приемо-передающих) элементов.

Вид
4G антенны Bester Box LTE MIMO изнутри. Две независимые антенные
конструкции при совместной работе образуют качественную LTE MIMO
антенну.

2. Антенна сохраняет возможность 4G модема работать в режиме MIMO. Это
позволяет даже при низком уровне принимаемого сигнала получать
стабильное соединение на приемлемой скорости.
3. Антенна может полноценно работать как с двухпортовыми так и с
однопортовыми usb 4G модемами.
Если Ваш модем имеет только один разъем (антенное гнездо) на корпусе,
то достаточно подключить его к любому порту антенны. Всё заработает в
штатном режиме, в второй порт при этом просто останется
незадействованным.
4. Внутри антенны предусмотрено пространство для установки внутри LTE
модема или 4G роутера с модемом.

4G
антенна Bester Box LTE MIMO с установленным внутри LTE модемом.
USB-модем подключен к обоим портам антенны и соединен usb-удлинителем с
ПК.

5. Не требуются коаксиальные кабели, переходники, антенные адаптеры и
прочее коммутационное оборудование.
Поэтому отсутствуют потери полезного сигнала в кабелях и проводах. Это
позволяет обеспечить большую дальность действия антенны, повысить
уровень и качество принимаемого сигнала и, тем самым, получить
стабильный и быстрый беспроводной интернет.
6. Специальный USB-кабель Bester,
подключаемый к модему, расположенному
внутри антеннобокса Bester Box LTE MIMO может иметь весьма большую
длину (до 20 м — выбирается при заказе антенны).
Преимуществом usb-удлинителя Bester является низкий уровень потерь
мощности передаваемого электрического сигнала. За счет применения
особого кабеля с большим сечением проводников из чистой меди,
максимальная длина usb-удлинителя может составлять 20 м. Такая длина
кабеля дает возможность установки антенны на достаточно большом
удалении от ПК или роутера.
7. 4G антенну B.B. LTE MIMO может устанавливаться как на вертикальную,
так и на горизонтальную опору.

4G
Антенна Bester Box LTE MIMO
установлена на вертикальную опору.

Вам не обязательно устанавливать вертикальную стойку (мачту) для
монтажа на ней 4G антенны. Можно зафиксировать антенну на любой
конструкции. Например, на периллах балкона, на ограждении на краю крыши
дома и т.п.

Чтобы установить антенну на горизонтальную опору, необходимо только
переставить крепежные узлы из одних отверстий на крепежной пластине в
другие.

4G
Антенна Bester Box LTE MIMO
установлена на горизонтальную опору.

8. Наличие снизу антенны гермоввода, предназначенного для уплотнения
соединительного USB-кабеля.

Устанавливайте антенну всегда гермовводом вниз. Это обеспечит
влагозащищенность самой антенны и расположенного внутри неё 4G модема

Технические
характеристики 4G антенны Bester Box LTE MIMO

Технические характеристики 4G антенны Bester Box LTE MIMO:
Тип антенны	Направленная. Двойная, пространственно разнесенная приемо-передающая структура активных элементов. Волновой канал (yagi), щелевое возбуждение. MIMO
Рабочий диапазон частот, МГц	2500 ~ 2700
Коэффициент усиления антенны, dBi	12.5
Входное сопротивление, Ом	50
Сектор излучения в горизонтальной плоскости (H) (-3 dBi)°	25
Сектор излучения в в вертикальной плоскости (E) (-3 dBi)°	25
Поляризация	Выбирается пользователем при заказе
Подавление паразитной поляризации, dBi	— 27
Максимальная подводимая мощность, Вт	50
КСВ в рабочем диапазоне частот	≤ 1.4
Разъем, тип	2 х N-female (гнезда)
Размеры антенны, мм	245x225x95
Размеры пространства под активное оборудование внутри бокса, мм	185x85x85
Масса НЕТТО (без usb-кабеля), кг	1,45
Масса БРУТТО (без usb-кабеля), кг	1,6
Материал корпуса, активных элементов и крепления	ПВХ, алюминий, латунь. Сталь, оцинкованная сталь.
Рабочая температура, °С; влажность, %	-40..+60; 0 — 100.
Ветровая нагрузка, м/с	30
Исполнение	Внешнее, всепогодное, всеклиматическое.
Техническое обслуживание	В обслуживании не нуждается.
Комплект поставки:
Антенна Bester Box LTE MIMO с креплением на мачту:	1 шт.
Usb-удлинитель Bester (длина кабеля выбирается при заказе!)	1 шт.
Инструкция по эксплуатации с гарантийным талоном	1 шт.
Упаковочная коробка	1 шт.

Дополнительные
рекомендации

1. Выбирайте для установки заземленную опору. Не смотря на то, что
антенна и модем гальванически отвязаны от крепежных элементов,
установка на защищенной стойке снижает риск поражения активного
оборудования контурными токами, возникающими при прохождении молнии
вблизи места нахождения антенны.

2. Надежно фиксируйте крепежные элементы антенны. Не допускайте
возможности смещения антенны при сильном ветре. Две пары стальных
оцинкованных хомутов (поставляются в комплекте с антенной) обеспечивают
надежную фиксацию 4G антенны на любой опоре диаметром до 58 мм.

Комплект
поставки 4G антенны Bester
Box LTE MIMO.

3. Используйте все элементы крепления, идущие в комплекте поставки
антенны
4. Не устанавливайте антенны на газовые трубопроводы и иные
инженерно-технические сооружения, если это может представлять опасность
для людей, имущества или окружающей среды.
5. После установки LTE модема внутрь 4G антенны Bester Box LTE MIMO,
плотно устанавливайте крышку антенны. Убедитесь, что при снятии крышки
антенны в процессе монтажа, уплотнительная лента не сместилась из
посадочных мест. Проверьте, чтобы уплотнитель находился в специальных
пазах. Плотно затяните все соединительные винты.
6. Устанавливайте антенну Bester Box LTE MIMO всегда гермовводом вниз.
При любом ином положении велика вероятность попадания внутрь антенны
воды через гермоввод.
7. Не подвергайте антенну сильным механическим нагрузкам (ударам,
давлению и т.п.). Не смотря на то, что пластиковый корпус антенны
рассчитан на уличную эксплуатацию, сильные механические воздействия
могут привести к разрушению корпуса, что может повлечь за собой выход
из строя расположенного внутри него активного оборудования.
8. После установки 4G антенны подберите такое её направление, при
котором скорость интернет-соединения будет максимальной. Далеко не
всегда такое направление может совпадать с направлением по
максимальному уровню принимаемого сигнала. Может случиться такая
ситуация, когда при высоком уровне сигнала от ближайшей базовой станции
скорость передачи данных будет ниже, чем при работе с более удаленной,
но менее загруженной абонентами базой.

Для подключения 4G модема к антенне Bester Box LTE MIMO Вам могут
потребоваться переходники
для LTE
модемов

Производитель оставляет за собой
право без уведомления потребителей изменять конструктивные особенности,
вносить изменения и дополнения в конструкцию антенны, в том числе и с
изменением внешнего вида антенны, — без ухудшения её эксплуатационных
(технических) характеристик.

4G MIMO антенна 2×14 dB

   4G Интернет (от англ. fourth generation — четвёртое поколение) — поколение мобильного Интернета с повышенными требованиями. К четвёртому поколению принято относить технологии, позволяющие осуществлять передачу данных со скоростью, превышающей 100 Мбит/с. Но эта теоретическая скорость, на практике же скорость 4G Интернета доходит до 60- 70 Мбит/с, что в свою очередь тоже весьма неплохо, сравнима с проводным Интернетом. Скорости 4G Интернета хватит для просмотра веб страниц, просмотра онлайн видео и скачивания «тяжелых» файлов (фильмов, альбомов с музыкой и т.д.) с нескольких устройств одновременно (планшет, телевизор, ноутбук и т.д.), если использвать Wi-Fi роутер.

   Но вот для того, что бы использовать по максимуму технологию 4G необходимо иметь высокий уровень сигнала, а получить его довольно сложно, особенно если вы живете далеко от вышки оператора или находитесь в низине. Самый результативный способ повысить уровень сигнала 4G — использовать 4G антенну. Предлагаем приобрести самые эффективные среди 4G антенн — 4G MIMO антенну.

   MIMO (Multiple Input Multiple Output – множественный вход множественный выход) – это технология, используемая в беспроводных системах связи (Wi-Fi, Wi-MAX, 4G), позволяющая значительно улучшить спектральную эффективность системы, максимальную скорость передачи данных и емкость сети. Главным способом достижения указанных выше преимуществ является передача данных от источника к получателю через несколько радио соединений, откуда данная технология и получила свое название.

   Большинство 4G MIMO антенн совмещают в одном корпусе две антенны, что неблагоприятно сказывается на общем результате. Основное отличие 4G MIMO антенны  KAA14-2600 DP от остальных состоит в том, что она имеет два независимых (в разных корпусах) антенных элементы на каждую поляризацию, это позволяет достичь максимальной скорости 4G Интернета при работе в стандарте MIMO.

   4G Антенна KAA14-2600 DP состоит из двух 14 Дб антенных элементов, поляризационное разнесение которых составляет 90°. Каждый антенный элемент работает как на прием, так и на передачу сигнала. В итоге вы получаете 4G MIMO антенну способную усилить 4G сигнал вышки оператора находящегося за много километров от вас и получить максимальную скорость 4G Интернета.

Тест 4G MIMO антенны.

Сравнение 3G/ 4G антенн.

Характеристики 4G MIMO антенны:

География продаж 3G/ 4G антенн и готовых комплектов.

Подключение внешней антенны к 4G модему для улучшения качества приёма сигнала

Всенаправеленные 4G антенны используются крайне редко в силу их слабого усиления, обычно не превышающего 6-8 dBi. Если Вы встретите всенаправленную 4G антенну с усилением 12-15 dBi, стоит хорошенько насторожиться, ибо такая антенна должна иметь внушительные размеры — 1,5-2 метра в длину, что делает её крайне неудобной в использовании. Если такая антенна будет иметь существенно меньшую длину, скорее всего, что и усиление у неё далеко от заявленных показателей. Установка всенаправленных (круговых) антенна целесообразна, если нет необходимости в усилении сигнала, а есть необходимость просто вынести приёмник из помещения. Т.е. сигнал 4G должен быть хорошим уже на улице.

Параболические 4G антенны часто используются для получения сигнала на удалённых объектах на расстоянии 10-20 км от базовой станции оператора. Такие антенны могут быть как узкочастотными, так и широкополосными. Параболическая антенна состоит из двух частей: облучателя и рефлектора (зеркала). Сборка параболической антенны, как правило, производится на месте установки, и лучше доверить эту процедуру профессионалам, т.к. даже малейшее несоблюдение инструкций может существенно повлиять на качество получения сигнала. Кроме того, параболические 4G антенны достаточно сложны в установке, т.к. требуют точной настройки (юстировки) на базовую станцию оператора. Обуславливается это узким углом охвата от 5° до 20°. Причём чем больше зеркало, тем меньше угол и тем сложнее настройка антенны. Зеркало, кстати, может быть как сплошным, так и сетчатым, что существенно снижает массу антенны и ветровую нагрузку.

Панельные 4G антенны наоборот достаточно просты в установке, т.к. имеют широкий угол охвата. Это с одной стороны и преимущество, но с другой и недостаток тоже. Широкий угол позволяем пренебречь точностью настройки, т.к. антенна всё равно будет ловить сигнал. Однако, в условиях наличия большого количества базовых станций антенна панельного типа может переключаться между ними не цепляясь к какой-то конкретной базовой станции. Так же стоит отметить, что панельные 4G антенны лучше других работают с отраженным сигналом, когда нет прямой видимости БС, а сигнал отражается от поверхностей крыш и стен домов, от гор и холмов и т.д. К относительным недостаткам панельных антенн стоит отнести достаточно большую ветровую нагрузку, так что стоит уделить внимание качеству установки и крепежа.

Антенны типа «волновой канал» достаточно просты в использовании, имеют самую низкую ветровую нагрузку, однако усиление редко превышает 17-18 dBi. В прочем, чаще всего такого показателя достаточно. 4G антенны данного типа имеют так же достаточно узкий угол охвата сигнала, не превышающий 12-15°.

Антенны с поддержкой технологии 4G LTE MIMO характеризуются поддержкой одновременно горизонтальной и вертикальной поляризации, что даёт прирост 10-20% в качестве сигнала. Такие антенны имеют два антенных входа, соответственно требуют два кабеля и два пигтейла (антенных адаптера) для соединения с модемом.

Можно ли использовать старую телевизионную антенну в качестве усилителя сотовой связи?

Если вы похожи на меня, у вас, вероятно, в гараже есть куча старого оборудования. Хорошо, признаю, что у меня в гараже больше старого оборудования, чем у большинства людей. Но дело не в этом. Допустим, у вас есть новый бустер сотовой связи и небольшая антенна. Вы хотите «усилить это». Можете ли вы подключить старую телевизионную антенну, и она справится со своей задачей?

Да… и нет.

В большинстве случаев вы можете подключить любую антенну к усилителю сотовой связи.Большинство домашних бустеров сотовой связи используют тот же F-разъем и кабель RG6, что и телевизионные антенны. Это не случайно. Домовладельцы довольны такой системой подключения и доверяют ей. Но то, что вы можете соединять вещи, на самом деле не означает, что это сработает.

Почему всегда «вроде» работает

Антенна на самом деле не такая уж сложная вещь. На самом деле это кусок металла. Он принимает сигналы по воздуху, потому что металл проводит электричество, а передаваемые сигналы — это действительно слабые электрические сигналы.Основная наука об антеннах известна уже около 150 лет, и хотя тогда она могла казаться революционной, сейчас ее не считают ракетостроением.

Итак, подключение антенны, или вешалки для одежды, или куска провода всегда сработает, по крайней мере, немного. Но настоящий вопрос в том, будет ли она работать лучше, чем ваша антенна? И по большей части этот ответ — «нет».

Почему не следует использовать телевизионную антенну в качестве усилителя сотовой связи

Самая важная характеристика антенны — ее длина.Для того, чтобы антенна работала хорошо, ее длина должна составлять ровную долю от размера волны, которую она хочет уловить. Другими словами, четверть, половина, восьмая и тому подобное. Вот почему антенны для телевизора больше, чем для сотовой связи. Им нужно улавливать более низкие частоты, а на этих частотах есть большие волны.

Бустеры

Cell действительно используют некоторые из тех же частот, которые когда-то были выделены для телевизионного вещания. Но они также используют частоты, которые никогда не использовались для телевидения.Эти частоты не менее важны. Если вы используете телевизионную антенну для усиления ячеек, она, вероятно, не будет работать очень хорошо.

Другая проблема заключается в том, что сотовые сигналы передаются двумя путями. Они заходят в твой телефон и тоже гаснут. Телевизионные антенны не только не предназначены для передачи сигналов, их использование таким образом, как правило, незаконно. Использование телевизионной антенны для вещания может привести к тому, что на вышку сотовой связи будет поступать слишком много или слишком мало сигнала, что может вызвать проблемы для вышки сотовой связи и всей сети.Это редкая проблема, но она случается.

Подберите подходящую антенну для усилителя сотовой связи

Вместо того, чтобы пытаться повторно использовать что-то, что на самом деле не так, купите новую антенну сотовой связи, чтобы улучшить свой усилитель! Solid Signal предлагает самый большой выбор сотовых антенн для внутреннего и внешнего использования, и мы здесь, чтобы помочь вам! Мы можем порекомендовать расширительные антенны для каждого усилителя сотовой связи из нашего обширного ассортимента. Делайте покупки на SolidSignal. com прямо сейчас или позвоните нам по телефону 877-312-4547, и мы проведем вас через весь процесс!

Как выбрать антенну 4G LTE?

4G LTE Тарифы на передачу данных от известных дилеров, таких как Unlimited LTE Advanced , обеспечивают качественное интернет-покрытие
для сельских и мобильных пользователей в США.Большинство пользователей получают отличный сервис с качественным
модем и симкарта. Но в некоторых местах
нужен усилитель сигнала антенны или сотового телефона для достижения качества данных
возможность подключения, которую желает большинство пользователей. В
проблема в том, что информации много, не вся ясна, и
часть этой информации просто неверна.

Переход через
Jargon

Вы открыли статью об услугах передачи данных 4G и нашли себя
перегружены такими терминами, как «мультиплексирование с частотным разделением каналов, 3GPP, фемтосоты,
Пикосоты или платформы LTE с поддержкой MIMO? Ну, можешь расслабиться, я собираюсь разрезать
через весь техно-жаргон и объясните, что вам нужно знать. Затем вы можете решить, нужен ли вам
антенна и / или усилитель сигнала, и какой из них наиболее подходит для вас
основанный на нескольких простых идеях.

Беспроводной сигнал

Сигналы сотовой связи находятся в диапазоне частот УВЧ (Ультра
Высокие частоты). УВЧ-сигналы являются
самый сильный, когда приемник (в данном случае ваш беспроводной модем) находится в прямом
прямая видимость (LOS) вышки сотовой связи.
Беспроводные сигналы могут отражаться от предметов в окружающей среде, и это может
создавать покрытие, когда вы находитесь вне прямой видимости (NLOS).Но это
может также искажать и создавать копии сигнала посредством отражения, преломления,
дифракция, поглощение и рассеяние.

Когда сигналы клеток отражаются, они
перевернуть как зеркальное отображение. Это
называется «не в фазе». Сигналы в противофазе могут ослабить и даже нейтрализовать
исходный хороший сигнал за счет «замирания частоты». В качественных беспроводных системах есть технологии
включены, чтобы помочь уменьшить разрушительные эффекты замирания частоты, но
вы также можете предпринять некоторые шаги.

Барьеры

Хотя УВЧ сигналы хорошо проходят сквозь стены большинства деревянных домов, некоторые
материалы создают барьер.Металл,
бетонные и каменные стены ограничивают проникновение сигнала и отрицательно влияют на
прием.

Искусственные барьеры — не единственная проблема. Природные препятствия, такие как холмы, долины,
каньоны, а также листва деревьев также блокируют или уменьшают прием.

Местоположение

Местоположение — ключ ко многим вещам в жизни, а беспроводные данные — нет.
разные. Это означает ваш первый шаг в
Для улучшения покрытия необходимо рассмотреть два местоположения — ваше и вышку (и) сотовой связи. Вы можете запросить местные сотовые компании или
самостоятельно исследовать локации башен (есть пара хороших сайтов для
поиск вышек сотовой связи в конце этой статьи).Вам нужно знать, как далеко
башня находится от вашего местоположения и что находится между этой башней и вашим модемом. Самый простой и первый шаг, который вы можете сделать
улучшить качество сигнала — добиться доступа «прямой видимости» к ближайшему
башня. Я помог клиентам достичь
значительное повышение скорости передачи данных в Интернете путем простого перемещения
беспроводной модем в более высокое место в доме. Одна женщина из Теннесси, которая жила в
бетонный блок домой увеличился с 1,5 мб скорости загрузки до 17 мб путем перемещения ее
модем к окну.

В доме слева можно было переместить модем, подрезать деревья или поставить антенну над деревьями.

Какой тип сотовой антенны вам нужен?

Мы можем разделить наружные сотовые антенны на две категории:
Всенаправленные и направленные (обычно называемые антеннами Яги).

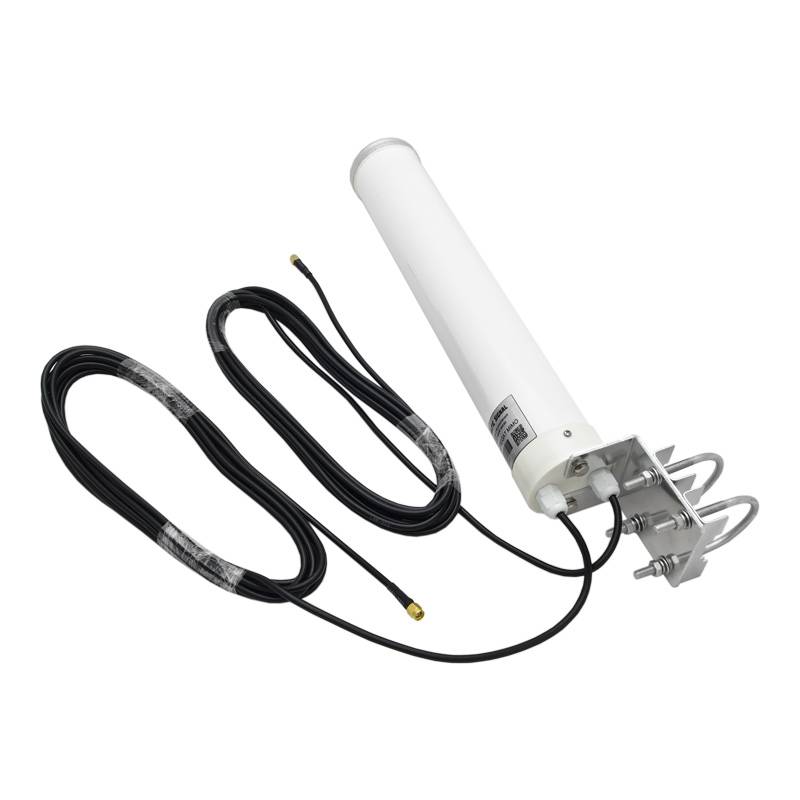

Всенаправленные антенны могут получить доступ к нескольким ближайшим вышкам сотовой связи для создания

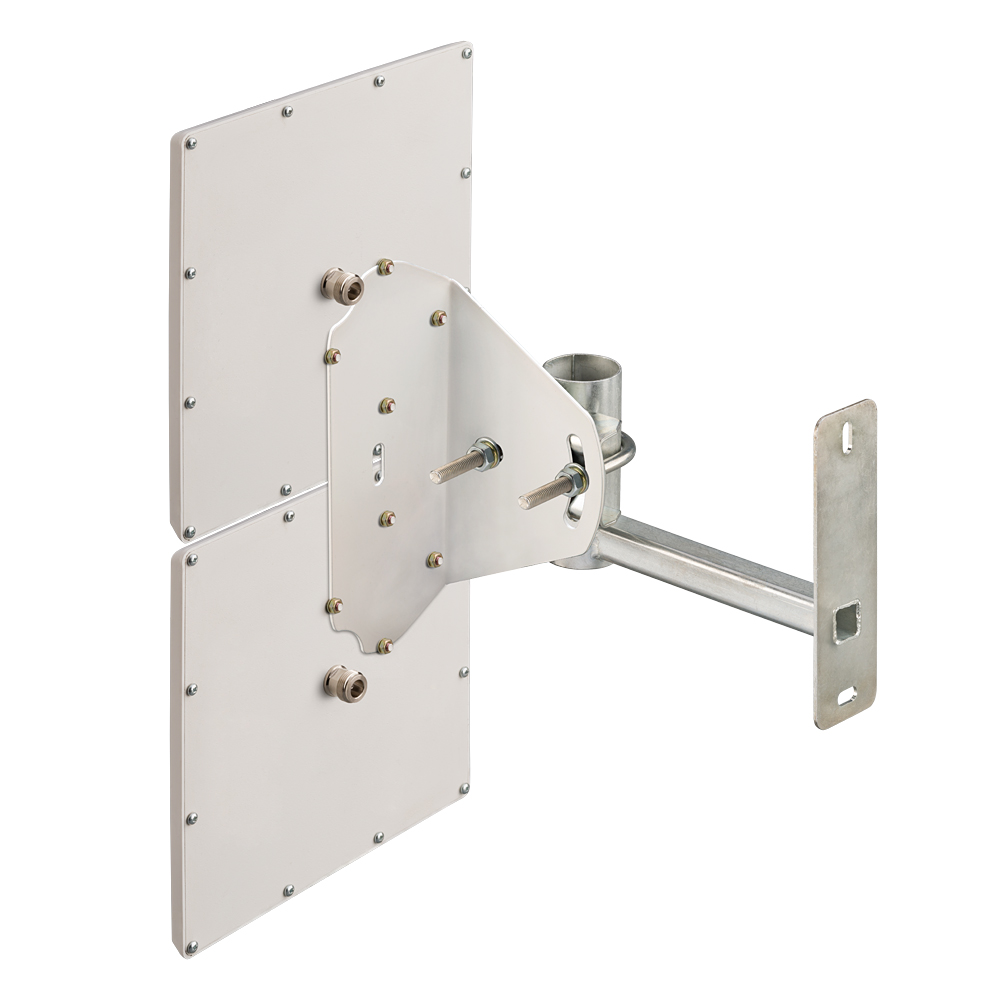

сильный сигнал. Направленные антенны могут получить доступ к вышке сотовой связи из более длинных
расстояния. Чем дальше ваше местоположение
тем более вероятно, что вы захотите использовать одну или несколько направленных антенн.Усилители сигнала сотового телефона также могут быть полезны
в улучшении вашего охвата данными. Вы можете принять решение о добавлении одного на основе
по вашим уникальным критериям.

Критерий № 1

Какая у вас мощность сигнала? Лучший способ измерить
уровень сигнала — арендовать или купить измеритель радиочастотного сигнала. Попробуйте несколько мест по соседству
включая подъем как можно выше безопасного уровня. Если ваша собственность
окруженный деревьями, вы можете поискать поблизости возвышенность, чтобы увидеть, сможете ли вы
получить хороший сигнал над деревьями.это
также вероятно, что есть местный продавец антенн, который может выйти и взять
эти измерения для вас, подняв антенну, чтобы найти хорошее место.

Уровни сигнала

• от 0 до -90 дБ: Этот сигнал сильный и показывает один или
  больше вышек сотовой связи рядом с вами.
  Всенаправленная антенна будет хорошо работать в этом диапазоне и будет
  также облегчить использование нескольких перевозчиков.
• от -91 до -105 дБ:
  Этот сигнал слабый, и, скорее всего, потребуется направленная антенна. Вы также, вероятно, выиграете от усилителя сигнала.
• -106то
  -135db: Этот сигнал очень плох для
  несуществующий. Направленная антенна с
  усилитель сигнала потребуется для улучшения этого сигнала. у меня было
  клиентов, которые успешно усилили сигнал с вышек, которые были в этом
  диапазон, в то время как другие не могли.

Выбирая оборудование, обращайте внимание на качественный брендовый бренд.
товары с хорошими отзывами и гарантией возврата денег. Остерегайтесь небрендовых или
оборудование под маркой дилера (white-label), так как оно часто бывает низкого качества
подделки.

Критерий № 2

Используете ли вы несколько операторов связи? Есть две причины, по которым вы можете захотеть
для увеличения количества операторов. Ты первый
может захотеть иметь усилитель антенны сотового телефона для гостей, у которых другой
перевозчик, чем вы. Далее идут модемы
которые используют сим-карты нескольких операторов связи.
Эти модемы выберут самый сильный сигнал или «свяжут» несущую.
сигналы для повышения скорости передачи данных. если ты
находятся в диапазоне от 0 до 90 дБ, всенаправленная антенна облегчит это
модемы.В противном случае вам понадобится
несколько направленных антенн, настроенных или нацеленных на башни каждого авианосца (многие
башни принимают несколько перевозчиков).

Советы по установке

При установке антенны на опоре выбирайте опору, которая не только может
справиться с весом антенны, а также с погодой, к которой эта башня будет
быть подвергнутым. Сильный ветер и молния — ваши самые большие проблемы. Направленная антенна, которая качается или
колеблется, будет серьезно потеряна сигнал.
Прочный металлический столб, приклеенный к земле или прикрепленный к зданию.
с кронштейнами и растяжками (при необходимости) может обеспечить достаточную поддержку при высоких
ветры.

Для защиты вашего оборудования и дома от удара молнии
необходимо будет заземлить ваш столб и установить грозозащитный фильтр на ваш
кабель. Ваш заземляющий провод должен быть подключен к заземляющему полюсу, который обычно проходит
6-10 футов в землю. Сетевой фильтр встроен в ваш кабель и
подключается к заземляющему проводу.

Есть ли у вас другие антенны?

Если у вас есть местная телевизионная или радиоантенна, вам нужно будет установить разнонаправленную
антенна на расстоянии не менее 10-20 футов, чтобы уменьшить вероятность помех от
и этим другим сигналам.Убедись
на пути направленной антенны нет ближайших антенн. Если вы устанавливаете внутреннюю Wi-Fi трансляцию
к антенне сотовой связи, старайтесь поддерживать расстояние не менее 50 футов между
эти две антенны и поместите их так, чтобы направленные антенны указывали от внутренней части
антенна.

При размещении вышки и модема помните, что расстояние кабеля
добавляет к потере сигнала. Правило здесь — кабель
пробег должен быть достаточно длинным, но не более.

Предоставлено The Repeater Store

РЕЗЮМЕ

Решение для получения качественных услуг беспроводной передачи данных в сложных условиях.
местоположение часто можно найти с помощью небольшого исследования и некоторых проб и ошибок
твоя часть. Хотя беспроводные данные не являются
возможность для всех, сегодняшние технические достижения делают ее реальностью для
наиболее. Если вы ищете решения, компетентный и полезный сервис
такой провайдер, как Unlimited LTE Advanced, также может быть хорошим ресурсом, поскольку мы
общаются с пользователями, которые нашли свои собственные уникальные решения для широкого
разнообразие ситуаций.

Сотовая башня
Расположение Сайтов

https://www.cellmapper.net/map

http://www.antennasearch.com/default.asp

Ciena — Как я построил собственную вышку мобильной сотовой связи

Что вы делаете, когда ваша любимая кабина для отдыха настолько удалена, что вы не можете получить хороший сигнал сотовой связи? Если вы представитель Ciena в Аль-Лаунсбери, вы строите собственную вышку мобильной сотовой связи прямо на крыше своей каюты.

Эл Лаунсбери находится в кампусе Ciena в Оттаве и является частью нашей команды цифрового маркетинга.

Есть ли у вас особое место, где вы любите расслабиться и расслабиться, но не можете этого сделать из-за отсутствия сотовой связи или мобильной передачи данных? Или, может быть, у вас проблемы с приемом сотовой связи в собственном доме, где расположен ваш второй офис.Для большинства людей ответ на эти проблемы — «разобраться с этим» или попробовать сменить провайдера. Но как заядлого мастера и инженера это было не в моем стиле. Моим решением было построить собственную вышку сотовой связи.

В моем случае у меня есть каюта в Северном Онтарио. Там красиво и тихо, но ближайший продуктовый магазин находится в 30 минутах езды в городе с населением менее 1000 человек. Покрытие сотовой связи в лучшем случае неравномерное. Если я буду на вершине холма в ясный день, я могу задействовать одну планку на своем мобильном телефоне.Фактически, многие арендаторы в этом районе ежедневно совершают прогулку на вершину близлежащего холма, чтобы получить свои текстовые сообщения и электронные письма.

Итак, моя инженерная задача заключалась в том, чтобы выяснить, как получить хорошее мобильное покрытие в моей каюте, позволяющее мне иногда работать в пятницу там, а не в офисном кубе. Вот как я это сделал, используя распространенные материалы, которые можно найти в Интернете или в местном магазине товаров для дома.

Изучите ваши потребности

Шаг 1 в процессе — найти ближайшую к вашему местоположению вышку сотовой связи и выяснить, в каком диапазоне частот она работает.Большинство систем 3G / 4G работают в диапазоне 800 (824–894) МГц или 1,9 (1,85–1,99) ГГц. Полоса 800 МГц будет иметь больший диапазон, чем полоса 1,9 ГГц из-за атмосферного ослабления, поэтому многие несущие предпочитают полосу 800 МГц для большей зоны покрытия.

Для моих коллег-канадцев вот отличный веб-сайт, на котором отображаются все вышки в Канаде для нескольких операторов связи и предоставляется подробная информация, в том числе их частотный диапазон. Вы также можете уточнить у своего оператора мобильной связи и узнать в отделе технической поддержки ближайшую вышку и ее частотный диапазон. Кроме того, вы можете выполнить поиск в магазине приложений вашего телефона по запросу «сигнал сотовой связи», и сразу же появится несколько приложений, которые могут помочь. На Android я использую приложение Open Signal, которое показывает направление ближайшей и самой сильной башни. В моем случае ближайшая вышка сотовой связи Rogers находится в провинциальном парке Бон Эхо и работает на частоте 850 МГц. Когда мои исследования были завершены, пришло время перейти к подготовке к сборке.

Покупка необходимых компонентов

Ваш основной список необходимых компонентов состоит из вышки, наружной антенны, внутренней антенны, двунаправленного усилителя и радиочастотных кабелей.Для достижения наилучших характеристик убедитесь, что ваша наружная антенна является сильно направленной, по сути, это узкий лазерный луч, направленный прямо на ближайшую вышку сотовой связи. Держа антенну высоко сфокусированной, мы гарантируем, что вся мощность сигнала будет направлена ​​на нашу целевую вышку, а не распыляется на большую площадь. Это называется усилением антенны, и чем выше коэффициент усиления, тем более сфокусированной будет мощность антенны. Я использовал антенну Yagi 800 МГц с усилением 13 дБи (рис. 1), которую можно найти здесь.

Следующая наша комнатная антенна. Мы хотим максимизировать покрытие в помещении, поэтому коэффициент усиления будет намного ниже, поскольку мы стремимся широко, а не далеко. Кроме того, чтобы сохранить мир в доме с хозяйкой дома, установка уродливой антенны на стене была для меня «не» вариантом, но, к счастью, потолочное крепление было для меня. Используя антенну с двойной поляризацией (вертикальной и горизонтальной) для крепления к потолку, вы можете обеспечить охват вокруг антенны на 360 градусов с шириной луча по вертикали 150 градусов вниз от антенны до пола.Тот, который я использовал (рис. 5, деталь № 301123), можно найти здесь.

Имея в руках обе антенны, вам нужно выбрать двунаправленный усилитель. С вашим усилителем, все дело в УСИЛЕНИИ и обеспечении возможности регулировки усиления. В моем случае я взял усилитель с коэффициентом усиления 55 дБ (здесь рис. 6). Это сработало отлично, и моя кабина увеличилась до 4-5 бар при любых погодных условиях, включая СНЕГ! Тем не менее, если бюджет позволяет использовать усилитель с более высоким коэффициентом усиления, сделайте это.Усилитель с более высоким коэффициентом усиления обеспечит лучшее покрытие, в том числе возможность управлять более чем одной внутренней антенной, если требуется более широкая зона покрытия в помещении.

Теперь у нас есть все основные компоненты, и нам просто нужно соединить все вместе с помощью хорошего ВЧ-кабеля с «низкими потерями», поскольку мы не хотим тратить драгоценную мощность сигнала на протекающие ВЧ-кабели с высокими потерями. У хорошего 20-футового кабеля с низкими потерями потери должны быть не более 1 дБ. И да, один db имеет значение. Для сравнения, потеря 3 дБ означает, что мощность сигнала снизилась на ПЯТЬДЕСЯТ процентов… да наполовину! Таким образом, на счету каждый дБ, и настоятельно рекомендуется использовать кабели со сверхнизкими потерями, если требуется максимальное покрытие (усиление).

Строительство башни

Имея наши компоненты в руках, нам нужно определить места размещения антенн. Поскольку внешняя антенна является высоконаправленной, а комнатная антенна в основном сфокусирована прямо под наружной антенной, нам необходимо убедиться, что внешняя антенна не направлена ​​на комнатную антенну, обеспечивая примерно 15 футов вертикального разноса. Эти требования к разделению становятся намного строже, если ненаправленные наружные антенны используются с панельными комнатными антеннами.В этих случаях может потребоваться расстояние 20 футов по вертикали и 20 футов по горизонтали для предотвращения обратной связи по РЧ. Эта обратная связь аналогична звуковой обратной связи, которая возникает, когда микрофон (внутри антенны) приближается к выходным динамикам (наружная антенна). Если обратная связь все же произойдет, ваш усилитель выключится, поэтому убедитесь, что вы аккуратно разместили каждую антенну.

Саму башню построить несложно. И для меня поездка в Home Depot была всем, что требовалось. Я использовал оцинкованную трубу диаметром 1 ¼ ”в 6-футовых секциях для башни (рис.3) и более короткую трубу длиной 4 фута 2 дюйма (рис. 2) для закрепления в земле. Хотя стальная труба будет дешевле, она также требует покраски, чтобы гарантировать, что она не ржавеет, поэтому я отказался от этого варианта.

Вам нужно будет вогнать 2-дюймовую трубу в землю с помощью кувалды или задней части топора, чтобы труба 1 ¼ дюйма могла войти в нее, как показано на рис. 2. Разместите трубу подальше от фундамента дома вокруг на том же расстоянии, что и верхний ремень, который вы будете использовать для закрепления стойки на линии крыши. Это поможет обеспечить вертикальное положение башни и отсутствие наклона в ту или иную сторону.Нехорошо иметь направленную антенну, направленную на 10 градусов вниз или вверх.

После закрепления мачты прикрепите антенну Yagi к опоре диаметром 1 ¼ ”с помощью монтажного оборудования, поставляемого с антенной. Не забудьте прикрепить кабель со сверхнизкими потерями и прикрепить его к столбу изолентой, чтобы ветер не изнашивал кабель.

Чтобы получить необходимую высоту, просто добавьте дополнительные 6-дюймовые опорные секции снизу вверх , используя соединители (показанные на рис. 3), чтобы подтолкнуть антенну выше, закрепляя кабель на боковой стороне опоры.Добавляя секции к основанию на уровне земли, вы держитесь подальше от крыши. В моем случае у меня есть пять 6-дюймовых секций, поддерживающих антенну на общей высоте 30 футов от земли. Используйте гальванизированную ленту (рис. 4) на линии крыши, чтобы закрепить опору в таком положении, чтобы она не упала или не раскачивалась в одну или другую сторону.

На линии крыши найдите место (вентиляционное отверстие в потолке или просверлите отверстие), чтобы пропустить антенный кабель на чердак / дом, и направьте антенну примерно в направлении ближайшей вышки сотовой связи.Позже мы откорректируем размещение.

Что касается расположения внутренней антенны, то сейчас хорошее время посоветоваться с вашим супругом, как я это сделал с хозяйкой моей каюты. Единственные требования к размещению — это то, что она не может находиться на той же вертикальной линии, что и внешняя антенна, и должна находиться рядом с внутренней зоной, где больше всего требуется покрытие. Таким образом, лучшее место для меня было на потолке у входа в каюту, как показано на рисунке 5.

Теперь пора подняться на чердак, чтобы смонтировать усилитель и подключить все ВЧ кабели.Усилитель должен быть размещен в удобном, легкодоступном месте на случай, если когда-либо потребуется обслуживание. Я поместил свой на стропила, которая находится прямо рядом с чердаком, как показано на рисунке 6.

Чтобы свести к минимуму энергопотребление, я уменьшил коэффициент усиления в диапазоне 1,9 ГГц, насколько это возможно, поскольку мне не требовалась мощность 1,9 ГГц. Затем я максимизировал усиление в диапазоне 850 МГц. В вашем случае может быть и обратное, но вам понадобится только один диапазон.

Вы почти закончили, но у меня есть пара последних рекомендаций. Во-первых, рекомендуется установить защиту от грозовых перенапряжений, показанную на рис. 7, так как это электропроводящий металлический столб, который поднимается высоко в воздух. Этот фильтр для защиты от перенапряжения устанавливается на внешней стороне антенны усилителя, и для него необходим хороший заземляющий провод, чтобы отводить любые молниеотводы на землю в безопасном удалении от усилителя. Важно знать, что всякий раз, когда удар молнии находится «рядом» с антенной, он вызывает всплеск. Защита от перенапряжения — отличное вложение, и она дает только 0.Потеря 2 дБ. Настоятельно рекомендуется надлежащим образом защитить свои инвестиции.

Во-вторых, рассмотрите возможность установки источника бесперебойного питания (ИБП) на усилитель, чтобы вы могли продолжать работать в сотовой сети даже при сбое питания. Нет ничего лучше, чем смотреть в потоковом режиме хороший фильм при отключенном электричестве, а наличие телефона для экстренных вызовов очень важно.

После того, как все ВЧ кабели надежно подключены, пора включить усилитель. Индикаторы усилителя сначала начнут мигать зеленым, а через 15 минут они должны гореть постоянно, если все работает правильно.Если зеленый свет не горит, обратитесь к руководству по устранению неполадок усилителя, но для меня первая попытка дала мне зеленый свет!

После включения настало время для последнего шага: настройки антенны для максимального приема. Хотя полоски на сотовом телефоне могут быть полезны для случайного измерения приема, им не хватает точности и они обновляются каждые 30 секунд — 2 минуты в зависимости от марки. Однако в каждом мобильном телефоне есть скрытый тестовый режим, который обновляет мощность сигнала каждую секунду.Многие из этих кодов можно найти, выполнив поиск в Google по запросу «<введите название бренда мобильного телефона> коды тестового режима». Вы будете искать последовательность набора для ввода, чтобы войти в тестовый режим.

После ввода кода выберите UMTS, отладочную и базовую. Ключевыми числами являются RSCP (мощность с сильным кодированием) и Ec / lo, которое представляет собой отношение хорошей энергии к плохой энергии, сродни отношению сигнал / шум. Получение Ec / lo -10 дБ и выше (то есть менее отрицательное) является идеальным. Наблюдая за номером RSCP, поверните антенну на пару градусов и дождитесь обновления номеров.Будет место, где RSCP и Ec / lo максимизируют себя, что представляет ваше оптимальное направление. На этом все готово!

К настоящему времени ваше удаленное местоположение должно иметь отличное покрытие сотовых сетей и данных 3G / 4G, что позволит вам использовать некоторые из современных технологических тонкостей. Например, теперь я могу управлять отоплением в своей каюте прямо со своего мобильного телефона. Подъезжая к хижине зимой (6 месяцев в Канаде), я запускаю приложение на своем телефоне и включаю обогреватель, чтобы по прибытии было приятно и уютно.У стабильного сигнала данных есть много преимуществ, но, конечно же, это отдельная отдельная запись в блоге.

Есть вопросы, как мне это удалось? Просто спросите в поле для комментариев ниже.

[Перед тем, как приступить к любому проекту по усилению беспроводного сигнала, как описано выше, обязательно спросите производителя сотового усилителя о местных правилах как для вашего поставщика услуг беспроводной связи, так и для вашего региона. Например, в США FCC недавно приняла правила для обеспечения надежности отдельных сотовых сетей, заставляя людей, эксплуатирующих усилители сигнала сотовой связи, регистрировать их у своего оператора мобильной связи.На момент публикации в Канаде таких правил не существовало.]

Антенны PulseLarsen | IOT, 2G, 3G, 4G, 5G, LTE, GNSS, антенны Wi-Fi для приложений в IOT или Интернете вещей, антенны DAS, общественная безопасность / LMR, навигационные GPS-устройства, антенны для малых сот, антенны для WLAN, антенные LTE-продукты, Антенны NFC и даже антенны для коммунальных / интеллектуальных сетей

Markets Pulse Larsen Is In

Антенны — это ключ к беспрепятственной связи.Передача и получение данных позволяет миру отслеживать, анализировать, подключать людей и устройства. Чтобы успешно встроить антенну для вашего продукта и / или вашего конкретного приложения, свяжитесь с Pulse Larsen Antennas или нашими партнерами (представителями и дистрибьюторами) в начале проекта, чтобы воспользоваться лучшими знаниями в области машиностроения и электротехники. Pulse Larsen будет работать от вашего файла CAD до полного обзора компоновки вашей печатной платы, чтобы убедиться, что антенна имеет наилучшее соответствие при правильном импедансе.Это можно сделать как с пассивным подходом, так и с активными измерениями. Pulse Larsen может выполнять измерения TRP, TIS, SAR, EIRP, чтобы подтвердить полную производительность вашей конструкции.

Хотите ли вы построить умный дом, который знает, как включать свет в 17:00. и контролировать температуру, независимо от того, являетесь ли вы полицейским участком, которому нужен подключенный парк патрульных машин, или просто хотите улучшить покрытие сотовой связи в своем районе, у нас есть продукты, инструменты и технологии, которые вам нужны. Pulse Антенны Larsen превосходны в решениях для интеллектуального учета, информационно-развлекательной и телематики, платежных терминалов, IoT, транспорта, NB-IoT, LTE-M, CAT-M, Sigfox, LoRa, ISM, освещения, медицины, промышленности, умных домов и Умные города, автомобильная промышленность, транспорт, DSRC, V2X, DAS, фемтосоты, малые соты, наземная мобильная радиосвязь (LMR), автомобильные антенны, любительские радиоантенны и наружные антенны.

Pulse Компания Larsen предлагает широкий выбор антенных решений и комбинаций антенн для любого из следующих приложений.Если ваше приложение не указано ниже, свяжитесь с сотрудниками Pulse Larsen .

Широкополосная дипольная терминальная антенна 5G / 4G с высокой эффективностью

Высокоэффективная дипольная антенна с широкополосным терминалом 5G / 4G Антенна

Навесная широкополосная дипольная антенна Apex II TG.35 была разработана для охвата всех сотовых сетей, включая рабочие частоты 5G, ISM и Wi-Fi в диапазоне 600–6000 МГц. Это второе поколение, созданное на основе уже весьма успешной Apex TG.30, имеет самую высокую широкополосную эффективность среди всех оконечных антенн, представленных сегодня на рынке.Apex II был в первую очередь разработан для использования с модулями и устройствами 5G / 4G, которые требуют максимально возможной эффективности и пикового усиления, чтобы обеспечить лучшую в своем классе пропускную способность на всех основных сотовых диапазонах по всему миру для точек доступа, терминалов и маршрутизаторов. Высокая эффективность жизненно важна для таких приложений, как высокоскоростное видео и потоковая передача в реальном времени, или сети MIMO высокой емкости в общественном транспорте.

Эта привлекательная тонкая антенна не зависит от плоскости заземления, что означает, что ее не нужно подключать к заземляющей пластине устройства для эффективного излучения, с другой стороны, она не серьезно расстраивается путем подключения к заземляющей пластине, таким образом избегая проблемы, печально известной для антенн меньшего размера. Он поставляется с разъемом SMA (M) и поворотным механизмом, который позволяет вращать антенную часть, чтобы поместиться в тесноте. Конструкция шарнира на 90 ° была улучшена и усилена, чтобы антенна в положении 90 ° не могла упасть до 180 ° в условиях вибрации. Apex II обратно совместим с приложениями сотовой связи 3G / 2G, такими как HSPA, GSM, GPRS, UMTS, WI-FI, и даже имеет GPS, включенный для приложений Assisted GPS и / или E911.

Таким образом, Apex II — идеальное решение для любого устройства, требующего высокой и надежной производительности.С точки зрения эффективности он будет отвечать большинству типов требований к утверждению или сертификации оператора связи. Антенна также является отличной эталонной антенной для тестовых целей. Она была разработана как всенаправленная антенна, и диаграммы направленности доказывают это, будучи стабильными во всех диапазонах.

Тип разъема настраивается. Корпус также доступен в белом цвете.

Свяжитесь с региональным офисом продаж Taoglas для получения дополнительной информации.

телеканалов начинают уступать место 4G и мобильному 5G

В понедельник начало происходить нечто поразительное или неуместное, в зависимости от вашей точки зрения на то, что когда-то было доминирующей формой общения в Америке: эфирное телевидение.

В тот день сигнал вещания независимой телевизионной станции WMFP в Лоуренсе, штат Массачусетс, которую можно увидеть на юге Нью-Гэмпшира, исчезнет с канала 18, и этот канал объединится с WWDP в Норвелле, штат Массачусетс. сделки, за исключением того, что этот сдвиг будет означать начало национальной волны смены канала.

К 2020 году почти 1000 станций, по крайней мере 25 из которых могут приниматься антеннами в некоторых частях Нью-Гэмпшира, будут либо переведены на новые каналы, включая таких приверженцев Бостона, как филиал CBS WBZ и гигант общественного телевидения WGBH, либо будут полностью исчез, как и WBIN в Конкорде в прошлом году.

Это будет беспрецедентный случай в истории американского вещания — но разве это имеет значение в эпоху кабельного телевидения и потокового видео в Интернете? Кто больше смотрит телевизор через домашнюю антенну?

Людей много, — говорит Гэри Андервуд, владелец компании New England Antenna в Эпсоме, и по одной уважительной причине: эфирное телевидение бесплатное.

«Многие люди, которых мы видели за последние пять лет, транслируют нужный контент и используют антенну для местных каналов, местных новостей, местных станций», — сказал он.«Им надоели пакеты по 250 долларов, и они пытаются найти способы сэкономить».

Андервуд занимается продажей и установкой антенн всех типов с 1990 года в бизнесе, который его отец, Ральф, начал в 1949 году. По его словам, интерес к телевизионным антеннам возрос после перехода страны на цифровое вещание в 2009 году и только вырос. В наши дни, по его оценкам, 90% клиентов его антенн покупают их впервые, а не обновляют.

Национальная ассоциация телерадиовещателей заявляет, что в последнее время число зрителей вещательного телевидения несколько выросло после многих лет спада.И хотя такие отраслевые организации не совсем объективны при изучении собственного бизнеса, он сказал, что данные рейтингового агентства Nielsen TV показывают, что около 77 миллионов человек по-прежнему смотрят телевизор через антенны.

«Он вырос за последние три-четыре года, и именно потоковые сервисы во многом его стимулировали. Они платят ежемесячную подписку на Hulu или Netflix, а затем оглядываются… и понимают, что могут смотреть местные станции в прямом эфире », — сказал Стив Гарднер, представитель Национальной ассоциации вещателей, отраслевой группы.«Многие из нас в какой-то момент отказались от него на кабель, но возвращаются. Для миллениалов все иначе; для них это что-то новое и захватывающее: вы можете смотреть телевизор в прямом эфире бесплатно! »

Итак, если просмотр начинает восстанавливаться, почему некоторые каналы усложняют его, перемещаясь?

В этом виновато цифровое вещание, которое сократило размер эфирных сигналов, когда вещателям пришлось отказаться от аналоговой технологии в 2009 году. Это изменение высвободило большую часть спектра вещания, набор частот, которые были назначены разным вещателям еще во времена создана телевизионная система.

Федеральное правительство с тех пор продало с аукциона большую часть этого освобожденного спектра примерно за 20 миллиардов долларов. Большинство различных частот будет использоваться компаниями для предоставления услуг беспроводного Интернета и сотовой связи. Вещательные каналы, использующие выставленные на аукцион участки спектра, должны будут сместить свои позиции.

«Это зависит не от размера или размера вашей станции, а от вашего места в частотном спектре. Это влияет на сетевые станции и независимые станции », — сказал Гарднер.

Фактическое влияние переключения каналов на зрителей меньше, чем было бы десять лет назад, прежде чем на рынке появились «умные» телевизоры. Если канал исчезает, то повторное сканирование с помощью телевизора или конвертера найдет его, предполагая, что новая частота доступна там, где вы живете.

Эта последняя оговорка — одна из слабых сторон широковещательного телевидения, особенно чем дальше на север, в Нью-Гэмпшире. Хотя антенны улучшились, они могут улавливать только те сигналы, которые достигают области.

«Вокруг Конкорда — не лучшее место для приема гостей, если только вы не находитесь на возвышенности», — сказал Андервуд. «Вокруг Конкорда иногда не видно сетей Бостона и всех их подканалов. Если вы живете к югу от Конкорда — Манчестер, южный Нью-Гэмпшир, северный Массачусетс — вы можете получить от 35 до 40 каналов ».

Переключение каналов будет происходить поэтапно в период с настоящего момента до 2020 года, поскольку это может быть довольно сложным процессом для самих станций. Некоторые движения могут иметь место только после того, как произошло более раннее движение, чтобы освободить пространство спектра, и есть механические узкие места.

«Некоторым станциям приходится физически переделывать вышку. Во всей стране всего около 12 бригад, которые умеют это делать, обучены и оснащены для этих изменений. Одной из причин такой последовательности является доступность бригад вышки для внесения этих изменений », — сказал Гарднер.

В зависимости от того, какие каналы вы смотрите и когда их планируется сменить, Гарднер сказал: «Возможно, вам придется повторно сканировать телевизор до 13 раз, чтобы получить все каналы».

Но, по словам Андервуда, вам почти наверняка не придется заменять эфирную антенну после переключения каналов.

«Антенны, которым исполнилось 35 лет, будут работать, если это антенна с высоким коэффициентом усиления. Вы можете использовать ту же антенну, что и для аналогового сигнала », — сказал он.

Единственное исключение — это WGBH, радиостанция PBS в Бостоне, которую многие до сих пор считают каналом 2, хотя она уже некоторое время работает на канале 19. Он будет перемещаться так далеко вниз по спектру, что некоторые современные антенны, известные как высокочастотные антенны VHF, могут быть не в состоянии получить доступ к сигналу. В этом случае может потребоваться покупка низкочастотной УКВ-антенны.

Воздействие радиочастотных полей на человека: Рекомендации для сотовых антенн

Первичные антенны для передачи услуг беспроводной телефонной связи, включая услуги сотовой и персональной связи (PCS), обычно расположены на открытом воздухе на башнях и других возвышенных сооружениях, таких как крыши, резервуары для воды и боковые стенки зданий. Комбинация антенных вышек и связанного с ними электронного оборудования упоминается как «сотовая сеть или сотовая станция PCS» или «базовая станция». Мачты сотовой связи или PCS обычно имеют высоту 50-200 футов.Антенны обычно располагаются группами по три, причем одна антенна в каждой группе используется для передачи сигналов на мобильные устройства, а две другие антенны используются для приема сигналов от мобильных устройств.

На сотовой станции общая мощность радиочастоты (RF), которая может быть передана от каждой передающей антенны, зависит от количества радиоканалов (или передатчиков), утвержденных Федеральной комиссией по связи, и мощности каждого передатчика. Хотя FCC допускает эффективную излучаемую мощность (ERP) до 500 Вт на канал (в зависимости от высоты башни), большинство сотовых станций или сотовых станций PCS в городских и пригородных районах работают с ERP 100 Вт на канал или меньше. .

ERP 100 Вт соответствует фактической излучаемой мощности 5-10 Вт, в зависимости от типа используемой антенны. В городских районах сотовые узлы обычно излучают ERP не более 10 Вт на канал. Для сотовых сайтов PCS типичны даже более низкие ERP. Как и в случае со всеми формами электромагнитной энергии, плотность мощности от передатчика сотовой связи или PCS быстро уменьшается по мере увеличения расстояния от антенны.

Следовательно, нормальное облучение на уровне земли намного меньше, чем облучение, которое могло бы возникнуть, если бы антенна находилась очень близко к антенне и в ее основном передающем луче.Измерения, проведенные рядом с типичными сотовыми станциями и сотовыми станциями PCS, показали, что плотности мощности на уровне земли значительно ниже пределов воздействия, рекомендованных стандартами безопасности РЧ / СВЧ, используемыми FCC.

Руководящие принципы

В 1996 году FCC приняла обновленные инструкции по оценке воздействия на человека радиочастотных полей от фиксированных передающих антенн, таких как те, которые используются для сотовых станций и сотовых станций PCS. Руководящие принципы FCC идентичны рекомендациям Национального совета по радиационной защите и измерениям, некоммерческой корпорации, учрежденной Конгрессом для разработки информации и рекомендаций, касающихся радиационной защиты.Рекомендации FCC также напоминают руководящие принципы 1992 года, рекомендованные Институтом инженеров по электротехнике и электронике (IEEE), некоммерческим техническим и профессиональным инженерным сообществом, и одобренные Американским национальным институтом стандартов (ANSI), некоммерческой организацией с частным финансированием. организация, которая координирует разработку добровольных национальных стандартов в США.

В случае передатчиков сотовой связи и сотовой станции PCS, руководство FCC по радиочастотному излучению рекомендует максимально допустимый уровень воздействия для населения примерно 580 микроватт на квадратный сантиметр.Этот предел во много раз превышает уровни РЧ, обычно встречающиеся у основания вышек сотовой связи или PCS или вблизи других передатчиков сотовой связи с меньшей мощностью. Расчеты, соответствующие ситуации «наихудшего случая» (все передатчики работают одновременно и непрерывно на максимальной разрешенной мощности), показывают, что для того, чтобы подвергаться воздействию радиочастотных уровней, близких к рекомендациям FCC, физическое лицо должно по существу оставаться в основном передающем. луч и в пределах нескольких футов от антенны в течение нескольких минут или дольше.Таким образом, вероятность того, что кто-либо из широкой публики может подвергнуться воздействию радиочастотного излучения, превышающего нормы FCC, крайне мала.

Когда антенны сотовой связи и PCS устанавливаются на крышах домов, радиочастотные излучения могут превышать желаемые рекомендуемые уровни на самой крыше, даже несмотря на то, что антенны на крышах обычно работают при более низких уровнях мощности, чем автономные силовые антенны. Такие уровни могут стать проблемой для обслуживающего персонала или другого персонала, работающего на крыше. Однако облучение, превышающее нормативные уровни, скорее всего, будет встречаться очень близко к антеннам и непосредственно перед ними.
