Как выбрать аккумулятор для ИБП для котлов газового отопления

В этом обзоре рассмотрены типы аккумуляторов для ИБП для газового котла и критерии их выбора . Для этого в данной статье разбираются характеристики и потребительские качества каждого типа аккумуляторных батарей (АКБ).

Источники бесперебойного питания (ИБП) для газового котла и UPS (Uninterruptible Power Supply) для компьютеров принципиально отличаются требованиями к синусоидальности выходного напряжения. ИБП 12v (24v, 36v) для газового котла обеспечивают синусоидальное выходное напряжение (чистая синусоида). Компьютерные UPS выдают напряжение формы модифицированной синусоиды. Поэтому компьютерные ИБП не подходят для котлов.

Тем не менее, в обоих случаях применяются герметичные свинцово-кислотные аккумуляторные батареи SLA (Sealed Lead Acid) с номинальным напряжением 12 Вольт (или 6 Вольт при последовательном включении двух АКБ). В ИБП аккумуляторы работают в буферном режиме под напряжением 14. 1 — 14.4 Вольта. С бесперебойниками котлов с резервным напряжением 24 В или 36 В используются, соответственно, две или три аккумуляторные батареи. АКБ для ИБП компьютеров устанавливаются, как правило, внутри бесперебойника UPS. В то же время, аккумуляторы для ИБП для котлов газового отопления всегда бывают внешними.

Типы аккумуляторов для ИБП для котлов: гелевые, AGM

Принцип работы SLA аккумуляторов для ИБП котлов отопления заключается в электрохимической реакции свинца и его диоксида с использованием в качестве электролита раствора серной кислоты. Для безопасности использования герметичные необслуживаемые АКБ (SLA) снабжаются предохранительным клапаном на случай нештатной ситуации. Используемые в ИБП котлов аккумуляторные батареи SLA с клапаном имеют на корпусе аббревиатуру VRLA (Valve Regulated Lead Acid).

Чтобы аккумуляторные батареи для ИБП могли работать внутри помещения и без обслуживания, для их герметичного изготовлении применяются три метода:

GEL.

AGM.

GEL + AGM.

Гелевая технология GelledElectrolite (GEL) использует силикат натрия для застывания электролита в виде геля. Пространство незаполненных пор, образующееся в процессе застывания электролита, в SLA аккумуляторах используется для процесса рекомбинации газов при электрохимических реакциях. Гелевые АКБ для ИБП 12v герметичные и необслуживаемые, допускают глубокий разряд, но не допускают короткого замыкания и перезаряда. Эти аккумуляторные батареи могут использоваться в любом положении.

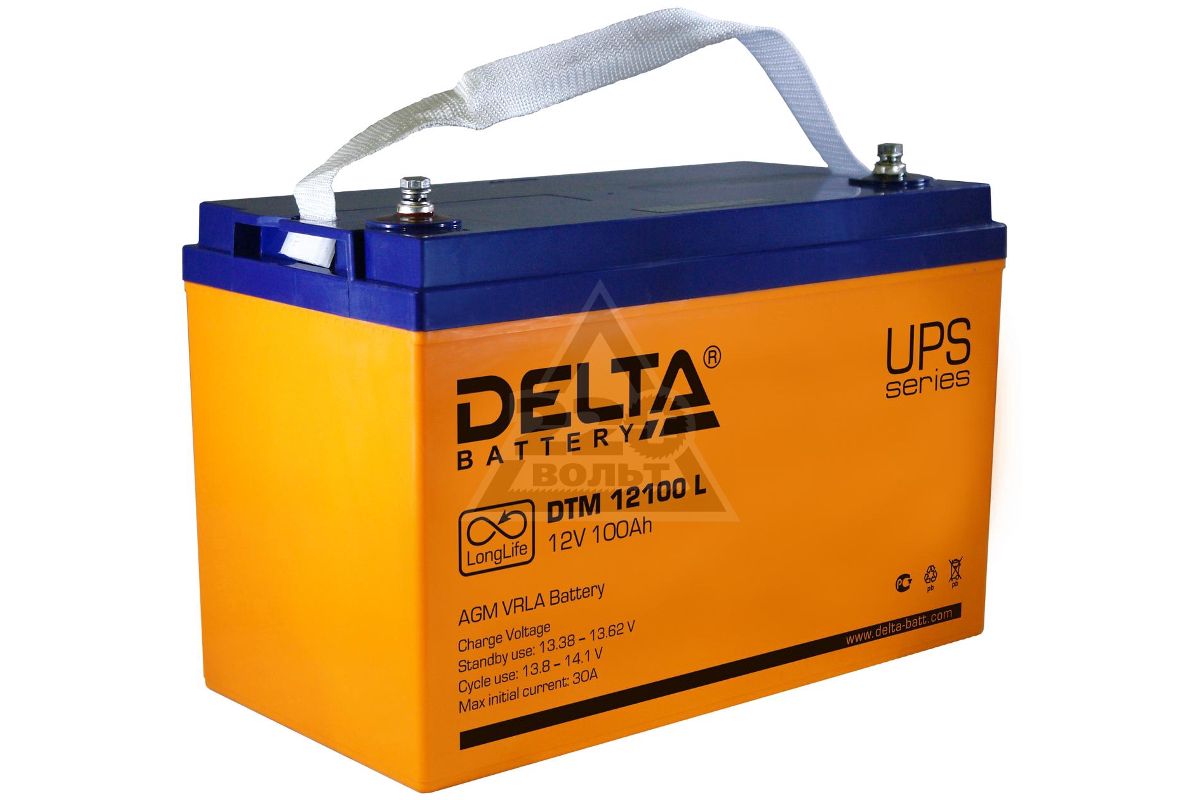

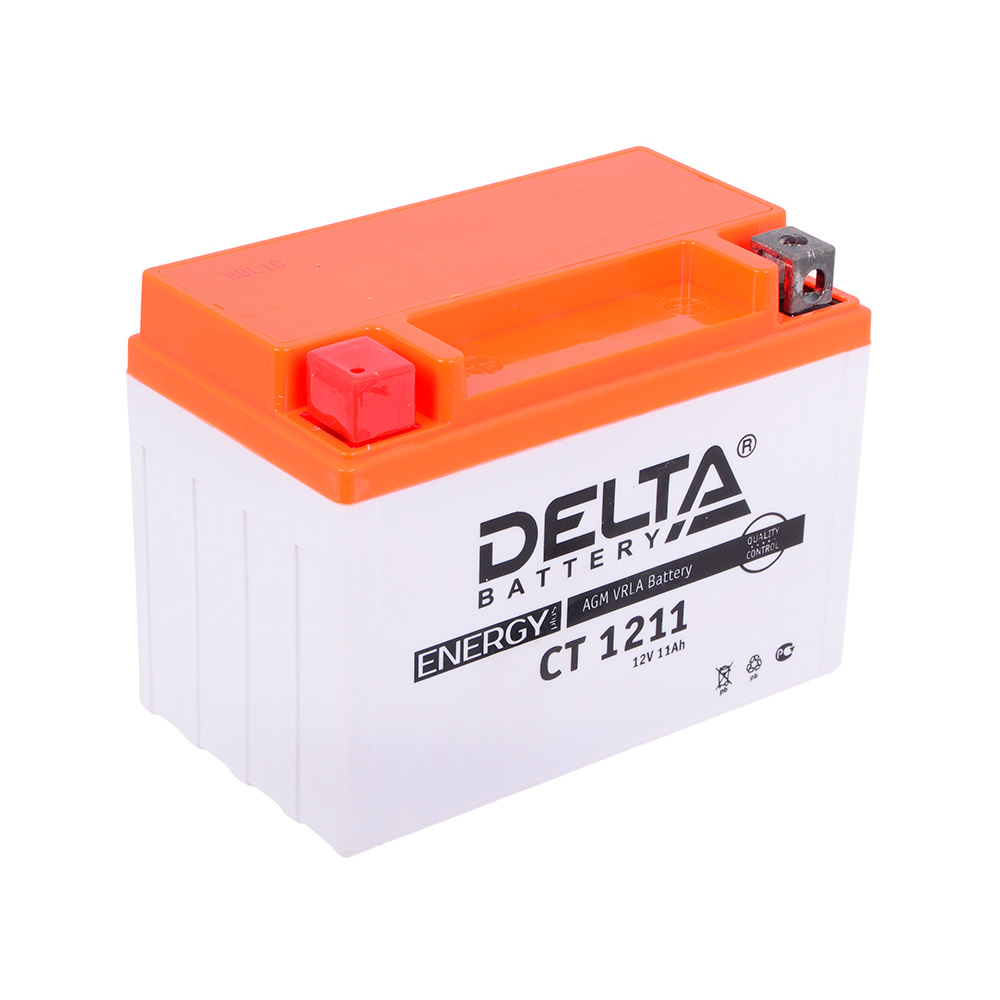

При AGM технологии (Absorption Glass Mat) электролита абсорбируется в пористом мате из стекловолокна. В стекловолокне также присутствует незаполненные поры для рекомбинации газов. AGM аккумуляторы более приспособлены для работы в ИБП, чем гелевые. Они не только также герметичны и не требуют обслуживания, но и имеют более низкую цену. Однако, AGM АКБ не допускают сильного разряда. Устанавливаться они могут в любом положении, кроме «вверх дном».

Совмещенная технология GEL + AGM используют оба способа загущения электролита.

Поскольку внешне АКБ AGM и GEL практически не отличаются, пользователи обычно называют оба типа аккумуляторов гелевыми, редко используя обозначение AGM.

Важно! При выборе аккумулятора для ИБП газовых котлов следует учитывать, что автомобильные АКБ принципиально не подходят для любых систем бесперебойного питания. И речь даже не только о вредности испарений автомобильной свинцово-кислотной батареи при кипении электролита. Дело в том, что аккумулятор для автомобиля предназначен для отдачи кратковременного пускового тока большой величины и не рассчитан на работу в ИБП 12v в буферном режиме, при котором он быстро потеряет емкость.

Выбор емкости аккумуляторов для бесперебойников для котлов

При выборе аккумуляторов для бесперебойников котлов надо сделать расчет необходимой емкости батареи, исходя из мощности газового котла и желаемой длительности работы в случае отключения электроэнергии.

Рассчитать ток потребления.

Умножить ток на желаемое время работы от бесперебойника.

Выбрать аккумулятор с ближайшим большим значением емкости.

Для расчета тока потребления бесперебойника от аккумулятора надо мощность газового котла поделить на напряжение 12 Вольт (24 или 36 для двух/трех АКБ), а затем еще поделить на 0.8 — 0.85 (примерный КПД). Мощность газового котла можно узнать из его паспорта или посмотреть на шильдике устройства.
- Пример. Газовый котел мощностью 100 Ватт. Ток аккумулятора в ИБП 12v будет: 100 Ватт/12 Вольт/0.8 = 10.4 Ампера.

Если ИБП должен обеспечить работу газового котла в течение минимум 9 часов, то умножаем ток на время, в часах. 10.4 А* 9 ч = 93.6 Ач.

Выбираем AGM или гелевый АКБ 12В 100Ач для ИБП газового котла.

Для бесперебойника с двумя (тремя) АКБ расчет проводится аналогично. Мощность газового котла делим на 24 (36) Вольт. Полученная в конечном результате емкость относится к каждому из двух (трех) аккумуляторов.

Примерное время работы ИБП котла от аккумулятора


Мощность котла, Вт	Время работы, ч	Емкость АКБ 12В, Ач	Емкость каждой АКБ при 2-х батареях, Ач	Емкость каждой АКБ при 3-х батареях, Ач
100	6	60	30	20
200	6	120	60	40
300	6	180	90	60
100	12	120	60	40
200	12	240	120	60
300	12	360	180	120

Аккумуляторы для ИБП газовых котлов

Содержание

Почему для газовых котлов лучше использовать ИБП топологии онлайн?

На электротехническом рынке представлено три типа источников бесперебойного питания: резервные (off-line или standby), линейно-интерактивные (line-interactive) и двойного преобразования (on-line). Однако именно третий из них, ИБП топологии онлайн, является наиболее эффективным решением для бесперебойного питания такой ответственной нагрузки, как газовый котел.

Данные устройства способны решить сразу две важные задачи:

непрерывное регулирование входного напряжения, поступающего из сети, при его колебаниях и искажениях;

обеспечение критической нагрузки автономным питанием надлежащего качественного уровня на весь период отключения электричества.

Главные преимущества ИБП топологии онлайн по сравнению с другими типами устройств заключаются в мгновенным переключении газового котла на питание от аккумуляторов ИБП при отключении электроэнергии, высокая точность стабилизации напряжения и идеальная синусоидальная форма выходного сигнала.

ИБП от ГК «Штиль» для газовых котлов

Линейка источников бесперебойного питания от производителя «Штиль», предназначенных для бытовых газовых котлов и вспомогательного отопительного оборудования, представлена следующими однофазными моделями:

За счет технологии двойного преобразования, на основе которой работают все модели ИБП «Штиль», обеспечивается:

коррекция входного напряжения в диапазоне 90-295 В с точностью не более 2% и без перехода на питание от аккумуляторов;

моментальное переключение питания газового котла на аккумуляторы, если параметры сетевого напряжения вышли за вышеуказанный диапазон;

обеспечение газового котла напряжением 220/230 В идеальной синусоидальной формы.

Автономная работа ИБП «Штиль» для питания газовых котлов

В зависимости от требуемого времени автономной работы газового котла ГК «Штиль» выпускает следующие модели устройств:

ИБП серии SW-SL и ST-SL со встроенными аккумуляторами ёмкостью 9 Ач, которые подходят для автономного питания нагрузки на непродолжительный промежуток времени. При отключении электричества резервное электроснабжение котла и вспомогательного оборудования выполняется не более 10 минут (в зависимости от модели) при 100% нагрузке ИБП.

ИБП SW250 настенного исполнения и ИБП ST250 напольного исполнения, имеющие батарейный отсек, в который можно установить аккумуляторы ёмкостью от 17 до 100 Ач. Такие батареи обеспечат более длительное резервное питание газового котла. Например, при использовании батареи ёмкостью 100 Ач резервное электроснабжение потребителей будет осуществляться более двух часов при 100% нагрузке ИБП.

ИБП серии SW-L, SW-LD и ST-L, рассчитанные на подключение внешних аккумуляторов ёмкостью от 17 до 250 Ач. Например, ИБП SW250LD с выходной мощностью 250 ВА/225 Вт с подключенной аккумуляторной батареей ёмкостью 250 Ач при отключении электричества способен обеспечивать автономным питанием газовый котел и циркуляционный насос более 9 часов.

Какие аккумуляторы ИБП используются для автономного питания газовых котлов?

Для обеспечения автономной работы ИБП используются различные виды аккумуляторных батарей, которые различаются следующими характеристиками:

Характеристика	Описание
Химический состав	В настоящее время для ИБП в основном применяются свинцово-кислотные аккумуляторы, хотя в магазинах также можно встретить литий-ионные, никель-кадмиевые и другие типы изделий.
Тип электролита	В аккумуляторах ИБП может быть жидкий, абсорбированный (AGM) или гелевый (GEL) электролит. Аккумуляторы, выполненные на технологии AGM или GEL, являются более безопасными, так как кислота в них не находится в жидком состоянии и, соответственно, не может вытечь наружу.
Ёмкость	Значение данной характеристики, как правило, доходит до 250 Ач. При этом для каждой модели ИБП подходит только определенная ёмкость батарей. Данная характеристика влияет на время автономной работы устройства.
Номинальное напряжение	В основном аккумуляторы ИБП являются 12-вольтовыми, хотя, в зависимости от типа аккумулятора, данное значение может быть от 2 до 24 В.

Также аккумуляторы ИБП различаются по габаритам, допустимой глубине разряда, величине зарядного и разрядного тока, температурному режиму, количеству циклов заряда-разряда и сроку службы.

В интернет-магазине производителя ГК «Штиль» представлен широкий модельный ряд аккумуляторов, предназначенных для моделей ИБП серий SW и ST, которые отлично подходят для автономного питания газового котла и других элементов системы отопления. Изделия представляют собой герметизированные свинцово-кислотные батареи с напряжением 12 В, изготовленные с технологией AGM. Ударопрочный и термостойкий АБS-пластик, из которого выполнен их корпус, надежно защищает изделия от механических повреждений и не подвергается горению.

Ёмкость аккумуляторных составляет от 17 до 250 Ач, что обеспечит автономное питание различных моделей газового котла и вспомогательного оборудования на практически любое необходимое время.

Аккумуляторы для ИБП не требуют обслуживания, обладают небольшим саморазрядом по сравнению со свинцово-кислотными батареями других производителей и имеют довольно длительный срок службы – до 12 лет.

Как выбрать аккумуляторы ИБП для газовых котлов?

Если в моделях ИБП со внутренними аккумуляторами подбор батареи не нужен, поскольку производитель уже установил в устройство необходимое изделие, то при заказе источников бесперебойного питания, предполагающих установку аккумуляторов внутрь устройства или внешнее их подключение, потребуется подобрать необходимое аккумуляторное решение.

При подборе аккумуляторов ИБП для питания газового котла важно соблюдать следующие рекомендации:

Рекомендация	Описание
Выбирать аккумулятор строго по характеристикам, указанным в инструкции по эксплуатации ИБП	При подборе подходящее модели аккумулятора для источника бесперебойного питания важно удостовериться в том, их характеристики подходят для совместного использования. Тип батареи, ёмкость, напряжение, ток заряда и другие параметры должны соответствовать требованию ИБП, иначе это может привести к проблемам в работе устройства. Например, из-за подключения аккумулятора с напряжением, которое не соответствует ИБП, устройство не сможет запуститься.
Не покупать дешевые аккумуляторы	На рынке аккумуляторных батарей можно встретить множество низкокачественных моделей аккумуляторов или откровенного контрафакта, цена на который, как правило, всегда будет меньше по сравнению с оригинальными моделями. Фактические характеристики таких изделий могут не соответствовать заявленным техническим параметрам, что, соответственно, будет представлять опасность при их использовании.
Приобретать аккумуляторы только в специализированных магазинах или у производителя	Ёмкость батареи – одна из самых важных характеристик, от которой зависит время автономной работы газового котла и другого критического оборудования. Неспециализированные магазины могут не соблюдать необходимые условия хранения аккумуляторов, из-за чего их ёмкость может существенно снижаться и не соответствовать тому значению, которое указано в каталоге. Покупая такой аккумулятор, пользователь может столкнуться с тем, что его ИБП не сможет обеспечить необходимое время автономной работы подключенной нагрузки.

После покупки аккумуляторов важно их правильно подключить к ИБП и запустить в работу. Обычно информация об этом указывается в инструкции по эксплуатации к источнику бесперебойного питания. Также вы можете прочитать на эту тему нашу статью «Подключение аккумуляторных батарей к ИБП».

При эксплуатации аккумуляторных батарей необходимо соблюдать правила их зарядки и условия работы, а также регулярно отслеживать работоспособность изделий. Например, все ИБП «Штиль» обладают необходимым функционалом по управлению и мониторингу состояния аккумуляторных батарей, который позволяет проводить их тестирование, защищать от «глубокого» разряда», сокращать время зарядки и продлевать срок службы.

Бесперебойник для котла отопления оптимально для газовых котлов.

На этой странице рассмотрим все тонкости и обозначим последовательность выбора бесперебойника для газового котла.

Если Вы подбираете для твердотопливного котла, то просим перейти на специальную страницу, посвященную именно бесперебойному питанию твердотопливных котлов отопления, (ИБП для разного вида котлов отличаются).

Для тех, кто не хочет вникать во все тонкости выбора, мы сделали автоматизированную систему подбора бесперебойника для котла и расчета необходимой емкости аккумуляторов. Для использования нужно задать тип котла (газовый или твердотопливный), ввести мощность потребления котлом в Ватт и желаемое время автономии в часах и на экране Вы увидите возможные варианты комплектов бесперебойного питания. Это тестовая версия программы и она охватывает 75% случаев. Однако, Если у Вас нестандартные требования к бесперебойному питанию котла, а именно, время автономии очень большое или мощность котла с внешними циркуляционными насосами больше 2-3 кВт, то конечно необходим индивидуальный расчет и подбор оптимальной конфигурации.

В любом случае на отопительный сезон 2018-2019 года мы приготовили ТРИ нужных бонуса тем, кто решил купить On-Line бесперебойник для котла в нашем НЕ ИНТЕРНЕТ магазине. Да, мы делаем доставку, и по Москве и по всей России, но не считаем себя интернет магазином, по причине того, что к нам можно и нужно приехать (на Вавилова 9А), где Вы познакомитесь и научитесь правильно собрать, подключить и пользоваться покупаемым оборудованием. А если такой возможности приехать нет, то все бесперебойники и аккумуляторы к ним есть у нас на складе, и перед продажей мы проверяем каждую единицу. Нам возвраты по браку не нужны.

При покупке у нас, три бонуса в подарок:

1 Бонус. С весны 2014 года, из-за участившихся случаев повреждения ИБП для газовых котлов от косвенного попадания молнии в линии электропередач, мы снабжаем каждый продаваемый комплект (ИБП+АКБ) отдельной варисторной защитой. Это спасает от остаточного перенапряжения входные цепи ИБП. На много легче заменить этот блок на новый, чем везти в ремонт сам ИБП! Конечно это не полная защита, о полной мы расскажем ниже, но проблему хотим обозначить! (Входит в комплект только к On-Line ИБП)

2 Бонус. Мы комплектуем каждый ИБП дополнительной инструкцией как правильно подключать. Этого не написано в официальных инструкциях, но без этого возможны ошибки в монтаже! В этой инструкции, мы подробно указываем последовательность действий по определению фазировки, рассматриваем типичные проблемы, как то отказ котла работать с генератором через ИБП, сбои в работе системы «газ-контроля», как максимально сохранить емкость аккумуляторов в летний сезон. Благодаря этому материалу, многие наши клиенты нашли ответы на возникающие ситуации и сэкономили время и средства, не вызывая дополнительно специалистов для подключения ИБП.

3 Бонус. Мы заботимся, что бы при монтаже ИБП, у Вас не возникло необходимости в дополнительных покупках сопутствующих принадлежностей (проводов, переходников, перемычек). Поэтому до укомплектовываем меж аккумуляторными перемычками нужной Вам длинны, и если это необходимо, для некоторых моделей ИБП, выходными переходниками на евророзетки.

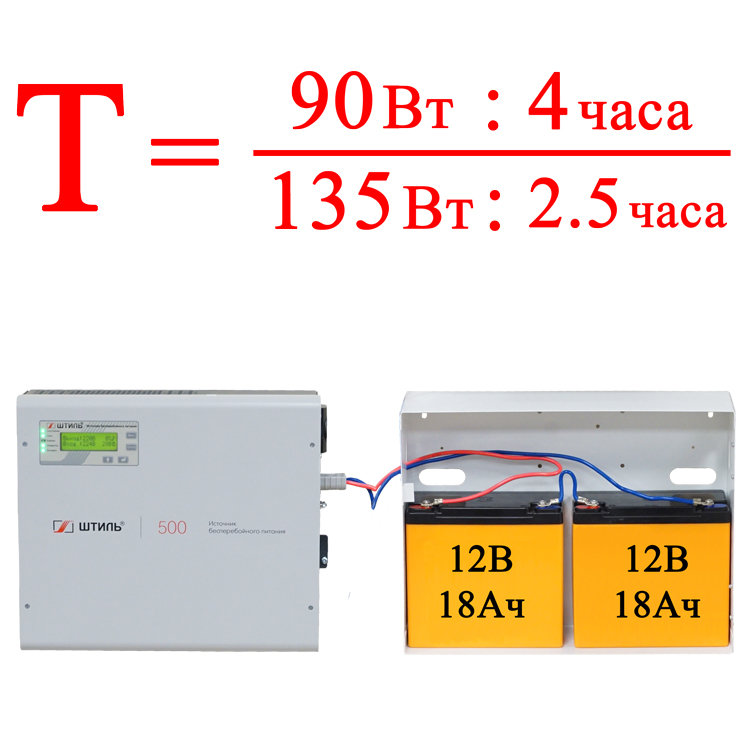

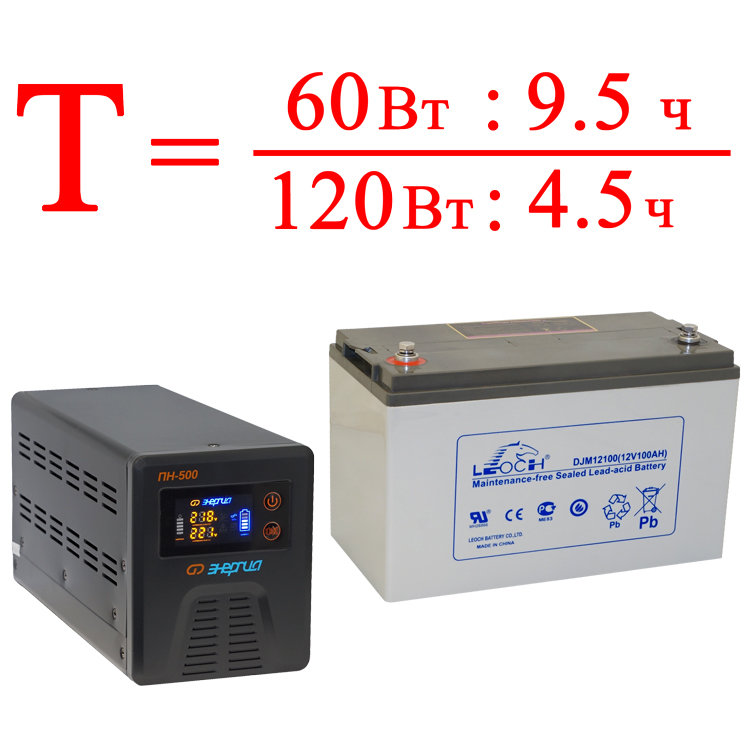

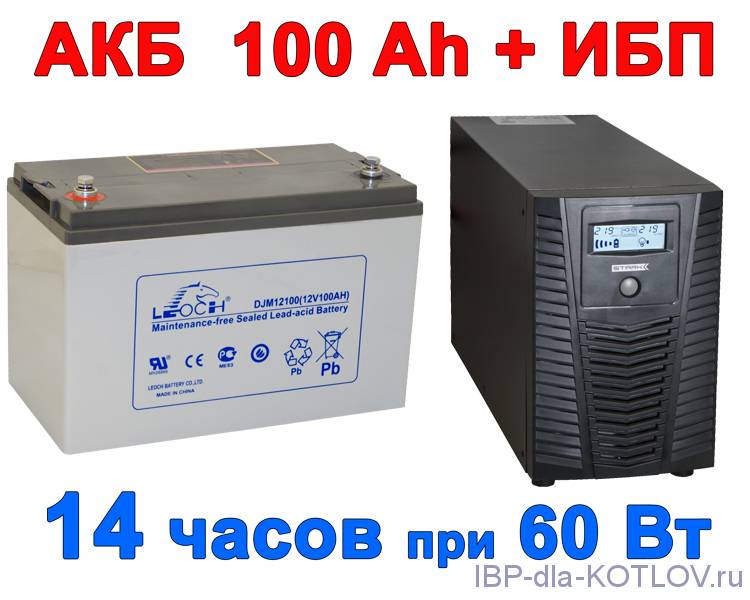

Примеры уже собранных On-Line комплектов на разное время автономной работы:

Для оценки возможностей комплекта по времени автономиина фото комплектов указано несколько значений времени автономии ИБП в зависимости от нагрузки. Указано всего две мощности, это не означает, что этот комплект может «потянуть» только 250 Вт, для приблизительной оценки если нужно 500 Вт, достаточно указанное время для 250 Вт разделить на 2.

Внимательно посмотрите на таблицы, одного и того же времени автономии можно достичь тремя комплектами, но в составе которых 1,2 или 3 аккумулятора.
Вопрос что выбрать? Оптимальным решением является ИБП с двумя АКБ, в случае малой мощности котла и ограниченных габаритов для установки системы, конечно разумным решение является комплект с одной батареей, а на предельные к значению 700-800 Вт лучше пользоваться ИБП, работающими от трех АКБ. Обьясняется такая позиция тепловыми режимами работы инвертора ИБП. Чем меньше напряжение батарейного блока, тем труднее поднять его до 220-230 вольт, и как следствие тепловые режимы более жесткие. А это влияет на надежность!
Ниже представлены три линейки ИБП, скомпонованые по принципу кол-ва аккумуляторов, как выбрать на странице количество аккумуляторов в ИБП.

комплекты ИБП с одним внешним АКБ

ИБП с одной внешней АКБ: основное преимущество — габарит, возможность экстренно подключить на разряд автомобильный АКБ. Недостаток — цена, КПД, надежность.

комплекты ИБП до 800Вт с двумя внешними АКБ

ИБП с двумя внешними АКБ: — оптимальное соотношение цены-надежности-КПД

комплекты ИБП до 900Вт с тремя внешними АКБ

ИБП с тремя внешними АКБ: применяют если нужно большое время автономии и на мощностях свыше 500 Вт.

Нет никакой необходимости ввыбирать именно эти варианты, лучше всего точно рассчитать суммарную емкость и подобрать ИБП по инструкции ниже:

Последовательность выбора бесперебойника и комплекта аккумуляторов для питания котла отопления.

шаг 1. определение суммарной емкости аккумуляторов		T — требуемое время автономии P — электрическая потребляемая мощность котлом от сети 220.
*Пример: котел потребляет 140 Вт* (по паспорту) и нужно продержаться без внешнего питания 12 часов. По формуле С=140х12/8.65=194 ачас.
шаг 2. определение оптимального кол-ва аккумуляторов и соответственно, рабочего напряжения работы инвертора ИБП	С=0-100	ИБП с АКБ на 12 или 24 вольта
	С=100-200	ИБП с АКБ на 24 вольта
	С=200-500	ИБП с АКБ на 36 вольт
*Пример:* Полученное значение С=194 округляем до 200, согласно таблице выше, разумно выбрать ИБП с комплектом АКБ на 24 вольта. Т.к. все аккумуляторы выпускаются на 12 вольт, то 24 делем на 12 получается, что необходимо ДВА аккумулятора емкостью по 100 а. час.
шаг 3. Выбор модели ИБП из раздела таблицы «ИБП с АКБ на 24 вольта» и вариантов моделей аккумуляторов на 100 а.час из таблицы «АКБ большой емкости для ИБП». ВСЕ!
*Пример:* Допустим, Вы выбрали модель Stark 1000 On-Line и два АКБ по 100 а.час LEOCH DJM 12100. Все необходимые провода мы дадим в комплекте. Купить можно прямо сегодня, для этого надо приехать к нам в магазин, мы проверим оборудование при Вас и расскажем как его правильно подключить к котлу.
ИБП для газовых котлов представляют собой объединенные в одном корпусе зарядное устройство, инвертор и блок контроля разряда батарей. В отличии от чисто инверторов, эти ИБП вне зависимости от наличия напряжения на входе, сначало преобразуют входное напряжение в 36 (24) вольт, а затем обратно в 220 вольт для питания нагрузки. Тем самым на питание нагрузки (котла) поступает чистый синус, стабильной амплитуды, без паразитных шумов, помех, скачков и провалов напряжения. ИБП оснащаются внешними аккумуляторами большой емкости.

Шесть важных составляющих для защиты тепла в Вашем доме.

Почему только чистый синус?

В составе всех современных газовых и твердотопливных котлов отопления присутствуют циркуляционные насосы. А для электропитания насосов недопустимо применять ИБП с ступенчатой аппроксимацией синусоиды или модифицированным синусом. Связано это с принципом работы любого электромотора, а именно при нечеткой синусоиде внутри катушки электромотора возникают паразитные токи, приводящие к разогреву обмоток электродвигателя. Длительное питание таким сигналом может привести к перегреву и разрушению изоляции провода обмотки и в свою очередь к межвитковому замыканию внутри электродвигателя циркуляционного насоса. Поэтому при выборе ИБП для обязательно обращайте внимание на форму выходного напряжения ИБП. Там должно быть указано — чистый синус. Этот аспект нужно учитывать и при выборе ИБП или инвертора для питания кондиционеров, холодильников, скважных насосов, биостанций очистки воды.

Циркуляционные насосы – наиболее «прожорливые» элементы отопительного котла. Обычно потребляемая мощность одного насоса лежит в пределах 150 – 200 Вт. Поскольку насос – это в первую очередь электродвигатель, главным их требованием является обеспечение их напряжением с чистой синусоидальной формой. Искажения синуса приводят как к потере мощности, так и в худших случаях к поломкам двигателя. При пониженном напряжении уменьшается мощность, увеличивается нагрев и износ двигателя.

Горелки — самые требовательные к электропитанию элементы отопительной системы.

для питания горелок необходимо напряжение строго синусоидальной формы;

требуется трех-проводное подключение: «фазы», «ноля» и «земли», неверное подключение приводит к тому, что пламя не может быть распознано ионизационным электродом-датчиком, и через несколько секунд (контрольно-предохранительный период) происходит остановка горелки;

Котлы импортного производства – в частности Италии, Германии, Чехии и т. д. требуют качественного электроснабжения. В состав отопительной системы входят:

автоматика (плата управления)

циркуляционные насосы

горелки

Автоматику (плата управления) могут вывести броски напряжения и тем самым отключить работу всей системы отопления. Большинство отказов блока автоматики происходит именно из-за резких бросков напряжения в питающей сети. Производители же не распространяют гарантию на оборудование, если отказ происходит по этой причине. Потребляемая мощность автоматики обычно находится в пределах 15 – 30 Вт.

ИБП для газового котла! Аккумуляторы для ибп для котлов!

ИБП on line для котлов

Источнику бесперебойного питания для газового котла должно быть все равно, какое напряжение на входе, на выходе он всегда выдает напряжение без искажений благодаря технологии онлайн (On Line). Онлайн ибп для котла стабилизирует электросеть от помех и скачков, а технология двойного преобразования обеспечивает непрерывное питание. ИБП онлайн для газовых котлов обеспечит защиту отопительного оборудования и комфорт в использовании.

ИБП для газовых котлов выгодно использовать когда вы хотите подключить только отопительную систему и, например, несколько бытовых приборов. При такой конфигурации время автономной работы ибп для отопительного котла может достигать нескольких дней. Стабилизатор защитит только от скачков напряжения, но не сможет обеспечить непрерывное питание котла. Генератор не всегда удобен, даже если полностью автоматизирован, хотя бы в том, что его нужно заправлять топливом, которое издает запах и создает грязь, он может шуметь и вибрировать. А если у вас важные дела, нужно позаботиться о том, кто будет следить за генератором.

У онлайн ИБП для котла, ранее перечисленных, проблем нет, его можно поставить в доме, и забыть о нем до истечения срока службы батарей. Аккумуляторные батареи — герметизированные и необслуживаемые, в них отсутствуют какие-либо испарения, пожаробезопасные, могут устанавливаться в жилых помещениях. Работают в любом положении. Не путайте с автомобильными.

Выбор ибп для котла

Как выбрать ибп для котла? Теперь, когда мы знаем, что нам подходит ибп онлайн для газовых котлов, необходимо выяснить:

на какое время автономной работы будем подбирать аккумуляторные батареи для ИБП?

какое оборудование будет питать ИБП on line для котлов?

какая общая суммарная мощность в «Вт» оборудования?

Если вы хотите сделать расчет времени работы ИБП от батарей, то напишите мощность вашего котла и насоса, а так же желаемую продолжительность времени работы вашего оборудования без напряжения в сети на почту [email protected] ответ не заставит себя ждать.

Следует заметить, что на ИБП для газовых котлов цены во многом определяют аккумуляторные батареи. Поэтому время автономной работы ИБП для котлов отопления рассчитывается исходя из частоты и продолжительности проблем напряжения в сети.

Приведенные ниже источники бесперебойного питания соответствуют всем выше изложенным требованиям, а также многолетний опыт спроса и пожелания клиентов помог сделать качественную подборку ИБП для газовых котлов с внешними аккумуляторами и батарейными блоками.

как обеспечить бесперебойное питание, автомобильные батареи для бесперебойников

Современный газовый котел оснащен различными электронными системами управления: датчиками и электронным блоком управления, но для нормальной работы прибора нужен еще и насос для закачки теплоносителя.

При выключении электричества или скачках напряжения нелишним будет стабилизатор напряжения или источник бесперебойного питания (ИБП).

Виды аккумуляторов для бесперебойного питания отопления

В случае прекращения подачи электричества, ИБП сможет держать систему отопления некоторое время в рабочем состоянии. Источник тока в этом устройстве — аккумуляторная батарея. От ее характеристик зависит время работы обесточенной системы отопления.

Свинцово-кислотные

Были изобретены в XIX веке, надежны и дешевы. Принцип действия основан на восстановлении электронов оксида свинца относительно свинцовых пластин. Производится три вида:

WET — обслуживаемые батареи, которые представляют собой последовательно подключенные блоки, состоящие из свинцовых пластин в жидком сернокислотном электролите.

При зарядке идет восстановление заряда электронов серной кислоты, накопление электрической энергии. В случае перезаряда идет бурный процесс сульфатации с образованием свободного водорода.

Водород взрывоопасен, поэтому такие батареи нежелательно использовать в закрытых помещениях без принудительной вентиляции. К минусам можно отнести низкий срок службы устройств: 3—5 лет, а также их большой вес. При правильно подобранной программе разряда-заряда срок службы может увеличиться до 10 лет.

AGM — необслуживаемые батареи в закрытом корпусе. Вместо свинцовых пластин-сепараторов используются специальные стекловолоконные наполнители. Электролит находится между волокон, что позволяет увеличить площадь контакта электродов и электролита. При зарядке газы выделяются незначительно и выходят через специальные клапаны. Этот вид можно использовать в жилых зданиях, но программа блока подзарядки должна соответствовать параметрам батареи.
GEL — необслуживаемые батареи в закрытом корпусе. Электролит в них представлен в виде геля. Выделяемые газы поглощаются гелем и перерабатываются в исходное состояние. При перезаряде устройства могут нагреваться. Имеют небольшие размеры, отличную мощность и емкость. Просты в обслуживании, но требовательны к соблюдению программы заряда-разряда.

Зарядка всех типов кислотных аккумуляторов производится малыми токами. При низких температурах мощность падает, сильный разряд может вывести элемент питания из строя. Свинцовые аккумуляторы популярны благодаря дешевизне. В бесперебойниках чаще используются AGM и GEL аккумуляторы — они экологичны и не требуют наличия принудительной вентиляции в помещении.

Важно! Самостоятельное обслуживание батарей любых видов требует наличия опыта и общего представления о технике безопасности! В помещении с кислотными аккумуляторами не должно быть открытого пламени или искр! Работы с электролитом или кислотой лучше проводить в перчатках, спецодежде и защитных очках.

Щелочные

Конкуренцию кислотным аккумуляторам составляют щелочные. Они бывают никель-кадмиевыми, и никель-железными, обслуживаемыми и необслуживаемыми.

Преимущества устройств:

возможность сильного разряда без вреда для батареи;
быстрая зарядка большими токами;
можно не заряжать до конца;
просты в обслуживании и долговечны.

Щелочные аккумуляторы имеют несколько недостатков:

Наличие эффекта памяти. Емкость батареи снижается, если ее не разряжать до конца. Большинство инверторов в блоках питания имеют нижний порог напряжения и выключаются, когда напряжение падает до 9 вольт. При таких параметрах аккумулятор еще заряжен на 35—40%, поэтому электронику придется подбирать с наименьшим порогом напряжения.
Необходимость обслуживания. В щелочных батареях раз в год меняют электролит. Есть герметичные необслуживаемые никель-кадмиевые, но они очень дороги.
Широкая амплитуда рабочих напряжений: 10—17 вольт. Для работы нужен блок управления, функционирующий в таком диапазоне напряжения.
Сложность переработки и утилизации отработанных батарей: составляющие устройств могут нанести вред окружающей среде.

Щелочные аккумуляторы вполне подходят для ИБП в случае реализации системы подзаряда от дизель-генератора.

Литиевые

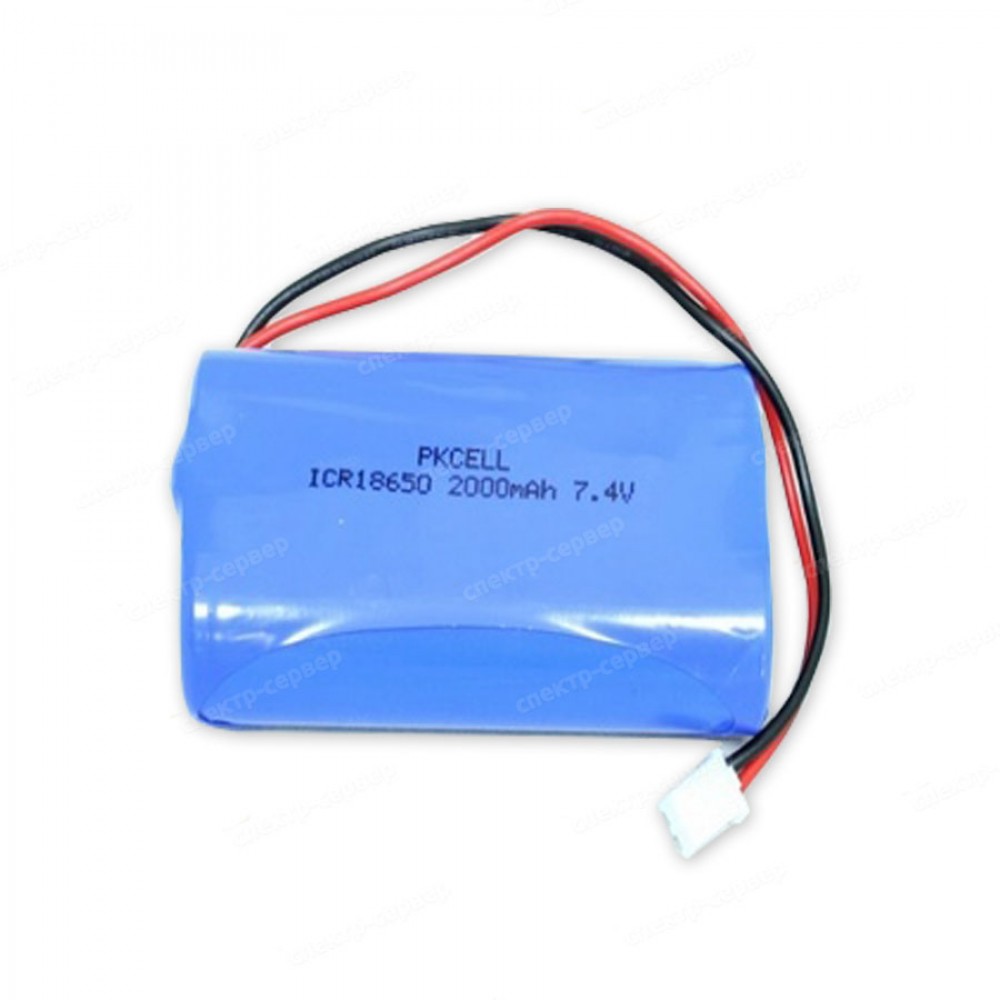

Литиевые аккумуляторы были изобретены в 50-е годы ХХ века. Суть технологии — в создаваемом электрохимическом напряжении лития. При использовании в качестве катода различных материалов реакция окисления лития может быть обратимой.

В первое время использования приборы вызывали эйфорию.

Но у первого поколения был существенный недостаток: через некоторое количество зарядов-разрядов ионы лития, собираясь в «иголочки», добирались к катоду и вызывали короткое замыкание со взрывом батареи.

До того, как фирма SONY не представила устройства второго поколения (до 1991 года), к литиевым батареям относились с большой опаской.

Сегодня литийионные батареи безопасны благодаря использованию наноструктурированного феррофосфата лития (LiFePO4) в качестве катода. Преимущества третьего поколения:

выдерживают до 5 тысяч циклов разряда-заряда;
работают около 25 лет;
их не нужно обслуживать;
компактны;
мало весят.

Вам также будет интересно:

Как выбрать бесперебойник газового котла?

При выборе бесперебойника для газового котла следует обратить внимание на следующие факторы:

На емкость. От этого параметра зависит, как долго будет работать ваш котел. Батарея меньшей емкости нужна, если скачки напряжения будут кратковременными. При необходимости запитать котел на несколько часов, стоит запастись несколькими, подключенными параллельно. Если расход электричества среднестатистического котла равен 200 Вт/час, то ориентировочно он будет работать 8 часов на батарее с параметрами 100 А/час. Если промежутки отключения энергии больше, в систему включают автономный генератор.

Фото 1. Схема системы отопления с газовым котлом: к бесперебойнику подключено три аккумулятора емкостью 100 А/ч.

На напряжение, при котором работает котел. Есть батареи на 1.2, 2.4, 6, 12 вольт. Чтобы получить 24, 48 вольт, их объединяют последовательно. Входное напряжение на котел указано в паспорте или на табличке с технической информацией.
На долговечность. Здесь нужно решить, стоит покупать дорогой, но долговечный литийионный аккумулятор или покупать дешевый свинцовый прибор, который прослужит 4—5 лет.
На размер и вес. Литийионные аккумуляторы в 5—7 раз легче свинцовых и на 80% меньше.

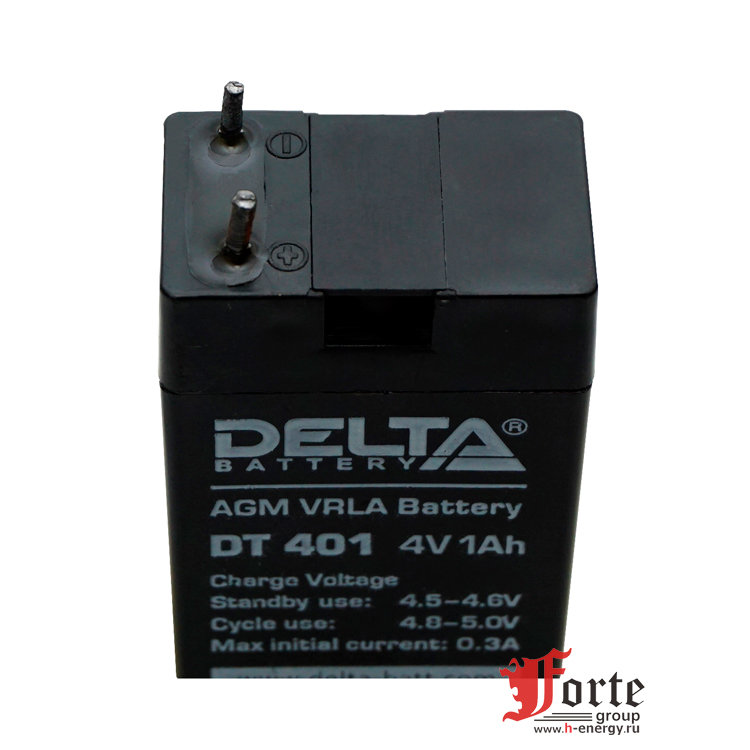

При замене аккумулятора желательно обратить внимание на размер клемм и габариты. Стоит проверить полярность подключения, а также емкость и мощность.

Система из нескольких устройств: особенности сборки

При наличии в системе нескольких батарей важно не перепутать полярность и способ подключения. Существует последовательное и параллельное подключение:

При последовательном несколько батарей подключаются плюсом к минусу, образуется «цепочка». Все подключаемые элементы должны иметь одинаковые параметры, особенно если используются свинцовые.
В случае если нужно поднять общую емкость накопителей энергии, используется параллельное подключение. Здесь применяются две шины: плюсовая подключается к плюсовым клеммам, минусовая — к минусовым. При таком способе общая емкость батарей будет являться суммой емкостей элементов цепи.

Внимание! Подключение аккумуляторов должно производиться в строгом порядке: сначала собирают батарею, потом ее подключают к автоматике.

Если случайно перепутать полярности, произойдет короткое замыкание. При такой перегрузке батарея может взорваться. Чтобы этого не произошло, при замыкании контактов проверяйте, проскакивает ли искра. Если контакты «трещат», значит, нужно проверить полярности подключения мультиметром или диодной лампочкой.

Полезное видео

Посмотрите видео, в котором рассказывается, с каким аккумулятором газовый котел проработает дольше.

Стоит ли брать автомобильный аккумулятор для ИБП?

Источник бесперебойного питания, обеспечивающий безопасную работу газового котла, как правило, находится в жилом помещении. Применение обычных свинцово-кислотных автомобильных аккумуляторов для ИБП в жилых помещениях нежелательно. Для батарей такого типа организовывают аккумуляторный шкаф и принудительную вытяжку, так как при работе устройств выделяется горючий водород.

Теплоаккумулятор в наличии для котлов отопления российского производства

Описание

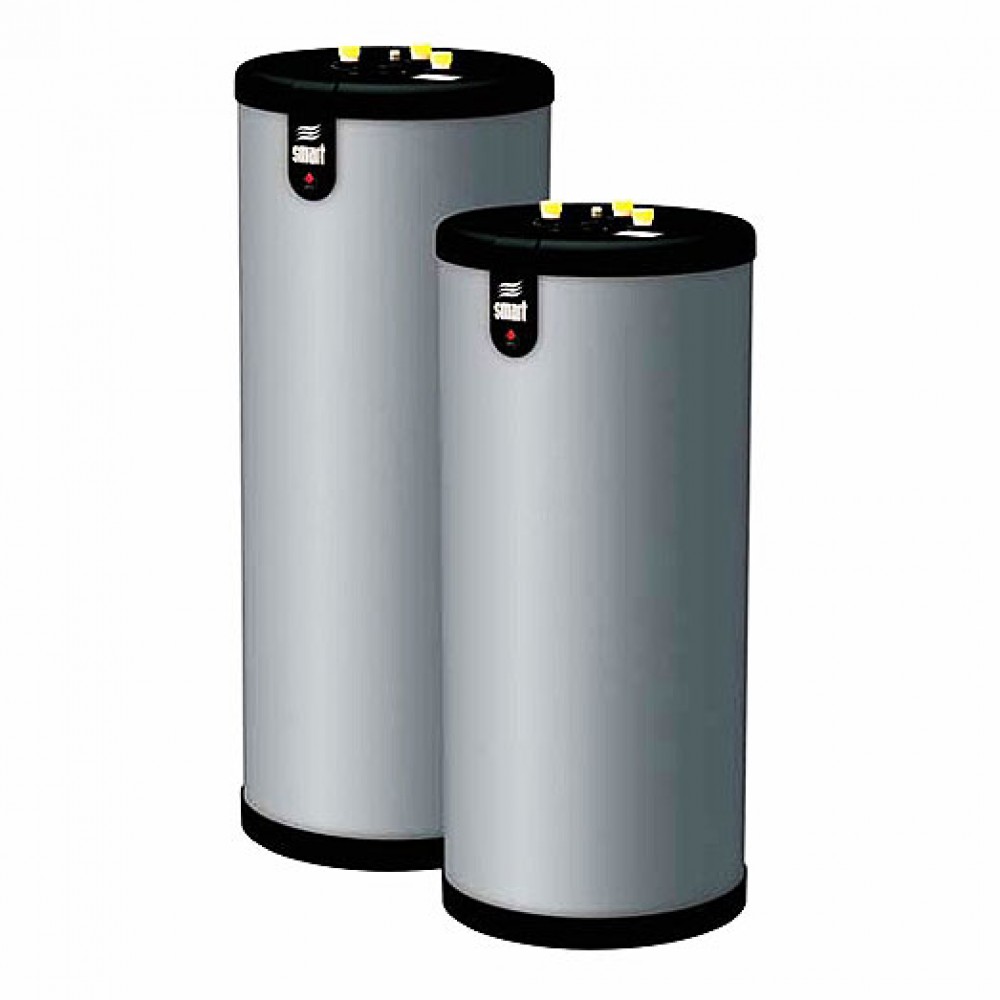

Теплоаккумулятор (второе название — буферная емкость) представляет собой теплоизолированный герметичный резервуар, работающий под давлением системы отопления.

Водяной теплоаккумулятор для отопления применяется в системах с твердотопливными и электрическими котлами для повышения удобства использования, эффективности и безопасности работы системы. Наиболее часто теплоаккумуляторы используются в частных загородных домах и на предприятиях, которые стремятся повысить свою энергоэффективность.

Достоинства при использовании в частных домах

Котел достаточно топить один раз в сутки
Аккумулятор тепла значительно увеличивает объем системы отопления, что позволяет топить котел один раз в сутки, в сильные морозы – два раза в сутки.

В доме всегда тепло, даже утром
Накопленное тепло равномерно в течение суток поступает из теплового аккумулятора в систему отопления. Используя теплоаккумулятор для отопления из нержавейки или конструкционной стали можно избежать таких сомнительных ухищрений, как прикрывание заслонки котла для увеличения времени горения, что категорически вредно для котла и снижает его срок службы из-за закоксовывания теплообменника, дымохода и образования разъедающего котел конденсата.

Котел максимально эффективен и экономичен
Благодаря теплоаккумулятору, твердотопливный котел всегда работает в полную мощность, топливо полностью прогорает. Это повышает КПД котла до 80% и снижает количество потребляемого топлива на 40%, также предотвращает образование конденсата и закоксовывание теплообменника котла и дымохода, что положительно сказывается на их долговечности.

Безопасность и защита системы от перегревания
На территории ЕС законодательно запрещена установка твердотопливных котлов без теплоаккумуляторов по соображениям экологичности и безопасности. Это связано с тем, что, если в системе отопления не установлен теплоаккумулятор, в случае отключения электричества и остановки циркуляционного насоса, высока вероятность перегревания и закипания котла. В худшем случае возможен даже взрыв котла – со всеми сопутствующими последствиями. Если же в системе установлен теплоаккумулятор, то при отключении электричества и прекращении циркуляции теплоносителя теплоаккумулятор аккумулирует избыток тепловой энергии и предотвращает возникновение негативных последствий перегревания системы.

Преимущества использования на предприятиях

Использование теплоаккумулятора на предприятии, позволяет задействовать невостребованные источники тепловой энергии для нужд отопления помещений. Среди таких источников: техническая горячая вода от технологических процессов, тепловая энергия, вырабатываемая в процессе работы систем кондиционирования и охлаждения и т.д.

Применение теплоаккумулятора в системах с электрическим котлом позволяет использовать двухтарифную систему расчета стоимости электроэнергии.

В этом случае электрический котел работает по льготному тарифу в ночное время, а теплоаккумулятор для отопления накапливает тепловую энергию, возвращая ее в систему уже в рабочее время, когда электроэнергия значительно дороже.

Если вы хотите купить теплоаккумулятор для котлов отопления российского производства Electrotherm, обратитесь к нашим консультантам или напишите на адрес [email protected].

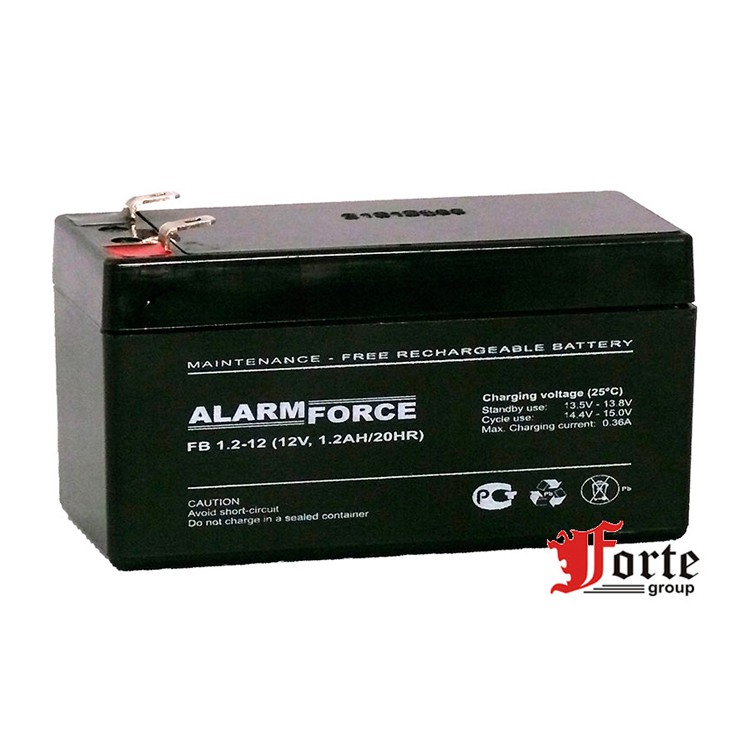

Выбор аккумуляторов для ИБП

Для получения большого времени автономии (более 10-15 минут) необходимо использовать внешние аккумуляторы большой емкости. Перед расчетом Вы должны знать потребляемую от сети 220 вольт мощность Вашего котла или циркуляционного насоса. Мощность выражается в Ваттах. Итак допустим у Вас по паспорту к котлу мощность 135 Вт. Произведем расчет:

Мощность умножается на желаемое Вами время автономии в часах 135Вт*8часов=1080.
Далее, полученный результат необходимо разделить на КПД системы 8,65 1080/8,65=124 Ачас — это общая емкость батарей.

Теперь, выбирая ИБП внимательно читайте — от скольких внешних АКБ он работает: если от одной — то Вы покупаете внешнюю АКБ на 120 А/час., если от двух- то соответственно 124/2=60 (Две АКБ по 60 а/ч). Если от трех -то нужно три внешние АКБ 40 — 45А/ч

О электрохимической системе применяемых с ИБП аккумуляторах.

Как в случае с выбором самого ИБП, здесь есть много вариантов, влияющие на срок службы, надежность, стоимость всего комплекта.

Сразу еще раз подчеркнем, что все ибп производителями рассчитаны на работу только с AGM аккумуляторами. Применение автомобильных (стартерных) или тяговых с жидким электролитом с целью экономии на практике экономию не дают, и не потому, что выделяют вредные газы при заряде, а потому, что САМОГО ЗАРЯДА НЕ БУДЕТ! Будет только подзаряд малым током — так работает зарядное устройство самого ИБП, а для правильного заряда стартерных АКБ необходимы большие, чем в ИБП, токи. Были и случаи взрыва не обслуживаемых автомобильных аккумуляторов из-за перезаряда при низкой емкости самого аккумулятора.

Благодаря рекламе, стало модным ставить GEL гелевые аккумуляторы на ИБП. Опять деньги мимо! Гелевые аккумуляторы стоят в 2.5 раза дороже чем их AGM братья, А ТЕ «ГЕЛЕВЫЕ» АККУМУЛЯТОРЫ, СТОИМОСТЬ КОТОРЫХ ВЫШЕ ПРОЦЕНТОВ НА 10-15 — ЭТО ПОЧТИ НЕ ГЕЛЬ! Основными преимуществами аккумуляторов сделанных по истинной технологии GEL является меньшая потеря емкости и плотности энергии при температурах ниже 20 и выше 35 градусов, и способность полностью восстанавливать свою емкость при глубоком разряде и несвоевременном потом заряде. Как Вы понимаете, по температурному режиму в НАШЕЙ полосе — таких условий эксплуатации не будет, а глубоко разрядится не даст сам источник бесперебойного питания. Если же Вы решили установить в составе бесперебойника гелевые аккумуляторы — скажем, что их выпускает компания sonnencshein и более ни кто!

Итог: AGM аккумуляторы применяются в составе ИБП для котлов отопления.

Производители, выпускающие agm аккумуляторы, стараются «угодить » всем целям и задачам потребителя и одним параметром «емкость» не ограничиваются. Условно аккумуляторы делятся на :

Бюджетный класс с несоответствием заявленных характеристик — реальным. (например на маркировке указано 100 ач, по тестам не дотягивает и до 50-60 ач. И срок службы редко переваливает через год! К тому же существует опасность разгерметизации в конце срока службы. Этот эффект происходит по причине падения емкости АКБ до 5-10% от номинальной и ток заряда, протекающий по такой АКБ сильно разогревает батарею. Т.К. батарея герметизирована — газам выходить некуда и корпус распирает. Материал корпуса как правило не ABS пластик, как в нормальных качественных АКБ, поэтому корпус лопается.

Бюджетный класс с соответствием характеристик. срок службы таких АКБ 3-5 лет при нормальных условиях. Невысокие токи отдачи определяют место таких АКБ в составе маломощных нагрузок.

Средний (оптимальный) класс. Срок службы 5-10 лет. В этом классе АКБ делятся на АКБ общего применения, повышенной энергоотдачи и с высокой плотностью энергоотдачи. Маркировка в большинстве случаев соответственно GP, HR, HR-W. Буква «L» означает продолжительный срок службы (5-10) лет. Оптимальные аккумуляторы Leoch всегда есть на нашем складе.

Премиум класс. Срок службы от 10 лет. Деление по области применения тоже, что и у среднего класса. Такой срок службы достигается применением более чистых материалов (свинец, электролит, сепараторы) и антикоррозионных добавок.

Отдельно о сроке службы аккумуляторных батарей в условиях котельной здесь! Это позволит Вам избежать ошибок в эксплуатации АКБ. Помните, загубить новую, дорогую батарею можно в течении года!

Объяснение аккумуляторов холодной воды — Pump Express

Что такое аккумулятор холодной воды?

Аккумуляторы холодной воды — это эффективный, энергосберегающий способ решить проблему низкого давления воды, поступающей в вашу систему отопления, и самый простой способ представить их — это большой резервуар для хранения воды, который добавляет воду, пополняя система отопления при наибольшей потребности.

Они состоят из стального резервуара с двумя камерами, разделенными диафрагмой.Одна сторона диафрагмы герметизирована и находится под давлением сжатого воздуха; другая сторона открыта для системы водоснабжения.

Когда вы открываете выпускной патрубок, например кран в ванной, вода сначала течет из гидроаккумулятора, пока давление не упадет до уровня, достаточного для включения насоса. Во время работы насос обеспечивает расход воды, необходимый для открытого выпуска. Когда выпускное отверстие отключено, насос будет продолжать работать до тех пор, пока в аккумуляторе холодной воды не произойдет повторное повышение давления до давления, при котором настройка на насосе будет отключена.

Насколько гидроаккумулятор холодной воды увеличит давление моей воды?

Распространенное заблуждение. Аккумуляторы не увеличивают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как бы то ни было, «постоянное давление» — это давление, которое существует, когда выходы не используются, а вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании кранов или душа.

Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, таким образом поднимая поток обратно до постоянного давления, даже если выпускные отверстия открыты и обычно находится под рабочим давлением. Когда выпускные отверстия закрываются, гидроаккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

Могу ли я использовать аккумулятор холодной воды с моим существующим комбинированным котлом?

Да. Комбинированные бойлеры с низкой скоростью потока могут использоваться вместе с аккумулятором холодной воды, что позволяет котлу работать с максимальной скоростью потока и не прерываться, если во время душа включается второй выход.

Где я могу установить аккумулятор холодной воды?

Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется электропитание, поэтому единственная проблема — это трубопровод, который необходимо будет проложить от аккумулятора к дому. В зависимости от размера и формы аккумулятор холодной воды может подходить или не подходить для горизонтальной установки, например, на чердаке.Убедитесь, что вы покупаете модель, соответствующую вашим потребностям.

Каковы правила, касающиеся аккумуляторов холодной воды?

Аккумулятор холодной воды можно установить в любом месте на линии подачи, входящей в собственность, и на магистрали должен быть установлен обратный клапан. Также необходимо установить редукционный клапан на 3,5 бар, если давление может подняться выше 5 бар.

Давление воздуха внутри гидроаккумулятора установлено на 2 бара, но может потребоваться его регулировка, чтобы оно было в пределах 1–1.На 5 бар ниже давления в сети. Минимальное значение, которое можно установить, составляет 0,5 бар, но для этого потребуется проконсультироваться с производителем.

Чем ниже давление в сети, тем меньше воды может храниться в гидроаккумуляторе, поэтому всегда не забывайте увеличивать размер гидроаккумулятора как минимум на один чистый размер больше, чем требуется для невентилируемого баллона или требуемой скорости потока.

У меня общий водопровод. Могу ли я установить аккумулятор холодной воды?

Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малое отверстие) или даже на общих основных источниках, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превысить ожидаемую потребность.

Что еще мне следует знать о гидроаккумуляторах холодной воды?

Аккумулятор правильного размера позволит принимать практически любое количество ванн или душевых одновременно, независимо от входящего основного расхода, и будет продолжать работать, даже если сеть отключена, независимо от давления воды в сети.

Аккумулятор холодной воды не требует электропитания, не генерирует шума, не потребляет энергию и не требует постоянного обслуживания — это наиболее экономичный и экологически чистый вариант для домашних хозяйств, страдающих низким давлением в сети.

Источник: Сэм Б.

Бойлер Hamada: паровой аккумулятор

НЕВИДИМЫЕ ПОТЕРИ, КОТОРЫЕ НУЖДАЕТСЯ КАЖДОМУ
НЕ ЗНАТЬ ЭТО.
У нас так много способов сэкономить энергию, и большинство из нас, кажется, изучает любой из них.
что дает экономию, ясно видимую глазом руководства, такую как отходы
рекуперация тепла, смена топлива для снижения затрат на Ккал. Все эти методы
может дать четкие данные руководству о том, сколько денег компания может
сэкономить, посчитав ценность тепла.Однако, насколько известно автору,
большинство пользователей Steam не знают, что они теряют столько денег каждый раз
секунд, когда их котлы работают с колеблющимся давлением. Люди склонны
считают, что любое поступление тепла может производить энергию в виде пара с определенной
учет тепловых потерь, которые отражаются на КПД котла независимо от
колебания давления пара. Говорят, что даже давление меняется, мы
получение пара, эквивалентного тому, что мы тратим на энергозатраты. Это полностью
неправильная концепция.Есть скрытые потери энергии или невидимые потери больших
сумма денег, когда ваши котлы работают с колеблющимся давлением.
Каждый раз, когда давление падает, вы теряете деньги. Каждый раз, когда котел
должен поднять свое давление до того, что вам нужно, вы снова теряете деньги. В этом
документов, я расскажу, почему это происходит и как мы можем предотвратить
Это.

ДАВАЙТЕ НАМ УЗНАТЬ ОСНОВЫ ПАРА
МОЛЕКУЛЫ
Теперь мы должны углубиться в характеристики молекул воды.В
молекула в жидкости находится в постоянном движении, и их скорость движения зависит от
по температуре. Чем горячее жидкость, тем быстрее движутся молекулы.
Из-за скопления людей и их беспорядочного движения столкновения часто принимают
место. В результате многократного столкновения некоторые молекулы на короткое время
намного быстрее, чем их собратья, которых, возможно, замедлили или даже остановили, поскольку
в результате столкновения. Чем больше тепла мы добавляем к жидкости, тем быстрее идет работа.
молекулы, тем больше молекул может ускользнуть.На уровне воды атмосферного
давление, молекулы рожденной в воздухе воды и молекулы воды имеют
все время сражается. Град молекул воздуха или пара обрушивается на
потому что он всегда несет в себе немного влаги, так что, хотя некоторые молекулы воды
прыгают с поверхности воды некоторые молекулы воды, рожденные в воздухе, ныряют
обратно в жидкость.

ТЕПЛО — ЭТО ЭНЕРГИЯ
Тепло — это просто форма энергии. Когда к веществу добавляется тепло, оно сохраняется
в веществе как сверхмолекулярное движение. Это механическое движение
и механическая энергия. Чем больше перемещаемый вес, тем больше
энергия необходима.

ЧТО ТАКОЕ ДАВЛЕНИЕ
Давление, оказываемое газом или паром, возникает из-за множества ударов
молекулы бомбардируют поверхность, окружающую пар. Если мы добавим тепла
с газом или паром в сосуде мы увеличиваем скорость молекул и
поэтому температура повышается. Более быстрое движение молекул требует
больше места, поэтому пар имеет тенденцию расширяться.Если мы предотвратим расширение, сохранив
сосуд закрывает более быстро движущиеся молекулы, имеющие ту же плотность, что и
раньше, должен производить более сильный эффект бомбардировки, который проявляется как увеличение
давления.

ДАВЛЕНИЕ ПАРА
Если давление на поверхности жидкости
вызвано дождем из молекул воздуха или пара, следует
что молекулы, пытающиеся выпрыгнуть из жидкости, должны
оказывать давление на воздух или пар над жидкостью. Давление, при котором выход молекул из жидкости просто уравновешивается.
вышележащее давление называется «ДАВЛЕНИЕ ПАРА ЖИДКОСТИ».

ТОЧКА КИПЕНИЯ
Чем больше тепла добавляется к воде, тем больше температура
поднимается, и все больше молекул пытаются выскочить из жидкости. Большинство
смелых молекул воды отбрасывают обратно в
жидкость, так что практически вся добавленная тепловая энергия
сохраняется по мере увеличения скорости молекул в жидкости.Как
добавление тепла продолжается, мы достигаем точки, где восходящий
бомбардировка прыгающими молекулами преодолевает бомбардировку вниз
вышележащих молекул воздуха или пара. То есть
давление паров жидкости преодолевает давление наложенных друг на друга. В
ускоряющиеся молекулы воды, выиграв битву, теперь могут уйти
вода свободно при условии, что они получают достаточное и непрерывное
энергия, позволяющая им преодолеть вышележащее давление. В
в этот момент невозможно повысить температуру
воды, потому что это увеличит давление пара, которое
может подняться, поскольку он уже преодолел перекрывающее давление.
Конкретная температура, при которой возникает это состояние, называется
как «ТОЧКА КИПЕНИЯ».

ВЫ ПОТЕРЯЕТЕ ДЕНЬГИ ЗА КАЖДОЕ ДАВЛЕНИЕ
DROP
Зная характеристики пара и
его молекулы, давайте теперь обсудим здесь, как предотвратить большие
потеря энергии из-за колебаний давления.Есть три
случаи. Постоянное давление, падение давления и рост давления.

ПОСТОЯННОЕ ДАВЛЕНИЕ
Когда котел работает при постоянном давлении, это означает, что пар
давление воды уравнивается с давлением на поверхности
поддержание давления паров воды и точки кипения. Пока
поскольку эти два фактора не меняются, любое тепло, добавленное к емкости, позволит
убегающие молекулы, и это испарение, произведенное при идеальном
эффективность, потому что все тепловыделение будет передаваться пару.

ПАДЕНИЕ ДАВЛЕНИЯ
Когда давление в котле падает, это означает
давление на поверхность воды снизится. потом
молекулы жидкости меньше подвержены помехам и могут улетучиваться
легче. Вода может оказывать необходимое давление пара
при более низкой температуре. Итак, температура кипения жидкости падает.
с пониженным давлением. Мгновенно вода будет принудительно
выделять энергию в паровую зону, позволяя молекулам
Сбежать.Эта энергия высвобождения эквивалентна разнице
явного тепла начального давления и явного тепла
пониженного давления. Этот выпуск делается мгновенно, что
вся площадь водной поверхности будет использована для максимального испарения
со скоростью испарения (кг / м2 пара) при заданной
давление. Следовательно, эта энергия происходит от энергии, содержащейся в
в воде, а НЕ ОТ ДОБАВЛЕННОГО ТЕПЛА.Сразу после
вышележащее давление уравнивается с давлением пара, нет
больше молекул может ускользнуть без помощи ДОБАВЛЕННОГО ТЕПЛА
чтобы преодолеть вышележащее давление. Тогда из этого
стадии, пока давление выше не меняется, все
ДОБАВЛЕННОЕ ТЕПЛО будет полностью использовано для испарения. В течение
период уравнивания 2-х давлений, выпуск пара
от бойлера — это накопленное физическое тепло воды.(мы называем это «ВРЕМЯ РАЗРЯДА»)
И фабрика не будет получать никакой выгоды или результатов от непрерывного
сжигание топлива, что означает БОЛЬШУЮ ПОТЕРЮ ЭНЕРГИИ при каждом падении давления.

ПОВЫШЕНИЕ ДАВЛЕНИЯ
При повышении давления давление на поверхность воды становится сильнее.
чем давление пара. Убегающие молекулы встретят бомбардировочное давление выше
которые не позволяют молекулам улетать с линии. В этот период испарение
остановки пара.Тогда вода будет получать энергию от ДОБАВЛЕННОГО ТЕПЛА для увеличения
его явное тепло, чтобы увеличить его давление, эквивалентное вышележащему
давление и повышение температуры кипения. Как только два давления уравняются, испарение
начнется снова. За этот период получение энергии без испарения
(мы называем это ВРЕМЯ ЗАРЯДКИ), вся энергия ДОБАВЛЕННОГО ТЕПЛА используется для увеличения
вода ощутимое тепло без испарения. Помните, что вам нужно ТЕПЛО ОТ
ПАРОМ, а не ЧУВСТВИТЕЛЬНОЕ ТЕПЛО.Завод никогда не получит выгоды от толкового
тепла, так как он находится внутри воды. Допускается переносить только СКРЫТОЕ ТЕПЛО.
пользователя STEAM. Вы теряете деньги каждый раз, когда это происходит, не зная
Это. Если есть кто утверждает, что дополнительный нагрев во время этой зарядки
период используется для повышения давления даже без испарения, поэтому
не потрачен впустую, кому я скажу, что он мог бы быть прав, если бы он нуждался в таком
повышение давления в то время. Однако, если такое повышение давления не
необходимо, то добавленное тепло без испарения будет для него полной потерей, поскольку
давление должно быть снижено до необходимого ему сразу после подъема, вызывая
другая потеря из-за падения давления, как описано здесь.

РАСЧЕТ ПОТЕРИ ОТ ДАВЛЕНИЯ
DROP
Пример Если мы возьмем небольшой водяной котел
при производительности 4 т / ч, содержание воды, вероятно, составляет около 7
M3 и паросодержание около 3 M3 в оболочке. Разрешите нам
рассмотрим такой котел, работающий при давлении 9 кг / см2, и пусть
посмотрим, что произойдет, когда давление упадет до
8 кг / см2 и подниматься на 10 кг / см2.Рис.-1 Если вода занимает
7 м3, он будет весить 7 м3 / 0,001118 = 6261 кг при давлении 9 кг / см2.
СЛУЧАЙ ПЕРЕПАДА ДАВЛЕНИЯ 1 КГ Уменьшение давления на 1 кг / см2
уменьшит ощутимое тепло на; 181,2 — 176,4 = 4,8 Ккал / кг
Это вызовет вспышку (4,8 x 6261) / 485,6 = 61,89
Кг пара

(а) Мы предположили, что
паровое пространство имеет объем 3 м3. Вес пара в
паровое пространство 9 кг / см 15.14 кг Вес пара в паре
пространство при 8 кг / см2 13,70 кг Наличие пара из-за расширения ………………………..
1,44 кг пара

(b) *** Итак, мы видим, что
допуская падение давления на 1 кг / см2, получаем (a) + (b)
= 63,33 кг дополнительного пара из котла, что, вероятно,
производительностью 3600 кг / ч (90% нагрузки) или 60 кг пара / час. Эта дополнительная
пар соответствует почти 1 минуте пропаривания.КОРПУС 1 КГ
ПОВЫШЕНИЕ ДАВЛЕНИЯ Повышение давления на 1 кг с 9 кг / см2 —
При 10 кг / см2 бойлер поглощает 57,6 кг пара или эквивалент.
до 50 секунд приготовления на пару (для расчета используйте ту же формулу).
Изменение давления на 1 кг / см2, если такое изменение может
терпеть, позволит котлу нести процентов 200.
нагрузки в течение 1 минуты для удовлетворения пикового спроса или нулевого выхода для
почти 1 минута, чтобы встретить долину.Из только что приведенного здесь примера мы
видите, что объем пара имеет очень низкую ценность хранения по сравнению с
с объемом воды. При падении с 9 кг / см2 до 8 кг / см2
вода обеспечивает 61,89 кг пара, тогда как паровое пространство
обеспечивает всего 1,44 кг пара. Другими словами, 8,84
Кг / м3 пара из водного пространства, но мы получаем только 0,48
Кг / м3 пара из парового пространства. Объем для объемной воды
обеспечивает в 16 раз больше пара, чем паровое пространство на
конкретное давление считается.КАК ПРЕДОТВРАТИТЬ УБЫТКИ
ДО ПЕРЕПАДА ДАВЛЕНИЯ Основная проблема — продолжающийся пожар во время
ВРЕМЯ РАЗРЯДА, когда ДОБАВЛЕННОЕ ТЕПЛО не требуется. В таком случае,
ответ — установить еще один сосуд высокого давления без
СИСТЕМА ОТОПЛЕНИЯ (необжигаемый сосуд) для ЗАРЯДКИ
и РАЗРЯДКА энергии без получения ДОБАВЛЕННОГО ТЕПЛА.
Этот необожженный сосуд является АККУМУЛЯТОРОМ. Вы хотите обработки
давление пара должно быть как можно более стабильным, но нельзя
ожидайте, что расход технологического пара будет постоянным, поскольку
потребность в технологическом паре всегда будет колебаться.Вы тоже
хотите, чтобы давление в котле было как можно более стабильным с
постоянный расход пара. Тогда аккумулятор подействует
как «ПОДУШКА» между паром
котел и технологическая нагрузка, чтобы поглощать все колебания давления и реагировать
к пиковой нагрузке и минимальной потребности в технологическом паре без сжигания.
БОЛЬШЕ ОБ АККУМУЛЯТОРЕ В аккумуляторе пар может храниться в виде воды.
Хранение пара в виде пара требует огромного пространства и непрактично.Стим
энергия от котла будет поступать в аккумулятор, заполненный водой
90% пространства судна и энергии будет храниться в виде явного тепла.
в воде и поддерживайте температуру воды в состоянии кипения- (ЗАРЯДКА
ЧУВСТВИТЕЛЬНЫМ ТЕПЛОЕМ). Когда требуется технологический пар, насыщенная вода будет
мгновенно высвободить энергию в виде скрытого тепла. Очень важная вещь
следует помнить, что когда речь идет о паре для нагрева и обработки,
мы используем только скрытое тепло и явное тепло в котловой воде или в
конденсат НЕ ПРИМЕНЯЕТСЯ.

БОЛЬШИЕ ПРЕИМУЩЕСТВА АККУМУЛЯТОРА

(1) ПРЕДОТВРАЩЕНИЕ ОТХОДОВ
ВЫ ТЕПЕРЬ ТЕРЯЕТЕ И ДЕЛАЙТЕ ЭТО НА ПРИБЫЛЬ. ОБРАТИТЕ УБЫТКУ, ЧТОБЫ ПОЛУЧИТЬ

2) КОТЕЛЬ
ЭФФЕКТИВНОСТЬ ПОВЫШАЕТСЯ КАК МИНИМУМ НА 5%, МАКСИМАЛЬНО УВЕЛИЧИВАЕТ ЭФФЕКТИВНОСТЬ
ПРЕДОСТАВЛЯЕТСЯ КОТЕЛЬНОМ

(3) ПОСТОЯННЫЙ ПРОЦЕССНЫЙ ПАР
ДАВЛЕНИЕ УЛУЧШАЕТ КАЧЕСТВО ВАШИХ ПРОДУКТОВ. УЛУЧШЕНИЕ КАЧЕСТВА
И ЭФФЕКТИВНОСТЬ ПРОЦЕССА.

(4) ЭКСПЛУАТАЦИЯ КОТЛА
НИЖЕ ПИКОВОЙ СКОРОСТИ ПОТОКА НАГРУЗКИ. СНИЖЕНИЕ ИНВЕСТИЦИЙ ЗА ПРАВО
МОЩНОСТЬ КОТЛА

(5) ВЫ ВСЕГДА ЗАБРОНИЛИ
ПАРОМ ДЛЯ ИСПОЛЬЗОВАНИЯ ВО ВРЕМЯ ПРАЗДНИКОВ. ПАРА ОСТАЕТСЯ ПОЛЕЗНЫМ НА 8
ДНЕЙ БЕЗ ЗАРЯДКИ.

(6) РЕЗЕРВИРОВАННАЯ ПАРА
ОЧЕНЬ ПОЛЕЗНО ДЛЯ ЛЕГКОГО ЗАПУСКА

(7) СУХОСТЬ ПАРА
УВЕЛИЧЕНИЕ НА АККУМУЛЯТОР

(8) ПРИ ИСПОЛЬЗОВАНИИ ДЛЯ ПАРА
КОНДИЦИОНЕР — ТАКАЯ ЭКОНОМИЯ.МНОГИЕ КОТЛЫ С ЧАСТИЧНОЙ ЗАГРУЗКОЙ
vs. НЕСКОЛЬКО ПОЛНОСТЬЮ ЗАГРУЖЕННЫХ.

С точки зрения
хранилища, чтобы соответствовать колебаниям нагрузки, тем больше котел
емкость тем лучше. С точки зрения горения, чтобы
выдерживают колебания нагрузки, чем меньше нагружены котлы,
то есть чем больше в ассортименте котлов, тем
лучше, потому что данное увеличение нагрузки означает меньшее
процентное увеличение мощности на многих котлах, чем при совместном использовании
немногими.Однако есть много инженеров, чьей целью является
работать как можно меньше котлов, чтобы снизить
радиационные потери. Они придерживаются мнения, что если три котла
может сделать работу четырех, четверть радиационных потерь
будут сохранены. Это, конечно, бесспорно. Однако это
Следует отметить, что любая небольшая экономия за счет уменьшения количества
котлов в модельном ряду намного перевешивает снижение
КПД котла при полной нагрузке по сравнению с
к котлу, работающему от 2/3 до 3/4 нагрузки. Это полученный котел
КПД иногда может составлять 4-5%, и экономия получается
из которых можно легко оправдать дополнительные вложения на
котел. ПРИМЕНЕНИЕ И КОНСТРУКЦИОННЫЙ РАСЧЕТ АККУМУЛЯТОРА
ОСНОВНАЯ КОНСТРУКЦИЯ ПАРОВОГО АККУМУЛЯТОРА Показан аккумулятор.
рис.-2. Это состоит из
большой стальной цилиндрический сосуд, заполненный на девять десятых
вода. Его желательно располагать горизонтально, чтобы
максимально возможная поверхность воды для освобождения,
как вспышка сохраненного пара.Одна труба А идет к гидроаккумулятору.
и пар либо входит, либо выходит из гидроаккумулятора через
это одна труба. Когда выход пара и расход
пара равны, конечно, нет потока внутрь или наружу
аккумулятора. Было бы глупо разряжать и
одновременно заряжайте аккумулятор; так что одна труба
все что нужно. Управление гидроаккумулятором есть
осуществляется двумя клапанами B и C, действие которых будет описано ниже.
позже.При подаче пара в гидроаккумулятор регулятором
клапан B он должен проходить через заправочную трубу D, потому что
обратный клапан E закрывается против него. Входящий пар
открывает заправочный обратный клапан F и входит в заправочный
коллектор G, к которому хорошо прикреплен ряд форсунок
погружен в воду. Форсунки Н хоть и выступающие
вниз, дуть вверх внутри конвекционных труб К.

На ФИГ. 3 показано увеличенное
секция сопла. Насадка способствует быстрой циркуляции,
обеспечить быстрое перемешивание воды в гидроаккумуляторе и произвести
уверен, что пар будет конденсироваться быстро и бесшумно
без погремушек и челки. Во время зарядки давление повышается
в гидроаккумуляторе температура кипения воды повышается и поэтому
позволяет большему количеству пара конденсироваться и сохранять больше тепла.Когда регулирующий клапан C требует сброса пара из
давление гидроаккумулятора в трубе А падает ниже давления
в корпусе сосуда. Обратный клапан F закрывается
который предотвращает слив воды, и обратный клапан
E открывается и выпускает пар. Пониженное давление в
аккумулятор приводит к тому, что излишки тепла в воде
сдано как вспышка Сопло L ограничивает поток
пара, что предотвращает выход пара при опасной
высокая скорость, которая может вызвать заправку или унос.МЕСТО ХРАНЕНИЯ
МОЩНОСТЬ АККУМУЛЯТОРА Количество пара, который нагревает воду
Могу отказаться, так как о вспышке уже говорилось. Вода
в работающем гидроаккумуляторе всегда при закипании
температура, соответствующая давлению в сосуде. Этот
должно быть так, как бы вода ниже точки кипения пар
выше он будет конденсироваться до тех пор, пока давление пара не снизится.
уравновешенный; будь жарче, избыток тепла вызвал бы
мигают до тех пор, пока давление паров не уравняется аналогичным образом.Емкость гидроаккумулятора при заданном перепаде давления
намного больше при низком давлении, чем при высоком.
Несколько примеров подтвердят это. Мы возьмем серию
Падение давления на 2 кг / см2 и отработка эффектов. Разумный
Указываются тепло и скрытое тепло при определенном манометрическом давлении.
ниже; Посмотрим, сколько насыщенного пара на манометре 2 кг / см2
давление может сохраняться в 1000 кг воды при 100 ° C. Позволять
X = (кг сохраняемого пара) (1000 x 99,12) + (X x 650,30)
= (1000 + X) 133,40 99120 + 650,30X = 133400 + 133,40X 650,30X
— 133,40X = 133400 — 99120 516,9X = 34280 X = 66,32 кг
Когда давление снижается до 0 кг / см2, избыточное тепло
для вспышки — разница в явном тепле между
два разных давления; 133,40 — 99,12 = 34,28 Ккал / кг
И общая паровая вспышка будет; (1000 + 66.32) х 34,28 539,40
= 67,77 кг пара при 0 кг / см2 Расчет другого давления
интервалы и начиная с 1000 кг воды, получаем следующее;
ЗАРЯДКА / ВЫПУСК ПАРА НА 1000 КГ ВОДЫ при
определенные диапазоны давления

Рис .- (5) Будет видно
что мы можем выпустить больше пара, чем вложить. Это
потому что общее тепло в насыщенном паре при одном давлении
больше, чем общее тепло в том же весе пара при
более низкое давление. Однако радиационные потери от аккумулятора,
хотя очень маленькие, как правило, отменяют это, потому что потеря тепла
приводит к конденсации, и для практических целей мы можем
считать выходной сигнал аккумулятора одинаковым по весу
как вход. СКОРОСТЬ РАЗРЯДА ИЗ АККУМУЛЯТОРА Скорость при
который аккумулятор может разряжаться, ограничено
по скорости, с которой может происходить эбулиляция в жидкости
поверхность без уноса капель воды.РИС .- (5)
показывает максимальную скорость разряда, рекомендуемую на основе
наш большой опыт. Рис .- (7) говорят нам, что если аккумулятор
заполнен на 90%, вода выдержит 84% емкости и
водная поверхность составит 73% поверхности по диаметру.
Мы можем использовать эту таблицу для расчета поверхности воды внутри
сосуд, которому очень важно знать скорость испарения
как количество пара в час, которое может быть выпущено
за Кв. Измеритель водной поверхности фиксируется при определенном давлении.
`Из рис. — (6), (7) и (8) теперь мы можем спроектировать лучший
подходящий аккумулятор из имеющихся данных клиентов
присутствует котел и технологический пар. КОТЕЛЬНЫЙ ЗАЖИГАТЕЛЬ
К гидроаккумулятору прикреплена напорная труба, ведущая к
специальный манометр, установленный на видном месте
на топочном полу котла. Суть гидроаккумулятора
в том, что он позволяет котлам работать при постоянной нагрузке.Этот непрерывный
нагрузка должна быть средней нагрузкой. Но средняя нагрузка будет отличаться не только от
изо дня в день, но в некоторой степени через день. Должен быть какой-то метод
информирование котельной о соблюдении средней нагрузки. Этот особенный
манометр передает это сообщение. Будем считать, что аккумулятор
приспособлены для работы во всем диапазоне между давлением котла и рабочим давлением. Пока котел работает на постоянной мощности, давление в гидроаккумуляторе будет
варьироваться между давлением котла и давлением процесса. Никаких мер предосторожности быть не может.
необходимо принять меры для регулировки мощности котла до тех пор, пока давление
манометр показывает в пределах предустановки «ПОСТОЯННАЯ ДАЛЬНОСТЬ СТРЕЛЬБЫ» в соответствии с
состояние фабрики. Но если датчик постоянно выдает сообщение «Увеличить»,
мощность котла должна быть скорректирована.Точно настойчивый звонок
для уменьшения скорострельности будет соблюдаться падение давления в гидроаккумуляторе
будет «игнорироваться» до тех пор, пока датчик снова не потребует больше пара.
С помощью этого прибора мы сможем регулировать среднюю скорострельность.
в соответствии с истинным временным средним спросом, и аккумулятор может
выполнять свою полную функцию по выравниванию пиков и спадов. АРТ .- (7)
ПОТЕРЯ ТЕПЛА ОТ АККУМУЛЯТОРА Аккумулятор обычно сильно отстает от 100-125
мм толщина утеплителя первого класса. Затем он очень медленно теряет тепло.

Фиг- (10)
показывает потерю тепла, показанную испытанием, проведенным на
аккумулятор в течение восьми дней, в течение которых не было пара
был взят из аккумулятора или положен в него. Это показывает, что
потеря тепла была такой, что давление упало на 0.7 кг / см2
в день. Тепловые потери составляют чрезвычайно низкую
цифра 8,058 Ккал / м2 / ° C / час. Обычно, конечно,
аккумулятор предназначен только для хранения пара в течение нескольких часов
в лучшем случае, но Рис. — (10) показывает, насколько полезно его можно расширить
периоды. Например, на сахарном заводе при остановке
в субботу силовая нагрузка сохраняется на несколько часов дольше
чем нагрузка технологического пара. Очень удобно быть
в состоянии накапливать образующийся отработанный пар, который в противном случае
должны быть потрачены впустую. Через несколько недель попрактикуйтесь в котле.
Персонал дома умеет расставить вещи так, чтобы аккумулятор
пуст перед остановкой технологического оборудования
пока силовой агрегат еще работает, так что аккумулятор
может эффективно хранить отработанный пар перед силовой установкой
Заткнись.После этого Steam будет доступен в выходные для
столовая и т. д., а также за помощь в разогреве технологического оборудования
в начале работы в понедельник утром, пока начальный
пуск котлоагрегата. БОЛЬШИЕ ПРЕИМУЩЕСТВА АККУМУЛЯТОРА
БЫСТРЫЙ РЕАГИРОВАНИЕ НА ПИКОВУЮ НАГРУЗКУ БЕЗ ПЕРЕПАДА ДАВЛЕНИЯ
Аккумулятор может хранить достаточное количество пара, как и
электрическую заряжаемую батарею и высвободит необходимые
пар быстро реагирует на пиковую нагрузку без увеличения
скорострельность котла. Это для предотвращения давления
падение из-за пиковой нагрузки, в то время как котельный агрегат обычно может
не отвечаю в короткие сроки. Пример-1 взят из одного
нашего клиента, текстильного комбината, у которого расход технологического пара
колеблется от 1,2 до 2,6 т / ч. В течение 16 часов
работы (2 смены), только 2 раза выходят в 6:00 утра
и еще один в 13:30, когда процессу требуется пиковая нагрузка в 2 раза.6
тонна / час за один час. Через час пиковой нагрузки
скорость потока вернется к нормальному значению между 1,2-1,5
тонна / час. Для этого клиента мы предложили 2-тонный котел.
работать с постоянным расходом 1,6 т / ч вместо покупки
3-тонный котел для пиковой нагрузки 2,6 тонны / ч.
вложения в котел и в то же время предотвратить
эксплуатация 3-тонного котла на слишком низкой мощности (ниже экономичной
рейтинг, который составляет около 60-70% от мощности котла). потом
был разработан гидроаккумулятор для зарядки избыточного пара во время
5 часов и разряжать при звонках по требованию в течение 1 часа
пиковой нагрузки, которая происходит 2 раза в день в 2 смены.
При такой настройке котел производительностью 2 т / ч работает постоянно.
при мощности 1,6 т / ч для максимальной эффективности и экономии топлива
а во время пиковой нагрузки давление технологического пара никогда не
опускаться, поскольку аккумулятор может так эффективно разряжать
пар через магистраль трубопровода, в то время как котел
не требует увеличения скорострельности.ПРИМЕР-II
случай с одной бумажной фабрикой, работающей 24 часа в сутки. 3 масло
все топочные котлы производительностью 5 т / ч работают
с общим коллектором на давление 5 кг / см2. В
потребность в технологическом паре колеблется, как показано на приведенном выше
график расхода пара. В 6:00 есть две большие долины и
12:00 при смене смены в утреннее и обеденное время.
В остальное время поток пара колеблется между 7.5 т / ч и
максимум 12 т / ч. Поставляем аккумулятор объемом 65 м3.
емкость, способная принимать зарядный пар от
каждая долина от (a) до (h) и быстро реагирует на спрос путем разгрузки
пара для каждой пиковой нагрузки от (1) до (7). Будет произведена зарядка и разрядка.
полностью автоматически с помощью двигателя или пневматических клапанов, реагирующих на пар
давление в паропроводе к технологической линии.Любые изменения в процессе
давление пара выше или ниже заданного давления 4 кг / см2 мгновенно
посылать сигналы на двигатель или пневматические клапаны для реакции (как объяснено с
рисунок на рис. -2). Таким образом, поддерживая давление технологического пара на
4 кг / см2 всегда. Котел будет работать при постоянном давлении 12
Кг / см2 при постоянной скорости потока 9 тонн в час в течение 24 часов в сутки (вместо
3-х котлов, ранее неэффективно работающих параллельно без гидроаккумулятора,
теперь один котел может отдыхать, а 2 котла производительностью 5 т / час будут работать на 85%
нагрузка для производства постоянного пара 9 т / ч) РАСЧЕТ РАСЧЕТА Ниже приведен
расчет конструкции для производства наиболее подходящего аккумулятора для этого
фабрика.(Случай ПРИМЕРА -II) (1) Зарядная емкость аккумулятора. Из Рис. 7,
мы знаем, что гидроаккумулятор на 90% заполнен водой, стоящей на 84% выше емкости
и водная поверхность составляет 73% поверхности диаметра. Мы предполагаем; P1: бойлер
Давление 12 кг / см2 P2: Давление внутри аккумулятора 4-12 кг / см2 P3: Давление
технологической магистрали 4 кг / см2 Теперь мы смотрим в таблицу ниже, чтобы узнать, сколько
Кг пара может быть выпущен из м3 воды внутри гидроаккумулятора под
определенное состояние падения давления P1 — P3.В случае ПРИМЕРА-II мы
приведены 69 кг пара, отводимого на м3 воды при P1 = 12.
и P3 = 4. (2) СОДЕРЖАНИЕ ВОДЫ В АККУМУЛЯТОРЕ Из графика расхода пара позвольте нам
см. заштрихованные области «ЗАРЯД» и «РАЗРЯД». Самая большая долина случается
в 6:00, это общая площадь (a) и (h). После наблюдения за заштрихованными
область заряда и разряда, можно сделать вывод, что площадь (а) + (h) = около 4.1-4,2
тонна пара. Допустим, нам нужно заправить 4,5 тонны пара с некоторым допуском.
Затем мы рассчитаем приблизительное содержание воды как; 4500/69 = около 65
M3. Если вода занимает 90% емкости, объем емкости составит;
65 / 0,9 = 72,2 м3. 3) РАЗМЕР АККУМУЛЯТОРА.
плита диаметром 3000 мм. Тогда длина судна рассчитывается как; 72.2
/ 3,14 (1,5 x 1,5) = 10,22 М ФАКТИЧЕСКИЙ РАЗМЕР АККУМУЛЯТОРА ………… 3000
диаметр мм. x 10000 мм L (4) СКОРОСТЬ РАЗГРУЗКИ По Рис. — (6) теперь рассчитываем
скорость разгрузки следующая; Максимум. расход пара в кг / м2
водной поверхности / час 208,23 x (P3 + 1) = 208,23 x 5 = 1041,15 кг / м2 / час ср.
Теперь получим доступную поверхность воды внутри судна из рис.- (7). Воды
поверхность: (Д x Д) x 73% = 3 x 10 x 0,73 = 21,9 м2 Скорость разгрузки: 21,9 м2 x
1041,15 = 22 801,18 кг / ч. В этом случае полностью сохраненный пар в 4,5 тонны будет
разряжается при давлении P3 = 4 кг / см2 со скоростью; (4500/22801) х
60 = 0,1973 x 60 = 11,8 мин. (5) ФОРМУЛА: (РЕЗЮМЕ) Чтобы унифицировать значение
таблицы пара, с этого момента мы будем использовать значение, указанное на 5 страницах
таблица пара прилагается к данному документу.D: 3 Диаметр сосуда (M) L
: 10 Длина сосуда (м) V: 70,65 Объем сосуда (м3) P1: 12 Начальный
Давление (кг / см2) P2: 4-12 Давление резервуара (кг / см2) P3: 4 Напряжение
давление (кг / см2) X: 5545,7 Максимальная емкость загрузки (кг) z: 6029,3 Всего
пар, выделившийся при P3 (кг) S: 21,9 Площадь воды (M2) w: 63,585 Объем воды
внутри емкости (M3) W: w + y 69130.7 Вес воды при P1 (кг) h2 ‘: 193,22
Явное тепло при Р1 (Ккал / кг) ч4 ‘: 152,13 Явное тепло при Р3 (Ккал / кг) ч2 «:
502,95 Скрытое тепло при P1 (Ккал / кг) h4 «: 471,13 Скрытое тепло при P3 (Ккал / кг)
h2: 664,34 Общее количество тепла при P1 (Ккал / кг) h4: 655,08 Общее количество тепла при P3 (Ккал / кг)
ЗАРЯДКА: Вода под давлением P3 может выдержать, сколько кг пара под давлением P1.
x: (w x h4 ‘) + (x x h2) = (w + x) h2’ (63,585 x 152.13) + 664,34 x = (63 585
x 193,22) + 193,22x x (664,34 — 193,22) = 63,585 (193,22 — 152,13) x x (Скрытый
Нагрев на P1) = 63,585 x (Явное тепло P1 — P3) x = 2612707,6 / 471,12 = 5545,7
ВЫПУСК КГ: Сколько кг пара может быть выпущено при падении давления на
P1 — P3 z: (w + x) x (h2 ‘- h4’) / h4 «(Скрытая теплота на P3) (63,585 + 5545,7)
х (193,22 — 152,13) / 655,08 69130.7 x 41,09 / 471,13 = 6029,29 кг СТАБИЛЬНЫЙ
ДАВЛЕНИЕ ПАРА / ПОСТОЯННЫЙ РАСХОД ЭКОНОМИЯ ТОПЛИВА Мы можем эксплуатировать котел
при определенном давлении и скорости потока и поддерживать их все время независимо от
колебания спроса со стороны технологической линии. Котел, работающий на
стабильное давление имеет КПД котла как минимум на 5% выше, чем рабочий котел
с колеблющимся давлением. . Это прямая экономия на топливе и
Немедленно отразите на счете за масло. ЭКОНОМИЯ ЗАТРАТ НА ЭЛЕКТРОЭНЕРГИЮ Обычно уголь
Топочный котел оборудован более крупными электродвигателями для его нагнетания и всасывания.
вентиляторы, которые работают всегда, независимо от производимого потока пара
у котла. Совершенно очевидно, что большие потери электроэнергии возникнут из-за
котел работает с очень низкой мощностью, чем его нормальная мощность.УРОВЕНЬ ПОВЫШЕН
КАЧЕСТВО ВАШЕГО ПРОДУКТА Само собой разумеется, что стабильное давление пара
повысит эффективность обработки, а также качество вашего продукта.
СНИЖЕНИЕ ИНВЕСТИЦИЙ НА КОТЕЛЬНУЮ УСТАНОВКУ Большинство наших клиентов выбирают мощность
котла исходя из ожидаемой пиковой нагрузки. С аккумулятором вы можете выбрать
мощность котла исходя из средней нагрузки, следовательно, ваши инвестиционные затраты, техническое обслуживание
стоимость, эксплуатационные расходы и стоимость топлива будут ниже, чем у большей мощности
котел, который работает с колебаниями давления и расхода. ВСЕ ВРЕМЯ
СОГЕНЕРАЦИЯ ПАРОВОГО РЕЗЕРВА Особенно, когда котел используется для противодавления.
турбина для когенерации, при каждом останове установки сохраняется энергетическая нагрузка
на несколько часов дольше, чем нагрузка технологического пара. Электрическая нагрузка будет
продолжить для офисов, освещения, столовой, кухни и т. д., после отключения
технологические линии. Очень удобно иметь возможность хранить получившийся
отработанный пар, который придется потратить впустую.Без аккумулятора эти выхлопные
пар после остановки технологических линий следует сбрасывать в воздух. ПРАЗДНИЧНЫЙ ДЕНЬ
/ ДЕНЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ КОТЛА Оператор котла может легко организовать то, что
аккумулятор полностью заполнен / заряжен паром перед отключением котла, поэтому
что накопленный пар можно использовать для многих целей в воскресенье, праздники, такие
как обогреватели, кухня, паровые кондиционеры для офиса (объяснено позже) и т. д.без включения котла. Сохраненный пар может быть полезен даже после 8
дни отдыха (см. рис.-10). ПРЕВОСХОДНАЯ ЭКОНОМИЯ КОНДИЦИОНЕРА ПАРОВОГО ВОЗДУХА (абсорбция
Чиллер) Кондиционирование воздуха на основе бромида лития (абсорбционный чиллер) использует тепло от
пар в качестве энергии для охлаждения офисов, фабрик и холодильных складов овощей / фруктов.
Когда для парового котла используется угольное топливо, стоимость кондиционирования воздуха увеличится.
снизить до 50% от электроэнергии с помощью компрессорной системы.Например,
Офисное здание площадью 2000 м2, оборудованное системой кондиционирования воздуха Absorption Chiller.
система мощностью 200000 ккал / час-240 кВт потребляет только 340 кг (0,34 тонны)
пара в час (давление 5 кг / см2). Со специально установленным аккумулятором
Это даст вам огромную выгоду и экономию средств. Вы всегда можете иметь очень
комфортный офис с кондиционером, комнаты, общежитие, кухня даже без
котел работает.Такой пар в аккумуляторе должен был храниться от
магистраль паропровода при повышении давления технологического пара. Это означает
аккумулятор очень эффективно улавливает энергию от котла, предотвращая
повышение давления в котле, что приведет к большим потерям энергии. Накоплен пар
стоимость этого процесса может быть намного ниже, чем стоимость технологического пара.
Обсужденный выше рисунок дает 50% -ную экономию при производстве технологического пара из угля.
используется для кондиционирования воздуха.Теперь, если используется пар из гидроаккумулятора, экономия
ставка будет намного выше 50% в зависимости от того, насколько эффективно аккумулятор
улавливает энергию, которая могла быть потрачена впустую. РЕЗЮМЕ Теперь вы полностью
осведомлены о ЧУВСТВИТЕЛЬНОМ и СКРЫТОМ ТЕПЛЕ. «Мы можем только выиграть
использование СКРЫТОГО ТЕПЛА, а не ЧУВСТВИТЕЛЬНОГО ТЕПЛА, пока обработка
тепло беспокоит.»Позвольте мне снова и снова повторять, что когда давление падает
ЧУВСТВИТЕЛЬНЫЙ ТЕПЛО воды при начальном давлении должен выделять некоторое количество тепла, чтобы уменьшить
до уровня ЧУВСТВИТЕЛЬНОГО ТЕПЛА пониженного давления. И когда давление
ЧУВСТВИТЕЛЬНОЕ ТЕПЛО начального давления должно набирать больше тепла, чтобы соответствовать
ЧУВСТВИТЕЛЬНАЯ ТЕПЛО повышенного давления. ПРИ ВЫПУСКЕ; Стрельба продолжается, пока
вы не получаете от этого никакого результата, так как выделение тепла происходит от энергии
содержится в воде.В этот момент вся вода прилагает усилия, чтобы выпустить
нагревают до мгновенного соответствия пониженному давлению и не могут принять никаких
ДОБАВЛЕННОЕ ТЕПЛО снаружи. ПРИ ПОЛУЧЕНИИ; Вода приложит все усилия, чтобы получить
больше тепла за счет ДОБАВЛЕННОГО ТЕПЛА, соответствующего повышенному давлению, в то время как
пропаривание на этот период приостанавливается. Такая энергия совершенно бесполезна
для вас, так как вы не получаете пара в течение периода, и все же вам не нужно
при более высоком давлении, чем желаемое нормальное давление.КОГДА ФЛУКТУАЦИИ
ПОВТОРЕНИЕ; Поскольку вам не нужно более высокое давление, оно будет снижаться.
снова. Затем произойдет высвобождение, вызывающее потерю топлива, и это будет продолжаться бесконечно.

Модуль накопителя пара для рынка паровых котлов Прогноз, анализ тенденций и отслеживание конкуренции

Модуль накопителя пара для рынка паровых котлов: обзор

Паровые котлы ввиду их многочисленных преимуществ востребованы в промышленности. Поскольку промышленные котлы экономят затраты на использование электроэнергии для всего процесса, а тепловая энергия котлов повышает эффективность оборудования, таким образом, спрос на нее может значительно вырасти в течение прогнозируемого периода. Паровой аккумулятор используется для накопления энергии в виде сжатого пара для последующего использования, когда потребность в паре превышает мощность котла. Паровые аккумуляторы набирают обороты благодаря тому преимуществу, что они сокращают водные развлечения и их негативные последствия, они снижают частоту переключения парогенераторов, а также снижают расход топлива.Все эти факторы могут поддержать производителей и побудить представителей отрасли к увеличению спроса. Некоторые из последних событий упомянуты ниже.

В 2020 году Byworth Boilers расширила свою производственную штаб-квартиру в Кейли, Западный Йоркшир, Великобритания. Компания расширила спектр услуг от небольших котлов до новых микродистилляторов и левиафанов для больниц и заводов по производству кормов для животных. Компания известна своими инновациями в решении проблем, постоянным улучшением своей продукции.Компания стремится сократить расход топлива, повысить эффективность своей продукции и минимизировать время простоя. Завод-изготовитель Byworth или научно-исследовательский центр включает полностью работающую котельную со всеми новейшими измерительными приборами.

Британская фирма Mura недавно начала строительство своего первого завода по переработке отходов Teesside, который начнется с 2022 года. В процессе строительства используется сверхкритический пар для преобразования пластмасс обратно в их нефтяные и химические компоненты.Компания заявляет, что их технология применима для всех видов пластмасс, включая многослойные пленки, без каких-либо проблем с сохранением качества материала, тем самым позволяя тем же пластмассам проходить большее количество циклов переработки. Компания планирует открыть такие предприятия в Германии и других странах.

Глобальный рынок аккумуляторов Steam: снимок

Паровой аккумулятор — это своего рода сосуд высокого давления, предназначенный для хранения пара, вырабатываемого котлом. Затем он использует пар для различных нагрузок. По сути, это увеличение емкости аккумуляторов энергии котлов. Это связано с тем, что паровые котлы обладают определенной мощностью для производства и подачи пара. Например, когда потребность в паре от завода низкая, и котел может производить больше пара, чем требуется, избыточный пар вводится в массу воды, хранящуюся под давлением.

Мировой рынок паровых аккумуляторов набирает обороты благодаря способности продукта снижать затраты.С паровым аккумулятором можно использовать котел значительно меньшего размера. Это не только экономит котел и стоимость его установки, но и снижает эксплуатационные расходы. Кроме того, это может повысить эффективность котла. Однако выбор размера парового аккумулятора может быть сложным. Необходимо следить за скоростью потока пара, а затем создавать диаграмму, показывающую избыточное парообразование.

Несмотря на такие незначительные проблемы, мировой рынок паровых аккумуляторов будет расти, потому что многие процессы требуют пиковых нагрузок пара, которые в три-четыре раза превышают средние нагрузки.

Новый исследовательский отчет Fact.MR предлагает прошлый, текущий и будущий сценарий модуля паровых аккумуляторов для рынка паровых котлов по всему миру. Ключевые идеи, относящиеся к различным областям применения модуля паровых аккумуляторов для паровых котлов, были включены в это исследование, которое отражает общее состояние рынка с точки зрения доходов, получаемых на глобальном уровне. В отчете также описываются бизнес-стратегии и продуктовая стратегия некоторых ведущих игроков рынка.Некоторые из ключевых участников рынка включают Spirax Sarco, Byworth Boilers, Thermodyne Engineering Systems и VELDE Boilers.

Отчет охватывает прогнозы стоимости на девять лет, начиная с 2018 по 2027 год, а также годовые темпы роста, что может дать четкое понимание рынка участникам, участвующим в глобальном модуле паровых аккумуляторов для рынка паровых котлов. . В этом исследовании были рассмотрены различные события, тенденции и возможности в разных регионах, а также ключевые моменты, отражающие их влияние на рост глобального рынка паровых аккумуляторных модулей для рынка паровых котлов.

В связи с растущими проблемами, связанными с пиковыми нагрузками, потребность в высоких накопителях пара возрастает в отраслях периодической обработки, таких как текстильная, консервная, пивоваренная, резиновая промышленность и заводы по производству стали. Пиковый спрос в этой отрасли по сути является проблемой, так как он может повредить паровой котел или выйти из строя, что повлияет на его эффективность. Это привело к разработке паровых аккумуляторов, которые обеспечивают подачу достаточного количества пара во время тяжелых процессов.

«Буфер для хранения пара» — все более широкое использование в текстильной промышленности

Паровые баки или модуль парового аккумулятора обеспечивают столь необходимый буфер пара при увеличении нагрузки.Паровые аккумуляторы широко используются в этой отрасли, поскольку они выравнивают нагрузку на котел в различных процессах, где существует высокий спрос на пар, отражающий характерные впадины и пики. Паровые аккумуляторы хорошо работают в тех случаях, когда паровая нагрузка носит спорадический характер. Чтобы удовлетворить высокие потребности в паре, необходимо либо увеличить размер котла, либо установить модуль пароаккумулятора.

При первом варианте увеличивается стоимость операций и вероятность неэффективности.Становится необходимым использование паровых аккумуляторов для уменьшения габаритных размеров узла и повышения производительности. Ожидается, что в ближайшие годы использование паровых аккумуляторов в текстильной отрасли значительно возрастет.

Спрос на паровые котлы в фармацевтике для стимулирования продаж паровых аккумуляторов

Фармацевтический сектор развивается быстрыми темпами вместе с развитием технологий и науки. Такие фармацевтические процессы, как сушка, дезинфекция, экстракция и стерилизация, напрямую влияют на качество лекарств.Для нормального функционирования этих процессов устанавливаются паровые котлы с модулем парового аккумулятора. В связи с ростом фармацевтических компаний использование паровых котлов с паровыми аккумуляторами во всем мире значительно выросло, что представляет собой позитивное будущее для модуля паровых аккумуляторов на рынке паровых котлов.

В целом, спрос на модуль парового аккумулятора для паровых котлов в значительной степени обусловлен его рентабельностью. Кроме того, модуль парового аккумулятора приводит к значительному уменьшению размера котла, следовательно, к снижению затрат, связанных с паровыми котлами, таких как затраты на установку и эксплуатационные расходы, а также повышает эффективность работы парового котла.

Доступны индивидуальные варианты покупки для ваших нужд

проанализированных региональных сегментов включают

Северная Америка (США, Канада)
Латинская Америка (Мексика. Бразилия)
Западная Европа (Германия, Италия, Франция, U.K, Испания)
Восточная Европа (Польша, Россия)
Азиатско-Тихоокеанский регион (Китай, Индия, АСЕАН, Австралия и Новая Зеландия)
Япония
Ближний Восток и Африка (GCC, Южная Африка, Северная Африка)

Подборка достоверных данных из первых рук; идеи, предлагаемые в отчете, основаны на количественной и качественной оценке ведущих отраслевых экспертов, а также на материалах лидеров мнений и участников отрасли по всей цепочке создания стоимости.Детерминанты роста, макроэкономические показатели и тенденции материнского рынка были тщательно изучены и предоставлены вместе с рыночной привлекательностью для каждого охватываемого сегмента рынка. В отчете также отражено качественное влияние факторов роста на сегменты рынка в разных регионах.

Модуль ПАР для сегментации рынка служебных котлов

По области использования

Промышленность и бизнес
- Пищевая промышленность и производство напитков
- Фармацевтическая промышленность
- Химические вещества
- Нефтехимия
- Бумага, гофрокартон и полиграфия
- Производство пластмасс, резины и пенопласта
- Прочее (Строительные материалы, Прачечные и химчистки)
Частные и государственные учреждения
Поставщики энергии, местные и районные тепловые станции

По регионам

Северная Америка
Латинская Америка
Западная Европа
Восточная Европа
Азиатско-Тихоокеанский регион
Япония
Ближний Восток и Африка

Это аналитическое исследование дает исчерпывающую оценку рынка, в то же время предлагая исторические данные, практические идеи, а также подтвержденные отраслевыми и статистически подтвержденные прогнозы рынка. Проверенный и подходящий набор допущений и методологии был использован для разработки этого всестороннего исследования. Информация и анализ ключевых сегментов рынка, включенные в отчет, представлены в взвешенных главах. Подробный анализ дан в отчете по

Динамика рынка
Размер рынка
Сегменты рынка
Тенденции спроса и предложения
Текущие проблемы и вызовы
Компании и конкуренты
Цепочка создания стоимости
Технологии

Водотрубный котел с аккумулятором

88Steam Аккумуляторы | Spirax Sarco — путем добавления тепла к кипящей воде, косвенно через трубу сгорания и горелку, как в обычном бойлере.За счет снижения давления на воду сохраняется при ее насыщении.

Водотрубные котлы | Spirax SarcoОписание водотрубных котлов, включая принцип действия, типы и преимущества; а также краткий обзор того, как они применяются для комбинированного производства тепла и электроэнергии. Паровые аккумуляторы | Зачем нужны паровые аккумуляторы. Зачем нужны паровые аккумуляторы в паровых котлах. наполовину наполовину заполнен холодной водой, после чего в бак из парового котла через перфорированный воздух вдувается пар.

Паровой аккумулятор — Bosch Industriekessel GmbH — Промышленные котлыBosch Industriekessel GmbH — Промышленные котлы — логотип.видео корпорация Паровой аккумулятор SAM. пар Чем больше воды в аккумуляторе, тем больше теплота повторного испарения. трубчатый теплообменник ECO Stand-Alone. Аккумулятор — Арвин БохарАрвин Бохар Резервуар горячей воды играет решающую роль в снижении мощности котла электростанции. Хранение происходит не только в виде тепла. Чиллер охлаждения, когда в этом нет необходимости.

Аккумуляторы влажного пара — Котлы Novatherm Аккумуляторы влажного пара Novatherm спроектированы и рассчитаны на хранение этой энергии (пара) в массе воды под давлением.Вспышка пара будет.

Накопительный бак пара — İTİMAT KAZANПаровой аккумулятор заполнен на 50% водой и нагревается паром до тех пор, пока потребность в паре со стороны установки низкая, и котел способен на это.

Водотрубный котел — YouTubeчасть (1) описания конструкции водотрубного котла — Котлы — Водотрубный котел — Компоненты водяного баллона Накопительный бак 2 — YouTube 22 июля 2011 EcoAngus Accumulator Tank 2 Adjust — Angus Котел на дровах Super — Котел с газификацией на бревне — Eco Angus Как работают водонапорные башни.Паровые котлы — MNK Energy — MNK EnerjiSteam Boilers — MNK Energy. Дымотрубный паровой котел · Паровой аккумулятор · Компактный котел · Воздухонагреватели косвенного нагрева · Жидкотрубные водотрубные котлы.

Новости по теме

Накопитель

— Арвин Бохар

Отложение пара:
Предположим, потребитель, такой как автоклавированный легкий бетон ACC, прессы для вулканизации резины или пластопену, использует пар массой 10000 кг в течение десяти минут. Если отбросить все инженерные предположения, котел, который мы должны купить для производства 1000 кг пара за 10 минут, будет иметь мощность 6000 кг в час.Если есть устройство, которое может накапливать пар, так что за необходимые 10 минут подает в системы 1000 кг пара вместе с бойлером, мы можем купить бойлер емкостью 1000 кг. Путем несложного расчета мы видим, что котел мощностью 1000 кг в час вырабатывает 167 кг пара за 10 минут, а через пятьдесят минут — 834 кг. Если в течение этих 50 минут он подает свой пар в систему сохранения, то, по крайней мере, 10 минут, он может хранить и выдавать пользователю в общей сложности 1000 кг пара вместе с бойлером.Теперь, если читатель сравнит цену котла на 6000 кг в час, что составляет около 650 миллионов риалов, с котлом на 1000 кг в час, что составляет около 250 миллионов риалов, он поймет, что хранение может иметь большое значение для экономики предприятия.
Сегодня котлы того же размера и мощности, что и 40-50 лет назад, намного меньше и компактнее. Причины уменьшения объема включают:
Прогресс в технологии строительства
Существование новых сталей, более устойчивых к тепловому потоку
Наличие обширных исследований и лабораторий в области теплопередачи.
И самое главное, разработка новых промышленных горелок, которые значительно повысили эффективность сжигания топлива.
Эти изменения привели к уменьшению объема котлов, но сделали котлы чувствительными к колебаниям потребления, а при кратковременном увеличении потребления срабатывают аварийные сигналы и идентифицируются риски, и, таким образом, гаснет горелка.
В следующей таблице показано уменьшение объема современных котлов по сравнению с котлами 30-летней давности.
Предположим, имеется обычный паровой котел диаметром 2200 мм и высотой 800 мм и полезной длиной водоема паровой атмосферы котла 4000 мм, количество сохраняемого тепла составляет:

X = H / DX = 800 / 2200 = 0.3636
Учитывая величину X из таблиц половинных слоев полуполных поверхностей по сравнению с полными уровнями, это составляет A / At = 0,324.
Поперечное сечение парового пространства: × 0,324 = 1,23 м² π ²1,1
Объем парового пространства:
³ 4 × 1,23 = 4,29 м
Если котел работает при давлении 10 абсолютных атмосфер в соответствии с термодинамической таблицей, собственный объем равен 0,19444 кубометра на кг. Если указанный объем разделить на собственный объем, будет сохранено 25,3 кг пара.Как видите, это очень низкое парообразование.
Многие потребители задаются вопросом: можно ли считать паровой накопитель паром на горячую воду или воду или нет? Предположим, что в резервуаре рабочее давление 10 атмосфер и габариты парового котла для экономии, как в приведенном выше примере, количество пара, которое хранится в этой системе, составляет:
15,2 / 0,19444 = 78,2
Теперь возникает вопрос: как мы должны экономить тепло?
Аккумулятор — это устройство, которое хранит пар в воде в виде «внутренней энергии», и обычно для хранения пара должна быть разница давлений между котлом и потребителем.
Аккумулятор — это накопительный бак, который на 50–90% заполнен водой. Контроллер определяет уровень этой громкости. Используется как по горизонтали, так и по вертикали. Электростанцию, имеющую соответствующую высоту, лучше использовать вертикально, иначе — горизонтально.
(Вода в аккумуляторе нагревается паровыми котлами, а энергия пара сохраняется в виде «внутренней энергии» под давлением, равным давлению в котле). Когда потребитель потребляет пар, параллельно с котлом, он использует свою внутреннюю энергию и отдает ее потребителю в виде пара, что помогло снизить мощность котла.Наличие гидроаккумулятора каким-то образом останавливает колебания подачи пара и поддерживает его на постоянном уровне.
Расчет емкости накопителя производится следующим образом.
Мы предполагаем, что у нас есть резервуар наверху, заполненный водой на высоту 1400 мм, а затем вычисляем объем или массу внутри него.
× 1000/4 = 15205 л × 4 π ²2,2
15205 — 4920 = 10285 л
Собственный вес воды при 20 ° C:
(@ 20) = 998 кгρ
Масса воды в баке равна :
м = 10285 × 998/1000 = 10264 кг
Котел подает пар в аккумулятор до 10 атмосфер и нагревается за счет струй водяного пара.Вода внутри сначала достигает температуры 100 градусов. Затем он начинает испаряться, и пространство над резервуаром заполняется паром, чтобы достичь прежнего регулируемого давления. Посмотрим, сколько энергии хранится в аккумуляторе.
Энергия воды в начале:
(Температура воды изначально принята 20 градусов) Q = mCT = 10264 × 4,2 × 20 = 862176 кДж
Энергия воды в конце, равная 180 ° C и 10 атм.
QF = mCT + м Сл. hg
(В приведенном выше примере hg — энтальпия пара при температуре 180 ° C.)
(Таблицы термодинамики воды hg = 2778,1 кДж / кг, давление вакуума 10 атм)
QF = 10264 × 4,2 × 180 + 78 × 2778,1 кДж / кг = 7976276 кДж
Изменение — начало, конец:
ΔQ = QF — Q = 7976276 — 1274616 = 711411 Kj
Можно рассчитать массу пара, потребляемого для достижения конечного состояния, которую котел передает в аккумулятор.
мс = ΔQ / hfg = 7114100/2015 = 3530 кг
Hfg — скрытая теплота парообразования при 180 ° C.
Вторая стадия: энергия в аккумуляторе, когда его полная энергия открывается при давлении в 1 атмосферу
Сначала мы вычисляем энергия внутри аккумулятора.
Hg (при 1 атм 100) = 2675,5 кДж / кг
QF (при 1 атм, 100) = 10264 × 4,2 × 100 = 4310880
м (при 1 атм 100) = 4,92 / 1,6940 = 2,9 кг
Пар Подача для потребителя при давлении в одну атмосферу составляет:
Qtot (@ 1 атм, 100ċ) = Qf + mhg = 4310880 + 280 × 2778 = 4381190 кДж
мс = ΔQ / hfg

Если мы оценим эту разницу в 4 атмосферы:
мс = (при 4 атм. ) = 1166 кг
Наконец, до 8 атмосфер
мс (при 8 атм.) = 3630 кг
Процесс реализации:

Как видно на Рисунке 3, пар впрыскивается из котла в воду в аккумуляторе. .После того, как температура и давление в котле достигли давления и температуры котла, оба устройства остаются в равновесии, так что клапан потребителя открывается, и котел и аккумулятор питают систему параллельно. Обратите внимание, что редукционный клапан должен находиться на линии, если потребитель не работает при атмосферном давлении.
Выбор устройства:
Если емкость аккумулятора выбрана неправильно, это вызывает сбой в системе. Если воды внутри слишком много, количество тепла, которое она поглощает, равно мощности котла, и потребитель должен ждать, пока накопитель не достигнет точки насыщения.Это означает остановку работы, поэтому в такие моменты лучше слить часть воды в гидроаккумуляторе, и, если мы не выберем правильную мощность гидроаккумулятора, сам гидроаккумулятор как поточный потребитель увеличивает потребление пара.

Понимание важности газификации древесины с использованием накопительного бака

А
котел использует современные технологии и важно
разбираться в функциях, которые упрощают работу.

Получение
Накопительный бак

Аккумулятор
резервуары рекомендуются для повышения эффективности давления
насосы.Это водяная камера, за которой следует воздушный пузырь и
давление уже установлено. Цистерна устанавливается на боковой опоре.
давление насоса, которое снижает циклическую работу насоса. Таким образом, вы можете
экономят заряд батареи помпы, а также хорошо работают,
дает вам лучший опыт.

Преимущества
Накопительного бака

Здесь
упомянутые преимущества аккумуляторного бака:

Это уменьшает
общая пульсация
Увеличивает
жизнь насоса
И ты
может сэкономить заряд батареи
Кроме того, это
уменьшает нежелательную езду на велосипеде

Следовательно,
теперь вы можете использовать аккумуляторный бак, не беспокоясь о том, что
увеличивает эффективность вашего насоса. Убедитесь, что вы уменьшили насос
езда на велосипеде, максимизирующая эффективность вашего насоса, и теперь вы можете
получить наилучшие результаты.

Аккумулятор
Резервуар: идеальный теплоноситель

Убедитесь, что газификационный котел изготовлен из металлических листов, и эти листы обычно имеют длину 3-8 мм. Кроме того, он имеет топливный бункер и оснащен снизу термостойкой трубкой. Наряду с этим есть продольное отверстие, которое используется для сжигания газов, а также имеет проход, благодаря которому вы можете исследовать все преимущества в реальном времени.

An
аккумуляторный бак — прекрасное дополнение газификационного котла,
который использует энергию, высвобождая ее только тогда, когда это необходимо.
Обычно емкость аккумуляторных баков находится в пределах 825-5000.
литров и вам нужно подобрать тот, который соответствует вашему
технические характеристики. Они действуют как тепловой аккумулятор или теплоноситель.
для котельных на биомассе. Он может эффективно хранить воду для отопления
на более длительный период, и, таким образом, становится легко выполнять
процесс газификации.

Детали
газификации древесины

Дерево
газ также называют холцгазом, воздушным газом или голубым газом.Этот газ
производится с использованием процесса сжигания биомассы и осуществляется в
высокая температура, когда происходит химическая реакция. Как жара
высвобождается с последующим снижением уровня кислорода, в котором выделяются газы.
образуется, например, оксид углерода, водород и диоксид углерода.

В целом, вы понимаете, как происходит газификация древесины, и, соответственно, можете установить идеальный котел со всеми современными технологиями. Важно нанять специалиста, который успешно установит котел и, таким образом, теперь вы сможете правильно обращаться с его функциями.Пора обзавестись хорошим газификационным котлом и перед покупкой обязательно ознакомьтесь с подробным описанием товара, которое поможет сделать правильный выбор.

Модуль паровых аккумуляторов

для рынка паровых котлов, чтобы увидеть усиление роста в 2021-2031 годах: Государственный факт. MR

250 страниц исследовательского исследования, опубликованного Fact.MR, ведущим поставщиком маркетинговых исследований и конкурентной разведки, предлагает захватывающее понимание ключевых факторов, ускоряющих рост глобального парового накопительного модуля для паровых котлов Рынок за период оценки 2021-2031 гг.

Паровой аккумулятор — это своего рода сосуд высокого давления, предназначенный для хранения пара, вырабатываемого котлом.Затем он использует пар для различных нагрузок. По сути, это увеличение емкости аккумуляторов энергии котлов. Это связано с тем, что паровые котлы обладают определенной мощностью для производства и подачи пара. Например, когда потребность в паре от завода низкая, и котел может производить больше пара, чем требуется, избыточный пар вводится в массу воды, хранящуюся под давлением.

Fact.MR недавно опубликовал рыночный отчет, в котором содержится подробный анализ текущего и будущего потенциала модуля накопителя пара для рынка паровых котлов.Обзор маркетинговых исследований подчеркивает ключевые причины увеличения спроса на паровые аккумуляторные модули для паровых котлов. В обзоре рынка также рассматривается Глобальный модуль накопителя пара для продаж паровых котлов на прогнозируемый период 2021-2031 гг. В отчете отслеживаются ключевые тенденции рынка модуля накопителя пара для паровых котлов, размер рынка и возможности роста модуля накопителя пара для паровых котлов.

Чтобы получить подробную информацию, запросите брошюру здесь — https: // www.factmr.com/connectus/sample?flag=B&rep_id=592

Пароаккумуляторный модуль для сегментации рынка служебных котлов

По области использования

Промышленность и бизнес
- Пищевая промышленность и производство напитков
- Фармацевтическая промышленность
- Химические вещества
- Нефтехимия
- Бумага, гофрокартон и полиграфия
- Производство пластмасс, резины и пенопласта
- Прочее (Строительные материалы, Прачечные и химчистки)
Частные и государственные учреждения
Поставщики энергии, местные и районные тепловые станции

Ключевые вопросы, ответы на которые даны в модуле накопителя пара для отчета об исследовании рынка паровых котлов:

Каков текущий сценарий и основные тенденции в модуле накопителя пара для рынка паровых котлов?
Какие ключевые стратегии принимают компании для увеличения своей потребительской базы?
Каковы ключевые категории в сегментах модуля накопителя пара для паровых котлов и их будущий потенциал?
Каковы основные факторы, влияющие на рынок паровых котлов, и их ожидаемое влияние в краткосрочной, среднесрочной и долгосрочной перспективе?
Каков размер рынка Steam Accumulator Module для паровых котлов и каковы возможности для ключевых игроков?

Запросите индивидуальный отчет в соответствии с вашими требованиями — https: // www. factmr.com/connectus/sample?flag=RC&rep_id=592

«Буфер для хранения пара» — все более широкое использование в текстильной промышленности

Паровые баки или модуль парового аккумулятора обеспечивают столь необходимый буфер пара при увеличении нагрузки. Паровые аккумуляторы широко используются в этой отрасли, поскольку они выравнивают нагрузку на котел в различных процессах, где существует высокий спрос на пар, отражающий характерные впадины и пики. Паровые аккумуляторы хорошо работают в тех случаях, когда паровая нагрузка носит спорадический характер.Чтобы удовлетворить высокие потребности в паре, необходимо либо увеличить размер котла, либо установить модуль пароаккумулятора.

При первом варианте увеличивается стоимость операций и вероятность неэффективности. Становится необходимым использование паровых аккумуляторов для уменьшения габаритных размеров узла и повышения производительности. Ожидается, что в ближайшие годы использование паровых аккумуляторов в текстильной отрасли значительно возрастет.

Отчет об обзоре рынка паровых котлов «Модуль накопителя пара для паровых котлов» улучшит влияние на выручку предприятий в различных отраслях посредством:

Обеспечение структуры, адаптированной к пониманию коэффициента привлекательности различных продуктов / решений / технологий на рынке модуля накопителя пара для рынка паровых котлов
Идентификация модуля накопителя пара для рыночных драйверов паровых котлов, ограничений и других сил, влияющих на глобальный рынок
Содействие заинтересованным сторонам в выявлении ключевых проблемных областей, связанных с их стратегиями консолидации на глобальном рынке паровых аккумуляторных модулей для паровых котлов, и предложения решений
Оценка текущего размера рынка паровых аккумуляторных модулей для паровых котлов, а также прогнозов и технологических достижений в отрасли.

Узнайте перед покупкой здесь — https://www.factmr.com/connectus/sample?flag=EB&rep_id=592

Отчет охватывает исчерпывающий анализ по телефону:

Модуль паровых аккумуляторов для драйверов, сегментов и ограничителей рынка паровых котлов.
Модуль паровых аккумуляторов для обзора и динамики рынка паровых котлов
Модуль парового аккумулятора для паровых котлов Объем рынка и спрос
Модуль накопителя пара для паровых котлов Ключевые тенденции / проблемы / проблемы
Модуль накопителя пара для продажи паровых котлов, конкуренции и компаний-участников

Изучите факт.Охват MR в области промышленных товаров:

Рынок ванометров — Ванеометр производится для промышленности для количественного определения скорости воздуха. Эта скорость воздуха вместе с объемом помещения и внешней частью отверстий, через которые воздух попадает в комнату, дает входные данные для расчета ACH.

Рынок резаков для строжки — Строжка — это процедура плавления металла в узкой канавке с последующим его удалением с использованием сжатого воздуха.Горелки для строжки регулярно используются при планировании соединений перед сварочным процессом.

Рынок лабораторных шлифовальных машин — Лабораторные шлифовальные машины обычно используются в исследовательских целях для различных материалов. Он обеспечивает наилучшую отделку поверхности или универсальность для различных материалов. Тип образца материала, основанный на его твердости и пластичности, определяет выбор лабораторных шлифовальных машин.

О факте.MR

Уникальное агентство маркетинговых исследований и консалтинга! Вот почему 80% компаний из списка Fortune 1000 доверяют нам в принятии самых важных решений.У нас есть офисы в США и Дублине, а наша глобальная штаб-квартира находится в Дубае. Хотя наши опытные консультанты используют новейшие технологии для извлечения труднодоступных идей, мы считаем, что наше УТП — это доверие клиентов к нашему опыту. Охватывая широкий спектр — от автомобилестроения и промышленности 4.0 до здравоохранения и розничной торговли, мы охватываем обширные области, но мы обеспечиваем анализ даже самых нишевых категорий.

Как выбрать аккумулятор для ИБП для котлов газового отопления

Типы аккумуляторов для ИБП для котлов: гелевые, AGM

Выбор емкости аккумуляторов для бесперебойников для котлов

Примерное время работы ИБП котла от аккумулятора

Рекомендации по выбору производителя аккумуляторов для ИБП для котлов

Преимущества аккумуляторов Delta для ИБП для котлов

Аккумуляторы для ИБП газовых котлов

Содержание

Почему для газовых котлов лучше использовать ИБП топологии онлайн?

ИБП от ГК «Штиль» для газовых котлов

Автономная работа ИБП «Штиль» для питания газовых котлов

Какие аккумуляторы ИБП используются для автономного питания газовых котлов?

Как выбрать аккумуляторы ИБП для газовых котлов?

Бесперебойник для котла отопления оптимально для газовых котлов.

На этой странице рассмотрим все тонкости и обозначим последовательность выбора бесперебойника для газового котла.

Примеры уже собранных On-Line комплектов на разное время автономной работы:

комплекты ИБП с одним внешним АКБ

комплекты ИБП до 800Вт с двумя внешними АКБ

комплекты ИБП до 900Вт с тремя внешними АКБ

Последовательность выбора бесперебойника и комплекта аккумуляторов для питания котла отопления.

Шесть важных составляющих для защиты тепла в Вашем доме.

ИБП для газового котла! Аккумуляторы для ибп для котлов!

ИБП on line для котлов

Выбор ибп для котла

как обеспечить бесперебойное питание, автомобильные батареи для бесперебойников

Виды аккумуляторов для бесперебойного питания отопления

Свинцово-кислотные

Щелочные

Литиевые

Как выбрать бесперебойник газового котла?

Система из нескольких устройств: особенности сборки

Полезное видео

Стоит ли брать автомобильный аккумулятор для ИБП?

Теплоаккумулятор в наличии для котлов отопления российского производства

Описание

Достоинства при использовании в частных домах

Преимущества использования на предприятиях

Выбор аккумуляторов для ИБП

О электрохимической системе применяемых с ИБП аккумуляторах.

Объяснение аккумуляторов холодной воды — Pump Express

Бойлер Hamada: паровой аккумулятор

Модуль накопителя пара для рынка паровых котлов Прогноз, анализ тенденций и отслеживание конкуренции

Модуль накопителя пара для рынка паровых котлов: обзор

Глобальный рынок аккумуляторов Steam: снимок

«Буфер для хранения пара» — все более широкое использование в текстильной промышленности

Спрос на паровые котлы в фармацевтике для стимулирования продаж паровых аккумуляторов

проанализированных региональных сегментов включают

Модуль ПАР для сегментации рынка служебных котлов

Водотрубный котел с аккумулятором

— Арвин Бохар

Понимание важности газификации древесины с использованием накопительного бака

для рынка паровых котлов, чтобы увидеть усиление роста в 2021-2031 годах: Государственный факт. MR

alexxlab

Вам также может понравиться

Помощь при ударе электрическим током: Первая помощь при ударе электрическим током

Причины возникновения эдс индукции: Электромагнетизм — учебный материал — Каталог статей

Добавить комментарий Отменить ответ
