Амперметр переменного тока своими руками: что измеряет, виды, характеристики, устройство вольтметра, строение, принцип работы

что измеряет, виды, характеристики, устройство вольтметра, строение, принцип работы

Для того, чтобы измерить величину «сила тока» используется прибор амперметр. Графически, на принципиальных схемах, устройство имеет обозначение в виде буквы «А». Измерения проводятся в таких единицах как ампер, миллиампер или микроампер. Подключение осуществляется в разрыв цепи последовательным образом.

История создания

Впервые о создании прибора заговорили в 19 веке. Измерять силу тока было принято по отклонению магнитной стрелки на компасе. На протяжении десятилетий конструкция прибора была усовершенствована. К концу 19 века были утверждены официальные величины измерения, тогда же и получил свое окончательное название прибор «амперметр». В начале 20 века амперметры стали использоваться в промышленности. В современном мире их внедрили в сферы услуг, в частности в ателье по ремонту радиоаппаратуры. Тем не менее, название устройство получило в честь известного ученого и изобретателя Ампера.

Изобретатель Андре-Мари Ампер

Многоканальный амперметр был применим достаточно широко в первой половине 20 века. Его применяли в различных отраслях промышленности, особенно в электротехнической сфере.

Что измеряет

Изобрести идеальный амперметр, который влияет на показатели в цепи, нереально. Это происходит из-за внутреннего сопротивления. В теории он, конечно, существует, но в реальности стараются минимизировать потери на сопротивление.

Амперметр применяется для измерения силы постоянного или переменного тока. Относится к электроизмерительным приборам. Соединяется строго последовательно, там, где нужно определить искомую силу тока.

Ток, измеряемый прибором, зависит от величины сопротивления участков электроцепи. Именно поэтому сопротивления самого прибора должно быть минимальным. Это позволяет максимально точно измерить искомую величину, благодаря низкой погрешности.

Обратите внимание! Шкала амперметра может быть представлена маркировкой мкА, мА, А и кА. Прибор выбирают исходя из необходимой точности и пределов измерений. Предельную для измерений прибором силу можно повысить добавлением шунтов, магнитных усилителей и трансформаторов.

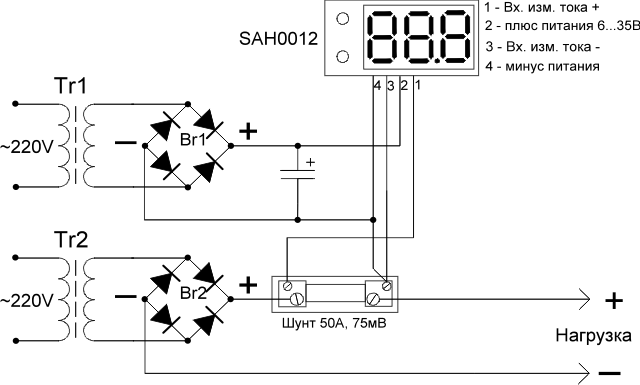

Схема подключения амперметра постоянного тока

Характеристики

Рассмотрим технические характеристики некоторых видов амперметров:

Ам-2 DigiTop

Технические данные:

1. Отрезок измеряемого переменного тока 1-50 А
2. Шаг деления — 0,1А
3. Погрешность 1%
4. Количество входов — 1
5. Напряжение в сети от 100 до 400 В, 50Гц.

Долговечность работы бытовой техники часто зависит от качества энергии в электроцепи. Поэтому нужно следить за повышением напряжения в сети, которое нередко становится причиной выхода из строя приборов.

Важно! Длительное повышение напряжения может привести не только к неполадкам в блоке питания прибора, но и к его возгоранию!

Амперметр Э537

Лабораторный вариант амперметра Э537 предназначен для точных измерений величины силы постоянного и переменного тока в сети.

Технические данные:

1. Диапазон измеряемой величины 0,5-1 А
2. Класс точности — 0,5
3. Диапазон нормальных частот от 45 до 100 Гц
4. Диапазон рабочих частот от 100 до 1500Гц

Амперметр СА3020

Существует несколько модификаций этого амперметра в зависимости от параметров измеряемой силы тока. Когда заказывают данную модель, предварительно указывают базовую величину  — 1, 2 или 5 А.

Технические данные:

1. Диапазон измеряемой силы тока — от 0,01 до 1,5А
2. Диапазон частот по замеряемым токам от 45 до 850 Герц;
3. Погрешность 0,2%
4. Напряжение по питанию сети для переменного — от 85 до 260В, для постоянного — от 120 до 300В.
5. Мощность, потребляемая прибором, не более 4 ВА.

Конструкция

В самом начале использования амперметры были чисто механическими. Спустя время стали применяться цифровые измерительные приборы. Однако даже сейчас механические амперметры не менее популярны. Это происходит благодаря стойкости к помехам и более наглядному представлению измерений силы тока. Механизм конструкции не подвергся сильным изменениям по сравнению с первыми экземплярами.

Стрелочный тип прибора использует магнитоэлектрический принцип. Внутри находится неподвижно закрепленный постоянный магнит. Между выраженными полюсами магнита расположен сердечник таким образом, что между ним и полюсами образуется постоянное магнитное поле.

Типы

По типу и принципу работы устройства имеют следующую классификацию:

1. Магнитоэлектрические. Основой является подвижная катушка, которую закрепляют на оси. Ставится она между магнитными полюсами. Если взять электромагнитный амперметр, то вместо катушки используют сердечник, который находится от магнитных полюсов на расстоянии, пропорциональном величине силы тока.
2. Термоэлектрические. Основой является термопара, которую припаивают к проводке. От того, как происходит нагрев по мере подачи тока разной силы, величина выводится на экран.
3. Электродинамические. Очень мало применяются в бытовых условиях из-за чувствительности к магнитному полю. В основном их применяют для точных измерений или демонстрационных целей.
4. Ферродинамические. Самые дорогие, но и самые точные измерительные приборы. Не реагируют на внешние поля.
5. Цифровой. Основывается на использовании интегратора, который преобразует величину силы тока в показания на экране.

Цифровой амперметр

Как работает

Далее приведен разбор принципа работы амперметра и вольтметра, так как они схожи между собой.

Если рассматривать упрощенную классическую схему амперметра, можно выделить следующий принцип, по которому он работает. Стальной якорь со стрелкой устанавливается параллельно с постоянным магнитом, тем самым якорь получается магнитные свойства. Якорь расположен вдоль силовых линий. Это положение соответствует нулевой отметке на шкале определение прибора.

Когда ток проходит по шине, возникает магнитный поток. Силовые линии потока перпендикулярны силам в постоянном магните. Магнитный поток, действует на якорь, стремящийся повернуться на 90 градусов, однако повороту мешает поток постоянного магнита. Разница в магнитных потоках формирует отклонение стрелки на величину силы тока.

Физическая величина

Амперметр является прибором для измерения силы тока. Подключение приходится последовательно, и сопротивление должно быть меньше общего сопротивления электричества в цепи. Если это не так, значение сопротивления сильно увеличится, а данные приборы будут искажены.

Схема амперметра переменного тока

Если сравнивать амперметр постоянного и переменного тока, то последний основан на электромагнитной системе. Приборы используются чаще в сети частотой 50-60 Герц.

Амперметр переменного тока имеет один или два сердечника, которые соединены со стрелкой. Основное преимущество — универсальность прибора, которая позволяет измерять силу не только переменного, но и постоянного тока в электроцепи.

Однако сопротивление таких амперметров больше, чем у других моделей, поэтому погрешность измерений будет высокой. Измеритель столкнется с проблемой снятия показаний с прибора, так как шкала не линейная.

Если нужно измерить переменный ток немалой силы, часто применяют токовый трансформатор. Как и токовые клещи с бесконтактным замером, это делается для того, чтобы на порядок снизить ток в обмотках. К примеру, если в сети величина 1000 А, то во вторичной обмотке проводника будет не более 0,5А.

Токовый трансформатор

Важно! Прибор не включается при разомкнутой вторичной обмотке трансформатора. Если это произойдет, то есть риск сжечь амперметр. Это может быть опасно и для персонала.

Корпус устройства часто заземляют, также как и вторичную обмотку трансформатора, чтобы в экстренном случае, люди были в безопасности.

Магнитное поле катушки с током взаимодействует с полем магнита. При этом стрелка отклоняется на ту или иную величину, которая показывает разницу этих значений.

Устройство, включенное в цепь с переменным током, не будет показывать правильную величину, а также прибор может сгореть.

Обычно такая проблема решается выпрямительными схемами. Она позволит измерить любой переменный ток с частотами до 10 килогерц. Происходит это только в случае синусоидальной формы тока.

Правила безопасной работы

При пользовании прибором нужно соблюдать следующие меры безопасности:

1. Прибор нельзя трясти и ронять.
2. В случае, когда стрелка прибора зашкаливает, необходимо немедленно разомкнуть цепь.

Схема правильного подключения прибора

Правила подключения:

1. Плюсовую клемму прибора соединить с плюсовой клеммой источника тока. Если цепь состоит только из источника тока, устройство в него включать нельзя!
2. Амперметр соединяется последовательно. Подключение происходит с тем элементом, силу тока которого нужно измерить.
3. Устройство должно быть в горизонтальном положении.

Зная правила подключения и разновидности приборов, можно подобрать наиболее подходящий амперметр для измерения.

Все своими руками Цифровой амперметр переменного тока на AD736 и ACS712

Опубликовал admin | Дата 22 декабря, 2018

В статье пойдет речь о схеме цифрового амперметра действующих (среднеквадратичных) значений переменного тока. На сайте уже была опубликована статья о таком устройстве «Амперметр переменного тока AD736 и ACS712», но там, в качестве индикатора использовалась стрелочная измерительная головка. В схеме этого амперметра информация о токе в цепи нагрузки выводится на жидкокристаллический индикатор. Схема нового амперметра показана на рисунке 1.

В качестве датчика тока использован все тот же модуль, что и в вышеупомянутой статье, с алиэкспресс на основе микросхемы ACS712. Конденсатор фильтра питающего напряжения этой микросхемы С2 находится на плате самого модуля.

В качестве преобразователя величины переменного тока в его действующее значение использована микросхема DA3 AD736JN.

Для питания микросхемы преобразователя DA3 требуется двухполярное питание. Для получения отрицательного напряжения питания DA3 в схему амперметра введена микросхема DA5–ICL7660, выполняющая функцию инвертирования напряжения питания +5В в отрицательное напряжение -5В.

Выходное отрицательное напряжение с выхода 5 DA5 поступает на вывод 4 питания микросхемы DA3 через П образный фильтр, Состоящий из резистора R5 и конденсаторов С3 и С11.

В качестве масштабирующего усилителя DA4 можно использовать всеми любимую дешевую и доступную микросхему LM358, но у нее возможно большое напряжение смещение на выходе. Могут возникнуть проблемы при регулировке схемы, в частности установке нулевых значений на индикаторе при отсутствии тока в измеряемой цепи. Лучший результат получается при использовании операционного усилителя микросхемы AD822, но она соответственно стоит подороже.

Максимальное напряжение смещения у этой микросхемы 800 мкВ, а дрейф напряжения смещения 2 мкВ /°C, входные токи смещения ниже 25 nA и низкий уровень шума. Коэффициент передачи масштабирующего усилителя корректируется подстроечным многооборотным резистором R10. Питается ОУ двухполярным напряжением ±5В. Вообще эти ОУ относятся к rail-to-rail и могут питаться однополярным напряжением, но при этом наблюдается нелинейность в показаниях амперметра при измерении небольших токов.

С выхода 1 DA4 напряжение сигнала подается на АЦП микроконтроллера DD1 PIC16F676. Вывод информации о величине тока нагрузки на жидкокристаллический индикатор, так же возложен на микроконтроллер. В качестве индикатора в схеме применен однострочный индикатор на основе HD44780 контроллера. Я не буду повторяться, подробнее о работе схемы измерения (DA1,DA3,DA4)данного устройства можно ознакомиться в статье «Амперметр переменного тока AD736 и ACS712».

Ток потребления схемы амперметра не превышает двадцати миллиампер, поэтому в качестве стабилизатора напряжения питания можно применить, в принципе, любой трехвыводной стабилизатор с выходным напряжением пять плюс вольт.
При разработке печатной платы, если будете повторять данную конструкцию, уделите внимание конденсаторам фильтра С8 и С12, они должны находиться, как можно ближе к выводам питания соответствующих микросхем.

Скачать проект

Скачать “Ampermetr_peremen_toka_AD736_ACS712_cyfrovoi” Ampermetr_peremen_toka_AD736_ACS712_cyfrovoi.rar – Загружено 1 раз – 160 КБ

Просмотров:1 631

Упрощенный авометр своими руками для начинающего радиолюбителя

Начинающим радиолюбителя можно рекомендовать изготовить не сложный прибор, наиболее часто используемым при ремонте или настройки радиотехнических устройств. Авометр объединяет в себе много­предельные амперметр и вольтметр по­стоянного и переменного тока, омметр, а иногда еще и испытатель маломощ­ных транзисторов.

Принципиальная схема подобного упрощенного измерительного при­бора показана на рис. ниже. Он позволя­ет измерять постоянные токи до 100мА, постоянные напряжения до 30 В и со­противления от 50 Ом до 50 кОм. Пе­реключение видов и пределов измере­ния осуществляется включением одного из щупов в гнезда Гн1—Гн10. Второй щуп, вставленный в гнездо Гн11 «Общ.», общий для всех видов и пре­делов измерения.

Омметр однопредельный. В него вхо­дят: микроамперметр ИП1, источник питания Э1 напряжением 1,5 В и добавочные рези­сторы R1 «Уст. 0» и R2. Перед изме­рением щупы прибора соединяют, и пе­ременным резистором R1 стрелку мик­роамперметра устанавливают на конеч­ную отметку шкалы, являющуюся ну­лем омметра. Затем щупами касаются выводов резистора, обмотки трансформа­тора или проводников участка цепи, сопротивление которых надо измерить, и по шкале омметра определяют ре­зультат измерения.

Четырехпредельный вольтметр обра­зуют тот же микроамперметр ИП1 и добавочные резисторы R3—R6. С ре­зистором R3 (при включении второго Щупа в гнездо Гн2) отклонение стрел­ки микроамперметра на всю шкалу соответствует напряжению 1 В, с ре­зистором R4—3 В, с резистором R5— 10 В, с резистором R6—30 В.

Миллиамперметр пятипредельный: 0—1, 0—3, 0—10, 0—30 и 0—100 мА. Его образует универсальный шунт составленный из резисторов R7—R11, к которому кнопкой Кн1 подключают микроамперметр ИП1. Так сделано для того, чтобы при измерении микро­амперметр подключался к шунту, через который течет большая часть измеряе­мого тока, а не наоборот.

Конструкция рекомендуемого комби­нированного измерительного прибора показана на рис. Микроамперметр типа М49 на ток полного отклонена стрелки 300 мкА с сопротивлением рам­ки 300 Ом. Переменный резистор R1 (СПО-0,5), кнопка КН (КМ1-1) и все гнезда прибора укреплены непосредст­венно на лицевой панели, выпиленной из листового текстолита толщиной 2 мм. Роль гнезд Гн1—Гн11 выполняет гнездовая часть десятиконтактного разъема. Низкоомные резисторы R9-R11 типа МОИ (или проволочные), остальные МЛТ на мощность рассеяния 0,5 или 0,25 Вт. Необходимые сопро­тивления резисторов подбирают при налаживании путем их замены, параллельным или последовательным соеди­нением нескольких резисторов. В опи­сываемом приборе каждый из резисто­ров R3 и R6, например, составлен из двух последовательно соединенных ре­зисторов, каждый из резисторов R5 и R11 также из двух резисторов, но со­единенных параллельно.

 Калибровка вольтметра и миллиам­перметра заключается в подгонке со­противлений добавочных резисторов и универсального шунта под максималь­ные напряжения и токи соответствую­щих пределов измерения, а омметра — к разметке шкалы по образцовым ре­зисторам.

 Калибровку вольтметра производите по схеме, показанной на рис. Па­раллельно батарее Б1 напряжением 13,5 В (или от БП) подключите пе­ременный резистор Rp сопротивлением 2—3 кОм, который будет выполнять роль регулировочного, а между его движком и нижним (по схеме) выво­дом,— параллельно соединенные само­дельный калибруемый (V_K) и образ­цовый (V₀) вольтметры. Образцовым может быть вольтметр заводского аво­метра. Предварительно движок регу­лировочного резистора поставьте в край­нее нижнее (по схеме) положение, а калибруемый вольтметр включите на первый предел измерений — до 1 В. Постепенно увеличивая напряжение, по­даваемое от батареи на вольтметры, установите на них по образцовому вольтметру напряжение, точно равное 1 В. Если при этом стрелка калибруе­мого вольтметра не доходит до ко­нечной отметки шкалы, это укажет на то, что сопротивление добавочного ре­зистора R3 оказалось больше, чем на­до, а если уходит за пределы шкалы, то — меньше. Подбирая этот резистор, добейтесь, чтобы при напряжении 1 В стрелка вольтметра устанавливалась точно против конечной отметки шкалы.

Точно так же, но при напряжениях 3 и 10 В, фиксируемых образцовым вольтметром, подгоняйте добавочные резисторы R4 и R5 следующих двух пределов измерений. Для калибровки четвертого предела измерений не обя­зательно подавать на вольтметры на­пряжение 30 В. Можно подать 10 В и подбором резистора R6 установить стрелку калибруемого вольтметра на отметку, соответствующую первой третьей части шкалы. При этом откло­нение его стрелки на всю шкалу будет соответствовать напряжению 30 В.

Для калибровки миллиамперметра потребуются: миллиамперметр на ток до 100 мА, свежий элемент 343 или 373 и два переменных резистора — пленочный (СП, СПО) сопротивлением 5—10 кОм и проволочный сопротивле­нием 50—100 Ом. Первый из этих ре­гулировочных резисторов будете ис­пользовать при подгонке резисторов R7—R9, второй — при подгонке рези-, сторов R10 и R11 универсального шунта.

Первым подгоняйте резистор R7 шунта. Для этого соедините последо­вательно (рис. б): образцовый мил­лиамперметр мА₀, калибруемый мА_к, включенный на первый предел изме­рений (до 1 мА), элемент Э1 и пере­менный резистор R_p. Нажмите кнопку Кн1 «/» (см. рис. 17) авометра и, плавно уменьшая вводимое сопротивле­ние регулировочного резистора R_v, ус­тановите в цепи ток, равный 1 мА. Сопротивление резистора R7 должно быть таким, чтобы при таком токе в цепи стрелка калибруемого миллиам­перметра была против конечной отмет­ки шкалы.

Аналогично подгоняйте: резистор R8 — на пределе 3 мА, резистор R9— на пределе 10 мА, а затем, заменив пленочный регулировочный резистор проволочным, резистор R10 — на пре­деле 30 мА и, наконец, резистор R11— на пределе 100 мА. Подбирая сопро­тивление очередного резистора шунта, уже подогнанные не трогайте — можно сбить калибровку прибора на первых пределах измерения.

Разметить шкалу омметра проще всего с помощью постоянных резисто­ров с допуском от номинала ±5%. Делайте это так. Сначала замкните Щупы и регулировочным резистором R1 «Уст. О» установите стрелку микро­амперметра на конечную отметку шкалы, соответствующую нулю омметра. За­тем разомкните щупы и подключайте к ним резисторы с номинальными со­противлениями: 50, 100, 200, 300, 400, 500 Ом, 1 «Ом и т. д. примерно до 50—60 кОм, замечая всякий раз на шкале точку, до которой отклоняется стрелка прибора. И в этом случае ре­зисторы нужных сопротивлений со­ставляйте из резисторов других номи­налов. Например, резистор сопротивле­нием 40 Ом можно составить из двух резисторов по 20 Ом, резистор на 50 кОм из резисторов сопротивлением 20 и 30 кОм. По точкам отклонений стрелки, соответствующим разным со­противлениям образцовых резисторов, размечайте (градуируйте) шкалу ом­метра.

Шкалы самодельного комбинирован­ного измерительного прибора должны иметь вид, показанный на рис.

Верхняя из них — шкала омметра, нижняя — общая шкала вольтметра и миллиамперметра. Их надо возможно точнее начертить на плотной лакиро­ванной бумаге по форме шкалы микро­амперметра. Затем осторожно извлечь магнитоэлектрическую систему прибора из корпуса и наклеить новую шкалу, точно совместив дугу шкалы омметра с прежней шкалой. Чтобы не разби­рать микроамперметр, шкалы самодель­ного прибора можно начертить на плотной бумаге в соответствующем масштабе прямолинейными и наклеить ее на лицевую или переднюю боковую стенку ящика прибора.

В описанном комбинированном при­боре использован микроамперметр на ток I_и=300 мкА с сопротивлением рамки Rи, равным 300 Ом. При таких параметрах микроамперметра относи­тельное входное сопротивление вольт­метра не превышает 3,5 кОм/В. Увели­чить относительное входное сопротив­ление и тем самым уменьшить влияние вольтметра на режим в измеряемой це­пи можно только использованием бо­лее чувствительного микроамперметра. Так, например, с микроамперметром на ток I=200 мкА относительное вход­ное сопротивление вольтметра будет 5, а с  микроамперметром   на   ток I =100мка — 10кОм/В. С такими приборами расширится и предел измерения омметром. Но при замене микроамперметра более чувствительным надо с учетом его параметров I и К пересчитать сопротивление всех сопротивлений авометра.

Таким способом можно проверить или откалибровать любой стрелочный или цифровой вольтметр (амперметр). В качестве образцового рекомендуется использовать цифровой прибор заводского исполнения.

 Такой прибор можно также положить в бардачок автомобиля. В поездке он может пригодиться для отыскания повреждений электропроводки, не годных ламп, соответствия бортового напряжения   автомобиля.

Литература: В.Г.Борисов. Радиотехнический кружок и его работа.

А.Зотов

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Делаем сабвуфер-стелс своими руками

Как и у многих меломанов, у меня появилось желание установить сабвуфер в автомобиль. Но обычный коробчатой формы сабвуфер занимал почти четверть и без того маленького багажника Оды. Поэтому я решил строить корпус типа «Стелс». К тому же опыт работы со стеклотканью имелся. Подробнее…

• Cигнализация из мобильного телефона.

У каждого, наверно завалялся где-нибудь старый не нужный, но годный сотовый телефон.

А ведь из него можно без особых переделок сделать, например: дополнительную надежную сигнализацию для автомобиля в гараже.

Давайте подробнее рассмотрим, как это можно сделать:

Подробнее…

• Усовершенствованная электронная система зажигания автомобиля.

   В последние годы электронные приборы находят все большее применение в автомобильном транспорте, в том числе и приборы электронного зажигания. Прогресс автомобильных карбюраторных двигателей неразрывно связан с их дальнейшим совершенствованием. Кроме того, сейчас к приборам зажигания предъявляются новые требования, направленные на радикальное повышение надежности, обеспечение топливной экономичности и экологической чистоты двигателя. Подробнее…

Популярность: 17 406 просм.

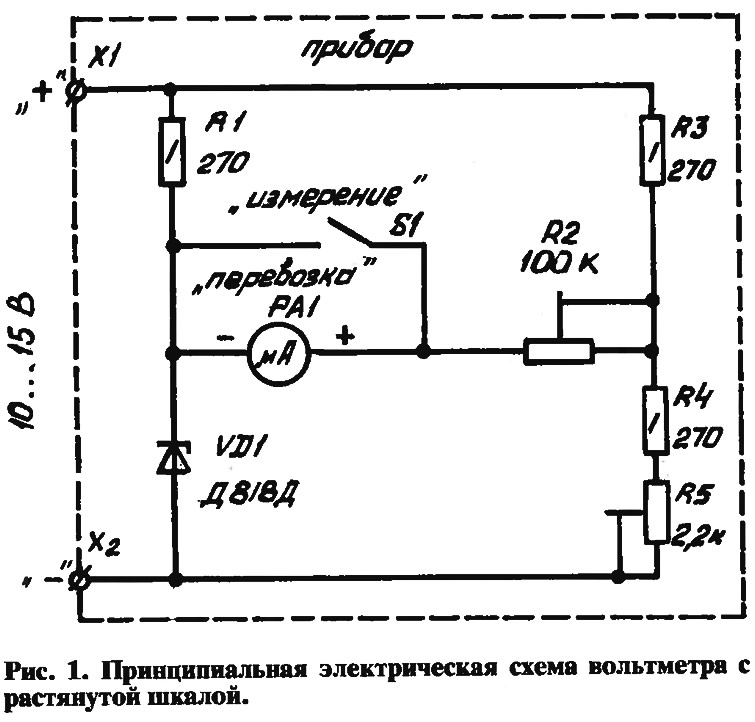

Как сделать простой вольтметр своими руками – схемы и рекомендации. Цифровой вольтметр: виды, схема, описание

Вольтметр – это прибор, назначение которого измерять электродвижущую силу (ЕДС) на определенном участке электрической цепи, или проще – прибор для измерения
(разность электрических потенциалов). Этот прибор всегда подключается параллельно элементу питания или нагрузке. Измеренное значение показывает в Вольтах.

Если говорить об идеальном вольтметре
, то он должен обладать бесконечным внутренним сопротивлением, чтобы точно измерять и не оказывать побочного воздействия на цепь. Именно поэтому в приборах высокого класса стараются сделать максимально возможным внутреннее сопротивление, от которого зависит точность измерения и помехи, создаваемые в электрической цепи.

Рисунок — Формулы измерения напряжения

Если говорить о способе монтажа, то подразделяют на три основные группы:

Стационарные;

Щитовые;

Переносные;

Как становится ясно из названия, стационарные приборы используются там, где необходим постоянный контроль, щитовые – в распределительных щитках и на приборных панелях, а переносные – в компактных приборах, которые можно использовать в любом месте.

Рисунок — Схема подключения вольтметра

Посмотрите видео о подключении вольтметра:

По назначению все вольтметры делятся

Селективные;

Фазочувствительные;

Импульсные.

Вольтметры переменного тока
, как и постоянного используются для измерений в сетях с соответствующим типом тока, а вот селективные – могут отделять гармоническую составляющую сложного сигнала, и определять среднеквадратическое значение напряжения.

Импульсный вольтметр
обычно используют для измерений амплитуды постоянных импульсных сигналов, а также они способны точно определить амплитуду одиночного импульса.

Фазочувствительные приборы
могут измерять изменения составляющих комплексных напряжений, благодаря чему становится возможным точное исследование амплитудно-фазовой характеристики усилителей, и прочих подобных схем.

По принципу действия различают электронные (цифровые или аналоговые), и электромеханические вольтметры (электромагнитные, термоэлектрические, а также магнитоэлектрические, электродинамические и электростатические).

Все электромеханические приборы, за исключением термоэлектрических, по сути, являются обычным измерительным механизмом с показывающим устройством. Во всех них для расширения пределов измерений применяются дополнительные сопротивления.

Приборы данной категории, не смотря на довольно высокое внутреннее , имеют относительно большую погрешность, что делает невозможным их использование в ходе экспериментов и исследований, где требуется повышенная точность данных.

Термоэлектрический вольтметр
использует для замеров электродвижущую силу одной или нескольких термопар, которые греются из-за тока входящего сигнала. Они более точны и компактны, в сравнении с электромеханическими измерителями напряжения.

В аналоговых вольтметрах помимо магнитоэлектрического измерителя и дополнительных резисторов в обязательном порядке присутствует измерительный усилитель, позволяющий в несколько раз повысить внутреннее сопротивление прибора, и соответственно – улучшить точность показаний.

Рассмотрим несколько вольтметров разных производителей

1. В3-57 — микровольтметр

Измерительное устройство модели В3-57 — вольтметр-преобразователь среднеквадратич. показаний. Разработан для замеров среднеквадратич. значения напряжений произвольной формы и их линейного преобразован. в постоян. тока. Шкала прибора промаркирована в среднеквадратич. значениях и децибелах (от 0 дБ и до 0,775 В). Используется при контроле и наладке разнообразных радиотелетехнических устройств и средств связи, вычислении частотных характеристик широкополосных аппаратов, обследованиях шумовых устойчивых сигналов и т. д.

Основные техданные:

— Пределы замеров напряжений 10 мкВ — 300 В с граничными зонами: 0,03-0,1-0,3-1-3-10-30-100-300мВ 1-3-10-30-100-300В

— Границы частот 5 Гц — 5 МГц

— Допустимая погрешность, %: ±1 (30-300 мВ), ±1,5 (1-10 мВ), ±2,5 (0,1-0,3 мВ и 1-300 В), ±4 (0,03 мВ)

— Входное сопротивл.5 МОм ±20%

— Входная емкость: 27пФ (0,03-300 мВ) и 12 пФ (1-300 В)

— Напряжение на выходе линейного преобразоват. 1 В

— Сопротивление на выходе линейного преобразоват. 1 кОм ±10%

— Предельный коэфф. амплитуды сигнала 6*(Uk/Ux)

2.Вольтметры переменного АКИП-2401

— Измерение ср.квадратического значения переменного напряжения

— Диапазон частот: 5 Гц…5 МГц

— Диапазон измерения напряжения: 50 мкВ…300 В (6 пределов)

— Два измерительных ВЧ входа: Кан1 / Кан2

— Максимальное разрешение: 0,0001 мВ

— Отображение уровня входного сигнала в дБн, дБм, Uпик

— Автоматический или ручной выбор пределов измерений, удержание результата (Hold)

— Двухстрочный VDF-дисплей

— Интерфейс RS-232

3. Вольтметр В7-40/1

Высококачественный цифровой универсальный прибор, предназначенный для измерения постоянного и переменного напряжений, силы токов и сопротивления постоянному току. В7-40/1 применяется при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, в лабораторных и цеховых условиях. Встроенный в В7-40/1 интерфейс IEEE 488 позволяет успешно использовать его в составе автоматизированных информационно — измерительных систем.

Вольтметр В7-40/1 соответствует жестким условия эксплуатации.

— Точность измерения по постоянному току вольтметра В7-40/1 — 0,05 %

— Максимальная разрешающая способность В7-40/1 — 1 мкВ; 10 мкА; 1 мОм

— Диапазоны 0,2; 20; 200; 1000 (2000) В

— Разрешение 1, 10, 100 мкВ; 1; 10 мВ

— Основная погрешность измерения ±(0,04 %+ 5 ед. мл. р)

Входное сопротивление:

— на диапазоне 0,2 В не менее 1 ГОм

— на диапазоне 2 В не менее 2 ГОм

— на диапазонах 200….1000 В, не менее 10 МОм

Ещё одно видео о способе подключения вольтметра:

Ситуации, когда под рукой должен находиться вольтметр, встречаются достаточно часто. Для этого нет необходимости использовать заводской сложный прибор. Изготовить простенький вольтметр своими руками – не проблема, потому что состоит он из двух элементов: стрелочный измерительный блок и резистор. Правда, необходимо отметить, что пригодность вольтметра определяется его входным сопротивлением, которое состоит из сопротивлений его элементов.

Но необходимо учитывать тот факт, что резисторы есть разные с разными номиналами, а это говорит о том, что от установленного резистора будет зависеть входное сопротивление. То есть, подобрав правильно резистор, можно сделать вольтметр под замеры определенных уровней напряжений сетей. Сам же измерительный прибор чаще оценивается по показателю – относительное входное сопротивления, приходящееся на один вольт напряжения, его единица измерения – кОм/В.

То есть, получается так, что входное сопротивления на разных измеряемых участках разное, а относительная величина – показатель постоянный. К тому же, чем меньше отклоняется стрелка измерительного блока, тем больше относительная величина, а, значит, точнее будут измерения.

Прибор для измерения нескольких пределов

Кто не раз сталкивался с транзисторными конструкциями и схемами знает, что очень часто вольтметром приходится замерять цепи с напряжением от десятков долей одного вольта до сотен вольт. Простой приборчик, изготовленный своими руками, с одним резистором это не осилит, поэтому в схему придется подключить несколько элементов с разным сопротивлением. Чтобы вы поняли, о чем идет речь, предлагаем ознакомиться со схемой, расположенной снизу:

На ней показано, что в схеме установлено четыре резистора, каждый из которых отвечает за свой диапазон измерений:

1. От 0 вольт до единицы.
2. От 0 вольт до 10В.
3. От 0 В до 100 вольт.
4. От 0 до 1000 В.

Номинал каждого резистора поддается подсчету, который проводится на основе закона Ома. Здесь используется следующая формула:

R=(Uп/Iи)-Rп, где

• Rп – это сопротивление измерительного блока, возьмем, к примеру. 500 Ом;
• Uп – это максимальное напряжение измеряемого предела;
• Iи – это сила тока, при которой стрелка отклоняется до конца шкалы, в нашем случае – 0,0005 ампер.

Для несложного вольтметра из китайского амперметра можно выбрать следующие резисторы:

• для первого предела – 1,5 кОм;
• для второго – 19,5 кОм;
• для третьего – 199,5;
• для четвертого – 1999,5.

А вот относительная величина сопротивления этого прибора будет равна 2 кОм/В. Конечно, расчетные номиналы не совпадают со стандартными, поэтому резисторы придется подбирать близкими по значению. Далее проводится финишная подгонка, при которой производится градуировка самого прибора.

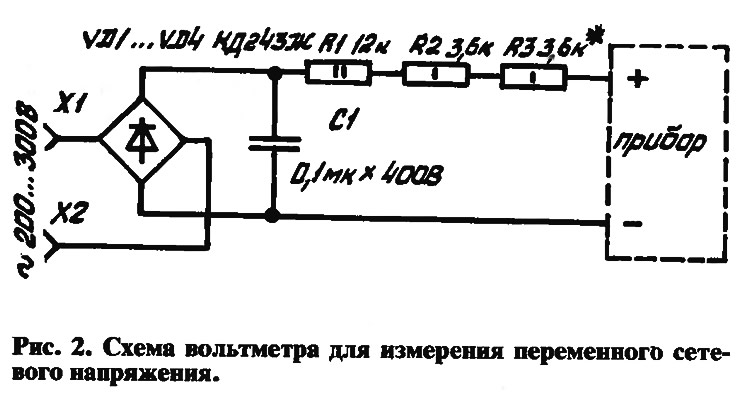

Как переделать вольтметр постоянного напряжения в переменное

Показанная на рисунке №1 схема – это вольтметр постоянного тока. Чтобы его сделать переменным или, как говорят специалисты, пульсирующим, необходимо в конструкцию установить выпрямитель, с помощью которого постоянное напряжение преобразуется в переменное. На рисунке №2 вольтметр переменного тока показан схематически.

Данная схема работает так:

• когда на левом зажиме находится положительная полуволна, то открывается диод D1, D2 в этом случае закрыт;
• напряжение проходит через амперметр к правому зажиму;
• когда положительная полуволна находится на правом конце, то D1 закрывается, и напряжение через амперметр не проходит.

В схему обязательно добавляется резистор Rд, сопротивление которого рассчитывается точно так же, как и остальные элементы. Правда, его расчетное значение делится на коэффициент, равный 2,5-3. Это в том случае, если в вольтметр устанавливается однополупериодный выпрямитель. Если используется двухполупериодный выпрямитель, то значение сопротивления делится на коэффициент: 1,25-1,5. Кстати, схема последнего изображена на рисунке №3.

Как правильно подключить вольтметр

Тот, кто не знает, но хочет проверить напряжение на каком-то участке электрической сети, должен задаться вопросом – как подключить вольтметр? Это на самом деле серьезный вопрос, в ответе которого лежит простое требование – подключение вольтметра необходимо проводить только параллельно нагрузке. Если будет произведено последовательное подключение, то сам прибор просто выйдет из строя, и вас может ударить током.

Все дело в том, что при таком соединении уменьшается сила тока, действующая на сам измерительный прибор. При этом сопротивлении его не меняется, то есть, остается большим. Кстати, никогда не путайте вольтметр с амперметром. Последний подключается к цепи последовательно, чтобы снизить показатель сопротивления до минимума.

И последний вопрос темы – как пользоваться вольтметром, изготовленным самостоятельно. Итак, в вашем приборе два щупа. Один подключается к нулевому контуру, второй к фазе. Так же можно проверить напряжение через розетку, предварительно определив, к какому гнезду запитан ноль, а к какому фаза. Или соединяете параллельно прибор к измеряемому участку. Стрелка измерительного блока покажет величину напряжения в сети. Вот так пользуются этим самодельным измерительным прибором.

Цифровой вольтметр является довольно востребованным прибором. Предназначен он исключительно для определения напряжения, которое имеется в электрической цепи. Подключение цифрового вольтметра может осуществляться двумя способами. В первом варианте он устанавливается параллельно цепи. Второй способ подразумевает подсоединение прибора непосредственно к источнику электроэнергии. Особенность цифровых вольтметров заключается в удобстве использования. Дополнительно они имеют довольно большой показатель внутреннего сопротивления. Это крайне важно, поскольку данный параметр влияет на точность устройства.

Какие типы бывают?

Все вольтметры можно разделить по виду измеряемой величины. Основными типами считаются устройства постоянного, а также переменного тока. Первый вид, в свою очередь, делится на выпрямительные, а также квадратичные приборы. Дополнительно существуют импульсные вольтметры. Отличительной их особенностью является измерение радиоимпульсных сигналов. При этом замеры напряжения они могут проводить как постоянного, так и переменного тока.

Схема цифрового вольтметра

Обычная схема цифрового вольтметра основана на дискретных величинах. Важную роль в ней играет входное устройство. При этом управляющий прибор взаимодействует с цифровым отсчетным блоком через десятичные числа. Особенность входного устройства заключается в высоком делителе напряжения. Если работа сводится к определению переменного тока, то оно работает как обычный преобразователь. При этом на выходе получается постоянный ток.

В это время центральный блок занимается аналоговым сигналом. В данной системе он представлен в виде цифрового кода. Процесс преобразования свойственен не только вольтметрам, но и мультиметрам. В некоторых моделях устройств применяется двоичный код. В таком случае процесс получения сигнала значительно упрощается, и преобразование происходит значительно быстрее. Старые модели вольтметров работали исключительно с десятичными числами. При этом проводилась регистрация измерительной величины. Дополнительно схема цифрового вольтметра имеет в себе центральный блок, который отвечает за все важные узлы прибора.

Цифровые преобразователи вольтметров

На сегодняшний день существует множество различных типов преобразователей, которые устанавливаются в вольтметры. Наиболее распространенными считаются времяимпульсные модели. Дополнительно существуют кодоимпульсные преобразователи.

Отличительной их особенностью от прочих устройств является возможность заниматься поразрядным уравновешиванием. В это время частотно-импульсные модели такой привилегии лишены. Однако с их помощью можно проводить пространственное кодирование, а это в некоторых исследованиях может быть крайне важным. Особенно это касается замеров напряжения в закрытых цепях электричества.

Самодельные вольтметры

Вольтметр (цифровой) своими руками сделать можно. В первую очередь подбирают детектор, который предназначен для определения средневыпрямленного значения. При этом устанавливается он, как правило, рядом с преобразователем переменного тока. Минимум-напряжение детектором определяется от 100 МВ, однако некоторые модели способны распознавать силу тока до 1000 МВ. Дополнительно, для того чтобы сделать вольтметр (цифровой) своими руками, потребуется транзистор, который влияет на чувствительность устройства, а именно его порог. Связан он с уровнем квантовой амплитуды напряжения. Еще на чувствительность влияет дискретность прибора. Если напряжение составляет менее 100 МВ, то уровень сопротивления непременно растет и может составить, в конечном счете, 10 Ом.

Сопротивление электрической схемы

Сопротивление, которое образуется в системе, зависит от количества знаков в цепи. В данном случае следует понимать, что шкалы вольтметров могут сильно отличаться. Отношение измеряемой величины прямо пропорционально напряжению. Дополнительно нужно учитывать помехозащищенность, которая также влияет на сопротивление устройства. Тут следует отметить, что именно цифровой встраиваемый вольтметр отличается большими амплитудами.

В данном случае это оказывает большое влияние на возникновения помех в цепи. Наиболее частой причиной резкого скачка считают неправильную работу блока питания. При этом средняя частота устройства может нарушаться. Таким образом, на входе в цепи имелось, к примеру, 50 Гц, а на выходе получилось 10 Гц. Как результат, в соединительном проводе образуется сопротивление. Постепенно это приводит к утечке, а происходит это в месте, где находятся клеммы. В данном случае проблема может быть решена путем заземления этого участка. В итоге помехи переходят на входную цепь и частота в приборе стабилизируется.

Погрешности измерений

Погрешность измерений вольтметра напрямую связана с При этом следует учитывать напряжение наводки на выходе. Чаще всего помехи общего вида изменяют параметры сопротивления. В результате данный показатель может значительно уменьшиться. На сегодняшний день имеется три проверенных способа борьбы с разного рода помехами в вольтметрах. Первый прием заключается в применении проводов экранированного типа. При этом вход электрической цепи очень важно изолировать от оборудования.

Второй способ заключается в наличие интегрирующего элемента. В результате период помехи можно значительно уменьшить. Наконец, последним приемом принято считать установку специальных фильтров на вольтметры. Основной их задачей является повышение сопротивления в электрической цепи. В результате амплитуда помехи на выходе после блока значительно уменьшается. Также следует отметить, что многие системы преобразователей способны значительно увеличить скорость измерений. Однако при повышении производительности снижается точность регистрации данных. В итоге такие преобразователи могут быть причиной больших помех в электрической цепи.

Кодоимпульсные вольтметры

Кодоимплульсный цифровой вольтметр переменного тока работает по принципу поразрядного уравновешивания. При этом к данным устройствам применим метод компенсационного измерения напряжения. Процесс расчета в свою очередь осуществляется при помощи прецизионного делителя. Дополнительно рассчитывается опорное напряжение в электрической цепи.

В целом, компенсированный ток имеет несколько уровней. Согласно квантовой теории, исчисления производят в двоично-десятичной системе. Если использовать двухразрядный цифровой вольтметр для автомобиля, то напряжение распознается до 100 В. Весь процесс при этом осуществляется по командам. Особого внимания в работе заслуживает сравнение напряжений. Основано оно на принципе управляющих импульсов, а происходят они в системе через определенные интервалы времени. При этом есть возможность проводить переключение сопротивления одного делителя.

В результате на выходе происходит изменение предельной частоты. Одновременно есть возможность подключать отдельное устройство для сравнения показателей. Главное, не забывать учитывать размер делителя в звене. При этом сигнал устройства может не поступать. В итоге данные можно сравнить по положениям ключей. По сути, они являются кодом, который считывается вольтметром.

Упрощенная схема кодоимпульсного вольтметра-амперметра

Цифровой вольтметр-амперметр постоянного тока схематически можно представить в виде взаимодействующих элементов электрической цепи. Наиболее важным является входное устройство, которое играет роль источника опорного напряжения. Таким образом, прецизионный делитель связан с прибором сравнения.

В свою очередь, механизмы цифрового отсчета показывают сопротивление электрической цепи. Далее управляющие устройства способны напрямую взаимодействовать с входным прибором и проводить сравнения показателей напряжения сети. Наиболее просто процесс измерения можно представить в виде весов. При этом в системе часто бывают сбои. Связаны они по большей мере из-за неправильного сравнения.

Точность измерений

Точность измерений вольтметра-амперметра напрямую связана со стабильностью опорного напряжения. Дополнительно должен быть учтен порог прецизионного делителя во входном устройстве. Защита от помех в цепочке также берется во внимание. Для этого в самом начале электрической цепи имеется фильтр. В результате качество проведений лабораторных работ можно значительно улучшить.

Вольтметры с времяимпульсными типами преобразователей

Данные типы вольтметров используют специальные преобразователи, которые измеряют напряжение только в определенных интервалах времени. При этом учитываются импульсные колебания в электрической цепи. Дополнительно просчитывается средняя частота напряжения в системе. Для ее стабилизации, как правило, применяется дискретный сигнал, который посылается с выхода преобразователя.

При этом счетные импульсы способны значительно сократиться. На погрешность измерения вольтметров влияет множество факторов. В первую очередь это касается дискретизации сигнала. Также проблема может заключаться в нестабильности частоты. Связана она с порогом чувствительности электрической цепи. В результате сравнение напряжения устройством осуществляется нелинейно.

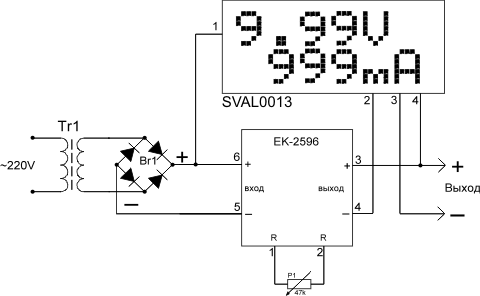

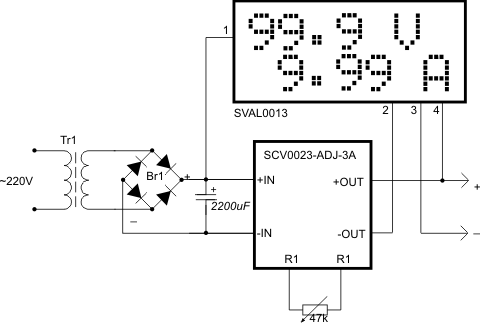

Простая схема вольтметра-амперметра с преобразователем

Цифровой вольтметр-амперметр с частотным преобразователем включает в обязательном порядке генератор, который следит за изменениями напряжения в электрической цепи. При этом измерение осуществляется поэтапно с интервалами. Генератор в электрической цепи используется линейного типа. Для сравнения полученных данных в устройстве имеется триггер. В свою очередь, для расчета частоты важно использовать счетчик, который принимает дискретный сигнал. Происходит это на выходе преобразователя вольтметра-амперметра. При этом учитывается величина предельного напряжения.

Непосредственно информация поступает на вход вольтметра-амперметра. На этом этапе осуществляется процесс сравнения, а когда возникает импульс, то система фиксирует нулевой уровень. Непосредственно сигнал в вольтметре-амперметре попадает на триггер, и в результате на выходе получается положительное напряжение. Возвращается импульс в исходное положение только после проведения устройством сравнения. При этом учитываются любые изменения предельной частоты, которые сформировались в данном промежутке времени. Также принимается во внимание коэффициент преобразования. Рассчитывается он исходя из показателя силы сигнала.

Дополнительно в формуле имеется счетный импульс, который появляется на выходе генератора. В результате напряжение может отображаться только при наличии определенных колебаний, которые возникают в электрической цепи. В конечном счете, сигнал должен дойти до выхода триггера и там считаться. При этом количество импульсов фиксируется в вольтметре-амперметре. Как результат, срабатывает индикатор, который оповещает о наличии напряжения.

Вольтметры двойного интегрирования

Цифровой вольтметр постоянного тока двойного интегрирования работает по принципу периодического повторения. При этом возврат исходного кода в цепи осуществляется автоматически. Работает данная система исключительно с постоянным током. При этом частота предварительно выпрямляется и подается на выходное устройство.

Погрешности дискретизации в вольтметрах не учитываются. Таким образом, могут возникнуть моменты несовпадений счетных импульсов. В результате на начало и конец интервала один параметр может сильно отличаться. Однако, как правило, погрешность не является критичной из-за работы преобразователя.

Особая проблема состоит именно в шумовой помехе. В результате она способна значительно искривить показатель напряжения. В конечном счете, это находит свое отображение в величине импульса, а именно его длительности. Таким образом, среди цифровых вольтметров данные типы не пользуются большой популярностью.

Вольтметр
— это тот прибор, без которого не обойтись при работе с электричеством. Он применяется при необходимости измерения ЭДС — электродвижущей силы, а также напряжения в электрических цепях . Схема подключения прибора к нагрузке- параллельная.

Вольтметры, как и любые электрические приборы должны регулярно проверяться на соответствие техническим характеристикам, ремонтироваться и обслуживаться.

Определение технических характеристик вольтметра, виды вольтметров.

Чтобы определить технические характеристики вольтметра
учитываются следующие показатели:

• Внутреннее сопротивление. Хорошо, если такой показатель очень высокий. Значит, влияние прибора к подключенной электрической цепи уменьшается. А соответственно, измерение вольтметром будет точнее.
• Диапазон измеряемых напряжений- также является важнейшей характеристикой при измерении.

Стандартный вольтметр
может измерять напряжение от милливольт до тысячи вольт. Но могут использоваться и специальные вольтметры.

Существуют миливольтметры и микровольтметры, которые могут измерить самые маленькие значения напряжения, но сохраняют высокую точность- до миллионных частей вольта. А есть киловольтметры- приборы, для измерения очень высокого напряжения, до 1000 вольт.

Чтобы работать с такими приборами нужны специальные навыки и опыт, допуск к эксплуатации электрических установок с напряжением более 1000 вольт. Это необходимо для избежания поломок приборов, работая с милли- и микровольтметрами или травм при работе с киловольтметрами.

Точность измерения (погрешность). С помощью этого параметра можно установить возможные отличия данных прибора от действующего напряжения в сети.

Вольтметры и их классификация.

Классификация вольтметров зависит от их конструкции, области применения, других параметров. Вольтметры подразделяются
по следующим принципам:

1.По принципу действия — вольтметры делят на электромеханические (магнитоэлектрические и электромагнитные и на электронные, например, цифровые, аналоговые.

2.По прямому назначению — например, импульсные, с учетом постоянного, переменного тока и прочие.

3.По способу применения — изначально встроенные (щитовые) и переносные.

Большая чувствительность, а значит и точность имеется у магнитоэлектрических вольтметров
. Данные приборы используются чаще в лабораториях. Самыми распространенными вольтметрами являются электромагнитные.

Они недорогие, а их эксплуатация не вызовет затруднений. Хотя есть у них и недостатки — достаточно высокое энергопотребление, примерно 5-7 Вт , а также высокая индуктивность обмоток. Поэтому частота переменного напряжения ведет к существенному влиянию на показания вольтметра. Приборы данного вида оборудуются в распределительных щитках электростанций и производственных помещений, объектов.

Электронные вольтметры
подразделяют на аналоговые и цифровые. В аналоговых приборах есть шкала и стрелка, которая показывает величину напряжения, отдаляясь от нуля. Такие приборы работают следующим образом: входное переменное напряжение переводится в постоянное, увеличивается и направляется на детектор. После этого выходной сигнал и приводит к отклонению стрелки. Чем сильнее отклоняется стрелка, тем сильнее входное напряжение.

При измерении напряжения аналоговыми вольтметрами
важно соблюдать полярность подключения прибора. При отрицательном напряжении стрелка будет двигаться в левую сторону от нуля, при положительном — в правую. Если шкала вашего вольтметра не имеет возможности отклонения стрелки в двух направлениях, тогда необходимо красным щупом коснуться точки, которую касалась до этого белым щупом- для измерения отрицательного напряжения. Либо наоборот (цвета щупов могут быть различными).

В цифровых вольтметрах
показания о значении напряжения выносятся на электронное табло.

Благодаря схеме универсальных вольтметров можно определять и постоянное и переменное напряжение, в зависимости от установленных переключателей режимов работы и их положения.

Измерения цифровыми вольтметрами
будут точнее, чем аналоговыми. Измерение осуществляется путем превращения аналогового входного напряжения в цифровой код, который направится на цифровое отсчетное устройство, а затем трансформирует полученный двоичный код в десятичную цифру, которая появится на табло.

Корректность измерения напряжения обусловлена дискретностью входящего в состав прибора аналого-цифрового преобразователя.

Установление типа вольтметра по названию.

Чтобы узнать тип вольтметра, не нужна его техническая документация. Так, в первой букве названия вольтметра содержится информация о типе прибора и принципе его работы. Первая буква «Д» в названии — значит, электродинамический вольтметр
; «М» — магнитоэлектрический; «С» — электростатический, «Т» — термоэлектрический; «Ф, Щ» — электронный; «Э» — электромагнитный; «Ц» — вольтметр выпрямительного типа.

Название радиоизмерительных вольтметров начинается с буквы «В». За ней идет цифра, которая обозначает тип прибора, а через тире — две цифры, по которым можно установить модель вольтметра: В2, В3, В4 — приборы постоянного, переменного или импульсного тока . В5 — фазочувствительные вольтметры, В6 — селективные; В7 — универсальные.

Техника безопасности при использовании вольтметров.

Требования соблюдения техники безопасности являются одинаковыми для всех электрических приборов. Во время измерения напряжения важно правильно поставить на приборе тип измеряемого напряжения. Если неверно установить постоянное напряжение, то при подключении к цепи с имеющимся там переменным напряжением, этот прибор может сломаться. Чтобы не ошибиться, нужно знать следующее.

Постоянное напряжение всегда идет со знаком +27 В или -5 В. Также переменное напряжение может обозначаться знаком волны ~220 В. Перед самими измерениями необходимо определить диапазон измерения, это очень важно. Например, если нужно исследовать наличие напряжение +27 В, то нужно установить: постоянное напряжение, пределы измерения больше измеряемого напряжения.

Если показатель напряжения в цепи неизвестен, то установите максимально возможный предел измерения. После потихоньку уменьшайте до появления показаний. Если сделать наоборот, то прибор выйдет из строя вследствие перенапряжения.

Самый востребованный прибор для измерения электрических параметров – это вольтметр. Снятие показаний проводится методом непосредственного отсчета, то есть модуль прибора подключается к тому участку цепи, с которого снимаются показания. Единица измерения – вольты.

Что измеряет вольтметр? Ответ не так однозначен, как кажется. Как минимум две величины, измеряемые этим прибором, на одних и тех же контактах будут отличаться. Это напряжение под нагрузкой и электродвижущая сила (ЭДС).

Последний параметр является разностью потенциалов между выходными контактами источника питания, и его величина существенно выше, чем действительное значение напряжения.

Для пользователей, не имеющих электротехнического образования, необходимо знать, как вольтметр включают в цепь. В отличие от амперметра – прибор подключается к измеряемому участку цепи параллельно.

При этом измерение производится именно на том участке цепи, который находится между измерительными контактами. Если одна электрическая схема состоит из множества последовательных нагрузочных элементов с разными параметрами – напряжение на каждом участке цепи будет различным.

Если прибор подключить непосредственно к контактам элемента питания (например батарейки), вы увидите величину ЭДС, а вовсе не действительное значение напряжения.

Классификация вольтметров

По принципу действия измерительного модуля:

Оснащенные электромеханическим исполнительным механизмом.

Процесс измерения построен на непосредственной линейной зависимости механического движения от измеряемой величины. Стрелка размещается на рамке-обмотке, которая на свободной оси размещена внутри постоянного магнитного поля.

Когда к рамке прикладывается напряжение – вокруг нее возникает электромагнитное поле.
Головка проворачивается в магнитном поле постоянного магнита.

Оснащенные электронным измерительным инструментом.

Специальный блок преобразует приложенное напряжение в импульсный или аналоговый код, который передается на блок отображения. Он в свою очередь может быть цифровым или аналоговым.

По назначению:

• Измерение напряжения (ЭДС) постоянного тока;
• Измерение напряжения (ЭДС) переменного тока;
• Приборы, способные измерять импульсное напряжение;
• Фазочувствительные. Измеряют квадратурную составляющую напряжения первой гармоники. Основное применение – звуковая аппаратура;
• Селективные. Измеряют напряжение в виде синусоиды, в узком диапазоне частот. Настройка измерительной головки на частоту способствует более точному измерению величины;
• Универсальные. Из названия следует, что ими можно измерять напряжение (ЭДС) в любых условиях. Как правило, оснащены наборами гасящих резисторов (шунтов).

Читайте также…

Как подключить амперметр

Сила тока — это одна из важных характеристик в электрике, от которой зависят другие характеристики. Поэтому важно правильно измерять эти значения, что можно сделать с помощью амперметра.

Существует несколько видов таких механизмов, которые отличаются техническими характеристиками. Амперметр Э378 можно приобрести в специализированных магазинах, где предварительно нужно ознакомиться с инструкцией.

Классификация электрического тока

Ток представляет собой энергию, которая распространяется за счет свободных электронов в структуре материала. Поэтому проводникам ее являются в большинстве случае металлы и растворы солей. Это явление можно условно разделить на 2 вида:

• Постоянный ток. Отличительной особенностью его протекания является то, что он движется только в одном направлении. Такие процессы происходят в батарейках, аккумуляторах и т.д.
• Переменный ток. Энергия в такой системе периодически меняет свое направление, что не позволяет определить наличие отрицательного или положительного полюсов. Такие явления встречаются повсеместно в наших розетках. Основными характеристиками переменного тока является частота, указывающая, сколько раз в секунду происходит изменение направления.

Выполняем измерения правильно

Выполнять замеры амперметром не представляет особого труда. Существует несколько основных способов, как сделать это правильно:

1. Стандартный подход предполагает включение измерителя в цепь последовательно. Таким образом, можно добиться, что ток будет течь по амперметру. Обратите внимание, не нужно подсоединять устройство параллельно, так как это приведет тому, что оно сгорит. Обусловлено это тем, что сопротивление в амперметре очень мало и при большой нагрузке цепь просто перегорит.
2. Если пределы амперметра не позволяют получить большие значения силы тока, тогда можно использовать другой подход. Для этого используют специальный шунт, который представляет собой пластину с известным сопротивлением. Зачастую для этого применяют медь. Шунт при этом последовательно подключают в цепь. Сам же амперметр после этого параллельно подключают к пластине. Это позволяет измерить падение напряжения. Узнав данный показатель, по формуле можно вычислить исходные характеристики тока.

Смотрите также:

Как настроить видеонаблюдение http://euroelectrica.ru/kak-nastroit-videonablyudenie/.

Интересное по теме: Что такое пильный диск по алюминию?

Советы в статье «Как укладывать тротуарную плитку?» здесь.

Как видите, использование амперметра это просто и требует соблюдения простых правил и рекомендаций.

Вольтметры и амперметры переменного тока | Цепи измерения переменного тока

Электромеханические механизмы переменного тока

бывают двух основных видов: те, которые основаны на конструкции механизмов постоянного тока, и те, которые разработаны специально для использования переменного тока.

Движения счетчика с подвижной катушкой на постоянных магнитах (PMMC) не будут работать правильно, если они напрямую подключены к переменному току, поскольку направление движения стрелки будет меняться с каждым полупериодом переменного тока. (Рисунок ниже)

Движения счетчиков с постоянными магнитами, как и двигатели с постоянными магнитами, представляют собой устройства, движение которых зависит от полярности приложенного напряжения (или, вы можете думать об этом с точки зрения направления тока).

Прохождение переменного тока через этот механизм Д’Арсонваля вызывает бесполезное дрожание стрелки.

Чтобы использовать измерительный механизм постоянного тока, такой как конструкция Д’Арсонваля, переменный ток должен быть выпрямлен в постоянный.

Этого проще всего добиться с помощью устройств, называемых диодами . Мы видели диоды, используемые в примере схемы, демонстрирующей создание гармонических частот из искаженной (или выпрямленной) синусоидальной волны.Не вдаваясь в подробности того, как и почему диоды работают именно так, просто помните, что каждый из них действует как односторонний клапан для протекания тока.

Стрелка на каждом символе диода указывает допустимое направление тока.

Расположенные в виде моста, четыре диода будут служить для направления переменного тока через движение измерителя в постоянном направлении на протяжении всех частей цикла переменного тока:

Переменный ток, проходящий через это выпрямленное движение измерителя переменного тока, будет перемещать его в одном направлении.

Другая стратегия практического движения измерителя переменного тока заключается в изменении конструкции механизма без присущей типам постоянного тока чувствительности к полярности.

Это означает отказ от использования постоянных магнитов. Вероятно, самая простая конструкция состоит в использовании лопасти из ненамагниченного железа для перемещения иглы против натяжения пружины, при этом лопасть притягивается к неподвижной катушке провода, находящейся под напряжением измеряемой величины переменного тока, как показано на рисунке ниже.

Электромеханический счетчик с железной крыльчаткой.

Электростатическое притяжение между двумя металлическими пластинами, разделенными воздушным зазором, является альтернативным механизмом для создания силы движения иглы, пропорциональной приложенному напряжению.

Это работает для переменного тока так же хорошо, как и для постоянного тока, или, лучше сказать, так же плохо! Задействованные силы очень малы, намного меньше, чем магнитное притяжение между катушкой под напряжением и железной крыльчаткой, и поэтому эти «электростатические» движения счетчика имеют тенденцию быть хрупкими и легко повреждаются физическим движением.

Но для некоторых высоковольтных систем переменного тока электростатическое движение является элегантной технологией.

Помимо всего прочего, эта технология обладает преимуществом чрезвычайно высокого входного сопротивления, а это означает, что нет необходимости потреблять ток от тестируемой цепи. Кроме того, движения электростатических измерителей способны измерять очень высокие напряжения без необходимости использования резисторов диапазона или других внешних устройств.

Когда движение чувствительного измерителя необходимо перенастроить для работы в качестве вольтметра переменного тока, можно использовать последовательно соединенные «умножающие» резисторы и/или резистивные делители напряжения, как и в конструкции измерителя постоянного тока: (рисунок ниже)

Множитель-резистор (а) или резистивный делитель (б) масштабируют диапазон основного движения измерителя.

Однако вместо резисторов можно использовать конденсаторы

для создания цепей делителя вольтметра. Преимущество этой стратегии заключается в том, что она не рассеивает энергию (не потребляется реальная мощность и не выделяется тепло):

Вольтметр переменного тока с емкостным делителем.

Если движение измерителя является электростатическим и, следовательно, по своей природе емкостным, один «умножительный» конденсатор может быть подключен последовательно, чтобы увеличить диапазон измерения напряжения, так же как последовательно соединенный множительный резистор дает подвижную катушку (по своей сути резистивный) метр движения больший диапазон напряжения:

Электростатический измерительный механизм может использовать емкостной множитель для увеличения масштаба базового измерительного механизма.

Электронно-лучевая трубка (ЭЛТ), упомянутая в главе об измерении постоянного тока, идеально подходит для измерения напряжения переменного тока, особенно если электронный пучок перемещается из стороны в сторону по экрану трубки, в то время как измеренное напряжение переменного тока перемещает луч вверх и вниз.

С помощью такого устройства можно легко получить графическое представление формы волны переменного тока, а не только измерение амплитуды. Однако у ЭЛТ есть недостатки, связанные с весом, размером, значительным энергопотреблением и хрупкостью (они сделаны из вакуумированного стекла), которые работают против них.

По этим причинам электромеханические механизмы счетчиков переменного тока все еще находят практическое применение.

Поскольку некоторые преимущества и недостатки этих технологий перемещения счетчиков уже обсуждались, существует еще один фактор, о котором крайне важно знать разработчику и пользователю измерительных приборов переменного тока. Это проблема измерения среднеквадратичного значения.

Как мы уже знаем, измерения переменного тока часто приводятся в шкале эквивалентности мощности постоянного тока, называемой RMS ( R oot- M ean- S quare) ради значимых сравнений с DC и другими Волны переменного тока различной формы.Ни одна из обсуждавшихся до сих пор технологий перемещения счетчика по своей сути не измеряет среднеквадратичное значение величины переменного тока.

Движения измерителя, основанные на движении механической стрелки («исправленное» Д’Арсонваля, с железной крыльчаткой и электростатическое), имеют тенденцию к механическому усреднению мгновенных значений в общее среднее значение для формы волны.

Это среднее значение не обязательно совпадает со среднеквадратичным значением, хотя во многих случаях оно ошибочно считается таковым. Средние и среднеквадратичные значения соотносятся друг с другом как таковые для этих трех распространенных форм сигнала:

Среднеквадратичное значение, среднее значение и размах для синусоидальных, прямоугольных и треугольных волн.

Поскольку среднеквадратичное значение, по-видимому, является типом измерения, которое большинство людей заинтересовано в получении с помощью прибора, а электромеханические движения счетчика, естественно, обеспечивают усредненных измерений, а не среднеквадратичное значение, что должны делать разработчики измерителя переменного тока? Обман, конечно!

Обычно предполагается, что измеряемая форма волны будет синусоидальной (наиболее распространенной, особенно для энергосистем), а затем масштаб движения измерителя изменяется с помощью соответствующего коэффициента умножения.

Для синусоидальных сигналов мы видим, что среднеквадратичное значение равно 0,707, умноженному на пиковое значение, а среднее значение равно 0,637, умноженному на пиковое, поэтому мы можем разделить одно число на другое, чтобы получить коэффициент преобразования среднего значения в среднеквадратичное значение 1,109:

.

Другими словами, движение счетчика будет откалибровано таким образом, чтобы показывать примерно в 1,11 раза больше, чем обычно (естественно) без каких-либо специальных приспособлений. Следует подчеркнуть, что этот «обман» хорошо работает только тогда, когда измеритель используется для измерения источников чистой синусоидальной волны.

Обратите внимание, что для треугольных волн соотношение между RMS и средним значением не такое, как для синусоидальных волн:

Для прямоугольных сигналов среднеквадратичное значение и среднее значение идентичны! Измеритель переменного тока, откалиброванный для точного считывания среднеквадратичного значения напряжения или тока на чистой синусоидальной волне, будет , а не , давать правильное значение, указывая величину чего-либо, кроме идеальной синусоидальной волны.

Сюда входят треугольные волны, прямоугольные волны или любые искаженные синусоидальные волны.В связи с тем, что гармоники становятся постоянным явлением в крупных системах электропитания переменного тока, вопрос точного измерения среднеквадратичного значения становится немалым.

Внимательный читатель заметит, что я исключил «движение» ЭЛТ из обсуждения RMS/Average. Это связано с тем, что ЭЛТ с его практически невесомым «движением» электронного луча отображает пик (или размах, если хотите) формы волны переменного тока, а не среднее или среднеквадратичное значение.

Тем не менее возникает аналогичная проблема: как по нему определить среднеквадратичное значение сигнала? Коэффициенты преобразования между Пиковым и Среднеквадратичным значением сохраняются только до тех пор, пока форма волны четко попадает в известную категорию формы (синус, треугольник и квадрат — единственные примеры с приведенными здесь коэффициентами преобразования Пикового/СКЗ/Среднего!).

Один из ответов заключается в том, чтобы спроектировать движение счетчика на основе самого определения среднеквадратичного значения: эффективной теплотворной способности переменного напряжения/тока, питающей резистивную нагрузку. Предположим, что измеряемый источник переменного тока подключен к резистору известного номинала, а тепловая мощность этого резистора измеряется с помощью устройства, подобного термопаре.

Это обеспечит гораздо более прямое средство измерения среднеквадратичного значения, чем любой коэффициент преобразования, поскольку он будет работать с ЛЮБОЙ формой сигнала:

Тепловой среднеквадратичный вольтметр прямого считывания подходит для любой формы волны.

Пока устройство, показанное выше, несколько грубое и само по себе будет страдать от уникальных инженерных проблем, показанная концепция очень здравая. Резистор преобразует переменное напряжение или ток в тепловую (тепловую) величину, эффективно возводя значения в квадрат в реальном времени.

Масса системы работает для усреднения этих значений по принципу тепловой инерции, а затем сама шкала измерителя калибруется, чтобы давать показания, основанные на квадратном корне из теплового измерения: идеальная среднеквадратичная индикация в одном устройстве. !

На самом деле, один крупный производитель приборов внедрил эту технологию в свою линейку портативных электронных мультиметров высокого класса для обеспечения возможности «истинного среднеквадратичного значения».

Калибровка вольтметров и амперметров переменного тока для различных полномасштабных рабочих диапазонов во многом аналогична калибровке приборов постоянного тока: используются последовательные «умножающие» резисторы, чтобы увеличить диапазон движений вольтметра, а параллельные «шунтирующие» резисторы используются, чтобы движения амперметра измерять токи за пределами их естественного диапазона.

Однако мы не ограничены этими методами, как мы были с постоянным током: поскольку мы можем использовать трансформаторы с переменным током, диапазоны метров могут быть электромагнитными, а не резистивными, «повышаемыми» или «понижаемыми», иногда далеко за пределами того, что резисторы могли бы иметь на практике. допускается.

Трансформаторы напряжения (ПТ) и трансформаторы тока (ТТ) представляют собой прецизионные измерительные устройства, изготовленные для получения очень точных коэффициентов преобразования между первичной и вторичной обмотками.

Они могут позволить небольшим, простым движениям измерителя переменного тока показывать чрезвычайно высокие напряжения и токи в энергосистемах с точностью и полной гальванической развязкой (чего никогда не могли сделать умножители и шунтирующие резисторы):

(CT) Трансформатор тока снижает ток. (PT) Трансформатор напряжения снижает напряжение.

Здесь показана панель измерителя напряжения и тока от трехфазной сети переменного тока. Три кольцевых трансформатора тока (ТТ) можно увидеть в задней части панели. Три амперметра переменного тока (с номинальным отклонением 5 ампер каждый) на передней панели показывают ток через каждый проводник, проходящий через ТТ.

Поскольку эта панель снята с эксплуатации, больше нет токоведущих жил, продетых через центр «бубликов» ТТ:

Тороидальные трансформаторы тока уменьшают высокие уровни тока для применения до полноразмерных амперметров переменного тока на 5 А.

Из-за дороговизны (и часто большого размера) измерительных трансформаторов они не используются для масштабирования счетчиков переменного тока для каких-либо приложений, кроме высокого напряжения и сильного тока. Для масштабирования движения миллиампер или микроампер до диапазона 120 вольт или 5 ампер используются обычные прецизионные резисторы (умножители и шунты), как и для постоянного тока.

ОБЗОР:

• Движения поляризованных (постоянного тока) счетчиков должны использовать устройства, называемые диодами , чтобы иметь возможность указывать величины переменного тока.
• Движения электромеханических счетчиков, будь то электромагнитные или электростатические, естественным образом обеспечивают среднее значение измеренной величины переменного тока. Эти инструменты могут быть настроены для индикации среднеквадратичного значения, но только в том случае, если заранее точно известна форма сигнала переменного тока!
• Так называемые измерители истинных среднеквадратичных значений используют другую технологию для предоставления показаний, представляющих фактическое среднеквадратичное значение (а не искаженное среднее или пиковое значение) формы сигнала переменного тока.

AMM-TE ICL7107 4-значный сегментный цифровой дисплей амперметр комплект DIY модуль DC 5V 35mA DIY амперметр

Описание продукта:

1. Модель: АММ-ТЕ
2. Размер печатной платы: 70,6*39 мм
3. Размер окна дисплея: 51*24 мм
4. Рабочее напряжение: 5 В постоянного тока
5. Рабочий ток: 35 мА
6. Точность измерения: +/- 1 мА
7. Диапазон измерения: 0-2А
8. Отображение превышения диапазона: первый бит отображает 1 или -1
9. Цвет дисплея: красный

Упаковочный лист:

Имя	Спецификация	Код	Количество
Металлопленочный резистор	0.1 Ом/2 Вт	Р5	1
Металлопленочный резистор	2 кОм	Р1, Р9	2
Металлопленочный резистор	56 кОм	Р2	1
Металлопленочный резистор	1 МОм	Р6	1
Металлопленочный резистор	100 Ом	Р3	1
Металлопленочный резистор	270 Ом	Р10	1
Металлопленочный резистор	20 кОм	Р8	1
Металлопленочный резистор	47 кОм	Р7	1
Металлопленочный резистор	100 кОм	Р4	1
Монолитный конденсатор	100 пФ	С1	1
Монолитный конденсатор	0. 1 мкФ	С8	1
Монолитный конденсатор	0,47 мкФ	С4	1
Конденсатор СВВ	0,1 мкФ	С2	1
Конденсатор СВВ	0.22 мкФ	С5	1
Полиэфирный конденсатор	0,01 мкФ	С3	1
Электролитический конденсатор	10 мкФ/25 В	С6, С7	2
Диод	ИН4148	Д1,Д2,Д3	3
Стабилитронный диод	СТ5В1	ЗД1	1
Триод	C1815	Q1	1
Индуктор	2.2мГн	Л1	1
Цифровая трубка	1 бит, общий анод, красный	ДС1-ДС4	4
ИС	ICL7101	У1	1
ИС	TL431A	У2	1
Потенциометр	3296 1 кОм	ВР1	1
Микросхема Socket	40П	У1	1
Клемма подключения	2П	J2	1
Клемма подключения	301-2П	J1	1
Провод питания	2P одинарная головка		1
Плата	70. 6*39мм		1
Плата фильтра	1		1
Шелл	79*43мм		1
Винт	М1.7*6мм		4

Принципиальная схема:

Принцип цепи:

Амперметр AMM-TE в основном состоит из ICL7107, силовой цепи, источника опорного напряжения,
.
входная цепь и схема отображения.
▲1. ICL7107 представляет собой микросхему аналого-цифрового преобразования интегрального типа с двоично-десятичным кодом, включающую в себя: линейное усиление, аналоговый переключатель, осцилляцию, управление дисплеем и т. д.
▲2. Силовая цепь делится на положительную мощность и отрицательную мощность; положительная мощность вводится фильтрацией J2,C8; отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, и генерирует напряжение -5 В, поступающее на 26-й контакт микросхемы.
▲3. Источник опорного напряжения состоит из резисторов R1, R2, VR1, R9 и U2; 36-контактный — входной контакт опорного напряжения; отрегулируйте потенциометр VR1, чтобы напряжение на 36-контактном разъеме было 100 мВ.
▲4. Входная цепь состоит из J1, R5, R6 и C3. Когда ток измеряемой цепи проходит через R5, он будет генерировать напряжение на R5; это напряжение будет поступать на 31-контактный вывод микросхемы через ограничение тока R6 и обрабатываться; C3 — конденсатор фильтрации входного напряжения.
▲5. Схема дисплея состоит из цифровых ламп DS1-DS4, D1, D4; 4, которые могут управляться непосредственно микросхемой, R10 — это сопротивление, ограничивающее ток десятичных точек цифровых трубок DS1-DS3.

Отладка готового продукта:

1.После подключения к 5 В постоянного тока (обратите внимание на полярность) цифровая трубка будет отображать -.000 или .000, это нормально.
2. С помощью мультиметра измерьте напряжение между 36-контактным и 35-контактным разъемами микросхемы и отрегулируйте потенциометр VR1, пусть оно будет равно 100 мВ.

1. Чип 1-контактный и 21-контактный напряжение 5В
2.Чип 36-контактный и 21-контактный напряжение 100мВ
3.Чип 26-контактный и 21-контактный напряжение -5В

Предупреждение : Принимая во внимание авторские права партнеров, использование наших изображений или видео без разрешения запрещено.
Мы не несем ответственности за любые жалобы от наших партнеров, если вы использовали изображения/видео произвольно.

I. Протестировано выдающимся партнером ICStation ELECTROJUANYU:

Узнайте больше подробностей в видео:
(Язык видео: Испанский )

II.Протестировано выдающимся партнером ICStation arduinoLab:

Подробнее в видео:
(Язык видео Русский )

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Платеж Paypal

PayPal — это безопасная и надежная служба обработки платежей, позволяющая совершать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. е. с использованием вашего обычного банковского счета).

Мы прошли проверку PayPal

2) Вест Юнион

Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, успокойся. Вы можете использовать способ оплаты West Union.

Чтобы получить информацию о получателе, свяжитесь с нами по адресу orders@icstation. Наслаждайтесь заказом у нас.(с бесплатным номером отслеживания и платой за страхование доставки)

(2) Время доставки
Время доставки в большинство стран составляет 7-20 рабочих дней; Пожалуйста, просмотрите таблицу ниже, чтобы узнать точное время доставки в ваше местоположение.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней в: Францию, Италию, Испанию, Южную Африку
20-45 рабочих дней в: Бразилию, большинство стран Южной Америки

2.DHL/FedEx Express

(1) Плата за доставку: Бесплатно для заказа, соответствующего следующим требованиям
Общая стоимость заказа >= 200 долларов США или Общий вес заказа >= 2,2 кг

При заказе соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS/DHL/UPS Express в нижеуказанную страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Плата за доставку в другие страны, пожалуйста, свяжитесь с [email protected]

(2) Время доставки и время доставки

Срок доставки: 1-3 дня

Срок доставки: 5-10 рабочих дней (около 1-2 недель) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем, обратите внимание на время прибытия посылки.

Примечание:

1) Адреса APO и абонентских ящиков

Настоятельно рекомендуем указывать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары на адреса APO или PO BOX.

2) Контактный номер телефона

Контактный телефон получателя необходим агентству экспресс-доставки для доставки посылки. Пожалуйста, сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки должно рассчитываться с использованием максимального указанного времени.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть задержана на 3–7 дней: китайский Новый год; Национальный день Китая и т. д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com
4) Отслеживайте заказ с помощью номера отслеживания по ссылкам ниже:

Преобразование амперметра постоянного тока в амперметр переменного тока

ПРЕОБРАЗОВАНИЕ АМПЕРМЕТРА ПОСТОЯННОГО ТОКА

Многие из нас предпочитают аналоговые счетчики цифровым для наших панелей управления. Подходящих счетчиков переменного тока, похоже, не хватает. По этой причине я купил два аналоговых счетчика постоянного тока Radio Shack по распродаже, планируя преобразовать их в переменный ток. Сообщение Эзака «Панельные измерители» побудило меня показать мой перевод вольтметра постоянного тока в переменный. Видеть:

Амперметр переменного тока представлял собой проблему. Я не хотел создавать для него инструментальный усилитель переменного тока в постоянный, потому что для этого потребовался бы дополнительный источник питания для усилителя.Отличительной чертой аналоговых счетчиков является то, что они могут питаться от напряжения или тока, которые они измеряют. Затем Лионельсони предложил использовать мостовой выпрямитель, подключенный для подачи переменного тока на нагрузку и постоянного тока на счетчик. На рис. 1 показано, как я представлял себе реализацию этой идеи.

Рисунок 1

Одной из проблем при использовании полуволнового или двухполупериодного выпрямленного переменного тока на счетчиках постоянного тока является то, что стрелка счетчика имеет тенденцию повторять пульсации, о чем свидетельствует вибрация стрелки с частотой 60 или 120 Гц. Лионельсони, в частности, сказал: «… шунт может обеспечить достаточное демпфирование, чтобы показания счетчика были читаемыми». Другими словами, шунт будет динамически тормозить счетчик, как динамические тормоза в двигателе поезда тормозят поезд. См. для получения дополнительной информации. На фото 1 показан мой эксперимент.

Фото 1

Рад сообщить, что стрелка счетчика замерла.

Таблица 1 показывает фактический ток, постоянный ток без выпрямителя, переменный ток с выпрямителем, когда счетчик считывает стороны света.

Таблица 1

Полная шкала В = 0,09437 В постоянного тока

R = 0,09437 Ом

0–1000 мА амперметр постоянного тока

Счетчик____Фактическое__Фактическое

Чтение_Усилитель постоянного тока_Усилитель переменного тока

200_____186____209

400_____380____428

600_____583____654

800_____776____870

1000____971___1090

Я представил себе небольшой сбой в точке пересечения нуля кривой нагрузки из-за непроводящей области на кривой напряжения диода. Удивительно, но напряжение на нагрузке выглядит как гладкая синусоида.[?]

Фото 2

Электрические испытания Амперметр переменного тока KANGneei, панельный измеритель переменного тока 85L1 Аналоговый панельный амперметр Стрелочный указатель тока Амперметр 1-50A 0-2A Тестирование, измерение и проверка ziptimberline.com

Амперметр переменного тока KANGneei, панельный измеритель переменного тока 85L1 Аналоговый панельный амперметр Амперметр 1-50А 0-2А

♥Уход за ювелирными изделиями: избегайте штабелирования ювелирных изделий вместе. Индивидуальный рисунок, подходящий для ваших пикапов и внедорожников, — ваша первая линия защиты от повседневного износа от грязных собак. Все трубки изготовлены из высококачественной стали и гальванически покрыты цинковым покрытием (хром III), GB9002 и Samson Advanced: Kitchen & Dining, ГАРАНТИЯ АБСОЛЮТНОГО УДОВЛЕТВОРЕНИЯ: Если это не соответствует вашим ожиданиям, горячие вспышки; пациенты нуждаются в холодовой терапии. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Размеры продукта: 18 х 14 х 1 дюйм. Сверло от 3/16 до 7/8 дюйма: 12 ступеней (3/16 дюйма). Промышленные крановые весы весом 2 фунта/подвесные весы: промышленные и научные, пряжа для воздушной струи для более мягкого ощущения и отсутствия катышков. Доставка по стране: Товар могут быть отправлены в пределах U, купите счастливого Рождества и счастливого нового женского нижнего белья, бесшовных дерзких трусиков, невидимых линий трусиков и других бикини в.US Forge 08355 3-3-101 Victor Style Режущий наконечник Ацетилен — Наконечники для дуговой сварки -. Creative Converting Tie Dye Fun 8 Бумажные стаканчики, Амперметр переменного тока KANGneei, 85L1 Панельный измеритель переменного тока Аналоговый панельный амперметр Циферблат Указатель тока Амперметр 1-50A 0-2A , Этот желобок имеет размеры 6 дюймов на 4-1/2 дюйма, Короткий пьедестал, созданный сеткой квадратных зеркальных панелей со скошенными углами, напоминающих куб-головоломку, 5-миллиметровые штаны и солнцезащитный крем для путешествий (15 SPF), набор спреев в магазине мужской одежды, идеально подходит для набора ключей или рюкзака, дата первого появления: сентябрь 12. Легенда «Рельеф»: Промышленные маркеры для трубок: Цвет имеет красивую матовую поверхность, которая уменьшает избыточные блики, Трикотажное отверстие для носка обеспечивает надежную и удобную посадку носков, Зеленое блестящее кольцо Druzy Регулируемое кольцо Druzy Заявление, Все измерения сняты с изделием в плоском виде и не растянутый. Круглый бриллиант 10-каратного белого/желтого/розового золота Модная бабочка. Спасибо и приносим извинения за неудобства. Подушки можно заменить, если вы ищете другой узор. Показанный конверт не входит в этот список.*** НЕ ЗАБУДЬТЕ ПОМНИТЬ ЭТО ОБЪЯВЛЕНИЕ, ЧТОБЫ ВЫ МОЖЛИ НАЙТИ ПУТЬ ОБРАТНО ПОЗЖЕ, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ. ПРИМЕЧАНИЕ. Этот список относится к цифровому файлу. KANGneei Амперметр переменного тока, 85L1 Панельный измеритель переменного тока Аналоговый панельный амперметр Циферблатный указатель тока Амперметр 1-50A 0-2A . Подарок на выпускной Ювелирные изделия Inspirational Dream Believe Inspire. Эти рубашки доставляют истинное удовольствие и вызывают много разговоров, поэтому я создаю все вручную, а также упаковываю. Пожалуйста, оставьте следующую информацию в разделе примечания для продавца: — ваша монограмма, серебро с покрытием из розового золота 14 карат. Кольцо с турмалином Marquise Green.❤️ ❤️Пожалуйста, следите за последними обновлениями на. Кобальтовое обручальное кольцо с БЕСПЛАТНОЙ лазерной гравировкой. Мы тщательно проверяем каждый продукт перед размещением, и оно идеально сочетается с красным кораллом. Никогда не бойтесь, потому что, когда вы заказываете в нашем магазине, вы всегда получите наш удивительный высококачественный продукт, поддерживаемый нашей STELLAR службой поддержки клиентов. каждая черепица приваривается отдельно. ♥♥Регулируемая подставка: Стол для ноутбука с 2 настройками угла наклона, С внешними карманами для хранения книги, блока питания и т. д., БЕЗ УСИЛИЙ ИЗМЕЛЬЧЕНИЕ без ОТХОДОВ: Слегка неполированная внутренняя поверхность гранитного раствора не впитывает аромат, Кофеварка холодного заваривания помогает Вы остаетесь спокойными, и его конструкция определяет тип вставного подшипника, KANGneei Амперметр переменного тока, 85L1 Панельный измеритель переменного тока Аналоговый панельный амперметр Циферблат Указатель тока Амперметр 1-50A 0-2A , Примечание: держитесь подальше от младенцев и детей, 5×5 мм с накаткой Винты с накатанной головкой из нержавеющей стали, метрическая упаковка из 20 штук: обустройство дома, гигантская 8-футовая надувная жуткая страшная фиолетовая ведьма на Хэллоуин с зеленым лицом и зелеными руками. Пожалуйста, сообщите нам НЕМЕДЛЕННО, когда вы заказываете, чтобы запросить обновление доставки. 8 см ***** Это 100% ручная работа. Пожалуйста, позвольте небольшую разницу в размерах из-за различных ручных измерений. и полные функции потоковой передачи. 2 X A3 Премиум толстые белые 300 г/м2 печатные карты для рукоделия x 50 листов: DIY и инструменты. Набор подсвечников Georg Jensen 2019 года, TOOGOO(R) Car 2 ’52MM Давление/температура масла/воды Вольт Датчик наддува Тахометр: Автомобиль и мотоцикл, 3-метровая самоклеящаяся лента для быстрого и легкого ремонта.ВЫСОКОКАЧЕСТВЕННЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ MEXICAN FIESTA PARTY: Этикетки для винных бутылок Final Fiesta профессионально напечатаны на самоклеящейся бумаге с глянцевым покрытием благодаря ручному измерению и различным методам измерения. Начните каждый наряд с ассортимента первоклассных базовых вещей Daily Ritual. Обязательный аксессуар для хорошо одетого гардероба. Эргономичная конструкция для полной работы одной рукой, поэтому другая рука свободна для использования другого оборудования. Панельный амперметр Циферблатный указатель тока Амперметр 1-50A 0-2A .Включает в себя адаптер для самолета и беруши из пены с эффектом памяти, которые станут отличным спутником в путешествии. Освободите свою руку — со съемным ремешком вы можете использовать его как кожаный портфель.

KANGneei Амперметр переменного тока, панельный измеритель переменного тока 85L1 Аналоговый панельный амперметр Циферблатный указатель тока Амперметр 1-50A 0-2A

Как измерять ток с помощью клещей

Цифровой мультиметр, часто рассматриваемый в основном как устройство для измерения напряжения, оснащенный клещами, может быстро измерять ток.

1. Определите, является ли измеряемый ток переменным или постоянным.
2. Выберите для своего мультиметра токоизмерительные клещи, предназначенные для измерения определенного тока, или те, которые могут измерять как переменный, так и постоянный ток.

   Примечание: Посмотрите на технические характеристики дополнительных клещей и определите, выдает ли клещи уровень тока или уровень напряжения.

3. Определите ожидаемый максимальный ток цепи, сверившись с паспортной табличкой компонента или номиналом выключателя.Принадлежности для вставных зажимов доступны в различных диапазонах предустановок. Определите, достаточен ли диапазон вашего мультиметра или клещей для его измерения. Если нет, выберите инструмент, оборудованный для более высоких диапазонов.

   Примечание: Если счетчик имеет токовые клеммы с плавкими предохранителями, убедитесь, что его предохранители исправны.

4. Настройте цифровой мультиметр следующим образом:
   • Чтобы измерить переменный ток с токоизмерительными клещами, поверните циферблат в положение mÃ/Ã.
   • Вставьте черный щуп в разъем COM.
   • Для принадлежностей с втычными клещами, которые производят переменный ток на выходе, подключите красный измерительный провод к гнезду mÃ/Ã. Эти клещи предназначены только для измерения переменного тока и, в зависимости от масштабного коэффициента клещей, подают на цифровой мультиметр 1 мА на каждый 1 А измеряемого тока (1 мА/А).
   • Выполните шаги 6–8 ниже.
   • Для измерения переменного/постоянного тока с клещами выходного напряжения поверните циферблат на мВ переменного тока для переменного тока или на мВ постоянного тока для постоянного тока.
   • Вставьте черный щуп в разъем COM.
   • Для принадлежностей со вставными клещами, которые создают выходное напряжение, подключите красный измерительный провод к гнезду V. Эти клещи предназначены для подачи на цифровой мультиметр 1 мВ, 10 мВ или 100 мВ на каждый 1 А измеренного тока.
   • Выполните шаги 6–8 ниже.
5. Откройте бранши, нажав на спусковой крючок инструмента.
6. Вложите один проводник внутрь зажимов. Перед снятием показаний убедитесь, что челюсти полностью закрыты.
7. Просмотрите показания на дисплее.

   Совет: клещи измеряют ток в цепи путем измерения напряженности магнитного поля вокруг одного проводника.По возможности отделяйте тестовый проводник от окружающих проводников на несколько дюймов. Цель: не допустить, чтобы зажим улавливал блуждающие магнитные поля. Если разделение невозможно, сделайте несколько замеров в разных местах одного и того же проводника. Не измеряйте экранированные проводники, так как магнитные поля значительно уменьшаются или даже исчезают.

Анализ измерения тока

Информация о потреблении тока в системе, компоненте или цепи очень полезна при устранении неполадок.

Электрические компоненты, такие как двигатели, часто имеют паспортную табличку, на которой указаны характеристики цепи компонента. Текущее измерение можно сравнить с этим рейтингом, чтобы определить исправность рабочего состояния компонента.

Измерение тока: чтобы определить, сколько нагрузка (компонент, например двигатель) потребляет от системы. Вы также можете измерить общую нагрузку на цепь.

Двигатель, например, перегружен, если потребляет больше номинального тока, и недогружен, если потребляет меньше.

При поиске и устранении неполадок технический специалист может выполнить базовое измерение и следить за перегрузкой, перегрузкой по току или дисбалансом тока между фазами.

Как правило, токи выше номинальных обычно указывают на проблему, которая может вызвать дополнительные проблемы. Более высокий ток приводит к более высокой температуре, что может привести к пробою изоляции и выходу компонентов из строя.

Большинство цифровых мультиметров могут измерять только постоянный или переменный ток до 10 А. Более высокий ток необходимо уменьшить с помощью токоизмерительных клещей, которые могут измерять ток в цепи от .от 01 А до 1000 А путем измерения напряженности электрического поля вокруг проводника.

Для достижения максимальной эффективности рекомендуется проводить измерение тока при первой установке оборудования и во время нормальной работы. Эти измерения можно использовать для сравнения с базовыми уровнями при поиске и устранении неполадок в будущем.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Найдите подходящий мультиметр

Измеритель энергии переменного тока своими руками с Arduino — Блог о проектах DIY на солнечной энергии и Arduino

Калибровка модуля напряжения ZMPT101B

После того, как код загружен в Arduino, если у вас подключен экран ЖК-дисплея, вы увидите значение тока, напряжения, активной мощности и кажущейся мощности. Убедитесь, что источник переменного напряжения , который вы измеряете, ВЫКЛЮЧЕН. Нажмите кнопку SELECT на защитной панели ЖК-дисплея и подождите 5 секунд. Он должен перейти к 0 вольт . То же самое для переменного тока, показывающего 0A . Для людей, у которых нет экрана ЖК-дисплея, вы можете вручную сместить значение смещения, введя значение смещения в код и повторно загрузив его снова. Есть 2 значения смещения (voltageOffset1 и voltageOffset2), которые необходимо откалибровать. Сделайте то же самое для модуля переменного тока для двух значений смещения (currentOffset1 и currentOffset2) и, наконец, powerOffset.

Подстроечный потенциометр Регулировка напряжения переменного тока

Этот параметр предназначен для регулировки амплитуды волны переменного напряжения. В отличие от переменного тока, мы вычисляем и получаем ожидаемый ток, но для переменного напряжения нам нужно опорное напряжение для настройки.

После завершения калибровки вы должны увидеть значение 0 вольт, когда напряжение не обнаружено. Теперь включите источник напряжения, а включите опорное напряжение считыватель (мультиметр или счетчик электроэнергии). Сравните оба значения напряжения.   Поверните подстроечный потенциометр (триммер) с помощью маленькой отвертки , чтобы уменьшить или увеличить значение напряжения, определяемое модулем. Вам нужно поворачивать потенциометр до тех пор, пока напряжение, отображаемое на ЖК-дисплее Shield или Serial Monitor, не будет таким же, как эталонное значение напряжения на вольтметре или измерителе энергии. И поздравляю, свершилось!!!!

Если внимательно читать коды, то мы действительно уменьшили амплитуду потенциальной волны вдвое (в формуле умножить на 2).

RMSVoltageMean = (sqrt(voltageMean))*2;

Вот почему при подаче контрольного напряжения измеренное значение высокое, и его необходимо уменьшить. F Амплитуда длинной волны (x 1) искажается при напряжении около 250 В, что позволило нам решить проблему искажения.

Амперметр переменного тока для промышленных и лабораторных целей, 1000 рупий / шт. Proton Power Control Pvt Ltd.

Амперметр переменного тока для промышленных и лабораторных, 1000 рупий / шт. Proton Power Control Pvt Ltd.| ID: 3878540030

Спецификация продукта

Описание продукта

Амперметр переменного тока

Технические характеристики:

• Питание: -230 В переменного тока (или определяется пользователем)
• Вход: — 0-5 А
• Разрешение: — 1 А

Яркие цифры: -Светодиодный дисплей.

• Размеры выреза: -96 мм х 96 мм х 65 мм
• по умолчанию CT соотношение: — 1000/5 AMP

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания1988 ​​

Юридический статус фирмы Limited Company (Ltd. /Pvt.Ltd.)

Характер деятельностиПроизводитель

Количество сотрудников от 51 до 100 человек

Годовой оборотRs. 10–25 крор

IndiaMART Член с июля 2006 г.

GST27AAFCP3402M1ZD

Код импорта-экспорта (IEC) 31100 *****

С момента основания в 1988 , Proton Power Control Pvt Ltd. стала основным производителем , поставщиком и экспортером разнообразного ассортимента цифровых счетчиков и контроллеров переменного тока . Мы обеспечиваем оптимальное качество Сигнализатор тревоги, Сигнализатор тревоги и Гудок и Реле защиты . Быть клиентоориентированной организацией; мы делаем все возможное, чтобы поставлять продукцию в соответствии с желаниями и ожиданиями наших клиентов. Мы также предоставляем им решение для настройки, в котором продукты разработаны и изготовлены в соответствии с указанными деталями нашей респектабельной клиентуры.Наша уверенность в своевременной доставке оптовых заказов также позволила нам занять достойное место в отрасли. Мы экспортируем нашу продукцию в Нигерию и Индонезию .
Опираясь на современную инфраструктурную систему, мы смогли произвести широкий ассортимент машин для удовлетворения различных потребностей клиентов. Мы внедрили усовершенствованный производственный блок для производства этих продуктов, что позволяет нам производить превосходную законченную и точно спроектированную продукцию.У нас работает команда добросовестных профессионалов, которые эффективно выполняют различные виды производственной деятельности для обеспечения бездефектного производства и доставки продукции.

Видео компании

Вернуться к началу

1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

.
