Антенна для телевизора своими руками с усилителем: Очень простая самодельная антенна DVB-T2 с усилителем

Содержание

Очень простая самодельная антенна DVB-T2 с усилителем

При отсутствии сигнала телевещания DVB-T2 достаточной силы возникает необходимость в использовании антенны с усилителем. Такое оборудование легко собрать своими руками из покупных деталей, затраты на приобретения которых составят порядка 1 доллара. Применяемый в данной конструкции универсальный усилитель SWA-99999 использовался для аналогового телевещания, поэтому вполне возможно его снять из старой антенны.

Материалы:

медная проволока 3 мм – 112 см.
антенный усилитель типа SWA-99999 или другой — http://alii.pub/656e84
коаксиальный TV кабель;
кусок вязальной проволоки или нейлоновая стяжка;
пара винтиков, зажимов и шайб.

Сборка антенны

Из цельного куска медной проволоки длиной 112 см выгибается 2 соединенных квадрата со сторонами 14 см. В результате должен получиться каркас антенны как на фото. Концы проволоки нужно запаять. Расстояние между совмещенными углами квадратов равно зазору между монтажными отверстиями на усилители.

В плате усилителя зажимается коаксиальный кабель. Обратите внимание, чтобы оплетка кабеля не прикасалась к центральной жиле и ее прижимному винту.

Усилитель с помощью зажимов, винтов и гаек устанавливается на проволочный каркас антенны. Для надежности кабель прикручивается к рамке вязальной проволокой. Если антенна будет размещаться на улице, то нужно позаботиться о герметизации платы. Ее можно обмотать пакетом и заизолировать скотчем или спрятать в подходящей коробочке, как это делается на обычных решетчатых антеннах для аналогового ТВ.

На второй конец кабеля устанавливается штекер и антенна подключается к приставке DVB-T2, подсоединенной к телевизору. Она позволяет подавать питание на усилитель. Для этого в меню настроек приставки нужно выбрать пункт «питание антенны».

Если телевизор поддерживает DVB-T2 и приставка не применяется, то усилитель нужно дополнительно запитать. Для этого покупается или снимается со старой аналоговой антенны специальный блок питания со штекер-сепаратором. Кабель к такому штекеру подсоединяется так же, как и до усилителя. После этого блок включается в розетку.

По факту такая антенна способна улавливать сигнал достаточной силы даже находясь в помещении. Ее не нужно выносить на улицу, за некоторыми исключениями при сильной отдаленности от ТВ вышек или наличии высоких экранирующих радиоволны построек. Это полностью рабочее устройство, для сборки которого не нужно иметь специальные навыки и знания.

Конечно, на Али Экспресс можно купить уже готовую антенну за пару баксов (http://ali.pub/3i1kfz), но это для тех кто не хочет заморачиваться.

А если все же хотите собрать хорошую антенну, не уступающую покупным аналогам и абсолютно бесплатно, то тогда читайте эту статью — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html. И обратите внимание на десятки восторженных комментариев о ее работе.

Смотрите видео

📺 Усилитель ТВ сигнала своими руками: изготовление, подключение, настройка

Несмотря на повсеместную модернизацию оборудования и переход на цифровой сигнал телевещания, многие россияне недовольны качеством принимаемого сигнала. Причин тому множество – от плохого состояния антенны до многоэтажных домов или рельефа местности, не дающих волнам нормально «проходить» от ретранслятора к приёмнику. Выручит в этом случае специальное устройство, коих в магазинах великое множество. Однако не стоит спешить за покупкой, лучше попробовать собрать усилитель ТВ сигнала своими руками. А как это сделать, попробуем разобраться в сегодняшней статье.

Содержание статьи

Что собой представляет собой антенный усилитель для телевизора

Если разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Антенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

Такой вопрос волнует многих. Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Статья по теме:

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Изготовление усилителя цифрового сигнала: материалы, инструменты, схемы

Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет. Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.

ФОТО: instrumentgid.ruПри изготовлении усилителя цифрового сигнала своими руками без паяльника не обойтись

Несколько схем антенных усилителей для примера

Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.

ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигнала

Следующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.

ФОТО: electrongrad.ruЭта схема немного сложнее

И напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.

ФОТО: tytmaster.ruА в этой схеме нужно основательно разбираться

Статья по теме:

Антенна для радио своими руками: общие принципы изготовления, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних условиях, как сделать из активной антенны пассивную — статья по теме.

Подключение и настройка усилителя антенны к телевизору: как выполнить

При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.

ФОТО: regionoperator. ruБлок питания должен быть включён в сеть, чтобы усилитель работал

Усилитель ТВ сигнала: изготовить своими руками или купить

Этим вопросом задаются многие. Если рассуждать с точки зрения оправданности, то усилитель цифрового сигнала для телевизора проще приобрести на любом китайском ресурсе. Устройство это недорогое, доставка бесплатна. Однако если хочется сделать всё самостоятельно, можно приобрести там же все детали, взяв к исполнению одну из схем. Стоить это будет не намного дешевле, но ведь многие попросту увлекаются радиоделом.

Кстати, стоит отметить, что если домашний мастер хочет, чтобы его ТВ принимал цифровой сигнал, то его телевизор должен быть оборудован специальным модулем DVB-Т2. В противном случае необходимо будет приобрести для телевизора ресивер, который позволит просматривать каналы в соответствующем диапазоне частот.

ФОТО: intersat.mdТакой усилитель стоит довольно дёшево

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Иллюстрация	Описание действия
	Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.
	Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
	Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.
	Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.
	Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
	Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.
	Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
	Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
	После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.
	По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
	Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
	Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Особенности общих антенн в многоквартирных домах

Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.

ФОТО: aredi.ruИногда многоканальные усилители просто необходимы

В заключение

Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.

ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случится

Очень надеемся, что сегодняшняя статья будет полезна нашему уважаемому читателю. Если у вас появились вопросы по теме, задавайте их в обсуждениях ниже. Редакция Homius с удовольствием ответит на них в максимально сжатые сроки. Там же вы можете выразить личное мнение о прочитанном, оставить свой комментарий или поделиться опытом в изготовлении усилителя сигнала ТВ своими руками, если таковой имеется. Вам понравилась статья? Тогда не забудьте оценить её. Для нас очень важно ваше мнение. А напоследок предлагаем вашему вниманию короткий, но весьма информативный видеоролик.

Бытовая техникаМеханик на дому: регулировка карбюратора бензопилы своими руками

Бытовая техникаТОП−7 2020 года: рейтинг производителей и моделей индукционных варочных панелей (плит), их плюсы и минусы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Антенный усилитель своими руками

Антенные усилители необходимо устанавливать как можно ближе к антенне. Питание усилителя лучше всего осуществлять по коаксиальному кабелю фидера через развязку.

Схема развязки по питанию приведена на рис.:

Развязывающее устройство устанавливается внизу у телевизора и на нее подается питание 12 В от отдельного маломощного блока питания (адаптера). Двухкаскадные антенные усилители потребляют ток не более 50 мА, поэтому мощность адаптера не должна превышать 5-10 Вт.

По теме Супер широкополосный усилитель

Все коммутации антенного усилителя на мачте нужно производить с помощью пайки, т. к. установка механических контактирующих элементов (разъемов и т. д.), эксплуатирующихся в тяжелейших климатических условиях, в конце концов приведет к отказу из-за коррозии контактов.

При выборе усилителя необходимо обеспечить коэффициентом усиления усилителя затухания в кабеле фидера и потери в цепях сложения и разветвления сигнала. Обычно при средней длине кабеля 20—30 м затухания в нем составляют 10 дБ, отсюда , учетом потерь в устройствах сложения — разветвления сигнала, следует выбирать антенный усилитель с усилением 20-30 дБ.

Сложными являются случаи, когда необходимо принимать и усиливать слабые сигналы при наличии мощных сигналов других передатчиков. При этом на вход усилителя попадают как слабые, так и сильные сигналы. Сильный сигнал на входе антенного усилителя может блокировать его работу или перевести работу первого каскада в нелинейный режим — режим смесителя. В этом случае на экране телевизора наблюдается наложение одного изображения на другое. То есть на изображении одного канала видны полупрозрачные кадры изображения другого канала.

Это означает, что усиление выбранного вами усилителя слишком велико, его величину можно уменьшить путем уменьшения напряжения питания усилителя. Для этого желательно использовать отдельный блок питания с плавной регулировкой напряжения в пределах от 5 до 12,6 В.

Необходимо отметить, что на усилители дециметровых волн сильно влияют сигналы метрового диапазона, т. к. мощности передатчиков Метрового диапазона не соизмеримы с передатчиками дециметрового диапазона. Для ослабления влияния сигналов метрового диапазона перед антенным усилителем ДМВ нужно установить фильтр верхних частот, который удалит диапазон метровых волн и пропустит с малыми потерями только сигналы ДМВ.

Если усилитель выбран неправильно (с большим коэффициентом усиления) или если антенна плохо согласована с кабелем, то усилитель может возбудиться и тогда на экране телевизора будет сплошная рябь, но чаще всего в сельских районах, где поблизости нет мощных передающих телецентров, возможно применение усилителей с коэффициентом усиления 40-50 дБ:

На рис. приведена схема антенного усилителя, рассчитанного на усиление сигналов всех 12 каналов метрового диапазона. Коэффициент усиления его составляет 25 дБ при напряжении 12,6 В. Потребляемый ток не более 20 мА. Встречно-параллельное включение на входе диодов Д1, Д2 предохраняет транзисторы усилителя от повреждения грозовыми разрядами. Оба каскада собраны по схеме с общим эмиттером. Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот. Для стабилизации режима транзисторов усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого. Во избежание самовозбуждения усилителя из-за паразитной обратной связи между каскадами через источник питания используется развязывающий фильтр R4 С1.

На этом рис.

приведена схема усилителя для дециметрового диапазона 470-790 МГц (21-60-й каналы). Коэффициент усиления этого усилителя в полосе пропускания составляет 30 дБ при напряжении питания 12 В, а потребляемый ток составляет 12 мА. Оба каскада собраны по схеме с общим эмиттером на СВЧ транзисторах с низким уровнем собственных шумов. Нижняя граница полосы пропускания усилителя ограничена входным фильтром верхних частот, а верхняя — паразитными емкостями транзисторов и монтажа. Благодаря резисторам R1 и R3 обеспечивается температурная компенсация режима транзисторов. Катушка фильтра верхних частот L1 наматывается проводом ПЭВ-2 диаметром 0,8 мм и содержит 2,5 витка. Намотка производится на оправке диаметром 4 мм. Питание на усилитель подается по коаксиальному кабелю.

Простой широкополосный антенный усилитель обеспечивает усиление порядка 10 дБ во всем диапазоне, отведенном под телевизионное вещание. Усилитель представляет собой каскад с общим эмиттером и глубокой отрицательной обратной связью через Rl С2, а также эмиттерной коррекцией R5 R6 С5 Сб. Питание усилителя осуществляется по кабелю. Антипаразитная цепь R4 СЗ обеспечивает устойчивость антенного усилителя, при больших КСВ в кабеле, что возможно, когда входное сопротивление телевизора значительно отличается от волнового сопротивления кабеля.

Самодельная тв антенна фото и описание конструкции

Если плохо работает заводская антенна или она вышла из строя, то ее можно заменить простой самодельной антенной. Если кто еще помнит, то раньше широко были распространены самодельные антенны типа «Ромбик», с двумя ромбообразными рамками. Эти антенны имели самый лучший прием и просты в изготовлении, но со временем в продаже появились китайские антенны, такие с усиками и прямоугольной отражающей решеткой сзади и встроенным усилителем. За счет усилителя они хорошо принимали сигнал, были дешевы и их можно сейчас видеть почти на каждом доме. Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.

Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.

Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.

Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.

К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см. Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.

Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже.
Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.

Сдесь уже подсоеденен антенный кабель

Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель. И хорошо изолируйте сам уселитель так как часто именно ранней весной, когда сильная влажность, снег с држдем и перепады тепмператур, эти уселители выходят из строя.

Как сделать антенну для телевизора своими руками

Как сделать антенну для телевизора своими руками из подручных материалов

Одним из самых популярных материалов для изготовления антенны являются обычные банки из-под пива, спрайта, или колы. Такое устройство можно легко сделать, даже находясь на пикнике и потратив на весь процесс не более 10 минут.

Что нужно:

Совет! Вместо палки можно использовать и обычную вешалку для одежды, которую будет удобнее вешать.

Чтобы создать такое устройство, нужно прикрепить с помощью изоляционной ленты банки к доске на расстоянии, примерно, 7 см. Затем вкрутить в банки саморезы и прикрепить к ним кабель антенны (если остались колечки для открытия банки — прикрутить можно к ним).

Для обеспечения стойкости приемника, необходимо надежно привязать/приклеить кабель к бруску.

Если антенна будет находиться на улице, то соединение следует хорошо защитить от непогоды с помощью большой пластиковой бутылки, предварительно отрезав у нее дно и горлышко. Далее нужно протянуть кабель через проделанное отверстие в бутылке и вылить кипяток на этот участок, чтобы обеспечить расплавленным пластиком полную герметизацию.

Теперь остается только подключить антенну к телевизору и ловить сигнал. Для его усиления можно задействовать не 2, а 4 или даже 6 банок.

Вот что должно получиться в итоге:

Антенна с более мощным сигналом

Для обеспечения стабильного сигнала, нужна более совершенная конструкция, которую также можно попробовать сделать своими руками.

Для этого нужно изготовить металлический контур и соединить с ним с помощью пайки изолированный кабель. Чтобы обеспечить надежное соединение, необходимо предварительно зачистить жилы кабеля и скрутить их в кольца и закрепить на контуре.

Эта конструкция устанавливается на деревянное или пластиковое основание и выносится, к примеру, на балкон.

Совет! Чтобы увеличить мощность сигнала, можно воспользоваться электронным усилителем.

Элементарные способы

Кроме уже перечисленных, существуют также и другие, более простые, способы, позволяющие быстро сделать антенну.

Для воплощения одной из таких идей в жизнь, понадобится проволока (ни в коем случае не алюминиевая) из меди или латуни. Проволоку нужно зачистить и один из ее концов прикрепить к трубе или батарее, а второй вставить в разъем телевизора. С помощью этого способа можно обеспечить стабильные по своей мощности 5 каналов. В данном случае труба является хорошим усилителем нужных частот.

Второй способ подойдет тем, у кого есть балкон. Понадобится проволока, которую нужно будет соединить с бельевыми струнами на балконе, второй — с разъемом телевизора. С помощью этого метода можно увеличить количество каналов и качество показа.

Как сделать спутниковую антенну

Этот вариант подойдет для тех, кто живет в удаленных от мегаполисов населенных пунктах и не имеет возможности приобрести дорогую спутниковую антенну. Однако ее также можно изготовить своими руками. Особенно будет на руку, если неподалеку находится телевышка или высокое здание, что позволит усилить сигнал.

Для создания данной конструкции понадобится:

Для начала нужно измерить расстояние между спицами, а также высоту каждого сегмента и угол. Полученные замеры следует нанести на фольгу и вырезать нужно количество треугольных деталей.

Готовые элементы пришиваются к зонту с помощью капроновой нити. В конечном итоге должен получиться зонт, полностью обшитый изнутри фольгой. Затем нужно разместить в центре зонта усилитель, а блок питания установить рядом с телевизором.

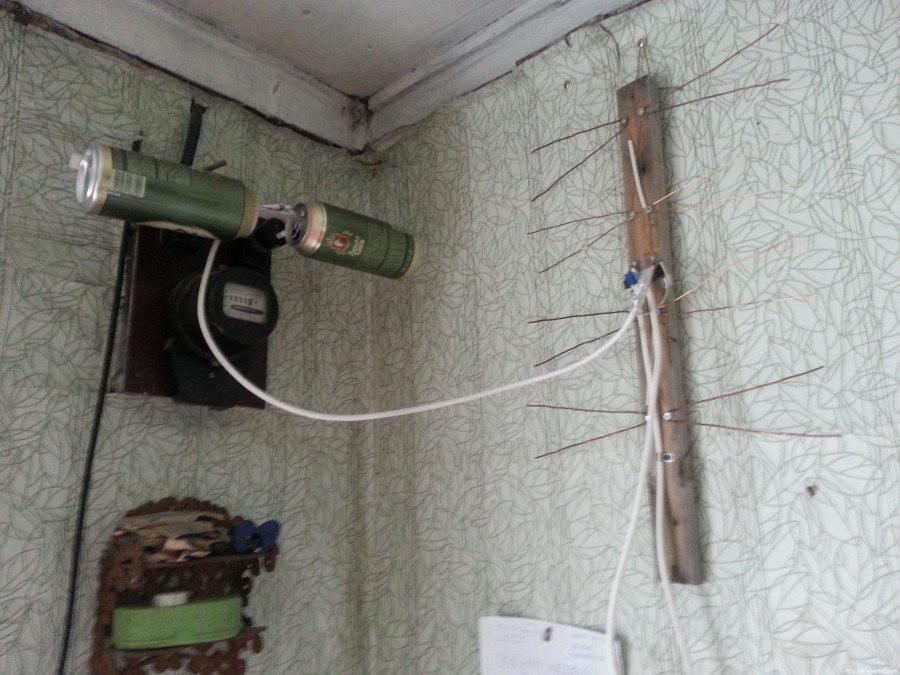

Инфо! Усилитель можно сделать и своими руками. Для этого нужно из пивной банки вырезать овал и проделать в нем отверстие. В это отверстие продевается и припаивается жила кабеля антенны. В месте соединения следует прилепить кусочек пластилина, чтобы металл не окислялся и подвергался коррозии.

Готовая антенна крепится на телевизионную вышку и поворачивается в стороны для настройки нужного количества и качества показа каналов.

Все эти способы не требуют особых навыков, временных затрат и средств. Зато эффект получается практически точно такой же, как и в случае с настоящей антенной, купленной в магазине.

Как сделать антенну для телевизора своими руками: видео

Больше информации

Задать вопрос

Антенна своими руками для приема цифрового телевидения стандарта DVB-T2

В начале я хотел бы вам сообщить, что никаких «цифровых» антенн не бывает. Подойдет любая ДМВ антенна, конкретно для Сочи, работающая в диапазоне 32 и 53 частотных каналов. Если вы живете в месте, где есть прямая видимость на сочинский телецентр, то подойдет и комнатная антенна (не выбирайте антенну со встроенным усилителем) и даже антенна, изготовленная, из куска телевизионного кабеля вам вполне подойдет, учитывая, что первый мультиплекс, вещаемый на 32 канале идет с превышением уровня по сравнению с уровнем второго мультиплекса на 53 канале, поэтому нашу штыревую антенну настроим на 53 канал.

Для этого берем кусок коаксиального кабеля RG-6 60-70см, один конец оконечиваем F разъемом и переходником для подключения в антенное гнездо телевизора. С другого конца оголяется центральная жила кабеля Из расчета, что 53 канал находится на частоте 730 мГц, а это приблизительно 41см, значит, оголяем 41 см центральной жилы (можно половину этого или даже четверть). Далее, с двух сторон скотчем закрепляем нашу антенну прямо на заднюю крышку нашего телевизора, антенна готова!

Не все жители г. Сочи живут в прямой видимости на телецентр, чем сложнее условия приема, тем с большим коэффициентом усиления потребуется антенна. Хочу предостеречь от неграмотного использования усилителей телевизионного сигнала, самый хороший усилитель это хорошая антенна, а если сигнала с вашей антенны нет, то и усиливать нечего. Мало того, усилителем можно испортить и то, что было в антенне. Дело в том, что весь город покрыт сетью вышек сотовой связи, а стандарт G-2 использует диапазон 900 мГц, который легко проникает в антенный усилитель, и приводит к интермодуляционным искажениям, не позволяющим нормально работать тюнеру DVB-T2, в результате чего телевизор пишет, «нет сигнала».

Чтобы, этого избежать применяют фильтры LTE, которые вырезают то, что выше 850 мГц. Первый мультиплекс не вызывает особых проблем с его приёмом, так как вещается со многих ретрансляторов города: Молдовка, Ермоловка, Казачий брод, Голицыно, Кепша, Кудепста, Мацеста, Дагомыс и десяток в Лазаревском районе.

Второй мультиплекс можно принимать только с телецентра Центрального района И ретранслятора села Веселое. Для приема сигнала удаленно от телецентра необходимо применять антенну с большим коэффициентом усиления 16-18 дБ и канальный усилитель 53 телевизионного канала. Скажу сразу, что в любительских условиях усилитель не собрать. А вот антенну, настроенную на 53й ТВ канал построить можно.

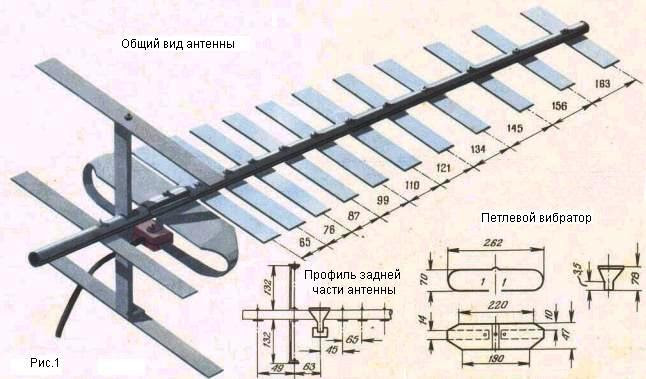

25-элементная антенна типа «волновой канал» состоит из четырех-элементного рефлектора, петлевого вибратора, двадцати директоров и траверсы. Элементы антенны изготовлены из проволки или трубок диаметром 4-5 мм, они крепятся любым способом к несущей стреле (траверсе), которая выполнена из прямоугольной трубки со стороной 20мм. Коэффициент усиления такой антенны достигает 17 дБ, угол раскрыва основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 28-30 градусов. При монтаже этой антенны необходимо предусмотреть возможность настройки антенны не только по горизонтали, но и по вертикали, потому что огибающая волна всегда идет сверху и пару децибел, которые можно выиграть в условиях слабого приема, не помешают. Антенный усилитель, желательно канальный (53 к) необходимо установить на мачте ближе к антенне. Согласуется антенна с кабелем спуска с помощью полуволнового U образного колена.

p.s. Статью писал мой отец, специально для Сочинцев :)

Способы усилить сигнал антенны в домашних условиях: описываем развернуто

В тех случаях, когда поступающий телесигнал слишком слаб, тюнер не сможет его расшифровать, а сам телевизор не воспроизведет изображение и звук. В результате часто пользователю приходится думать о том, как усилить сигнал антенны. Разберемся в причинах проблемы и способах улучшения качества принимаемого эфирного телевидения.

Разделы статьи

Что собой представляет собой антенный усилитель для телевизора

ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналогового

Можно ли принимать цифровой сигнал комнатной антенной без усилителя

ФОТО: vectorplus.com.uaУсилитель цифрового сигнала может выглядеть по разному

Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.

Уменьшение потерь

Чтобы улучшить сигнал от телевизионной или спутниковой антенны можно попробовать уменьшить потери в системе:

Уменьшите длину кабеля до телевизора. Это расстояние не должно быть более 10 метров.
Используйте более качественный кабель, замените его, если он используется больше 10 лет.
Разного рода скрутки и разветвители тоже ухудшают сигнал телевизора. Перед разветвителем необходимо установить специальный усилитель, но даже так вы не достигнете очень хорошего качества изображения.
Уберите из района расположения антенны все металлические предметы, которые могут проводить электричество.

Как усилить мощность?

Чтобы улучшить качество изображения телевизора в домашних условиях, нужно улучшить качество принимаемого сигнала. Первоначально надо максимально приблизить антенну к передающему устройству или изменить ее направление, более точно направить ее на траекторию передаваемого сигнала.

А также надо исключить все возможные преграды. Например, убрав мешающие ветки деревьев или подняв антенну повыше, на крышу дома. Можно использовать мачту, чтобы увеличить высоту передатчика и улучшить принимаемый телесигнал.

Обратите внимание на кабель – может, нужно уменьшить его длину.

Расстояние от антенны до телевизора не должно превышать 10 метров.

Можно заменить телевизионный кабель на новый, если срок работы старого превышает 10 лет. А если на кабеле присутствуют разнообразные соединения при помощи скручивания или разветвителей, то это также влияет на качество просмотра.

Возле антенны не должно находиться никаких металлических предметов, проводящих электричество. Удаление этих предметов поспособствует усилению принимаемого сигнала.

Комнатную антенну желательно располагать ближе к окну и высоко, исключив преграды на пути прохождения электромагнитных волн. Такой вид комнатных телепередатчиков подходит только для зон уверенного приема сигнала.

Уличную антенну можно улучшить за счет использования одного из видов усилителей. Они бывают:

пассивные, например, увеличить зону приема использованием проволоки;
активные — усилители, работающие от электрической сети.

Если у спутниковой тарелки при правильной установке и подборе оборудования с самого начала были проблемы с передачей видеоизображения, то можно использовать тарелку большего диаметра.

Но если помехи появились в процессе использования данного вида передатчика, то своими руками можно исправить и улучшить качество сигнала, выполнив ряд действий.

Проверить, не испортилась ли какая-либо деталь тарелки под воздействием атмосферных осадков. Очистить от ржавчины, заменить поломанную.
Проверить, не сбились ли настройки спутниковой тарелки в направлении передающей телевышки. Направить в нужный диапазон.
Убедиться, что нет внешних преград для сигнала — налипшей листвы, снега. Препятствий в виде веток деревьев, новых высоких зданий. Почистить или перевесить тарелку повыше.

Если для любого типа антенн все внешние воздействия на антенну, на ее расположение не принесли действенного результата, то для ее усиления и улучшения качества изображения и звука нужно подключить усилитель антенны.

Активный усилитель подключается в электрическую сеть и располагается как можно ближе к антенне, желательно в защищенном от атмосферного воздействия месте. Так, саму антенну можно расположить на крыше, а усилитель — возле чердачного окна в помещении. Между собой они соединены коаксиальным кабелем.

Усилитель можно купить в магазине, подобрав необходимый исходя из таких параметров, как расстояние до передатчика, особенности самой антенны, вид электромагнитных волн, на которых работает данная антенна.

А также увеличить принимаемый сигнал можно за счет усилителей, изготовленных своими руками. Народные умельцы могут улучшить антенну, используя алюминиевые банки из-под лимонада, собирая конструкцию на плечиках для одежды, или используя антенну Харченко.

Что такое усилитель для антенны?

Антенные усилители – это приспособления, усиливающие качество теле- или радио-сигнала, а также снижающие всяческие помехи. Они увеличивают диапазон сигнала, доводя транслируемую «картину» до максимального качества. Усилители необходимы жителям как пригородов, так и мегаполисов: например, когда телевизионная башня находится в удалении или вокруг дома много высокоэтажек, создающих препятствия.

СПРАВКА: Благодаря форме и конструкции антенны, она более принимает более четкий сигнал с одного, максимум — двух направлений.

Классификация ТВ усилителей

Усилители делятся на типы:

Мачтовые. Те, которые крепятся на самой мачте. По коаксиальному кабелю к ним проводится питание. Но именно поэтому такие усилители служат не долго, могут выйти из стоя при грозе и потерять качества по причине окисления контактов. Мачтовые усилители как правило работают пару лет.
Внутренние. Эти более удобные, потому что находятся рядом с приемником. Правда потери в сигнале все равно происходят через кабель.

Антенные усилители также делятся на подтипы:

Диапазонные. SWA и LSA устройства, которые необходимы при установке решетчатых антенн.
Многодиапазонные. Устройства типа ALCAD и TERRA, которые работают на близкий и дальний прием. Они способны воспринимать несколько сигналов одновременно от разных источников и складывать в один.

Кроме того, ко всем антенным усилителям прилагается свой блок питания. Они также бывают разные: регулируемый и нерегулируемый с внешним или внутренним исполнением.

Разновидности антенн для усиления цифрового ТВ

Если вы столкнулись с проблемой качества телесигнала, чтобы сделать осознанный выбор вам понадобится базовая информация по типам антенного оборудования.

В абонентском оборудовании для приема телевидения применяют такие типы антенн:

Телескопические
Патч-антенны
Волновой канал

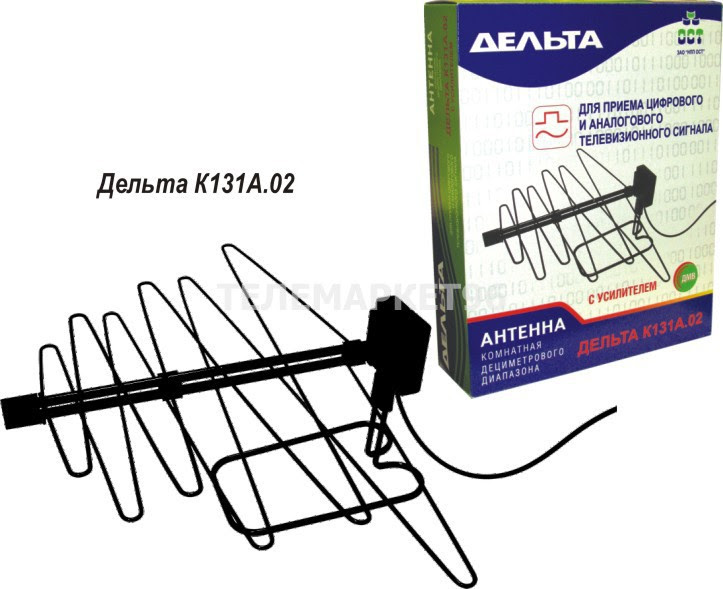

Зигзагообразные

Ликбез по основным типам готовых телевизионных антенн для эфирного телевидения

Телескопическая антенна, она же стержневая, обладает небольшим коэффициентом усиления. Проста в изготовлении, следовательно, дешева. Применяется на расстояниях до 5 километров от ретранслятора. Тип поляризации — круговой. То есть антенна «видит» все радиоволны. Обычно комнатная. Для повышения стабильности сигнала иногда оснащаются встроенным усилителем.

Патч-антенна. Состоит из нескольких, обычно прямоугольных, элементов, который защищаются пластиковым корпусом. Поляризация — вертикальная и горизонтальная. То есть антенну можно разместить в том положении, в котором распространяются телерадиоволны с ретранслятора в вашем регионе. Основное преимущество перед другими вариантами — высокий коэффициент усиления и одновременно возможность принимать переотраженный сигнал. Существует продукция со встроенным усилителем.

Волновой канал или Яги. Наиболее распространенный тип телевизионной антенны. Выглядит как несколько элементов (директоров, рефлекторов и вибраторов), расположенных на траверсе. К подтипу волнового канала можно отнести продукцию с периодически повторяющейся длиной элементов — логопериодические антенны. Обычно представляет собой уличную антенну. Однако имеются и комнатные варианты на подставке. Наиболее мощные снабжены боковыми рефлекторами (отражателями). Часто оборудованы встроенным усилителями и фильтрами.

Рейтинг лучших антенн для цифрового телевидения представлен у нас здесь.

Какие факторы влияют на ухудшение телесигнала

Прежде, чем изучать радиотехнические новинки, необходимо проанализировать, почему уровень функционирования приемника низкий. Причинами помех и плохого качества изображения могут быть:

значительное удаление жилища от ретранслятора;
неправильный выбор телевизионной антенны;
высокий уровень естественных шумов;
внешние препятствия для приема сигнала: высотные дома, деревья, промышленные сооружения;
выход из строя кабеля;
неверная ориентация передатчика;
наличие возле антенны металлических предметов, способных проводить электричество;
распределение телесигнала на несколько приемников;
устаревшая техника.

Модели для усиления эфирного и спутникового сигналов

Такой усилитель поднимает коэффициент сигнала до 19-21 дБ. Он работает в диапазоне частот для спутникового телевещания 950-2400 МГц, эфирного – 5-950 МГц. Однако для большего эффекта может понадобится отдельный блок питания.

Польские усилители серии SWA.

Эти модели крепятся на «решетчатые» антенны и усиливают частоту сигнала в диапазоне от 49 до 790 МГц.

Они устанавливаются в основном на «решетки» антенн и имеют разные усиливающие коэффициенты. Диапазон частот варьируется от 49 до 790 мегагерц. Питающее напряжение составляет 9 вольт. Монтаж осуществляется с помощью шпилечного или резьбового соединения.

Принцип работы антенны для телевизора

Прерывистое вещание искажает изображение и звук, но проблема не всегда на стороне телевизионной вышки. Неполадка чаще всего кроет в принимающем устройстве. Слабый сигнал можно попробовать усилить, чтобы избежать шумов и помех во время просмотра. Рассмотрим оба типа:

Спутниковая тарелка — усиление зависит от того, насколько она широкая в диаметре. Существует несколько разновидностей, и все они уличные.
Телевизионная бывает комнатной и уличной (такие устанавливают на крышах домов).

Качественный сигнал во втором случае зависит от близости вещательной вышки, конструкции и наличия усилителя. Другими словами, антенна принимает, преобразует его через ресивер, и изображение появляется на экране телевизора.

ВАЖНО! Качество сигнала не зависит от типа телевизионного кабеля (при его повреждении звука и картинки не будет вовсе). Потому, если возникли проблемы с приёмом вещания, следует проверить именно антенну.

Причины слабого сигнала

Антенны бывают 2-х видов: спутниковые и телевизионные.

Хороший сигнал спутниковой тарелки зачастую зависит от ее диаметра – чем он больше, тем лучше частота принимаемого эфирного сигнала. Белые точки или полосы на экране указывают на слабый сигнал из-за разнообразных помех на улице — высоких зданий, деревьев, из-за неправильного разворота спутниковой тарелки и потери сигнала ретранслятора.

Телевизионные антенны бывают комнатные и уличные.

На качество приема комнатной влияет близость расположения телевизионной вышки. В идеале – видеть вышку невооруженным глазом из окна.

Расстояние в 10-15 км также дает уверенный прием и хорошее качество изображения и звука. Но если вы находитесь в городской черте в жилом доме не выше 3-го этажа, да к тому же окружены многоэтажками и высокими деревьями, то хорошее изображение вам не гарантировано.

Уличная антенна будет давать хорошее качество изображения при наличии усилителя и более оптимальной конструкции приемника. При ее выборе нужно учитывать воздействие на нее атмосферных осадков и силу порывов ветра, чтобы ничего не помешало уверенному приему ТВ-сигнала и не изменяло направление самой антенны по отношению к телевизионному передатчику. А также для нее желательно более близкое расположение телерадиовещательной вышки.

Еще одной причиной плохой трансляции может стать использование слишком длинного телевизионного кабеля, протянутого от приемного устройства к телевизору.

Особенности общих антенн в многоквартирных домах

ФОТО: aredi.ruИногда многоканальные усилители просто необходимы

Усиление сигнала

Усилить сигнал телевизора можно следующим образом:

В случае комнатной, расположите её как можно ближе к окну и желательно повыше. Убедитесь в отсутствии препятствий на пути сигнала.
Внешнюю антенну поднимите на крышу или повыше на фасад, чтобы приём не был затруднён строениями или рельефом местности.
Правильно направьте внешнюю антенну. Эта рекомендация актуальна и для спутниковой тарелки. Часто проблемы с сигналом связаны просто с неправильным её расположением.
Можно попробовать расширить антенну куском проволоки.
Создать конструкцию синфазной решётки из нескольких одинаковых антенн, расположив их по горизонтали и вертикали так, чтобы фазы сигнала в них были одинаковыми.
Заменить антенну на более подходящую по конструкции и типу.
Установить усилитель сигнала.

Усилитель ТВ-антенны

Чтобы решить, как усилить сигнал, руководствуйтесь простым правилом: если до вышки менее 30 километров, то подойдёт любая внешняя пассивная антенна. Если сигнал при этом плохой, то проблема внутри системы, в оборудовании, соединениях или неправильном монтаже. Если до ретранслятора более 30 км, то используйте активный усилитель:

Чем дальше расстояние, тем больший коэффициент усиления вам потребуется.
Выбирайте с наименьшим коэффициентом шума, точнее, лучше обращать внимание на соотношение «усиление/шум».
Обратите внимание на напряжение прибора. Если его увеличить, то можно повысить и усиление.

Таким же образом можно усилить сигнал и спутниковой тарелки. Существуют также комбинированные усилители, работающие и не телевизионную эфирную, и на спутниковую антенны. Если вы знакомы с теорией и практикой радиоэлектроники, то вы можете собрать усилитель для спутниковой или телевизионной антенны своими руками, в интернете и специальных пособиях для этого есть много схем.

Устанавливайте усилитель как можно ближе к антенне. Но помните, что если установить его снаружи помещения, то прослужит он недолго, скорее всего, не более года. Из-за неблагоприятных погодных условий он может окислиться и перестать нормально функционировать.

Если ваша спутниковая тарелка раньше работала нормально и вдруг появились помехи, то улучшить сигнал своими руками можно следующими способами:

Проверьте исправность всех элементов системы, возможно, какое-то оборудование или деталь имеет механические повреждения, загрязнилась или заржавела.
Возможно, сбилось расположение и направление антенны. В этом случае её надо перенаправить, как находилась раньше.
Проверьте, нет ли преград на пути сигнала. Это может быть налипший снег, листья, ветви выросшего дерева либо новая высокая постройка.

Если у вас изначально проблемы с качеством изображения, замените тарелку на ту, у которой больше диаметр. Проконсультируйтесь у оператора ТВ по поводу совместимого оборудования и правильности монтажа.

Советы и рекомендации

Если до вышки ретранслятора менее 30 километров, то для усиления сигнала можно использовать внешние усилители, даже изготовленные своими руками. Но если до нее более 30 километров, то понадобится мощный усилитель.

Усилитель ставят как можно ближе к антенне. Но если вам приходится размещать его на улице, то помните, что срок службы его не больше года, так как его детали подвергаются окислению, коррозии и начинают создавать помехи. А также сам усилитель может создавать шум и помехи, поэтому при покупке нужно обратить внимание на соотношение коэффициента шума и усиления.

При покупке спутниковой тарелки нужно иметь в виду, что выполненная из алюминия не только легче, прочнее и долговечнее, чем стальная, но и дает качественный сигнал при меньшем диаметре. Конечно, нужно помнить, что она дороже стальной.

Для городских квартир можно выбрать любой вид антенны, а для использования на даче лучше подходит спутниковая – она не зависит от расстояния до телевизионной вышки.

Как усилить сигнал эфирного телевидения, смотрите далее.

Проверяем результат с помощью мультиметра

После того как схема разработана и подключена, имеет смысл провести ее испытание и проверить характеристики получившейся конструкции. Для этого необходимо иметь тестер – мультиметр или любое другое аналогичное устройство.

Проверьте следующие параметры:

Волновое сопротивление кабеля должно не превышать 75 Ом.
Разница между оплеткой коаксиального кабеля и центральной жилой должна составлять несколько десятков Ом. Если прибор показывает «0», значит, произошел обрыв или короткое замыкание.
При соединении центральной жилы и оплетки прибор должен показать бесконечность, то есть максимум шкалы. Но если и оплетка, и жила отсоединены от антенны и замкнуты друг на друга, результат должен оказаться нулевым.

Если все 3 теста пройдены, значит усилитель подключено правильно.

Лучшие усилители

В рейтинг лучших вошли устройства с разными целями применения, типом исполнения и штатным местом установки. Они не требуют сложной настройки и показывают хорошие результаты использования в огромном количестве случаев. Некоторые модели позволяют точно отстроить характеристики сигнала, чтобы получить оптимальное качество картинки на всех без исключения принимаемых каналах.

SWA 9001/999/9999/9009/9701 (L) широкополосный

Дешево и сердито — именно так можно охарактеризовать этот усилитель. У него нет никаких регулировок. Устройство достаточно просто подключить к антенне, оно получает питание по сигнальному кабелю. Усилитель широкополосный. Он может устанавливаться как на комнатные, так и наружные антенны. В последнем случае необходима защита корпусом от осадков. Устройство обеспечивает дальность приема до 90-110 км, пригодно для сигнала ЦЭТВ.

Плюсы:

ценник;
универсальность применения;
дальность приема;
простота монтажа.

Минусы:

предлагается без защитного корпуса;
имеет неравномерный коэффициент усиления в пределах частотного диапазона;
нет никаких способов подстройки.

RTM LNA02

Это изделие отличается не только приемлемой ценой, но и хорошими характеристиками. Усилитель рассчитан на подключение к приставкам с питанием на порту. Его главное достоинство — низкий уровень паразитных шумов. Оптимально использовать устройство в зонах среднего приема, максимальный коэффициент усиления составляет 20 дБ. Хорошие результаты модель покажет для увеличения длины кабельных линий, выступая как инструмент стабилизации уровня сигнала. Устройство пригодно для любых типов антенн, устанавливается непосредственно на F-коннектор, не требует специальной настройки.

Плюсы:

ценник;
пригоден для ЦЭТВ;
простота монтажа;
LN (Low Noise) низкий уровень шумов.

Минусы:

нет настроек;
средний коэффициент усиления;
разный КУ в отдельных частотных полосах пропускания;
только для приставок с питанием на порту.

Alcad AI-200

Этот усилитель очень популярен. Он прост и одновременно предлагает хороший уровень характеристик. И главное — безопасность использования. Устанавливаемый внутри помещений, он не требует специальных условий вентиляции. Устройство потребляет всего 7 Вт, имеет два выхода, обеспечивает коэффициент усиления дециметровых волн в 24 дБ. Устройство пригодно для приема сигнала ЦЭТВ. Оно полностью самодостаточно, включается непосредственно в сеть 220В.

Плюсы:

простота;
безопасность;
хороший коэффициент усиления ЦЭТВ;
два выхода.

Минусы:

только для установки в помещении;
требуется розетка 220В;
кабель подключения к питанию достаточно короткий.

WISI VM 8351

Этот усилитель способен избавить своего владельца от любых проблем с приемом ЦЭТВ на внешнюю антенну. Устройство относится к мачтовому типу и рассчитано на установку на улице и работу в самых сложных условиях. Оно выполнено в полностью герметичном металлическом корпусе. В комплекте поставки собственный блок питания 24В. Коэффициент усиления регулируемый, от 15 до 35 дБ, можно подстроить оборудование в соответствии с зоной приема. Усилитель подключается F-коннекторами, у него один вход и два выхода.

Плюсы:

защищенное исполнение;
полная комплектация;
регулировка усиления;
пригоден для ЦЭТВ.

Минусы:

только для работы с ЦЭТВ;
требуется розетка 220В;
два функциональных блока.

TERRA HA126

Позиционируемый как домовой, этот усилитель будет отличным решением для частного жилья с большим числом телевизоров. Или для квартиры, где прием ЦЭТВ производится на внешнюю антенну. Устройство формирует высокий уровень сигнала, имеет коэффициент усиления до 20 дБ, способно регулировать наклон АЧХ для настройки оптимального качества на всех каналах. Показатель неравномерности АЧХ составляет всего 0,5 дБ. Усилитель может работать при температурах от -20 до 50 градусов, но должен устанавливаться в помещении. У него низкий коэффициент шума.

Плюсы:

высокий уровень выходного сигнала, пригоден для сети из нескольких телевизоров;
широкополосный, от 47 до 862 МГц;
пригоден для ЦЭТВ;
позволяет проводить тонкую настройку;
есть тестовый порт для настройки антенны.

Минусы:

средний базовый КУ;
ценник;
только один выход;
для подключения нужна розетка 220В.

самодельных способов усилить сигнал телевизионной антенны

* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы покупаете по ссылкам на нашем сайте.

Времена тяжелые, что заставляет многих из нас серьезно задуматься о расходах. Даже кабельное и спутниковое телевидение можно считать роскошью. К счастью, мы заново открываем для себя бесплатное телевидение с помощью эфирной телевизионной антенны (OTA).

Безусловно, телевизионные антенны — это техническая тема, и мы должны сделать свою домашнюю работу.Но награда — бесплатное телевидение на всю жизнь; кто может сказать нет на это?

Поверьте мне, установка телевизионной антенны может быть методом проб и ошибок, и с первого раза у вас может не получиться.

Возможно, вы не получаете все каналы, которые вы должны получать — , если даже очевидно, как их настроить.

У вас может возникнуть соблазн пойти и купить какое-нибудь оборудование, например усилитель, в одном из крупных магазинов рядом с вами или заказать его через Интернет.

Но давайте попробуем несколько бесплатных способов усилить сигнал телевизионной антенны в домашних условиях, чтобы получить кристально чистый прием, прежде чем тратить наличные деньги.

Поиск вещательных вышек в вашем районе

К настоящему моменту вы уже должны иметь представление о том, расположены ли поблизости какие-либо телевышки.

Существуют специальные веб-сайты, предоставляющие эти ресурсы, в том числе генерирующие отчеты, в которых суммируется уровень вашего местного телевизионного сигнала, а также расстояния и направления передающих вышек, расположенных вокруг вас.

Эта информация помогает определить тип антенны, которую необходимо выбрать, и направление, в котором ее следует направить.

Хотя существует несколько таких веб-сайтов, в наши дни сайт, предлагающий самые свежие данные, без сомнения, RabbitEars. info.

Вы должны это проверить: у меня есть статья, объясняющая все тонкости и способы ее использования для получения наилучшего телеприема.

Направьте антенну в сторону передающих мачт

Наружная телевизионная антенна должна быть установлена сбоку от вашего дома передним концом, обращенным к мачте и направленным к ней.

Помните, что телевизионные антенны находятся в зоне прямой видимости (как внутренние, так и наружные), поэтому в идеале вам нужен свободный путь к вышке без препятствий, таких как холмы и деревья между ними.

Конечно, более очевидно, в каком направлении направить антенну, когда у вас есть несколько вышек, стоящих вместе в одном месте.

Типы ТВ-антенн

Если станции действительно расположены близко друг к другу, вам может понадобиться однонаправленная антенна типа Yagi (называемая таковой, поскольку она имеет одну длинную металлическую ось с высоким коэффициентом усиления в определенном направлении).

Но часто вы обнаружите, что башни будут разнесены на довольно большое расстояние друг от друга, поэтому во многих случаях будет достаточно целиться в общем направлении башен (независимо от того, разнесены ли они на много градусов по компасу).

Иногда вы можете обнаружить, что станции расположены в разных направлениях вокруг вас, и в этом случае вам может подойти многонаправленная антенна или всенаправленная антенна .

Однако следует понимать, что производители изготавливают антенны с разной шириной луча приема, поэтому трудно сделать обобщение о точных пороговых значениях разделительных расстояний, требующих определенного типа антенны.

Кроме того, различные факторы приема и помех в непосредственной близости от вашей антенны могут повлиять на ваш прием.

Например, существуют сценарии, когда однонаправленная антенна в определенном месте, обращенная к вышкам, разнесенным более чем на 50 градусов по компасу, может по-прежнему принимать все каналы.

Объединение сигналов

Но допустим, в вашем местоположении вышки стоят друг напротив друга. Вы можете рассмотреть возможность установки двух или более антенн, а затем их штабелирования или группирования.

Это означает, что после установки вы используете объединитель сигналов или дуплексер (например, антенный объединитель ОВЧ/УВЧ от Antennas Direct — на самом деле это устройство дуплексера) для объединения ТВ-сигналов в унифицированный канал:

Добавление дополнительной антенны также применимо, когда вы хотите получить канал в полосе частот, отличной от той, которую поддерживает ваша текущая антенна.

Например, когда вы хотите принимать каналы в диапазоне УКВ, а ваша существующая антенна работает только в диапазоне УВЧ.

Всегда следите за тем, чтобы сложенные антенны были разделены расстоянием от 2 до 4 футов, чтобы уменьшить интерференцию между ними, а их коаксиальные кабели имели одинаковую длину, чтобы устранить проблемы с фазой.

Также рекомендуется сначала подключить каждую антенну к телевизору отдельно, чтобы убедиться, что они правильно установлены, прежде чем объединять их сигналы.

Поднимите антенну выше

Знаете, как говорят: чем выше, тем лучше.

Как правило, чем выше вы поднимаетесь, тем лучше ваш прием и тем больше каналов вы должны получить.

Это связано с тем, что, подняв антенну прямой видимости как можно выше над препятствиями, вы устраните препятствия, которые могут создавать помехи.

Крыша, являющаяся самой высокой точкой вашего дома, обычно является идеальным местом для установки наружной телевизионной антенны.

Антенна должна быть установлена на идеально вертикальной мачте, что позволит вам направить ее прямо на передающие опоры; если мачта не вертикальна, вы можете получить плохой прием.

Одним из способов, которым препятствия могут повлиять на прием, является то, что радиочастотные сигналы могут разделяться на части при отражении от таких поверхностей, как здания, листья деревьев и горы.

Это может привести к тому, что они будут приходить не в фазе друг с другом, искажая качество приема.

То же самое относится и к комнатным антеннам. Если вы используете телевизор в подвале, вы получите лучшие результаты, если антенну установите на верхнем этаже или даже на чердаке, а не рядом с телевизором.

Разместите антенну у окна или рядом с ним

В некоторых случаях невозможно установить антенну на крыше дома или здания, и вам может понадобиться комнатная телевизионная антенна.

Наличие антенны в доме не меняет того факта, что вы получите наилучший сигнал в районах вашего дома с наименьшим количеством помех.

Имейте в виду, что стены и потолки сами по себе являются препятствиями. Размещение антенны близко или в окне, как правило, дает наилучшие результаты, так как это обеспечивает наилучшую прямую видимость телевизионных станций.

Остерегайтесь источников помех рядом с вашей антенной

Они бывают разных форм, и чтобы улучшить принимаемый сигнал телевизионной антенны с помощью самодельных методов, мы должны изучить их.

Электромагнитные приборы в вашем доме

Эти нежелательные аспекты электрических приборов, таких как микроволновые печи и фены, могут исказить ваш телевизионный сигнал.

Такие помехи обычно возникают в старых домах, использующих старые системы электропроводки, электромагнитное экранирование которых по сегодняшним стандартам считается плохим.

Так что, как только ваша дочь или жена включит фен — пуф! — вы просто пропустите последние полминуты игры.

Если вы обнаружите, что в определенные моменты телевизионное изображение пропадает, вам необходимо проверить всю систему от антенны до коаксиального кабеля, идущего к телевизору.

Убедитесь, что они не проходят параллельно или перпендикулярно каким-либо электрическим кабелям и не пересекаются с этими линиями.

Проверьте эффективность своих приборов, включив их по отдельности, наблюдая за реакцией сигнала на изоляцию источника.

Если вы уверены, что изолировали виновника или виновников помех, вы можете установить стабилизатор напряжения, например, стабилизатор напряжения Furman M8X2 Merit Series с 8 розетками и устройство защиты от перенапряжений.

Это устройство защитит ваше телевизионное оборудование от повреждений при скачках напряжения, а также отфильтрует электромагнитные помехи.

Вы можете поставить его рядом с телевизором и подключить к нему все свои устройства.

Отражающие поверхности вблизи вашей антенны

Они могут ослаблять или искажать радиочастотные сигналы поблизости.Наиболее распространены металлические крыши, которые могут создавать помехи для телевизионных сигналов или даже блокировать прием.

Например, решетки и сетки от насекомых на вашем окне могут блокировать прием комнатными антеннами, если эти препятствия сделаны из металла.

Постарайтесь установить расстояние не менее шести футов между вашей антенной и этими металлическими предметами.

Сигналы сотовых телефонов

Сигналы 4G Long Term Evolution (LTE), используемые сотовыми телефонами, могут время от времени создавать помехи для каналов УВЧ и телевизионных станций.

Установка фильтра LTE, такого как это устройство, компанией Channel Master может предотвратить такие помехи.

Чтобы установить его, вы вкручиваете его между концом коаксиального антенного кабеля и устройством, к которому вы его подключаете (например, телевизором или телевизионной приставкой).

Радиосигналы

Если вы живете рядом с FM-радиостанцией, есть вероятность, что эта станция будет создавать помехи для некоторых из ваших более слабых УКВ-телестанций.

Многие предусилители имеют встроенные ловушки FM для блокировки этих сигналов.

Однако прежде чем блокировать его, вы должны убедиться, что ни один из ваших телеканалов не вещает на этом канале.

Заключительные мысли

Теперь, когда вы знаете, как усилить сигнал антенны в домашних условиях, вы должны понимать, что эти методы могут оказаться неэффективными, если ваше оборудование неисправно.

Сначала убедитесь, что антенна, шнуры, винты и разъемы исправны. Вы будете на пути к свободе от дорогого кабельного телевидения.

2 самодельных способа усилить сигнал телевизионной антенны

Антенны могут быть непредсказуемыми.Иногда получение сигнала антенны требует слишком многого. Вы крутите и поворачиваете и меняете положение антенны и все это даром! Если вы столкнулись с этой проблемой, не волнуйтесь!

Вам не придется отказываться от телевизора только потому, что вы не можете позволить себе сложную антенну для увеличения количества каналов на вашем телевизоре. Мы провели исследование, чтобы найти другие способы усилить телевизионный сигнал, не покупая антенный усилитель сигнала.

Сигнал телевизионной антенны – важное устройство, которое должно быть у каждого домовладельца. Если у вас нет спутникового телевидения, сигнал антенны может значительно улучшить качество просмотра.

Если у вас нет денег, попробуйте эти простые способы усилить сигнал телевизионной антенны своими руками. Для этого вам понадобится некоторое оборудование.

Идея состоит в том, чтобы максимально сократить расходы. Большую часть оборудования, которое потребуется, можно получить за небольшую сумму, другие у вас уже есть.Некоторые из них включают:

Телевизор и пульт дистанционного управления (ну!)
Коаксиальный кабель
Изолента
Алюминиевая фольга
Изолента

После того, как вы получили все это оборудование, выполните следующие простые шаги, чтобы сделать лучшую самодельную антенну для усиления сигнала телевизора. сигнал.

Отказ от ответственности: Будьте очень осторожны с электрическими компонентами. Вы можете получить серьезные травмы или умереть. Пожалуйста, обратитесь к профессионалу, если вы новичок.

1. Самодельная антенна

Шаг первый

Разрежьте кабель
Возьмите кабель и разрежьте его пополам; это позволит вам сделать две антенны с одной линией. Вы должны быть осторожны, чтобы не порезать руки и не срезать металлический экран при разрезании кабеля.

Снимите внутреннюю изоляцию. Поверните металлический экран, чтобы сделать провод. Поместите изоляцию вокруг медного провода и скрутите ее. Как только это будет сделано, выньте белую изоляцию.

Шаг второй

Сделать антенну

Эта часть требует большого творчества.

У вас есть возможность сделать антенну двумя разными способами. Первый требует, чтобы конец антенны был подключен, а второй требует, чтобы конец был открыт.

В зависимости от того, какой из них, по вашему мнению, достаточно хорош для вас, эти два являются отличными способами усиления телевизионного сигнала. Однако было много отзывов о том, что последняя форма антенны, которая требует, чтобы конец антенны был открыт, может найти больше каналов.

Шаг третий

Соедините алюминиевую фольгу

Вы должны убедиться, что фольга правильно подключена к кабелю. Кроме того, вы должны следить за тем, чтобы фольга соединялась вместе с кабелем. Это делается для того, чтобы они не развалились во время использования. Как только это будет сделано, используйте ленту, чтобы приклеить кабель и фольгу к стене.

Шаг четвертый

Подключить к телевизору

Вам понадобится токарь, чтобы подключить самодельную антенну к телевизору.Интересно, что большинство современных телевизоров имеют встроенный поворотный переключатель, так что вам не о чем беспокоиться, если ваш телевизор современный. Включите телевизор и подключите неразрезанный конец кабеля передачи. Из предложенного списка вариантов выберите модель телевизора.

После этого нажмите кнопку «Меню» на пульте, найдите значок «Настройки» на экране телевизора, нажмите на него. Из вариантов, доступных в настройках, найдите CH Search или EZ Setup. Так как вы подключили кабель, он получает сигнал из эфира.

На этом этапе вы должны разрешить телевизору искать каналы. Это может занять несколько минут, не спешите, чтобы не нарушить процесс. Когда процесс завершится, вы получите более качественные каналы с четкими сигналами.

При этом вы можете продолжать получать больше каналов с лучшим уровнем сигнала. Если ваш телевизор поставляется с опцией настройки сигнала, вы можете определить, расположена ли антенна в правильном месте для получения качественного сигнала.

2.Усильте сигнал телевизионной антенны с помощью металлической подвески

Еще один способ усилить телевизионный сигнал — использовать металлическую вешалку.

Это непрерывный процесс. Для этого вам понадобится следующее оборудование:

Металлический подвес
Провод динамика
Лента

Вы будете использовать металлический кронштейн в качестве внешней антенны для установки снаружи. Одним из назначений провода динамика является использование в качестве удлинителя для антенны. Соедините провод и комнатную антенну вместе, склейте провод и подвес вместе, чтобы он не упал.

Как только это будет сделано, поместите металлическую вешалку повыше, используйте ленту, чтобы приклеить ее к месту. После этого включите телевизор и попробуйте найти больше каналов. Если вы все сделали правильно, у вас должен быть качественный сигнал и больше телевизионных каналов.

Как исправить плохой телевизионный прием с помощью самодельной антенны HDTV

Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. Мы публикуем его снова сейчас, потому что считаем, что сейчас самое время изучить бесплатные и дешевые варианты программирования HDTV, пока у вас может быть немного времени.

Почти все, что касается современного телевидения, стало меньше и лучше. Телевизоры, игровые приставки и даже стриминговые устройства тоньше и мощнее. Однако есть одна область, где меньше не значит лучше, и это антенны.

Может показаться логичным, что технология продвинулась до такой степени, что небольшая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять работу, которую когда-то выполняли кроличьи уши или стойки на крыше. Но если вам не посчастливилось жить в удачном месте с сильными сигналами, ваша маленькая антенна не может бросить вызов физике расстояния и частот, и вы упускаете свободные каналы.

Могу я смиренно предложить радикальное решение: не покупайте новую антенну (или три, как я), и не платите за кабельное телевидение или пакет прямого эфира. Вместо этого постройте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С антенной, которую я построил за 30 минут в субботу, с материалами на сумму около 15 долларов, я перешел на 35 каналов и все пять основных местных сетей в высоком разрешении (с лучшим изображением и звуком).

Если у вас есть место, где вы можете спрятать эту антенну, желательно повыше в вашем доме, или вы не возражаете против того, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну. Вы можете провести коаксиальный кабель от антенны к телевизору (или к двум, с разветвителем) и смотреть HD-телевидение в прямом эфире. Вы можете получить телевизор на своем компьютере или ноутбуке с помощью USB-тюнера. Или вы можете настроить свою домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, похожая на реквизит с сайта теории заговора, работает так же, как и любая антенна, которую можно купить в магазине, только лучше.

Давайте прикрутим провод к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

Что вам понадобится

Расходные материалы

Одна деревянная доска . Не менее 3 футов в длину и более 1,5 дюймов в ширину. На самом деле это может быть что угодно, главное, чтобы он был достаточно глубоким, чтобы в него можно было вкрутить короткие шурупы. Наш видеохост использует сосновую доску 3 х 1. Но старый добрый 2×4, вероятно, самый дешевый.
Медная, алюминиевая или стальная проволока. Другие металлы, скорее всего, подойдут, но убедитесь, что они не имеют покрытия или оболочки и имеют калибр от 8 до 14. Купите по крайней мере 20 футов, для безопасности от дураков. Вы можете использовать вешалки для крыльев, если они не имеют покрытия.
10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы пробить доску. №6 — это то, что Джакомо использует в видео.
10 шайб, с отверстием, достаточно большим, чтобы через него можно было продеть резьбу винтов, но не настолько маленьким, чтобы головка винта могла пройти через него. Если вы покупаете новые винты и шайбы, вы можете получить тот же размер (например, № 6)
Балун/трансформатор. Технически это «согласующий трансформатор от 75 до 300 Ом», возможно, вы помните это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два штыря и принимает коаксиальный кабель. Это хороший, дешевый пример.
Коаксиальный кабель. Длина зависит от того, насколько далеко будет антенна от телевизора или тюнера.

Инструменты

Кусачки .Подойдет почти любой.
Клещи . Желательно с игольчатым носом.
Шуруповерт/дрель. Если только вы не готовы долго работать отверткой.
Рулетка и маркер.

Дополнительно

Антенный усилитель или усилитель-разветвитель. Если вы подключаете кабель к нескольким телевизорам или устройствам, купите разветвитель с усилителем — стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно проложить много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослабевали на расстоянии.

Сборка антенны

Я научился делать антенну HDTV своими руками у Джона О’Брайена, который время от времени проводит семинары Cutting the Cord в Библиотеке инструментов University Heights и стремится распространить информацию по всему Буффало, штат Нью-Йорк. (Небольшое откровение: я член совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

О’Брайен провел немало исследований о том, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами антенных «усов» похожа на последовательное соединение четырех антенн с плоскими стенками друг к другу. Антенны с плоскими стенками часто имеют одну среднюю антенную пару или две маленькие пары. Он порекомендовал это видео от ведущего CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может слетать в Баффало на его мастер-класс (а если серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, загляните). Видео шаг за шагом проведет вас через процесс сборки, но я опишу его здесь.

Начиная сверху, отметьте две точки крепления на расстоянии 1,5 дюйма друг от друга. Отмерьте доску девять дюймов, затем поставьте еще две точки на расстоянии 1,5 дюйма друг от друга. Теперь другое измерение: 4,5 дюйма вниз для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

Поместите шайбу на каждую отмеченную точку, затем слегка ввинтите ее в каждую точку, но не до конца.Оставьте достаточно места, чтобы шайба могла поместиться под вашим проводом.

Отрежьте кусок проволоки длиной около 30 дюймов или чуть больше, если вы купили много проволоки. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод будет переходить к следующему винту вверх, проходить через следующие два винта, а затем снова переходить к самому верхнему винту на другой стороне. Повторите это для другой стороны, , за исключением: один из проводов в каждой точке пересечения нуждается в небольшой дуге, чтобы один провод мог проходить под другим, не касаясь. Смотрите ту часть видео.

Теперь пришло время сделать «бакенбарды». Каждая из них представляет собой 19-дюймовую проволоку, согнутую посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюймов, а концы отстоят друг от друга на 4,5 дюйма. Вот где можно использовать несгибаемые проволочные плечики, если их разрезать. Восемь «усов» помещаются под шайбы, за исключением среднего набора, который вы зарезервировали для балуна «антенна-кабель». Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким проводящим давлением шайбы.Закрутите каждый вниз.

Последним шагом является установка каждого штыря балуна под одну из шайб в среднем наборе винтов, а затем завинчивание, чтобы закрепить его. Дважды проверьте, чтобы кончики ваших усов были на расстоянии 4,5 дюйма друг от друга (как внутри пар усов, так и между парами усов), и чтобы провода, пересекающиеся друг с другом на плате, не соприкасались.

На этих диаграммах (часть первая, часть вторая, обе PDF-файлы) подробно описаны измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, требующим 5.5 дюймов между усами. Вы можете поэкспериментировать, чтобы увидеть, кто прав, но, скорее всего, это не будет иметь большого значения.

Размещение и подключение антенны

Mad Max

Наилучшей возможной установкой антенны будет установка ее как можно выше внутри дома, но при этом на небольшом расстоянии от телевизора. В противном случае вам нужно будет найти некоторые компромиссы.

Лучшая ставка для приема выше в вашем доме, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости.Более высокое положение означает меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не ставьте его снаружи, потому что дерево и голая медь не выживут.

Куда ты направишь эту штуку? Ах, теперь это может быть сложно. Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на вашу антенну.Иногда все каналы, о которых вы больше всего заботитесь, исходят из одного направления. Иногда вы не будете достаточно заботиться об отдаленном канале, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение компаса для телефона), чтобы направить переднюю часть антенны с помощью винтов и усов на наилучшую комбинацию сигнальных линий.

Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достигать вашей антенны сзади.Используйте это только в крайнем случае.

После того, как вы успешно начали позиционирование, подключите коаксиальный кабель к балуну. Протяните кабель к телевизору или тюнеру. Большинство работающих телевизоров в наши дни имеют коаксиальный порт и встроенную возможность сканирования HD-каналов. Если в вашем телевизоре этого нет, вам понадобится блок цифрового преобразователя (это не то же самое, что блок кабельного телевидения). Какой бы тюнер вы ни использовали, вкрутите кабель, найдите каналы и немного посмотрите несколько из них.

В отличие от аналогового приема прошлого, цифровые сигналы HDTV не передаются нечетко, если они слабые.Вместо этого они периодически обрываются, оставляют «артефакты» по экрану при движении картинки или вообще не отображаются с ошибкой «слабый сигнал» на экране. Отрегулируйте антенну, повторите сканирование и повторную оценку. Небольшие изменения угла могут иметь большое значение — я сделал одно изменение на 10 градусов и потерял около 15 каналов. Найдите надежную комбинацию, которая вам нравится, затем закрепите антенну под этим углом.

Ваш прием не всегда будет таким, как вы его настроили. Все, от осадков до сигналов LTE и солнечных пятен, может влиять на мощность различных каналов.Но обычно это намного лучше, чем более дорогая настенная антенна, и вы можете смотреть телевизор, который вы записали благодаря своей изобретательности. Это классное чувство.

Шаги по изготовлению телевизионной антенны и усилителя — Оборудование

Как сделать собственную телевизионную антенну? (Sinhala)

Видео взято из канала: Push All

Как сделать домашнее телевизору в помещении ТВ-антенна Мощный

Видео, сделанные из канала: JM Actionalades

10 лучших Antenna Andenna Andenna 2019

Описание

ОБНОВЛЕННЫЙ РЕЙТИНГ ►► https://wiki.ezvid.com/best-tv-антенны-усилители.
Отказ от ответственности: эти варианты могут быть устаревшими. Вам нужно зайти на wiki.ezvid.com, чтобы увидеть последние обновления списка. в эту вики входят мастера каналов cm-7778hd amplify+, pct ma22pn, winegard lna-100 boost, pct ma28pn, winegard lna-200 boost xt, pct ma24pn, серия подписи Skywalker sky38323, встроенный Radioshack, eeekit 108901 и мастер каналов cm3414..
Самые свежие подборки: https://wiki.ezvid.com/best-tv-antenna-amplifiers

Видео взято с канала: Ezvid Wiki 100% рабочий)

Видео взято с канала: Off B3T

Make VHF UHF TV Antenna Aerial Booster Preamplifier

Видео взято с канала: Xpandro

+ Антенна для усилителя Canpl

90 Digital TV ваш ТВ-сигнал почти бесплатно!

Видео взято с канала: KREOSAN English

Объяснение усилителей сигнала телевизионной антенны: улучшают ли они прием?

Видео взято с канала: Antenna Man

Однако знать, как сделать такой усилитель телевизионной антенны, на самом деле довольно полезная штука, и вы заметите, что прием сигнала стал немного лучше. Вы получите немного больший диапазон, но, что более важно, вы получите гораздо более высокое качество своих телевизионных каналов. Усилитель эфирной телевизионной антенны. Хотел немного усилить наши эфирные телевизионные антенны. Наткнулся на эту схему, чтобы посмотреть, будет ли она работать.

Я уже сделал несколько инструкций по антеннам, хотя было бы неплохо сделать что-то немного другое. Антенна по инструкции. Использование антенны HDTV (телевидение высокой четкости), основанной на конструкции DB4, является одним из наиболее эффективных способов извлечения сигналов HDTV.

Покупка этого типа антенны в магазине будет стоить вам не менее 40 долларов. Однако вы можете построить такую антенну самостоятельно с гораздо меньшими затратами. Ниже приведено руководство по изготовлению антенны HDTV. Установите антенну на крыше/земле. Подключить коаксиальный кабель к телевизору; Выполните точную настройку параметров, и он готов к использованию.

Эти антенны можно разместить в помещении для защиты от грозы и молнии. Они хорошо принимают сигналы HDTV и могут быть подключены к телевизору с плоским экраном.Как сделать усилитель из старой телевизионной приставки. с использованием 2sc5200 и 2sa1943. мини-усилитель, электроника Продолжительность: 14:42. электроника помогает заботиться 175 976 просмотров 14:42. Другими словами, усилитель не увеличивает радиус действия антенны; он просто подталкивает сигнал на пути от антенны к цифровому тюнеру (телевизору, преобразователю DTV и т. д.). Надеюсь, этого толчка достаточно, чтобы получить хороший сигнал на ТВ-тюнер. Антенну можно установить практически где угодно, но вам нужно убедиться, что она направлена в правильном направлении, чтобы принимать любые станции.

Модель, которую использовал Джон (GH0n), должна быть способна принимать цифровые каналы HDTV, которые находятся в пределах досягаемости, и лучше работать с каналами УВЧ или сверхвысоких частот (каналы 14–51), чем с УКВ или очень высокими частотами. Схемы и проекты антенных усилителей (12) Просмотрите в общей сложности 12 электронных схем и схем антенных усилителей. П. Мариан 10.01.2010. Очень простая и дешевая схема усилителя телевизионной антенны, построенная на BF961, обычном N-канальном МОП-транзисторе с двойным затвором. Широкополосный УВЧ-усилитель — схема антенного ТВ-усилителя, полученная по электронной почте 23.10.2009.Лучшие телевизионные антенны стали находкой для тех, кто хочет перерезать шнур.

Антенны просто подключаются к телевизору и начинают принимать эфирные каналы, которые транслируют вещатели. Обычно вы устанавливаете усилитель, прикрепляя его где-то вдоль линии от антенны к телевизору, а затем подключая усилитель к розетке переменного тока. Мощность, которую он добавляет к сигналу, называется коэффициентом усиления усилителя, который измеряется в децибелах (дБ). С помощью зажима закрепите усилитель телевизионной антенны на антенной мачте.

В этом случае выдвигается U-образный соединитель. Подсоедините кабель (коаксиальный или с медным покрытием, в зависимости от того, что имеется) между антенной и усилителем телевизионной антенны. Конец кабеля, который подключен к усилителю телевизионной антенны, должен быть вставлен в порт INPUT. Выбор правильного усилителя телевизионной антенны заключается в поиске правильного предварительного усилителя или усилителя-распределителя.

Усилитель — это общий термин для обозначения любой цепи или устройства, которые сохраняют характеристики сигнала неизменными при увеличении силы тока.Предусилитель используется для компенсации потери сигнала из-за длинного кабеля.

Список сопутствующей литературы:

Подключите антенну и плоскость заземления к анализатору спектра, вкрутив коаксиальный кабель во входной порт анализатора спектра.
от RFID для чайников Патрика Дж. Суини, II

От беспроводных коммуникаций и сетей: недавние достижения ALI Exsim InteChopen, 2012
Подключите кнут или проволочную антенну к входу антенны приемника и настроить приемник через частоту генератора сигналов при максимальном усилении RF.
из Справочника радиоприемника для техников: беспроводные и телекоммуникационные технологии Джозефа Карра, Джозефа Дж.Carra Elsevier Science, 2001
	Усилитель для развертки AMP в телевизионном ресивере, который AMPLI
от словаря видео и телевизионных технологий от Keith Jack, Vladimir Tsatsoulin Elsevier Science, 2002
Для использования большинства приемников достаточно просто установить антенну, подключить антенну к приемнику и включить приемник.
из Измерения, контрольно-измерительные приборы и датчики: Справочник Джона Г.Webster CRC Press, 1999
Для выполнения этого требуются очень базовые навыки самостоятельного изготовления; на сайте SuperSID есть много примеров антенн.
из «Начало работы в радиоастрономии: проекты для начинающих для любителей» Стивена Арнольда.
из Mixing a Musical: Broadway Theatrical Sound Techniques Shannon Slaton Taylor & Francis, 2018
8
из Radio-Frequency Electronics: Circuits and Applications by Jon B. Hagen Cambridge University Press, 1996
9000 ).
от Телевизионные инженерные и видеосистемы by R G Gupta Tata McGraw-Hill, 2005
подключите антенну к приемнику.
из Analog Communication by A.P.Godse U.A.Bakshi Технические публикации, 2007 г.

Для получения дополнительной информации о просмотре любимых телепередач без подписки на кабельное телевидение ознакомьтесь с нашим руководством по просмотру телепередач без кабельного телевидения.

Несмотря на то, что вы можете смотреть местное телевидение в Интернете с помощью службы потоковой передачи, лучше всего использовать бесплатную антенну (OTA).Подключение одной антенны к нескольким телевизорам иногда может быть затруднительным в зависимости от уровня сигнала телевизионного вещания в вашем районе. Я видел ситуации, когда все телевизоры работают нормально, если у каждого телевизора есть собственная комнатная антенна, но ни один телевизор не может принимать сигнал после установки наружной антенны.

Эти проблемы в основном возникают из-за неправильной установки разветвителей коаксиального кабеля и антенного кабеля, идущего от антенны к каждому телевизору в доме. Хотя простое подключение нескольких коаксиальных кабелей может привести к четкому приему ТВ, часто это увеличивает время установки из-за ненужного устранения неполадок с сигналом.

В этой статье описаны шаги, которые необходимо предпринять, чтобы избежать распространенных ошибок, которые допускают люди при установке антенны для HDTV. Мне потребовались годы, чтобы научиться этому, но если я потрачу время на правильную установку, это сэкономит время на исправление ошибок в будущем.

Шаг 1. Правильно расположите антенну

Прежде чем беспокоиться о подключении антенны к нескольким телевизорам, убедитесь, что на одном телевизоре имеется оптимальный уровень сигнала. Подключите антенну к одному телевизору.Убедитесь, что в линии нет разветвителей коаксиального кабеля. Заземляющий блок должен быть единственным элементом между вашим телевизором и наружной антенной.

Правильно расположите и закрепите антенну для захвата большинства телестанций на одном телевизоре. У FCC есть отличный картографический инструмент, показывающий, какие станции доступны в вашем районе. Мы обсудим это более подробно в нашей статье о выборе лучшей телевизионной антенны. Если телебашни расположены в нескольких направлениях, вы можете использовать всенаправленную антенну, такую как Mohu Sky.Я обнаружил, что Sky — лучшая маленькая разнонаправленная антенна, которую я пробовал, и лично использовал ее.

Однако, если станции расположены в одном направлении, возможно, в вашей ситуации лучше подойдет антенна типа Yagi, такая как 43XG.

После того, как вы убедились, что антенна правильно настроена, а телевизор принимает нужные вам каналы, мы можем перейти к подключению всех телевизоров в вашем доме к эфиру сигналов высокой четкости.

Шаг 2: Коаксиальный прогон

Когда кто-то впервые устанавливает антенну, он обычно думает, что ему нужен усилитель.Я сам сделал эту ошибку. Это не всегда так, и на самом деле усилитель иногда может перегружать сильный сигнал, вызывая проблемы с приемом.

Так что забудьте пока про усилители. Считайте это инструментом для исправления проблем с приемом, если мы столкнемся с ними позже. Для этого шага нам просто нужен коаксиальный кабель и разветвитель.

Используйте коаксиальный кабель RG-6

Длина коаксиального кабеля способствует потере сигнала. Чем длиннее кабель, тем больше потерь может понести сигнал. В США установщики кабелей использовали RG-59. Этот кабель все еще продается, и его можно найти во многих домах в США. Я рекомендую держаться подальше от этого старого коаксиального кабеля и выбрать стандарт RG-6U.

Используйте RG-6U для телевизионных антенн
Было показано, что кабель

RG-6U снижает потери сигнала почти вдвое по сравнению со старым стандартом RG-59. Эти кабели очень похожи. Тип кабеля обычно печатается на внешней оболочке коаксиального кабеля. Кабель RG-6U немного толще в диаметре по сравнению с аналогом RG-59.

Используйте правильный антенный разветвитель

Каждый выход кабельного разветвителя ухудшает качество сигнала независимо от того, подключен он к телевизору или нет. Разветвитель с 4 выходами примерно разделит исходный уровень сигнала на 4 или 25%. Поэтому разумно приобрести разветвитель, у которого количество выходов точно соответствует количеству подключаемых телевизоров. Для получения дополнительной информации ознакомьтесь с моей статьей о выборе правильного коаксиального разветвителя.

Избегайте последовательных разветвителей.Другими словами, если вы подключаете 3 телевизора, используйте 3-полосный разветвитель вместо того, чтобы подключать выход одного 2-полосного разветвителя к другому 2-полосному разветвителю. 3-полосный разветвитель обеспечивает 33% мощности сигнала для каждого телевизора.

Однако при последовательном соединении двух разветвителей 50 % сигнала будет передаваться на телевизор, подключенный к первому разветвителю в цепочке, в то время как 2 телевизора, подключенных ко второму разветвителю, получат только 25 % мощности сигнала. Это приводит к несбалансированной конфигурации, которая может затруднить устранение неполадок и создать проблемы при расширении в будущем.

Также будьте осторожны при покупке разветвителя на 3 направления. Некоторые являются несбалансированными, когда один выход имеет меньшие потери, чем другие. Например, на одном порту будет -7 дБ, а на двух других выходах -3,5 дБ. Это связано с тем, что внутренняя работа разветвителя по существу представляет собой гирляндную цепь пары двухсторонних разветвителей. Сбалансированный разветвитель будет показывать одинаковые потери на всех выходах.

Подключение телевизоров к антенне

К этому моменту мы знаем, что с момента установки первого телевизора от антенны исходит приличный уровень сигнала.Любая потеря приема с этого момента связана с оборудованием, а именно с коаксиальным кабелем, разветвителями и цифровыми ТВ-тюнерами.

Перед подключением любых телевизоров нарисуйте карандашом и бумагой, где в вашем доме будут проходить разветвитель и кабель. Затем измерьте, сколько кабеля вам понадобится для каждого прогона. Длина кабеля должна быть как можно короче, так как чем больше длина, тем больше теряется сигнал.

Теперь пришло время установить первый телевизор со сплиттером. Мы будем устанавливать телевизоры по одному и тестировать их.Это даст нам представление о том, в какой точке пропадает сигнал для данного канала. Подключите линию от антенны ко входу сплиттера и один выход к телевизору. Теперь проверьте, может ли телевизор принимать все каналы, прежде чем устанавливать сплиттер.

Продолжайте добавлять по одному телевизору в разветвитель и проверять наличие каналов. Продолжайте добавлять телевизоры до тех пор, пока они все не будут установлены или вы не будете принимать все каналы, которые вы должны принимать на каждом телевизоре. Если в какой-то момент телевизор не может принимать такое же количество каналов, возможно, нам придется подумать об усилении сигнала, о чем я расскажу в следующем разделе.

Вам нужен антенный усилитель?

Коэффициент усиления антенны и коэффициент усиления усилителя

Усиление антенны может быть запутанной темой. Обычно существует два типа усиления сигнала относительно антенн. Первый обычно называют «усилением антенны». Это усиление, присущее антенне. Этот термин в основном используется при обсуждении направленных антенн.

Усиление, обсуждаемое с «усилением антенны», на самом деле не добавляет мощности сигналу. Это скорее представление того, насколько хорошо антенна преобразует сигнальную волну в электрический ток. Направленные антенны концентрируют эту способность в одном направлении, тем самым жертвуя усилением в других направлениях.

Другой тип усиления усиливает сигнал после его приема. Это обычно называется «усилением усилителя» и не сделает сигнал лучше, чем тот, который принимается антенной. Только усиление антенны улучшит прием сигнала с телевышки. Усиление усилителя используется для преодоления потерь в линии и шумов от цифровых тюнеров на телевизоре.

Это различие важно.Если вы можете принимать все нужные вам каналы при подключении антенны напрямую к одному телевизору, то усиление нужно только для преодоления потерь сигнала в линии из-за кабельных соединений и разветвителей. Однако, если у вас возникли проблемы до того, как были введены какие-либо разветвители, нам, возможно, придется рассмотреть возможность приобретения направленной антенны с более высоким коэффициентом усиления.

Какой усилитель использовать?

Усиление усилителя в основном обеспечивается двумя устройствами, предусилителем или усилителем-распределителем. По сути, они выполняют одну и ту же функцию с небольшой разницей. На антенне установлен предусилитель, который усиливает сигнал. Предварительный усилитель следует использовать для преодоления длинного коаксиального кабеля (более 100 футов) между антенной и сплиттером (или одиноким телевизором).

Усилитель-распределитель устанавливается непосредственно перед разветвителем и используется для усиления сигнала для разделения на несколько телевизоров. Некоторые усилители-распределители, такие как изображенный ниже, также работают как сплиттеры.

Эти усилители имеют схожие функции. Как правило, если перед разветвителем проходит длинный кабель, попробуйте установить предварительный усилитель, чтобы посмотреть, решит ли он проблему. С другой стороны, если вы видите потери не в линии, а в разветвителе, вам следует попробовать использовать усилитель-распределитель.

В некоторых ситуациях может даже потребоваться и то, и другое, если вы устанавливаете несколько телевизоров с очень длинным коаксиальным кабелем между антенной и разветвителем.

Избыток сигнала может быть плохой вещью

Причина, по которой мы сначала хотим попробовать установку без усилителей, заключается в перегрузке сигнала.Если сигнал с вышки сильный, слишком сильное усиление может перегрузить тюнер и привести к тому, что ТВ-тюнер не будет принимать канал. Усиление всегда следует рассматривать как способ улучшения приема, а не установленный по умолчанию.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! В нем вы найдете доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по перерезанию шнура и другим техническим темам, присоединяйтесь к нашей странице Facebook.

Присоединяйтесь к миллионам кусачек

* Раскрытие информации: Grounded Reason поддерживается небольшой комиссией за покупки, сделанные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

Прямые антенны | Часто задаваемые вопросы о телевизионных антеннах высокой четкости

В: Что такое ОТА-телевидение и как оно работает?

A: Эфирное телевидение — это термин, используемый для описания телевизионных сигналов, которые транслируются вашими местными телевизионными вышками (в отличие от кабельного или спутникового сигнала).С 2007 года эти сигналы передаются с использованием цифровых сигналов, в отличие от аналоговых сигналов, которые использовались до 2009 года. В настоящее время есть 3 способа поймать местные станции:

Первый цифровой ресивер OTA, который будет принимать ваши местные каналы. Эти цифровые тюнеры с HD-выходами можно приобрести в любом магазине электроники по цене от 99 до 199 долларов. Их можно добавить практически к любому телевизору и не будет ежемесячной платы.
Второй — HDTV со встроенным цифровым тюнером. Все телевизоры, выпущенные после 2007 года, должны иметь уже встроенный ATSC (тюнер HDTV). (Примечание. Если на вашем телевизоре написано «HD ready», он не имеет встроенного цифрового тюнера. «HD Ready» относится к любому дисплею, способному принимать и отображать сигнал высокой четкости 720p, 1080i или 1080p с использованием компонентный видео или цифровой вход, но не имеет встроенного тюнера с поддержкой HD.)
Третий — HD спутниковый тюнер. И Dish Network, и Direct TV предлагают спутниковые ресиверы HDTV с беспроводным тюнером, встроенным в одно и то же устройство.Преимущество использования этого метода заключается в том, что нет необходимости использовать отдельное оборудование для приема премиальных сетей HD, таких как HBO HD и ShowTime HD. Кроме того, местные и спутниковые каналы могут быть интегрированы в программу передач, чтобы зритель мог легко переключаться между местными и спутниковыми каналами. Вам понадобится эфирная антенна (например, те, которые мы продаем), а также антенна, подключенная к ресиверу.

Вернуться к началу

В: Как сканировать каналы?

A: Поиск каналов необходим, когда речь идет о телевизионных антеннах.Каждый телевизор/конвертер уникален, поэтому вам может понадобиться обратиться к руководству пользователя, прилагаемому к вашему телевизору/конвертору, но в целом рекомендации остаются неизменными. (Примечание. Если вам нужна дополнительная помощь или у вас больше нет руководства пользователя для вашего устройства, найдите номер модели вашего телевизора или конвертера, обычно расположенный на задней панели, и введите его в Google вместе со словами «сканирование каналов». Вы должны найти информацию, относящуюся к вашему устройству.) Каждый раз, когда вы подключаете новую телевизионную антенну или перемещаете уже имеющуюся антенну, вы должны сканировать каналы.

С помощью пульта дистанционного управления вашего устройства найдите меню «Дом» или «Настройки». (Примечание. Убедитесь, что тюнер настроен на «Антенна» или «Эфир», а не на «Кабель». )
Инструмент сканирования каналов можно найти в разделе «Каналы», «Тюнер» или что-то подобное.
Выберите «Автопоиск», «Поиск каналов», «Поиск цифровых каналов» или что-то подобное.

Готово! Ваше устройство выполнит поиск всех доступных цифровых OTA-каналов всего за несколько минут, и вы сможете бесплатно смотреть телевидение высокой четкости.Обрезчики шнуров должны периодически повторно сканировать каналы, поскольку провайдеры эфирного телевидения постоянно добавляют новые станции благодаря растущему числу американцев, которые больше не платят за кабельное или спутниковое телевидение.

В: Могу ли я действительно бесплатно принимать каналы высокой четкости с помощью телевизионной антенны?

Ответ: ДА! С телевизионной антенной вы сможете смотреть HDTV с высочайшим качеством изображения и звука. Эфирное вещание передается в несжатом, кристально чистом формате 1080i, намного превосходящем возможности кабельного и спутникового телевидения. Многие местные трансляции транслируются в цифровом формате с объемным звуком Dolby 5.1, что дает вам идеальную звуковую сцену для просмотра прямых телепередач из крупных сетей, включая ABC, CBS, NBC, FOX, PBS, The CW и многих других. Никаких уловок, никаких счетов, никаких подписок. Все, что вам нужно, это телевизионная антенна!

В: Как мне найти вещательные башни, чтобы направить мою телевизионную антенну?

A: Мы взяли на себя всю работу по настройке вашей телевизионной антенны. Просто загрузите наше бесплатное приложение Antenna Point на свой смартфон или планшет Android/iOS или перейдите на сайт www.антеннапойнт.com и введите свой почтовый индекс. Вы найдете карту с вашими местными вещательными башнями, список ваших местных каналов и радиус покрытия из вашего района.

Если вам нужна дополнительная помощь, наша команда по подключению доступна 7 дней в неделю по телефону или в чате прямо здесь, на нашем веб-сайте.

В: Как узнать, какие каналы доступны в моем регионе?

A: На нашей странице поиска передатчиков, после того как вы введете свой почтовый индекс, вы найдете полный список каналов, доступных в вашем районе.В списке будет указано ваше расстояние от вышки передатчика, которая транслирует этот канал, будь то канал UHF или VHF, а также точный курс для наведения вашей антенны. Столбец Виртуальный канал представляет канал, отображаемый на телевизоре. Столбец DTV Channel представляет реальную частоту передачи. Список вышек вещания, а также их расстояние от вашего местоположения также доступны в нашем бесплатном приложении Antenna Point .

В: Все ли цифровые каналы на УВЧ?

A: Нет, не все каналы на УВЧ.В то время как многие станции DTV занимают каналы вещания UHF, есть много станций, которые также предоставляют каналы вещания VHF. Для получения дополнительной информации посетите сайт www.antennapoint.com.

В: Мои телеканалы отображаются в формате 2.1, 5.1, 7.1 и т. д. Значит, мне нужна УКВ-антенна, верно?

A: Телевизионный канал, например 2.1, 4.1 или 5.1, может отображаться на вашем телевизоре, но это не означает, что это частота УКВ. Вы можете найти фактический частотный канал вещания на сайте www.tvfool.com. Выберите локатор ТВ-сигнала и введите свой домашний адрес. Фактический частотный канал вещания будет показан вместе с виртуальным каналом в скобках. Например, КМОВ 24 (4.1). Позывной телеканала — КМОВ, канал частоты вещания — 24, виртуальный канал — 4.1. Следовательно, в этом примере телестанция вещает на частоте 24 канала, то есть это не частота УКВ.

В: В чем разница между антеннами УВЧ и УКВ?

A: Самая очевидная разница между УКВ- и УКВ-антеннами заключается в размере. Мы писали об этом в блоге, но вот небольшой пример: Прием различных частот связан с длиной волны . Подумайте об этом так: волна в океане приближается к большому валуну. Если волна большая и более рассредоточенная, она будет меньше разрушаться при столкновении с валуном, и больше воды сможет пройти через препятствие или вокруг него. Вот как сигналы VHF проходят через и/или вокруг препятствий между телевышками и вашей телевизионной антенной.Когда меньшая волна ударяется о валун, ее короткая длина означает, что она гораздо больше разрушается препятствием, и меньше воды проходит над валуном или вокруг него. Вот как на сигналы UHF воздействуют препятствия, и эти сигналы намного легче ухудшаются на больших расстояниях.
Вам понадобится другой тип антенны для приема больших или меньших волн, в зависимости от того, что доступно в вашем регионе.

В: Получение УКВ станций для меня проблематично. У меня все остальное нормально.

A: Многие станции, которые вернулись к УКВ-назначениям, резко сократили мощность своих передатчиков, в некоторых случаях более чем на 90%! Некоторые станции ошибочно полагали, что они могут сэкономить деньги, урезав мощность при охвате того же количества зрителей. В других случаях FCC ввела пониженные ограничения мощности для станций, которые вернулись к своим старым назначениям ОВЧ, чтобы предотвратить помехи соседним рынкам. Некоторые владельцы станций ошибочно считали, что при резком снижении мощности передатчика DTV они могут обслуживать ту же зону покрытия, что и аналоговые, и это оказалось неверным.Многие станции, которые вернулись обратно к УКВ, теперь обнаруживают, что их зоны покрытия значительно сократились, а количество зрителей после перехода на УКВ уменьшилось.

Одной из потенциальных проблем с повторным использованием телевизионных каналов низких ОВЧ (2-6) и высоких ОВЧ (7-13) для ЦТВ является возможность помех от других сигналов в определенное время года. «Пропуск» может привести к удаленным передачам на том же канале и создать помехи. Цифровое вещание на низких частотах ОВЧ (2–6) особенно подвержено помехам, и его часто трудно надежно принимать, независимо от используемой модели антенны.Примечание. Физические размеры антенн низких ОВЧ и высоких ОВЧ намного больше, чем у антенн УВЧ.

В: Как материал моего дома влияет на прием антенны?

A: При использовании комнатной ТВ-антенны строительные материалы, такие как кирпич, металлический сайдинг, теплоизоляционный барьер или штукатурка, могут значительно уменьшить входящий сигнал. Наши комнатные антенны спроектированы таким образом, чтобы обеспечить наилучший прием при учете этих препятствий, поэтому некоторые из наших антенн на протяжении многих лет постоянно упоминаются во многих публикациях «Лучшие внутренние телевизионные антенны».

Вам также может понадобиться поднять и/или переместить антенну. Разместите антенну как можно выше или рядом с окном или стеной, обращенной к вещательным башням. Если у вас есть антенна на чердаке, попробуйте перенести антенну на улицу. Если вы находитесь на улице, убедитесь, что антенна не направлена на физические препятствия, такие как крыша, здания, деревья или холм.

Важно! Не забывайте повторно сканировать каналы на телевизоре каждый раз, когда перемещаете антенну.

Позвоните в нашу бригаду связи, доступную 7 дней в неделю, если у вас возникнут дополнительные трудности с получением сигналов.

В: Как обстоят дела с приемом в удаленных или «пограничных» районах? Я получу размытую картинку?

A: Когда речь идет о цифровом телевидении, это предложение «все или ничего». Как только сигнал получен, постоянный поток данных гарантирует, что вы получите идеальное изображение и отличный звук. Однако, если этот битовый поток будет прерван, ничего не будет — просто пустой экран. В областях с большим количеством зданий или препятствий многолучевое искажение может вызвать «эффект обрыва». Исправление состоит в том, чтобы использовать антенну с более высоким коэффициентом усиления, предполагая, что многолучевое распространение можно укротить. Ведется работа по определению оптимальных конструкций для улучшения исправления ошибок в телевизионных приставках.

Что касается расстояния, получить надежный прием УВЧ DTV за пределами кривизны земли (примерно 70 миль) сложно. Местность оказывает большое влияние на прием. Преодоление воды — это наилучший сценарий, поскольку вода, как правило, плоская и оказывает положительное влияние на температуру для передачи сигнала.При этом, за пределами 70 миль, если вы не можете получить прямую видимость к передатчикам, препятствия, которые негативно влияют на прием, неизбежны.

В: Как разрешить канал, который постоянно отключается? И/или у меня проблемы с приемом. Что я могу сделать?

A: Это может быть связано с несколькими различными проблемами. Нажмите здесь, чтобы просмотреть нашу специальную страницу приема по устранению неполадок . Позвоните в нашу команду по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте, чтобы оценить ваше местоположение и/или установку или получить дополнительные советы о том, как принимать наилучшие телевизионные сигналы с ваших местных вышек.Мы доступны 7 дней в неделю.

Back to top

В. Почему переднюю часть многонаправленной антенны следует повернуть к радиовышкам?

A: В то время как большинство прямых антенн являются разнонаправленными и будут принимать телевизионные сигналы с нескольких направлений, направление передней части вашей антенны на самую большую группу вышек является важным шагом в приеме большинства телевизионных каналов, доступных в вашем регионе. и это справедливо для всех телевизионных антенн.Наши антенны ClearStream и Bowtie спроектированы для приема сигналов с углом луча 60 градусов, что означает, что наши антенны лучше всего подходят для передачи телевизионных сигналов с широко разнесенных вещательных вышек. Даже с самыми лучшими разнонаправленными антеннами, когда передняя часть антенны обращена к наибольшему скоплению вышек, вы оптимизируете свои шансы на достижение наилучшей прямой видимости между вашей антенной и передающими вышками, что обеспечит прием наиболее доступного ТВ. каналы для вашего местоположения.

Back to top

В: Мои местные башни находятся вне прямой видимости, что мне делать?

A: Возможно, вы много раз встречали упоминание термина «линия прямой видимости», когда речь идет об антеннах. Это просто означает, что в идеальном сценарии существует прямая прямая линия между вашей телевизионной антенной и вещательными вышками, от которых она принимает сигналы. Целью практического применения является достижение максимально беспрепятственного пути к вещательным башням.

Возможно, вам потребуется поднять и/или переместить антенну. Убедитесь, что антенна не направлена на физические препятствия, такие как крыша, здание или деревья. Вы также должны определить, какой тип антенны вам нужен, исходя из местности вокруг вашего дома, вашего местоположения по отношению к местным вещательным башням и того, какие каналы доступны в вашем районе. Перейдите на сайт www.antennapoint.com или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет Android/iOS, чтобы найти местные вышки передатчиков и полный список каналов, доступных в вашем регионе.Не забывайте повторно сканировать каналы каждый раз, когда вы перемещаете антенну.

Если вам нужна дополнительная помощь в установке новой или существующей телевизионной антенны, позвоните в нашу команду по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте. Мы доступны 7 дней в неделю.

Back to top

В: Что такое антенна-бабочка?

A: Антенна-бабочка — это другое название веерной дипольной антенны УВЧ. За счет использования треугольных элементов вместо стержней полоса пропускания значительно увеличивается, чтобы охватить весь диапазон УВЧ. Кроме того, сетчатый отражатель галстука-бабочки более эффективен, чем стержневой отражатель. Он также легче по весу и имеет меньшее сопротивление ветру.

Back to top

В: Что такое Яги?

A: Антенна Яги приписывается Хидэцугу Яги (хотя и не первому изобретателю), японскому физику. Yagi был разработан для улучшения усиления антенны, сосредоточенной в одном направлении. Направленность достигается с помощью дополнительных элементов, называемых директорами и отражателями.Yagi имеет высокий коэффициент усиления, очень направленный и имеет узкую полосу пропускания. В простых однонаправленных антеннах, таких как Yagi, полоса частот обратно пропорциональна усилению антенны. Одним из способов увеличить полосу пропускания простой антенны, такой как Yagi, является увеличение диаметра проводников антенны. Чем больше диаметр проводника, тем шире полоса пропускания, а увеличенный диаметр проводника имеет и второе преимущество, увеличивающее физическую прочность антенны.

Back to top

В: Что отличает антенну ClearStream™ от других антенн?

A: Всякий раз, когда вы проектируете антенну для более узкого диапазона частот, вы можете ожидать значительного улучшения характеристик.Наша серия антенн ClearStream™ настроена специально для основных каналов DTV, вещаемых в Северной Америке. Антенны ClearStream™ также менее подвержены помехам, поскольку мы тщательно исследовали высококачественные материалы, которые мы используем для их изготовления. Мы настолько уверены, что наши антенны обеспечат наилучший прием сигнала, что предоставляем на них лучшую пожизненную гарантию в категории антенн.

Back to top

В: Как подключить антенну к нескольким телевизорам?

A: Каждая установка уникальна, поэтому мы просим вас связаться с нашей командой по подключению , чтобы предоставить вам индивидуальную поддержку.Подключить антенну к нескольким телевизорам проще, чем кажется. Подумайте об этом так: если в вашем доме когда-либо было спутниковое или кабельное телевидение, коаксиальный кабель, необходимый для распределения сигнала антенны по всему дому, уже установлен, вам просто нужно найти правильное место для установки антенны. Если у вас не было спутникового сервиса и вы настраиваете антенну впервые, вам понадобится разветвитель сигнала, коаксиальный кабель и, возможно, антенная мачта. Взгляните на нашу иллюстрацию ниже для визуального руководства.

Чтобы отрезать шнур от спутникового сервиса, можно отсоединить коаксиальный кабель от тарелки, которая стоит у вас на крыше, и снять тарелку — выкинуть, она вам больше не понадобится! Используя монтажное оборудование антенны (все наши чердачные и наружные антенны имеют универсальное монтажное оборудование), установите антенну на мачту спутника. Подключите один из коаксиальных кабелей от тарелки к телевизионной антенне и не забудьте просканировать каналы. Вот и все! Вы смотрите свои местные каналы в HD БЕСПЛАТНО.

Чтобы получить помощь в разделении сигнала вашей антенны для охвата нескольких телевизоров, позвоните в нашу команду по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте. Мы доступны 7 дней в неделю.

Back to top

В: Нужно ли использовать усилитель с телевизионной антенной?

A: В некоторых регионах сигнал вещания достаточно сильный, поэтому усилитель не нужен. Сначала подключите антенну к ТВ/конвертеру без усилителя.Если вы не получаете четкого изображения на некоторых каналах, установите усилитель с вашей антенной. Для внутренних антенн мы рекомендуем линейный усилитель ClearStream. Для наружных или чердачных антенн, установок с длинными кабелями (100 футов и более) и/или при использовании разветвителей мы рекомендуем предусилитель ClearStream JUICE.

Позвоните в нашу группу по подключению или пообщайтесь с нами прямо здесь, на нашем веб-сайте, если вам нужна дополнительная информация об использовании усилителей, предусилителей или для оценки вашего местоположения. Доступен 7 дней в неделю.

Back to top

В: Можно ли установить антенну на чердаке?

A: Иногда по разным причинам необходимо установить свою антенну на чердаке. Однако имейте в виду, что один слой битумной черепицы + рубероид + фанерный настил толщиной ¾ дюйма = снижение уровня сигнала как минимум на 50%. Кроме того, если у вас есть металлическая или алюминиевая изоляция в стенах или под крышей, сигнал, скорее всего, будет заблокирован.Придется снимать изоляцию или устанавливать антенну в другом месте. Кроме того, хотя антенна находится внутри, вам все равно нужно убедиться, что ваша антенна направлена на местные телевышки. Посетите сайт антенны.com, чтобы найти ближайшие к вам вышки, и посетите нашу страницу Советы по установке на чердаке для получения дополнительной информации.

Back to top

В: Почему мне лучше установить антенну на улице или на чердаке?

A: Для обеспечения наилучшей производительности мы обычно рекомендуем размещать телевизионную антенну в самой высокой доступной точке и в пределах прямой видимости с вещательными вышками, чтобы свести к минимуму вероятность препятствий между вашей антенной и вещательными вышками. принимает сигналы от.Конечно, многие люди по-прежнему предпочитают устанавливать свои телевизионные антенны на чердаке из эстетических соображений или в соответствии с правилами соседства. Там, где возможна установка, наружная телевизионная антенна обеспечит наилучшие возможности для приема телевизионных сигналов. Наружные телевизионные антенны традиционно устанавливаются на крыше и имеют явное преимущество по сравнению с комнатными и чердачными антеннами, поскольку они обеспечивают лучшую прямую видимость перед вещательными вышками и меньше препятствий, таких как деревья, здания, стены или кровельные материалы.Если вы живете далеко от вещательных вышек, наружная антенна дальнего действия — лучший вариант для приема доступных телевизионных сигналов. Наружные антенны также можно установить на стене дома, на террасе или на штативе с земли, если доступ на крышу недоступен.

Back to top

В: Мое товарищество собственников жилья запрещает установку антенн на крыше, что мне делать?

A: В 1996 году Федеральная комиссия по связи (FCC) подтвердила право домовладельцев размещать антенны на территории, которой они владеют или контролируют*. Вы можете прочитать постановление FCC здесь: https://www.fcc.gov/media/over-air-reception-devices-rule. Закон в основном гласит, что соглашения ассоциации домовладельцев не могут помешать вам установить антенны или тарелки. Правило «запрещает ограничения, которые мешают установке, обслуживанию или использованию антенн, используемых для приема видеопрограмм».

*Мачты высотой более 12 футов над линией крыши могут регулироваться местными разрешительными требованиями.

Back to top

В: Я прочитал рекламу антенны, которая может принимать телевизионные каналы на расстоянии 150 миль.Это возможно?

A: Согласно всем действующим законам физики здесь, на Земле, нет.

Теоретически, в крайне редких случаях, это было бы возможно, если бы вы жили на вершине горы, а радиовышки тоже были бы на горе, прямо перед вами, ровно в 150 милях от вас.

Однако на обычных высотах кривизна земли ограничивает эффективность почти 70 миль для сигналов УВЧ (извините, плоскоземельцы). Низкие ОВЧ-сигналы (каналы 2-6) и высокие ОВЧ-сигналы (каналы 7-12) могут отражаться дальше, чем это, но большинство цифровых ТВ-каналов находятся в диапазоне УВЧ (каналы 13-26), который является прямой видимостью. .

Back to top

В: Я все время вижу термин «Обрезка шнура». Что это обозначает?

A: Обрезка шнура – это термин, используемый, когда вы решили отказаться от кабельного или спутникового телевидения в пользу использования телевизионной антенны и интернет-сервиса с потоковым устройством OTT (over-the-top). , например Amazon Fire TV, Roku Player или Apple TV. Узнайте больше о том, как перерезать шнур здесь!

Back to top

В: В моем телевизоре нет разъема F для подключения антенны.Что я должен делать?

A: Если у вас есть аналоговый телевизор, телевизор, выпущенный до 2007 года, или телевизор без F-разъема (обычно находится на задней панели устройства), вам потребуется подключить антенну к конвертер для воспроизведения на вашем телевизоре. Коробки-конвертеры продаются в большинстве розничных магазинов или на Amazon.

Back to top

В: Что означает «4K Ready»?

A: Также известное как Ultra HD, 4K – это разрешение изображения 3840 x 2160 пикселей на экране телевизора, обеспечивающее более четкое и четкое изображение.С таким разрешением экрана вы увидите больше деталей и текстур, чем вы когда-либо могли себе представить. Когда будет запущен новый стандарт ATSC 3.0, FCC будет использовать текущий спектр, доступный сегодня для вещательного телевидения. Наши антенны совместимы со всеми новыми функциями этого стандарта, включая трансляцию контента в формате 4K.

Back to top

В: Почему некоторые из моих каналов отключились?

A: Если вы заметили, что определенный телеканал, который вы обычно принимаете, стал «темным» (вы видите черный экран вместо обычного вещания), это не обязательно означает, что вы больше не принимаете этот канал. Это может происходить чаще, поскольку некоторые каналы начинают переходить на новые частоты (узнайте больше на www.tvanswers.org).

Это просто означает, что место, из которого вещал этот канал, изменилось, но ваш прием канала не изменится. Выполнение сканирования каналов на вашем телевизоре или конвертере позволит телевизору, который вы смотрите, поймать новый сигнал вещания для этого канала, и он должен отображаться так же, как и раньше.

Как правило, рекомендуется периодически сканировать каналы в течение года, особенно после периодов изменения погоды.

Если вам нужна дополнительная информация или помощь в отношении приема каналов, свяжитесь с нашей командой по подключению! Доступен 7 дней в неделю.

Back to top

В: Что такое вещательное телевидение нового поколения ATSC 3.0?

A: Мы писали о новом стандарте, который скоро появится в американском телевещании. Читайте о ATSC 3.0 здесь и следите за обновлениями, так как мы будем добавлять дополнительную информацию на эту страницу по мере ее появления!

Наверх

Как подключить несколько телевизоров к одной антенне? – Домашние лайфхаки своими руками

В настоящее время очень часто люди имеют более одного телевизора дома. Некоторые исследования показали, что в среднем на семью в США приходится 2,5 телевизора. Поэтому это очень распространенный вопрос, и большинство из нас хочет знать, как подключить несколько телевизоров к одной антенне. Здесь мы объясним все, что связано с этой темой и как это сделать наилучшим образом.

Как подключить несколько телевизоров к одной антенне?

Итак, как подключить несколько телевизоров к одной антенне? С помощью коаксиального разветвителя и можно легко подключить несколько телевизоров к одной антенне.Это устройство предназначено для разделения сигнала антенны на несколько телевизоров, чтобы вы могли смотреть любимые каналы на каждом телевизоре в доме. Чем больше телевизоров, тем слабее будет сигнал и вам понадобится усилитель.

Проблемы с плохим сигналом часто могут возникать при использовании нескольких телевизоров на одной антенне. Каждый раз, когда вы используете длинный коаксиальный кабель , вы столкнетесь с потерей сигнала. Кроме того, эта потеря сигнала значительно увеличится, если вы используете кабельный разветвитель.Итак, чтобы решить эту проблему, выполните следующие ключевые шаги, которые я изложил ниже, и у вас будет отличное яркое изображение на всех телевизорах в вашем доме.

5 шагов для подключения нескольких телевизоров к одной антенне
● Обязательно оптимизируйте положение антенны для основного телевизора
4. Выберите антенный разветвитель, который вы будете использовать
5.Выберите вариант для подключения нескольких телевизоров к одной антенне

Хотя эти шаги просты, все же есть некоторые моменты, которые следует учитывать при подключении нескольких телевизоров к одной антенне в вашем доме. Чтобы узнать больше о том, что вам нужно сделать, пожалуйста, продолжайте читать статью.

Если вы ищете новый телевизор, обязательно проверьте эти Smart TV на Amazon!

Зачем подключать несколько телевизоров к одному источнику сигнала?

Аналоговое ТВ полностью отключено, хотя еще можно поймать его сигнал через обычную антенну и правильно настроить ТВ. Цифровые каналы транслируются бесплатно (базовые каналы) и платно. Во втором клиент оплачивает выбранный тариф оператору, чтобы смотреть большое количество цифровых каналов.

При подключении цифрового телевидения от оператора или установке спутниковой антенны требуется приставка для декодирования. Тюнер преобразует сигнал и передает его на телевизор. Приставка подключается к одному телевизору. Но сигнал можно разделить на несколько ветвей с помощью переходников.

Цели подключения 2 и более телевизоров к одной антенне следующие:

Нет необходимости в дополнительных проводах в квартиру или частный дом.
Нет необходимости устанавливать вторую тарелку или антенну для другого телевизора.
Абонентская плата по тарифу единая, вне зависимости от количества подключаемого оборудования.
Проще просто спрятать провода при подключении 2х и более ТВ.

Важно! При очень слабой мощности сигнала, которую не улавливают даже антенные усилители, разделить его на две ветви не получится.В этой версии ТВ со средним качеством будет транслироваться с антенны только на один телевизор.

Если вас интересует, как подключить iPhone к телевизору Sony, ознакомьтесь с этой статьей.

Сколько телевизоров можно подключить к одной антенне?

Подключение нескольких телевизоров к одной антенне

Теоретически к одной антенне можно подключить неограниченное количество телевизоров, если антенна настроена правильно и дает качественный сигнал.Вы можете сделать это, используя удлиненный коаксиальный сплиттер и подключив столько телевизоров, сколько пожелаете.

Но подключение большого количества телевизоров может вызвать проблемы с плохим сигналом и плохим качеством. В квартирах и домах чаще всего стоят 2 или 3 телевизора, чтобы все члены семьи могли одновременно смотреть свои передачи. При этом подключать оборудование к одному источнику вещания выгоднее, чем к отдельным. Но все зависит от силы и качества сигнала.

Технически двойная проводка проста. Достаточно приобрести делители (двойники, тройники) , чтобы к одной антенне подключить 2 телевизора . Они принимают один сигнал от антенного кабеля. Они разбивают его и отправляют на нужное количество каналов.

При достаточной мощности или при наличии качественного усилителя этот способ подойдет для 3, 4 телевизоров. Но при таком делении нужно учесть:

Потеря мощности сигнала. Сигнал передается с помощью электромагнитных волн.Из-за них в телевизионной антенне появляется ток, идущий по коаксиальному кабелю к приемнику. Мощность электрического тока слабая. А любое дополнительное сопротивление от подключенного оборудования приводит к его уменьшению и последующему затуханию. Поэтому нужно подключить усилитель сигнала, чтобы мощности потока хватило на два телевизора.
Разделители или сплиттеры имеют различную конструкцию. Для спутникового сигнала необходимо соответствующее оборудование для поддержки этого сигнала.Для цифровых – цифровой делитель. Есть модели с согласованием и без. Более того, в большинстве вариантов делителя внутри находится обычная трансформаторная развязка. Это означает, что перед ним должно быть установлено усиление сигнала.
Несмотря на разделение сигнала, требуется второй тюнер. Если подключить телевизоры через одну приставку, получится дублирование экранов. То есть у всего оборудования через приставку будет включен один канал. Сам тюнер стоит недорого, так что проблем с его покупкой не будет.

Как вы можете видеть на картинке ниже, чем больше раз вы пытаетесь разделить сигнал, тем хуже будет ситуация и будет происходить все больше и больше потерь сигнала.

При добавлении сплиттера эти потери ожидаются

Эти рекомендации необходимо учитывать перед разделением сигнала с одной антенны на несколько телевизоров . То есть купить заранее дополнительное оборудование, кабель необходимой длины, приставку для второго телевизора.

Значение усилителя в цепи

Легко разделить сигнал с антенны на два или несколько телевизоров с помощью коаксиального разветвителя.Но это сразу уменьшит мощность сигнала в 2 раза. На три телевизора три раза. Поэтому усилитель надо покупать! Исключением является то, что вам нужно перейти от очень надежного источника только к двум устройствам.

Усилитель

Когда требуется усилитель:

Сигнал имеет хорошее качество изображения, но низкую мощность.
На одну антенну установлено более двух разветвителей.
Длина кабелей, проходящих через дом или квартиру, велика.

Но не ставьте усилитель если сигнал уже сильный, а телевизоры расположены близко к антенному входу. Исключение — есть современные усилители с регулировкой мощности. Они пригодятся в любом виде связи.

Важно! Усилители для спутникового или кабельного цифрового телевидения не требуются. Они будут только мешать входящему сигналу.

Если сигнал очень слабый, то никакой усилитель не поможет. Это происходит в отдаленных деревнях, расположенных далеко от башни, которая служит источником трансляции .В этой ситуации придется покупать очень мощную антенну или подключаться к спутнику.

Как проверить качество сигнала

Перед подключением двух и более телевизоров к одной антенне, перед покупкой усилителей, кабелей и разветвителей необходимо проверить качество и мощность входящего сигнала. Это можно проверить обычным мультиметром. На высоком уровне можно приступать к подключению оборудования.

Вторым более точным способом проверки уровня сигнала является определение его силы через один подключенный телевизор и тюнер. Для этого требуется:

Подключите антенну к приставке. Соедините приставку и телевизор через кабель HDMI или VGA. Включите тюнер и телевизор. Настраивайте каналы через поиск.
Возьмите пульт от тюнера и дважды нажмите кнопку INFO. На экране появится уровень сигнала от антенны.
Перейдите в меню на пульте дистанционного управления и переключитесь в режим ручного поиска каналов. Введите номер самого четкого канала изображения. Обычно это «Россия» или «1 канал», но зависит от региона.
Просмотр уровня ТВ-сигнала на выбранном канале.

Показатель выше 70% , значит можно подключить два телевизора к одной антенне без усилителя. Минус — нужен усилитель для пассивной или активной тарелки. Совсем небольшой — никакой усилитель не поможет (ниже 20%).

Какое оборудование полезно при подключении

Перед началом работ по подключению 2-х и более телевизоров к одной антенне стоит заранее приобрести все комплектующие. Даже если в цепочке будут задействованы не все элементы, лучше пусть останутся « в резерве », чем придется прерываться в процессе подключения и бежать в ближайший магазин.

Чаще всего для подключения схемы из одной антенны и 2-х и более телевизоров необходимо:

Разветвитель коаксиального кабеля с двумя выходами. Если выходов 3 и более, для каждого лишнего выхода требуется заглушка. Для этого подойдет резистор на 75 Ом.
5 разъемов F. Нужны для подключения коаксиального кабеля к антенне. Вам понадобится 2 шт. для каждого телевизора.
2 штекера адаптера для подключения кабелей непосредственно к телевизору.
2 телевизионных кабеля необходимой длины.

Вам также понадобятся два приемника для декодирования цифрового сигнала. И шнуры, которыми оборудование будет подключаться к телевизору (они обычно идут в комплекте). Также стоит заранее приобрести батарейки для пульта.Тогда можно сразу настраивать телеканалы.

Схема подключения оборудования к пассивной антенне

Пассивные антенны – не имеют в конструкции усилителя. Обычно при покупке пользователи заранее выбирают тип сигнала и знают, какое оборудование у них подключено. Такие тарелки принимают сигнал только благодаря своей форме. И чаще всего требуется усилитель.

Схема подключения Как подключить пассивную антенну к нескольким телевизорам

Перед подключением потребуется купить усилитель, разветвитель на два выхода, антенные кабели для подключения телевизоров.Сама схема, как подключить 2 телевизора к пассивной антенне, выглядит следующим образом:

Подключите усилитель к антенне. Часто устанавливается на сам кабель по определенной схеме. Это зависит от типа оборудования. Вы можете найти инструкции по подключению усилителя к пассивному оборудованию.
Подсоедините кабель от антенны к распределителю. Количество выходов должно соответствовать количеству подключенного оборудования. Не нужно покупать «про запас».Этот раздел всегда можно заменить при необходимости.
Вставьте два кабеля в выходы сепаратора. Подключите их к цифровым приставкам.
Подключение телевизионных приставок к телевизорам. И провести настройку на каждой единице оборудования путем поиска и сохранения каналов.

Важно! Пассивные антенны находятся в диапазоне цифрового вещания, где отвод составляет всего от 3,8 дБ до 4 дБ и более. Поэтому разделить сигнал можно только при показателе мощности 70%.Просто он поднят усилителями.

Вариант соединения дуги – с использованием активного разветвителя . Никакого дополнительного оборудования не требуется. В нем уже есть усилительный каскад, передающий сигнал на другой разветвитель пассивного типа.

Активный сплиттер может иметь отдельный блок питания для усиления качества источника сигнала электрическим током. Это следует учитывать при составлении схемы подключения и проводки по дому.

Цепь разделения сигналов от активной антенны

В активной антенне блок цифрового усиления сигнала находится в самой конструкции.Питание осуществляется от сети по коаксиальному кабелю . К такой тарелке можно подключить не только 2, но и больше телевизоров без потери качества изображения и звука.

Укрепляющая область требует питания. Поэтому обычный разделитель не подойдет. Он состоит из трансформаторной части и емкостной развязки. Для подачи тока придется делать отдельное устройство с питанием (Power Pass).

В этом случае два цифровых тюнера будут разделены на активные и пассивные.Первый будет подавать ток через активное гнездо на антенну. Второй только для приема и обработки сигнала

Для соединения 3-х и более телевизоров в такую цепочку пригодится активный разветвитель с дополнительным внешним источником питания . Тогда в цепочке не требуется активный тюнер. Разделитель и принимает только префиксы.

Как подключиться через обычный разветвитель r

При невозможности подключения дополнительного источника питания можно подать ток на участок между антенной и разветвителем.Но вам нужно будет создать крепления для вставки и сепаратора блока питания.

В такой цепочке на усилитель будет подаваться ток до разветвителя. А ТВ-сигнал уже пойдет на приставки. Они будут действовать как пассивное приемное оборудование.

Важно! При подключении 3 телевизоров, а разветвитель имеет 3 выхода, свободный конец необходимо заглушить резистором. Его сопротивление должно быть 75 Ом. Только тогда не будет лишней потери качества и мощности.

Можно ли включить 2 телевизора в одну антенну без переходников ?

Существует альтернативная схема без держателя. Его работоспособность под вопросом. А вот как вариант подключения двух телевизоров к одной антенне можно попробовать. Он состоит из следующего:

Необходимы антенна и 2 коаксиальных кабеля.
Концы проводов зачищены. Расстояние от острия до зачистки определяется опытным путем.
Оплетка и фольга неплетеные.И они скручены вместе. В этом случае центральные провода остаются отдельными.
Полученные две жилы фиксируются винтами на штатное место в антенне. Плетеная конструкция крепится там, где должен быть экран одного кабеля. В процессе этого трюка важно следить, чтобы провода не соприкасались с экраном.
Полученные жилы соединяются кабелями для двух телевизоров.

Теоретически такое соединение улучшит уровень сигнала .Но на практике это занимает много времени. Требуется знание особенностей подключения антенны. И не гарантирует долгосрочную работу.

Общая схема выбора метода подключения

Схема способа подключения для подключения нескольких телевизоров

Прежде чем подключать 2 и более телевизора к одной антенне, необходимо выяснить, какой источник сигнала подключен.
