Антенна для FM-приёмника своими руками

Антенна для FM-приёмника своими руками

Итак, пару месяцев назад мне наскучили три радиостанции, которые вещают в нашем городе. Музыка одна и та же, мозг уже начал уставать. Пришла идея сделать простенькую FM-антенну. Погуглил на эту тему, и нашёл.

Для этого действия нам понадобится простой телевизионнный кабель на 75 ом. Отмерим- вверху отсчитываем около 7 сантиметров, затем ниже ещё 75 сантиметров, ещё ниже- ещё 75 сантиметров.
75+75 связано с особенностью размера волны FM-диапазона.
Снимаем полностью изоляцию на первых 7 и 75 сантиметрах:

Теперь эту оплётку нам надо вывернуть. Выворачиваем на нижнюю часть кабеля. Для упрощения советую немного её «сжать» вниз, чтоб она свободно проворачивалась на центральной жиле- я для того и сделал эти 7 см вверху.

Вывернули? Теперь обрежем верхние 7 см кабеля- они только ухудшат приём. В итоге у нас должна получится такая конструкция:

Центральную жилу мы подсоединяем 75-омным кабелем к началу антенны приёмника, а оплётку- к минусовому, или общему проводу, а ещё лучше- заземляем.
Всю конструкцию вешаем вертикально на улице, и повыше, высота зависит от дальности передатчика- у нас до Петербурга 120 километров, и антенна даёт уверенный приём на высоте 6 метров над землёй, находится выше окружающих дачных домов. Не спрашивайте меня, почему оплётку надо выворачивать- от варианта «просто срезать половину» приём немного хуже. Пробовал данную антенну на окне четвёртого этажа- из шипения на частоте «Русского радио» появились низкочастотные помехи, качество вещающих в нашем регионе радиостанций значительно улучшилось. На даче- в стерео-режиме уверенно ловятся все Петербужские радиостанции. Ещё совет- если радио просто шипит- не заморачивайтесь с этой антенной, и возьмите простую комнатную телевизионную с двумя усами. Отрегулируйте их, чтоб длинна каждого уса была 75 см, Подсоедените один ус к антенне приёмника, другой- к общему проводу (минусу) того же приёмника.

Мощная широкополосная антенна                               Руководство по сборке простых антенн

Малогабаритная антенна для FM диапазона своими руками

Добавил: Chip,Дата: 23 Мар 2018

Укороченная антенна на 88-108МГц.

При сборке радиомикрофона, передатчика или приёмника на диапазон УКВ в качестве антенны удобнее использовать не обычный кусок провода, а антенну, предложенную в этой статье.  Она меньше по размерам и эффективнее обычной.

Для изготовления антенны нам понадобится:

• коаксиальный кабель или высоковольтный провод;
• термоусадочная трубка;
• обмоточный провод типа ПЭВ-2 0,2-0,5 мм;
• штангиль-циркуль;
• линейка;
• клей для пластика;
• и желание доделать все до конца 🙂

Описание изготовления антенны

Шаг 1. Берем любой высокочастотный коаксиальный кабель, на фото РК75.

Шаг 2. Снимаем оплетку и наружнюю изоляцию. Можно использовать высоковольтные провода от высоковольтных трансформаторов, используемых в ЭЛТ-телевизорах и мониторах. Они по жестче и хорошо подходят для антенн приемников, для радиомикрофонов советую выбрать провод по мягче .

Шаг 3. Также нарежем наш коаксиальный или высоковольтный провод кусок 72мм и кусок 74мм. С точностью +/- 1мм и любой отрезок пластика диаметром 3,6мм и длинной 18 мм +/-1мм

Шаг 4. Припаиваем к кабелю кусок провода, из которого будет, потом намотана катушка из любого подходящего отрезка пластика диаметром 3,6мм и наматываем 45витков провода. В данной конструкции был использован кусок внутренней изоляции длинной 18мм. Можно пересчитать катушку под другой диаметр. Соблюдая два условия длинна катушки 18мм, а индуктивность 1.3-1.4мкГн

Шаг 5. Теперь аккуратно наматываем расчетные витки. У меня вышло 45 витков при диаметре 3,6мм.

Шаг 6 . Катушка намотана, с ее торцов видны зазоры в них мы зальем клей для укрепления конструкции, мне из клеев очень нравится «Бизон» но можно применить другие способные клеить целлофан.

Шаг 7. Одеваем термоусадочную трубку.

Трубку можно нагреть любым удобным способом лучшие результаты получаются на закрытом огне. Я «усаживаю» строительным феном до его появления просто нагревал над газовой плитой.

Это готовый вариант антенны он гибкий и надежный! «Веселенький» цвет связан с отсутствием под рукой трубки нужного диаметра. Я сделал две антенны на вторую одену сверху черную трубку так будет менее заметной и значит более пригодной для радио жучка.

Тут вы видите антенны разных конструкций. Две антенны свежее изготовленные «веселенькая» (желтая с зеленым) и черная. Кусок провода около 35 см. Антенна заводская и телескопическая в 40 см длинной.

Не могу выразить в точных цифрах, но эффективность этой антенны выше, чем у всех лежащих антенн, кроме «заводской» — с ней она на ровне.

Выбор за Вами!

Автор: Werewolf (сайт:vrtp.ru)

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Переделка радиостанции ЭСТАКАДА

Радиостанция «Эстакада» (18Р22С) или «Маяк» (16Р22В) ещё используется некоторыми радиолюбителями. Она отличается высокой надежностью и хорошими техническими характеристиками. Радиостанции работают в диапазоне от 162МГц до 168МГц. Радиолюбителям же выделен диапазон в районе 145МГц. Поэтому радиостанцию нужно перестроить в данный радиолюбительский диапазон частот.

Подробнее…

• Простой программатор для радиостанций Motorola

Программатор — универсальный компьютерный интерфейс (RIB — Radio Interface Box), предназначен для программирования и перепрограммирования практически всего спектра носимых и автомобильно-стационарных радиостанций компании Motorola, выпускавшихся до 2005 года.

В статье ниже, рассмотрим простой программатор для программирования радиостанций серии Motorola.

Подробнее…

• Простое цифровое управление синтезатором радиостанций

Модернизация радиостанций «Маяк», «Эстакада» и им подобных…

Описание схемы управления

Во многих радиостанциях (Маяк, Эстакада и тп.) синтезаторы управляются двоичным кодом. Для управления такими синтезаторами предлагаю собрать не сложную схему на «простой» логике. Переключаются каналы вверх / вниз двумя кнопками. Имеется возможность включить «автоматическое сканирование частот»,

Подробнее…

Популярность: 13 663 просм.

[View 22+] антенна укв-fm диапазона своими руками

Download Images Library Photos and Pictures. FM-антенна своими руками. Антенный усилитель fm диапазона своими руками | Assa59.ru ФМ антенна своими руками: виды, как сделать, как подключить, причины затухания сигнала Дед клуб: Самодельные конструкции антенн для приёмников с УКВ (FM) диапазоном. Часть первая.

. Как сделать антенну для радио своими руками: советы Самодельные конструкции антенн УКВ (FM) диапазона Антенна для FM-приёмника своими руками

Простая антенна. ФМ антенна. УКВ антенны. МВ антенна. Антенна метрового диапазона. FM антенна своими руками. Комнатная антенна своими руками.

Простая антенна. ФМ антенна. УКВ антенны. МВ антенна. Антенна метрового диапазона. FM антенна своими руками. Комнатная антенна своими руками.

Дед клуб: Самодельные конструкции антенн для приёмников с УКВ (FM) диапазоном. Часть первая.

Антенна для FM-приёмника своими руками

Пин на доске FM Radio

Дед клуб: Самодельные конструкции антенн для приёмников с УКВ (FM) диапазоном. Часть первая.

Самодельные укв антенны

Как сделать антенну для радио FM своими руками дома ?

Схема высокоэффективной антенны для дальнего приема FM-радиостанций — Страница 2

Как сделать антенну для радио FM своими руками дома ?

FM антенна своими руками: устройство и подключение

FM-антенна своими руками.

Форум РадиоКот • Просмотр темы — Антенна радиовещательного диапазона 65-108 МГц

Простой FM-УКВ конвертер для старого радиоприёмника своими руками | Лучшие самоделки | Best DIY

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками | Мастер Винтик. Всё своими руками!

Самодельные конструкции антенн УКВ (FM) диапазона

Простой УКВ-FM конвертер | Простые электронные самоделки своими руками

🤑 Антенна УКВ-FM (штырь) consider

Fm антенна своими руками — Chip Stock

Простой антенный усилитель для УКВ(FM) приемника

Антенна для приемника своими руками

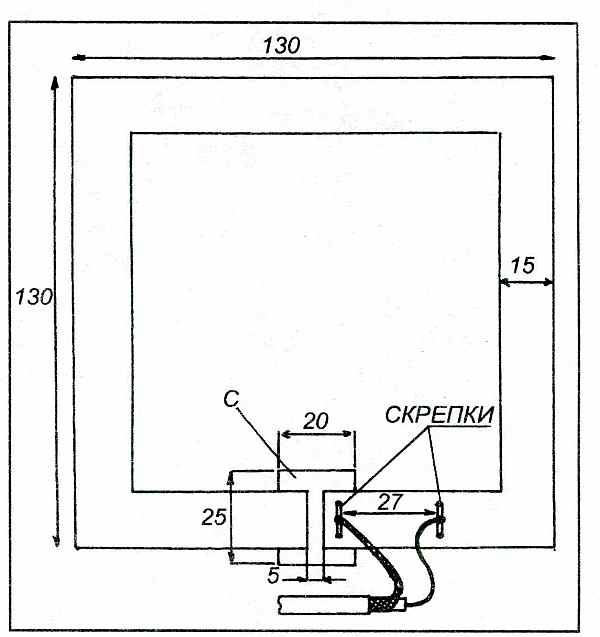

Russian Hamradio — Рамочная УКВ антенна из фольги на диапазон 66…108 МГц

Мастер Винтик. Всё своими руками!Малогабаритная антенна для FM диапазона своими руками | Мастер Винтик. Всё своими руками!

Антенна для радио в авто своими руками

Как сделать антенну для радио своими руками: советы

Как сделать антенну для радио FM своими руками дома ?

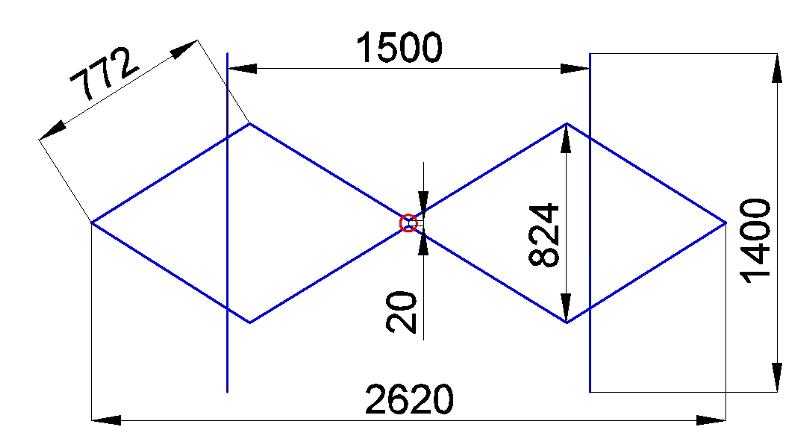

Антенна Харченко на диапазон 88-108 МГц — Домашняя страница Непорожнева Антона

FM антенна: принцип работы, универсальная модель для музыкального центра своими руками, затухание сигнала

Автомобильная радио УКВ (FM) антенна своими руками

Наличие в автомобиле радиостанции для личной связи ставит особые требования к приемо-передающей антенне Так как она в первую очере ь является передающей, то должна быть согласованной и иметь высокий (насколько это вообще возможно для укороченной антенны) КПД. Ее характеристики должны быть не подвержены влиянию близко расположенного корпуса машины и иных близко расположенных проводящих и заземленных предметов, а расположение ее должно исключать вмешательство в конструкцию автомобиля во избежание проблем с ГАИ. Кроме того, редкий автомобилист для установки антенны отважится сзерлить кузов своей «легковушки» Вместе с тем крайне желательно расположение антенны внутри салона, чтобы исключить возможность случайного или намеренного повреждения и влияние на нее атмосферных воздействий.

Простейшая штыревая антенна, расположенная над кузовом, не удовлетворяет ни одному из перечисленных требований. Она имеет малый КПД, ее резононсная частота (а следовательно и степень согласования) сильно зависят от расположения заземленных предметов. Еще хуже ведет себя штыревая антенна при расположении штыря внутри салона, например, вдоль середины заднего стекла. Из-за того что она окружена металлом кузова, еще более падает ее действующая высота и КПД.
Намного лучшие результаты получаются при использовании рамочных антенн которые значительно менее критичны к проводимости земли и ее близкому расположению, а также имеют более высокий КПД. Хорошие результаты дает рамочная антенна ОБКН, имеющая диаметр рамки 685 мм при высоте над проводящей поверхностью 76 мм (для 28 МГц), которую удобно расположить над крышей автомобиля вместо рамы багажника. Но, к сожалению, ее конструкция не удовлетворяет требованиям ГАИ и, кроме того, исключает возможность установки багажной рамы.
Была исследована возможность использования для указанных целей антенны типа укороченный «квадрат».

Антенна представляет собой рамку с коэффициентом укорочения около 0,3. Электрическое удлинение достигается дополнительными шлейфами w1, w2 и конденсатором С1, включенным в точки антенны, соответствующие максимальным противофазным напряжениям, что эквивалентно увеличению концевой емкости элементов. Следует отметить, что такая антенна имеет больший КПД, чем антенна в которой используются удлиняющие катушки индуктивности, например, любая автомобильная штыревая антенна. Дело в том, что в этом варианте выбрасываются части элемента, вносящие малый вклад в общее излучение, по которым протекает ток с небольшой амплитудой. Использование двух видов удлинения позволяет с одной стороны получить приемлемые размеры шлейфов, а с другой — входное сопротивление на резонансе, близкое к 50 Ом.
Антенна выполнена из изолированного провода МГТФ 0,5. Из этого же провода выполнены шлейфы w1,w2, проводники которых расположены вплотную друг к другу и не скручены между собой. Конструктивно петля размещена под резинкой уплотнителя заднего стекла в салоне автомобиля Шлейфы w1, w2 сложены втрое по длине и вместе с конденсатором С1 размещены в пластмассовой-трубке подходящего диаметра, располагаемой вертикально посередине заднего стекла. Концы трубки сплющены и на трении также вставлены под уплотнитель. Поскольку укорачивающий конденсатор включен между узлами токов, то даже при мощности передатчика 0,5-1 Вт амплитуда напряжения на С1 достигает нескольких десятков вольт. При указанной мощности в качестве О можно использовать конденсаторы КМ4-21 Настройка антенны по минимуму КСВ производится С1. При указанных размерах (соответствующих заднему стеклу ВАЗ 2106) резонансная частота антенны перестраивается О от 20 до 36 МГц. Такой запас по частоте позволяет считать приведенные размеры петли ориентировочными и на практике выполнять петлю в соответствии с имеющимися формой и периметром заднего стекла. Экспериментально снятые характеристики приведенные на рис.3 соответствуют антенне с размерами, указанными на рис., и установленной под уплотнителем заднего стекла ВАЗ 2106. В диапазоне 27-28 МГц антенна является узхополоенбй, как, впрочем, все укороченные антенны. Эксперименты показали, что имеется н второй резонанс, соответствующий вещательному диапазону УКВ (65 МГц прн настройке антенны на основную частоту 27,0 МГц или 68 МГц при настройке на 28,2 МГц). В этом диапазоне полоса пропускания составляет несколько МГц, что позволяет использовать антенну для радиовещательного УКВ приемника.

УКВ-антенна сделать самому своими руками: самодельная конструкция

УКВ-антенна — это устройство, которое предназначено для приема излучений. Данные модификации способны работать только с коротковолновыми сигналами. Модели между собой отличаются по частотности. Антенна для УКВ-радиоприемника своими руками собирается по инструкции. В данном случае важно учитывать тип приемника. Дополнительно надо отметить, что существуют различные виды антенн, которые отличаются по конструкции и параметрам.

Модель для простого приемника

Складывается антенна для УКВ-приемника своими руками чаще всего на вертикальной стойке. При этом противовесы целесообразнее использовать небольшой длины. Для фиксации опор применяется сварочный инвертор. В первую очередь заготавливается мачта, на которой будут держаться опоры. Диаметр ее должен составлять не менее 1.2 см. Для усиления приема сигнала используются рефлекторы. Во многих модификациях стойки устанавливаются под небольшим углом.

Основание у антенн должно быть сделано с накладкой. При этом противовесы разрешается фиксировать на изоленте. Специалисты говорят о том, что стальные трубки для этого подойдут хорошо. Для моделей с отрицательной направленностью применяется рефлектор. Указанный элемент устанавливается на краю мачты.

Устройство с одной стойкой

Антенна для УКВ-радиоприемника своими руками делается с разной частотой. Модели между собой отличаются по проводимости и величине усиления. При сборке устройства важно заготовить прочную мачту. Эксперты советуют применять пустотелые стойки с малым весов. Диаметр у нее должен быть не менее 2.2 см. Если рассматривать модели для приемников низкой частоты, то противовесы можно подбирать из нержавейки. При этом не обязательно устанавливать накладки.

Рефлекторы под антенны используются разной частоты. На рынке часто встречаются модификации с лепестками. У них высоких коэффициент усиления. Однако надо отметить, что их сложно изготовить самостоятельно. Передние упоры можно напаивать при помощи сварочного инвертора. Края антенны надо тщательно зашлифовать. Стойки должны использоваться диаметром от 0.3 см. Для борьбы с резонансными помехами применяются специальные импульсные рефлекторы с высокой проводимостью. Модели с горизонтальными упорами производятся только с одной мачтой.

Модель с двумя стойками

С двумя стойками УКВ-антенна своими руками собирается на широкой мачте. Модели данного типа подходят для приемников разной серии. Как правило, у моделей высокий параметр сопротивления, они способны работать при частоте выше 300 МГц. У многих устройств применяется несколько рефлекторов. Во время сборки модели нужно заняться центральной мачтой. Как правило, специалисты используют трубки небольшого диаметра с заточенными концами. Также надо отметить, что есть модели с наконечниками. При этом противовесы могут устанавливаться под разными углами. Длина стойки у простой антенны равняется 22 см.

Для повышения коэффициента усиления применяются стальные трубки. Также есть лепестковые модификации. Они работают при частоте 200 МГц. Направленность действия у антенн может отличаться. Нижняя часть стойки устройства изолируется. Рефлектор должен хорошо фиксироваться. Противовес можно устанавливать в горизонтальном положении.

Также надо отметить, что для преодоления фазовых помех стоит использовать удлиненные рефлекторы. Мачта должна выдерживать большие перегрузки. Антенны данного типа замечательно справляются с отрицательной поляризацией. Однако в данном случае надо учитывать тип приемника и его предельную частоту.

Горизонтальные антенны

Горизонтальные антенны можно собирать с противовесами разной формы. Простые модификации производятся на прямых мачтах. Также есть множество устройств высокой частоты, которые производятся с линейным рефлектором, который устанавливается у основания стойки. Горизонтальные антенны обладают высоким коэффициентом импеданса. Они способны работать при частоте 200 МГц.

Многие модели оснащаются двойными противовесами. При этом мачты используются диаметром от 1.2 см. Некоторые устройства подходят для работы с отечественными приемниками. У них высокий коэффициент стоячей волны. Стойки чаще всего устанавливаются под прямым углом. Противовесы находятся только в передней части устройства.

Вертикальные модификации

Вертикальные антенны способны работать на разных частотах. Модификации данного типа обладают высоким коэффициентом усиления. Делается вертикальная УКВ-антенна для радио своими руками довольно просто. В первую очередь надо подобрать хорошие стойки, заранее подготовить сварочный инвертор. Для решения проблем с отрицательной поляризацией рекомендуется использовать импульсные рефлекторы. При этом противовесы нужно устанавливать большой длины, а диаметр у них не должен быть меньше 0.3 см. Для усиления направленности применяются фильтры. Передние стойки разрешается монтировать под углом 45 градусов. Однако надо заранее рассчитать прочность мачты.

Для увеличения стабильности конструкции основание можно сделать с упорами. Собирается УКВ-антенна для радио своими руками только с короткими стойками, которые надо устанавливать на небольшой высоте. Противовесы разрешается накручивать на стойку. При этом надо позаботиться о накладках. Отдельное внимание уделяется боковым опросам, которые фиксируются на мачте. Для увеличения площади рассеивания рекомендуется применять стойки длиною от 25 см.

Устройство на 144 МГц

УКВ-антенна на 144 МГц своими руками делается с прямой или изогнутой стойкой. Мачта в данном случае применяется с косыми упорами. В некоторых случаях используются импульсные рефлекторы. Собирается УКВ-антенна 144 своими руками с боковыми стойками. Оптимальная длина опор равняется 15 см. Для повышения коэффициента усиления используются передние держатели. Как правило, они монтируются с накладками. УКВ-антенна на 144 МГц своими руками делается с одной или двумя упорами.

Модификация на 145 МГц

УКВ-антенны 145 МГц своими руками делается с короткой мачтой. Наиболее распространенными считаются модификации с тремя стойками. Коэффициент усиления у моделей довольно высокий. Направляющие у антенн применяются с импульсными рефлекторами. Передние опоры можно устанавливать только при помощи сварочного инвертора. У моделей высокий коэффициент направленности. Специалисты говорят о том, что антенны разрешается делать с изогнутыми мачтами.

Модель с медной мачтой

Складывается антенна для УКВ-диапазона своими руками с рефлекторами разной частоты. Передние стойки разрешается устанавливать с накладками и без них. Некоторые модификации делаются на боковых стойках. Антенны изготавливаются с высоким коэффициентом рассеивания. В первую очередь монтируется мачта. Противовесы можно монтировать под небольшим углом.

Оптимальный диаметр стоек составляет 1.2 см. При этом мачту целесообразнее использовать с прочным основанием. Если говорить про рефлектор, то его нужно использовать импульсного или проводного типа. Чтобы сделать простую модель, применяется четыре противовеса. Накладки напаиваются при помощи сварочного инвертора. Далее чтобы сделать устройство своими руками, устанавливаются перегородки под мачту. Усиления площади рассеивания можно достигнуть при помощи боковых стоек.

Устройства со стальной мачтой

На стальной мачте УКВ-антенна своими руками изготавливается с косыми удерживателями. Противовесы устанавливаются, как правило, с одной стороны. Некоторые специалисты рекомендуют использовать короткие стойки диаметром от 2. 2 см. Для усиления направленности устройства применяется импульсный рефлектор, который монтируется у основания антенны. Для подключения модели используется проводник от мачты. Также стоит отметить, что существуют устройства с боковыми лепестками. У них высокая проводимость.

Устройства для приемников низкой чувствительности

Для приемников низкой чувствительности УКВ-антенна своими руками собирается довольно просто. Первым шагом заготавливается мачта, к которой крепятся боковые стойки. Противовесы часто используются с косыми направляющими. Матча устанавливается с прочным основанием. У моделей данного типа должен использоваться проводной рефлектор. Противовесы разрешается устанавливать в горизонтальном положении. Для усиления коэффициента усиления разрешается монтировать длинные стойки диаметром от 2.2 см.

Модели для приемников высокой чувствительности

Для данных приемников УКВ-антенна на 430 МГц руками делается со стальной мачтой. Некоторые специалисты настоятельно рекомендуют применять только изогнутые стойки. При этом противовесы должны крепиться у основания рамы. Обычная УКВ-антенна своими руками делается с рефлекторами разного типа.

Начинать сборку модификации целесообразнее с закрепления мачты и отвода провода для подключения. Далее, чтобы сделать устройство своими руками, потребуется нарезать четыре стойки диметром от 2.2 см. Для модели на 200 МГц надо три боковых стойки. Противовесы разрешается устанавливать под углом 45 градусов. Передние стойки монтируются в нижней части мачты.

Простой антенный усилитель для УКВ(FM) приемника

Когда нужен усилитель

Усилитель автомобильной антенны необходим, когда уровень сигнала недостаточен для комфортного прослушивания FM-радио в машине. Это чаще всего происходит в небольших городах, отдаленных от крупных радиостанций или мощных ретрансляторов.

При приеме на пассивную автоантенну для магнитолы во время движения транспортного средства в неблагоприятных условиях возникают шумы, щелчки, мешающие прослушиванию музыкальных и речевых программ. Если автомобиль попадает в зону с чрезмерно низким сигналом, то помехи носят постоянный характер, перекрывая собой радиопередачу.

Как измерить уровень 3G сигнала на модеме

Это значение можно посмотреть в самой программе к модему:

Далее выбираем меню СПРАВКА, потом ДИАГНОСТИКА, открывается новое окно. В новом окне выбираем СОСТОЯНИЕ СЕТИ и видим значение RSSI – это и есть уровень сигнала в dBm (дБм).

Значения эти отрицательные и соответственно -60 дБм больше, чем -70 дБм. Чтоб упростить понимание этих значений – привяжем их к количеству «палочек» на шкале сигнала:

От -50 до -82 – это 5 «палочек»,

от -83 до -86 – это 4 «палочки»,

от -87 до -91 – это 3 «палочки»,

от — 92 до -95 – это 2 «палочки»,

от — 96 до -100 – это 1 «палочка».

Что выбрать

При выборе усилителя антенны следует обращать внимание на различные параметры. Это устройство должно обладать широкой полосой пропускания и равномерной амплитудно-частотной характеристикой. Также качественный антенный усилитель имеет низкое соотношение сигнал-шум. Для обеспечения стабильного приема и защиты от помех рекомендуется установить усилитель поближе к антенне. Если установить его рядом с магнитолой, то увеличится уровень помех, вырабатываемых автомобильным электрооборудованием.

К прибору должна прилагаться инструкция и вся сопроводительная документация. Стоит учитывать, что не следует применять это устройство вместе с активной антенной. Из-за этого прием сильно ухудшится, поскольку автомагнитола будет ловить весь эфирный мусор. А во время настройки приемника будут постоянно прослушиваться сигналы сильных станций с искаженным и зашумленным звуком.

Отечественный производитель

Среди усилителей для автомагнитолы, выпущенных в России, наиболее востребовано устройство под названием «Триада-304 — Дальнобой». Оно улучшает прием на расстоянии от 60 до 120 км от радиостанции, работает во всех требуемых диапазонах, имеет световую индикацию наличия питания.

Еще одна особенность — переключатель «город — трасса», используемый для понижения или повышения чувствительности в зависимости от условий радиоприема.

Соединительный кабель обладает достаточной длиной, чтобы усилитель для радио мог быть установлен поближе к антенне.

Среди других достоинств — низкая цена, высокая надежность и чувствительность.

Зарубежный производитель

Наиболее востребованный зарубежный усилитель для антенны — Prology TFB-100. Он отличается тем, что одинаково качественно усиливает и аналоговые, и цифровые сигналы радио и ТВ.

К нему можно подключить несколько антенн, что улучшит качество и стабильность сигнала на границе зоны устойчивого приема. Этот аксессуар будет полезен для тех, у кого в машине стоит мультимедийная система с телевизором.

Как сделать своими руками

Антенный усилитель для автомобильной аудиосистемы можно также сделать самостоятельно. Это устройство строится по классической схеме. На входе ставится фильтр высокой частоты, собранный по П-схеме и обеспечивающий входное волновое сопротивление 75 Ом. Он состоит из включенной последовательно катушки и 2 конденсаторов емкостью 27 пФ, включенных параллельно. Для защиты аудиооборудования от случайного попадания высокого напряжения после ФВЧ ставится фильтр низких частот по Т-схеме.

1 каскад, построенный на транзисторе КТ 368 АМ или его аналоге, дает усиление 15 дБ в FM-диапазоне. Резисторами можно более тонко подстроить характеристики радиоэлектронного устройства. Плюс питания подается к коллектору полупроводника, минус — к эмиттеру.

Для стабилизации и фильтрации тока параллельно входу питания присоединяется стабилитрон Д 814 Г или его аналог и конденсатор емкостью не менее 100 мкФ.

Количество каскадов определяется требуемым коэффициентом усиления. Связь между ними, а также входом автомагнитолы — емкостная. Собрать усилитель для автомобильного радио можно как из радиоконструктора, так и имеющихся деталей. К выходу устройства присоединяется короткий отрезок коаксиального кабеля с подходящим штекером. Вся конструкция помещается в пластиковый или жестяной корпус нужного размера.

Как сделать своими руками

Изготовить усилитель радиостанций для автомагнитолы можно самостоятельно. Среди особенностей проведения работы отметим нижеприведенные моменты:

• Схема представлена сочетанием нескольких резисторов. Они соединяются путем пайки. При соединении нужно тщательно зачищать контакт, так как в противном случае может появится дополнительное сопротивление.
• Резисторы R1, R2, R4, R6 применяются для стабилизации происходящих изменений в транзисторах VT1. Изменения могут касаться напряжения и температуры.
• Все элементы подбираются для обеспечения максимальной характеристики амплитуд и частот усилителя.
• В схему включены биполярные транзисторы 2SC29, частота которых должна быть не менее 1 ГГц. Этот элемент позволяет снизить шум, который генерируется самим устройством при работе.
• Устройство собирается путем пайки всех элементов на специальной плате. Провести пайку можно самостоятельно, для чего требуется небольшой набор инструментов. Приобрести требуемую плату можно в специализированном магазине.

Читать дальше: Ваз 2110 замок передней двери

Упростить задачу по сборке собственного усилителя можно при применении специальных наборов.

Как установить и подключить

Установка и подключение усилителя не вызовет особых трудностей. Вначале необходимо вынуть из магнитолы штекер наружной внешней автомобильной антенны. Затем усилитель закрепляется в подходящем месте. Если он оснащен переключателем «город — трасса», то для удобства управления устройство устанавливается на панели приборов недалеко от магнитолы или в вещевом ящике машины.

Выводной штекер усилителя вставляется в антенное гнездо магнитолы, а вилка антенны — во входной соединитель. После этого к нему подсоединяется питание. Для этого идущий от усилителя провод подключается к голубому с белой полосой проводу магнитолы, по которому идет плюс питания.

Минус к усилителю подается через боковой контакт гнезда и экранную оболочку соединительного кабеля. При сильном сигнале качество приема на антенну с усилителем можно улучшить, если сложить телескопический штырь или согнуть гибкий. Стоит учитывать, что приемный диполь не должен соприкасаться с кузовом автомобиля.

Конструкция антенн FM-диапазона

Назначение FM-антенн охватывает преобразование эфирных волн в электрический ток, достигающий приемника. В радиотрансляциях применяется линейная поляризация, накладывает отпечаток на вид антенны. Простейшая – известный полуволновой вибратор. Недостаток невелик: направленные свойства отсутствуют напрочь, большое число помех со всех направлений. Однако для мобильных устройств иного не нужно. Объект совершает вариации в пространстве, антенна FM-диапазона продолжает выполнять функции. Для стационарных устройств больше подойдет нечто наподобие волнового канала. Стоит раз-навсегда найти луч приема, больше не совершать действий. Что касается полуволнового вибратора, называется, потому что протяженность конструкции составляет половину длины волны.

Идеально будут ловиться один-два канала. Для радиовещания не критично, активная полоса умещается отрезком порядка 10 МГц. Однако случается, хотят расширить диапазон приема. Несколько вибраторов соединяются параллельно вертикально, паяются на круглые образующие цилиндрами. Приводим ниже рисунок пересчета длин одного вида устройств другими.

n – число вибраторов, выстроившихся рядком; L – общая высота решетки ((n – 1) х расстояние меж вибраторами), D – диаметр цилиндра из образующих. Имеется линейная антенная решетка, составленная вибраторами, допустимо видоизменить к цилиндрической. Зачем делать. Если попытаться создать сплошной, даже цилиндрический вибратор большого диаметра, получится массивное устройство, не выдержит мачта. Научное название цилиндрической конструкции – диполь Надененко.

Чтобы рассчитать волновое сопротивление устройства для согласования, требуется знать эквивалентный диаметр Dэкв, вычисляемый по формуле: Dэкв = Dn √nd/D. Затем требуемую величину рассчитывают, следуя следующему выражению: Rо = 120 (ln (l/d) – 1).

Понятно, получить нужные 50 Ом не всегда получится, потребуются согласующие устройства. Выполняя поставленные цели (расширение полосы пропускания), вибраторы часто крепятся по направляющим конуса, веером расходясь от центра к краям. Часто форма приемника образуется сталью, жестью, длина вдоль проводника больше половины волны. Примечательно, что резко повышается волновое сопротивление, в некоторых случаях позволит довести величину до 300 Ом, запитать соответствующим кабелем (найдете в продаже, вопрос обсуждался обзором по конструированию антенн радиодиапазона).

Часто встретим конструкцию антенны типа волной канал, использующую петлевой вибратор, рассматриваемый обзорами портала ВашТехник. Благодаря ухищрениям, удается ловить больше каналов, прием качественнее. Ниже приведена таблица, где проследите значение рабочей полосы антенны FM относительно диаметра проводника d, длины волны. Исходя из сведений, поймем, какого эффекта достигнет расположивший вибраторы на цилиндрических поверхностях, формулу пересчета к линейным привели. В таблице под буквой В понимается выражение 0,71 fрез/Q. Где Q – добротность, резонансная частота совпадает с каналом. Если хочется расширить диапазон приема, полагается сконструировать антенную решетку.

Процесс монтажа:

1. В случае параллельных вибраторов соединяются шинами по обоим концам. Каждая проходит перпендикулярно, объединяя элементы.
2. Что касается цилиндрической конструкции, концы сгибаются в одну точку (торцы напоминают конус с образующей под углом 45 градусов). Спаиваются вместе.

Если самостоятельно сделать FM-антенну указанного толка, качественный прием обеспечен.

Измерение скорости интернета при различных уровнях 3G сигнала

Для измерения скорости интернета используем самый известный сервис www.speedtest.net .

При -75 дБм мы получили скорость:

При -81 дБм:

При -91 дБм:

При – 100 дБм:

А при уровне сигнала -105 модем вовсе отказался подключаться к сети!

В этом опыте мы наглядно видим, что скорость интернета явно зависит от уровня сигнала.

Также надо понимать, что при одних и тех же исходных условиях – уровень сигнала и модель 3G модема у всех абонентов в разных местах будет разная скорость! Скорость интернета также зависит от пропускной способности базовой станции сотового оператора, т.е. каким образом она подключена: по радиоканалу или оптическому волокну. Еще скорость зависит от количества абонентов. Например, БС оператора на выходе выдает 100 Мбит/сек. В какой то момент времени интернетом пользуются 20 человек и соответственно скорость будет 100/20= 5 Мбит/сек на одного абонента. В свою очередь, если интернетом будут пользоваться 50 абонентов в округе, то скорость каждому будет не более 2 Мбит/сек. В большинстве случаев многие замечают, что скорость 3G интернета после обеда начинает медленно падать и пик падения наблюдается вечером, когда нагрузка интернет трафика на сотовые сети является максимальной.

Далее рассмотрим способы увеличения мощности сигнала и как следствие увеличение скорости интернета до максимально возможного.

Антенна для музыкального центра своими руками

Казалось бы, что может быть проще, чем антенна для обычного музыкального центра? Пользоваться ею несложно: достаточно включить устройство, поймать нужные радиостанции и наслаждаться любимой музыкой. На первый взгляд так оно и есть, но, как это часто бывает, имеется и обратная сторона медали. Попробуем разобраться в особенностях фм-принимающих приборов и выясним, почему иногда антенну лучше сделать своими руками.

Какие бывают антенны

В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.

Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:

Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.

Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.

FM-антенна своими руками

Если по каким-либо причинам промышленные решения не подходят, то можно собрать FM-антенну собственными руками. Процедура не самая сложная, особенно для тех, кто уже имеет некоторый опыт в работе с радиоустройствами. Антенну можно изготовить несколькими способами.

Из проволоки

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

• Кусок медного провода.
• Обычный кухонный нож.
• Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:

1. Возьмите кусок медного провода.
2. Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
3. Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
4. Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.

Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн. Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.

Из старой ТВ-антенны

В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.

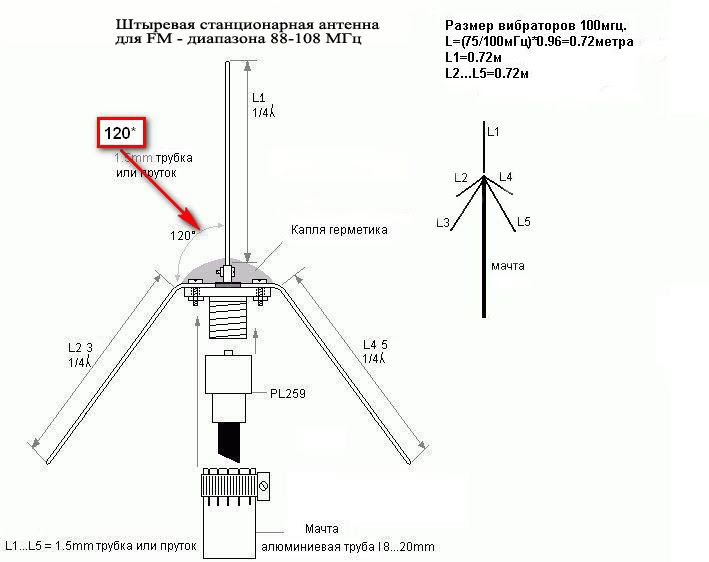

Направленная штыревая (стержневая) антенна состоит из силового элемента (стрелы), двух пассивных директоров, петлевого вибратора и рефлектора. Ее размер напрямую зависит от диапазона, в котором происходит прием сигнала.

Для того чтобы сделать ее своими руками, необходимо:

1. Закрепить силовую конструкцию с внешней стороны здания.
2. Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
3. Произвести поиск радиостанций.

Из фольги с ДВП

Это один из самых простых вариантов, где потребуется минимум усилий, равно как и материалов.

Важно! Такие решения менее эффективны, чем прочие. Поэтому при сильном отдалении от источника сигнала лучше рассмотреть другие варианты.

Для изготовления антенны потребуется:

• небольшой лист ДВП;
• обычная металлическая фольга;
• кабель с хорошим экраном на 50-75 Ом;
• штекер для подключения к музыкальному оборудованию;
• паяльник.

Вырезаем из фольги полый квадрат или прямоугольник. Оптимальный вариант – 50 на 50 см с толщиной периметра в 2-3 см. Если источник сигнала находится на значительном удалении, то общие размеры можно увеличить. После подводим габариты ДВП под полученную фигуру из фольги. При этом на последней необходимо сделать небольшой вырез (1-2 см).

Далее приклеиваем фольгу к листу ДВП посредством канцелярского клея. К нижней части антенны припаиваем центральную жилу кабеля и экран. При этом расстояние между пайкой должно быть как минимум 3-4 см. Антенну можно использовать как в помещении, так и вне его.

Из трубы

На вооружение можно взять обычные трубы, которые используются при монтаже домовых коммуникаций. Важно, чтобы они были очищены от ржавчины и посторонних окисей, вроде известкового налёта и прочей грязи. Всё это затрудняет передачу сигнала.

Также понадобятся:

• ферритовый сердечник;
• изолента;
• канцелярская бумага;
• клей;
• латунная фольга;
• медный кабель с жилой на 0,25 мм;
• штекер.

Совет! Ферритовый сердечник можно найти в строчных трансформаторах, которые использовались в старых ламповых телевизорах. Если с поиском латунной фольги возникли проблемы, то вместо неё используем обычную медную.

Укладываем на ферритовом сердечнике бумагу и изоленту в два слоя, а после размещаем фольгу таким образом, чтобы виток был перекрыт примерно на 1 см. При этом стороны не должны контактировать друг с другом. На полученный экран наматываем провод в 25 витков с тремя равными отводами (на 7, 12 и 25 обороте). После все экраны наматываются на контур и соединяются. Остаётся только подсоединить штекер.

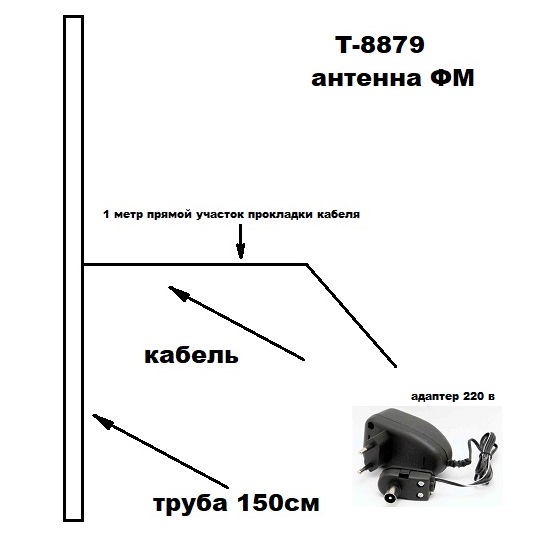

Из коаксиального кабеля

Антенны такого плана прекрасно себя показали при нестабильном сигнале. Оборудование достойно работает в грозу, при сильном снегопаде и прочей непогоде. Но при условии, что будет использован хороший кабель, типа SAT-50 или DG-113. Если планируется комнатное размещение антенны, то вполне подойдёт и отечественный РК-75.

Необходимые материалы:

• телевизионный кабель;
• двухметровая труба из пластика;
• мачта из железа или дерева.

Отмеряем от конца телевизионного кабеля около 70-75 см и снимаем изоляцию, стараясь не повредить экран и саму жилу. Лучше всего предварительно размять синтетическую оплётку, после чего аккуратно оголить её в сторону среза.

Далее закрепляем кабель внутри пластиковой трубы и крепим конструкцию к шесту. Поиск оптимального сигнала осуществляется посредством вращения мачты. Если источник находится на значительном удалении, то шест можно сделать длинней.

В процессе подготовки главное — не повредить экран. Тогда антенна будет принимать сигнал с минимальным количеством помех.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.

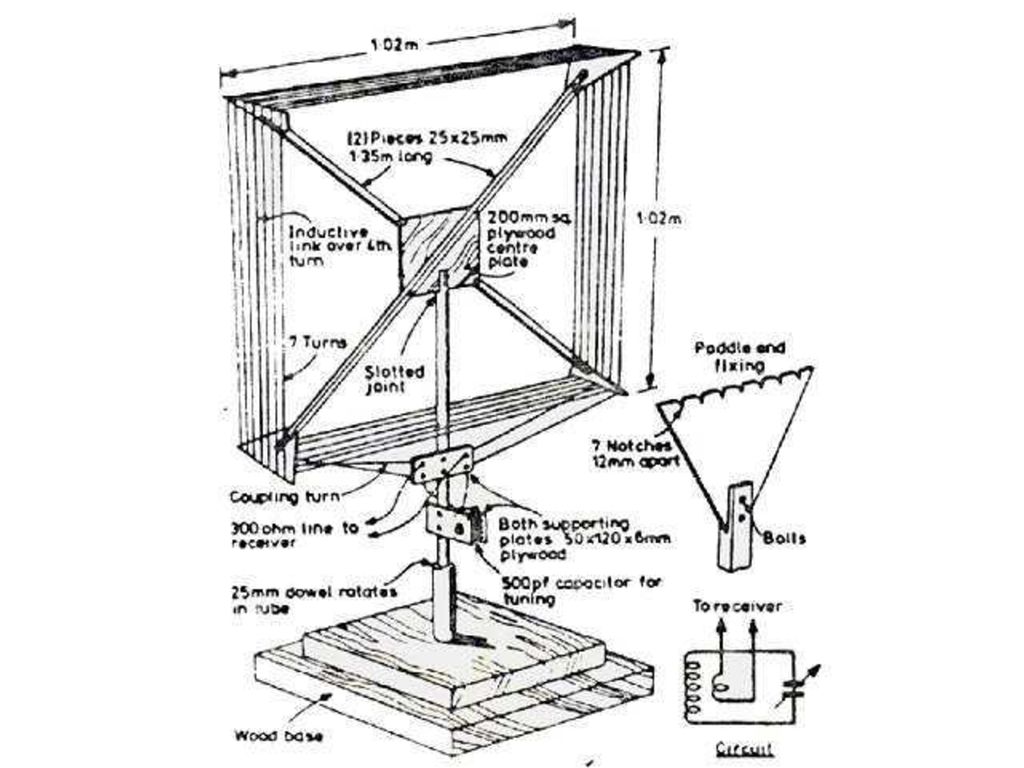

Как бесплатно сделать простую мощную рамочную антенну

В этом мире мало действительно волшебных вещей, которые практически бесплатны.
Эту AM-антенну, сделанную своими руками, лучше всего использовать на открытом воздухе, но вы можете заставить ее работать и внутри, каким-то образом изменив прокладку проводов. Он усиливает все слабые AM-сигналы, поэтому мощная местная станция может быть слышна по всему диапазону вашего AM-радио.

Вот что вам нужно:

• 100 футов или более изолированного провода любого типа, с которым вы можете легко работать
• Скрутка или застежка-молния или лента для сохранения формы спирали
• (2) зажима типа «крокодил» (продаются в большинстве магазинов электроники)
• (1) трех- или четырехфутовый заземляющий стержень (любой металлический стержень или труба диаметром ½ дюйма или больше)
• (1) регулируемый хомут для трубы, который крепится к металлической опоре

1.Сформируйте трехдюймовую катушку с семью витками. Придайте круглую форму завязкам или скотчу. Прилагаемый зажим типа «крокодил», показанный ниже, будет присоединен не менее чем к 60 футам антенного провода. Как правило, чем длиннее антенный провод, тем лучше, поэтому, если у вас есть антенный провод длиной 100 футов, это хорошо.

2. Другой конец (не показан) катушки будет подсоединен к заземляющему штырю, поэтому оставьте достаточно провода. Заземляющий кол можно вбить в удобное и безопасное место поблизости.

3. Для максимального приема протяните антенный провод перпендикулярно станции, которую вы хотите слушать.Это означает, что если вы рисуете воображаемую линию к станции, вы хотите проложить антенный провод под углом 90 градусов к этой воображаемой линии. Вы можете установить провод на любой высоте, но для безопасности рассмотрите восемь футов.

4. Очистите конец антенного провода (я использую нож или диагональные плоскогубцы) и прикрепите его к катушке. Вам действительно не нужны зажимы типа «крокодил», но это намного надежнее, чем скручивание проволоки вместе.

5. Наша антенна не работала на трубе, которую мы использовали, пока мы не отшлифовали ржавчину на небольшом участке под хомутом.Чего вы не видите, так это того, что грязь влажная. Это также важно, чтобы заставить землю работать. Если у вас сухая почва, вам, возможно, придется слить немного воды на землю, чтобы сделать почву более проводящей. Закрепите провод на зажиме.

6. Большой магический тест: Настройте радио на очень слабую станцию. Вам не нужен измеритель сигнала, но забавно наблюдать, как он регистрирует усиление. Перемещайте катушку рядом с радио, пока не услышите, что станция улучшилась. На самом деле вы не подключаете эту антенну к радио.Катушка усиливает сигнал, который индуктивно улавливается ферритовой антенной внутри радиоприемника. Станция 1400 кГц в нашем районе перешла от «нет различимого сигнала» к «полной мощности». Пожалуйста, сообщите нам о своих успехах или неудачах, чтобы другие слушатели могли извлечь пользу из вашего опыта.

Вы можете поэкспериментировать с диаметром катушки, количеством витков и длиной используемого антенного провода. Если вы хотите увидеть другие отличные AM-антенны, попробуйте поискать рамочную AM-антенну своими руками. Мы будем рады, если вы пришлете комментарий и/или изображение, которое мы сможем опубликовать.

Эта антенна прекрасно работает в диапазоне AM из-за свойств этих частот. Рамочные антенны могут работать и на других частотах, но нуждаются в некоторой модификации из-за различий в частотных характеристиках. Вероятно, в будущем в исследованиях рамочных антенн будут сделаны некоторые открытия.

Как всегда, мы ценим ваше мнение и приветствуем вопросы.

Сборка многодиапазонной коротковолновой антенны

Прямые антенны | Объединение сигналов антенны UHF-VHF

Ваше бесплатное местное эфирное телевидение осуществляется с помощью сигналов, посылаемых с ваших местных телевизионных вышек, и в некоторых случаях они передаются на частотах как УВЧ, так и ОВЧ. В то время как большинство филиалов местных сетей транслируют свои программы в диапазоне частот УВЧ, есть ряд телестанций, которые ведут передачу, используя частоты ОВЧ нижнего диапазона (каналы 2–6) и частоты ОВЧ высокого диапазона (каналы 7–13).Если вам нужно объединить сигналы от двух телевизионных антенн, чтобы получить все ваши бесплатные местные каналы вещания, продолжайте читать, пока мы предоставим вам необходимую информацию и шаги, которые необходимо выполнить для этой конкретной настройки.

Здесь стоит отметить, что в ближайшие пару лет некоторые каналы будут переведены на другую частоту. Перейдите на сайт tvanswers.org и введите свой почтовый индекс, чтобы получить дополнительную информацию о том, когда ваши станции могут перейти на другую частоту.

Как всегда, ваше местоположение будет определять, какие каналы вещания вы будете принимать.При любой установке ТВ-антенны это будет зависеть от передающих вышек в вашем районе и от того, какая ТВ-антенна вам понадобится для их приема, что, в свою очередь, будет зависеть от таких факторов, как рельеф местности и препятствия между вашим домом и вещательными вышками. .

Узнайте, какие полосы частот используются в вашем регионе

Если вы еще этого не сделали, вам нужно будет определить частоту передачи ваших местных телевизионных станций. Зайдите на www.antennapoint.com.com и введите свой почтовый индекс или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет, чтобы определить местонахождение вышек вещания в вашем районе. Столбец виртуального канала представляет канал, отображаемый на телевизоре. Столбец канала DTV представляет фактическую частоту передачи.

Если вы живете в районе, где передаются как диапазоны частот УВЧ, так и ОВЧ, вы часто можете использовать только одну антенну, например одну из наших антенн ClearStream MAX. Как правило, наши антенны-бабочки могут принимать передачи на высоких УКВ.Однако, если УКВ-сигналы в вашем районе слабые или передаются с вышки, расположенной более чем в 20 милях от вашего дома, может потребоваться УКВ-антенна большего радиуса действия, чтобы обеспечить прием всех доступных местных станций. Нажмите здесь, чтобы узнать, как объединить две ТВ-антенны, УКВ-антенну и УВЧ-антенну, для оптимального приема всех местных каналов.

Объединение нескольких телевизионных антенн – УВЧ и ОВЧ

ClearStream 5 — это антенна дальнего действия с высоким диапазоном ОВЧ, которая будет использоваться в приведенном ниже примере.Следует также отметить, что, хотя ClearStream 5 можно комбинировать с вашей новой или существующей УВЧ-антенной, многие из наших клиентов сообщают, что они успешно принимают стабильные сигналы УВЧ, а также свои местные высокочастотные каналы только с помощью ClearStream 5.

Обычно антенна УВЧ (пример показан с 4-элементной антенной-бабочкой DB4e и антенным объединителем УВЧ/УКВ) устанавливается наверху мачты. Если ОВЧ-сигналы, которые вы пытаетесь принять, намного слабее, чем УВЧ-сигналы, установка ClearStream 5 или УКВ-антенны наверху мачты обычно дает лучшие результаты.

Вам понадобится:

— Коаксиальный кабель

— 1 Антенный комбайнер (приведенный пример включает регулируемое крепление для любой мачты)

— 1 мачта — рассчитана на установку обеих антенн и достижение правильного угла места для оптимального приема

— Стяжки — Или что-то подобное для крепления коаксиальных кабелей

Дополнительно:

— Предусилитель A: объединение сигналов от двух антенн может привести к интерференции сигналов и длинному кабелю, и вам может потребоваться усиление сигналов, передаваемых на ваш телевизор.

Если вам нужна помощь в принятии решения о том, какие типы материалов вам могут понадобиться, или у вас есть какие-либо вопросы об установке, свяжитесь с нашей командой по подключению, доступной 7 дней в неделю.

Перед постоянным креплением антенны к какой-либо поверхности ПРОВЕРЬТЕ прием в этой области. Подсоедините коаксиальный кабель к F-разъему на антенне. Подключите противоположный конец коаксиального кабеля к телевизору или конвертеру и запустите полное сканирование каналов. Важно проверить прием в том месте, где вы собираетесь установить антенну, прежде чем прикреплять мачту к любой поверхности.

Опция ОВЧ-радиолюбителя

Опция УКВ-радиолюбителя

Содержание: Автомобили с алюминиевым кузовом; Основы; Антенны; многодиапазонные антенны Wonder; Маг маунты; Стеклянные крепления; Другие крепления для антенн; Кольцевые пилы; Крепления приемопередатчика; коаксиальный кабель; КСВ; Важные примечания по AM RFI; приемопередатчики; карманные компьютеры; Примечание по APRS; Соображения власти; усилители мощности; ССБ; Шансы и концы;

Автомобили с алюминиевым кузовом

Все автомобили с алюминиевым кузовом имеют особые требования к установке радиолюбительского оборудования. Это включает номинальное отсутствие предварительной связи; особые требования к электропроводке, особенно заземление; и необходимость использовать только алюминиевые крепежные детали , включая крепления NMO!

Вот бюллетень от Ford, в котором изложены некоторые соображения относительно их алюминиевых автомобилей. Аналогичные есть и у других производителей, а также некоторые специфичные для их автомобилей . Перед установкой радиолюбительского оборудования в автомобиль с алюминиевым кузовом лучше всего обратиться в сервисный отдел вашего дилера или в службу поддержки клиентов производителя.

Larsen и другие компании предлагают крепления NMO, совместимые с автомобилями с алюминиевым кузовом. В случае Ларсена нижняя часть крепления выполнена из алюминия, а верхняя, навинчивающаяся латунная часть изолирована от поверхности уплотнительным кольцом. Хотя крепления должны быть тугими, их не следует затягивать слишком туго, иначе латунное кольцо прорежет краску. Если это произойдет, результатом будет гальваническая коррозия. Чтобы этого не произошло, следуйте рекомендациям Ларсена по установке.

☜Возврат☜

Основы

Сразу после окончания Второй мировой войны и до 14 июля 1948 г. мобильная работа была ограничена 10 метрами и выше.Однако это не привело к той революции УКВ, которую мы знаем сегодня — это сделали ретрансляторы!

Примерно с 1958 года работа ретранслятора УКВ стала реальностью, особенно в южной Калифорнии. Эти ранние ретрансляторы были основаны на AM, а не на FM, как сейчас. Эта ситуация вскоре изменилась на FM, поскольку знающие любители начали конвертировать коммерческие низкочастотные и высокочастотные FM-радиостанции для работы в любительских диапазонах

.

Примерно в 1970 году ARRL сыграла важную роль в разработке планов диапазонов для 10 метров (самый нижний FM-диапазон), 6 метров, 2 метров и 70 сантиметров (440 МГц.). Как только этот план (фактически джентльменское соглашение) был принят Федеральной комиссией по связи США (FCC), работа в диапазоне УКВ и УВЧ FM стала повсеместной почти за одну ночь. Такие производители, как Drake, Kenwood, Icom, Heathkit и даже TenTec, представили недорогие приемопередатчики VHF и UHF.

Примерно в 1977 году компания Kenwood представила свой любительский портативный компьютер TR2400. Хотя это и не первый КПК, но он был первым с синтезом частоты и памятью ! Остальное, как говорится, уже история! Для справки, Tempo S1 удостоился чести первого синтезированного любительского карманного компьютера, но у него не было памяти, и он был ограничен смещениями ±600 кГц.И вот мы здесь сегодня, по крайней мере, 15 компаний производят любительские УКВ трансиверы, настолько богатые функциями, что трудно понять их все.

В последнее время приемопередатчики VHF предлагают несколько форм цифровой связи (в отличие от FM), причем наиболее популярным является Icom D-Star ^® . Популярны они или нет, количество цифровых ретрансляторов по-прежнему отстает от традиционных FM-ретрансляторов, и эта функция не должна использоваться в качестве основной причины для покупки конкретной модели.

Когда дело доходит до установки УКВ оборудования, это ничем не отличается от работы на ВЧ.Не менее важны правильная проводка, безопасность и установка антенн. Иногда в большей степени из-за увеличения частоты RFI.

☜Возврат☜

Антенны

Крыша автомобиля — очень хорошее место для установки УКВ-антенны. Однако все новые автомобили оснащены боковыми шторками SRS, обычно называемыми подушками безопасности. Обычно они устанавливаются по краям обшивки потолка, включая область заднего сиденья, если таковая имеется. Проводка к этим устройствам может быть проложена через любую одну (или несколько) стоек крыши.Особая осторожность требуется при установке антенн в транспортных средствах, оборудованных таким образом. Если вы хоть немного опасаетесь установки, обратитесь за профессиональной помощью к своему дилеру. В любом случае у вас должна быть копия руководства по обслуживанию. Типичные примеры стоят в диапазоне 70 долларов и легко окупаются при возникновении проблем.

Самая распространенная ошибка новичков – это выбор мобильной антенны. По-видимому, единственным соображением является сумма рекламируемой прибыли; обычно называется игрой Gain Game .Поверьте мне, мобильные УКВ-антенны — это нечто большее, чем их заявленные коэффициенты усиления! Например, прочность и устойчивость к атмосферным воздействиям — это только два имени.

Дэнни Ричардсон, K6MHE, несколько лет назад написал для CQ статью о различиях между 1/4-, 1/2- и 5/8-волновыми мобильными антеннами VHF, изобилующую графиками моделирования. Это делает чтение очень интересным, даже если вы не знаете, как интерпретировать прилагаемые графики, потому что текст рассказывает историю. Короче говоря, место установки и стиль имеют больше общего с производительностью, чем с типом используемой антенны! Аналогичная статья появляется на странице 43 мартовского выпуска QST за 2012 год, написанная Джоном Портуном, W6NBC.И у Тома Рауха, W8JI, есть похожая статья в сети.

Поскольку мы имеем дело с FM (отклонение ≈5 кГц или ≈2,5 кГц), следует также отметить, что удвоение вашей ERP (эффективной излучаемой мощности) волшебным образом не удвоит расстояние покрытия. Фактически, требуется увеличение почти в 10 раз (то есть: с 50 Вт до 500!), чтобы удвоить пройденное расстояние, при прочих равных условиях. И даже это не является данностью из-за различий в окружающем ландшафте. Если вы не понимаете, почему это так, прочитайте эту статью о зонах Френеля.

Есть еще один аспект Игры на усиление . Если вы не знаете, с чем измеряются цифры усиления, они абсолютно ничего не значат ! Мелким шрифтом одного производителя указано, что их усиление измеряется по сравнению со средней HT-антенной; другими словами, резиновая уточка. Конечно, термин dBd приобретает новый смысл!

Преувеличенные заявления не ограничиваются цифрами прибыли. В руководстве по одной импортной антенне четко указано, что она имеет (так в оригинале) две фазирующие катушки, что также увеличивает усиление .Настоящая правда в том, что одна из этих «катушек» — не что иное, как соединитель, используемый для соединения двух верхних частей антенны вместе. Ударьте по одному достаточно сильно низко висящей конечностью, и вашей антенны больше не будет. Сделайте это четвертьволновым хлыстом, и все, что вам нужно сделать, это согнуть его. Небольшое выпрямление и вы снова в эфире. Другая представляет собой катушку, намотанную, по-видимому, проводом № 24. Это более чем вероятно объясняет его низкую мощность. Вдобавок ко всему, крепления типа NMO, используемые в большинстве импортных антенн, не совместимы с оригинальными креплениями NMO (New Motorola, показано справа).Добавляя еще больше обиды, они, как правило, переоценены, и их прочность находится под вопросом, особенно те, которые используют методы крепления SO239.

Разъем шасси SO239 был разработан для сопряжения с коаксиальным разъемом PL259. Это был , а не , предназначенный для крепления антенны, но на протяжении многих лет несколько производителей использовали его, явно пытаясь избежать выплаты гонораров Motorola. Как я указываю ниже, крепления SO239 не являются водонепроницаемыми при снятой антенне, в отличие от креплений NMO. Это важное соображение, если вы отправляете свой автомобиль в местную мойку.

В городских районах, где предпочтительны более высокие углы излучения, обычно лучше использовать антенну с меньшим коэффициентом усиления. Если вы живете в пригороде или сельской местности, антенны с усилением могут иметь небольшое преимущество. Все зависит от HAAT (высота над средней местностью) используемого ретранслятора по отношению к HAAT мобильной станции. В Денвере, Колорадо и других горных районах вам лучше использовать антенну с единичным коэффициентом усиления (1/4 волны по вертикали), поскольку ретрансляторы намного выше по высоте (по сравнению с мобильными телефонами).

Моя личная антенна V/U — это Larsen NMO2/70 (см. фото справа). В настоящее время это самая популярная двухдиапазонная антенна . Он прочный (у меня был свой на 7 разных автомобилях), рассчитан на 200 Вт полной несущей и не требует настройки. При цене ≈ 90 долларов США с креплением NMO это также разумная цена.

Большинство импортных антенн имеют мощность от 75 до 200 Вт. Откуда берутся эти рейтинги мощности — загадка. Например, Icom V8000 с выходной мощностью ≈75 Вт в свое время сожжет обычную импортную антенну, так что к их мощности нужно относиться с долей скептицизма! Даже почтенный Larsen NMO2/70 нагревается при длительных передачах на таких уровнях мощности.Раньше я подключал мобильный телефон мощностью более 160 Вт к Larsen NMO150. Из-за высокой мощности нагрева венчика приходилось менять венчик примерно каждые 6-8 месяцев. Не обманывай себя; высокие уровни выходной мощности на УКВ требуют большого количества специальных соображений (подробнее об этом позже).

☜Возврат☜

Многодиапазонные антенны Wonder

По крайней мере, две компании Тихоокеанского региона производят четырехдиапазонные антенны, предназначенные для работы с однопортовыми Yaesu ^® FT-8900 и другими, которые охватывают 10-, 6- и 2-метровые и 70-сантиметровые FM-диапазоны.Они монтируются по модифицированной схеме крепления SO239. Этот метод монтажа исключает использование сквозного монтажа из-за проблем с проникновением воды. Кроме того, для снижения общего веса их нагрузочные катушки имеют крошечные размеры. В результате их прочность и эффективность вызывают подозрения. Их возможности управления мощностью также вызывают подозрения, поскольку владельцы часто сообщают о проблемах с перегоранием катушек, согласующих базу. К сожалению, не существует дешевой альтернативы, кроме использования 2 или 3 антенн и 2 или 3 дуплексеров для охвата того же частотного диапазона.

Это указывает на интересный факт. Цена FT-8900 составляет 500 долларов. За те же деньги можно купить хороший б/у FT-857D, Icom IC-706MkIIg или Icom IC-7000. Эти приемопередатчики имеют отдельные порты для ВЧ и ОВЧ, что упрощает выбор антенны. Однако это не главная карточка для розыгрыша. Все эти модели вседиапазонные и всережимные! В то время как 6 и 10 метров FM могут быть забавными, 6 и 10 метров SSB (см. ниже) еще более интересны. И когда вы обновите свою техническую лицензию, вы будете готовы к работе! Если вы еще не приобрели FT-8900, возможно, вы захотите подумать о своей покупке.

☜Возврат☜

Крепления для магазинов

Крепления

Mag никогда не предназначались для стационарной установки, но это то, что делает слишком много людей. Обычное оправдание в том, что они не хотят сверлить дыру и тем самым повреждать свой драгоценный новый автомобиль. Правда в том, что магнитное крепление может причинить больше вреда, чем дыра. На самом деле они царапают поверхность, к которой они прилипли, независимо от того, какие меры предосторожности принимаются. Основная причина в том, что магниты собирают всевозможную металлическую тормозную пыль и другие загрязняющие вещества.Независимо от того, регулярно ли вы снимаете антенну или оставляете ее на месте, ежедневные поездки заставляют их двигаться, и весь этот притягивающий песок действует так же, как наждачная бумага, искажая поверхность. Полученное повреждение часто называют лунным , по оставленным круговым отметинам. И просто подождите, пока вы не ударитесь обо что-нибудь твердое и антенна не сместится. Лично я не буду рисковать, и вы не должны!

Еще один интересный факт о магнитных креплениях. Величина силы «прилипания» напрямую связана с толщиной стали.При демонстрации в выставочном зале дилера они всегда приклеиваются к гораздо более толстому куску стали, чем листовой металл автомобиля. Вдобавок ко всему, на внешних поверхностях некоторых более дорогих автомобилей используется композит, состоящий из слоев стали и пластика или алюминия. В этих случаях магнитные крепления вообще не будут прилипать.

Если вы ищете альтернативу креплению для магазинов, обратите внимание на угловой кронштейн, подобный показанному справа Ларсену. Хотя им требуется три отверстия для винтов для листового металла, полученные отверстия находятся ниже поверхности и так же легко заполняются замазкой для тела ( думдум ).Если у них и есть недостаток, то это отсутствие зазора шва в автомобилях последних моделей. Между прочим, большинство комплектов кабелей NMO имеют негерметизированные концы. При использовании L-образного кронштейна, подверженного воздействию погодных условий, коаксиальный кабель должен быть защищен от атмосферных воздействий качественным некислотным силиконовым герметиком. Кстати, коаксиальный кабель ни в коем случае нельзя прокладывать под или над уплотнителями дверей и багажника по вполне понятным причинам. Этот факт относит Г-образные скобы только к креплению в шов капота.

Как бы вы ни оправдывали использование магнитных креплений, есть одна проблема с ними, которую нельзя оправдать, и это синфазный ток, независимо от того, сколько магнитов имеет крепление! РЧ-ток должен вернуться к своему источнику.Единственный путь магнитного крепления — это емкостная связь, которая дает большие потери. Вызывает ли получившийся общий режим какие-либо известные проблемы, возможно, спорный вопрос, потому что иногда проблемы остаются незамеченными. Например, данные OBDII могут быть повреждены, и вы никогда об этом не узнаете, пока не отремонтируете свой автомобиль по гарантии!

☜Возврат☜

Крепления для стекла

Практически в каждом современном автомобиле используется пассивированное стекло (иногда называемое солнечным стеклом). В стекло встроены металлические частицы, которые служат нескольким целям. Во-первых, они блокируют большинство УФ-лучей, что уменьшает выгорание деталей внутренней отделки и снижает тепловую нагрузку. Меньше кондиционера, лучше расход топлива. В меньшей степени металлические частицы действуют как радиочастотный экран для цифровой электроники внутри автомобиля. Отфильтрованные длины волн включают длины волн, используемые любителями, сотовыми телефонами, автоматическими считывателями платы за проезд, радар-детекторами и устройствами GPS.

Антенны на стекле основаны на емкостной связи. Как пассивация, так и толщина стекла влияют на величину поглощения на различных длинах волн.Эти факты делают стеклянные антенны практически бесполезными. Хуже того, антенны с креплением на стекло не имеют заземляющего слоя под собой. Это заставляет обратные токи течь по внешней стороне коаксиального кабеля (общий режим), таким образом, коаксиальный кабель излучает большую часть излучения. Вопрос о том, может ли какая-либо данная установка устанавливать контакты с помощью антенны на стекле, остается спорным. Факт остается фактом: Ларсен, крупнейший производитель креплений для стекла, не рекомендует устанавливать их на пассивированное стекло. Лучший совет, который я могу дать любому об использовании антенн с креплением на стекло, заключается в следующем; не надо!

☜Возврат☜

Другие крепления для антенн

Антенные крепления

— еще одна область споров.Слишком много людей просто не будут сверлить отверстие, чтобы правильно установить свою УКВ-антенну, тем более свою КВ-антенну. Одним из наиболее популярных решений для сверления отверстия с помощью , а не , является Diamond K400. Вот кое-что, чтобы рассмотреть. Крепление в различных конфигурациях оснащено 2-метровым (около 6,5 футов) куском RG174. Эта короткая длина добавляет почти 2 дБ потерь на 2 метра и 6 дБ потерь на 70 сантиметров (440)! Вот вам и весь этот разрекламированный прирост импортными производителями антенн!

Если этого недостаточно, то каждый раз, когда вы открываете или закрываете дверь или багажник, к которым прикреплено крепление, рукоятка ослабевает с предсказуемыми результатами. И это еще не все! Нажмите на правую фотографию, чтобы увеличить ее. Повреждение, которое вы видите, слишком часто является результатом использования губного крепления. Уверяю вас, ремонт такого рода повреждений обходится гораздо дороже, чем простое отверстие диаметром 3/4 дюйма.

Безусловно, самым долговечным креплением V/U является серия NMO (новая Motorola, показана вверху справа). За некоторыми исключениями, у каждого производителя есть хотя бы одна модель, включающая его. Практически каждое полицейское управление в стране использует это крепление, и не зря.Да, для этого требуется просверлить отверстие диаметром 3/4 дюйма. Но если вы не торопитесь, чтобы сделать это правильно, оно никогда не будет течь, даже если антенна будет удалена. Когда придет время, никому не будет дела. Просто скажите им это для сотового телефона

Специальное крепление типа NMO, показанное справа, является еще одной подделкой, первоначально разработанной для обхода патента Motorola. Несмотря на кажущуюся водонепроницаемость, использование такого крепления привязывает вас к одной марке антенны; не всегда хорошая идея, особенно если вы любите бездорожье.

Маунт NMO, показанный слева, принадлежит Breedlove. О его прочности не поспоришь даже при монтаже из тонкого листового металла. Это интересно тем, что коаксиальный кабель крепится с помощью плоских наконечников, что упрощает повторный монтаж. Однако на УВЧ будет небольшой скачок импеданса, но он не должен быть значительным ниже 500 МГц. Просто держите длину провода как можно короче.

Крепления

SO239 (показано слева), крепления на шпильке 5/16 дюйма и их защелкивающегося крепления 3/8 дюйма следует избегать только по той причине, что они не являются водонепроницаемыми, не говоря уже об их недостаточной прочности.Поскольку коаксиальный кабель обычно выходит прямо из крепления, а не под прямым углом, как показано на рисунке, они не подходят для использования над обшивкой потолка (установка на крыше). Кстати, обратите внимание на погодную кепку на левом фото.

Монтаж антенн V/U на крыше всегда предпочтительнее, но на автомобилях с люком в крыше и/или устройствами SRS с боковой шторкой это может быть проблемой. Установка багажника занимает второе место, но если у вашего автомобиля нет багажника, альтернативой являются передние крылья или область капота.

Если в вашей антенне используется стандартная резьба 3/8×24, и у вас плоская монтажная поверхность (крыша или крышка багажника), подходящим вариантом может быть крепление Breedlove puck , показанное справа.Это, очевидно, требует сверления отверстий и около 1 дюйма зазора под панелью. При правильном монтаже он легко удерживает двухметровую коллинеарную антенну Hustler ^® .

☜Возврат☜

Кольцевые пилы

Сверление отверстия диаметром 3/4 дюйма для NMO или аналогичного крепления должно быть хорошо спланировано, прежде чем доставать аккумуляторную дрель! Это особенно важно для антенн, установленных на крыше, поскольку в новых моделях автомобилей зазор между обшивкой потолка и крышей минимален. Люк на крыше и ребра защиты от опрокидывания добавляют еще один уровень беспокойства, как и проводка для подушек безопасности, купольных ламп и развлекательных устройств. Если вы сомневаетесь, обратитесь за профессиональной помощью к дилеру вашего автомобиля или в местный магазин двусторонней радиосвязи. Если вы все еще намерены выполнять работу самостоятельно, по крайней мере, купите руководство по обслуживанию и/или кузову для вашего конкретного автомобиля.

Ohio Power Tool продает линейку RotoBreaches ^® , которые сверлят (на самом деле станком) более чистые отверстия, чем сверла любого другого типа. Тем не менее, некоторые модели не имеют выступа, который бы мешал вам просверлить обшивку потолка или внутреннюю отделку, в зависимости от обстоятельств, поэтому следует проявлять осторожность.

Для крышки багажника отлично подойдет ступенчатая дрель Unibit, если работать медленно! Пробойник шасси тоже работает. Однако 3/4-дюймовые пробойники для электрических кабелепроводов , которые можно приобрести в местном хозяйственном магазине , не следует использовать для пробивки отверстия для крепления NMO — они оставляют отверстие на 1/8 дюйма больше!

Крепежное кольцо крепления NMO имеет буртик размером 15/16 дюймов, используемый для затягивания. В нижней части (с присоединенным коаксиалом) просверлены два отверстия диаметром 1/16 дюйма.Большинство креплений поставляются с приспособлением из изогнутой проволоки, используемым для предотвращения вращения крепления при затягивании стопорного кольца. Если у вас его нет, будьте особенно осторожны, чтобы убедиться, что крепление не повернется. В некоторых случаях необходимо удалить небольшой участок изоляции с нижней стороны кровельной панели, чтобы обеспечить хорошее электрическое соединение с металлическим листом.

Крепления приемопередатчика

Почти все крепления для приемопередатчиков, которые вы только можете себе представить, изготавливаются на коммерческой основе. Статья об установке содержит ссылки и описания многих из них.Крепления достойного качества стоят недешево, и не зря. Они должны быть прочными и спроектированы таким образом, чтобы соответствовать множеству различных трансиверов, представленных на рынке.

Кто-то может спросить, зачем им другое крепление, если в их радио уже есть одно. Просто взглянув на прилагаемое крепление, вы получите ответ. Они предназначены для крепления к головке и/или корпусу трансивера, но не предусмотрены возможности для крепления внутри транспортного средства. Помня, что органы управления радио должны быть легко доступны, но не должны мешать устройствам SRS и органам управления транспортным средством, легко понять, почему так много любителей выбирают специальное крепление.Лучше перестраховаться, чем потом сожалеть.

☜Возврат☜

Коаксиальный кабель

Большинство антенн V/U поставляются с коаксиальным кабелем с твердым диэлектриком RG58. На частотах V/U большие длины действительно имеют потери. При той длине, с которой мы имеем дело в мобильных приложениях, потеря незначительна. Экономия в несколько десятых дБ, которую RG8 дает по меньшему коаксиальному кабелю, не сделает ваш сигнал неожиданно слышимым на дополнительные 50 миль. Однако следует избегать использования коаксиального кабеля меньшего размера, чем RG58 (например, RG174), особенно на УВЧ. Интересно отметить (как упоминалось выше), что некоторые производители тихоокеанского обода завышают свои показатели усиления, а затем поставляют свои антенны с креплениями, оснащенными RG174.

Установочные комплекты некоторых производителей антенн содержат RG58/U со сплошным проводником в центре. Если у вас был, замените его на скрученную версию, иначе вы рано или поздно получите разомкнутую цепь.

Коаксиальный кабель с пенопластовой изоляцией, например, RG8X, требует особого ухода. Учитывая, что температура внутри закрытого автомобиля может превышать 160°F при стоянке в летнюю жару, радиус изгиба не должен быть меньше 3 дюймов, чтобы свести к минимуму миграцию центрального проводника в этих экстремальных условиях.

Наконец, найдите время, чтобы правильно установить разъемы. Разомкнутая цепь антенны так же опасна, как и закороченная, и неправильная установка разъема может привести к обоим сценариям.

☜Вернуть

КСВ

Установка коэффициента стоячей волны — важная процедура установки, но не стоит потом волноваться. В отличие от КВ-диапазонов, большинство УКВ-антенн охватывают весь сегмент диапазона без необходимости перенастройки. Другими словами, КСВ NMO2/70 будет низким в FM-диапазоне соответствующих диапазонов.Таким образом, потребность во встроенном мосте КСВ отпадает. Если вы собираетесь работать на участке SSB, вам в любом случае не следует использовать вертикальную антенну.

Позвольте мне сделать здесь важное замечание. Если ваша мобильная вертикальная антенна покрывает все 4 МГц 2-метрового диапазона (или 70 см) с низким КСВ, вам нужна лучшая антенна и/или установка! Это утверждение прямо указывает на дешевые импортные антенны. Причина их пропускной способности просто в том, что их общие потери высоки.

☜Возврат☜

Важные примечания по AM RFI

ЧМ-трансиверы коммерческого класса почти невосприимчивы к амплитудно-модулированным радиочастотным помехам, таким как импульсы зажигания. К сожалению, это не относится почти ко всем любительским трансиверам, независимо от марки или модели! Частично проблема заключается в их возможности широкополосного приема, стандартной функции для большинства моделей. Неправильная проводка и монтаж антенны часто усугубляют проблему.

Как и в случае с ВЧ-установками, синфазные дроссели, а также соединение капота и выхлопной системы часто необходимы для подавления уровня AM RFI.Важно помнить, что обнаружение AM RFI представляет собой квадратичную функцию: уменьшите уровень сигнала , сгенерированного , на 3 дБ, а уровень сигнала , обнаруженного , снизится на 6 дБ с соответствующим увеличением SNR.

☜Возврат☜

Трансиверы

Рекомендовать марку или модель трансивера V/U — это то же самое, что предлагать кому-то купить новую машину, потому что она вам нравится. В конце концов, есть из чего выбирать, например, Icom IC-2730 слева и их V8000 справа.Тем не менее, вот несколько предложений. Более того, угнаться за всеми последними моделями — невыполнимая задача. На самом деле, некоторые из представленных здесь моделей сняты с производства. Но они показывают разнообразие функций, которые стали обычным явлением за последние несколько лет.

Как было сказано выше, никогда не покупайте КПК в качестве первой (или единственной) рации. Большинство из них работают только в диапазоне FM, и даже если у них есть возможности AM или SSB, они сильно ограничены в этих режимах. Все дополнительные функции, такие как оповещение о погоде, охват частот самолетов и расширенный прием, являются излишними для большинства пользователей.

Казалось бы, функция репетира между диапазонами является обязательной функцией, но она быстро теряет свою привлекательность, когда вы обнаруживаете, что ваша батарея разряжена! Хотя у этой функции есть свое применение, основывать покупку исключительно на ее доступности неразумно.

Если возможно, обратитесь к ближайшему дилеру и поэкспериментируйте с различными моделями. Затем выберите тот, который соответствует вашим конкретным потребностям, а не чьим-то еще.

Двухдиапазонные устройства, по-видимому, заменили большинство однодиапазонных. Некоторые из них являются дистанционными, некоторые нет, а выходная мощность варьируется от 10 Вт до более 75 Вт. Большинство из них работают только в диапазоне FM, но многие из них являются многорежимными (SSB, AM и т. д.). На самом деле между ними нет большой разницы в характеристиках, кроме как в глазах смотрящего. Наиболее важна простота эксплуатации, особенно когда они работают мобильно. Помните об этом, делая свой выбор.

Практически каждый приемопередатчик V/U имеет встроенный субзвуковой или цифровой шумоподавитель, а большинство из них имеют и то, и другое. Если есть выбор, покупайте оба. Существует большое количество ретрансляторов, использующих низкочастотное кодирование, и число ретрансляторов, использующих цифровое кодирование, растет.Если вам это не нужно сейчас, то скоро понадобится. Это касается и D-Star от Icom. Если вы можете себе это позволить, покупайте, поскольку будущее за цифровыми коммуникациями. Это новый Icom IC-5100 на левой фотографии, изобилующий меню с сенсорным экраном и дистанционным монтажом.

Если у новой волны миниатюрных радиоприемников и есть недостаток, так это их система меню. Достаточно сложно программировать их, когда вы сидите на месте, а тем более в процессе. Более того, большинство руководств по эксплуатации пишутся инженерами, а затем плохо переводятся.Этот недостаток можно устранить, перейдя в Nifty Accessories. Их радиокарты и мини-руководства лаконичны и легко читаются. Цены варьируются от 5 до 25 долларов, что очень разумно, учитывая их стоимость.

Удаленные приемопередатчики стали в последнее время модными, и на то есть веские причины. Количество безопасных и удобных монтажных мест в современных автомобилях в лучшем случае невелико. Пульт дистанционного управления позволяет разместить основную часть трансивера под сиденьем или в багажнике.Где бы вы ни разместили его, убедитесь, что он имеет достаточную вентиляцию. Помните, что радиоприемник мощностью 75 Вт должен рассеивать около 85 Вт тепла во время передачи. Не подвешивайте его под полкой для пакетов, так как это одно из самых жарких мест в автомобиле. Один из атрибутов, о котором следует помнить, когда вы изучаете свою покупку, — это место подключения микрофона. Если он находится на основном блоке (как в некоторых моделях Kenwood), а не на головке, возможно, вы захотите пересмотреть свою покупку. Длинные кабели микрофона могут вызвать проблемы.

Палка с заводским микрофоном! Большинство из них имеют полушумоподавление, а внутреннее отклонение и настройки звука адаптированы для них. Замена его мощным микрофоном напрашивается на неприятности. И, пожалуйста, если вы просто не можете с собой поделать и все равно заменить его, не используйте его с звуковым сигналом. На любительских диапазонах это верный признак крышки и вызовет только негативную критику.

Некоторые заводские микрофоны способны не только отправлять TouchTone ^® .Добавьте кнопки вверх и вниз, кнопки функций и диапазонов, множество других функций, и все становится рискованным. Если вам трудно понять это в магазине, прежде чем купить, подумайте о проблемах, которые у вас возникнут, пока вы будете в пути? В этом случае лучше просто.

Один из атрибутов, отсутствующий (к счастью) в большинстве мобильных приемопередатчиков V/U, — это VOX (передача с голосовым управлением). Если он есть в вашем трансивере, пожалуйста, не используйте его мобильно. Примерно в то же время, когда вы к этому привыкнете, какой-нибудь взбесившийся водитель с рутинной головой выдаст гнусный комментарий, и все ваши дружелюбные пользователи ретранслятора будут точно знать, о чем вы думаете.

☜Возврат☜

Портативные устройства

Рано или поздно карманный компьютер появляется у каждого. Их часто называют рациями и еще несколькими менее приветливыми именами. Они варьируются в цене от 39 до 700 долларов. Большинство из них работают только в диапазоне FM, но некоторые охватывают диапазоны AM и SSB, по крайней мере, в режиме приема. Есть даже некоторые, способные принимать видео. Покрытие диапазона от одного диапазона до нескольких диапазонов и простирается от 29 МГц до 1296 МГц. Выходная мощность колеблется от 1 до целых 8 Вт.

Самая неприятная проблема с портативными устройствами заключается в том, что слишком много любителей выбирают их в качестве единственного трансивера. Поскольку большинство из них ограничены FM и обычно 2 метра 70 см, нетрудно понять ограничения, которые они налагают на нового оператора-любителя. Усугубляет этот сценарий тот факт, что мобильных монтажных кронштейнов не существует. И почти всем им требуется специальный адаптер питания для питания от вспомогательной розетки, что уже ограничивает источник питания.

Для безопасной работы с портативным мобильным телефоном основным требованием является наличие внешнего микрофона, а также своего рода внешнего усиления для аудиовыхода.Хотя гарнитуру можно использовать, в некоторых юрисдикциях ее использование запрещено. Так что для мобильного использования они оставляют желать лучшего.

Если он вам просто необходим, сделайте домашнее задание. Большинство устройств последних моделей из Китая ограничены в своих возможностях и сложны в программировании. Лучший совет — обратиться к местному дилеру, поэкспериментировать с предложениями и выбрать то, которое лучше всего соответствует вашим потребностям .

☜Возврат☜

Примечание по APRS

Автоматические системы отчетов о местоположении очень популярны, и им посвящено несколько веб-сайтов, в том числе и этот.Основными требованиями являются приемник GPS (глобальная система позиционирования), хотя некоторые из них встроены, и (обычно) специальный передатчик для периодической восходящей передачи данных. Наземные станции по всей стране (планете) получают данные и передают их на различные веб-сайты через Интернет. Kenwood TM-D710A — популярная радиостанция для такой деятельности. Кстати, несмотря на предвзятость Icom, D710A — лучший двухдиапазонный датчик за свои деньги. Если у вас более ранняя модель (D700A) и вам нужны возможности D710A, сначала обратитесь к своему дилеру! Почему? Вам не нужно покупать совершенно новое радио, только головку, и вы экономите кучу.

У каждой большой тройки есть по крайней мере одна модель со встроенным приемником GPS, а у Yaesu есть даже портативная модель с опцией GPS. Независимо от того, используете ли вы автономный GPS или встроенный, APRS никогда не был таким простым. Дело в том, что существует так много вариаций этой темы, что потребуется специальный веб-сайт только для того, чтобы охватить основы. Если вы действительно хотите, чтобы кто-то всегда знал, где вы находитесь, APRS для вас. Я предлагаю вам выполнить поиск в Google, но будьте готовы, вы получите почти 4 миллиона просмотров!

Новый двухдиапазонный FTM-350AR

Yaesu (включая 220 МГц, только для США), показанный справа, имеет некоторые уникальные особенности, если вы пользуетесь APRS.Он оснащен портом GPS стандарта NMEA для совместимых устройств GPS, или вы можете выбрать новую полнофункциональную систему GPS FGPS-2 с антенной. Это один из немногих полностью автономных любительских приемопередатчиков APRS. При мощности 50 Вт (1 Вт на частоте 220 МГц) этого достаточно, чтобы подключиться к узлу во всех местах, кроме самых удаленных. Это также дистанционно.

☜Возврат☜

Вопросы питания

FM-трансиверы

предъявляют уникальные требования к питанию. Например, 75-ваттный выходной блок, такой как Icom V8000, потребляет 15 ампер при передаче, что примерно на 6 или 7 ампер больше, чем средний ток, потребляемый 100-ваттным трансивером SSB.Очевидно, что размер проводки важен, но шнур питания V8000, поставляемый Icom, немного меньше размера 10 AWG. Это создает несколько потенциальных проблем, которые мы вскоре рассмотрим.

Говоря о силе, помните об одном важном аспекте. Все основные производители оценивают свою выходную мощность, когда на трансивер подается номинальное напряжение 13,8 В постоянного тока. В реальном мире мобильное питание может быть от 11 В постоянного тока до примерно 14,2 В постоянного тока. Если вы измерите мощность вышеупомянутого V8000, когда подаваемое напряжение составляет около 12 В постоянного тока, выходная мощность составит всего около 50 Вт, а возможно, и меньше! Это указывает на необходимость соответствующей проводки, и, честно говоря, заводской кабель может не подходить для всех, кроме самых коротких участков. Обязательно прочтите статью «Проводка», так как она содержит несколько других важных соображений, включая правильное предохранение.

Если вы любите болтать, я бы не стал запускать V8000 на высокой мощности. Поклонник или не поклонник, это радио становится ГОРЯЧИМ! Я никогда не измерял температуру радиатора, но после двухминутной передачи радиатор нагревается настолько, что к нему не хочется прикасаться. Очевидно, что они нуждаются в большом количестве вентиляции независимо от рабочего цикла. Еще один комментарий; Выходная мощность 75 Вт (большинство колеблется около 70 Вт отчасти из-за низкого напряжения питания) приведет к перегреву большинства импортных антенн.Неправильная техника монтажа усугубляет проблему.

Один недостаток, связанный с питанием, характерный почти для всех УКВ-трансиверов, заключается в отсутствии функции автоматического отключения. Это заставляет некоторых людей использовать существующую (переключенную) автомобильную проводку, а это всегда плохая идея. Или прибегают к использованию реле, что тоже плохая идея. Есть решение.

PowerWerx APO3 — это больше, чем просто устройство автоматического отключения с таймером (0, 5, 10, 20 минут). Есть четыре предварительно запрограммированных напряжения (11,8, 12,1, 12,7, 13.05 вольт). Правильно запрограммированный APO3 будет включать и выключать вашу радиостанцию, просто контролируя напряжение батареи!

Он может выдерживать до 30 ампер, что делает его совместимым практически с любым радио. Он оснащен разъемами Anderson Powerpole, что делает подключение простым и быстрым! При цене 60 долларов (MSRP) это также доступно. Посетите их веб-сайт для получения дополнительной информации.

West Mountain Radio производит аналогичное устройство под названием PWRguard ^® , показанное справа. Он содержит 40-амперный полевой транзистор, управляемый схемой, которая отключается, если входное напряжение падает ниже 11 В.5 В постоянного тока или превышает 15 В постоянного тока. Его применение в портативном приложении очевидно, но может быть полезно и в мобильной установке.

Следует отметить, что в большинстве мобильных трансиверов используется электронное включение/выключение. Если вы отключите питание при включенном трансивере, а затем снова включите питание, они не включатся без нажатия кнопки питания.

☜Возврат☜

Усилители мощности

Рано или поздно практически каждый задумывается о покупке усилителя.Но прежде чем раскошелиться на свои с трудом заработанные деньги, необходимо рассмотреть несколько вещей. В первую очередь это безопасность! Чем выше частота и мощность, тем больше безопасное расстояние радиочастотного воздействия (до антенны). Если вы использовали усилитель мощности более 160 Вт на расстоянии двух метров через антенну, установленную на крыше, вы, как правило, можете почувствовать тепло сбоку лица на расстоянии 5 футов. Хотя ни одно научное исследование не подтвердило опасности, если вы чувствуете жар, это не принесет вам никакой пользы! Вдвойне, если у вас или у одного из ваших друзей есть кардиостимулятор или подобное устройство.

Большинство усилителей УКВ предназначены для работы как на FM, так и на SSB. Так что, если вы многословны, для использования на FM потребуется вентилятор, чтобы охладить радиатор. Даже в этом случае вы должны делать передачи короткими. Помните, что на УКВ выходная мощность 160 Вт требует около 350 Вт на входе, а дифференциал нагревается! Между прочим, использование высокой мощности FM в городских условиях является излишним и может нажить вам несколько врагов в районах с высокой плотностью населения, где расстояния до следующего ретранслятора на той же частотной паре невелики.Сохраните его для симплекса и сельской местности.

Если вы в основном используете SSB, лучше использовать релейное управление, а не встроенную радиочастотную коммутацию. ВЧ-переключение блоков в конечном итоге приведет к выходу из строя предусилителя и, скорее всего, реле передачи. Любой, кто использовал один из этих усилителей, знает, что это два наиболее распространенных режима отказа.

Усилители

Mirage очень популярны отчасти из-за их низкой стоимости по сравнению с потребляемой мощностью. В результате вы видите ряд из них на рынке подержанных автомобилей.Лично я бы держался подальше от ранних моделей, так как некоторые из последних транзисторов, используемых в них, больше не доступны и/или дороги. Итак, не покупайте подержанный у кого-либо, не увидев, как он работает через ваттметр в фиктивную нагрузку.

Модели более позднего производства имеют проводку для совместимости с их пультом дистанционного управления RC-1. MFJ публикует инструкции о том, как модифицировать ранние модели для использования RC-1. Если вы приобретете одно из этих модифицированных на месте устройств и у вас нет RC-1, усилитель не будет работать, даже если горит индикатор включения.Легко перемонтировать усилитель в соответствии с оригинальными характеристиками или собрать собственный RC-1. Схемы не включены в онлайн-документы, но вы можете запросить их по электронной почте Mirage.

К усилителям Mirage

и большинству других брендов предъявляются гораздо более низкие требования к драйверам, чем к базовым усилителям. Icom IC-706 легко перегрузит любой существующий коммерческий мобильный усилитель V/U. Более того, большинство мобильных приемопередатчиков обладают повышенной мощностью при нажатии клавиши. Этот кратковременный всплеск может достигать 150 Вт, даже если трансивер настроен на низкий выходной уровень SSB.Таким образом, линия управления реле является обязательной, как указано выше.

Производство серии Mirage B-XX50 прекращено. Наверное, это находка для непосвященных! B-5030 выдает более 300 Вт при мощности привода 50 Вт. Даже Ларсен NMO2/70 в конечном итоге расплавится под таким количеством RF. Использование одного мобильного также представляет собой смешанный набор приемов, поскольку потребляемый ток составляет почти 50 ампер, плюс это требуется для питания трансивера.

Если вы занимаетесь ремонтом любого из этих УКВ-усилителей, убедитесь, что вы закрепили крышку на месте перед тем, как попытаетесь ее использовать! Крышка действует как радиочастотный экран и должна быть надежно закручена. Это предостережение нельзя переоценить! Помните, что на частотах УКВ даже небольшое отверстие в шве может стать щелевым излучателем, который может привести к непоправимому повреждению глаз! Если вас хоть немного тошнит, доверьте ремонт профессионалу!

☜Возврат☜

SSB

Мобильный однополосный V/U имеет небольшую, но преданную приверженность, отчасти благодаря Icom IC-7000 (слева) и другим относительно недорогим всережимным трансиверам. Даже без сложных настроек направленной антенны можно разговаривать на неслыханных расстояниях с симплексным FM, особенно когда диапазон частот открыт.Вот сайт, который прогнозирует открытие VHF на основе данных ARPS и может быть отличным инструментом, если вы увлекаетесь VHF DXing.

Нередко можно работать на расстоянии 100 миль, используя всего 50 Вт и вертикаль. Добавьте вышеупомянутый 160-ваттный усилитель от Mirage, горизонтальную рамочную антенну, и 200 миль не редкость на открытой местности. Сложите пару ореолов, и вы получите грозного скитальца! Если вас интересует работа в роуминге, я предлагаю вам ознакомиться с одной из публикаций ARRL по этому типу работы на УКВ.

На правом фото моя Honda Ridgeline. ВЧ-антенна — Scorpion 680, 6-метровый ореол — M-Squared, а V/U-антенны — Larsen NMO2/70BK (одна не показана, прикрепленная к Icom IC-208H). Комбинация дает мне возможность работать во всех режимах от 80 метров до 70 см.

☜Возврат☜

Разное

В некоторых компьютерных системах автомобиля в качестве генератора используется кристалл цветовой синхронизации (3,579545 МГц). 41-я гармоника — 146,76134 МГц, что вызывает проблемы со 146.Пара повторителей 16/76. Однако допуски компонентов могут привести к тому, что гармоника будет находиться в любом месте от 146,70 МГц до 146,80 МГц. Если вы живете в районе, где используется эта пара повторителей, имейте в виду, что производители автомобилей не будут решать эту проблему. Дополнительную информацию см. в статье о цифровой электронике.

По всей стране все еще разбросано несколько автопатчей, но благодаря популярности сотовых телефонов их дни сочтены. Тем не менее, большинство приемопередатчиков V/U имеют микрофоны тонального набора в качестве стандартного оборудования. В настоящее время они чаще всего используются для доступа к мегасвязанным ретрансляторам. Это также необходимое условие для использования VoIP в его различных формах.

Кстати, о повторителях. Веб-сайт Repeater Builders предлагает много информации, представляющей интерес для любого оператора УКВ. Майк Моррис, WA6ILQ и группа собрали обширную базу данных, охватывающую ретрансляторы GE и Motorola, а также все сопутствующие аксессуары. Если вы работаете на УКВ, это отличный ресурс.

Если у вас есть Icom IC-7000/7100, имейте в виду, что прилагаемый микрофон HM151 не будет воспроизводить живые TouchTones ^® .Вместо этого вы должны предварительно запрограммировать коды в память, а их всего четыре. Если вам нужны живые TouchTones ^® , вы можете выбрать стандартный микрофон с сенсорным тоном.

Большая часть ретрансляторов и соединительного оборудования принадлежит частным лицам, за которыми следуют радиолюбительские клубы. Все это оборудование, а также время и затраты, необходимые для его поддержания в рабочем состоянии, недешевы. Если вы пользуетесь каким-либо объектом на регулярной основе, вам необходимо поддерживать его. Когда я много путешествовал, я платил взносы в пять разных клубов, чтобы пользоваться их ретрансляторами.

Бывают случаи, когда вы не должны пользоваться своими мобильными устройствами. Если вас слишком сильно отвлекает движение транспорта, пассажиры или погода, повесьте микрофон и обратите внимание на то, как вы ведете машину.

☜Возврат☜

Дом

Улучшение радиоприема | Wisconsin Public Radio

Улучшение радиоприема

Вот обзор информации о радиоприеме и возможных решениях проблем с приемом.

Общественное радио штата Висконсин стремится к тому, чтобы в эфире были самые лучшие сигналы.Мы используем наши передатчики в соответствии с лицензированными Федеральной комиссией по связи параметрами мощности, конфигурации антенны и модуляции. Каждая станция имеет различную высоту антенны и выходную мощность и может быть расположена в очень разной местности, поэтому каждая станция имеет разную дальность действия.

В дополнение к эксплуатации наших существующих станций, мы также ищем возможности для обновления лицензии и новых станций в новых местах. WPR нанимает консультантов и юристов по коммуникациям в Вашингтоне, чтобы продолжать поиск возможностей для расширения или улучшения, и воспользовалась способами улучшить покрытие сигналом в любой части Висконсина и прилегающих регионах, но с годами сотни станций максимизируют свои возможности. лицензии, шансы на большее количество таких возможностей уменьшаются.

Департамент общественной радиотехники Висконсина прилагает все усилия для обеспечения хорошей передачи сигналов. Однако важно помнить, что радиовещание — это *система*, которая сочетает в себе характеристики как передатчика на нашей стороне, так и приемника на вашей стороне системы. Прием местных радиостанций в вашем городе может быть очень простым, не требующим особых усилий и размышлений – включите радио и вот оно. Но при попытке поймать более удаленную станцию ​​на принимающей стороне определенно есть возможности улучшить прием, особенно для дома и офиса.

Ваш радиоприемник

Хорошее качество радио полезно, особенно когда более мощные местные станции на соседних частотах мешают приему более слабых и удаленных станций. Обратите внимание, что радиоприемники, известные своим превосходным звуком и точностью, не всегда имеют особенно хорошую схему приемника. Если производительность вашего приемника может быть проблемой, мы также можем порекомендовать радиоприемник, который прост в использовании, недорог, имеет разъемы для внешней антенны и хорошо работает как на AM, так и на FM.Это GE SuperRadio III.

Это радио можно приобрести в магазинах электроники и на веб-сайтах, таких как amazon.com и universal-radio.com, с заводскими табличками от GE, RCA или Thompson с номерами моделей, такими как «7-2887» или «RP7887». В большинстве случаев слушатели считают, что это отличное AM/FM-радио по хорошей цене — обычно около 50 долларов США.

Если на вашем FM-приемнике есть переключатель «стерео» или «моно», попробуйте его в обоих положениях, чтобы облегчить прием. Некоторые из наших передатчиков работают в стерео, другие в моно, но если у вас слабый прием, ваше радио будет работать лучше в моно режиме.

Общественные радиостанции Висконсина, которые передают в основном музыкальные программы, передают в стереофоническом режиме, а те, которые передают в основном информацию и новости, — в моно. Так как стереофонический режим ухудшает отношение сигнал/шум системы, монофонический режим имеет больший диапазон сигнала. Если станция не транслирует музыку или другие стереопрограммы, целесообразно включить ее в моно для наилучшего приема в самой широкой географической зоне.

Антенны

Качество радиосвязи важно, но для радиоприема жизненно важна антенна, которая может быть относительно простым способом улучшить прием.Если у вашего радио есть разъем для внешней антенны на задней панели, вам, скорее всего, поможет простая антенна, сделанная из проволоки, или более сложная антенна на чердаке или на крыше.

FM-антенны

Для FM-вещания очень важны антенны, а встроенных радиоантенн часто может не хватать. Добавление внешней антенны может быть относительно простым способом улучшить прием. Есть ли у вашего радиоприемника разъемы для внешней антенны на задней панели? Простая дипольная антенна из проволоки, вероятно, поможет, или более сложная антенна на чердаке или на крыше также возможна.

При приеме в области интерференции отражения и отскоки сигнала от близлежащих объектов (известные как многолучевое искажение) могут стать важным фактором успеха или неудачи приема. Смещение антенны всего на пару футов может прекрасно подать сигнал для одной станции и стать плохим местом для другой, благодаря геометрии и длине волны задействованных частот. Прямой сигнал от передатчика либо добавляется, либо компенсируется отраженными сигналами в разных местах. Поэкспериментируйте с расположением и ориентацией антенны.

Wisconsin Public Radio может выслать вам дипольную FM-антенну, которую можно легко прикрепить и перемещать для обеспечения наилучшего приема. Вы можете купить их сами недорого в магазинах электроники. Старые телевизионные антенны типа «кроличьи уши» также могут прекрасно работать в диапазоне FM.

Более сложные FM-антенны могут быть установлены на чердаке, крыше или башне. Телевизионные антенны часто также могут служить эффективными FM-антеннами. Используйте «разветвитель» для направления сигналов на телевизор и радио. Отличные, но недорогие FM-антенны можно приобрести в магазине Radio Shack — их каталожный номер 15-2163 примерно за 25 долларов.Установите эту антенну как можно выше и поверните ее для получения наилучшего сигнала.

AM-антенны

Встроенные радиоантенны для AM обычно хорошо справляются со своей задачей, но если у вашего радио есть разъем для подключения внешней AM-антенны на задней панели, может помочь простой провод или петля.

Ориентация радиоприемника с его внутренней стержневой антенной может иметь важное значение — всегда пытайтесь вращать AM-радио, чтобы найти наилучший сигнал. Это также относится к внешним рамочным антеннам, которые вы можете попробовать — не стесняйтесь экспериментировать с формой и расположением антенны.

Помехи

Шумовые помехи

При борьбе с шумовыми помехами может быть очень полезно расположить радиостанцию ​​и/или ее антенну вдали от вероятных источников помех, таких как регуляторы освещенности, флуоресцентное освещение, компьютеры, микроволновые печи, зарядные устройства, телевизоры, видеомагнитофоны, дневные/ночные и Светильники с датчиками движения, сенсорные лампы и т.п. являются известными источниками шума. Вы можете исключить вероятность того, что источник шума находится в вашем собственном доме, прослушивая помехи на приемнике с батарейным питанием и выключив «Главный» выключатель вашей собственности.Если шум исчезает, вы знаете, что устройство-нарушитель работает от ваших домашних линий электропередач, и затем можете сузить местонахождение оборудования-нарушителя, отключив отдельные выключатели вместо «Главного». Недавно появился новый источник шумовых помех, который, по-видимому, связан с установкой светофоров нового типа. Проблемные перекрестки, похоже, относятся к новому типу «светодиодов», а не к более старой разновидности ламп накаливания. Наши тесты выявили большое количество широкополосных шумовых помех вблизи этих мест.Это было не только на частотах станций WPR, или даже только в нижней части FM-диапазона — это было во всем диапазоне. Я подтвердил, что характер помех менялся в зависимости от того, какие светофоры были зажжены, так что, кажется, это коррелирует со световой системой. Это влияет на наши более отдаленные FM-станции больше, чем на местные станции с полной мощностью, но местные жители тоже могут быть обеспокоены. До сих пор нам не удавалось работать с различными окружными и муниципальными транспортными управлениями, ответственными за эти установки. Мы рекомендуем вам сообщать о таких помехах дорожному инженеру в вашем городе.

Помехи от других радиостанций

Если кажется, что ваши помехи обнаружены только «поверх» одной радиостанции, или если вы слышите другие радиопрограммы, то, возможно, источником является другой передатчик вещания или радиоустройство. В случаях помех от станции на следующей позиции шкалы будет полезно радио хорошего качества с лучшей «избирательностью». См. упомянутое выше GE SuperRadio.

Другая возможность заключается в том, что вокруг вашего дома есть локальный источник помех на определенной желаемой частоте — компьютеры и другие устройства с микропроцессорным управлением могут излучать ложные сигналы либо в полосе частот, либо на определенных частотах, таких как 90 или около того.7, 88.3 и т. д. Есть ли у вас какие-либо «модуляторы» или другие устройства, позволяющие спутниковому ресиверу, ПК, MP3-плееру и т. д. воспроизводить музыку через ваше радио? Они часто являются источником помех. Поэкспериментируйте, выключив такие устройства и прислушавшись к их влиянию на ваш радиоприем.

Изменения приема в течение дня или в зависимости от сезона

Иногда FM-сигналы звучат зашумленно или искаженно из-за комбинации сигналов, поступающих непосредственно от передатчика, с другими сигналами, отраженными от холмов, зданий, деревьев и т. д.Поскольку эти сигналы поступают к радиостанции разными путями, они могут суммироваться или вычитаться друг из друга, вызывая искажение предполагаемого сигнала. Не стесняйтесь перемещать радио и антенну, чтобы найти лучшее место для приема.

Multipath легко определить при прослушивании FM в автомобиле. Вы можете столкнуться с чередованием хорошего/плохого приема во время движения или даже с быстрым дрожанием сигнала. Если вам случится остановиться в месте, где сигналы гасят друг друга, а звук шумный или искаженный, вы обычно можете дать машине двигаться вперед, и качество приема изменится, что является явным признаком многолучевых помех.Многие автомобильные приемники пытаются уменьшить влияние многолучевости путем автоматического переключения приемника в монофонический режим. У некоторых даже есть несколько антенн, спрятанных вокруг автомобиля.

Изменения растительности и листвы при смене времен года могут повлиять на эти отражения FM — переместите радиоприемник или антенну, чтобы найти новое «хорошее место» и восстановить прием.

Иногда удаленные FM-станции в других городах и штатах могут создавать помехи для станций WPR. Это связано с усилением распространения сигнала, вызванным атмосферными условиями, из-за которых FM- и ТВ-сигналы выходят далеко за пределы своего нормального диапазона.Это природное явление, которое чаще случается в летние месяцы. Инверсии температуры, особенно над озером Мичиган, могут вызывать такие помехи от удаленных станций.

Пока мы испытывали помехи нашим локальным станциям, люди в отдаленных городах получали помехи от наших станций — по крайней мере, в этом смысле это «честно и сбалансированно». Такое вмешательство вряд ли продлится дольше нескольких часов или, самое большее, пары дней.

Сигналы

AM ночью услышать сложнее, чем днем.Каждый день между закатом и восходом далекие AM-сигналы могут отражаться от верхних слоев атмосферы и отражаться обратно на землю за сотни миль, создавая помехи для местных станций. Федеральная комиссия по связи требует, чтобы AM-станции регулировали свою мощность и антенны, чтобы свести к минимуму помехи другим станциям в ночное время, поэтому одно или оба эти изменения могут повлиять на ваш прием AM-станции WPR. Электрический шум близлежащих гроз также может повредить приему AM.

Активные или усиленные антенны

Недавно несколько слушателей сообщили о проблемах с приемом наших станций после того, как они добавили к своему радио антенну с питанием или усилителем. Наш опыт работы с этими устройствами был ОЧЕНЬ плохим — они, как правило, настолько плохо спроектированы, что вносят гораздо больше шума и помех от других станций, чем усиливают полезный сигнал. Недавно NPR-Labs провела исследование большого количества антенных блоков с усилителем, и все они плохо работали в городских условиях.В этих случаях лучше использовать пассивную антенну без источника питания.

Особенности приема HD-радио

По нашему общему опыту, покрытие сигнала HD немного меньше, чем обычное покрытие аналогового AM или FM. Это означает, что если вы можете принимать четкий сигнал на обычном сигнале станции AM или FM, у вас есть хорошие шансы получить цифровой HD с подходящим радио. И, конечно же, в случае слабого аналогового сигнала вы можете внести изменения в свою антенну, чтобы улучшить прием и улавливать сигнал HD.

Некоторые слушатели сообщают о пропадании звука или коротких паузах в службах HD2. Это происходит из-за предельной силы сигнала на радио. Исправление состоит в том, чтобы отрегулировать размещение антенны, чтобы получить лучший сигнал. Важно помнить, что многоадресные каналы HD Radio (HD2, HD3 и т. д.), в отличие от канала HD1, не имеют аналогового сигнала, к которому радио может вернуться при потере цифрового приема. Таким образом, слушатель со слабым или неустойчивым приемом, который теряет цифровой сигнал, будет испытывать периоды тишины, пока сигнал не восстановится.

Хотите больше информации?

Насадки AM

FM-насадки

Есть вопросы? Обратитесь в службу поддержки аудитории WPR по телефону 800-747-7444 или по адресу [email protected]

.

УКВ радиоантенны | ЛодкаUS

Обновлено в декабре 2015 г.

Для правильной работы любой морской УКВ-радиостанции необходима подходящая антенна. Выбор антенны будет играть большую роль в том, насколько хорошо сигнал вашего радио будет слышен другими станциями.Успех передачи энергии от усилителя мощности радиоприемника в атмосферу зависит как от типа выбранной вами антенны, так и от конкретного коаксиального кабеля, используемого для подключения радиоприемника к антенне. На частотах, используемых для морской УКВ-связи (с центром в двухметровом диапазоне, 155 МГц), значительное количество энергии передатчика может быть потеряно при прохождении ее по антенному кабелю.

Кабель, соединяющий антенну с радиоприемником, всегда представляет собой коаксиальный кабель, представляющий собой, по сути, центральный проводник, покрытый пластиковой изоляционной трубкой, вокруг которой оплетается медная проволока.Сигнал передается к антенне и от нее через центральный проводник, а экран служит для предотвращения любых нежелательных электрических помех. Этот кабель будет заканчиваться разъемом на каждом конце, один из которых подключается к антенне, а другой к задней части радиостанции. Важно иметь в виду, что всегда есть некоторая потеря мощности между радио и антенной из-за неэффективности самого кабеля. Все соединения должны быть самого высокого качества с хорошей электрической непрерывностью и герметизированы для предотвращения попадания влаги.Это особенно важно там, где рутинные проверки невозможны, например, на мачте парусника.

Потери мощности в антенном кабеле могут не вызывать большого беспокойства на небольшой моторной лодке, где длина кабеля от радиостанции до антенны часто составляет всего 10-20 футов. И наоборот, для антенны парусника, установленной на вершине грот-мачты, может потребоваться кабель длиной более 100 футов, что делает потерю кабеля серьезной проблемой. Как правило, чем больше диаметр кабеля, тем ниже потери на фут.Для успешного использования на море требуется коаксиальный кабель высочайшего качества. Изоляция должна быть такого типа, который не впитывает воду. Слой тканого экрана должен иметь высокую плотность экранирования, он должен быть покрыт оловом для предотвращения коррозии, как и внутренние жилы. Хотя коаксиальный кабель морского класса может стоить больше, чем кабель, предназначенный для наземного использования, дополнительные затраты на него вполне оправданы.

Коаксиальные соединители, используемые для подключения к кабелю, должны быть морского класса, если они должны обеспечивать удовлетворительную работу в течение долгого времени.Хотя они требуют определенных навыков в применении, соединители обжимного типа, установленные с соответствующими обжимными инструментами, лучше всего подходят для этого приложения. Припаять разъем к кабелю — хороший выбор, если вы умеете паять. Разъемы гражданского диапазона и кабельного телевидения не подходят для этой услуги. Покупка разъемов самого высокого качества является разумным вложением.

Сила передаваемого сигнала, доступного удаленному приемнику, во многом зависит от характеристик антенны. Поскольку лодка может свободно маневрировать, антенна должна излучать одинаково во всех направлениях. УКВ-антенны часто описываются как имеющие определенное «усиление», что указывает на то, что они могут увеличить мощность передаваемого сигнала. Они не могут увеличить количество энергии, получаемой по коаксиальному кабелю от передатчика, но они могут перенаправлять доступную энергию таким образом, чтобы она наиболее эффективно достигала удаленного приемника.

Действительно всенаправленная антенна будет излучать энергию одинаково во всех направлениях.Картина излучения будет напоминать свет, излучаемый сферической лампочкой. Направлять энергию прямо вверх или вниз было бы расточительно, поскольку над или под лодкой нет морских приемников. Правильно спроектированная антенна может перенаправить часть энергии, которая могла уйти вверх или вниз, и тем самым увеличить ее количество, направленное к горизонту. Короткая вертикальная антенна, обычно около метра в длину, будет излучать мало энергии вверх или вниз, тем самым увеличивая количество излучаемой энергии по горизонтали, в сторону дальнего горизонта. Короткая антенна обычно имеет усиление 3 дБ (3 дБ соответствует удвоению мощности сигнала). Этот эффект усиления может компенсировать часть энергии, теряемой при прохождении радиочастотной мощности от передатчика к антенне. Увеличение длины антенны увеличивает направленный эффект; сигнал еще больше «сжимается вниз», излучая больше энергии в направлении горизонта и еще меньше как вверх, так и вниз. В зависимости от длины и конструкции антенны этот тип антенны может иметь усиление по мощности 6 или даже 9 дБ.

Закон о бесплатных обедах распространяется и на антенны. Чем больше коэффициент усиления антенны, тем более направленным она становится. Все в порядке, пока антенна на 6 или 9 дБ стоит вертикально и стабильно. Однако при крене и тангаже судна антенна перестает быть вертикальной. Затем сигнал, излучаемый более направленной антенной на 6 или 9 дБ, может быть направлен вверх в небо или вниз в окружающее море, а не в направлении горизонта. Хорошим общим правилом выбора антенны является использование антенн на 3 дБ для парусных лодок и антенн на 3 или 6 дБ для моторных лодок. Как правило, антенны мощностью 9 дБ должны быть зарезервированы для использования на суше. Характеристики направленности антенны действуют как в режиме приема, так и при использовании антенны для приема входящих сигналов.

Как сделать свою собственную пиратскую радиостанцию ​​

Устали от запрограммированного барахла, из которого состоит радио? Не ругайте ди-джея; захвати эфир! FM-передатчик (как этот) — это простое устройство, которое подключается к вашему музыкальному проигрывателю и транслирует ваши мелодии через слабый радиосигнал.Этот сигнал может быть уловлен приемниками в непосредственной близости, но с помощью нескольких настроек вы можете усилить его и достигнуть до 100 футов. Хотя это может быть не так уж и много, это может превратить ваш автомобиль в транспортное средство, которое можно использовать как мобильную радиостанцию.

Что нужно сделать:

Вам понадобится

• FM-радиопередатчик
• Шпатель
• Телескопическая антенна (длиной не более 35 дюймов)
• Паяльник
• Медный провод

Вскрыть передатчик

Найдите шов на корпусе передатчика и подденьте его шпателем (если ваш передатчик завинчен, вам понадобится отвертка, чтобы открыть его). Будьте осторожны, чтобы сохранить электронику устройства. Когда передатчик открыт, найдите антенну. Антенны могут различаться в зависимости от типа используемого передатчика. Иногда антенна выглядит как небольшая металлическая палочка, иногда это проволока, но в большинстве случаев она имеет маркировку «ANT». поместиться в оригинальный корпус передатчика, поэтому сделайте отверстие для выступающей антенны или создайте новый корпус (что-то вроде консервной банки Altoids должно подойти).Существует множество дешевых антенн, которые будут работать, просто убедитесь, что длина вашей новой антенны не превышает 35 дюймов. Если ваша антенна слишком длинная, сигнал будет выходить за пределы стандартного спектра передачи FM. Вы хотите убедиться, что любой, у кого есть радиоприемник, может настроиться на него.

Удалите резисторы

Многие FM-передатчики имеют резистор (обычно помеченный буквой «R») для ограничения мощности сигнала. Поскольку целью этого проекта является усиление сигнала, вам нужно удалить все резисторы, которые вы найдете. Просто заменив любой резистор медным проводом, вы можете еще больше усилить радиосигнал.

Выберите свое устройство

Далее вам нужно выбрать частоту передатчика и устройство, с которого вы хотите вести трансляцию. Устройство, которое вы можете использовать, и частота вещания передатчика варьируются от модели к модели, поэтому вам необходимо заранее ознакомиться со встроенными характеристиками. Когда вы разберетесь с этим, вы можете начать создавать свой плейлист для трансляций или личные подкасты.

Протестируйте

После того, как ваш модифицированный передатчик будет собран, он должен быть в состоянии посылать радиоволны, но прежде чем вы начнете работать, вы должны это проверить. Подключите передатчик к вашему устройству и включите их оба. Затем настройте радиоприемник на частоту передатчика. Если вы все сделали правильно, вы должны услышать звук, который воспроизводится на подключенном устройстве. Чтобы проверить радиус вещания, перемещайте передатчик все дальше и дальше от приемника, как только звук начнет затухать, вы нашли предел передатчика.
