Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• • Антенны для приёма «волнового канала».

• • Антенны принимающие «бегущую волну».

• • Рамочные антенны.

• • Зигзагообразные антенны.

• • Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

• • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Трио Антенна Харченко на портале Сделай сам

Трио Антенна Харченко для цифрового телевидения при наличии приставки DVB-T2.  Автор идеи мой брат близнец Сигачев Валерий (автор песен).

В г. Щекино очень плохой прием цифрового телевидения и комнатные антенны очень плохо работают. То что предлагают из комнатных антенн в местных магазинах люди чаще всего возвращают обратно и приходится приобретать уличные. Ближайшие вышки вещания п. Крапивна и г. Тула, но сигнал приходит ослаблен и стены не пробивает. Новой вышки в городе Щекино не будет. Пробовал ставить разные усилители по таблице, но нужного результата так мной и не достигнут.

Прочитал много литературы об антеннах для цифрового вещания и многие антенны перепробовал, но лучше всего подошла  Антенна Харченко. Вешайте на окно или за окно, как можно выше, и у вас поймается цифровое телевидение при наличии приставки DVB-T2 20 каналов.

Вот так выглядит Антенна Харченко:

моя готовая Антенна Харченко

Изготовление Антенны Харченко:

Возьмите 110 см толстой медной проволоки и согните под 90 градусов (верхние и нижние по 14 см, а внутренние стороны по 13 см. ) Место соединения кабеля должно = 2см. Вешайте антенну на ручку оконной рамы или на присосках в середине рамы или к стеклу. Замеры взял на сайте:

http://elektroznatok.ru/info/raznoe/samodelnye-antenny

Минусы:  Погодные метеоусловия влияют на качество изображения.  Сигнал в моём случае скакал от 20 до 60%, а вечерами при опущенных жалюзи пропадал вообще сигнал 2-го мультиплекса (11 — 20 каналы).

Теперь подробнее о антенне Трио-антенна Харченко

Сделать три одинаковых антенны Харченко (медный провод должен быть покрыт лаком или изолировать места соприкосновения трех антенн).

Зачистить сердцевины антенн и залудить паяльником (потом эти сердцевины будут соединены между собой)

Затем положить все три антенны друг на друга вместе и совместить вниз на одинаковое расстояние ~ 1см.-1,5см.

Берем обычные пластмассовые хомутики (стяжки) и скрепляем все три антенны между собой. Всего 18 шт. = слева 9 шт. и справа 9 шт.

Соединяем все сердцевины слева центральным проводом кабеля и укладывам его под углом 90 градусов (буква Г). Также соединяем все сердцевины справа и припаиваем к экрану кабеля.

Хомутами (стяжками) крепим кабель в 2-х местах для надежности к антенне внизу.

Остается найти для монтажа коробочку, которая скроет следы пайки сердцевин. Полученная антенна с коробочкой аккуратней смотрится.

Разметил места среза под каждый проводок полученной антенны и срезал ножом. Затем вмонтировал трио-антенну Харченко в коробочку, залив внутри клеем герметиком и закрыл на клей крышку.

Полученную трио-антенну Харченко достаточно привесить на присосках к стеклу оконной рамы и наслаждаться цифровым телевидением DVB-T2.

Плюсы:  небольшой размер и не требуется к антенне дополнительные усилитель и отражатель. Сигнал стабилен 100% и при при опущении жалюзи сигнал остается 100% (показывают оба мультиплекса (1 — 20 каналы)) , а отсюда следует, что трио-антенне Харченко не требуется отражатель сигнала сзади антенны.

Другие Самоделки с Андреем Сигачёвым

Антенна вай фай с помощью 8 квадратов.

Расчет проволочной антенны для т2. Простая дмв антенна своими руками. Способ передачи информации по беспроводному каналу

Популярность интернета среди населения постоянно растет. Однако многие люди проживают в таких местах, где сигнал очень слабый или отсутствует вообще. В связи с этим, очень остро встает проблема увеличения мощности и качества приема интернета. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому нередко на помощь приходит внешняя антенна Харченко, сконструированная в виде , материалом для которого служит толстая медная проволока. Соединение квадратом между собой происходит в местах незамкнутых углов, где и выполняется подключение телевизионного кабеля.

Такая антенна требует точный расчет под цифровое эфирное телевидение. Для улучшения направленности в некоторых конструкциях может быть установлена решетка или сплошной экран из токопроводящего материала. Подобная биквадратная антенна позволяет решить множество проблем с приемом сигнала и скоростью интернета. Самодельные конструкции, включающие в себя различные типы антенны Харченко изготавливаются сравнительно легко и включают в себя металлические и пластиковые детали, а также элементы из других материалов, соединяемые разными способами. Подобные конструкции легко изготавливаются самостоятельно, в том числе и антенна Харченко для ТВ своими руками.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным.

Система состоит из двух квадратных элементов. Для того чтобы сделать расчет антенны для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен составлять 53 мм. Вся конструкция выполняется в виде сцепленной структуры, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это делается с целью снижения внутреннего сопротивления устройства. Соединение ромбов осуществляется между собой методом пайки. Сюда же в дальнейшем припаивается кабель высокой частоты.

Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.

Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.

По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

Для работы цифрового телевидения используется диапазон дециметровых волн. Поэтому перед конструированием следует выполнить антенны Харченко для DVB t2, чтобы максимально усилить прием сигнала.

Сама конструкция выглядит достаточно компактно, изготавливается в классическом варианте из двух ромбов, в итоге получается антенна зигзагообразная без рефлектора. В качестве основы может использоваться любой токопроводящий материал, например, медный или алюминиевый проводник, диаметром 1-5 мм. Также подойдут трубки, полоски, уголки, профили и т.д. Лучше всего для этих целей подходит медная проволока толщиной 3 мм. Она очень легко гнется, выравнивается и паяется. Далее должна изготавливаться в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как это происходит в аналоговом телевидении. В данном случае, когда антенна для ТВ нормально работает сигнал нормально поступает в телеприемник, если же имеют место сбои, то никакого сигнала вообще не будет. Соответственно не будет и изображения. Если сигнал есть и он нормально принимается, то изображение будет одинакового качества на всех каналах. Этот фактор нужно обязательно учитывать, когда выполняется для цифрового ТВ, хотя индивидуальные настройки могут быть разными для того или иного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

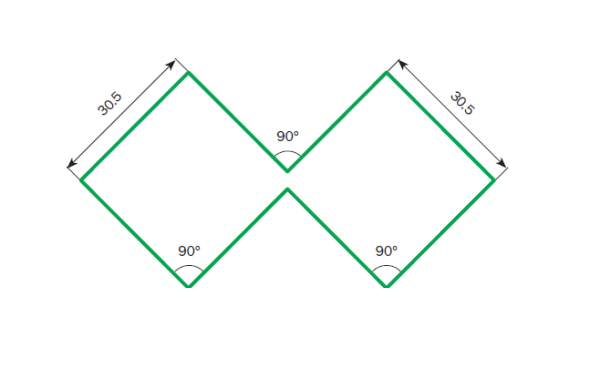

• Вначале нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры участков попеременно 13 и 14 см.
• После всех изгибов образуется два конца, которые необходимо зачистить на расстояние 1,5-2 см. На концах делаются петли и фиксируются между собой. Место стыков полностью запаивается. Затем, к одному из стыков припаивается центральная жила, а к другому — оплетка. В результате, получается готовая антенна или двойной квадрат.
• Биквадратная антенна для телевизора требует телевизионного кабеля примерно 3 метра. Со стороны антенны он зачищается на 2 см, а со стороны штекера — на 1 см. Штекер можно выбирать на свое усмотрение. Его так же как и проволоку нужно зачистить с помощью надфиля или какого-то острого предмета. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ почти готова к использованию.
• По окончании пайки все стыки следует залить горячим клеем из пистолета. Пока клей не остыл, его излишки нужно собрать. Получается одновременно надежное и эластичное соединение. На самой антенне места пайки тоже заливаются клеем.

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой — при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.

В г. Москва и Московской области с 15.01.2014 года эфирное цифровое телевещание ведётся только с DVB-T2 на ДМВ каналах 24, 30 и 34.

Для уверенного приема цифровых телевизионных каналов в городе Жуковском Московской области мной вначале использовалась активная комнатная антенна «Дельта», которая не всегда обеспечивала устойчивый прием радиосигнала внутри многоквартирного дома.

Лучшие результаты показала ранее опубликованная антенна «Тройной квадрат» . Вместе с тем, не были устранены некоторые неудобства с размещением комнатной антенны для уверенного приема сигнала. Для установки антенны на балконе, обращенном с сторону передающего центра, была изготовлена модификация рамочной антенны Харченко. Она плоская и легко разместилась на стене балкона. Антенна изготовлена из одножильного медного кабеля, приобретенного в магазине «Электромастер». Для ее создания понадобились, линейка, фломастер, плоскогубцы, 60-ваттный паяльник и полчаса свободного времени. Изоляция с медной жилы диаметром 4 мм была снята только в местах соединения провода и пайки телевизионного кабеля.

Расчет антены Харченко для приема DVB-T2

Сторона квадрата определяется просто. Она равна четверти длины волны (λ
) принимаемого радиосигнала.

Для первого мультиплекса (30-й канал) λ=300000/546(МГц)=549,45(мм).
Соответственно сторона квадрата а=
λ/4,

а=549,45/4=137(мм)
.

Данная антенна имеет коэффициент усиления (в сравнении с диполем) порядка 8…10 дБ, широкую полосу пропускания (уверенно принимает сигналы 24, 30 и 34 телевизионных каналов), не требовательна к точности изготовления и хорошо согласуется с коаксиальным кабелем, как 75 Ом, так и 50 Ом. Расстояние между точками а
и б
, куда подключаются центральная жила и оплетка телевизионного кабеля, около 10 мм. Коэффициент усиления антенны можно увеличить на 2…3 дБ, если снабдить ее рефлектором (из металлического листа или сетки), расположенным параллельно полотну антенны на расстоянии h=0,21…027
λ.
Его размены должны превышать соответственно ширину и высоту полотна антенны на 5…10%. В связи с небольшой площадью балкона меня больше устроила «двойная восьмерка», но без рефлектора. Она обеспечила качественный прием телевизионного цифрового и аналогового сигналов в дециметровом диапозоне.

В качестве справочного материала в таблице приведены радиочастоты эфирных аналоговых и цифровых телеканалов, которые можно поймать на эфирную антенну в г. Москва и Московской области.

Успехов в техническом творчестве!

С поддержкой DVB-T2 и естественно ему понадобилась антенна, которую естественно нужно сделать своими руками. О том как сделать антенну для DVB-T2 своими руками и пойдет речь дальше.

Для начала я решил протестировать антенну биквадрат Харченко или в просто народе «восьмерка». Для изготовления нам понадобиться медная или алюминиевая проволока диаметром 2-5 мм. У меня под рукой был ВВГ на 2.5 квадрата и я решил попробовать сделать антенну для DVB-T2 из него.

Расчет антенны

Узнаем свои частоты обоих пакетов DVB-T2 в своей местности. Для этого можно перейти на сайт Интерактивной карты ЦЭТВ

и посмотреть какая вышка к вам ближе, один или оба пакета каналов вещает и на каких частотах. У нас в пригороде Санкт-Петербурга это 586 МГц и 666 МГц.

Теперь зная частоты пакетов нам нужно рассчитать длину стороны квадрата нашей DVB-T2 антенны. Она равна четверти длины волны.

То есть для наших 586МГц: 300000000/586000000=0,51

метр. Четверть длины волны соответственно 0,51/4=0,127

метра или 12,7

см.

Для второго мультиплекса 666МГц рассчитываем аналогично и получаем 11,2

см.

Нас интересует L1. H и B для антенны с рефлектором (решетка), усиливает сигнал. Я делал без него.

Теперь если мы делаем антенну на два пакета каналов DVB-T2, определяем среднюю длину. То бишь складываем наши длины и делим пополам.

L1=(12,7+11,2)/2=11,95

округляем до 12

см.

Сборка антенны для DVB-T2

Тут должно быть все понятно. Берем наш отрезок ВВГ или что там у вас. Для определения примерной длины проволоки необходимой для сборки антенны, можно L1*8 и накинуть пару сантиметров. 12*8+2=98 см понадобилось для изготовления моей антенны.

Если у вас толстая проволока 4-5 мм диаметром то скорее всего без тисков будет не обойтись. Мне же хватило плоскогубцев.

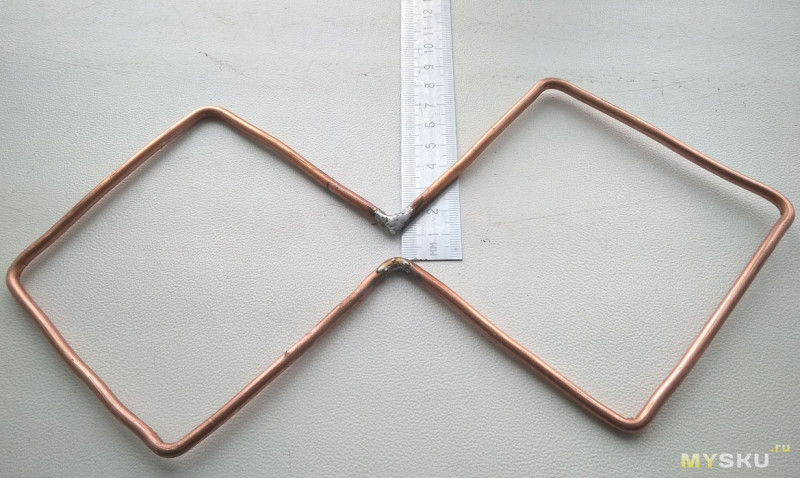

Зачищаем провод от изоляции. Затем плоскогубцами гнем биквадрат. Смотрим фотки. Все углы под 90 градусов.

Потом припаиваем 75 Омный телевизионный кабель. Жилу паяем к одному квадрату, Оплетку к другому.

Сигнал на высоких частотах распространяется по поверхности проводника, поэтому антенну после сборки лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше залить термоклеем или герметиком.

Провод от места пайки крепим стяжками (ремешками) вдоль сторон квадрата, как на фото. Это обязательное действие является согласованием антенны.

Тестирование самодельной антенны на самодельном телевизоре

Так биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте ЦЭТВ указано что мы находимся в зоне уверенного сигнала я сомневался и приготовил сделанный давно
.

Поднялся на второй этаж дома и вытащил антенну на леса. Направил в сторону вышки и включил телевизор. Телевизор уверенно принимал оба пакета цифрового тв.

Я занес самодельную антенну в дом, телевизор продолжал уверенно идеально показывать.

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1
. Размеры лично я точно не выдерживал.
2
. Рефлектор отсутствует.
3
. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.

Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Антенна Харченко — это отличное решение для подключения модема в доме. По конструкции модели могут довольно сильно различаться. В зависимости от размеров пластины частотность устройства заметно меняется. Также следует учитывать, что самодельные модели могут включать в себя как пластиковые, так и металлические предметы. При этом соединение стоек осуществляется разными способами. Чтобы более подробно разобраться в этом вопросе, необходимо рассмотреть существующие на сегодняшний день антенны.

Антенна с медной обмоткой

Собирается данного типа антенна Харченко своими руками довольно просто. Рассчитаны такие модификации, как правило, на 300 Гц. Однако в данном случае многое зависит от длины рефлектора. Изготовление антенны Харченко в первую очередь необходимо начинать с заготовки пластины. Как правило, для этого подбирают лист из нержавеющей стали. Следующим шагом изготавливается вибратор для устройства. Для этого проволока понадобится толщиной около 2.3 мм. Кабель для подключения, как правило, используется двухпроводной.

Для устройства на 300 Гц он подходит идеально. Соединяться кабель должен непосредственно с пластиной. Для того придется воспользоваться паяльной лампой. Далее на антенну крепятся стойки. Передние секции должны располагаться под углом в 45 градусов. В конце работы останется только на мачте сделать медную обмотку. В данном случае ее целесообразнее начинать с верхней стороны.

Устройство на алюминиевой мачте

Делается на алюминиевой мачте антенна Харченко для 3G своими руками по стандартной процедуре. Однако в первую очередь важно определиться с частотностью устройства. Расчет антенны Харченко осуществляется исходя из размеров пластины. Если рассматривать модификации на 300 Гц, то длина ее обязана составлять ровно 35 см. При этом толщина нержавеющей стали должна равняться не более 1.3 мм. Следующим шагом устанавливается непосредственно мачта.

Крепить ее следует к пластине сварочным методом. Вибратор для модификации на 300 Гц важно подбирать алюминиевого типа. Далее нужно закрепить секции для улавливания сигнала. Чтобы изготовить их ромбовой формы, придется воспользоваться станком. Боковые секции обязаны располагаться под углом в 90 градусов. При этом толщина упоров составляет в среднем около 3.3 мм. Фидеры для таких модификаций подходят с диэлектриком.

Использование алюминиевых стоек

Собирается с алюминиевыми стойками антенна Харченко для 3G своими руками довольно просто. В первую очередь важно заняться пластиной. В данном случае можно рассмотреть модификацию с частотность в 400 Гц. Расчет антенны Харченко стандартно производится, исходя из размеров пластины. В этой ситуации ее длина обязана составлять 30 см. При этом толщина листа приветствуется на уровне 2.3 мм. Вибратор для антенны необходимо подбирать секционного типа.

Для того чтобы самостоятельно его изготовить, необходимо приобрести алюминиевую проволоку диаметром ровно 2.6 мм. После этого ее важно зафиксировать на станке и сделать две стойки в форму ромба. После этого вибратор важно закрепить на пластине. При этом медные обмотки на мачте используются довольно редко. Непосредственно область подключения фидера перед пайкой необходимо тщательно зачистить. Для этого можно воспользоваться наждачной бумагой.

Антенна на 300 Гц

Делается антенна Харченко своими руками на 300 Гц при помощи пластины из нержавеющей стали. Длиной она подбирается около 35 см. При этом толщина металла обязана составлять не более 2.2 мм. Кабель для подключения многие специалисты рекомендуют припаивать двухпроводной. В среднем диаметр его обязан составлять 3.3 см. Вибратор в данном случае можно изготовить абсолютно самостоятельно. С этой целью рекомендуется воспользоваться проволокой диаметром 2.6 мм. Боковые стоки для антенны должны располагаться под углом в 45 градусов.

В данном случае передние секции припаиваются в последнюю очередь. Максимум их длина обязана составлять 20 см. Центральные штыри для антенны подбираются из алюминия. Однако некоторые устанавливают их из нержавеющей стали. Также следует учитывать, что матчу целесообразнее монтировать алюминиевого типа. Диаметр ее приветствуется на отметке в 3.5 см. Фидер для нее может применяться только с диэлектриком. В конце рабаты останется лишь припаять вибратор и сделать отверстия на пластине с целью закрепления антенны.

Модель на 400 Гц

Данного типа антенна Харченко для модема пластину обязана иметь длиной около 30 см. При этом толщина металла приветствуется на уровне 2.3 мм. Кабель для подключения может использоваться трехпроходного типа. Однако диаметр его сечения обязан минимум составлять 2.2 см. Для сборки вибратора в первую очередь лучше закрепить боковые секции.

Только после этого можно приступать к нижним стойкам. Располагаться они должны по отношению к пластине под углом в 90 градусов. Центральные штыри для фиксации, как правило, используются стальные. Мачта в данном случае делается с медной обмоткой. Таким образом, проводимость антенны значительно увеличивается.

Устройство антенны на 500 Гц

Собирается на 500 Гц антенна для модема своими руками (Харченко), как правило, из пластины толщиной около 2.2 мм. При этом длина ее должна составлять не менее 35 см. В данном случае вибратор можно сделать самостоятельно при помощи станка. Для этого алюминиевая проволока понадобится диаметром около 3.7 мм. Длина одной секции обязана составлять примерно 20 см. Также следует учитывать, что сборку вибратора целесообразнее начинать с верхних стоек. При этом боковые опоры фиксировать необходимо под углом ровно в 90 градусов. Для этого придется воспользоваться сварочным инвертором. В некоторых случаях вибраторы устанавливаются на отдельную пластину. При этом пластиковые чаши также применяются. В данном случае придется воспользоваться клеем. Задние секции на антенне крепятся в последнюю очередь.

Следующим шагом необходимо подсоединить кабель к пластине. Для антенны на 500 Гц его подбирают трехпроходного типа. Диметр его должен составлять как минимум 1.8 см. После фиксации кабеля крепятся центральные штыри, которые необходимы для удержания мачты. В данном случае ее часто используют из нержавеющей стали. Однако алюминиевые аналоги встречаются довольно часто. Непосредственно фидер следует крепить на мачту с медной основой. Рефлекторы в данном случае используются как диэлектрического, так и недиэлектрического типа.

Модификации без фидера

Антенна Харченко для ТВ без фидера в среднем частоту имеет на уровне 300 Гц. Начинать сборку в данном случае необходимо с фиксации мачты. Использовать ее можно как стального, так и алюминиевого типа. При этом сечение ее должно быть овальным. Все это позволит проще сделать на ней обмотку. Диметр мачты в среднем составляет 2.3 см.

При этом пластины можно использовать различной длины. В данном случае многое зависит от размеров вибратора. Если заниматься самостоятельной его сборкой, то проволока подбирается только алюминиевого типа, а диаметр ее минимум обязан составлять 2.9 мм. Центральные штыри в данном случае можно подобрать медные. При этом рефлектор используется чаще всего недиэлектрического типа.

Устройства с двойной центральной жилой

Антенна Харченко данного типа в среднем частотой способна похвастаться на уровне 400 Гц. При этом многое в данной ситуации зависит от формы и размеров вибратора. Как правило, он изготавливается стандартной формы ромба. Однако в наше время встречаются и исключения. Пластины в этой ситуации часто заменяются решетками. Длина их обязана составлять минимум 35 см.

Отверстия для креплений делать не обязательно. Также следует учитывать, что мачта должна использоваться большого диаметра. Припаивать ее необходимо только после фиксации вибратора. При этом особое внимание следует уделить типу рефлектора. Для стабильного принятия сигнала его чаще всего используют коаксиального типа. В свою очередь, фидеры применяются самые разнообразные. В конце работы останется только найти кабель для подключения антенны. Использоваться он при частоте в 400 Гц может двухпроводного типа.

Модель вертикальной поляризации с оплеткой

Антенна Харченко данного типа в среднем выдает около 300 Гц. При этом вибраторы на нее можно устанавливать самые разнообразные. Проволоки для нее чаще всего используются алюминиевого типа. При этом пластины также могут заменяться решетками. Однако опоры в данной ситуации следует изготавливать в форме ромбов. При этом боковые стойки важно располагать под углом в 45 градусов. Для лучшего принятия сигнала многие специалисты рекомендуют пользоваться только диэлектрическими фидерами.

Непосредственно оплеткой важно заниматься после установки мачты. Монтируется она чаще всего именно из алюминия. При этом стальные аналоги в наше время встречаются довольно редко. Центральная жила для хорошего принятия сигнала подбирается диаметром около 3.8 мм. В конце работы по сборке антенны останется лишь припаять кабель для подключения. Использовать его можно различного типа, однако многие эксперты все же отдают предпочтение двухпроводным моделям.

Устройство вертикальной поляризации без оплетки

Антенна Харченко без оплетки предназначена для модемов с частотностью около 200 Гц. Начинать сборку модели важно с заготовки стойки. При этом пластину многие специалисты советуют брать малой толщины. Перед ее установкой при помощи дрели делаются отверстия для монтажа. Вибратор в данном случае подбирается алюминиевого типа. В нем также необходимо сделать два отверстия для монтажа. Боковые стойки в некоторых случаях используются стального типа.

Также следует учитывать, что задние опоры необходимо припаивать в первую очередь. При этом кабель подключения важно подготовить заранее. Для антенны с частотностью в 200 Гц он подойдет двухпроводного типа. После подключения антенны устанавливаются передние стойки. Далее на мачту необходимо закрепить фидер. После этого устанавливается непосредственно рефлектор для приема сигнала.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения | Лучшие самоделки своими руками

С переходом на цифровое телевидение формата DVB-T2 часто встаёт вопрос, какую антенну выбрать? Предлагаем Вам собрать самую простую ДМВ ТВ антенну «биквадрат» своими руками, также она ещё называется антенна Харченко. Она собирается очень быстро с доступных материалов обладая при этом достойными характеристиками, сравнимыми с заводскими комнатными антеннами которые идут с усилителем.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Чтобы собрать ТВ-антенну биквадрат нам понадобится:

• Медная или алюминиевая проволока, диаметром 3-5 мм;
• Телевизионный коаксиальный кабель 75 Ом;
• Паяльник, олово, припой или флюс;
• Плоскогубцы;
• Изолента или пластиковые стяжки;
• Термопистолет с клеевым стержнем;
• Крышка от пластиковой бутылки (не обязательно).

Как сделать ТВ-антенну биквадрат для телевидения T2, пошаговая инструкция:

Шаг 1

Итак, берём медную или алюминиевую проволоку, лучше медную, так как она лучше паяется, для спаивания алюминия понадобится паяльная кислота или же флюс для пайки алюминия. На качестве приёма тип выбранного металла никак не скажется. Сгибаем его зигзагообразно как это показано на рисунке. Чтобы правильно выбрать длину каждой из сторон, существует формула в которую нужно вставить среднюю частоту вещания ваших станций, частоты приёма цифрового телевидения Вашего региона указаны на сайте цифрового ТВ в Вашей стране. Например, у нас в Киеве средняя частота вещания — 576 МГц, в Москве это 522 МГц.

Теперь вставляем эту частоту в формулу: 300000/ваша средняя частота/4 = сторона биквадрата в мм. Суть формулы: скорость света делим на среднюю частоту вещания = получаем длину волны. Для нормального приёма делим длину волны на 4 и получаем сторону биквадрата. В моём случае вышло 135 мм, значит внешние стороны биквадрата буду делать по 135 мм, а внутренние по 130 мм, так как по середине антенны должен быть зазор около 10 мм. То есть два квадрата в центре не должны перекрещиваться. Если Ваш провод в изоляции, то всю изоляцию снимать не обязательно, а только в центре, где будут припаиваться контакты от кабеля.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 2

Берём паяльник, желательно помощнее, например, на 100 Вт, флюс (лучше активный), и концы проволоки, в том месте где они сошлись спаиваем их (я начинал выгибать со средины антенны биквадрат и поэтому спайка будет в этом же месте), чтобы получился замкнутый контур.

Шаг 3

Теперь берём нужной длины коаксиальный антенный ТВ кабель, зачищаем конец кабеля, чтобы центральная жила выглядывала из изоляции на 1 см и столько же оплётки, главное при этом чтобы центральная жила не касалась оплётки, не было замыкания. Оплётку можно скрутить и залудить флюсом и припоем.

Припаиваем центральную жилу кабеля к средине антенны к одной из её сторон, а оплётку к другой стороне, как это показано на фото. Перед этим можно эти концы кабеля немного закрутить на проволоку, для более надёжного крепления.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 4

Можно в центр антенны, для большей надёжности вставить пластиковую крышку от бутылки, уложив в неё кабель и 4 исходящих луча антенны, прорезав в ней все необходимые углубления и отверстия и залить всё внутри крышки термоклеем. Кабель можно пустить вдоль одной из стенок антенны биквадрат притянув стяжками или изолентой.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Осталось приделать к другому концу кабеля штекер, воткнуть антенну биквадрат в приставку Т2 и пробовать принимать сигнал, при этом нужно подобрать место в квартире, где сигнал будет наилучшим и там повесить или поставить антенну.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Отметим, что антенна биквадрат должна быть расположена вертикально, то есть два квадрата должны находится друг над другом, а не рядом.

Антенна для цифрового ТВ своими руками! — Xikari1

  Как известно, в прошлом году Россия отказалась от аналогового вещания, и наша «рогатая» антенна на даче стала не нужна.

Мы решили не покупать приставку-преобразователь к телевизору, а купили новый белорусский телевизор.Но вот незадача- цифровой антенны у нас не было.Все дачники вокруг давно обзавелись «тарелками», ну а мы хотели вариант побюджетнее.И тогда отец по схеме в Интернете решил сделать простенькую антенну, на результат практически не рассчитывая- затрат почти никаких, почему бы и не попытаться? Нам понадобятся:

                     Кабель телевизионный коаксиальный (если живёте недалеко от вышки, то хватит и двух метров, если вышка далеко, желательно поднять антенну на высоту, тогда нужно делать заземление)  2м х 22 руб\метр= 44 руб

                     2 алюминиевые  банки по 0,45 каждая  (автор схемы утверждает, что годятся только пивные)= 100 руб

Очень важно, чтобы у банок не были оторваны крышки, а также чтобы они не были гнутыми, мятыми, грязными!

                    Штекер телевизионный- 40 руб

                    2 планочки деревянные, гвозди, винты с гайками 2 шт = около 20 руб

                   Скотч, плоскогубцы, отвёртка.

                   Итого:  чуть больше 200 руб

 Скажу сразу, что винты в хозяйстве были, планочки нашлись, банки тоже достались бесплатно (нашли их в лесу и отмыли в ручье).Всем советую сделать также, заодно очистите лес от мусора, природу надо беречь.

     Дальше нужно на один конец кабеля надеть штекер, а другой конец очистить сантиметров на десять.Планочки сбиваем в форму буквы «Т», ставим банки отверстиями друг к другу на расстоянии 5 см, приматываем крепко скотчем.Жилу накручиваем на одну крышку, прижимая гайкой с винтом, оплётку- на другую, делая то же самое. Лево-право разницы не имеет.Оставшийся провод приматываем скотчем к низу буквы «Т»,  несём приблуду к телевизору и запускаем в настройках поиск каналов.

У нас вышка недалеко, поэтому антенна хорошо ловит даже в доме.Вбили два гвоздя в стенку под потолком, и висит себе внутри дома, молнии не привлекает.

   Результат: плюс десять каналов, в том числе федеральные, и три станции цифрового радио. Всё хорошего качества, всё работает. Отец глазам своим не верил.

Самодельная антенна для цифрового телевидения Т-2.

Цифровое телевидение буквально вчера еще казалось если не далеким будущим, то завтрашним днем. И вот для меня сегодня этот день настал. В нашем городе появилось оно – цифровое телевидение. 32 канала в отличном качестве и в свободном доступе совершенно бесплатно. Для его приема нужен лишь тюнер DVB-T2 и вполне стандартная телевизионная антенна. Каждый желающий может подключить его себе самостоятельно.

По началу, я скептически относился к этой затее – мол, зачем это нужно, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень хорошем качестве и с помехами, пусть 20 а не 32, пусть они не очень интересные, но зато без всяких там непонятных телетюнеров и непонятных заморочек. Однако однажды я вдруг понял, что мои три домашних телика почти никто не смотрит из за постоянных помех и неинтересных каналов. А что если способны телики немного на большее?

-Для начала, в порядке эксперимента, решил оборудовать лишь один телик на кухне приставкой Т-2. И о чудо – телик ожил. 32 цифровых канала в отличном качестве, днем и ночью. Телек буквально «не выключается». Срочно побежал в магазин еще за парой телетюнеров .

Правда не с первого раза удалось принять все 32 канала. Дело оказалось в антенне.

Настройка тюнера и прием каналов Т-2.

Опишу мой частный случай изготовления антенн для цифрового телевидения Т-2 :

Штатно мои телевизоры работали на наружную «польскую» антенну с усилителем. Прием был более менее удовлетворительным. Однако с первого раза тюнер Т-2 отказался с ней работать, выведя на экран сообщение «нет сигнала». Долго я ломал себе голову, пока не поставил в настройках тюнера галочку напротив пункта «питание антенны от ТВ тюнера». После этого сразу же появились несколько каналов. Такая вот военная хитрость для антенн с усилителем…

Важный момент – при покупке тюнера нужно попросить, чтобы каналы настроили в магазине, иначе Вы возможно так и не сможете ничего принять толи из за антенны, толи из за не настроенного тюнера. Это будет уравнение с многими неизвестными. Цифровое телевидение предполагает либо наличие сигнала, либо его отсутствие. Не получится, как в аналоговом телевидении подстроить сигнал. Он либо есть, либо нет. На ненастроенном тюнере будет сложно установить причину отсутствия сигнала.

В общем таки приняв несколько каналов, я понял, что остальные не принимаются из за не совсем подходящей антенны. Следует признать, что на моей наружной «польской» антенне с усилителем и аналоговые каналы не все удовлетворительно принимались. Понятное дело, что цифровые телевидение, плохо приниматься не будут. Они вообще никак не будут приниматься. Нужна хорошая антенна.

Антенна Харченко для Т- 2.

Порывшись в интернете, наткнулся на простую и универсальную антенну Харченко. Она является широкополосной, с постоянными параметрами по всему диапазону, не требует особой настройки.

Применяется для радиосвязи на КВ, УКВ, приема телевизионных каналов и Wi-Fi .  Диапазон антенны обусловлен её геометрическими параметрами – сторона квадрата равна ¼ длины волны.

То есть все просто- к примеру в каком-то городе, диапазон частот приема телевизионного сигнала Т-2 в районе 550 мгц – 650 мгц. Середина диапазона – это 600 мгц.

Переведем частоту в длину волны: — скорость радиоволн (300000) разделим на частоту.

300000 / 600мгц = 500 мм – длина волны середины диапазона.

Сторона квадрата равна  500мм/ 4 (¼ длины волны). Получаем 125 мм – сторона квадрата для антенны со средней частотой 600 мгц.

Вообще же для каждого города частоты передач цифрового телевидения Т-2 будут отличатся. Существуют таблицы частот и номеров каналов цифрового эфирного телевидения Т2 для каждого города. Их легко можно найти в интернете. Нужно узнать границы частот сигнала Т-2 в конкретном городе, и вычислить середину диапазона. На основании этих данных и получим размеры антенны Харченко. В общем, смысл в том, чтобы найти в таблице свой город, определить границы диапазона и высчитать его середину, на которую и нужно делать антенну (рассчитывать стороны квадратов антенны).

Так же в интернете существует огромное количество онлайн калькуляторов антенны Харченко, введя данные (частоту) в который, можно получить необходимые геометрические параметры антенны.

Делаем антенну для цифрового телевидения.

Теперь перейдем к практической части.

Для изготовления антенны цифрового телевидения Т-2 понадобится:

-алюминиевая проволока диаметром 4-6 мм, длиной 1,5 метра

-усилитель от польской антенны

— антенный провод 50 Ом

-антенный телевизионный штекер

-пластиковый короб 2смх3см длиной 40 см для электропроводки.

-изолента

Эта антенна для Т-2 может работать и напрямую без усилителя в условиях прямой видимости. В этом случае естественно не нужно включать в настройках тюнера пункт «питание антенны от тюнера». Тюнер может выйти из строя (не проверял). Однако если антенна будет располагаться в комнате – думаю, понадобится усилитель.

Собранная антенна у меня заработала сразу и приняла все 32 канала. Правда в комнате, окно которой выходит на телевышку (2 км).

В комнате, окно которой выходит на противоположную от телевышки сторону данная антенна принимала каналы с артефактами и затормаживанием (разноцветные квадратики по экрану, затормаживание изображения и периодическое пропадание сигнала). То есть, на противоположной от телевышки стороне дома был слабый сигнал.

Проблема решилась установлением алюминиевого рефлектора отражателя, усиливающего сигнал. Хотя он изначально предусмотрен в конструкции антенны Харченко, иногда, в условиях прямой видимости можно обойтись без него. В общем, если наблюдаете артефакты и при поднесении к антенне крышки от кастрюли артефакты пропадают и прием становится идеальным – нужен экран рефлектор (отражатель).

Усиливаем сигнал цифрового телевидения.

Хороший экран рефлектор антенны Харченко несомненно улучшает качество приема сигнала цифрового телевидения. Это по сути отражатель, концентрирующий сигнал на антенне. Он был изготовлен из куска картона 18Х35 см, обернутого пищевой фольгой и сверху перемотанного скотчем. Все это дело прикрутилось шурупами, продетыми в кембрики-стойки  к основанию – пластиковому коробу для электропроводки (смотри фото).

Теперь прием стал идеальным и на другой стороне дома. Однако из за небольшой погрешности при изготовлении проволочных квадратов первые два канала не принимались. Частота антенны получилась немного выше расчетной. Пришлось вводить в конструкцию антенны дополнительные элементы – усы для понижения частоты. Их длина подобрана экспериментально.

В результате самодельная антенна цифрового телевидения Т-2 стала принимать все каналы даже на противоположной от телевышки стороне дома.

Вот так, буквально на антенну из говна и палок, собранную на коленке можно принять качественный цифровой телевизионный сигнал Т-2.

Я и Диод. © yaidiod.ru.

как правильно сделать, расчет, чертежи

Требования к антенне цифрового пакетного телевидения

Телевизионные вышки передают сигнал на небольшие расстояния. Зачастую длина электромагнитной волны не превышает 60 км. При этом импульс должен обладать устойчивым напряжением, которое, дойдя до конца волны, не должно снизиться, иначе на качественное изображение сигнала на экране телевизора можно не рассчитывать. В этом случае необходимо учитывать разность двух потенциалов начала и конца. Именно этот показатель создаёт токи с минимальными амплитудами. Данный параметр влечёт за собой перечень важных требований, которыми должна обладать антенна, принимающая сигнал «цифры»:

1. При самостоятельном производстве стоит учитывать, что конструкция антенны как цифрового приёмника должна быть максимально точной. Не допускается никаких лишних ответвлений, повреждений, скруток и зазубрин. Эти мелочи способны существенно влиять на качество принимаемого сигнала.
2. Устанавливая антенну самостоятельно, вы должны её направить строго по поляризации, а также по направлению идущих электромагнитных импульсов от раздающей подстанции или вышки.
3. Соблюдайте её защищённость от посторонних сигналов. Ограничьте попадание волн от радиоприёмников, электрогенераторов, спутникового ТВ к цифровой антенне. Это создаст помехи, вследствие чего изображение будет потеряно.

Придерживаясь требований к антенне цифрового телевидения, вы создадите безупречный сигнал для телевизора

Типы телевизионных антенн для цифрового ТВ

Цифровая антенна отличается от обычной не только своей конструкцией, но ещё и способностью воспринимать сигналы. Устройство для телевидения нового формата принимает волны совершенно иной частоты, в то время, когда традиционная антенна улавливает частоту привычных стандартов.

ВАЖНО! Через цифровой сигнал на ваш телевизор передаётся масса новых каналов усовершенствованного качества. Этот формат актуален для обладателей широкоформатных телевизоров, которые способны передавать чёткий цвет и идеальную графику изображения. Чтобы правильно выбрать антенну или же выполнить её своими руками, необходимо знать, какие типы конструкций подойдут для использования телевидения нового формата.

Фото	Тип антенны	Описание
Профессиональные устройства
	Funke DCRS.1760/1−69	Это комбинированное устройство, предназначенное для приёма всех цифровых волн. Корпус прибора выполнен из алюминия, покрытого золотистым сплавом. Конструкция оснащена усилителем с параметрами от 5 до 15 Db. Имеет три выхода для подключения. Антенна устанавливается снаружи.
	Funke DCRS.1753/1−69	Модель антенны для цифрового ТВ, подобная предыдущей конструкции. Имеет аналогичное строение, два выхода для подключения и усилитель с диапазоном 3−15 Db.
	Logo P-14	Комбинированная конструкция, воспринимающая сигнал от всех типов волн. Приспособление предназначено для монтажа снаружи многоэтажных домов. Основу конструкции составляет чёрный металл, он считается прочным и долговечным.
	ДМВ Funke BM4591/21−69	Алюминиевая конструкция с золотым сплавом — отличное приспособление для качественного просмотра цифрового вещания. Установка имеет 91 составляющую, включительно усиление с параметром в 16, 7 Db.
Комнатные конструкции
	Дельта	Антенна, предназначенная для применения внутри помещения, подключается непосредственно к гнезду телевизора. Устройство улавливает ДМВ волны частотой 470−790 МГц. Способна принимать от 21 до 60 телестанций.
	Дельта DIGITAL 5B	Подходит исключительно для волн DVB T и DVB T2. В комплекте к кабелю идёт усилитель.
	Уралочка	Конструкция предназначена для приёма цифровых телевизионных волн и аналогового ТВ. Имеет длинный кабель, поэтому позволяет разместить конструкцию в любом удобном месте.
Наружные модели
	Дециметровая антенна	Конструкция предназначена для приёма аналоговых вол и способна настраивать от 21 до 69 каналов. Имеет встроенное усиление в 8,5−11 Db.
	Дельта Н111А.02F	Предназначена для приёма сигнала горизонтальной поляризации частот в диапазоне 470−790 Db. Установка укомплектована разветвителем и усилителем.

Выбирая антенну для цифрового телевизора, обязательно обращайте внимание на особенности конструкции, а также наличие руководства к установке. Также вы вполне самостоятельно можете сконструировать подходящий вариант «приёмника».

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать искомую длину электромагнитной волны. Только при помощи точных данных можно рассчитывать на идеальный результат. Найти длину можно при помощи специальной формулы:

λ = 300 / F, где

F − это частота принимаемого сигнала в МГц. Настройка антенны — это трудоёмкий процесс, требующий времени и терпения Определить данный параметр можно, уточнив частоту вещания в вашем населённом пункте. Это можно сделать прямо в поисковике либо оформить запрос в соответствующую телерадиостанцию. Полученный результат делим пополам и получаем нужную нам величину. Приведём пример: предположим, телевышка передаёт сигнал в Московскую область с частотой 714 МГц. Подставляем это значение в нашу формулу:

λ = 300 / 714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ! В вашем случае параметры будут совершенно другими, выше предложенные вычисления выполнены в качестве примера для ориентировки.

Как сделать антенну для цифрового телевидения своими руками: варианты исполнения

Организовать цифровое эфирное телевидение у себя дома под силу каждому человеку, имеющему навыки мастерства. Тем не менее, с предложенными инструкциями сможет справиться даже новичок, ведь каждый случай описан поэтапно.

Антенна из пивных банок своими руками — оригинальное решение

ОБРАТИТЕ ВНИМАНИЕ! По данной инструкции вы можете соорудить антенну для цифрового вещания комнатного типа. В условиях улицы она не будет правильно функционировать.

Дециметровая антенна своими руками из кабеля

Получается, что цифровую антенну для приёма каналов в домашних условиях можно сделать практически из любого подручного материала. Предлагаем вашему вниманию подробную инструкцию о том, как просто сделать антенну из телевизионного кабеля.

Делаем правильно согласующее устройство для антенны своими руками

Согласующее устройство — это механизм, без которого телевизионная антенна цифрового вещания существовать не может. Данный аппарат требует минимум затрат на изготовление, так как не предусматривает применения сложных деталей. Переходим к процессу производства.

Иллюстрация	Описание действия
	Для изготовления этого устройства вам понадобится галетный переключатель, конденсаторы переменной ёмкости (их можно взять из старых ламповых приёмников), медный провод 0,9 и диаметром 1,1 мм, разъёмы для задней панели и корпус от старого блока питания компьютера.
	Отматываем провод длиной 3 м 10 см и добавочно 15 см с начала, которые уйдут на пайку и крепление к конденсаторам. Зачищаем отмеренное расстояние, далее отмеряем ещё 16 см и снова зачищаем участок. Таким образом действуем до конца длины провода.
	Припаиваем к галетному выключателю проволоку, как на иллюстрации.
	Выпиливаем углубление на галетном выключателе и создаём дополнительный, удлиняющий шток. Это делается для того, чтобы механизм вместе с конденсатором можно было легко установить в задней части корпуса.
	Снимаем с приёмника муфту и крепим с её помощью две детали. Обязательно присутствие металлического каркаса с отверстием, через которое проходит паз галетного переключателя.
	Для изготовления корпуса мы будем использовать лист алюминия.
	Вырезаем из него две детали по ширине корпуса блока питания.
	На одной из деформированных сторон проделываем отверстия так, чтобы в них поместились детали конденсатора и переключателя.
	На алюминиевых листах вырезаем отверстия, куда будут крепиться ручки и выходы.
	Таким образом будет крепиться задняя панель.
	Передняя часть устройства выглядит так с уже установленными переключателями.
	Подобным образом всё выглядит внутри. Не забудьте припаять все составляющие по соответствию.

Антенна для DVB T2 своими руками: простой вариант

Роль антенна DVB T2 может играть любая проволочная конструкция, поэтому особых навыков для изготовления данного устройства не требуется. Идеальным приёмником цифрового сигнала послужит медная проволока среднего диаметра. Подобная конструкция не требует усилий, вам достаточно лишь выполнить несколько витков вокруг антенного выхода из телевизора. После чего просто направьте проводник в сторону, где она лучше всего принимает сигнал. Такое решение для настройки каналов подойдёт для телевизоров старого типа. Современные модели не поддаются подобным манипуляциям

ВНИМАНИЕ! Помните, что антенна из проволоки — это рискованный вариант, так как при любом неосторожном движении вы можете получить сильный удар током. Старайтесь не принимать решения о создании подобной конструкции, если в доме есть ребёнок. Сегодня существует масса безопасных способов.

Правила создания уличной антенны Харченко для цифрового ТВ своими руками

Для данного приспособления вам понадобится двухжильный алюминиевый проводник длиной не меньше трёх метров, в том случае, когда приобретаете проволоку с одним внутренним проводником, вам понадобится 6 м. Также необходимо подобрать мачту достаточной высоты (она может быть металлической либо деревянной, на ваше усмотрение). Приступаем к изготовлению конструкции биквадрата Харченко.

Крепить конструкцию лучше прямо на крышу дома, так как если она будет установлена на земле, то не сможет ловить нужную частоту электромагнитных волн, которые передаёт цифровое вещание.

Рекомендации по расположению антенны для достижения лучшего изображения

Сделать антенну своими руками и установить её — это ещё половина успеха. Для получения качественного изображения необходимо правильно расположить и развернуть конструкцию. Зачастую антенны цифрового телевидения направляют на ближайшую подстанцию, которая раздаёт сигнал. Вам необходимо примерно рассчитать, с какой стороны расположена телевышка вашего ТВ. Рассмотрите способы установки мачты антенны на крыше дома Лучше всего сконструированную антенну повернуть боком к электромагнитным волнам, таким образом, по мнению экспертов, каналы цифрового формата будут показывать чётко без снега и лишнего шума.

ОБРАТИТЕ ВНИМАНИЕ! Антенна может ловить и каналы аналогового телевидения, однако, такие программы настроить идеально не получится. Если у вас остались вопросы по теме статьи, обязательно задавайте их в комментариях. Специалисты редакции Gadgets-reviews ответят вам в ближайшее время.

Цифровая телевизионная антенна hdtv своими руками комнатная. Как сделать антенну цифрового ТВ своими руками для дачи и дома

Цифровое эфирное телевидение (DVB-Digital Video Broadcasting) — технология передачи телевизионного изображения и звука с использованием цифрового кодирования видео и звука. Цифровое кодирование, в отличие от аналогового, обеспечивает доставку сигнала с минимальными потерями, так как на сигнал не влияют внешние помехи.На момент написания статьи доступно 20 цифровых каналов, в будущем это количество должно увеличиться. Данное количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, то остается убедиться, что ваш телевизор поддерживает технологию DVB-T2
(это можно найти в документации к телевизору) или купить приставку DVB-T2
и подключите антенну.Возникает вопрос — Какую антенну использовать для цифрового телевидения?
или Как сделать антенну для цифрового ТВ? В этой статье я хотел бы более подробно остановиться на антеннах для просмотра цифрового телевидения и в частности покажу как сделать своими руками антенну для цифрового телевидения .

Первое, что хотелось бы подчеркнуть, для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (та, которую вы использовали ранее для просмотра аналоговых каналов). Причем только кабельное телевидение…

На мой взгляд, самая простая антенна для цифрового телевидения — телевизионный кабель. Все предельно просто, берется коаксиальный кабель, на один конец надевается разъем F и переходник для подключения к телевизору, а на другом конце выставляется центральная жила кабеля (этакая штыревая антенна). Осталось только решить, на сколько сантиметров выставить центральную жилу, так как от этого зависит качество приема цифровых каналов. Для этого вам необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/когда/тут на карте найди ближайшую к тебе вышку и посмотри как часто вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь нужно рассчитать длину волны. Формула довольно проста:

где λ (лямбда) — длина волны,

с — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ = 300/F (МГц)

В моем случае частота 602МГц и 610МГц, для расчета буду использовать частоту 602МГц

Всего: 300/602 ≈ 0. 5 м = 50 см.

Оставить полметра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому оставлю половину, может четверть длины волны.

l = λ * k/2

где l — длина антенны (центрального сердечника)

λ- длина волны (рассчитана ранее)

k – коэффициент укорочения, так как длина всего кабеля не будет большой, это значение можно считать равным 1.

В итоге l = 50/2 = 25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно зачистить 25 см коаксиального кабеля.

Вот результат проделанной работы

Так выглядит установленная антенна.

Вид с воздуха во время просмотра телевизора.

Прошу понять тех, кто хочет настроить антенну на телевидение: природа не создала цифровых штуковин. Во Вселенной есть аналоговые сигналы, мощность меняется в соответствии с квантовыми состояниями электронов. Переходы настолько малы, что кажутся человеку непрерывными.Сигнал может быть представлен определенным числом, умноженным на энергию элемента. Хотим пояснить: природа цифрового сигнала в понимании человечества обделена, цифровая антенна не сконструирована самостоятельно. Можно сделать антенну для приема аналогового сигнала, несущего цифровую информацию.

Антенны приема цифрового сигнала

Сегодня исключительно цифровое телевидение. Но! Мультиплексы, где программы снабжены кадрами, содержат радиопередачи. Хотим уточнить: при нынешнем положении дел радиовещание пошло вверх, захватывая частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет послушать радио, посмотреть телевизор в дороге. Вы видели длинные антенны раций? 34 МГц. Сравните: Первый канал СССР вещал на частоте 50 МГц. У всех есть антенна на крыше двухметровой длины, чтобы смотреть центральный канал?

Это просто смешно.В отличие от столбов, антенны FM-UHF сравнительно малы. Легко помещается на крыше. Чтобы облегчить страдания кинозрителей, каналы ведутся на одной частоте. Картинка разбита на кадры, оказывается много программ доступно с одной настройкой антенны. Удобно. Много преимуществ технического решения мы увидим сегодня от явления, называемого цифровым мультиплексированием. Появляется возможность точно навести антенну на приемную частоту (а это банальный ДМВ канал), чтобы смотреть передачи, слушать радио.

Чтобы решить эту проблему, некоторые разработали устройство, которое выглядит как «самодельная цифровая антенна». Антенна обычная, — для интересующихся типом добавим — линейная. Дизайн был выбран из-за его небольших размеров. Выделена одна проблема в цифровой передаче…

Телевидение привыкло к использованию горизонтальной поляризации. Та же участь постигла и цифровой мультиплекс. Получается, что сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу входящего сигнала.Нарушаем правило, начинает пропадать мощность, ухудшается прием.

Прием цифрового сигнала с помощью антенны

Желающие принимать цифровой сигнал должны понимать тип поляризации электромагнитного излучения… Отбросить спутниковое телевидение, кадры вещания, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип телевизионного сигнала принято ловить на полуволновом вибраторе; различают два типа сигнала:

1. Симметричный.
2. Асимметричный.

Поясним. Первая образована одинаковыми плечами, равными четверти длины волны. В сумме это половина длины волны. Сигнальная жила кабеля подключается к одному плечу, экран — к противоположному. Плечи в ряду образуют линию, разделенную промежутком 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь отбалансировать. Первое условие выполняется идеально, второе на частотах УВЧ играет меньшее значение с уменьшением длины волны.

Для самостоятельного изготовления цифровой антенны достаточно оснастить мачту опорной пластиной, прикрепить горизонтально симметрично два проволочных плеча толщиной 3 мм, каждое четверть длины волны.

Полученное устройство припаяно к коаксиалу с волновым сопротивлением 75 Ом, как указано выше, длина кабеля отвода берется как можно меньше, каждый метр расходует часть полезной мощности в потерях. Играет роль только длина до первого каскада усилителя.Подводя питание на крышу, размещая купленный блок с нужной частотой, отсек в углу, сложенный за телевизором, мы делаем невозможным испортить прием. Эффект чрезмерного усиления иногда вносит неприятные визуальные эффекты, самым известным из которых считается двоение изображения.

Возможен еще один минус. Для начала стоит попробовать антенну без усилителя. Прием никак не будет искажаться избыточной мощностью. Если наблюдаются неприятные побочные эффекты, стоит попробовать бороться за улучшение качества.Важно точнее направить антенну. В городе из-за эффекта многолучевости, в деревне из-за отклонения направления волны от прямой точка выхода луча не там, где указывает компас (по карте). Вы должны слегка переместить антенну в правильном направлении, чтобы найти наилучшее положение.

Прием сигнала антенной

Полуволновый вибратор описанной выше конструкции образует на диаграмме направленности два основных лепестка.Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Поэтому будем улучшать характеристики, установив экран. Очевидное решение, редко его встречаем по простой причине: антенна должна ловить широкий диапазон, найти нужное расстояние сложно. Для полуволнового вибратора экраном будет не кусок токопроводящего материала — пара отрезков проволоки, из которой сделаны плечи. Расстояние между ними не так важно, оно не должно быть большим.Вполне достаточно 5 сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает пролет обоих и электрически располагается на оплётке кабеля.

Расстояние между экраном и полуволновым вибратором приобретает все большее значение. Мы затрудняемся с правильным ответом, какой пробел разделяет детали; для зигзагообразных рамочных антенн значение составляет 0,175 длины волны сигнала. Мы считаем, что у любителей есть право экспериментальным путем найти нужную дистанцию, у профессионалов есть шанс смоделировать систему MMANA.Первые быстрее получат приемлемый результат, вторые смогут предсказать конечную раскладку произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, желающие могут выложить готовый файл, сдобрив комментарии плодами технической мысли. Мы считаем, что выравнивание уменьшит количество помех.

Несимметричная цифровая антенна

Как и асимметричный полуволновой вибратор, представляет собой одно плечо. Второй заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике в этом месте просто ничего нет. Изготовление полуволнового несимметричного вибратора неоднократно демонстрировалось форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением к цифровому приемнику, который боится поймать его самостоятельно. Для изготовления приспособления вычисляется длина волны канала, деленная на четыре. Экран кабеля зачищен по отрезку, внутренняя изоляция сохранена — приему мешать не будет.

На загнутый под 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, ТВ-гнездо (содержат приемную часть эфирного цифрового телевидения микросхем правого поколения). Практически все современные плазменные панели имеют необходимое внутри. Настройка займет время, частота канала известна. Нужно узнать номер — заходите на сайт http://ртрс.рф, смотрите регион, звоните по нужному телефону… Заявки на почту принимаются. Конечно, если регион лишен цифрового телевидения, никакой информации найти не удастся.

Данный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложена задача оцифровки пространства Российской Федерации. Спросите, логопериодическая цифровая антенна своими руками? Ответ — не надо. Логопериодическая антенна покрывает большой диапазон, хотите смотреть три московских мультиплекса — берите. Отбросив опасения, используйте антенну волнового канального типа, которая отличается от логопериодической несколько худшими дальностными характеристиками и более проста по конструкции.Обсуждалась методика изготовления, губерниям не было особого смысла тратить время.

Читатели понимают: устройство цифровой антенны идентично обычному. Поляризация линейная горизонтальная, частота определяется каналом. Принцип работы цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенностью цифровых антенн является то, что они точно настроены на одну частоту. Конструкция проста и эффективна.Обещают качественный просмотр (без визуальных, звуковых помех). Естественно телек, приставка должны декодировать сигнал.

Осталось попрощаться с читателями. Сегодня радиолюбительская отрасль ушла в прошлое, кто предскажет ожидающее человечество завтра…

Цифровые сигналы уже давно всем известны… Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли на второй план. Но, несмотря на это, довольно многие из них находятся в рабочем состоянии и могут прослужить не один год.Чтобы устаревшее оборудование отработало положенный срок эксплуатации, пока была возможность просмотра цифрового вещания, потребуется подключить DVB-T к ТВ-приемнику и ловить волновые сигналы зигзагообразной антенной.

Для тех, кто хочет сэкономить семейный бюджет и при этом получать качественное телевещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Этот уникальный дизайн известен давно, но нашел себя сравнительно недавно.

Принцип работы антенны цифрового телевидения

После появления радиосвязи возросла актуальность использования антенного устройства. С 60-х годов ХХ века и до того времени известный инженер Харченко выставлял напоказ конструкцию из 2-х ромбов. Такое устройство позволяло ему ловить передачи США.

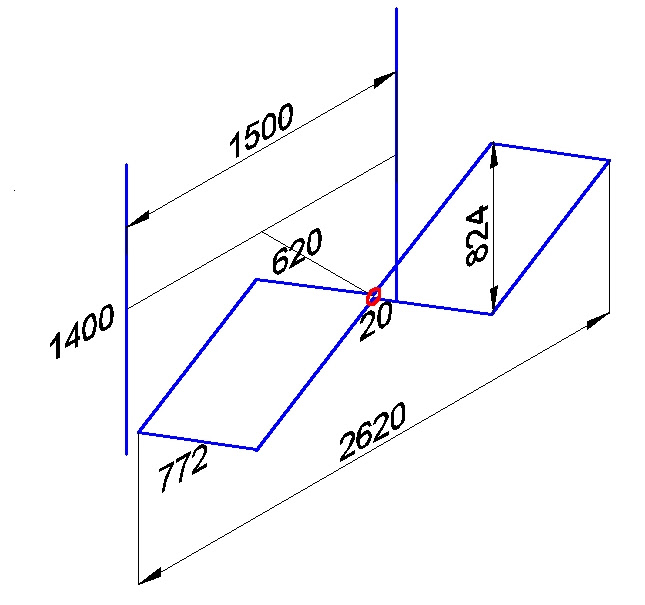

Это двойной квадрат толстой медной проволоки. Квадраты соединены за счет открытых углов между собой, в этом месте подключается кабель от телевизора.Для увеличения направленности сзади крепится решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настроен прием. Около 12 см должен быть диаметр провода для трансляции от 1 до 5 телеканалов. Конструкция далека от компактности, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Для облегчения устройства была задействована прокладка из 3-х проводов меньшего сечения.Несмотря на это, размеры и вес оставались внушительными.

Рассматриваемая антенна получила второе дыхание, когда появилось вещание в диапазоне ДМВ. Большинству знакомы ромбы, треугольники и прочие самодельные фигурки в виде антенных устройств для приема сигналов дециметровых волн. Антенны такого плана веселились на балконах, окнах как частных домов, так и многоэтажных домов.

В начале 2000-х годов американский профессор Тревор Маршалл предложил использовать эту конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна тоже антенный прибор советского инженера. Этот вариант создается по тем же принципам, что и обычный биквадрат. Отличительной особенностью является то, что в вершинах квадратов вместо углов расположены дополнительные квадраты.

Что касается размеров этих квадратов, то они идентичны обычным. Это позволяет избежать дополнительных расчетов. Достаточно воспользоваться расчетом стандартного биквадрата.

Напомним, что провода в месте их пересечения требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономична. Для того чтобы собрать конструкцию потребуются такие детали как:

• Проволока;
• Коаксиальный кабель;
• Деревянная рейка.

Из инструментов: плоскогубцы, молоток, острый нож. В случае, если вы планируете крепить антенное устройство к стене или другой поверхности, вам, скорее всего, понадобится дрель для крепления.

Расчет антенны

Прежде чем приступить к созданию конструкции, необходимо будет рассчитать антенну Харченко.Это позволит с максимальной точностью собрать эффективное устройство. Зигзагообразные размеры антенны DVB T2 играют значительную роль в повышении приема сигнала.

С тех пор, как технологии шагнули вперед, теперь нет необходимости листать справочники, искать формулы расчета размеров. А уж тем более проводить сложные математические расчеты, чтобы правильно разработать эскиз или будущий чертеж.

После этого вы получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит быстро собрать антенну Харченко для цифрового телевидения своими руками:

1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
2. Антенное устройство биквадратное зигзаг изготовлено из меди. Все элементы расположены по углам, одним из которых они соприкасаются. Для горизонтальной поляризации восьмерка должна стоять вертикально.Если делать вертикальную поляризацию, то конструкция ложится на бок.

1. Сторона квадрата вычисляется по специальной формуле — длина волны, которая делится на четыре.
2. Представьте себе конструкцию, она должна быть овальной формы, при этом затянутой в центре по большей стороне. Стороны не соприкасаются, а находятся в непосредственной близости друг от друга.
3. Подводим антенный кабель к точкам схождения с обеих сторон. Нужно будет заблокировать одно направление диаграммы; для этого монтируется фетальный экран из меди, он будет на расстоянии 0.175 от рабочей длины волны. Он должен быть установлен на оболочке кабеля.

Что касается рефлектора, то раньше он изготавливался из текстолитовых плит, которые покрывались медью. Сегодня этот компонент изготавливается из металлических пластин. Именно по такому принципу делается конструкция для приема цифрового телевидения. Ничего сложного. Все, что вам нужно, находится под рукой.

Проверка антенны

Устройство создано, пора проверить эффективность проделанной работы.Для проверки качества приема волнового канала необходимо подойти к ресиверу. Включите телевизор и ресивер.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего несколько минут. Вы также можете найти каналы вручную, но для этого вам придется ввести их частоту. Чтобы протестировать конструкцию Харченко для телевизора, нужно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Что делать, если вы видите помехи? Поверните телевизионную антенну и посмотрите, улучшится ли качество изображения.Когда оптимальное место определено, просто зафиксируйте устройство. Естественно, он должен быть направлен в сторону телебашни.

Цифровое телевидение распространяется по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого оборудование предыдущего поколения, то можно купить цифровую приставку() и подключить к своему старому телевизору, который не поддерживает. В целом хороший формат позволяет смотреть телевидение в цифровом формате. НО, многие продавцы вместе с приставками и телевизорами «продают» так называемые цифровые антенны, иногда цена антенны доходит до 3000 руб.Хотя вы, ребята, можете сами сделать антенну для цифрового телевидения, причем очень дешево…

СОВЕТ! Ребят, кстати, смотреть телевидение без антенны через интернет можно вообще, но для этого нужна другая приставка — читайте действительно крутую тему.

Продолжаем статью…

Для приема цифрового сигнала так называемая дециметровая антенна. Ее можно сделать буквально из антенного кабеля. Однако его необходимо правильно рассчитать. Если вы не хотите читать статью полностью, вы можете найти нужный вам пункт в оглавлении.

Что нужно для изготовления антенны

1) Нам понадобится кусок антенного кабеля длиной около 30 см.

2) Антенные разъемы, т.н. F — разъем и разъем «папа-мама».

F — разъем и штекер-гнездо

3) Инструменты: нож, кусачки, калькулятор и обязательно рулетка (ну или линейка).

Оплата

На главной странице ищем вкладку — «Карта покрытия CETV» и переходим на нее.

вкладка «Карта покрытия CETV»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию ​​для нашего города (у меня Ульяновск, вы забиваете свой город).

Как видите в моем городе это 56 канал — 754 МГц и 59 канал — 778 МГц.

Теперь посчитаем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам особо и не нужны. Но для расчета антенны нам нужно 7500 разделить на наши частоты.

То есть: 7500/754 = 9,94 см, это для 56 канала.

7500/778 = 9,64 см, это для 59 канала.

Наша антенна должна быть около 10 см, а ровно — ((9,94+9,64)/2=9,79 см)

Для вашего города также необходимо отображать среднюю протяженность по вашим станциям, если у вас в городе их несколько. В видео под статьей рассчитал антенну и для Ульяновска, и для Казани.

Производство

1) Берем кусок антенного провода и на конце сначала прикрепляем F-коннектор. Просто зачищаем кабель и прикручиваем разъем так, чтобы центральный провод был посередине, а экран (проводка и фольга в креплении), детализированный (полезный).

2) Откладываем пару сантиметров от нашего разъема (это будет своего рода отступ), затем отмеряем 10 см и отрезаем ненужный шлейф.

3) Теперь с этих 10 см нам нужно снять пластиковый изолятор и убрать «экран» (фольга и маленькие провода). Дальше его трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно попробовать подключить.

Соединение

Вам необходимо поймать хороший прием точки в квартире, и не всегда достаточно просто вставить ее в телевизор или приставку. У меня такое место возле окна, поэтому я воткнул удлинитель в приставку и вставил антенну в удлинитель. Пока я все это импровизировал, для примера работы (поэтому кабель весит), а сама антенна в него вставляется.

Ну как видите, все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д.

«Первый»

Таким образом, имея 80 — 100 рублей, вы можете сделать антенну для цифрового телевидения (стандарт DVB-T2) своими руками, легко и просто.

Новая версия видео

Для тех, кто не показывает — — ОБЯЗАТЕЛЬНО! Есть решение проблемы!

На этом все, считаю мою статью очень полезной и актуальной. Читайте наш строительный сайт.

Если вы планируете принимать только аналоговые каналы, то вам понадобится мачта, высотой 4,5-6 метров, на которой нужно будет закрепить 3-х диапазонные антенны. Считается, что это довольно «дорогое удовольствие», ведь без специалиста не обойтись.Если вы сразу нацелены на простой и удобный прием качественного цифрового вещания (DVB-T2), то вам нужна только 1 антенна диапазона ДМВ, т. к. вещание цифровых пакетов (мультиплексов) DVB-T2 осуществляется только в ДМВ диапазон, а все каналы всех остальных диапазонов уже транслируются в самом пакете. В настоящее время в Москве цифровое эфирное вещание DVB-T2 осуществляется на следующих каналах: 30 (мультиплекс 1), 24 (мультиплекс 2), 34 (мультиплекс 3.Находится в тестовом режиме, некоторые телеканалы окончательно не определились) ДМВ диапазона (см. сетку частот). С января 2015 года запущен третий мультиплекс в Москве и Московской области (!) на 34 канале, программы которого сейчас отбираются на конкурсной основе. Постоянные программы трех мультиплексов: Матч! Арена , Музыка первых и Новости жизни … Список программ участвующих в тендере можно посмотреть. (!) На 58 канале (770 МГц) с октября 2016 года осуществляется тестовая трансляция сигнала сверхвысокой четкости (Ultra HD 4K). Сигнал может принимать любой житель Москвы и ближнего Подмосковья, если есть телевизор с поддержкой Ultra HD/DVB-T2/HEVC. Мультиплекс 1 Мультиплекс 2 Мультиплекс 3 канал 30 (546 МГц) канал 24 (498 МГц) канал 34 (578 МГц) Программы Программы Программы 1 канал Рен ТВ Совпадение! Арена Россия 1 Сохранено Моя планета наука 2.0 Бойцовский клуб Совпадение! СТС История, Мультфильм, Русский детектив, Русский бестселлер НТВ Дом Кантри, Сарафан 5 (Питер) ТВ 3 Мама, 24_DOC, Парк развлечений IQ HD Россия К Пятница Евроньюс, траст Россия 24 Звезда Музыка первых Карусель Мир A Minor, кухонное телевидение, Auto Plus, индийское телевидение; HD Life, СТВ ОТП ТНТ ЛайфНьюс ТВЦ Муз ТВ Наш футбол (временно закодирован) Вы можете выбрать тип приемника. Устройство для максимально точной настройки цифровых эфирных (DVB-T/T2) антенн. Антенны дальнего действия DVB-T2 Балконные антенны DVB-T2 АУРА Компактная антенна для приема телевизионных сигналов в диапазоне ДМВ со встроенным фильтром LTE (выше 790 МГц). Помогает избежать негативного влияния сетевых помех сотовой связи LTE/4G на приемное оборудование и обеспечивает более равномерную частотную характеристику в рабочем диапазоне частот УВЧ.Горизонтальная поляризация. Минимальный объем упаковки и простая сборка без инструментов. Широко используется для установки на балконе в квартирах для вещания цифрового эфирного телевидения стандарта DVB-T2. Цена: 29 € Компактная антенна со встроенным усилителем +5 В . ..Предназначен для приема телевизионных сигналов в дециметровом диапазоне. Легко устанавливается на стену (с помощью кронштейна) или прямо на балконную решетку в квартирах для вещания цифрового эфирного телевидения стандарта DVB-T2.

Антенна Харченко или двойной квадрат в гугле. Простая антенна для цифрового телевидения DVB-T2 своими руками. Простая антенна для Wi-Fi из металлической банки

Прежнее аналоговое вещание полностью прекращено с 2009 года.Изменение формата на цифровой потребовало использования соответствующего приемного устройства. Цифровое ТВ транслируется в диапазоне УВЧ, который способен вместить множество каналов, при этом является компактным и качественным сигналом. Повышенная скорость передачи снизила затраты на обслуживание оборудования и сделала его более устойчивым к помехам, хотя не все проблемы были решены полностью. В сельской местности прием сигнала практически невозможен, а в большом городе усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал.Для уверенного приема вполне реально сделать антенну для цифрового ТВ своими руками, так как ее стоимость в магазине довольно высока.

Как работает цифровая антенна

Цифровой сигнал отличается от аналогового тем, что он передает не саму волну, а информацию о ней . .. То есть он состоит из непрерывного потока «координат» точек определенного синусоидального графика, передаваемого обычными аналоговыми устройствами. Это позволяет значительно снизить помехи и повысить качество передачи сигнала, так как сбой в передаче информации не вызывает больших проблем и спокойно исправляется при декодировании сигнала в приемнике.В остальном технология передачи остается прежней — электромагнитные колебания излучаются передатчиком в космос, принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, которое передается на дешифрирующее устройство радиолокатора. TV и превращается в изображение и звук.

Для приема дециметровых волн требуется небольшой размер антенны, что выгодно отличается от использовавшихся ранее огромных антенн, заполнявших крыши домов. Размеры (редактировать) цифровые антенны достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или в другом месте, удобном для владельца и обеспечивающем качественный прием. Самодельная антенна имеет простую конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим лишь базовыми знаниями.

Рамочная антенна своими руками

Круглая антенна для цифрового ТВ имеет наибольшее входное сопротивление

Рамочная антенна — один из самых простых вариантов. При этом помехоустойчивость такого устройства очень высока, поскольку в конструкции совмещены приемная антенна и фильтр помех. Название «рама» относится к определенной конфигурации — это замкнутый контур в виде круглой или прямоугольной рамки.Изготовлен из медной проволоки. В качестве альтернативы вы можете использовать кусок антенного кабеля (RG6), лишенный виниловой изоляции.

Плата

Для расчета рамочной антенны необходимо только определить длину провода, из которого сделан каркас … Формула расчета выглядит так:

где LR — длина провода в петля,

f — волновой коэффициент, представляющий собой среднее арифметическое между значениями границ волнового диапазона. Например, если вещание находится в диапазоне 568-720 МГц, то f = 568 + 720/2 = 644.

Необходимые диапазоны вы можете узнать на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Начальная и конечная частоты используются для расчета. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, согласно которой сторона квадратной рамки равна 0,254 длины волны (или f). То есть значение, полученное в результате расчета по первой формуле, необходимо увеличить на 1.5%. Разница тонкая, но важная в некоторых случаях.

Для изготовления антенны вам понадобятся:

• Плоскогубцы;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (при использовании антенного кабеля).

Перечислены только самые основные инструменты, в зависимости от навыков и возможностей пользователя могут использоваться другие устройства, более подходящие для любых целей.

Инструкция по изготовлению

Сделать рамочную антенну несложно.Вам нужно будет сделать следующее:

• Отрежьте кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем требует расчет, чтобы можно было более точно подогнать длину при формировании конфигурации антенны.
• Придайте антенне желаемую форму. Если используется круглая петля, то необходимо сделать круг максимально ровным; для квадратной рамы длина сторон должна быть точно выдержана.
• Концы каркаса присоединяем к антенному проводу от телевизора: один конец к оплетке, другой к центральной жиле. Для этой задачи требуется паяльник или клеммная колодка.
• Осталось установить прибор в наиболее подходящее для приема место и отрегулировать положение.

Как сделать антенну Харченко

Можно сделать такую ​​антенну своими руками для приема Wi-Fi

Конструкция предложена К.П. Харченко в 1961 году.Основной задачей является прием телевизионных передач, но практика показала высокую пригодность и универсальность изобретения. Внешняя антенна Харченко имеет форму восьмерки с открытой серединой. Он состоит из двух квадратов, а подключение к антенному проводу производится в средних точках. Таким образом, у нас получился замкнутый контур из толстой медной проволоки, имеющей специфическую форму. Отличие от каркасной структуры заключается именно в более сложной конфигурации, позволяющей получить стабильный и надежный прием сигнала, помехозащищенность и надежность.Его особенностью является широкополосность и возможность приема как телевизионного, так и радиосигнала. Все зависит от расположения антенны — вертикальная принимает ТВ сигнал, горизонтальная — радио.

Восьмерка не единственный возможный вариант, можно увеличить количество формируемых квадратов. Известны также варианты с образованием кругов, треугольников и т. д. Восьмерка используется из-за простоты изготовления и регулировки, а также отсутствия помех.

Плата

Самостоятельный расчет антенны Харченко не сложен, но включает в себя определение многих величин. Вам нужно будет рассчитать длину стороны квадрата, размер рефлектора (рефлектора), общую длину восьмерки от верхней до нижней точки, размер зазора между рефлектором и антенной, и т. д. Поэтому самым простым и надежным решением будет использование онлайн-калькулятора, которых в сети много. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм 2 ;
• Пластина алюминиевая для рефлектора (рефлектора).При его отсутствии в качестве отражателя можно использовать металлическую сетку (сетку);
• Плоскогубцы, молоток, отвертка;
• Электродрель с набором сверл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные бруски для изготовления несущей конструкции (мачты).

Существует множество вариантов конструкции, для изготовления которой можно использовать различные аксессуары. При необходимости они привлекаются к рабочему порядку.

Инструкция по изготовлению

• По расчетным данным изготавливается восьмерка.
• Соединение в средней точке пропаяно, вторая точка залужена для последующего подключения блока питания.
• В пластине рефлектора сверлятся отверстия, в которые устанавливаются бобышки для крепления антенны.
• Закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина отражателя прикреплена к мачте. Для этого используются шурупы или хомуты, если он сделан из металлической трубы.
• Мачта с антенной устанавливается в отведенное место.
• Подключен к телевизору, настроено оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трех квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приема телевизионного сигнала.

Различают:

• Трехэлементный волновой канал. Представляет собой достаточно сложную конструкцию из горизонтальной полосы, на которую устанавливаются две поперечные полосы и Т-образный каркас.Вариантом этой конструкции является четырехсекционный волновой канал, содержащий три ригеля и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова). Имеет коэффициент усиления 10-13 дБ, представлен двумя квадратными рамками, расположенными параллельно и соединенными перекладиной. Вариант конструкции – тройной квадрат, авторство которого принадлежит все тому же Сотникову. Армирующая способность выше – в районе 14-15 дБ.
• Антенна Туркина. Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дБ.Он состоит из шести колец разного диаметра, закрепленных на горизонтальном диэлектрическом опорном стержне. Устройство требует достаточно тщательного расчета диаметра колец и расстояния между ними.

Видео: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошел с целью устранения помех, повышения качества передачи, более уверенного приема и компактности оборудования. Необходимость использования собственной антенны связана с большим количеством помех или удаленностью от ретранслятора.При отсутствии возможности приобретения заводского образца, достаточно дорогого и не всегда имеющегося в продаже, вполне возможно изготовить самодельный прибор, благо это не представляет особой сложности.

Популярность Интернета среди населения постоянно растет. Однако многие люди живут в районах, где сигнал очень слабый или вообще отсутствует. В связи с этим очень остро стоит проблема повышения мощности и качества приема Интернета.Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому часто на помощь приходит внешняя антенна Харченко, выполненная в форме, материалом для которой служит толстый медный провод. Соединение угольником между собой происходит в местах открытых углов, где подключается телевизионный кабель.

Такая антенна требует точного расчета для цифрового эфирного телевидения. Для улучшения направленности некоторые конструкции могут быть снабжены решеткой или сплошным экраном из проводящего материала. Такая биквадратная антенна может решить многие проблемы с приемом сигнала и скоростью интернета. Самодельные конструкции, в том числе Антенны Харченко различных типов, относительно просты в изготовлении и включают в себя металлические и пластмассовые детали, а также элементы из других материалов, соединяемые разными способами. Такие конструкции легко изготавливаются самостоятельно, в том числе антенна Харченко для ТВ своими руками. Руки.

Антенна Харченко для модема

В настоящее время многие пользователи хотят увеличить скорость своего мобильного интернета…Особенно остро эта проблема стоит для тех, кто живет на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях самым лучшим выходом из положения становится антенна харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

Эта рамочная конструкция известна как УКВ-антенна с 60-х годов прошлого века. Он имеет зигзагообразную конфигурацию рамы, что делает устройство очень эффективным.

Система состоит из двух квадратных элементов.Для того, чтобы рассчитать антенну для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен быть 53 мм. Вся конструкция выполнена в виде замковой конструкции, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это сделано для того, чтобы уменьшить внутреннее сопротивление устройства. Соединение ромбов между собой осуществляется пайкой. Сюда же припаивается высокочастотный кабель.

Более точные данные можно получить с помощью онлайн-калькулятора расчета антенны Харченко, в котором достаточно просто ввести необходимые исходные данные.

Для повышения эффективности устройство можно использовать вместе с отражателем. Обычно эта деталь представляет собой металлическую пластину, а наиболее подходящий материал для ее изготовления – фольгированный текстолит. В этом случае антенна включает определение расстояния между приемником и рефлектором. После расчетов и закупки материалов антенну Харченко для модема можно изготовить своими руками.

Соединение деталей между собой осуществляется с помощью термоклея.Зафиксировать нужное расстояние между элементами можно с помощью любого предмета с наиболее подходящими размерами. Затем антенна подключается к устройству. Так как у модемов нет разъемов для подключения внешних антенн, они просто обматываются проводом, который затем через кабель подключается к приемному устройству. При необходимости антенну Харченко для 4g модема можно сделать по такой же схеме.

В конце сборки, на противоположном конце кабеля, который будет подключаться к модему, нужно собрать так называемое согласующее устройство, предусмотренное специально для таких устройств.Для этого используется медная фольга, такая же, как и в печатных платах. Выполненный расчет антенны для модема 4g такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны кабель подключается с помощью специального переходника. После всех подключений антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g производится экспериментально путем медленного вращения конструкции вокруг оси до получения максимально четкого сигнала.Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

Для работы цифрового телевидения используется дециметровый диапазон длин волн. Поэтому перед проектированием антенны Харченко для DVB t2 следует доработать, чтобы максимально увеличить прием сигнала.

Сама конструкция выглядит довольно компактно, выполнена в классическом варианте из двух ромбов, в результате получается зигзагообразная антенна без рефлектора.В качестве основы можно использовать любой токопроводящий материал, например, медную или алюминиевую жилу диаметром 1-5 мм. Также подойдут трубы, полосы, уголки, профили и т.д. Лучше всего для этих целей подходит медная проволока толщиной 3 мм. Его очень легко сгибать, выравнивать и паять. Далее его необходимо производить в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как это происходит в аналоговом телевидении.В этом случае при штатной работе антенны для ТВ сигнал нормально поступает в ТВ-приемник, но если будут сбои, то сигнала не будет вообще. Соответственно изображения тоже не будет. Если сигнал есть и он принимается нормально, то изображение будет одинакового качества на всех каналах. Этот фактор необходимо учитывать при выполнении для цифрового ТВ, хотя индивидуальные настройки могут отличаться для конкретного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

• Сначала нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры отрезков попеременно 13 и 14 см.
• После всех загибов образуются два конца, которые необходимо зачистить на расстоянии 1,5-2 см. На концах делаются петли и закрепляются между собой. Стыки полностью герметичны. Затем к одному из стыков припаивается центральная жила, а к другому – оплетка. В результате получается готовая антенна или двойной квадрат.
• Для двухъядерной телевизионной антенны требуется телевизионный кабель длиной около 3 метров. Со стороны антенны зачищается на 2 см, а со стороны штекера — на 1 см.Вилку можно подобрать на свое усмотрение. Его, как и проволоку, необходимо зачистить напильником или каким-нибудь острым предметом. Таким образом, зигзагообразная антенна Харченко для цифрового телевидения практически готова к эксплуатации.
• По окончании пайки все стыки заполнить горячим клеем из пистолета. Пока клей горячий, излишки нужно собрать. Одновременно получается надежное и эластичное соединение. На самой антенне места пайки тоже залиты клеем.

Антенна Харченко для телефона

Выносная направленная антенна позволяет значительно расширить возможности мобильного телефона и улучшить качество связи при нахождении абонента в удаленном районе. Не всегда удается найти в продаже наиболее подходящий вариант, поэтому антенна Харченко для сотовой связи, сделанная из подручных материалов своими руками.

Наиболее доступным вариантом является рассмотренная выше стандартная конструкция. Размер такой антенны следует выбирать исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в строительном магазине. Большинство простых конструкций могут быть напрямую подключены к кабелю и не требуют специальных настроек.

В первую очередь необходимо запастись медной проволокой диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные антенные разъемы и коннекторы F-типа. Когда планируется параллельное подключение двух антенн Харченко, может понадобиться рефлектор, который может быть оловянным или алюминиевым. Стыки изолируются с помощью термоусадочной трубки или изоленты. Для пайки нужен паяльник.

Медная проволока, подготовленная заранее, сгибается и превращается в зигзагообразный каркас, который составлен из двух ромбов. Стороны каждой из них имеют длину 80 см, а общее расстояние между противоположными углами будет 226 см. Далее антенный калькулятор определяет точку соединения этих ромбов как место соединения с кабелем. К этой точке припаивается кусок кабеля размером 50 см, а к его противоположному концу прикручивается разъем F-типа. Далее к разъему подключается магистральный кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция аналогична антенне для т2, когда нижний конец каркаса и рефлектор соединены друг с другом через оболочку троса. Для этого в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. К этому разъему предварительно припаяны кабель и рамка, расположенные на расстоянии более 40 мм.Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в простейшем варианте, готова к использованию.

Для прямого подключения приемника к мобильному телефону используется пигтейл, представляющий собой специальный провод. Один конец подключается к антенному кабелю, а другой к антенному разъему телефона. В этом случае нет проблем с расчетом антенны и не требуются какие-то отдельные настройки, достаточно просто расположить антенну наиболее оптимальным образом, ориентируясь на качество принимаемого сигнала.Мачту с приемным устройством рекомендуется устанавливать как можно ближе к дому, желательно возле окна, чтобы минимизировать длину кабеля.

Наступила эра цифровых сигналов. Все вещательные телекомпании начали работать в новом формате. Аналоговые телевизоры доживают свой век. Они до сих пор в рабочем состоянии и есть практически в каждой семье.

Для того, чтобы старые модели успешно дорабатывали свой ресурс, и люди могли использовать их при просмотре цифрового вещания, достаточно подключить приставку DVB-T к ТВ-приемнику и ловить сигналы ТВ-волны специальным антенна.

Любой домашний умелец в состоянии не покупать антенну в магазине, а сделать своими руками из подручных средств для просмотра программ цифрового телевидения дома или на даче. Два самых доступных конструктива описаны в этой статье.

Немного теории

Принцип работы антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телевышки до телевизионной антенны синусоидальной электромагнитной волной с измеряемой высокой частотой в мегагерцах.

При прохождении электромагнитной волны через поверхность лучей приемной антенны в ней индуцируется напряжение V. Каждая полуволна синусоиды образует разность потенциалов со своим знаком.

Под действием наведенного напряжения, подаваемого на замкнутую приемную цепь входного сигнала сопротивлением R в последней, электричество… Усиливается и обрабатывается схемой цифрового телевизора, выводится на экран и динамики в изображении и качество звука.

У аналоговых моделей ТВ-приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, которая расшифровывает цифровую информацию электромагнитной волны в ее привычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевещании по ГОСТам принято излучать электромагнитные волны только в двух плоскостях:

1. по горизонтали.

Таким образом, передатчики направляют излучаемые сигналы.

А пользователям достаточно повернуть приемную антенну в нужной плоскости, чтобы максимально снять силовой потенциал.

Требования к антенне цифрового пакетного телевидения

Телевизионные передатчики распространяют волны своего сигнала на короткие расстояния, ограниченные линией прямой видимости от верхней точки излучателя телевышки. Их дальность редко превышает 60 км.

Для таких расстояний достаточно обеспечить небольшую мощность излучаемого ТВ сигнала. Но, сила электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне индуцируется небольшая разность потенциалов, измеряемая в долях вольта. Он создает токи с малыми амплитудами. Это предъявляет высокие технические требования к сборке и качеству изготовления всех частей цифровых приемных устройств.

Конструкция антенны должна быть:

• изготовлена ​​аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
• направлена ​​строго по оси электромагнитной волны, исходящей от передающего центра;
• ориентированы по типу поляризации;
• защищены от посторонних помех той же частоты, поступающих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобных устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из пояснительного первого рисунка, является длина волны электромагнитного излучения. Под нее создают симметричные плечи вибраторов различной формы, определяют габаритные размеры антенны.

Длину волны λ в сантиметрах можно легко рассчитать по упрощенной формуле: λ = 300/F.Достаточно просто найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него список региональных точек телесвязи для нашего района.

В качестве примера фрагмент таблицы данных по Витебской области, где красным прямоугольником выделен передающий центр в Ушачах.

Частота волны 626 мегагерц, тип поляризации горизонтальный. Этих данных вполне достаточно.

Проводим расчет: 300/626=0.48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим пополам и получаем 24 см — искомая длина полуволны.

Максимальное значение натяжения достигает в середине этой области — 12 см. Его также называют амплитудой. Для этого размера сделана штыревая антенна. Обычно выражается формулой λ/4, где λ — длина электромагнитной волны.

Простейшая телевизионная антенна для цифрового телевидения

Требуется кусок коаксиального кабеля с волновым сопротивлением 75 Ом и антенный штекер. Мне удалось найти на старом складе готовый двухметровый кусок.

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с небольшим запасом: при настройке всегда проще откусить небольшой кусочек.

Затем снимаю экранирующий слой с этого участка кабеля.

Работа сделана. Осталось вставить штекер вилки в разъем на ТВ-приставке и направить оголенный провод внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует разместить непосредственно на подоконнике или закрепить на стекле, например, скотчем или привязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом расстоянии от центральной жилы.

Такая конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит попробовать. Но он способен работать в зоне уверенного приема сигнала.Мое здание заслоняет гора и многоэтажный дом. Передающая телевышка расположена на расстоянии 25 км. В этих условиях цифровая электромагнитная волна многократно отражается и плохо принимается. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видео владельца Эдокофф «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового ТВ вещания различной волны диапазонах частот, раньше меня хорошо устраивала конструкция зигзагообразной широкополосной антенны, не требующей сложного изготовления.

Сразу вспомнил одну из их эффективных разновидностей — антенну Харченко. Я решил использовать его конструкцию для цифрового приема. Я сделал вибраторы из плоской медной шины, но вполне можно обойтись и круглой проволокой. Это облегчит сгибание и выравнивание концов.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся всезнающим поиском Google. Пишем в командную строку: «Расчет антенны Харченко» и нажимаем Enter.

Выбираем любой понравившийся сайт и производим расчет онлайн. Я пошла к первому открывшемуся. Вот что он рассчитал для меня.

Все его данные я представил картинкой с обозначением имени размера антенны Харченко.

Изготовление деталей конструкции антенны

Приведенную информацию я взял за основу, но точно не выдержал все размеры. Из предыдущей практики знаю, что антенна хорошо работает в широкополосном диапазоне длин волн.Поэтому размеры деталей были просто немного завышены. Полуволна каждой гармоники синусоиды электромагнитного телесигнала уложится в плечо каждого вибратора и будет принята им.

На основе выбранных данных сделал заготовки для антенны.

Конструктивные особенности вибратора

Соединение концов хвостовика для восьмерки создается по центру на этапе гибки. Я спаял их паяльником.

У меня он создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает уже два десятка лет. Припаяли даже медный провод 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами без их выгорания.

Его конструкцию планирую в ближайшее время описать в отдельной статье на сайте для тех, кто тоже хочет сделать своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение антенного кабеля к вибратору

Медная жила и оплетка были просто припаяны к металлу восьмерки с разных сторон по ее центру.

Кабель привязывали к медной шине, сгибая ее петлей в форме полуквадратного вибратора. Таким образом, импедансы кабеля и антенны согласованы.

Конструкция экранирующей сетки

На самом деле антенна Харченко часто прекрасно работает без экранирования сигналов, но я решил показать ее изготовление. Для основы я взял деревянный брусок. Красить и пропитывать лаком не стал: конструкция будет использоваться в помещении.

В задней части блока просверлил отверстия для крепления проводов экрана и вставил их, а потом заклинил.

Получился экран для антенны Харченко. В принципе, его можно сделать разной конструкции: вырезать из куска лобовой брони танка или вырезать из пищевой фольги — получится примерно так же.

С задними боковыми ремнями фиксируется конструкция вибратора с помощью троса.

Антенна готова. Осталось установить его на окно для работы в вертикальной поляризации.

При удалении телевизионного приемника от передающего генератора мощность его сигнала постепенно ослабевает.Его можно увеличить специальными электронными устройствами – усилителями.

Вам просто нужно хорошо видеть разницу между принимаемыми антенной сигналами, которые могут быть:

1. просто ослабленными;
2. содержат высокочастотные помехи, искажающие форму цифровой синусоиды до формы некоего «карябола».

В обоих случаях усилитель выполнит свою роль и увеличит мощность. Тем более телевизор будет четко воспринимать и отображать ослабленный сигнал, а с усиленной «каряболой» будут проблемы с воспроизведением.

Для устранения таких интерференционных волн предназначены:

• фильтры высокого давления;
• экранов.

Их необходимо измерять с помощью осциллографа, а способы использования различных конструкций следует анализировать в каждом конкретном случае. Антенна здесь не виновата.

Телевизор сегодня есть в каждом доме. С развитием техники меняется качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, то сегодня активно обсуждается исключительно цифровое вещание.
На территории России телерадиовещание осуществляет государственная компания РТРС. С 2012 года постановлением правительства единым стандартом цифрового эфирного телевидения признан DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает для бесплатного просмотра сразу два мультиплексных пакета (РТРС-1 и РТРС-2). Все, что для этого нужно, это современный приемник-антенна, один из вариантов которого мы предлагаем сегодня сделать своими руками.

Эта самоделка создана на основе разработки инженера К.П. Харченко, предложившим аналогичные антенны для популярного в 90-х годах прошлого века дециметрового диапазона (ДЦВ). Это своего рода апертурные антенны, основанные на зигзагообразном облучателе. Сигнал аккумулируется плоским рефлектором, который не менее чем на 20% больше вибратора.
Телевизионный сигнал передается в горизонтально поляризованных волнах. В упрощенном виде такая антенна состоит из двух горизонтальных рамочных вибраторов, включенных параллельно, но разъединенных в месте присоединения фидера (кабеля).размеры даны на основании статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются по предложенным формулам. По этой технологии такие антенны могут быть рассчитаны даже на слабый сигнал около 500 МГц.

Что потребуется для сборки антенны

Материалы:

• Решетка для барбекю;
• Аэрозольная краска для автомобилей;
• Растворитель или ацетон;
• Набор сверл для обычной дрели;
• Кабель телевизионный коаксиальный — не более 10 м;
• Полметра трубы ПВХ ХВ, диаметр — 20 мм;
• Дюбели металлические для гипсокартона;
• Провод медный для антенного вибратора, диаметр жилы — 2-3. 5 мм;
• Две тонкие металлические пластины.

Инструменты:

• Мощный паяльник 100 Вт;
• Отвертка с насадками;
• Пистолет для горячего клея;
• Плоскогубцы, молоток, кусачки;
• Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Изготовление каркаса вибратора

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку диаметром до 12 мм.

Медную жилу зачищаем от изоляции, и выравниваем молотком по твердой поверхности. Отметьте середину и сделайте изгиб на 90°. Аккуратнее всего будет сделать это в тисках, слегка зажав медную жилу и выровняв ее молотком.

По нашим расчетам стороны квадратов будут 125 мм. Отмечаем их рулеткой, и делаем загибы.

Бокорезами откусываем небольшой фрагмент с одного конца, делая острие заостренным под 45°. Согнув второй квадрат, проводим ту же процедуру, откусив конечный конец жилки. Для этого квадраты можно немного разогнуть.

На средних сгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие надрезы напильником. Это поможет нам стянуть оба стояка вместе и закрепить их тонкой медной проволокой.

С помощью жидкой канифоли или флюса залудить паяльником средние изгибы.Это необходимо сделать со всех сторон медного сердечника вибратора.

Коаксиальный кабель зачищаем на 4-5 см. Скрутите оплетку или внешний проводник в единый провод, намотайте его на один из изгибов. Припаиваем его к медной жиле паяльником.

Зачищаем изоляцию внутреннего проводника, а также оборачиваем ее вокруг следующего изгиба каркаса. Паять нужно аккуратно придерживая пассатижами изоляцию, так как от температуры она может просто сместиться от центра. Сначала нагреваем рамку в зоне пайки, а уже потом сам проводник.

Вход коаксиального кабеля закрепляем нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем с помощью пистолета. Исправить дефекты получившейся литой формы клея можно с помощью фена.

Готовим отражатель

В качестве отражателя или отражающего экрана используем недорогую сетку для барбекю.Это хороший материал, так как даже стальные образцы таких изделий покрыты антикоррозийным анодированным покрытием, не говоря уже о нержавеющей стали. Также подойдет теплообменник от современного холодильника или сетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка отражателя должна быть больше, чем рамка вибратора, но не обязательно должна быть симметричной. От решетки отрезаем ручки, в нашей конструкции они будут лишними.

Рамку антенны размещаем посередине рефлектора, и отмечаем места ее крепления. Для крепления можно использовать две пластины из любого металла. Изгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в торец каждого саморезом, срезая выступающие части.У дюбелей для гипсокартона обламываем заостренные концы, и вкручиваем их в противоположный конец трубок.

Обе стойки ПВХ крепим к планкам на рефлекторе саморезами. Лужение рамы на концах, которые подходят к стойкам, для лучшей теплоотдачи.

На стойках отметьте высоту 68 мм, и поставьте на риск. Прогреваем концы каркаса паяльником, и впаиваем их в стойки до нужных меток.

Изготовление самодельной 3G антенны для дальнего приема. Антенна Харченко: Расчет и изготовление

Современная жизнь без доступа к Интернету невероятна. Но провайдеры не всегда могут обеспечить своим клиентам качественную линию связи, ведь надежная связь возможна только в зоне уверенного приема. А оно, в свою очередь, ограничено мощностью передатчика, расположением местности (в низинах сигнал ненадежный), а также расстоянием.Повысьте качество сигнала и расширьте дальность его приема, подключившись к антенне Харченко для 3G или 4G.

При соответствующих настройках эта антенна является и усилителем, и приемником. В качестве антенны этот биквадрат предложил использовать изобретатель и ученый Харченко. Биквадрат – это подвид рамочных антенн , которые в первую очередь относятся к типу зигзаг.

К. П. Харченко предложил это устройство в качестве антенны в середине прошлого века (1961 г.) для использования в качестве телевизионного приемника.Для этого есть серьезное основание: оно историческое, зафиксированное тем, что, настроив свою антенну на 14 мегагерц и придав ей необходимое положение, ученый принял сигнал из Америки.

Теперь усилитель сигнала мобильной связи И интернет можно без проблем купить в специальных магазинах или выполнить харченко антенну своими руками.

Среди заводских моделей антенн-усилителей легко найти мощные устройства с высокими характеристиками.Но часто можно обойтись простой конструкцией, которую несложно собрать из первичных средств собственноручно. Достаточно воспользоваться известной разработкой Харченко.

По исследованиям создателя, выходные параметры антенны надежно улучшают работу цифровых устройств, работающих на мобильных платформах, формируя усиление приема сигнала до 3-4 дБ, причем даже без применения рефлектора, а с его введением — до 8-9.

Для создания антенны Харченко для 4G модема своими руками, а также для усиления сигнала 3G можно сделать самый маленький набор приспособлений и приспособлений, которые заливаются у любого домашнего мастера. Требуется:

Если нет клея, можно сделать самому. Для этого нам нужно растворить обычную пену бензина или ацетона на дне стеклянной посуды.

Устройство и оптимальные размеры

Как известно, 4G модем работает на частоте 2100 МГц. Она эквивалентна длине волны 143 миллиметра. Сейчас еще есть модели, созданные на 900 МГц, и те, что используют интегральный порядок, но они уже теряют свою актуальность.

Ключевые втулки усилителя:

• вибратор — индуцируются волны магнитоэлектрических колебаний, которые посылает передатчик 4G провайдера;
• антенный провод с элементом согласования, транслирующий наведенный радиосигнал от вибратора;
• блок передачи сигнала с проводов на вход модема;
• рефлектор, устраняющий обрывы сигнала и отражающие шумы — нужен для увеличения мощности приема.

Важно обратить внимание на тип используемого металла. Для усилителя, как правило, используется медь или алюминий. В бытовых условиях, учитывая малые параметры вибратора, проще подключить кабель пайкой. По этой причине сразу необходимо остановиться на меди, даже не оценив ряд других положительных сторон.

Особую роль играют конфигурация и размеры поперечного сечения. Антенну Харченко рекомендуется соорудить из провода сечением не менее 5 мм² и диаметром 2.5 мм, так как эти параметры, по народному опыту, наиболее благоприятны. Необходимо сделать оговорку, что допускается брать толщину 2,3 мм при сечении 4 мм², что существенно не снизит характеристики приема. При необходимости допускается установка сечением 2,5 мм², но это испортит качество сигнала, повысит его затухание. Хотя для конкретного случая или местности вполне может быть — надо подходить индивидуально.

Для получения уверенного сигнала необходимо обращать внимание на симметричность квадратов и эквивалентный размер боковых поверхностей.

Основное отличие от штатных антенн, с которыми может столкнуться частный мастер, это размер волны противодействия, а она может быть 75 или 50 Ом. Для уменьшения потерь мощности надежнее применить провод с меньшим сопротивлением. Он больше подходит в электронных индикаторах, больше соответствует наименьшим потерям сигнала. Однако, применяя один из этих типов проводов, лучше под него точнее подобрать механические размеры вибратора. В этом случае утечка мощности сигнала станет наименьшей.

В роли экрана может выступать любая стальная пластина. Его можно вырезать из фустера или срезать болгаркой ненужные алюминиевые горшочки. Если металла нет, то можно выйти из позиции и взять фейн или картон и перейти на фольгу. За результат можно не переживать – ощутимой разницы не будет.В любом случае получившаяся конструкция сможет перекрывать фон бегущей волны с разных сторон.

Отлично показывает отработанный DVD. Повысить его эффективность можно, покрыв одну из сторон алюминиевой фольгой. Этот вариант отлично справляется с отражением волн. Дополнительный его плюс – эстетичный вид и значительное облегчение работы.

Для использования диска нужно будет только ассимилировать его клеем и закрепить на крышке от пластиковой бутылки.Также нужно настроить диапазон вибратора от рефлектора. Это можно сделать с помощью дополнительных шайб (можно взять от шурупов) или обрезков лишней толщины.

Собирая усилитель, нужно обратить внимание на параллельность площади вибратора и рефлектора.

Сначала нужно создать вибратор. Размер и симметрия имеют первостепенное значение. Чтобы произвести максимальную настройку установки, нужно сделать все края квадратов абсолютно одинаковыми. Можно получить двумя способами:

• не забудьте заранее нанести маркер для проводов;
• применить контрольный шаблон определенной длины.

При первом способе пассатии наносят на проволоку маркировку и наплавляют последнюю под углом 90 градусов для контроля изгиба угля.

Во втором случае необходимо отделить часть проволоки по шкале, чуть больше сторон квадрата, а затем обратиться напильником или крупной бровью к контрольному размеру.Временный шаблон изготовлен вместе с проволоками в губке Pollutage таким образом, что один конец одновременно упирается в твердую плоскость, а второй — в выходную плоскость. Также для гарантии уровней поверхностей можно произвести расчет онлайн, воспользовавшись специально разработанным для таких целей антенным калькулятором Харченко.

После этого руки сгибают вибратором, используя контрольный шаблон для каждого края квадрата. После того, как провод будет полностью развернут, его оставшаяся часть ликвидируется окнами.Происходит калибровочное измерение граней, обеспечивающее симметричность положения каждой из сторон в одной плоскости.

Возможности подключения и передачи сигнала

В середине крышки от бутылки просверлить или раскатать ножом отверстие, чуть меньше диаметра троса (чтобы конструкция была более устойчивой). Вошел конец провода. После этого разбирается так, чтобы жила центральная с местом для подведения и пайки.

Соединение проводов осуществляется любым паяльником (даже самодельным).Когда пайка окончена, чехол натягивается на вибратор, проходящий через кабель.

Надежность компаунда можно повысить нанесением клея и переноской небольших движителей в пластиковой пробке.

DVD диск Через центральное отверстие вводится кабель и втыкается в конец штекера. В этой установке рефлектор и вибратор не предполагают между собой электроконтакта.

Таким образом, антенный вибратор вместе с отражателем гарантируют хороший бесконтактный прием электромагнитной волны сигнала от передатчика и перенаправление его по коаксиальному проводу.Теперь осталось только перенаправить его на модем.

Перенаправление сигнала 4G на модем можно решить двумя способами:

• выполнить прямое подключение коаксиальных кабелей непосредственно к плате модема;
• используют антенну Харченко в качестве промежуточного усиления и с ее помощью передают принимаемый сигнал на встроенную антенну приемного устройства.

Первый способ, в свою очередь, предполагает два решения в зависимости от того, есть ли на модеме специальный разъем для подключения внешней антенны или он отсутствует.

Наличие разъема избавит мастеров-любителей от решения дополнительных задач. Далее нужно только припаять концы коаксиального провода ко второй части разъема и подключить через него антенну.

При отсутствии разъёма потребуется не только разборка, чтобы организовать прямое подключение к плате модема. коаксиальный кабель, а также пайка стержневых жил с экранирующим слоем для дорожек микросхем. Это очень сложная и тонкая техническая работа, которую хочется сделать обязательно, надежно и с полной отдачей техники.В противном случае модем выйдет из строя, и тогда его придется покупать заново.

С этой задачей справится любой. На точки вывода коаксиального провода нужно будет припаять электроды — они станут узлом генератора и будут излучать общепринятую и интенсивную магнитоэлектрическую волну прямо на антенну модема. Нужно сделать любую резьбу одного витка на внешней цепи корпуса модема и измерить ее размер линейкой. После этого необходимо добавить 5 мм и вырезать из фольги или консервной банки пару полосок длиной 75 мм и шириной 45 и 27 мм.

Широкую часть для сердечника стержня использовать для настройки модема, а для экрана — полукруг, а затем припаять их к антенне Харченко.

Электроды необходимо развести на небольшое расстояние и направить их таким образом, чтобы они выдавали и адресули принятый магнитоэлектрический сигнал на интегрированную антенну модема. Их наилучшее расположение может быть дополнительно выражено.

Теперь все готово. Остается только воткнуть 4G модем в разъем ноутбука, а затем проверить качество сети.

Удобным устройством для выхода в интернет является так называемый USB-модем на базе мобильной технологии 3G и более современной технологии 4 поколения.

Разница в технологиях 3G и 4G в основном заключается в скорости передачи данных. Так максимальная скорость 3G составляет 15-20 МБ/с., тогда как 4 поколение предлагает скорость передачи до 100 МБ/с. Технически есть разница в частоте передачи и в ряде других параметров общего плана. В настоящее время почти все операторы мобильного интернета: МТС, Билайн, МегаФон и Теле2, представляют технологии как GSM, так и 3G и 4G модем.Техническая поддержка 3G и LTE различается, поэтому у 4G своя частота работы.

Зависимость интернет-соединения по технологии 3G от множества факторов приводит к тому, что часто приходится использовать усилители сигнала. Что уж говорить о подключении 4G LTE, которое еще более требовательно к качеству сигнала.

Общие принципы усиления сигнала

Есть несколько способов увеличить мощность сигнала и создать стабильное соединение:

• Установить USB-модем как можно ближе к передающей станции, поднять его выше, поднести к окно;
• Купить систему усиления сигнала, изготовленную промышленным способом;
• Создать приемную внешнюю антенну Самостоятельно, используя для этого метизы, жесть от консервных банок или медный провод от велосипеда Харченко.

Усилитель сигнала работает по следующей схеме:

1. Внешняя антенна 3G для модема улавливает слабый сигнал от передающей станции мобильной связи;
2. Сигнал поступает на повторитель, если он есть;
3. На модем поступает усиленный сигнал от репитера.

Следует отметить, что при изготовлении антенны своими руками репитер обычно не используется. Как сделать антенну? Об этом ниже.

Важно! На качество сигнала влияет длина кабеля от компьютера до модема. Чем короче этот провод, тем лучше прием.

Виды антенн

Для использования в качестве рабочих материалов пригодны различные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях отлично показывали банки от кофе. Кабель показан для применения телевизионного, высокочастотного. Антенна для 3G модема своими руками проста, но затраты времени и труда пропорциональны ее эффективности.

Виды исполнения:

• Усилитель из обычной жестяной банки из-под кофе или консервов, вывешенный на высокочастотном кабеле для открытия окна. При этом к модему прикручивается 3-4 витка провода. К недостаткам можно отнести неброский внешний вид и громоздкость, с другой стороны антенна пушка для модема неприхотлива и проста в изготовлении;
• Использование жестяных банок в качестве рефлектора, в данном случае в качестве антенны используется банка из-под еды из белого металла. В боковой стенке банка делается отверстие ровно по сечению модемной коробки. После этого модем просто вставляется в банку. Для временной фиксации можно использовать обычный пластилин или жевательную резинку. Хорошую фиксацию дает использование холодной сварки. Сам модем подключается к ноутбуку или компьютеру с помощью кабеля. Этот вариант антенны 3G более эффективен, чем предыдущий, может дать прирост до 20%;
• Использование в качестве рефлектора сателлитных пластин. Довольно интересный способ, но требующий достаточно долгой и нудной настройки расположения модема относительно фокуса тарелок.Кроме того, нельзя будет использовать тарелку в качестве телевизора, так как в случае установки модема ее необходимо направить в сторону станции. При этом обязательна изоляция модема от воздействия внешней среды. Метод сложный, но в случае видимости передающей станции, куда достаточно отправить, выдается отличный результат;
• Применение антенны 3G может быть как самостоятельно выполненной антенной, так и телевизионной, расчет данной схемы антенны сложен, поэтому рекомендуется использование антенны для 3G заводского изготовления. Штыревую антенну можно разобрать и использовать детали от нее. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
• Использование бикетной антенны. Антенна Харченко известна с 60-х годов прошлого века. По качеству и экономичности хорошо показали себя за время своей долгой службы. Антенна Харченко для 3G модема состоит из двух незамкнутых ромбов, соединенных одним углом. За рамкой находится отражатель, который может быть изготовлен из листа олова или медного сплава.Самодельная антенна 3G отлично себя показала по эффективности и затратам. Расположение антенны: чем выше, тем стабильнее сигнал: лучшего места, чем крыша многоэтажного дома, не найти. Направление антенны лечится опытным путем. Антенна наводится вручную. Харченко биквадрат достаточно хорошо принимает сигнал тройка и четверка Джи.

Важно! При пайке учитывайте особенности металла, поэтому большинство современных кабелей достаточно плохи, но есть фидеры отличной конструкции, паять которые легко и просто. Не забывайте, что в разных случаях их использование облегчит жизнь.

Соединение антенны с модемом

Для соединения антенны и разъема лучше всего использовать высокочастотный телевизионный кабель. Соединять элементы антенны и кабеля лучше всего посредством пайки, этим достигается необходимая плотность соединения.

Есть несколько вариантов подключения модема к внешней антенне:

• Соединить разъем с антенной можно простейшей намоткой витков оголенного провода на корпус модема — не самый удачный, но очень быстрый;
• Для создания высокоэффективного съемного соединения в этом случае потребуется лист медной фольги, который аккуратно оборачивается вокруг разъема и приклеивается небольшим клеем.После этого полоска фольги протачивается по длине и усаживается одна торцевая часть. Кабель идет от антенны сверху антенны. Сверху на расстоянии 5 мм припаивается полоска фольги, выполняющая роль экрана. Эффективность такого соединения USB-модема и антенны будет намного выше, чем намотка проводов на модем. Это достаточно хорошее системное соединение может быть лучшим;
• Наиболее эффективным будет использование стандартного антенного адаптера, но, к сожалению, этот способ подходит только для такого разъема, к которому есть возможность подключения внешнего усилителя.

Важно! Следует отметить, что при навыках пайки тонких деталей можно разобрать сам модем и припаять антенный вывод прямо к внутренней антенне. Проверка этого метода показывает значительное улучшение сигнала. Но этот метод не рекомендуется применять без достаточного навыка работы с микросхемами.

Производство Харченко Антенна для модема

3G модем работает на частоте 2100 МГц.Исходя из необходимого расчета, общая схема антенны 3G состоит из двух ромбов, соединенных центральным шипом. Стороны сторон ромба 35 мм, диаметр медной проволоки 2-4 мм, внешний угол ромба 120 градусов, погрешность должна быть минимальной.

Антенна Харченко для 3G модема делается своими руками достаточно легко, относительная сложность заключается только в расчете параметров и поиске необходимых материалов. Именно эта антенна 4G показана всем любителям серфинга в интернете в труднодоступных местах.

Вооружившись линейкой, транспортером и ножницами по металлу, перережьте проволоку. Для изгиба каркаса антенны и удобства его пайки можно сделать самый простой проводник, для этого вам понадобится схема. В плане транспорта и линии проектируем деревянную доску по схеме, под необходимые размеры. Вбиваем 4 гвоздя или саморезы по углам ромбы, после чего на них прячут выпрямленную проволоку.

Расстояние между нижней и верхней рамкой в ​​месте соединения должно быть не более 3 мм.В этом месте припаиваем конец высокочастотного кабеля, охваченный фидером. Наличие фидера позволит без проблем поменять провод на каркас, так как большинство современных проводов достаточно сложно припаять обычными методами.

Для большей эффективности на расстоянии 3-5 см устанавливается пластина из медной фольги или фольгированного текстолита. Это отражатель. Чтобы выдерживать постоянное расстояние между рамой и дефлектором, на место соединения устанавливаем диэлектрическую прокладку или штифт необходимой толщины. Свежая рама и дефлектор к ней. Не забудьте про изоляционный штифт. Таким образом, прокладка является звеном антенны, требования к ней соответствующие.

В некоторых случаях добавление третьего и четвертого ромба в антенну для улучшения очень слабого сигнала.

Поскольку основная часть устройства будет проходить на улице под воздействием дождя, ветра и перепадов температур, стоит покрыть его слоем нитрола. Это защитит раму и рефлектор от воздействия влаги.

При необходимости параметры рассчитываются для требуемой частоты. Расчет антенны не представляет сложности. В настоящее время достаточно онлайн-калькулятор расчета параметров биквадрата для 4G модема. После этого соединяем кабелем рецепт модема, и усилитель готов.

Видео

Конструкция антенны предложена Харченко К.П. В 1961 году для приема телевизионных каналов метрового диапазона и долгое время являлась самой популярной телевизионной антенной, получив название «зигзаг».См. статьи в журнале «Радио» (Радио №3, №4, №8 1961 г. ; №11 за 1962 г.; №4 за 1966 г.; №10 за 1967 г.). Со временем антенна была перестроена на дециметровый и другие диапазоны. С появлением цифровых сетей 3G, Wi-Fi , работающих на более высоких частотах, зигзагообразная антенна зарекомендовала себя и зарекомендовала себя как одна из лучших для изготовления своими руками.

На Западе такую ​​антенну называют «Биквард», «Антенна Тревора Маршалла». Она, как и тройной квадрат, является разновидностью рамочной антенны.Учтите: Антенна Харченко — это две квадратные рамки, объединенные в одну систему. Рамочная антенна, как известно, имеет такие положительные качества, как широкополосность и некритичность к точности изготовления. (Конечно, это не повод делать ей чепуху

Телевидение передается в большинстве случаев горизонтально-поляризованной волной, а 3G, Wi-Fi, CDMA — вертикально поляризованной. Поэтому для этих Сетей «восьмерка» должна находиться в «лежачем» положении и напоминать своеобразные «очки».

В сети можно найти множество конструкций антенн Харченко как для Wi-Fi, так и для 3G UMTS. Поскольку частоты этих видов связи близки, здесь важно не запутаться. Вы можете воспользоваться онлайн-калькулятором и рассчитать антенну прямо на свой диапазон.

Данная конструкция вполне комбинирована для изготовления антенны диапазона CDMA-800 (Интерелеком, Пиплнет, Украина). При этом размер рефлектора примерно соответствует листовому листу формата А4, а проволоку или медную трубку необходимо брать толщиной 5-8 мм (можно медную полосу такой же ширины).Рефлектор можно сделать из жести. Размеры — из того же калькулятора!

На диапазоне CDMA-450 размеры антенны уже до полуметра в ширину, поэтому для уменьшения парусности рефлектор лучше применить в виде сетки.
Можно использовать строительную сетку с ячейкой не более 1 см, армированную на Н-образной несущей конструкции из любого подходящего металла. Поскольку края рамки имеют нулевой потенциал, ее можно прикрепить к отражателю металлическими болтами.Каркас изготовлен из дюралюминиевой полосы шириной 10 мм, соединения — на алюминиевых заклепках.

Владельцы загородных участков озабочены налаживанием хорошей связи на своей территории. Как правило хорошо налажена голосовая связь, но интернет на телефоне слабенький, фотки и видео не открываются. Чтобы он был прочнее, пользователи устанавливают на дачу дополнительные устройства, одним из которых является антенна для интернета. Он позволяет установить бесперебойное соединение. Это очень важно для людей, работающих в сети, не привязанной к одному месту.

Сегодня подключиться к всемирной паутине стало просто. Нажимаем кнопку питания, подключаем антенну и все готово. Роутер раздает интернет по Wi-Fi, позволяет 5 пользователям быть онлайн без потери качества и скорости. 3 Мбит достаточно, чтобы смотреть видео, разговаривать в скайпе, листать интернет-страницы.

Плюсы высокоскоростного интернета за городом:

1. доступ к беспроводной сети;
2. качественный, быстрый интернет до 3Мбит/с;
3. доступ в сеть из любого угла дома;
4. возможность получать интернет на 5 устройств одновременно.

Антенны для усиления устанавливаются, согласно диапазону частот и назначению. Выбирают их преимущественно квадратной формы с контактными площадками, соединенными с сеткой.

Для установки интернета потребуется:

• 3G-модем;
• сим-карта с интернет-услугой;
• USB-кабель;
• Wi-Fi роутер.

Когда интернет нужен только на компе вставь юсб модем И все готово.Если есть необходимость пользоваться всемирной паутиной на телефоне, планшете и нескольких ноутбуках, воспользуйтесь Wi-Fi роутером.

Оборудование

Удобным инструментом считается модем 3G-4G-5G. Мобильные операторы советуют обычные, быстрые, недорогие варианты. Скорость Wi-Fi постоянно растет, опережая технические возможности операторов.

Самое главное для интернета на даче — повысить качество принимаемого сигнала. Самый простой способ. Это использование различных усилителей сигнала и подъемных антенн, как описано выше.

При заезде гостей на дачу и одновременном входе всех в сеть скорость падает. В этом случае необходимо сделать усиление интернета в стране.

Оборудование антенны для расширения сети Интернет

Есть 5 способов усилить интернет дополнительным оборудованием:

1. заменить оператора;
2. подключить специальную антенну;
3. взять на дачу режим только 3G интернет;
4. удлинить интернет модемом на даче с помощью USB.кабель;
5. , воспользуйтесь специальным расширением UTR.

3G+4Glite. Содержит переносной роутер, антенну, кабель в сборе. Поддержка усиления до 26 дБ. Провод идет длинной 20 метров. Комплекс автономен, позволяет некоторое время функционировать без включения в электросеть.

3G+4GlTeбокс. Этот 3G-интернет-комплект считается достаточно мощным для дачи. Длина кабеля USB 5-10 метров. Усиление антенны доходит до 20 дБ.Действие зоны Wi-Fi составляет 40 метров. Взаимодействуйте с разными SIM-картами. Количество пользователей достаточно велико.

3G+4Glteuno. Этот комплект для интернета на даче с антенной самостоятельно подключается через сеть LTE 3G. Настроить его легко. Возможна установка в сельской местности.

3G+4гооптима. Антенна оснащена усилением до 26 дБ, провод, USB модем, роутер.

3G + 4Gмакс. Антенна для приема интернета на даче имеет усиление до 20 дБ, подключается в самом здании, так же и на улице.В комплекте функциональный роутер, две кабельные сборки, переходная пара. Устройство оснащено SIM-картами разных операторов. Достаточно просто разместить устройство на дачном участке.

Подключение к 3G модему специальной антенны

Это длинный I. изощренный способ. В первую очередь придется включить модем, переделать вход для антенны с внутреннего под внешний. Кропотливая работа будет вознаграждена: антенна, сделанная для усиления интернета на даче, добавит стабильности и качества сигнала.

Затем вынесите усилитель на улицу, прикрепите его, желательно к крыше здания. Вращайтесь во всех направлениях, чтобы поймать сигнал. Когда цель будет достигнута, прикрепите ее к стене дома. Компьютер должен быть у пользователя для проверки оптимального положения антенны. Эта опция достаточно эффективна, когда сигнал 3G находится на удалении.

Антенна для дачи для улучшения сигнала 4G можно изготовить самостоятельно. Но, лучшее решение Вопрос в антенном комплексе StreetultraPro.Он взаимодействует с разными SIM-картами. Подключить его можно даже в районах, где нет покрытия сети провайдера. У этого усилителя два входа: один идет под сим-карту, во второй роутер вводится витая пара, получая сильный сигнал.

Зачем антенна на дачном участке? Загородный дом без интернета уже не полноценное жилье. Многие работают онлайн, почти все общаются, играют онлайн. Антенна помогает усилить интернет, сделать его качественнее и быстрее.

Многие из нас давно и с удовольствием пользуются такими устройствами, как модемы от операторов сотовой связи, которые позволяют выйти во всемирную паутину. Но к сожалению, в отличие от широкополосного проводного интернета, такие устройства имеют ряд существенных недостатков. Основным из них являются особенности распространения радиосигнала в окружающем пространстве. Радиоволны в диапазонах 3G, 4G и LTE имеют плохое свойство отражаться от препятствий, рассеиваться и волноваться, соответственно будет ухудшаться скорость и качество интернет-соединения.Что можно предпринять в такой ситуации?

Самый простой и дешевый способ усилить сигнал, идущий от базовой станции Провайдер на модем самодельная антенна из сабвуфера, сделанная своими руками. Рассмотрим вместе самые простые и самые популярные варианты изготовления конструкций, усиливающих радиосигнал, поступающий на МОДЕМ с БС.

Проволочная антенна

Самый простой вариант самодельной антенны — использование отрезка медного провода небольшого сечения, который нужно намотать в несколько витков вокруг верхней части модема.Оставшийся конец проволоки длиной 20-30 сантиметров вытянуть вертикально. Этот примитивный метод при определенных условиях может заметно повысить стабильность принимаемого радиосигнала.

Банка

Наверное, в любом доме при желании найдется пустая использованная консервная банка из-под безалкогольных напитков или кофе. Этот нехитрый предмет может стать основой еще одной самодельной антенны. Снимаем крышку емкости, делаем отверстие в боковой стенке, вставляем модем в модем до половины корпуса, подключаете к компьютеру или ноутбуку с помощью удлинителя USB.Далее остается найти наилучшее расположение конструкции в пространстве. Эффект усиления в этом случае может быть очень хорошим.

Дуршлаг 4г.

У большинства людей есть обычный алюминиевый дуршлаг. А этот предмет посуды можно использовать для создания еще одной простой антенны для модема. Вам нужно только закрепить «свисток» в миске с посудой, например, с помощью скотча. Как говорится, все гениально просто.

Каркасная зигзагообразная антенна известного советского радиолюбителя Харченко. Для изготовления такого усилителя необходим медный провод сечением 2,5 мм. Согните его в виде двух совмещенных квадратов, к месту соединения, поместив модем, подключенный через USB-кабель, к компьютеру. С обратной стороны антенны тонкий металлический лист в качестве отражателя. Сделать такое устройство можно довольно быстро, а коэффициент усиления при определенных условиях может очень порадовать.

Переделанная спутниковая антенна

Многие из нас пользуются услугами спутникового телевидения.А если в вашем распоряжении есть старая спутниковая тарелка, вполне можно переделать антенну под 4G модем. Сделать это очень просто. Снимите преобразователь с планки, а на его место закрепите модем. Наводим конструкцию в сторону базовой станции провайдера, медленно вращаем до достижения наилучшего результата.

Итак, мы рассмотрели несколько вариантов изготовления антенны для 4G модема своими руками из доступных программ. Вы можете попробовать сделать самостоятельно любую из предложенных моделей и заметно усилить сигнал, принимаемый от базовой станции провайдера. Удачи!

Внешняя антенна для yota своими руками. Делаем внешнюю антенну для усиления сигнала Yota своими руками. Внешняя антенна для усиления сигнала

На сегодняшний день зона покрытия сетей третьего и четвертого поколения оператора мобильной связи Йота занимает внушительную площадь. При этом руководство компании постоянно работает над увеличением количества базовых станций с целью расширения территориального охвата услуг и улучшения качества связи в местах присутствия.В результате реализованных мероприятий улучшается сигнал и увеличивается скорость беспроводного интернета. Тем не менее поймать его удается не везде, а в некоторых небольших населенных пунктах и ​​даже районах крупных городов сигнал есть, но очень слабый. Даже тот факт, что купленный модем Yota 4G уже имеет встроенный усилитель, не всегда способен спасти ситуацию. Именно в таких случаях и нужна внешняя антенна для Йоты. Благодаря этому устройству усиливается слабый сигнал, который ловится с ближайшей базы, что в итоге положительно сказывается на скорости соединения.

Такие антенны незаменимы для жителей отдаленных районов населенных пунктов, их можно установить в загородном коттедже. Такое устройство особенно полезно, когда нет возможности пользоваться проводным интернетом, а качество беспроводного неудовлетворительное.

Роль внешних антенн для Йоты могут выполнять как заводские устройства, так и сделанные своими руками. Преимуществом первых является их точность и высокая эффективность, а вот вторые позволяют сэкономить и при этом получить относительно хорошую 4G-связь.

Причины слабого сигнала и низкой скорости:

• перегруженность сети;
• большая удаленность населенного пункта от базовой станции;
• расположение модема;
• размеры помещения и материал, из которого сделаны стены, их высота и толщина;
• наличие помех на пути прохождения сигнала, таких как многоэтажные дома, высоковольтные опоры, леса;
• подключение к одному роутеру или модему нескольких устройств.

При этом наблюдаются следующие проблемы:

• сигнал часто теряется;
• скорость постоянно прыгает.

Если все это знакомо, то есть смысл задуматься о покупке оборудования для усиления принимаемого сигнала или его изготовлении своими руками. Привычная антенна является таким устройством.

На некоторых форумах встречается мнение, что при неудовлетворительном качестве сигнала в стандарте LTE (а именно этот формат интернета поддерживает Йота) рекомендуется рассмотреть вариант перехода на канал WiMAX.Эта позиция нелогична. Оба стандарта относятся к четвертому поколению. Однако LTE был изобретен несколько лет спустя, благодаря чему был учтен и исправлен ряд недостатков, присущих его предшественнику. Усовершенствования коснулись таких характеристик, как множественный доступ, планирование частотных ресурсов, параметры мощности, адаптивность, задержка и так далее.

Типы антенн и преимущества их использования

Оператор Yota гарантирует своим пользователям высокоскоростной интернет 4G. Именно оказание данной услуги является общей миссией компании. В качестве технической поддержки компания предлагает своим абонентам 4G-модемы, роутеры и антенны для Yota.

Каждый тип антенны имеет определенные свойства и имеет ряд преимуществ в процессе использования. Ниже приведена общая классификация промышленных, т.е. потоковых, антенн.

1. Панельная MIMO (то есть содержащая два усилителя в одном корпусе) направленная антенна 3G/4G. Наиболее популярными в этой категории являются различные модели биполяризованной широкополосной антенны Delta Station 3G/4G.Оснащен функцией автоматического переключения на сигнал 3G в ситуации отсутствия 4G. Некоторые модификации рассчитаны на работу в двух частотных диапазонах.
2. Параболический. Эти модели обеспечивают максимальное усиление и идеально подходят для использования на значительных расстояниях от базы, а также в местах, где вообще отсутствует сигнал. Единственным недостатком параболических антенн является их высокая цена.
3. Круговой всенаправленный. Главным преимуществом таких изделий является их мобильность.Они просты в установке, имеют магнитное основание, их можно установить везде, где удобно, даже в автомобиле. Устройства дают небольшую мощность усиления, поэтому их используют в основном для того, чтобы добиться стабильности интернет-сигнала.
4. Комнатная антенна. Усиливает сигнал при подключении к принимающему устройству через USB-кабель.
5. Антенны со встроенным модемом или роутером Yota. Эти модели можно приобрести, если данное устройство еще не было приобретено отдельно.Для усиления сигнала существующего модема или роутера они не подходят.

Если оборудование для предоставления доступа в Интернет еще не приобретено, а рассматриваются только возможные варианты, то приобретение универсального устройства – идеальное решение.

Антенны HiTE PRO для Yota

Эти 4G антенны имеют встроенный модем и поддерживают прием сигнала всех операторов сотовой связи. Для работы в устройство должна быть вставлена ​​правильная SIM-карта. Антенна HiTE PRO для Yota заменяет комплект для усиления радиоимпульса.

Такие системы считаются наиболее эффективными, так как модем уже встроен в антенну, а потери сигнала на переходниках и кабелях отсутствуют. Такая антенна для Yota способна увеличить скорость обмена трафиком в Интернете в десятки раз, при этом установить и настроить ее можно самостоятельно, не обращаясь к специалисту. Если отдельный модем уже имеется, необходимость в нем отпадает.

Использование спутниковой антенны

Для усиления и стабилизации интернет-сигнала можно использовать спутниковую антенну.Желательно поместить его в пластиковый контейнер и прикрепить к преобразователю. Устройство подключается к компьютеру через USB-кабель. Это решение особенно эффективно для использования в регионе, в селах, в пригородах и других удаленных от вышек населенных пунктах.

Максимальный коэффициент усиления дает параболическая антенна с сетчатым рефлектором, однако найти такие на рынке достаточно сложно, так как их перестали выпускать из-за устаревших стандартов.

Эффективность усиления может быть разной в зависимости от размеров тарелки.Для качественной связи на расстоянии до десяти километров от вышки достаточно пластины диаметром один метр.

Как подключить внешнюю антенну к модему Yota

Внешняя антенна для усиления 4G интернета от Yota проста в установке и настройке. Важно придерживаться следующих правил:

• направьте антенну ниже, чем при настройке на телевизионный спутник;
• отслеживать качество связи с помощью компьютерной программы Yota;
• необходимо закрепить антенну в направлении точки наилучшего приема сигнала;
• установите модем так, чтобы порт USB был на противоположном от антенны конце;
• в случае постоянного прерывания сигнала конструкцию следует поднять выше.

Нельзя одновременно использовать антенну для приема ТВ-сигнала и усиления интернета.

Усиление сигнала Yota своими руками

Внешние антенны для модема, направленные на усиление сигнала LTE от Yota, имеют достаточно высокую стоимость, и не каждый может себе позволить приобрести такое устройство. Поэтому антенну для Yota можно сделать своими руками.

В первую очередь необходимо определить местоположение ближайшей базовой станции, а также наличие или отсутствие на пути объектов, которые могут стать препятствием для прохождения сигнала.Помехи в прямой видимости могут сделать установку усилителя пустой тратой времени и денег. Интенсивная нагрузка в черте населенного пункта снижает эффективность установленной антенны в несколько раз. Таким образом, усиление сигнала на расстоянии нескольких сотен метров в густонаселенном районе крупного города может быть сравнимо с эффектом, наблюдаемым на расстоянии десяти километров от вышки для небольшого поселка.

Если у вас возникли проблемы с выяснением местоположения ближайшей вышки, вы можете обратиться к оператору связи провайдера.Консультанты подскажут координаты базовой станции, а также посоветуют, как правильно установить внешнюю антенну. Эта же информация доступна на официальном форуме провайдера и многочисленных сторонних специализированных ресурсах.

Необходимый материал и инструмент

Для проектирования усилителя сигнала для интернета LTE вам понадобится следующий набор инструментов:

• паяльник;
• Набор отверток;

клеевой пистолет

• ;
• плоскогубцы;
• круглогубцы.

Что касается необходимых материалов, то усилитель делается из подручных средств. Вам понадобится:

• противень;

алюминиевая банка

• ;
• антенный кабель;
• картон, фольга;

медный провод

• ;

пластиковая трубка

• ;
• упаковка.

Если это переносная конструкция и будет монтироваться на улице, то необходимо позаботиться о ее защите от неблагоприятных погодных воздействий.

Антенна для Eta с использованием алюминиевых банок

Усилитель для Eta можно сделать очень просто из алюминиевой банки.Правда, в условиях чересчур слабого сигнала он будет совершенно бесполезен, но для стабилизации стабильности соединения — отличный вариант.

Такая самодельная комнатная антенна для Yota не подходит для установки на улице.

Для изготовления такой конструкции необходимо в боковой части банки из-под напитка вырезать отверстие по форме и размеру модема. Расстояние от центра углубления до дна сосуда в среднем 38-40 мм. Точную цифру можно рассчитать с помощью специального калькулятора, который легко найти в поисковике.

Модем вставлен в отверстие и закреплен клеевым пистолетом.

Прием сигнала от передающего центра на усилитель должен осуществляться с минимальными помехами.

При настройке сигнала необходимо изменить глубину установки прибора в банке и повернуть импровизированную антенну в сторону вышки для достижения оптимального результата. Проверить результаты, проведя замеры скорости и пинга, можно на официальном сайте Йоты или на специальных ресурсах вроде спидтеста.сеть.

Конструкция подключается к компьютеру или роутеру с помощью USB-удлинителя.

Псевдоспутник

Конструкция псевдоспутника очень похожа на жестяную, но его преимущество в большей площади отражающей поверхности, кроме того, он используется как внутренний, так и наружный. В качестве отражателя используется картонная коробка, покрытая фольгой, кастрюля из нержавеющей стали, алюминиевая чаша или металлическая сетка.

Модем крепится внутри усилителя сигнала 4G/LTE с помощью винтов, вставленных в просверленные отверстия.

Модем размещается перпендикулярно земле и параллельно боковым частям рефлектора.

Если конструкция монтируется на улице, то модем должен быть защищен полиэтиленовой или пластиковой трубкой.

Правильно направленный псевдоспутник достаточно эффективен и значительно усиливает сигнал 4G.

Надежной и в то же время очень простой в изготовлении является антенна Харченко. По сути, это толстая медная проволока, согнутая восьмеркой.Такая заготовка помещается поверх рефлектора с металлизированной поверхностью. Очень важно при изготовлении четко выдержать размеры восьмерки и задать частоту вещания, чтобы свести возможные помехи к минимуму. Кабель подключается к модему через разъем. Если такового нет, то необходимо разобрать модем и припаять шлейф к плате.

Использование рефлектора сигнала

Для усиления сигнала можно использовать специальные устройства — рефлекторы.Для подключения таких устройств необходимо:

• вставить в разъем USB модем, не предназначенный для подключения внешней антенны;
• подключите кабель USB к ноутбуку или компьютеру.

Принцип работы рефлектора заключается в том, что модем, установленный в фокусе прибора, принимает отраженные сигналы.

Нельзя сказать, что эффект усиления будет очень значительным, но тем не менее сигнал стабилизируется и станет немного мощнее.

Световозвращатель можно приобрести готовый, а можно сделать импровизированный, например, из консервной банки, фольги или дуршлага.

Разобрать модем Yota и припаять шлейфы от внешней антенны к разъемам на плате

Модемы Yota

имеют специальные технологические разъемы. Они нужны нам для тестирования. Если разобрать модем и припаять внешнюю антенну к плате модема, то такое решение даст значительное усиление сигнала.

Однако этот метод амплификации имеет и ряд недостатков:

• высокая вероятность физического повреждения модема;
• требует покупки кабеля и переходников;
• наблюдаются значительные потери сигнала на промежуточных элементах (проводах, разъемах, разъемах).

Идея с усилением сигнала работает, но довольно рискованно и требует хороших навыков пайки.

Если нет желания разбирать модем и подключать пигтейлы, можно приобрести готовые устройства, работающие из коробки.Провайдер предлагает модели для городских условий, например, YotaStation M14. А вот в деревне, на даче или в частном доме лучше установить YotaGrid 24.

Все началось с того, что резко упал сигнал с существующей антенны WFL 2700-24, 24dB. Что было виновато, я до сих пор не разобрался. Может в модеме расшаталась косичка или из-за снега заблокировались передающие антенны на базовой станции, не знаю. Последовательно меняя компоненты системы, мне так и не удалось восстановить сигнал на прежний уровень. Антенна осталась под подозрением и заменить ее было нечем. К сожалению, из антенн с большим коэффициентом усиления в магазинах были только похожие по конструкции модели, так как я не знал точно, что послужило причиной падения сигнала, стать обладателем 2-х подобных антенн, которые практически не работали у меня дома, не прельщало. меня. Взяв за основу обычную спутниковую антенну Supral 900×1000, кусок пластиковой водопроводной трубы диаметром 40 мм и имеющийся модем Samsung U-200, я начал.

Сначала в куске трубы делаем отверстие для модема. Можно использовать дрель и напильник. Я использовал дремель с фрезой. Длину трубы следует выбирать с запасом, так как неизвестно, где именно будет находиться упор нашей конструкции.

Должно получиться примерно так:

Далее заливаем в трубу строительную пену для крепления модема. Мне стало его жалко, поэтому я сначала обмотал изолентой ту часть, которая будет соприкасаться с поролоном.Аккуратно срежьте излишки пены. Торцы желательно закрыть пластиковыми заглушками. Родных заглушек на 40 мм в магазине не нашел. А вот колпачки с краской для волос были почти идеальными.

После окончательной сборки антенны наводим ее на базовую станцию. Нужно иметь в виду, что конструкция очень узконаправленная, поэтому ее легко промахнуться. У меня пропадал сигнал при отклонении антенны от оптимального положения на 3-5 градусов. После нахождения положения, в котором сигнал имеет максимум, антенна фиксируется.Далее нужно поймать фокус, перемещая трубу в креплении и вращая ее вокруг оси, пока не получится максимум. После завершения все затягиваем и герметизируем. Сделал временную версию из пакета и скотча, уж больно холодно пока что-то выдумывать, оставлю так до весны:

Сигнал с антенны по USB идет на DIR-320, который живет уже третий год на столбе в контейнере ИКЕА, покрашенном изнутри белой краской.А потом через вай-фай до дома.

Вот что получилось:

И что в результате? Уровень сигнала увеличился почти в 2 раза по сравнению с WFL 2700-24. Сэкономил более 3000 руб. WFL 2700-24 — 4200 руб. vs Супрал — 800 руб. + пайп 20 руб.
На данный момент скорость такая:

Раньше больше 3 Мбит/с не поднималось. Раньше отдача была не более 200 Кб/с, сейчас 300-900 Кб/с.
Если вообще не использовать антенну, то в моем районе нет сигнала.Точно нет. Базовая станция находится на расстоянии не менее 6 км.

Что еще нужно сделать:

1. Модем нормально опломбировать.
2. Отрежьте лишнюю трубу. Но для этого его нужно снять, а делать это на морозе не хочется.
3. Сделать отражатель за модемом:

За основу взял дно вазы с фруктами, купленное для этого за 80 руб. В общем, подойдет любая металлическая сферическая или параболическая херня, которую вы найдете, не слишком изогнутая, иначе будет сложно навести модем в фокус.Когда это было временно исправлено, я набрал еще несколько дб в плюс, но главное, что мощность моего сигнала увеличилась и, как следствие, скорость отдачи увеличилась примерно на 30-40%.

Все началось с того, что резко упал сигнал с существующей антенны WFL 2700-24, 24dB. Что было виновато, я до сих пор не разобрался. Может в модеме расшаталась косичка или из-за снега заблокировались передающие антенны на базовой станции, не знаю. Последовательно меняя компоненты системы, мне так и не удалось восстановить сигнал на прежний уровень.Антенна осталась под подозрением и заменить ее было нечем. К сожалению, из антенн с большим коэффициентом усиления в магазинах были только похожие по конструкции модели, так как я не знал точно, что послужило причиной падения сигнала, стать обладателем 2-х подобных антенн, которые практически не работали у меня дома, не прельщало. меня. Взяв за основу обычную спутниковую антенну Supral 900×1000, кусок пластиковой водопроводной трубы диаметром 40 мм и имеющийся модем Samsung U-200, я начал.

Сначала в куске трубы делаем отверстие для модема. Можно использовать дрель и напильник. Я использовал дремель с фрезой. Длину трубы следует выбирать с запасом, так как неизвестно, где именно будет находиться упор нашей конструкции.

Должно получиться примерно так:

Далее заливаем в трубу строительную пену для крепления модема. Мне стало его жалко, поэтому я сначала обмотал изолентой ту часть, которая будет соприкасаться с поролоном.Аккуратно срежьте излишки пены. Торцы желательно закрыть пластиковыми заглушками. Родных заглушек на 40 мм в магазине не нашел. А вот колпачки с краской для волос были почти идеальными.

После окончательной сборки антенны наводим ее на базовую станцию. Нужно иметь в виду, что конструкция очень узконаправленная, поэтому ее легко промахнуться. У меня пропадал сигнал при отклонении антенны от оптимального положения на 3-5 градусов. После нахождения положения, в котором сигнал имеет максимум, антенна фиксируется.Далее нужно поймать фокус, перемещая трубу в креплении и вращая ее вокруг оси, пока не получится максимум. После завершения все затягиваем и герметизируем. Сделал временную версию из пакета и скотча, уж больно холодно пока что-то выдумывать, оставлю так до весны:

Сигнал с антенны по USB идет на DIR-320, который живет уже третий год на столбе в контейнере ИКЕА, покрашенном изнутри белой краской. А потом через вай-фай до дома.

Вот что получилось:

И что в результате? Уровень сигнала увеличился почти в 2 раза по сравнению с WFL 2700-24. Сэкономил более 3000 руб. WFL 2700-24 — 4200 руб. vs Супрал — 800 руб. + пайп 20 руб.
На данный момент скорость такая:

Раньше больше 3 Мбит/с не поднималось. Раньше отдача была не более 200 Кб/с, сейчас 300-900 Кб/с.
Если вообще не использовать антенну, то в моем районе нет сигнала.Точно нет. Базовая станция находится на расстоянии не менее 6 км.

Что еще нужно сделать:

1. Модем нормально опломбировать.
2. Отрежьте лишнюю трубу. Но для этого его нужно снять, а делать это на морозе не хочется.
3. Сделать отражатель за модемом:

За основу взял дно вазы с фруктами, купленное для этого за 80 руб. В общем, подойдет любая металлическая сферическая или параболическая херня, которую вы найдете, не слишком изогнутая, иначе будет сложно навести модем в фокус.Когда это было временно исправлено, я набрал еще несколько дб в плюс, но главное, что мощность моего сигнала увеличилась и, как следствие, скорость отдачи увеличилась примерно на 30-40%.

Обычный кабельный интернет. Нет необходимости тратить время и деньги на подключение, прокладку кабеля, маскировку. Все, что вам нужно сделать, это подключить компактный USB-модем к порту ПК или ноутбука, и вы можете выходить в Интернет на приличной скорости 4G. Кроме того, маленький модем легко взять с собой. При этом интернет будет везде, где бы вы ни находились.Такие приятные условия предлагает молодой оператор «Йота». Но возникает проблема: модем не везде хорошо ловит сигнал. Поэтому важно подумать о усилителе сигнала Yota. Об этом мы расскажем далее.

Факторы, влияющие на скорость интернета

Еще совсем недавно беспроводные технологии заметно уступали по стабильности и скорости передачи данных обычному кабельному интернету. А вот со скоростями LTE ситуация изменилась.Однако от всех недостатков технология не избавилась.

«Йота» предлагает своим клиентам модемы, работающие с SIM-картами, обеспечивающие высокоскоростной доступ в Интернет. У устройств есть заметный недостаток: иногда они плохо ловят сигнал. Поэтому многих их владельцев интересуют усилители сигнала для модема Yota.

• Препятствия внутри квартиры. Стены, груды мебели, предметы интерьера между модемом и вышкой сотовой связи.
• Большое расстояние от модема до вышки сотовой связи.
• Количество устройств, работающих от модема.
• Погодные условия, местность.

Как видите, не все факторы могут быть исправлены владельцем модема. В ненастную погоду, при высокой загруженности сети вы не сможете повлиять на качество вашего модема или улучшить сигнал.

Как решить проблему?

Выход из ситуации — усилитель сотового сигнала Yota. Да, сам модем имеет встроенную стандартную антенну для поиска связи, но ее мощности не всегда хватает для обеспечения качественной связи и комфортного интернет-серфинга.

А что насчет усилителя сигнала? У пользователя есть два пути решения проблемы:

• Покупка готового устройства, повышающего качественные характеристики модема. Это может быть дополнительная антенна. Или другой модем с повышенными характеристиками.
• Добейтесь желаемого эффекта сами.

Усиление сигнала — поиск выгодной позиции

Приведем простейшее решение. Как показывает практика, модем может неравномерно «ловить» сигнал даже в пределах одной квартиры.На это влияет нагромождение мебели, предметов интерьера, комнатных стен и других препятствий между модемом и вышкой оператора.

Здесь надо действовать экспериментально. Выходите в интернет с помощью модема на своем обычном рабочем месте. Измерьте скорость соединения с помощью специального сервиса.

Затем передвигайтесь по квартире, периодически пользуясь этим же сервисом. В некоторых случаях пользователю удается найти место в квартире, где сигнал принимается устройством гораздо лучше. Неудобство здесь будет заключаться в переносе рабочего компьютерного стола, перестановке.Переместить модем можно только дополнительно купив для него удлинитель USB необходимой длины. Если у вас ноутбук, то все гораздо проще.

«Экстремальный» выход

Пользователи также предлагают «экстремальное» решение проблемы. Установите модем (подключив его к ПК тем же удлинителем) вне жилого помещения (за окном, на балконе, на крыше и т.п.). Качество сигнала может заметно улучшиться. Но в этом случае нужно предусмотреть защиту устройства от погодных условий: снега, дождя, высоких/низких температур и т.п.).

Самодельный усилитель

Сейчас мы расскажем, как собрать усилитель сигнала Yota своими руками. Чтобы сделать устройство, первым делом нужно найти подходящий металлический предмет. Отличный вариант – круглая крышка от сковороды или от кастрюли.

Эта антенна устанавливается в том месте жилища, где вы обнаружили самую высокую скорость передачи данных предыдущим методом. Закрепите модем на крышке. Затем остается подвести к нему удлинитель для подключения к компьютеру или ноутбуку.

Есть еще один «рецепт» изготовления усилителя своими руками. В этом случае на помощь приходит спутниковая антенна. Подключите его к модему. Важно направить антенну в сторону, где находится вышка оператора. Так как устройство будет находиться вне дома, необходимо позаботиться о защите модема от осадков, перепадов температур и т.д.

Достаточно следовать простым рекомендациям:

• Уберите с рабочего места все предметы и оборудование, которые могут мешать нормальной работе устройства.
• Поместите модем в свободное место на рабочем столе. Освободите пространство от громоздкой мебели. Отодвиньте подальше радиооборудование и электронику. Такие устройства также могут влиять на качество сигнала.
• Если ваш модем дополнительно раздает Wi-Fi, то отключите от него ненужные устройства. Чем больше к нему подключено устройств, тем ниже скорость передачи данных для каждого из них.
• Стоит установить пароль на домашнюю беспроводную сеть, который знаете только вы.В некоторых случаях низкая скорость интернета является следствием подключения посторонних лиц к вашей точке Wi-Fi. Установка надежного пароля защитит вас от этих пользователей.
• Значительное усиление сигнала позволяет одновременно подключить к компьютеру два одинаковых модема. Однако их работу нужно определенным образом наладить: инструкцию можно найти на сайте оператора или обратившись к специалистам салона связи.

Готовое решение

Усилитель сигнала Yota уже представлен в ассортименте продукции компании.Его стоимость в официальном интернет-магазине: 9 500 руб.

Расскажем подробнее, что это за устройство. Это законченное компактное решение с усиливающей антенной. В нем уже есть встроенный USB-модем, «разгоняющий» до 4G-скорости, с SIM-картой Йота. По желанию покупателя в устройство можно вставить уже купленную «симку» Yota. Такое решение (модем в устройстве усиления сигнала) полностью исключает потери сигнала в кабельных сборках, характерные для ранних продуктов компании.

Возможности усилителя от «Йота»

Приведем важные характеристики усилителя сигнала Yota:

• Устройство может функционировать круглый год. Диапазон его рабочих температур от -35°С до +60°С.
• В комплект усилителя входит комнатный Wi-Fi роутер. Подключается к наружной антенне «Йота» с помощью специального экранированного USB-кабеля (длина 7 метров). Давайте немного поговорим об этом. Этот кабель исключает потерю сигнала на высоких частотах.В результате модем начинает полностью передавать свою мощность на антенну.
• Комнатный Wi-Fi роутер способен передавать сигнал в помещении на расстояние до 150-200 метров. Область его применения действительно можно расширить, используя специальные усилители сигнала wi-fi.
• Усилитель сигнала Yota можно дополнить универсальным модемом от Huawei. Каковы его преимущества? При этом покупатель устройства может использовать сим-карту любого оператора связи, а не только Йота. Главное, что он поддерживает скорость передачи данных LTE.Обратите внимание, что добавление такой опции будет стоить дополнительно 1000 рублей.
• Антенна, входящая в комплект усилителя сигнала модема Yota 4G, работает по последним стандартам. Для чего это? На практике это удвоение скорости передачи данных по сравнению со стандартными антеннами волнового канала. Там усиление происходит только на сигнале, поляризованном в вертикальной плоскости.
• MiMo» имеет коэффициент усиления не ниже 18 дБи в вертикальной поляризации и не ниже 18 дБи уже в горизонтальной поляризации.
• И еще одна особенность для покупателя. По его желанию усилитель сигнала Yota 4G может быть дополнен более мощной антенной. Например, мощностью до 20 дБи. Или панель до 24 дБи в комплекте с длинным (до ста метров) кабелем.

Использование панельной антенны в усилителе

Зачем необходимо устанавливать панельную антенну для усилителя сигнала Yota LTE? Это дополнительное устройство помогает пользоваться услугами сотового оператора, даже если ваш населенный пункт находится на расстоянии 15-20 км от его вышки.Если площадь открытая, то зазор может быть больше.

Чтобы это было возможно, наружную антенну из комплекта поставки следует установить дома как можно дальше от земли. Желательно над крышами, верхушками деревьев или другими объектами, которые могут находиться между данным устройством и вышкой сотовой связи.

Еще раз отметим, что услуга по замене антенны в усилителе интернет сигнала Yota платная. Его конкретная стоимость зависит от типа выбранной покупателем антенны.

Теперь вы знаете несколько действенных способов, которые помогут улучшить качество работы вашего модема Йота и увеличить скорость передачи данных.Самое простое решение – купить готовый усилитель, предоставленный самой компанией. Есть способы самостоятельно решить проблему: от поиска наиболее выгодной позиции в квартире до использования металлических крышек и спутниковых антенн.

Количество базовых станций сотовых операторов постоянно расширяется. В соответствии с этим расширяется и зона покрытия, связь проникает даже в самые отдаленные уголки. Тем не менее, есть места, где уровень покрытия остается слабым — в таких условиях голосовая связь затруднена, а выход в Интернет практически невозможен.Это же касается и нового оператора Yota, который предоставляет высокоскоростной интернет Yota по технологии LTE. В некоторых удаленных от городской черты районах скорость доступа падает до нуля — абонентам приходится как-то решать проблему отвратительного покрытия. В этом обзоре попробуем решить эту проблему с помощью самодельных антенн для Yota.

Для чего нужна внешняя антенна?

Внешняя антенна для Yota позволяет усилить слабый сигнал от ближайшей базовой станции и увеличить скорость доступа в сеть.Использование этих антенн актуально для тех, кто живет в отдаленных районах. Мы можем выделить два типа антенн :

Первые хороши тем, что сделаны на прецизионном оборудовании и могут давать неплохой коэффициент усиления, доходящий до 15-20 дБ. Но стоимость таких антенн иногда превышает все разумные пределы, хотя ничего сложного они не представляют — банальная решетка и приемная часть в фокусе. В связи с этим многие технически продвинутые абоненты предпочитают изготавливать антенны Yota своими руками.

Антенна, сделанная своими руками, сможет усилить сигнал базовой станции и сделать прием более стабильным. В некоторых случаях модемы начинают работать даже там, где прием Yota не наблюдался без использования антенн. Но в процессе создания антенны нас будет подстерегать одна небольшая трудность — в большинстве модемов нет разъемов для внешних антенн. Таким образом, вам придется припаять непосредственно к печатной плате.

Необходимый материал и инструмент

При конструировании антенн для LTE от Yota нужно вооружиться инструментами.Здесь нам понадобится паяльник, набор отверток, плоскогубцы и круглогубцы, острый нож и клеевой пистолет. Остальные инструменты приобретаем по мере необходимости.

Из материалов, необходимых для изготовления описанных в нашем обзоре антенн для Yota, нам понадобится ВЧ антенный кабель, пивная банка (содержимое можно пить, мечтая о хорошем приеме), медная проволока, пластиковая трубка (диаметром самого модема), целлофановый пакет, готовая параболическая спутниковая антенна (без приемного конвертора), картон, фольга и старая кастрюля (дуршлаг, тазик).

Хорошая антенна для 4G LTE модема от Yota Антенна Харченко . Представляет собой «восьмерку» из медной проволоки, помещенную внутрь небольшого металлического или металлизированного рефлектора (например, из фольгированного текстолита) . Делая такую ​​антенну, нужно точно выдержать размер «восьмерки», используя справочную информацию из интернета. Также нужно узнать, на какой частоте идет вещание (в LTE много каналов).

Недостаток антенны Харченко в том, что она требует подключения кабеля к разъему на корпусе модема, которого может и не быть — придется паять прямо на печатную плату, разобрав ее корпус.То же самое относится ко всем другим наружным антеннам, кроме модемов.

Но есть и преимущества — антенны этого типа легко поднимаются на большую высоту, где уровень сигнала гораздо лучше.

Достаточно Эффективную антенну можно собрать из старой кастрюли на 2-3 литра, в алюминиевой посуде или из картонной коробки, обтянутой фольгой. Выбрав подходящую конструкцию, вставляем внутрь нее модем и пытаемся сориентировать антенну в сторону ближайшей базовой станции.

При необходимости можно изменить ориентацию модема внутри нашего кустарного рефлектора — ближе или дальше от его задней стенки.Делаем крепления, используя подручные материалы и клеевой пистолет. Основное преимущество антенны, сделанной из кастрюли или обернутой фольгой коробки, заключается в том, что нам не нужно издеваться над самим модемом, припаивая к нему антенный кабель. Вам просто нужно убедиться, что используемый вами USB-кабель не слишком длинный, чтобы избежать потерь.

Если антенну нужно установить на улице, модем можно обернуть полиэтиленом. Обычная спутниковая антенна тоже поможет нам поймать и усилить сигнал с ближайшей базовой станции.Конструкция проста — помещаем LTE-модем от Yota в пластиковую трубку и закрепляем в фокусе антенны (там, где находится конвертер). После этого направляем антенну в сторону базовой станции и наблюдаем за усилением. При необходимости двигайте модем с рефлектором в ту или иную сторону, добиваясь максимального уровня сигнала.

Можно ли собрать антенну для Yota с усилителем ? В домашних условиях сделать это будет очень сложно, так как нам нужно не только принимать, но и передавать сигнал — требуется двунаправленное усиление.Поэтому подавляющее большинство антенн для Yota работает по принципу пассивного усиления сигнала.

Внешняя антенна для Йоты из алюминиевой банки

Алюминиевая банка пива может быть приличной антенной. Содержимое можно налить в стакан и использовать по назначению, занимаясь при этом развивающими работами. Далее отрезаем верхнюю часть банки, кладем ее горизонтально на стол и делаем надрез в боковой стенке — 38-40 мм от дна банки. Ставим туда модем и фиксируем клеевым пистолетом.Подключаемся к компьютеру и следим за силой сигнала и скоростью соединения.

Кроме пивных банок допускается использовать банки от любых консервов. Рекомендуемая глубина банки 15-18 см.

Проверка сигнала Yota

Для того, чтобы проверить уровень сигнала, необходимо посетить сервисную страницу модема, расположенную по адресу 10.0.0.1 … Здесь мы увидим скорость соединения, а также сможем проверить уровень сигнала и антенну эффективность.Подробно о том, как протестировать скорость Йоты, мы рассказывали ранее в одном из наших обзоров.

Как усилить сигнал телевизионной антенны в домашних условиях? Как улучшить качество сигнала комнатной телевизионной антенны на даче? Советы и рекомендации

Как часто простой телезритель, при плохой телетрансляции, задается вопросом, поломка ли это телевизора, проблема с ТВ кабелем или помехи из-за плохой работы ТВ антенны.

Следует знать, что при повреждении кабеля или телевизора изображение и звук пропадают полностью, но если на экране есть помехи, или есть претензии к качеству изображения или звука, то дело скорее всего в плохое качество приема телевизионного сигнала.

В этом случае нужно проверить антенну и, возможно, усилить ее сигнал.


Принцип работы антенны

Антенна для телевизора необходима для приема электромагнитных волн высокой частоты в дециметровом диапазоне, с помощью которых транслируется телесигнал с определенного передатчика, например, с телебашни. Электромагнитные волны — это электромагнитные волны, распространяющиеся с конечной скоростью по синусоидальному пути, они позволяют передавать информацию по беспроводной связи.

Антенна имеет специальные усы, которые считывают проходящие через них волны и вызывают наведенное напряжение в ее сердечнике .… Разная полярность двух половинок электромагнитной волны, разделенных при прохождении через антенну, вызывает электрический ток проходят в приемной цепи и с помощью сопротивления создают в телерадиоканале сильный и обработанный импульс, который затем сигналом с изображением и звуком передается на экран телевизора.


Основой, передающей энергию в электромагнитной волне, являются фотоны — безмассовые частицы энергии, обладающие электромагнитным полем.

Их движение в пространстве и различает два типа синусоид: магнитные и электрические. Эти колебания всегда происходят перпендикулярно друг другу. Если электрические колебания параллельны горизонту, а магнитные вертикальны, то говорят о горизонтальной поляризации. Если наоборот, то речь идет о вертикальной поляризации.

В России при приеме телевизионного сигнала обычно используется горизонтальная поляризация, так как считается, что основные помехи, природные и промышленные, расположены вертикально.поэтому ТВ-антенны лучше всего устанавливать горизонтально .


Причины слабого сигнала

Антенны бывают 2-х видов: спутниковая и телевизионная.

Хороший сигнал спутниковой антенны часто зависит от ее диаметра — чем он больше, тем лучше частота принимаемого эфирного сигнала. Белые точки или полосы на экране свидетельствуют о слабом сигнале из-за разнообразных помех на улице – высоких зданий, деревьев, из-за неправильного вращения спутниковой антенны и потери сигнала репитера.

Телевизионные антенны ImageImage

бывают внутренние и наружные.

На качество приема в помещении влияет близость телевышки. В идеале — увидеть башню невооруженным глазом из окна.

Расстояние 10-15 км также обеспечивает уверенный прием и хорошее качество изображения и звука. Но если вы находитесь в городе в жилом доме не выше 3-го этажа, да к тому же окружены многоэтажками и высокими деревьями, то хорошее изображение вам не гарантировано.

Наружная антенна обеспечит хорошее качество изображения с усилителем и более оптимальной конструкцией приемника … При ее выборе нужно учитывать влияние на нее атмосферных осадков и силу порывов ветра, чтобы ничего не мешало уверенный прием телесигнала и не меняет направление самой антенны по отношению к телевизионному передатчику. А также для нее желательно более близкое расположение телебашни.

Еще одной причиной плохого вещания может быть использование слишком длинного телевизионного кабеля от ресивера к телевизору.


Как увеличить мощность?

Чтобы улучшить качество изображения домашнего телевизора, необходимо улучшить качество принимаемого сигнала. Первоначально необходимо максимально приблизить антенну к передающему устройству или изменить ее направление , точнее направить на траекторию передаваемого сигнала.

Так же как и необходимо устранить все возможные препятствия … Например, убрав мешающие ветки деревьев или подняв антенну повыше на крышу дома.Вы можете использовать мачту, чтобы увеличить высоту передатчика и улучшить принимаемый телевизионный сигнал.


Обратите внимание на кабель — возможно, вам нужно уменьшить его длину.

Расстояние от антенны до телевизора не должно превышать 10 метров.

Можно заменить телевизионный кабель на новый, если старому более 10 лет. А если на кабеле есть различные соединения с помощью скрутки или разветвителей, то это тоже влияет на качество просмотра.

Рядом с антенной не должно быть металлических предметов, проводящих электричество … Удаление этих предметов усилит принимаемый сигнал.

Комнатную антенну желательно размещать ближе к окну и высоко , устраняя препятствия для прохождения электромагнитных волн. Этот тип внутреннего телевизионного передатчика подходит только для мест с сильным приемом сигнала.


Наружную антенну можно улучшить, используя один из типов усилителей. Это:

• пассивный например, увеличить зону приема с помощью провода;
• активный — усилители с питанием от электрической сети.

Если у спутниковой антенны при правильной установке и подборе оборудования с самого начала были проблемы с передачей видео, то можно использовать антенну большего диаметра.


А вот если в процессе использования данного типа передатчика появились помехи, то своими руками можно исправить и улучшить качество сигнала, выполнив ряд действий .

1. Проверьте, не испортилась ли какая-либо часть плиты под воздействием атмосферных осадков. Удалить ржавчину, заменить сломанную.
2. Проверить, не сбились ли настройки спутниковой антенны в сторону передающей телевышки. Нацельтесь на нужный диапазон.
3. Убедиться в отсутствии внешних препятствий на пути сигнала — налипшая листва, снег. Препятствия в виде веток деревьев, новых высотных зданий. Уберите или перевесьте плиту повыше.

Если для любого типа антенн все внешние воздействия на антенну, на ее расположение не принесли эффективного результата, то для ее усиления и улучшения качества изображения и звука необходимо подключить антенный усилитель.


Активный усилитель подключается к электрической сети и располагается как можно ближе к антенне, желательно в защищенном от атмосферных воздействий месте. Так, сама антенна может располагаться на крыше, а усилитель — возле мансардного окна в комнате.Между собой они соединены коаксиальным кабелем.

Усилитель можно купить в магазине, подобрав необходимый исходя из таких параметров, как расстояние до передатчика, особенности самой антенны, тип электромагнитных волн, на которых эта антенна работает.

А также усилить принимаемый сигнал можно с помощью усилителей, сделанных своими руками. Умельцы могут усовершенствовать антенну, используя алюминиевые банки из-под лимонада, собрав конструкцию на вешалке для одежды, или используя антенну Харченко.


Советы и подсказки

Если до ретрансляционной вышки менее 30 километров, то для усиления сигнала можно использовать внешние усилители, даже сделанные своими руками. Но если до него более 30 километров, то вам понадобится мощный усилитель.

Усилитель ставится как можно ближе к антенне .… Но если вам приходится размещать его на улице, то помните, что срок его службы не более года, так как его детали подвержены окислению, коррозии и начинают мешать.А также сам усилитель может создавать шумы и помехи, поэтому при покупке нужно обращать внимание на соотношение коэффициента шума к усилению.

При покупке спутниковой антенны нужно иметь в виду, что изготовленная из алюминия не только легче, прочнее и долговечнее стальной, но и дает качественный сигнал при меньшем диаметре … Конечно, нужно помните, что он дороже стали.

Для городских квартир можно выбрать любой тип антенны, а для использования на даче лучше подойдет спутниковая — это не зависит от расстояния до телевышки.

расчет и изготовление. Механизм подключения внешних антенн к модему

Удобным устройством для выхода в Интернет является так называемый USB-модем, основанный на технологии мобильной связи 3G и более современной технологии 4 поколения.

Разница в технологиях 3G и 4G в основном заключается в скорости передачи данных. Так максимальная скорость 3G составляет 15-20 Мб/с, тогда как 4-е поколение предлагает скорость передачи до 100 Мб/с.Технически разница есть в частоте передачи и в ряде других параметров общего технического плана. В настоящее время почти все операторы мобильного интернета: МТС, Билайн, Мегафон и Теле2, представляют как GSM, так и 3G и 4G модемные технологии. Техническая поддержка 3G и LTE разная, поэтому у 4G своя частота работы.

Зависимость интернет-соединения по технологии 3G от многих факторов приводит к тому, что часто приходится использовать усилители сигнала.Что уж говорить о подключении 4G LTE, которое еще более требовательно к качеству сигнала.

Общие принципы усиления сигнала

Есть несколько способов увеличить мощность сигнала и создать стабильное соединение:

• Установить USB-модем как можно ближе к передающей станции, поднять выше, поднести к окну ;
• Купить систему усиления сигнала промышленным способом;
• Приемную внешнюю антенну соорудить самостоятельно, используя для этого подручные материалы, жесть от консервных банок или медную проволоку в биквадрате Харченко.

Усилитель сигнала работает следующим образом:

1. Внешняя антенна 3g для модема ловит слабый сигнал от передающей станции мобильной связи;
2. Сигнал отправляется на повторитель, если он есть;
3. Усиленный сигнал от репитера поступает на модем.

Следует отметить, что при изготовлении антенны своими руками повторитель, как правило, не используется. Как сделать антенну? Подробнее об этом ниже.

Важно! На качество сигнала влияет длина кабеля от компьютера до модема. Чем короче этот провод, тем лучше прием.

Типы антенн

В качестве рабочих материалов пригодны различные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях банки из-под кофе показали себя отлично. Кабель показан для использования телевизионного, высокочастотного. Антенна для 3g модема своими руками сделать несложно, но затраты времени и труда пропорциональны ее эффективности.

Виды исполнения:

• Усилитель, сделанный из обычной банки из-под кофе или консервы, подвешенной на ВЧ-кабеле за оконным проемом. При этом на сам модем наматывается 3-4 витка провода. Недостатки – непрезентабельный внешний вид и громоздкость, с другой стороны баночная антенна для модема неприхотлива и проста в изготовлении;
• Использование консервной банки в качестве рефлектора, в данном случае в качестве антенны используется белая металлическая пищевая банка.В боковой стенке банки делается отверстие точно по сечению коробки модема. После этого модем просто вставляется в банку. Для временной фиксации можно использовать обычный пластилин или жевательную резинку. Хорошую фиксацию дает использование холодной сварки. Сам модем подключается к ноутбуку или компьютеру с помощью кабеля. Этот вариант антенны 3g своими руками более эффективен, чем описанный выше, может дать до 20% усиления;
• Использование спутниковой антенны в качестве рефлектора.Довольно интересный способ, но требующий довольно долгой и нудной подгонки положения модема относительно фокуса тарелки. Кроме того, использовать тарелку в качестве телевизионной тарелки уже нельзя будет, так как если установлен модем, то он должен быть направлен в сторону станции. При этом модем должен быть изолирован от внешней среды. Метод сложен, но в случае видимости передающей станции, куда достаточно ее навести, дает отличный результат;
• Использование направленной антенны 3g — это может быть как самодельная антенна, так и телевизионная антенна, расчет схемы данной антенны сложен, поэтому рекомендуется использовать антенну 3g заводского изготовления.Штыревую антенну можно разобрать и использовать ее детали. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
• Использование биквадратной антенны. Антенна Харченко известна с 60-х годов прошлого века. По качеству и экономичности он хорошо показал себя за долгий срок службы. Антенна Харченко для 3g модема состоит из двух разомкнутых ромбов, состыкованных между собой под одним углом. За рамой находится отражатель, который может быть изготовлен из листового металла или медного сплава.Самодельная антенна 3g отлично зарекомендовала себя с точки зрения эффективности и стоимости изготовления. Расположение антенны: чем выше, тем стабильнее сигнал: лучшего места, чем крыша многоэтажного дома, не найти. Направление антенны выбирается опытным путем. Вам придется направлять антенну вручную. Биквадрат Харченко хорошо принимает сигнал трех и четырех дзи.

Важно! При пайке учитывайте особенности металла, так как большинство современных кабелей плохо паяются, но есть фидеры отличной конструкции, которые паять легко и просто.Не забывайте, что в разных случаях их использование облегчит жизнь.

Подключение антенны к модему

Для подключения антенны и разъема лучше всего использовать высокочастотный телевизионный кабель. Элементы антенны и кабель лучше всего соединить пайкой, этим достигается необходимая плотность соединения.

Есть несколько вариантов подключения модема к внешней антенне:

• Подключить разъем к антенне можно, просто намотав витки оголенного провода на корпус модема — не самый удачный, но очень быстрый вариант;
• Создание высокопроизводительного штекерного соединения, в этом случае необходим лист медной фольги, который аккуратно оборачивается вокруг разъема и маркируется с небольшим нахлестом.После этого полоса фольги спаивается по длине и запаивается одна торцевая часть. К этой крышке сверху припаивается кабель, идущий от антенны. Сверху на расстоянии 5 мм припаивается еще одна полоска фольги, служащая экраном. Эффективность такого соединения USB-модема и антенны будет намного выше, чем намотка провода вокруг модема. Это достаточно хорошая система связи, пожалуй, лучшая;
• Наиболее эффективным вариантом будет использование стандартного антенного адаптера, но, к сожалению, этот способ подходит только для разъема, имеющего возможность подключения внешнего усилителя.

Важно! Следует отметить, что при наличии навыков пайки тонких деталей можно разобрать сам модем и припаять антенный вывод прямо к внутренней антенне. Проверка этого метода показывает значительное улучшение сигнала. Но этот метод не рекомендуется использовать без достаточного навыка работы с микросхемами.

Изготовление антенны Харченко для модема

3G модем работает на частоте 2100МГц. На основании необходимых расчетов общая схема антенны 3г состоит из двух ромбов, соединенных центральной комиссурой.Размеры стороны ромба 35 мм, диаметр медной проволоки 2-4 мм, внешний угол ромба 120 градусов, при этом погрешность должна быть минимальной.

Антенна харченко для 3g модема своими руками сделать достаточно просто, относительная сложность заключается только в расчете параметров и поиске необходимых материалов. Именно эта антенна 4g показана всем любителям посидеть в интернете в труднодоступных местах.

Вооружившись линейкой, транспортиром и ножницами по металлу, разрезаем проволоку.Чтобы согнуть рамку антенны и облегчить ее пайку, можно сделать простой проводник, для этого понадобится схема. По транспортиру и линейке размечаем деревянную доску по схеме, по необходимым размерам. Вбиваем по углам ромба 4 гвоздя или самореза, после чего наматываем на них выпрямленную проволоку.

Расстояние между нижней и верхней рамой в месте стыка должно быть не более 3 мм. В этом месте припаиваем конец высокочастотного кабеля, прикрытый фидером.Наличие фидера позволит без проблем припаять провод к каркасу, так как большинство современных проводов достаточно сложно припаять обычными методами.

Для большей эффективности на расстоянии 3-5 см сзади устанавливается пластина из медной фольги или фольгированного текстолита. Это отражатель. Для того чтобы сохранить постоянное расстояние между рамой и дефлектором, в месте стыка устанавливаем диэлектрическую прокладку или штырь необходимой толщины. Прикрепляем к нему каркас и дефлектор.Не забудьте заизолировать штифт. Таким образом, прокладка является соединительным звеном антенны, требования к ней соответствующие.

В некоторых случаях можно добавить к антенне третий и четвертый ромбы для улучшения очень слабого сигнала.

Так как основная часть работы устройства будет проходить на улице под воздействием дождя, ветра и перепадов температур, перед использованием его следует покрыть слоем нитролака. Это защитит раму и отражатель от влаги.

При необходимости параметры рассчитываются для требуемой частоты. Расчет антенны не представляет сложности. В настоящее время для расчета параметров бисквадрата для 4g модема достаточно онлайн-калькулятора. Затем подключаем кабель к модему по рецепту, и усилитель готов.

Видео

Конструкция антенны предложена К.П. Харченко. в 1961 году для приема телевизионных каналов метрового диапазона и долгое время была самой популярной телевизионной антенной, получившей название «зигзаг».См. статьи в журнале «Радио» (Радио № 3, № 4, № 8 за 1961 г.; № 11 за 1962 г.; № 4 за 1966 г.; № 10 за 1967 г.). Со временем антенна была перестроена для дециметрового и других диапазонов. С появлением цифровых сетей 3G, WiFi , работающих на более чем высоких частотах, зигзагообразная антенна перекочевала и на них и показала себя одной из лучших для изготовления своими руками.

На Западе такую ​​антенну называют «BiQuard», «Антенна Тревора Маршалла». Она, как и тройной квадрат, относится к типу рамочных антенн.Присмотритесь: антенна Харченко — это две квадратные рамки, объединенные в одну систему. Рамочная антенна, как известно, обладает такими положительными качествами, как широкополосность и некритичность к точности изготовления. (Конечно, это не повод блефовать

Телевидение передается в большинстве случаев в горизонтально поляризованной волне, а 3G, Wi-Fi, CDMA — в вертикально поляризованной. Поэтому для этих сетей «восьмерка» должна находиться в «лежачем» положении и напоминает своеобразные «очки».

В Сети можно найти множество конструкций антенн Харченко как для Wi-Fi, так и для 3G UMTS. Поскольку частоты этих видов связи близки, здесь важно не запутаться. Вы можете воспользоваться онлайн-калькулятором и рассчитать антенну прямо на свой диапазон.

Данная конструкция вполне пригодна для изготовления антенны для диапазона CDMA-800 (Интертелеком, PeopleNet, Украина). При этом размер рефлектора примерно соответствует листу формата А4, а проволоку или медную трубку необходимо брать толщиной 5-8 мм (можно использовать медную полосу такой же ширины).Рефлектор для экономии можно сделать из жести. Размеры — из того же калькулятора!

Для диапазона CDMA-450 размеры антенны уже до полуметра в ширину, поэтому для уменьшения парусности лучше использовать рефлектор в виде сетки.
Можно использовать строительную сетку с ячейкой не более 1 см, закрепленную на Н-образной несущей конструкции из любого подходящего металла. Так как по краям рамки нулевой потенциал, ее можно прикрепить к рефлектору металлическими болтами.Каркас изготовлен из дюралюминиевой полосы шириной 10 мм, соединения на алюминиевых заклепках.

Добрый день. Люди, живущие в частном доме, часто сталкиваются с проблемой отсутствия качественного интернета. ADSL сейчас редко где используется, да и скорость оставляет желать лучшего. Особенно проблематично, если дом новый и нет телефона, тогда придется тянуть провод ради не очень быстрого интернета. А если есть телефон, то не факт, что давно проложенная линия подойдет для интернета.Волоконная оптика стоит дорого. Некоторые складываются с соседями, и тогда затраты могут стать приемлемыми. Однако не всем нужен хороший интернет. Остаётся Мобильный Интернет. Технология 4G позволяет максимально достичь 150 Мбит/с, но для такой скорости нужен качественный прием сигнала. Не всегда для этого хватает встроенной антенны (точнее двух) модема. Итак, сегодня мы будем делать антенну Харченко для модема Yota 4G. На данный момент в продаже модемы YOTA 4G LTE WLTUBQ-108.

Нам потребуется:
— YOTA 4G LTE WLTUBQ-108
— Медный провод 2,5 мм
— Лист железа
— Коаксиальный провод 75 Ом, тонкий
— Двойной пигтейл с MS156 на SMA Female
— SMA8 Male Connector —

Дрель
— Сверло 3 мм
— Пластиковая трубка или любой диэлектрик
— Паяльник
— Припой, канифоль
— Горячий клей
— Зажимы
— Удлинитель USB

Шаг 1 Подготовка модема.
Перед началом изготовления антенны стоит подключить модем к компьютеру.Зайдя в настройки модема по адресу 10.0.0.1 пропишите значения SINR/RSRP. Это нужно сделать, чтобы сравнить изменение уровня сигнала после подключения антенны. Модем легко разбирается. Необходимо использовать что-то острое, например, шило или нож, чтобы поддеть и снять верхнюю крышку. Делать это нужно очень осторожно, так как под крышкой находится встроенная антенна. Главное не повредить его. Снятие крышки:

А с обратной стороны это выглядит так:

Наш модем поддерживает технологию MIMO.MIMO (Multiple Input Multiple Output, несколько входов, несколько выходов) — это технология пространственного кодирования сигнала, позволяющая увеличить пропускную способность канала. При использовании этой технологии используются две и более антенны для передачи данных и столько же антенн для приема. В нашем случае у нас две антенны. Каждая антенна имеет свое гнездо:

Одно гнездо находится в верхней части модема, второе — с правой стороны. Оставлять модем открытым нехорошо, поэтому при прикладывании корпуса к модему отмерьте отверстия под розетки, и просверлите сверлом на 3 мм:

Умрет точно.Просверлив отверстия, надеваем корпус на модем и смотрим, совпадают ли отверстия с гнездами. При необходимости увеличить отверстия ножом в нужном направлении. Убедившись, что отверстия совпадают с гнездами, надеваем корпус и закрываем верхнюю крышку.

Антенну будем подключать к специально подготовленным гнездам. Для этого нам понадобится адаптер. С одной стороны будет два разъема MS156 (одну антенну подключаем к двум гнездам), с другой высокочастотный разъем SMA Female.Его можно заказать на aliexpress или купить в магазине радиодеталей:

Подключаем пигтейл к модему:

На этом откладываем, на время, модем в сторону.

Шаг 2 Расчет антенны.
Существует множество вариантов антенн. На мой взгляд, наиболее эффективной и простой в изготовлении является Антенна Харченко. Она названа в честь инженера, разработавшего и описавшего конструкцию этой антенны, — Харченко К.П. Антенный вибратор будем делать из медной проволоки сечением 2,5 мм. Можно использовать провод сечением 2 мм. Провод легко купить в электрике. Перед изготовлением антенны следует снять изоляцию проводов. Вибратор состоит из двух квадратов, соединенных в одной своей вершине и с разъединенными сторонами. Антенный провод припаивается в местах соединения квадратов. Входное сопротивление антенны близко к 50 Ом. Я выбрал кабель на 75 Ом, хотя он также хорошо работает с коаксиальным кабелем на 50 Ом.Длина сторон квадратов равна λ/4, где λ — длина волны. В нашем случае это 115 мм. Делаем вибратор по следующей схеме:

Где:
Центральная частота f: 2600 МГц
Сопротивление антенны ρ: 50 Ом
Длина волны λ: 115 мм
Размер L1 (внешняя сторона квадрата) : 28,9 мм
Размер L2 (внутренняя сторона квадрата): 27,6 мм
Размер L3 (общая длина рамок): 81 мм
Размер L4 (ширина рамок): 40.5 мм
Размер L5 (зазор в месте соединения): 1,7 мм
Расстояние между вибратором и отражателем D: 13,2 мм
Размер B (ширина отражателя): 115 мм
Размер H (длина отражателя): 115 мм
Диаметр провода вибратора: 2,5 мм
Общая длина провода (с запасом на витки): 237,9 мм

Шаг 3 Соберите антенну.
Припаяйте провод к вибратору. В итоге должно получиться вот так:

Рефлектор можно сделать практически из любого металлического листа.Также возможно изготовление сетчатого отражателя. Я выбрал и рекомендую вам сделать его из металла из старого системного блока компьютера. Толщина в самый раз, и покрытие очень помогает. Вырежьте квадрат со стороной 115 мм. Можно вырезать больше, я указываю минимально необходимую сторону квадрата. В центре делаем отверстие 6 мм. В уголке рефлектора также делаем отверстие 6 мм для крепления антенны. Затем берем небольшую пластиковую трубку или трубку из любого диэлектрика. Отрезаем от него 13 мм и с помощью горячего клея фиксируем полученную деталь в центре рефлектора, чтобы отверстия рефлектора и трубки совпадали:

Продеваем провод с припаянным вибратором в центральное отверстие рефлектора.Используя горячий клей, закрепите вибратор. Перед установкой тщательно продумайте место установки. Антенну необходимо расположить так, чтобы вибратор располагался горизонтально. Также его необходимо повернуть вибратором в сторону приемной башни. Антенну лучше разместить в помещении. Если вы планируете использовать ее снаружи, следует позаботиться о гидроизоляции антенны. Закрепил антенну на откосе окна на улице. Чтобы на него попадало как можно меньше дождя и снега, я закрепил его в верхней части.Таким образом, он находится как бы под козырьком:

Не забудьте просверлить в оконной раме отверстие и продеть через него провод.

Шаг 4 Подключите антенну к модему.
Установите штекер SMA на конец провода. Средний контакт необходимо припаять, наружную оплетку зафиксировать металлической трубкой, заизолировав термоусадкой или изолентой:

Косичка не очень устойчива в гнездах модема.При малейшем движении коннекторы пигтейлов выпадают из гнезд. Поэтому стоит сделать небольшую подставку для модема. Такая подставка удобна без антенны. Можно просто поставить его на подоконник или в шкаф, и сигнал уже будет лучше, чем если бы модем торчал где-то за системным блоком. Из фанеры вырезаем квадрат со стороной 10 см. И небольшой прямоугольник 2 х 3 см. Скручиваем их, как показано на фото. К прямоугольнику с помощью зажима прикрепляем один конец USB-удлинителя.Что касается удлинителя, то следует выбирать удлинитель с более толстым проводом и длиной не более 70 см. Более длинные будут иметь большие потери, и модем может не запуститься из-за недостаточной мощности. Также большие потери будут в слишком тонких проводах. Вставляем модем в разъем удлинителя, вставляем пигтейл и закрепляем провод пигтейла другим зажимом. Таким образом, мы исключим случайное отключение антенны.

Как сделать антенну для модема своими руками?

Сегодня практически каждый пользователь беспроводного интернета стремится найти способ значительно увеличить скорость интернета.Как показывает практика, это вполне реально. Единственное, что требуется от пользователя, это разобраться, как сделать антенну для модема своими руками. Рассмотрим основные методы.

Для того, чтобы сделать антенну своими руками, следует подготовить необходимые материалы:

• медный провод;
• жестяная банка;
• антенный разъем.

проволочная антенна

Самую примитивную антенну можно сделать дома, используя обычный провод.Оберните медным проводом ту часть модема, где расположена встроенная антенна (достаточно трех-четырех витков). Этот метод значительно увеличивает скорость интернета. Однако пользователю придется немного поэкспериментировать, так как точное количество витков будет зависеть от конкретной модели модема и местности.

Антенна из консервной банки

Антенна создается следующим образом:

Также следует отметить, что изготовить такую ​​антенну может только пользователь с хорошим опытом пайки.В противном случае есть шанс, что модем выйдет из строя.

Антенна Харченко

Этот способ даст возможность каждому пользователю сделать простое, но достаточно эффективное устройство для увеличения скорости интернета.

Зигзагообразная антенна Харченко имеет простую конструкцию. Медную проволоку необходимо согнуть так, чтобы она образовала два квадрата. Как показывает практика, сделать такую ​​антенну для модема несложно. Самое главное соблюдать размеры. Кроме того, для уменьшения внутреннего сопротивления рекомендуется создавать элементы ромбовидной формы (угол — 120 градусов).Дополнительно к антенне должен быть присоединен высокочастотный кабель.

Полученная деталь припаивается к антенне. Если вы хотите еще больше повысить его эффективность, то прикрепите к нему отражатель – металлическую пластину. Обратите внимание, что между рефлектором и антенной должно быть небольшое расстояние (примерно три-четыре сантиметра).

Каким конкретно способом повысить скорость 3G модема, решать пользователю. Не исключено, что для достижения наилучшего результата придется использовать разные варианты, комбинировать и подключать одновременно несколько антенн.Также нужно учитывать особенности каждого из них. Например, проволочная антенна отлично выполняет свои задачи. Однако транспортировать его не очень удобно. Идеальным вариантом изготовления антенны для 3g модема является антенна, придуманная Харченко. Но эта конструкция считается стационарной, соответственно мобильный доступ в сеть она не гарантирует.

Предоставляет большие возможности для общения, бизнеса, развлечений, общения и многого другого. Благодаря появлению сотовой связи, а затем и технологий 3G, мобильный интернет стал известным и популярным явлением, завлекающим людей своей скоростью и удобством.

Крупные населенные пункты и мегаполисы издавна покрыты частотными волнами, имеющими двоичный код. Людям в наше время все больше нужен доступ к источнику информации, и поэтому они все чаще используют беспроводной доступ в сеть.

Активная внешняя антенна

Хотя каждый завод или предприятие, занимающееся такими технологиями, имеет широкий ассортимент продукции, купить антенну для улучшения сигнала 3G на современном отечественном рынке непросто. В рознице таких антенн практически нет, а если и удастся найти, то цена на нее будет высокой, так как это штучный товар, и конкурентов у него нет.

Большинство людей понятия не имеют, как может выглядеть такой механизм и как его подключить к модему.

Типы антенн

Внешняя антенна для модема 3G бывает двух видов: направленная и всенаправленная.

Первый тип устройств имеет мощные показатели усиления и приемлемую стоимость. Уровень сигнала здесь зависит от количества компонентов, присутствующих в волноводе. В обычном типе антенны Яги пятнадцать элементов. Это устройство может усиливать частоту сигнала до 21 дБи.Единственный его недостаток — узкий луч, т. е. для приема сигнала нужно будет точно поймать источник частоты, называемый базовой станцией. Поэтому специалисты и дали ей название — направленная антенна для модема 3G.

Другой вид

Модель направленного действия в виде панели. Его конструктивная особенность заключается в том, что он представляет собой квадратную или прямоугольную поверхность, внутри которой находится волновод, закрепленный на фольгированном текстолите. Бывает, что такую ​​направленную антенну для 3G-модема делают из двух металлических панелей, одна из которых выполняет роль рефлектора, а другая — источника излучения.

При больших габаритах такой прибор может обеспечить высокий процент усиления, около 25 дБи, но его стоимость будет несколько выше, чем у прямой модели. Излучение здесь не такое узкое, но тем не менее, тоже нужно знать, где находится базовая станция, и направлять антенну в ту сторону.

Внешняя 3G антенна для USB модема всенаправленная

Такое устройство представляет собой вертикальный волновод. Их можно увидеть в такси, по радио, системе Wi-Fi и так далее.Их также часто называют круглыми. Как правило, за счет простой конструкции имеют более низкую цену. Их мощность зависит от длины антенны. Большинство из этих устройств могут ловить частоту 15-17 дБи и не более, так как более мощный источник требует большей длины, сравнимой с шестом, который при раскачивании ветром теряет свой сигнальный луч. Если рядом находится станция кодового излучения и есть луч 3G, пусть и с перебоями, то такая активная внешняя антенна подойдет для домашнего использования.Но если источник далеко, а охват частот хуже некуда, то придется использовать направленную антенну.

Механизм подключения внешних антенн к модему

Вопрос подключения не так прост, как кажется на первый взгляд. Ведь 3G-модем с разъемом для внешней антенны невозможно подключить без потери качества сигнала. Производители стационарных модемов строят свои устройства в основном с разъемом CRC9. Например, модем Huawei E352, который часто используют операторы МегаФона.У него как раз такой вход для внешней антенны.

Однако большинство разъемов для внешних источников имеют разъемы FME, SMA, N-Type и другие разъемы, которые не подходят к штекеру антенны. Так все-таки как подключить внешнюю антенну к 3G модему? Для решения этого вопроса нужен специальный антенный адаптер. На одном конце у него разъем CRC9, а на другом то, что вам нужно для внешних источников сигнала.

Этот переходник найти не просто, а цена его 500-800 руб. Правда, в продаже есть антенны с готовым разъемом CRC9, но у них есть один существенный недостаток — максимальная длина шнура всего один метр.Поэтому такие устройства используются только в помещении, а не на улице, для получения стабильного сигнала.

Но есть и другие, популярные способы подключить 3G модем с разъемом для внешней антенны, и тем самым улучшить и усилить частоту сигнала.

Свойство основного сигнала

Внешняя антенна для 3G модема, купленная в магазине, цена которой колеблется в пределах 650-800 рублей и выше, по мнению многих специалистов, не является хорошим вариантом, так как стоит недешево , а разъемы подходят не ко всем модемам, как было сказано выше.Кроме того, сам адаптер стоит немало. Так что игра не всегда стоит свеч.

Большинство специалистов утверждают, что главное в эффективности приема сигнала не проценты, которые показывает программа модема, не различные данные в децибелах, а скорость доступа.

Подключение 3G сигнала зависит от многих особенностей — насколько заняты слоты, насколько активны абоненты, погодные условия, расстояние до источника базы и так далее.

Усилитель своими руками

Внешняя антенна для 3G модема, цена которой, как видим, довольно немалая, не всем по карману, а найти подходящую проблематично.Поэтому наши умельцы изобретают различные способы улучшения качества принимаемого сигнала. И что самое интересное — им это удается! Некоторыми эффективными способами они делятся с другими людьми.

подручные средства

Самым простым вариантом усиления сигнала будет обычный медный провод, который нужно намотать на конец модема в четыре витка. Зачем наматывать на конце? Потому что есть встроенный внутренний приемник сигнала.

Такая внешняя антенна для 3G модема реально повышает скорость и качество принимаемого двоичного кода.Однако он также имеет свои недостатки. Чтобы все работало как надо, необходимо тщательно подобрать количество витков, толщину провода и длину свободного конца. Все эти параметры различны для каждого модема и местоположения. Так, например, бывают случаи, когда один ненужный поворот может только ухудшить качество принимаемого сигнала.

Еще одно усиление 3G модема, подсказанное народом, это использование дуршлага или кастрюли. Такие экспериментаторы могут создавать целые системы из кухонной утвари, различных металлических экранов и спутниковых антенн.Поднять сигнал с помощью кастрюли проще, чем с помощью провода, но это займет намного больше времени.

Другие способы сборки антенн для модемов

Часто при покупке модема можно найти специальный удлинитель с куском скотча на конце, чтобы закрепить его на стене или окне. Однако качество работы такого «гаджета» будет равнозначно эффекту намотанной медной проволоки.

Гораздо популярнее «консервированные» усилители сигнала для модемов 3G, 4G. Эта «технология» пришла из сетей Wi-Fi, где пользователи могут растянуть покрытие сети на приличную территорию.Как сделать такой усилитель?

Для такой работы вам понадобится простая консервная банка, например, из-под кофе. На определенном расстоянии от дна необходимо просверлить отверстие под штатное антенное гнездо. К нему припаивается волноводный провод. К этому разъему подключается телевизионный кабель с необходимыми разъемами и антенный переходник на модем.

Если мобильное устройство не имеет необходимых разъемов, то умельцы советуют просунуть сам модем в отверстие банки, чтобы он плотно там сидел.

Естественно такие устройства неудобны, так как с ними придется ходить по всей квартире или дому в поисках наилучшего сигнала.

Лазерный диск — усилитель мобильного устройства

Чтобы получить внешнюю антенну для 3G модема из компакт-дисков или DVD-дисков, вам понадобится сам диск с креплением для флешки, 3-х или 5-ти метровый удлинитель с гнездом USB- розетки, за окном, где будет висеть «тарелка», сделать крепление.

Так, накопитель с модемом и удлинителем монтируется на стекло снаружи или внутри, в зависимости от погодных условий, а другой подключается к ноутбуку или персональному компьютеру.

Как отмечают многие пользователи, испробовавшие эту технологию, качество сигнала действительно улучшилось по сравнению с тем, что было. Если вместо маленького лазерного диска использовать что-то большее, то сигнал значительно возрастет.

Как выбрать усилитель сигнала?

Перед выбором усилителя необходимо сначала определить стандартный уровень частоты источника кода. Для этого выполните следующие действия:

1. С помощью мобильного телефона вы можете узнать, где сигнал самый сильный, пройдясь с ним по дому.
2. Также можно пойти с ноутбуком, на котором, особенно в современных моделях, есть индикатор подключения 3G.
3. Наносим на бумагу пару точек, где сигнал лучше всего.
4. Проверяем эти точки по высоте.
5. Останавливаемся на одной позиции.

Внешняя антенна для 3G модема, которую можно купить или изготовить вышеперечисленными способами, не всегда приносит желаемый результат. Некоторые электронщики и специалисты рекомендуют собрать устройство, именуемое «усилитель Харченко».

Многие пользователи положительно отзываются об этом приборе, подчеркивая его хороший результат.

Для того, чтобы сделать такую ​​антенну, следует взять толстую медную проволоку и согнуть ее в виде двух ромбов, соединенных друг с другом одним из своих углов. Главное, чтобы получились именно ромбы с углами 120 o, а не какие-то другие фигуры. Это необходимо для уменьшения внутреннего сопротивления.

К усилителю припаивается высокочастотный кабель с фидером, который наматывается на него.Отдельно к этому самому компоненту припаивается небольшой кусочек медной проволоки.

Для улучшения эффекта к прибору прилагается металлическая пластина (отражатель) из фольгированного текстолита 12 х 13,5 см. Расстояние между рефлектором и антенной должно быть около 35-36 мм. Для этого можно использовать колпачок от дезодоранта, который крепится к антенне с помощью горячего клея. Затем подключаем такой усилитель к модему с помощью переходника или катушек вокруг устройства, как мы описали в начале статьи.

Итог

Какой вывод можно сделать из вышеизложенного? Самое лучшее подключение к Интернету — кабельное. Он надежнее, стабильнее, быстрее и предоставляет больше возможностей. Но есть одна проблема — его нельзя брать на дачу или в поездку.

В дороге или на отдыхе мобильный интернет — хороший вариант. Однако не все могут позволить себе широкоформатные коммуникаторы и смартфоны, чтобы было удобно просматривать любую страницу всемирной паутины. Поэтому в качестве альтернативы кабельному интернету и мобильному была придумана связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на обычном экране. У такого 3G-модема, отзывы о котором чаще всего указывают на недостаточную мощность, есть и свои недостатки.

Казалось бы модем берется и идешь куда хочешь — везде будет доступ в интернет. Оказалось, что это не совсем так. Находясь в городе или рядом с ним, где покрытие сети стабильное и стабильное, вы практически не замечаете ее проблем, что и отмечают пользователи.Но стоит отойти на несколько десятков километров от базы источника, как тут же проявятся все его недостатки, главным из которых будет слабый и прерывистый сигнал связи. Поэтому многие умельцы сами придумали и советуют другим спасать положение самодельным устройством, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем имеющиеся в продаже антенны.

Антенна Харченко Размеры для ТВ.Простая антенна для цифрового телевидения DVB-T2 своими руками. Типы антенн DVB T2

Не всегда уместно купить хорошую антенну на дачу. Особенно, если его посещают время от времени. Дело не столько в затратах, сколько в том, что его может не оказаться на месте через какое-то время. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Стоимость минимальна, качество неплохое. И самый главный момент — антенну ТВ можно сделать за полчаса и потом при необходимости легко повторить…

Цифровое телевидение в формате DVB-T2 передается в диапазоне DMW, а цифрового сигнала нет или нет. Если сигнал принимается, картинка получается хорошего качества. Что касается. Для приема цифрового телевидения подойдет любая дециметровая антенна. Многим радиолюбителям знаком Теластанин, который называют «зигзаг» или «восьмерка». Эта телевизионная антенна собирается своими руками буквально за считанные минуты.

Для уменьшения количества помех с обратной стороны антенны поставили рефлектор.Расстояние между антенной и рефлектором подобрано опытным путем — по картинкам «чистоты»
Можно приклеить фольгу на стекло и получить хороший сигнал….
Медная трубка или провод — оптимальный вариант, гниет хорошо, легко

Сделать очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Берет она, несмотря на простоту, хорошо. Он выглядит как два квадрата (ромба), соединенных между собой. В оригинале отражатель расположен на квадрат — для более уверенного приема сигнала.Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения можно легко обойтись без него или тогда, если прием будет слишком слабым.

Материалы

Оптимально для этого самодельного телеконнэна подойдет медный или алюминиевый провод диаметром 2-5 мм. В этом случае можно все сделать буквально за час. Также можно использовать трубку, уголок, ленту из меди или алюминия, но необходимо будет какое-то приспособление для удлинения каркаса до нужной формы.Проволоку можно согнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель нужной длины, вилка подходит к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если есть телевизионная антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, куда вы собираетесь вешать самодельную антенну для цифрового телевидения.На верхних этажах можно попробовать использовать его как дом и повесить на шторы. Тогда нужны большие булавки. На даче или если брать самодельный телеконнэн на крышу, то надо будет монтировать его на шест. На этот случай ищите подходящие фиксаторы. Для работы также понадобится паяльник, наждачная бумага и/или напильник, лапки.

Требуется ли для расчета

Для приема цифрового сигнала нет необходимости учитывать длину волны. Просто антенну желательно сделать более широкополосной — принимать как можно больше сигналов.Для этого в исходный дизайн (на фото вверху) (далее по тексту) вносятся некоторые изменения.

При желании можно произвести расчет. Для этого нужно знать, на какой волне транслируется сигнал, разделить на 4 и получить нужную сторону квадрата. Чтобы получить необходимое расстояние между двумя частями антенны, наружную сторону ромбов сделайте немного длиннее, внутреннюю — короче.

Чертеж антенны «Восьмерка» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «Уличный» (В1) — 14 см.

Из-за разницы длин образуется расстояние между квадратами (они не должны соединяться). Два крайних участка делаются длиннее 1 см — чтобы можно было повернуть петлю, к которой припаян коаксиальный антенный кабель.

Изготовление рамы

Если посчитать все длины, то получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатологию и линейку, начинаем сгибать. Углы должны быть под углом 90° или около того. С длинами сторон можно немного ошибиться – это не смертельно.Получается:

• Первая секция 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Две секции по 14 см.
• Два 13 см, но с поворотом в обратную сторону — это место перегиба на втором квадрате.
• Два 14 см снова.
• Последняя 13 см + 1 см на петлю.

Сам каркас антенны готов. Если все было сделано правильно, то между двумя половинками посередине получилось расстояние 1.5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачистить до чистого металла (обработать наждаком с мелким зерном), зашпаклевать. Две петли для соединения, улучшают проход, чтобы держаться плотно.

Подготовка кабеля

Берем антенный кабель, тщательно зачищенный. Как это сделать показано на пошаговых фото. Чистить кабель нужно с обеих сторон. Один край будет прикреплен к антенне. Здесь зачищаем так, чтобы провод торчал на 2 см.Если получилось больше, лишнее (тогда) можно обрезать. Экран (фольга) и оплетка скручены в жгут. Получилось два проводника. Один центральный трос монашированный, второй — скрученный из различных жгутов. Оба нужны и их надо кормить.

Ко второму краю припаиваем пробку. Достаточно длины 1 см или около того. Также сформируйте два проводника, заполните.

Штекер в тех местах, где будем проводить пайку, протираем спиртом или растворителем, чистим эссе (можно надфилем).Чтобы надеть пластиковую часть штекера на кабель, теперь можно приступать к пайке. К центральному приходу штекера припаиваем моношубку, к боковому — многожильную скрутку. Последнее — усилить захват вокруг изоляции.

Потом можно просто вывернуть пластиковый наконечник, можно залить клеем или ток-резным герметиком (это важно). Пока клей/герметик не застыл, быстро собираем заглушку (прикручиваем пластиковую часть), убираем лишний состав. Так что вилка будет практически вечной.

Телевизионная антенна DVB-T2 своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, будем крепить кабель к средней точке. Это повысит широкополосность антенны — каналов станет больше. Поэтому второй разделенный конец кабеля припаиваем к двум сторонам посередине (те, что зачищены и лудили). Еще одно отличие от «оригинальной версии» — тросу не нужно кружиться по раме и падать на дно.Это также расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно заканчивать сборку — заливать место пайки герметиком. Если прием плохой, попробуйте начать искать место, где он лучше всего. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаян штекер и рамка. Попробуйте с ней. Если «ловит» лучше — плохой кабель.В принципе, на «лапше» можно работать, но недолго — быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и каркаса антенны от атмосферных воздействий место пайки можно охлаждать обычной лентой. Но это способ ненадежный. Если не забудете, можно перед пайкой выложить несколько термоусадочных трубок, чтобы с их помощью заизолироваться. Но самый надежный способ — залить все клеем или герметиком (ток они проводить не должны).В качестве «корпуса» можно использовать крышки для 5-6 литровых баллонов с водой, обычные пластиковые крыши на банки и т.д. В нужных местах делаем углубления — каркас «малеле» в них не забываем о выводе кабеля. Заливаем герметизирующий состав, ждем, пока он схватится. Все, телевизионная антенна своими руками для приема цифрового телевидения готова.

Самодельная антенна с двойным и тройным квадратом

Это узкополосная антенна, которая используется, если вам нужно принять слабый сигнал.Может даже помочь, если более слабый сигнал «забит» более мощным. Единственный недостаток нужна точная ориентация на источник. Такую же конструкцию можно сделать и для цифрового телевидения.

Можно сделать пять кадров — для более уверенного приема
Окрашивание или лакировка нежелательны — прием хуже. Это возможно только в непосредственной близости от передатчика

Преимущества такой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора.Нужно будет только конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Дизайн и материалы

Сделать из трубок или проволоки:

• 1-5 Телеканал МВ диапазона — трубка (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 Телеканал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;

Ряд

• ДМБ — медная или латунная проволока диаметром 3-6 мм.

Антенна в виде двойного квадрата представляет собой две рамки, соединенные двумя стрелками — верхней и нижней.Маленькая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок, дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директором.

Верхняя стрелка соединяет середину рамок, может быть из металла. Нижняя — из теплоизоляционного материала (текстолит, геттиум, деревянная планка). Рамки должны быть установлены так, чтобы их центры (циферблаты пересечения диагоналей) находились на одной прямой. И этот директ должен быть отправлен на передатчик.

Активная рама — Вибратор — имеет обрыв цепи. Его концы прикручиваются к текстолитовой пластине 30*60 мм. Если шпангоуты сделаны из трубы, то края сплющиваются, а также отверстия и через них фиксируется нижняя стрела.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя его часть. При этом деревянная часть должна начинаться на расстоянии не менее 1,5 метра от уровня каркаса антенны.

Размеры

Все размеры для изготовления данной антенны телевизора своими руками предоставлены в таблицах.Первая таблица для метрового диапазона, вторая для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторных (средних) рамок делают больше — 50 мм. Остальные размеры указаны в таблицах.

Подключение активной рамы (вибратора) через контур короткого замыкания

Поскольку рама является симметричным устройством, и к ней необходимо подключить несимметричный коаксиальный антенный кабель, необходимо согласовать устройство. В этом случае обычно используется симметричная короткозамкнутая петля.Он сделан из отрезков антенного кабеля. Правый сегмент называется «Глиняный», левый — «фидер». Кабель, идущий к телевизору, крепится к месту соединения фидера и шлейфа. Длина сегментов выбирается исходя из длины волны принимаемого сигнала (см. таблицу).

Короткий отрезок провода (петля) отделяют с одного конца, удаляя алюминиевый экран и скручивая оплетку в плотный жгут. Его центральный проводник можно отрезать на изоляцию, так как он не играет никакой роли.Уплотнение и фидер. Здесь тоже снимаем алюминиевый экран и скручиваем оплётку в жгут, но центральный проводник остаётся.

Дальнейшая сборка происходит так:

• Растяжка петли и проводник центрального фидера припаяны к левому концу активной рамки (вибратора).
• Оплетка Фидера припаяна к правому концу вибратора.
• Нижний конец петли (оплетки) соединяется с оплеткой кормушки жесткой металлической перемычкой (можно использовать проволоку, только обеспечить хороший контакт с оплеткой).Помимо электрического соединения, он еще устанавливает расстояние между секциями согласующего устройства. Вместо металлической перемычки можно привязать к обвязке низ петли нижней части петли (снять утеплитель на этом месте, удалить экран, сложить обвязку). Для обеспечения хорошего контакта жгуты спаиваются между собой.
• Отрезки кабеля должны быть параллельны. Расстояние между ними около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используются фиксаторы из диэлектрического материала.Также можно прикрепить согласующее устройство, например, к текстолитовой пластине.
• Кабель, идущий к телевизору, припаян к нижней части фидера. Оплетка соединяется с оплеткой, центральная жила с центральной жилой. Для уменьшения количества подключений фидер и кабель к телевизору можно сделать едиными. Только в том месте, где кормушка должна заканчиваться. Необходимо снять изоляцию, чтобы можно было установить перемычку.

Данное согласующее устройство позволяет избавиться от помех, нечеткого контура, второго размытого изображения.Особенно это отмечается на большом расстоянии от передатчика, когда сигнал будет забит помехами.

Другая версия тройного квадрата

Чтобы не подключать петлю короткого замыкания, антенный вибратор тройного квадрата удлинен. В этом случае вы можете подключить кабель непосредственно к раме, как показано на рисунке. Только высота, на которую продается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводятся «испытания».Подключите кабель к телевизору, центральный проводник и оплетка двигаются вверх/вниз, добиваясь наилучшего изображения. В том положении, где изображение будет более четким, припаяйте выводы антенного кабеля, места пайки изолируйте. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает нужного эффекта. Сигнал получается по слабому изображению — черно-белому. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая простая антенна для дачи — из металлических банок

Для изготовления данной телевизионной антенны, кроме кабеля, потребуется всего две алюминиевых или жестяных банки и кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно взять пивной алюминий, можно олово. Главное условие – стены должны быть ровными (не ребристыми).

Банки моются и просушиваются. Конец коаксиального провода разделяется — скручивая оплетки и очищая центральную жилу от изоляции, получают два проводника.Они крепятся к банкам. Если умеешь, можешь паять. Нет — взять два небольших самопресса с плоскими шляпками (можно «ватку» для гипсокартона), на концах проводников скрутить петли, они слились саморезом от установленной на нем шайбы, прикрутить к банке. Непосредственно перед этим необходимо зачистить металлические банки – сняв заусенцы с помощью мелкозернистой наждачной бумаги.

Банки закреплены на штанге. Расстояние между ними подбирается индивидуально — по наилучшей картинке.На чудо надеяться не стоит — в нормальном качестве будет один-два канала, а может и нет… зависит от положения репитера, «чистоты» коридора, насколько правильно ориентирована антенна. .. А вот как аварийный вход отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi можно сделать и из подружки — из консервной банки. Эту телевизионную антенну можно собрать за полчаса. Это если все медленно.Банка должна быть металлической, с ровными стенками. Отличные большие и узкие банки. Если будете ставить самодельную антенну на улицу, найдите баночку с пластиковой крышкой (как на фото). Кабель берем антенный, коаксиальный, сопротивление 75 Ом.

Кроме банок и тросов потребуется:

• Радиочастотный разъем RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;

Кабель

• с разъемом, подходящим для карты Wi-Fi или адаптера.

Wi-Fi передатчики работают на частоте 2,4 ГГц с длинной волны 124 мм. Итак, банку желательно выбирать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше, чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для этого канала. Какие-то отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке банки сделайте отверстие.Его необходимо расположить строго в нужной точке. Тогда сигнал усилится в несколько раз. Это зависит от диаметра выбранной банки. Все параметры указаны в таблице. Измерьте точно диаметр вашей банки, найдите нужную линию, проведите все нужные размеры.

Порядок таких:

Можно обойтись и без ВЧ разъема, но с ним все гораздо проще — проще установить излучатель вертикально вверх, подключить кабель к роутеру (роутеру) или карте Wi-Fi.

Цифровые сигналы давно известны всем. Все телевидение перешло на новый формат. Аналоговые телевизионные приборы отошли в сторону. Но, несмотря на это, многие люди находятся в рабочем состоянии и могут служить не один год. Для того, чтобы устаревшее оборудование улучшало отведенную работу, при этом была возможность просмотра цифрового вещания, необходимо будет подключить DVB-T к телефонному и ловить сигналы волн антенны зигзаг.

Для тех, кто желает сэкономить семейный бюджет и при этом получить качественное телевещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Этот уникальный дизайн известен давно, но нашел себя сравнительно недавно.

Принцип работы антенны цифрового телевидения

После появления радиосвязи актуальность использования антенного устройства возросла. С 60-х годов ХХ века, в то время, известный инженер Харченко поставил конструкцию из 2-х ромбов. Такое устройство позволяло ему улавливать эфиры США.

Это двойной квадрат толстой медной проволоки.Квадраты соединяются через открытые углы друг с другом, в этом месте подключается кабель от телевизора. Для увеличения направленности тыла решетка монтируется из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настроен прием. Около 12 мм должен быть диаметр провода для трансляции от 1 до 5 телеканалов. Конструкция далеко не компактная, в случае сборки для радиосвязи и тв метра диапазон до 12 каналов.

Для облегчения устройства активирована прокладка меньшего сечения. Несмотря на это размеры и масса оставались внушительными.

Второе дыхание рассматриваемой антенны, полученное при появлении эфирного вещания в диапазоне DMB. Наиболее известны ромбы, треугольники и другие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такой план антенны развлекается на балконах, окнах как частных домов, так и многоэтажек.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать эту конструкцию в сетях Bluetooth и Wi-Fi.

Бикетратическая антенна — тоже антенный прибор советского инженера. Этот вариант создается по тем же принципам, что и обычный биквадрат. Отличительной особенностью является то, что в вершинах вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, то они идентичны обычным.Это позволяет избежать дополнительных расчетов. Достаточно воспользоваться расчетом стандартного биквадрата.

Напомним, что провода в месте их пересечения требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономична. Для того чтобы собрать конструкцию потребуются такие детали как:

• Проволока;
• Коаксиальный кабель;
• Деревянная рейка.

Из инструментов: плоскогубцы, молоток, острый нож.В случае, если антенное устройство вы планируете крепить к стене или другой поверхности, то, скорее всего, потребуется закрепить дрель.

Расчет антенны

Перед тем, как приступить к созданию конструкции, вам потребуется рассчитать антенну Харченко. Это позволит эффективно использовать устройство с максимальной точностью. Размеры зигзагообразной антенны ДВБ Т2 играют немалую роль в повышении приема сигнала.

Так как технологии шагнули вперед, теперь нет необходимости листать справочник, находить формулы для расчета размеров.Более того, это провести сложные математические расчеты, чтобы правильно разработать эскиз или будущий чертеж.

После этого вы получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Антенный узел Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит быстро собрать Антенну Харченко для цифрового телевидения:

1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
2. Бикет антенного устройства в виде зигзага изготовлен из меди. Все элементы расположены по углам, они соприкасаются с одним из них. К поляризации горизонтального типа восьмерки должен стоять конец. Если делать вертикальную поляризацию, рисунок ложится на бок.

1. Сторона квадрата рассчитывается по специальной формуле — длина волны, которая делится на четыре.
2. Представьте дизайн, он должен быть овальным, при этом полоска по центру.Стороны не соприкасаются, а находятся в непосредственной близости друг от друга.
3. Антенный кабель подвести к точкам сближения с обеих сторон. Нужно будет заблокировать одно направление диаграммы, для этого монтируется фруктовый экран из меди, он будет на удалении 0,175 от длины рабочей волны. Он должен располагаться на оплетке кабеля.

Что касается рефлектора, то он ранее изготавливался из текстолитовых плат, покрытых медью.Сегодня этот компонент изготавливается из металлических пластин. Именно по такому принципу сделана конструкция для приема цифрового телевидения. Ничего сложного. Все, что вам нужно, находится под рукой.

Проверка антенны

Устройство создано, пора проверить эффективность проделанной работы. Для проверки качества приема волнового канала необходимо подключить антенну к приемнику. Включите телевизор и ресивер.

Открыть главное меню консоли, выбрать автоматический поиск каналов.В среднем этот процесс займет всего несколько минут. Можно вручную найти каналы, но для этого придется ввести их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Что делать, если вы видите помехи? Включите телеаннин и убедитесь, что качество картинки улучшилось. Когда оптимальное расположение определено, просто зафиксируйте устройство.Естественно, он должен быть направлен в сторону телебашни.

Примечание.

Популярность Интернета среди населения постоянно растет. Однако многие люди живут в местах, где сигнал очень слабый или отсутствует вовсе. В связи с этим очень остро стоит проблема повышения пропускной способности и качества приема Интернета. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому на помощь приходит внешняя антенна Харченко, выполненная в форме, материалом для которой служит толстый медный провод.Соединение квадрата между собой происходит в местах незамкнутых углов, где выполняется соединение телевизионным кабелем.

Такая антенна требует точного расчета под цифровое эфирное телевидение. Для улучшения ориентации в некоторых конструкциях может быть установлена ​​решетка или сплошной экран из токопроводящего материала. Такая антенна-бикет позволяет решить многие проблемы с приемом сигнала и скоростью интернета. Самодельные конструкции, в том числе различные типы антенн Харченко, изготавливаются сравнительно легко и включают в себя металлические и пластмассовые детали, а также элементы из других соединяемых материалов.различные пути. Подобные конструкции легко изготавливаются самостоятельно, в том числе и антенна Харченко для ТВ своими руками.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях оптимальным выходом из положения своими руками становится Антенна Харченко для 3G модема, которую достаточно легко изготовить в домашних условиях.

Этот каркас известен как антенна ДМВ с 60-х годов прошлого века. Имеет зигзагообразную конфигурацию рамы, за счет чего устройство становится очень эффектным.

Система состоит из двух квадратных элементов. Для того, чтобы сделать антенну для 3G модема на частоту 2100 МГц, размер каждой стороны квадрата должен быть 53 мм. Вся конструкция выполнена в виде связанной конструкции, включающей в себя два ромба с внутренними углами 1200. Это сделано для того, чтобы уменьшить внутреннее сопротивление устройства.Ромбовидное соединение осуществляется методом пайки. В будущем кабель высокой частоты будет продаваться здесь.

Более точные данные можно получить с помощью онлайн-калькулятора Для расчета антенны Харченко достаточно просто ввести необходимые исходные данные.

Для повышения эффективности прибор можно использовать вместе с отражателем. Обычно эта деталь представляет собой металлическую пластину, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит.В этом случае антенна включает определение расстояния между приемным устройством и рефлектором. После расчета и бланковых материалов антенну Харченко для модема можно изготовить своими руками.

Соединение деталей осуществляется термоклаусом. Зафиксировать нужное расстояние между элементами можно с помощью предмета с наиболее подходящими размерами. Затем антенна подключается к устройству. Так как в модемах нет разъемов для подключения внешних антенн, они просто обматываются проводом, который затем через кабель соединяется с приемным устройством.При необходимости Антенна Харченко для 4G модема может быть изготовлена ​​по такой же схеме.

В конце сборки, на противоположном конце кабеля, который будет подключаться к модему, нужно собрать так называемое устройство согласования, предусмотренное специально для таких устройств. Для этого используется медная фольга, такая же, как и в печатных платах. Расчет антенны для 4G модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны подключение кабеля осуществляется с помощью специального переходника.После всех подключений антенна для модема считается готовой к использованию. Настройка приема сигнала для 4G производится экспериментально, медленным поворотом конструкции вокруг оси для получения максимально четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

В работе цифрового телевидения используется дециметровый диапазон волн. Поэтому перед проектированием Антенны Харченко следует выполнить для DVB T2 для максимального приема сигнала.

Сама конструкция выглядит довольно компактно, выполнена в классическом варианте из двух ромбов, в результате получается зигзагообразная антенна без рефлектора. В качестве основы может быть использован любой токопроводящий материал, например, медная или алюминиевая жила, диаметром 1-5 мм. Также подойдут трубки, полосы, уголки, профили и т. д. Лучше всего для этих целей подойдет медная проволока толщиной 3 мм. Спится очень легко, выравнивается и скатывается. Далее необходимо производить в указанной последовательности. Сопротивление телевизионного кабеля должно быть около 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как это происходит в аналоговом телевидении. В этом случае при штатной работе антенны для ТВ сигнал нормально поступает на телемагнитофон, при сбоях сигнала не будет вообще. Соответственно будет и изображение. Если сигнал есть и он нормально принимается, то изображение будет одинакового качества на всех каналах. Этот фактор необходимо учитывать при его выполнении для цифрового ТВ, хотя индивидуальные настройки могут отличаться для того или иного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

• Изначально нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размер отрезков попеременно 13 и 14 см.
• После всех загибов образуются два конца, которые необходимо расчистить на расстоянии 1,5-2 см. На концах делаются петли и фиксируются между собой. Место стыков полностью просматривается. Затем к одному из суставов приживалась центральная, а к другому — коса.В итоге получается готовая антенна или двойной квадрат.
• Бикетная антенна для телевизора требует телевизионного кабеля около 3 метров. Со стороны антенны зачищается на 2 см, а со стороны штекера — на 1 см. Вилку можно выбрать на свое усмотрение. Его так же, как и провод, нужно зачистить с помощью супфила или какого-нибудь острого предмета. Итак, зигзагообразная антенна Харченко для цифрового ТВ практически готова к использованию.
• По окончании пайки все стыки следует залить горячим клеем из пистолета.Пока клей не остыл, его излишки нужно собрать. Получается одновременно надежное и эластичное соединение. У самой антенны место пайки тоже залито клеем.

Антенна Харченко для телефона

Выносная антенна направленного действия способна значительно расширить возможности мобильного телефона и повысить качество связи при нахождении абонента в удаленной местности. Не всегда можно найти наиболее подходящий вариант в продаже, поэтому Антенна Харченко становится лучшим выходом из положения для сотовой связи Изготовленная из рукописных материалов своими руками.

Наиболее доступным вариантом является рассмотренная выше стандартная конструкция. Такие размеры антенны должны основываться на конкретных условиях эксплуатации. Все необходимые материалы Продаются в бизнес-магазине. Самые простые конструкции могут напрямую подключаться к кабелю и не требуют каких-либо специальных настроек.

Необходима в первую очередь медная проволока, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения выполняются без пайки, потребуются специальные разъемы для антенн F-типа и коннекторы.Когда две антенны Харченко планируется подключить в параллель, то может понадобиться рефлектор, который может быть оловянным или алюминиевым. Изоляцию стыков выполняют с помощью термоусадочной трубки или ленты. Для соединения методом пайки вам понадобится паяльник.

Заготовленная заранее медная проволока сгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждой из них имеют длину 80 см, а общее расстояние между противоположными углами будет 226 см. Далее антенный калькулятор определяет точку соединения этих ромбов, как соединение с кабельным соединением.Припаивается кусок кабеля, размером 50 см, и к его противоположному концу прикручивается F-образный разъем. Далее к разъему подключается магистральный кабель необходимой длины.

В некоторых случаях расчет онлайн антенны Харченко предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция аналогична антенне для Т2, когда выполняется соединение нижнего конца каркаса с рефлектором через оплетку кабеля.Для этого в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаиваются кабель и рамка, расположенные на расстоянии более 40 мм. Итак, антенна Харченко для мобильного телефона, изготовленная самостоятельно в максимально простом варианте, готова к использованию.

Для прямого соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один конец его конца соединяется с антенным кабелем, а другой — с помощью разъема с антенным гнездом телефона.В этом случае задача расчета антенны не требуется и никаких индивидуальных настроек не требуется, достаточно лишь максимально оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать как можно ближе к дому, лучше всего возле окна, чтобы минимизировать длину троса.

В самом начале 60-х годов прошлого века нашим соотечественником Харченко К.П. была предложена простая плоская зигзагообразная (z) антенна с хорошими характеристиками.Ниже приведены его возможные модификации, в том числе варианты с настроенным активным отражателем.

Авторское свидетельство № 138277 На изобретение «Антенна направленного действия» Константину Павловичу Харченко выдано в 1961 году (по его заявлению от 16 июня 1960 года). В том же году в журнале «Радио» были опубликованы материалы для повторения радиолюбителями. И впоследствии на протяжении более 50 лет редакция неоднократно вспоминала об этих публикациях. Zigzag(z) Антенна Харченко стала значимым событием в ряду лучших разработок.Он оказался не критичен к материалам и размерам при изготовлении, имеет хорошее согласование с выхлопным кабелем. Он успешно сочетает в себе несколько элементов антенной решетки syphase с одной точкой питания.

Несмотря на отличные электрические и эксплуатационные характеристики, организованного широкого применения зигзагообразных антенн не произошло. В нашей стране в то время уже массово применялись обширные и объемные направленные антенны Уда-Яги (их еще называют «волновыми каналами»), так как их
закрепили в производстве промышленных предприятий.Им сейчас рассказали, предоставили рынок. Однако простота изготовления зигзагообразных антенн и их привлекательные характеристики при информационной поддержке журнала «Радио» и любительских связях сделали эту антенну доступной даже для неподготовленных пользователей.

В предисловии к книге «Антенна УКВ», вышедшей в 1969 г., К.П. Харченко сообщил, что многие радиолюбители с помощью зигзагообразных антенн принимали телевизионные передачи в диапазоне МВ, в том числе телеавтомобилями, удаленными на 80, 120, 200 и даже 300 км. .Действительно, из истории техники того времени можно узнать, что зигзагообразные антенны, вытесненные с телевизионных машин, вытеснили антенны «Волнового канала» и других конструкций. Кроме того, Z-Антенна Харченко также удостоилась внимания военных, которые воспользовались их положительными качествами в радиорелейной связи диапазона ДМВ.

В последние годы авторами проведено широкое компьютерное моделирование Z-антенн, в том числе с использованием программы MMANA, предложенной в журнале «Радио».Конструктивное исполнение показало хорошие результаты. Антенны адаптированы к субдиапазону IV телевизионного вещания на ДМВ. Именно на частотах 470…582 МГц наиболее широко ведется аналоговое телевизионное вещание и развертывается цифровое телевидение.

Наиболее распространенная истоковая зигзагообразная антенна, выполненная однопроволочной лопаткой со стороной λ СР/4, изображена на рис. 1, а. В указанном телевизионном диапазоне (при средней частоте 525 МГц, принятой для простоты) он имеет диаграммы направленности в горизонтальной и вертикальной плоскостях, показанные на рис.2, а. Результаты соответствуют размещению антенны на высоте 15 м над уровнем земли. Коэффициент усиления антенны 10,9 дБи, коэффициент стоячей волны 2,4. Их изменение в поддиапазоне показано на рис. 3, а. Стихия, т. е. высота максимального рисунка направления земли, равна 6°.

Эффективность зигзагообразной антенны можно повысить, улучшив направление, применив экран рефлектора, расположенный от основного полотна до λ СР/4, как показано на рис.1, б. Это приводит к увеличению коэффициента усиления до 14,6 дБи. Для сравнения аналогичные схемы и характеристики модернизированной конструкции представлены на рис. 2, б и 3, б.

Более поздним вариантом исходной зигзагообразной антенны можно назвать двойную треугольную зигзагообразную антенну, изображенную на рис. 1, Б. Она является одной из лучших Z-образных антенн, хотя и имеет несколько худшие характеристики, показанные на рис. 2, Б и Рис. 3, в. Однако уменьшение коэффициента усиления антенны составляет всего 1.4 DBI компенсируется на практике простотой и компактностью конструкции.

Стремление к дальнейшему совершенствованию классического варианта антенны побудило обратиться к конструкциям других частотных диапазонов, особенно к использованию активного рефлектора. В сложных коротковолновых антеннах с линейными синфазными горизонтальными составляющими используются одинаковые активные рефлекторы, расположенные на λ ср/4 от основного полотна. Они соединены через фазирующие контуры, обеспечивающие опережающий сдвиг тока сдвига по фазе на 90 o .Прямой перенос этого метода на зигзагообразные антенны приводит лишь к ухудшению характеристик по сравнению с пассивным рефлектором.

Интереснее оказалось использовать для классической антенны в качестве активного рефлектора двойную треугольную зигзагообразную антенну с двумерными размерами, как показано на рис. 1, г. Такое решение обеспечило увеличение коэффициента усиления антенны до 14,83 дБи, снижение уровня боковых лепестков, как показано на рис. 2, ж, и значительное выравнивание и улучшение КСВ, что видно на рис.3, г.

За счет дополнительной модернизации активного рефлектора, представленной на рис. 1, г, можно еще больше улучшить характеристики предлагаемого решения, как показано на рис. 2, д и 3, д. Особенно это касается увеличения усиления и выравнивания на верхних частотах интервала. Кроме того, антенна во всей субадапзоне имеет колпачков меньше двух. Самостоятельное изготовление инновационного образца не предполагает сложностей, так как его составляющие неоднократно описывались ранее.

Литература

1. Харченко К. Зигзагообразная антенна. — Радио, 1961, № 3, с. 47, 48.

2. Харченко К. Антенна для дальнего телевидения. — Радио, 1961, № 4, с. 28, 29, 32.

3. Харченко К.П. Антенны ВКЭ. — М.: Досаф, 1969, с. 77-96.

4. Сидоров И. Н. Идеальный телефон на даче, на садовом участке, далеко за городом. — С.-ПБ.: Ленздат, 1998, с. 87-95.

5. Марков Г.Т. Антенны. — М.: Госэнерго-издание, 1960, с.455-460.

Дата публикации: 12.02.2014

Мнения читателей

• Самовар / 21.12.2018 — 10:30
  Авторы, конечно, постарались изложить преимущества Антенны Харченко. Однако не все так просто. По существу, при использовании этой антенны в диапазоне частот мы имеем картину перехода от полуволнового вибратора к волновому. КНД растет сам по себе, но при этом меняется импеданс антенны, причем далеко не в лучшую сторону. При работе на передаче можно найти ограниченный интервал частот, в котором активная составляющая импеданса будет близка к 75 или 50 Ом при достаточно малой реактивной составляющей.Другими словами, мы получим KSWN практически один. Но при не слишком большой расстройке благодать закончится. В случае приема, да в широкой полосе частот, как например в телевизоре ДМВ, входное сопротивление 75 Ом кабеля приведения к телевизору будет равно тем же 75 Ом. Но активная и реактивная составляющие выходного сопротивления антенны будут варьироваться от нескольких десятков до нескольких сотых долей, что неизбежно приведет к снижению уровня сигнала на входе приемного устройства и, соответственно, к уменьшению реальной активированная антенна.Сюда же следует добавить неверную симметризацию антенны с помощью нелепого изогнутого кабеля, проложенного по сторонам квадрата. Все вышеизложенное ни в коей мере не намерено плюнуть на действительно хорошую антенну, а лишь указывает на необходимость грамотного подхода к ее использованию.
• Константин / 12.09.2018 — 19:16
  Статья хорошая и полезная. Один минус — автор не осветил вопрос согласования с кабелем редуцирующих вариантов, отличных от «классической» антенны Харченко.
• Юрий / 19.05.2017 — 16:00
  Антенна отличная.Я сам в 1990-х Мелкоссорино выпускал классические зигзагообразные с рефлектором для раций и радиотелефонов диапазонов 300,400,900МГц. KSWN для рабочей частоты можно настроить близкой к 1. Статья интересная!

Когда-то хорошая телевизионная антенна была дефицитом, покупка качеством и долговечностью, мягко говоря, не отличалась. Сделать антенну для «коробки» или «гроба» (старой лампы телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни.Здесь нет ничего странного: условия приема ТВ резко изменились, и производители, полагая, что ничего существенного в теории антенн нет и не будет, чаще всего подстраиваются под давно известные конструкции электроники, не задумываясь о том, что Главное для любой антенны – это ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, Почти весь объем телевещания в настоящее время осуществляется в ДМВ диапазоне .Прежде всего, из экономических соображений в ней значительно упрощается антенно-фидерное хозяйство передающих станций, а главное — необходимость регулярного его обслуживания высококвалифицированными специалистами, занимающимися тяжелым, вредным и опасным трудом.

Второй — ТВ-передатчики теперь охватывают своим сигналом почти все менее населенные места. Развитая сеть связи обеспечивает передачу программ в самые глухие уголки. Трансляцию в населенную зону обеспечивают маломощные сетевые передатчики.

Третий изменил условия распространения радиоволн в городах . На ДМВ прельщают промышленные помехи, но железобетонные многоэтажки для них хорошие зеркала, многократно резервирующие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертый — телепрограмм в эфире сейчас много, десятки и сотен. Насколько многое разнообразно и содержательно — другой вопрос, но рассчитывать на прием 1-2-3 каналов сейчас бессмысленно.

Наконец, получили развитие цифрового вещания
. Сигнал DVB T2 — особенная вещь. Там, где он еще немного, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем не бывало. А чуть дальше или в сторону — нет, как обрезанный. Чувствительной к помехам «цифры» почти нет, но при несовпадении с кабелем или фазовых искажениях, в любом месте пути, от камеры до тюнера, картинка может рассыпаться квадратиками и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема изменились основные требования к телевизионным антеннам:

• Такие его параметры, как коэффициент направленного действия (КОД) и коэффициент защитного действия (КЗД) сейчас определяющих значений не имеют: современный эфир очень грязный, а на малюсенькой боковой лепестковой диаграмме фокусировки (ДН ), хоть какие-то помехи, но ломает, и с этим уже надо бороться электроникой.
• Инспенд особого значения Обретает собственное усиление антенны (КУ). Антенна, ну «Собственный» Эфир, и не глядя на него через небольшое отверстие, даст питание принимаемого сигнала, позволяя электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть дальнобойной, т.е. ее электрические параметры должны поддерживаться естественно на уровне теории, а не быть втиснутыми в приемлемые рамки инженерными ухищрениями.
• Телевизионная антенна должна быть согласована в кабеле во всем его рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УКС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть более гладкой. Резкие выбросы и провалы непременно сопровождают фазовые искажения.

Последние 3 пункта связаны с требованиями приема. цифровые сигналы. Настраиваемая, т.е. работающая теоретически на одной частоте, антенна может «растягиваться» по частоте, например.Антенны типа «Волновой канал» для ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналов. Но их согласование с фидером требует использования усиков, которые либо сильно поглощают сигнал (феррит), либо портят фазовую характеристику на краях диапазона (настроено). И «цифру» такая антенна прекрасно работающая на «аналоге» будет принимать плохо.

В связи с этим из всего большого антенного коллектора в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления следующих типов:

1. Частозависимая (Весволовая) — Не отличается высокими параметрами, но очень проста и дешева, делается буквально за час.Над городом, где эфир шире, вполне сможет принять цифру или достаточно мощный аналог не на малом удалении от телецентра.
2. Ассортимент барокко. Ей, образно говоря, можно, как рыболовному тралу, уже при плетении добычи. Он также достаточно прост, идеально согласуется с фидером во всем диапазоне, абсолютно не меняет в нем параметры. Технические параметры средние, поэтому больше подойдет для дачи, а в городе в качестве комнаты.
3. Несколько модификаций зигзагообразной антенны , или z-антенн. В диапазоне МВ это очень солидная конструкция, требующая немалого мастерства и времени. А вот на ДМБ в результате принципа геометрического подобия (см. ниже) она настолько упрощена и правильна, что может использоваться как высокоэффективная комнатная антенна практически при любых средствах приема.

Примечание:
Z-антенна, если использовать предыдущую аналогию — частый грейд, приседающий все в воде.Как годится эфир, он вышел из употребления, но с развитием цифрового ТВ оказался на коне — во всем диапазоне тоже хорошо согласовывается и держит параметры как «логопед».

Точное согласование и симметрирование практически всех описанных ниже антенн достигается за счет прокладки кабеля через т.н. Точка нулевого потенциала. К нему предъявляются особые требования, о которых будет сказано ниже.

На вибрационных антеннах

В полосе частот одного аналогового канала может передаваться несколько десятков цифровых.И, как уже было сказано, номер работает при незначительном сигнале/шуме. Поэтому в очень отдаленных от телевала, где сигнал одного-двух каналов еле пальчики оближешь, местах, для приема цифрового ТВ можно использовать и старый добрый волновой канал (АВК, антенный волновой канал), из класса виброантенн Так что в итоге вы заплатит несколько строк и все.

О спутниковом приеме

Делать спутниковую антенну Нет смысла. Голову и тюнер надо еще купить, а для внешней простоты зеркала параболическую поверхность косого падения, что с необходимой точностью может быть выполнено любым промышленным предприятием.Единственное по силам самоделкам настроить спутниковую антенну, об этом.

О параметрах антенн

Точное определение упомянутых выше антенн требует знаний высшей математики и электродинамики, но понять их значение, приступая к изготовлению антенны, необходимо. Поэтому приведем несколько грубое, но все же поясняющее смысл определение (см. рис. справа):

• Ку — отношение принятой антенны на главном (основном) лепестке ее мощности сигнала ДН, к собственной мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, дневной, антенны.
• КНД — отношение угла тела всей сферы к телесному углу отверстия главного лепестка ДН, в предположении, что его поперечное сечение представляет собой круг. Если главный лепесток имеет разные размеры в разных плоскостях, необходимо сравнить площадь сферы и поперечное сечение основного лепестка.
• КДЗД — отношение мощности принятого сигнала основного лепестка к сумме мощности шума на той же частоте, принятой всеми боковыми (задними и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощность считается на частоте полезного сигнала.
2. Поскольку абсолютно ненаправленных антенн не бывает, для такого периода полураспада линейный диполь ориентирован на электрическое поле поля (по его поляризации). Он считается равным 1. Телевизионные программы передаются с горизонтальной поляризацией.

Следует помнить, что ку и КБР не обязательно взаимосвязаны.Существуют антенны (напр. «Шпион» — однопроводная антенна бегущей волны, АББ) с высокой направленностью, но одинарным или меньшим усилением. Они смотрят вдаль через диоптрический прицел. С другой стороны, есть антенны, например. Z-антенна, в которой низкая направленность сочетается со значительным усилением.

О ненадлежащем производстве

Все элементы антенн, по которым возникают токи полезного сигнала (конкретно в описаниях отдельных антенн), должны быть соединены пайкой или сваркой.В любом сборном узле на открытом воздухе электрический контакт вскоре разорвется, и параметры антенны резко ухудшатся, вплоть до ее полной негодности.

Особенно это касается нулевых потенциальных точек. В них, как говорят специалисты, есть сборка напряжения и утка, т.е. его наибольшая величина. Ток при нулевом напряжении? Ничего удивительного. Электродинамика оставила закон Ома на постоянном токе так далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше делать гнутыми из цельного металла.Небольшой «ползучий» ток на сварке при взятии аналога на картинке, скорее всего не повлияет. Но, если цифра взята на границе шумов, то тюнер из-за «треска» может не увидеть сигнал. Который при чистом токе в маяке давал бы стабильный прием.

О кабеле для пайки

Оплетку (и центральную жилу часто) современные коаксиальные кабели делают не из меди, а из стойких к коррозии и недорогих сплавов. Они плохо катятся и, если сильно прогреть, можно перегреть кабель.Поэтому паять кабели приходится паяльником на 40 Вт, легкоплавким и с флюсовыми пастами вместо канифоли или спиртофола. Пасты жалеть не нужно, припой сразу растекается по жилам оплетки только под кипящим слоем флюса.

Виды антенн

Всеволовая

Весволовая (точнее, часто зависимая, сп) антенна показана на рис. Она представляет собой две треугольные металлические пластины, две деревянные рейки и множество медных эмалированных проводов.Диаметр проволоки значения не имеет, а расстояние между швами проволоки на рельсах составляет 20-30 мм. Зазор между пластинами, к которым припаяны другие концы провода — 10 мм.

Примечание:
Вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в разрезе-треугольники.

Ширина антенны равна ее высоте, угол раскрытия полотна 90 градусов. Схема прокладки кабеля показана там на рис.Точка, отмеченная желтым цветом, является точкой квазинулевого потенциала. Оплетка кабеля в ней не обязательна, достаточно туго натягивать не надо, ёмкостей между оплеткой и полотном будет достаточно.

ЦНС, натянутый в окно шириной 1,5 м, принимает все метровые и ДКМ каналы практически со всех направлений, за исключением провала около 15 градусов в плоскости полотна. В этом его преимущество, в местах, где возможны сигналы с разных телевизионных ступеней, не нужно чередовать.Недостатки — единичное ку и ноль КЖД, поэтому в зоне помех и вне зоны уверенного приема ЦНА не пригоден.

Примечание
:
Существуют, например, другие типы CNA. в виде двойной логарифмической спирали. Он представляет собой уплотнение КНА треугольных полотен в том же частотном диапазоне, поэтому иногда используется в технике. Но в быту это преимущество не дает, сделать спиральный переход сложнее, с коаксиальным кабелем сложнее, поэтому не рассматриваем.

На базе ЦНА был создан очень популярный когда-то разыскиваемый вибратор (рожки, рогулька, рогатка), см. рис. У него knd и KDD около 1.4 с довольно ровной АЧХ и линейной FFH, так что по цифре подошло бы сейчас. Но работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Однако на селе, при подъеме на 10-12 м, можно закрепить, чтобы получить аналог. Мачта 2 может быть из любого материала, а крепежные планки 1 — из хорошего ненаполняющего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пиво Ноболовка

Всеволовая Антенна из пивных банок явно не плод настороженных галлюцинаций хорошо отродившегося радиолюбителя. Это действительно очень хорошая антенна для всех случаев приема, нужно только сделать ее правильно. И предельно просто.

В основе его конструкции следующее явление: Если увеличить диаметр плеча обычного линейного вибратора, то рабочая планка его частот расширяется, а остальные параметры остаются неизменными.В долговременной радиосвязи с 20-х годов используется т. н. Диполь Напененко, основанный на этом принципе. А пивные банки как раз подходят в качестве плеч вибратора на ДМВ. По сути, CNA и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок подойдет для комнатного приема аналога в городе, даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать вертикальную сифанитовую решетку от пивных диполей с шагом в полуволну (справа на рис.), согласовать и проверить с помощью усилителя от польской антенны (о ней будет подробнее), то благодаря сжатию основного лепестка Вертикала такая антенна даст и Хорошо ку.

Усиление «Пивнухи» еще можно увеличить путем добавления КДД одновременно, если экран выполнен из сетки на расстоянии, равном половине шага сетки. Установлена ​​пивная решетка на диэлектрической мачте; Механические соединения экрана с мачтой — также диэлектрические.Остальное ясно из следа. Рис.

Примечание:
оптимальное количество решетчатых этажей 3-4. При 2 выигрыше в усилении будет мало, да и с кабелем договориться сложнее.

Видео: Изготовление простейшей антенны из пивных банок

«Настройка»

Логоэриодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половины линейных диполей (т. е. отрезки проводника в четверть рабочей волны), длина и расстояние между которыми изменяются в геометрической прогрессии с изменением показатель меньше 1, в центре на рис.Линия может быть как конфигурируемой (от ЦЗ на противоположном присоединению конца кабеля), так и свободной. ЛПА на свободной (ненастроенной) линии для приема номеров предпочтительнее: выходит длиннее, но АЧХ и ФЧ у него ровные, а согласование с кабелем от частоты не зависит, поэтому остановимся на нем.

LPA может изготавливаться в любом, до 1-2 ГГц, указанном диапазоне частот. При изменении рабочей частоты его активная область 1-5 диполей смещается вперед-назад к полотну.Поэтому, чем ближе скорость прогрессии к 1, и, соответственно, меньше раскрытие антенны, тем большее усиление она будет давать, но при этом увеличивается ее длина. На дмв от внешнего ЛПа можно добиться 26 дБ, а от помещения — 12 дБ.

LPA, можно сказать, по совокупности совершенных качеств цифровой антенны
Поэтому остановимся на его вычислении еще несколько. Главное, необходимо знать, что увеличение скорости прогрессирования (Тау на рис.) Дает увеличение усиления, а уменьшение угла раскрытия ЛПА (АЛЬФА) увеличивает направленность. Экран для LP не нужен, на его параметры почти не влияет.

Расчет цифрового LPA имеет особенности:

1. Запустите его, для запаса по частоте, со второй длины вибратора.
2. Затем, взяв обратную величину индикатора прогрессии, вычисляется самый длинный диполь.
3. После самого короткого, исходя из указанного диапазона частот, диполя добавить еще один.

Поясним на примере. Допустим наши цифровые программы Лежат в диапазоне 21-31 ТВК, т.е. в 470-558МГц по частоте; Длины волн соответственно — 638-537 мм. Также предполагаем, что нам нужно отвести от станции слабый ревущий сигнал, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрытия. Для расчета потребуется половина угла открывания, т.е. 15 градусов в нашем случае. Разрыв можно еще уменьшить, но длина антенны запредельно, по мнению Котангента, увеличится.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут 160 мм, можно округлить до 1 мм. Расчет нужно будет вести до тех пор, пока не получится Bn = 537/2 = 269 мм, а затем рассчитать еще один диполь.

Теперь считаем А2 как В2/TG15=319/0,26795=1190 мм. Затем через индикатор прогрессии А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не сделаем до 269 мм:

• В3 = В2 * 0.9 = 287 мм; А3 = А2 * 0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас меньше 269 мм. Проверяем, поставят ли на усиление, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояние между диполями не должно превышать 0,1-0,12 длины волны. В этом случае имеем для В1 А1-А2 = 1322 — 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» индикатор до 1, до 0.93-0,97, поэтому пробуем разные, пока первая разница А1-А2 не уменьшается вдвое и более. Для максимального уровня 26 дБ расстояние между диполями 0,03-0,05 длины волны, но не менее 2 диаметров диполя, 3-10 мм на ДМВ.

Примечание:
остаток линии для самого короткого диполя отрежьте, он нужен только для расчета. Поэтому реальная длина готовой антенны будет всего около 400 мм. Если наша LAP наружная, это очень хорошо: можно уменьшить разрыв, получив большую направленность и защиту от помех.

Видео: Антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр труб линии ЛАП на ДМВ 8-15 мм; Расстояние между их осями составляет 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают такое затухание на измерителе, что все антенно-усилительные ухищрения ни к чему. Коаксиал для внешней антенны нужно брать хороший, с диаметром корпуса от 6-8 мм. Т.е., трубы для линии должны быть тонкостенными соленоидами.Прикасаться кабелем к линии снаружи нельзя, качество LPA резко упадет.

Крепить наружную ЛПА надо к мачте, конечно, за центр тяжести, иначе маленький парусник ЛПА превратится в огромную и трясущуюся. Но соединить металлическую мачту напрямую с линией тоже нельзя: необходимо предусмотреть диэлектрическую вставку длиной не менее 1,5 м. Качество диэлектрика большой роли здесь не играет, пойдут столбы и крашеное дерево.

На Антенну «Дельта»

Если ДМВ ЛПА согласуется с кабельным усилителем (см. далее про польские антенны), то к линии можно прикрепить плечи метрового диполя, линейного или веерного, типа «рогатки». Тогда мы получаем универсальную антенну МВ-ДМВ отличного качества. Это решение используется в популярной антенне «Дельта», см. рис.

.

Антенна «Дельта»

Зигзаг в эфире

З-антенна с рефлектором дает усиление, а КДД такие же, как и ЛПА, но основной лепесток его днищ более чем в два раза шире по горизонтали.Для села может быть важно, когда есть прием ТВ с разных направлений. А дециметровая z-антенна имеет небольшие размеры, что существенно для приема в помещении. Но его рабочий диапазон теоретически не ущемляется, перекрывая частоту при сохранении приемлемых параметров для цифр — до 2,7.

Конструкция Z-антенны МВ представлена ​​на рис; Красным цветом выделен путь прокладки кабеля. Там же внизу — более компактный кольцевой вариант, по вместительности — «Паук».Ясно видно, что z-антенна родилась как комбинация КНА с диапазоном вибратора; Что-то в нем есть от ромбической антенны, что не вписывается в тему. Да, кольцо «Паук» не обязательно должно быть деревянным, это может быть и металлический обруч. «Паук» занимает каналы 1-12 мВ; ДН без рефлектора — почти круглый.

Классический зигзаг работает либо на 1-5, либо на 6-12 швеллеров, но для его изготовления нужны только деревянные рейки, медная эмалированная проволока Cd = 0,6-1,2 мм и немного обрезков фольгированного стеклотекстолита, поэтому приводим размеры сквозная Фракция для 1-5/6-12 каналов: а = 3400/950 мм, б, С = 1700/450 мм, В = 100/28 мм, В = 300/100 мм.В точке Е — нулевой потенциал, сюда нужно припаять оплетку с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: а = 620/175 мм, b = 300/130 мм, r = 3200/900 мм.

Диапазон z-антенны с рефлектором дает усиление 12 дБ, при настройке на один канал — 26 дБ. Для построения одноканального на основе ленточного зигзага нужно взять сторону квадрата полотна посередине его ширины в четверть длины волны и пересчитать пропорционально всем остальным размерам.

Народный зигзаг

Как видите, Z-антенна МВ представляет собой довольно сложную конструкцию. Но ее принцип проявляется во всем блеске на DMW. Z-антенна ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», настолько проста, что до сих пор заслужила звание народной, см. рис.

Материал — медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадраты цельнометаллические или стянуты сеткой, или закрыты жестью. В последних двух случаях их нужно подшить по контуру.Коаксиал нельзя менять резко, поэтому ведем его так, чтобы он доходил до бокового угла, а затем не выходил за пределы емкостной вставки (боковой квадрат). В т. н. А (нулевой потенциал) оплетка кабеля электрически соединена с полотном.

Примечание:
Алюминий не паяется обычными припоями и флюсами, поэтому алюминиевый «народ» пригоден для наружной установки только после герметизации электрических соединений силиконом, он весь на шурупах.

Видео: Пример двойной треугольной антенны

Волновой канал

Антенна Волнового Канала (АВК) или антенна Удо-Яги из имеющихся в наличии для самостоятельного изготовления способна дать наибольшие ку, КБР и КДД.Но может принять цифру на дмв только 1 или 2-3 соседних канала, т.к. относится к классу остроконтурных антенн. Его параметры вне установленной частоты резко ухудшаются. АВК рекомендуется применять при очень плохих условиях приема, а для каждого ТВК делать отдельно. К счастью, это не очень сложно — АВК прост и дешев.

В основе ВКЦ — «Сгш» сигнал электромагнитного поля (ЭМП) на активный вибратор. Внешне небольшой, легкий, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки волн рабочей частоты.Обрезанные и, следовательно, имеющие емкостное сопротивление (полное сопротивление) директора (директор) направляют ЭДС на активный вибратор, а рефлектор (рефлектор), удлиненный, с индуктивным сопротивлением, отбрасывает то, что проскочило мимо. Рефлектор в АВК нужен всего 1, а вот директоров может быть от 1 до 20 и более. Чем они больше, тем выше усиление АВК, но уже полоса его частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимальному усилению настроена антенна, и теряется согласование с кабелем.Поэтому активный диполь АВК выполнен петлевым, его начальное волновое сопротивление составляет не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементными, см. рис. справа) можно настроить практически на максимальное усиление 26 дБ. Характеристика ДН АВК в горизонтальной плоскости приведена на рис. В начале статьи.

Элементы АВК подключаются к стреле в точках нулевого потенциала, поэтому мачта и гик могут быть любыми.Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК по аналогу и цифре несколько отличаются. Под аналогом волнового канала необходимо рассчитывать на несущую частоту изображения ФД, а под рисунком — на середину спектра ПЧ ТВЭП. Почему так — тут объяснять, к сожалению, негде. Для 21-го ТВК ФД = 471,25 МГц; ПЧ = 474 МГц. ВЦП ДМВ расположены близко друг к другу через 8 МГц, поэтому их конфигурационные частоты для АВК рассчитываются просто: fn = fd / fc (21 ТВК) + 8 (N — 21), где N — номер правого канала.Например, для 39 ТВК FD = 615,25 МГц, а fc = 610 МГц.

Чтобы не записывать набор цифр, размер АВК удобно выражать в долях рабочей длины волны (считается как l = 300/f, МГц). Длину волны принято обозначать маленькой греческой буквой лямбды, но поскольку в Интернете нет по умолчанию греческого алфавита, мы условно обозначаем ею большую русскую букву L.

.

Размеры оптимизированы под фигуру АВК, на рис.Таких:

• Р = 0,52л.
• Б = 0,49л.
• Д1 = 0,46л.
• Д2 = 0,44л.
• Д3 = 0,43л.
• а = 0,18л.
• б = 0,12л.
• с = d = 0,1л.

Если вам не нужен большой коэффициент усиления, а важнее уменьшить габариты АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубы или стержня диаметром 30-40 мм на 1-5 ТВК, 16-20 мм на 6-12 ТВК и 10-12 мм на ДМВ.

AVC требует точного согласования с кабелем. Именно небрежным выполнением аппарата согласования и симметрирования (ИКС) объясняется большинство неудач любителей. Самый простой УКУ для АВК — П-петля из того же коаксиального кабеля. Его конструкция понятна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВ и 60 мм для ДМВ.

Теоретически длина колена L должна составлять половину длины рабочей волны, и это является центральным в большинстве публикаций в Интернете.Но ЭДС в П-образном контуре сосредоточена внутри изоляции кабеля, поэтому необходимо (для рисунка это особенно необходимо) учитывать его коэффициент укорочения. Для 75-омных коаксиалов оно колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и следить, чтобы АВК был АВК, а не набором железок. Точное значение коэффициента укорочения всегда указано в паспорте кабеля.

В последнее время отечественная промышленность стала выпускать переадресованные АВК на номера, см. рис.Идея, надо сказать, отличная: двигая элементы по стрелкам, можно точно настроить антенну под местные условия приема. Лучше, конечно, сделать это специалистом — элементарная настройка АВК взаимообусловлена, и дилетант наверняка запутается.

О «Поляках» и усилителях

У многих пользователей польские антенны, ранее принятый аналог, цифру брать отказываются — мчится, а то и вовсе пропадает. Причина, извиняюсь, в больно-коммерческом подходе к электродинамике.Бывает иногда у сослуживцев спавших такое «чудо»: отклик и FFH похожи на ежика-псориазника, или на гребенку со сломанными зубьями.

Единственное, что хорошо в «Поляках», так это их антенные усилители. Собственно, сим-продукцию они и не дают прокрасться. Усилители «Щек», во-первых, широкополосные малошумящие. И, что немаловажно, с высоким сопротивлением. Это позволяет при одном и том же напряжении сигнала ЭМП в эфире подавать на вход тюнера в несколько раз больше его мощности, что позволяет электронике «вытягивать» цифру из очень некрасивых шумов.Кроме того, из-за большого входного сопротивления, польский усилитель является идеальным УКУ для любых антенн: что ни цепляй на входе, на выходе — ровно 75 Ом без отражений и раскрутки.

Однако при очень плохом сигнале, вне зоны уверенного приема польский усилитель уже не тянет. Подводится к нему по кабелю, а диета берет отношение сигнал/шум 2-3 дБ, чего может не хватить для того, чтобы фигурка сама поехала в глубинку. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием.Он, скорее всего, будет находиться рядом с тюнером, а UCU для антенны, при необходимости, придется делать отдельно.

Схема такого усилителя, показавшего почти 100% повторяемость даже при выполнении начинающими радиолюбителями, представлена ​​на рис. Регулировка усиления — потенциометр Р1. Дроссели соединения L3 и L4 — стандартные куплены. Катушки L1 и L2 выполнены в размерах на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности некритичны.

Однако монтаж (настройку) установки необходимо соблюдать обязательно! И металлический экран (Metal Shield), отделяющий выходные цепи от других схем, тоже обязателен.

С чего начать?

Надеемся, что опытные волшебники найдут в этой статье некоторое количество полезной информации. А новичкам, еще не чувствующим воздуха, лучше всего начинать с пивной антенны. Автор статьи, отнюдь не дилетант в этой области, в свое время весьма удивился: простейшее «пиво» с ферритовым согласованием, как оказалось, и МВ берет не хуже «рогатки».А что надо сделать и прочее — смотрите в тексте.

( 2
оценок, среднее: 4,00
из 5)

Сказал:

А на крыше было удовлетворительно на столбе. У меня 70 — 80 километров до телецентра. Вот мои проблемы. С балкона можно ловить 30 каналов штук 3 — 4 и то «кубиками». Я иногда смотрю телеканалы из интернета на своем компьютере у себя в комнате, а моя жена в своем телевизоре не может нормально смотреть ваши любимые каналы.Соседи советуют провести кабель, но за него нужно платить каждый месяц, а я уже плачу за интернет, и пенсия не резиновая. Все с ней по Тиану, потянешь и все пропало.

Петр Копритоненко сказал(а):

Не возможно поставить антенну на крышу дома, соседи ругаются, что я иду ломаю переднее покрытие крыши и тут происходит потолок. Вообще-то я очень «благодарна» экономисту, получившему себе премию за сбережения.Можно снять с домов дорогостоящую двухуровневую крышу и заменить ее плоской крышей, покрытой плохим каучуконосом. Экономист получил деньги на сбережения, а люди на последних этажах теперь всю жизнь мучаются. Вода стекает им на голову и на кровать. Руноид меняют каждый год, и к сезону он приходит в негодность. В морозную погоду он дает трещины и затекание дождевой воды и снега в квартиру, даже если по крыше никто не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор кто (подписей не вижу)?
LPA по вышеуказанной методике работает отлично, дмв 30 и 58 каналов.Проверено в городе (отраженный сигнал) и в черте города, расстояние до передатчика (1кВт) соответственно: 2 км и 12 об. Практика показала, что в диполе «В1» нет острой необходимости, а вот другой диполь перед кратчайшим сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моем случае) отраженный сигнал. Только сделал антенну с «КЗ», оказалось просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: Народ ищет антенну для приема ЭДЦ, забудьте про ЛПА. Эти широкополосные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы ловить иностранные телевизионные аппараты на берегах советской Прибалтики. В журналах того времени ее стыдливо называли «сверхдевушками». Ну любили они на Рижском взморье по ночам смотреть шведское порно…

По назначению тоже могу сказать про «двойной, тройной и т.д.Квадраты», а также любые «зигзаги».

По сравнению с аналогичным по ассортименту и усилению «волновой канал» ЛПа более громоздкий и материалоемкий. Расчет LPA сложен, запутан и скорее скорее для гадания и подгонки результатов.

Если в вашем регионе есть вещание автоматики в соседних с вами каналах ДМВ (у меня 37-38), то лучшее решение найти в сети книгу: Телевизионные антенны Капчейн ЛМ (2-е издание, 1979 г.) и сделать » волновой канал» для группы каналов DMW (если у вас вещание выше 21-41 каналов, то придется пересчитывать), описанный на стр. 67 и далее (Рис.39, таблица 11).
При передатчике на 15 — 30 км антенну можно упростить, сделав ее четырех — пятиэлементной, просто без установки директоров D, E и J.

Для очень близких передатчиков рекомендуем комнатные антенны, кстати в той же книге на стр. 106 — 109 рисунки есть чертежи широкодиапазонных комнатных «Волн Канала» и ЛПА. «Wave Channel» визуально меньше, легче и грациознее с большим усилением!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайтом.

.
