WiFi антенна своими руками для роутера: направленная пушка, биквадрат двойной

Введение

В наших статьях «Первый шаг к беспроводным сетям Wi-Fi» и «Строим беспроводную сеть на скорости 108 Мбит/с» и «Настраиваем безопасность беспроводной сети Wi-Fi» мы уже создали быструю защищённую от хакеров беспроводную сеть. Пришло время увеличивать дальность её действия.

Беспроводные сети стандартов IEEE-802.11 получают всё большее распространение. Однако, многие пользователи и системные администраторы сталкиваются с проблемами покрытия своего офиса или дома уверенной связью. Чем хуже качество приёма сигнала на компьютере клиента, тем на меньшей скорости будет установлено соединение. А это означает, что вы совершенно бесплатно теряете скорость, которая могла бы быть и выше. Другая проблема — обеспечение устойчивой связью пользователей на большом расстоянии от точки доступа. И в том и в другом случае перед системным администратором или домашним пользователем появится вполне конкретная задача: надо сделать так, чтобы сигнал принимался увереннее и с максимально возможным уровнем. Казалось бы, для этого достаточно лишь найти сетевой адаптер или точку доступа с увеличенной мощностью — и проблема будет решена. Но в случае с беспроводными сетями мы имеем дело с радио эфиром, использование которого строго регламентируется законодательствами соответствующих стран. У нас, в России, для беспроводных сетей определён диапазон частот 2400 — 2483.5 МГц, в котором могут работать передатчики мощностью не больше 100 мВт. Если превысить мощность, можно познакомиться с дружелюбными инспекторами из «Госсвязьнадзора». Подозреваю, что знакомиться с ними вы не захотите, а захотите увеличить дальность действия своей беспроводной сети иными способами. Таких способов два. Первый — устанавливать ретрансляторы, которые будут повторять ваш сигнал через какое-то расстояние, создавая коридор для вашей беспроводной сети. В качестве ретранслятора может работать и точка доступа в режиме «Repeater». Это не всегда удобно, т.к. зачастую нет возможности подвести питание к ретранслятору, да и дороговато. Другой способ проще в реализации — вам потребуется лишь специальная Wi-Fi антенна. О том, какие бывают Wi-Fi антенны и какая вам нужна, мы сейчас и поговорим.

Как усиливает антенна

Ошибочно полагать, что передающая антенна может усиливать сигнал. Обычная пассивная антенна при передаче сигнала лишь направляет спектр в определённом направлении и за счёт своей площади обеспечивает более уверенный приём. Антенна работает подобно световому отражателю в фонарях. Она направляет спектр в заданном направлении. Например, вам надо охватить уверенным сигналом большое помещение. Простым решением будет разместить точку доступа в центре помещения, но к сожалению это может быть связано с техническими трудностями. Намного проще установить точку доступа в одном из углов комнаты и направить сигнал в противоположный угол. Для этого вам потребуется направленная антенна, которая не будет посылать сигнал в стенку за собой, где он никому не потребуется, зато распределит спектр по площади с большей эффективностью.

Тем не менее, одна из основных характеристик антенны — её коэффициент усиления, выраженный в децибелах. Коэффициент усиления такой антенны — это отношение мощности сигнала излучённого в определённом направлении к мощности сигнала, излучаемого идеальной ненаправленной антенной. Необходимо отметить, что коэффициент усиления характеризует направленность сигнала, а не увеличение выходной мощности по отношению к входной (как это может показаться из названия), поэтому данный параметр часто ещё называют коэффициентом направленного действия. Этот параметр напрямую связан с диаграммой направленности антенны.

Из любой штырьковой ненаправленной антенны можно сделать направленную, для чего достаточно установить отражающий экран. Для этого пойдёт как лист фольги, так и простая жестяная банка. Но это неэтично, неэстетично и не идеально. Промышленностью сегодня выпускаются достаточно антенн для различного применения в беспроводных сетях. Рассмотрим различные типы антенн на примере оборудования немецкой компании Level One.

Итак, пришло время повысить дальность действия беспроводной сети. Для установки беспроводных сетей мы использовали оборудование немецкого производителя, компании Level One. Это оборудование отличается тем, что в комплекте с ним поставляются удобные утилиты, позволяющие пользователю легко настроить все параметры WLAN. На переправе коней не меняют, а значит антенны будем выбирать из ассортимента компании Level One. Ну что же, напомним нашу тестовую конфигурацию.

Персональный компьютер.
Чтобы избежать возможных проблем, мы использовали компьютер, собранный на базе barebone платформы Shuttle SB75G2, стабильной платформы, зарекомендовавшей себя с лучшей стороны в плане отсутствия помех.

Конфигурация тестового компьютера:

• Процессор Intel Pentium 2.8 (800 MHz, Hyper-Threading, 512 Kb L2)
• Жёсткий диск — Maxtor DiamondMax 9, 80 Gb, 7200 rpm
• Видеокарта — Albatron GeForce FX 5700
• Операционная система — Windows XP Pro + Service Pack 2

В этом компьютере было установлено 1024 Мб памяти DDR400 производства компании OCZ.

Память OCZ DDR400 серии PC3200 Titanium имеет тайминги CL 2-3-2-5 и обеспечивает нам максимальную производительность (читайте статью о зависимости скорости компьютера от задержек памяти).

Ноутбук IRu Novia 3331W Combo
. Обзор этого ноутбука вы можете прочитать здесь. Этот мобильный компьютер, построенный на платформе Centrino, уже имеет встроенный контроллер Wi-Fi IEEE 802.11g.

• Сетевая карта Level One WNC-0300

• USB контроллер Level One WNC-0301USB.

• Точка доступа WAP-0004

Антенны для внутреннего и наружного использования

Вам могут потребоваться антенны для установки на улице или в помещении. Всё зависит от ваших требований. Конечно, если есть необходимость осуществить покрытие вашего двора или площади перед офисом, вам потребуется антенна для внешней установки. Такие антенны имеют крепкий водонепроницаемый корпус, защищённый от непогоды, порывов ветра и температурных перепадов. Такие антенны имеют мощные скобы для крепления на мачты или кронштейны и крепкие закрытые контакты.

Внутренние антенны не защищены от воды, чая и кофе. Они компактно устанавливаются рядом с вашим монитором, на тумбочке или на системном блоке. Такие антенны крайне удобны, если ваш системный блок стоит под столом, где существенная часть сигнала от антенны встроенного сетевого контроллера будет гаситься. Чтобы повысить скорость беспроводной сети, потерянную из-за плохого качества сигнала, такую антенну надо устанавливать как минимум на рабочем столе или крепить на стену.

Направленные антенны (Directional antenna)

Пожалуй, это самый распространённый тип Wi-Fi антенн. Такие антенны, как мы уже сказали, отлично подходят для организации сети по типу точка-точка. Если ваш компьютер должен соединяться только с точкой доступа или с другим компьютером, используйте направленную антенну. В офисе или дома вы можете такой антенной «пробить» непробиваемые стены, направить сигнал от принтера на компьютер или расширить Wi-Fi на сад вашего дачного участка.

Для внешней установки компания Level One предлагает антенну WAN-2118 типа Yagi. Эта антенна цилиндрической формы диаметром 89 мм и длинной 1000 мм направляется своей продольной осью подобно указующему персту. Коэффициент усиления Level One WAN-2118 составляет 18 дБ.

Производитель обещает уверенный приём на скорости 1 Мбит/с на расстоянии до 5 Км, а на скорости 54 Мбит/с — до 1.5 Км. Конечно же, в офисе такие расстояние не нужны, да и о такую метровую антенну высокие сотрудники будут постоянно биться головой. Антенны типа Yagi обычно очень направлены и подходят только для соединения двух станций или для увеличения радиуса действия двух соединённых между собой станций. И не надейтесь, что с помощью этой антенны вам удастся подключить весь соседний дом.

Для использования в помещении более практичным будет использование антенны панельного типа. Проще говоря, это плоский излучающий в одном направлении радиоволны прямоугольник. Направленная антенна Level One WAN-1060 имеет коэффициент усиления 6 дБ и размеры 115x76x76 мм.

Такой коэффициент усиления позволит работать с сетью на скорости 1 Мбит/с на расстоянии до 60 метров, а на максимальной скорости 54 Мбит/с — на расстоянии 25 метров.

Если вы не можете определиться, где же установить антенну, снаружи здания или внутри, то смело покупайте антенну Level One WAN-2085. Это универсальная направленная антенна, предназначенная как для внутренней, так и для внешней установки. Её размеры, 120x120x43 мм, позволяют устанавливать её как в небольшой переговорной, так и на балконе дома. А коэффициент усиления у неё весьма неплохой — 8.5 дБ.

С ним вы можете рассчитывать на уверенные 1 Мбит/с на расстоянии 1200 м, и на 54 Мбит/с, если не будете удаляться дальше 350 метров.

Направленные антенны — идеальный вариант для связи двух точек по беспроводной сети Wi-Fi. Например, вы и ваш друг живёте в соседних домах, окна которых смотрят друг на друга. Чтобы соединиться по беспроводной сети, вам потребуется две направленных антенны, «смотрящих» строго друг на друга.

Расстояние, на которое может передаваться сигнал, зависит лишь от коэффициента усиления вашей антенны. Некоторые энтузиасты могли передать сигнал на несколько десятков километров, так что для двух домов, находящихся в пределах видимости, соединиться по Wi-Fi будет намного проще.

Всенаправленные антенны (Omni-directional)

Всенаправленные антенны — это основной тип антенн, используемый в оборудовании для беспроводных сетей. Всенаправленные антенны равномерно покрывают территорию во всём радиусе действия. Если в вашем офисе установлен Wi-Fi принтер, к которому вы собираетесь дать доступ всем гостям с ноутбуками, которые могут находиться в переговорной, в приёмной, в столовой или где-нибудь ещё, на принтере должна быть установлена всенаправленная антенна. В то же время, если вы хотите установить на крыше дома Wi-Fi передатчик, чтобы дать доступ к сети соседним домам, гаражам и летним беседкам, вам нужна именно такая антенна.

Как правило, всенаправленные антенны представляют собой штырь, устанавливаемый вертикально. Этот штырь распространяет сигнал в плоскости, перпендикулярной своей оси. Так называемые, вертикальные всенаправленные антенны. По сравнению с направленными, они имеют значительно меньший коэффициент усиления. Живой пример тому — Level One OAN-2080.

Коэффициент усиления этой антенны — 8 дБ, диаметр — 19 мм, длина — 520 мм. Такую антенну удобно располагать на мачте на крыше дома или автомобиля. С её помощью вы сможете работать с беспроводной сетью на скорости 1 Мбит или 54 Мбит на расстоянии до 1800 метров или до 600 метров соответственно. Для внутреннего же применения Level One предлагает более компактную антенну такого же типа.

Настольная антенна OAN-1040 выполнена в виде эдакого обелиска с прозрачной подставкой. Эта антенна имеет коэффициент усиления 4 дБ и практически идеальную горизонтальную поляризацию.

Как видите на диаграмме, сигнал равномерно распределяется вокруг антенны в горизонтальной плоскости. Относительно большие размеры антенны (145x22x12 мм) обещают работу с сетью на скорости 1 Мбит/с на расстоянии до 170 метров, а на скорости 54 Мбит/с — до 55 метров.

Ещё один тип всенаправленных антенн — потолочные. Это внутренние антенны, подвешивающиеся под потолок для лучшего охвата всего помещения. Их удобно размещать в больших залах в центре помещения. Такие антенны должны распространять сигнал в двух плоскостях — в горизонтальной и вертикальной. С горизонтальной всё понятно — спектр здесь представляет собой практически идеальную окружность. А вот с вертикальной ситуация немного другая. Антенна рассчитана на то, чтобы вещать сверху вниз, поэтому наиболее высокий уровень сигнала будет достигаться в направлении 45 градусов от горизонтальной плоскости антенны. Следовательно, коэффициент усиления у такой антенны указывается не одним числом, а минимальным и максимальным значениями.

Антенна Level One OAN-1030 имеет коэффициент усиления от 2.5 до 3.7 дБ. Ниже приведена довольно скучная фотография этой антенны, похожей на светильник и интересная диаграмма вертикальной поляризации.

Как видите, вертикально, строго под этой антенной лучше не становиться, мёртвая зона прямо под ней может быть большой. Ну а если вы сможете расположиться под углом 45 градусов к этой антенне на расстоянии 120 метров, то сможете работать на скорости до 1 Мбит/с. А на расстоянии 40 метров — до 54 Мбит/с. Учтите, что это расстояние прямой видимости, не забудьте посчитать высоту подвеса и расстояние, на которое вы удалитесь от антенны по земле. Диаметр этой антенны — 132 мм, высота — 42 мм.

Какую антенну выбрать?

Совершенно очевидно, что выбирать антенну следует исходя из своих условий и задач, которые вы возлагаете на беспроводную сеть. В небольшом офисе или в квартире, вам будет достаточно и обычной встроенной антенны беспроводных адаптеров и точек доступа. Но если вам захочется большего радиуса действия и работы на высоких скоростях на большом расстоянии, придётся устанавливать антенну.

Для того, чтобы обеспечить демонстрационный зал уверенным приёмом вплоть до задних рядов, целесообразно будет установить всенаправленные антенны (omni-directional), которые можно разместить под потолком или на трибуне. Антенны с коэффициентом усиления даже 4 Дб вполне хватит для аудитории на 400-500 человек. Для большого ангара удобно будет подвесить под потолком подвесную всенаправленную антенну, которая охватит большую площадь даже с коэффициентом усиления от 2.5 до 3.7 дБ. Если вам нужно, чтобы все соседи на дачах могли работать с вашей беспроводной сетью или если вы хотите отдалиться от своего дачного участка на природу и там с помощью КПК выйти в сеть, вам потребуется всенаправленная антенна, установленная на мачту на крыше дома.

Ну а если вам нужно «пробить» стену от лазерного принтера к серверу, вам подойдёт направленная комнатная антенна. Ею так же можно соединять два сервера в разных крыльях здания. Брать направленную мощную антенну внутреннего использования можно так же если вы собираетесь соединять между собой несмежные комнаты и надо сконцентрировать сигнал в одном направлении. Или же если вы хотите установить сеть между двумя домами, окна которых выходят друг на друга: достаточно поставить такие антенны на подоконники и направить друг на друга.

Наружная направленная антенна пригодится для того, чтобы соединить два дома на разных концах дачного посёлка беспроводной сетью. Или для того, чтобы провести беспроводную сеть в удалённый объект.

При выборе антенны постарайтесь узнать диаграмму её вертикальной и горизонтальной поляризации. Она покажет, как антенна распространяет сигнал в вертикальной и горизонтальной плоскости и вы сможете рассчитать мёртвые зоны и зоны неуверенного приёма исходя из положения антенны в офисе или дома.

Ну и напоследок — не забывайте заземлять антенны. Для этого в комплекте с антенной должен поставляться специальный разъём, подключаемый в разрез между антенным кабелем и сетевым оборудованием. Грозовой разряд в непосредственной близости с антенной может вывести из строя сетевое оборудование. Особенно это актуально для внешних антенн. Подключите поставляемый в комплекте разъём и заземлите специальный его контакт — и забудьте о проблемах. Ровного вам сетевого покрытия!

Мы благодарим компанию «SVEGA Computer», официального дистрибьютора Level One в России за предоставленное сетевое оборудование.

• Ноутбук «IRu Novia 3331W Combo» предоставлен компанией «Метак-М».
• Barebone платформа «Shuttle SB75G2» предоставлена компанией «Клуб Мультимедиа»
• Память «OCZ PC3200 Titanium» предоставлена компанией «SVEGA Computer»

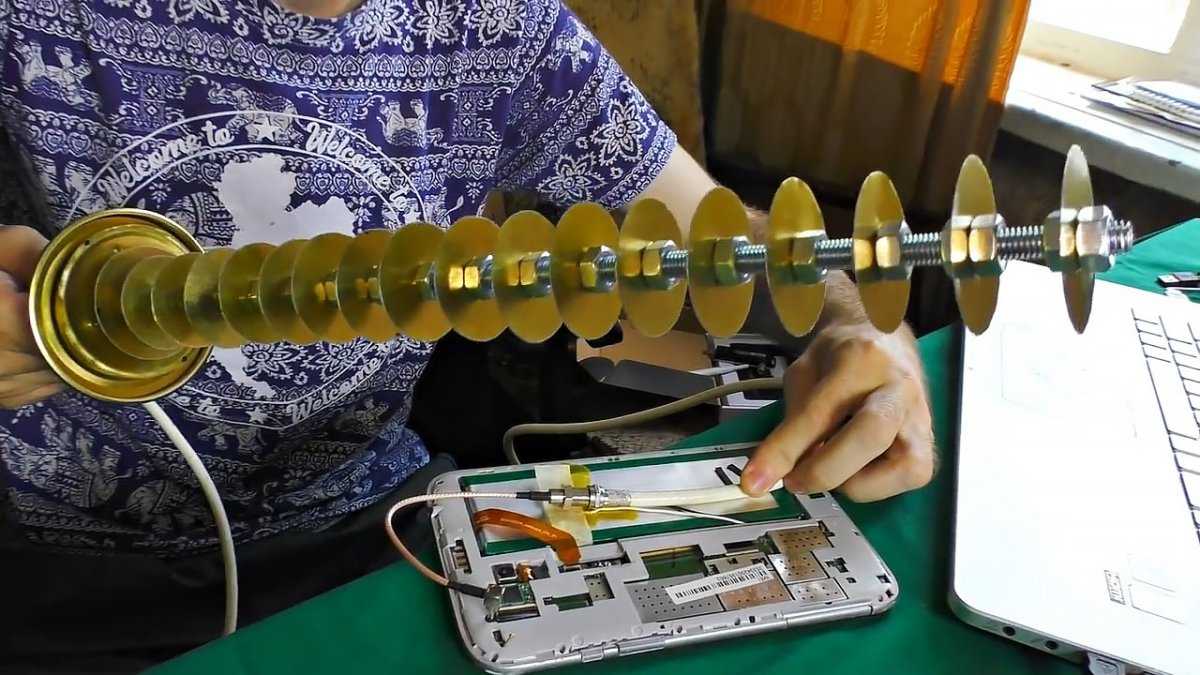

Мощная Wi-Fi антенна своими руками

Это простоя в изготовлении и очень мощная как пушка Wi-Fi антенна. С помощью неё можно принимать и передавать Wi-Fi сигнал не то что на сотни метров, а на несколько километров!
Антенна-пушка напоминает вид космического бластера и так же как это фантастическое оружие имеет направленное и очень мощное действие.

Это направленная антенна. И именно это свойство дает большое расстояние приема из-за большой концентрации сигнала в одном направлении.

Схема-чертеж антенны

На чертеже представлены размеры между элементами антенны. Её резонансная частота настроена на середину частоты Wi-Fi 2,4 ГГц.

Для изготовления антенны понадобится

• Длинная шпилька с гайками.
• Металлический лист, я взял медный, так как он очень просто режется. Вообще можно взять и жесть от консервных банок.
• Wi-Fi Адаптер. Но можно подключить уже к имеющемуся роутеру.

Изготовление мощной Wi-Fi антенны-пушки

Прежде чем приступить к изготовлению антенны, нужно знать, что любое отклонение от заданных размеров сильно ухудшит ее характеристики. Поэтому все нужно делать максимально точно.
Берем лист металла и примерно размечаем центры диаметров кругов. Затем сверлим центра. Для точности, место перед сверлением керним или проходимся тонким сверло, а затем толстым. В итоге диаметр отверстия должен быть чуть больше шпильки.

Затем берем циркуль и вычерчиваем кругляши на металле.

Вырезаем сначала квадрат.

Потом вырезаем аккуратно круг.

Получились круги для антенны.

Взял длинную шпильку. Обрезал лишнее по длине антенны, учитывая ширину гайки.

Вот и готовый комплект для сборки.

Собираем антенну. Все очень просто, как конструктор в детстве.

Для контроля размеров рекомендую использовать металлическую линейку, так как она более точная.

В последних двух дисках необходимо сделать отверстия для подключения кабеля.

Разъем с кабелем мы сделаем из старой антенны от роутера или адаптера.

Снимаем верхний кожух.

Срезаем изоляцию. Антенна отцепилась сама, потому что была запрессована.

Далее отпаиваем металлический колпак.

И разъем для подключения готов.

Лудим диски. Медь в этом плане отличная штука. Как-то я делал такую антенну из корпуса старого компьютера, так там приходилось лудить с кислотой.

Пропускаем через отверстие последнего круга кабель и припаиваем экранирующую обмотку к диску.

Теперь среднюю жилу пропускаем в отверстие второго диска и припаиваем.

Антенна почти готова. Я установлю ее на кронштейн от фотоаппарата. Будет такой домашний вариант.

К выходу разъема прикручиваем Wi-Fi адаптер.

Можно примотать его изолентой или скотчем к кронштейну.

Я поставлю антенну на окошко и направлю на объекты, где может быть сигнал.

Ого, сколько сетей появилось. Хотя раньше я ловил сигнал только своего роутера. В нашем городе не много точек для доступа.

Результат поразительный.

Дополнения

Чтобы усилить эффект, я решил установить такую пушку на крышу. Но для этого мне необходимо припаять вместо разъема обычный экранированный кабель, который я использую для спутниковой тарелки.

Немного рассверлим отверстие и доработаем штеккер кабеля.

Фиксируем изолентой.

Ставим на крышу, располагая на шесте.

Количество сетей превысило все мои ожидания.

Результат

Результат был таков, что на однотипную антенну можно без особых проблем связаться на расстояние около 10 километров! И это без всяких усилителей и специального оборудования.
С помощью такой мощной Wi-Fi пушки — антенны можно передать сигнал в гараж, на работу, в школу, на дачу. Все материалы доступны абсолютно каждому, а делается все очень просто.

Смотрите видео

Более подробную инструкцию по сборке можно узнать посмотрев видео ниже. Так же там показаны более широкие испытания этой мощной Wi-Fi антенны.

PS: Если вы будете делать уличный вариант, то для изоляции и от коррозии всю антенну будет неплохо покрасить обычной краской по металлу.

Самодельная антенна для wifi из медной проволоки. Мощная, панельная Wi-Fi антенна своими руками

WiFi антенна
— отличное решение для каждого, кто пробовал организовать у себя дома или на работе беспроводную раздачу интернета, но сталкивался с такой проблемой, что сигнала роутера не хватает, чтобы без проблем пользоваться им в какой-нибудь отдаленной комнате. Однако в этом виноват вовсе не ваш роутер, а антенна — встроенная или внешняя, которая входила в комплектацию. Одно из наиболее действенных решений усиления беспроводного сигнала — направленная внешняя
антенна wifi. Они бывают нескольких типов и видов, которые используются в зависимости от ваших потребностей. И как раз в этом многообразии мы сейчас и будем разбираться.

Прежде всего надо отметить, что пассивная антенна для wifi роутера, то есть которая не имеет своего собственного питания от электросети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема. Мощность этого «усиления», которую еще называют коэффициентом направленного действия, измеряют в децибеллах (dBi). Небольшими внешними антеннами уже снабжаются многие модели маршрутизаторов и адаптеров, однако их мощность не превышает 3-5 dBi, что не позволит значительно улучшить дальность действия беспроводного сигнала.

Поэтому для этого используют внешние wifi антенны. У них есть два типа разделения — для наружного или внутреннего использования, а также всенаправленные и узконаправленные.

Наружное и внутреннее использование антенны

• Наружные антенны — это те, которые предназначены для работы на улице. Они защищены от воздействия осадков и солнечного света и специальные крепления для установки на стене здания. Они понадобятся, если вы хотите создать уверенную зону приема во дворе или для связи между соседними домами.
• Внутренние антенны — для использования в помещении. Например, если ваш роутер установлен в отдаленном или закрытом место, то такую антенну можно соединить кабелем с антенным разъемом роутера и вывести в центр комнаты.

Направленная wifi антенна

Это самый используемый тип. Антенна, направляющая wifi сигнал в определенную сторону, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне. Дальность их действия может составлять от одного до нескольких км. Главное, чтобы источник приема находился в прямой видимости.

Внутренние направленные wifi антенны для роутера будут полезны, если он, например, висит на стене. Чтобы излучение не шло стену, можно подключить ее к роутеру и направить в сторону вашего рабочего стола, на котором стоит ноутбук. Или наоборот, направить антенну в перегородку, чтобы сигнал более уверенно через нее проходил, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны — панельный прямоугольник, излучающий радиосигнал в одном направлении.

Обратите внимание, что подключение ее к маршрутизатору происходит не по USB, а вместо прикрепленной антенны, которой комплектовался роутер. Соответственно, если она была несъемная, то поставить вместо нее другую не получится.

Есть также компактные модели, которые подойдут как для комнатного использования, так и для крепления снаружи.

Всенаправленная wifi антенна отличается тем, что равномерно распределяет сигнал вокруг себя. Недостаток в том, что сигнал может искажаться излучениями других электронных приборов, находящихся в квартире, или внешними радиоволнами, если она установлена на улице. Выглядят такие антенны в виде вертикального штыря. Внешние могут устанавливаться на крыше дома или на вертикальном шесте, вкопанном в землю. Внутренние — на столе или полке, по возможности ближе к предполагаемому центру зоны желаемого приема.

Внешняя wifi антенна для роутера точно так же крепится на место штатной к тому же самому разъему.

Еще один интересный тип внутренних всенаправленных wifi антенн — для крепления на потолке. Они внешне напоминают светильник. Ее особенность в том, что прямо под антенной располагается мертвая зона и вешать ее нужно именно в том месте, где сигнал не нужен, а уверенный прием начнется только на небольшом от нее расстоянии.

Установка WiFi антенны

При монтаже любого типа антенн, необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно терять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицы, из которой можно приблизительно понять, насколько ухудшает работу точки доступа тот или иной материал. Самым главным параметром здесь будет «Эффективное расстояние» (ЭР). Рассчитывать его надо следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метров. подразумевается, что при прямой видимости. Вас же от него отделяет межкомнатная стенка, у которой ЭР равно 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену 15-20 см роутер будет «стрелять» всего на 60 метров. При этом, если присоединить к нему антенну в 15-20 децибел, то эта потеря нейтрализуется.

Самодельная wifi антенна своими руками

Сделать вайфай антенну направленного действия можно и своими руками. Посмотрите ролик о том, как сделать самодельную конструкцию из обычной пивной банки.

Не могу сказать точно, это правда или ложь — думаю, доля разума есть. По аналогии с этим народным примером, сделать антенну направленного действия можно также из всенаправленной. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги. Ниже привожу несколько занятных вариантов как сделать антенну своими руками, которые можно взять на вооружение.

Вариант с консервной банкой в качестве отражателя

На сегодня все. О способах усиления сигнала 3G модема можете почитать в другой статье на блоге.

Это оборудование представляет собой приемник сигнала беспроводной сети. Многие хотят добиться более мощных показателей от этого устройства, однако не стоит делать неоправданные действия с устройствами мощностью 15-20 дБи. Их отличием является максимально допустимая для широкого покрытия зона. При усилении такой антенны будет расти радиус действия, сокращаться зона охвата беспроводным соединением.

Эта ситуация может стать серьезным препятствием комфортного использования соединения с глобальной сетью. Область распространения волн будет настолько узкой, что приемник сигнала необходимо будет держать в определенной точке без возможности перемещения.

Конечно, если нельзя будет пересесть с телефоном на диван или сходить с планшетом на кухню, тогда и изготовление wi-fi антенны в домашних условиях себя не оправдает. Нужно очень хорошо взвесить потребность в такой манипуляции.

Самодельная биквадратная антенна

Первопроходцами среди самодельных излучателей биквадратного типа для распространения беспроводного сигнала были образцы еще в 2005 году. Наилучшими модификациями этих приспособлений были биквадратные, которые выдавали сигнал мощностью до 12 дБи, и биквадратные со значением этого показателя до 14 дБи.

Если брать по многофункциональности устройства, то предпочтительнее устанавливать биквадратную конструкцию. Это оборудование позволит сохранить ширину угла раскрытия сигнала при неизбежности сжимания поля излучения.

Если данное устройство правильно расположить в помещении, то можно обеспечить прием стабильного сигнала по всей территории. Реализовать любые из существующих версий данного типа приборов просто.

Детали для изготовления биквадратного излучателя:

• Для рефлектора пригодится фольгированный текстолит размером 12,3х12,3 см;
• Проволока медная с сечением поперечника 2,5 кв. мм;
• Коаксиальный кабель с показателем ВС 50 Ом;
• Разъем с выходом типа N для подсоединения самой антенны.

В целом, устройство будет выглядеть как соединенные углами квадраты с расположенными на одной прямой диагоналями. Посмотрев на фото wi-fi антенны, можно заметить биквадратный излучатель и заземленный рефлектор. Устройство должно верхней частью примыкать к кабелю, а нижней – примыкать к земле.

Рефлектор представляет собой кусок хорошо проводимого материала. Отлично с этой задачей справляется алюминий, сталь или жесть. В некоторых случаях проще воспользоваться компакт-диском.

Как изготовить излучатель и рефлектор wi-fi антенны

Изготовление передатчика достаточно простое. Подготовив все необходимые материалы можно приступить к созданию устройства.

Пошаговая инструкция как сделать wi-fi антенну:

Шаг 1. Проверить пригодность всех материалов. Для расчетной частоты будущего передатчика-приемника беспроводной сети принимается частота 2,4 ГГц, что требует использования медного провода толщиной 1,8 мм. Это соответствует указанному в перечне материалов сечению поперечника.

Шаг 2. Нужно подготовить проволоку и согнуть ее под прямыми углами на расстоянии 30,5 от каждой точки перегиба. Главное, чтобы активный элемент получил подобие квадратной восьмерки.

Шаг 3. Отмеряем расстояние, равное 29 мм от края до загиба проволоки.

Шаг 4. Постоянно контролируем соответствие наружного диаметра в 30,5 см и делаем еще один загиб.

Шаг 5. Выполняем еще пару внутренних загибов на 2,9 см расстоянии во внутрь рамки.

Шаг 6. После завершения конструирования активного элемента следует проверить соответствие чертежу. По средней линии должно быть расстояние, равное 30,5 мм.

Шаг 7. В местах, которые отведены для последующего крепления к ним коаксиального кабеля, необходимо сделать пропой.

Рефлектор

Этот элемент оборудования предназначен для отражения волн в задней части приемника сети. При правильном расположении рефлектора можно добиться усиления сигнала за счет наложения амплитуд испускаемого и отражаемого сигналов. Эффект интерференции способствует увеличению дальности распространения беспроводного излучения.

Достижение данного физического явления можно легко просчитать. Выбранное колебание имеет определенную длину волны, а при отражении необходимо, чтобы волны накладывались.

Расстояние между рефлектором и излучателем определяется как разность четверти из величины определяемой конструктивными особенностями передатчика от десятой доли волны. Из простых соображений получаем значение в четверть длины волны.

Для выбранной частоты в 2,4 ГГц волна будет длинной в 12,5 см. Умножив полученное значение на 5, получим величину искомого интервала 1,56 см.

Чтобы получить максимально возможное усиление в 12 дБи от конструируемого устройства, необходимо правильно рассчитать размер отражателя. Максимальное усиление будет с пластиной 12,3х12,3 см. Можно воспользоваться и больших размеров рефлекторов, однако это никакого эффекта не даст, а сделает оборудование более громоздким и тяжелым.

Приведенная схема устройства wi-fi антенны дает излучение мощностью 12 дБи, а аналоги изготовленные на базе компакт-дисков могут за счет ограниченной площади обеспечить максимум 8 дБи сигнал.

Необходимо помимо размеров и типа материала для рефлектора выбирать гладкие однотонные поверхности, обладающие хорошими отражательными свойствами. Волны могут рассеиваться на любых дефекта, что приводит к частичной потере сигнала.

Сбор излучателя на рефлекторе можно произвести через припаивания медной трубы непосредственно к отражателю. Также можно крепить ее термоклеем на пластмассовой трубочке. Нужно обязательно к рамке излучателя припаять выводы на кабель.

Подключение к роутеру

Может случиться, что изготовление такой wi fi антенны своими руками будет большей проблемой, чем финансовым приобретением. Поскольку подсоединение изготовленного самостоятельно оборудования должно производиться через проникновение внутрь роутера.

Для всех обладающих навыками работы с сетевым и беспроводным оборудованием, процесс припаивания на монтажную плату к контактным площадкам внутри роутера труда не составит.

Следует очень осторожно и максимально быстро работать паяльником с контактными дорожками, поскольку они очень тонкие и могут моментально среагировать на температурный скачок отрывом от платы.

При наличии у родного кабеля разъема SMA подсоединить аналогичного типа штекер антенны. Такой радиочастотный соединитель очень распространенное оборудование, поэтому купить его можно в любом специализированном магазине.

Тестирование wi-fi антенны

При создании биквадратной антенны по идеальным размерам, соблюдая все приведенные указания, можно добиться сигнала с 4-километровой дальностью.

Необходимо понимать, что многое зависит из чего можно сделать wi-fi антенну, чтобы показатели были соответствующими теоретическим. Мощность такого оборудования может достигать 12 дБи.

Дл антенн из компакт-дисков или других подручных материалов, наблюдается более слабый сигнал, иногда достигающий своего максимума на показателе 8 дБи. При удачных поделках направленность и дальность излучателя на диске CD может достигать 2 километров.

Для двойного биквадрата граничной мощностью является 14 дБи и дальнобойность несколько больше 6 километров.

Такие антенны могут использоваться для дачного участка, дворов частных домов или местности около гаража, поскольку обладают углом раскрытия в 60°.

Фото wi-fi антенн

Антенна для WIFI роутера – радиотехническое устройство, предназначенное для приема и передачи сигналов беспроводного WIFI интернета. WIFI антенны подключаются к передатчику или приемнику (ноутбук, ПК и т.п.) с помощью антенных кабелей и WIFI адаптеров (усилителей).

WIFI антенны излучают сигнал во всех направлениях. Но в реальных условиях эффективность передачи сигнала в разных направлениях неодинакова. Свойства направленности антенны характеризует диаграмма направленности. Самая простая диаграмма направленности у всенаправленной WIFI антенны, которая излучает одинаковую энергию во всех направлениях. Для WIFI антенн различают круговую, секторную и узконаправленную диаграммы направленности (ДНА). Диаграммы направленности изображаются в виде двух сечений – вертикального и горизонтального.

WIFI антенны бывают направленные и всенаправленные, внутренние и внешние. Важными параметрами WIFI антенн являются коэффициент направленного действия (КНД), коэффициент усиления (КУ), входное сопротивление и рабочая полоса частот. WIFI антенны работают в диапазоне 2,4 ГГц.

Штатная антенна для роутера d link практически всегда имеет КУ 2dBi.

Если требуется покрытие беспроводной связью большой площади (площадка перед офисом или двор), то необходим роутер с внешней антенной. Она сконструирована в крепком водонепроницаемом корпусе, способна выдерживать непогоду, ветер, температурные перепады. Крепятся такие антенны на мачтах или кронштейнах.

Внутренние антенны WI-FI отличаются компактностью. Они крайне удобны для работы в пределах помещения.

Всенаправленная антенна (Omni-directional)

Всенаправленная антенна чаще всего используется в оборудовании для беспроводных сетей. Для такой антенны характерно равномерное покрытие территории во всём радиусе действия. В основном, всенаправленная антенна представляет собой штырь, который устанавливается вертикально. При этом сигнал распространяется в плоскости, перпендикулярной его оси. Такие антенны, в сравнении с направленными, обладают заметно меньшим коэффициентом усиления.

Коэффициент усиления антенны – 8 дБ, длина – 520 мм, диаметр – 19 мм. Антенна удобно располагается на мачте, на крыше дома либо автомобиля. Мощности антенны хватает для работы на скорости 1 Мбит в радиусе до 1800 метров, а 54 Мбит – до 600 метров.

Направленная антенна (Directional antenna)

Такая антенна хорошо подходит для сети по типу точка-точка. Для компьютера, который должен соединяться с точкой доступа либо с другим компьютером лучше использовать направленную антенну. Такой антенной можно “пробить” даже непробиваемые стены.

Примером такой антенны является антенна WAN-2118 типа Yagi. Коэффициент усиления такой антенны составляет 18 дБ.

Антенна обеспечивает приём на скорости 1 Мбит/с – до 5 Км, 54 Мбит/с – до 1.5 Км.

Самодельная антенна для роутера

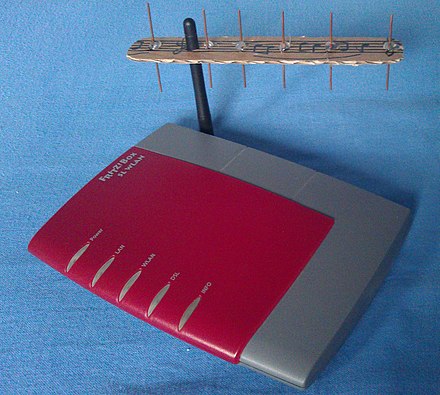

Существует много вариантов самостоятельного изготовления Wi-Fi антенн. Изготовленная антенна для роутера своими руками не будет уступать по характеристикам купленной модели. Для примера возьмем изготовление «
антенны-насадки»
. К такой антенне ВЧ–излучение подводится без применения кабеля. Антенна закрепляется на штатной штыревой антенне Wi-Fi роутера.

Сначала определим параметры антенны. Для Wi-Fi используется несколько каналов (частот). Первый канал работает на 2412 МГц, второй – 2417 МГц, третий – 2422 МГц и т.д. Каждый канал смещен относительного предыдущего на 5 МГц. Поэтому, зная частоту работы роутера можно произвести расчёт размеров антенны. Для примера, возьмем шестой канал – 2437 МГц.
и будем для нее выполнять расчёт.

Расчет параметров антенн можно произвести в программе mmana-gal, а скачать её можно по это ссылке: http://depositfiles.com/ru/files/2zjnh58lu

В этой программе можно моделировать практически любую антенну, и встроена большая библиотека готовых антенн.

Основное излучение концентрируется по направлению волнового канала. Для изготовления антенны необходимо полметра провода сечением 1,5 кв.мм, кусок гофрированного упаковочного материала и колпачок от ручки (его диаметр должен быть немного больше диаметра Wi-Fi антенны роутера).

Необходимо отрезать полосу картона 150х20 мм (несущая часть антенны). Соответственно размерам на рисунке ниже, из провода нужно нарезать вибраторы антенны и собрать всю конструкцию.

После этого нужно надеть собранную «насадку» на штатную антенну Wi-Fi роутера и сориентировать её в необходимом направлении.

WIFI всепогодная точка доступа своими руками

Стандарт беспроводных сетей поныне бессилен вытеснить технологию мобильной связи, объясняется просто: дальность действия сравнительно невелика. Замечены, конечно, некоторые другие особенности — сложности идентификации, большая величина расходуемой энергии, ключевой момент в расстоянии. Рассмотрим, возможно ли изготовить направленную антенну Wi-Fi самостоятельно.

Пугает постановка вопроса. Все просто, потрудитесь освоить пару-тройку терминов. Попов, изобретая радио, мало знал, как распространяются электромагнитные волны. Просто имелось два провода-антенны — первая излучала, вторая принимала. Постепенно выяснилось: характер распространения волн атмосферой определен помимо частоты (длины волны) погодными условиями.

Немедленно оптимальные диапазоны забрало государство, обеспечив военные нужды, связь организаций. Остатки отданы вещанию, радиолюбителям.

Помимо условий распространения энергии большую роль в организации стабильного канала играют антенны. Если с диапазонами длин волн ничего поделать нельзя — заданы априорно, с антеннами возможно проводить эксперименты.

Антенны, использованные Поповым, всенаправленные. Мощность сигнала равномерно по всем сторонам света. Быстро инженеры обнаружили указанный факт, стали искать пути исправления недостатка.

Решений найдено было много. В простейшем случае излучатель помещается в фокусной точке гиперболической тарелки. Получается антенна спутникового телевидения. Эффект подобен оптическому: лучи, под прямым углом падающие на раскрыв урезанного гиперболоида, собираются фокусной точкой. Тарелка называется рефлектором — с латинского — отражателем. Передающие, приемные антенны, помещенные в фокус, работают эффективнее, нежели всенаправленная антенна Wi-Fi.

Диаграмма направленности, коэффициент усиления

Человек, далекий от инженерных расчетов, спрашивает: лучи собираются в фокусе, усиливая многократно мощность приходящего сигнала, при чем здесь передатчики? Свойства антенны на прием, передачу идентичны. Характеризуются диаграммой направленности. Кривая, круглая либо построенная в прямоугольной системе координат, показывает, сколько мощности излучается в заданном направлении.

Антенны Попова имели диаграмму, близкую формой круговым. Иначе действует направленная Wi-Fi-антенна: впереди образуется длинный пик. Высота настолько огромна, выражать приходится децибелами — относительными единицами, иначе придется нарисовать тонкую иголку посередине, ровные нулевые горизонтали по бокам. Ненаглядно.

Последний термин, с которым осталось ознакомиться, — коэффициент усиления антенны. Отношение пиковой мощности основного направления к мощности, излучаемой в аналогичных условиях всенаправленной антенной. Параметр исчисляется сотнями единиц, выражается децибелами (20 дБ).

Легко понять, почему направленная антенна Wi-Fi столь эффективна — усиливает сигнал многократно. Самодельные модели, рассмотренные ниже, лишены столь грандиозных показателей, даваемые 6 дБ выигрыш приносят больший, нежели 2 дБ стандартной антенны, идущей комплектом с роутером.

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

Мастер-класс SLTV устами ведущей-блондинки поведал о двух известных способах сделать антенну роутера направленной. Вперемешку высказана главная идея — штырь, торчащий из небольшой коробочки, снабжен рефлектором. О помещении излучателя в фокус говорить не приходится, нулевого эффекта не предвидится.

Простейший способ — снабдить антенну лазерным диском блестящей стороной наружу. Механика проста: алюминиевый слой печатного, записываемого изделия отлично отражает любые длины волн, в разумных пределах.

Диаграмма направленности штыря резко изменится — напротив, перпендикулярно диску, появится ярко выраженный максимум. Придется расположить шпиль горизонтально, вершиной к потребителям, либо большая часть энергии уходит ввысь. Блондинка, мило улыбнувшись, сказала: помимо указанного метода имеется более продвинутый сделать направленную антенну своими руками.

Способ 2

Понадобится пустая, высушенная банка из-под пива, другая аналогичная. Донышко отрезается, горлышко отделяется периметром, оставить нужно узкий перешеек шириной пару сантиметров.

Боковина рассекается прямо вдоль, диаметрально противоположно перешейку. Стенки разравниваются. Теперь через отверстие яйцевидной формы, откуда сорвана открывалка, рефлектор надевается на антенну.

Скругленная стенка напоминает параболоидную тарелку с урезанными краями. Достоинство решения: можно вращать отражатель по кругу, корректируя нужное направление.

Коэффициент усиления придется регулировать умелыми руками, чутко подбирая положение рефлектора. Теперь антенна Wi-Fi направленная.

Альтернативные способы

Помимо шпиля роутера схожие действия допускается производить с маломощным модемом Wi-Fi (флэшка). Понадобится удлинитель USB. Укрепясь полученными знаниями (см. первые два способа), изготовим рефлектор, плюс защитный кожух из:

• коробки для лазерных дисков с одной болванкой на дне;
• плоского металлического сита со складными краями и небольшой пластиковой банки;
• большого проволочного сита в форме полусферы/усеченного гиперболоида;
• самодельной плетеной из тонкого кабеля конструкции с каркасом из металлического прута.

Модем-флэшка помещается по возможности ближе фокусу, шнур через прорезь в центре рефлектора уходит на персональный компьютер.

Прием, несомненно, улучшится, когда имеется Wi-Fi антенна, своими руками доведенная. Несомненным преимуществом конструкции назовем возможность произвольной ориентации главного луча диаграммы направленности. Обычно имеется один удаленный источник/приемник сигнала, туда следует развернуть модем с рефлектором.

Лирическое отступление

Пивные банки используются в помощь конструкторам спектра СВЧ. Напоминают волноводы, изнутри покрытые алюминием. Неудивительно, часто радиолюбители пытаются приспособить жесть нуждам ловли вещания.

Указанный случай типичен. Детские магазины СССР заполнили… салазками. Шло чередом, пока местные инженеры не сообразили: лежащие на полках изделия являются параболическими антеннами, отбракованные военной приемкой предметы клерки отдали продавцам. К концу дня салазки выкупили.

Отступление преследует единственной целью показать: Wi-Fi антенна легко изготавливается из подручных материалов. Прямоугольный волновод невозможно изготовить, круглый сделан пивным заводом.

Антенна-пивная банка

Чтобы сделать банку достойным рефлектором диапазона 2,4 ГГц, потрудитесь аккуратно срезать донышко. Излучателем станет четвертьволновый вибратор, сформированный куском тонкой (1,5 мм) проволоки длиной порядка 5 см. 1,5 см будут утоплены n-коннектором, 30 мм должно выступать над внутренней стенкой.

Отверстие под разъем прорезается в нижней части боковой стенки на расстоянии от дна, определяемом диаметром банки. Для 90 мм отступ составит 51 мм, для 80 — 70 мм. Придется подбирать расстояние опытным путем, испортив немало отличных пивных банок.

Дальнейшие действия очень просты — вибратор укрепляется перпендикулярно внутренней стенке, выступая на 30 мм. Диаграмма направленности шириной 30 градусов. Важное значение имеет поляризация: две банки с излучателями, направленными перпендикулярно друг другу, работать сообща откажутся.

Кстати, проволочный штырь длиной 30 мм — всенаправленная антенна Wi-Fi, своими руками изготовленная из подручного материала, предназначенная освоить частоту 2,4 ГГц. Подручные материалы — здорово! Остается дополнить штырек противовесами, играющими роль земли приемного устройства.

Модель откажется ловить частоты 900 МГц, 5 ГГц, кроме того — при выборе жестяной банки отдавайте предпочтение емкостям диаметром 7 — 10 см. Значения габаритов, выбивающиеся из промежутка, сильно понижают коэффициент усиления изделия.

Присоединить собранное устройство

В предыдущих случаях просто. Брались модем Wi-Fi, подсоединенная антенна, окружались рефлектором. Пивная банка с четвертьволновым вибратором несильно отличаются в плане стыковки: вскрыв флэшку-модем, внутри обнаружите контакты для присоединения жестянки. Имеются антенные слоты в роутерах, куда отлично впишется пивная продукция.

Естественно алюминиевое, медное изделие может заменить емкость горячительного напитка. Габариты подбираются схожими. Удачи в конструировании.

Делаем Wi-Fi антенну своими руками.

Технология беспроводной передачи данных Wi-Fi заполонила мир. Практически в каждом доме и каждой квартире есть устройства, поддерживающие работу с этим стандартом. Например, маршрутизаторы (роутеры) «раздающие» сигнал Wi-Fi по квартире или дому.

К сожалению, мощность данных устройств не всегда достаточна для того, чтобы обеспечить более-менее приемлемую силу сигнала во всех помещениях и комнатах квартир, а особенно домов. К примеру, используемый мною роутер TP-LINK находится в угловой комнате и обеспечивает для самых дальних от него комнат уровень сигнала практически на минимальном пределе. Оно и не удивительно-сигналу приходится пробиваться через четыре стенки.

Что делать в таких случаях, для того чтобы повысить уровень Wi-Fi сигнала роутера до приемлемых значений?? Правильно- изготовить своими руками антенну Wi-Fi диапазона.

В сети полно конструкций таких антенн. Более эффективны те антенны, которые можно подключить вместо штатных штыревых антенн роутеров.

Для меня такой вариант не подходит. Антенна моего роутера несьемная, лезть вовнутрь роутера для подпайки кабеля самодельной антенны не хочется-роутер еще на гарантии.

Поэтому находим иной вариант- антенна-насадка.

Эта антенна-насадка просто надевается на штатную штыревую антенну роутера (маршрутизатора). Никуда ничего не нужно подпаивать.

Антенна-насадка представляет собой шестиэлементный «волновой канал», имеет направленные свойства. Обеспечивает максимум усиления в направлении, совпадающем с продольной осью антенны. Кроме того, в некоторой степени задавливается (уменьшается) задний лепесток излучения. Антенна имеет пять директорных элементов и один рефлектор.

Эскиз антенны:

Для изготовления траверсы выбран стеклотекстолит толщиной 2 мм.

Штатная штыревая антенна моего роутера TP-LINK имеет в поперечном сечении неправильную геометрическую форму, в полном соответствии с извращенными вкусами современных дизайнеров-конструкторов))).

Изготовленная траверса выглядит так:

Излучающие элементы антенны-насадки изготовлены из медной проволоки в эмалевой изоляции диаметром 0,96 мм. Диаметр проволоки достаточно критичен и должен быть в пределах 0,8…0,95мм, в противном случае параметры антенны изменятся, и антенна-насадка будет настроена на частоты отличные от частот диапазона Wi-Fi.

Длины излучающих элементов также нужно выдерживать с точностью +/- 0,5 мм. Это же относится и к расстоянию между элементами.

Элементы антенны:

Для установки излучающих элементов в стеклотекстолитовой траверсе сверлятся отверствия диаметром чуть больше чем диаметр проволочных элементов. Проволочные элементы я зафиксировал небольшими капельками цианакрилатного клея.

Антенна-насадка в сборе выглядит так:

Вот так выглядит Wi-Fi антенна установленная на штатной антенне роутера:

Для достижения максимальной эффективности этой Wi-Fi антенны необходима небольшая настройка: Wi-Fi антенна должна быть размещена в точке где имеется максимальный ВЧ ток штатной штыревой антенны роутера.

Для этого нужно перемещать Wi-Fi антенну по высоте, начиная от верхнего кончика штатной антенны роутера. Проверку эффективности можно производить или каким-либо индикатором напряженности поля, или проверяя силу сигнала планшетом, смартфоном и т.п. в самых дальних от роутера помещениях.

В моем случае, наиболее эффективно изготовленная Wi-Fi антенна работает при установке её на 25 мм ниже верхнего кончика штатного штыря роутера. Данная антенна дала прибавку в одно деление по индикатору силы сигнала в тех помещениях, где сигнал был на самом минимуме.

Мощная, панельная Wi-Fi антенна своими руками

Как правильно установить антенны на wifi роутере. Выбор Wi-Fi антенны для усиления сигнала

Наилучшее расположение антенн роутера — это вертикально вверх. Поскольку именно в таком положении сигнал Wi fi сети передается на максимальное большое расстояние. Если в Вашем компьютере нет встроенного модуля, или он не поддерживает N стандарт, Вы можете использовать специальный Wi-Fi адаптер с антенной (съемной). Антенну адаптера и роутера следует установить в одной плоскости (параллельно). Правильнее всего антенны устройств размещать вертикально, а сами устройства — на одном уровне по высоте.

Антенна WiFi роутера и принципы размещения

На мощность сигнала могут влиять много факторов. Вот некоторые рекомендации по размещению антенны беспроводного маршрутизатора и его настройке:

• лучшее расположение антенны роутера — это в центре дома
• установите антенну и машрутизатор на полке или стене над уровнем мебели
• убедитесь, что Ваш роутер имеет последнюю версию прошивки
• держите антенну от рутера дальше от окон, зеркал и стальных балок.

Так же, если ваш маршрутизатор поддерживает направленную антенну Вы можете воспользоваться ей или установить беспроводные ретрансляторы по всему дому, чтобы расширить фронт распространения сигнала.

Все точки доступа стандарта 802.11b/g комплектуются штатными миниатюрными штыревыми антеннами, которые могут быть как съемными, так и стационарными. Штыревая антенна — это самый простой вариант антенны, ее называют также несимметричным вибратором
. Если штыревую антенну поставить вертикально, то в горизонтальной плоскости она будет излучать энергию во все стороны равномерно, поэтому в горизонтальной плоскости такая антенна является всенаправленной
и, поэтому, утверждать о преимущественном излучении в определенном направлении невозможно. Но, в то же время в вертикальной плоскости такая антенна излучает неравномерно, а излучение вдоль оси антенны вообще отсутствует. Именно поэтому даже в случае простейшей штыревой антенны можно выделить направления, соответствующие максимальному усилению. Для штыревых антенн максимальное усиление достигается в плоскости, перпендикулярной антенне и проходящей через ее середину.

Если разобрать штатную штыревую антенну, то в большинстве случаев окажется, что длина ее активной части составляет всего 31 мм. Естественно, такая длина выбрана неслучайно. Дело в том, что частотный диапазон для Wi-Fi-устройств составляет от 2400 до 2473 МГц. Соответственно длина волны излучения варьируется от 12,12 до 12,49 см, а четверть длины волны приблизительно равна 31 мм. То есть в большинстве случаев длина штыревой антенны выбирается равной четверти длины волны излучения.

3-D, горизонтальная и вертикальная диаграммы направленности антенны показаны на рисунке.

трехмерная диаграмма направленности (антенна расположена вдоль оси Z)

вертикальная диаграмма направленности

горизонтальная диаграмма направленности

Если у вас есть другие вопросы по установке антенн роутера, его настройке и расположению — обращайтесь к нам.

В предыдущей статье в советах по выбору роутера мы лишь краем коснулись темы: «Расположение роутера в квартире или в доме
«. Если вы купили дорогую модель маршрутизатора, то, в основном, у таких людей не возникают вопросы по этому поводу из-за встроенных высоких параметров аппарата, которые могут обеспечить сильный и большой по площади охват беспроводной сети
. А те, кто приобрел вариант роутера в средней или низкой ценовой категории, им придется подумать над местом, где будет располагаться их Wi-Fi раздатчик
. И чтобы упростить им жизнь, мы дадим вам 13 советов
по этому поводу:

Центральное размещение роутера по вашему жилью

Сам ой большой проблемой для прохождения Wi-Fi частоты есть — стены. Сама суть центрального расположения предполагает прохождения беспроводного соединения через дверные проемы. Классической комнатой в этом плане выступает прихожая
. В большинстве своих случаев из прихожей есть доступ ко всем комнатам. Например, при расположении роутера в гостиной или в другой крайней комнаты
, вы не сможете охватить все жилые помещения, и будут образовываться так называемые «пустые пространства»
без связи.

1. Учитывайте схему своего жилища
2. Выберите комнату, из которой есть доступ во все комнаты
3. Дверные проемы — ваши помощники
4. Стены (в особенности бетонные) будут недругами в распространении сигнала

Чем меньше стен на пути, тем лучше связь

Чтобы понять, как влияет Wi-Fi сигнал на предметы, которые встают на вашем пути, нужно понять процесс распространения. Сигнал, проходя через предметы, теряет силу от стандартного показателя или, в самых плохих вариантах, совсем пропадает. Это все зависит от материала, через который проходит волна
. Все квартиры в обычной своей архитектуре состоят из бетонных стен
. Но в связи с развитием технологий в дизайн жилищ добавляются и стены, состоящие из более легких материалов. Как вы могли понять выше, бетонные стены не помогают распространению сигнала, а наоборот — ухудшают его. А вот материалы из гипсокартона
и дерева менее наносят вред силе сигнала. Еще одно интересное свойство беспроводной сети — это отражение от любого предмета. Как и с прохождением, есть материалы, способствующие отражению. В большинстве своем — это зеркала
. Для того, чтобы сигнал «от вас не убежал» можно подумать о покупке парочки зеркал и расположении их в комнате. Это поможет добиться крайне сильного сигнала в вашей одной комнате, избежав утечки в другие.

Поближе к небу

Чем выше роутер, тем лучше сигнал. Потому, как на потолке нет препятствий для распространения. Отсюда выходит обратное, близкое расположение к полу будет ухудшать ваш сигнал из-за большого количества предметов, встретившихся вам на пути. Обычно придерживаясь этого правила, можно использовать настенные крепления роутера
. Так и под ногами не валяется
и место на шкафу не занимает.

Электроприборы — не друзья в этом вопросе

Сейчас появилось такое большое количество приборов, которое угнетает сигнал 2,4 ГГц
. Этот вопрос напрямую касается в выборе места для маршрутизатора. Нужно выбрать место где не будет, тех аппаратов, которые работают на беспроводной сети. Будь уверенны, почти все из них работают на частоте 2,4 ГГц. А самым опасным в этом деле есть микроволновая печь, именно она сведет на нет ваш сигнал. Так что, располагать роутер на кухне, при наличии там микроволновой печи, губительно для вас скажется
.

Расположить антенну вверх или вбок?

Каждый, думаю, задавался вопросом: «Что будет, если расположить антенну в разных положениях и какой эффект от этого?» . Ответ на вопрос не заставил себя долго ждать
. Если расположить антенны вверх к потолку, то площадь распространения сигнала примет горизонтальный вектор
. При расположение антенн вбок, то вектор поменяется на вертикальный. Тут выбор ляжет только на вас и вашу постройку дома. Один вариант подойдет для обычных квартир, а другой для жилых многоэтажных домов
, чтобы добиться прохождения сигнала на этаж выше. Можно выбрать и промежуточное положение антенн, которое обеспечит средний сигнал, как в горизонтальной, так и вертикальной плоскости
. Существуют также встроенные антенны при которых нам самим придется ворочать роутер в ту или иную сторону.

Нужно не забывать, что наш роутер интроверт

Большие компании не для нашего роутера. Вот такой вот аппарат
. Сам удивляюсь, но ничего не поделать. Расположить роутер в людном месте окажется ошибкой. Если верить науке, то человек на 70 % состоит из воды
. И вот такие водные скопления людей «гасят» сигнал Wi-Fi. Если это офис или другое людное место, то совет расположить роутер повыше и подальше (не забывая о правиле «центра»
) будет самым верным решением.

Горячие предметы не должны быть рядом с маршрутизатором

Не ставьте роутер на батарею
, процессор или другие греющиеся предметы. Это плохо скажется не только на работе, но и на передаче сигнала. Ибо температура выше 40 градусов по Цельсию
влечет за собой поломку и неисправность аппарата. А в самых печальных ситуациях, вы можете пожертвовать своей безопасностью. Может возникнуть воспламенение
, которое в свою очередь, повлечет за собой пожар
. Когда речь заходит о вашей безопасности, отнеситесь к этому с должной ответственностью.

Очумелые ручки

Если все силы на исходе и руки опускаются уже сами, то на помощь могут прийти только рекомендации «Очумелых ручек». Этот вариант работает только в самых запущенных ситуациях. Он поможет улучшить раздачу и покрытие беспроводной сети Wi-Fi на 20%
. Понадобиться жесть. Ее можно найти с под любых банок
с пищевой продукции, главное, чтобы внутренняя часть была блестящей. Вот этой внутренней частью оборачиваем антенну вашего роутера
. Есть и правда улучшения, но совсем небольшие.

Двухдиапазонность решит проблемы с соседями

При проживании в многоэтажном жилом доме, вы будете обеспечены наличием соседей, которые тоже использую роутеры и свои беспроводные сети. Большинство из них работают на частоте 2,4 ГГц. При покупки роутера поддерживающего не только 2,4 ГГц, а и 5 ГГц
, можно добиться индивидуальности и неконкурентности ваших соседей
. Так при работе на более высокой частоте, вы сможете избежать снижение силы потока сигнала из-за того, что другие сети работают на иной частоте и не составляют вам конкуренции.

Мобильное приложение в помощь!

Кроме приложений, которые контролируют ваш роутер, есть и такие, которые могут показать силу сигнала Wi-Fi. То есть находясь в разных комнатах вы сможете установить, какой сигнал получает каждая из них. И рассматривая уже эти параметры, передвигать свой роутер из одного места в другое, пока вы не добьетесь нужного эффекта
. Это обычно пригодится тем, кто имеет не обычное строение жилищной площади и правило центра тут не работает. Для примера существуют неплохие приложения: Wifi Analyzer, WiFi Master Key, WIFI WPS WPA TESTER, WPS Connect
.

Домашние животные

Домашние животные тоже могут стать с вами на войну за стабильный Wi-Fi
и думаю они будут занимать не вашу сторону. Оградить провода и роутер нужно в первую очередь от животных в ином случае. В ином случае вы можете получить неисправный роутер или куда хуже погрызенный оптоволоконный кабель, что приведет к большим проблемам
и вызову специализированного персонала по этому поводу.

Репитер

Еще один из вариантов улучшить ваш поток беспроводного соединения. Правда нужно потратиться еще на небольшую сумму денег, но для больших помещений — это незаменимая примочка
. С ее помощью сигнал станет распространяться в два раза сильнее и покрытие повыситься на точное соответствие вашего стационарного роутера. Практику в использовании репитер получает в офисах, отелях и кафе. Предпринимателям стоит задуматься об этой покупке.

Обновления ПО и прошивки

Не забывайте проверять обновления, которые компания производитель предоставляет ежемесячно. Не всегда, особенно это касается молодых производителей, роутер может раскрыть все свои потенциалы со стандартным не обновленным ПО
. Уже в ходе эксплуатации люди пишут отзывы, и у команды разработчиков складывается четкое мнение по поводу их продукта и какие нужно подкорректировать недостатки. Потом через месяц, примерно, выходит обновления уже с устраненными неполадками. Это относится только к порядочным производителям
, которым важно мнение их покупателей.

Но считаю необходимым расширить эту тему. Частенько, мы покупаем дорогие wi-fi роутеры, надеясь на достойные показатели, а качество беспроводной домашней сети все-равно оставляет желать лучшего. Нам понадобится сделать некие преобразования, которые помогут увеличить дальность действия wi-fi сети и мощность сигнала
.
Проблемы оптимизации беспроводной сети особенно актуальны сейчас, когда большинство современных устройств предлагает поддержку беспроводной связи: смартфоны, планшеты, телевизоры и ноутбуки. Ведь все они могут одновременно подключаться к домашней сети wi-fi, поэтому она должна работать стабильно и быстро. Многие старые беспроводные маршрутизаторы не способны обеспечить приемлемое качество связи, так как их возможности ограничены. Данная статья расскажет о способах и специальном оборудовании для обеспечения уверенного приема wi-fi роутера на расстояние до 100 м и выше.

Первое, о чем необходимо позаботиться, выбор правильного места для расположения wi-fi роутера и других устройств в сети
. Это важная мера при организации беспроводной сети в домашних условиях. Для начала найдите для своего беспроводного роутера оптимальную точку размещения в квартире или доме и проверьте, что все клиенты сети могут уверенно принимать сигнал, так как эффективность любого беспроводного соединения всегда будет соответствовать уровню самого слабого звена в цепи. Не стоит игнорировать возможность использования дополнительных устройств, так как они способны расширить границы сети беспроводным или проводным способом. Это особенно актуально, если в вашей квартире (доме) толстые стены или же Вам необходимо раздавать беспроводной интернет на несколько этажей
.

Также есть довольно простой способ собрать для wi-fi роутера антенну направленного действия своими руками
. Такая антенна способна увеличить радиус действия wi-fi сети
. Если из предложенных вариантов ничего не подходит или не помогло, например, вы хотите использовать интернет во дворе загородного дома, то мы рассмотрим вариант с радиорелейными антеннами. Их применение позволяет решить множество проблем, связанных с дальностью действия wi-fi сети
, потому что сигнал беспроводной сети распространяется равномерно во все стороны и ослабевает пропорционально квадрату расстояния.

Кратко о принципе действия таких антенн

Радиорелейные антенны собирают сигнал в пучок и излучают его в одном направлении, поэтому беспроводная сеть работает стабильно даже на приличной дистанции.

1. Поиск оптимального места установки wi-fi роутера

Чтобы добиться надежной работы беспроводной сети, необходимо произвести поиск правильных мест установки для всех компонентов, а также выбрать канал, который не подвержен помехам.

Выбор свободного канала для wi-fi сети. Помехи в беспроводной сети

Посторонние радиосигналы, источником которых может быть соседский роутер или радио-няня, является для нашей беспроводной сети фоновым шумом, с которым она постоянно борется. Особенно часто проблемы с беспроводной сетью вызывают wi-fi маршрутизаторы соседей.

Решение проблемы с соседским роутером простое:

• Выберите канал (диапазон частот) с наименьшим количеством помех, используя программу inSSIDer .
• Перейдите на вкладку «2.4 GHz Channels», чтобы узнать какие каналы заняты устройствами.
• Выберите в настройках своего беспроводного роутера тот канал, на котором имеется меньше всего помех.

Внимание! Если маршрутизатор и все устройства приема поддерживают диапазон частот 5 ГГц, переключитесь на него и проверьте качество беспроводного соединения.

Учтите, что на этой частоте меньше помех, но иногда приходится мириться с чуть меньшей дальностью действия сигнала и худшей способностью проходить сквозь стены. Сразу замечу, что данная особенность справедлива не для всех роутеров, поддерживающих частоту 5ГГц.

Размещение роутера: ставим по центру

Оптимальным вариантом для создания надежной беспроводной сети — подключение всех устройств к маршрутизатору напрямую, без посредников. Чтобы добиться этого, поставьте роутер в центре (по возможности, с некоторыми погрешностями относительно геометрического центра). Таким образом он будет окружен всеми клиентами, которые будут подключены к роутеру.

Обязательно учитывайте стены, мебель и другие преграды. На открытом пространстве сигнал практически не подвергается негативному воздействию, но сильно ослабевает, проходя через них. Следовательно, вам необходимо установить маршрутизатор ближе к тем устройствам, которые размещены за стеной. Для получения наибольшего радиуса сигнала wi-fi роутера, он должен стоять на возвышенном месте. Выбрав слишком низкую позицию, вы будете глушить сигнал различного рода препятствиями.

Тестирование сети слабым звеном для проверки

После того, как Вы предприняли вышеупомянутые меры по оптимизации, рекомендую проверить работу с помощью устройства, которое располагается дальше всех в доме или за несколькими стенами, а также имеет маленькую антенну. В данном случае действует правило: чем выше расположена приемная антенна, тем эффективнее связь с маршрутизатором

.

Направление антенн беспроводных устройств

Антенны излучают сигнал кругами, которые ориентированы в пространстве перпендикулярно оси антенн. Оптимальным расположением для достижения хорошего покрытия будет разнонаправленное — для устройств с 2-мя и более антеннами. А вообще, старайтесь повернуть антенну таким образом, чтобы ее ось была перпендикулярна направлению к клиентскому устройству с наихудшим качеством приема. Если антенны встроены в роутер, попытайтесь повернуть или переместить устройство на несколько сантиметров в сторону, контролируя при этом результат.

Оптимизация wi-fi соединения

Как я уже говорил выше, качество приема может кардинально измениться, если вы немного переместите или развернете роутер или wi-fi адаптер (карту), отвечающую за прием. Даже небольшой поворот или сдвиг маршрутизатора, ноутбука или другого приемного устройства может существенно усилить либо снизить качество сигнала. Измерить скорость беспроводной сети вы сможете программой JРеrl . Вам необходимо запустить ее на компьютере, подключенном с помощью LАN-кабеля, а на беспроводном устройстве (например, ноутбуке), выступающем в качестве клиента, замерить скорость соединения после каждого изменения.

Замена старого роутера на новый

Обновить wi-fi роутер не будет лишним, если ваш беспроводной маршрутизатор поддерживает только стандарт 802.11g, так как имеет смысл приобрести более мощный роутер, совместимый с 802.11n.
Если вы используете подключение к Интернету по технологии DSL, то стоит приобрести модель со встроенным DSL-модемом. В этом случае вам потребуется лишь ввести свои данные для доступа в интернет, выданные вашим провайдером, в результате устройство самостоятельно подключится к Интернету. Старый роутер стандарта 802.11g тоже пригодится, его можн0 исполь3овать в качестве повторителя.
Допустим, вы купили новый wi-fi роутер. Теперь вам необходимо его настроить, в этом вам помогут 2 статьи, которые я указывал в самом начале этого материала. Если вы сэкономили и купили роутер без DSL-модема, то роль модема можно перенести на старое устройство. Для этого настройте его на работу в качестве модема, согласно руководству пользователя. После этого соедините WАN-разъем (разъем для подключения к каналу доступа в Интернет) нового маршрутизатора с LAN-портом старого.

Использование старого роутера в качестве повторителя

Если в новом роутере с поддержкой стандарта 802.11n есть встроенный модем, то я рекомендую использовать прошивку DD-WRT, разработанную сообществом Oреn Sоurcе, вы можете настроить
старый маршрутизатор в качестве повторителя (репитера)
. Проверьте на этой странице , доступна ли поддержка вашей модели. Там вы найдете подходящую для вашег0 устройства прошивку, а также рекомендации по установке. В большинстве случаев, чтобы установить прошивку DD-WRT на роутер
, воспользуйтесь пунктом обновления, предоставляемым оригинальной прошивкой.

После установки прошивки и перезагрузки роутера, войдите в его веб-интерфейс.

• В поле логина введите: root
• В поле пароля введите: admin.

Настройка режима Repeater Bridge на роутере

Подключите старый wi-fi роутер с установленной прошивкой DD-WRT LАN-кабелем к компьютеру. В дальнейшем, повторитель будет подключаться к беспроводной сети основного роутера как клиент и перенаправлять сигнал по проводной или беспроводной связи на другие клиентские устройства. Чтобы это реализовать, в разделе Wireless/Basic Settings необходим0 настроить режим «Repeater Bridge»
. Все сетевые настройки, такие как сетевой режим, имя сети и канал беспроводной связи должны совпадать с таковыми в главном роутере. В разделе «Virtuаl Interfaces» добавьте еще 0дну беспроводную сеть под другим именем (например, вставив в конце названия.Repeater») и затем выполните ее настройку.

Как увеличить дальность действия wi-fi роутера

Выбор места установки повторителя (репитера)

Наиболее простой способ увеличить площадь покрытия беспроводной сети
— использование беспроводного повторителя или репитера, особенно, если он предлагается тем же пр0изводителем, что и маршрутизатор. Разместите его таким образом, чтобы он располагался в зоне уверенного приема сигнала роутера. Настройка включает в себя лишь несколько несложных операций. Недостаток — максимальная пропускная способность роутера, работающего в режиме повторителя, снижается вдвое.

Powerline адаптеры

Чтобы роутер мог охватывать другие этажи в вашем доме, рекомендую воспользоваться расширителем сети на основе Роwеrlinе-адаптеров, передающих сетевой сигнал по электропроводке. Вы можете воспользоваться моделью dLAN 200 AV Wireless Nvon devolo. Подключение: подсоедините один адаптер к LАN-порту роутера, а другой с функцией беспроводной точки доступа подключается к любой розетке в доме. Подробнее о Powerline адаптерах, для проводной сети (без функции точки доступа) вы можете прочитать .

Настройка расширителя сети
: для настройки базовых параметров набора Роwеrlinе-адаптеров вы можете использовать входящее в комплект поставки программное обеспечение. Если потребуется изменить настройки беспроводного соединения, откройте с помощью программы веб-интерфейс адаптера.

Внимание! Увеличивая мощность передачи через веб-интерфейс роутера, делайте это поэтапно, так как это может сказаться на качестве сигнала.

Выбор правильного положения для устройств приема

Помимо выбора оптимального положения роутера
, не стоит забывать и об устройстве, которое принимает сигнал. Ведь даже небольшие изменения положения могут значительно повлиять на результат. Возьмем к примеру ноутбук. Разместите ноутбук таким образом, чтобы крышка дисплея, в которой размещена антенна, была обращена в сторону источника беспроводного сигнала. Затем медленно передвигайте или поворачивайте устройство, тем самым вы узнаете как найти зону оптимального приема сигнала
. Вы также можете проверить результат с помощью программы inSSIDer (ссылка выше).

Использование USB удлинителя

Длинный антенный кабель может негативно сказаться на качестве приема, тогда как USВ — шнур длиной до 5м таких проблем не доставит. Поэтому имеет смысл разместить беспроводной USВ — адаптер в зоне покрытия беспроводной сети, используя длинный USВ — кабель. С помощью держателя, входящего в комплект поставки многих USB — адаптеров, устройство можно закрепить на определенной высоте, чтобы добиться более уверенного приема от роутера. Использование USB удлинителя будет хорошим вариантом для удаленной от роутера комнаты. Например, я применил его в спальне для компьютера в корпусе mini-ITX.

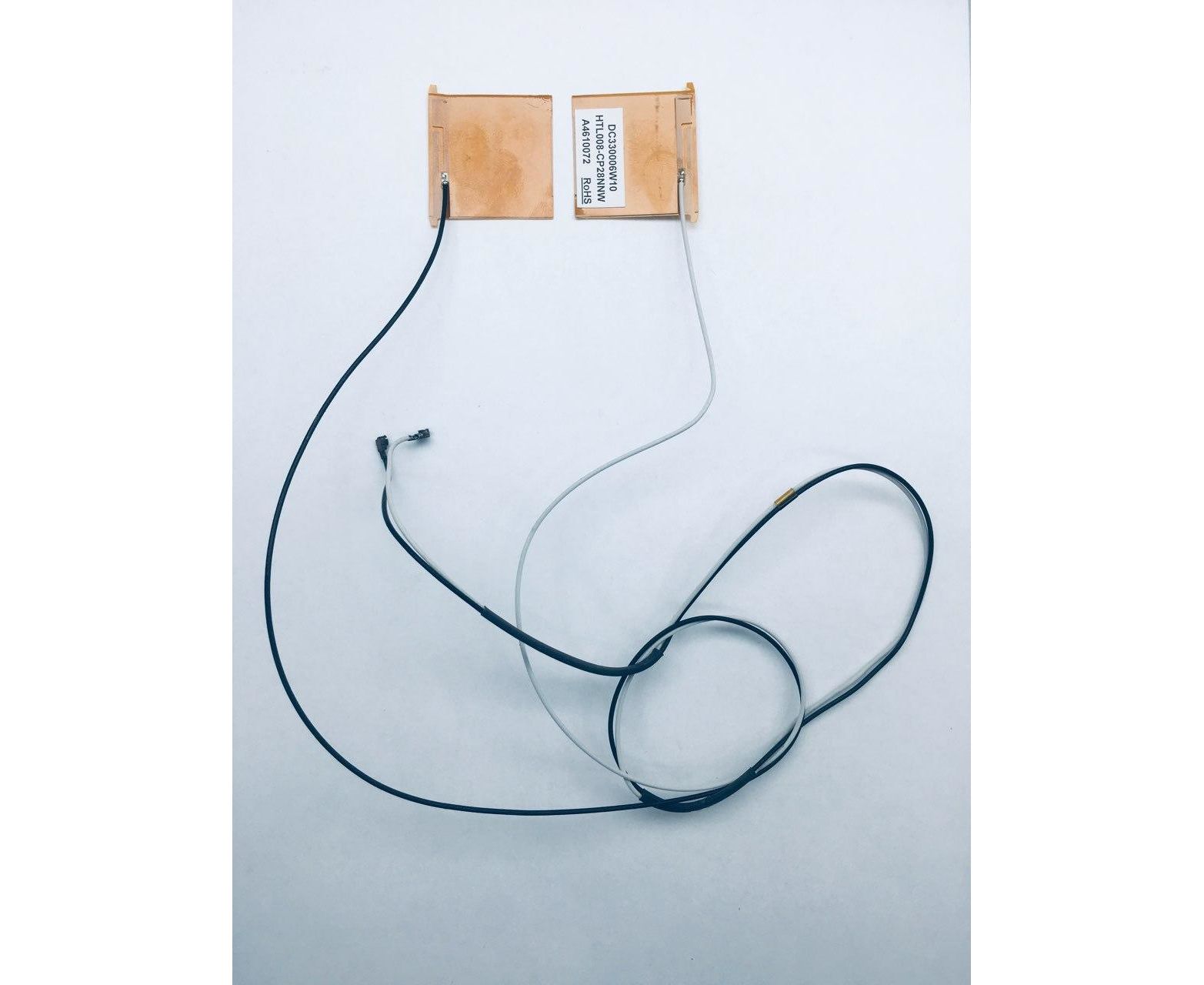

Внутренние платы для подключения ПК к беспроводной сети

Не секрет, что для настольных компьютеров доступны платы расширения с Wi-Fi-модулем, однако ввиду их внутреннего расположения, антенны, как правило, оказываются спрятаны под столом ил за стеной тумбы. В своем HTPC я использовал именно этот вариант, так как в полке под техникой не было задней стенки. Если антенны вывести не удается, то более эффективным и доступным решением будет подключаемый по USB беспроводной адаптер. Неплохая модель — TP-Link TL-WN822N, так как его антенны можно развернуть в нужном направлении, да и расположить не только сзади вашего системного блока.

В этом разделе речь пойдет о небольших приспособлениях, изготовленных своими руками и не только, которыми вы сможете значительно увеличить дальность действия своей беспроводной сети
.

Параболическое зеркало своими руками
. Как вы уже знаете, антенны роутера излучают сигнал равномерными кругами, а параболическое зеркало соберет этот сигнал в пучок и передаст его в определенном направлении. Вам понадобится лишь ножницы, фольга, бумага и клей. Зеркало необходимо надеть на одну из антенн вашего маршрутизатора и повернуть ее в сторону устройства приема.

Использование дополнительной антенны

Сейчас легко найти в компьютерных магазинах специальные антенны, которые, благодаря своим размерам и форме способны обеспечить более высокое качество передачи сигнала, нежели антенны, встроенные в wi-fi роутер.
Основное их преимущество заключается в том, что кабель позволяет разместить одну или несколько антенн на возвышенной точке.

Установка внешней антенны для беспроводной сети

Владельцам загородных домов, проводящих долгое время во дворе и желающим использовать беспроводной интернет, придет на помощь внешняя антенна. Неплохим вариантом окажется TP-LinkьTL-ANT2409B, способная улучшить прием сигнала. От вас понадобится закрепить антенну на внешней стене, подключить ее к вашему wi-fi роутеру. Помните, что антенна должна быть направлена в ту сторону, где требуется обеспечить уверенный прием, поэтому п0 возможности закрепите ее на возвышенной точке.

При покупке антенны, обращайте внимание на экранирование кабеля, так как сигналы, которые передаются по антенному кабелю, подвержены влиянию помех. Качество кабеля можно определить по коэффициенту затухания, измеряемый в дБ. Хороший кабель длиной 5м не должен иметь коэффициент затухания более 3дБ.

Использование wi-fi параболической антенны

Параболические антенны предназначены для передачи сигнала беспроводной сети между двумя подобными антеннами на расстояние до нескольких километров. Если вам необходимо передать сигнал на расстояние более 100 м, то это решение вашей проблемы.

Направленные параболические антенны
применяется для подключения клиентских Wi-Fi устройств, находящихся на среднем и дальнем расстоянии от центральной точки доступа, либо для построения Wi-Fi соединений типа точка-точка. Как правило, такая антенна обладает коэффициентом усиления 24 дБ в диапазоне частот 2,4 – 2,5 ГГц и применяется для приема-передачи электромагнитных волн с вертикальной или горизонтальной поляризацией. Конструкция параболической wi-fi антенны
состоит из логопериодического облучателя в прочном корпусе, который крепится к отражателю, имеющему сетчатую структуру (для снижения парусности и общего веса антенны). В стандартной комплектации антенна имеет СВЧ кабель длиной 1 метр с разъемом N-типа (N type female).

Иногда бывает, что при наличии беспроводной сети в здании из 2-3 этажей, WiFi сигнал не доходит в некоторые комнаты, или сигнал есть, но скорость соединения слабая. Одной из причин, по которой это может происходить, это неправильно подобранная wifi антенна для роутера.

WiFi – это технология, работающая хорошо только на «прямой видимости». Любые преграды в виде стен, шкафов, зеркал и другого очень плохо влияют на распространения беспроводного сигнала. Поэтому от разумного выбора антенны для роутера будет зависеть комфортная работа в сети.

Какие бывают WiFi антенны

Все WiFi антенны можно разделить на два вида: направленные или всенаправленные антенны, которые, в свою очередь, на внутренние и наружные.

Всенаправленные антенны

Класс этих антенн является основным для построения беспроводных сетей. Основная масса «домашних» роутеров комплектуется именно этими антеннами. Они равномерно распространяют WiFi сигнал по всему радиусу своего действия. В основном всенаправленные антенны представляют из себя обычный штырь, распространяющий WiFi сигнал в плоскости, перпендикулярной собственной оси.

Вариант внутренней всенаправленной антенны

Обратите внимание – всенаправленные антенны должны устанавливаться лишь вертикально. Тогда распространение сигнала будет происходить правильным образом, и зона распространения беспроводной сети будет максимальной.

Иногда бывает, что нужно покрыть беспроводной сетью большую территорию, к примеру, какого-то производственного объекта. Тогда на центральном здании устанавливается наружная всенаправленная антенна, имеющая коэффициент усиления 8 дБ. Такая антенна способна передать WiFi сигнал в радиусе 600 метров со скоростью 54 Мбит и на 1800 метров со скоростью 1 Мбит.

Вариант наружных всенаправленных антенн

Направленные антенны

Этот класс антенн применяют для организации wіfі сети по типу точка-точка. Т.е. они хорошо работают, если вам требуется соединиться, лишь с одной точкой доступа или одним компьютером.

Пример работы направленных антенн

Пример работы направленных антенн

Внутри здания, направленная антенна способна «пробить» непроходимые стены для WiFi сигнала. Неплохим вариантом будет применение направленной антенны панельного типа. Эта антенна, представляет из себя плоский прямоугольник, способный излучать радиоволны в одном направлении. При этом коэффициент усиления может доходить до 6 дБ.

Вариант внутренней направленной антенны

А вот если вам потребуется передать сигнал, к примеру, на соседний дом, то можно применить наружную антенну цилиндрической формы. Она устанавливается горизонтальным образом и направляется в сторону места, где находится приемник. При помощи такой антенны можно добиться коэффициента усиления до 18 дБ.

Вариант наружной направленной антенны

Если вдруг вы не совсем уверены, где вам надо расположить вашу антенну, то можно использовать универсальный направленный вариант. Такой тип антенн подходит как для внутренней установки, так и для наружной. Коэффициент усиления около 8 дБ.

Вариант универсальной направленной антенны

Принципы размещения wifi антенны

На мощность wifi антенны влияет множество факторов.

• Если антенна всенаправленная, то размещать ее необходимо в центре здания.
• Антенна или сам роутер лучше устанавливать над уровнем мебели.
• Проверьте прошивку роутера, она должна иметь последнюю версию.
• Неплохо будет, если антенна будет располагаться вдалеке от окон, зеркал и стальных конструкций.

Подключение роутера к внешней антенне и его настройка

Для примера выбран роутер MikroTik RВ751U-2НnD.

Подключение внешней антенны

Берем роутер, и на задней панели ищем разъем MMCX.

Разъем ММСХ

Для подключения внешней антенны вам потребуется специальный переходник, который соединит ваш роутер с антенной. Обычно эти переходники имеют небольшой размер, приблизительно 20 см, поэтому их можно использовать два или три. Можно приобрести один переходник, но длинный. Теперь производим соединение, как показано на рисунке ниже.

Вариант подключения антенны

После выполнения физического соединения роутера с антенной, его нужно настроить, чтобы он ее «видел».

Настройка роутера на работу с внешней антенной

Для настройки роутера используется утилита WinBox. Запускаем ее на компьютере, подключенном к роутеру и в поле – Connеct To выбираем ваш маршрутизатор.

Выбор роутера

Для включения на использование внешней антенны выполняем следующие действия:

1. Открываем меню Wireless.
2. В меню – Interface заходим во вкладку НТ.
3. Из списка Antenna Mode указываем вариант работы – antenna b.
4. Жмем – Ок.

Настройка роутера

После выполнения настроек внешняя антенна должна работать параллельно с внутренними. Вдруг вы захотите, чтобы работала одна внешняя антенна, то уберите галочки с поля – chain0, а chain1 оставьте. Не забывайте жать – Apply, для сохранения настроек.

Пример настройки работы внешней антенны

Настройка мощности передатчика

В данном роутере присутствует возможность программно настроить уровень мощности Wi-Fi передатчика. Эта особенность может пригодиться, если понадобиться передать сигнал с внешней антенны на дальнее расстояние.

Для настройки мощности выполняем следующие действия:

1. Открываем меню Wireless.
2. B Wireless Tables указываем Wi-Fi интерфейс wlan1.
3. В меню Interface жмем кнопку – Аdvanced Mode.
4. Выбираем вкладку … , а там пункт Tx Power.

Настройка мощности передатчика

В появившемся окне можно настроить мощность передатчика. В Tx Power Mode можно выбрать режим установки мощности, а в Tx Power указать саму мощность.

Выбор режимов установки мощности

Виды режимов установки:

1. Default – в этом режиме мощность выбирается из таблицы расположенной в памяти роутера.
2. card rates – режим выбора мощности по специальному алгоритму с применением значения мощности, указанной пользователем.
3. Manual – тут можно для каждой скорости задать свою мощность.
4. all rates fixed – на всех скоростях мощность одинаковая, ее указывает пользователь.

Усилить WіFi сигнал просто и легко

Каждый, у кого дома или в офисе установлен вай фай маршрутизатор, наверняка сталкивался с проблемой отсутствия интернета в некоторых помещениях. И не раз задавался вопросом, как расположить антенны wi-fi роутера, чтобы сигнал был более качественным.

Все маршрутизаторы стандарта 802,11n идут в наборе со стоковыми штыревыми антеннами. Они, в зависимости от модели, могут быть съемными или стационарными. Самая элементарная версия антенны маршрутизатора — штыревая антенна.

Как устроена антенна wi-fi роутера?
Внутри съемного пластикового корпуса находится небольшая проволочка. Это рабочая часть антенны. Ее длина не превышает 31 мм. Разумеется, такой размер выбран не случайно. При частотном диапазоне стандартных вай фай роутеров от 2 400 МГц до 2 473 МГц волна колеблется от 12.10 см до 12.50 см.

Таким образом, 31 мм — это примерно 1/4 часть длины волны. Именно такой размер антенны позволяет принимать более качественный сигнал. Для достижения полного покрытия сетью необходимо правильно направить антенны wi-fi роутера.

Как правильно расположить антенны на роутере:

• оптимальное расположение для устройств с одной антенной — вертикально вверх;
• для гаджетов, с двумя и более излучателями, лучшим будет разнонаправленное местоположение.

Используя роутер без антенны, не кладите его на бок. Для достижения хороших результатов его рекомендуется установить вертикально, а затем перемещать, проверяя при этом уровень сигнала.

Использование внешней антенны

Не всегда сигнала роутера со встроенной антенной хватает для бесперебойной работы в интернете. Один из лучших способов расширения зоны покрытия — это wi-fi роутер с выносной антенной.

Если маршрутизатор стоит в закрытом месте (например в шкафу), внешний девайс можно включить в разъем для антенны роутера и расположить в центре помещения.

Хозяевам больших домов, желающим пользоваться интернетом не только в помещении, но и во дворе, понадобится роутер с выносной антенной wi-fi. С помощью кабеля ее можно разместить на самой высокой точке дома. Эта более мощная антенна для роутера обеспечит лучшее качество приема сигнала, нежели встроенная в маршрутизатор.

Как подключить антенну к вай фай роутеру:

1. c помощью специального кабеля соединяем роутер с антенной. Длина кабеля роутер-антенна может варьироваться от 20 см до нескольких метров, в зависимости от места нахождения антенны;
2. для настройки маршрутизатора используем программу WinBox. Запускаем ее на компьютере и находим роутер;
3. в настройках программы отыскиваем сети, заходим в интерфейс и указываем вариант соединения — antenna b.

После произведенных настроек внешняя усиливающая антенна для роутера должна работать параллельно с внутренней.

Другие способы улучшения сигнала

Большинство современных роутеров оборудованы съемными антеннами с коэффициентом мощности от 2,5 до 5 dB. Их можно заменить более мощными (8-10 dB). Для этого откручиваем прежние и устанавливаем на их место новые.

Если роутер оснащен несъемной антенной и без гарантии, стоит попробовать припаять к нему антенну с лучшим коэффициентом усиления. Девайс можно купить в магазине или сделать самому.

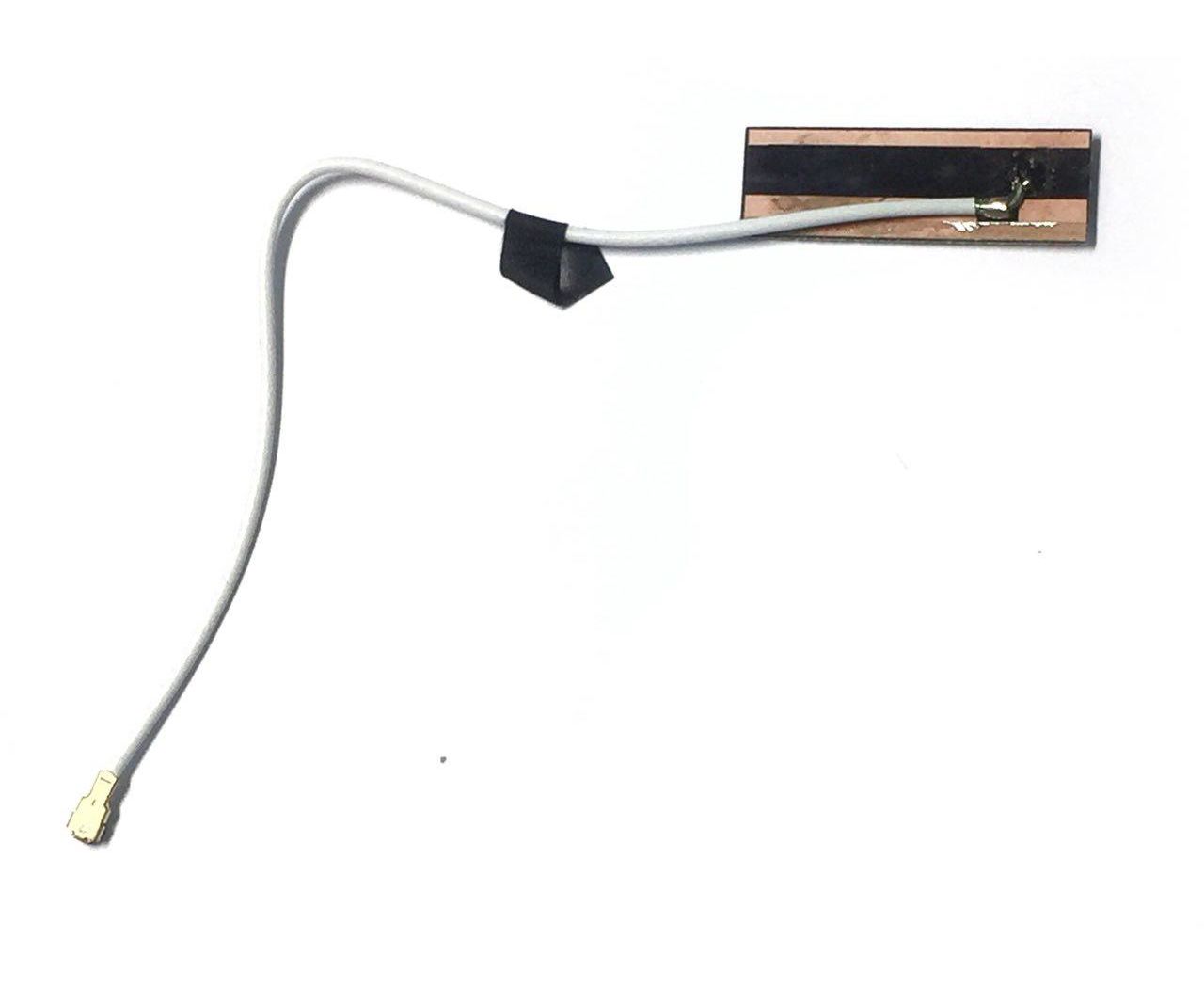

Антенна для роутера изготовленная своими руками

Как припаять антенну к роутеру:

• разобрать роутер;
• отпаять внутреннюю антенну;
• на ее место припаять коаксильный ВЧ кабель от новой антенны;
• прозвонить цепь тестером или мультимером;
• собрать все в обратной последовательности.

Этим же способом нетрудно сделать ремонт антенны роутера. Нужно удалить остатки сломанной антенны и припаять на ее место другую.

Как усилитель антенны wi-fi роутера подойдет жестяная банка из-под напитков. Для этого берется пустая емкость и хорошо промывается. С нее полностью срезается донышко и на 2/3 верхняя часть. Банка режется вдоль и расправляется. Устройство крепится на антенне wi-fi роутера.

Существуют и другие варианты усиления сигнала. Выбор зависит только от пользователя. При этом необходимо помнить, что независимо от типа используемой антенны, она должны быть направлена в сторону источника сигнала.

Самодельная антенна для приема wifi. Практические способы увеличть радиус действия WiFi роутера

Это простоя в изготовлении и очень мощная как пушка Wi-Fi антенна. С помощью неё можно принимать и передавать Wi-Fi сигнал не то что на сотни метров, а на несколько километров!
Антенна-пушка напоминает вид космического бластера и так же как это фантастическое оружие имеет направленное и очень мощное действие.

Это направленная антенна. И именно это свойство дает большое расстояние приема из-за большой концентрации сигнала в одном направлении.

Схема-чертеж антенны

На чертеже представлены размеры между элементами антенны. Её резонансная частота настроена на середину частоты Wi-Fi 2,4 ГГц.

Для изготовления антенны понадобится

• Длинная шпилька с гайками.
• Металлический лист, я взял медный, так как он очень просто режется. Вообще можно взять и жесть от консервных банок.
• . Но можно подключить уже к имеющемуся роутеру.

Изготовление мощной Wi-Fi антенны-пушки

Прежде чем приступить к изготовлению антенны, нужно знать, что любое отклонение от заданных размеров сильно ухудшит ее характеристики. Поэтому все нужно делать максимально точно.
Берем лист металла и примерно размечаем центры диаметров кругов. Затем сверлим центра. Для точности, место перед сверлением керним или проходимся тонким сверло, а затем толстым. В итоге диаметр отверстия должен быть чуть больше шпильки.

Затем берем циркуль и вычерчиваем кругляши на металле.

Вырезаем сначала квадрат.

Потом вырезаем аккуратно круг.

Получились круги для антенны.

Взял длинную шпильку. Обрезал лишнее по длине антенны, учитывая ширину гайки.

Вот и готовый комплект для сборки.

Собираем антенну. Все очень просто, как конструктор в детстве.

Для контроля размеров рекомендую использовать металлическую линейку, так как она более точная.

В последних двух дисках необходимо сделать отверстия для подключения кабеля.

Разъем с кабелем мы сделаем из старой антенны от роутера или адаптера.

Снимаем верхний кожух.

Срезаем изоляцию. Антенна отцепилась сама, потому что была запрессована.

Далее отпаиваем металлический колпак.

И разъем для подключения готов.

Лудим диски. Медь в этом плане отличная штука. Как-то я делал такую антенну из корпуса старого компьютера, так там приходилось лудить с кислотой.

Пропускаем через отверстие последнего круга кабель и припаиваем экранирующую обмотку к диску.

Теперь среднюю жилу пропускаем в отверстие второго диска и припаиваем.

Антенна почти готова. Я установлю ее на кронштейн от фотоаппарата. Будет такой домашний вариант.

К выходу разъема прикручиваем .

Можно примотать его изолентой или скотчем к кронштейну.

Я поставлю антенну на окошко и направлю на объекты, где может быть сигнал.

Ого, сколько сетей появилось. Хотя раньше я ловил сигнал только своего роутера. В нашем городе не много точек для доступа.

Результат поразительный.

Дополнения

Чтобы усилить эффект, я решил установить такую пушку на крышу. Но для этого мне необходимо припаять вместо разъема обычный экранированный кабель, который я использую для спутниковой тарелки.
С помощью такой мощной Wi-Fi пушки — антенны можно передать сигнал в гараж, на работу, в школу, на дачу. Все материалы доступны абсолютно каждому, а делается все очень просто.Более подробную инструкцию по сборке можно узнать посмотрев видео ниже. Так же там показаны более широкие испытания этой мощной Wi-Fi антенны.

PS: Если вы будете делать уличный вариант, то для изоляции и от коррозии всю антенну будет неплохо покрасить обычной краской по металлу.

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль. Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится. Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

1. Планшет.
2. IPhone.
3. Ноутбуки.
4. Модемы Wi-Fi.
5. Роутеры Wi-Fi, точки доступа.
6. Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком. Отражатель убрать — получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна. Схема установки точки доступа ведется следующим образом:

1. Устройство подключается к компьютеру (электросети).
2. Выбирается канал.
3. Выполняется настройка на полную мощность.
4. Выбирается тип протокола.
5. Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона. Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие. Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа. О том, насколько важна расстановка, судите по одному любопытному случаю:

• Офис вызвал мастера. Сказали: в период 12.00 — 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены. Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит — наружу выйдет вредное излучение магнетрона. Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

1. Паяльник (припой, канифоль, подставка).
2. Плоскогубцы.
3. Отвертка плоская маленькая.
4. Штангенциркуль, линейка.
5. Дрель со сверлом под медную трубку.

Из материалов потребуются:

1. Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
2. Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
3. Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
4. Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать. Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба. Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см. Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки. Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила — на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест. Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем. После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм 2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Сейчас многие не представляют себя без интернета, точек доступа Wi–Fi сетей. Для увеличения мощности сигнала приёмо-передатчиков используют как штатные так и дополнительные антенны. Штатные антенны по мощности бывают от 2 до 9 dBi, примерно. Выглядят они так:

Для увеличения мощности и дальности направленного сигнала используют внешние антенны, которые устанавливаются вне помещения и соединяются с устройством приёмо-передачи 50 Ом кабелем (не 75 Ом!!!). Выглядят они так:

Соединительный кабель помимо 50 Ом сопротивления имеет специфические наконечники:

Кабель и наконечники есть в ассортименте в радиоэлектронных магазинах. А вот сами антенны стоят ой как не дёшево. Если посмотреть что внутри такой антенны, то поймёте, что она не стоит тех денег:

Посмотрев и помониторив интернет, решил сделать сам.

Итак, нам понадобится:

– фольгированный стеклотекстолит, односторонний, толщиной 1,5 – 2мм, размерами 220 на 230 мм;
– электролобзик, с пилочкой по металлу;
– дрель или шуруповёрт;
– мелкая наждачная бумага, свёрла по металлу;
– баллончик лака;
– металлический лист, размерами 270*240, толщиной 0,5-1 мм;
– раствор хлорного железа и ёмкость (поднос к примеру).

Итак, этап первый
.

Размечаем и обрезаем по нашим размерам лист стеклотекстолита. Обрабатываем края и зачищаем поверхность медной стороны.

На плёнке вам вырежут узор проводников и вибраторов нашей антенны. Для переноса плёнки на медное покрытие текстолита, для удобства, попросите либо сразу наклеить на порезку либо с собой транспортную (рекламную) плёнку.

Этап третий – поклейка узора.


Перед поклейкой плёнки на медь, необходимо обезжирить и дать просохнуть. Берём потом с листа самоклейки, вырезаем под прямыми углами наш узор (если их много напечатали) наносим на него рекламную плёнку (если не нанесли на фирме). Отклеиваем защитную плёнку и убираем ненужную часть узора, фон. Приклеиваем всё что осталось на медную часть текстолита, разглаживая и не давая образоваться пузырькам воздуха. Получится так:

Этап четвёртый.

Готовим ёмкость, подходящего размера. Разводим хлорное железо, в пропорции примерно 100г на 0,5 литра воды, подогретой до 60-65 градусов Цельсия. Демонтируем рекламную плёнку. Опускаем нашу конструкцию, стеклотекстолитом на дно ёмкости. Периодически ёрзая заготовкой по дну ёмкости, дожидаемся окончания травления медного слоя. По окончанию промываем под проточной водой и вытираем насухо. Получится так:

Снимаем самоклейку. Далее в круглом полигоне сверлим отверстие под центральный штырь разъёма, для кабеля. Берём баллончик с лаком, вскрываем несколькими слоями с просушкой каждого. Затем аккуратно зачищаем и лудим место впайки.

Затем по углам текстолита и металлической пластины, сверлим четыре отверстия, для соединения как сендвичем, но с зазором. Расстояние между медным слоем и началом металлическим слоя – 5мм.

Я покажу, как собрать очень мощную антенну для приема вай-фая, способную принять сигнал на расстоянии многих километров, но при этом легкую и простую в сборке. Скрестив две популярные антенны, волновой канал и pouch антенну у меня родилась идея создать вай-фай пушку.

Изготовить эту антенну можно из любого листа металла. Я взял медную фольгу толщиной 0.3 миллиметра, потому что ее легко резать ножницами.
Детали нашой антенны будут крепиться на шпильке, нам нужно вырезать 7 дисков с дыркой посередине.

Для этого нужно разместить, пробить или просверлить семь отверстий, и только потом циркулировать окружность. Если сделать наоборот, то сверло может уйти в сторону, а для нас важно, чтоб отверстие было ровно посередине.

Bыцарапываем окружность согласно размерам указанным на схеме и вырезаем наши диски.

Рисунок 1.

Делать нужно как можно точнее, отклонение всего на миллиметр и работать будет не так. Толщина металла и диаметр шпильки почти не влияют на работу нашего бластера и могут быть любыми. Получаются такие вот круги (См. Рис.1) и после того как все детали вырезаны нам остается их накрутить на шпильку, соблюдая размер зазоров между ними.

Этот облучатель собирается легко, как конструктор. Устанавливаем вторую пластину нашего
бластера на расстоянии как указано на нашей схеме — 30 миллиметров, подкручивая гаечки подбираем точно наши 30 милиметров.

На последних двух дисках нужно сделать отверстие для провода. Наш бластер готов. Теперь остается его подключить к нашему устройству. В начале это будет USB модем, потом мы подключим к смартфону и напоследок — к роутеру, чтобы раздать интернет через нашу WI-FI пушку.

Для подключения к вай-фай свистку нужно аккуратно разобрать антену, так чтобы не повредить провод. Залуживаем места пайки и припаиваем провод к крайнему большому диску, а центральную жилу к следующему за ним. Крепим нашу пушку на кронштейн чтобы было удобно прицелиться на роутер жертвы.

Пушка ловит сеть даже на расстоянии в 500 метров. Материалы для Wi-Fi пушки не дорогие и доступны каждому.

Часто владельцы больших квартир и многоэтажных частных коттеджей хотят беспрепятственно пользоваться интернетом в любом уголке своего дома. Но мощности вай фай маршрутизатора не всегда хватает. Для улучшения качества сети может быть использована антенна для wi-fi роутера. Своими руками нетрудно изготовить конструкцию любой мощности и направленности.

По умолчанию роутер заводского изготовления оснащен всенаправленными антеннами с коэффициентом мощности 2dB. Он передает интернет сразу во всех направлениях. В результате сигнал «растягивается» по всему периметру и слабеет.

Если на пути сигнала находятся одна или две стены, импульс может не пройти сквозь них и в дальнем помещении сети не будет. Положение исправит покупная или самодельная вай фай антенна для роутера большей мощности.

Всенаправленная антенна особо ситуации не изменит, так как сигнал по-прежнему будет уходить в разные стороны.

Лучше сделать антенну для вай фай роутера направленного действия. Устройство сконцентрирует сеть в более узком секторе и существенно увеличит силу сигнала.

Владельцам коттеджей, которые хотят пользоваться интернетом не только дома, но и на участке, понадобится внешняя антенна для роутера. Ее можно купить, но лучше сделать своими руками. Если это будет направленная антенна, она сможет охватить сетью конкретный участок, не раздавая интернет по сторонам. Изготовить ее совсем нетрудно.

Направленная антенна своими руками

Наиболее популярна и проста в изготовлении самодельная антенна для wi-fi роутера из металлических банок. Сделать ее просто, но слишком большого увеличения сигнала она не даст.

Если необходимо улучшить качество сети в своем доме и на прилегающей территории, потребуется изготовить более мощное устройство.

Комплектующие для сборки

Антенна с биквадратом

Усиление с биквадратом изготовленное своими руками

Как сделать wi-fi антенну для роутера:

1. возьмем трубочку из меди длиной 10-11 см. С одного конца сделаем спил 1-2 мм, удалив часть стенки;
2. из куска проволоки сечением 1.2 мм и 30 см длиной сделаем биквадратный контур с рабочей стороной 3,5 см. Для этого отмерим 15 см и согнем проволоку на 90 °. Далее доведем конструкцию до квадратной восьмерки и обрежем концы. Они не должны доходить до середины проволоки на 2 мм. Зачистим;
3. возьмем кусок текстолита, покрытого фольгой, и в середине сделаем отверстие. В него должна с трудом входить трубка из меди;
4. припаяем трубочку к текстолиту под углом в 90°;
5. на стенку трубки прикрепим медную конструкцию так, чтобы ее середина не соприкасалась с трубкой и не доходила до текстолита на 1 см;
6. внутрь трубки протащим кусок провода РК-50. На середину восьмерки «посадим» жилу. На другой конец кабеля припаяем разъем.

Полученная антенна к роутеру монтируется в вертикальном положении. Свой девайс подойдет для создания связи стандарта 802.11 n на территории квартиры, двора или между домами.

Другие самодельные устройства

Любая wi-fi антенна для роутера своими руками проста в изготовлении. Такое устройство вполне может заменить стоковую антенну на 2-3 dB, входящую в комплект маршрутизатора и увеличить зону покрытия более чем в два раза.

Для использования на улице подойдет выносная антенна для роутера на 8-10 dB, изготовленная из спутниковой тарелки. Для этого следует модернизировать покупную тарелку, расположив в центре самодельную антенну и соединив ее с роутером. Конструкция устанавливается на самом высоком месте дома.

Самодельная wi-fi антенна

Кроме тарелки для изготовления антенны можно использовать самоделку из обыкновенной фольги. Но в этом случае ее нужно будет укрыть от дождя и ветра, поместив на чердак или в другое закрытое место.

Для стабилизации сигнала в небольшом помещении можно изготовить штыревую антенну. Это аналог стоковой антенны, которой комплектуется вай фай роутер. Такое девайс, сделанный своими руками, намного мощнее и лучше раздает сеть.

Для его изготовления требуется кусок медной проволоки и BNC разъем. Припаяв конец проволоки к «маме» разъема, необходимо через 61 мм от основания скрутить из проволоки кольцо. Затем через 91 мм обернуть еще одно кольцо и через 83 мм от последнего кольца обрезать проволоку. Антенна на wi-fi роутер готова.

Существует множество других конструкций самодельных устройств. Какой вариант антенны для роутера выбрать — зависит только от пользователя, его потребностей и способностей. Любая самодельная вай фай антенна для роутера поможет улучшить качество сигнала в разы.

Читайте также…

увеличение радиуса действия wi-fi роутера, увеличение силы сигнала беспроводной сети – MediaPure.Ru

Настройке wi-fi роутера я посвятил уже 2 статьи: Домашняя беспроводная сеть | Как настроить wi-fi роутер и Как настроить wi-fi роутер или wi-fi точку доступа. Также имеется материал и по оптимизации беспроводной сети — Оптимизация и настройка wi-fi соединения, но считаю необходимым расширить эту тему. Частенько, мы покупаем дорогие wi-fi роутеры, надеясь на достойные показатели, а качество беспроводной домашней сети все-равно оставляет желать лучшего. Нам понадобится сделать некие преобразования, которые помогут увеличить дальность действия wi-fi сети и мощность сигнала.
Проблемы оптимизации беспроводной сети особенно актуальны сейчас, когда большинство современных устройств предлагает поддержку беспроводной связи: смартфоны, планшеты, телевизоры и ноутбуки. Ведь все они могут одновременно подключаться к  домашней сети wi-fi, поэтому она должна работать стабильно и быстро. Многие  старые  беспроводные маршрутизаторы не способны обеспечить приемлемое качество связи, так как их возможности ограничены. Данная статья расскажет о способах  и специальном оборудовании для обеспечения уверенного приема wi-fi роутера на расстояние до 100 м и выше.

Первое, о чем необходимо позаботиться, выбор правильного места для расположения wi-fi роутера и других устройств в сети. Это важная мера при организации беспроводной сети в домашних условиях. Для начала найдите для своего беспроводного роутера оптимальную точку размещения в квартире или доме и проверьте, что все клиенты сети могут уверенно принимать сигнал, так как эффективность любого беспроводного соединения  всегда  будет  соответствовать уровню самого слабого звена в цепи. Не стоит игнорировать возможность использования дополнительных устройств, так как они способны расширить границы  сети беспроводным или проводным способом.  Это особенно актуально, если в вашей квартире (доме)  толстые стены или же Вам необходимо раздавать беспроводной интернет на несколько этажей.

Также есть довольно простой способ собрать для wi-fi роутера антенну направленного действия своими руками. Такая антенна способна увеличить радиус действия wi-fi сети. Если из предложенных вариантов ничего не подходит или не помогло, например, вы хотите использовать интернет во дворе загородного дома, то мы рассмотрим вариант с радиорелейными антеннами.  Их  применение  позволяет решить множество  проблем, связанных с дальностью действия wi-fi сети, потому что сигнал беспроводной сети распространяется равномерно во все стороны и ослабевает  пропорционально квадрату расстояния.

Кратко о принципе действия таких антенн

Радиорелейные антенны собирают сигнал в пучок  и  излучают  его в  одном  направлении,  поэтому  беспроводная  сеть работает стабильно даже на приличной дистанции.

1. Поиск оптимального места установки wi-fi роутера

Чтобы добиться надежной работы беспроводной сети, необходимо произвести поиск правильных мест установки для всех компонентов, а также выбрать канал, который не подвержен помехам.

Выбор свободного канала для wi-fi сети. Помехи в беспроводной сети

Посторонние радиосигналы, источником которых может быть соседский роутер или радио-няня, является  для нашей беспроводной сети  фоновым шумом, с которым она постоянно борется.   Особенно часто проблемы с беспроводной сетью вызывают wi-fi маршрутизаторы соседей.

Решение проблемы с соседским роутером простое:

• Выберите канал (диапазон  частот) с наименьшим количеством  помех, используя программу inSSIDer.
• Перейдите на вкладку «2.4 GHz Channels», чтобы узнать какие каналы заняты устройствами.
• Выберите в настройках своего беспроводного роутера тот канал, на  котором имеется меньше всего помех.

Внимание! Если маршрутизатор и все устройства  приема  поддерживают  диапазон  частот 5 ГГц,  переключитесь на него и проверьте качество беспроводного соединения.

Учтите, что на этой частоте меньше помех, но иногда приходится  мириться с чуть меньшей  дальностью действия сигнала  и худшей  способностью  проходить сквозь стены. Сразу замечу, что данная особенность справедлива не для всех роутеров, поддерживающих частоту 5ГГц.

Размещение роутера: ставим по центру

Оптимальным вариантом для создания  надежной беспроводной сети —  подключение всех устройств  к  маршрутизатору напрямую, без посредников. Чтобы добиться этого, поставьте роутер в  центре (по возможности, с некоторыми погрешностями относительно геометрического центра). Таким образом он будет окружен всеми клиентами, которые  будут подключены к роутеру.

Обязательно учитывайте стены, мебель и другие преграды. На открытом пространстве  сигнал практически  не  подвергается негативному воздействию, но сильно ослабевает, проходя  через них. Следовательно, вам необходимо установить маршрутизатор ближе к тем устройствам,  которые размещены за стеной. Для получения наибольшего радиуса  сигнала wi-fi роутера, он должен стоять  на  возвышенном месте. Выбрав слишком низкую позицию, вы будете глушить сигнал различного рода препятствиями.

Тестирование сети слабым звеном для проверки

После того, как Вы предприняли вышеупомянутые меры по оптимизации, рекомендую  проверить работу  с  помощью устройства, которое  располагается  дальше всех  в доме  или за несколькими  стенами, а также  имеет маленькую антенну. В данном случае действует правило: чем выше расположена  приемная антенна,  тем  эффективнее  связь с  маршрутизатором.

Направление антенн беспроводных устройств

Антенны излучают сигнал кругами, которые ориентированы  в пространстве перпендикулярно оси  антенн. Оптимальным  расположением для достижения  хорошего покрытия будет разнонаправленное — для устройств с 2-мя и более антеннами. А вообще, старайтесь повернуть антенну таким образом, чтобы ее ось была перпендикулярна  направлению к клиентскому  устройству с  наихудшим  качеством приема.  Если антенны встроены в роутер, попытайтесь повернуть или переместить  устройство на несколько сантиметров в сторону, контролируя при этом результат.

Оптимизация wi-fi соединения

Как я уже говорил выше, качество приема может кардинально измениться, если вы немного переместите или развернете роутер или wi-fi адаптер (карту), отвечающую за прием. Даже небольшой  поворот  или сдвиг  маршрутизатора,  ноутбука  или  другого  приемного устройства  может  существенно  усилить  либо снизить  качество сигнала.  Измерить скорость беспроводной сети вы сможете программой JРеrl. Вам необходимо запустить ее на компьютере,  подключенном с помощью LАN-кабеля,  а на беспроводном устройстве (например, ноутбуке),  выступающем  в  качестве  клиента, замерить скорость  соединения  после каждого  изменения.

Замена старого роутера на новый

Обновить wi-fi роутер не будет лишним, если ваш  беспроводной маршрутизатор  поддерживает только стандарт  802.11g,  так как имеет  смысл приобрести более мощный роутер, совместимый  с 802.11n.
Если вы используете подключение к Интернету по технологии DSL, то стоит приобрести  модель со встроенным DSL-модемом.  В этом случае  вам потребуется  лишь  ввести  свои  данные  для доступа в интернет,  выданные  вашим провайдером,  в результате  устройство  самостоятельно  подключится к Интернету.  Старый роутер  стандарта  802.11g тоже пригодится,  его можн0 исполь3овать  в качестве  повторителя.
Допустим, вы купили новый wi-fi роутер. Теперь вам необходимо его настроить, в этом вам помогут 2 статьи, которые я указывал в самом начале этого материала. Если вы сэкономили и купили роутер без DSL-модема, то роль  модема  можно перенести  на старое  устройство. Для этого  настройте  его  на работу  в  качестве  модема , согласно  руководству пользователя.  После этого соедините  WАN-разъем  (разъем для  подключения  к каналу  доступа  в Интернет)  нового  маршрутизатора с LAN-портом старого.

Использование старого роутера в качестве повторителя

Если в новом роутере с поддержкой  стандарта  802.11n есть встроенный модем, то я рекомендую использовать  прошивку DD-WRT, разработанную сообществом Oреn Sоurcе,  вы можете  настроить старый  маршрутизатор  в качестве  повторителя (репитера).  Проверьте  на этой странице, доступна ли поддержка вашей  модели.  Там  вы  найдете  подходящую для вашег0 устройства прошивку, а  также рекомендации по установке.  В большинстве  случаев, чтобы  установить прошивку DD-WRT  на роутер,  воспользуйтесь пунктом  обновления,  предоставляемым  оригинальной прошивкой.

После установки прошивки и перезагрузки роутера,  войдите в его веб-интерфейс.

• В поле логина введите: root
• В поле пароля введите: admin.

Настройка режима Repeater Bridge на роутере

Подключите старый wi-fi роутер с установленной  прошивкой DD-WRT LАN-кабелем  к  компьютеру. В  дальнейшем, повторитель будет подключаться  к беспроводной сети основного роутера как клиент и перенаправлять сигнал  по проводной или беспроводной связи на другие клиентские устройства. Чтобы это реализовать,  в разделе Wireless/Basic Settings необходим0  настроить режим «Repeater Bridge».  Все  сетевые настройки, такие как сетевой режим,  имя сети и канал  беспроводной связи должны  совпадать  с  таковыми  в главном роутере.  В  разделе  «Virtuаl Interfaces» добавьте еще 0дну  беспроводную  сеть  под  другим именем (например,  вставив  в конце  названия .Repeater») и затем выполните ее настройку.

Как увеличить дальность действия wi-fi роутера

Выбор места установки повторителя (репитера)

Наиболее простой способ увеличить площадь покрытия беспроводной сети — использование беспроводного  повторителя или репитера, особенно, если он  предлагается  тем же пр0изводителем, что и маршрутизатор. Разместите его таким образом, чтобы он  располагался в зоне уверенного приема  сигнала  роутера. Настройка включает в себя лишь несколько несложных операций. Недостаток — максимальная  пропускная  способность  роутера, работающего в режиме повторителя, снижается  вдвое.

Powerline адаптеры

Чтобы роутер мог охватывать другие этажи в вашем доме, рекомендую воспользоваться  расширителем сети  на основе  Роwеrlinе-адаптеров, передающих сетевой сигнал по электропроводке. Вы можете воспользоваться моделью  dLAN 200 AV Wireless Nvon devolo. Подключение:  подсоедините один адаптер  к LАN-порту  роутера,  а  другой с функцией беспроводной  точки  доступа  подключается  к любой розетке  в доме. Подробнее о Powerline адаптерах, для проводной сети (без функции точки доступа) вы можете прочитать здесь.

Настройка расширителя сети: для настройки  базовых  параметров  набора Роwеrlinе-адаптеров вы можете использовать входящее  в комплект поставки  программное обеспечение.   Если потребуется изменить  настройки беспроводного соединения, откройте с помощью  программы  веб-интерфейс  адаптера.

Внимание!  Увеличивая мощность передачи через  веб-интерфейс роутера, делайте это поэтапно, так как это может сказаться на качестве сигнала.

Выбор правильного положения для устройств приема

Помимо выбора оптимального положения роутера, не стоит забывать и об устройстве, которое принимает сигнал. Ведь даже небольшие изменения  положения могут значительно повлиять  на результат. Возьмем к примеру ноутбук. Разместите ноутбук таким образом,  чтобы крышка  дисплея,  в которой  размещена антенна,  была обращена  в сторону  источника беспроводного сигнала.  Затем медленно передвигайте или поворачивайте устройство, тем самым вы узнаете как найти зону оптимального приема сигнала.  Вы также можете проверить результат с помощью программы inSSIDer (ссылка выше).

Использование USB удлинителя

Длинный антенный  кабель может негативно сказаться  на качестве  приема,  тогда как USВ — шнур длиной до 5м таких проблем  не  доставит. Поэтому имеет смысл разместить беспроводной USВ — адаптер в зоне покрытия беспроводной сети, используя длинный USВ — кабель. С помощью держателя, входящего в комплект поставки многих USB — адаптеров, устройство можно закрепить на определенной высоте, чтобы добиться более уверенного приема от роутера. Использование USB удлинителя будет хорошим вариантом для удаленной от роутера комнаты. Например, я применил его в спальне для компьютера в корпусе mini-ITX.

Внутренние платы для подключения ПК к беспроводной сети

Не секрет, что для настольных  компьютеров  доступны  платы  расширения  с Wi-Fi-модулем,  однако ввиду их  внутреннего  расположения, антенны, как правило, оказываются  спрятаны  под  столом ил за стеной тумбы.  В своем HTPC я использовал именно этот вариант, так как в полке под техникой не было задней стенки. Если антенны вывести не удается, то более эффективным и  доступным решением  будет подключаемый по USB беспроводной адаптер. Неплохая модель — TP-Link  TL-WN822N, так как его антенны можно развернуть в нужном  направлении, да и расположить не только сзади вашего системного блока.

Антенна направленного действия

В этом разделе речь пойдет о небольших приспособлениях, изготовленных своими руками и не только, которыми вы сможете  значительно увеличить дальность действия своей беспроводной сети.

Параболическое зеркало своими руками. Как вы уже знаете, антенны роутера  излучают сигнал равномерными  кругами, а параболическое зеркало соберет  этот  сигнал  в пучок и передаст его в определенном  направлении. Вам понадобится лишь ножницы, фольга, бумага и клей. Зеркало необходимо надеть на одну из антенн вашего маршрутизатора и повернуть ее в сторону устройства  приема.

Использование дополнительной антенны

Сейчас легко найти в компьютерных магазинах специальные антенны, которые, благодаря своим  размерам  и форме способны обеспечить более высокое  качество  передачи  сигнала, нежели антенны, встроенные  в wi-fi роутер.
Основное их преимущество заключается в том, что  кабель позволяет разместить одну или несколько антенн на возвышенной  точке.

Установка внешней антенны для беспроводной сети

Владельцам загородных домов, проводящих долгое время во дворе и желающим использовать беспроводной интернет, придет на помощь внешняя антенна. Неплохим вариантом окажется TP-LinkьTL-ANT2409B, способная улучшить прием сигнала. От вас понадобится закрепить антенну на внешней стене, подключить ее к вашему wi-fi роутеру. Помните, что антенна должна быть  направлена в ту  сторону, где требуется  обеспечить  уверенный  прием, поэтому  п0  возможности  закрепите  ее на  возвышенной  точке.

При покупке антенны, обращайте внимание на экранирование кабеля, так как  сигналы, которые  передаются  по  антенному кабелю, подвержены влиянию помех. Качество кабеля можно определить по  коэффициенту затухания, измеряемый в дБ. Хороший кабель длиной 5м не должен иметь коэффициент затухания более 3дБ.

Использование wi-fi параболической антенны

Параболические  антенны предназначены  для передачи сигнала беспроводной сети между двумя подобными антеннами на расстояние до нескольких километров.   Если вам необходимо передать сигнал на расстояние более 100 м, то это решение вашей проблемы.

Направленные параболические антенны применяется для подключения клиентских Wi-Fi устройств, находящихся на среднем и дальнем расстоянии от центральной точки доступа, либо для построения Wi-Fi соединений типа точка-точка. Как правило, такая антенна обладает коэффициентом усиления 24 дБ в диапазоне частот 2,4 – 2,5 ГГц и применяется для приема-передачи электромагнитных волн с вертикальной или горизонтальной поляризацией. Конструкция параболической wi-fi антенны состоит из логопериодического облучателя в прочном корпусе, который крепится к отражателю, имеющему сетчатую структуру (для снижения парусности и общего веса антенны). В стандартной комплектации антенна имеет СВЧ кабель длиной 1 метр с разъемом N-типа (N type female).

Можете ли вы сделать антенну Wi-Fi из старого маршрутизатора «Wonder How To

Как к

:

Превратите старый WiFi-роутер в беспроводной повторитель

Из этого ролика вы узнаете, как повысить мощность сигнала Wi-Fi, построив беспроводной ретранслятор из старого маршрутизатора Wi-Fi. Это простой процесс, и это видео представляет собой полное руководство. Для получения дополнительной информации, включая полную демонстрацию и подробную пошаговую инструкцию … подробнее

Как к

:

Взломать спутниковую антенну на усилитель сигнала WiFi

Есть много способов утилизировать спутниковую антенну, и это один из них.Из этого видео-урока вы узнаете, как вставить старую спутниковую антенну в биквадратную антенну WiFi. Подробные пошаговые инструкции по созданию собственного усилителя аудиосигнала см. Здесь!

Как к

:

Создайте устойчивую к атмосферным воздействиям компактную антенну WiFi с высоким коэффициентом усиления

Узнайте, как построить устойчивую к атмосферным воздействиям компактную антенну WiFi с высоким коэффициентом усиления менее чем за пятнадцать долларов! Этой самодельной антенны WiFi должно хватить для большинства приложений, так как она в три раза мощнее стандартной антенны. Для этой компактной антенны Wi-Fi, сделанной своими руками, вам понадобится 12 см x … подробнее

Как к

:

Сделать дешевый усилитель антенны WiFi

Патрик Нортон Показывает, как сделать простой усилитель антенны WiFi.Этот усилитель представляет собой параболический отражатель, предназначенный для фокусировки сигнала, чтобы он был сильнее и мог проецировать дальше. Это идеально, если ваш беспроводной маршрутизатор неудобен и не может транслировать сигнал Wi-Fi на дальние расстояния . .. подробнее

Новости

:

Переработайте старую спутниковую тарелку в усилитель WiFi

Пытаетесь сохранить беспроводной сигнал? Если вы изо всех сил пытаетесь транслировать Hulu с заднего двора, у DocZee есть идея.Снимите эту старую спутниковую тарелку DirecTV с крыши. Измените его на усилительную антенну WiFi 802.11 2,4 ГГц. О, сделайте из нее антенну, которая вращается! Этот хак . .. еще

Взлом Gear

:

10 основных гаджетов, которые должен попробовать каждый хакер

Если вам надоели повседневные взломы и вам нужна новая игрушка для экспериментов, мы составили список гаджетов, которые помогут вам вывести взлом паролей и взлом беспроводных сетей на новый уровень.Если вы сами не белая шляпа и не пентестер, но у вас есть что купить, будь то … подробнее

Как к

:

Создайте дешевые антенны WiFi для лучшего приема

Systm — это шоу «Сделай сам», предназначенное для обычного компьютерщика, который хочет быстро и легко научиться погружаться в новейшие и самые горячие технические проекты. Они помогут вам избежать ошибок и быстро запустить проект. В этом эпизоде ​​«Сделай сам» вы узнаете, как создать дешевый W … подробнее

Как к

:

Увеличьте радиус действия Wi-Fi на Xbox 360

Хотите использовать XBox 360 в качестве беспроводного маршрутизатора для привязки других цифровых устройств? Хотя привязка сама по себе в значительной степени уместна, как насчет возможности привязки с больших расстояний, чем когда-либо прежде? Вы можете увеличить радиус действия Wi-Fi на своем XBox 360, сделав. ..более

Новости

:

Самая крутая технология на выставке CES 2016

На выставке Consumer Electronics Show в этом году было много всего, от новейшего оборудования для виртуальной реальности до телевизоров, которые продолжают уменьшаться в размерах, производя изображения более высокого качества.Мы видели так много умных автомобилей и бытовой техники, что кажется … еще

Как к

:

Установите мощность передачи вашей карты Wi-Fi выше 30 дБм

У вас есть адаптер Wi-Fi Alfa AWUS036NH, который утверждает, что он может работать до 2000 мВт, или какая-то карта, которая предположительно может передавать мощность более 1000 мВт? Если это так, возможно, у вас возникли проблемы с установкой TXPOWER вашей карты выше 30 дБмВт, что составляет около 1000 мВт. Что ж, я покажу вам, как … еще

Как к

:

Используйте Kismet для просмотра активности пользователей Wi-Fi через стены

В вашем доме есть стены для уединения, но сигналы Wi-Fi проходят через них и могут быть обнаружены на расстоянии до мили с помощью направленной антенны Wi-Fi и прямой видимости.Из этих данных можно получить невероятный объем информации, в том числе о том, когда жители приходят и уходят, . .. еще

Как к

:

Все причины, по которым вы должны рутировать свой телефон

Укоренение.Как пользователь Android, я уверен, что вы слышали это слово один или два раза. По данным Kaspersky, 7,6% всех пользователей Android имеют root-права, но с 92,4%, которые этого не делают, мы хотели поговорить с вами. Получение root-прав позволяет устранить препятствия и открыть Android до беспрецедентного уровня контроля . .. подробнее

Справочник покупателя

:

20 лучших праздничных подарков для хакеров в 2018 году

Для непосвященных может быть сложно купить того особенного хакера в своей жизни идеальный подарок к празднику.Вот почему мы отказались от предположений и составили список из 20 самых популярных товаров, которые покупают наши читатели. Независимо от того, покупаете ли вы подарок другу или уже были . ..

Положение и размещение антенны WiFi

| Диапазон и направление Wi-Fi роутера

Получите высокоскоростной Wi-Fi — Советы и рекомендации для высокоскоростного Wi-Fi

В последнем посте я объяснил наиболее распространенные антенны WiFi, которые используются с WiFi-роутером и WiFi-адаптерами.В этом посте я объясню положение антенны WiFi, а также размещение антенны WiFi для эффективной и быстрой передачи и приема сигнала WiFi и увеличения дальности действия WiFi. Я также объясню лучшее положение маршрутизатора WiFi, положение антенны маршрутизатора Wi-Fi и как направить антенну Wi-Fi для максимального диапазона и максимальной скорости Wi-Fi.

Совершенно бессмысленно иметь Wi-Fi-роутер лучшего производителя, если у вас нет идеи его оптимизировать. Без правильного расположения Wi-Fi-роутера и его антенн вы столкнетесь с плачевными результатами, такими как ограниченный сигнал Wi-Fi и малый радиус действия Wi-Fi. Если все необходимые параметры, такие как наведение антенны WiFi и позиционирование маршрутизатора Wi-Fi, настроены правильно, проблем с подключением к Интернету быть не должно.

Сигналы Wi-Fi в основном представляют собой радиоволны, то есть такие же, как электромагнитные волны от вашего мобильного телефона или радио. Но в отличие от этих волн, сигнал Wi-Fi действительно короткий — их длина обычно составляет всего двенадцать сантиметров по сравнению с волнами AM, длина которых составляет сотни метров, сигнал которых будет слабее по мере удаления от источника, и, как правило, он не может получить больше. чем в ста пятидесяти футах от источника.

Посмотрите видео ниже, если вам не нравится читать.

Узнайте больше об антенне WiFi — Руководство для начинающих

Сигнал Wi-Fi

поглощается и блокируется стенами и металлическими поверхностями, поэтому положение антенны маршрутизатора Wi-Fi имеет огромное значение для скорости Wi-Fi и силы сигнала Wi-Fi по всему дому.

Прежде чем перейти к расположению антенны WiFi, давайте немного поговорим о различных типах антенн WiFi. Антенны WiFi бывают разных типов.

Типы антенн WiFi

На основании диаграммы направленности антенны WiFi классифицируются как

• Всенаправленная антенна
• Полунаправленная антенна
• Направленная антенна

Всенаправленная антенна WiFi излучает электромагнитные волны одинаково во всех направлениях. Полунаправленные антенны излучают радиоволны с определенной диаграммой направленности, а направленные антенны передают энергию только в определенном направлении. Они обычно используются в маршрутизаторах WiFi и адаптерах WiFi.

Основываясь на размещении антенны, в основном существует два типа антенн WiFi.

• Внутренняя антенна WiFi
• Наружная антенна WiFi

Внутренние антенны WiFi обычно представляют собой небольшие и компактные антенны, обычно используемые в качестве антенн WiFi-маршрутизаторов, мобильных телефонов, ноутбуков и маломощных USB-адаптеров WiFi. Эти антенны имеют очень низкое усиление мощности (обычно 2–9 дБи) и предназначены для внутреннего использования.

Наружные антенны WiFi предназначены для приема и передачи на большие расстояния.Обычно они устанавливаются на крыше и могут передавать или принимать радиоволны на очень большие расстояния. Они имеют очень высокий коэффициент усиления мощности и, как правило, устойчивы к атмосферным воздействиям и предназначены для внешнего использования.

Положение и размещение антенны WiFi-роутера

Возможно, у вас самый лучший в мире WiFi-роутер; но если он не оптимизирован, вы получите очень жалкие результаты, такие как плохой диапазон Wi-Fi, низкоскоростной Интернет и т. д. WiFi-роутеры работают лучше всего только тогда, когда все параметры, такие как положение антенны WiFi, направление антенны WiFi, WiFi-роутер положение, безопасность WiFi и ориентация антенны WiFi выполнены правильно.Подождите … Безопасность Wi-Fi? да. Безопасность WiFi влияет на пропускную способность. Я объясню вам это через секунду.

В каком направлении антенны точки доступа излучают свои сигналы и где они должны быть расположены?

Короткий ответ? Антенны точки доступа должны излучать во всех направлениях и должны находиться в центре .

Некоторые из наиболее частых вопросов, которые приходят нам в голову, когда мы устанавливаем Wi-Fi-роутер у себя дома — Как расположить и разместить антенну WiFi для максимального покрытия? Где разместить WiFi-роутер в вашем доме? Какая лучшая ориентация антенны WiFi для максимального покрытия? Какое расположение антенны WiFi-роутера лучше всего в вашем доме? Прежде чем отвечать на вопросы, вы должны знать, как электромагнитные волны излучаются через антенну.

Расположение антенны маршрутизатора WiFi

Положение антенны маршрутизатора WiFi играет решающую роль в скорости и дальности сигнала WiFi. На рынке доступны различные типы маршрутизаторов WiFi. У некоторых есть одиночная антенна, у некоторых есть двойная антенна, а у некоторых маршрутизаторов WiFi есть 8 антенн. Итак, какова должна быть позиция антенны WiFi-роутера, чтобы получить более быструю сеть WiFinetwork, которая будет распространяться по всему нашему дому. Какое должно быть положение антенны Wi-Fi роутера для максимального радиуса действия и лучшего приема сигнала.

Двухдиапазонный

против однополосного

Здесь вы можете спросить: «Что такое двухдиапазонный маршрутизатор?» Ответ прост: двухдиапазонный маршрутизатор использует два разных сигнала; Диапазон частот 2,4 ГГц, а также 5 ГГц. С другой стороны, однодиапазонный маршрутизатор может принимать сигналы только в диапазоне 2,4 ГГц; тогда как двухдиапазонный маршрутизатор может принимать сигналы как в диапазонах 2,4 ГГц, так и 5 ГГц.

Недостатки однодиапазонных маршрутизаторов

Из-за ограниченного количества неперекрывающихся каналов передачи в диапазоне 2,4 ГГц он подвержен помехам от расположенных поблизости электронных устройств, таких как микроволновые печи, сотовые телефоны, точки доступа Wi-Fi и телевизоры.

Полоса частот 2,4 ГГц становится забитой и загроможденной. Проблема усугубляется тем, что эти источники помех могут сосуществовать в густонаселенных районах, таких как большие города, жилые комплексы и офисы.

Преимущества двухдиапазонных маршрутизаторов

Похоже, что ваш маршрутизатор с годами замедлился? Переход на двухдиапазонный маршрутизатор может быть простым решением, которое вы ищете, если у вашего текущего маршрутизатора есть проблемы с подключением или скоростью.

В последнее время мы наблюдаем рост двухдиапазонных устройств Wireless-AC, которые включают Wireless-AC для новейших устройств и возможностей подключения, а также поддерживают Wireless-N и Wireless-G.За считанные месяцы устройства с беспроводной сетью переменного тока значительно увеличили внутреннюю и внешнюю мощность устройств беспроводной связи.

Некоторые преимущества использования двухдиапазонного маршрутизатора включают следующее:

• Увеличение пропускной способности беспроводной сети до 40 раз
• Сеть Wi-Fi, предназначенная для видео и игр
• Различные сети позволяют избежать помех.
• Две отдельные сети Wi-Fi, работающие одновременно

Все очень просто: переход на двухдиапазонный повысит производительность вашей сети на должном уровне.Двухдиапазонный режим лучше всего подходит для действий, требующих меньшего радиуса действия и более широкой полосы пропускания из-за превосходного качества сигнала.

1. Маршрутизатор с одной антенной

Большинство антенн домашних маршрутизаторов имеют всенаправленные антенны, которые (как объяснялось в моем предыдущем посте) излучают одинаково в одной плоскости.

Вот что это значит. Направление испускаемого излучения будет перпендикулярно направлению, в котором вы наводите антенну. Это означает, что если антенна вашего WiFi-роутера расположена вертикально, она будет излучать излучение в горизонтальной плоскости.Если вы направите антенну WiFi горизонтально, волны будут излучаться вертикально.

2. Маршрутизатор с двойной антенной

Большинство домашних WiFi-роутеров будут иметь 1, 2 или 3 антенны WiFi, и, как и телевизор, он совпадает с направлением антенны. Если вы укажете его неправильно, у вас будет меньше мощности сигнала и меньшей скорости Wi-Fi. Если вы направите всю антенну прямо вверх, WiFi-маршрутизатор будет излучать весь сигнал в одном направлении.

Таким образом, для домашних WiFi-маршрутизаторов с двумя антеннами WiFi всегда лучше направлять одну антенну горизонтально, а другую — вертикально.Таким образом мы можем покрыть как вертикальное, так и горизонтальное пространство в нашем доме. Еще одно преимущество наведения антенн WiFi в этом положении основано на поляризации. Замечено, что максимальный сигнал может быть получен, когда передающее и принимающее устройства имеют одинаковую поляризацию. Поляризация зависит от антенны WiFi. Размещение устройства будет различным для разных устройств; некоторые будут горизонтальными, а некоторые — вертикальными. Направляя антенны Wi-Fi перпендикулярно, мы можем согласовать поляризацию обоих устройств независимо от того, в каком положении находится устройство.

Давай поговорим попроще. На большинстве маршрутизаторов WiFi есть две антенны WiFi, и в идеале вы можете направить одну из них вертикально, а другую — горизонтально. Передача и прием сигнала Wi-Fi будут быстрее, если внутренние антенны клиентских устройств, таких как ноутбуки и мобильные телефоны, будут параллельны антенне маршрутизатора. Таким образом, если вы оставите одну горизонтальную, а другую вертикальную, есть больше шансов выровнять клиентскую антенну по крайней мере с одной из антенн маршрутизатора и получить параллельное совпадение.

Что касается безопасности Wi-Fi, для лучшей производительности я предлагаю вам использовать WPA2 + AES. Если вы используете любой другой протокол, кроме этого, скорость WiFi всей сети снизится. Если вы используете старое шифрование, такое как TKIP или WEP, я предлагаю вам перенести безопасность WiFi на WPA2 + AES. Это значительно увеличит скорость Wi-Fi.

3. 4 Расположение антенного маршрутизатора

После установки домашнего Wi-Fi роутера необходимо учесть несколько важных аспектов, которые необходимо решить для обеспечения стабильного подключения к Интернету:

• Правильное расположение обеспечивает максимальное покрытие данных
• Ориентация маршрутизатора критически важна для стабильной работы Wi-Fi
• Оптимальное расположение вашего маршрутизатора дома

Важно учитывать все ранее упомянутые аспекты антенны, как антенны излучает электромагнитные волны. Работа антенн полностью зависит от расположения маршрутизатора в доме. Таким образом, предпочтительно расположить четыре антенны маршрутизатора таким образом, чтобы каждая антенна была обращена в том направлении, откуда будет приниматься сигнал.

Как подключить антенный маршрутизатор Point 4?

Рекомендуется расположить две средние антенны под углом 90 градусов; такая конфигурация позволяет устройству получать сигналы более высокого качества с необычной конфигурацией антенны. Однако материалы, используемые при строительстве вашего дома, неожиданно влияют на способность антенны маршрутизатора принимать сигнал оптимальной мощности.Позвольте нам объяснить; бетонные железные решетки с большей вероятностью будут блокировать сигналы в доме.

В этих обстоятельствах было бы разумно разместить маршрутизатор в центре вашего дома. Убедитесь, что каждая антенна направлена ​​в каждый угол. Таким образом, размещение антенны маршрутизатора Wi-Fi более важно, чем можно подумать, когда речь идет о скорости и дальности сигнала Wi-Fi.

Как улучшить диапазон Wi-Fi?

Кроме того, вы можете установить приложение WiFi Analyzer на свой смартфон, чтобы определить мощность вашего сигнала WiFi.Слегка переместите и переместите маршрутизатор, сняв с него четыре антенны. Это сэкономит вам много времени и обеспечит оптимальное покрытие Wi-Fi по всему дому.

4. Расположение антенны WiFi и увеличение дальности действия WiFi

Теперь, когда вы знаете, как излучаются волны, давайте разместим маршрутизатор Wi-Fi в том месте, где мы получим максимальную дальность действия Wi-Fi. Как упоминалось в моем предыдущем посте, максимальное расстояние, которое может преодолеть антенна (передавать или принимать), зависит от коэффициента усиления антенны, который будет постоянным для конкретной антенны.Наиболее распространенные домашние маршрутизаторы имеют коэффициент усиления мощности 5–9 дБи, которого достаточно для покрытия дома среднего размера при правильном размещении.

Одна вещь, которую вы хотите сделать, — это разместить маршрутизатор в центре дома, потому что он транслирует сигнал с одинаковой силой во всех направлениях. По возможности всегда рекомендуется размещать маршрутизатор в комнате, в которой антенна маршрутизатора находится в прямой видимости, независимо от того, где находится ваше устройство. Это поможет в передаче сигнала WiFi по дому с меньшим рассеянием.

Если это многоэтажное здание, маршрутизатор следует разместить где-то между первым и вторым этажами для покрытия максимального вертикального диапазона, например, потолок первого этажа или где-то рядом с полом первого этажа.

Вам также следует оторвать роутер от земли, чтобы обеспечить максимальную дальность действия Wi-Fi, поскольку большая часть сигнала Wi-Fi не может проникать через некоторые материалы, из которых состоят полы, например, металл или бетонный цемент. Кроме того, большинство маршрутизаторов спроектировано так, что они транслируют сигнал немного вниз.Таким образом вы спроецируете часть его волн в свой подвал. Поэтому, чтобы получить максимальную дальность действия Wi-Fi и уменьшить рассеяние сигнала Wi-Fi, всегда лучше поднять положение маршрутизатора Wi-Fi в вашем доме.

5. Электромагнитные помехи

Еще одна вещь, о которой следует позаботиться, — это электронные устройства вокруг вашего маршрутизатора. Множество электронных устройств могут создавать помехи сигналу Wi-Fi — например, телевизоры, компьютеры, микроволновые печи, практически все, что имеет двигатель внутри.Таким образом, вы хотите держать маршрутизатор подальше от других электронных устройств.

6. Внешние приемники WiFi

Чтобы увеличить радиус действия Wi-Fi, мы могли бы использовать USB-приемники WiFi. Использование приемной антенны (USB-адаптеры WiFi) зависит от того, портативная станция или нет. Если он портативный, лучше использовать всенаправленную антенну WiFi с такой же поляризацией, как у передатчика (маршрутизатора). Если он непереносимый, лучше использовать направленную антенну, такую ​​как мини-панельная антенна или кантенна, направленная на точку доступа.

7. Увеличьте скорость и дальность действия Wi-Fi маршрутизатора WiFi с помощью внешней антенны.

Некоторые WiFi-роутеры позволяют менять имеющуюся антенну; как правило, в старых маршрутизаторах есть возможность удаления антенны. Обычно антенны маршрутизатора WiFi, предоставленные производителем, будут иметь усиление мощности 2 или 3 дБи, что очень мало по сравнению с доступной в настоящее время антенной. Так что, если ваш маршрутизатор поддерживает съемную антенну, вы можете получить антенну с более высоким коэффициентом усиления , например, 5 дБи или 7 дБи.Это значительно увеличит радиус действия WiFi.

Вот список из внешних антенн WiFi , которые на значительно увеличат вашу скорость WiFi и увеличат радиус действия WiFi.

Поиск и устранение неисправностей

Это некоторые из способов оптимизации сети Wi-Fi. Если вы обнаружите, что ваша сеть Wi-Fi не работает или вы не получаете сигнал Wi-Fi, когда вы все еще находитесь в зоне действия Wi-Fi, вы можете просто пойти и измерить мощность сигнала Wi-Fi. Есть много разных приложений, которые вы можете скачать на свой телефон. Вы можете создать приблизительную карту и выяснить, что вам нужно исправить.

Положение и размещение антенны WiFi | Диапазон и направление Wi-Fi Общий рейтинг: 4,4 из 5 на основе 36 отзывов.

Самодельная антенна для wifi из медного провода. Мощная панельная Wi-Fi антенна

своими руками

Антенна WiFi — отличное решение для всех, кто пытался организовать беспроводную раздачу интернета дома или на работе, но столкнулся с такой проблемой, что сигнала роутера недостаточно, чтобы без проблем пользоваться им в каком-то удаленном помещении .Однако виноват не ваш роутер, а антенна — встроенная или внешняя, которая входила в комплект. Одно из самых эффективных решений по усилению беспроводного сигнала — направленная внешняя антенна wifi. Они бывают нескольких типов и типов, которые используются в зависимости от ваших потребностей. И именно в этом разнообразии мы сейчас разберемся.

В первую очередь следует отметить, что пассивная антенна для wifi роутера, то есть не имеющая собственного питания от сети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема.Мощность этого «усиления», которое также называется усилением, измеряется в децибелах (дБи). Маленькие внешние антенны. Многие модели роутеров и адаптеров уже поставляются, но их мощность не превышает 3-5 дБи, что существенно не улучшит дальность действия беспроводного сигнала.

Поэтому для этого используются внешние антенны wifi. У них есть два типа разделения — для наружного или внутреннего использования, а также всенаправленное и узконаправленное.

Использование внешней и внутренней антенны

• Наружные антенны предназначены для использования вне помещений.Они защищены от воздействия атмосферных осадков и солнечных лучей и имеют специальные крепления для установки на стену здания. Они понадобятся вам, если вы хотите создать во дворе безопасную зону приема гостей или для связи между соседними домами.
• Комнатные антенны — для использования внутри помещений. Например, если ваш роутер установлен в удаленном или закрытом месте, то такую ​​антенну можно подключить кабелем к антенному разъему роутера и вывести в центр комнаты.

Направленная антенна Wi-Fi

Это наиболее часто используемый тип. Антенны, направляющие сигнал Wi-Fi в определенном направлении, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне … Дальность их действия может быть от одного до нескольких километров. Главное, чтобы источник приема находился в пределах прямой видимости.

Внутренние направленные антенны Wi-Fi для роутера пригодятся, например, если он висит на стене.Чтобы излучение не проходило через стену, вы можете подключить его к роутеру и направить на рабочий стол, на котором стоит ноутбук. Или наоборот направьте антенну в сторону перегородки, чтобы сигнал проходил через нее более уверенно, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны — прямоугольная панель, излучающая радиосигнал в одном направлении.

Обратите внимание, что он подключается к роутеру не через USB, а вместо прилагаемой антенны, которая идет в комплекте с роутером.Соответственно, если он был несъемным, то поставить вместо него другой не получится.

Есть также компактные модели, которые подходят как для внутреннего, так и для наружного использования.

Всенаправленная антенна Wi-Fi отличается тем, что равномерно распределяет сигнал вокруг себя. Недостатком является то, что сигнал может искажаться излучением других электронных устройств в квартире или внешними радиоволнами, если они установлены снаружи. Такие антенны выглядят как вертикальный стержень.Внешний может быть установлен на крыше дома или на вертикальном столбе, вкопанном в землю. Внутренний — на столе или полке, максимально близко к предполагаемому центру желаемой приемной зоны.

Внешний wifi антенна для роутера точно так же крепится на место штатной к тому же разъему.

Еще один интересный тип внутренней всенаправленной антенны Wi-Fi — для потолочного монтажа. Они похожи на лампу. Его особенность в том, что прямо под антенной есть мертвая зона и ее нужно вешать именно в том месте, где сигнал не нужен, но уверенный прием начнется лишь на небольшом расстоянии от нее.

Установка антенны WiFi

При установке антенны любого типа необходимо учитывать, откуда исходит источник сигнала. В условиях современной городской застройки он может очень сильно потерять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицу, по которой можно примерно понять, насколько тот или иной материал ухудшает работу точки доступа. Самым важным параметром здесь будет «Эффективное расстояние» (ED).Его следует рассчитывать следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метрах. предполагается, что с прямой видимости. Вы отделены от него внутренней стеной, в которой коэффициент полезного действия составляет 15%. Считаем: 400 м умножаем на 15% и получаем 60 метров. То есть сквозь стену в 15-20 см роутер «выстрелит» всего 60 метров. Более того, если к нему подключить антенну на 15-20 децибел, то эти потери нивелируются.

Самодельная антенна wifi своими руками

Направленную антенну Wi-Fi можно сделать своими руками.Посмотрите видео, как сделать самодельный дизайн из обычной пивной банки.

Я не могу точно сказать, правда это или ложь — думаю, на то есть причина. По аналогии с этим популярным примером можно сделать и направленную антенну из всенаправленной. Для этого достаточно прикрепить за ним светоотражающий экран, например, из такого же листа фольги. Ниже представлены несколько интересных вариантов изготовления антенны своими руками, которыми можно пользоваться.

Вариант с жестяной банкой в ​​качестве отражателя

На сегодня все.О способах усиления сигнала 3G-модема вы можете прочитать в другой статье блога.

Данное оборудование является приемником сигнала беспроводной сети. Многие хотят добиться от этого устройства более мощной производительности, но не совершайте неоправданных действий с устройствами мощностью 15-20 дБи. Их отличие — максимально допустимая площадь для широкого покрытия. При усилении такой антенны дальность действия увеличится, зона покрытия беспроводной связи уменьшится.

Эта ситуация может стать серьезным препятствием для комфортного использования соединения с глобальной сетью … Зона распространения волны будет настолько узкой, что приемник сигнала нужно будет удерживать в определенной точке без возможности перемещения.

Конечно, если невозможно пересаживаться с телефоном на диван или сходить на кухню с планшетом, то изготовление антенны wi-fi в домашних условиях не оправдает себя. Надо очень хорошо взвесить необходимость таких манипуляций.

Самодельная биквадратная антенна

Пионерами среди самодельных биквадратных излучателей для распространения беспроводного сигнала стали образцы еще в 2005 году. Лучшими модификациями этих устройств были биквадратичные, выдававшие сигнал мощностью до 12 дБи, и биквадратичные со значением этого показателя до 14 дБи.

Если брать многофункциональность устройства, то предпочтительнее установка биквадратной конструкции. Это оборудование позволит сохранить ширину угла раскрытия сигнала при неизбежном сжатии поля излучения.

Если это устройство правильно расположить в помещении, можно обеспечить прием стабильного сигнала на всей территории. Реализовать любую из существующих версий этого типа инструментов несложно.

Детали для изготовления биквадратного излучателя:

• Для отражателя пригоден фольгированный текстолит размером 12,3х12,3 см;
• Проволока медная сечением 2,5 кв. Мм;
• Коаксиальный кабель с ВС 50 Ом;
• Разъем типа N для подключения самой антенны.

В целом устройство будет иметь вид квадратов, соединенных углами с диагоналями, расположенными на одной прямой. Глядя на фото антенны wi-fi, можно увидеть биквадратный излучатель и заземленный отражатель. Устройство должно сверху примыкать к кабелю, а нижнее — прилегать к земле.

Отражатель — это кусок материала с высокой проводимостью. Алюминий, сталь или олово отлично справляются с этой задачей. В некоторых случаях проще использовать компакт-диск.

Как сделать излучатель и рефлектор антенны wi-fi

Передатчик достаточно прост в изготовлении. Подготовив все необходимые материалы, можно приступать к созданию устройства.

Пошаговая инструкция как сделать антенну wi-fi:

Шаг 1. Проверить пригодность всех материалов. За расчетную частоту будущего передатчика-приемника беспроводной сети принята частота 2,4 ГГц, что требует использования медного провода 1.Толщина 8 мм. Это соответствует сечению сечения, указанному в списке материалов.

Шаг 2. Подготовить проволоку и согнуть ее под прямым углом на расстоянии 30,5 от каждой точки перегиба. Главное, чтобы активный элемент имел подобие квадратной восьмерки.

Шаг 3. Отмерьте расстояние 29 мм от края до изгиба проволоки.

Шаг 4. Постоянно проверяем соответствие наружному диаметру 30.5 см и сделайте еще один изгиб.

Шаг 5. Выполняем пару внутренних загибов на расстоянии 2,9 см внутри каркаса.

Шаг 6. После завершения проектирования активного элемента проверьте соответствие чертежу. По центральной линии должно быть расстояние 30,5 мм.

Шаг 7. В местах, которые отведены для последующего присоединения к ним коаксиального кабеля, нужно заняться пьяным.

Отражатель

Это оборудование предназначено для отражения волн от задней части сетевого приемника.В правильном месте Отражатель можно усилить, наложив амплитуды излучаемого и отраженного сигналов. Эффект интерференции способствует увеличению дальности распространения беспроводного излучения.

Достижение этого физического явления можно легко вычислить. Выбранная вибрация имеет определенную длину волны, и при отражении волны должны накладываться друг на друга.

Расстояние между отражателем и излучателем определяется как разница в четверть значения, определяемого конструктивными особенностями передатчика, от одной десятой волны.Из простых соображений получаем значение четверти длины волны.

Для выбранной частоты 2,4 ГГц длина волны будет 12,5 см. Умножив полученное значение на 5, получим значение искомого интервала 1,56 см.

Чтобы получить максимально возможное усиление в 12 дБи от конструируемого устройства, необходимо правильно выбрать размер отражателя. Максимальное усиление будет с пластиной 12,3х12,3 см. Можно использовать и отражатели больших размеров, но это не повлияет, но сделает оборудование более громоздким и тяжелым.

Антенны Wi-Fi устройств на данной схеме дают мощность излучения 12 дБи, а аналоги, сделанные на основе компакт-дисков, в силу ограниченной площади могут обеспечить максимум сигнала 8 дБи.

Помимо размера и типа материала отражателя, необходимо выбирать гладкие ровные поверхности с хорошими отражающими свойствами. Волны могут рассеяться на любом дефекте, что приведет к частичной потере сигнала.

Монтаж эмиттера на отражателе можно произвести, припаяв медную трубку непосредственно к отражателю.Также можно прикрепить термоклеем к пластиковой трубке. Обязательно припаивать выводы кабеля к корпусу эмиттера.

Подключение к роутеру

Может случиться так, что сделать такую ​​антенну wi fi своими руками будет сложнее, чем финансовое приобретение. Поскольку подключение самодельной техники необходимо производить через проникновение в роутер.

Для любого, у кого есть сетевое и беспроводное оборудование, процесс пайки на печатной плате к контактным площадкам внутри маршрутизатора не составит труда.

Следует быть очень осторожным и как можно быстрее работать паяльником с контактными дорожками, так как они очень тонкие и могут мгновенно отреагировать на скачок температуры, оторвав плату.

Если у вас есть родной кабель с разъемом SMA, подключите антенный штекер того же типа. Этот радиочастотный разъем является очень распространенным оборудованием, поэтому вы можете купить его в любом специализированном магазине.

Тестирование антенны Wi-Fi

При создании биквадратной антенны идеальных размеров, следуя всем инструкциям, можно получить сигнал с дальностью 4 км.

Необходимо понимать, что от того, из чего можно сделать антенну wi-fi, зависит очень многое, чтобы показатели соответствовали теоретическим. Мощность такого оборудования может достигать 12 дБи.

Для антенн, сделанных из компакт-дисков или других подручных материалов, сигнал более слабый, иногда достигая максимума на уровне 8 дБи. При удачных поделках направленность и дальность действия излучателя на компакт-диске могут достигать 2 километров.

Для двойного биквадрата граничная мощность составляет 14 дБи, а дальность действия чуть больше 6 километров.

Такие антенны можно использовать на дачном участке, во дворах частных домов или на участке возле гаража, так как они имеют угол раскрытия 60 °.

Фото антенн wi-fi

Антенна для WIFI роутера — это радиоустройство, предназначенное для приема и передачи сигналов беспроводной WIFI в Интернете.Антенны WIFI подключаются к передатчику или приемнику (ноутбуку, ПК и т. Д.) С помощью антенных кабелей и адаптеров WIFI (усилителей).

Антенны

WIFI передают сигналы во всех направлениях. Но в реальных условиях эффективность передачи сигналов в разные стороны неодинакова. Характеристики направленности антенны характеризуются диаграммой направленности. Простейшая диаграмма направленности — это всенаправленная антенна WIFI, которая излучает одинаковую энергию во всех направлениях. Для антенн WIFI различают круговую, секторную и узкую диаграмму направленности (НИЖНИЙ).Диаграммы направленности представлены в виде двух участков — вертикального и горизонтального.

Антенны WIFI бывают направленные и всенаправленные, внутренние и внешние. Важными параметрами антенн WIFI являются направленность (направленность), усиление (KU), входное сопротивление и рабочая полоса частот. Антенны WIFI работают в диапазоне 2,4 ГГц.

Стандартная антенна для маршрутизатора d link почти всегда имеет усиление 2 дБи.

Если требуется покрытие беспроводной сети большой площади (территория перед офисом или двором), то вам понадобится роутер с внешней антенной.Он выполнен в прочном водонепроницаемом корпусе, способном выдерживать непогоду, ветер, перепады температур. Такие антенны крепятся на мачтах или кронштейнах.

Внутренние антенны WI-FI компактны. Они чрезвычайно удобны для работы в помещении.

Всенаправленная антенна

В оборудовании для беспроводных сетей чаще всего используется всенаправленная антенна … Такая антенна характеризуется равномерным покрытием территории во всем диапазоне. По сути, всенаправленная антенна — это стержень, который устанавливается вертикально. В этом случае сигнал распространяется в плоскости, перпендикулярной его оси. Такие антенны, по сравнению с направленными, имеют заметно меньшее усиление.

Усиление антенны — 8 дБ, длина — 520 мм, диаметр — 19 мм. Антенна удобно размещается на мачте, на крыше дома или автомобиля. Антенна имеет достаточную мощность для работы на скорости 1 Мбит / с в радиусе до 1800 метров и 54 Мбит / с — до 600 метров.

Направленная антенна

Эта антенна хорошо подходит для сети точка-точка. Для компьютера, который необходимо подключить к точке доступа или другому компьютеру, лучше использовать направленную антенну. Такой антенной можно «проткнуть» даже непроходимые стены.

Примером такой антенны является антенна WAN-2118 типа Yagi. Коэффициент усиления такой антенны составляет 18 дБ.

Антенна обеспечивает прием на скорости 1 Мбит / с — до 5 км, 54 Мбит / с — до 1.5 км.

Самодельная антенна для роутера

Есть много вариантов самодельных антенн Wi-Fi. Изготовленная антенна для роутера своими руками не будет уступать характеристикам купленной модели. Например, возьмем производство «
антенные насадки »
… ВЧ излучение на такую ​​антенну подводится без использования кабеля. Антенна крепится к стандартной штыревой антенне Wi-Fi роутера.

Для начала определимся с параметрами антенны.Для Wi-Fi используется несколько каналов (частот). Первый канал работает на частоте 2412 МГц, второй — на 2417 МГц, третий — на 2422 МГц и т. Д. Каждый канал смещен от предыдущего на 5 МГц. Поэтому, зная частоту роутера, можно рассчитать размер антенны. Например, возьмем шестой канал — 2437 МГц .
и мы выполним для него расчет.

Параметры антенны можно рассчитать в программе mmana-gal, скачать ее можно по этой ссылке: http: // depositfiles.com / ru / files / 2zjnh58lu

В этой программе можно смоделировать практически любую антенну, а также встроена большая библиотека готовых антенн.

Основное излучение сосредоточено в направлении волнового канала. Для изготовления антенны понадобится полметра провода сечением 1,5 кв. Мм, кусок гофрированного упаковочного материала и заглушка от ручки (его диаметр должен быть немного больше диаметра антенны Wi-Fi. роутера).

Необходимо вырезать полоску картона 150х20 мм (несущая часть антенны).По размерам на рисунке ниже нужно отрезать вибраторы антенны от провода и собрать всю конструкцию.

После этого нужно надеть собранную «насадку» на штатную Wi-Fi антенну роутера и сориентировать в нужном направлении.

DIY Wi-Fi всепогодная точка доступа

Стандарт беспроводной связи по-прежнему бессилен вытеснить технологию мобильной связи, объяснение простое: диапазон действия относительно невелик.Конечно, были замечены и другие особенности — трудности идентификации, большое количество потребляемой энергии, ключевой момент на расстоянии. Давайте рассмотрим, можно ли самому сделать направленную антенну Wi-Fi.

Вопрос пугающий. Все просто, потрудитесь усвоить пару терминов. Попов, изобретая радио, мало знал о том, как распространяются электромагнитные волны. Антенных проводов было всего два — первый излучал, второй принимал. Постепенно выяснилось, что характер распространения волн в атмосфере определяется, помимо частоты (длины волны), погодными условиями.

Государство сразу взяло оптимальные полигоны, обеспечивая военные нужды, связи организаций. Останки переданы радиоведущим, радиолюбителям.

Помимо условий распространения энергии, антенны играют важную роль в организации стабильного канала. Если с диапазонами длин волн ничего не поделаешь — они заданы априори, можно проводить эксперименты с антеннами.

Антенны, которые использовал Попов, всенаправленные.Сила сигнала одинакова по всем сторонам света. Инженеры быстро обнаружили этот факт и начали искать способы исправить недостаток.

Было найдено множество решений. В простейшем случае излучатель помещается в фокус гиперболической тарелки. Получается антенна спутникового ТВ … Эффект аналогичен оптическому: лучи, падающие под прямым углом на отверстие обрезанного гиперболоида, собираются фокусной точкой. Пластина называется рефлектором — от латинского — рефлектор.Передающие и приемные антенны Focus работают более эффективно, чем всенаправленная антенна Wi-Fi.

Диаграмма направленности, усиление

Далекий от инженерных расчетов человек спрашивает: лучи собираются в фокус, умножая мощность входящего сигнала, при чем тут передатчики? Свойства антенны для приема и передачи идентичны. Для них характерна диаграмма направленности. Кривая, круглая или прямоугольная, показывает, сколько мощности излучается в заданном направлении.

Антенны Попова имели схему, аналогичную круговой. Направленная антенна Wi-Fi работает иначе: впереди длинный пик. Высота настолько велика, что вы должны выражать ее в децибелах — относительных единицах, иначе вам придется рисовать тонкую иголку посередине, даже нулевые горизонтальные линии по бокам. За кулисами.

Последний термин, который нам предстоит усвоить, — это усиление антенны. Отношение пиковой мощности основного направления к мощности, излучаемой в тех же условиях всенаправленной антенной.Параметр рассчитывается в сотнях единиц, выраженных в децибелах (20 дБ).

Легко понять, почему направленная антенна Wi-Fi настолько эффективна — она ​​многократно усиливает сигнал. Рассматриваемые ниже самодельные модели лишены столь грандиозных показателей, приведенное усиление в 6 дБ дает более 2 дБ стандартной антенны, которая идет в комплекте с роутером.

Простейшие варианты самодельных антенн Wi-Fi

Способ 1

В мастер-классе SLTV устами светловолосой ведущей рассказали о двух известных способах изготовления направленной антенны роутера.Основная идея смешана воедино — торчащий из коробочки штифт снабжен отражателем. О наведении эмиттера в фокус говорить не приходится, нулевого эффекта не ожидается.

Самый простой способ — оснастить антенну лазерным диском блестящей стороной наружу. Механика проста: алюминиевый слой отпечатанного записываемого продукта идеально отражает любую длину волны в разумных пределах.

Диаграмма направленности штифта резко изменится — напротив, появится ярко выраженный максимум перпендикулярно диску.Вам нужно будет разместить шпиль горизонтально, вершиной к потребителям, иначе большая часть энергии уйдет вверх. Блондинка, сладко улыбаясь, сказала: кроме этого метода есть более продвинутый способ сделать направленную антенну своими руками.

Метод 2

Вам понадобится пустая сухая банка из-под пива, еще одна похожая. Низ обрезан, горловина отделена периметром, нужно оставить узкий перешеек шириной в пару сантиметров.

Боковина срезана прямо по диаметрально противоположному перешейку.Стены выровнены. Теперь через яйцевидное отверстие, откуда был оторван нож, на антенну надевается рефлектор.

Округлая стенка напоминает параболоидное блюдце с обрезанными краями. Преимущество решения: отражатель можно вращать по кругу, регулируя нужное направление.

Регулировать усиление придется умелыми руками, чутко подбирая положение рефлектора. Антенна Wi-Fi теперь направлена.

Альтернативные способы

Кроме шпиля роутера, аналогичные действия можно производить с маломощным Wi-Fi модемом (флешкой).Понадобится USB-удлинитель … Усиливая полученные знания (см. Первые два способа), сделаем рефлектор плюс защитный кожух из:

• коробок для лазерных дисков с одной заглушкой внизу;
• плоское металлическое сито с загнутыми краями и небольшой пластиковой банкой;
• большое проволочное сито в виде полусферы / усеченного гиперболоида;
• самодельная плетеная тонкая кабельная конструкция с металлической балкой.

Модем-флешка ставим максимально близко к фокусу, шнур через прорезь в центре рефлектора идет к ПК.

Прием несомненно улучшится, когда будет антенна Wi-Fi своими руками. Несомненным достоинством конструкции является возможность произвольной ориентации главного луча диаграммы направленности. Обычно имеется один удаленный источник / приемник сигнала, должен быть установлен модем с рефлектором.

Лирическое отступление

Пивные банки используются разработчикам микроволнового спектра. Они напоминают волноводы, покрытые изнутри алюминием.Неудивительно, что часто радиолюбители пытаются приспособить банку под нужды ловли вещания.

Это типовой случай. Детские магазины в СССР были забиты … санками. Так продолжалось до тех пор, пока местные инженеры не сообразили: продукты, лежащие на полках, представляют собой параболические антенны, клерки передали отбракованные военной приемкой товары продавцам. К исходу дня сани были куплены.

Убежище служит единственной целью продемонстрировать: антенну Wi-Fi легко сделать из подручных материалов.Прямоугольный волновод сделать нельзя, круглый — на заводе.

Антенная банка для пива

Чтобы сделать банку достойным отражателем 2,4 ГГц, постарайтесь аккуратно отрезать дно. Излучателем будет четвертьволновой вибратор, образованный куском тонкой (1,5 мм) проволоки длиной около 5 см. 1,5 см будет углублено с n-образным соединителем, 30 мм должно выступать над внутренней стенкой.

В нижней части боковой стенки прорезано отверстие для коннектора на расстоянии от дна, определяемом диаметром банки.Для 90 мм отступ будет 51 мм, для 80 — 70 мм. Придется эмпирически подобрать расстояние, испортив много отличных пивных банок.

Дальнейшие действия очень просты — вибратор укрепляют перпендикулярно внутренней стене, выступая на 30 мм. Диаграмма направленности составляет 30 градусов. Важна поляризация: две банки с излучателями, направленными перпендикулярно друг другу, откажутся работать вместе.

Кстати, катанка длиной 30 мм — это всенаправленная Wi-Fi антенна, сделанная вручную из подручного материала, предназначенная для освоения 2.Частота 4 ГГц. Под рукой отличные материалы! Осталось дополнить штифт противовесами, которые играют роль земли приемного устройства.

Модель откажется ловить частоты 900 МГц, 5 ГГц, кроме того — при выборе консервной банки отдавайте предпочтение емкостям диаметром 7 — 10 см. Выбитые в щель габариты сильно уменьшают прирост изделия.

Присоединить собранный прибор

В предыдущих случаях все просто.Был взят модем wifi, подключенная антенна была окружена рефлектором. Пивная банка с четвертьволновым вибратором по стыковке не сильно отличается: открыв USB-модем, внутри находятся контакты для крепления жестяной банки. В роутерах есть гнезда для антенн, куда как нельзя лучше подойдут пивные изделия.

Алюминий, медь, естественно, могут заменить емкость крепкого напитка. Размеры аналогичны. Удачи в твоем дизайне.

Делаем антенну Wi-Fi своими руками.

Технология беспроводной передачи данных Wi-Fi захватила мир. Практически в каждом доме и каждой квартире есть устройства, поддерживающие этот стандарт. Например, роутеры (роутеры), которые «раздают» сигнал Wi-Fi по квартире или дому.

К сожалению, мощности этих устройств не всегда хватает для обеспечения более-менее приемлемого уровня сигнала во всех комнатах и ​​комнатах квартир и особенно домов. Например, маршрутизатор TP-LINK, который я использую, расположен в угловой комнате и обеспечивает почти минимальный уровень сигнала для самых дальних от него комнат.Это не удивительно — сигнал должен пробить четыре стены.

Что делать в таких случаях, чтобы поднять уровень сигнала Wi-Fi роутера до приемлемых значений ?? Правильно сделать антенну диапазона Wi-Fi своими руками.

В сети полно таких антенных конструкций. Более эффективны те антенны, которые можно подключить вместо стандартных штыревых антенн роутеров.

Мне этот вариант не подходит. Антенна моего роутера несъемная, лазить внутрь роутера припаять кабель самодельной антенны не хочу, роутер еще на гарантии.

Поэтому находим другой вариант — антенну-приставку.

Эта прикрепляемая антенна просто надевается на стандартную штыревую антенну роутера (роутера). Ничего никуда паять не нужно.

Антенна-приставка представляет собой шестиэлементный «волновой канал» с направленными свойствами. Обеспечивает максимальное усиление в том же направлении, что и продольная ось антенны. Кроме того, в некоторой степени подавляется (уменьшается) задний лепесток излучения. Антенна имеет пять направляющих элементов и один отражатель.

Эскиз антенны:

Для изготовления траверсы был выбран стеклотекстолит толщиной 2 мм.

Стандартная штыревая антенна моего роутера TP-LINK имеет неправильную геометрическую форму в поперечном сечении, в полном соответствии с извращенными вкусами современных дизайнеров))).

Изготовленная траверса выглядит так:

Излучающие элементы антенн-приставок выполнены из медного провода в эмалевой изоляции диаметром 0 мм.96 мм. Диаметр провода весьма критичен и должен быть в пределах 0,8 … 0,95 мм, иначе параметры антенны изменятся, и приставная антенна будет настроена на частоты, отличные от частот диапазона Wi-Fi.

Длину излучающих элементов также необходимо выдерживать с точностью +/- 0,5 мм. То же касается и расстояния между элементами.

Антенные элементы:

Для установки излучающих элементов в стеклопластиковой траверсе просверливаются отверстия диаметром чуть больше диаметра проволочных элементов.Закрепила проволочные элементы небольшими каплями цианакрилатного клея.

Антенна в сборе в сборе выглядит так:

Так выглядит антенна Wi-Fi при установке на штатную антенну роутера:

Для достижения максимальной эффективности этой антенны Wi-Fi требуется небольшая регулировка: антенна Wi-Fi должна быть размещена в точке, где доступен максимальный радиочастотный ток стандартной штыревой антенны маршрутизатора.

Для этого нужно переместить антенну Wi-Fi по высоте, начиная с верхнего конца стандартной антенны роутера. Проверить эффективность можно либо с помощью какого-либо индикатора напряженности поля, либо путем проверки мощности сигнала с помощью планшета, смартфона и т. Д. В комнатах, наиболее удаленных от маршрутизатора.

В моем случае наиболее эффективно изготовленная антенна Wi-Fi работает, когда она установлена ​​на 25 мм ниже верхнего наконечника стандартного штыря роутера. Эта антенна дала увеличение показателя мощности сигнала на одно деление в тех комнатах, где сигнал был минимальным.

Антенны WiFi

: Руководство на 2021 год

Описание антенн WiFi

Антенны критически важны для беспроводных локальных сетей (WLAN). Они обеспечивают передачу беспроводного сигнала, которую мы используем для просмотра веб-страниц, потоковой передачи фильмов, работы из дома и видеоигр. Кроме того, они также влияют на силу сигнала и дальность действия.

Если вы хотите улучшить свой сигнал, заменить антенны WiFi или создать беспроводную сеть большого радиуса действия, выбор правильной антенны является критически важным шагом.

Мы предлагаем полные комплекты усилителя сигнала сотового телефона для любой ситуации:

Вниманию владельцев бизнеса и собственности, установщиков и интеграторов

Воспользуйтесь нашими услугами по проектированию и установке систем. Узнайте больше или позвоните нам для бесплатной консультации: 1-800-969-8189.

Как работают антенны WiFi?

Беспроводные устройства используют радиоволны для беспроводной связи друг с другом.Эти беспроводные сигналы представляют собой не что иное, как электромагнитные волны (ЭМ волны), содержащие пакеты информации. Антенны WiFi преобразуют электромагнитные волны в электрические сигналы и наоборот.

Беспроводные сетевые устройства, такие как беспроводные маршрутизаторы, смартфоны, ноутбуки, планшеты и точки доступа, имеют приемные и передающие антенны. Приемные антенны улавливают электромагнитные волны, содержащие пакеты информации, и преобразуют их в электрические сигналы для обработки устройством. Напротив, передающие антенны преобразуют электрические сигналы в электромагнитные волны для передачи информационных пакетов.

Типы антенн WiFi

Существует два основных типа антенн WiFi — всенаправленная и направленная.

Всенаправленные антенны излучают сигнал под углом 360 градусов, обеспечивая широчайшее покрытие сигнала. Думайте о всенаправленной антенне как о не имеющей формы лампочке накаливания. Когда лампочка горит, она равномерно распределяет свет во всех направлениях, освещая всю комнату.

Обычно диапазон антенны намного меньше, чем у направленной антенны, но их зона покрытия намного больше.Другими словами, свет от лампочки не будет распространяться так далеко, как от направленной антенны, но он может осветить всю комнату. Омни-антенны часто встречаются в помещении и на улице.

Типы всенаправленных антенн WiFi:

• Наружные всенаправленные антенны : Используется для улучшения сигнала WiFi вне помещений. Чтобы успешно улучшить зону покрытия беспроводной сети за пределами сети, они обычно подключаются к маршрутизатору, точке доступа или внешней точке доступа.
• Купольные потолочные антенны : подключаются к маршрутизатору WiFi или точке доступа через коаксиальный кабель и устанавливаются на потолке дома, офисного здания или склада.
• Антенны типа «резиновая утка» или дипольные антенны : Обычно встречаются на маршрутизаторах, точках доступа и USB-адаптерах WiFi.

Направленные антенны , как следует из названия, фокусируют всю свою мощность в одном направлении. Направленная антенна работает аналогично фонарику. Когда вы включаете фонарик, он освещает область, на которую светит свет. Ширина луча фонарика (диаграмма направленности) имеет треугольную форму, все, что находится за пределами этого треугольника, не получает ни унции света.

Поскольку мощность антенны более сфокусирована, они могут отправлять и принимать беспроводной сигнал с большего расстояния, но с гораздо меньшей зоной покрытия. Другими словами, свет может выходить за пределы одной комнаты, но не освещает всю комнату. Направленные антенны Wi-Fi часто используются для сетей Wi-Fi большой дальности, чтобы соединить два здания друг с другом, а также для сетей Wi-Fi дальнего действия с несколькими точками, где несколько направленных антенн обмениваются данными с всенаправленной антенной.

Типы направленных антенн WiFi:

• Yagi Antennas : Самая популярная направленная антенна. Большинство антенн Яги имеют форму стрелок. Для работы они должны указывать в направлении, в котором они отправляют сигнал или откуда они получают сигнал. Типичная антенна Яги имеет диаграмму направленности 45 градусов.
• Мини-панельные антенны : Низкопрофильные антенны, предназначенные для передачи радиоволн в определенную область и из нее. Эти антенны чаще всего используются для улучшения сигнала Wi-Fi в помещении.Они могут заменить антенну в виде резиновой утки на роутере, точке доступа или USB-адаптере WiFi. Чтобы устранить проблемы с подключением, антенна должна указывать в том направлении, в котором вы хотите отправить сигнал и получить сигнал. Эти типы антенн имеют диаграмму направленности 60 градусов.
• Панельные антенны : Мощные антенны, которые можно использовать для передачи или приема сигнала с больших расстояний. Их можно подключить к маршрутизатору для дальнейшей передачи данных или к USB-адаптеру WiFi для получения данных с больших расстояний.Панельные антенны более направленные, чем панельные мини-антенны; у них диаграмма направленности 35 градусов.
• Параболическая сеточная антенна : Эти антенны имеют сверхвысокое усиление и чрезвычайно направленные. Обычно они имеют очень узкую ширину луча, обычно от 3 до 20 градусов. Таким образом, параболические антенны могут отправлять и принимать сигналы на расстоянии, что делает их идеальными для сетей Wi-Fi точка-точка. Кроме того, благодаря своей конструкции они могут выдерживать экстремальные погодные условия.

Какая антенна WiFi лучше всего подходит для…?

Улучшение сигнала WiFi в доме

Маршрутизаторы

не выглядят эстетично, поэтому большинство людей обычно прячут их за мебелью, в ящиках или ставят маршрутизатор в угол, где он не мешает. Это не лучшее место для маршрутизатора, потому что оно будет препятствовать передаче беспроводного сигнала. Перемещение маршрутизатора в центральное место в вашем доме — это первый шаг к улучшению вашей домашней сети.

Если у вас все еще есть слабые места и мертвые зоны в некоторых частях вашего дома, или вы не можете переместить маршрутизатор, если ваш маршрутизатор имеет съемные антенны, вы можете использовать разные типы антенн, чтобы улучшить зону покрытия.Если вы используете беспроводной шлюз (комбинированное устройство маршрутизатор-модем), у которого нет съемных антенн, используйте шнур Ethernet для подключения шлюза к беспроводному маршрутизатору, у которого есть съемные антенны (потребуется дополнительная конфигурация беспроводного шлюза).

По умолчанию в маршрутизаторах используются небольшие всенаправленные резиновые утки-антенны. Иногда эти антенны недостаточно сильны, чтобы покрыть весь дом, особенно если они заблокированы мебелью. Чтобы расширить сигнал, вы можете заменить антенны по умолчанию на более сильные.Но вы не обязаны использовать на маршрутизаторе только всенаправленные антенны. Если вы хотите улучшить свой беспроводной сигнал в определенном направлении, вы можете заменить одну из антенн направленной мини-панельной антенной.

Улучшение сигнала WiFi в офисном здании

Офисные здания намного больше, чем дома, и иногда гораздо больше препятствий блокируют сигнал Wi-Fi, не позволяя ему покрыть все здание надежным соединением. Как и в случае с домами, вы хотите, чтобы маршрутизатор располагался в наилучшем возможном месте, и если у него есть съемные антенны, вы можете заменить антенны, чтобы улучшить зону покрытия.

В офисном здании компьютеры, принтеры, ноутбуки и смартфоны обычно находятся во всех направлениях, поэтому лучше использовать всенаправленные антенны. Потолочные купольные антенны можно использовать для улучшения сигнала в больших помещениях (они также работают в домах, но, как правило, встречаются реже). Купольную антенну следует устанавливать на потолке офисного здания. После установки необходимо провести через здание достаточно длинный коаксиальный кабель, чтобы подключить его к маршрутизатору или точке доступа.

Улучшение сигнала Wi-Fi на открытом воздухе

Обычно сигналы Wi-Fi не достигают снаружи, потому что строительные материалы и препятствия (стены, двери и мебель) блокируют или ослабляют сигнал. Чтобы улучшить сигнал Wi-Fi на открытом воздухе, используйте наружную всенаправленную антенну, чтобы обеспечить надежный сигнал во всех направлениях. Их можно подключить к маршрутизатору или напрямую к внешней точке доступа, например к повторителю диапазона WiFi с разъемом POE.

Для наружного применения обычно лучше приобрести антенну с низким коэффициентом усиления для лучшего покрытия.Они обеспечивают более округлый рисунок сигнала, который излучает сигнал Wi-Fi ближе к земле. Антенна с высоким коэффициентом усиления может слишком сильно растянуть сигнал, в результате чего сигнал будет лучше и слабее на заднем дворе.

Если цель состоит в том, чтобы распространить сигнал еще дальше, например в поле, используйте направленную антенну и направьте ее в том же направлении.

Сети Wi-Fi точка-точка дальнего действия

Для подключения к Интернету с другим зданием необходимы две направленные антенны.Расстояние между зданиями будет определять, какие направленные антенны вам следует использовать. Например, если здания находятся примерно в миле друг от друга, яги или панельная антенна будут работать нормально, но если здания находятся намного дальше друг от друга, решетчатая антенна будет лучшим вариантом.

В идеале антенны следует устанавливать на крыше каждого здания. В процессе установки очень важно направить антенны друг на друга и убедиться, что они выровнены. Кроме того, между двумя антеннами не должно быть никаких препятствий, важно иметь прямую видимость.

Точка дальнего действия — многоточечные сети Wi-Fi

От точки к многоточечной сети беспроводное соединение нескольких зданий с центральным расположением. Для создания такой сети вам потребуются многочисленные направленные антенны и одна всенаправленная антенна.

Университетские городки колледжей являются примером многоадресных сетей. Направленную антенну следует установить на крыше центрального здания, чтобы распространять сигнал во всех направлениях. Любое другое здание потребует от вас установить направленную антенну на крыше и направить ее в направлении всенаправленной антенны.Как и в сетях точка-точка, очень важно иметь прямую видимость между всенаправленной антенной и направленными антеннами.

Получите лучший Wi-Fi на дальнем расстоянии

Иногда люди используют USB-адаптеры WiFi для получения лучшего сигнала WiFi. По умолчанию в адаптерах используются антенны «резиновые утки». К сожалению, эти антенны не всегда лучше всего подходят для приема сигналов Wi-Fi на большие расстояния. Если в адаптере есть съемная антенна, вы можете заменить ее на мини-панельную антенну, обычную панельную антенну или антенну Yagi для приема сигнала с больших расстояний.

Рекомендовано: Параболическая антенна со сверхвысоким усилением

The Long Ranger — Параболическая антенна со сверхвысоким усилением от Bolton Technical

Обзор The Long Ranger:

• Идеально для сетей точка-точка и точка-множество точек большой дальности
• Может отправлять и получать беспроводной сигнал на расстоянии более 10 миль (в идеальных условиях)
• Диаграмма направленности от 4 до 20 градусов
• Обеспечивает усиление до +28 дБ
• Отправляет и принимает вертикально или горизонтально поляризованные звуковые волны.
• Разработан, чтобы противостоять экстремальным погодным условиям

Частоты, длины волн и дальность действия антенны WiFi

Как упоминалось ранее, устройства Wi-Fi обмениваются данными друг с другом посредством радиоволн. Как и все волны, радиоволны измеряются в частотах — скорости, обычно в герцах (Гц) в секунду, с которой данные отправляются и принимаются в течение определенного интервала.

В зависимости от технологии WiFi антенны WiFi используют несколько частот для передачи информации: 900 МГц, 2.4 ГГц, 3,6 ГГц, 4,9 ГГц, 5 ГГц, 5,9 ГГц и 60 ГГц. Наиболее распространенные частоты, используемые для связи по Wi-Fi, — это 2,4 ГГц и 5 ГГц, что соответствует длинам волн 12,5 и 6 см.

Как видите, волны с более низкой частотой имеют более длинные волны. Поскольку длина волны больше, антенны WiFi, использующие более низкие частоты, легче преодолевают препятствия, такие как полы и стены, что позволяет им передавать информацию дальше. Единственный недостаток в том, что информация передается медленнее.Напротив, более короткие волны распространяются намного быстрее, обеспечивая высокоскоростную передачу данных. Однако более коротким волнам труднее преодолевать физические препятствия, что снижает дальность действия сигнала.

Каждая антенна WiFi построена по-своему, чтобы соответствовать частоте и длине волны передаваемого сигнала. Другими словами, антенна WiFi 2,4 ГГц не может заменить антенну 5 ГГц, и наоборот. Кроме того, некоторые антенны WiFi созданы для использования обеих частот (так называемые двухдиапазонные антенны).В зависимости от антенны они могут работать на одной частоте одновременно или одновременно.

Поляризация антенны WiFi

Поляризация отображает ориентацию беспроводного сигнала по отношению к земле.

ЭМ волны распространяются с линейной, круговой или эллиптической поляризацией. Наиболее распространенный метод поляризации, используемый в связи по Wi-Fi, — линейный. Линейная поляризация может принимать две формы: вертикальную и горизонтальную.

Для получения наилучшего сигнала поляризация антенн должна совпадать.Если поляризация радиоволны не полностью совпадает с поляризацией антенны WiFi, сигнал будет уменьшаться. Кроме того, сигнал будет устранен, если поляризация антенны WiFi и радиоволны полностью противоположны друг другу. Другими словами, антенны WiFi с вертикальной поляризацией не могут принимать волны с горизонтальной поляризацией, и наоборот. Некоторые антенны Wi-Fi используют двойную полярность для поддержки большего трафика. Эти антенны могут одновременно передавать или принимать горизонтальные и вертикальные радиоволны.

Общие сведения об усилении антенны WiFi

Усиление — это измерение, используемое для представления силы антенны и ее способности направлять электромагнитные волны в определенном направлении. > Усиление антенны измеряется в децибелах (дБ) по изотопу (дБи) относительно изотропной антенны. Изотропная антенна имеет усиление 0 или 0 дБи и отправляет и принимает равное количество сигнала во всех направлениях.

Может показаться, что антенны с более высокими значениями дБи лучше, потому что они сильнее и могут достигать большего, но более высокие значения дБи не всегда означают лучше.Чем больше дБи антенны, тем больше и их дальность действия, но уменьшается зона покрытия.

Например, представьте себе изотропную антенну как симметричный игровой шар. Если вы надавите на мяч (увеличьте усиление), его стороны будут расширяться, и чем больше давления вы добавите к мячу, тем более плоским станет мяч. Добавление усиления к мячу изменяет ширину луча от сферы до блина. В результате электромагнитные волны могут распространяться намного дальше, но в меньшей зоне покрытия.

Рекомендации по установке наружной антенны WiFi

Радиоволны легко ослабляются или блокируются множеством препятствий.Чтобы обеспечить наилучший возможный сигнал на большом расстоянии, антенны должны быть установлены оптимальным образом.

Антенны WiFi должны иметь прямую видимость

Наружные антенны работают лучше всего, когда их сигнал не блокируется деревьями и зданиями. При установке двухточечных или многоточечных антенн дальнего действия убедитесь, что их линия прямой видимости не перекрывается какими-либо препятствиями. Если невозможно устранить препятствия, антенны всегда можно установить повыше, чтобы передавать сигнал через препятствия.

Настройка антенны WiFi

Для успешного совместного использования сети большого радиуса действия антенны должны быть прямо выровнены друг с другом. Например, сеть точка-точка требует наличия направленной антенны в каждом здании. Если антенны направлены в направлении друг друга, но одна антенна установлена ​​выше другой, между двумя зданиями не будет линии связи.

Ориентация антенны WiFi

Важно правильно сориентировать или фазировать антенну относительно базовых антенн (направленной или всенаправленной антенны, которая является источником беспроводного сигнала).

Как упоминалось ранее, большинство антенн WiFi имеют вертикальную поляризацию, что означает, что наружные антенны с вертикальной поляризацией должны быть выровнены по вертикали друг относительно друга для создания успешной сети. Антенны не смогут взаимодействовать друг с другом, если направленная антенна ориентирована горизонтально, а базовая антенна — вертикально.

Знайте, сколько прибыли вам действительно нужно

Если ваша цель — передавать сигнал на большие расстояния, вам потребуются антенны с более высоким коэффициентом усиления.С другой стороны, если вы пытаетесь улучшить сигнал на заднем дворе, антенна с высоким коэффициентом усиления не всегда идеальна. Наружная антенна с высоким коэффициентом усиления может растянуть сигнал слишком далеко, в результате чего сигнал будет лучше и слабее на заднем дворе.

Используйте самый короткий кабель из возможных

Беспроводные сигналы могут быть потеряны через кабели, поэтому для защиты большей части сигнала используйте кабель минимальной длины. Если вы используете более длинный кабель, не наматывайте и не наматывайте его вокруг чего-либо.

Рекомендации по установке внутренней антенны WiFi

Комнатные антенны работают лучше всего, когда их сигнал не блокируется стенами, металлом, дверями, полом и мебелью. Чтобы уменьшить помехи, обеспечить наилучший уровень сигнала и увеличить дальность действия сигнала, антенны должны быть расположены в наиболее удобном месте. В идеале антенны следует размещать в центре, где они не будут ограничены препятствиями.

Кроме того, на сигнал может влиять ориентация всенаправленных антенн маршрутизатора.По словам бывшего инженера Apple WiFi, ваш беспроводной сигнал не будет оптимизирован, если антенны маршрутизатора расположены прямо. Вы получите лучшую скорость и покрытие, если одна из антенн будет направлена ​​прямо вверх, а другая — горизонтально. Таким образом, маршрутизатор может успешно взаимодействовать с обоими типами линейных полярностей.

Свяжитесь с нами

Signal Boosters — ведущий поставщик усилителей сигнала сотовых телефонов для домов, транспортных средств и коммерческих зданий. Мы специализируемся на удобных для потребителя наборах, а также на индивидуальных радиочастотных системах для сотовой связи, двусторонней радиосвязи общественной безопасности, DAS и Wi-Fi.

Мы здесь, чтобы помочь вам решить любые проблемы, которые могут возникнуть из-за плохого обслуживания сотовой связи. Свяжитесь с нами сегодня или позвоните по телефону 1-800-470-6777.

(Re) Строительные технологии

Для людей во всем мире, планирующих или создающих беспроводные сети, стоимость и доступность оборудования часто могут быть проблемой. Обычно существует несколько моделей беспроводных маршрутизаторов, но они, как правило, предназначены для домашнего или офисного использования и не предназначены для установки на открытом воздухе. Кроме того, большинство антенн маршрутизаторов предназначены для подключения к ближайшим устройствам в пределах 100 метров или меньше.

Помня об этом ограничении, многие общественные беспроводные сети решают создавать специальные антенны Wi-Fi, чтобы расширить диапазон и возможности беспроводных маршрутизаторов в своих сетях. Как правило, это означает, что беспроводные маршрутизаторы, используемые в общественных сетях, должны иметь внешние антенны. Если у вас дома есть маршрутизатор в форме прямоугольника или коробки, скорее всего, антенны находятся внутри устройства. Многие современные маршрутизаторы имеют внешние антенны — маленькие пластиковые цилиндры (размером с ручку или карандаш), выходящие из задней или боковых сторон коробки.Их часто можно удалить и заменить на специальные антенны.

Я всегда удивляюсь, когда вижу самодельные антенны, и особенно впечатляюсь, когда вижу, что антенны используются так, как я раньше не думал. Когда я столкнулся с документацией на веб-сайте AlterMundi об их пользовательских антеннах и о том, как они используются в общественных сетях в Аргентине, я был заинтригован.

AlterMundi — общественная организация в Аргентине (с партнерами по всему миру), которая строит общественные беспроводные сети.Впервые я встретился с несколькими их организаторами на Международном саммите по беспроводным сетям сообществ (IS4CWN) в Берлине в 2013 году. Я видел их презентацию о том, как они строят свои собственные антенны, но пока я не прочитал документацию на веб-сайте, я не понимал, как они их используют.

Использование

AlterMundi интересно тем, что они используют две цепочки MIMO (несколько входов и выходов) в недорогих потребительских маршрутизаторах для выполнения отдельных функций. Краткое руководство по Wi-Fi MIMO: большинство потребительских маршрутизаторов с высокой пропускной способностью (N300, N450, N900 и т. Д.) использовать несколько антенн для подключения к устройствам с несколькими «потоками» данных. Это сложно визуализировать, но представьте, что вместо того, чтобы пытаться увеличить одну трубу, вы можете использовать несколько труб одновременно. Вы могли бы пропустить больше воды по этим трубам, верно? Взгляните на пример ниже.

Wi-Fi без MIMO , стандартная пропускная способность:

Двухпотоковый MIMO Wi-Fi , что примерно вдвое превышает стандартную пропускную способность:

Хотя у вас может быть больше каналов, они все еще подключены к единственному радио в маршрутизаторе (и в вашем ноутбуке или телефоне).«Радио» — это микросхема внутри маршрутизатора, которая отправляет и принимает сигналы.

Например, ниже приведен пример устройства Wi-Fi с одним радиомодулем. Он может выполнять несколько задач одновременно, например, предоставлять точку доступа для пользователей, к которой они могут подключаться, и ссылку на сетку для подключения к другим узлам. Однако использование одного канала ограничено, например канала Wi-Fi 11 в диапазоне 2,4 ГГц. Все коммуникации на этом узле будут использовать этот единственный канал и конкурировать за время соединения.

Если у вас есть маршрутизатор с несколькими радиомодулями внутри, вы можете разделить функции или выполнить несколько подключений по разным каналам. Ниже приведен пример маршрутизатора этого типа. У вас может быть точка доступа Wi-Fi для пользователей на радиостанции 1 и соединения ячеистой связи на радиостанции 2. Это позволяет установить гораздо больше подключений и снизить конкуренцию за время на беспроводном канале, поскольку два радиомодуля могут использовать разные каналы (канал 1 и канал 11 на 2.Диапазон 4GHz). Это увеличивает производительность и пропускную способность, но делает маршрутизаторы более дорогими и сложными.

В обоих приведенных выше примерах используется технология MIMO. К каждому радиомодулю подключены две антенны, что может удвоить пропускную способность для пользовательских устройств. Если бы нас не волновала пропускная способность, мы могли бы делать еще много интересного. AlterMundi использует три разные конфигурации антенн для своих узлов сетки:

1. Две всенаправленные антенны. Они обеспечивают сигнал по всему узлу сети, идентичный тому, как работает домашний или офисный маршрутизатор. Если узел установлен снаружи, он может подключаться на больших расстояниях, но обычно только до 100 метров или около того.

1. Две дальние тарелочные антенны. Они обеспечивают только соединения на большие расстояния для подключения удаленных точек в сети, а не для обеспечения покрытия вокруг ячеистого маршрутизатора. Они могут соединяться с другими узлами на расстоянии до нескольких километров.

1. Одна всенаправленная антенна и одна дальняя параболическая антенна . Всенаправленная антенна создает зону вокруг маршрутизатора для подключения пользователей или других узлов сети, но только на небольшом расстоянии. Направленная параболическая антенна обеспечивает соединение на большом расстоянии, но может потребоваться аналогичная параболическая антенна на другом конце для создания надежного соединения. Это может устранить разрыв между узлами, которые находятся далеко, и кластером узлов, которые находятся поблизости.

Подробнее о том, как эти узлы построены с использованием готовых беспроводных маршрутизаторов и самодельной посуды, см. В документации AlterMundi (на испанском языке).

Эти конструкции интересны тем, что они упрощают преодоление разрыва между линиями дальней связи и локальными ячеистыми сетями и намного дешевле. Обычно требуется отдельная антенна и маршрутизатор Wi-Fi для обеспечения междугороднего соединения на каждом конце канала. Это будет подключаться к другому маршрутизатору с всенаправленными антеннами, которые будут обеспечивать подключения к пользователям, другим узлам ячеистой сети или и тем, и другим.

Для примера — рассмотрим сценарий ниже. Два кластера домов разделены несколькими километрами. Обычно сигналы Wi-Fi от роутеров на крыше не достигают этого. С помощью нескольких маршрутизаторов, модифицированных для использования направленных тарелочных антенн, эти два сетевых кластера можно объединить в единую сеть.

Однако этот подход не лишен недостатков. Как я упоминал ранее, эти конструкции разделяют две цепочки MIMO и используют их для разных целей. Это снижает доступную пропускную способность для устройства Wi-Fi вдвое.Вместо максимальных 130 Мбит / с максимальная пропускная способность будет 65 Мбит / с (приблизительно). Это связано с тем, что маршрутизатор не может использовать несколько подключений к одному устройству, поскольку он ограничен одним потоком для каждой антенны, которые подключаются к очень отдельным и удаленным устройствам.

Несмотря на этот недостаток, я думаю, что во многих случаях преимущества делают его очень полезным. И, как показал AlterMundi, он работает довольно хорошо. Если вы знаете о каких-либо других сетях, которые пробуют такие вещи или строят антенны своими руками, мы хотели бы услышать об этом больше.Свяжитесь с нами в списках обсуждений Commotion или разработчиков и расскажите нам о своих экспериментах!

Техническое примечание:

Я упростил некоторые технические моменты в статье выше. В частности, сегодня многие маршрутизаторы являются двухдиапазонными, что означает, что они одновременно используют каналы как 2,4 ГГц, так и каналы 5 ГГц. Это обеспечивает две «сети» на одном маршрутизаторе, хотя обычно они подключают вас к одним и тем же ресурсам. Большинство пользовательских устройств, таких как ноутбуки и телефоны, поддерживают только версию 2.Диапазон 4GHz, но многие современные устройства теперь поддерживают оба.

Технически для каждого из этих диапазонов требуется отдельный радиомодуль — один, работающий на частоте 2,4 ГГц, а другой — на частоте 5 ГГц. Когда я обсуждаю несколько радиостанций в статье выше, я просто ссылаюсь на один диапазон за раз. «Двойные радиоустройства», о которых я говорю, представляют собой два радио в одном диапазоне, поэтому я упоминаю два отдельных канала в диапазоне 2,4 ГГц.

AlterMundi использует маршрутизаторы TP-Link WDR3500, которые являются двухдиапазонными и, следовательно, с двумя радиомодулями.Они по-прежнему поддерживают только один канал на каждом диапазоне. Чтобы маршрутизатор поддерживал несколько каналов в одном диапазоне, он должен быть многоадресным и многодиапазонным. Это быстро обойдется вам дорого, потому что, если вы хотите поддерживать два канала на двух диапазонах, потребуется , четыре радиостанции . Три канала на двух диапазонах? Шесть радиостанций.

Кроме того, чтобы снизить затраты, потребительские маршрутизаторы, такие как ранее упомянутый TP-Link, направляют сигналы для каждого диапазона на одну антенну.Поскольку они находятся на разных частотах, сигнал 2,4 ГГц и сигнал 5 ГГц не мешают. Каждый поток MIMO получает свою собственную антенну, поэтому совместное использование антенны происходит дважды. Поэтому, когда AlterMundi производит свои нестандартные антенны, они должны поддерживать как 2,4 ГГц, так и 5 ГГц для дальних антенн. Вот что делает его таким крутым!

10 способов усилить сигнал Wi-Fi

Замедление просмотра до ползания, невозможность потоковой передачи, пропадание сигналов Wi-Fi, мертвые зоны беспроводной связи — каждая из этих проблем сводит с ума в мире, где выход в Интернет стал для некоторые, по мере необходимости, как дыхание.(Ну, может быть, не , что критично … но все же важно.)

Если вы чувствуете, что ваш Wi-Fi стал вялым, есть много инструментов, которые вы можете использовать для проверки скорости вашего интернета. Есть также несколько приемов, которые вы можете попробовать для устранения проблем с сетью. Однако, если единственный способ получить достойный прием — это стоять рядом с беспроводным маршрутизатором, эти простые советы помогут оптимизировать вашу сеть.

1. Проверьте проводное подключение к Интернету

Прежде чем винить Wi-Fi, убедитесь, что Интернет, входящий в ваш дом, работает должным образом.Найдите кабель Ethernet и подключите компьютер непосредственно к модему — вам может понадобиться адаптер USB-Ethernet, если на вашем ноутбуке нет порта Ethernet.

Запустите тест скорости, чтобы узнать скорость вашего интернета. Если скорость не соответствует скорости, указанной в вашем счете за Интернет, возможно, вам придется позвонить своему интернет-провайдеру или заменить модем. Если ваш тест скорости соответствует вашему счету за интернет, но все еще кажется медленным, возможно, пришло время подумать о лучшем плане. (Моя бабушка была убеждена, что ее Wi-Fi неисправен, но я сказал ей, что она подписана на соединение со скоростью 3 Мбит / с со скоростью улитки.)

Если с модемом все в порядке, попробуйте снова запустить тест по беспроводной сети, стоя рядом с маршрутизатором. Если вы получаете такую ​​же хорошую скорость рядом с маршрутизатором, но не где-либо еще в доме, то это может быть виновато ваше покрытие Wi-Fi. Если ваш интернет по-прежнему медленный, стоя рядом с маршрутизатором, возможно, у вас есть устаревшее оборудование, которое требует обновления.

2. Обновите микропрограмму маршрутизатора

Прежде чем приступить к настройке, рекомендуется обновить маршрутизатор. Производители маршрутизаторов постоянно совершенствуют программное обеспечение, чтобы добиться большей скорости.Насколько легко или сложно обновить прошивку, полностью зависит от производителя и модели вашего устройства.

В большинстве современных маршрутизаторов процесс обновления встроен прямо в интерфейс администрирования, поэтому достаточно нажать кнопку обновления прошивки. Другие модели, особенно старые, по-прежнему требуют, чтобы вы посетили веб-сайт производителя, загрузили файл прошивки со страницы поддержки вашего маршрутизатора и загрузили его в интерфейс администрирования. Это утомительно, но все же хорошо, так как это было бы очень просто исправить.

Фактически, даже если ваша беспроводная сеть исправна, вы должны регулярно обновлять микропрограммное обеспечение для улучшения производительности, улучшения функций и обновлений безопасности. Чтобы помочь с этим, у нас есть руководство по доступу к настройкам вашего маршрутизатора.

Если вы действительно хотите получить максимальную отдачу от своего текущего маршрутизатора, любителям приключений стоит обратить внимание на стороннюю прошивку, например, DD-WRT с открытым исходным кодом. Это может повысить производительность и предоставить вам доступ к более продвинутым сетевым функциям, включая возможность установки виртуальной частной сети (VPN) прямо на ваш маршрутизатор.Его немного сложнее настроить, но для технически подкованных пользователей это может оказаться полезным.

3. Оптимальное размещение маршрутизатора

Не все дома будут распределять сигнал Wi-Fi одинаково. Дело в том, что расположение маршрутизатора может сильно повлиять на зону покрытия беспроводной сети. Может показаться логичным разместить маршрутизатор внутри шкафа и в стороне или прямо у окна, где входит кабель, но это не всегда так. Маршрутизатор должен быть по возможности не в дальнем конце дома, а в центре дома, чтобы его сигнал мог легко добраться до каждого угла.

Кроме того, беспроводным маршрутизаторам необходимо открытое пространство, вдали от стен и препятствий. Так что, хотя заманчиво положить этот уродливый черный ящик в шкаф или за кучу книг, вы получите лучший сигнал, если он будет окружен открытым воздухом (что также должно предотвратить перегрев маршрутизатора). Держите его подальше от тяжелых бытовых приборов или электроники, так как их работа в непосредственной близости может повлиять на производительность Wi-Fi. Если вы можете устранить хотя бы одну стену между вашим рабочим пространством и маршрутизатором, вы можете значительно повысить производительность.

Если у вашего маршрутизатора есть внешние антенны, расположите их вертикально, чтобы увеличить покрытие. Если вы можете, это даже поможет поднять маршрутизатор — закрепите его высоко на стене или на верхней полке, чтобы получить лучший сигнал. Существует множество инструментов, которые помогут вам визуализировать покрытие вашей сети. Нам нравится Heatmapper от Ekahau или inSSIDer от MetaGeek, которые показывают как слабые, так и сильные стороны вашей сети Wi-Fi. Также существует множество мобильных приложений, таких как WiFi Analytics от Netgear.

(Примечание редактора: Ekahau принадлежит Ziff Davis, материнской компании PCMag.com.)

4. Какая у вас частота?

Взгляните на интерфейс администратора вашей сети и убедитесь, что он настроен для оптимальной производительности. Если у вас двухдиапазонный маршрутизатор, вы, вероятно, получите лучшую пропускную способность, переключившись на диапазон 5 ГГц вместо использования более распространенного диапазона 2,4 ГГц.

Не только 5 ГГц предлагает более высокие скорости, но и вы, вероятно, столкнетесь с меньшими помехами от других беспроводных сетей и устройств, потому что частота 5 ГГц не так широко используется.(Однако он не так хорошо справляется с препятствиями и расстояниями, поэтому он не обязательно достигнет уровня сигнала 2,4 ГГц.)

Большинство современных двухдиапазонных маршрутизаторов должны предлагать вам возможность использовать ту же сеть имя или SSID на обоих диапазонах. Проверьте интерфейс администрирования вашего маршрутизатора, найдите вариант сети 5 ГГц и укажите для него тот же SSID и пароль, что и для сети 2,4 ГГц. Таким образом, ваши устройства будут автоматически выбирать лучший сигнал, когда это возможно.

(Если ваш маршрутизатор не предлагает вам возможность использовать тот же SSID, просто дайте ему другое имя — например, SmithHouse-5GHz — и попытайтесь подключиться к нему вручную, когда это возможно.)

5. Измените канал

Помехи — большая проблема, особенно для тех, кто живет в густонаселенных районах. Сигналы из других беспроводных сетей могут влиять на скорость, не говоря уже о некоторых беспроводных телефонных системах, микроволновых печах и других электронных устройствах.

Вы когда-нибудь играли в рации в детстве? Возможно, вы помните, как юниты должны были находиться на одном «канале», чтобы вы могли слышать друг друга. А если вы оказались на том же канале, что и ваши соседи, вы могли бы подслушивать чужой разговор, даже если они использовали совершенно другой набор.Таким же образом все современные маршрутизаторы могут переключаться между разными каналами при обмене данными с вашими устройствами.

Большинство маршрутизаторов выберут канал за вас, но если соседние беспроводные сети также используют тот же канал, вы столкнетесь с перегрузкой сигнала. Хороший маршрутизатор, настроенный на автоматический режим, будет пытаться выбрать наименее загруженный канал, но старые или более дешевые маршрутизаторы могут просто выбрать заранее определенный канал, даже если он не самый лучший. Это могло быть проблемой.

На компьютерах под управлением Windows можно увидеть, какие каналы используют соседние сети Wi-Fi.В командной строке введите netsh wlan show all , и вы увидите список всех беспроводных сетей и каналов, используемых в вашем районе. Вышеупомянутые сетевые анализаторы также могут показать вам эту информацию, часто в более удобном для чтения графическом формате.

В офисе PCMag, например, большинство наших сетей и сетей наших соседей используют каналы 6 и 11. В общем, для 2,4 ГГц вы хотите придерживаться каналов 1, 6 и 11, поскольку они единственные те, которые не перекрываются с другими каналами (что может снизить производительность).Однако 5 ГГц обычно использует неперекрывающиеся каналы, что должно значительно упростить выбор нужного.

Если вы обнаружите, что настройка Авто вам не подходит, войдите в административный интерфейс вашего маршрутизатора, перейдите в базовую категорию беспроводной сети и попробуйте выбрать одну из них вручную (в идеале, ту, которая не используется во многих сетях в вашем регионе). площадь). Выполните еще один тест скорости, чтобы увидеть, обеспечивает ли это лучший сигнал и более высокие скорости по сравнению с настройкой Автоматически в ваших проблемных областях.

Имейте в виду, что перегрузка каналов может меняться со временем, поэтому, если вы выбираете канал вручную, вы можете время от времени проверять его, чтобы убедиться, что он по-прежнему лучший.

6. Вызов злоумышленников Wi-Fi

Вполне возможно, что проблема не связана с помехами или диапазоном Wi-Fi. Если ваша сеть открыта или имеет ненадежный пароль, в вашей сети может быть один или два нежелательных гостя. Если сосед загружает несколько фильмов 4K на ваш Wi-Fi, ваши видеочаты пострадают.

Эти инструменты могут помочь вам найти список устройств в вашем Wi-Fi, что может помочь вам вынюхивать незваных соседей. Интерфейс администратора вашего маршрутизатора также может быть своего рода анализатором трафика, который сообщит вам, какие устройства используют много данных — вы даже можете обнаружить, что один из ваших собственных детей потребляет пропускную способность, даже не осознавая этого.(Если да, вот как их сбросить).

Как только вы найдете злоумышленника и устраните проблему, защитите свою сеть надежным паролем — предпочтительно WPA2, поскольку WEP, как известно, легко взломать — чтобы другие не могли присоединиться.

7. Контроль качества

Большинство современных маршрутизаторов поставляются с инструментами качества обслуживания (QoS) для ограничения объема полосы пропускания, используемой приложениями, например меню Netgear выше. Например, вы можете использовать QoS для определения приоритета видеозвонков над загрузкой файлов — так ваш звонок бабушке не прервется только потому, что кто-то другой берет большой файл из Dropbox.(Конечно, их файл займет больше времени, но бабушка важнее.) Некоторые настройки QoS даже позволяют устанавливать приоритеты для разных приложений в разное время дня.

Параметры QoS обычно находятся в разделе дополнительных параметров в интерфейсе администратора сети. Некоторые маршрутизаторы могут даже упростить задачу, предлагая настройку мультимедиа или игр одним щелчком мыши, чтобы вы знали, что эти приложения будут иметь приоритет. Если вы пытаетесь транслировать игры во время совместного использования сети, вы можете предпринять шаги, чтобы улучшить ситуацию.

8. Замените антенну

Если ваш маршрутизатор использует внутреннюю антенну, рекомендуется добавить внешнюю, поскольку последняя обычно передает более сильный сигнал. Ваш маршрутизатор может поставляться с антеннами, которые вы можете добавить самостоятельно, но в противном случае (или если вы давно их выбросили) многие производители маршрутизаторов продают антенны отдельно.

Рекомендовано нашими редакторами

Во многих случаях вы можете выбирать между всенаправленными антеннами, которые отправляют сигнал во всех направлениях, или направленными, которые отправляют сигнал в одном определенном направлении.Большинство встроенных антенн имеют тенденцию быть всенаправленными, поэтому, если вы покупаете внешнюю, она должна иметь отметку «с высоким коэффициентом усиления», чтобы действительно иметь значение.

Направленная антенна, как правило, является лучшим вариантом, поскольку есть вероятность, что вы не обнаружите слабые места в своей сети во всех направлениях. Направьте внешнюю антенну в сторону вашего слабого места, и она будет передавать сигнал соответственно. Посетите веб-сайт производителя вашего маршрутизатора, чтобы узнать, что купить.

9.Обновите устаревшее оборудование

Трехдиапазонный игровой маршрутизатор TP-Link Archer AX11000

Это хорошая идея — получить максимальную отдачу от имеющегося оборудования, но если вы используете старое оборудование, вы не можете рассчитывать на лучшую производительность. У нас есть тенденция придерживаться менталитета «если что-то не сломалось, не чините» в отношении серверных устройств, особенно сетевого оборудования. Однако, если вы купили маршрутизатор много лет назад, возможно, вы все еще используете более старый, более медленный стандарт 802.11n (или не дай бог 802.11г).

Старые маршрутизаторы могут ограничиваться довольно низкой пропускной способностью и даже иметь более короткие диапазоны. Таким образом, все настройки, которые мы описали выше, пока не дадут вам результатов — максимальная пропускная способность для 802.11g составляет 54 Мбит / с, в то время как 802.11n ограничивается 300 Мбит / с. Последняя версия 802.11ac поддерживает 1 Гбит / с, тогда как маршрутизаторы следующего поколения Wi-Fi 6 теоретически могут достигать 10 Гбит / с. Наш список лучших беспроводных маршрутизаторов — хорошее место для начала поиска более быстрого маршрутизатора.

Даже если ваш маршрутизатор новый, у вас могут быть старые устройства, которые возвращаются к более старым, более медленным стандартам.Если вы купили компьютер в течение последних двух лет, у вас, вероятно, есть беспроводной адаптер 802.11ac или, по крайней мере, 802.11n. Но чем старше ваши устройства, тем меньше вероятность, что они будут иметь встроенные современные технологии. (Однако вы можете купить USB-адаптер Wi-Fi, который немного улучшит работу этих старых машин.)

Помните, более качественный маршрутизатор не только поддерживает эти более быстрые стандарты — он также будет лучше выполнять все описанные выше действия. У него будет лучший выбор каналов, лучшее управление диапазоном для устройств 5 ГГц и улучшенные функции QoS.

Другие могут иметь такие функции, как многопользовательский, множественный вход, множественный выход (MU-MIMO), например трехдиапазонный игровой маршрутизатор TP-Link Archer AX11000, выбранный редакцией. Маршрутизаторы MU-MIMO могут отправлять и получать несколько потоков данных одновременно на несколько устройств без ухудшения полосы пропускания и требуют специального тестирования с несколькими клиентами, но клиенты должны быть совместимы с MU-MIMO.

Если вы все-таки купите новый роутер, процесс настройки не будет слишком страшным. У нас есть руководство по установке и настройке устройства.

10. Расширьте диапазон с помощью расширителя диапазона или Mesh Wi-Fi

Amazon Eero Pro 6

Некоторые новые маршрутизаторы могут иметь больший радиус действия, чем ваш старый битер, но во многих домах вы все равно можете не получить нужный диапазон. Если сеть должна охватывать территорию, большую, чем маршрутизатор может передавать, или если есть много углов и стен, через которые нужно пройти, производительность неизбежно пострадает. Если все вышеперечисленные советы не помогут, возможно, ваш дом слишком велик для того, чтобы один маршрутизатор мог посылать хороший сигнал повсюду.В этом случае вам понадобится другое устройство для расширения сигнала.

Расширители диапазона получают сигнал от вашего маршрутизатора, затем ретранслируют его на ваши устройства, и наоборот. Однако, несмотря на то, что они недорогие, они часто не так эффективны, как ячеистые системы Wi-Fi, которые полностью заменяют ваш существующий маршрутизатор. Вместо того, чтобы просто повторять сигнал маршрутизатора, несколько устройств работают вместе, чтобы интеллектуально направлять трафик обратно к вашему модему, покрывая ваш дом единой сетью Wi-Fi, которая достигает вас везде, где вам нужно.

При настройке этих узлов сети вы все равно должны использовать те же правила для определения размещения: один узел будет подключен к вашему модему, а каждый из других узлов должен быть достаточно близко, чтобы принимать устойчивый сигнал, но все еще далеко. достаточно, чтобы охватить ваши мертвые зоны.

Традиционным недостатком ячеистых систем Wi-Fi является то, что они, как правило, дороже, чем простое добавление расширителя диапазона к существующему маршрутизатору. Тем не менее, мы ожидаем увидеть это изменение в ближайшем будущем, спровоцированное Amazon Eero 6 и Eero Pro 6, которые стоят примерно на 100-200 долларов меньше, чем большая часть их конкурентов с сеткой, предлагая совместимость с Wi-Fi 6 и даже умный дом Zigbee. концентратор устройств, встроенный в основной маршрутизатор.

Однако даже при использовании ячеистой системы обратите внимание, что вы все равно можете понести некоторую потерю производительности на дальних концах вашего дома, особенно если ваш Wi-Fi должен делать несколько «прыжков» — снова, поместив основной блок в центр. вашего дома лучше всего, и подключение узлов к сети Ethernet даст наилучшие результаты. Поверьте мне: если вы действительно хотите беспроблемный Wi-Fi, стоит попросить электрика подключить пару кабелей Ethernet к каждому сеточному блоку, потому что, по моему опыту, все остальное — это компромисс, который может соответствовать вашим стандартам, а может и не соответствовать .

Mesh-системы Wi-Fi недешевы, особенно если у вас большой дом, для которого потребуется несколько узлов. Однако, если вы все равно хотите купить новый маршрутизатор, их стоит рассмотреть в качестве альтернативы. Если вы технически подкованы, возможно, вы сможете сэкономить, установив несколько более дешевых, но более сложных точек доступа Ubiquiti UniFi Lite.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получать советы экспертов, чтобы максимально эффективно использовать свои технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Как купить антенну Wi-Fi дальнего действия — WirelesSHack

При поиске антенны Wi-Fi дальнего действия необходимо знать несколько вещей.

Во-первых, просто потому, что антенна больше, например, 15-20 дБи, не обязательно делать ее лучше.

Вот изображение дальности действия антенн беспроводной связи наиболее эффективно, по сравнению с длиной или дБи.

Антенна 2dBi очень эффективна на коротком расстоянии, в то время как антенна 9dBi неэффективна на коротком расстоянии, но работает очень хорошо, принимая сигналы на расстоянии.

Если вы хотите, чтобы диапазон охватывал дом, антенны 2–5 дБи будет достаточно, если есть блокированные стены или другие помехи, антенна большего размера не улучшит сигнал.

Если вы живете в доме с множеством мертвых зон Wi-Fi, то усилитель WiFi будет гораздо лучшим вариантом или обновлением до лучшего маршрутизатора дальнего действия.

Если вам нужно удалиться от вашего Wi-Fi-соединения, например, от отдельного гаража, более длинная антенна может быть хорошим вариантом. В этом случае было бы намного лучше приобрести антенну на 7 или 9 дБи.

Еще одна вещь, о которой следует помнить, — это двухдиапазонные маршрутизаторы, которые работают как на частотах 2,4 ГГц, так и на 5 ГГц.

Частота 5 ГГц не подходит для работы на расстоянии, поэтому, хотя она имеет более высокую скорость передачи, она не работает так же хорошо, как старый диапазон 2,4 ГГц.

Частота 2,4 ГГц — лучшая для расстояния, а частота 5 ГГц — лучшая для высокой скорости на близком расстоянии.

* Этот пост содержит партнерские ссылки.
Типы антенн Wi-Fi дальнего действия

1. Антенны Yagi

NextG USB-Yagi Plug & Play 11N Антенна Wi-Fi дальнего действия 2200 мВт

Антенны Yagi хорошо известны и хороши для приема сигнала на расстоянии. Фактически, они широко используются в сообществе Pen Tester при проверке безопасности беспроводного маршрутизатора.

Эта большая антенна будет излишней для многих, но она идеальна для путешественников на автофургонах, лодочников, отдельно стоящих зданий или любого другого места, которое пытается получить максимальное расстояние от сигнала Wi-Fi.

2. Параболические антенны

Premiertek Outdoor 2,4 ГГц 24DBI Направленная с высоким коэффициентом усиления параболическая сеточная антенна N-типа с алюминиевой литой решеткой (ANT-GRID-24DBI)

Как и антенна Yagi, параболические антенны часто используются для определения оптимального расстояния. Параболические антенны — это определение ненаправленной антенны.

Разница в том, что параболическая антенна может быть лучше, когда она направлена ​​прямо на источник, но не годится, когда не направлена ​​на источник.

Получить лучший сигнал можно, используя приложение и наблюдая за силой сигнала. Антенну поворачивают до тех пор, пока не будет получен наилучший возможный сигнал.

Антенна этого типа не очень портативна и используется так же, как и Yagi.

3. Расширенный вектор CC

CC Vector Система расширенного Wi-Fi-приемника дальнего действия — работает со всеми устройствами — принимает удаленный сигнал Wi-Fi и повторяет сигнал на все устройства Wi-Fi в новом месте 2,4 ГГц

Это устройство от C.Crane — это антенна дальнего действия в сочетании с расширителем WiFi.

Он рассчитан на усиление беспроводного сигнала на расстояние до 1/2 мили.

Параболическая антенна 15 дБи усиливает сигнал, пока передатчик ретранслирует сигнал WiFi в диапазоне 2,4 ГГц.

4. SMA-антенна 9-20 дБи

SilverStone Technology High Gains Двухдиапазонная антенна WIFI 5 ГГц 9 дБи, 2,4 ГГц 5 дБи с разъемом RP-SMA WAD21

Это дешевая антенна на 9 дБи, которая гораздо чаще используется для модернизации маршрутизатора или USB-адаптера WiFi для увеличения расстояния.

Он использует стандартный привинчиваемый интерфейс SMA, который широко используется в индустрии Wi-Fi. Некоторые маршрутизаторы и USB-адаптеры используют проприетарные интерфейсы, поэтому, если вы пойдете по этому пути, убедитесь, какой у вас тип.

Есть много подобных антенн 9 дБи, которые дешевы и могут быть большим улучшением по сравнению с антенной 3-4 дБи, с которой поставляется многие электронные устройства WiFi.

Сводка
Есть много хороших антенн, которые могут улучшить диапазон беспроводного сигнала.

Лично я ношу с собой антенны 5dBI и 9dBi, которые я использую с адаптером Alfa USB и своим ноутбуком.
