Кабель типа ВВГнг является продукцией, наиболее часто используемой для устройства электрических сетей внутри помещений. Его преимущество перед остальными видами кабелей заключается в гибкости и отличной электрической проводимости, обусловленной применением в качестве материала для токопроводящих жил электротехнической меди. А также повышенной безопасностью изоляции из ПВХ-пластиката, который практически не поддерживает горение.

Количество токопроводящих изолированных жил в разных модификациях составляет от 2 до 5, а по типу расположения проводников внутри внешней оболочки и, соответственно, ее внешнего вида, различают круглый кабель ВВгнг и плоский (ВВГнг-П). Токопроводящие жилы кабеля с удельным сечением более 16 мм2 изготавливают многожильными. В кабелях с меньшим поперечным сечением чаще используются одножильные проводники.

Основные характеристики кабеля ВВГ-нг

• Материал, из которого изготовлены токопроводящие жилы: электротехническая медь.
• Допустимое напряжение и частота электрической сети: 660В, 50 Hz.
• Разрешенный диапазон температуры эксплуатации: на территории РФ не нормируется.
• Максимально допустимая температура токопроводящей жилы +70°С.
• Работы с кабелем ВВГнг разрешены при отрицательных температурах не более -10°С.
• Допустимый диаметр петли изгиба для одножильного кабеля – не менее 10Dn, а многожильного – 7.5Dn (Dn – наружный диаметр кабеля).
• Продолжительность службы кабеля ВВГнг – более 30 лет.

Способы прокладки кабелей ВВГнг

1. Наружный монтаж. Проводка открытого типа разрешена на кирпичных, бетонных, оштукатуренных и других видах твердых поверхностей, стойких к возгоранию.

При необходимости перехода по воздуху можно крепить кабель ВВГнг при помощи троса или других подвесных конструкций, если они обеспечивают защиту кабеля от излишнего провисания и растяжения.

При прокладке кабеля ВВГнг по деревянным поверхностям следует использовать защитный металлорукав, кабель-каналы, гофрорукава и другие предназначенные для этой цели изолирующие материалы.

2. Использование кабеленесущих конструкций. Этот метод применяется в основном при монтаже проводки и систем электроснабжения в производственных цехах.

Кабель ВВГнг прокладывают внутри пластиковых или металлических защитных коробов, труб из различных негорючих материалов. Причем внутрь этих конструкций разрешается закладывать не один, а несколько кабелей.

Согласно требованиям ПУЭ количество кабелей, заложенных в короб или трубу, рассчитывается по специальной методике, так как нужно не ухудшить температурный режим и другие эксплуатационные характеристики, обеспечивающие безопасность.

3. Скрытая проводка. Почти все электрические сети в квартирах и частных домах монтируются в специально выполненные на поверхности стен борозды, полости или пустоты в штукатурке.

В помещениях многоквартирных жилых домов, как правило, предусмотрена целая сеть таких каналов. Однако при желании ее можно «дополнить» — проштробить нужное количество полостей при помощи специальных инструментов.

К достоинствам сетей, проложенных таким способом, можно отнести особую надежность и долговечность, так как возможность механического повреждения кабеля в закрытых каналах сведена к минимуму.

4. Подземная прокладка. Прокладывать кабель ВВГнг в землю без дополнительных средств защиты от механических повреждений и воздействия влаги не рекомендуется.

Подземная прокладка кабеля допускается только при использовании защитных труб, коробов или туннелей.

Для прокладки в земляных траншеях необходимо использовать кабеля специальных марок (как правило бронированных и с изоляцией устойчивой к коррозии), например кабель ААБ2л

Принятие решения о выборе метода монтажа производится на основании нормативных документов, после изучения всех технических характеристик подключаемого оборудования и других важных факторов. К производству работ по прокладке кабеля допускается только квалифицированный персонал, имеющий необходимые разрешительные документы.


Прокладка и монтаж кабеля ВВГ

Вызвать электрика для прокладки кабеля ВВГ, монтажа ВВГнг, можно по телефону +7 (915) 046-16-00

Кабели марок  ВВГ,  ВВГнг и  ВВГнг-LS состоят из  одножильного  или многожильного   токопроводящего медного провода, имеющего  круглую или секторную форму и относящегося к 1-му  или 2-му  классу по ГОСТ 22483.
Изоляция кабелей марок ВВГ, ВВГнг и  ВВГнг-LS  выполнена  из композиции поливинилхлоридных материалов и имеет  повышенный уровень  пожаробезопасности. Отдельные жилы всех описываемых марок многожильных кабелей имеют специальную расцветку.  Нулевые жилы имеют изоляцию  голубого цвета, а жилы заземления – двухцветную  (жёлто-зелёную).
Отдельные   жилы 2-х, 3-х  и  4-х жильных кабелей скручены между собой; у 2-х и 3-х жильных кабелей  жилы имеют одинаковое сечение, у 4-х жильных кабелей  все жилы могут иметь или  одинаковое сечение, или одну  (заземляющую или нулевую) — меньшего сечения.

Кабель ВВГ — это самый широко распространенный кабель для проведения электромонтажных работ в жилых, общественных и производственных помещениях. Кабель ВВГ классифицируется, как силовой кабель, допускающий использование для внутренних и наружных работ. ВВГ — кабель медный с виниловой оболочкой и виниловой изоляцией.

Дополнительно используются сокращения

    «нг» (негорючий),
    «ls» (с пониженным дымовыделением),
    «э» (экранированный),
    «ож» (одножильный),
    «мж» (многожильный),
    «п» (плоский),
    «б» (белый) и т.д.

Кабель ВВГ делится на две группы:

    кабель до с сеченением жилы до 35мм2 включительно
    кабель с сечением жилы от 35мм2 до 240 мм2. Выпускается не с монолитной жилой, а в многопроволочном исполнении – это делается для облегчения разделки и монтажа кабеля.

Наиболее ходовыми типоразмерами кабеля является ВВГ мелких сечений
    3х1,5
    3х2,5
    2х1,5
    2х2,5
Кабель ВВГ используется для внутренних электромонтажных работ. Внешние электрические сети, используют подключение мощных потребителей – здесь наиболее часто востребованный ассортимент

    ВВГнг 3х2,5пл(ож)-0. 660
    3х2,5пл
    5х10(ож)
    ВВГнг 5х70-1
    4х95-1
    ВВГнг 5х95-1
    5х16(ож)
    ВВГнг 5х16(ож)
    ВВГнг 5х10(ож)
    4х120-1
    ВВГнг 5х25(ож)-0.66
    4х16(ож)
    3х1,5пл
    ВВГнг 5х35(ож)
    ВВГнг 5х6(ож)
    ВВГнг 4х120-1
    5х35(ож)
    4х70-1
    ВВГнг-LS 3х2,5пл(ож)-0.660
    ВВГнг 3х2,5
    5х25(ож)
    4х10(ож)
    5х6(ож)
    ВВГнг 3х1,5пл
    3х2,5
    4х150-1
    ВВГнг-LS 3х2,5(ож)-0.660
    4х35(ож)
    ВВГнг 3х2,5(ож)
    4х25(ож)
    ВВГнг 4х95-1
    ВВГнг 3х1,5(ож)-0.660
    ВВГнг 5х50(ож)-1
    ВВГнг-LS 3х1,5пл(ож)-0.660
    ВВГнг 5х120-1
    4х50(ож)-0.660
    3х2,5пл(ож)
    ВВГнг 3х2,5пл (ож)-0.660
    ВВГнг 4х150-1
    3х1,5
    4х185-1
    4х6(ож)
    ВВГнг-LS 5х16(ож)-0.660
    ВВГнг-LS 5х70-1
    5х50(ож)-0.660
    ВВГнг-LS 5х25-0.66
    3х6(ож)
    5х25(мп)-0.660
    ВВГнг 4х70-1
    ВВГнг 5х2,5
    5х2,5
    4х50(мп)-0. 660

Важным этапом является выбор производителя. Необходимо определиться, каким требованиям должен отвечать кабель – ГОСТу, ТУ, или иным требованиям. Для кабеля мелких сечений существуют предложения для всех трех стандартов – здесь вопрос в том, какую цену необходимо получить клиенту. Кабель сечений выше 35 мм2 как правило соответствует или ТУ или ГОСТу, — здесь при выборе завода немаловажную роль помимо цены играет срок изготовления.

Установка кабеля ВВГ, монтаж и прокладка ВВГнг — вызов электрика по телефону +7 (915) 046-16-00

220 МОНТАЖ.РУ | Прокладка и монтаж кабеля, цены, виды работ.

Прокладка кабеля. Электромонтаж.

Электромонтаж в квартире, доме, производственном помещении или в офисе необходим:

— перед вводом объекта в эксплуатации (для вновь возводимых зданий и сооружений),

— при капитальном ремонте,

— при реконструкции зданий и сооружений,

— при необходимости замены части и всей электрической сети,

— при авариях и выявленных неисправностях.

Чаще всего электричкой занимаются те, кто делает в собственном доме или квартире ремонтные работы. Установленная сеть может не справляться с постоянно возрастающим количеством электроприборов в квартире или месторасположение розеток неудобно. Если при ремонте идет работа с дизайнером, то уже на этапе составления дизайн-проекта и планов для строителей необходимо вмешательство специалиста по электрике, так как кроме эстетических и практических параметров для удобства необходимо учитывать инженерные расчеты и требования нормативно-технической документации.

Виды используемых кабелей и проводов при электромонтажных работах:

1. Силовые кабели ВВГ: АВВГ, ВВГнг, ВВГп, ВВГз.
2. Медный силовой NYM.
3. Гибкий КГ.
4. ВББШв: АВББШв, ВББШвнг, ВББШвнг-LS.
5. Провода: ПБПП, ПБППг.
6. Информационные.
7. Телефонные.
8. Специальные (светодиодные).

Кабель подбирается исходя из эксплуатационных требований и технических характеристик.

Этапы работ по прокладке электрического кабеля:

1. Самым главным этапом является подготовка проекта и документации. Без необходимых расчетов и размеров помещения выполнение монтажных работ будет происходить с постоянными ошибками и, как следствие, в процессе эксплуатации, а так же на стадии монтажа приведет не непоправимым результатам. Считается что цена ошибки штукатура — это неровные стены. Цена ошибки электрика — сгоревшая квартира. Заказывайте монтаж электропроводки у профессионалов.
2. Следующим этапом является нанесение размерных линий и точек на стены и потолок. Все отметки наносятся с использованием уровня.
3. Подготовка кабельных трасс. На этом этапе происходит монтаж специальных клипс, если монтаж происходит по потолку или на перфорированную ленту, если по полу. Подготавливаются штробы для последующей укладки кабеля. Если электрика делается в офисе, то монтирует перфорированный лоток, разных типов размеров, в зависимости от количества линий.
4. Прокладка кабеля. Кабельные трассы можно протягивать разными способами. С помощью гофрированной трубы и креплением ее в клипсы на потолок, либо перфорированной лентой к полу. Так же при использовании кабеля ВВгНг LS, можно прокладывать кабель без гофры, на пластиковые дюбеля. Нормативная документация это позволяет. Если монтаж происходит в лотке, то тянется по нему и фиксируется пластиковыми хомутами. Важным пунктом является маркировка кабеля, для упрощения технического обслуживания при возникновения сбоя в работе системы. ВАЖГЫМ МОМЕНТОМ является соблюдение горизонтальных и вертикальных трасс, для избежания повреждения электропроводки при отделочных работах. Не каждый штукатур, маляр, монтажник натяжных потолков разбирается в электрике, а уж тем более в монтаже электропроводки. А при правильном монтаже, все трассы прослеживаются и шанс избежать неприятностей возрастает.
5. После протяжки кабеля все штробы заделываются не горючими смесями (алебастром) и проверяются на наличие короткого замыкания либо пробоя.

Способы прокладки электрического кабеля.

Скрытая прокладка.

Данный метод привлекателен следующим: кабель не видно, он надежно скрыт под отделочными материалами, поэтому защищен от повреждений. Скрытая прокладка безопасна, так как находящиеся в помещении люди не могут до него дотронуться в открытую. Этот способ имеет свои недостатки, о которых нельзя не упомянуть. Во-первых, при выходе из строя сети сложно обнаружить участок, на котором произошла поломка. Так же при замене проводке будет много пыли, шума и грязи. Последний недостаток не так ощутим при ремонтных работах. Идеального загнать штроборез в стену без малейшей пыли невозможно.

Открытая прокладка.

Этот метод применяется при ремонте, при восстановлении проводки из-за аварии и при усовершенствовании проводки, а так же в офисах и помещениях не жилого назначения.

1. Плинтус. Кабель может быть проложен в плинтус с кабель каналом.

2. Гофра. Заправка кабеля в гофру осуществляется при помощи проволки, которая находится внутри гофры.

3. Трубы из пластика. Трубы – надежная защита кабеля от механических повреждений.

4. Кабель-каналы. Кабель канал может быть абсолютно любого цвета и специально изготовлен под интерьер и обои.

Перед тем как осуществить прокладку кабеля необходимо выбрать надежного подрядчика, чтобы в последующем у Вас не возникало проблем при эксплуатации. При прокладке необходимо соблюдать все нормы и правила, иначе могут возникнуть проблемы при сдаче объекта. Если же речь идет о квартирах и домах, то здесь только Вам решать обращаться к специалистам или делать работы самостоятельно. Помните, каждый должен заниматься своим делом.

Кабель для прокладки на улице по воздуху и в земле

Зачастую люди сталкиваются с необходимостью провести электропитание от дома до бани, или от дома до хозблока, или же смонтировать провод для освещения приусадебного участка. Задача на первый взгляд не сложная, однако, существует множество нюансов для такого вида работ. И самый главный из них – определить какой кабель можно использовать на улице. В этой статье мы рассмотрим марки кабеля для улицы и какой именно вариант подходит в тех или иных условиях.

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

СИП – самонесущий изолированный провод. Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

• стойкость к УФ-лучам;
• высокая прочность изоляции;
• не требует дополнительных тросов для подвески.

Недостатки:

• требует дополнительной защиты при прокладке по стене.

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

• гибкость;
• стойкость к истиранию;
• толстая изоляция;

Недостатки:

• малый срок службы;
• ограниченная сфера применения.

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

• В – виниловая изоляция жил;
• В – виниловая оболочка;
• Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

• ВВГнг – не поддерживающий горения;
• ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
• ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

• универсальность;
• большой срок службы.

Недостатки:

• требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

ВБбШв. Материал жил – медь, есть алюминиевые аналоги с буквой «А» в начале марки (АВБбШв). Производители выпускают данные кабели с количеством жил от 1 до 5. Расшифровывается марка как:

• В – виниловая изоляция жил;
• Бб – броня без подушки;
• Шв – шланг из винила.

Данный кабель предназначен для прокладки на улице в земле без дополнительной защиты. Допускается его монтаж в лотках по стенам зданий, однако ввиду малой гибкости, большого веса и габаритов делать это затруднительно. Заводить проводник в трубу рекомендуется только при проходе его под дорогой, для уменьшения давления грунта.

Достоинства:

• высокая стойкость к механическим повреждениям;
• не требует дополнительной защиты.

Недостатки:

• большой вес;
• неудобны в монтаже;
• требуется заземление брони.

Отдельно хотелось бы рассказать про телефонные кабели. Технология монтажа телефонных проводников схожа с прокладкой электрических. Прокладывать их можно по воздуху на тросу, по стенам зданий, по заборам. При монтаже в земле стоит поместить телефонный кабель в трубу или использовать бронированные проводники.

При протягивании по воздуху применяется кабель ПРППМт. У такого проводника в конструкции существует трос для подвешивания.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
3. Без троса можно прокладывать СИП.
4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

ВВГ

Структура кабеля ВВГ

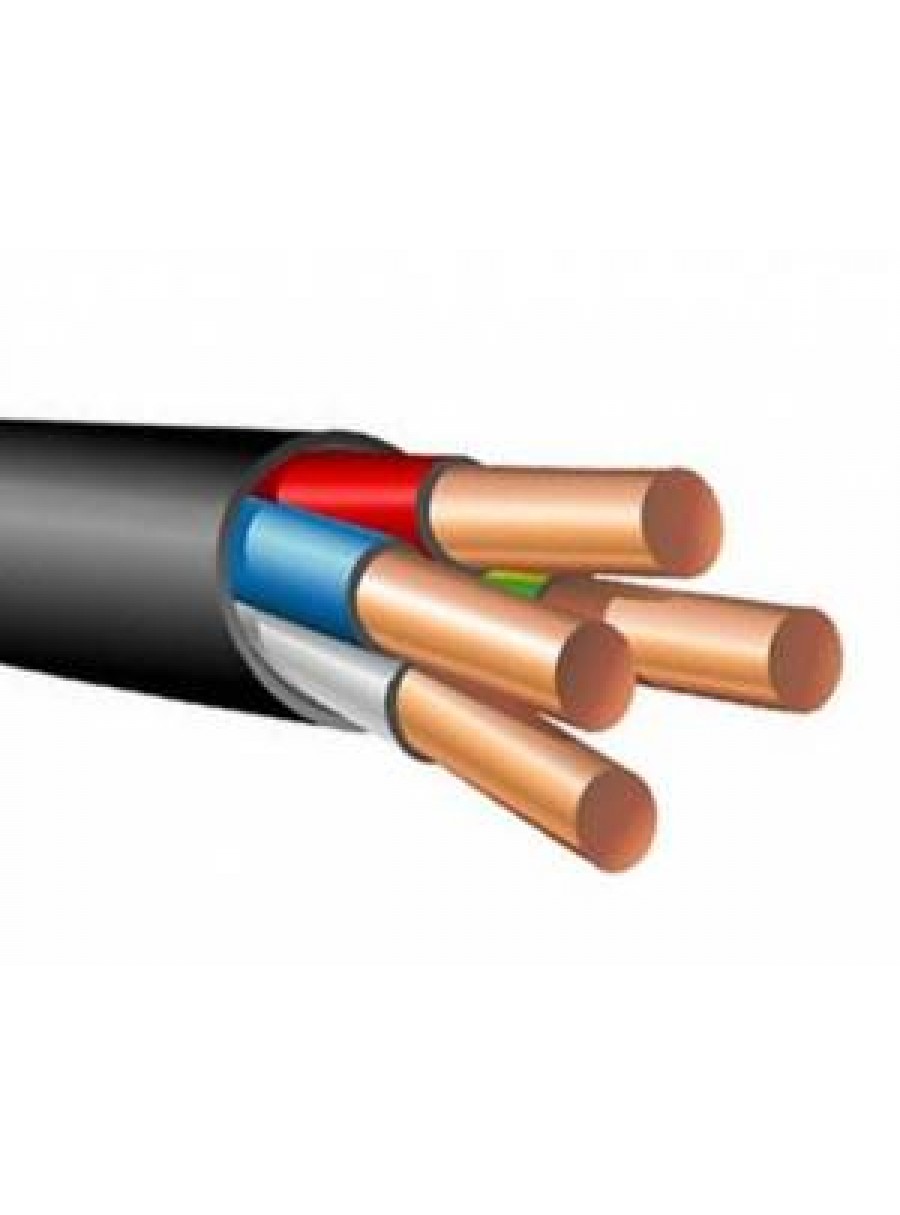

Кабель ВВГ состоит двух, трех или четырех жил, так же бывает с наличием заземляющие и нулевой жилы. Для удобства подключения жилы кабеля ввг окрашены в различные цвета. Следует знать, что СИНИЙ или ГОЛУБОЙ цвет означает, что жила является нулевой, а ЖЕЛТО-ЗЕЛЕНАЯ жила означает заземление. При укладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон температур эксплуатации: от -50°С до +50°С
• Относительная влажность воздуха при температуре до +35°С: до 98%
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ — 10 наружных диаметров, кабелей одножильных марки ВВГнг — 15 наружных диаметров, кабелей многожильных — 7. 5 наружных диаметров.

Номинальная частота кабеля силового ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

•        на напряжение 0,66 кВ — 3 кВ
•        на напряжение 1 кВ — 3.5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С Строительная длина кабелей для сечений основных жил:

ВВГ — кабель силовой с медными жилами в пластмассовой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ

Кабель ВВГ является первым поколением силовых кабелей в ПВХ изоляции и оболочке, разработан он был для стационарного монтажа в электрические сети с переменным напряжением до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, он не был таким пожароопасным как кабель с бумажной пропитанной изоляцией и был более долговечным в отличии от кабелей с резиновой изоляцией, был устойчив к влажности в отличии от кабелей с ХБ изоляцией, но прогресс не стоит на месте и на его смену пришел кабель ВВГнг который являясь аналогом ВВГ показывал более выдающиеся характеристики в плане пожаробезопасности.

В настоящее время силовой кабель ВВГ является устаревшей позицией ввиду своей пожароопасности, повсеместно его меняют на ВВГнг.

Характеристики кабеля ВВГ

Эксплуатируют кабель ВВГ при температурах от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабеля которое устойчиво к воздействию плесени.

Монтаж кабелей ВВГ производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабеля для предотвращения повреждения застывшей оболочки.

Кабель ВВГ не распространяет горение при одиночной прокладке, при групповом монтаже требуется дополнительные меры пожаробезопасности.

Допустимая рабочая температура нагрева жил кабеля ВВГ  70 градусов.

Максимальная температура нагрева жил при коротком замыкании, не более 160 градусов, при более высокой температуре существует риск оплавления изоляции.

Предельно допустимая температура нагрева жил кабеля ВВГ при условии невозгорания: 350 градусов.

Срок службы кабеля ВВГ не менее 30 лет с даты изготовления.

Расшифровка маркировки ВВГ

В — изоляция из ПВХ пластиката.

В — оболочка из ПВХ пластиката.

Г — не имеет брони.

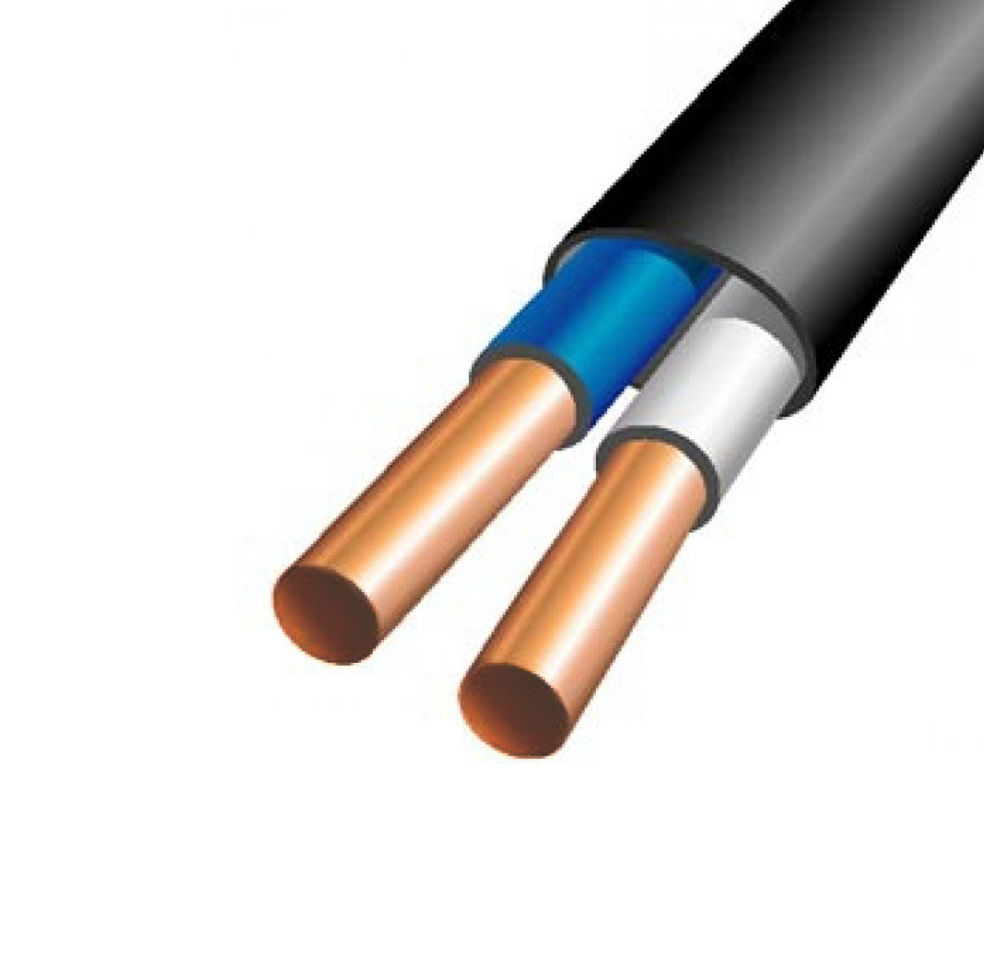

Конструкция кабеля ВВГ

1) Жила  — медная первого или второго класса по ГОСТ 22483.

2) Изоляция — из поливинилхлоридного пластиката.

3) Оболочка — из поливинилхлоридного пластиката.

Применение кабеля ВВГ

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от попадания прямых солнечных лучей (ПНД труба, кабельный лоток и др), так как ультрафиолет значительно сокращает срок службы кабеля ВВГ, при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки. В зданиях и сооружениях прокладывать ВВГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Кабель ВВГ 2*1.5, ВВГ 2*10, ВВГ 2*16, ВВГ 2*2.5, ВВГ 2*4, ВВГ 2*6, ВВГ 3*1.5, ВВГ 3*10, ВВГ 3*16, ВВГ 3*2,5, ВВГ 3*4, ВВГ 3*6, ВВГ 4*1,5, ВВГ 4*10, ВВГ 4*120, ВВГ 4*150, ВВГ 4*16, ВВГ 4*185, ВВГ 4*2,5, ВВГ 4*240, ВВГ 4*25, ВВГ 4*35, ВВГ 4*4, ВВГ 4*50, ВВГ 4*6, ВВГ 4*70, ВВГ 4*95, ВВГ 5*1,5, ВВГ 5*10, ВВГ 5*120, ВВГ 5*150, ВВГ 5*16, ВВГ 5*185, ВВГ 5*2,5, ВВГ 5*25, ВВГ 5*35, ВВГ 5*4, ВВГ 5*50, ВВГ 5*6, ВВГ 5*70 ВВГ 5*95 предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

• — буква А, если это алюминий;
• — без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

• — буква П – полимерная изоляция;
• — буквы Пв – полиэтилен;
• — буква В – поливинилхлорид.

3. Броня кабеля:

• — буква Г – брони нет, кабель голый;
• — бронированный (Б).

4. Оболочка, наружная изоляция:

• — буква В – поливинилхлорид;
• — буквы Шв – имеет защитный шланг;
• — буквы Шп – имеет защитный шланг из полиэтилена;
• — буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

• — если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
• — если обозначение нг, то при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
• — если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
• — если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
• — если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод … У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 15 р.

Конструкция и применение кабеля ВВГнг-LS

Кабель ВВГнг-ls — это силовой кабель c однопроволочными или многопроволочными жилами круглой или секторной формы. Назначение кабеля — передача и распределение электрической энергии в неподвижных стационарных электрических установках на номинальное переменное напряжение 660 и 1000 В. с частотой тока до 50 Гц.

Индекс «НГ-LS» (не распространяющий горение с пониженым газо и дымовыделением) обозначает, что изоляция и оболочка электрического кабеля выполнена из пожаробезопасного пластиката , не распространяющего горение, поэтому ВВГнг-LS может применяться для прокладки в общественных зданиях и промышленных помещениях — объектах с повышенными требования к пожарной безопасности. Кабель не рекомендуется использовать для подземной прокладки  (в земле и земляных траншеях) без использования защитных кабельных систем (например металлорукав или труба ПНД), исключающих повреждение кабельной оболочки и сохраняющих его эксплуатационные характеристики в течение всего срока эксплуатации.

Кабели ВВГнг-ls поставляемые компанией ТопКабель, соответствуют  строгим нормам пожарной безопасности, имеют все необходимые сертификаты. Кабели рекомендованы для прокладки и эксплуатации в электрических сетях объектов  с повышенным классом безопасности — на промышленных предприятиях и высотных зданиях,   атомных станциях классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). Кабель возможно использовать для групповой прокладки (в пучках) — он не будет распространять горение. Для обеспечения эксплуатационных характеристик кабеля между изолированными токонесущими жилами и внешней оболочкой используется заполнитель из пожаробезопасного самозатухающего ПВХ пластиката.

Стандартный вид климатического исполнения кабеля «В», категория размещения 5 в соответствии с ГОСТ 15150-69

Температурный режим эксплуатации  ВВГнг-LS составляет  от -30° до +50° градусов по Цельсию. Силовой кабель данной марки возможно использовать  при относительной влажности воздуха не более 98 процентов и температуре  до +35° градусов Цельсия. Прокладка и монтаж кабеля без предварительного прогрева  может производится при температуре до -15° градусов по Цельсию

Минимальный радиус изгиба без нарушения целостности конструкции, для кабеля с однопроволочным исполнением жил (ОЖ) составляет 10 внешних диаметров, для кабеля с многопроволочными жилами (МЖ) — 7,5 внешних диаметров

Максимально допустимая эксплуатационная температура нагрева жил не должна превышать 70° градусов по Цельсию. При этом предельная допустимая температура несущих жил кабеля ВВГнг-ls, по условиям не возгорания, не должна превышать + 400° градусов по шкале Цельсия.

Срок службы кабеля — 30 лет.

Описание кабеля ВВГнг-FRLS

Силовой кабель типа ВВГнг-FRLS является огнестойким кабелем. Кроме огнестойкости, он обладает негорючестью и пониженным дымо- и газовыделением. Эти свойства данного вида кабеля обеспечиваются теми материалами, из которых он изготовлен.

Силовой кабель состоит из медной проволочной токопроводящей жилы, обмотки из слюдосодержащих лент, изоляции из поливинилхлорида со сниженной пожароопасностью, внутренней и наружной оболочки из ПВХ с низким газо- дымовыделением.

Расшифровка кабеля ВВГнг-FRLS

• В — Изоляция жил из ПВХ пластиката;
• В — Оболочка из ПВХ пластиката;
• Г — Отсутствие защитных покровов;
• нг-LS — Изоляция медных жил и оболочка из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением;
• FR — наличие барьера в виде обмотки медной жили двумя слюдосодержащими лентами.

Элементы конструкции кабеля ВВГнг-FRLS

• Медная однопроволочная или многопроволочная жила, круглой или секторной формы;
• Термический барьер в виде обмотки из двух слюдосодержащих лент;
• Изоляция из ПВХ пластиката пониженной пожароопасности. Многожильные кабели имеют отличительную расцветку на жилах. Нулевые жилы выполняются голубого цвета;
• Одна или две скрепляющие пластмассовые ленты шириной не менее 10 мм с зазором, превышающим ширину ленты;
• Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности;
• Наружная оболочка из ПВХ пластиката пониженной пожароопасности.

Область применения кабеля ВВГнг-FRLS

Конструкция силового кабеля позволяет использовать его в кабельных системах, сооружениях и помещениях с высокой вероятностью возникновения пожара. Так же кабель типа ВВГнг-FRLS нашел свое применение во взрывоопасных зонах различных классов. Исключение составляют только зоны, относящиеся к классу В-1. Не обходятся без такого силового кабеля и системы атомных станций классов 4,3 и 2. Огнестойкость кабеля составляет порядка 180 минут.

Срок службы данного вида кабеля составляет 30 лет.

Технические характеристики кабеля ВВГнг-FRLS:

• допустимая температура нагрева жил при коротком замыкании не более 250°С;
• продолжительность короткого замыкания не должна превышать 4 секунд;
• допустимая температура нагрева медных жил в режиме перегрузки не более 90°С;
• допустимая температура нагрева медных жил кабелей при рабочей эксплуатации не более 70°С;
• рабочая огнестойкость кабелей ВВГнг-FRLS не менее 180 мин.

ООО «Энергетек»

ВВГ на 0,66 кВ, 1,0 кВ по ГОСТ 16442-80
Кабели силовые с медными жилами. Изоляция и оболочка ПВХ
ВВГнг на 0,66 кВ. 1,0 кВ по ТУ 3500-002-59680332-2004
Кабели силовые с медными жилами. Изоляция ПВХ и оболочка из ПВХ, негорючие
ВВГнг-ХЛ, АВВГнг-ХЛ
Кабели силовые холодостойкие.

СТРОИТЕЛЬСТВО

1. CONDUCTUNG CORE — медь, одно- или многопроволочная, круглая или секторная, первого или второго класса по ГОСТ 22483

2. ИЗОЛЯЦИЯ — из поливинилхлоридного компаунда (ПВХ).Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).

3. НИТЬ — изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).

4. ОБОЛОЧКА — из ПВХ; в кабелях ВВГнг — ПВХ пластикат пониженной горючести.

ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВ и 1,0 кВ при частоте 50 Гц.
Для установки в сухих и влажных производственных помещениях, в специальных кабельных каналах и блоках; для наружной установки. Кабели не рекомендуется прокладывать под землей (в траншеях).
Кабели ВВГ не распространяются горением при одиночной прокладке. Кабели
ВВГнг не растекаются горением при прокладке пучками.

НАЦИОНАЛЬНЫЕ КОДЫ ОКП:
35 212211 — кабели ВВГ на 0,66 кВ
35 3371 26 — кабели ВВГ на 1,0 кВ
35 3371 27 — ВВГ на 1,0 кВ с секторными жилами
35 2122 4500 — кабели ВВГнг на номинальные для 0,66 кВ
35 3371 3600 — кабели ВВГнг на 1,0 кВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип климатизации — УХЛ (хладостойкий) и Т (тропический), категория размещения — 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур…………………………………………… ………………………… от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже +35 ° С . ……………………………………. до 98%
Температура прокладки и монтажа без предварительного нагрева, не ниже …………………..- 15 ° С
Минимальный радиус изгиба при прокладке кабеля:
Кабели ВВГ одинарные. основной …………………………………………. ………………………………… 10 наружных диаметров
Кабели ВВГнг одножильные…………………………………………… ……………………………. 15 наружных диаметров
многожильных кабелей ………. ………………………………………….. …………………………………. 7,5 наружных диаметров
Диапазон частот …. ………………………………………….. …………………………………….. 50 Гц
Испытательный номинальный ток переменного тока напряжение при частоте 50 Гц номинальное:
на напряжение 0,66 кВ ……………………………….. ………………………………………… ………. 3 кВ
для 1.0 кВ напряжение ………………………………………… …………………………………………. 3,5 кВ
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля …………. + 70 ° С
Строительная длина кабеля с сечением главной жилы:
от 1,5 до 16мм2 …… ………………………………………….. ……………………………….. 450 м
от 25 до 70 мм2 …. ……………………………………………. ……………………………….. 300 м
от 95 мм2 и более …. ………………………………………….. …………………………….. 200 м

Кабель ВВГ с круглой жилой

Кабели ВВГ с секторной жилой

Как приобрести кабель ВВГ

Кабель используется в различных работах. Чаще всего это касается работы с электрическими сетями различной сложности. Как выбрать кабель и что нужно сделать для покупки?

Начать стоит с выбора магазина. Покупателю необходимо убедиться, что у компании есть сертификаты и лицензии на выполнение работ.Изделие должно быть надежным и безопасным. Например, возьмем кабель ВВГ. Как его выбрать? На что обратить внимание?

Отличительные характеристики кабеля ВВГ

Кабель мягкий

ВВГ в специальной изоляции. Не поддерживает горение. Кабель может быть круглым или плоским. Это особенно важно при некоторых типах монтажа и работ. Этот кабель считается одним из самых популярных, поэтому купить кабель ВВГ можно в различных специализированных магазинах. Обширный каталог позволяет сделать правильный выбор по доступной цене.

Какие технические характеристики можно выделить?

1. Кабель бывает разных типов. Может быть одножильным или многожильным. По ГОСТу он имеет массу сечений проводников, проводящих ток.
2. Безопасное использование при напряжении 660 В и более.
3. Изделия можно использовать при температуре не выше +70 ⁰ С.
4. По всей территории можно спокойно использовать кабель для работы. Ограничений по территории нет.
5. Электротехнические изделия могут прослужить более 30 лет при правильной установке и эксплуатации.

Это основные параметры.

Способы прокладки кабеля ВВГ

• Открытый метод. Правильно подобрав характеристики, кабель можно прокладывать по негорючим поверхностям, не беспокоясь о дополнительной защите. Также его можно укладывать поверх подвесных конструкций. Если есть угроза повреждения, стоит установить дополнительную защиту.
• Прокладка тросовых конструкций. Это трубы, лотки, ящики. Наиболее подходит для производственных помещений.В жилых домах кабели так не прокладывают.
• Скрытая прокладка кабеля. Используется в жилых помещениях. Этот метод не имеет угрозы повреждения, поэтому не требует дополнительной защиты.
• Укладка в землю. Не прокладывайте кабель в земле без защиты. Однако, если вы выполняете защиту (трубы, туннели), вы можете подумать об использовании ее в земле.

Это основные методы установки. Специалисты хорошо знают, на что обращать внимание, чтобы выполнить работу максимально аккуратно.Сотрудничая с опытным магазином, каждый сможет выбрать качественную продукцию по доступным ценам.

Подведем итоги. Выбрать кабель ВВГ можно в специализированных магазинах. Конечно, бывают разные ситуации, поэтому важно их тщательно учитывать. Лучше доверить покупку опытным мастерам. В этом случае монтаж кабеля пройдет правильно и безопасно.

ООО «ИХ-ЕРЧ» | Ваш надежный партнер

Кабель с ПВХ изоляцией (0.66 кВт, 1,0 кВт, ГОСТ 16442-80 соответствует стандарту )
Кабель силовой с медной жилой. Изоляция и покрытие из поливинилхлоридных пластиков.
ВВГнг (0,66 кВт. 1,0 кВт, ТУ 3500-002-59680332-2004 соответствует ГОСТ )
Кабель силовой с медной жилой. Поливинилхлоридный пластик с изоляцией и покрытием, не горит
ВВГнг, ВВГнг-ЧЛ, АВВГнг-ЧЛ
Кабель силовой морозостойкий.

СТРУКТУРА ИЗДЕЛИЯ — МАТЕРИАЛ

1. полоски — медные, одно- или многожильные, ГОСТ 22483.

2. ИЗОЛЯТОР — ПВХ пластикат (ПВХ). Внутренний сердечник кабеля другого цвета. Нейтральный провод синий, а заземляющий провод зеленовато-желтый.

3. ВИТЫЙ КАБЕЛЬ — 2, 3, 4, 5 скрученных изолированных жил.-Площадь поперечного сечения у двухжильного кабеля одинакова. Кабели с тремя, четырьмя или пятью проводниками имеют одинаковую площадь поперечного сечения, либо один провод (без жилы или с заземляющей жилой) имеет меньшее поперечное сечение.

4. КРЫШКА — Изготовлена ​​из негорючего материала с добавлением ПВХ пластиковой смеси.

ПРИМЕНЯТЬ:
Передача и распределение электроэнергии (напряжение переменного тока — 0.66 кВ, 1,0 кВ, 50 Гц)
Для установки в жарких и влажных местах следует использовать специальные кабельные каналы и блоки вне кабеля. Не подходит для подземной установки (канавы).

ВВГ Кабель сам по себе не горит.
ВВГнг Кабель массово не горит.

КОД ОКП:
35 212211 — кабель ВВГ 0.66 кВ
35 3371 26 — Кабель ВВГ 1,0 кВ
35 3371 27 — Кабель ВВГ 1,0 кВ (Жила квадратная)
35 2122 4500 — Кабель ВВГнг 0,66 кВ
35 3371 3600 — Кабель ВВГнг 1,0 кВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Устойчивые погодные условия . …………………………………. ……………………………. УХЛ (хладостойкие), Т (жаростойкие), ГОСТ 15150-69 (категория -1, -5)
Температура эксплуатации…………………………………………… ……………………………… от -50 ° c до + 50 ° c
влагостойкий воздух (При температуре не выше +35 ° C) до ………………………. 98%
Температура монтажа без предварительного нагрева кабель …………………… — не менее 15 ° C
Минимальный радиус изгиба:
VVG одножильный кабель …….. ………………………………………….. …………………… 10 наружным диаметром
ВВГнг одножильный кабель…………………………………………… ………………………. 15 наружный диаметр
Витой кабель ……………. ………………………………………….. …………………….. 7,5 наружный диаметр
Частота ………………. ……………………………………. ……. …………………………….. 50 Гц

Протестировано при 50 Гц (переменное напряжение):
0,66 кВт напряжение ………………………………………… ………………………………………….. 3 кВт
1.0 кВт напряжение …………………….. ………………………………………….. …………………… 3,5 кВт
Допустимая температура предварительного нагрева жилы …………….. ………. + 70 ° С

Длина кабеля и сечение центральной жилы:
1,5 до 16 мм2 ……………. ………………………………………….. ……………….. 450 м
25 до 70 мм2 …………………. ……………………………………………………….. 300 м
95 мм2 и более…………………………………………. ………………………… 200 м

Маркировка кабеля ВВГ: расшифровка.

Кабель ВВГ: расшифровка

Электродвигатели и приборы в частных домах и на предприятиях подключаются к электропроводке разными типами кабеля.Род тока в проводке переменный. Широкое распространение получил широкодиапазонный кабель. Проектные организации чаще всего прокладывают эту проволоку в спецификации проектов. Расшифровка проводов ВВГ помогает производителям при выборе подходящего материала. Специальные обозначения позволяют различать типы проводов. По маркировке кабеля ВВГ, расшифровка которого применяется к изоляции, грамотные электрики все подскажут.

Какие бывают типы кабеля ВВГ?

Аббревиатура расшифровки кабеля несет информацию о его производстве.Сообщается, что рекомендуется подключать и каким способом прокладывать, на улице или под землей, где это разрешено использовать и какая допустимая температура воздуха рекомендуется.

Продажа материалов, используемых в блоке питания, и огромный ассортимент проводов по типу изоляции и конструкции, дают возможность покупателю выбрать ту продукцию, которая ему нужна. Новичку-электрику и рядовому потребителю будет интересно узнать, сколько разновидностей кабелей ВВГ с расшифровкой доступно на рынке продаж.

Защита кабеля от открытого огня создана производителями кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже представлен макет модификаций:

• ВВГнг;
• ВВГнг FrLs;
• ВВГнг Ls;
• ВВГнг Hf;
• ВВГнг ФрХф.

Каждая буква в маркировке и названии имеет расшифровку, ВВГТ, ВВГ нг — это не просто набор букв. Следовательно, необходимо прочитать обозначения.

Обратимся к обозначению

Групповая прокладка сделана с ртутным токоподводом.Выходной материал — ВВГ Png, расшифровка которого свидетельствует о том, что медная жила жила. Модификация провода ВВГГН информирует нас о том, что этот тип не боится огня.

Название кабеля ВВГнг Ls расшифровывается как информация о том, что при пожаре изоляция провода выделяет минимальное количество дыма.

Кабель ВВГнг ФрЛс с открытым пламенем не способствует возгоранию. Благодаря плавящейся изоляции дымность минимальна.

Следующий вид продукции — с интерпретацией ВВГнг Hf.Когда он подвергается воздействию тепла, например, при пожаре или плавлении изоляции, газы отсутствуют. Проводка не подвержена коррозии.

Последний вид провода ВВГнг ФрХф обладает всеми лучшими характеристиками перечисленных выше кабелей.

Изоляция изделий

К изоляционному материалу, применяемому при производстве кабельной продукции, предъявляются особые требования, в том числе и к пожарной службе. Материал ПВХ (PVC) таит в себе одну отличительную особенность по сравнению с другими полимерами, используемыми для изготовления пластмассовых изделий.Изделия из ПВХ не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид используется при изготовлении изоляционных покрытий для кабелей.

Материалы для изготовления кабеля:

1. Основной вид изоляционных материалов ВВГ — двухслойное изоляционное покрытие. Материал PFC (поливинилхлорид). Дополнительной изоляции нет.
2. Изоляция медных жил кабеля ВВГнг выполняется из негорючих материалов ПВХ.
3. Безгалогенный ПВХ, используемый в качестве изоляционного материала для провода ВВГ ЛС, не выделяет дыма при плавлении.Используется для прокладки электропроводки, в местах массового скопления людей.
4. Прокладка кабеля в местах возможного возгорания ведется из марки ВВГнг FrLs. Изоляция пожаробезопасна и не выделяет опасного дыма. Кабель с расшифровкой ВВГнг ФрЛс применяется для закрытой и открытой прокладки с высокой степенью пожарной опасности.

Разберитесь в маркировке кабеля. Познакомимся с ВВГ-расшифровкой провода:

• П — полимерная изоляция проводов.
• Б — поливинилхлорид.
• ПВ — группа материалов на основе полиэтилена.

Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля.

• B — внешняя изоляция из ПВХ.
• Шв — защита жил в виде шланга.
• П — внешняя полимерная изоляция.
• Шп — внешняя изоляция из полиэтиленового рукава.

Защита кабеля ВВГ (расшифровка ниже) от механических повреждений имеет свое обозначение.

• Б — кабель бронированный с твердым покрытием.
• D — кабель гибкий. Особой защиты нет.
• Провод ВВГ АПГ А, расшифровка которого представлена ​​выше и четко указывает на его назначение.

Сечение кабеля и его значение

При прокладке электрических сетей важно правильно выбрать сечение токоподвода. Передача электрического тока напрямую зависит от сечения проводки. Двигатели и приборы, подключенные к сети, потребляют электроэнергию.Электропроводка при пропускании тока по ней начинает нагреваться. Нагрев проводки с неправильно подобранным сечением жилы может привести к непроизвольному возгоранию. Сечение провода нужно брать на тридцать процентов больше. В кабеле возникают потери тока, которые необходимо предвидеть заранее. Завершив скрытую проводку в доме, трудно восполнить убытки в будущем.

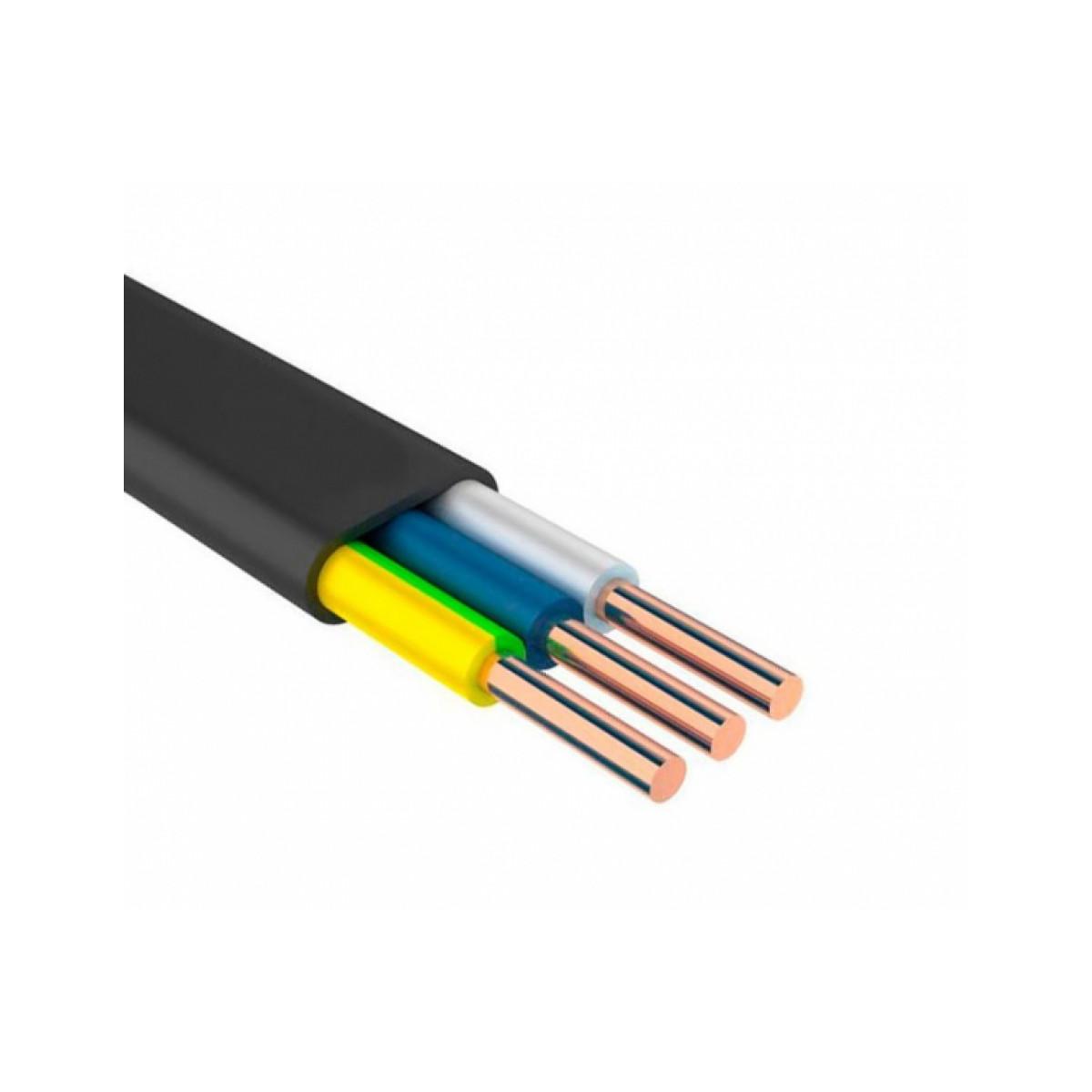

Устройство ВВГ АПГ а

Сечение этого типа кабеля от 1,5 до 16 квадратов. Количество проводов — две или три.

Обозначение условного обозначения проводов:

1. Б — жилы в изоляции из ПВХ.
2. В (второй) — кабель в ПВХ оболочке.
3. D — без защиты кабеля.
4. П — расположение жил параллельное, плоское.
5. Нг — горение изоляции не поддерживается.

Кабельная резка ВВГ-Пнг А:

• Медь живая круглой формы однопроволочная 1-го класса;
• Изоляционный материал — поливинилхлорид;
• Цветная проводка;
• ПВХ-оболочка, снижающая свойства горения.

Основное применение этого типа кабеля — передача и распределение электроэнергии переменного тока частотой 50 Гц, мощностью 0,66–1,0 кВ.

Кабель ВВГож

Большой спрос в сфере кабельной продукции вызывает кабель сечением 3х4 марки ВВГож. В состав этого медного кабеля входят жилы, покрытые ПВХ изоляцией.
Пояснение к ВВГ Шнек:

1. Б — виниловая изоляция.
2. Во (втором) — оболочка виниловая.
3. D голый.
4. Шнек — жилы однопроволочные.

Кабель строительный ВВГож

Токопроводящая жила медная первого или второго класса ГОСТ 2483. Форма жилы — круглая или секторная. Ленточный утеплитель из пластификатора ПВХ, снижается горение утеплителя на открытом огне. Скрученные жилы кабеля из двух, трех, четырех и пяти жил вокруг жилы из ПВХ. Наружная оболочка кабеля изготовлена ​​из пластификатора ПВХ, не поддерживающего горение.

Изоляция кабеля из поливинилхлорида. Кабельные жгуты разных цветов. Белый или желтый. Синий и зеленый. Черный или коричневый, красный и малиновый.

Область применения кабеля ВВГ Пнг а

Эксплуатация кабеля разрешена на земле, в реках и озерах. Применяется при температуре от -50 ⁰ С до +50 ⁰ С. Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, в воздухе, то есть на столбах и стенах зданий и сооружений.

Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого нам подсказывает, что изготавливается провод из медных жил сечением 3х4. Используйте его в северных регионах и в районах с умеренным и тропическим климатом.

Советы по устройству электрических сетей

Монтаж кабеля с расшифровкой ВВГ можно проводить на стены зданий и сооружений. Прокладка переносится на опоры и подвески на кабелях.Использование этого типа кабеля разрешено там, где нет риска возгорания. Прокладывать лучше на оштукатуренных стенах или стенах из гипсокартона.

В случае опасности механического повреждения кабель необходимо защитить. Отличной защитой служат предустановленные стальные трубы, в которые наматывается проволока. Наиболее оправданным считается прокладка в деревянных домах. Гофрированный шланг, защищающий проводку, широко применяется в строительстве. Также используются различные каналы защиты кабеля. Укладывать изделия с расшифровкой кабеля ВВГ не рекомендуется.Для этого предпочтительнее использование проводника ВВГГН. Он разработан, чтобы быть скрытым. Существуют рекомендации и положения, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг.

Правила наружных работ с кабельной продукцией

При прокладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля этого типа отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механическое повреждение кабеля. В настоящее время широко используется сигнальная защита взамен использованного ранее красного кирпича.Защита выполнена в виде полимерных пластин, которые обладают отличными неэрозионными характеристиками.

Насыпьте в траншею песчаную подушку. На него проложить кабель, поверх которого насыпать и утрамбовать землю. Толщина песчаного слоя должна быть не менее 20 сантиметров. После прокладки кабеля укладываются защитные пластины, которые также засыпаются песком. Поверх песка кладется сигнальная лента, предупреждающая о наличии проложенного электрического кабеля.

Прокладка армированного кабеля — наиболее подходящее решение для земляных работ.Стоимость его прокладки выше стоимости кабеля ВВГ. Срок службы такой же, но гарантия защиты от повреждений у бронепровода намного выше.

Ознакомившись с данной статьей, простой покупатель, а не специалист правильно подберет необходимый кабель. Исходя из того, что сегодня рынок предлагает самые разные типы и типы кабеля, без определенных знаний в этой области определиться с выбором может быть очень сложно. Если у вас остались сомнения по поводу покупки, лучше проконсультироваться с продавцом электропроводов.Это очень важно, ведь от качества проводки зависит безопасность всех жильцов.

Vvg 3 * 2.5 Кабель для 0.66 или 1.0 Kv

Кабель ВВГ ВВГ-П 3 * 2,5 на 0,66 кВ и 1 кВ

ВВГ — один из самых популярных проводников, применяемых для прокладки электропроводки в помещениях, на электростанциях и промышленных объектах, в распределительном и осветительном оборудовании, а также в различных промышленных устройствах и машинах. ВВГ предназначен для передачи и распределения электрической энергии номинальным переменным напряжением 0,66 кВ и 1 кВ и частотой 50 Гц

.

Состав:
1.Жила — алюминиевая, круглой или секторной формы сечением от 1,5 мм² до 240 мм²;
2. Утеплитель — утепленный ПВХ пластикат;
3. Оболочка — пластикат ПВХ;
4. Количество жил — одна изолированная или многопроволочная из 2-5 жил.
По форме, в том числе плоский провод, круглый провод и т. Д. С разными цветами.

По номеру ядра, включая одножильный, многожильный и т. Д. Разные цвета.

Тип	Номинальное напряжение	Количество ядер	Номинальное сечение проводника (мм2)
BV	450/750	1	0. 75 ~ 400
BLV	450/750	1	1,5 ~ 400
БВР	450/750	1	0,75 ~ 400
BVV	450/750	1 ~ 5	0,75 ~ 35
BLVV	450/750	1 ~ 5	2,5 ~ 35
BVVB	450/750	2,3	0,75 ~ 6
BLVVB	450/750	2,3	0.75 ~ 6
РВС	300/500	2	0,3 ~ 6
RVV	300/500	2 ~ 10,12,14,16,19,24	0,3 ~ 6
РВВП	300/500	2 ~ 10,12,14,16,19,24	0,3 ~ 6

Кабель ВВГ. Технические характеристики и особенности моделей

Мало кто задумывается об особенностях кабельной продукции, проводки в доме.Но для безопасности всех, кто находится внутри здания, нужно правильно и внимательно выбирать такие параметры, как количество жил и сечение. И эти показатели не ограничиваются. Особенно это касается такой продукции, как кабели ВВГ. Технические характеристики могут удивить любого пользователя.

Кабель питания ВВГ — что это?

В состав любого силового кабеля ВВГ входят медные провода. Они используются для передачи электроэнергии. Номинальное напряжение этого кабеля может быть 1.0 кВт и 0,66 кВт. Кабели ВВГ, технические характеристики которых могут быть разными, часто используются в промышленных и жилых зданиях, в различных сферах жизнедеятельности.

Кабели

ВВГ часто применяют при прокладке домашней электросети, при подключении уличного освещения и бытовых электроприборов. Производители рекомендуют укладывать при температуре около минус пятнадцати градусов. Кроме того, надо позаботиться об использовании труб из ПВХ или специальных кабельных каналов, если кабель ВВГ проложен в земле.Это необходимо для защиты от механических повреждений.

В чем преимущество этого кабеля?

Кабели ВВГ, технические характеристики которых определяются достаточно просто, считаются наиболее выгодным и безопасным решением для многих систем в современных зданиях. По сравнению с обычными проводами защита кабеля всегда имеет более высокие характеристики. Практически в каждом строящемся доме сейчас проводка прокладывается кабелями ВВГ. Даже небольших участков кабеля достаточно для работы с большими площадями.В паспортных данных можно увидеть, на какую мощность устройство лучше в том или ином случае.

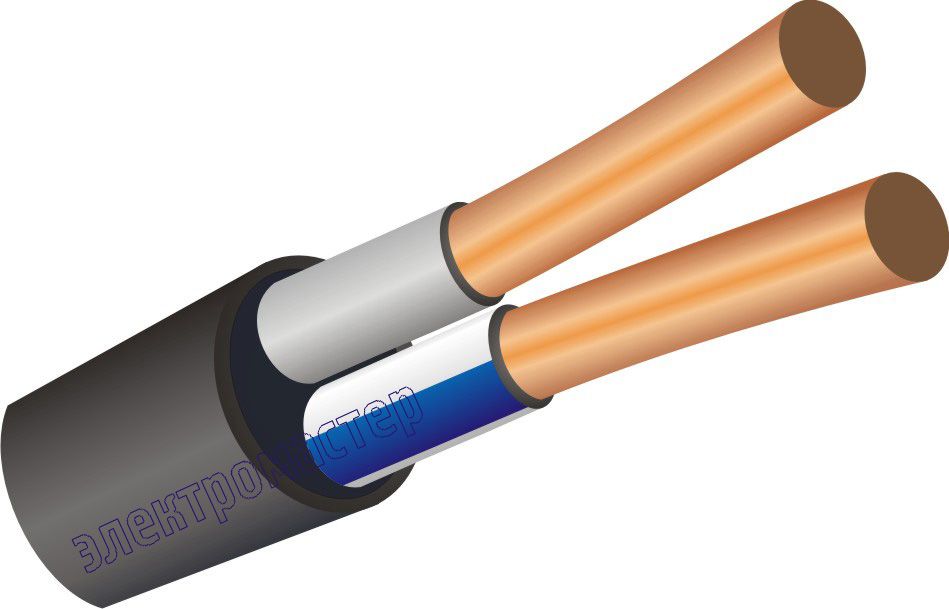

Кабель ВВГ и его устройство

Внутри любого кабеля ВВГ может быть четыре, две или три медных жилы. Кроме того, часто используются нулевые жилы или заземляющие провода. Кабели ВВГ, технические характеристики которых зависят от разных параметров, окрашиваются в разные цвета еще на стадии производства, чтобы было легче понять, где и что подключать.

Например, синий или синий цвет означает нулевую проводимость.Заземление обозначается желто-зеленым цветом. Это необходимо учитывать, чтобы без проблем построить проводку.

Некоторые особенности кабеля ВВГ

Большинство кабелей ВВГ используются для наружной прокладки, для этого они защищены очень качественной изоляцией. Характеристики кабеля ВВГ также способствуют этому применению. Такие кабели предназначены для работы в сетях, где напряжение не превышает 35 кВт. Жилы изготовлены из мягкой медной проволоки, сами имеют круглую форму.Если сечение жилы превышает 16 квадратных миллиметров, то она имеет многопроволочную конструкцию.

Как правило, можно использовать трехпроводную конструкцию, если поперечное сечение превышает 25 квадратных миллиметров.

Сердечник — основной элемент в такой конструкции, как кабель силовой медный ВВГ. Он тоже жильный, но изолирован от всех остальных, для изготовления используются специальные материалы. Кроме того, можно встретить кабели, где пять, четыре, три или две жилы одновременно скручены вместе в жиле.

Версия с нулевой жилой предназначена для многожильных кабелей.

Руководство по установке кабеля

| IEWC.com

Инструкции по установке гибкого кабеля

Будьте осторожны с любым изгибом во время установки кабеля. Вот несколько рекомендаций, которые помогут предотвратить перегибы:

• Кабель должен быть предварительно разрезан и подвешен на 48 часов, чтобы обеспечить его наиболее естественную укладку и укладку перед установкой.
• Кабель должен быть проложен так, чтобы не противостоять его естественному укладыванию.*
• Устройство снятия натяжения на обоих концах уменьшит поломку проводника в точках изгиба.
• Если в кабеле есть перегибы при его установке, он всегда останется и, в конечном итоге, приведет к выходу кабеля из строя.
• После установки наиболее важными факторами для кабеля являются минимальный радиус изгиба и натяжение катушки.

* Естественное схватывание происходит во время изготовления кабеля. Кабель закреплен в одном направлении на катушке с определенной разницей в его способности изгибаться в пути по сравнению с другим.

Существует множество многожильных кабелей, предназначенных для многих типов приложений. Многожильные кабели состоят из двух или более проводов, используемых в основном для управления или питания.

Одно из самых сложных применений для любого многожильного кабеля — это многократное обращение с направляющим оборудованием в принудительном направлении. Примеры таких приложений:

• Вилочные погрузчики
• Системы силовых путей
• Устройство намотки кабеля случайным образом
• Гирлянда
• Открытый трейлинг

Эти применения состоят из умеренного натяжения и многократного принудительного направленного изгиба или наматывания.Для этих типов приложений наилучшие результаты могут быть получены при использовании специально разработанных гибких кабелей. Однако неправильная установка гибких кабелей может привести к преждевременному отказу кабеля.

При использовании гибких кабелей специальной конструкции необходимо учитывать пять критериев:

• Радиус изгиба
• Натяжение кабеля
• Рабочая скорость
• Температура
• Пропускная способность

Радиусы изгиба

В следующей таблице приведены сведения о минимальных радиусах изгиба, рекомендованных стандартами ICEA.Эти значения предназначены для увеличения срока службы кабеля. Уменьшение радиусов изгиба приводит к сокращению срока службы кабеля из-за повышенной нагрузки на медные проводники и общей деформации кабеля. Следовательно, уменьшение радиусов следует рассматривать только в тех случаях, когда другие факторы, такие как пониженное натяжение кабеля, более низкая скорость работы и температура окружающей среды, более благоприятны для срока службы кабеля, или где механические ограничения установки не позволяют получить оптимальный радиус.

Испытания различных гибких кабелей показали, что удвоение минимального радиуса изгиба для наматывания может утроить срок службы кабеля при максимальном рекомендуемом натяжении.Поэтому для увеличения срока службы кабеля следует использовать максимально возможный радиус изгиба.

Натяжение кабеля

Натяжение кабеля играет чрезвычайно важную роль в определении срока службы кабеля при намотке. Медные проводники являются основным силовым элементом в гибких кабельных конструкциях. Даже если у вас есть хорошие фитинги для снятия натяжения на кабеле, это не сведет к минимуму тот факт, что большая часть натяжения будет поддерживаться медными проводниками.

Эффект натяжения кабеля зависит от количества фунтов на поперечное сечение медных проводников. Другими словами, провода AWG большего размера и или более проводов могут выдерживать большее натяжение, чем провода меньшего диаметра или меньшее количество проводников.

В приведенной ниже таблице показан пример того, как предотвратить перегрузку кабеля. Значения рассчитываются по формуле:

MCT = Максимальное постоянное натяжение
CMA = Круглая миловидная площадь проводника
Канал = Количество проводников в кабеле

Скорость наматывания, температура и мощность

• Скорость и температура намотки не так контролируемы, как размер и натяжение барабана.
• Если скорость наматывания и / или температура по каким-либо другим причинам являются экстремальными, необходимо учитывать соответствующие факторы. В холодных погодных условиях необходимо использовать барабан большего диаметра, тогда как при высоких температурах может потребоваться больший размер AWG для снижения температуры внутреннего проводника.
• Преимущественно низкая скорость наматывания и / или более высокие температуры увеличивают срок службы кабеля.
• Скорость кабеля обычно не должна превышать 400 футов в минуту.

Установка силовой направляющей

При выборе кабеля для силового тракта также необходимо учитывать следующие критерии:

• Условия окружающей среды
• Температура
• Химическое воздействие
• Работа в помещении или на открытом воздухе

Кабель нельзя вытягивать из катушки или катушки и вставлять непосредственно в силовой тракт.

Кабели ни в коем случае нельзя крепить к рельсу или связывать друг с другом; их следует всегда прокладывать параллельно друг другу и иметь достаточную длину, чтобы обеспечить полное перемещение кабеля во время движения силового тракта.

Вес кабеля должен быть равномерно распределен. Более тяжелые кабели следует прокладывать по направлению к внешней силовой дорожке, а более легкие — по центру.

После того, как кабель проложен, кабели следует перевернуть через несколько циклов изгиба и следить за тем, чтобы убедиться, что они свободно перемещаются.Важно убедиться, что кабель может свободно перемещаться в пределах радиуса изгиба, чтобы было возможно перемещение кабелей по трассе.

Плоские кабели можно уложить стопкой в ​​силовой тракт перед подключением с помощью слегка затянутых кабельных стяжек.

.
