Интернет для дачника. Добываем максимальную скорость в сетях 4G. Часть 2. Выбор внешней антенны

Недавно я проводил сравнительное тестирование LTE роутеров и вполне ожидаемо оказалось, что производительность и чувствительность радиомодулей у них существенно отличается. Когда же я подключил к роутерам антенну, прирост скорости увеличился кратно. Это натолкнуло меня на мысль провести сравнительное тестирование антенн, которые позволят не просто обеспечить связь в частном доме, но и сделать ее не хуже, чем в городской квартире, с подключением по кабелю. Ну а чем закончилось это тестирование можно узнать ниже. Традиционно, для желающих смотреть, а не читать, сделал видеоролик.

Методика тестирования

Без нормального структурного подхода не получить качественных результатов, а целью этого теста я поставил выбор лучшей антенны для максимально скоростного доступа в Интернет. В качестве эталона измерения был выбран роутер Zyxel LTE3316-M604, который в предыдущем тесте вполне оправданно занял первое место. Этот девайс может работать как с обычным проводным провайдером, задействуя резервный канал связи по 3G/4G в случае необходимости, так и работать полностью автономно, используя сотовые сети 3G и 4G. В моем тесте используется только сеть 4G, так как через нее передаются только данные и нагрузка голосового трафика не влияет на этот канал связи.

Для теста я выбрал три различных антенны, относящиеся к разным типам: первым тестом, для получения чистых значений, роутер работал без внешних антенн, используя только встроенные антенны. Вторым тестом была подключена антенна с круговой диаграммой направленности. В третьем тесте была задействована панельная антенна, имеющая более узкую диаграмму направленности, которая использовалась в прошлом тесте. Ну а четвертым этапом шло испытание узконаправленной сетчатой параболической антенны.

Все замеры скорости проводились в будний день в дневное время, чтобы нагрузка на базовую станцию была минимальна, а скорость закачки максимальна. На каждом этапе тест проводился три раза и вычислялось среднее значение скорости скачивания и отдачи. Роутер подключался к одной и той же БС, юстировка антенн производилась по показаниям сигнала в web-интерфейсе роутера.

Также я сделал суточный график значений скорости скачивания и отдачи данных в моей местности, что прекрасно демонстрирует работу пользователей с Интернетом. Полагаю, что у провайдера будет примерно та же картина нагрузки на БС. Что интересно, график скорости скачивания существенно скачет, а вот график отдачи практически неизменен — это говорит о том, что пользователи больше качают, нежели отдают данные.

GSM/3G/4G FREGAT MIMO

Цена: 4800 р

ТТХ:
Частотные диапазоны, МГц: 700–960, 1700–2700

Коэффициент усиления, дБ: 2 x 6

Допустимая мощность передачи: 10 Вт

Размер, см: 37 x Ø6,5

Масса, грамм: 840

Начнем с испытания антенны, которая имеет круговую диаграмму направленности. Эта антенна не может похвастаться каким-то запредельным коэффициентом усиления, но зато она поддерживает технологию MIMO, то есть это две антенны в одном корпусе. Кроме того, она герметична и имеет сразу смонтированные кабельные сборки длиной 5 метров. Частотный диапазон захватывает все сегменты от GSM до LTE, то есть поддерживаются сети 2G/3G/4G. В комплект входит крепление на штангу или сразу к стене. А теперь рассмотрим, в каких ситуациях она может применяться, если обладает таким размером и КУ. Первое, что приходит на ум, это экранированные помещения: полуподвал или подвал, металлический склад или ангар, корабль или катер. Во всех этих случаях железобетон и металл отлично экранируют внешний сигнал, и если снаружи радиотехника может работать отлично, то внутри приема может не быть вовсе. В этом случае, такая антенна решит проблему связи. Ее можно использовать не только для роутера, но и для репитера. Но именно для роутера она раскроет весь свой потенциал, а круговая диаграмма направленности хорошо работает на движущихся объектах, позволяя не настраивать антенну на какую-то одну вышку. В моем случае, скорость с антенной оказалась несколько ниже, чем без нее, поскольку КУ антенны схож с КУ встроенных антенн в роутер, а вот на 5-метровых кабелях происходят потери.

+

Готовый комплект с крепежом и смонтированным кабелем, подходит для экранированных помещений, герметична

—

Обладает небольшим КУ

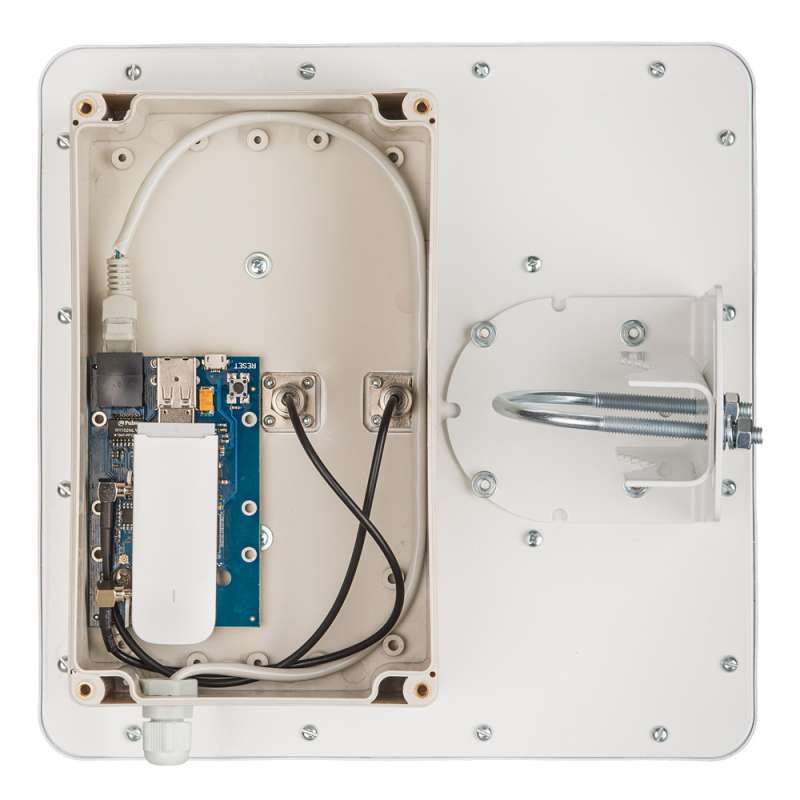

OMEGA 3G/4G MIMO

Цена: 4500 р

ТТХ:
Диапазон частот, МГц: 1700-2700

Коэффициент усиления, дБ: 2×16-18

Допустимая мощность передачи: 50 Вт

Габариты, см: 45 х 45 х 6

Масса, грамм: 2900

Вторая антенна проработала у меня уже несколько лет и участвовала в предыдущем тесте. Зарекомендовала себя очень хорошо при работе как напрямую с вышкой, так и с отраженным сигналом. Так как диаграмма направленности у нее уже, чем у всенаправленной антенны, то и коэффициент усиления вырос до 16-18 dBi, в зависимости от частоты сигнала. Кроме того, работает она в режиме MIMO, а это уже дает прирост в скорости. Стандартное крепление на штангу обеспечивает возможность настройки как по горизонту, так и по вертикали. Кроме того, крепление позволяет повернуть антенну на 45 градусов, чтобы сменить поляризацию — иногда это дает выигрыш в несколько мегабит. Большая, герметичная и эффективная! И если без этой антенны показатели RSRP/SINR были -106/10, то с панельной антенной выросли до -98/11. Это дало прирост в скорости на скачивание с 13 до 28 Мбит/с, а на отдачу с 12 до 16 Мбит/с. То есть двукратный прирост на скачивание на той же БС — отличный результат. Кроме того, антенна, благодаря небольшому углу, позволяет отсечь ближние, но более загруженные базовые станции и переключиться на другие, менее загруженные. Стоит только учесть, что кабельную сборку желательно делать покорочее, чтобы не терять сигнал в проводах.

+

Усиление сигнала позволяет поднять скорость вдвое, диаграмма направленности дает возможность выбрать менее нагруженную БС, удобный крепежный комплект, за несколько лет не потеряла своих качеств

—

При размере 45х45 сантиметров обладает парусностью, что требует качественного основания для крепления

PRISMA 3G/4G MIMO

Цена: 6000 р

ТТХ:
Диапазон частот, МГц: 1700–2700

Коэффициент усиления: 25 дБ на частоте 1700–1880 МГц, 26 дБ на частоте 1900–2175 МГц, 27 дБ на частоте 2600–2700 МГц

Максимальная подводимая мощность: 100 Вт

Размер, см: 90 x 81 x 36

Масса, грамм: 3200

Параболическая сетчатая антенна примечательна сама по себе — она обладает впечатляющими размерами 90х81 сантиметр. Она не круглая, как это принято у спутниковых антенн, что даже положительно сказывается на диаграмме направленности. Кроме того, сетчатое исполнение очень заметно снижает парусность — ветер просто проходит сквозь нее, а на фокусировке сигнала это практически не сказывается. Антенна работает в диапазоне частот от 1700 до 2700 МГц. Есть три положения облучателя: по одному для каждой частоты. В инструкции доступно показано, как надо расположить облучатель относительно антенны, чтобы получить максимальное усиление при нужной частоте, то есть для начала надо знать, на каких частотах работает ваш провайдер. Тут на помощь приходит web-интерфейс роутера, в котором вполне доступно демонстрируется рабочая частота. С этой антенной работать несколько сложнее, требуется точная юстировка, так как угол направленности очень мал. Очевидный плюс такого решения — это возможность точного направления на нужную БС, даже если несколько станций расположены почти по прямой. Минусы тоже есть: время отстройки на БС заметно увеличивается, а работать с отраженным сигналом становится сложнее. Но самое главное — это коэффициент усиления. Он колеблется от 25 до 27 dBi. В моем случае, это позволило усилить сигнал с изначальных RSRP/SINR -106/10 до -90/19 dBi, а скорость приема выросла с 13 до 41 Мбит/с, передачи с 12 до 21 Мбит/с. То есть скорость приема возросла более, чем в три раза! Ну а в глухой местности, где сотовая связь может вообще не ловить, вполне реально поймать как 3G, так и 4G сигнал за несколько десятков километров!

+

Отличный коэффициент усиления, сетчатое исполнение снижает парусность, возможность подстройки облучателя на нужную частоту

—

Габариты

Подведение итогов

Сравнительное тестирование показало, что даже без антенны, при хорошем возвышении (10 м от земли), роутер Zyxel LTE3316-M604 может обеспечить приемлемую скорость работы с Интернетом. Но роутер не оставишь на улице, поэтому данный вариант подходит в квартире, офисе, но не там, где вышку даже с биноклем не разглядеть.

Антенна FREGAT MIMO подойдет тем, кто по ряду причин не может получить радиосигнал в месте установки роутера. Это могут быть экранированные стены, низкое расположение, иные помехи. А две антенны в едином корпусе обеспечат поддержку технологии MIMO, что должно увеличить скорость работы.

Что касается панельной антенны OMEGA 3G/4G MIMO, то она себя показала очень достойно. Работа как с прямым, так и с отраженным сигналом, масса вариантов монтажа, хороший коэффициент усиления. Небольшие габариты не дают большой парусности, а выигрыш в скорости заметный. Можно брать смело, если сигнал 3G/4G есть, но крайне слабый или его нет вообще.

Ну а параболическая сетчатая антенна PRISMA 3G/4G MIMO подойдет для самых отчаявшихся, потому что с таким усилением и возможностью точной настройки на БС можно получить связь даже в самой отдаленной деревне, если в радиусе нескольких десятков километров есть базовая станция сотового оператора.

Заключение

На данный момент я оставил работать антенну OMEGA 3G/4G MIMO. Пришлось несколько переместить штангу крепления на стене, так как габариты антенны диктуют свои условия. При кабеле длиной 3 метра и выбранном роутере я видел скорости до 50 Мбит/с, когда БС была наименее загружена. Это стремится к теоретическому пределу скорости в 75 Мбит/с при имеющихся условиях работы БС: частота Band3 -1800 МГц, ширина канала 10 МГц. Но главное, что при удалении более 8 км от базовой станции, мне удалось получить скорости близкие к тем, которые можно иметь в непосредственной близости от вышки. Приведу для примера картинку покрытия радиосигнала при использовании различных частот.

В заключении скажу, что обеспечить себя хорошим интернетом на даче или в частном доме можно всегда. Не стоит опасаться незнакомого оборудования: для выбора 3G/4G роутера просто прочитайте мою предыдущую статью. А при выборе антенны обращайтесь к тем, кто ими занимается всерьез — там подберут оптимальное решение и даже подготовят все кабельные сборки. Вам на месте останется только всё подключить. Удачи, хорошего пинга и стабильной скорости!

Проблемы с сотовой связью: как усилить сигнал и правильно настроить смартфон | Смартфоны | Блог

https://c. dns-shop.ru/thumb/st1/fit/760/456/1a519110dab600ef482cb6f3dc501bb3/q93_e92c49faa7e5f06e9f2bf3a9ae44ba5627f34cd9da287b58827b69ffad6f0647.jpg Проблемы с сотовой связью: как усилить сигнал и правильно настроить смартфон Проблемы с сотовой связью: как усилить сигнал и правильно настроить смартфон 2020-06-15T16:30:19+00:00 2020-06-17T08:50:50+00:00 2020-06-16T00:53:00+00:00 valerongrach

смартфон

мобильная связь

Интернет

лайфхак

сотовая связь

усилитель интернет сигнала

Клуб DNS

https://club.dns-shop.ru/images/club-logo.png

Проблемы с сотовой связью: как усилить сигнал и правильно настроить смартфон

Стабильность и качество мобильной связи зависит от зоны покрытия, обеспечиваемой базовыми станциями оператора и нагрузкой на них. Соответственно, есть несколько причин ухудшения качества связи. Вы можете заметить это по таким признакам, как: невозможно позвонить, ничего не понятно во время разговора, скорость передачи данных оставляет желать лучшего — интернет не грузится. Это может быть связано с перегрузкой базовой станции из-за подключения большого количества абонентов. Но чаще причина плохой связи заключается в проблемах и физике процесса прохождения радиоволн. Связь может портиться из-за плотной застройки, рельефа местности, большого расстояния до базовой станции.

Перегрузки базовых станций — вещь достаточно редкая. Столкнуться с ней можно на массовых мероприятиях или в те моменты, когда всем вдруг становится срочно нужно позвонить. Например, на Новый Год, как только пробили куранты. И эта проблема решается относительно просто — через небольшой интервал времени все заработает.

А вот проблема с тем, что ваш загородный дом находится в «мертвой зоне» или глухой деревне, до которой еле добивает сигнал от ближайшей вышки — это реально сложная задача, которая не рассосется через несколько минут и вообще не решится без дополнительного оборудования. Также аналогичные сложности возникают, например, в тех случаях, когда ваш офис/магазин находится в полуподвальном/подвальном помещении или внутри большого железобетонно

Усиление мобильной связи 2G/3G/4G LTE

В настоящее время мобильная связь практически достигла своего максимального проникновения — не только мегаполисы и не большие города покрыты сетями мобильной связи, но и мелкие населенные пункты — села, деревни находятся в зонах покрытия, автомобильные трассы между городами и не только государственного, но и местного значения, где проживают либо перемещаются люди. Зоны покрытия продолжают увеличиваться, расширяться и совершенствоваться для того, чтобы обеспечить неразрывность сетей и позволить абонентам пользоваться мобильной связью в любом месте и в любой время.

Наибольшее покрытие имеют сети 2G, которые обеспечивают голосовую связь и низкоскоростной интернет. Такими сетями покрыто практически 100% территории Украины. Следующими по величине покрытия являются сети третьего поколения 3G UMTS/WCDMA/HSPA/HSPA+, которые на момент написания данного материала охватывают две трети территории страны. Ну и наименьшее на середину 2019 года покрытие имеют сети 4G LTE (сети 4G запущены позже остальных и находятся в стадии строительства, расширения и усовершенствования) — чуть более половины территории страны.

Конечно же самая качественная мобильная связь в городах (крупных и более мелких), где концентрация базовых станций операторов достаточно высока. Здесь можно получить качественную голосовую связь и мобильный интернет. В сельской местности, между городами, на отдаленных объектах инфраструктуры, где до передающих станций мобильных операторов достаточно далеко — качественная мобильная связь не всегда аксиома. Но и в больших городах не всегда можно получить качественный сигнал, хорошую связь и быстрый интернет. С чем же это связано?

Причины плохой мобильной связи

Плохой сигнал сотового оператора — главная причина не качественной связи и низкой скорости мобильного интернета.

В условиях города это может быть обусловлено местоположением помещения, его конструктивными особенностями, материалами стен, перекрытий, наличием различного рода внешних преград для прохождения радиоволн ну и конечно же близостью размещения базовых станций. Так проблемы со связью чаще всего наблюдаются в подвальных и полуподвальных помещениях, в подземных гаражах и паркингах, на первых и последних этажах высотных домов, в помещениях, окруженных высокими зданиями, которые заграждают прохождение радиоволн от ближайшей вышки, в квартирах и домах, имеющих толстые железобетонные стены, а также кровлю из металочерепицы. Все эти факторы мешают распространению радиоволн в помещениях и зданиях, что вызывает проблемы как с голосовой связью (обрывы, не дозвоны, плохую слышимость, «металлический голос» и т. п.) так и с мобильным интернетом (обрывы сессий, низкую скорость приёма и передачи данных и т.д.).

В условиях сельской местности, а также на объектах большого удаления от базовых станций (производственных, складских помещениях, автозаправочных станциях между городами и т.д) основными причинами плохой голосовой связи и мобильного интернета являются большие расстояния до передающих вышек, рельеф местности, естественные преграды в виде густых лесопосадок, конструкция и материалы из которых построены здания и т.п. В таких условиях внутренние антенны телефонов, 3G/4G модемов и роутеров не в состоянии ловить слабый сигнал что и приводит к обрывам связи, плохой слышимости и низкой скорости мобильного интернета либо вообще к отсутствию какого либо сигнала сотовой сети.

Определение уровня сигнала

Первым шагом к решению проблемы качества мобильной связи является определение имеющегося уровня сигнала. Редко бывает, когда в квартире, загородном доме, производственном или складском помещении «глухо как в танке» и сигнала вообще нет никакого. Как правило он есть, но возможно слабый и не достаточный для того, чтобы связь была качественной. Так вот для начала нужно определить уровень имеющегося сигнала, места в здании или помещении где он лучше, а где хуже, частоты и типы сетей, которые есть в вашем помещении — 2G GSM, 3G UMTS/HSPA или 4G LTE. От этого будет зависеть выбор оборудования для решения поставленных задач по усилению сигнала и обеспечения качественной мобильной связи и беспроводного интернета.

Для того чтобы определить уровень мобильного сигнала можно воспользоваться программой для ПК либо смартфона на Android или iOS. Если использовать программу для ПК — к компьютеру, куда установлена подобная программа нужно подключить USB модем со вставленной в него SIM-картой мобильного оператора. С приложениями для смартфонов проще — просто установил его на телефон и можно пользоваться. Таких приложений как для ПК, так и для телефонов существует большое количество. Они отличаются интерфейсом, многообразием показателей и прочими примочками. Но предназначение у всех одно — показать уровень сигнала выбранного оператора связи и еще ряд параметров, которые влияют на качество связи.

Найти программу для мониторинга сотовых сетей не сложно (Гугл Вам в помощь). Большинство из них есть в интернете в открытом доступе, либо доступны для скачивания в Google Play и App Store. Мы же остановимся на некоторых показателях, которые следует знать и на которые нужно обращать внимание используя подобные программы.

Показатели и значения качества сигнала мобильной связи

RSSI (Received Signal Strength Indicator) — индикатор силы принимаемого сигнала или мощность сигнала. Значение измеряется в дБм (dBm) со знаком минус. Чем минус меньше, тем лучше мощность сигнала (Например: сигнал — 58 dBm лучше чем сигнал -92 dBm). Отличные показатели RSSI от -30 dBm до -50 dBm, хорошие — от -50 dBm до -70 dBm, удовлетворительные — от -70 dBm до -85 dBm и плохие — от -85 dBm до -110 dBm. При показателях RSSI -120 dBm и ниже может наблюдаться отсутствие сигнала, обрывы голосовой связи и отсутствие подключения к интернету.

RSRP (Reference Signal Received Power) – уровень сигнала, принимаемого с Базовой Станции. RSRP измеряется в дБм (dBm). Если значение RSRP= -120 dBm и ниже, LTE-подключение может быть нестабильным или вообще не устанавливаться. Чем больше показатель RSRP, тем уровень сигнала выше и скорость передачи данных будет быстрее. Нормальные показатели — это от -50 dBm до -95 dBm. Плохие показатели — от 110 dBm и ниже.

SINR (Signal Interference + Noise Ratio) также называемый CINR (Carrier to Interference + Noise Ratio) – отношение уровня полезного сигнала к уровню шума (или просто соотношение сигнал/шум). Значение SINR измеряется в дБ (dB). Чем выше данное значение, тем лучше качество сигнала. При значениях SINR ниже 0 скорость подключения будет очень низкой, т. к. это означает, что в принимаемом сигнале шума больше, чем полезной части, при этом вероятность потери LTE-соединения также существует. Поэтому при хорошем сигнале показатель SINR должен быть с плюсом и чем показатель выше, тем качественнее сигнал, в нем меньше шума и тем выше будет скорость передачи данных. Для примера можно заметить, что показатели SINR 20 dB и выше — это очень хороший, 10-20 dB — хороший, от -10 dB до 5 dB — удовлетворительный, от -10 dB и ниже — плохой.

RSRQ (Reference Signal Received Quality) – качество принятых пилотных сигналов. Значение RSRQ измеряется в дБ (dB). Этот показатель характеризует уровень шума. Чем он меньше, тем лучше. При хорошем сигнале RSRQ стремится к нулю или к положительному значению.

CQI (Channel Quality Indicator) — для каждой абонентской станции UE (User Equipment) и каждого частотного блока несущей формируются индикаторы качества канала CQI (Channel Quality Indicator). Этот параметр может принимать значения от 0 до 15. Чем выше значение, тем лучше (тем выше скорость, которую может выделить базовая станция оператора LTE).

Как усилить сигнал мобильной связи 2G/3G/4G LTE?

Для усиления слабого сигнала мобильного оператора применяются различные антенны, а также усилители сигнала.

Антенны

В зависимости от условий использования, расстояния до базовой станции и некоторых других параметров для усиления сигнала можно использовать внешние усиливающие антенны. Они отличаются конструкцией, предназначением и конечно же коэффициентом усиления. Поэтому подбирать антенну нужно исходя из показателей силы сигнала без антенны. Так при отличном сигнале антенна вовсе не нужна, при хорошем сигнале можно использовать антенны с усилением от 5 Дб до 14 Дб, при удовлетворительном — от 9 Дб до 19 Дб и при плохом сигнале от 17 Дб до 30 Дб.

Для города

Так например, если Вы пользуетесь мобильным интернетом в городе и связь в принципе нормальная, но хотелось бы добиться максимального сигнала, то в зависимости от расположения базовой станции относительно помещения, где установлен модем или роутер, можно использовать либо всенаправленную антенну (типа автомобильной, коллинеарной) либо направленную широкоугольную MIMO усилением 9Дб — 15Дб. Всенаправленные либо широкоугольные антенны эффективны на небольшом расстоянии до БС оператора (1-5 км), к тому же в условиях городской застройки такие антенны хорошо ловят отраженный от соседних зданий сигнал.

Примеры усиливающих антенн для города


Антенна автомобильная 3G/4G усилением 9Дб 700-2700 МГц (Киевстар, Vodafone, Lifecell)	Антенна панельная 4G LTE MIMO усилением 9Дб 800-2600 МГц (Киевстар, Vodafone, Lifecell)	Антенна всенаправленная 4G LTE MIMO 800-2600 МГц усилением 20Дб (Киевстар, Vodafone, Lifecell)	Антенна всенаправленная 4G LTE MIMO усилением 12Дб 800-2600 МГц (Киевстар, Vodafone, Lifecell)	Антенна комнатная 4G LTE MIMO 800-2600 МГц усилением 9Дб (Киевстар, Vodafone, Lifecell)

Для автомобиля

Если Вы много передвигаетесь в автомобиле и Вам просто необходим доступ в интернет при перемещении по городу или между городами по Украине то в этом случае наиболее эффективными будут всенаправленные антенны. В данном случае направленные антенны будут не эффективны по сами понимаете каким причинам — автомобиль в движении и положение его относительно БС оператора постоянно меняется, а т.к. направленные антенны должны смотреть в направлении вышки максимально точно, то в условиях перемещения от такой антенны будет мало толку. К тому же направленные антенны в большинстве случаев достаточно громоздкие и на авто их ну никак не закрепить. Всенаправленные же антенны способны улавливать сигнал передающих вышек с разных направлений и пусть они имеют не большие коэффициенты усиления сигнала (в среднем от 5 Дб до 12Дб), улучшения качества связи с их помощью все таки можно добиться, как и увеличения скорости передачи данных.

Примеры усиливающих антенн для автомобиля


Антенна автомобильная GSM усилением 5Дб 890-1880 МГц (Киевстар, Vodafone, Lifecell)	Антенна автомобильная 3G/4G усилением 9Дб 700-2700 МГц (Киевстар, Vodafone, Lifecell)	Антенна автомобильная 3G UMTS/HSPA усилением 7Дб 1900-2100 МГц (Киевстар, Vodafone, Lifecell)	Антенна всенаправленная 4G LTE MIMO усилением 12Дб 800-2600 МГц (Киевстар, Vodafone, Lifecell)	Антенна панельная 4G LTE MIMO усилением 9Дб 800-2600 МГц (Киевстар, Vodafone, Lifecell)

Для сельской местности

Усиление сигнала мобильной связи для сельской местности, дачных поселков, загородных домов, производственных и складских помещений, находящихся порой вдалеке от городов и на значительном удалении от передающих станций мобильных операторов — вот наиболее востребованный сегмент рынка усиления сотовой связи. Ведь в сельской местности проживает большАя часть населения страны и не всегда есть возможность принимать качественный стабильный сигнал и иметь быстрый доступ в интернет и хорошую голосовую связь. С аналогичной проблемой могут сталкиваться жители частных загородных домов в окрестностях крупных и мелких городов, дачных поселков и различного рода коммерческих помещений, находящихся вдалеке от сотовых вышек.

В условиях значительного удаления от БС мобильного оператора (10 км и более) лучше всего использовать направленные антенны различного типа («Волновой канал», панельные MIMO, офсетные параболические) с большим коэффициентом усиления (от 15 Дб и более). Выбирать антенну следует исходя из условий в каждом конкретном месте — уровня сигнала без антенны, рельефа местности, наличия различного рода дополнительных препятствий для прохождения радиоволн (например густого высокого леса), расстояния до БС и возможности установки антенны (на балкон, на крышу здания, на мачту).

Так в условиях равнинной местности без существенных перепадов высот и большого количества препятствий хорошо зарекомендовали себя направленные антенны типа «Волновой канал». Они имеют достаточно большие коэффициенты усиления (15-21 Дб) и способны эффективно работать на расстояниях 10 — 20 км до базовой станции. Волновой канал способен усилить сигнал и увеличить скорость интернета от 1,5 до 2,5 раз.

Также хорошо в аналогичных условиях зарекомендовали себя панельные MIMO антенны усилением от 17 Дб до 24 Дб. Они менее требовательны к точности направления, имеют в своей конструкции 2 антенны, которые одновременно работают на приём и на отдачу сигнала, за счет чего лучше стабилизируют связь и увеличивают скорость передачи данных. Так во время проведения тестов панельная антенна усилением 24 Дб показала увеличение скорости передачи данных более чем в 2 раза на расстоянии около 23 км до передающей станции, а на меньших расстояниях увеличение скорости составило 3-5 раз.

Если же сотовая вышка находится на удалении 25-30 км — лучше всего использовать параболическую MIMO антенну, которая имеет коэффициент усиления порядка 30 Дб. Установленная на крыше дома и сориентированная в направлении БС такая антенна способна «вытянуть» даже очень слабый сигнал и увеличить скорость приёма и передачи данных в разы. Тестирование работы антенны на расстоянии 25-26 км до БС оператора показало впечатляющие результаты — скорость загрузки данных выросла от около 1 Мбит/сек без антенны до более 20 Мбит/сек с антенной.

Примеры усиливающих антенн для сельской местности

Усилители сигнала

Но зачастую встречаются такие случаи, когда одной антенной не обойтись. Это обусловлено рельефом местности, наличием различных преград, конструкцией и материалами помещения, а также его местом расположения (полуподвальные или подвальные помещения, высокие этажи многоэтажных зданий), где только антенна не в состоянии усилить сигнал настолько, чтобы позволить иметь качественную сотовую связь и быстрый мобильный интернет.

В таких случаях для усиления сигнала мобильной связи используют усилители (репитеры), которые работают вместе с внешними и внутренними антеннами. Такие комплексы имеют коэффициенты усиления 40 — 75 Дб и способны покрывать площади от 100 до 1500 м² (в зависимости от модели усилителя и частоты вещания). С их помощью можно не только «вытянуть» практически отсутствующий сигнал, но и с помощью внутренних антенн распространить его по дому или офису, тем самым обеспечив стабильную и качественную связь там, где она необходима. Как же работают комплекты усиления сигнала?

Усилитель сигнала GSM — это устройство для усиления входящего сигнала мобильного оператора но без изменения вида самой величины и сигнала, до уровня достаточного для обеспечения надежной и качественной связи. Репитер GSM — повторитель и усилитель сигналов сотовой связи, предназначенный для локального расширения её зоны покрытия. Представляет собой сложное активное радиоэлектронное устройство, функционирующее в комплекте с антеннами и радиочастотными кабелями. Репитеры GSM самостоятельно применяются пользователями сотовой сети и их применение не требует участия или согласований операторов сотовой связи.

Принцип работы такой системы наглядно показан на изображении выше. Внешняя антенна ловит сигнал мобильного оператора и по коаксиальному кабелю передает на усилитель (репитер). Тот в свою очередь усиливает слабый сигнал и по кабелю передает на внутренние антенны, которые устанавливаются в разных концах здания (помещения) и ретранслируют уже мощный и качественный сигнал, тем самым обеспечивая стабильную мобильную связь и ско

Как сделать антенну для модема

Многие из нас давно и с удовольствием пользуются такими девайсами как модемы от сотовых операторов, которые позволяют получить доступ к «всемирной паутине». Но к сожалению, в отличие от широкополосного проводного интернета, у таких устройств есть несколько существенных недостатков. Главный из них — это особенности распространения радиосигнала в окружающем пространстве. Радиоволны в диапазонах 3G, 4G и LTE имеют нехорошее свойство отражаться от препятствий, рассеиваться и затухать, соответственно ухудшается скорость и качество интернет-соединения. Что можно предпринять в такой ситуации?

Делаем антенну для модема

Самый простой и дешёвый способ усилить сигнал, поступающий с базовой станции провайдера на ваш модем — это самодельная антенна из подручных средств, сделанная своими руками. Давайте вместе рассмотрим наиболее простейшие и популярные варианты изготовления конструкций, усиливающих радиосигнал, поступающий на модем с БС.

Проволочная антенна

Простейший вариант самодельной антенны — это использование куска медной проволоки небольшого сечения, который нужно намотать в несколько витков вокруг верхней части модема. Оставшийся конец проволоки длиной 20-30 сантиметров разгибаем вертикально. Данный примитивный способ при определённых условиях может заметно усилить стабильность принимаемого радиосигнала.

Жестяная банка

Наверное, в любом доме можно при желании найти пустую использованную жестяную банку от прохладительных напитков или кофе. Этот нехитрый предмет может стать основой ещё одной самодельной антенны. Убираем крышку ёмкости, в боковой стенке делаем отверстие, вставляем туда модем до половины корпуса, с помощью USB-удлинителя подключаемся к компьютеру или ноутбуку. Далее остаётся найти наилучшее расположение конструкции в пространстве. Эффект усиления в данном случае может быть очень неплохим.

Дуршлаг 4G

Обычный алюминиевый дуршлаг есть у большинства людей. И этот предмет утвари можно использовать для создания ещё одной нехитрой антенны для модема. Нужно только зафиксировать «свисток» в чаше посуды, например, с помощью клейкой ленты. Как говорится, всё гениальное просто.

Антенна Харченко

Рамочная зигзагоообразная антенна известного советского радиолюбителя Харченко. Для изготовления такого усилителя понадобится медный провод сечением 2,5 мм. Сгибаем его в форме двух совмещённых квадратов, в точку соединения размещаем модем, подключенный через USB-кабель к компьютеру. С тыльной части антенны крепим тонкий лист металла в качестве отражателя. Сделать такой девайс можно довольно быстро, а коэффициент усиления при определенных условиях может очень порадовать.

Переделанная спутниковая антенна

Очень многие из нас пользуются услугами спутникового телевидения. И если в вашем распоряжении имеется старая спутниковая тарелка, то её вполне можно переделать в антенну для 4G-модема. Сделать это очень просто. Снимаем со штанги конвертер и на его место крепим модем. Направляем конструкцию в сторону базовой станции провайдера, медленно вращаем её до достижения наилучшего результата.

Итак, мы рассмотрели несколько вариантов изготовления антенны для 4G-модема своими руками из доступных подручных средств. Вы можете попробовать сделать самостоятельно любую из предложенных моделей и заметно усилить принимаемый с базовой станции провайдера сигнал. Удачи!

Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

В каких случаях 3G/4G-антенна не поможет?

Стоит ли грешить на антенну, если вдруг она не помогла усилить 3G/4G LTE сигнал? Пожалуй, однозначно ответить на этот вопрос нельзя. Конечно, все зависит от честности производителя и характеристик самой антенны. Однако бывают случаи, когда даже не самая плохая антенна может оказаться бессильной с технической точки зрения. В нашем новом обзоре расскажем о причинах, которые ведут к таким последствиям, и о решениях, которые должны помочь.

В этом случае все предельно просто: прежде чем “что-то” усилить, нужно, чтобы это “что-то” было. Если в точке установки антенны USB-модем (или телефон) вообще не видит 3G/4G-сигнала (и даже не пытается установить соединение), скорее всего, ни одна антенна не поможет. Либо базовая станция оператора слишком далеко, либо на пути сигнала есть непреодолимые преграды.

Решение: поищите более удачное место для установки антенны, желательно поднять ее как можно выше. Кроме того, не забывайте про возможность поменять оператора. Может быть, с другим оператором сотовой связи вы “поймаете” сигнал ближайшей базовой станции, который вполне реально усилить с помощью антенны.

Бывают случаи, когда качество сигнала сотовой связи не вызывает серьезных нареканий, но скорость беспроводного интернета очень мала. Это происходит из-за того, что базовая станция перегружена большим количеством абонентов и не способна обеспечить высокую скорость соединения для каждого из них .

Допустим, текущее качество сигнала позволяет передавать данные со скоростью 10 Мбит/с, но база отдает только 0,2 Мбит/с. Установка антенны, несомненно, позволит улучшить сигнал и расширить канал связи, и вместо 10 Мбит/с передавать 50 Мбит/с. Но оборудование на базовой станции по-прежнему будет отдавать 0,2 Мбит/с. Конечно, есть шанс, что за счет уменьшения потерь скорость вырастет, например, до 0,4 Мбит/с. Но значительного улучшения вы добиться не сможете.

Решение: попробуйте направить антенну на другую базовую станцию. Почти наверняка с помощью направленной антенны вы сумеете подключиться к другой “вышке” оператора. Возможно, она будет менее загружена, и вы добьетесь успеха. Если не получится, то всегда остается возможность попытать счастья с другим оператором.

В условиях городской застройки существует проблема отраженного сигнала. Зачастую у пользователей вообще нет возможности точно направить антенну на базовую станцию.

Нередко пользователи интересуются, можно ли устанавливать антенну на окне, не вынося на фасад. Теоретически — да. Но что, если база располагается в другой стороне, а за окном — другие дома, которые отражают сигнал от базы?
При лучшем стечении обстоятельств антенна будет работать точно также как модем, при худшем — вообще снизит качество сигнала. Скорее всего, антенны с широкой диаграммой направленности (например, HiTE PRO Hybrid) дадут какой-то процент усиления, но он будет незначителен.

Чем уже диаграмма направленности, тем точнее нужно направлять антенну на базовую станцию, и тем хуже она справляется с отраженным сигналом. Например, ширина диаграмма направленности антенны HiTE PRO Grid всего 8°. Поэтому нет смысла использовать такую антенну в условиях плотной застройки.

Решение: попробуйте найти более подходящую точку вне зоны отраженного сигнала, например, на крыше или на другой стороне здания. Благодаря 100-метровому кабелю антенны Ethernet-модификации имеют возможность удаленного размещения. Если вы вынуждены усиливать отраженный сигнал, то лучше использовать модель с широкой диаграммой направленности и небольшим коэффициентом усиления.

Российские операторы связи используют сразу несколько частотных диапазонов для 3G и 4G LTE. Антенна должна обеспечивать эффективное усиление на тех частотах, которые использует выбранный оператор в данной местности. Если антенна рассчитана на частоту 2500 МГц, а оператор использует 800 МГц, то от неё будет больше вреда, чем пользы.

Ранее мы уже писали о том, как узнать, на какой частоте работает сеть LTE.

Решение: поменять оператора или купить новую антенну. Возможно, другой оператор сотовой связи поддерживает те же частотные диапазоны, что и ваша антенна. Если нет, без новой антенны тут не обойтись.

Важно! Если по каким-либо причинам вы не знаете, какой частотный диапазон использует ваш оператор, советуем обратить внимание на универсальные мультидиапазонные 3G/4G антенны, которые работают на нескольких частотах.

Если вы еще не приобрели 3G/4G антенну, чтобы не ошибиться, рекомендуем вам:

изучить материалы, опубликованные на нашем сайте, в разделе полезные статьи;
проконсультироваться с нашими специалистами по телефону;
или вызвать мастера для тестирования сигнала и подбора оптимальной системы усиления на месте.

Важно отметить, что все антенны HiTE PRO совместимы с ведущими российскими операторами связи: Мегафон, Билайн, МТС, ТЕЛЕ2, Yota и др. Антенны со встроенными модемами не привязаны к какому-либо оператору и могут использоваться с любой SIM-картой.

4G Lte Mimo Антенна — Электроника

1 000 грн.

Договорная

Херсон

22 нояб.

Отзывы о

3g 4g антенна mimo — интернет-магазины и отзывы на 3g 4g антенна mimo на AliExpress

Отличные новости !!! Вы попали в нужное место для приобретения MIMO антенны 3g 4g. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая мимо-антенна 3g 4g в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели мимо-антенну 3g 4g на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в MIMO антенны 3g 4g и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mimo антенны 3g 4g по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отзывы о

4g mimo — интернет-магазины и отзывы о 4g mimo на AliExpress

Отличные новости !!! Мимо 4g вы попали в нужное место.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший 4g мимо скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой 4g MIMO на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в MIMO 4g и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mimo 4g по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Внешняя антенна для широкополосного доступа 4G / 5G: улучшение сигнала и скорости

Внешняя антенна может помочь повысить скорость и надежность домашнего широкополосного подключения 4G или 5G.

Если вы используете домашнюю широкополосную службу 4G или 5G, такую как Three’s HomeFi (Huawei B311), Three’s Huawei B535, Vodafone GigaCube или EE’s 4GEE Home, подключение внешней антенны к вашему маршрутизатору может помочь повысить как скорость, так и надежность ваше интернет-соединение.

При выборе внешней антенны есть широкий выбор различных вариантов антенны. Для начала вам нужно решить, хотите ли вы купить всенаправленную антенну или направленную антенну. Вы также должны проверить диапазоны частот, поддерживаемые антенной, количество разъемов, которые она имеет, и поляризацию антенны. Также важен тип разъема, используемого антенной (большинство маршрутизаторов 4G и 5G имеют разъем SMA или TS9).

В этой статье мы обсудим, как можно использовать внешнюю антенну для улучшения домашнего широкополосного сервиса и сигнала 4G или 5G.Мы рассмотрим совместимость маршрутизатора и основные моменты, которые следует учитывать при выборе внешней антенны для маршрутизатора. Мы также представим наши рекомендуемые варианты, если вы хотите купить внешнюю антенну для использования в Великобритании.

Чтобы найти подходящую антенну, выберите свой маршрутизатор из следующего раскрывающегося списка:

Выберите один из самых популярных маршрутизаторов:

Или выберите свой маршрутизатор из следующего списка:

Выберите свой маршрутизатор . .. Домашний маршрутизатор BT 4G (Домашний маршрутизатор BT 4G) Домашний маршрутизатор EE 4GEE (Домашний маршрутизатор 4GEE) EE 4GEE WiFi (4GEE WiFi) EE 4GEE WiFi Mini (4GEE WiFi Mini) HTC 5G Hub (5GEE WiFi) Huawei 5G CPE Pro (Vodafone GigaCube 5G) Huawei 5G CPE Pro (три концентратора 5G) Huawei 5G CPE Pro (5GEE Home) Huawei 5G CPE Pro Huawei 5G CPE Pro Huawei AI Cube B900 (три концентратора 4G с Alexa) Huawei B310Huawei B311 (три HomeFi) Huawei B315Huawei B525Huawei B528 (Vodafone GigaCube 4G) Huawei B535 HomeFi Plus (три концентратора 4G) Huawei B618Huawei E5573bs-322 (три мобильных Wi-Fi 4G) ) Huawei E5783B (три 4G Plus Mi-Fi) Huawei E5785 (EE Huawei 4G WiFi 2) TP-Link TL-MR6400 (Archer) Verve VH510B (три домашних концентратора) Vodafone R219 (Vodafone Mobile Wi-Fi)

Найти антенну Для вашего роутера →

Внешние антенны для домашнего широкополосного доступа 4G и 5G

За последний год домашняя широкополосная связь 4G и 5G становится все более жизнеспособной альтернативой фиксированной домашней широкополосной связи по телефонной линии или кабелю.

В настоящее время вы можете получить безлимитный домашний широкополосный доступ через соединение 4G всего за 20 фунтов стерлингов в месяц за услугу HomeFi компании Three (она поставляется с маршрутизатором Huawei B535 в комплекте).

Домашняя широкополосная связь

4G также доступна через сервис GigaCube от Vodafone (с маршрутизатором Huawei B528) и через домашний маршрутизатор 4GEE от EE. В качестве альтернативы некоторые люди решают создать собственное домашнее широкополосное решение с разблокированным широкополосным маршрутизатором 4G, таким как Huawei B525.

Совсем недавно домашняя широкополосная связь 5G была запущена в некоторых крупных городских районах.Вы можете получить домашний широкополосный доступ 5G через Three’s 5G Home и Vodafone GigaCube 5G.

Чтобы получить максимальную производительность от домашнего широкополосного подключения 4G или 5G, иногда стоит приобрести внешнюю антенну. Это может увеличить мощность сигнала вашего соединения, обеспечивая более высокую скорость загрузки и более надежное соединение.

В этой статье мы обсудим внешние антенны для домашнего широкополосного доступа 4G и 5G, а также как вы можете выбрать одну из них и как она может повысить скорость вашего соединения.

Основные соображения

Прежде чем покупать внешнюю антенну, стоит сначала учесть следующие четыре вещи:

1. Скорость загрузки ограничена вашим соединением 4G / 5G или это сила сигнала Wi-Fi между вашим устройством и маршрутизатором?

На скорость загрузки на вашем устройстве влияют два фактора: качество сигнала 4G / 5G и сила Wi-Fi-соединения между маршрутизатором и устройством.

Прежде чем решать, что делать, стоит выделить эти два фактора. Например, поместите устройство прямо рядом с маршрутизатором или подключите проводной кабель Ethernet, чтобы исключить влияние потери сигнала Wi-Fi.

Если это сигнал Wi-Fi, который вызывает снижение скорости загрузки, вам следует вместо этого изучить технологию ячеистой сети для Wi-Fi (например, с таким решением, как BT Whole Home Wi-Fi).

2. Проверьте различные варианты размещения вашего широкополосного маршрутизатора.

Лучшее место для размещения маршрутизатора — это, как правило, окно (в идеале окно, выходящее в сторону ближайшей к вам телефонной мачты).Окно наверху обычно работает лучше, чем окно внизу, поскольку на пути между мачтой и маршрутизатором будет меньше препятствий.

3. Обновление маршрутизатора 4G может улучшить производительность.

Например, оригинальная услуга HomeFi компании Three поставлялась в комплекте с маршрутизатором Huawei B311. Это ограничено скоростью LTE категории 4 (загрузка до 150 Мбит / с) и поддерживает только однополосное соединение Wi-Fi (802.11n).

Обновление до более мощного маршрутизатора, такого как Huawei B535 HomeFi Plus, позволит вам получить доступ к скоростям LTE категории 7 (до 300 Мбит / с).Кроме того, вы получите двухдиапазонное соединение Wi-Fi (включая 802.11ac на 5 ГГц) и четыре разъема Gigabit Ethernet для подключения проводных устройств к вашей сети.

Если вам нужен разблокированный роутер, есть несколько вариантов на выбор, включая Huawei B525. Он доступен по цене около 120 фунтов стерлингов в разблокированном виде и имеет очень похожие характеристики с Huawei B535.

Обновление вашего маршрутизатора 4G может улучшить производительность вашего сервиса, даже если вы добавите к нему внешнюю антенну.

4. Дважды проверьте, позволяет ли маршрутизатор использовать внешнюю антенну.

Большинство домашних широкополосных маршрутизаторов 4G и 5G позволяют подключать внешнюю антенну. Однако эта функция недоступна на некоторых устройствах, таких как Huawei AI Cube B900. Также невозможно использовать антенну с большинством устройств Mi-Fi, таких как Huawei E5573bs-322.

Если вы используете домашнюю широкополосную услугу 5G, стоит отметить, что внешние антенны, доступные в настоящее время на рынке, обычно работают только с частотами 4G.По этой причине использование внешней антенны может привести к потере покрытия 5G. Тем не менее, общее влияние может быть положительным, если оно даст вам более надежное и быстрое соединение 4G.

Как выбрать антенну

По нашему мнению, при выборе внешней антенны для домашнего широкополосного доступа 4G или 5G следует учитывать шесть важных моментов.

Всенаправленная VS Направленная антенна

Первое и самое важное, что нужно решить, это то, хотите ли вы всенаправленную или направленную антенну.Разница здесь относится к направлению, в котором распространяются мобильные сигналы 4G и 5G, и в том, может ли антенна принимать сигналы с этого направления.

Всенаправленная антенна способна улавливать мобильный сигнал, в каком бы направлении он ни исходил. Это дает преимущества, если вы живете в городской или пригородной зоне, поскольку обычно вокруг вас в разных направлениях находится несколько телефонных мачт. Кроме того, поскольку он всенаправленный, нет необходимости специально настраивать антенну.Недостатком является меньшее усиление по сравнению с направленной антенной, но мы по-прежнему считаем, что это лучший вариант для большинства пользователей.

Направленная антенна отличается тем, что может улавливать мобильный сигнал, идущий только с одного направления. Это усложняет настройку, так как вам нужно будет выяснить, где находится ближайшая к вам мобильная мачта. Чтобы принять этот сигнал, вам необходимо будет выровнять антенну, что может потребовать проб и ошибок. Преимущество направленной антенны в том, что вы можете максимизировать коэффициент усиления в одном направлении.Это делает его хорошим вариантом для использования в сельской местности, где у вас только слабый или предельный сигнал от одной близлежащей мачты.

В следующей таблице приведены основные различия между всенаправленной и направленной антенной:

Всенаправленная антенна	Направленная антенна
Рекомендуемый вариант для большинства людей. Наиболее эффективен в городских и пригородных районах, где вокруг вас расположено несколько телефонных мачт.	Наиболее эффективен в сельской местности, где есть ограниченный сигнал от ближайшей телефонной мачты. Не рекомендуется в других странах.
Довольно легко настроить, так как нет необходимости настраивать антенну или знать, где находится ближайшая мачта.	Более сложный в настройке. Вам нужно будет совместить направленную антенну с ближайшей телефонной мачтой.
Дает приличный коэффициент усиления (улучшение сигнала), но не такой большой, как у направленной антенны.	Дает максимальное усиление в одном направлении, что очень полезно при наличии предельного сигнала.
Обычно обеспечивает более стабильное соединение, поскольку антенна может взаимодействовать с несколькими мачтами.	Может привести к менее стабильному соединению. Используемая мачта может быть перегружена или отключена для обслуживания.
Может быть довольно невысокой стоимостью (от 15 фунтов стерлингов).	Обычно дороже, чем всенаправленный.

В подавляющем большинстве случаев мы рекомендуем начинать с всенаправленной антенны. Направленную антенну стоит задуматься только в том случае, если вы уже попробовали всенаправленную антенну и не можете установить с ней хорошее соединение.

Диапазон частот

При выборе внешней антенны также важно убедиться, что она может принимать частоты, используемые вашей мобильной сетью для предоставления широкополосных услуг.

В Великобритании мы используем следующие частоты для наших услуг мобильного широкополосного доступа:

800 МГц используется для покрытия 4G EE, O2, Three и Vodafone
900 МГц используется для покрытия 2G, 3G и 4G O2 и Vodafone
1400 МГц используется для дополнительного покрытия 4G компаниями Three и Vodafone
1800 МГц используется для покрытия 3G и 4G компаниями Three и EE
2100 МГц используется для покрытия 3G и 4G EE, O2, Three и Vodafone
2300 МГц используется для покрытия 4G O2
2600 МГц используется для покрытия 4G EE и Vodafone
3500 МГц используется для покрытия 5G EE, O2, Three и Vodafone.
3600 МГц используется для покрытия 5G компанией Three.

В ближайшие несколько лет для мобильных услуг 5G в Великобритании должен быть введен дополнительный спектр на частотах 700 МГц и 3400 МГц. Для получения дополнительной информации см. Наше руководство по диапазонам и частотам мобильных сетей в Великобритании.

MIMO и количество разъемов

Вам потребуются две внешние антенны, чтобы обеспечить максимальную производительность современного маршрутизатора 4G.

В технологиях 4G и 5G используется метод, называемый Multiple In Multiple Out (или сокращенно MIMO), для увеличения максимальной скорости, доступной в сети.Метод MIMO требует, чтобы ваш маршрутизатор использовал несколько антенн для одновременной связи с мобильной сетью.

В настоящее время большинство маршрутизаторов 4G поддерживают MIMO 2 × 2, что означает, что для связи с сетью будут использоваться 2 антенны. По этой причине ваш маршрутизатор, вероятно, будет иметь два разъема для подключения внешней антенны. Поэтому вы можете купить либо две отдельные антенны, либо использовать комбинированную систему с двумя антеннами, которая будет подключаться к обоим портам.

Поляризация

Мобильные сигналы линейно поляризованы.Другими словами, они «вибрируют» в определенном направлении при движении (иногда вертикально, иногда горизонтально, а иногда где-то посередине). Эффективность вашей внешней антенны для приема этого сигнала зависит от того, насколько хорошо она согласована с поляризацией этого сигнала.

Если вы покупаете комбинированную систему с двумя антеннами, лучше всего искать антенну с кросс-поляризацией. Это будет иметь две антенны, ориентированные на 90 ° друг от друга. Такая конструкция означает, что антенная система может эффективно улавливать сигнал независимо от поляризации входящего сигнала.

Если у вас две отдельные антенны, обратите внимание на возможность поворота антенны по мере необходимости.

Длина кабеля

Если вы используете внешнюю наружную антенну, она обычно идет в комплекте с кабелем, который подключается к маршрутизатору. Лучше всего выбирать для установки кабель самой короткой длины. Более длинный кабель, чем необходимо, приведет к снижению мощности сигнала.

Обычно для большинства установок рекомендуется 5-метровый кабель (для обеспечения этого маршрутизатор следует переместить и разместить как можно ближе к антенне).Из-за потерь сигнала в кабеле использование более длинного кабеля сведет на нет все преимущества внешней антенны.

Тип разъема

Наконец, вы должны проверить тип разъема, необходимый для вашего маршрутизатора. Большинство маршрутизаторов используют разъем SMA, поэтому обычно вам следует покупать антенну SMA. В некоторых маршрутизаторах используются другие разъемы (например, Huawei B618 имеет разъем TS9 и, реже, другие маршрутизаторы могут использовать разъем CRC9 или FME). В этом случае при необходимости можно легко купить переходник (напр.грамм. для преобразования вашей SMA-антенны в антенну TS9).

В следующей таблице показан требуемый тип разъема для некоторых домашних широкополосных маршрутизаторов:

Некоторые маршрутизаторы, такие как HTC 5G Hub и Huawei AI Cube B900, не позволяют подключать внешнюю антенну.

Дополнительная информация

Для получения дополнительной информации мы рекомендуем прочитать ответы на часто задаваемые вопросы на сайте Poynting. Они отвечают на множество часто задаваемых вопросов о том, как установить антенну и где ее лучше всего разместить.На веб-сайте Solwise также есть хороший обзор некоторых ключевых моментов, о которых следует подумать при выборе внешней антенны 4G.

Конформная микрополосковая антенна 5G MIMO

С развитием технологии беспроводной связи 5G превратится в новое поколение систем беспроводной мобильной связи. Ожидается, что технология MIMO (несколько входов и выходов) станет одной из ключевых технологий в области беспроводной связи 5G. В этой статье были разработаны 4 пары микрополосковых конформных антенн MIMO на 35 ГГц.Восьмиэлементная микрополосковая антенная решетка Тейлора с последовательным питанием не только обеспечивает отклонение главного лепестка диаграммы направленности, но также увеличивает полосу пропускания антенной решетки и уменьшает боковой лепесток. Антенны MIMO изготовлены и измерены. Результаты измерений хорошо совпадают с результатами моделирования. Обратные потери антенны на частоте 35 ГГц лучше 20 дБ, уровень первого бокового лепестка составляет –16 дБ, а угол между основным лепестком и плоскостью решетки составляет 60 °.

1. Введение

Технология множественных входов и множественных выходов (MIMO) основана на технологии разнесения антенн беспроводной связи и технологии интеллектуальных антенн. Он представляет собой комбинацию «несколько входов — один выход» (MISO) и «один вход — несколько выходов» (SIMO) и, следовательно, имеет преимущества и характеристики двух [1, 2]. Система MIMO оснащена несколькими антеннами на передатчике и приемнике. Он может улучшить качество беспроводной связи и скорость передачи данных в геометрической прогрессии без увеличения полосы пропускания и передаваемой мощности [3, 4]. Мультиантенная система — важная часть технологии MIMO. На беспроводную систему MIMO влияют не только характеристики многолучевого распространения канала беспроводной связи, но также и конструкция и компоновка многоантенной системы.Исследование конструкции мультиантенны MIMO в основном включает форму антенного элемента, компоновку множества антенн и анализ взаимной связи. В настоящее время исследования мультиантенны MIMO сосредоточены на изучении недорогих и высокопроизводительных конструкций антенны и компоновки [5–7].

Антенны обычно размещаются на поверхности держателя для достижения желаемых электромагнитных характеристик. Для этого была разработана конформная антенна [8]. Конформная антенна может быть спроектирована на поверхности держателя, что не повредит механическую структуру держателя и позволит сэкономить место [9–11].Его можно разместить в любом месте на поверхности носителя. Конформные антенны — это обычно микрополосковая антенна, полосковая антенна или трещинная антенна. Микрополосковая антенна имеет множество преимуществ, таких как низкий профиль, небольшой размер, легкий вес и простота интеграции с другими носителями. Поэтому он больше подходит для конформной антенны [12, 13]. Кроме того, диапазон миллиметровых волн привлек большое внимание из-за появления технологии 5G и присущих ей характеристик, таких как короткая длина волны, широкий диапазон частот и характеристики распространения в условиях тумана, снега и пыли [14– 16].Поэтому было проведено обширное исследование микрополосковой антенны миллиметрового диапазона.

В этом документе представлена конструкция конформной антенны MIMO для 5G. Частота 35 ГГц, носитель конформной формы — цилиндр, угол между основным лепестком диаграммы и осью несущей — 60 °. Характеристики боковых лепестков антенны значительно влияют на помехи системы и подавление помех. Антенна, разработанная в этой статье, требует, чтобы уровень первого бокового лепестка составлял около –18 дБ.С учетом этой характеристики разработана антенная решетка стоячей волны с последовательным питанием и распределением Тейлора. С учетом влияния связи спроектировано 4 пары антенн. Результаты исследования хорошо подходят для связи 5G MIMO.

2. Конструкция конформной антенны 5G MIMO

2.1. Конструкция излучающих элементов

Первой частью конструкции конформной антенны MIMO являются излучающие элементы. В качестве излучающих элементов в конструкции используется микрополосковая патч-антенна.Конструкция прямоугольной микрополосковой антенны состоит из двух основных этапов. Первый шаг — это теоретический анализ, а второй — моделирование и оптимизация.

Сначала выбираем диэлектрическую подложку. Для микрополосковой схемы потери на микрополоске очень велики в миллиметровом диапазоне. Потери можно разделить на диэлектрические потери, потери в проводнике и радиационные потери [17]. Для уменьшения диэлектрических потерь обычно выбирают подложки с низким тангенсом угла потерь. Когда диэлектрическая проницаемость мала, общие потери микрополоски не изменятся вместе с характеристическим сопротивлением.Напротив, когда подложка имеет высокую диэлектрическую проницаемость, потери на микрополоске будут быстро меняться в зависимости от характеристического импеданса. Более толстая подложка увеличивает потери излучения, а поверхностная волна более серьезна. Меньшая высота более эффективна для подавления более высокой моды и уменьшения потерь излучения. Кроме того, более тонкая подложка с хорошей гибкостью подходит для конформной антенны [18]. Принимая во внимание эти факторы, мы используем RT / duroid5880 () в качестве подложки, а высота диэлектрической подложки равна 0.5 мм.

Далее определяется ширина элементов заплатки. Коэффициент направленности микрополосковой антенны, сопротивление излучения и другие характеристики будут меняться при изменении. Эти характеристики напрямую влияют на полосу частот и эффективность излучения антенны. Для получения желаемой полосы частот и эффективности излучения особенно важен выбор. Размер ширины должен соответствовать следующему требованию [18]: где — скорость света, а — резонансная частота.В этой конструкции это 35 ГГц.

Следующим шагом является определение длины элементов заплатки. Размер единицы длины определяется эффективной диэлектрической проницаемостью и рабочей частотой. Эффективная диэлектрическая проницаемость подложки определяется выражением [18]:

Длина прямоугольной микрополосковой патч-антенны приблизительно равна и определяется следующим выражением [18]: Из (1) — (3), выбрано 3,38 мм и составляет 2,8 мм.

Есть три основных метода подачи прямоугольной микрополосковой заплатки.Микрополосковая линия питания обычно используется для проектирования элементов решетки, коаксиальная линия питания обычно используется для одиночной микрополосковой антенны, а электромагнитная связь обычно используется в микрополосковой антенне двойной структуры [18]. Разработанный здесь микрополосковый патч-элемент представляет собой элемент излучения в антенной решетке, поэтому микрополосковый элемент выбран в качестве метода подачи.

Прямоугольный микрополосковый антенный элемент показан на рисунке 1. Патч-элемент настраивается в процессе моделирования.Размер в основном влияет на резонансную частоту и в основном влияет на согласование импеданса. Путем моделирования и оптимизации мы получаем миллиметры и миллиметры, ширину линии подачи в миллиметрах, а центр линии подачи находится в средней точке.

Все моделирование выполняется с использованием HFSS ниже. На рис.2 показан параметр прямоугольной микрополосковой патч-антенны. Из рисунка видно, что возвратные потери достигли -49 дБ на частоте 35 ГГц. Относительная ширина полосы для дБ, как видно из рисунка, равна 6.6%.

В этой конструкции ширина микрополосковой линии составляет 0,46 мм, а характеристическое сопротивление — 50 Ом. Следовательно, входной импеданс патч-элемента должен быть близок к 50 Ом. На рис. 3 показано входное сопротивление прямоугольной микрополосковой патч-антенны. Из рисунка видно, что входной импеданс составляет около 50,34 Ом, что хорошо соответствует характеристическому сопротивлению микрополосковой линии.

На рисунке 4 показан коэффициент усиления прямоугольной микрополосковой патч-антенны, который показывает, что максимальное усиление патч-элемента равно 7.93 дБ, ширина лепестка 3 дБ составляет 76 °, а ширина лепестка 3 дБ — 73 °. Рисунок пятна согласуется с теорией, а ширина основного лепестка -плоскости немного больше, чем у -плоскость.

Ширина полосы частот микрополосковой антенны недостаточна для всей системы. Поэтому ниже мы проанализируем антенную решетку на соответствие требованиям полосы частот.

2.2. Теоретический анализ массива с последовательным питанием

Вторая часть конструкции конформной антенны MIMO — это микрополосковая решетка с последовательным питанием.Чтобы получить высокое усиление, низкий боковой лепесток, сканирование луча и управление лучом, нам нужно использовать дискретный излучающий элемент, чтобы сформировать решетку в соответствии с соответствующим возбуждением и расстоянием. В этой статье требования к микрополосковой решетке следующие: усиление составляет 10 дБ, угол между основным лепестком и плоскостью решетки не менее 10% (дБ), а уровень первого бокового лепестка составляет около -18 дБ. . Дизайн микрополоски разделен на три этапа. Первый шаг — выбрать метод подачи для линейной решетки, второй шаг — реализовать смещение главного лепестка, а третий шаг — уменьшить уровень первого бокового лепестка.

Для антенной решетки способ подачи может быть сформирован с параллельной подачей и последовательной подачей или их комбинацией [18, 19]. В этой статье мы используем последовательную подачу, как показано на рисунке 5. Излучающие элементы соединены микрополосковой линией, а конец представляет собой разомкнутую цепь. Первый излучающий элемент запитан по коаксиальной линии. Чтобы микрополоска не влияла на излучение антенны, необходимо сделать ее максимально тонкой.

Второй шаг — реализовать смещение главного лепестка диаграммы направленности антенны.Обычно это массив бегущей волны с последовательным питанием и массив стоячей волны с последовательным питанием. Для решетки бегущей волны с последовательным питанием расстояние между излучающими элементами можно регулировать, чтобы добиться смещения главного лепестка. Однако в конструкции массива стоячих волн с последовательным питанием, если входной импеданс последнего излучающего элемента массива спроектирован таким образом, чтобы соответствовать характеристическому сопротивлению микрополосковой линии, он также может играть роль в импедансе. согласование для достижения эффекта решетки бегущей волны.В этой конструкции используется серия массивов стоячих волн, как показано на рисунке 5. Преимущество этого массива состоит в том, что он не требует дополнительной нагрузки на клеммы. В конструкции излучающего элемента входное сопротивление излучающего элемента рассчитано примерно на характеристическое сопротивление микрополоски. Следовательно, излучающий элемент можно рассматривать как согласованную нагрузку. Мы можем изменить фазовое соотношение между элементами, регулируя расстояние между ними, чтобы реализовать произвольное направление луча и добиться эффекта главного лепестка [20].

Для проектирования решетки бегущей волны с последовательным питанием, предполагая, что угол главного лепестка от конечного направления пламени равен, соотношение между углом направления главного лепестка и расстоянием между излучающими элементами выглядит следующим образом: где — расстояние между излучающих элементов и — эффективная длина волны в среде. Когда расстояние, главный лепесток смещает корм; в противном случае это смещает нагрузку. Расстояние между элементами — важный параметр, влияющий на характеристики излучения антенной решетки.Чтобы избежать появления лепестков решетки, расстояние между излучающими элементами должно соответствовать следующей формуле:

Формулы (4) и (5) предназначены для бегущей волны. В этой статье для расчета массива стоячих волн также можно использовать эти две формулы. Расстояние между излучающими элементами решетки стоячих волн, полученное по двум приведенным выше формулам, составляет 4,41 мм.

Третий шаг — уменьшить уровень боковых лепестков. Конструкция антенны основана на 8-элементной линейной решетке. Из-за необходимости достижения отклонения главного лепестка расстояние между излучающими элементами постоянное.Амплитуду боковых лепестков можно уменьшить, управляя током. Схема распределения амплитуды тока основана на распределении Тейлора [21, 22]. В комплексном дизайне Тейлора необходимо определить отношение уровня главного лепестка к уровню бокового лепестка. Стоимость рассчитывается по. Под гарантией выбора подходящего (значение увеличивается, значение уменьшается, а ширина лепестка уменьшается). Значение не должно быть слишком большим; в противном случае распределение амплитуды тока резко изменится.После выбора можно рассчитать коэффициент расширения луча и распределение амплитуды тока каждого излучающего элемента. Отношение уровня главного лепестка к уровню бокового лепестка составляет дБ,. Нормированные значения тока всех уровней приведены в таблице 1.


Номер устройства	1	2	3	4	5	7

Нормированный ток	0.6	0,63	0,83	1	1	0,83	0,63	0,6

Распределение амплитуды тока можно изменить двумя способами. Первый — это трансформатор импеданса, а второй — метод распределения ширины пятна. Из-за относительно небольшого расстояния между излучающими элементами невозможно добавить секцию, поэтому для изменения распределения амплитуды тока используется метод распределения ширины пятна.Фактически, изменение распределения амплитуды тока может быть реализовано за счет изменения радиационной проводимости элемента. Во-первых, восьмиэлементный массив Тейлора на всех уровнях должен быть рассчитан согласно текущему распределению. Подача в этой бумаге осуществляется от центра к обоим концам массива. Следовательно, в соответствии с симметрией, при вычислении необходимо учитывать только половину массива. Результаты расчетов показаны в таблице 2. В соответствии с этими значениями ширина каждого излучающего элемента может быть отрегулирована, и соответствующий размер может быть найден для соответствия распределению амплитуды тока посредством моделирования и оптимизации.

−3,1739


Номер устройства	2	3	4

	5

2.3. Моделирование и анализ микрополосковой линейной решетки с последовательным питанием

Модель прямоугольной решетки с равномерным распределением односторонней подачи показана на рисунке 6.plane — это плоскость массива. Прямоугольные микрополосковые участки той же формы используются для проектирования элемента массива. Расстояние между пятнами такое же. Во-первых, мы регулируем расстояние между блоками в соответствии с отклонением в основном направлении лучей линейного массива с последовательным питанием микрополосков. Затем массив подключается к внешней коаксиальной линии на 50 Ом. Поскольку импеданс всего массива не согласован с коаксиальной линией 50 Ом, необходимо добавить секцию преобразования импеданса в передней части массива для согласования импеданса.Длина секции составляет. После оптимизации расстояние между излучающим элементом и излучающим элементом составляет 4,19 мм.

Параметр -параметр прямоугольной решетки с равномерным распределением одностороннего питания показан на рисунке 7. Из рисунка видно, что на центральной частоте 35 ГГц возвратные потери составляют -27,7 дБ. Относительная пропускная способность

LF — ANT4G01 4G LTE TS9 Plug 49dBi MIMO Antenna Signal Booster Продажа, цена и отзывы

LF — ANT4G01 4G LTE TS9 Plug 49dBi MIMO Antenna Signal Booster Продажа, цена и отзывы | Gearbest

Сэкономьте 3 доллара с приложением Загрузите приложение!
Сэкономьте 3 доллара с приложением и только для нового пользователя
Центр поддержки
Отправка в /
USD
Выберите региональные настройки
Корабль
Аландских IslandAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua И BarbudaArgentinaArmeniaArubaAscensionAustraliaAustriaAzerbaijanBahamasBahrainBalearic IslandsBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBruneiBulgariaBurkinaBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaroline IslandsCayman IslandsCentral Африканского RepublicChadChileChina mainlandChristmas IslandCocos Килинг IslandsColombiaComorosCook IslandsCosta RicaCroatiaCuracaoCyprusCzech RepublicDemocratic Республика CongoDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench полинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГуа temalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHondurasHong Сянган, ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR, ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall islandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRepublic из MacedoniaRepublic в CongoReunionRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint KittsSaint LuciaSaint MartinSaint Винсент и GrenadinesSaipanSan MarinoSao Томе и PrincipeSaudi ArabiaSenega lСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиСомалилендЮжная АфрикаЮжная Джорджия и Южные Сандвичевы островаЮжная КореяИспанияИспанские территории Сев.
