Содержание

всенаправленные, направленные, параболические, штыревые, рупорные, секторные антенны Ubiquiti. Настройка, установка, инструкция, отзывы, цена

WiFi Антенны

Как и любое радиооборудование WiFi точки доступа не могут работать без WiFi антенн – или излучателей, как их часто называют инженеры. Преимущества
даже самой качественной беспроводной точки доступа, с лучшей радиочастью и поддержкой всех современных стандартов связи могут быть
полностью обесценены плохой, либо не подходящей к конкретному типу применения WiFi антенной. Конечно, есть точки доступа которые уже имеют
интегрированные WiFi антенны, — к примеру NanoStasion, потому может возникнуть закономерный вопрос — зачем же все усложнять и изготавливать
устройства не имеющие встроенных, хорошо просчитанных производителем WiFi антенн? Ответ довольно прост. Дело в том, что оснащение оборудования
сменными WiFi антеннами позволяет достичь максимальной универсальности. Меняя тип WiFi антенны можно легко перепрофилировать точку доступа с
решения одних задач, — к примеру, работы в режиме базовой станции на совершенно другой тип использования, вплоть до создания радиомостов или эксплуатации в качестве клиентского оборудования.

Какую WiFi антенну лучше выбрать?

Именно поэтому точки доступа ориентированные на использование внешних излучателей остаются сегодня популярны и востребованы на рынке
беспроводного оборудования. И естественно перед пользователями встает вопрос — какую WiFi антенну для какой ситуации лучше выбрать? В этом обзоре
мы постараемся ответить на это, познакомив вас с основными типами антенн, выпускаемых Ubiquiti Networks и расскажем об их особенностях и
специфике применения. Итак, начнем

Секторные WiFi антенны

Пожалуй, самая известная серия секторных WiFi антенн среди многообразия линеек излучателей выпускаемых Ubiquiti это AirMax Sector. Что такое
секторные WiFi антенны? Это WiFi антенны, имеющие суженую диаграмму направленности в горизонтальной плоскости, которая отличается в
зависимости от конкретной модели. WiFi антенны данного типа прекрасно подходят для развертывания базовых станций, в том числе состоящих из
нескольких точек доступа, для чего необходимая зона охвата разбивается на несколько участков, с каждым из которых работает отдельная WiFi антенна в
пределах своей зоны покрытия.

WiFi антенны AirMax Sector

В серию AirMax Sector входят WiFi антенны с диаграммой направленности 60,90 и 120 градусов, способные работать в частотных диапазонах 900 мгц, 2.4 Ггц,
3Ггц, 5 Ггц. Ориентироваться в многообразии различных вариантов антенн достаточно просто – все основные характеристики указаны в названии. К
примеру, мы видим WiFi антенну «AirMax Sector 2G16-90». Разберемся в ее спецификациях. Итак – 2G указывает на то, что WiFi антенна предназначена для
частотного диапазона 2.4 Ггц. Цифра 16 , следующая за обозначением 2G говорит о коэффициенте усиления, который составляет в нашем случае 16
dbi. И последние две цифры – 90 дают информацию о диаграмме направленности WiFi антенны, ширина которой равна 90 градусам. Все довольно
просто и понятно. В случае приобретения следует помнить, что WiFi антенны AirMax Sector идеально совместимы с фирменными точками доступа Rocket.
В конструкцию WiFi антенн специально включили платформу, на которую производится установка точки доступа при помощи оригинального штатного крепления.

WiFi антенны для создания

радиомостов

Для создания радиомостов используются WiFi антенны несколько иного типа. Поскольку радиомост является соединением типа точка-точка и не предполагает большого количества клиентов, подключающихся к базовой станции с разных направлений, то для максимальной эффективности используются узконаправленные антенны с параболическим отражателем – хорошо знакомые всем «тарелки». Данные WiFi антенны обладают максимальным коэффициентом усиления, и концентрируя сигнал в узкий радиолуч способны «пробить» расстояния в десятки километров. Правда
есть необходимое условие – прямая видимость, что впрочем, относится вообще ко всей связи в СВЧ диапазоне, поскольку радиоволны на этих частотах по специфике распространения очень близки к видимому свету и не способны огибать препятствия. Вне прямой видимости работа возможна лишь благодаря отраженному сигналу.

WiFi антенны RocketDish

К подобным антеннам в арсенале Ubiquiti Networks относится серия RocketDish. WiFi антенны имеют довольно внушительные размеры –
параболические отражатели начинаются от диаметра 648 мм и у самых мощных моделей достигают 1050 мм. Однако, не в последней мере
благодаря крупным отражателям старшие модели обеспечивают коэффициент усиления до 34 dbi (RocketDish 5G-34), позволяя устанавливать
соединение на удалении до 50 км и более! Кстати, о характеристиках WiFi антенн, так же как и в серии AirMax Sector можно судить по названию модели. WiFi антенны имеют прочную конструкцию и могут использоваться вне помещений в любую погоду. Для уменьшения парусности и дополнительной
защиты WiFi антенн рекомендуется использовать фирменные защитные колпаки Ubiquiti Radome.

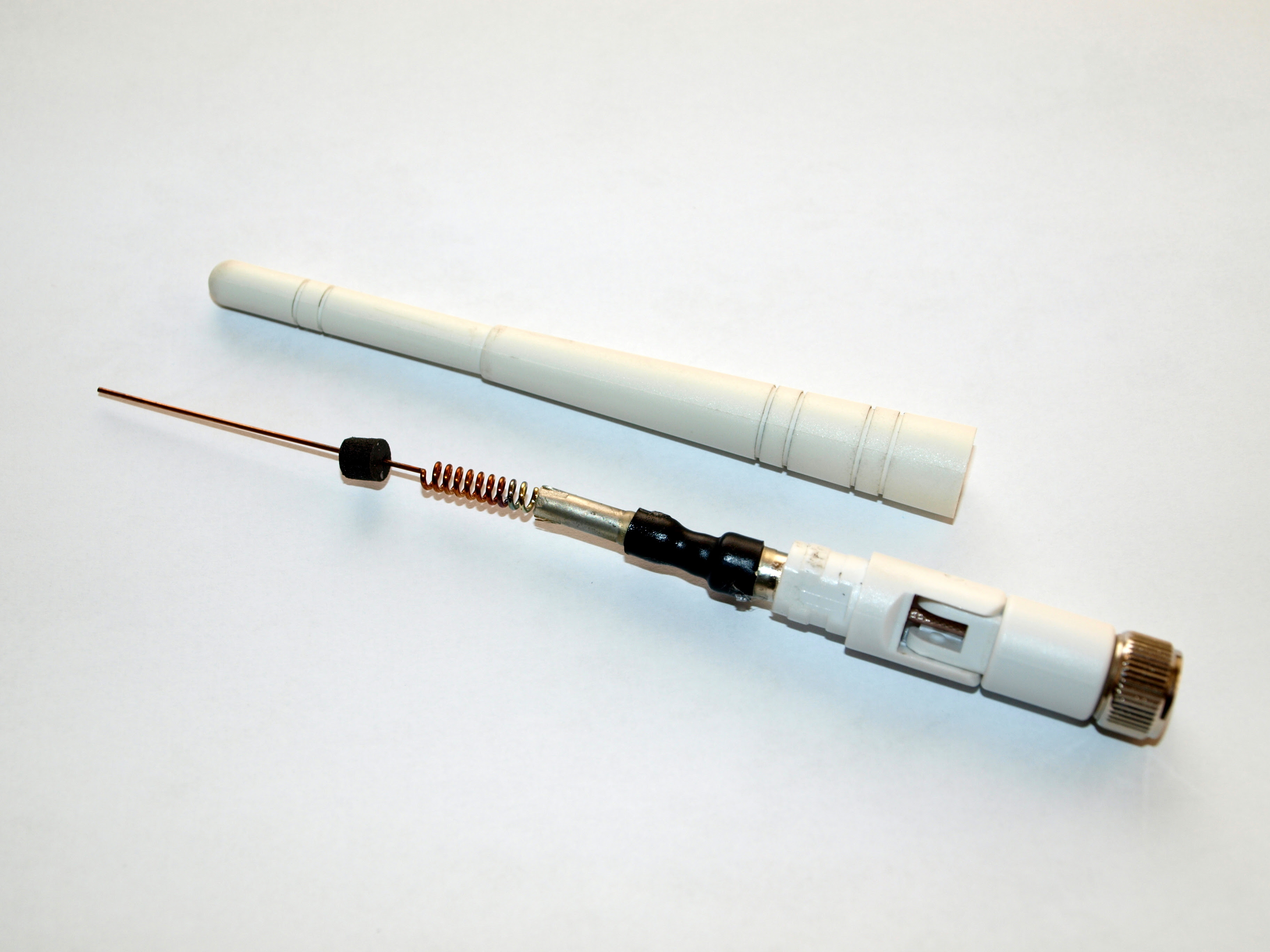

WiFi антенны «штыревого» типа

И наконец, самые привычные всем по своему характерному внешнему виду WiFi антенны «штыревого» типа хорошо подойдут для создания небольших и
средних по мощности базовых станций. Такие WiFi антенны не является направленными, и имеют круговую диаграмму, обеспечивая покрытие на
360 градусов. Правда, коэффициент усиления у них ниже, по сравнению с секторными, или тем более всенаправленными WiFi антеннами.

К подобному типу относятся серия AirMax Omni. В зависимости от модели WiFi антенны обеспечивают коэффициент усиления от 10 и до 13 dbi, работая в
диапазонах 2.4Ггц, 3Ггц, и 5 Ггц. Излучатель WiFi антенны закрыт пластиковым кожухом, который имеет высокую механическую прочность, и обеспечивает длительный срок эксплуатации даже в самых суровых климатических условиях. WiFi антенны обладают очень низкой парусностью, и потому могут использоваться даже в горах, где ураганные ветра обычное явление. Дальность соединения составляет приблизительно 3-7 км и зависит от
конкретных условия местности и характеристик клиентского оборудования.

Все вышеперечисленные серии WiFi антенн поддерживают двухканальную передачу данных MIMO 2X2 и имеют два ВЧ разъема для подключения точек
доступа. Несколько особняком в ассортименте нашего магазина стоят WiFi антенны Omni AO, которые работают в одноканальном режиме, и
предназначены для совместного использования с точками доступа Bullet, которые за счет своей компактности и малого веса просто вкручиваются в ВЧ
разъем WiFi антенны N типа, без использования фидерного кабеля.

При выборе

WiFi антенн

Таким образом, при выборе WiFi антенн следует ориентироваться, прежде всего, на то, как вы собираетесь использовать точку доступа. Если вам необходима
наиболее производительная базовая станция – то следует приобрести несколько секторных WiFi антенн и использовать многокомпонентную схему на
основе устройств семейства Rocket и WiFi антенн AirMax Sector. При развертывании небольшой или средней по размерам беспроводной сети подойдут всенаправленные WiFi антенны AirMax Omni. Для соединения типа «мост» следует использовать узконаправленные WiFi антенны Rocket Dish. И наконец, если необходима небольшая по производительности, но высокомощная базовая станция, то ваш выбор Bullet + Omni AO.

Ловим чужой WiFi на расстоянии 1 км / Блог компании РЭМО / Хабр

В прошлой статье мы рассмотрели варианты увеличения зоны покрытия WiFi для роутеров с внешними штыревыми антеннами. Но рассмотрим ситуацию «с другой стороны», в которой встроенный сетевой адаптер ноутбука или ПК плохо видит сеть, в результате чего сигнал WiFi принимается с низким уровнем, а в некоторых случаях, нужная WiFi сеть не видна вовсе. Конечно следует понимать, что встроенный WiFi адаптер не имеет направленной антенны и задачи у него совсем иные, нежели «дальний прием».

Перечислим несколько ситуаций, когда можно столкнуться с подобной проблемой.

— На турбазе, в хостеле, санатории где WiFi есть на ресепшене, а в вашем номере в лучшем случае вылавливается 1-2 деления сети;

— На лавочке на улице, где через дорогу есть кафе с бесплатным WiFi, до которого вроде и рукой подать, но уровня не хватает;

— Живете с родственниками или друзьями в соседних домах, у вас есть WiFi, а у них по какой-то причине нет и было бы здорово его передать им без проводов.

И множество подобных ситуаций, в которых мы оказываемся регулярно.

Итак, какие варианты решения этой задачи? Первым приходит в голову вариант использования внешней антенны для увеличения дальности действия адаптера, но к сожалению, адаптер встроенный и внешнего антенного входа для подключения антенн у него нет.

Можно использовать USB WiFi адаптер с наружной штыревой антенной для лучшего эффекта (рисунок 1). Однако, это не даст ощутимого увеличения радиуса действия. Дело в том, что такая штыревая антенна будет ненаправленной, а коэффициент усиления при её габаритах будет невысоким, в результате чего увеличить зону действия адаптера в разы не получится.

Рисунок 1. USB WiFi адаптер с наружной штыревой антенной

Можно использовать USB WiFi адаптер с антенным разъемом и подключить к нему направленную антенну, однако данная конструкция будет достаточно громоздкой и сложной. Все же это не массовый вариант, ведь не каждый захочет городить такую конструкцию. Да и не дешево это выйдет.

В конце концов, можно использовать обычный WiFi роутер и подключить его по витой паре к ноутбуку, однако, опять же, это не очень удобный и не самый дешевый способ на наш взгляд. Это решение имеет право на жизнь, но о мобильности и компактности подобной системы можно забыть.

Итак, в нашем распоряжении лишь ноутбук или ПК со встроенным WiFi адаптером, имеющим малый радиус действия. Задача: принять сигнал удаленной WiFi сети с хорошим уровнем. Проанализировав ситуацию, мы придумали решение «WiFi Agent» и хотим рассказать вам о нем.

Рисунок 2. Рендер устройства WiFi Agent

Это устройство — мобильный USB WiFi адаптер с мощной направленной антенной, которая позволяет видеть удаленные беспроводные сети с хорошим уровнем сигнала и подключаться к ним на большом расстоянии.

За основу была взята патч-антенна с коэффициентом усиления до 15 дБи, имеющая ярко выраженную диаграмму направленности в диапазоне частот 2.4-2.5 ГГц. В корпусе из радиопрозрачного пластика расположена антенна и плата WiFi адаптера на базе чипсета RTL8188, соединенные между собой коаксиальным кабелем длиной около 10 см, что сводит потери ВЧ сигнала в такой линии передачи к минимуму.

Для подключения антенны к компьютеру, на торцевой части корпуса выведен USB type B разъем, через который устройство подсоединяется к ноутбуку или ПК посредством идущего в комплекте USB (type A-type B) кабеля. Пользователь может использовать свой кабель произвольной длины, но в этом случае следует помнить, что слишком длинный кабель будет иметь высокие омические потери по шинам питания, и это может привести к тому, что устройство не будет определяться компьютером, или периодически «отваливаться».

Чтобы не быть голословными в оценках дальности работы нашего устройства, ниже приведем результаты испытаний в различных реальных условиях.

В первом эксперименте перед инженерами стояла задача проверить возможности «WiFi Agent» в условиях плотной городской застройки. Мы знаем, что для радиоволн на частотах 2.4ГГц помехами могут служить стены зданий и даже деревья. Для удобства мы решили удалять не приемник (нашу антенну), а передатчик сигнала: WiFi-роутер. Приемник расположен стационарно у окна офиса на 2-м этаже производственного здания и направлен на дорогу, по которой будет удаляться от приемника наш инженер с передатчиком.

В качестве передатчика WiFi сигнала использовался портативный роутер с автономным питанием (рисунок 3). Роутер подключен к 4G сети и раздает WiFi сеть — MF90PLUS_A5B14F.

Рисунок 3. Портативный роутер с автономным питанием
Рисунок 4. USB WiFi адаптер с ненаправленной антенной

Тестируем «WiFi Agent» в промзоне

Итак, измерения проводились в городских условиях, в промзоне — достаточно плотная застройка 2-3 этажными корпусами производственных зданий, приемник располагался на высоте 2 этажа производственного здания, что также усложняло прием сигнала. Измерения проходили на расстоянии в 163 метра между приемником (WiFi адаптером) и передатчиком (роутером).

Для начала в качестве приемника используем обычный USB WiFi адаптер (см. рисунок 4), на базе чипсета RTL8192 со встроенной ненаправленной антенной. Подключим его к ноутбуку и запустим утилиту InSSider Home (или любую другую, удобную вам) для мониторинга уровня WiFi сети (см. рисунок 6).

На рисунке 5 показан профиль местности, где проводились испытания.

Рисунок 5. Профиль местности, где проводился первый эксперимент

Рисунок 6. WiFi сети, видимые через обычный USB WiFi адаптер на базе RTL8192

Как видим, уровень сети очень слаб (-87dBm), мы едва смогли подключиться. К сожалению, время ожидания ответа страницы сайта измерителя скорости истекло и данные даже не были загружены.

Возьмём в качестве приемника USB WiFi антенну направленного действия «WiFi Agent». (см. рис. 7-8), подключаем ее к тому же USB порту ноутбука вместо обычного USB WiFi адаптера.

Рисунок 7. Антенна направленного действия «WiFi Agent».

Рисунок 8. WiFi сети, видимые через WiFi Agent

Уровень сигнала сети вырос на 15 dB до −72 dBm. Также, удалось найти еще 2 новых сети.

Проведем замер скорости (см. рисунок 9).

Рисунок 9. Измерение скорости соединения во время использования WiFi Agent

При дальнейшем удалении передатчика прямая видимость теряется из-за деревьев и зданий, находящихся на радиотрассе, поэтому эксперимент был завершен.

Результаты первого эксперимента

В результате первого эксперимента, в условиях сложного приема СВЧ сигнала, был достигнут стабильный прием WiFi сети (уровень −72 dBm) на расстоянии 163 метра по прямой. Может показаться, что это сравнительное малое расстояние, но надо понимать, что в качестве источника сигнала (передатчика) использовался портативный автономный роутер с встроенной антенной, который по уровню усиления антенны и излучаемой мощности уступает обычным комнатным роутерам с выносной штыревой антенной.

Дальность приема «Wi-Fi Agent» будет зависеть не только от нашей антенны (приемника), но и от передатчика (роутера), к которому вы хотите подключиться. Мы заявляем об этом с уверенностью, поскольку нами было проведено множество тестов устройства с разными передатчиками.

Тестируем «WiFi Agent» в жилом доме

Во втором эксперименте была поставлена цель оценить возможности антенны на большом удалении от передатчика при прямой видимости в открытом пространстве, причем между приемником и передатчиком на радиотрассе не должно быть каких-либо серьезных препятствий для прохождения СВЧ сигнала. Для соблюдения всех этих условий измерения проводились на 7 этаже девятиэтажного жилого дома. В качестве приемников использовался USB WiFi адаптер на базе чипсета RTL 8188 с ненаправленной антенной и наше устройство.

Как и в первом эксперименте, сначала проведем измерения с обычным USB WiFi адаптером. Подключаем адаптер к ноутбуку, запускаем утилиту для мониторинга WiFi сетей. На рисунке 10 показан список сетей, которые видит адаптер. В их числе есть сеть с адресом дома «Antonova d_.kv._» с низким уровнем сигнала −88 dBm, за ней и будем следить. Обратите внимание на уровень сигнала остальных сетей, представленный на этом же рисунке на диаграмме ниже, он достаточно невысокий.

Рисунок 10. Список сетей, видимых через обычный USB WiFi адаптер на базе RTL 8188

Подключим наше изделие и снимем показания (рисунок 11). Уровень измеряемой сети поднялся до −79 dBm, и в целом уровень сигнала прочих сетей также вырос. Оценим расстояние до передатчика.

Для этого построим профиль трассы, учитывая, что знаем дом, в котором расположен источник исследуемой нами сети (рисунок 12). В результате измерений мы получили дальность приема 1.02 км, при этом разница в усилении сигнала относительно WiFi адаптера с ненаправленной антенной составила 9 dB в пользу нашей антенны.

Рисунок 11. Список сетей, видимых через WiFi Agent

Рисунок 12. Профиль местности второго эксперимента

Заключение

Стоит упомянуть о программах, которые могут помочь вам при работе с каким-либо WiFi адаптером для мониторинга уровня WiFi сетей*

Windows:

» WirelessNetView

» NetSpot

» Free Wi-Fi Scanner

Linux:

» LinSSID

» iwScanner

OS X:

» NetSpot

Обратите внимание, что некоторый софт может быть представлен в виде демоверсий и иметь условно-бесплатное распространение.

Напоследок сделаем отступление. Один из наших покупателей, ознакомившись с нашим устройством был сильно удивлен его возможным применением и написал нам — вы сделали оборудование для воровства WiFi!

Конечно, злоумышленник может использовать «WiFi Agent» для противоправных целей. Но, с таким же успехом можно обвинить продавцов топоров в том, что новый «Раскольников» купит топор и нападет на старуху-процентщицу. А уж продавцы посуды — это вообще пособники преступников. Тут и ножи, и скалки, и страшное орудие — чугунная сковорода.

В свете последних принимаемых законов, необходимо отметить, что наше устройство не содержит в себе каких-либо криптографических шифровальных средств и не является WiFi роутером. USB WiFi адаптер с направленной антенной «WiFi Agent» не использует какие-либо средства для взлома чужих сетей и не делает процесс «воровства» ни на йоту проще, нежели штатный WiFi адаптер ноутбука.

Мы считаем, что вопрос использования каких-либо устройств в рамках закона это прямая обязанность потребителя. Поэтому, конечно же, совершая любое действие, всегда необходимо помнить о правовой стороне вопроса.

Мы рекомендуем использовать «WiFi Agent» в ситуациях, когда штатный WiFi адаптер вашего ноутбука или ПК принимает сигнал WiFi сети с низким уровнем, а также в случаях, когда вам необходимо пользоваться своей WiFi сетью, находясь на большом удалении от роутера.

Антенны Wi-Fi — как выбрать антенну?!

Категория: Wi-Fi — полезная информация, рекомендации!.

Беспроводные сети стандартов IEEE-802.11 получают всё большее распространение. Однако, многие пользователи и системные администраторы сталкиваются с проблемами покрытия своего офиса или дома уверенной связью. Чем хуже качество приёма сигнала на компьютере клиента, тем на меньшей скорости будет установлено соединение.

А это означает, что вы совершенно бесплатно теряете скорость, которая могла бы быть и выше. Другая проблема — обеспечение устойчивой связью пользователей на большом расстоянии от точки доступа. И в том и в другом случае перед системным администратором или домашним пользователем появится вполне конкретная задача: надо сделать так, чтобы сигнал принимался увереннее и с максимально возможным уровнем. Казалось бы, для этого достаточно лишь найти сетевой адаптер или точку доступа с увеличенной мощностью — и проблема будет решена. Но в случае с беспроводными сетями мы имеем дело с радио эфиром, использование которого строго регламентируется законодательствами соответствующих стран. У нас, в России, для беспроводных сетей определён диапазон частот 2400 — 2483.5 МГц, в котором могут работать передатчики мощностью не больше 100 мВт Способов устранения данной проблемы два. Первый — устанавливать ретрансляторы, которые будут повторять ваш сигнал через какое-то расстояние, создавая коридор для вашей беспроводной сети. В качестве ретранслятора может работать и точка доступа в режиме «Repeater». Это не всегда удобно, т.к. зачастую нет возможности подвести питание к ретранслятору, да и дороговато. Другой способ проще в реализации — вам потребуется лишь специальная Wi-Fi антенна.

Ошибочно полагать, что передающая антенна может усиливать сигнал. Обычная пассивная антенна при передаче сигнала лишь направляет спектр в определённом направлении и за счёт своей площади обеспечивает более уверенный приём. Антенна работает подобно световому отражателю в фонарях. Она направляет спектр в заданном направлении. Например, вам надо охватить уверенным сигналом большое помещение. Простым решением будет разместить точку доступа в центре помещения, но к сожалению это может быть связано с техническими трудностями. Намного проще установить точку доступа в одном из углов комнаты и направить сигнал в противоположный угол. Для этого вам потребуется направленная антенна, которая не будет посылать сигнал в стенку за собой, где он никому не потребуется, зато распределит спектр по площади с большей эффективностью.

Тем не менее, одна из основных характеристик антенны — её коэффициент усиления, выраженный в децибелах. Коэффициент усиления такой антенны — это отношение мощности сигнала излучённого в определённом направлении к мощности сигнала, излучаемого идеальной ненаправленной антенной. Необходимо отметить, что коэффициент усиления характеризует направленность сигнала, а не увеличение выходной мощности по отношению к входной (как это может показаться из названия), поэтому данный параметр часто ещё называют коэффициентом направленного действия. Этот параметр напрямую связан с диаграммой направленности антенны.

Из любой штырьковой ненаправленной антенны можно сделать направленную, для чего достаточно установить отражающий экран. Для этого пойдёт как лист фольги, так и простая жестяная банка. Но это неэтично, не эстетично и не идеально. Промышленностью сегодня выпускаются достаточно антенн для различного применения в беспроводных сетях.

Антенны для внутреннего и наружного использования

Вам могут потребоваться антенны для установки на улице или в помещении. Всё зависит от ваших требований. Конечно, если есть необходимость осуществить покрытие вашего двора или площади перед офисом, вам потребуется антенна для внешней установки. Такие антенны имеют крепкий водонепроницаемый корпус, защищённый от непогоды, порывов ветра и температурных перепадов. Такие антенны имеют мощные скобы для крепления на мачты или кронштейны и крепкие закрытые контакты.

Внутренние антенны не защищены от воды, чая и кофе. Они компактно устанавливаются рядом с вашим монитором, на тумбочке или на системном блоке. Такие антенны крайне удобны, если ваш системный блок стоит под столом, где существенная часть сигнала от антенны встроенного сетевого контроллера будет гаситься. Чтобы повысить скорость беспроводной сети, потерянную из-за плохого качества сигнала, такую антенну надо устанавливать как минимум на рабочем столе или крепить на стену.

Направленные антенны (Directionalantenna)

Пожалуй, это самый распространённый тип Wi-Fi антенн. Такие антенны, как мы уже сказали, отлично подходят для организации сети по типу точка-точка. Если ваш компьютер должен соединяться только с точкой доступа или с другим компьютером, используйте направленную антенну. В офисе или дома вы можете такой антенной «пробить» непробиваемые стены, направить сигнал от принтера на компьютер или расширить Wi-Fi на сад вашего дачного участка.

Для использования в помещении более практичным будет использование антенны панельного типа. Проще говоря, это плоский излучающий в одном направлении радиоволны прямоугольник.

Направленные антенны — идеальный вариант для связи двух точек по беспроводной сети Wi-Fi. Например, вы и ваш друг живёте в соседних домах, окна которых смотрят друг на друга. Чтобы соединиться по беспроводной сети, вам потребуется две направленных антенны, «смотрящих» строго друг на друга.

Связь двух удалённых точек по Wi-Fi

Расстояние, на которое может передаваться сигнал, зависит лишь от коэффициента усиления вашей антенны. Некоторые энтузиасты могли передать сигнал на несколько десятков километров, так что для двух домов, находящихся в пределах видимости, соединиться по Wi-Fi будет намного проще.

Всенаправленные антенны (Omni-directional)

Всенаправленные антенны — это основной тип антенн, используемый в оборудовании для беспроводных сетей. Всенаправленные антенны равномерно покрывают территорию во всём радиусе действия. Если в вашем офисе установлен Wi-Fi принтер, к которому вы собираетесь дать доступ всем гостям с ноутбуками, которые могут находиться в переговорной, в приёмной, в столовой или где-нибудь ещё, на принтере должна быть установлена всенаправленная антенна. В то же время, если вы хотите установить на крыше дома Wi-Fi передатчик, чтобы дать доступ к сети соседним домам, гаражам и летним беседкам, вам нужна именно такая антенна.

Как правило, всенаправленные антенны представляют собой штырь, устанавливаемый вертикально. Этот штырь распространяет сигнал в плоскости, перпендикулярной своей оси. Так называемые, вертикальные всенаправленные антенны

Ещё один тип всенаправленных антенн — потолочные. Это внутренние антенны, подвешивающиеся под потолок для лучшего охвата всего помещения. Их удобно размещать в больших залах в центре помещения. Такие антенны должны распространять сигнал в двух плоскостях — в горизонтальной и вертикальной. С горизонтальной всё понятно — спектр здесь представляет собой практически идеальную окружность. А вот с вертикальной ситуация немного другая. Антенна рассчитана на то, чтобы вещать сверху вниз, поэтому наиболее высокий уровень сигнала будет достигаться в направлении 45 градусов от горизонтальной плоскости антенны. Следовательно, коэффициент усиления у такой антенны указывается не одним числом, а минимальным и максимальным значениями.

Какую антенну выбрать?

Совершенно очевидно, что выбирать антенну следует исходя из своих условий и задач, которые вы возлагаете на беспроводную сеть. В небольшом офисе или в квартире, вам будет достаточно и обычной встроенной антенны беспроводных адаптеров и точек доступа. Но если вам захочется большего радиуса действия и работы на высоких скоростях на большом расстоянии, придётся устанавливать антенну.

Для того, чтобы обеспечить демонстрационный зал уверенным приёмом вплоть до задних рядов, целесообразно будет установить всенаправленные антенны (omni-directional), которые можно разместить под потолком или на трибуне. Антенны с коэффициентом усиления даже 4 Дб вполне хватит для аудитории на 400-500 человек. Для большого ангара удобно будет подвесить под потолком подвесную всенаправленную антенну, которая охватит большую площадь даже с коэффициентом усиления от 2.5 до 3.7 дБ. Если вам нужно, чтобы все соседи на дачах могли работать с вашей беспроводной сетью или если вы хотите отдалиться от своего дачного участка на природу и там с помощью КПК выйти в сеть, вам потребуется всенаправленная антенна, установленная на мачту на крыше дома.

Ну а если вам нужно «пробить» стену от лазерного принтера к серверу, вам подойдёт направленная комнатная антенна. Ею так же можно соединять два сервера в разных крыльях здания. Брать направленную мощную антенну внутреннего использования можно так же если вы собираетесь соединять между собой несмежные комнаты и надо сконцентрировать сигнал в одном направлении. Или же если вы хотите установить сеть между двумя домами, окна которых выходят друг на друга: достаточно поставить такие антенны на подоконники и направить друг на друга.

Наружная направленная антенна пригодится для того, чтобы соединить два дома на разных концах дачного посёлка беспроводной сетью. Или для того, чтобы провести беспроводную сеть в удалённый объект.

При выборе антенны постарайтесь узнать диаграмму её вертикальной и горизонтальной поляризации. Она покажет, как антенна распространяет сигнал в вертикальной и горизонтальной плоскости и вы сможете рассчитать мёртвые зоны и зоны неуверенного приёма исходя из положения антенны в офисе или дома.

Направленная WiFi-антенна из ложки и детской бутылочки — «Хакер»

Хорошо, когда живёшь в многоквартирном доме, а соседи не отличают WEP от WPA — всегда есть резервный канал доступа в интернет. Но что делать, если хотспот находится в сотнях метров, а бесплатный интернет ну очень нужен?

В таких случаях единственный вариант подключения — использовать направленную WiFi-антенну для усиления сигнала. С её помощью можно подключиться к далёким хотспотам и заметно улучшить качество сигнала. В интернете есть разные инструкции по сборке направленных WiFi-антенн, но вряд ли кто-то додумался до такого примитивного решения, как у программиста Кристофера Коннелла (Christopher Connell), которого судьба несколько лет назад занесла в Таиланд, где интернет в то время был довольно дорогой и по паспорту.

Коннелл в своём блоге рассказывает, что успешно соорудил усилитель сигнала WiFi из самых примитивных деталей общей стоимостью не более 50 долларов, это с учётом USB-модема (собственно, на него пришлось больше половины стоимости).

Кроме него, понадобилось следующее.

Детская бутылочка
USB-кабель (с усилителем, если длина превышает 3 метра)
Кусачки
Изолента
Силиконовый клей
Пластиковая сетка
Проволочная ложка параболической формы

Экзотическая деталь здесь — проволочная ложка, которая используется как рефлектор антенны. 2/(16c), то есть квадрат диаметра, делённый на глубину антенны, умноженную на 16.

Кристофер Коннелл успешно подключился к WiFi-точке в магазине на другом конце улицы, как и планировал. Он с удивлением обнаружил, что принимает сигнал даже от хотспотов в домах на расстоянии более 1 километра от его жилища. Очень неплохо для антенны из ложки и детской бутылочки!

Как настроить направленную антенну wifi

Направленный Wi-Fi, внешняя направляющая антенна

Все мы знакомы с такими понятиями, как Интернет и Wi-Fi, почти каждый умеет входить во Всемирную сеть и работать там, развлекаться и делать множество других дел. Но мало кто знает, что же такое направленный Wi-Fi, как его организовать и настроить. В этой статье мы расскажем вам все основные моменты, связанные с этой темой.

Основные типы антенн

Направленные антенны – вот что помогает нам установить направленный Wi-Fi-сигнал. Их используют, чтобы увеличить расстояние передачи сигнала от Wi-Fi-роутера до точки приема.

Антенны для Wi-Fi делятся на два типа – направленные и всенаправленные. Каждая из них необходима для получения определенных результатов. К примеру, возьмем направленную антенну, которая концентрирует входящий и исходящий сигналы в одну полосу, что позволяет в разы увеличивать расстояние передачи и приема сигнала Wi-Fi. Подобного рода антенна идеально подходит для создания сети Wi-Fi, где необходима передача информации из одной точки в другую. Иными словами, если вы видите или знаете, что возле вас есть направленная антенна, то можно попробовать установить Wi-Fi-мост, смонтировав свою направленную антенну. Качество сигнала при этом будет на высоком уровне.

Так получается из-за того, что сигнал концентрируется в одном потоке. Чтобы вам было легче понимать и управлять расстоянием приема и передачи сигнала, следует учитывать некоторые факторы.

Первым фактором является мощность передатчика. Чем она выше, тем на большее расстояние вы сможете передавать ваш сигнал.
Второй фактор – мощность Wi-Fi-антенны. От нее зависит качество передачи и приема сигналов.
Третий фактор – кабель и его длина. Учитывайте, что чем больше у него длина, тем хуже будет становиться сигнал, и наоборот.
Четвертый фактор – помехи. Следует заранее посмотреть, что будет стоять на пути вашего сигнала и сможет ли он прорваться через них. Чем меньше препятствий и помех, тем лучше сигнал.

Если взять идеальный пример, который в жизни практически нереально встретить, то от передачи до приема может пройти 10 километров. В реальной жизни подобное расстояние составит едва ли полтора километра.

В отличие от первой антенны всенаправленная раздает и принимает сигнал от всех направлений. Соответственно, расстояние, на которое она сможет раздать и получить сигнал, в несколько раз короче. Если взять, опять же, идеальный пример, то максимальное расстояние составит до 1 километра, а в реальности и того меньше. Но следует понимать и осознавать, что человек, который устанавливает всенаправленную антенну, не стремится раздать Wi-Fi на как можно большее расстояние, тут совсем иная цель. Такую антенну устанавливают на этажах в офисах, квартирах или же на целое здание, если его строение позволяет пробиваться сигналу.

Как установить антенну у себя дома?

Если вы устанавливаете антенну дома, то нужно знать, откуда будет или уже идет ваш сигнал. В современном городе сигнал очень легко потерять из-за того, что дома расположены очень близко друг к другу и могут просто перебивать его или искажать. Каждое препятствие, которое встречается на пути у сигнала, может или частично пропускать его, или отражать, или вовсе не пропускать.

Возьмем следующий пример. Предположим, что у вас дома стоит роутер, который работает на 500 метров отличной видимости. Вы же находитесь от него через стенку. Зная, что подобная стенка пропускает сигнал на 15 % после себя, получаем расстояние в 75 метров. Иными словами, роутер будет раздавать сигнал через стенку на расстояние в 75 метров. Но если вы подсоедините к нему антенну, то сможете избавиться от этой проблемы.

Итоги

Мы выяснили, что антенны бывают двух типов – направленные и всенаправленные. Обговорили, чем они отличаются и для каких целей подходят. Если вам нужно передавать сигнал из одного места в другое на довольно большое расстояние, то лучше использовать направленную антенну. В случае если вам нужно раздавать сигнал в определенном радиусе вокруг роутера, используйте всенаправленную.

Простая направленная антенна WiFi | Hackaday

Еще в 2007 году [Stathack] снял квартиру в Таиланде. В этой конкретной квартире не было доступа в Интернет. Оказалось, что хорошее соединение будет стоить более 100 долларов в месяц, а также потребуется тайское удостоверение личности. Не желая заключать 12-месячный контракт, [Stathack] решил построить себе направленную антенну Wi-Fi, чтобы получить бесплатный Wi-Fi в магазине на улице.

Три основных компонента этой сборки — это USB-адаптер Wi-Fi, детская бутылочка и параболическая сетчатая ложка из азиатской проволоки. Ложка используется как отражатель. Параболическая форма означает, что он будет отражать радиосигналы в определенную точку фокусировки. Цель состоит в том, чтобы расположить USB-ключ как можно ближе к фокусной точке. [Stathack] немного посчитал и использовал декартово уравнение для определения оптимального местоположения.

Как только местоположение было определено, [Stathack] вырезал в сетке отверстие, достаточно большое для соски маленькой детской бутылочки. USB-ключ находится внутри флакона для защиты от атмосферных воздействий.В штуцере прорезается отверстие для USB-кабеля. По мере надобности все скрепляется изолентой.

[Stathack] оставляет эту антенну на своем балконе, направляя ее вниз по улице. Он был рад обнаружить, что легко может уловить сигнал Wi-Fi в магазине на улице. Он также был удивлен, увидев, что может принимать сигналы от высотного здания на расстоянии более 1 км. Неплохо для антенны из ложки и детской бутылочки; к тому же это выглядит менее угрожающим, чем некоторые из построенных нами кантен.

Адаптеры и антенны Wi-Fi дальнего действия для бесплатного доступа в Интернет

Как бы вы хотели получить бесплатный Wi-Fi с антенной Wi-Fi дальнего действия и адаптером Wi-Fi высокой мощности?

Скорее всего, у вашего нового ноутбука есть беспроводной адаптер, который принимает Wi-Fi. Проблема с внутренними беспроводными адаптерами заключается в том, что антенна мала, а радиус действия ограничен сотней футов или около того. Существуют антенны Wi-Fi большой дальности и мощные беспроводные адаптеры, которые работают на расстоянии до нескольких миль, хотите верьте, хотите нет.Самое длинное беспроводное интернет-соединение с использованием направленных антенн Wi-Fi было в Швеции, к гелиевому шару на расстоянии более ста миль. Хотя вы не дойдете до этого места, вы можете использовать панельную антенну WiFi дальнего действия, чтобы обнаруживать горячие точки и открывать беспроводные соединения на расстоянии до пяти миль или более.

Использование антенн Wi-Fi большого радиуса действия во время путешествия

По всей стране есть много точек бесплатного Wi-Fi, но многие люди, которые путешествуют, например водители автодомов, водители грузовиков и продавцы, полагаются на беспроводные точки доступа для просмотра веб-страниц. Проблема с ними в том, что вы должны находиться рядом с точкой доступа или припарковаться рядом со зданием, где расположен маршрутизатор. В большинстве парков для автофургонов теперь есть бесплатный Wi-Fi, как и в некоторых штатах на остановках для грузовиков и даже в зонах отдыха. Уловить эти сигналы с помощью внутренней беспроводной карты ноутбука может быть сложно. К счастью для таких людей, теперь существуют беспроводные адаптеры большого радиуса действия с внешней антенной. У них более высокая мощность передачи, чем у обычных беспроводных адаптеров, и поскольку внешняя антенна усиливает сигнал еще больше и выводит его за пределы автомобиля или жилого автофургона, вы можете выбирать точки беспроводного доступа на расстоянии до мили или более.С помощью направленной антенны возможно даже расстояние до пяти миль.

Типы карт Vs. USB-адаптеры Wi-Fi большого радиуса действия

Некоторые из этих бустеров основаны на USB. Это самые простые в использовании и самые портативные. Беспроводные адаптеры USB-типа производства Engenius имеют полную мощность в 500 милливатт, что примерно в пять раз больше, чем у обычного беспроводного адаптера. Другие подключаются к PCMCIA-карте или порту мини-карты ноутбука, но не столь универсальны, поскольку типы разъемов постоянно меняются.USB-порты появятся еще долго, поэтому я рекомендую этот тип беспроводного адаптера большого радиуса действия.

(Примечание: если вы хотите передать сигнал, полученный с большого расстояния, по беспроводной сети внутри вашего дома, см. Инструкции в конце этой статьи.)

Диапазон мощных беспроводных адаптеров и панельных антенн

Диапазон может сильно различаться в зависимости от местности и препятствий между вами и источником сигнала.

Чтобы использовать один из этих беспроводных адаптеров большого радиуса действия с высоким коэффициентом усиления, вы просто устанавливаете прилагаемое программное обеспечение и перезагружаете компьютер.Затем вы используете утилиту, которая входит в состав большинства из них, для поиска доступных беспроводных сетей. Если вы используете направленную антенну Wi-Fi, вам нужно переместить антенну на дюйм или два за раз, делая полный круг и каждый раз обновляя доступную кнопку сети. Когда вы найдете беспроводную сеть, которую ищете, вы можете защитить антенну.

С помощью всенаправленных антенн вы просто размещаете их на крыше вашего автомобиля, никаких перемещений не требуется. Всенаправленные антенны не передают так далеко, как примерно четверть диапазона панельной антенны WiFi.

Как передать сигнал WiFi, полученный с помощью адаптера высокой мощности

Если вы не планируете использовать адаптер Wi-Fi высокой мощности с компьютером в фиксированном месте (например, в домашнем офисе), вы, вероятно, захотите поделиться принимаемым сигналом с другими компьютерами, смартфонами, планшетами и другие устройства с возможностью беспроводной связи. Для этого вам понадобится ретранслятор, специально разработанный для работы с мощными адаптерами WiFi. Alfa производит один из таких продуктов, предназначенный для использования с их адаптерами беспроводного доступа в Интернет большого радиуса действия. Все, что вам нужно сделать, чтобы поделиться сигналом, — это подключить ретранслятор — маршрутизатор, настроить протоколы безопасности устройства, и затем вы можете транслировать сигнал по всему дому или офису. Alfa R36 продается по цене около 56 долларов и поддерживает безопасность WPA / WPA2 PSK.

Какая конфигурация антенны WiFi лучше всего подходит для автофургона или трейлера?

Получить хороший сигнал Wi-Fi во время поездки в доме на колесах или трейлере иногда бывает непросто.

У большинства кемпингов есть точка доступа Wi-Fi для выхода в Интернет, но большинство антенн и беспроводных устройств созданы для дома, который плохо работает в доме на колесах.

Есть много способов получить лучший сигнал, даже проекты DIY могут быть выполнены с помощью множества видеороликов YouTube, демонстрирующих эти методы.

Все сводится к наличию хорошей антенны дальнего действия, которая может принимать сигнал на расстоянии и ретранслировать его в пределах вашего кемпинга или дома на колесах.

В прошлом для получения хорошего сигнала с большими антеннами использовались USB-адаптеры большой дальности действия.

Они по-прежнему являются хорошим вариантом, но только усиливают сигнал на одном компьютере.

Двухдиапазонный адаптер Alfa Long-Range AC1200 — хороший USB-адаптер большой дальности для тех, кому нужно усилить сигнал только для одного компьютера.

Есть много устройств, которые могут повысить скорость Wi-Fi через целый домик на несколько устройств.

Ниже приведены некоторые из наших любимых выборов.

Как всегда, не забудьте прочитать обзоры на Amazon, здесь или где-либо еще, чтобы убедиться, что устройство — то, что вам нужно.

* Этот пост содержит партнерские ссылки.

Наш выбор для лучшей настройки антенны WiFi для автофургона или трейлера

CC Вектор VEC3

CC Vector Система приемника WiFi с увеличенным радиусом действия — повторяется на все устройства WiFi в удаленном месте 2. 4 ГГц

CC Vector VEC3 — хорошее решение для приема и отправки сигналов Wi-Fi на расстоянии.

Он имеет параболическую направленную антенну WiFi 15 дБи для приема сигналов вместе с повторителем WiFi.

Устройство усиливает беспроводной сигнал 2,4 ГГц, при этом более старый диапазон Wi-Fi распространяется дальше, чем диапазон 5 ГГц.

KuWFi WE826-EC25-AF

KuWFi 300 Мбит / с 3G 4G LTE Автомобильный WiFi-роутер-удлинитель Сильный сигнал Автомобильные WiFi-маршрутизаторы OpenWRT с USB-портом Слот для SIM-карты с внешними антеннами для SIM-карты США / Канады / Мексики

KuWFi WE826-EC25-AF — это 4G LTE-маршрутизатор со встроенным -в WiFi.

Маршрутизаторы 4G LTE выделяются тем, что они могут получать интернет-сигнал по сотовым сетям.

Это делает их очень хорошими юнитами во многих сценариях путешествий.

Например, у T-mobile есть Binge-On, который имеет неограниченную потоковую передачу с определенных сайтов, включая Netflix, Amazon, Hulu, Sling, ESPN и многие другие.

Таким образом, практически все, что смотрят на Netflix, не будет учитываться в вашем тарифном плане и не ограничено.

В настоящее время тарифный план 3 ГБ или выше позволяет передавать неограниченное количество видео с любого из сайтов, перечисленных в плане Binge-On.

Все, чего нет в списке, будет учитываться в вашем тарифном плане.

Это только один пример того, что доступно у многих ведущих операторов сотовой связи, имеющих определенный план.

Обязательно исследуйте, какие планы подходят для вашей установки, а также насколько хорош сигнал от оператора связи в вашем районе.

Настроить 4G LTE достаточно просто, поскольку большинство данных 4G уже передаются через оператора сотовой связи.

WAVLINK-WN572HG3

[Новейшие 2019] WAVLINK-WN572HG3-AC1200 High Power 802.11AC Dual Band 2.4 + 5G Внешняя точка беспроводного доступа (AP) / маршрутизатор / ретранслятор WiFi Blast Range Extender Усилитель Интернет-сигнала в PoE

Уличные усилители-расширители диапазона
— хороший базовый вариант для получения лучшего сигнала.

Несмотря на то, что существуют лучшие варианты, их легко настроить и поддерживать, что делает их идеальным решением для многих владельцев жилых автофургонов.

WAVLINK-WN572HG3 — одна из таких опций, двухдиапазонная 2,4 / 5 ГГц с 4 антеннами 7 дБи.

Он также имеет степень защиты IP65 от атмосферных воздействий, что делает его хорошим устройством для установки снаружи.

Комплект Alfa WiFi Camp Pro 2 RV R36A

Alfa WiFi Camp Pro 2 повторитель Wi-Fi дальнего действия RV Kit R36A / Tube- (U) N / AOA-2409-TF-Ant

Беспроводная установка дальнего действия от Alfa включает комплект с невероятным радиусом действия и простотой установки.

Комплект повторителя Wi-Fi дальнего действия от Alfa поставляется со всем необходимым для установки. Включая антенну, ретранслятор, USB-кабель и другие аксессуары.

Основным компонентом, который делает комплект мощным, является наружный WiFi-приемник Alfa с внешней антенной в стекловолоконном корпусе 9 дБи.

Антенна должна быть размещена как можно выше, чтобы обеспечить наилучшую прямую видимость точки доступа. Правильная высота над уровнем моря и факторы окружающей среды действительно влияют на то, насколько хороший сигнал вы получите.

Так, например, если вы находитесь в кемпинге, лучше всего направить антенну на точку беспроводного доступа в Интернет с наименьшим количеством препятствий, таких как деревья.

USB-кабель идет от ретранслятора к антенне, которая ретранслирует усиленный сигнал на любые беспроводные устройства в вашем кемпинге.

Антенна представляет собой большой усилитель беспроводной связи, который в сочетании с ретранслятором обеспечивает хорошее качество сигнала любому беспроводному устройству.

Установка достаточно проста, если подключить кабель USB к антенне и настроить устройство с помощью Wi-Fi.

Он водонепроницаем и может быть установлен снаружи с трубчатой антенной в стеклопластиковой оболочке. Болты удерживают узел на опоре, чтобы установить его в наиболее удобном месте.

Что нужно для хорошей настройки RV или Trailer WiFi?
Сигналы Wi-Fi плохо передаются на большие расстояния, что может стать проблемой для любого, кто путешествует в доме на колесах.

Большинство WiFi-устройств рассчитано на дальность действия 300 футов, но это часто бывает только теоретически, поскольку большинство устройств передают и принимают на гораздо меньшем расстоянии.

Наличие беспроводной настройки, которая может принимать и передавать на расстоянии, идеально подходит для RV.

Не только принимает беспроводной сигнал, но и передает его на расстояние.

Резюме
Есть много хороших усилителей и повторителей WiFi, которые хорошо подходят для дома на колесах во время путешествий.

Как ни хороша беспроводная связь, всегда есть ограничения на дальность действия.

Барьеры, такие как стены или деревья, могут ограничивать как сигнал, так и другие беспроводные сигналы.

Комплект антенны WiFi CC Vector VEC3 Long Range — хороший вариант, чтобы иметь его в доме на колесах или прицепе.

Конечно, старые устройства дальнего действия также могут быть хороши, если потребуется немного больше настройки и установки.

В старых пакетах приятно то, что цена снизилась, что делает их идеальными для экономных технических специалистов.

Как и в случае любой другой установки, для ее установки всегда требуется определенная степень навыков.

Как всегда, обязательно прочитайте обзоры на Amazon или в других местах, чтобы убедиться, что он вам подходит.

Как купить антенну Wi-Fi дальнего действия

При поиске антенны Wi-Fi большой дальности необходимо знать несколько вещей.

Во-первых, просто потому, что антенна больше, например, 15 или 20 дБи, не обязательно делает ее лучше.

Вот изображение дальности действия антенн беспроводной связи наиболее эффективно, по сравнению с длиной или дБи.

Антенна 2 дБи очень эффективна на коротком расстоянии, в то время как антенна 9 дБи неэффективна на коротком расстоянии, но очень хорошо улавливает сигналы на расстоянии.

Если вы просто хотите, чтобы диапазон перекрывал дом, то антенны на 2-5 дБи будет достаточно. Если есть стены из блоков или другие помехи, антенна большего размера не улучшит сигнал.

Если вы живете в доме с множеством мертвых зон Wi-Fi, то усилитель Wi-Fi будет гораздо лучшим вариантом или обновлением до лучшего маршрутизатора дальнего действия.

Если вам нужно удалиться от вашего Wi-Fi-соединения, например, от отдельного гаража, более длинная антенна может быть хорошим вариантом. В этом случае было бы намного лучше получить антенну на 7 или 9 дБи.

Еще одна вещь, о которой следует помнить, — это двухдиапазонные маршрутизаторы, которые работают как на частотах 2,4 ГГц, так и на 5 ГГц.

Частота 5 ГГц не подходит для работы на расстоянии, поэтому, хотя она имеет более высокую скорость передачи, она не работает так же хорошо, как старый диапазон 2,4 ГГц.

Частота 2,4 ГГц — лучшая для расстояния, а частота 5 ГГц — лучшая для высокой скорости на близком расстоянии.

* Этот пост содержит партнерские ссылки.
Типы антенн Wi-Fi дальнего действия

Антенны Yagi

TurboTenna NextG USB-Yagi Plug & Play 11N Антенна Long Range WiFi 2200 мВт

Антенны Yagi хорошо известны и хороши для приема сигнала на расстоянии.Фактически, они широко используются в сообществе Pen Tester при проверке безопасности беспроводных маршрутизаторов.

Эта большая антенна будет излишней для многих, но она идеально подходит для путешественников на колесах, лодочников, отдельно стоящих зданий или любого места, которое пытается получить максимальное расстояние от сигнала Wi-Fi.

Параболические антенны

Направленная сеточная параболическая антенна TP-Link 2,4 ГГц, 24 дБи, гнездовой разъем N, погодоустойчивый (TL-ANT2424B)

Как и антенна Yagi Параболические антенны часто используются для получения оптимального расстояния.Параболические антенны — это определение ненаправленной антенны.

Разница в том, что параболическая антенна может быть лучше, когда она направлена прямо на источник, но не годится, когда не направлена на источник.

Получение наилучшего сигнала достигается с помощью приложения и отслеживания силы сигнала. Антенна поворачивается до тех пор, пока не будет получен наилучший возможный сигнал.

Антенна этого типа не очень портативна и используется так же, как и Yagi.

CC Vector Extended

CC Vector расширенная система повторителя Wi-Fi дальнего действия 2,4 ГГц — расширяет зону покрытия WiFi до удаленного местоположения

Это устройство от C.Crane представляет собой антенну дальнего действия в сочетании с повторителем WiFi.

Он рассчитан на усиление беспроводного сигнала на расстояние до 1/2 мили.

Параболическая антенна 15 дБи усиливает сигнал, пока передатчик ретранслирует сигнал WiFi в диапазоне 2,4 ГГц.

SMA-антенна 9-20 дБи

SilverStone Technology High Gains Двухдиапазонная антенна WIFI 5 ГГц, 9 дБи, 2. 4GHz 5dBi с разъемом RP-SMA WAD21

Это дешевая антенна на 9 дБи, которая гораздо чаще используется для модернизации маршрутизатора или USB-адаптера WiFi для увеличения расстояния.

Он использует обычный винт на интерфейсе SMA, который широко используется в индустрии WiFi. Некоторые маршрутизаторы и USB-адаптеры используют проприетарные интерфейсы, поэтому, если вы пойдете по этому маршруту, убедитесь, какой у вас тип.

Есть много аналогичных антенн 9 дБи, которые дешевы и могут быть большим улучшением по сравнению с антенной 3-4 дБи, с которой поставляется многие электронные устройства WiFi.

Резюме
Существует много хороших антенн, которые могут улучшить дальность действия беспроводных сигналов.

Лично я ношу с собой антенны 5 дБи и 9 дБи, которые я использую с адаптером Alfa USB и своим ноутбуком. Их легко прикрутить и при необходимости открутить.

Например, если я нахожусь очень близко к маршрутизатору, мне потребуется 10 секунд, чтобы установить антенну 5 дБи и получить гораздо лучшее покрытие. Но если я нахожусь со своим ноутбуком и сигнал Wi-Fi идет на расстоянии, я просто подключаю антенну 9 дБи и получаю лучший прием.

Надеюсь, вы не так часто в пути, как я, и у вас есть фиксированное местоположение, чтобы вы могли набрать нужную антенну и не беспокоиться об этом.

Существуют более дорогие антенны, которые имеют стороны низкого и высокого дБи, которые можно купить и которые будут очень хороши для широкой зоны покрытия, ближнего и дальнего.

Если вы серьезно относитесь к сигналу WiFi и хотите получить лучшее из обоих миров, покупка одного из них будет лучшим вариантом.

Изготовление wifi антенны волновой канал своими руками. Направленная антенна Wi-Fi своими руками

Хотите собрать дальнобойную WiFi антенну, тогда следует знать о некоторых её особенностях.

Первое и самое простое: большие антенны в 15 или 20 dBi (децибел изотропных) являются предельными по мощности, и не нужно делать их ещё мощнее.

Вот наглядная иллюстрация, как с ростом мощности антенны в dBi уменьшается зона её покрытия.

Так получается, что с увеличением дистанции действия антенны, площадь её покрытия значительно уменьшается. Дома вам придется постоянно ловить узкую полоску действия сигнала при слишком мощном WiFi излучателе. Встанете с дивана или приляжете на пол, и связь тут же пропадет.

Вот почему домашние роутеры имеют обычные, излучающие во все стороны, антенны мощностью в 2 dBi-так они наиболее эффективны на короткой дистанции.

Направленная

Антенны на 9 dBi работают только в заданном направлении (направленного действия) — в комнате они бесполезны, их лучше применять для дальней связи, во дворе, в гараже рядом с домом. Направленную антенну при установке потребуется регулировать для передачи четкого сигнала в нужном направлении.

Теперь к вопросу о несущей частоте. Какая антенна будет лучше работать на дальнем расстоянии, в 2.4 или 5 ГГц?

Сейчас есть новые роутеры, работающие на удвоенной частоте в 5 ГГц. Такие маршрутизаторы все еще остаются новинкой, они хороши для скоростной передачи данных. Но сигнал 5 ГГц не очень хорош для дальних расстояний, так как затухает быстрее, чем при 2.4 ГГц.

Потому старые роутеры на 2.4 ГГц будут работать лучше в дальнобойном режиме, чем новые быстродействующие в 5 ГГц.

Чертёж двойного самодельного биквадрата

Первые образцы самодельных распространителейWiFi сигнала, появились еще в 2005 году.

Наилучшие из них конструкции биквадрат, обеспечивающие усиление до 11–12 dBi и двойной биквадрат, имеющие несколько лучший результат в 14 dBi.

Согласно опыту использования, конструкция биквадрат является более подходящей в качестве многофункционального излучателя. Действительно, преимуществом этой антенны является то, что при неизбежном сжатии поля излучения, угол раскрытия сигнала остается достаточно широким, чтобы покрыть всю площадь квартиры при правильной установке.

Все, возможные, версии биквадратной антенны являются простыми в реализации.

Необходимые детали

Металлический рефлектор-кусок фольгированноготекстолита123х123 мм, лист фольги, CD, DVD компакт диск, алюминиевая крышка с чайной банки.
Медная проволока сечением 2.5 мм.кв.
Отрезок коаксиального кабеля, лучше с волновым сопротивлением 50 Ом.
Пластмассовые трубочки — можно нарезать из шариковой ручки, фломастера, маркера.
Немного термоклея.
Разъем N-типа — пригодится для удобного подсоединения антенны.

Для частоты 2.4 ГГц, на которой планируется использовать передатчик, идеальными размерами биквадрата будут 30.5 мм. Но все-таки мы делаем не спутниковую антенну, поэтому допустимы некоторые отклонения в размерах активного элемента -30–31 мм.

К вопросу о толщине проволоки также нужно отнестись внимательно. С учетом выбранной частоты 2.4 ГГц, медную жилу надобно найти толщиной точно в 1.8 мм (сечением 2.5 мм.кв.).

От края проволоки отмеряем расстояние 29 мм до загиба.

Делаем следующий загиб, проконтролировав наружный размер в 30–31 мм.

Следующие загибы вовнутрь делаем на расстоянии 29 мм.

Проверяем самый важный параметр у готового биквадрата -31 мм по средней линии.

Пропаиваем места для будущего крепления выводов коаксиального кабеля.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.

Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.

Расстояние от излучателя до рефлектора

для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние

— 15.625 мм.

Размер рефлектора

сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.

Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

Форма рефлектора

должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

Установить медную трубку с помощью пайки.

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.

Закрепить все на пластмассовой трубке используя термоклей.

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Подравниваем шлицы одинаково по глубине

Устанавливаем самодельную рамочку на шпиндель, проверяем, дабы её края оказались на одинаковой высоте от дна коробочки — около 16 мм.

Припаиваем выводы кабеля к рамке излучателя.

Взяв клеевой пистолет, закрепляем CD диск на дне пластмассой коробочки.

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

С обратной стороны коробочки фиксируем термоклеем кабель.

Подключение к роутеру

У кого есть опыт, тот с легкостью припаяется к контактным площадкам на монтажной плате внутри роутера.

Иначе, будьте осторожны, тонкие дорожки могут оторваться от печатной платы при долговременном прогреве паяльником.

Можно к уже припаянномукусочку кабеляродной антенны подключиться через разъем SMA. С приобретением любого другого радиочастотного соединителя N-типа в ближайшей точке торговли электроникой не должно возникнуть проблем.

Тесты антенны

Испытания показали, что идеальный биквадрат дает усиление около 11–12 дБи, а это до 4 км направленного сигнала.

Антенна из CDдиска дает 8 дБи, поскольку получается поймать WiFiсигнал на расстоянии 2 км.

Двойной биквадрат предоставляет 14 дБи- немного больше 6км.

Угол раскрытия антенн с квадратным излучателем составляет около 60 градусов, чего вполне достаточно для двора частного дома.

О дальности действия Вай Фай антен

От родной роутерной антенны на 2 dBi сигнал 2.4 ГГц, стандарта 802.11n может распространиться на 400 метров в пределах прямой видимости. Сигналы 2.4 ГГц, старых стандартов 802.11b, 802.11g хуже распространяются, имея вдвое меньшую дальность по сравнению с 802.11n.

Считая WiFi антенну за изотропный излучатель — идеальный источник, распространяющий электромагнитную энергию равномерно во всех направлениях, можно руководствоваться логарифмической формулой перевода дБи в прирост мощности.

Децибел изотропный (дБи) — коэффициент усиления антенны, определяемый как умноженный на десять десятичный алгоритм отношения усиленного электромагнитного сигнала к исходному его значению.

AdBi = 10lg(A1/A0)

Перевод дБи антен в прирост мощностей.

A,дБи	30	20	18	16	15	14	13	12	10	9	6	5	3	2	1
A1/A0	1000	100	≈64	≈40	≈32	≈25	≈20	≈16	10	≈8	≈4	≈3.2	≈2	≈1.6	≈1.26

Судя по таблице, несложно сделать вывод, что направленный WiFi передатчик максимально допустимой мощности в 20 дБи может распространить сигнал в даль на 25 км при отсутствии преград.

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB. При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии. О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму. Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются
. У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Сейчас в радиолюбительской практике очень распространены антенны для усиления 3G, 4G, Wi-Fi сигнала типа «Биквадрат».

Такая антенна имеет направленное действие, что может быть не всегда достоинством, но и даже недостатком. Пример такой: вам нужно усилить сигнал вашего роутера, чтобы можно было ловить его в любой части вашего дома. Если вы будете использовать направленную антенну, то сигнал, скорей всего, будет хорошо доступен только в поле действия этой антенны. Наверняка это будет только одна комната, куда она будет направлена. Такую антенну хорошо использовать только для дальней связи, при условии, если вы знаете куда её направить.
Для усиления своего WI-FI сигнала во всех направлениях подойдет антенна, которую покажу вам я. Она по своим характеристикам направленности близка к штыревой антенне, за исключением большей чувствительности.
По строению это фактически тот же биквадрат, только дважды направленный в противоположные стороны. Плюс ко всему эта антенна в разы проще классического биквадрата, так как не имеет ни стойки, ни рефлектора.

Как рассчитать антенну?

Только пожалуйста не пугайтесь, математика пятый класс. Нам нужно рассчитать только одно плечо, так как антенна квадратная. Но для начала нужно узнать под какую частоту мы будем делать антенну. Лично я в примере буду делать под WI-FI. Известно, что частота WI-FI равна примерно 2,4 ГГц или 2400 МГц (так же есть ещё более современный Wi-Fi – 5500 МГц). Если будете делать под 3G – 2100 МГц, а 4G (YOTA)- 2600 МГц.
Берем скорость распространения радиоволн (300,000 км/с) и делим на нужную частоту (2400 МГц) в килогерцах.
300.000/2.400.000 = 0,125 м

Это мы получили длину волны. Теперь поделим на четыре и получим длину плеча квадрата.
0.125/4 примерно получиться 0,0315 м. Переведем в миллиметры для удобства и получим 31,5 мм.

Изготовление простой антенны для Wi-Fi своими руками

Брем толстую проволоку толщиной 2-3 мм. И шаблон, вырезанный из кусочка алюминия. Можно конечно обойтись без него, но с ним попроще.

Гнем две петли из одной проволоки и две из другой. Разрыв должен быть между квадратами.

Затем, малярным скотчем временно фиксирую квадраты крест-накрест, чтобы было проще спаивать. И запаиваю середину сверху, чтобы конструкция приобрела жесткость.

Теперь нужно взять толстый кусок кабеля с разъемом (можно взять от той же штыревой антенны).

Вставить внутрь антенны и припаять. Средний провод к верху, а нижние плечи квадратов — к общему.

Антенна готова. Для завершения можно залить паянное соединение горячим клеем и покрасить.

Испытания антенны

Сравним силу сигнала со штыревой антенной, которая шла изначально с роутером.

Штыревая антенна:

Теперь в сравнении. Первая штыревая, а затем наш всенаправленный биквадрат.

Видно, что наша антенна принимает и усиливает сигнал на 30% лучше. Вот вам и результат работы.
Хороший уровень сигнала — это залог высокой скорости интернета, а значит залог стабильной работы. 30 процентов это очень высокий показатель, учитывая то что кардинально ничего менять не пришлось.
Делайте свою простую антенну для 3G, 4G или Wi-Fi и больше не мучайтесь с нестабильным и слабым сигналом.

WiFi антенна
— отличное решение для каждого, кто пробовал организовать у себя дома или на работе беспроводную раздачу интернета, но сталкивался с такой проблемой, что сигнала роутера не хватает, чтобы без проблем пользоваться им в какой-нибудь отдаленной комнате. Однако в этом виноват вовсе не ваш роутер, а антенна — встроенная или внешняя, которая входила в комплектацию. Одно из наиболее действенных решений усиления беспроводного сигнала — направленная внешняя
антенна wifi. Они бывают нескольких типов и видов, которые используются в зависимости от ваших потребностей. И как раз в этом многообразии мы сейчас и будем разбираться.

Прежде всего надо отметить, что пассивная антенна для wifi роутера, то есть которая не имеет своего собственного питания от электросети, не усиливает сигнал, а лишь направляет его спектр для более уверенного приема. Мощность этого «усиления», которую еще называют коэффициентом направленного действия, измеряют в децибеллах (dBi). Небольшими внешними антеннами уже снабжаются многие модели маршрутизаторов и адаптеров, однако их мощность не превышает 3-5 dBi, что не позволит значительно улучшить дальность действия беспроводного сигнала.

Поэтому для этого используют внешние wifi антенны. У них есть два типа разделения — для наружного или внутреннего использования, а также всенаправленные и узконаправленные.

Наружное и внутреннее использование антенны

Наружные антенны — это те, которые предназначены для работы на улице. Они защищены от воздействия осадков и солнечного света и специальные крепления для установки на стене здания. Они понадобятся, если вы хотите создать уверенную зону приема во дворе или для связи между соседними домами.
Внутренние антенны — для использования в помещении. Например, если ваш роутер установлен в отдаленном или закрытом место, то такую антенну можно соединить кабелем с антенным разъемом роутера и вывести в центр комнаты.

Направленная wifi антенна

Это самый используемый тип. Антенна, направляющая wifi сигнал в определенную сторону, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне. Дальность их действия может составлять от одного до нескольких км. Главное, чтобы источник приема находился в прямой видимости.

Внутренние направленные wifi антенны для роутера будут полезны, если он, например, висит на стене. Чтобы излучение не шло стену, можно подключить ее к роутеру и направить в сторону вашего рабочего стола, на котором стоит ноутбук. Или наоборот, направить антенну в перегородку, чтобы сигнал более уверенно через нее проходил, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны — панельный прямоугольник, излучающий радиосигнал в одном направлении.

Обратите внимание, что подключение ее к маршрутизатору происходит не по USB, а вместо прикрепленной антенны, которой комплектовался роутер. Соответственно, если она была несъемная, то поставить вместо нее другую не получится.

Есть также компактные модели, которые подойдут как для комнатного использования, так и для крепления снаружи.

Всенаправленная wifi антенна отличается тем, что равномерно распределяет сигнал вокруг себя. Недостаток в том, что сигнал может искажаться излучениями других электронных приборов, находящихся в квартире, или внешними радиоволнами, если она установлена на улице. Выглядят такие антенны в виде вертикального штыря. Внешние могут устанавливаться на крыше дома или на вертикальном шесте, вкопанном в землю. Внутренние — на столе или полке, по возможности ближе к предполагаемому центру зоны желаемого приема.

Внешняя wifi антенна для роутера точно так же крепится на место штатной к тому же самому разъему.

Еще один интересный тип внутренних всенаправленных wifi антенн — для крепления на потолке. Они внешне напоминают светильник. Ее особенность в том, что прямо под антенной располагается мертвая зона и вешать ее нужно именно в том месте, где сигнал не нужен, а уверенный прием начнется только на небольшом от нее расстоянии.

Установка WiFi антенны

При монтаже любого типа антенн, необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно терять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицы, из которой можно приблизительно понять, насколько ухудшает работу точки доступа тот или иной материал. Самым главным параметром здесь будет «Эффективное расстояние» (ЭР). Рассчитывать его надо следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метров. подразумевается, что при прямой видимости. Вас же от него отделяет межкомнатная стенка, у которой ЭР равно 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену 15-20 см роутер будет «стрелять» всего на 60 метров. При этом, если присоединить к нему антенну в 15-20 децибел, то эта потеря нейтрализуется.

Самодельная wifi антенна своими руками

Сделать вайфай антенну направленного действия можно и своими руками. Посмотрите ролик о том, как сделать самодельную конструкцию из обычной пивной банки.

Не могу сказать точно, это правда или ложь — думаю, доля разума есть. По аналогии с этим народным примером, сделать антенну направленного действия можно также из всенаправленной. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги. Ниже привожу несколько занятных вариантов как сделать антенну своими руками, которые можно взять на вооружение.

Вариант с консервной банкой в качестве отражателя

На сегодня все. О способах усиления сигнала 3G модема можете почитать в другой статье на блоге.

Это простоя в изготовлении и очень мощная как пушка Wi-Fi антенна. С помощью неё можно принимать и передавать Wi-Fi сигнал не то что на сотни метров, а на несколько километров!
Антенна-пушка напоминает вид космического бластера и так же как это фантастическое оружие имеет направленное и очень мощное действие.

Это направленная антенна. И именно это свойство дает большое расстояние приема из-за большой концентрации сигнала в одном направлении.

Схема-чертеж антенны

На чертеже представлены размеры между элементами антенны. Её резонансная частота настроена на середину частоты Wi-Fi 2,4 ГГц.

Для изготовления антенны понадобится

Длинная шпилька с гайками.
Металлический лист, я взял медный, так как он очень просто режется. Вообще можно взять и жесть от консервных банок.
. Но можно подключить уже к имеющемуся роутеру.

Изготовление мощной Wi-Fi антенны-пушки

Прежде чем приступить к изготовлению антенны, нужно знать, что любое отклонение от заданных размеров сильно ухудшит ее характеристики. Поэтому все нужно делать максимально точно.
Берем лист металла и примерно размечаем центры диаметров кругов. Затем сверлим центра. Для точности, место перед сверлением керним или проходимся тонким сверло, а затем толстым. В итоге диаметр отверстия должен быть чуть больше шпильки.

Затем берем циркуль и вычерчиваем кругляши на металле.

Вырезаем сначала квадрат.

Потом вырезаем аккуратно круг.

Получились круги для антенны.

Взял длинную шпильку. Обрезал лишнее по длине антенны, учитывая ширину гайки.

Вот и готовый комплект для сборки.

Собираем антенну. Все очень просто, как конструктор в детстве.

Для контроля размеров рекомендую использовать металлическую линейку, так как она более точная.

В последних двух дисках необходимо сделать отверстия для подключения кабеля.

Разъем с кабелем мы сделаем из старой антенны от роутера или адаптера.

Снимаем верхний кожух.

Срезаем изоляцию. Антенна отцепилась сама, потому что была запрессована.

Далее отпаиваем металлический колпак.

И разъем для подключения готов.

Лудим диски. Медь в этом плане отличная штука. Как-то я делал такую антенну из корпуса старого компьютера, так там приходилось лудить с кислотой.

Пропускаем через отверстие последнего круга кабель и припаиваем экранирующую обмотку к диску.

Теперь среднюю жилу пропускаем в отверстие второго диска и припаиваем.

Антенна почти готова. Я установлю ее на кронштейн от фотоаппарата. Будет такой домашний вариант.

К выходу разъема прикручиваем .

Можно примотать его изолентой или скотчем к кронштейну.

Я поставлю антенну на окошко и направлю на объекты, где может быть сигнал.

Ого, сколько сетей появилось. Хотя раньше я ловил сигнал только своего роутера. В нашем городе не много точек для доступа.

Результат поразительный.

Дополнения

Чтобы усилить эффект, я решил установить такую пушку на крышу. Но для этого мне необходимо припаять вместо разъема обычный экранированный кабель, который я использую для спутниковой тарелки.
С помощью такой мощной Wi-Fi пушки — антенны можно передать сигнал в гараж, на работу, в школу, на дачу. Все материалы доступны абсолютно каждому, а делается все очень просто.Более подробную инструкцию по сборке можно узнать посмотрев видео ниже. Так же там показаны более широкие испытания этой мощной Wi-Fi антенны.

PS: Если вы будете делать уличный вариант, то для изоляции и от коррозии всю антенну будет неплохо покрасить обычной краской по металлу.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Мощная вай фай антенна своими руками.

Антенна вай-фай своими руками: схема, инструкция, описание работ

Схема-чертеж антенны

Для изготовления антенны понадобится

Длинная шпилька с гайками.
Металлический лист, я взял медный, так как он очень просто режется. Вообще можно взять и жесть от консервных банок.
. Но можно подключить уже к имеющемуся роутеру.

Изготовление мощной Wi-Fi антенны-пушки

Затем берем циркуль и вычерчиваем кругляши на металле.

Вырезаем сначала квадрат.

Потом вырезаем аккуратно круг.

Получились круги для антенны.

Взял длинную шпильку. Обрезал лишнее по длине антенны, учитывая ширину гайки.

Вот и готовый комплект для сборки.

Собираем антенну. Все очень просто, как конструктор в детстве.

Для контроля размеров рекомендую использовать металлическую линейку, так как она более точная.

В последних двух дисках необходимо сделать отверстия для подключения кабеля.

Разъем с кабелем мы сделаем из старой антенны от роутера или адаптера.

Снимаем верхний кожух.

Срезаем изоляцию. Антенна отцепилась сама, потому что была запрессована.

Далее отпаиваем металлический колпак.

И разъем для подключения готов.

Пропускаем через отверстие последнего круга кабель и припаиваем экранирующую обмотку к диску.

Теперь среднюю жилу пропускаем в отверстие второго диска и припаиваем.

Антенна почти готова. Я установлю ее на кронштейн от фотоаппарата. Будет такой домашний вариант.

К выходу разъема прикручиваем .

Можно примотать его изолентой или скотчем к кронштейну.

Я поставлю антенну на окошко и направлю на объекты, где может быть сигнал.

Результат поразительный.

Количество сетей превысило все мои ожидания.

Результат

Результат был таков, что на однотипную антенну можно без особых проблем связаться на расстояние около 10 километров! И это без всяких усилителей и специального оборудования.
С помощью такой мощной Wi-Fi пушки — антенны можно передать сигнал в гараж, на работу, в школу, на дачу. Все материалы доступны абсолютно каждому, а делается все очень просто.Более подробную инструкцию по сборке можно узнать посмотрев видео ниже. Так же там показаны более широкие испытания этой мощной Wi-Fi антенны.

Добрый день уважаемые читатели блога сайт Совсем недавно я рассказывал о возможности увеличить зону охвата за счет установки .
Однако не всем такая ситуация по душе, а многие попросту не хотят отдавать лишние деньги. Именно поэтому решил описать, что же такое усиленная wifi антенна для роутера своими руками.

Необходимость увеличить зону охвата или добиться более устойчивого сигнала приходит именно в тот момент, когда пользователь попросту не может подключиться к в удаленной части своей квартиры либо по беспроводной сети в несколько раз. Самый доступный способ решить данную проблему перенести беспроводной маршрутизатор ближе к приемнику. Однако мы не ищем легких путей и сделаем усиленную wifi антенну для роутера своими руками.

К сожалению, данный способ подходит только для моделей с внешними антеннами.

В моем арсенале есть несколько способов изготовления улучшенной антенны для wifi роутера. Я же постараюсь подробно рассказать о трех вариантах самодельных вай фай усилителей.

Усиленная wifi антенна из коробки от CD дисков

Как бы нелепо это не звучало, но такой вариант изготовления антенны для роутера своими руками действительно дает довольно хороший результат. Для изготовления нам понадобится:

Коробка для дисков на 25 штук
Ненужный CD диск
Медная проволока, сантиметров 30, сечением 2 кв/мм (можно и больше, но не переборщите с толщиной)
Коаксиальный кабель для подключения
Инструмент (паяльник, пассатижи, клей и напильник)
Дополнительный SMA разъем

Открываем коробку и отрезаем направляющую на расстоянии около 20 мм

Затем используя напильник, делаем углубления в виде крестовины, для последующей установки ромба.

Благодаря пассатижам из подготовленной заранее медной проволоки создаем двойной ромб. Длинна каждой стороны отдельного ромба, не должна превышать трех сантиметров. Вид получившегося изделия можно увидеть на рисунке ниже.

Концы проволоки должны сходится в середине.

В месте соединения концов производим пайку провода и самих концов соответственно.

Следующим шагом необходимо просунуть коаксиальный кабель через отверстие направляющей в коробочке. Затем используя клеевой состав зафиксировать получившийся ромб в пазах направляющей.

Для лучшей фиксации советую все свободно перемещаемые части зафиксировать клеем.

Закрываем крышкой получившуюся конструкцию усиленной антенны беспроводного маршрутизатора и используя разъем SMA подключаем ее к самому роутеру.

На этом наша wifi антенна для роутера готова. Когда я лично решил протестировать полученный результат, то был очень приятно удивлен. Мощность сигнала в удаленных помещениях заметно увеличилась.

Коробку из-под дисков всегда можно заменить листовым железом. А вместо пластиковой направляющей использовать припаянную металлическую трубку. Возможностей для доработки огромное множество.

Усиленная антенна для роутера своими руками из жестяной банки

Из названия уже можно понять, что данный способ примитивен до безобразия и тратить деньги на покупку дополнительных материалов вовсе не надо.

В магазине достаточно купить банку газировки (или пива) и после того как она будет опустошена можно приступать к изготовлению самодельного wifi усилителя для роутера.

Для начала стоит ее сполоснуть и просушить, чтобы избавиться от остатков содержимого. Затем используя ножницы, прокалываем банку в нижней части, рядом с изгибом переходящим в донышко, и отрезаем его. Затем вдоль всей длины делаем разрез до изгиба переходящего в верхнюю часть. После чего по окружности с обеих сторон от продольного разреза почти до самого конца отрезаем крышку, но при этом оставляя небольшой участок для устойчивости нашего экрана. Нагляднее будет понятно, если посмотреть на рисунок ниже.

Для большей жесткости нашей конструкции можно не отрезать дно банки, а поступить также, как мы поступили с крышкой, что не позволит экрану произвольно загибаться.

Следующим шагом будет крепление антенны. Насаживаем нашу конструкцию на антенну, а для лучшей фиксации берем пластилин. Он не позволит перемещаться всему этому добру в пространстве.

Если ваш роутер имеет не один, а два передатчика, то такой усилитель нужно сделать для каждого, что позволит направлять более мощный сигнал в несколько сторон одновременно.

На первый взгляд такое приспособление выглядит очень элементарно и ненадежно. Однако эффект усиления дает понять что и простая конструкция может давать отличный результат.

К сожалению два способа, приведенных выше предназначены для улучшения направленного сигнала
. Такая схема подойдет тем пользователям, которые установили беспроводной маршрутизатор в углу помещения и «раздавать wifi» соседям нет необходимости.

Самодельная усиливающая насадка на роутер

Еще один довольно простой способ усилить сигнал вай фай своими руками это использовать так называемую насадку. Принцип изготовления прост до безобразия. У вас под рукой должна быть проволока сечением 1.5 – 2.5 мм, кусок картона, пассатижи и ножницы.

В первую очередь нарезаем из проволоки несколько кусков разной длины (начиная с меньшей и постепенно увеличивая на 4 мм.). Количество таких кусков будет зависеть от того, какую wifi антенну вы хотите получить.

Вырезаем кусок картона такой длины и ширины, чтобы под весом проволоки он не согнулся. Далее крепим проволоку к картону прокалывая его на равных участках.

Используя ножницы вырезаем отверстие для крепления. Вид получившейся конструкции очень похож на .

Естественно если ваш маршрутизатор имеет несколько передатчиков, то такую насадку делаем для каждого из них.

Такая конструкция действительно поможет увеличить зону покрытия и усилить передачу сигнала.

Все описанные способы изготовления антенны для роутера своими руками довольно просты и не потребуют дополнительных навыков. Однако если в ходе работ возникнут какие-то вопросы или появится предложение по дополнению настоящей статьи, то не стесняйтесь оставлять их в комментариях.

Для лучшего закрепления прочитанного материала, предлагаю посмотреть соответствующее видео.

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание!
Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно!
Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

направленные,
всенаправленные.

Которые, в свою очередь, бывают:

внутренними,
наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните!
Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

хлорным железом пользоваться в замкнутом небольшом пространстве;
трогать раствор голыми руками;
использовать металлическую посуду или металл для процесса смешивания;
использовать стеклянные или пластиковые лотки в процессе травления;
после использования бросать раствор в землю или куда-нибудь.

прикрывать нос и глаза во время травления;
после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.

В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль. Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится. Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

Планшет.
IPhone.
Ноутбуки.
Модемы Wi-Fi.
Роутеры Wi-Fi, точки доступа.
Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком. Отражатель убрать – получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна. Схема установки точки доступа ведется следующим образом:

Устройство подключается к компьютеру (электросети).
Выбирается канал.
Выполняется настройка на полную мощность.
Выбирается тип протокола.
Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона. Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие. Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа. О том, насколько важна расстановка, судите по одному любопытному случаю:

Офис вызвал мастера. Сказали: в период 12.00 – 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены. Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит – наружу выйдет вредное излучение магнетрона. Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

Паяльник (припой, канифоль, подставка).
Плоскогубцы.
Отвертка плоская маленькая.
Штангенциркуль, линейка.
Дрель со сверлом под медную трубку.

Из материалов потребуются:

Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать. Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба. Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см. Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки. Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила – на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест. Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем. После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм 2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Делаем Wi-Fi антенну своими руками.

Технология беспроводной передачи данных Wi-Fi заполонила мир. Практически в каждом доме и каждой квартире есть устройства, поддерживающие работу с этим стандартом. Например, маршрутизаторы (роутеры) «раздающие» сигнал Wi-Fi по квартире или дому.

К сожалению, мощность данных устройств не всегда достаточна для того, чтобы обеспечить более-менее приемлемую силу сигнала во всех помещениях и комнатах квартир, а особенно домов. К примеру, используемый мною роутер TP-LINK находится в угловой комнате и обеспечивает для самых дальних от него комнат уровень сигнала практически на минимальном пределе. Оно и не удивительно-сигналу приходится пробиваться через четыре стенки.

Что делать в таких случаях, для того чтобы повысить уровень Wi-Fi сигнала роутера до приемлемых значений?? Правильно- изготовить своими руками антенну Wi-Fi диапазона.

В сети полно конструкций таких антенн. Более эффективны те антенны, которые можно подключить вместо штатных штыревых антенн роутеров.

Для меня такой вариант не подходит. Антенна моего роутера несьемная, лезть вовнутрь роутера для подпайки кабеля самодельной антенны не хочется-роутер еще на гарантии.

Поэтому находим иной вариант- антенна-насадка.

Эта антенна-насадка просто надевается на штатную штыревую антенну роутера (маршрутизатора). Никуда ничего не нужно подпаивать.

Антенна-насадка представляет собой шестиэлементный «волновой канал», имеет направленные свойства. Обеспечивает максимум усиления в направлении, совпадающем с продольной осью антенны. Кроме того, в некоторой степени задавливается (уменьшается) задний лепесток излучения. Антенна имеет пять директорных элементов и один рефлектор.

Эскиз антенны:

Для изготовления траверсы выбран стеклотекстолит толщиной 2 мм.

Штатная штыревая антенна моего роутера TP-LINK имеет в поперечном сечении неправильную геометрическую форму, в полном соответствии с извращенными вкусами современных дизайнеров-конструкторов))).

Изготовленная траверса выглядит так:

Излучающие элементы антенны-насадки изготовлены из медной проволоки в эмалевой изоляции диаметром 0,96 мм. Диаметр проволоки достаточно критичен и должен быть в пределах 0,8…0,95мм, в противном случае параметры антенны изменятся, и антенна-насадка будет настроена на частоты отличные от частот диапазона Wi-Fi.

Длины излучающих элементов также нужно выдерживать с точностью +/- 0,5 мм. Это же относится и к расстоянию между элементами.

Элементы антенны:

Для установки излучающих элементов в стеклотекстолитовой траверсе сверлятся отверствия диаметром чуть больше чем диаметр проволочных элементов. Проволочные элементы я зафиксировал небольшими капельками цианакрилатного клея.

Антенна-насадка в сборе выглядит так:

Вот так выглядит Wi-Fi антенна установленная на штатной антенне роутера:

Для достижения максимальной эффективности этой Wi-Fi антенны необходима небольшая настройка: Wi-Fi антенна должна быть размещена в точке где имеется максимальный ВЧ ток штатной штыревой антенны роутера.

Для этого нужно перемещать Wi-Fi антенну по высоте, начиная от верхнего кончика штатной антенны роутера. Проверку эффективности можно производить или каким-либо индикатором напряженности поля, или проверяя силу сигнала планшетом, смартфоном и т.п. в самых дальних от роутера помещениях.

В моем случае, наиболее эффективно изготовленная Wi-Fi антенна работает при установке её на 25 мм ниже верхнего кончика штатного штыря роутера. Данная антенна дала прибавку в одно деление по индикатору силы сигнала в тех помещениях, где сигнал был на самом минимуме.

▷ Четыре типа направленных антенн WiFi и максимальная дальность действия сигнала WiFi. —

В нескольких сообщениях мы говорили о различных типах мощных USB-адаптеров, о том, как они работают, и об их характеристиках. Во всех подключениях Wi-Fi задействованы два элемента, которые определяют диапазон и качество подключения. Тип чипа Wi-Fi и его инфраструктура определяют скорость передачи, частоту 2,4 или 5 ГГц, совместимость и т. Д., Но еще одним очень важным фактором в случае, когда мы хотим установить соединение WiFi на большом расстоянии, является дизайн. антенны.
Чтобы использовать сигнал WiFi, нам понадобится направленная антенна. Расстояние, которое вы можете достичь, всегда зависит от размера антенны и угла покрытия, в котором вы принимаете. Какие лучшие WiFi-панели и направленные 2017? Нет точного ответа на вопрос, какая антенна лучше другой, все зависит от использования, которое мы собираемся дать, поскольку те, которые имеют более закрытый угол, более направлены и идут дальше, так что мы не сможем видеть сети WiFi, которые остаются за пределами этого угла.Напротив, маленькие направленные антенны имеют более открытый угол, они могут видеть все сети в окружающей среде, но они не дойдут до самых прибыльных.
Вам нужно подключиться к общедоступной сети Wi-Fi, которая бесплатна, но находится далеко от дома? Продолжайте читать, и вы, вероятно, найдете способ получить это.

Новая модель Wi-Fi антенная панель с открытием 36 º Melon N519

Купите здесь Антенная панель с открытием 36 º Melon N519. 37 евро. БЕСПЛАТНАЯ ДОСТАВКА!!!

1.Три требования к удаленным каналам Wi-Fi.

Чтобы установить соединение Wi-Fi на большие расстояния, вам всегда необходимо соответствовать трем основным требованиям. Сигнал Wi-Fi может легко проходить через тонкие стены или изолированные деревья, но сложнее пройти через все здание или лес. С расстоянием возникают потери пакетов данных, поэтому, если мы добавим другие типы трудностей, может произойти разрыв соединения, по этой причине три требования необходимы для соединения на большом расстоянии.
1.1 Прямая видимость. Не должно быть препятствий, зданий, стен или гор.
1.2 Поднятое положение антенны. На той же горизонтальной линии, что и точка привязки. Например, если антенна находится на крыше, а маршрутизатор — на низком уровне, соединение не будет видно на другой линии по горизонтали. Всегда необходимо располагать направленную антенну WiFi примерно на той же высоте, что и точка излучателя.
1.3 Направленная антенна, ориентированная и направленная в сторону передатчика WiFi. Направленные антенны излучают и принимают сигнал WiFi в одном направлении, поэтому они должны быть ориентированы в эту сторону. Чем меньше угол раскрытия, тем точнее должна быть ориентация. Панельные антенны не нуждаются в точном выравнивании, но Yagi и параболические панели необходимо выровнять как можно точнее. Если вам нужно точно сориентировать антенну WiFi. В этом посте мы поговорим о различных методах ориентации и выравнивания антенн WiFi.
Эти требования незаменимы, прежде всего, если нет прямой видимости, например, у нас есть здание впереди или гора, вы не можете установить междугороднюю связь. С другой стороны, решающим фактором является тип направленной антенны WiFi. С небольшой панельной антенной между 7DBI и 36dbi мы сможем достичь 300 или 500 метров, поскольку они имеют очень открытый угол. Для увеличения расстояния от 1 до 15 км нам всегда понадобится антенна типа WiFi антенна Yagi или параболическая с более закрытым углом.

Для создания беспроводного моста или для каждого канала мы будем использовать направленные антенны WiFi. Антенны изготавливаются разных размеров и форм и могут использоваться как внутри, так и снаружи или снаружи.

2. Как работают беспроводные направленные антенны, типы антенн, угол раскрытия и диапазон.

Далее мы опишем четыре модели направленных антенн WiFi, предназначенных для подключения через WiFi на большом расстоянии. Направленные антенны или директивы WiFi — это такие антенны, которые по своей конструкции могут направлять всю частотную диаграмму в одном направлении.Направленная антенна принимает и излучает сигнал Wi-Fi вперед, а также имеет более открытый или закрытый угол, чтобы попасть еще дальше.
Взаимосвязь угла открытия с расстоянием, на которое он достигает, в основном позволяет уменьшить угол и увеличить вылет. Графический способ увидеть это можно сравнить с лампочкой. Лампа без прожектора излучает свет под углом 360 º, очень хорошо освещает, но имеет очень небольшую дальность действия на расстоянии. Фокус фонарика или автомобильной фары концентрирует весь свет под углом раскрытия 30 º, что позволяет уйти дальше, если мы уменьшим угол еще больше до 10 º REACH увеличится еще больше, но мы не увидим ничего по бокам .
На этом графике вы можете увидеть, как работают четыре типа направленных антенн и их основные характеристики:

Лучшие направленные антенны для Wi-Fi на больших расстояниях. Панели, Yagi и параболические

2.1 Антенна WiFi Mini Panel Alfa APA-M04 с углом раскрытия около 60 º очень практична для использования внутри помещений. Это направленная антенна с очень открытым углом, позволяющая видеть все сети Wi-Fi в окружающей среде и на расстоянии до 300 метров с очень хорошим качеством.

Купить здесь ALFA NETWORK APA-M04 7dbi. € 8.90 БЕСПЛАТНАЯ ДОСТАВКА !!!

2.2 Панельная антенна дальнего действия Melon N4000. Под углом 35 º. Вы можете найти сети, расположенные вне дома, на невероятном расстоянии 800 метров. Он полностью водонепроницаем и может быть размещен на открытом воздухе под дождем и солнцем. Это наиболее часто используемая модель для дальних поездок, потому что ее размер удобен и очень прост в установке.

Openwrt WiFi SILICEO USB-маршрутизатор и направленная панельная антеннаКупить сейчас Пакет WIFI SIliceo

Купить WiFi-антенна НАБОР Панель открывания 36 º с маршрутизатором Openwrt SILICEO. 75,30 евро. Бесплатная доставка

2.3 Антенна Yagi Alfa Network AYA-2410. Это профессиональная модель с очень закрытым углом около 30 º. Его установка немного сложнее. Рекомендуется подключаться к очень удаленным сетям, но необходимо достаточно точно указать это.

Антенна Yagi Alfa Network AYA-2410

Купить Yagi WIFI SIliceo

Купить Yagi антенна WIFi направленная AYA 10dbi. 32EUR. Бесплатная доставка

2.4 WiFi параболическая антенная сетка. По своей конструкции параболическая решетка всегда будет иметь очень высокое усиление, а также очень узкую ширину луча, что делает ее фаворитом среди профессиональных установщиков антенн WiFi.

Купить AGA grid WIFI

Купить здесь ALFA NETWORK AGA-2424T 24dbi. € 81 БЕСПЛАТНАЯ ДОСТАВКА !!!

3. Спутниковые антенны WiFi AGA-2424T и AGA5828T

Модель параболической антенны WiFi — лучшая антенна дальнего действия для соединений точка-точка (PTP на каждый).Это модель беспроводных направленных антенн на большие расстояния, необходимых для передачи сигнала Wi-Fi в поле или в сельской местности, для использования Wi-Fi муниципальных советов муниципалитетов и передачи его, например, домашним пользователям, которым необходимо передать Сигнал из одной конкретной точки в другую.

Спутник Wi-Fi идеально подходит для тех, кто использует простой повторитель Wi-Fi, чтобы сосредоточиться на источнике сигнала, а также для тех, кто хочет использовать комбинацию из двух точек доступа для создания ссылки «обратная линия связи».

Эта параболическая антенна AGA2424 использует телекоммуникационные услуги для передачи Интернета через Wi-Fi клиентам с использованием технологии транзитного соединения WiFi. Этот метод в основном работает по принципу звена цепи, которое передает данные точка-точка на центральную станцию, которая предоставляет услугу.

Для поддержки Wi-Fi-соединений на больших расстояниях на открытых пространствах популярный бренд Alfa Network в 2017 году улучшил свои модели решетчатых антенн серии AGA, разработанные как для 2, 4 ГГц, так и для 5 ГГц.

Самая распространенная модель с частотой 2 4Ghz — это ALFA AGA-2424T, которая отличается фантастическим диапазоном и способностью передавать высокоскоростной Интернет по каналам большой дальности. Единственный недостаток первой партии — необходимость ее правильной ориентации. Угол диафрагмы всего 7 градусов может вызвать большие различия в силе сигнала, качестве и скорости, если мы не будем регулировать в пределах этого угла.

Конструкция решетки позволяет пропускать ветер и не влияет на качество сигнала.Есть WiFi-антенны параболической сетки как на 2,4 ГГц, так и на 5 ГГц. Обязательно выберите частотный тип вашей линии связи точка-точка, поскольку каждый тип антенны будет работать только в заданном спектре.

Купить Сеточная антенна WIFI SIliceo

Купите здесь Parabolic ALFA NETWORK AGA-5828T 28dbi. € 68 БЕСПЛАТНАЯ ДОСТАВКА !!!

AGA2424T 2,4 ГГц работает с протоколами 802.11 b / g / n 150 Мбит / с / 300 Мбит / с.
5 ГГц работает с протоколами 802.11 n / A / AC / AC2 со скоростью от 300 Мбит / с до 1.3 Гбит / с.

WiFi Параболическая модель	Усиление	Ширина сигнала	Диапазон прибл.	Частота
AGA-2424T	24 DBi	7 градусов	3 км / 15 км	2,4 ГГц
AGA-5828T	28 DBi	км 3	5 ГГц

Направленные панели WiFi — SimpleWiFi

Это высокоскоростная двухдиапазонная антенна-удлинитель Wi-Fi для маршрутизаторов.Антенна представляет собой компактную направленную мини-панель, которая легко подключается к роутеру или USB-адаптеру. Эта двухдиапазонная антенная мини-панель-удлинитель Wi-Fi чрезвычайно эффективна благодаря своим компактным размерам и высокому потенциалу. Получите небольшую компактную усиливающую антенну Wi-Fi с высоким коэффициентом усиления для невероятно высокоскоростного подключения к Интернету. Если вам нужен лучший сигнал Wi-Fi, эта антенна маршрутизатора может усилить ваш сигнал и обеспечить высокоскоростное подключение к Интернету в ваш дом или офис. Его сверхкомпактный размер и гибкость обеспечивают преимущество, которое не может обеспечить никакая другая мини-антенна WiFi.Эта направленная мини-панельная антенна Wi-Fi удобна и чрезвычайно эффективна, обеспечивая возможности большого радиуса действия при компактных размерах. Эта мини-панель 8 дБи способна работать как на частоте 2,4 ГГц, так и на частоте 5 ГГц, в идеальных условиях может достигать расстояния до 400 метров. Мини-панель антенны-удлинителя Wi-Fi работает на скоростях 802.11a / b / g / n / ac. Инструкции включены. Мы предоставляем 30-дневную 100% гарантию возврата денег. Сделано и проверено на качество в США.

Антенна Wi-Fi

«для маршрутизаторов — двухдиапазонная направленная мини-панель, совместимая с переменным током — 2. 4 ГГц — 5 ГГц — Высокое усиление — Внутренняя антенна Wi-Fi Направленная внутренняя двухдиапазонная антенна-удлинитель Wi-Fi для маршрутизаторов является фаворитом среди профессионалов благодаря своим компактным размерам и высокому потенциалу. Мини-панель с двухдиапазонной антенной Wi-Fi для маршрутизаторов — отличное решение для тех, кто хочет увеличить охват Wi-Fi в диапазонах 2,4 и 5 ГГц в помещении. Улучшите подключение к Интернету и повысьте продуктивность дома или в офисе. Просто прикрепите мини-панель антенны Wi-Fi к маршрутизатору или USB-адаптеру со съемными антеннами и направьте в нужном направлении.Благодаря сигналу шириной 60 градусов антенна Wi-Fi является направленной и достаточно широкой, чтобы покрыть труднодоступные места, недоступные обычным всенаправленным антеннам ».

UPC: 85628

ВЫСОКОСКОРОСТНОЙ ДВУХДИАПАЗОННЫЙ УДЛИНИТЕЛЬ WIFI: Наши панели WiFi являются одними из самых популярных и продаваемых домашних антенн WiFi. Двухдиапазонная мини-панель — отличное высокоскоростное решение для тех, кто хочет увеличить охват Wi-Fi до диапазонов 5 ГГц в помещении.

МАЛЕНЬКАЯ, УНИВЕРСАЛЬНАЯ И ЛЕГКАЯ: Эта мини-панель с двухдиапазонной антенной-удлинителем для Wi-Fi пользуется популярностью среди профессионалов благодаря своим компактным размерам и высокому потенциалу.Чрезвычайно эффективная антенна WiFi дальнего действия при небольшом и компактном размере.

ПОДКЛЮЧИТЕ НАПРЯМУЮ К МАРШРУТИЗАТОРУ: подключите панель к маршрутизатору или USB-адаптеру со съемными антеннами и направьте в нужном направлении. Панель имеет разъем SMA MALE RP, который работает с большинством маршрутизаторов и USB-адаптеров на рынке.

HIGH GAIN INDOOR WI-FI BOOSTER: Мы вам поможем. Антенна Wifi Extender для маршрутизаторов обеспечивает сигнал шириной 60 градусов. Антенна направленная и достаточно широкая, чтобы покрыть труднодоступные места, недоступные обычным всенаправленным антеннам.

СОВМЕСТИМОСТЬ И ПРОСТОТА НАСТРОЙКИ: Этот продукт легко настраивается и совместим с большинством маршрутизаторов, включая USB-адаптеры, представленных сегодня на рынке. Просто подключите мини-панель за маршрутизатором и наслаждайтесь лучшим сигналом и более быстрым подключением к Интернету.

Положение и размещение антенны WiFi

| Диапазон и направление Wi-Fi роутера

Получите высокоскоростной Wi-Fi — Советы и рекомендации для высокоскоростного Wi-Fi

В предыдущем посте я объяснил наиболее распространенные антенны WiFi, которые используются с маршрутизатором WiFi и адаптерами WiFi.В этом посте я объясню положение антенны WiFi, а также размещение антенны WiFi для эффективной и быстрой передачи и приема сигнала WiFi и увеличения дальности действия WiFi. Я также расскажу о лучшем положении маршрутизатора WiFi, положении антенны маршрутизатора Wi-Fi и о том, как направить антенну Wi-Fi для максимального диапазона WiFi и максимальной скорости.

Сигналы Wi-Fi в основном представляют собой радиоволны, то есть такие же, как электромагнитные волны от вашего мобильного телефона или радио. Но в отличие от этих волн, сигнал Wi-Fi действительно короткий — их длина обычно составляет всего двенадцать сантиметров по сравнению с волнами AM длиной в сотни метров, сигнал которых будет слабее по мере удаления от источника и, как правило, он не может получить больше чем в ста пятидесяти футах от источника.

Посмотрите видео ниже, если вам не нравится читать.

Узнайте больше об антенне WiFi — Руководство для начинающих

Сигнал Wi-Fi

поглощается и блокируется стенами и металлическими поверхностями, поэтому положение антенны маршрутизатора Wi-Fi имеет огромное значение для скорости Wi-Fi и силы сигнала Wi-Fi по всему дому.

Прежде чем перейти к расположению антенны WiFi, давайте немного поговорим о различных типах антенн WiFi. Антенны WiFi бывают разных типов.

Типы антенн WiFi

На основании диаграммы направленности антенны WiFi классифицируются как

Всенаправленная антенна
Полунаправленная антенна
Направленная антенна

Всенаправленная антенна WiFi излучает электромагнитные волны одинаково во всех направлениях. Полунаправленные антенны излучают радиоволны с определенной диаграммой направленности, а направленные антенны передают энергию только в определенном направлении. Они обычно используются в маршрутизаторах WiFi и адаптерах WiFi.

Основываясь на размещении антенны, существует два типа антенн WiFi.

Внутренняя антенна Wi-Fi
Наружная антенна Wi-Fi

Внутренние антенны Wi-Fi обычно представляют собой небольшие и компактные антенны, обычно используемые в качестве антенн маршрутизатора Wi-Fi, мобильных телефонов, ноутбуков и USB-адаптеров WiFi с низким энергопотреблением. Эти антенны имеют очень низкое усиление мощности (обычно 2–9 дБи) и предназначены для внутреннего использования.

Наружные антенны WiFi предназначены для приема и передачи на большие расстояния.Обычно они устанавливаются на крыше и могут передавать или принимать радиоволны на очень большие расстояния. Они имеют очень высокий коэффициент усиления мощности и, как правило, устойчивы к атмосферным воздействиям и предназначены для наружного использования.

Положение и размещение антенны маршрутизатора WiFi

Возможно, у вас самый лучший в мире WiFi-роутер; но если он не оптимизирован, вы получите очень жалкие результаты, такие как плохой диапазон Wi-Fi, низкая скорость интернета и т. д. WiFi-роутеры работают лучше всего только тогда, когда все параметры, такие как положение антенны WiFi, направление антенны WiFi, положение маршрутизатора WiFi , Безопасность WiFi и ориентация антенны WiFi выполнена правильно.Подождите … Безопасность Wi-Fi? Да. Безопасность WiFi влияет на пропускную способность. Я объясню вам это через секунду.

В каком направлении антенны точки доступа излучают свои сигналы и где они должны быть расположены?

Короткий ответ? Антенны точки доступа должны излучать во всех направлениях и должны находиться в центре .

Некоторые из наиболее распространенных вопросов, которые приходят нам в голову, когда мы устанавливаем WiFi-роутер у себя дома — Как расположить и разместить антенну WiFi для максимального покрытия? Где разместить WiFi-роутер в вашем доме? Какая лучшая ориентация антенны WiFi для максимального покрытия? Какое расположение антенны WiFi-роутера лучше всего в вашем доме? Прежде чем отвечать на вопросы, вы должны знать, как электромагнитные волны излучаются через антенну.

Положение антенны WiFi-роутера

Положение антенны WiFi-роутера играет решающую роль в скорости и дальности сигнала WiFi. На рынке доступны различные типы маршрутизаторов WiFi. У некоторых есть одиночная антенна, у некоторых есть двойная антенна, а у некоторых маршрутизаторов WiFi есть 8 антенн. Итак, каково должно быть положение антенны маршрутизатора Wi-Fi, чтобы получить более быструю сеть Wi-Fi, которая будет распространяться по всему нашему дому. Какое должно быть положение антенны Wi-Fi роутера для максимального диапазона и лучшего приема сигнала.

1. Маршрутизатор с одной антенной

Большинство антенн домашних маршрутизаторов имеют всенаправленные антенны, которые (как объяснялось в моем предыдущем посте) излучают одинаково в одной плоскости.

Вот что это значит. Направление испускаемого излучения будет перпендикулярно направлению, в котором вы указываете антенну. Это означает, что если антенна вашего WiFi-роутера расположена вертикально, он будет излучать излучение в горизонтальной плоскости. Если вы направите антенну WiFi горизонтально, волны будут излучаться вертикально.

2. Маршрутизатор с двойной антенной

Большинство домашних WiFi-роутеров имеют 1, 2 или 3 антенны WiFi, и, как и телевизор, он соответствует тому, куда вы направляете антенну. Если вы укажете неправильный путь, у вас будет меньшая сила сигнала и меньшая скорость WiFi. Если вы направите всю антенну прямо вверх, WiFi-маршрутизатор будет излучать весь сигнал в одном направлении.

Таким образом, для домашних Wi-Fi-маршрутизаторов с двумя антеннами WiFi всегда лучше направлять одну антенну горизонтально, а другую — вертикально.Таким образом мы можем покрыть как вертикальное, так и горизонтальное пространство в нашем доме. Еще одно преимущество наведения антенн WiFi в этом положении основано на поляризации. Замечено, что максимальный сигнал может быть получен, когда передающее и принимающее устройства имеют одинаковую поляризацию. Поляризация зависит от антенны WiFi. Размещение устройства будет различным для разных устройств; некоторые будут горизонтальными, а некоторые — вертикальными. Направляя антенны Wi-Fi перпендикулярно, мы можем согласовать поляризацию обоих устройств независимо от того, в каком положении находится устройство.

Давай поговорим попроще. На большинстве маршрутизаторов WiFi есть две антенны WiFi, и в идеале вы можете направить одну из них вертикально, а другую — горизонтально. Передача и прием сигнала Wi-Fi будут быстрее, если внутренние антенны клиентских устройств, таких как ноутбуки и мобильные телефоны, будут параллельны антенне маршрутизатора. Таким образом, если вы оставите одну горизонтальную, а другую вертикальную, есть больше шансов выровнять клиентскую антенну хотя бы с одной из антенн маршрутизатора и получить параллельное совпадение.

Что касается безопасности Wi-Fi, для лучшей производительности я предлагаю вам использовать WPA2 + AES. Если вы используете любой другой протокол, кроме этого, скорость Wi-Fi во всей сети снизится. Если вы используете старое шифрование, такое как TKIP или WEP, я предлагаю вам перенести безопасность WiFi на WPA2 + AES. Это значительно увеличит скорость Wi-Fi.

3. Расположение антенны WiFi и увеличение дальности действия WiFi

Теперь, когда вы знаете, как излучаются волны, давайте разместим WiFi-роутер там, где мы получим максимальную дальность действия WiFi. Как упоминалось в моем предыдущем посте, максимальное расстояние, которое может преодолеть антенна (передавать или принимать), зависит от коэффициента усиления антенны, который будет постоянным для конкретной антенны. Наиболее распространенные домашние маршрутизаторы имеют коэффициент усиления мощности 5–9 дБи, которого достаточно для покрытия дома среднего размера при правильном размещении.

Одна вещь, которую вы хотите сделать, — это разместить маршрутизатор в центре вашего дома, потому что он передает сигнал с одинаковой силой во всех направлениях. По возможности всегда рекомендуется размещать маршрутизатор в комнате, в которой антенна маршрутизатора находится в прямой видимости из любого положения, в котором находится ваше устройство.Это поможет в передаче сигнала WiFi по дому с меньшим рассеянием.

Рекомендуется всегда размещать маршрутизатор в центре дома, а не в углу, чтобы он мог покрывать максимальный горизонтальный радиус.

Если это многоэтажное здание, маршрутизатор следует разместить где-то между первым и вторым этажами для покрытия максимального вертикального диапазона, например потолок первого этажа или где-то рядом с полом первого этажа.

Вам также следует оторвать маршрутизатор от земли, чтобы обеспечить максимальную дальность действия Wi-Fi, поскольку большая часть сигнала Wi-Fi не может проникать через некоторые материалы, из которых состоят полы, например, металл или бетонный цемент. Кроме того, большинство маршрутизаторов спроектировано так, что они транслируют сигнал немного вниз. Таким образом вы спроецируете часть его волн в свой подвал. Поэтому, чтобы получить максимальную дальность действия Wi-Fi и уменьшить рассеивание сигнала Wi-Fi, всегда лучше поднять положение маршрутизатора Wi-Fi в вашем доме.

4. Электромагнитные помехи

Еще одна вещь, о которой следует позаботиться, — это электронные устройства вокруг вашего маршрутизатора. Множество электронных устройств могут создавать помехи сигналу Wi-Fi — например, телевизоры, компьютеры, микроволновые печи, почти все, что имеет двигатель внутри. Таким образом, вы хотите держать маршрутизатор подальше от других электронных устройств.

5. Внешние приемники WiFi

Для увеличения диапазона WiFi мы могли бы использовать USB-приемники WiFi. Использование приемной антенны (USB-адаптеры WiFi) зависит от того, переносная станция или нет.Если он портативный, лучше использовать всенаправленную антенну WiFi с такой же поляризацией, как у передатчика (маршрутизатора). Если он непереносимый, лучше использовать направленную антенну, такую как мини-панельная антенна или кантенна, направленная на точку доступа.

6. Увеличьте скорость и дальность действия WiFi вашего маршрутизатора WiFi с помощью внешней антенны

Некоторые маршрутизаторы WiFi позволяют менять доступную антенну; как правило, старые маршрутизаторы имеют возможность удаления антенны. Обычно антенны маршрутизатора WiFi, предоставленные производителем, будут иметь усиление мощности 2 или 3 дБи, что очень мало по сравнению с доступной в настоящее время антенной. Так что, если ваш маршрутизатор поддерживает съемную антенну, вы можете получить антенну с более высоким усилением , например, 5 дБи или 7 дБи. Это значительно увеличит радиус действия WiFi.

Вот список внешних антенн WiFi , которые значительно увеличат вашу скорость WiFi и увеличат радиус действия WiFi.

Поиск и устранение неисправностей

Это некоторые из способов оптимизации сети Wi-Fi. Если вы обнаружите, что ваша сеть Wi-Fi не работает или вы не получаете сигнал Wi-Fi, когда вы все еще находитесь в зоне действия Wi-Fi, вы можете просто пойти вокруг и измерить мощность сигнала Wi-Fi. Существует множество различных приложений, которые вы можете скачать на свой телефон. Вы можете создать приблизительную карту и выяснить, что вам нужно исправить.

Оцените проект

Вы нашли эту страницу полезной? Помогите нам стать лучше, оценив эту страницу.

Расположение и размещение антенны WiFi | Диапазон и направление WiFi Общий рейтинг: 4,4 из 5 на основе 36 отзывов.

Антенны WiFi

: Руководство на 2021 год

Описание антенн WiFi

Антенны критически важны для беспроводных локальных сетей (WLAN). Они обеспечивают передачу беспроводного сигнала, которую мы используем для просмотра веб-страниц, потоковой передачи фильмов, работы из дома и видеоигр. Кроме того, они также влияют на силу сигнала и дальность действия.

Если вы хотите улучшить качество сигнала, заменить антенны WiFi или создать беспроводную сеть большого радиуса действия, выбор правильной антенны является критически важным шагом.

Мы предлагаем полные комплекты усилителя сигнала сотового телефона для сельской местности:

Вниманию владельцев бизнеса и собственности, установщиков и интеграторов

Воспользуйтесь нашими услугами по проектированию и установке систем. Узнайте больше или позвоните нам для бесплатной консультации: 1-800-969-8189.

Как работают антенны WiFi?

Беспроводные устройства используют радиоволны для беспроводной связи друг с другом. Эти беспроводные сигналы представляют собой не что иное, как электромагнитные волны (ЭМ-волны), содержащие пакеты информации. Антенны WiFi преобразуют электромагнитные волны в электрические сигналы и наоборот.

Беспроводные сетевые устройства, такие как беспроводные маршрутизаторы, смартфоны, ноутбуки, планшеты и точки доступа, имеют приемные и передающие антенны. Приемные антенны улавливают электромагнитные волны, содержащие пакеты информации, и преобразуют их в электрические сигналы для обработки устройством.Напротив, передающие антенны преобразуют электрические сигналы в электромагнитные волны для передачи информационных пакетов.

Типы антенн WiFi

Существует два основных типа антенн WiFi — всенаправленная и направленная.

Всенаправленные антенны излучают сигнал под углом 360 градусов, обеспечивая широчайший охват сигнала. Думайте о всенаправленной антенне как о не имеющей формы лампочке накаливания. Когда лампочка включена, она равномерно распределяет свет во всех направлениях, освещая всю комнату.

Обычно диапазон антенны намного меньше, чем у направленной антенны, но их зона покрытия намного больше. Другими словами, свет от лампочки не будет распространяться так далеко, как от направленной антенны, но он может осветить всю комнату. Омни-антенны часто встречаются в помещении и на улице.

Типы всенаправленных антенн WiFi:

Наружные всенаправленные антенны : Используется для улучшения сигнала WiFi вне помещений. Чтобы успешно улучшить покрытие беспроводной сети снаружи, они обычно подключаются к маршрутизатору, точке доступа или внешней точке доступа.

Купольные потолочные антенны : подключаются к Wi-Fi-роутеру или точке доступа через коаксиальный кабель и устанавливаются на потолке дома, офисного здания или склада.

Антенны типа «резиновая утка» или дипольные антенны : обычно используются в маршрутизаторах, точках доступа и USB-адаптерах WiFi.

Направленные антенны , как следует из названия, фокусируют всю свою мощность в одном направлении. Направленная антенна работает аналогично фонарику.Когда вы включаете фонарик, он освещает область, на которую светит свет. Ширина луча фонарика (диаграмма направленности) имеет треугольную форму, все, что находится за пределами этого треугольника, не получает ни унции света.

Поскольку мощность антенны более сфокусирована, они могут отправлять и принимать беспроводной сигнал с большего расстояния, но с гораздо меньшей зоной покрытия. Другими словами, свет может выходить за пределы одной комнаты, но не освещает всю комнату.Направленные антенны Wi-Fi часто используются для сетей Wi-Fi большой дальности, чтобы соединить два здания друг с другом, а также для сетей Wi-Fi дальнего действия с многоточечными, где несколько направленных антенн взаимодействуют с всенаправленной антенной.

Типы направленных антенн WiFi:

Yagi Antennas : Самая популярная направленная антенна. Большинство антенн Яги имеют форму стрелок. Чтобы работать, они должны указать направление, в котором они отправляют сигнал или откуда получают сигнал.Типичная антенна Яги имеет диаграмму направленности 45 градусов.

Мини-панельные антенны : Низкопрофильные антенны, предназначенные для передачи радиоволн в определенную область и из нее. Эти антенны чаще всего используются для улучшения сигнала WiFi в помещении. Они могут заменить антенну резиновой утки на роутере, точке доступа или USB-адаптере WiFi. Чтобы устранить проблемы с подключением, антенна должна указывать в том направлении, в котором вы хотите отправить сигнал и получить сигнал.Эти типы антенн имеют диаграмму направленности 60 градусов.

Панельные антенны : Мощные антенны, которые можно использовать для передачи или приема сигнала с больших расстояний. Их можно подключить к маршрутизатору для дальнейшей передачи данных или к USB-адаптеру WiFi для получения данных с больших расстояний. Панельные антенны более направленные, чем панельные мини-антенны; у них диаграмма направленности 35 градусов.

Параболическая сеточная антенна : Эти антенны имеют сверхвысокое усиление и чрезвычайно направленные.Обычно они имеют очень узкую ширину луча, обычно от 3 до 20 градусов. Таким образом, параболические антенны могут отправлять и принимать сигналы на расстоянии, что делает их идеальными для сетей Wi-Fi точка-точка. Кроме того, благодаря своей конструкции они могут выдерживать экстремальные погодные условия.

Какая антенна WiFi лучше всего подходит для…?

Улучшение сигнала WiFi в доме

Маршрутизаторы

не выглядят эстетично, поэтому большинство людей обычно прячут их за мебелью, в ящиках или кладут маршрутизатор в угол, где он не мешает.Это не лучшее место для маршрутизатора, потому что оно будет препятствовать передаче беспроводного сигнала. Перемещение маршрутизатора в центральное место у вас дома — это первый шаг к улучшению вашей домашней сети.

Если у вас все еще есть слабые места и мертвые зоны в некоторых частях вашего дома, или вы не можете переместить маршрутизатор, если ваш маршрутизатор имеет съемные антенны, вы можете использовать разные типы антенн, чтобы улучшить зону покрытия. Если вы используете беспроводной шлюз (комбинированное устройство маршрутизатор-модем), у которого нет съемных антенн, используйте шнур Ethernet для подключения шлюза к беспроводному маршрутизатору, у которого есть съемные антенны (потребуется дополнительная конфигурация беспроводного шлюза).

По умолчанию в маршрутизаторах используются небольшие всенаправленные антенны типа резиновая утка. Иногда эти антенны недостаточно сильны, чтобы покрыть весь дом, особенно если они заблокированы мебелью. Чтобы расширить сигнал, вы можете заменить антенны по умолчанию на более сильные. Но вы не обязаны использовать на маршрутизаторе только всенаправленные антенны. Если вы хотите улучшить свой беспроводной сигнал в определенном направлении, вы можете заменить одну из антенн направленной мини-панельной антенной.

Улучшение сигнала WiFi в офисном здании

Офисные здания намного больше, чем дома, и иногда гораздо больше препятствий блокируют сигнал Wi-Fi, не позволяя ему покрыть все здание надежным соединением. Как и в случае с домами, вы хотите, чтобы маршрутизатор располагался в наиболее удобном месте, и если у него есть съемные антенны, вы можете заменить антенны, чтобы улучшить зону покрытия.

В офисном здании компьютеры, принтеры, ноутбуки и смартфоны обычно находятся во всех направлениях, поэтому лучше использовать всенаправленные антенны.Купольные потолочные антенны можно использовать для улучшения сигнала в больших помещениях (они также работают в домах, но, как правило, встречаются реже). Купольную антенну следует устанавливать на потолке офисного здания. После установки необходимо провести через здание достаточно длинный коаксиальный кабель, чтобы подключить его к маршрутизатору или точке доступа.

Улучшение сигнала WiFi на открытом воздухе

Обычно сигналы Wi-Fi не достигают наружу, потому что строительные материалы и препятствия (стены, двери и мебель) блокируют или ослабляют сигнал.Чтобы улучшить сигнал Wi-Fi на открытом воздухе, используйте наружную всенаправленную антенну, чтобы обеспечить надежный сигнал во всех направлениях. Их можно подключить к маршрутизатору или напрямую к внешней точке доступа, например к повторителю диапазона WiFi с разъемом POE.

Для наружного применения обычно лучше приобрести антенну с низким коэффициентом усиления для лучшего покрытия. Они обеспечивают более округлую форму сигнала, которая будет излучать сигнал WiFi ближе к земле. Антенна с высоким коэффициентом усиления может растянуть сигнал слишком далеко, что приведет к тому, что сигнал будет лучше и слабее на заднем дворе.

Если цель состоит в том, чтобы распространить сигнал еще дальше, например на поле, используйте направленную антенну и направьте ее в этом направлении.

Сети Wi-Fi точка-точка большой дальности

Для подключения к Интернету другого здания необходимы две направленные антенны. Расстояние между зданиями будет определять, какие направленные антенны вам следует использовать. Например, если здания находятся примерно в миле друг от друга, яги или панельная антенна будут работать нормально, но если здания находятся намного дальше друг от друга, решетчатая антенна будет лучшим вариантом.

В идеале антенны следует устанавливать на крыше каждого здания. В процессе установки очень важно направить антенны друг на друга и убедиться, что они выровнены. Кроме того, между двумя антеннами не должно быть никаких препятствий, важно иметь прямую видимость.

Точка дальнего действия — многоточечные сети Wi-Fi

Point to multipoint network обеспечивает беспроводное соединение нескольких зданий с центральным расположением. Для создания такой сети вам потребуются многочисленные направленные антенны и одна всенаправленная антенна.

Университетские городки колледжей являются примером многоадресных сетей. Направленную антенну следует установить на крыше центрального здания, чтобы распространять сигнал во всех направлениях. Каждое другое здание потребует от вас установить направленную антенну на крыше и направить ее в направлении всенаправленной антенны. Как и в сетях точка-точка, очень важно иметь прямую видимость между всенаправленной антенной и направленными антеннами.

Получите лучший Wi-Fi на большом расстоянии

Иногда люди используют USB-адаптеры WiFi для получения лучшего сигнала WiFi.По умолчанию в адаптерах используются антенны «резиновые утки». К сожалению, эти антенны не всегда лучше всего подходят для приема сигналов Wi-Fi на большие расстояния. Если адаптер имеет съемную антенну, вы можете заменить ее мини-панельной антенной, обычной панельной антенной или антенной Yagi для захвата сигнала с больших расстояний.

Рекомендовано: Параболическая антенна со сверхвысоким усилением

The Long Ranger — параболическая антенна со сверхвысоким усилением от Bolton Technical

Обзор The Long Ranger:

Идеально подходит для сетей точка-точка и точка-множество точек большой дальности
Может отправлять и получать беспроводной сигнал на расстоянии более 10 миль (в идеальных условиях)
Диаграмма направленности от 4 до 20 градусов
Обеспечивает усиление до +28 дБ
Отправляет и принимает вертикально или горизонтально поляризованные звуковые волны.
Разработан для работы в экстремальных погодных условиях

Частоты, длины волн и дальность действия антенны WiFi

Как упоминалось ранее, устройства Wi-Fi взаимодействуют друг с другом посредством радиоволн. Как и все волны, радиоволны измеряются в частотах — скорости, обычно в герцах (Гц) в секунду, с которой данные отправляются и принимаются в течение определенного интервала.

В зависимости от технологии WiFi антенны WiFi используют несколько частот для передачи информации: 900 МГц, 2.4 ГГц, 3,6 ГГц, 4,9 ГГц, 5 ГГц, 5,9 ГГц и 60 ГГц. Наиболее распространенные частоты, используемые для связи по Wi-Fi, — 2,4 ГГц и 5 ГГц, что соответствует длинам волн 12,5 и 6 см.

Как видите, волны с более низкой частотой имеют более длинные волны. Поскольку длина волны больше, антенны WiFi, которые используют более низкие частоты, легче преодолевают препятствия, такие как полы и стены, что позволяет им передавать информацию дальше. Единственный недостаток в том, что информация передается медленнее.Напротив, более короткие волны распространяются намного быстрее, обеспечивая высокоскоростную передачу данных. Однако более коротким волнам труднее преодолевать физические препятствия, что снижает дальность действия сигнала.

Каждая антенна WiFi сконструирована по-своему, чтобы соответствовать частоте и длине волны передаваемого сигнала. Другими словами, антенна WiFi 2,4 ГГц не может заменить антенну 5 ГГц, и наоборот. Кроме того, некоторые антенны Wi-Fi предназначены для использования обеих частот (так называемые двухдиапазонные антенны).В зависимости от антенны они могут работать на одной частоте одновременно или одновременно.

Поляризация антенны WiFi

Поляризация отображает ориентацию беспроводного сигнала по отношению к земле.

ЭМ волны распространяются с линейной, круговой или эллиптической поляризацией. Наиболее распространенный метод поляризации, используемый в связи по Wi-Fi, — линейный. Линейная поляризация может принимать две формы: вертикальную и горизонтальную.

Для получения наилучшего сигнала поляризация антенн должна совпадать.Если поляризация радиоволны не полностью совпадает с поляризацией антенны WiFi, сигнал будет уменьшаться. Кроме того, сигнал будет устранен, если поляризация антенны WiFi и радиоволны будут полной противоположностью друг другу. Другими словами, антенны Wi-Fi с вертикальной поляризацией не могут принимать волны с горизонтальной поляризацией, и наоборот. Некоторые антенны Wi-Fi используют двойную полярность для поддержки большего трафика. Эти антенны могут одновременно передавать или принимать горизонтальные и вертикальные радиоволны.

Общие сведения об усилении антенны WiFi

Усиление — это измерение, используемое для представления силы антенны и ее способности направлять электромагнитные волны в определенном направлении. > Усиление антенны измеряется в децибелах (дБ) по изотопу (дБи) относительно изотропной антенны. Изотропная антенна имеет усиление 0 или 0 дБи и отправляет и принимает равное количество сигнала во всех направлениях.

Может показаться, что антенны с более высокими значениями дБи лучше, потому что они сильнее и могут достигать большего, но более высокие значения дБи не всегда означают лучше.По мере увеличения дБи антенны увеличивается и их диапазон, но уменьшается их зона покрытия.

Например, представьте себе изотропную антенну как симметричный игровой шар. Если вы надавите на мяч (добавьте усиление), стороны расширится, и чем больше давления вы добавите к мячу, тем более плоским станет мяч. Добавление усиления к мячу изменяет ширину луча от сферы до блина. В результате электромагнитные волны могут распространяться гораздо дальше, но в меньшей зоне покрытия.

Свяжитесь с нами

Signal Boosters — ведущий поставщик усилителей сигнала сотовых телефонов для домов, транспортных средств и коммерческих зданий. Мы специализируемся на удобных для потребителя наборах, а также на индивидуальных радиочастотных системах для сотовой связи, двусторонней радиосвязи общественной безопасности, DAS и WiFi.

Мы готовы помочь вам с любыми проблемами, которые могут возникнуть из-за плохого обслуживания сотовой связи. Свяжитесь с нами сегодня или позвоните по телефону 1-800-470-6777.

Направленная антенна WiFi для внутренней беспроводной сети переменного тока, 9 дБи

HD9DP Двухдиапазонная комнатная беспроводная направленная антенна Wi-Fi с высоким коэффициентом усиления
Зона покрытия беспроводной сети большого радиуса действия, увеличивает мощность двухдиапазонных устройств Wi-Fi до 350%

HD9DP Hi-Gain Dual-Band 9dBi Directional WiFi Antenna Kit — это антенна для расширения зоны действия антенны 802.11 устройств Wi-Fi a / b / g / n / ac. Направленная Wi-Fi антенна для внутренней беспроводной сети переменного тока HD9DP увеличивает мощность беспроводной связи со стандартных 2 дБи (децибел) до ошеломляющих 9 дБи, что приводит к увеличению зоны покрытия и мощности беспроводной связи до 350%. *

DUAL-POLARIZATION MIMO, ТЕХНОЛОГИЯ УМНОЙ АНТЕННЫ, УЛУЧШАЕТ БЕСПРОВОДНОЕ СОЕДИНЕНИЕ МЕЖДУ ВАШИМИ УСТРОЙСТВАМИ WIFI
В отличие от большинства стандартных антенн WiFi, которые используют один и тот же путь для передачи и приема данных, внутренняя беспроводная антенна переменного тока HD9DP имеет встроенный две антенны для создания нескольких путей беспроводной связи.Это означает лучший диапазон и качество сигнала для беспроводных сетей.

ДВОЙНАЯ ГИБКОСТЬ: КАК ЭТО РАБОТАЕТ
Частота 2,4 ГГц является наиболее часто используемой полосой пропускания беспроводной сети. Он также имеет ограниченную полосу пропускания для различных действий, таких как отправка электронной почты, видеочат, потоковая передача фильмов, игры и т. Д. Кроме того, такая же частота 2,4 ГГц используется другими беспроводными маршрутизаторами в этом районе, а также некоторыми распространенными бытовыми устройствами. такие как беспроводные телефоны и микроволновые печи. Это вызывает помехи и серьезные задержки в вашей онлайн-деятельности. Двухдиапазонная технология устраняет эти проблемы, предоставляя частоту 5,0 ГГц. Это позволяет совместимым устройствам подключаться к более открытым каналам 5,0 ГГц, устраняя помехи 2,4 ГГц и тем самым ускоряя ваш Интернет. HD9DP усиливает и расширяет двухдиапазонный сигнал для беспроводных сетей с большим радиусом действия и большим трафиком.

УСТАНОВКА PLUG-AND-PLAY
Просто замените антенну вашего устройства на HD9DP.Внутренняя беспроводная направленная WiFi-антенна переменного тока HD9DP имеет два разъема SMA, наиболее часто используемый антенный разъем. Чтобы узнать о других типах адаптеров, посетите веб-сайт Hawking Tech для получения дополнительных сведений.

После того, как вы установили и подключили домашнюю беспроводную направленную WiFi-антенну HD9DP с переменным током, обязательно обратите внимание на диаграмму направленности сигнала антенны. Обязательно обращайте внимание на сторону антенны с логотипом Hawking на вашем беспроводном устройстве (ах).Несмотря на то, что вы получите превосходный диапазон и качество с вашим HD9DP, вы должны находиться в зоне действия сигнала антенны, чтобы максимально увеличить мощность беспроводной связи. Как показано на схеме выше, направленная антенна не излучает сигнал с задней стороны продукта. Вы получите оптимальный беспроводной сигнал, разместив устройство Wi-Fi в обозначенной зоне. При необходимости отрегулируйте антенну. (Примечание. Зона покрытия беспроводной сети зависит от мощности вашего беспроводного адаптера.)

ХАРАКТЕРИСТИКИ

Увеличенный диапазон частот улучшает общее впечатление от беспроводной сети

Резервная техническая поддержка доступна в любое время для вашего удобства

Ограниченная гарантия защищает ваши инвестиции
ПОМОГИТЕ ВЫБРАТЬ

* Процентное значение, полученное из уравнения усиления антенны и результатов контролируемой среды тестирования. Анализ результатов проводится независимой исследовательской группой. Фактические результаты могут отличаться в зависимости от операционной среды человека. Это включает, помимо прочего, сетевые устройства, настройку сети, здания и окружающие материалы.

Приемник сигналов WiFi дальнего действия + антенна + комплект маршрутизатора

Приемники WiFi дальнего действия — какие они? Что они делают?

Приемник Wi-Fi большого радиуса действия позволит вам всегда оставаться на связи с миром информации, куда бы вы ни пошли, увеличивая зону покрытия общедоступных точек доступа.Наши версии брызгозащищенных и водонепроницаемых приемников Wi-Fi большого радиуса действия в основном являются устройствами захвата беспроводного сигнала. Они состоят из полностью интегрированной антенны Wi-Fi, радио и маршрутизатора, чтобы обеспечить беспроблемный доступ в Интернет в вашей каюте, доме на колесах, лодке или в любом другом месте на расстоянии до 7 миль от . Или рассмотрите стоимость антенны Wi-Fi со сверхвысоким усилением 9 дБи .

Как работает антенный приемник Wi-Fi?

Просто подключите устройство к любому стандартному маршрутизатору Wi-Fi и получите доступ в Интернет напрямую по беспроводной сети или через локальную сеть.Сетью можно легко управлять с помощью веб-браузера с любого устройства без установки какого-либо программного обеспечения.

Принцип работы.

Мощный двунаправленный приемник Wi-Fi поможет улучшить диапазон связи между любым устройством и точкой доступа Wi-Fi. Это идеально, если вам нужно подключиться к сигналу Wi-Fi, который обычно находится вне зоны досягаемости вашего телефона или компьютера, когда вы находитесь на лодке, автомобиле для отдыха или в кемпинге.

Всенаправленная антенна устройства используется для связи с точкой доступа Wi-Fi, к которой вы подключаетесь, и от нее.Как и любая другая антенна, для наилучшего приема этой антенне требуется прямая видимость точки доступа.

Приемник Wi-Fi большого радиуса действия может использоваться в двух различных режимах. В первом режиме устройство подключается к любому стандартному беспроводному маршрутизатору или точке беспроводного доступа для создания точки доступа Wi-Fi для обеспечения беспроводного доступа в Интернет для мобильных устройств, включая телефоны, планшеты или ноутбуки.

При втором варианте приемник Wi-Fi дальнего действия подключается непосредственно к ноутбуку через порт Ethernet.Однако эта опция позволит только ноутбуку иметь доступ в Интернет.

Модели приемников антенны Wi-Fi.

Наш полностью интегрированный антенный приемник сигнала Wi-Fi дальнего действия с модемом доступен в двух различных моделях. Хотя режим работы и технические характеристики двух моделей идентичны, уровень защиты от влаги и пыли различен.

Модель WIFI-BOOSTER-1 при правильной установке является брызгозащищенным.

Модель WIFI-BOOSTER-2 , которая считается сверхмощной, имеет водонепроницаемую защиту IPX5 при правильной установке.

Что такое водонепроницаемая защита IPX5?

IPX5 — это стандарт водонепроницаемости, обеспечивающий гораздо более высокий уровень защиты, чем просто защита от брызг. Международная маркировка защиты или маркировка защиты от проникновения (IP) классифицирует и оценивает степень защиты от проникновения пыли, случайного контакта и воды. Уровень защиты достигается за счет комбинации механических и электрических корпусов, опубликованных Международной электротехнической комиссией.

IPX5 означает защиту от водяных струй. В рейтинге указано, что вода, попадающая из сопла диаметром 6,3 мм в корпус с любого направления, не должна иметь вредных воздействий.

Характеристики комплектов приемников / усилителей сигнала Wi-Fi:

Приемник 28 дБмВт.
Работает с обычным беспроводным маршрутизатором.
Встроенный роутер.
Полностью подключи и работай.
Питание через Ethernet (PoE).
Легко управляйте устройством с любого устройства с помощью интернет-браузера.
Управление устройствами через Интернет.

Преимущества для комплектов усилителя / приемника сигнала Wi-Fi:

Прием Wi-Fi на большом расстоянии на суше или на воде.
Легко создать локальную точку доступа Wi-Fi с любым стандартным беспроводным маршрутизатором.
Подключите напрямую к компьютеру через кабель Ethernet.
Простая, интуитивно понятная настройка и управление. Установка программного обеспечения не требуется.
Однопроволочный для питания и данных. От подключенного устройства не потребляется мощность.
Легко управляйте устройством с любого устройства с помощью интернет-браузера.
Управление устройствами через Интернет.
Может быть установлен постоянно.

Технические характеристики приемника / усилителя сигнала Wi-Fi дальнего действия + антенна + комплект маршрутизатора:

Стандарты частоты и беспроводной связи:	2,4 ГГц, 802.11 b / g / n
Мощность радио:	до 28 дБм
Усиление антенны:	5 дБ
Диапазон:	До 7 миль
Пропускная способность:	100+ Мбит / с
Провод:	25 футов.(7,62 м) Кабель Ethernet
Разъемы:	N-розетка (антенна), Ethernet (устройство)
Источник питания:	12 В постоянного тока и 110/220 В переменного тока
Потребляемая мощность:	600 мА при макс. 12 В постоянного тока
Разрешения на беспроводную связь:	FCC, часть 15.247, IC RS210, CE
Соответствует RoHS:	Есть
Размеры:	19,5 дюйма x 3.1 дюйм x 1,5 дюйма (49,53 см x 7,87 см x 3,81 см)
Вес комплекта:	1099,9 г (38,8 унции)
Идентификационный номер Федеральной комиссии по связи (США):	SWX-M2B

Установка усилителя сигнала Wi-Fi дальнего действия / приемника + антенна + комплект маршрутизатора:

В комплект поставки приемника Wi-Fi дальнего действия входят следующие компоненты, упрощающие установку:

Антенна Wi-Fi.
L-образный кронштейн.
Гайка шестигранная.
U-образные болты x2.
Зажимной кронштейн x2.
Плоская шайба x4.
Пружинная шайба x4.
Гайка x4.
Wi-Fi Радио.
Кольцо стяжное (крепится к магнитоле).
Заглушка.
Резиновая втулка.
Силовой инжектор.
Ethernet-кабель.
Блок питания переменного тока.
шнур питания постоянного тока.

Варианты монтажа.

Поставляется все оборудование, необходимое для установки дальнего Wi-Fi-приемника в трех различных положениях:

Горизонтальная направляющая: Соберите U-образные болты и скобы вертикально.
Вертикальная стойка : Квадратный рисунок отверстий для болтов на L-образном кронштейне позволяет устанавливать U-образные болты горизонтально для установки на вертикальной стойке.
Плоская вертикальная поверхность : Монтаж на плоской вертикальной поверхности может быть выполнен путем прикручивания L-образного кронштейна непосредственно к монтажной поверхности с помощью винтов (не входят в комплект), соответствующих монтажным отверстиям ¼ ”(6,35 мм).

Устройство всегда следует устанавливать таким образом, чтобы антенна была направлена вертикально вверх и находилась в пределах прямой видимости с передающей точкой доступа Wi-Fi.Избегайте возможных помех, устанавливая устройство вдали от других передатчиков.

Заключение.

Приемник сигнала Wi-Fi дальнего действия позволит вам всегда оставаться на связи с миром информации, куда бы вы ни направлялись, увеличивая зону покрытия общедоступных точек доступа Wi-Fi. Наш защищенный от брызг и водонепроницаемый приемник Wi-Fi большого радиуса действия состоит из полностью интегрированной антенны Wi-Fi и маршрутизатора для приема сигналов на расстоянии до 7 миль.

10 огромных ошибок антенны Wi-Fi

Антенны недооценены и плохо изучены в сетях WLAN.Даже Apple склонна совершать огромные ошибки, если вы помните знаменитый скандал с «Antennagate», который произошел из-за неправильного размещения и дизайна антенны на их новом iPhone. И, как заметил Стив Джобс, проблемы с антенной не уникальны для iPhone или Apple. Часто антенны являются корнем проблем с производительностью Wi-Fi. Но если вы понимаете RF, тогда есть вещи здравого смысла, которым мы можем следовать и избегать. Давайте рассмотрим 10 распространенных ошибок антенн и их влияние на работу Wi-Fi конечных пользователей.

Mistake 1
• Точки доступа со встроенными всенаправленными антеннами (с максимальным боковым усилением) расположены между металлическими воздуховодами, решетками и большими отражателями ламп или над ними.
• Результат: большое количество отражений и преломлений приводит к тому, что несколько копий сигнала поступают в приемники, тем самым снижая скорость передачи данных. Поскольку радиоволны отражаются в случайных направлениях, сила сигнала страдает с обоих концов.

Mistake 2
• Встроенные дипольные антенны точки доступа частично проходят через небольшое отверстие в металлической потолочной панели, крышке точки доступа или металлической решетке.
• Результат: элемент антенны расстроен, и теперь часть энергии направлена вверх. Антенны, выступающие наполовину таким образом, создают полный беспорядок.

Ошибка 3
• Антенный элемент размещен на потолочной панели из неизвестного материала с r> 1.
• Результат: антенна отстроена на другую частоту, диаграмма направленности и согласование импеданса изменяются при работе с целью частота. Усиление антенны становится затуханием.

Mistake 4
• Точки доступа со стандартными всенаправленными антеннами размещаются на высоких потолках — 4–5 метров в высоту (13–16 футов).)
• Результат: большая часть энергии направляется в сторону других точек доступа, вызывая межканальные помехи. Кроме того, усиление антенны распространяется над целевой областью, и скорость передачи данных снижается.

Mistake 5
• Направленные всенаправленные антенны с высоким коэффициентом усиления используются и размещаются на высоком потолке.
• Результат: эти антенны имеют узкие лучи, направленные вбок, поэтому имеют место значительные перерегулирования и даже более сильные межканальные помехи.

Мы составили подробное руководство по размещению антенны и приглашаем вас загрузить его, нажав кнопку ниже.

Получить руководство по размещению антенн

Mistake 6
• Точки доступа с всенаправленными антеннами расположены рядом с толстой стеной.
• Результат: Половина усиления антенны потеряна, поскольку антенна пытается уловить сигналы от стены, что является неиспользуемым направлением.

Mistake 7
• На стене устанавливаются точки доступа с боковой диаграммой направленности, предназначенные для потолочного монтажа.
• Результат: усиление увеличивается и уменьшается, усиливая помехи и уменьшая уровни сигнала.

Ошибка 8
• Антенны окрашены металлической краской.
• Результат: ослабление сигнала из-за проводящей поверхности.

Ошибка 9
• Терминалы конечных пользователей (например, ноутбуки) помещены в металлические корпуса, как тележки.
• Результат: близость проводящего материала вызывает расстройку антенны, и энергия не может излучаться за пределы коробки. Результатом является очень большое ослабление уровней сигнала (> 10 дБ).

Mistake 10
• Часто при планировании сети забывают, что терминалы VoIP помещаются напротив головы человека с рукой, прикрывающей другую сторону.
• Результат: опросы сайта с карточкой ноутбука и стандартными лимитами дают совершенно разные результаты.

Несмотря на трудности, есть несколько практических правил, которые помогают добиться хорошей производительности от антенн:

Антенны большего размера обычно имеют лучшие характеристики, чем антенны меньшего размера. Усиление / направленность недоступны на очень маленькой площади.
Знать и понимать диаграммы направленности антенны. Точечные антенны выигрывают в сторону пользователей.
Сделайте антенны видимыми для конечных пользователей, не скрывайте их над решеткой потолка.
Не размещайте никаких проводящих предметов рядом с антеннами. Оставьте расстояние 3 фута, желательно больше.
Используйте внешние антенны хорошего качества, так как встроенные антенны часто имеют компромиссную конструкцию, хотя есть и некоторые исключения.
Простые дипольные антенны или точки доступа типа «паук» с четырьмя-шестью ножками редко являются оптимальным выбором.
Если вы используете всенаправленные антенны, ищите те, которые имеют наклон вниз и четко ослабляют восходящие сигналы.Например, максимальное усиление антенны идет не прямо в сторону, а частично вниз.
При высоких потолках используйте патч-антенны с относительно высоким коэффициентом усиления (6–9 дБ), направленные вниз.
Используйте антенны, которые поддерживают все входы / выходы MIMO, доступные от точки доступа.
Одночастотные антенные элементы часто работают лучше, чем элементы с двойной настройкой.
Если доступно и поддерживается, всегда используйте разнесенную антенну на точке доступа. Не забудьте включить его в настройках конфигурации радио.
Допускается 5 дБ для дополнительного затухания руки / головы для терминалов VoIP.
Не забудьте настроить выходную мощность AP в зависимости от усиления антенны.
Разместите точки доступа с антеннами, наклоненными вниз, горизонтально к потолку, а не вертикально к стене.

И, наконец, весело и интересно посещать общественные места и наблюдать за «нововведениями» в реализации WLAN, хотя в редких случаях бывают и хорошие.

Одна забавная история произошла, когда заключенный использовал Playstation WLAN для связи с другими людьми за пределами тюрьмы.Интересным это нововведение делало то, что он использовал большую крышку сковороды в качестве отражателя для увеличения усиления антенны и достижения диапазона, необходимого для связи.
