Коаксиальный кабель 50 ом или 75 ом какой лучше выбрать

Казалось бы, кабель на 50 или 75 Ом такая привычная для нас вещь, что многие даже не задумывались, почему используются именно эти значения. Некоторые объясняют это тем, что для таких значений проще сделать согласующее устройство для антенны, кто-то говорит, что так сложилось исторически или такие кабели просто дешевле в изготовлении и они более гибкие, другие же объясняют это меньшим затуханием в волноводе. Все они отчасти правы. Но все-таки, как получаются именно 50 и 75 Ом?

Коаксиальный волновод необходим для передачи энергии от антенны к приемному устройству, или же от передающего устройства к антенне.

Для приемника важно, чтобы волновод вносил как можно меньшее затухание, а для передатчика важно, чтобы был максимальный коэффициент передачи по мощности. Задавшись этими условиями можно произвести некоторый расчет и посмотреть, что в итоге получится.

Как мы уже сказали выше, для приемника необходимо наименьшее затухание в волноводе, то есть как можно большая амплитуда напряженности, которая определяется следующим выражением:

― амплитуда без учета затухания;

― коэффициент затухания волн в коаксиальном волноводе;

― длина линии;

― погонное активное сопротивление;

― волновое сопротивление;

― магнитная постоянная, равная ;

― относительная магнитная проницаемость, для большинства диэлектриков ;

― электрическая постоянная, равная Ф/м;

― относительная диэлектрическая проницаемость, для воздуха ;

Активное сопротивление коаксиального кабеля обратно пропорционально диаметру его проводников, проводимости материала из которого сделаны проводники и толщине скин-слоя

― проводимость материала проводника;

― толщина скин-слоя;

Подставим полученные выражения в формулу коэффициента затухания,

Наименьшее затухание в линии будет тогда, когда коэффициент максимален. Для того, чтобы найти максимум функции вспомним следующее правило: если дифференцируемая функция имеет в точке экстремум, то ее производная обращается в ноль в этой точке; если при прохождении через какую-то точку знак производной меняется с плюса на минус, то эта точка будет максимумом, а если с минуса на плюс, то минимумом.

Продифференцируем функцию коэффициента затухания по ,

Приравняв производную к нулю, решим уравнение

Волновое сопротивление волновода при таком соотношении диаметров оплетки и центральной жилы составляет 77 Ом,

Наименьшее ослабление сигнала в коаксиальном кабеле достигается при данном волновом сопротивлении. Для приемных систем было принято как стандарт округленное значение — 75 Ом. Это применяется обычно в телевидении

В случае передатчика (модемы, роутеры, репитеры, усилители сотовой связи и т.п.), то есть когда важен коэффициент передачи по мощности, с учетом напряженности пробоя коаксиальной линии получаем следующее:

известная со школы формула, только в ней нам следует учесть напряженность пробоя и вместо использовать волновое сопротивление .

Напряженность пробоя

выразив отсюда и подставив в формулу мощности получим,

Продифференцируем по ,

Приравняв производную к нулю, решим уравнение,

При таком соотношении диаметров волновое сопротивление коаксиального волновода

Максимальный коэффициент передачи по мощности с точки зрения передатчика наблюдается при сопротивлении 30 Ом, с учетом максимального напряжения пробоя.

Думаю, не сложно догадаться, зная оптимальные волновые сопротивления для приемника и передатчика, какое оптимальное сопротивление коаксиального волновода для приемопередатчика. Правильно, 50 Ом.

Для приёмо-передающих линий применяют кабели 50 Ом.

На практике же самым распространенным коаксиальным кабелем является 50 Ом кабель, поскольку в нем совмещена возможность передачи радиосигналов с небольшими потерями в кабеле, а так же близкие к предельно достижимым показания электрической прочности и передаваемой мощности.

В телевидении применение 75 Ом коаксиальных кабелей объясняется тем, что как было посчитано выше, такие кабели обладают наименьшим ослаблением сигнала, что и нужно для телевизионного приемника.

Информация взята с сайта we.easyelectronics.ru

Какой кабель лучше всего применять для антенн 3G/4G усилителей, Wi-Fi

Статьи » Какой кабель лучше всего применять для антенн 3G/4G усилителей, Wi-Fi

Какой кабель лучше всего применять для антенн 3G/4G усилителей (так же подходит для Wi-Fi)

Кабель CommScope RG6, стандарный, с медным центральным проводником, с внешним проводником состоящим из ламинированной алюминиевой фольги, прочно прикрепленной к диэлектрику и луженой медной проволочной оплетки, оболочка белый поливинилхлорид

Технические характеристики:

Волновое сопротивление	75 Ом
Постоянная распространения	84%
Диаметр центрального проводника	1,02 мм
Материал центрального проводника	медь
Диаметр диэлектрика	4,57 мм
Материал диэлектрика	полиэтилен физического вспенивания
Диаметр внешнего проводника	4,75 мм
Материал внешнего проводника	фольга Al+PET+Al и CuSn оплетка
Материал фольги	алюминий+полипропилен+алюминий
Материал оплетки	луженая медная проволока
Плотность оплетки	50%
Диаметр оболочки, мм	6,91
Толщина оболочки, мм	0,76
Материал оболочки	белый поливинилхлорид
Минимальный радиус изгиба	от 28 до 31 мм
Эффективность экранирования нового кабеля	85 — 95 дБ
после 10 000 перегибов	75 — 85 дБ
Вес кабеля	49 кг/ 1 километр
Упаковка: деревянная катушка	1000 ft. (305 метров)

Максимальное затухание в течении всего периода эксплуатации, дБ/100 м:

5 МГц	1,7
50 МГц	4,89
100 МГц	6,69
200 МГц	9,48
400 МГц	13,5
800 МГц	19,19
1000 МГц	21,49
1450 МГц	25,94
1600 МГц	27,43
2150 МГц	31,99
2400 МГц	33,96

Часто возникает вопрос?

«Мне сказали специалисты, что ставить кабель 75 Ом нельзя, так как все разъёмы в модеме 50 Ом. Должен стоять 50 Ом!»

Однако на 10 метрах «хорошего» кабеля RG58 вы теряете в 2-3 раза больше, чем на обычном телевизионном кабеле RG6U (10 метров кабеля RG58 = 25-30 метров кабеля RG6U) !!!

Попытаемся разобраться.

Достаточно часто нам приходится сталкиваться с ситуацией, когда при установке антенн CDMA 8 Дб 14 Дб и 17 Дб у пользователей сигнал увеличивается незначительно , а иногда даже и уменьшается. Связано это со многоми факторами: неправильная установка антенны (например, под шифером , на чердаке, или на уровне окна в зоне слабого сигнала идущего с уровня горизонта), неправильные переходники и применение низкосортного кабеля 50 Ом RG58. На данный момент в нашей стране отсутствует нормальный кабель RG58. Все образцы, которые удалось измерить, имели затухание на частоте 800 мГц в 2-3 раза большее (ориентировочное затухание на частоте 870-900 мГц порядка 58 Дб на 100 метров), чем кабель 75 Ом( про RG58 смотреть тут , применяемый для спутникового телевидения (самым лучшим оказался кабель Finmark RG6U с 60% заполнением, с затуханием 19 Дб на 100 м частоте 870 мГц)

Но как же быть? Ведь модемы CDMA GSM UMTS имеют СВЧ вход 50 Ом? А потери на рассогласование???

А вот что говорят про кабель опытные радиолюбители:

«У коаксиальных кабелей со сплошной полиэтиленовой изоляцией минимум потерь соответствует волновому сопротивлению 50 Ом, с пенистым полиэтиленом — 60 Ом, но все эти различия не ярко выражены и гораздо большее значение имеет качество материалов и тщательность изготовления. Поэтому при выборе волнового сопротивления кабеля достаточно руководствоваться соображениями удобства согласования.

Если выбор конкретных типов кабеля ограничен, имеет смысл просчитать, что выгоднее с точки зрения минимизации потерь: использование кабеля с высокой степенью естественного согласования сопротивлений, но с большим затуханием или менее подходящего по волновому сопротивлению, но более качественного кабеля с дополнительными согласующими цепями (учитывая дополнительные потери в этих цепях!). В ряде случаев может оказаться, что выгоднее согласиться с повышенной величиной КСВ, применив без всяких согласующих цепей имеющийся в наличии высококачественный кабель с волновым сопротивлением, отличающимся от сопротивления нагрузки.

Вот характерный пример: антенна имеет входное сопротивление 50 Ом на резонансной частоте. В нашем распоряжении есть 50-омный кабель, который при требуемой длине имеет собственные потери (при КСВ=1) на рабочей частоте 2 дБ, и 75-омный с потерями 0,5 дБ при тех же условиях.

Используя кабель 75 Ом, получим КСВ=1,5 на резонансной частоте. Дополнительные потери из-за рассогласования не превысят 0,1 дБ. При отходе от резонансной частоты, даже если КСВ поднимется до 4, дополнительные потери не станут больше 0,5 дБ. Таким образом, с этим 75-омным кабелем суммарные потери составят от 0,6 до 1 дБ.

Если с 50-омным кабелем КСВ на краю рабочего диапазона частот поднимется только до 2, то дополнительные потери станут 0,3 дБ. В итоге, с имеющимся 50-омным кабелем суммарные потери будут в пределах 2 — 2,3 дБ.

Выигрыш, благодаря использованию «неправильного» 75-омного кабеля вместо «правильного» 50-омного, в данном случае будет приблизительно такой же, какой могло бы дать, например, удлинение антенны Yagi примерно на треть!

Дополнительная согласующая цепь между антенной и фидером 50/75 Ом вполне может внести потери порядка 0,5 дБ. Если мы с ее помощью попытаемся улучшить КСВ в 75-омном фидере, то получим суммарные потери от 1 до 1,2 дБ (полагая, что так КСВ не поднимется выше 2 на краях диапазона) — то есть не уменьшим, а увеличим потери на 0,2 — 0,4 дБ. Но они будут все же значительно ниже, чем при применении 50-омного кабеля с большими собственными потерями.

Важно только иметь в виду, что при любом рассогласовании, как с одним, так и с другим кабелем, передатчик «видит» на конце кабеля комплексное сопротивление, которое может значительно отличаться и от волнового сопротивления фидера, и от входного сопротивления антенны. Чтобы передатчик смог отдать в фидер расчетную мощность, его выходные цепи должны быть настроены соответствующим образом.

RG 6 это 75 Омный кабель работает до 2 ГГц Коэффициент затухания на 1 м для частот 860 МГц — 0,253 дБ RG 11 это тоже 75 Омный кабель Для антенн WiFi нужен 50 Омный

Советы по эксплуатации:

Кабель с полиэтиленовой изоляцией в течение 10-20 лет может сильно состариться, даже при хранении в идеальных условиях. Старение выражается в значительном увеличении потерь. Иногда также возникают трещины на наружной оболочке. Если планируется использовать кабель, со дня выпуска которого прошло более 5-7 лет, следует предварительно измерить его затухание на рабочей частоте и тщательно осмотреть его наружную оболочку. Кабель, который уже использовался вне помещения (даже недолго), надо проверять обязательно. Время от времени, если есть возможность, полезно проверять потери в фидерах действующих антенн.

Популярно мнение, что кабель с фторопластовой изоляцией имеет меньшие потери, чем с полиэтиленовой. Но достаточно сравнить их паспортные данные, чтобы убедиться, что по погонному затуханию эти два вида кабелей при равных диаметрах практически равноценны. Достоинством фторопластовой изоляции является лучшая термостойкость и стабильность параметров во времени. К сожалению, большинство кабелей с ленточной фторопластовой изоляцией не предназначено для наружной прокладки и уличная влага их быстро портит.

Влага, проникшая внутрь кабеля, увеличивает потери и понижает его волновое сопротивление, а со временем необратимо его портит. Конец кабеля и места его сростки, находящиеся на открытом воздухе, следует тщательно герметизировать силиконовым герметиком (никакая изолента здесь не поможет) и термоусаживаемыми трубками. Около точки присоединения к клемме или разъему антенны кабель следует изогнуть в виде петли так, что его конец приходил бы к месту присоединения не снизу вверх, а сверху вниз, чтобы избежать затекания в него дождевой воды, если нарушится герметизация. Кабель лучше всего прокладывать по северной стороне антенной мачты, здания, и вообще такими путями, где он меньше открыт прямым солнечным лучам. Особенно это важно для кабелей, имеющих оболочку не черного цвета. Солнечный ультрафиолет рано или поздно разрушает наружную оболочку, а как только в ней появилась хоть одна микротрещина — влага проберется внутрь незамедлительно. «

Какой телевизионный кабель лучше

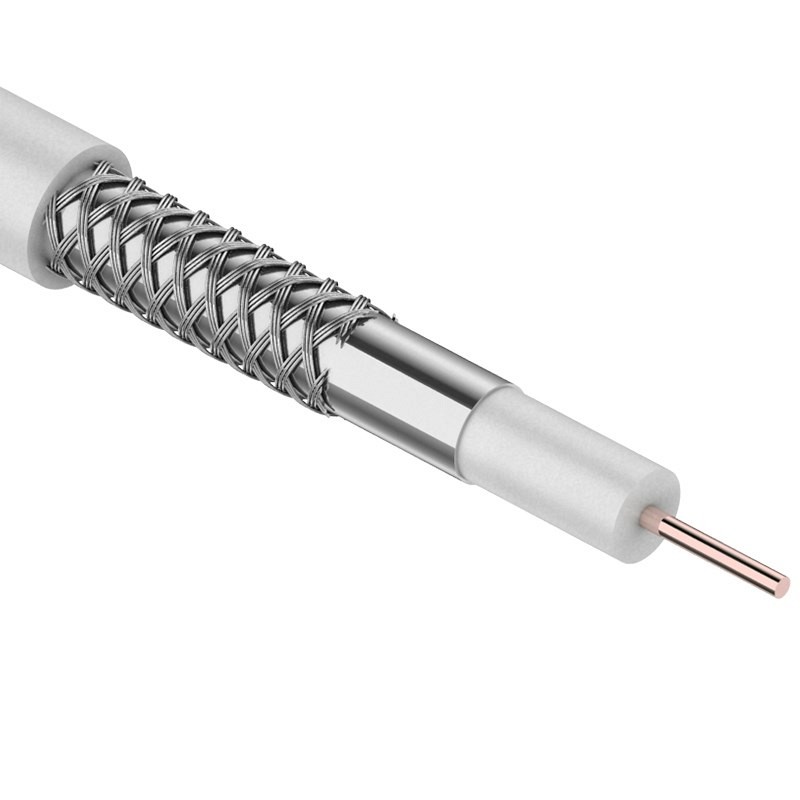

Устройство кабеля

В статье про почему скачет сигнал уже было упомянуто, чтобы избежать некоторых проблем при приеме цифрового телевидения лучше при установке антенны использовать качественный телевизионный кабель, какой лучше выбирать и почему попробую объяснить.

Устройство кабеля

Я обычно работаю с кабелем SAT 50, и чтобы было боле менее понятно, почему предпочитаю именно его, и какие из характеристик наиболее важны, давайте рассмотрим устройство коаксиального кабеля. На рисунке, приведенном выше видно из чего он состоит.

Внешняя оболочка. От её качества зависит долговечность.
Оплетка. Важнейший параметр. Внешний проводник. От плотности плетения и материала зависит сопротивление, качество экранирования, то есть защищенность от внешних электромагнитных помех.
Фольга. Внутренний экран.
Диэлектрик. Важнейший параметр. От материала и качества зависит волновое сопротивление и затухание сигнала.
Центральная жила. Внутренний проводник. От материала зависит дальность передачи сигнала, радиус изгиба.

Раньше было принято, что провод черного цвета идет для наружной прокладки, сейчас это уже не столь критично, так, например, кабель SAT 703 имея белую окраску, может использоваться как для внутренних, так и наружных работ, а полоски на нем служат для удобства разводки, чтобы не путаться при прокладке кабелей, где кабельное ТВ, где эфирное и т.д.

Все-таки рекомендую если вы хотите купить долговечный провод, то брать с черной изоляцией или перед приобретением посмотреть характеристику интересующего. Как уже было сказано считаю лучшим — SAT 50 хотя, не так и плох RG 6U с черной защитной оболочкой.

Оплетка может быть выполнена из медных, алюминиевых или омедненных проводников имеющую различную плотность плетения. Чем большее количество проводников содержит оплетка, тем выше защита от внешних помех. К примеру, телевизионный кабель RG 6 имеет 48, а SAT 703 – 64 проводника. Следует также заметить, что медная оплетка обеспечивает более лучшие параметры, однако ее применение повышает цену кабеля.

Перед диэлектриком идет слой алюминиевой фольги на полиэфирной подложке. Применение двойного экранирования значительно улучшает характеристики коаксиального кабеля.

Центральный проводник может быть изготовлен из меди или из стали, плакированной медью, что повышает прочность.

Применение вспененного полиэтилена (PEE) в качестве диэлектрика, уменьшает потери, связанные с поляризацией и снижает затухание сигнала. При выборе телевизионного кабеля лучше остановить выбор именно на таком.

Выбираем кабель

Самым распространенным на сегодняшний день, пожалуй, является кабель RG-6U, с вполне удовлетворительными характеристиками. Его можно приобрести во многих магазинах, при этом он чаще всего предлагается с внешней оболочкой белого цвета и хоть продавцы уверяют, что его можно использовать как уличный, но лучше поискать с черной изоляцией. Как телевизионный он не самый хороший, в основном из-за быстрого выхода из строя при эксплуатации на улице и большего коэффициента затухания. Так что при большей длине кабеля, для качественного приема ТВ сигнала, лучше поискать более качественный.

Самый лучший по характеристикам цена-качество, на мой взгляд, является телевизионный кабель SAT 50, это аналог провода SAT 703, имеющие практически идентичные параметры, но SAT 50 несколько дешевле.

Характеристика Sat 703:

Диаметр центральной жилы– 1,13 мм.
Толщина кабеля – 6,6 мм.
Минимальный радиус изгиба – 70 мм.
Максимальный ток – 8 А.
Диапазон частот от 5 до 2150 МГц.
Волновое сопротивление — 75 Ом.
Затухание на частоте 862 МГц – 18 дБ / 100 м.
Коэффициент экранирования -> 80 дБ.
Погонная емкость – 52 пФ / м.
Диапазон рабочих температур от -40°С до +80°С.
Допустимая влажность эксплуатации – 100%.
Минимальная температура монтажа – -5 0С.
Срок службы — 15 лет.

Как уже было сказано эти кабели имеют почти одинаковые параметры. Различие между ними в толщине центральной жилы, у сат 50 она тоньше на 0,02 мм и имеет алюминиевую оплетку вместо омедненной.

Если цена за метр телевизионного кабеля RG-6U до 10 руб/м, то SAT 50 дороже — от 12 руб/м и выше.

Специального телевизионного кабеля для цифрового телевидения нет, поэтому если продавец упорно старается доказать, что именно этот служит для приема цифрового ТВ, то это просто маркетинговый ход. Имеющиеся в продаже кабели являются широкополосными с рабочими частотами в основном от 5 до 3000 МГц, вещание «цифры» попадает в этот диапазон.

Как выбрать телевизионный кабель — устройство и подключение к антенне +видео

Человеку, который не силён в физике или деле электриков, в принципе неважно знать особенности того или иного кабеля, лучше доверить выбор профессионалу. Но это если дело связано с электричеством. Выбрать телевизионный кабель можно и самостоятельно.

Главное, понимать — кабель от ТВ к антенне не проводит ток, поэтому его заменой можно заниматься самостоятельно. Но перед началом работ необходимо разобраться, как правильно выбрать антенный провод.

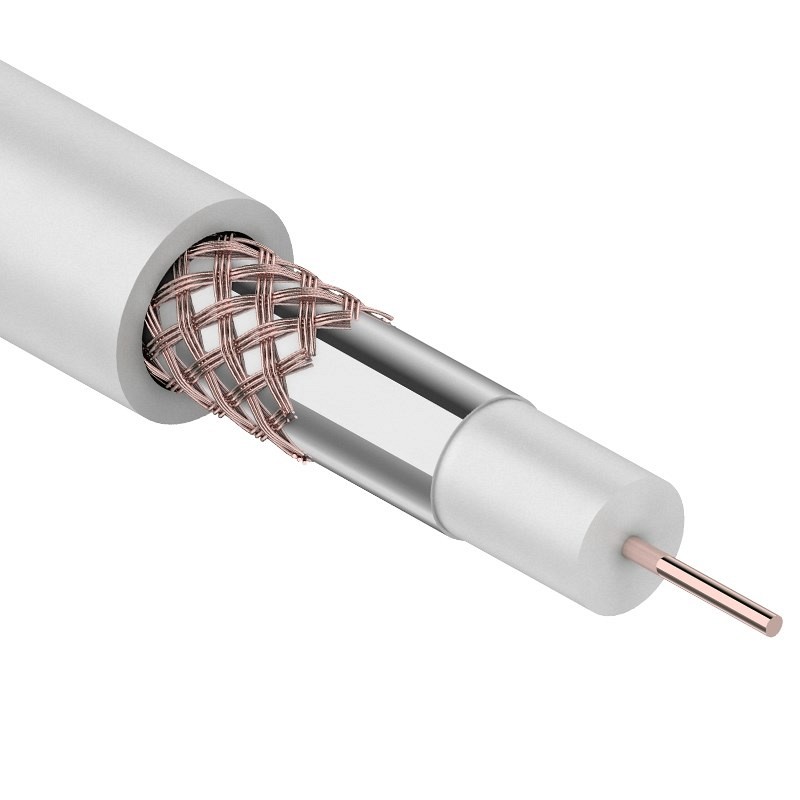

Как устроен телевизионный кабель

В магазине он называется «Коаксиальный». Внутри у него:

центральная жила;
диелектрик;
внешний проводник;
оболочка.

Такой тип электрокабелей всегда круглый и используется для передачи сигнала. Благодаря своей конструкции, этот тип используется не только для подключения телевизора, но в системах связи, подключение домашней и военной техники.

В специальных магазинах хороший и подходящий провод для ТВ имеет маркировку:

RG-6;
RG-59;
RG-11;
РК-75.75.

В последней маркировке цифра 75 означает волновое сопротивление в Ом. Чем больше сопротивление, тем меньше помех, однако, смысла в выборе электропровода больше 75 нет, но меньше брать тоже не стоит.

Показатель затухания сигнала – следующая важная характеристика, которая измеряется в дБ/100м. Каждый ТВ-канал вещает на своей частоте и показатель затухания тоже свой. Хороший электрокабель должен иметь низкий показатель.

При выборе следует обратить внимание на следующие показатели:

типа телевизионной системы;
длины от антенны до телевизора;
места, где проходит кабель;
наличия углов и поворотов;
выбора проводки;
количество телевизоров.

Теперь обо всём по порядку.

Видео: «коаксиал» для ТВ

Как правильно выбрать

В первую очередь необходимо сразу продумать, где будет проходить вся система. Если антенна находится за пределами дома, и провод будет проходить по улице, то необходимо выбрать такой, который устойчив к перепаду температур и влаге. Это зависит от плотности оплётки кабеля, его диаметра, специальных пропиток и углеродного слоя. Чем он толще, тем толще жила (а от этого зависит и показатель затухания сигнала) и тем он устойчивее к климатическим и механическим повреждениям. Если антенна находится на окне или балконе, то нет необходимости брать самый большой — вполне хватит кабеля с внешним диаметром 6–7 мм.

Провода для спутникового и кабельного телевидения отличаются. То есть, по устройству они полностью одинаковые — жила, изоляция, внешний проводник и оболочка. Только вот спутниковый сигнал вместе с питанием конвекторов проходит по жиле (чаще всего медной), а кабельный — по поверхности проводника. Поэтому провода с тонкой жилой (меньше 1 мм в диаметре) не способны пропускать спутниковый сигнал без помех.

Монтировать антенный провод рядом с силовым можно только в том случае, если их внешний диаметр 6–10 мм и усилена защита от помех. Загибать толстые электрокабели можно под углом не больше 90°.

Можно обобщить всё вышесказанное одним утверждением — чем толще телевизионный провод, тем лучше.

Плотная оплётка кабеля — показатель его долговечности. Она не должна легко «отдираться», её нельзя поцарапать, например, ногтем. Однако слишком жёсткая изоляция не даст возможности согнуть антенный провод.

Сегодня в качестве внешнего проводника используют фольгу или алюминиевую плёнку. Отсутствие этого обычно указывает на то, что перед вами товар не лучшего качества.

Хороший антенный провод обычно состоит из медной жилы. Нет никаких подтверждений тому, что именно этот материал подходит лучше, чем другие сплавы. Но, если есть выбор — лучше покупать антенный кабель с медной жилой.

Цвет оболочки, несмотря на бытующее в узких кругах мнение, не указывает ни на что. Цвет провода может быть любой — тот, который нравится. Особые расцветки производители используют для того чтобы отличить телевизионный от силового, если они монтируются рядом.

Узнать «состав» электрокабеля можно, попросив продавца сделать срез, поэтому лучше избегать запакованный товар, даже если на упаковке всё написано. Хороший вариант — медная жила с сечением от 1 мм, плотная изоляция, слой фольги и медной оплётки из олова и плотная оболочка.

Длина электрокабеля — дело сугубо индивидуальное. Перед покупкой необходимо рассчитать не минимальное расстояние от антенны до ТВ, а учитывать все отступы по низу стены и повороты. Также необходимо брать антенный кабель «с запасом» на случай, если в будущем захочется переставить телевизор в другое место.

Комплектующие для кабелей — это коннекторы, переходники и разветвители. Их лучше выбирать в том же месте, где покупается провод, чтобы продавец помог подобрать подходящие по диаметру детали. Также для спутниковых кабелей лучше приобрести угловые переходники для того, чтобы не загибать их.

Видео: выбор телевизионного кабеля

Подключение антенны

Чтобы подсоединить кабель к антенне или телевизору нужно прикрепить штекер.

Для начала необходимо сделать круговой срез оболочки на расстоянии полтора сантиметра от края. Нужно удалить только оболочку, не задевая при этом волоски экрана. Волоски экрана и фольга загибаются назад, чтобы освободить слой внутренней изоляции. Отгибать надо аккуратно, чтобы ничего не порвать и не вырвать. По кругу отрезается слой внутренней изоляции и снимается. Расстояние между оголённой жилой и загнутой фольгой должно быть не меньше 2 мм.

Далее необходимо накрутить штекер, вращая его по часовой стрелке до упора. Остаток лишней жилы срезать. Таким же образом подготовить антенный провод с другой стороны. Делать это необходимо после того как он будет проложен от антенны до телевизора, чтобы по надобности его укоротить.

Главное, выбрать хороший провод, который будет отвечать всем параметрам.

Видео: подготовка антенного провода для спутникового телевидения

Видео: подключение провода к антенне

Видео: как обжать и подключить ТВ кабель

Какой кабель лучше для антенны тв. Какой лучше телевизионный кабель – советы специалиста. Как устроен телевизионный кабель

Печать

Устройство кабеля

В про почему скачет сигнал уже было упомянуто, чтобы избежать некоторых проблем при приеме цифрового телевидения лучше при установке антенны использовать качественный телевизионный кабель, какой лучше выбирать и почему попробую объяснить.

Устройство кабеля

Внешняя оболочка. От её качества зависит долговечность.
Оплетка. Важнейший параметр. Внешний проводник. От плотности плетения и материала зависит сопротивление, качество экранирования, то есть защищенность от внешних электромагнитных помех.
Фольга. Внутренний экран.
Диэлектрик. Важнейший параметр. От материала и качества зависит волновое сопротивление и затухание сигнала.
Центральная жила. Внутренний проводник. От материала зависит дальность передачи сигнала, радиус изгиба.

Выбираем кабель

Характеристика Sat 703:

Диаметр центральной жилы– 1,13 мм.
Толщина кабеля – 6,6 мм.
Минимальный радиус изгиба – 70 мм.
Максимальный ток – 8 А.
Диапазон частот от 5 до 2150 МГц.
Волновое сопротивление — 75 Ом.
Затухание на частоте 862 МГц – 18 дБ / 100 м.
Коэффициент экранирования -> 80 дБ.
Погонная емкость – 52 пФ / м.
Диапазон рабочих температур от -40°С до +80°С.
Допустимая влажность эксплуатации – 100%.
Минимальная температура монтажа – -5 0С.
Срок службы — 15 лет.

Мы подключаем, меняем,
прокладываем, ремонтируем антенный кабель
для телевизора.
Выполняется проверка
проложенного по квартире антенного кабеля на ослабление телевизионного сигнала и
экранировку радиоэлектронных помех.

В разделе «Параметры и характеристики» приведены необходимые сведения для правильного выбора и покупки.

Производится обслуживание всех районов
Москвы и ближайшего Подмосковья. по
применению кабелей и соединителей для получения качественного телевизионного изображения.

В зависимости от места,
где проложен антенный кабель для телевизора
(малогабаритная квартира или большой загородный
дом), а также от источника антенного сигнала (щиток на лестничной клетке, внешняя эфирная
пассивная или
активная
телевизионная антенна, или
спутниковая тарелка), а также от количества подключаемых телевизоров, предъявляют разные
требования к тому «ручейку», по которому в наш дом потекут любимые
телепередачи. На качество передаваемого антенного сигнала существенно влияют
несколько основных характеристик антенного телевизионного кабеля.

Телевизионный антенный кабель какой лучше

В приведённой ниже таблице указаны характеристики и
сравнительные параметры — антенный кабель для телевизора
:

Sat 703. Производитель
телевизионного кабеля Cavel, диаметр 6 мм, медная центральная жила, двойной экран с медной оплёткой.
Sat 50. Производитель Cavel, диаметр кабеля 6 мм, медная центральная жила, двойной экран с медной оплёткой.
RG-6. Производитель Rexant, диаметр 6 мм, стальная омеднённая центральная жила кабеля, двойной экран.
RG-59+CU. Производитель Rexant, диаметр 5 мм, медная центральная жила, кабель с двойным экраном и с медной многожильной оплёткой.

Как видно из
таблицы: антенный кабель для телевизора — характеристики и параметры,
основное различие проявляется на высоких частотах дециметрового
диапазона телевизионных каналов. Использовать Cavel кабель лучше для антенны тв спутниковых
телевизионных сигналов частоты 1750 МГц.

Ответить на вопросы какой телевизионный кабель лучше
и как выбрать антенный кабель
для телевизора
помогает его
маркировка. Следует выяснить конкретные условия эксплуатации и соединяемые
им устройства. Также важно знать источник телевизионного сигнала — эфирная или спутниковая антенна, климатические
условия эксплуатации кабеля, общая длина прокладки, количество подключаемых
телевизоров, наличие мощных источников электрических помех, диаметр внешнего
изоляционного слоя и даже цвет телевизионного кабеля
должны учитываться при заказе.

Диаметр
— телевизионный антенный кабель меньшего диаметра легче
прокладывать по квартире, маскировать, у него меньше радиус изгиба. Но, по всем
остальным характеристикам он проигрывает, и самое главное — у него меньше не
только общий размер, но и диаметр центральной жилы: 0.5 мм. Поэтому, подключение
и соединение такого кабеля не будет хорошим в стандартных соединителях и разветвителях,
рассчитанных на диаметр центрального проводника 1 мм.
Экранировка
— Современный телевизионный кабель
имеет основной экран из металлической фольги и дополнительный металлический
экран-оплетку, которые снижают уровень помех от таких источников как
электродвигатели и трансформаторы бытовых приборов, радиотелефоны. Замена
старого одноэкранного кабеля на двухэкранный нередко улучшает качество
изображения: рябь от помех на экране телевизора исчезает.
Защитный углеродный слой
— наличие защитного углеродного слоя в телевизионном кабеле предполагает
его подключение на улице.
Условия эксплуатации, будет ли изделие испытывать перепады температуры от + 40 летом, до — 30 зимой,
определяют продолжительность срока службы.
Состав центральной жилы и оплётки
— считается, что телевизионный провод с медной центральной жилой лучше.
Данное мнение не всегда справедливо. Кабель с медной жилой применяется в монтаже спутниковых систем, где по центральной жиле,
совместно с телевизионным высокочастотным сигналом, проходит постоянный тока для питания конвертера. В случае кабельного
и эфирного телевидения, радиочастотный сигнал — то есть по сути высокочастотные токи — текут исключительно по поверхности проводника. Таким
образом, при передаче антенных сигналов, кабель со стальной омедненной жилой не будет проигрывать
в характеристиках затухания.
Длина телевизионного кабеля
— общее затухание сигнала, то есть уменьшение
уровня телевизионного сигнала, кратна его общей длине, и при прокладке внутри
квартиры, когда расходуется около 30 метров через разветвитель практического значения не имеет.
Цветная маркировка телевизионного кабеля
— бытует мнение, что по цвету
внешней изоляции, или нанесённых на него полос, можно говорить о его качестве. Считается,
что кабель чёрного цвета предназначен для наружных работ, а белого цвета — для
прокладки внутри помещения, что продольные цветные полосы говорят о его
качестве, и зелёная самая лучшая. Однако, о свойствах можно судить только
по техническим характеристикам, в которых цветовая маркировка
отсутствует. Выбор цвета зависит от предпочтений покупателя, а наличие на
кабелях полос разного цвета упрощает монтаж кабельных систем с множеством
проводов.

Маркировка телевизионного кабеля REXANT

Изделия торговой марки REXANT появились на российском рынке не так давно. Производственные мощности кампании расположены
в Китае. Кабель для телевизора, а также F-разъёмы, штекера, наконечники, переходники производства REXANT пользуются
массовым спросом благодаря хорошему соотношению цены и качества.

RG выпускается
компанией REXANT. Наибольшее распространение получили следующие виды телевизионных коаксиальных кабелей: RG-6U+CU; RG-6U;
RG-59; RG-59+CU; 3C-2V и RG-58A/L.

REXANT RG-6U+CU
волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного медного проводника
диаметром 1мм; экрана, состоящего из фольгированного алюминия и 48
медных нитей. Внутренний одножильный проводник изготовлен из меди,
обеспечивающей одновременную передачу сигналов высокой частоты и
постоянного тока с минимальными потерями, и заключен в полиэтиленовый диэлектрик, который сохраняет соосное расположение проводника и экрана. Внешняя оболочка кабеля изготовлена из ПВХ
и имеет диаметр 6,8 мм, что обеспечивает надёжное крепление на нём F-разъёма.
Антенный кабель REXANT RG-6U+CU применим для передачи сигналов со спутниковых и
эфирных антенн, а также сигналов кабельного телевидения.

REXANT RG-6U
волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного
омеднённого стального проводника
диаметром 1мм; экрана, состоящего из фольгированного алюминия и 48
стальных нитей. Внутренний одножильный проводник изготовлен из
омеднённой стали,
обеспечивающей передачу сигналов высокой частоты с минимальными
потерями, но не предназначенный для передачи
постоянного тока, и заключен в полиэтиленовый диэлектрик, который сохраняет
соосное расположение проводника и экрана. Внешняя оболочка телевизионного кабеля изготовлена
из ПВХ и имеет диаметр 6,8 мм, что обеспечивает надёжное крепление на нём
F-разъёма. Антенный кабель REXANT RG-6U применим для передачи сигналов от
эфирных антенн, а также сигналов кабельного телевидения.

REXANT RG-59+CU
волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного медного проводника
диаметром 0,58 мм; экрана, состоящего из фольгированного алюминия и 48
медных нитей. Внутренний одножильный проводник изготовлен из меди,
обеспечивающей одновременную передачу сигналов высокой частоты и
постоянного тока с минимальными потерями., и заключен в полиэтиленовый диэлектрик, который сохраняет соосное расположение проводника и экрана. Внешняя оболочка кабеля изготовлена из ПВХ
и имеет диаметр 5,4 мм, что обеспечивает надёжное крепление на нём F-разъёма
RG-59 для 5 мм кабеля.
Антенный кабель REXANT RG-59+CU применим для передачи сигналов со спутниковых и
эфирных антенн, а также сигналов кабельного телевидения на небольшие
расстояния.

REXANT RG-59
волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного
омеднённого проводника
из стали диаметром 0,5 мм; экрана, состоящего из фольгированного алюминия
и 32 стальных нитей. Внутренний одножильный проводник заключен в
полиэтиленовый диэлектрик, который сохраняет соосное расположение проводника и
экрана. Внешняя оболочка телевизионного кабеля изготовлена из ПВХ и имеет диаметр 6 мм, что
обеспечивает надёжное крепление на нём F-разъёма RG-59 для 5 мм кабеля.
Антенный кабель REXANT RG-59 применим для передачи сигналов от
эфирных телевизионных антенн, а также сигналов кабельного телевидения на небольшие
расстояния.

REXANT 3C-2V
волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного
омеднённого стального проводника
диаметром 0,5 мм; экрана, состоящего из фольгированного алюминия и 32
стальных нитей. Внутренний одножильный проводник изготовлен из омеднённой
стали, обеспечивающей передачу сигналов высокой частоты и заключен в полиэтиленовый диэлектрик
FPE диаметром 3 мм, который сохраняет соосное расположение проводника и
экрана. Внешняя оболочка изготовлена из ПВХ и имеет диаметр 5 мм, что обеспечивает надёжное крепление на нём F-разъёма
RG-58. Антенный кабель REXANT 3C2V применим для передачи сигналов эфирных
антенн, а также сигналов кабельного телевидения на небольшое расстояние.

Параметры телевизионного кабеля
.

Общая длина
от источника сигнала до телевизора.
При общей длине кабеля менее 20 м, практическое влияние не заметно. (Определяющий параметр:
затухание на метр длины)

Частотный диапазон
несущей телевизионного сигнала.
Таблица
эфирных аналоговых и цифровых каналов , также как и
частоты телевизионных каналов кабельного телевидения находятся в
одном
диапазоне, а частота несущей телевизионного сигнала от спутниковой антенны
значительно выше (определяющий параметр: частотная зависимость затухания).

Наличие радиоэлектронных помех.

Современный телевизионный кабель
защищён двумя экранирующими
слоями: фольгой и оплёткой, плотность которой в значительной степени влияет на эффективность экранирующего фактора.(параметр: эффективность экрана)

Место прокладки
— проложенный вне
помещения антенный телевизионный кабель подвергается воздействию
ультрафиолетового излучения, значительному перепаду температуры и влажности.(Определяющий параметр: коэффициент старения.
Наличие
внешнего защитного углеродного слоя значительно снижает воздействие
окружающей среды)

Толщина телевизионного кабеля
, которая измеряется
по наружной изоляции (определяющий параметр: диаметр). От диаметра
зависит удобство его прокладки и маскировки. Чаще всего применяется
провод с диаметром внешнего изоляционного слоя 6 мм. Иногда используется
более тонкий, диаметром 5 мм.

Куда мы сегодня без телевизора? Во многих домах этот электрический прибор стал практически членом семьи. Нам нравится смотреть красочные ТВ-шоу, документальные фильмы про природу или науку, музыкальные концерты, кассовые фильмы и многое, многое другое. Естественно, мы желаем, чтобы картинка, которую выдавал наш любимец, была такой же красивой и качественной как та, что мы видели при покупке в магазине.

Но часто изображение дома разительно отличается в худшую сторону, и многие пользователи просто не догадываются, что просто достаточно выполнить правильное подключение, и картинка «оживет». Статья расскажет непосвященным людям, какой кабель телевизионный лучше, как его правильно выбрать, и как выполнить подключение.

Конечно, мы немного покривили душой, когда сказали, что для хорошего изображения достаточно правильно подобрать кабель. На самом деле, более важную роль играет качество принимаемой картинки — ее разрешение.

Но, тем не менее, это не умаляет заслуг проводов, так как, если на качественный сигнал установить несоответствующий ему кабель, все, что вы увидите – это максимальная пропускная способность выбранного варианта, то есть изображение станет хуже. Подробнее эту зависимость мы раскроем по ходу статьи.

На сегодняшний день существует два типа вещаемого сигнала: аналоговый и цифровой. Не будем вдаваться в физику, и обрисуем лишь основное различие.

Принцип передачи у них похож, и некоторые кабели способны передавать и тот, и другой сигнал. Основное различие заключается в том, что цифровой сигнал является прямоугольным, и передает только два возможных значения: одно из них соответствует нулю, а второе – единице.

То есть, вся информация передается в виде двоичного кода, как в компьютере. Благодаря этому удается отсечь все помехи, которыми изобилует аналоговый сигнал, и передавать картинку со звуком в исходном качестве. Помимо этого аналоговый сигнал передает много ненужной информации, что снижает пропускную способность данных кабелей.

Все это, отнюдь, не означает, что аналоговое соединение не может качественно передавать сигнал. В некоторых ситуациях использование таких проводов предпочтительнее, нежели их современного конкурента. Давайте перечислим все используемые до сих пор аналоговые кабели, и разберемся, как нужно выполнять их подключение

Коаксиальный кабель

Перед вами стандартный телевизионный кабель, с которым знакомы, наверное, все без исключения.

Исполнен он в виде круглого упругого провода, который состоит из:

Центральной жилы;
Диэлектрика, который выполняет роль внутреннего изолятора, и по всей длине обволакивает центральную жилу;
Экранированной прослойки – имеется не у всех кабелей, так как из-за этого вырастает цена погонного метра изделия.
Внешнего проводника;
Изолирующей оболочки, защищающей кабель от повреждений.

Применяется такой кабель не только в телевизионной аппаратуре, но и в связи, и даже для военной техники. Может передавать оба типа сигнала и не теряет актуальности вот уже очень много лет подряд.

В современных телевизионных системах, помимо подключения выносных антенн, используется: при подсоединении спутниковой тарелки к ресиверу; при последовательном подключении нескольких ресиверов; в кабельном телевидении. Следовательно, качество картинки во всех указанных случаях будет полностью зависеть от коаксиального кабеля.

Какой коаксиальный кабель достоин внимания конечного потребителя? Чтобы ответить на этот вопрос, нужно узнать все основные технические характеристики данного изделия, и какие внешние факторы стоит учесть при выборе.

Из этого видео Вы узнаете, как правильно выбрать ТВ кабель.

Давайте озвучим основные моменты:

Сопротивление кабеля – как мы помним из школьного курса физики, сопротивление измеряется в Омах.
Для хорошего домашнего кабеля этот параметр должен быть не менее 75 Ом. Данное значение проставляется на самом кабеле, и может просто указывать конкретную цифру, либо быть зашифрованным, например, РК – 75.75.

Совет! Если вы видите кабель с одной из следующих маркировок — RG -6, RG -59, RG -11 – то можете смело их приобретать, так как они соответствуют всем требованиям для домашних телесистем.

Показатель затухания сигнала – любой телевизионный канал вещает на своей неповторяющейся частоте.
Соответственно, каждый из них обладает и своим уровнем затухания сигнала – у кого-то она выше, у кого-то наоборот. Поэтому следует приобрести кабель с наименьшим уровнем потерь, который измеряется в дБ/100м.
Далее следует продумать, где будет стоять телевизор, и по какому маршруту вы собираетесь подводить к нему провода.
Если значительная часть кабеля (за окном не считается) проходит по улице, то стоит подобрать вариант устойчивый к перепадам температур и влажности. Чтобы не ошибиться, выбирайте более толстые провода с плотной оплеткой, мощной жилой, слоями углерода и разными пропитками.
Не каждый коаксиальный кабель подойдет для передачи спутникового сигнала.
Если у вашего варианта центральная жила меньше 1 мм в диаметре, то неизбежно появление помех. И все из-за того, что помимо сигнала по ней проходит питание для конвекторов.
Лучше если жилы кабеля будут выполнены из меди.
Выбирайте варианты с прочной оболочкой.
Цвет не имеет никакого значения.
Обязательно наличие слоя из фольги и плотной оплетки.

Теперь, что касается прокладки кабеля:

Укладывать коаксиальный кабель рядом с силовыми линиями возможно только, если его толщина не менее 6-ти мм;
Изгибать кабель нельзя более чем на 90 градусов, иначе возможно повреждение диэлектрических оболочек;
Длина выбирается индивидуально, в зависимости от текущих потребностей;
Для разводки кабеля используйте коннекторы и разветвители. Не делайте самодельных соединений.

Данные советы пригодятся вам, чтобы ответить на вопрос, как улучшить сигнал кабельного телевидения. А теперь давайте разберемся, как смонтировать своими руками на кабель коннектор. Вот инструкция и фото по теме.

Для начала снимите около двух сантиметров внешнего изолятора;
Затем срежьте оплетку и внутренний диэлектрик, оставляя около 5 мм в основании;
Возьмите коннектор – в нашем случае это вариант предназначенный для спутникового ресивера, который имеет винтовую резьбу для соединения.

Наденьте коннектор на конец кабеля;

Коннектор будет надеваться туго, поэтому приложите некоторое усилие, чтобы он встал плотно;

Ну, а чтобы соединение было прочней и не разлетелось во время эксплуатации (ресивер может переноситься в другое место), усильте его обычной изолентой.

Пожалуй, мы многовато уделили места для данного кабеля, но он все-таки является самым универсальным из всех решений.

Тюльпаны — это не только цветы

Все кабеля, которые мы будем рассматривать далее, используются для соединения техники внутри помещения. Их невозможно приобрести погонажом и самостоятельно смонтировать коннектор. И первым в нашем списке будет, пожалуй, самый популярный вариант – композитный кабель RCA jack. У нас в России он больше известен, как «тюльпан» или «колокольчик».

Кабель имеет три жилы, каждая из которых содержит на конце стандартный штекер RCA («папа»), который выглядит как контактный штырь, выдающийся вперед, окруженный круглым ободком из металла. Ответный разъем («мама») располагается на контактной панели подключаемой техники, и имеет диаметр 8 мм.

Одна жила предназначается для передачи видеосигнала, а остальные две – для стереофонического.

Качество изображения, которое способен передать данный разъем весьма неплохое – ему вполне под силу сдюжить с сигналом в 480р при незначительных потерях качества. Недостатком является то, что композит смешивает «в кучу» сигналы благодаря технологии мультиплексирования, из-за чего качество восстанавливаемой картинки ухудшается по сравнению с оригиналом. Такие сигналы, смешиваясь, создают эффект размытия оттенков и основных цветов по границам объектов – картинка получается слегка смазанной.

Необходимым атрибутом современной квартиры является не только электропроводка. Не менее актуальна и кабельная сеть для подключения телевизионной техники. Особенно в свете тенденции устанавливать эту аппаратуру во всех комнатах квартиры, чтобы каждый член семьи имел возможность смотреть передачи независимо от других. Для реализации этой возможности потребуется, прежде всего, выбрать антенный кабель для телевизора.

Сделать это несложно. Выбор антенных кабелей не так широк, как силовых, использующихся для прокладки электропроводки. Но кое-что узнать о них все-таки не помешает.

Коаксиальные кабели

Главным отличием кабелей, использующихся для передачи телевизионного сигнала, от остальных, является их конструкция. По расположению токопроводящих частей они относятся к коаксиальным. Это означает, что кабель на всем протяжении симметричен относительно горизонтальной оси. И чем качественней соблюдается эта симметрия, тем лучше характеристики кабельной линии.

В центре кабеля расположена токоведущая жила, покрытая изоляционной оболочкой. Жила медная монолитная, бывает выполненной из скрученных медных проволок. Иногда проволоки бывают лужеными.

В современных антенных кабелях использую только монолитную жилу. Кабель в эксплуатации не подвергается механическим деформациям, обычно он прочно зафиксирован на всем протяжении трассы. Выполнять его гибким экономически не целесообразно.

То же касается и лужения: такие усложнения актуальны только для прокладки кабельных изделий в помещениях с агрессивной средой, вынуждающей медь интенсивно окисляться в местах соединений.

Поверх изоляции центральной жилы находится экранированная оболочка. Она выполняет функцию второго проводника линии, а ток, как известно, протекает минимум по двум проводам. Экран покрыт изоляционной оболочкой, защищающей его от воздействий окружающей среды и механических повреждений.

В коаксиальных кабелях советского производства экран делался из сплетенных особым способом тонких медных проволок. В современных чаще всего используется тонкая алюминиевая фольга. Недостаток второго способа заключается в легкости, с которой можно разорвать фольгу. Для сохранения контакта в случаях таких повреждений параллельно ей проложена тонкая медная луженая проволока. Она сохранит контакт, замкнув собой разорванный фрагмент фольги. А лудят ее, чтобы между медью и алюминием не образовывалась гальваническая пара, приводящая к окислению контактирующих друг с другом металлов.

Но применение фольги для экранной оболочки решает две проблемы: кабели становятся тоньше, а подключать их – проще. Не нужно расплетать хитрый узор из медных проволок, скручивать, облуживать и паять. Все решается применением стандартных соединителей, разветвителей или штекеров. Хотя и плетеная оболочка не мешает это сделать.

В некоторых кабелях сочетается применение плетеного луженого экрана, под которым расположена алюминиевая фольга.

Особенности коаксиальных кабелей

Почему для передачи телевизионных сигналов нужны именно коаксиальные кабели? Сигналы, которые по ним проходят, высокочастотные – десятки и сотни мегагерц. Но не только это заставляет использовать такую конструкцию. Мощность и амплитуда сигналов слишком низкая – от микровольт до милливольт.

Если запустить такой сигнал по обычным проводам или кабелю, то на сигнал будут накладываться наводки от соседних силовых линий. Мало того, любой щелчок выключателя или вилка в момент подсоединения к розетке за счет создания небольшого по величине электромагнитного импульса наведет в кабеле помеху. Импульс придет на вход приемного устройства телевизора. Если его амплитуда будет слишком большой, полупроводниковые приборы входного каскада выйдут из строя.

Коаксиальный кабель защищен от таких помех. Поле высокочастотного сигнала расположено только внутри него, между центральной жилой и экраном. Оно не может выйти наружу, но и помехе труднее проникнуть внутрь.

Характеристики коаксиальных кабелей

Из всех характеристик коаксиального кабеля, делающего его пригодным для монтажа телевизионной сети, нужно знать только волновое сопротивление – 75 Ом. Точнее, если в магазине кабель продается как телевизионный, то его волновое сопротивление равно именно этой величине. Что несложно проверить либо по надписям на оболочке, либо, узнав его тип, посмотреть параметр в справочнике или интернете.

Почему именно 75 Ом? Мы привыкли к тому, что сопротивление кабельной линии изменяется в зависимости от ее длины, а высокая его величина приводит к негативным последствиям. А тут – любой телевизионный кабель, независимо от толщины центральной жилы или материала экрана имеет одинаковое сопротивление.

Затухание (уменьшение величины сигнала по напряжению и мощности) в любом кабеле, по которому передается высокочастотный сигнал, зависит от частоты этого сигнала. Чтобы иметь возможность рассчитывать это затухание, применяя закон Ома, и ввели его характеристику – волновое сопротивление.

Для коаксиального кабеля волновое сопротивление зависит от геометрических размеров жилы и экрана и материала изоляции между ними.

Но не это является определяющим фактором выбора для подключения телевизионных приемников кабеля с волновым сопротивлением 75 Ом. Чтобы затухание в линии было минимальным, выход источника сигнала и вход приемника тоже должны иметь такое же сопротивление, как и линия. Если этого не выполнить, то, помимо уменьшения уровня полезного сигнала на входе приемника, будут наблюдаться многократные отражения сигнала от концов линии. Это проявится на экране телевизора, как многоконтурное изображение.

Так исторически сложилось, что в начале становления телевидения оптимальным было изготовление кабелей с волновым сопротивлением 75 Ом. И теперь назад дороги нет.

Есть и еще один фактор для выбора телевизионного кабеля. Не стоит выбирать его толщиной, менее 3,5 мм. Тут и правильно выбранное волновое сопротивление, не поможет – затухание будет большим.

Выбор соединителей

Для подключения к телевизионным приемникам коаксиальных кабелей в давние времена использовались штекеры, к которым жилы присоединялись только при помощи пайки. Теперь процесс стал удобнее, паяльник больше не нужен.

Существуют два типа современных штекеров. В первом центральная жила присоединяется к соответствующему выводу соединителя миниатюрным винтом. Экран же обжимается захватом соединителя. Для подключения конец антенного провода разделывают лесенкой так, чтобы при подключении центральной жилы экран точно находился под зажимом, а между ними оставался слой изоляции. Ни одна проволочка с экрана не должна коснуться центральной жилы.

Второй тип штекера намного удобнее. Центральная жила втыкается в центральный вывод или используется вместо центрального вывода штекера, экран отгибается назад и при сборке штекера плотно обжимается в нем. Такой соединитель называется F-разъемом, а штекер – «переход гнездо F – штекер TV NB».

При необходимости соединить два конца кабеля между собой также не стоит торопиться и брать в руки паяльник. Для этого существуют соединители – штекеры F. Кабели к ним присоединяются по тому же принципу, который описан выше. А соединяются штекеры между собой с помощью специальных соединителей, имеющих резьбу с обеих сторон.

Соединитель F-разъемов, в простонародье называемый «бочка»

Штекеры F – универсальный метод соединения. Некоторая бытовая аппаратура заранее содержит разъемы для подключения антенного кабеля с их помощью.

Разветвители телевизионного сигнала

Для подключения нескольких телевизоров к одному кабелю необходимо использовать разветвители. Для чего? А все из-за того же входного и выходного сопротивлений источников и приемников сигнала. Все они должны быть согласованы между собой и с использующимися для передачи сигналов кабелями. Эту роль и выполняет разветвитель.

Разветвитель – пассивный элемент. Это означает, что в нем часть сигнала теряется. У качественных разветвителей величина затухания, вносимого в передающий тракт, невелика. От дешевых поделок можно ожидать чего угодно.

Чтобы подключить телевизор к спутниковой антенне существует специальный антенный кабель. Когда он правильно выбран и грамотно подключён, можно наслаждаться чётким изображением при просмотре любимых телепередач, а количество помех сводится к самому минимуму. О некоторых нюансах выбора антенного кабеля мы поговорим в этой статье.

Что нужно знать для выбора антенного кабеля?

Для подключения антенны к телевизору используется коаксиальный радиочастотный кабель. Прежде всего, стоит разобраться, как он устроен. Это поможет определить качество кабеля по срезу, а не верить на слово продавцу в магазине.

Проводник.
В самом «сердце» кабеля расположен проводник, который и отвечает за передачу сигнала. Чаще всего, он медный, однако встречаются кабели и со стальным омеднённым стержнем.

Изоляция.
Своеобразная прослойка между внутренним и внешним проводником. Состоит из пластика, обычно белого цвета.

Внешний проводник.
Обычно состоит из экрана и оплётки. Экран представляет собой металлическую фольгу, а оплётка – переплетённые между собой металлические проводники. Задача этого слоя кабеля – защита сигнала от внешних помех, таких как трансформаторы и домашние радиотелефоны.

Защитная оболочка.
Как уже понятно из названия, защищает кабель от механических повреждений.

Как видно, в устройстве кабеля нет ничего сложного. А теперь подробно обсудим, на что следует обратить внимание при выборе.

Медь или омеднённая сталь в антенном кабеле для телевизора. Что лучше?

О том, стержень из какого материала – меди или омеднённой стали лучше, ведётся немало споров. Принято считать, что медь является лучшим проводником, и в большинстве случаев это действительно так. Но есть и некоторые нюансы.

Если антенный кабель нужен для цифрового или эфирного телевидения, то материал стержня не имеет особого значения. Дело в том, что в этом случае сигнал проходит по поверхности стержня, и не важно, медный он полностью, или только омеднён по поверхности.

Оплётка антенного кабеля

Желательно выбирать кабель с медной оплёткой. И тут стоит обратить внимание на её густоту – чем она гуще, тем меньше сигналов извне будет проникать и создавать помехи.

Наличие металлической фольги и обмотки – основной показатель качества кабеля. От этого зависит, количество помех и чёткость сигнала. Лучше не экономить и приобрести кабель с двойным экраном – фольгой и обмоткой. Так вы не разочаруетесь в качестве изображения при просмотре телевизора.

Волновое напряжение антенного кабеля

Целесообразно выбирать антенный кабель с волновым напряжением 75 Ом. Если купить кабель с большим или меньшим напряжением, это может привести к появлению помех и другим техническим неполадкам.

Обратите внимание на толщину кабеля. Чем он толще (не менее 6 мм в диаметре) – тем лучше, так как в нём будет меньше потерь сигнала. Хотя тонкие кабели более удобны в монтаже и отличаются лучшей гибкостью, качество изображения с ними страдает. К тому же, они легко ломаются и повреждаются.

Миф о цветовых различиях антенных кабелей

Бытует мнение, что кабель белого цвета – для внутренних работ, а чёрного – для наружных. Однако на самом деле такого чёткого разграничения нет. Цвет стоит выбирать исключительно исходя из своих вкусовых предпочтений, а предназначение кабеля нужно уточнять у продавца или смотреть по маркировке.

В кабеле, предназначенном для наружных работ обязательно должен быть защитный углеродный слой – он убережёт кабель от неблагоприятных условий среды и продлит срок его службы.

Как найти нужный кабель?

Итак, вот мы и определились с основными критериями выбора. Но как найти тот самый, нужный кабель, и не оказаться обманутым невежественным продавцом?

Чтобы избежать таких неприятностей и ненужных хлопот, а также чувствовать себя более уверенно, нужно немного разбираться в маркировке.

Маркировка наносится непосредственно на кабель. Там в обязательном порядке указывается фирма-производитель, марка кабеля, волновое напряжение, и метка метража (с каждым метром изменяется на 1 единицу). Для наглядности: маркировка «CABLETECH RG 6U/48 75 OHM 055М» означает, что кабель от производителя CABLETECH, его марка 6U/48, волновое напряжение 75 Ом и метраж 55 метров.

Как уже упоминалось, качество кабеля можно визуально определить по срезу. Кроме того, качественный кабель будет толстым и жёстким, поэтому обратите на это внимание при покупке. Попробуйте согнуть кабель, и если он поддаётся с трудом, это говорит в его пользу.

Шпаргалка для покупателя

Ниже мы перечислили несколько марок антенных кабелей, с хорошим качеством и техническими характеристиками:

RG 6U;
SAT 50;
SAT 703B;
RG-6U+CU;
DG 113.

Часто задаваемые вопросы по выбору антенного кабеля

Какой кабель лучше, отечественный или зарубежный?

Нельзя говорить что-либо безапелляционно, однако замечено на практике, что кабели зарубежного производства лучше отечественных, даже несмотря на то, что у них алюминиевая или стальная проволока.

Какой длины приобретать кабель?

Можно ли использовать кабель для подключения нескольких телевизоров?

Да, для этого понадобится разветвитель – сплиттер, или «краб», как его именуют в народе. Но в этом случае стоит учитывать, что чем больше устройств подключено к антенне, тем хуже будет сигнал, причём вне зависимости от того, работают ли остальные устройства.

Итак, при выборе кабеля учитывайте особенности вашего вида подключения, вышеприведённые советы и внимательно смотрите на маркировку – тогда вы не разочаруетесь в своей покупке.

как выбрать лучший для телевизора, фото и видео

Телевизионный кабель представляет собой провод, предназначенный для передачи цифрового сигнала на телевизор. В зависимости от вида качество передачи импульсов будет разным.

Содержание

Открытьполное содержание

[ Скрыть]

Как устроен телевизионный кабель

Шнур, подключение которого осуществляется к телевизору, имеет следующее устройство:

Внутренний провод. Элемент обычно выполняется из одножильного либо многожильного проводника, медной трубки. Качество материала определяет дальность передачи сигнала вещания, а также радиус изгиба изделия.
Диэлектрическая составляющая, выполненная в виде прослойки. Предназначается для обеспечения неподвижности самого провода. В зависимости от производителя диэлектрическая прослойка может выполняться из фторопласта, полиэтилена или поливинилхлорида. В некоторых изделиях используется воздушная прослойка. Качество материала, из которого выполнена эта составляющая, определяет параметр сопротивления, а также затухания проходящих по проводнику импульсов.
Внешний проводник. Элемент выполнен в виде оплетки. Она может изготовляться из фольги, гофрированной трубки или алюминиевой пленки. Некоторые производители используют проволоку из стали для создания внешнего проводника. Качество, из которого выполнен проводник, определяет уровень защиты сигнала от внешних помех.
Наружная оболочка. Предназначена для защиты внутренней составляющей провода.

Все телевизионные кабели для антенны высокой четкости имеют практически идентичное устройство. Отличаются только материалы, из которых выполняются структурные составляющие.

Виды

Вкратце разберем разновидности изделий.

Коаксиальный кабель

Этот тип проводников самый распространенный из тех, которые используются для обустройства телевизионных сетей. В любом телевизоре есть выход для подключения провода. Одна из особенностей проводника — низкое качество характеристик. Использование коаксиальных кабелей актуально для подключения домашних антенн к ТВ устройствам. По конструкции в таких изделиях компоненты электромагнитного поля всегда устанавливаются между проводниками, они изолированы относительно друг друга. Благодаря этому конструкция обеспечивает максимальную защиту от воздействия внешних помех и способствует снижению вероятности потери поля на излучение.

В коаксиальных телекабелях передача импульса всегда производится по внутреннему проводнику.

Канал chipdip. представил подробный обзор коаксиального кабеля и рассказал о выборе проводов.

Композитный кабель

Изделие композитного типа конструктивно включает в себя три проводника. Один из них предназначен для передачи видеосигналов, а остальные два — для стереоимпульсов. Композитные кабели используются для подключения различных видеоустройств к телевизору либо монитору. Тип провода позволяет передавать только аналоговые импульсы. Подключать кабель к оборудованию надо с учетом цветов проводника и штекеров.

Компонентный кабель

Компонентные изделия относятся к категории проводников первого поколения. Если нужен кабель, который сможет качественно транслировать цифровые импульсы для спутникового телевидения, то компонентный вариант будет самым оптимальным. Конструктивно состоит из трех шнуров, каждый из которых передает видеосигналы. Комплектация таких проводов независимо от производителя должна включать в себя специальный набор для подсоединения звуковых дорожек. Процедура подключения проводника к телевизору осуществляется с учетом цветов.

HDMI, DVI кабели

Использовать такой тип проводов следует для передачи видеоимпульсов высокого качества. Если телевизор оборудован выходом HDMI, то рекомендуется подключать кабель именно к этому разъему, чтобы обеспечить максимально качественный контакт. Что касается DVI изделий, то они используются для передачи видеосигналов, при этом аудиодорожки проводником не применяются, для них предназначен HDMI выход. Такой тип кабелей нашел широкое применение в компьютерных технологиях, он используется для подключения игровых приставок и другого аналогичного оборудования.

О подключении HDMI проводника к телевизору рассказал Алексей Виноградов.

Как выбрать хороший кабель

Общие параметры выбора изделия:

Если надо купить провод, обратите внимание на величину волнового сопротивления. Для качественной передачи сигналов она составит не меньше 75 Ом. Чем выше параметр, тем качественнее передается сигнал.
Посмотрите на срез проводника. На нем вы увидите наружную и внутреннюю жилы, а также два экрана, выполненные в виде стальной оплетки и алюминиевой фольги. Качественные проводники оснащаются плотным фольгированным слоем. Фольга уложена внахлест, а если края отклеиваются от оболочки, лучше воздержаться от покупки такого товара.
Обратите внимание на изолирующий слой, он должен иметь большой диаметр, иначе внутрь проводника будет попадать влага. Если слой изоляции не плотный, то провод отработает недолго.
Оцените качество оплетки. На ней не должно быть дефектов, поскольку их наличие приведет к появлению помех. Особенно часто они проявляются при просмотре телевидения в плохую погоду.
Уточните у продавца, из какого материала изготовлена основная жила. Она может выполняться из меди или металлических сплавов, но особой разницы в этом нет. Кабели, жилы которых изготовлены из металлических сплавов, имеют более низкую стоимость. Но качество передачи импульсов в них аналогичное тому, которое достигается при использовании медных жил.
Диаметр проводника составит не менее 3,5 мм. Чем выше параметр, тем больший диапазон приема сигнала сможет обеспечить изделие. При использовании кабелей с меньшим диаметром можно дополнительно применять усилитель. Это понизит вероятность появления потерь, а также увеличит общий коэффициент полезного действия системы.
Если перед вами качественное изделие, то оно будет иметь два слоя экранирования — медную составляющую и фольгу.
При использовании проводников в регионах с экстремальными погодными условиями есть смысл остановить выбор на кабелях с пропиткой. Благодаря ее наличию обеспечивается защита внутренних компонентов проводника от воздействия температурных перепадов и влаги.
Для получения качественного результата лучше отдать предпочтение изделиям от проверенных производителей.

Не рекомендуем покупать телевизионные кабели с одним слоем экранирования, поскольку работа таких изделий не соответствует нормам передачи импульсов, что приведет к снижению качества изображения.

О выборе проводников для подключения к телевизору рассказал канал AllCables.

Для цифрового и кабельного ТВ

Практика показывает, что делить провода для кабельного и цифрового телевидения нецелесообразно. Покупать проводники для отдельных типов ТВ нет смысла. Дело в том, что частотные каналы связи, помимо эфирного и телевизионного, не особо отличаются между собой. Рабочие частоты умещаются в диапазоне от 49 до 800 МГц. Для работы в таких условиях подходят все типы проводников марки SAT, DG или РК.

А если длина кабеля составит не более тридцати метров, то потребители даже не столкнутся с проблемой потери или затухания сигнала. В качестве бюджетного варианта для подключения телевизора можно использовать проводники RG-6, а также любые продукты из семейства Cavel.

Для спутниковой антенны

При необходимости подключить спутниковую антенну надо учитывать, что рабочая частота каналов у спутников намного выше, диапазоны измеряются в тысячах МГц. Поэтому проводник, качественно передающий сигналы, должен обладать высокой помехозащищенностью. Учтите, что при работе в условиях высокой частоты потери сигналов будут весомыми, чем длиннее кабель, тем их больше. По проводу осуществляется передача специальных сигналов, а также напряжения для конвертерного гетеродина.

Спутниковые каналы связи характеризуются высокой чувствительностью к радиопомехам, значит проводнику нужно качественное экранирование. Также важно при покупке учитывать такой параметр, как устойчивость наружной оболочки изделия. В результате того, что спутниковая тарелка всегда располагается вне дома, часть проводника будет на улице. На его работу и срок службы могут оказывать влияние внешние факторы, в частности, осадки и погода.

Для спутниковой антенны рекомендуем покупать провод, характеризующийся:

небольшим затуханием;
высокопрочной жилой;
качественным экраном;
эффективной оболочкой, которая будет обладать углеродным слоем защиты.

Mihail B рассказал о подготовке телевизионного провода для подключения к спутниковой антенне.

Для прокладки внутри помещения

Если нужно прокладывать кабель в квартире, то можно остановить свой выбор на обычных проводниках для цифрового телевидения. Такие провода могут пропустить увеличенное число радиоволн на любых частотных диапазонах. Поскольку изделие будет укладываться в помещении, такие характеристики, как устойчивость к воздействию низких температур и ультрафиолетовых лучей, неважны.

Для наружной прокладки

Если телевизионный кабель будет прокладываться на большие расстояния по улице, то остановите выбор на специальном проводнике, оснащенном несущей жилой. Причем последняя будет стальной, а не медной. Использование таких проводов актуально, когда они висят между домами. Уличные кабели устойчивы по отношению к воздействию низких температур и ультрафиолетовым лучам. Если изделие не предназначено для работы в таких условиях, то спустя определенное время его внешний слой потеряет прочность и будет хрупким. В итоге через появившуюся трещину он может напитаться влагой, которая выведет из строя телевизор.

Обзор популярных моделей

Наиболее качественные модели проводников:

RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали. Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

Видео «Как обжать телевизионный кабель?»

Антон Баитов рассказал о процедуре подготовки ТВ-проводника для подключения к телевизору.

Загрузка …

марки и их технические характеристики, подключение

Практически каждый человек пользуется телевизором для просмотра любимых фильмов или телепередач через систему телерадиовещания. Однако в системе передачи радиосигнала от приемника к ретранслятору применяется антенный кабель. Который является одной из важнейших составляющих, его параметры напрямую определяют качество получаемой картинки. Что представляет собой такой тип кабельно-проводниковой продукции и в чем его отличительные особенности, мы рассмотрим в данной статье.

Конструкция

Отличительной особенностью конструкции антенного кабеля является радиальное расположение всех элементов относительно центральной оси. За счет соосного расположения цилиндрических форм, такой проводниковый элемент для передачи сигнала еще называется коаксиальным кабелем. Если рассмотреть устройство типичного антенного кабеля, то в его состав входят:

Рис. 1. Устройство антенного кабеля

Центральная проводящая жила – представлена, как правило, медной или биметаллической сталемедной проволокой. Конструктивно центральная жила может быть выполнена монолитной или структурированной. В зависимости от сечения жилы определяется и степень затухания сигнала в кабеле.
Внутренний диэлектрик – располагается радиально вокруг токоведущей жилы. Также может выполняться из различных материалов, наиболее качественным из которых считается вспененный полиэтилен.
Экран из проволочной оплетки – представляет собой многопроволочную структуру, выполняемую, как правило, из медной или алюминиевой проволоки. Предназначена для улавливания электромагнитных помех. В зависимости от плотности заполнения разделяется на 96%, 75%, 64%.
Экран из фольги – как и предыдущий вариант, применяется для защиты от электромагнитного воздействия. Выполняется сплошной алюминиевой фольгой, витой лентой, плотно укладываемой на цилиндр внутреннего диэлектрика.
Слой наружной изоляции – предназначен для защиты оплетки, экранирующего слоя и токоведущих жил от механических повреждений, воздействия агрессивных сред и погодных факторов. В зависимости от материала, из которого изготавливается наружный слой антенного кабеля, может применяться для монтажа внутри помещения, на открытой части здания, под прямым воздействием солнечных лучей и т.д.

Конструкция антенного кабеля определяется для каждой конкретной модели индивидуально, поэтому может не содержать некоторых составляющих или отличаться составом. Поэтому при выборе конкретной марки коаксиальной проводниковой продукции важно ознакомиться с представленными марками и их техническими параметрами.

Марки и их технические характеристики

Современный рынок антенных кабелей представлен достаточно широким ассортиментом, как отечественной, так и зарубежной продукции. Поэтому перед выбором конкретной марки необходимо определиться в основных технических характеристиках антенного кабеля и соотнести их с параметрами цепи и конструктивных элементов зданий, территории и т.д. Среди таких характеристик следует выделить:

Величина волнового сопротивления – устанавливается в соответствии с п.1.3 ГОСТ 11326.0-78;
Погонные емкость и индуктивность, как результат, величина ослабления сигнала на разных частотах;
Максимально допустимое напряжение и мощность передаваемого сигнала;
Сечение и материал центральной жилы — определяет гибкость и проводимость антенного кабеля;
Минимальный радиус изгиба – определяет допустимую величину поворота;
Геометрические параметры – диаметр антенного кабеля и диаметр экранирующей оболочки регламентируются п.1.5 ГОСТ 11326.0-78.

При выполнении электромонтажных работ необходимо учитывать влияние всех вышеперечисленных параметров, которые, так или иначе, реализуются в конкретной марке кабеля. Среди наиболее известных марок антенного кабеля можно выделить несколько вариантов.

Рис. 2. Кабель антенный RG-6U

RG-6U – комплектуется омедненной стальной жилой сечением от 0,724 мм² до 0,816 мм². Экран выполняется из алюминия, является одним из наиболее дешевых антенных кабелей китайской компании. Внутренний диэлектрик выполнен из полиуретанового наполнителя, а слой наружной изоляции поливинилхлоридный. Общий диаметр данной марки составляет от 6,6 до 6,8мм, разница в параметрах обуславливается производством на разных заводах.

RG-6U обладает хорошей гибкостью, поэтому его удобно применять для траекторий с крутыми поворотами. Степень затухания сигнала на 100м длины антенного кабеля составляет 9,2 дБ.

Рис. 3. Кабель антенный РК-75

Марка РК-75 отечественного производства представлена сразу несколькими моделями, отличающимися сечением медной жилы, которое может варьироваться в пределах от 0,75 мм² до 1,63 мм². Слой наружной изоляции также выполняется из поливинилхлорида, характеризуется хорошей гибкостью. Отлично адаптирован к прокладке в жестких погодных условиях, так как может выдерживать от – 60ºС до + 60ºС.

Рис. 4. Кабель антенный SAT-50

SAT-50 – один из видов антенных кабелей итальянского производства с медной центральной жилой сечением 1мм2. Экран выполнен из двойной алюминиевой фольги и проволоки сечением 0,12мм2. Наружная изолирующая оболочка предназначена для монтажа в сложных метеоусловиях. Диаметр данной марки составляет 6,6мм.

Рис. 5. Кабель антенный DG-113

DG-113 – считается одним из лучших антенных кабелей для передачи сигнала, применяется в наружной установке. Оснащается центральной медной жилой с диаметром 1,13мм². Внутренний диэлектрик имеет тонкое углеводородное покрытие для повышения защитных свойств. Наружный диаметр данного проводника составляет 6,6 мм.

Для более наглядного сравнения популярных антенных кабелей приведем следующую таблицу:

Таблица: сравнение антенных кабелей

Марка кабеля	Материал жилы	Внешний диаметр, мм	Сечение токоведущей жилы, мм²	Коэффициент экранирования, дБ
RG-6	Сталь	6,9	0,72 – 0,82	75
РК-75	Медь	7,3	0,75 – 1,63	60
RG-59	Медь	6,9	1,0	75
SAT-50	Медь	6,6	1,0	60
DG-113	Медь	6,6	1,13	90
SAT-703	Медь	6,6	1,13	80

Подключение и эксплуатация

После приобретения антенного кабеля вам понадобится подключить его к антенне и приемнику сигнала. Для этого не нужно обладать особыми знаниями и навыками, а достаточно выполнить несколько простых действий. Из инструмента вам понадобится нож, пассатижи или кусачки дополнительно для подключения используется специальный штекер.

Снимите наружную изоляцию – отступите от края антенного кабеля 1 – 2 см и сделайте неглубокий круговой надрез, чтобы не повредить экранирующий слой.

Рис. 6. Снимите наружную изоляцию с антенного кабеля

Вращательными движениями вокруг оси снимите наружную изоляцию.

Загните экранирующую оплетку и фольгу назад, обрезать или удалять этот участок не нужно.

Рис. 7. Загните экранирующую фольгу и оплетку назад

С помощью ножа аккуратно надрежьте слой внутреннего диэлектрика по кругу – ваша задача не повредить центральную жилу, что особенно актуально для многопроволочных марок.

Рис. 8. Снимите слой внутреннего диэлектрика

Наденьте узкую часть штекера на кабель с отогнутым экраном. При этом важно следить, чтобы ни оплетка, ни фольга экрана никоим образом не соприкасались между собой. По уровню широкой половины штекера обрежьте центральную жилу, чтобы она выступала не более 2 – 3 мм.

Рис. 9. Обрежьте жилу антенного кабеля

В эксплуатации антенный кабель не допускается приближать к источникам тепла и электромагнитного излучения. Важно следить, чтобы по всей длине не допускались перегибы, пережатия, изломы и прочие механические повреждения. При слабом сигнале в участок цепи от антенны до приемника устанавливают антенный усилитель.

Какой лучше выбрать антенный кабель?

В связи с большим разнообразием, представленных на рынке антенных кабелей, неопытный обыватель может растеряться в выборе. Единственный важный фактор – это репутация производителя, поэтому наиболее качественными, на сегодняшний день, считаются изделия итальянской компании CAVEL. Но и стоимость такого антенного кабеля будет значительно выше. Поэтому при выборе желательно отталкиваться и от назначения линии передачи данных.

Для цифрового телевидения.

Для передачи цифрового сигнала подходят модели, как с медными, так и со стальными жилами. В большинстве случаев, для цифрового телевиденья будет достаточно сечения токоведущей жилы от 0,5 до 0,9 мм² при длине до 30 м. Если длина превышает 30 м, то стоит выбирать марки антенного кабеля с сечением от 1 мм².

Для протяженных участков линии важно учитывать величину затухания сигнала, чем длиннее кабель, тем меньше коэффициент должен подбираться. Волновое сопротивление должно быть 75 Ом – это оптимальный вариант для передачи цифрового сигнала.

Для кабельного ТВ.

Следует отметить, что сигнал кабельного телевидения не сильно отличается от цифрового по частоте передачи, потому для него при выборе можно руководствоваться теми же принципами. Кабельное ТВ можно подключать при помощи таких марок, как RG 6, DG 113, SAT 50, SAT 703, РК 75. Возможно, у вас имеются и более старые марки отечественного производства, многие из них также будут уместными для использования.

Для спутниковой антенны.

В виду того, что сигнал спутникового телевидения передается частотой в несколько тысяч мегагерц, влияние качества антенного кабеля на получаемую картинку в разы выше. Поэтому и требования при выборе марки должны предъявляться более жесткие, а именно:

Величина затухания сигнала должна быть минимальной;
Экран обеспечивает максимальную защиту от помех;
Качество внешней изоляции должно обеспечивать постоянную устойчивость даже к прямым солнечным лучам.

Список использованной литературы

Кашкаров А. П. «Популярный справочник радиолюбителя» 2008
Н. И. Белоруссов, И. И. Гроднев. «Радиочастотные кабели» 1959.
Д. Я. Гальперович, А. А. Павлов, Н. Н. Хренков. «Радиочастотные кабели» 1990.
Саакян А. И., Яковлева А. Е., Н. И. Белоруссов «Электрические кабели, провода и шнуры: Справочник» 1987

50 Ом против 75 Ом: что лучше для вас?

23 января 2019 г.

Алекс Б. и Джеймс Н.

Версия française

Что в Ом?

Когда дело доходит до 50 против 75 Ом, все дело в двух вещах: занимаемой площади и мощности.

Особенно, если речь идет о коаксиальных кабелях 50 Ом против 75 Ом. Короче говоря, кабели измеряются импедансом, т.е. каким сопротивлением потоку электроэнергии.
Чем меньше Ом, тем лучше производительность. . Таким образом, кабель с сопротивлением 50 Ом обеспечивает гораздо лучшие результаты, чем кабель с сопротивлением 75 Ом.

Большинство
Усилители сигнала для домашних сотовых телефонов выпускаются в виде систем на 75 Ом с кабелями на 75 Ом, например, RG-6 с F-коннекторами.

Большинство
Усилители сигнала для коммерческих сотовых телефонов поставляются в виде систем с сопротивлением 50 Ом и кабелями с сопротивлением 50 Ом, такими как LMR400 с N-коннекторами.

Как вы можете видеть (на фото выше), существует значительная физическая разница
между ними с точки зрения провода и ширины разъема. Здесь мы
объясните основные отличия.

75 Ом: друг, которого вы уже знаете

Зачем считать 75 Ом?

Это потому что
Кабели 75 Ом — это стандартный коаксиальный кабель, который можно найти везде в доме и офисе. .

От задней панели телевизора до приставок кабельного и спутникового телевидения и интернет-маршрутизаторов они широко используются и часто предварительно подключены во многих домах и на предприятиях.

75 Ом в основном используется для видео и аудио, поэтому его быстрое распространение и использование в качестве стандарта в стране.

Для домашних приложений,
они отлично справляются с передачей сигнала на расстояние до 50 футов кабеля с установкой дома или небольшого здания на высоте 5 000 кв. Футов.

В
weBoost Connect 4G — наша самая продаваемая система усилителей для сотовых телефонов с сопротивлением 75 Ом.

50 Ом: большая пушка

Для коммерческих инсталляций, проложенных по кабелю длиной более 100 футов с покрытием здания площадью от 7500 до 100 000 квадратных футов, тогда
Кабель 50 Ом — явный победитель.

Кабель 50 Ом в основном используется для передачи данных, и есть такая штука, которая называется «Интернет», которая использует его много. Это гораздо лучший кабель для систем усиления сотовых телефонов, поскольку данные 4G LTE (а вскоре и 5G) — это то, что мы очень хотим получить.

Но какой компромисс?

Эстетика.

Кабели с сопротивлением 50 Ом обычно намного толще и имеют более крупные разъемы. А поскольку кабели с сопротивлением 50 Ом не так распространены, как кабели с сопротивлением 75 Ом, проложить кабель потенциально труднее, если в вашем здании не предусмотрена предварительная проводка.

В
WilsonPro 70 — наша самая продаваемая система усиления сигнала сотового телефона с сопротивлением 50 Ом.

Смешивание и согласование систем с сопротивлением 50 и 75 Ом и принадлежностей.

Всегда есть обстоятельства, когда вам нужно смешивать и согласовывать системы с сопротивлением 50 и 75 Ом и аксессуары, такие как кабель, антенна, разветвитель, грозозащитный фильтр и многое другое.

Хотя это возможно с использованием
специальные кабельные разъемы и переходники, однако это не рекомендуется.Поскольку смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, лучше всего придерживаться того же типа соответствующей системы и аксессуаров с сопротивлением 50 или 75 Ом.

Так что мне подходит: 50 или 75 Ом?

Выберите 75 Ом, если :

Кабельная трасса не превышает 50 футов.
Покрытие дома составляет менее 5000 кв. Футов.
Дом предварительно смонтирован с F-разъемами.
Лучшее решение для большинства домов и небольших зданий.

Выберите 50 Ом, если :

Кабельная трасса более 100 футов
Площадь застройки составляет от 7 500 до 100 000 кв. Футов.
Вам нужно самое лучшее с точки зрения мощности.
Лучшее решение для зданий и коммерческих помещений.

Для
Те, кто понимает усиление в дБ, могут сказать, что 75 Ом могут потерять до -1,1 дБ по сравнению с 50 Ом на 100 футов кабеля. По сути, на 100 футах кабеля 50 Ом примерно равно 1.В 3 раза мощнее, чем 75 Ом, с точки зрения поддержки сигнала от того же источника.

FAQ

Какой кабель на 50 Ом, а какой на 75 Ом?

В общем, любой LMR составляет 50 Ом, а любой RG — 75 Ом.

Какие потери я могу ожидать, проложив длинный кабель?

Отличный вопрос, для которого мы подготовили это изображение:

Как видите, более толстый кабель 50 Ом имеет гораздо меньшие потери на 10 футов, чем любой из меньших пучков 75 Ом, что является частью того, почему
Торговые усилители сигналов WilsonPro могут похвастаться своей превосходной производительностью.

Надеюсь это поможет. Если у вас есть какие-либо вопросы, дайте нам знать в комментариях ниже.

Хотите узнать, как усилить сигнал сотовой связи? Ознакомьтесь с нашим руководством по усилителям сотового телефона:

Руководство по усилителю сотового телефона

Нужна помощь? Напишите нам сегодня (
[email protected]) или позвоните нам по телефону 1-800-568-2723. Эксперт по сигналам сотового телефона с радостью поможет вам мгновенно улучшить качество сигнала.

Что лучше для вас?

Что в Ом?

Когда дело доходит до 50 против 75 Ом, все дело в двух вещах: занимаемой площади и мощности.

Особенно, когда речь идет о коаксиальных кабелях 50 Ом против 75 Ом. Короче говоря, кабели измеряются импедансом, т.е. каким сопротивлением потоку электроэнергии. Кабель с сопротивлением 50 Ом обеспечивает гораздо лучшие результаты, чем кабель с сопротивлением 75 Ом для усиления сотового сигнала.

Потеря сигнала на 50 vs.Кабель 75 Ом сильно зависит от того, какую радиочастоту вы пытаетесь передать. На очень высоких частотах некоторые кабели с сопротивлением 75 Ом работают лучше, чем 50 Ом.

Однако для усиления сотового сигнала обычные 50-омные решения (Wilson400, LMR®600 и т. Д.) Всегда обеспечивают лучшие потери, чем 75-омный кабель, такой как RG-6.

Вот руководство по кабелям с сопротивлением 50 Ом и их частотам, которые часто имеют более высокую степень потери сигнала, чем обычный RG-6.

Большинство домашних сотовых бустеров выпускаются в системах с сопротивлением 75 Ом с кабелями на 75 Ом, такими как RG-6 с F-разъемами.

Большинство коммерческих усилителей сигнала ячеек поставляются в системах с сопротивлением 50 Ом с кабелями на 50 Ом, такими как LMR®400 с N-коннекторами.

Как вы можете видеть (на картинке выше), между ними существует значительная физическая разница с точки зрения проводов и ширины разъема. Здесь мы объясним основные отличия.

75 Ом: друг, которого вы уже знаете

Почему считают 75 Ом?

Это потому, что кабели 75 Ом — это стандартный коаксиальный кабель, который можно найти везде в доме и офисе.

От задней панели телевизора до приставок кабельного и спутникового телевидения и интернет-маршрутизаторов — они широко используются и часто предварительно подключаются во многих домах и на предприятиях.

75 Ом в основном используется для видео и аудио, поэтому он быстро принят и используется в качестве стандарта в стране.

Для домашних приложений они отлично справляются с передачей сигнала на расстояние до 50 футов по кабелю с установкой дома или небольшого здания на высоте 5 000 кв. Футов.

weBoost Home MultiRoom — наша самая продаваемая система усилителя сотового телефона с сопротивлением 75 Ом:

Бустер готовый к работе 5G. Усиливает сигналы 4G LTE и 3G.
Покрывает до 5000 кв. Футов
Усиление до +65 дБ
Работает со ВСЕМИ сотовыми устройствами ВСЕХ операторов связи.
Нам доверяют сотни тысяч людей в сельской и городской Америке.

Мультирум weBoost Home чрезвычайно надежен и идеально подходит для большинства домов. Предназначен для усиления сигналов 4G LTE и 3G для нескольких сотовых устройств всех операторов связи. Он готов даже к 5G!

Усилитель имеет максимальный выходной сигнал восходящей линии связи 21 дБм, что позволяет усилителю достигать удаленных башен для усиления сигнала внутри здания, что делает его хорошим вариантом для людей в городе или сельской местности. А с усилением до +65 дБ он может охватывать площади до 5 000 кв. Футов в наилучших условиях.Покрытие определяется силой вашего внешнего сигнала, люди, живущие в районах с хорошим или плохим внешним сигналом, скорее всего, получат от 2000 до 3000 квадратных футов, немного меньше для сельской местности.

Идеально подходит для домов среднего размера с сильным внешним сигналом или небольших домов с внешним сигналом ниже среднего.

50 Ом: большая пушка

Для коммерческих инсталляций с кабелем длиной более 100 футов с покрытием здания на площади от 7 500 до 100 000 квадратных футов высококачественный кабель с сопротивлением 50 Ом является явным победителем.

Кабель

50 Ом в основном используется для передачи данных, и есть такая штука, которая называется «Интернет», которая использует его очень много. Это гораздо лучший кабель для систем усиления сотовых телефонов, поскольку данные 4G LTE (а вскоре и 5G) — это то, что мы очень хотим получить.

Но какой компромисс?

Эстетика.

Кабели с сопротивлением 50 Ом обычно толще и имеют разъемы большего размера. А поскольку кабели с сопротивлением 50 Ом не так распространены, как кабели с сопротивлением 75 Ом, проложить кабель потенциально труднее, если в вашем здании не предусмотрена предварительная проводка.

Существуют также определенные разновидности кабеля с сопротивлением 50 Ом, которые имеют большие потери сигнала, чем кабель RG-6 с сопротивлением 75 Ом, поэтому при поиске решения для сотовой связи убедитесь, что вы покупаете кабель со спецификацией LMR®400 или выше.

WilsonPro 70 Plus — наш самый продаваемый сотовый усилитель на 50 Ом:

Увеличивает сигналы 4G LTE и 3G на ВСЕХ операторах связи.
Покрывает до 25 000 кв. Футов
Усиление до +70 дБ
Одновременное усиление нескольких сотовых устройств.
Отлично подходит для сельской и городской местности.

WilsonPro 70 Plus — надежный усилитель коммерческого сигнала для коммерческих зданий и складов среднего размера.

С усилением до +70 дБ он может покрыть до 25 000 кв. Футов в наилучших условиях. Наши профессиональные установщики говорят, что в среднем они видят, что система повышения давления обеспечивает площадь от 10 000 до 15 000 кв. Футов. Однако зоны с плохим внешним сигналом в сочетании с другими факторами, такими как внутренний строительный материал и планировка здания, могут получить гораздо меньшее покрытие.

Площадь большинства коммерческих зданий в США составляет менее 25 000 кв. Футов, поэтому WilsonPro 70 Plus — хороший и относительно недорогой комплект. Многие владельцы больших домов также выбирают этот комплект, когда им нужно что-то более надежное, чем жилые единицы.

Отличный вариант для коммерческих зданий и больших жилых домов, расположенных в сельской и городской местности.

Так что мне подходит: 50 или 75 Ом?

Выберите 75 Ом, если:

Кабельная трасса не превышает 50 футов.
Покрытие дома составляет менее 5000 кв. Футов.
Дом предварительно смонтирован с F-разъемами.
Лучшее решение для большинства домов и небольших зданий.

Выберите 50 Ом, если:

Кабельная трасса более 100 футов
Площадь застройки составляет от 7 500 до 100 000 кв. Футов.
Вам нужно самое лучшее с точки зрения мощности.
Лучшее решение для зданий и коммерческих помещений.

Для тех, кто понимает усиление в дБ, 75 Ом могут потерять до -1,1 дБ по сравнению с 50 Ом на 100 футов кабеля. По сути, на 100 футах кабеля 50 Ом примерно в 1,3 раза мощнее 75 Ом с точки зрения поддержки сигнала, поступающего от того же источника.

Часто задаваемые вопросы

1. Какой кабель 50 Ом, а какой 75 Ом?

Мы написали руководство для этого, потому что коаксиальный кабель — это отдельная тема, но в целом любой LMR® составляет 50 Ом, а любой RG — 75 Ом.

2. Какие потери я могу ожидать, проложив длинный кабель?

Отличный вопрос, для которого мы подготовили это изображение:

Как видите, более толстый кабель с сопротивлением 50 Ом имеет гораздо меньшие потери на 10 футов, чем любой из меньших жгутов 75 Ом, что является частью того, почему коммерческие усилители сигнала WilsonPro могут похвастаться своими превосходными характеристиками.

3. Могу ли я комбинировать усилители на 50 и 75 Ом и аксессуары?

Хотя это возможно, это не рекомендуется.

Системы усиления сигнала, а также аксессуары, такие как кабели, адаптеры, грозозащитные фильтры, разветвители и антенны, имеют разъемы, в которые вставляются соответствующие кабельные разъемы. Чтобы успешно подключить кабель 50 Ом к усилителю сигнала 75 Ом или аксессуару, вам потребуются специальные разъемы и переходники, которые могут привести к дополнительной потере сигнала и не дать вам получить наилучшее возможное усиление сигнала.

Для оптимальной производительности лучше всего использовать одинаковый рейтинг импеданса для всех устройств.

Надеюсь, это поможет. Если у вас есть какие-либо вопросы, дайте нам знать в комментариях ниже.

Чем мы можем вам помочь?

Wilson Amplifiers — ведущий поставщик усилителей сигнала сотовой связи. Усилители сотовых телефонов усиливают 3G и 4G LTE для любого телефона с любым оператором связи для дома, офиса или автомобиля.

Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни — топтать пятнистый сигнал, как маленькие тараканы, которыми они являются:

Бесплатная консультация (спрашивайте нас о чем угодно) в нашей службе поддержки клиентов в США (sales @ wilsonamplifiers.com) или позвоните нам или по телефону 1-800-568-2723.
Бесплатная доставка.
Лучший сигнал или лучший в отрасли возврат денег в размере 90. Никаких вопросов не было задано.
Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и 2-летнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® — зарегистрированная торговая марка Times Microsystems.

УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВО

БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

90-ДЕНЬ
Гарантия возврата денег

LIFETIME
Техническая поддержка

Кабели и усилители сигнала на 50 или 75 Ом?

100 футов, 50 Ом, кабель

100 футов 75 Ом кабель

Понимание разницы между коаксиальными кабелями 50 и 75 Ом и определение того, какой из них выбрать.

Wilson Electronics, weBoost, SureCall и т. Д. Обычно используют 50-омный коаксиальный кабель Wilson400, SureCall400 или эквивалентный LMR-400 с N-коннекторами или коаксиальный кабель 75 Ом RG-6 с F- разъемы для установки усилителей сигнала сотовых телефонов в домашних и коммерческих целях. «Ом» относится к единице измерения импеданса кабеля.

В этом посте мы объясним основные различия между этими двумя типами коаксиальных кабелей, по мнению сертифицированных установщиков.

Что такое «импеданс»?

Импеданс — это то, как измеряются кабели. Это относится к величине сопротивления по сравнению с потоком электрической энергии. Кабель с сопротивлением 50 Ом даст лучший результат, чем кабель с сопротивлением 75 Ом. Это означает, что вы добьетесь лучшей производительности от ваших установок с меньшим «числом» Ом.

Примерно 75-омный коаксиальный кабель.

Зачем установщику устанавливать 75-омный кабель, если можно добиться лучшего результата с помощью 50-омного кабеля? Ответ прост.У нас уже есть коаксиальные кабели с сопротивлением 75 Ом во многих наших зданиях. Их часто предварительно подключают к офисам и домам. Вы найдете их на задней панели телевизора. Вы найдете их на задней панели вашего интернет-маршрутизатора, а также в приставках для спутникового и кабельного телевидения. Коаксиальный кабель 75 Ом в основном используется для аудио и видео. Это причина, по которой он так широко используется в наших домах и офисах. Таким образом, сокращаются затраты на кабели и трудоемкий процесс их повторной установки, который объясняется ниже в разделе «Примерно 50-омный коаксиальный кабель».

Для небольших жилых помещений 75 Ом стало нормой в Америке, потому что оно более чем адекватно передает сигнал на расстояние до 50 футов кабеля. Домашняя установка с сопротивлением 75 Ом максимальна на площади 5000 квадратных футов

Примерно 50-омный коаксиальный кабель.

Коаксиальный кабель с сопротивлением 50 Ом — идеальный выбор для коммерческих установок, когда площадь покрытия здания составляет от 7500 до 100000 квадратных футов, а длина кабеля составляет более 100 футов. Коаксиальный кабель с сопротивлением 50 Ом обычно используется для передачи данных, поэтому он является предпочтительным для усилителей сотовых телефонов .

Компромисс 50-омного кабеля — это более крупные разъемы и более толстый корпус кабеля. Кабель на 50 Ом заметно больше, чем на 75 Ом. Еще одно замечание: 50-омные кабели не так распространены, как 75-омные. Поэтому, если в вашем здании не предусмотрена кабельная разводка такого типа, проложить кабель может быть намного сложнее.

Наше предложение.

Мы предлагаем коаксиальный кабель с сопротивлением 75 Ом для любого здания с площадью покрытия менее 7500 квадратных футов, если предварительно проложены кабели с сопротивлением 75 Ом.Однако, если вы ищете самое лучшее, мы рекомендуем вам использовать коаксиальный кабель с сопротивлением 50 Ом.

Какая система усиления сигнала с полным сопротивлением лучше: 50 Ом или 75 Ом?

На основании приведенной выше информации и выбора кабелей можно установить соответствующую систему усиления сигнала сотового телефона с сопротивлением Ом. То же самое и с антеннами-усилителями сигнала, потому что они имеют встроенные разъемы, в которые помещаются кабельные разъемы соответствующего типа. Имейте в виду, что термины 50 Ом и 75 Ом относятся только к самим кабелям — они действительно , а не относятся к системам усиления сигнала сотового телефона.Да, вы можете использовать разные кабели и разъемы с любой системой. Однако это может привести к увеличению потерь в децибелах. Помните, что чем длиннее кабель, тем дальше должны проходить данные, что может привести к дополнительным потерям.

На каждые 10 футов 75 Ом теряет примерно вдвое большее усиление по сравнению с 50 Ом. Следовательно, на расстоянии 50 футов кабеля вы потенциально теряете усиление на 2 дБ. Это означает, что, когда речь идет о поддержании сигнала, полученного от того же источника, 50 Ом приблизительно равно 1.В 6 раз мощнее 75 Ом.

Если вы хотите узнать больше об усилении сигнала сотовой связи и помочь с установкой усилителя сигнала сотового телефона, почему бы не ознакомиться с нашим руководством по усилителям сигнала сотовой связи?

Что лучше: кабель 50 Ом или кабель 75 Ом?

Осмотрите свой домашний кинотеатр. Большая часть кабеля, который вы увидите, представляет собой кабель RG6 с сопротивлением 75 Ом. Почти в каждом случае тип кабеля указан на боковой стороне кабеля.

Хотя вы, вероятно, используете кабели RG6 — я знаю, — вы можете быть удивлены, обнаружив, что в вашем доме или офисе есть еще несколько кабелей, отличных от RG6. Они могут иметь маркировку RG8, LMR400 или вообще не иметь маркировки. Это кабели с сопротивлением 50 Ом, и независимо от того, какой конец вы их наденете, они не подойдут для использования с кабелем, спутником или антенной.

Чем кабели на 50 Ом отличаются от кабелей на 75 Ом?

Термины «50 Ом» и «75 Ом» описывают полное сопротивление кабеля.Концепция импеданса довольно сложна, поэтому мы пока не будем на ней останавливаться. Все, что вам нужно знать, это то, что если вы видите средний кабель с разъемом F-типа (как тот, что вверху на фотографии), то это кабель на 75 Ом. Нет закона против использования такого разъема на кабеле с другим импедансом, но промышленность стандартизировала использование определенных разъемов с кабелями с определенным импедансом. Отчасти это связано с тем, что таким образом можно легко идентифицировать кабели визуально, а отчасти потому, что разные разъемы подходят для разных типов сигналов, так же как разные типы кабелей подходят для разных типов сигналов.

Какое это имеет значение в реальном мире?

Если вы проследите за миром усилителей сотовой связи, вы заметите, что в профессиональных усилителях сотовой связи всегда использовались 50-омные кабели с разъемами N, а в жилых домах часто использовался кабель 75 Ом с разъемами F.

Использование неправильного кабеля с полным сопротивлением приводит к потерям, превышающим ожидаемые. Обычно это означает, что устройство, к которому вы подключили кабель, не будет работать. В стационарных установках всегда следует использовать правильный кабель.

Итак, что лучше?

Кабель

с сопротивлением 50 Ом лучше всего подходит для более длинных участков, которые обычно используются при коммерческой установке. В то время как некоторые кабели с сопротивлением 50 Ом имеют характеристики потерь, аналогичные характеристикам потерь кабеля с сопротивлением 75 Ом, LMR400 и другие кабели с сопротивлением 50 Ом имеют гораздо меньшие потери на больших расстояниях. Они могут принимать такой же сильный сигнал, как кабель 75 Ом, но работают лучше. Сигналы, передаваемые по кабелю с низкими потерями, могут проходить дальше без усилителя. Это объясняет, почему вы найдете кабель 50 Ом в коммерческих установках усилителя сигнала сотовой связи, где длина кабеля обычно больше.

Раньше в некоторых усилителях жилых ячеек также использовался кабель 50 Ом. Сегодня все они используют кабель сопротивлением 75 Ом. Нет ничего плохого в использовании кабеля с сопротивлением 50 Ом для домашних бустеров, но потребители очень довольны использованием кабеля с сопротивлением 75 Ом и могут избежать прокладки нового кабеля, если он есть. Вот почему вы найдете все лучшие бустеры, работающие на кабеле с сопротивлением 75 Ом.

Выберите кабель, подходящий для вашей установки

Если вы устанавливаете собственный усилитель сигнала сотовой связи и вам нужен кабель, вы найдете лучший выбор в Solid Signal.У нас есть тысячи готовых кабелей на 50 и 75 Ом, и мы также можем помочь вам с индивидуальным дизайном, если вам нужно. Если вы не можете найти на нашем сайте то, что ищете, позвоните нашим техническим специалистам по телефону 877.312.4547, чтобы получить персональную бесплатную техническую поддержку.

Микроволны101 | Почему пятьдесят Ом?

Щелкните здесь, чтобы перейти на страницу наших основных концепций

Щелкните здесь, чтобы перейти на нашу страницу характеристического импеданса

Щелкните здесь, чтобы перейти на страницу коаксиального кабеля

Щелкните здесь, чтобы перейти на нашу страницу расчета потерь коаксиального кабеля

Щелкните здесь, чтобы перейти на нашу страницу по управлению мощностью коаксиального кабеля

Время от времени возникает «вопрос о 50 Ом».Большинство микроволнового оборудования рассчитано на работу в системе с сопротивлением 50 Ом (хорошо, некоторые компоненты имеют сопротивление 75 Ом, и мы тоже поговорим об этом). Почему был выбран этот стандарт?

Стандартизация импеданса 50 Ом восходит к разработке коаксиальных кабелей для киловаттных радиопередатчиков в 1930-х годах. Хорошее объяснение выбора 50 Ом дается в книге «Микроволновые трубки» А. С. Гилмора-младшего. Быстрый ответ состоит в том, что 50 Ом — отличный компромисс между управляемой мощностью и низкими потерями, для коаксиального кабеля с воздушным диэлектриком. Давайте посмотрим на математику, которая это доказывает, просто для удовольствия.

Вот еще одна мысль, недавно пришедшая от Майка:

Еще одна причина, по которой в системах кабельного телевидения используется коаксиальный кабель 75 Ом. Балун с 2 витками на 1 виток изменяет импеданс сдвоенного провода 300 Ом от антенны до 75 Ом очень хорошо и с относительно широким диапазоном.
В том же духе, это от Грея:
… стандартный коаксиальный импеданс составляет 75 Ом, потому что это полное сопротивление, которое вы получите после того, как пропустите 300-омный 1/2 волновой дипольный импеданс через классический балун с шпилькой 4: 1.У вас есть сложенный диполь, у вас должен быть балун, а балуны не могут быть проще, чем балун со шпилькой (и нет простого способа получить 50 Ом с 300 Ом).
75 Ом было стандартным импедансом коаксиального кабеля задолго до появления кабельного телевидения и, вероятно, до того, как стальные центры, плакированные медью, стали опцией.
По счастливой случайности, это также удобный импеданс для соответствия стандартному (развернутому) 1/2 волновому диполю, если у вас есть балун дроссельного типа. (Хотя, я уверен, что коаксиальный кабель 75 Ом предшествовал дроссельному балуну.) И это поднимает интересную тему анализа свернутого диполя как стандартного диполя, подключенного к трансформатору 4: 1!

Зависимость потерь в кабеле от полного сопротивления

Для радиочастотных сигналов сопротивление на единицу длины коаксиальных кабелей определяется площадью окружности поверхности проводника из-за эффекта глубины скин-слоя, а не площадью поперечного сечения. Вот решение для потерь / длины для коаксиальных кабелей с произвольной диэлектрической проницаемостью и свойствами металла:

Подробности этого уравнения приведены на этой странице.

Вы могли подумать, что толстый проводник всегда будет давать наименьшие вносимые потери, потому что он имеет наибольшую площадь окружности (составляющая 1 / d в приведенном выше уравнении уменьшает потери при увеличении d), но вы ошибаетесь! Характеристический импеданс кабеля (Z ₀) переносит эту функцию log (D / d) в знаменатель, он увеличивается с увеличением d.

Чтобы построить график зависимости потерь / длины от характеристического импеданса, давайте рассмотрим упрощенный расчет импеданса коаксиального кабеля.Импеданс коаксиального кабеля для данного внешнего диаметра и диэлектрика зависит исключительно от диаметра внутреннего проводника и диэлектрической проницаемости присадочного материала:

Теперь мы можем построить график зависимости потерь / длины от характеристического импеданса. Оказывается, вносимые потери для воздушного диэлектрического коаксиального кабеля имеют минимум около 77 Ом при D / d, равном ~ 3,5. В нашем примере мы выбрали внутренний диаметр внешнего проводника 10 мм и рассчитали потери на частоте 10 ГГц. Обратите внимание, что воздушный диэлектрик обеспечивает наименьшие потери, поскольку исключает диэлектрические потери, но это не всегда практично.Вам понадобится как минимум или диэлектрика для поддержки центрального проводника, даже если это просто случайные небольшие кусочки. Вы когда-нибудь слышали о кабеле с воздушным диэлектриком Heliax? Спираль из диэлектрического материала используется для закрепления центрального проводника от внешнего проводника.

Пиковая мощность

Пиковая мощность handlin g для коаксиального кабеля ограничена пробоем напряжения (в отличие от эффектов нагрева, которые ограничивают среднюю управляемую мощность ).Вы могли подумать, что вам нужно максимальное расстояние между противоположными проводниками (внутренним проводом и внешней связкой), чтобы избежать дуги, поэтому вы должны сделать внутренний проводник как можно тоньше, но вы снова ошибаетесь! Максимальное поле напряжения в коаксиальном кабеле сильно отличается от поля между проводниками в параллельной плоскости. Вот уравнение для «усиления поля», которое является мерой того, насколько хуже поля, чем в параллельной пластине:

Бета = (a / r) / [ln (1 + a / r)]

Здесь a — это зазор между проводниками, а r — радиус внутреннего проводника.Мы взяли это из книги Гилмора. Еще раз, необходимо учитывать характеристический импеданс, поскольку мощность зависит от V ² / Z ₀.

Способ расчета максимальной управляемой мощности состоит в том, чтобы принять критическое электрическое поле, которое нельзя превышать, чтобы избежать пробоя. Мы предположим, что 100000 вольт / метр (на самом деле оно может превышать 1000000 вольт на метр, но вся тема пробоя напряжения заслуживает гораздо большего внимания, поэтому мы пока будем консервативными). Затем вычислите поле, которое будет создаваться через разрыв в коаксиальном кабеле, независимо от его геометрии (предположим, что центральный и внешний проводники являются параллельными пластинами).2 / (2Z ₀). Почему в знаменателе стоит цифра 2? Это потому, что Vcritical — это пиковое значение, а не среднеквадратичное значение.

Наилучшая пиковая мощность воздушного коаксиального кабеля достигается при Z ₀ = 30 Ом. Пожалуйста, перейдите на нашу страницу по работе с коаксиальным кабелем для получения дополнительной информации.

Пробой напряжения в коаксиальном кабеле зависит от атмосферного давления (или высоты над уровнем моря), температуры, влажности и даже шероховатости поверхности. Как увеличить мощность воздушного коаксиального кабеля? это просто, заполните его диэлектриком, например PTFE! Типичное выдерживаемое напряжение «твердого» диэлектрика намного выше, чем напряжение пробоя воздуха, в 10 или более раз.Вспененные диэлектрики, используемые в кабелях, не обеспечивают значительного увеличения обрабатываемого напряжения по сравнению с воздухом, но полужесткий коаксиальный кабель (твердый ПТФЭ) может выдерживать десятки киловатт, общее ограничение напряжения обычно связано с разъемами, которые прикреплены к кабелям.

Новое в августе 2017 г .: пиковая мощность воздушного коаксиального кабеля может не достигать 30 Ом, если учесть еще одно ограничение. Предположим, вы работаете очень близко к отсечке нежелательного режима TE11. Черт возьми, давайте предположим, что вы хотите работать точно на границе отключения TE11.TE11 отключается, когда (D + d) * pi / 2 равно рабочей длине волны. Ответ заключается в том, что при отключении TE11 наибольшая мощность передается на 44 Ом. Вы можете найти этот забавный факт и многое другое в книге Introduction to Microwaves Гершона Дж. Уиллера и Ирвинга Л. Косова, датируемой 1963 годом. Наш друг Алекс подсчитал за нас — проверьте все до мельчайших подробностей!

Компромиссное сопротивление 50 Ом

Для коаксиального кабеля с воздушным диэлектриком среднее арифметическое между 30 Ом (оптимальная мощность) и 77 Ом (минимальные потери) составляет 53.5 Ом, среднее геометрическое 48 Ом. Таким образом, выбор кулачка на 50 Ом следует рассматривать как компромисс между способностью выдерживать нагрузку и потерями сигнала на единицу длины для воздушного диэлектрика.

Но подождите, возможно, есть более практичная причина для выбора 50 Ом: коаксиальный кабель с полиэтиленовым (PE) диэлектриком (ER = 2,25) имеет минимальные потери при 51,2 Ом при (D / d = 3,6). Спасибо Перу!

Почему 75 Ом?

Для дешевых коммерческих кабелей, таких как кабели кабельного телевидения в вашем доме, стандартным является 75 Ом.Эти кабели не обязательно должны обеспечивать высокую мощность, поэтому ключевой характеристикой, которую следует учитывать, являются низкие потери. Ответ на вопрос «почему 75 Ом?» вопрос кажется очевидным. Мы только что видели, что 77 Ом дают самые низкие потери для воздушного диэлектрического коаксиального кабеля, поэтому 75 Ом могут быть просто инженерным округлением. Нам известен один учебник, в котором рассказывается, почему кабели RG имеют сопротивление 75 Ом … но они ошибочны!

Вот проблема. Коммерческие кабели CATV заполнены пеной PTFE с диэлектрической проницаемостью около 1.43. Угадайте, что? Характеристика потерь является функцией диэлектрической проницаемости (~ SQRT (ER)), а импеданс — другой функцией диэлектрической проницаемости (~ 1 / [SQRT (ER)]). Противоположные вклады Er немного мутят воду.

Оказывается, что минимальное сопротивление потерь для ER = 1,43 составляет около 64 Ом, как показано на графике ниже (фиолетовая кривая). Для справки: для твердого PTFE (ER = 2,2, желтая линия) минимальные потери возникают около 52 Ом. Так что по счастливой случайности, когда мы используем 50-омные полужесткие коаксиальные кабели с твердым PTFE, они дают почти минимально возможные потери для ER = 2.2! ПТФЭ был изобретен Роем Планкеттом в 1938 году, намного позже стандарта 50 Ом.

Так почему 75 Ом? Вот наша догадка. Часто центральный провод дешевых кабелей делается из стального сердечника с некоторым медным покрытием. Чем ниже импеданс, тем больше диаметр центральной жилы. Импеданс 75 Ом, вероятно, был компромиссом между низкими потерями и гибкостью кабеля.

Еще один миф о микроволновке, развенчанный здесь, на Microwaves101.com! Мы не ботаники?

В чем разница между коаксиальным кабелем 50 и 75 Ом?

Когда дело доходит до подключения электронных компонентов, нет причин колебаться при выборе между 50-омным и 75-омным коаксиальным кабелем, потому что каждый из них специально подходит для выполнения определенной электрической функции.После того, как вы обнаружите идеальное применение коаксиального кабеля каждого размера, вы можете легко решить, какой коаксиальный кабель 50 Ом или 75 Ом является правильным выбором для вас и ваших требований к сигналу.

Наука, лежащая в основе коаксиальных кабелей

Когда электрический ток проходит по цепи, естественно, что он теряет часть своей эффективности в процессе, известном как сопротивление. Те, кто знаком с различиями между постоянным током (DC) и переменным током (AC), знают, что первый оптимален для самых основных электрических функций, тогда как последний представляет собой гораздо более сложную электрическую систему.

Сложность альтернативного тока требует более тонкой фразеологии при описании этих характерных измерений. Начнем с того, что при измерении потерь электрического тока в системе переменного тока электрик больше не измеряет сопротивление, а, скорее, измеряет импеданс.

В основе этой сложности лежит тот факт, что переменный ток имеет дело не только с относительной силой сигнала длины волны, но и с характером импульса длины волны. Сигналы переменного тока обычно переключаются между положительной и отрицательной фазой определенное количество раз в секунду.Например, типичная мощность 120 В, протекающая по жилому дому, меняет фазы шестьдесят раз в секунду.

Регулирование сложного взаимодействия величины и фазы требует балансировки трех важнейших компонентов импеданса переменного тока для оптимальной производительности. В частности, помимо нормального электрического сопротивления, два оставшихся компонента включают индукцию тока и емкость. Первый измеряет создание напряжения в цепи, второй измеряет электричество, которое может храниться в системе для эффективного использования.

Выбор коаксиального кабеля с сопротивлением 50 или 75 Ом

Хотя эта информация очень хороша с технической точки зрения, она мало влияет на ваш выбор, нужен ли вам коаксиальный кабель 50 Ом или 75 Ом. Коаксиальный кабель с сопротивлением 50 Ом является отраслевым стандартом и идеальным решением для устройств, требующих высоких характеристик мощности и низких потерь электроэнергии.

Отличное практическое правило при анализе этих вариантов включает знание того, что коаксиальный кабель с сопротивлением 50 Ом лучше всего использовать в паре с устройствами, которые служат передатчиком или трансивером.Поэтому при оснащении радиоприемников, раций, радиопередатчиков, Wi-Fi и ретрансляторов сотовых телефонов идеально подходит 50-омный кабель.

И наоборот, когда проблема не в накоплении энергии, а в стремлении найти наиболее эффективный способ передачи сигнала по кабелю без потери энергии, коаксиальный кабель с сопротивлением 75 Ом дает наилучшие результаты. Выбор кабеля с сопротивлением 75 Ом является правильным решением, если вы будете использовать его при включении таких устройств, как домашний кинотеатр, устройства BluRay, телевизоры высокой четкости и т. Д.В зависимости от предполагаемого применения вашего электронного устройства это должно привести к вашему решению о том, будете ли вы выбирать коаксиальный кабель 50 Ом или 75 Ом для выполнения работы.

Какой кабель лучше для антенны любительского радио? RG58, RG59 или RG6?

Убыток очень важен, но это не единственное, что нужно учитывать.

Во-первых, имейте в виду, что хотя все RG-6 (или любые другие RG- *) имеют аналогичные физические размеры и должны быть совместимы с одинаковыми разъемами, качество конкретного кабеля может сильно различаться.Потери, которые вы увидите в таблицах, обычно предполагают использование высококачественного кабеля от крупного производителя, такого как Times Microwave, Belden или CommScope. Однако существует очень много неизвестных производителей, которые производят кабели гораздо более низкого качества с гораздо более высокими потерями.

Итак, чтобы получить точное число потерь, вам нужно найти техническое описание производителя. Если вы найдете дешевый кабель на Ebay или Amazon, а таблицы данных нет, вероятно, у кабеля будут более высокие потери, так как он дешевый. Это особенно верно для RG-59 и RG-6, которые предназначены для нетехнических потребителей, желающих прокладывать кабели CATV у себя дома.

Помимо потерь, коаксиальный кабель имеет характеристическое сопротивление. Большинство коаксиальных кабелей имеют сопротивление 50 или 75 Ом. RG-58 — 50 Ом, RG-59 и RG-6 — 75 Ом.

CATV и видео приложения обычно используют сопротивление 75 Ом. Радиолюбители и другие радиоприложения обычно используют сопротивление 50 Ом.

Вы можете использовать кабель 75 Ом с радиооборудованием. Фактически, это может быть неплохим вариантом для диполя, у которого импеданс точки питания составляет около 75 Ом. В идеале вы хотите, чтобы линия питания соответствовала импедансу точки питания антенны, тем самым минимизируя потери КСВ.Но вы также должны убедиться, что импеданс вашей радиостанции, который является функцией импеданса антенны, характеристического импеданса фидерной линии и длины фидерной линии, находится в пределах спецификации вашего радиоприемника, или используйте тюнер или согласующую сеть.

С другой стороны, коаксиальный кабель на 50 Ом с антенной на 50 Ом будет работать без тюнера с любым современным радио.

Коаксиальный кабель 50 ом или 75 ом какой лучше выбрать

Коаксиальный кабель 50 ом или 75 ом какой лучше выбрать

Какой кабель лучше всего применять для антенн 3G/4G усилителей, Wi-Fi

Какой кабель лучше всего применять для антенн 3G/4G усилителей (так же подходит для Wi-Fi)

Часто возникает вопрос?

Советы по эксплуатации:

Какой телевизионный кабель лучше

Устройство кабеля

Выбираем кабель

Как выбрать телевизионный кабель — устройство и подключение к антенне +видео

Как устроен телевизионный кабель

Как правильно выбрать

Видео: выбор телевизионного кабеля

Подключение антенны

Видео: подготовка антенного провода для спутникового телевидения

Видео: подключение провода к антенне

Видео: как обжать и подключить ТВ кабель

Какой кабель лучше для антенны тв. Какой лучше телевизионный кабель – советы специалиста. Как устроен телевизионный кабель

Устройство кабеля

Выбираем кабель

Телевизионный антенный кабель какой лучше

Маркировка телевизионного кабеля REXANT

Коаксиальный кабель

Тюльпаны — это не только цветы

Коаксиальные кабели

Особенности коаксиальных кабелей

Характеристики коаксиальных кабелей

Выбор соединителей

Разветвители телевизионного сигнала

Что нужно знать для выбора антенного кабеля?

Медь или омеднённая сталь в антенном кабеле для телевизора. Что лучше?

Оплётка антенного кабеля

Волновое напряжение антенного кабеля

Миф о цветовых различиях антенных кабелей

Как найти нужный кабель?

Шпаргалка для покупателя

Часто задаваемые вопросы по выбору антенного кабеля

Какой кабель лучше, отечественный или зарубежный?

Какой длины приобретать кабель?

Можно ли использовать кабель для подключения нескольких телевизоров?

как выбрать лучший для телевизора, фото и видео

Как устроен телевизионный кабель

Виды

Коаксиальный кабель

Композитный кабель

Компонентный кабель

HDMI, DVI кабели

Как выбрать хороший кабель

Для цифрового и кабельного ТВ

Для спутниковой антенны

Для прокладки внутри помещения

Для наружной прокладки

Обзор популярных моделей

Рекомендации по подключению

Видео «Как обжать телевизионный кабель?»

марки и их технические характеристики, подключение

Конструкция

Марки и их технические характеристики

Подключение и эксплуатация

Какой лучше выбрать антенный кабель?

Список использованной литературы

50 Ом против 75 Ом: что лучше для вас?

Что в Ом?

75 Ом: друг, которого вы уже знаете

50 Ом: большая пушка

Смешивание и согласование систем с сопротивлением 50 и 75 Ом и принадлежностей.

Так что мне подходит: 50 или 75 Ом?

FAQ

Какой кабель на 50 Ом, а какой на 75 Ом?

Какие потери я могу ожидать, проложив длинный кабель?

Что лучше для вас?

Что в Ом?

75 Ом: друг, которого вы уже знаете

50 Ом: большая пушка

Так что мне подходит: 50 или 75 Ом?

Часто задаваемые вопросы

1. Какой кабель 50 Ом, а какой 75 Ом?

2. Какие потери я могу ожидать, проложив длинный кабель?

3. Могу ли я комбинировать усилители на 50 и 75 Ом и аксессуары?

Чем мы можем вам помочь?
